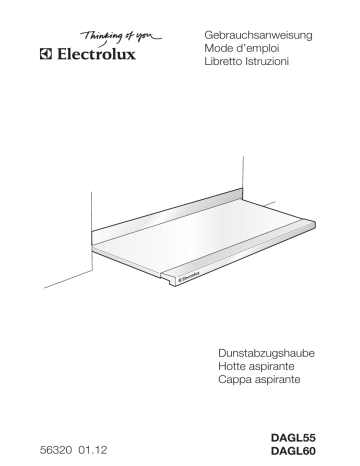

Gebrauchsanweisung
Mode d’emploi
Libretto Istruzioni
Dunstabzugshaube
Hotte aspirante
Cappa aspirante
56320 01.12
DAGL55
DAGL60
2 electrolux
D
Sehr geehrte Kundin, sehr geehrter Kunde
Bitte lesen Sie diese Gebrauchsanweisung
sorgfältig durch. Beachten Sie vor allem den
Abschnitt «Sicherheitshinweise».
Bewahren Sie diese Gebrauchsanweisung
zum späteren Nachschlagen auf und geben
Sie sie an eventuelle Nachbesitzer des Gerätes weiter.
Für eventuell auftretende Störungen enthält
diese Gebrauchsanweisung Hinweise zur
selbständigen Behebung, siehe Abschnitt
«Abhilfe bei Störungen».
Sollten diese Hinweise nicht ausreichen, haben Sie jederzeit zwei Anlaufstellen, bei denen Ihnen weitergeholfen wird:
Mit dem Warndreieck und/oder durch
die Signalwörter «Achtung!»,
«Vorsicht!» sind Hinweise hervorgehoben, die für Ihre Sicherheit oder für
die Funktionsfähigkeit des Gerätes
wichtig sind. Bitte unbedingt beachten.
• Die Kundendienststelle in Ihrer Nähe (siehe Abschnitt «Kundendienst») oder
1. Dieses Zeichen leitet Sie Schritt für
Schritt beim Bedienen dieses Gerätes.
2. . . .
3. . . .
Nach diesem Zeichen erhalten Sie
ergänzende Informationen zur Bedienung und praktischen Anwendung
des Gerätes.
Mit diesem Zeichen sind Tipps und
Hinweise zum wirtschaftlichen und
umweltschonenden Einsatz des Gerätes gekennzeichnet.
Service-Helpline
0848 848 111
Hier erhalten Sie Antwort auf jede Frage,
die die Ausstattung und den Einsatz Ihres Gerätes betrifft. Natürlich nehmen wir
auch gerne Wünsche, Anregungen und
Kritik entgegen. Unser Ziel ist es, zum
Nutzen unserer Kunden unsere Produkte
und Dienstleistungen weiter zu verbessern.
• Bei technischen Problemen steht Ihnen
unser Kundendienst jederzeit zur Verfügung (Adressen und Telefonnummern
finden Sie im Abschnitt «Kundendienst»).
Beachten Sie dazu auch den Abschnitt
«Service».
electrolux 3
Inhalt
Sicherheitshinweise ���������������������������������������������������������������������������������������������������������� 4
Elektrische Sicherheit�������������������������������������������������������������������������������������������������� 4
Sicherheit ������������������������������������������������������������������������������������������������������������������ 4
Sicherheit während der Benutzung ���������������������������������������������������������������������������� 4
Sicherheit beim Reinigen�������������������������������������������������������������������������������������������� 4
Entsorgung������������������������������������������������������������������������������������������������������������������������ 5
Gerätebeschreibung���������������������������������������������������������������������������������������������������������� 6
Ausstattung Dunstabzugshaube �������������������������������������������������������������������������������� 6
Lieferumfang�������������������������������������������������������������������������������������������������������������� 6
Vor dem ersten Gebrauch�������������������������������������������������������������������������������������������������� 7
Sonderzubehör���������������������������������������������������������������������������������������������������������� 7
Bedienung der Dunstabzugshaube������������������������������������������������������������������������������������ 7
Einschalten ���������������������������������������������������������������������������������������������������������������� 7
Ausschalten���������������������������������������������������������������������������������������������������������������� 7
Licht �������������������������������������������������������������������������������������������������������������������������� 7
Reinigung und Wartung ���������������������������������������������������������������������������������������������������� 8
Äussere Reinigung������������������������������������������������������������������������������������������������������ 8
Reinigung der Metallfilter�������������������������������������������������������������������������������������������� 8
Reinigung des Filterraumes���������������������������������������������������������������������������������������� 9
Regenerierung des Aktivkohlefilters���������������������������������������������������������������������������� 9
Auswechseln der Halogenlampen������������������������������������������������������������������������������������ 11
Abhilfe bei Störungen������������������������������������������������������������������������������������������������������ 12
Installationsanweisung ���������������������������������������������������������������������������������������������������� 13
Sicherheitshinweise�������������������������������������������������������������������������������������������������� 13
Einbau für Abluft ������������������������������������������������������������������������������������������������������ 13
Elektrischer Anschluss / Zuleitung���������������������������������������������������������������������������� 15
Technische Daten������������������������������������������������������������������������������������������������������������ 15
Richtlinien ���������������������������������������������������������������������������������������������������������������� 15
Service���������������������������������������������������������������������������������������������������������������������������� 16
Bevor Sie den Kundendienst anfordern�������������������������������������������������������������������� 16
Wenn Sie den Kundendienst in Anspruch nehmen���������������������������������������������������� 16
Kundendienst������������������������������������������������������������������������������������������������������������������ 17
Servicestellen������������������������������������������������������������������������������������������������������������ 17
Ersatzteilverkauf�������������������������������������������������������������������������������������������������������� 17
Fachberatung / Verkauf�������������������������������������������������������������������������������������������� 17
Garantie�������������������������������������������������������������������������������������������������������������������� 17
D
4 electrolux
D
Sicherheitshinweise
Die Sicherheit dieses Gerätes entspricht
den anerkannten Regeln der Technik
und den geltenden Sicherheitsvorschriften. Dennoch sehen wir uns veranlasst,
Sie mit folgenden Sicherheitshinweisen
vertraut zu machen.
mangels Erfahrung und/oder mangels
Wissen benutzt zu werden, es sei denn,
sie werden durch eine für Ihre Sicherheit
zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
Elektrische Sicherheit
Sicherheit während der Benutzung
• Überprüfen Sie die Dunstabzugshaube
auf Transportschäden. Ein beschädigtes
Gerät auf keinen Fall anschliessen. Wenden Sie sich im Schadensfall an Ihren Lieferanten.
• Die Dunstabzugshaube niemals in Betrieb
nehmen, wenn Netzkabel oder Bedienelemente beschädigt sind.
• Die Dunstabzugshaube muss ordnungsgemäss eingebaut und angeschlossen
werden. Was dazu alles erforderlich ist,
entnehmen Sie der Installationsanweisung.
• Vergewissern Sie sich vor Inbetriebnahme, dass die auf dem Typenschild des
Gerätes angegebene Netzspannung und
Stromart mit Netzspannung und Stromart
am Einbauort übereinstimmen.
• Reparaturen sind ausschliesslich durch
eine unserer Kundendienststellen durchzuführen. Zudem sind immer Original-Ersatzteile zu verwenden.
• Umbauten oder Veränderungen an der
Dunstabzugshaube sind aus Sicherheitsgründen nicht zulässig.
• Bei Störungen das Gerät ausschalten,
Netzstecker aus der Steckdose ziehen.
• Netzstecker nie am Kabel aus der Steckdose ziehen, sondern am Stecker.
Achtung! Teile der Dunstabzugshaube
können im Betrieb mit Kochgeräten heiss
werden.
• Verwenden Sie die Dunstabzugshaube
nur zur Entlüftung des Kochstellenbereichs. Wird das Gerät zweckentfremdet
oder falsch bedient, kann vom Hersteller keine Haftung für eventuelle Schäden
übernommen werden.
• Das Flambieren unter dem Gerät ist im
aus- sowie im eingeschalteten Zustand
verboten (Brandgefahr).
• Dunstabzugshaube beim Kochen nie
ohne Fettfilter betreiben.
• Bei einem allfälligen, späteren Versetzen
des Gerätes kann die genaue Installationsanweisung bei unserem Kundendienst
telefonisch bestellt werden.
• Sollten Sie das Gerät verkaufen oder Dritten überlassen, so sorgen Sie dafür, dass
das Gerät komplett mit diesem Heft übergeben wird, damit der neue Benutzer sich
über die Arbeitsweise des Gerätes informieren kann.
• Wenn die Dunstabzugshaube längere Zeit
nicht beaufsichtigt ist, z.B. Ferien, vergewissern Sie sich, dass das Gerät ausgeschaltet ist.
Sicherheit
• Verpackungsteile (z.B. Folien, Styropor)
können für Kinder gefährlich sein. Erstickungsgefahr!
• Verpackungsteile von Kindern fernhalten.
• Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem
Gerät spielen.
• Dieses Gerät ist nicht dafür bestimmt,
durch Personen ( einschliesslich Kinder )
mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
• Fettfilter regelmässig reinigen, bei zu starker Verschmutzung kann Feuergefahr entstehen.
• Pflegen und reinigen Sie die Dunstabzugshaube regelmässig, Sie vermeiden damit
kostspielige Servicegänge.
• Beachten Sie dazu Abschnitt «Reinigung
und Wartung».
• Die Reinigung des Gerätes mit einem
Dampfstrahl- oder Hochdruckreiniger ist
aus Sicherheitsgründen nicht zugelassen.
Sicherheit beim Reinigen
electrolux 5
Entsorgung
Verpackungsmaterial
Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.
Die Kunststoffteile sind gekennzeichnet,
z. B. >PE<, >PS< etc. Entsorgen Sie
die Verpackungsmaterialien entsprechend ihrer Kennzeichnung bei den
kommunalen Entsorgungsstellen in den
dafür vorgesehenen Sammelbehältern.
Altgerät
Das Symbol
auf dem Produkt oder
seiner Verpackung weist darauf hin,
dass dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das
Recycling von elektrischen und elektronischen Geräten abgegeben werden
muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit
Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen
über das Recycling dieses Produkts
erhalten Sie von Ihrer Müllabfuhr oder
dem Geschäft, in dem Sie das Produkt
gekauft haben.
Wohin mit den Altgeräten?
Überall dort wo neue Geräte verkauft
werden oder Abgabe bei den offiziellen
S.EN.S-Sammelstellen oder offiziellen
S.EN.S-Recyclern. Die Liste der offiziellen S.EN.S-Sammelstellen findet sich
unter www.sens.ch.
Warnung: Damit von dem ausgedienten Gerät keine Gefahr mehr ausgehen
kann, vor der Entsorgung unbrauchbar
machen. Dazu Gerät von der Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen.
D
6 electrolux
D
Gerätebeschreibung
Ausstattung Dunstabzugshaube
1
1 Auszug
2 Licht
3 Metallfilter
4 Typenschild
Sonderzubehör
5 Schutzgitter DA-SG
Set Regenerierbarer LongLife Filter
AKF LL45-14, besteht aus:
2
3
2 4
6 Aktivkohlefilter AKF LL45-14
7 Erinnerungskleber Nr. 56331
6
5
7
Für spezielle Einbauten in offenen Küchen
kann die Rückstauklappe mit einem Werkzeug entfernt und das Schutzgitter ( 5 ) eingesetzt werden.
Die Dunstabzugshaube kann für zwei verschiedene Betriebsarten installiert werden:
Umluftversion
Abluftversion
Wenn aus baulichen Gründen keine Abluftleitung möglich ist, kann die Dunstabzugshaube mit einem zusätzlichen Aktivkohlefilter
ausgerüstet werden, in dem Bakterien und
Gerüche gebunden werden. Die gereinigte
Luft strömt anschliessend wieder in den Küchenraum.
Die über der Kochstelle anfallenden Dünste werden durch die Fettfilter gereinigt und
über eine Abluftleitung ins Freie geführt.
Lieferumfang
1 Reduzierstutzen 150/125
2 Anschlussteil mit Geruchs-
dichter Rückstauklappe
3 Dunstabzugshaube
4 Fettfilter (2 Stück)
5 Gebrauchs- und
Montageanleitung (D,F,I)
6 Befestigungsmaterial
7 Alu-Klebeband
7
1
4
2
3
5
6
D
F
I
electrolux 7
Vor dem ersten Gebrauch
D
Sonderzubehör
Regenerierbarer Aktivkohlefilter:
Vor dem ersten Gebrauch muss die Aktivkohle regeneriert werden, da jede Aktivkohle
Feuchtigkeit aufnimmt. Diese Feuchigkeit muss entzogen werden.
Regenerierung des Aktivkohlefilters: Die Filterkassette flach auf den Gitterrost in der
Mitte Ihres Backofens legen und bei 230 °C
eine Stunde lang aufheizen. Lassen Sie den
Filter anschliessend zwei Stunden vollständig abkühlen. Bei zu frühem einlegen kann
die Dunstabzugshaube durch die Restwärme der Kohle beschädigt werden. Der Regeneriervorgang kann eine normale Verfärbung
des Filters bewirken. Der Filter kann danach
wieder in die Dunstabzugshaube eingesetzt
werden. Nun ist Ihr Gerät funktionsbereit.
Zum Aktivkohlefilter gehört ein rot markierter
Kleber, der Ihnen hilft, die Regenerierung alle
2 Monate sicherzustellen.
Tipp: Auf die Innenseite der Gewürzschranktüre anbringen.
Bedienung der Dunstabzugshaube
Dunstabzugshaube immer vor dem Kochbeginn einschalten.
Einschalten
Durch Herausziehen des Auszugs schaltet
sich der Ventilator automatisch ein. Die Luftleistung kann mittels Position des Auszugs
bestimmt werden (Position 2-4).
Ausschalten
Den Auszug bis zum Anschlag einschieben,
der Ventilator und das Licht ist ausgeschaltet.
Licht
Den Auszug min. 1cm herausziehen und
das Licht wird eingeschaltet.
Position 4
Position 3
Position 2
Position 1
Position
Kocharten
1
Licht
--
2
schwach
warmhalten, pochieren, unter dem Siedepunkt garen
3
mittel
dünsten, dämpfen, schmoren, sieden
4
stark
ankochen, anbraten, frittieren
8 electrolux
D
Reinigung und Wartung
Vorsicht! Keine scharfen Reinigungsmittel, Bürsten, kratzende Schwämme
oder Scheuersand verwenden.
Äussere Reinigung
Die äusseren Teile mit einem Mikrofasertuch
reinigen.
Achten Sie beim Reinigen darauf, dass
das Edelstahl-Oberflächenfinish (die
feine waagerechte Linienführung) nicht
gegen die Struktur bearbeitet wird.
Keine kreisenden Bewegungen!
Reinigung der Metallfilter
Gebläse läuft !
Achtung! Bei Nichtbeachten dieser
Reinigungsanweisung kann Feuergefahr entstehen!
Metallfilter herausnehmen
1. Metallfilter hinten heraufdrücken und
nach vorne herausnehmen.
3
Metallfilter reinigen
2. Metallfilter alle 2 bis 4 Wochen im
Geschirrspüler waschen oder in
Geschirrspülmittel-Lauge einlegen,
heiss abspülen und gut trocknen lassen.
Eine Verfärbung der Filter ist normal,
ihre Funktion wird dadurch nicht beeinträchtigt.
electrolux 9
Metallfilter wieder einsetzen
3. Metallfilter hinten hochheben und
vorne einrasten.
3
Reinigung des Filterraumes
Den Filterraum jeweils beim Auswechseln oder Reinigen der Metallfilter mit
Küchenpapier (trocken) reinigen.
Gebläse läuft !
Achtung! Typenschild nicht beschädigen oder entfernen.
Regenerierung des Aktivkohlefilters:
Handhabung gemäss Gebrauchsanweisung beim Aktivkohlefilter.
Sofern das Gerät für den Umluftbetrieb ausgerüstet ist.
Aktivkohlefilter herausnehmen
1. Metallfilter herausnehmen.
2. Aktivkohlefilter vorne herunterziehen
und herausnehmen.
5
D
10 electrolux
D
Regenerierung
Feuchtigkeit und Fettpartikel verringern
das Aufnahmevermögen und daher
muss nach spätestens 2 Monaten die
Aktivkohle regeneriert werden.
3. Die Filterkassette flach auf den Gitterrost in der Mitte Ihres Backofens
legen bei 230 °C eine Stunde lang
aufheizen.
4. Lassen Sie den Filter anschliessend
zwei Stunden vollständig abkühlen.
Der Filter kann danach wieder in die
Dunstabzugshaube eingesetzt werden.
Nun ist Ihr Gerät für weitere 2 Monate
funktionstüchtig. Der Filter verliert nach
ca. 4 Jahren seine Wirksamkeit und
sollte komplett (Spezialkohle kann nicht
nachgefüllt werden) ersetzt werden.
Aktivkohlefilter einsetzen
5. Aktivkohlefilter 5 in Pfeilrichtung a in
die Aufnahmen schieben, dann vorne hochklappen b und beide Seiten, links und rechts, hochdrücken
bis beide Federn einschnappen.
6. Metallfiter einsetzen.
TEXT
wfewftr
a
a
b
5
a
b
b
5
electrolux 11
Auswechseln der Halogenlampen
Die Dunstabzugshaube unbedingt
stromlos machen. (Stecker herausziehen oder Sicherung ausschalten.)
Achtung! Alle Lampen werden heiss,
Vorsicht beim Wechsel.
Beachten Sie, bei diesem Gerät können
Halogen-Energiesparlampen 230V bis
max. 25W oder besonders sparsame
Leuchtmittel mit GU10 240V mit 3W bis
7W (z.B. LED mit IP64) eingesetzt werden.
Bitte bedenken Sie, dass Halogenlampen speziell entsorgt werden müssen.
Sie können diese bei jeder entsprechenden Verkaufsstelle zurückgeben.
D
12 electrolux
D
Abhilfe bei Störungen
Überprüfen Sie bitte, ob Sie anhand nachfolgender Hinweise kleinere Störungen am Gerät
selbst beheben können. Helfen diese Informationen im konkreten Fall nicht weiter, setzen Sie
sich bitte mit dem Kundendienst in Verbindung.
Störung
Ursache
Lösung
• Keine Funktion der
Dunstabzugshaube.
• Lüftermotor läuft nicht.
• fehlende Netzspannung.
• Überprüfen ob Sicherung
in Ordnung ist.
• Überprüfen ob Netzkabel
richtig eingesteckt ist.
• Auszug nicht herausgezogen.
• Auszug herausziehen.
• Kein Licht
• Leuchtmittel defekt.
• Leuchtmittel auswechseln.
• Gerät „zieht“ schlecht.
• sehr dichte Türen und
Fenster, dadurch entsteht
ein Unterdruck.
• Türe oder Fenster öffnen,
jedoch nicht unmittelbar
bei den Kochstellen.
Zuluft sicherstellen.
• Rauchentwicklung
wenn Cheminée in
Betrieb.
• Unterdruck
• Einbau eines Ventils
für externe Zuluft, oder
Fenster kippen.
• Fett-Tropfenbildung
• verfrühtes Verfetten
des Filters
• starkes Verschmutzen
des Haubengehäuses
• Fett und Ablagerungen
am Möbel
• zu spätes Einschalten der
Dunstabzugshaube.
• Wasser kochen ohne die
Dunstabzugshaube einzuschalten.
• Dunstabzugshaube
rechtzeitig einschalten.
• Betrieb auf zu kleiner
Absaugeleistung.
• im Raum herrscht ein zu
starker Unterdruck.
• Höhere Stufe verwenden.
• Zuluft ermöglichen,
Zuluftventil oder Türe /
Fenster öffnen.
• Starke Verschmutzungen hinter den Filtern
und in den Abluftrohren.
• zu hohe Luftgeschwindigkeit.
• im Raum herrscht ein zu
starker Unterdruck.
• Dunstabzugshaube auf
tieferer Stufe betreiben.
• Zuluft ermöglichen.
• Kondenswasserbildung Hoher Luftwiderstand durch: • Abluftrohr mit Durchmesam Auszug.
• Abluftrohr mit zu kleinem
ser 150 mm verwenden.
• Ungenügende AbsaugDurchmesser.
• Abluftrohr besser verleleistung bei Abluft.
• Abluftrohr schlecht verlegt.
gen.
Achtung! Beschädigte Geräte dürfen nicht benutzt werden. Bei Störung oder Defekt
bitte Sicherungen ausschalten oder herausdrehen.
Achtung! Nehmen Sie keine Eingriffe am Gerät vor. Unsachgemässe Arbeiten können
zu Sach- und Personenschäden führen.
Wenn Sie mit diesen Tipps Störungen oder Defekte nicht beseitigen können, wenden Sie
sich bitte an den Kundendienst.
electrolux 13
Installationsanweisung
Sicherheitshinweise
Der gemeinsame, gefahrlose Betrieb von
kamingebundenen Geräten ( z.B. Cheminee,
Gasherd ) und Dunstabzugshauben ist nur
gewährleistet, wenn Raum und/oder Wohnung durch eine geeignete Zuluftöffnung
von ca. 500-600cm/2 von aussen belüftet
sind und dadurch bei laufender Dunstabzugshaube Unterdruck vermieden wird. Der
Unterdruck im Raum darf nicht grösser als
4 PA sein.
Die Abluft muss in einem separaten Rohr ins
Freie geführt werden und darf nicht in einen
Schornstein geleitet werden.
Achtung! Der Mindest-Sicherheitsabstand zwischen Kochfläche und Dunstabzugshaube muss bei elektrischen
Kochstellen 50 cm und bei Gaskochstellen 70 cm betragen.
Im Servicefall muss das Gerät vom Netz
getrennt werden, Netzstecker ziehen.
Die allgemeinen Richtlinien für den
Betrieb von Elektrogeräten, die Vorschriften des zuständigen ElektrizitätsVersorgungsunternehmens und die
Angaben dieser Installationsanweisung
sind genau zu beachten.
Die unsachgemässe Montage von einer Dunstabzugshaube, kann zu einem
Brand führen. Ferner sind die kantonalen feuerpolizeilichen Vorschriften zu
beachten.
Bei Nichtbeachtung dieses Grundsatzes
muss mit drastischen Leistungsverlusten
und erhöhten Betriebsgeräuschen gerechnet werden.
Einbau für Abluft
Die über der Kochstelle anfallenden Wrasen
werden in den Fettfiltern gereinigt und über
eine Abluftleitung ins Freie geführt.
150
150
550
600
548
598
200
6/6= 762
5/6= 635
49
319
17 ( Griff )
0-50
1629
1502
N 330
495
100
A 319
150
2050
138 325
Rückwand
demontierbar
4/6= 508
5/6= 635
max. 140
D
14 electrolux
max. 140
Die Anweisungen auf den Schablonen
und die Schablonen benützen.
4/6= 508
max. 140
127
5/6= 635
Achtung! Ohne Rückstauklappe ist
eine Luftöffnung von min. 200cm2 zwingend nötig!
Eine Möglichkeit ist das Sonderzubehör
Schutzgitter.
7
4/6= 508
5/6= 635
1629
1502
200
6/6= 762
5/6= 635
319
17 ( Griff )
0-50
49
138 325
max. 140
2050
D
Einbau mit Gewürzschrank Höhe 635 mm
(5/6), neu, und Einbau mit Gewürzschrank
Höhe 508 mm (4/6) mit Türe 635 mm (5/6),
Ersatzmarkt.
electrolux 15
Elektrischer Anschluss / Zuleitung
Achtung! Der Elektroanschluss muss
von einem konzessionierten Installateur
ausgeführt werden.
Steckdose
Vorsicht! Der Stecker muss nach dem
Einbau zugänglich sein.
Es ist eine Steckdose Typ 12 oder Typ 13
vorzusehen. Die Länge des Anschlusskabels
beträgt ca. 1 m.
Beim Ersatz der Anschlussleitung ist ein
Kabeltyp von mindestens H05RR-F vorzusehen (Ersatzteil-Nummer 375 0432-00/1).
Installation eines externen Zuluftventils
Es besteht die Möglichkeit durch den Elektro-Fachmann ein externes Zuluftventil oder
einen elektrischen Fensteröffner zu installieren. Dies hat den enormen Vorteil, dass immer automatisch die nötige Zuluft gewährleistet ist.
Sonderzubehör:
Autom. Zuluftventil MK 150
Netzanschluss
N
Erde
intern
L
Externes
Zuluftventil
S=geschaltet
L S N
Technische Daten
A
B
55
548
550
60
598
600
495
A 319
Gerätebreite
N 330
100
A
B
Richtlinien
Dieses Gerät entspricht den EG-Richtlinien
73/23/EWG Niederspannungsrichtlinie einschliesslich Änderung 90/683 EWG
89/336/EWG EMV-Richtlinie einschliesslich Änderung 92/31/EWG
93/68/EWG CE-Kennzeichnungsrichtlinie
D
16 electrolux
D
Service
Der gut ausgebaute Electrolux-Kundendienst steht allen unseren Kunden zur Verfügung.
Bevor Sie den Kundendienst anfordern
Überzeugen Sie sich, dass keine Fehlbedienung vorliegt.
Überprüfen Sie Ihre Dunstabzugshaube
nach dem Kapitel «Abhilfe bei Störungen».
Wenn Sie den Kundendienst in Anspruch nehmen
• Notieren Sie die folgenden Angaben, die
Sie auf dem Typenschild Ihres Gerätes
finden:
Das Typenschild befindet sich hinter
dem rechten Filter und auf dem Garantieschein.
• Notieren Sie Ihre Beobachtungen genau,
dies erleichtert die Vorbereitungen und
die Arbeit unseres Servicetechnikers.
• Wählen Sie die Service Nr. 0848 848 111.
Ihr Anruf wird automatisch zur nächstgelegenen Servicestelle geleitet.
• Seien Sie bitte zu Hause, wenn der Servicetechniker kommt, denn er ist auf Ihre
Informationen angewiesen und Sie verhindern Kosten durch Zweitgänge.
• Serie-Nummer
• Modell-Bezeichnung
• Prod.-Nummer
• Bitte geben Sie diese Daten immer an
bei:
• Kundendienstanforderung
• Ersatzteil- oder Zubehörbestellung
• technischen Rückfragen
Prod.-Nummer
0,24 kW
+
S
SS23
230
V
Typ
Prod-nr:
~50Hz
Serie-Nummer
Serie
DA GL 55 100
Modell-Bezeichnung
electrolux 17
Kundendienst
Servicestellen
5506 Mägenwil/Zürich
Industriestr. 10
9014 St. Gallen
Zürcherstrasse 204 e
4052 Basel
Birsstrasse 320 b
St. Jakob-Turm
6020 Emmenbrücke
Seetalstrasse 11
7000 Chur
Comercialstrasse 19
3018 Bern
Morgenstrasse 131
Préverenges
Le Trési 6
6916 Grancia
Zona Industriale E
Sie können Ersatzteile, Zubehör und Pflegemittel online bestellen bei:
www.electrolux.ch
Fachberatung / Verkauf
8048 Zürich
Badenerstrasse 587
Tel. 044 / 405 81 11
Garantie
Für jedes Produkt gewähren wir ab Verkauf
bzw. Lieferdatum an den Endverbraucher
eine Garantie von 2 Jahren (Ausweis durch
Garantieschein, Faktura oder Verkaufsbeleg).
Die Garantieleistung umfasst die Kosten für
Material, Arbeits- und Reisezeit.
Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äussere
Einflüsse, höhere Gewalt, Eingriffe Dritter
und Verwendung von Nicht-Original Teilen.
Ersatzteilverkauf
5506 Mägenwil
Industriestrasse 10
Tel. 0848 / 848 023
Service-Helpline
0848 848 111
[email protected]
Änderungen
Text, Bild und Daten entsprechen dem technischen Stand des Gerätes zur Zeit der Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben
vorbehalten.
D
18 electrolux
Mode d’emploi
Hotte aspirante
56320 01.12
DAGL55
DAGL60
20 electrolux
F
Chère cliente, cher client,
Vous voudrez bien lire ce mode d’emploi
avec attention. Respectez notamment le paragraphe «Consignes de sécurité».
Conservez ce mode d’emploi pour une référence ultérieure et transmettez-le en même
temps que l’appareil à un éventuel futur propriétaire.
Ce mode d’emploi contient des remarques
pour l’élimination de défaillances qui pourraient apparaître, voir paragraphe «Aide en
cas de panne».
Si ces remarques ne suffisaient pas, vous
disposez à tout moment de deux contacts
qui vous aideront:
Le triangle d’avertissement et/ou les
termes «Attention!», «Prudence!»
soulignent les remarques importantes pour votre sécurité ou pour le
fonctionnement de l’appareil. Ces
remarques sont à respecter impérativement.
• Le centre de service après-vente près
de chez vous (voir paragraphe «Service
après-vente») ou
1. Ce symbole vous guide pas à pas dans
l’utilisation de l’appareil.
2. . . .
3. . . .
Ce symbole introduit des informations
complémentaires pour l’utilisation et
l’application pratique de l’appareil.
Ce symbole signale les conseils et les
remarques pour une utilisation économique et écologique de l’appareil.
Helpline SAV
0848 848 111
Vous y trouverez une réponse à chaque
question concernant l’équipement et
l’utilisation de votre appareil. Bien sûr,
nous acceptons également les souhaits,
les suggestions et les critiques. Notre
objectif est de continuer à améliorer nos
produits et nos services dans l’intérêt de
nos clients.
• En cas de problèmes techniques, notre
service après-vente se tient à votre entière disposition (vous trouverez ses coordonnées au paragraphe «Service aprèsvente»).
Lisez également le paragraphe «Service»
à ce sujet.
electrolux 21
Sommaire
Consignes de sécurité ���������������������������������������������������������������������������������������������������� 22
Sécurité électrique���������������������������������������������������������������������������������������������������� 22
Sécurité�������������������������������������������������������������������������������������������������������������������� 22
Sécurité pendant l’utilisation ������������������������������������������������������������������������������������ 22
Sécurité pendant le nettoyage���������������������������������������������������������������������������������� 22
Élimination ���������������������������������������������������������������������������������������������������������������������� 23
Description de l’appareil�������������������������������������������������������������������������������������������������� 24
Équipement de la hotte aspirante������������������������������������������������������������������������������ 24
Pièces fournies �������������������������������������������������������������������������������������������������������� 24
Avant la première utilisation���������������������������������������������������������������������������������������������� 25
Accessoires spéciaux ���������������������������������������������������������������������������������������������� 25
Utilisation de la hotte aspirante���������������������������������������������������������������������������������������� 25
Mise en marche�������������������������������������������������������������������������������������������������������� 25
Arrêt ������������������������������������������������������������������������������������������������������������������������ 25
Éclairage������������������������������������������������������������������������������������������������������������������ 25
Nettoyage et entretien ���������������������������������������������������������������������������������������������������� 26
Nettoyage extérieur�������������������������������������������������������������������������������������������������� 26
Nettoyage des filtres métalliques������������������������������������������������������������������������������ 26
Nettoyage de l’espace de filtration���������������������������������������������������������������������������� 27
Régénération du filtre à charbon actif:���������������������������������������������������������������������� 27
Remplacement des lampes halogènes���������������������������������������������������������������������������� 29
Aide en cas de panne������������������������������������������������������������������������������������������������������ 30
Instructions de montage�������������������������������������������������������������������������������������������������� 31
Consignes de sécurité���������������������������������������������������������������������������������������������� 31
Montage pour l’évacuation d’air�������������������������������������������������������������������������������� 31
Raccordement électrique / alimentation�������������������������������������������������������������������� 33
Caractéristiques techniques�������������������������������������������������������������������������������������������� 33
Directives������������������������������������������������������������������������������������������������������������������ 33
Service���������������������������������������������������������������������������������������������������������������������������� 34
Avant d’appeler le service après-vente���������������������������������������������������������������������� 34
Si vous faites appel au service après-vente �������������������������������������������������������������� 34
Service clientèle�������������������������������������������������������������������������������������������������������������� 35
Centres de service���������������������������������������������������������������������������������������������������� 35
Vente de pièces de rechange������������������������������������������������������������������������������������ 35
Conseil technique / Vente ���������������������������������������������������������������������������������������� 35
Garantie�������������������������������������������������������������������������������������������������������������������� 35
F
22 electrolux
F
Consignes de sécurité
La sécurité de cet appareil répond
aux règles reconnues de la technique
et aux prescriptions de sécurité en
vigueur. Nous tenons cependant à
vous familiariser avec les consignes de
sécurité suivantes.
Sécurité électrique
• Vérifiez que la hotte aspirante est exempte d’avaries de transport. Ne branchez
jamais un appareil endommagé. En cas
d’avarie, veuillez vous adresser à votre
fournisseur.
• Ne mettez jamais une hotte aspirante en
service si le câble d’alimentation ou des
éléments de commande sont endommagés.
• La hotte aspirante doit être montée et
branchée correctement. Vous trouverez
les informations et les pièces nécessaires
dans les instructions de montage.
• Avant la mise en service, assurez-vous
que la tension et le type de courant indiqués sur la plaque signalétique de
l’appareil correspondent à la tension et au
type de courant du lieu de montage.
• Les réparations sont réservées à nos centres de service après-vente. En outre, il
convient de toujours utiliser des pièces de
rechange d’origine.
• Pour des raisons de sécurité, il est interdit d’effectuer des transformations ou des
modifications sur la hotte aspirante.
• En cas de panne, arrêtez l’appareil et débranchez la fiche du secteur.
• Ne débranchez jamais la fiche en tirant sur
le câble, tenez toujours la fiche.
Sécurité
• Les pièces d’emballage (p. ex. films,
polystyrène expansé) peuvent être
dangereuses pour les enfants. Risque
d’étouffement!
• Gardez les pièces d’emballage hors de
portée des enfants.
• Les enfants doivent être surveillés pour
s’assurer qu’ils ne jouent pas avec
l’appareil.
• Cet appareil n’est pas destiné à être utilisé
par des personnes (y compris des enfants)
ayant des capacités physiques, sensoriel-
les ou spirituelles limitées, ni à être utilisé
sans expérience et/ou sans connaissances, à moins que ces personnes soient
surveillées par une personne responsable
de leur sécurité ou que cette dernière leur
ait donné des instructions pour l’utilisation
de l’appareil.
Sécurité pendant l’utilisation
Attention! Lors d’une utilisation conjointe avec les appareils de cuisson, les
éléments de la hotte aspirante peuvent
chauffer.
• Utilisez la hotte aspirante uniquement
pour la ventilation de la zone de cuisson.
Si l’appareil est utilisé à d’autres fins ou s’il
est mal utilisé, le fabricant ne pourra pas
être tenu pour responsable d’éventuels
dommages.
• Il est interdit de flamber des aliments sous
l’appareil arrêté ou en marche (risque
d’incendie).
• N’utilisez jamais la hotte aspirante sans
filtre à graisse lorsque vous cuisinez.
• Lors d’un éventuel déplacement ultérieur
de l’appareil, vous pouvez commander
les instructions de montage précises par
téléphone auprès de notre service aprèsvente.
• Si vous vendez l’appareil ou que vous le
cédez à des tiers, veillez à ce qu’il soit remis avec ce manuel pour que le nouveau
propriétaire puisse s’informer sur le fonctionnement de l’appareil.
• Lorsque la hotte aspirante reste sans surveillance pendant un laps de temps prolongé, p. ex. pendant les vacances, assurez-vous que l’appareil est arrêté.
Sécurité pendant le nettoyage
• Nettoyez régulièrement le filtre à graisse. S’il est trop encrassé, il y a un risque
d’incendie.
• Entretenez et nettoyez régulièrement la
hotte aspirante. Cela vous évitera des visites coûteuses de SAV.
• Pour cela, lisez le paragraphe «Nettoyage
et entretien».
• Pour des raisons de sécurité, le nettoyage
de l’appareil avec un nettoyeur à vapeur
ou à haute pression est interdit.
electrolux 23
Élimination
Matériaux d’emballage
Les matériaux d’emballage sont écologiques et recyclables. Les pièces en
plastique sont rerérées, p. ex. >PE<,
>PS< etc. Éliminez les matériaux
d’emballage en fonction de leur marquage auprès des déchetteries communales dans les conteneurs de collecte prévus à cet effet.
Ancien appareil
Le symbole
sur le produit ou sur
son emballage indique qu’il ne doit
pas être traité comme les ordures ménagères, mais qu’il doit être apporté à
un point de collecte pour le recyclage
des appareils électriques et électroniques. Grâce à votre contribution pour
l’élimination correcte de ce produit vous
protégez l’environnement et la santé de
vos concitoyens. L’environnement et la
santé sont mis en danger par une élimination incorrecte. Votre service des
ordures ménagères ou le magasin, où
vous avez acheté ce produit, vous donnera de plus amples informations sur le
recyclage de ce produit.
Que faire avec les appareils usagés?
Les ramener partout où des appareils
neufs sont vendus, mais aussi dans les
centres de collecte SENS ou les entreprises de récupération SENS officiels.
Vous trouverez la liste des centres officiels de collecte SENS sur
www.sens.ch.
Avertissement: pour que l’appareil
usagé ne présente plus de danger, il faut
le rendre inutilisable avant son élimination. Pour cela, débranchez l’appareil du
réseau et retirez le câble d’alimentation
de l’appareil.
F
24 electrolux
F
Description de l’appareil
Équipement de la hotte aspirante
1
1 Visière coulissante
2 Éclairage
3 Filtre métallique
4 Plaque signalétique
Accessoires spéciaux
5 Grille de protection DA-SG
Jeu de filtre régénérable Long Life
AKF LL45-14, composé de:
2
3
2 4
6 Filtre à charbon actif AKF LL45-14
7 Autocollant de rappel n° 56331
6
5
7
Pour des montages spéciaux dans des cuisines ouvertes, le clapet anti-retour peut être
retiré à l’aide d’un outil et remplacé par la
grille de protection (5).
La hotte aspirante peut être installée pour deux modes de fonctionnement différents:
Version recyclage d’air
Version évacuation d’air
Si des raisons architecturales empêchent
l’installation d’une conduite d’évacuation
d’air, la hotte aspirante peut être équipée
d’un filtre supplémentaire à charbon actif,
qui lie les bactéries et les odeurs. Ensuite,
l’air purifié est renvoyé dans la cuisine.
Les vapeurs émises au-dessus du plan de
cuisson sont nettoyées par les filtres à graisse et amenées à l’extérieur via une conduite
d’évacuation d’air.
Pièces fournies
1 Réducteur 150/125
2 Raccord avec clapet anti-
retour étanche aux odeurs
3 Hotte aspirante
4 Filtre à graisse (2 unités)
5 Mode d’emploi et instruc-
tions de montage (D, F, I)
6 Matériel de fixation
7 Adhésif en alu
7
1
4
2
3
5
6
D
F
I
electrolux 25
Avant la première utilisation
F
Accessoires spéciaux
Filtre à charbon actif régénérable:
Avant la première utilisation, le charbon actif doit être régénéré, car il absorbe toujours
de l’humidité. Cette humidité doit être extraite.
Régénération du filtre à charbon actif : posez la cassette filtrante à plat sur la grille au
milieu de votre four et chauffez-la à 230 °C
pendant une heure. Ensuite, laissez entièrement refroidir le filtre pendant deux heures.
Si vous insérez le filtre trop tôt, la hotte aspirante peut être endommagée par la chaleur résiduelle du charbon. La régénération
peut provoquer une décoloration normale
du filtre. Le filtre peut alors être replacé dans
la hotte aspirante. Votre appareil est maintenant prêt à fonctionner.
Un autocollant repéré en rouge fait partie du
filtre à charbon actif. Il vous aide à assurer la
régénération tous les 2 mois.
Conseil: appliquez-le à l’intérieur de la porte
de l’armoire à épices.
Utilisation de la hotte aspirante
Mettez toujours la hotte aspirante en marche avant de commencer à cuisiner.
Mise en marche
Le ventilateur se met automatiquement en
marche lorsque la visière coulissante est
sortie. Le débit d’air peut être défini à l’aide
de la position de la visière coulissante (position 2-4).
Arrêt
Pousser la visière coulissante jusqu’en butée: le ventilateur et la lumière sont coupés.
Éclairage
Sortir la visière coulissante d’au moins 1 cm
pour allumer la lumière.
Position 4
Position 3
Position 2
Position 1
Position
Types de cuisson
1
Éclairage
--
2
faible
Pocher, cuire au-dessous du point d’ébullition
3
moyen
Cuire à l’étuvée, braiser, faire bouillir
4
fort
Porter à ébullition, faire revenir, faire frire
26 electrolux
F
Nettoyage et entretien
Prudence! N’utilisez pas de produits
de nettoyage agressifs, de brosses,
d’éponges grattantes ou de poudre à
récurer.
Nettoyage extérieur
Nettoyez les parties extérieures avec un chiffon en microfibres.
Lors du nettoyage, veillez à ne pas traiter
la finition de surface de l’acier inox (les
fines lignes horizontales) à l’encontre de
la structure.
Pas de mouvements circulaires!
Nettoyage des filtres métalliques
Ventilateur en marche!
Attention! Le non-respect de ces instructions de nettoyage peut provoquer un risque d’incendie!
Retrait du filtre métallique
1. Poussez le filtre métallique vers
le haut à l’arrière et retirez-le vers
l’avant.
3
Nettoyage du filtre métallique
2. Toutes les 2 à 4 semaines, lavez le
filtre métallique dans le lave-vaisselle
ou faites-le tremper dans de l’eau
additionnée de produit de lavage,
rincez-le à l’eau très chaude et laissez-le sécher.
Une décoloration des filtres est normale, elle n’altère pas leur fonctionnement.
electrolux 27
Remise en place du filtre métallique
3. Soulevez le filtre métallique à l’arrière
et faites-le s’enclencher à l’avant.
3
Nettoyage de l’espace de filtration
À chaque remplacement ou nettoyage des filtres métalliques, nettoyez
l’espace de filtration avec du papier ménage (à sec).
Ventilateur en marche !
Attention! N’endommagez pas la
plaque signalétique et ne l’enlevez pas.
Régénération du filtre à charbon actif
Maniement selon le mode d’emploie
du filtre à charbon actif.
Dans la mesure où l’appareil est équipé pour
un fonctionnement à recyclage d’air.
Retrait du filtre à charbon actif
1. Retirez le filtre métallique.
2. Tirez le filtre à charbon actif vers le
bas à l’avant et retirez-le.
5
F
28 electrolux
F
Régénération
L’humidité et les particules de graisse
réduisent la capacité d’absorption, c’est
pourquoi le charbon actif doit être régénéré au plus tard au bout de 2 mois.
3. Posez la cassette filtrante à plat sur
la grille au milieu de votre four et
chauffez-la à 230 °C pendant une
heure.
4. Ensuite, laissez entièrement refroidir
le filtre pendant deux heures.
Le filtre peut alors être replacé dans la
hotte aspirante. Votre appareil est maintenant prêt à fonctionner pendant 2 autres mois. Après environ 4 ans, le filtre
perd de son efficacité et doit être remplacé entièrement (il n’est pas possible
de le compléter en charbon spécial).
Mise en place du filtre à charbon
actif
5. Glissez le filtre à charbon actif 5
dans le sens des flèches a dans
ses logements, puis rabattez l’avant
vers le haut b exercer une pression des deux côtés, à gauche et à
droite, jusqu’à ce que les ressorts
s’enclenchent.
6. Mettez en place le filtre métallique.
a
a
a
b
5
b
b
5
electrolux 29
Remplacement des lampes halogènes
Mettez impérativement la hotte aspirante hors tension. (Débranchez
la fiche ou coupez le disjoncteur.)
Attention! Toutes les ampoules chauffent, prudence lors de leur remplacement.
Tenez compte du fait que vous pouvez
utiliser des ampoules halogènes économiques, 230V, jusqu’à une puissance
max. de 25W, ou des lampes particulièrement économiques avec une douille
GU10, 240V, d’une puissance de 3W à
7W (p. ex. des LED avec IP64).
Pensez au fait que les ampoules halogènes doivent être éliminées de manière spécifique. Vous pouvez les rendre
à chaque point de vente correspondant.
F
30 electrolux
F
Aide en cas de panne
Merci de vérifier, si vous pouvez éliminer vous-même des petites pannes de l’appareil à l’aide
des remarques suivantes. Si ces informations ne vous aident pas en situation concrète,
veuillez contacter le service après-vente.
Panne
Cause
•La hotte aspirante ne
fonctionne pas.
•Le moteur du ventilateur
ne tourne pas.
•Absence
secteur.
Solution
de
tension
du •Vérifier si le fusible est en
bon état.
•Vérifier si le câble
d’alimentation est branché
correctement.
•La visière coulissante n’est
pas sortie.
•Sortir la visière coulissante.
•Pas d’éclairage.
•Lampe défectueuse.
•Remplacer la lampe.
•L’appareil «tire» mal.
•Les portes et fenêtres sont
très étanches, cela crée une
dépression.
•Ouvrir la porte ou la (les)
fenêtre(s), cependant pas à
proximité immédiate du plan
de cuisson. Assurer une
amenée d’air.
•Formation de fumée
lorsque la cheminée est
en fonctionnement.
•Dépression
•Monter une vanne d’amenée
d’air externe ou basculer la
(les) fenêtre(s).
•Formation de gouttes de
graisse
•Encrassement prématuré
du filtre
•Fort encrassement du
carter de la hotte
•Graisse et dépôts sur le
meuble
•Mise en marche trop tardive
de la hotte aspirante.
•Cuisson d’eau sans mettre
en marche la hotte aspirante.
•Dunstabzugshaube rechtzeitig einschalten.
•Forts encrassements derrière les filtres et dans les
canaux d’évacuation.
•Vitesse d’air trop élevée.
•Utiliser la hotte aspirante sur
•Il règne une trop forte dépresune vitesse inférieure.
sion dans la pièce.
•Permettre une amenée d’air.
•Formation d’eau de
condensation sur la visière
coulissante.
•Puissance d’aspiration
insuffisante en mode
évacuation d’air.
Résistance élevée de l’air en
raison:
•d’un canal d’évacuation ayant un diamètre trop faible.
•d’une mauvaise pose du
canal d’évacuation.
•Fonctionnement sur une
•Utiliser une vitesse supérieure.
puissance d’aspiration trop
faible.
•Permettre une amenée d’air,
•Il règne une trop forte dépresouvrir la vanne d’amenée
sion dans la pièce.
d’air ou la porte/fenêtre.
•Utiliser un canal
d’évacuation de 150 mm de
diamètre.
•Mieux poser le canal
d’évacuation.
Attention! Des appareils endommagés ne doivent pas être utilisés. En cas de panne ou
de défaut, veuillez couper les disjoncteurs ou enlever les fusibles.
Attention! N’intervenez pas sur l’appareil. Des interventions incorrectes peuvent entraîner des dommages matériels et corporels.
Si vous ne pouvez pas éliminer les pannes ou les défauts à l’aide de ces conseils, veuillez
vous adresser au service après-vente.
electrolux 31
Instructions de montage
Consignes de sécurité
feu. Le fonctionnement simultané sans
risque d’appareils liés à une cheminée (p.
ex. âtre, cuisinière au gaz) et de hottes aspirantes est uniquement assuré si la pièce
et/ou l’appartement est ventilé(e) par une
ouverture d’amenée d’air extérieur adaptée
d’environ 500-600 cm² de manière à éviter
une dépression lorsque la hotte aspirante
est en marche. La dépression dans la pièce
ne doit pas dépasser 4 Pa.
L’air vicié doit être évacué à l’air libre au moyen d’un tuyau séparé et ne doit pas être
dirigé vers une cheminée.
En cas de non-respect de ce principe, il
faut s’attendre à de considérables pertes de
puissance et à un accroissement du bruit de
fonctionnement.
Attention! La distance de sécurité minimale entre le plan de cuisson et la hotte aspirante doit être de 50 cm pour les
plans de cuisson électriques et de 70
cm pour les plans de cuisson au gaz.
En cas de service, l’appareil doit
être mis hors tension, débranchez la
fiche. Les directives générales pour
l’exploitation d’appareils électriques, les
prescriptions de l’entreprise de distribution d’électricité compétente et ces
instructions de montage doivent être
respectées à la lettre.
Le montage incorrect d’une hotte aspirante peut provoquer un incendie. En
outre, il convient de respecter les prescriptions cantonales de la police du
Montage pour l’évacuation d’air
Les vapeurs émises au-dessus du plan de
cuisson sont nettoyées dans les filtres à
graisse et amenées à l’extérieur via une conduite d’évacuation d’air.
150
150
550
600
548
598
200
6/6= 762
5/6= 635
49
319
17 (poignée)
0-50
1629
1502
N 330
495
100
A 319
150
2050
138 325
Panneau arrière
démontable
4/6= 508
5/6= 635
max. 140
F
32 electrolux
max. 140
Respectez les instructions sur les gabarits et utilisez ces derniers.
4/6= 508
max. 140
127
5/6= 635
Attention! En l’absence d’un clapet de
refoulement, une ouverture d’air d’au
moins 200 cm2 est obligatoire!
Possibilité d’utiliser l’équipement spécial grille de protection.
7
4/6= 508
5/6= 635
1629
1502
200
6/6= 762
5/6= 635
319
17 (poignée)
0-50
49
138 325
max. 140
2050
F
Montage avec armoire à épices, hauteur 635
mm (5/6), neuf, et montage avec armoire à
épices, hauteur 508 mm (4/6) avec porte de
635 mm (5/6), marché du remplacement.
electrolux 33
Raccordement électrique / alimentation
Attention! Le raccordement électrique
doit être réalisé par un installateur licencié.
F
prise
Prudence! La prise doit être accessible
après le montage.
Prévoyez une prise de courant de type 12
ou de type 13. Le câble d’alimentation fait
environ 1 m.
Lors du remplacement du câble d’alimentation, prévoyez au moins un type de câble H05RR-F (numéro de pièce de rechange
375 0432-00/1).
Installation d’une vanne d’amenée d’air
externe
Il est possible de faire installer une vanne
d’amenée d’air externe ou un ouvre-fenêtre
électrique par un électricien professionnel.
Cela présente l’énorme avantage de toujours assurer automatiquement l’amenée
d’air nécessaire.
Accessoires spéciaux:
Vanne d’amenée d’air automatique MK 150
Branchement
sur le réseau
N
Mise à
la terre
interne
L
Vanne d’amenée
d’air externe
S=connecté
L S N
Caractéristiques techniques
A
B
55
548
550
60
598
600
495
A 319
Largeur de l’appareil
N 330
100
A
Directives
B
Cet appareil répond aux directives européennes
73/23/CEE Directive Basse tension, y compris modification 90/683/CEE
89/336/CEE Directive CEM, y compris modification 92/31/CEE
93/68/CEE Directive de marquage CE
34 electrolux
F
Service
Le service après-vente Electrolux très étendu
est à la disposition de tous nos clients.
Avant d’appeler le service après-vente
Assurez-vous qu’il ne s’agit pas d’une erreur
de manipulation.
Vérifiez votre hotte aspirante suivant le chapitre «Aide en cas de panne».
Si vous faites appel au service aprèsvente
• Notez les indications suivantes que vous
trouverez sur la plaque signalétique de
votre appareil:
• N° de série
• Désignation du modèle
• N° de production
• Veuillez toujours indiquer ces données si
vous:
La plaque signalétique se trouve derrière le filtre de droite et sur le bon de
garantie.
• Notez bien vos observations, cela facilite
les préparatifs et le travail de notre technicien de service.
• Composez le n° du Service 0848 848
111. Votre appel sera automatiquement
redirigé vers le centre de service le plus
proche.
• Merci d’être présent lors du passage du
technicien de service, car il dépend de
vos informations. Vous éviterez également des frais dus à une deuxième visite.
• faites appel au Service après-vente
• commandez des pièces de rechange
ou des accessoires
• souhaitez des informations techniques
N° de production
0,24 kW
+
S
SS23
230
N° de série
Réf. prod.:
V
~50Hz Série
DA GL 55 100
Type
Désignation du modèle
electrolux 35
Service clientèle
Centres de service
5506 Mägenwil/Zürich
Industriestr. 10
Vous pouvez aussi commander des pièces de rechange, accessoires et produits
d’entretien en ligne sur:
www.electrolux.ch
9014 St. Gallen
Zürcherstrasse 204 e
Conseil technique / Vente
8048 Zürich
Badenerstrasse 587
Tel. 044 / 405 81 11
4052 Basel
Birsstrasse 320 b
St. Jakob-Turm
Garantie
6020 Emmenbrücke
Seetalstrasse 11
Nous accordons sur chaque produit une garantie de 2 ans à partir de la date de vente
respectivement de livraison au consommateur (justification par bon de garantie, facture
ou justificatif de vente).
La prestation de garantie comprend les frais
de matériel, d’intervention et de déplacement.
7000 Chur
Comercialstrasse 19
3018 Bern
Morgenstrasse 131
Préverenges
Le Trési 6
6916 Grancia
Zona Industriale E
Vente de pièces de rechange
La garantie expire en cas de non-respect du mode d’emploi et des consignes
d’utilisation, d’installation non conforme,
ainsi qu’en cas de dommages dus à des influences extérieures, à de la force majeure, à
une intervention de tiers et à l’utilisation de
pièces autres que les pièces d’origine.
5506 Mägenwil
Industriestrasse 10
Tel. 0848 / 848 023
Helpline SAV
0848 848 111
[email protected]
Modifications
Le texte, les illustrations et les données correspondent à l’état technique de l’appareil au
moment de l’impression de ce mode d’emploi. Sous réserve de modifications dans le sens
d’une évolution.
F
36 electrolux
Libretto Istruzioni
Cappa aspirante
56320 01.12
DAGL55
DAGL60
38 electrolux
I
Gentile cliente,
La preghiamo di leggere attentamente le
presenti istruzioni per l’uso, in particolare il
capitolo «Avvertenze per la sicurezza».
Conservi queste istruzioni per una futura
consultazione ed eventualmente le consegni
al successivo possessore dell’apparecchio.
Con il simbolo triangolare di allarme
e/o le parole «Attenzione!», «Prudenza!» sono evidenziate le avvertenze importanti per la sua sicurezza
o per la funzionalità dell’apparecchio.
Rispettare quanto specificato in tali
avvertenze.
1. La numerazione progressiva dei
temi la guiderà passo dopo passo
nell’apprendimento dell’utilizzo di questo apparecchio.
2. . . .
3. . . .
Questo simbolo precede informazioni
integrative sull’utilizzo e sulle applicazioni pratiche dell’apparecchio.
Con questo simbolo sono contrassegnati consigli e indicazioni utili per
l’utilizzo economico ed ecologico
dell’apparecchio.
Nell’eventualità di guasti, le presenti istruzioni per l’uso contengono indicazioni utili per
poter risolvere i guasti di piccola entità, (ved.
il capitolo «Rimedi in caso di guasto»).
Qualora tali indicazioni non fossero sufficienti, potrà rivolgersi in qualsiasi momento a
due centri che potranno fornirle l’aiuto che
le serve:
• il Centro di assistenza clienti a Lei più vicino (ved. il capitolo «Servizio clienti») o
Hotline
assistenza
0848 848 111
La hotline del servizio di assistenza le fornirà tutte le informazioni sulla dotazione
e l’utilizzo del suo apparecchio. Naturalmente saremo ugualmente lieti di ricevere
richieste, suggerimenti e critiche. Il nostro
scopo è migliorare ulteriormente i nostri
prodotti e servizi a beneficio dei nostri clienti.
• Per qualsiasi problema di ordine tecnico,
il nostro servizio clienti è a sua disposizione in qualsiasi momento (indirizzi e numeri telefonici del centro a lei più vicino sono
forniti nel capitolo «Servizio clienti»).
Leggere attentamente anche il capitolo
«Assistenza».
electrolux 39
Indice
Avvertenze per la sicurezza���������������������������������������������������������������������������������������������� 40
Sicurezza elettrica���������������������������������������������������������������������������������������������������� 40
Istruzioni di sicurezza������������������������������������������������������������������������������������������������ 40
Sicurezza durante l’impiego�������������������������������������������������������������������������������������� 40
Sicurezza durante la pulizia �������������������������������������������������������������������������������������� 40
Smaltimento�������������������������������������������������������������������������������������������������������������������� 41
Descrizione dell’apparecchio ������������������������������������������������������������������������������������������ 42
Dotazione ���������������������������������������������������������������������������������������������������������������� 42
Materiale in dotazione ���������������������������������������������������������������������������������������������� 42
Prima del primo utilizzo���������������������������������������������������������������������������������������������������� 43
Accessori speciali ���������������������������������������������������������������������������������������������������� 43
Istruzioni per l’uso������������������������������������������������������������������������������������������������������������ 43
Avvio������������������������������������������������������������������������������������������������������������������������ 43
Arresto���������������������������������������������������������������������������������������������������������������������� 43
Illuminazione ������������������������������������������������������������������������������������������������������������ 43
Pulizia e manutenzione���������������������������������������������������������������������������������������������������� 44
Pulizia esterna���������������������������������������������������������������������������������������������������������� 44
Pulizia del filtro metallico ������������������������������������������������������������������������������������������ 44
Pulizia del vano del filtro�������������������������������������������������������������������������������������������� 45
Rigenerazione del filtro al carbone attivo:������������������������������������������������������������������ 45
Sostituzione dei faretti alogeni������������������������������������������������������������������������������������������ 47
Rimedi in caso di guasto ������������������������������������������������������������������������������������������������ 48
Istruzioni per l’installazione���������������������������������������������������������������������������������������������� 49
Avvertenze per la sicurezza�������������������������������������������������������������������������������������� 49
Incasso per il funzionamento a evacuazione�������������������������������������������������������������� 49
Collegamento elettrico / Linea di alimentazione�������������������������������������������������������� 51
Dati tecnici���������������������������������������������������������������������������������������������������������������������� 51
Direttive�������������������������������������������������������������������������������������������������������������������� 51
Assistenza ���������������������������������������������������������������������������������������������������������������������� 52
Prima di richiedere l’intervento del servizio di assistenza ������������������������������������������ 52
Se si ricorre al servizio di assistenza�������������������������������������������������������������������������� 52
Servizio clienti������������������������������������������������������������������������������������������������������������������ 53
Centri di assistenza�������������������������������������������������������������������������������������������������� 53
Ufficio vendite ricambi���������������������������������������������������������������������������������������������� 53
Consulenza specialistica / Vendita���������������������������������������������������������������������������� 53
Garanzia ������������������������������������������������������������������������������������������������������������������ 53
I
40 electrolux
I
Avvertenze per la sicurezza
La sicurezza di questo apparecchio è
in linea con le regole tecniche generalmente riconosciute ed è conforme alle
norme sulla sicurezza. Ciò nonostante,
ci sentiamo in dovere di fornire le seguenti avvertenze per la sicurezza.
Sicurezza elettrica
• Controllare che la cappa aspirante non
presenti segni di danni dovuti al trasporto.
Non collegare mai un apparecchio danneggiato alla rete elettrica. In caso di danni,
rivolgersi al proprio fornitore.
• Non mettere mai in funzione la cappa aspirante se il cavo di rete o gli elementi di
comando sono danneggiati.
• La cappa aspirante deve essere montata
e collegata in modo corretto. Tutto ciò
che è necessario a tale scopo è indicato
nelle istruzioni per l’installazione.
• Prima della messa in funzione, accertarsi
che la tensione di rete e il tipo di corrente indicate sulla targhetta identificativa
dell’apparecchio corrispondano alla tensione di rete e al tipo di corrente presenti
nel luogo di montaggio.
• Le riparazioni devono essere eseguite
unicamente dal nostro servizio di assistenza. Devono inoltre essere sempre utilizzati solo ricambi originali.
• Per ragioni di sicurezza non è consentito
apportare trasformazioni o modifiche alla
cappa aspirante.
• In caso di guasto, scollegare l’apparecchio
estraendo la spina dalla presa.
• Non rimuovere la spina dalla presa tirando il cavo, ma afferrando la spina.
Istruzioni di sicurezza
• I materiali utilizzati per l’imballaggio (per
es. cellophane, polistirolo) possono essere pericolosi per i bambini. Pericolo di
soffocamento!
• Tenere i materiali di imballaggio lontano
dalla portata dei bambini.
• Sorvegliare i bambini per assicurarsi che
non giochino con l’apparecchio.
• Questo apparecchio non è destinato
all’uso da parte di persone ( bambini inclusi ) con capacità fisiche o psichiche limitate o di persone prive di esperienza e/o di
conoscenza, tranne nel caso in cui esse
siano sorvegliate da una persona responsabile della loro sicurezza o ricevano da
tali persone istruzioni in merito all’utilizzo
dell’apparecchio.
Sicurezza durante l’impiego
Attenzione! Alcune parti della cappa possono riscaldarsi durante il funzionamento
dei fornelli.
• Utilizzare la cappa aspirante solo per
l’estrazione dei fumi di cottura. Qualora l’apparecchio venga utilizzato per altri
scopi o in modo non corretto, il costruttore non può assumersi alcuna responsabilità di eventuali danni.
• Non
fiammeggiare
al
di
sotto
dell’apparecchio, indipendentemente dal
fatto che la cappa sia in funzione o spenta
(pericolo di incendio).
• Durante la cottura non mettere mai in funzione la cappa aspirante se priva di filtro
antigrasso.
• In caso di successiva dislocazione
dell’apparecchio le istruzioni di installazione precise possono essere ordinate
telefonicamente presso il nostro servizio
clienti.
• Qualora l’apparecchio venga venduto o
ceduto a terzi, accertarsi che esso venga consegnato completo del presente
libretto per consentire al nuovo proprietario di informarsi sulle modalità di impiego
dell’apparecchio.
• Se la cappa aspirante rimane a lungo non
sorvegliata, per es. in caso di ferie, accertarsi che sia spenta.
Sicurezza durante la pulizia
• Pulire regolarmente il filtro antigrasso; in
caso di forte sporcizia vi è il pericolo di
incendio.
• Pulire regolarmente la cappa aspirante:
in tal modo si evitano costosi interventi di
manutenzione.
• Rispettare quanto indicato nel capitolo
«Pulizia e manutenzione».
• Per ragioni di sicurezza, non è consentito
pulire l’apparecchio con un pulitore a getto di vapore o a pressione.
electrolux 41
Smaltimento
Materiale di imballaggio
I materiali utilizzati per l’imballaggio
sono a basso impatto ambientale e riutilizzabili. Le parti in plastica sono contrassegnate, per es., con. >PE<, >PS< ,
ecc. Smaltire i materiali dell’imballaggio
nei centri di smaltimento comunale in
modo differenziato secondo i contrassegni apposti su di essi.
Apparecchi vecchi
Il simbolo
sul prodotto o sul relativo
imballaggio indica che tale prodotto non
deve essere trattato come un normale
rifiuto domestico, ma deve essere consegnato negli appositi punti di raccolta
per il riciclaggio di apparecchiature elettriche ed elettroniche. Il corretto smaltimento di questo prodotto contribuisce
alla protezione dell’ambiente e della salute dei propri simili. Ambiente e salute
possono essere messi a rischio da uno
smaltimento dei rifiuti non corretto. Ulteriori informazioni sul riciclaggio di questo
prodotto saranno fornite dal servizio di
nettezza urbana locale o dal punto vendita in cui il prodotto è stato acquistato.
Dove smaltire i vecchi elettrodomestici?
Ovunque si vendano apparecchi nuovi
oppure presso i centri di raccolta ufficiali della SENS. o i riciclatori ufficiali
della SENS. L’elenco dei centri di raccolta ufficiali della SENS. è disponibile
all’indirizzo www.sens.ch.
Attenzione: Per fare n modo che
l’elettrodomestico ormai inservibile non
rappresenti più un pericolo, si prega,
prima dello smaltimento, di renderlo inservibile. A tale scopo, scollegare
l’apparecchio dall’alimentazione di rete
e rimuovere il cavo di collegamento alla
rete.
I
42 electrolux
I
Descrizione dell’apparecchio
Dotazione
1
1 Visiera
2 Illuminazione
3 Filtri metallici
4 Targhetta identificativa
Accessori speciali
5 Griglia protettiva DA-SG
Set filtro rigenerabile Long Life
AKF LL45-14, composto da:
2
3
2 4
6 filtro al carbone attivo AKF LL45-14
7 Etichetta promemoria n. 56331
6
5
7
Per situazioni di montaggio speciali in cucine
aperte, la valvola di ritenuta può essere rimossa con un utensile per installare la griglia
protettiva ( 5 ).
La cappa aspirante può essere installata per due diverse modalità operative:
Versione a ricircolo
Versione a evacuazione
Se per ragioni strutturali non è possibile installare un condotto di evacuazione, la cappa
aspirante può essere munita di un filtro supplementare al carbone attivo che trattiene
batteri e odori sgradevoli. L’aria così depurata ritorna successivamente nell’ambiente
della cucina.
I vapori che si formano al di sopra del piano di cottura vengono depurati dal filtro
antigrasso e liberati all’aperto mediante un
condotto di evacuazione.
Materiale in dotazione
1 Riduzione150/125
2 Connettore con valvola di ritenuta anti-odori
3 Cappa aspirante
4 Filtro antigrasso (2 pezzi)
5 Libretto istruzioni e installa
zione (D,F,I)
6 Materiale di fissaggio
7 Nastro adesivo alluminio
7
1
4
2
3
5
6
D
F
I
electrolux 43
Prima del primo utilizzo
I
Accessori speciali
Filtro al carbone attivo rigenerabile:
Prima del primo utilizzo è necessario rigenerare il carbone attivo, poiché tutti i tipi di
carbone attivo assorbono umidità. Questa umidità deve essere eliminata.
Rigenerazione del filtro al carbone attivo. Posizionare la cassetta del filtro orizzontalmente sulla griglia al centro del forno e riscaldare per un’ora a 230°C. Successivamente
lasciare raffreddare completamente il filtro
per due ore. Se il filtro viene inserito ancora
caldo, il calore residuo del carbone potrebbe
danneggiare la cappa aspirante. Il processo
di rigenerazione può provocare un normale
scolorimento del filtro. A rigenerazione ultimata, filtro può essere nuovamente inserito
nella cappa aspirante. Ora l’apparecchio è
pronto per l’uso.
Il filtro al carbone attivo è dotato di un adesivo rosso che aiuta a garantire le rigenerazione ogni 2 mesi.
Consiglio: applicare l’adesivo all’interno dello sportello dell’armadietto delle spezie.
Istruzioni per l’uso
Accendere la cappa sempre prima di iniziare a cucinare.
Avvio
Estraendo la visiera il ventilatore si mette
automaticamente in funzione. La velocità di
aspirazione può essere definita mediante la
posizione della visiera (posizione 2-4).
Arresto
Ritrarre all’interno la visiera fino all’arresto: il
ventilatore e la luce si spengono automaticamente.
Illuminazione
Estraendo la visiera di almeno 1 cm si accende la luce della cappa.
Posizione 4
Posizione 3
Posizione 2
Posizione 1
Posizione
Tipo di cottura
1
Illuminazione
--
2
bassa
tenere al caldo, cuocere a fuoco basso, al di sotto del punto di
ebollizione
3
medio
stufare, cuocere al vapore, rosolare, bollire
4
elevata
portare a ebollizione, rosolare, friggere
44 electrolux
I
Pulizia e manutenzione
Prudenza! Non utilizzare utensili appuntiti per la pulizia, spazzole, spugnette abrasive o polvere abrasiva.
Pulizia esterna
Pulire l’esterno con un panno in microfibra.
Nel corso della pulizia prestare attenzione a compiere movimenti che seguano
la direzione delle sottili linee visibili sulla
superficie.
Non pulire con movimenti circolari!
Pulizia del filtro metallico
a ventola è in funzione!
Attenzione! In caso di mancata osservanza delle presenti istruzioni
per la pulizia può esservi pericolo di
incendio!
Rimozione del filtro metallico
1. Spingere il filtro metallico prima indietro verso l’alto e poi sfilarlo.
3
Pulizia del filtro metallico
2. Lavare il filtro metallico in lavastoviglie
ogni 2-4 settimane o lasciarlo a bagno nel detersivo per stoviglie, risciacquarlo con acqua calda e asciugare
bene.
Uno scolorimento del filtro è normale, la sua funzione non ne è compromessa.
electrolux 45
Rimontaggio del filtro metallico
3. Sollevare il filtro metallico nella parte
posteriore e agganciarlo sul davanti.
3
Pulizia del vano del filtro
Quando si sostituisce o si pulisce il filtro
metallico, pulire sempre il vano del filtro
con carta da cucina (asciutta).
La ventola è in funzione!
Attenzione! Non danneggiare né asportare la targhetta identificativa.
Rigenerazione del filtro al carbone
attivo:
Procedere come descritto nelle
istruzioni per l’uso del filtro al carbone attivo.
Nel caso in cui l’apparecchio sia equipaggiato per il funzionamento a ricircolo.
Rimozione del filtro al carbone attivo
1. Rimuovere il filtro metallico.
2. Sfilare sul davanti verso il basso il filtro al carbone attivo e rimuoverlo.
5
I
46 electrolux
I
Rigenerazione
L’umidità e le particelle di grasso riducono la capacità di assorbimento e pertanto il carbone attivo deve essere rigenerato al più tardi ogni 2 mesi.
3. Posizionare la cassetta del filtro orizzontalmente sulla griglia al centro
del forno e riscaldare per un’ora a
230°C.
4. Successivamente lasciare raffreddare completamente il filtro per due ore.
Il filtro può quindi essere nuovamente inserito nella cappa aspirante.
L’apparecchio è ora funzionante per altri
2 mesi. Dopo 4 anni circa il filtro perde
la sua efficacia ed è necessario sostituirlo (il carbone speciale non può essere
ricaricato).
Montaggio del filtro al carbone attivo
5. Infilare il filtro al carbone attivo 5
nell’alloggiamento nel senso della
freccia a , dopo di che sollevare la
parte superiore b e spingere verso
l’alto entrambi i lati, a destra e a sinistra, fino all’inserimento delle molle.
6. Montare il filtro metallico.
a
a
b
5
a
b
b
5
electrolux 47
Sostituzione dei faretti alogeni
La cappa aspirante deve assolutamente essere scollegata dalla rete
di alimentazione. (Estrarre la spina
o togliere il fusibile.)
Attenzione! I faretti si surriscaldano,
prestare attenzione nella sostituzione.
In questo apparecchio possono essere
utilizzate lampadine alogene a risparmio
energetico 230V fino a 25W max. o lampadine ad alto risparmio GU10 240V da
3W fino a 7W (per es. LED con IP64).
Non dimenticare che i faretti alogeni devono essere smaltiti con i rifiuti speciali.
Essi possono essere restituiti al rispettivo punto vendita.
I
48 electrolux
I
Rimedi in caso di guasto
Verificare se, sulla base delle seguenti indicazioni, si è in grado di risolvere autonomamente i
guasti di ordine minore. Qualora le presenti informazioni non siano di aiuto nel caso concreto, contattare il servizio clienti.
Panne
Cause
Solution
•La cappa aspirante non
funziona.
•Il motore del ventilatore
non funziona.
•Tensione di rete assente.
•Controllare che il fusibile sia
integro.
•Verificare che il cavo di rete
sia correttamente inserito.
•Visiera non estratta.
•Estrarre la visiera.
•L’illuminazione non funziona
•Faretto difettoso.
•Sostituire il faretto.
•L’apparecchio “tira” male.
•Porte e finestre a ottima
tenuta, per cui si verifica
una pressione negativa
nell’ambiente.
•Aprire porte e finestre, ma
non nelle immediate vicinanze del piano di cottura.
Garantire il flusso d’aria di
alimentazione.
•Sviluppo di fumo con
cappa in funzione.
•Pressione negativa
•Montaggio di una valvola
per l’aria esterna oppure
apertura di una finestra.
•Formazione di gocce di
grasso
•Intasamento precoce del
filtro
•Imbrattamento consistente dell’involucro della
cappa
•Depositi di grasso e residui sui mobili
•Accensione tardiva della
cappa aspirante.
•L’acqua è fatta bollire senza
accendere la cappa aspirante.
•Accendere la cappa aspirante per tempo.
•Funzionamento a basse
velocità di aspirazione.
•Nell’ambiente si instaura una
pressione negativa troppo
elevata.
•Utilizzare un livello di velocità
maggiore.
•Consentire l’afflusso di aria,
aprire la valvola per l’aria esterna o aprire porte/finestre.
•Forte imbrattamento dietro ai filtri e nelle tubazioni
di evacuazione dell’aria.
•Velocità di aspirazione troppo
elevata.
•Nell’ambiente si instaura una
pressione negativa troppo
elevata.
•Far funzionare la cappa a
una velocità inferiore.
•Consentire l’afflusso d’aria.
•Formazione di condensa
sulla visiera.
•Potenza di aspirazione insufficiente per
l’evacuazione dell’aria.
Elevata resistenza dell’aria per
via di:
•Tubo di evacuazione dell’aria
di diametro troppo piccolo.
•Tubo di evacuazione posato
in modo non corretto.
•Utilizzare un tubo di
evacuazione con diametro
150 mm.
•Disporre correttamente il
tubo di evacuazione.
Attenzione! Non utilizzare gli apparecchi danneggiati. In caso di guasti o difetti disinserire o svitare i fusibili.
Attenzione! Non intervenire sull’apparecchio. Lavori eseguiti non correttamente possono provocare danni alle persone e alle cose.
Se con i consigli precedenti non è possibile eliminare guasti o difetti, rivolgersi al servizio
clienti.
electrolux 49
Istruzioni per l’installazione
Avvertenze per la sicurezza
altri apparecchi collegati al camino
(per es. canna fumaria, fornelli a gas)
e della cappa aspirante è garantito
unicamente nel caso in cui l’ambiente
e/o l’appartamento siano arieggiati da
un’adeguata apertura per l’aria esterna
di ca. 500-600cm/2 in modo da evitare
l’instaurarsi di una pressione negativa
quando la cappa è in funzione. La pressione negativa nell’ambiente non deve
essere superiore a 4 PA.
L’aria aspirata deve essere portata
all’esterno attraverso un apposito condotto e non deve essere immessa in
una canna fumaria.
In caso di mancata osservanza di questo principio, bisogna aspettarsi drastiche perdite di potenza e una maggiore
rumorosità di funzionamento.
Attenzione! La distanza minima tra la
superficie di cottura e la cappa aspirante deve essere 50 cm in caso di piani
di cottura elettrici e 70 cm per i piani di
cottura a gas.
Per la manutenzione l’apparecchio deve
essere scollegato dalla rete; staccare la
spina. Rispettare scrupolosamente le
direttive generali sull’uso degli apparecchi elettrici, le norme dell’ente preposto
all’erogazione dell’energia elettrica e le
indicazioni fornite nel presente libretto
istruzioni.
Il montaggio inappropriato di una cappa
aspirante può provocare incendi. Occorre inoltre rispettare le norme cantonali dei vigili del fuoco.
Il funzionamento comune e sicuro di
Incasso per il funzionamento a evacuazione
I vapori provenienti dal piano di cottura vengono depurati nei filtri antigrasso e condotti
all’esterno attraverso un condotto di evacuazione.
150
150
550
600
548
598
200
6/6= 762
5/6= 635
49
319
17 (manico)
0-50
1629
1502
N 330
495
100
A 319
150
2050
138 325
Parete di fondo
smontabile
4/6= 508
5/6= 635
max. 140
I
50 electrolux
max. 140
Rispettare le indicazioni riportate sulle
dime e utilizzare le dime.
4/6= 508
max. 140
127
5/6= 635
Attenzione! Senza valvola antiritorno
è assolutamente necessaria una presa
d’aria di almeno 200cm2!
Una possibilità è utilizzare la grata di
protezione (accessorio speciale).
7
1629
1502
4/6= 508
5/6= 635
200
6/6= 762
5/6= 635
319
49
0-50
17 (manico)
138 325
max. 140
2050
I
Incasso con armadietto delle spezie altezza
635 mm (5/6), nuovo, e incasso con armadietto delle spezie altezza 508 mm (4/6), con
sportello 635 mm (5/6), mercato delle sostituzioni.
electrolux 51
Collegamento elettrico / Linea di alimentazione
I
presa
Attenzione! L’allacciamento elettrico
deve essere eseguito da un installatore
autorizzato.
Prudenza! Dopo l’incasso la spina
deve essere accessibile.
Prevedere una presa di corrente di tipo 12
o tipo 13. La lunghezza del cavo di collegamento è di ca. 1 m.
In caso di sostituzione del cavo di allacciamento, prevedere un tipo di cavo almeno
H05RR-F (n. ricambio 375 0432-00/1).
Installazione di una valvola esterna di
ingresso aria
Esiste la possibilità di fare installare
all’elettricista una valvola esterna di ingresso
aria o un apri-finestra elettrico. Ciò comporta
l’enorme vantaggio di garantire sempre automaticamente il necessario afflusso d’aria.
Accessori speciali:
Valvola di ingresso aria automatica MK 150
Alimentatore
di rete
N
Messa
a terra
interna
Valvola esterna
di ingresso aria
S=collegato
L
L S N
Dati tecnici
A
B
55
548
550
60
598
600
495
A
B
Direttive
Questo apparecchio è conforme alle direttive CE
73/23/CEE Direttiva Bassa Tensione, inclusa la modifica 90/683 CEE
89/336/CEE Direttiva sulla compatibilità elettromagnetica,
inclusa la modifica 92/31/CEE
93/68/CEE Direttiva marcature CE
N 330
Larghezza apparecchio
A 319
100
52 electrolux
I
Assistenza
Il servizio di assistenza Electrolux è a disposizione di tutti i nostri clienti.
Prima di richiedere l’intervento del
servizio di assistenza
Assicurarsi che il problema non sia dovuto a
un utilizzo errato.
Verificare la cappa aspirante secondo le indicazioni riportate nel capitolo «Rimedi in caso
di guasto».
Se si ricorre al servizio di assistenza
• Prendere nota dei seguenti dati, reperibili sulla targhetta identificativa
dell’apparecchio:
• numero di serie
• descrizione del modello
• codice prodotto
• Si prega di fornire sempre questi dati in
caso di:
La targhetta identificativa è situata dietro al filtro destro e sul certificato di garanzia.
• Annotare con precisione le proprie osservazioni per facilitare la preparazione
dell’intervento e il lavoro del nostro tecnico del servizio di assistenza.
• Comporre il numero del servizio di assistenza 0848 848 111. La chiamata verrà
automaticamente inoltrata al centro di assistenza più vicino.
• È fondamentale farsi trovare a casa quando il tecnico del servizio di assistenza fa
visita per fornire tutte le informazioni pertinenti al guasto; in tal modo si risparmiano
i costi di una seconda visita.
• richiesta di intervento del servizio di
assistenza
• ordinazione ricambi o accessori
• informazioni tecniche
Codice prodotto
0,24 kW
+
S
SS23
Codice prodotto:
230 V
~50Hz
Tipo
Numero di serie
Serie
DA GL 55 100
Descrizione del modello
electrolux 53
Servizio clienti
Centri di assistenza
5506 Mägenwil/Zürich
Industriestr. 10
9014 St. Gallen
Zürcherstrasse 204 e
4052 Basel
Birsstrasse 320 b
St. Jakob-Turm
6020 Emmenbrücke
Seetalstrasse 11
7000 Chur
Comercialstrasse 19
3018 Bern
Morgenstrasse 131
Préverenges
Le Trési 6
6916 Grancia
Zona Industriale E
Ufficio vendite ricambi
Ricambi, accessori e prodotti per la manutenzione possono essere ordinati online
all’indirizzo: www.electrolux.ch
Consulenza specialistica / Vendita
8048 Zürich
Badenerstrasse 587
Tel. 044 / 405 81 11
Garanzia
Su ogni prodotto forniamo al consumatore
una garanzia di 2 anni a partire dalla vendita o dalla data di consegna (dimostrate dal
certificato di garanzia, dalla fattura o dal documento di vendita).
La garanzia comprende i costi per il materiale, il tempo impiegato per l’intervento e il
tempo per il tragitto per raggiungere il luogo
dell’intervento.
La garanzia viene a decadere in caso di
mancata osservanza delle istruzioni per l’uso
e delle norme di utilizzo, di installazione non
corretta e di danni dovuti a influssi esterni,
forza maggiore, interventi di terzi e impiego
di parti non originali.
5506 Mägenwil
Industriestrasse 10
Tel. 0848 / 848 023
Hotline
assistenza
0848 848 111
[email protected]
Modifiche
Testo, immagini e dati sono conformi allo stato tecnico dell’apparecchio al momento della
stampa del presente libretto istruzioni. Con riserva di modifiche ai sensi di un ulteriore
progresso tecnico.
I
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
