KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: [email protected]
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com

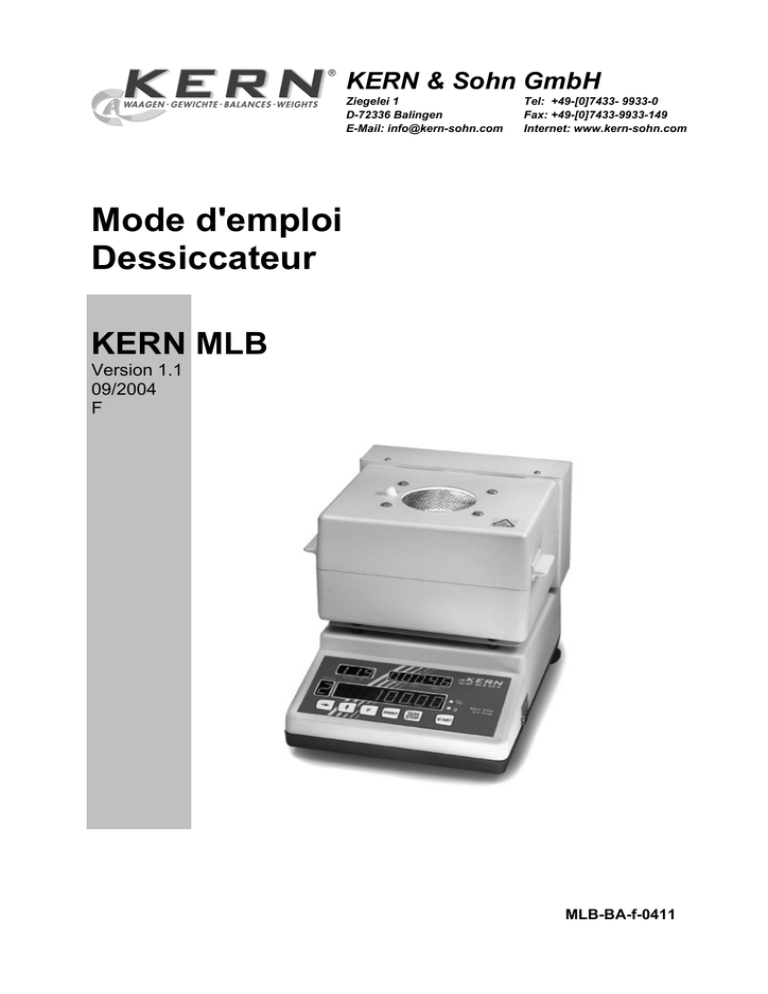

Mode d'emploi
Dessiccateur
KERN MLB
Version 1.1
09/2004
F
MLB-BA-f-0411
F
KERN MLB
Version 1.1 09/2004
Mode d’emploi
Dessiccateur
Table des matières
1
Données techniques_____________________________________________ 4
2
Déclaration de conformité ________________________________________ 5
3
Indications fondamentales (généralités) ____________________________ 6
4
5
6
3.1
Utilisation conforme à la destination de l´appareil ______________________ 6
3.2
Utilisation inadéquate _____________________________________________ 6
3.3
Mesures de protection _____________________________________________ 6
3.4
Danger __________________________________________________________ 6
3.5
Garantie _________________________________________________________ 6
3.6
Vérification des moyens de contrôle _________________________________ 7
Indications fondamentales concernant la sécurité ____________________ 7
4.1
Observez les indications du mode d´emploi ___________________________ 7
4.2
Formation du personnel____________________________________________ 7
Transport et stockage ___________________________________________ 7
5.1
Contrôle à la réception de l´appareil__________________________________ 7
5.2
Emballage _______________________________________________________ 7
Déballage, installation et mise en service ___________________________ 7
6.1
6.1.1
6.1.2
7
2
Lieu d´installation, lieu d´utilisation __________________________________ 7
Installation ___________________________________________________________ 8
Contenu livré _________________________________________________________ 8
6.2
Raccordement au secteur __________________________________________ 8
6.3
Raccordement de périphériques_____________________________________ 9
6.4
Première mise en service __________________________________________ 9
6.5
Ajustage ________________________________________________________ 9
6.6
Ajuster _________________________________________________________ 10
Détermination de l’humidité______________________________________ 11
7.1
Rôle ___________________________________________________________ 11
7.2
Matière de l’échantillon ___________________________________________ 11
7.3
Préparation de l’échantillon________________________________________ 11
7.4
Température de séchage __________________________________________ 12
7.5
Tableau d’applications (recommandations)___________________________ 13
MLB-BA-f-0411
7.6
8
Calibrage / ajustage de température_________________________________ 14
Réglage des paramètres ________________________________________ 15
8.1
Correction de température en fonction des matières à contrôler „SubSt“__ 16
8.1.1
Régler le facteur de correction ___________________________________________ 16
8.2
Types de fonctionnement „modE“ __________________________________ 17
8.3
Temps maximal de séchage „IntEr“ _________________________________ 19
8.4
Température de séchage « tEmP » __________________________________ 19
8.5
Intervalle de temps d’interrogation des données « Strob » ______________ 19
Fonctionnement _______________________________________________ 20
9
9.1
Eléments de commande __________________________________________ 20
9.1.1
9.1.2
9.2
Vue d’ensemble du clavier ______________________________________________ 20
Vue d’ensemble de l’affichage ___________________________________________ 20
Utilisation ______________________________________________________ 21
9.2.1
Pesage _____________________________________________________________ 21
9.2.2
Tarage (touche
9.3
Détermination de l’humidité _______________________________________ 22
9.3.1
10
) _________________________________________________ 21
Précision du contrôle __________________________________________________ 23
Interface sérielle RS232 _______________________________________ 24
10.1
Format de sortie imprimée_________________________________________ 24
10.2
Changer de langue _______________________________________________ 26
11
Maintenance, entretien, élimination _____________________________ 26
11.1
Nettoyage ______________________________________________________ 26
11.2
Maintenance, entretien____________________________________________ 26
11.3
Elimination _____________________________________________________ 26
12
Aide succincte en cas de panne ________________________________ 27
MLB-BA-f-0411
3
1 Données techniques
Limite de charge (Max)
Minimum pour le séchage
Plage de température
Réglage de température
Niveau de préchauffe (Boost)
Capacité de lecture (d)
Répétabilité en mode de pesée
(=déviation standard)
Répétabilité en séchage (=déviation
standard)
Quantité pesée 1 g
Quantité pesée 10 g
Poids d’ajustage
Conditions ambiantes
Critère de coupure
Affichage après le séchage
Plateaux pour échantillons compris
Housse de travail
Type de projecteur
Affichage
4
KERN MLB 50-3
50 g
0,02 g
50°C-160°C
Pas de progression de 1°C
Non
0,001 g /0,01%
0,001 g
0,2%
0,02%
Attention: poids minimum proposé 2 g
Pas livré avec la balance 50 g (F2)
15°C ... 35°C température ambiante
max. 80% d’humidité atmosphérique; sans condensation
Automatiquement :
Fin du séchage, lorsque les résultats ne changent pas durant
3 intervalles de balayage par impulsion stroboscopique
(=intervalles de temps). Si une limite de temps a été fixée, le
séchage se coupe après écoulement de ce temps.
Réglage possible de l’intervalle de balayage par impulsion
stroboscopique : 1sec – 59 sec
Manuellement :
Après le temps sélectionné (10 min – 590 min [=9 h 50 min])
(sans intervalle de balayage par impulsion stroboscopique)
Modes 1 – 7 (y compris mode 3 ATRO)
Affichage du résultat en « % »
L’affichage en « g » n’est pas possible
10
non
2 halogènes en verre de quartz
de 200 watts chacun
Affichage LED/ hauteur de chiffre 15mm
3 affichages pour : - l’état de séchage
(selon la configuration)
- la température
- le temps de séchage
MLB-BA-f-0411
2 Déclaration de conformité
KERN & Sohn GmbH
Ziegelei 1
D – 72336 Balingen
E-Mail: [email protected]
Tel: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.com
Dèclaration de conformitè
Declaration of conformity for apparatus with CE mark
Konformitätserklärung für Geräte mit CE- Zeichen
Déclaration de conformité pour appareils portant la marque CE
Declaración de conformidad para aparatos con disitintivo CE
Dichiarazione di conformitá per apparecchi contrassegnati con la marcatura CE
English
We hereby declare that the product to which this declaration refers conforms with the
following standards.
Deutsch
Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht, mit den
nachstehenden Normen übereinstimmt.
Français
Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la présente
déclaration, est conforme aux normes citées ci-après.
Español
Manifestamos en la presente que el producto al que se refiere esta declaración est´´a de
acuerdo con las normas siguientes
Italiano
Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferisce è conforme alle norme di seguito citate.
Moisture Balance:
Mark applied
Date: 08.09.2004
KERN MLB 50-3
EU Directive
73/23EEC Low voltage
Standards
EN 60950
89/336EEC EMC
EN 50081-1
EN 50082-1
Signature:
Gottl. KERN & Sohn GmbH
Management
Gottl. KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/9933-149
MLB-BA-f-0411
5
3 Indications fondamentales (généralités)
3.1
Utilisation conforme à la destination de l´appareil
La balance que vous avez achetée sert à la détermination de la valeur de pesée de matières devant être pesées. Elle est conçue pour être utilisée comme „balance non automatique“, c´à d. que les matières à peser seront posées manuellement et avec précaution au milieu du plateau de pesée. La valeur de pesée peut être lue une fois stabilisée.
3.2
Utilisation inadéquate
Ne pas utiliser la balance pour des pesées dynamiques. Dans le cas où de petites quantités des matières à peser sont retirées ou ajoutées, le dispositif de « compensation de stabilité » intégré dans la
balance peut provoquer l´affichage de résultats de pesée erronés. (Exemple : lorsque des liquides
dégoulinent lentement d´un récipient posé sur la balance.)
Ne pas laisser trop longtemps une charge sur le plateau de pesée. A long terme, cette charge est
susceptible d´endommager le système de mesure.
Eviter impérativement de cogner la balance ou de charger cette dernière au-delà de la charge maximale indiquée (Max.) après déduction éventuelle d´une charge de tare déjà existante. Sinon, la balance pourrait être endommagée.
Ne jamais utiliser la balance dans des endroits où des explosions sont susceptibles de se produire. Le
modèle série n´est pas équipé d´une protection contre les explosions.
Toute modification constructive de la balance est interdite. Ceci pourrait provoquer des résultats de
pesée erronés, des défauts sur le plan de la technique de sécurité ainsi que la destruction de la balance.
La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines
d´utilisation/d´application dérogeant à ces dernières doivent faire l´objet d´une autorisation écrite délivrée par KERN.
3.3
Mesures de protection
L’appareil analyseur d’humidité, appartenant à la classe de protection 1, ne devra être branché que
sur des prises de courant réglementaires comportant une terre. L’effet de protection ne devra pas être
altéré par l’usage d’une rallonge électrique sans terre. Dans le cas de prises de courant sans terre, il
faudra faire appel à un spécialiste pour l’Installation d’une protection équivalente conforme aux normes.
3.4
Danger
Certaines parties du châssis (par ex. grille d’aération, ...) s’échauffent durant le fonctionnement. Ne
manipulez l’appareil qu’à l’aide des poignées prévues à cet effet.
Les matières d’échantillon générant des vapeurs agressives (par ex. les acides) peuvent entraîner à
la longue des problèmes de corrosion sur l’appareil.
L’appareil analyseur d’humidité ne devra être utilisé que pour la dessiccation de substances contenant de l’eau.
Les échantillons présentant des risques d’explosion ou facilement inflammables ne devront pas être
analysés avec cet appareil.
3.5
Garantie
La garantie n´est plus valable en cas
- de non-observation des prescriptions figurant dans notre mode d´emploi
- d´utilisation outrepassant les applications décrites
- de modification ou d´ouverture de l´appareil
- d´endommagement mécanique et d´endommagement lié à des matières ou
des liquides
- de détérioration naturelle et d´usure
- de mise en place ou d´installation électrique inadéquates
- de surcharge du système de mesure
6
MLB-BA-f-0411
3.6
Vérification des moyens de contrôle
Les propriétés techniques de mesure de la balance et du poids de contrôle éventuellement utilisé
doivent être contrôlées à intervalles réguliers dans le cadre des contrôles d´assurance qualité. A cette
fin, l´utilisateur responsable doit définir un intervalle de temps approprié ainsi que le type et l´étendue
de ce contrôle. Des informations concernant la vérification des moyens de contrôle des balances ainsi
que les poids de contrôle nécessaires à cette opération sont disponibles sur le site KERN (www.kernsohn.com). Grâce à son laboratoire de calibrage accrédité DKD, KERN propose un calibrage rapide
et économique pour les poids d´ajustage et les balances (sur la base du standard national).
4 Indications fondamentales concernant la sécurité
4.1
Observez les indications du mode d´emploi
Lisez attentivement la totalité de ce mode d´emploi avant l´installation et la mise en service de la balance, et ce même si vous avez déjà utilisé des balances KERN.
4.2
Formation du personnel
L´appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette fin.
5 Transport et stockage
5.1
Contrôle à la réception de l´appareil
Nous vous prions de contrôler l´emballage dès son arrivée et de vérifier lors du déballage que
l´appareil ne présente pas de dommages extérieurs visibles.
5.2
Emballage
Conservez l´ensemble des pièces de l´emballage d´origine pour le cas où l´appareil devrait être renvoyé au fabricant.
L´appareil ne peut être renvoyé que dans l´emballage d´origine.
Avant l´expédition, détachez tous les câbles raccordés et toutes les pièces démontables/amovibles.
Installez les éventuelles sécurités prévues pour le transport. Veillez à ce qu´aucune pièce, par ex. la
cage ou le plateau de pesée, le bloc d´alimentation secteur etc., ne puisse glisser et être endommagée.
6 Déballage, installation et mise en service
6.1
Lieu d´installation, lieu d´utilisation
La balance a été construite de manière à pouvoir obtenir des résultats de pesée fiables dans les
conditions d´utilisation d´usage.
Vous pouvez travailler rapidement et avec précision à condition d´installer votre balance à un endroit
approprié.
MLB-BA-f-0411
7
A cette fin, tenez compte des points suivants concernant le lieu d´installation:
-
Placer la balance sur une surface solide et plane;
-
Eviter d´exposer la balance à une chaleur extrême ainsi qu’une fluctuation de temperature,
par example en la plaçant près d´un chauffage, ou de l´exposer directement aux rayons du
soleil;
-
Protéger la balance des courants d´air directs pouvant être provoqués par des fenêtres ou
des portes ouvertes;
-
Eviter les secousses durant la pesée;
-
Protéger la balance d´une humidité atmosphérique trop élevée, des vapeurs et de la poussière;
-
N´exposez pas trop longtemps la balance à une humidité élevée. L´installation d´un appareil
froid dans un endroit nettement plus chaud peut provoquer l´apparition d´une couche
d´humidité (condensation de l´humidité atmosphérique sur l´appareil) non autorisée. Dans ce
cas, laissez l´appareil coupé du secteur s´acclimater à la température ambiante pendant env.
2 heures.
-
Eviter une charge électrostatique des matières à peser, du récipient et de la cage de pesée.
L´apparition de champs électromagnétiques ou de charges électrostatiques, ainsi que éléctricité instable peut provoquer des divergences d´affichage importantes (résultats de pesée erronés). Il faut
alors installer la balance à un autre endroit.
6.1.1 Installation
Procéder à la mise à niveau de la balance à l´aide des vis des pieds, jusqu´à ce que la bulle d´air du
niveau se trouve dans le cercle prescrit.
6.1.2 Contenu livré
Accessoires série:
- Balance avec dessiccateur à poser
- Support de plateau
- 10 plateaux à échantillon
- Câble de secteur
6.2
Raccordement au secteur
L’alimentation électrique se fait au moyen d’un câble de secteur.
Vérifiez que la consommation électrique de la balance est réglée correctement. La balance ne doit
être branchée au secteur que si les données indiquées sur l’appareil (étiquette) sont identiques à la
tension de secteur locale.
Important:
Est-ce que la marque (220 V 50 Hz) concorde avec la tension de secteur locale?
En cas de tensions de secteur différentes, ne pas brancher la balance!
Si les tensions de secteur concordent, la balance peut être branchée.
8
MLB-BA-f-0411
6.3
Raccordement de périphériques
Avant le raccordement ou le débranchement d´appareils supplémentaires (imprimante, PC) à
l´interface de données, la balance doit impérativement être coupée du secteur.
N´utilisez avec votre balance que des accessoires et des périphériques livrés par KERN, ces derniers
étant adaptés de manière optimale à votre balance.
6.4
Première mise en service
La précision de la balance dépend de l´accélération due à la pesanteur.
Il est impératif de tenir compte des indications du chapitre "Ajustage".
Allumer la balance avec l’interrupteur principal (au moyen de la fiche de secteur), „tEmP“ apparaît à
l’écran de visualisation.
Vous avez deux possibilités:
, la balance passe par un mode „tEst “. Au bout de quelques secondes,
1. Appuyer sur la touche
„0.000“ apparaît à l’écran de visualisation. Un temps de chauffe de 10 minutes intervenant après la
mise en marche stabilise les valeurs de mesure.
2. Vous pouvez démarrer le processus de préchauffe qui a pour but de préchauffer la chambre de
pesée à une température adéquate en vue d’un processus de séchage. Dans le cas de plusieurs processus de séchage successifs, ce processus de préchauffe n’est utile qu’avant le premier séchage.
Vous pouvez déclencher ce processus pendant que s’affiche „ tEmP “ avec la touche
de quelques minutes, la balance passe automatiquement en mode de pesée.
Vous pouvez accéder au mode de pesée avec la touche
6.5
. Au bout
.
Ajustage
Etant donné que la valeur d´accélération de la pesanteur varie d´un lieu à l´autre sur la terre, il est
nécessaire d´adapter chaque balance – conformément au principe physique fondamental de pesée –
à l´accélération de la pesanteur du lieu d´installation (uniquement si la balance n´a pas déjà été ajustée au lieu d´installation en usine). Ce processus d´ajustage doit être effectué à chaque première mise
en service et après chaque changement de lieu d´installation età fluctuations du temperature
d’environs. Pour obtenir des valeurs de mesure précises, il est recommandé en supplément d´ajuster
aussi périodiquement la balance en fonctionnement de pesée.
MLB-BA-f-0411
9
6.6
Ajuster
L’exactitude de la balance peut être à tout moment contrôlée et réglée à nouveau au moyen d ‘un
poids d ‘ajustage.
Procédure d’ajustage:
Il faut vérifier que les conditions de l’environnement sont stables.
Allumer la balance avec l’interrupteur principal (au moyen de la fiche de secteur), „tEmP “ apparaît à
l’écran de visualisation.
, la balance passe par un mode „ tEst “. Au bout de quelques secondes, „
Appuyer sur la touche
0.000 “ apparaît à l’écran de visualisation. Pour la stabilisation, un temps de chauffage court est approprié, d’environ 10 minutes.
A respecter impérativement lors de l’ajustage :
Dans des conditions ambiantes sans agitation, le calibrage peut être effectué couvercle ouvert.
S’il s’avère préférable de fermer le couvercle, respecter impérativement le point suivant :
les composants du recouvrement de l’espace de pesée et le poids d’ajustage ne doivent en aucun
cas se toucher.
Vous pouvez démarrer le processus d’ajustage en appuyant sur la touche
pendant quelques secondes à l’écran de visualisation.
, „---------“ s’affiche
.
Pendant que “-------------“ s’affiche, appuyez sur la touche
Ensuite, „noCAL“ apparaît à l’écran de visualisation. Quelques secondes plus tard, „-LoAd-„ puis la
valeur nominale du poids d’ajustage apparaissent à l’écran de visualisation.
Pendant ce temps, le processus de calibrage peut être interrompu avec la
touche
.
Poser maintenant le poids d’ajustage. Le calibrage est en cours (attendre s.v.p.).
L’écran de visualisation affiche „ CAL “, et quelques secondes plus tard „ rELoAd “.
Retirer maintenant le poids d’ajustage du plateau de pesée.
L’ajustage est terminé, il est possible de poser à nouveau le poids d’ajustage sur la balance pour
contrôler le calibrage. Si la valeur affichée n’est pas correcte, l’ajustage doit être répété.
10
MLB-BA-f-0411
7 Détermination de l’humidité
7.1
Rôle
La détermination rapide du taux d’humidité est d’une grande importance partout où l’on extrait ou rajoute de l’humidité lors de la production.
Pour de nombreux produits, le taux d’humidité représente aussi bien un indice de qualité qu’un important facteur de coût. Dans le commerce de produits d’origine industrielle ou agricole ainsi que des
branches chimiques ou alimentaires, il existe souvent des limites au taux d’humidité, limites définies
par les cahiers des charges et les normes.
7.2
Matière de l’échantillon
La détermination de l’humidité est facilement réalisable lorsque l’échantillon de réglage possède les
propriétés suivantes :
♦
♦
♦
Matières liquides, granuleuses à poudreuses
Matières thermiquement stables, qui évacuent facilement l’humidité déterminée, sans que
d’autres substances ne deviennent liquides.
Liquides qui s’évaporent jusqu’à devenir une substance sèche sans formation de pellicules.
La détermination peut, par contre, être rendue difficile pour des échantillons:
♦
♦
♦
7.3
qui sont visqueux/collants
qui ont tendance à former des croûtes lors de la dessiccation
qui se dissolvent chimiquement ou se décomposent par échauffement
Préparation de l’échantillon
Dans la plupart des cas, il ne sera pas nécessaire de procéder à une préparation d’échantillon particulière. Les gros corps solides tels que grains ou noyaux devront toutefois être moulus.
Aussi bien la durée de dessiccation que la précision voulue sont tributaires de la répartition de
l’échantillon. Ce qui codait à deux exigences contradictoires :
Plus le poids pesé sera léger, plus courte sera la durée de dessiccation, et, plus le poids pesé sera
lourd, plus le résultat sera précis.
Répartition de l’échantillon :
Echantillons solides
Répartir équitablement sur les plateaux les échantillons poudreux ou
granuleux. Réduire les échantillons à gros grains (moudre, écraser).
Echantillons liquides
Diluer les échantillons visqueux et collants. L’utilisation d’un filtre en
fibre de verre est recommandée.
La perte de poids par projections peut être évitée en recouvrant
l’échantillon avec un filtre en fibre de verre.
Le poids du filtre en fibre de verre devra être détiré.
MLB-BA-f-0411
11
7.4
Température de séchage
Les facteurs d’influence suivants doivent être pris en compte lors du réglage de la température de
séchage:
Surface de l’échantillon:
au contraire des échantillons en poudre ou en grains, les échantillons liquides et pouvant être étalés
ont une plus petite surface susceptible de transmettre l’énergie thermique.
L’utilisation d’un filtre à fibre de verre améliore l’absorption de chaleur.
Couleur de l’échantillon:
les échantillons de couleur claire réverbèrent plus de rayonnement thermique que ceux de couleur
sombre et nécessitent donc une température de séchage plus élevée.
Disponibilité de substances volatiles :
plus l’eau ou les autres substances volatiles sont disponibles facilement et rapidement, plus le niveau
de réglage de la température de séchage peut être bas. Si l’eau n’est pas facilement disponible (par
ex. dans les plastiques), elle doit être expulsée à une température élevée (plus la température est
élevée, plus la pression de vapeur d’eau est élevée).
Il est possible d’obtenir les mêmes résultats qu’avec d’autres méthodes de détermination de l’humidité
(par ex. armoire séchoir) en optimisant, de manière expérimentale, les paramètres de réglage comme
la température, le niveau de chauffe et les critères d’arrêt de séchage.
12
MLB-BA-f-0411
7.5
Tableau d’applications (recommandations)
Préparation d’échantillon standard:
pulvériser l’échantillon et le répartir uniformément dans le plateau d’aluminium.
Préparation des échantillons spéciaux:
-
dans le cas de matières à contrôler sensibles ou difficiles à répartir (par ex. le mercure), il est
possible d’utiliser un filtre à fibre de verre.
appliquer uniformément l’échantillon sur le filtre à fibre de verre et couvrir avec un second filtre à fibre de verre.
le filtre à fibre de verre peut aussi être utilisé comme protection dans le cas des matières susceptibles de gicler (chaque giclée fausse le résultat final).
MATIERE
Poids
d’échantillon
(g)
Température
de séchage
(º C)
Morceau de
pomme sec
Pomme
humide
Beurre
Moutarde
Café moulu
Corn flakes
Yaourt
Poudre de
cacao
Margarine
Lait en
poudre
Chocolat au
lait
Vin rouge
Huile de
tournesol
Sucre
Lait
Farine
Ciment
Papier
5-8
MLB-BA-f-0411
% Humidité ou
% corps solide
Temps de
séchage
(min)
100
Intervalle
Interrogation
de données
(s)
10
76.5
10-15
5-8
100
10
7.5
5-10
2-5
2-3
2-3
2-4
2-3
2-3
138
130
106
120
110
106
15
20
5
15
15
20
16.3
76.4
2.8
9.7
86.5
0.1
4.5
10
4
5-7
4.5-6.5
2
3-4
2-4
138
90
20
15
16
5
10
6
2-5
106
15
1.3
3.5
3-5
10-14
100
138
15
20
97.4
0.1
15-20
2
4-5
2-3
8-10
8-12
2-4
138
120
130
138
106
15
15
10
15
20
11.9
88
12.5
0.8
6.4
10
6-8
4-5
4-5
10
13
7.6
Calibrage / ajustage de température
L’ensemble de calibrage de température (MLB-A03) livrable en option permet de vérifier la température et de l’ajuster si nécessaire.
Calibrage de température
La balance se trouve en mode de pesée normal.
Enfoncez le capteur de température par l’ouverture du couvercle de la balance et approchez-le
tout près du plateau de pesée (voir photos).
-
Appuyer sur la touche
puis appuyer simultanément sur les touches
L’écran de visualisation demande maintenant un „Code“.
Le code correct („002003“) peut être saisi avec les touches flèches.
et
.
Saisie numérique de 0-9
Pour changer d’emplacement de saisie à l’écran de visualisation
Appuyer sur la touche
capteur de température.
, „ St_tE “ apparaît à l’écran de visualisation, le programme de réglage du
-
Appuyer sur la touche
, la température interne de la chambre de pesée apparaît alors. Si
celle-ci n’est pas de 20°C, utilisez les touches flèches pour modifier la température.
-
Appuyer sur la touche
, pour une saisie de température de 20°C apparaît un chiffre de l’ordre
de 4000 à l’écran de visualisation.
-
La touche
permet maintenant de démarrer le calibrage de température. La balance chauffe
maintenant à 50% de sa puissance totale.
-
Pour obtenir un résultat stable, la balance ne doit pas être bougée durant le processus. Au bout
d’env. 15 minutes, la balance a atteint une valeur de température stable.
-
La température interne de la chambre de pesée doit maintenant avoir atteint env. 80°C.
-
Appuyer sur la touche
-
Le couvercle peut être ouvert. Maintenant, + 2°C doivent être ajoutés à la température réellement
mesurée, par ex. si le thermomètre affiche 79°C, on saisira 79°C + 2°C = 81°C.
Les 2°C doivent être ajoutés à chaque valeur de température.
-
Le thermomètre peut maintenant être retiré de la chambre de pesée.
-
Le processus est terminé.
14
, l’écran de visualisation affiche „opEn“.
MLB-BA-f-0411
8 Réglage des paramètres
Le réglage et la sélection des paramètres s’effectuent au moyen des touches:
Touche de fonction, sélectionne les paramètres et applique les réglages
Pour traverser les différents réglages de paramètre, saisie numérique de 0-9
Pour changer d’emplacement de saisie à l’écran de visualisation
Sélection de paramètre:
-
La balance se trouve en mode de pesée, appuyez sur la touche
, „SubSt“ apparaît à
l’écran de visualisation. (Détails chapitre: Correction de température en fonction des matières
à contrôler „SubSt“)
-
Appuyez à nouveau sur la touche
(Détails chapitre: Mode „ modE “).
-
Appuyez à nouveau sur la touche
, „ intEr “ s’affiche.
(Détails chapitre: Temps maximal de séchage „ IntEr “). Attention! Ce point de
menu n’apparaît que dans les modes 4 - 7.
-
Appuyez à nouveau sur la touche
, „tEmP“ apparaît.
(Détails chapitre: Température de séchage „ tEmP “)
-
et „modE“ s’affiche.
Appuyez à nouveau sur la touche
et „ Strob “ s’affiche.
(Détails chapitre: Intervalle de temps de l’interrogation de données)
MLB-BA-f-0411
15
8.1
Correction de température en fonction des matières à contrôler „SubSt“
Certaines matières dégagent plus de chaleur qu’elles n’en absorbent.
Dans ce cas, une correction est nécessaire afin d’obtenir un résultat de mesure exempt d’erreurs.
Ce réglage permet à l’utilisateur de corriger les différences entre la température de réglage du dessiccateur et la température réellement mesurée au niveau de l’échantillon.
La balance peut sauvegarder 9 facteurs de correction différents.
Ceux-ci peuvent être déterminés, réglés et sélectionnés comme suit:
pour obtenir un réglage correct du facteur de correction, il est nécessaire de procéder à un séchage et
de mesurer la température interne de l’échantillon.
Déroulement:
La balance se trouve en mode de pesée normal. Posez une quantité à contrôler sur le plateau de
pesée. Enfoncez un capteur thermique dans l’échantillon.
Le réglage des paramètres de séchage est:
-
SubSt = 0
modE = 7
IntEr
tEmP
Strob
= 30:00 minutes ou plus
= une valeur typique de l’échantillon
= 20 secondes
pour afficher les paramètres. Appuyez à nouveau sur
pour comAppuyez sur la touche
mencer le test. Lorsque, au bout de quelque temps, la température interne de l’échantillon s’est stabilisée, il est possible de procéder au calcul du facteur de correction.
Formule:
Correction =
T (mesurée) – T (de réglage)
---------------------------------------------T (de réglage)
Exemple: la température mesurée est de 121°C, la température de réglage est de
110°C, la correction s’élève à 0,10.
Les matières typiques à rayonnement de température élevé :
Matière
Température de réglage
Température mesurée
Facteur de correction
Farine
100°C
103,7°C
0,04
Poussière de charbon
100°C
122°C
0,22
Feuilles de thé humides
100°C
120,5°C
0,20
Feuilles de thé sèches
100°C
108,5°C
0,08
Ciment
100°C
121°C
0,21
8.1.1
Régler le facteur de correction
La balance se trouve en mode de pesée, appuyez sur la touche
visualisation.
La touche
, „ Subst “ apparaît à l’écran de
permet de sélectionner les facteurs de correction (1-9).
permet de confirmer la sélection.
La touche
„ SubCoF “ apparaît maintenant à l’écran de visualisation et l’écran d’affichage de température clignote. Vous pouvez maintenant y saisir, au moyen des touches
et
, le facteur de correction
.
déterminé. Ce dernier sera appliqué avec la touche
Si le facteur de correction saisi est > 0.99, „ FALSE “ apparaît à l’écran de visualisation, la saisie ne
peut pas être appliquée. Répétez la saisie avec un nouveau facteur (<1).
Si vous activez maintenant le facteur de correction mis en mémoire lors d’un contrôle, ce facteur sera
pris en compte.
16
MLB-BA-f-0411
8.2
Types de fonctionnement „modE“
Le réglage et la sélection des paramètres s’effectuent au moyen des touches:
Touche de fonction, sélectionne les paramètres et applique les réglages
Pour traverser les différents réglages de paramètre, saisie numérique de 0-9
Pour changer d’emplacement de saisie à l’écran de visualisation
L’analyseur d’humidité KERN – MLB50-3 dispose de 7 modes de type différent
Ces derniers se distinguent par les critères de coupure et le type de calcul.
Mode 1 :
Humidité en pourcentage (%)
Perte de poids par rapport à la valeur de départ
Calcul :
Perte de poids
W (%) = ----------------------------------- x 100%
Poids de départ
Lorsque le résultat de pesée de 3 intervalles de temps successifs reste inchangé, le séchage est arrêté.
Mode 2 :
Masse sèche en pourcentage (%) par rapport à la valeur de départ
Calcul :
Poids restant
W (%) = ----------------------------------- x 100%
Poids de départ
Lorsque le résultat de pesée de 3 intervalles de temps successifs reste inchangé, le séchage est arrêté.
Mode 3 : (ATRO)*
Humidité en pourcentage par rapport au corps solide
Calcul :
Perte de poids
W (%) = ----------------------------------- x 100%
Poids restant
Lorsque le résultat de pesée de 3 intervalles de temps successifs reste inchangé, le séchage est arrêté.
Mode 4 :
Humidité en pourcentage (%)
Perte de poids par rapport à la valeur de départ
Calcul :
Perte de poids
W (%) = ----------------------------------- x 100%
Poids de départ
Lorsque le résultat de pesée de 3 intervalles de temps successifs reste inchangé, ou que la limite de
temps est dépassée, le séchage est arrêté.
MLB-BA-f-0411
17
Mode 5 :
Valeur de poids en pourcentage (%) par rapport à la valeur de départ
Calcul :
Poids restant
W (%) = ----------------------------------- x 100%
Poids de départ
Lorsque le résultat de pesée de 3 intervalles de temps successifs reste inchangé, ou que la limite de
temps est dépassée, le séchage est arrêté.
Mode 6 :
Humidité en pourcentage par rapport au corps solide
Calcul :
Perte de poids
W (%) = ----------------------------------- x 100%
Poids restant
Lorsque le résultat de pesée de 3 intervalles de temps successifs reste inchangé, ou que la limite de
temps est dépassée, le séchage est arrêté.
Mode 7 :
Humidité en pourcentage (%)
Perte de poids par rapport à la valeur de départ
Calcul :
Perte de poids
W (%) = ----------------------------------- x 100%
Poids de départ
Lorsque la limite de temps est dépassée, le séchage est arrêté.
* Commentaires sur les unité ATRO (Mode 3)
L'unité ATRO s'utilise exclusivement dans l'industrie du bois.
Dans la pratique, la teneur en eau du bois varie constamment ; cette teneur peut changer en permanence. La teneur en eau influe sur la combustion et la valeur calorifique du bois. Lors de la dessiccation, l'eau s'évapore. Lorsqu'il est stocké en plein air, le bois atteint l'état dénommé sec à l'air (lutro),
soit une teneur en eau de 15 % à 20 %. Un échauffement au-dessus de 100°C permet de faire disparaître complètement l'humidité présente dans le bois. Cet état porte la désignation de "dessiccation
absolue" (atro).
L'humidité du bois (ATRO) se réfère à l'eau contenue dans le bois, exprimée en pourcentage de la
masse du bois sec ; elle est calculée par la différence entre le poids à l'état humide naturel et le poids
à l'état sec .
18
MLB-BA-f-0411
8.3
Temps maximal de séchage „IntEr“
Dans les types de mode de séchage 4 – 7, il est possible de déterminer l’intervalle de temps maximal
de séchage. Ce dernier peut être déterminé entre 10 minutes et 9 h 50 minutes.
Régler la durée de séchage :
Actionner plusieurs fois la touche
.
Le temps préréglé commence à clignoter.
et
Maintenant, les touches
cessus de séchage doit être arrêté.
permettent d’entrer le temps après écoulement duquel le pro-
En appuyant de nouveau sur la touche
, le réglage de temps sélectionné est enregistré.
8.4 Température de séchage « tEmP »
La température de séchage peut être sélectionnée dans une plage de 50°C à 160°C.
Régler la température :
Actionner plusieurs fois la touche
.
La valeur de température préréglée commence à clignoter.
Maintenant, les touches
et
permettent d’entrer la valeur de température souhaitée.
En appuyant de nouveau sur la touche
, la valeur de température sélectionnée est enregistrée.
8.5 Intervalle de temps d’interrogation des données « Strob »
L’intervalle de temps « Strob » est le temps s’écoulant entre deux transmissions des données de
résultat d’interrogation via l’interface RS-232.
Avec les modes 1-6, le test est arrêté lorsque 3 résultats d’interrogation des données sont identiques.
C’est le cas lorsque l’échantillon ne dégage pas d’humidité ou n’en dégage qu’une très faible quantité,
et qu’il n’y a donc pas de modification du poids.
Régler l’intervalle de temps :
Actionner plusieurs fois la touche
.
L’intervalle de temps préréglé commence à clignoter.
Maintenant, les touches
et
permettent d’entrer l’intervalle de temps souhaité.
En appuyant de nouveau sur la touche
, l’intervalle de temps sélectionné est enregistré.
Remarque :
Le réglage et la sélection des paramètres (chapitres 8.3–8.5) s’effectuent avec les touches :
Touche de fonction, sélectionne les paramètres et applique les réglages
Pour traverser les différents réglages de paramètre, saisie numérique de 0-9
Pour changer d’emplacement de saisie à l’écran de visualisation
MLB-BA-f-0411
19
9 Fonctionnement
9.1
Eléments de commande
9.1.1 Vue d’ensemble du clavier
Touche de fonction, sélectionne les paramètres et applique les réglages
Pour traverser les différents réglages de paramètre, saisie numérique de 0-9
Pour changer d’emplacement de saisie à l’écran de visualisation
Transmet les résultats de contrôle ou de pesée à une imprimante au moyen de
l’interface RS-232.
Démarre la procédure de séchage.
En mode de pesée, l’affichage est mis à zéro. Le processus de séchage peut être interrompu en appuyant sur la touche d’arrêt.
9.1.2 Vue d’ensemble de l’affichage
Affichage pour:
- la sélection de température
- la température du processus
- la saisie du facteur de correction
Affichage pour :
- la sélection des types de séchage
(„modE“)
- la sélection des facteurs de correction
(„subCoF“)
20
Affichage pour:
- le réglage de temps
- le temps de contrôle
Champ d’affichage principal :
- affichage de fonction
- messages d’erreur
- reproduction du résultat
- fonctions d’ajustage etc.
MLB-BA-f-0411
9.2
Utilisation
9.2.1 Pesage
Allumer la balance avec l’interrupteur principal (au moyen de la fiche de secteur).
Un temps de chauffe de 10 minutes intervenant après la mise en marche stabilise les valeurs de mesure.
Pressez la touche
et attendez l'affichage "0". Maintenant la balance est prête pour l'opération.
Important : Si les chiffres clignotent ou si le "0" ne veut pas se stabiliser,
.
appuyer sur
Seulement maintenant (!) poser l’objet sur le plateau. Assurez-vous qu’il ne soit pas en contact avec
le carter ou le support.
Maintenant le poids est affiché.
Si l’objet dépasse la charge autorisée, un "Full" (=Surcharge) apparaît sur
l’affichage.
9.2.2 Tarage (touche
)
Allumer la balance avec l’interrupteur principal (au moyen de la fiche de secteur). Un temps de
chauffe de 10 minutes intervenant après la mise en marche stabilise les valeurs de mesure.
Pressez la touche
et attendez l'affichage "0".
Poser le récipient de tare sur le plateau et appuyer sur
pient de tare est enregistré dans la mémoire interne.
. Le chiffre "0" apparaît. Le poids du réci-
Le chiffre "0" apparaît de nouveau lorsqu’on appuie sur
, une fois le pesage effectué.
Le processus de tarage peut être répété plusieurs fois, par exemple, pour le pesage de plusieurs
composants d’un mélange, jusqu’à ce que la portée totale de la balance soit atteinte.
Une fois le récipient de tare enlevé, le poids total est indiqué par « -« (moins) sur
l’affichage.
MLB-BA-f-0411
21
9.3
Détermination de l’humidité
Allumer la balance avec l’interrupteur principal (au moyen de la fiche de secteur), „tEmP“ apparaît à
l’écran de visualisation.
Vous avez deux possibilités:
, la balance passe par un mode „tEst “. Au bout de quelques secondes,
1. Appuyer sur la touche
„0.000“ apparaît à l’écran de visualisation. Un bref temps de chauffe d’env. 10 min est nécessaire à la
stabilisation.
2. Vous pouvez démarrer le processus de préchauffe qui a pour but de préchauffer la chambre de
pesée à une température adéquate en vue d’un processus de séchage. Dans le cas plusieurs processus de séchage successifs, ce processus de préchauffe n’est utile qu’avant le premier séchage.
Vous pouvez déclencher ce processus pendant que s’affiche „ tEmP “ avec la touche
de quelques minutes, la balance passe automatiquement en mode de pesée.
Vous pouvez accéder au mode de pesée avec la touche
. Au bout
.
Posez un plateau à échantillon vide sur la balance. Appuyez sur la touche
sur le plateau (voir illustration 1) et fermez le couvercle.
, posez l’échantillon
Répartition de l’échantillon:
Matières solides
Les échantillons en poudre et en grains doivent être répartis uniformément sur le plateau à échantillon.
Pulvériser les échantillons à gros grains (moudre, broyer avec un
pilon)
Liquides
Les échantillons visqueux et collants doivent être étalés en une fine
couche. Il est recommandé d’utiliser un filtre en fibre de verre.
Il est possible d’éviter une perte de poids par giclées en couvrant
l’échantillon avec un filtre en fibre de verre. Si vous utilisez des filtres
en fibre de verre, il faut en retirer la tare.
Illustration 1
22
MLB-BA-f-0411
Lors de la fermeture du couvercle, veiller à ce que l’écart entre l’échantillon et le couvercle ne soit pas
trop faible (illustration 2).
Illustration 2
Indication:
Assurez-vous à nouveau que seuls les échantillons s’affichent en temps que charge, le plateau à
échantillon doit être taré.
Pour démarrer le processus de détermination de l’humidité, appuyez sur la touche
rez les réglages des paramètres aux écrans de visualisation.
En appuyant à nouveau sur la touche
, vous trouve-
, le processus de séchage commence. Ce dernier peut
être interrompu à tout moment en appuyant sur la touche
.
La durée du processus de séchage dépend du réglage de mode.
Mode 1-3 : vérifie la modification du résultat de pesée (détails chapitre „Mode“)
Mode 4-7 : dépend du temps (détails chapitre Types de fonctionnement „Mode“)
9.3.1 Précision du contrôle
La taille de l’échantillon a une grande influence sur la précision du processus de contrôle.
Un échantillon de taille importante donne un résultat de pesée plus exact. La durée du processus de
séchage augmente cependant avec la taille de l’échantillon.
Des échantillons à contrôler trop petits (légers) peuvent considérablement fausser le résultat du
contrôle.
Dans le cas des échantillons qui se dessèchent rapidement, il faut s’assurer que le réglage des paramètres de séchage (température, intervalle de temps) est adéquat.
Il est très important de répartir uniformément les matières à contrôler sur le plateau prévu à cet effet
(voir illustration 1 chapitre 9.3).
Si vous souhaitez vous assurer que le réglage de l’intervalle de temps entre deux transmissions de
données a été correctement choisi, il faut procéder à un test supplémentaire avec des intervalles de
temps plus longs. Si la comparaison des deux valeurs d’humidité révèle une déviation importante,
l’intervalle de temps doit être prolongé.
MLB-BA-f-0411
23
10 Interface sérielle RS232
La balance peut être utilisée avec une imprimante raccordée à l’interface RS-232. Les résultats finaux
peuvent être imprimés en langue anglaise ou allemande. La sélection de langue est décrite au chapitre 10.2.
Type de transmission de données
Pour assurer la transmission de données de la balance au périphérique au moyen d’une interface
sérielle RS232, les taux de bauds et la parité de la balance doivent concorder avec ceux du périphérique.
Les paramètres de l’interface de la balance sont:
4800 bauds
8 bits de données
pas de parité
1 bit d’arrêt
pas de colloque
Affectation des broches de la douille de sortie de la balance (vue de face)
5
1
Pin 3:
Pin 5:
9
recevoir données
base de signal
pas de colloque
6
10.1 Format de sortie imprimée
En format de pesée, le format de sortie imprimée est également en „g“.
En format de séchage, la valeur affichée à l’écran de visualisation est communiquée en „%“ au moyen
de l’interface, la sortie imprimée se fait également en „%“.
A)
Format de sortie en mode de pesée
Pendant un processus de pesée, il est possible de communiquer une valeur au moyen de l’interface
RS-232, et ce en appuyant sur la touche
Le format de ce signal est:
.
+xxx.xxx g<CR><LF>
xxx.xxx Le poids actuel s’affiche.
B)
Format de sortie en mode de test
Pendant le processus de test, les résultats sont transmis selon le réglage d’intervalles de temps (chapitre 8.5 Intervalle de temps de l’interrogation de données „Strob“) au moyen de l’interface RS-232.
Le format de ce signal est:
xxx.xx
24
%<CR><LF>
xxx.xx
Le résultat actuel s’affiche.
MLB-BA-f-0411
Exemple:
0.00 %
2.03 %
5.00 %
7.39 %
10.82 %
15.43 %
21.17 %
26.21 %
29.91 %
30.86 %
30.86 %
31.65 %
31.65 %
31.65 %
C)
Imprimer le résultat final
Cette fonction permet d’imprimer le résultat d’un processus de test terminé, avec toutes les valeurs
mesurées importantes, et ce en appuyant sur la touche
.
Le document imprimé indique les valeurs mesurées suivantes :
MODE
DIMINUTION DE POIDS
POIDS DE DEPART
POIDS RESTANT
TEMPERATURE FINALE
TEMPS DE SECHAGE
Intervalle de temps
1.
31,65 %
33.44 g
10.52 g
106 º C.
0:04:20.
20 s.
Une fois le processus de test terminé, le résultat s’affiche à l’écran de visualisation.
Cette valeur peut être imprimée en appuyant sur la touche
visualisation, il n’est plus possible de l’imprimer.
MLB-BA-f-0411
. Si la valeur est effacée de l’écran de
25
10.2 Changer de langue
Allumez la balance avec l’interrupteur principal.
La balance démarre en appliquant le dernier réglage de langue.
Pour changer de langue, la balance doit être éteinte et rallumée immédiatement.
Pendant quelques secondes, la balance affiche la version logiciel „PAs ??“, puis „tEst“. Pendant
.
que „tEst“ s’affiche, appuyer sur la touche
La balance affiche maintenant soit „Lan En“ pour un réglage en anglais, soit „Lan dE“ pour un réglage en allemand.
La touche
permet de basculer entre les deux langues.
La touche
permet d’appliquer le réglage. L’écran de visualisation affiche maintenant „EntEr“.
. La balance passe par un mode „tEst “. Au bout de quelConfirmer le réglage avec la touche
ques secondes, „0.000“ apparaît à l’écran de visualisation.
11 Maintenance, entretien, élimination
11.1 Nettoyage
Avant le nettoyage, coupez l´appareil de la tension de fonctionnement.
N´utilisez pas de produits de nettoyage agressifs (dissolvants ou produits similaires) mais uniquement
un chiffon humidifié avec de la lessive de savon douce. Veillez à ce que les liquides ne puissent pas
pénétrer dans l´appareil et frottez ensuite ce dernier avec un chiffon doux sec. Les poudres/restes
d´échantillon épars peuvent être retirés avec précaution à l´aide d´un pinceau ou d´un aspirateurbalai.
Retirer immédiatement les matières à peser renversées sur la balance.
11.2 Maintenance, entretien
L´appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l´autorisation
de KERN.
Avant d´ouvrir l´appareil, couper ce dernier du secteur.
11.3 Elimination
L´élimination de l´emballage et de l´appareil doit être effectuée par l´utilisateur selon le droit national
ou régional en vigueur au lieu d´utilisation.
26
MLB-BA-f-0411
12 Aide succincte en cas de panne
En cas d´anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court
laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le
début.
Aide:
Anomalie
Cause possible
L´affichage de poids ne s´allume pas.
• La balance n´est pas en marche.
• La connexion au secteur est coupée (câble de
secteur pas branché/défectueux).
• Panne de tension de secteur.
L´affichage de poids change
• Courant d´air/circulation d´air
continuellement
• Vibrations de la table/du sol
• Le plateau de pesée est en contact avec des corps
étrangers.
• Champs électromagnétiques/ charge électrostatique (changer de lieu d´installation/ si possible, arrêter l´appareil provoquant l´anomalie)
Il est évident que le résultat de pesée est • L´affichage de la balance n´est pas sur zéro
erroné.
• L´ajustage n´est plus bon.
• Changements élevés de température.
• Champs électromagnétiques/ charge électrostatique (changer de lieu d´installation/ si possible, arrêter l´appareil provoquant l´anomalie)
• Vérifier le réglage des paramètres
Pendant l’ajustage, un message d’erreur
apparaît à l’écran de la balance
• Poids d’ajustage incorrect
• La sonde de température repose sur le poids
d’ajustage
Au cas où d´autres messages d´erreur apparaissent, arrêter puis rallumer la balance. Si le message
d´erreur ne disparaît pas, informer le fabricant.
MLB-BA-f-0411
27
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
