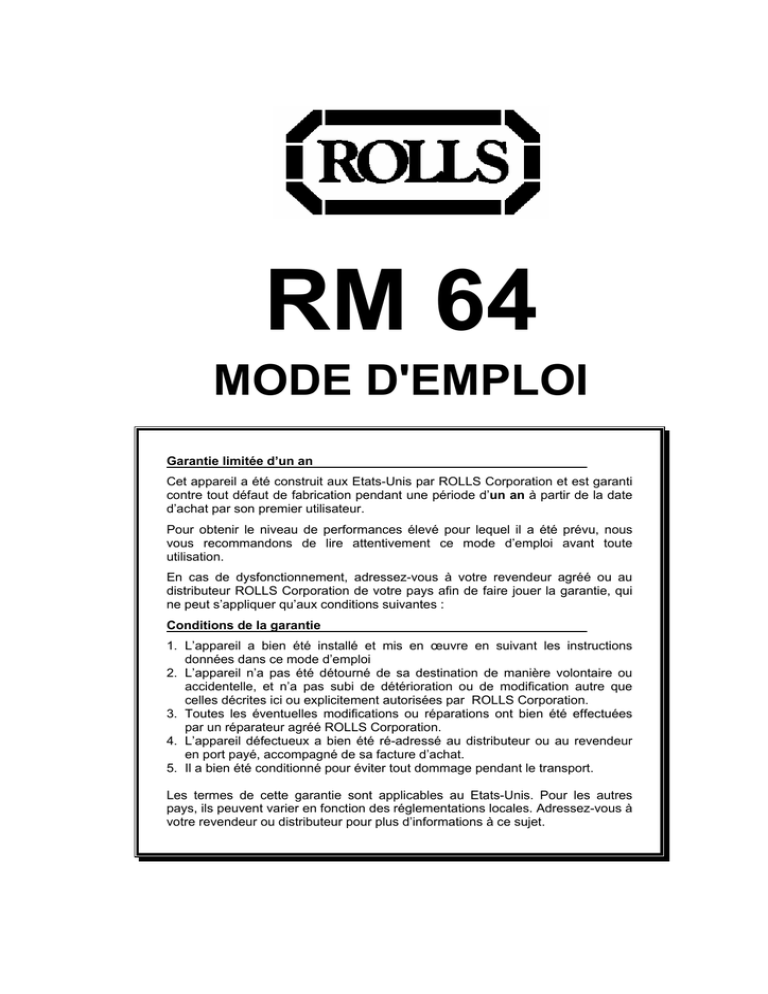

RM 64
MODE D'EMPLOI
Garantie limitée d’un an
Cet appareil a été construit aux Etats-Unis par ROLLS Corporation et est garanti
contre tout défaut de fabrication pendant une période d’un an à partir de la date
d’achat par son premier utilisateur.
Pour obtenir le niveau de performances élevé pour lequel il a été prévu, nous
vous recommandons de lire attentivement ce mode d’emploi avant toute
utilisation.
En cas de dysfonctionnement, adressez-vous à votre revendeur agréé ou au
distributeur ROLLS Corporation de votre pays afin de faire jouer la garantie, qui
ne peut s’appliquer qu’aux conditions suivantes :
Conditions de la garantie
1. L’appareil a bien été installé et mis en œuvre en suivant les instructions
données dans ce mode d’emploi
2. L’appareil n’a pas été détourné de sa destination de manière volontaire ou
accidentelle, et n’a pas subi de détérioration ou de modification autre que
celles décrites ici ou explicitement autorisées par ROLLS Corporation.
3. Toutes les éventuelles modifications ou réparations ont bien été effectuées
par un réparateur agréé ROLLS Corporation.
4. L’appareil défectueux a bien été ré-adressé au distributeur ou au revendeur
en port payé, accompagné de sa facture d’achat.
5. Il a bien été conditionné pour éviter tout dommage pendant le transport.
Les termes de cette garantie sont applicables au Etats-Unis. Pour les autres
pays, ils peuvent varier en fonction des réglementations locales. Adressez-vous à
votre revendeur ou distributeur pour plus d’informations à ce sujet.
INTRODUCTION
Nous vous remercions d'avoir fait l'acquisition d'un produit ROLLS.
Le mélangeur/zoneur RM64 dispose de deux entrées micro et quatre entrées ligne stéréo. Chaque
voie d'entrée peut être individuellement assignée à l'une des quatre sorties. Ces quatre sorties sont
symétriques sur XLR et un connecteur Jack permet le contrôle du volume à distance. Les entrées
Micro disposent d'une fonction de priorité automatique.
Le RM64 est destiné aux installations en bars, clubs, hôtels, restaurants ou en lieux de ventes.
FONCTIONS
•
2 entrées Micro et 4 entrées Ligne stéréo.
•
4 sorties symétriques.
•
Alimentation fantôme 12V indépendante par entrée Micro.
•
Possibilité de contrôle de niveau de sortie à distance.
•
Priorité commutable individuellement pour chaque Micro.
DEBALLAGE ET INSPECTION
Inspectez le carton. Après déballage, inspecter l'appareil. En cas de défaut visible, faites aussitôt les
réserves d'usage. Nous vous recommandons de conserver l'emballage en cas de litige.
Conservez le certificat de garantie et votre facture d'achat.
DESCRIPTION
FACADE
MIC INPUT LEVEL 1 & 2 : Ajustement du niveau respectif des voies Micro 1 et 2.
SOURCE INPUT LEVEL 1 - 4: Ajustement du niveau respectif des voies Lignes 1 à 4.
ZONE SELECT : DIP switch : Assignation de la voie vers chaque sortie.
Pwr LED : Indicateur de mise sous tension.
POWER : Commutateur de mise en/hors tension.
F ACE ARRIERE
ZONE OUTPUT 1 -4 : Sorties symétriques sur XLR, niveau nominal +4dBu.
REMOTE VOLUME : Connecteurs Jack 6,35mm TRS pour connexion de potentiomètres pour le
contrôle du niveau de sortie à distance.
SOURCE INPUTS 1 - 4 : Entrées asymétriques sur RCA pour sources ligne stéréo type lecteur CD,
tuner, etc. Une sommation monophonique est effectuée en interne.
ZONE DUCK ASSIGN / PHANTOM POWER : Ensemble de DIP switches, de gauche à droite : les
quatre premiers désignent la ou les sorties sur lesquelles le signal sera automatiquement atténué par
la priorité du ou des micros assigné- à la même sortie. Les deux de gauche mettent individuellement
en fonction l'alimentation fantôme pour les entrées Micro.
MIC INPUT 1 & 2 : Entrées symétriques sur XLR, pour micros dynamiques ou électret.
TRIM 1 - 2 : Ajustement du gain des entrées micro 1 et 2.
Description et spécifications sujettes à modifications sans préavis
CONNEXIONS
Micro 2
Lecteur CD 1
Lecteur CD 2
Lecteur cassette
Tuner
contrôle à distance
niveau Sortie 4
SORTIE vers
ZONE 4
SORTIE vers
ZONE 3
contrôle à
distance
niveau Sortie 3
SORTIE vers
ZONE 2
contrôle à
distance
niveau Sortie 2
Micro 1
SORTIE vers
ZONE 1
contrôle à distance
niveau Sortie 1
En vous référant au schéma ci-dessus, reliez les microphones aux entrées MIC 1 et MIC 2.
Commutez l'alimentation fantôme si nécessaire. Reliez les sources ligne (lecteur CD, MD, cassette,
Tuner…) sur les entrées SOURCE INPUTS. Chaque voie d'entrée dispose de son propre réglage de
niveau en façade. Reliez les sorties vers les amplificateurs de zone. Les entrées et sorties
symétriques sur XLR correspondent à la norme Point chaud = 2, Point froid = 3, Masse = 1. En cas de
bouclage de masse, il peut devenir nécessaire de couper la liaison de masse.
Pour le contrôle à distance des niveaux de sortie, un Jack 6,35mm TRS (3 points de contacts) est
connecté à un potentiomètre linéaire d'une valeur comprise entre 10k et 100K Ohms, tel que montré
ci-dessous.
Potentiomètre
linéaire 10-100kΩ
Masse
Pointe
Anneau
AJUSTEMENT DES DIP SWITCHES
Chaque voie d'entrée peut être assignée individuellement à une sortie à l'aide des DIP switches situés
à côté de chaque réglage de volume en façade.. L'assignation est réalisée lorsque le switch est
positionné vers le BAS. Par exemple, dans le dessin ci-dessous, le Micro 1 est assigné vers toutes les
sorties 1 à 4, tandis que le Micro 2 n'est assigné que vers la sortie 1. La source 1 est assignée à la
sortie 1, tandis que la source 2 est assignée aux sorties 2,3 et 4.
Les quatre premiers DIP switches à gauche en face arrière déterminent quelle sortie sera concern par
la priorité des deux microphones. Sur la (les) sortie(s) sélectionnée(s), les sources lignes qui y sont
assignées seront automatiquement atténuées dès qu'un signal sera présent devant l'un ou l'autre
microphone (des modèles à interrupteur peuvent être considérés comme préférables)..
Les deux switches à droite commute l'alimentation fantôme, individuellement pour chaque entrée
micro. La tension fournie est de 12V. Il n'est pas recommandé de mettre en fonction cette alimentation
lorsque une source ligne ou un microphone dynamique sont reliés en entrées MIC1 ou MIC 2.
Lorsque l'alimentation fantôme est activée, la ligne ne doit en aucun cas être désymétrisée. Par
exemple, dans le dessin ci-dessous, les sorties 1, 2 et 3 sont concernées par la priorité et
l'alimentation fantôme est en fonction pour l'entrée Mic 1.
SPECIFICATIONS
Impédance d'entrée :
Niveau d'entrée max :
Connecteurs :
Gain maximum :
Alimentation fantôme :
Impédance de sortie :
Bande passante :
Rapport S/B :
THD :
CMRR :
Dimensions :
Micro : 10kΩ, XLR, symétrique; Ligne : 50kΩ, RCA, asymétrique
Micro : +10dB, Ligne : +22dB
Entrées : 2 x XLR, 4 x 2 RCA, Sorties : XLR symétrique
Micro : 60dB, Ligne : 30dB
12V DC, 5mA max.
50Ω symétrique sur XLR
20Hz à 20kHz +/-0dB
>75dB
<.3%
90dB
383 x 440 x 170mm
Description et spécifications sujettes à modifications sans préavis
