Indesit TCM 711 X (FR) Instruction for Use

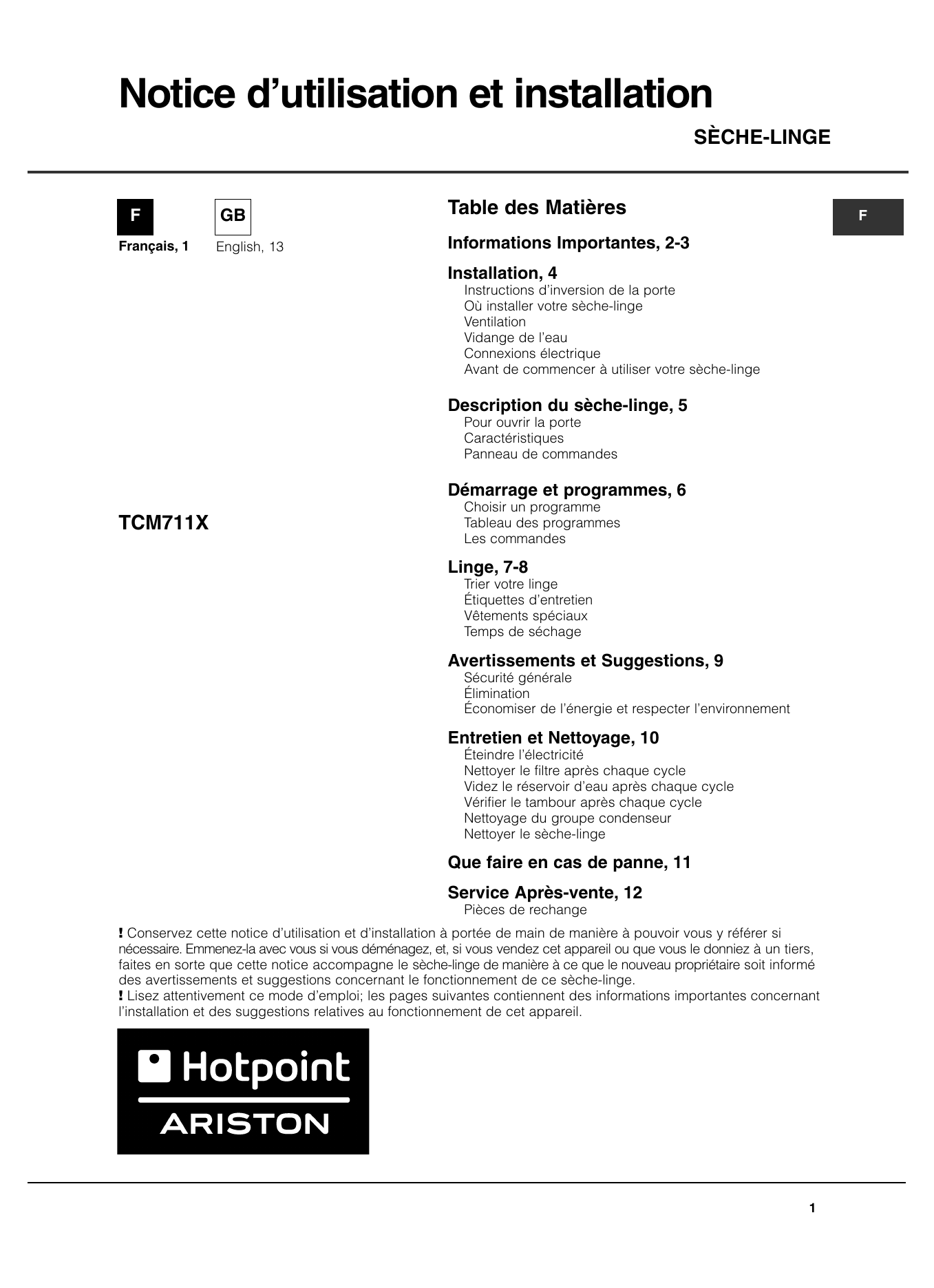

Notice d’utilisation et installation
SÈCHE-LINGE
F
Français, 1
GB
Table des Matières
English, 13
Informations Importantes, 2-3
F
Installation, 4
Instructions d’inversion de la porte
Où installer votre sèche-linge
Ventilation
Vidange de l’eau
Connexions électrique
Avant de commencer à utiliser votre sèche-linge
Description du sèche-linge, 5
Pour ouvrir la porte
Caractéristiques
Panneau de commandes
Démarrage et programmes, 6
TCM711X
Choisir un programme
Tableau des programmes
Les commandes
Linge, 7-8
Trier votre linge
Étiquettes d’entretien
Vêtements spéciaux
Temps de séchage
Avertissements et Suggestions, 9
Sécurité générale
Élimination
Économiser de l’énergie et respecter l’environnement
Entretien et Nettoyage, 10
Éteindre l’électricité
Nettoyer le filtre après chaque cycle
Videz le réservoir d’eau après chaque cycle
Vérifier le tambour après chaque cycle
Nettoyage du groupe condenseur
Nettoyer le sèche-linge
Que faire en cas de panne, 11
Service Après-vente, 12
Pièces de rechange
! Conservez cette notice d’utilisation et d’installation à portée de main de manière à pouvoir vous y référer si
nécessaire. Emmenez-la avec vous si vous déménagez, et, si vous vendez cet appareil ou que vous le donniez à un tiers,
faites en sorte que cette notice accompagne le sèche-linge de manière à ce que le nouveau propriétaire soit informé
des avertissements et suggestions concernant le fonctionnement de ce sèche-linge.
! Lisez attentivement ce mode d’emploi; les pages suivantes contiennent des informations importantes concernant
l’installation et des suggestions relatives au fonctionnement de cet appareil.
1
Informations Importantes
F
Pour que votre sèche-linge à condenseur fonctionne efficacement, vous devez suivre le programme d’entretien
courant décrit ci-dessous:
Filtre...
! Vous devez IMPERATIVEMENT nettoyer le filtre à
peluches A CHAQUE cycle de séchage.
ETAPE 1.
Ouvrez la porte du
sèche-linge.
ETAPE 2.
Sortez le filtre (à l'aide
des deux encoches
passe-doigts)
ETAPE 3.
Enlevez les dépôts de
peluches des mailles du
filtre.
ETAPE 4.
Réinstallez le filtre - NE
faites JAMAIS fonctionner
le sèche-linge sans avoir
remis en place le filtre.
! Négliger de nettoyer le filtre après CHAQUE cycle de séchage nuira aux performances de séchage de votre
machine.
- Le temps de séchage sera plus long et la consommation électrique sera en conséquence plus importante.
Réservoir d’eau...
! Vous devez IMPERATIVEMENT vider le réservoir
d’eau après CHAQUE cycle de séchage.
ETAPE 1.
Tirez le réservoir d’eau
vers vous et retirez-le
complètement du sèchelinge.
ETAPE 2.
Videz toute l’eau
récupérée dans le
réservoir d’eau.
ETAPE 3.
Remettez en place le
réservoir d’eau, en
veillant à le renfoncer
correctement.
! Si vous négligez de vider le réservoir d’eau :
- la machine ne chauffe plus (la charge est alors encore humide à la fin du cycle).
- le témoin « vider l’eau » s’allume pour vous indiquer que le réservoir d’eau est plein.
Amorçage du système de récupération d’eau
Sur un sèche-linge neuf, le réservoir d’eau ne récupérera pas l’eau tant que le système n’aura pas été amorcé...
ceci nécessitera 1 ou 2 cycles de séchage. Une fois amorcé, il récupérera l’eau à chaque cycle de séchage.
2
Informations Importantes
Groupe condenseur...
F
! Vous devez IMPERATIVEMENT enlever les peluches
du condenseur TOUS LES MOIS.
ETAPE 1.
Ouvrez le couvercle du
condenseur
- tenez la poignée et tirez
vers vous.
ETAPE 2.
Retirez le condenseur en
tournant les 3 agrafes et
en le tirant vers vous.
(Les tubes peuvent
contenir un peu d’eau ;
ceci est normal).
●
ETAPE 3.
Rincez le condenseur
par l’arrière avec de
l’eau pour enlever les
dépôts de peluches.
ETAPE 4.
Remontez le condenseur
- veillez à enfoncer le bloc
à fond, à rattacher
solidement les 3 agrafes
et à orienter les flèches
de positionnement à
l’avant du condenseur
vers le haut.
Vérifiez:
- que les flèches de positionnement sont orientées vers le haut.
- que les 3 agrafes sont refermées dans leur position de « verrouillage ».
Tournez les 3 agrafes
! Négliger de nettoyer le condenseur pourrait entraîner
une défaillance prématurée de votre sèche-linge.
3
Installation
F
Où installer votre sèche-linge
Vidange de l’eau
Placez votre sèche-linge à une certaine distance
des cuisinières, fourneaux, radiateurs, ou plaques
de cuisson à gaz, car les flammes peuvent
endommager cet appareil.
●
Si vous installez cet appareil
minimale espace 10 mm
sous un plan de travail,
faites en sorte de laisser un
espace de 10 mm entre le
dessus de l’appareil et tout
minimale
espace 15 mm
autre objet sur ou
au-dessus de la machine, et
un espace de 15 mm entre
les côtés et les éléments
d’ameublement ou les murs latéraux. Ceci a pour
objectif d’assurer une ventilation convenable. Assurezvous que les orifices de ventilation situés à l’arrière ne
soient pas obstrués.
Si votre sèche-linge est installé à proximité d’une
évacuation, l’eau peut être vidangée dans ce tuyau.
Cela évite de vider le réservoir d’eau. Si vous installez
le sèche-linge au-dessus ou à côté d’un lave-linge, il
pourra partager la même vidange. La hauteur de la
vidange doit être inférieure à 1 m en partant du bas
du sèche-linge.
Retirer l’attache existante et le
tuyau de la position indiquée
(voir schéma).
●
Ventilation
Lorsque le sèche-linge est en marche, une aération
adéquate est nécessaire. Faites en sorte d’installer
votre sèche-linge dans un environnement qui n’est
pas humide et qui est doté d’une bonne circulation
d’air dans toute la pièce. La circulation d’air autour du
sèche linge est essentielle pour condenser l’eau
produite au cours du lavage, le sèche linge ne
fonctionnera pas efficacement dans un espace clos
ou dans un placard.
! Nous vous déconseillons d’installer votre sèche-linge
dans un placard. En revanche, le sèche-linge ne doit
en aucun cas être placé derrière une porte fermant à
clé, une porte coulissante ou une porte montée sur
des gonds du côté opposé à la porte de chargement
du sèche-linge.
! Si l’on utilise le sèche linge dans une pièce froide ou
petite, on rencontrera un certain degré de condensation.
Instructions d’inversion de la porte
Charnière
Loquet de la porte
Taquet de
la porte
Charnière
La porte de votre sèche-linge est réversible et les
charnières peuvent être facilement changées de côté.
Echangez diagonalement les supports de charnières
et les vis d’obturation. Echangez le taquet de la porte
et le loquet avec leur plaque d’obturation opposée
(voir schéma ci-dessus).
4
Retirez l’attache et le
tuyau fixés ici...
Posez une longueur de tuyau
adaptée sur le nouvel
...posez le nouveau
tuyau et réinstallez
emplacement (voir schéma) et
l’attache ici.
réinstallez l’attache.
! Assurez-vous que le tuyau n’est pas écrasé ou plié
une fois le sèche-linge placé dans sa position définitive.
Connexions électriques
Assurez-vous des points suivants avant de brancher
la fiche de l’appareil dans la prise de courant:
●
La prise de courant doit être reliée à la terre.
●
La prise de courant doit pouvoir supporter la
puissance maximale de la machine, qui est
indiquée sur la plaque signalétique de l’appareil
(voir la Description du Sèche-linge).
●
La tension électrique doit appartenir à la gamme
de valeurs indiquée sur la plaque signalétique de
l’appareil (voir la Description du Sèche-linge).
●
La prise de courant doit être compatible avec la
fiche du sèche-linge. Si ce n’est pas le cas,
remplacez la fiche ou la prise de courant.
! Le sèche-linge ne doit pas être utilisé à l’extérieur, même si
l’espace en question est abrité. Cela peut être dangereux
si l’appareil est exposé à la pluie ou à des orages.
! Une fois installés, le cordon d’alimentation et la fiche
du sèche-linge doivent être d’accès facile.
! N’utilisez pas de rallonges.
! Le cordon d’alimentation ne doit pas être courbé ou
écrasé.
! Le cordon d’alimentation électrique doit être vérifié
périodiquement et remplacé par un cordon préparé
spécialement pour ce sèche-linge, et installé uniquement
par des électriciens agréés (voir Service Après-vente).
Des cordons d’alimentation neufs ou plus longs sont
fournis par les revendeurs agréés contre un supplément.
! Le fabricant rejète toute responsabilité en cas de
non-respect de toutes ou partie de ces règles.
! En cas de doute au sujet des points precedents,
consultez un electricien qualfie.
Avant de commencer à utiliser votre
sèche-linge
Une fois que vous avez installé votre sèche-linge, et avant
de l’utiliser, nettoyez l’intérieur du tambour pour retirer les
poussières qui pourraient s’y être accumulées durant le
transport.
Description du sèche-linge
Pour ouvrir la porte
Caractéristiques
Appuyez et relâchez le
panneau avant dans la
position indiquée
F
Réservoir d’eau
Plaque
signalétique
Numéro du
Modèle et
Numéro de
Série
Groupe condenseur
(couvercle ouvrir)
Grille
d’entrée d’air
Couvercle de condenseur
Poignée de couvercle de condenseur
(Tirer ou ouvrir)
Filtre
Panneau de commandes
bouton
TEMPÉRATURE
Guide de Séchage
Le bouton DÉPART
commence le séchage selon
un programme sélectionné (voir Démarrage et
Programmes).
Le bouton TEMPÉRATURE sélectionne la température
de séchage (voir Démarrage et Programmes).
Bouton SORTI: température DOUCE (Délicat)
Bouton RENTRÉ: température ÉLEVÉE (Intensif)
Le Guide de Séchage vous permet de consulter un
tableau d’utilisation facile contenant les types de
tissus et les capacités de charges.
COTON (Intensif)
SYNTHÉTIQUE (Délicat)
Acryliques et autres tissus DÉLICAT (Délicat)
Indicateur
Voyant de
vidage d’eau
bouton
bouton de
DÉPART
MINUTERIE
Le voyant de vidage d’eau (Bac Plein) signale que le
réservoir d’eau est plein et doit être vidé. Le témoin
mettra quelques secondes avant de s’éteindre après
avoir replacé le réservoir d’eau vide, et pour cela le
sèche-linge doit fonctionner.
Remarque: si le réservoir d’eau se remplit, le témoin
s’allume, la source de chaleur s’éteint et le linge ne
sèche pas.
Le bouton de MINUTERIE règle le temps de séchage:
le tourner dans le sens horaire, jamais anti-horaire,
jusqu’à ce que l’indicateur pointe sur la durée de
séchage que vous désirez (voir Démarrage et
Programmes).
5
Démarrage et Programmes
F
Choisir un programme
1. Branchez la fiche du sèche-linge dans la prise
électrique.
2. Triez votre linge en fonction du type de textiles
(voir Linge).
3. Ouvrez la porte et en assurant-vous que le filtre
soit propre et en place et le réservoir d’eau est
vide et en place (voir Entretien).
4. Chargez la machine et assurez-vous que des
articles ne bloquent pas le joint de la porte.
Fermez la porte.
5. Choisissez le temps de séchage en vérifant le
tableau de Guide de Séchage pour le type de
tissu que vous séchez (voir Linge).
- Réglez la température avec le bouton
TEMPÉRATURE.
- Sélectionnez un programme de séchage en
tournant le bouton de MINUTERIE dans le sens
des aiguilles d’une montre*.
Remarque :
6
6. Appuyez sur le bouton DÉPART pour commencer.
En cours de programme de séchage, vous
pouvez vérifier votre linge et sortir les articles qui
sont secs pendant que les autres continuent à
sécher. Lorsque vous refermez la porte, appuyez
sur le bouton DÉPART afin de continuer le
séchage.
7. 10 minutes environ avant que le programme ne
soit terminé, celui-ci entre dans la phase finale
de REFROIDISSEMENT (les textiles sont refroidis),
que vous devez toujours laisser se terminer.
8. Ouvrez la porte, sortez votre linge, nettoyez le
filtre et remettez-le en place. Videz le réservoir
d’eau et replacez-le (voir Entretien).
9. Débranchez le sèche-linge.
Le programme de SÉCHAGE À FROID peut servir à rafraîchir les fibres des vêtements.
- Placez la MINUTERIE de façon à aligner le symbole du séchage à froid sur l’indicateur à l’étape
5 ci-dessus* si vous souhaitez utiliser cette fonction.
Linge
Trier votre linge
Étiquettes d’Entretien
Vérifiez les symboles sur les étiquettes des vêtements
pour vous assurer que les articles peuvent être
passés au sèche-linge.
●
Triez votre linge par type de textile.
●
Videz les poches et vérifiez les boutons.
●
Fermez les fermetures Éclair et les crochets et
attachez les ceintures et les cordons.
●
Essorez chaque article de manière à éliminer
autant d’eau que possible.
! Ne chargez pas de vêtements mouillés qui
dégouttent dans le sèche-linge.
Regardez les étiquettes sur vos vêtements, en
particulier lorsque vous les séchez pour la première
fois au sèche-linge. Les symboles suivants sont les
plus courants:
●
F
Séchage en machine
Pas de séchage en machine
Séchage à température normale
Séchage à basse température
Taille maximale de la charge
Ne chargez pas plus que la capacité maximale.
Les chiffres suivants font référence au poids sec :
Fibres naturelles : 7 kg max.
Fibres synthétiques : 3 kg max
! NE surchargez PAS le sèche-linge car cela pourrait
réduire ses performances de séchage.
Charge typique
Remarque:
1kg = 1000g
Vêtements
Chemisier
Jeans
10 couches lavables
Chemise
en coton
Autre
T-Shirt
150 g
100 g
500 g
350 g
700 g
1000 g
300 g
200 g
125 g
Linge de maison
Housse de couette
(Double)
Grande nappe
Petite nappe
Torchon
Drap de bainl
Serviette éponge
Draps doubles
Draps 1 personne
1500 g
1000 g
700 g
250 g
100 g
700 g
350 g
500 g
350 g
Robe
en coton
Autre
en coton
Autre
en coton
Autre
Articles ne convenant pas au séchage en machine
• Les article qui contiennent du caoutchouc ou des
matériaux similaires au caoutchouc ou ceux qui
contiennent un film plastique (oreillers, coussins, ou
vêtements de pluie en PVC), tous autres articles ou
objets inflammables ou contenant des substances
inflammables (serviettes éponge imprégnées de
laque à cheveux).
• Fibres de verre (certain types de tentures)
• Articles qui ont été nettoyés à sec
• Articles portant le Code ITCL
(voir Vêtements
spéciaux). Ces derniers peuvent être nettoyés avec
des produits spéciaux de nettoyage à sec à
domicile. Suivez attentivement le mode d’emploi.
• Les gros articles volumineux (couettes, sacs de
couchage, oreillers, coussins, grands dessus de lits
etc.). Ceux-ci augmentent de volume lorsqu’ils
sèchent et cela empêcherait l’air de circuler à
travers le sèche-linge.
À la fin d’un cycle de séchage, il se peut que les cotons
soient toujours humides si vous les avez regroupés
avec les synthétiques. Si cela se produit, faites-leur
simplement subir une petite période de séchage
supplémentaire.
●
Remarque: les 10 dernières minutes de n’importe
quelle durée programmée correspondent au séchage
à froid. Vous devez donc en tenir compte en
programmant la durée de séchage, car votre linge
ne séchera pas pendant ce laps de temps.
7
Linge
F
Vêtements spéciaux
Ces temps sont approximatifs et peuvent varier en
fonction des paramètres suivants :
Les Couvertures et Dessus de lits : articles en
acrylique (Acilan, Courtelle, Orion, Dralon) doivent
être séchés avec des précautions particulières, à
BASSE température. Évitez de les sécher pendant
une durée prolongée.
Vêtements plissés ou froissés : lisez les instructions
de séchage du fabricant figurant sur le vêtement.
Articles amidonnés : ne séchez pas ces derniers
avec des articles non amidonnés. Faites en sorte de
retirer autant de solution d’amidonnage que possible
de la charge avant de placer celle-ci dans le sèchelinge. Ne séchez pas de façon excessive : l’amidon
pourrait devenir poudreux et laisser vos vêtements
sans tenue, ce qui irait à l’encontre du but recherché.
Temps de séchage
Le tableau ci-dessous présente les temps de séchage
APPROXIMATIFS en minutes. Les poids font référence
aux vêtements secs :
Cotons
Température Élevée/normale (Intensif)
Temps de séchage après 800-1000trs/mn dans la machine à laver
Demi-charge
Synthétiques
Basse température/température douce (Délicat)
Temps de séchage après essorage réduit dans la machine à laver
Demi-charge
Charge complète
2kg
50-70
3kg
70-90
Acryliques
Basse température/température douce (Délicat)
Temps de séchage après essorage réduit dans la machine à laver
Demi-charge
Charge complète
1kg
40-60
2kg
55-75
8
• Les textiles : des articles qui sont constitué par le
même type de textile mais qui ont des textures et
des épaisseurs différentes peuvent ne pas avoir le
même temps de séchage.
• La quantité de linge : les articles uniques ou les
petites charges peuvent prendre plus longtemps à
sécher.
• La sécheresse : Si vous avez l’intention de
repasser certains de vos vêtements, vous pouvez
les sortir de la machine alors qu’ils sont encore un
peu humides. Les autres vêtements peuvent y
rester plus longtemps si vous voulez qu’ils en
sortent entièrement secs.
• Le réglage de la température.
• La température ambiante : si la pièce dans
laquelle le sèche-linge est installé est froide, cela
prendra plus longtemps à l’appareil pour sécher
vos vêtements.
Charge complète
1kg
2kg
3kg
4kg
5kg
6kg
7kg
30-40 40-55 55-70 70-80 80-90 95-120 120-140
1kg
40-50
• La quantité d’eau retenue dans les vêtements
après le cycle d’essorage : les serviettes éponge
et les textiles délicats retiennent une quantité
importante d’eau.
• Le volume : certains articles volumineux peuvent
être séchés en machine avec quelques
précautions. Nous vous suggérons de retirer
plusieurs fois ces articles de la machine, de les
secouer et de les remettre dans le sèche-linge
jusqu’à ce que celui-ci ait terminé de les sécher.
! Ne séchez pas excessivement vos vêtements.
Tous les issus contiennent une certaine quantité
d’humidité naturelle, ce qui les rend doux et gonflants.
Avertissements et
Suggestions
! Cet appareil a été conçu et construit conformément à
des normes de sécurité internationales.
Ces avertissements sont donnés pour des raisons de
sécurité et doivent être suivis attentivement.
Sécurité Générale
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Ce sèche-linge n’est pas destiné à être utilisé par des
personnes (notamment des enfants) présentant des
capacités physiques, motrices ou mentales réduites, ou
manquant d’expérience et de connaissances, sans la
surveillance d'une personne responsable de leur sécurité
ou sans instructions concernant l’utilisation de l’appareil.
Ce sèche-linge a été conçu pour un usage domestique,
et non professionnel.
Ne touchez pas cet appareil lorsque vous êtes pieds nus
ou avec des mains ou des pieds humides.
Débranchez cette machine en tirant sur la fiche et non
sur le cordon.
Les enfants ne doivent pas se trouver à proximité du
sèche-linge lorsque celui-ci est en marche.
Après avoir utilisé ce sèche-linge, éteignez-le et
débranchez-le. Tenez la porte fermée pour assurer que
les enfants ne jouent pas avec.
Surveillez les enfants de façon à ne pas les laisser jouer
avec le sèche-linge.
Cet appareil doit être installé correctement et avoir une
ventilation convenable. L’arrivée d’air sur le devant du
sèche-linge et l’évent derrière le sèche-linge ne doivent
jamais être obstrués (voir Installation).
N’utilisez jamais le sèche-linge sur de la moquette où la
hauteur des poils empêcherait l’air d’entrer dans la
sèche-linge à partir de la base.
Vérifiez que le sèche-linge est bien vide avant de le charger.
L’arrière du sèche-linge peut devenir très chaud.
Ne le touchez jamais en cours d’utilisation.
N’utilisez pas le sèche-linge si le filtre, le réservoir d’eau
et le condenseur ne sont pas bien en place (voir Entretien).
N’utilisez pas de liquide assouplissant pour le linge dans le
sèche-linge ; ajoutez-le au rinçage final de votre lavage.
Ne surchargez pas le sèche-linge (voir Linge pour les
charges maximales).
Ne chargez pas d’articles qui dégouttent d’eau.
Ne séchez que des articles qui ont été lavés avec de
l’eau et un détergent, rincés et essorés. Le fait de sécher
des articles qui N’ONT PAS été lavés avec de l’eau
constitue un danger d’incendie.
Vérifiez avec soin toutes les instructions sur les étiquettes
des vêtements (voir Linge).
Ne séchez pas des vêtements qui ont été traités avec
des produits chimiques.
Ne séchez jamais des articles qui ont été contaminés
avec des substances inflammables (huiles de cuisson,
acétone, alcool, essence, kérosène, détachants, essence
de thérébenthine, cires, solvants pour cire et laque à
cheveux) sans les avoir lavé dans l’eau chaude avec une
dose supplémentaire de lessive.
Ne séchez pas de caoutchouc sec, d’articles ou
vêtements doublés de caoutchouc, d’oreillers garnis de
coupeaux de caoutchouc mousse, de mousse (mousse
de latex), de caoutchouc, de plastique, des bonnets de
douche, des textiles imperméables, des couches-culottes
ou doublures pour couches lavables, du polyéthylène ou
du papier.
Ne séchez pas d’articles de grande taille, très volumineux.
Ne séchez pas de fibres acryliques à hautes températures.
Videz les poches de tous les objets qu’elles contiennent,
notamment les briquets (risque d’explosion).
●
Terminez chaque programme avec sa Phase de
Refroidissement.
●
N’éteignez pas le sèche-linge s’il contient encore des
articles chauds.
●
Nettoyez le filtre après chaque utilisation (voir Entretien).
●
Videz le réservoir d’eau après chaque utilisation (voir
Entretien).
●
Nettoyez le groupe condenseur à intervalles réguliers
(voir Entretien).
●
Ne laissez pas s’accumuler de peluches autour du
sèche-linge.
●
Ne montez jamais sur le sèche-linge. Cela pourrait
l’endommager.
●
Respectez toujours les normes et exigences électriques
(voir Installation).
●
Achetez toujours des pièces de rechange et
accessoires d’origine (voir Service Après-vente).
! AVERTISSEMENT : N’arrêtez pas le sèche-linge avant la fin
du cycle de séchage si vous n’avez pas la possibilité de
retirer rapidement tous les articles et de les étendre pour
évacuer la chaleur.
●
F
Information recyclage et enlèvement
de nos produits
Dans le cadre de notre engagement envers la protection de
l’environnement, nous nous réservons le droit d’utiliser des
pièces recyclées de qualité afin de réduire les coûts pour notre
clientèle et de limiter les gaspillages de matières premières.
●
Élimination du matériau d’emballage: respectez les
réglementations locales, de manière à ce que ’emballage
puisse être recyclé.
●
Pour éviter que des enfants se blessent, ôtez la porte et la
prise et puis coupez le câble secteur au ras de l’appareil.
Jetez ces pièces séparément de sorte que l’appareil ne
puisse plus être branché sur une prise de secteur.
Enlèvement des appareils ménagers usagés
La Directive Européenne 2002/96/EC sur les Déchets des
Equipements Electriques et Electroniques (DEEE), exige que
les appareils ménagers usagés ne soient pas jetés dans le
flux normal des déchets municipaux. Les appareils usagés
doivent être collectés séparément afin d’optimiser le taux de
récupération et le recyclage des matériaux qui les composent
et réduire l’impact sur la santé humaine et l’environnement.
Le symbole de la ‘‘poubelle barrée’’ est apposée sur
tous les produits pour rappeler les obligations de
collecte séparée.
Les consommateurs devront contacter les autorités locales
ou leur revendeur concernant la démarche à suivre pour
l’enlèvement de leur vieil appareil.
Économiser de l’énergie et respecter
l’environnement
●
●
●
Essorez les articles pour éliminer l’eau en excès avant de
les passer au sèche-linge (si vous utilisez une machine
à laver, sélectionnez un cycle d’essorage à grande
vitesse). Ceci vous permettra d’économiser du temps et
de l’énergie durant le séchage.
Séchez toujours des charges complètes – vous
économiserez de l’énergie : les articles uniques ou les
petites charges prennent plus longtemps à sécher.
Nettoyez le filtre après chaque utilisation pour limiter les
coûts de consommation d’énergie (voir Entretien).
9
Entretien et Nettoyage
F
Éteignez l’électricité
Nettoyage du tambour
! Débranchez votre sèche-linge lorsque vous ne
l’utilisez pas, lorsque vous le nettoyez et durant toutes
les opérations d’entretien.
! Pour nettoyer le tambour, ne pas utiliser d’abrasifs,
de laine d’acier ni de produits de nettoyage pour
acier inoxydable.
Nettoyez le filtre après chaque cycle
Un film coloré peut parfois apparaître à la surface du
tambour en acier inoxydable. Il peut être dû à une
combinaison de l’eau et/ou des produits de nettoyage
(ex. adoucissant textile provenant du lavage). Ce film
coloré n’affecte pas la performance du sèche-linge.
Le filtre est une pièce importante de votre sèche-linge:
il accumule des peluches qui se forment durant le
séchage. Des petits objets peuvent aussi être piégés
dans le filtre. Par conséquent, une fois le séchage
terminé, nettoyez le filtre en le rinçant sous l’eau
courante ou avec votre aspirateur. Si le filtre devient
bloqué, le flux d’air à l’intérieur du sèche-linge est
sérieusement compromis : les temps de séchage sont
allongés et vous consommez davantage d’énergie.
Cela peut aussi endommager votre sèche-linge.
Le filtre se trouve devant la garniture du sèche-linge
(voir le diagramme).
Pour retirer le filtre :
1. Tirez la poignée en plastique du filtre vers le haut
(voir le diagramme).
2. Nettoyez le filtre et remettez-le correctement en
place. Assurez-vous que le filtre soit bien inséré à
fond dans la garniture du sèche-linge.
! N’utilisez pas le sèche-linge sans avoir remis le filtre
en place.
Videz le réservoir d’eau après chaque
cycle
Faites sortir le réservoir du sèche-linge et videz-le
dans un évier ou autre évacuation appropriée.
Remettez le réservoir d’eau bien en place.
Toujours vérifier et vider le récipient avant de
commencer un nouveau programme de séchage.
Vérifiez le tambour après chaque cycle
Tournez le tambour à la main afin de retirer les petits
articles (mouchoirs) qui pourraient y avoir été oubliés.
Filtre
Réservoir d’eau
Nettoyage du groupe condenseur
Périodiquement (chaque mois) retirez le groupe
condenseur et nettoyez toute accumulation de
peluche entre les plaques en le rinçant sous le robinet
à l’eau froide. Ceci devrait être effectué avec l’eau
froide de l’arrière du condenseur.
Pour retirer du groupe condenseur :
1. Débranchez le sèche-linge et ouvrezz la porte.
2. Tirez sur le couvercle du condenseur pour l’ouvrir
(voir schéma). Dégagez les trois loquets en tournant à
90° dans le sens anti-horaire puis tirez sur la
poignée et retirez-le du sèche-linge.
3. Nettoyez la surface des joints d’étanchéité et
replacez-les, en vous assurant que les loquets ont
été bien bloqués.
Nettoyage
Les parties externes en métal ou en plastique et les
pièces en caoutchouc peuvent être nettoyées avec
un chiffon humide.
●
Périodiquement (tous les 6 mois), aspirez la grille
d’entrée d’air de devant, ainsi que les évents à l’arrière
du sèche-linge pour retirer toute accumulation de
peluche ou poussière. En outre, pour retirer
l’accumulation de peluche de l’avant du condenseur
et de la zone du filtre, nettoyez occasionnellement
avec un aspirateur.
! N’utilisez pas de solvants ou d’abrasifs.
! Votre sèche-linge utilise des roulements spéciaux qui
n’ont pas besoin d’être lubrifiés.
! Faites vérifier régulièrement votre sèche-linge par
des techniciens agréés pour assurer une sécurité
électrique et mécanique (voir Service d’Entretien).
Robinet
●
l’arrière
avant
Groupe condenseur
Couvercle de condenseur
Loquets
10
Groupe condenseur
Grille d’entrée d’air
Poignée
Que faire en cas de panne
Votre sèche-linge semble ne pas fonctionner. Avant d’appeler votre Centre de Service d’Entretien (voir Service
d’Entretien), passez en revue les suggestions de dépannage suivantes :
Problème :
Causes possibles / Solution :
Le sèche-linge ne démarre
pas.
●
●
●
●
●
●
●
L’appareil met longtemps à
sécher.
●
●
●
●
●
●
●
●
F
La fiche n’est pas branchée dans la prise de courant, ou ne fait pas contact.
Il y a eu une coupure de courant.
Le fusible a sauté. Essayez de brancher un autre appareil dans la prise
électrique.
Utilisez-vous une rallonge? Essayez de brancher le cordon d’alimentation
du sèche-linge directement dans la prise.
La porte n’est pas bien fermée?
Le bouton de MINUTERIE n’a pas été convenablement réglé (voir
Démarrage et Programmes).
Le bouton DÉPART n’est pas enfoncé (voir Démarrage et Programmes).
Le filtre n’a pas été nettoyé (voir Entretien).
Le réservoir d’eau a besoin d’être vidé ? Le Voyant de vidage d’eau est-il
allumé ? (voir Entretien).
Le condenseur a-t-il besoin d’être nettoyé ? (voir Entretien).
La température choisie n’est pas idéale pour le type de textile que vous
séchez (voir Démarrage et Programmes, et voir Linge).
La durée de séchage correcte n’a pas été sélectionnée pour la charge
(voir Linge).
La grille d’entrée d’air ou les entrées d’air à l’arrière sont obstrués (voir
Installation, et voir Entretien).
Les articles étaient trop mouillés (voir Linge).
Le sèche-linge était surchargé (voir Linge).
11
Service Après-Vente
F
Avant d’appeler le Centre de Service
Après-Vente :
●
●
Utilisez le guide de dépannage pour voir si vous
pouvez résoudre le problème vous-même (voir Que
faire en cas de panne).
Si non, éteignez le sèche-linge et appelez le Centre
de Service Après-Vente le plus proche.
Quelles informations donner au Centre de Service
Après-Vente :
●
Vos nom, adresse et code postal.
●
Votre numéro de téléphone.
●
Le type de problème.
●
La date d’achat.
●
Le modèle de l’appareil (Mod.).
●
Le numéro de série (S/N).
Vous trouverez ces informations sur la fiche
signalétique située à l’intérieur de la porte de la
machine.
Pièces de Rechange
Ce sèche-linge est une machine complexe. Le réparer
vous-même ou essayer de le faire réparer par une
personne non agréée pourrait entraîner des
dommages corporels pour une ou plusieurs
personnes, cela pourrait endommager la machine et
cela pourrait rendre invalide la garantie des pièces de
rechange.
Appelez un technicien agréé si vous avez des
problèmes lors de l’utilisation de ce sèche-linge.
Les pièces de rechange ont été conçues
exclusivement pour cet appareil et pour aucune autre
utilisation.
Cet appareil est conforme aux Directives Européennes suivantes:
- 2006/95/EC (Équipement Basse Tension)
- 89/336/EEC, 92/31/EEC et 93/68/EEC (Compatibilité Électromagnétique)
12
Instruction booklet
TUMBLE DRYER
F
Français, 1
GB
Contents
English, 13
Important information, 14-15
GB
Installation, 16
Door reversal instructions
Where to put your dryer
Ventilation
Water drain
Electrical connection
Before you start using your dryer
Dryer description, 17
To open the door
The features
Control panel
Start and programmes, 18
TCM711X
Choosing a programme
Table of programmes
The controls
Laundry, 19-20
Sorting your laundry
Wash care labels
Special clothing items
Drying times
Warnings and Suggestions, 21
General safety
Disposal
Saving energy and respecting the environment
Maintenance and Care, 22
Switching off the electricity
Cleaning the filter after each cycle
Empty the water container after each cycle
Check the drum after each cycle
Cleaning the condenser unit
Cleaning the dryer
Troubleshooting, 23
Service, 24
Spare parts
! Keep this instruction booklet on hand in order to refer to it when necessary. Take it with you when you move, and
should you sell this appliance or pass it on to another party, make sure that this booklet is supplied along with the
dryer so that the new owner may be informed about warnings and suggestions on how the appliance works.
! Read these instructions carefully; the following pages contain important information on installation and suggestions
on how the appliance works.
13
Important Information
GB
For your Condenser dryer to operate efficiently, you must follow the regular maintenance schedule shown below:
Fluff Filter...
! You MUST clean the fluff filter after EVERY drying
cycle.
STEP 1.
Open the door of your
dryer.
STEP 2.
Pull out the filter (using
the two finger grips).
STEP 3.
Clean any fluff deposits
from the filter mesh.
STEP 4.
Refit the filter - NEVER
run the dryer without the
filter in position.
! Failure to clean the filter after EVERY drying cycle will affect the drying performance of your machine.
- It will take longer to dry and as a result will use more electricity during drying.
Water Container...
! You MUST empty the water container after EVERY
drying cycle.
STEP 1.
Pull the water container
towards you and remove it
fully from the dryer.
STEP 2.
Empty all the water
collected in the water
container.
STEP 3.
Refit the water container,
ensuring that it is pushed
fully back into position.
! Failure to empty the water container will result in:
- The machine will stop heating (so the load may still be wet at the end of the drying cycle).
- The ‘Empty Water’ light will illuminate to tell you that the water container is full.
Priming the Water Collection System
When your dryer is new, the water container will not collect water until the system is primed... this will take 1 or 2 drying
cycles. Once primed it will collect water during every drying cycle.
14
Important Information
Condenser Unit...
GB
! You MUST clean the fluff from the condenser EVERY
month.
STEP 1.
Open the condenser cover
- hold the handle and
pull towards you.
STEP 2.
Remove the condenser by
rotating the 3 clips then
pulling the condenser
towards you.
(There may be some water
in the tubes, this is normal).
●
STEP 3.
Flush the condenser, from
the rear with water, to
remove any fluff deposits.
STEP 4.
Refit the condenser unit
- ensure that the unit is
pushed in fully, all 3 clips
are re-secured and the
positiong arrows on the
front of the condenser are
pointing upwards.
Check that:
- The positioning arrows are pointing upwards.
- The 3 clips are re-secured back into their ‘lock’ position.
Rotate 3 clips
! Failure to clean the condenser could cause premature
failure of your dryer.
15
Installation
GB
Where to put your dryer
Water drain
Place your dryer at a distance from gas ranges,
stoves, heaters, or cook tops because flames can
damage the appliance.
●
Minimum gap 10mm
If you are going to install
the appliance under a work
counter, be sure to leave a
10mm space between the
Minimum gaps
top and any other objects
15mm
on or above the machine and
a 15mm space between the
sides and lateral furnishings
or walls. This is to ensure
proper air circulation. Make sure that the back vents
are not obstructed.
If your dryer is installed next to a drain the water can be
plumbed into this drain. This does away with the need to
empty the water container. If the dryer is stacked onto or
installed next to a washing machine it can share the same
drain. The height of the drain must be less than 3' (1m)
from the bottom of the dryer.
Remove the existing clip and hose
from position shown (see diagram).
●
Ventilation
When the dryer is in use, there has to be adequate
ventilation. Make sure you put your dryer in an
environment that is not damp and has proper air
circulation throughout. Airflow around the dryer is
essential to condense the water produced during the
washing, the dryer will not operate efficiently in an
enclosed space or cupboard.
! We do not recommend that the dryer is installed in a
cupboard but the dryer must never be installed
behind a lockable door, a sliding door or a door with a
hinge on the opposite side to that of the dryer door.
! If using the dryer in a small or cold room some
condensation could be experienced.
Door Reversal Instructions
Hinge
Door catch
Door latch
Hinge
The door of your dryer is reversible and can easily be
changed. Exchange diagonally hinge brackets and
blanking screws. Exchange door latch and catch with
their opposite blanking plates (see diagram above).
Remove clip and hose
from here...
Fit a suitable length of hose to the
...fit new hose and refit
new location shown (see diagram)
clip here.
and refit clip.
! Make sure that the hose is not squashed or kinked when
the dryer is in its final location.
Electrical connections
Make sure of the following before you insert the plug
into the the electrical socket:
●
The socket must be grounded.
●
The socket must be able to sustain the machines
maximum power, which is indicated on the rating
label (see Dryer Description).
●
Power voltage must be within the values indicated
on the rating label (see Dryer Description).
●
The socket must be compatible with the dryers plug.
Should this not be the case, replace the plug or the
socket.
! The dryer must not be installed outdoors, even if the
space is sheltered. It can be very dangerous if it is
exposed to rain or storms.
! Once installed, the dryers electrical wire and plug
must be within easy reach.
! Do not use extension cords.
! The power cord must not be bent or squashed.
! The power cord supplied should be checked
periodically and replaced by a cord specially prepared
for this dryer and fitted only by authorised technicians
(see Service). New or longer power cords are supplied
at an extra charge by authorised dealers.
! The manufacturer denies any responsibility should any
of these rules not be followed.
! If in doubt about any of the above consult a qualified
electrician.
Before you start using your dryer
Once you have installed your dryer and before you
use it, clean the inside of the drum to remove any dust
that could have accumulated during transport.
16
Dryer Description
To open the door
The features
Press and release the front
panel in position shown
GB
Water container
Rating plate
Model &
Serial
numbers
Condenser Unit
(cover open)
Air intake
grille
Condenser cover
Filter
Condenser cover handle
(Pull to open)
Control panel
Indicator
HEAT
Button
Drying Guide
The START button (Départ) begins drying a selected
programme (see Start and Programmes).
The HEAT button selects drying temperature (see
Start and Programmes).
OUT: LOW heat (Délicat)
IN: HIGH heat (Intensif)
The Drying Guide allows you to consult a user
friendly table of fabric types and load capacities.
Cottons (COTON - Intensif)
Synthetics (SYNTHÉTIQUE - Délicat)
Acrylics and other delicates (DÉLICAT - Délicat)
TIMER
Knob
Empty Water
Light
START
Button
The Empty Water indicator light (Bac Plein) signals
that the water container is full and must be emptied.
The light will take a few seconds to go out after
replacing the empty water container, the dryer must
be running for this to happen.
Note: If the water container fills, the light illuminates,
the heat is turned off and your laundry will not dry.
The TIMER knob sets a drying time.
Rotate it clockwise, never counter-clockwise, until
the indicator is pointing to the drying time you want to
select (see Start and Programmes).
17
Start and Programmes
GB
Choosing a programme
1. Plug the dryer into the electrical socket.
2. Sort your laundry according to fabric type (see
Laundry).
3. Open the door make sure the filter is clean and
in place and the water container is empty and in
place (see Maintenance).
4. Load the machine and make sure items are not
in the way of the door seal. Close the door.
5. Choose the drying time by checking the
Drying Guide table for the type of fabric you are
drying (see Laundry).
- Set the temperature with the HEAT button.
- Select a drying time by rotating the TIMER knob
clockwise*.
Note:
18
6. Press the START button to begin.
During the drying programme, you can check on
your laundry and take out items that are dry
while others continue drying. When you close
the door again, press the START button in order
to resume drying.
7. About 10 minutes before the programme is
completed, it enters the final COOL TUMBLE
phase (fabrics are cooled), which should always
be allowed to complete.
8. Open the door, take the laundry out, clean the
filter and replace it. Empty the water container
and replace it (see Maintenance).
9. Unplug the dryer.
The COOL TUMBLE programme can be used to refresh fibres of clothing.
- Set the TIMER with the cool tumble symbol inline with the indicator at Step 5 above* if you need this feature.
Laundry
Sorting your laundry
Wash Care Labels
Check symbols on clothing labels to make sure
that the articles can be tumble dried.
●
Sort laundry by fabric type.
●
Empty pockets and check buttons.
●
Close zippers and hooks and tie loose belts and
strings.
●
Wring out each item in order to eliminate as much
excess water as possible.
! Do not load dripping wet clothes into the dryer.
Look at the labels on your garments, especially when
tumble drying for the first time. The following symbols
are the most common:
●
Maximum load size
Do not load more than maximum capacity.
These numbers refer to dry weight:
Natural fibres: 7kg max (15lb)
Synthetic fibres: 3kg max (6.6lb)
May be tumble dried
Do not tumble dry
Tumble dry at high heat setting
Tumble dry at low heat setting
Items not suitable for tumble drying
●
! DO NOT overload the dryer as this could result in
reduced drying performance.
Typical weights
●
Note: 1kg = 1000g
(1lb = 16oz)
Clothes
Blouse
Cotton
150g
Other
100g
Dress
Cotton
500g
Other
350g
Jeans
700g
10 nappies
1000g
Shirt
Cotton
300g
Other
200g
T-Shirt
125g
(5oz)
(3oz)
(1lb 2oz)
(12oz)
(1lb 6oz)
(2lb 3oz)
(10oz)
(7oz)
(4oz)
Household Items
Duvet cover
Cotton
(Double)
Other
Large Tablecloth
Small Tablecloth
Tea Towel
Bath Towel
Hand Towel
Double Sheet
Single Sheet
(3lb 5oz)
(2lb 3oz)
(1lb 6oz)
(9oz)
(3oz)
(1lb 6oz)
(12oz)
(1lb 2oz)
(12oz)
1500g
1000g
700g
250g
100g
700g
350g
500g
350g
GB
●
●
●
Articles that containing rubber or rubber-like
materials or plastic film (pillows, cushions, or PVC
rainwear), any other flammable articles or objects
that contain flammable substances (towels soiled
with hair spray).
Glass fibres (certain types of draperies)
Items which have been dry cleaned
Items with the ITCL Code
(see Special
clothing items). These can be cleaned with special
at-home dry cleaning products. Follow instructions
carefully.
Large bulky items (quilts, sleeping bags, pillows,
cushions, large bedspreads etc). These expand
when drying and would prevent airflow through
the dryer.
At the end of a drying cycle, cottons could still be
damp if you grouped cottons and synthetics together.
If this happens simply give them an additional short
period of drying.
●
Note: The last 10 minutes of any time set is the
Cool Tumble, so allow for this when setting the time,
as this period will not dry your laundry.
19
Laundry
GB
Special clothing items
Times are approximate and can vary depending
upon:
Blankets and Bedspreads: acrylic items (Acilan,
Courtelle, Orion, Dralon) must be dried with special
care on LOW heat setting. Avoid drying for a long
period of time.
●
●
Pleated or creased garments: read the manufacturer’s
drying instructions on the garment.
Starched articles: do not dry these with non-starched
items. Make sure that as much of the starch solution is
removed from the load as possible before placing it in
the dryer. Do not over-dry: the starch will become
powdery and leave your clothing limp, which defeats
the purpose of starch.
●
●
●
Amount of water retained in clothes after spin
cycle: towels and delicates retain a lot of water.
Fabrics: items that are the same type of fabric but
different textures and thicknesses may not have
the same drying time.
Quantity of laundry: single items or small loads
may take longer to dry.
Dryness: If you are going to iron some of your
clothes, they can be taken out while still a bit
damp. Others can be left longer if you need them
to be completely dry.
Heat setting.
Drying times
●
The table below presents APPROXIMATE drying times
in minutes. Weights refer to dry garments:
Cottons
High (full) Heat (Intensif)
Drying times 800-1000rpm in washing machine
Half Load
1kg
2kg 3kg
30-40 40-55 55-70
Half Load
Full Load
2kg
50-70
3kg
70-90
Acrylics
Low (gentle) Heat (Délicat)
Drying times on reduced spin in washing machine
Half Load
Full Load
1kg
40-60
2kg
55-75
20
Bulk: some bulky items can be tumble dried with
care. We suggest that you remove these items
several times, shake them out, and return them to
the dryer until finished.
Full Load
4kg 5kg 6kg
7kg
70-80 80-90 95-120120-140
Synthetics
Low (gentle) Heat (Délicat)
Drying times on reduced spin in washing machine
1kg
40-50
●
Room temperature: if the room where the dryer is
located is cold, it will take longer for the dryer to
dry your clothes.
! Do not over-dry your clothes.
All fabrics contain a little natural moisture, which
keeps them soft and fluffy.
Warnings and Suggestions
! The appliance has been designed and built according
to international safety standards.
These warnings are given for safety reasons and must
be followed carefully.
General safety
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
This tumble dryer is not intended for use by
persons (including children) with reduced physical,
sensory or mental capabilities, or lack of experience
and knowledge, unless they have been given
supervision or instruction concerning use of the
appliance by a person responsible for their safety.
This tumble dryer has been designed for home,
and not professional use.
Do not touch the appliance while barefoot or with
wet hands or feet.
Unplug the machine by pulling on the plug, not
the cord.
Children must not be in proximity of the dryer
when in use. After using the dryer, turn it off and
unplug it. Keep the door closed to make sure that
children do not use it as a toy.
Children should be supervised to ensure that they
do not play with the dryer.
The appliance must be installed correctly and
have proper ventilation. The air intake at the front
of the dryer and rear vent behind the dryer should
never be obstructed (see Installation).
Never use the dryer on carpeting where the pile
height would prevent air from entering the dryer
from the base.
Check to see if the dryer is empty before loading it.
The back of the dryer could become very
hot. Never touch it while in use.
Do not use the dryer unless the filter, water
container and condenser are securely in place
(see Maintenance).
Do not use liquid fabric softeners in the dryer, add
it to the final rinse of your wash.
Do not overload the dryer (see Laundry for
maximum loads).
Do not load items that are dripping wet.
Tumble dry items only if they have been washed
with detergent and water, rinsed and been through
the spin cycle. It is a fire hazard to dry items that
HAVE NOT been washed with water.
Carefully check all instructions on clothing labels
(see Laundry).
Do not dry garments that have been treated with
chemical products.
Never dry articles that are contaminated with
flammable substances (cooking oil, acetone, alcohol,
petrol, kerosene, spot removers, turpentine, waxes,
wax removers and hair sprays), unless washed in
hot water with an extra amount of detergent.
Do not tumble dry rubber, rubber backed articles and
clothes, pillows fitted with foam rubber pads, foam
(latex foam), rubber, plastic, shower caps, waterproof
textiles, nappy pants or liners, polythene or paper.
Do not tumble dry large, very bulky items.
Do not tumble dry acrylic fibres at high temperatures.
●
Remove all objects from pockets, especially
lighters (risk of explosion).
●
Complete each programme with its Cool Tumble Phase.
●
Do not turn off the dryer when there are still warm
items inside.
●
Clean the filter after each use (see Maintenance).
●
Empty the water container after each use (see
Maintenance).
●
Clean the condenser unit at regular intervals
(see Maintenance).
●
Do not allow lint to collect around the dryer.
●
Never climb on top of the dryer. It could result in damage.
●
Always follow electrical standards and requirements
(see Installation).
●
Always buy original spare parts and accessories
(see Service).
! WARNING: Never stop the dryer before the end of the
drying cycle unless all items are quickly removed and
spread out so that the heat is dissipated.
●
GB
●
Recycling and disposal information
As part of our continued commitment to helping the
environment, we reserve the right to use quality recycled
components to keep down customer costs and minimise
material wastage.
●
Disposing of the packaging material: follow local
regulations, so the packaging can be recycled.
●
To minimise risk of injury to children, remove the
door and plug - then cut off mains cable, flush
with the appliance. Dispose of these parts separately
to ensure that the appliance can no longer be
plugged into a mains socket.
Disposal of old electrical appliances
The European Directive 2002/96/EC on Waste Electrical
and Electronic Equipment (WEEE), requires that old
household electrical appliances must not be disposed
of in the normal unsorted municipal waste stream. Old
appliances must be collected separately in order to
optimise the recovery and recycling of the materials
they contain and reduce the impact on human health
and the environment.
The crossed out “wheeled bin” symbol on
the product reminds you of your obligation,
that when you dispose of the appliance it
must be separately collected.
Consumers should contact their local authority or
retailer for information concerning the correct disposal
of their old appliance.
Saving energy and respecting the
environment
●
●
●
Wring out items to eliminate excess water before
tumble drying (if you use a washing machine first,
select a high spin cycle). Doing this will save time
and energy during drying.
Always dry full loads - you save energy: single
items or small loads take longer to dry.
Clean the filter after each use to contain energy
consumption costs (see Maintenance).
21
Maintenance and Care
GB
Switching off the electricity
Cleaning the drum
! Unplug your dryer when not using it, when cleaning
it and during all maintenance operations.
! Do not use abrasives, steel wool or stainless steel
cleaning agents to clean the drum.
Clean the filter after each cycle
The filter is an important part of your dryer:
it accumulates lint and fluff that is formed while drying.
When finished drying, clean the filter by rinsing it
under running water or with your vacuum cleaner.
Should the filter become clogged up, the airflow inside
the dryer will be seriously compromised: drying times
lengthen and you will consume more energy. It may
also damage your dryer.
The filter is found in front of the dryer trim (see diagram).
Removing the filter:
1. Pull the plastic grip of the filter upwards (see diagram).
2. Clean the filter and replace it correctly.
Ensure the filter is fully located flush into the tumble
dryer trim.
! Do not use the dryer without replacing the filter.
Empty the water container after each
cycle
Pull the container out of the dryer and empty it into a
sink or other suitable drain.
Replace the water container securely.
Always check and empty the container before you
start a new drying programme.
Check the drum after each cycle
Turn the drum manually in order to remove small items
(handkerchiefs) that could have been left behind.
Water container
Filter
A coloured film may start to appear on the stainless
steel drum, this may be caused by a combination of
water and, or cleaning agents such as fabric conditioner
from the wash. This coloured film will not affect the
dryer performance.
Cleaning the condenser unit
Periodically (every month) remove the condenser unit
and clean any build up of fluff from between the plates
by rinsing it under the tap with cold water.
This should be done with cold water from the rear of
the condenser.
Removing the condenser:
1. Unplug the dryer and open the door.
2. Pull open the condenser cover (see diagram).
Release the three catches by turning 90˚ counterclockwise then pull on the grip and remove from
the dryer.
3. Clean the surface of the seals and replace, making
sure that the catches have been secured.
Cleaning the dryer
External parts in metal or plastic and rubber parts
can be cleaned with a damp cloth.
●
Periodically (every 6 months) vacuum the front air
intake grille and vents at the rear of the dryer, to
remove any build up of fluff, lint or dust. Also to
remove accumulation of fluff from the front of the
condenser and filter areas, clean occasionally with
a vacuum cleaner.
! Do not use solvents or abrasives.
! Your dryer uses special bearing components which
do not need lubrication.
! Have your dryer checked regularly by authorised
technicians to ensure electrical and mechanical safety
(see Service).
●
Tap
Rear
Front
Condenser unit
Condenser cover
Air intake
Catches
22
Handle
Condenser unit
Troubleshooting
One day your dryer seems not to be working. Before you call your Service Centre (see Service), go through the
following troubleshooting suggestions:
Problem:
Possible causes / Solution:
The tumble dryer won’t start.
●
●
●
●
●
●
●
Its taking a long time to dry.
●
●
●
●
●
●
●
●
GB
The plug is not plugged into the socket, or not making contact.
There has been a power failure.
The fuse has blown. Try to plug another appliance into the socket.
You are using an extension cord? Try to plug the dryer’s power cord
directly into the socket.
The door is not closed securely?
The TIMER knob has not been set properly (see Start and Programmes).
The START button has not been pressed (see Start and Programmes).
The filter has not been cleaned (see Maintenance).
The water container needs emptying? The empty water light is on? (see
Maintenance).
The condenser needs cleaning? (see Maintenance).
The temperature setting is not ideal for the type of fabric you are drying
(see Start and Programmes, and see Laundry).
The correct drying time has not been selected for the load (see Laundry).
The air intake grille or rear vents are obstructed (see Installation, and see
Maintenance).
The items were too wet (see Laundry).
The dryer was overloaded (see Laundry).
23
Service
195067251.00 W
01/2008 - SIMLEX . Four Ashes, Wolverhampton
GB
Before calling the Service Centre:
●
●
Use the troubleshooting guide to see if you can
solve the problem yourself (see Troubleshooting).
If not, turn off the dryer and call the Service Centre
closest to you.
What to tell the Service Centre:
name, address and post code.
●
telephone number.
●
the type of problem.
●
the date of purchase.
●
the appliance model (Mod.).
●
the serial number (S/N).
This information can be found on the data label inside
the door of the machine.
Spare Parts
This dryer is a complex machine. Repairing it yourself
or having a non-authorised person try to repair it could
cause harm to one or more persons, could damage
the machine and could invalidate the spare parts
warranty.
Call an authorised technician if you experience problems
while using the machine.
The spare parts have been designed exclusively for
this appliance and not for other uses.
●
This appliance conforms to the following EC Directives:
- 2006/95/EC (Low Voltage Equipment)
- 89/336/EEC, 92/31/EEC and 93/68/EEC (Electromagnetic Compatibility)
24

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
