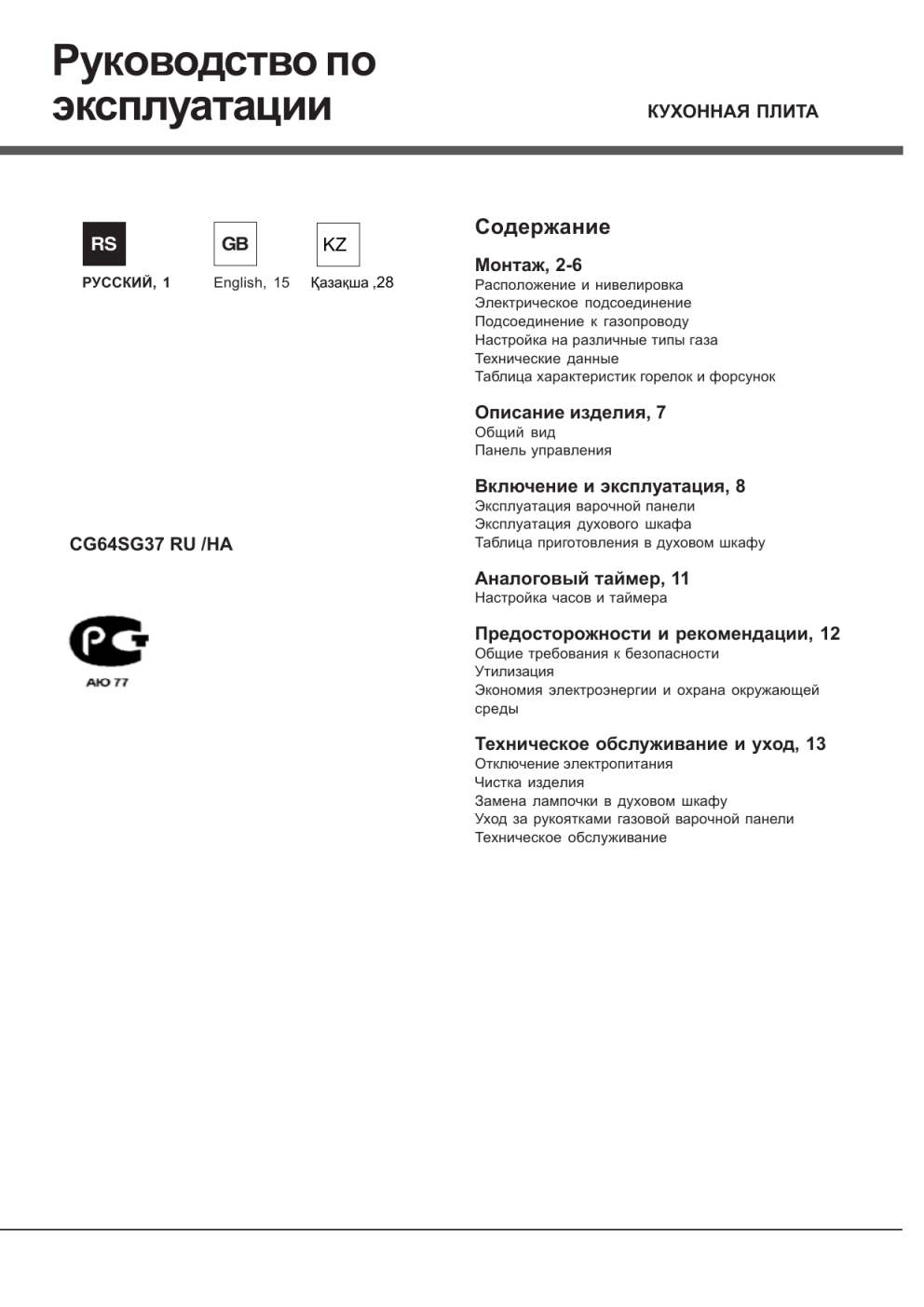

Руководство по
эксплуатации
RS
РУССКИЙ, 1
GB
English, 15
KZ
Қазақша ,28
КУХОННАЯ ПЛИТА
Содержание
Монтаж, 2-6
Расположение и нивелировка
Электрическое подсоединение
Подсоединение к газопроводу
Настройка на различные типы газа
Технические данные
Таблица характеристик горелок и форсунок
Описание изделия, 7
Общий вид
Панель управления
Включение и эксплуатация, 8
CG64SG37 RU /HA
Эксплуатация варочной панели
Эксплуатация духового шкафа
Таблица приготовления в духовом шкафу
Аналоговый таймер, 11
Настройка часов и таймера
Предосторожности и рекомендации, 12
Общие требования к безопасности
Утилизация
Экономия электроэнергии и охрана окружающей
среды
Техническое обслуживание и уход, 13
Отключение электропитания
Чистка изделия
Замена лампочки в духовом шкафу
Уход за рукоятками газовой варочной панели
Техническое обслуживание
Монтаж
RS
! Важно сохранить данное руководство для его
последующих консультаций. В случае продажи,
передачи или переезда проверьте, чтобы данное
руководство сопровождало изделие.
! Внимательно прочитайте инструкции: в них
содержатся важные сведения об установке,
эксплуатации и безопасности изделия.
! Установка изделия производится в соответствии
с данными инструкциями квалифицированными
специалистами.
! Любая операция по регуляции или техническому
обслуживанию должна производиться только
после отсоединения кухонной плиты от сети
электропитания.
Рекомендуем прочистить духовой шкаф
перед началом его эксплуатации, следуя
инструкциям, приведенным в параграфе
«Обслуживание и уход».
Вентиляция помещений
Изделие может быть установлено в помещениях с
постоянной вентиляцией в соответствии с
действующими национальными нормативами. В
помещении, в котором устанавливается изделие,
должен быть обеспечен приток воздуха в объеме,
необходимом для оптимального горения газа
(расход воздуха не должен быть меньше 2
м<+>3/час на 1 кВт установленной мощности).
Вентиляционные отверстия, защищенные
решетками, должны иметь воздуховод площадью
не менее 100 мм2 полезного сечения и
распологаться таким образом, чтобы их нельзя
было закрыть, даже частично (см. рисунок А).
Эти отверстия должны быть увеличины на 100% - то
есть иметь минимальную площадь 200 см2 - если
варочная панель не оснащена предохранительным
устройством отсутствия пламени, и если воздух в
помещение поступает из смежных помещений (см.
рисунок В), которые не должны быть общими зонами
дома, пожароопасными помещениями или спальнями,
оснащенных вентиляционным воздуховодом,
выходящим на улицу, как описано выше.
B
A
Смежное
Вентилируемое
помещение
помещение
A
Увеличение зазора между Вентиляционные
дверью и полом
отверстия для притока
воздуха
! После продолжительного использования изделия
рекомендуется открыть окно или включить более
интенсивный режим вентиляторов.
2
Дымоудаление
Дымоудаление должно осуществляться через
вытяжной зонт, соединенный с эффективным
дымоходом с натуральной тягой, или посредством
электровентилятора, который автоматически
включается каждый раз при включении изделия
(см. рисунок).
Прямой отвод
Дымоудаление через камин или дымоход
с медным покрытием (для кухонных
устройств для приготовления пищи)
! Сжиженные натуральные газы тяжелее воздуха,
застиваются внизу, по этой причине помещения
для хранения баллонов с СПГ должны иметь
внетиляционные отверстия у пола для вентиляции
возможных утечек газа.
Баллоны с СПГ, полные или частично
израсходованные, не дожны размещаться или
храниться в помещениях или хранилищах,
расположенных в подземных помещениях
(подвалы, и т.д.). Храните в помещении только
рабочий баллон, установив его вдали от источников
тепла (духовок, каминов, печей), которые могут
нагреть его до температуры выше 50°C.
Расположение и нивелировка
! Изделие может быть установлено рядом с
кухонными элементами, высота которых не
превышает поверхность варочной панели.
! Проверьте, чтобы стена, к которой прилегает
задняя часть изделия, была из невозгораемого
материала и устойчивой к теплу (Т 90°C).
Правильный порядок монтажа:
• изделие может быть установлено на кухне, в
столовой или в однокомнатной квартире (не в
ванной комнате);
• если варочная панель кухонной плиты выше
кухонных элементов, необходимо отодвинуть их
от плиты на расстояние не менее 600 мм.
• если кухонная плита устанавливается под
навесным кухонным шкафом, он должен
располагаться на высоте не менее 420 мм от
поверхности варочной панели.
Это расстояние должно быть 700 мм, если
навесные кухонные шкафы выполнены из
возгораемого материала (см. рисунок);
•
не заправляйте
занавески за кухонную
плиту и не приближайте
Min. 600 mm.
их на расстояние
меньше 200 мм.
•
возможная
кухонная вытяжка
должна быть
установлена в
соответствии с
инструкциями, приведенными в техническом
руководстве к вытяжке.
420 mm.
Min.
min. 650 mm. with hood
min. 700 mm. without hood
420 mm.
Min.
HOOD
Нивелировка
При необходимости выровнять
изделие вкрутите в
специальные отверстия по
углам в основании кухонной
плиты прилагающиеся
нивелировочные ножки (см.
рисунок).
Прилагающиеся ножки*
вставляются под основание
кухонной плиты.
Электрическое подсоединение
Установите на кабель электропитания
нормализованную штепсельную вилку,
расчитанную на нагрузку, указанную на
паспортной табличке изделия (см. табличку с
техническими данными).
В случае прямого подключения к сети
электропитания между кухонной плитой и сетью
необходимо установить мультиполярный
выключатель с минимальным расстоянием между
контактами 3 мм, расчитанный на данную нагрузку
и соответствующий действующим нормативам
(выключатель не должен размыкать провод
заземления). Сетевой шнур должен быть
расположен таким образом, чтобы ни в одной
точке его температура не превышала температуру
помещения более чем на 50°C.
Перед подсоединением сетевого шнура проверьте
следующее:
• сетевая розетка должна быть соединена с
заземлением и соответствовать нормативам;
*Имеется только в некоторых моделях
• сетевая розетка должна быть рассчитана на
максимальную потребляемую мощность
изделия, указанную на паспортной табличке;
• напряжение и частота тока сети должны
соответствовать электрическим данным
изделия;
• сетевая розетка должна быть совместима со
штепсельной вилкой изделия. В противном
случае замените розетку или вилку; не
используйте удлинители или тройники.
RS
! Изделие должно быть установлено таким
образом, чтобы сетевой шнур и сетевая розетка
были легко доступны.
! Сетевой шнур изделия не должен быть согнут
или сжат.
! Регулярно проверяйте состояние сетевого шнура
и при необходимости поручайте его замену только
уполномоченным техникам.
! Фирма снимает с себя всякую ответственность
в случае несоблюдения вышеописанных правил.
Подсоединение к газопроводу
Подсоединение к газопроводу или к газовому
баллону выполняется посредством гибкого
резинового или стального шланга в соответствии с
действующими национальными нормативами,
после проверки настройки изделия на тип
используемого газа (см. этикетку настройки на
крышке: в противном случае см. ниже). В случае
использования сжиженного газа из баллона
необходимо установить регуляторы давления,
соответствующие действующему национальному
нормативу. Для облегчения подсоединения
газовый патрубок является ориентируемым*:
поменяйте местами крепежную блокировочную
гайку на заглушку и замените прилагающееся
уплотнение.
! Для надежного функционирования,
рационального использования энергии и более
длительного срока службы изделия проверьте,
чтобы давление подачи газа соответствовало
значениям, указанным в таблице «Характеристики
газовых конфорок и форсунок» (см. ниже).
Газовое подсоединение посредством
резинового шланга
Проверьте, чтобы шланг соответствовал
действующим национальным нормативам.
Внутренний диаметр шланга должен быть: 8 мм
для сжижженного газа; 13 см для газа метана.
После подсоединения проверьте, чтобы шланг:
3
RS
• не касался частей, температура которых может
превысить 50°C;
• не был растянут, перекручен, сжат или
заломлен;
• не касался режущих предметов, острых углов,
подвижных предметов и не был сжат;
• был легко доступен для проверки по всей
длине;
• не был длиннее 1500 мм;
• был прочно закреплен с обоих концов при
помощи хомутов, соответствующих
действующим национальным нормативам.
ГОРЯЧАЯ ПОВЕРХНОСТЬ
Точка соединения
Изолирующая
заглушка
Крепление
шланга
Точка соединения
Изолирующая
заглушка
Крепление
шланга
! Если одно или несколько из вышеописанных
условий не будет соблюдено, и если кухонная
плита устанавливается в условиях класса 2,
подгруппа 1 (изделие, встроенное между двух
кухонных элементов), необходимо использовать
гибкий стальной шланг (см. ниже).
Газовое подсоединение посредством шланга
из нержавеющей стали со сплошной оплеткой
с резьбовыми соединениями.
Проверьте, чтобы шланг и уплотнения соответствовали
действующим национальным нормативам.
Для подсоединения шланга снимите блокировочную
гайку с изделия (патрубок подачи газа в изделие
имеет цилиндрическу резьбу Ѕ газ «папа»).
! Длина подсоединяемого шланга не должна
превышать 2 метра при максимальном
растяжении. Проверьте, чтобы шланг не касался
подвижных деталей, которые могут его сжать.
1. снимите решетки с варочной панели и выньте
горелки из своих гнезд;
2. отвинтите форсунки при
помощи полого ключа 7 мм
(см. рисунок) и замените их на
форсунки, расчитанные на
новый тип газа (см. таблицу
Характеристики горелок и
форсунок);
3. восстановите на место все комплектующие,
выполняя операции в обратном порядке по
отношению к описанным выше.
Порядок регуляции минимального пламени
конфорок на варочной панели:
1. поверните рукоятку в положение минимального
пламени;
2. снимите рукоятку и поверните регуляционный
винт, расположенный внутри или рядом со
стержнем крана, вплоть до получения стабильного
малого пламени.
! В случае использования сжиженного природного
газа винт регуляции должен быть отвинчен против
часовой стрелки;
3. проверьте, чтобы конфорка не гасла при резком
повороте крана из положения максимального
пламени в положение минимального пламени.
! Конфорки варочной панели не нуждаются в какойлибо регуляции первичного воздуха.
Настройка духового шкафа
Порядок замены форсунки газовой горелки
духового шкафа:
1. полностью откройте дверцу
духового шкафа;
2. выньте съемное дно
духовки (см. рисунок);
Проверка уплотнения
3. отвинтите крепежные винты
горелки и снимите горелку
духового шкафа, сняв винт V;
По завершении подсоединения проверьте
прочность уплотнения всех патрубков при помощи
мыльного раствора, но никогда не пламенем.
Настройка на различные типы газа
Изделие может быть настроено на тип газа,
отличающийся от оригинального (указан на
этикетке настройки на крышке).
Настройка варочной панели
Порядок замены форсунок конфорок на варочной
панели :
4
V
4. отвинтите форсунку горелки
при помощи специального
полого ключа для форсунок
(см. рисунок) или полого
ключа 7 мм и замените
форсунку на новую,
расчитанную на новый тип
газа (см. таблицу
Характеристики
горелок и форсунок).
Регуляция минимального пламени горелки
духового шкафа:
1. включите горелку (см. Пуск и Эксплуатация);
2. оставьте рукоятку примерно в течение 10 минут
в положении максимального пламени (МАКС),
затем поверните ее в положение минимального
пламени (МИН);
3. снимите рукоятку;
4. поверните регулировочный винт,
расположенный внутри стержня термостата (см.
рисунок), вплоть до получения малого стабильного
пламени.
! В случае использования сжиженного природного
газа винт регуляции должен быть отвинчен против
часовой стрелки;
5. проверьте, чтобы горелка не гасла при резком
вращении рукоятки-регулятора из положения МАКС
в положение МИН или при резком открывании или
закрывании дверцы духовки.
Настройка гриля
Замена форсунки газовой горелки гриля:
1. выньте горелку гриля, сняв
V-бразный винт (см.
рисунок);
2. отвинтите форсунку
горелки гриля при помощи
специального полого ключа
для форсунок (см. рисунок)
или, что предпочтительнее,
при помощи полого ключа 7
мм и замените форсунку на
новую, расчитанную на
новый тип газа (см.
таблицу Характеристики
горелок и форсунок).
V
Центрах технического обслуживания.
! Если давление используемого газа отличается от
предусмотренного давления (или варьирует), на
питающем газопроводе должен быть установлен
соответствующий регулятор давления согласно
действующим национальным нормативам
«Регуляторы для канализированных газов».
Изделие:
Торговая марка:
Комбинированная плита
Торговый знак изготовителя:
Модель:
Изготовитель:
Страна-изготовитель:
Габаритные размеры духового
шкафа / Объем:
Номинальное значение
напряжения электропитания или
диапазон напряжения
Условное обозначение рода
электрического тока или
номинальная частота переменного
тока
Класс зашиты от поражения
электрическим током
Класс энергопотребления
ТАБЛИЧКА С ЭЛЕКТРИЧЕСКИМИ
ДАННЫМИ
В случае необходимости
получения информации по
сертификатам соответствия или
получения копий сертификатов
соответствия на данную технику,
Вы можете отправить запрос по
электронному адресу
[email protected].
Дату производства данной техники
можно получить из серийного
номера, расположенного под
штрих-кодом (S/N XXXXXXXXX *
XXXXXXXXXXX), следующим
образом:
Производитель:
Импортер:
С вопросами (в России)
обращаться по адресу:
CG64SG37 RU /HA
Indesit Company
Польша
31x43,5x43,5 см / 58 л
220-240 V ~
50 Hz
Класс защиты I
Директива ЕС: Директива ЕС: 2006/95/EC от
12/12/06 (Низкое напряжение) с
последующими изменениями – 2004/108/ЕC
от 15/12/04 (Электромагнитная
совместимость) с последующими
изменениями – 2009/142/ЕC от 30/11/09 (Газ) 90/68/СЕЕ от 22/07/93 с последующими
изменениями – 2002/96/ЕС.
1275/2008 (Stand-by/ Off mode)
- 1-ая цифра в S/N соответствует последней
цифре года,
- 2-ая и 3-я цифры в S/N - порядковому
номеру месяца года,
- 4-ая и 5-ая цифры в S/N - числу
определенного месяца и года.
Indesit Company S.p.A.
Виале А. Мерлони 47, 60044, Фабриано (АН),
Италия
ООО "Индезит РУС"
до 01.01.2011: Россия, 129223, Москва,
Проспект Мира, ВВЦ, пав. 46
с 01.01.2011: Россия, 127018, Москва, ул.
Двинцев, дом 12, корп. 1
I
! Необходимо обращать особое внимание на
провода свечей и на трубки термопар.
!Горелки духового шкафа не нуждаются в какойлибо регуляции первичного воздуха.
! После настройки на другой тип газа, отличный от
оригинального, необходимо заменить старую
этикетку настройки на новую, с новой настройкой,
которую вы сможете найти в уполномоченных
5
RS
RS
Таблица характеристик горелок и форсунок
2,30
* La 15°C єi 1013 мбар – gaz uscat
Пропан
50,37 МДж/Kg
Бутан
49,47 МДж/Kg
3
Природный газ
37,78 МДж/м
S
R
S
A
CG64SG37 RU /HA
6
75
167 164
114
219
Описание изделия
Общий вид
RS
Стеклянная крышка*
Газовая конфорка
Опорная решетка варочной панели
Бортики для сбора
возможных утечек
НАПРАВЛЯЮЩИЕ
для противеней и решеток
положение 5
положение 4
положение 3
положение 2
положение 1
Панель управления
РЕШЕТКА
ПРОТИВЕНЬ
Регулируемая ножка
Регулируемая ножка
Панель управления
Кнопка
ВЕРТЕЛА и ОСВЕЩЕНИЯ
ДУХОВОГО ШКАФА
Рукоятка
ДУХОВОГО ШКАФА
* Имеется только в некоторых моделях
Кнопка зажигания
ГАЗОВЫХ КОНФОРОК*
Рукоятки КОНФОРОК
варочной панели
Рукоятка
АНАЛОГОВОГО ТАЙМЕРА*
ВНИМАНИЕ! При нагреве
стеклянная крышка может лопнуть.
Прежде чем закрыть ее,
выключить все конфорки или
электрические горелки.*Только для
моделей со стеклянной крышкой
7
Включение и эксплуатация
RS
Эксплуатация варочной панели
Включение конфорок
Напротив каждого рукоятки КОНФОРКИ
закрашенным кружком показано положение
данной конфорки на варочной панели.
Порядок включения конфорки на варочной панели:
1. поднесите к конфорке зажженую спичку или
кухонную зажигалку;
2. нажмите и одновременно поверните против
часовой стрелки рукоятку КОНФОРКИ на символ
максимального пламени E.
3. отрегулируйте нужную мощность пламени,
поворачивая рукоятку КОНФОРКИ против часовой
стрелки: на минимум C, на максимум E или на
среднюю мощность.
Если изделие оснащено
электронной системой
зажигания* (C), вначале
нажмите кнопку зажигания,
обозначенную символом
X
C
1,
затем нажмите до
упора и одновременно
поверните против часовой стрелки рукоятку
КОНФОРКИ на символ максимального пламени
вплоть до зажигания пламени. Может случиться,
что конфорка погаснет в момент, когда вы
отпустите рукоятку. В этом случае повторите
операцию зажигания, удерживая рукоятку нажатой
подольше.
Ãîðåëêà
Äèàìåòð äíà ïîñóäû
(cì)
Áûñòðàÿÿ(R)
24ÿ-ÿ26
Ïîëóáûñ2ðàÿÿ(S)
16ÿ-ÿ20
Äîïîëíè2åëüíàÿÿ(A)
10ÿ-ÿ14
! В моделях, оснащенных дополнительной
решеткой, эта решетка может быть использована
только на вспомогательной конфорке с посудой
диаметром меньше 12 см.
Эксплуатация духового шкафа
! При первом включении духового шкафа
рекомендуем прокалить его примерно в течение
30 минут при максимальной температуре с
закрытой дверцей. Затем выключите духовой
шкаф, откройте дверцу и проветрите помещение.
Запах, который вы можете почувствовать, вызван
испарением веществ, использованных для
предохранения духового шкафа.
! Перед началом эксплуатации необходимо снять
пленку, наклеенную с боков изделия.
! Никогда не ставьте никаких предметов на дно
духового шкафа, так как они могут повредить
эмалированное покрытие. Используйте положение
1 настройки духового шкафа только для
приготовления на вертеле.
Включение духового шкафа
! В случае внезапного гашения пламени
выключите конфорку и подождите примерно 1
минуту перед ее повторным включением.
Если изделие оснащено предохранительным
устройством* (X)отсутствия пламени, держите
рукоятку КОНФОРКИ нажатой примерно 2-3
секунды для того, чтобы пламя конфорки
активировало это устройство.
F
Для зажигания горелки
духового шкафа поднесите к
отверстию F (см. рисунок)
зажженную спичку или
кухонную зажигалку, нажмите
и одновременно поверните
против часовой стрелки
рукоятку ДУХОВКИ в
положение МАКС.
Для выключения конфорки поверните рукоятку
вплоть до гашения пламени •.
Если изделие оснащено электронной системой
зажигания*, вначале нажмите кнопку зажигания,
Практические советы по эксплуатации
газовых конфорок
обозначенную символом
Для оптимальной работы конфорок и для экономии
газа следует использовать кухонную посуду с
плоским дном, с диаметром, соответствующим
конфорке, и с крышкой:
Для определения типа конфорки смотрите рисунки в
параграфе «Характеристики конфорок и форсунок».
*
8
Имеется только в некоторых моделях
1, затем нажмите до
упора и одновременно поверните против часовой
стрелки рукоятку КОНФОРКИ на символ
МАКСИМАЛЬНОГО пламени вплоть до зажигания
пламени. Если по прошествии 15 секунд горелка
не загориться, отпустите рукоятку, откройте дверцу
духового шкафа и подождите примерно 1 минуту
перед повторным зажиганием. В случае
отсутствия электропитания можно включить
горелку от спички или кухонной зажигалки, как
было описано выше.
! Духовой шкаф оснащен предохранительным
устройством, поэтому необходимо держать
рукоятку ДУХОВКИ нажатой примерно 6 секунд.
D
! В случае внезапного гашения пламени
выключите горелку и подождите примерно 1
минуту перед ее повторным включением духовки.
Регуляция температуры
рукояток.
Для получения нужной температуры
приготовления поверните против часовой стрелки
рукоятку ДУХОВКИ. Значения температуры
указаны на панели управления и начинаются с
МИН (150°C) до МАКС (250°C). По достижении
заданной температуры в духовке она будет
поддерживаться постоянной термостатом.
Вертел
Гриль
Для зажигания поднесите к горелке гриля
зажженную спичку или кухонную зажигалку,
нажмите и одновременно поверните по часовой
стрелке рукоятку ДУХОВКИ в положение d. Гриль
позволяет обжаривать продукты и особенности
подходит для приготовления ростбифа, жаркого,
отбивных, жареных колбасок. Установите решетку
на уровне 4-ом или 5-ом и противень для сбора
жира на 1-ом уровне во избежание образования
гари.
Если изделие оснащено электронной системой
зажигания*, вначале нажмите кнопку зажигания,
обозначенную символом
! Когда вы используете
гриль, необходимо оставить
дверцу духового шкафа
полу-открытой, установив
между дверцей и панелью
управления отражатель D
(см. рисунок),
препятствующий нагреванию
Порядок включения вертела (см. рисунок):
1. установите противень на 1-ый уровень;
2. установите
держатель вертела на
4-ый уровень и
вставьте вертел в
специальное
отверстие в задней
стенке духового
шкафа;
3. включите вертел,
нажав на кнопку
ВЕРТЕЛ.
Освещение духового шкафа
Освещение духового шкафа может быть включено
в любой момент при выключенной духовке при
помощи кнопки.
1, затем нажмите до
упора и одновременно поверните по часовой
стрелке рукоятку ДУХОВКА на d. Если по
прошествии 15 секунд горелка не загориться,
отпустите рукоятку, откройте дверцу духового
шкафа и подождите примерно 1 минуту перед
повторным зажиганием. В случае отсутствия
электропитания можно включить горелку от спички
или кухонной зажигалки, как было описано выше.
! Гриль оснащен предохранительным устройством,
поэтому необходимо держать рукоятку ДУХОВКИ
нажатой примерно 6 секунд.
! В случае внезапного гашения пламени
выключите горелку и подождите примерно 1
минуту перед ее повторным включением гриля.
* Имеется только в некоторых моделях.
9
RS
RS
Таблица приготовления в духовом шкафу
Продукты
Макаронные изделия
Лазанья
Каннеллони
Макаронная запеканка
Мясо
Телятина
Курица
Утка
Кролик
Свинина
Баранина
Рыба
Скумбрия
Камбала
Форель в фольге
Пицца
По-неаполитански
Выпечка
Печенье
Торт с вареньем
Несладкие торты
Выпечка из дрожжевого теста
Приготовление на гриле
Телячьи отбивные
Отбивные
Гамбургер
Скумбрия
Горячие бутерброды
Приготовление на вертеле в режиме
гриль
Телятина на вертеле
Курица на вертеле
Приготовление на вертеле в режиме
гриль с несколькими шампурами
Шашлык
Овощной шашлык
10
Вес
(кг)
Уровень
Время нагревания
(мин.)
Рекомендуемая
температура (°C)
Продолжит-ть
приготовления
(минуты)
2.5
2.5
2.5
3
3
3
10
10
10
210
200
200
60-75
40-50
40-50
1.7
1.5
1.8
2
2.1
1.8
3
3
3
3
3
3
10
10
10
10
10
10
200
220
200
200
200
200
85-90
90-100
100-110
70-80
70-80
90-95
1.1
1.5
1
3
3
3
10
10
10
180-200
180-200
180-200
35-40
40-50
40-45
1
3
15
220
15-20
0.5
1.1
1
1
3
3
3
3
15
15
15
15
180
180
180
180
30-35
30-35
45-50
35-40
1
1.5
1
1
4 шт.
4
4
3
4
4
5
5
5
5
5
-
15-20
20
20-30
15-20
2-4
1
2
-
5
5
-
70-80
70-80
1
0.8
-
5
5
-
40-45
25-30
Аналоговый таймер
RS
ÍÅÎÒÄÅËÀÍÍÛÅ ×ÀÑÛ CÎ
ÑרÒ×ÈÊÎÌ ÌÈÍÓÒ
Êàê ïðàâèëüíî óñòàíîâèòü òî÷íîå âðåìÿ
Äóõîâêà äîëæíà áûòü ïîäêëþ÷åíà ê
ýëåêòðè÷åñêîé ñåòè.
Ïîòÿíèòå ðóêîÿòêó è ïîâåðíèòå å¸ ïðîòèâ
÷àñîâîé ñòðåëêè äî òåõ ïîð, ïîêà íå ïîÿâèòñÿ
òî÷íîå âðåìÿ.
! äàííûå ÷àñû ïèòàþòñÿ îò ýëåêòðè÷åñêîé
ñåòè, ïîýòîìó â ñëó÷àå èñ÷åçíîâåíèÿ
íàïðÿæåíèÿ â ñåòè ÷àñû îñòàíîâÿòñÿ è áóäóò
ñòîÿòü äî òåõ ïîð, ïîêà íå ïîÿâèòñÿ
íàïðÿæåíèå.
Ñ÷¸ò÷èê ìèíóò
Äëÿ
ñ÷¸òà
ìèíóò
óñòàíàâëèâàåòñÿ
îïðåäåë¸ííîå âðåìÿ, îò êîòîðîãî íà÷èíàåòñÿ
îòñ÷¸ò íàîáîðîò. Äàííàÿ ôóíêöèÿ íå
ïîçâîëÿåò ñëåäèòü çà âêëþ÷åíèåì è
âûêëþ÷åíèåì äóõîâêè; îíà ñëóæèò òîëüêî äëÿ
îïîâåùåíèÿ ñ ïîìîùüþ çâóêîâîãî ñèãíàëà
îá èñòå÷åíèè âðåìåíè.
Êàê óñòàíîâèòü ñ÷¸ò÷èê ìèíóò
Ïîâåðíèòå ðóêîÿòêó ïðîòèâ ÷àñîâîé ñòðåëêè
äî òåõ ïîð, ïîêà óêàçàòåëü íå áóäåò óñòàíîâëåí
íà æåëàåìîå çíà÷åíèå âðåìåíè (âíóòðåííÿÿ
øêàëà); äàííîå çíà÷åíèå Âû ìîæåòå óâèäåòü
â “îêîøêå”.
Îòñ÷¸ò âðåìåíè íà÷í¸òñÿ íåçàìåäëèòåëüíî.
Äëÿ òîãî, ÷òîáû ïðåðâàòü çâóêîâîé ñèãíàë èëè
äëÿ òîãî, ÷òîáû èñïîëüçîâàòü òîëüêî ÷àñû,
.
óñòàíîâèòå óêàçàòåëü íà ñèìâîë
* Имеется только в некоторых моделях
11
Предосторожности и
рекомендации
RS
! Изделие спроектировано и изготовлено в соответствии с
международными нормативами по безопасности.
Необходимо внимательно прочитать настоящие
предупреждения, составленные в целях вашей безопасности.
Общие требования к безопасности
• Данное изделие предназначается для
непрофессионального использования в домашних
условиях.
• Запрещается устанавливать изделие на улице, даже под
навесом, так как воздействие на него дождя и грозы
является чрезвычайно опасным.
• Не прикасайтесь к изделию влажными руками, босиком
или с мокрыми ногами.
• Изделие предназначено для приготовления пищевых
продуктов, может быть использовано только взрослыми
лицами в соответствии с инструкциями, приведенными в
данном техническом руководстве. Любое другое его
использование (например: отопление помещения)
считается ненадлежащим и следовательно опасным.
Производитель не несет ответственности за возможный
ущерб, вызванный ненадлежащим, неправильным и
неразумным использованием изделия.
• Данное техническое руководство относится к бытовому
электроприбору класса 1 (отдельное изделие) или класса
2 – подгруппа 1 (встроенное между 2 кухонными
элементами).
• В процессе эксплуатации изделия нагревательные
элементы и некоторые части дверцы духового шкафа
сильно нагреваются. Необходимо проявлять острожность
во избежание контактов с этими частями и не разрешать
детям приближаться к духовке.
• Избегайте контактов проводов электропитания других
бытовых электроприборов с горячими частями изделия.
• Не закрывайте вентиляционные решетки и отверстия
рассеивания тепла.
• Всегда надевайте кухонные варежки, когда ставите или
вынимаете блюда из духовки.
• Не используйте горючие жидкости (спирт, бензин и т.д.)
рядом с работающей кухонной плитой.
• Не кладите возгораемые материалы в нижний отсек или в
духовой шкаф: при случайном включении изделия такие
материалы могут загореться.
• Внутренняя поверхность ящика (если он имеется) может
сильно нагреться.
• Когда изделие не используется, всегда проверяйте, чтобы
рукоятки находились в положении •.
• Не тяните за сетевой шнур для отсоединения вилки
изделия из сетевой розетки, возьмитесь за вилку рукой.
• Перед началом чистки или технического обслуживания
изделия всегда вынимайте штепсельную вилку из сетевой
розетки.
12
• В случае неисправности категорически запрещается
открывать внутренние механизмы изделия с целью их
самостоятельного ремонта. Обратитесь в центр
технического обслуживания.
• Не ставьте тяжелые предметы на открытую дверцу
духового шкафа
• Не разрешайте детям играть с бытовым электроприбором.
• Не допускается эксплуатация изделия лицами с
ограниченными физическими, сенсориальными или
умственными способностями (включая детей), неопытными
лицами или лицами, необученными обращению с
изделием без контроля со стороны лица, ответственного
за их безопасность или после надлежащего обучения
обращению с изделием.
Утилизация
• Уничтожение упаковочных материалов: соблюдайте
местные нормативы по утилизации упаковочных
материалов.
• Согласно Европейской Директиве 2002/96/СЕ касательно
утилизации электронных и электрических
электроприборов электроприборы не должны
выбрасываться вместе с обычным городским мусором.
Выведенные из строя приборы должны собираться
отдельно для оптимизации их утилизации и рекуперации
составляющих их материалов, а также для безопасности
окружающей среды и здоровья. Символ зачеркнутая
мусорная корзинка, имеющийся на всех приборах, служит
напоминанием об их отдельной утилизации.
За более подробной информацией о правильной
утилизации бытовых электроприборов пользователи могут
обратиться в специальную государственную организацию
или в магазин
Экономия электроэнергии и охрана
окружающей среды
• Содержите уплотнения в исправном и чистом состоянии,
проверяйте, чтобы они плотно прилегали к дверце и не
пропускали утечек тепла.
Техническое
обслуживание и уход
Отключение электропитания
Проверяйте уплотнения духового шкафа.
Перед началом какой-либо операции по
обслуживанию или чистке отсоедините изделие от
сети электропитания.
Чистка изделия
Регулярно проверяйте состояние уплотнения
вокруг дверцы духового шкафа. В случае
повреждения уплотнения обращайтесь в
ближайший уполномоченный Центр Технического
Обслуживания. Не рекомендуется пользоваться
духовкой с поврежденным уплотнением.
! Не используйте паровые чистящие агрегаты или
агрегаты под высоким давлением для чистки
изделия.
Порядок замены лампочки в духовом
шкафу
• Наружные эмалированные элементы или детали
из нержавеющей стали, а также резиновые
уплотнения можно протирать губкой, смоченной
в теплой воде или в растворе нейтрального
моющего средства. Для удаления особо
трудных пятен используйте специальные
чистящие средства, имеющиеся в продаже.
Тщательно ополосните водой и вытрите насухо
после чистки. Не используйте абразивные
порошки или коррозийные вещества.
1. Отключите духовой шкаф
от сети электропитания,
снимите стеклянную
защитную крышку лампы
(см. рисунок).
2. Выкрутите лампочку и
замените ее на новую такого
же типа: напряжение 230 В,
мощность 25 Вт, резьба Е 14.
3. Восстановите на место крышку и вновь
подключите духовой шкаф к сети электропитания.
• Решетки, диффузоры, форсунки конфорок и
горелки варочной панели снимаются для их
более простой чистки. Вымойте их горячей
водой и неабразивным моющим средством,
обращая внимание на удаление всех налетов.
После мойки тщательно высушите.
• Регулярно прочищайте кончики защитных
устройств против отсутствия пламени.
• Следует производить внутреннюю чистку
духового шкафа после каждого его
использования, не дожидаясь его полного
охлаждения. Используйте теплую воду и
моющее средство, ополосните и протрите
мягкой тряпкой. Избегайте использования
абразивных средств.
• Для чистки стекла дверцы используйте
неабразивные губки и чистящие средства,
затем вытрите насухо мягкой тряпкой. Не
используйте твердые абразивные материалы
или острые металлические скребки, которые
могут поцарапать поверхность и разбить стекло.
• Съемные детали можно легко вымыть как
любую другую посуду, также в посудомоечной
машине.
• Не следует закрывать крышку варочной панели,
если конфорки включены или еще не остыли.
RS
Уход за рукоятками газовой варочной
панели
Со временем рукоятки варочной панели могут
заблокироваться или вращаться с трудом,
поэтому потребуется произвести их внутреннюю
чистку и замену всей рукоятки.
! Данная операция должна выполняться
техником, уполномоченным производителем.
Техническое обслуживание
! Никогда не обращайтесь к неуполномоченным
техникам.
При обращении в Центр Технического
обслуживания сообщите:
• Тип неисправности;
• Модель изделия (Мод.)
• Номер тех. паспорта (серийный №)
Эти данные вы найдете на паспортной табличке,
расположенной на изделии.
* Имеется только в некоторых моделях.
13
RS
Мы заботимся о своих покупателях и стараемся сделать сервисное обслуживание наиболее
качественным. Мы постоянно совершенствуем наши продукты, чтобы сделать Ваше общение с
техникой простым и приятным.
Уход за техникой
Продлите срок эксплуатации и снизьте вероятность поломки техники.
Воспользуйтесь профессиональными средствами для ухода за техникой от Indesit Professional для
наиболее простого, эффективного и легкого ухода за Вашей бытовой техникой.
Продукты Indesit Professional производятся в Италии с соблюдением высоких европейских стандартов в
области качества, экологии и безопасности использования и созданы с учетом многолетнего опыта
производителя техники. Узнайте подробнее на сайте
www.hotpoint-ariston.com в разделе «Сервис» и спрашивайте в магазинах Вашего города.
Авторизованные сервисные центры
Чтобы быть ближе к нашим потребителям, мы создали широкую сервисную сеть, особенностью которой
является высокая подготовка, профессионализм и честность сервисных мастеров. На сегодняшний день
она насчитывает около 350 сервисных центров на территории России и СНГ.
Их контакты Вы можете найти в сервисном сертификате и на сайте www.hotpoint-ariston.com в разделе
«Сервис».
Если вам надо обратиться в сервисный центр:
Внимание! При ремонте требуйте использования оригинальных запасных частей.
Другую полезную информацию и новости Вы можете найти на сайте
www.hotpoint-ariston.com в разделе «Сервис».
14
Operating Instructions
COOKER
RS
РУССКИЙ, 1
GB
English,15
KZ
Қазақша ,28
Contents
Installation, 16-20
Positioning and levelling
Electrical connection
Gas connection
Adapting to different types of gas
Technical data
Table of burner and nozzle specifications
Description of the appliance, 21
Overall view
Control panel
Start-up and use, 22
CG64SG37 RU /HA
Using the hob
Using the oven
Oven cooking advice table
Analogue timer, 25
Setting the clock and timer
Precautions and tips, 26
General safety
Disposal
Respecting and conserving the environment
Care and maintenance, 27
Switching the appliance off
Cleaning the appliance
Replacing the oven light bulb
Gas tap maintenance
Assistance
Installation
GB
! Before operating your new appliance please read
this instruction booklet carefully. It contains important
information concerning the safe installation and
operation of the appliance.
! Please keep these operating instructions for future
reference. Make sure that the instructions are kept with
the appliance if it is sold, given away or moved.
Disposing of combustion fumes
The disposal of combustion fumes should be
guaranteed using a hood connected to a safe and
efficient natural suction chimney, or using an electric
fan that begins to operate automatically every time the
appliance is switched on (see figure).
! The appliance must be installed by a qualified
professional according to the instructions provided.
! Any necessary adjustment or maintenance must be
performed after the cooker has been disconnected
from the electricity supply.
We recommend cleaning the oven before
using it for the first time, following the
instructions provided in the "Care and
maintenance" section.
Room ventilation
The appliance may only be installed in permanentlyventilated rooms, according to current national
legislation. The room in which the appliance is
installed must be ventilated adequately so as to
provide as much air as is needed by the normal gas
combustion process (the flow of air must not be lower
than 2 m3/h per kW of installed power).
The air inlets, protected by grilles, should have a duct
with an inner cross section of at least 100 cm2 and
should be positioned so that they are not liable to
even partial obstruction (see figure A).
These inlets should be enlarged by 100% - with a
minimum of 200 cm2 - whenever the surface of the hob
is not equipped with a flame failure safety device.
When the flow of air is provided in an indirect manner
from adjacent rooms (see figure B), provided that
these are not communal parts of a building, areas with
increased fire hazards or bedrooms, the inlets should
be fitted with a ventilation duct leading outside as
described above.
Adjacent room
A
Room requiring
ventilation
B
A
Ventilation opening
for comburent air
Increase in the gap
between the door and
the flooring
! After prolonged use of the appliance, it is advisable
to open a window or increase the speed of any fans
used.
16
Fumes channelled
straight outside
Fumes channelled through
a chimney or a branched
flue system (reserved for
cooking appliances)
! The liquefied petroleum gases are heavier than air
and collect by the floor, therefore all rooms containing
LPG cylinders must have openings leading outside so
that any leaked gas can escape easily.
LPG cylinders, therefore, whether partially or
completely full, must not be installed or stored in
rooms or storage areas that are below ground level
(cellars, etc.). Only the cylinder being used should be
stored in the room; this should also be kept well away
from sources of heat (ovens, chimneys, stoves) that
may cause the temperature of the cylinder to rise
above 50°C.
Positioning and levelling
! It is possible to install the appliance alongside
cupboards whose height does not exceed that of the
hob surface.
! Make sure that the wall in contact with the back of
the appliance is made from a non-flammable, heatresistant material (T 90°C).
To install the appliance correctly:
• Place it in the kitchen, dining room or the bed-sit
(not in the bathroom).
• If the top of the hob is higher than the cupboards,
the appliance must be installed at least 600 mm
away from them.
• If the cooker is installed underneath a wall cabinet,
there must be a minimum distance of 420 mm
between this cabinet and the top of the hob.
This distance should be increased to 700 mm if the
wall cabinets are flammable (see figure).
420 mm.
420 mm.
Min.
600 mm.
Min.
Min.
min. 650 mm. with hood
min. 700 mm. without hood
HOOD
• The voltage is in the range between the values
indicated on the data plate.
• The socket is compatible with the plug of the
appliance. If the socket is incompatible with the
plug, ask an authorised technician to replace it. Do
not use extension cords or multiple sockets.
! Once the appliance has been installed, the power
supply cable and the electrical socket must be easily
accessible.
• Do not position blinds behind the cooker or less
than 200 mm away from its sides.
• Any hoods must be installed according to the
instructions listed in the relevant operating manual.
! The cable must not be bent or compressed.
Levelling
! The manufacturer declines any liability should
these safety measures not be observed.
If it is necessary to level the
appliance, screw the adjustable
feet into the places provided on
each corner of the base of the
cooker (see figure).
The legs* fit into the slots on
the underside of the base of
the cooker.
Electrical connection
Install a standardised plug corresponding to the load
indicated on the appliance data plate (see Technical
data table).
The appliance must be directly connected to the mains
using an omnipolar circuit-breaker with a minimum
contact opening of 3 mm installed between the appliance
and the mains. The circuit-breaker must be suitable for
the charge indicated and must comply with current
national legislation (the earthing wire must not be
interrupted by the circuit-breaker). The supply cable must
be positioned so that it does not come into contact with
temperatures higher than 50°C at any point.
Before connecting the appliance to the power supply,
make sure that:
• The appliance is earthed and the plug is compliant with
the law.
• The socket can withstand the maximum power of the
appliance, which is indicated by the data plate.
* Only available in certain models
! The cable must be checked regularly and replaced
by authorised technicians only.
Gas connection
Connection to the gas network or to the gas cylinder
may be carried out using a flexible rubber or steel hose,
in accordance with current national legislation and after
making sure that the appliance is suited to the type of
gas with which it will be supplied (see the rating sticker
on the cover: if this is not the case see below). When
using liquid gas from a cylinder, install a pressure
regulator which complies with current national
regulations. To make connection easier, the gas supply
may be turned sideways*: reverse the position of the
hose holder with that of the cap and replace the gasket
that is supplied with the appliance.
! Check that the pressure of the gas supply is
consistent with the values indicated in the Table of
burner and nozzle specifications (see below). This will
ensure the safe operation and durability of your
appliance while maintaining efficient energy
consumption.
Gas connection using a flexible rubber hose
Make sure that the hose complies with current national
legislation. The internal diameter of the hose must
measure: 8 mm for liquid gas supply; 13 mm for
methane gas supply.
Once the connection has been performed, make sure
that the hose:
• Does not come into contact with any parts that
reach temperatures of over 50°C.
• Is not subject to any pulling or twisting forces and
that it is not kinked or bent.
• Does not come into contact with blades, sharp
corners or moving parts and that it is not
compressed.
17
GB
GB
• Is easy to inspect along its whole length so that its
condition may be checked.
• Is shorter than 1500 mm.
• Fits firmly into place at both ends, where it will be
fixed using clamps that comply with current
regulations.
! If one or more of these conditions is not fulfilled or if the
cooker must be installed according to the conditions
listed for class 2 - subclass 1 appliances (installed
between two cupboards), the flexible steel hose must be
used instead (see below).
Connecting a flexible jointless stainless steel pipe
to a threaded attachment
Adjusting the hob burners’ minimum setting:
1. Turn the tap to the minimum position.
2. Remove the knob and adjust the regulatory screw,
which is positioned inside or next to the tap pin, until
the flame is small but steady.
! If the appliance is connected to a liquid gas supply,
the regulatory screw must be fastened as tightly as
possible.
3. While the burner is alight, quickly change the position of
the knob from minimum to maximum and vice versa
several times, checking that the flame is not extinguished.
! The hob burners do not require primary air adjustment.
Adapting the oven
Replacing the oven burner nozzle:
1. Open the oven door fully
2. Pull out the sliding oven
bottom (see diagram).
Make sure that the hose and gaskets comply with
current national legislation.
To begin using the hose, remove the hose holder on
the appliance (the gas supply inlet on the appliance is
a cylindrical threaded 1/2 gas male attachment).
! Perform the connection in such a way that the hose
length does not exceed a maximum of 2 metres,
making sure that the hose is not compressed and
does not come into contact with moving parts.
3. Remove the oven burner
after unscrewing the screws V
(see figure).
V
Checking the tightness of the connection
When the installation process is complete, check the
hose fittings for leaks using a soapy solution. Never
use a flame.
Adapting to different types of gas
It is possible to adapt the appliance to a type of gas
other than the default type (this is indicated on the
rating label on the cover).
Adapting the hob
Replacing the nozzles for the hob burners:
1. Remove the hob grids and slide the burners off their
seats.
2. Unscrew the nozzles using a
7 mm socket spanner (see
figure), and replace them with
nozzles suited to the new type
of gas (see Burner and nozzle
specifications table).
3. Replace all the components
by following the above
instructions in reverse.
18
4. Unscrew the nozzle using a
special nozzle socket spanner
(see figure) or with a 7 mm
socket spanner, and replace it
with a new nozzle that is suited
to the new type of gas (see
Burner and nozzle specifications
table).
Adjusting the gas oven burner’s minimum setting:
1. Light the burner (see Start-up and Use).
2. Turn the knob to the minimum position (MIN) after it
has been in the maximum position (MAX) for
approximately 10 minutes.
3. Remove the knob.
4. Tighten or loosen the adjustment screws on the
outside of the thermostat pin (see figure) until the
flame is small but steady.
! In the case of natural gas, the adjustment screw must be
unscrewed by turning it anti-clockwise.
TECHNICAL DATA
GB
Oven Dimensions
HxWxD
31x43,5x43,5 cm
Volume
58 l
Useful
measurements
relating to the
oven compartment
width 46 cm
depth 42 cm
height 8,5 cm
5. Turn the knob from the MAX position to the MIN
position quickly or open and shut the oven door,
making sure that the burner is not extinguished.
Voltage and
frequency
see data plate
Adapting the grill
Burners
may be adapted for use with any
type of gas shown on the data
plate.
Replacing the grill burner nozzle:
1. Remove the oven burner
after loosening screw V (see
figure).
V
I
2. Unscrew the grill burner nozzle
using a special nozzle socket
spanner (see figure) or preferably
with a 7 mm socket spanner, and
replace it with a new nozzle that
is suited to the new type of gas
(see Burner and nozzle
specifications table).
EC Directives 2006/95/EC dated
12/12/06 (Low Voltage) and
subsequent amendments 04/108/EC dated 15/12/04
(Electromagnetic Compatibility)
and subsequent amendments 2009/142/EC dated 30/11/09 (Gas)
and subsequent amendments 90/68/EEC dated 22/07/93 and
subsequent amendments. 2002/96/EC.
1275/2008(Stand-by/Off-mode)
! Be careful of the spark plug wires and the
thermocouple tubes.
! The oven and grill burners do not require primary air
adjustment.
! After adjusting the appliance so it may be used with
a different type of gas, replace the old rating label
with a new one that corresponds to the new type of
gas (these labels are available from Authorised
Technical Assistance Centres).
! Should the gas pressure used be different (or vary
slightly) from the recommended pressure, a suitable
pressure regulator must be fitted to the inlet hose in
accordance with current national regulations relating
to “regulators for channelled gas”.
19
GB
Table of burner and nozzle specifications
Table 1
Burner
Diameter
(mm)
Fast
(Large)(R)
Semi Fast
(Medium)(S)
Auxiliary
(Small)(A)
Oven
Grill
Thermal Power
kW (p.c.s.*)
Nominal Reduced
By Pass
1/100
(mm)
Liquid Gas
Nozzle
Flow*
1/100
g/h
(mm)
***
**
Nozzle
1/100
(mm)
Natural Gas
Flow* Nozzle
l/h
1/100
(mm)
Flow*
l/h
100
3.00
0.7
41
86
218
214
116
286
143
286
75
1.90
0.4
30
70
138
136
106
181
118
181
55
1.00
0.4
30
50
73
71
79
95
80
95
2.60
1.0
2.30
Nominal (mbar)
Supply
Minimum (mbar)
Pressures
Maximum (mbar)
*
At 15°C 1013 mbar-dry gas
***
**
Propane P.C.S. = 50,37 MJ/Kg
52
-
78
75
189
186
167
164
28-30
37
20
25
35
45
Butane P.C.S. = 49,47 MJ/Kg
Natural P.C.S. = 37,78 MJ/m³
119
114
248
219
132
139
248
227
S
R
-
S
A
CG64SG37 RU /HA
20
20
17
25
13
6,5
18
Description of the
appliance
Overall view
GB
Glass cover*
Gas burner
Containment
surface for spills
Hob grid
GUIDE RAILS
for the sliding racks
position 5
position 4
position 3
position 2
position 1
Control panel
GRILL rack
DRIPPING PAN
Adjustable foot
Adjustable foot
Control panel
OVEN LIGHT and
ROTISSERIE button
GAS BURNER
ignition button*
OVEN
control knob
ANALOGUE TIMER
knob*
Hob BURNER
control knobs
* Only available in certain models.
21
Start-up and use
GB
Using the hob
Burner
ø Cookware diameter (cm)
Lighting the burners
Fast (R)
24 - 26
For each BURNER knob there is a complete ring
showing the strength of the flame for the relevant
burner.
To light one of the burners on the hob:
1. Bring a flame or gas lighter close to the burner.
2. Press the BURNER knob and turn it in an
anticlockwise direction so that it is pointing to the
maximum flame setting E.
3. Adjust the intensity of the flame to the desired
level by turning the BURNER knob in an
anticlockwise direction. This may be the minimum
setting C, the maximum setting E or any position in
between the two.
Semi Fast (S)
16 - 20
Auxiliary (A)
10 - 14
If the appliance is fitted with
an electronic lighting
device* (C), press the
ignition button, marked with
X
the symbol
1, then hold
the BURNER knob down
and turn it in an
anticlockwise direction, towards the maximum flame
setting, until the burner is lit.The burner may be
extinguished when the knob is released. If this
occurs, repeat the operation, holding the knob down
for a longer period of time.
C
! If the flame is accidentally extinguished, switch off
the burner and wait for at least 1 minute before
attempting to relight it.
If the appliance is equipped with a flame failure
safety device (X)*, press and hold the BURNER
knob for approximately 2-3 seconds to keep the
flame alight and to activate the device.
To identify the type of burner, please refer to the
diagrams contained in the “Burner and nozzle
specifications”.
! On the models supplied with a reducer shelf,
remember that this should be used only for the
auxiliary burner when you use casserole dishes with a
diameter under 12 cm.
Using the oven
! The first time you use your appliance, heat the
empty oven with its door closed at its maximum
temperature for at least half an hour. Ensure that the
room is well ventilated before switching the oven off
and opening the oven door. The appliance may emit a
slightly unpleasant odour caused by protective
substances used during the manufacturing process
burning away.
! Before operating the product, remove all plastic film
from the sides of the appliance.
! Never put objects directly on the bottom of the
oven; this will avoid the enamel coating being
damaged. Only use position 1 in the oven when
cooking with the rotisserie spit.
Lighting the oven
To switch the burner off, turn the knob until it reaches
the stop position •.
F
Practical advice on using the burners
For the burners to work in the most efficient way
possible and to save on the amount of gas consumed,
it is recommended that only pans that have a lid and a
flat base are used. They should also be suited to the
size of the burner.
WARNING! The glass lid can break in
if it is heated up. Turn off all the
burners and the electric plates before
closing the lid. *Applies to the models
with glass cover only.
22
To light the oven burner, bring
a flame or gas lighter close to
opening F (see figure) and
press the OVEN control knob
while turning it in an
anticlockwise direction until it
reaches the MAX position.
If the appliance is fitted with an electronic lighting
device*, press the ignition button, marked with the
symbol
1, then hold the OVEN control knob and
turn it in an anticlockwise direction, towards the MAX
position, until the burner is lit. If, after 15 seconds,
the burner is still not alight, release the knob, open
the oven door and wait for at least 1 minute before
trying to light it again. If there is no electricity the
burner may be lit using a flame or a lighter, as
described above.
* Only available in certain models.
! The oven is fitted with a safety device and it is
therefore necessary to hold the OVEN control knob
down for approximately 6 seconds.
! If the flame is accidentally extinguished, switch off
the burner and wait for at least 1 minute before
attempting to relight the oven.
Adjusting the temperature
To set the desired cooking temperature, turn the
OVEN control knob in an anticlockwise direction.
Temperatures are displayed on the control panel and
may vary between MIN (150°C) and MAX (250°C).
Once the set temperature has been reached, the oven
will keep it constant by using its thermostat.
Grill
To light the grill, bring a flame or gas lighter close to
the burner and press the OVEN control knob while
turning it in a clockwise direction until it reaches the d
position. The grill enables the surface of food to be
browned evenly and is particularly suitable for roast
dishes, schnitzel and sausages. Place the rack in
position 4 or 5 and the dripping pan in position 1 to
collect fat and prevent the formation of smoke.
If the appliance is fitted with an electronic lighting
device*, press the ignition button, marked with the
symbol
1, then hold the OVEN control knob and turn
it in an clockwise direction, towards the d position. If,
after 15 seconds, the burner is still not alight, release
the knob, open the oven door and wait for at least 1
minute before trying to light it again. If there is no
electricity the burner may be lit using a flame or a
lighter, as described above.
D
! If the flame is accidentally
extinguished, switch off the
burner and wait for at least 1
minute before attempting to
relight the grill.
! When using the grill, leave
the oven door ajar, positioning the deflector D
between the door and the control panel (see figure)
in order to prevent the knobs from overheating.
Turnspit
To operate the rotisserie
(see diagram) proceed
as follows:
1. Place the dripping
pan in position 1.
2. Place the rotisserie
support in position 4 and
insert the spit in the hole
provided on the back panel of the oven.
3. Acitvate the function by pressing the TURNSPIT
button.
Oven light
The light may be switched on at any moment by
pressing the OVEN LIGHT button.
! The grill is fitted with a safety device and it is
therefore necessary to hold the OVEN control knob
down for approximately 6 seconds.
* Only available in certain models.
23
GB
GB
Oven cooking advice table
Foods
Pasta
Lasagne
Cannelloni
Gratin dishes
Meat
Veal
Chicken
Duck
Rabbit
Pork
Lamb
Fish
Mackerel
Dentex
Trout baked in foil
Pizza
Neapolitan-style
Pies
Biscuits
Tart
Savoury pies
Leavened cakes
Grilled foods
Veal steak
Cutlets
Hamburgers
Mackerel
Toast
Grilling using the rotisserie
Spit-roast veal
Spit-roast chicken
Grilling using the multi-spit rotisserie*
Meat kebabs
Vegetable kebabs
24
Weight (in
kg)
Rack
position
Preheating time (min)
Recommended
Temperature (°C)
Cooking time
(minutes)
2.5
2.5
2.5
3
3
3
10
10
10
210
200
200
60-75
40-50
40-50
1.7
1.5
1.8
2
2.1
1.8
3
3
3
3
3
3
10
10
10
10
10
10
200
220
200
200
200
200
85-90
90-100
100-110
70-80
70-80
90-95
1.1
1.5
1
3
3
3
10
10
10
180-200
180-200
180-200
35-40
40-50
40-45
1
3
15
220
15-20
0.5
1.1
1
1
3
3
3
3
15
15
15
15
180
180
180
180
30-35
30-35
45-50
35-40
1
1.5
1
1
4 pcs
4
4
3
4
4
5
5
5
5
5
15-20
20
20-30
15-20
2-4
1
2
-
5
5
70-80
70-80
1
0.8
-
5
5
40-45
25-30
Analogue timer
GB
Clock with Country Style timer *
How to reset the correct time
The oven must be plugged in.
Pull the knob and turn it anticlockwise until you set
the correct time.
! The programmer is electrically powered, therefore
in the event of a power shortage, it will stop working
for the entire duration of the same. Following this
power failure, the correct time will have to be reset.
Timer Feature
The timer feature allows you to enter a given amount
of time from which the timer begins to count down.
This feature does not turn the oven on or off; it
merely sounds when the time has elapsed.
How to set the timer
Turn the knob anticlockwise until the marker lines up
with the desired time (internal scale), which can be
seen in the “window”.
The time countdown will begin immediately.
To interrupt the timer buzzer, or to use only the clock
feature, set the marker to the ! symbol.
* Only available in certain models.
25
Precautions and tips
GB
! This appliance has been designed and manufactured
in compliance with international safety standards.
The following warnings are provided for safety
reasons and must be read carefully.
General safety
• The appliance was designed for domestic use
inside the home and is not intended for commercial
or industrial use.
• The appliance must not be installed outdoors, even
in covered areas. It is extremely dangerous to leave
the appliance exposed to rain and storms.
• Do not touch the appliance with bare feet or with
wet or damp hands and feet.
• The appliance must be used by adults only for
the preparation of food, in accordance with the
instructions outlined in this booklet. Any other
use of the appliance (e.g. for heating the room)
constitutes improper use and is dangerous.
The manufacturer may not be held liable for
any damage resulting from improper, incorrect
and unreasonable use of the appliance.
• The instruction booklet accompanies a class 1
(insulated) or class 2 - subclass 1 (recessed
between 2 cupboards) appliance.
• When the appliance is in use, the heating
elements and some parts of the oven door
become extremely hot. Make sure you don't
touch them and keep children well away.
• Make sure that the power supply cables of other
electrical appliances do not come into contact with
the hot parts of the oven.
• The openings used for the ventilation and
dispersion of heat must never be covered.
• Do not close the glass hob cover (selected
models only) when the burners are alight or when
they are still hot.
• Always use oven gloves when placing cookware
in the oven or when removing it.
• Do not use flammable liquids (alcohol, petrol,
etc...) near the appliance while it is in use.
• Do not place flammable material in the lower
storage compartment or in the oven itself. If the
appliance is switched on accidentally, it could
catch fire.
• The internal surfaces of the compartment (where
present) may become hot.
• Always make sure the knobs are in the • position
and that the gas tap is closed when the appliance
is not in use.
• When unplugging the appliance, always pull the plug
from the mains socket; do not pull on the cable.
• Never perform any cleaning or maintenance work
without having disconnected the appliance from
the electricity mains.
26
• If the appliance breaks down, under no
circumstances should you attempt to repair the
appliance yourself. Repairs carried out by
inexperienced persons may cause injury or further
malfunctioning of the appliance. Contact Assistance.
• Do not rest heavy objects on the open oven door.
• Do not let children play with the appliance.
• The appliance should not be operated by people
(including children) with reduced physical,
sensory or mental capacities, by inexperienced
individuals or by anyone who is not familiar with
the product. These individuals should, at the very
least, be supervised by someone who assumes
responsibility for their safety or receive
preliminary instructions relating to the operation of
the appliance.
• WARNING! The glass lid can
break in if it is heated up. Turn
off all the burners and the
electric plates before closing the
lid.
Disposal
• When disposing of packaging material: observe local
legislation so that the packaging may be reused.
• The European Directive 2002/96/EC on Waste
Electrical and Electronic Equipment (WEEE),
requires that old household electrical appliances
must not be disposed of in the normal unsorted
municipal waste stream. Old appliances must be
collected separately in order to optimise the
recovery and recycling of the materials they contain
and reduce the impact on human health and the
environment. The crossed out “wheeled bin”
symbol on the product reminds you of your
obligation, that when you dispose of the appliance
it must be separately collected.
Consumers should contact their local authority or
retailer for information concerning the correct
disposal of their old appliance.
Respecting and conserving the
environment
• Check the door seals regularly and wipe them clean
to ensure they are free of debris so that they adhere
properly to the door, thus avoiding heat dispersion.
Care and maintenance
03/2013 - 195079712.07
XEROX FABRIANO
Switching the appliance off
Inspecting the oven seals
Disconnect your appliance from the electricity supply
before carrying out any work on it.
Cleaning the appliance
Check the door seals around the oven regularly. If the
seals are damaged, please contact your nearest
Authorised After-sales Service Centre. We recommend
that the oven is not used until the seals have been
replaced.
! Never use steam cleaners or pressure cleaners on
the appliance.
Replacing the oven light bulb
• The stainless steel or enamel-coated external parts
and the rubber seals may be cleaned using a
sponge that has been soaked in lukewarm water
and neutral soap. Use specialised products for the
removal of stubborn stains. After cleaning, rinse
well and dry thoroughly. Do not use abrasive
powders or corrosive substances.
• The hob grids, burner caps, flame spreader rings
and burners may be removed to make cleaning
easier; wash them in hot water and non-abrasive
detergent, making sure all burnt-on residue is
removed before drying them thoroughly.
• Clean the terminal part of the flame failure safety
devices* frequently.
• The inside of the oven should ideally be cleaned
after each use, while it is still lukewarm. Use hot
water and detergent, then rinse well and dry with a
soft cloth. Do not use abrasive products.
• Clean the glass part of the oven door using a
sponge and a non-abrasive cleaning product, then
dry thoroughly with a soft cloth. Do not use rough
abrasive material or sharp metal scrapers as these
could scratch the surface and cause the glass to
crack.
• The accessories can be washed like everyday
crockery, and are even dishwasher safe.
• Do not close the cover when the burners are alight
or when they are still hot.
GB
1. After disconnecting the oven
from the electricity mains,
remove the glass lid covering
the lamp socket (see figure).
2. Remove the light bulb and
replace it with a similar one:
voltage 230 V, wattage 25 W,
cap E 14.
3. Replace the lid and reconnect the oven to the
electricity supply.
Gas tap maintenance
Over time, the taps may become jammed or difficult to
turn. If this happens, the tap must be replaced.
! This procedure must be performed by a qualified
technician authorised by the manufacturer.
Assistance
! Never use the services of an unauthorised
technician.
Please have the following information to hand:
• The type of problem encountered.
• The appliance model (Mod.).
• The serial number (S/N).
The latter two pieces of information can be found on
the data plate located on the appliance.
* Only available in certain models.
27
ɉɚɣɞɚɥɚɧɭɧԝɫԕɚɭɥɵԑɵ
RU
РУССКИЙ, 1
GB
English, 15
ɉɅɂɌȺ
KZ
Қазақша ,28
Ɇɚɡɦԝɧɵ
CG64SG37 RU /HA
ɉɚɣɞɚɥɚɧɭɧԝɫԕɚɭɥɵԑɵ 1
Ԕԝɪɵɥԑɵɫɢɩɚɬɬɚɦɚɫɵ Жалпы шолу 29
Ԕԝɪɵɥԑɵɫɢɩɚɬɬɚɦɚɫɵ Басқару тақтасы 29
Ɉɪɧɚɬɭ 30
Ԕɨɫɭɠԥɧɟɩɚɣɞɚɥɚɧɭ34
Оттықтарды жағу 35
ɋɚԕɬɚɧɞɵɪɭɥɚɪ ɦɟɧɤɟԙɟɫɬɟɪ 37
Ʉԛɬɿɦɠԥɧɟɬɟɯɧɢɤɚɥɵԕ ԕɵɡɦɟɬɤԧɪɫɟɬɭ 38
Ʉԧɦɟɤ 38
KZ
7
2
8
3
9
10
11
12
13
4
5
6
БАҒЫТТАУШЫ ЖОЛДАР
9. 5-позиция
10. 4-позиция
11. 3-позиция
12. 2-позиция
13. 1-позиция
14. Шыны қақпақ (Тек белгілі үлгілерде болады).
6
2
ɀɚɥɩɵɲɨɥɭ
1 Газ оттығы
2. Плита торы
3. Төгілген сұйықтықтарды ұстайтын бет
4. Басқару тақтасы
5. ГРИЛЬ
6. ТҰТҚАЛЫ ТАБА
7. Реттелетін аяқ
8. Сырғымалы тартпаларға арналған
14
1
Құрылғы сипаттамасы
4
5
3
1
KZ
Құрылғы сипаттамасы
Басқару тақтасы
1. Пеш пен грильді
2. Пеш шамы мен гриль-бар түймесі
3. Таймер тұтқасы*
4. Плита оттықтарына арналған электрондық тұтатқыш
5. Плитадағы газ оттықтарын басқару тұтқалары
29
Орнату
! Жаңа құрылғыны іске қоспас бұрын нұсқаулық
кітапшасын мұқият оқып шығыңыз. Мұнда
құрылғыны қауіпсіз орнату және оны пайдалану
туралы маңызды ақпараттар қамтылған.
! Келешекте анықтама ретінде қарау үшін пайдалану
нұсқаулығын сақтап қойыңыз. Құрылғы сатылса,
біреуге берілсе немесе жылжытылса, нұсқаулар
онымен бірге болатынын қамтамасыз етіңіз.
Жану түтіндерін шығару
Қауіпсіз әрі тиімді әдеттегі мұршаға қосылған
қалқаның немесе құрылғы қосылған кезде
автоматты түрде қосылатын электр желдеткіштің
көмегімен жану түтіндерін шығару қамтамасыз етілуі
керек (суретті қараңыз).
! Құрылғыны нұсқауларға сәйкес арнайы біліктілігі
бар маман орнатуға тиіс.
! Кез келген түрде реттеу немесе қызмет көрсету
қажет болса, оны плитаны токтан ажыратқаннан
кейін орындау керек.
Бөлменің желдетілуі
Ағымдағы мемлекеттік заңдарға сәйкес құрылғыны
тек үздіксіз желдетілетін бөлмелерге орнату қажет.
Құрылғы орнатылған бөлме тиісті түрде желдетілуі тиіс,
яғни әдеттегі газ жану процессіне қажетті ауа мөлшері
қамтамасыз етілуі керек (ауа ағыны орнатылған қуаттың
әрбір кВт-на 2 м3/сағ. мәнінен аз болмауы тиіс).
Торлармен қорғалған ауа кіретін саңылауларда ішкі
көлденең қимасы кем дегенде 100 см2 түтік болуы қажет
және олар тіпті жартылай жабылып қалмайтындай
орналасқан болуы тиіс (A суретін қараңыз).
Плита беті жалынның өшіп қалуына қарсы
сақтандырғышпен жабдықталмаған болса, бұл кіріс
саңылауларын 100%-ға кеңейту қажет, яғни көлденең
қимасы кем дегенде 200 см2 болуы тиіс. Ауа ағыны
ғимараттың ортақ бөліктері, өрт қаупі жоғары аймақтар
немесе жататын бөлмелерді қоспағанда, жақындағы
бөлмелерден жанама түрде берілетін болса (B суретін
қараңыз), кіріс саңылауларына жоғарыда айтылғандай
сыртқа шығаратын желдету түтіктерін орнату керек.
B
A
Жапсарлас
бөлме
Желдетуді қажет
ететін бөлме
Түтіндер тікелей
сыртқа шығарылады
Түтіндер мұрша немесе тағам
пісіру құрылғыларына арналған
тармақты түтін шығару жүйесі
арқылы шығарылады)
! Сұйытылған газдар ауадан ауыр болады және
еденде жиналады, сондықтан сұйытылған газ
баллондары қойылған барлық бөлмелерде
баллоннан шыққан газ оңай шығып кетуі үшін сыртқа
шығатын тесіктер болуы тиіс.
Сол себепті, сұйытылған газ баллондары, жартылай
немесе толық болса да, жер деңгейінен төмен
бөлмелерде не сақтау аумақтарында (төле және
т.б.) орнатылмауы немесе сақталмауы тиіс. Тек
қолданыстағы баллон бөлмеде сақталуы керек; ал
оны баллонның температурасын 50°C-тан
жоғары көтеріп жіберуі мүмкін қызу көздерінен
(пештер, мұршалар, каминдер) алшақ жерде ұстау
қажет.
Орналастыру және түзулеу
! Құрылғыны биіктігі плитаның биіктігінен аспайтын
шкафтардың қасына орнатуға болады.
! Құрылғының артқы жағына тиіп тұратын қабырға
жанғыш емес, қызуға төзімді материалдан (T 90°C)
жасалғанына көз жеткізіңіз.
A
Жануға қажетті ауаға
арналған желдету тесігі
Есік пен еден арасындағы
аралықты үлкейту
! Құрылғыны ұзақ уақыт пайдаланғаннан кейін
терезені ашу немесе қолданылатын кез келген
желдеткіштердің жылдамдығын арттыру жөн.
30
Құрылғыны дұрыс орнату үшін:
• Оны ас үйге, залға немесе тұрғын үйге қойыңыз
(ваннаға қоймаңыз).
• Плита шкафтардан биік болса, құрылғыны олардан
кем дегенде 200 мм қашық орнату қажет.
• Плита қабырғаға ілінетін шкафтың астына
орнатылса, осы шкаф пен плита үстінің арасында
кем дегенде 420 мм аралық болуы тиіс.
Қабырғаға ілінетін шкафтар жанғыш материалдан
жасалған болса, бұл аралықты 700 мм-ге дейін
жеткізу керек (суретті қараңыз).
KZ
• Плита артына
немесе оның шеттеріне
200 мм-ден жақын
жерге перде ілмеңіз.
• Қалқалар
қатысты пайдалану
нұсқаулығындағы
нұсқауларға сәйкес
орнатылуы тиіс.
KZ
Түзулеу
Құрылғыны түзулеу қажет
болса, плита түбінің әрбір
бұрышындағы орындарына
реттелетін аяқтарын бұраңыз
(суретті қараңыз).
Аяқтар плита түбінің астынғы
жағындағы тесіктерге
кигізіледі.
Токқа жалғау
Құрылғының негізгі деректер кестесінде көрсетілген
жүктемеге сәйкес стандартты штепсельдік ұшты
орнатыңыз (Техникалық деректер кестесін қараңыз).
Құрылғы тікелей электр желісіне құрылғы мен электр желісі
арасында орнатылған 3 мм ашық кішкене байланыс бар
бірнеше каналды айырып-қосқыш арқылы қосылуы қажет.
Айырып-қосқыш көрсетілген жүктемеге лайықты және NFC
15-100 стандартына сәйкес болуы қажет (жерге қосылған
сымды айырып-қосқыш ажыратпауы тиіс). Электр кабелін
кез келген нүктесі 50°C-тан жоғары температурамен
байланыспайтындай етіп орналастыру қажет.
Құрылғыны токқа қоспастан бұрын төмендегілерді
тексеріңіз:
• Құрылғы жерге қосылған және штепсельдік ұш заңға
сәйкес болып табылады.
• Розетка негізгі деректер кестесінде көрсетілген
құрылғының ең жоғарғы күшіне төзімді.
• Кернеу деректер кестесінде көрсетілген мән
аралығы аумағында болады.
• Розетка құрылғының штепсельдік ұшына сәйкес келеді.
Розетка штепсельдік ұшқа сәйкес болмаса, өкілетті
маманнан оны ауыстырып беруді өтініңіз. Бірнеше
розеткалар мен ұзартқыш сымдарын пайдаланбаңыз.
* Тек белгілі модельдерде болады
! Құрылғы орнатылғаннан кейін электр кабелі мен
розетка жақын жерде болуы қажет.
! Кабель иілмеуі немесе қысылмауы қажет.
! Кабель жиі тексеріліп, тек өкілетті маманның
көмегімен ғана алмастырылуы тиіс.
! Осы қауіпсіздік шаралары сақталмаған жағдайда
өндіруші жауапкершілікті өз мойнына алудан бас
тартады.
Газды жалғау
Ағымдағы ұлттық заңдарға сәйкес және берілетін
газ түрімен құрылғы жұмыс істей алатынына көз
жеткізгеннен кейін газ желісіне немесе газ баллонына
майысқақ резеңке не болат түтікпен қосылуға болады
(қақпақтағы сипаттама жапсырмасын қараңыз: олай
болмаса, төмендегі мәтінді қараңыз). Баллоннан
сұйық газды пайдаланғанда, ағымдағы ұлттық
заңнамаларға сәйкес келетін қысым реттегішін
орнатыңыз. Қосылымды жеңілдету үшін газ түтігін
шетке қарай бұру керек*: түтік тұтқышын қақпаққа
қарама-қарсы қойыңыз және құрылғымен бірге
берілетін аралық қабатты орнына қойыңыз.
! Газ беру қысымы Оттық пен форсункалар
сипаттарының кестесінде көрсетілген мәндерге
сәйкес келетінін тексеріңіз (төмендегі мәтінді
қараңыз). Бұл құрылғының қауіпсіз жұмыс істеуін
және төзімділігін қамтамасыз ете отырып, қуаттың
тиімді жұмсалуына мүмкіндік береді.
Майысқақ резеңке түтікпен газды жалғау
Түтік ағымдағы ұлттық заңдарға сәйкес келетініне
көз жеткізіңіз. Түтіктің ішкі диаметрі мынадай болуы
тиіс: сұйық газ беру үшін 8 мм; метан газын беру
үшін 13 мм.
Қосылым жасалғаннан кейін түтікке байланысты
келесі жағдайлардың орындалуына көз жеткізіңіз:
• Температурасы 50°C-тан асатын ешбір бөлшекке
тимейді.
• Оған ешбір тарту немесе бұрау күштері
әсер етпейді және ол бұралмаған не
майыстырылмаған.
• Жүздерге, үшкір бұрыштарға немесе қозғалмалы
бөлшектерге тимейді және қысылмаған.
• Жағдайын тексеру үшін бүкіл ұзындығы бойынша
оңай қарап шығуға болады.
• 1500 мм-ден қысқа.
• Ағымдағы заңдарға сәйкес келетін қысқыштармен
екі жағынан да мықтап бекітілген.
31
ЫСТЫҚ БЕТ
Жалғау жері
Оқшаулағыш
шүмек
Түтік жинағы
Жалғау жері
Оқшаулағыш
шүмек
Түтік жинағы
! Осы жағдайлардың бірі немесе бірнешесі
орындалмаса не плитаны 2-сынып, 1-ішкі сынып
құрылғыларына (екі шкаф арасына орнатылатын)
қолданылатын жағдайларға сәйкес орнату қажет
болса, резеңке түтік орнына майысқақ болат түтік
қолданылуы қажет (төмендегі мәтінді қараңыз).
Майысқақ буынсыз тот баспайтын болаттан
жасалған түтікті оймасы бар жалғауға қосу
Плита оттықтарының ең төменгі параметрін реттеу:
1. Тұтқаны ең төменгі позицияға бұрыңыз.
2. Тұтқа шешіп алып, тұтқа шегесінің ішінде немесе
оның жанында орналасқан реттеу бұрандасын
жалын кіші бірақ тұрақты болғанша реттеңіз.
! Құрылғы сұйық газ көзіне жалғанған болса, реттеу
бұрандасы мүмкін болғанша мықты бекітілуі керек.
3. Оттық жанып тұрғанда тұтқа позициясын бірнеше мәрте
ең төменгіден ең жоғарыға және қарама-қарсы жылдам
ауыстырып, жалын өшіп қалмайтынын тексеріңіз.
! Плита оттықтары үшін негізгі ауаны реттеу қажет емес.
Пешті баптандыру
Пештің оттығының форсункасын ауыстыру:
1. «V» бұрандаларын
босатқаннан кейін пеш
оттығын шешіп алыңыз
(суретті қараңыз).
Пеш есігін шешіп алсаңыз,
бұл әрекеттерді орындау
жеңілірек болады.
Түтік пен қысқыштар ағымдағы ұлттық заңдарға
сәйкес келетініне көз жеткізіңіз.
Түтікті пайдалана бастау үшін құрылғыдағы түтік
тұтқышын шешіп алыңыз (құрылғыдағы газ беру кіріс
тесігі цилиндр пішіміндегі оймалы 1/2 газдық еркек
жалғау болып табылады).
! Түтік қысылмағанын және қозғалмалы бөліктерге
тимейтінін қамтамасыз ете отырып, оның ұзындығы
ең көбі 2 м-ден аспайтындай қылып қосыңыз.
Қосылым газ жібермейтінін тексеру
Орнату аяқталғаннан кейін, сабынды сумен түтік
фитингтерінде тесіктердің бар не жоқ екенін
тексеріңіз. Ешқашанда алауды қолданушы болмаңыз.
Газ түрлеріне сәйкестендіру
V
2. Форсунканы арнайы
форсунка кеспелтек кілтімен
(суретті қараңыз) немесе 7
мм кеспелтек кілтімен бұрап
шешіп алыңыз және оны жаңа
газ түріне сәйкес келетін жаңа
форсункамен ауыстырыңыз
(қараңыз Оттық пен
форсункалар сипаттарының
кестесі ).
Құрылғыны әдепкі газ түрінен (ол қақпақтағы
сипаттама жапсырмасында көрсетілген) басқа түрге
сәйкестендіруге болады.
Плитаны сәйкестендіру
Плита оттықтарының форсункаларын ауыстыру:
1. Плита торларын алып, оттықтарды тіректерінен
сырғытып шығарыңыз.
2. Форсункаларды 7 мм гайка
кілтімен (суретті қараңыз)
босатып, шығарып алыңыз
да, газдың басқа түріне
арналған форсункалармен
алмастырыңыз(Оттық пен
форсункалар сипаттарының
кестесін қараңыз).
3. Барлық құрамдас бөліктерді жоғарыдағы нұсқауларды
керісінше орындау арқылы алмастырыңыз.
32
Газ пешінің оттығының ең төмен параметрін реттеу:
1. Оттықты жағыңыз («Қосу және пайдалану» бөлімін
қараңыз).
2. Тұтқаны ең жоғарғы позицияда (Ең жоғары) шамамен
10 минут ұстағаннан кейін ең төменгі позицияға (Ең төмен)
бұрыңыз.
3. Тұтқаны алып тастаңыз.
4. Термостат шегесінің сыртқы жағындағы реттеу
бұрандаларын (суретті қараңыз) жалын кіші бірақ
тұрақты болғанша қатайтыңыз немесе босатыңыз.
! Құрылғы сұйық газға жалғанған болса, реттеу
бұрандасы мүмкін болғанша мықты бекітілуі керек.
KZ
ТЕХНИКАЛЫҚ ДЕРЕКТЕР
KZ
Пеш өлшемдері
(БхЕхТ)
Көлемі
Пеш бөлігіне
қатысты пайдалы
өлшемдер
Ток кернеуі мен
жиілігі
5. Тұтқаны «Ең жоғары» позициядан «Ең төмен»
позицияға тез бұрыңыз немесе пеш есігін ашып,
жабыңыз, бірақ оттық өшіп қалмайтынына көз
жеткізіңіз.
58 л
ені 42 см
тереңдігі 46 см
биіктігі 8,5 см
деректер кестесін қараңыз
қайырма ішінде немесе пеш
бөлігін ашқанда пештің ішіндегі
сол жақ қабырғада орналасқан
деректер кестесінде көрсетілген
кез келген газ түрімен қолдану
үшін баптандыруға болады
Оттықтар
Пешті алғаш рет қолданбас бұрын «Күтім және
техникалық қызмет көрсету» бөлімінде берілген
нұсқауларға сәйкес оны тазалап алған жөн.
31x43,5x43,5 см
ЕҚ Директивалары: 12.12.2006
жылғы 2006/95/EC (төмен
кернеу) және кейінгі өзгертулері
– 15.12.04 жылғы 2004/108/EC
(Электромагнитті үйлесімділік)
және кейінгі өзгертулері –
30.11.2009 жылғы 2009/142/EC
(Газ) және кейінгі өзгертулер
– 22.07.1993 жылғы 93/68/
EEC және кейінгі өзгертулері –
ɇɚɫɬɪɨɣɤɚ ɝɪɢɥɹ
Ɂɚɦɟɧɚ ɠɢɤɥɟɪɚ ɝɨɪɟɥɤɢ ɝɪɢɥɹ:
1) ɨɬɜɟɪɧɢɬɟ ɜɢɧɬ «V» ɢ ɫɧɢɦɢɬɟ ɝɨɪɟɥɤɭ (ɫɦ. ɪɢɫ.);
2002/96/EC.
1275/2008 (Күту/өшірулі режим)
2) ɫɩɟɰɢɚɥɶɧɵɦ ɬɨɪɰɟɜɵɦ
ɤɥɸɱɨɦ ɞɥɹ ɠɢɤɥɟɪɨɜ ɢɥɢ
7 ɦɦ ɬɨɪɰɟɜɵɦ ɤɥɸɱɨɦ (ɫɦ.
ɪɢɫ.) ɨɬɜɢɧɬɢɬɟ ɠɢɤɥɟɪ ɝɨɪɟɥɤɢ
ɝɪɢɥɹ ɢ ɡɚɦɟɧɢɬɟ ɟɝɨ ɩɨɞɯɨɞɹɳɢɦ ɞɥɹ ɧɨɜɨɝɨ ɬɢɩɚ ɝɚɡɚ (ɫɦ.
ɬɚɛɥ. ɏɚɪɚɤɬɟɪɢɫɬɢɤɢ ɝɨɪɟɥɨɤ ɢ ɠɢɤɥɟɪɨɜ).
S
R
Сұйық газ
Оттық
Диаметр
(мм)
A
CG64SG37 RU /HA
Оттық пен форсункалар сипаттарының кестесі
1-кесте
S
Табиғи газ
Жылу қуаты, кВт (p.c.s.*)
Номиналды
Айналып Форсунка Ағым* г/сағ Форсунка Ағым* Форсунка
өту 1/100
1/100
1/100
л/сағ
1/100
Азайтылған
(мм)
(мм)
***
**
(мм)
(мм)
Ағым*
л/сағ
Жылдам
(үлкен)(R)
100
3.00
0.7
41
86
218
214
116
286
143
286
Жартылай
жылдам
(орташа)(S)
75
1.90
0.4
30
70
138
136
106
181
118
181
Қосымша
(кіші)(A)
55
1.00
0.4
30
50
73
71
79
95
80
95
Пеш
-
2.60
1.0
52
78
189
186
248
132
248
Гриль
-
-
75
Жеткізу
қысымдары
*
**
***
2,30
-
Номиналды (мбар)
Ең төмен (мбар)
Ең жоғары (мбар)
167 164
28-30
20
35
37
25
45
119
114
219
20
17
25
139
227
13
6,5
18
15°C және 1013 мбарр жағдайында – құрғақ газ
Пропан
P.C.S. = 50,37 МДж/кг
Бутан
P.C.S. = 49,47 МДж/кг
Табиғи
P.C.S. = 37,78 МДж/м3
33
Қосу және пайдалану
KZ
Плитаны қолдану
Оттық
Оттықтарды жағу
Әрбір ОТТЫҚ тұтқасында қатысты оттық
жалынының күшін көрсететін толық шеңбер бар.
Плитадағы оттықтардың бірін жағу үшін:
1. Оттыққа жалынды немесе газ жақпағын
жақындатыңыз.
2. ОТТЫҚ тұтқасын басып, ол ең жоғарғы жалын
параметріне  бағытталғанша, сағат тіліне қарсы
бағытта бұрыңыз.
3. ОТТЫҚ тұтқасын сағат тіліне қарсы бағытта бұру
арқылы жалын күшін қажетті деңгейге реттеңіз.
Ол ең төменгі параметр , ең жоғарғы параметр 
немесе екеуінің арасындағы кез келген позиция
болуы мүмкін.
Құрылғы электрондық
жағу құралымен* (C)

жабдықталған болса,
таңбасымен белгіленген
тұтату түймесін басыңыз,
одан кейін ОТТЫҚ тұтқасын
басып, оны оттық жанғанша
ең жоғарғы жалын параметріне қарай, сағат тіліне
қарсы бағытта бұрыңыз. Тұтқа босатылғанда оттық
өшіп қалуы мүмкін. Бұл орын алса, тұтқаны ұзағырақ
ұстап, әрекетті қайталаңыз.
! Жалын байқаусыз өшірілсе, оттықты өшіріңіз де,
оны қайтадан жақпас бұрын кем дегенде 1 минут
күтіңіз.
Құрылғы жалынның өшіп қалуына қарсы
сақтандырғышпен (X)* жабдықталған болса, жалынның
жанып тұруы және құралды іске қосу үшін ОТТЫҚ
тұтқасын шамамен 2-3 секунд басып, ұстап тұрыңыз.
Оттықты өшіру үшін тұтқаны тоқтау позициясына •
жеткенше бұрыңыз.
Оттықтарды пайдалану бойынша кеңестер
Оттықтар ең тиімді түрде жұмыс істеуі және
тұтынылатын газ мөлшерін үнемдеуі үшін қақпағы
бар және асты тегіс табаларды ғана қолданған жөн.
Сондай-ақ, олар оттықтың өлшеміне сәйкес келуі
тиіс.
ЕСКЕРТУ! Шыны қақпақ қызса
сынып кетуі мүмкін. Қақпақты
жаппас бұрын барлық оттықтар
мен электр конфоркаларды
өшіріңіз. *Тек шыны қақпағы бар
модельдер үшін қолданылады.
34
ø Ыдыс диаметрі (см)
Жылдам (R)
24 - 26
Жартылай жылдам
(S)
16 - 20
Қосымша (A)
10 - 14
Оттық түрін анықтау үшін «Оттық пен
форсункалардың сипаттары» ішіндегі сызбаларды
қараңыз.
! Төмендеткіш сөремен жабдықталған үлгілерде
диаметрі 12 см-ден аз кіші табақтарды қолданған
кезде оны тек қосымша оттықта ғана пайдалануға
болатынын есіңізде болсын.
Пешті қолдану
! Құрылғыны алғаш рет пайдаланғанда оны бос
күйінде есігін жауып, ең жоғарғы температурада
кемінде жарты сағаттай қыздырыңыз. Пешті
өшіріп, оның есігін ашпастан бұрын бөлменің
жақсы желдетілгенін тексеріңіз. Өндіру кезінде
қолданылған қорғағыш заттардың жанып кетуіне
байланысты жеңіл жағымсыз иіс шығуы мүмкін.
! Өнімді пайдаланбас бұрын құрылғының
бүйірлеріндегі барлық пластикалық үлдірлерді алып
тастаңыз.
! Ешқашан пештің астыңғы жағына зат қоймаңыз;
бұл эмальді қабатты зақымдайды. Гриль-бар
істігімен пісірген кезде пеште тек 1-позицияны
қолданыңыз.
Пешті жағу
Пеш оттығын жағу үшін жалынды
немесе газ шақпағын «F» тесігіне
жақындатыңыз (суретті қараңыз),
одан кейін ПЕШТІ басқару
тұтқасын басып, оны «Ең жоғары»
позицияға жеткенше сағат тіліне
қарсы бағытта бұрыңыз.
Егер, 15 секундтан кейін оттық жанбаса, тұтқаны жіберіп,
пеш есігін ашыңыз да, қайтадан жағуға әрекет етпес бұрын
кем дегенде 1 минут күтіңіз.
! Пеш сақтандырғышпен жабдықталған, сондықтан
ПЕШТІ басқару тұтқасын шамамен 6 секунд басып,
ұстап тұру керек.
* Тек белгілі үлгілерде болады.
! Жалын байқаусыз өшірілсе, оттықты өшіріңіз де, пешті
қайтадан жақпас бұрын кем дегенде 1 минут күтіңіз.
Температураны реттеу
Қажетті пісіру температурасын орнату үшін ПЕШТІ
басқару тұтқасын сағат тіліне қарсы бағытта бұрыңыз.
Температуралар басқару тақтасында көрсетіледі және «Ең
төмен» (140°C) мен «Ең жоғары» (250°C) арасында болуы
мүмкін. Орнатылған температураға жеткеннен кейін пеш
термостаттың көмегімен оны бір қалыпта ұстайды.
Гриль
Грильді жағу үшін жалынды немесе газ шақпағын оттыққа
жақындатыңыз, одан кейін ПЕШТІ басқару тұтқасын басып,
оны  позициясына жеткенше сағат тіліне қарсы бағытта
бұрыңыз. Гриль тағамның бетін біркелкі қызартуға мүмкіндік
береді және әсіресе қуырылған тағамдар, шницель мен
сосискалар үшін қолайлы. Тартпаны 4- немесе 5-позицияға
қойыңыз және майды жинау әрі түтін түзілуін болдырмау
үшін 1-позицияға тұтқалы табаны қойыңыз.
Төменгі бөлім
KZ
! Бөлімнің (бар болған жағдайда) ішкі беттері қызуы
мүмкін.
! Пеш астындағы бөлімге жанғыш заттарды
қоймаңыз.
Гриль-бар
Гриль-барды іске қосу үшін
төмендегі əрекеттерді орындаңыз:
a) 1-тартпаға тұтқалы табаны
қойыңыз;
b) 4-тартпаға арнайы грильбар тірегін салып, істікті грильбарға ондағы арнайы тесік
арқылы кіргізіп, пештің артқы
- жағына қойыңыз;
c) Пеш шамы мен гриль б ар түймесі
! Гриль сақтандырғышпен жабдықталған, сондықтан
ПЕШТІ басқару тұтқасын шамамен 6 секунд басып,
ұстап тұру керек.
! Жалын байқаусыз өшірілсе, оттықты өшіріңіз де, грильді
қайтадан жақпас бұрын кем дегенде 1 минут күтіңіз.
! Грильді пайдаланған кезде тұтқалар қызып кетпеуі үшін
есік пен басқару тақтасының арасына (суретті қараңыз)
«D» шағылдырғышын салып, есікті сәл ашып қою керек.
Айналмалы істік*
Гриль-барды іске қосу үшін
(сызбаны қараңыз) төмендегі
әрекеттерді орындаңыз:
1. Тұтқалы табаны 1-позицияға
орналастырыңыз.
2. Гриль-бар тірегін 4-позицияға
орналастырып, істікті пештің артқы
қабырғасындағы тесікке кіргізіңіз.
3. «АЙНАЛМАЛЫ ІСТІК» түймесін басу арқылы функцияны
іске қосыңыз.
Пеш шамы*
ПЕШ ШАМЫ түймесін басу арқылы шамды кез
келген уақытта жандыруға болады.
Таймер
Таймерді іске қосу үшін төмендегі әрекеттерді орындаңыз:
1. Сигналды орнату үшін ТАЙМЕР тұтқасын сағат
тілі бағытымен  бір толық айналымға бұрыңыз.
2. Қажетті уақыт ұзақтығын орнату үшін ТАЙМЕР
тұтқасын сағат тіліне қарсы бағытта  бұрыңыз.
35
KZ
! Бағдарламалар мүмкіндігі тоқпен іске қосылады,
сондықтан тоқ болмаған кезде ол сол мезгіл
бойынша жұмыс істеуді тоқтатады. Осы ток өшуінен
кейін дұрыс уақытты қайтадан орнату қажет болады.
Аналогтік таймер
Кантри стиліндегі
таймермен
уақытты
орнатыңыз *
Таймер мүмкіндігі
Таймер мүмкіндігі таймер кері санауды бастайтын
уақыт мөлшерін енгізуге мүмкіндік береді. Бұл
мүмкіндік пешті қоспайды немесе өшірмейді, ол тек
уақыт біткенде дыбыс береді.
Дұрыс уақытты
қайтадан орнатудың
әдісі
Пеш токқа қосылған
болуы тиіс.
Тұтқаны тартып, тиісті
уақытты орнатқанша сағат тіліне қарсы бағытта
бұрыңыз.
Таймерді орнату әдісі
Белгі сызықтары «терезеде» көрінетін қажетті
уақытқа тураланға дейін тұтқаны сағат тіліне қарсы
бағытта бұрыңыз.
Уақыттың кері саналымы дереу басталады.
Таймердің дауыс сигналын өшіру үшін немесе
тек сағат мүмкіндігін пайдалану үшін таңбаны 
белгісіне
орнатыңыз.
Пеште тағам пісіру бойынша кеңестер кестесі
Дайындалатын тағам
Паста
Лазанья
Ет қосылған қамыр түтіктері
Гратин паста пісірмелері
Ет
Бұзау еті
Тауық
Turkey
Үйрек
Қоян
Шошқа еті
Жас қой еті
Балық
Макрель
Зубан
Қағазда пісірілген бақтақ
Пицца
Наполитана
Кекс
Печеньелер
Бәліш
Хош иісті бәліш
Көтерілген торттар
Салмағы (кг)
Төменнен
санағанда
сөрелердің
пісіру
позициясы
Температура
(°C)
2.5
2.5
2.5
3
3
3
10
10
10
210
200
200
60-75
40-50
40-50
1.7
1.5
1.8
2
2.1
1.8
3
3
3
3
3
3
10
10
10
10
10
10
200
220
200
200
200
200
85-90
90-100
100-110
70-80
70-80
90-95
1.1
1.5
1
3
3
3
10
10
10
180-200
180-200
180-200
35-40
40-50
40-45
1
3
15
220
15-20
0.5
1.1
1
1
3
3
3
3
15
15
15
15
180
180
180
180
30-35
30-35
45-50
35-40
Алдын ала
қыздыру
уақыты
(мин)
Пісіру
уақыты
(мин)
Бірнеше істікті гриль-бармен гриль
пісіру (тек кейбір модельдерде)
80
2
1.0
Ет кебабтары
90
2
2 .0
Көкөніс кебабтары
Ескертпе: пісіру уақыттары шамалап берілген және оларды жеке қалауға қарай өзгертуге болады. Грильді пайдаланып тағам
дайындаған кезде, тұтқалы таба пештің түбінен санағанда бірінші тартпада орналастырылуы тиіс.
36
Сақтандырулар
мен кеңестер
! Бұл құрылғы халықаралық қауіпсіздік стандарттарына
сай жасақталып, дайындалған.
Төмендегі ескертулер қауіпсіздік ережелерін ескерту
мақсатында берілген және оны мұқият оқып шығу қажет.
• Егер құрылғы істен шыққан болса, оны ешбір
жағдайда өзіңіз жөндеуге тырыспаңыз. Тәжірибесіз
адам тарапынан жасалған жөндеу жұмыстарынан
құрылғының істен шығуы немесе жарамсыз болып
қалуы мүмкін. Көмек көрсету қызметіне хабарласыңыз.
Жалпы қауіпсіздік
• Ашық пештің есігіне ауыр заттарды қоймаңыз.
• Құрылғыны физикалық, сезімталдық және
психикалық қабілеттері төмен адамдар (балалар
да кіреді), тәжірибесіз немесе өнімнен хабары
жоқ кез келген адамның қолданбауы тиіс.
Мұндай адамдарға, кем дегенде, қауіпсіздіктерін
қамтамасыз ететін біреулер жетекші болуы керек
немесе құрылғының жұмысына қатысты кіріспе
нұсқаулары берілуі тиіс.
• Балаларға құрылғымен ойнауға рұқсат етпеңіз.
• Бұл нұсқаулар тек нұсқаулық пен сериялық нөмір
тілімшесінде таңбалары көрсетілген елдер үшін
жарамды.
• Құрылғы үйде қолдануға арналған, оны коммерциялық
немесе өндірістік тұрғыда қолдануға болмайды.
• Жабық жер болса да, құрылғыны сыртта қолданбау
қажет. Құрылғыны қорғаусыз жаңбыр мен боранда
қалдыру аса қауіпті.
• Құрылғыны жалаң аяқ немесе ылғал не дымқыл
қолмен, аяқпен түртпеңіз.
• Құрылғыны кітапшада берілген нұсқауларға
сай, тек ересек адамдар ғана тағам дайындау
мақсатында пайдалануы тиіс. Құрылғыны
басқа түрде пайдалану (мысалы, бөлмені
жылыту үшін) дұрыс емес әрі қауіпті.
Құрылғыны тиісті, дұрыс және саналы түрде
пайдаланбау нәтижесінде пайда болған кез
келген зақымға өндіруші жауапты болмайды.
• Нұсқаулық кітапшасы 1-сынып (оқшауланған)
немесе 2-сынып - 1-ішкі сынып (2 шкаф арасына
орналастырылған) құрылғымен бірге беріледі.
• Балаларды пештен аулақ ұстаңыз.
• Басқа электр құрылғыларының кабельдері пештің
ыстық бөліктеріне тимейтінін тексеріңіз.
• Желдету және ыстықты салқындатуға арналған ашық
жерлерді ешқашан жаппау керек.
• Оттықтар жанып тұрған кезде немесе әлі ыстық
болғанда плитаның шыны қақпағын (тек кейбір
модельдерде) жаппаңыз.
• Пешке асханалық ыдысты қоярда немесе оны алған
кезде әрдайым пеш қолғаптарын пайдаланыңыз.
• Құрылғыны қолданған кезде оны маңына жанғыш
сұйықтықтар (спирт, бензин және т.б.) қоймаңыз.
• Төменгі сақтау бөліміне немесе пештің өзіне жанғыш
заттар салмаңыз. Егер байқаусызда құрылғы қосылса,
бұл заттардың жануы мүмкін.
• Құрылғыны қолданбаған кезде тұтқалар • позициясында
екенін және газ шүмегі жабылғанын тексеріңіз.
• Құрылғыны өшіргенде розеткадан әрдайым айырғышты
ұстап тартыңыз, кабельден тартып суырмаңыз.
• Құрылғыны электр желісінен ажыратпай ешқашан
тазалау немесе күтім көрсету жұмыстарын жасамаңыз.
KZ
Қоқысқа тастау
• Орау материалдарын тастаған кезде: ораманың қайта
пайдаланылуы мүмкін болатындай жергілікті заңды
қадағалаңыз.
• Электр және электроникалық құралдардың
қалдықтарына (WEEE) қатысты 2002/96/EC Еуропа
заңнамасына сәйкес үй құрылғылары қалыпты қатты
қалалық қалдық айналымын пайдаланып жойылмауы
тиіс. Қоршаған орта мен халық денсаулығына тиетін
зиянның алдын ала отырып, жарамсыз құрылғылар
қайта пайдалану мен машина ішіндегі материалдарды
өңдеу құнын оңтайландыру мақсатында бөлек жиналуы
керек. Барлық өнімдердегі сызылған қоқыс жәшігі өнім
иесінің бөлектелген қоқыс жинауға қатысты міндетін
еске салады.
Қолданылған құрылғыларды қоғамдық қоқыс жинау
қызметіне тапсыруға, айналадағы тиісті жинау
орындарына апаруға немесе, ағымдағы ұлттық
заңдар рұқсат берсе, жаңа ұқсас өнімге ауыстыру
үшін сатушыға ауыстыру ұсынысы бойынша қайтаруға
болады.
Үй құрылғыларының барлық негізгі өндірушілері ескі
және қолданыстан шыққан құрылғыларды жинау
және тастау жүйелерін жасауға және ұйымдастыруға
қатысады.
Қоршаған ортаны сақтау және қорғау
• Пешті таңертең ерте немесе түстен кейін кешірек
пайдалану арқылы электр қуатын қамтамасыз етуші
желілік компаниялардың ең жоғары жүктемесін
азайтуға көмектесе аласыз.
• Есік тығыздағыштарын жиі тексеріңіз, олар есікке
тығыз келетіндей етіп, қалдық болмауы үшін тазалап
сүртіп тұрыңыз, осылайша ыстықтың сыртқа шығуын
болдырмайсыз.
37
Күтім және техникалық
қызмет көрсету
Құрылғыны өшіру
KZ
Кез келген бір жұмысты бастамастан бұрын құрылғыны
тоқтан ажыратыңыз.
Қақпақ
Құрылғыны тазалау
! Дақ кетіргіштер, тат кетіргіштер, ұнтақ тазартқыш
заттар немесе қырғыш беттері бар губкалар сияқты
қырғыш немесе таттандыратын тазартқыш заттарды
пайдаланбаңыз. олар құрылғы беттерін біржола
сызып тастауы мүмкін.
! Құрылғыны ешқашан бу тазартқышымен немесе
шаңсорғышпен тазаламаңыз.
• Әдетте, плитаны дымқыл губкамен жуып, сорғыш
ас үй сүлгісімен құрғату жеткілікті.
• Тот баспайтын болат немесе эмальданған сыртқы
бөліктер және резеңке тығыздағыштар жылы суға
малынып, түссіз сабын жағылған губкамен тазартылады.
Қиын дақтарды кетіру үшін арнайы өнімдерді
пайдаланыңыз. Жуып болған соң оны жақсылап
шайып, мұқият құрғатыңыз. Қатты ұнтақтарды немесе
таттандыратын заттарды пайдаланбаңыз.
• Плитаның торларын, оттық қақпақтарын, жалын
қақ жарғыш сақиналарын шешіп алып тазалауды
жеңілдетуге болады; оларды ыстық су мен қырғыш емес
тазартқыш затта жуыңыз да, жақсылап кептірер бұрын
қатып қалған қалдықтарды кетіргеніңізге көз жеткізіңіз.
• Электрондық тұтату функциясы бар плиталарда
электрондық тұтату құралының ұшын жиі тазалап,
газ шығатын тесіктердің бітеліп қалмауын тексеріп
отыру қажет.
• Пештің іші әрбір қолданғаннан кейін жылы
кезінде мұқият тазалануы тиіс. Ыстық су мен
тазартқышты пайдаланыңыз, одан кейін шайып,
жұмсақ шүберекпен құрғатып сүртіңіз. Қырғыш
заттарды пайдаланбаңыз.
• Пеш есігінің әйнегін ысқышпен және қырғыш емес
тазартқыш құралдармен тазалап, жұмсақ шүберекпен
мұқият құрғатыңыз. Қатты қырғыш затты немесе өткір
темір қырғыштарды пайдаланбаңыз, себебі олар
әйнек бетін тырнап, оның сынуына әкелуі мүмкін.
• Керек-жарақтар күнделікті ыдыстар сияқты жуылуы
мүмкін, тіпті оларды ыдыс жуғыш машинаға жууға
болады.
• Тот баспайтын болатқа оның бетінде ұзақ уақыт
тұрған қаттылығы жоғары су немесе құрамында
фосфор бар күшті тазартқыш заттар дақ түсіруі
мүмкін. Жуып болған соң оны жақсылап шайып,
мұқият құрғатыңыз. Сондай-ақ, қалып қойған барлық
су тамшыларын сүртіп алу қажет.
38
Пеш шыны қақпақпен
жабдықталған болса, бұл
қақпақты жылы сумен
тазалау керек. Қырғыш
заттарды пайдаланбаңыз.
Плитаның артқы жағын
тазалауды жеңілдету
үшін қақпақты шешіп
алуға болады. Қақпақты
толығымен ашып, оны
жоғары қарай тартыңыз
(суретті қараңыз).
! Оттықтар жанып тұрған кезде немесе әлі ыстық
болғанда қақпақты жаппаңыз.
Пеш тығыздағыштарын тексеру
Пештегі есік тығыздағыштарын жиі тексеріп тұрыңыз.
Егер тығыздағыштар зақымдалған болса, жақын жердегі
Өкілетті сатудан кейін қызмет көрсету орталығына
хабарласыңыз. Тығыздағыштар ауыстырылғанға дейін
пешті пайдаланбауды ұсынамыз.
Газ шүмегіне техникалық қызмет көрсету
Уақыт өте, шүмектер тығыздануы немесе оларды
бұру қиындауы мүмкін. Бұл жағдай орын алса,
шүмекті ауыстыру қажет.
! Бұл процедураны өндіруші өкілет берген білікті
маман орындауы тиіс.
Пеш шамын ауыстыру
1. Пешті токтан ажыратқаннан
кейін шам ұясын жауып тұрған
шыны қақпақты шешіп алыңыз
(суретті қараңыз).
2. Шамды алып, оны сондай
басқа шаммен ауыстырыңыз:
кернеуі 230 В, қуаты 25 Вт,
цоколі E 14.
3. Қақпақты орнына қойып, пешті токқа қайтадан қосыңыз.
Көмек
Келесі мәліметтерді оңай жерде ұстаңыз:
• Құрылғының моделі (Мод.).
• Сериялық нөмірі (С/н).
Бұл ақпарат құрылғыда орнатылған деректеме
кестесінде немесе орамадан табылуы мүмкін.
39
03/2013 - 19579712.07
XEROX FABRIANO
40
Was this manual useful for you? Yes No
Thank you for your participation!

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project

Download PDF

advertisement
