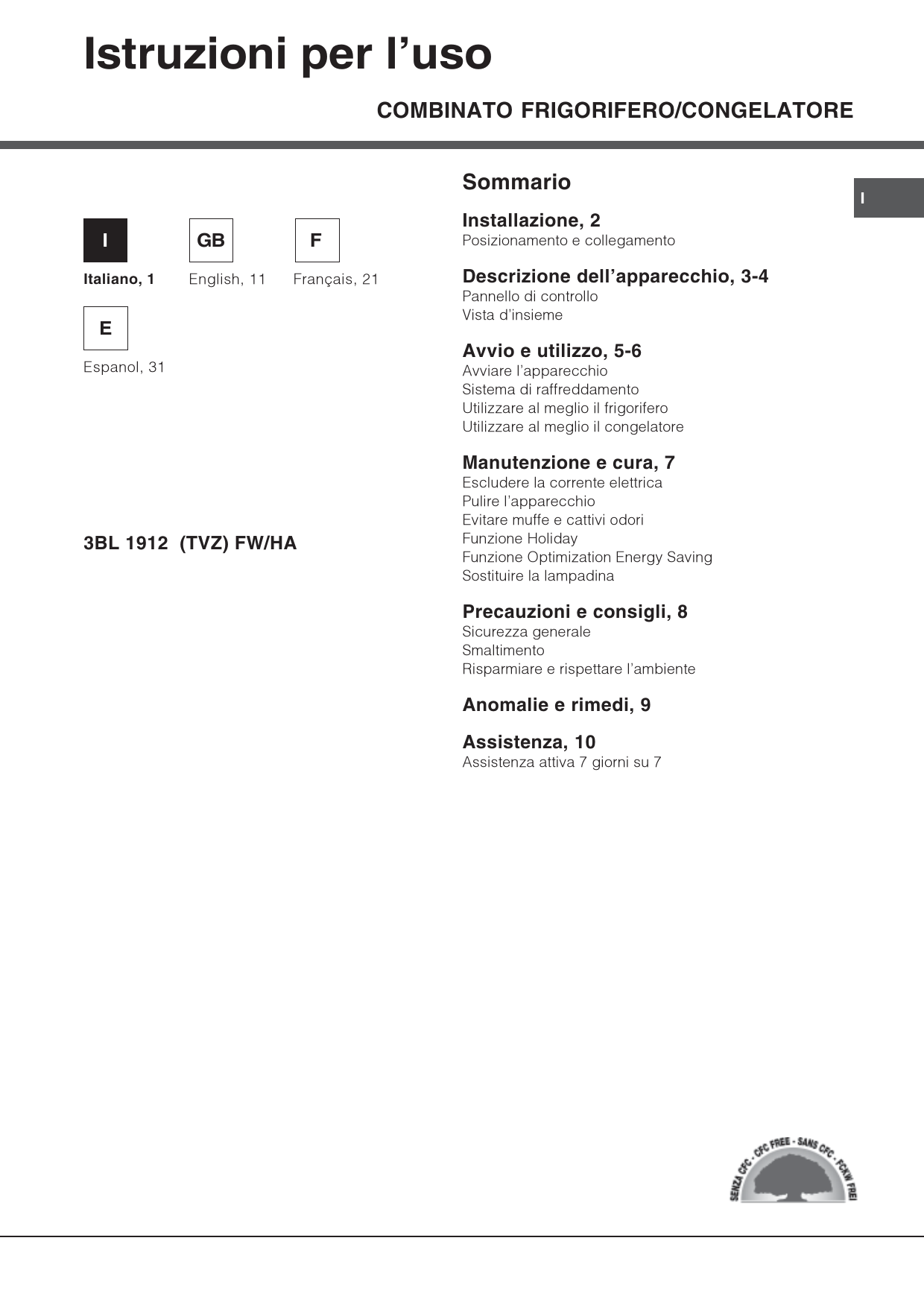

Istruzioni per l’uso
COMBINATO FRIGORIFERO/CONGELATORE
Sommario
I
Italiano, 1
F
GB
English, 11
Français, 21
E
Espanol, 31
Installazione, 2
Posizionamento e collegamento
Descrizione dell’apparecchio, 3-4
Pannello di controllo
Vista d’insieme
Avvio e utilizzo, 5-6
Avviare l’apparecchio
Sistema di raffreddamento
Utilizzare al meglio il frigorifero
Utilizzare al meglio il congelatore
Manutenzione e cura, 7
3BL 1912 (TVZ) FW/HA
Escludere la corrente elettrica
Pulire l’apparecchio
Evitare muffe e cattivi odori
Funzione Holiday
Funzione Optimization Energy Saving
Sostituire la lampadina
Precauzioni e consigli, 8
Sicurezza generale
Smaltimento
Risparmiare e rispettare l’ambiente
Anomalie e rimedi, 9
Assistenza, 10
Assistenza attiva 7 giorni su 7
I
Installazione
I
! È importante conservare questo libretto per poterlo
consultare in ogni momento. In caso di vendita,
di cessione o di trasloco, assicurarsi che resti insieme
all’apparecchio per informare il nuovo proprietario
sul funzionamento e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti
informazioni sull’installazione, sull’uso e sulla
sicurezza.
Posizionamento e collegamento
Posizionamento
1. Posizionare l’apparecchio in un ambiente ben
aerato e non umido.
2. Non ostruire le griglie posteriori di ventilazione:
compressore e condensatore emettono calore e
richiedono una buona aerazione per funzionare bene
e contenere i consumi elettrici.
3. Lasciare una distanza di almeno 10 cm tra la parte
superiore dell’apparecchio ed eventuali mobili
sovrastanti e di almeno 12 cm tra le fiancate e
mobili/pareti laterali.
4. Lasciare l’apparecchio lontano da fonti di calore (la
luce solare diretta, una cucina elettrica).
5. Per mantenere una ottimale distanza del prodotto
dalla parete posteriore, montare i distanzieri
presenti nel kit di installazione seguendo le
istruzioni presenti sul foglio dedicato.
Livellamento
1. Installare l’apparecchio su un pavimento piano e
rigido.
2. Se il pavimento non fosse perfettamente
orizzontale, compensare svitando o avvitando i
piedini anteriori.
2
Collegamento elettrico
Dopo il trasporto, posizionare l’apparecchio
verticalmente e attendere almeno 3 ore prima di
collegarlo all’impianto elettrico. Prima di inserire la
spina nella presa della corrente, accertarsi che:
• la presa abbia la messa a terra e sia a norma di
legge;
• la presa sia in grado di sopportare il carico
massimo
di potenza della macchina, indicato nella targhetta
caratteristiche posta nel vano frigorifero in basso
a sinistra (es 150 W);
• la tensione di alimentazione sia compresa nei valori
indicati nella targhetta caratteristiche, posta in
basso
a sinistra (es 220-240 V);
• la presa sia compatibile con la spina
dell’apparecchio.
In caso contrario richiedere la sostituzione della
spina a un tecnico autorizzato (vedi Assistenza);
non usare prolunghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la presa
della corrente devono essere facilmente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente
e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L’azienda declina ogni responsabilità qualora
queste norme non vengano rispettate.
Descrizione
dell’apparecchio
Pannello di controllo
I
Spia
ALIMENTAZIONE
Manopola
FUNZIONAMENTO
FRIGORIFERO
Spia
SUPER COOL
Tasto
SUPER COOL
• Manopola FUNZIONAMENTO FRIGORIFERO
per regolare la temperatura del vano frigorifero.
è la temperatura ottimale a bassi consumi.
è la funzione holiday (vedi Manutenzione e
cura).
OFF spegne il vano frigorifero.
Spia
SUPER FREEZE
Manopola
FUNZIONAMENTO
CONGELATORE
Tasto
SUPER FREEZE
• Tasto SUPER FREEZE (congelamento rapido) per
congelare alimenti freschi. Quando viene premuto
si accende la spia SUPER FREEZE (vedi Avvio e
utilizzo).
Se premuto per almeno 3 secondi si attiva la
funzione “Optimization Energy Saving” (vedi
Manutenzione e cura).
• Tasto SUPER COOL (raffreddamento rapido) per
abbassare velocemente la temperatura del vano
frigorifero. Quando viene premuto si accende la
spia SUPER COOL (vedi Avvio e utilizzo).
• Spia gialla SUPER FREEZE (congelamento
rapido): si accende quando viene premuto il tasto
SUPER FREEZE.
• Spia gialla SUPER COOL (raffreddamento rapido):
si accende quando viene premuto il tasto SUPER
COOL.
• Manopola FUNZIONAMENTO CONGELATORE
per regolare la temperatura del vano congelatore.
• Spia verde ALIMENTAZIONE: si accende quando
l’apparecchio è collegato alla rete di alimentazione.
è la temperatura ottimale a bassi consumi.
OFF spegne l’apparecchio, frigorifero compreso.
TVZ (vedi Utilizzare al meglio il congelatore)
! Le spie servono anche per segnalare un anomalo
aumento di temperatura nel vano congelatore
(vedi Anomalie e rimedi).
3
Descrizione
dell’apparecchio
I
Vista d’insieme
Le istruzioni sull’uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti
rispetto a quelli dell’apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.
Pannello di controllo
Lampadina
(vedi Manutenzione)
RIPIANO•
Balconcino estraibile
PORTAOGGETTI•
WINE RACK
Cassetto
FRUTTA e VERDURA
Balconcino
BOTTIGLIE
Vano TVZ e vano
CONGELAMENTO e
CONSERVAZIONE
Vano
CONGELAMENTO e
CONSERVAZIONE
PIEDINO
di regolazione
• Variabili per numero e/o per posizione.
4
Avvio e utilizzo
Avviare l’apparecchio
Utilizzare al meglio il frigorifero
! Prima di avviare l’apparecchio, seguire
le istruzioni sull’installazione (vedi Installazione).
! Prima di collegare l’apparecchio pulire bene i vani e
gli accessori con acqua tiepida e bicarbonato.
! L’apparecchio è provvisto di un controllo
salvamotore che fa avviare il compressore solo dopo
circa 8 minuti dall’accensione. Questo accade anche
dopo ogni interruzione dell’alimentazione elettrica,
volontaria o involontaria (black out).
• Per regolare la temperatura utilizzare la manopola
FUNZIONAMENTO FRIGORIFERO (vedi Descrizione).
1. Posizionare la manopola FUNZIONAMENTO
CONGELATORE su OFF .
2. Inserire la spina nella presa e accertarsi che si
accenda la spia verde ALIMENTAZIONE.
3. Ruotare la manopola FUNZIONAMENTO
CONGELATORE su un valore medio e premere il tasto
SUPER FREEZE (congelamento rapido): si accenderà la
spia gialla SUPER FREEZE. Essa si spegnerà quando il
congelatore avrà raggiunto la temperatura ottimale: a
quel punto sarà possibile inserire gli alimenti.
4. Ruotare la manopola FUNZIONAMENTO
FRIGORIFERO su un valore medio. Dopo qualche
ora sarà possibile inserire alimenti nel frigorifero.
Sistema di raffreddamento
No Frost
Il No Frost gestisce un
flusso continuo di aria
fredda che raccoglie
l’umidità e impedisce la
formazione di ghiaccio
e brina: nel vano
frigorifero mantiene il
giusto livello di umidità
e, grazie all’assenza di
brina, preserva le
qualità originarie degli alimenti; nel vano congelatore
evita la formazione di ghiaccio rendendo superflue le
operazioni di sbrinamento ed evitando che gli alimenti
si attacchino tra loro. Non mettere alimenti o
contenitori a diretto contatto con la parete refrigerante
posteriore, per non ostruire i fori di aerazione e
facilitare la formazione di condensa. Chiudere le
bottiglie e avvolgere gli alimenti.
I
• Premere il tasto SUPER COOL (raffreddamento
rapido) per abbassare la temperatura in poco
tempo, per esempio quando il vano viene riempito
dopo una grossa spesa. La funzione si disattiva
automaticamente trascorso il tempo necessario.
• Inserire soltanto alimenti freddi o appena tiepidi,
non caldi (vedi Precauzioni e consigli).
• Ricordarsi che gli alimenti cotti non si mantengono
più a lungo di quelli crudi.
• Non inserire liquidi in recipienti scoperti:
provocherebbero un aumento di umidità con
conseguente formazione di condensa.
• RIPIANI: pieni o a griglia. Sono estraibili e regolabili
in altezza grazie alle apposite guide, per
l’inserimento di contenitori o alimenti di notevole
dimensione.
Cassetto FRUTTA e VERDURA
I cassetti frutta e verdura di cui è dotato il frigorifero
sono appositamente progettati allo scopo di
mantenere fresche e fragranti la frutta e le verdure.
Aprire il regolatore d’umidità (posizione B) se si
desidera conservare gli alimenti in un ambiente meno
umido, oppure chiuderlo (posizione A) per una
conservazione in ambiente più umido.
A
B
5
I
Indicatore TEMPERATURA: per individuare la zona
più fredda del frigorifero.
1. Controllare che sull’indicatore risulti ben evidente
OK (vedi figura).
• Non mettere nel congelatore bottiglie di vetro
contenenti liquidi, tappate o chiuse ermeticamente,
perché potrebbero rompersi.
2. Se non compare la scritta OK significa che la
temperatura è troppo elevata: regolare la manopola
FUNZIONAMENTO FRIGORIFERO su una
posizione più alta (più freddo) e attendere circa 10
h finché la temperatura si sia stabilizzata.
3. Controllare nuovamente l’indicatore: se necessario,
procedere con una nuova regolazione. Se si sono
introdotte grosse quantità di alimenti o si è aperta
frequentemente la porta del frigorifero, è normale
che l’indicatore non segni OK. Attendere almeno 10
h prima di regolare la manopola FUNZIONAMENTO
FRIGORIFERO su una posizione più alta.
• Il cassetto superiore è un vano che permette di
conservare alla giusta temperatura alcune
tipologie di cibi (semifreddi , gelati e alcolici); il
cassetto inferiore (vedi vista d’insieme) è adatto per
conservare normalmente gli alimenti congelati.
Per congelare (se il congelatore è già in funzione)
disattivare il TVZ e svuotare il cassetto superiore,
premere il tasto SUPER FREEZE (congelamento
rapido) (accensione del relativo LED), introdurre gli
alimenti e chiudere il cassetto. La funzione si
disattiva automaticamente trascorse 24 ore o
raggiunte le temperature ottimali (LED spento).
Ora gli alimenti possono essere spostati nel
cassetto inferiore (così da poter utilizzare le
funzioni del TVZ) o anche lasciati nel vano TVZ, che
rimasto inattivo funziona come un normale vano
conservazione.
L’igiene alimentare
1. Dopo l’acquisto degli alimenti, eliminare qualsiasi
tipo di confezione esterna in carta/cartone o altri
involucri, che potrebbero introdurre nel frigo batteri
o sporcizia.
2. Proteggere gli alimenti, (in particolare quelli
facilmente deperibili e quelli che emanano un forte
aroma), in modo da evitate il contatto tra essi,
eliminando in questo modo sia la possibilità di
contaminazione di germi/batteri, che la diffusione di
particolari odori all’interno del frigo
3. Riporre i cibi in modo in modo che l’aria possa
circolare liberamente tra essi
4. Tenere pulito l’interno del frigo, facendo attenzione
a non utilizzare prodotti ossidanti o abrasivi
5. Togliere gli alimenti dal frigo una volta superata la
durata massima di conservazione
6. Per una buona conservazione, i cibi facilmente
deperbili ( formaggi molli, pesce crudo, carne,
etc ) vanno posizionati nella zona più fredda, cioè
quella sopra le verduriere, dove si trova l’indicatore
della temperatura.
Utilizzare al meglio il congelatore
• Per regolare la temperatura utilizzare la manopola
FUNZIONAMENTO CONGELATORE (vedi Descrizione).
• Non ricongelare alimenti che stanno per scongelare
o scongelati; tali alimenti devono essere cotti per
essere consumati (entro 24 ore).
• Gli alimenti freschi da congelare non devono
essere posti a contatto con quelli già congelati.
6
• La quantità massima giornaliera di alimenti da
congelare è indicata sulla targhetta caratteristiche,
posta nel vano frigorifero in basso a sinistra
(esempio: Kg/24h 4).
! Per evitare di ostacolare la circolazione dell’aria
all’interno del congelatore, si raccomanda di non
ostruire con cibi o contenitori i fori di areazione.
! Durante il congelamento evitare di aprire la porta.
! In caso di interruzione di corrente o di guasto,
non aprire la porta del congelatore: in questo modo
congelati e surgelati si conserveranno senza
alterazioni per circa 9-14 ore.
Vano TVZ
Il TVZ è un vano speciale presente nel freezer che
consente di selezionare ed impostare 5 diverse
modalità di funzionamento in base ai bisogni ed alla
tipologia di alimenti da conservare al suo interno. Le
temperature selezionabili sono +4°C, 0°C, -12°C e 18°C presenti sul pannello di controllo (manopola
FUNZIONAMENTO CONGELATORE). Il TVZ è dotato
di un controllo indipendente, tramite il pannello di
controllo è anche possibile disattivare il TVZ ed
utilizzarlo come un normale vano freezer.
ATTENZIONE: il passaggio da una impostazione di
temperatura ad un’altra del TVZ, non è immediato
ed ha bisogno del giusto tempo di stabilizzazione
del vano TVZ.
Manutenzione e cura
Escludere la corrente elettrica
Funzione holiday
Durante i lavori di pulizia e manutenzione è necessario
isolare l’apparecchio dalla rete di alimentazione:
Se si parte per un periodo di vacanza non è necessario
spegnere l’apparecchio perché è dotato di una
funzione che permette, con bassi consumi elettrici, di
mantenere la temperatura del vano frigorifero intorno ai
12°C (per proteggere dal caldo trucchi e cosmetici); la
temperatura del congelatore va impostata sul minimo,
indispensabile per la conservazione degli alimenti.
Per attivare la funzione:
impostare la manopola FUNZIONAMENTO
1. posizionare la manopola FUNZIONAMENTO
CONGELATORE su OFF;
2. staccare la spina dalla presa.
! Se non si segue questa procedura può scattare
l’allarme: esso non è sintomo di anomalia. Per
ripristinare il normale funzionamento è sufficiente
posizionare la manopola FUNZIONAMENTO
CONGELATORE sul valore desiderato. Per isolare
l’apparecchio procedere seguendo i punti 1 e 2.
Pulire l’apparecchio
• Le parti esterne, le parti interne e le guarnizioni in
gomma possono essere pulite con una spugnetta
imbevuta di acqua tiepida e bicarbonato di sodio o
sapone neutro. Non usare solventi, abrasivi,
candeggina o ammoniaca.
• Gli accessori estraibili possono essere messi a
bagno in acqua calda e sapone o detersivo per
piatti. Sciacquarli e asciugarli con cura.
• Il retro dell’apparecchio tende a coprirsi di polvere,
che può essere eliminata utilizzando con
delicatezza, dopo aver spento l'apparecchio e
staccato la presa di corrente, la bocchetta lunga
dell’aspirapolvere, impostato su una potenza
media.
• Durante la pulizia delle guide scorrevoli dei cassetti
dei scomparti congelatore, può succedere che il
meccanismo di richiamo chiusura cassetto si
disattivi. Per riattivarlo, è sufficiente chiudere il
cassetto con maggiore forza.
Evitare muffe e cattivi odori
• L’apparecchio è fabbricato con materiali igienici
che non trasmettono odori. Per mantenere questa
caratteristica è necessario che i cibi vengano
sempre protetti e chiusi bene. Ciò eviterà anche
la formazione di macchie.
• Nel caso si voglia spegnere l’apparecchio per un
lungo periodo, pulire l’interno e lasciare le porte
aperte.
I
.
FRIGORIFERO su
Un doppio breve segnale acustico ne conferma
l’attivazione; la disattivazione è indicata da un segnale
acustico singolo.
Funzione Optimization Energy Saving
Al fine di ottimizzare il consumo energetico
mantenendo le performance di temperatura del
prodotto, si può attivare la funzione Optimization
Energy Saving. Questa funzione permette il massimo
risparmio energetico. Tale funzione si attiva
posizionando le manopole in “I CARE” e tenendo
premuto per almeno 3 secondi il tasto superfreezer; la
spia superfreezer inizierà a lampeggiare identificando
l’attivazione.
La funzione Optimization Energy Saving può essere
comunque disattivata, premendo ancora il tasto
superfreezer. La spia corrispondente smetterà di
lampeggiare ad identificare il ripristino delle
condizioni iniziali.
In ambienti umidi, con la funzione Optimization
Energy Saving attivata, potrebbe presentarsi lieve
formazione di condensa sulle porte; disattivando la
funzione, si ristabiliscono comunque le condizioni
standard del prodotto.
Sostituire la lampadina
Per sostituire la lampadina di illuminazione del vano
frigorifero, staccare la spina dalla presa di corrente.
Seguire le istruzioni
riportate qui sotto.
Accedere alla lampada
togliendo la protezione
come indicato in figura.
Sostituirla facendo
attenzione alla potenza
2
massima indicata sulla
protezione (10W,15 W o
1
25 W).
7
Precauzioni e consigli
I
! L’apparecchio è stato progettato e costruito
in conformità alle norme internazionali di sicurezza.
Queste avvertenze sono fornite per ragioni
di sicurezza e devono essere lette attentamente.
Questa apparecchiatura è conforme
alle seguenti Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Bassa Tensione)
e successive modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità
Elettromagnetica) e successive modificazioni.
- 2002/96/CE..
Sicurezza generale
• L’apparecchio è stato concepito per un uso di tipo
non professionale all’interno dell’abitazione.
• L’apparecchio deve essere usato per conservare e
congelare cibi, solo da persone adulte e secondo
le istruzioni riportate in questo libretto.
• L’apparecchio non va installato all’aperto,
nemmeno se lo spazio è riparato, perché è molto
pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare l’apparecchio a piedi nudi o con le
mani o i piedi bagnati o umidi.
• Non toccare le parti interne raffreddanti: c’è
pericolo di ustionarsi o ferirsi.
• Non staccare la spina dalla presa della corrente
tirando il cavo, bensì afferrando la spina.
• È necessario staccare la spina dalla presa prima di
effettuare operazioni di pulizia e manutenzione. Non
è sufficiente portare le manopole per la regolazione
della temperatura sulla posizione OFF
(apparecchio spento) per eliminare ogni contatto
elettrico.
• In caso di guasto, in nessun caso accedere ai
meccanismi interni per tentare una riparazione.
• Non utilizzare, all’interno degli scomparti
conservatori di cibi congelati, utensili taglienti ed
appuntiti o apparecchi elettrici se non sono del tipo
raccomandato dal costruttore.
• Non mettere in bocca cubetti appena estratti dal
congelatore.
• Questo apparecchio non è da intendersi adatto
all’uso da parte di persone (incluso bambini) con
ridotte capacità fisiche, sensoriali o mentali, o prive
di esperienza e conoscenza, a meno che siano
state supervisionate o istruite riguardo all’uso
dell’apparecchio da una persona responsabile
della loro sicurezza. I bambini dovrebbero essere
supervisionati per assicurarsi che non giochino con
l’apparecchio.
• Gli imballaggi non sono giocattoli per bambini.
.
8
Smaltimento
• Smaltimento del materiale di imballaggio: attenersi
alle norme locali, così gli imballaggi potranno
essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE),
prevede che gli elettrodomestici non debbano
essere smaltiti nel normale flusso dei rifiuti solidi
urbani. Gli apparecchi dismessi devono essere
raccolti separatamente per ottimizzare il tasso di
recupero e riciclaggio dei materiali che li
compongono ed impedire potenziali danni per la
salute e l’ambiente. Il simbolo del cestino barrato è
riportato su tutti i prodotti per ricordare gli obblighi
di raccolta separata.
Per ulteriori informazioni, sulla corretta dismissione
degli elettrodomestici, i detentori potranno
rivolgersi al servizio pubblico preposto o ai
rivenditori.
Risparmiare e rispettare l’ambiente
• Installare l’apparecchio in un ambiente fresco e ben
aerato, proteggerlo dall’esposizione diretta ai raggi
solari, non disporlo vicino a fonti di calore.
• Per introdurre o estrarre gli alimenti, aprire le porte
dell’apparecchio il più brevemente possibile.
Ogni apertura delle porte causa un notevole
dispendio di energia.
• Non riempire con troppi alimenti l’apparecchio:
per una buona conservazione, il freddo deve
poter circolare liberamente. Se si impedisce la
circolazione, il compressore lavorerà continuamente.
• Non introdurre alimenti caldi: alzerebbero la
temperatura interna costringendo il compressore a
un grosso lavoro, con grande spreco di energia
elettrica.
• Mantenere efficienti e pulite le guarnizioni, in modo
che aderiscano bene alle porte e non lascino uscire
il freddo (vedi Manutenzione).
• Grazie all’apertura indipendente delle porte e dei
cassetti del freezer questo prodotto permette un
risparmio energetico superiore al 50% rispetto ad
un normale combinato 2 porte.
Anomalie e rimedi
Può accadere che l’apparecchio non funzioni. Prima di telefonare all’Assistenza (vedi Assistenza), controllare
che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.
Anomalie:
Possibili cause / Soluzione:
La spia verde ALIMENTAZIONE non
si accende.
• La spina non è inserita nella presa della corrente o non abbastanza da
fare contatto, oppure in casa non c’è corrente.
Il motore non parte.
• L’apparecchio è dotato di un controllo salvamotore (vedi Avvio e utilizzo).
Le spie sono debolmente accese.
• Staccare la spina e reinserirla nella presa dopo averla girata su se stessa.
a) Suona l’allarme.
a) La porta del frigorifero è rimasta aperta per più di due minuti.
Il segnale acustico cessa alla chiusura della porta. Oppure non si è
seguita la corretta procedura di spegnimento (vedi Manutenzione).
b) L’apparecchio segnala un riscaldamento eccessivo del congelatore.
Si consiglia di verificare lo stato degli alimenti: potrebbe essere
necessario gettarli.
c) L’apparecchio segnala un riscaldamento pericoloso del congelatore: gli
alimenti devono essere gettati.
b) Suona l’allarme e lampeggiano
le due spie gialle.
c) Suona l’allarme e lampeggiano
le due spie gialle e quella verde.
d) Lampeggia la spia gialla
SEPERFREEZE
Riscaldamento
eccessivo
+ segnale acustico
+ segnale acustico
Riscaldamento
pericoloso
I
d) È attivata la funzione Optimization Energy Saving
b/c) In entrambi i casi il congelatore si manterrà a una temperatura intorno a
0°C per non far ricongelare gli alimenti.
Per spegnere il segnale acustico: aprire e chiudere la porta
del frigorifero. Per ripristinare il funzionamento normale: portare
la manopola FUNZIONAMENTO CONGELATORE sulla posizione OFF
(spento) e riaccendere l’apparecchio.
La spia verde ALIMENTAZIONE
lampeggia
• L’apparecchio non funzione correttamente. Chiamare l’Assistenta
Tecnica
Il frigorifero e il congelatore
raffreddano poco.
• Le porte non chiudono bene o le guarnizioni sono rovinate.
• Le porte vengono aperte molto spesso.
• Le manopole FUNZIONAMENTO non sono in posizione corretta
(vedi Descrizione).
• Il frigorifero o il congelatore sono stati riempiti eccessivamente.
Nel frigorifero gli alimenti
si gelano.
• La manopola FUNZIONAMENTO FRIGORIFERO non è in posizione
corretta (vedi Descrizione).
Il motore funziona di continuo.
• È stato premuto il tasto SUPER FREEZE (congelamento rapido): la spia
gialla SUPER FREEZE è accesa o lampeggiante (vedi Desc.).
• La porta non è ben chiusa o viene aperta di continuo.
• La temperatura dell’ambiente esterno è molto alta.
L’apparecchio emette
molto rumore.
• L’apparecchio non è stato installato ben in piano (vedi Installazione).
• L’apparecchio è stato installato tra mobili o oggetti che vibrano
ed emettono rumori.
• Il gas refrigerante interno produce un leggero rumore anche quando
il compressore è fermo: non è un difetto, è normale.
La temperatura di alcune parti
esterne del frigorifero è elevata.
• Le temperature elevate sono necessarie per evitare la formazioni di
condensa in particolari zone del prodotto
9
Assistenza
195084741.01
05/2010
Prima di contattare l’Assistenza:
• Verificare se l’anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).
• In caso negativo, contattare il Numero Unico Nazionale 199.199.199.
I
modello
Comunicare:
• il tipo di anomalia
• il modello della macchina (Mod.)
• il numero di serie (S/N)
Queste informazioni si trovano
sulla targhetta caratteristiche posta
nel vano frigorifero in basso a sinistra.
Mod. RG 2330
220 - 240 V-
TI
50 Hz
numero di serie
Cod.
150 W
75
Total 340
Net
Gross
Gross
Util
Bruto
Bruto
Utile
Brut
Brut
Compr. R 134 a
Test Pressure
HIGH-235
Syst.
P.S-I. LOW 140
Kompr. kg 0,090
Made in Italy 13918
93139180000
W Fuse
S/N 704211801
A
Gross
Bruto
Brut
Max 15 w
Capac
Class
Poder de Cong
Clase
Freez.
kg/24 h
4,0
N
Classe
Assistenza Attiva 7 giorni su 7
Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199*
.
Un operatore sarà a tua completa disposizione per fissare un appuntamento con un tecnico del Centro
Assistenza Autrorizzato più vicino a casa tua.
È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.
*Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle
13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle
08:00 e i giorni festivi, per chi chiama da telefono fisso.
Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato.
Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori
informazioni consultare il sito www.aristonchannel.com.
10
Operating Instructions
REFRIGERATOR/FREEZER COMBINATION
Contents
I
Italiano, 1
F
GB
English, 11
Français, 21
E
Espanol, 31
Installation, 12
Positioning and connection
Description of the appliance, 13-14
Control panel
Overall view
Start-up and use, 15-16
Starting the appliance
Chiller system
Using the refrigerator to its full potential
Using the freezer to its full potential
Maintenance and care, 17
3BL 1912 (TVZ) FW/HA
Switching the appliance off
Cleaning the appliance
Avoiding mould and unpleasant odours
Holiday function
Optimization Energy Saving function
Replacing the light bulb
Precautions and tips, 18
General safety
Disposal
Respecting and conserving the environment
Troubleshooting, 19
Assistance, 20
GB
Installation
GB
! Before placing your new appliance into operation
please read these operating instructions carefully.
They contain important information for safe use, for
installation and for care of the appliance.
! Please keep these operating instructions for future
reference. Pass them on to possible new owners of
the appliance.
Positioning and connection
Positioning
1. Place the appliance in a well-ventilated humidityfree room.
2. Do not obstruct the rear fan grills. The compressor
and condenser give off heat and require good
ventilation to operate correctly and save energy.
3. Leave a space of at least 10 cm between the top
part of the appliance and any furniture above it, and
at least 12 cm between the sides and any furniture/
side walls.
4. Ensure the appliance is away from any sources of
heat (direct sunlight, electric stove, etc.).
5. In order to maintain the correct distance between
the appliance and the wall behind it, fit the spacers
supplied in the installation kit, following the
instructions provided.
Levelling
1. Install the appliance on a level and rigid floor.
2. If the floor is not perfectly horizontal, adjust the
refrigerator by tightening or loosening the front feet.
12
Electrical connections
After the appliance has been transported, carefully
place it vertically and wait at least 3 hours before
connecting it to the electricity mains. Before inserting
the plug into the electrical socket ensure the following:
• The appliance is earthed and the plug is compliant
with the law.
• The socket can withstand the maximum power of the
appliance, which is indicated on the data plate
located on the bottom left side of the fridge (e.g. 150
W).
• The voltage must be in the range between the
values indicated on the data plate located on the
bottom left side (e.g. 220-240V).
• The socket is compatible with the plug of the
appliance.
If the socket is incompatible with the plug, ask an
authorised technician to replace it (see Assistance).
Do not use extension cords or multiple sockets.
! Once the appliance has been installed, the power
supply cable and the electrical socket must be easily
accessible.
! The cable must not be bent or compressed.
! The cable must be checked regularly and replaced
by authorised technicians only (see Assistance).
! The manufacturer declines any liability should
these safety measures not be observed.
Description of the
appliance
Control panel
GB
POWER
Indicator light
REFRIGERATOR
OPERATION
Knob
SUPER COOL
Indicator light
SUPER COOL
Button
• REFRIGERATOR OPERATION Knob
to regulate the temperature of the refrigerator
compartment.
is the optimal temperature for energy saving
levels.
is the holiday function (see Maintenance and
care).
OFF switches the refrigerator off.
• SUPER COOL (quick cool) to lower the temperature
of the refrigerator compartment rapidly. When it is
pressed, the SUPER COOL indicator light
illuminates (see Start-up and use).
• SUPER COOL Yellow indicator light (rapid cooling)
illuminates when the SUPER COOL button is
pressed.
• POWER Indicator light illuminates when the
appliance is connected to the electricity network.
SUPER FREEZE
Indicator light
FREEZER
OPERATION
Knob
SUPER FREEZE
Button
• SUPER FREEZE button (rapid freezing) to freeze
fresh food. When it is pressed, the SUPER FREEZE
indicator light illuminates (see Start-up and use).
If pressed for at least 3 seconds, this activates the
“Optimization Energy Saving” function (see Care
and maintenance).
• SUPER FREEZE Yellow indicator light (rapid
freezing) illuminates when the SUPER FREEZE
button is pressed.
• FREEZER OPERATION Knob
to regulate the temperature of the freezer
compartment.
is the optimal temperature for energy saving
levels.
OFF switches the appliance off, including the
refrigerator.
TVZ (see Using the freezer to its full potential)
! The indicator lights are also used to indicate an
unusual temperature increase in the freezer
compartment (see Troubleshooting).
13
Description of the
appliance
GB
Overall view
The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not
directly represent the appliance purchased. For more complex features, consult the following pages.
Control panel
LAMP
(see Maintenance)
SHELVES•
Removable
multipurpose
SHELVES•
WINE RACK
FRUIT and
VEGETABLE bin
BOTTLE shelf
TVZ compartment
and FREEZER and
STORAGE
compartment
FREEZER and
STORAGE
compartment
Levelling FEET
• Varies by number and/or position.
14
Start-up and use
Starting the appliance
! Before starting the appliance, follow the
installation instructions (see Installation).
! Before connecting the appliance, clean the
compartments and accessories well with lukewarm
water and bicarbonate.
! The appliance comes with a motor protection control
system which makes the compressor start
approximately 8 minutes after being switched on. The
compressor also starts each time the power supply is
cut off whether voluntarily or involuntarily (blackout).
1. Set the FREEZER OPERATION knob on OFF.
2. Insert the plug into the socket and ensure that the
green POWER indicator light illuminates.
3. Turn the FREEZER OPERATION knob to an average
value and press the SUPER FREEZE button (rapid
freezing): the SUPER FREEZE indicator light will
illuminate. Once the refrigerator has reached the
optimal temperature, the indicator light goes out and
you can begin food storage.
4. Turn the REFRIGERATOR OPERATION knob to an
average value. After a few hours you will be able to
put food in the refrigerator.
Using the refrigerator to its full
potential
GB
• Use the REFRIGERATOR OPERATION knob to adjust
the temperature (see Description).
• Press the SUPER COOL button (rapid cooling) to
lower the temperature quickly. For example, when
you place a large number of new food items inside a
fridge the internal temperature will rise slightly. The
function quickly cools the groceries by temporarily
reducing the temperature until it reaches the ideal
level.
• Place only cold or lukewarm foods in the compartment,
not hot foods (see Precautions and tips).
• Remember that cooked foods do not last longer than
raw foods.
• Do not store liquids in open containers. They will
increase humidity in the refrigerator and cause
condensation to form.
• SHELVES: with or without grill. Due to the special
guides the shelves are removable and the height
is adjustable, allowing easy storage of large
containers and food.
Chiller system
No Frost
The No Frost system
circulates cold air
continuously to collect
humidity and prevent
ice and frost formation.
The system maintains
an optimal humidity
level in the
compartment,
preserving the original
quality of the food, preventing the food from sticking
together and making defrosting a thing of the past. Do
not block the aeration cells by placing food or
containers in direct contact with the refrigerating back
panel. Close bottles and wrap food tightly.
FRUIT and VEGETABLE bin
The salad crispers fitted inside the fridge have been
specially designed for the purpose of keeping fruit
and vegetables fresh and crisp. Open the humidity
regulator (position B) if you want to store food in a less
humid environment, or close it (position A) to store
food in a more humid environment.
A
B
15
GB
TEMPERATURE Indicator light: to identify the coldest
area in the refrigerator.
1. Check that OK appears clearly on the indicator light
(see diagram).
2. If the word “OK” does not appear it means that the
temperature is too high: adjust the REFRIGERATOR
OPERATION knob to a higher position (colder) and
wait approximately 10 hours until the temperature
has been stabilised.
3. Check the indicator light again: if necessary,
readjust it following the initial process. If large
quantities of food have been added or if the
refrigerator door has been opened frequently, it is
normal for the indicator not to show OK. Wait at
least 10 hours before adjusting the REFRIGERATOR
OPERATION knob to a higher setting.
Food hygiene
1. Once you have bought your food, remove all
external packaging made of paper/cardboard or
other wrappers, which could introduce bacteria or
dirt inside your refrigerator.
2. Protect the food, (especially easily perishable
items and those that have a strong smell), in order
to avoid contact between them, thereby removing
both the possibility of germ/bacteria contamination
as well as the diffusion of strong odours inside the
fridge.
3. Store all food in such a way as to ensure air can
circulate freely between different items.
4. Keep the inside of your fridge clean, taking care
not to use oxidiser or abrasive products.
5. Remove all food past its expiry date from the
refrigerator.
6. For the correct preservation of food, all easily
perishable items (soft cheeses, raw fish, meat, etc.)
should be stored in the coldest zone of the fridge
compartment, i.e. just above the salad crisper
where the temperature indicator is situated.
Using the freezer to its full potential
• Use the FREEZER OPERATION knob to adjust the
temperature (see Description).
16
• Do not re-freeze food that is defrosting or that has already
been defrosted. These foods must be cooked and eaten
(within 24 hours).
• Fresh food that needs to be frozen must not come into
contact with food that has already been defrosted.
• Do not place glass bottles which contain liquids, and
which are corked or hermetically sealed in the freezer
because they could break.
• The maximum quantity of food that may be frozen daily is
indicated on the plate containing the technical properties
located on the bottom left side of the refrigerator
compartment (for example: Kg/24h: 4).
• The top drawer can be used to store several types of
food (semifreddo frozen desserts, ice creams and
alcohol) at the most suitable temperature; the lower
drawer (see overall view) is designed to store frozen
food in normal conditions.
To freeze food (if the freezer is already in operation),
deactivate the TVZ and empty the top drawer, press
the rapid-freezing SUPER FREEZE button (the
corresponding LED lights up), place the food inside
and close the drawer. The function is deactivated
automatically after 24 hours or when the optimal
temperatures have been reached (LED switches off).
The food may now be moved to the lower drawer (so
that the TVZ functions may be used) or left in the TVZ
compartment which, when left inactive, will function
as a normal storage compartment.
! to avoid blocking the air circulation inside the freezer
compartment, it is advisable not to obstruct the
ventilation holes with food or containers.
! Do not open the door during freezing.
! If there is a power cut or malfunction, do not open the
freezer door. This will help maintain the temperature
inside the freezer, ensuring that foods are conserved for
at least 9 -14 hours.
TVZ compartment
The TVZ is a special compartment in the freezer which
allows the user to choose between 5 different
operating modes that may be set according to
specific requirements and the type of food stored
inside. The temperature settings available are +4°C,
0°C, -12°C and -18°C; these options are displayed on
the control panel (FREEZER COMPARTMENT knob).
The TVZ has an independent control feature; it may
also be deactivated using the control panel, for use as
a normal freezer compartment.
WARNING: the TVZ compartment does not
instantly shift from one temperature setting to
another, as it requires a certain amount of time to
stabilise.
Maintenance and care
Switching the appliance off
Holiday function
During cleaning and maintenance it is necessary to
disconnect the appliance from the electricity supply:
If you are going on holiday, you do not have to switch
the appliance off; it features a low-energy function
which keeps the temperature of the refrigerator
compartment at approximately 12°C (you may, for
example, wish to protect cosmetics and beauty
products from the heat). The freezer temperature
should be set to the minimum value, in order to
preserve the food inside it effectively.
To enable the function: set the REFRIGERATOR
1. set the FREEZER OPERATION knob on OFF
2. pull the plug out of the socket
! If this procedure is not followed, the alarm may
sound. This alarm does not indicate a malfunction. To
restore normal operation, it is sufficient to set the
FREEZER OPERATION knob on the desired value. To
disconnect the appliance, follow point 1 and 2.
Cleaning the appliance
• The external and internal parts, as well as the
rubber seals may be cleaned using a sponge that
has been soaked in lukewarm water and
bicarbonate of soda or neutral soap. Do not use
solvents, abrasive products, bleach or ammonia.
• The removable accessories may be soaked in
warm water and soap or dishwashing liquid. Rinse
and dry them carefully.
• The back of the appliance may collect dust which
can be removed by delicately using the hose of a
vacuum cleaner set on medium power. The
appliance must be switched off and the plug must
be pulled out before cleaning the appliance.
• During the cleaning of the slide rails for the drawers
in the freezer compartment, it may happen that the
automatic drawer closure mechanism is
deactivated. To reactivate it, simply close the
drawer a little more forcefully than is usually
necessary.
GB
.
OPERATION knob on
A double acoustic signal informs you when it has
been enabled. A single acoustic signal informs you
when it has been disabled.
Optimization Energy Saving function
The “Optimization Energy Saving” function may be
activated in order to optimise energy consumption
while maintaining the cooling performance of the
product. This function maximises the energy saved. It
is activated by setting the knobs to “I CARE”, then
pressing and holding the Super Freeze button for at
least 3 seconds; the Super Freeze indicator light will
begin to flash, signalling the activation of this function.
The Optimization Energy Saving function may also
be deactivated by pressing the Super Freeze button
again. The corresponding indicator light will stop
flashing, thereby signalling that the original operating
conditions have been restored.
In humid environments, when the Optimization
Energy Saving function is activated, slight
condensation may form on the door of the appliance;
normal operating conditions are restored when the
function is deactivated.
Avoiding mould and unpleasant odours
Replacing the light bulb
• The appliance is manufactured with hygienic
materials which are odour free. In order to maintain
an odour free refrigerator and to prevent the
formation of stains, food must always be covered or
sealed properly.
• If you want to switch the appliance off for an
extended period of time, clean the inside and leave
the doors open.
To replace the light bulb in the refrigerator
compartment, pull out the plug from the electrical
socket. Follow the instructions below.
Access the light bulb by
removing the cover as
indicated in the
diagram.
Replace it with a similar
light bulb within the
2
power range indicated
on the cover (10 W, 15
W or 25 W).
1
17
Precautions and tips
GB
! The appliance was designed and manufactured in
compliance with international safety standards. The
following warnings are provided for safety reasons and
must be read carefully.
This appliance complies with the following
Community Directives:
- 73/23/EEC of 19/02/73 (Low Voltage) and
subsequent amendments;
-89/336/EEC of 03.05.89 (Electromagnetic
Compatibility) and subsequent amendments;
- 2002/96/CE..
General safety
• The appliance was designed for domestic use inside
the home and is not intended for commercial or
industrial use.
• The appliance must be used to store and freeze food
products by adults only and according to the
instructions in this manual.
• The appliance must not be installed outdoors, even in
covered areas. It is extremely dangerous to leave the
appliance exposed to rain and storms.
• Do not touch the appliance with bare feet or with wet
or moist hands and feet.
• Do not touch the internal cooling elements: this could
cause skin abrasions or frost/freezer burns.
• When unplugging the appliance always pull the plug
from the mains socket, do not pull on the cable.
• Before cleaning and maintenance, always switch off
the appliance and disconnect it from the electrical
supply. It is not sufficient to set the temperature
adjustment knobs on OFF (appliance off) to eliminate
all electrical contact.
• In the case of a malfunction, under no circumstances
should you attempt to repair the appliance yourself.
Repairs carried out by inexperienced persons may
cause injury or further malfunctioning of the
appliance.
• Do not use utensils other than the scraper provided,
or electrical equipment which is not of the type
specified by the manufacturer, inside the frozen food
storage compartments.
• Do not put ice cubes taken directly from the freezer
into your mouth.
• This appliance is not intended for use by persons
(including children) with reduced physical, sensory or
lack of experience and knowledge unless they have
been given supervision or instruction concerning use
of the appliance by a person responsible for their
safety. Children should be supervised to ensure that
they do not play with the appliance.
• Keep packaging material out of the reach of children! It
can become a choking or suffocation hazard.
18
Disposal
• Observe local environmental standards when
disposing packaging material for recycling
purposes.
• The European Directive 2002/96/EC on Waste
Electrical and Electronic Equipment (WEEE), requires
that old household electrical appliances must not be
disposed of in the normal unsorted municipal waste
stream. Old appliances must be collected separately
in order to optimise the recovery and recycling of the
materials they contain and reduce the impact on
human health and the environment. The crossed out
“wheeled bin” symbol on the product reminds you of
your obligation, that when you dispose of the
appliance it must be separately collected.
Consumers should contact their local authority or
retailer for information concerning the correct
disposal of their old appliance.
Respecting and conserving the
environment
• Install the appliance in a fresh and well-ventilated
room. Ensure that it is protected from direct sunlight
and do not place it near heat sources.
• Try to avoid keeping the door open for long periods
or opening the door too frequently in order to
conserve energy.
• Do not fill the appliance with too much food:
cold air must circulate freely for food to be preserved
properly. If circulation is impeded, the compressor
will work continuously.
• Do not place hot food directly into the refrigerator.
The internal temperature will increase and force the
compressor to work harder and will consume more
energy.
• Defrost the appliance if ice forms (see Maintenance).
A thick layer of ice makes cold transference to food
products more difficult and results in increased
energy consumption.
• Regularly check the door seals and wipe clean to
ensure they are free of debris and to prevent cold air
from escaping (see Maintenance).
• Thanks to its independent freezer door and drawer
opening system, this product offers a 50% energy
saving in comparison with a normal 2-door combined
refrigerator/freezer unit.
Troubleshooting
If the appliance does not work, before calling for Assistance (see Assistance), check for a solution from the following list.
Malfunctions:
Possible causes / Solutions:
The green POWER indicator light does
not illuminate.
• The plug has not been inserted into the electrical socket, or not far enough
to make contact, or there is no power in the house.
The motor does not start.
• The appliance comes with a motor protection control (see Start-up and use).
The indicator lights are on but the light is • Pull out and reverse the plug before putting it back in the socket.
dim.
a) The alarm sounds.
b) The alarm sounds and the two yellow
indicator lights flash.
a) The refrigerator door has remained open for more than two minutes (the
buzzer will stop sounding when you shut the door) or the correct switchingoff procedure was not followed (see Maintenance).
b) The temperature in the freezer is too high. Check the quality of the food
products and dispose if necessary.
c) The alarm sounds and the two yellow
indicator lights as well as the green one
flash.
c) The temperature in the freezer has reached a dangerous level. The food
must be disposed immediately.
d) The yellow SUPERFREEZE indicator
light flashes
d) The Optimization Energy Saving function is activated
Heating
is excessive
+ buzzer
+ buzzer
b/c) In both these cases the freezer will maintain a temperature of about 0°C
so that the food does not re-freeze.
To turn off the acoustic signal open and close the refrigerator door. To
restore normal operation bring the FREEZER OPERATION knob setting
to OFF (off) and turn the appliance on again.
Heating
danger
The green POWER indicator light flashes.
• The appliance is not operating correctly. Contact the Technical Assistance
Centre.
The refrigerator and the freezer do not
cool well.
•
•
•
•
The food inside the refrigerator is
beginning to freeze.
• The REFRIGERATOR OPERATION knob is not on the correct setting (see
Description).
• The food is in contact with the back inside wall of the refrigerator.
The motor runs continuously.
• The SUPER FREEZE button has been pressed (rapid freezing): the yellow
SUPER FREEZE light is on or flashing (see Description).
• The door is not closed properly or is continuously opened.
• The outside ambient temperature is very high.
• The thickness of the frost exceeds 2-3 mm (see Maintenance).
The appliance makes a lot of noise.
• The appliance has not been installed on a level surface (see Installation).
• The appliance has been installed between cabinets that vibrate and make
noise.
• The internal refrigerant makes a slight noise even when the compressor is
off. This is not a defect, it is normal.
The back wall of the refrigerator unit is
covered in frost or droplets of water
• This shows the appliance is operating normally.
The doors do not close properly or the seals are damaged.
The doors are opened too frequently.
The OPERATION knobs are not on the correct setting (see Description).
The refrigerator or the freezer have been over-filled.
19
GB
Assistance
195084741.01
05/2010
Before calling for Assistance:
• Check if the malfunction can be solved on your own (see Troubleshooting).
• If after all the checks, the appliance still does not operate or the problem persists, call the nearest Service
Centre
model
serial number
GB
Communicating:
• type of malfunction
• appliance model (Mod.)
• serial number (S/N)
This information can be found on the data
plate located on the bottom left side of the
refrigerator compartment.
Mod. RG 2330
220 - 240 V-
TI
50 Hz
Cod.
150 W
75
Total 340
Net
Gross
Gross
Util
Bruto
Bruto
Utile
Brut
Brut
Compr. R 134 a
Test Pressure
HIGH-235
Syst.
P.S-I. LOW 140
Kompr. kg 0,090
Made in Italy 13918
93139180000
W Fuse
S/N 704211801
A
Gross
Bruto
Brut
Max 15 w
Capac
Class
Poder de Cong
Clase
Freez.
kg/24 h
4,0
N
Classe
Never call on unauthorized technicians and always refuse spare parts which are not originals.
20
Mode d’emploi
COMBINE REFRIGERATEUR/CONGELATEUR
Sommaire
I
Italiano, 1
F
GB
English, 11
Français, 21
E
Espanol, 31
Installation, 22
Mise en place et raccordement
Description de l’appareil, 23-24
Tableau de bord
Vue d’ensemble
Mise en marche et utilisation, 25-26
Mise en service de l’appareil
Système de refroidissement
Pour profiter à plein de votre réfrigérateur
Pour profiter à plein de votre congélateur
Entretien et soins, 27
3BL 1912 (TVZ) FW/HA
Mise hors tension
Nettoyage de l’appareil
Contre la formation de moisissures et de mauvaises
odeurs
Fonction holiday
Fonction Optimization Energy Saving
Remplacement de l’ampoule d’éclairage
Précautions et conseils, 28
Sécurité générale
Mise au rebut
Economies et respect de l’environnement
Anomalies et remèdes, 28
Assistance, 30
F
Installation
F
! Conservez ce mode d’emploi pour pouvoir le
consulter à tout moment. En cas de vente, de cession
ou de déménagement, veillez à ce qu’il suive
l’appareil pour informer le nouveau propriétaire sur
son fonctionnement et lui fournir les conseils
correspondants.
! Lisez attentivement les instructions : elles
contiennent des conseils importants sur l’installation,
l’utilisation et la sécurité de votre appareil.
Mise en place et raccordement
Mise en place
1. Placez l’appareil dans une pièce bien aérée et non
humide.
2. Ne bouchez pas les grilles d’aération arrière : le
compresseur et le condensateur produisent de la
chaleur et exigent une bonne aération pour bien
fonctionner et réduire la consommation d’électricité.
3. Prévoir au moins 10 cm entre le haut de l’appareil et
les meubles installés au-dessus et au moins 12 cm
entre les côtés et les meubles/parois latérales.
4. Installez l’appareil loin de sources de chaleur
(rayons directs du soleil, cuisinière électrique).
5. Pour maintenir une distance optimale entre le
produit et la paroi arrière, montez les cales
d’espacement comprises dans le kit d’installation et
suivez les instructions de la notice spécialement
prévue.
Mise à niveau
1. Installez l’appareil sur un sol plat et rigide.
2. Si le sol n’est pas parfaitement horizontal, vissez ou
dévissez les petits pieds avant pour bien niveler
l’appareil.
22
Raccordement électrique
Après le transport, placez l’appareil à la verticale et
attendez au moins 3 heures avant de le raccorder à
l’installation électrique. Avant de brancher la fiche
dans la prise de courant, assurez-vous que :
• la prise est bien munie d’une terre conforme à la loi;
• la prise est bien apte à supporter la puissance
maximale de l’appareil, indiquée sur la plaquette
signalétique placée à l’intérieur du compartiment
réfrigérateur en bas à gauche (ex. 150 W);
• la tension d’alimentation est bien comprise entre les
valeurs indiquées sur la plaquette signalétique,
placée en bas à gauche (ex.220-240 V);
• la prise est bien compatible avec la fiche de
l’appareil.
En cas d’incompatibilité, faites remplacer la fiche
par un technicien agréé (voir Assistance); n’utilisez
ni rallonges ni prises multiples.
! Après installation de l’appareil, le câble électrique et
la prise de courant doivent être facilement
accessibles.
! Le câble ne doit être ni plié ni excessivement
écrasé.
! Il doit être contrôlé prériodiquement et ne peut être
remplacé que par un technicien agréé (voir
Assistance).
! Nous déclinons toute responsabilité en cas de
non respect des normes énumérées ci-dessus.
Description de
l’appareil
Tableau de bord
F
Voyant
ALIMENTATION
Bouton
FONCTIONNEMENT
REFRIGERATEUR
Voyant
SUPER COOL
Touche SUPER
COOL
• Bouton FONCTIONNEMENT REFRIGERATEUR
pour régler la température à l’intérieur du
compartiment réfrigérateur.
est la température optimale avec une faible
consommation d’électricité.
est la fonction holiday (voir Entretien et soins).
OFF éteint le réfrigérateur.
• Touche SUPER COOL (refroidissement rapide) pour
abaisser rapidement la température du
compartiment réfrigérateur. Si elle est enfoncée, le
voyant SUPER COOL s’allume(voir Mise en marche
et utilisation).
• Voyant jaune SUPER COOL (refroidissement
rapide): il s’allume dès que vous appuyez sur la
touche SUPER COOL.
• Voyant VERT ALIMENTATION il s’allume quand
l’appareil est branché au réseau d’alimentation.
Voyant
SUPER FREEZE
Bouton
FONCTIONNEMENT
CONGELATEUR
Touche
SUPER FREEZE
• Touche SUPER FREEZE (congélation rapide) pour
congeler des aliments frais. Si elle est enfoncée, le
voyant SUPER FREEZE s’allume (voir Mise en
marche et utilisation).
Une pression d’au moins 3 secondes sur cette
touche active la fonction “Optimization Energy
Saving” (voir Entretien et soin).
• Voyant jaune SUPER FREEZE (congélation rapide):
il s’allume dès que vous appuyez sur la touche
SUPER FREEZE .
• Bouton FONCTIONNEMENT CONGELATEUR
pour régler la température à l’intérieur du
compartiment congélateur.
est la température optimale avec une faible
consommation d’électricité.
OFF éteint l’appareil, réfrigérateur inclus.
TVZ (voir Pour profiter à plein de votre
congélateur)
! Les voyants servent aussi à signaler toute
augmentation anormale de la température à l’intérieur
du compartiment congélateur (voir Anomalies et
remèdes).
23
Description de
l’appareil
F
Vue d’ensemble
Ces instructions d’utilisation s’appliquent à plusieurs modèles, il se peut donc que les composants illustrés
présentent des différences par rapport à ceux de l’appareil que vous avez acheté. Vous trouverez dans les pages
suivantes la description des objets plus complexes.
Tableau de bord
Eclairage
(voir Entretien)
CLAYETTE•
Balconnet amovible
PORTE-OBJETS•
WINE RACK
Bac FRUITS e
LEGUMES
Balconnet
BOUTEILLES
Compartiment TVZ
et Compartiment
CONGELATION et
CONSERVATION
Compartiment
CONGELATION et
CONSERVATION
PIED
de réglage
• Leur nombre et/ou leur emplacement peut varier.
24
Mise en marche et
utilisation
Mise en service de l’appareil
! Avant de mettre l’appareil en service, suivez bien
les instructions sur l’installation (voir Installation).
! Avant de brancher votre appareil, nettoyez bien les
compartiments et les accessoires à l’eau tiède
additionnée de bicarbonate.
! Cet appareil est équipé d’un système protège-moteur
qui ne fait démarrer le compresseur que 8 minutes
après son branchement. C’est ce qui se passera aussi
après toute coupure de courant, volontaire ou
involontaire (panne d’électricité.
1. Amenez le bouton FONCTIONNEMENT
CONGELATEUR sur OFF.
2. Branchez la fiche dans la prise et contrôlez que le
voyant vert ALIMENTATION ELECTRIQUE s’allume.
3. Amenez le bouton FONCTIONNEMENT
CONGELATEUR sur une valeur intermédiaire et
appuyez sur la touche SUPER FREEZE (congélation
rapide) : le voyant jaune SUPER FREEZE s’allumera. Il
ne s’éteindra que quand le congélateur aura atteint sa
température optimale : vous pourrez alors introduire
les aliments.
4. Amenez le bouton FONCTIONNEMENT
REFRIGERATEUR sur une valeur intermédiaire. Au
bout de quelques heures, vous pourrez commencer
à stocker des aliments dans le réfrigérateur.
Système de refroidissement
No Frost
Le No Frost gère un flux
continu d’air froid qui
absorbe l’humidité et
empêche la formation de
glace et de givre : il
maintient un niveau
d’humidité adéquat à
l’intérieur du
compartiment
réfrigérateur et, grâce à
l’absence de givre, il
préserve les qualités originaires des aliments; dans le
compartiment congélateur il évite la formation de glace,
il n’y a par conséquent plus besoin de dégivrer et les
aliments ne collent plus entre eux. Ne placez pas
d’aliments ou de récipients contre la paroi refroidissante
arrière pour ne pas boucher les trous d’aération et éviter
une formation rapide d’eau condensée. Fermez bien les
bouteilles et emballez les aliments.
Pour profiter à plein de votre
réfrigérateur
F
• Pour régler la température, utilisez le bouton
FONCTIONNEMENT REFRIGERATEUR (voir
Description).
• Appuyez sur la touche SUPER COOL (refroidissement
rapide) pour faire baisser la température rapidement,
par exemple quand vous remplissez le compartiment
après avoir fait de grosses provisions. Cette fonction
se désactive automatiquement une fois le temps
écoulé.
• N’introduisez que des aliments froids ou à peine
tièdes, jamais chauds (voir Précautions et conseils).
• Les aliments cuits contrairement à ce que l’on croit ne
se conservent pas plus longuement que les aliments
crus.
• N’introduisez pas de récipients non fermés contenant
des liquides: ces derniers entraîneraient une
augmentation de l’humidité et la formation d’eau
condensée.
• CLAYETTES: pleines ou grillagées. Elles sont
amovibles et réglables en hauteur grâce à des
glissières spéciales, pour le rangement de récipients
ou d’aliments de grande dimension.
Bac FRUITS et LEGUMES
Les tiroirs à fruits et légumes qui équipent le
réfrigérateur sont spécialement conçus pour garder
vos fruits et légumes frais et savoureux. Ouvrez le
régulateur d’humidité (position B) si vous désirez
conserver vos aliments dans un environnement moins
humide ou bien fermez-le (position A) pour les
conserver dans un environnement plus humide.
A
B
25
F
Indicateur de TEMPERATURE: pour repérer la zone la
plus froide à l’intérieur du réfrigérateur.
1. Contrôler que l’indicateur affiche bien OK (voir figure).
2. Si le message OK n’est pas affiché, c’est que la
température est trop élevée : régler le bouton
FONCTIONNEMENT REFRIGERATEUR sur un
numéro plus élevé (plus froid) et attendre environ 10
h jusqu’à ce que la température se stabilise.
3. Contrôler l’indicateur une nouvelle fois : si nécessaire,
procéder à un nouveau réglage. Si de grosse
quantités d’aliments ont été stockées ou si la porte du
réfrigérateur est ouverte très souvent, il est normal que
l’indicateur n’indique pas OK. Attendre au moins 10 h
avant de régler le bouton FONCTIONNEMENT
REFRIGERATEUR sur un chiffre plus élevé.
L'hygiène alimentaire
1. Après achat, les aliments doivent être débarrassés
de leur emballage extérieur en papier/carton ou
autre qui pourrait véhiculer des bactéries ou des
saletés à l’intérieur du réfrigérateur.
2. Protégez les aliments (notamment ceux qui se
détériorent rapidement et ceux qui dégagent une
forte odeur ) pour éviter tout contact entre eux et
éliminer ainsi toute possibilité de contamination de
germes/bactéries et la diffusion d’odeurs
particulières à l’intérieur du réfrigérateur.
3. Rangez les aliments de manière à ce que l’air
puisse circuler librement entre eux.
4. Veillez à ce que l’intérieur du réfrigérateur soit
toujours propre. Attention : ne pas utiliser de
produits oxydants ou abrasifs pour son nettoyage.
5. Sortez les aliments du réfrigérateur dès qu’ils
dépassent leur durée limite de conservation.
6. Pour une bonne conservation, les aliments
facilement périssables (fromages à pâte molle,
poisson cru, viande, etc.) doivent être placés dans
la zone plus froide où est situé l’indicateur de
température.
Pour profiter à plein de votre congélateur
• Pour régler la température, utilisez le bouton
FONCTIONNEMENT CONGELATEUR (voir Description).
• Ne recongelez pas des aliments décongelés ou en cours
de décongélation; il faut les faire cuire et les consommer
(dans les 24 heures).
• Les aliments frais à congeler ne doivent pas être placés
au contact d’aliments déjà congelés.
26
• Ne stockez pas dans votre congélateur des bouteilles en
verre contenant des liquides, bouchées ou fermées
hermétiquement, elles pourraient se briser.
• La quantité journalière maximale d’aliments pouvant être
congelée est indiquée sur l’étiquette des caractéristiques,
placée dans le compartiment réfrigérateur en bas à
gauche (exemple : 4 Kg/24h).
• Le tiroir du haut est un compartiment servant à
conserver à la bonne température des produits
spéciaux (desserts glacés “semifreddi”, glaces et
boissons alcooliques); le tiroir du bas (voir vue
d’ensemble) est prévu pour la conservation normale
d’aliments congelés.
Pour congeler (si le congélateur est déjà en service)
désactivez le TVZ et videz le tiroir du haut, appuyez
sur la touche SUPER FREEZE (congélation rapide)
(allumage de la LED correspondante), introduisez
les aliments et fermez le tiroir. Cette fonction se
désactive automatiquement au bout de 24 heures
ou dès que les températures optimales sont
atteintes (LED éteinte).
Vous pouvez à présent déplacer les aliments dans
le tiroir du bas (pour pouvoir ainsi utiliser les
fonctions du TVZ) ou les laisser dans le
compartiment TVZ qui, désactivé, fonctionne
comme un compartiment de conservation courant.
! Pour éviter d’empêcher la circulation de l’air à l’intérieur
du congelateur, nous recommandons de ne pas boucher
avec des aliments ou des récipients les trous d’aération
! Evitez d’ouvrir la porte pendant la phase de congélation.
! En cas de coupure de courant ou de panne, n’ouvrez
pas la porte du congélateur : les produits surgelés et
congelés se conserveront ainsi sans problème pendant
9 - 14 heures environ.
Compartiment TVZ
Le TVZ est un compartiment spécial du freezer qui
permet de sélectionner et de programmer 5 modes de
fonctionnement distincts selon les besoins et le type
d’aliments conservés. Les températures disponibles
sont +4°C, 0°C, -12°C et -18°C présentes sur le
panneau de commande (bouton FONCTIONNEMENT
CONGÉLATEUR). Le TVZ est équipé d’une
commande indépendante. A partir du panneau de
commande, vous pouvez aussi désactiver le TVZ et
l’utiliser comme un compartiment freezer courant.
ATTENTION: le passage d’une température à un
autre n’est pas immédiat pour le TVZ et nécessite
un délai suffisant pour la stabilisation du
compartiment TVZ.
Entretien et soin
Mise hors tension
Pendant les opérations de nettoyage et d’entretien,
débranchez l’appareil du réseau d’alimentation :
1. amenez le bouton FONCTIONNEMENT
CONGELATEUR sur OFF;
2. débranchez la fiche de la prise de courant.
! Si cette procédure n’est pas respectée, l’alarme peut
se déclencher : ceci ne dénote pas une anomalie.
Pour rétablir le fonctionnement correct de l’appareil, il
suffit d’amener le bouton FONCTIONNEMENT
CONGELATEUR sur la valeur souhaitée. Pour isoler
l’appareil, procédez comme indiqué aux points 1 et 2.
Fonction holiday
Si vous partez en vacances, pas besoin d’éteindre
votre appareil car il est équipé d’une fonction spéciale
qui permet, avec une faible consommation
d’électricité, de maintenir la température à l’intérieur
du réfrigérateur autour de 12°C (pour protéger de la
chaleur vos produits de beauté et de maquillage).
Réglez dans ce cas la température du congélateur sur
une valeur minimale, indispensable à la conservation
des aliments.
Pour activer la fonction :
amenez le bouton FONCTIONNEMENT
(voir figure).
REFRIGERATEUR sur
Deux bips confirment son activation; sa désactivation
est signalée par un seul bip.
Fonction Optimization Energy Saving
Nettoyage de l’appareil
• Nettoyez l’extérieur, l’intérieur et les joints en
caoutchouc à l’aide d’une éponge imbibée d’eau
tiède additionnée de bicarbonate de soude ou de
savon neutre. N’utilisez pas de solvants, de
produits abrasifs, d’eau de Javel ou d’ammoniaque.
• mettez tremper les accessoires amovibles dans de
l’eau chaude additionnée de savon ou de liquide
vaisselle. Rincez-les et essuyez-les soigneusement.
• Le dos de l’appareil a tendance à s’empoussiérer,
pour éliminer la poussière avec délicatesse, après
avoir éteint l’appareil et débranché la fiche, servezvous d’un aspirateur montant un accessoire
adéquat et réglé sur une puissance intermédiaire.
• Lors du nettoyage des coulisses des tiroirs des
compartiments du congélateur, il peut arriver que le
mécanisme de rappel de fermeture ne fonctionne
plus. Pour rétablir son fonctionnement, il suffit de
fermer le tiroir un peu plus énergiquement.
Contre la formation de moisissures et
de mauvaises odeurs
• Cet appareil est fabriqué dans des matériaux
hygiéniques qui ne transmettent pas d’odeur. Pour
sauvegarder cette caractéristique, veillez à bien
emballer et couvrir vos aliments. Vous éviterez par
la même occasion la formation de taches.
• Si vous devez laisser votre appareil éteint pendant
une période de temps prolongée, nettoyez-le bien
l’intérieur et laissez les portes ouvertes.
L’activation de la fonction Optimization Energy Saving
permet d’optimiser la consommation d’énergie tout en
maintenant les performances de température de
l’appareil. Cette fonction permet un maximum
d’économie d’énergie. Pour l’activer, tourner les boutons
sur “I CARE”, appuyer 3 secondes de suite sur la touche
superfreezer; le voyant superfreezer se mettra à
clignoter pour signaler l’activation de la fonction.
Pour désactiver la fonction Optimization Energy Saving,
il suffit d’appuyer à nouveau sur la touche superfreezer.
Le voyant correspondant se mettra à clignoter pour
signaler le rétablissement des conditions initiales.
Dans des endroits humides, l’activation de la fonction
Optimization Energy Saving pourrait entraîner la
formation de condensation sur les portes. La
désactivation de cette fonction rétablit toutefois les
conditions standard du produit.
Remplacement de l’ampoule d’éclairage
Pour remplacer l’ampoule d’éclairage du compartiment
réfrigérateur, débranchez la fiche de la prise de
courant. Suivez les indications fournies ci-dessous.
Pour pouvoir remplacer l’ampoule, démontez le
couvercle de protection
comme illustré (voir
figure). Remplacez-la
par une ampoule
semblable dont la
puissance doit
2
correspondre à celle
indiquée sur le
1
couvercle de protection
(10 W, 15 W ou 25 W).
27
F
Précautions et conseils
F
! L’appareil a été conçu et fabriqué conformément aux
normes internationales de sécurité. Ces conseils sont
fournis pour des raisons de sécurité et doivent être lus
attentivement.
Cet appareil est conforme aux Directives
Communautaires suivantes :
- 73/23/CEE du 19/02/73 (Basse Tensione) et
modifications suivantes;
-89/336/CEE du 03/05/89 (Compatibilité
Electromagnétique) et modifications suivantes;
- 2002/96/CE..
Sécurité générale
• Cet appareil a été conçu pour un usage familial, de
type non professionnel.
• Cet appareil qui sert à conserver et à congeler des
aliments ne doit être utilisé que par des adultes
conformément aux instructions du mode d’emploi.
• Cet appareil ne doit pas être installé en extérieur, même
dans un endroit à l’abri, il est en effet très dangereux de
le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l’appareil pieds nus ou si vos mains
ou pieds sont mouillés ou humides.
• Ne touchez pas aux parties refroidissantes: vous
pourriez vous brûler ou vous blesser.
• Pour débrancher la fiche de la prise de courant, sortez
la fiche, ne tirez surtout pas sur le câble.
• Avant d’effectuer toute opération de nettoyage ou
d’entretien, débranchez la fiche de la prise de courant.
Il ne suffit pas de placer le bouton de REGLAGE DE LA
TEMPERATURE sur OFF (appareil éteint) pour éliminer
tout contact électrique.
• En cas de panne, n’essayez en aucun cas d’accéder
aux mécanismes internes pour tenter de réparer
l’appareil.
• Ne pas utiliser, à l’intérieur des compartiments de
conservation pour aliments congelés, d’ustensiles
pointus et coupants ou d’appareils électriques d’un
type autre que celui recommandé par le fabricant.
• Ne pas porter à la bouche des glaçons à peine sortis
du congélateur.
• Cet appareil n’est pas prévu pour être utilisé par des
personnes (y compris les enfants) dont les capacités
physiques, sensorielles ou mentales sont réduites, ou
des personnes dénuées d’expérience ou de
connaissance, sauf si elles ont pu bénéficier, par
l’intermédiaire d’une personne responsable de leur
sécurité, d’une surveillance ou d’instructions préalables
concernant l’utilisation de l’appareil. Il convient de
surveiller les enfants afin qu’ils ne jouent pas avec
l’appareil.
• Les emballages ne sont pas des jouets pour enfants.
28
Mise au rebut
• Mise au rebut du matériel d’emballage : conformezvous aux réglementations locales, les emballages
pourront ainsi être recyclés.
• La Directive Européenne 2002/96/EC sur les
Déchets des Equipements Electriques et
Electroniques (DEEE), exige que les appareils
ménagers usagés ne soient pas jetés dans le flux
normal des déchets municipaux. Les appareils
usagés doivent être collectés séparément afin
d’optimiser le taux de récupération et le recyclage
des matériaux qui les composent et réduire l’impact
sur la santé humaine et l’environnement. Le
symbole de la ‘‘poubelle barrée’’ est apposée sur
tous les produits pour rappeler les obligations de
collecte séparée.
Les consommateurs devront contacter les autorités
locales ou leur revendeur concernant la démarche
à suivre pour l’enlèvement de leur vieil appareil.
Economies et respect de l’environnement
• Installez votre appareil dans un endroit frais et bien
aéré, protégez-le contre l’exposition directe aux
rayons du soleil et ne le placez pas près de sources
de chaleur.
• Pour introduire ou sortir les aliments, n’ouvrez les
portes de l’appareil que le temps strictement
nécessaire. Chaque ouverture de porte cause une
considérable dépense d’énergie.
• Ne chargez pas trop votre appareil: pour une bonne
conservation des aliments, le froid doit pouvoir
circuler librement. Si la circulation est entravée, le
compresseur travaillera en permanence.
• N’introduisez pas d’aliments chauds : ces derniers
font monter la température intérieure ce qui oblige le
compresseur à travailler beaucoup plus en gaspillant
un tas d’électricité.
• Dégivrez l’appareil dès que de la glace se dépose
(voir Entretien); une couche de glace trop épaisse
gêne considérablement la cession de froid aux
aliments et augmente la consommation d’électricité.
• Gardez toujours les joints propres et en bon état pour
qu’ils adhèrent bien aux portes et ne laissent pas le
froid s’échapper (voir Entretien).
• Grâce à une ouverture indépendante des portes et
des tiroirs du freezer, ce produit permet de réaliser
50% d’économie d’énergie en plus par rapport à un
combiné normal 2 portes.
Anomalies et remèdes
Il peut arriver que l’appareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance),
contrôlez s’il ne s’agit pas d’un problème facile à résoudre à l’aide de la liste suivante.
F
Anomalies:
Causes / Solution possibles:
Le voyant vert ALIMENTATION ne
s’allume pas.
• La fiche n’est pas branchée dans la prise de courant ou pas assez
enfoncée pour qu’il y ait contact ou bien il y a une coupure de courant.
Le moteur ne démarre pas.
• L’appareil est équipé d’un système protège-moteur (voir Mise en marche
et utilisation).
Les voyants sont faiblement éclairés.
• Débranchez la fiche et rebranchez-la dans la prise de courant après
l’avoir retournée sens dessus dessous.
a) L’alarme sonne.
b) L’alarme sonne et les deux voyants
jaunes clignotent.
a) La porte du réfrigérateur est restée ouverte pendant plus de deux minutes.
Le signal sonore cesse dès fermeture de la porte. Ou bien vous ne l’avez
peut-être pas éteint correctement (voir Entretien).
b) L’appareil signale un réchauffement excessif du congélateur. Nous vous
conseillons de vérifier l’état des aliments : il se pourrait qu’il faille les jeter.
c) L’alarme sonne et les deux voyants
jaunes et le voyant vert clignotent.
c) L’appareil signale un réchauffement dangereux du congélateur. il faut
jeter les aliments.
d) Le voyant jaune SUPER FREEZE se
met à clignoter
d) La fonction Optimization Energy Saving est activée
Réchauffement
excessif
+ signal acoustique
+ signal acoustique
Réchauffement
dangereux
b/c) Dans le premier cas, le congélateur maintient une température d’environ
0°C pour éviter une recongélation des aliments. Dans le deuxième cas, il
maintient la température autour de -18°C. Pour éteindre le signal sonore :
ouvrez puis refermez la porte du réfrigérateur. Pour rétablir son
fonctionnement normal : amenez le bouton FONCTIONNEMENT
CONGELATEUR sur OFF (éteint) et rallumez l’appareil.
Le voyant vert ALIMENTATION clignote.
• L’appareil ne fonctionne pas correctement. Faites appel au service
d’assistance technique.
Le réfrigérateur et le congélateur
refroidissent peu.
• Les portes ne ferment pas bien ou les joints sont abîmés.
• Ouverture trop fréquente des portes.
• La position des boutons FONCTIONNEMENT n’est pas correcte (voir
Description).
• Le réfrigérateur et le congélateur sont excessivement remplis.
Les aliments gèlent à l’intérieur du
réfrigérateur.
• La position du bouton FONCTIONNEMENT REFRIGERATEUR n’est pas
correcte (voir Description).
• Les aliments touchent à la paroi arrière.
Le moteur est branché en permanence. • Quelqu’un a appuyé sur la touche SUPER FREEZE (congélation rapide): le
voyant jaune SUPER FREEZE est allumé ou clignote (voir Desc.).
• La porte n’est pas bien fermée ou trop souvent ouverte.
• La température à l’extérieur est très élevée.
• L’épaisseur du givre dépasse 2-3 mm (voir Entretien).
L’appareil est très bruyant.
• L’appareil n’a pas été installé bien à plat (voir Installation).
• L’appareil est installé entre des meubles ou des objets qui vibrent et font
du bruit.
• Le gaz réfrigérant interne produit un léger bruit même quand le compresseur
est à l’arrêt : il ne s’agit pas d’un défaut, c’est tout à fait normal.
La température est élevée à certains
• Les températures élevées sont nécessaires pour éviter la formation
endroits de l’extérieur du réfrigérateur.
d’eau condensée dans des zones particulières du produit
29
Assistance
195084741.01
05/2010
Avant de contacter le centre d’Assistance :
• Vérifiez si vous pouvez résoudre l’anomalie vous-même (voir Anomalies et Remèdes).
• Si, malgré tous ces contrôles, l’appareil ne fonctionne toujours pas et si l’inconvénient persiste, appelez
le service après-vente le plus proche.
modèle
numéro de série
F
Signalez-lui :
• le type d’anomalie
• le modèle de l’appareil (Mod.)
• le numéro de série (S/N)
Vous trouverez tous ces renseignements sur
l’étiquette signalétique placée dans le
compartiment réfrigérateur en bas à gauche.
Mod. RG 2330
220 - 240 V-
TI
50 Hz
Cod.
150 W
75
Total 340
Net
Gross
Gross
Util
Bruto
Bruto
Utile
Brut
Brut
Compr. R 134 a
Test Pressure
HIGH-235
Syst.
P.S-I. LOW 140
Kompr. kg 0,090
Made in Italy 13918
93139180000
W Fuse
S/N 704211801
A
Gross
Bruto
Brut
Max 15 w
Capac
Class
Poder de Cong
Clase
Freez.
kg/24 h
4,0
N
Classe
Ne vous adressez jamais à des techniciens non agréés et exigez toujours l’installation de pièces
détachées originales
30
Manual de instrucciones
COMBINADO FRIGORÍFICO/CONGELADOR
Sumario
I
Italiano, 1
F
GB
English, 11
Français, 21
E
Espanol, 31
Instalación, 32
Colocación y conexión
Descripción del aparato, 33-34
Panel de control
Vista en conjunto
Puesta en funcionamiento y uso, 35-36
Poner en marcha el aparato
Sistema de enfriamiento
Utilizar el refrigerador en forma óptima
Utilizar el congelador en forma óptima
Mantenimiento y cuidados, 37
3BL 1912 (TVZ) FW/HA
Cortar la corriente eléctrica
Limpiar el aparato
Evitar la formación de moho y malos olores
Función holiday
Función Optimization Energy Saving
Sustituir la bombilla
Precauciones y consejos, 38
Seguridad general
Eliminación
Ahorrar y respetar el ambiente
Anomalías y soluciones, 39
Asistencia, 40
E
Instalación
E
! Es importante conservar este manual para poder
consultarlo cuando sea necesario. En caso de venta,
cesión o traslado, verifique que permanezca junto al
aparato para informar al nuevo propietario sobre su
funcionamiento y sobre las precauciones durante su
uso
! Lea atentamente las instrucciones: contienen
información importante sobre la instalación, sobre el uso
y sobre la seguridad.
Colocación y conexión
Colocación
1. Coloque el aparato en un ambiente bien aireado y
seco.
2. No obstruya las rejillas posteriores de ventilación: el
compresor y el condensador emiten calor y
requieren una buena aireación para funcionar bien y
limitar el consumo eléctrico.
3. Deje una distancia mínima de 10 cm. entre la parte
superior del aparato y los muebles situados encima
y de 12 cm., como mínimo, entre los costados y los
muebles o paredes laterales.
4. Mantenga el aparato lejos de fuentes de calor (por
ej. la luz solar directa o una cocina eléctrica).
5. Para mantener una distancia óptima entre el
producto y la pared posterior, coloque los
distanciadores que se encuentran en la caja de
instalación siguiendo las instrucciones presentes en
la hoja correspondiente.
Nivelación
1. Instale el aparato sobre un piso plano y rígido.
2. Si el piso no fuera perfectamente horizontal, compense
los desniveles atornillando o desatornillando las patas
delanteras.
32
Conexión eléctrica
Después de su transporte, coloque el aparato
verticalmente y espere 3 horas como mínimo antes de
conectarlo a la red eléctrica. Antes de enchufarlo a la
toma de corriente, controle que:
• la toma posea la conexión a tierra y que sea
conforme a la ley;
• el enchufe sea capaz de soportar la carga máxima
de potencia de la máquina indicada en la placa de
características ubicada en la parte inferior
izquierda del frigorífico (ej. 150 W);
• la tensión de alimentación esté comprendida entre
los valores indicados en la placa de características
ubicada abajo a la izquierda (ej. 220-240V);
• la toma sea compatible con el enchufe del aparato.
Si no fuera así, solicite la sustitución del enchufe a
un técnico autorizado (ver Asistencia); no utilice
prolongaciones ni conexiones múltiples.
! Una vez instalado el aparato, el cable eléctrico y la
toma de corriente deben ser fácilmente accesibles.
! El cable no debe sufrir pliegues ni compresiones.
! El cable debe ser revisado periódicamente y
sustituido sólo por técnicos autorizados (ver
Asistencia).
! La empresa declina toda responsabilidad en los
casos en que no hayan sido respetadas estas
normas.
Descripción del aparato
Panel de control
E
Luz testigo
ALIMENTACIÓN
Perilla de
FUNCIONAMIENTO DEL
REFRIGERADOR
Luz testigo
SUPER COOL
Botón SUPER
COOL
• Perilla FUNCIONAMIENTO DEL REFRIGERADOR
para regular la temperatura del compartimiento
refrigerador.
es la temperatura óptima con bajo consumo.
es la función holiday (ver Mantenimiento y
cuidados).
OFF apaga el refrigerador.
• Botón SUPER COOL (enfriamiento rápido) para
disminuir velozmente la temperatura del
compartimiento refrigerador. Cuando se presiona se
enciende la luz testigo SUPER COOL (ver Puesta en
funcionamiento y uso).
• Luz testigo amarilla SUPER COOL (enfriamiento
rápido):
se enciende cuando se presiona el botón SUPER
COOL.
• Luz testigo verde ALIMENTACIÓN: se enciende
cuando el aparato está conectado a la red de
alimentación eléctrica.
Luz testigo
SUPER FREEZE
Perilla de
FUNCIONAMIENTO
DEL CONGELADOR
Botón
SUPER FREEZE
• Botón SUPER FREEZE (congelamiento rápido)
para congelar alimentos frescos. Cuando se
presiona se enciende la luz testigo SUPER FREEZE
(ver Puesta en funcionamiento y uso).
Si se presiona durante 3 segundos, como mínimo,
se activa la función “Optimization Energy Saving”
(ver Mantenimiento y cuidados).
• Luz testigo amarilla SUPER FREEZE
(congelamiento rápido):se enciende cuando se
presiona el botón SUPER FREEZE .
• Perilla FUNCIONAMIENTO DEL CONGELADOR
para regular la temperatura del compartimiento
congelador.
es la temperatura óptima con bajo consumo.
OFF apaga el aparato, incluido el refrigerador.
TVZ (ver Utilizar el congelador en forma
óptima)
! Las luces testigo sirven también para indicar un
anómalo aumento de temperatura en el
compartimiento congelador (ver Anomalías y
soluciones).
33
Descripción del
aparato
E
Vista de conjunto
Las instrucciones sobre el uso son válidas para distintos modelos y por lo tanto es posible que la figura presente
detalles diferentes a los del aparato que Ud. ha adquirido. La descripción de las piezas más complejas se
encuentra en las páginas sucesivas.
Panel de control
LAMP
(see Maintenance)
PRATELEIRA•
Balconcito extraíble
PORTAOBJETOS•
WINE RACK
Recipiente FRUTA y
VERDURA
Balconcito
BOTELLAS
Compartimiento TVZ
y Compartimiento
CONGELAMIENTO y
CONSERVACIÓN
Compartimiento
CONGELAMIENTO y
CONSERVACIÓN
PIE
de regulación
• La cantidad y/o su ubicación pueden variar.
34
Puesta en
funcionamiento y uso
Poner en marcha el aparato
Utilizar el refrigerador en forma óptima
! Antes de poner en marcha el aparato, siga las
instrucciones sobre la instalación (ver Instalación).
! Antes de conectar el aparato, limpie bien los
compartimientos y los accesorios con agua tibia y
bicarbonato.
! El aparato posee un control que lo protege contra
sobrecargas, que hace funcionar el compresor sólo
después de aproximadamente 8 minutos del encendido.
Esto sucede también después de cada interrupción de la
alimentación eléctrica, voluntaria o involuntaria (black out).
• Para regular la temperatura utilice la perilla de
FUNCIONAMIENTO DEL REFRIGERADOR (ver
Descripción).
1. Coloque el mando de FUNCIONAMIENTO DEL
CONGELADOR en OFF;
2. Enchufe el aparato en la toma y verifique que se
encienda el piloto verde de ALIMENTACIÓN.
3. Gire la perilla de FUNCIONAMIENTO DEL
CONGELADOR hasta un valor medio y pulse el botón
SUPER FREEZE (congelamiento rápido): se
encenderá la luz testigo amarilla SUPER FREEZE.
La misma se apagará cuando el congelador haya
alcanzado la temperatura óptima: a partir de ese
momento será posible introducir los alimentos.
4. Gire la perilla de FUNCIONAMIENTO DEL
REFRIGERADOR hasta un valor medio. Después de
algunas horas será posible introducir alimentos en el
refrigerador.
Sistema de enfriamiento
No Frost
Se puede reconocer por
la presencia de celdas de
aireación ubicadas en las
paredes posteriores de
los compartimentos. El
sistema No Frost
administra un flujo
continuo de aire frío que
recoge la humedad e
impide la formación de
hielo y escarcha: en el compartimento frigorífico mantiene
el justo nivel de humedad y, gracias a la ausencia de
escarcha, preserva las cualidades originales de los
alimentos; en el compartimento congelador evita la
formación de hielo volviendo innecesarias las operaciones
de descongelación y evitando que los alimentos se
peguen entre sí. No introduzca alimentos o recipientes en
contacto directo con la pared refrigerante posterior porque
se pueden obstruir los orificios de aireación y facilitar la
formación de condensación. Cierre las botellas y envuelva
los alimentos.
E
• Pulse el botón SUPER COOL (enfriamiento rápido)
para disminuir la temperatura en poco tiempo, por
ejemplo cuando el compartimiento se llena después
de una compra abundante. La función se desactiva
automáticamente una vez transcurrido el tiempo
necesario.
• Introduzca sólo alimentos fríos o apenas tibios, nunca
calientes (ver Precauciones y consejos).
• Recuerde que los alimentos cocidos no se mantienen
durante más tiempo que los crudos.
• No introduzca recipientes destapados con líquidos:
produciría un aumento de humedad con la
consiguiente formación de condensado.
• BANDEJAS: enteras o tipo rejilla. Son extraíbles y su
altura es regulable gracias a las guías especiales,
se utilizan para introducir recipientes o alimentos de
gran tamaño.
Recipiente FRUTA y VERDURA
Los cajones de fruta y verdura con los que está
dotado el refrigerador, fueron proyectados
especialmente para mantener frescas y perfumadas
las frutas y verduras. Abra el regulador de humedad
(posición B) si desea conservar los alimentos en un
ambiente menos húmedo, o ciérrelo (posición A) para
que la conservación se realice en un ambiente más
húmedo.
A
B
35
E
Indicador de TEMPERATURA: para individualizar la
zona más fría del frigorífico.
1. Controle que en el indicador se destaque en forma
evidente OK (ver la figura).
2. Si no aparece el mensaje OK significa que la
temperatura es demasiado elevada: regule el
mando de FUNCIONAMIENTO DEL FRIGORÍFICO
hasta una posición más alta (más frío) y espere
aproximadamente 10 h hasta que la temperatura se
haya estabilizado.
3. Controle nuevamente el indicador: si es necesario,
realice una nueva regulación. Si se han introducido
grandes cantidades de alimentos o si se ha abierto
frecuentemente la puerta del frigorífico, es normal que
el indicador no marque OK. Espere 10 h como mínimo
antes de llevar el mando de FUNCIONAMIENTO DEL
FRIGORÍFICO hasta una posición más alta.
La higiene de los alimentos
1. Después de la compra de los alimentos, elimine
todo tipo de envoltura externa de papel/cartón o de
otro material que podrían introducir en el
refrigerador bacterias o suciedad.
2. Proteja los alimentos, (en particular aquellos que se
deterioran fácilmente y los que emanan un fuerte
aroma), para evitar el contacto entre ellos eliminando
de este modo tanto la posibilidad de contaminación
con gérmenes/bacterias, como la difusión de olores
particulares en el interior del refrigerador
3. Coloque los alimentos de modo tal que el aire
pueda circular libremente entre ellos
4. Mantenga limpio el interior del refrigerador sin
utilizar productos oxidantes o abrasivos
5. Elimine los alimentos del refrigerador una vez
vencido el tiempo máximo de conservación
6. Para lograr una buena conservación, los alimentos
que se deterioran fácilmente ( quesos blandos,
pescado crudo, carne, etc ) se deben colocar en
la zona más fría, o sea la que está sobre el
recipiente para verduras, donde se encuentra el
indicador de temperatura.
Utilizar el congelador en forma óptima
• Para regular la temperatura utilice la perilla de
FUNCIONAMIENTO DEL CONGELADOR (ver Descripción).
• No vuelva a congelar alimentos que se están por
descongelar o descongelados; dichos alimentos deben
ser previamente cocinados para ser consumidos
(dentro de las 24 horas).
36
• Los alimentos frescos por congelar no se deben
colocar en contacto con los ya congelados.
• No coloque en el congelador botellas de vidrio que
contengan líquidos, tapadas o cerradas
herméticamente porque podrían romperse.
• La cantidad máxima diaria de alimentos por congelar
está indicada en la placa de características ubicada
en el compartimiento refrigerador abajo a la izquierda
(por ejemplo: 4 Kg/24h).
• El cajón superior es un compartimiento que permite
conservar a la temperatura adecuada algunos tipos
de alimentos (semifríos, helados y alcohólicos); el
cajón inferior (ver el conjunto) se adapta para
conservar normalmente los alimentos congelados.
Para congelar (si el congelador está ya
funcionando) desactivar el TVZ y vaciar el cajón
superior, presionar el botón SÚPER FREEZE
(congelación rápida) (encendido del relativo LED),
introducir los alimentos y cerrar el cajón. La función
se desactiva automáticamente después de 24 horas
o cuando se alcanza la temperatura óptima (LED
apagado).
Ahora los alimentos pueden colocarse en el cajón
inferior (para poder utilizar las funciones del TVZ) o
bien dejarse en el compartimiento TVZ, que al
inactivarse funciona como un normal
compartimiento de conservación.
! para evitar obstaculizar la circulación de aire en el
interior del congelador, se recomienda no obstruir los
orificios de aireación con alimentos o recipientes..
! Durante el congelamiento evite abrir la puerta.
! Cuando se produzca una interrupción de corriente o
una avería, no abra la puerta del congelador: de este
modo, los alimentos congelados se conservarán sin
alteración durante aproximadamente 9-14 horas.
Compartimiento TVZ
La TVZ es un compartimento que se encuentra en el
congelador y que permite seleccionar 5 modalidades
diferentes de funcionamiento de acuerdo con las
necesidades y con el tipo de alimentos que se van a
conservar en su interior. Las temperaturas que
pueden seleccionarse son +4°C, 0°C, -12°C y -18°C
presentes en el panel de control (mando
FUNCIONAMIENTO CONGELADOR). El TVZ posee un
mando independiente, a través del panel de control
es posible desactivar el TVZ y utilizarlo como un
normal compartimiento congelador.
ATENCIÓN: el paso de un valor de temperatura a
otro del TVZ no es inmediato sino que necesita de
un cierto tiempo de estabilización del
compartimiento TVZ.
Mantenimiento y
cuidados
Cortar la corriente eléctrica
Función holiday
Durante los trabajos de limpieza y mantenimiento, es
necesario aislar el aparato de la red de alimentación
eléctrica:
1. coloque la perilla de FUNCIONAMIENTO DEL
CONGELADOR en OFF;
2. desenchufe el aparato.
Si se parte de vacaciones, no es necesario apagar el
aparato debido a que posee una función que permite,
con bajo consumo eléctrico, mantener la temperatura
del compartimiento refrigerador alrededor de los 12ºC
(para proteger del calor maquillaje y cosméticos); la
temperatura del congelador se debe fijar en el mínimo
indispensable para la conservación de los alimentos.
Para activar la función: coloque la perilla de
! Si no se efectúa este procedimiento puede
desconectar la alarma: dicha alarma no es síntoma de
anomalía. Para restablecer el normal funcionamiento
es suficiente colocar la perilla de FUNCIONAMIENTO
DEL CONGELADOR en el valor deseado. Para aislar el
aparato proceda siguiendo los puntos 1 y 2.
Limpiar el aparato
• Las partes externas, las partes internas y las juntas
de goma se pueden limpiar con una esponja
embebida en agua tibia y bicarbonato de sodio o
jabón neutro. No utilice solventes, productos
abrasivos, lejía o amoníaco.
• Los accesorios extraíbles se pueden colocar en
remojo en agua caliente y jabón o detergente para
platos. Enjuáguelos y séquelos con cuidado.
• La parte posterior del aparato tiende a cubrirse de
polvo que se puede eliminar, después de haber
apagado y desenchufado el aparato, utilizando con
delicadeza la boca de la aspiradora y trabajando
con una potencia media.
• Durante la limpieza de las guías corredizas de los
cajones de los compartimientos congelador, puede
ocurrir que el mecanismo de cierre del cajón se
desactive. Para reactivarlo basta cerrar el cajón
con más fuerza.
Evitar la formación de moho y malos
olores
• El aparato está construido con materiales higiénicos
que no transmiten olores. Para mantener esta
característica es necesario que los alimentos estén
siempre protegidos y bien cerrados. Esto evitará
también la formación de manchas.
• Si se debe apagar el aparato por un largo período,
limpie su interior y deje las puertas abiertas.
E
.
FUNCIONAMIENTO DEL REFRIGERADOR en
Una doble señal sonora confirmará su activación; la
desactivación se indica con una sola señal sonora.
Función Optimization Energy Saving
Con la finalidad de optimizar el consumo energético
manteniendo la temperatura del producto, se puede
activar la función Optimization Energy Saving. Esta
función permite lograr el máximo ahorro energético.
Se activa colocando los mandos en “I CARE” y
manteniendo presionado durante 3 segundos, como
mínimo, el botón superfreezer; el piloto superfreezer
comenzará a centellear identificando la activación.
La función Optimization Energy Saving se puede
desactivar presionando una vez más el botón
superfreezer. El piloto correspondiente dejará de
centellear para indicar el restablecimiento de las
condiciones iniciales.
En ambientes húmedos, con la función Optimization
Energy Saving activada, podría presentarse una leve
formación de condensación en las puertas;
desactivando la función, se restablecen las
condiciones estándar del producto.
Sustituir la bombilla
Para sustituir la bombilla de iluminación del
compartimento frigorífico, desenchufe el aparato. Siga las
instrucciones que se dan a continuación.
Acceda a la lámpara quitando la protección como se
indica en la figura.
Sustitúyala con otra
bombilla con una
potencia igual a la
indicada en la protección
(10 W, 15 W o 25 W).
2
1
37
Precauciones y consejos
E
! El aparato ha sido proyectado y fabricado en
conformidad con las normas internacionales sobre
seguridad. Estas advertencias se suministran por
razones de seguridad y deben ser leídas atentamente.
Este equipamiento es conforme con las
siguientes Directivas Comunitarias:
- 73/23/CEE del 19/02/73 (Baja Tensión) y
sucesivas modificaciones;
-89/336/CEE del 03/05/89 (Compatibilidad
Electromagnética) y sucesivas modificaciones;
- 2002/96/CE..
Seguridad general
• El aparato ha sido pensado para un uso de tipo no
profesional en el interior de una vivienda.
• El aparato debe ser utilizado para conservar y
congelar alimentos sólo por personas adultas y
según las indicaciones contenidas en este manual.
• El aparato no se debe instalar al aire libre ni
siquiera si el lugar está protegido debido a que es
muy peligroso dejarlo expuesto a la lluvia y
tormentas.
• No toque el aparato estando descalzo o con las
manos o pies mojados o húmedos.
• No toque las piezas refrigerantes internas: podría
quemarse o herirse.
• No desenchufe el aparato tirando del cable sino
sujetando el enchufe.
• Es necesario desenchufar el aparato antes de
realizar operaciones de limpieza y de
mantenimiento. No es suficiente llevar el mando
para LA REGULACIÓN DE LA TEMPERATURA
hasta la posición OFF (aparato apagado) para
eliminar todo contacto eléctrico.
• En caso de avería, nunca acceda a los
mecanismos internos para intentar una reparación.
• En el interior de los compartimientos donde se
conservan alimentos congelados, no utilice
utensilios cortantes o con punta ni aparatos
eléctricos, que no sean los recomendados por el
fabricante.
• No introduzca en su boca cubitos apenas extraídos
del congelador.
• Este aparato no puede ser utilizado por personas
(incluidos los niños) con capacidades físicas,
sensoriales o mentales disminuidas o sin
experiencia, salvo que estén supervisadas o
instruidas sobre el uso del aparato por una
persona responsable de su seguridad. Los niños
deberían ser controlados para garantizar que no
jueguen con el aparato.
• Los embalajes no son juguetes para los niños.
38
Eliminación
• Eliminación del material de embalaje: respete las
normas locales, de esta manera los embalajes podrán
ser reutilizados.
• En base a la Norma europea 2002/96/CE de
Residuos de aparatos Eléctricos y Electrónicos
(RAEE), los electrodomésticos viejos no pueden ser
arrojados en los contenedores municipales
habituales; tienen que ser recogidos selectivamente
para optimizar la recuperación y reciclado de los
componentes y materiales que los constituyen, y
reducir el impacto en la salud humana y el
medioambiente. El símbolo del cubo de basura
tachado se marca sobre todos los productos para
recordar al consumidor la obligación de separarlos
para la recogida selectiva.
El consumidor debe contactar con la autoridad
local o con el vendedor para informarse en relación
a la correcta eleminación de su electrodoméstico
viejo.
Ahorrar y respetar el medio ambiente
• Instale el aparato en una ambiente fresco y bien
aireado, protéjalo de la exposición directa a los rayos
solares y no lo coloque cerca de fuentes de calor.
• Para introducir o extraer los alimentos, abra las
puertas del aparato el menor tiempo posible.Cada
apertura de las puertas produce un notable gasto de
energía.
• No llene con demasiados alimentos el aparato:
para una buena conservación, el frío debe poder
circular libremente. Si se impide la circulación, el
compresor trabajará continuamente.
• No introduzca alimentos calientes: elevarían la
temperatura interior obligando al compresor a un
mayor trabajo con un gran gasto de energía eléctrica.
• Descongele el aparato si se formara hielo (ver
Mantenimiento); una espesa capa de hielo vuelve
más difícil la cesión de frío a los alimentos y hace que
aumente el consumo de energía.
• Mantenga eficientes y limpias las juntas para que se
adhieran bien a las puertas y no dejen salir el frío (ver
Mantenimiento).
• Gracias a que las puertas y los cajones del
congelador se abren de forma independiente, este
producto permite un ahorro de energía superior al
50% con respecto a un combinado de 2 puertas.
Anomalías y soluciones
Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia),
controle que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista.
E
Anomalías:
Posibles causas / Solución:
La luz testigo verde de ALIMENTACIÓN
no se enciende.
• El enchufe no está introducido en el tomacorriente o no lo está suficientemente
como para hacer contacto o bien en la casa no hay corriente.
El motor no arranca.
• El aparato posee un control que lo protege contra sobrecargas (ver Puesta en
funcionamiento y uso).
Las luces testigo están débilmente
encendidas.
• Desconecte el enchufe y vuelva a introducirlo en el tomacorriente después de
haberlo girado sobre sí mismo.
a) Suena la alarma.
a) La puerta del refrigerador ha quedado abierta durante más de dos minutos.
El sonido cesa cuando se cierra la puerta. O bien no se ha seguido el correcto
procedimiento de apagado (ver Mantenimiento).
b) El aparato señala un calentamiento excesivo del congelador. Se aconseja verificar el
estado de los alimentos: podría ser necesario desecharlos.
c) El aparato señala un calentamiento peligroso del congelador: los alimentos
deben ser desechados.
d) La función Optimization Energy Saving está activada
b) Suena la alarma y centellean las dos
luces testigo amarillas.
c) Suena la alarma y centellean las dos
luces testigo amarillas y la verde.
d) Centellea el piloto amarillo
SUPERFREEZE
Calentamiento
excesivo
+ señal sonora
+ señal sonora
Calentamiento
peligroso
b/c)
En ambos casos el congelador se mantendrá a una temperatura de alrededor
de 0ºC para no recongelar los alimentos.
Para apagar la señal sonora: abra y cierre la puerta del refrigerador. Para
restablecer el funcionamiento normal: lleve la perilla de FUNCIONAMIENTO
DEL CONGELADOR hasta la posición OFF (apagado) y vuelva a encender el
aparato.
El piloto verde de ALIMENTACIÓN
centellea.
• El aparato no funciona correctamente. Llame al Servicio de Asistencia Técnica.
El refrigerador y el congelador enfrían
poco.
• Las puertas no cierran bien o las juntas están dañadas.
• Las puertas se abren demasiado frecuentemente.
• Las perillas de FUNCIONAMIENTO no están en la posición correcta (ver
Descripción).
• El refrigerador o el congelador se han llenado excesivamente.
En el refrigerador los alimentos se
congelan.
• La perilla de FUNCIONAMIENTO DEL REFRIGERADOR no está en la posición
correcta (ver Descripción).
• Los alimentos están en contacto con la pared posterior.
El motor funciona continuamente.
• Fue pulsado el botón SUPER FREEZE (congelamiento rápido): la luz testigo
amarilla SUPER FREEZE está encendida o centelleante (ver Desc.).
• La puerta no está bien cerrada o se abre continuamente.
• La temperatura del ambiente externo es muy alta.
• El espesor de la escarcha supera los 2-3 mm (ver Mantenimiento).
El aparato hace mucho ruido.
• El aparato no fue instalado en un lugar bien plano (ver Instalación).
• El aparato ha sido instalado entre muebles u objetos que vibran y producen
ruidos.
• El gas refrigerante interior produce un ligero ruido aún cuando el compresor está
detenido: no es un defecto, es normal.
La temperatura de algunas partes
externas del frigorífico es elevada.
• Las temperaturas elevadas son necesarias para evitar la formación de
condensación en zonas particulares del producto.
39
Asistencia
195084741.01
05/2010
Antes de llamar al Servicio de Asistencia Técnica:
• Verifique si la anomalía puede ser resuelta por Ud. mismo (ver Anomalías y Soluciones).
• Si, no obstante todos los controles, el aparato no funciona y el inconveniente por Ud detectado continúa,
llame al Centro de Asistencia Técnico más cercano.
modelo
número de serie
E
Comunique:
• el tipo de anomalía
• el modelo de la máquina (Mod.)
• el número de serie (S/N)
Esta información se encuentra en la placa de
características ubicada en el compartimento
frigorífico abajo a la izquierda.
Mod. RG 2330
220 - 240 V-
TI
50 Hz
Cod.
150 W
75
Total 340
Net
Gross
Gross
Util
Bruto
Bruto
Utile
Brut
Brut
Compr. R 134 a
Test Pressure
HIGH-235
Syst.
P.S-I. LOW 140
Kompr. kg 0,090
Made in Italy 13918
93139180000
W Fuse
S/N 704211801
A
Gross
Bruto
Brut
Max 15 w
Capac
Class
Poder de Cong
Clase
Freez.
kg/24 h
4,0
N
Classe
No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos que no
sean originales.
La siguiente información es válida solo para España
Para otros países de habla hispana consulte a su vendedor
Ampliación de garantía
Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.
Consiga una cobertura total adicional de
• Piezas y componentes
• Mano de obra de los técnicos
• Desplazamiento a su domicilio de los técnicos
Y NO PAGUE AVERIAS NUNCA MAS
Servicio de asistencia técnica (SAT)
Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el
electrodoméstico a sus condiciones óptimas de funcionamiento.
En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de
su electrodoméstico a precios competitivos.
ESTAMOS A SU SERVICIO
40

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
