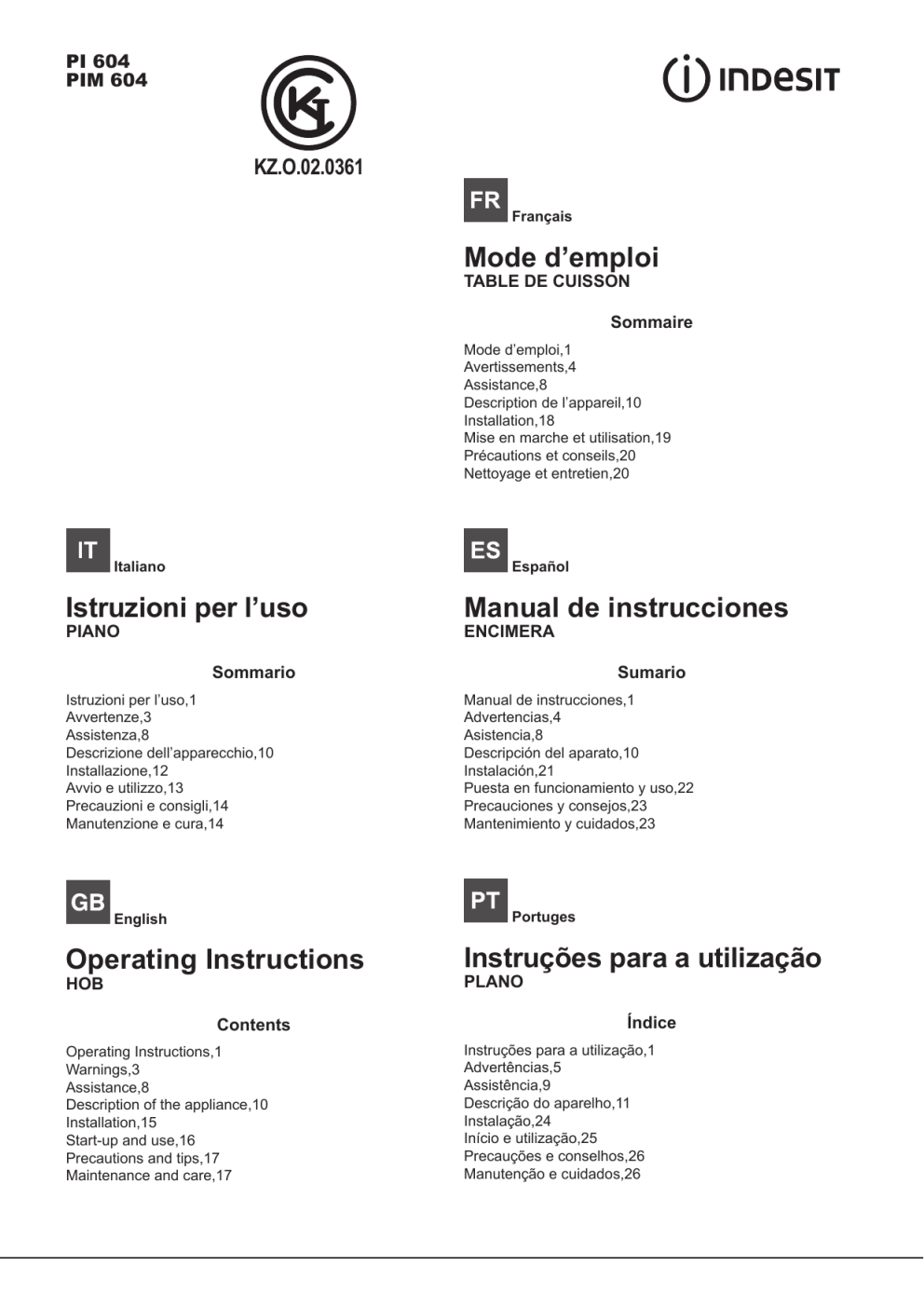

Indesit PIM 604 (IX) Instruction for Use

PI 604
PIM 604
KZ.O.02.0361
Français
Mode d’emploi
TABLE DE CUISSON
Sommaire
Mode d’emploi,1
Avertissements,4
Assistance,8
Description de l’appareil,10
Installation,18
Mise en marche et utilisation,19
Précautions et conseils,20
Nettoyage et entretien,20
Italiano
Español
Istruzioni per l’uso
PIANO
Manual de instrucciones
ENCIMERA
Sommario
Istruzioni per l’uso,1
Avvertenze,3
Assistenza,8
Descrizione dell’apparecchio,10
Installazione,12
Avvio e utilizzo,13
Precauzioni e consigli,14
Manutenzione e cura,14
Sumario
Manual de instrucciones,1
Advertencias,4
Asistencia,8
Descripción del aparato,10
Instalación,21
Puesta en funcionamiento y uso,22
Precauciones y consejos,23
Mantenimiento y cuidados,23
Portuges
English
Operating Instructions
HOB
Contents
Operating Instructions,1
Warnings,3
Assistance,8
Description of the appliance,10
Installation,15
Start-up and use,16
Precautions and tips,17
Maintenance and care,17
Instruções para a utilização
PLANO
Índice
Instruções para a utilização,1
Advertências,5
Assistência,9
Descrição do aparelho,11
Instalação,24
Início e utilização,25
Precauções e conselhos,26
Manutenção e cuidados,26
Deutsch
Bedienungsanleitung
KOCHMULDE
Inhaltsverzeichnis
Bedienungsanleitung,2
Hinweise,5
Kundendienst,9
Beschreibung Ihres Gerätes,11
Installation,27
Inbetriebsetzung und Gebrauch,28
Vorsichtsmaßregeln und Hinweise,29
Reinigung und Pflege,30
Nederlands
Gebruiksaanwijzing
KOOKPLAAT
Inhoud
Gebruiksaanwijzing,2
Belangrijk,6
Service,9
Beschrijving van het apparaat,11
Het installeren,31
Starten en gebruik,32
Voorzorgsmaatregelen en advies,33
Onderhoud en verzorging,33
Русскии
Руководство по эксплуатации
ВАРОЧНАЯ ПАНЕЛЬ
Содержание
Руководство по эксплуатации,2
Запобіжні заходи,6
Сервисное обслуживание,9
Описание изделия,11
Установка,35
Включение и эксплуатация,37
Предосторожности и рекомендации,37
Техническое обслуживание и уход,38
temporizzatore esterno oppure di un
sistema di comando a distanza separato.
Avvertenze
ATTENZIONE: Questo apparecchio e le
sue parti accessibili diventano molto caldi
durante l’uso. Bisogna fare attenzione ed
evitare di toccare gli elementi riscaldanti.
Tenere lontani i bambini inferiori agli 8
anni se non continuamente sorvegliati.
Il presente apparecchio può essere
utilizzato dai bambini a partire dagli 8
anni e da persone con ridotte capacità
fisiche, sensoriali o mentali oppure
con mancanza di esperienza e di
conoscenza se si trovano sotto adeguata
sorveglianza oppure se sono stati istruiti
circa l’uso dell’apparecchio in modo
sicuro e se si rendono conto dei pericoli
correlati. I bambini non devono giocare
con l’apparecchio. Le operazioni di
pulizia e di manutenzione non devono
essere effettuate dai bambini senza
sorveglianza.
ATTENZIONE: Lasciare un fornello
incustodito con grassi e olii può essere
pericoloso e può provocare un incendio.
Non bisogna MAI tentare di spegnere una
fiamma/incendio con acqua, bensì bisogna
spegnere l’apparecchio e coprire la fiamma
per esempio con un coperchio o con una
coperta ignifuga.
ATTENZIONE: Rischio di incendio: non
lasciare oggetti sulle superfici di cottura.
Non utilizzare mai pulitori a vapore o ad alta
pressione per la pulizia dell’apparecchio.
L’apparecchio non è destinato a essere
messo in funzione per mezzo di un
Warnings
WARNING: The appliance and its
accessible parts become hot during use.
Care should be taken to avoid touching
heating elements. Children less than 8
years of age shall be kept away unless
continuously supervised. This appliance
can be used by children aged from 8 years
and above and persons with reduced
physical, sensory or mental capabilities
or lack of experience and knowledge
if they have been given supervision
or instruction concerning use of the
appliance in a safe way and understand
the hazards involved. Children shall not
play with the appliance. Cleaning and
user maintenance shall not be made by
children without supervision.
WARNING: Unattended cooking on a
hob with fat or oil can be dangerous
and may result in fire. NEVER try to
extinguish a fire with water, but switch
off the appliance and then cover flame
e.g. with a lid or a fire blanket.
WARNING: Danger of fire: do not store
items on the cooking surfaces.
Never use steam cleaners or pressure
cleaners on the appliance.
The appliance is not intended to be
operated by means of an external timer
or separate remote control system.
3
Ne jamais nettoyer l’appareil avec des
nettoyeurs vapeur ou haute pression.
Avertissements
ATTENTION : Cet appareil ainsi que
ses parties accessibles deviennent très
chauds pendant leur fonctionnement.
Il faut faire attention à ne pas toucher
les éléments chauffants. Ne pas faire
approcher les enfants de moins de 8 ans
à moins qu’ils ne soient sous surveillance
constante. Le présent appareil peut être
utilisé par des enfants de plus de 8
ans et par des personnes présentant
des capacités physiques, sensorielles
ou mentales réduites ou n’ayant pas
l’expérience ou les connaissances
indispensables, à condition qu’ils soient
sous bonne surveillance ou qu’ils aient
reçu les instructions nécessaires pour une
utilisation de l’appareil en toute sécurité
et à condition qu’ils se rendent compte
des dangers encourus. Les enfants ne
doivent pas jouer avec l’appareil. Les
opérations de nettoyage et d’entretien
ne doivent pas être effectuées par des
enfants non surveillés.
ATTENTION : Laisser un récipient de
cuisson avec de l’huile ou de la graisse
sur un foyer est dangereux et risque
d’entraîner un incendie. Il ne faut
JAMAIS essayer d’éteindre une flamme
ou un incendie avec de l’eau ! Il faut
éteindre l’appareil et couvrir la flamme
avec un couvercle, par exemple, ou avec
une couverture anti-feu.
ATTENTION : Risque d’incendie : ne
pas laisser d’objets sur les surfaces de
cuisson.
4
Cet appareil ne peut pas être allumé au
moyen d’un temporisateur extérieur ou
d’un système de commande à distance
séparé.
Advertencias
ATENCIÓN: Este aparato y sus partes
accesibles se vuelven muy calientes
durante el uso. Por lo tanto, es importante
evitar tocar los elementos calentadores.
Mantenga alejados a los niños menores
de 8 años si no son continuamente
vigilados. El presente aparato puede ser
utilizado por niños mayores de 8 años y
por personas con capacidades físicas,
sensoriales o mentales disminuidas
o sin experiencia ni conocimientos,
si se encuentran bajo una adecuada
vigilancia o si han sido instruidos sobre
el uso del aparato de modo seguro y
comprenden los peligros relacionados
con el mismo. Los niños no deben jugar
con el aparato. Las operaciones de
limpieza y de mantenimiento no deben
ser realizadas por niños sin vigilancia.
ATENCIÓN: Dejar un quemador con
grasas o aceites sin vigilancia puede
ser peligroso y provocar un incendio.
NUNCA intente apagar una llama/
incendio con agua, se debe apagar el
aparato y cubrir la llama, por ejemplo,
con una tapa o con una manta ignífuga.
ATENCIÓN: Riesgo de incendio: no deje
objetos sobre las superficies de cocción.
No utilice nunca limpiadores a vapor
o de alta presión para la limpieza del
aparato.
El aparato no se debe poner
en funcionamiento a través de un
temporizador externo o de un sistema
de mando a distancia.
Advertências
ATENÇÃO: Este aparelho e as suas
partes acessíveis aquecem muito
durante a utilização. É preciso ter
atenção e evitar tocar os elementos
que aquecem. Manter afastadas as
crianças com menos de 8 anos, caso
não estejam a ser vigiadas. O presente
aparelho pode ser utilizado por crianças
com mais de 8 anos e por pessoas
com capacidades físicas, sensoriais
ou mentais reduzidas ou com pouca
experiência e conhecimentos, caso
sejam adequadamente vigiadas ou caso
tenham recebido instruções em relação
ao uso do aparelho de forma segura
e tenham conhecimento dos perigos
associados. As crianças não devem
brincar com o aparelho. As operações de
limpeza e manutenção não devem ser
efectuadas por crianças sem vigilância.
ATENÇÃO: Deixar um fogão com
gordura e óleo sem vigilância pode
ser perigoso e provocar um incêndio.
NUNCA tente apagar as chamas com
água. É necessário desligar o aparelho
e cobrir as chamas com uma tampa ou
com uma manta ignífuga.
ATENÇÃO: Risco de incêndio: não deixe
objectos sobre as superfícies de cozedura.
Nunca utilize equipamento de limpeza
a vapor ou de alta pressão para limpar
o aparelho.
O aparelho não é destinado a ser
colocado em funcionamento por meio
de um temporizador externo ou por
um sistema de comando à distância
separado.
Hinweise
ZUR BEACHTUNG: Bei Gebrauch wird
dieses Gerät und alle zugänglichen
Teile sehr heiß. Es ist darauf zu achten,
dass die Heizelemente nicht berührt
werden. Kinder unter 8 Jahren, die nicht
ständig beaufsichtigt sind, von dem
Gerät fernhalten. Das Gerät darf von
Kindern ab 8 Jahren und Personen mit
eingeschränkten körperlichen, geistigen
oder Wahrnehmungsfähigkeiten oder
aber ohne ausreichende Erfahrung und
Kenntnis verwendet werden, vorausgesetzt
sie werden ausreichend überwacht oder
sie wurden in den sicheren Gebrauch
des Geräts eingewiesen und haben eine
ausreichende Wahrnehmung der mit
dem Gebrauch des Geräts verbundenen
Gefahren. Erlauben Sie Kindern nicht,
mit dem Gerät zu spielen. Reinigungsund Wartungsarbeiten dürfen nicht von
unbewachten Kindern ausgeführt werden.
5
ZUR BEACHTUNG: Lassen Sie keine
Fette oder Öle unbewacht auf dem Herd
stehen. Das ist gefährlich und kann
einen Brand verursachen. NIEMALS
eine Flamme/Brandherd mit Wasser
löschen. Schalten Sie das Gerät aus
und ersticken Sie die Flamme mit einem
Deckel oder einer feuerfesten Decke.
ZUR BEACHTUNG: Brandgefahr: Keine
Gegenstände auf den Kochstellen liegen
lassen.
Verwenden Sie zur Reinigung des
Kochfeldes keine Dampf- oder
Hochdruckreinigungsgeräte.
Dieses Gerät kann nicht mit einem
externen Timer oder einem getrennten
Fernsteuerungssystem betrieben
werden.
Belangrijk
PAS OP: Dit apparaat en zijn bereikbare
onderdelen worden tijdens gebruik zeer
heet. Zorg ervoor de verwarmende
elementen niet aan te raken. Zorg ervoor
dat kinderen die kleiner dan 8 jaar oud
zijn niet dichtbij het apparaat kunnen
komen, tenzij onder constant toezicht.
Het huidige apparaat mag alleen door
kinderen van 8 jaar en ouder en door
personen met een beperkt lichamelijk,
sensorieel of geestelijk vermogen,
of zonder ervaring en kennis worden
gebruikt, mits ze onder adequaat toezicht
zijn, of mits ze zijn onderricht m.b.t. het
veilige gebruik van het apparaat en
zich bewust zijn van de betreffende
6
gevaren. Voorkom dat kinderen met
het apparaat spelen. De reinigings- en
onderhoudshandelingen mogen niet
door kinderen worden uitgevoerd, tenzij
onder toezicht.
PAS OP: Het kan gevaarlijk zijn een
fornuis met vet of olie onbewaakt te
laten. Er kan brand ontstaan. U moet
NOOIT proberen een vlam/brand te
blussen met water. U dient daarentegen
het apparaat uit te schakelen en de vlam
te bedekken met bijvoorbeeld een (blus)
deken.
PAS OP: Brandgevaar: laat nooit
voorwerpen op het kookoppervlak
liggen.
Gebruik nooit huishoudapparaten met
stoom of hoge druk voor het reinigen
van de kookplaat.
Het apparaat is niet geschikt om
te worden ingeschakeld m.b.v. een
externe timer of door een gescheiden
afstandsbedieningssysteem.
Запобіжні заходи
УВАГА! Під час роботи цей прилад,
а так ож його дост упні частини
нагріваються до високих температур.
Слід бути особливо обережними, щоб не
торкатися нагрівальних елементів. Діти
віком до 8 років мають знаходитися на
небезпечній відстані від приладу, якщо
неможливо забезпечити постійний
контроль над ними. Дозволяється
користування цим приладом дітьми
віком від 8 років, а також особами з
обмеженими фізичними, сенсорними
або розумовими можливостями або
особами без належного досвіду і знань,
якщо вони перебувають під постійним
контролем або проінструктовані щодо
правил з небезпечного користування
приладу і усвідомлюють ступені
ризику. Не дозволяйте дітям гратися
з приладом. Операції з очищення
і догляду не повинні виконуватися
дітьми без належного контролю.
УВАГА! Залишення без нагляду плити
з жиром або олією є небезпечним
і може призвести до пожежі. НІ В
ЯКОМУ РАЗІ не слід намагатися
погасити полум’я/пожежу водою.
Необхідно вимкнути прилад і накрити
полум’я, наприклад, кришкою або
вогнетривким покривалом.
У ВА ГА ! Н е б ез п е к а п о ж е ж і : н е
з а л и ш а й те р еч і н а в а р и л ь н и х
поверхнях.
Забороняється використання апаратів
для очищення парою або високим
тиском.
Не передбачено увімкнення приладу
за допомогою зовнішнього таймеру
або окремої системи дистанційного
керування.
7
Assistenza
Comunicare:
• il tipo di anomalia
• il modello della macchina (Mod.)
• il numero di serie (S/N)
Queste ultime informazioni si trovano sulla targhetta
caratteristiche posta sull’apparecchio.
Assistance
Communicating:
• appliance model (Mod.)
• serial number (S/N)
This information is found on the data plate located on the
appliance and/or on the packaging.
Non ricorrete mai a tecnici non autorizzati e rifiutate
sempre l’installazione di pezzi di ricambio non originali.
Assistenza Attiva 7 giorni su 7
Se nasce il bisogno di assistenza o manutenzione basta
chiamare il Numero Unico Nazionale 199.199.199* per
essere messi subito in contatto con il Centro Assistenza
Tecnica più vicino al luogo da cui si chiama.
È attivo 7 giorni su 7, sabato e domenica compresi, e non
lascia mai inascoltata una richiesta.
Estensione di garanzia Airbag
Airbag è il servizio esclusivo creato da Ariston che
integra e prolunga nel tempo i contenuti della garanzia
standard: con una modica cifra protegge il cliente da ogni
imprevisto riguardante l’assistenza e la manutenzione
dell’elettrodomestico. Per i 5 anni successivi alla data di
acquisto il cliente che aderisce al programma Airbag avrà
diritto gratuitamente a:
•
•
•
•
•
l’intervento entro 48 ore dalla chiamata;
il contributo per spese di trasferta del Tecnico (diritto di
chiamata);
la manodopera;
le parti di ricambio originali;
il trasporto dell’elettrodomestico non riparabile in loco.
Inoltre, qualora l’elettrodomestico non sia riparabile la
garanzia prevede la sostituzione a prezzo agevolato in
funzione dell’anzianità del prodotto.
* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa)
dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00
alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa)
dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00
alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso.
Per chi chiama da radiomobile le tariffe sono legate al piano
tariffario dell’operatore telefonico utilizzato.
Le suddette tariffe potrebbero essere soggette a variazione
da parte dell’operatore telefonico; per maggiori informazioni
consultare il sito www.indesit.com.
8
Assistance
Indiquez-lui :
• le modèle de votre appareil (Mod.)
• son numéro de série (S/N)
Ces informations figurent sur la plaquette signalétique
apposée sur votre appareil et/ou sur son emballage.
Asistencia
Comunique:
• el modelo de la máquina (Mod.)
• el número de serie (S/N)
Esta información se encuentra en la placa de características
ubicada en el aparato y/o en el embalaje.
La siguiente información es válida solo para España.
Para otros países de habla hispana consulte a su
vendedor.
Ampliación de garantía
Llame al 902.363.539 y le informaremos sobre el fantástico
plan de ampliación de garantía hasta 5 años.
Consiga una cobertura total adicional de
• Piezas y componentes
• Mano de obra de los técnicos
• Desplazamiento a su domicilio de los técnicos
Y NO PAGUE AVERIAS NUNCA MAS
Servicio de asistencia técnica (SAT)
Llame al 902.133.133 y nuestros técnicos intervendrán con
rapidez y eficacia, devolviendo el electrodoméstico a sus
condiciones óptimas de funcionamiento.
En el SAT encontrará recambios, accesorios y productos
específicos para la limpieza y mantenimiento de su
electrodoméstico a precios competitivos.
ESTAMOS A SU SERVICIO
Assistência
Comunique:
• o modelo da máquina (Mod.)
• o número de série (S/N)
Estas últimas informações encontram-se na placa de
identificação situada no aparelho e/ou na embalagem.
Kundendienst
Geben Sie bitte Folgendes an:
• das Gerätemodell (Mod.)
• die Modellnummer (S/N).
Letztere Informationen finden Sie auf dem Typenschild,
das sich auf dem Gerät und/oder der Verpackung befindet.
Service
U moet doorgeven:
• het type storing
• het model apparaat (Mod.)
• het serienummer (S/N)
Deze informatie bevindt zich op het typeplaatje links onderin
het koelgedeelte.
Сервисное обслуживание
Перед тем как обратиться в Центр Технического
Обслуживания:
• Модель изделия (Мод.)
• Номер тех. паспорта (серииныи №)
Эти данные вы наидете на паспортнои табличке,
расположеннои на изделии.
9
Descrizione dell’apparecchio Description de l’appareil
Vista d’insieme
Vue d’ensemble
1 PIASTRA ELETTRICA
2 Spia FUNZIONAMENTO PIASTRA ELETTRICA
3 Manopole di comando delle PIASTRE ELETTRICHE
1 PLAQUE ÉLECTRIQUE
2 Voyant FONCTIONNEMENT PLAQUE ÉLECTRIQUE
3 Manettes de commande de la PLAQUE ÉLECTRIQUE
• PIASTRE ELETTRICHE possono essere di vari diametri
e potenze diverse: “normali” o “rapide”, quest’ ultime si
riconoscono dalle altre per la presenza di un bollo rosso
al centro.
• Spia FUNZIONAMENTO PIASTRA ELETTRICA si
accende per qualsiasi posizione della manopola diversa
da quella di spento
• Manopole di comando delle PIASTRA ELETTRICHE per
la regolazione della fiamma o della potenza.
• PLAQUES ÉLECTRIQUES disponibles dans plusieurs
diamètres et puissances: elles peuvent être “normales”
ou “rapides”, ces dernières sont repérables à leur point
rouge.
• Voyant de FONCTIONNEMENT PLAQUE ÉLECTRIQUE
il s’allume dès que la manette n’est plus sur la position
éteint.
• Manettes de commande de la PLAQUE ÉLECTRIQUE
pour le réglage de la flamme ou de la puissance.
Description of the appliance Descripción del aparato
Overall view
Vista en conjunto
1 ELECTRIC HOTPLATE
2 Electric HOTPLATE INDICATOR LIGHT
3 Control Knobs for ELECTRIC HOTPLATES
1 PLACA ELÉCTRICA*
2 Piloto de FUNCIONAMIENTO DE LAS PLACAS
ELÉCTRICAS
3 Mandos de la PLACA ELÉCTRICA
• ELECTRIC HOTPLATES may have different diameters
and operate at different power levels. These power
levels may be “normal” or “rapid” (the latter may be
distinguished from the others by a red spot in the middle
of the hotplate).
• The ELECTRIC HOTPLATE INDICATOR LIGHT
switches on whenever the selector knob is moved from
the ‘off’ position.
• Control Knobs for ELECTRIC PLATES
• PLACAS ELÉCTRICAS: pueden ser de distintos
diámetros y de distintas potencias como por ejemplo:
“normales” o “rápidas”, éstas últimas se distinguen de
las otras por la presencia de un sello rojo en el centro.
• Piloto de FUNCIONAMIENTO DE LA PLACA
ELÉCTRICA: se enciende cuando el mando está en
cualquier otra posición que no sea la de apagado.
• Mandos de la PLACA ELÉCTRICA para la regulación
de la llama o de la potencia.
2
1
10
3
Descrição do aparelho
Beschrijving van het apparaat
Vista de conjunto
Algemeen aanzicht
1 CHAPA ELÉCTRICA
2 Indicador luminoso DAS CHAPAS ELÉCTRICAS
3 Selectores de comando da CHAPA ELÉCTRICA
1 ELEKTRISCHE KOOKPLAAT
2 Controlelampje WERKING ELEKTRISCHE KOOKPLAAT
3 Knoppen voor het regelen van de ELEKTRISCHE
KOOKPLAAT
• As CHAPAS ELÉCTRICAS podem ser de vários
diâmetros e potências diferentes: “normais” ou “rápidas”,
estas últimas distinguem-se das demais pela marca
vermelha no centro.
• Indicador luminoso FUNCIONAMENTO CHAPA
ELÉCTRICA acende-se se o selector estiver em
qualquer posição diferente daquela de desligado.
• Selectores de comando da CHAPA ELÉCTRICA para a
regulação da chama ou da potência.
• ELEKTRISCHE PLATEN kunnen verschillende
diameters en vermogen hebben: “normaal” of “snel”, dit
laatste type platen herkent u door de aanwezigheid van
een rode stip in het midden.
• Controlelampje WERKING ELEKTRISCHE PLAAT:
gaat aan als de knop niet op de stand ‘uit’ staat.
• Knoppen van de ELEKTRISCHE KOOKPLAAT voor het
regelen van de vlam of van het vermogen.
Beschreibung Ihres Gerätes Описание изделия
Geräteansicht
Общии вид
1 ELEKTROPLATTE
2 Kontrollleuchte ELEKTROPLATTE
3 Reglerknöpfe für ELEKTROPLATTE
1 ЭЛЕКТРИЧЕСКОЙ КОНФОРКИ
2 Лампочка функционирования ЭЛЕКТРИЧЕСКОЙ
КОНФОРКИ
3 Регуляторы ЭЛЕКТРИЧЕСКОЙ КОНФОРКИ
• ELEKTROPLATTEN: Diese können von unterschiedlichem
Durchmesser und verschiedener Leistungen sein:
Normal- oder Schnellaufheiz-Elektroplatten. Die
Schnellaufheizplatten sind durch einen roten Punkt in
Plattenmitte gekennzeichnet.
• Kontrollleuchte ELEKTROPLATTE: Diese leuchtet,
sobald der Reglerknopf in eine von der Position AUS
abweichende Stellung gebracht wird.
• Reglerknöpfe für ELEKTROPLATTE: zur Regulierung der
Flamme bzw. der Leistung.
• ЭЛЕКТРИЧЕСКИЕ КОНФОРКИ pмогут быть разного
диаметра и мощности: “обычные” или “быстрые”,
последние отличаются наличием красного кружка в
центре.
• Индикатор работы ЭЛЕКТРИЧЕСКОЙ КОНФОРКИ
загорается, когда регулятор повернут в любое
положение, отличное от выключенного.
• Регуляторы ЭЛЕКТРИЧЕСКОЙ КОНФОРКИ служат
для регуляции пламени или мощности.
2
1
3
11
Installazione
Schema di fissaggio dei ganci
! Leggere attentamente le istruzioni: ci sono importanti
informazioni sull’installazione, sull’uso e sulla sicurezza.
Posizione gancio per
top H=20mm
30
20
! È importante conservare questo libretto per poterlo
consultare in ogni momento. In caso di vendita, di cessione
o di trasloco, assicurarsi che resti insieme all’apparecchio
per informare il nuovo proprietario sul funzionamento e sui
relativi avvertimenti.
Posizione gancio per
top H=30mm
Avanti
Posizionamento
! Gli imballaggi non sono giocattoli per bambini e vanno
eliminati secondo le norme per la raccolta differenziata (vedi
Precauzioni e consigli).
Incasso
E’ possibile l’installazione a fianco di mobili la cui altezza
non superi quella del piano di lavoro. Per una corretta
installazione del piano di cottura vanno osservate le
seguenti precauzioni:
600mm min.
420mm min.
• I mobili situati a fianco, la cui altezza superi quella del
piano di lavoro, debbono essere situati ad almeno 600
mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti
richiesti nei libretti istruzioni delle cappe stesse,
comunque ad una distanza minima di 650 mm.
• Posizionare i pensili adiacenti alla cappa ad un’altezza
minima dal top di 420 mm (vedi figura).
Allorchè il piano di cottura venga
installato sotto un pensile,
quest’ultimo dovrà mantenere una
distanza minima dal top pari a 700
mm (vedi figura).
• Il vano del mobile dovrà avere le dimensioni indicate
nella figura.
Sono previsti dei ganci di fissaggio che consentono di
fissare il piano su top da 20 a 40 mm. di spessore. Per
un buon fissaggio del piano è consigliabile usare tutti i
ganci a disposizione.
555 mm
mm
m
m
475
55
12
40
! L’installazione va effettuata secondo queste istruzioni e
da personale professionalmente qualificato. Una errata
installazione può causare danni a persone, animali o cose.
700mm min.
IT
Posizione gancio per
top H=40mm
Dietro
! Usare i ganci contenuti nella “confezione accessori”
• Nel caso in cui il piano non sia installato su di un forno
incasso, è necessario inserire un pannello di legno come
isolamento. Esso dovrà essere posizionato ad una distanza
minima di 20 mm. dalla parte inferiore del piano stesso.
Aerazione
Per garantire una buona aerazione è necessario eliminare
la parete posteriore del vano. È preferibile installare il forno
in modo che appoggi su due listelli in legno oppure su un
piano continuo che abbia un’apertura di almeno 45 x 560
mm (vedi figure).
560
mm
.
45 m
m.
Nel caso di installazione sopra un forno da incasso senza
ventilazione forzata di raffreddamento, per consentire
un’adeguata areazione all’interno del mobile vanno garantite
delle prese d’aria di ingresso e di uscita (vedi figure).
Collegamento elettrico
I piani elettrici non sono dotati di cavo di alimentazione in
quanto il cavo va dimensionato in base al tipo di collegamento
elettrico utilizzato (vedi schema di connessione seguente).
Per allacciare il cavo procedere come segue:
• Aprire la scatola morsettiera svitando la vite “V” ed aprire
il coperchio (vedi figura).
• Allacciare i fili in accordo con il diagramma riportato in
figura.
• Fissare il cavo nel fissacavo “F”, richiudere e fissare il
coperchio con la vite “V” (vedi figura).
V
1
2
3
4
1
2
380-400V 2N~
H05RR-F 4x1.5 CEI-UNEL 35363
1
2
220-230V 1N~
H05RR-F 3x2.5 CEI-UNEL 35363
1
2
3
3
R
4
5
4
5
4
5
T
S
R
S N
3
R
TARGHETTA CARATTERISTICHE
Collegamenti Tensione a 220-230V/380-400V 3N ~ 50/60 Hz
Potenza massima assorbita 7000 W
elettrici
Questa apparecchiatura è conforme alle
seguenti Direttive Comunitarie:
- 2006/95/CEE del 12/12/06 (Bassa Tensione)
e successive modificazioni
- 2004/108/CEE del 15/12/04 (Compatibilità
Elettromagnetica) e successive modificazioni
- 93/68/CEE del 22/07/93 e successive
modificazioni.
- 2002/96/CE e successive modificazioni.
5
F
380-400V 3N~
H05RR-F 5x1.5 CEI-UNEL 35363
! Nel caso di installazione sopra un forno da incasso
l’allaccio elettrico del piano e quello del forno deve essere
realizzato separatamente, sia per ragioni di sicurezza
elettrica che per facilitare l’eventuale estraibilità del forno.
Avvio e utilizzo
N
N
Allacciamento del cavo di alimentazione alla rete
Montare sul cavo una spina normalizzata per il carico
indicato nella targhetta caratteristiche.
In caso di collegamento diretto alla rete è necessario
interporre tra l’apparecchio e la rete un interruttore
onnipolare con apertura minima fra i contatti di 3 mm
dimensionato al carico e rispondente alle norme in vigore
(il filo di terra non deve essere interrotto dall’interruttore). Il
cavo di alimentazione deve essere posizionato in modo tale
che in nessun punto superi di 50°C la temperatura ambiente.
! L’installatore è responsabile del corretto collegamento
elettrico e dell’osservanza delle norme di sicurezza.
Prima di effettuare l’allacciamento accertarsi che:
• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo
di potenza della macchina, indicato nella targhetta
caratteristiche;
• la tensione di alimentazione sia compresa nei valori nella
targhetta caratteristiche;
• la presa sia compatibile con la spina dell’apparecchio. In
caso contrario sostituire la presa o la spina; non usare
prolunghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la presa della
corrente devono essere facilmente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente e sostituito
solo da tecnici autorizzati (vedi Assistenza).
! L’azienda declina ogni responsabilità qualora queste
norme non vengano rispettate.
! Su ciascuna manopola è indicata la posizione della piastra
elettrica corrispondente.
Piastre elettriche
La regolazione può essere effettuata ruotando la manopola
corrispondente in senso orario o anti-orario su 6 posizioni
diverse:
Pos. Piastra normale o rapida
0
Spento
1
Potenza minima
2 - 5 Potenze intermedie
6
Potenza massima
! Nel paragrafo “Consigli pratici per l’uso” sono riportate le
corrispondenze fra le posizioni e l’uso per il quale le piastre
sono consigliate.
Consigli pratici per l’uso delle piastre
elettriche
Per evitare dispersioni di calore e danni alla piastra è bene
usare recipienti con fondo piano e di diametro non inferiore
a quello della piastra.
Pos.
Piastra normale o rapida
0
Spento.
1
Cottura di verdure, pesci.
2
Cottura di patate (a vapore) minestre, ceci, fagioli.
3
Proseguimento di cottura di grandi quantità di
cibi, minestroni.
4
Arrostire (medio).
5
Arrostire (forte).
6
Rosolare o raggiungere bollitura in poco tempo.
13
IT
IT
! Prima di utilizzarle per la prima volta, è necessario riscaldare
le piastre di cottura alla massima temperatura per circa 4 minuti,
senza pentola. Durante questa fase iniziale, il rivestimento
protettivo si indurisce e raggiunge la massima resistenza.
Precauzioni e consigli
! L’apparecchio è stato progettato e costruito in conformità
alle norme internazionali di sicurezza.
Queste avvertenze sono fornite per ragioni di sicurezza e
devono essere lette attentamente.
Sicurezza generale
• Questo apparecchio riguarda un apparecchio da
incasso di classe 3.
• Le istruzioni sono valide solo per i paesi di destinazione
i cui simboli figurano sul libretto e sulla targa matricola.
• L’apparecchio è stato concepito per un uso di tipo non
professionale all’interno dell’abitazione.
• L’apparecchio non va installato all’aperto, nemmeno se
lo spazio è riparato, perché è molto pericoloso lasciarlo
esposto a pioggia e temporali.
• Non toccare la macchina a piedi nudi o con le mani o i
piedi bagnati o umidi.
• L’apparecchio deve essere usato per cuocere alimenti,
solo da persone adulte e secondo le istruzioni
riportate in questo libretto. Ogni altro uso (ad
esempio: riscaldamento di ambienti) è da considerarsi
improprio e quindi pericoloso. Il costruttore non può
essere considerato responsabile per eventuali danni
derivanti da usi impropri, erronei ed irragionevoli.
• Evitare che il cavo di alimentazione di altri elettrodomestici
entri in contatto con parti calde del forno.
• Non ostruire le aperture di ventilazione e di smaltimento
di calore.
• Assicurarsi sempre che le manopole siano nella
posizione “●”/“○” quando l’apparecchio non è utilizzato.
• Non staccare la spina dalla presa della corrente tirando
il cavo, bensì afferrando la spina.
• Non fare pulizia o manutenzione senza aver prima
staccato la spina dalla rete elettrica.
• In caso di guasto, in nessun caso accedere ai
meccanismi interni per tentare una riparazione.
Contattare l’Assistenza (vedi Assistenza).
• Assicurarsi che i manici delle pentole siano sempre rivolti
verso l’interno del piano cottura per evitare che vengano
urtati accidentalmente.
• Non lasciare accesa la piastra elettrica senza pentole.
• Non utilizzare pentole instabili o deformate.
• Non è previsto che l’apparecchio venga utilizzato da persone
(bambini compresi) con ridotte capacità fisiche, sensoriali o
mentali, da persone inesperte o che non abbiano familiarità
con il prodotto, a meno che non vengano sorvegliate da una
persona responsabile della loro sicurezza o non abbiano
ricevuto istruzioni preliminari sull’uso dell’apparecchio.
• Evitare che i bambini giochino con l’apparecchio.
• L’apparecchio non è destinato a essere messo in
funzione per mezzo di un temporizzatore esterno
oppure di un sistema di comando a distanza separato.
14
Smaltimento
• Smaltimento del materiale di imballaggio: attenersi alle
norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature
elettriche ed elettroniche (RAEE), prevede che gli
elettrodomestici non debbano essere smaltiti nel normale
flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono
essere raccolti separatamente per ottimizzare il tasso di
recupero e riciclaggio dei materiali che li compongono ed
impedire potenziali danni per la salute e l’ambiente. Il simbolo
del cestino barrato è riportato su tutti i prodotti per ricordare gli
obblighi di raccolta separata. Per ulteriori informazioni, sulla
corretta dismissione degli elettrodomestici, i detentori potranno
rivolgersi al servizio pubblico preposto o ai rivenditori.
Manutenzione e cura
Escludere la corrente elettrica
Prima di ogni operazione isolare l’apparecchio dalla rete di
alimentazione elettrica.
Pulire l’apparecchio
! Evitare l’uso di detergenti abrasivi o corrosivi, quali gli
smacchiatori e prodotti antiruggine, i detersivi in polvere
e le spugne con superficie abrasiva: possono graffiare
irrimediabilmente la superficie.
! Non utilizzare mai pulitori a vapore o ad alta pressione
per la pulizia dell’apparecchio.
• Per una manutenzione ordinaria, è sufficiente lavare il
piano con una spugna umida, asciugando quindi con una
carta assorbente per cucina.
• Le piastre elettriche si puliscono con uno strofinaccio umido
e si ungono con un pò d’olio quando sono ancora tiepide.
• L’acciaio inox può rimanere macchiato se a contatto
per lungo tempo con acqua fortemente calcarea o con
detergenti aggressivi (contenenti fosforo). Si consiglia di
sciacquare abbondantemente ed asciugare dopo la pulizia.
E’ inoltre opportuno asciugare eventuali trabocchi d’acqua.
Installation
Hook fastening diagram
GB
! Please keep these operating instructions for future reference.
Pass them on to possible new owners of the appliance.
Positioning
Hooking position
for top H=20mm
Hooking position
for top H=30mm
! Keep packaging material out of the reach of children. It can
become a choking or suffocation hazard (see Precautions
and tips).
Front
600mm min.
420mm min.
700mm min.
• Kitchen cabinets adjacent to the appliance and taller than
the top of the hob must be at least 600 mm from the edge
of the hob.
• Hoods must be installed according to their relative
installation instruction manuals and at a minimum
distance of 650 mm from the hob.
• Place the wall cabinets adjacent to the hood at a minimum
height of 420 mm from the hob (see figure).
If the hob is installed beneath a wall
cabinet, the latter must be situated
at a minimum of 700 mm above the
hob (see figure).
40
! The appliance must be installed by a qualified professional
according to the instructions provided. Incorrect installation
may cause harm to people and animals or may damage
property.
Fitting the appliance
It is possible to instal them next to furniture which is higher
than the working board. For a correct installation of the
cooking top the following precautions must be followed:
30
20
! Before operating your new appliance please read this
instruction booklet carefully. It contains important information
for safe use, installation and care of the appliance.
Hooking position
for top H=40mm
Back
! Use the hooks contained in the “accessory pack”.
• Where the hob is not installed over a built-in oven, a
wooden panel must be installed as insulation. This must
be placed at a minimum distance of 20 mm from the lower
part of the hob.
Ventilation
To ensure adequate ventilation, the back panel of the cabinet
must be removed. It is advisable to install the oven so that it
rests on two strips of wood, or on a completely flat surface
with an opening of at least 45 x 560 mm (see diagrams).
560
• The installation cavity should have the dimensions
indicated in the figure.
Fastening hooks are provided, allowing you to fasten
the hob to tops that are between 20 and 40 mm thick.
To ensure the hob is securely fastened to the top, we
recommend you use all the hooks provided.
mm
.
45 m
m.
Where a hob is installed above an oven without a forced
ventilation cooling system, adequate ventilation must be
provided inside the cabinet by means of air holes through
which air can pass (see figure).
555 mm
mm
m
m
475
55
Electrical connection
The electric hobs are supplied without power supply
cable since the cable must be sized according to the type
of electrical connection used (see attached connection
diagram). Follow these steps to connect the cable:
15
GB
• Open the terminal box by removing the screws “V” and
opening the cover (see figure).
• Connect the wires as shown in the diagram.
• Fix the cable using the cable clamp “F”, replace the cover
and fasten it using the screws “V” (see figure).
V
1
2
3
4
DATA PLATE
Voltage 220-230V/380-400V 3N ~ 50/60 Hz
Electrical
connections Max power 7000 W
This appliance conforms to the following
European Economic Community directives:
- 2006/95/EEC dated 12/12/06 (Low Voltage)
and subsequent amendments
- 2004/108/EEC dated 15/12/04
(Electromagnetic Compatibility) and
subsequent amendments
- 93/68/EEC dated 22/07/93 and subsequent
amendments.
- 2002/96/EC and subsequent amendments.
5
F
380-400V 3N~
H05RR-F 5x1.5 CEI-UNEL 35363
1
2
R
380-400V 2N~
H05RR-F 4x1.5 CEI-UNEL 35363
1
220-230V 1N~
H05RR-F 3x2.5 CEI-UNEL 35363
1
2
5
T
3
R
2
4
3
S
S N
3
R
N
4
5
4
5
N
Connecting the supply cable to the mains
Install a standardised plug corresponding to the load
indicated on the data plate.
The appliance must be directly connected to the mains
using an omnipolar circuit-breaker with a minimum contact
opening of 3 mm installed between the appliance and the
mains. The circuit-breaker must be suitable for the charge
indicated and must comply with current electrical regulations
(the earthing wire must not be interrupted by the circuitbreaker). The supply cable must not come into contact with
surfaces with temperatures higher than 50°C.
! The installer must ensure that the correct electrical
connection has been made and that it is compliant with
safety regulations.
Before connecting to the power supply, make sure that:
• The appliance is earthed and the plug is compliant with
the law.
• The socket can withstand the maximum power of the
appliance, which is indicated on the data plate.
• The voltage is in the range between the values indicated
on the data plate.
• The socket is compatible with the plug of the appliance.
If the socket is incompatible with the plug, ask an
authorised technician to replace it. Do not use extension
cords or multiple sockets.
! Once the appliance has been installed, the power supply
cable and the electrical socket must be easily accessible.
! The cable must not be bent or compressed.
! The cable must be checked regularly and replaced by
authorised technicians only (see Assistance).
! The manufacturer declines any liability should these safety
measures not be observed.
! If the appliance is to be installed above a built-in electric
oven, the electrical connection of the hob and the oven must
be carried out separately, both for electrical safety purposes
and to make extracting the oven easier.
16
Start-up and use
! The position of the corresponding electric hotplate is shown
on every knob.
Electric hotplates
The corresponding knob may be turned clockwise or anticlockwise and set to six different positions:
Setting Normal or Fast Plate
0
Off
1
Low
2-5
6
Medium
High
! Please refer to the “Practical advice on using the
appliance” section for a list of the relative positions and
their recommended uses.
Practical advice on using the electric
hotplates
To avoid heat loss and damage to the hotplates, use pans
with a flat base, whose diameter is no less than that of the
hotplate itself.
Setting Setting
0
Off
1
Cooking vegetables, fish
2
Cooking patatoes (using steam) soups,
chickpeas, beans.
3
Continuing the cooking of large quantities of
food, minestrone.
4
For roasting (average)
5
For roasting (above average)
6
For browning and reaching a boil in a short time
! Before using the hotplates for the first time, you should heat
them at maximum temperature for approximately 4 minutes,
without placing any pans on them. During this initial stage, their
protective coating hardens and reaches its maximum resistance.
Precautions and tips
! This appliance has been designed and manufactured
in compliance with international safety standards. The
following warnings are provided for safety reasons and
must be read carefully.
General safety
• This is a class 3 built-in appliance.
• These instructions are only valid for the countries
whose symbols appear in the manual and on the
serial number plate.
• The appliance was designed for domestic use inside the
home and is not intended for commercial or industrial use.
• The appliance must not be installed outdoors, even in
covered areas. It is extremely dangerous to leave the
appliance exposed to rain and storms.
• Do not touch the appliance with bare feet or with wet or
damp hands and feet.
• The appliance must be used by adults only for the
preparation of food, in accordance with the instructions
outlined in this booklet. Any other use of the appliance
(e.g. for heating the room) constitutes improper use and
is dangerous. The manufacturer may not be held liable
for any damage resulting from improper, incorrect and
unreasonable use of the appliance.
• Ensure that the power supply cables of other electrical
appliances do not come into contact with the hot parts
of the oven.
• The openings used for ventilation and dispersion of heat
must never be covered.
• Always make sure the knobs are in the “●”/“○” position
when the appliance is not in use.
• When unplugging the appliance always pull the plug from
the mains socket, do not pull on the cable.
• Never carry out any cleaning or maintenance work
without having detached the plug from the mains.
• In case of malfunction, under no circumstances should
you attempt to repair the appliance yourself. Repairs
carried out by inexperienced persons may cause injury
or further malfunctioning of the appliance. Contact a
Service Centre (see Assistance).
• Always make sure that pan handles are turned towards
the centre of the hob in order to avoid accidental burns.
• Do not leave the electric hotplate switched on without a
pan placed on it.
• Do not use unstable or deformed pans.
• The appliance should not be operated by people (including
children) with reduced physical, sensory or mental
capacities, by inexperienced individuals or by anyone
who is not familiar with the product. These individuals
should, at the very least, be supervised by someone who
assumes responsibility for their safety or receive preliminary
instructions relating to the operation of the appliance.
• Do not let children play with the appliance.
• IMPORTANT SAFETY INFORMATION FOR UK MARKET:
Please note that this product is not fitted with a flame
supervision device. It is NOT suitable for fitting or use in
high rise flats or multiple dwellings. If you are in any doubt
please contact a CORGI registered gas engineer for advice.
• The appliance is not intended to be operated by means
of an external timer or separate remote-control system.
Disposal
• When disposing of packaging material: observe local
legislation so that the packaging may be reused.
• The European Directive 2002/96/EC on Waste
Electrical and Electronic Equipment (WEEE), requires
that old household electrical appliances must not
be disposed of in the normal unsorted municipal
waste stream. Old appliances must be collected
separately in order to optimise the recovery and
recycling of the materials they contain and reduce
the impact on human health and the environment.
The crossed out “wheeled bin” symbol on the product
reminds you of your obligation, that when you dispose
of the appliance it must be separately collected.
Consumers should contact their local authority or retailer
for information concerning the correct disposal of their
old appliance.
Maintenance and care
Switching the appliance off
Disconnect your appliance from the electricity supply before
carrying out any work on it.
Cleaning the appliance
! Do not use abrasive or corrosive detergents such as stain
removers, anti-rust products, powder detergents or sponges with
abrasive surfaces: these may scratch the surface beyond repair.
! Never use steam cleaners or pressure cleaners on the
appliance.
• It is usually enough to wash the hob with a damp sponge
and dry it with absorbent kitchen roll.
• The electric hotplates should be cleaned with a damp
cloth and lubricated with a little oil while still warm.
• Stainless steel can be marked by hard water that has
been left on the surface for a long time, or by aggressive
detergents containing phosphorus. After cleaning, rinse
and dry any remaining drops of water.
17
GB
Installation
Schéma de fixation des crochets
! Lisez attentivement les instructions : elles contiennent
des conseils importants sur l’installation, l’utilisation et la
sécurité de votre appareil
Position du crochet
pour top H=20mm
30
20
! Conservez ce mode d’emploi pour pouvoir le consulter
à tout moment. En cas de vente, de cession ou de
déménagement, veillez à ce qu’il suive l’appareil pour
informer le nouveau propriétaire sur son fonctionnement
et lui fournir les conseils correspondants.
Position du crochet
pour top H=30mm
Devant
Positionnement
! L’installation doit être effectuée par un professionnel du
secteur conformément aux instructions du fabricant. Une
mauvaise installation peut causer des dommages à des
personnes, des animaux ou des biens.
Encastrement
On peut par conséquent les installer à côté de meubles
dont la hauteur ne dépasse pas celle du plan de cuisson.
Pour une installation correcte de la table de cuisson, il faut
se conformer aux instructions suivantes :
600mm min.
420mm min.
• Les meubles jouxtant la table, dont la hauteur dépasse
celle du plan de cuisson, doivent être placés à au moins
600 mm du bord du plan.
• Les hottes doivent être installées conformément aux
instructions reportées dans leur notice d’installation et
à au moins 650 mm de distance.
• Les éléments hauts jouxtant la hotte doivent être placés à
au moins 420 mm de distance du plan de travail (voir figure).
En cas d’installation de la table
de cuisson sous un élément haut,
ce dernier devra être monté à au
moins 700 mm de distance du plan
(voir figure).
• La découpe du meuble doit avoir les dimensions
indiquées par la figure.
Des crochets de fixation sont prévus pour fixer la table
sur des plans de 20 à 40 mm d’épaisseur. Pour bien fixer
la table, utilisez tous les crochets fournis.
555 mm
mm
m
m
475
55
18
40
! Les emballages ne sont pas des jouets pour enfants, il
faut les mettre au rebut en respectant la réglementation
sur le tri sélectif des déchets (voir Précautions et conseils).
700mm min.
FR
Position du crochet
pour top H=40mm
Derrière
! Utilisez tous les crochets compris dans le “sachet
accessoires”
• Si la table n’est pas installée au-dessus d’un four à
encastrer, il faut monter un panneau d’isolation en bois.
Il faut le monter à au moins 20 mm de distance du bord
inférieur de la table.
Aération
Pour garantir une bonne aération, la cavité d’encastrement
doit être dépourvue de paroi arrière. Il est conseillé
d’installer le four de manière à ce qu’il repose sur deux
cales en bois ou bien sur un plan d’appui continu qui ait une
découpe d’au moins 45 x 560 mm (voir figures).
560
mm
.
45 m
m.
En cas d’installation au-dessus d’un four encastrable
dépourvu de ventilation de refroidissement forcée, il faudra
prévoir des prises d’air d’entrée et de sortie pour permettre
une bonne aération à l’intérieur du meuble (voir figure).
Raccordement électrique
Les tables électriques ne sont pas équipées de câble
d’alimentation électrique car ce dernier doit être dimensionné
en fonction du type de raccordement électrique utilisé (voir
schéma de connexion sous indiqué). Pour raccorder le
câble, procédez comme suit :
• Dévissez la vis “V” et soulevez le couvercle pour ouvrir
le bornier (voir figure).
• Raccordez les fils comme illustré.
• Fixez le câble dans le pince-câble “F”, refermez et fixez
le couvercle à l’aide de la vis “V” (voir figure).
V
1
2
3
4
1
2
380-400V 2N~
H05RR-F 4x1.5 CEI-UNEL 35363
1
2
220-230V 1N~
H05RR-F 3x2.5 CEI-UNEL 35363
1
2
3
3
R
4
5
4
5
4
5
T
S
R
S N
3
R
PLAQUETTE SIGNALETIQUE
Raccordements Tension 220-230V/380-400V 3N ~ 50/60 Hz
Puissance maximale absorbée 7000 W
électriques
Cet appareil est conforme aux Directives
Communautaires suivantes :
- 2006/95/CEE du 12/12/06 (Basse Tension)
et modifications successives
- 2004/108/CEE du 15/12/04 (Compatibilité
Electromagnétique) et modifications
successives
- 93/68/CEE du 22/07/93 et modifications
successives.
- 2002/96/CEE et modifications successives.
5
F
380-400V 3N~
H05RR-F 5x1.5 CEI-UNEL 35363
! En cas d’installation au-dessus d’un four à encastrer, la
connexion électrique de la table et celle du four doivent être
effectuées séparément, pour des questions de sécurité électrique
mais aussi pour simplifier, au besoin, l’extraction du four.
Mise en marche et utilisation
N
N
Branchement du câble d’alimentation au réseau électrique
Montez sur le câble une prise normalisée adaptée à la
charge indiquée sur l’étiquette des caractéristiques.
En cas de raccordement direct au réseau, il faut intercaler entre
l’appareil et le réseau un interrupteur à coupure omnipolaire
ayant au moins 3 mm d’écartement entre les contacts,
dimensionné à la charge et conforme aux normes en vigueur
(le fil de terre ne doit pas être interrompu par l’interrupteur).
Le câble d’alimentation ne doit atteindre, en aucun point, des
températures dépassant de 50°C la température ambiante.
! L’installateur est responsable du bon raccordement
électrique de l’appareil et du respect des normes de sécurité.
Avant de procéder au branchement, assurez-vous que :
• la prise est bien munie d’une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale
de l’appareil, indiquée sur la plaquette signalétique;
• la tension d’alimentation est bien comprise entre les
valeurs indiquées sur la plaquette signalétique;
• la prise est bien compatible avec la fiche de l’appareil.
Si ce n’est pas le cas, remplacez la prise ou la fiche,
n’utilisez ni rallonges ni prises multiples.
! Après installation de l’appareil, le câble électrique et la
prise de courant doivent être facilement accessibles.
! Le câble ne doit être ni plié ni excessivement écrasé.
! Il doit être contrôlé périodiquement et ne peut être
remplacé que par un technicien agréé (voir Assistance).
! Nous déclinons toute responsabilité en cas de non respect
des normes énumérées ci-dessus.
! La position de la plaque électrique correspondante est
indiquée sur chaque manette.
Plaques électriques
Pour procéder au réglage, tournez la manette correspondante
dans le sens des aiguilles d’une montre ou dans le sens
inverse en choisissant une des 6 positions possibles :
Position Plaque normale ou rapide
0
Eteint
1
Poissance minimum
2-5
6
Poissance intermédiaires
Poissance maximum
! Dans le paragraphe “Conseils d’utilisation” vous trouverez les
correspondances entre les positions indiquées sur les manettes
et l’utilisation pour laquelle les plaques sont conseillées.
Conseils pratiques pour l’utilisation des
plaques électriques
Pour éviter toute déperdition de chaleur et ne pas endommager
la plaque, il est conseillé d’utiliser des casseroles à fond plat
n’ayant pas un plus petit diamètre que celui de la plaque.
Position Plaque normale ou rapide
0
Eteint.
1
Cuisson de légumes verts, poissons.
2
Cuisson de pommes de terre (à la vapeur)
soupes, pois chiches, haricots.
3
Pour continuer la cuisson de grandes
quantités d'aliments, minestrone.
4
Rôtir (moyen).
5
Rôtir (fort).
6
Rissoler ou rejoindre l'ébullition en peu de temps.
19
FR
FR
! Avant d’utiliser vos plaques de cuisson pour la première
fois, faites-les chauffer pendant 4 minutes à leur température
maximum sans casserole. Au cours de cette phase initiale, le
revêtement protecteur durcit et atteint sa résistance maximum.
Précautions et conseils
! Cet appareil a été conçu et fabriqué conformément aux
normes internationales de sécurité. Ces conseils sont fournis
pour des raisons de sécurité et doivent être lus attentivement.
Sécurité générale
• Ce mode d’emploi concerne un appareil à encastrer
classe 3.
• Les instructions fournies ne sont applicables qu’aux
pays dont les symboles sont reportés dans la notice
et sur la plaquette d’immatriculation.
• Cet appareil a été conçu pour un usage familial, de
type non professionnel.
• Cet appareil ne doit pas être installé en extérieur, même
dans un endroit abrité, il est en effet très dangereux de
le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l’appareil si vous êtes pieds nus ou si
vous avez les mains ou les pieds mouillés ou humides.
• Cet appareil qui sert à cuire des aliments ne doit
être utilisé que par des adultes conformément aux
instructions du mode d’emploi. Toute autre utilisation
(comme par exemple le chauffage d’une pièce) est
impropre et donc dangereux. Le fabricant décline
toute responsabilité en cas de dommages provoqués
par un usage impropre ou erroné.
• Evitez que le cordon d’alimentation d’autres petits
électroménagers touche à des parties chaudes du four.
• Les orifices ou les fentes d’aération ou d’évacuation de
la chaleur ne doivent pas être bouchés
• Contrôlez toujours que les manettes sont bien dans la
position “●”/“○” quand l’appareil n’est pas utilisé.
• Ne tirez surtout pas sur le câble pour débrancher la fiche
de la prise de courant.
• N’effectuez aucune opération de nettoyage ou d’entretien
sans avoir auparavant débranché la fiche de la prise de
courant.
• En cas de panne, n’essayez en aucun cas d’accéder aux
mécanismes internes pour tenter de réparer l’appareil.
Contactez le service d’Assistance (voir Assistance).
• Faites attention à ce que les manches des casseroles
soient toujours tournés vers l’intérieur de la table de
cuisson pour éviter tout risque d’accident.
• Ne laissez pas la plaque électrique allumée sans
casserole dessus.
• N’utilisez pas de casseroles instables ou déformées.
• Cet appareil n’est pas prévu pour être utilisé par des
personnes (y compris les enfants) dont les capacités
physiques, sensorielles ou mentales sont réduites, ou des
personnes dénuées d’expérience ou de connaissance,
sauf si elles ont pu bénéficier, par l’intermédiaire d’une
personne responsable de leur sécurité, d’une surveillance ou
d’instructions préalables concernant d’utilisation de l’appareil.
• S’assurer que les enfants ne jouent pas avec l’appareil.
20
• Le dispositif n’est pas destiné à être mis en œuvre
par une minuterie externe ou un système de
télécommande séparée.
Mise au rebut
• Mise au rebut du matériel d’emballage : conformez-vous
aux réglementations locales, les emballages pourront
ainsi être recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des
Equipements Electriques et Electroniques (DEEE), exige
que les appareils ménagers usagés ne soient pas jetés
dans le flux normal des déchets municipaux. Les appareils
usagés doivent être collectés séparément afin d’optimiser
le taux de récupération et le recyclage des matériaux qui
les composent et réduire l’impact sur la santé humaine et
l’environnement. Le symbole de la ‘‘poubelle barrée’’ est
apposée sur tous les produits pour rappeler les obligations
de collecte séparée. Les consommateurs devront contacter
les autorités locales ou leur revendeur concernant la
démarche à suivre pour l’enlèvement de leur vieil appareil.
Nettoyage et entretien
Mise hors tension
Avant toute opération de nettoyage ou d’entretien coupez
l’alimentation électrique de l’appareil.
Nettoyage de l’appareil
! N’utilisez pas de détergents abrasifs ou corrosifs, tels que
détacheurs et dérouilleurs, poudres à récurer et éponges
à surface abrasive : ils risquent de rayer irrémédiablement
la surface.
! Ne nettoyez jamais l’appareil avec des nettoyeurs vapeur
ou haute pression.
• Pour un entretien courant, passez une éponge humide
sur la surface et séchez avec du papier essuie-tout.
• Nettoyez les plaques électriques à l’aide d’un chiffon
humide et graissez-les avec un peu d’huile quand elles
sont encore tièdes.
• Des taches peuvent se former sur l’acier inox si ce dernier
reste trop longtemps au contact d’une eau très calcaire ou de
détergents agressifs (contenant du phosphore). Il est conseillé
de rincer abondamment et d’essuyer après le nettoyage.
Mieux vaut essuyer aussitôt tout débordement d’eau.
Instalación
Esquema de fijación de los ganchos
! Lea atentamente las instrucciones: contienen importante
información sobre la instalación, el uso y la seguridad.
Posición del gancho para
superficies H=20mm
30
20
! Es importante conservar este manual para poder
consultarlo en todo momento. En caso de venta, de cesión
o de mudanza, verifique que permanezca junto al aparato
para informar al nuevo propietario sobre su funcionamiento
y sobre las advertencias correspondientes.
ES
Posición del gancho para
superficies H=30mm
Adelante
Colocación
! La instalación se debe realizar siguiendo estas instrucciones
y por personal profesionalmente calificado. Una instalación
incorrecta puede producir daños a personas, animales o cosas.
Empotramiento
Es posible su instalación al lado de muebles cuya altura
no supere la de la superficie de trabajo. Para una correcta
instalación de la encimera se deben observar las siguientes
precauciones:
600mm min.
420mm min.
700mm min.
• Los muebles situados a un costado, cuya altura supere
la de la superficie de trabajo, deben estar situados a 600
mm., como mínimo, del borde de la misma.
• Las campanas deben ser instaladas de acuerdo con los
requisitos establecidos en los manuales de instrucción de
las mismas, siempre manteniendo una distancia mínima
de 650 mm.
• Coloque los armarios de pared adyacentes a la campana
a una altura mínima desde la superficie de trabajo, de
420 mm. (ver la figura).
40
! Los embalajes no son juguetes para niños y se deben
eliminar respetando las normas para la recolección de
residuos (ver Precauciones y consejos).
Posición del gancho para
superficies H=40mm
! Use los ganchos contenidos en el “paquete de accesorios”
• Cuando la encimera no se instale sobre un horno empotrado,
es necesario introducir un panel de madera como
aislamiento. El mismo deberá colocarse a una distancia
mínima de 20 mm. de la pared inferior de la encimera.
Aireación
Para garantizar una buena aireación es necesario eliminar
la pared posterior del hueco para el horno. Es preferible
instalar el horno apoyado sobre dos listeles de madera o
sobre una superficie continua que tenga una abertura de
45 x 560 mm. como mínimo (ver las figuras).
Siempre que la encimera se instale
debajo de un armario de pared,
éste último deberá mantener una
distancia mínima de la superficie
de trabajo de 700 mm. (ver la
figura).
• El espacio para el mueble deberá tener las dimensiones
indicadas en la figura.
Se han previsto ganchos de fijación que permiten fijar
la encimera a superficies de 20 a 40 mm. de espesor.
Para un buena fijación de la encimera, es aconsejable
usar todos los ganchos que se suministran.
Atrás
560
mm
.
45 m
m.
Cuando la instalación se realice sobre un horno empotrado
sin ventilación forzada de enfriamiento, se debe garantizar la
presencia de tomas para la entrada y salida de aire que permitan
una adecuada aireación en el interior del mueble (ver las figuras).
555 mm
mm
m
m
475
55
Conexión eléctrica
Las encimeras eléctricas no poseen cable de alimentación
debido a que el cable se dimensiona de acuerdo con el tipo
de conexión eléctrica utilizada (ver el siguiente esquema
de conexión).
21
ES
Para conectar el cable, proceda del siguiente modo:
• Abra la caja del tablero de bornes desenroscando el
tornillo “V” (ver la figura).
• Conecte los cables de acuerdo con el diagrama mostrado
en la figura.
• Fije el cable en el fijacables “F”, cierre la tapa y fíjela con
el tornillo “V” (ver la figura).
V
1
2
3
4
! Cuando se realiza la instalación sobre un horno
empotrado, la conexión eléctrica de la encimera y la del
horno se deben realizar por separado, ya sea por razones
de seguridad eléctrica, como para facilitar la eventual
extracción del horno.
PLACA DE CARACTERÍSTICAS
Conexiones Tensión de 220-230V/380-400V 3N ~ 50/60 Hz
eléctricas
Potencia máxima absorbida 7000 W
5
Este aparato es conforme con las siguientes
Normas Comunitarias:
- 2006/95/CEE del 12/12/06 (Baja Tensión) y
posteriores modificaciones
- 2004/108/CEE del 15/12/04 (Compatibilidad
Electromagnética) y posteriores modificaciones
- 93/68/CEE del 22/07/93 y posteriores
modificaciones.
- 2002/96/CEE y posteriores modificaciones
successives.
F
1
2
380-400V 2N~
H05RR-F 4x1.5 CEI-UNEL 35363
1
2
220-230V 1N~
H05RR-F 3x2.5 CEI-UNEL 35363
1
380-400V 3N~
H05RR-F 5x1.5 CEI-UNEL 35363
3
3
R
2
5
4
5
4
5
T
S
R
4
S N
3
R
N
Puesta en funcionamiento y uso
N
Conexión del cable de alimentación eléctrica a la red
Instale en el cable un enchufe normalizado para la carga
indicada en la placa de características.
En el caso de conexión directa a la red, es necesario
interponer entre el aparato y la red, un interruptor omnipolar
con una distancia mínima entre los contactos de 3 mm.,
dimensionado para esa carga y que responda a las normas
vigentes (el conductor de tierra no debe ser interrumpido por
el interruptor). El cable de alimentación eléctrica se debe
colocar de modo tal que no alcance en ningún punto una
temperatura que supere en 50°C la temperatura ambiente.
! El instalador es responsable de la correcta conexión
eléctrica y del cumplimiento de las normas de seguridad.
Antes de efectuar la conexión verifique que:
• la toma tenga conexión a tierra y que sea conforme con
la ley;
• la toma sea capaz de soportar la carga máxima
de potencia de la máquina indicada en la placa de
características;
• la tensión de alimentación eléctrica esté comprendida
dentro de los valores indicados en la placa de
características;
• la toma sea compatible con el enchufe del aparato.
Si no es así, sustituya la toma o el enchufe; no utilice
prolongaciones ni conexiones múltiples.
! Una vez instalado el aparato, el cable eléctrico y la toma
de corriente deben ser fácilmente accesibles.
! El cable no debe sufrir pliegues ni compresiones.
! El cable debe ser revisado periódicamente y sustituido
sólo por técnicos autorizados (ver Asistencia).
! La empresa declina toda responsabilidad cuando estas
normas no sean respetadas.
22
! En cada mando está indicada la posición de la placa
eléctrica correspondiente.
Placas eléctricas
La regulación se puede realizar girando el mando
correspondiente en sentido horario o antihorario hasta 6
posiciones diferentes:
Posición Placa normal o rápida
0
Apagado
1
Potencia mínima
2-5
6
Potencia intermedias
Potencia máxima
En el párrafo “Consejos prácticos para el uso” se detallan
las correspondencias entre las posiciones y el uso para el
cual se aconsejan las placas.
Consejos prácticos para el uso de las
placas eléctricas
Para evitar dispersiones de calor y provocar daños a la
placa, es importante utilizar recipientes con fondo plano y
de un diámetro igual o mayor que el de la placa.
Posición
Placa normal o rápida
0
Apagado.
1
Cocción de verduras, pescados.
2
Cocción de papas (a vapor) sopas,
garbanzos, porotos.
3
Para continuar la cocción de grandes
cantidades de alimentos, minestrones.
4
Asar (mediano).
5
Asar (fuerte).
6
Dorar o alcanzar el hervor en poco tiempo.
! Antes de utilizarlas por primera vez, es necesario calentar las
placas de cocción a la máxima temperatura durante 4 minutos,
sin olla. Durante esta fase inicial, el revestimiento protector se
endurece y alcanza la máxima resistencia.
Precauciones y consejos
! El aparato ha sido proyectado y fabricado en conformidad
con las normas internacionales de seguridad.
Estas advertencias se suministran por razones de seguridad
y deben ser leídas atentamente.
Seguridad general
• Este aparato se refiere a un aparato empotrable de
clase 3.
• Las instrucciones son válidas sólo para los países
de destino, cuyos símbolos figuran en el manual y
en la placa de características.
• El aparato ha sido fabricado para un uso de tipo no
profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el
espacio está protegido porque es muy peligroso dejarlo
expuesto a la lluvia y a las tormentas.
• No toque la máquina descalzo o con las manos y pies
mojados o húmedos.
• El aparato debe ser utilizado para cocinar
alimentos, sólo por personas adultas y siguiendo
las instrucciones contenidas en este manual.
Cualquier otro uso (como por ejemplo: calefacción
de ambientes) se debe considerar impropio y,
por lo tanto, peligroso. El fabricante no puede ser
considerado responsable por los daños derivados
de usos impropios, erróneos e irracionales.
• Evite que el cable de alimentación eléctrica de otros
electrodomésticos entre en contacto con partes calientes
del horno.
• No obstruya las aberturas de ventilación y de eliminación
del calor.
• Controle siempre que los mandos estén en la posición
“●”/“○” cuando no se utiliza el aparato.
• No desconecte el aparato de la toma de corriente tirando
del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber
desconectado primero el aparato de la red eléctrica.
• En caso de avería, no acceda nunca a los mecanismos
internos para intentar una reparación. Llame al Servicio
de Asistencia Técnica (ver Asistencia).
• Verifique que los mangos de las ollas estén siempre
dirigidos hacia dentro de la encimera para evitar que
sean chocados accidentalmente.
• No cierre la tapa de vidrio (si existe) cuando los
quemadores o la placa eléctrica todavía están calientes.
• No deje encendida la placa eléctrica sin ollas.
• No utilice ollas inestables o deformadas.
• No está previsto que el aparato sea utilizado por personas
(niños incluidos) con reducidas capacidades físicas,
sensoriales o mentales, por personas inexpertas o que no
tengan familiaridad con el producto, a menos que no sean
vigiladas por una persona responsable de su seguridad
o que no hayan recibido instrucciones preliminares sobre
el uso del aparato.
• Evitar que los niños jueguen con el aparato.
• El aparato no se debe poner en funcionamiento a
través de un temporizador externo o de un sistema
de mando a distancia.
Eliminación
• Eliminación del material de embalaje: respete las normas
locales, de esta manera los embalajes podrán ser
reutilizados.
• En base a la Norma europea 2002/96/CE de Residuos
de aparatos Eléctricos y Electrónicos (RAEE), los
electrodomésticos viejos no pueden ser arrojados en
los contenedores municipales habituales; tienen que ser
recogidos selectivamente para optimizar la recuperación
y reciclado de los componentes y materiales que los
constituyen, y reducir el impacto en la salud humana y el
medioambiente. El símbolo del cubo de basura tachado
se marca sobre todos los productos para recordar al
consumidor la obligación de separarlos para la recogida
selectiva.
El consumidor debe contactar con la autoridad local o
con el vendedor para informarse en relación a la correcta
eleminación de su electrodoméstico viejo.
Mantenimiento y cuidados
Cortar la corriente eléctrica
Antes de realizar cualquier operación, desconecte el
aparato de la red de alimentación eléctrica.
Limpiar el aparato
! Evite el uso de detergentes abrasivos o corrosivos como
los quitamanchas y productos anticorrosivos, jabones en
polvo y esponjas con superficie abrasiva: pueden rayar
irremediablemente la superficie.
! No utilice nunca limpiadores a vapor o de alta presión
para la limpieza del aparato.
• Para un mantenimiento ordinario, es suficiente lavar la
encimera con una esponja húmeda, secándola luego con
un papel absorbente para cocina.
• Las placas eléctricas se limpian con un paño húmedo y se
untan con un poco de aceite cuando todavía están tibias.
• El acero inoxidable puede quedar manchado si permanece
en contacto por largo tiempo con agua fuertemente
calcárea o con detergentes agresivos (que contengan
fósforo). Se aconseja enjuagar abundantemente y secar
después de la limpieza. Es además importante secar los
posibles derrames de agua.
23
ES
Instalação
Esquema para prender os ganchos
! Leia com atenção as instruções: há informações
importantes sobre a instalação, a utilização e a segurança.
Posição do gancho
para H=20mm
30
20
! É importante guardar este folheto para poder consultá-lo a
qualquer momento. No caso de venda, cessão ou mudança,
assegure-se que o mesmo permanece com o aparelho para
informar o novo proprietário sobre o funcionamento e sobre
as respectivas advertências.
Posição do gancho
para H=30mm
Frente
Posicionamento
! As embalagens não são brinquedos para as crianças e
devem ser eliminadas em conformidade com as regras de
colecta diferenciada (veja em Precauções e Conselhos).
40
! A instalação deve ser realizada segundo estas instruções e
por pessoal profissional qualificado. Uma instalação errada
pode causar danos a pessoas, animais ou objectos.
Atrás
Posição do gancho
para H=40mm
• Os móveis situados ao lado, com altura superior aquela
do plano de trabalho, devem ser situados ao menos 600
mm do bordo do mesmo plano.
• Os exaustores devem ser instalados segundo os
requisitos indicados nos livretes de instruções dos
próprios exaustores e, em todo o caso, a uma distância
mínima de 650 mm.
• Posicionar as partes suspensas adjacentes à capa em
uma altura mínima do top de 420 mm (veja a figura).
• Se o plano de cozedura não for instalado sobre um forno
de encaixar, é necessário inserir um painel de madeira
como isolamento. O mesmo deverá ser posicionado a uma
distância mínima de 20 mm da parte inferior do plano.
600mm min.
420mm min.
Encaixe
E’ possível instalá-lo ao lado de móveis cuja altura
não ultrapasse a do plano de trabalho. Para instalar
correctamente o plano de cozedura é necessário obedecer
as seguintes regras:
700mm min.
Se o plano de cozedura for instalado
embaixo de uma prateleira, esta
deverá estar pelo menos a 700 mm
do plano de trabalho (veja a figura).
• O vão do móvel deverá ter as medidas indicadas na figura.
Há ganchos prendedores que possibilitam prender o
plano sobre um top desde 20 até 40 mm. de espessura.
Para prender bem o plano é aconselhável utilizar todos
os ganchos que houver.
555 mm
m
m
mm
55
475
PT
24
! Utilize os ganchos fornecidos dentro da “embalagem dos
acessórios”.
Ventilação
Para garantir uma boa ventilação é necessário eliminar
a parede traseira do vão. É preferível instalar o forno de
maneira que apoie-se sobre duas ripas de madeira, ou
sobre uma tábua com uma abertura de pelo menos 45 x
560 mm. (veja as figuras).
560
mm
.
45 m
m.
No caso de instalação sobre um forno de encaixar sem
ventilação forçada de arrefecimento, para consentir uma
adequada ventilação no interior do móvel devem ser
asseguradas tomadas de ar de entrada e saída (veja as
figuras).
Ligação eléctrica
Os planos eléctricos não estão providos de cabo de
alimentação dado que o cabo deve ser dimensionado com
base no tipo de conexão eléctrica utilizada (ver tabela de
conexão seguinte).
Para conectar o cabo proceder como a seguir:
• Abrir a caixa de bornes desparafusando o parafuso “V”
e abrir a tampa (veja figura).
• Ligar os fios de acordo com o diagrama indicado na
figura.
• Fixar o cabo no prendedor de cabo “F”, fechar novamente
e fixar a tampa com o parafuso “V” (veja figura).
V
1
2
3
4
1
2
380-400V 2N~
H05RR-F 4x1.5 CEI-UNEL 35363
1
2
220-230V 1N~
H05RR-F 3x2.5 CEI-UNEL 35363
1
2
4
3
3
R
S N
3
R
Ligações Tensão de 230V/400V 3N ~ 50/60Hz
eléctricas Potência máxima absorvida 7000W
Este aparelho é em conformidade com as seguintes
Directivas da Comunidade Europeia:
- 2006/95/CEE de 12/12/06 (Baixa Tensão) e
posteriores modificações
- 2004/108/CEE de 15/12/04 (Compatibilidade
Electromagnética) e posteriores modificações
- 93/68/CEE de 22/07/93 e posteriores modificações.
- 2002/96/CE e posteriores modificações.
Início e utilização
5
T
S
R
PLACA DAS CARACTERÍSTICAS
5
F
380-400V 3N~
H05RR-F 5x1.5 CEI-UNEL 35363
! A empresa exime-se de qualquer responsabilidade se
estas regras não forem obedecidas.
! No caso de instalação acima de um forno de encaixar,
a ligação eléctrica do plano e a do forno precisam ser
realizadas separadamente, seja por razões de segurança
eléctrica, seja para facilitar uma eventual remoção do forno.
N
4
5
4
5
N
Ligação do cabo de fornecimento à rede eléctrica
Monte no cabo uma ficha em conformidade com as normas
para a carga indicada na placa de identificação.
No caso de uma ligação directa à rede, será necessário
interpor, entre o aparelho e a rede, um interruptor
omnipolar com abertura mínima entre os contactos de 3
mm. na dimensão certa para a carga e em conformidade
com as normas em vigor (a ligação à terra não deve ser
interrompida pelo interruptor). O cabo de alimentação deve
ser colocado de maneira que em nenhum ponto ultrapasse
de 50°C a temperatura do ambiente.
! O técnico instalador é responsável pela realização certa da
ligação eléctrica e da obediência das regras de segurança.
Antes de efectuar a ligação, certifique-se que:
• a tomada tenha uma ligação à terra e seja em
conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga
máxima de potência da máquina, indicada na placa de
identificação;
• a tensão de alimentação seja entre os valores da placa
de identificação;
• a tomada seja compatível com a ficha do aparelho.
Em caso contrário, substitua a tomada ou a ficha; não
empregue extensões nem tomadas múltiplas.
! Depois de ter instalado o aparelho, o acesso ao cabo
eléctrico e à tomada da corrente deve ser fácil.
! O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e substituído
somente por técnicos autorizados (veja a Assistência Técnica).
! Em cada selector está indicada a posição da chapa
eléctrica correspondente.
Chapas eléctricas
A regulação pode ser efectuada girando o selector
correspondente no sentido horário ou anti-horário em 6
diferentes posições:
Posição
Placa normal ou rápida
0
Apagado
1
Potência mínima
2-5
6
Potências intermediárias
Potência máxima
No parágrafo “Conselhos práticos para a utilização” estão
indicadas as correspondências entre as posições e o uso
para o qual as chapas são aconselhadas.
Conselhos práticos para a utilização das
chapas eléctricas
Para evitar dispersão de calor e danos às chapas é bom
utilizar recipientes com fundo chato e de diâmetro não
inferior ao da chapa.
Posição
Placa normal ou rápida
0
Apagado.
1
Cozedura de legumes, verdes ou de peixe.
2
Cozedura de batatas (em vapor), sopas,
grão de bico, feijão.
3
Para continuar a cozedura de grandes
quantidad de alimentos , minestroni.
4
Estufar (médio).
5
Estufar (forte).
6
Tostar ou ferver em pouco tempo.
25
PT
PT
! Antes da primeira utilização, é necessário aquecer as chapas
de cosedura na temperatura máxima durante aproximadamente
4 minutos, sem panela. Durante esta fase inicial, o forro de
protecção endurece-se e obtém a máxima resistência.
Precauções e conselhos
! Este aparelho foi projectado e fabricado em conformidade
com as normas internacionais de segurança. Estas
advertências são fornecidas por razões de segurança e
devem ser lidas com atenção.
Segurança geral
• Este aparelho refere-se a um aparelho de encaixar
de classe 3
• As instruções são válidas somente para os países
de destino para os quais os símbolos constam no
livrete e na placa de identificação do aparelho.
• Este aparelho foi concebido para utilização de tipo não
profissional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo
num sítio protegido, porque é muito perigoso deixá-lo
exposto a chuva e temporais.
• Não toque na máquina se estiver descalço, ou se as
suas mãos ou pés estiverem molhados ou húmidos.
• O aparelho deve ser utilizado para cozinhar alimentos,
somente por pessoas adultas e conforme as instruções
contidas neste livrete. Qualquer outro uso (como por
exemplo, aquecedor de ambientes) deve ser considerado
impróprio e portanto perigoso. O fabricante não pode ser
considerado responsável por eventuais danos derivados
de usos impróprios, errados e irrazoáveis.
• Evite que o cabo de alimentação de outros
electrodomésticos encoste-se em partes quentes do forno.
• Não tape as aberturas de ventilação e de eliminação de
calor.
• Assegure-se sempre que os selectores estejam na
posição “●”/“○” quando não estiver a utilizar o aparelho.
• Não puxe pelo cabo para desligar a ficha da tomada
eléctrica, pegue pela ficha.
• Não realize limpeza nem manutenção sem antes ter
desligado a ficha da rede eléctrica.
• Se houver avarias, em nenhum caso mexa nos
mecanismos internos para tentar repará-las. Contacte
a Assistência Técnica (veja a Assistência técnica).
• Certifique-se que as pegas das panelas fiquem sempre
viradas para o lado interno do plano de cozedura para
evitar batidas acidentais.
• Não feche a tampa de vidro (se presente) com os
queimadores ou a chapa eléctrica ainda estiverem
quentes.
• Não deixe acesa a chapa eléctrica sem panelas.
• Não utilize panelas instáveis ou deformadas.
• Não é previsto que este aparelho seja utilizado por
pessoas (incluso crianças) com reduzidas capacidades
físicas, sensoriais ou mentais, por pessoas inexperientes
ou que não tenham familiaridade com o produto, a não
ser que seja vigiadas por uma pessoa responsável
pela sua segurança ou que tenham recebido instruções
preliminares sobre o uso do aparelho.
26
• Não permita que as crianças brinquem com o aparelho.
• O aparelho não é destinado a ser colocado em
funcionamento por meio de um temporizador externo
ou por um sistema de comando à distância separado.
Eliminação
• Eliminação do material de embalagem: obedeça as
regras locais, de maneira que as embalagens possam
ser reutilizadas.
• A directiva Europeia 2002/96/CE referente à gestão de
resíduos de aparelhos eléctricos e electrónicos (RAEE),
prevê que os electrodomésticos não devem ser escoados
no fluxo normal dos resíduos sólidos urbanos. Os aparelhos
desactualizados devem ser recolhidos separadamente
para optimizar a taxa de recuperação e reciclagem dos
materiais que os compõem e impedir potenciais danos para
a saúde humana e para o ambiente. O símbolo constituído
por um contentor de lixo barrado com uma cruz deve ser
colocado em todos os produtos por forma a recordar a
obrigatoriedade de recolha separada.
Os consumidores devem contactar as autoridades
locais ou os pontos de venda para solicitar informação
referente ao local apropriado onde devem depositar os
electrodomésticos velhos.
Manutenção e cuidados
Desligar a corrente eléctrica
Antes de realizar qualquer operação, desligue o aparelho
da alimentação eléctrica.
Limpeza do aparelho
! Evite o emprego de detergentes abrasivos ou corrosivos,
tais como tira-manchas e produtos contra ferrugem,
detergentes em pó e esponjas com superfície abrasiva.
podem arranhar irremediavelmente a superfície.
! Nunca utilize equipamento de limpeza a vapor ou de alta
pressão para limpar a aparelhagem.
• Para a manutenção ordinária, é suficiente lavar o plano
com uma esponja húmida e, em seguida, enxugar com
papel absorvente de cozinha.
• Limpe as chapas eléctricas com um trapo húmido e
unte-as com um pouco de óleo quando ainda estiverem
mornas;
• O aço inoxidável poderá manchar-se se ficar em contacto
durante muito tempo com água fortemente calcária
ou com detergentes agressivos (contendo fósforo). É
aconselhado enxaguar com água abundante e enxugar
depois da limpeza. Para mais é bom enxugar eventuais
vazamentos de água.
Installation
555 mm
! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie
liefern wichtige Informationen hinsichtlich der Installation,
dem Gebrauch und der Sicherheit.
m
mm
55
475
! Bewahren Sie diese Bedienungsanleitung bitte sorgfältig
auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen
Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs
oder einer Übergabe an einen anderen Benutzer das Gerät
stets begleitet, damit auch der Nachbesitzer die Möglichkeit
hat, darin nachschlagen zu können.
DE
m
Haken-Befestigungsschema
! Die Installation ist gemäß den vorliegenden Anweisungen
und von Fachpersonal durchzuführen. Jede unsachgemäße
Installation kann Menschen und Tiere gefährden oder
Sachschaden verursachen.
Position der Haken für
Arbeitsplatten H=20mm
30
! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist
entsprechend den Vorschriften zur getrennten Müllsammlung
zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).
20
Aufstellung
Position der Haken für
Arbeitsplatten H=30mm
Vorne
• Angrenzende Schränke, deren Höhe die der Arbeitsplatte
überschreiten, müssen einen Abstand vom Rand der
Kochmulde von mindestens 600 mm aufweisen.
• Dunstabzugshauben sind gemäß den in den
Gebrauchsanleitungen der Dunstabzugshaube
aufgeführten Anweisungen zu installieren und zwar in
einem Abstand von mindestens 650 mm.
600mm min.
420mm min.
700mm min.
• Die an die Dunstabzugshaube angrenzenden
Hängeschränke sind in einem Abstand von mindestens 420
mm von der Arbeitsplatte aufzuhängen (siehe Abbildung).
Sollte die Kochmulde unter einem
Hängeschrank installiert werden,
muss zwischen Hängeschrank
und Arbeitsplatte ein Abstand von
mindestens 700 mm bestehen
(siehe Abbildung).
• Der Schrankausschnitt muss die auf der Abbildung
angegebenen Abmessungen aufweisen.
Die Kochmulde wird mit Hilfe von Haken auf der zwischen
20 und 40 mm starken Arbeitsplatte befestigt. Um eine
optimale Befestigung der Kochmulde zu gewährleisten,
sollten sämtliche zur Verfügung stehenden Haken
verwendet werden.
• Wird die Kochmulde nicht über einem Einbaubackofen
installiert, ist unter der Kochmulde eine Holzplatte zur
Isolierung anzubringen. Dabei muss ein Mindestabstand von
20 mm von der Kochmuldenunterseite eingehalten werden.
40
Einbau
Überhitzen ausgelegt und können somit neben Schränke
installiert werden, deren Höhe die der Arbeitsplatte nicht
überschreiten. Um eine korrekte Installation der Kochmulde zu
gewährleisten, sind folgende Vorsichtsmaßregeln zu beachten:
Position der Haken für
Arbeitsplatten H=40mm
Hinten
! Verwenden Sie die im Beipack “Zubehör” befindlichen Haken.
• Wird die Kochmulde nicht über einem Einbaubackofen
installiert, ist unter der Kochmulde eine Holzplatte zur
Isolierung anzubringen. Dabei muss ein Mindestabstand
von 20 mm von der Kochmuldenunterseite eingehalten
werden.
Belüftung
Um eine einwandfreie Belüftung zu gewährleisten, muss
die Rückwand des Schrankumbaus abgenommen werden.
Der Backofen sollte möglichst so installiert werden, dass
er auf zwei Holzleisten oder aber auf einer durchgehenden
Fläche aufliegt, die über einen Ausschnitt von mindestens
45 x 560 mm verfügt (siehe Abbildungen).
560
mm
.
45 m
m.
Bei Installation über einem Einbaubackofen ohne KühlsystemZwangsbelüftung müssen Ab- und Zuluftöffnungen
vorgesehen werden, um eine geeignete Belüftung im Innern
des Umbauschrankes zu gewährleisten (siehe Abbildungen).
27
• die Steckdose geerdet ist und den gesetzlichen
Bestimmungen entspricht;
DE
• die Netzsteckdose für die auf dem Typenschild
angegebene maximale Leistungsaufnahme des Gerätes
ausgelegt ist;
• die Netzspannung im Bereich der auf dem Typenschild
angegebenen Werte liegt;
Elektroanschluss
Die Elektrokochmulden sind nicht mit einem
Versorgungskabel ausgestattet, da das Kabel je nach
der Art des Elektroanschlusses zu bemessen ist (siehe
nachfolgendes Anschlussschema). Für den Anschluss des
Kabels gehen Sie wie nachfolgend beschrieben vor:
• Öffnen Sie das Klemmengehäuse, indem Sie die
Schraube “V” herausschrauben, und öffnen Sie den
Deckel (siehe Abbildung).
• Schließen Sie die Drähte gemäß dem auf der Abbildung
veranschaulichten Diagramm an.
• Befestigen Sie das Netzkabel in der hierfür vorgesehenen
Kabelklemme “F”, schließen Sie den Deckel des
Klemmengehäuses und befestigen Sie ihn wieder mit
der Schraube “V” (siehe Abbildung).
V
1
2
3
4
380-400V 2N~
H05RR-F 4x1.5 CEI-UNEL 35363
220-230V 1N~
H05RR-F 3x2.5 CEI-UNEL 35363
1
2
1
2
3
3
R
1
2
S N
3
R
4
5
4
5
4
5
N
N
Anschluss des Versorgungskabels an das Stromnetz
Versehen Sie das Netzkabel mit einem Normstecker für
die auf dem Typenschild angegebene Belastung (siehe
nebenstehende Tabelle).
Wird das Gerät direkt an das Stromnetz angeschlossen,
ist zwischen Stromnetz und Gerät ein allpoliger, der
Last und den einschlägigen Vorschriften entsprechender
Schalter mit einer Mindestöffnung der Kontakte von 3 mm
zwischenzuschalten. (Der Erdleiter darf vom Schalter nicht
unterbrochen werden.) Das Versorgungskabel muss so
verlegt werden, dass es an keiner Stelle einer Temperatur
ausgesetzt wird, die 50°C über der Raumtemperatur liegt.
! Der Installateur ist für den ordnungsgemäßen elektrischen
Anschluss sowie die Einhaltung der Sicherheitsvorschriften
verantwortlich.
Vor dem Anschluss stellen Sie bitte sicher, dass:
28
! Das Netzkabel darf nicht gebogen oder eingeklemmt
werden.
! Das Kabel muss regelmäßig kontrolliert werden und darf
nur durch autorisiertes Fachpersonal ausgetauscht werden
(siehe Kundendienst).
! Der Hersteller lehnt jede Verantwortung ab, falls diese
Vorschriften nicht eingehalten werden sollten.
TYPENSCHILD
T
S
R
! Netzkabel und Steckdose müssen bei installiertem Gerät
leicht zugänglich sein.
! Wird die Kochmulde über einem Einbaubackofen installiert,
muss der Elektroanschluss der Kochmulde sowie der des
Backofens getrennt voneinander vorgenommen werden.
Dadurch wird eine ausreichende elektrische Sicherheit
gewährleistet und das Herausziehen des Backofens
erleichtert.
5
F
380-400V 3N~
H05RR-F 5x1.5 CEI-UNEL 35363
• die Netzsteckdose mit dem Netzstecker kompatibel ist.
Sollte dies nicht der Fall sein, wechseln Sie bitte die
Netzsteckdose oder den Netzstecker aus; verwenden
Sie keine Verlängerungen und Mehrfachsteckdosen.
Elektrischer Spannung 220-230V/380-400V 3N ~ 50/60 Hz
Anschluss Maximale Leistungsaufnahme 7000 W
Dieses Gerät entspricht den folgenden
EG-Richtlinien:
- 2006/95/EWG vom 12/12/06
(Niederspannung) und nachfolgenden
Änderungen
- 2004/108/EWG vom 15/12/04
(elektromagnetische Verträglichkeit) und
nachfolgenden Änderungen
- 93/68/EWG vom 22.07.93 und nachfolgenden
Änderungen.
- 2002/96/EC und nachfolgenden Änderunge.
Inbetriebsetzung und Gebrauch
! Auf jedem Reglerknopf ist gekennzeichnet, welcher
Elektroplatte er entspricht.
Elektroplatten*
Die 6 verschiedenen Stufen können jeweils durch Drehen
des entsprechenden Schalterknopfes im Uhrzeigersinn oder
gegen den Uhrzeigersinn eingestellt werden.
Einstellung
Normal- oder Schnellkochplatte
0
Ausgeschaltet
1
Niedrigste Leistung (Minimum)
2-5
6
Mittlere Leistungen
Höchste Leistung (Maximum)
! Hinsichtlich der jeweilig empfohlenen Schalter-Einstellung
verweisen wir auf den Abschnitt “Praktische Ratschläge für
den Gebrauch der Elektroplatten“.
Praktische Ratschläge für den Gebrauch
der Elektroplatten
Um zu große Wärmeverluste und Schäden an der
Elektroplatte zu vermeiden, sollten Sie Töpfe und Pfannen
mit glattem Boden verwenden, deren Durchmesser nicht
kleiner ist, als der der Elektroplatte.
Einstellung.
Normal- oder Schnellkochplatte
0
Ausgeschaltet.
1
Garen von Gemüse, Fisch.
2
Kartoffeln (dämpfen) Gemüsesuppen,
Kichererbsen, Bohnen.
3
Weitergaren von Eintopfgerichten und
Gemüsesuppen.
4
Braten (mäßige Hitze).
5
Braten (starke Hitze).
--------Anbraten von Fleisch und rasches
Aufkochen von Speisen.
6
! Vor erstmaligem Einsatz sollten die Elektroplatten
(ohne Kochgeschirr) für 4 Minuten auf Höchsttemperatur
eingeschaltet werden. Hierbei härtet sich die Schutzschicht
und erreicht so ihre maximale Festigkeit.
Vorsichtsmaßregeln und Hinweise
! Das Gerät wurde entsprechend den strengsten
internationalen Sicherheitsvorschriften entworfen und gebaut.
Nachstehende Hinweise werden aus Sicherheitsgründen
geliefert und sollten aufmerksam gelesen werden.
Allgemeine Sicherheit
• Dieses Gerät bezieht sich auf ein Einbaugerät der
Klasse 3.
• Die Anweisungen gelten nur für die
Bestimmungsländer, deren Symbole im Handbuch
und auf dem Typenschild angegeben sind.
• Dieses Gerät ist für den nicht professionellen Einsatz im
privaten Haushalt bestimmt.
• Das Gerät darf nicht im Freien aufgestellt werden, auch
nicht, wenn es sich um einen geschützten Platz handelt.
Es ist gefährlich, das Gerät Gewittern und Unwettern
auszusetzen.
• Berühren Sie das Gerät nicht mit nassen oder feuchten
Händen oder Füßen und auch nicht, wenn Sie barfuß sind.
• Das Gerät darf nur von Erwachsenen und gemäß den
Hinweisen der vorliegenden Bedienungsanleitung
zur Zubereitung von Lebensmitteln verwendet
werden. Jeder andere Einsatz (zum Beispiel: zum
Beheizen von Räumen) ist als unsachgemäß und
gefährlich anzusehen. Der Hersteller haftet nicht für
eventuelle, durch unsachgemäßen, falschen oder
unangemessenen Gebrauch verursachte Schäden.
• Vermeiden Sie, dass die Stromkabel anderer Elektrogeräte
in Kontakt mit heißen Backofenteilen gelangen.
• Die zur Belüftung und Wärmeableitung vorgesehenen
Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden.
• Vergewissern Sie sich stets, dass sich die Reglerknöpfe
auf der Position “●”/“○” befinden, wenn das Gerät nicht
in Betrieb ist.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der
Steckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen
stets den Netzstecker aus der Steckdose.
• Bei etwaigen Störungen versuchen Sie bitte nicht,
Innenteile selbst zu reparieren. Kontaktieren Sie den
Kundendienst (siehe Kundendienst).
• Stellen Sie Stieltöpfe und Pfannen immer mit nach innen
gerichteten Griffen auf die Kochstelle, um jegliches Risiko
durch unbeabsichtigtes Anstoßen auszuschließen.
• Lassen Sie die Elektroplatte bitte nicht eingeschaltet,
wenn kein Kochgeschirr darauf steht.
• Gebrauchen Sie bitte kein unstabiles oder verformtes
Kochgeschirr.
• Das Gerät ist nicht zur Verwendung durch Personen
(einschließlich Kinder) mit eingeschränkten körperlichen,
geistigen oder Wahrnehmungsfähigkeiten oder aber
ohne ausreichende Erfahrung und Produktkenntnis
geeignet, sofern sie nicht durch eine für ihre Sicherheit
verantwortliche Person beaufsichtigt werden oder zuvor
Anleitungen zum Gerätegebrauch erhalten haben.
• Kinder dürfen nicht mit dem Gerät spielen.
• Dieses Gerät kann nicht mit einem externen Timer
oder einem getrennten Fernsteuerungssystem
betrieben werden.
Entsorgung
• Entsorgung des Verpackungsmaterials: Befolgen Sie
die lokalen Vorschriften; Verpackungsmaterial kann
wiederverwertet werden.
• Gemäß der Europäischen Richtlinie 2002/96/EC
über Elektro- und Elektronik-Altgeräte (WEEE)
dürfen Elektrohaushalts-Altgeräte nicht über den
herkömmlichen Haushaltsmüllkreislauf entsorgt werden.
Altgeräte müssen separat gesammelt werden, um die
Wiederverwertung und das Recycling der beinhalteten
Materialien zu optimieren und die Einflüsse auf die
Umwelt und die Gesundheit zu reduzieren. Das Symbol
„durchgestrichene Mülltonne“ auf jedem Produkt erinnert
Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte
gesondert entsorgt werden müssen.
Endverbraucher können sich an Abfallämter der Gemeinden
wenden, um mehr Informationen über die korrekte
Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.
29
DE
DE
Reinigung und Pflege
Abschalten Ihres Gerätes vom Stromnetz
Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz
zu trennen.
Reinigung Ihres Gerätes
! Der Einsatz von Scheuermitteln oder scharfen oder
chemischen Reinigungsmitteln, wie Backofensprays,
Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform
und Scheuerschwämme, die die Oberfläche der Kochmulde
hoffnungslos beschädigen würden, ist zu vermeiden.
! Verwenden Sie zur Reinigung der Kochmulde keine
Dampf- oder Hochdruckreinigungsgeräte.
• Zur täglichen Pflege genügt es, die Kochmulde mit einem
feuchten Schwamm abzuwischen und mit Küchenpapier
abzutrocknen.
• Reinigen Sie die Elektroplatten mit einem feuchten
Tuch und reiben Sie sie mit etwas Öl ein, wenn sie noch
lauwarm sind.
• Auf den Edelstahlteilen können Flecken hinterbleiben,
wenn stark kalkhaltiges Wasser oder scharfe
(phosphorhaltige) Spülmittel für längere Zeit darauf
stehenbleiben. Es ist ratsam, diese Teile nach der
Reinigung gut nachzuspülen und trockenzureiben.
Übergekochtes Wasser muss ebenfalls beseitigt werden.
30
Het installeren
Schema voor de bevestiging van de haken
! Lees de gebruiksaanwijzingen zorgvuldig door: er staat
belangrijke informatie in over installatie, gebruik en veiligheid.
Stand haak voor
keukenblad H=20mm
Stand haak voor
keukenblad H=30mm
Plaatsing
Voor
Inbouw
Zodat ze geplaatst kunnen worden naast meubels die niet
hoger zijn dan de aanrecht. Voor een juiste installatie van
de kookplaat moeten de volgende voorzorgsmaatregelen
in acht worden genomen:
600mm min.
420mm min.
700mm min.
• De meubels die direct naast de kookplaat staan en
hierboven uitsteken, moeten op minstens 600 mm van
de rand van de plaat staan.
• Een afzuigkap moet worden geïnstalleerd volgens de
voorschriften die u kunt vinden in het instructieboekje
van de afzuigkap zelf en in ieder geval op een afstand
van minstens 650 mm.
• Hang de keukenkastjes naast de kap op een minimum
hoogte van 420 mm van het keukenblad (zie afbeelding).
Als de kookplaat onder een
keukenkastje wordt geplaatst,
moet deze zich op een afstand
van minstens 700 mm van
het keukenblad bevinden (zie
afbeelding).
• De opening van het meubel moet de afmetingen hebben
die in de afbeelding zijn aangegeven.
De bevestigingsklemmen maken een bevestiging
mogelijk van de kookplaat aan een keukenblad van
tussen de 20 en 40 mm dik. Voor een goede bevestiging
raden wij u aan alle bijgeleverde haken te gebruiken.
40
! Het verpakkingsmateriaal is niet bestemd voor kinderen
en dient daarom te worden weggegooid volgens de
geldende normen voor gescheiden afvalverzameling ( zie
Voorzorgsmaatregelen en advies).
! De installatie moet worden uitgevoerd door een bevoegde
installateur en volgens de instructies van de fabrikant. Een
verkeerde installatie kan schade berokkenen aan personen,
dieren of dingen.
30
20
! Bewaar dit boekje zorgvuldig voor eventuele verdere
raadpleging. Wanneer u het product weggeeft, verkoopt,
of wanneer u verhuist, dient u dit boekje bij het apparaat
te bewaren zodat alle nodige informatie voorhanden blijft.
NL
Stand haak voor
keukenblad H=40mm
Achter
! Gebruik de haken die u vindt in de “toebehorenverpakking”
• Als de kookplaat niet boven een inbouwoven wordt
geïnstalleerd, moet u een houten isolatieplank aanbrengen.
Deze moet op een minimum afstand van 20 mm van de
onderkant van de kookplaat worden geplaatst.
Ventilatie
Om een goede ventilatie te bereiken moet u de achterkant
van het meubel verwijderen. Het verdient de voorkeur de
oven op twee houten balken te plaatsen, of eventueel op
een enkele plank die een opening heeft van tenminste 45
x 560 mm (zie afbeeldingen).
560
mm
.
45 m
m.
Als de kookplaat wordt geïnstalleerd boven een inbouwoven
die niet beschikt over een afkoelmechanisme met ventilator,
moet de nodige ventilatie binnen het meubel worden bereikt
door het creëren van openingen voor de toe- en afvoer van
de lucht. (zie afbeeldingen).
555 mm
mm
m
m
475
55
31
NL
Elektrische aansluiting
De elektrische kookplaten zijn niet voorzien van een
voedingskabel aangezien deze moet worden aangepast
aan het soort elektrische aansluiting dat wordt gebruikt
(zie het volgende schema voor de aansluitingen). Voor
het aanbrengen van de voedingskabel moet u als volgt te
werk gaan:
• Open de aansluitdoos door de schroef “V” los te
schroeven en open de deksel (zie afbeelding).
• Sluit de draden aan volgens het diagram in de afbeelding.
• Bevestig de voedingskabel in de kabelklem “F”, sluit
de deksel en bevestig hem met de schroef “V” (zie
afbeelding).
V
1
2
3
4
5
! Wanneer het apparaat geïnstalleerd is moeten het snoer
en het stopcontact gemakkelijk te bereiken zijn.
! De kabel mag niet worden gebogen of samengedrukt.
! De kabel moet van tijd tot tijd worden gecontroleerd en
mag alleen door erkende monteurs worden vervangen (zie
Service).
! De fabrikant kan nergens aansprakelijk voor worden
gesteld als deze normen niet worden nageleefd.
! Als het fornuis wordt geïnstalleerd boven een inbouwoven
moeten de elektrische aansluitingen van fornuis en oven
apart worden uitgevoerd, zowel voor veiligheidsredenen als
voor het eventueel makkelijker verwijderen van de oven.
TYPEPLAATJE
Elektrische
spanning 230V/400V 3N ~ 50/60Hz
aansluitingen maximum vermogen 7000W
Dit apparaat voldoet aan de volgende EU
Richtlijnen:
- 2006/95/EEG van 12/12/06 (Laagspanning)
en daaropvolgende wijzigingen
- 2004/108/EEG van 15/12/04
(Elektromagnetische Compatibiliteit) en
daaropvolgende wijzigingen
- 93/68/EEG van 22/07/93 en daaropvolgende
wijzigingen.
- 2002/96/EC en daaropvolgende wijzigingen.
F
380-400V 3N~
H05RR-F 5x1.5 CEI-UNEL 35363
1
2
R
380-400V 2N~
H05RR-F 4x1.5 CEI-UNEL 35363
1
220-230V 1N~
H05RR-F 3x2.5 CEI-UNEL 35363
1
2
5
T
3
R
2
4
3
S
S N
3
R
N
4
5
4
5
N
Het aansluiten van de voedingskabel aan het
elektrische net
Gebruik voor de voedingskabel een stekker die
genormaliseerd is voor de lading aangegeven op het
typeplaatje.
Wanneer het apparaat rechtstreeks op het net wordt
aangesloten moet u tussen het apparaat en het net een
meerpolige schakelaar aanbrengen met een afstand
tussen de contacten van minstens 3mm, aangepast aan
het elektrische vermogen en voldoend aan de geldende
normen (de aarding mag niet worden onderbroken door
de schakelaar). De voedingskabel moet zodanig worden
geplaatst dat hij nergens een temperatuur bereikt van 50°C
hoger dan de kamertemperatuur.
! De installateur is verantwoordelijk voor een correcte
elektrische aansluiting en het in acht nemen van de
veiligheidsnormen.
Voor het aansluiten moet u controleren dat:
• het stopcontact geaard is en voldoet aan de geldende
normen;
• het stopcontact in staat is het maximale vermogen
van het apparaat te dragen, zoals aangegeven op het
typeplaatje;
• de spanning zich bevindt tussen de waarden die staan
aangegeven op het typeplaatje;
• het stopcontact en de stekker overeenkomen. Als
dat niet zo is, dient u ofwel de stekker ofwel het
stopcontact te vervangen; gebruik geen verlengsnoeren
of dubbelstekkers.
32
Starten en gebruik
! Op iedere knop staat aangegeven waar de elektrische
plaat zich precies bevindt.
Elektrische kookplaten
U kunt de kookplaten regelen door de overeenkomstige
knop met de klok mee of tegen de klok in te draaien, op 6
verschillende standen:
Positie
Normale of snelle plaat
0
Uit
1
Minimum sterkte
2-5
6
Middelsterkten
Maximum sterkte
In de paragraaf “Praktische aanwijzingen voor het gebruik”
vindt u de verhoudingen tussen de posities en het gebruik
waarvoor de kookplaten worden aangeraden.
Praktisch advies voor het gebruik van de
elektrische kookplaten
Om warmteverlies en schade aan de kookplaten te vermijden
kunt u het beste pannen gebruiken met een platte bodem en
met een diameter die niet kleiner is dan die van de kookplaat.
Positie
Normale of snelle plaat
0
Uit.
1
Groenten en vis.
2
Aardappelen (gestoomd), soep, capucijners,
bonen.
3
Doorkoken van grote hoevelheeden,
minestroni enz.
4
Braden (medium).
5
Braden (hard).
6
Bruin bakken of snel aan de kook brengen.
! Vóór het eerste gebruik moeten de kookplaten ongeveer 4
minuten lang op de maximale stand worden gezet, zonder
pannen erop te plaatsen. Gedurende deze beginfase wordt
de beschermlaag hard en bereikt hij zijn maximale weerstand.
Voorzorgsmaatregelen en
advies
! Dit apparaat is ontworpen en vervaardigd volgens de
geldende internationale veiligheidsvoorschriften. Deze
aanwijzingen zijn geschreven voor uw veiligheid en u dient
ze derhalve goed door te nemen.
Algemene veiligheidsmaatregelen
• Dit is een inbouwapparaat van klasse 3.
• Deze instructies gelden alleen voor de landen
wiens symbolen in de gebruiksaanwijzing en op het
typeplaatje staan.
• Dit apparaat is vervaardigd voor niet-professioneel
gebruik binnenshuis.
• Het apparaat dient niet buitenshuis te worden geplaatst,
ook niet in overdekte toestand. Het is erg gevaarlijk als
het in aanraking komt met regen of onweer.
• Raak het apparaat niet blootsvoets aan of met natte
handen of voeten.
• Het apparaat dient gebruikt te worden om voedsel
te bereiden. Het mag uitsluitend door volwassenen
worden gebruikt en alleen volgens de instructies
die in deze handleiding beschreven staan. Elk
ander gebruik (bv.: verwarming van ruimten) is als
oneigenlijk te beschouwen en dus gevaarlijk. De
fabrikant kan niet aansprakelijk worden gesteld
voor eventuele schade die te wijten is aan onjuist,
verkeerd of onredelijk gebruik.
• Voorkom dat elektrische snoeren van andere kleine
keukenapparaten op warme delen van de oven
terechtkomen.
• Laat de ventilatieopeningen en warmteafvoer vrij.
• Controleer altijd dat de knoppen in de stand “●”/“○” staan
als de oven niet wordt gebruikt.
• Haal de stekker nooit uit het stopcontact door aan het
snoer te trekken maar door de stekker zelf beet te pakken.
• Maak de oven niet schoon of voer geen onderhoud uit
als de stekker nog in het stopcontact zit.
• Als de oven defect is, mag u nooit aan het interne systeem
sleutelen om een reparatie proberen uit te voeren. Neem
contact op met de Technische Dienst (zie Service).
• Richt de handvaten van de pannen altijd naar de
binnenzijde van de kookplaat zodat u er niet per ongeluk
tegenaan stoot.
• Doe het glazen deksel (waar aanwezig) niet omlaag als
de gasbranders of de elektrische platen nog warm zijn.
• Laat de elektrische plaat niet werken als er geen pannen
op staan.
• Gebruik geen instabiele of vervormde pannen.
• Dit apparaat mag niet worden gebruikt door personen
(kinderen inbegrepen) met een beperkt lichamelijk,
sensorieel of geestelijk vermogen of personen die niet de
nodige ervaring of kennis hebben met het apparaat, tenzij
onder toezicht van een persoon die verantwoordelijk is
voor hun veiligheid of nadat hun is uitgelegd hoe het
apparaat werkt.
• Voorkom dat kinderen met het apparaat spelen.
• Het apparaat is niet geschikt om te worden
ingeschakeld m.b.v. een externe timer ofwel door
een gescheiden afstandsbedieningssysteem.
Afvalverwijdering
• Verwijdering van het verpakkingsmateriaal: houd u aan
de plaatselijke normen, zodat het verpakkingsmateriaal
hergebruikt kan worden.
• De Europese Richtlijn 2002/96/EC over Vernietiging van
Electrische en Electronische Apparatuur (WEEE), vereist
dat oude huishoudelijke electrische apparaten niet mogen
vernietigd via de normale ongesorteerde afvalstroom.
Oude apparaten moeten apart worden ingezameld
om zo het hergebruik van de gebruikte materialen te
optimaliseren en de negatieve invloed op de gezondheid
en het milieu te reduceren. Het symbool op het product
van de “afvalcontainer met een kruis erdoor” herinnert u
aan uw verplichting, dat wanneer u het apparaat vernietigt,
het apparaat apart moet worden ingezameld.
Consumenten moeten contact opnemen met de locale
autoriteiten voor informatie over de juiste wijze van
vernietiging van hun oude apparaat.
Onderhoud en verzorging
De elektrische stroom afsluiten
Sluit altijd eerst de stroom af voordat u tot enige handeling
overgaat.
Schoonmaken van het apparaat
! Vermijd het gebruik van schuurmiddelen of bijtende middelen,
zoals vlekkenmiddelen en roestverwijderende producten,
schoonmaakmiddelen in poedervorm of schuursponzen: deze
kunnen het oppervlak onherstelbaar krassen.
! Gebruik nooit stoom- of hogedrukreinigers voor het
reinigen van het apparaat.
• Voor normaal onderhoud moet u de kookplaat met een
vochtige spons reinigen en afdrogen met keukenpapier.
33
NL
NL
• De elektrische kookplaten moeten worden schoongemaakt
met een vochtige doek en met een beetje olie worden
ingesmeerd als ze nog lauw zijn.
• Roestvrij staal kan vlekken gaan vertonen als er
voor langere tijd kalkhoudend water of agressieve
schoonmaakmiddelen (fosforhoudend) op hebben
gelegen. Spoel en droog het dus na het schoonmaken
goed af. Droog watervlekken altijd gelijk af.
34
Установка
555 mm
! Внимательно прочитаите инструкции: в них содержатся
важные сведения об установке, эксплуатации и
безопасности изделия.
m
mm
55
475
! Важно сохранить данное руководство для его
последующих консультации. В случае продажи,
передачи изделия или при переезде на новое место
жительства необходимо проверить, чтобы руководство
оставалось вместе с изделием, для того чтобы его новыи
владелец мог ознакомиться с правилами эксплуатации
и с соответствующими предупреждениями.
RS
m
Схема крепления крюков
! Монтаж изделия производится в соответствии
с данными инструкциями квалифицированными
специалистами. Неправильныи монтаж изделия может
стать причинои повреждения имущества и причинить
ущерб людям и домашним животным.
Встроенныи монтаж
Это может быть установлена рядом кухонными
мебельными элементами, высота которых не превышает
уровень варочнои панели. Для правильного монтажа
варочнои панели необходимо соблюдать следующие
меры предосторожности:
600mm min.
420mm min.
700mm min.
• Кухонные элементы, расположенные рядом с
кухоннои плитои, высота которых превышает уровень
варочнои панели, должны находиться на расстояние
не менее 600 мм от края варочнои панели.
• Вытяжка должна быть установлена в соответствии
с руководством по эксплуатации вытяжки и в любом
случае на высоте не менее 650 мм.
• Расположите навесные шкафы, прилегающие к
вытяжке, на высоте не менее 420 мм от рабочеи
поверхности кухни (см. рисунок).
Если варочная панель
устанавливается под навесным
шкафом, последнии должен
располагаться на высоте не
менее 700 мм от кухонного топа
(см. рисунок).
• Размеры ниши кухонного элемента должны
соответствовать рисунку. В крепежныи комплект
входят крепежные крюки для крепления варочнои
панели на кухоннои рабочеи поверхности толщинои
от 20 до 40 мм. Для надежного крепления
варочнои панели рекомендуется использовать все
прилагающиеся крюки.
30
Монтаж крюка для опорных
Монтаж крюка для
опорных
брусков H=20mm
брусков H=30mm
Спереди
40
! Не разрешаите детям играть с упаковочными
материалами. Упаковочные материалы должны быть
уничтожены в соответствии с правилами раздельного
сбора мусора (см. Предосторожности и рекомендации).
20
Расположение
Монтаж крюка для опорных
брусков H=40mm
Сзади
! Используите крюки из комплекта «вспомогательные
принадлежности»
• Если варочная панель не устанавливается сверху
встроенного духового шкафа, необходимо вставить
деревянную панель в качестве изоляции. Эта панель
должна быть установлена на расстоянии не менее
20 мм от нижнеи части варочнои панели.
Вентиляция
Для обеспечения надлежащеи вентиляции необходимо
снять заднюю панель ниши кухонного элемента.
Рекомендуется установить духовои шкаф на два
деревянных бруска или на сплошное основание с
отверстием диаметром не менее 45 х 560 мм (см
чертежи).
560
mm
.
45 m
m.
35
RS
Если варочная панель устанавливается сверху
встроенного духового шкафа, не оснащенного
принудительнои охладительнои вентиляциеи, для
надлежащеи вентиляции внутри кухонного элемента
необходимо проделать вентиляционные отверстия для
циркуляции воздуха (см чертежи).
Электрическое подключение
Некоторые электрические панели не оснащены
проводом электропитания, так как провод расчитывается
под конкретный тип электропроводки (смотрите
таблицу соединений ниже). Подсоединение провода
производится следующим образом:
• Открыть зажимную коробку, отвинтив винт “V” и
открыть крышку (см.схему).
• Соединить провода согласно схеме, изображенной
на рисунке.
• Закрепить кабель к держателю “F”, закрыть и
зафиксировать крышку с помощью винта “V” (см.
схему).
V
1
2
3
4
5
F
380-400V 3N~
H05RR-F 5x1.5 CEI-UNEL 35363
1
2
R
380-400V 2N~
H05RR-F 4x1.5 CEI-UNEL 35363
1
220-230V 1N~
H05RR-F 3x2.5 CEI-UNEL 35363
1
2
S N
3
R
• розетка должна быть соединена с заземлением и
соответствовать нормативам;
• сетевая розетка должна быть рассчитана на
максимальную потребляемую мощность изделия,
указанную в таблице технических характеристик;
• напряжение и частота тока сети должны
соответствовать электрическим данным изделия;
• сетевая розетка должна быть совместима со
штепсельнои вилкои изделия. В противном случае
замените розетку или вилку; не используите
удлинители или троиники.
! Изделие должно быть установлено таким образом,
чтобы электрическии провод и сетевая розетка были
легко доступны.
! Электрическии провод изделия не должен быть согнут
или сжат.
! Регулярно проверяите состояние кабеля
электропитания и в случае необходимости поручите
его замену только уполномоченным техникам (см.
Техническое обслуживание).
! Производитель не несет ответственности за
последствия несоблюдения перечисленных выше
требовании.
! В случае установки варочной панели сверху
духового шкафа, встроенного в кухонный элемент,
электрическое подсоединение варочной панели и
духового шкафа должно выполняться раздельно по
причинам безопасности, а так же для легкого съема
духового шкафа.
N
4
5
4
5
N
Подсоединение сетевого шнура изделия к сети
электропитания
Установите на сетевои кабель нормализованную
штепсельную вилку, расчитанную на нагрузку, указанную
на паспортнои табличке. В случае прямого подключения
к сети электропитания между изделием и сетью
необходимо установить многополюсныи выключатель
с минимальным расстоянием между контактами 3 мм,
расчитанныи на данную нагрузку и соответствующии
деиствующим нормативам (выключатель не должен
размыкать провод заземления). Сетевои кабель должен
быть расположен таким образом, чтобы ни в однои
точке его температура не превышала температуру
помещения более чем на 50°C.
36
Перед подключением изделия к сети электропитания
проверьте следующее:
5
T
3
R
2
4
3
S
! Электромонтер несет ответственность за правильное
подключение изделия к электрическои сети и за
соблюдение правил безопасности.
ПАСПОРТНАЯ ТАБЛИЧКА
Электрическое напряжение 230В/400В ~ 3Н 50/60Гц
(см.паспортную табличку) макс.потребляемая
подключение
мощность 7000Вт
Данное изделие соответствует следующим
Директивам Европейского Сообщества:
– 2006/95/CEE от 12.12.06 (Низкое
напряжение) с последующими изменениями
– 2004/108/CEE от 15.12.04
(Электромагнитная совместимость) с
последующими изменениями
– 93/68/СЕЕ от 22/07/93 с последующими
изменениями.
– 2002/96/СЕЕ и последующим изменениям;
Включение и
эксплуатация
! На каждой рукоятке показано положение
соответствующей электрической конфорки на варочной
панели.
Электрические конфорки
Регуляция производится вращением соответствующеи
рукоятки по или против часовои стрелки в 6 различных
положении:
Поз.
Нормальная и быстрая конфорка
0
Выключено
1
Минимальная мощность
2-5
6
Средние мощности
Максимальная мощность
В параграфе “Практические рекомендации по
эксплуатации” указано соответствие между положениями
и рекомендованным назначением конфорок.
Практические рекомендации по
эксплуатации электрических конфорок
Во избежание дисперсии тепла и повреждения
конфорок следует использовать емкости с плоским
дном диаметром, не меньше диаметра конфорки.
Позиция
Обычная или быстрая конфорка
0
Выключено
1
Приготовление овощей, рыбы
2
Варка картофеля, супов, гороха, фасоли
3
Тушение больших объемов пищи
4
Жаренье (средняя температура)
5
Жаренье (температура выше среднего)
6
Для быстрого поджаривания и кипячения
! Перед первым использованием электрических
конфорок необходимо прогреть их при максимальнои
температуре примерно в течение 4 минут без кастрюли.
В процессе этои начальнои операции защитное
покрытие затвердевает и достигает максимальнои
прочности.
Предосторожности и
рекомендации
! Изделие спроектировано и изготовлено в соответствии
с международными нормативами по безопасности.
Необходимо внимательно прочитать настоящие
предупреждения, составленные в целях вашеи
безопасности.
Общие требования к безопасности
• Данное устроиство является встраиваемым
бытовым электроприбором класса 3.
• Инструкции относятся только к странам,
обозначения которых приведены в руководстве
и на паспортнои табличке изделия.
• Данное изделие предназначается для
непрофессионального использования в домашних
условиях.
• Запрещается устанавливать изделие на улице, даже
под навесом, так как воздеиствие на него дождя и
грозы является чрезвычаино опасным.
• Не прикасаитесь к изделию влажными руками,
босиком или с мокрыми ногами.
• Изделие предназначено для приготовления
пищевых продуктов, может быть использовано
только взрослыми лицами в соответствии
с инструкциями, приведенными в данном
техническом руководстве. Любое другое
его использование (например: отопление
помещения) считается ненадлежащим и
следовательно опасным. Производитель не
несет ответственности за возможный ущерб,
вызванный ненадлежащим, неправильным и
неразумным использованием изделия.
• Следите, чтобы сетевые шнуры других бытовых
электроприборов не прикасались к горячим частям
духового шкафа.
• Не закрываите вентиляционные решетки и отверстия
рассеивания тепла.
• Всегда проверяите, чтобы регуляторы находились в
положении “l”/“Ў” , когда изделие не используется.
• Не тяните за сетевои кабель для отсоединения вилки
изделия из сетевои розетки, возьмитесь за вилку
рукои.
• Перед началом чистки или технического обслуживания
изделия всегда вынимаите штепсельную вилку из
сетевои розетки.
• В случае неисправности категорически запрещается
открывать внутренние механизмы изделия с целью
их самостоятельного ремонта. Обращаитесь в Центр
Сервисного обслуживания (см. Техобслуживание).
• Следите, чтобы ручки кастрюль на варочнои панели
были всегда повернуты таким образом, чтобы вы не
могли случаино задеть их.
• Не закрываите стеклянную крышку варочнои панели
(если она имеется), если газовые или электрические
конфорки еще горячие.
• Не пользуитесь нестабильнои или деформированнои
посудои.
• Не допускается эксплуатация изделия лицами с
ограниченными физическими, сенсориальными
или умственными способностями (включая детей),
неопытными лицами или лицами, необученными
обращению с изделием без контроля со стороны
лица, ответственного за их безопасность или после
надлежащего обучения обращению с изделием.
• Не разрешайте детям играть с бытовым
электроприбором.
• Изделие не рассчитано на влючение посредством
внешнего синхронизатора или отдельной
системы дистанционного управления
37
RS
RS
Утилизация
• Уничтожение упаковочных материалов: соблюдаите
местные нормативы с целью повторного
использования упаковочных материалов.
• Согласно Европеискои Директиве 2002/96/СЕ
касательно утилизации электронных и электрических
электроприборов электроприборы не должны
выбрасываться вместе с обычным городским
мусором. Выведенные из строя приборы должны
собираться отдельно для оптимизации их утилизации
и рекуперации составляющих их материалов, а также
для безопасности окружающеи среды и здоровья.
Символ зачеркнутая мусорная корзинка, имеющиися
на всех приборах, служит напоминанием об их
отдельнои утилизации.
Старые бытовые электроприборы могут быть
переданы в общественныи центр утилизации,
отвезены в специальные муниципальные зоны
или, если это предусмотрено национальными
нормативами, возвращены в магазин при покупке
нового изделия аналогичного типа.
Все ведущие производители бытовых электроприборов
содеиствуют созданию и управлению системами по
сбору и утилизации старых электроприборов.
Техническое
обслуживание и уход
Обесточивание изделия
Перед началом какои-либо операции по обслуживанию
или чистке отсоедините изделие от сети электропитания.
Чистка изделия
! Не следует пользоваться абразивными или
коррозивными чистящими средствами такими как
выводители пятен или средства для удаления
ржавчины, порошковыми чистящими средствами
или абразивными губками: они могут необратимо
поцарапать поверхность изделия.
! Никогда не используите паровые чистящие агрегаты
или агрегаты под высоким давлением для чистки
изделия.
• В качестве регулярного ухода достаточно вымыть
варочную панель влажной губкой и затем протереть
насухо кухонным бумажным полотенцем.
• Электрические конфорки рекомендуется чистить
влажной тряпкой или с небольшим количеством
маслом, пока они еще теплые.
• На деталях из нержавеющей стали могут
образоваться пятна, если они остаются в течение
длительного времени в контакте с водой повышенной
жесткости или с агрессивными моющими средствами
(содержащими фосфор). После чистки рекомендуется
тщательно удалить остатки моющего средства
влажной тряпкой и высушить духовку. Кроме того
следует незамедлительно удалять возможные утечки
воды.
38
RS
39
195045732.06
03/2012 - XEROX FABRIANO
RS
40

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
