HOTPOINT/ARISTON FKQ 63 C (I)/HA S Instruction for Use

Ниже приведена краткая информация для духовой шкаф FKQ 63 C /HA S, духовой шкаф FKQ 73 C /HA S. С помощью этой инструкции вы сможете узнать о функциях и возможностях использования вашего духового шкафа. Данная модель может включать несколько режимов работы, таких как традиционная духовка, вентилируемый режим, гриль, поджаривание, а также различные режимы для выпечки, например для пиццы. В духовом шкафу имеется таймер, который позволяет вам задать необходимую продолжительность приготовления блюда.

PDF Скачать

Документ

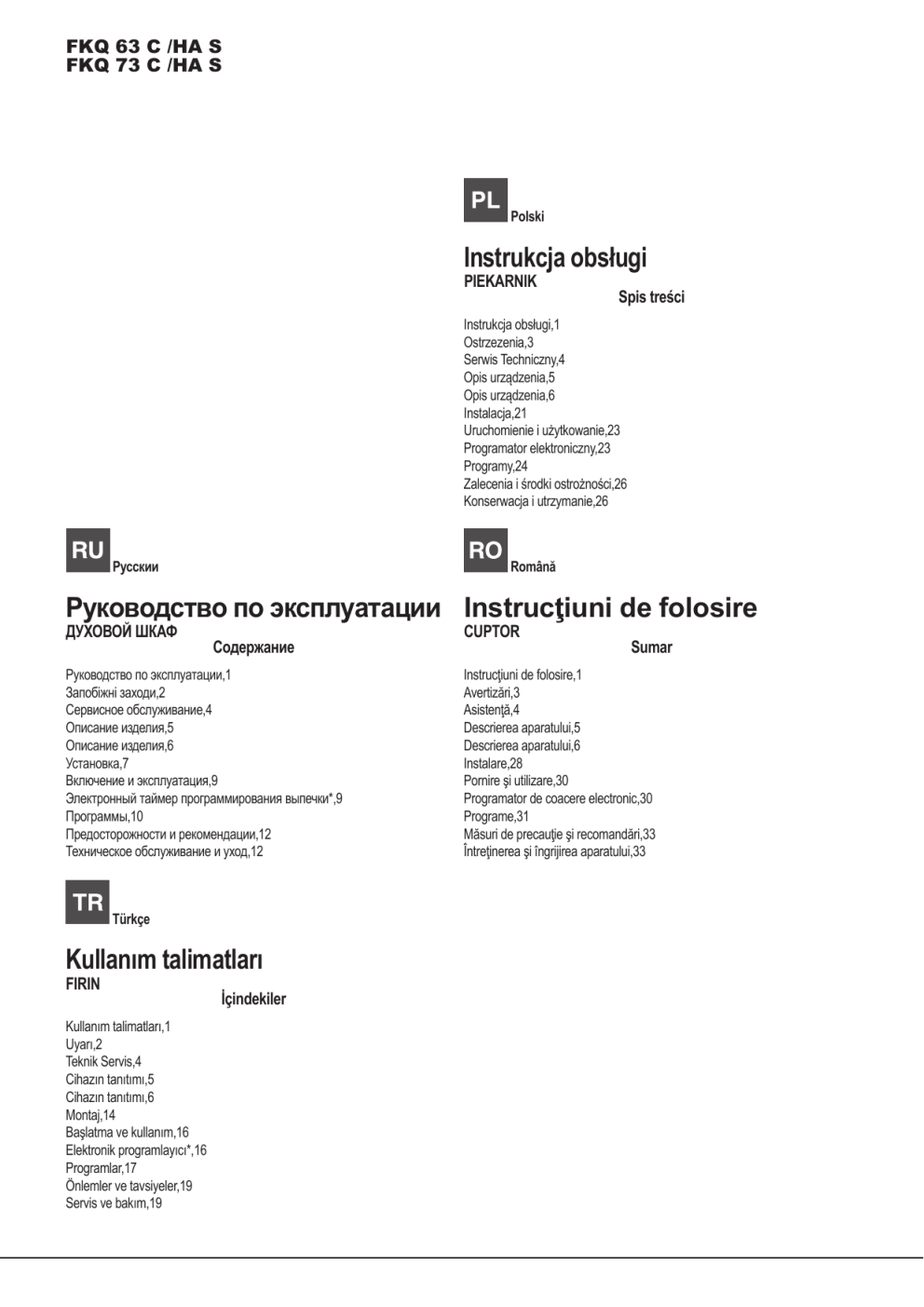

FKQ 63 C /HA S

FKQ 73 C /HA S

Polski

Instrukcja obsługi

PIEKARNIK

Spis treści

Instrukcja obsługi,1

Ostrzezenia,3

Serwis Techniczny,4

Opis urządzenia,5

Opis urządzenia,6

Instalacja,21

Uruchomienie i użytkowanie,23

Programator elektroniczny,23

Programy,24

Zalecenia i środki ostrożności,26

Konserwacja i utrzymanie,26

Русскии

Руководство по эксплуатации

ДУХОВОЙ ШКАФ

Содержание

Руководство по эксплуатации,1

Запобіжні заходи,2

Сервисное обслуживание,4

Описание изделия,5

Описание изделия,6

Установка,7

Включение и эксплуатация,9

Электронный таймер программирования выпечки*,9

Программы,10

Предосторожности и рекомендации,12

Техническое обслуживание и уход,12

Română

Instrucţiuni de folosire

CUPTOR

Sumar

Instrucţiuni de folosire,1

Avertizări,3

Asistenţă,4

Descrierea aparatului,5

Descrierea aparatului,6

Instalare,28

Pornire şi utilizare,30

Programator de coacere electronic,30

Programe,31

Măsuri de precauţie şi recomandări,33

Întreţinerea şi îngrijirea aparatului,33

Türkçe

Kullanım talimatları

FIRIN

İçindekiler

Kullanım talimatları,1

Uyarı,2

Teknik Servis,4

Cihazın tanıtımı,5

Cihazın tanıtımı,6

Montaj,14

Başlatma ve kullanım,16

Elektronik programlayıcı*,16

Programlar,17

Önlemler ve tavsiyeler,19

Servis ve bakım,19

Запобіжні заходи

ВНИМАНИЕ: Данное изделие и его доступные комплектующие сильно нагреваются в процессе эксплуатации.

Будьте осторожны и не касайтесь нагревательных элементов.

Не разрешайте детям младше 8 лет приближаться к изделию без контроля.

Данное изделие может быть использовано детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями или без опыта и знания о правилах использования изделия при условии надлежащего контроля или обучения безопасному использованию изделия с учетом соответствующих рисков. Не разрешайте детям играть с изделием. Не разрешайте детям осуществлять чистку и уход за изделием без контроля взрослых.

Uyarı

DİKKAT: Bu cihaz ve erişilebilen bölümleri, kullanım sırasında çok sıcak olur.

Dikkat etmek ve ısıtılan parçalara dokunmaktan kaçınmak gerekir.

Eğer sürekli olarak gözetim altında değiller ise, 8 yaşından küçük çocukları uzak tutunuz.

Bu cihaz, eğer uygun şekilde gözetim altında bulunuyorlar ise veya güvenli şekilde cihazın kullanımı hakkında eğitim almışlar ise ve ilişkin tehlikeler göz önünde bulundurulur ise, 8 yaşından itibaren çocuklar ve fiziksel, duyusal veya mental kapasitelerden yoksun veya tecrübe ve bilgi sahibi olmayan kişiler tarafından kullanılabilir.

Çocuklar, cihaz ile oynamamalıdır. Temizlik ve bakım işlemleri, denetimsiz olarak çocuklar tarafından gerçekleştirilmemelidir.

Не используйте абразивные вещества или режущие металлические скребки для чистки стеклянной дверцы духового шкафа, так как они могут поцарапать поверхность, что может привести к разбиванию стекла.

Camın parçalanmasına neden olarak yüzeyi

çizebileceğinden, fırının cam kapağını temizlemek için aşındırıcı ürünler ve kesici metal spatulalar kullanmayınız.

Cihazı temizlerken asla buharlı yada yüksek basınçlı temizleyiciler kullanmayınız.

Никогда не используйте паровые чистящие агрегаты или агрегаты под высоким давлением для чистки изделия.

DİKKAT: Muhtemel elektrik çarpmalarının önüne geçmek için lambayı yenisi ile değiştirmeden önce, cihazın sönük olduğundan emin olunuz.

ВНИМАНИЕ: Проверьте, чтобы изделие было выключено, перед заменой лампочки во избежание возможных ударов током.

! Izgara takıldığı zaman, kilidin yukarı doğru dönük ve yuvanın arka tarafında olduğundan emin olunuz.

! При установке решетки проверить, чтобы фиксатор был повернут вверх с задней стороны выемки.

Ostrzezenia

UWAGA: To urządzenie oraz jego dostępne części silnie się rozgrzewają podczas użytkowania.

Należy uważać, aby nie dotknąć elementów grzejnych.

Nie pozwalać, aby dzieci poniżej 8 roku życia zbliżały się do urządzenia, jeśli nie są pod stałym nadzorem dorosłych.

Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie powinny bawić się urządzeniem. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci, jeśli nie są one nadzorowane.

Avertizări

ATENŢIE: Acest aparat şi părţile sale accesibile devin foarte calde în timpul folosirii.

Trebuie să fiţi atenţi şi să nu atingeţi elementele de

încălzire.

Îndepărtaţi copiii sub 8 ani dacă nu sunt supravegheaţi continuu.

Acest aparat poate fi utilizat de copiii de peste 8 ani şi de persoane cu capacităţi fizice, senzoriale sau mentale reduse sau fără experienţă şi cunoştinţe dacă se află sub o supraveghere corespunzătoare sau dacă au fost instruiţi cu privire la folosirea aparatului în mod sigur şi dacă îşi dau seama de pericolele corelate. Copiii nu trebuie să se joace cu aparatul. Operaţiunile de curăţare şi de întreţinere nu trebuie să fie efectuate de copii fără supraveghere.

Nie stosować środków ściernych ani ostrych łopatek metalowych do czyszczenia szklanych drzwiczek piekarnika, ponieważ mogłyby porysować powierzchnię i spowodować pęknięcie szyby.

Nie stosować nigdy oczyszczaczy parowych lub ciśnieniowych do czyszczenia urządzenia.

Nu folosiţi produse abrazive, nici perii de metal tăioase pentru a curăţa uşa de sticlă a cuptorului, deoarece ar putea zgâria suprafaţa, provocând astfel spargerea geamului.

Nu folosiţi niciodată aparate cu aburi sau sub presiune pentru a curăţa aparatul.

ATENŢIE: Asiguraţi-vă că aparatul este stins înainte de a înlocui lampa pentru a evita posibilitatea electrocutărilor.

UWAGA: Przed wymianą żarówki, należy się upewnić, że urządzenie jest wyłączone, aby uniknąć ryzyka porażenia prądem.

!Când introduceţi grătarul, asiguraţi-vă că opritorul este îndreptat în sus şi în partea din spate a cavităţii.

! Wsuwając ruszt, należy się upewnić, że ogranicznik jest skierowany ku górze i znajduje się on w tylnej części komory.

Сервисное обслуживание

Никогда не обращайтесь к неуполномоченным техникам.

При обращении в Центр Технического Обслуживания необходимо сообщить:

• Тип неисправности;

• сообщение, показываемое на дисплее ТЕМПЕРАТУРЫ

• Модель изделия (Мод.)

• Номер тех. паспорта (серийный №)

Эти данные вы найдете на паспортной табличке, расположенной на изделии.

Asistenţă

Nu apelaţi niciodată la personal tehnic neautorizat.

Comunicaţi:

• tipul de anomalie;

• modelul aparatului (Mod.)

• numărul de serie (S/N)

Aceste informaţii se găsesc pe tăbliţa cu caracteristici lipită de aparat.

Teknik Servis

Yetkili olmayan teknisyenlerden asla yardım almayınız.

Bu durumda şu bilgileri veriniz:

• arıza tipi

• cihazın modeli (Mod.)

• seri numarası (S/N)

Bu bilgiler, soğutucu bölmesi içinde aşağıda solda bulunan teknik veriler etiketi

üzerinde bulunmaktadır.

Serwis Techniczny

Należy zwracać się wyłącznie do autoryzowanych techników.

Podać:

• Rodzaj usterki;

• Model urządzenia (Mod.)

• Numer seryjny (S/N)

Te ostatnie informacje można znaleźć na tabliczce znamionowej umieszczonej na urządzeniu.

Описание изделия

Общии вид

1 ПОЛОЖЕНИЕ 1

2 ПОЛОЖЕНИЕ 2

3 ПОЛОЖЕНИЕ 3

4 ПОЛОЖЕНИЕ 4

5 ПОЛОЖЕНИЕ 5

6 ВЫДВИЖНЫЕ НАПРАВЛЯЮЩИЕ

уровней

7 ПРОТИВЕНЬ

8 РЕШЕТКА

9 Панель управления

Cihazın tanıtımı

Genel görünüm

1 KONUM 1

2 KONUM 2

3 KONUM 3

4 KONUM 4

5 KONUM 5

Açılır kapanır raf

KILAVUZLARı

7 YAĞ DAMLAMA TENCERESi

8 IZGARA

9 Kontrol Paneli

Opis urządzenia

Widok ogólny

1 POZIOM 1

2 POZIOM 2

3 POZIOM 3

4 POZIOM 4

5 POZIOM 5

6 PROWADNICE

boczne

Poziom

BLACHA UNIWERSALNA

Poziom

RUSZT

9 Panel sterowania

Descrierea aparatului

Vedere de ansamblu

1 POZITIA 1

2 POZITIA 2

3 POZITIA 3

4 POZITIA 4

5 POZITIA 5

6 GHIDAJE

culisare rafturi

Raft

TAVĂ

Raft

GRĂTAR

9 Panou de control

Описание изделия

Панель управления

Рукоятка

ПРОГРАММЫ

Индикатор

ТЕРМОСТАТА

Регулятор

ТЕРМОСТАТА

4 ЭЛЕКТРОННЫЙ

программер

Cihazın tanıtımı

Kontrol Paneli

düğmesi

Uyarı ışığı

TERMOSTAT

düğmesi

4 ELEKTRONİK

programlayıcı

Opis urządzenia

Panel sterowania

Pokrętło

PROGRAMY

Kontrolka

TERMOSTATU

Pokrętło

TERMOSTATU

Programator

ELEKTRONICZNY

Descrierea aparatului

Panoul de control

Selector

PROGRAME

Indicator

TERMOSTAT

Selector

TERMOSTAT

Programator de coacere

ELECTRONIC

2 3

Установка

Важно сохранить данное руководство для его последующих консультации. В случае продажи, передачи изделия или при переезде на новое место жительства необходимо проверить, чтобы руководство оставалось вместе с изделием, для того чтобы его новыи владелец мог ознакомиться с правилами эксплуатации и с соответствующими предупреждениями.

Внимательно прочитаите инструкции: в них содержатся важные сведения об установке, эксплуатации и безопасности изделия.

Расположение

Не разрешаите детям играть с упаковочными материалами.

Упаковочные материалы должны быть уничтожены в соответствии с правилами раздельного сбора мусора (см. Предосторожности и рекомендации).

Монтаж изделия производится в соответствии с данными инструкциями квалифицированными специалистами. Неправильныи монтаж изделия может стать причинои повреждения имущества и причинить ущерб людям и домашним животным.

Встроенный монтаж

Для обеспечения исправного функционирования встраиваемого изделия кухонный элемент должен иметь соответствующие характеристики:

• панели кухонных элементов, прилегающих к духовому шкафу, должны быть выполнены из термостойкого материала;

• клей кухонных элементов элементов, шпонированных деревом, должен быть устойчивым к температуре 100°C.

• для встраивания духового шкафа

под кухонным топом

(см. схему)

или в пенал

ниша кухонного элемента должна иметь следующие размеры:

45 mm

560 mm

45 mm.

Центровка и крепление

Для крепления изделия к кухонному элементу:

• откройте дверцу духовки;

• выньте 2 резиновых заглушки, закрывающие крепежные отверстия в периметральной рамке;

• прикрепите духовой шкаф к нише 2 шурупами для дерева;

• установите на место резиновые заглушки.

Все защитные элементы должны быть закреплены таким образом, чтобы их можно было снять только при помощи специального инструмента.

Электрическое подключение

Духовые шкафы, укомплектованные трехполюсным сетевым кабелем, расчитаны на функционирование с переменным током с напряжением и частотой электропитания, указанными на паспортной табличке с данными (см. ниже).

Подсоединение сетевого кабеля

1. Откройте зажимную коробку, нажав при помощи отвертки на выступы с боков крышки: потяните и откройте крышку (см. схему).

595 mm.

550 mm

20,5 mm

22,5 mm.*

После встраивания изделия в кухонный элемент должна быть исключена возможность касания к электрическими частями.

Расход электроэнергии, указанный на паспортной табличке изделия, был замерян для данного типа монтажа.

Вентиляция

Для обеспечения надлежащеи вентиляции необходимо снять заднюю панель ниши кухонного элемента. Рекомендуется установить духовои шкаф на два деревянных бруска или на сплошное основание с отверстием диаметром не менее 45 х 560 мм (см чертежи).

2. Порядок подсоединения сетевого кабеля: отвинтите винт кабельного сальника и три винта контактов L-N и затем прикрепите провода под головками винтов, соблюдая цветовую маркировку Синий (N)

Коричневый (L) Желто-зеленый

(см. схему).

3. Закрепите сетевой кабель в специальном кабельном сальнике.

4. Закройте крышку зажимной коробки.

Подсоединение сетевого шнура изделия к сети электропитания

Установите на сетевой кабель нормализованную штепсельную вилку, расчитанную на нагрузку, указанную на паспортной табличке (см. сбоку).

В случае прямого подключения к сети электропитания между изделием и сетью необходимо установить многополюсный выключатель с минимальным расстоянием между контактами 3 мм, расчитанный на данную нагрузку и соответствующий действующим нормативам

(выключатель не должен размыкать провод заземления). Сетевой кабель должен быть расположен таким образом, чтобы ни в одной точке его температура не превышала температуру помещения более чем на 50°C

(например, задняя панель духового шкафа).

Электромонтер несет ответственность за правильное подключение изделия к электрическои сети и за соблюдение правил безопасности.

Перед подключением изделия к сети электропитания проверьте следующее:

• розетка должна быть соединена с заземлением и соответствовать нормативам;

• сетевая розетка должна быть рассчитана на максимальную потребляемую мощность изделия, указанную в таблице технических характеристик;

• напряжение и частота тока сети должны соответствовать электрическим данным изделия;

• сетевая розетка должна быть совместима со штепсельнои вилкои изделия. В противном случае замените розетку или вилку; не используите удлинители или троиники.

Изделие должно быть установлено таким образом, чтобы электрическии провод и сетевая розетка были легко доступны.

Электрическии провод изделия не должен быть согнут или сжат.

Регулярно проверяите состояние кабеля электропитания и в случае необходимости поручите его замену только уполномоченным техникам

(см. Техническое обслуживание).

Производитель не несет ответственности за последствия несоблюдения перечисленных выше требовании.

ПАСПОРТНАЯ ТАБЛИЧКА

Габаритные размеры*

ширина 43,5 см.

высота 32,4 см.

глубина 41,5 см.

Объем*

Габаритные размеры**

59 л ширина 45,5 см.

высота 32,4 см.

глубина 41,5 см.

Объем**

Электрическое подключение

62 л напряжение 220-240 В ~ 50/60 Гц

(см. Паспортную табличку), максимальная поглощаемая мощность 2800 Вт

МАРКИРОВКА

ПОТРЕБЛЕНИЯ

ЭЛЕКТРОЭНЕРГИИ

Директива 2002/40/CE об этикетках электрических духовых шкафов.

Норматива EN 50304

Расход электроэнергии Натуральная конвекция – режим нагрева: Традиционная;

Потребление электроэнергии при принудительной конвекции - в фазе нагревания; Кондитерская выпечка.

Данное изделие соответствует следующим Директивам

Европейского сообщества: 2006/95/CEE от 12/12/06 (Низкое напряжение) и последующим изменениям -

2004/108/CEE от 15/12/04

(Электромагнитная совместимость) и последующим изменениям -

93/68/CEE от 22/07/93 и последующим изменениям.

2012/19/CEE и последующим изменениям.

1275/2008 standby/off mode.

* Только для моделей с направляющими, изготовленными методом вытяжки.

** Только для моделей с направляющими из прутка.

Включение и эксплуатация

ВНИМАНИЕ!

Духовой шкаф укомплектован системой б л о к и р о в к и р е ш е т о к , позволяющей вынимать их из духовки не полностью (1).

Для полного вынимания решеток достаточно поднять их, как показано на схеме, взяв их за передний край, и потянуть на себя (2).

При первом включении духового шкафа рекомендуем прокалить его примерно в течение часа при максимальной температуре с закрытой дверцей. Затем выключите духовой шкаф, откройте дверцу и проветрите помещение. Запах, который вы можете почувствовать, вызван испарением веществ, использованных для предохранения духового шкафа.

Некоторые модели укомплектованы петельной системой, позволяющей плавно закрыть дверцу, не прижимая ее рукой. Для правильного использования системы перед закрыванием дверцы:

• полностью открыть дверцу.

• избегать закрывания дверцы с силой.

Порядок включения духового шкафа

1. Выберите нужную программу приготовления при помощи рукоятки

ПРОГРАММЫ.

2. Выберите температуру при помощи регулятора ТЕРМОСТАТ. В специальной таблице приводится перечень типов приготовления с соответствующими рекомендуемыми температурами (см. Программы).

3. Включенный индикатор ТЕРМОСТАТА означает текущую фазу нагрева духовки до заданной температуры.

4. В процессе приготовления в любой момент можно:

- изменить программу приготовления при помощи рукоятки ПРОГРАММЫ;

- изменить температуру при помощи регулятора ТЕРМОСТАТ;

- прервать приготовление, повернув рукоятку ПРОГРАММЫ в положение

«0».

Никогда не ставьте никаких предметов на дно духового шкафа, так как они могут повредить эмалированное покрытие.

Всегда ставьте посуду на прилагающуюся решетку.

Охладительная вентиляция

Для понижения температуры снаружи духового шкафа охладительный вентилятор создает поток воздуха между передней панелью, дверцей духового шкафа и нижним краем дверцы духовки.

По завершении приготовления вентилятор продолжает работать вплоть до надлежащего охлаждения духовки.

Освещение духового шкафа

Загорается при выборе при помощи рукоятки ПРОГРАММЫ.

Остается включенной при выборе программы приготовления.

Электронный таймер программирования выпечки*

•• ••

Программирование часов

Часы можно настроить как при выключенном духовом шкафу, так и при включенном, при условии что не было задано время окончания выпечки.

После подключения к электрической сети или после отключения электроэнергии, начнет мигать икона и четыре цифры на ДИСПЛЕЕ.

1. Нажмите несколько раз кнопку и удерживайте до тех пор, пока на

ДИСПЛЕЕ не замигает икона и четыре цифровых значения;

2. при помощи “ ” и “ ” регулируется время; при их удерживании цифры меняются быстрее, что облегчает установку.

3. подождите 10 сек. или нажмите снова на кнопку для фиксирования установки.

Программирование таймера

Данная функция не прерывает процесса выпечки и не зависит от работы духового шкафа. Она позволяет только включить звуковой сигнал по истечении заданного времени.

1. Нажмите несколько раз кнопку до тех пор, пока на ДИСПЛЕЕ не замигает символ и три цифровые значения;

3. подождите 10 сек. или нажмите снова на кнопку для фиксирования установки.

На дисплее будет показан обратный отсчет времени, по завершении которого включится звуковой сигнал.

Программирование выпечки

Запрограммировать готовку можно только после выбора соответствующей программы.

Порядок программирования продолжительности выпечки

1. Нажмите несколько раз кнопку до тех пор, пока на ДИСПЛЕЕ не замигает символ и три цифровые значения;

3. подождите 10 сек. или нажмите снова на кнопку для фиксирования установки.

4. по истечении заданного времени на дисплее показывается надпись

END (КОНЕЦ), и духовой шкаф завершает приготовление со звуковым

сигналом. Для ее остановки нажмите любую кнопку.

• Пример: в 9.00 вы программируете выпечку, на которую потребуется

1 час 15 минут. Приготовление автоматически завершится в 10:15.

Порядок программирования окончания выпечки

Запрограммировать окончание выпечки можно только после настройки ее продолжительности.

1. Выполните операции с пункта 1 по пункт 3, в которых описывается порядок программирования продолжительности;

2. затем нажмите несколько раз кнопку до тех пор, пока на ДИСПЛЕЕ не замигает символ и четыре цифровых значения;

3. при помощи “ ” и “ ” регулируется время окончания готовки; при их удерживании цифры меняются быстрее, что облегчает установку.

4. подождите 10 сек. или нажмите снова на кнопку для фиксирования установки.

5. по истечении заданного времени на дисплее показывается надпись

END (КОНЕЦ), и духовой шкаф завершает приготовление со звуковым сигналом. Для ее остановки нажмите любую кнопку.

Включенные символы и указывают, что произведено программирование. На ДИСПЛЕЕ попеременно показывается время окончания и продолжительность выпечки.

• Пример: в 9:00 Вы программируете продолжительность 1 час. В 12:30 планируется завершить цикл. Программа автоматически запускается в 11:30.

Отмена программирования

Порядок отмены запрограммированного значения:

• нажимать на кнопку до тех пор, пока на дисплее не начнет мигать символ установки, который нужно отменить, и цифры. Нажимать на кнопку “ ” до тех пор, пока на дисплее не появятся цифры 00:00.

• одновременно нажать и удерживать кнопки “ ” и “ ”; таким образом отменяются все заданные установки, включая таймер.

Программы

Программы приготовления

Для всех программ можно задать температуру от 60°C до МАКС кроме:

• ГРИЛЬ (рекомендуется устанавливать только МАКС. температуру);

• ЗАПЕКАНКА (рекомендуется не превышать температуру 200°C).

Programma

ТРАДИЦИОННАЯ ДУХОВКА

Включаются два нагревательных элемента: нижний и верхний. В режиме традиционного приготовления рекомендуется использовать только один уровень: при использовании нескольких уровней распределение температуры будет неоптимальным.

Программа

ОДНОВРЕМЕННОЕ ПРИГОТОВЛЕНИЕ

Включаются все нагревательные элементы (верхний, нижний и круглый) и вентилятор. Так как жар является постоянным во всем духовом шкафу, воздух обеспечивает однородное приготовление и подрумянивание продукта. Можно одновременно использовать не более двух уровней в духовке.

одновременно, необходимо менять местами блюда в середине их приготовления.

Программа

ГРИЛЬ

Включается верхний нагревательный элемент и вертел (если он имеется).

Высокая температура и жар прямого действия гриля рекомендуется для приготовления продуктов, нуждающихся в высокой поверхностной температуре. Готовьте блюда с закрытой дверцей духового шкафа.

Программа

ПОДРУМЯНИВАНИЕ

Включается верхний нагревательный элемент, вертел и вентилятор

(если он имеется). Сочетает однонаправленное выделение жара с принудительной циркуляцией воздуха внутри духового шкафа. Это препятствует обгоранию поверхности продуктов, повышая проникающую способность жара. Готовьте блюда с закрытой дверцей духового шкафа.

Программа

КОНДИТЕРСКАЯ ВЫПЕЧКА

Включается задний нагревательный элемент и вентилятор, обеспечивая умеренный и однородный жар внутри духовки. Данная функция рекомендуется для приготовления деликатных блюд (например, кондитерских изделий, требующих подъема теста) и мелкой выпечки одновременно на трех уровнях.

Вертел*

Для включения вертела (см. схему) выполните следующие операции:

1. установите противень на 1-ый уровень;

2. установите держатель вертела на 3-ий уровень и вставьте вертел в специальное отверстие в задней стенке духового шкафа;

3. включите вертел, выбрав программы или ;

Практические советы по приготовлению

В режиме вентилируемого приготовления не используйте 1-ый и 5-ый уровни: они подвергаются прямому воздействию горячего воздуха, который может сжечь деликатные продукты.

При использовании функций ГРИЛЬ и ПОДРУМЯНИВАНИЕ поместите противень на уровень 1 для сбора жидкостей, выделяемого при жарке

(сок и/или жир).

ОДНОВРЕМЕННОЕ ПРИГОТОВЛЕНИЕ

• Используются 2-ой и 4-ый уровни, на 2-ой помещаются продукты, требующие более интенсивного жара.

• Установите проитвень снизу, а решетку сверху.

ГРИЛЬ

• Установите решетку на уровень 3 или 4, поместите продукты в центр решетки.

• Рекомендуется настроить духовой шкаф на максимальную мощность.

Не беспокойтесь, если верхний элемент не остается постоянно включенным: его работа управляется термостатом.

Программа

ПИЦЦА

Включаются нижний и круглый нагревательные элементы и вентилятор.

Такое сочетание позволяет быстро разогреть духовку с более сильным выделением жара снизу. Если используются несколько уровней

Имеется только в некоторых моделях.

ПИЦЦА

• Используйте противень из легкого алюминия, устанавливая его на прилагающуюся решетку.

При использовании противеня время выпечки удлиняется, что затрудняет получение хрустящей пиццы.

• В случае выпечки пиццы с обильной начинкой рекомендуется положить на пиццу сыр моццарелла в середине выпечки.

Таблица приготовления

Программы Продукты

Традициональная

Утка

Жаркое из телятины или говядины

Жаркое из свинины

Печенье (песочное)

Песочный торт с начинкой

Одновременное приготовление

Пицца (на 2-х уровнях)

Лазанья

Баранина

Жареная курица с картошкой

Скумбрия

Бисквитный кекс

Эклеры (на 2-х уровнях)

Печенье (на 2-х уровнях)

Бисквит (на 1-ом уровне)

Бисквит (на 2-х уровнях)

Несладкие торты

Пицца

Гриль

Запеканка

Кондитерская выпечка

Пицца

Лепешки

Камбала

Кальмары и креветки на шампурах

Филе трески

Овощи-гриль

Телячий бифштекс

Отбивные

Гамбургер

Скумбрия

Горячие бутерброды

На вертеле (если имеется)

Телятина на вертеле

Курица на вертеле

Баранина на вертеле

Курица-гриль

Каракатицы

На вертеле (если имеется)

Телятина на вертеле

Баранина на вертеле

Курица (на вертеле) + картошка (на противене)

Песочный торт с начинкой

Фруктовый торт

Бисквитный кекс

Бисквитное тесто

Блины с начинкой (на 2-х уровнях)

Мелкие кексы (на 2-х уровнях)

Печенья из слоеного теста с сыром

(на 2-ух уровнях)

Эклеры (на 3-х уровнях)

Печенье (на 3-х уровнях)

Безе (на 3-х уровнях)

Вес

(кг)

1.0

1.5

1.0

1.5

1+1

0.5

1.5

0.5

4 шт.

0.5

0.7

0.5

1.2

0.6

0.4

1.5

0.7

0.5

Расположение уровней

3 или

2 до 4

2 до

2 до 4

2 или 3

2 или

2 до 4

2 до

1, 3 до 5

1, 3 до

Время нагревания

(минуты)

Рекомендуемая температура

Продолжит-ть приготовления

(минуты)

200

180

230

180

200

180

170-180

190

180

170

200

220

200

65-75

70-75

70-80

15-20

30-35

15-20

30-35

40-45

60-70

30-35

40-50

20-25

10-15

15-20

20-25

30-40

15-20

MAX

8-10

6-8

10-15

15-20

7-10

15-20

2-3

100%

200

180

160

200

180-190

200-210

180

80-90

70-80

55-60

30-35

70-80

70-75

20-30

40-45

40-50

25-35

30-35

20-25

15-20

20-25

180

Указанная продолжительность приготовления служит только в качестве примера и может быть изменена в соответствии с Вашми личными предпочтениями.

Предосторожности и рекомендации

Изделие спроектировано и изготовлено в соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашеи безопасности.

Общие требования к безопасности

• Данное изделие предназначается для непрофессионального использования в домашних условиях.

• Запрещается устанавливать изделие на улице, даже под навесом, так как воздействие на него дождя и грозы является чрезвычайно опасным.

• Для перемещения изделия всегда беритесь за специальные ручки, расположенные с боков духового шкафа.

• Не прикасайтесь к изделию влажными руками, а также находясь босиком или с мокрыми ногами.

•

Изделие предназначено для приготовления пищевых продуктов, может быть использовано только взрослыми лицами в соответствии с инструкциями, приведенными в данном техническом руководстве. Любое другое его использование (например: отопление помещения) считается ненадлежащим и следовательно опасным. Производитель не несет ответственности за возможный ущерб, вызванный ненадлежащим, неправильным и неразумным использованием изделия.

•

В процессе эксплуатации изделия нагревательные элементы и некоторые части дверцы духового шкафа сильно нагреваются.

Необходимо проявлять острожность во избежание контактов с этими частями и не разрешать детям приближаться к духовке.

• Следите, чтобы сетевые шнуры других бытовых электроприборов не прикасались к горячим частям духового шкафа.

• Не закрывайте вентиляционные решетки и отверстия рассеивания тепла.

• Беритесь за ручку дверцы в центре: с боков она может быть горячей.

• Всегда надевайте кухонные варежки, когда ставите или вынимаете блюда из духовки.

• Не покрывайте дно духового шкафа фольгой.

• Не храните в духовом шкафу возгораемые предметы: при случайном включении изделия такие материалы могут загореться.

• Всегда проверяйте, чтобы регуляторы находились в положении “●”/“

○

”, когда изделие не используется.

• Не тяните за кабель электропитания для отсоединения вилки изделия из сетевой розетки, возьмитесь за вилку рукой.

• Перед началом чистки или технического обслуживания изделия всегда отсоединяйте штепсельную вилку из сетевой розетки.

• В случае неисправности категорически запрещается открывать внутренние механизмы изделия с целью их самостоятельного ремонта. Обращайтесь в Центр Сервисного обслуживания (см.

Сервисное обслуживание).

• Не ставьте предметы на открытую дверцу духового шкафа.

• Не разрешайте детям играть с бытовым электроприбором.

• Эксплуатация изделия лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, неопытными лицами или лицами, незнакомыми с правилами эксплуатации данного изделия, запрещается без контроля со стороны лица, отвечающего за их безопасность, или без обучения правилам пользования изделием.

• Изделие не рассчитано на влючение посредством внешнего синхронизатора или отдельной системы дистанционного управления

Утилизация

• Уничтожение упаковочных материалов: соблюдаите местные нормативы с целью повторного использования упаковочных материалов.

• Согласно Европеискои Директиве 2012/19/СЕ касательно утилизации электронных и электрических электроприборов электроприборы не должны выбрасываться вместе с обычным городским мусором.

Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающеи среды и здоровья. Символ зачеркнутая мусорная корзинка, имеющиися на всех приборах, служит напоминанием об их отдельнои утилизации.

Старые бытовые электроприборы могут быть переданы в общественныи центр утилизации, отвезены в специальные муниципальные зоны или, если это предусмотрено национальными нормативами, возвращены в магазин при покупке нового изделия аналогичного типа.

Все ведущие производители бытовых электроприборов содеиствуют созданию и управлению системами по сбору и утилизации старых электроприборов.

Экономия электроэнергии и охрана окружающей среды

• Если Вы будете пользоваться духовым шкафом вечером и до раннего утра, это поможет сократить нагрузку потребления электроэнергии электростанциями.

• Рекомендуется всегда готовить в режиме ГРИЛЬ и ПОДРУМЯНИВАНИЕ с закрытой дверцей: это необходимо для значительной экономии электроэнергии (примерно 10%), а также для лучших результатов приготовления.

• Содержите уплотнения в исправном и чистом состоянии, проверяйте, чтобы они плотно прилегали к дверце и не пропускали утечек тепла.

Техническое обслуживание и уход

Отключение электропитания

Перед началом какой-либо операции по обслуживанию или чистке отсоедините изделие от сети электропитания.

Чистка изделия

• Наружные эмалированные элементы или детали из нержавеющей стали, а также резиновые уплотнения можно протирать губкой, смоченной в теплой воде или в растворе нейтрального моющего средства. Для удаления особо трудных пятен используйте специальные чистящие средства, имеющиеся в продаже. После чистки рекомендуется тщательно удалить остатки моющего средства влажной тряпкой и высушить духовку. Не используйте абразивные порошки или коррозийные вещества.

• Следует производить внутреннюю чистку духового шкафа после каждого его использования, не дожидаясь его полного охлаждения.

Используйте теплую воду и моющее средство, ополосните и протрите мягкой тряпкой. Избегайте использования абразивных средств.

• Съемные детали можно легко вымыть как любую другую посуду, также в посудомоечной машине за исключением выдвижных направляющих.

Не используйте паровые чистящие агрегаты или агрегаты под высоким давлением для чистки изделия.

Чистка дверцы

Для чистки стекла дверцы используйте неабразивные губки и чистящие средства, затем вытрите насухо мягкой тряпкой. Не используйте твердые абразивные материалы или острые металлические скребки, которые могут поцарапать поверхность и разбить стекло.

Для более тщательной чистки можно снять дверцу духовки.

1. полностью откройте дверцу духовки (см. схему);

2. при помощи отвертки поднимите и поверните шпонки

на двух петлях

(см. схему);

3. возьмитесь за дверцу руками с двух сторон, плавно закройте ее, но не полностью. Затем потяните дверцу на себя, снимая ее со своего гнезда (см. схему). Для установки дверцы на место выполните вышеописанные операции в обратном порядке.

Проверка уплотнений

Регулярно проверяйте состояние уплотнения вокруг дверцы духового шкафа. В случае повреждения уплотнения обращайтесь в ближайший

Центр Сервисного Обслуживания (см. Сервисное обслуживание). Не рекомендуется пользоваться духовкой с поврежденным уплотнением.

Замена лампочки

Замена лампочки в духовом шкафу:

1. Отвинтите стеклянную крышку плафона лампочки;

2. Выкрутите лампочку и замените ее на новую такого же типа: мощность 25 Вт, резьба Е 14.

3. Установите крышку на место

(см. схему).

Не используйте лампочку духового шкафа для освещения помещения.

Боковые и задние каталитические панели*

Это панели, покрытые специальной эмалью, поглощающей жиры, выделяющиеся в процессе приготовления.

Эта эмаль является довольно устойчивой для обеспечения установки различных аксессуаров (решеток, противеней и т.п.), не деформируясь.

Незначительные белые налеты на поверхности являются нормальными.

Тем не менее следует избегать:

- царапания по эмали острыми предметами (например, ножом);

- использовать моющие средства или абразивные вещества.

Montaj

Her gerektiğinde başvurulabilmesi için bu el kitapçığının muhafaza edilmesi

önemlidir. Cihazın satılması, başkasına verilmesi ya da taşınması durumunda yeni kullanıcının işleyiş ve ilişkin uyarılar hakkında bilgi edinmesi için el kitapçığının cihazla birlikte verildiğinden emin olunuz.

Talimatları dikkatli bir şekilde okuyunuz: kurulum, kullanım ve emniyet hakkında önemli bilgiler içermektedir.

Yerleştirme

Ambalajlar çocukların oyuncağı değildir ve ayrıştırılmış çöp için belirlenen kurallara uygun olarak imha edilmelidirler (bakınız Önlem ve tavsiyeler).

Kurulum işlemi bu talimatlar doğrultusunda ve profesyonel olarak kalifiye personel tarafından yapılmalıdır. Hatalı yapılan bir kurulum, insan ve hayvan sağlığına ya da mala zarar verebilir.

Yuvaya oturtma

Cihazın düzgün bir şekilde çalışması için fırın yuvasının yer aldığı dolabın uygun özellikleri taşıması gerekir:

• fırına yapışık konumdaki paneller ısıya dayanıklı malzemeden olmalıdır;

• ahşap kaplama dolapların söz konusu olduğu durumlarda, kullanılan tutkal

100°C ısıya dayanıklı olmalıdır;

• fırının yuvasına yerleştirilmesi durumunda, işlem ister masa altında (şekle bakınız) ister kolon üzerinde yapılacak olsun, dolapların ebatları şöyle olmalıdır:

Ortalama ve sabitleme

Cihazı dolaba sabitlemek için:

• fırının kapağını açınız;

• dış çerçeve üzerinde yer alan tespit deliklerini kapatan 2 lastiği çıkartınız;

• 2 tahta vida kullanarak fırını dolaba sabitleyiniz;

• delikleri kapatan lastikleri yeniden yerleştiriniz.

Cihazın korunmasını sağlayan tüm bölümler, bir alet yardımı olmadan

çıkarılamayacak şekilde sabitlenmelidir.

Elektrik bağlantısı

Üç kutuplu besleme kablosuyla donatılmış fırınlar, cihazın üzerindeki özellikler etiketinde belirtilmiş olan gerilim ve frekans değerlerinde dalgalı akımla

çalışacak şekilde üretilmiştir (aşağıya bakınız).

Besleme kablosu montajı

1. Bir tornavida yardımıyla, kapağın yan uzantılarını kaldırıp terminal kutu kapağını açınız: kapağı çekiniz ve açınız (şekle bakınız);

45 mm

560 mm

595 mm.

550 mm

20,5 mm

22,5 mm.*

2. Besleme kablosunu şu şekilde devreye alınız: Kablo bağlama vidası ile L-N üç adet temas vidasını sökünüz, daha sonra Mavi

(N), Kahverengi (L), Sarı-Yeşil kablolarını (renk tablosuna bakarak) vida kafaları altına sabitleyiniz (bkz. şekil).

3. Kabloyu kablo bağlayıcısına sabitleyiniz.

4. Terminal kapağını kapatınız.

Cihaz yuvasına yerleştirildikten sonra elektrikli bölümler ile hiçbir şekilde temas etmemelidir. Özellikler etiketinde belirtilmiş olan tüketime ilişkin bilgiler bu kurulum tipine göre ölçülmüştür.

Havalandırma

İyi bir havalandırma sağlanması için yuvanın arka duvarının çıkarılması gerekir. Fırının kurulumun iki ahşap pervaz üzerine ya da en az 45 x 560 mm ebatlarında bir açıklığı olan bir zemine yaslanacak şekilde yapılması tercih edilir (şekillere bakınız).

560 mm

45 mm.

Besleme kablosunun şebekeye bağlantısı

Kablo üzerine özellikler etiketi üzerinde belirtilen yüke uygun bir fiş monte ediniz (yana bakınız).

Şebekeye doğrudan bağlantı yapılması halinde, cihaz ile şebeke arasına minimum temas aralığı 3 mm olan ve yürürlükteki normlara uygun nitelikte çok kutuplu bir anahtar takmak gerekmektedir (toprak kablosu elektrik anahtarı tarafından kesintiye uğratılmamalıdır). Besleme kablosu, hiçbir aşamada ortam ısısını 50°C geçmeyecek şekilde yerleştirilmelidir (örneğin fırının arka tarafı).

Elektrik bağlantısının doğru yapılmasından ve güvenlik kurallarına uyulmasından kurulumu yapan kişi sorumludur.

Şebekeye bağlamadan önce aşağıdaki durumları kontrol ediniz:

• prizin topraklamasının yürürlükteki normlara uygun olduğunu;

• prizin, cihazın özellikler etiketi üzerinde belirtilen maksimum güç miktarını destekleyecek şekilde olduğunu;

• besleme geriliminin özellikler etiketi üzerinde belirtilmiş olan değerler arasında olduğunu;

• cihaz fişinin prizle uyumlu olduğunu. Aksi hallerde prizi ya da fişi değiştiriniz; uzatma kabloları ya da çoklu prizler kullanmayınız.

Cihaz monte edildikten sonra elektrik kablosu ve priz kolay erişilebilecek yerlerde olmalıdır.

Kablo kıvrılmalara, bükülmelere veya ezilmelere maruz kalmamalıdır.

Kablo periyodik olarak kontrol edilmeli ve sadece yetkili teknik personel tarafından değiştirilmelidir (Destek bölümüne bakınız).

Bu kurallara uyulmaması halinde firma hiç bir sorumluluk kabul etmez.

ÖZELLİKLER ETİKETİ

Ebatlar

* genişlik 43,5 cm yükseklik 32,4 cm derinlik 41,5 cm

Hacim*

Ebatlar*

Hacim*

lt. 59 genişlik 45,5 cm yükseklik 32,4 cm derinlik 41,5 cm lt. 62

Elektrik bağlantıları

220-240V~ 50/60Hz gerilimde emilen maksimum güç 2800W

(özellikler etiketine bakınız)

Elektrikli fırınların etiketi hakkındaki

2002/40/CE Direktifi.

EN 50304 Düzenlemesi

ENERGY

LABEL

Klasik enerji tüketimi Doğal – ısıtma fonksiyonu:

Geleneksel;

Enerji tüketimi beyanı Klasik sınıf Güçlü - ısıtma fonksiyonu: Pasta fonksiyonu.

Bu cihaz aşağıdaki Topluluk

Direktiflerine uygundur: 12/12/06 tarihli 2006/95/CEE (Alçak Gerilim) ve sonraki değişiklikler -

15/12/04 tarihli 2004/108/CEE

(Elektromanyetik Uygunluk) ve sonraki değişiklikler -

22/07/93 tarihli 93/68/CEE ve sonraki değişiklikler.

2012/19/CEE ve sonraki değişiklikler.

1275/2008 standby/off mode

AEEE Yönetmeliğine uygundur

* Sadece çekilen kılavuzlara sahip modeller için.

** Sadece sıralı kılavuzlara sahip modeller için.

Başlatma ve kullanım

DİKKAT!

Fırın, ızgaraları durdurma sistemi ile donatılmıştır, bu sistem ızgaralar fırından dışarı çıkmadan bunları çıkarmayı sağlar (1).

Izgaraları tamamen çıkarmak için,

çizimde belirtildiği gibi, bunları ön taraftan alarak yukarı kaldırmak ve

çekmek yeterlidir (2).

Fırını ilk kez kullandığınızda, içi boşken termostatı maksimuma getirerek kapağı kapalı vaziyette en az bir saat çalıştırınız. Sonra fırını kapatıp kapağını açınız ve mekanı havalandırınız. Duyulan koku, fırını korumak için kullanılan maddelerin buharlaşmasına bağlı olarak ortaya çıkmaktadır.

Bazı modeller bir el yardımı gerektirmeden yavaş bir şekilde kapağın kapanmasına olanak tanıyan menteşeli bir sistemle donatılmıştır. Doğru bir kullanım için, kapatmadan önce:

• kapağı tamamen açınız.

• manüel olarak zorla kapatmaktan kaçınınız.

Fırının yakılması

1. PROGRAM düğmesini döndürerek istenilen pişirme programını seçiniz.

2. TERMOSTAT düğmesini döndürerek istenilen ısıyı seçiniz. Pişirilecek yemek türleri ile bunlar için önerilen sıcaklıklar listesi, pişirme Tablosunda mevcuttur (bakınız Programlar).

3. TERMOSTAT uyarı lambasının yanık olması, ayarlanan sıcaklığa kadarki ısınma aşamasını gösterir.

4. Pişirme sırasında aşağıdaki işlemleri yerine getirmek mümkündür::

- PROGRAM düğmesini döndürerek pişirme programını değiştirmek;

- TERMOSTAT düğmesini döndürerek ısıyı değiştirmek;

- PROGRAM düğmesini “0” pozisyonuna getirerek pişirme sürecini durdurmak.

Fırın tabanına asla herhangi bir cisim koymayınız, emayesine zarar verebilirsiniz.

Pişirme kaplarını daima teçhizattaki ızgara üzerine koyunuz.

Soğutma fanı

Harici sıcaklık derecesinin düşürülmesi için bir soğutma fanı tarafından atılan hava, kontrol paneli ve fırın kapağı arasından ve aynı zamanda fırın kapağının alt tarafından çıkar.

Pişirme sonunda fırın yeterince soğuyana kadar bu fan çalışır durumda kalır.

Fırın lambası

PROGRAMLAR düğmesi ile seçilerek yakılır. Bir pişirme programı seçildiğinde yanık kalır.

Elektronik programlayıcı*

•• ••

Saati ayarlama

Saat, fırın kapatıldığında veya açıldığında, pişirme programının bitiş saati

önceden ayarlanmadığı takdirde ayarlanabilir.

Cihaz elektriğe bağlandıktan sonra veya elektrik kesildikten sonra,

EKRANDAKİ simgesi ve dört basamaklı rakam yanıp sönmeye başlayacaktır.

1. Ekrandaki simgesi ve dört rakam yanıp sönmeye başlayana kadar düğmesine birkaç kez basın.

2. Saati ayarlamak için “ ” ve “ ” düğmelerini kullanın; düğmelerden herhangi birini basılı tutarsanız, ekran rakamları daha hızlı kaydıracaktır, böylece istenen değer daha hızlı ve kolay ayarlanabilir.

3. Ayarı tamamlamak için 10 saniye bekleyin veya düğmesine basın.

Zamanlayıcıyı ayarlama

Bu fonksiyon pişirmeyi durdurmaz ve fırını etkilemez; ayarlanan zaman süresi geçtiğinde alarmı etkin hale getirmek için kullanılır.

1. Ekrandaki simgesi ve üç rakam yanıp sönmeye başlayana kadar düğmesine birkaç kez basın.

2. İstenen saati ayarlamak için “ ” ve “ ” düğmelerini kullanın; düğmelerden herhangi birini basılı tutarsanız, ekran rakamları daha hızlı kaydıracaktır, böylece değer daha hızlı ve kolay ayarlanabilir.

3. Ayarı tamamlamak için 10 saniye bekleyin veya düğmesine basın.

Saat geri sayarken ekranda gösterilecektir. Bu saat süresi geçtiğinde, alarm etkin hale gelecektir.

Pişirmeyi programlama

Programlama yapılmadan önce pişirme modu seçilmelidir.

Pişirme süresini programlama

1. EKRANDAKİ simgesi ve üç rakam yanıp sönmeye başlayana kadar

düğmesine birkaç kez basın.

2. İstenen süreyi ayarlamak için “ ” ve “ ” düğmelerini kullanın; düğmelerden herhangi birini basılı tutarsanız, ekran rakamları daha hızlı kaydıracaktır, böylece değer daha hızlı ve kolay ayarlanabilir.

3. Ayarı tamamlamak için 10 saniye bekleyin veya düğmesine basın.

4. Ayarlanan saat geçtiğinde, EKRANDA BİTTİ yazısı görünür, fırın pişirmeyi bırakır ve alarm çalar. Durdurmak için herhangi bir düğmeye basın.

• Örneğin: Saat 9:00 ö.ö ve 1 saat 15 dakikalık bir süre programlandı.

Program ö.ö. 10:15’ de otomatik olarak duracaktır.

Pişirme modu için bitiş süresini ayarlama

Pişirme bitimi süresi programlanmadan önce pişirme süresi ayarlanmalıdır.

1. Süreyi ayarlamak için 1 ila 3. adımları yukarıda belirtildiği gibi ayarlayın.

2. Ardından, EKRANDAKİ simgesi ve dört rakam yanıp sönmeye başlayıncaya kadar düğmesine basın.

3. Pişirme bitimi süresini ayarlamak için “ ” ve “ ” düğmelerini kullanın; düğmelerden herhangi birini basılı tutarsanız, ekran değerleri daha hızlı kaydıracaktır, böylece istenen değer daha hızlı ve kolay ayarlanabilir.

4. Ayarı tamamlamak için 10 saniye bekleyin veya düğmesine basın.

5. Ayarlanan saat geçtiğinde, EKRANDA BİTTİ yazısı görünür, fırın pişirmeyi bırakır ve alarm çalar. Durdurmak için herhangi bir düğmeye basın.

ve düğmeleri yandığında.programlama ayarlanmış olur. EKRANDA sırasıyla pişirme bitimi süresi ve pişirme süresi gösterilir.

• Örneğin: Saat ö.ö. 9:00 ve 1 saatlik süre programlanmış. Bitiş süresi olarak

12:30 planlanmış. Program ö.ö. 11:30’da otomatik olarak başlayacaktır.

Bir programı iptal etme

Bir programı iptal etmek için:

• İptal etmek istediğiniz ayarla ilgili simge ve ekrandaki rakamların yanıp sönmesi bitene kadar düğmesine basın. 00:00 rakamları ekranda görünene kadar “ ” düğmesine basın.

• “ ” ve “ ” düğmelerini basılı tutarsanız zamanlayıcı ayarları dahil önceden seçilen tüm ayarlar iptal edilecektir.

Programlar

Pişirme programları

Tüm programlar için 60°C ile MAX arasında bir ısı ayarlanabilir, tek bunun dışında kalan:

• IZGARA (Yalnız MAX’a ayarlanması tavsiye edilir);

• GRATEN (200°C ısının üzerine çıkılmaması tavsiye olunur).

Program

GELENEKSEL FIRIN

Alt ve üst ısıtma elemanları devreye girer. Bu geleneksel pişirme konumu ile bir tek pişirme rafının kullanılması daha uygundur: birden fazla kat kullanıldığında ısı dağılımı kötü olur.

ÇOKLU PİŞİRME

programı

Tüm ısıtma elemanları (alt, üst ve yuvarlak ısıtma) devreye girer, fan da

çalışmaya başlar. Tüm fırında ısı sabit olduğundan, hava yemeği eşit bir şekilde pişirir ve kızartır. Aynı anda en fazla iki pişirme rafını kullanmak mümkündür.

Program

PİZZA FIRINI

Alt ve yuvarlak ısıtma elemanı devreye girer, fan da çalışmaya başlar. Bu kombinasyonda fırın hızla ısınırken özellikle aşağıdan ciddi bir ısı yansıması olur. Her seferinde bir tek raf kullanıldığı durumlarda pişirme işleminin ortasında pozisyon değiştirilmesi gerekir.

IZGARA

programı

Üst ısıtma elemanı devreye girer ve çevirme (şiş) kısmı da (varsa) çalışmaya başlar.

Izgaranın yüksek ve doğrudan ısısı, yüksek yüzey ısısı gerektiren besinler için tavsiye edilir. Pişirme esnasında fırınınızın kapağını kapalı olarak muhafaza ediniz.

artırarak gıda yüzeylerinin yanmasını önler. Pişirme esnasında fırınınızın kapağını kapalı olarak muhafaza ediniz.

Program

PASTA FIRINI

Arka ısıtma elemanı ile birlikte fan devreye girerek ısının fırının her yerine eşit dağılmasını sağlar. Bu program hassas yemeklerin ve aynı anda üç rafta “kurabiyelerin” hazırlanması (ör. mayalanmaya ihtiyaç duyan tatlılar) için tavsiye edilir.

Rosto çevirme*

Rosto çevirme ünitesini devreye sokmak için (şekle bakınız) aşağıdaki işlemleri yerine getiriniz:

1. yağ toplama tepsisini 1 no’lu pozisyona koyunuz;

2. rosto çevirme ünitesinin dayanağını

3 no’lu pozisyona koyarak şişi fırının arka duvarında yer alan deliğe geçiriniz;

3. veya programlarını seçerek, rosto çevirme fonksiyonunu

çalıştırınız;

Pratik pişirme önerileri

Fan çalışırken yapılan pişirmelerde 1 ve 5. raf konumlarını kullanmayınız: bunlar doğrudan sıcak hava verdiklerinden, hassas gıdaların üstlerinde yanmaya neden olabilir.

IZGARA ve GRATEN pişirmelerde, pişirmeden çıkan atıkları (su ve/veya yağ) toplaması için yağ toplama tepsisini 1 no’lu pozisyona getiriniz.

ÇOKLU PİŞİRME

• 2 ve 4. raf pozisyonlarını kullanınız ve daha fazla ısı gerektiren yemekleri

2. rafta pişiriniz.

• Yağ toplama tepsisini en alta, ızgarayı ise üste koyunuz.

IZGARA

• Pişirilecek gıdaları ızgaranın ortasına yerleştirerek ızgarayı 3 veya 4 konumuna yerleştiriniz.

• Enerji seviyesinin maksimuma ayarlanması tavsiye edilir. Üst rezistans sürekli olarak yanık kalmazsa endişelenmeyiniz: Bu parçanın çalışması bir termostat tarafından kontrol edilir.

PİZZA FIRINI

• Hafif alüminyum bir tepsiyi cihazınızla birlikte verilmiş olan ızgaraya yerleştiriniz.

Yağ toplama tepsisi ile pişirme süresi uzar ve pizzanız çıtır çıtır olmaz.

• Çok malzemeli pizzalarda mozzarella peynirinin pişirme işleminin tam ortasında eklenmesi tavsiye edilir.

GRATEN

programı

Üst ısıtma elemanı devreye girer ve fan ile çevirme (şiş) kısmı da (varsa)

çalışmaya başlar. Tek yönlü termik yansımayla birlikte fırın içindeki havanın güçlendirilmiş sirkülasyonu başlar. Bu ısının iç kısımlara işleme gücünü

Sadece bazı modellerde mevcut.

Pişirme tablosu

Programlar Yemekler

Ağırlık

(Kg)

Rafların pozisyonu

Geleneksel

Çoklu Pişirme

Pizza

Ördek

Dana veya sığır rosto

Domuz rosto

Bisküvi (ev yapımı)

Turtalar

Pizza (2 raf üzerinde)

Lazanya

Kuzu

Kızarmış tavuk + patates

Uskumru

Plum-cake

Kurabiye (2 raf üzerinde)

Bisküvi (2 raf üzerinde)

Pandispanya (1 raf üzerinde)

Pandispanya (2 raf üzerinde)

Tuzlu tartlar

Pizza

Börekler

0.5

1+1

0.5

1.5

0.5

Izgara

Dil balığı

Kalamar ve karides şiş

Morina fileto

Izgara sebze

Dana biftek

Pirzola

Hamburger

Uskumru

Tost

1 n. 4

3 veya 4

Graten

Pasta

Rosto çevirme aparatı ile (varsa)

Dana şiş

Tavuk şiş

Kuzu şiş

Izgara tavuk

Ahtapot

Rosto çevirme aparatı ile (varsa)

Dana şiş

Kuzu şiş

Tavuk (şiş) + patates (yağ toplama tepsisinde)

Turtalar

Meyveli turta

Plum-cake

Pandispanya

Doldurulmuş krepler (2 raf üzerinde)

Küçük kekler (2 raf üzerinde)

Peynirli tuzlu çörekler (2 raf üzerinde)

Kurabiye (3 raf üzerinde)

Bisküvi (3 raf üzerinde)

Yalancı krema (3 raf üzerinde)

1.0

1.5

1.0

1.5

1.2

0.6

0.4

0.7

0.5

0.7

0.5

0.7

0.5

1.5

2 o 3

2 ve 4

1, 3 ve 5

Pişirme süreleri bilgi amaçlı olup kişisel zevke göre değiştirilebilir.

2 ve 4

2 veya 3

80-90

70-80

55-60

30-35

70-80

70-75

20-30

40-45

40-50

25-35

30-35

20-25

15-20

20-25

180

Pişirme süresi

(dakika)

65-75

70-75

70-80

15-20

30-35

15-20

30-35

40-45

60-70

30-35

40-50

20-25

10-15

15-20

20-25

30-40

15-20

8-10

6-8

10-15

15-20

7-10

15-20

2-3

100%

200

180

160

200

180-190

200-210

180

Tavsiye edilen sıcaklık derecesi

200

180

230

180

200

180

170-180

190

180

170

200

220

200

MAX

Ön ısıtma

(dakika)

Önlemler ve tavsiyeler

Cihaz uluslararası emniyet mevzuatlarına uygun olarak projelendirilmiş ve

üretilmiştir. Bu uyarılar güvenlik amaçlı olup dikkatlice okunmalıdır.

Genel emniyet

• Cihaz, meskenlerde kullanılmak üzere tasarlanmış olup profesyonel kullanım amaçlı değildir.

• Yağmur ve fırtınaya maruz kalması son derece tehlikeli olduğundan cihaz,

üzeri kapalı bile olsa açık alanlara monte edilemez.

• Cihazı yerinden hareket ettirirken daima fırının yan taraflarında bulunan tutma kulplarından yararlanınız.

• Cihaza ayaklarınız çıplakken ya da elleriniz veya ayaklarınız ıslak ya da nemliyken dokunmayınız.

•

Cihaz, sadece yetişkin kişiler tarafından ve bu kitapçıkta aktarılan talimatlara göre, yemek pişirmek amaçlı kullanılmalıdır. Her türlü diğer kullanımlar (örneğin: ortam ısıtması) uygunsuz ve bu nedenle tehlikeli bulunur. Üretici firma uygunsuz, hatalı ve mantık dışı kullanımlardan kaynaklanan muhtemel zararlardan sorumlu tutulamaz.

•

Cihazın kullanımı sırasında ısıtma elemanları ile fırının bazı kısımları

çok sıcak duruma gelir. Bunlara dokunmamaya dikkat ediniz ve

çocukları uzak tutunuz.

• Diğer beyaz eşyalara ait kabloların fırının sıcak kısımlarına temas etmesini

önleyiniz.

• Havalandırma ve ısı dağılma noktalarını tıkamayınız.

• Fırın kapağını açma kulpunu tam ortasından tutunuz: yan tarafları sıcak olabilir.

• Kapları fırına sürerken veya fırından çıkartırken daima fırın eldiveni kullanınız.

• Fırının alt kısmını alüminyum folyo ile örtmeyiniz.

• Tutuşabilen maddeleri fırın içinde bulundurmayınız: bunlar fırın yanlışlıkla

çalıştırılacak olursa alev alabilirler.

• Cihazın kullanılmadığı zamanlarda düğmelerin daima “●”/“

○

” konumunda olduklarından emin olunuz.

• Fişi prizden çekerken kablosundan değil fişin kendisinden tutarak çekiniz.

• Fişi elektrik şebekesinden çekmeden, temizlik veya bakım müdahalelerinde bulunmayınız.

• Arıza halinde onarmak amacıyla iç mekanizmaları kurcalamayınız. Teknik servis ile irtibata geçiniz (Teknik servis bölümüne bakınız).

• Fırının kapağı açıkken kapak üzerine ağır cisimler koymayınız.

• Çocukların cihaz ile oynamasını önleyiniz.

• Cihaz; (çocuklar dahil) fiziki, duyusal ya da zihinsel kapasiteleri kısıtlı kişiler tarafından kullanılamayacağı gibi, güvenliklerinden sorumlu bir kişinin gözetimi altında bulunmadıkça veya cihazın kullanımı hakkında ön bilgiler almış olmadıkça, deneyimsiz ve ürüne fazla bir alışkanlığı bulunmayan kimseler tarafından da kullanılmamalıdır.

• Cihaz harici bir otomatik zaman ayarı veya ayrı bir uzaktan kumanda sistemi ile çalıştırılacak şekilde tasarlanmamıştır.

İmha

• Ambalaj malzemelerinin imha edilmesi: ambalajların geri dönüşümünü sağlayan yerel düzenlemelere uyunuz.

• Elektrik ve elektronik cihazların atıklarını değerlendirme konusunu düzenleyen 2012/19/CE sayılı Avrupa Birliği mevzuatında; beyaz eşyaların kentsel katı atık genel yöntemi ile imha edilmemesi öngörülmüştür.

Kullanılmayan cihazlar, madde geri kazanım ve geri dönüşüm oranını en yüksek seviyeye yükseltmek, çevre ve insan sağlığına olası zararları engellemek için ayrı ayrı toplanması gerekir. Tüm ürünlerin üzerinde; ayrıştırılmış atık hükümlerini hatırlatmak amacıyla üstünde çarpı işareti olan sepet sembolü yer almaktadır.

Kullanılmayan beyaz eşyalar belediye atık toplama servisine teslim edilebilecektir, bunları belediyenin bunun için özel olarak belirlediği yerlere ya da konuyla ilgili ulusal düzenlemelerin mevcut olduğu durumlarda, benzer tipte yeni bir ürün aldığınız satıcılara verebilirsiniz.

Belli başlı tüm beyaz eşya üreticileri kullanılmayan cihazların toplanması ve imha edilmesi için öngörülen sistemlerin oluşturulması ve idaresi konusunda faaliyet göstermektedir.

Tasarruf ve çevreye saygı

• Fırın ikindi saatleri ile sabahın ilk saatleri arasında kalan zaman diliminde

çalıştırıldığı takdirde elektrik şirketlerinin emilim yükünün azaltılmasına katkı sağlanır.

• IZGARA ve GRATEN pişirmelerinin daima fırın kapağı kapalı vaziyette yapılması önerilir: bu hem daha iyi sonuç elde edilmesini hem de enerji tasarrufu sağlar (yaklaşık %10).

• Contaların temiz ve bakımlı tutulması, bunların kapağa tam olarak yapışarak ısı kaybını önlemesini sağlar.

Servis ve bakım

Elektrik akımının devre dışı bırakılması

Herhangi bir işlem yapmadan önce cihazın elektrik şebekesine bağlantısını kesiniz.

Cihazın temizlenmesi

• Emayeli veya inox dış kısımlar ile lastik contalar ılık su ve nötr sabunla ıslatılmış bir sünger yardımıyla temizlenebilir. Lekeler çok zor çıkan türdense özel ürünler kullanınız. Bol su ile durulayıp temizlikten sonra kurulamanız tavsiye edilir. Çizici tozlar ve aşındırıcı maddeler kullanmayınız.

• Fırının içi mümkünse her kullanımdan sonra, daha henüz ılıkken temizlenmelidir. Sıcak su ile deterjan kullanınız, durulayınız ve yumuşak bir bezle kurulayınız. Çizici maddelerden kaçınınız.

• Sürgülü kızaklar hariç aksesuarlar normal bulaşık yıkama sistemiyle ve bulaşık makinasında da yıkanabilirler.

Cihazın temizliği için asla buharlı ya da yüksek basınçlı temizleyiciler kullanmayınız.

Fırın kapağının temizlenmesi

Cam aşındırıcı olmayan ürün ve sünger kullanılarak temizlenmeli ve yumuşak bir bezle kurutulmalıdır. Camı çizebilecek ya da camın kırmasına neden olabilecek aşındırıcı pürüzlü malzeme veya keskin madeni kazıyıcı kullanılmamalıdır.

Daha özenli bir temizlik için fırın kapağını sökmek mümkündür:

1. kapağı tamamen açınız (şekle bakınız);

2. bir tornavida yardımıyla, iki adet menteşe üzerinde yer alan

kolları yukarı kaldırarak döndürünüz (şekle bakınız);

3. kapağı iki dış yanından tutarak, aralık kalacak şekilde yavaşça kapatınız. Sonra kapağı kendinize doğru çekip yuvasından

çıkartınız (şekle bakınız). Kapağı aynı işlemleri tersten uygulayarakyerine monte ediniz.

Contaların kontrolü

Fırın kapağını çevreleyen contanın durumunu periyodik olarak kontrol ediniz.

Hasarlı olması halinde en yakın Teknik Servise başvurunuz (bakınız Teknik

Servis). Bu durumda onarım yapılıncaya kadar fırını kullanmamanız tavsiye edilir.

Ampulün yenisi ile değiştirilmesi

Fırının aydınlatma lambasını değiştirmek için:

1. Lamba tutucusunun cam kapağını gevşetip çıkarınız.

2. Ampulü sökünüz ve aynı özelliklere sahip bir ampul ile değiştiriniz: güç 25

W, bağlantı E 14.

3. Kapağı yerine takınız (şekle bakınız);

Ortamı aydınlatmak amacıyla fırın lambasını kullanmayınız.

Yan ve arka katalitik paneller

Paneller pişirme işlemlerinin oluşturduğu yağı çekebilme kapasitesine sahip olan özel bir emaye ile kaplanmıştır.

Bu emaye, bozulmadan farklı aksesuarların (ızgaralar, yağ toplama tepsileri, v.s.) kaymasına olanak tanımaya yeterince dayanıklıdır. Yüzeylerin

üzerinde küçük beyaz çizgiler oluştuğunda endişelenmeye gerek yoktur.

Bununla birlikte aşağıdaki durumlardan kaçınmak gerekir:

- keskin nesneler ile (örneğin bıçak) emayeyi kazımak;

- deterjan veya aşındırıcı maddeler kullanmak.

Instalacja

Ważnym jest, aby zachować niniejszą książeczkę instrukcji dla przyszłych konsultacji. W razie sprzedaży, odsprzedania, czy przeniesienia, należy upewnić się, czy znajduje się ona wraz z urządzeniem i odpowiednimi uwagami, aby poinformować nowego właściciela o jego funkcjonowaniu.

Należy uważnie przeczytać instrukcję: zawieraja ona ważne informacje dotyczące instalacji, użytkowania i bezpieczeństwa.

Ustawienie

Opakowania nie są zabawkami dla dzieci i należy je usunąć zgodnie z normami zbierania odpadów (patrz Środki ostrożności i zalecenia).

Instalacja powinna zostać wykonana zgodnie z niniejszymi instrukcjami i przez personel zawodowo do tego przygotowany. Błędna instalacja może skutkować powstaniem szkód wobec osób, zwierząt lub rzeczy.

Zabudowa

W celu zagwarantowania poprawnego działania urządzenia koniecznym jest, aby mebel posiadał odpowiednie parametry:

• panele przylegające do piekarnika powinny być wykonane z materiałów odpornych na ciepło;

• w przypadku mebli z okładziną z forniru, użyty klej musi być odporny na temperaturę 100°C;

• dla zabudowy piekarnika, zarówno w przypadku zabudowy szeregowej

pod blatem

( patrz rysunek ), jak i w

słupkowej

, mebel powinien posiadać następujące wymiary

595 mm.

550 mm

20,5 mm

22,5 mm.*

45 mm

560 mm

45 mm.

Wyśrodkowanie i zamocowanie

Aby przymocować urządzenie do mebla:

• otworzyć całkowicie drzwiczki piekarnika;

• wyjąć 2 zatyczki gumowe, które zakrywają otwory mocowania w ramie obwodowej;

• zamocować piekarnik do mebla przy użyciu 2 śrub do drewna;

• założyć z powrotem zatyczki gumowe.

Wszystkie części, które mają zapewnić bezpieczeństwo powinny być zamocowane w taki sposób, aby nie można ich było usunąć bez użycia narzędzia.

Podłączenie do sieci elektrycznej

Piekarniki wyposażone w trójbiegunowy przewód zasilający dostosowane są do funkcjonowania na prąd zmienny, przy napięciu i częstotliwości wskazanych na tabliczce znamionowej umieszczonej na urządzeniu (patrz poniżej ).

Montaż przewodu zasilającego

1. Otworzyć skrzynkę zaciskową podważając śrubokrętem boczne zatrzaski pokrywy: pociągnąć i otworzyć pokrywę (patrz rysunek).

Po zabudowaniu piekarnika należy upewnić się, czy uniemożliwiony jest kontakt z jego częściami elektrycznymi. Informacje dotyczące zużycia prądu wskazane na tabliczce znamionowej oparte są na pomiarach wykonanych dla tego typu instalacji.

Obieg powietrza

W celu zapewnienia dobrego obiegu powietrza koniecznym jest usunięcie tylnej ścianki komory. Najlepiej zainstalować piekarnik w taki sposób, aby wspierał się na dwóch listwach drewnianych lub na drewnianej desce z prześwitem przynajmniej 45 x 560 mm (patrz ilustracje).

2. Zamontować przewód zasilający: odkręcić śrubę zacisku kabla oraz trzy śruby styków L-N, a następnie zamocować pojedyncze przewody pod głowicami śrub, zachowując kolejność kolorów niebieski (N) brązowy (L) żółto-zielony (patrz rysunek).

3. Zamocować przewód w odpowiednim zacisku.

4. Zamknąć pokrywę skrzynki zaciskowej.

Podłączenie przewodu zasilającego do sieci

Zamocować na przewodzie znormalizowaną wtyczkę do obciążeń wskazanych na tabliczce znamionowej (patrz obok).

W przypadku bezpośredniego podłączenia do sieci koniecznym jest zainstalowanie pomiędzy urządzeniem a siecią wyłącznika wielobiegunowego z otwarciem minimalnym pomiędzy stykami 3 mm przeznaczonego do obciążeń i odpowiadającego obowiązującym normom (przewód uziemienia nie powinien być przerywany przez wyłącznik). Przewód zasilania powinien być umieszczony tak, aby w żadnym punkcie nie był narażony na temperaturę otoczenia przekraczającą 50° C (np. tylna ścianka piekarnika).

Osoba instalująca urządzenie jest odpowiedzialna za jego właściwe podłączenie do prądu i zachowanie norm bezpieczeństwa.

Przed podłączeniem urządzenia należy upewnić się, czy:

• gniazdko ma właściwe uziemienie i odpowiada obowiązującym przepisom;

• gniazdko jest w stanie wytrzymać obciążenie maksymalnej mocy urządzenia wskazane na tabliczce znamionowej (patrz poniżej);

• napięcie zasilania odpowiada wartościom podanym na tabliczce znamionowej (patrz poniżej );

• gniazdko jest kompatybilne z wtyczką urządzenia. W przeciwnym wypadku wymienić gniazdko lub wtyczkę; nie stosować przedłużaczy ani rozgałęziaczy.

Po zainstalowaniu urządzenia przewód elektryczny i gniazdko powinny być łatwo dostępne.

Kabel nie powinien być zginany ani ściskany.

Przewód elektryczny musi być okresowo sprawdzany i wymieniany jedynie przez autoryzowanych techników (patrz Serwis Techniczny).

Producent nie ponosi żadnej odpowiedzialności w przypadku nieprzestrzegania powyższych zaleceń.

TABLICZKA ZNAMIONOWA

Wymiary

32,4 cm

Wymiary

l 59 l 62

45,5 cm

32,4 cm

ENERGY

LABEL

Dyrektywa 2002/40/WE na etykietce piekarników elektrycznych.

Norma EN 50304

Zużycie energii konwekcja naturalna - funkcja ogrzewania: Tradycyjna;

Zużycie energii deklaracja

Klasa konwekcji wymuszona - funkcja ogrzewania: Do wypieku ciast.

Niniejsze urządzenie jest zgodne z postanowieniami następujących dyrektyw wspólnotowych:

2006/95/EWG z dnia 12.12.2006

(niskiego napięcia) z pó niejszymi zmianami - 2004/108/EWG z dnia

15.12.2004 (kompatybilności elektromagnetycznej) z późniejszymi zmianami - 93/68/EWG z dnia 22.07.1993 z późniejszymi zmianami - 2012/19/WE z późniejszymi zmianami.

1275/2008 standby/off mode.

* Tylko dla modeli z wytłaczanymi prowadnicami.

** Tylko dla modeli z drucianymi prowadnicami.

Uruchomienie i użytkowanie

UWAGA!

Piekarnik jest wyposażony w system blokowania rusztu, który umożliwia jego wysuwanie bez całkowitego wyjmowania z piekarnika (1).

W celu całkowitego wyjęcia rusztu wystarczy go unieść w sposób przedstawiony na rysunku, chwytając za przednią część i pociągnąć do siebie (2).

Podczas pierwszego uruchomienia należy włączyć pusty piekarnik na przynajmniej jedną godzinę, z termostatem ustawionym na maksimum i zamkniętymi drzwiczkami. Następnie wyłączyć, otworzyć drzwiczki piekarnika i wywietrzyć pomieszczenie. Zapach, jaki się wytworzy jest skutkiem parowania substancji stosowanych w celu zabezpieczenia piekarnika.

Niektóre modele są wyposażone w system zawiasów, dzięki któremu drzwiczek powoli zamykają się same, bez potrzeby towarzyszenia im dłonią podczas zamykania. W celu prawidłowego użycia, przed zamknięciem:

• całkowicie otworzyć drzwiczki.

• unikać ręcznego wymuszania zamknięcia.

Włączanie piekarnika

1. Wybrać program pieczenia, przekręcając pokrętło PROGRAMY.

2. Wybrać temperaturę, przekręcając pokrętło TERMOSTAT. Wykaz potraw z zalecanymi dla nich temperaturami znajduje się w Tabeli pieczenia (

zob.

Programy

3. Świecąca kontrolka TERMOSTAT wskazuje fazę nagrzewania do nastawionej temperatury.

4. Podczas pracy piekarnika można zawsze:

- zmienić program pieczenia za pomocą pokrętła PROGRAMY;

- zmienić temperaturę za pomocą pokrętła TERMOSTAT;

- przerwać pieczenie przez ustawienie pokrętła PROGRAMY w pozycji „0”.

Nigdy nie należy stawiać żadnych przedmiotów na dnie piekarnika, gdyż grozi to uszkodzeniem emalii.

Naczynia do pieczenia stawiać zawsze na ruszcie znajdującym się w wyposażeniu piekarnika.

Chłodzenie poprzez wentylację

W celu zmniejszenia temperatury zewnętrznej wentylator chłodzący wytwarza strumień powietrza, który wychodzi między panelem sterowania a drzwiczkami piekarnika, a także w ich części dolnej.

Po zakończeniu pieczenia wentylator pracuje dopóki piekarnik wystarczająco się nie ochłodzi.

Oświetlenie piekarnika

Światło w piekarniku włącza się przez wybranie za pomocą pokrętła

PROGRAMY. Pozostaje ono włączone przy wyborze programu pieczenia.

Programator elektroniczny

•• ••

Ustawianie zegara

Zegar można ustawić niezależnie od tego, czy piekarnik jest włączony, czy wyłączony. Nie można go ustawić jedynie wtedy, gdy został zaprogramowany koniec pieczenia.

Po podłączeniu do sieci elektrycznej lub po zaniku napięcia ikona oraz cztery cyfry na WYŚWIETLACZU pulsują.

1. Nacisnąć kilkakrotnie przycisk , dopóki nie zacznie pulsować ikona oraz cztery cyfry na WYŚWIETLACZU;

2. za pomocą przycisków „ ” i „ ” ustawić godzinę; jeśli przytrzyma się je wciśnięte, cyfry zmieniają się szybciej, aby ułatwić ustawienie.

3. zaczekać 10 sek. lub ponownie nacisnąć przycisk , aby zapisać ustawienie.

Ustawianie minutnika

Ta funkcja nie przerywa pieczenia i działa niezależnie od użytkowania piekarnika, umożliwiając włączenie sygnału dźwiękowego po upływie ustawionego czasu.

1. Nacisnąć kilkakrotnie przycisk , dopóki nie zaczną pulsować ikona oraz trzy cyfry na WYŚWIETLACZU;

2. za pomocą przycisków „ ” i „ ” ustawić żądany czas; jeśli przytrzyma się je wciśnięte, cyfry zmieniają się szybciej, aby ułatwić ustawienie.

3. zaczekać 10 sek. lub ponownie nacisnąć przycisk , aby zapisać ustawienie.

Wyświetli się odliczanie wsteczne, a po jego zakończeniu włączy się sygnał dźwiękowy.

Programowanie pieczenia

Programowanie jest możliwe dopiero po dokonaniu wyboru programu pieczenia.

Programowanie czasu trwania pieczenia.

1. Nacisnąć kilkakrotnie przycisk , dopóki nie zaczną pulsować ikona oraz trzy cyfry na WYŚWIETLACZU;

2. za pomocą przycisków „ ” i „ ” ustawić żądany czas trwania pieczenia; jeśli przytrzyma się je wciśnięte, cyfry zmieniają się szybciej, aby ułatwić ustawienie.

3. zaczekać 10 sek. lub ponownie nacisnąć przycisk , aby zapisać ustawienie.

4. po upływie ustawionego czasu na WYŚWIETLACZU pojawia się napis

END, piekarnik kończy pieczenie i włącza się sygnał dźwiękowy. W celu jego wyłączenia, należy wcisnąć dowolny przycisk.

• Przykład: jest godzina 9:00 i czas trwania pieczenia zostaje zaprogramowany na 1 godzinę i 15 minut. Program zatrzyma się automatycznie o godzinie

10:15.

Programowanie końca pieczenia

Zaprogramowanie końca pieczenia jest możliwe dopiero po ustawieniu czasu trwania pieczenia.

1. Należy postępować zgodnie z punktami od 1 do 3 opisu programowania czasu pieczenia;

2. następnie naciskać przycisk dopóki nie zaczną pulsować ikona i cztery cyfry na WYŚWIETLACZU;

3. za pomocą przycisków „ ” i „ ” ustawić żądaną godzinę zakończenia pieczenia; jeśli przytrzyma się je wciśnięte, cyfry zmieniają się szybciej, aby ułatwić ustawienie.

4. zaczekać 10 sek. lub ponownie nacisnąć przycisk , aby zapisać ustawienie.

5. po upływie ustawionego czasu na WYŚWIETLACZU pojawia się napis

END, piekarnik kończy pieczenie i włącza się sygnał dźwiękowy. W celu jego wyłączenia, należy wcisnąć dowolny przycisk.

Włączone ikony oraz oznaczają, że zostało wykonane programowanie.

Na WYŚWIETLACZU naprzemiennie pojawiają się godzina zakończenia oraz czas trwania pieczenia.

• Przykład: jest godzina 9:00 i czas zostaje zaprogramowany na 1 godzinę.

Ustawia się 12.30 jako godzinę zakończenia. Program włącza się automatycznie o godzinie 11:30.

Anulowanie programu

W celu anulowania programu:

• naciskać przycisk dopóki nie zacznie pulsować ikona ustawienia, które ma być anulowane oraz cyfry na wyświetlaczu Naciskać przycisk „

” dopóki na wyświetlaczu nie pojawią się cyfry 00:00.

• Nacisnąć jednocześnie przyciski „ ” i „ ” i przytrzymać je naciśnięte, w ten sposób anuluje się wszystkie wykonane ustawienia, w tym ustawienia minutnika.

Programy

Programy pieczenia

Dla wszystkich programów pieczenia można ustawić temperaturę w zakresie od 60°C do MAX, z wyjątkiem:

• GRILL (zaleca się ustawienie tylko na MAX);

• ZAPIEKANIE (zaleca się nie przekraczać temperatury 200°C).

Program

PIEKARNIK TRADYCYJNY

Włączają się obydwa grzejniki: górny i dolny. Przy pieczeniu tradycyjnym najlepiej używać tylko jednego poziomu: wykorzystanie większej liczby poziomów prowadzi do nierównomiernego rozkładu temperatury.

Program

MULTIPIECZENIE

Włączają się wszystkie grzejniki (górny, dolny i termoobiegu) oraz wentylator.

Ponieważ temperatura jest stała w całym piekarniku, powietrze piecze i rumieni żywność w sposób równomierny. Można używać jednocześnie dwie półki .

Program

PIEKARNIK DO PIZZY

Włączają się dolny i obwodowy element grzejny oraz uruchamia się wentylator. Takie połączenie umożliwia szybkie nagrzanie piekarnika i zapewnia wysoką temperaturę, a zwłaszcza mocne nagrzewanie od dołu.

W przypadku, gdy stosuje się więcej niż jedną półkę na raz koniecznym jest zamienianie ich miejscami w połowie wypiekania.

Program

GRILL

Włącza się grzejnik górny oraz rożen (jeśli jest).

Wysoka temperatura jest skierowana na grill i zalecana dla potraw wymagających wysokiej temperatury na powierzchni. Podczas pieczenia należy zamykać drzwiczki piekarnika.

Program

ZAPIEKANIE

Włącza się grzejnik górny oraz wentylator i rożen (jeśli jest). Łączy wymuszoną cyrkulację powietrza wewnątrz piekarnika z jednokierunkowym promieniowaniem cieplnym. Zapobiega to przypaleniu powierzchni potraw, zwiększając moc penetracji cieplnej. Podczas pieczenia należy zamykać drzwiczki piekarnika.

Program

PIEKARNIK DO WYPIEKU CIAST

Włącza się grzejnik tylny oraz wentylator, zapewniając delikatne i równomierne rozprowadzanie ciepła wewnątrz piekarnika. Jest to program wskazany do przygotowywania potraw delikatnych (np. ciast wymagających fazy wyrastania) i pieczenia potraw drobnych (np. ciasteczek) na trzech poziomach jednocześnie.

Rożen*

W celu uruchomienia rożna (zob. rysunek) należy:

1. umieścić blachę uniwersalną na poziomie 1;

2. umieścić uchwyt rożna na poziomie

3, a następnie umieścić rożen w odpowiednim otworze znajdującym się w tylnej ścianie piekarnika;

3. uruchomić rożen wybierając programy lub ;

Praktyczne porady dotyczące pieczenia

Do pieczenia z wentylacją nie używać poziomów 1 i 5: podlegają one bezpośredniemu działaniu gorącego powietrza, co mogłoby spowodować przypalenie delikatnych potraw.

W programach GRILL i ZAPIEKANIE na poziomie 1 umieścić znajdującą się w wyposażeniu blachę uniwersalną, na której zbierać się będą pozostałości po pieczeniu (soki lub tłuszcze).

MULTIPIECZENIE

• Używać poziomów 2 i 4, wykorzystując poziom 2 do potraw, które wymagają wyższej temperatury.

• Blachę umieścić na dole, a ruszt na górze.

GRILL

• Włożyć ruszt na poziom 3 lub 4, umieszczając potrawę na środku rusztu.

• Zaleca się nastawienie maksymalnego poboru energii. Nie należy się niepokoić, jeśli górny grzejnik nie będzie stale włączony: jego działanie kontroluje termostat.

PIEKARNIK DO PIZZY

• Użyć lekkiej blachy aluminiowej, stawiając ją na ruszcie znajdującym się w wyposażeniu piekarnika.

Zastosowanie blachy uniwersalnej powoduje wydłużenie czasu pieczenia, przez co trudno jest przygotować chrupiącą pizzę.

• W przypadku pizzy z dużą ilością dodatków zaleca się dodanie mozzarelli dopiero w połowie pieczenia.

Tylko w niektórych modelach.

Tabela pieczenia

Programy

Tradycyjny

Multicooking

Pizza

Pizza

Potrawy

Kaczka

Pieczeń cielęca lub wołowa

Pieczeń wieprzowa

Kruche ciastka

Ciasta kruche

Pizza (na 2 poziomach)

Lasagne

Jagnięcina

Pieczony kurczak + ziemniaki

Makrele

Keksy

Ptysie (na 2 poziomach)

Ciastka (na 2 poziomach)

Biszkopt (na 1 poziomie)

Biszkopt (na 2 poziomach)

Słone ciasta

Waga

(Kg)

0.5

1+1

0.5

1.5

0.5

Poziomy

2 i 4

2 lub 3

Wcześniejsze nagrzanie (min)

Zalecana temperatura

200

180

230

180

200

180

170-180

190

180

170

200

220

200

Grill

Flądry

Szaszłyki z kalmarów i krewetek

Filet z dorsza

Grillowane warzywa

Befsztyk cielęcy

Kotlety

Hamburgery

Makrele

Tosty

1 n. 4

3 lub 4

MAX

Zapiekanie

Na rożnie (jeśli jest)

Cielęcina z rożna

Kurczak z rożna

Jagnięcina z rożna

Kurczak z rusztu

Mątwy

Na rożnie (jeśli jest)

Cielęcina z rożna

Jagnięcina z rożna

Kurczak (z rożna) + ziemniaki

(na brytfannie)

1.0

1.5

1.0

1.5

100%

200

80-90

70-80

55-60

30-35

70-80

70-75

Wypieki cukiernicze

Ciasta kruche

Ciasta z owocami

Keksy

Biszkopt

Naleśniki z nadzieniem (na 2 poziomach)

Babeczki (na 2 poziomach)

Słone ciastka francuskie z serem

(na 2 poziomach)

Ptysie (na 3 poziomach)

Ciastka (na 3 poziomach)

Bezy (na 3 poziomach)

0.5

0.7

0.5

1.2

0.6

0.4

0.7

0.5

2 lub 3

2 i 4

1 i 3 i 5

180

160

200

180-190

200-210

180

20-30

40-45

40-50

25-35

30-35

20-25

15-20

20-25

180

Wskazany czas trwania pieczenia ma charakter orientacyjny i może być zmieniany według osobistych upodobań.

8-10

6-8

10-15

15-20

7-10

15-20

2-3

Czas pieczenia

(min)

65-75

70-75

70-80

15-20

30-35

15-20

30-35

40-45

60-70

30-35

40-50

20-25

10-15

15-20

20-25

30-40

15-20

Zalecenia i środki ostrożności

Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi przepisami bezpieczeństwa. Mając na względzie Wasze bezpieczeństwo podajemy Wam poniższe zalecenia, które należy uważnie przeczytać.

Ogólne zasady bezpieczeństwa

• Niniejsze urządzenie przeznaczone jest do nieprofesjonalnych zastosowań domowych.

• Nie należy instalować urządzenia poza domem, nawet, jeśli miejsce to jest chronione daszkiem, gdyż wystawienie urządzenia na działanie deszczu i burz jest bardzo niebezpieczne.

• Przenosząc urządzenie należy zawsze korzystać z odpowiednich uchwytów umocowanych po bokach piekarnika.

• Nie dotykać urządzenia, jeśli jest się na boso ani też mokrymi lub wilgotnymi rękami lub stopami.

•

Urządzenie powinno być używane do celów kulinarnych wyłącznie przez osoby dorosłe i zgodnie z niniejszymi instrukcjami.

Wykorzystywanie go do innych celów (np. do ogrzewania pomieszczeń) uznaje się za niewłaściwe, a tym samym niebezpieczne.

Producent nie ponosi odpowiedzialności za ewentualne szkody poniesione w wyniku niewłaściwego, błędnego lub nierozsądnego użytkowania.

•

Podczas użytkowania urządzenia grzejniki i niektóre części drzwiczek piekarnika stają się bardzo gorące. Nie wolno ich dotykać, a dzieci należy trzymać z dala od urządzenia.

• Uważać, aby kable zasilające innych urządzeń AGD nie dotykały rozgrzanych części piekarnika.

• Nie zatykać otworów wentylacyjnych i odprowadzających ciepło.

• Przy otwieraniu drzwiczek należy trzymać za środkową część uchwytu: po bokach może być gorący.

• Do wstawiania i wyjmowania naczyń z piekarnika używać zawsze rękawic ochronnych.

• Nie przykrywać dna piekarnika folią aluminiową.

• Nie wkładać do piekarnika materiałów łatwopalnych: jeśli urządzenie zostanie przez nieuwagę uruchomione, mogłyby one się zapalić.

• Gdy urządzenie nie jest używane, upewnić się, czy pokrętła znajdują się w położeniu “●”/“

○

”.

• Nie należy wyjmować wtyczki z gniazdka ciągnąc za kabel: zaleca się trzymanie za wtyczkę.

• Przed przystąpieniem do czyszczenia lub konserwacji odłączyć najpierw wtyczkę od sieci elektrycznej.

• W razie uszkodzenia w żadnym wypadku nie ingerować w wewnętrzne mechanizmy urządzenia i nie próbować go samodzielnie naprawiać.

Należy skontaktować się z Serwisem (patrz Serwis Techniczny).

• Nie stawiać przedmiotów na otwartych drzwiczkach piekarnika.

• Dopilnować, aby dzieci nie bawiły się urządzeniem.

• Urządzenie to nie jest przystosowane do obsługi przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, przez osoby bez doświadczenia lub bez znajomości urządzenia - chyba że pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo -, jak również przez osoby, które nie otrzymały instrukcji wstępnych na temat eksploatacji urządzenia.

• Urządzenie nie jest przeznaczone do tego, aby było włączane przy użyciu zewnętrznego przekaźnika czasowego lub osobnego systemu sterowania zdalnego.

Utylizacja

• Utylizacja materiałów opakowaniowych: zastosować się do obowiązujących norm lokalnych, dzięki czemu opakowania będzie można ponownie wykorzystać.

• Dyrektywa wspólnotowa 2012/19/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) przewiduje, że sprzęt gospodarstwa domowego nie powinien być usuwany jako nieposortowane odpady komunalne. Zużyte urządzenia powinny być zbierane oddzielnie w celu optymalizacji stopnia odzysku i recyrkulacji ich materiałów składowych oraz aby zapobiec potencjalnym szkodom dla zdrowia i środowiska.

Symbol przekreślonego kosza na śmieci jest umieszczony na wszystkich produktach, aby przypominać o obowiązku selektywnej zbiórki.

W celu uzyskania bliższych informacji na temat prawidłowego złomowania elektrycznych urządzeń gospodarstwa domowego, ich właściciele mogą się zwracać do właściwych służb publicznych lub do sprzedawców tych urządzeń.

Oszczędność i ochrona środowiska

• Uruchamiając piekarnik w różnych godzinach począwszy od późnego popołudnia do pierwszych godzin porannych.

• Zaleca się pieczenie w programach GRILL i ZAPIEKANIE zawsze przy zamkniętych drzwiczkach: w celu zarówno uzyskania lepszych wyników, jak i znacznej oszczędności energii (ok. 10%).

• Dopilnować, aby uszczelki były w pełni sprawne i czyste, dzięki czemu będą dobrze przylegały do drzwiczek i zapobiegną niepotrzebnym stratom ciepła.

Konserwacja i utrzymanie

Odłączenie prądu elektrycznego

Przed naprawą odłączyć urządzenie od sieci zasilania elektrycznego.

Czyszczenie urządzenia

• Części zewnętrzne emaliowane lub ze stali inox oraz uszczelki gumowe mogą być czyszczone przy pomocy gąbki nasączonej letnią wodą i neutralnym mydłem. Jeśli plamy trudno usunąć, zastosować specjalne produkty do czyszczenia. Po zakończeniu czyszczenia zaleca się dokładne spłukanie wodą i wysuszenie. Nie używać proszków ściernych ani substancji korodujących.

• Wnętrze piekarnika powinno być czyszczone po każdym użyciu, gdy jest jeszcze letnie. Użyć ciepłej wody i środka czyszczącego, spłukać i wytrzeć miękką ściereczką. Unikać środków ściernych.

• Akcesoria można myć jak zwykłe naczynia, także w zmywarce, z wyjątkiem prowadnic przesuwnych.

• Zaleca się nie spryskiwać bezpośrednio panelu sterowania środkami czyszczącymi, lecz myć go nasączoną nimi gąbką

Nigdy nie stosować oczyszczaczy parowych lub ciśnieniowych do czyszczenia urządzenia.

Czyszczenie drzwiczek

Szybę drzwiczek wyczyścić przy użyciu gąbki i środków nierysujących, a następnie wytrzeć miękką ściereczką; nie używać szorstkich materiałów ścierających czy ostrych, metalowych skrobaków, które mogą porysować powierzchnię i doprowadzić do pęknięcia szyby.

Aby dokładniej wyczyścić piekarnik, można zdemontować drzwiczki:

1. całkowicie otworzyć drzwiczki (zob. rysunek);

2. przy użyciu śrubokręta podważyć i przekręcić dźwignie

umieszczone na obu zawiasach (zob. rysunek);

3. chwycić drzwiczki za obie zewnętrzne krawędzie, przymykając je powoli, lecz nie całkowicie. Następnie pociągnąć drzwiczki do siebie i wyjąć je z zawiasów (patrz rysunek). Zamontować ponownie drzwiczki wykonując czynności w odwrotnej kolejności.

Sprawdzanie uszczelek

Co pewien czas należy sprawdzać stan uszczelek wokół drzwiczek piekarnika.

Gdyby okazało się, ze uszczelka jest uszkodzona należy zwrócić się do najbliższego punktu serwisowego ( patrz Serwis Techniczny ). Zaleca się nie używać piekarnika do czasu wykonania naprawy.

Wymiana żarówki

Aby wymienić żarówkę oświetlającą piekarnik:

1. Odkręcić szklaną pokrywę obudowy żarówki.

2. Wyjąć żarówkę i wymienić ją na podobną: żarówka halogenowa, napięcie 230 V, moc 25 W, gwint G 9.

3. Ponownie założyć szklaną osłonę

(patrz rysunek).

Nie używać żarówki piekarnika do oświetlania pomieszczeń.

Boczne panele katalityczne i panel tylny

Są to panele pokryte specjalną emalią, absorbującą tłuszcz, który się wytwarza podczas pieczenia.

Emalia ta jest na tyle wytrzymała, że przesuwanie różnych akcesoriów (ruszty, brytfanny, itp.) nie powoduje jej uszkodzenia. Nie należy się martwić małymi białymi śladami, które pojawiają się na jej powierzchni.

Należy jednakże unikać:

- skrobania emalii ostrymi przedmiotami (na przykład nożem);

- stosowania środków czyszczących lub ściernych.

Instalare

Este importantă păstrarea acestui manual pentru a putea fi consultat în orice moment. În caz de vânzare, de închiriere sau de schimbare a locuinţei, acesta trebuie să fie înmânat împreună cu cuptorul, pentru a informa noul proprietar cu privire la funcţionare şi la respectivele avertismente.

Citiţi cu atenţie instrucţiunile: ele conţin informaţii importante privind instalarea, utilizarea şi siguranţa.

Amplasare

Ambalajele nu sunt jucării pentru copii; eliminarea lor se va face conform normelor privind colectarea separată a deşeurilor (

vezi Măsuri de precauţie şi recomandări

Instalarea se va face conform prezentelor instrucţiuni, numai de persoane calificate. Instalarea greşită a aparatului poate cauza daune persoanelor, animalelor sau bunurilor.

Montarea în mobilier

Pentru a garanta buna funcţionare a aparatului este necesar ca mobilierul să aibă caracteristicile adecvate:

• panourile de lângă cuptor trebuie să fie dintr-un material rezistent la căldură;

• dacă mobilierul este din lemn îmbrăcat în furnir, cleiurile utilizate trebuie să reziste la temperatura de 100°C;

• pentru încastrarea cuptorului, atât în cazul montării sub blat (

vezi figura

) cât şi al montării pe coloană, mobilierul trebuie să aibă următoarele dimensiuni:

45 mm

560 mm

Centrare şi fixare

Pentru a fixa aparatul pe mobilier:

• deschideţi uşa cuptorului;

• scoateţi cele 2 piese de cauciuc care acoperă găurile de fixare de pe rama perimetrală;

• fixaţi cuptorul de mobilă folosind 2 şuruburi pentru lemn;

• repoziţionaţi piesele de cauciuc care acoperă găurile.

Toate componentele care asigură protecţia aparatului trebuie să fie fixate

în aşa fel încât să nu poată fi scoase cu mâna liberă.

Branşamentul electric

Cuptoarele dotate cu un cablu de alimentare tripolar sunt predispuse pentru funcţionarea în curent alternativ; tensiunea şi frecvenţa sunt indicate pe plăcuţa de caracteristici de pe aparat (vezi mai jos).

Montarea cablului de alimentare

1. Deschideţi cutia de borne cu o şurubelniţă, apăsând pe proeminenţele laterale ale capacului: trageţi şi deschideţi capacul (vezi figura).

595 mm.

550 mm

20,5 mm

22,5 mm.*

2. Punerea în funcţiune a cablului de alimentare: deşurubaţi şurubul presetupei şi cele 3 şuruburi corespunzătoare contactelor L-N-

, apoi fixaţi cablurile sub capul şuruburilor, fiind atenţi la culori -

Albastru (N) Maro (L) Galben-Verde

(vezi figura).

3. Fixaţi cablul în presetupa specială.

4. Închideţi capacul cutiei cu borne.

După montarea încastrată a aparatului, persoanele nu trebuie să intre în contact cu componentele electrice. Declaraţiile de consum indicate pe plăcuţa de caracteristici au fost măsurate cu acest tip de montaj.

Aerisire

Pentru a garanta o mai bună aerisire, este necesar să îndepărtaţi peretele din spate al compartimentului. Se recomandă instalarea cuptorului astfel încât acesta să se sprijine pe două bare de lemn sau pe un blat cu deschiderea de cel puţin 45 x 560 mm (

vezi figuri

560 mm

45 mm.

Racordarea cablului de alimentare la reţea

Montaţi pe cablu un ştecher normalizat pentru sarcinile indicate pe plăcuţa de caracteristici (

vezi alături

În cazul branşamentului direct la reţea, este necesar să se monteze între aparat şi reţea un întrerupător omnipolar cu deschiderea minimă a contactelor de 3 mm, dimensionat la sarcină, conform normelor în vigoare (firul de împământare nu trebuie să fie întrerupt de întrerupător). Cablul de alimentare trebuie să fie poziţionat astfel încât să nu atingă în nici un punct o temperatură cu 50°C peste temperatura mediului ambiant.

Singurul responsabil pentru corectitudinea executării branşamentului electric şi pentru respectarea normelor de siguranţă este instalatorul.

Înainte de a efectua branşamentul, asiguraţi-vă că:

• priza are împământare şi corespunde prevederilor legale în vigoare;

• priza poate suporta sarcina maximă de putere a aparatului, indicată pe plăcuţa de caracteristici (

vezi mai jos

);

• tensiunea de alimentare este cuprinsă în valorile indicate pe plăcuţa cu caracteristici (

vezi mai jos

);

• priza este compatibilă cu ştecherul aparatului. În caz contrar, înlocuiţi priza sau ştecherul; nu folosiţi prelungitoare sau prize multiple.

După instalarea aparatului, cablul de alimentare şi priza de curent trebuie să fie uşor accesibile.

Cablul nu trebuie să fie îndoit sau comprimat.

Cablul trebuie să fie controlat periodic şi înlocuit de electricieni autorizaţi

(

vezi Asistenţa

Producătorul îşi declină orice responsabilitate în cazul nerespectării acestor norme.

PLĂCUŢA DE CARACTERISTICI

Dimensiuni*

Volum*

lăţime cm 43,5

înălţime cm 32,4 adâncime cm 41,5 litri 59

Dimensiuni**

lăţime cm 45,5

înălţime cm 32,4 adâncime cm 41,5

Volum**

Conexiuni electrice

litri 62 tensiune la 220-240V~ 50/60Hz putere maximă absorbită 2800W

(vezi plăcuţa cu caracteristici)

Directiva 2002/40/CE pe eticheta cuptoarelor electrice.

Norma EN 50304

ENERGY

LABEL

Consum energie convecţie

Naturală – funcţie de încălzire:

Tradiţională;

Consum de energie declaraţie

Clasă convecţie forţată - funcţia de încălzire:

Patiserie.

Acest aparat este conform cu următoarele Directive Comunitare:

- 2006/95/CEE din 12/12/06

(Tensiune Joasă) cu modificările ulterioare

- 2004/108/CEE din 15/12/04

(Compatibilitate Electromagnetică) cu modificările ulterioare

- 93/68/CEE din 22/07/93 cu modificările ulterioare.

- 2012/19/CE cu modificările ulterioare.

- 1275/2008 stand-by/off mode

* Numai pentru modelele cu şine matriţate.

** Numai pentru modelele cu şine de sârmă.

Pornire şi utilizare

ATENŢIE!

Cuptorul este prevăzut cu un sistem de oprire a grătarelor care permite extragerea acestora fără ca ele să iasă din cuptor (1).

Pentru a extrage complet grătarele este suficient, astfel cum se arată în desen, să le ridicaţi, prinzându-le din partea din faţă şi să le trageţi (2).

La prima aprindere, vă recomandăm să lăsaţi cuptorul să funcţioneze în gol timp de aproximativ o oră, cu termostatul la maxim şi uşa închisă. Stingeţi apoi cuptorul, deschideţi uşa şi aerisiţi camera. Mirosul care se degajă este datorat evaporării substanţelor folosite pentru realizarea protecţiei cuptorului.

Pornirea cuptorului

1. Selectaţi programul de coacere dorit rotind butonul PROGRAME.

2. Alegeţi temperatura rotind butonul TERMOSTAT. O listă cu tipurile de coacere şi temperaturile corespunzătoare recomandate poate fi consultată

în Tabelul coacere (vezi Programe).

3. Indicatorul TERMOSTAT aprins arată faza de încălzire până la temperatura stabilită.

4. În timpul procesului de coacere, puteţi oricând să:

- modificaţi programul de coacere acţionând butonul PROGRAME;

- modificaţi temperatura acţionând butonul TERMOSTAT;

- întrerupeţi coacerea aducând butonul PROGRAME în poziţia “0” .

Nu aşezaţi niciodată obiecte pe fundul cuptorului, pentru că riscaţi să deterioraţi smalţul.

Aşezaţi întotdeauna vasele cu mâncare pe grătarul din dotare.

Ventilator de răcire

Pentru a reduce temperatura externă, anumite ventilatoare sunt dotate cu un ventilator de răcire. Acesta generează un curent de aer rece care iese printre panoul de control şi uşa cuptorului.

La terminarea perioadei de coacere, ventilatorul rămâne în funcţiune până când cuptorul este aproape rece.

Lumina din cuptor

Se aprinde selectând cu butonul PROGRAME. Rămâne aprins când se selectează un program de coacere.

Programator de coacere electronic

DISPL

•• ••

Pictograma

CEAS

Pictograma

CONTOR MINUTE

Fixaţi ceasul

Se poate fixa atît atunci cînd cuptorul este stins cît si atunci cînd este aprins, dar nu s-a programat sfîrsitul coacerii. Dupa racordarea la reteaua electrica sau dupa o întreruperii a alimentarii cu curent, pictograma si cei patru digiti numerici de pe DISPLAY lumineaza intermitent.

1. Apăsaţi de mai multe ori tasta pînă când se aprind pictograma şi cei patru digiţi numerici pe DISPLAY;

2. cu tastele “ ” si “ ” reglati ora; daca se tin apasate, numerele se deruleaza mai rapid pentru a facilita setarea.

3. asteptati 10 sec sau apasati din nou tasta pentru a fixa setarea.

Setaţi contorul de minute

Această funcţie nu întrerupe coacerea şi nu ţine cont de utilizarea cuptorului; permite doar acţionarea semnalului acustic la terminarea minutelor setate.

1. Apăsaţi de mai multe ori tasta pînă când se aprind pictograma şi cei patru digiţi numerici pe DISPLAY;

2. cu tastele “ ” si “ ” reglati timpul dorit; daca se tin apasate, numerele se deruleaza mai rapid pentru a facilita setarea.

3. asteptati 10 sec sau apasati din nou tasta pentru a fixa setarea.

Display-ul va afişa contorizarea în sens invers. După expirarea sa, se va auzi un semnal acustic.

Programarea coacerii

Programarea este posibilă doar după selectarea unui program de coacere.

Programarea duratei de coacere

1. Apasati de mai multe ori tasta pîna cînd se aprind pictograma si cei trei digiti numerici pe DISPLAY; 2. Cu tastele “ ” si “ ” reglati durata dorita; daca se tin apasate, numerele se deruleaza mai rapid pentru a facilita setarea.

3. asteptati 10 sec sau apasati din nou tasta pentru a fixa setarea.

4. La terminarea timpului, pe DISPLAY apare scris END, cuptorul termină coacerea şi se emite un semnal acustic.

• De exemplu: este ora 9:00 şi este planificată o durată de 1 oră şi 15 minute. Programul se opreşte automat la 10:15.

Programarea sfîrşitului coacerii

! Programarea sfîrşitului coacerii este posibilă doar după selectarea unei durate de coacere.

1. Urmaţi procedura de la 1 la 3 descrisă pentru durată;

2. Apoi apăsaţi de mai multe ori tasta pînă când se aprind pictograma

şi cei patru digiţi numerici pe DISPLAY;

3. Cu tastele “ ” si “ ” reglati ora dorita de terminare a coacerii; daca se tin apasate, numerele se deruleaza mai rapid pentru a facilita setarea.

4. asteptati 10 sec sau apasati din nou tasta pentru a fixa setarea.

5. La terminarea timpului, pe DISPLAY apare scris END, cuptorul termină coacerea şi se emite un semnal acustic.

Pictogramele şi aprinse semnalizează că a fost efectuată o programare. Pe DISPLAY sunt afişate alternativ ora de terminare a coacerii şi durata.

Anularea unei programări

Pentru anularea unei programări:

• Apasati tasta pîna ce se aprind pictograma setarii de anulat si digitii pe display. Apasati tasta “ ” pîna când pe display apar cifrele 00:00.

• tineti apasate simultan tastele “ ” si “ ”; astfel se anuleaza toate programarile efectuate inclusiv contorul de minute.

Program

CUPTOR PATISERIE

Se activează elementul de încălzire posterior şi intră în funcţiune ventilatorul, asigurând o căldură delicată şi uniformă în interiorul cuptorului. Acest program este indicat pentru coacerea mâncărurilor delicate (de ex. prăjituri care necesită dospire) şi preparate “mignon” pe trei rafturi în acelaşi timp.

Rotisor *

Pentru a pune în funcţiune rotisorul (

vezi figura

) procedaţi astfel:

1. aşezaţi tava în poziţia 1;

2. puneţi suportul rotisorului în poziţia

3 şi introduceţi ţepuşa în orificiul de pe peretele din spate al cuptorului;

3. puneţi în funcţiune rotisorul, selectând cu butonul PROGRAME

sau ;

Programe

Programe de coacere

La toate programele se poate fixa o temperatură între 60°C şi MAX, cu excepţia:

• BARBECUE (se recomandă reglarea numai pe MAX);

• GRATIN (se recomandă să nu depăşiţi temperatura de 200°C).

Program

CUPTOR TRADIŢIONAL

Se activează cele două elemente de încălzire inferior şi superior. Cu această coacere tradiţională este bine să folosiţi un singur raft: dacă se folosesc mai multe rafturi, temperatura nu se distribuie corespunzător.

Program

MAI MULTE RAFTURI

Se activează toate elementele de încălzire (superior, inferior şi circular) şi intră

în funcţiune ventilatorul. Întrucât căldura este constantă în tot cuptorul, aerul coace şi pătrunde alimentele în mod uniform. Este posibil să se folosească maxim două rafturi în acelaşi timp.

Program

CUPTOR PIZZA

Se activează elementele de încălzire inferior şi circular şi intră în funcţiune ventilatorul. Această combinaţie permite o încălzire rapidă a cuptorului, cu un mare aport de căldură îndeosebi de jos în sus. În cazul în care folosiţi mai mult de un raft deodată, trebuie să le schimbaţi poziţia între ele la jumătatea coacerii.

Sfaturi practice pentru coacere

Pentru coacerile ventilate, nu utilizaţi poziţiile 1 şi 5: aerul cald ar putea provoca arderi alimentelor delicate.

La coacerile BARBECUE şi GRATIN, în special dacă folosiţi rotisorul, aşezaţi tava cuptorului în poziţia 1 pentru a colecta reziduurile de coacere

(sucuri şi/sau grăsimi).

COACERE PE MAI MULTE RAFTURI

• Folosiţi poziţiile 2 şi 4, rezervând poziţia 2 alimentelor care necesită un aport mai mare de căldură.

• Puneţi tava jos şi grătarul sus.

BARBECUE

• Introduceţi grătarul în cuptor în poziţia 3 sau 4, amplasând alimentele în centrul grătarului.

• Se recomandă alegerea nivelului maxim de energie. Nu vă alarmaţi dacă rezistenţa de sus nu rămâne permanent aprinsă: funcţionarea sa este comandată de un termostat.

CUPTOR PIZZA

• Utilizaţi o tavă uşoară din aluminiu, şi sprijiniţi-o pe grătarul din dotare.

Tava de colectare prelungeşte timpul de coacere şi în acest fel pizza nu va fi crocantă.

• Dacă vă plac pizzele foarte garnisite, vă recomandăm să introduceţi mozzarella la jumătatea timpului de coacere.

Program

BARBECUE

Intră în funcţiune elementul de încălzire superior.

Temperatura ridicată şi directă a grătarului este recomandată pentru alimentele care necesită o temperatură ridicată la suprafaţă. Coacerea trebuie să aibă loc cu uşa cuptorului închisă.

Program

GRATIN

Intră în funcţiune elementul de încălzire superior precum şi ventilatorul.

Uneşte la radiaţia termică unidirecţională circulaţia forţată a aerului în interiorul cuptorului. Acest lucru nu permite arderile de la suprafaţa alimentelor, mărind puterea de pătrundere a căldurii. Coacerea trebuie să aibă loc cu uşa cuptorului închisă.

Prezent doar la anumite modele.

Tabel coacere

Programe Alimente

Greutate

(Kg)

Poziţia rafturilor

Preîncălzire

(minute)

Tradiţional

Coacere pe mai multe rafturi

Raţă

Friptură de viţel sau vită

Friptură de porc

Biscuiţi (din aluat fraged)

Tarte

Pizza (pe 2 rafturi)

Lasagne

Miel

Pui fript + cartofi

Scrumbie

Prăjitură cu prune

Bignè (pe 2 rafturi)

Biscuiţi (pe 2 rafturi)

Pandişpan (pe 1 raft)

Pandişpan (pe 2 rafturi)

Tarte sărate

0.5

1+1

0.5

1.5

2 şi 4

Pizza

Grill

Pizza

Plăcinte

Solă

Rotisor cu calamari şi creveţi

Filet de cod

Legume la grătar

Cotlet de viţel

Şniţele

Hamburgeri

Scrumbie

Toast

0.5

1 n. 4

2 sau 3

3 sau 4

Gratin

Cu rotisor (dacă este în dotare)

Viţel la frigare

Pui la frigare

Miel la frigare

Pui la grătar

Sepie

Cu rotisor (dacă este în dotare)

Viţel la frigare

Miel la frigare

Pui (la frigare) + cartofi (la tavă)

1.0

1.5

1.0

1.5

Patiserie

Tarte

Tort de fructe

Prăjitură cu prune

Pandişpan

Clătite umplute (pe 2 etaje)

Prăjituri mici (pe 2 etaje)

Saleuri din foietaj cu brânză (pe 2 etaje)

Bignè (pe 3 rafturi)

Biscuiţi (pe 3 rafturi)

Bezele (pe 3 etaje)

1.2

0.6

0.4

0.7

0.5

0.7

0.5

0.7

0.5

2 sau 3

2 şi 4

1 şi 3 şi 5

Timpul de coacere este orientativ şi poate fi modificat în funcţie de cerinţele personale.

Temperatura recomandată

200

180

230

180

200

180

170-180

190

180

170

200

220

200

MAX

100%

200

180

160

200

180-190

200-210

180

Durata coacerii

(minute)

65-75

70-75

70-80

15-20

30-35

15-20

30-35

40-45

60-70

30-35

40-50

20-25

10-15

15-20

20-25

30-40

15-20

8-10

6-8

10-15

15-20

7-10

15-20

2-3

80-90

70-80

55-60

30-35

70-80

70-75

20-30

40-45

40-50

25-35

30-35

20-25

15-20

20-25

180

Măsuri de precauţie şi recomandări

Aparatul a fost proiectat şi construit în conformitate cu normele internaţionale de siguranţă. Recomandările sunt furnizate pentru siguranţa dvs. şi vă recomandăm să le citiţi cu atenţie.

Siguranţă generală

• Aparatul a fost creat pentru a fi destinat utilizării neprofesionale, în mediul casnic.

• Aparatul nu se va instala niciodată în aer liber, nici măcar în cazul în care spaţiul se află la adăpostul unui acoperiş; de asemenea, este foarte periculos să îl lăsaţi expus la ploi sau intemperii.

• Pentru a mişca aparatul, folosiţi mânerele aplicate pe părţile laterale ale cuptorului.

• Nu atingeţi aparatul când sunteţi desculţi sau cu mâinile sau picioarele ude sau umede.

•

Aparatul trebuie sa fie utilizat numai pentru coacerea alimentelor si numai de persoane adulte, conform instructiunilor din manual.

Orice alta utilizare (de exemplu: încalzirea locuintei) este considerata improprie si deci periculoasa. Fabricantul nu va putea fi considerat responsabil pentru eventuale daune provenite din utilizarea improprie, gresita sau irationala a aparatului.

• În timpul folosirii aparatului, elementele de încălzire şi unele zone ale uşii cuptorului devin foarte calde. Fiţi atenţi să nu le atingeţi;

îndepărtaţi copiii de aragaz.

• Evitaţi ca şi cablurile de alimentare ale altor aparate electrocasnice să atingă părţile încălzite ale cuptorului.

• Nu astupaţi fantele de aerisire sau de ieşire a căldurii.

• Pentru a deschide usa cuptorului, prindeti mânerul de mijloc: spre margini, mânerul poate fi prea cald.

• Utilizaţi întotdeauna mănuşi speciale pentru a introduce sau scoate recipientele din cuptor.

• Nu puneţi folie de aluminiu pe fundul cuptorului.

• Nu aşezaţi materiale inflamabile în cuptor: dacă cuptorul se aprinde din greşeală, materialele depozitate pot lua foc.

• Asiguraţi-vă întotdeauna că butoanele sunt în poziţia “●”/“

○

” atunci când nu utilizaţi aparatul.

• Nu scoateţi ştecherul din priză trăgând de cablu.

• Nu executaţi nici o operaţie de curăţire sau întreţinere înainte să fi scos ştecherul din priză.

• În caz de defecţiune, nu interveniţi în niciun caz la mecanismele din interiorul aparatului şi nu încercaţi să îl reparaţi singuri. Apelaţi Centrul de Asistenţă (

vezi Asistenţa

• Nu aşezaţi obiecte grele pe uşa cuptorului, când este deschisă.

• Este interzisă utilizarea aparatului de persoanele (inclusiv copiii) care au o redusă capacitate fizică, senzorială sau mentală, precum şi de cele fără experienţă sau care nu s-au familiarizat cu produsul, dacă nu sunt supravegheate de un responsabil sau dacă nu au primit în prealabil instrucţiuni asupra modului de folosire a aparatului.

• Nu lăsaţi copiii să se joace cu aparatul.

Eliminarea deşeurilor

• Eliminarea ambalajelor: respectaţi reglementările locale; astfel, ambalajele ar putea fi reutilizate.

• Directiva Europeană 2012/19/CE cu privire la deşeurile care provin de la aparatura electrică sau electronică (RAEE) prevede ca aparatele electrocasnice să nu fie colectate împreună cu deşeurile urbane solide, obişnuite. Aparatele scoase din uz trebuie să fie colectate separat atât pentru a optimiza rata de recuperare şi de reciclare a materialelor componente, cât şi pentru a evita pericolele care pot duce la dăunarea sănătăţii omului sau poluarea mediului înconjurător. Simbolul tomberonului tăiat care apare pe toate produsele vă aminteşte tocmai obligaţia de a le colecta separat.

Pentru informaţii suplimentare cu privire la scoaterea din uz a aparatelor electrocasnice, deţinătorii acestora se vor putea adresa serviciului public respectiv sau agenţilor de vânzare.

Protejarea şi respectarea mediului înconjurător

• Utilizând aragazul între orele serale şi primele ore ale dimineţii, colaboraţi la reducerea sarcinii întreprinderilor de electricitate. Opţiunile de planificare a programelor, îndeosebi “gătire cu pornire întârziată” (

vezi Programe

) şi “curăţarea automată întârziată” (

vezi Întreţinerea şi îngrijirea

), permit organizarea în acest sens.

• Se recomandă să efectuaţi întotdeauna coacerea BARBECUE şi GRATIN cu uşa cuptorului închisă: acest lucru este util atât pentru a obţine rezultate mai bune, cât şi pentru a economisi energie (10% aprox).

• Asiguraţi-vă că garniturile sunt curate şi eficiente, că aderă bine pe uşa cuptorului şi nu provoacă pierderi de căldură.

Întreţinerea şi îngrijirea aparatului

Debranşarea de la reţeaua electrică

Înainte de orice operaţie, debranşaţi aparatul de la reţeaua de alimentare cu curent electric.

Curăţarea aparatului

• Părţile externe, smălţuite sau din inox, precum şi garniturile din cauciuc pot fi curăţate cu un burete îmbibat în apă călduţă şi săpun neutru. Dacă petele sunt persistente, folosiţi produse speciale. După fiecare spălare, se recomandă să clătiţi bine şi să ştergeţi. Nu folosiţi prafuri abrazive sau substanţe corozive.

• Interiorul cuptorului se va spăla, de preferinţă, după fiecare utilizare, când este călduţ. Folosiţi apă caldă şi detergent; clătiţi bine şi ştergeţi cu o cârpă moale. Evitaţi substanţele abrazive.

• Accesoriile pot fi spălate ca orice alt vas, chiar şi în maşina de spălat vase, cu excepţia glisierelor.

Nu folosiţi niciodată aparate cu aburi sau sub presiune, pentru a curăţa aparatul.

Curăţarea uşii

Curăţaţi geamul uşii cu un burete şi produse neabrazive şi ştergeţi-l cu o cârpă moale; nu folosiţi materiale aspre, abrazive sau raclete metalice, ascuţite, care pot zgâria suprafaţa sau cauza crăparea geamului.

Pentru curăţarea minuţioasă a cuptorului, demontaţi uşa acestuia:

1. deschideţi uşa la maxim

(vezi figura);

2. cu ajutorul unei şurubelniţe, ridicaţi şi rotiţi levierele

amplasate pe cele două balamale (vezi figura);

3. apucaţi bine uşa de părţile laterale şi apropiaţi-o fără a o închide complet. Trageţi apoi uşa spre voi, extrăgând-o din balamale

(vezi figura).

Montaţi la loc uşa, urmând acelaşi procedeuîn sens invers.

Controlarea garniturilor

Controlaţi periodic garnitura din jurul uşii cuptorului. Dacă este deteriorată, adresaţi-vă celui mai apropiat Centru de Asistenţă (vezi Asistenţa). Se recomandă să nu folosiţi cuptorul până la înlocuirea garniturii.

Înlocuirea becului

Pentru a înlocui becul cuptorului:

1. Deşurubaţi capacul din sticlă care acoperă becul.

2. Desurubati becul si înlocuiti-l cu unul similar: putere 25 W, dulie E 14.

3. Montaţi la loc capacul (figura).

Nu folosiţi lampa cuptorului pentru şi ca iluminare a încăperilor.

Panouri catalitice laterale şi posterior

Sunt panouri acoperite cu un email special care poate absorbi grăsimea care provine de la gătit.

Acest email este suficient de rezistent pentru a permite glisarea diferitelor accesorii (grătare, tăvi etc.) fără a se deteriora. Nu trebuie să vă îngrijoraţi dacă apar mici urme albe pe suprafeţe.

Totuşi, trebuie să evitaţi:

- să răzuiţi emailul cu obiecte tăioase (de exemplu, un cuţit);

- să folosiţi detergenţi sau produse abrazive.

195114125.01

12/2013 - XEROX FABRIANO

Здравствуйте! Я — ИИ-чат-бот, специально обученный помогать вам с HOTPOINT/ARISTON FKQ 63 C (I)/HA S Instruction for Use. Я внимательно изучил документ и могу помочь вам найти точную информацию, которая вам нужна, или объяснить её простыми и понятными словами. Если вам нужна помощь с определёнными функциями, шагами устранения неполадок или общими рекомендациями, задавайте свои вопросы. Чем больше деталей вы предоставите о своих запросах или потребностях, тем точнее и эффективнее я смогу вам помочь!

Show related prompts

Ассистент печатает

Ассистент завершил работу

Похоже, вы открыли документ, который написан на нескольких языках, включая тот, который не является вашим родным. Вы можете использовать следующие ссылки, чтобы временно скрыть страницы не на предпочитаемом вами языке.

Основные функции

Традиционная духовка
Вентилируемый режим
Гриль
Поджаривание
Режим для пиццы
Таймер

Часто задаваемые вопросы

Как настроить время приготовления?

В настройках таймера можно задать требуемое время приготовления блюда в часах и минутах.

Как выбрать режим приготовления?

С помощью ручек управления на панели вы можете выбрать один из следующих режимов работы: традиционная духовка, вентилируемый режим, гриль, поджаривание, а также различные режимы для выпечки, например для пиццы.

Как очистить духовой шкаф?

Для очистки духового шкафа следуйте инструкциям по очистке, приведенным в руководстве по эксплуатации.
