Indesit FA 757 J K.A IX Instruction for Use

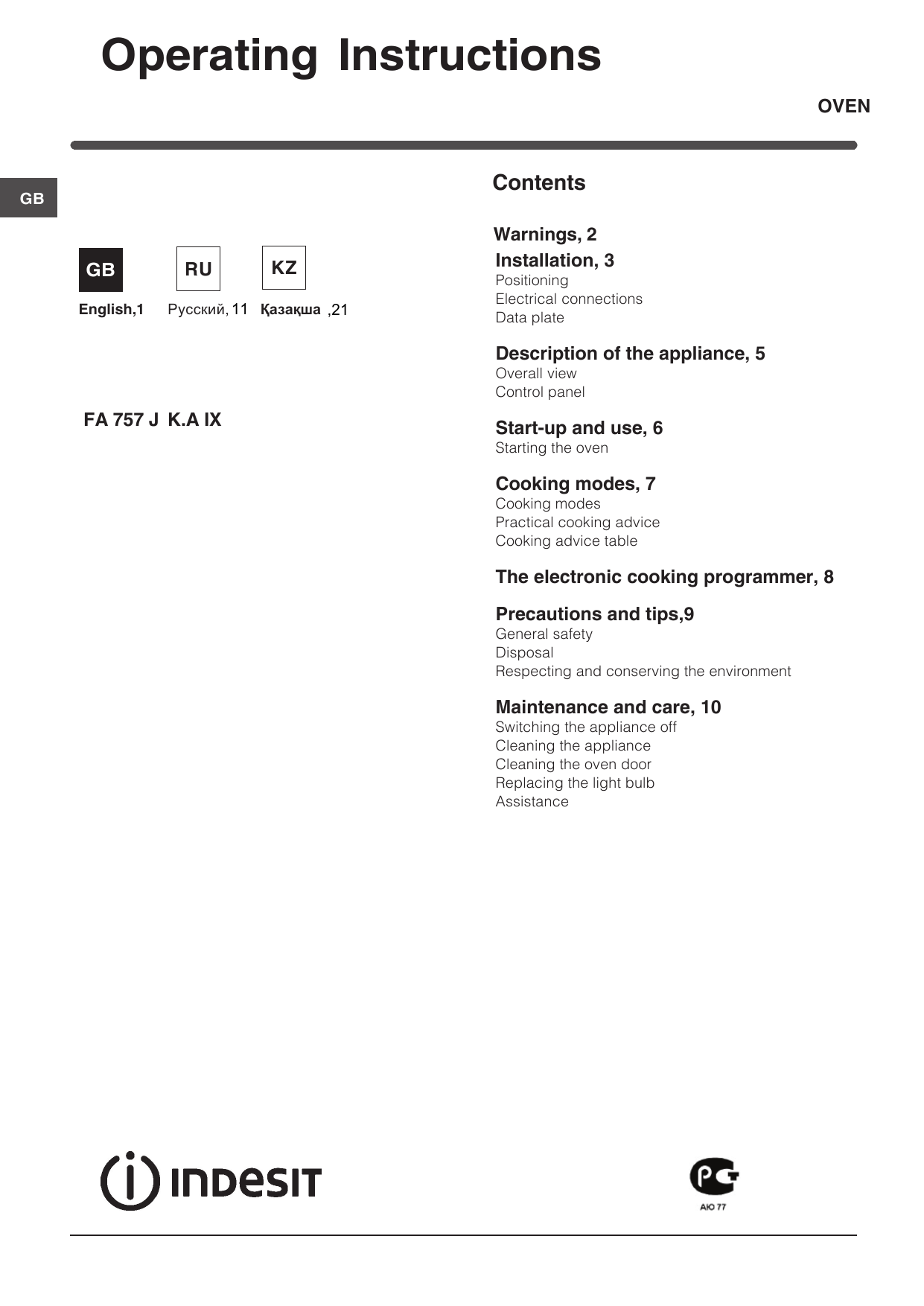

Operating Instructions
OVEN
Contents
GB
GB
English,1
RU
KZ
 11 Қазақша ,21
Warnings, 2
Installation, 3
Positioning
Electrical connections
Data plate
Description of the appliance, 5
Overall view
Control panel
FA 757 J
K.A IX
Start-up and use, 6
Starting the oven
Cooking modes, 7
Cooking modes
Practical cooking advice
Cooking advice table
The electronic cooking programmer, 8
Precautions and tips,9
General safety
Disposal
Respecting and conserving the environment
Maintenance and care, 10
Switching the appliance off
Cleaning the appliance
Cleaning the oven door
Replacing the light bulb
Assistance
Warnings
• WARNING: The appliance and its
accessible parts become hot
during use.
• Care should be taken to avoid
touching heating elements.
• Children less than 8 years of age
shall be kept away unless
continuously supervised.
This appliance can be used by
children aged from 8 years and
above and persons with reduced
physical, sensory or mental
capabilities or lack of experience
and knowledge if they have been
given supervision or instruction
concerning use of the appliance
in a safe way and understand the
hazards involved. Children shall
not play with the appliance.
Cleaning and user maintenance
shall not be made by children
without supervision.
• Do not use harsh abrasive
cleaners or sharp metal scrapers
to clean the oven door glass since
they can scratch the surface,
which may result in shattering of
the glass.
• Never use steam cleaners or
pressure cleaners on the
appliance.
• WARNING: Ensure that the
appliance is switched off before
replacing the lamp to avoid the
possibility of electric shock.
• ! When you place the rack
inside, make sure that the
stop is directed upwards and
in the back of the cavity .
2
GB
Installation
! Before placing your new appliance into operation
please read these operating instructions carefully.
They contain important information for safe use, for
installation and for care of the appliance.
! Please keep these operating instructions for future
reference. Pass them on to possible new owners of
the appliance.
Ventilation
GB
To ensure good ventilation, the back panel of the
cabinet must be removed. It is advisable to install the
oven so that it rests on two strips of wood, or on a
completely flat surface with an opening of at least 45 x
560 mm (see diagrams).
Positioning
.
560
mm
45 m
m.
! Keep packaging material out of the reach of
children. It can become a choking or suffocation
hazard. (see Precautions and tips).
! The appliance must be installed by a qualified
person in compliance with the instructions provided.
Incorrect installation may cause harm to persons,
animals or may damage property.
Fitting the appliance
Use the appropriate cabinet to ensure that the
appliance functions properly.
Centring and fastening
Secure the appliance to the cabinet by opening the
oven door and putting 4 screws into the 4 holes of the
outer frame.
• The panels adjacent to the oven must be made of
heat-resistant material.
• Cabinets with a veneer exterior must be assembled
with glues which can withstand temperatures of up
to 100°C.
• to install the oven under the counter (see diagram)
and in a kitchen unit, the cabinet must have the
following dimensions:
! All parts which ensure the safe operation of the
appliance must not be removable without the aid of a
tool.
45 m
m.
560
mm
.
5 mm.
567 mm.
595 mm.
. min
mm
575-585 mm.
23 mm.
.
547
595
mm
24
545
.
mm
mm
.
.
! The appliance must not come into contact with
electrical parts once it has been installed.
The consumption indications on the data plate have
been calculated for this type of installation.
3
GB
Electrical connections
! Ovens equipped with a three-pole power supply
cable are designed to operate with alternating
current at the voltage and frequency indicated on
the data plate located on the appliance (see below).
Fitting the power supply cable
1. Open the terminal
board by inserting a
screwdriver into the
side tabs of the cover.
Use the screwdriver as
a lever by pushing it
down to open the cover
(see diagram).
2. Install the power
supply cable by
loosening the cable
clamp screw and the
three wire contact
.
screws L-NConnect the wires to
the corresponding
terminals: the Blue wire
to the terminal marked
(N), the Brown wire to
the terminal marked (L)
and the Yellow/Green
wire to the terminal
(see diagram).
marked
3. Secure the cable by fastening the clamp screw.
4. Close the cover of the terminal board.
• The appliance is earthed and the plug is
compliant with the law.
• The socket can withstand the maximum power of
the appliance, which is indicated on the data plate
(see below).
• The voltage must be in the range between the
values indicated on the data plate (see below).
• The socket is compatible with the plug of the
appliance. If the socket is incompatible with the
plug, ask an authorised technician to replace it. Do
not use extension cords or multiple sockets.
! Once the appliance has been installed, the power
supply cable and the electrical socket must be easily
accessible.
! The cable must not be bent or compressed.
! The cable must be checked regularly and replaced
by authorised technicians only (see Assistance).
! The manufacturer declines any liability should
these safety measures not be observed.
DATA PLATE
Dimensions
Volume
! The installer must ensure that the correct electrical
connection has been made and that it is compliant
with safety regulations.
Before connecting to the power supply, make sure
that:
4
lt. 60
Electrical
connections
voltage: 220-240V~ 50/60Hz
maximum power absorbed 2800W
ENERGY LABEL
Directive 2002/40/EC on the label
of electric ovens.
Norm EN 50304
Energy consumption for Natural
convection – heating mode:
Traditional mode
Connecting the supply cable to the mains
Install a standardised plug corresponding to the load
indicated on the data plate (see side).
The appliance must be directly connected to the
mains using an omnipolar circuit-breaker with a
minimum contact opening of 3 mm installed between
the appliance and the mains, suitable for the load
indicated and complying with current electrical
regulations (the earthing wire must not be interrupted
by the circuit-breaker). The supply cable must not
come into contact with surfaces with temperatures
higher than 50°C.
width cm 43.5
height cm 32
depth cm 40
Declared energy consumption for
Forced convection Class – heating
mode:
Baking
This appliance conforms to the
following European Economic
Community directives:
- 2006/95/EEC of 12/12/06 (Low
Voltage) and subsequent
amendments;
- 2004/108/EEC of 15/12/04
(Electromagnetic Compatibility) and
subsequent amendments;
- 93/68/EEC of 22/07/93 and
subsequent amendments.
- 2002/96/EC and subsequent
amendments.
Description of the appliance
Overall view
GB
GUIDES for the
sliding racks
Control panel
position 5
position 4
position 3
position 2
position 1
GRILL
DRIPPING PAN
Control panel
ELECTRONIC
programmer
SELECTOR
Knob
Indicator light
THERMOSTAT
THERMOSTAT
Knob
5
Start-up and use
! The first time you use your appliance, heat the
empty oven with its door closed at its maximum
temperature for at least half an hour. Ensure that the
room is well ventilated before switching the oven off
and opening the oven door. The appliance may
produce a slightly unpleasant odour caused by the
burning away of protective substances used during
the manufacturing process.
GB
Starting the oven
1. Select the desired cooking mode by turning the
SELECTOR knob.
2. Select the desired temperature with the
THERMOSTAT knob. See the Cooking advice table for
cooking modes and the suggested cooking
temperatures (see Cooking Modes).
3. When preheating is finished, the THERMOSTAT
indicator light will stay on: place the food in the oven.
4. You may do the following during cooking:
- change the cooking mode by turning the SELECTOR
knob.
- change the temperature by turning the
THERMOSTAT knob.
- stop cooking by turning the SELECTOR knob to the
“0” position.
! Never put objects directly on the oven bottom to
avoid damaging the enamel coating.
! Always place cookware on the rack(s) provided.
Cooling ventilation
In order to cool down the external temperature of the
oven, some models are fitted with a cooling fan that
blows out air between the control panel and the oven
door.
! Once the cooking has been completed, the cooling
fan remains on until the oven has cooled down
sufficiently.
Oven light
with the SELECTOR
It goes on when selecting
knob. It stays on when a cooking mode is selected.
Cooking modes
! A temperature value can be set for all cooking
modes between 60°C and MAX, except for the GRILL
programme, for which only the MAX power level is
recommended.
TRADITIONAL OVEN mode
Both the top and bottom heating elements will come
on. With this traditional cooking mode, it is best to use
one cooking rack only; if more than one rack is used,
the heat will be distributed unevenly.
6
BAKING mode
The rear heating element and the fan come on,
guaranteeing the distribution of heat delicately and
uniformly throughout the oven. This mode is ideal for
baking and cooking temperature sensitive foods
such as cakes that need to rise and to prepare
certain tartlets on 3 shelves simultaneously.
FAST COOKING mode
The heating elements and the fan come on,
guaranteeing the distribution of heat consistently
and uniformly throughout the oven.
Pre-heating is not necessary for this cooking mode.
This mode is especially recommended for cooking
pre-packed food quickly (frozen or pre-cooked). The
best results are obtained if you use one cooking
rack only.
MULTI-COOKING mode
All the heating elements (top, bottom and circular),
as well as the fan, will come on. Since the heat
remains constant throughout the oven, the air cooks
and browns food uniformly. A maximum of two racks
may be used at the same time.
PIZZA mode
The bottom and circular heating elements, as well as
the fan, will come on. This combination heats the
oven rapidly by producing a considerable amount of
heat, particularly from the bottom element. If you
use more than one rack simultaneously, switch the
position of the dishes halfway through the cooking
process.
BARBECUE mode
The top heating element comes on.
The high and direct temperature of the grill is
recommended for food that requires high surface
temperature. Always cook in this mode with the oven
door closed.
GRATIN mode
The top heating element, as well as the fan, will
come on. This combination of features increases the
effectiveness of the unidirectional thermal radiation
of the heating elements through forced circulation of
the air throughout the oven. This helps prevent food
from burning on the surface, allowing the heat to
penetrate right into the food. Always cook in this
mode with the oven door closed.
Practical cooking advice
! Do not place racks in position 1 and 5 during fanassisted cooking. Excessive direct heat can burn
temperature sensitive foods.
! In the BARBECUE and GRATIN cooking modes,
place the dripping pan in position 1 to collect
cooking residues (fat and/or grease).
MULTI-COOKING
• Use position 2 and 4, placing the food that
requires more heat on 2.
• Place the dripping pan on the bottom and the rack
on top.
BARBECUE
• Insert the rack in position 3 or 4. Place the food in
the centre of the rack.
• We recommend that you set the maximum power
level. The top heating element is regulated by a
thermostat and may not always be on.
PIZZA MODE
• Use a light aluminium pizza pan. Place it on the
rack provided.
For a crispy crust, do not use the dripping pan
(prevents crust from forming by extending
cooking time).
• If the pizza has a lot of toppings, we recommend
adding the mozzarella cheese on top of the pizza
halfway through the cooking process.
GB
Cooking advice table
Setting made
Type of food
Weight
(in kg)
Position of
the rack from
the oven
bottom
Preheating
time (min.)
Thermostat
setting
Cooking
time
(min.)
1
1
1
1
3
3
3
3
3
15
15
15
15
15
200
200
200
180
180
65-75
70-75
70-80
15-20
30-35
Traditional
Duck
Roast veal or beef
Pork roast
Biscuits (short pastry)
Tarts
Baking
Tarts
Fruit cakes
Plum cake
Sponge cake
Stuffed pancakes (on 2 racks)
Small cakes (on 2 racks)
Cheese puffs (on 2 racks)
Cream puffs (on 3 racks)
Biscuits (on 3 racks)
Meringues (on 3 racks)
0.5
1
0.7
0.5
1.2
0.6
0.4
0.7
0.7
0.5
3
2/3
3
3
2-4
2-4
2-4
1-3-5
1-3-5
1-3-5
15
15
15
15
15
15
15
15
15
15
180
180
180
160
200
190
210
180
180
90
20-30
40-45
40-50
25-30
30-35
20-25
15-20
20-25
20-25
180
Fast cooking
Frozen food
Pizza
Courgette and prawn pie
Country style spinach pie
Turnovers
Lasagne
Golden Rolls
Chicken morsels
0.3
0.4
0.5
0.3
0.5
0.4
0.4
2
2
2
2
2
2
2
-
Max
200
220
200
200
180
220
12
20
30-35
25
35
25-30
15-20
Pre-cooked food
Golden chicken wings
0.4
2
-
200
20-25
Fresh Food
Biscuits (short pastry)
Plum cake
Cheese puffs
0.3
0.6
0.2
2
2
2
-
200
180
210
15-18
45
10-12
Multi-cooking
Pizza (on 2 racks)
Lasagne
Lamb
Roast chicken + potatoes
Mackerel
Plum cake
Cream puffs (on 2 racks)
Biscuits (on 2 racks)
Sponge cake (on 1 rack)
Sponge cake (on 2 racks)
Savoury pies
1
1
1
1+1
1
1
0.5
0.5
0.5
1.0
1.5
2-4
3
2
2-4
2
2
2-4
2-4
2
2-4
3
15
10
10
15
10
10
10
10
10
10
15
230
180
180
200
180
170
190
180
170
170
200
15-20
30-35
40-45
60-70
30-35
40-50
20-25
10-15
15-20
20-25
25-30
Pizza
Pizza
Roast veal or beef
Chicken
0.5
1
1
3
2
2/3
15
10
10
220
220
180
15-20
25-30
60-70
Barbecue
Soles and cuttlefish
Squid and prawn kebabs
Cod filet
Grilled vegetables
Veal steak
Cutlets
Hamburgers
Mackerels
Toasted sandwiches
1
1
1
1
1
1
1
1
n.° 4
4
4
4
3/4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
Max
Max
Max
Max
Max
Max
Max
Max
Max
8-10
6-8
10
10-15
15-20
15-20
7-10
15-20
2-3
Gratin
Grilled chicken
Cuttlefish
1.5
1.5
3
3
5
5
200
200
55-60
30-35
! cooking times are approximate and may vary according to personal taste. When cooking using the grill or
gratin, the dripping pan must always be placed on the 1st oven rack from the bottom.
7
The electronic cooking
programmer
Programming cooking
! A cooking mode must be selected before
programming can take place.
DISPLAY
END OF
COOKING icon
DURATION
icon
•• ••
DECREASE TIME
button
CLOCK icon
Programming the cooking duration
TIMER icon
button several times until the
1. Press the
icon and the three digits on the DISPLAY begin to
flash.
2. Use the “+” and “-” buttons to set the desired
duration; if you press and hold either button, the
display will scroll through the values more quickly,
making it quicker and easier to set the value.
INCREASE TIME
button
SET TIME
button
Setting the clock
! The clock may be set when the oven is switched
off or when it is switched on, provided that a the end
time of a cooking cycle has not been programmed
previously.
After the appliance has been connected to the
icon and the four
mains, or after a blackout, the
numerical digits on the DISPLAY will begin to flash.
1. Press the
button several times until the
icon and the four digits on the display begin to
flash.
2. Use the “+” and “-” buttons to adjust the time; if
you press and hold either button, the display will
scroll through the values more quickly, making it
quicker and easier to set the desired value.
3. Wait for 10 seconds or press the
to finalise the setting.
button again
Setting the timer
! This function does not interrupt cooking and does
not affect the oven; it is simply used to activate the
buzzer when the set amount of time has elapsed.
button several times until the
1. Press the
icon and the three digits on the display begin to
flash.
2. Use the “+” and “-” buttons to set the desired
time; if you press and hold either button, the display
will scroll through the values more quickly, making it
quicker and easier to set the value.
button again
3. Wait for 10 seconds or press the
to finalise the setting.
The display will then show the time as it counts
down. When this period of time has elapsed the
buzzer will be activated.
8
button again
3. Wait for 10 seconds or press the
to finalise the setting.
4. When the set time has elapsed, the text END
appears on the DISPLAY, the oven will stop cooking
and a buzzer sounds.
• For example: it is 9:00 a.m. and a time of 1 hour
and 15 minutes is programmed. The programme
will stop automatically at 10:15 a.m.
Setting the end time for a cooking mode
! A cooking duration must be set before the cooking
end time can be scheduled.
1. Follow steps 1 to 3 to set the duration as detailed
above.
button until the
icon and
2. Next, press the
the four digits on the DISPLAY begin to flash.
3. use the “+” and “-” buttons to adjust the cooking
end time; if you press and hold either button, the
display will scroll through the values more quickly,
making it quicker and easier to set the desired
value.
button again
4. Wait for 10 seconds or press the
to finalise the setting.
5. When the set time has elapsed, the text END
appears on the DISPLAY, the oven will stop cooking
and a buzzer sounds.
and
Programming has been set when the
buttons are illuminated. The DISPLAY shows the
cooking end time and the cooking duration
alternately.
Cancelling a programme
To cancel a programme:
button until the icon corresponding to
• press the
the setting you wish to cancel and the digits on the
display are no longer flashing. Press the “-” button
until the digits 00:00 appear on the display.
• Press and hold the “+” and “-” buttons; this will
cancel all the settings selected previously,
including timer settings.
GB
Precautions and tips
GB
! The appliance was designed and manufactured in
compliance with international safety standards. The
following warnings are provided for safety reasons and
must be read carefully.
General safety
• The appliance was designed for domestic use
inside the home and is not intended for commercial
or industrial use.
• The appliance must not be installed outdoors, even
in covered areas. It is extremely dangerous to leave
the appliance exposed to rain and storms.
• When handling the appliance, always use the
handles provided on the sides of the oven.
• Do not touch the appliance with bare feet or with wet
or moist hands and feet.
• The appliance must be used by adults only for
the preparation of food, in accordance with the
instructions outlined in this booklet. Any other
use of the appliance (e.g. for heating the room)
constitutes improper use and is dangerous. The
manufacturer may not be held liable for any
damage resulting from improper, incorrect and
unreasonable use of the appliance.
• When the appliance is in use, the heating
elements and some parts of the oven door
become extremely hot. Make sure you don't
touch them and keep children well away.
• Ensure that the power supply cable of other
electrical appliances does not come into contact
with the hot parts of the oven.
• The openings used for ventilation and dispersion of
heat must never be covered.
• Always grip the oven door handle in the centre: the
ends may be hot.
• Always use oven gloves to place cookware in the
oven or when removing it.
• Do not use aluminium foil to line the bottom of the
oven.
• Do not place flammable materials in the oven: if the
appliance is switched on by mistake, it could catch
fire.
• Always make sure the knobs are in the “”/“”
position when the appliance is not in use.
• When unplugging the appliance always pull the plug
from the mains socket, do not pull on the cable.
• Never carry out any cleaning or maintenance work
without having unplugged the plug from the mains.
• In the case of a malfunction, under no
circumstances should you attempt to repair the
appliance yourself. Repairs carried out by
inexperienced persons may cause injury or further
malfunctioning of the appliance. Contact a Service
Centre (see Assistance).
• Do not rest heavy objects on the open oven door.
• The appliance should not be operated by people
(including children) with reduced physical, sensory
or mental capacities, by inexperienced individuals
or by anyone who is not familiar with the product.
These individuals should, at the very least, be
supervised by someone who assumes responsibility
for their safety or receive preliminary instructions
relating to the operation of the appliance.
• Do not let children play with the appliance.
Disposal
• Observe local environmental standards when
disposing packaging material for recycling
purposes. Observe existing legislation when
disposing of the old appliance.
• The European Directive 2002/96/EC on Waste
Electrical and Electronic Equipment (WEEE),
requires that old household electrical appliances
must not be disposed of in the normal unsorted
municipal waste stream. Old appliances must be
collected separately in order to optimise the
recovery and recycling of the materials they contain
and reduce the impact on human health and the
environment. The crossed out “wheeled bin” symbol
on the product reminds you of your obligation, that
when you dispose of the appliance it must be
separately collected.
Consumers should contact their local authority or
retailer for information concerning the correct
disposal of their old appliance.
Respecting and conserving the
environment
• By using the appliance in the hours between late
afternoon and early morning, you can help reduce
the work load placed on electrical companies.
• Always keep the oven door closed when using the
GRILL and GRATIN mode to attain best results and
to save energy (approximately 10%).
• Regularly check the door seals and wipe clean to
ensure they are free of debris so that they stick
properly to the door and do not allow heat to
disperse.
9
Maintenance and care
3. Grip the door on the two
external sides and close it
approximately half way. Then
pull the door towards you
lifting it out of its seat (see
diagram).
To replace the door, reverse
this sequence.
Switching the appliance off
Disconnect your appliance from the electricity
supply before carrying out any work on it.
Cleaning the appliance
! Never use steam cleaners or pressure cleaners on
the appliance.
• The stainless-steel or enamel-coated external
parts as well as the rubber seals may be cleaned
using a sponge that has been soaked in
lukewarm water and neutral soap. If these stains
are difficult to remove, use only specialised
products. After cleaning, rinse and dry
thoroughly. Do not use abrasive powders or
corrosive substances.
• Ideally, the inside of the oven should be cleaned
after each use, when it is still lukewarm. Use hot
water and detergent, rinse and dry with a soft
cloth. Do not use abrasive products.
• The accessories can be washed like everyday
crockery (even in your dishwasher).
Cleaning the oven door
Clean the glass part of the oven door using a
sponge and a non-abrasive cleaning product, then
dry thoroughly with a soft cloth. Do not use rough
abrasive material or sharp metal scrapers as these
could scratch the surface and cause the glass to
crack..
To clean more thoroughly, you can remove the oven
door.
1. Open the oven door fully
(see diagram)
2. Lift up and turn the small
levers located on the two
hinges (see diagram)
Inspecting the seals
Check the door seals around the oven periodically. If
the seals are damaged, please contact your nearest
After-sales Service Centre (see Assistance). We
recommend not using the oven until the seals have
been replaced.
Replacing the light bulb
To replace the oven light bulb:
1. Remove the glass cover of the lamp-holder.
2. Remove the light bulb and replace it with a similar
one: Wattage 25 W, cap E 14.
3. Replace the glass cover (see diagram).
! Do not use the oven lamp as/for ambient
lighting
WARNING! The oven is provided with
a stop system to extract the racks and
prevent them from coming out of the
oven.(1)
As shown in the drawing, to extract them
completely, simply lift the racks, holding
them on the front part, and pull (2).
Assistance
! Never use the services of an unauthorised
technician.
Please have the following information handy:
• The type of problem encountered.
• The appliance model (Mod.).
• The serial number (S/N).
The latter two pieces of information can be found on
the data plate located on the appliance.
10
GB




ВНИМАНИЕ ,12
 13
G B
English,1
RU
KZ
0 Қазақша ,20

 

15
1
 
 
FA 757 J
K.A IX
16
1
  
 7




8
  
9


    
20
 
 
 
 
 
RS
Предупреждения
RS
ВНИМАНИЕ: Данное изделие и его
доступные комплектующие сильно
нагреваются в процессе эксплуатации.
Будьте осторожны и не касайтесь
нагревательных элементов.
Не разрешайте детям младше 8 лет
приближаться к изделию без контроля.
Д а н н о е и зд ел и е м ож ет б ы т ь
использовано детьми старше 8 лет и
лицами с ограниченными физическими,
с е н с о р н ы м и и л и ум с т ве н н ы м и
способностями или без опыта и знания
о правилах использования изделия при
условии надлежащего контроля или
обучения безопасному использованию
изделия с учетом соответствующих
рисков. Не разрешайте детям играть
с изделием. Не разрешайте детям
осуществлять чистку и уход за
изделием без контроля взрослых.
Не используйте абразивные вещества
или режущие металлические скребки
для чистки стеклянной дверцы духового
шкафа, так как они могут поцарапать
поверхность, что может привести к
разбиванию стекла.
Никогда не используйте паровые
чистящие агрегаты или агрегаты
под высоким давлением для чистки
изделия.
ВНИМАНИЕ: Проверьте, чтобы изделие
было выключено, перед заменой
лампочки во избежание возможных
ударов током.
! При установке решетки
проверить, чтобы фиксатор был
повернутвверх с заднейстороны
выемки.
12

!
    


     

     

! 
     
 
    


!
    


     
   


   

!


    

.
560
mm
45 m
m.
!



     
  
 


 
     
     

     



    
   

     
      
     
 
45 m
567 mm.
mm
24
545
.
mm
.
mm
m.
560
5 mm.
595
. min
mm
.
mm
.
575-585 mm.
23 mm.
.
547
595 mm.
RS
! 




!





13
  

  

  

  

 



  




  
 







    
    


    
     
     


    

   





!
    


  
 

14
 
  

 
 
     

 



!


!

!



!     
   
 
ПАСПОРТНАЯ ТАБЛИЧКА
Габаритные
размеры
Объем
Электрическое
подключение
МАРКИРОВКА
ПОТРЕБЛЕНИЯ
ЭЛЕКТРОЭНЕРГИИ
ширина 43,5 см.
высота 32 см.
глубина 40 cм
lt. 60
напряжение 220-240 В ~ 50/60 Гц
макс. поглощаемая мощность 2800
Вт
Директива 2002/40/СЕ об этикетках
электрических духовых шкафов.
Норматив EN 50304
Расход электроэнергии
Натуральная конвекция
– режим нагрева:
Традициональная:
Заявление о расходе
электроэнергии класса
принудительной
конвекции – режим нагрева:
Кондитерская выпечка
Данное изделие соответствует
следующим Директивам
Европейского Сообщества:
2006/95/CEE от 12.12.06 (Низкое
напряжение) с последующими
изменениями – 2004/108/СЕЕ от
15.12.2004 (Электромагнитная
совместимость) с последующими
изменениями – 93/68/СЕЕ от
22/07/93 с последующими
изменениями.
2002/96/CE с последующими
изменениями.
RS

RS

 
15


!     


    


   
  


  



 


     




 



   
!


!     

 

    

    
    
! 

 
  


    

 
! 
   
 
 
    

16
  
   

  






     

   

   
   



 

     








     
   
   

  
 



    
   






   

   
 


    
RS
 
      

   
    
    

 

 
    




RS
! 

   
    


 
    


 
 


! 

      
 
 
 
   
Таблица приготовления
Программы
Традиционный
режим
Кондитерская
выпечка
Быстрое
приготовление
Одновременное
приготовление
Пицца
ГРИЛЬ
Запеканка
Пицца
Продукты
Утка
Жаркое из телятины или говядины
Жаркое из свинины
Печенье (песочное)
Песочный торт с начинкой
Песочный торт с начинкой
Фруктовый торт
Бисквитный кекс
Бисквитное тесто
Блины с начинкой (на 2-х уровнях)
Мелкие кексы (на 2-х уровнях)
Печенья из слоеного теста с
сыром (на 2-ух уровнях)
Пицца (на 3-х уровнях)
Эклеры (на 3-х уровнях)
Безе (на 3-х уровнях)
Мороженные продукты
Пицца
Смесь цуккини с креветками в
кляре
Несладкий торт со шпинатом
Пирожки
Лазанья
Рыбные котлеты в панировке
Кусочки курицы
Полуфабрикаты
Жареные куриные крылышки
Сырые продукты
Печенье (песочное)
Бисквитный кекс
Печенье из слоеного теста с
сыром
Пицца (на 2-х уровнях)
Лазанья
Баранина
Жареная курица с картошкой
Скумбрия
Бисквитный кекс
Пицца (на 2-х уровнях)
Эклеры (на 2-х уровнях)
Бисквит (на 1-ом уровне)
Бисквит (на 2-х уровнях)
Несладкие торты
Пицца
Жаркое из телятины или говядины
Курица
Камбала и каракатицы
Кальмары и креветки на шампурах
Каракатицы
Филе трески
Овощи-гриль
Телячий бифштекс
Жареные колбаски
Гамбургер
Скумбрия
Фаршированый горячий бутерброт
(или обжаренный хлеб)
Курица-гриль
Каракатицы
Пицца
Жаркое из телятины или говядины
Курица
Вес
(кг)
Расположение
уровней
Время
нагревания
(мин.)
Рекомендуемая
температура
Продолжит-ть
приготовления
(минуты)
1
1
1
1
0.5
1
0.7
0.5
1.2
0.6
0.4
3
3
3
3
3
3
2 или 3
3
3
2и4
2и4
2и4
15
15
15
15
15
15
15
15
15
15
15
15
200
200
200
180
180
180
180
180
160
200
190
210
65-75
70-75
70-80
15-20
30-35
20-30
40-45
40-50
25-30
30-35
20-25
15-20
0.7
0.7
0.5
1и3и5
1и3и5
1и3и5
15
15
15
180
180
90
20-25
20-25
180
5.3
0.4
2
2
-
250
200
12
20
0.5
0.3
0.5
0.4
0.4
2
2
2
2
2
-
220
200
200
180
220
30-35
25
35
25-30
15-20
0.4
2
-
200
20-25
0.3
0.6
0.2
2
2
2
-
200
180
210
15-18
45
10-12
1
1
1
1+1
1
1
0.5
0.5
0.5
1
1.5
0.5
1
1
0.7
0.6
0.6
0.8
0.4
0.8
0.6
0.6
1
4и6
2и4
3
2
2и4
2
2
2и4
2и4
2
2и4
3
3
2
2 или 3
4
4
4
4
3 или 4
4
4
4
4
4
15
10
10
15
10
10
10
10
10
10
15
15
10
10
-
230
180
180
200
180
170
190
180
170
170
200
220
220
180
100%
100%
100%
100%
100%
100%
100%
100%
100%
100%
15-20
30-35
40-45
60-70
30-35
40-50
20-25
10-15
15-20
20-25
25-30
15-20
25-30
60-70
10-12
8-10
10-15
10-15
15-20
15-20
15-20
10-12
15-20
3-5
1.5
1.5
0.5
1
1
2
2
3
2
2 или 3
10
10
15
10
10
200
200
220
220
180
55-60
30-35
15-20
25-30
60-70
17
RS


RS
•• ••

!




 
  

 

 

 
 


!


  
  
 

 

 
 



 

!
  
 
 
  
 

18
 

 
 

 
     



 



  

!

 
  
 
  


 


 

 
     



  
   

 
 


  
 

  




 

  


!



 

    
   

 

   
 


      
    
 










 




 
     

 
 
 

 

 
 


 

 


 

 
 




 

 
   
   
     


    
 


 

  
    

   

     



    

 





 
 

  

 

   

 


19
RS


RS



 



    

    


    
   
    
    
    
    


 
 
     

!











 
   
   
   



  




 

     
   
    
   
   

ВНИМАНИЕ! Духовой
шкаф укомплектован
системой блокировки решеток,
позволяющей вынимать их из
духовки не полностью (1).
Для полного вынимания
решеток достаточно поднять их ,
как показано на схеме, взяв их за
передний край ,и потянуть на себя (2).

 
  





! Не используйте лампочку духового шкафа для
освещения помещения.
 
 
   
 
20
!

    
  





Мазмұны
G B
English,1
RU
KZ
 ,11 Қазақша ,21
Пайдалану нұсқаулығы
ПЕШ
FA 757 J
K.A IX
Ескертулер,22
Құрылғы сипаттамасы,23
Құрылғы сипаттамасы,23
Орнату,24
Қосу және пайдалану,26
Электрондық бағдарламалауыш,26
Режимдер,27
Сақтандырулар мен кеңестер,30
Жөндеу және күтім,31
Ескертулер
ЕСКЕРТУ: Құрылғы мен оның қол жететін
бөліктері жұмыс кезінде қызуы мүмкін.
Қыздыру элементтеріне тимеуге назар
аударыңыз. 8-ге толмаған балаларға
үздіксіз бақылау болмаса, құрылғыдан
аулақ ұстау керек. Бұл құрылғыны
қауіпсіз түрде қолдану бойынша кеңес
не нұсқау берілген және ықтимал қауіпқатерлерді түсінетін жағдайда, оны 8-ге
толған балалар мен дене, сезіну немесе
ой қабілеті төмен немесе тәжірибесі
мен білімі жеткіліксіз адамдар қолдана
алады. Балаларға құрылғымен ойнауға
болмайды. Балаларға бақылаусыз
құрылғыны тазалауға және оған қызмет
көрсетуге болмайды.
Пеш есігінің шынысын тазалау
үшін қатты ысқыш тазалағыштарды
немесе өткір метал ысқыщтарды
пайдаланбаңыз, себебі олар шыныны
сызып, оның шағылуына әкелуі мүмкін.
Құрылғыда ешқашан бу тазартқышты
немесе шаңсорғышты пайдаланбаңыз.
ЕСКЕРТУ: Тоқ соғу мүмкіндігінің алдын
алу үшін шамды ауыстырмас бұрын
құрылғы өшірілгеніне көз жеткізіңіз
! Тартпаны ішке салған кезде шектегіш
жоғары қарап, қуыстың артқы жағында
тұрғанына көз жеткізіңіз.
22
9
6
8
5
7
3
1
Құрылғы сипаттамасы
Жалпы шолу
4
2
1
2
3
4
5
6
7
8
9
1-ПОЗИЦИЯ
2-ПОЗИЦИЯ
3-ПОЗИЦИЯ
4-ПОЗИЦИЯ
5-ПОЗИЦИЯ
Сырғымалы сөрелерге арналған СЫРҒЫТПАЛАР
ТАБА
ГРИЛЬ
Басқару тақтасы
4
1
2
3
Құрылғы сипаттамасы
Басқару тақтасы
1
2
3
4
РЕТТЕУ тұтқасы
ТЕРМОСТАТ индикатор шамы
ТЕРМОСТАТ тұтқасы
ЭЛЕКТРОНДЫҚ бағдарламалаушы
23
Орнату
! Құрылғыны іске қоспастан бұрын осы нұсқаулық
кітапшасын мұқият оқып шығыңыз. Мұнда құрылғыны
қауіпсіз қолдану, орнату және оны күту туралы маңызды
ақпараттар қамтылған.
! Келешекте анықтама ретінде қарау үшін пайдалану
нұсқаулығын сақтап қойыңыз. Оны құрылғының кез
келген жаңа иесіне беріңіз.
Желдету
Лайықты желдетудің орнатылғанын тексеру үшін
шкафтың артқы қабырғасын алып тастау қажет. Пешті
екі ағаш тақтайға немесе кемінде 45 x 560 мм ашық
тұрған тегіс жерде орналастыру ұсынылады (сызбаны
қараңыз).
560
mm
.
45 m
m.
Орналастыру
! Орау материалдарын балалардың қолы жетпейтін
жерде сақтаңыз. Тыныс тарылу немесе тұншығып қалу
қаупін туғызуы мүмкін. («Сақтандырулар мен кеңестер»
бөлімін қараңыз).
! Құрылғыны берілген нұсқаулыққа сүйене отырып білікті
маман орнатуы қажет. Құрылғы дұрыс орнатылмаған
жағдайда, адамдар мен жануарлар өміріне қауіп төндіруі
немесе мүлікті зақымдауы мүмкін.
Бекітілген құрылғы
Құрылғының дұрыс жұмыс жасайтынын тексеру үшін
қолайлы шкафты қолданыңыз.
Ортаға қою және бекіту
Құрылғыны шкафқа бекітіңіз:
• Пештің есігін ашыңыз.
• Жақтаудағы бекіту тесіктерін жауап тұрған 2 резеңке
тығынды алып тастаңыз.
• Пешті шкафқа 2 ағаш бұрандамен бекітіңіз.
• Резеңке тығындарды орнына салыңыз.
• Пешке жақын қабырғалар ыстыққа төзімді
материалдан жасалған болуы қажет.
• Сыртқы қабығы бар шкафтарды жинағанда 100°C
температураға төзетін желімдер қолданылуы қажет.
m.
45 m
570 mm.
590 mm.
20 mm.
.
mm
550 in.
m
595
mm
.
560
mm
.
575-585 mm.
• пешті ас үй үстелінің астына (сызбаны қараңыз)
немесе ас үй жиһазының ішіне орнату үшін шкафтың
өлшемдері төмендегідей болуы қажет:
.
mm
550
.
m
5 m .*
20, mm
5
,
2
2
* Тек тот баспайтын болаттан жасалған модельдер үшін
! Құрылғы орнатылған кезде кез келген электрлі
заттардан алыс болуы қажет. Негізгі деректер кестесінде
берілген пайдалану ортасының көрсеткіштері осы
орнату түрі үшін есептелген.
24
! Құрылғының қауіпсіз жұмыс істеуін қамтамасыз ететін
барлық бөліктері арнайы құралдардың көмегімен ғана
алынуы тиіс.
Токқа жалғау
! Үш ұялы электр кабелі бар пеш айнымалы ток
кернеуімен және құрылғыда орналасқан негізгі деректер
кестесінде көрсетілген жиілікпен жұмыс істеу үшін
жасақталған (төменге қараңыз).
Электр кабелін орнату
1. Қақпақтың бүйір
құлақшаларына бұрауышты
тығып, дәнекер қалқаншаны
ашыңыз. Бұрауышты
төмен басқанда қақпақты
ашатындай тұтқа түрінде
пайдаланыңыз (сызбаны
қараңыз).
2 .
Б ұ р а н д а н ы
бекітуге арналған
қ ы с қ ы ш п е н ү ш ж ел і л і
байланыс
L-Nбұрандасын босату
арқылы электр к абелін
орнатыңыз. Кабельді сәйкес
өткізгіштерге жалғаңыз: көк
сымды (N) деп белгіленген
өткізгішке, қоңыр сымды (L)
деп белгіленген өткізгішке,
ал сары/жасыл сымды
(сызбаны қараңыз)
деп белгіленген өткізгішке
жалғаңыз.
3. Қыспа бұранданы нығайтып, кабельді орнына бекітіңіз.
4. Дәнекер қалқаншаның қақпағын жабыңыз.
Электр кабелін желіге қосу
Деректер кестесінде көрсетілген жүктемеге сәйкес
стандартты айырғышты орнатыңыз (кестені қараңыз).
Құрылғы мен желі арасында орнатылған 3 мм ашық кішкене
байланыс бар жан-жақты айырып-қосқышты пайдалану
арқылы құрылғы тікелей электр желісіне қосылуы қажет.
Айырып-қосқыш анықталған жүктемеге лайықты және
ағымдағы ток реттеуіне сәйкес болуы қажет (жерге қосылған
сым айырып-қосқыштан ажыратылмауы тиіс). Электр
кабелін кез келген нүктесі 50°C-тан жоғары температурамен
байланыспайтындай етіп орналастыру қажет.
! Орнатушы дұрыс ток байланысын орнатқанына және
оның қауіпсіздік ережелеріне сәйкес екендігіне сенімді
болуы қажет.
Құрылғыны токқа қоспастан бұрын төмендегілерді
тексеріңіз:
• Құрылғы жерге қосылған және айырғыш заңға сәйкес
болып табылады.
• Розетка негізгі деректер кестесінде көрсетілген
құрылғының ең жоғарғы күшіне төзімді (астын
қараңыз).
• Розетка құрылғының айырғышына сәйкес келеді.
Розетка айырғышына сәйкес болмаса, өкілетті
маманнан оны ауыстырып беруді өтініңіз. Бірнеше
розеткалар мен ұзартқыш сымдарын пайдаланбаңыз.
! Құрылғы орнатылғаннан кейін электр кабелі мен
розетка жақын жерде болуы қажет.
! Кабель иілмеуі немесе қысылмауы қажет.
! Кабель жиі тексеріліп, тек өкілетті маманның көмегімен
ғана алмастырылуы тиіс (Көмек» бөлімін қараңыз).
! Қауіпсіздік шаралары сақталмаған жағдайда өндіруші
жауапкершілікті өз мойнына алудан бас тартады.
ТЕХНИКАЛЫҚ СИПАТТАМАЛАР КЕСТЕСІ
Өлшемдері
ені 43,5 см
биіктігі 32 см
тереңдігі 40 см
Көлемі*
60 л
Электр
қосылымдары
кернеуі: 220 - 240 В ~ 50/60
Гц
ең көп тұтынылатын қуат –
2800 Вт (техникалық деректер
тақтасын қараңыз)
Электр пештерінің белгісіндегі
2002/40/EC нұсқауы.
EN 50304 стандарты
ҚУАТ БЕЛГІСІ
Табиғи конвекция класы –
қыздыру күйіне арналған қуат
тұтыну:
Дағдылы режим
Мəжбүрлі конвекция класы –
қыздыру күйіне арналған
мəлімденген қуат тұтынуы:
Пісіру
Бұл құрылғы Еуропа
экономикалық қауымдастығының
келесі нұсқауларына сай келеді:
- 12.12.2006 жылғы
2006/95/EEC (төмен кернеу)
жəне кейінгі өзгертулері
- 15.12.2004 жылғы 2004/108/EEC
(Электрмагнитті үйлесімділік)
жəне кейінгі өзгертулері
- 22.07.1993 жылғы 93/68/EEC
жəне кейінгі өзгертулері.
- 2012/19/EC
* Сырғытпалы бағыттауыштары бар үлгілер үшін.
** Сым бағыттауыштары бар үлгілер үшін.
• Кернеу деректер кестесінде көрсетілген мән аралығы
аумағында болады (төменде берілген).
25
KZ
KZ
Қосу және пайдалану
ЕСКЕРТУ!
Пеш
тартпаларды алып
шығуға арналған және
пештен шығып кетуіне
жол бермейтін шектегіш
жүйемен жабдықталған
(1).
Сызбада көрсетілгендей,
толығымен шығарып алу
үшін тартпаларды алдыңғы шетінен ұстап көтеріп,
тартсаңыз (2) болғаны.
! Құрылғыны алғаш рет пайдаланғанда оны бос күйінде
есігін жауып, ең жоғарғы температурада кемінде жарты
сағаттай қыздырыңыз. Пешті өшіріп, оның есігін ашпастан
бұрын бөлменің жақсы желдетілгенін тексеріңіз. Өндіру
кезінде қолданылған қорғағыш заттардың жанып кетуіне
байланысты жеңіл жағымсыз иіс шығуы мүмкін.
Пешті қосу
1. СЕЛЕКТОР тұтқасын бұрау арқылы қажетті тағам
дайындау режимін таңдаңыз.
2. ТЕРМОСТАТ тұтқасы көмегімен қажетті температураны
таңдаңыз. Тағам дайындау режимдері және ұсынылған
тағам дайындау температуралары туралы мәліметті
қамтитын тізімді «Тағам дайындау бойынша кеңестер»
кестесінен табуға болады («Тағам дайындау режимдері»
бөлімін қараңыз).
3. ТЕРМОСТАТ индикатор шамы пештің орнатылған
температураға дейін ысып келе жатқанын көрсетеді.
4. Тағам дайындау кезінде әрқашан мына әрекеттерді
орындауға болады:
- РЕТТЕУ тұтқасын бұрау арқылы қажетті тағам
дайындау режимін өзгерту;
- ТЕРМОСТАТ тұтқасын бұрап, температураны реттеу;
- СЕЛЕКТОР тұтқасын «0» позициясына бұрап, тағам
дайындауды тоқтату.
! Ешқашан пештің астына зат қоймаңыз; бұл эмальді
қабаттың зақымдануын болдырмайды.
! Әрқашан асхана ыдыстарын берілген тартпа(лар)ға
қойыңыз.
Салқындату желдеткіші
Пештің сыртқы температурасын салқындату үшін
салқындату желдеткіші басқару тақтасы мен пеш есігінің
арасында, сондай-ақ, пеш есігінің астына қарай салқын
ауа ағынын өткізеді.
! Пісіріп болғаннан кейін де пеш толық салқындағанша
желдеткіш жұмыс істеп тұрады.
Пештің шамдары
РЕТТЕУ тұтқасының көмегімен
мәні таңдалғанда
пештің шамы жанады. Тағам дайындау режимі
таңдалғанда осы шам жанып тұрады.
* Наявний лише у деяких моделях.
26
Электрондық
бағдарламалауыш
ДИСПЛЕЙ
ПІСІРУ
АЯҚТАЛДЫ
белгішесі
ҰЗАҚТЫҚ
белгішесі
•• ••
УАҚЫТТЫ
АЗАЙТУ
түймесі
Сағат белгішесі
ТАЙМЕР белгішесі
УАҚЫТТЫ
КӨБЕЙТУ түймесі
УАҚЫТТЫ ОРНАТУ
түймесі
Сағатты орнату
! Сағат пеш қосулы немесе ажыратулы тұрған кезде
орнатылады және пісіру режимінің аяқталу уақытын
алдын ала белгіленген кезде орнатады.
Құрылғы электр желісіне жалғанғаннан немесе қуат
уақытша ажыратылғаннан кейін ДИСПЛЕЙДЕГІ
белгішесі мен төрт сан жыпылықтай бастайды.
түймесін дисплейде
белгішесі мен төрт сан
1.
жыпылықтағанша бірнеше рет басыңыз.
2. Уақытты реттеу үшін « » және « » түймелерін
пайдаланыңыз; егер түймелердің бірін басып ұстап
тұрсаңыз, дисплей қалаған мәнді орнатуды оңай әрі жылдам
ете отырып, мәндер бойымен жылдамырақ айналады.
3. 10 секунд күтіңіз немесе реттеуді аяқтау үшін
түймесін қайта басыңыз.
Таймерді орнату
! Бұл функция ас пісіруге кедергі жасамайды және пешке
әсер етпейді; ол белгіленген уақыт өткен кезде дыбысты
сигнал беру үшін пайдаланылады.
1.
түймесін дисплейде
белгішесі мен үш сан
жыпылықтағанша бірнеше рет басыңыз.
2. Уақытты реттеу үшін « » және « » түймелерін
пайдаланыңыз; егер түймелердің бірін басып ұстап
тұрсаңыз, дисплей қалаған мәнді орнатуды оңай әрі жылдам
ете отырып, мәндер бойымен жылдамырақ айналады.
3. 10 секунд күтіңіз немесе реттеуді аяқтау үшін
түймесін қайта басыңыз.
Дисплейде кері саналып жатқан уақыт көрсетіледі. Осы
уақыт кезеңі аяқталған кезде дыбысты сигнал беріледі.
Пісіруді бағдарламалау
! Тағам дайындау режимі бағдарламалау басталардан
бұрын таңдалуға тиіс.
Пісіру ұзақтығын орнату
түймесін ДИСПЛЕЙ бетінде
белгішесі мен үш
1.
сан жыпылықтай бастағанша бірнеше рет басыңыз.
2. Уақытты реттеу үшін « » және « » түймелерін
пайдаланыңыз; егер түймелердің бірін басып ұстап
тұрсаңыз, дисплей қалаған мәнді орнатуды оңай әрі жылдам
ете отырып, мәндер бойымен жылдамырақ айналады.
3. 10 секунд күтіңіз немесе реттеуді аяқтау үшін
түймесін қайта басыңыз.
4. Белгіленген уақыт өткенде ДИСПЛЕЙ бетінде «END»
(«Аяқталды») деген мәтін шығып, пеш пісіруді тоқтатады
да, дыбыстық сигнал ойнайды. Тоқтату үшін кез келген
түймені басыңыз.
• Мысалы: қазір сағат 9:00 делік және уақыт 1 сағат
15 минутқа орнатылсын. Бағдарлама сағат 10:15
болғанда автоматты түрде тоқтайды.
Тағам дайындау режимінің аяқталу уақытын орнату
! Пісірудің аяқталу уақыты белгіленбей тұрып, пісіру
ұзақтығын орнату керек.
1. Ұзақтықты жоғарыда сипатталғандай орнату үшін
1-ден 3-қадамға дейін орындаңыз.
2. Содан кейін,
түймесін, ДИСПЛЕЙ бетіндегі
белгішесі мен төрт сан жыпылықтай бастағанша,
басыңыз.
3. Уақытты реттеу үшін « » және « » түймелерін
пайдаланыңыз; егер түймелердің бірін басып ұстап
тұрсаңыз, дисплей қалаған мәнді орнатуды оңай әрі
жылдам ете отырып, мәндер бойымен жылдамырақ
айналады.
4. 10 секунд күтіңіз немесе реттеуді аяқтау үшін
түймесін қайта басыңыз.
5. Белгіленген уақыт өткенде ДИСПЛЕЙ бетінде «END»
(«Аяқталды») деген мәтін шығып, пеш пісіруді тоқтатады
да, дыбыстық сигнал ойнайды.Тоқтату үшін кез келген
түймені басыңыз.
және
Бағдарламалау орнатылып болғанда,
түймелері жанады. ДИСПЛЕЙ пісірудің аяқталу уақыты
мен пісіру ұзақтығын алма-кезек көрсетіп тұрады.
• Мысалы: қазір сағат 9:00 делік және уақыт 1
сағат орнатылсын. 12:30 аяқталу уақыты ретінде
орнатылады. Бағдарлама сағат 11:30 болғанда
автоматты түрде іске қосылады.
Әрекетті болдырмау
Әрекетті болдырмау үшін:
•
түймесін болдырмайтын параметрге сәйкес келетін
белгіше мен дисплейдегі сандар жыпылықтауын
тоқтатқанша басыңыз. « » түймесін дисплейде 00:00
сандары көрінгенше басыңыз.
• « » және « » түймелерін басып тұрыңыз; бұл
алдыңғы таңдалған параметрлерді, сондай-ақ,
таймер параметрлерін да болдырмайды.
Режимдер
Тағам дайындау режимдері
! Келесіден басқа тағам дайындау режимдерінің
барлығына 60°C пен МАКС (Ең жоғары) аралығында кез
келген температура мәні орнатылуы мүмкін:
• ГРИЛЬ (кеңес: тек МАКС (Ең жоғары) деңгейін орнатыңыз)
• ГРАТИН (кеңес: 200°C-тан асырмаңыз).
ЕРІТУ режимі
Пештің түбіндегі желдеткіш бөлме температурасындағы
ауаны тағам айналасында айналдырып отырады. Бұл
режим тағамның кез келген түрін еріту үшін қолайлы,
әсіресе қыздыруға болмайтын нәзік тағамдар, мысалы:
балмұздақ торттары немесе тәтті крем, крем немесе
жеміс қосылған торттар. Еріту уақыты шамамен екі есе
азаяды. Ет, балық немесе нан еріткен кезде «көпдеңгейлі»
режимді таңдап, температураны 80-100 °C аралығында
орнату арқылы процессті жылдамдатуға болады.
TRADITIONAL OVEN (ДАҒДЫЛЫ ПЕШ) режимі
Үстіңгі және астыңғы қыздыру элементтері қосылады.
Тағам дайындаудың дағдылы режимін пайдаланғанда
тек бір тағам дайындау тартпасын қолданған дұрыс
болады. Бірден көп тартпа қолданылғанда пеш ішіндегі
температура бірдей болмауы мүмкін.
BAKING (ПІСІРУ) режимі
Артқы қыздыру элементі және желдеткіш іске қосылып,
жылудың бүкіл пешке жұмсақ әрі біркелкі түрде таралуын
қамтамасыз етеді. Бұл режим температураға сезімтал
болатын тағамдарды (мысалы, көтерілуді қажет ететін
торт сияқты тағамдар) және ұннан жасалған «бір тістем»
кондитерлік өнімдерді 3 тартпада бірдей дайындауға
арналған.
FAST COOKING (ЖЫЛДАМ ПІСІРУ) режимі
Артқы қыздыру элементі мен желдеткіш іске қосылады
да, жылудың бүкіл пешке жұмсақ әрі біркелкі түрде
таралуын қамтамасыз етеді.
Бұл пісіру режиміне алдын ала қыздыру қажет емес.
Бұл функция алдын ала оралған (қатырылған немесе
алдын ала пісірілген) тағамды жылдам пісіруге ыңғайлы
болып табылады. Жақсы нәтижеге бір тағам дайындау
тартпасын пайдалану арқылы қол жеткізесіз.
MULTILEVEL (КӨПДЕҢГЕЙЛІ) режимі
Барлық қыздыру элементтері (үстіңгі, астыңғы және
айналмалы) қосылады және желдеткіш жұмыс істей
бастайды. Пештің қызуы тұрақты болғанда ауа тағамды
біркелкі қызартып пісіреді. Бір уақытта ең көбі екі
тартпаны пайдалануға болады.
ПИЦЦА режимі
Дөңгелек қыздыру элементтері және пештің түбіндегі
элементтер қосылады және желдеткіш жұмыс істей
бастайды. Бұл қосынды, әсіресе астыңғы элементке
байланысты, жоғары мөлшерде жылу шығарып, пешті
жылдам қыздырады. Бір жолда бірден көп тартпа
қолданылатын болса, тағам дайындау үрдісінің
ортасында табақтардың орындарын алмастырыңыз.
GRILL (ГРИЛЬ) режимі
Үстіңгі қыздыру элементі және гриль істігі (бар болса) іске
қосылады. Грильдің жоғарғы және тіке температурасы
қабаттың жоғарғы температурасын қажет ететін
тағамдар үшін ұсынылады. Бұл режим пайдаланылғанда
пештің есігі әрдайым жабық тұруы қажет.
27
KZ
KZ
GRATIN (ГРАТИН) режимі
Үстіңгі қыздыру элементі және гриль істігі (бар болса)
іске қосылып, желдеткіш жұмыс істей бастайды. Осы
мүмкіндіктердің жиыны пештегі ауаның күшейтілген
айналымы арқылы қыздыру элементтерінің көмегімен
қамтамасыз етілетін бір бағытқа жылылық бөлінудің
тиімділігін арттырады. Бұл тағамның күйіп кетуін
болдырмауға көмектеседі және жылудың тағамның
ішкі жағына енуіне мүмкіндік береді. Бұл режим
пайдаланылғанда пештің есігі әрдайым жабық тұруы қажет.
Тағам дайындау бойынша кеңес
! Желдеткіш көмегімен тағам дайындау барысында
сөрелерді бірінші және бесінші позицияларға
орналастырмаңыз. Шамадан тыс жылу температураға
сезімтал тағамдарды күйдіріп жіберуі мүмкін.
! GRILL (ГРИЛЬ) және GRATIN (ГРАТИН) режимдерінде
тағамның қалдықтарын (соус және/немесе май
сияқты) жинау үшін тұтқалы табаны бірінші позицияға
орналастырыңыз.
КӨПДЕҢГЕЙЛІ
• Молырақ жылуды талап ететін тағамды екінші
позициядағы сөреге салып, екінші және төртінші
позицияларды қолданыңыз.
• Тұтқалы табаны астыңғы жаққа, ал тартпаны үстіңгі
жаққа орнатыңыз.
ГРИЛЬ
• Тартпаны 2 немесе 4-позицияға қойыңыз. Тағамды
тартпаның ортасына орналастырыңыз.
• Қуат деңгейін ең жоғарғы мәнге орнату ұсынылады.
Үстіңгі қыздыру элементі термостат арқылы реттеледі
және тұрақты күйде жұмыс істемеуі мүмкін.
28
ПИЦЦА ПЕШІ РЕЖИМІ
• Жеңіл алюминийден жасалған пицца табасын
пайдаланыңыз. Оны қамтамасыз етілген тартпаға
орналастырыңыз.
Сыртын қытырлақ етіп пісіру үшін мерзімін ұзартатын
әрі қытырлақ болуына кедергі жасайтын тұтқалы
табаны пайдаланбаңыз.
• Пиццаның беті көп құрамды болғанда пісіру үрдісінің
ортасында пиццаның үстіне моцарелла ірімшігін қосу
ұсынылады.
Тағам дайындау бойынша кеңес кестесі
Режимдер
Дəстүрлі
Пісіру
Жылдам
пісіру
Көпдеңгейлі
Пицца
Гриль
Гратин
Тағамдар
Үйрек
Қуырылған бұзау немесе сиыр еті
Қуырылған шошқа еті
Печенье (кішкентай кондитерлік өнімдер)
Бəліш
Салмақ
Тартпа
(кг)
позициясы
Алдын ала
Ұсынылатын
қыздыру
температура
ұзақтығы (минут)
1
1
1
1
3
3
3
3
3
15
15
15
15
15
200
200
200
180
180
65-75
70-75
70-80
15-20
30-35
Бəліш
Жеміс қосылған бəліш
Йогурттан жасалған пирог
Пирог
Бисквит торты (2 тартпада)
Кішкентай бəліштер (2 тартпада)
Сыр қосылған бəліш (2 тартпада)
Көпіршітілген қаймақ қосылған бəліш
(3 тартпада)
Печенье (3 тартпада)
Меренга (3 тартпада)
0.5
1
0.7
0.5
1.2
0.6
0.4
0.7
0.7
0.5
3
2 не 3
3
3
2 жəне 4
2 жəне 4
2 жəне 4
1, 3 жəне 5
1, 3 жəне 5
1, 3 жəне 5
15
15
15
15
15
15
15
15
15
15
180
180
180
160
200
180-190
200-210
180
180
90
20-30
40-45
40-50
25-35
30-35
20-25
15-20
20-25
20-25
180
Қатырылған тағам
Пицца
Кəді жəне креветка қосылған бəліш
Кантри стиліндегі шпинат бəліші
Салындысы бар бəліш
Лазанья
Тоқаштар
Тауық етінің бөліктері
0.3
0.4
0.5
0.3
0.5
0.4
0.4
1
1
1
1
1
1
1
-
250
200
220
200
200
180
220
12
20
30-35
25
35
25-30
15-20
0.4
1
-
200
20-25
0.3
0.6
0.2
1
1
1
-
200
180
210
15-18
45
10-12
Алдын ала пісірілген тағамдар
Қуырылған тауық қанаттары
Тағамдар
Печенье (кішкентай кондитерлік өнімдер)
Йогуртттан жасалған пирог
Ірімшік салынған қаттама
KZ
Пісіру
мерзімі
(минут)
Пицца (2 тартпада)
Лазанья
Жас қой еті
Қуырылған тауық еті + картоп
Макрель
Йогуртттан жасалған пирог
Көпіршітілген қаймақ қосылған бəліш
(2 тартпада)
Печенье (2 тартпада)
Бисквит торты (1 тартпада)
Бисквит торты (2 тартпада)
Хош иісті бəліш
1
1
1
1+1
1
1
0.5
0.5
0.5
1
1.5
2 жəне 4
3
2
2 жəне 4
2
2
2 жəне 4
2 жəне 4
2
2 жəне 4
3
15
10
10
15
10
10
10
10
10
10
15
230
180
180
200
170-180
170
190
180
170
170
200
15-20
30-35
40-45
60-70
30-35
40-50
20-25
10-15
15-20
20-25
30-40
Пицца
Фокаччия наны
0.5
1
3
2 не 3
15
10
220
200
15-20
15-20
Теңіз тілі
Кальмар мен асшаян кебабы
Нəлім филесі
Грильде пісірілген көкөністер
Бұзау етінен пісірілген стейк
Котлет
Гамбургер
Макрель
Қуырылған нан
1
1
1
1
1
1
1
1
N° 4
4
4
4
3 не 4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
ЕҢ ЖОҒАРЫ
ЕҢ ЖОҒАРЫ
ЕҢ ЖОҒАРЫ
ЕҢ ЖОҒАРЫ
ЕҢ ЖОҒАРЫ
ЕҢ ЖОҒАРЫ
ЕҢ ЖОҒАРЫ
ЕҢ ЖОҒАРЫ
ЕҢ ЖОҒАРЫ
8-10
6-8
10
10-15
15-20
15-20
7-10
15-20
2-3
Гриль істігімен (бар жерде)
Істікте қуырылған бұзау еті
Істікте қуырылған тауық еті
Істікте қуырылған жас қой еті
1.0
1.5
1.0
-
-
100%
100%
100%
80-90
70-80
70-80
Грильде пісірілген тауық еті
Каракатица
1.5
1.5
2
2
5
5
200
200
55-60
30-35
Гриль істігімен (бар жерде)
Істікте қуырылған бұзау еті
Істікте қуырылған жас қой еті
Тауық еті (істікте) + картоп
(тұтқалы табада)
1.5
1.5
1.5
-
2
10
10
10
10
200
200
200
200
70-80
70-80
70-75
70-75
! Жоғарыдағы тізімде көрсетілген пісіру уақыттары тек нұсқау ретінде берілген жəне оларды қалауыңызға қарай
өзгертуге болады.
29
KZ
Сақтандырулар мен
кеңестер
! Бұл құрылғы халықаралық қауіпсіздік стандарттарына
сай өңделіп шығарылған. Төмендегі ескертулер қауіпсіздік
ережелерін ескерту мақсатында берілген және оны мұқият
оқып шығу қажет.
Жалпы қауіпсіздік
• Құрылғы үйде қолдануға арналған, оны коммерциялық
немесе өндірістік тұрғыда қолдануға болмайды.
• Жабық жер болса да, құрылғыны сыртта қолданбау
қажет. Құрылғыны қорғаусыз жаңбыр мен боранда
қалдыру аса қауіпті.
• Құрылғыны жылжытқанда немесе орналастырғанда
пештің бүйіріндегі тұтқаларды пайдаланыңыз.
• Құрылғыны жалаң аяқ немесе қол-аяғыңыз ылғал
болғанда ұстамаңыз.
• Құрылғыны кітапшада берілген нұсқауларға сай, тек
ересек адамдар ғана тағам дайындау мақсатында
пайдалануы тиіс. Құрылғыны басқа түрде пайдалану
(мысалы, бөлмені жылыту үшін) дұрыс емес әрі
қауіпті. Өндіруші құрылғыны тиісті, дұрыс және
саналы түрде пайдаланбау нәтижесінде пайда
болған кез келген зақымға жауапты болмайды.
• Құрылғыны пайдаланған уақытта қыздыру
элементтерін немесе пеш есігінің белгілі
бөліктерін ұстамаңыз, бұл бөліктер қатты қызады.
Балаларды одан алыс ұстаңыз, өзіңіз де ыстық
жерлерін ұстамаңыз.
• Басқа электр құрылғыларының кабельдері пештің
ыстық бөліктеріне тимейтінін тексеріңіз.
• Желдету және қызуды шашу саңылауларын ешқашан
жабуға болмайды.
• Пеш есігінің тұтқасын әрқашан ортасынан ұстаңыз:
шеттері ыстық болуы мүмкін.
• Пешке асханалық ыдысты қоярда немесе оны алған
кезде әрдайым пеш қолғаптарын пайдаланыңыз.
• Пеш түбін туралау үшін алюминий фольганы
пайдаланбаңыз.
• Пешке жанғыш заттарды қоймаңыз. егер байқаусызда
құрылғы қосылса, бұл заттардың жануы мүмкін.
• Құрылғыны қолданбаған кезде түймешіктерінің
«●»/«○» орнында екенін тексеріңіз.
• Құрылғыны өшіргенде айырғышты әрдайым желі
розеткасынан алыңыз, кабельден тартып суырмаңыз.
• Құрылғыны электр желісінен ажыратпастан ешқашан
тазалау немесе күтім көрсету жұмыстарын жасамаңыз.
• Ақаулық болған кезде, ешбір жағдайда жөндеу
жұмысын өзіңіз жасамаңыз. Өкілетті қызмет көрсету
орталығына хабарласыңыз («Көмек» бөлімін қараңыз).
• Ашық пештің есігіне ауыр заттарды қоймаңыз.
• Құрылғыны физикалық, сезімталдық және психикалық
қабілеттері төмен адамдар (балалар да кіреді),
тәжірибесіз немесе өнімнен хабары жоқ кез келген
адамның қолданбауы тиіс. Мұндай адамдарға, кем
дегенде, қауіпсіздіктерін қамтамасыз ететін біреулер
жетекші болуы керек немесе құрылғының жұмысына
қатысты кіріспе нұсқаулары берілуі тиіс.
• Балаларға құрылғымен ойнауға рұқсат етпеңіз.
30
Жою
• Орау материалдарын тастаған кезде: ораманың қайта
пайдаланылуы мүмкін болатындай жергілікті заңды
қадағалаңыз.
• Электр және электроникалық құралдардың қалдықтарына
(WEEE) қатысты 2012/19/EC Еуропа заңнамасына
сәйкес үй құрылғылары қалыпты толық қалалық қалдық
айналымын пайдаланып жойылмауы тиіс. Қоршаған орта
мен халық денсаулығына тиетін зиянның алдын ала отырып,
жарамсыз құрылғылар қайта пайдалану мен машина ішіндегі
материалдарды өңдеу құнын оңтайландыру мақсатында
бөлек жиналуы керек. Барлық өнімдердегі сызылған қоқыс
жәшігі өнім иесінің бөлектелген қоқыс жинауға қатысты
міндетін еске салады. Жарамсыз үй құрылғыларын дұрыс
жоюға қатысты қосымша ақпарат алу үшін өнім иелері халыққа
қызмет көрсету орталығына немесе олардың жергілікті
өкілдеріне хабарласа алады.
Қоршаған ортаны сақтау және қорғау
• Пешті таңертең ерте немесе түстен кейін кешірек
пайдалану арқылы электр қуатын қамтамасыз етуші
желілік компаниялардың ең жоғары жүктемесін
азайтуға көмектесе аласыз.
• GRILL (ГРИЛЬ) және GRATIN (ГРАТИН) режимдері
пайдаланылғанда пеш есігін әрқашан жауып қою
қажет. бұл энергияны сақтай отырып (шамамен 10%),
жақсы нәтижеге жеткізеді.
• Есік тығыздағыштарын жиі тексеріңіз, олар есікке
тығыз келетіндей етіп, қалдық болмауы үшін тазалап
сүртіп тұрыңыз, осылайша ыстықтың сыртқа шығуын
болдырмайсыз.
Жөндеу және күтім
Құрылғыны өшіру
Кез келген бір жұмысты бастамастан бұрын құрылғыны
тоқтан ажыратыңыз.
Құрылғыны тазалау
• Тот баспайтын болат немесе эмальданған сыртқы
бөліктер және резеңке тығыздағыштар жылы
суға малынып, түссіз сабын жағылған губкамен
тазартылады. Қиын дақтарды кетіру үшін арнайы
өнімдерді пайдаланыңыз. Жуып болған соң оны
шайып, мұқият құрғатыңыз. Қатты ұнтақтарды немесе
таттандыратын заттарды пайдаланбаңыз.
• Пештің іші әрбір қолданғаннан кейін жылы кезінде
мұқият тазалануы тиіс. Ыстық су мен тазартқышты
пайдаланыңыз, одан кейін шайып, жұмсақ шүберекпен
құрғатып сүртіңіз. Қырғыш заттарды пайдаланбаңыз.
• Сырғымалы тартпалардан басқа барлық керекжарақтар күнделікті ыдыстар сияқты жуылуы мүмкін,
тіпті оларды ыдыс жуғыш машинаға жууға болады.
! Құрылғыда ешқашан бу тазартқышты немесе
шаңсорғышты пайдаланбаңыз.
Пеш есігін тазалау
KZ
Пеш есігінің әйнегін ысқышпен және қырғыш емес
тазартқыш құралдармен тазалап, жұмсақ шүберекпен
мұқият құрғатыңыз. Қатты қырғыш затты немесе өткір
темір қырғыштарды пайдаланбаңыз, себебі олар әйнек
бетін тырнап, оның сынуына әкелуі мүмкін.
Мұқият тазалау үшін пештің есігін алып тастауға болады.
1. Пеш есігін толық ашыңыз (сызбаны қараңыз).
2. Шығарып алу үшін бұрағышты пайдаланыңыз және
F екі ілгекке орналасқан (сызбаны қараңыз) кішкентай
тұтқаларды бұраңыз.
F
3. Есікті екі жағынан қатты ұстап,
жартылай жабыңыз. Оны өзіңізге
қарай орнынан көтере тартыңыз
(сызбаны қараңыз).*
Есікті орнына қою үшін осы іс
ретін кері орындаңыз.
Тығыздағыштарды тексеру
Пештегі есік тығыздағыштарын жиі тексеріп тұрыңыз.
Егер тығыздағыштар зақымдалған болса, жақын жердегі
Сатудан кейін қызмет көрсету орталығына хабарласыңыз
( « К ө м е к » б ө л і м і н қ а р а ң ы з ) . Ты ғ ы зд а ғ ы ш т а р
ауыстырылғанға дейін пешті пайдаланбауды ұсынамыз.
Шамды ауыстыру
Пештің шамын ауыстыру
үшін:
1. Шам ұясының шыны
қақпағын алыңыз.
2. Ш а м д ы а л ы п , о н ы
сондай басқа шаммен
ауыстырыңыз: Қуаты 25
Вт, цоколі E 14.
3. Ш ы н ы қ а қ п а қ т ы
орнына қойыңыз (сызбаны
қараңыз).
! Пеш шамын бөлмені жарықтандыру үшін
қолданбаңыз.
Көмек
! Рұқсаты жоқ адамның қызметін ешқашан қабылдамаңыз.
Келесі мәліметтерді оңай жерде ұстаңыз:
• Туындаған проблема түрі.
• Құрылғының моделі (Мод.).
• Сериялық нөмірі (С/н).
Мәліметтердің соңғы екі бөлігін құрылғының деректер
тақтасынан көре аласыз.
31
195108242.01
10/2013 - XEROX FABRIANO
KZ
32

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
