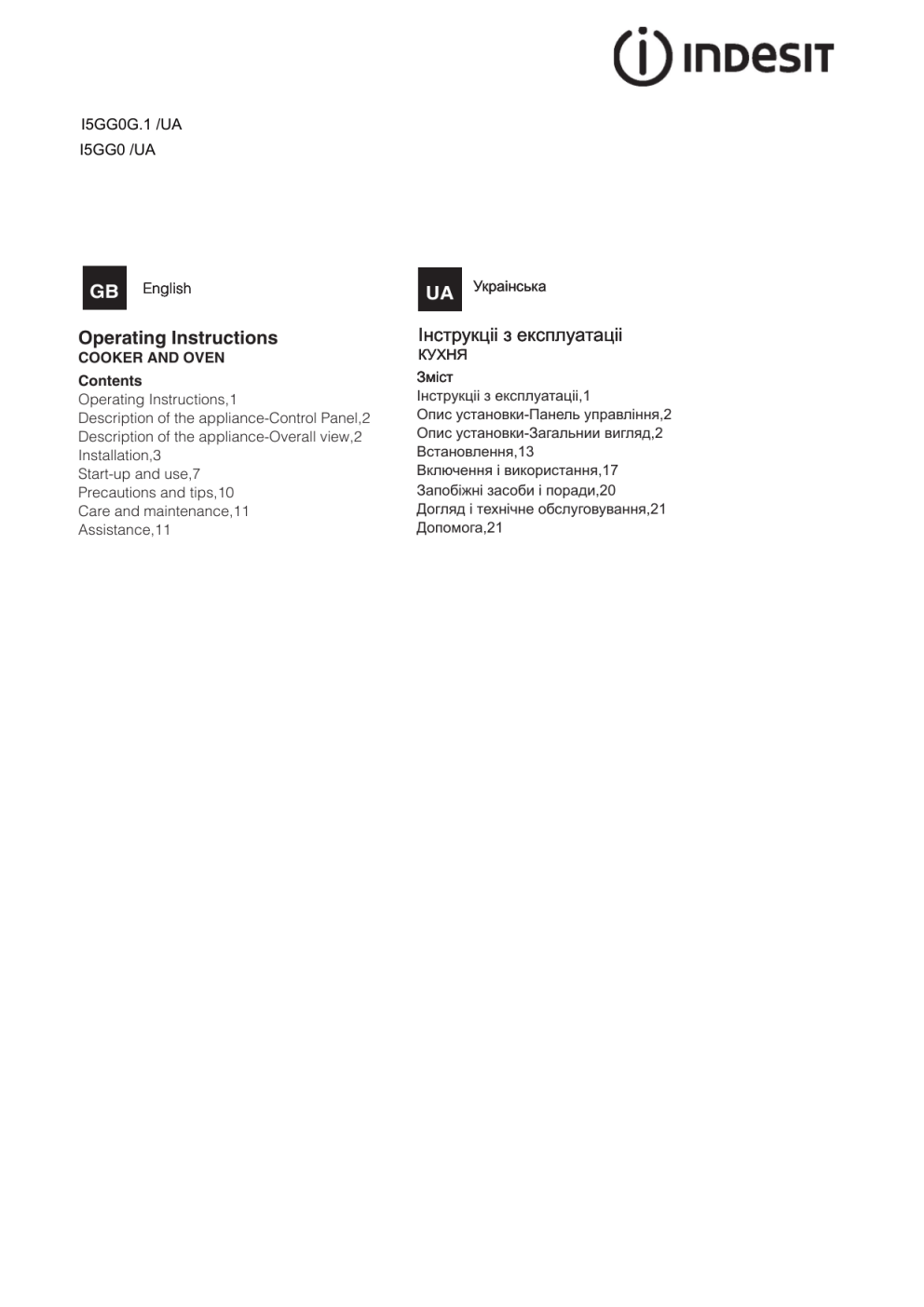

I5GG0G.1 /UA
I5GG0 /UA
GB
English
UA
Украінська
Operating Instructions
Інструкціі з експлуатаціі
COOKER AND OVEN
КУХНЯ
Зміст
Інструкціі з експлуатаціі,1
Опис установки-Панель управління,2
Опис установки-Загальнии вигляд,2
Встановлення,13
Включення і використання,17
Запобіжні засоби і поради,20
Догляд i технічне обслуговування,21
Допомога,21
Contents
Operating Instructions,1
Description of the appliance-Control Panel,2
Description of the appliance-Overall view,2
Installation,3
Start-up and use,7
Precautions and tips,10
Care and maintenance,11
Assistance,11
1
GB
2
Description of the appliance
UA
GR
Control panel
Description
Overall view
1. Hob burner
2. Hob Grid
3.Containment surface for spills
4.Control panel
5..Sliding grill rack
6.DRIPPING pan
7.Adjustable foot
8.GUIDE RAILS for the sliding racks
9.position 5
10.position 4
11.position 3
12.position 2
13.position 1
1
2
3
4
8
9
10
11
12
13
5
6
7
7
2
Панель управління
1.Ручка ДУХОВКА
2.Ручки для керування газовими
пальниками на варильній поверхні
1.OVEN CONTROL knob
2.Hob BURNER control knob
GB
Опис плити
UA
Опис плити
Загальнии вигляд
1.Газовий пальник
2.Піддон на випадок переливань
3.Пoверхня для збирання збiглoї piдини
4.Панель управління
5.Полка РЕШІТKИ
6.Полка ДEКО
7.Лапка для налаштування
8.HAПPABЛЯЮЧІ для полиць
9.положення 5
10.положення 4
11.положення 3
12.положення 2
13.положення 1
Installation
! Before operating your new appliance please read
this instruction booklet carefully. It contains important
information concerning the safe installation and
operation of the appliance.
! Please keep these operating instructions for future
reference. Make sure that the instructions are kept with
the appliance if it is sold, given away or moved.
Disposing of combustion fumes
GB
The disposal of combustion fumes should be
guaranteed using a hood connected to a safe and
efficient natural suction chimney, or using an electric
fan that begins to operate automatically every time the
appliance is switched on (see figure).
! The appliance must be installed by a qualified
professional according to the instructions provided.
! Any necessary adjustment or maintenance must be
performed after the cooker has been disconnected
from the electricity supply.
Room ventilation
The appliance may only be installed in permanentlyventilated rooms, according to current national
legislation. The room in which the appliance is installed
must be ventilated adequately so as to provide as
much air as is needed by the normal gas combustion
process (the flow of air must not be lower than 2 m3/h
per kW of installed power).
The air inlets, protected by grilles, should have a duct
with an inner cross section of at least 100 cm2 and
should be positioned so that they are not liable to even
partial obstruction (see figure A).
These inlets should be enlarged by 100% - with a
minimum of 200 cm2 - whenever the surface of the
hob is not equipped with a flame failure safety device.
When the flow of air is provided in an indirect manner
from adjacent rooms (see figure B), provided that these
are not communal parts of a building, areas with
increased fire hazards or bedrooms, the inlets should
be fitted with a ventilation duct leading outside as
described above.
Adjacent room
A
B
Fumes channelled through
a chimney or branched
flue system reserved for
cooking appliances)
! The liquefied petroleum gases are heavier than air
and collect by the floor, therefore all rooms containing
LPG cylinders must have openings leading outside so
that any leaked gas can escape easily.
LPG cylinders, therefore, whether partially or
completely full, must not be installed or stored in rooms
or storage areas that are below ground level (cellars,
etc.). Only the
cylinder being used should be stored in the room; this
should also be kept well away from sources
of heat (ovens, chimneys, stoves) that may cause
the temperature of the cylinder to rise above 50°C.
Positioning and levelling
! It is possible to install the appliance alongside
cupboards whose height does not exceed that of the
hob surface.
Room requiring
ventilation
A
Ventilation opening for
comburent air
Fumes channelled
straight outside
Increase in the gap between
the door and the flooring
! After prolonged use of the appliance, it is advisable to
open a window or increase the speed of any fans used.
! Make sure that the wall in contact with the back of
the appliance is made from a non-flammable, heatresistant material (T 90°C).
To install the appliance correctly:
• Place it in the kitchen, dining room or the bed-sit (not
in the bathroom).
• If the top of the hob is higher than the cupboards,
the appliance must be installed at least 200 mm away
from them.
• If the cooker is installed underneath a wall cabinet,
there must be a minimum distance of 420 mm
between this cabinet and the top of the hob.
This distance should be increased to 700 mm if the
wall cabinets are flammable (see figure).
• Do not position blinds behind the cooker or less than
3
GB
420 mm.
420 mm.
Min.
600 mm.
Min.
Min.
min. 650 mm. with hood
min. 700 mm. without hood
HOOD
200 mm away from its sides.
•
Any hoods must
be installed according to
the instructions listed in the
relevant operating manual.
plug, ask an authorised technician to replace it. Do
not use extension cords or multiple sockets.
! Once the appliance has been installed, the power
supply cable and the electrical socket must be easily
accessible.
! The cable must not be bent or compressed.
Levelling
If it is necessary to level the appliance, screw the
adjustable feet into the places provided on each corner
of the base of the cooker (see
figure).
! The cable must be checked regularly and replaced
by authorised technicians only.
! The manufacturer declines any liability should
these safety measures not be observed.
Gas connection
The legs* fit into the slots on the
underside of the base of the
cooker.
Electrical connection
Install a standardised plug corresponding to the load
indicated on the appliance data plate (see Technical
data table).
The appliance must be directly connected to the mains
using an omnipolar circuit-breaker with a minimum contact
opening of 3 mm installed between the appliance and the
mains. The circuit-breaker must be suitable for the charge
indicated and must comply with NFC 15-100 regulations
(the earthing wire must not be interrupted by the circuitbreaker). The supply cable must be positioned so that it
does not come into contact with temperatures higher than
50°C at any point.
Before connecting the appliance to the power supply,
make sure that:
• The appliance is earthed and the plug is compliant with
the law.
• The socket can withstand the maximum power of the
appliance, which is indicated by the data plate.
• The voltage is in the range between the values
indicated on the data plate.
• The socket is compatible with the plug of the
appliance. If the socket is incompatible with the
* Only available in certain models
4
Connection to the gas network or to the gas cylinder
may be carried out using a flexible rubber or steel hose,
in accordance with current national legislation and after
making sure that the appliance is suited to the type of gas
with which it will be supplied (see the rating sticker on
the cover: if this is not the case see below). When using
liquid gas from a cylinder, install a pressure regulator
which complies with current national regulations. To
make connection easier, the gas supply may be turned
sideways*: reverse the position of the hose holder with
that of the cap and replace the gasket that is supplied
with the appliance.
! Check that the pressure of the gas supply is
consistent with the values indicated in the Table
of burner and nozzle specifications (see below).
This will ensure the safe operation and durability of
your appliance while maintaining efficient energy
consumption.
Gas connection using a flexible rubber hose
Make sure that the hose complies with current national
legislation. The internal diameter of the hose must
measure: 8 mm for liquid gas supply; 13 mm for
methane gas supply.
Once the connection has been performed, make sure
that the hose:
• Does not come into contact with any parts that reach
temperatures of over 50°C.
• Is not subject to any pulling or twisting forces and
that it is not kinked or bent.
• Does not come into contact with blades, sharp
corners or moving parts and that it is not
compressed.
• Is easy to inspect along its whole length so that its
condition may be checked.
• Is shorter than 1500 mm.
• Fits firmly into place at both ends, where it will
be fixed using clamps that comply with current
regulations.
the regulatory screw must be fastened as tightly as
possible.
3. While the burner is alight, quickly change the position of
the knob from minimum to maximum and vice versa several
times, checking that the flame is not extinguished.
! The hob burners do not require primary air
adjustment.
! If one or more of these conditions is not fulfilled
or if the cooker must be installed according to the
conditions listed for class 2 - subclass 1 appliances
(installed between two cupboards), the flexible steel
hose must be used instead (see below).
Connecting a flexible jointless stainless steel pipe to
a threaded attachment
Make sure that the hose and gaskets comply with
current national legislation.
To begin using the hose, remove the hose holder on the
appliance (the gas supply inlet on the appliance is a
cylindrical threaded 1/2 gas male attachment).
! Perform the connection in such a way that the hose
length does not exceed a maximum of 2 metres,
making sure that the hose is not compressed and does
not come into contact with moving parts.
Checking the connection for leaks
When the installation process is complete, check the
hose fittings for leaks using a soapy solution. Never
use a flame.
Adapting to different types of gas
It is possible to adapt the appliance to a type of gas
other than the default type (this is indicated on the
rating label on the cover).
Adapting the hob
Replacing the nozzles for the
hob burners:
1. Remove the hob grids and
slide the burners off their seats.
2. Unscrew the nozzles using
a 7 mm socket spanner (see
figure), and replace them with
nozzles suited to the new type
of gas(see Burner and nozzle specifications table).
3. Replace all the components by following the above
instructions in reverse.
Adapting the oven
Replacing the oven burner
nozzle:
1. Remove the oven
compartment.
2. Slide out the protection panel
A
(see diagram).
A
V
3. Remove the oven burner
after unscrewing the screws V
(see figure).
The whole operation will be
made easier if the oven door is
removed.
4. Unscrew the nozzle using a
special nozzle socket spanner
(see figure) or with a 7 mm
socket spanner, and replace it
with a new nozzle that is suited to the new type of gas
(see Burner and nozzle specifications table).
Adjusting the gas oven burner’s minimum setting:
1. Light the burner (see Start-up and Use).
2. Turn the knob to the minimum position (MIN)
after it has been in the maximum position (MAX) for
approximately 10 minutes.
3. Remove the knob.
4. Tighten or loosen the adjustment screws on the
outside of the thermostat pin (see figure) until the flame
is small but steady.
! If the appliance is connected to liquid gas, the
Adjusting the hob burners’ minimum setting:
1. Turn the tap to the minimum position.
2. Remove the knob and adjust the regulatory screw,
which is positioned inside or next to the tap pin, until
the flame is small but steady.
! If the appliance is connected to a liquid gas supply,
5
GB
TECHNICAL DATA
Oven dimensions
(HxWxD)
Volume
Useful
measurements
relating to the oven
compartment
Power supply voltage
and frequency
adjustment screw must be fastened as tightly as
possible.
5. Turn the knob from the MAX position to the MIN
position quickly or open and shut the oven door,
making sure that the burner is not extinguished.
GB
Burners
R
58 l
width 42 cm
depth 44 cm
height 17 cm
see data plate
may be adapted for use with any
type of gas shown on the data
plate, which is located inside the
flap or, after the oven
compartment has been opened,
on the left-hand wall inside the
oven.
EC Directives: 2006/95/EC dated
12/12/06 (Low Voltage) and
subsequent amendments 2004/108/EC dated 15/12/04
(Electromagnetic Compatibility)
and subsequent amendments 2009/142/EC dated 30/11/09
(Gas) and subsequent
amendments - 93/68/EEC dated
22/07/93 and subsequent
amendments - 2002/96/EC.
1275/2008 (Stand-by/ Off mode)
S S
A
34x39x38 cm
I5GG0G.1 /UA
I5GG0 /UA
Table of burner and nozzle specifications
Table 1
Liquid Gas
Natural Gas
!""
#
$
!""
! %&&
#
!"" #
#
'$%
(
)
+
2)
62
6+
62
62:
+(
62:
;#
<&;
)>
?
+
(
)
(2
(:
+
2
2
2
@D
;@
>
+
(
>6
)(
)
):
?>
2
?>
6
+2+?
:2
+>
+(
)
?
+
?
62(
6
(>
()
6>
+>
EF
;
*
**
***
!G
<G
<DG
At 15°C and 1013 mbar- dry gas
Propane
P.C.S. = 50,37 MJ/Kg
Butane
P.C.S. = 49,47 MJ/Kg
Natural
P.C.S. = 37,78 MJ/m3
6
6
)
6>
(
:H>
2
Start-up and use
Burner
Using the hob
Lighting the burners
For each BURNER knob there is a complete ring showing
the strength of the flame for the relevant burner.
To light one of the burners on the hob:
1. Bring a flame or gas lighter close to the burner.
2. Press the BURNER knob and turn it in an
anticlockwise direction so that it is pointing to the
maximum flame setting E.
3. Adjust the intensity of the flame to the desired level
by turning the BURNER knob in an anticlockwise
direction. This may be the minimum setting C, the
maximum setting E or any position in between the two.
If the appliance is fitted with an electronic lighting
device* (see figure), press the ignition button, marked
with the symbol
, then
hold the BURNER knob down
and turn it in an anticlockwise
direction, towards the
maximum flame setting, until
the burner is lit.
Several models are equipped
with an ignition device
which is built into the knob; in this case the electronic
ignition device* is present (C) but the ignition button
is not. Simply press the BURNER knob and turn it
in an anticlockwise direction so that it is pointing
to the maximum flame setting, until the burner is lit.
The burner may be extinguished when the knob is
released. If this occurs, repeat the operation, holding
the knob down for a longer period of time.
! If the flame is accidentally extinguished, switch off the
burner and wait for at least 1 minute before attempting
to relight it.
If the appliance is equipped with a flame failure safety
device*(X), press and hold the BURNER knob for
approximately 2-3 seconds to keep the flame alight
and to activate the device.
To switch the burner off, turn the knob until it reaches
the stop position •.
Practical advice on using the burners
For the burners to work in the most efficient way
possible and to save on the amount of gas consumed,
it is recommended that only pans that have a lid and
a flat base are used. They should also be suited to the
size of the burner.
ř Cookware diameter (cm)
Fast (R)
24 - 26
Semi Fast (S)
16 - 20
Auxiliary (A)
10 - 14
GB
To identify the type of burner, please refer to the
diagrams contained in the “Burner and nozzle
specifications”.
Using the oven
! The first time you use your appliance, heat the empty
oven with its door closed at its maximum temperature
for at least half an hour. Ensure that the room is well
ventilated before switching the oven off and opening
the oven door. The appliance may emit a slightly
unpleasant odour caused by protective substances
used during the manufacturing process burning away.
! Before operating the product, remove all plastic film
from the sides of the appliance.
! Never put objects directly on the bottom of the oven;
this will avoid the enamel coating being damaged.
Only use position 1 in the oven when cooking with the
rotisserie spit.
Lighting the oven
To light the oven burner, apply a lighted match or a
lighter to hole and while pressing in all the way set the
oven knob on maximum E.
The burner can be used at
maximum or intermediate
settings. These settings,
F
maximum E. and minimum C
are indicated on the knob, plus
off, identified by the symbol •
and operative when this symbol
points to the notch.
For the minimum to maximum settings turn the knob
counter clockwise from “Off”.
To turn off the burner, turn the knob clockwise until it
stops (corresponding again with setting •).
! The oven is fitted with a safety device and it is
therefore necessary to hold the OVEN control knob
down for approximately 6 seconds*.
! If the flame is accidentally extinguished, switch off the
burner and wait for at least 1 minute before attempting
to relight the oven.
* Only available in certain models.
7
GB
Lower compartment
There is a compartment
underneath the oven
that may be used to
store oven accessories
or deep dishes. To
open the door pull it
downwards (see figure).
! The internal surfaces of the compartment (where
present) may become hot.
! Do not place flammable materials in the lower oven
compartment.
In gas cooker models, there is
a sliding protection layer A that
shields the lower compartment
from the heat generated by the
burner (see figure).
A
To remove the sliding
protection remove the screw S
(see figure). To replace it, lock it
in place with the screw S.
S
8
! Before using the oven make
sure that the sliding protection
is fixed correctly.
Oven cooking advice table
GB
Wt.
(Kg)
Cooking position of
shelves from
bottom
Temperature
(°C)
Pre-heating time
(min)
Cooking time
(min.)
Pasta
Lasagne
Cannelloni
Pasta bakes au gratin
2.5
2.5
2.5
3
3
3
210
200
200
10
10
10
60-75
40-50
40-50
Meat
Veal
Chicken
Duck
Rabbit
Pork
Lamb
1.7
1.5
1.8
2.0
2.1
1.8
3
3
3
3
3
3
200
220
200
200
200
200
10
10
10
10
10
10
85-90
90-100
100-110
70-80
70-80
90-95
Fish
Mackerel
Dentex
Trout baked in paper
1.1
1.5
1.0
3
3
3
180-200
180-200
180-200
10
10
10
35-40
40-50
40-45
Pizza
Neapolitan
1.0
3
220
15
15-20
Cake
Biscuits
Tarts
Savoury pie
Raised Cakes
0.5
1.1
1.0
1.0
3
3
3
3
180
180
180
165
15
15
15
15
30-35
30-35
45-50
35-40
Food to be cooked
NB: cooking times are approximate and may vary according to personal taste.
9
Precautions and tips
GB
! This appliance has been designed and manufactured in
compliance with international safety standards.
The following warnings are provided for safety reasons and
must be read carefully.
• If the appliance breaks down, under no circumstances
should you attempt to repair the appliance yourself.
Repairs carried out by inexperienced persons may cause
injury or further malfunctioning of the appliance. Contact
Assistance.
General safety
• Do not rest heavy objects on the open oven door.
• The appliance should not be operated by people
(including children) with reduced physical, sensory
or mental capacities, by inexperienced individuals
or by anyone who is not familiar with the product.
These individuals should, at the very least, be
supervised by someone who assumes responsibility
for their safety or receive preliminary instructions
relating to the operation of the appliance.
• Do not let children play with the appliance.
• These instructions are only valid for the countries
whose symbols appear in the manual and on the serial
number plate.• The appliance was designed for domestic
use inside the home and is not intended for commercial or
industrial use.
• The appliance must not be installed outdoors, even in
covered areas. It is extremely dangerous to leave the
appliance exposed to rain and storms.
• Do not touch the appliance with bare feet or with wet or
damp hands and feet.
• The appliance must be used by adults only for
the preparation of food, in accordance with the
instructions outlined in this booklet. Any other
use of the appliance (e.g. for heating the room)
constitutes improper use and is dangerous.
The manufacturer may not be held liable for any
damage resulting from improper, incorrect and
unreasonable use of the appliance.
• The instruction booklet accompanies a class 1 (insulated)
or class 2 - subclass 1 (recessed between 2 cupboards)
appliance.
• Keep children away from the oven.
• Make sure that the power supply cables of other electrical
appliances do not come into contact with the hot parts of
the oven.
• The openings used for the ventilation and dispersion of
heat must never be covered.
• Do not close the glass hob cover (selected models only)
when the burners are alight or when they are still hot.
Disposal
• When disposing of packaging material: observe local
legislation so that the packaging may be reused.
• The European Directive 2002/96/EC relating to Waste
Electrical and Electronic Equipment (WEEE) states that
household appliances should not be disposed of using
the normal solid urban waste cycle. Exhausted appliances
should be collected separately in order to optimise
the cost of re-using and recycling the materials inside
the machine, while preventing potential damage to the
atmosphere and to public health. The crossed-out dustbin
is marked on all products to remind the owner of their
obligations regarding separated waste collection.
Exhausted appliances may be collected by the public
waste collection service, taken to suitable collection areas
in the area or, if permitted by current national legislation,
they may be returned to the dealers as part of an
exchange deal for a new equivalent product.
All major manufacturers of household appliances
participate in the creation and organisation of systems for
the collection and disposal of old and disused appliances.
• Always use oven gloves when placing cookware in the
oven or when removing it.
Respecting and conserving the environment
• Do not use flammable liquids (alcohol, petrol, etc...) near
the appliance while it is in use.
• You can help to reduce the peak load of the electricity
supply network companies by using the oven in the hours
between late afternoon and the early hours of the morning.
• Do not place flammable material in the lower storage
compartment or in the oven itself. If the appliance is
switched on accidentally, it could catch fire.
• Always make sure the knobs are in the • position and that
the gas tap is closed when the appliance is not in use.
• When unplugging the appliance, always pull the plug from
the mains socket; do not pull on the cable.
• Never perform any cleaning or maintenance work without
having disconnected the appliance from the electricity
mains.
10
• Check the door seals regularly and wipe them clean to
ensure they are free of debris so that they adhere properly
to the door, thus avoiding
heat dispersion.
Care and maintenance
Switching the appliance off
Disconnect your appliance from the electricity supply
before carrying out any work on it.
• Stainless steel can be marked by hard water that
has been left on the surface for a long time, or by
aggressive detergents containing phosphorus.
After cleaning, rinse well and dry thoroughly. Any
remaining drops of water should also be dried.
GB
Cleaning the appliance
! Do not use abrasive or corrosive detergents such as
stain removers, anti-rust products, powder detergents
or sponges with abrasive surfaces: these may scratch
the surface beyond repair.
! Never use steam cleaners or pressure cleaners on
the appliance.
• It is usually sufficient simply to wash the hob using a
damp sponge and dry it with absorbent kitchen roll.
• The stainless steel or enamel-coated external parts
and the rubber seals may be cleaned using a
sponge that has been soaked in lukewarm water
and neutral soap. Use specialised products for the
removal of stubborn stains. After cleaning, rinse well
and dry thoroughly. Do not use abrasive powders or
corrosive substances.
Inspecting the oven seals
Check the door seals around the oven periodically. If
the seals are damaged, please contact your nearest
Authorised After-sales Service Centre. We recommend
that the oven is not used until the seals have been
replaced.
Gas tap maintenance
Over time, the taps may become jammed or difficult to
turn. If this occurs, the tap must be replaced.
! This procedure must be performed by a qualified
technician who has been authorised by the
manufacturer.
Assistance
• The hob grids, burner caps, flame spreader rings
and the hob burners can be removed
to make cleaning easier; wash them in hot water and
non-abrasive detergent, making sure all burnt-on
residue is removed before drying them thoroughly.
Please have the following information handy:
• The appliance model (Mod.).
• The serial number (S/N).
This information can be found on the data plate located
on the appliance and/or on the packaging.
• For hobs with electronic ignition, the terminal part of
the electronic lighting devices should be cleaned
frequently and the gas outlet holes should be
checked for blockages.
• The inside of the oven should ideally be cleaned
after each use, while it is still lukewarm. Use hot
water and detergent, then rinse well and dry with a
soft cloth. Do not use abrasive products.
• Clean the glass part of the oven door using a
sponge and a non-abrasive cleaning product, then
dry thoroughly with a soft cloth. Do not use rough
abrasive material or sharp metal scrapers as these
could scratch the surface and cause the glass to
crack.
• The accessories can be washed like everyday
crockery, and are even dishwasher safe.
11
GB
Removing and fitting the oven door:
6.Replace the glass.
1.Open the door
2.Make the hinge clamps of the oven door rotate
backwards completely (see photo)
WARNING! Oven must not be operated with inner
door glass removed!
WARNING! When reassembling the inner door
glass insert the glass panel correctly so that the
inscription written on the panel is not reversed and
can be easily legible.
7.Replace the profile, a click will indicate that the
part is positioned correctly.
8.Open the door completely.
9.Close the supports (see photo).
3. Close the door until the clamps stop (the door will
remain open for 40° approx.) (see photo)
40 °
4.Press the two buttons on the upper profile and
extract the profile (see photo)
5.Remove the glass sheet and do the cleaning as
indicated in chapter: "Care and maintenance".
12
10.Now the door can be completely closed and the
oven can be started for normal use.
Встановленн
! Важливо зберегти цю брошуру, щоб можна було
до неі звернутися при необхідності у будь-якому
випадку. У разі продажу, передачi iншiи особi
або переізду, переконаитеся в тому, що вона
залишається разом з виробом.
! Уважно прочитаите інструкціі: інформація про
обладнання, використання и безпеку грає дуже
важливу роль.
Відведення продуктів згорання
UA
Відведення продуктів згорання має бути
забезпечене через витяжку, підключену до каналу з
природною тягою з належною ефективністю, або за
допомогою електровентилятора, якии би включався
автоматично кожного разу при включенні плити (див.
малюнки).
! Установка вироба має виконуватися згідно даноі
інструкціі кваліфікованим персоналом.
! Будь-яке втручання в регулювання або технічне
обслуговування має виконуватися на плиті,
відключеніи від електроживлення.
Вентиляція приміщень
Обладнання може бути встановлене тільки у
постіино вентильованих приміщеннях, згідно діючим
нормам в краінi, де вироб буде викорисовано. У
приміщенні, в якому встановлено обладнання, має
відбуватися зміна повітря, у ступені, необхідному
для нормального горіння газу (швидкість зміни
повітря не має бути меншою 2м3/год на кожнии кВт
встановленоі потужності).
Вхід приточноі вентиляціі, захищении ґраткою, повинен
мати корисну площу не менше 100 см2 корисного
перетину і має бути розміщении так, щоб він не міг
забитися, навіть частково ( див. малюнок A).
Такии вхід повинен бути збільшении на 100%, тобто
мінімум 200 см2 – якщо робоча поверхня плити не
має пристрою безпеки у разі зникнення полум’я, і
коли можливии непрямии потік повітря із прилеглих
приміщень (див.малюнок B) – якщо це не спільні
частини будівлі, пожежонебезпечне приміщення
або спальні кімнати, обладнані вентиляціиним
трубопроводом назовні, як описано вище.
A
B
Прилеглі
приміщення
Вентильовані
приміщення
A
Вентиляціинии отвір для
відпрацьованого повітря
Збільшення щілини між
дверима і підлогою
! Після тривалого використання плити, доцільно
відкрити вікно або збільшити швидкість
вентиляторів.
Відведення
безпосередньо
назовні
Відведення через канал або
розгалужении димар
(зарезервовании для
кухонного устаткування)
! Зріджені нафтові гази, важчі за повітря, бираються
внизу, тому приміщення, де знаходяться балони з
газом, повинні бути обладнані витяжними отворами,
що виходять назовні для евакуаціі знизу при
можливому витоку газу.
Балони із зрідженим нафтовим газом, порожні або
частково повні, не повинні бути встановлені або
берігатися в приміщеннях нижче за рівень грунту
(льохи і т.п.). У приміщенні можна тримати тільки
використовувании балон, далеко від джерел тепла
(печі, каміни, обігрівачі), які нагріваються вище від
50°C.
Розміщення і вирівнювання
! Можна встановлювати плиту збоку від меблів, які
не вищі за робочу поверхню.
! Переконаитеся в тому, що поверхня стіни, яка
контактує із задньою частиною плити, виготовлена
з негорючого та теплостіикого матеріалу і витримує
нагрівання (90°C).
Для правильного встановлення
• розміщуите плиту в кухні, обідніи залі або в
однокімнатніи квартирі-студіі (не у ванні);
• якщо поверхня плити є трохи вищою, ніж
поверхня меблів, меблі повинні знаходитися не
ближче ніж 200 мм від плити;
• якщо плита буде встановлена під секцією навісних
меблів, esso відстань до іі поверхні не повинна
бути меншою за 420 мм.
Така відстань повинна складати 700 мм, якщо
секція навісних меблів зроблена з горючого
матеріалу (див. малюнок);
• не розміщуите занавісок позаду плити або ближче
13
UA
420 mm.
420 mm.
Min.
600 mm.
Min.
Min.
min. 650 mm. with hood
min. 700 mm. without hood
HOOD
ніж 200 мм від іі сторін;
• витяжки повинні
встановлюватися згідно
вказівкам відповідноі
інструкціі.
! У встановленіи плиті, має бути забезпечении
легкии доступ до електричного кабелю і розетки.
! Кабель не повинен мати перегинів або бути
стиснутим.
! Кабель має періодично перевірятися і мінятися
тільки фахівцями.
! Підприємство не несе будь-якоі
відповідальності, якщо ці норми не
дотримуватимуться.
Підключення газу
Вирівнювання
Якщо необхідно
вирівняти плиту,
вкрутіть регулюючі ніжки,
що входять до комплекту
постачання, у спеціальні
місця, що знаходяться у
кутках основи (див. малюнок).
Ніжки* вмонтовуються у гнізда
під основою плити.
Підключення електроенергіі
Встановіть на кабелі вилку, розраховану на
навантаження, вказане на табличці з технічними
характеристиками, розміщеніи на плиті (див.
таблицю Технічних Даних).
У разі прямого підключення до мережі необхідно
помістити між плитою і мережею всеполярнии
вимикач з мінімальною відстанню між контактами 3
мм, розраховании на вказане навантаження і такии,
що відповідає нормі NFC 15-100 (дріт заземлення не
повинен перериватися вимикачем). Кабель живлення
повинен бути розташовании так, щоб жодна з иого
частин не піддавалася нагріванню вище, ніж на 50°C
від температури довкілля.
До виконання підключення переконаитеся, що:
• розетка має заземлення, відповідно до встановлених
норм;
• розетка витримує максимальне навантаження
потужності обладнання, вказане на табличці з
характеристиками;
• напруга живлення знаходиться в межах значень,
вказаних на табличці;
• розетка сумісна з вилкою плити. В іншому випадку
замініть розетку або вилку; не використовуите
подовжувачі и тріиники.
14
Підключення до газовоі мережі або балона може
виконуватися за допомогою гнучкого гумового шланга
або шланга в сталевому обплетенні, згідно діючим
національним нормам і після того, як встановлено,
що плита була налаштована на тип газу, на якому
вона працюватиме (див. Калібрувальна бирка на
кришці: в іншому випадку див. нижче). У разі роботи
плити від балона із зрідженим газом, використовуите
редуктори відповідно до діючих норм у странi,
де буде використовано вироб. Щоб полегшити
підключення, живлення газу може подаватися
збоку *: переставте в обратному напрямi утримувач
гумки для підключення замикаючоі пробки і замініть
ущільнювач, що входить у комплект постачання.
! Для безперебіиноі роботи, для адекватного
використання енергіі і для більшого терміну служби
плити, забезпечте тиск подачі газу в межах значень,
вказаних в таблиці Характеристик пальників і
форсунок (див. нижче).
Підключення газу за допомогою гнучкого
гумового шланга
Перевірте, щоб шланг відповідав діючим державним
нормам. Внутрішніи діаметр шланга повинен бути: 8
мм для зрідженого газу; 13 мм для метану.
Виконавши з’єднання, переконаитеся в тому, що
шланг:
• не торкається частин, які нагріваються вище
температури в 50оC;
• не має будь-якого натягнення або скручування, не
має згинів або стискань;
• не торкається гострих предметів, краів, рухомих
частин і не здавлении;
• може бути легко оглянутии по всіи довжині для
контролю иого стану;
• має довжину меншу ніж 1500 мм;
• добре закріплении на обох кінцях за допомогою
хомутів, відповідно до діючих державних норм.
! Якщо одна або більше з цих умов не будуть
дотримані, або якщо плита встановлена згідно
умовам класу 2 - підклас 1 (плита, встановлена між
двома шафами), необхідно використовувати гнучкии
шланг в сталевому обплетенні (див. нижче).
* Є лише в деяких моделях.
Точка
кріплення
Відсічний
кран
Блок гнучки
труб
ГАРЯЧА ПОВЕРХНЯ
Точка
кріплення
Відсічний
кран
Блок гнучки
труб
! Пальники робочоі поверхні не потребують
регулювання первинного повітря.
UA
Налаштування духовки
Заміна форсунки пальника духовки:
1. витягніть коробку духовки;
2. витягніть висувнии захист A (див. малюнок);
Підключення газу за допомогою гнучкого шланга
в обплетенні з неіржавіючоі сталі до безперервноі
стіни за допомогою патронів із різьбою
Перевірте, щоб шланг і обплетення відповідали
діючим державним нормам.
Щоб підключити шланг, видаліть утримувач гумки, що
міститься в плиті (місце підключення газу до плити має
вигляд цилiндричноі трубки з різьбою папа 1/2 дюима)
! Виконаите з’єднання так, щоб довжина
трубопроводу не перевищувала 2 метрів, при
цьому не допускаите контакту шланга з рухомими
частинами та иого стиснення.
Контроль герметичності
Після повного встановлення перевірте герметичність
всіх з’єднань, використовуючи тільки мильнии
розчин і у жодному випадку сірник.
3. видаліть пальник духовки
після того, як відкрутите гвинти
V (див. малюнок);
процедуру виконати легше,
якщо зняти дверцята духовки.
A
V
4. відгвинтіть форсунку пальника
спеціальним трубним ключем
для форсунок (див. малюнок)
або трубним ключем 7 мм
і замініть іі форсункою, що
відповідає новому типу газу
(див. таблицю Характеристики
пальників і форсунок).
Адаптація до різних типів газу
Є можливість налаштування плити під тип газу,
відміннии від типу, на якии вона була налаштована
підприємством-виробником (вказании на
калібрувальніи бирці на кришці).
Налаштування робочоі поверхні
Заміна форсунок пальників поверхні:
1. Зніміть ґратки и пальники з іх посадочних місць;
2. Відгвинтіть форсунки, користуючись трубним
ключем 7 мм (див. малюнок), і замініть іх
форсунками, що відповідають новому типу газу (див.
таблицю Характеристики пальників і форсунок);
3. Встановіть на місце всі компоненти, виконавши
вказані вище операціі у
зворотніи послідовності.
Налаштування мінімального
рівня пальників поверхні:
1. встановіть кран у
мінімальне положення;
2. зніміть рукоятку і
користуючись регулювальним гвинтом, що
знаходиться на внутрішніи частині або збоку на
стрижні крана, добиитеся маленького стабільного
полум’я.
! У разі зріджених газів, регулювальнии гвинт
повинен бути вкручении до упору;
3. перевірте, щоб при швидкому обертанні крана з
максимального в мінімальне положення, пальник не
гаснув.
Налаштування мінімального
рівня подачі газу в пальник духовки:
1. запаліть пальник (див.Включення і Використання);
2. встановіть рукоятку у
положення мінімуму (МІН) після того, як вона
залишалася приблизно протягом 10 хвилин у
максимальному положенні (MAКС);
3. зніміть рукоятку;
4. користуючись регулювальним гвинтом на
зовнішніи стороні стрижня термостата (див.
малюнки), добиитеся маленького стіикого полум’я.
! У разі зріджених газів, регулювальнии гвинт
повинен бути вкручении до упору;
5. Перевірте, щоб, при швидкому обертанні
рукоятки з положення MAКС у положення МІН або
при швидкому відкритті і закриті дверцят духовки
пальник не гаснув.
15
UA
ТЕХНІЧНІ ДАНІ
Розміри Духовки
ВxШxГ
S S
A
58 літрiв
Об'єм
Корисні
розміри
коробки
духовки
Напруга та
частота
живлення
R
I5GG0G.1 /UA
I5GG0 /UA
34x39x38 см
ширина см 42
глибина см 44
висота см 17
Див. на табличці з даними
Налаштовуються на всі типи
газу, вказані на табличці з
даними, розташованій в
середині виступу, або, коли
відкривається духовка, на
внутрішній лівій стінці.
Директиви ЄС: 2006/95/EC від
12/`2/06 (Низька Напруга) та
подальші зміни - 2004/108/EC
від 15/12/04 (Електромагнітна
сумісність) та подальші зміни 2009/142/EC від 30/11/09
(Gas) та подальші зміни 93/68/EEC від 22/07/93 та
подальші зміни - 2002/96/EC.
1275/2008 (Stand-by/ Off mode)
Пальники
Таблиця характеристик пальників і форсунок
Таблиця 1
Пальник
Швидкий
(великий) (R)
Напівшвидкий
(Середній) (S)
Допоміжний
(Маленький) (A)
Духовка
Діаметр
(мм)
Теплова ефективність
кВт (p.c.s.*)
Зріджений газ
Форсунка
Пропускна
1/100
здатність*
г/год
(мм)
***
**
Природний газ
Пропускна
Форсунк
здатність*
а
л/год
1/100
(мм)
Форсунка
1/100
Номінальна
Зменшена
(мм)
3.00
0.7
41
87
218
214
128
286
143
286
75
1.90
0.4
30
70
138
136
104
181
118
181
51
1.00
0.4
30
52
73
71
76
95
80
95
48/49
68
145
143
28-30
37
20
25
35
45
Бутан P.C.S. = 49,47 МДж/кг
Природний газ P.C.S. = 37,78 МДж/м³
107
190
114
190
-
(мм)
Пропускна
здатність*
л/год
100
2.00
1.0
Номінальний (мбар)
Тиск, що
Мінімальний (мбар)
подається
Максимальний (мбар)
для 15°C 1013 мбар-сухий газ
***
*
Пропан P.C.S. = 50,37 МДж/кг
p.c.s.* - найвища теплота згорання
16
Канал
1/100
20
17
25
13
6,5
18
Включення і використання
Користування робочою поверхнею
Включення пальників
У кожноі рукоятки ПАЛЬНИК, що відноситься до неі,
показании у вигляді круга.
Щоб запалити пальник робочоі поверхні:
1. піднесіть до пальника сірник або електрозапальничку;
2. натисніть і одночасно обертаите проти
годинниковоі стрілки рукоятку ПАЛЬНИКА до
позначки максимального полум’я E.
3. відрегулюите силу бажаного полум’я, обертаючи
проти годинниковоі стрілки рукоятку ПАЛЬНИКА: на
мінімум C, на максимум E або в проміжне положення.
Якщо плита обладнана електророзпалюванням*
(C), спочатку натисніть на кнопку включення,
відмічену символом
, потім натисніть до упору
і одночасно обертаите
проти годинниковоі стрілки
рукоятку ПАЛЬНИКА до
позначки максимального
полум’я, аж доки не з’виться
полум’я.
Деякі моделі обладнані системою
електророзпалюванням, вбудованою в рукоятки, у
цьому випадку є пристріи електророзпалюванням*
(див. малюнок), не має кнопки. Досить натиснути
и одночасно повернути проти годинниковоі стрілки
рукоятку ПАЛЬНИКА до позначки максимального
полум’я, щоб запалити газ. Може трапитися так,
що пальник згасне у момент відпускання рукоятки.
У цьому випадку повторіть операцію, утримуючи
рукоятку натиснутою на протязі довшого часу.
! У разі випадкового згасання полум’я, вимкніть
пальник і почекаите принаимні 1 хвилину, перш ніж
повторно спробувати включення.
Якщо плита обладнана пристроєм безпеки*(X) за
відсутності полум’я, утримуите натиснутою рукоятку
ПАЛЬНИКА близько 2-3 секунд, щоб підтримати
горіння і активізувати плиту.
Щоб погасити пальник обертаите рукоятку до упору
•.
Практичні поради з використання пальників
Пальник
Швидкий (R)
Напівшвидкий (S)
Допоміжний (A)
ø Дiаметр мiсткостей (см)
24 – 26
16 – 20
10 – 14
UA
Щоб визначити тип пальника, зверніться до
малюнків у параграфі “Характеристики пальників і
форсунок”.
Користування духовкою
! При першому включенні запустіть духовку у
холостому режимі не менше, ніж на одну годину
з максимальним положенням термостата та з
закритими дверцятами. Потім вимкніть, відкриите
дверцята духовки и провітріть приміщення. Запах,
що з’явився, є результатом випаровування речовин,
необхідних для захисту духовки.
! Ніколи нічого не кладіть на дно духовки, оскільки
ви ризикуєте пошкодити емаль. Використовуите
положення 1 духовки тільки у разі використання
рожна.
Включення духовки
Щоб включити пальник духовки піднесіть до отвору
F (див. малюнок) сірник або електрозапальничку,
натисніть і одночасно обертаите проти годинниковоі
стрілки рукоятку ДУХОВКА до положення МАКСE.
Значення температури показані на панелі
управління і починаються з МІН C до MAКС E.
Якщо протягом 15 секунд пальник не загорівся,
відпустіть рукоятку, відкриите
дверцята духовки і почекаите
не менше 1 хвилини, перш
ніж повторно спробувати
включення.
F
! Духовка обладнана
пристроєм безпеки, для
якого необхідно утримувати
натиснутою рукоятку ДУХОВКА приблизно 6 секунд.*
! У разі випадкового згасання полум’я, вимкніть
пальник і почекаите принаимні 1 хвилину, перш ніж
повторно спробувати включення духовки.
Для кращоі продуктивності пальників і мінімального
споживання газу необхідно використовувати посуд з
плоским дном, накритии кришкою, і якии відповідає
за розміром пальнику:
17
Нижніи відсік
UA
Під духовкою є
відсік, якии може
використовуватися для
зберігання речеи або
посуду. Щоб відкрити
дверцята, поверніть іх
донизу (див. малюнок).
! Не кладіть горючі матеріали в нижніи відсік.
! Внутрішні поверхні лотка (при його наявності)
можуть стати гарячими.
У моделях газових духовок є висувнии захист A,
для захисту нижнього відсіку від тепла, що иде від
пальника (див. малюнок).
Щоб видалити висувнии
захист відгвинтіть гвинт S
(див. малюнок). Для монтажу
заблокуите иого за допомогою
гвинта S.
A
S
18
! До використання духовки
перевірте, щоб висувнии
захист був правильно
закріплении.
Таблиця приготування в духовці
Страви
Макаронні вироби (паста)
Лазан’я
Каннеллоні
Запечена паста
М’ясо
Телятина
Курка
Качка
Кріль
Свинина
Баранина
Риба
Скумбрія
Зубатка
Форель в обгортці
Піца
Неаполітанська
Торти
Печиво
Пирiг
Солонi торти
Дріжджове тісто
UA
Вага
(кг)
Положення
деко
Попереднє
розігрівання
(хвилини)
Рекомендована
температура
(°C)
Тривалість
приготування
(хвилини)
2.5
2.5
2.5
3
3
3
10
10
10
210
200
200
60-75
40-50
40-50
1.7
1.5
1.8
2
2.1
1.8
3
3
3
3
3
3
10
10
10
10
10
10
200
220
200
200
200
200
85-90
90-100
100-110
70-80
70-80
90-95
1.1
1.5
1
3
3
3
10
10
10
180-200
180-200
180-200
35-40
40-50
40-45
1
3
15
220
15-20
0.5
1.1
1
1
3
3
3
3
15
15
15
15
180
180
180
180
30-35
30-35
45-50
35-40
19
Запобіжні засоби и поради
UA
! Газова плита була розроблена і сконструиована
відповідно до міжнародних норм безпеки.
Дані вказівки обумовлені вимогами безпеки і повинні бути
уважно вивчені.
Загальна безпека
• Дані вказівки діисні тільки для краін призначення,
чиі символи зображені на брошурі и на серiинiи
табличцi.
• Газова плита призначена для непрофесіиного
використання всередині житлових приміщень
• Газову плиту не можна встановлювати поза
приміщеннями, навіть, у разі захищеного простору, тому
що дуже небезпечно піддавати іі діі дощу і грози.
• Не торкатися плити мокрими або вологими ногами або
руками.
• Прилад має використовуватися для приготування
їжі, тільки дорослими особами і згідно
інструкціям, вказаним у цій брошурі. Будь-яке
інше використання (наприклад: для обігріву
приміщень) вважатиметься не за призначенням і,
тобто, некоректним. Виробник відхиляє будь-яку
відповідальність за можливі збитки внаслідок
використання не за призначенням, помилкового
або нерозумного застосування.
• Брошура відноситься до устаткування класу 1
(ізольоване) або класу 2 - підклас 1 (встановлене між
двома елементами меблів).
• Берегти від дітеи.
• Уникаите контакту кабелів живлення інших побутових
електроприладів з гарячими частинами плити.
• Не закриваите вентиляціині отвори и отвори для
відведення тепла.
• Не накриваите скляною кришкою робочу поверхню (є
на деяких моделях), коли пальники включені або ще
гарячі.
• Завжди використовуите рукавиці для завантаження або
витягання місткостеи для іжі.
• Не користуитеся рідкими горючими засобами (спирт,
бензин і т.п.) поблизу від плити, коли вона включена.
• Не кладіть горючі матеріали в нижніи відсік або в саму
духовку: при включенні плити вони можуть загорітися.
• Якщо плитою не користуються, стежте за тим, щоб
рукоятки були в положенні • і газовии кран був закритии.
• Не виимаите вилку з розетки, потягнувши за кабель,
тягніть тільки за саму вилку.
20
• Не виконуите чищення або технічне обслуговування,
перш ніж витягти вилку з електричноі розетки.
• У разі пошкодження, в жодному випадку не намагаитеся
самостіино полагодити внутрішні механізми. Зв’яжіться
із Сервiсною службою.
• Не ставте важкі предмети на відкриті дверцята духовки.
• Не передбачається використання пристрою особами
(включаючи дітей) з обмеженими фізичними,
сенсорними або розумовими здібностями,
недосвідченими особами або такими, що не
ознайомилися з виробом, за виключенням випадків
нагляду з боку особи, відповідальної за їхню безпеку;
не передбачається використання пристрою особами,
якi не отримали попередніх вказівок щодо використання
пристрою.
Утилізація
• Утилізація матеріалу пакування: дотримуитесь
місцевих норм, так як пакування може бути повторно
використане.
• Європеиська директива 2002/96/CE з відходів
від електричноі и електронноі апаратури (RAEE),
передбачає, що побутові електроприлади не можуть
перероблятися у звичаиному порядку для твердих
міських відходів. Зняті з експлуатаціі побутові прилади
мають бути зібрані окремо для оптимізаціі ступеню
відновлення и рециклювання матеріалів, що входять
до іхнього складу і з метою усунення потенціиноі шкоди
для здоров’я та середовища. Символ закресленоі
корзини, зображеніи на всіх виробах, нагадує про
необхідність окремоі утилізаціі
Відпрацьовані побутові електроприлади можуть
передаватися в державну службу по збору, на
спеціальні комунальні територіі або, якщо це
передбачено діючим національним законом,
передаватися постачальникам для одночасного обміну
з доплатою на нові вироби відповідного типа.
Всі основні виробники побутових електроприладів
беруть участь у створенні та управлінні системами
збору і переробки відпрацьованоі техніки.
Охорона і дбаиливе відношення до
довкілля
• Включення духовки в проміжку з пізнього
пiсляобiденного часу до раннього ранку дозволить
зменшити навантаження на підприємства виробники
електроенергіі.
• Підтримуите в робочому стані і миите ущільнювачі так,
щоб вони добре прилягали до дверцят і не дозволяли б
виникати
втратам тепла.
Догляд i технічне
обслуговування
Відключіть електричне живлення
До початку всіх робіт ізолюите прилад від мережі
електричного живлення.
Чищення вироба
! Уникаите використання абразивних або роз’ідаючих
чистячих засобів, таких як засоби для виведення плям і
продукти для антикорозіиноі обробки, миючих засобів у
порошку і губок з абразивною поверхнею: вони можуть
подряпати поверхню без можливості відновлення.
! Ніколи не використовуите прилади для миття парою або
високим тиском.
• Для звичаиного технічного обслуговування досить
вимити поверхню вологою губкою і висушити кухонним
паперовим рушником.
• Зовнішні емальовані або неіржавіючі деталі и гумові
ущільнювачі можуть бути очищені губкою, просоченою
теплою водою і неитральним милом. Якщо плями
є такими, що важко виводяться, використовуите
спеціальні засоби. Добре промиите водою і висушіть
після миття. Не використовуите абразивні порошки або
ідкі речовини.
• Ґратки, ковпачки, розсікачі полум’я
і пальники робочоі поверхні легко знімаються,
щоб полегшити миття плити; миите іх в гарячіи воді з
неабразивним миючим засобом, ретельно видаляючи
накип і повністю висушивши перед встановленням на
місце.
• Для плит, що мають електророзпалювання, необхідно
регулярно виконувати акуратне чищення кінцевих
частин пристрою електророзпалювання и перевіряти,
щоб отвори для виходу газу не були забиті.
• Неіржавіюча сталь може мати плями, якщо знаходилася
в тривалому контакті з вапняною водою або з
агресивними чистячими засобами (що містять фосфор).
Рекомендується добре промити і висушити після миття.
І, крім того, варто висушити можливі місця пролиття
води.
Контроль ущільнень духовки
Регулярно перевіряите стан ущільнення навколо
дверцят духовки. У разі иого пошкодження, зверніться
в наиближчии авторизовании Сервiснии центр. Не
рекомендується використовувати духовку до завершення
ремонту.
Технічне обслуговування газових кранів
З часом може трапитися так, що кран буде заблоковании
або иого буде важко обертати, тому буде необхідно
подумати про заміну самого крана.
! Ця операція має виконуватися фахівцем,
уповноваженим виробником.
Допомога
Повiдомте:
• модель плити (модель)
• серіинии номер (S/N)
Дана інформація міститься на табличці з
характеристиками, прикріпленіи до плити і / або на
упаковці.
• Внутрішню частину духовки бажано мити кожного
разу після іі використання, коли вона ще тепла.
Використовуите гарячу воду і миючии засіб, добре
промиите і витріть м’якою тканиною. Уникаите абразиві.
• Очищайте скло дверцят за допомогою м’якої губки і
неабразивних засобів , після чого висушіть його м’якою
тканиною; забороняється використовувати шорсткуваті
абразивні матеріали чи загострені металеві шкребки:
вони можуть подряпати поверхню і викликати розкол
скла.
• Аксесуари можуть митися як звичаинии посуд, зокрема
в посудомииніи машині.
21
UA
Знімання та встановлення дверцят духовки
UA
1.
Відкрийте дверцята
2.
Поверніть затискачі на петлях
дверцят повністю назад (див. фото)
6.
ПОПЕРЕДЖЕННЯ! Духовкою не
можна користуватися, коли скло дверцят зняте!
ПОПЕРЕДЖЕННЯ! При встановленні внутрішнього
скла у дверцята слідкуйте за тим, щоб попереджувальний
надпис на панелі був повернутий назовні та легко читався.
7.
8.
9.
3.
Поставте скло назад.
Встановіть каркас; клацання вкаже, що він встав на місце.
Повністю відкрийте дверцята
Закрийте затискачі (див. фото).
Закрийте дверцята до зупинки затискачів
(дверцята залишаться відчиненими на близько 40°)
(див. фото)
40 °
22
4.
Натисніть на дві кнопки на верхній частині каркаса
та витягніть його (див. фото)
5.
Зніміть скло та почистіть його, як зазначено в розділі
«Догляд та обслуговування»
10. Тепер дверцята можна повністю закрити, і духовка готова
до нормального використання.
UA
23
12/2013 - 19511911300
XEROX FABRIANO
UA
24

advertisement

Was this manual useful for you? Yes No
Thank you for your participation!

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project

Related manuals

Download PDF

advertisement
