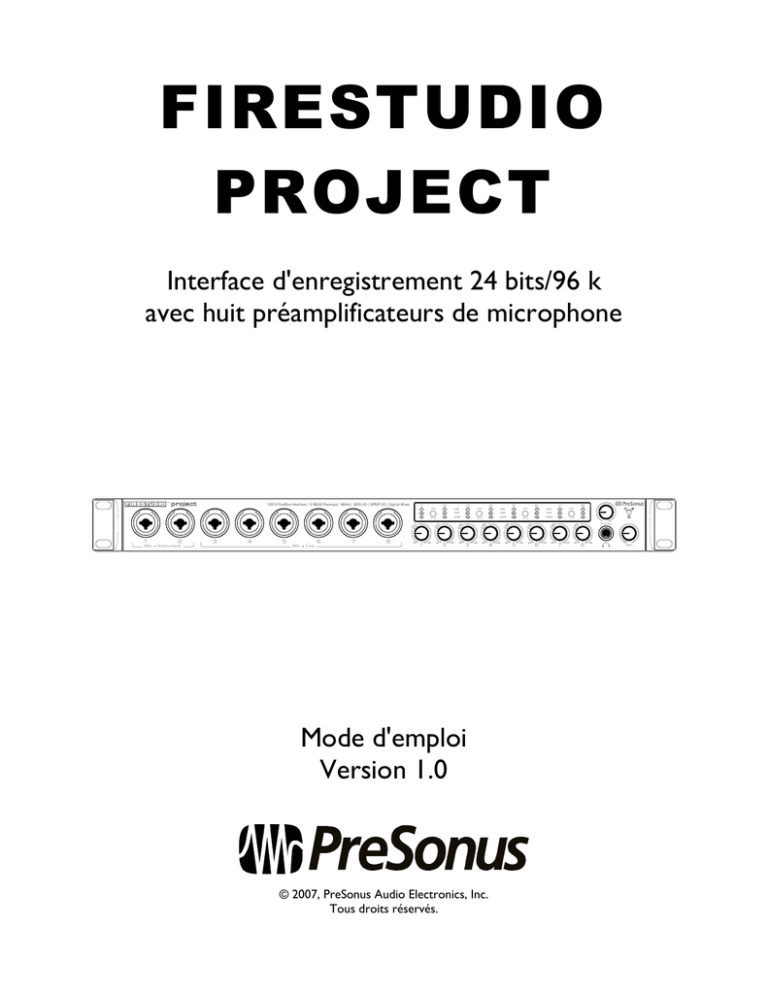

FIRESTUDIO
PROJECT
Interface d'enregistrement 24 bits/96 k
avec huit préamplificateurs de microphone
FIRESTUDIO ™
10X10 FireWire Interface | 8 XM AX Preamps | 96kHz | M IDI I/O | S/PDIF I/O | Digital M ixer
1
48V
2
1/2
0dB
-6dB
-40dB
3
48V
4
3/4
0dB
-6dB
-40dB
5
48V
6
5/6
0dB
-6dB
-40dB
7
48V
8
7/8
1
11
Phones
1
Mic
2
Instrument
3
4
5
Mic
Line
6
7
8
-10 0
1
60 +30
-10 0
2
60 + 30
-20 0
3
60 +20
-20 0
Mode d'emploi
Version 1.0
© 2007, PreSonus Audio Electronics, Inc.
Tous droits réservés.
4
60 +20
-20 0
5
60 +20
-20 0
6
60 +20
-20 0
7
60 +20
-20 0
8
60 +20
-80
10
Main
GARANTIE LIMITÉE DE PRESONUS
Pour des informations sur la garantie applicable, veuillez vous référer au distributeur pour la France :
Arbiter France
28, avenue de la Marne
47500 La Baule
www.arbiterfrance.com
PreSonus Audio Electronics, Inc.
7257 Florida Blvd.
Baton Rouge, LA 70806
www.presonus.com
© 2007, PreSonus Audio Electronics, Inc.
Tous droits reserves.
TABLE DES MATIÈRES
1 VUE D'ENSEMBLE
1.1
1.2
1.3
1.4
Introduction ..............................................................................................................................................................................
Caractéristiques .......................................................................................................................................................................
Contenu de l'emballage ..........................................................................................................................................................
Configuration requise .............................................................................................................................................................
3
4
5
6
2 FONCTIONNEMENT
2.1 Prise en main rapide ................................................................................................................................................................ 7
2.1.1 Installation sous Microsoft Windows ......................................................................................................................... 7
2.1.2 Installation sous Mac OS X .......................................................................................................................................... 8
2.1.3 Cubase LE – Configuration de périphériques (Device Setup) .............................................................................. 9
2.1.4 Cubase LE – Création d'un projet ............................................................................................................................ 11
2.2 Schéma exemple de connexion .......................................................................................................................................... 13
2.3 Microphones ........................................................................................................................................................................... 14
2.3.1 Condensateur ................................................................................................................................................................ 14
2.3.2 Dynamique ..................................................................................................................................................................... 14
2.3.3 USB et autres types ..................................................................................................................................................... 14
2.4 Emploi de la sortie préampli et de l'entrée ligne comme un insert ............................................................................ 15
3 COMMANDES & CONNEXIONS
3.1 Logiciel PreSonus FireControl ............................................................................................................................................
3.1.1 Icône d'application FireControl .................................................................................................................................
3.1.2 Section Master de FireControl ..................................................................................................................................
3.1.3 Mixeur FireControl ......................................................................................................................................................
3.1.3 Menus de FireControl .................................................................................................................................................
3.2 Disposition de la face avant .................................................................................................................................................
3.3 Disposition de la face arrière ..............................................................................................................................................
16
16
17
18
20
21
24
4 INFORMATIONS TECHNIQUES
4.1 Guide de dépannage .............................................................................................................................................................. 26
4.2 Caractéristiques techniques ................................................................................................................................................ 27
VUE D'ENSEMBLE
1.1 INTRODUCTION
FIRESTUDIO ™
10X10 FireWire Interface | 8 XM AX Preamps | 96kHz | M IDI I/O | S/PDIF I/O | Digital M ixer
1
48V
2
1/2
0dB
-6dB
-40dB
3
48V
4
3/4
0dB
-6dB
-40dB
5
48V
6
5/6
0dB
-6dB
-40dB
7
48V
8
7/8
1
11
Phones
1
Mic
2
Instrument
3
4
5
Mic
Line
6
7
8
-10 0
1
60 +30
-10 0
2
60 + 30
-20 0
3
60 + 20
-20 0
4
60 +20
-20 0
5
60 +20
-20 0
6
60 +20
-20 0
7
60 + 20
-20 0
8
60 + 20
-80
10
Main
Merci d'avoir acheté la FireStudio Project PreSonus. PreSonus Audio Electronics a conçu la FireStudio Project à
base de composants de haut niveau pour assurer des performances optimales pour toute une vie. Équipée de
convertisseurs 24 bits/96 kHz, de huit préamplificateurs de microphone X-MAX PreSonus et du logiciel de
production musicale 48 pistes Cubase LE, la FireStudio Project est prête dès sa sortie du carton pour un
enregistrement informatique de qualité professionnelle. Tout ce dont vous avez besoin est d'un ordinateur à
connexion FireWire, de quelques microphones et de câbles venant de vos instruments et vous serez prêt à
enregistrer !
Nous vous encourageons à contacter votre revendeur si vous avez des questions ou commentaires concernant
votre équipement PreSonus. PreSonus Audio Electronics est engagé dans une amélioration constante de ses
produits et nous apprécions grandement vos suggestions. Nous pensons que la meilleure façon d'atteindre notre
but d'amélioration constante des produits est d'écouter les véritables experts, c'est-à-dire nos précieux clients.
Nous apprécions le soutien que vous nous témoignez au travers de l'achat de ce produit.
Nous vous suggérons d'utiliser ce mode d'emploi pour vous familiariser avec les fonctions, applications et
procédures correctes de connexion de votre FireStudio Project avant d'essayer de la brancher à votre ordinateur.
Nous espérons que cela évitera tout problème imprévu durant l'installation et la configuration.
Merci encore d'avoir acheté notre produit, et nous espérons que vous apprécierez votre FireStudio Project !
3 | PreSonus 2007
VUE D'ENSEMBLE
1.2 CARACTÉRISTIQUES
La FireStudio Project est un système d'enregistrement informatique complet, puissant et abordable, contenant tout
ce qui est nécessaire pour les applications d'enregistrement réelles. La FireStudio Project est livrée complète avec
huit préamplis microphone X-MAX PreSonus de haute qualité, une entrée/sortie MIDI, et des pilotes d'une solidité
à toute épreuve ainsi qu'une pléthore de logiciels d'enregistrement et de production musicale.
La FireStudio Project comprend la suite logicielle ProPak de PreSonus avec Cubase LE 4 et plus de 2 Go de plugins, boucles de batterie et échantillons – vous apportant tout ce dont vous avez besoin pour un enregistrement et
une production musicale professionnels.
Résumé des caractéristiques
•
•
•
•
•
•
•
•
•
•
•
FireWire haute vitesse (IEEE 1394)
Échantillonnage en 24 bits à 96 kHz
8 préamplificateurs de microphone X-MAX de classe A
28 entrées et sorties simultanées (10 entrées/sorties discrètes)
Départ/retour symétriques sur les canaux 1 & 2
Entrée/sortie S/PDIF, entrée/sortie MIDI
Mélangeur DSP intégré à latence nulle
Logiciel PreSonus FireControl
Logiciel de production musicale Cubase LE 4 inclus
Suite logicielle ProPak PreSonus (plus de 2 Go de plug-ins, boucles et échantillons)
Compatible OS X et Windows
4 | PreSonus 2007
VUE D'ENSEMBLE
1.3 CONTENU DE L'EMBALLAGE
L'ensemble FireStudio Project contient les éléments suivants :
FIRESTUDIO ™
10X10 FireWire Interface | 8 XM AX Preamps | 96kHz | M IDI I/O | S/PDIF I/O | Digital M ixer
1
48V
2
1/2
0dB
-6dB
-40dB
3
48V
4
3/4
0dB
-6dB
-40dB
5
48V
6
5/6
0dB
-6dB
-40dB
7
48V
8
7/8
1
11
Phones
1
Mic
2
Instrument
3
4
5
Mic
Line
6
7
8
-10 0
1
60+ 30
-10 0
2
60+ 30
-20 0
3
60+20
-20 0
4
60 +20
-20 0
5
60 +20
-20 0
60 +20
6
-20 0
7
60 +20
-20 0
8
60 +20
-80
•
Interface d'enregistrement FireStudio Project
•
Câble FireWire 6 broches-6 broches de 1,8 m
•
Câble d'alimentation IEC standard de 1,8 m
•
Disques d'installation de logiciels :
o Pilotes pour FireStudio Project
o Cubase LE 4
o Suite logicielle ProPak
•
Carte de garantie PreSonus
10
Main
5 | PreSonus 2007
VUE D'ENSEMBLE
1.4 CONFIGURATION REQUISE
Ci-dessous se trouvent les configurations informatiques minimales pour votre FireStudio Project.
Macintosh
•
•
•
•
Système d'exploitation : Mac OS X 10.4.x ou ultérieur.
Ordinateur : Macintosh Apple avec port FireWire 400.
Processeur/cadence : PowerPC G4/1 GHz ou plus (Intel/Dual 1 GHz recommandé).
Mémoire (RAM) : 512 Mo (1 Go ou plus recommandé).
Windows
•
•
•
•
Système d'exploitation : Microsoft Windows Vista 32 bits ou XP (avec au moins SP1).
Ordinateur : ordinateur compatible Windows avec port FireWire 400.
Processeur/cadence : Pentium ou AMD 1 GHz ou plus (Dual 1 GHz recommandé).
Mémoire (RAM) : 512 Mo (1 Go ou plus recommandé).
NOTE : La vitesse de votre processeur, la quantité de RAM et la taille et la vitesse de vos disques durs affecteront
grandement les performances globales de votre système d'enregistrement. Aussi, un système plus puissant (processeur plus
rapide avec plus de RAM) permet une moindre latence (retard du signal) et de meilleures performances globales.
6 | PreSonus 2007
FONCTIONNEMENT
2.1 PRISE EN MAIN RAPIDE
2.1.1 Installation sous Microsoft Windows
Après avoir inséré le CD d'installation dans votre lecteur de CD-ROM, l'installateur FireStudio Project vous
guidera au travers de chaque étape du processus d'installation. Veuillez lire attentivement chaque message – en
veillant particulièrement à ne pas brancher trop tôt votre FireStudio Project.
1) L'installateur FireStudio Project a été programmé
pour être aussi simple et facile à suivre que
possible. Veuillez lire attentivement chaque
message pour vous assurer de correctement
installer la FireStudio Project.
Avant de continuer l'installation de la FireStudio
Project, veuillez fermer toutes les applications
multimédia et débrancher votre FireStudio Project
de l'ordinateur.
2) Si vous voyez une quelconque alerte de sécurité
Windows, cliquez sur "Installer ce pilote malgré
tout" (Vista) ou "Continuer" (XP).
3) Avant de faire redémarrer votre ordinateur,
vérifiez que la FireStudio Project est branchée à
votre ordinateur. Si un assistant Nouveau matériel
détecté apparaît, suivez les étapes recommandées
puis faites redémarrer votre ordinateur.
Après avoir fait redémarrer votre ordinateur,
quand la diode de synchro reste allumée fixement
en bleu, votre FireStudio Project est synchronisée
sur votre ordinateur et prête à l'emploi !
7 | PreSonus 2007
FONCTIONNEMENT
2.1.2 Installation sous Mac OS X
Après avoir inséré le CD d'installation dans votre lecteur de CD, parcourez le disque et lancez l'installateur
FireStudio Project, qui vous guidera au travers de chaque étape du processus d'installation.
1) L'installateur FireStudio Project a été programmé
pour être aussi simple et facile à suivre que
possible. Veuillez lire attentivement chaque
message pour vous assurer de correctement
installer la FireStudio Project.
2) Après avoir fait redémarrer votre ordinateur,
branchez votre FireStudio Project à celui-ci via le
câble FireWire fourni. Quand la diode de synchro
reste allumée fixement en bleu, votre FireStudio
Project est synchronisée sur votre ordinateur et
prête à l'emploi !
8 | PreSonus 2007
FONCTIONNEMENT
2.1.3 Cubase LE 4 – Configuration de périphérique (Device Setup)
Une fois que vous avez installé les pilotes FireStudio Project et branché votre FireStudio Project, vous pouvez
utilisez le logiciel système de création et de production musicale Cubase LE 4 fourni avec votre FireStudio
Project pour commencer à enregistrer, mixer et produire votre musique. Insérez le CD d'installation Cubase
LE 4 dans votre ordinateur et lancez l'installateur.
Puis lancez Cubase LE 4 et suivez ces étapes pour commencer à enregistrer avec votre FireStudio Project :
1) Sélectionnez "Device Setup…" (configuration de
périphérique) dans le menu Devices (périphériques).
2) Sélectionnez "VST Audio System" dans la colonne
Devices de Device Setup.
9 | PreSonus 2007
FONCTIONNEMENT
3) Sélectionnez "PreSonus FireStudio" dans la liste
déroulante des pilotes ASIO.
4) Cliquez sur "Switch" (échanger) pour commencer à
utiliser le pilote FireStudio Project.
Pour obtenir plus d'aide sur l'emploi de Cubase LE
4, veuillez lire le guide de prise en main (Getting
Started) et le mode d'emploi (Operation Manual),
des documents que vous trouverez dans Help >
Documentation.
10 | PreSonus 2007
FONCTIONNEMENT
2.1.4 Cubase LE 4 – Création d'un projet
Pour commencer à enregistrer dans Cubase LE, vous devez d'abord créer un projet. Une fois que vous avez
l'environnement de projet, vous pouvez commencer à ajouter des pistes audio et MIDI pour enregistrer et les
modifier. Suivez ces étapes simples pour commencer à enregistrer votre premier audio dans Cubase LE :
1) Branchez un microphone ou instrument XLR dans le canal 1 de la FireStudio Project et activez
l'alimentation fantôme 48 V si votre microphone la nécessite (généralement uniquement les microphones
à condensateur).
2) Entrez dans le menu File (fichier) et sélectionnez
"New Project" (nouveau projet).
Vous pouvez aussi utiliser le raccourci clavier Ctrl+N.
3) Sélectionnez "Empty" (vierge) lorsqu'un modèle
(Template) vous est proposé.
Cliquez sur "OK".
11 | PreSonus 2007
FONCTIONNEMENT
4) Faites un clic droit dans l'espace réservé aux pistes
dans le nouveau projet et sélectionnez "Add Audio
Track" (ajouter piste audio) dans le menu déroulant
qui apparaît.
Vous pouvez aussi ajouter une piste en ouvrant le menu
Project et en sélectionnant "Add Track" (ajouter piste).
5) Quand la fenêtre de dialogue Add Audio Track
apparaît, choisissez le nombre de pistes audio que
vous désirez ajouter et si elles doivent être mono
ou stéréo puis cliquez sur "OK".
Si deux signaux audio constituent une paire stéréo (c-àd. un clavier, un processeur d'effets, un lecteur de CD,
etc.), vous devez utiliser une configuration stéréo.
Sinon, si vous avez une source audio simple, mono (un
microphone ou un instrument), vous choisirez une
configuration mono.
6) Cliquez
sur
le
bouton
d'armement
d'enregistrement (Record Enable) pour armer la
nouvelle piste en enregistrement.
7) Cliquez sur le bouton d'écoute de contrôle
(Monitor) pour entendre l'entrée par les sorties 1/2
et générales de la FireStudio Project.
8) Sélectionnez l'entrée "Stereo In > Left" (entrée
stéréo > gauche) de la FireStudio Project.
Quand vous choisissez un signal mono dans une paire
stéréo, le canal "gauche" est idéalement le canal impair
et le canal "droit" le canal pair (c'est-à-dire que la
gauche est le canal 1 et la droite le canal 2).
Pressez <F4> sur votre clavier pour ouvrir le menu VST
Connections en vue d'obtenir plus de détails sur votre
routage spécifique d'entrée et de sortie.
9) Montez la commande de gain du canal 1 en face avant de la FireStudio Project tout en parlant/chantant
dans le micro ou en jouant de votre instrument. L'indicateur de niveau d'entrée de Cubase LE doit réagir
au signal entrant. Réglez le gain pour que le niveau d'entrée soit près du maximum sans écrêter.
10) Branchez un casque en sortie casque de la FireStudio Project. Vous pouvez aussi brancher des moniteurs
aux sorties générales de la FireStudio Project.
11) Vous êtes maintenant prêt à enregistrer.
L'aide de Cubase LE est disponible en pressant <F1> sur votre clavier ou en ligne en visitant le site www.steinberg.net.
12 | PreSonus 2007
FONCTIONNEMENT
2.2 SCHÉMA EXEMPLE DE CONNEXION
Avec la FireStudio Project, vous pouvez simultanément enregistrer et reproduire 10 canaux. Comme elle est dotée
de huit préamplis, vous pouvez lui brancher huit micros en plus de l'entrée numérique S/PDIF pour enregistrer un
groupe entier. Cela facilite beaucoup l'enregistrement. Vous n'avez besoin que de quelques microphones, de câbles
pour les brancher, d'un musicien (ou plus encore) et de l'énergie créative pour assembler tout cela.
C'est une configuration type de groupe de rock. Vos besoins peuvent varier en fonction du nombre et de la variété de
sources que vous enregistrez. Sentez-vous libre d'adapter cet exemple de configuration ci-dessous à vos besoins précis.
Ordinateur avec port FireWire
Moniteurs amplifiés
via sortie régie principale
Clavier/synthé avec sortie S/PDIF
Ampli casques HP4
via sorties ligne
Casques pour musiciens
Basse électrique
Batterie acoustique
Processeur
pour guitare
Guitare solo
Guitare rythmique et ampli
Microphone de chant principal
Note: toutes les photos sont la propriété de leurs détenteurs respectifs
13 | PreSonus 2007
FONCTIONNEMENT
2.3 MICROPHONES
La FireStudio Project fonctionne avec de nombreux microphones, dont des modèles dynamiques, à ruban et à
condensateur.
2.3.1 Condensateur
Les microphones à condensateur tendent à produire un signal audio de haute qualité et font partie des choix de
micro les plus populaires dans les applications actuelles d'enregistrement en studio. En raison de leur
conception technologique, les microphones à condensateur nécessitent une source d'alimentation, qui peut être
fournie par une petite pile, une alimentation secteur externe ou les entrées microphones soutenant une
alimentation fantôme. La FireStudio Project n'envoie l'alimentation fantôme qu'au travers des entrées XLR.
2.3.2 Dynamique
Les microphones dynamiques sont vraisemblablement le type de microphone le plus largement utilisé,
particulièrement dans les spectacles en direct. Ils sont relativement peu coûteux, résistants aux dommages
physiques et acceptent généralement très bien de hauts niveaux de pression sonore (SPL). Contrairement aux
microphones à condensateur, les microphones dynamiques ne nécessitent pas de source d'alimentation et, dans
la plupart des cas, cela n'a pas d'effet sur la qualité audio ou la sensibilité d'un microphone dynamique.
Les microphones dynamiques, particulièrement les microphones à ruban, tendent à produire de faibles niveaux
de sortie qui nécessitent généralement plus de gain de préamplification qu'un microphone à condensateur.
Ruban
Les microphones à ruban sont un type de microphone dynamique particulier qui tirent leur nom du fin ruban
de métal inhérent à leur conception. Les microphones sont de très haute qualité de reproduction sonore –
particulièrement dans les hautes fréquences. Toutefois, ils sont très fragiles et ne peuvent généralement pas
accepter de hauts niveaux de pression sonore.
La chose la plus importante à savoir sur ces modèles à ruban est que quasiment aucun ne nécessite
d'alimentation fantôme. En fait, à moins qu'un microphone ne demande spécifiquement une alimentation
fantôme, en envoyer une à un microphone à ruban le détruira – en général sans possibilité de réparation.
2.3.3 USB et autres types
Il existe un grand nombre de types de microphones disponibles, et avec l'évolution de la technologie, il est
vraisemblable que d'autres verront le jour. Un modèle récent est le microphone USB. La plupart des micros
USB ont leur propre préampli intégré et utilisent des pilotes indépendants de ceux de la FireStudio Project.
Si vous utilisez un type de microphone nouveau ou non standard (USB, serre-tête, laser, MEMS, etc.), veuillez
consulter son mode d'emploi pour des informations sur ses besoins en alimentation ou sur sa compatibilité.
Quel que soit le type de microphone que vous utilisez, nous vous recommandons de lire soigneusement le mode d'emploi de
celui-ci avant d'activer l'alimentation fantôme ou si vous vous posez une quelconque question sur son utilisation.
14 | PreSonus 2007
FONCTIONNEMENT
2.4 EMPLOI DE LA SORTIE PRÉAMPLI ET DE L'ENTRÉE
LIGNE COMME UN INSERT
La FireStudio Project dispose de prises de départ ou sortie de préampli (Send) et de retour ou entrée ligne
(Return) sur les canaux 1 et 2 sous la forme de jacks 6,35 mm symétriques 3 points. Ces connecteurs permettent
d'utiliser des processeurs externes comme des compresseurs, limiteurs, égaliseurs, dé-esseurs etc.. Branchez
simplement la prise de sortie de préampli à l'entrée ligne de votre processeur externe. Puis reliez la sortie ligne du
processeur externe à l'entrée ligne 1 ou 2 de la FireStudio Project. Le signal entrant dans le canal 1 et/ou 2 est
maintenant envoyé par la FireStudio Project à destination du processeur externe et retourne dans la FireStudio
Project une fois traité. Le signal traité final peut maintenant être enregistré en utilisant le canal 1 ou le canal 2.
NOTES :
Les entrées ligne des canaux 1 et 2 sont des entrées à coupure vis-à-vis des sorties de préampli de canal 1 et 2 et ont donc
priorité sur l'entrée mixte micro/instrument correspondante en face avant de la FireStudio Project (c'est-à-dire que si un
câble est branché dans l'entrée ligne du canal 1 à l'arrière de la FireStudio Project, l'entrée Mic/Instrument du canal 1 est
inactive tant que le câble n'est pas retiré de l'entrée ligne Return).
Les sorties de préampli (Send) ne sont aucunement reliées au convertisseur N/A (numérique/analogique) et ne peuvent donc
que produire les signaux entrant dans les canaux 1 et 2. Si vous devez rediriger de l'audio enregistré ou l'entrée des canaux
3-8, vous devez utiliser votre logiciel d'enregistrement et une ou plusieurs des sorties ligne.
15 | PreSonus 2007
COMMANDES & CONNEXIONS
3.1 LOGICIEL PRESONUS FIRECONTROL
Le FireControl est une solution performante, flexible et simple d'emploi pour créer plusieurs mixages sans latence
depuis vos entrées et les flux de lecture de votre logiciel audio numérique. Il permet de créer un mixage sans
latence de 18 de vos signaux d'entrée et de sortie pour chacune des paires de sorties de votre FireStudio Project.
Le FireControl agit également comme panneau de contrôle de la FireStudio Project avec la capacité de changer
divers réglages physiques et logiciels de l'interface FireStudio Project et de ses pilotes.
La section Mixer du FireControl a été conçue pour ressembler à une table de mixage physique et se comporter
comme elle, aussi la plupart des fonctions vous sont peut-être déjà familières. La section suivante décrit en détail la
disposition de FireControl et les fonctions des divers boutons que vous y trouverez.
3.1.1 Icône d'application FireControl
Une fois que vous aurez installé avec succès votre FireStudio Project, le
FireControl sera disponible dans la zone de notification de votre barre de tâches
(généralement dans le coin inférieur droit de votre écran près de l'horloge).
L'icône FireControl est rouge quand votre FireStudio Project est déconnectée ou n'est pas installée et bleue
quand la FireStudio Project est connectée et correctement installée.
Ouvrez le FireControl en double cliquant sur l'icône FireControl bleue ou d'un clic droit sur l'icône avec
sélection de "Open PreSonus FireControl" (Ouvrir PreSonus FireControl).
Faites un clic droit sur l'icône FireControl et sélectionnez "Quit" pour totalement quitter
l'application FireControl et la retirer de la barre des tâches.
Les utilisateurs de Mac OS X trouveront l'application FireControl dans le dossier
Applications.
16 | PreSonus 2007
COMMANDES & CONNEXIONS
3.1.2 Section Master de FireControl
La section Master, toujours visible, vous permet de contrôler la source et le niveau des sorties de la FireStudio
Project, ainsi que la fréquence d'échantillonnage et la taille de mémoire tampon des pilotes FireStudio.
Section de sélection de sortie (Output Select)
•
Changent le mixage de sortie affiché
Boutons de sélection de sortie
Le FireControl a cinq mixages de sorties – un pour chacune
des cinq sorties de la FireStudio Project.
•
Bouton de commutation de mixeur
Associe ou non le mixeur à la sortie
Sur "PlayBack", la paire de sorties de lecture de station de
travail audio numérique de la paire de sorties est
directement routée vers la sortie.
•
Niveau de sortie post-fader
Affiche le niveau de sortie de chaque paire stéréo
Affiche les niveaux post-fader, c'est-à-dire les niveaux de
sortie audio réels de votre FireStudio Project.
Section des réglages physiques
•
Fréquence d'échantillonnage
Change la fréquence d'échantillonnage de la
FireStudio Project
Une fréquence d'échantillonnage plus élevée accroît le
spectre des fréquences et la précision sonore mais
également la taille du fichier audio enregistré.
•
Taille de mémoire tampon
Change la taille de mémoire tampon de la
FireStudio Project
Ce sélecteur est absent sous Mac OS X.
Une grande mémoire tampon accroît la latence mais donne
plus de stabilité.
•
Source d'horloge
Change la source d'horloge de la FireStudio Project
L'option "S/PDIF" sert à asservir la FireStudio Project à un
dispositif externe via S/PDIF.
•
Coin de redimensionnement
Redimensionne la largeur du FireControl
Cliquez sur le coin inférieur droit du FireControl et tirez
pour redimensionner sa largeur sur votre écran et
augmenter/diminuer le nombre de canaux visibles.
17 | PreSonus 2007
COMMANDES & CONNEXIONS
Section de sortie master
•
Change le niveau audio de la sortie sélectionnée
Fader de sortie master
Montez et descendez le fader master pour augmenter et
diminuer le niveau de l'audio de la sortie sélectionnée.
La valeur d'accentuation ou d'atténuation est affichée en dB
sous le fader de voie de - l'infini à 0,0 dB.
Deux indicateurs de niveau virtuels à DEL sur la droite du
fader master affichent le niveau pré-fader du signal audio.
La valeur crête en dBFS de l'audio du canal est affichée
directement au-dessus des indicateurs de niveau virtuels à
DEL de la sortie master.
NOTE: Si la valeur crête affiche "CLIP", alors les canaux
de votre mixeur et/ou les niveaux de lecture de
votre station de travail audio numérique doivent
être réduits. Les témoins d'écrêtage (clip) s'effacent
quand le pointeur de la souris les survole.
•
Annulation master de mute et solo
Annule tous les mutes ou solos actifs sur les voies
Les boutons d'annulation master de mute et de solo ne sont
actifs que si au moins un bouton mute ou solo de voie est
actif.
3.1.3 Mixeur FireControl
Le mixeur FireControl vous permet de créer un mixage personnalisé pouvant atteindre 18 entrées physiques et
sorties de lecture logicielle de la FireStudio Project et de régler indépendamment leurs niveaux pour chacune
des paires de sorties stéréo de la FireStudio Project, tout cela sans latence. La section mixeur n'est visible que
si le bouton Mixer de la paire de sorties sélectionnée est activé.
NOTE : Le mixeur est commun à toutes les sorties de la FireStudio Project, aussi si vous ajoutez ou
supprimez un canal dans le mixeur, chaque sortie dont le bouton Mixer est activé sera affectée par le
changement.
18 | PreSonus 2007
COMMANDES & CONNEXIONS
Voici les éléments individuels du mixeur et leur fonction :
•
Curseurs de panoramique de voie
Déplacent l'audio de la voie à gauche ou à droite
dans le champ stéréo
Un double clic sur le curseur centre le panoramique.
•
Boutons de couplage (Link)
Couplent les canaux adjacents comme paire stéréo
Changer le niveau d'un canal couplé change les deux. Les
panoramiques sont respectivement à fond à gauche/droite.
•
Faders de voie
Changent le niveau audio de la voie
Montez et descendez le fader de voie pour augmenter et
diminuer le niveau audio de la voie.
La valeur d'accentuation ou d'atténuation est affichée en dB
sous le fader de voie de - l'infini à 6 dB.
Un indicateur de niveau virtuel à DEL sur la droite de
chaque fader affiche le niveau post-fader de l'audio de la
voie.
La valeur crête en dBFS de l'audio de la voie est affichée
directement au-dessus de l'indicateur de niveau virtuel à
DEL de chaque voie.
•
Mute et solo de voie
Ajoute la voie au bus mute ou au bus solo
Mute réduit au silence l'audio de la voie. Mettre une voie en
solo coupe toutes les autres voies qui ne sont pas en solo.
•
Barre de défilement des voies
Permet d'afficher d'autres voies
Si le FireControl est redimensionné afin d'afficher moins de
18 voies, cliquez sur la barre de défilement pour faire défiler
sur la droite/gauche et ainsi visualiser les voies masquées.
•
Sélecteurs d'entrée
Changent la source des voies du mixeur FireControl
Ne pas choisir d'entrée masque la voie, sinon l'indication
correspond à vos entrées physiques (Mic/Inst/Line/SPDIF).
"DAW" correspond aux sorties de lecture de votre station
de travail audio numérique logicielle.
19 | PreSonus 2007
COMMANDES & CONNEXIONS
3.1.4 Menus de FireControl
•
Session. Vous permet de sauvegarder et de charger les réglages de mixeur et de sortie de FireControl.
o
o
•
Load Session... Charge un fichier de session FireControl sauvegardé.
Save Session... Sauvegarde les réglages de mixeur et de sortie de FireControl pour réutilisation.
Advanced. Donne des options supplémentaires spécifiques aux fonctionnalités Windows.
o
Sample Rate Lock Mode. Définit les applications pouvant changer la fréquence d'échantillonnage.
ƒ
ƒ
ƒ
Unlock. N'importe quelle application WDM ou ASIO.
Lock WDM/Windows. Seulement les applications ASIO.
Lock WDM and ASIO. Seul le FireControl peut changer cette fréquence.
o
Enable WDM Audio. Décocher cette option désactive l'audio WDM dans Windows. C'est utile
quand la FireStudio Project est dédiée uniquement à la station de travail audio numérique.
o
Operation Mode. Change le mode de réglage de la taille de la mémoire tampon de sortie des
pilotes FireStudio.
ƒ
ƒ
Normal Mode. Les mémoires tampon d'entrée/sortie sont définies par le réglage
Buffer Size.
Safe Mode 1-3. Accroît la taille de mémoire tampon et de sortie pour plus de stabilité.
20 | PreSonus 2007
COMMANDES & CONNEXIONS
3.2 DISPOSITION DE LA FACE AVANT
FIRESTUDIO ™
1
Mic
•
10X10 FireWire Interface | 8 XM AX Preamps | 96kHz | M IDI I/O | S/PDIF I/O | Digital M ixer
2
3
Instrument
4
5
Mic
Line
6
7
8
Préamplis microphone. Votre FireStudio Project est équipée de huit préamplificateurs de microphone
X-MAX PreSonus spécialement conçus pour l'emploi avec tous les types de microphone, qu'ils soient
dynamiques, à condensateur ou à ruban, ainsi qu'avec des signaux d'instrument et de niveau ligne. Le
modèle primé de préamplificateur PreSonus est un buffer d'entrée de classe A suivi par un double étage
de gain asservi. Cet arrangement donne un bruit ultra faible et un large contrôle de gain permettant à
l'utilisateur de la FireStudio Project d'accentuer le signal souhaitable sans augmenter le bruit de fond
indésirable.
1
2
48V
1/2
o
0dB
-6dB
-40dB
3
48V
4
3/4
0dB
-6dB
-40dB
5
48V
6
5/6
0dB
-6dB
-40dB
7
48V
8
7/8
Alimentation fantôme 48 volts. La FireStudio Project possède une alimentation fantôme 48 V
activable par groupes de deux via les boutons poussoirs de la face avant. De gauche à droite,
chaque bouton active l'alimentation fantôme pour les canaux 1 & 2, 3 & 4, 5 & 6 et 7 & 8.
ƒ
Câblage du connecteur XLR pour l'alimentation fantôme
•
•
•
Broche 1 = masse
Broche 2 = +48 V
Broche 3 = +48 V
o
Marge de +22 dBu. Le préamplificateur de microphone de la FireStudio Project a une marge de
+22 dBu. Cette caractéristique vous donne une large plage dynamique et d'excellentes
caractéristiques de réponse des transitoires.
o
Connecteurs mixtes Neutrik. Chaque canal de la FireStudio Project a un connecteur
micro/ligne de type mixte Neutrik. Ce connecteur révolutionnaire vous permet d'utiliser aussi
bien une fiche jack 6,35 mm qu'un connecteur XLR avec la même entrée femelle. Les deux
premiers canaux de la FireStudio Project sont des entrées mixtes, instrument sur jack 6,35 mm
et microphone sur XLR. Les entrées de niveau ligne pour ces deux canaux se trouvent en face
arrière de la FireStudio Project.
21 | PreSonus 2007
COMMANDES & CONNEXIONS
FIRESTUDIO ™
1
Mic
•
2
Instrument
Entrées instrument (canaux 1 et 2). Le connecteur jack 6,35 mm 2 points des canaux 1 et 2 sert à
l'emploi avec un instrument (guitare, basse, etc.). Quand un instrument est branché en entrée instrument,
le préampli microphone est court-circuité et la FireStudio Project devient un préamplificateur
d'instrument actif.
NOTE : Les instruments actifs sont ceux qui ont un préampli interne ou une sortie de niveau ligne. Les
instruments actifs doivent être branchés dans une entrée ligne plutôt que dans une entrée instrument. Brancher
une source de niveau ligne dans les entrées instrument en face avant de la FireStudio Project risque non seulement
d'endommager ces entrées mais donne également un signal audio très fort et souffrant souvent de distorsion.
(En clair, ne branchez pas de source de niveau ligne dans les prises mixtes des canaux 1 et 2)
-10 0
•
1
60 +30
2
60 +30
-20 0
3
60 +20
-20 0
4
60 +20
-20 0
5
60 + 20
-20 0
6
60 + 20
-20 0
7
60 + 20
-20 0
8
60 +20
Commande de gain/adaptation d'entrée. Cette commande présente la structure de gain suivante :
1
o
Entrées microphone XLR. 54 dB de gain variable (+4 dB à +50 dB).
o
Entrées instrument/haute impédance sur jack 6,35 mm 2 points. 54 dB de gain variable
(+4 dB à +50 dB).
o
Entrées ligne sur jack 6,35 mm 3 points. 32 dB de gain variable (-16 dB à +16 dB de plage de
compensation).
48V
1/2
•
-10 0
2
0dB
-6dB
-40dB
3
48V
3/4
4
0dB
-6dB
-40dB
5
48V
5/6
6
0dB
-6dB
-40dB
7
48V
8
7/8
Indicateurs de niveau / témoin d'écrêtage à DEL. Chaque canal dispose de témoins de niveau à
trois DEL. La DEL verte s'allume quand votre signal entrant par la prise XLR (micro) ou jack 6,35 mm
(instrument) atteint -40 dBFS. La DEL jaune s'allume quand le signal entrant dans le canal atteint -6 dBFS
(+4 dBu). La DEL témoin d'écrêtage rouge s'allume quand le signal entrant dans la voie atteint 0 dBFS. À
ce niveau, le signal de votre micro/instrument manifeste des signes d'écrêtage tels que de la distorsion. Il
est fortement recommandé de ne pas laisser vos convertisseurs écrêter (c'est-à-dire le témoin d'écrêtage
rouge s'allumer) car la qualité sonore ne serait pas acceptable.
22 | PreSonus 2007
COMMANDES & CONNEXIONS
1
11
Phones
-80
10
Main
•
Main (général). La commande Main contrôle le niveau de sortie par les sorties générales (Main) à
l'arrière de la FireStudio Project dans une plage de -80 dB à +10 dB.
•
Phones (casque). La commande Phones contrôle le volume de la sortie casque en face avant de l'unité.
Notez que l'indicateur de volume monte à 11… utilisez ce réglage avec une extrême précaution.
•
Jack 6,35 mm pour casque. C'est là que vous connectez votre casque à la FireStudio Project.
•
DEL d'alimentation/synchro rouge - bleue. Cette DEL est un témoin de source d'horloge
(synchro). Elle vous permet de savoir si votre unité reçoit correctement le word clock. Le word clock est
le moyen pour les appareils numériques de synchroniser leur cadence de trames. Une bonne
synchronisation word clock évite que les signaux audio des appareils numériques ne souffrent de
craquements, clic ou distorsion en raison de transmissions audio numériques dépareillées.
o
o
Bleu. La FireStudio Project est correctement synchronisée via FireWire ou S/PDIF.
Rouge et bleu clignotant. Synchro absente ou non correcte.
23 | PreSonus 2007
COMMANDES & CONNEXIONS
3.3 DISPOSITION DE LA FACE ARRIÈRE
•
Entrée d'alimentation. C'est là que se branche le câble d'alimentation IEC de la FireStudio Project.
•
Interrupteur d'alimentation. Appuyez sur sa partie haute pour mettre sous tension votre FireStudio
Project ( | ). Appuyez sur sa partie basse pour éteindre votre FireStudio Project ( O ).
•
Ports FireWire. La face arrière de la FireStudio Project comprend deux ports FireWire 6 broches
standard. L'un ou l'autre (et uniquement un) doit être branché à un port FireWire libre de votre
ordinateur. Si votre ordinateur a un connecteur 4 broches (fréquent sur les portables), il vous faudra un
convertisseur 4 vers 6 broches pour relier votre FireStudio Project à votre ordinateur.
Utilisez l'autre port FireWire pour brancher d'autres dispositifs FireWire tels que des disques durs externes.
•
Prises d'entrée (In) et de sortie (Out) S/PDIF. Permettent à la FireStudio Project de recevoir et
transmettre l'audio vers et depuis d'autres appareils audio numériques. La norme S/PDIF permet de
transmettre deux canaux audio à des résolution et fréquence d'échantillonnage atteignant 24 bits/96 kHz.
L'entrée S/PDIF permet aussi de recevoir le Word Clock – signal de synchro indiquant la fréquence
d'échantillonnage ou la cadence des mots échantillonnés via une interface numérique.
Vous devez sélectionnez "S/PDIF" comme source d'horloge dans FireControl quand vous utilisez l'entrée S/PDIF.
•
Ports d'entrée et de sortie MIDI. MIDI signifie "Musical Instrument Digital Interface" (interface
numérique pour instrument de musique). Toutefois, la norme MIDI va bien au-delà de l'instrumentation et
de la séquence. Les entrées et sorties MIDI sur le câble permettent la connexion avec des équipements
24 | PreSonus 2007
COMMANDES & CONNEXIONS
MIDI externes et/ou la communication avec eux. Une fonction de ce port est la programmation MIDI. Il
peut également servir pour le MMC (MIDI Machine Control) et le MTC (MIDI Time Code).
NOTE : Le MIDI n'est pas de l'audio mais sert fréquemment à déclencher ou à contrôler une source audio
(comme un plug-in VST ou un synthétiseur). Quand vous utilisez le MIDI, veillez à ce que vos données
MIDI soient correctement envoyées et reçues par l'instrument physique ou logiciel approprié. Vous
pouvez avoir à renvoyer l'audio de ces appareils dans la FireStudio Project. Veuillez consulter le mode
d'emploi de vos appareils MIDI pour de l'aide quant à leur configuration et leur utilisation.
•
Sortie générale (Main). La source audio des sorties Main Out est identique à celle des sorties
polyvalentes 1 et 2 (lecture 1 et 2 du logiciel audio numérique par défaut). La différence est que le niveau
des sorties générales est contrôlé par le bouton de volume Main en face avant de la FireStudio Project.
•
Sorties ligne polyvalentes (General Purpose)). Ces sont des sorties polyvalentes de niveau ligne
sur jack 6,35 mm 3 points. Les sorties ligne 1 et 2 sont généralement destinées à la reproduction audio de
votre ordinateur. Les huit sorties ligne sont accessibles à votre ordinateur et peuvent être utilisées pour
des mixages indépendants, des enceintes supplémentaires, des processeurs d'effets externes etc.
NOTE : Par défaut, les sorties polyvalentes sont associées aux flux de reproduction 1-8 de votre logiciel audio
numérique. Toutefois, le FireControl dispose d'un contrôle final sur leurs sources audio.
•
Entrées ligne (Return). Ce sont les entrées de niveau ligne pour les canaux 1 et 2. Leur structure de
gain est identique aux entrées sur jack 6,35 mm des canaux 3-8 et elles servent généralement aux signaux
ne nécessitant pas de préamplification (comme les lecteurs de CD/MP3, processeurs d'effets, etc.). Ces
entrées sont des entrées à coupure vis-à-vis des sorties de préampli des canaux 1 et 2 et ont donc
priorité sur l'entrée Mic/Instrument correspondante en face avant de la FireStudio Project (c'est-à-dire si
un câble est branché en entrée ligne du canal 1 à l'arrière de la FireStudio Project, l'entrée Mic/Instrument
du canal 1 sera inactive tant que le câble n'est pas retiré de l'entrée ligne du canal 1).
•
Sorties de préampli (Send). Ces prises jack 6,35 mm sont des sorties symétriques des préamplis des
canaux 1 et 2. Elles sont à semi-coupure vis-à-vis des entrées ligne 1 et 2, ce qui signifie que brancher un
câble dans l'une des sorties préampli n'interrompt pas le trajet du signal entre les sorties de préampli et
les entrées ligne (et vers le convertisseur A/N).
NOTE : Les sorties de préampli servent généralement à brancher des processeurs de signal externes comme des
compresseurs, limiteurs, égaliseurs, dé-esseurs etc. aux canaux 1 ou 2. Les sorties de préampli (Send) ne sont
aucunement reliées au convertisseur N/A (numérique/analogique) et ne peuvent donc que produire les signaux
entrant dans les canaux 1 et 2. Si vous devez rediriger de l'audio enregistré ou l'entrée des canaux 3-8, vous devez
utiliser votre logiciel d'enregistrement et une ou plusieurs des sorties ligne.
25 | PreSonus 2007
INFORMATIONS TECHNIQUES
4.1 GUIDE DE DÉPANNAGE
Veuillez noter que de nombreux problèmes techniques peuvent survenir lors de l'utilisation d'un ordinateur
standard comme station de travail audio numérique. PreSonus ne fournit une assistance que pour les problèmes
ayant directement trait à votre FIRESTUDIO. Il peut être nécessaire de contacter le fabricant de l'ordinateur, de
son système d'exploitation et/ou du logiciel pour obtenir une assistance technique complémentaire. PreSonus
n'assure pas d'assistance technique concernant les systèmes d'exploitation, matériels ou logiciels supplémentaires.
Veuillez consulter régulièrement notre site web www.presonus.com en vue d'informations sur les logiciels et de
mises à jour les concernant, de mises à jour du firmware et d'une assistance technique. De plus, une assistance
technique peut être obtenue par e-mail à l'adresse suivante : [email protected]
Craquements et clics
Des craquements et des clics dans l'audio entrant ou reproduit sont généralement causés par des pertes
momentanées de synchronisation entre la FireStudio Project et sa source d'horloge. Cela peut être dû à une carte
FireWire non adaptée aux périphériques FireWire audio ou à un manque de ressources du processeur ou de
mémoire disponible. Essayez de fermer tous les programmes inutiles, d'augmenter la taille de la mémoire tampon
(buffer size) dans le FireControl et d'optimiser votre système d'exploitation pour l'audio.
Les craquements et les clics propres à l'entrée ou à la sortie S/PDIF sont généralement causés par l'absence de
synchronisation numérique de la FireStudio Project sur l'appareil S/PDIF externe. Si c'est le cas, vérifiez que votre
FireStudio Project et l'appareil S/PDIF externe sont correctement synchronisés. Veuillez consulter le mode d'emploi
de votre appareil S/PDIF pour plus de détails sur sa synchronisation sur votre FireStudio Project.
Diode Sync clignotante
La diode Sync de la FireStudio Project clignote en rouge et en bleu en cas d'absence de synchronisation. Vérifiez le
câble FireWire pour vous assurer qu'il n'a pas été débranché. Si vous utilisez un appareil S/PDIF externe et que
votre source d'horloge est réglée sur "S/PDIF", réglez la fréquence d'échantillonnage du FireControl sur celle de
l'appareil S/PDIF. Sinon, ouvrez le FireControl et réglez la source d'horloge sur "Internal".
Blancs dans l'audio
Des blancs peuvent se produire dans l'audio lorsque la vitesse de votre processeur ne permet pas d'alimenter
suffisamment vite la mémoire tampon audio. Augmentez la taille de cette dernière dans le FireControl et essayez
les différents modes de fonctionnement dans le menu Advanced.
Préamplificateur
Q : J'ai un microphone branché dans le canal 1 (ou 2) mais je n'obtiens aucun signal.
Solutions possibles :
1) Vérifiez votre câble micro. Il doit avoir un connecteur XLR.
2) Vérifiez que le microphone ne nécessite pas d'alimentation fantôme. Si c'est le cas, pressez le bouton 48V.
3) Vérifiez que rien n'est branché en entrée ligne à l'arrière de la FireStudio Project. Les entrées ligne des
canaux 1 et 2 ont priorité sur leur homologue mixte de la face avant. Si un câble est branché en entrée
ligne, alors l'entrée micro/instrument correspondante est inactive tant qu'il y a un câble en entrée ligne 1.
Pour de l'aide concernant Cubase LE 4, pressez F1 quand vous vous trouvez dans Cubase LE ou visitez : www.steinberg.net.
26 | PreSonus 2007
INFORMATIONS TECHNIQUES
4.2 CARACTÉRISTIQUES TECHNIQUES
Préamplis microphone
Type d'entrée .......................................................................................................................................... XLR femelle symétrique
Réponse en fréquence (±0,5 dB) ........................................................................................................................ 20 Hz à 50 kHz
Réponse en fréquence (±3,0 dB) ...................................................................................................................... 20 Hz à 150 kHz
Impédance d'entrée (symétrique) ..................................................................................................................................... 1600 Ω
DHT+B (non pondérée, 1 kHz pour une sortie à +4 dBu, gain unitaire) ........................................................... < 0,003 %
Bruit équivalent en entrée (non pondéré, gain 55 dB, entrée 150 Ω, 20 Hz à 22 kHz) ..................................... -126 dBu
Rapport S/B (gain unitaire, non pondéré, Réf. = +4 dBu, 20Hz à 22 kHz) ............................................................ > 101 dB
Taux de réjection de mode commun (1 kHz, 55 dB de gain) .................................................................................... > 55 dB
Plage de contrôle de gain (± 1dB) ....................................................................................................................... -4 dB à +50 dB
Niveau d'entrée maximal (gain unitaire, 1 kHz pour 0,5 % de DHT+B) ................................................................ +14 dBu
DEL de niveau de signal
Rouge / écrêtage (±0,5 dBu) ..................................................................................... +10 dBu (0 dBFS)
Jaune (±0,5 dBu) ........................................................................................................... +4 dBu (-6 dBFS)
Verte (±0,5 dBu) ....................................................................................................... -30 dBu (-40 dBFS)
Alimentation fantôme (CC ±2 V) ................................................................................................................................. CC +48 V
Entrée instrument (canaux 1 & 2 uniquement)
Type d'entrée ....................................................................................................... Jack 6,35 mm 3 points femelle asymétrique
Impédance d'entrée ................................................................................................................................................................. 1 MΩ
Entrées ligne
Type d'entrée ......................................................................................................... Jack 6,35 mm 3 points femelle symétrique
Réponse en fréquence (±0,5 dB) ........................................................................................................................ 20 Hz à 50 kHz
Réponse en fréquence (±3,0 dB) ...................................................................................................................... 20 Hz à 150 kHz
Impédance d'entrée (symétrique) ....................................................................................................................................... 10 kΩ
DHT+B (non pondérée, 1 kHz pour une sortie à +4 dBu, gain unitaire) ........................................................... < 0,003 %
Rapport S/B (gain unitaire, non pondéré, Réf. = +4 dBu, 20Hz à 22 kHz) ............................................................ > 101 dB
Plage de contrôle de gain (±1 dB) ..................................................................................................................... -16 dB à +16 dB
Niveau d'entrée maximal (gain unitaire, 1 kHz pour 0,5 % de DHT+B) ................................................................ +10 dBu
Niveau d'entrée maximal (gain minimal, 1 kHz pour 0,5% de DHT+B) ................................................................. +22 dBu
27 | PreSonus 2007
INFORMATIONS TECHNIQUES
Sorties ligne (y compris sorties de préampli, sorties polyvalente et sorties générales)
Type de sortie ....................................................................................................................... Jack 6,35 mm 3 points symétrique
Impédance de sortie .................................................................................................................................................................. 51 Ω
Sortie casque
Type de sortie ................................................................................................................... Jack 6,35 mm 3 points stéréo active
Sortie maximale ................................................................................................................ 150 mW/canal sous charge de 60 Ω
Réponse en fréquence (±1,0 dB) ........................................................................................................................ 10 Hz – 70 kHz
Audio numérique
Plage dynamique du convertisseur A/N (pondération A, fréquence d'échantillonnage 48 kHz) .......................... 114 dB
Plage dynamique du convertisseur N/A (pondération A, fréquence d'échantillonnage 48 kHz) .......................... 114 dB
Résolution en bits .......................................................................................................................................................................... 24
Niveau de référence pour 0 dBFS ................................................................................................................................... +10 dBu
Sélections de fréquence d'échantillonnage interne (kHz) .......................................................................... 44,1, 48, 88,2, 96
Entrée de fréquence d'échantillonnage externe ............................................................................................................... S/PDIF
Alimentation
Type de connecteur d'entrée .................................................................................................................................................... IEC
Plage de tension d'entrée ...................................................................................................................................... CA 90 à 230 V
Puissance requise (en continu) ............................................................................................................................................. 20 W
Au titre de son engagement pour une amélioration constante, PreSonus Audio Electronics, Inc. se réserve le droit de modifier
toute caractéristique mentionnée ici à tout moment sans préavis.
28 | PreSonus 2007
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
