Whirlpool HOO M40 AN Instruction for Use

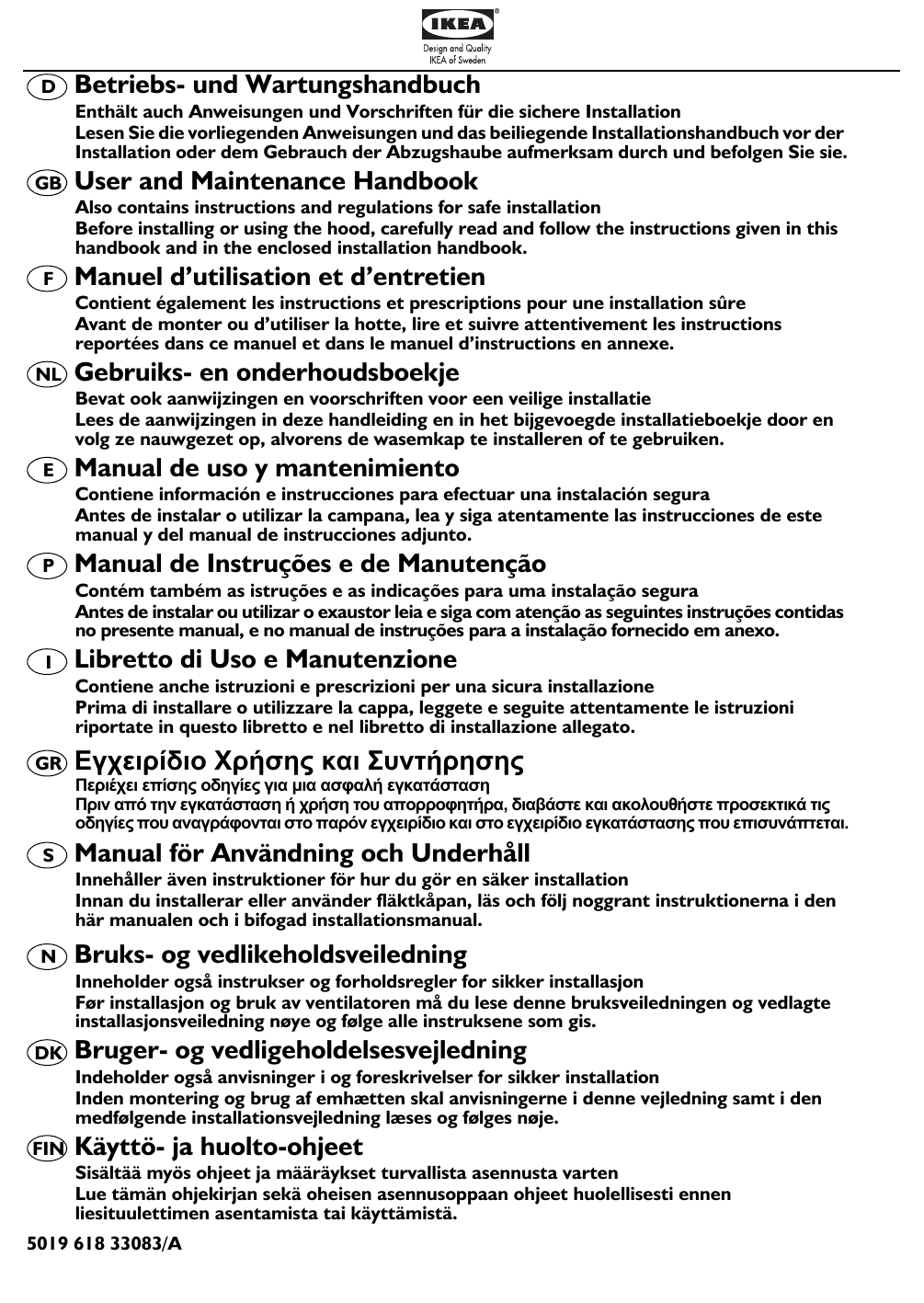

D
Betriebs- und Wartungshandbuch
Enthält auch Anweisungen und Vorschriften für die sichere Installation
Lesen Sie die vorliegenden Anweisungen und das beiliegende Installationshandbuch vor der
Installation oder dem Gebrauch der Abzugshaube aufmerksam durch und befolgen Sie sie.
GB
User and Maintenance Handbook
Also contains instructions and regulations for safe installation
Before installing or using the hood, carefully read and follow the instructions given in this
handbook and in the enclosed installation handbook.
F
Manuel d’utilisation et d’entretien
Contient également les instructions et prescriptions pour une installation sûre
Avant de monter ou d’utiliser la hotte, lire et suivre attentivement les instructions
reportées dans ce manuel et dans le manuel d’instructions en annexe.
NL
Gebruiks- en onderhoudsboekje
Bevat ook aanwijzingen en voorschriften voor een veilige installatie
Lees de aanwijzingen in deze handleiding en in het bijgevoegde installatieboekje door en
volg ze nauwgezet op, alvorens de wasemkap te installeren of te gebruiken.
E
Manual de uso y mantenimiento
Contiene información e instrucciones para efectuar una instalación segura
Antes de instalar o utilizar la campana, lea y siga atentamente las instrucciones de este
manual y del manual de instrucciones adjunto.
P
Manual de Instruções e de Manutenção
Contém também as istruções e as indicações para uma instalação segura
Antes de instalar ou utilizar o exaustor leia e siga com atenção as seguintes instruções contidas
no presente manual, e no manual de instruções para a instalação fornecido em anexo.
I
Libretto di Uso e Manutenzione
Contiene anche istruzioni e prescrizioni per una sicura installazione
Prima di installare o utilizzare la cappa, leggete e seguite attentamente le istruzioni
riportate in questo libretto e nel libretto di installazione allegato.
GR
Εγχειρίδιο Χρήσης και Συντήρησης
Περιέχει επίσης οδηγίες για μια ασφαλή εγκατάσταση
Πριν από την εγκατάσταση ή χρήση του απορροφητήρα, διαβάστε και ακολουθήστε προσεκτικά τις
οδηγίες που αναγράφονται στο παρόν εγχειρίδιο και στο εγχειρίδιο εγκατάστασης που επισυνάπτεται.
S
Manual för Användning och Underhåll
Innehåller även instruktioner för hur du gör en säker installation
Innan du installerar eller använder fläktkåpan, läs och följ noggrant instruktionerna i den
här manualen och i bifogad installationsmanual.
N
Bruks- og vedlikeholdsveiledning
Inneholder også instrukser og forholdsregler for sikker installasjon
Før installasjon og bruk av ventilatoren må du lese denne bruksveiledningen og vedlagte
installasjonsveiledning nøye og følge alle instruksene som gis.
DK
Bruger- og vedligeholdelsesvejledning
Indeholder også anvisninger i og foreskrivelser for sikker installation
Inden montering og brug af emhætten skal anvisningerne i denne vejledning samt i den
medfølgende installationsvejledning læses og følges nøje.
FIN
Käyttö- ja huolto-ohjeet
Sisältää myös ohjeet ja määräykset turvallista asennusta varten
Lue tämän ohjekirjan sekä oheisen asennusoppaan ohjeet huolellisesti ennen
liesituulettimen asentamista tai käyttämistä.
5019 618 33083/A
PL
Instrukcja obsługi i konserwacji
Zawiera również instrukcje i przepisy umożliwiające bezpieczną instalację
Przed rozpoczęciem instalacji lub użytkowania okapu, proszę przeczytać uważnie
instrukcje zawarte w niniejszej broszurze oraz w dołączonej instrukcji instalacji i
proszę ich przestrzegać.
CZ
Návod k použití a údržbě
Obsahuje také pokyny a předpisy k bezpečné instalaci.
Před instalací nebo použitím digestoře si pozorně přečtěte pokyny uvedené v této
příručce a v přiložené instalační příručce.
SK
Návod na používanie a údržbu
Obsahuje aj pokyny a predpisy na bezpečnú inštaláciu
Pred inštaláciou alebo používaním odsávača si prečítajte a dôsledne dodržiavajte
pokyny uvedené v tomto návode a v priloženom návode na inštaláciu.
H
Használati és karbantartási útmutató
A biztonságos üzembe helyezésre vonatkozóan is tartalmaz előírásokat és
utasításokat
A készülék üzembe helyezése vagy használata előtt alaposan tanulmányozza át az
ebben és az üzembe helyezési útmutatóban foglaltakat.
RUS
Инструкции по эксплуатации и техобслуживанию
Содержит также инструкции и указания по безопасной установке
Перед установкой и использованием вытяжки, прочтите и тщательно
следуйте инструкциям, приведенным в данной брошюре, а также к
прилагаемому руководству по установке.
BG
Книжка за употреба и поддръжка
Съдържа и инструкции и предписания за надеждно инсталиране
Преди инсталиране или употреба на аспиратора прочетете внимателно
инструкциите, дадени в тази книжка и приложената книжка за инсталиране.
RO
Manual de utilizare și întreţinere
Conţine și instrucţiuni și recomandări pentru o instalare sigură
Înainte de a instala sau de a utiliza hota, citiţi și urmaţi cu atenţie instrucţiunile din
acest manual și din manualul de instalare anexat.
5019 618 33083/A
MILJØINFORMASJON
1. Emballasjen
Emballasjen består av 100% resirkulerbart materiale og er
merket med resirkuleringssymbolet . Avhend den i henhold
til gjeldende lokale renovasjonsforskrifter. Materialet i
emballasjen (plastposer, polystyrenbiter osv.) kan være farlig
for barn og må holdes utenfor barns rekkevidde.
2. Produkt
Dette apparatet er merket i overensstemmelse med
EU-direktivet 2002/96/EC, Waste Electrical and Electronic
Equipment (WEEE).
Ved å sørge for at apparatet blir avfallsbehandlet på korrekt
måte, bidrar du til å forebygge negative konsekvenser for
helse og miljø.
Symbolet på produktet, eller i den medfølgende
dokumentasjonen viser at dette apparatet ikke må behandles
som vanlig husholdningsavfall, men at det må leveres inn til
egen innsamlingsstasjon for resirkulering av elektriske og
elektroniske apparater.
Man må kassere apparatet som angitt i lokale
renovasjonsforskrifter.
For videre informasjon om behandling, gjenvinning og
resirkulering av dette produktet kan du kontakte komunen,
det lokale renholdsverket eller butikken der du kjøpte
apparatet.
VIKTIGE SIKKERHETSINSTRUKSJONER
ADVARSEL: For å begrense risikoen for brann, elektrisk
støt, skader på personer eller ting ved bruk av ventilatoren,
må man følge grunnleggende forholdsregler, inkludert de du
finner nedenfor.
1. Koble ventilatoren fra strømnettet før du utfører
installasjons- eller vedlikeholdsinngrep på apparatet.
2. Installasjon av ventilatoren skal utføres av en autorisert
elektriker etter produsentens anvisninger og i henhold til
gjeldende lokale sikkerhetsforskrifter.
3. Jording av apparatet er påbudt. (Det er ikke mulig for
ventilatorene i klasse II).
4. Ikke bruk multikontakter eller skjøteledninger.
5. Etter installasjonen skal de elektriske komponentene ikke
lenger være tilgjengelige for brukeren.
6. Ventilatoren må ikke berøres med fuktige legemsdeler
eller brukes når man går barfot.
7. Ikke dra i strømledningen for å trekke støpselet ut av
kontakten.
8. Kundeservice – ingen del av ventilatoren må repareres
eller skiftes ut dersom det ikke er spesielt nevnt i
bruksanvisningen. Alle vedlikeholdsinngrep må utføres av
en autorisert elektriker.
9. Når man lager hull i veggen må man forsikre seg om at
elektriske koblinger og/eller rørledninger ikke skades.
10. Ventilasjonsavtrekket må alltid føres ut i friluft.
5019 618 33083/A
D GB F NL
E
P
I
GR
S
N
11. Produsenten fraskriver seg ethvert ansvar for ikke-egnet
bruk eller feilaktig innstilling av kontrollene.
12. Dette apparatet må ikke brukes av personer (deriblant
barn) med reduserte fysiske, sansemessige eller mentale
evner, eller mangel på erfaring og kunnskap, uten tilsyn
eller opplæring i bruk av apparatet av en person som har
ansvar for deres sikkerhet.
13. Barn må holdes på sikker avstand.
14. For å begrense risikoen for brann må man kun bruke
avtrekksrør av metall.
15. La aldri barn leke med apparatet.
16. Man må avhende apparatet som angitt i lokale
renovasjonsforskrifter.
17. For videre informasjon om behandling, gjenvinning og
resirkulering av dette produktet kan du kontakte
komunen, det lokale renholdsverket eller butikken der
du kjøpte apparatet.
18. Jevnlig vedlikehold og rengjøring er viktig for at
ventilatoren alltid skal fungere perfekt. Tørk av
ventilatoren jevnlig og hold den ren for fett. Filteret må
rengjøres regelmessig og skiftes ved behov.
19. Flambere ikke mat under ventilatoren. Åpen flamme kan
føre til brann.
20. Rommet må være tilstrekkelig ventilert når ventilatoren
brukes sammen med apparater som drives av gass eller
andre forbrenningssystemer.
21. Matosen må ikke føres inn i et rør som benyttes til
uttrekk av avløpsgasser fra gassdrevne apparater eller
andre typer forbrenningsapparater, men må ha et eget
avtrekksrør. Alle de nasjonale forskriftene når det gjelder
luftavtrekk må overholdes som foreskrevet av art. 7.12.1
i CEI EN 60335-2-31.
22. Dersom ventilatoren benyttes sammen med andre
apparater som ikke går på strøm, må ikke undertrykket i
rommet overstige 4 Pa (4 x 10-5bar). Av denne grunn må
man sørge for at rommet er tilstrekkelig ventilert.
23. Ved frityrsteking må man være tilstede hele tiden og
passe på at oljen ikke blir så varm at den kan ta fyr.
24. Når du skifter lyspære må du passe på at den gamle er
avkjølt.
25. Ventilatoren er ikke en hylle. Det må derfor ikke
plasseres gjenstander på den og den må ikke
overbelastes.
26. Ventilatoren må ikke brukes eller etterlates uten riktig
monterte lyspærer, da det kan skape fare for elektrisk
støt.
27. Bruk arbeidshansker ved alle installasjons- og
vedlikeholdsinngrep på ventilatoren.
28. Apparatet kan ikke brukes utendørs.
29. Luften som suges opp av ventilatoren må ikke føres ut
gjennom avtrekksrøret til oppvarmingsanlegget eller til et
apparat som ikke er elektrisk drevet.
DK FIN PL
CZ SK
H RUS BG RO
Elektrisk tilkobling
Nettspenningen må svare til den spenningen som er oppgitt
på typeplaten inni ventilatoren. Dersom ventilatoren er
utstyrt med støpsel, kobles den til en forskriftsmessig
stikkontakt plassert på et tilgjengelig sted. Dersom den ikke
er utstyrt med støpsel (direkte tilkobling til strømnettet) eller
kontakten ikke er plassert på et tilgjengelig sted, må det
benyttes en forskriftsmessig topols bryter som sikrer full
frakobling fra strømnettet ved overbelastning av kategori III, i
samsvar med installasjonsreglene.
ADVARSEL: Før ventilatoren kobles til strømnettet og
man kontrollerer at den fungerer korrekt, må man alltid
forsikre seg om at nettledningen er korrekt montert og IKKE
er kommet i klem i forbindelse med installasjonen. Vi
anbefaler at installasjonen utføres av en autorisert elektriker.
Rengjøring av ventilatoren
ADVARSEL: Hvis ikke olje og fett fjernes (minst én gang
i måneden) kan dette føre til brann.
Rengjør med en myk klut og et nøytralt rengjøringsmiddel.
Bruk ikke etsende produkter eller alkohol.
Før ventilatoren tas i bruk
For å få best mulig utbytte av ventilatoren, les denne
bruksanvisningen nøye og ta vare på den for fremtidig
referanse.
Materialet i emballasjen (plastposer, polystyrenbiter osv.) kan
være farlig for barn og må holdes utenfor barns rekkevidde.
Kontrollere at ventilatoren ikke er blitt skadet under
transporten.
SERVICE
Før Service tilkalles
1. Sjekk om du kan løse problemet selv (se “Feilsøkingsliste”).
2. Slå av og på igjen apparatet for å se om feilen har rettet
seg.
3. Hvis ventilatoren fortsatt ikke virker som den skal tilkaller
du serviceverkstedet.
Oppgi:
• hva som er feil,
• modellnavn, som er oppgitt på typeskiltet som sitter inni
ventilatoren (synlig når fettfiltrene fjernes),
• adressen din,
• telefonnummeret ditt,
• Servicenummeret (tallet som står etter ordet SERVICE
på typeskiltet som er plassert inni ventilatoren, bak
fettfilteret).
Hvis det er behov for reparasjon, må du henvende deg til et
autorisert serviceverksted (slik at du er sikker på at det
benyttes originale reservedeler og at reparasjonen utføres
korrekt).
Manglende overholdelse av disse instruksene kan få negativ
innvirkning på apparatets sikkerhet og kvalitet.
Overensstemmelseserklæring
Dette produktet er utformet, produsert og markedsført i
overensstemmelse med:
- kravene til sikkerhet i direktivet “Lav spenning” 2006/95/EU
(som erstatter 73/23/EØF og påfølgende endringer)
- kravene til beskyttelse i “EMC”-direktivet 89/336/EØF,
senere endret i direktivet 93/68/EØF.
Feilsøkingsliste
Ventilatoren virker ikke:
• Står støpslet ordentlig i stikkontakten?
• Er det strømbrudd?
Ventilatoren har dårlig sugeevne:
• Er det blitt valgt riktig hastighet?
• Bør filtrene rengjøres eller skiftes?
• Er avtrekket tilstoppet?
Lyspæren virker ikke:
• Bør den skiftes?
• Er den riktig montert?
5019 618 33083/A
D GB F NL
E
P
I
GR
S
N
DK FIN PL
CZ SK
H RUS BG RO
Ventilatoren er beregnet for bruk som “Sugeversjon” eller
“Filterversjon”
Sugeversjon
(se symbolet
i installasjonsveiledningen)
Dampen blir suget opp og ført ut i friluft ved hjelp av et
avtrekksrør (følger ikke med) som festes til koblingsringen,
som er plassert på den øvre delen av ventilatoren.
Sørg for skikkelig festing av avtrekksrøret til koblingsringen,
avhengig av hva slags avtrekksrør som anskaffes.
Advarsel: Hvis kullfilteret/filtrene allerede er montert, må de
fjernes.
Filterversjon
(se symbolet
i installasjonsveiledningen)
Luften filtreres gjennom et eller flere kullfiltre og føres ut i
rommet igjen.
Advarsel: kontroller at resirkuleringen av luften skjer som
den skal (følg instruksene i installasjonsveiledningen)
Advarsel! Dersom ikke ventilatoren er utstyrt med kullfilter,
må dette/disse anskaffes og monteres før bruk.
Ventilatoren er utstyrt med festeanordninger (f. eks.: skruer
og/eller murplugger) som passer til de fleste vegger/tak. Du
bør likevel kontakte en kvalifisert tekniker og forsikre deg om
at de egner seg til montering til veggen/taket i ditt hjem.
Veggen/taket må være tilstrekkelig kraftig til å tåle vekten av
ventilatoren.
Dette produktet er svært tungt. Flytting og installasjon
av kjøkkenventilatoren må derfor utføres av to eller
flere personer.
BESKRIVELSE AV VENTILATOREN
Fettfiltre:
a
Fettfilteret av metall trenger aldri
skiftes ut, men må vaskes én gang i
måneden for hånd eller i
oppvaskmaskin på et kort program
med lav temperatur. Ved vask i
b
oppvaskmaskin kan det hende
fettfilteret blir matt, men det vil
fungere akkurat like bra for det.
a. Trykk på håndtaket for å frigjøre filteret
b. Ta det ut.
Etter å ha vasket det og latt det tørke, monterer du det ved å
gå frem i omvendt rekkefølge.
Pære(r):
Fjern filtrene og ta ut pæren som skal
skiftes ut.
Monter filtrene igjen.
Halogenlamper:
Vipp løs med en liten skrutrekker eller
tilsvarende. Trykk lampedekslet slik at
det smekker på plass.
Bruk kun pærer på maks. 40 W E14 eller halogenlamper (avhengig
av modell) på maks. 12-20 W - G4.
Ikke berør disse med bare hender.
Montering eller utskifting av kullfilter (kun
filterversjoner).
Kullfilteret må skiftes ut hver 4. måned.
1. Fjern fettfilteret/filtrene.
2. Monter filteret/filtrene slik at de dekker motoren,
avhengig av modell:
• kontroller at tappene R på filterholderen befinner seg
i slissene S. Roter deretter med urviseren, til den
blokkeres.
3. Avmontering av filteret skjer ved å gå frem i motsatt
rekkfølge.
4. Sett fettfiltrene tilbake på plass.
4
3
3
1
2
1. Betjeningspanel.
Lys
:
skyv tasten mot høyre.
Avtrekkseffekt
:
skyv tasten mot høyre for å øke effekten/hastigheten.
2. Fettfiltre.
3. Lampedeksel (eller halogenlamper, avhengig av modell).
4. Teleskopisk avtrekkskanal.
5019 618 33083/A
D GB F NL
E
P
I
GR
S
N
Rengjøring av ventilatoren
Advarsel! Hvis ikke olje og fett fjernes (minst en gang i
måneden) kan dette føre til brann.
Rengjør med en myk klut og et nøytralt rengjøringsmiddel.
Bruk ikke etsende produkter eller alkohol.
DK FIN PL
CZ SK
H RUS BG RO

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
