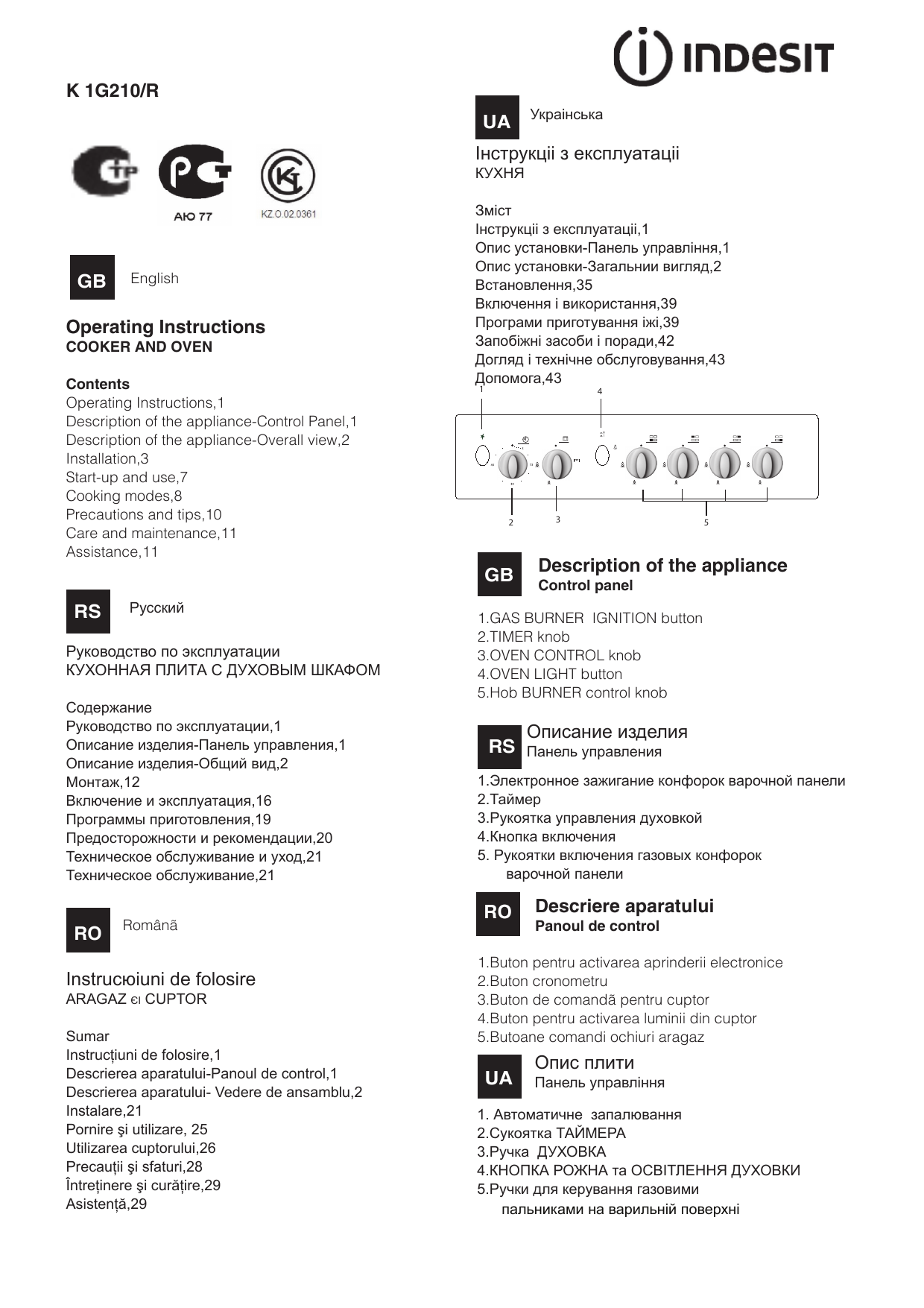

Indesit K 1G210 (W) R Instruction for Use

K 1G210/R
UA
Украінська
Інструкціі з експлуатаціі
КУХНЯ
GB
English
Operating Instructions
COOKER AND OVEN
Contents
Operating Instructions,1
Description of the appliance-Control Panel,1
Description of the appliance-Overall view,2
Installation,3
Start-up and use,7
Cooking modes,8
Precautions and tips,10
Care and maintenance,11
Assistance,11
Зміст
Інструкціі з експлуатаціі,1
Опис установки-Панель управління,1
Опис установки-Загальнии вигляд,2
Встановлення,35
Включення і використання,39
Програми приготування іжі,39
Запобіжні засоби і поради,42
Догляд i технічне обслуговування,43
Допомога,43
1
4
2
GB
RS
Русский
Руководство по эксплуатации
КУХОННАЯ ПЛИТА С ДУХОВЫМ ШКАФОМ
Содержание
Руководство по эксплуатации,1
Описание изделия-Панель управления,1
Описание изделия-Общий вид,2
Монтаж,12
Включение и эксплуатация,16
Программы приготовления,19
Предосторожности и рекомендации,20
Техническое обслуживание и уход,21
Техническое обслуживание,21
RO
Românã
Instrucюiuni de folosire
ARAGAZ ЄI CUPTOR
Sumar
Instrucţiuni de folosire,1
Descrierea aparatului-Panoul de control,1
Descrierea aparatului- Vedere de ansamblu,2
Instalare,21
Pornire şi utilizare, 25
Utilizarea cuptorului,26
Precauţii şi sfaturi,28
Întreţinere şi curăţire,29
Asistenţă,29
3
5
Description of the appliance
Control panel
1.GAS BURNER IGNITION button
2.TIMER knob
3.OVEN CONTROL knob
4.OVEN LIGHT button
5.Hob BURNER control knob
RS
Описание изделия
Панель управления
1.Электронное зажигание конфорок варочной панели
2.Таймер
3.Рукоятка управления духовкой
4.Кнопка включения
5. Рукоятки включения газовых конфорок
варочной панели
RO
Descriere aparatului
Panoul de control
1.Buton pentru activarea aprinderii electronice
2.Buton cronometru
3.Buton de comandã pentru cuptor
4.Buton pentru activarea luminii din cuptor
5.Butoane comandi ochiuri aragaz
UA
GR
Опис плити
Панель управління
1. Автоматичне запалювання
2.Сукоятка ТАЙМЕРА
3.Ручка ДУХОВКА
4.КНОПКА РОЖНА та ОСВІТЛЕННЯ ДУХОВКИ
5.Ручки для керування газовими
пальниками на варильній поверхні
RO
GB
Description of the appliance
1. Arzătoare pe gaz
2. Grătare plită
3. Panou frontal de control
4. Grătarul cuptorului
5. Tavă de coacere
6 .Picioare reglabile
7. Plită
8. GHIDAJE alunecare rafturi
9. nivelul 5
10. nivelul 5
11. nivelul 5
12. nivelul 5
13. nivelul 5
14. Capacul din sticlă
(prezent doar la anumite modele)
UA
certain models)
Описание изделия
Общий вид
9 . Положение 1
10. Положение 2
11. Положение 3
12. Положение 4
13. Положение 5
Опис плити
Загальнии вигляд
1.Газовий пальник
2.Піддон на випадок переливань
1. Газовые горелки
2. Рабочая поверхность
3. Панель управления
4. Решетка духовки
5. Противень или жарочный лист
6. Регулируемые ножки
7. Электрические конфорки
8. HAПPABЛЯЮЩИE для противеней решеток
14. Cтеклянная крышка (Имеется только в некоторых
моделях.)
2
Vedere de ansamblu
Overall view
1.Hob burner
2.Hob Grid
3.Control panel
4.Sliding grill rack
5.DRIPPING pan
6.Adjustable foot
7.Containment surface for spills
8.GUIDE RAILS for the sliding racks
9.position 5
10.position 4
11.position 3
12.position 2
13.position 1
14.Glass Cover *(Available only on
RS
Descriere aparatului
3.Панель управління
4.Полка РЕШІТKИ
5.Полка ДEКО
6.Лапка для налаштування
7.Пoверхня для збирання збiглoї piдини
8.HAПPABЛЯЮЧІ для полиць
9.положення 5
10.положення 4
11.положення 3
12.положення 2
13.положення 1
14.Скляна кришка (Є лише в деяких моделях.)
Installation
! Before operating your new appliance please read
this instruction booklet carefully. It contains important
information concerning the safe installation and
operation of the appliance.
! Please keep these operating instructions for future
reference. Make sure that the instructions are kept with
the appliance if it is sold, given away or moved.
Disposing of combustion fumes
GB
The disposal of combustion fumes should be
guaranteed using a hood connected to a safe and
efficient natural suction chimney, or using an electric
fan that begins to operate automatically every time the
appliance is switched on (see figure).
! The appliance must be installed by a qualified
professional according to the instructions provided.
! Any necessary adjustment or maintenance must be
performed after the cooker has been disconnected
from the electricity supply.
Room ventilation
The appliance may only be installed in permanentlyventilated rooms, according to current national
legislation. The room in which the appliance is installed
must be ventilated adequately so as to provide as
much air as is needed by the normal gas combustion
process (the flow of air must not be lower than 2 m3/h
per kW of installed power).
The air inlets, protected by grilles, should have a duct
with an inner cross section of at least 100 cm2 and
should be positioned so that they are not liable to even
partial obstruction (see figure A).
These inlets should be enlarged by 100% - with a
minimum of 200 cm2 - whenever the surface of the
hob is not equipped with a flame failure safety device.
When the flow of air is provided in an indirect manner
from adjacent rooms (see figure B), provided that these
are not communal parts of a building, areas with
increased fire hazards or bedrooms, the inlets should
be fitted with a ventilation duct leading outside as
described above.
Adjacent room
A
B
Fumes channelled through
a chimney or branched
flue system reserved for
cooking appliances)
! The liquefied petroleum gases are heavier than air
and collect by the floor, therefore all rooms containing
LPG cylinders must have openings leading outside so
that any leaked gas can escape easily.
LPG cylinders, therefore, whether partially or
completely full, must not be installed or stored in rooms
or storage areas that are below ground level (cellars,
etc.). Only the
cylinder being used should be stored in the room; this
should also be kept well away from sources
of heat (ovens, chimneys, stoves) that may cause
the temperature of the cylinder to rise above 50°C.
Positioning and levelling
! It is possible to install the appliance alongside
cupboards whose height does not exceed that of the
hob surface.
Room requiring
ventilation
A
Ventilation opening for
comburent air
Fumes channelled
straight outside
Increase in the gap between
the door and the flooring
! After prolonged use of the appliance, it is advisable to
open a window or increase the speed of any fans used.
! Make sure that the wall in contact with the back of
the appliance is made from a non-flammable, heatresistant material (T 90°C).
To install the appliance correctly:
• Place it in the kitchen, dining room or the bed-sit (not
in the bathroom).
• If the top of the hob is higher than the cupboards,
the appliance must be installed at least 200 mm away
from them.
• If the cooker is installed underneath a wall cabinet,
there must be a minimum distance of 420 mm
between this cabinet and the top of the hob.
This distance should be increased to 700 mm if the
wall cabinets are flammable (see figure).
• Do not position blinds behind the cooker or less than
3
GB
420 mm.
420 mm.
Min.
600 mm.
Min.
Min.
min. 650 mm. with hood
min. 700 mm. without hood
HOOD
200 mm away from its sides.
•
Any hoods must
be installed according to
the instructions listed in the
relevant operating manual.
plug, ask an authorised technician to replace it. Do
not use extension cords or multiple sockets.
! Once the appliance has been installed, the power
supply cable and the electrical socket must be easily
accessible.
! The cable must not be bent or compressed.
Levelling
If it is necessary to level the appliance, screw the
adjustable feet into the places provided on each corner
of the base of the cooker (see
figure).
! The cable must be checked regularly and replaced
by authorised technicians only.
! The manufacturer declines any liability should
these safety measures not be observed.
Gas connection
The legs* fit into the slots on the
underside of the base of the
cooker.
Electrical connection
Install a standardised plug corresponding to the load
indicated on the appliance data plate (see Technical
data table).
The appliance must be directly connected to the mains
using an omnipolar circuit-breaker with a minimum contact
opening of 3 mm installed between the appliance and the
mains. The circuit-breaker must be suitable for the charge
indicated and must comply with NFC 15-100 regulations
(the earthing wire must not be interrupted by the circuitbreaker). The supply cable must be positioned so that it
does not come into contact with temperatures higher than
50°C at any point.
Before connecting the appliance to the power supply,
make sure that:
• The appliance is earthed and the plug is compliant with
the law.
• The socket can withstand the maximum power of the
appliance, which is indicated by the data plate.
• The voltage is in the range between the values
indicated on the data plate.
• The socket is compatible with the plug of the
appliance. If the socket is incompatible with the
* Only available in certain models
4
Connection to the gas network or to the gas cylinder
may be carried out using a flexible rubber or steel hose,
in accordance with current national legislation and after
making sure that the appliance is suited to the type of gas
with which it will be supplied (see the rating sticker on
the cover: if this is not the case see below). When using
liquid gas from a cylinder, install a pressure regulator
which complies with current national regulations. To
make connection easier, the gas supply may be turned
sideways*: reverse the position of the hose holder with
that of the cap and replace the gasket that is supplied
with the appliance.
! Check that the pressure of the gas supply is
consistent with the values indicated in the Table
of burner and nozzle specifications (see below).
This will ensure the safe operation and durability of
your appliance while maintaining efficient energy
consumption.
Gas connection using a flexible rubber hose
Make sure that the hose complies with current national
legislation. The internal diameter of the hose must
measure: 8 mm for liquid gas supply; 13 mm for
methane gas supply.
Once the connection has been performed, make sure
that the hose:
• Does not come into contact with any parts that reach
temperatures of over 50°C.
• Is not subject to any pulling or twisting forces and
that it is not kinked or bent.
• Does not come into contact with blades, sharp
corners or moving parts and that it is not
compressed.
• Is easy to inspect along its whole length so that its
condition may be checked.
• Is shorter than 1500 mm.
• Fits firmly into place at both ends, where it will
be fixed using clamps that comply with current
regulations.
! If one or more of these conditions is not fulfilled
or if the cooker must be installed according to the
conditions listed for class 2 - subclass 1 appliances
(installed between two cupboards), the flexible steel
hose must be used instead (see below).
the regulatory screw must be fastened as tightly as
possible.
3. While the burner is alight, quickly change the position of
the knob from minimum to maximum and vice versa several
times, checking that the flame is not extinguished.
Connecting a flexible jointless stainless steel pipe to
a threaded attachment
Adapting the oven
! The hob burners do not require primary air
adjustment.
Replacing the oven burner
nozzle:
1. Remove the oven
compartment.
2. Slide out the protection panel
A
(see diagram).
Make sure that the hose and gaskets comply with
current national legislation.
To begin using the hose, remove the hose holder on the
appliance (the gas supply inlet on the appliance is a
cylindrical threaded 1/2 gas male attachment).
A
! Perform the connection in such a way that the hose
length does not exceed a maximum of 2 metres,
making sure that the hose is not compressed and does
not come into contact with moving parts.
Checking the connection for leaks
When the installation process is complete, check the
hose fittings for leaks using a soapy solution. Never
use a flame.
V
3. Remove the oven burner
after unscrewing the screws V
(see figure).
The whole operation will be
made easier if the oven door is
removed.
Adapting to different types of gas
It is possible to adapt the appliance to a type of gas
other than the default type (this is indicated on the
rating label on the cover).
Adapting the hob
Replacing the nozzles for the
hob burners:
1. Remove the hob grids and
slide the burners off their seats.
2. Unscrew the nozzles using
a 7 mm socket spanner (see
figure), and replace them with
nozzles suited to the new type
of gas(see Burner and nozzle specifications table).
3. Replace all the components by following the above
instructions in reverse.
4. Unscrew the nozzle using a
special nozzle socket spanner
(see figure) or with a 7 mm
socket spanner, and replace it
with a new nozzle that is suited to the new type of gas
(see Burner and nozzle specifications table).
Adjusting the gas oven burner’s minimum setting:
1. Light the burner (see Start-up and Use).
2. Turn the knob to the minimum position (MIN)
after it has been in the maximum position (MAX) for
approximately 10 minutes.
3. Remove the knob.
4. Tighten or loosen the adjustment screws on the
outside of the thermostat pin (see figure) until the flame
is small but steady.
! If the appliance is connected to liquid gas, the
Adjusting the hob burners’ minimum setting:
1. Turn the tap to the minimum position.
2. Remove the knob and adjust the regulatory screw,
which is positioned inside or next to the tap pin, until
the flame is small but steady.
! If the appliance is connected to a liquid gas supply,
5
GB
GB
TECHNICAL DATA
Oven dimensions
(HxWxD)
Volume
Useful
measurements
relating to the oven
compartment
Power supply voltage
and frequency
adjustment screw must be fastened as tightly as
possible.
5. Turn the knob from the MAX position to the MIN
position quickly or open and shut the oven door,
making sure that the burner is not extinguished.
Adapting the grill
Replacing the grill burner
nozzle:
1. Remove the oven burner
after loosening screw V (see
figure).
2. Unscrew the grill burner
nozzle using a special nozzle
socket spanner (see figure) or
preferably with a 7 mm socket
spanner, and replace it with a
new nozzle that is suited to the
new type of gas (see Burner
and nozzle specifications table).
Be careful of the spark plug
wires and the thermocouple
V
!
I
50 l
width 42 cm
depth 44 cm
height 17 cm
see data plate
may be adapted for use with any
type of gas shown on the data
plate, which is located inside the
flap or, after the oven
compartment has been opened,
on the left-hand wall inside the
oven.
EC Directives: 2006/95/EC dated
12/12/06 (Low Voltage) and
subsequent amendments 2004/108/EC dated 15/12/04
(Electromagnetic Compatibility)
and subsequent amendments 2009/142/EC dated 30/11/09
(Gas) and subsequent
amendments - 93/68/EEC dated
22/07/93 and subsequent
amendments - 2002/96/EC.
1275/2008 (Stand-by/ Off mode)
Burners
tubes.
! The oven and grill burners do not require primary air
adjustment.
! After adjusting the appliance so it may be used with
a different type of gas, replace the old rating label with
a new one that corresponds to the new type of gas
(these labels are available from Authorised Technical
Assistance Centres).
! Should the gas pressure used be different (or vary
slightly) from the recommended pressure, a suitable
pressure regulator must be fitted to the inlet hose in
accordance with current national regulations relating to
“regulators for channelled gas”.
34x39x38 cm
K 1G210/R
S S
R
A
*
**
***
At 15°C and 1013 mbar- dry gas
Propane
P.C.S. = 50,37 MJ/Kg
Butane P.C.S. = 49,47 MJ/Kg
Natural P.C.S. = 37,78 MJ/m3
Table of burner and nozzle specifications
Table 1
Burner
Diameter
(mm)
Thermal Power
kW (p.c.s.*)
By-Pass
1/100
Nozzle
1/100
Natural Gas
Flow*
g/h
Nozzle
1/100
Nominal
Reduced
(mm)
(mm)
***
**
(mm)
Flow*
l/h
Nozzle
1/100
Flow*
l/h
(mm)
Fast
(Large)(R)
100
3.00
0.7
41
86
218
214
116
286
143
286
Semi Fast
(Medium)(S)
75
1.90
0.4
30
70
138
136
106
181
118
181
Auxiliary
(Small)(A)
55
1.00
0.4
30
50
73
71
79
95
80
95
Oven
-
2.00
1.0
48-49
68
145
143
107
190
114
190
Grill
-
2.30
-
-
75
167
164
114
219
132
238
28-30
20
35
37
25
45
Supply
Pressures
6
Liquid Gas
Nominal (mbar)
Minimum (mbar)
Maximum (mbar)
20
17
25
13
6,5
18
Start-up and use
Burner
Using the hob
Lighting the burners
For each BURNER knob there is a complete ring showing
the strength of the flame for the relevant burner.
To light one of the burners on the hob:
1. Bring a flame or gas lighter close to the burner.
2. Press the BURNER knob and turn it in an
anticlockwise direction so that it is pointing to the
maximum flame setting E.
3. Adjust the intensity of the flame to the desired level
by turning the BURNER knob in an anticlockwise
direction. This may be the minimum setting C, the
maximum setting E or any position in between the two.
If the appliance is fitted with an electronic lighting
device* (see figure), press the ignition button, marked
with the symbol
, then
hold the BURNER knob down
and turn it in an anticlockwise
direction, towards the
maximum flame setting, until
the burner is lit.
Several models are equipped
with an ignition device
which is built into the knob; in this case the electronic
ignition device* is present (C) but the ignition button
is not. Simply press the BURNER knob and turn it
in an anticlockwise direction so that it is pointing
to the maximum flame setting, until the burner is lit.
The burner may be extinguished when the knob is
released. If this occurs, repeat the operation, holding
the knob down for a longer period of time.
! If the flame is accidentally extinguished, switch off the
burner and wait for at least 1 minute before attempting
to relight it.
If the appliance is equipped with a flame failure safety
device*(X), press and hold the BURNER knob for
approximately 2-3 seconds to keep the flame alight
and to activate the device.
To switch the burner off, turn the knob until it reaches
the stop position •.
Practical advice on using the burners
For the burners to work in the most efficient way
possible and to save on the amount of gas consumed,
it is recommended that only pans that have a lid and
a flat base are used. They should also be suited to the
size of the burner.
ř Cookware diameter (cm)
Fast (R)
24 - 26
Semi Fast (S)
16 - 20
Auxiliary (A)
10 - 14
GB
To identify the type of burner, please refer to the
diagrams contained in the “Burner and nozzle
specifications”.
Using the oven
! The first time you use your appliance, heat the empty
oven with its door closed at its maximum temperature
for at least half an hour. Ensure that the room is well
ventilated before switching the oven off and opening
the oven door. The appliance may emit a slightly
unpleasant odour caused by protective substances
used during the manufacturing process burning away.
! Before operating the product, remove all plastic film
from the sides of the appliance.
! Never put objects directly on the bottom of the oven;
this will avoid the enamel coating being damaged.
Only use position 1 in the oven when cooking with the
rotisserie spit.
Lighting the oven
To light the oven burner, apply a lighted match or a
lighter to hole and while pressing in all the way set the
oven knob on maximum E.
The burner can be used at
maximum or intermediate
settings. These settings,
F
maximum E. and minimum C
are indicated on the knob, plus
off, identified by the symbol •
and operative when this symbol
points to the notch.
For the minimum to maximum settings turn the knob
counter clockwise from “Off”.
To turn off the burner, turn the knob clockwise until it
stops (corresponding again with setting •).
! The oven is fitted with a safety device and it is
therefore necessary to hold the OVEN control knob
down for approximately 6 seconds*.
! If the flame is accidentally extinguished, switch off the
burner and wait for at least 1 minute before attempting
to relight the oven.
* Only available in certain models.
7
GB
Grill
Lower compartment
To light the grill, bring a flame or gas lighter close to
the burner and press the OVEN control knob while
turning it in a clockwise direction until it reaches the
d position. The grill enables the surface of food to be
browned evenly and is particularly suitable for roast
dishes, schnitzel and sausages. Place the rack in
position 4 or 5 and the dripping pan in position 1 to
collect fat and prevent the formation of smoke.
! The grill is fitted with a safety device and it is
therefore necessary to hold the OVEN control knob
down for approximately 6 seconds.
! If the flame is accidentally extinguished, switch off the
burner and wait for at least 1 minute before attempting
to relight the grill.
There is a compartment
underneath the oven
that may be used to
store oven accessories
or deep dishes. To
open the door pull it
downwards (see figure).
! The internal surfaces of the compartment (where
present) may become hot.
! Do not place flammable materials in the lower oven
compartment.
! When using the grill, leave the oven door ajar,
positioning the deflector D between the door and the
control panel (see figure) in order to prevent the knobs
from overheating.
In gas cooker models, there is
a sliding protection layer A that
shields the lower compartment
from the heat generated by the
burner (see figure).
A
D
Oven light
To remove the sliding
protection remove the screw S
(see figure). To replace it, lock it
in place with the screw S.
The light may be switched on
at any moment by pressing the
OVEN LIGHT button.
Timer
To activate the Timer proceed as follows:
1. Turn the TIMER knob in a clockwise direction 4 for
almost one complete revolution to set the buzzer.
2. Turn the TIMER knob in an anticlockwise direction 5
to set the desired length of time.
8
S
! Before using the oven make
sure that the sliding protection
is fixed correctly.
Oven cooking advice table
GB
Wt.
(Kg)
Cooking position of
shelves from
bottom
Temperature
(°C)
Pre-heating time
(min)
Cooking time
(min.)
Pasta
Lasagne
Cannelloni
Pasta bakes au gratin
2.5
2.5
2.5
3
3
3
210
200
200
10
10
10
60-75
40-50
40-50
Meat
Veal
Chicken
Duck
Rabbit
Pork
Lamb
1.7
1.5
1.8
2.0
2.1
1.8
3
3
3
3
3
3
200
220
200
200
200
200
10
10
10
10
10
10
85-90
90-100
100-110
70-80
70-80
90-95
Fish
Mackerel
Dentex
Trout baked in paper
1.1
1.5
1.0
3
3
3
180-200
180-200
180-200
10
10
10
35-40
40-50
40-45
Pizza
Neapolitan
1.0
3
220
15
15-20
Cake
Biscuits
Tarts
Savoury pie
Raised Cakes
0.5
1.1
1.0
1.0
3
3
3
3
180
180
180
165
15
15
15
15
30-35
30-35
45-50
35-40
Food to be cooked
NB: cooking times are approximate and may vary according to personal taste.
9
Precautions and tips
GB
! This appliance has been designed and manufactured in
compliance with international safety standards.
The following warnings are provided for safety reasons and
must be read carefully.
• If the appliance breaks down, under no circumstances
should you attempt to repair the appliance yourself.
Repairs carried out by inexperienced persons may cause
injury or further malfunctioning of the appliance. Contact
Assistance.
General safety
• Do not rest heavy objects on the open oven door.
• The appliance should not be operated by people
(including children) with reduced physical, sensory
or mental capacities, by inexperienced individuals
or by anyone who is not familiar with the product.
These individuals should, at the very least, be
supervised by someone who assumes responsibility
for their safety or receive preliminary instructions
relating to the operation of the appliance.
• Do not let children play with the appliance.
• These instructions are only valid for the countries
whose symbols appear in the manual and on the serial
number plate.• The appliance was designed for domestic
use inside the home and is not intended for commercial or
industrial use.
• The appliance must not be installed outdoors, even in
covered areas. It is extremely dangerous to leave the
appliance exposed to rain and storms.
• Do not touch the appliance with bare feet or with wet or
damp hands and feet.
• The appliance must be used by adults only for
the preparation of food, in accordance with the
instructions outlined in this booklet. Any other
use of the appliance (e.g. for heating the room)
constitutes improper use and is dangerous.
The manufacturer may not be held liable for any
damage resulting from improper, incorrect and
unreasonable use of the appliance.
• The instruction booklet accompanies a class 1 (insulated)
or class 2 - subclass 1 (recessed between 2 cupboards)
appliance.
• Keep children away from the oven.
• Make sure that the power supply cables of other electrical
appliances do not come into contact with the hot parts of
the oven.
• The openings used for the ventilation and dispersion of
heat must never be covered.
• Do not close the glass hob cover (selected models only)
when the burners are alight or when they are still hot.
Disposal
• When disposing of packaging material: observe local
legislation so that the packaging may be reused.
• The European Directive 2002/96/EC relating to Waste
Electrical and Electronic Equipment (WEEE) states that
household appliances should not be disposed of using
the normal solid urban waste cycle. Exhausted appliances
should be collected separately in order to optimise
the cost of re-using and recycling the materials inside
the machine, while preventing potential damage to the
atmosphere and to public health. The crossed-out dustbin
is marked on all products to remind the owner of their
obligations regarding separated waste collection.
Exhausted appliances may be collected by the public
waste collection service, taken to suitable collection areas
in the area or, if permitted by current national legislation,
they may be returned to the dealers as part of an
exchange deal for a new equivalent product.
All major manufacturers of household appliances
participate in the creation and organisation of systems for
the collection and disposal of old and disused appliances.
• Always use oven gloves when placing cookware in the
oven or when removing it.
Respecting and conserving the environment
• Do not use flammable liquids (alcohol, petrol, etc...) near
the appliance while it is in use.
• You can help to reduce the peak load of the electricity
supply network companies by using the oven in the hours
between late afternoon and the early hours of the morning.
• Do not place flammable material in the lower storage
compartment or in the oven itself. If the appliance is
switched on accidentally, it could catch fire.
• Always make sure the knobs are in the • position and that
the gas tap is closed when the appliance is not in use.
• When unplugging the appliance, always pull the plug from
the mains socket; do not pull on the cable.
• Never perform any cleaning or maintenance work without
having disconnected the appliance from the electricity
mains.
10
• Check the door seals regularly and wipe them clean to
ensure they are free of debris so that they adhere properly
to the door, thus avoiding
heat dispersion.
Care and maintenance
Switching the appliance off
remaining drops of water should also be dried.
The cover
Disconnect your appliance from the electricity supply
before carrying out any work on it.
If the cooker is fitted with
a glass cover, this cover
should be cleaned using
lukewarm water. Do not
use abrasive products.
It is possible to remove
the cover in order to make
cleaning the area behind
the hob easier. Open
the cover fully and pull it
Cleaning the appliance
! Do not use abrasive or corrosive detergents such as
stain removers, anti-rust products, powder detergents
or sponges with abrasive surfaces: these may scratch
the surface beyond repair.
! Never use steam cleaners or pressure cleaners on
the appliance.
• It is usually sufficient simply to wash the hob using a
damp sponge and dry it with absorbent kitchen roll.
GB
upwards (see figure).
! Do not close the cover when the burners are alight or
when they are still hot.
• The stainless steel or enamel-coated external parts
and the rubber seals may be cleaned using a
sponge that has been soaked in lukewarm water
and neutral soap. Use specialised products for the
removal of stubborn stains. After cleaning, rinse well
and dry thoroughly. Do not use abrasive powders or
corrosive substances.
Inspecting the oven seals
• The hob grids, burner caps, flame spreader rings
and the hob burners can be removed
to make cleaning easier; wash them in hot water and
non-abrasive detergent, making sure all burnt-on
residue is removed before drying them thoroughly.
Gas tap maintenance
• For hobs with electronic ignition, the terminal part of
the electronic lighting devices should be cleaned
frequently and the gas outlet holes should be
checked for blockages.
! This procedure must be performed by a qualified
technician who has been authorised by the
manufacturer.
• The inside of the oven should ideally be cleaned
after each use, while it is still lukewarm. Use hot
water and detergent, then rinse well and dry with a
soft cloth. Do not use abrasive products.
• Clean the glass part of the oven door using a
sponge and a non-abrasive cleaning product, then
dry thoroughly with a soft cloth. Do not use rough
abrasive material or sharp metal scrapers as these
could scratch the surface and cause the glass to
crack.
Check the door seals around the oven periodically. If
the seals are damaged, please contact your nearest
Authorised After-sales Service Centre. We recommend
that the oven is not used until the seals have been
replaced.
Over time, the taps may become jammed or difficult to
turn. If this occurs, the tap must be replaced.
Replacing the oven
light bulb
1. After disconnecting the
oven from the electricity mains,
remove the glass lid covering
the lamp socket (see figure).
2. Remove the light bulb and
replace it with a similar one: voltage 230 V, wattage 25
W, cap E 14.
3. Replace the lid and reconnect the oven to the
electricity supply.
• The accessories can be washed like everyday
crockery, and are even dishwasher safe.
Assistance
• Stainless steel can be marked by hard water that
has been left on the surface for a long time, or by
aggressive detergents containing phosphorus.
After cleaning, rinse well and dry thoroughly. Any
Please have the following information handy:
• The appliance model (Mod.).
• The serial number (S/N).
This information can be found on the data plate located
on the appliance and/or on the packaging.
11
Установка
RS
! Важно сохранить данное руководство для его
последующих консультации. В случае продажи,
передачи или переезда проверьте, чтобы данное
руководство сопровождало изделие.
! Внимательно прочитаите инструкции: в них
содержатся важные сведения об установке,
эксплуатации и безопасности изделия.
Дымоудаление
Дымоудаление должно осуществляться через вытяжнои
зонт, соединенныи с эффективным дымоходом с
натуральнои тягои, или посредством электровентилятора,
которыи автоматически включается каждыи раз при
включении изделия (см. рисунок).
! Установка изделия производится в соответствии
с данными инструкциями квалифицированными
специалистами.
! Любая операция по регуляции или техническому
обслуживанию должна производиться только
после отсоединения кухоннои плиты от сети
электропитания.
Вентиляция помещении
Изделие может быть установлено в помещениях
с постояннои вентиляциеи в соответствии с
деиствующими национальными нормативами. В
помещении, в котором устанавливается изделие,
должен быть обеспечен приток воздуха в объеме,
необходимом для оптимального горения газа (расход
воздуха не должен быть меньше 2 м3/час на 1 кВт
установленнои мощности).
Вентиляционные отверстия, защищенные
решетками, должны иметь воздуховод площадью не
менее 100 мм2 полезного сечения и распологаться
таким образом, чтобы их нельзя было закрыть, даже
частично (см. рисунок А).
Эти отверстия должны быть увеличины на 100% - то
есть иметь минимальную площадь 200 см2 - если
варочная панель не оснащена предохранительным
устроиством отсутствия пламени и если воздух
в помещение поступает из смежных помещении
(см. рисунок В) – при условии, что это не общая
площадь здания, не пожароопасное помещение или
спальня - оснащенных воздуховодом, выходящим на
улицу, как описано выше.
A
B
Смежное
помещение
Вентилируемое
помещение
A
Вентиляционные
отверстия для притока
воздуха
Увеличение зазора между
дверью и полом
! После продолжительного использования изделия
рекомендуется открыть окно или включить более
интенсивныи режим вентиляторов.
12
Прямое
дымоудаление в
атмосферу
Дымоудаление через камин или
дымоход с медным покрытием
(для кухонных устроиств для
приготовления пищи)
! Сжиженные натуральные газы тяжелее воздуха,
застиваются внизу, по этои причине помещения
для хранения баллонов с СНГ должны иметь
внетиляционные отверстия у пола для вентиляции
возможных утечек газа.
Баллоны с СНГ, полные или частично
израсходованные, не дожны размещаться или
храниться в помещениях или хранилищах,
расположенных в подземных помещениях (подвалы,
и т.д.). Храните в помещении только рабочии баллон,
установив его вдали от источников тепла (духовок,
каминов, печеи), которые могут нагреть его до
температуры выше 50°C.
Расположение и нивелировка
! Изделие может быть установлено рядом с
кухонными элементами, высота которых не
превышает поверхность варочнои панели.
! Проверьте, чтобы стена, к которои прилегает
задняя часть изделия, была из невозгораемого
материала и устоичивои к теплу (Т 90°C).
Порядок монтажа:
• изделие может быть установлено на кухне, в
столовои или в однокомнатнои квартире (не в
ваннои комнате);
• если варочная панель кухоннои плиты выше
мебельных элементов, необходимо отодвинуть их
от плиты на расстояние не менее 200 мм.
• если кухонная плита устанавливается под
навесным шкафом, он должен располагаться на
высоте не менее 420 мм от поверхности варочнои
панели.
Это расстояние должно быть 700 мм, если
навесные шкафы выполнены из возгораемого
материала (см. рисунок);
• не заправляите занавески за кухонную плиту и не
приближаите их на расстояние меньше 200 мм.
420 mm.
420 mm.
Min.
600 mm.
Min.
Min.
min. 650 mm. with hood
min. 700 mm. without hood
HOOD
• возможная кухонная
вытяжка должна
быть установлена
в соответствии
с инструкциями,
приведенными
в техническом
руководстве к вытяжке.
Выравнивание
При необходимости
выровнять изделие вкрутите
в специальные отверстия по
углам в основании кухоннои
плиты прилагающиеся
регуляционные ножки (см.
рисунок).
Прилагающиеся ножки*
вставляются под основание
кухоннои плиты.
Электрическое подключение
Установите на кабель электропитания
нормализованную штепсельную вилку, расчитанную
на нагрузку, указанную на заводскои табличке
изделия (см. табличку с техническими данными).
В случае прямого подключения к сети электропитания
между кухоннои плитои и сетью необходимо установить
мультиполярныи выключатель с минимальным
расстоянием между контактами 3 мм, расчитанныи на
данную нагрузку и соответствующии нормативу NFC
15-100 (выключатель не должен размыкать провод
заземления). Кабель электропитания должен быть
расположен таким образом, чтобы ни в однои точке его
температура не превышала температуру помещения
более чем на 50°C.
Перед подсоединением кабеля проверьте
следующее:
• электрическая розетка должна быть соединена с
заземлением и соответствовать нормативам;
• электрическая розетка должна быть рассчитана
на максимальную потребляемую мощность
изделия, указанную на заводскои таблике;
• напряжение и частота тока сети должны
соответствовать электрическим данным изделия;
• электрическая розетка должна быть совместима
со штепсельнои вилкои изделия. В противном
случае замените розетку или вилку; не
используите удлинители или троиники.
*Имеется только в некоторых моделях
! Изделие должно быть установлено таким образом,
чтобы электрическии кабель и электророзетка были
легко доступны.
! Электрическии кабель изделия не должен быть
согнут или сжат.
! Регулярно проверяите состояние кабеля
электропитания и при необходимости поручаите его
замену только уполномоченным техникам.
! Фирма снимает с себя всякую ответственность
в случае несоблюдения вышеописанных
правил.
Подсоединение к газопроводу
Подсоединение к газопроводу или к газовому
баллону выполняется посредством гибкого
резинового или стального шланга в соответствии с
деиствующими национальными нормативами, после
проверки настроики изделия на тип используемого
газа (см. этикетку настроики на крышке: в противном
случае см. ниже). В случае использования
сжиженного газа из баллона необходимо
установить регуляторы давления, соответствующие
деиствующему национальному нормативу. Для
облегчения подсоединения газовыи патрубок
является ориентируемым*: поменяите местами
крепежную блокировочную гаику на заглушку и
замените прилагающееся уплотнение.
! Для надежного функционирования, рационального
использования энергии и более длительного срока
службы изделия проверьте, чтобы давление подачи
газа соответствовало значениям, указанным в
таблице «Характеристики газовых конфорок и
форсунок» (см. ниже).
Газовое подсоединение посредством резинового
шланга
Проверьте, чтобы шланг соответствовал
деиствующим национальным нормативам.
Внутреннии диаметр шланга должен быть: 8 мм для
сжижженного газа; 13 см для газа метана.
После подсоединения проверьте, чтобы шланг:
• не касался частеи, температура которых может
превысить 50°C;
• не был растянут, перекручен, сжат или заломлен;
• не касался режущих предметов, острых углов,
подвижных предметов и не был сжат;
• был легко доступен для проверки по всеи длине;
• не был длиннее 1500 мм;
• был прочно закреплен с обоих концов при
помощи хомутов, соответствующих деиствующим
национальным нормативам.
! Если одно или несколько из вышеописанных
условии не будет соблюдено, и если кухонная плита
13
RS
RS
устанавливается в условиях класса 2, подгруппа
1 (изделие, встроенное между двух мебельных
элементов), необходимо использовать гибкии
стальнои шланг (см. ниже).
Газовое подсоединение посредством шланга
из нержавеющеи стали со сплошнои оплеткои с
резьбовыми соединениями.
! Конфорки варочнои панели не нуждаются в какоилибо регуляции первичного воздуха.
Настроика духового шкафа
Замените форсунку газовои горелки духового шкафа:
1. выньте ящик для подогрева продуктов;
2. снимите выдвижную панель А (см. рисунок);
Проверьте, чтобы шланг и уплотнения
соответствовали деиствующим национальным
нормативам.
Для подсоединения шланга снимите блокировочную
гаику с изделия (патрубок подачи газа в изделие имеет
цилиндрическу резьбу Ѕ газ «папа»).
! Длина подсоединяемого шланга не должна
превышать 2 метра при максимальном растяжении.
Проверьте, чтобы шланг не касался подвижных
деталеи, которые могут его сжать.
A
V
3. выньте горелку из духового
шкафа, сняв V-бразныи винт
(см. рисунок);
выполнение этои операции
можно облегчить, сняв дверцу
духового шкафа.
Проверка уплотнения
По завершении подсоединения проверьте прочность
уплотнения всех патрубков при помощи мыльного
раствора, но никогда не пламенем.
Настроика на различные типы газа
Изделие может быть настроено на тип газа,
отличающиися от оригинального (указан на этикетке
настроики на крышке).
Настроика варочнои панели
Порядок замены форсунок конфорок на варочнои
панели:
1. снимите решетки с варочнои панели и выньте
горелки из своих гнезд;
2. отвинтите форсунки при помощи полого гаечного
ключа 7 мм (см. рисунок) и замените их на форсунки,
расчитанные на новыи тип газа
(см. таблицу Характеристики
горелок и форсунок);
3. восстановите на место все
комплектующие, выполняя
операции в обратном порядке по
отношению к описанным выше.
Порядок регуляции
минимального пламени конфорок на варочнои
панели:
1. поверните рукоятку в положение минимального
пламени;
2. снимите рукоятку и поверните регуляционныи винт,
расположенныи внутри или рядом со стержнем крана,
вплоть до получения стабильного малого пламени.
! В случае использования сжиженного газа винт
регуляции должен быть завинчен до упора.
3. проверьте, чтобы конфорка не гасла при резком
повороте крана из положения максимального
пламени в положение минимального пламени.
14
4. отвинтите форсунку горелки
при помощи специального
полого ключа для форсунок (см.
рисунок) или полого ключа
7 мм и замените форсунку
на новую, расчитанную на
новыи тип газа (см. таблицу
Характеристики горелок и
форсунок).
Регуляция минимального
пламени горелки духового
шкафа:
1. включите горелку (см. Пуск и Эксплуатация);
2. оставьте рукоятку примерно в течение 10 минут в
положении максимального пламени (МАКС), затем
поверните ее в положение минимального пламени
(МИН);
3. снимите рукоятку;
4. поверните регулировочныи винт, расположенныи
внутри стержня термостата (см. рисунок), вплоть до
получения малого стабильного пламени.
! В случае использования сжиженного газа винт
регуляции должен быть завинчен до упора;
5. проверьте, чтобы горелка не гасла при резком
вращении рукоятки-регулятора из положения МАКС
в положение МИН или при резком открывании или
закрывании дверцы духовки.
RS
Настроика гриля
Изделие:
Торговая марка:
Замена форсунки газовои горелки гриля:
1. выньте горелку гриля, сняв V-бразныи винт (см.
рисунок);
2. отвинтите форсунку
горелки гриля при помощи
специального полого ключа
для форсунок (см. рисунок)
V
или, что предпочтительнее,
при помощи полого ключа
7 мм и замените форсунку
на новую, расчитанную на
новыи тип газа (см. таблицу
Характеристики горелок и
форсунок).
! Необходимо обращать
особое внимание на провода
свечеи и на трубки термопар.
I
! Горелки духового шкафа
не нуждаются в какои-либо
регуляции первичного воздуха.
! После настроики на другои тип газа, отличныи
от оригинального, необходимо заменить старую
этикетку настроики на новую, с новои настроикои,
которую вы сможете наити в уполномоченных
Центрах технического обслуживания.
! Если давление используемого газа отличается от
предусмотренного давления (или варьирует), на
питающем газопроводе должен быть установлен
соответствующии регулятор давления согласно
деиствующим национальным нормативам
«Регуляторы для канализированных газов».
Комбинированная плита
Торговый знак изготовителя:
Модель:
Изготовитель:
Страна-изготовитель:
Габаритные размеры духового
шкафа / Объем:
Номинальное значение
напряжения электропитания или
диапазон напряжения
Условное обозначение рода
электрического тока или
номинальная частота переменного
тока
Класс зашиты от поражения
электрическим током
Класс энергопотребления
ТАБЛИЧКА С ЭЛЕКТРИЧЕСКИМИ
ДАННЫМИ
В случае необходимости
получения информации по
сертификатам соответствия или
получения копий сертификатов
соответствия на данную технику,
Вы можете отправить запрос по
электронному адресу
[email protected].
Дату производства данной техники
можно получить из серийного
номера, расположенного под
штрих-кодом (S/N XXXXXXXXX *
XXXXXXXXXXX), следующим
образом:
Производитель:
Импортер:
С вопросами (в России)
обращаться по адресу:
K 1G210/R
Indesit Company
Польша
34x39x38 см / 50 л
220-240 V ~
50/60Hz
Класс защиты I
Директива ЕС: Директива ЕС: 2006/95/EC от
12/12/06 (Низкое напряжение) с
последующими изменениями – 2004/108/ЕC
от 15/12/04 (Электромагнитная
совместимость) с последующими
изменениями – 2009/142/ЕC от 30/11/09 (Газ) 90/68/СЕЕ от 22/07/93 с последующими
изменениями – 2002/96/ЕС.
1275/2008 (Stand-by/ Off mode)
- 1-ая цифра в S/N соответствует последней
цифре года,
- 2-ая и 3-я цифры в S/N - порядковому
номеру месяца года,
- 4-ая и 5-ая цифры в S/N - числу
определенного месяца и года.
Indesit Company S.p.A.
Виале А. Мерлони 47, 60044, Фабриано (АН),
Италия
ООО "Индезит РУС"
до 01.01.2011: Россия, 129223, Москва,
Проспект Мира, ВВЦ, пав. 46
с 01.01.2011: Россия, 127018, Москва, ул.
Двинцев, дом 12, корп. 1
S S
Таблица 1
Горелка
Быстрая
(Большая)(R)
Полубыстрая
(Средняя)(S)
Вспомогательн
ая (Малая) (А)
Духовка
Гриль
Диаметр
(мм)
Тепловая мощность
кВт (p.c.s.*)
Номинал. Сокращ.
Байпас
1/100
(мм)
R
A
Таблица характеристик горелок и форсунок
Сжиженный газ
форсунка
расход*
гр/час
1/100
(мм)
***
**
форсунка
1/100
(мм)
K 1G210/R
Природный газ
расход*
форсунка
л/час
1/100
(мм)
расход*
л/час
100
3.00
0.7
41
86
218
214
116
286
143
286
75
1.90
0.4
30
70
138
136
106
181
118
181
55
1.00
0.4
30
50
85
3.10
46
1.0
2.30
75
Номинальное (мбар)
Давление
Минимальное (мбар)
подачи
Максимальное (мбар)
* При 15°C и 1013 мбар – сухой газ *** Бутан P.C.S. = 49,47 Мдж/кг
** Пропан P.C.S. = 50,37 Мдж/кг
Натуральный P.C.S. = 37,78 Мдж/кг
-
73
71
79
95
80
95
225
167
28-30
20
35
221
164
37
25
45
107
114
190
219
114
132
190
238
20
17
25
13
6,5
18
15
Включение и эксплуатация
RS
Эксплуатация варочнои панели
Включение конфорок
Напротив каждого рукоятки КОНФОРКИ закрашенным
кружком показано положение даннои конфорки на
варочнои панели.
Порядок включения конфорки на варочнои панели:
1. поднесите к конфорке зажженую спичку или
кухонную зажигалку;
2. нажмите и одновременно поверните против
часовои стрелки рукоятку КОНФОРКИ на символ
максимального пламени E.
3. отрегулируите нужную мощность пламени,
поворачивая рукоятку КОНФОРКИ против часовои
стрелки: на минимум C, на максимум E или на
среднюю мощность.
Если изделие оснащено
электроннои системои
зажигания* (C), вначале
нажмите кнопку зажигания,
обозначенную символом
, затем нажмите до упора
и одновременно поверните
против часовои стрелки
рукоятку КОНФОРКИ на символ максимального
пламени вплоть до зажигания пламени.
Некоторые модели оснащены устроиством
зажигания, встроенным внутри рукоятки. В этом
случае варочная панель оснащена электронным
устроиством зажигания* (см. рисунок), но не кнопкои
зажигания. Нажмите и одновременно поверните
против часовои стрелки рукоятку КОНФОРКИ
на символ максимального пламени вплоть до
зажигания конфорки. Может случиться, что
конфорка погаснет в момент, когда вы отпустите
рукоятку. В этом случае повторите операцию
зажигания, удерживая рукоятку нажатои подольше.
Для оптимальнои работы конфорок и для экономии
газа следует использовать кухонную посуду с
плоским дном, с диаметром, соответствующим
конфорке, и с крышкои:
c%!åë*=
Для выключения конфорки поверните рукоятку
вплоть до гашения пламени •.
Практические советы по эксплуатации газовых
конфорок
* Имеется только в некоторых моделях
16
a/“2!= (R)
24 - 26
o%ë3K/“2!= (S)
16 - 20
d%C%ë…,2åëü…= (A)
10- 14
Для определения типа конфорки смотрите рисунки в
параграфе «Характеристики конфорок и форсунок».
Эксплуатация духового шкафа
! При первом включении духового шкафа
рекомендуем прокалить его примерно в течение 30
минут при максимальнои температуре с закрытои
дверцеи. Затем выключите духовои шкаф, откроите
дверцу и проветрите помещение. Запах, которыи вы
можете почувствовать, вызван испарением веществ,
использованных для предохранения духового
шкафа.
! Перед началом эксплуатации необходимо снять
пленку, наклеенную с боков изделия.
! Никогда не ставьте никаких предметов на дно
духового шкафа, так как они могут повредить
эмалированное покрытие. Используите положение
1 настроики духового шкафа только для
приготовления на вертеле.
Включение духового шкафа
Чтобы зажечь горелку духовки поднесите горящую спичку
или зажигалку к отверстию «F» (см. рис.) и поверните
рукоятку управления духовкой
М по часовой стрелке в макси-
! В случае внезапного гашения пламени выключите
конфорку и подождите примерно 1 минуту перед ее
повторным включением.
Если изделие оснащено предохранительным
устроиством* (X) отсутствия пламени, держите
рукоятку КОНФОРКИ нажатои примерно 2-3 секунды
для того, чтобы пламя конфорки активировало это
устроиство.
d,=ìå2! ä…= C%“3ä/
(cì)
F
мальное положение E..
Сила пламени горелки духовки
регулируется в максимальном,
минимальном или промежуточных значениях. Соответствующие символы изображены около
рукоятки на панели управления:
E
— максимальное пламя; C— минимальное пламя,
«•» — выключено. Чтобы установить рукоятку в эти положения, поверните ее против часовой стрелки от позиции
• (выключено) и совместите риску на рукоятке с нужным
символом. Для выключения горелки поверните рукоятку
по часовой стрелке до упора (соответствует символу •).
Важно: Если пламя горелки духовки гриля неожиданно
погаснет, поверните рукоятку управления духовкой М в
позицию «•» — выключено и не зажигайте духовку снова
по крайней мере 1 минуту.
! Духовои шкаф оснащен предохранительным
устроиством, поэтому необходимо держать рукоятку
ДУХОВКИ нажатои примерно 6 секунд*.
Нижнии отсек*
Снизу духового
шкафа имеется отсек,
которыи может быть
использован для
хранения кухонных
принадлежностеи
или кастрюль. Для
открывания дверцы
поверните ее вниз (см.
рисунок).
! В случае внезапного гашения пламени выключите
горелку и подождите примерно 1 минуту перед ее
повторным включением духовки.
Регуляция температуры
Гриль
Для зажигания поднесите к горелке гриля
зажженную спичку или кухонную зажигалку, нажмите
и одновременно поверните по часовои стрелке
рукоятку ДУХОВКИ в положение d. Гриль позволяет
обжаривать продукты и особенности подходит
для приготовления ростбифа, жаркого, отбивных,
жареных колбасок. Установите решетку на уровне
4 или 5 и противень для сбора жира на 1 уровне во
избежание образования гари.
! Гриль оснащен предохранительным устроиством,
поэтому необходимо держать рукоятку ДУХОВКИ
нажатои примерно 6 секунд.
! Не помещаите
возгораемых предметов в нижнии отсек.
! Внутренняя поверхность ящика (если он имеется)
может сильно нагреться.
Модели газовых кухонных плит оснащены
выдвижнои панелью А для предохранения нижнего
отсека от тепла, выделяемого горелкои (см.
рисунок).
! В случае внезапного гашения пламени выключите
горелку и подождите примерно 1 минуту перед ее
повторным включением гриля.
! Когда вы используете гриль, необходимо оставить
дверцу духового шкафа
полу-открытои, установив
D
между дверцеи и панелью
управления отражатель D (см.
рисунок), препятствующии
нагреванию рукояток.
Таимер
RS
Отвинтите винт S и снимите
выдвижную панель (см.
рисунок). Для ее обратнои
установки завинтите винт S.
A
! Перед использованием
духового шкафа проверьте,
чтобы выдвижная панель
была прочно зафиксирована.
S
Порядок включения Таимера (часов):
1. поверните по часовои стрелке 4 рукоятку
ТАИМЕР почти на один полныи поворот для завода
таимера;
2. поверните против часовои стрелки 5 рукоятку
ТАИМЕР, выбрав нужное время.
17
RS
Таблица приготовления в духовом шкафу
Ïðèãîòàâëèâàåìûé
ïðîäóêò
Âåñ (êã)
Ðàñïîëîæåíèå íà Òåìïåðàòóðà Âðåìÿ íàãðåâàíèÿ Ïðîäîëæèòåëüíîñòü
óðîâíÿõ äóõîâêè
(°C)
(ìèí.)
ïðèãîòîâëåíèÿ (ìèí.)
ñíèçó ââåðõ
Ìàêàðîííûå èçäåëèÿ
Ëàçàíüÿ
àííåëëîíè
Ìàêàðîííàÿ çàïåêàíêà
2.5
2.5
2.5
3
3
3
210
200
200
10
10
10
60-75
40-50
40-50
Ìÿñî
Òåëÿòèíà
óðèöà
Óòêà
ðîëèê
Ñâèíèíà
Áàðàíèíà
1.7
1.5
1.8
2.0
2.1
1.8
3
3
3
3
3
3
200
220
200
200
200
200
10
10
10
10
10
10
85-90
90-100
100-110
70-80
70-80
90-95
Ðûáà
Ñêóìáðèÿ
àìáàëà
Ôîðåëü â ôîëüãå
1.1
1.5
1.0
3
3
3
180-200
180-200
180-200
10
10
10
35-40
40-50
40-45
Ïèööà
Ïî-íåàïîëèòàíñêè
1.0
3
220
15
15-20
Âûïå÷êà
Ïå÷åíüå
Ïåñî÷íûé òîðò
Íåñëàäêèå ïèðîãè
Äðîææåâàÿ âûïå÷êà
0.5
1.1
1.0
1.0
3
3
3
3
180
180
180
165
15
15
15
15
30-35
30-35
45-50
35-40
ÏÐÈÌÅ×ÀÍÈÅ: óêàçàííàÿ ïðîäîëæèòåëüíîñòü ïðèãîòîâëåíèÿ ñëóæèò òîëüêî â êà÷åñòâå ïðèìåðà è ìîæåò áûòü
èçìåíåíà â ñîîòâåòñòâèè ñ ëè÷íûìè âêóñàìè.
* Имеется только в некоторых моделях
18
Предосторожности и
рекомендации
! Изделие спроектировано и изготовлено в соответствии
с международными нормативами по безопасности.
Необходимо внимательно прочитать настоящие
предупреждения, составленные в целях вашеи
безопасности.
• Когда изделие не используется, всегда проверяите, чтобы
рукоятки на варочнои панели находились в положении •, и
чтобы газовыи кран был перекрыт.
Общие требования к безопасности
• Перед началом чистки или технического обслуживания
изделия всегда вынимаите штепсельную вилку из
электророзетки.
• Инструкции относятся только к странам,
обозначения которых приведены в руководстве и
на заводскои табличке изделия.
• Данное изделие предназначается для
непрофессионального использования в домашних
условиях.
• Запрещается устанавливать изделие на улице, даже
под навесом, так как воздеиствие на него дождя и
грозы является чрезвычаино опасным.
• Не прикасаитесь к изделию влажными руками, босиком
или с мокрыми ногами.
• Изделие предназначено для приготовления
пищевых продуктов, может быть использовано
только взрослыми лицами в соответствии
с инструкциями, приведенными в данном
техническом руководстве. Любое другое его
использование (например: отопление помещения)
считается ненадлежащим и следовательно
опасным. Производитель не несет ответственности
за возможный ущерб, вызванный ненадлежащим,
неправильным и неразумным использованием
изделия.
• Данное техническое руководство относится к бытовому
электроприбору класса 1 (отдельное изделие) или
класса 2 – подгруппа 1 (встроенное между 2 кухонными
элементами).
• Не разрешаите детям играть рядом с изделием.
• Избегаите контактов проводов электропитания других
бытовых электроприборов с горячими частями изделия.
• Не закрываите вентиляционные решетки и отверстия
рассеивания тепла.
• Не следует закрывать стеклянную крышку варочнои
панели (имеется в некоторых моделях), когда конфорки
включены или еще не остыли.
• Всегда надеваите кухонные варежки, когда ставите или
вынимаете блюда из духовки.
• Не используите горючие жидкости (спирт, бензин и т.д.)
рядом с работающеи кухоннои плитои.
• Не кладите возгораемые материалы в нижнии отсек или в
духовои шкаф: при случаином включении изделия такие
материалы могут загореться.
• Не тяните за провод электропитания для отсоединения вилки
изделия из электрическои розетки, возьмитесь за вилку рукои.
• В случае неисправности категорически запрещается открывать
внутренние механизмы изделия с целью самостоятельного
ремонта. Обратитесь в центр технического обслуживания.
• Не ставьте тяжелые предметы на открытую дверцу духового
шкафа
• Не допускается эксплуатация изделия лицами с
ограниченными физическими, сенсориальными или
умственными способностями (включая детей), неопытными
лицами или лицами, необученными обращению с изделием
без контроля со стороны лица, ответственного за их
безопасность или после надлежащего обучения обращению с
изделием.
• Не разрешайте детям играть с бытовым электроприбором.
Утилизация
• Уничтожение упаковочных материалов: соблюдаите местные
нормативы по утилизации упаковочных материалов.
• Согласно Европеискои Директиве 2002/96/СЕ касательно
утилизации электронных и электрических электроприборов
(RAEE) электроприборы не должны выбрасываться вместе с
обычным городским мусором. Выведенные из строя приборы
должны собираться отдельно для оптимизации их утилизации
и рекуперации составляющих их материалов, а также для
безопасности окружающеи среды и здоровья. Символ
зачеркнутая мусорная корзинка, имеющиися на всех приборах,
служит напоминанием об их отдельнои утилизации.
Старые бытовые электроприборы могут быть переданы в
общественныи центр утилизации, отвезены в специальные
муниципальные зоны или, если это предусмотрено
национальными нормативами, возвращены в магазин при
покупке нового изделия аналогичного типа.
Все ведущие производители бытовых электроприборов
содеиствуют созданию и управлению системами по сбору и
утилизации старых электроприборов.
Экономия электроэнергии и охрана окружающеи
среды
• Если вы будете пользоваться духовым шкафом вечером и до
раннего утра, это поможет сократить нагрузку потребления
электроэнергии электростанциями.
• Содержите уплотнения в исправном и чистом состоянии,
проверяите, чтобы они плотно прилегали к дверце и не
пропускали
утечек тепла.
19
RS
Техническое
обслуживание и уход
RS
Отключение электропитания
Перед началом какои-либо операции по обслуживанию
или чистке отсоедините изделие от сети электропитания.
Чистка изделия
! Не следует пользоваться абразивными или
коррозивными чистящими средствами такими как
выводители пятен или средства для удаления ржавчины,
порошковыми чистящими средствами или абразивными
губками: они могут необратимо поцарапать поверхность
изделия.
! Никогда не используйте паровые чистящие агрегаты или
агрегаты под высоким давлением для чистки изделия.
• В качестве регулярного ухода достаточно вымыть
варочную панель влажнои губкои и затем высушить
кухонным бумажным полотенцем.
• Наружные эмалированные элементы или детали из
нержавеющеи стали, а также резиновые уплотнения
можно протирать губкои, смоченнои в теплои воде
или в растворе неитрального моющего средства.
Для удаления особо трудных пятен используите
специальные чистящие средства, имеющиеся в
продаже. Тщательно ополосните водои и вытрите
насухо после чистки. Не используите абразивные
порошки или коррозииные вещества.
• Решетки, рассеиватели и диффузоры
и горелки варочнои панели являются съемными
для облегчения их чистки. Их можно мыть горячеи
водои с неабразивным моющим средством, тщательно
удаляя все налеты. По окончании моики вытереть
насухо.
• На варочных панелях, оснащенных автоматическим
зажиганием, следует регулярно чистить наконечники
устроиств электронного зажигания и проверять, чтобы
отверстия газовых конфорок не были засорены.
• Следует производить внутреннюю чистку духового шкафа
после каждого его использования, не дожидаясь его
полного охлаждения. Используите теплую воду и моющее
средство, ополосните и протрите мягкои тряпкои.
Избегаите использования абразивных средств.
• Для чистки стекла дверцы используйте неабразивные
губки и чистящие средства, затем вытрите насухо
мягкой тряпкой. Не используйте твердые абразивные
материалы или острые металлические скребки,
которые могут поцарапать поверхность и разбить
стекло.
• Съемные детали можно легко вымыть как любую другую
посуду, также в посудомоечнои машине.
• На деталях из нержавеющеи стали могут образоваться
пятна, если они остаются в течение длительного времени
20
в контакте с водои повышеннои жесткости или с агрессивными
моющими средствами (содержащими фосфор). После чистки
рекомендуется тщательно удалить остатки моющего средства
влажнои тряпкои и высушить духовку. Кроме того следует
незамедлительно удалять возможные утечки воды.
Крышка
Если модель вашего изделия
оснащена стеклянной
крышкой, мойте ее
теплой водой. Избегайте
использования абразивных
средств.
Крышку можно снять для
облегчения чистки задней
части варочной панели.
полностью откройте крышу
и потяните ее вверх (см.
рисунок).
! Не следует закрывать крышку варочной панели, если
конфорки включены или еще не остыли.
Проверяите уплотнения духового шкафа.
Регулярно проверяите состояние уплотнения вокруг дверцы
духового шкафа. В случае повреждения уплотнения
обращаитесь в ближаишии уполномоченныи Центр
Технического Обслуживания. Не рекомендуется пользоваться
духовкои с поврежденным уплотнением.
Уход за рукоятками газовои варочнои панели
Со временем рукоятки варочнои панели могут
заблокироваться или вращаться с трудом, поэтому
потребуется произвести их внутреннюю чистку и замену всеи
рукоятки.
! Данная операция должна выполняться техником,
уполномоченным производителем.
Замена лампочки в духовом шкафу
1. Отключите духовои шкаф от сети
электропитания, снимите стеклянную
защитную крышку лампы (см.
рисунок).
2. Выкрутите лампочку и замените ее
на новую такого же типа: напряжение
230 В, мощность 25 Вт, резьба Е 14.
3. Восстановите на место крышку и
вновь подключите духовои шкаф к сети электропитания.
Техническое обслуживание
При обращении в Центр Технического Обслуживания
необходимо сообщить:
• модель изделия (Мод.)
• номер тех. паспорта (серииныи №)
Последние сведения находятся на заводскои табличке,
расположеннои на изделии и/или на упаковке.
Мы заботимся о своих покупателях и
стараемся сделать сервисное обслуживание
наиболее качественным. Мы постоянно
совершенствуем наши продукты, чтобы
сделать Ваше общение с техникой простым и
приятным.
RS
Уход за техникой
Продлите срок эксплуатации и снизьте
вероятность поломки техники.
Воспользуйтесь профессиональными
средствами для ухода за техникой от
Indesit Professional для наиболее простого,
эффективного и легкого ухода за Вашей
бытовой техникой.
Продукты Indesit Professional производятся в
Италии с соблюдением высоких европейских
стандартов в области качества, экологии и
безопасности использования и созданы с учетом
многолетнего опыта производителя техники.
Узнайте подробнее на сайте
www.hotpoint-ariston.com в разделе «Сервис»
и спрашивайте в магазинах Вашего города.
Авторизованные сервисные центры
Чтобы быть ближе к нашим потребителям,
мы создали широкую сервисную сеть,
особенностью которой является высокая
подготовка, профессионализм и честность
сервисных мастеров. На сегодняшний день она
насчитывает около 350 сервисных центров на
территории России и СНГ.
Их контакты Вы можете найти в сервисном
сертификате и на сайте www.hotpoint-ariston.
com в разделе «Сервис».
Если вам надо обратиться в сервисный
центр:
Внимание! При ремонте требуйте
использования оригинальных запасных
частей.
Другую полезную информацию и новости Вы
можете найти на сайте
www.hotpoint-ariston.com в разделе «Сервис».
21
Instalare
Evacuarea gazelor de ardere
! Este important să păstraţi acest manual pentru a-l
putea consulta în orice moment. În caz de vânzare,
cedare sau mutare, asiguraţi-vă că acesta rămâne cu
aparatul.
RO
Evacuarea gazelor de ardere trebuie să fie asigurată de
o hotă legată la un coş cu tiraj natural, eficient, sau de un
ventilator electric care să intre în funcţiune automat, la
fiecare aprindere a aragazului (vezi figurile).
! Citiţi cu atenţie instrucţiunile: veţi găsi informaţii
importante cu privire la instalare, la folosire şi la
siguranţă.
! Instalarea aparatului se va face conform acestor
instrucţiuni, de către persoanele calificate profesional.
! Orice intervenţie de reglare, întreţinere, etc., trebuie
efectuată cu aragazul deconectat de la reţea.
Evacuarea la exterior
Aerisirea încăperilor
Acest aparat poate fi instalat şi poate funcţiona doar
în încăperi aerisite în permanenţă, conform Normelor
Naţionale în vigoare. Încăperea în care va fi montat
aragazul trebuie să fie alimentată cu o cantitate de aer
suficientă pentru a asigura arderea gazelor (debitul
de aer nu poate fi mai mic de 2 m3/h pe kW de putere
instalată).
Prizele de aer, protejate de grătare, trebuie să aibă o
secţiune a conductei de cel puţin 100 cm2 şi trebuie să
fie amplasate astfel încât să nu fie acoperite, nici măcar
parţial (vezi figura A).
Acestea trebuie să fie mărite 100% - minim cu 200
cm2 – dacă aragazul nu este dotat cu dispozitivul de
siguranţă împotriva scăpărilor de gaz sau dacă aerul
necesar arderii este tras dintr-o încăpere alăturată
(vezi figura B), care oricum nu poate fi o parte comună
a imobilului, o încăpere cu pericol de incendiu sau un
dormitor. Prizele de aer trebuie să aibă o conductă de
comunicare cu exteriorul, după descrierea de mai sus.
Încăpere
adiacentă
A
Încăperea de
aerisit
B
A
Canale de aerisire pentru
aerul necesar arderii
Major area spaţiului dintre
uşă şi podea
! După folosirea îndelungată a aparatului, se
recomandă să deschideţi fereastra sau să măriţi viteza
de rotaţie a ventilatoarelor.
Evacuarea gazelor prin
şemineu sau
coş de fum ramificat
(numai pentru aparatele
de coacere)
! Gazele de petrol lichefiate, mai grele ca aerul,
stagnează în partea de jos a încăperii ; de aceea,
încăperea unde este amplasat aragazul - dacă folosiţi
butelii cu GPL – trebuie să aibă fante de aerisire spre
exterior, împotriva eventualelor scăpări de gaz.
Buteliile GPL, atât goale cât şi umplute parţial, nu
trebuie instalate sau depozitate în încăperi sau camere
situate sub nivelul solului (pivniţe, etc.). Păstraţi în
încăperea cu aragazul numai butelia pe care o utilizaţi,
amplasată departe de sursele de căldură (cuptoare,
sobe), care ar putea încălzi butelia la peste 50°C.
Poziţionarea şi punerea la nivel
! Este posibil să instalaţi aparatul între alte piese
de mobilier, dacă înălţimea acestora nu depăşeşte
înălţimea aragazului.
! Asiguraţi-vă că peretele din spatele aragazului este
făcut dintr-un material neinflamabil, rezistent la căldură
(t 90°C).
Pentru o instalare corectă:
• amplasaţi aparatul în bucătărie, în sala de masă
sau într-o garsonieră fără pereţi despărţitori, dar
niciodată în baie.
• dacă aragazul este mai înalt decât celelalte piese de
mobilier, acestea trebuie să fie distanţate cu 200 mm
de aparat ;
• dacă aragazul se instalează sub un raft, acesta din
urmă va trebui să fie montat la o distanţă de minim
420 mm de blatul de lucru.
Dacă rafturile sunt inflamabile, distanţa trebuie să fie
de 700 mm (vezi figura);
22
RO
420 mm.
420 mm.
Min.
600 mm.
Min.
Min.
min. 650 mm. with hood
min. 700 mm. without hood
HOOD
• perdelele nu trebuie
să fie montate în spatele
aragazului şi nici la mai
puţin de 200 mm de
flancurile acestuia;
• eventualele hote
trebuie să fie instalate
conform indicaţiilor
conţinute în manualul de
instrucţiuni ale acestora.
• priza să fie compatibilă cu ştecărul aparatului. În
caz contrar înlocuiţi priza sau ştecărul; nu folosiţi
prelungitoare sau prize multiple.
! După instalarea aparatului, cablul de alimentare şi
priza de curent trebuie să fie uşor accesibile.
! Cablul nu trebuie să fie îndoit sau comprimat.
! Cablul trebuie să fie controlat periodic şi înlocuit de
electricieni autorizaţi.
Punerea la nivel
Dacă este necesar să puneţi
la nivel aparatul, înşurubaţi
şuruburile de reglare - din
dotare – în locaşurile speciale
de sub aragaz (vezi figura).
Picioarele* vor fi introduse în
orificiile de sub aragaz.
Conectarea electrică
Montaţi pe cablu un ştecăr normalizat, capabil să suporte
sarcina indicată pe plăcuţa cu caracteristici a aparatului
(vezi tabelul cu Date tehnice).
În cazul efectuării legăturii directe la reţea, este necesar
să se monteze între aparat şi reţea un întrerupător
omnipolar cu deschiderea minimă a contactelor de 3
mm, dimensionat la sarcină, conform normelor NFC
15-100 (firul de împământare nu trebuie să fie întrerupt
de întrerupător). Cablul de alimentare trebuie să fie
poziţionat astfel încât să nu atingă în nici un punct
o temperatură cu 50°C peste temperatura mediului
ambiant.
Înainte de a efectua legătura, asiguraţivă că:
• priza să fie cu împământare şi conform prevederilor de
lege;
• priza să poată suporta sarcina maximă de putere a
maşinii, indicată pe plăcuţa de caracteristici;
• tensiunea de alimentare să fie cuprinsă în valorile
indicate pe plăcuţa cu caracteristici;
*doar pe anumite modele.
23
! Firma îşi declină orice responsabilitate în cazul în
care aceste norme nu se respectă.
Racordarea la gaze
Racordarea la gaze sau la butelie poate fi efectuată cu
un furtun flexibil din cauciuc sau oţel, conform normelor
naţionale în vigoare, numai după ce aţi verificat că
aparatul este reglat pentru tipul de gaz pe care îl veţi
folosi (vezi eticheta de pe capac: în caz contrar vezi mai
jos). În caz de alimentare cu gaz lichefiat, de la butelie,
folosiţi regulatoare de presiune care să fie conforme
cu normele naţionale în vigoare. Pentru a facilita
racordarea, alimentarea aragazului se poate orienta
lateral*: închideţi racordul pe care se fixează furtunul cu
capacul respectiv şi înlocuiţi garnitura de etanşare (din
dotarea aparatului).
! Pentru o funcţionare sigură, pentru o folosire adecvată
a energiei şi o durabilitate sporită a aparaturii, asiguraţivă
că presiunea de alimentare respectă valorile indicate în
tabelul cu „Caracteristicile arzătoarelor şi duzelor” (vezi
mai jos).
Racordarea la gaze cu furtun din cauciuc
Verificaţi ca furtunul să corespundă normelor naţionale
în vigoare. Diametrul intern al tubului de utilizat trebuie
să fie de: 8 mm pentru alimentarea cu gaz lichefiat şi 13
mm pentru alimentarea cu gaz metan.
După racordare, asiguraţi-vă că furtunul:
• nu atinge nici o componentă susceptibilă de a depăşi
50°C;
• nu este supus nici unui fel de forţe, de tracţiune şi de
torsiune, şi nu este curbat excesiv sau îngustat;
• nu intră în contact cu obiecte sau colţuri ascuţite,
părţi mobile şi că nu este presat;
• este uşor accesibil, pe tot traseul său, cu scopul de
al putea controla;
• are o lungime sub 1500 mm;
• este bine introdus la capete şi fixat cu coliere de
strângere, conform normelor naţionale în vigoare.
! Dacă una sau mai multe din aceste condiţii nu sunt
respectate sau dacă aragazul este încastrat între două
piese de mobilier – condiţii clasa a 2a, subcategoria 1 –
va trebui să utilizaţi pentru racordare un tub flexibil din
oţel (vezi mai jos).
să fie înşurubat complet.
3. verificaţi apoi ca, rotind rapid buşonul aragazului, de
la maxim la minim, să nu se stingă ochiul.
! Arzătoarele blatului nu au nevoie de reglarea aerului
primar.
Adaptarea cuptorului
Racordarea la gaze cu tub flexibil din oţel
inoxidabil, pe perete, cu cuplări filetate
Verificaţi ca tubul şi garniturile să corespundă normelor
naţionale în vigoare.
Pentru a monta tubul, este necesar să îndepărtaţi mufa
furtunului de pe aragaz (robinetul de alimentare cu gaz este
„tată”, de 1/2, filetat, cilindric).
Înlocuirea duzei arzătorului din cuptor:
1. scoateţi sertarul pentru
încălzit alimente
2. scoateţi protecţia glisantă “A”
(vezi figura);
A
! Efectuaţi legătura astfel încât lungimea tubului să nu
depăşească 2 m (la întinderea maximă); asiguraţi-vă că
acesta nu atinge nici o componentă mobilă şi nu este
strivit.
V
Controlul etanşeităţii
După terminarea instalării, controlaţi perfecta
etanşeitate a tuturor racordurilor folosind o soluţie de
săpun, însă niciodată o flacără.
Adaptarea la diferite tipuri de gaz
3. extrageţi arzătorul cuptorului
după ce aţi scos şurubul V (vezi
figura);
Operaţia va fi facilitată dacă
demontaţi uşa cuptorului.
4. deşurubaţi duza arzătorului
folosind o cheie tubulară pentru
duze (vezi figura) sau o cheie
tubulară de 7 mm şi înlocuiţi-o
cu cea adecvată, în funcţie de
tipul de gaz (vezi tabelul cu
Caracteristicile arzătoarelor şi
Aragazul poate fi adaptat şi la alte tipuri de gaz, în afara
celui pentru care a fost predispus (indicat pe eticheta
de pe capac).
Adaptarea blatului de lucru
duzelor).
Înlocuirea duzelor arzătoarelor:
1. înlăturaţi grătarul şi extrageţi
arzătoarele din sediul lor;
2. deşurubaţi duzele, folosind
o cheie tubulară de 7 mm (vezi
figura), şi înlocuiţile cu cele
adecvate pentru noul tip de gaz
(vezi tabelul cu “Caracteristicile
arzătoarelor şi duzelor”); .
3. montaţi la loc toate componentele efectuând aceleaşi
operaţii ca la demontare, dar în sens invers.
Reglarea arzătoarelor cuptorului la minim:
1. aprindeţi arzătorul (vezi Pornire şi utilizare);
2. rotiţi buşonul la minim (MIN) după ce aţi lăsat arzătorul
să funcţioneze cam 10 minute la maxim (MAX);
3. scoateţi buşonul;
4. rotiţi şurubul de reglare de lângă tija termostatului
(vezi figurile) până când obţineţi o flacără mică,
constantă;
! În cazul unui gaz lichefiat, şurubul de reglare trebuie
Reglarea arzătoarelor aragazului la minim:
1. rotiţi buşonul la minim;
2. scoateţi buşonul şi rotiţi şurubul de reglare (din
interiorul sau de lângă tija centrală) până când obţineţi
o flacără mică, constantă;
! În cazul unui gaz lichefiat, şurubul de reglare trebuie
24
RO
RO
să fie înşurubat complet;
5. verificaţi dacă, rotind repede buşonul de la MAX
la MIN sau dacă închideţi şi deschideţi repede uşa
cuptorului, flacăra rămâne aprinsă.
DATE TEHNICE
Dimensiuni cuptor
HxLxP
Volum
Dimensiunile utile ale
sertarului de păstrare
a alimentelor la cald
Tensiunea şi
frecvenţa de
alimentare
Adaptarea grilului
Înlocuirea duzei arzătorului de la gril:
1. extrageţi arzătorul grilului
după ce aţi scos şurubul V (vezi
figura);
34x39x38 cm
l 50
lăţime42 cm
profunzime 44 cm
înălţime 17cm
a se vedea plăcuţa de caracteristici
se pot adapta la toate tipurile de gaz
indicate pe plăcuţa cu caracteristici,
lipită pe partea internă a uşii
rabatabile sau, după deschiderea
sertarului de sub cuptor, pe peretele
interior din stânga.
Directive Comunitare: 2006/95/EC
din 12/12/06 (Tensiune Joasă) şi
modificările succesive 2004/108/EC din 15/12/04
(Compatibilitate Electromagnetică)
şi modificările succesive 2009/142/EC din 30/11/09 (Gaze)
şi modificările succesive -93/68/CEE
din 22/07/93 şi modificările
succesive - 2002/96/EC.
1275/2008 (Stand-by/ Off mode)
Arzătoare
V
2. deşurubaţi duza arzătorului de
la gril folosind o cheie tubulară
pentru duze (vezi figura) sau
o cheie tubulară de 7 mm şi
înlocuiţi-o cu cea adecvată,
în funcţie de tipul de gaz (vezi
tabelul cu Caracteristicile
arzătoarelor şi duzelor).
! Fiţi foarte atenţi la cablurile de
I
la bujii şi la termocupluri.
! Arzătoarele cuptorului şi
grilului nu au nevoie de reglarea aerului primar.
! După ce aţi efectuat adaptarea la un alt tip de
gaz, înlocuiţi eticheta veche de pe aragaz cu cea
corespunzătoare noului gaz folosit; eticheta se găseşte
la Centrele de Asistenţă Tehnică Autorizate.
! Dacă presiunea gazului utilizat este diferită de cea
prevăzută (sau variază) este necesar să instalaţi pe
tuburile de alimentare un regulator de presiune, în
conformitate cu normele naţionale în vigoare referitoare
la “regulatoarele pentru gaz canalizat”.
K 1G210/R
S S
A
Tabelul cu caracteristicile arzătoarelor şi duzelor
Tabelul 1
Arzător
Rapid (mare)
(R)
Semirapid
(mediu) (S)
Auxiliar (mic)
(A)
Cuptor
Gril
Diametru
(mm)
Putere termică
kW (p.c.s.*)
Nominală Redusă
Gaz lichefiat
duză
debit*
1/100
g/h
***
**
(mm)
Gaz natural
duză
debit*
1/100
l/h
(mm)
100
3.00
0.7
41
86
218
214
116
286
75
1.90
0.4
30
70
138
136
106
181
55
1.00
0.4
30
50
73
71
79
95
107
114
190
219
2.00
1.0
2.30
Nominală (mbar)
Presiuni de
Minimă (mbar)
alimentare
Maximă (mbar)
*
La 15°C 1013 mbar-gaz uscat
***
**
Propan P.C.S. = 50,37 MJ/Kg
25
By Pass
1/100
(mm)
-
145
143
164
167
28-30
37
20
25
35
45
Butan P.C.S. = 49,47 MJ/Kg
Gaze naturale P.C.S. = 37,78 MJ/Kg
48-49
-
68
75
20
17
25
R
Pornire şi utilizare
Utilizarea aragazului
Sfaturi practice pentru utilizarea arzătoarelor
Aprinderea arzătoarelor
Pentru a obţine un randament maxim al arzătoarelor,
precum şi a economisi gazul, utilizaţi numai recipiente
cu fundul plat, acoperite cu capac, de dimensiuni
proporţionale cu ale arzătoarelor:
Fiecare buşon al aragazului are, în dreptul său, schiţa
arzătoarelor; ARZĂTORUL comandat de buşon este
reprezentat cu un cerc evidenţiat.
Pentru a aprinde un arzător al aragazului:
1. apropiaţi de arzător o flacără sau o brichetă de aragaz;
2. apăsaţi şi, în acelaşi timp, rotiţi buşonul arzătorului
în sens contrar acelor de ceasornic, până în poziţia
maxim E.
3. reglaţi intensitatea flăcării, după dorinţă, rotind
în sens contrar acelor de ceasornic buşonul
ARZĂTORULUI: la minim C, la maxim E sau într-o
poziţie intermediară.
Dacă aparatul este dotat cu
un dispozitiv electronic de
aprindere* (C), apăsaţi mai
întâi butonul de aprindere,
,
indicat cu simbolul
apoi apăsaţi şi rotiţi buşonul
ARZĂTORULUI în sens
contrar acelor de ceasornic,
până când reperul ajunge în dreptul poziţiei maxim;
aşteptaţi aprinderea flăcării.
Anumite modele sunt dotate cu un dispozitiv de
aprindere integrat în buşon; în acest caz, veţi observa
numai dispozitivul de aprindere electronic* (vezi figura)
dar nu şi butonul de aprindere. Este suficient să apăsaţi
şi, în acelaşi timp, să rotiţi buşonul ARZĂTORULUI
în sens contrar acelor de ceasornic, până în poziţia
maxim şi să aşteptaţi aprinderea flăcării. În momentul în
care lăsaţi buşonul, se poate întâmpla ca flacăra să se
stingă. În acest caz, repetaţi operaţiile, ţinând buşonul
apăsat mai mult timp.
! Dacă flacăra se stinge accidental, opriţi arzătorul şi
aşteptaţi minim 1 minut înainte să încercaţi din nou.
Dacă aparatul este dotat cu un dispozitiv de
siguranţă*(X) împotriva scăpării d e gaz, ţineţi apăsat
buşonul ARZĂTORULUI timp de 2-3- secunde, pentru a
menţine flacăra aprinsă şi a activa dispozitivul.
Pentru a stinge arzătorul, rotiţi buşonul până la •.
RO
Arzător
Diametru
recipienţi (cm)
24-26
16-20
Rapid (R)
Semi-rapid
(S)
Auxiliar (A)
10-14
Pentru a identifica tipul arzătorului faceţi referire la
desenele din paragraful „Caracteristicile arzătoarelor şi
duzelor”.
Utilizarea cuptorului
! La prima aprindere, vă recomandăm să lăsaţi cuptorul
să funcţioneze în gol timp de aproximativ 1 oră, cu
termostatul la maxim şi uşa închisă. Stingeţi apoi
cuptorul, deschideţi uşa şi aerisiţi camera. Mirosul care
se degajă este datorat evaporării substanţelor utilizate
pentru a proteja cuptorul.
! Înainte de utilizare, este strict necesar să dezlipiţi folia
de plastic de pe laturile aparatului!
! Nu aşezaţi niciodată obiecte pe fundul cuptorului,
pentru că riscaţi să deterioraţi smalţul. Utilizaţi primul
nivel al cuptorului numai când folosiţi rotisorul.
Aprinderea cuptorului
Pentru a aprinde arzătorul cuptorului, apropiaţi de
orificiul F (vezi figura) o flacără sau o brichetă şi, în
acelaşi timp, apăsaţi şi rotiţi în sens antiorar buşonul
CUPTORULUI până la poziţia MAX.E.
Temperaturile sunt indicate pe
panoul de control şi variază de
la MIN
Cla MAXE. .
F
Dacă, după 15 secunde,
arzătorul nu se aprinde,
lăsaţi buşonul, deschideţi uşa
cuptorului şi aşteptaţi cel puţin 1 minut înainte de a
încerca din nou să-l aprindeţi.
*doar pe anumite modele.
26
RO
! Cuptorul este dotat cu un dispozitiv de siguranţă;
de aceea este necesar să ţineţi apăsat buşonul
CUPTORULUI timp de 6 secunde circa.*
Sertarul inferior
Sub cuptor este un
sertar care poate
fi utilizat pentru a
păstra accesoriile sau
vasele de bucătărie.
Pentru a deschide uşa
compartimentului, rotiţi-o
în jos (vezi figura).
! Dacă flacăra se stinge accidental, opriţi arzătorul şi
aşteptaţi minim 1 minut înainte să încercaţi din nou.
Becul cuptorulu
Becul poate fi aprins în orice moment, apăsând tasta
BECUL CUPTORULUI.
Timer
Pentru a pune în funcţiune Timerul (Cronometrul)
procedaţi astfel:
1. rotiţi buşonul Timer în sens orar 4; executaţi o
rotaţie aproape completă pentru a încărca soneria;
2. rotiţi buşonul TIMER în sens contrar acelor de
ceasornic 5 pentru a regla timpul dorit.
! Suprafeţele interne
ale sertarului (dacă este
prezent)
se pot încălzi.
! Nu depozitaţi materiale inflamabile în sertarul de sub
cuptor.
Pe modelele de aragaz pe
gaz există o protecţie glisantă
A care serveşte la protejarea
sertarului de sub cuptor de
căldura emanată de arzător
(vezi figura).
Gril
Pentru a aprinde arzătorul grilului, apropiaţi de acesta o
flacără sau o brichetă şi, în acelaşi timp, apăsaţi şi rotiţi
în sens antiorar buşonul CUPTORULUI până în poziţia
d. Cu ajutorul grilului se obţin alimente dorate, acesta
fiind indicat în special pentru pregătirea rosbifului,
fripturilor la cuptor, cotletelor sau cârnaţilor. Aşezaţi
grătarul la nivelul 4 sau 5 şi tava cuptorului la primul
nivel, pentru a colecta grăsimea şi a evita fumul datorat
arderii ei.
! Cuptorul este dotat cu un dispozitiv de siguranţă;
de aceea este necesar să ţineţi apăsat buşonul
CUPTORULUI timp de 6 secunde circa.
! Dacă flacăra se stinge accidental, opriţi arzătorul şi
aşteptaţi minim 1 minut înainte să încercaţi din nou.
D
27
! Când folosiţi funcţia “gril” este
necesar să lăsaţi uşa cuptorului
întredeschisă, punând între
uşă şi bord un deflector D
(vezi figura), care împiedică
supraîncălzirea buşoanelor.
A
Pentru a scoate protecţia
culisantă, deşurubaţi şurubul S
(vezi figura). Pentru a o monta
la loc, blocaţi-o cu şurubul S.
S
! Înainte de a utiliza cuptorul,
verificaţi dacă protecţia
culisantă este fixată corect.
Tabelul cu recomandări pt coacerea în cuptor
Alimentul de
copt
Paste făinoase
Lasagna
Cannelloni
Paste gratinate
Carne
Viţ el
Pui
Raţ ă
Iepure
Porc
Miel
Peşte
Scrumbie
Păstrăv
Pizza
Napoletana
Prăjituri
Biscuiţ i
Tarte
Tarte sărate
Dulciuri din aluat
dospit
RO
Greutate Poziţ ia pe raftul Temperatura Durata de Durata de
(°C)
preîncălzire coacere
(kg)
cuptorului (de
(min)
(min)
jos în sus)
2.5
2.5
2.5
3
3
3
210
200
200
10
10
10
60-75
40-50
40-50
1.7
1.5
1.8
2.0
2.1
1.8
3
3
3
3
3
3
200
220
200
200
200
200
10
10
10
10
10
10
85-90
90-100
100-110
70-80
70-80
90-95
1.1
1.0
3
3
180-200
180-200
10
10
35-40
40-45
1.0
3
220
15
15-20
0.5
1.1
1.0
1.0
3
3
3
3
180
180
180
165
15
15
15
15
30-35
30-35
45-50
35-40
N.B: Timpii de coacere sunt orientativi °i pot fi modificaţ i în concordanţ ă cu gusturile
personale
*doar pe anumite modele.
28
Precauţii şi sfaturi
RO
!Aparatul a fost proiectat şi construit conform normelor
internaţionale de siguranţă.
Aceste avertizări sunt furnizate din motive de siguranţă
şi trebuie să fie citite cu atenţie.
Norme de protecţie şi siguranţă generale
• Aceste instrucţiuni sunt valabile doar pentru
ţările ale căror simboluri apar în manualul
de instrucţiuni şi pe tăbliţa de identificare a
aparatului.
• Acest aparat de uz casnic fost conceput pentru a fi
folosit numai în interiorul locuinţelor.
• Aparatul nu trebuie instalat în aer liber, nici chiar
în cazul în care spaţiul este adăpostit, deoarece
expunerea acestuia la ploi şi furtuni este foarte
periculoasă.
• Nu atingeţi maşina când sunteţi desculţi sau cu
mâinile sau picioarele ude sau umede.
• Aparatul trebuie sa fie utilizat numai pentru
coacerea alimentelor si numai de persoane
adulte, conform instructiunilor din manual. Orice
alta utilizare (de exemplu: încalzirea locuintei)
este considerata improprie si deci periculoasa.
Fabricantul nu va putea fi considerat responsabil
pentru eventuale daune provenite din utilizarea
improprie, gresita sau irationala a aparatului.
• Acest manual face parte din aparatele de clasa 1
(izolat) sau 2 – subcategoria 1 (fixat între două piese
de mobilier).
• Îndepărtaţi copiii de aparat.
• Evitaţi ca şi cablurile de alimentare ale altor aparate
electrocasnice să atingă părţile încălzite ale
aparatului.
• Nu obstrucţionaţi fantele de aerisire sau de ieşire a
căldurii.
• Evitaţi să închideţi capacul din sticlă al aragazului
(numai pe anumite modele) dacă arzătoarele sunt
aprinse sau calde.
• Utilizaţi întotdeauna mănuşi speciale pentru a băga
sau scoate recipientele din cuptor.
întreţinere înainte de a fi scos ştecărul din priză.
• În caz de defecţiune, nu umblaţi în nici un caz la
mecanismele din interior şi nu încercaţi să o reparaţi
singuri. Apelaţi la serviciul de asistenţă.
• Nu aşezaţi obiecte grele pe uşa cuptorului, când este
deschisă.
• Este interzisă utilizarea aparatului de persoanele
(inclusiv copiii) care au o redusă capacitate fizică
sau senzorială sau mentală, precum şi de cele fără
experienţă sau care nu s-au familiarizat cu produsul,
dacă nu sunt supravegheate de un responsabil sau
dacă nu au primit în prealabil instrucţiuni asupra
modului de folosire a aparaturii.
• Nu lăsaţi copiii să se joace cu aparatul.
Scoaterea aparatului din uz
• Eliminarea ambalajelor: respectaţi normele locale, în
acest fel ambalajele vor putea fi utilizate din nou.
• Directiva Europeană 2002/96/CE cu privire la
deşeurile care provin de la aparatura electrică
sau electronică (RAEE) prevede ca aparatele
electrocasnice să nu fie colectate împreună cu
deşeurile urbane solide, obişnuite. Aparatele
scoase din uz trebuie să fie colectate separat atât
pentru a optimiza rata de recuperare şi de reciclare
a materialelor componente cât şi pentru a evita
pericolele care pot duce la dăunarea sănătăţii
omului sau poluarea mediului înconjurător. Simbolul
tomberonului tăiat care apare pe toate produsele vă
aminteşte tocmai obligaţia de a le colecta separat.
Aparatele electrocasnice scoase din uz pot fi trimise
unui centru public de colectare, centrelor orăşeneşti
sau, dacă legea naţională prevede, ele pot fi
returnate vânzătorului, în momentul achiziţionării
unor noi produse, echivalente.
Toţi producătorii importanţi de aparatură
electrocasnică şi-au unit eforturile pentru a crea
sisteme speciale de gestionare, care se ocupă cu
colectarea şi scoaterea din uz a aparatelor vechi.
Economisirea energiei şi protecţia
mediului înconjurător
• Nu utilizaţi lichide inflamabile (alcool, benzină) în
apropierea aparatului, când acesta este în funcţiune.
• Utilizând aragazul între orele serale şi primele
ore ale dimineţii, colaboraţi la reducerea sarcinii
întreprinderilor electrice.
• Nu depozitaţi materiale inflamabile în sertarul de
sub cuptor: dacă cuptorul se aprinde din greşeală,
materialele depozitate pot lua foc.
• Asiguraţi-vă că garniturile sunt curate, eficiente, că
aderă bine pe uşa cuptorului şi nu provoacă
dispersii de căldură.
• Când aparatul nu este utilizat, verificaţi ca buşoanele
să fie în poziţia • şi că robinetul de gaz este închis.
• Nu scoateţi ştecărul din priză trăgând de cablu.
• Nu executaţi nici o operaţie de curăţire sau
29
Întreţinere şi curăţire
Decuplarea electrică
Înainte de orice operaţie, debranşaţi aparatul de la
reţeaua de alimentare cu curent electric.
Curăţarea aparatului
! Evitaţi utilizarea de detergenţi abrazivi sau corosivi,
ca de ex. soluţiile de scos pete sau produsele împotriva
ruginii, detergenţii praf sau bureţii care au o suprafaţă
rugoasă: ele pot zgâria iremediabil suprafaţa aparatului.
! Nu utilizaţi niciodată produse pe bază de vapori sau
cu presiune ridicată în vederea curăţării aparatelor.
• Pentru operaţiile de întreţinere curente, este suficient
să spălaţi aragazul cu un burete umed, după care
să-l ştergeţi cu hârtie absorbantă de bucătărie.
• Părţile externe, smălţuite sau din inox, precum şi
garniturile din cauciuc pot fi curăţate cu un burete
îmbibat în apă călduţă şi săpun neutru. Dacă petele
sunt persistente, folosiţi produse speciale. Clătiţi cu
multă apă şi ştergeţi, după curăţire. Nu folosiţi prafuri
abrazive sau substanţe corosive.
• Grătarele, plitele de deasupra ochiurilor, coroanele
de separat flacăra
şi arzătoarele aragazului sunt detaşabile,
pentru a facilita curăţarea lor: spălaţi-le cu apă caldă
şi detergent delicat, având grijă să scoateţi orice
depunere. Apoi aşteptaţi până când sunt perfect
uscate.
• Dacă aparatul dvs are aprindere electronică, este
necesar să îl curăţaţi cât mai des - în special capătul
dispozitivelor de aprindere instantanee – şi să
verificaţi dacă orificiile prin care iese gazul nu sunt
înfundate.
• Interiorul cuptorului se va spăla, de preferinţă, după
fiecare utilizare, când este cald. Utilizaţi apă caldă şi
detergent; clătiţi bine şi ştergeţi cu o lavetă moale.
Evitaţi substanţele abrazive.
• Curăţaţi geamul uşii cu un burete; nu utilizaţi produse
abrazive; ştergeţi cu o lavetă moale; nu folosiţi
articole abrazive sau răzuitoare din metal, ascuţite,
deoarece acestea pot deteriora suprafaţa geamului
sau îl pot sparge.
După fiecare spălare, se recomandă să îl clătiţi bine şi
să îl ştergeţi. Este oportun în acelaşi timp să ştergeţi
şi eventualele urme de apă.
Capacul
Modelele dotate cu capac
din sticlă se vor spăla
cu apă călduţă. Evitaţi
substanţele abrazive.
Puteţi demonta capacul
pentru a facilita operaţiile
de curăţare, mai ales în
spatele aragazului: pentru
aceasta, deschideţi
capacul şi ridicaţi-l (vezi
figura).
! Evitaţi să închideţi capacul aragazului când
arzătoarele sunt calde sau aprinse.
Controlaţi garniturile cuptorului.
Controlaţi periodic garnitura din jurul uşii cuptorului.
Dacă este deteriorată, apelaţi la cel mai apropiat
Centru de Asistenţă Autorizat. Se recomandă să nu
folosiţi cuptorul până la înlocuirea garniturii.
Întreţinerea robinetelor de gaz
Cu timpul, se poate întâmpla ca buşoanele să se
blocheze sau să se rotească mai greu; în acest caz,
este necesar să le înlocuiţi.
! Această operaţie trebuie să fie executată numai de
un instalator autorizat de fabricant.
Înlocuirea becului cuptorului
1. După ce aţi debranşat
aparatul de la alimentarea
electrică, scoateţi capacul din
sticlă care acoperă becul (vezi
figura).
2. Deşurubaţi becul şi înlocuiţi-l
cu unul similar: tensiune 230 V,
putere 25 W, cuplare E 14.
3. Montaţi la loc capacul de sticlă şi racordaţi din nou
aragazul la instalaţia electrică.
Asistenţă
• Accesoriile pot fi spălate ca orice alt vas, chiar şi în
maşina de spălat vase.
• Oţelul inox poate rămâne pătat dacă intră des în
contact cu apa, mai ales dacă are un conţinut mare de
calcar, sau cu detergenţii agresivi (care conţin fosfor).
Comunicaţi:
• modelul aparatului (Mod.);
• numărul de serie (S/N).
Aceste informaţii se găsesc pe tăbliţa cu caracteristici
lipită pe aparat şi/sau pe ambalaj.
30
RO
Встановленн
! Важливо зберегти цю брошуру, щоб можна було
до неі звернутися при необхідності у будь-якому
випадку. У разі продажу, передачi iншiи особi
або переізду, переконаитеся в тому, що вона
залишається разом з виробом.
забезпечене через витяжку, підключену до каналу з
природною тягою з належною ефективністю, або за
допомогою електровентилятора, якии би включався
автоматично кожного разу при включенні плити (див.
малюнки).
! Уважно прочитаите інструкціі: інформація про
обладнання, використання и безпеку грає дуже
важливу роль.
! Установка вироба має виконуватися згідно даноі
інструкціі кваліфікованим персоналом.
! Будь-яке втручання в регулювання або технічне
обслуговування має виконуватися на плиті,
відключеніи від електроживлення.
Вентиляція приміщень
Обладнання може бути встановлене тільки у
постіино вентильованих приміщеннях, згідно діючим
нормам в краінi, де вироб буде викорисовано. У
приміщенні, в якому встановлено обладнання, має
відбуватися зміна повітря, у ступені, необхідному
для нормального горіння газу (швидкість зміни
повітря не має бути меншою 2м3/год на кожнии кВт
встановленоі потужності).
Вхід приточноі вентиляціі, захищении ґраткою, повинен
мати корисну площу не менше 100 см2 корисного
перетину і має бути розміщении так, щоб він не міг
забитися, навіть частково ( див. малюнок A).
Такии вхід повинен бути збільшении на 100%, тобто
мінімум 200 см2 – якщо робоча поверхня плити не
має пристрою безпеки у разі зникнення полум’я, і
коли можливии непрямии потік повітря із прилеглих
приміщень (див.малюнок B) – якщо це не спільні
частини будівлі, пожежонебезпечне приміщення
або спальні кімнати, обладнані вентиляціиним
трубопроводом назовні, як описано вище.
A
B
Прилеглі
приміщення
Вентильовані
приміщення
A
Вентиляціинии отвір для
відпрацьованого повітря
Збільшення щілини між
дверима і підлогою
! Після тривалого використання плити, доцільно
відкрити вікно або збільшити швидкість
вентиляторів.
Відведення продуктів згорання
Відведення
безпосередньо
назовні
Відведення через канал або
розгалужении димар
(зарезервовании для
кухонного устаткування)
! Зріджені нафтові гази, важчі за повітря, бираються
внизу, тому приміщення, де знаходяться балони з
газом, повинні бути обладнані витяжними отворами,
що виходять назовні для евакуаціі знизу при
можливому витоку газу.
Балони із зрідженим нафтовим газом, порожні або
частково повні, не повинні бути встановлені або
берігатися в приміщеннях нижче за рівень грунту
(льохи і т.п.). У приміщенні можна тримати тільки
використовувании балон, далеко від джерел тепла
(печі, каміни, обігрівачі), які нагріваються вище від
50°C.
Розміщення і вирівнювання
! Можна встановлювати плиту збоку від меблів, які
не вищі за робочу поверхню.
! Переконаитеся в тому, що поверхня стіни, яка
контактує із задньою частиною плити, виготовлена
з негорючого та теплостіикого матеріалу і витримує
нагрівання (90°C).
Для правильного встановлення
• розміщуите плиту в кухні, обідніи залі або в
однокімнатніи квартирі-студіі (не у ванні);
• якщо поверхня плити є трохи вищою, ніж
поверхня меблів, меблі повинні знаходитися не
ближче ніж 200 мм від плити;
• якщо плита буде встановлена під секцією навісних
меблів, esso відстань до іі поверхні не повинна
бути меншою за 420 мм.
Така відстань повинна складати 700 мм, якщо
секція навісних меблів зроблена з горючого
матеріалу (див. малюнок);
• не розміщуите занавісок позаду плити або ближче
Відведення продуктів згорання має бути
31
UA
UA
420 mm.
420 mm.
Min.
600 mm.
Min.
Min.
min. 650 mm. with hood
min. 700 mm. without hood
HOOD
ніж 200 мм від іі сторін;
• витяжки повинні
встановлюватися згідно
вказівкам відповідноі
інструкціі.
Вирівнювання
Якщо необхідно
вирівняти плиту,
вкрутіть регулюючі ніжки, що входять до комплекту
постачання, у спеціальні
місця, що знаходяться у
кутках основи (див. малюнок).
Ніжки* вмонтовуються у гнізда
під основою плити.
Підключення
електроенергіі
Встановіть на кабелі
вилку, розраховану на
навантаження, вказане на табличці з технічними
характеристиками, розміщеніи на плиті (див.
таблицю Технічних Даних).
У разі прямого підключення до мережі необхідно
помістити між плитою і мережею всеполярнии
вимикач з мінімальною відстанню між контактами 3
мм, розраховании на вказане навантаження і такии,
що відповідає нормі NFC 15-100 (дріт заземлення не
повинен перериватися вимикачем). Кабель живлення
повинен бути розташовании так, щоб жодна з иого
частин не піддавалася нагріванню вище, ніж на 50°C
від температури довкілля.
До виконання підключення переконаитеся, що:
• розетка має заземлення, відповідно до встановлених
норм;
• розетка витримує максимальне навантаження
потужності обладнання, вказане на табличці з
характеристиками;
• напруга живлення знаходиться в межах значень,
вказаних на табличці;
• розетка сумісна з вилкою плити. В іншому випадку
замініть розетку або вилку; не використовуите
подовжувачі и тріиники.
! У встановленіи плиті, має бути забезпечении
легкии доступ до електричного кабелю і розетки.
* Є лише в деяких моделях.
32
! Кабель не повинен мати перегинів або бути
стиснутим.
! Кабель має періодично перевірятися і мінятися
тільки фахівцями.
! Підприємство не несе будь-якоі
відповідальності, якщо ці норми не
дотримуватимуться.
Підключення газу
Підключення до газовоі мережі або балона може
виконуватися за допомогою гнучкого гумового шланга
або шланга в сталевому обплетенні, згідно діючим
національним нормам і після того, як встановлено,
що плита була налаштована на тип газу, на якому
вона працюватиме (див. Калібрувальна бирка на
кришці: в іншому випадку див. нижче). У разі роботи
плити від балона із зрідженим газом, використовуите
редуктори відповідно до діючих норм у странi,
де буде використовано вироб. Щоб полегшити
підключення, живлення газу може подаватися
збоку *: переставте в обратному напрямi утримувач
гумки для підключення замикаючоі пробки і замініть
ущільнювач, що входить у комплект постачання.
! Для безперебіиноі роботи, для адекватного
використання енергіі і для більшого терміну служби
плити, забезпечте тиск подачі газу в межах значень,
вказаних в таблиці Характеристик пальників і
форсунок (див. нижче).
Підключення газу за допомогою гнучкого
гумового шланга
Перевірте, щоб шланг відповідав діючим державним
нормам. Внутрішніи діаметр шланга повинен бути: 8
мм для зрідженого газу; 13 мм для метану.
Виконавши з’єднання, переконаитеся в тому, що
шланг:
• не торкається частин, які нагріваються вище
температури в 50оC;
• не має будь-якого натягнення або скручування, не
має згинів або стискань;
• не торкається гострих предметів, краів, рухомих
частин і не здавлении;
• може бути легко оглянутии по всіи довжині для
контролю иого стану;
• має довжину меншу ніж 1500 мм;
• добре закріплении на обох кінцях за допомогою
хомутів, відповідно до діючих державних норм.
! Якщо одна або більше з цих умов не будуть
дотримані, або якщо плита встановлена згідно
умовам класу 2 - підклас 1 (плита, встановлена між
двома шафами), необхідно використовувати гнучкии
шланг в сталевому обплетенні (див. нижче).
Підключення газу за допомогою гнучкого шланга
в обплетенні з неіржавіючоі сталі до безперервноі
стіни за допомогою патронів із різьбою
Перевірте, щоб шланг і обплетення відповідали
діючим державним нормам.
Щоб підключити шланг, видаліть утримувач гумки, що
міститься в плиті (місце підключення газу до плити має
вигляд цилiндричноі трубки з різьбою папа 1/2 дюима)
! Пальники робочоі поверхні не потребують
регулювання первинного повітря.
Налаштування духовки
Заміна форсунки пальника духовки:
1. витягніть коробку духовки;
2. витягніть висувнии захист A (див. малюнок);
! Виконаите з’єднання так, щоб довжина
трубопроводу не перевищувала 2 метрів, при
цьому не допускаите контакту шланга з рухомими
частинами та иого стиснення.
3. видаліть пальник духовки
після того, як відкрутите гвинти
V (див. малюнок);
процедуру виконати легше,
якщо зняти дверцята духовки.
Контроль герметичності
A
Після повного встановлення перевірте герметичність
всіх з’єднань, використовуючи тільки мильнии
розчин і у жодному випадку сірник.
Адаптація до різних типів газу
Є можливість налаштування плити під тип газу,
відміннии від типу, на якии вона була налаштована
підприємством-виробником (вказании на
калібрувальніи бирці на кришці).
Налаштування робочоі поверхні
Заміна форсунок пальників поверхні:
1. Зніміть ґратки и пальники з іх посадочних місць;
2. Відгвинтіть форсунки, користуючись трубним
ключем 7 мм (див. малюнок), і замініть іх
форсунками, що відповідають новому типу газу (див.
таблицю Характеристики пальників і форсунок);
3. Встановіть на місце всі компоненти, виконавши
вказані вище операціі у
зворотніи послідовності.
Налаштування мінімального
рівня пальників поверхні:
1. встановіть кран у
мінімальне положення;
2. зніміть рукоятку і
користуючись регулювальним гвинтом, що
знаходиться на внутрішніи частині або збоку на
стрижні крана, добиитеся маленького стабільного
полум’я.
! У разі зріджених газів, регулювальнии гвинт
повинен бути вкручении до упору;
3. перевірте, щоб при швидкому обертанні крана з
максимального в мінімальне положення, пальник не
гаснув.
UA
V
4. відгвинтіть форсунку пальника
спеціальним трубним ключем
для форсунок (див. малюнок)
або трубним ключем 7 мм
і замініть іі форсункою, що
відповідає новому типу газу
(див. таблицю Характеристики
пальників і форсунок).
Налаштування мінімального
рівня подачі газу в пальник
духовки:
1. запаліть пальник (див.
Включення і Використання);
2. встановіть рукоятку у
положення мінімуму (МІН) після того, як вона
залишалася приблизно протягом 10 хвилин у
максимальному положенні (MAКС);
3. зніміть рукоятку;
4. користуючись регулювальним гвинтом на
зовнішніи стороні стрижня термостата (див.
малюнки), добиитеся маленького стіикого полум’я.
! У разі зріджених газів, регулювальнии гвинт
повинен бути вкручении до упору;
5. Перевірте, щоб, при швидкому обертанні
рукоятки з положення MAКС у положення МІН або
при швидкому відкритті і закриті дверцят духовки
33
UA
пальник не гаснув.
ТЕХНІЧНІ ДАНІ
Розміри Духовки
ВxШxГ
Налаштування гриля
Заміна форсунки пальника гриля:
1. видаліть пальник гриля після того, як відкрутите
гвинти V (див. малюнок);
V
Об'єм
Корисні
розміри
коробки
духовки
Напруга та
частота
живлення
2. відгвинтіть форсунку
пальника гриля, користуючись
спеціальним трубним ключем
для форсунок (див. малюнок)
або трубним ключем 7 мм
і замініть іі форсункою, що
відповідає новому типу газу
(див. таблицю
Характеристики пальників і
форсунок).
Пальники
I
! Зверніть увагу на кабелі
запальних свічок і трубки термопар.
! Пальники духовки та гриля не потребують
регулювання первинного повітря.
! Після налаштування на газ, що відрізняється від
газу при випробуваннях на підприємстві-виробнику,
замініть стару калібрувальну бирку новою, з
зазначенням нового газу, одержану в Авторизованих
сервiсних центрах.
! Якщо тиск газу відрізнятиметься (або мінятиметься)
від раніше встановленого, необхідно встановити на
вході редуктор тиску, згідно діючим національним
нормам для “редукторів для каналізованих газів”.
34x39x38 см
50 літрiв
ширина см 42
глибина см 44
висота см 17
Див. на табличці з даними
Налаштовуються на всі типи
газу, вказані на табличці з
даними, розташованій в
середині виступу, або, коли
відкривається духовка, на
внутрішній лівій стінці.
Директиви ЄС: 2006/95/EC від
12/`2/06 (Низька Напруга) та
подальші зміни - 2004/108/EC
від 15/12/04 (Електромагнітна
сумісність) та подальші зміни 2009/142/EC від 30/11/09
(Gas) та подальші зміни 93/68/EEC від 22/07/93 та
подальші зміни - 2002/96/EC.
1275/2008 (Stand-by/ Off mode)
S S
A
R
K 1G210/R
Таблиця характеристик пальників і форсунок
Таблиця 1
Пальник
Швидкий
(великий) (R)
Напівшвидкий
(Середній) (S)
Допоміжний
(Маленький) (A)
Духовка
Гриль
Діаметр
(мм)
Теплова ефективність
кВт (p.c.s.*)
34
Зріджений газ
Пропускна
Форсунка
здатність*
1/100
г/год
(мм)
***
**
Природний газ
Форсунк
Пропускна
здатність*
а
1/100
л/год
(мм)
Форсунка
1/100
(мм)
Пропускна
здатність*
л/год
Номінальна
Зменшена
(мм)
100
3.00
0.7
41
86
218
214
116
286
143
286
75
1.90
0.4
30
70
138
136
106
181
118
181
55
1.00
0.4
30
50
73
71
79
95
80
95
-
2.00
2.30
1.0
-
48-49
-
68
75
145
167
143
164
107
114
190
219
114
132
190
238
Номінальний (мбар)
Мінімальний (мбар)
Максимальний (мбар)
*
для 15°C 1013 мбар-сухий газ
***
**
Пропан P.C.S. = 50,37 МДж/кг
p.c.s.* - найвища теплота згорання
Тиск, що
подається
Канал
1/100
37
28-30
25
20
45
35
Бутан P.C.S. = 49,47 МДж/кг
Природний газ P.C.S. = 37,78 МДж/м³
20
17
25
13
6,5
18
Включення і використання
Користування робочою поверхнею
Включення пальників
У кожноі рукоятки ПАЛЬНИК, що відноситься до неі,
показании у вигляді круга.
Щоб запалити пальник робочоі поверхні:
1. піднесіть до пальника сірник або електрозапальничку;
2. натисніть і одночасно обертаите проти
годинниковоі стрілки рукоятку ПАЛЬНИКА до
позначки максимального полум’я E.
3. відрегулюите силу бажаного полум’я, обертаючи
проти годинниковоі стрілки рукоятку ПАЛЬНИКА: на
мінімум C, на максимум E або в проміжне положення.
Якщо плита обладнана електророзпалюванням*
(C), спочатку натисніть на кнопку включення,
відмічену символом
, потім натисніть до упору
і одночасно обертаите
проти годинниковоі стрілки
рукоятку ПАЛЬНИКА до
позначки максимального
полум’я, аж доки не з’виться
полум’я.
Деякі моделі обладнані системою
електророзпалюванням, вбудованою в рукоятки, у
цьому випадку є пристріи електророзпалюванням*
(див. малюнок), не має кнопки. Досить натиснути
и одночасно повернути проти годинниковоі стрілки
рукоятку ПАЛЬНИКА до позначки максимального
полум’я, щоб запалити газ. Може трапитися так,
що пальник згасне у момент відпускання рукоятки.
У цьому випадку повторіть операцію, утримуючи
рукоятку натиснутою на протязі довшого часу.
! У разі випадкового згасання полум’я, вимкніть
пальник і почекаите принаимні 1 хвилину, перш ніж
повторно спробувати включення.
Якщо плита обладнана пристроєм безпеки*(X) за
відсутності полум’я, утримуите натиснутою рукоятку
ПАЛЬНИКА близько 2-3 секунд, щоб підтримати
горіння і активізувати плиту.
Щоб погасити пальник обертаите рукоятку до упору
•.
Практичні поради з використання пальників
Для кращоі продуктивності пальників і мінімального
споживання газу необхідно використовувати посуд з
плоским дном, накритии кришкою, і якии відповідає
за розміром пальнику:
Пальник
Швидкий (R)
Напівшвидкий (S)
Допоміжний (A)
ø Дiаметр мiсткостей (см)
24 – 26
16 – 20
10 – 14
UA
Щоб визначити тип пальника, зверніться до
малюнків у параграфі “Характеристики пальників і
форсунок”.
Користування духовкою
! При першому включенні запустіть духовку у
холостому режимі не менше, ніж на одну годину
з максимальним положенням термостата та з
закритими дверцятами. Потім вимкніть, відкриите
дверцята духовки и провітріть приміщення. Запах,
що з’явився, є результатом випаровування речовин,
необхідних для захисту духовки.
! Ніколи нічого не кладіть на дно духовки, оскільки
ви ризикуєте пошкодити емаль. Використовуите
положення 1 духовки тільки у разі використання
рожна.
Включення духовки
Щоб включити пальник духовки піднесіть до отвору
F (див. малюнок) сірник або електрозапальничку,
натисніть і одночасно обертаите проти годинниковоі
стрілки рукоятку ДУХОВКА до положення МАКСE.
Значення температури показані на панелі
управління і починаються з МІН C до MAКС E.
Якщо протягом 15 секунд пальник не загорівся,
відпустіть рукоятку, відкриите
дверцята духовки і почекаите
не менше 1 хвилини, перш
ніж повторно спробувати
включення.
F
! Духовка обладнана
пристроєм безпеки, для
якого необхідно утримувати
натиснутою рукоятку ДУХОВКА приблизно 6 секунд.*
! У разі випадкового згасання полум’я, вимкніть
пальник і почекаите принаимні 1 хвилину, перш ніж
повторно спробувати включення духовки.
35
UA
Освітлення духовки
Нижніи відсік
Під духовкою є
відсік, якии може
використовуватися для
зберігання речеи або
посуду. Щоб відкрити
дверцята, поверніть іх
донизу (див. малюнок).
Лампочка може бути включена у будь-якии момент,
якщо натиснути на кнопку ОСВІТЛЕННЯ ДУХОВКИ.
Гриль
Для иого включення піднесіть до пальника гриля
сірник або електрозапальничку, натисніть і
одночасно обертаите за годинниковою стрілкою
рукоятку ДУХОВКА д c. Гриль дозволяє одержувати
золотисту скориночку на стравах і особливо
показании для приготування ростбіфу, жаркого,
відбивних, сосисок. Помістіть ґратку у положення
4 або 5 і деко у положення 1, щоб зібрати жири і
уникнути утворення диму.
! Гриль обладнании пристроєм безпеки, тому
необхідно утримувати натиснутою рукоятку
ДУХОВКА приблизно 6 секунд.
! У разі випадкового згасання полум’я, вимкніть
пальник і почекаите принаимні 1 хвилину, перш ніж
повторно спробувати включення гриля.
матеріали в нижніи відсік.
! Внутрішні поверхні лотка (при його наявності)
можуть стати гарячими.
У моделях газових духовок є висувнии захист A,
для захисту нижнього відсіку від тепла, що иде від
пальника (див. малюнок).
! Під час використання грилю необхідно залишати
напіввідкритими дверцята духовки, вставивши між
дверцятами і панеллю управління відбивач D (див.
малюнок), що перешкоджає перегріву рукояток.
Таимер
Для включення Таимера
(лічильник хвилин ) діите
D
таким чином:
1. поверніть за годинниковою
стрілкою 4 рукоятку
ТАИМЕР маиже на повнии
оберт, щоб завести
сигнальнии дзвінок;
2. поверніть проти годинниковоі стрілки 5 рукоятку
ТАИМЕР, виставивши бажании час.
36
! Не кладіть горючі
Щоб видалити висувнии
захист відгвинтіть гвинт S
(див. малюнок). Для монтажу
заблокуите иого за допомогою
гвинта S.
A
S
! До використання духовки
перевірте, щоб висувнии
захист був правильно
закріплении.
Таблиця приготування в духовці
Страви
Макаронні вироби (паста)
Лазан’я
Каннеллоні
Запечена паста
М’ясо
Телятина
Курка
Качка
Кріль
Свинина
Баранина
Риба
Скумбрія
Зубатка
Форель в обгортці
Піца
Неаполітанська
Торти
Печиво
Пирiг
Солонi торти
Дріжджове тісто
UA
Вага
(кг)
Положення
деко
Попереднє
розігрівання
(хвилини)
Рекомендована
температура
(°C)
Тривалість
приготування
(хвилини)
2.5
2.5
2.5
3
3
3
10
10
10
210
200
200
60-75
40-50
40-50
1.7
1.5
1.8
2
2.1
1.8
3
3
3
3
3
3
10
10
10
10
10
10
200
220
200
200
200
200
85-90
90-100
100-110
70-80
70-80
90-95
1.1
1.5
1
3
3
3
10
10
10
180-200
180-200
180-200
35-40
40-50
40-45
1
3
15
220
15-20
0.5
1.1
1
1
3
3
3
3
15
15
15
15
180
180
180
180
30-35
30-35
45-50
35-40
37
Запобіжні засоби и поради
UA
! Газова плита була розроблена і сконструиована
відповідно до міжнародних норм безпеки.
Дані вказівки обумовлені вимогами безпеки і повинні бути
уважно вивчені.
Загальна безпека
• Дані вказівки діисні тільки для краін призначення,
чиі символи зображені на брошурі и на серiинiи
табличцi.
• Газова плита призначена для непрофесіиного
використання всередині житлових приміщень
• Газову плиту не можна встановлювати поза
приміщеннями, навіть, у разі захищеного простору, тому
що дуже небезпечно піддавати іі діі дощу і грози.
• Не торкатися плити мокрими або вологими ногами або
руками.
• Прилад має використовуватися для приготування
їжі, тільки дорослими особами і згідно
інструкціям, вказаним у цій брошурі. Будь-яке
інше використання (наприклад: для обігріву
приміщень) вважатиметься не за призначенням і,
тобто, некоректним. Виробник відхиляє будь-яку
відповідальність за можливі збитки внаслідок
використання не за призначенням, помилкового
або нерозумного застосування.
• Брошура відноситься до устаткування класу 1
(ізольоване) або класу 2 - підклас 1 (встановлене між
двома елементами меблів).
• Берегти від дітеи.
• Уникаите контакту кабелів живлення інших побутових
електроприладів з гарячими частинами плити.
• Не закриваите вентиляціині отвори и отвори для
відведення тепла.
• Не накриваите скляною кришкою робочу поверхню (є
на деяких моделях), коли пальники включені або ще
гарячі.
• Завжди використовуите рукавиці для завантаження або
витягання місткостеи для іжі.
• Не користуитеся рідкими горючими засобами (спирт,
бензин і т.п.) поблизу від плити, коли вона включена.
• Не кладіть горючі матеріали в нижніи відсік або в саму
духовку: при включенні плити вони можуть загорітися.
• Якщо плитою не користуються, стежте за тим, щоб
рукоятки були в положенні • і газовии кран був закритии.
• Не виимаите вилку з розетки, потягнувши за кабель,
тягніть тільки за саму вилку.
38
• Не виконуите чищення або технічне обслуговування,
перш ніж витягти вилку з електричноі розетки.
• У разі пошкодження, в жодному випадку не намагаитеся
самостіино полагодити внутрішні механізми. Зв’яжіться
із Сервiсною службою.
• Не ставте важкі предмети на відкриті дверцята духовки.
• Не передбачається використання пристрою особами
(включаючи дітей) з обмеженими фізичними,
сенсорними або розумовими здібностями,
недосвідченими особами або такими, що не
ознайомилися з виробом, за виключенням випадків
нагляду з боку особи, відповідальної за їхню безпеку;
не передбачається використання пристрою особами,
якi не отримали попередніх вказівок щодо використання
пристрою.
Утилізація
• Утилізація матеріалу пакування: дотримуитесь
місцевих норм, так як пакування може бути повторно
використане.
• Європеиська директива 2002/96/CE з відходів
від електричноі и електронноі апаратури (RAEE),
передбачає, що побутові електроприлади не можуть
перероблятися у звичаиному порядку для твердих
міських відходів. Зняті з експлуатаціі побутові прилади
мають бути зібрані окремо для оптимізаціі ступеню
відновлення и рециклювання матеріалів, що входять
до іхнього складу і з метою усунення потенціиноі шкоди
для здоров’я та середовища. Символ закресленоі
корзини, зображеніи на всіх виробах, нагадує про
необхідність окремоі утилізаціі
Відпрацьовані побутові електроприлади можуть
передаватися в державну службу по збору, на
спеціальні комунальні територіі або, якщо це
передбачено діючим національним законом,
передаватися постачальникам для одночасного обміну
з доплатою на нові вироби відповідного типа.
Всі основні виробники побутових електроприладів
беруть участь у створенні та управлінні системами
збору і переробки відпрацьованоі техніки.
Охорона і дбаиливе відношення до
довкілля
• Включення духовки в проміжку з пізнього
пiсляобiденного часу до раннього ранку дозволить
зменшити навантаження на підприємства виробники
електроенергіі.
• Підтримуите в робочому стані і миите ущільнювачі так,
щоб вони добре прилягали до дверцят і не дозволяли б
виникати
втратам тепла.
Догляд i технічне
обслуговування
Відключіть електричне живлення
До початку всіх робіт ізолюите прилад від мережі
електричного живлення.
Чищення вироба
! Уникаите використання абразивних або роз’ідаючих
чистячих засобів, таких як засоби для виведення плям і
продукти для антикорозіиноі обробки, миючих засобів у
порошку і губок з абразивною поверхнею: вони можуть
подряпати поверхню без можливості відновлення.
! Ніколи не використовуите прилади для миття парою або
високим тиском.
• Для звичаиного технічного обслуговування досить
вимити поверхню вологою губкою і висушити кухонним
паперовим рушником.
• Зовнішні емальовані або неіржавіючі деталі и гумові
ущільнювачі можуть бути очищені губкою, просоченою
теплою водою і неитральним милом. Якщо плями
є такими, що важко виводяться, використовуите
спеціальні засоби. Добре промиите водою і висушіть
після миття. Не використовуите абразивні порошки або
ідкі речовини.
• Ґратки, ковпачки, розсікачі полум’я
і пальники робочоі поверхні легко знімаються,
щоб полегшити миття плити; миите іх в гарячіи воді з
неабразивним миючим засобом, ретельно видаляючи
накип і повністю висушивши перед встановленням на
місце.
• Для плит, що мають електророзпалювання, необхідно
регулярно виконувати акуратне чищення кінцевих
частин пристрою електророзпалювання и перевіряти,
щоб отвори для виходу газу не були забиті.
• Внутрішню частину духовки бажано мити кожного
разу після іі використання, коли вона ще тепла.
Використовуите гарячу воду і миючии засіб, добре
промиите і витріть м’якою тканиною. Уникаите абразиві.
• Очищайте скло дверцят за допомогою м’якої губки і
неабразивних засобів , після чого висушіть його м’якою
тканиною; забороняється використовувати шорсткуваті
абразивні матеріали чи загострені металеві шкребки:
вони можуть подряпати поверхню і викликати розкол
скла.
• Аксесуари можуть митися як звичаинии посуд, зокрема
в посудомииніи машині.
• Неіржавіюча сталь може мати плями, якщо знаходилася
в тривалому контакті з вапняною водою або з
агресивними чистячими засобами (що містять фосфор).
Рекомендується добре промити і висушити після миття.
І, крім того, варто висушити можливі місця пролиття
води.
UA
Кришка
У моделях зі скляною
кришкою очищення
здіиснюється за
допомогою теплоі води.
Уникаите абразиві.
Можна зняти кришку для
полегшення очищення
позаду робочоі поверхні:
повністю відкрити іі и потягнути наверх (див. малюнок).
! Уникати закривання кришки, коли пальники включені або
ще гарячі.
Контроль ущільнень духовки
Регулярно перевіряите стан ущільнення навколо
дверцят духовки. У разі иого пошкодження, зверніться
в наиближчии авторизовании Сервiснии центр. Не
рекомендується використовувати духовку до завершення
ремонту.
Технічне обслуговування газових кранів
З часом може трапитися так, що кран буде заблоковании
або иого буде важко обертати, тому буде необхідно
подумати про заміну самого крана.
! Ця операція має виконуватися фахівцем,
уповноваженим виробником.
Заміна лампочки
освітлення духовки
1. Після відключення духовки
від електричноі мережі, зніміть
скляну кришку патрона (див.
малюнок).
2. Відгвинтіть лампочку і замініть
іі аналогічною: напруга 230В,
потужність 25 Вт, цоколь E 14.
3. Знов встановіть кришку и повторно підключіть духовку
до електричноі мережі.
Допомога
Повiдомте:
• модель плити (модель)
• серіинии номер (S/N)
Дана інформація міститься на табличці з
характеристиками, прикріпленіи до плити і / або на
упаковці.
39
11/2011 - 195048049.05
XEROX FABRIANO
UA
40

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
