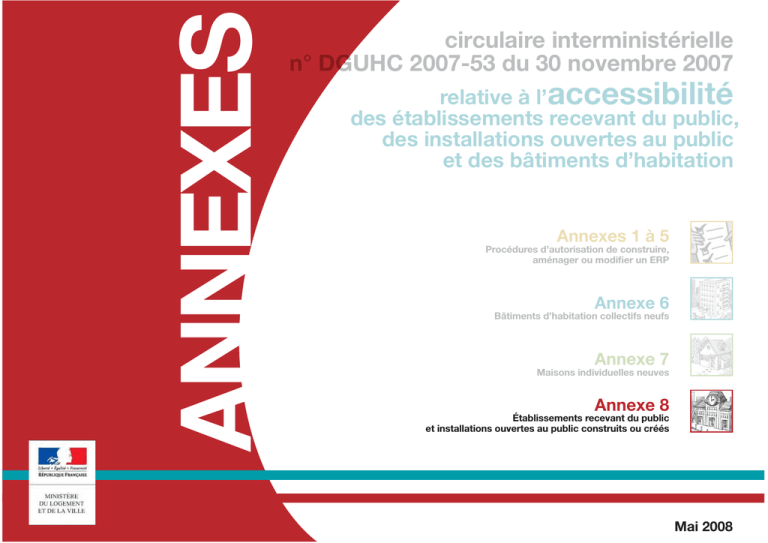

Annexe 8

Annexe 8
(55,?,:
JPYJ\SHPYLPU[LYTPUPZ[tYPLSSL
U‡+.
.</*K\UV]LTIYL
YLSH[P]LnS»HJJLZZPIPSP[t
KLZt[HISPZZLTLU[ZYLJL]HU[K\W\ISPJ
KLZPUZ[HSSH[PVUZV\]LY[LZH\W\ISPJ
L[KLZIo[PTLU[ZK»OHIP[H[PVU
(UUL_LZn
7YVJtK\YLZK»H\[VYPZH[PVUKLJVUZ[Y\PYL
HTtUHNLYV\TVKPÄLY\U,97
(UUL_L
)o[PTLU[ZK»OHIP[H[PVUJVSSLJ[PMZUL\MZ
(UUL_L
4HPZVUZPUKP]PK\LSSLZUL\]LZ
(UUL_L
i[HISPZZLTLU[ZYLJL]HU[K\W\ISPJ
L[PUZ[HSSH[PVUZV\]LY[LZH\W\ISPJJVUZ[Y\P[ZV\JYttZ
4HP
S
ommaire
page
ANNEXE 8
Accessibilité
des établissements
recevant du public
et des installations
ouvertes au public
construits ou créés
A .tUtYHSP[tZL[KtÄUP[PVUZ
3
B Cheminements extérieurs
4
C Stationnement
10
D Accès aux bâtiments et accueil
12
E Circulations intérieures horizontales
15
F Circulations intérieures verticales / généralités
15
F1 | Circulations intérieures verticales / escaliers
16
F2 | Circulations intérieures verticales / ascenseurs
19
G Tapis roulants, escaliers et plans inclinés mécaniques
21
H Revêtements des parois des parties communes
22
I
23
Portes et sas
J Équipements, mobiliers et dispositifs de commande et de service intérieurs et extérieurs
28
K Locaux ouverts au public et sanitaires
29
L Sorties
30
M Qualités générales du bâtiment
30
N Obligations particulières concernant certains établissements et installations
31
N1 | Établissements et installations recevant du public assis
31
N2 | Établissements disposant de locaux d’hébergement pour le public
32
N3 | Établissements et installations comportant des douches, des cabines d’essayage,
35
N4 | Établissements et installations comportant des caisses de paiement disposées en batterie
36
d’habillage ou de déshabillage
O Caractéristiques supplémentaires pour certains établissements
37
P Règles d’accessibilités applicables à certains établissements
37
Q Annexes
38
Q1 | Gabarit d’encombrement du fauteuil roulant
38
Q2 | Besoins d’espaces libres de tout obstacle
38
Q3 | Information et signalisation
39
8
1
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
M
ode d’emploi du document
: réglementaire
CONTENU DE LA RÉGLEMENTATION
CONTENU DE LA CIRCULAIRE
: admis par la réglementation
(décret + arrêté)
: non réglementaire
rappel de la partie du texte réglementaire traitée
(un article peut s’étaler sur plusieurs pages).
décret | arrêté
titre de la partie de la circulaire
rappel des sujets traités dans la page. Le
positionnement en haut à droite permet
un aperçu rapide en feuilletant les pages.
pictogramme indiquant le domaine
concerné : bâtiments d’habitation collectifs, établissements recevant du public
ou maisons individuelles (ici : bâtiments
d’habitations collectifs).
nature du texte
réglementaire.
contenu de la circulaire en lien
avec le contenu de l’arrêté ou
du décret.
mot clé du paragraphe mis en
valeur pour permettre une idenWLÀFDWLRQUDSLGHGHVGLIIpUHQWV
points.
numéro de page
numéro de l’annexe
attire l’attention sur le fait
que l’article se pousuit sur les
pages suivantes.
rappel de la référence du texte.
légende. pictogramme “recommandé”
indique les éléments pour lesquels la circulaire
invite à aller plus loin que la réglementation en
matière de qualité d’usage.
8
2
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
DÉCRET
R. 111-19
R. 111-19-1
R. 111-19-2
« Art. R. 111-19. – La présente sous-section est applicable lors de
la construction ou de la création par changement de destination, avec
ou sans travaux, d’établissements recevant du public et d’installations ouvertes au public, à l’exception des établissements de cinquième catégorie créés par changement de destination pour accueillir des professions
libérales définis par un arrêté du ministre chargé de la construction et le
ministre chargé des professions libérales.
« Art. R. 111-19-1. – Les établissements recevant du public définis à
l’article R. 123-2 et les installations ouvertes au public doivent être accessibles aux personnes handicapées, quel que soit leur handicap.
« L’obligation d’accessibilité porte sur les parties extérieures et intérieures
des établissements et installations et concerne les circulations, une partie des places de stationnement automobile, les ascenseurs, les locaux et
leurs équipements.
« Art. R. 111-19-2. - Est considéré comme accessible aux personnes
handicapées tout bâtiment ou aménagement permettant, dans des conditions normales de fonctionnement, à des personnes handicapées, avec la
plus grande autonomie possible, de circuler, d’accéder aux locaux et équipements, d’utiliser les équipements, de se repérer, de communiquer et
de bénéficier des prestations en vue desquelles cet établissement ou cette
installation a été conçu. Les conditions d’accès des personnes handicapées doivent être les mêmes que celles des personnes valides ou, à défaut,
présenter une qualité d’usage équivalente.
« Le ministre chargé de la construction et le ministre chargé des personnes
handicapées fixent, par arrêté, les obligations auxquelles doivent satisfaire
les constructions et les aménagements propres à assurer l’accessibilité de
ces établissements et de leurs abords en ce qui concerne les cheminements extérieurs, le stationnement des véhicules, les conditions d’accès
et d’accueil dans les bâtiments, les circulations intérieures horizontales et
verticales à l’intérieur des bâtiments, les locaux intérieurs et les sanitaires
ouverts au publics, les portes et les sas intérieurs et les sorties, les revêtements des sols et des parois, ainsi que les équipements et mobiliers intérieurs et extérieurs susceptibles d’y être installés, notamment les dispositifs
d’éclairage et d’information des usagers.
ARRÊTÉ
R. 111-19-2 | article 1
„ Article 1
A
|.tUtYHSP[tZL[KtÄUP[PVUZ
KtÄUP[PVUZ W
X La notion de “changement de destination” est évoquée à l’article L.421-1 du Code de l’urbanisme : “Un décret
en Conseil d’Etat arrête la liste des travaux exécutés sur des constructions existantes ainsi que des changements de
destination qui, en raison de leur nature ou de leur localisation, doivent également être précédés de la délivrance d’un
tel permis”.
Dans l’article R.123-9 du même code, est définie pour les bâtiments une liste exhaustive de neuf destinations : « Les
règles édictées dans le présent article peuvent être différentes, dans une même zone, selon que les constructions sont
destinées à l’habitation, à l’hébergement hôtelier, aux bureaux, au commerce, à l’artisanat, à l’industrie, à l’exploitation
agricole ou forestière ou à la fonction d’entrepôt. En outre, des règles particulières peuvent être applicables aux constructions et installations nécessaires aux services publics ou d’intérêt collectif ».
X Les ERP sont définis à l’article R. 123-2 du CCH (sécurité contre l’incendie). Les locaux destinés à n’accueillir que du
personnel de l’établissement seront considérés comme des lieux de travail et relèveront à ce titre des dispositions du
Code du travail sur l’accessibilité des lieux de travail aux personnes handicapées.
X La définition des IOP est donnée dans la partie III. A.2- du corps de la circulaire.
X L’esprit de la réglementation est de supprimer le plus grand nombre possible d’obstacles au déplacement et à
l’usage des bâtiments et de leurs équipements pour des personnes qui, bien qu’ayant une déficience motrice, sensorielle ou intellectuelle, sont capables de vivre de façon indépendante et autonome. Les exigences d’accessibilité
n’intègrent donc pas les besoins spécifiques des personnes non autonomes tributaires d’un accompagnement humain
permanent.
X La notion de qualité d’usage équivalente doit s’entendre du point de vue des distances à parcourir comme de la
qualité de traitement (choix des matériaux, niveau d’éclairement, etc.) et de la valeur symbolique des lieux. En particulier, un accès par l’arrière de l’établissement ou par les locaux de service ne saurait a priori être considéré comme
présentant une qualité d’usage équivalente à un accès principal.
X Les équipements à l’usage du public ou les prestations offertes à prendre en compte sont ceux et celles figurant
ou décrits dans le dossier de permis de construire ou de demande d’autorisation et donc installés ou existants à
l’ouverture au public.
X L’évacuation d’un bâtiment en cas d’incendie ou de panique ne fait pas partie des conditions normales de fonctionnement. Les moyens d’alarme, l’affichage des consignes particulières, les issues de secours, ne sont donc pas pris
en compte dans les règles d’accessibilité, mais le sont en revanche dans celles de sécurité.
X Le décret définit des exigences permettant de répondre à des besoins fondamentaux d’usage : atteinte et usage,
repérage, sécurité d’usage. Ceux-ci sont repris dans la structure des arrêtés à côté d’autres critères comme le nombre,
la répartition, ou les caractéristiques dimensionnelles.
Les dispositions du présent arrêté sont prises pour l’application des
dispositions des articles R. 111-19 à R. 111-19-3 et R. 111-19-6 du
code de la construction et de l’habitation.
Les dispositions architecturales et les aménagements propres à
assurer l’accessibilité des établissements et installations construits ou
créés par changement de destination, avec ou sans travaux doivent
satisfaire aux obligations définies aux articles 2 à 19.
X Les obligations fixées dans l’arrêté du 1er août 2006 ne constituent qu’un minimum qui doit être amélioré chaque
fois que possible en s’aidant, d’une part des recommandations relatives aux différents handicaps qui figurent dans ce
document (identifiées par la mention « Recommandé »), et d’autre part des conseils de spécialistes ou de représentants
de personnes handicapées.
X Lors de la conception du projet, il est important de tenir compte des tolérances professionnelles couramment
admises afin de ne pas dépasser les seuils réglementaires à l’issu de la réalisation. Ainsi, le maître d’œuvre exigera-t-il
une pente de 4,5 % s’il estime que la tolérance d’exécution est de 0,5%.
8
3
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | article 2
B
KtÄUP[PVUZ W
repérage et guidage W
| Cheminements extérieurs
„ Article 2
X La loi impose le respect de la chaîne de déplacement notamment entre le cadre bâti, la voirie et les espaces publics. Pour les usagers piétons, la liaison
I. - Un cheminement accessible doit permettre d’accéder à l’entrée
principale, ou à une des entrées principales, des bâtiments depuis
l’accès au terrain. Le choix et l’aménagement de ce cheminement sont
tels qu’ils facilitent la continuité de la chaîne du déplacement avec
l’extérieur du terrain. Le cheminement accessible doit être le cheminement usuel, ou l’un des cheminements usuels.
Le cheminement accessible permet notamment à une personne ayant
une déficience visuelle ou auditive de se localiser, s’orienter et atteindre le bâtiment en sécurité et permet à une personne ayant une déficience motrice d’accéder à tout équipement ou aménagement donné
à l’usage. Les caractéristiques d’un cheminement accessible sont définies au II ci-après.
Lorsqu’il existe plusieurs cheminements, les cheminements accessibles sont signalés de manière adaptée. Les principaux éléments structurants du cheminement doivent être repérables par les personnes
ayant une déficience visuelle.
Lorsque le cheminement courant se fait par un plan incliné, celui-ci
doit offrir des caractéristiques minimales définies au II ci-après.
avec les espaces accessibles extérieurs au terrain ou les équipements utiles tels que les stations d’arrêt de transports en commun accessibles est importante,
de même que la proximité et les modalités de raccordement de l’entrée sur le terrain de l’opération à un passage protégé sur la voirie publique.
X En cas d’opération d’ensemble regroupant plusieurs bâtiments, l’accès au terrain est celui concernant l’opération d’ensemble.
®
Si l’opération se raccorde à son environnement urbain par plusieurs accès, il est souhaitable, dans la mesure du possible, de disposer d’un cheminement
accessible vers le bâtiment depuis chaque entrée principale du terrain d’assiette de l’opération.
®
®
Il est préférable que le cheminement accessible soit le même pour tous, valides ou non.
Lorsque le cheminement accessible est doublé par un autre cheminement, il est souhaitable que ce dernier respecte au moins les exigences concernant la
sécurité d’usage définies au II - 3°, en particulier celles pour les personnes aveugles ou malvoyantes.
X Un aménagement peut être une partie non construite, comme un cheminement ou un espace vert
aménagé, dans la mesure où il est accessible aux usagers.
X Parmi les éléments structurants d’un cheminement, on peut citer par exemple : les ressauts, les rétrécissements ponctuels, les plans inclinés, les emmarchements, les portillons.
II. - Les cheminements extérieurs accessibles aux personnes handicapées doivent répondre aux dispositions suivantes :
1° Repérage et guidage
X La signalisation a pour but de repérer
Une signalisation adaptée doit être mise en place à l’entrée du terrain
de l’opération, à proximité des places de stationnement pour le public, ainsi qu’en chaque point du cheminement accessible où un choix
d’itinéraire est donné à l’usager. Les éléments de signalisation doivent
répondre aux exigences définies à l’annexe 3.
les bâtiments ou les entrées de bâtiment
lorsqu’une entrée de terrain ou un espace
de stationnement dessert plusieurs bâtiments ou entrées de bâtiment. La définition ainsi que les caractéristiques d’une
signalisation adaptée sont données en
annexe.
X La signalisation doit permettre à un
visiteur malvoyant ou ayant des difficultés de compréhension d’identifier
aisément le bâtiment vers lequel il veut
se diriger, depuis la rue si l’entrée du
bâtiment donne sur une rue ou depuis
l’entrée du terrain si l’accès au bâtiment se
fait par un cheminement à l’intérieur de
la parcelle. Une signalétique en relief, en
braille ou sonore à destination des visiteurs aveugles pourra également être mise
en place.
8
4
T suite de l’article 2
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | article 2
B
repérage et guidage W
WYVÄSLUSVUNcWSHUPUJSPUt W
| Cheminements extérieurs (suite)
Le revêtement du cheminement accessible doit présenter un contraste
visuel et tactile par rapport à son environnement.
À défaut, le cheminement doit comporter sur toute sa longueur un
repère continu, tactile pour le guidage à l’aide d’une canne d’aveugle,
et visuellement contrasté par rapport à son environnement pour faciliter le guidage des personnes mal-voyantes.
X Le contraste de texture a pour but de permettre
une perception au pied ou à la canne.
X Ce repère tactile continu ne doit pas pour
autant constituer pour les usagers en fauteuil
roulant ou marchant avec difficulté une gêne au
cheminement ou un danger.
2° Caractéristiques dimensionnelles
a) Profil en long
X À titre d’exemple, un matériau spécifique,
une plate-bande, une bordure ou un muret
disposés le long du cheminement, ou encore la
transition entre un matériau dur employé pour le
cheminement et une pelouse, peuvent constituer
des repères adaptés.
Le cheminement accessible doit être horizontal et sans ressaut.
Lorsqu’une dénivellation ne peut être évitée, un plan incliné de pente
inférieure ou égale à 5 % doit être aménagé afin de la franchir. Les
valeurs de pentes suivantes sont tolérées exceptionnellement :
•
jusqu’à 8 % sur une longueur inférieure ou égale à 2 m ;
•
jusqu’à 10 % sur une longueur inférieure ou égale à 0,50 m.
X En cas d’utilisation de bandes de guidage,
à n’envisager que lorsque l’emploi de matériaux
“ordinaires” ne permet pas un guidage efficace,
leur implantation sur le cheminement devra être
étudiée dès la conception de celui-ci.
Un palier de repos est nécessaire en haut et en bas de chaque plan
incliné quelle qu’en soit la longueur.
En cas de plan incliné de pente supérieure ou égale à 4 %, un palier de
repos est nécessaire tous les 10 m.
Les caractéristiques dimensionnelles du palier sont définies à l’annexe 2.
X L’exigence de plan incliné n’interdit pas d’aménager en complément un cheminement plus direct avec des marches.
X À partir de 5 % sur plusieurs mètres, un nombre important de personnes en fauteuil roulant manuel vont perdre leur indépendance et
devoir demander de l’aide. De nombreuses autres personnes à mobilité réduite subiront une gêne comparable.
®
En cas de cheminement en pente, une bordure chasse-roues permet d’éviter le risque de sortir du cheminement à une personne en
fauteuil roulant. Cette bordure constitue également un repère tactile utile pour le guidage des personnes aveugles ou malvoyantes avec
canne.
®
Le long des rampes de pente supérieure à 4 %, une main courante disposée au moins sur un côté, voire de part et d’autre du cheminement, constitue une aide précieuse à la locomotion. De plus, l’installation d’une seconde main courante à une hauteur intermédiaire permettra son utilisation par des enfants et des
personnes de petite taille.
®
Il est recommandé de prévoir un palier de repos
tous les 10 m dès qu’une pente supérieure à 2 % est
aménagée sur une longue distance, sans attendre
le seuil réglementaire de 4 %.
®
En cas de cheminement en pente présentant
des changements de direction supérieurs à 45°, il est important qu’un palier de
repos existe à chaque changement de direction.
®
Sur les longs trajets, il est recommandé
de prévoir des appuis ischiatiques
(appuis de repos assis-debout) à
une hauteur de 0,70 m environ. Cette
fonction d’appui peut aussi être apportée par
un mobilier urbain judicieusement choisi. Le long
des cheminements extérieurs, des abris accessibles
permettant de se protéger des intempéries sont
également utiles.
8
5
T suite de l’article 2
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | article 2
Lorsqu’il ne peut être évité, un faible écart de niveau peut être traité
par un ressaut à bord arrondi ou muni d’un chanfrein et dont la
hauteur doit être inférieure ou égale à 2 cm. Cette hauteur maximale
peut toutefois être portée à 4 cm si le ressaut comporte sur toute sa
hauteur une pente ne dépassant pas 33%.
B
X “Casser l’angle” du ressaut facilite
l’attaque de l’obstacle qu’il représente
pour la petite roue du fauteuil roulant,
fréquemment équipée d’un bandage
plein qui ne peut pas “épouser” l’angle et
en faciliter le franchissement.
La distance minimale entre deux ressauts successifs est de 2,50 m.
Les pentes comportant plusieurs ressauts successifs, dits « pas d’âne »,
sont interdites.
®
b) Profil en travers :
La largeur minimale du cheminement accessible doit être de 1,40 m
libre de tout obstacle afin de faciliter les croisements.
Lorsqu’un rétrécissement ponctuel ne peut être évité, la largeur
minimale du cheminement peut, sur une faible longueur, être
comprise entre 1,20 m et 1,40 m de manière à conserver une possibilité
de croisement entre un piéton et une personne en fauteuil roulant.
Le cheminement doit être conçu et mis en œuvre de manière à
éviter la stagnation d’eau. Lorsqu’un dévers est nécessaire, il doit être
inférieur ou égal à 2%.
WYVÄSLUSVUNcYLZZH\[Z W
WYVÄSLU[YH]LYZcSHYNL\YKt]LYZ W
| Cheminements extérieurs (suite)
Réaliser un contraste visuel par la
couleur ou l’éclairage au droit du ressaut
permet aux personnes mal voyantes
ainsi qu’aux personnes présentant des
difficultés de locomotion (personnes se
déplaçant avec des cannes, personnes
âgées, etc.) de le repérer et d’éviter de
trébucher.
X L’aménagement de ressauts successifs est déconseillé car la
répétitivité de l’obstacle que constitue le ressaut est très pénible
pour les personnes en fauteuil roulant : on préfèrera un plan
incliné dont la pente est inférieure ou égale à 5%.
X En ERP, la largeur exigée pour les cheminements est supérieure à celle demandée en habitation,
du fait notamment des flux d’usagers qui peuvent y être très supérieurs. La largeur de 1,40m,
également exigée à l’intérieur des bâtiments, est par ailleurs celle requise pour deux “unités de
passage” en matière de sécurité contre l’incendie dans les ERP.
X La largeur d’un cheminement se mesure entre les mains courantes, les garde-corps ou les
bordures éventuels.
®
X Une pente ne constitue pas la seule solution pour éviter
®
Si l’on veut permettre le croisement sans difficultés de deux personnes en fauteuil roulant, la
largeur du cheminement devra atteindre 1,60m.
X La réduction ponctuelle admise doit être appréciée selon le contexte. Il s’agira notamment de prendre
la stagnation d’eau. A titre d’exemple, un revêtement
poreux mais non meuble y contribuera efficacement.
en compte la fréquentation du cheminement en question : celle-ci pourra dépendre de sa localisation à
l’intérieur de l’ERP (proche de l’entrée principale ou plus excentré), de l’importance des bâtiments ou
équipements qu’il dessert, et de la nature de l’établissement.
En cheminement courant, il est souhaitable que la valeur du
dévers ne dépasse pas 1%.
X Il est important d’éviter tout aménagement favorisant l’installation ultérieure d’obstacles même
temporaires. Par exemple, les poteaux ou barrières où pourraient s’accrocher des véhicules à deux roues
doivent être disposés suffisamment en-dehors du cheminement de 1,40 m.
8
6
T suite de l’article 2
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | article 2
c) Espaces de manœuvre et d’usage pour les personnes
circulant en fauteuil roulant :
Un espace de manœuvre avec possibilité de demi-tour est nécessaire en
chaque point du cheminement où un choix d’itinéraire est donné à l’usager,
ainsi que devant les portes d’entrée desservies par un cheminement
accessible qui comportent un système de contrôle d’accès.
Un espace de manœuvre de porte est nécessaire de part et d’autre de
chaque porte ou portillon situé le long du cheminement, à l’exception
de ceux ouvrant uniquement sur un escalier, et à l’exception des portes
des sanitaires, douches et cabines d’essayage ou de déshabillage non
adaptés.
Un espace d’usage est nécessaire devant chaque équipement ou
aménagement situé le long du cheminement afin d’en permettre
l’atteinte et l’usage.
Les caractéristiques dimensionnelles de ces différents espaces sont
définies à l’annexe 2.
B
| Cheminements extérieurs (suite)
espaces de manoeuvre W
X Afin d’éviter la fatigue, il est important que les personnes en fauteuil roulant n’aient pas à parcourir
de trop longues distances avant de pouvoir faire demi-tour si elles n’ont pas pris la bonne direction
ou si elles ne peuvent accéder à un bâtiment.
X Le positionnement de l’espace de manœuvre
de porte dépend du sens d’ouverture de la porte et
de l’impératif d’atteinte de la poignée.
X Cet espace est destiné à permettre aux personnes en
fauteuil roulant de manœuvrer et franchir une porte
de façon autonome : il n’est donc pas nécessaire
de part et d’autre des portes menant uniquement
à un escalier, ou uniquement à un sanitaire, une
douche ou une cabine d’habillage non adaptés.
illustrations
voir article 10
( p. 23)
X Il s’agit des équipements et aménagements à l’usage du
public.
X Le positionnement d’un espace d’usage dépend de
l’équipement ou de l’aménagement concerné.
8
7
T suite de l’article 2
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | article 2
B
sécurité | sols W
sécurité | trous et fentes W
sécurité | obstacles W
| Cheminements extérieurs (suite)
3° Sécurité d’usage
X Les sols meubles (sable, graviers, cheminements enherbés, paillassons épais, etc.) sont impraticables pour
Le sol ou le revêtement de sol du cheminement accessible doit être non
meuble, non glissant, non réfléchissant et sans obstacle à la roue.
les personnes en fauteuil roulant et présentent des risques de chute pour les personnes à l’équilibre fragile. Les
personnes qui se déplacent à l’aide de cannes redoutent particulièrement les sols glissants, dangereux au demeurant
pour l’ensemble de la population.
Les trous et fentes situés dans le sol du cheminement doivent avoir
une largeur ou un diamètre inférieur ou égal à 2 cm.
Le cheminement accessible doit être libre de tout obstacle. Afin d’être
repérables, les éléments éventuels qui ne peuvent pas être mis endehors du cheminement doivent répondre aux exigences suivantes :
•
•
X Le caractère “non glissant” doit être apprécié à l’état “sec” du sol ou de son revêtement. La glissance d’un sol
®
Lorsque des fentes sont inévitables, il est important
de les positionner perpendiculairement au
cheminement afin de limiter le risque d’y coincer une
roue de fauteuil roulant, de poussette ou de vélo.
s’ils sont suspendus au-dessus du cheminement, laisser un
passage libre d’au moins 2,20 m de hauteur au-dessus du
sol ;
X Le caractère “UVUYtÅtJOPZZHU[” doit être apprécié à l’état “sec” du sol ou de son revêtement.
X Les différences de relief du revêtement de sol sont très bien perçues par les personnes aveugles. Le relief ne doit
s’ils sont implantés sur le cheminement, quelle que soit leur
hauteur, ou en saillie latérale de plus de 15 cm sur le cheminement, comporter un élément de contraste visuel par
rapport à leur environnement immédiat et un rappel tactile
ou un prolongement au sol.
Lorsque le cheminement est bordé à une distance inférieure à 0,90 m
par une rupture de niveau d’une hauteur de plus de 0,40 m, un dispositif de protection doit être implanté afin d’éviter les chutes.
dépend des matériaux en contact (sol, chaussure, embout de canne, pneumatiques …) et de l’interface entre les
deux (eau, poussière, gravier …). On évitera donc en extérieur les matériaux trop lisses susceptibles d’être très
glissants lorsqu’ils sont mouillés (pluie ou intervention de nettoyage). Une attention particulière sera apportée
aux revêtements en bois, qui peuvent être adaptés à un usage en extérieur en raison de leur imputrescibilité, mais
s’avérer extrêmement glissants lorsqu’ils sont mouillés.
cependant pas être trop accentué, au risque de devenir une gêne au balayage de la canne d’aveugle ou au déplacement
d’une personne en fauteuil roulant ou marchant avec difficulté, voire un danger pour ces dernières.
X Les obstacles isolés tels que bornes, poteaux, etc., doivent être autant que possible évités sur les cheminements
et aux abords de ceux-ci. L’annexe 3 de l’arrêté du 15 janvier 2007 relatif à l’accessibilité de la voirie précise les
dimensions recommandées pour la détection des bornes et poteaux par une canne d’aveugle.
®
Il est souhaitable que les barrières comportent un élément bas continu ou dont la discontinuité n’excède pas
0,40m, situé à une hauteur de 0,40 m maximum, pour être détectable par une canne d’aveugle.
X Les passages de portes ne sont pas considérés comme des obstacles suspendus.
X En cas de rupture de niveau le long du cheminement
(cheminement en remblai ou bordé par un fossé, par exemple), il
est nécessaire de mettre en place un élément éveillant l’attention
d’une personne aveugle ou malvoyante afin de prévenir tout
risque de chute. Il peut s’agir par exemple d’une plantation
robuste (haie, buisson,…), d’une clôture légère, d’une barrière.
Dès qu’il existe une hauteur de chute d’au moins 1 m, la norme
NFP 01.012 préconise l’installation d’un garde-corps dont elle
définit les caractéristiques dimensionnelles.
®
Une bordure chasse-roues permet de surcroît à une
personne en fauteuil roulant d’éviter le risque de
sortir du cheminement.
®
Il convient de signaler toute excavation
ou dénivellation due à l’ouverture de
travaux sur un cheminement par un
obstacle bien visible et perceptible par
une canne d’aveugle (élément comportant
une partie basse située à une hauteur
maximum de 0,40m).
8
8
T suite de l’article 2
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | article 2
Lorsqu’un escalier est situé dans un espace de circulation, la partie
située en dessous de 2,20 m, si elle n’est pas fermée, doit être visuellement contrastée, comporter un rappel tactile au sol et être réalisée de
manière à prévenir les dangers de chocs pour des personnes aveugles
ou malvoyantes.
B
| Cheminements extérieurs (suite)
sécurité | obstacles W
sécurité | croisement piétons/véhicules W
X Lorsqu’un volume sous escalier est proche
d’une circulation ou intégré dans un grand
espace de circulation, une personne déficiente
visuelle peut se blesser en heurtant l’escalier.
Il est préférable que l’accès à un tel volume
soit rendu impossible par un aménagement
tel qu’une barrière ou des plantes, ou que ce
volume soit encloisonné. Les chocs peuvent
aussi intervenir latéralement sur le limon de
l’escalier ou le garde-corps : il conviendra
donc d’y éviter toute saillie pouvant se révéler
dangereuse en cas de choc.
Les parois vitrées situées sur les cheminements ou en bordure immédiate de ceux-ci doivent être repérables par des personnes de
toutes tailles à l’aide d’éléments visuels contrastés par rapport à
l’environnement immédiat.
Toute volée d’escalier comportant trois marches ou plus doit répondre
aux exigences applicables aux escaliers des parties communes visées à
l’article 7-1, à l’exception de la disposition concernant l’éclairage.
Toute volée d’escalier comportant moins de trois marches doit répondre aux exigences applicables aux escaliers des parties communes visées au 2° de l’article 7-1, à l’exception de la disposition concernant
l’éclairage.
Lorsqu’un cheminement accessible croise un itinéraire emprunté par
des véhicules, il doit comporter un élément permettant l’éveil de la
vigilance des piétons au droit de ce croisement. Un marquage au sol
et une signalisation doivent également indiquer aux conducteurs des
véhicules qu’ils croisent un cheminement pour piétons.
Le cheminement doit comporter un dispositif d’éclairage répondant
aux exigences définies à l’article 14.
X Ces éléments contrastés sont collés, peints, gravés ou incrustés
dans les vitrages
®
Il est recommandé de disposer les motifs à l’intérieur de deux bandes
horizontales d’une largeur de 5 cm, situées respectivement à 1,10 m et
1,60 m de hauteur.
®
L’installation d’une main courante
est souhaitable dès qu’il existe une
marche à franchir.
illustrations
voir article 7-1
( p. 16)
X Cette règle n’est applicable que lorsque, sur le terrain de l’opération, un
cheminement pour piétons et un itinéraire pour véhicules clairement
séparés se croisent. Ce n’est pas le cas des espaces “partagés” de manière
indifférenciée par les différents usagers, conçus pour que les véhicules
roulent au pas lorsque des piétons sont présents.
X L’éveil de la vigilance concerne principalement les personnes aveugles
ou malvoyantes et les personnes sourdes ou malentendantes
qui peuvent être surprises et mises en danger par un véhicule qu’elles n’ont
pas vu ou pas entendu. Le repérage du danger se fera par exemple par une
signalisation, un contraste de couleur, de lumière ou de texture sur la zone
de croisement, ou par l’implantation d’un dispositif d’élargissement du
champ visuel (miroir convexe).
8
9
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | article 3
C
| Stationnement
nombre W
repérage W
dimensions W
„ Article 3
I. -Tout parc de stationnement automobile intérieur ou extérieur à
l’usage du public et dépendant d’un établissement recevant du public
ou d’une installation ouverte au public doit comporter une ou plusieurs
places de stationnement adaptées pour les personnes handicapées et
réservées à leur usage. Les caractéristiques de ces places sont définies
au II du présent article.
X Contrairement aux bâtiments d’habitation, une double signalisation, au sol et en hauteur, est obligatoire au droit des places dans les ERP. Ceci permet aux usagers, qui ne connaissent
pas nécessairement les lieux, de pouvoir repérer facilement les places adaptées afin de pouvoir les utiliser (personnes handicapées) ou de veiller à les laisser libres (personnes valides).
®
Le maître d’ouvrage est libre de choisir la façon de marquer la place de stationnement adaptée, à condition que ce marquage soit visible de loin et compréhensible. Toutefois, par
souci de cohérence, il est utile de se rapprocher le plus possible des règles définies pour le stationnement sur la voirie, à savoir : marquage au sol blanc et symbole international sur la
ligne de marquage ou à l’extérieur.
®
Lorsque l’offre de stationnement pour visiteurs est répartie sur plusieurs endroits, et si chaque endroit ne comporte pas de places adaptées, il est nécessaire d’indiquer dès l’entrée sur
la zone de stationnement la localisation des places adaptées.
Ces places adaptées sont localisées à proximité de l’entrée, du hall
d’accueil ou de l’ascenseur et reliées à ceux-ci par un cheminement
accessible tel que défini selon les cas à l’article 2 ou à l’article 6.
Les emplacements adaptés et réservés sont signalés.
X Ce seuil de pente maximale est compatible avec les impératifs d’évacuation de l’eau qui
peuvent dans certains cas nécessiter une pente de 2%.
II. - Les places des parcs de stationnement automobile adaptées
pour les personnes handicapées doivent répondre aux dispositions
suivantes :
1° Nombre
X Les dimensions couramment retenues pour une place de stationnement ordinaire sont
Les places adaptées destinées à l’usage du public doivent représenter
au minimum 2% du nombre total de places prévues pour le public. Le
nombre minimal de places adaptées est arrondi à l’unité supérieure.
de 2,50 m X 5 m. Elles permettent d’accueillir la grande majorité des véhicules. La place
adaptée doit offrir une surlargeur de 0,80 m, ce qui correspond à une largeur totale de :
2,50 m + 0,80 m = 3,30 m.
®
Au-delà de 500 places, le nombre de places adaptées, qui ne saurait
être inférieur à 10, est fixé par arrêté municipal.
De manière à permettre tous les usages (sortie côté passager ou côté conducteur,
stationnement en marche avant ou arrière), il est préférable de matérialiser la place
entière et non d’identifier la seule bande de surlargeur.
X L’emplacement de 3,30m de large ne doit pas empiéter sur une circulation piétonne
2° Repérage
ou automobile.
Chaque place adaptée destinée au public doit être repérée par un marquage au sol ainsi qu’une signalisation verticale.
®
Il est par ailleurs recommandé de prévoir une hauteur minimale de passage de
véhicule de 2,15 m jusqu’aux places de stationnement adaptées pour en faciliter l’accès aux
véhicules adaptés pour le transport des personnes en fauteuil roulant, souvent surélevés.
3° Caractéristiques dimensionnelles
Une place de stationnement adaptée doit correspondre à un espace
horizontal au dévers près, inférieur ou égal à 2%.
La largeur minimale des places adaptées doit être de 3,30 m.
4° Atteinte et usage
S’il existe un contrôle d’accès ou de sortie du parc de stationnement,
le système doit permettre à des personnes sourdes ou malentendantes
ou des personnes muettes de signaler leur présence au personnel et
d’être informées de la prise en compte de leur appel. En particulier et
en l’absence d’une vision directe de ces accès ou sorties par le personnel :
•
tout signal lié au fonctionnement du dispositif d’accès doit
être sonore et visuel ;
•
les appareils d’interphonie sont munis d’un système permettant au personnel de l’établissement de visualiser le
conducteur.
8
10
T suite de l’article 3
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | article 3
Qu’elle soit à l’extérieur ou à l’intérieur du bâtiment, une place de stationnement adaptée doit se raccorder sans ressaut de plus de 2 cm
au cheminement d’accès à l’entrée du bâtiment ou à l’ascenseur. Sur
une longueur d’au moins 1,40 m à partir de la place de stationnement
adaptée, ce cheminement doit être horizontal au dévers près.
C
| Stationnement (suite)
atteinte et usage W
X Une fois descendue de son véhicule, une
personne en fauteuil roulant doit pouvoir
accéder sans difficulté au cheminement qui
lui permet de rejoindre le bâtiment. La
difficulté provient fréquemment d’un écart
de niveau (ressaut) entre la place de
stationnement et le cheminement d’accès
au bâtiment.
Les places adaptées, quelle que soit leur configuration et notamment
lorsqu’elles sont réalisées dans un volume fermé, sont telles qu’un
usager en fauteuil roulant peut quitter l’emplacement une fois le
véhicule garé.
X Sans préjuger des configurations particulières, on peut considérer deux cas
types :
1. (configuration la plus simple, à rechercher lors de la conception) pour
sortir, l’usager dispose d’un passage dans le prolongement de
l’espace libre qui a permis de descendre du véhicule : la personne en
fauteuil roulant pourra quitter l’emplacement adapté sans contourner le
véhicule garé
2. pour sortir, l’usager devra contourner même partiellement le véhicule
garé : il faut alors un espace libre d’au moins 1,20 m entre le véhicule et
l’élément de fermeture pour permettre à une personne en fauteuil roulant
de faire une manœuvre à angle droit jusqu’à l’ouverture. Etant donné que
pour l’application de cette règle on considère des véhicules de longueur
inférieure ou égale à 5 m, ceci implique donc, dans ce cas, une profondeur
de garage minimale de 6,20 m
8
11
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | article 4
D
repérage W
atteinte et usage W
| Accès aux bâtiments et accueil
„ Article 4
I. - Le niveau d’accès principal à chaque bâtiment où le public est
admis doit être accessible en continuité avec le cheminement extérieur
accessible.
Tout dispositif visant à permettre ou restreindre l’accès au bâtiment
ou à se signaler au personnel doit pouvoir être repéré, atteint et utilisé
par une personne handicapée. L’utilisation du dispositif doit être la
plus simple possible.
®
Il est souhaitable que tous les accès courants au bâtiment respectent cette exigence.
X La “lisibilité” du bâtiment, et en premier lieu un marquage clair de ses entrées, contribue
pleinement à la qualité architecturale. Des entrées facilement repérables, fondamentales pour les
malvoyants et les personnes déficientes mentales, profitent également à l’ensemble des usagers.
II. - Pour l’application du I du présent article, l’accès au bâtiment
ou à des parties de l’établissement doit répondre aux dispositions
suivantes :
1° Repérage
X Dans certains types d’ERP, l’accès au bâtiment peut passer par une étape de communication avec le
Les entrées principales du bâtiment doivent être facilement repérables
par des éléments architecturaux ou par un traitement utilisant des
matériaux différents ou visuellement contrastés.
X D’une façon générale, il est important d’éviter les systèmes nécessitant des enchaînements de
Tout dispositif visant à permettre ou restreindre l’accès au bâtiment ou
à se signaler au personnel doit être facilement repérable visuellement
par un contraste visuel ou une signalétique répondant aux exigences
définies à l’annexe 3, et ne doit pas être situé dans une zone sombre.
permettant d’échanger des informations (écrans, haut-parleurs, microphones). Il doit être possible de
s’en approcher au plus près afin de pouvoir :
personnel.
2° Atteinte et usage
manipulations complexes ou rapides.
X Sont concernés ici toutes les commandes à actionner (claviers, interrupteurs), ainsi que les éléments
•
pour une personne en fauteuil roulant, effectuer les manipulations, fournir et recevoir les
informations en position “assis”
•
pour une personne malvoyante, pouvoir distinguer les informations affichées
Les systèmes de communication entre le public et le personnel ainsi
que les dispositifs de commande manuelle mis à la disposition du
public doivent répondre aux exigences suivantes :
•
être situés à plus de 0,40 m d’un angle rentrant de parois ou
de tout autre obstacle à l’approche d’un fauteuil roulant ;
•
être situés à une hauteur comprise entre 0,90 m et 1,30 m.
X Cette exigence est réputée satisfaite dès lors que le système d’ouverture
de porte respecte les dispositions relatives à l’atteinte et à l’usage
décrites au 2° de l’article 10.
Le système d’ouverture des portes doit être utilisable en position
« debout » comme en position « assis ».
Lorsqu’il existe un dispositif de déverrouillage électrique, il doit
permettre à une personne à mobilité réduite d’atteindre la porte
et d’entamer la manœuvre d’ouverture avant que la porte ne soit à
nouveau verrouillée.
X Deux principes permettent de satisfaire cette exigence : une
proximité entre la commande d’ouverture et la poignée de porte,
ou un temps de déverrouillage suffisamment long.
X Il n’est pas possible de donner une indication précise de temps. Le
temps nécessaire peut varier fortement selon la configuration
des lieux. A titre d’exemple, l’exigence est réputée satisfaite si le
système est doté d’une possibilité de réglage de la temporisation à
l’occasion d’une intervention technique de base.
8
12
T suite de l’article 4
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | article 4
D
| Accès aux bâtiments et accueil (suite)
atteinte et usage W
Les éléments d’information relatifs à l’orientation dans le bâtiment
doivent répondre aux exigences définies à l’annexe 3.
Tout signal lié au fonctionnement d’un dispositif d’accès doit être
sonore et visuel.
S’il existe un contrôle d’accès à l’établissement, le système doit permettre
à des personnes sourdes ou malentendantes ou des personnes muettes
de signaler leur présence au personnel et d’être informées de la prise
en compte de leur appel. En particulier et en l’absence d’une vision
directe de ces accès par le personnel, les appareils d’interphonie sont
munis d’un système permettant au personnel de l’établissement de
visualiser le visiteur.
X À titre d’exemple, il peut s’agir :
•
du fonctionnement du dispositif de communication (informations du
type : “l’appel a bien été envoyé”, “l’appel a bien été reçu par le personnel”,
données sous forme visuelle)
•
du fonctionnement de la gâche électrique (information donnée sous
forme visuelle, et rappel sonore si le bruit de fonctionnement du système
est trop faible)
X Ces informations sonores (par haut parleur) et visuelles (témoin lumineux, par
exemple) doivent être audibles et visibles aussi bien debout qu’assis.
X Un tel système doit permettre au personnel de pouvoir visualiser
des personnes de toutes tailles (utilisation d’une caméra
judicieusement placée et orientée, d’une caméra à champ large, ou
de plusieurs caméras).
8
13
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | article 5
D
mobilier W
banques d’accueil W
| Accès aux bâtiments et accueil (suite)
„ Article 5
I. - Tout aménagement, équipement ou mobilier situé au point
d’accueil du public et nécessaire pour accéder aux espaces ouverts au
public, pour les utiliser ou pour les comprendre, doit pouvoir être
repéré, atteint et utilisé par une personne handicapée.
Lorsqu’il y a plusieurs points d’accueil à proximité l’un de l’autre,
l’un au moins d’entre eux doit être rendu accessible dans les mêmes
conditions d’accès et d’utilisation que celles offertes aux personnes
valides, être prioritairement ouvert et être signalé de manière adaptée
dès l’entrée. En particulier, toute information strictement sonore
nécessaire à l’utilisation normale du point d’accueil doit faire l’objet
d’une transmission par des moyens adaptés ou être doublée par une
information visuelle.
X L’accueil fait l’objet d’un article spécifique pour les ERP tant il revêt une importance essentielle pour
l’accès au bâtiment et aux prestations qui y sont délivrées. Qu’un usager soit handicapé ou non, la qualité
de sa prise d’information initiale, soit par la réception d’indications sonores ou visuelles, soit au moyen
d’échanges directs avec le personnel de l’établissement, est déterminante pour l’ensemble des actions qu’il
réalisera par la suite dans cet établissement. Au-delà de l’accessibilité purement physique de l’espace
d’accueil, régie par le CCH, c’est l’organisation complète et le fonctionnement du système d’accueil qu’il
convient d’analyser au regard de l’accessibilité.
X Le renforcement de la qualité de l’éclairage ne se traduit pas nécessairement
par une augmentation de la valeur d’éclairement, mais peut par exemple passer
par une attention particulière portée au choix et à la disposition des luminaires,
ou à la couleur de la lumière.
Les espaces ou équipements destinés à la communication doivent
faire l’objet d’une qualité d’éclairage renforcée.
II. - Pour l’application du I du présent article, les aménagements
et équipements accessibles destinés à l’accueil du public doivent
répondre aux dispositions suivantes :
Les banques d’accueil doivent être utilisables par une personne
en position « debout » comme en position « assis » et permettre la
communication visuelle entre les usagers et le personnel. Lorsque des
usages tels que lire, écrire, utiliser un clavier sont requis, une partie au
moins de l’équipement doit présenter les caractéristiques suivantes :
•
une hauteur maximale de 0,80 m ;
•
un vide en partie inférieure d’au moins 0,30 m de profondeur, 0,60 m de largeur et 0,70 m de hauteur permettant le
passage des pieds et des genoux d’une personne en fauteuil
roulant.
®
Lorsque les règles de sécurité et les contingences du service le permettent il est
important de généraliser la réalisation de guichets abaissés avec la possibilité,
pour le public, de les utiliser assis.
X Dans le cas contraire, une attention particulière doit être apportée à l’aménagement
de parties de guichets surbaissés, et, en cas d’incompatibilité avec
d’éventuelles règles de sécurité, une dérogation doit être demandée.
Lorsque l’accueil est sonorisé, il doit être équipé d’un système de
transmission du signal acoustique par induction magnétique, signalé
par un pictogramme.
Les postes d’accueil doivent comporter un dispositif d’éclairage
répondant aux exigences définies à l’article 14.
X L’objectif est, notamment, de faciliter la lecture sur les
lèvres pour les personnes ayant des difficultés d’audition.
8
14
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | article 6 et 7
E
| Circulations intérieures horizontales
espace de manoeuvre W
repérage et guidage W
„ Article 6
Les circulations intérieures horizontales doivent être accessibles
et sans danger pour les personnes handicapées. Les principaux
éléments structurants du cheminement doivent être repérables par
les personnes ayant une déficience visuelle.
Les usagers handicapés doivent pouvoir accéder à l’ensemble des
locaux ouverts au public et en ressortir de manière autonome.
X L’aménagement d’un tel espace n’est pas obligatoire dans une circulation
intérieure afin de ne pas imposer de largeur de couloir de 1,50 m.
®
Cependant, il est conseillé de prévoir un élargissement du cheminement à
certains endroits plus fréquentés de manière à favoriser la fluidité des circulations,
améliorer la lisibilité de l’espace et permettre à une personne en fauteuil roulant
de faire demi-tour.
®
Les circulations intérieures ne constituent généralement pas des espaces
suffisamment grands pour nécessiter un guidage des personnes aveugles
ou malvoyantes. Lorsque des cas de grands volumes se présentent (halls
d’établissements de grande taille, par exemple) ainsi que dans des bâtiments
comportant des circulations longues et/ou multiples (halls d’exposition, gares de
transports collectifs), il est très fortement recommandé d’appliquer les dispositions
sur le repérage et le guidage prévues pour les cheminements extérieurs.
Les circulations intérieures horizontales doivent répondre aux
exigences applicables au cheminement extérieur accessible visées à
l’article 2, à l’exception des dispositions concernant :
•
l’aménagement d’espaces de manœuvre avec possibilité
de demi-tour pour une personne circulant en fauteuil
roulant ;
•
le repérage et le guidage ;
•
le passage libre sous les obstacles en hauteur, qui est réduit
à 2 m dans les parcs de stationnement.
F
| Circulations intérieures verticales | généralités
repérage W
„ Article 7
Les circulations intérieures verticales doivent répondre aux
dispositions suivantes :
Toute dénivellation des circulations horizontales supérieure ou égale
à 1,20 m détermine un niveau décalé considéré comme un étage.
Lorsque le bâtiment comporte un ascenseur, tous les étages comportant
des locaux ouverts au public doivent être desservis.
Lorsque l’ascenseur, l’escalier, ou l’équipement mobile n’est pas visible
depuis l’entrée ou le hall du niveau principal d’accès au bâtiment,
il doit y être repéré par une signalisation adaptée répondant aux
exigences définies à l’annexe 3. Lorsqu’il existe plusieurs ascenseurs,
escaliers ou équipements desservant de façon sélective les différents
niveaux, cette signalisation doit aider l’usager à choisir l’ascenseur ou
l’escalier qui lui convient. Pour les ascenseurs, cette information doit
figurer également à proximité des commandes d’appel.
X Toute personne doit pouvoir repérer à l’avance l’itinéraire qu’elle doit suivre pour
optimiser ses déplacements. Ceci est particulièrement important pour des personnes
à mobilité réduite. Une signalétique efficace leur est indispensable et profite en même
temps à l’ensemble des usagers.
8
15
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
F1
| Circulations intérieures verticales | escaliers
ARRÊTÉ
R. 111-19-2 | article 7-1
„ Article 7-1
dimensions W
X Ces exigences concernent tous les escaliers desservant des locaux ouverts au public. Les escaliers desservant uniquement des
locaux techniques ne sont pas concernés.
I. - Les escaliers doivent pouvoir être utilisés en sécurité par les
personnes handicapées y compris lorsqu’une aide appropriée est
nécessaire. La sécurité des personnes doit être assurée par des
aménagements ou équipements facilitant notamment le repérage des
obstacles et l’équilibre tout au long de l’escalier.
X De nombreuses personnes à mobilité réduite mais e se déplaçant pas en fauteuil roulant peuvent être amenées à emprunter un escalier
même s’il existe un ascenseur (par exemple en cas de panne de celui-ci). Pour celles-ci comme pour celles atteintes de déficience visuelle,
il est important que l’escalier présente des caractéristiques d’accessibilité et de sécurité minimales (marches correctement dimensionnées,
mains courantes bien conçues, dispositif d’éveil de vigilance en haut de l’escalier, etc.). Ses dimensions permettent qu’une personne en
fauteuil roulant puisse y être portée, pour rendre des visites, ou suite à une immobilisation temporaire.
II. - À cette fin, les escaliers ouverts au public dans des conditions
normales de fonctionnement doivent répondre aux dispositions
suivantes, que le bâtiment comporte ou non un ascenseur :
1° Caractéristiques dimensionnelles
X L’escalier est un élément des circulations
communes, il doit donc au minimum présenter
à hauteur des épaules la même largeur que les
autres circulations, afin de pouvoir s’y croiser.
Dans le cas d’un escalier encloisonné, la largeur
de 1,20 m imposée entre mains courantes conduit
à une largeur entre parois de 1,40 m. Dans le cas
où un garde-corps tient lieu de main courante, la
largeur de l’emmarchement peut être légèrement
inférieure à 1,40 m, mais le passage mesuré à
hauteur des épaules sera suffisant.
La largeur minimale entre mains courantes doit être de 1,20 m.
Les marches doivent répondre aux exigences suivantes :
•
hauteur inférieure ou égale à 16 cm ;
•
largeur du giron supérieure ou égale à 28 cm.
®
Pour le confort d’usage d’un escalier :
•
la hauteur des marches (h) et le giron (g) doivent respecter la relation de Blondel, basée
sur l’amplitude du pas moyen : 60 cm <2 h + g < 64 cm
•
il est fortement recommandé que toutes les marches d’un même escalier aient la même
hauteur
X L’exigence portant sur la largeur du giron est destinée d’une part à permettre un appui
complet du pied sur la marche et d’autre part à limiter la pente de l’escalier pour prévenir
les risques de chutes et les situations de vertige. Dans le cas de marches non parallèles
(escaliers hélicoïdaux ou balancés), la largeur minimale de giron, permettant à une personne
d’emprunter l’escalier en sécurité en se tenant du côté le plus favorable, sera mesurée à 0,50 m
du mur extérieur. Cette exigence n’est qu’un minimum et ne se substitue pas aux règles de
l’art ou aux règles de sécurité qui peuvent être plus exigeantes.
X Le giron se mesure à l’aplomb du nez de marche ou du plancher supérieur.
8
16
T suite de l’article 7-1
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
F1
| Circulations intérieures verticales | escaliers (suite)
ARRÊTÉ
R. 111-19-2 | article 7-1
contraste et éclairage W
2° Sécurité d’usage
®
L’éveil de la vigilance d’une personne mal ou non voyante peut être obtenu par différents
moyens ou dispositifs, notamment un simple changement de texture du revêtement de sol.
La norme Afnor NFP 98-351 définit un type de bande d’éveil de vigilance dont la mise en œuvre
s’impose en bordures de quais ferroviaires et aux abaissements de trottoirs face à des traversées
de rues protégées pour les piétons. Si la décision d’équiper le haut d’un escalier d’une telle bande
d’éveil de vigilance est prise par un maître d’ouvrage, il est important que son implantation soit
conforme à la norme.
®
Quel que soit le moyen d’éveil de vigilance retenu, il convient qu’il soit conçu et mis en œuvre
de façon homogène pour tous les escaliers du même bâtiment. De plus, son relief ne devra pas
créer de risque de chute.
En haut de l’escalier, un revêtement de sol doit permettre l’éveil de la
vigilance à une distance de 0,50 m de la première marche grâce à un
contraste visuel et tactile.
La première et la dernière marches doivent être pourvues d’une
contremarche d’une hauteur minimale de 10 cm, visuellement
contrastée par rapport à la marche.
Les nez de marches doivent répondre aux exigences suivantes :
•
être de couleur contrastée par rapport au reste de
l’escalier ;
•
être non glissants ;
•
ne pas présenter de débord par rapport à la contremarche.
L’escalier doit comporter un dispositif d’éclairage répondant aux
exigences définies à l’article 14.
X Un escalier sans contremarches peut présenter des qualités spatiales intéressantes (légèreté,
transparence, échappées visuelles, …). Il est susceptible en revanche d’accroître les risques de chute si
l’on néglige certains points de conception. Ainsi, afin de prévenir les personnes aveugles ou malvoyantes
du début et de la fin de chaque volée, il est obligatoire que la première et la dernière marches soient
munies d’une contremarche qui ne soit pas nécessairement fermée mais qui présentera une hauteur
d’au moins 10 cm depuis le plancher ou la marche inférieure.
®
Il est rappelé que le règlement de sécurité des ERP impose pour des escaliers de ce type situés à
l’intérieur un recouvrement de 5 cm entre marches. Cette disposition est à recommander pour les
escaliers extérieurs.
®
Il faut veiller à maîtriser les risques d’éblouissement à travers les marches, notamment dans le
cas où une source d’éclairage naturel ou artificiel importante est présente derrière l’escalier (présence,
par exemple, de grandes baies vitrées derrière l’escalier).
X Un bon contraste entre les nez de marche et les revêtements de sol des marches et du palier est fondamental pour
permettre une perception correcte de la géométrie et des extrémités de l’escalier. Il est conseillé de jouer sur des
oppositions de couleur ou de ton, ou sur des effets d’éclairage appropriés. Une bonne visibilité de la première marche
dans le sens de la descente est particulièrement importante.
X Doivent donc être proscrits tous les matériaux polis ne comportant ni traitement de surface ni élément anti-dérapant
rapporté (notamment béton, pierre, métal, verre polis).
X Dans le sens montant, le nez de marche ne doit pas créer d’obstacle aux personnes qui ont des difficultés de
déambulation et dont les pieds s’écartent peu de la contre-marche. Afin d’éviter les risques que le pied “accroche”, le
débord ne doit pas excéder une dizaine de millimètres.
X Par mesure d’économie, il peut être utile de fractionner
l’éclairage d’une cage d’escalier. Ceci est compatible avec
les exigences d’éclairement qui doivent être satisfaites, à
condition que l’usager soit toujours, dans le sens de la montée
comme dans celui de la descente, en zone éclairée pour
déclencher manuellement ou par détection l’éclairage de la
zone suivante.
8
17
T suite de l’article 7-1
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
F1
| Circulations intérieures verticales | escaliers (suite)
ARRÊTÉ
R. 111-19-2 | article 7-1
main courante W
3° Atteinte et usage
L’escalier, quelle que soit sa conception, doit comporter une main
courante de chaque côté.
Toute main courante doit répondre aux exigences suivantes :
•
être située à une hauteur comprise entre 0,80 m et 1,00 m.
Toutefois, lorsqu’un garde-corps tient lieu de main courante, celle-ci devra être située pour des motifs de sécurité à la
hauteur minimale requise pour le garde-corps ;
•
se prolonger horizontalement de la longueur d’une marche
au-delà de la première et de la dernière marche de chaque
volée sans pour autant créer d’obstacle au niveau des circulations horizontales ;
•
être continue, rigide et facilement préhensible ;
•
être différenciée de la paroi support grâce à un éclairage
particulier ou à un contraste visuel.
®
Dès qu’il existe une hauteur de chute d’au moins
1 m, la norme NFP 01.012 préconise l’installation
d’un garde-corps dont elle définit les
caractéristiques dimensionnelles.
X Il est important que le prolongement de la
main courante ne fasse courir aucun danger
aux usagers qui empruntent les circulations
communes adjacentes. Il pourra être judicieux
par exemple, lorsqu’un escalier non encloisonné
débouche perpendiculairement à une circulation,
d’aménager ce prolongement parallèlement à
l’axe de cette circulation en épousant l’angle du
mur. Autre cas de figure : un escalier débouchant
dans un grand volume (hall, par exemple), soit
au milieu du volume, soit le long d’un mur. Du
côté mur, la main courante sera prolongée de
la longueur d’une marche. Du (ou des) côté(s)
garde-corps, la main courante ne peut dépasser
sans risque de créer un obstacle indétectable par
une personne aveugle ou malvoyante. Dans ce cas,
c’est le garde-corps qui devra se prolonger de la
longueur d’une marche.
®
lorsque c’est possible, il est souhaitable que la
main courante soit également continue au
droit des paliers d’étage de manière à éviter une
rupture de guidage pour les personnes aveugles
ou malvoyantes et une rupture d’appui pour celles
ayant des difficultés à se déplacer.
8
18
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | article 7-2
F2
| Circulations intérieures verticales | ascenseurs
cabine W
„ Article 7-2
X Tous les ascenseurs doivent respecter ces
Tous les ascenseurs doivent pouvoir être utilisés par les personnes
handicapées. Les caractéristiques et la disposition des commandes extérieures et intérieures à la cabine doivent, notamment, permettre leur
repérage et leur utilisation par ces personnes. Dans les ascenseurs, des
dispositifs doivent permettre de prendre appui et de recevoir par des
moyens adaptés les informations liées aux mouvements de la cabine,
aux étages desservis et au système d’alarme.
exigences, qu’ils soient installés par obligation
réglementaire ou par choix du maître d’ouvrage.
A cette fin, les ascenseurs doivent être conformes à la norme NF EN
81-70 relative à l’”accessibilité aux ascenseurs pour toutes les personnes y compris les personnes avec handicap”, ou à tout système
équivalent permettant de satisfaire à ces mêmes exigences.
®
Une cabine de dimensions 1 m x 1,25 m est envisageable puisqu’elle répond au type 1 de la norme, mais on lui préférera toutefois des cabines de taille supérieure (type 1 de dimensions
intérieures supérieures ou égales à 1 m x 1,30 m -dimensions de l’espace d’usage-, de type 2 ou 3).
X En cas d’installation de cabine de type 1, la largeur de passage utile de la porte doit selon la norme être d’au moins 0,80 m.
X ASCENSEUR
DE TYPE 2
X ASCENSEUR
DE TYPE 1
X ASCENSEUR
DE TYPE 3
Z
Z
Z
XA
XA
Y
Y
XB
XA
XB
Y
Z
8
19
T suite de l’article 7-2
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
R. 111-19-2 | article 7-2
F2
| Circulations intérieures verticales | ascenseurs (suite)
obligation W
ARRÊTÉ
Un ascenseur est obligatoire :
X Pour la détermination de l’obligation d’ascenseur, est pris en compte le nombre de personnes pouvant être reçues simultanément dans l’ensemble des étages autres que le niveau
1.
2.
si l’effectif admis aux étages supérieurs ou inférieurs atteint ou
dépasse cinquante personnes
lorsque l’effectif admis aux étages supérieurs ou inférieurs
n’atteint pas cinquante personnes et que certaines prestations ne
peuvent être offertes au rez-de-chaussée
d’accès de l’établissement.
X Ces exigences concernent aussi les niveaux décalés tels que définis à l’article 7, et notamment les mezzanines.
NI : NOMBRE DE PERSONNES POUVANT ÊTRE REÇUES SIMULTANÉMENT À L’ÉTAGE i
Le seuil de cinquante personnes est porté à cent personnes pour les
établissements d’enseignement.
Un appareil élévateur ne peut remplacer un ascenseur que si une
dérogation est obtenue dans les conditions fixées à l’article R. 11119-6. Dans ce cas, l’appareil élévateur doit être d’usage permanent et
respecter les réglementations en vigueur.
Un escalier mécanique ou un plan incliné mécanique ne peut en aucun cas remplacer un ascenseur obligatoire.
si N-1 + N1 + N2 < 50
TOUTES LES PRESTATIONS DE L’ERP
SONT DÉLIVRABLES AU RdC
si N-1 + N1 + N2™
QUEL QUE SOIT N-1 + N1 + N2 , SI
UNE PRESTATION PARTICULIÈRE DE
L’ERP N’EST PAS OFFERTE AU RdC
X OBLIGATION
D’ASCENSEUR
X OBLIGATION D’ASCENSEUR
X PAS D’OBLIGATION D’ASCENSEUR
X A la différence de l’ascenseur, l’appareil élévateur constitue un mode de déplacement individuel, c’est pourquoi son installation ne peut être admise que par dérogation. De plus,
son utilisation, sa gestion et son entretien peuvent poser des problèmes (appareils non utilisables en accès libre, imposant à l’utilisateur de se faire connaître et d’attendre l’intervention
du personnel qualifié, risques de pannes dus à une utilisation épisodique). C’est pourquoi son installation présuppose un examen des modalités de fonctionnement et du contrat
d’entretien prévu. En tout état de cause, le modèle à translation verticale sera préféré au modèle à déplacement oblique pour des raisons de fiabilité et de sécurité.
XIl n’existe actuellement pas de réglementation, mais deux normes en vigueur :
•
norme NF 82-222 relative aux appareils à translation verticale (norme homologuée)
•
norme NF XP 82-261 relative aux appareils à déplacement oblique (norme expérimentale)
XCelles-ci sont appelées à être remplacées par deux normes européennes, actuellement en projet :
•
Pr EN 81-40 : élévateurs obliques
•
Pr EN 81-41 : élévateurs verticaux
8
20
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | article 8
G
| Tapis roulants, escaliers et plans inclinés mécaniques
équipements mécaniques W
„ Article 8
I. - Lorsque le cheminement courant se fait par un tapis roulant,
un escalier mécanique ou un plan incliné mécanique, celui-ci doit
pouvoir être repéré et utilisé par des personnes ayant une déficience
visuelle ou des difficultés à conserver leur équilibre.
X L’usage de ces équipements nécessite des aptitudes que certaines personnes ne possèdent
pas. Elles risquent de chuter. C’est pourquoi il est donc obligatoire qu’un ascenseur ou un
cheminement accessible non mobile (plan incliné) soit à leur disposition.
Un tapis roulant, un escalier mécanique ou un plan incliné mécanique
doit être doublé par un cheminement accessible non mobile ou par
un ascenseur.
II. - Pour l’application du I du présent article, ces équipements doivent
répondre aux dispositions suivantes :
1° Repérage
Une signalisation adaptée répondant aux exigences définies à l’annexe
3 doit permettre à un usager de choisir entre l’équipement mobile et
un autre cheminement accessible.
2° Atteinte et usage
Les mains courantes situées de part et d’autre de l’équipement doivent
accompagner le déplacement et dépasser d’au moins 0,30 m le départ
et l’arrivée de la partie en mouvement.
La commande d’arrêt d’urgence doit être facilement repérable,
accessible et manœuvrable en position « debout » comme en position
« assis ».
L’équipement doit comporter un dispositif d’éclairage répondant aux
exigences définies à l’article 14.
Le départ et l’arrivée des parties en mouvement doivent être mis en
évidence par un contraste de couleur ou de lumière. En outre, dans le
cas des tapis roulants et plans inclinés mécaniques, un signal tactile
ou sonore doit permettre d’indiquer à une personne déficiente visuelle
l’arrivée sur la partie fixe.
X Les équipements modernes présentent en général des caractéristiques qui vont bien audelà (dépassement > 1 m), ce qui accroît bien sûr le confort et la sécurité de tous.
X Cette exigence peut, notamment, être satisfaite par une double commande d’arrêt
d’urgence (positionnement à deux hauteurs différentes).
X Le signal d’arrivée tactile ou sonore n’est pas utile pour les escaliers mécaniques, le
changement d’inclinaison de la main courante (qui repasse à l’horizontale à l’arrivée) et
l’effacement des marches suffisent.
8
21
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | article 9
„ Article 9
Les revêtements de sol et les équipements situés sur le sol des
cheminements doivent être sûrs et permettre une circulation aisée
des personnes handicapées.
Sous réserve de la prise en compte de contraintes particulières liées à
l’hygiène ou à l’ambiance hygrométrique des locaux, les revêtements
de sols, murs et plafonds ne doivent pas créer de gêne visuelle ou
sonore pour les personnes ayant une déficience sensorielle.
H
| Revêtements des parois des parties communes
revêtements W
X Ces exigences concernent principalement les locaux, circulations et espaces intérieurs
où le public est admis.
X Il est important de veiller à ce que le positionnement d’éventuels miroirs ou autres surfaces
réfléchissantes ne crée ni éblouissement du fait de l’éclairage, ni risque de confusion dans
le cheminement du fait des reflets. Il convient évidemment d’apprécier cette exigence avec
modération et en fonction du contexte, notamment le type d’ERP et la nature des activités qui
s’y déroulent et des prestations qui y sont délivrées.
A cette fin, les dispositions suivantes doivent être respectées :
•
•
Qu’ils soient posés ou encastrés, les tapis fixes doivent
présenter la dureté nécessaire pour ne pas gêner la progression d’un fauteuil roulant. Ils ne doivent pas créer de ressaut de plus de 2 cm.
Les valeurs réglementaires de temps de réverbération et
de surface équivalente de matériaux absorbants définies
par les exigences acoustiques en vigueur doivent être respectées. Lorsqu’il n’existe pas de texte pour définir ces
exigences, quel que soit le type d’établissement concerné,
l’aire d’absorption équivalente des revêtements et éléments
absorbants doit représenter au moins 25% de la surface des
espaces réservés à l’accueil et à l’attente du public ainsi que
des salles de restauration.
L’aire d’absorption équivalente A d’un revêtement absorbant est
donnée par la formule :
A = S x aw
où S désigne la surface du revêtement absorbant et aw son indice
d’évaluation de l’absorption, défini dans la norme NF EN ISO 11 654.
X Les tapis de sol épais dans lesquels la roue d’un fauteuil roulant ou le pied d’une personne
présentant des difficultés de déambulation peuvent s’enfoncer engendrent des situations
de handicap, voire de danger. Ils sont donc à proscrire sur les cheminements et doivent être
remplacés par des équipements assurant la même fonction (essuyage des chaussures et des
roues en cas d’intempéries, par exemple), mais qui ne présentent pas ces inconvénients.
X Les [HWPZ V\ NYPSSLZ Ä_LZ ne doivent pas non plus présenter de trous ou fentes ayant une
largeur ou un diamètre supérieurs à 2 cm.
X Il appartient au maître d’ouvrage de déterminer les surfaces concernées et de fournir les
caractéristiques acoustiques des matériaux installés.
X Au 1er janvier 2007, des [L_[LZZWtJPÄX\LZexistent pour les équipements suivants :
•
établissements d’enseignement (arrêté du 25 avril 2003)
•
établissements de santé (arrêté du 25 avril 2003)
•
hôtels (arrêté du 25 avril 2003)
8
22
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | article 10
I
passage utile W
manœuvres W
| Portes et sas
„ Article 10
X Ces exigences concernent toutes les
portes utilisables par le public, y
compris les portes des petits locaux.
I. - Toutes les portes situées sur les cheminements doivent permettre
le passage des personnes handicapées et pouvoir être manœuvrées par
des personnes ayant des capacités physiques réduites, y compris en cas
de système d’ouverture complexe. Les portes comportant une partie
vitrée importante doivent pouvoir être repérées par les personnes
mal-voyantes de toutes tailles et ne pas créer de gêne visuelle.
Les portes battantes et les portes automatiques doivent pouvoir être
utilisées sans danger par les personnes handicapées.
Les sas doivent permettre le passage et la manœuvre des portes pour
les personnes handicapées.
®
X En règle générale, toute porte doit pouvoir s’ouvrir au moins à 90°. La largeur
de passage utile se mesure entre le vantail ouvert à 90 ° et le bord intérieur
de l’huisserie, poignée non comprise (MI-07). Elle est égale à :
Toutefois, lorsqu’un dispositif rendu nécessaire du fait de contraintes
liées notamment à la sécurité ou à la sûreté s’avère incompatible
avec les contraintes liées à un handicap ou à l’utilisation d’une aide
technique, notamment dans le cas de portes à tambour, tourniquets
ou sas cylindriques, une porte adaptée doit pouvoir être utilisée à
proximité de ce dispositif.
II. - Pour satisfaire aux exigences du I, les portes et sas doivent
Une largeur de passage de 1,60 m permettant le croisement de deux personnes
en fauteuil roulant est recommandée, surtout pour les portes d’accès à des locaux
très fréquentés.
•
0,83 m pour une porte de 0,90 m
•
0,77 m pour une porte de 0,80 m
Si par exception une porte ne peut pas s’ouvrir à 90°, le passage utile (déterminé, à
ouverture maximale, perpendiculairement à l’ouvrant de la porte) doit présenter
cette largeur de passage minimale.
X En cas de portes à 2 vantaux, bien que l’arrêté ne le précise pas pour ce type
de locaux, la largeur du vantail couramment utilisé doit être au minimum de
0,90 m.
répondre aux dispositions suivantes :
1° Caractéristiques dimensionnelles
Les portes principales desservant des locaux ou zones pouvant
recevoir 100 personnes ou plus doivent avoir une largeur minimale de
1,40 m. Si les portes sont composées de plusieurs vantaux, la largeur
minimale du vantail couramment utilisé doit être de 0,90 m.
X Le positionnement de l’espace de manœuvre de porte dépend
Les portes principales desservant des locaux pouvant recevoir moins
de 100 personnes doivent avoir une largeur minimale de 0,90 m.
X Cet espace est destiné à permettre aux personnes en fauteuil
Les portes des sanitaires, des douches et des cabines d’essayage ou
de déshabillage non adaptés doivent avoir une largeur minimale de
0,80 m.
roulant de manœuvrer et franchir une porte de façon autonome :
il n’est donc pas nécessaire de part et d’autre des portes menant
uniquement à un escalier, ou uniquement à un sanitaire, une
douche ou une cabine d’habillage non adaptés.
Les portiques de sécurité doivent avoir une largeur minimale de
0,80 m.
du sens d’ouverture de la porte et de l’impératif d’atteinte de la
poignée.
X
Y
T ouverture en tirant
accès latéral
Z
[
\
Un espace de manœuvre de porte dont les caractéristiques
dimensionnelles sont définies à l’annexe 2 est nécessaire devant chaque
porte, à l’exception de celles ouvrant uniquement sur un escalier, et à
l’exception des portes des sanitaires, douches et cabines d’essayage ou
de déshabillage non adaptés.
T suite des illustrations
8
23
T suite de l’article 10
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | article 10
I
manœuvres W
T ouverture en tirant
accès frontal
rappel de la page précédente
Un espace de manœuvre de porte dont les caractéristiques
dimensionnelles sont définies à l’annexe 2 est nécessaire devant chaque
porte, à l’exception de celles ouvrant uniquement sur un escalier, et à
l’exception des portes des sanitaires, douches et cabines d’essayage ou
de déshabillage non adaptés.
| Portes et sas (suite)
X
T ouverture en poussant
accès latéral | cas 1
Y
X
Y
Z
[
\
]
Z
[
T suite des illustrations
8
24
T suite de l’article 10
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | article 10
I
| Portes et sas (suite)
rappel de la page précédente
ouverture en poussant X
accès latéral | cas 2
Un espace de manœuvre de porte dont les caractéristiques
dimensionnelles sont définies à l’annexe 2 est nécessaire devant chaque
porte, à l’exception de celles ouvrant uniquement sur un escalier, et à
l’exception des portes des sanitaires, douches et cabines d’essayage ou
de déshabillage non adaptés.
manœuvres W
X
Y
Z
[
\
]
T ouverture en poussant
X
Y
Z
[
\
8
25
T suite de l’article 10
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
R. 111-19-2 | article 10
I
sas W
poignées et serrures W
| Portes et sas (suite)
ARRÊTÉ
Les sas doivent être tels que :
•
•
à l’intérieur du sas, un espace de manœuvre de porte existe
devant chaque porte, hors débattement éventuel de la porte
non manœuvrée ;
X Les sas peuvent présenter des JVUÄN\YH[PVUZ KP]LYZLZ. Les plus contraignants sont ceux qui créent un itinéraire en “baïonnette”. Du fait de la résistance au feu qui leur est
fréquemment demandée, ces portes comportent rarement des parties vitrées qui, pourtant, sont très utiles pour repérer quelqu’un à l’intérieur du sas et éviter un choc dû à une
ouverture trop brutale. Toutefois, des solutions existent, à condition que la partie vitrée soit limitée à un oculus de petite surface. Le positionnement vertical de l’oculus est important
pour permettre l’utilisation par les enfants et les personnes de petite taille : on privilégiera un oculus étroit et en hauteur.
à l’extérieur du sas, un espace de manœuvre de porte existe
devant chaque porte.
Les caractéristiques dimensionnelles de ces espaces sont définies à
l’annexe 2.
®
2° Atteinte et usage
Les valeurs données en annexe 2 sont des minima qu’il est conseillé de dépasser pour améliorer le confort et la sécurité d’usage dans les sas.
Les poignées de porte doivent être facilement préhensibles et
manœuvrables en position « debout » comme « assis » ainsi que
par une personne ayant des difficultés à saisir et à faire un geste de
rotation du poignet.
X Les poignées que l’on peut manœuvrer en laissant “tomber la main” sont celles qui conviennent le mieux. Les poignées
“bouton” sont à éviter car difficilement manœuvrables par une personne ayant des difficultés de préhension.
L’extrémité des poignées des portes, à l’exception de celles ouvrant
uniquement sur un escalier, et à l’exception des portes des sanitaires,
douches et cabines d’essayage ou de déshabillage non adaptées, doit
être située à plus de 0,40 m d’un angle rentrant de parois ou de tout
autre obstacle à l’approche d’un fauteuil roulant.
Lorsqu’une porte est à ouverture automatique, la durée d’ouverture
doit permettre le passage de personnes à mobilité réduite. Le système
doit être conçu pour pouvoir détecter des personnes de toutes tailles.
Lorsqu’une porte comporte un système d’ouverture électrique, le
déverrouillage doit être signalé par un signal sonore et lumineux.
L’effort nécessaire pour ouvrir la porte doit être inférieur ou égal à
50 N, que la porte soit ou non équipée d’un dispositif de fermeture
automatique.
X Il est important que le système de détection soit réglé de façon à commander l’ouverture suffisamment tôt pour
que l’usager n’ait pas à s’interroger sur la façon de s’y prendre pour manœuvrer la porte. Un dispositif de sécurité doit
permettre d’éviter, pendant son franchissement, tout contact entre la porte et l’usager ou son aide technique.
X L’effort nécessaire pour ouvrir la porte se
mesure au niveau de la poignée.
8
26
T suite de l’article 10
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | article 10
I
| Portes et sas (suite)
dispositifs liés à la sécurité W
portes vitrées W
En cas de dispositifs liés à la sécurité ou la sûreté de l’établissement ou
de l’installation, les personnes mises en difficulté par ces dispositifs
doivent pouvoir se signaler à l’accueil, repérer la porte adaptée et la
franchir sans difficulté.
3° Sécurité d’usage
Les portes comportant une partie vitrée importante doivent être repérables ouvertes comme fermées à l’aide d’éléments visuels contrastés
par rapport à l’environnement immédiat.
X S’agissant des portes donnant sur l’extérieur, il est
particulièrement important d’y éviter les effets
d’éblouissement dûs au soleil ou à l’éclairage,
ainsi que les reflets de l’environnement.
X Ces éléments contrastés sont collés, peints,
gravés ou incrustés dans les vitrages
®
Il est recommandé de disposer les motifs à
l’intérieur de deux bandes horizontales d’une
largeur de 5 cm, situées respectivement à 1,10 m
et 1,60 m de hauteur. Une bonne utilisation des
contrastes de couleurs permet aux personnes
malvoyantes de mieux percevoir l’emplacement
de la porte dans la paroi support. L’utilisation de
couleurs peut également contribuer à un repérage
plus facile de la poignée de porte sur le battant.
8
27
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | article 11
„ Article 11
I. - Les usagers handicapés doivent pouvoir accéder à l’ensemble des
locaux ouverts au public et en ressortir de manière autonome.
J
| Équipements, mobiliers et dispositifs de commande
et de service intérieurs et extérieurs
repérage W
atteinte et usage W
X Il s’agit des équipements, mobiliers et dispositifs conçus et installés dès l’ouverture
au public de l’établissement ou de l’installation. Les équipements liés à la sécurité
incendie dans les ERP ne sont pas concernés par ces obligations.
Les équipements, le mobilier, les dispositifs de commande et de
service situés dans les établissements recevant du public ou dans
les installations ouvertes au public doivent pouvoir être repérés,
atteints et utilisés par les personnes handicapées. La disposition
des équipements ne doit pas créer d’obstacle ou de danger pour les
personnes ayant une déficience visuelle.
Lorsque plusieurs équipements ou éléments de mobilier ayant la
même fonction sont mis à la disposition du public, un au moins par
groupe d’équipements ou d’éléments de mobilier doit pouvoir être
repéré, atteint et utilisé par les personnes handicapées. Dans le cas
d’équipements soumis à des horaires de fonctionnement, l’équipement
adapté doit fonctionner en priorité.
II. - Pour satisfaire aux exigences du I, les équipements, le mobilier
ainsi que les dispositifs de commande, de service et d’information
fixes destinés au public, qu’ils soient situés à l’intérieur ou à l’extérieur,
doivent respecter les dispositions suivantes :
1° Repérage
Les équipements et le mobilier doivent être repérables grâce
notamment à un éclairage particulier ou à un contraste visuel.
Les dispositifs de commande doivent être repérables par un contraste
visuel ou tactile.
2° Atteinte et usage
X Il peut s’agir, par exemple, des appareils distributeurs (billets, tickets, denrées), des appareils de
communication, des banques d’accueil et d’information, etc.
Au droit de tout équipement, mobilier, dispositif de commande et
de service, doit exister un espace d’usage dont les caractéristiques
dimensionnelles sont définies à l’annexe 2.
Un équipement ou un élément de mobilier au moins par groupe
d’équipements ou d’éléments de mobilier doit être utilisable par une
personne en position « debout » comme en position « assis ».
X Il peut s’agir, par exemple, des éléments de
mobilier destinés à la consultation de documents
ou à l’utilisation de matériel informatique.
Pour être utilisable en position « assis », un équipement ou élément de
mobilier doit présenter les caractéristiques suivantes :
a) hauteur comprise entre 0,90 m et 1,30 m :
•
pour une commande manuelle
•
lorsque l’utilisation de l’équipement nécessite de voir, lire,
entendre, parler
b) hauteur maximale de 0,80 m et vide en partie inférieure d’au
moins 0,30 m de profondeur, 0,60 m de largeur et 0,70 m de hauteur
permettant le passage des pieds et des genoux d’une personne en
fauteuil roulant, lorsqu’un élément de mobilier permet de lire un
document, écrire, utiliser un clavier.
Dans le cas de guichets d’information ou de vente manuelle, lorsque
la communication avec le personnel est sonorisée, le dispositif de
sonorisation doit être équipé d’un système de transmission du signal
acoustique par induction magnétique signalé par un pictogramme.
Les éléments de signalisation et d’information doivent répondre aux
exigences définies à l’annexe 3.
®
Lorsqu’il existe un ou plusieurs points d’affichage instantané, toute
information sonore doit pouvoir être doublée par une information
visuelle sur ce support.
Réciproquement, il est important, lorsque cela est techniquement possible,
que toute information visuelle soit doublée par une information sonore.
8
28
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | article 12
K
| Locaux ouverts au public et sanitaires
sanitaires W
„ Article 12
®
I. - Chaque niveau accessible, lorsque des sanitaires y sont prévus
pour le public, doit comporter au moins un cabinet d’aisances
aménagé pour les personnes handicapées circulant en fauteuil roulant
et comportant un lavabo accessible. Les cabinets d’aisances aménagés
doivent être installés au même emplacement que les autres cabinets
d’aisances lorsque ceux-ci sont regroupés. Lorsqu’il existe des cabinets
d’aisances séparés pour chaque sexe, un cabinet d’aisances accessible
séparé doit être aménagé pour chaque sexe. Les lavabos ou un lavabo
au moins par groupe de lavabos doivent être accessibles aux personnes
handicapées ainsi que les divers aménagements tels que notamment
miroir, distributeur de savon, sèche-mains.
La solution idéale consisterait à aménager un espace libre de 0,80 m x 1,30 m de chaque côté de la cuvette du WC (équipé de barres
rabattables), car, selon les aptitudes d’une personne handicapée, le côté d’accès à la cuvette peut varier.
X Si l’espace de manœuvre avec possibilité de demi-tour est à l’extérieur du cabinet d’aisance, cela oblige la personne en fauteuil roulant
à entrer en marche arrière et complique donc la manœuvre. Cette solution doit donc être considérée comme un pis-aller (“à défaut”
implique qu’il existe des motifs sérieux pour ne pas réaliser cet espace à l’intérieur) et ne doit pas être systématisée.
X Lorsqu’un sas précède l’accès à un sanitaire adapté, ce sas devra présenter une largeur minimale de 1,40 m (largeur d’une circulation
en ERP) et respecter les aires de manœuvre de portes.
X Pour un accès frontal, la hauteur libre sous l’équipement doit être d’au moins 0,70 m. Cette hauteur libre n’est pas exigée dans le cas d’un
lave-mains à accès latéral. Une telle solution permet de plus de ne pas empiéter sur l’espace libre d’accès à la cuvette du WC.
®
II. - Pour satisfaire aux exigences du I, les sanitaires ouverts au public
doivent répondre aux dispositions suivantes :
il est recommandé de positionner la cuvette de manière à ce que l’axe de la lunette soit :
•
à une distance comprise entre 0,35 et 0,40 m de la paroi où est fixée la barre d’appui ;
•
à une distance comprise entre 0,40 et 0,50 m du mur où est adossée la cuvette.
X Il est important de rendre accessible aux personnes en situation assis l’ensemble des équipements mis à la disposition du public tels
1° Caractéristiques dimensionnelles
Un cabinet d’aisances aménagé pour les personnes handicapées doit
présenter les caractéristiques suivantes :
•
comporter, en dehors du débattement de porte, un espace
d’usage accessible à une personne en fauteuil roulant tel
que défini à l’annexe 2, situé latéralement par rapport à la
cuvette ;
•
comporter un espace de manœuvre avec possibilité de
demi-tour dont les caractéristiques dimensionnelles sont
définies à l’annexe 2, situé à l’intérieur du cabinet ou, à défaut, en extérieur devant la porte.
que miroirs, portes-savons, séchoirs, etc.
®
L’éclairage artificiel du WC doit privilégier l’emploi de dispositifs de détection de présence (hygiène accrue et facilité d’usage).
X Dans les garderies, les écoles maternelles ou primaires, il appartient au maître d’ouvrage de définir les appareils sanitaires, de
dimensions réduites, à installer.
2° Atteinte et usage
Un cabinet d’aisances aménagé pour les personnes handicapées doit
présenter les caractéristiques suivantes :
•
il comporte un dispositif permettant de refermer la porte
derrière soi une fois entré ;
•
il comporte un lave-mains dont le plan supérieur est situé à
une hauteur maximale de 0,85 m ;
•
la surface d’assise de la cuvette doit être située à une hauteur comprise entre 0,45 m et 0,50 m du sol, abattant inclus, à l’exception des sanitaires destinés spécifiquement à
l’usage d’enfants ;
•
une barre d’appui latérale doit être prévue à côté de la cuvette, permettant le transfert d’une personne en fauteuil
roulant et apportant une aide au relevage. La barre doit être
située à une hauteur comprise entre 0,70 m et 0,80 m. Sa
fixation ainsi que le support doivent permettre à un adulte
de prendre appui de tout son poids.
Un lavabo accessible doit présenter un vide en partie inférieure d’au
moins 0,30 m de profondeur, 0,60 m de largeur et 0,70 m de hauteur
permettant le passage des pieds et des genoux d’une personne en
fauteuil roulant.
®
Pour un lavabo accessible, les robinetteries à levier ou automatiques sont à privilégier.
Le choix de l’équipement ainsi que le choix et le positionnement de
la robinetterie doivent permettre un usage complet du lavabo en
position assis.
Lorsque des urinoirs sont disposés en batterie, ils doivent être
positionnés à des hauteurs différentes.
X La mise en place d’urinoirs “toute hauteur” permet de respecter cette exigence.
8
29
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | article 13 et 14
L
| Sorties
sorties W
„ Article 13
Les sorties doivent pouvoir être aisément repérées, atteintes et utilisées par les personnes handicapées.
A cette fin, les sorties correspondant à un usage normal du bâtiment
doivent respecter les dispositions suivantes :
X L’article R. 111-19-2 du CCH précise que les règles d’accessibilité concernent
les conditions normales de fonctionnement des bâtiments. Les
situations d’évacuation font l’objet de prescriptions particulières dans le cadre
des règles de sécurité incendie.
Chaque sortie doit être repérable de tout point où le public est admis,
soit directement, soit par l’intermédiaire d’une signalisation adaptée
répondant aux exigences définies à l’annexe 3.
La signalisation indiquant la sortie ne doit présenter aucun risque de
confusion avec le repérage des issues de secours.
M
| Qualités générales du bâtiment
éclairage W
„ Article 14
La qualité de l’éclairage, artificiel ou naturel, des circulations intérieures
et extérieures doit être telle que l’ensemble du cheminement est traité
sans créer de gêne visuelle. Les parties du cheminement qui peuvent
être source de perte d’équilibre pour les personnes handicapées, les
dispositifs d’accès et les informations fournies par la signalétique font
l’objet d’une qualité d’éclairage renforcée.
A cette fin, le dispositif d’éclairage artificiel doit répondre aux
dispositions suivantes :
X Les parties du cheminement où des pertes d’équilibre peuvent se produire sont notamment les escaliers, les plans inclinés, les cheminements
extérieurs en dévers, les ressauts, etc.
X Le renforcement de la qualité de l’éclairage ne se traduit pas nécessairement par une augmentation de la valeur d’éclairement, mais peut
par exemple passer par une attention particulière portée au choix et à la disposition des luminaires, ou à la couleur de la lumière.
X Les principales informations fournies par la signalétique peuvent être : les lieux de stationnement et les places de stationnement adaptées,
l’entrée (ou les entrées) du bâtiment, le fonctionnement du dispositif d’accès au bâtiment, les horaires d’ouverture, les itinéraires (gares de
transports en commun), etc. L’annexe 3 précise les conditions de visibilité, lisibilité, compréhension d’une signalisation adaptée.
X Il est important de regrouper les informations ainsi que les dispositifs de communication et de commande qui leur sont éventuellement associés.
Il doit permettre d’assurer des valeurs d’éclairement mesurées au sol
d’au moins :
•
20 lux en tout point du cheminement extérieur accessible ;
•
200 lux au droit des postes d’accueil ;
•
100 lux en tout point des circulations intérieures horizontales ;
•
150 lux en tout point de chaque escalier et équipement mobile ;
•
50 lux en tout point des circulations piétonnes des parcs de
stationnement ;
•
20 lux en tout autre point des parcs de stationnement.
Lorsque la durée de fonctionnement d’un système d’éclairage est
temporisée, l’extinction doit être progressive. Dans le cas d’un
fonctionnement par détection de présence, la détection doit couvrir
l’ensemble de l’espace concerné et deux zones de détection successives
doivent obligatoirement se chevaucher.
X Ces valeurs ne sont que des minima qu’il peut être nécessaire de dépasser
ponctuellement pour des raisons de sécurité d’usage ou pour faciliter le
repérage et le guidage, tout en gardant à l’esprit les objectifs de maîtrise des
consommations d’énergie.
X L’objectif est de fournir un signal prévenant de l’extinction imminente du
système d’éclairage afin qu’une personne ne puisse pas se retrouver subitement
dans l’obscurité. Cette exigence peut être satisfaite par une diminution
progressive ou par paliers du niveau d’éclairement, ou par tout autre système
de préavis d’extinction.
X Un usager, quelle que soit sa taille, qui emprunte un cheminement ou qui
La mise en œuvre des points lumineux doit éviter tout effet
d’éblouissement direct des usagers en position debout comme assis
ou de reflet sur la signalétique.
se trouve dans un local équipé d’un système d’éclairage fonctionnant par
détection de présence ne doit pas risquer de se trouver dans l’obscurité.
8
30
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
DÉCRET
R. 111-19-3
N
| Obligations particulières concernant
certains établissements et installations
cas particuliers W
« Art. R. 111-19-3. - Le ministre chargé de la construction, le ministre chargé des personnes handicapées et, le cas échéant, le ou les ministres
intéressés fixent, par arrêté, les obligations particulières auxquelles doivent satisfaire, dans le but d’assurer leur accessibilité, les établissements
et installations recevant du public assis, les établissements disposant de
locaux d’hébergement ouverts au public, les établissements et installations comportant des douches, des cabines d’essayage, d’habillage ou de
déshabillage et les établissements et installations comportant des caisses
de paiement disposées en batterie.
ARRÊTÉ
R. 111-19-2 | articles 15 et 16
„ Article 15
Les dispositions architecturales et les aménagements des établissements recevant du public ou installations ouvertes au public et des
équipements visés aux articles 16 à 19, en raison de leur spécificité,
doivent en outre satisfaire à des obligations supplémentaires définies
par ces articles.
N1
| Établissements et installations recevant du public assis
public assis W
„ Article 16
I. - Tout établissement ou installation accueillant du public assis
doit pouvoir recevoir des personnes handicapées dans les mêmes
conditions d’accès et d’utilisation que celles offertes aux personnes
valides. A cet effet, des emplacements accessibles par un cheminement
praticable sont aménagés. Dans les restaurants ainsi que dans les salles
à usage polyvalent ne comportant pas d’aménagements spécifiques,
ces emplacements doivent pouvoir être dégagés lors de l’arrivée
des personnes handicapées. Le nombre, les caractéristiques et la
disposition de ces emplacements est défini en fonction du nombre
total de places offertes.
II. - Pour satisfaire aux exigences du I, les emplacements accessibles
X Dans ces établissements ou installations, les personnes en fauteuil roulant doivent notamment pouvoir atteindre une place, consommer,
assister aux activités ou spectacles sans quitter leur fauteuil. Les emplacements aménagés doivent être prévus en dehors des circulations.
X Les établissements qui reçoivent des consommateurs et des spectateurs debout prendront les dispositions nécessaires pour pouvoir
accueillir des consommateurs ou des spectateurs en fauteuil roulant et leur garantir la vision du spectacle ou l’accès aux consommations. Les
conditions de réservation des places aménagées sont déterminées par l’établissement, aucune obligation réglementaire ne s’impose à cet égard.
X Dans le cas des restaurants et des salles polyvalentes, la souplesse d’utilisation doit prévaloir dès lors que la salle ne comporte pas
d’aménagements spécifiques ou de mobilier ancrés au sol et qu’il est possible de modifier à l’envi la disposition des tables et de chaises. En
revanche, en cas de mobilier fixé au plancher, les caractéristiques dimensionnelles doivent être respectées
®
Il est important de prévoir dans les salles de spectacles et de conférences des Z`Z[uTLZKL[YHUZTPZZPVUL[K»HTWSPÄJH[PVUKLZZVUZ
pour les personnes malentendantes (boucles magnétiques, haute fréquence, infrarouge).
aux personnes en fauteuil roulant dans les établissements et
installations recevant du public assis doivent répondre aux dispositions
suivantes :
1° Nombre
Le nombre d’emplacements accessibles est d’au moins 2 jusqu’à 50
places et d’un emplacement supplémentaire par tranche ou fraction
de 50 places en sus. Au-delà de 1000 places, le nombre d’emplacements
accessibles, qui ne saurait être inférieur à 20, est fixé par arrêté
municipal.
2° Caractéristiques dimensionnelles
Chaque emplacement accessible doit correspondre à un espace d’usage
dont les caractéristiques dimensionnelles sont définies à l’annexe 2.
X En cas de recours à un système élévateur (soumis à dérogation) pour
accéder à une place aménagée située “en hauteur”, il faut veiller à la sécurité
des usagers handicapés ainsi qu’à celle des autres usagers.
Le cheminement d’accès à ces emplacements doit présenter les mêmes
caractéristiques que les circulations intérieures.
3° Répartition
Lorsque plusieurs places s’imposent et que la nature des prestations
offertes par l’établissement présente des différences importantes
selon l’endroit où le public est admis, les places adaptées doivent être
réparties en fonction des différentes catégories de places offertes au
public.
X C’est le cas notamment des salles de restaurant où les tables sont fixes. Par exemple, une offre limitée à un emplacement adapté associé à
une table pour 2 personnes ne permettrait pas d’accueillir une personne en fauteuil roulant faisant partie d’un groupe de 3 personnes ou plus.
Il conviendra donc, lorsque le mobilier est fixe, que des emplacements adaptés soient proposés à des tables de différentes tailles. Les tables en
question devront être compatibles avec l’usage d’un fauteuil roulant et situées sur un cheminement accessible depuis l’entrée.
8
31
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | articles 17
„ Article 17
N2
| Établissements disposant de locaux d’hébergement pour le public
hébergement W
X Il s’agit notamment des hôtels, des internats, des pensions de famille, des établissements d’hébergement touristiques
I. - Tout établissement disposant de locaux d’hébergement pour le
public doit comporter des chambres aménagées et accessibles de
manière à pouvoir être occupées par des personnes handicapées.
Lorsque ces chambres comportent une salle d’eau, celle-ci doit être
aménagée et accessible. Si ces chambres ne comportent pas de salle
d’eau et s’il existe au moins une salle d’eau d’étage, elle doit être
aménagée et être accessible de ces chambres par un cheminement
praticable.
Lorsque ces chambres comportent un cabinet d’aisances, celui-ci doit
être aménagé et accessible. Si ces chambres ne comportent pas de
cabinet d’aisances, un cabinet d’aisances indépendant et accessible de
ces chambres par un cheminement praticable doit être aménagé à cet
étage.
II. - Pour satisfaire aux exigences du I, les établissements comportant
des locaux d’hébergement pour le public, notamment les établissements
d’hébergement hôtelier ainsi que tous les établissements comportant
des locaux à sommeil, notamment les hôpitaux et les internats,
doivent comporter des chambres adaptées aux personnes en fauteuil
roulant, répondant aux dispositions suivantes :
classés ERP, mais aussi des hôpitaux.
X Les établissement d’hébergement touristiques peuvent être classés ERP ou “habitation”.
X Pour ce qui concerne les gîtes ruraux, la classification dépend du nombre de chambres : les gîtes ruraux de plus
de 5 chambres sont des ERP de 5ème catégorie. La catégorie PE (petits établissements avec locaux de sommeil)
inclut les chambres chez l’habitant et les gîtes, même s’ils sont séparés de l’habitation de l’exploitant. Il convient de
raisonner en terme de nombre de chambres par exploitant, quelle que soit la disposition des gîtes.
X Certains établissements font l’objet d’un JSHZZLTLU[ ZWtJPÄX\L. Les règles suivantes s’ajoutent aux règles de
base définies par le présent article :
•
pour les résidences de tourisme, le décompte des lits accessibles est donné par l’arrêté du 14 février 1986
fixant les normes et la procédure de classement des hôtels et des résidences de tourisme.
•
pour les terrains aménagés en vue de l’accueil de campeurs et de caravanes, les dispositions concernant
les différents aménagements sont données par l’arrêté du 11 janvier 1993 relatif au classement de ce type
d’installations.
X Les conditions de réservation des chambres, lits ou emplacements sont déterminées par l’établissement. Aucune
obligation réglementaire ne s’impose à cet égard.
X Le cheminement accessible doit également conduire aux différents équipements prévus dans l’établissement :
salle de restaurant, salons, salles de repos ou de distraction, piscine, etc.
X À l’intérieur d’un local d’hébergement, les règles dimensionnelles à appliquer sont celles concernant les
logements (largeurs des circulations et des portes intérieures, notamment).
1° Nombre
Le nombre minimal de chambres adaptées est défini de la façon
suivante :
•
1 chambre si l’établissement ne comporte pas plus de
20 chambres ;
•
2 chambres si l’établissement ne compte pas plus de
50 chambres ;
•
1 chambre supplémentaire par tranche ou fraction de
50 chambres supplémentaire au-delà de 50.
•
Pour les établissements d’hébergement de personnes âgées
ou de personnes présentant un handicap moteur, l’ensemble
des chambres ou logements, salles d’eau, douches et WC
doivent être adaptés.
X Dans les établissements de santé, les règles d’accessibilité concernent principalement le public “visiteurs”.
Pour les personnes soignées, lorsque les actes d’hygiène font l’objet d’un accompagnement humain par le personnel
soignant, il est possible de déroger aux exigences d’accessibilité pour la salle de bains et le cabinet d’aisances ; la
conception et l’organisation des locaux découlent alors des exigences du service.
X Dans les établissement d’hébergement hôtelier, il est important que les terrasses et balcons des chambres
adaptées soient accessibles aux personnes en fauteuils roulants. Dans le cas contraire, on pourrait estimer qu’une
partie de la “prestation hôtelière” ne satisfait pas aux exigences d’accessibilité.
Les chambres adaptées sont réparties entre les différents niveaux
desservis par ascenseur.
8
32
T suite de l’article 17
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | articles 17
2° Caractéristiques dimensionnelles
Une chambre adaptée doit comporter en-dehors du débattement de
porte éventuel et de l’emprise d’un lit de 1,40 m x 1,90 m :
•
un espace libre d’au moins 1,50 m de diamètre ;
•
un passage d’au moins 0,90 m sur les deux grands côtés du
lit et un passage d’au moins 1,20 m sur le petit côté libre du
lit, ou un passage d’au moins 1,20 m sur les deux grands
côtés du lit et un passage d’au moins 0,90 m sur le petit côté
libre du lit.
Dans les établissements où les règles d’occupation ne prévoient qu’une
personne par chambre ou couchage, le lit à prendre en compte est de
dimensions 0,90 m x 1,90 m.
N2
| Établissements disposant de locaux d’hébergement pour le public (suite)
hébergement W
X Cet espace libre peut se chevaucher en
partie avec un ou plusieurs des passages
situés sur les côtés du lit.
X L’objectif recherché est de permettre l’usage
de la chambre à une personne en fauteuil
roulant, et notamment de lui permettre
d’accéder aux 3 côtés libres d’un lit de
1,40 m x 1,90 m.
Lorsque le lit est fixé au sol, le plan de couchage doit être situé à une
hauteur comprise entre 0,40 m et 0,50 m du sol.
exemple 1 X
T exemple 2
8
33
T suite de l’article 17
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | articles 17
Le cabinet de toilette intégré à la chambre ou l’une au moins des salles
d’eau à usage collectif situées à l’étage doit comporter :
•
une douche accessible équipée de barres d’appui ;
•
en-dehors du débattement de porte et des équipements
fixes, un espace de manœuvre avec possibilité de demitour dont les caractéristiques dimensionnelles sont définies
à l’annexe 2.
Le cabinet d’aisances intégré à la chambre ou l’un au moins des cabinets d’aisances à usage collectif situés à l’étage doit offrir dès la livraison, en dehors du débattement de porte, un espace d’usage accessible
à une personne en fauteuil roulant tel que défini à l’annexe 2, situé
latéralement par rapport à la cuvette. Ce cabinet est équipé d’une
barre d’appui latérale permettant le transfert de la personne depuis le
fauteuil vers la cuvette et réciproquement. La barre doit être située à
une hauteur comprise entre 0,70 m et 0,80 m. Sa fixation ainsi que le
support doivent permettre à un adulte de prendre appui de tout son
poids.
N2
®
| Établissements disposant de locaux d’hébergement pour le public (suite)
Dans les cas de salles d’eau collectives disposant également d’une baignoire, celle-ci peut
utilement comporter :
•
une plage de 30 cm de largeur au moins à hauteur du rebord arrière permettant à une personne en fauteuil roulant de s’y asseoir avant de glisser dans la baignoire ;
•
un siège amovible ;
•
des robinets et une commande de vidange adaptés aux difficultés de préhension (manette à
levier par exemple).
hébergement W
exemple 2 X
En outre, le fauteuil doit pouvoir se placer latéralement à la baignoire.
T exemple 1
III. - Toutes les chambres doivent répondre aux dispositions suivantes :
Une prise de courant au moins doit être située à proximité d’un lit et,
pour les établissements disposant d’un réseau de téléphonie interne,
une prise téléphone doit être reliée à ce réseau.
Le numéro de chaque chambre figure en relief sur la porte.
X Si la cuvette est posée sur un socle, ce dernier doit être aussi réduit que possible afin de ne pas
empêcher l’approche du fauteuil roulant.
8
34
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | articles 18
N3
| Établissements et installations comportant des douches,
des cabines d’essayage, d’habillage ou de déshabillage
douches et cabines W
„ Article 18
I. - Lorsqu’il y a lieu à déshabillage ou essayage en cabine, au moins
une cabine doit être aménagée et accessible par un cheminement
praticable. Lorsqu’il existe des douches, au moins une douche doit être
aménagée et accessible par un cheminement praticable. Les cabines et
les douches aménagées doivent être installées au même emplacement
que les autres cabines ou douches lorsque celles-ci sont regroupées.
Lorsqu’il existe des cabines ou des douches séparées pour chaque
sexe, au moins une cabine ou une douche aménagée et séparée pour
chaque sexe doit être installée.
II. - Pour satisfaire aux exigences du I, les cabines aménagées dans les
établissements et installations comportant des douches, des cabines
d’essayage, d’habillage ou de déshabillage, doivent respecter les
dispositions suivantes :
Les cabines aménagées doivent comporter en-dehors du débattement
de porte éventuel :
•
•
un espace de manœuvre avec possibilité de demi-tour
dont les caractéristiques dimensionnelles sont définies à
l’annexe 2 ;
®
Lorsque plusieurs cabines sont aménagées, il est recommandé de
prévoir un accès latéral par la gauche dans une partie des cabines et
un accès latéral par la droite dans l’autre partie. L’accès latéral minimal
réglementaire peut utilement être complété par un accès frontal.
X Les équipements permettant de s’asseoir peuvent être fixes ou
mobiles. La hauteur d’assise doit être comprise entre 0,45 mètre et 0,50
mètre. Les barres d’appui doivent comporter une partie horizontale
positionnée entre 0,70 mètre et 0,80 mètre de hauteur. Des barres
d’appui sont souhaitables également dans les cabines de déshabillage.
X Les commandes de douches doivent être faciles à manœuvrer pour une personne ayant des difficultés de préhension.
un équipement permettant de s’asseoir et de disposer d’un
appui en position « debout ».
Les douches aménagées doivent comporter en-dehors du débattement
de porte éventuel :
•
un siphon de sol ;
•
un équipement permettant de s’asseoir et de disposer d’un
appui en position « debout » ;
•
un espace d’usage situé latéralement par rapport à cet
équipement ;
•
des équipements accessibles en position “assis”, notamment
des patères, robinetterie, sèche-cheveux, miroirs, dispositif
de fermeture des portes.
8
35
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
R. 111-19-2 | articles 19
N4
| Établissements et installations comportant
des caisses de paiement disposées en batterie
caisses en batterie W
„ Article 19
Lorsqu’il existe des caisses de paiement disposées en batterie, un
nombre minimum de caisses, défini en fonction du nombre total
de caisses, doivent être aménagées, accessibles par un cheminement
praticable et l’une d’entre elles doit être prioritairement ouverte.
Lorsque ces caisses sont localisées sur plusieurs niveaux, ces
obligations s’appliquent à chaque niveau.
Le nombre minimal de caisses adaptées est de une caisse par tranche
de 20, arrondi à l’unité supérieure.
Les caisses adaptées sont conçues et disposées de manière à permettre
leur usage par une personne en fauteuil roulant. Elles sont munies
d’un affichage directement lisible par l’usager afin de permettre aux
personnes sourdes ou malentendantes de recevoir l’information sur
le prix à payer.
La largeur minimale du cheminement d’accès aux caisses adaptées
doit être de 0,90 m.
Les caisses adaptées sont réparties de manière uniforme.
8
36
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
DÉCRET
R. 111-19-4 et R. 111-19-5
« Art. R. 111-19-4. - Des arrêtés du ministre chargé de la construction et, selon le cas, du ministre chargé des sports ou du ministre chargé
de la culture définissent, si nécessaire, les caractéristiques supplémentaires applicables aux établissements recevant du public ou installations
ouvertes au public suivants :
O
| Caractéristiques supplémentaires pour certains établissements
cas particuliers W
X Les caractéristiques écrites dans ces arrêtés spécifiques s’ajoutent aux
exigences décrites dans les présents textes.
« a) Les enceintes sportives et les établissements de plein air ;
« b) Les établissements conçus en vue d’offrir au public une
prestation visuelle ou sonore.
P
| Règles d’accessibilités applicables à certains établissements
cas particuliers W
« Art. R. 111-19-5. - Les ministres intéressés et le ministre chargé
de la construction fixent par arrêté conjoint les règles d’accessibilité
applicables aux établissements recevant du public ou installations
ouvertes au public suivants :
« a) Les établissements pénitentiaires ;
« b) Les établissements militaires désignés par arrêté du
ministre de l’intérieur et du ministre de la défense ;
X Les exigences décrites dans ces arrêtés se substituent aux exigences des
présents textes.
« c) Les centres de rétention administrative et les locaux de
garde à vue ;
« d) Les chapiteaux, tentes et structures, gonflables ou non ;
« e) Les hôtels-restaurants d’altitude et les refuges de
montagne ;
« f) Les établissements flottants.
8
37
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
ARRÊTÉ
annexes
„ Annexes à l’arrêté
Documents annexes à l’arrêté du 1er août 2006 fixant les dispositions
prises pour l’application des articles R. 111-19 à R. 111-19-3 et
R. 111-19-6 du code de la construction et de l’habitation, relatives
à l’accessibilité aux personnes handicapées des établissements
recevant du public et des installations ouvertes au public lors de leur
construction ou de leur création.
Q
| Annexes
fauteuil roulant W
Q1
| Gabarit d’encombrement du fauteuil roulant
X Les exigences réglementaires sont établies sur la base d’un fauteuil roulant occupé dont les dimensions d’encombrement sont de 0,75 m x 1,25 m.
fauteuil roulant manuel
Q2
fauteuil roulant électrique
| Besoins d’espaces libres de tout obstacle
X Les personnes concernées par le handicap moteur (personnes en fauteuil roulant ou personnes avec des cannes), ont besoin d’espaces libres de tout obstacle pour trois raisons
principales :
•
se reposer ;
•
effectuer une manœuvre ;
•
utiliser un équipement ou un dispositif quelconque.
Ces espaces doivent être horizontaux au dévers près (2%).
Type d’espace
Caractéristiques dimensionnelles
1- Palier de repos
Le palier de repos permet à une personne debout mais à mobilité réduite ou à une per- Le palier de repos s’insère en intégralité dans le cheminement. Il correspond à un espace
rectangulaire de dimensions minimales 1,20 m x 1,40 m.
sonne en fauteuil roulant de se reprendre, de souffler.
2- Espace de manœuvre avec possibilité de demi-tour
L’espace de manœuvre permet la manœuvre du fauteuil roulant mais aussi d’une per- L’espace de manœuvre reste lié au cheminement mais avec une exigence de largeur correspondant à un Ø 1,50 m.
sonne avec une ou deux cannes.
Il permet de s’orienter différemment ou de faire demi-tour.
3- Espace de manœuvre de porte
Qu’une porte soit située latéralement ou perpendiculairement à l’axe d’une circulation, Deux cas de figure :
ouverture en poussant : la longueur minimum de l’espace de manœuvre de
•
l’espace de manœuvre nécessaire correspond à un rectangle de même largeur que la cirporte est de 1,70 m ;
culation mais dont la longueur varie selon qu’il faut pousser ou tirer la porte.
•
ouverture en tirant ; la longueur minimum de l’espace de manœuvre de porte
est de 2,20 m.
Cas particulier des sas d’isolement : ils ont pour fonction d’éviter la propagation des Sas d’isolement :
effets d’un incendie provenant de locaux dangereux (parc de stationnement, celliers et
à l’intérieur du sas, devant chaque porte, l’espace de manœuvre correspond à
•
caves regroupés, etc.) au reste du bâtiment. Les deux portes s’ouvrent à l’intérieur du sas.
un espace rectangulaire d’au moins 1,20 m x 2, 20 m ;
lorsque qu’un usager handicapé franchit une porte un autre usager doit pouvoir ouvrir
•
à l’extérieur du sas, devant chaque porte, l’espace de manœuvre correspond à
l’autre porte.
un espace rectangulaire d’au moins 1,20 m x 1,70 m.
4- Espace d’usage
L’espace d’usage permet le positionnement du fauteuil roulant ou d’une personne avec L’espace d’usage est situé à l’aplomb de l’équipement, du dispositif de commande ou de
une ou deux cannes pour utiliser un équipement ou un dispositif de commande ou de service. Il correspond à un espace rectangulaire de 0,80 m x 1,30 m.
service.
T suite des annexes
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
8
38
ARRÊTÉ
annexes
Q
| Annexes (suite)
Q3
Information et signalisation W
| Information et signalisation
X Lorsque des informations permanentes sont fournies aux visiteurs par le moyen d’une signalisation visuelle ou sonore, celles-ci doivent pouvoir être reçues et interprétées par un
visiteur handicapé.
Les éléments d’information et de signalisation doivent être visibles et lisibles par tous les usagers. En outre, les éléments de signalisation doivent être compréhensibles notamment par
les personnes atteintes de déficience mentale. Seules les informations fournies de façon permanente aux usagers sont concernées.
visibilité
lisibilité
Les informations doivent être regroupées.
Les supports d’information doivent répondre aux exigences suivantes :
•
être contrastés par rapport à leur environnement immédiat ;
•
permettre une vision et une lecture en position « debout » comme en position « assis » ;
•
être choisis, positionnés et orientés de façon à éviter tout effet d’éblouissement, de reflet ou de contre jour dû à l’éclairage
naturel ou artificiel ;
•
s’ils sont situés à une hauteur inférieure à 2,20 m, permettre à une personne mal voyante de s’approcher à moins d’1 m.
Les informations données sur ces supports doivent répondre aux exigences suivantes :
•
être fortement contrastées par rapport au fond du support ;
la hauteur des caractères d’écriture doit être proportionnée aux circonstances : elle dépend notamment de l’importance
de l’information délivrée, des dimensions du local et de la distance de lecture de référence fixée par le maître d’ouvrage
en fonction de ces éléments ;
Lorsque les informations ne peuvent être fournies aux usagers sur un autre support, la hauteur des caractères d’écriture ne peut en
aucun cas être inférieure à :
•
compréhension
•
15 mm pour les éléments de signalisation et d’information relatifs à l’orientation ;
•
4,5 mm sinon.
La signalisation doit recourir autant que possible à des icônes ou à des pictogrammes.
Lorsqu’ils existent, le recours aux pictogrammes normalisés s’impose.
8
39
® : recommandé
circulaire interministérielle n° DGUHC 2007-53 du 30/11/07 | ANNEXE 8
PSS\Z[YH[PVUZTHX\L[[L!7PLYYL(U[VPUL;/0,99@c^^^[P[^HULMY
4PUPZ[uYLK\3VNLTLU[L[KLSH=PSSL
(YJOLKLSH+tMLUZLWHYVPZ\K
3H+tMLUZLJLKL_
4PZLnQV\YL[8\LZ[PVUZ9tWVUZLZ!
^^^SVNLTLU[NV\]MY
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
