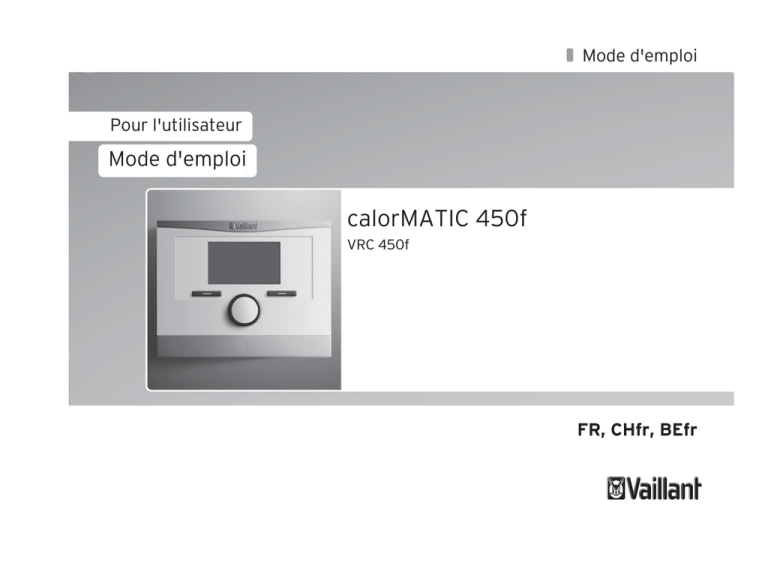

Mode d'emploi
Pour l'utilisateur
Mode d'emploi
calorMATIC 450f
VRC 450f
FR, CHfr, BEfr
Mentions légales
Type de document:
Mode d'emploi
Produit:
Groupe cible:
calorMATIC 450f
– Sonde extérieure VRC 693
Utilisateur
Langue:
FR
Numéro de document_version:
0020132012_00
Date de création:
21.06.2012
Éditeur/constructeur
Vaillant GmbH
Berghauser Str. 40 D-42859 Remscheid
Telefon +49 21 91 18‑0 Telefax +49 21 91 18‑28 10
[email protected] www.vaillant.de
© Vaillant GmbH 2012
Toute reproduction totale ou partielle de la présente notice nécessite l'autorisation écrite de la
société Vaillant GmbH.
Toutes les désignations de produits contenues dans la présente notice ont été déposées par les sociétés
qui en sont propriétaires.
Sous réserve de modifications techniques.
Sommaire
Sommaire
5
Fonctions de commande et d'affichage........... 23
5.1
Informations................................................................. 23
Remarques relatives à la documentation .......... 4
5.2
Réglages........................................................................ 24
1.1
Symboles et signes utilisés ......................................... 4
5.3
Modes............................................................................. 33
1.2
Respect des documents applicables ......................... 4
5.4
Modes de fonctionnement spéciaux ...................... 35
1.3
Conservation des documents ..................................... 4
5.5
Messages ...................................................................... 37
1.4
Validité de la notice....................................................... 4
6
Entretien et élimination des dérangements.... 38
2
Sécurité.................................................................. 5
6.1
Nettoyage du régulateur .......................................... 38
2.1
Mises en garde relatives aux opérations ................. 5
6.2
Détection et élimination des dérangements........ 38
2.2
Qualifications requises ................................................. 5
6.3
Remplacement des piles ........................................... 39
2.3
Consignes générales de sécurité ............................... 6
7
Mise hors fonctionnement ................................ 40
2.4
Marquage CE................................................................... 7
7.1
Remplacement du régulateur.................................. 40
2.5
Utilisation conforme aux prescriptions .................... 7
7.2
Recyclage et mise au rebut...................................... 40
3
Vue d'ensemble des appareils ............................. 8
8
Garantie et service après-vente ....................... 41
3.1
Structure de l'appareil.................................................. 8
8.1
Garantie.......................................................................... 41
3.2
Plaque signalétique ....................................................... 9
8.2
Service après-vente ................................................... 42
3.3
Numéro de série............................................................. 9
9
Caractéristiques techniques ............................ 43
3.4
Fonction de régulation ................................................. 9
9.1
Régulateur.................................................................... 43
3.5
Fonction de protection antigel ................................. 10
9.2
Résistances de sonde ................................................ 43
4
Utilisation ............................................................ 10
9.3
Récepteur radio .......................................................... 44
4.1
Structure de commande ............................................ 10
1
4.2
Concept de commande............................................... 14
4.3
Vue d'ensemble des possibilités de réglage et
de relevé ........................................................................ 18
0020132012_00 calorMATIC 450f Mode d'emploi
3
1 Remarques relatives à la documentation
1
Remarques relatives à la
documentation
1.1
Symboles et signes utilisés
Symboles
1.3
▶
Conservation des documents
Conservez précieusement le présent manuel d'utilisation
ainsi que tous les documents applicables de sorte qu'ils
soient disponibles à tout moment, pour vous, comme
pour l'utilisateur suivant.
Les symboles susceptibles d’apparaître sont les suivants :
1.4
Symbole de mise en garde (→ page 5)
Symbole de remarque
1.2
▶
4
Validité de la notice
La présente notice s'applique exclusivement à :
Référence
France
0020124492
Symbole représentant une action requise
Belgique
0020124492
Symbole représentant le résultat d’une action
Suisse
0020124492
Respect des documents applicables
Respectez impérativement tous les manuels d'utilisation
qui accompagnent les autres composants de votre installation.
Mode d'emploi calorMATIC 450f 0020132012_00
Sécurité 2
2
2.1
Sécurité
Mises en garde relatives aux opérations
Classification des mises en garde liées aux manipulations
Les mises en garde relatives aux manipulations sont graduées à l'aide de symboles associés à des mots-indicateurs,
qui signalent le niveau de gravité du risque encouru.
Symboles d’avertissement et mots-indicateurs
Danger !
Danger de mort immédiat ou risque de blessures graves
Danger !
Danger de mort par électrocution
Avertissement !
Risque de blessures légères
Attention !
Risque de dommages matériels ou de menaces
pour l'environnement
0020132012_00 calorMATIC 450f Mode d'emploi
2.2
Qualifications requises
Cette notice s'adresse à des personnes susceptibles d'utiliser une installation de chauffage et ne disposant pas d'une
expérience, d'un savoir-faire ou de connaissances spécifiques en la matière.
2.2.1
Utilisateur formé (utilisateur normal)
(Utilisateur)
Définition :
Utilisateur
formé (utilisateur normal)
L'utilisateur est chargé de la commande et
de l'entretien de l'appareil. Il est responsable
du respect des intervalles de maintenance. Il
n'a pas besoin de connaissances techniques ni
d'expériences particulières.
L'installateur spécialisé agréé doit initier l'utilisateur aux thèmes suivants.
– Consignes générales de sécurité
– Fonctionnement et emplacement des dispositifs de sécurité de l'installation
– Utilisation de l'appareil
– Mode d'économie d'énergie
– Travaux d'entretien
5
2 Sécurité
2.3
Consignes générales de sécurité
2.3.1
Installation par un installateur spécialisé
uniquement
L'installation de l'appareil doit exclusivement être effectuée
par un installateur spécialisé. L'installateur spécialisé se
porte également garant de la conformité de l'installation et
de la mise en fonctionnement.
2.3.2 Risque d'ébouillantement avec l'eau chaude
Il existe un risque d'ébouillantement aux points de puisage
d'eau chaude lorsque les températures de consigne sont supérieures à 60 °C. Les enfants en bas âge et les personnes
âgées encourent un risque même avec des températures
moins élevées.
▶
Choisissez une température de consigne appropriée.
2.3.3 Risque de dysfonctionnement
▶
▶
▶
6
Veillez à ce que l'air ambiant puisse circuler librement
autour du régulateur et que le régulateur ne soit pas
recouvert par des meubles, rideaux ou autres objets.
Veillez à ce que toutes les vannes des radiateurs soient
complètement ouvertes dans la pièce où est installé le
régulateur.
Exploitez uniquement l'installation de chauffage dans un
parfait état technique.
▶
Faites éliminer immédiatement les dérangements et les
endommagements affectant la sécurité.
2.3.4 Dommage causé par le gel en raison de
l'arrêt de l'appareil
Si vous arrêtez l'installation de chauffage, il se peut que
certaines zones de l'installation soient endommagées par
le gel.
▶
▶
Ne débranchez pas la chaudière du réseau électrique.
Laissez l'interrupteur principal de l'installation de chauffage en position « 1 ».
2.3.5 Dommage causé par le gel suite à une
température ambiante trop faible
Si une température ambiante trop faible est réglée dans
certaines pièces, il se peut que le gel endommage certaines
parties de l'installation de chauffage.
▶
▶
En cas d'absence durant une période de gel, assurezvous que l’installation de chauffage reste en service et
que les pièces soient suffisamment chauffées.
Observez la fonction de protection antigel.
Mode d'emploi calorMATIC 450f 0020132012_00
Sécurité 2
2.4
Marquage CE
Le marquage CE atteste que le régulateur satisfait
aux exigences fondamentales des directives applicables.
2.5
Utilisation conforme aux prescriptions
État actuel de la technique
Ce régulateur est conçu selon l'état actuel de la technique
et les règles reconnues en matière de sécurité.
Toute utilisation incorrecte ou non conforme peut cependant entraîner des dommages au niveau de l'appareil luimême ou d'autres biens matériels.
non conforme aux prescriptions. Tout usage directement
commercial ou industriel est également considéré comme
non conforme. Le constructeur / fournisseur décline toute
responsabilité pour des dommages en résultant. L'opérateur est seul responsable du risque encouru.
Toute utilisation abusive est interdite !
Documents applicables
L'utilisation conforme comprend :
– le respect des manuels d'utilisation, d'installation et d'entretien du produit Vaillant ainsi que des autres composants de l'installation
– le respect de toutes les conditions d'inspection et d'entretien présentées dans les notices.
Le régulateur sert à piloter une installation de chauffage
avec chaudières Vaillant et interface eBus, en fonction
d'une sonde extérieure, selon des périodes programmables.
Le régulateur peut aussi piloter la production d'eau chaude
du ballon d'eau chaude sanitaire raccordé à l'installation.
Vous ne devez retirer le régulateur de son support mural
que brièvement, pour effectuer un réglage par exemple,
sinon vous devez toujours l'utiliser en combinaison avec le
support mural.
Usage non conforme aux prescriptions
Tout usage autre que l'usage conforme aux prescriptions ou
tout usage qui en dépasserait le cadre est considéré comme
0020132012_00 calorMATIC 450f Mode d'emploi
7
3 Vue d'ensemble des appareils
3
Vue d'ensemble des appareils
3.1
5
Touche de sélection droite
6
Bouton tournant
7
Touche de sélection
gauche
Structure de l'appareil
Récepteur radio
Régulateur radio
1
1
2
7
4
3
2
3
6
5
4
1
Écran
3
Prise de diagnostic
2
Socle mural
4
Panneau du socle mural
8
1
Support mural
3
LED
2
Prise de diagnostic
4
Touche de recherche
Mode d'emploi calorMATIC 450f 0020132012_00
Vue d'ensemble des appareils 3
Sonde extérieure
3.3
1
Numéro de série
Vous pouvez retrouver la référence à 10 caractères à partir
du numéro de série de l'appareil. Pour afficher le numéro
de série, sélectionnez Menu → Informations → Numéro de
série. La référence se trouve dans la deuxième ligne du
numéro de série.
3.4
Fonction de régulation
Le régulateur pilote l'installation de chauffage et la production d'eau chaude au niveau du ballon d'eau chaude sanitaire raccordé.
2
1
Sonde extérieure
3.2
2
Écrou-raccord pour passage de câble
Plaque signalétique
La plaque signalétique se trouve au dos du boîtier du régulateur.
Si le régulateur est monté dans l'habitation, vous pouvez
commander l'installation de chauffage et la production
d'eau chaude de l'intérieur de votre logement.
Si le régulateur est monté dans la chaudière, vous pouvez commander l'installation de chauffage et la production
d'eau chaude à partir de la chaudière.
3.4.1
Installation de chauffage
Le régulateur vous permet de régler une température désirée pour différentes périodes de la journée et pour les divers jours de la semaine.
Ce régulateur est un régulateur barométrique avec une
sonde de température montée à l'extérieur. La sonde de
température mesure la température extérieure et transmet
les valeurs correspondantes au régulateur. En cas de tem-
0020132012_00 calorMATIC 450f Mode d'emploi
9
4 Utilisation
pérature extérieure basse, le régulateur augmente la température de départ de l'installation de chauffage Vaillant.
Lorsque la température extérieure augmente, le régulateur
abaisse la température de départ. Le régulateur réagit ainsi
aux fluctuations de la température extérieure et maintient
une température ambiante constante, conforme à la température désirée que vous avez réglée, par le biais de la température de départ.
L'alimentation électrique du régulateur est assurée par des
piles. L'échange de données entre le régulateur et le récepteur radio passe par un signal sans fil radio. L'échange de
données entre le récepteur radio et la chaudière de même
que l'alimentation électrique du récepteur radio passent par
une interface eBUS.
3.5
Fonction de protection antigel
La fonction de protection antigel protège l'installation de
chauffage et l'habitation des dommages causés par le gel.
La fonction de protection antigel surveille la température
extérieure.
Si la température extérieure
– descend en dessous de 3 °C, le régulateur enclenche la
chaudière après la temporisation de la protection antigel
et règle la température ambiante désirée sur 5 °C.
– est supérieure à 4 °C, le régulateur n'enclenche pas la
chaudière, mais surveille la température extérieure.
Remarque
Votre installateur agréé effectue le réglage de
la temporisation de la protection antigel lors de
l'installation.
Vous pouvez équiper le régulateur d'un logiciel de diagnostic Vaillant et d'un système de communication par Internet Vaillant pour le télédiagnostic et le paramétrage à distance.
3.4.2 Production d'eau chaude
4
Ce régulateur vous permet de régler la température et les
périodes de production d'eau chaude. La chaudière chauffe
l'eau dans le ballon d'eau chaude sanitaire jusqu'à la température que vous avez réglée. Vous pouvez régler des plages
horaires durant lesquelles de l'eau chaude doit être disponible dans le ballon.
4.1
Structure de commande
4.1.1
Niveau d'accès pour l'utilisateur
10
Utilisation
Le niveau d'accès pour l'utilisateur vous permet d'accéder
aux informations importantes et vous offre des possibilités
de réglage n'exigeant pas de connaissances préalables spéciales. Une structure de menus vous permet d'accéder à des
valeurs pouvant être réglées ou uniquement relevées.
Mode d'emploi calorMATIC 450f 0020132012_00
Utilisation 4
4.1.2
Niveau d'accès pour l'installateur agréé
4.1.4
Le niveau d'accès pour l'installateur agréé permet à l'installateur agréé de régler d'autres valeurs pour l'installation de
chauffage. Ces réglages ne peuvent être effectués que par
une personne disposant de connaissances techniques, ce niveau est donc protégé par un code.
4.1.3
1
2
3
9
8
Structure des menus
La structure des menus du régulateur est divisée en trois
niveaux. Il s'agit de deux niveaux de sélection et d'un niveau
de réglage. L'affichage de base permet d'accéder au niveau
de sélection 1, puis au niveau supérieur ou inférieur dans
la structure des menus. Le niveau de sélection le plus bas
donne à son tour accès au niveau de réglage.
Affichage de base
Auto
15:34
5,0°C
19,5
°C
4
Température désirée 20,0°C
7
Modes
Menu
5
6
1
2
3
4
5
Symbole de la température extérieure actuelle
Température extérieure
actuelle
Température ambiante
actuelle
Heure
6
Fonction actuelle de la
touche de sélection droite
(touche programmable)
9
7
8
Fonction actuelle de
la touche de sélection
gauche (touche programmable)
Température désirée
Symbole de chauffage en
mode Auto
Mode de fonctionnement
réglé pour le chauffage
Le régulateur fonctionne sur piles. Afin d'économiser de
l'énergie et donc d'augmenter la durée de vie des piles, l'affichage reste normalement éteint. Chaque fois que l'on appuie sur une des touches de sélection ou que l'on tourne le
bouton, le rétroéclairage s'allume et l'affichage de base ap-
0020132012_00 calorMATIC 450f Mode d'emploi
11
4 Utilisation
paraît. Les réglages ne sont donc pas encore modifiés. Les
réglages ne sont modifiés que si vous actionnez une des
touches de sélection ou le bouton tournant alors que l'affichage est activé et rétroéclairé.
– la fonction associée à la touche de sélection gauche peut
varier.
– la fonction associée à la touche de sélection droite peut
varier.
L'affichage de base indique les réglages et les valeurs actuels de l'installation de chauffage. Si vous effectuez un réglage au niveau du régulateur, l'affichage de base bascule
sur l'affichage relatif au nouveau réglage.
Si vous appuyez par ex. sur la touche de fonction gauche,
la fonction actuelle de la touche gauche passe de Menu à
Retour.
Le rétroéclairage s'éteint env. 10 secondes après la dernière
action. L'affichage se coupe env. 1 minute après la dernière
action.
4.1.4.3 Menu
4.1.4.1 Symboles de chauffage en mode Auto
Symbole
Signification
Mode de chauffage actif pendant une plage horaire
définie (Confort)
Mode de chauffage actif en dehors d'une plage
horaire définie (mode Réduit)
4.1.4.2 Fonction de touche programmable
Les deux touches de sélection ont une fonction de touche
programmable. Les fonctions actuelles des touches de sélection figurent dans la ligne inférieure de l'écran. Selon le
niveau de sélection, l'élément de liste ou la valeur activé(e)
au sein de la structure des menus :
12
Si vous pressez la touche de sélection gauche Menu, vous
passez de l'affichage de base au niveau de sélection 1 de la
structure des menus.
4.1.4.4 Mode
Si vous appuyez sur la touche de sélection droite Modes,
vous passez directement de l'affichage de base aux réglages accessibles dans l'option Modes. Vous pouvez ainsi
modifier rapidement le mode (→ page 18) du CIRCUIT 1.
4.1.4.5 Température désirée
La température désirée peut ne pas apparaître à l'écran
selon le type de fonctionnement. C'est notamment le cas en
mode Eté. Comme il n'y a pas de chauffage en mode Eté et
que par conséquent le circuit de chauffage est désactivé, il
n'y a pas de température désirée.
Mode d'emploi calorMATIC 450f 0020132012_00
Utilisation 4
4.1.5
Niveau de sélection
4.1.6
Niveau de réglage
1
4
3
Retour
Circuit 1
Jour
Réduit
1
Menu
Informations
Températures désirées
Programmes horaires
20,0°C
15,0°C
2
5
Retour
Sélectionner
Modifier
3
4
2
1
Barre d'état
2
Fonctions actuelles des
touches de sélection
droite et gauche (touches
programmables)
3
4
Éléments de liste du niveau de sélection
Fonction actuelle du niveau de sélection
Vous naviguez au sein des niveaux de sélection jusqu'au
niveau de réglage dans lequel vous souhaitez relever ou
modifier des réglages.
0020132012_00 calorMATIC 450f Mode d'emploi
1
Niveau de sélection actuel
2
Valeurs
3
Marquage (sélection actuelle)
4
5
Fonctions actuelles des
touches de sélection
droite et gauche (touches
programmables)
Niveau de réglage
Au niveau de réglage, vous pouvez sélectionner des valeurs
que vous souhaitez relever ou modifier.
Remarque
Le régulateur doit d'abord recevoir les valeurs
du récepteur radio. Normalement, cette transmission ne prend pas plus de deux secondes.
Pendant ce temps, l'écran affiche des traits (--)
à la place des valeurs.
13
4 Utilisation
4.2
Concept de commande
Le régulateur comporte deux touches de sélection et un
bouton tournant (→ page 9).
L'affichage met en évidence le niveau de sélection, le niveau de réglage ou la valeur sélectionnée par le biais d'une
police blanche sur fond noir. La valeur en surbrillance clignote s'il est possible de la modifier.
4.2.1
4.2.1.1 Modification du paramètre Température
de confort désirée uniquement pour le jour
actuel
▶
◁
Utilisation de l'affichage de base
L'affichage de base vous permet de modifier directement
le paramètre Température de confort désirée pour le jour
actuel en tournant le sélecteur.
Tournez le bouton rotatif pour régler la température
désirée.
L'écran retourne à l'affichage de base après 12 secondes. La température désirée réglée est uniquement valable jusqu'à la fin de la plage horaire active
du jour actuel.
4.2.1.2 Modification permanente de la température
de confort désirée
1.
Agissez sur le bouton tournant pour régler la température désirée.
2. Appuyez sur la touche de sélection droite Ok.
Température désirée
aujourd'hui: 18°C
Pour les autres jours aussi,
appuyer sur OK
◁
L'écran retourne à l'affichage de base. La modification du paramètre « Température de confort désirée » est effective.
OK
L'écran affiche un message demandant si vous souhaitez
modifier le paramètre Température de confort désirée
pour le jour actuel ou de façon permanente.
14
Mode d'emploi calorMATIC 450f 0020132012_00
Utilisation 4
4.2.2 Exemple de manipulation, modification de la
date
Auto
15:34
5,0°C
19,5
°C
Menu
Informations
Températures désirées
Programmes horaires
Retour
Température désirée 20,0°C
Menu
Modes
1.
Si l'affichage de base ne figure pas à l'écran, appuyez
sur la touche de sélection gauche Retour jusqu'à ce que
l'affichage de base apparaisse.
2. Appuyez sur la touche de sélection gauche Menu.
◁
Le régulateur bascule sur le niveau de sélection 1. La
touche de sélection gauche est alors associée à la
fonction Retour (au niveau de sélection supérieur),
tandis que la touche de sélection droite permet d'activer la fonction Sélectionner (le niveau de sélection
immédiatement inférieur).
3. Agissez sur le bouton tournant de façon à mettre en
surbrillance l'élément de liste Réglages.
Menu
Programmes horaires
Vacances
Réglages
Retour
Sélectionner
4. Appuyez sur la touche de sélection droite Sélectionner.
◁
0020132012_00 calorMATIC 450f Mode d'emploi
Sélectionner
Le régulateur bascule alors sur le niveau de sélection 2.
15
4 Utilisation
Réglages
Langue
Date / Heure
Affichage
Retour
Date / Heure
Date
Heure
Eté / Hiver
Sélectionner
5. Agissez sur le bouton tournant de façon à mettre en
surbrillance l'élément de liste Date/Heure.
Réglages
Langue
Date / Heure
Affichage
Retour
Sélectionner
16
Le régulateur bascule alors sur le niveau de réglage
Date. La valeur correspondant au jour est en surbrillance. La touche de sélection gauche est alors associée à la fonction Retour (au niveau de sélection
supérieur), tandis que la touche de sélection droite
permet d'activer la fonction Modifier (la valeur).
Modifier
7. Appuyez sur la touche de sélection droite Modifier.
◁
◁
6. Appuyez sur la touche de sélection droite Sélectionner.
◁
Retour
13.03.11
08 :15
Inactif
La valeur en surbrillance se met à clignoter et vous
pouvez la modifier en agissant sur le bouton tournant.
La touche de sélection gauche est alors associée à
la fonction Annuler (la modification), tandis que la
touche de sélection droite permet d'activer la fonction Ok (pour valider la modification).
Date / Heure
Date
Heure
Eté / Hiver
Annuler
13.03.11
08 :15
Inactif
OK
8. Agissez sur le bouton tournant pour modifier la valeur.
Mode d'emploi calorMATIC 450f 0020132012_00
Utilisation 4
Date / Heure
Date
Heure
Eté / Hiver
14.03.11
08 :15
Inactif
Annuler
médiatement supérieur, puis passer du niveau de sélection 1 à l'affichage de base.
OK
9. Appuyez sur la touche de sélection droite Ok pour valider la modification.
◁
La date modifiée est enregistrée dans le régulateur.
Date / Heure
Date
Heure
Eté / Hiver
Retour
14.03.11
08 :15
Inactif
Modifier
10. Si la valeur en surbrillance est correcte, appuyez une
nouvelle fois sur la touche de sélection droite Ok.
◁
La touche de sélection gauche est alors associée à la
fonction Retour.
11. Appuyez à plusieurs reprises sur la touche de sélection
gauche Retour pour revenir au niveau de sélection im0020132012_00 calorMATIC 450f Mode d'emploi
17
4 Utilisation
4.3
Vue d'ensemble des possibilités de réglage et de relevé
4.3.1
Aperçu des modes de fonctionnement
Le mode actif figure en haut à gauche de l'affichage de base.
La touche de sélection droite permet de passer directement de l'affichage de base à l'écran de paramétrage Modes.
Si vous avez activé un mode de fonctionnement spécial, ce mode spécial apparaît sur l'affichage.
Mode
Réglage
Réglage d'usine
Auto
Mode automatique
Actif
Eté
Eté
Inactif
Jour
Confort
Inactif
Réduit
Mode Réduit
Inactif
Arrêt (hors gel)
Arrêt (hors gel actif)
Inactif
Charge forcée du ballon
Actif, Inactif
Inactif
Fête
Actif, Inactif
Inactif
Absence exceptionnelle
Actif, Inactif
Inactif
Réglage
Mode actuel
Mode spécial
18
Mode d'emploi calorMATIC 450f 0020132012_00
Utilisation 4
4.3.2 Vue d'ensemble des niveaux de commande
Niveau de réglage
Valeurs
min.
Unité
Pas, sélection
max.
Réglage
d'usine
Réglage
Informations → Etat de l'installation →
Installation
Etat actuel
Valeur actuelle
Pression d'eau
Valeur actuelle
Eau chaude san.
Valeur actuelle
bar
En charge, Chargée
Circuit de chauffage 1
Temp. de confort
Valeur actuelle
5
Temp. réduite
0,5
20
℃
0,5
15
30
Valeur actuelle
5
℃
30
AUTO jusqu'à
Valeur actuelle
h:min
Absent du
Valeur actuelle
jj.mm.aa
Absent jusqu'à
Valeur actuelle
jj.mm.aa
Informations → Contact →
Téléphone entreprise
Valeurs actuelles
Informations → Numéro de série →
Référence de l'appareil
Valeur permanente
0020132012_00 calorMATIC 450f Mode d'emploi
19
4 Utilisation
Niveau de réglage
Valeurs
min.
Unité
Pas, sélection
Réglage
d'usine
℃
0,5
20
15
℃
1
60
Lu, Ma, Me, Je, Ve, Sa,
Di et Lu - Ve, Sa - Di, Lu
- Di
Lu à Ve : 06:0022:00
Sa : 07:3023:30
Di : 07:30-22:00
max.
Réglage
Températures désirées → Circuit de chauffage 1 →
Jour
Réduit
5
30
Températures désirées → Eau chaude sanitaire →
Eau chaude san.
35
70
Programmes horaires → Circuit de chauffage 1 →
Jours individuels et blocs
Période 1 : début - fin
Période 2 : début - fin
Période 3 : début - fin
00:00
24:00
h:min
10 min
Programmes horaires → Eau chaude sanitaire →
Lu, Ma, Me, Je, Ve, Sa,
Di et Lu - Ve, Sa - Di, Lu
- Di
Jours individuels et blocs
Période 1 : début - fin
Période 2 : début - fin
Période 3 : début - fin
00:00
24:00
h:min
10 min
Lu à Ve : 05:3022:00
Sa : 07:0023:30
Di : 07:0022:00
Vacances →
20
Mode d'emploi calorMATIC 450f 0020132012_00
Utilisation 4
Niveau de réglage
Valeurs
Unité
Pas, sélection
Réglage
d'usine
min.
max.
Début
01.01.00
31.12.99
jj.mm.aa
jour.mois.année
01.01.10
Fin
01.01.00
31.12.99
jj.mm.aa
jour.mois.année
01.01.10
Température
Protection antigel ou 5
30
℃
0,5
Protection antigel
Langue au choix
Allemand
jour.mois.année
01.01.10
Réglage
Réglages → Langue →
Réglages → Date/Heure →
Date
01.01.00
31.12.99
jj.mm.aa
Heure
00:00
24:00
h:min
Eté / Hiver
10 min
00:00
Arrêt, Auto
Arrêt
1
9
Réglages → Affichage →
01
15
Temp. ambiante
-3,0
3,0
K
0,5
0,0
Corr. temp. ext.
-3,0
3,0
K
0,5
0,0
Contraste
Réglages → Offset →
Réglages → Noms des circuits chauffage →
0020132012_00 calorMATIC 450f Mode d'emploi
21
4 Utilisation
Niveau de réglage
Unité
Pas, sélection
Réglage
d'usine
Lettres,
chiffres
A à Z, 0 à 9, espace
Circuit de
chauffage 1
Programmes horaires
Oui, Non
Non
Tous les régl.
Oui, Non
Non
1
000
Circuit de chauffage 1
Valeurs
min.
max.
1
10
Réglage
Réglages → Réglages d'usine (réinitialisation) →
Accès technicien →
Saisie du code d'accès
22
000
999
Mode d'emploi calorMATIC 450f 0020132012_00
Fonctions de commande et d'affichage 5
5
Fonctions de commande et d'affichage
d'autres endroits de la structure des menus, tel que décrit
dans les chapitres suivants.
L'indication de chemin d'accès au début de la description
d'une fonction signale comment accéder à cette fonction au
sein de la structure des menus.
5.1.2
La touche de sélection gauche Menu vous permet de régler
les fonctions de commande et d'affichage directement.
Menu → Informations → Etat de l'installation → Etat actuel
5.1
Informations
5.1.1
Relevé de l'état de l'installation
Menu → Informations → Etat de l'installation
– Le point Etat de l'installation permet de visualiser la
liste des valeurs actuelles du système : état actuel, pression d'eau, préparation et les paramètres actuels du CIRCUIT 1.
Le point Etat de l'installation contient également des informations :
– sur la plage horaire active (AUTO jusqu'à),
– sur les exceptions aux programmes horaires qui ont
éventuellement été paramétrées avec la fonction
Absence.
Seules les températures désirées pour les paramètres Température de confort et Température réduite peuvent être
directement réglées par le biais de l'option Etat de l'installation. Toutes les autres valeurs doivent être réglées à
Relevé de la liste des messages d'état
– Si aucune erreur ne s'est produite et qu'il n'y a pas d'entretien parvenu à échéance, le paramètre Etat actuel
indique Ok. Si une erreur s'est produite ou qu'un entretien est parvenu à échéance, le paramètre Etat actuel
indique Pas ok. La touche de sélection droite est alors
associée à la fonction Afficher. Si vous appuyez sur la
touche de sélection droite Afficher, la liste des messages
d'état apparaît à l'écran.
5.1.3
Consulter les coordonnées de l'installateur
agréé
Menu → Informations → Contacts
– Si l'installateur agréé a enregistré son nom de société
et son numéro de téléphone lors de l'installation, vous
pouvez consulter ces données sous Contact.
5.1.4
Visualisation du numéro de série et de la
référence d'article
Menu → Informations → Numéro de série
0020132012_00 calorMATIC 450f Mode d'emploi
23
5 Fonctions de commande et d'affichage
– L'option Numéro de série indique le numéro de série
du régulateur que vous devrez le cas échéant indiquer à
l'installateur spécialisé. La référence d'article figure dans
la deuxième ligne du numéro de série.
5.2
Réglages
5.2.1
Réglage des températures désirées
Cette fonction vous permet de régler les températures souhaitées pour le CIRCUIT 1 et la production d'eau chaude.
5.2.1.1 Circuit de chauffage
Attention !
Risque d'endommagements causés par le
gel !
Si les pièces ne sont pas suffisamment
chauffées, il peut en résulter des endommagements au niveau du bâtiment et de
l'installation de chauffage.
▶ En cas d'absence durant une période de
gel, assurez-vous que l’installation de
chauffage reste en service et qu'une protection antigel suffisante reste garantie.
Menu → Températures désirées → CIRCUIT 1
24
– Vous pouvez régler deux températures désirées différentes pour le circuit de chauffage :
– La température désirée Jour correspond à la température que vous souhaitez dans les pièces en journée ou
lorsque vous êtes présent (fonctionnement de jour).
– La température désirée Réduit correspond à la température que vous souhaitez dans les pièces pendant la nuit
ou lorsque vous êtes absent (fonctionnement de nuit).
5.2.1.2 Production d'eau chaude
Danger !
Risque de brûlure dû à l'eau chaude !
Il y a risque de brûlure aux points de puisage de l'eau chaude avec des températures supérieures à 60 °C. Les enfants en
bas âges et les personnes âgées peuvent
également encourir un risque, même avec
des températures plus faibles.
▶ Sélectionnez la température de telle
sorte qu'elle ne représente de danger
pour personne.
Menu → Températures désirées → Eau chaude sanitaire
– Les fonctions et les possibilités de réglage offertes par
le régulateur pour la production d'eau chaude ne sont
disponibles que si un ballon d'eau chaude sanitaire est
raccordé à l'installation de chauffage.
Mode d'emploi calorMATIC 450f 0020132012_00
Fonctions de commande et d'affichage 5
Pour régler la température d'eau chaude désirée, utilisez le
paramètre Eau chaude sanitaire.
0020132012_00 calorMATIC 450f Mode d'emploi
25
5 Fonctions de commande et d'affichage
5.2.2 Réglage des programmes horaires
16 °
06h00
Température de consigne "nuit"
08h00
16h30 18h00
Température
de consigne
"jour"
20h00
Plage horaire 3
Température
de consigne
"nuit"
Plage horaire 2
21 °
Température
de consigne
"nuit"
Température
de consigne
"jour"
Température
de consigne
"jour"
Plage horaire 1
Température
5.2.2.1 Représentation des plages horaires sur une journée
Température
de consigne
"nuit"
22h30
Heure
La fonction Programmes horaires vous permet de régler des plages horaires pour le circuit de chauffage et la production
d'eau chaude.
Si vous n'avez pas réglé de plage horaire, le régulateur utilise les plages horaires définies au niveau du réglage d'usine.
26
Mode d'emploi calorMATIC 450f 0020132012_00
Fonctions de commande et d'affichage 5
5.2.2.2 Réglage de la période pour les jours et les
blocs
Période 1 : 06:30 - 08:00
Vous pouvez régler jusqu'à trois périodes pour chaque jour
et chaque bloc.
Période 3 : 17:00 - 22:00
Les périodes réglées pour un jour ont la priorité sur les périodes réglées pour un bloc.
Période 1 : 08:00 - 22:00
Température de confort désirée : 21 °C
5.2.2.3 Réglage rapide des programmes horaires
Température réduite désirée : 16 °C
Période 1 : 06:00 - 08:00
Période 2 : 16:30 - 18:00
Période 3 : 20:00 - 22:30
À l'intérieur des plages horaires, le régulateur régule la
température ambiante en fonction de la température de
confort désirée (Confort).
Période 2 : 12:00 - 13:00
Samedi au Dimanche
Si vous avez p. ex. besoin de plages horaires divergentes
pour un seul jour de la semaine, réglez tout d'abord les
plages horaires pour l'ensemble du bloc Lundi au Vendredi.
Réglez ensuite les plages horaires divergentes pour le jour
de la semaine concerné.
En dehors des plages horaires, le régulateur régule la température ambiante en fonction de la température réduite
désirée (mode Réduit).
Lundi
Période 1 : 06:00 - 07:30
Samedi
Période 1 : 07:30 - 10:00
Période 2 : 12:00 - 23:30
Lundi - vendredi
0020132012_00 calorMATIC 450f Mode d'emploi
27
5 Fonctions de commande et d'affichage
5.2.2.4 Affichage et modification des plages
horaires divergentes dans un bloc
Lundi au Dimanche
Période 1:
Période 2:
Période 3:
Retour
Pour afficher et modifier les horaires signalés par !! dans le
bloc concerné, appuyez sur la touche de sélection droite Ok.
!! : !! - !! : !!
!! : !! - !! : !!
!! : !! - !! : !!
Sélectionner
Si vous affichez un bloc à l'écran et que vous avez défini
une plage horaire divergente pour un jour de ce bloc, les
horaires divergents sont signalés par !!.
Certains jours diffèrent
du block de programmes
Lu-Dim
Retour
fiche à l'écran. Vous n'avez pas besoin d'adapter les plages
horaires.
5.2.2.5 Pour le circuit de chauffage
Menu → Programmes horaires → CIRCUIT 1
– Les programmes horaires ne sont effectifs qu'en mode
Automatique (→ page 33). Pour chaque plage horaire
réglée, la température qui s'applique est celle qui a été
paramétrée à l'aide de la fonction Températures désirées. À l'intérieur des plages horaires, le régulateur
passe en mode Confort et le circuit de chauffage chauffe
les pièces raccordées à la température de confort désirée. En dehors des plages horaires, le régulateur bascule
sur le type de fonctionnement paramétré par l'installateur spécialisé : Protection antigel, Eco. ou Temp. réduite.
Réglez les plages horaires pour le circuit de chauffage, de
façon à ce que chaque plage horaire :
OK
– commence env. 30 minutes avant l'heure à laquelle les
pièces doivent être à la température de confort désirée.
– se termine env. 30 minutes avant l'heure à laquelle les
pièces doivent être à la température réduite désirée.
Si vous appuyez sur la touche de sélection droite Sélectionner, un message indiquant la plage horaire divergente s'af-
28
Mode d'emploi calorMATIC 450f 0020132012_00
Fonctions de commande et d'affichage 5
Remarque
L'installateur spécialisé peut régler un temps
de préchauffage et un temps de précoupure
pour le circuit de chauffage, afin que les plages
horaires correspondant aux températures de
confort et réduite désirées puissent être précisément réglées aux heures auxquelles la température ambiante doit correspondre à la température désirée. Demandez à votre installateur
spécialisé s'il a réglé un temps de préchauffage
ou un temps de précoupure.
5.2.2.6 Pour la préparation
Menu → Programmes horaires → Eau chaude sanitaire
– Vous pouvez utiliser les fonctions et les possibilités de
réglage du régulateur pour la préparation uniquement si
un ballon d'eau chaude sanitaire est raccordé à l'installation de chauffage.
Les programmes horaires s'appliquent à la préparation uniquement en mode Mode automatique et Eté.
À chaque plage horaire, la température qui s'applique est
la température désirée correspondant au paramètre Eau
chaude sanitaire que vous avez réglée via la fonction Températures désirées. Si, au cours d'une plage horaire, la
température du ballon est inférieure de 5 °C à la température désirée correspondant au paramètre Eau chaude
sanitaire, le ballon d'eau chaude sanitaire est chauffé jusqu'à ce qu'il atteigne la température désirée définie via Eau
0020132012_00 calorMATIC 450f Mode d'emploi
chaude sanitaire. À la fin d'une plage horaire, le régulateur
désactive la préparation jusqu'au début de la plage horaire
suivante.
Réglez les plages horaires relatives à la préparation, de
façon à ce que chaque plage horaire :
– commence env. 30 minutes avant l'heure à laquelle l'eau
du ballon d'eau chaude sanitaire doit être amenée à la
température désirée pour le paramètre Eau chaude sanitaire.
– se termine env. 30 minutes avant l'heure à laquelle vous
n'avez plus besoin d'eau chaude.
5.2.3 Vacances
Menu → Vacances → CIRCUIT 1
– Cette fonction vous permet de régler une période, avec
date de début et de fin ainsi qu'une température pour
les jours où vous n'êtes pas chez vous. Vous n'avez pas
besoin de modifier les plages horaires pour lesquelles
vous n'avez p. ex. pas programmé d'abaissement de la
température désirée en journée.
La protection antigel est activée.
Tant que la fonction Vacances est activée, celle-ci est prioritaire sur le mode de fonctionnement réglé. Une fois la période définie écoulée ou si vous annulez la fonction, l'installation de chauffage fonctionne à nouveau selon le mode
réglé.
29
5 Fonctions de commande et d'affichage
5.2.4 Sélection de la langue
Remarque
L'installateur spécialisé effectue le réglage de
la langue souhaitée lors de l'installation. Toutes
les fonctions sont affichées dans la langue réglée.
5.2.4.1 Réglage de la langue adéquate
1.
2.
3.
Menu → Réglages → Langue
– Si p. ex. la langue d'un technicien de maintenance est
différente de la langue réglée, vous pouvez changer la
langue à l'aide de cette fonction.
Attention !
Du fait d'un choix de langue inapproprié,
le régulateur peut éventuellement ne plus
être commandé correctement.
Si vous sélectionnez une langue que vous
ne comprenez pas, vous ne pouvez plus
lire le texte sur l'écran du régulateur et par
conséquent ne plus commander le régulateur.
▶ Sélectionnez une langue que vous comprenez.
Si malgré tout il devait arriver que le texte s'affiche à
l'écran dans une langue incompréhensible, réglez une autre
langue.
30
4.
5.
6.
7.
Appuyez sur la touche de sélection gauche autant de
fois que nécessaire, jusqu'à l'apparition de l'affichage de
base.
Appuyez une nouvelle fois sur la touche de sélection
gauche.
Tournez le sélecteur vers la droite jusqu'à ce que la
ligne en pointillés apparaisse.
Tournez le sélecteur vers la gauche de façon à mettre
en surbrillance la deuxième entrée de liste au-dessus de
la ligne en pointillés.
Appuyez deux fois sur la touche de sélection droite.
Tournez le sélecteur (vers la droite ou vers la gauche),
jusqu'à ce que vous ayez trouvé une langue que vous
comprenez.
Appuyez sur la touche de sélection droite.
5.2.5 Réglage de la date
Menu → Réglages → Date/Heure → Date
– Cette fonction vous permet de régler la date actuelle.
Toutes les fonctions du régulateur dépendantes de la
date se réfèrent à la date réglée.
5.2.6 Réglage de l'heure
Menu → Réglages → Date/Heure → Heure
Mode d'emploi calorMATIC 450f 0020132012_00
Fonctions de commande et d'affichage 5
– Cette fonction vous permet de régler l'heure actuelle.
Toutes les fonctions du régulateur dépendantes de
l'heure se réfèrent à l'heure réglée.
5.2.9 Réglage de la correction de sondes de
température ambiante
Remarque
Le régulateur peut afficher la température ambiante actuelle uniquement s'il est installé dans
l'habitation.
5.2.7 Passage à l'heure d'été
Menu → Réglages → Date/Heure → Eté/Hiver
– Cette fonction vous permet de spécifier si le régulateur
doit passer automatiquement à l'heure d'été ou si vous
voulez effectuer le passage à l'heure d'été manuellement.
– Auto : le régulateur bascule automatiquement à l'heure
d'été.
– Arrêt : vous devez passer manuellement à l'heure d'été.
Menu → Réglages → Correction de sondes → Temp. ambiante
– Le régulateur comporte un thermomètre intégré pour
mesurer la température ambiante. Si vous disposez d'un
autre thermomètre dans la même pièce et que vous comparez les valeurs, les températures peuvent diverger de
façon constante.
Exemple
Remarque
L'heure d'été renvoie à l'heure d'été telle qu'elle
est utilisée en Europe centrale : début = dernier
dimanche de mars, fin = dernier dimanche d'octobre.
5.2.8 Réglage du contraste de l'écran
Menu → Réglages → Affichage → Contraste
Un thermomètre installé dans la pièce indique en permanence une température supérieure d'un degré à la température ambiante actuelle affichée à l'écran du régulateur. La
fonction Temp. ambiante permet de compenser l'écart au
niveau de la température affichée par le régulateur en spécifiant un coefficient de correction de +1 K (1 K = 1 °C). Le K
(Kelvin) est une unité de différence de température. L'entrée d'un coefficient de correction a une incidence sur la
régulation basée sur la température ambiante.
– Vous pouvez régler le contraste de l'écran en fonction
de la luminosité de l'environnement, de façon à ce que le
texte soit bien lisible.
0020132012_00 calorMATIC 450f Mode d'emploi
31
5 Fonctions de commande et d'affichage
5.2.10 Réglage de la correction de sondes de
température extérieure
Menu → Réglages → Correction de sondes → Temp. extérieure
– Le thermomètre intégré dans la sonde extérieure du régulateur sert à mesurer la température extérieure. Si
vous disposez d'un autre thermomètre à l'extérieur et
que vous comparez les températures entre elles, les valeurs peuvent diverger de manière constante.
Exemple
Votre station météo indique en permanence une température inférieure d'un degré à la température extérieure actuelle affichée à l'écran du régulateur.
La fonction Temp. extérieure permet de compenser l'écart
au niveau de la température affichée par le régulateur en
spécifiant un coefficient de correction de -1 K (1 K = 1 °C). Le
K (Kelvin) est une unité de différence de température.
L'entrée d'un coefficient de correction a une incidence sur
la régulation basée sur la sonde extérieure.
5.2.11 Noms des circuits de chauffage
Menu → Réglages → Noms des circuits chauffage
– Vous avez la possibilité de modifier les noms par défaut
des circuits de chauffage. La désignation de nom est limitée à 10 caractères.
32
5.2.12 Retour aux réglages d'usine
Vous avez la possibilité de restaurer les réglages d'usine
(réinitialisation) pour les programmes horaires ou encore
pour tous les réglages.
Menu → Réglages → Retour aux réglages d'usine → Programmes horaires
– Le point Programmes horaires vous permet de rétablir
les réglages d'usine pour l'ensemble des paramètres
que vous avez définis par le biais de la fonction Programmes horaires. Les autres réglages de temps,
comme Date/Heure, restent inchangés.
Pendant que le régulateur réinitialise les programmes horaires pour rétablir les réglages d'usine, le message En
cours s'affiche à l'écran. L'écran repasse ensuite sur l'affichage de base.
Attention !
Risque de dysfonctionnement !
La fonction Tous les réglages réinitialise
tous les réglages aux réglages d'usine, y
compris les réglages qui ont été effectués
par l'installateur agréé. Après l'exécution
de cette fonction, l'installation de chauffage est ensuite susceptible de ne plus être
en état de fonctionner.
Mode d'emploi calorMATIC 450f 0020132012_00
Fonctions de commande et d'affichage 5
▶ Réservez à l'installateur agréé la réinitialisation de tous les réglages aux réglages
d'usine.
Menu → Réglages → Retour aux réglages d'usine → Tous
les réglages
5.3.1
Modes disponibles pour le circuit de
chauffage
5.3.1.1 Mode automatique
Modes → Mode Automatique
– Pendant que le régulateur réinitialise les paramètres
pour rétablir les réglages d'usine, le message En cours
s'affiche à l'écran. L'assistant d'installation, qui doit uniquement être utilisé par l'installateur spécialisé, apparaît
ensuite à l'écran.
– Le mode Automatique régule le circuit de chauffage en
fonction de la température désirée, selon les plages horaires programmées.
5.2.13 Accès technicien
En dehors des plages horaires, le régulateur régule la température en fonction du comportement de régulation défini
par l'installateur spécialisé.
L'Accès technicien est réservé à l'installateur agréé et est
par conséquent protégé par un code d'accès. Ce niveau
de commande permet à l'installateur agréé d'effectuer les
réglages nécessaires.
5.3
Modes
La touche de sélection droite Modes permet de régler directement le mode de fonctionnement.
Le chemin d'accès qui figure au début de la description d'un
mode de fonctionnement indique comment accéder à ce
mode au sein de la structure des menus.
0020132012_00 calorMATIC 450f Mode d'emploi
Au cours des plages horaires, le régulateur régule la température ambiante en fonction de la température désirée pour
le paramètre Confort (mode Confort).
Trois comportements de régulation sont possibles :
– Eco (réglage d'usine) : la fonction de chauffage est coupée et le régulateur surveille la température extérieure.
Si la température extérieure descend en dessous de 3 °C,
le régulateur enclenche la fonction de chauffage une fois
la temporisation de la protection antigel écoulée et régule la température ambiante en fonction de la température désirée pour le paramètre Réduit (mode réduit).
Malgré la fonction de chauffage activée, le brûleur est
uniquement actif en cas de besoin. Si la température extérieure dépasse 4 °C, le régulateur désactive la fonction
de chauffage, mais la surveillance de la température extérieure reste active.
33
5 Fonctions de commande et d'affichage
– Protection antigel : la fonction de chauffage est désactivée et la fonction de protection antigel est activée.
– Température de réduit : la fonction de chauffage est activée et le régulateur régule la température ambiante en
fonction de la température désirée pour le paramètre
Réduit (mode réduit). Lors de l'installation du régulateur,
l'installateur agréé peut définir le comportement de régulation pour les périodes en dehors des plages horaires
ainsi que la courbe de chauffage.
5.3.1.2 Mode Été
Modes → Eté
– La fonction de chauffage est désactivée pour le circuit de
chauffage et la fonction de protection antigel est activée.
Le régulateur régule la production d'eau chaude conformément aux plages horaires réglées à cet égard.
5.3.1.3 Confort
5.3.1.4 Mode Réduit
Modes → Mode Réduit
– Le mode Réduit pilote le circuit de chauffage en fonction
de la température réduite désirée paramétrée, indépendamment d'une quelconque plage horaire.
5.3.1.5 Arrêt (hors gel)
Modes → Arrêt (hors gel)
– la fonction de chauffage est désactivée. La fonction de
protection antigel est activée.
5.3.2 Modes de fonctionnement pour la
production d'eau chaude
Si l'installation de chauffage ne comporte qu'un seul circuit de chauffage, le régulateur pilote la production d'eau
chaude selon le mode de fonctionnement de ce circuit de
chauffage.
Modes → Confort
– Le mode Confort régule le circuit de chauffage en fonction de la température de confort désirée (et paramétrée), indépendamment d'une quelconque plage horaire.
34
5.3.2.1 Mode automatique
En mode Automatique, la production d'eau chaude est régulée en fonction de la température désirée qui a été définie pour le paramètre Eau chaude sanitaire et des plages
horaires programmées. Les plages horaires pour la production d'eau chaude sont réglées par le biais de la fonction
Mode d'emploi calorMATIC 450f 0020132012_00
Fonctions de commande et d'affichage 5
Programmes horaires. Si vous n'avez pas réglé de plage
horaire, le régulateur utilise les plages horaires définies au
niveau du réglage d'usine pour la production d'eau chaude.
À l'intérieur des plages horaires, la production d'eau chaude
est activée et maintient la température d'eau chaude réglée
dans le ballon d'eau chaude sanitaire. La production d'eau
chaude est désactivée en dehors des plages horaires.
5.3.2.3 Confort
En mode Confort, la production d'eau chaude est régulée
en fonction de la température désirée qui a été définie pour
le paramètre Eau chaude sanitaire, sans tenir compte des
plages horaires.
5.3.2.4 Mode Réduit
5.3.2.2 Mode Été
En mode Été, la production d'eau chaude est régulée en
fonction de la température désirée qui a été définie pour
le paramètre Eau chaude sanitaire et des plages horaires
programmées. Les plages horaires pour la production d'eau
chaude sont réglées par le biais de la fonction Programmes
horaires. Si vous n'avez pas réglé de plage horaire, le régulateur utilise les plages horaires définies au niveau du réglage d'usine pour la production d'eau chaude.
À l'intérieur des plages horaires, la production d'eau chaude
est activée et maintient la température d'eau chaude réglée
dans le ballon d'eau chaude sanitaire. La production d'eau
chaude est désactivée en dehors des plages horaires.
La production d'eau chaude est désactivée et la fonction de
protection antigel activée.
5.3.2.5 Arrêt Installation
La préparation est désactivée et la fonction de protection
antigel est activée.
5.4
Modes de fonctionnement spéciaux
Vous pouvez activer directement les modes de fonctionnement spéciaux depuis n'importe quel mode en appuyant sur
la touche de sélection droite Modes.
Le chemin d'accès qui figure au début de la description d'un
mode de fonctionnement spécial indique comment accéder
à ce mode spécial au sein de la structure des menus.
0020132012_00 calorMATIC 450f Mode d'emploi
35
5 Fonctions de commande et d'affichage
5.4.1
Charge forcée du ballon
Modes → Charge forcée du ballon
– Si vous avez désactivé la production d'eau chaude ou si
vous avez besoin d'eau chaude en dehors d'une plage horaire programmée, activez le mode de fonctionnement
spécial Charge forcée du ballon. Ce mode de fonctionnement spécial amène ponctuellement l'eau du ballon d'eau
chaude sanitaire à la température d'eau chaude sanitaire désirée qui a été paramétrée. Il se désactive une
fois la température atteinte ou avant, en cas d'annulation de votre part. L'installation de chauffage fonctionne
ensuite à nouveau selon le mode de fonctionnement préréglé.
5.4.2 Fête
Modes → Fête
– Pour activer temporairement le circuit de chauffage
et la production d'eau chaude, au cours d'une fête par
exemple, utilisez le mode spécial Fête.
Ainsi, vous n'avez pas besoin de modifier les réglages sur
l'installation de chauffage pour de courtes périodes. Ce
mode de fonctionnement spécial régule la température ambiante en fonction de la température désirée pour le paramètre Confort conformément aux plages horaires programmées.
36
Si l'écran indique Mode Fête actif, vous pouvez régler la
température désirée pour le circuit de chauffage correspondant au paramètre Confort à l'aide du sélecteur.
Ce mode de fonctionnement spécial est désactivé une fois
que la plage horaire suivante est atteinte ou avant, en cas
d'annulation de votre part. L'installation de chauffage fonctionne ensuite à nouveau selon le mode de fonctionnement
préréglé.
5.4.3 Absence exceptionnelle
Modes → Absence exceptionnelle
– Si vous vous absentez seulement une journée, p. ex. en
cas d'excursion, activez le mode de fonctionnement spécial Absence exceptionnelle. Vous n'avez donc pas besoin de modifier des plages horaires pour lesquelles vous
avez p. ex. programmé une augmentation de la température dans la journée. Ce mode de fonctionnement spécial
régule la température ambiante en fonction de la température réduite désirée.
La production d'eau chaude est coupée et la protection antigel est activée.
Si l'écran indique Absence exceptionnelle active, vous
pouvez régler la température réduite désirée pour le circuit
de chauffage à l'aide du sélecteur.
Le mode de fonctionnement spécial est désactivé automatiquement à partir de 24:00 ou avant, si vous l'annulez. L'installation de chauffage fonctionne ensuite à nouveau selon le
mode de fonctionnement préréglé.
Mode d'emploi calorMATIC 450f 0020132012_00
Fonctions de commande et d'affichage 5
5.5
Messages
5.5.1
Message d'entretien
Si une maintenance est nécessaire, le régulateur affiche un
message de maintenance sur l'écran.
Attention !
Risque d'endommagement de l'installation de chauffage dû à l'absence de maintenance !
Un message de maintenance signale la nécessité d'un entretien de l'installation de
chauffage par l'installateur agréé. Si vous
n'observez pas le message de maintenance,
il peut en résulter des dommages matériels
ou une panne de l'installation de chauffage.
▶ Lorsque le régulateur affiche un mes-
sage de maintenance, contactez un installateur agréé.
0020132012_00 calorMATIC 450f Mode d'emploi
Entretien Générateur 1
22,5
°C
Température désirée 20,0°C
Menu
Modes
Les messages de maintenance suivants peuvent apparaître :
– Entretien chaudière 1
– Entretien (de l'installation de chauffage)
5.5.2 Message d'erreur
Si un défaut survient sur l'installation de chauffage, un message d'erreur s'affiche à l'écran du régulateur.
37
6 Entretien et élimination des dérangements
Attention !
Risque d'endommagement de l'installation de chauffage dû à l'absence d'élimination de défauts !
Un message d'erreur signale la nécessité
d'un dépannage ou d'une réparation de
l'installation de chauffage par l'installateur
agréé. Si vous n'observez pas le message
d'erreur, il peut en résulter des dommages
matériels ou une panne de l'installation de
chauffage.
▶ Lorsque le régulateur affiche un mes-
sage d'erreur, contactez un installateur
agréé.
!
Défaut Générateur 1
Retour
Si le régulateur indique un message d'erreur à l'écran à
la place de l'affichage de base, appuyez sur la touche de
fonction gauche Retour pour repasser à l'affichage de base.
38
Vous pouvez également relever les messages d'erreur actuels en sélectionnant Menu → Informations → Etat de
l'installation → Etat actuel. Dès qu'il y a un message d'erreur relatif à l'installation de chauffage, le paramètre Etat
actuel du niveau de réglage indique Erreur. Dans ce cas,
la touche de fonction droite est associée à la fonction Afficher.
6
6.1
Entretien et élimination des
dérangements
Nettoyage du régulateur
1.
Nettoyez le boîtier du régulateur avec un chiffon humide.
2. N'utilisez pas de produits de nettoyage ou de produits
abrasifs pouvant endommager les éléments de commande ou l'écran.
6.2
Détection et élimination des dérangements
Dérangement
Cause
Dépannage
Changer les piles
Piles du régulateur radio presque
vides
Changez les piles.
Écran sombre
Piles déchargées
Changez les piles.
Mode d'emploi calorMATIC 450f 0020132012_00
Entretien et élimination des dérangements 6
Dérangement
Cause
Dépannage
Écran sombre
Dérangement de
l'appareil
– Arrêtez la chaudière pendant
env. 1 minute
en agissant sur
l'interrupteur
principal, puis
rallumez-la.
– Si le défaut est
toujours présent, contactez
votre installateur spécialisé.
Affichage qui ne
réagit pas à la manipulation du bouton tournant
Affichage qui ne
réagit pas à la
manipulation des
touches de sélection
6.3
Remplacement des piles
1
2
0020132012_00 calorMATIC 450f Mode d'emploi
1
Régulateur
2
Support mural
1.
Retirez le régulateur (1) du support mural (2) par le
haut.
39
7 Mise hors fonctionnement
– Piles alcalines AA/LR6 1,5 V
6. Fermez le compartiment à piles.
7. Replacez le régulateur sur le support mural.
8. Faites descendre le régulateur sur le support mural jusqu'à ce qu'il s'emboîte de façon audible.
9. Éliminez les anciennes piles dans les règles.
1
1
Loquet latéral
2. Ouvrez le compartiment des piles situé sous le régulateur. Pour ce faire, soulevez la trappe en agissant sur le
loquet latéral (1).
3. Retirez le couvercle.
7
7.1
Mise hors fonctionnement
Remplacement du régulateur
S'il est nécessaire de remplacer le régulateur de l'installation de chauffage, il faut d'abord mettre l'installation de
chauffage hors service.
Confiez cette intervention à un installateur spécialisé.
7.2
Recyclage et mise au rebut
Le régulateur et son emballage de transport sont composés
principalement de matériaux recyclables.
Appareil
4. Faites bien attention à la polarité des piles.
5. Équipez le régulateur de quatre piles neuves de même
type.
40
Si votre appareil Vaillant porte ce symbole, c'est qu'il
ne pourra pas être jeté avec les déchets ménagers lorsqu'il
sera hors d'usage.
Mode d'emploi calorMATIC 450f 0020132012_00
Garantie et service après-vente 8
▶
▶
Il faut donc confier l'appareil et les piles à un point de
collecte des piles et appareils électriques/électroniques
pour recyclage.
Pour obtenir de plus amples informations sur les points
de collecte où vous pouvez déposer vos piles et appareils électriques/électroniques, adressez-vous à votre
commune ou agglomération, à votre entreprise de collecte des déchets, à l'installateur spécialisé qui a effectué le montage de l'appareil ou au magasin où vous avez
acheté les piles.
Emballage
La mise au rebut de l'emballage de transport est prise en
charge par la société d'installation qui a installé l'appareil.
8
8.1
Garantie et service après-vente
Garantie
Pour: Suisse
Si vous souhaitez bénéficier de la garantie constructeur,
l‘appareil doit impérativement avoir été installé par un
installateur qualifié et agréé. Nous accordons une garantie
constructeur au propriétaire de l‘appareil conformément
aux conditions générales de vente Vaillant locales et
aux contrats d‘entretien correspondants. Seul notre
service après-vente est habilité à procéder à des travaux
s‘inscrivant dans le cadre de la garantie.
0020132012_00 calorMATIC 450f Mode d'emploi
Pour: Belgique
La période de garantie des produits Vaillant s’élève à 2 ans
omnium contre tous les défauts de matériaux et les défauts
de construction à partir de la date de facturation. La garantie est d’application pour autant que les conditions suivantes soient remplies:
1.
L’appareil doit être installé par un professionnel qualifié
qui, sous son entière responsabilité, aura veillé à respecter les normes et réglementations en vigueur pour son
installation.
2. Seuls les techniciens d’usine Vaillant sont habilités à
effectuer les réparations ou les modifications apportées
à un appareil au cours de la période de garantie afin que
celle-ci reste d’application. Si d’aventure une pièce non
d’origine devait être montée dans un de nos appareils,
la garantie Vaillant se verait automatiquement annulée.
3. Afin que la garantie puisse prendre effet, la fiche de
garantie dûment complète, signée et affranchie doit
nous être retournée au plus tard quinze jours après
l’installation!
La garantie n’est pas d’application si le mauvais fonctionnement de l’appareil serait provoqué par un mauvais réglage,
par l’utilisation d’une énergie non adéquate, par une installation mal conçue ou défectueuse, par le non-respect des
instructions de montage jointes à l’appareil, par une infraction aux normes relatives aux directives d’installation, de
types de locaux ou de ventilation, par négligence, par surcharge, par les conséquences du gel ou de toute usure normale ou pour tout acte dit de force majeure. Dans tel cas, il
41
8 Garantie et service après-vente
y aura facturation de nos prestations et des pièces fournies.
Toute facturation établie selon les conditions générales du
service d’entretien est toujours adressée à la personne qui a
demandé l’intervention ou/et à la personne chez qui le travail a été effectué sauf accord au préalable et par écrit d’un
tiers (par ex. locataire, propriétaire, syndic...) qui accepte
explicitement de prendre cette facture à sa charge. Le montant de la facture devra être acquitté au grand comptant
au technicien d’usine qui aura effectué la prestation. La
mise en application de la garantie exclut tout paiement de
dommages et intérêts pour tout préjudice généralement
quelconque. Pour tout litige, sont seuls compétents les tribunaux du district du siège social de notre société. Pour
garantir le bon fonctionnement des appareils Vaillant sur
long terme, et pour ne pas changer la situation autorisée, il
faut utiliser lors d’entretiens et dépannages uniquement des
pièces détachées de la marque Vaillant.
Pour: France
Dans l'intérêt des utilisateurs et eu égard à la technicité
de ses produits, Vaillant recommande que leur installation,
leur mise en service et leur entretien soient réalisés par des
professionnels qualifiés, en conformité avec les règles de
l'art, les normes en vigueur et les instructions émises par
Vaillant.
Les produits Vaillant sont soumis aux garanties prévues par
la loi à l’exception des cas où leur défaillance trouverait son
origine dans des faits qui leur sont extérieurs, en ce compris
notamment :
42
– défaut d’installation, de règlage ou de mise en service
des produits, notamment lorsque ces opérations n'ont
pas été réalisées par un professionnel qualifié, dans le
respect des règles de l’art ou des recommandations de
Vaillant et notamment de la documentation technique
mise à disposition des utilisateurs ou des professionnels
en charge de l'installation, de la mise en service ou de la
maintenance des produits ;
– défaut d’entretien des produits ;
– défaut des installations ou appareils auxquels les produits Vaillant sont raccordés ;
– stockage inapproprié des produits ;
– usage anormal ou abusif des produits ou des installations
auxquelles ils sont reliés ;
– existence d'un environnement inapproprié au fonctionnement normal des produits (en ce compris caractéristiques de la tension d’alimentation électrique, nature ou
pression de l’eau utilisée, protections inadaptées, etc) ;
– acquisition et/ou installation des produits dans un pays
autre que la France métropolitaine.
8.2
Service après-vente
Pour: Suisse
Vaillant Sàrl
Rte du Bugnon 43
CH-1752 Villars-sur-Glâne
Suisse
Mode d'emploi calorMATIC 450f 0020132012_00
Caractéristiques techniques 9
Service après-vente tél.: +41 26 409 72‑17
Désignation
Valeur
Service après-vente tél: +41 26 409 72‑19
Portée à l'intérieur d'un bâtiment
≈ 25 m
Hauteur
115 mm
Largeur
147 mm
Profondeur
50 mm
Pour: Belgique
N.V. Vaillant S.A.
Golden Hopestraat 15
B-1620 Drogenbos
Belgique
9.2
Résistances de sonde
Service après-vente: +32 2 334 93 52
9
9.1
Caractéristiques techniques
Régulateur
Température (°C)
Résistance (Ohm)
-25
2167
-20
2067
-15
1976
-10
1862
Désignation
Valeur
-5
1745
Tension de service Umax
4 x 1,5 V (AA)
0
1619
Durée de vie des piles (alcalines)
≈ 1,5 y
5
1494
Type de protection
IP 20
10
1387
Classe de protection
III
15
1246
Température ambiante maximale
admissible
50 ℃
20
1128
25
1020
Fréquence de transmission
868 MHz
30
920
Puissance d'émission
< 10 mW
35
831
Portée en champ libre
> 100 m
40
740
0020132012_00 calorMATIC 450f Mode d'emploi
43
9 Caractéristiques techniques
9.3
Récepteur radio
Désignation
Valeur
Tension de service Umax
24 V
Consommation électrique
< 60 mA
Type de protection
IP 20
Classe de protection
III
Température ambiante maximale
admissible
50 ℃
Fréquence de transmission
868 MHz
Puissance d'émission
< 10 mW
Portée en champ libre
> 100 m
Portée à l'intérieur d'un bâtiment
≈ 25 m
Hauteur
115 mm
Largeur
147 mm
Profondeur
50 mm
44
Mode d'emploi calorMATIC 450f 0020132012_00
VAILLANT GROUP FRANCE
"Le Technipole" 8, Avenue Pablo Picasso
F-94132 Fontenay-sous-Bois Cedex
Téléphone +33 1 49 74 11 11 Fax +33 1 48 76 89 32
Assistance technique +33 826 27 03 03 (0,15 EUR TTC/min) Ligne Particuliers +33 9 74 75 74 75 (0,022
EUR TTC/min + 0,09 EUR TTC de mise en relation)
www.vaillant.fr
N.V. Vaillant S.A.
Golden Hopestraat 15 B-1620 Drogenbos
Tel. +32 2 334 93 00 Fax +32 2 334 93 19
Kundendienst +32 2 334 93 52 Service après-vente +32 2 334 93 52
Klantendienst +32 2 334 93 52
[email protected] www.vaillant.be
Vaillant Sàrl
Rte du Bugnon 43 CH-1752 Villars-sur-Glâne
Tél. +41 26 409 72‑10 Fax +41 26 409 72‑14
Service après-vente tél. +41 26 409 72‑17 Service après-vente fax +41 26 409 72‑19
[email protected] www.vaillant.ch
*2702863_rev0*
0020132012_00
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
