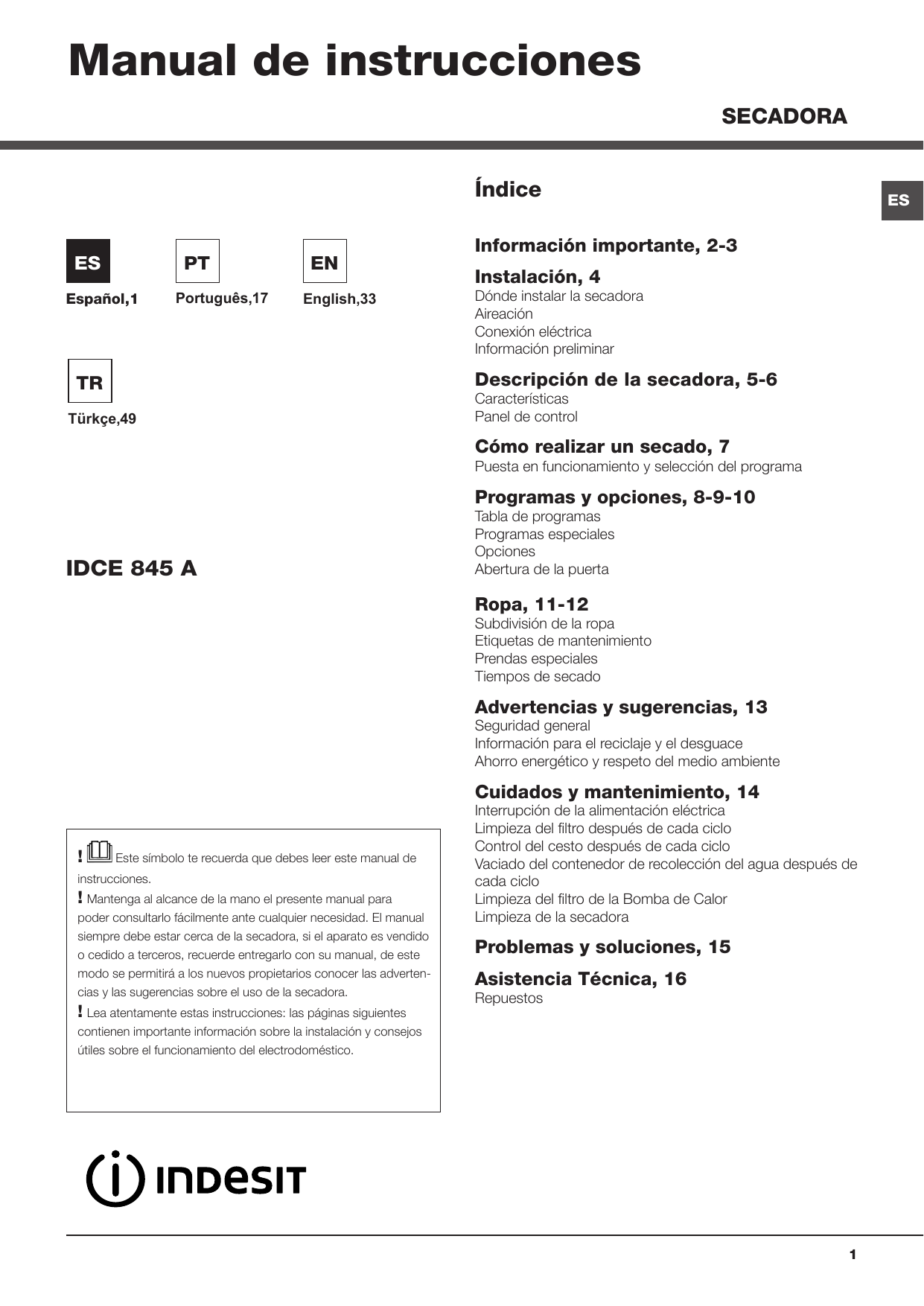

Manual de instrucciones
SECADORA
Índice
ES
PT
Español,1
Português,17
EN
English,33
ES
Información importante, 2-3
Instalación, 4
Dónde instalar la secadora
Aireación
Conexión eléctrica
Información preliminar
Descripción de la secadora, 5-6
TR
Türkçe,49
Características
Panel de control
Cómo realizar un secado, 7
Puesta en funcionamiento y selección del programa
Programas y opciones, 8-9-10
IDCE 845 A
Tabla de programas
Programas especiales
Opciones
Abertura de la puerta
Ropa, 11-12
Subdivisión de la ropa
Etiquetas de mantenimiento
Prendas especiales
Tiempos de secado
Advertencias y sugerencias, 13
Seguridad general
Información para el reciclaje y el desguace
Ahorro energético y respeto del medio ambiente
Cuidados y mantenimiento, 14
!
Este símbolo te recuerda que debes leer este manual de
instrucciones.
! Mantenga al alcance de la mano el presente manual para
poder consultarlo fácilmente ante cualquier necesidad. El manual
siempre debe estar cerca de la secadora, si el aparato es vendido
o cedido a terceros, recuerde entregarlo con su manual, de este
modo se permitirá a los nuevos propietarios conocer las advertencias y las sugerencias sobre el uso de la secadora.
! Lea atentamente estas instrucciones: las páginas siguientes
Interrupción de la alimentación eléctrica
Limpieza del filtro después de cada ciclo
Control del cesto después de cada ciclo
Vaciado del contenedor de recolección del agua después de
cada ciclo
Limpieza del filtro de la Bomba de Calor
Limpieza de la secadora
Problemas y soluciones, 15
Asistencia Técnica, 16
Repuestos
contienen importante información sobre la instalación y consejos
útiles sobre el funcionamiento del electrodoméstico.
1
Información importante
ES
Para el funcionamiento eficiente de la secadora por
condensación es necesario respetar el esquema de
mantenimiento ordinario indicado a continuación:
Filtro para la pelusa – ES NECESARIO quitar la
pelusa que se deposita en el filtro al finalizar cada
ciclo de secado.
Fase 1
Abra la puerta de la secadora
presionándola como se indica en
la figura.
La falta de limpieza del filtro después de cada
ciclo de secado influye sobre las prestaciones
de secado de la máquina, la cual necesita más
tiempo para secar y en consecuencia consume más
electricidad.
Contenedor para la recolección de agua – Se debe
vaciar el contenedor para la recolección de agua
después de cada ciclo de secado.
2
Fase 1
Tire del contenedor de
recolección del agua hacia fuera
y extráigalo totalmente de la
secadora.
Fase 2
Vacíe totalmente el contenedor
de recolección de agua.
Fase 2
Extraiga el filtro (utilizando dos
dedos).
Fase 3
Quite la pelusa de la superficie
interna de la red del filtro.
Fase 3
Vuelva a instalar el contenedor
de recolección del agua
asegurándose que esté
totalmente introducido en su
lugar.
Si el contenedor de recolección no se vacía, el
agua podría ocasionar que:
- Se detenga el calentamiento de la máquina (por
lo tanto la carga podría estar todavía húmeda al
finalizar el ciclo de secado).
- El led “Vaciar cubeta” se ilumine para advertir
que el contenedor está lleno.
Carga del sistema de recolección de agua
Fase 4
Vuelva a instalar el filtro – No
active nunca la secadora si el
filtro no está colocado en su
posición.
2
Cuando la secadora es nueva, el contenedor
de recolección de agua no recoge hasta que el
sistema no se carga. Esta operación puede implicar
1 o 2 ciclos de secado. Una vez cargado, el sistema
recoge agua en cada ciclo.
Filtro de la Bomba de Calor – Para un correcto
funcionamiento, el filtro se debe limpiar
cada cinco ciclos de secado; no obstante,
para optimizar las prestaciones de secado y
para obtener el menor consumo energético,
le recomendamos limpiar el filtro al finalizar
cada ciclo de secado.
Fase 1
Abra la tapa de la Bomba
de Calor
- Mantener la manija y tirar
hacia fuera.
Fase 2
Extraiga la unidad del filtro
girando las 4 grapas hasta
la posición vertical y tirando
hacia Ud. el filtro.
(Podrían haber quedado
residuos de agua en el filtro,
es normal).
ES
Fase 5
Vuelva a introducir el filtro – controle que la unidad esté
completamente introducida y gire las 4 grapas llevándolas
hasta la posición horizontal.
La falta de limpieza del Filtro de la Bomba de Calor
disminuye la eficacia del secado y podría dañar
su secadora. Para optimizar las prestaciones de
secado, se aconseja limpiar el filtro de la Bomba de
calor después de cada ciclo de secado.
! ATENCIÓN: la parte frontal de la bomba de calor está
compuesta por delgadas placas metálicas. Cuando lo
limpie, lo quite o vuelva a colocar la unidad filtrante para la
limpieza, tenga cuidado de no dañarlo y de no cortarse.
Fase 3
Si se produce una
acumulación de pelusa en
las placas del condensador,
límpielo con cuidado
utilizando un paño húmedo,
una esponja o una
aspiradora. No utilice los
dedos.
Fase 4
Separe las dos partes del
filtro, elimine los depósitos
de pelusa presentes en la
parte interna de la red del
filtro. Limpie la junta del
filtro. Vuelva a ensamblar las
dos partes.
3
Instalación
• Las llamas pueden averiar la
secadora, por lo tanto, debe
estar alejada de cocinas a gas,
estufas, radiadores o encimeras. Si el electrodoméstico
debe instalarse debajo de una
encimera, es necesario dejar un
15 mm
espacio de 10 mm entre el panel
15 mm
superior del electrodoméstico y
los otros objetos dispuestos encima de la misma, y un espacio
de 15 mm entre los lados del
electrodoméstico y las paredes
o las decoraciones dispuestas al costado del mismo. De este
modo se garantiza una circulación de aire adecuada.
Antes de introducir el enchufe en la toma eléctrica compruebe lo siguiente:
• Asegurarse que las manos estén secas.
• La toma debe poseer una conexión a tierra.
• La toma debe ser capaz de tolerar la potencia máxima
prevista para la máquina, indicada en la placa de los datos
de funcionamiento (ver Descripción de la secadora).
• La tensión de alimentación debe estar comprendida entre
los valores indicados en la placa de datos de funcionamiento
(ver Descripción de la secadora).
• La toma debe ser compatible con el tipo de enchufe de la
secadora. Si no es así, sustituya la toma o el enchufe.
! No utilice prolongaciones.
! La secadora no puede instalarse en ambientes externos,
ni siquiera si están resguardados. En efecto, es posible que
sea muy peligroso exponer este electrodoméstico a la lluvia
o a las tormentas.
! Después de la instalación de la secadora el cable eléctrico
y el enchufe deben quedar a mano.
! El cable eléctrico no debe doblarse ni aplastarse.
! Si el enchufe a cambiar está incorporado, se debe eliminar
de forma segura. NUNCA lo deje para que pueda ser conectado a una toma y provoque descargas eléctricas
! El cable eléctrico debe controlarse periódicamente y
debe cambiarse empleando un cable específico para
esta secadora que sólo puede ser instalado por técnicos
autorizados(ver Asistencia Técnica). Los cables eléctricos
nuevos o más largos son suministrados por los revendedores autorizados con un costo adicional .
! El fabricante declina cualquier responsabilidad si no
cumplen estas reglas.
! Si existen dudas respecto a lo indicado, llame a un
electricista cualificado.
10 mm
Conexión eléctrica
Aireación
• Cuando la secadora está en funcionamiento debe haber
una aireación suficiente. Controle que se instale la secadora
en un ambiente que no sea húmedo y que esté dotado de
una adecuada circulación de aire. El flujo de aire alrededor
de la secadora es fundamental para permitir que se condense el agua producida durante el lavado; la secadora no funciona de forma correcta si se coloca en un espacio cerrado
o dentro de un mueble.
! Si la secadora se utiliza en una habitación pequeña o fría
es posible que se forme algo de condensación.
! No se aconseja instalar la secadora en un armario; el electrodoméstico nunca debe instalarse detrás de una puerta que
se cierra con llave, una puerta corrediza o una puerta con los
goznes en el lado opuesto a la puerta de la secadora.
Descarga de agua
Si la máquina se coloca cerca de un tubo de desagüe es
posible hacer salir el agua condensada directamente sin
tener que utilizar el contenedor de recolección de agua. En
este caso, ya no es necesario vaciar el contenedor de recolección del agua después de cada ciclo. Si la secadora se
coloca encima o al costado de una lavadora, ambas pueden
compartir el desagüe. Basta desconectar el tubo indicado
en la figura A y conectarlo a al desagüe. Si el desagüe se
encuentra más lejos que la longitud del tubo, para alcanzarla
es posible comprar y conectar un tubo del mismo diámetro
y del largo necesario. Para instalar el tubo nuevo basta cambiar el tubo presente como se indica en la figura B introduciéndolo en la misma posición.
! El desagüe debe estar 1 m más abajo del fondo de la
secadora.
! Después de instalar la secadora asegurarse que el
tubo de desagüe no esté doblado ni torcido.
1
2
2
Nivelación de la secadora
La secadora debe instalarse en una superficie plana para
que funcione correctamente.
Una vez instalada la secadora en su posición definitiva,
controle su nivelación de lado a lado y luego de adelante
hacia atrás. Si la secadora no está en una superficie plana,
regule las patas delanteras hacia arriba o hacia abajo hasta
que se nivele.
Información preliminar
1
Less than 1m
ES
Dónde instalar la secadora
Fig. A
4
Fig. B
Una vez instalada la secadora, antes de ponerla en funcionamiento limpie dentro del cesto y elimine la suciedad que
puede haberse acumulado durante el transporte.
ATENCIÓN: antes de utilizar su secadora controle que
permanezca en posición vertical durante 6 horas, como
mínimo.
Descripción de la secadora
Características
Abertura de la puerta
Presione
sobre la
puerta
Placa de datos de
funcionamiento
Contenedor de
recolección de agua
Número
de serie y
número de
modelo
Filtro
Rejilla de
la toma de
aire
Bomba de Calor
(tapa abierta)
Manija tapa de la
Bomba de Calor
(tirar para abrir)
Patas
regulables
Panel de control
Botón
On/Off
Botones y pilotos
de
Botón
Secado con
tiempo
Mando de
Programas
Opciones
Botón
Comienzo
Retrasado
Botón y piloto
Start/Pause
Pantalla
Piloto
Limpieza de Filtro
Piloto limpiar Filtro
de la Bomba
Piloto
Vaciar cubeta
Fases
Icono de
secado con
tiempo
Icono de
comienzo
retrasado
5
ES
ES
Botón ON/OFF/Reset
Presionar en forma normal el botón para encender y apagar el aparato. Si la secadora está en funcionamiento, una presión prolongada durante 3 segundos apaga el aparato y reactivar el ciclo en curso.
Mando de Programas
Permite seleccionar el programa : gire hasta que el indicador esté orientado hacia el programa deseado (ver Puesta en marcha y
Selección del programa).
Botones de opciones
Permiten elegir las opciones disponibles para el programa seleccionado. Los pilotos se encienden para señalar que la opción ha
sido seleccionada (ver Programas y opciones).
Botón y piloto START/PAUSE
Cuando el piloto verde centellea lentamente, presione el botón para que comience el programa. Cuando el ciclo ha comenzado, el
piloto de señalización permanece siempre encendido. Para poner el programa en pausa, presione nuevamente el botón; el piloto se
vuelve de color anaranjado y comienza de nuevo a centellear.
Para reactivar el programa a partir del punto en el que había sido interrumpido, presione nuevamente el botón (ver Puesta en marcha y Selección del programa).
Pantalla
En la sección A se visualiza el valor del “Secado con Tiempo” elegido; si se hubiera seleccionado un “Comienzo retrasado” se visualiza el tiempo que falta para el comienzo del programa.
En esta sección se visualiza también la duración del programa elegido.
En la sección B se visualiza la fase del programa en curso:
Icono sol
: Secado
Icono ventilador
: Ciclo de aire frío
En la sección C los pilotos de mantenimiento (Piloto vaciar cubeta
), ver Pilotos.
, Piloto limpieza de filtro
, Piloto limpiar Filtro de la Bomba
B
C
A
Pilotos
Los pilotos suministran información importante. He aquí lo que nos dicen:
El Piloto “vaciar cubeta”
indica que es necesario vaciar el contenedor de recolección de agua.
Si el contenedor se llena durante el desarrollo del programa, el led se enciende. Automáticamente la secadora pone en marcha el
ciclo de aire frío y el led START/PAUSE se vuelve color ámbar. Para volver a poner en funcionamiento el ciclo a partir del punto en el
que había sido interrumpido, presione el botón START/PAUSE.
Para evitar este procedimiento, vacíe siempre el contenedor de recolección de agua cada vez que se utiliza la secadora (ver Mantenimiento).
El Piloto de limpieza del filtro
recuerda, antes de cada programa, que es fundamental limpiar el filtro cada vez que se utiliza la
secadora (ver Mantenimiento).
El Piloto limpiar Filtro de la Bomba
recuerda que es fundamental limpiar el condensador periódicamente (se recomienda limpiar este filtro después de cada ciclo). (ver Mantenimiento).
6
Cómo realizar un secado
Puesta en marcha y selección del programa
ES
1. Introduzca el enchufe de la secadora en la toma de alimentación eléctrica.
2. Seleccione el programa en función del tipo de ropa (ver Ropa).
3. Abra la puerta y controle que el filtro esté limpio y en posición y que el contenedor de recolección de agua esté vacío y colocado
correctamente (ver Mantenimiento).
4. Cargue la máquina teniendo cuidado que ninguna prenda se interponga entre la puerta y la junta. Cierre la puerta.
5. Presione el botón ON/OFF para poner en funcionamiento la máquina.
6. Gire el mando de Programas hasta que el indicador esté orientado hacia el programa correspondiente al tipo de tejido que se va
a secar, consultando la tabla de programas (ver Programas y opciones) y las indicaciones para cada tipo de tejido (ver Ropa).
! Atención: si después de haber presionado el botón de START/PAUSE, se cambia la posición del mando de programas, la nueva
posición NO modifica el programa seleccionado. Para modificar el programa, presione el botón START/PAUSE que pondrá en pausa el programa (el piloto centellea de color anaranjado), elija el nuevo programa y las opciones correspondientes. Presione el botón
START/PAUSE para poner en macha el programa nuevo.
7. Elija el “Secado por tiempo” presionando el correspondiente botón hasta que se alcance el nivel o el tiempo deseado (ver Programas y opciones).
8. Si fuera necesario fije el tiempo de comienzo retrasado y las otras opciones (ver Programas y opciones).
9. Si se desea que el indicador acústico se active al finalizar el programa, presione el botón ALARMA
.
10. Para comenzar presione el botón START/PAUSE. En la pantalla aparece el tiempo residual estimado.
Durante el programa de secado es posible controlar la ropa y sacar las prendas que se hayan secado dejando que las otras continúen. Después de cerrar la puerta, presione START/PAUSE para poner de nuevo en funcionamiento la máquina.
Si se abre la puerta para controlar el estado de secado de las prendas, la duración de los ciclos de secado aumentará porque
después que se cierre la puerta y se accione el botón START/PAUSE, el compresor del condensador esperará 5 minutos antes de
volver a funcionar.
11. Durante los últimos minutos de los programas de secado, comienza la fase final de SECADO EN FRÍO (los tejidos son enfriados); es necesario dejar siempre que esta fase termine.
12. El indicador acústico (si esta opción está seleccionada) avisa cuando termina el programa. En la pantalla se visualiza “End”.
Abra la puerta, saque la ropa, limpie el filtro y vuelva a colocarlo en su lugar. Vacíe el contenedor de recolección de agua y vuelva a
colocarlo en su posición (ver Mantenimiento).
Si se ha seleccionado la opción “Post antiarrugas” y no se quita la ropa inmediatamente, las prendas se hacen girar de vez en
cuando durante las 10 horas siguientes o hasta que se abra la puerta.
13. Desconecte la secadora de la red eléctrica.
Modalidad de stand by
Esta secadora está en conformidad con las nuevas normativas vinculadas al ahorro energético. Está dotada de un sistema de autoapagado (stand by) que, en caso de no funcionamiento, se activa pasados aproximadamente 30 minutos. Presionar brevemente el
botón ON-OFF y esperar que la máquina se active.
7
Programas y opciones
Tabla de programas
ES
Programa
Energy Saver
Carga
máx.
(kg)
Opciones compatibles
1
Alarma – Pre antiarrugas – Post antiarrugas - Comienzo retrasado.
2 Eco Camisas
1
Alarma – Pre antiarrugas – Post antiarrugas - Comienzo retrasado.
3 Eco Sintéticos
1
Alarma – Pre antiarrugas – Post antiarrugas - Comienzo retrasado.
Algodón
4 Algodón Extra
5 Algodón Ropero
6 Aldogón Perchero
7 Algodón Planchado
– Pre antiarrugas – Post antiarrugas – Temperatura alta – Secado con tiemMáx. Alarma
po y Comienzo retrasado.
– Pre antiarrugas – Post antiarrugas – Temperatura alta – Secado con tiemMáx. Alarma
po y Comienzo retrasado.
– Pre antiarrugas – Post antiarrugas – Temperatura alta – Secado con tiemMáx. Alarma
po y Comienzo retrasado.
– Pre antiarrugas – Post antiarrugas – Temperatura alta – Secado con tiemMáx. Alarma
po y Comienzo retrasado.
Especiales
8 Sintéticos
3
Alarma – Pre antiarrugas – Post antiarrugas – Temperatura alta – Secado con tiempo y Comienzo retrasado.
9 Delicado
2
Alarma – Pre antiarrugas – Post antiarrugas –Secado con tiempo y Comienzo retrasado.
10 Lana
1
Alarma
11 Jeans
3
Alarma – Pre antiarrugas – Post antiarrugas y Comienzo retrasado.
Sport
12 Sport Shoes
1 par Alarma
13 Sport Intensive
4
Alarma – Pre antiarrugas – Post antiarrugas - Comienzo retrasado.
14 Tejidos Técnicos
2
Alarma – Pre antiarrugas – Post antiarrugas - Comienzo retrasado.
Se puede controlar la duración de los programas en la pantalla.
1 Eco Algodón
Duración
del ciclo
Parciales
Plancha fácil
Refresca
2,5
Alarma
-
Alarma
Programas Energy Saver
¡Los programas Energy Saver disminuyen el consumo energético y en consecuencia, no sólo contribuyen al cuidado del ambiente,
sino que también reducen la factura de electricidad!
Hay programas Energy Saver para distintos tipos de tejido, uno se puede utilizar para el algodón, otro para las camisas y el tercero para
los tejidos sintéticos. Fueron diseñados para garantizar excelentes prestaciones de secado con cargas pequeñas.
Los programas Energy Saver permiten obtener excelentes resultados en el secado gracias a la perfecta regulación de la temperatura y a la exacta medición de humedad; ambas se han optimizado para cargas de pequeñas dimensiones.
Delicado
• Este programa se utiliza para secar las prendas delicadas (acrílicos).
• Para ser usado con cargas de hasta 2 kg.
• Si bien se requieren sólo 2:00 (hrs:mins) para finalizar el programa, en algunos casos es necesario más tiempo, dependiendo del
tamaño, de la densidad de la carga y de la velocidad de centrifugación de la lavadora.
• Las cargas secadas con este programa están listas para el uso, pero algunas prendas podrían parecer levemente húmedas. En
este caso, sacar la carga y extender las prendas o bien darlas vuelta. Lanzar nuevamente el programa por un período más breve.
Programa Lana
Este es un programa dedicado a las prendas que soportan el secado en tambor marcadas con el símbolo . Puede utilizarse para
cargas de hasta 1 kg (aproximadamente 3 jerseys). Se aconseja dar vuelta las prendas antes del secado. Este programa requiere aprox. 1:00 (hrs:mins), pero puede durar más tiempo dependiendo del tamaño y la densidad de la carga y de la velocidad del
centrifugado empleada en la lavadora. Las cargas secadas con este programa en general están listas para usar, pero en algunas
prendas más gruesas los bordes podrían estar levemente húmedos. Déjelas secar naturalmente ya que otro proceso de secado
podría dañar las prendas.
! A diferencia de otros materiales, el encogido de la lana es irreversible, es decir la prenda no vuelve al tamaño y forma originales.
! Este programa no se aconseja para prendas acrílicas.
8
Programa Jeans
Este programa se dedica a los jeans de algodón denim. Antes de secar los jeans dar vuelta los bolsillos delanteros. Puede utilizarse
para cargas de hasta 3 kg (aproximadamente 4 pares).
Este programa dura aprox. 1:25 (hrs:mins), pero puede durar más tiempo dependiendo del tamaño de la carga y de la velocidad del
centrifugado empleada en la lavadora. Las cargas secas obtenidas con este programa en general están listas para ser usadas; los
bordes o las costuras podrían estar ligeramente húmedos. En este caso dar vuelta los jeans y reactivar el programa por un breve
período.
! Utilice este ciclo únicamente para las cargas de 100% de algodón; no mezcle prendas de colores oscuros con aquellas de color
claro; no utilice este programa para prendas con bordados y accesorios (elásticos aplicados en la cintura, prendedores,…); dé
vuelta los bolsillos.
Programa Sport Shoes
Este es un programa para secar un par de calzado deportivo de 37 a 46. El calzado debe haber sido lavado y centrifugado a una
velocidad mínima de 400 revoluciones.
Se deben usar con la rejilla para calzado suministrada con la secadora. Si se seca calzado en el tambor, la secadora se dañará.
Quite el filtro de su posición en la parte delantera de la secadora y coloque la rejilla.
Introduzca los cordones dentro del calzado y colóquelo con las puntas dirigidas hacia abajo y las suelas hacia delante.
Los tiempos de secado varían según la forma y el tipo de calzado. Si el calzado no está completamente seco al finalizar el programa, póngalo en marcha nuevamente.
! No seque calzado con gel en su interior o luces centelleantes. Seque sólo calzado fabricado con material sintético o tela. Al finalizar el programa, quite la rejilla para calzado y vuelva a colocar el filtro.
Programa Sport Intensive
Este es un programa para secar prendas como chándales para gimnasia y pantalones cortos marcados con el símbolo . Es ideal
para aquellas prendas que requieren un secado completo. Puede ser utilizado para cargas de hasta 4 kg en aproximadamente
1:20 (hrs:mins), pero puede durar más tiempo dependiendo del tamaño y la densidad de la carga y de la velocidad de centrifugado
usada en la lavadora. Es aconsejable poner del revés las prendas antes de poner en marcha la secadora.
Programa Tejidos Técnicos
Este programa está dedicado al secado de tejidos repelentes al agua y anoraks (por ej. goretex, poliéster, nylon). El secado después del lavado tiene un efecto benéfico sobre la prenda ya que reactiva el tratamiento repelente al agua.
Puede ser usado con cargas de hasta 2 kg. Este programa requiere aprox. 2:00 (hrs:mins), pero puede durar más tiempo dependiendo del tamaño y la densidad de la carga y de la velocidad del centrifugado empleada en la lavadora.
Plancha fácil
Es un programa breve de 10 minutos que estira las fibras de las prendas para que sea más fácil plancharlas y doblarlas.
El programa es particularmente indicado para los tejidos de Algodón o Algodón mezcla.
Para obtener resultados óptimos, no cargue el cesto superando su capacidad máxima (los siguientes valores se refieren al peso de
las prendas secas):
Tejido: carga máxima.
Algodón y Algodón mezcla: 2,5 kg
Prendas sintéticas: 2 kg
Jeans: 2 kg
Vacíe la secadora enseguida después de finalizar el programa; cuelgue, doble o planche las prendas y luego colóquelas en el ropero. Si esto no fuese posible, repita el programa.
! Este no es un programa de secado y, por lo tanto, no se utiliza con prendas aún mojadas.
El efecto producido por el programa cambia de un tejido a otro: las características de los tejidos como fibras acrílicas o Tencel® no
permiten obtener los mismos resultados que las fibras tradicionales (por ej. algodón).
Refresca
Programa breve ideal para refrescar fibras y prendas a través de la emisión de aire fresco. Dura aproximadamente 20 minutos.
! Este no es un programa de secado y, por lo tanto, no se utiliza con prendas aún mojadas.
9
ES
Opciones
ES
Las opciones permiten personalizar el programa seleccionado en base a las exigencias personales.
Secado con tiempo
Después de haber seleccionado un programa, para ingresar el tiempo de secado, presione el botón de secado con tiempo. Con cada
presión de este botón, en la pantalla aparece la duración del secado elegido. La primera vez que se presiona el botón, en la pantalla
aparece el valor máximo admitido para el ciclo seleccionado. Cada nueva presión, disminuye el tiempo fijado hasta llegar a OFF.
Si la opción de secado con tiempo no se encuentra disponible, se emiten tres señales acústicas.
El tiempo seleccionado sigue visualizado después del comienzo del programa y no puede modificarse después de haber presionado el botón START/PAUSE.
Comienzo retrasado
El comienzo de algunos programas (ver Programas y opciones) puede retrasarse hasta 24 horas. Presione varias veces el botón
hasta alcanzar el retraso deseado. Antes de programar un comienzo retrasado asegurarse que el contenedor de recolección de
agua esté vacío y que el filtro esté limpio.
Temperatura alta
Si se selecciona un secado con tiempo, presionando este botón se selecciona una temperatura alta y el piloto que está encima del
mismo se enciende. Los programas con tiempo tienen prefijada una temperatura baja.
Pre antiarrugas
Cuando se seleccionan el comienzo retrasado y esta opción, las prendas se hacen girar ocasionalmente durante el período de
espera para impedir que se formen arrugas.
Post antiarrugas
Cuando se selecciona esta opción, y no se puede vaciar inmediatamente la carga al finalizar el programa, las prendas se hacen
girar ocasionalmente después de finalizar el secado y el secado en frío para evitar la formación de arrugas. Durante esta fase, el
piloto permanece encendido.
Alarma
Al finalizar el ciclo de secado se activará una señal acústica para indicar que el programa ha terminado y que las prendas están
listas para ser extraídas.
! No todas las opciones se encuentran disponibles para todos los programas(ver Programas y opciones). Si una opción no se
encuentra disponible y se presiona el botón, el indicador acústico emite tres sonidos. Si la opción se encuentra disponible, se emite
una única señal acústica y el piloto de la opción al lado del botón se ilumina para confirmar que la opción ha sido seleccionada.
Abertura de la puerta
Si se abre la puerta (o se presiona el botón START/PAUSE) durante el funcionamiento de un programa, la secadora se detiene y se
producen las siguientes consecuencias.
• El piloto START/PAUSE centellea de color anaranjado.
• Durante el comienzo retrasado el retraso sigue contándose. Es necesario presionar el botón de START/PAUSE para reanudar el
programa de comienzo retrasado. El piloto del “Comienzo retrasado” centellea y en la pantalla se visualiza el tiempo que falta para
el comienzo del programa seleccionado.
• Es necesario presionar el botón de START/PAUSE para reanudar el programa. Los pilotos de avance indican la fase actual y el
piloto START/PAUSE deja de centellear y cambia a color verde.
• Durante la fase antiarrugas post secado, el programa finaliza. Presionando el botón START/PAUSE recomienza un programa
nuevo desde el principio.
• Girando el mando de Programas se selecciona un programa nuevo y el piloto START/PAUSE centellea de color verde. Se puede
utilizar este procedimiento para seleccionar el programa Secado en frío para enfriar las prendas si se considera que ya están suficientemente secas.
Presione el botón START/PAUSE para poner en macha el programa nuevo.
Protección del sistema Bomba de Calor
El sistema de bomba de calor funciona a través de un compresor que posee una protección que interviene si se abre la puerta, o
si se produce una imprevista interrupción de corriente. Esta protección impedirá un nuevo arranque del compresor hasta 5 minutos
después que se haya cerrado la puerta o que se haya reanudado el ciclo.
Nota: En caso de interrupción de la corriente, apague la secadora o desenchúfela; cuando la corriente vuelva, presione el botón de
START/PAUSE y el programa recomienza.
10
Ropa
Subdivisión de la ropa
Etiquetas de mantenimiento
• Controle los símbolos de la etiqueta de las diferentes
prendas para comprobar si las prendas pueden someterse
a un secado en tambor.
• Divida la ropa a lavar en función del tipo de tejido.
• Vacíe los bolsillos y controle los botones.
• Cierre las cremalleras y los ganchos y ate los cintos y lazos
sin ajustar.
• Estruje las prendas para eliminar la mayor cantidad de
agua posible.
Controle las etiquetas de las prendas, en especial cuando se
introducen por primera vez en la secadora. A continuación
se reproducen los símbolos más comunes:
! No cargue la secadora con prendas completamente em-
Prendas que no se adaptan al secado en tambor:
• Prendas que contienen partes de goma o materiales
similares o bien revestimientos de plástico (almohadas,
cojines o anoraks de PVC) y cualquier otro tipo de objeto
inflamable u objeto que contenga sustancias inflamables
(toallas sucias con laca para el cabello).
papadas de agua.
Máximas dimensiones de carga
No cargue el cesto por encima de su capacidad máxima.
Los siguientes valores se refieren al peso de las prendas
secas:
Fibras naturales: máximo 7,5 kg
Fibras sintéticas: máximo 3 kg
! Para evitar una disminución de las prestaciones de la secadora, no la sobrecargue.
Carga tipo
Nota: 1 kg = 1000 g
Prendas
Blusa
Algodón
Otro
Vestido
Algodón
Otro
150 g
100 g
500 g
350 g
Puede utilizarse en la secadora.
No se puede secar en secadora
Secar a alta temperatura.
Secar a baja temperatura.
• Fibras de vidrio (algunos tipos de cortinados).
• Prendas que antes han sido sometidas a limpieza en
seco.
• Prendas marcadas con el código ITLC (“Prendas especiales”)
, que pueden lavarse con productos especiales
para la limpieza doméstica. Cumpla atentamente con las
instrucciones.
• Prendas demasiado voluminosas (edredones, sacos de
dormir, almohadas, cojines, cubrecamas grandes, etc.)
que se expanden durante el secado e impiden la circulación del aire dentro de la secadora.
700 g
Jeans
1.000 g
10 pañales
Camisa
300 g
200 g
Algodón
Otro
Camisetas
125 g
Ropa de casa
Funda edredón (ma- Algodón
trimonial)
Otro
1.500 g
1.000 g
Mantel grande
700 g
Mantel pequeño
250 g
Mantel de té
100 g
Toalla de baño
700 g
Toalla
350 g
Sábana matrimonial
500 g
Sábana simple
350 g
Cuando se mezclan prendas de tejido sintético con prendas
de algodón, éstas últimas podrían estar todavía húmedas al
finalizar el ciclo de secado. En este caso, se puede lanzar un
nuevo ciclo de secado breve.
Nota: cuando se programa la duración de secado, tenga
presente que los últimos 3 minutos de programa se dedican
a la fase de secado en frío, durante la cual la secadora no
seca la ropa.
11
ES
Prendas especiales
ES
• Cantidad de ropa: prendas individuales y pequeñas cargas pueden requerir más tiempo para secarse.
Mantas y cubrecama: las prendas de acrílico (Acilian,
Courtelle, Orion, Dralon) deben secarse con absoluto cuidado a temperatura baja. No programe tiempos de secado
prolongados.
• Secado: si las prendas deben ser planchadas es posible
extraerlas de la máquina cuando aún están húmedas.
Las prendas que deben estar totalmente secas pueden
dejarse más tiempo.
Prendas con arrugas o plisadas: lea las instrucciones de
secado indicadas por el fabricante.
• Temperatura programada.
• Temperatura de la habitación: mientras más baja es la
temperatura de la habitación en la que se encuentra la
secadora, más tiempo será necesario para el secado de
las prendas.
Prendas almidonadas: no seque estas prendas con otras
no almidonadas. Quite la mayor cantidad de solución para
almidonar antes de introducir las prendas en la secadora.
No seque estas prendas en exceso: el almidón se convierte
en polvo dejando las prendas suaves y disminuyendo su
función.
• Volumen: algunas prendas voluminosas requieren especial
cuidado durante el proceso de secado. Se aconseja sacar
las prendas, sacudirlas e introducirlas nuevamente en
la secadora: esta operación debe repetirse varias veces
durante el ciclo de secado.
Tiempos de secado
Los tiempos son aproximados y pueden variar en función de:
! No seque demasiado las prendas.
• La cantidad de agua retenida por las prendas después
de la centrifugación: las toallas y las prendas delicadas
retienen mucha agua.
Todos los tejidos contienen humedad natural que los mantiene suaves y vaporosos.
Los tiempos indicados se refieren a los programas automáticos Secado ropero.
Se indican también las programaciones Secado con tiempo
para elegir mejor la opción de tiempo que más se adapta.
Los pesos se refieren a las prendas secas.
• Tejidos: las prendas del mismo tejido, pero con trama y
espesor diferentes pueden requerir tiempos de secado
diferentes.
Tiempos de secado
Algodón
Alta Temperatura
Tiempos de secado después de lavados de 800 – 1000 rpm
1 kg
2 kg
3 kg
4 kg
5 kg
6 kg
7 kg
7,5 kg
Automático
(Horas:Minutos)
0:40-0:60
1:00-1:30
1:30-1:40
1:40-2:10
2:10-2:40
2:40-3:00
3:00-3:10
3:00-3:20
Con tiempo
(Horas:Minutos)
0:40 o 1:00
1:00 o 1:30
1:30
1:30 o 2:00
2:00 o 2:30
2:30 o 3:00
3:00
3:00 o 3:40
Sintéticos
Baja Temperatura
Tiempos de secado después de lavados a velocidades inferiores
1 kg
2 kg
3 kg
Automático
(Horas:Minutos)
0:40 - 0:50
0:50 - 1:00
1:00 - 1:30
Con tiempo
(Horas:Minutos)
0:40 o 1:00
0:40 o 1:00
0:40 o 1:00 o 1:30
Acrílicos
Baja Temperatura
Tiempos de secado después de lavados a velocidades inferiores
1 kg
2 kg
Automático
(Horas:Minutos)
0:40 - 1:20
1:20 - 2:20
Con tiempo
(Horas:Minutos)
0:40 o 1:00 o 1:30
1:30 o 2:00 o 2:30
12
Advertencias y
sugerencias
! Este electrodoméstico ha sido diseñado y fabricado re-
spetando las normas internacionales sobre seguridad. Estas
advertencias se suministran por motivos de seguridad y
deben ser cumplidas atentamente.
Seguridad general
• La parte final de un ciclo de la máquina secadora se realiza sin calor (ciclo de enfriamiento) para asegurarse que la
ropa quede a una temperatura que no la afecte.
• La presente secadora no debe utilizarse por personas (incluidos los niños) con capacidad física, sensorial o mental
reducidas o sin experiencia y conocimiento, a menos
que sean vigiladas o reciban las instrucciones de uso del
dispositivo por parte de una persona responsable de su
seguridad.
• Esta secadora ha sido proyectada para uso doméstico y
no profesional.
• No toque el electrodoméstico con los pies descalzos o
con las manos o los pies mojados.
• Desconecte el electrodoméstico de la red de alimentación
tirando del enchufe y no del cable.
• No deje acercarse a los niños cuando el electrodoméstico
está funcionando. Después del uso apague la secadora
y desconéctela de la red de alimentación. Mantenga la
puerta cerrada para evitar que los niños puedan utilizar la
secadora como un juego.
• Los niños deben ser vigilados para asegurarse que no
jueguen con la secadora.
• El electrodoméstico debe instalarse de forma correcta
y debe airearse adecuadamente. La toma de aire en la
parte frontal de la secadora y los respiraderos en la parte
trasera no deben estar nunca obstruidos (ver instalación).
• No utilice nunca la secadora sobre la moqueta cuando
la altura del pelo sea tal que impida la entrada de aire a
través de la base de la secadora.
• Compruebe que la secadora esté vacía antes de cargarla.
•
La parte posterior de la secadora puede calentarse
mucho:
no la toque nunca cuando la máquina está funcionando.
• No utilizar la secadora si el filtro, el contenedor de recolección de agua y la Bomba de Calor no están posicionados correctamente (ver Mantenimiento).
• Nunca utilice dentro de la secadora suavizante líquido
para los tejidos, agréguelo durante el último aclarado del
ciclo de lavado.
• No sobrecargue la secadora (ver Ropa para las máximas
dimensiones de carga).
• No introduzca prendas totalmente mojadas.
• Cargue en la secadora sólo prendas lavadas con agua y
jabón, aclaradas y centrifugadas. El secado de prendas
que NO han sido lavadas con agua genera un peligro de
incendio.
• Cumpla escrupulosamente con todas las instrucciones
de las etiquetas para el lavado de las prendas (ver Ropa).
• No cargue prendas que han sido tratadas con productos
químicos.
• No seque nunca prendas contaminadas con sustancias
inflamables (aceite de cocina, acetona, alcohol, petróleo,
kerosén, sustancias para eliminar manchas, trementina,
ceras, sustancias para quitar la cera y lacas para el cabello) a menos que no hayan sido lavados con agua caliente
y una cantidad adicional de detergente.
• No seque goma, artículos y prendas con fondo de goma,
cojines con relleno de goma espuma, espuma de látex,
goma, plástico, gorras de ducha, tejidos resistentes al
agua, bragas cubre pañales o revestimientos, polietileno y
papel.
• Quite cualquier objeto de los bolsillos, en especial los
encendedores (por el riesgo de explosión).
• No cargue prendas grandes, demasiado voluminosas.
• No seque fibras acrílicas a alta temperatura.
• Complete cada programa con la respectiva fase de secado en frío.
• No apague la secadora cuando aún contiene prendas
calientes.
• Limpie el filtro después de cada uso (ver Mantenimiento).
• Vacíe el contenedor de recolección de agua después de
cada uso (ver Mantenimiento).
• Limpiar con regularidad la Bomba de Calor (ver Mantenimiento).
• Evite la acumulación de pelusa alrededor de la secadora.
• No se suba al panel superior de la secadora ya que podría dañarse la máquina.
• Respete siempre las normas y las características eléctricas (ver Instalación).
• Compre siempre accesorios y recambios originales (ver
Asistencia Técnica).
! ATENCIÓN: no detenga nunca la secadora antes del final
del ciclo de secado a menos que todas las prendas se extraigan con rapidez y se extiendan para disipar el calor.
Información para el reciclaje y el desguace
Dentro del ámbito de nuestro esfuerzo permanente en
defensa del medioambiente nos reservamos el derecho de
utilizar componentes reciclados de calidad para reducir los
costos del cliente y minimizar el derroche de materiales.
• Eliminación del material de embalaje: respete la normativa
local, de este modo se podrá reciclar el embalaje.
• Para reducir el riesgo de accidentes para los niños, quite
la puerta y el enchufe y luego corte a ras el cable de alimentación del aparato. Elimine estas partes por separado
para asegurarse que el electrodoméstico no pueda ser
conectado a una toma de corriente.
Electrodomésticos viejos en desuso
La norma Europea 2002/96/CE sobre la eliminación
de aparatos eléctricos y electrónicos (RAEE), indica
que los electrodomésticos no deben ser eliminados de
la misma manera que los desechos sólidos urbanos.
Los aparatos en desuso se deben recoger separadamente para optimizar el porcentaje de recuperación y reciclaje
de los materiales que los componen e impedir potenciales
daños para la salud y el medio ambiente. Esta secadora utiliza
una bomba de calor estanca que contiene gases fluorados
que deben ser recuperados y eliminados. El símbolo de la
papelera tachada se encuentra en todos los productos para
recordar la obligación de recolección separada. Para mayor
información sobre la correcta eliminación de los electrodomésticos, los poseedores de los mismos podrán dirigirse al
servicio público responsable o a los revendedores.
Ahorro energético y respeto por el medio ambiente
• Antes de secar las prendas, estrújelas para eliminar la
mayor cantidad de agua posible (si se utiliza antes la lavadora programe un ciclo de centrifugado). De este modo,
se ahorra energía durante el secado.
• Utilice siempre la secadora con la carga completa, así se
ahorra energía: prendas individuales y pequeñas cargas
requieren más tiempo para secarse.
• Limpie el filtro al final de cada ciclo para disminuir los costos relativos al consumo energético (ver Mantenimiento).
13
ES
Cuidados y mantenimiento
Interrupción de la alimentación eléctrica
ES
Podría formarse una pátina coloreada en el cesto de acero
inoxidable, fenómeno que podría generarse por una combinación de agua con agentes de limpieza como suavizantes
de lavado. Esta pátina de color no tiene ningún efecto sobre
las prestaciones de la secadora.
! Desconecte la secadora cuando no esté funcionando, del
mismo modo durante las operaciones de limpieza y mantenimiento.
Limpieza del filtro después de cada
ciclo
Vaciado del contenedor de recolección
del agua después de cada ciclo
El filtro es un componente fundamental del secado: su función es la de recoger los residuos de lana y la pelusa que se
forman durante el secado.
Al finalizar el secado limpie el filtro aclarándolo debajo de
agua corriente o limpiándolo con una aspiradora. Si el filtro
se atasca, el flujo de aire en el interior de la secadora se vería
gravemente comprometido: los tiempos de secado se prolongan y se consume más energía. Además, pueden producirse
averías en la secadora.
El filtro se encuentra delante de la guarnición de la secadora
(ver figura).
Remoción del filtro:
1. Tire hacia arriba la manija
de plástico del filtro (ver la
figura).
2. Elimine la pelusa del filtro
y colóquelo correctamente. Controle que el filtro se
introduzca completamente
a ras de la guarnición de la
secadora.
! No utilice la secadora si
antes no se coloca el filtro en
su lugar.
Saque el contenedor de la secadora y vacíelo en un fregadero o en otro espacio de descarga adecuado, luego vuelva a
posicionarlo de forma correcta.
Siempre se debe controlar el contenedor de recolección y
vaciarlo antes de comenzar un programa nuevo de secado.
Limpieza del Filtro de la Bomba de Calor
• Periódicamente, cada 5 ciclos, extraiga el Filtro de la
Bomba de Calor y elimine los residuos de pelusa de su
superficie lavándolo bajo el agua corriente o aspirándolo
con una aspiradora. De todos modos, para optimizar las
prestaciones de secado se recomienda limpiar este filtro
después de cada ciclo.
Cómo quitar la unidad Filtro Bomba de Calor:
1. Desenchufe el aparato y abra la puerta.
2. Quite la tapa del Filtro de la Bomba de Calor, gire las 4
grapas hasta la posición vertical y extraiga la unidad del filtro.
3. Separe las dos partes del filtro y
quite la pelusa de la superficie interna
de la red.
! ATENCIÓN: la parte frontal de la
bomba de calor está compuesta
por delgadas placas metálicas.
Cuando lo limpie, lo quite o vuelva
a colocar la unidad filtrante para la
limpieza, tenga cuidado de no dañarlo
y de no cortarse.
4. Si se produce una acumulación de pelusa en las placas
del condensador, límpielo con cuidado utilizando un paño
húmedo, una esponja o una aspiradora. No utilice los dedos.
5. Vuelva a ensamblar las dos partes del filtro, limpie la
superficie de la junta e introduzca el filtro en su lugar, luego
gire las 4 grapas hasta la posición horizontal controlando
que queden bien enganchadas.
Control del cesto después de cada
ciclo
Gire el cesto manualmente para quitar las prendas más
pequeñas (pañuelos) que podrían quedar dentro de la secadora.
Limpieza del cesto
! Para la limpieza del cesto no utilice elementos abrasivos,
esponja de acero o agentes de limpieza para acero inoxidable.
Contenedor
de recolección de
agua
Limpieza de la secadora
Filtro
Toma de
aire
Bomba de Calor
Topes
14
Manija
Tapa de la
Bomba
de Calor
• Las partes externas de metal o de plástico y las partes de
goma pueden limpiarse con un paño húmedo.
• Periódicamente (cada 6 meses) limpie con una aspiradora la rejilla de la toma de aire frontal y los respiraderos
en la parte trasera de la secadora para quitar la pelusa
acumulada, residuos de lana y polvo. También se deben
quitar las acumulaciones de pelusa de la parte frontal del
condensador y de las zonas del filtro, utilizando ocasionalmente la aspiradora.
! No use solventes ni elementos abrasivos.
! La secadora utiliza componentes de bolas que no requieren ser lubricados.
! Haga controlar con regularidad la secadora por personal
técnico autorizado para garantizar la seguridad de las piezas
eléctricas y mecánicas (ver Asistencia Técnica).
Problemas y soluciones
Cuando tenga la sensación de que la secadora no funciona de forma correcta, antes de llamar al Centro de asistencia técnica
(ver Asistencia Técnica) consulte atentamente las siguientes sugerencias para la solución de los problemas.
ES
Problema:
Causas probables/soluciones:
La secadora no arranca.
• El enchufe no está conectado a la toma de corriente de la pared lo bastante
profundo como para que haga contacto.
• Ha habido una interrupción de corriente.
• El fusible está quemado. Intente conectar otro electrodoméstico en la misma toma.
• Si se emplea un prolongador, intente conectar el enchufe de la secadora
directamente en la toma.
• La puerta no ha sido cerrada correctamente.
• El programa no ha sido programado de forma correcta (ver Cómo realizar un secado).
• No se ha presionado el botón START/PAUSE (ver Cómo realizar un secado).
El ciclo de secado no comienza.
• Ha sido programado un tiempo de retraso (ver Programas y opciones).
• Se ha presionado el botón START/PAUSE; antes de la puesta en marcha de la
secadora es necesario esperar un breve retraso. Espere el comienzo del secado, no
presione de nuevo el botón START/PAUSE: de lo contrario la secadora entra en la
modalidad pausa y no arranca.
Los tiempos de secado son prolongados.
• El filtro no se ha limpiado (ver Mantenimiento).
• ¿Debe vaciarse el contenedor de recolección de agua? El piloto “Vaciar cubeta”
centellea y se visualiza el mensaje “H2O” (ver Mantenimiento).
• El filtro de la bomba de calor se debe limpiar (ver Mantenimiento).
• La temperatura programada no se adapta al tipo de tejido a secar (ver Programas y
opciones).
• No se ha seleccionado el tiempo de secado correcto para esta carga (ver Ropa).
• La rejilla de la toma de aire o los respiraderos de la parte posterior están obstruidos
(ver Instalación y Mantenimiento).
• Las prendas están demasiado mojadas (ver Ropa).
• La secadora está sobrecargada (ver Ropa).
El piloto “Vaciar cubeta” centellea,
pero la secadora funciona desde
hace poco tiempo.
• Es probable que el contenedor de recolección del agua no haya sido vaciado al
comenzar el programa. No espere la señal de vaciado del agua, controle siempre
el contenedor y vacíelo antes de comenzar un programa de secado nuevo (ver
Descripción de la secadora).
El piloto “Vaciar cubeta” está
encendido pero el contenedor de
recolección de agua no está lleno.
• Es normal que: el piloto “Vaciar cubeta” centellee cuando el contenedor está lleno.
Si el piloto está encendido pero no centellea, recuerda solamente que debe vaciarse
el contenedor de recolección (ver Descripción de la secadora).
El programa finaliza y las prendas
están más húmedas de lo previsto.
! Por motivos de seguridad, los programas de la secadora tienen una duración máxima
En la pantalla aparece el código
F seguido de uno o dos números,
los pilotos de opción y el piloto de
pausa centellean.
• desenchúfela y limpie el filtro (ver mantenimiento). Posteriormente vuelva a enchufar
la secadora, enciéndala y ponga en marcha un nuevo programa de secado. Si el
mensaje persiste, anote el número y llame al Centro de Asistencia Técnica (ver
Asistencia Técnica).
En la pantalla aparece brevemente
“dOn” cada 6 segundos.
• La secadora se encuentra en la modalidad “Demo”. Mantenga presionados los
botones ON/OFF y START/PAUSEdurante 3 segundos. En la pantalla aparece
“dOn” durante 3 segundos, luego la secadora recomienza el funcionamiento
normal.
El Tiempo residual cambia durante
el secado.
• El tiempo residual se monitorea constantemente durante el ciclo de secado y
el tiempo es modificado para mostrar la mejor estimación posible. El tiempo
visualizado puede aumentar durante el ciclo y esto es normal.
La secadora hace ruido durante
los primeros minutos de funcionamiento.
• Es normal, especialmente si la secadora no ha sido utilizada por un tiempo prolongado.
Si el ruido continúa durante todo el ciclo, llame al centro de asistencia técnica.
de 4 horas. Si un programa automático no detecta la humedad final requerida dentro
de este intervalo de tiempo, la secadora completa el programa y se detiene. Controle
los puntos arriba indicados y repita el programa; si las prendas siguen estando
húmedas llame al Centro de asistencia técnica(ver Asistencia Técnica).
15
Asistencia Técnica
ES
Sistema con bomba de calor
Esta secadora posee un sistema con bomba de calor para
secar sus prendas. Para permitir su funcionamiento, la
bomba de calor utiliza gases de efecto invernadero (gases
fluorados) que están contemplados en el Protocolo de
Kyoto. Los gases F están contenidos en una unidad sellada
herméticamente. Esta unidad estanca contiene 0,34 kg de
gas R134a F que actúa como refrigerante.
Si la unidad se daña, debe ser sustituida con una nueva.
Para obtener mayor información, llame al Centro de Asistencia Técnica más cercano.
Nota: Los gases contenidos en una unidad sellada herméticamente no son peligrosos para la salud, pero si se escapan, producirán un impacto sobre el calentamiento global.
Repuestos
Esta secadora es una máquina compleja. Intentando repararla personalmente o encargar la reparación a personal no
cualificado se puede poner en riesgo la seguridad de las
personas, además de averiar la máquina y de que la garantía
del fabricante se anule.
En caso de problemas con el uso de la máquina, contactar
siempre un técnico autorizado.
Está prohibido que una persona no especializada realice
cualquier tipo de asistencia o reparación que pueda dañar la
bomba de calor sellada.
Los repuestos han sido especialmente proyectados para
este electrodoméstico y no se prestan para otras finalidades.
Antes de llamar al Centro de asistencia técnica:
• Consulte la guía para la solución de los problemas para ver
si es posible solucionar la avería personalmente (ver Problemas y soluciones).
• De lo contrario, apague la secadora y llame al Centro de
asistencia técnica más cercano.
Datos a comunicar al Centro de asistencia técnica:
• Nombre, dirección y código postal;
• número de teléfono;
• el tipo de avería;
• la fecha de compra;
• el modelo de aparato (Mod.);
• el número de serie (S/N) de la secadora.
Esta información se encuentra en la etiqueta de datos colocada detrás de la puerta.
Programas comparativos
• Programas aconsejables para el test comparativo de EN61121.
Programa (EN61121) Programa a seleccionar
Tamaño de la carga
Secado algodón
Algodón Ropero
7,5 kg
Algodón secado planchado
Algodón Planchado
7,5 kg
Tejido de cuidado fácil
Sintéticos Ropero
3 kg
! Nota: esta no es una lista completa de las opciones de programa (ver Puesta en marcha y programas).
El presente electrodoméstico está en conformidad con las siguientes directivas CEE:
- 2006/95/CEE (Dispositivos de baja tensión);
- 89/336/CEE, 92/31/CEE, 93/68/CEE (Compatibilidad electromagnética).
16
Instruções para a utilização
MÁQUINA DE SECAR ROUPA
Índice
PT
Informações importantes, 18-19
PT
Instalação, 20
Português
Onde instalar a máquina de secar roupa
Ventilação
Ligação eléctrica
Informações preliminares
Descrição da máquina de
secar roupa, 21-22
Características
Painel de comandos
Como efectuar uma secagem, 23
Início e escolha do programa
Programas e opções, 24-25-26
IDCE 845 A
Tabela dos programas
Programas especiais
Opções
Abertura da porta
Roupa, 27-28
Triagem da roupa
Etiquetas de manutenção
Peças especiais
Tempos de secagem
Advertências e sugestões, 29
Segurança geral
Informações sobre a reciclagem e a eliminação
Economia energética e respeito pelo meio ambiente
Cuidados e manutenção, 30
!
Este símbolo serve para lembrar-te de ler este manual de
instruções.
! Mantenha o presente manual num local acessível para poder
consultá-lo facilmente sempre que necessário. Mantenha sempre
o manual junto da máquina de secar roupa. Se a máquina for
vendida ou cedida a outras pessoas, faça-a acompanhar deste
manual, para que os novos proprietários possam conhecer as advertências e sugestões relacionadas com a utilização da mesma.
! Leia com atenção estas instruções: as páginas seguintes con-
Interrupção da alimentação eléctrica
Limpeza do filtro no fim de cada ciclo
Controlo do tambor no fim de cada ciclo
Esvaziamento do recipiente de recolha da água no fim de
cada ciclo
Limpeza do filtro da Bomba de Calor
Limpeza da máquina de secar roupa
Problemas e soluções, 31
Assistência, 32
Peças de reposição
tém informações importantes sobre a instalação e sugestões úteis
sobre o funcionamento do electrodoméstico.
17
Informações importantes
PT
Para um funcionamento eficiente da máquina
de secar roupa por condensação, é necessário
respeitar o esquema de manutenção regular
indicado abaixo:
Filtro de cotão – É NECESSÁRIO limpar o cotão
que se deposita no filtro no fim de cada ciclo de
secagem.
Fase 1
Abra a porta da máquina de
secar roupa pressionando-a
como indicado na figura.
A falta de limpeza do filtro no fim de cada ciclo de
secagem tem influência sobre os desempenhos
da máquina, que demora mais tempo a secar e,
consequentemente, consome mais electricidade
durante a secagem.
Recipiente de recolha da água – É necessário
esvaziar o recipiente de recolha da água no fim de
cada ciclo de secagem.
2
Fase 1
Puxe o recipiente de recolha da
água em direcção a si e retire-o
completamente da máquina de
secar roupa.
Fase 2
Esvazie toda a água contida no
recipiente.
Fase 2
Extraia o filtro (com dois dedos).
Fase 3
Limpe eventuais depósitos de
cotão da superfície interna da
rede do filtro.
Fase 3
Reinstale o recipiente de recolha
da água, certificando-se de que
fica completamente inserido na
respectiva posição.
O não esvaziamento do recipiente de recolha da
água pode causar:
- A paragem do aquecimento da máquina (o que
faria com que a roupa continuasse húmida no fim
do ciclo de secagem).
- O indicador luminoso “Esvaziar recipiente”
ilumina-se para avisar que o recipiente está cheio.
Carregamento do sistema de recolha da água
Fase 4
Reinstale o filtro – Não ligue
nunca a máquina de secar roupa
sem ter colocado o filtro.
18
Quando a máquina de secar roupa é nova, o
recipiente de recolha da água não efectua a
recolha enquanto o sistema não estiver carregado.
Esta operação pode precisar de 1 ou 2 ciclos de
secagem. Uma vez efectuado o carregamento, o
sistema recolhe a água em todos os ciclos.
Filtro da Bomba de Calor – Para um funcionamento
correcto, o filtro deve ser limpo a cada cinco ciclos
de secagem; todavia, para optimizar o desempenho
da secagem, e para reduzir o consumo energético,
aconselhamos a limpeza no fim de cada ciclo de
secagem.
PT
Fase 1
Abrir a tampa da Bomba de
Calor.
- Segure a pega e puxe-a na
sua direcção.
Fase 5
Reinserir o filtro – certificar-se de que a unidade esteja
completamente inserida, girar as 4 molas até alcançarem a
posição horizontal.
Fase 2
Extrair a unidade do filtro
girando as 4 molas, até
serem posicionadas em
vertical; puxar em direcção a
si o filtro.
(É possível que o filtro
apresente resíduos de água,
o que é normal).
A não realização da limpeza do Filtro da Bomba
de Calor diminui a eficiência da máquina de secar
roupas e poderia danificá-la. Para optimizar o
desempenho do aparelho, aconselhamos a limpeza
do filtro da Bomba de calor após cada ciclo de
secagem.
! ATENÇÃO: a parte dianteira da bomba de calor é
realizada com finas chapas metálicas. Quando for limpálo, remova ou reposicione a unidade filtrante para a limpeza,
preste atenção para não danificá-lo e para não se cortar.
Fase 3
Caso haja um acúmulo de
lanugem sobre as chapas
do condensador, limpe com
atenção utilizando um pano
húmido, uma esponja ou
um aspirador de pó. Não
limpe com os dedos.
Fase 4
Separar as duas partes do
filtro, remover os depósitos
de penugem presentes na
parte interna da rede do
filtro. Limpar o vedante do
filtro. Reacoplar as duas
partes.
19
Instalação
Ligação eléctrica
• As chamas podem danificar
a máquina de secar roupa, que
deve pois ser instalada num local
afastado de fogões a gás, aquecedores, radiadores ou placas de
cozinha. Se o electrodoméstico
for instalado sob uma banca, é
15 mm
15 mm
necessário deixar um espaço de
10 mm entre o painel superior do
electrodoméstico e outros objectos colocados sobre o mesmo,
e um espaço de 15 mm entre os
lados do electrodoméstico e as paredes ou os móveis vizinhos.
Deste modo, fica garantida uma circulação do ar adequada.
Antes de introduzir a ficha na tomada eléctrica, verifique o
seguinte:
• Certifique-se de que tem as mãos secas.
• A tomada deve estar equipada com ligação à terra.
• A tomada deve ter capacidade para suportar a potência
máxima prevista para a máquina, indicada na placa dos dados de exercício (consulte Descrição da máquina de secar
roupa).
• A tensão de alimentação deve estar compreendida entre
os valores indicados na placa dos dados de exercício (consulte Descrição da máquina de secar roupa).
• A tomada deve ser compatível com o tipo de ficha da
máquina de secar roupa. Caso contrário, substitua a tomada ou a ficha.
! Não utilize extensões.
! A máquina de secar roupa não pode ser instalada em ambientes externos, mesmo que abrigados. Na verdade, pode
ser muito perigoso expor este electrodoméstico à chuva ou
a tempestades.
! Após a instalação da máquina de secar, o cabo eléctrico e
a ficha devem ser mantidos ao alcance da mão.
! O cabo eléctrico não deve ser dobrado nem esmagado.
! Se a ficha a substituir é do tipo incorporado, é necessário
eliminá-la de forma segura. NÃO a deixe onde possa ser inserida numa tomada, podendo provocar choques eléctricos.
! O cabo eléctrico deve ser controlado periodicamente e
substituído utilizando um cabo específico para esta máquina
de secar roupa, podendo ser instalado unicamente por técnicos autorizados (consulte Assistência). Os cabos eléctricos
novos ou mais compridos são fornecidos por revendedores
autorizados por um custo adicional.
! O fabricante não se responsabiliza pela não observância destas regras.
! Em caso de dúvida relativamente às indicações acima,
contacte um electricista qualificado.
10 mm
Onde instalar a máquina de secar roupa?
Ventilação
• Quando a máquina de secar roupa estiver activa, deve existir ventilação suficiente. Certifique-se de que instala a máquina de secar
roupa num local sem humidade e com circulação do ar adequada.
O fluxo de ar em torno da máquina de secar é fundamental para
permitir a condensação da água produzida durante a lavagem. A
máquina de secar roupa não funciona correctamente se estiver
instalada num espaço fechado ou no interior de um móvel.
! Se a máquina de secar roupa for utilizada numa divisão
pequena ou fria, é possível que se forme uma pequena
quantidade de condensados.
! Não é aconselhável instalar a máquina de secar roupa num
armário. O electrodoméstico não deve nunca ser instalado
por trás de uma porta de fechar à chave, de uma porta de
correr nem de uma porta com dobradiças do lado oposto
ao da porta da máquina de secar roupa.
Descarga da água
Se a máquina for colocada junto de um tubo de descarga, é
possível fazer defluir a água condensada directamente sem ter
de utilizar o recipiente de recolha da água. Neste caso, deixa
de ser necessário esvaziar o recipiente de recolha da água no
fim de cada ciclo. Se a máquina de secar roupa for instalada
por cima ou ao lado de uma máquina de lavar roupa, pode
partilhar a mesma conduta de descarga. Basta desligar o tubo
indicado na figura A e ligá-lo à conduta de descarga. Se a
conduta de descarga estiver a uma distância superior ao comprimento do tubo, para efectuar a ligação, é possível adquirir e
ligar um tubo de diâmetro idêntico e com o comprimento necessário. Para instalar o novo tubo, basta substituir o existente
conforme indicado na figura B inserindo-o na mesma posição.
! A conduta de descarga deve ficar 1 m mais baixa relativamente ao fundo da máquina de secar roupa.
! Depois de ter instalado a máquina de secar roupa,
certifique-se de que o tubo de descarga não está dobrado nem torcido.
1
2
2
1
Less than 1m
PT
Fig. A
20
Fig. B
Nivelamento da máquina de secar roupa
A máquina de secar roupas deve ser instalada numa
superfície plana para funcionar correctamente.
Após ter instalado a máquina de secar roupa na posição
definitiva, controle o nível antes de um lado ao outro, e
depois de frente para trás. Se o aparelho não estiver sobre
uma superfície plana, regular os dois pés anteriores para
cima ou para baixo, até que esteja nivelado.
Informações preliminares
Depois de instalada a máquina de secar roupa, antes de a
colocar em funcionamento, limpe o interior do tambor e retire
a sujidade que se possa ter acumulado durante o transporte.
ATENÇÃO: antes de utilizar a sua máquina de secar roupas, verifique que tenha ficado na posição vertical por no
mínimo 6 horas.
Descrição da máquina
de secar roupa
Características
Abertura da porta
Recipiente de
recolha da água
Pressione
a porta
PT
Placa dos dados
de exercício
Número
de série e
número do
modelo
Filtro
Grelha da
admissão
de ar
Bomba de Calor
(tampa aberta)
Pega tampa da
Bomba de Calor
(puxe para abrir)
Pés
reguláveis
Painel de comandos
Botão
On/Off
Botões e
indicadores
luminosos
Botão
Secagem
temporizada
Selector de
Programas
Opções
Botão
Botão e indicador
luminoso
Start/Pause
Visor
Início posterior
Indicador luminoso
Limpeza do Filtro
Indicador luminoso
Esvaziar recipiente
Indicador luminoso
limpiar Filtro Bomba
Calor
Fases
Ícone
secagem
temporizada
Ícone
Início
retardado
21
PT
Botão ON/OFF/Reset
Uma pressão normal do botão liga ou desliga o aparelho. Se a máquina de secar roupa estiver funcionando, uma pressão prolongada por aproximadamente 3 segundos fará desligar o aparelho e restabelecer o ciclo em curso.
Selector de Programas
Consente configurar o programa: rode até que o indicador fique direccionado para o programa pretendido (consulte Início e Escolha do programa).
Botões opções
Permitem escolher as opções disponíveis para o programa seleccionado. Os indicadores luminosos acendem-se para indicar que a
opção foi seleccionada (consulte Programas e opções).
Botão e indicador luminoso START/PAUSE
Quando o indicador luminoso verde piscar lentamente, prima o botão para iniciar o programa. Quando o ciclo tiver sido iniciado,
o indicador luminoso de sinalização mantém-se sempre aceso. Para colocar o programa em pausa, prima novamente o botão; o
indicador luminoso fica de cor laranja e começa novamente a piscar.
Para reiniciar o programa do ponto em que havia sido interrompido, prima novamente o botão (veja Início e Escolha do programa).
Visor
Na secção A é visualizado o valor da “Secagem temporizada” configurada; no caso em que tenha sido programado um “Início
retardado” será visualizado o tempo faltante ao início do programa escolhido.
Nesta secção é visualizada também a duração do programa escolhido.
Na secção B é visualizada a fase do programa em andamento:
Ícone sol
: Secagem
Ícone ventoinha
: Ciclo de ar frio
Na secção C os indicadores luminosos de manutenção (Indicador luminoso esvaziar recipiente
, Indicador luminoso limpiar Filtro Bomba Calor
), veja Indicadores luminosos.
, Indicador luminoso limpeza filtro
B
C
A
Indicadores luminosos
Os indicadores luminosos fornecem informações importantes. Vejamos o que significam:
O indicador luminoso “esvaziar recipiente”
indica que é necessário esvaziar o recipiente de recolha da água.
Se o recipiente encher durante a realização do programa, o led irá acender-se. A máquina de secar roupa automaticamente irá
iniciar o ciclo de ar frio e o led START/PAUSE ficará intermitente na cor âmbar. Para reiniciar o ciclo a partir do ponto em que foi
interrompido, prima novamente o botão START/PAUSE.
Para evitar este procedimento, esvazie sempre o recipiente de recolha da água antes de cada utilização da máquina de secar roupa
(consulte Manutenção).
O indicador luminoso Limpeza do filtro
antes de cada programa lembra que é fundamental limpar o filtro cada vez antes de
utilizar a máquina de secar roupa (consulte Manutenção).
O indicador luminoso limpiar Filtro Bomba Calor
lembra que é fundamental limpar o condensador periodicametne (recomenda-se, todavia, a limpeza desse filtro após cada ciclo). (consulte Manutenção).
22
Como efectuar
uma secagem
Início e escolha do programa
PT
1. Introduza a ficha da máquina de secar roupa na tomada de alimentação eléctrica.
2. Seleccione a roupa em função do tipo de roupa (consulte Roupa).
3. Abra a porta e certifique-se de que o filtro está limpo e em posição, e que o recipiente de recolha da água está vazio e posicionado correctamente (consulte Manutenção).
4. Carregue a máquina tendo o cuidado de não deixar nenhuma peça de roupa entre a porta e o respectivo vedante. Feche a porta.
5. Carregue no botão ON/OFF para ligar a máquina.
6. Rode o botão de selecção dos Programas até quando o indicador estiver no programa correspondente ao tipo de tecido que
se pretende secar, verificando a tabela dos programas (consulte Programas e opções) e as indicações para cada tipo de tecido
(consulte Roupa Branca).
! Atenção: se, depois de ter premido o botão de START/PAUSE, alterar a posição do selector dos programas, a nova posição NÃO
altera o programa seleccionado. Para alterar o programa, prima o botão START/PAUSE para colocar o programa em pausa (o indicador luminoso fica laranja intermitente), escolha o novo programa e as respectivas opções. Prima o botão de START/PAUSE para
iniciar o novo programa.
7. Escolha “Secagem temporizada” carregando no respectivo botão até que seja alcançado o nível ou o tempo desejado (consulte
Programas e opções).
8. Se necessário, defina o tempo de retardamento e as outras opções (consulte Programas e opções).
9. Se pretender que o aviso acústico se active no fim do programa, prima o botão ALARME
.
10. Para iniciar, prima o botão START/PAUSE. No visor, é visualizado o tempo restante estimado.
Durante o programa de secagem, é possível controlar a roupa e retirar as peças que já estão secas, deixando as outras no interior
da máquina. Depois de ter voltado a fechar a porta, prima START/PAUSE para recolocar a máquina em funcionamento.
Se abrir a porta para verificar o estado de secagem das peças, determinará um alongamento dos ciclos de secagem, porque o
compressor do condensador aguardará 5 minutos antes de partir novamente, após o fechamento da porta e o accionamento do
botão START/PAUSE.
11. Durante os últimos minutos dos programas de secagem, antes do fim do programa, é iniciada a fase final de SECAGEM A FRIO
(os tecidos são arrefecidos); é necessário deixar sempre terminar esta fase.
12. O aviso acústico (se esta opção tiver sido seleccionada) avisa quando o programa tiver terminado. No visor é visualizado “End”.
Abra a porta, retire a roupa, limpe o filtro e volte a colocá-lo no respectivo lugar. Esvazie o recipiente de recolha da água e volte a
colocá-lo no respectivo lugar (consulte Manutenção).
Se tiver sido seleccionada a opção “Pós anti-dobras” e a roupa não for retirada imediatamente, as peças de roupa rodam em intervalos regulares durante 10 horas ou até que seja aberta porta.
13. Desligue a máquina de secar roupa da rede eléctrica.
Modalidade de Stand by
Esta máquina de secar roupa, em conformidade com as novas normas sobre a economia energética, dispõe de um sistema de
desligação automática (stand by) que entra em função aproximadamente 30 minutos depois, no caso de inutilização. Carregue
brevemente no botão ON-OFF e aguarde até a reactivação da máquina.
23
Programas e opções
PT
Tabela dos programas
Programa
Carga
máx.
(kg)
Opções compatíveis
Duração
do ciclo
Energy Saver
1 Eco Algodão
1
Alarme - Pré antidobras - Pós antidobras - Início retardado.
2 Eco Camisas
1
Alarme - Pré antidobras - Pós antidobras - Início retardado.
3 Eco Sintéticos
1
Alarme - Pré antidobras - Pós antidobras - Início retardado.
5 Algodão Armário
6 Algodão Cabide
7 Algodão Passagem a ferro
- Pré antidobras - Pós antidobras - Temperatura alta - Secagem temporizaMáx. Alarme
da e Início retardado.
- Pré antidobras - Pós antidobras - Temperatura alta - Secagem temporizaMáx. Alarme
da e Início retardado.
- Pré antidobras - Pós antidobras - Temperatura alta - Secagem temporizaMáx. Alarme
da e Início retardado.
- Pré antidobras - Pós antidobras - Temperatura alta - Secagem temporizaMáx. Alarme
da e Início retardado.
Especiais
8 Sintéticos
3
Alarme - Pré antidobras - Pós antidobras - Temperatura alta - Secagem temporizada e Início retardado.
9 Delicados
2
Alarme - Pré antidobras - Pós antidobras - Secagem temporizada e Início retardado.
10 Lã
1
Alarme
11 Calças jeans
3
Alarme - Pré antidobras - Pós antidobras e Início retardado.
Desporto
12 Sport Shoes
1 par Alarme
13 Sport Intensive
4
Alarme - Pré antidobras - Pós antidobras - Início retardado.
14 Tecidos Técnicos
2
Alarme - Pré antidobras - Pós antidobras - Início retardado.
É possível contolar a duração dos programas no visor.
Algodão
4 Algodão Extra
Parciais
Passe fácil
Arejar tecidos
2,5
Alarme
-
Alarme
Programas Energy Saver
Os programas Energy Saver diminuem o consumo de energia e portanto não apenas ajudam o ambiente, mas reduzem também a
conta de energia!!
Os programas Energy Saver estão disponíveis para os vários tipos de tecido; um pode ser utilizado para os tecidos em algodão,
outro para as camisas e o terceiro para os tecidos sintéticos. Foram projectados para garantir excelente desempenho de secagem
para pequenas cargas.
Os programas Energy Saver dão excelentes resultados de secagem, graças ao perfeito ajuste da temperatura e a cuidadosa detecção de humidade, que foram optimizados para obter o melhor resultado com cargas de pequenas dimensões.
Delicados
• Este programa é utilizado para secar peças delicadas (acrílicos).
• Pode ser utilizado para cargas de até 2 kg.
• Embora sejam necessários normalmente 2:00 (hrs:mins) para completar o programa, em alguns casos é necessário mais tempo,
conforme as dimensões, a densidade da carga e a velocidade de centrifugação da máquina de lavar roupa.
• As cargas secas com este programa ficam normalmente prontas a serem usadas, mas algumas peças podem ficar ligeiramente
húmidas. Neste caso, retire a carga e distenda as roupas ou coloque-as do avesso. Em seguida, inicie novamente o programa por
um período mais breve.
Programa Lã
Este programa destina-se às peças de roupa que suportam a secagem em tambor, identificadas com o símbolo . Pode ser utilizado para
cargas de até1 kg (cerca de 3 blusões). É aconselhável colocar as peças do avesso antes da secagem. Este programa demora cerca de 1:00
(hrs:mins), mas pode durar mais tempo, dependendo das dimensões e da densidade da carga e da velocidade de centrifugação usada na
máquina de lavar roupa. As cargas secas com este programa ficam normalmente prontas a serem usadas, mas nalgumas peças mais pesadas
os rebordos podem ficar ligeiramente húmidos. Deixe-as secar naturalmente para evitar que outro processo de secagem as possa danificar.
! Ao contrário de outros materiais, o mecanismo de encolhimento da lã é irreversível, ou seja, a peça de roupa não recupera as
suas dimensões e a sua forma original.
! Este programa não é indicado para peças de roupa acrílica.
24
Programa Calças Jeans
Este programa destina-se aos jeans de algodão denim. Antes de secar os jeans, volte os bolsos da frente do avesso. Pode ser
utilizado para cargas de até 3 kg (cerca de 4 pares).
Este programa demora cerca de 1:25 (hrs:mins), mas pode durar mais tempo, dependendo das dimensões da carga e da velocidade de centrifugação usada na máquina de lavar roupa. As cargas secas com este programa ficam normalmente prontas a serem
usadas. Os rebordos e as costuras podem ficar ligeiramente húmidos. Neste caso, tente colocar os jeans do avesso e reactivar o
programa por um breve período.
! Utilize este ciclo exclusivamente para as cargas de algodão 100%; não misture peças de cores escuras e claras; não use este
programa para peças com bordados e acessórios (elásticos na cintura, broches, etc.); vire do avesso os bolsos.
Programa Sport Shoes
Este é um programa para secar um par de sapatos desportivos do tamanho 37-46. Os sapatos deve ser lavados e centrifugados a
uma velocidade de centrifugação mínima de 400 rotações.
Devem ser usadas com o específico separador para sapatos fornecido. Se secar os sapatos no tambor, a máquina de secar roupas será danificada. Remova o filtro da sua posição na parte anterior da máquina e posicione o separador.
Coloque dentro os laços dos sapatos e os sapatos com as pontas para baixo e as solas na frente.
Os tempos de secagem variam conforme o formato e o tipo de sapato. Se os sapatos não estiverem completamente secos no fim
do programa, faça um novo ciclo.
! Não seque sapatos que contenham gel ou luzes intermitentes. Seque somente sapatos feitos de material sintético ou pano. No
fim do programa, remova o separador para calçados e posicione novamente o filtro.
Programa Sport Intensive
Este programa foi estudado para secar com segurança vestuário desportivo como fatos de treino, calções, com o símbolo . Ideal
para as peças que precisam secar completamente. Pode ser usado para cargas de até 4 kg em aproximadamente 1:20 (hrs:mins)
minutos, mas pode durar mais tempo, dependendo das dimensões e da densidade da carga e da velocidade de centrifugação
usada na máquina de lavar roupa. Aconselhamos virar do avesso as peças antes de iniciar a secagem.
Programa Tecidos Técnicos
Este programa é dedicado à secagem dos tecidos hidrorepelentes e anoraques (por ex. Goretex, poliéster, nulon). A secagem após
a lavagem possui um efeito benéfico para as roupas pois reactiva o tratamento hidrorepelente.
Pode ser utilizado para cargas de até 2 kg. Este programa demora cerca de 2:00 (hrs:mins), mas pode durar mais tempo, dependendo das dimensões e da densidade da carga e da velocidade de centrifugação usada na máquina de lavar roupa.
Passe Fácil
É um breve programa de 10 minutos que estica as fibras das peças facilitando a sua passagem e a dobragem.
O programa é particularmente indicado para os tecidos de Algodão ou Mistura de algodão.
Para melhores resultados não carregue o tambor além da sua capacidade máxima (os seguintes valores reverem-se ao peso das
roupas secas):
Tecido: carga máxima
Algodão e Mistura de algodão: 2,5 kg
Sintéticos: 2 kg
Jeans: 2 kg
Esvazie a máquina de secar roupa imediatamente após o fim do programa. Pendure, dobre ou passe as peças de roupa e, em
seguida, coloque-as no armário. Se tal não for possível, repita o programa.
! Este não é um programa de secagem, pelo que não deve ser utilizado com peças ainda molhadas.
O efeito produzido pelo programa varia de tecido para tecido: as características dos tecidos como fibras acrílicas ou Tencel® não
consentem obter os mesmos resultados das fibras tradicionais (por ex. algodão).
Arejar tecidos
Programa breve adapto para arejar as fibras e as roupas através da emissão de ar frio. Dura aproximadamente 20 minutos.
! Este não é um programa de secagem, pelo que não deve ser utilizado com peças ainda molhadas.
25
PT
PT
Opções
As opções consentem personalizar o programa seleccionado conforme as próprias exigências.
Secagem temporizada
Após ter seleccionado um programa, para inserir a duração da secagem pressione o botão secagem temporizada. Cada vez que
pressionar este botão, é apresentada no visor a duração de secagem seleccionada. Com a primeira pressão do botão aparece no
visor o valor máximo admitido para o ciclo seleccionado. Cada pressão sucessiva reduz o tempo configurado até o OFF.
Se a opção de secagem temporizada não estiver disponível, são emitidos três sinais acústicos.
O tempo seleccionado continua a ser visualizado após o início do programa e não pode ser alterado depois de ter premido o botão
START/PAUSE.
Início retardado
O início de alguns programas (consulte Programas e opções) pode ser retardado até 24 horas. Pressione várias vezes o botão até
alcançar o tempo de atraso de desejado. Antes de definir um início retardado, certifique-se de que o recipiente de recolha da água
está vazio e que o filtro está limpo.
Temperatura alta
Se for seleccionada uma secagem temporizada, ao pressionar este botão selecciona-se uma temperatura alta e o indicador luminoso posicionado acima do botão acende-se. Os programas temporizados têm por configuração uma temperatura baixa.
Pré anti-dobras
Quando se selecciona o início retardado e esta opção, as peças de roupa rodam ocasionalmente durante o período de retardamento para ajudar a evitar a formação de vincos na roupa.
Pós anti-dobras
Quando seleccionada, as peças de roupa rodam ocasionalmente após o fim da secagem e da secagem a frio para evitar a formação de vincos se não for possível retirar imediatamente a carga depois da conclusão do programa. Durante esta fase, o indicador luminoso mantém-se aceso.
Alarme
Um sinal acústico avisará do fim do ciclo de secagem para indicar que o programa terminou e que as roupas podem ser retiradas
do aparelho.
! Nem todas as opções estão disponíveis para todos os programas (consulte Programas e opções). Se uma opção não estiver
disponível e se premir o botão, o aviso acústico emite três sinais acústicos. Se a opção estiver disponível, é emitido um único sinal
acústico e o indicador luminoso de opção junto ao botão ilumina-se para confirmar a selecção da opção.
Abertura da porta
Se abrir a porta (ou premir o botão START/PAUSE) durante o funcionamento de um programa, a máquina de secar roupa pára com
as seguintes consequências.
• O indicador luminoso START/PAUSE pisca de cor laranja.
• Durante o início retardado, o retardamento continua a ser contado. É necessário premir o botão de START/PAUSE para retomar
o programa de início retardado. O indicador luminoso “Início retardado” pisca e no visor aparece o tempo faltante para o início do
programa seleccionado.
• É necessário premir o botão de START/PAUSE para retomar o programa. Os indicadores luminosos de avanço mostram o estado
actual e o indicador luminoso START/PAUSE pára de piscar e fica verde.
• Durante a fase de anti-dobras pós-secagem, o programa termina. Se premir o botão START/PAUSE, é reiniciado um novo programa desde o início.
• Girando o selector de Programas, selecciona-se um novo programa e o indicador luminoso START/PAUSE fica verde intermitente.
É possível utilizar este procedimento para seleccionar o programa Secagem a frio para arrefecer as peças de roupa se se considerar que estão suficientemente secas.
Prima o botão de START/PAUSE para iniciar o novo programa.
Protecção do sistema Bomba de Calor
O sistema com bomba de calor funciona através de um compressor dotado de protecção que intervém após a abertura da porta,
ou se houver uma repentina interrupção da corrente eléctrica. Esta protecção impedirá a reinício do compressor por 5 minutos
após o fecho da porta e após o reinício do ciclo.
Nota: Em caso de corte de energia eléctrica, desligue a alimentação ou retire a ficha da tomada. Quando a energia for restabelecida, prima o botão de START/PAUSE e o programa será retomado.
26
Roupa
Triagem da roupa
Etiquetas de manutenção
• Verifique os símbolos que constam das etiquetas das diversas peças para se certificar de que podem ser submetidas a secagem em tambor.
• Efectue a triagem da roupa consoante o tipo de tecido.
• Esvazie os bolsos e verifique os botões.
• Feche os fechos de correr e outros fechos e ate os cintos
e os laços sem apertar demasiado.
• Torça as peças de roupa para eliminar a maior quantidade
de água possível.
Verifique as etiquetas das peças de roupa, especialmente
quando é a primeira vez que as coloca na máquina de secar
roupa. São indicados a seguir os símbolos mais comuns:
! Não carregue a máquina de secar roupa com peças de
roupa completamente cheias de água.
Dimensões máximas de carga
Não exceda a capacidade máxima do tambor.
Os valores seguintes referem-se ao peso das peças secas:
Fibras naturais: máximo 7,5 kg
Fibras sintéticas: máximo 3 kg
! Para evitar uma diminuição no desempenho da máquina
de secar roupa, não a sobrecarregue.
Carga tipo
Nota: 1 kg = 1000 g
Peças
Blusa
Algodão
Outro
Vestido
Algodão
Outro
150 g
100 g
500 g
350 g
Pode colocar-se na máquina de secar.
Não colocar na máquina de secar
Secar a alta temperatura.
Secar a baixa temperatura.
Peças não adequadas à secagem em tambor:
• Peças com partes de borracha ou materiais semelhantes
ou com revestimentos de plástico (almofadas, travesseiros ou anoraques de PVC) e todo o tipo de objectos
inflamáveis ou contendo substâncias inflamáveis (toalhas
com resíduos de laca para cabelo).
• Fibras de vidro (alguns tipos de cortinas).
• Peças lavadas a seco anteriormente.
• Peças com o código ITLC (“Peças especiais”)
, que
podem ser limpas com produtos especiais de limpeza
doméstica. Siga com atenção estas instruções.
• Peças demasiado volumosas (edredões, sacos-cama,
almofadas, travesseiros, colchas grandes, etc.), que se
expandem durante a secagem e impedem a circulação
do ar na máquina de secar roupa.
700 g
Jeans
1.000 g
10 fraldas
Camisa
300 g
200 g
Algodão
Outro
T-shirt
125 g
Roupa branca
Capa de edredão
(casal)
Algodão
Outro
1.500 g
1.000 g
Toalha grande
700 g
Toalha pequena
250 g
Toalha de chá
100 g
Toalhão de banho
700 g
Toalha de rosto
350 g
Lençol de cama
de casal
500 g
Lençol de cama de
solteiro
350 g
Se misturar peças de tecido sintético com peças de algodão, é possível que estas últimas continuem húmidas no fim
do ciclo de secagem. Neste caso, basta iniciar outro ciclo
de secagem breve.
Nota: ao definir a duração da secagem, tenha em atenção
que os últimos 3 minutos dos programas são dedicados à
fase de secagem a frio, durante a qual a máquina de secar
roupa não seca a roupa.
27
PT
PT
Peças especiais
pode retirá-las da máquina quando ainda estão um pouco
húmidas. Por seu turno, as peças de roupa que são para
secar completamente podem ficar na máquina durante
mais tempo.
Cobertores e colchas: as peças de acrílico (Acilian,
Courtelle, Orion, Dralon) devem ser secas com extremo cuidado a uma temperatura baixa. Não defina tempos longos
de secagem.
• A temperatura definida.
• A temperatura da divisão: quanto mais baixa for a temperatura da divisão em que se encontra a máquina de secar
roupa, mais tempo será necessário para secar as peças
de roupa.
Peças com pregas ou plissados: leia as instruções de
secagem fornecidas pelo fabricante.
Peças engomadas: não seque estas peças com outras
não engomadas. Antes de colocar as peças na máquina
de secar roupa, remova a maior quantidade de solução
de engomagem possível. Não seque demasiado: o amido
transforma-se em pó deixando as peças macias, deixando
assim de preencher a sua função.
• O volume: algumas peças volumosas requerem uma
atenção especial durante o processo de secagem. É
aconselhável retirar essas peças, sacudi-las e colocá-las
novamente na máquina: esta operação deve ser repetida
várias vezes durante o ciclo de secagem.
Tempos de secagem
! Não seque demasiado as peças de roupa.
Todos os tecidos contêm humidade natural que permite
conservar a suavidade e a leveza.
Os tempos são aproximativos e podem variar consoante:
Os tempos fornecidos referem-se aos programas automáticos de Secagem armário.
São também indicadas as definições de Secagem temporizada para seleccionar melhor a opção de tempo mais
adequada.
Os pesos referem-se às peças secas.
• A quantidade de água retida nas peças após a centrifugação: as toalhas e as peças delicadas retêm muita água.
• Tecidos: as peças de roupa do mesmo tecido, mas com
trama e espessura diferentes, podem apresentar tempos
de secagem distintos.
• A quantidade de roupa: peças únicas e cargas pequenas
podem demorar mais tempo a secar.
• A secagem: se tiver de passar a ferro as peças de roupa,
Tempos de secagem
Algodão
Temperatura Alta
Tempos de secagem após lavagens de 800-1000 rotações por minuto
1 kg
2 kg
3 kg
4 kg
5 kg
6 kg
7 kg
7,5 kg
Automática
(Horas:Minutos)
0:40-0:60
1:00-1:30
1:30-1:40
1:40-2:10
2:10-2:40
2:40-3:00
3:00-3:10
3:00-3:20
Por tempo
(Horas:Minutos)
0:40 ou
1:00
1:00 ou
1:30
1:30
01:30 ou
02:00
02:00 ou
02:30
02:30 ou
3:00
3:00
03:00 ou
03:40
Sintéticos
Baixa Temperatura
Tempos de secagem após lavagens a velocidades inferiores
1 kg
2 kg
3 kg
Automática
(Horas:Minutos)
0:40 - 0:50
0:50 - 1:00
1:00 - 1:30
Por tempo
(Horas:Minutos)
0:40 ou 1:00
0:40 ou 1:00
0:40 ou 1:00 ou 1:30
Acrílicos
Baixa Temperatura
Tempos de secagem após lavagens a velocidades inferiores
1 kg
2 kg
Automática
(Horas:Minutos)
0:40 - 1:20
1:20 - 2:20
Por tempo
(Horas:Minutos)
0:40 ou 1:00 ou 1:30
1:30 ou 2:00 ou 2:30
28
Advertências e sugestões
! Este electrodoméstico foi concebido e fabricado em conformidade com as normas internacionais em matéria de segurança.
Estas advertências são fornecidas por razões de segurança e
devem ser observadas com atenção.
Segurança geral
• A parte final de um ciclo da máquina de enxugar roupa ocorre
sem calor (ciclo de arrefecimento) para garantir que a carga
permaneça a uma temperatura que não lhe cause danos.
• A presente máquina de secar roupa não deve ser utilizada
por pessoas (incluindo crianças) com capacidades físicas,
sensoriais ou mentais reduzidas ou sem experiência e conhecimentos, salvo se supervisionadas ou se tiverem recebido
instruções sobre a utilização do dispositivo por parte de uma
pessoa responsável pela sua segurança.
• A presente máquina de secar roupa foi concebida para uso
doméstico e não profissional.
• Não toque no electrodoméstico com os pés descalços nem
com as mãos ou os pés molhados.
• Desligue o electrodoméstico da rede de alimentação eléctrica, puxando pela ficha e nunca pelo cabo.
• Não deixe que as crianças se aproximem do electrodoméstico quando este está a funcionar. Após a utilização, desligue
a máquina de secar roupa e desligue a ficha da rede de
alimentação eléctrica. Mantenha a porta da máquina de
secar roupa fechada para evitar que as crianças a utilizem
nas suas brincadeiras.
• As crianças devem ser mantidas sob vigilância para evitar
que brinquem com a máquina.
• O electrodoméstico deve ser instalado correctamente e deve
ter uma ventilação adequada. A admissão de ar da parte
da frente da máquina de secar roupa e os respiradouros da
parte posterior não devem nunca ficar obstruídos (consulte
Instalação).
• Nunca utilize a máquina de secar roupa sobre a alcatifa se a
altura do pêlo impedir a entrada do ar pela base da máquina.
• Certifique-se de que a máquina está vazia antes de a carregar.
•
A parte posterior da máquina de secar roupa pode ficar
muito quente:
não toque nunca nela quando a máquina estiver a funcionar.
• Nunca utilize a máquina de secar roupa se o filtro, o recipiente de recolha da água e a Bomba de Calor não estiverem
correctamente posicionados (consulte Manutenção).
• Não utilize amaciador líquido para tecidos na máquina de
secar roupa, adicione-o antes no último enxaguamento do
ciclo de lavagem.
• Não sobrecarregue a máquina de secar roupa (consulte
Roupa para as dimensões máximas de carga).
• Não introduza peças de roupa completamente molhadas.
• Carregue na máquina apenas peças de roupa lavadas com
água e sabão, enxaguadas e centrifugadas. A secagem de
peças que NÃO tenham sido lavadas com água constitui
perigo de incêndio.
• Siga sempre com atenção todas as instruções indicadas nas
etiquetas de lavagem (consulte Roupa).
• Não coloque peças de roupa que tenham sido tratadas com
produtos químicos.
• Nunca seque peças contaminadas com substâncias
inflamáveis (óleo de cozinha, acetona, álcool, petróleo,
querosene, substâncias para remoção de nódoas, terebintina, ceras, substâncias para remoção de cera e laca para
cabelo), a não ser que tenham sido lavadas em água quente
com uma quantidade adicional de detergente.
• Não seque borracha, artigos e peças com base de borracha, travesseiros com enchimento em espuma de borracha,
espuma de látex, borracha, plástico, toucas de banho,
tecidos resistentes à água, calcinhas para usar com fraldas
ou revestimentos, polietileno e papel.
• Retire todos os objectos dos bolsos, especialmente os
isqueiros (risco de explosão).
• Não carregue a máquina com peças grandes e excessivamente volumosas.
• Não seque fibras acrílicas a altas temperaturas.
• Complete todos os programas com a respectiva fase de
secagem a frio.
• Não desligue a máquina de secar roupa quando contiver
ainda peças quentes.
• Limpe o filtro após cada utilização (consulte Manutenção).
• Esvazie o recipiente de recolha da água após cada utilização
(consulte Manutenção).
• Limpe regularmente a Bomba de Calor (consulte Manutenção).
• Evite a acumulação de resíduos de lã em torno da máquina
de secar roupa.
• Não suba para o painel superior da máquina de secar roupa,
pois pode danificá-la.
• Respeite sempre as normas e as características eléctricas
(consulte Instalação).
• Adquira sempre acessórios e peças de reposição originais
(consulte Assistência).
! ATENÇÃO: não pare nunca a máquina de secar roupa antes do
fim do ciclo de secagem, a não ser que todas as peças sejam
removidas rapidamente e estendidas para dissipar o calor.
Informações sobre a reciclagem e a
eliminação
No âmbito do nosso constante empenhamento em defesa do
meio ambiente, reservamo-nos o direito de utilizar componentes reciclados de qualidade para reduzir os custos do cliente e
minimizar o desperdício de materiais.
• Eliminação dos materiais de embalagem: siga as normas
locais para que a embalagem possa ser reciclada.
• Para reduzir o risco de acidentes com crianças, retire a porta
e a ficha, e corte o cabo de alimentação rente ao aparelho.
Elimine estes componentes separadamente para ter a certeza de que o electrodoméstico não volta a ser ligado a uma
tomada de corrente eléctrica.
Desmantelamento dos electrodomésticos velhos
A directiva Europeia 2002/96/CE relativa aos resíduos de
equipamentos eléctricos e electrónicos (REEE) prevê que
os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos que
deixaram de ser utilizados devem ser recolhidos separadamente
para optimizar a taxa de recuperação e reciclagem dos materiais
que os compõem e impedir potenciais danos à saúde e ao meio
ambiente. Este aparelho utiliza uma bomba de calor lacrada,
que contém gases fluorados que devem ser recuperados e
eliminados. O símbolo do contentor de lixo barrado com uma
cruz está presente em todos os produtos para lembrar o dever
de recolha selectiva. Para mais informações sobre o correcto
desmantelamento dos electrodomésticos, contacte o serviço
público especializado ou os revendedores.
Economia energética e respeito pelo
meio ambiente
• Antes de secar as peças de roupa, torça-as para eliminar
a maior quantidade de água possível (se antes utilizar uma
máquina de lavar, defina um ciclo de centrifugação). Deste
modo, pode economizar energia durante a secagem.
• Se utilizar sempre a máquina com carga plena, pode economizar energia: peças únicas e cargas pequenas demoram
mais tempo a secar.
• Limpe o filtro no fim de cada ciclo para controlar os custos relacionados com o consumo energético (consulte Manutenção).
29
PT
Cuidados e manutenção
PT
Interrupção da alimentação eléctrica
! Desligue a máquina de secar roupa quando não estiver a
funcionar, bem como durante as operações de limpeza e de
manutenção.
Limpeza do filtro no fim de cada ciclo
O filtro é um componente fundamental para a secagem: a sua
função consiste em recolher os resíduos de lã e o cotão que se
formam durante a secagem. No fim da secagem, limpe o filtro
enxaguando-o com água corrente ou limpando-o com o aspirador. Se o filtro se obstruir, o fluxo de ar no interior da máquina de
secar roupa pode ficar seriamente comprometido: os tempos de
secagem prolongam-se e o consumo de energia aumenta. Além
disso, podem verificar-se danos na máquina de secar roupa.
O filtro encontra-se em frente ao vedante da máquina de
secar (consulte a figura).
Remoção do filtro:
1. Puxe para cima a pega de
plástico do filtro (consulte a
figura).
2. Remova os resíduos de lã
do filtro e volte a colocá-lo
correctamente. Certifiquese de que o filtro fica bem
encaixado, rente ao vedante
da máquina.
! Não utilize a máquina de
secar roupa sem antes
ter recolocado o filtro no
respectivo lugar.
Controlo do tambor no fim de cada ciclo
Rode manualmente o tambor para retirar as peças de roupa
mais pequenas (lenços) que possam ter ficado no interior da
máquina.
Limpeza do tambor
Filtro
Admissão
de ar
Bomba de Calor
Fechos
30
Tampa da Bomba
de Calor
Pega
Retire o recipiente da máquina e esvazie-o num lavatório
ou noutro recipiente de descarga adequado e, em seguida,
reposicione-o correctamente.
Verifique sempre o recipiente de recolha e esvazie-o antes
do início de um novo programa de secagem.
Limpeza do filtro da Bomba de Calor
• Periodicamente, a cada 5 ciclos, extrair o Filtro da Bomba
de Calor e limpá-lo, de modo a eliminar eventuais resíduos
de penugem da superfície do filtro. Para tanto, lavá-lo com
água corrente ou aspirar os resíduos com aspirador de pó.
Recomendamos, todavia, a limpeza deste filtro após cada
ciclo, para optimizar o desempenho de secagem.
Como remover a unidade Filtro da Bomba de Calor:
1. Desligar a ficha de alimentação e abrir a porta.
2. Extrair a tampa do Filtro da Bomba de Calor: girar as 4
molas até a posição vertical e extrair a unidade do filtro.
3. Separar as duas partes do filtro
e remover a eventual penugem da
superfície interna da rede do filtro.
! ATENÇÃO: a parte dianteira da
bomba de calor é realizada com
finas chapas metálicas. Quando
for limpá-lo, remova ou reposicione a
unidade filtrante para a limpeza, preste
atenção para não danificá-lo e para
não se cortar.
4. Caso haja um acúmulo de lanugem sobre as chapas do
condensador, limpe com atenção utilizando um pano húmido,
uma esponja ou um aspirador de pó. Não limpe com os dedos.
5. Reacoplar as duas partes do filtro, limpar a superfície do
vedante e inserir o filtro no seu alojamento; girar as quatro molas
na posição horizontal e certificar-se de que estejam bem firmes.
Limpeza da máquina de secar roupa
! Para a limpeza do tambor, não utilize detergentes abrasivos, lã de aço ou agentes de limpeza para aço inoxidável.
Pode formar-se uma película colorida no tambor de aço
inoxidável, fenómeno que pode ser causado por uma
combinação de água e/ou de agentes de limpeza, como o
amaciador de lavagem. Esta película colorida não afecta o
desempenho da máquina de secar roupa.
Recipiente
de recolha da
água
Esvaziamento do recipiente de recolha
da água no fim de cada ciclo
• As partes externas de metal e de plástico e as partes de
borracha podem ser limpas com um pano húmido.
• Periodicamente (cada 6 meses), limpe com o aspirador
a grelha de admissão de ar dianteira e os respiradouros
da parte posterior da máquina para remover eventuais
depósitos de cotão, resíduos de lã e poeira. Além disso,
remova os depósitos de cotão da parte da frente do condensador e das áreas do filtro, utilizando ocasionalmente
o aspirador.
! Não utilize solventes nem abrasivos.
! A máquina de secar roupa utiliza componentes de esferas
que não necessitam de lubrificação.
! Solicite um controlo regular da máquina de secar roupa por
pessoal técnico autorizado para garantir a segurança dos
componentes eléctricos e mecânicos (consulte Assistência).
Problemas e soluções
Se lhe parecer que a máquina de secar roupa não está a funcionar correctamente, antes de contactar o Centro de Assistência
(consulte Assistência), consulte atentamente as seguintes sugestões para a resolução dos problemas.
PT
Problema:
Possíveis causas/ Soluções:
A máquina de secar roupa não arranca.
• A ficha não ficou bem encaixada na tomada eléctrica para que possa fazer contacto.
• Ocorreu um corte de corrente.
• O fusível está queimado. Tente ligar outro electrodoméstico na mesma tomada.
• Se utilizar uma extensão, tente inserir a ficha da máquina de secar roupa directamente na
tomada.
• A porta não foi fechada correctamente.
• O programa não foi definido correctamente (consulte Como efectuar uma secagem).
• Não foi pressionado o botão START/PAUSE (consulte Como efectuar uma secagem).
O ciclo de secagem não se inicia.
• Foi definido um tempo de retardamento (consulte Programas e opções).
• Foi premido o botão de START/PAUSE; Antes de iniciar a máquina de secar roupa, é
necessário aguardar um breve período de atraso. Aguarde o início da secagem, não volte
a premir o botão de START/PAUSE: caso contrário, a máquina passa para o modo de
pausa e não inicia a secagem.
Os tempos de secagem são longos.
• O filtro não foi limpo (consulte Manutenção).
• O recipiente de recolha da água deve ser esvaziado? O indicador luminoso “Esvaziar
recipiente” fica intermitente e é apresentada a mensagem “H2O” (consulte
Manutenção).
• O filtro da Bomba de calor deve ser limpo (consulte Manutenção).
• A temperatura definida não é adequada ao tipo de tecido que se pretende secar
(consulte Programas e opções).
• Não foi seleccionado o tempo de secagem correcto para esta carga (consulte Roupa).
• A grelha de admissão de ar ou os respiradouros da parte posterior estão obstruídos
(consulte Instalação e Manutenção).
• As peças de roupa estão demasiado molhadas (consulte Roupa).
• A máquina de secar roupa está sobrecarregada (consulte Roupa).
O indicador luminoso “Esvaziar
recipiente” fica intermitente, mas a
máquina está a funcionar há pouco
tempo.
• É provável que o recipiente de recolha da água não tenha sido esvaziado no início do
programa. Não espere pelo sinal de esvaziamento da água. Verifique sempre o recipiente
e esvazie-o antes do início de um novo programa de secagem (consulte Descrição da
máquina de secar roupa).
O indicador luminoso “Esvaziar recipiente” está aceso, mas o recipiente
de recolha da água não está cheio.
• É normal: o indicador luminoso “Esvaziar recipiente” fica intermitente quando o recipiente
está cheio. Se o indicador luminoso estiver aceso sem intermitência, indica apenas que
o recipiente de recolha deve ser esvaziado (consulte Descrição da máquina de secar
roupa).
O programa termina e as peças de
roupa estão mais húmidas que o
previsto.
! Por razões de segurança, os programas da máquina de secar roupa têm uma duração
máxima de 4 horas. Se um programa automático não tiver detectado a humidade final
necessária dentro deste intervalo, a máquina de secar conclui o programa e pára.
Verifique os pontos supramencionados e repita o programa. Se as peças de roupa
continuarem húmidas, contacte o Centro de Assistência (consulte Assistência).
No visor, é apresentado o código F
seguido de um ou dois números, e
os indicadores luminosos de opção e
o indicador luminoso da pausa ficam
intermitentes.
• Se o visor mostrar a letra F seguida por um ou dois algarismos, desligar o aparelho,
extrair a ficha, limpar o filtro (ver manutenção). Sucessivamente, inserir novamente a
ficha de alimentação, ligar o aparelho e iniciar um novo programa de secagem. Se a
mensagem persistir, anotar o algarismo e contactar o centro de Assistência (consulte
Assitência).
No visor, é apresentada por breves
instantes a indicação “dOn” a cada 6
segundos.
• A máquina de secar roupa encontra-se no modo “Demo”. Mantenha premidos os botões
ON/OFF e START/PAUSE durante 3 segundos. No visor, é apresentada a indicação
“dOn” durante 3 segundos e a máquina de secar roupa retoma o seu funcionamento
normal.
O Tempo restante altera-se durante
a secagem.
• O tempo restante é constantemente monitorizado durante o ciclo de secagem e o tempo
é alterado para apresentar a melhor estimativa possível. O tempo visualizado pode
aumentar durante o ciclo, o que é normal.
A máquina de enxugar é ruidosa nos
primeiros minutos de funcionamento.
• Isto é normal, sobretudo se a máquina de enxugar ficou inutilizada por algum tempo. Se
o ruído persistir durante todo o ciclo, contacte o centro de assistência técnica.
31
Assistência
PT
Sistema com bomba de calor
Esta máquina de secar roupas é equipada com um sistema
com bomba de calor para secar a sua indumentária. Para
permitir o seu funcionamento, a bomba de calor utiliza
gases com efeito de estufa (gases fluorados) que são
contemplados pelo protocolo de Kyoto. Os gases F são
contidos numa unidade hermeticamente lacrada. Esta
unidade lacrada contém 0,34 kg de gás R134aF que é um
agente arrefecedor.
Se a unidade estiver danificada, deve ser substituída com
uma outra nova. Para maiores informações, contactar o
centro de assistência mais próximo.
Nota: Os gases contidos numa unidade lacrada não são
perigosos para a saúde, mas se vazarem terão impacto
sobre o aquecimento global.
Peças de reposição
Esta máquina de secar roupa é uma máquina complexa.
Tentar repará-la pessoalmente ou por pessoal não qualificado pode colocar em risco a integridade física das pessoas,
danificar a máquina e anular a garantia que cobre as peças
de reposição.
Em caso de problemas com o uso desta máquina, contacte
sempre um técnico autorizado.
Constitui crime o fato duma pessoa não qualificada efectuar
qualquer assistência ou reparo que comporte a danificação
da bomba de calor lacrada.
As peças de reposição foram concebidas especificadamente para este electrodoméstico e não devem ser usadas para
outros fins
Antes de contactar o Centro de Assistência:
• Siga o guia de resolução de problemas para tentar resolver
a avaria pessoalmente (consulte Problemas e soluções).
• Caso contrário, desligue a máquina e contacte o Centro
de Assistência mais próximo de si.
Dados para comunicar ao Centro de Assistência:
• Nome, endereço e código postal;
• número de telefone;
• tipo de avaria;
• data de aquisição;
• modelo do aparelho (Mod.);
• número de série (S/N) da máquina de secar roupa.
Estas informações encontram-se na etiqueta de dados
situada na parte posterior do óculo.
Programas comparativos
• Programas recomendados para o teste comparativo da EN61121.
Programa (EN61121) Programa a seleccionar
Dimensão da carga
Secagem algodão
Algodão Armário
7,5 kg
Algodão secagem passagem a ferro
Algodão Passagem a ferro
7,5 kg
Tecido fácil
Sintéticos Armário
3 kg
! Nota: esta não é uma lista exaustiva das opções de programa (consulte Início e programas).
Este electrodoméstico está em conformidade com a seguintes directivas CEE:
- 2006/95/CEE (Dispositivos de baixa tensão);
- 89/336/CEE, 92/31/CEE, 93/68/CEE (Compatibilidade electromagnética).
32
Instruction manual
TUMBLE DRYER
Contents
EN
Important information, 34-35
EN
English
Installation, 36
Where to install the tumble dryer
Ventilation
Electrical connections
Levelling the tumble dryer
Preliminary information
Description of the tumble dryer, 37-38
Features
Control panel
How to carry out a drying cycle, 39
Starting and selecting a programme
Programmes and options, 40-41-42
IDCE 845 A
Programme chart
Special programmes
Options
Opening the door
Laundry, 43-44
Sorting laundry
Care labels
Special garments
Drying times
Warnings and suggestions, 45
General safety
Information on recycling and disposal
Saving energy and respecting the environment
Care and maintenance, 46
!
This symbol reminds you to read this instruction manual.
! Keep this manual at hand for immediate reference whenever
necessary. Always store this manual close to the tumble dryer and
remember to pass it on to any new owners when selling or transferring the appliance, so they may familiarise with the warnings
and suggestions herein contained.
Disconnecting the power supply
Cleaning the filter after each cycle
Checking the drum after each cycle
Emptying the water container after each cycle
Cleaning the Heat Pump Filter
Cleaning the tumble dryer
Troubleshooting, 47
Assistance, 48
! Read these instructions carefully: the following pages contain
important information on installation and useful suggestions for
operating the appliance.
33
Important information
EN
To ensure that the condenser dryer functions
efficiently, the following routine maintenance
procedures must be carried out:
Fluff filter – CLEAN off any fluff build-up on the
filter after each drying cycle.
Failure to clean the filter after each drying cycle
can undermine drying performance as the machine
takes longer to dry and thus consumes more
energy.
Water container – empty the water container after
each drying cycle.
Step 1
Open the dryer door by pressing
it as shown in the picture.
2
Step 1
Pull the water container towards
you and remove it completely
from the dryer.
Step 2
Empty all the water in the water
container.
Step 2
Pull out the filter (using two
fingers).
Step 3
Clean off any fluff build-up on the
internal surface of the filter.
Step 3
Replace the water container
making sure that it is securely
fixed.
Failure to empty the water container may cause the
following:
- The dryer stops heating (thus the load may still be
damp at the end of the drying cycle).
- The “Empty water container” LED activates to
show that the water container is full.
Filling of the Water Container
Step 4
Replace the filter – never operate
the dryer without the filter in
place.
34
When the dryer is first used water will not
immediately enter the water container as the pump
needs to be primed. This is done automatically
and will take a few minutes, during this period the
efficiency of the drying process is not affected.
Heat Pump Filter Unit - You must clean the fluff
from the filter every five drying cycles to maintain
the correct functioning of your dryer !
However for optimum performance and to save
energy we recommend that it is cleaned before
each drying cycle.
EN
Step 1
Open the heat pump filter
Cover.
- hold the handle and pull
towards you.
Step 5
Refit the filter unit - ensure that the unit is pushed in fully,
then turn all 4 clips into the horizontal position to lock the
cover.
Step 2
Remove the filter unit by
rotating the 4 clips to the
vertical position then pulling
the filter unit towards you.
(There may be some water in
the filter this is normal).
Failure to clean Heat Pump Filter will reduce the
drying performance and could cause premature
failure of your dryer.
To maintain optimum drying performance we
recommend you clean this filter after every drying
cycle.
! Warning: The front of the heat pump is made from thin
metal plates.
Take care that you do not damage these or cut yourself
when cleaning, removing or replacing the filter unit.
Step 3
If there is any build up of
fluff on the plates Carefully
clean this off with a damp
cloth, sponge or vacuum
cleaner.
Never use your Fingers.
Step 4
Seperate the two parts of
the filter unit, clean any fluff
deposits from the inside
surface of the filter mesh.
Clean the seals.
Assemble the two parts.
35
Installation
Electrical connections
10 mm
• Install the dryer far from gas
ranges, stoves, radiators or
hobs, as flames may damage it.
If the dryer is installed below a
worktop, ensure there are 10
mm between the upper panel of
the dryer and any objects above it, and 15 mm between the
sides of the machine and the
walls or furniture units adjacent
to it. This ensures adequate air
circulation.
15 mm
15 mm
Ventilation
• The room must be adequately ventilated while the dryer is
running. Make sure that the dryer is installed in a room free
of humidity and with adequate air circulation. The flow of air
around the dryer is essential to allow water to condense during drying; the dryer will not function properly if it is placed
in an enclosed space or inside a cabinet.
! Some condensation may form if the dryer is used in a small
or cold room.
! We do not recommend that the dryer is installed in a
cupboard but the dryer must never be installed behind a
lockable door, a sliding door or a door with a hinge on the
opposite side to that of the dryer door.
Water drain
If your dryer is installed next to a drain the water can be
plumbed into this drain. This does away with the need to
empty the water container. If the dryer is stacked onto or
installed next to a washing machine it can share the same
drain. The height of the drain must be less than 3’ (1 m)
from the bottom of the dryer. Remove existing hose from
position shown in picture A and fit a suitable length of hose
and connect as shown in picture B.
! Make sure that the hose is not squashed or kinked
when the dryer is in its final location.
Before plugging the appliance into the socket, check the
following:
• Make sure your hands are dry.
• The socket must have an earth connection.
• The socket must be able to withstand the machine’s
maximum power output as indicated on the data plate (see
Description of the tumble dryer).
• The power supply voltage must fall within the values indicated on the data plate (see Description of the tumble dryer).
• The socket must be compatible with the machine’s plug. If
not, either the socket or the plug must be replaced.
! Do not use extension cords.
! The tumble dryer must not be installed in outdoor spaces,
even if sheltered. It may be very dangerous to expose this
appliance to rain and thunderstorms.
! Once dryer installation is complete, the electric cord and
plug must be at hand.
! The electric cord must not be bent or crushed.
! If the plug to be replaced is of the moulded-on type, it
must be disposed of in a safe way. DO NOT leave it where it
can be plugged into a socket and cause electric shocks.{}
! The electric cord must be regularly checked and replaced
with a cord specifically designed for this dryer; it must then
be installed by an authorised technician only (see Assistance). New or longer electric cords are supplied by authorised
dealers at a supplementary cost.
! The manufacturer declines all responsibility for failure
to observe these instructions.
! When in doubt about the above indications, contact a
qualified electrician.
Levelling the tumble dryer
The dryer must be installed level for correct operation.
1
2
2
1
Less than 1m
EN
Where to install the tumble dryer
Picture A
Picture B
When you have installed your dryer in its final location check
that it is level first side-to-side, then front to back. If the dryer is
not level, adjust the two legs up or down until your dryer is level.
Preliminary information
Once the tumble dryer is installed, clean the inside of the
drum before operating it and remove any dirt accumulated
during transportation.
Warning ! Before you use your dryer ensure that its has
been in a upright position for at least 6 hours.
36
Description of
the tumble dryer
Features
Opening the door
EN
Rating plate
Water container
Press
the door
Model
& Serial
Numbers
Filter
Heat Pump
Filter Unit
(cover open)
Air
intake
grille
Heat Pump Filter
Unit cover handle
(Pull here to open)
Ajustable feet
(to level dryer)
Control panel
On/Off
button
Options
Timed Drying
buttons and
indicator lights
button
Programme
selection knob
Delay start
button
Start/Pause button
and indicator light
Display
Clean filter
indicator light
Clean Heat
Pump Filter
Empty water
container indicator light
indicator light
Cycle
phases
Timed
drying
icon
Delay
start icon
37
EN
ON/OFF/Reset button
Pressing the button normally will cause the machine to switch on or off. If the button is pressed for 3 seconds while the dryer is in use,
the machine will switch off and the running cycle will reset.
Programme selection knob
Allows for setting the programme: turn until the indicator points towards the desired programme (see Starting and selecting a programme).
Options buttons
Allows selection of the options available for the selected programme. The respective indicator lights turn on when the option has been
selected (see Programmes and options).
START/PAUSE button and indicator light
When the green light flashes slowly, press the button to start the programme. When the cycle is under way, the indicator light remains on. Press the button again to put the programme in the pause mode; the indicator light turns orange and starts flashing again.
Press the button again to resume the programme from the point it was interrupted (see Starting and selecting a programme).
Display
In section A, the selected “Timed drying” value is displayed; if the “Delay start” function was set, the time remaining to the start of the
selected programme will appear.
The duration of the selected programme is also displayed in this section.
In section B, the phase of the running programme is displayed:
Sun icon
: Drying cycle
Fan icon
: Cold air cycle
In section C, the maintenance indicator lights are displayed (Empty water container indicator light
Clean Heat pump filter unit indicator light)
, see Indicator lights.
, Clean filter indicator light
,
B
C
A
Indicator lights
The indicator lights provide important information. They indicate the following:
The “Empty water container” indicator light
signals that the water container must be emptied.
If the water container fills during the course of the programme, the LED lights up. The dryer automatically starts a cold air cycle and
the START/PAUSE LED flashes orange. Press the START/PAUSE button to resume the cycle from the point it was interrupted.
In order to avoid this procedure, always empty the water container after using the tumble dryer (see Maintenance).
Before each programme, the “Clean filter” indicator light
(see Maintenance).
The “Clean Heat pump filter unit” indicator light
recommend you clean it after each cycle).
38
signals the fundamental importance of cleaning the filter before each load
indicates that you must clean the Heat pump filter every 5 cycles (however, we
How to carry out a
drying cycle
Starting and selecting a programme
EN
1. Plug the dryer into the power supply socket.
2. Select the programme according to the type of laundry (see Laundry).
3. Open the door, ensure that the filter is clean and securely placed and that the water container is empty and correctly slotted (see
Maintenance).
4. Load the machine, making sure that no piece of laundry gets between the door and the relative seal. Close the door.
5. Press the ON/OFF button to start the machine.
6. After consulting the programme chart and the indications for each type of fabric (see Laundry), turn the Programme selection
knob towards the programme corresponding to the type of laundry to be dried (see Programmes and options).
! Warning: If the position of the programme selection knob changes after pressing the START/PAUSE button, the selected programme will NOT be modified. To modify the programme, press the START/PAUSE button to put the programme in pause mode (the
indicator light flashes orange), then select a new programme and the relative options. Press the START/PAUSE button to start the
new programme.
7. Select the ”Timed Drying” function by pressing the timed drying button until the required time is dispayed (see Programmes and
options).
8. If necessary, set the time of the delayed start and any other options (see Programmes and options).
9. Press the ALARM
button to sound a buzzer signalling the end of the programme.
10. Press the START/PAUSE button to start the drying cycle. The display will show the approximate time remaining.
Laundry can be checked while the drying programme runs and any garments already dry can be removed, while drying continues
for the remaining items. After closing the door, press the START/PAUSE button to resume machine operation.
If you open the door to check your laundry you will extend the drying time as the heat pump compressor will not start until 5 minutes
after you close the door and pressed the start Button.
11. The final COLD DRYING phase (i.e. the fabrics are cooled) activates during the last few minutes of the drying programme;
always allow this phase to terminate.
12. A buzzer signals when the programme ends (provided the option was selected). The word “End” will appear on the display.
Open the door, remove the laundry then clean the filter and replace it. Empty the water container and put it back in its slot (see
Maintenance).
If the “Post anti-crease” option was selected and laundry is not removed immediately, the drum will rotate garments at intervals for
10 hours or until the door is opened.
13. Disconnect the dryer from the power supply.
Standby mode
This tumble dryer, in compliance with new energy saving regulations, is fitted with an automatic standby system which is enabled
after about 30 minutes if no activity is detected. Press the On/Off button briefly and wait for the machine to start up again.
39
Programmes and options
EN
Programme chart
Programme
Max.
load
(kg)
Compatible options
Cycle
duration
Energy Saver
1
Alarm – Pre anti-crease – Post anti-crease – Delay start
2 Eco Shirts
1
Alarm – Pre anti-crease – Post anti-crease – Delay start
3 Eco Synthetics
1
Alarm – Pre anti-crease – Post anti-crease – Delay start
Cotton
4 Ready to Wear
Max. Alarm – Pre anti-crease – Post anti-crease – High heat – Timed drying – Delay start
5 Cotton Cupboard
Max. Alarm – Pre anti-crease – Post anti-crease – High heat – Timed drying – Delay start
6 Cotton Hanger
Max. Alarm – Pre anti-crease – Post anti-crease – High heat – Timed drying – Delay start
7 Cotton Iron
Max. Alarm – Pre anti-crease – Post anti-crease – High heat – Timed drying – Delay start
Special
8 Synthetics
3
Alarm – Pre anti-crease – Post anti-crease – High heat – Timed drying – Delay start
9 Delicates
2
Alarm – Pre anti-crease – Post anti-crease – Timed drying – Delay start
10 Wool
1
Alarm
11 Jeans
3
Alarm – Pre anti-crease – Post anti-crease – Delay start
Sport
12 Special Shoes
1 pairs Alarm
13 Sportwear
4
Alarm – Pre anti-crease – Post anti-crease – Delay start
14 Outwear
2
Alarm – Pre anti-crease – Post anti-crease – Delay start
Partial
Easy iron
2,5
Alarm
Refresh
-
Alarm
The duration of the wash cycles can be checked on the display.
1 Eco Cotton
Energy Saver Cycles
The Energy Saver Cycles reduce energy consumption and so they not only help the environment, they also cut your energy bill!
Energy Saver Cycles are available for several different types of fabric, there is one you can use with cottons, there is one specially
for shirts and there is one for use with synthetic fabrics. They have all been designed to guarantee excellent drying performance for
small loads.
Energy Saver Cycles give the best drying results thanks to perfect temperature regulation and to accurate humidity detection which
is optimized to obtain the best result on small load.
Delicates
• This is a programme for drying your Delicate Clothes i.e. Acrylics.
• It can be used for load sizes up to 2.0 kg.
• This programme will take about 2:00 (hrs:mins), but may take longer depending on the size and density of the load and the spin speed used in your washer.
• Loads dried using this programme are usually ready to use, but on some garments may be slightly damp. If this is found try removing the load and open them out or turn inside out then run the programme again for a short period.
Wool Programme
This programme is specific for items that withstand tumble drying and are labelled with the symbol. It is suitable for loads of up
to 1 kg (about 3 jerseys). We recommend turning the garments inside out before drying them. This programme lasts about 1:00
(hrs:mins), although it may last longer depending on the size and density of the load and on the spin speed used during the wash
cycle. Garments dried with this programme are usually ready to be worn, although the edges of heavier garments may be slightly
damp. Leave them to dry naturally, as an additional drying process may damage them.
Unlike other materials, the shrinking process in wool is irreversible, i.e. the garment does not resume its original dimension and
shape.
This programme is not suited for acrylic items.
40
40
Jeans Programme
This programme is suited to washing cotton denim jeans. Turn the front pockets inside out before drying the jeans. It is suitable for
loads of up to 3 kg (about 4 pairs).
This programme lasts about 1:25 (hrs:mins), although it may last longer depending on the size and of the load and on the spin speed used in the wash cycle. Garments dried using this programme are usually ready to be worn, though edges and seams may be
slightly damp. In this occurs, turn the jeans inside out and reactivate the programme for a short while.
Use this cycle for 100% cotton garments only; do not mix dark and light colours and avoid using this programme for garments with
embroidery and accessories (elastic strings around the waist area, brooches, etc.); turn pockets inside out.
Special Shoes Programme
This programme is specific for drying sports shoes of sizes 37-46. The shoes must have been previously washed and spun at a
minimum spin speed of 400 revolutions.
A specific shoe rack is provided and must be used, otherwise the dryer will be damaged if shoes are dried in the drum. Remove the
filter from its holder on the front part of the dryer and position the shoe rack.
Place shoelaces inside the shoes then load with the tips of the shoes facing downwards and the soles frontwards.
Drying times vary according to the shape and type of the shoe. If the shoes are not completely dry at the end of the programme,
restart the programme.
Do not dry shoes that have gel or flashing lights inside them. Only dry shoes made of synthetic material or rope. Once the programme ends, remove the shoe rack and replace the filter into its holder.
Sportwear Programme
This programme is studied for safely drying garments such as tracksuits and shorts bearing the symbol. It is ideal for clothes which
do not need to be dried fully. Suitable for loads of up to 4 kg, it lasts about 1:20 (hrs:mins), although it may last longer depending on
the size and density of the load and of the spin speed used during the wash cycle. We suggest turning garments inside out before
drying them.
Outwear Programme
This programme is specific for drying water-repellent fabrics and sports jackets (e.g. Gore-Tex, polyester, nylon). Drying the garment
after a wash cycle has a beneficial effect as it reactivates the garment’s water-repellent treatment.
It can be used for loads of up to 2 kg. The programme lasts about 2:00 (hrs:mins), although it may last longer depending on the size
and density of the load and on the spin speed used during the wash cycle.
Easy Iron
A short 10-minute programme that relaxes the garment’s fibres in order to facilitate ironing and folding.
This programme is particularly recommended for cotton or mixed cotton fabrics.
For optimal results, do not overload the drum (the following values refer to the weight of dry garments):
Fabric: maximum load
Cotton and mixed cotton: 2.5 kg
Synthetic garments: 2 kg
Jeans: 2 kg
Empty the dryer as soon as the programme ends; hang, fold or iron garments then place them in the wardrobe. If this is not possible, repeat the programme.
As this is not a drying programme, it is not to be used for garments that are still wet.
The effect produced by the programme varies according to the characteristics of the each fabric: fabrics such as acrylic fibres or
Tencel® do not give the same results as traditional fibres (e.g. cotton).
Refresh
A short programme suitable for refreshing fibres and garments. It lasts about 20 minutes.
! As this is not a drying programme, it is not to be used for garments that are still wet.
41
EN
EN
Options
The options allow for customising the selected programme according to one’s own needs.
Timed drying
After selecting a programme, press the “Timed drying” button to enter a drying time. Every time this button is pressed, the duration of
the selected drying cycle appears on the display. When pressed the first time, the highest allowed value for the selected cycle appears
on the display. When pressed each of the following times, the set time is reduced until OFF appears.
The buzzer will activate if the timed drying option is not available.
The selected time is displayed after the start of the programme and cannot be modified after pressing the START/PAUSE button.
Delay Start
The start of some programmes (see Programmes and options) may be delayed up to 24 hours. Press the button repeatedly to enter
the desired delay time. Before setting a delayed start, make sure that the water container is empty and that the filter is clean.
Pre Anti-Crease
When this option is selected in addition to the “Delay start” option, the drum rotates garments at intervals during the delay period to
avoid creases forming.
Post Anti-Crease
When this option is selected, the drum rotates garments at intervals after the cold drying cycle has ended, in order to avoid creases
forming on garments if they cannot be immediately removed at the end of the programme. During this phase, the indicator light is
turned on.
High Heat
When a drying time is selected, pressing this button sets a high heat drying and the indicator light above the button lights up. The
timed programmes are pre-set to low heat.
Alarm
A buzzer sounds at the end of the drying cycle to signal that the programme has ended and the garments are ready to be removed.
Not all options are available on all programmes (see Programmes and options). If the button of an unavailable option is pressed, the
buzzer emits three signals. If an option is available, a single buzzer signal sounds and the option indicator light next to the button
lights up to confirm the selected option.
Opening the door
If the door is opened (or the START/PAUSE button is pressed) while a programme is running, the dryer stops and the following may
occur:
• The START/PAUSE button flashes orange.
• When a delayed start is running, the delay countdown continues. It is necessary to press the START/PAUSE button to resume
the “Delay start” programme. The “Delay start” indicator light flashes and the display visualises the time remaining to the start of the
selected programme.
• It is necessary to press the START/PAUSE button to resume the programme. The progress indicator lights signal the running phase and the START/PAUSE indicator light stops flashing and turns green.
• During the post anti-crease phase, the programme ends. Pressing the START/PAUSE button reactivates a new programme from
the beginning.
• By turning the Programme selection knob, a new programme is selected and the START/PAUSE indicator light flashes green. This
procedure can be used to select the Cold drying programme to cool garments if they are judged to be dry enough.
Press the START/PAUSE button to start the new programme.
Heat Pump Protection System
The heat pump sytem has a compressor protection feature, that operates if you open the door or there is a power disruption or you
turn off the dryer. This system will prevent the heat pump compressor from starting for 5 minutes after the door is closed and the
programme started.
Note: In the event of a power cut, turn the power switch off and remove the plug; when the electricity supply returns, press the
START/PAUSE button to resume the programme.
42
Laundry
Sorting laundry
Care labels
• Check the symbols on the care labels of the various garments to verify whether the garments can be safely tumble
dried.
• Sort laundry according to the type of fabric.
• Empty all pockets and check for loose buttons.
• Close zips and hooks and fasten belts and strings without
tightening them.
• Wring out garments to remove the maximum amount of
water possible.
Always check the care labels, especially when placing
garments in the tumble dryer for the first time. Below are the
most commonly used symbols:
May be tumble dried.
Do not tumble dry.
Tumble dry – high heat.
! Do not load the dryer when garments are dripping wet.
Tumble dry – low heat.
Maximum load sizes
Do not overload the drum.
The following values indicate the weight of dry garments:
Natural fibres: maximum 7.5 kg
Synthetic fibres: maximum 3 kg
Items not suitable for tumble drying:
• Items containing rubber parts or similar materials, or
plastic film covering (pillows, cushions or PVC sports
jackets), any type of inflammable object or objects containing inflammable substances (used towels containing
hairspray).
! Do not overload the dryer as this may result is reduced
drying performance.
• Glass fibres (certain types of draperies).
Typical weights
• Items marked with the ITLC symbol (“Special garments”)
, which may be washed using special household products. Follow instructions carefully.
Note: 1 kg = 1000 g
Garments
Blouse
Cotton
Other
Dress
Cotton
Other
150 g
100 g
500 g
350 g
• Large bulky items (duvets, sleeping bags, pillows, cushions, large bedcovers, etc.) that expand when dried and
hamper air circulation inside the tumble dryer.
700 g
Jeans
1,000 g
10 nappies
Shirt
• Items which have been previously dry cleaned.
300 g
200 g
Cotton
Other
T-shirt
125 g
Household linen
Duvet cover
(double bed)
Cotton
Other
1,500 g
1,000 g
Large tablecloth
700 g
Small tablecloth
250 g
Tea cloth
100 g
Bath towel
700 g
Hand towel
350 g
Double bed
sheet
500 g
Single bed sheet
350 g
When mixing synthetic fibres with cotton garments, the latter
may still be damp at the end of the drying cycle. If this happens, simply put them through a short drying cycle.
Note: when setting the duration of the drying cycle, remember that the cold drying phase runs during the last 3 minutes, during which the dryer does not dry the garments.
43
EN
EN
Special garments
• Amount of laundry: single items and small loads may take
longer to dry.
Blankets and bedcovers: acrylic items (Acilian, Courtelle,
Orion, Dralon) must be dried with great care at low heat.
Avoid drying for long periods.
• Drying: if items are to be ironed, they can be removed
from the dryer while still slightly damp. Items that require
complete drying can be left longer.
Creased or pleated garments: read the drying instructions
supplied by the manufacturer.
• Heat setting.
• Temperature of the room: the lower the temperature of the
room, the longer it will take for the dryer to dry clothing.
Starched garments: do not dry together with non-starched
items. Remove the maximum amount of starch solution possible before placing these items in the dryer. Do not over-dry:
starch turns powdery leaving garments limp – this defeats its
purpose.
• Bulk: certain bulky items require special care during the
drying process. We suggest removing these items and
replacing them in the dryer once they have been shaken
out: repeat this procedure several times during the course
of the drying cycle.
Drying times
! Do not over-dry items.
All fabrics contain natural dampness which helps to keep
them soft and fluffy.
Drying times are approximate and may vary depending on
the following:
• Amount of water retained by items after the spin cycle:
towels and delicate items retain a lot of water.
The drying times provided refer to the automatic Cupboard
dry programmes.
The Timed drying settings are also indicated to enable you
to select the most suitable timed option.
The weight refers to dry items.
• Fabrics: items of the same fabric, but with different texture
and thickness may have different drying times.
Automatic drying times
Cottons
High Heat
Drying times after 800-1000 rpm wash cycles
1 kg
2 kg
3 kg
4 kg
5 kg
6 kg
7 kg
7.5 kg
Automatic
(hrs:mins)
0:40-0:60
1:00-1:30
1:30-1:40
1:40-2:10
2:10-2:40
2:40-3:00
3:00-3:10
3:00-3:20
Timed
(hrs:mins)
0:40 or 1:00
1:00 or 1:30
1:30
1:30 or 2:00
2:00 or 2:30
2:30 or 3:00
3:00
3:00 or 3:40
Synthetics
Low Heat
Drying times on reduced spin in washing machine
1 kg
2 kg
3 kg
Automatic
(hrs:mins)
0:40 - 0:50
0:50 - 1:00
1:00 - 1:30
Timed
(hrs:mins)
0:40 or 1:00
0:40 or 1:00
0:40 or 1:00 or 1:30
Acrylics
Low Heat
Drying times on reduced spin in washing machine
1 kg
2 kg
Automatic
(hrs:mins)
0:40 - 1:20
1:20 - 2:20
Timed
(hrs:mins)
0:40 or 1:00 or 1:30
1:30 or 2:00 or 2:30
44
Warnings
and suggestions
! This appliance was designed and manufactured in com-
pliance with current international safety standards. The
following information is provided for safety reasons and must
be read carefully.
General safety
• The final part of a tumble dryer cycle occurs without heat
(cooling cycle) to ensure that the laundry is not damaged
due to excessive temperatures.
• This tumble dryer must not be used by persons (including
children) with physical, sensory or mental impairments or
with little experience and knowledge of the appliance, unless they are supervised or have been adequately instructed on its use by the person responsible for their safety.
• This tumble dryer is designed for domestic and nonprofessional use.
• Do not touch the appliance while barefoot or with wet
hands or feet.
• Unplug the appliance by pulling on the plug, not the cord.
• Do not allow children near the appliance while it is in
function. After use, switch the appliance off and unplug it.
Keep the appliance door closed to prevent children using
it as a toy.
• Children must be supervised to ensure that they do not
play with the appliance.
• The appliance must be correctly installed and receive
adequate ventilation. The air intake on the front part of the
dryer and the air vents on the rear must never be obstructed (see Installation).
• Never use the dryer on carpeting with high pile as this
may prevent air from entering the dryer from the base.
• Check whether the dryer is empty before loading it.
•
The rear part of the dryer may become very hot:
do not touch it while the appliance is in function.
• Do not use the dryer unless the filter, Water Container and
Heat Pump filter units are securely in place (see Maintenance).
• Do not use liquid fabric softener in the dryer; add it to the
final rinse of the wash cycle.
• Do not overload the dryer (see Laundry for the maximum
load sizes).
• Do not add items that are dripping wet.
• Tumble dry items only if they have been washed with water and detergent, and have been rinsed and put through
a spin cycle. Drying items that have NOT been washed
with water may cause the risk of fire.
• Always read the instructions on the care label carefully
(see Laundry).
• Do not tumble dry items that have been treated with
chemical products.
• Never tumble dry items that are contaminated with
inflammable substances (cooking oil, acetone, alcohol,
petrol, kerosene, stain removers, turpentine, waxes, wax
removers and hairspray), unless they have been washed
in hot water with an extra amount of detergent.
• Do not tumble dry rubber, rubber-backed articles and
garments, cushions with foam rubber padding, latex
foam, rubber, plastic, shower caps, water-resistant fabrics, nappy pants or liners, polyethylene and paper.
• Remove all objects from pockets, particularly lighters (risk
of explosion).
• Do not tumble dry large, excessively bulky items.
• Do not tumble dry acrylic fibres at high temperatures.
• Complete each programme with the relative cold drying
phase.
• Do not switch the tumble dryer off if items that are still
warm are inside it.
• Clean the filter after each use (see Care and maintenance).
• Empty the water container and put it back in place after
each use (see Care and maintenance).
• Clean the Heat Pump filter unit at regular intervals (see
Care and maintenance).
• Do not allow lint to build up around the tumble dryer.
• Avoid climbing on the top of the dryer as this may damage the appliance.
• Always comply with electrical regulations and requirements (see Installation).
• Always purchase original accessories and spare parts
(see Assistance).
! WARNING: Never stop the dryer before the end of the
drying cycle unless all items have been quickly removed and
hung in order to dispel heat.
Information on recycling and disposal
As part of our continual commitment towards environmental
protection, we reserve the right to use recycled quality components to reduce costs for our customers and to minimise
materials wastage.
• Disposing of the packaging materials: follow local regulations to allow for recycling of packaging materials.
• In order to minimise the risk of injury to children, remove the
door and plug, then cut the power supply cord flush with the
appliance. Dispose of these parts separately to prevent the
appliance from being connected to a power supply socket.
• This dryer has as a sealed heat pump unit containing F
gases which must recovered and destroyed.
Disposal of old household appliances
The European Directive 2002/96/EC on Waste
Electrical and Electronic Equipment (WEEE), requires
that old household electrical appliances must not be
disposed of in the normal unsorted municipal waste
stream. Old appliances must be collected separately in order
to optimise the recovery and recycling of the materials they
contain and reduce the impact on human health and the
environment.
This dryer has as a sealed heat pump unit containing F
gases which must recovered and destroyed.
The crossed out “wheeled bin” symbol on the product
reminds you of your obligation, that when you dispose of the
appliance it must be separately collected.
Consumers should contact their local authority or retailer
for information concerning the correct disposal of their old
appliance.
(In UK this is your Civic Amenity Household Waste Recycling
Centre).
Saving energy and respecting the environment
• Wring out items before tumble drying them to remove the
maximum amount of water possible (if they are previously
washed in a washing machine, select a spin cycle). This
ensures that energy is saved during tumble drying.
• Always use the tumble dryer at full load to save energy:
single items and small loads may take longer to dry.
• Clean the filter at the end of each cycle to reduce energy
consumption costs (see Care and maintenance).
45
EN
Care and maintenance
EN
Disconnecting the power supply
! Disconnect the dryer when not in use or during cleaning
and maintenance operations.
Cleaning the filter after each cycle
The filter is a fundamental component of the dryer: its function
is to collect lint and fluff that form during drying.
Clean the filter once drying is completed, by rinsing it under running water or cleaning it with a vacuum cleaner. Should the filter
become clogged, the flow of air inside the dryer will be seriously
hampered: drying times becomes longer and more energy is
consumed. Moreover, the dryer may become damaged.
The filter is located in front of the dryer seal (see Picture).
Removing the filter:
1. Pull the filter’s plastic handle upwards (see Picture).
2. Clean the fluff off the filter
and replace it correctly. Ensure that the filter is pushed
fully home.
! Do not use the dryer unless
the filter has been replaced in
its holder.
Checking the drum after each cycle
Rotate the drum manually to remove smaller items (handkerchiefs) that could have been left inside the dryer.
Cleaning the drum
! Avoid using abrasives, steel wool or stainless steel cleaning
agents to clean the drum. A coloured film may appear on the
stainless steel drum surface: it may be caused by a combination of water and/or cleaning agents such as wash-softeners.
This coloured film does not affect the dryer’s performance.
Emptying the water container after
each cycle
Cleaning the Heat Pump Filter Unit
• Periodically (every 5 drying cycles) remove Heat pump filter unit and clean any build up of fluff from the surface of the filter by rinsing it under running water or with your vacuum cleaner.
We however recommend that you clean this filter after every drying cycle to optimize the dryers performance.
To remove Heat pump filter unit:
1. Unplug the dryer and open the door.
2. Remove the filter unit by rotating the 4 clips to the vertical
position then pulling the filter unit towards you.
3. Separate the two parts of the filter
unit and clean the surface of the filter.
! Warning: The front of the heat
pump is made from thin metal
plates.
Take care that you do not damage
these or cut yourself when cleaning,
removing or replacing the filter unit.
4. If there is any build up of fluff on
the plates Carefully clean this off with a damp cloth,sponge
or vacuum cleaner. Never use your Fingers.
5. Assemble the two parts of the filter clean the surface of
the seals and replace with the 4 clips into the horizontal
position, sure that the catches have been secured.
Cleaning the tumble dryer
• The external metal, plastic and rubber parts can be cleaned with a damp cloth.
• Clean the front air intake grille regularly (every 6 months)
with a vacuum cleaner to remove any lint, fluff or dust
deposits. Furthermore, remove any lint deposits from the
front part of the condenser and from the filter area, using a
vacuum cleaner every so often.
! Do not use solvents or abrasives.
! Have the dryer checked regularly by authorised technical
personnel in order to ensure that the electrical and mechanical parts work safely (see Assistance).
Remove the water container and empty it into a sink or other
suitable drain outlet, then replace it correctly.
Always check the water container and empty it before starting a new drying cycle.
Water container
Filter
Air intake
Heat pump
filter unit
Catches
46
Condenser cover
Handle
Troubleshooting
If you feel that the dryer is not working properly, consult the following troubleshooting suggestions before contacting the Technical
Assistance Centre (see Assistance).
Problem:
Possible causes / Solutions:
The dryer does not start.
• The plug has not been inserted far enough into the socket to make contact.
• There has been a power cut.
• The fuse has blown. Try connecting another appliance to the same socket.
• If an extension cord is used, try connecting the dryer plug directly into the socket.
• The door has not been closed properly.
• The programme has not been set correctly (see How to carry out a drying cycle).
• The START/PAUSE button has not been pressed (see How to carry out a drying cycle).
The drying cycle does not start.
• A delayed start time has been set (see Programmes and options).
• The START/PAUSE button has been pressed; a short delay follows before the dryer
starts running. Wait for the drying cycle to start; do not press the START/PAUSE
button otherwise the dryer switches to the pause mode and the drying cycle will not
start.
Drying times are too long.
• The filter has not been cleaned (see Maintenance).
• The water container must be emptied? The “Empty water container” indicator light
flashes and the message appears “H2O” (see Maintenance).
• The Heat Pump Filter needs cleaning (see Maintenance).
• The heat setting is not suited to the type of fabric to be dried (see Programmes and
options).
• An incorrect drying time was selected for the type of load (see Laundry).
• The items are too wet (see Laundry).
• The air intake grille are clogged up (see “Installation” and “Care and Maintenance”).
• The dryer is overloaded (see Laundry).
The “Empty water container” indicator light flashes, but the dryer has
been running for a short time.
• The water container was probably not emptied before starting the programme. Do not
wait for the signal for emptying the water container, but always check and empty it
before starting a new drying programme (see Description of the tumble dryer).
The “Empty water container”
indicator light is on but the water
container is not full.
• It is normal: the “Empty water container” indicator light flashes when the water
container is full. If the indicator light is on but is not flashing, it is just a reminder to
empty the container (see Description of the tumble dryer).
The programme is finished but the
items are damper than expected.
! For safety reasons, the dryer programmes last a maximum of 4 hours. If an automatic
The code “F” appears on the display followed by one or two numbers, the options indicator lights
and the pause indicator light flash.
• If the display visualises F10 or F15, switch the appliance off and unplug it, then clean
the filter and the Heat Pump Filter unit (see Maintenance). Reinsert the plug, switch
the appliance on and start another programme. If the display still visualises F10 or F15,
contact the Technical Assistance Centre (see Assistance). If the display still visualises
other numbers, mark the code and contact the Technical Assistance Centre (see
Assistance).
“dOn” briefly appears on the display every 6 seconds.
The “Remaining time” indicator
changes during the drying cycle.
The dryer is noisy during the first
few minutes of operation.
The lights on the dryer control
panel are off although the dryer is
switched on.
programme has not detected the final dampness level required in this interval, the dryer
completes the programme and stops. Check the above points and repeat the programme;
if the items are still damp, contact the Technical Assistance Centre (see Assistance).
• The appliance is in “Demo” mode. Press the ON/OFF and START/PAUSE buttons
and keep them pressed for 3 seconds. The display visualises “dOn” for 3 seconds,
then the dryer starts functioning normally.
• The remaining time is constantly monitored during the drying cycle and is updated to
show the best forecast. It is normal for the displayed time to increase during the cycle.
• This is normal, especially if the dryer has not been used for a long time. If the noise
persists during the entire cycle, contact the Technical Assistance Centre.
• The dryer has gone into standby mode to save power. This occurs if you have left
the dryer on or have had a power cut. It occurs after 30 minutes:
- if you leave the dryer without starting a programme;
- after your drying programme has finished.
Press the On/Off button and the lights will come on again.
47
EN
Assistance
EN
Heat Pump System
This dryer is fitted with a sealed heat pump system to dry
your clothes. To operate, the heat pump contains fluorinated
greenhouse gases ( F gases) which are covered by the Kyoto
Protocol. These F gases are contained in a hermetically
sealed unit. This sealed unit contains 0.34 kg of the F gas
R134a which acts as a refrigerant.
If the sealed unit fails then it must be replaced by a new
sealed unit. Contact your nearest service centre for advise.
Note: The gases contained in the sealed unit are not
hazardous to health, but if they escape they will have an
impact on global warming.
Before calling the Technical Assistance Centre:
• Follow the troubleshooting guide to check whether problems can be solved personally (see Troubleshooting).
• If not, switch the dryer off and contact the Technical Assistance Centre closest to you.
Spare parts
This dryer is a complex machine. Attempting to repair it
personally or with the aid unqualified personnel may put the
safety of people at risk, damage the machine or invalidate
the spare parts guarantee.
Always contact a qualified technician when experiencing
problems with this machine.
Please note that it is an offence for an unqualified person
to undertaken any servicing or repair work that involves
breaking into the sealed heat pump unit.
The spare parts were designed exclusively for this machine
and should not be used for any other purpose.
Provide the following data when contacting the
Technical Assistance Centre:
• name, address and postal code
• telephone number
• type of malfunction
• date of purchase
• the appliance model (Mod.)
• the dryer’s serial number (S/N)
This information can be found on the data plate located
behind the door.
Comparative programmes
• recommended programmes for the EN61121 comparative test.
Programme (EN61121) Programme to be selected
Load size
Cotton drying cycle
Cotton Cupboard dry
7.5 kg
Cotton drying ironing
Cotton Iron dry
7.5 kg
Easy care fabric
Synthetic Cupboard dry
3 kg
! Note: this is not a complete list of the programme options.
This appliance conforms to the following EEC directives:
- 2006/95/EC (Low Voltage Directive)
- 89/336/EEC, 92/31/EEC, 93/68/EEC (Electromagnetic Compatibility Directive).
48
Kullanım talimatları
KURUTMA MAKİNESİ
Indeks
TR
Türkçe
Önemli bilgiler, 50-51
Montaj, 52
Kurutma makinesinin monte edileceği yer
Havalandırma
Elektrik bağlantısı
Kurutma makinesinin dengelenmesi
Ön bilgiler
Kurutma makinesinin tanımı, 53-54
Özellikler
Kontrol paneli
Kurutma işleminin gerçekleştirilmesi, 55
Başlatma ve program seçimi
Programlar ve opsiyonlar, 56-57-58
IDCE 845 A
Programlar tablosu
Özel programlar
Opsiyonlar
Kapağın açılması
Çamaşırlar, 59-60
Çamaşırların ayrılması
Bakım etiketleri
Özel çamaşırlar
Kurutma süreleri
Uyarılar ve öneriler, 61
Genel güvenlik uyarıları
Geri dönüşüm ve imha etme hakkında bilgiler
Enerji tasarrufu ve çevreye saygı
Koruma ve bakım, 62
!
Bu sembol bu talimat kitapçığını okumanız gerektiğini
size hatırlatır.
Her durumda kolaylıkla ulaşabileceğiniz şekilde bu kitapçığı
elinizin altında bulundurunuz. Kitapçığı her zaman kurutma
makinesine yakın bir yerde bulundurunuz; cihazın başka kişilere
satılması veya devredilmesi halinde, kurutma makinesinin
kullanımı hakkındaki uyarı ve önerileri cihazın yeni sahiplerinin
bilmelerine olanak sağlayacak şekilde bu kitapçığı onlara teslim
etmeyi unutmayınız.
Bu talimatları dikkatlice okuyunuz: aşağıdaki sayfalar, kurulum
hakkında önemli bilgiler ve elektrikli ev aletinin çalışması üzerine
faydalı öneriler içermektedir.
!
!
Elektrik beslemesinin kesilmesi
Her devreden sonra filtrenin temizliği
Her devreden sonra tamburun kontrolü
Her devreden sonra su toplama kabının boşaltılması
Yoğuşma ünitesinin temizliği
Kondensatörün Filtre ünitesinin Temizliği
Kurutma makinesinin temizliği
Sorunlar ve çözümleri, 63
Teknik Servis, 64-65
Yedek parçalar
TR
Önemli bilgiler
TR
Yoğuşmalı kurutma makinesinin verimli çalışması için,
aşağıda gösterilen bakım şemasını düzenli olarak takip
etmek gerekir:
Hav filtresi – Her kurutma devresinden sonra filtre
üzerinde biriken tüyleri temizlemek GEREKİR.
Her kurutma devresinden sonra filtrenin
temizlenmemesi, kurutmaya daha fazla zaman
harcayarak ve bunun neticesinde de, kurutma işlemi
sırasında daha fazla elektrik tüketerek, makinenin
kurutma performansını olumsuz yönde etkiler.
Su toplama kabı – Her kurutma devresinden sonra su
toplama kabını boşaltmak gerekir.
Aşama 1
Kurutma makinesinin kapağına
bastırarak açınız, bakınız şekil.
2
Aşama 1
Su toplama kabını kendinize
doğru çekiniz ve kurutma
makinesinden tamamen
kaldırınız.
Aşama 2
Kabın içinde toplanan suyun
hepsini boşaltınız.
Aşama 2
Filtreyi çıkartınız (iki
parmağınızı kullanarak).
Aşama 3
Filtre ağının dahili yüzeyinden
olası tüy artıklarını temizleyiniz.
Aşama 3
Tamamen yerine takıldığını
kontrol ederek, su toplama
kabını yeniden monte ediniz.
Su toplama kabının boşaltılmaması, aşağıdaki durumlara neden olabilir:
- Makinenin ısınmasının durması (yük, kurutma devresinin sonunda hala daha nemli olabilir).
- ”Kabı boşalt” led’i, kabın dolu olduğunu bildirmek
için yanar.
Su toplama sisteminin dolması
Aşama 4
Filtreyi yeniden monte ediniz
– Hiçbir zaman kurutma
makinesini filtre yerine
takılmadan çalıştırmayınız.
50
Kurutma makinesi yeni olduğu zaman, sistem dolana
kadar su toplama kabı toplama yapmaz. Bu işlem, 1
veya 2 kurutma devresi kullanabilir. Dolduğu zaman,
sistem her devrede su toplar.
Kondensatör filtresi - Düzgün bir işleyiş için filtre
her beş kurutma devresinde bir temizlenmelidir;
kurutma işleminin performansını arttırmak için ve en
düşük enerji tüketimini elde etmek için, filtreyi her
kurutma devresi sonunda temizlemenizi tavsiye ederiz.
TR
Aşama 1
Kondensatörün kapağını
açınız.
- kolu alınız ve kendinize
doğru çekiniz.
Aşama 5
Filtreyi yeniden takınız – filtre ünitesinin tamamen
takıldığından emin olunuz, 4 klipsi yatay konuma getirerek
döndürünüz.
Aşama 2
4 klipsi de dikey konuma
getirerek döndürüp filtre
ünitesini çekip çıkartınız
ve filtreyi kendinize doğru
çekiniz.
(Filtrede su artığı
bulunabilir, bu normaldir).
Kondensatör filtresinin temizlenmemesi, kurutma
işleminin verimini azaltır ve kurutma makinenize zarar
verebilir.
Kurutma işleminin performansını en uygun hale
getirmek için, her kurutma devresinden sonra
Kondensatör filtresini temizlemeniz tavsiye edilir.
! DİKKAT: kondensatörün ön bölümü, ince metal
levhalardan oluşmaktadır. Filtreyi temizlediğiniz zaman,
temizlik işlemi için filtre üniteyi kaldırınız veya yeniden
yerine yerleştiriniz, filtreye zarar vermemeye ve bir
yerinizin kesilmemesine dikkat ediniz.
Aşama 3
Eğer kondansatörün
levhaları üzerinde hav
birikmesi mevcut ise,
ıslak bir bez, bir sünger
veya bir elektrik süpürgesi
kullanarak dikkatli
bir şekilde levhaları
temizleyiniz. Parmaklarınızı
kullanmayınız.
Aşama 4
Filtrenin iki parçasını
ayırınız, filtre ağının iç
bölümünde mevcut olan
hav birikintilerini alınız.
Filtrenin contasını
temizleyiniz.
İki parçayı yeniden monte
ediniz.
51
Montaj
Kurutma makinesinin monte edileceği yer
10 mm
• Alevler kurutma makinesine
zarar verebilir, bu nedenle gaz
sobalarından, ısıtıcılardan,
termisifonlardan veya pişirme
düzlemlerinden uzak bir yere
monte edilmelidir. Eğer elektrikli
ev aleti bir çalışma tezgahı
alrına monte edilecek ise,
15 mm
15 mm
elektrikli ev aletinin üst paneli
ve bunun üzerinde yer alan diğer
nesneler arasında 10 mm’lik ve
elektrikli ev aletinin yan tarafları
ve duvarlar veya yanındaki
teçhizatlar arasında 15 mm’lik bir boşluk bırakmak gerekir.
Bu şekilde, yeterli bir hava sirkülasyonu sağlanır.
Havalandırma
• Kurutma makinesi çalıştığı zaman, yeterli bir havalandırma
mevcut olmalıdır. Kurutma makinesinin nemli olmayan
ve uygun bir hava sirkülasyonu ile donatılmış bir ortama
monte edildiğinden emin olunuz. Kurutma makinesinin
çevresindeki hava akışı, yıkama işlemi sırasında üretilen
suyun yoğuşmasına olanak tanımak için esastır; kurutma
makinesi, eğer kapalı bir boşluk veya bir mobilyanın içine
yerleştirilir ise düzgün bir şekilde çalışmaz.
! Eğer kurutma makinesi küçük veya soğuk bir odada
kullanılıyor ise, biraz kondensat oluşması mümkündür.
! Kurutma makinesinin bir dolap içerisine monte edilmesi tavsiye
edilmez; elektrikli ev aleti, hiçbir zaman anahtar ile kilitlenen,
sürgülü veya menteşeleri kurutma makinesinin kapağının karşı
tarafında yer alan bir kapının arkasında monte edilmemelidir.
Suyun boşaltılması
Eğer makine bir boşaltma borusuna yakın yerleştirilmiş ise,
su toplama kabını kullanmak zorunda olmadan doğrudan
kondensasyon suyunu akıtmak mümkündür. Bu durumda, her
devreden sonra suyun toplama kabını boşaltmak artık gerekli
değildir.
Eğer kurutma makinesi bir çamaşır makinesinin üzerine
veya yanına yerleştirilmiş ise, aynı tahliye çıkışını ortaklaşa
kullanabilir. Şekil A’da gösterilen borunun bağlantısını kesmek
ve tahliye çıkışına boruyu bağlamak yeterlidir. Eğer tahliye
çıkışı borunun uzunluğundan daha uzakta bulunuyor ise,
tahliye çıkışına ulaşmak için aynı çapa ve gereken uzunluğa
sahip bir boruyu satın almak ve bağlamak mümkündür.
Yeni boruyu monte etmek için, aynı konuma takarak şekil B’de
gösterildiği gibi mevcut olan ile değiştirmek yeterlidir.
! Tahliye çıkışı, kurutma makinesinin alt tarafına göre 1 m.
daha aşağıda bulunmalıdır.
! Kurutma makinesini monte ettikten sonra, tahliye borusunun
katlanmamış veya bükülmemiş olduğunu kontrol ediniz.
2
2
Fişi elektrik prizine takmadan önce, aşağıdaki durumları
kontrol ediniz:
• Ellerinizin kuru olduğundan emin olunuz.
• Priz, topraklı olmalıdır.
• Priz, uygulama verilerinin madeni levhası üzerinde
belirtilen, makine için öngörülen maksimum gücü
destekleyecek kapasitede olmalıdır (bakınız Kurutma
makinesinin tanımı).
• Besleme gerilimi, uygulama verilerinin madeni levhası
üzerinde belirtilen değerler arasında olmalıdır (bakınız
Kurutma makinesinin tanımı).
• Priz, kurutma makinesinin fiş tipi ile uyumlu olmalıdır.
Aksi takdirde, prizi veya fişi yenisi ile değiştiriniz.
! Uzatma kabloları kullanmayınız.
! Kurutma makinesi, korunmuş bile olsa dış ortamlara
monte edilemez. Bu elektrikli ev aletini yağmura veya
fırtınaya maruz bırakmak çok tehlikeli olabilir.
! Kurutma makinesinin kurulumu yapıldıktan sonra, elektrik
kablosu ve fiş ulaşabileceğiniz bir yerde kalmalıdır.
! Elektrik kablosu, ne katlanmış ne de ezilmiş olmalıdır.
! Eğer değiştirilecek olan fiş birleşik tipte ise, emniyetli
bir şekilde imha etmek gerekir. Bir prize takılabilecek
ve elektrik çarpmalarına neden olabilecek yerde
bırakMAYINIZ.
! Elektrik kablosu, periyodik olarak kontrol edilmeli ve
sadece yetkili teknik elemanlar tarafından kurulumu
yapılabilen, bu kurutma makinesi için özel bir kablo
kullanarak değiştirilmelidir (bakınız Teknik servis) Yeni veya
daha uzun olan elektrik kabloları, ek bir ücret ile yetkili
satıcılardan tedarik edilmektedir.
! Üretici firma, bu kurallara riayet edilmemesi takdirde her
türlü sorumluluğu reddeder.
! Yukarıda belirtilen bilgiler hakkında şüphe duyulması
halinde, konusunda uzman nitelikli bir elektrik tesisatçısı ile
irtibata geçiniz.
Kurutma makinesinin dengelenmesi
Kurutma makinesinin kurulumu, düzgün bir şekilde
çalışması için zemine yapılmalıdır.
Kurutma makinesinin kurulumunu kesin konumuna
yaptıktan sonra, dengesini önce sağdan sola, daha sonra
öne arkaya kontrol ediniz. Eğer kurutma makinesi düz
değil ise, düz bir şekilde konumlanana kadar ön iki ayağını
yukarıda veya aşağıda ayarlayınız.
Ön bilgiler
H<1m
TR
Elektrik bağlantısı
Kurutma makinesinin kurulum işlemi bittikten sonra,
çalıştırmaya başlamadan önce tamburun içini temizleyiniz
ve taşıma sırasında birikebilen pislikleri kaldırınız.
DİKKAT: kurutma makinenizi kullanmadan önce, en az
6 saat dik pozisyonda kalmış olduğundan emin olunuz.
Şekil. A
52
Şekil. B
Kurutma makinesinin tanımı
Özellikler
Kapağın açılması
Kapak üzerine
basınız
TR
Uygulama
verilerinin madeni
levhası
Su toplama kabı
Modeli ve Seri
numarası
Filtre
Hava giriş
ızgarası
Kondensatör
(kapak açık)
Kondensatör
kapağının kolu
(açmak için
çekiniz)
Ayarlanabilir
ayaklar
Kontrol paneli
On/Off Süreli kurutma
düğmesi
düğmesi
Program
Düğmesi
Opsiyon
düğmeleri ve
uyarı lambaları
Gecikmeli
Başlatma
düğmesi
Başlat/Durdur
düğmesi ve uyarı
lambası
Ekran
Filtre Temizliği uyarı
lambası
Kondensatör Temizliği
uyarı lambası
Kabı boşalt uyarı
Fazlar
lambası
Süreli
kurutma
ikonu
Gecikmeli
başlatma
ikonu
53
TR
ON/OFF/Reset düğmesi
Düğmeye normal bir basış, cihazı açar veya kapatır. Eğer kurutma makinesi çalışıyor ise, yaklaşık 3 saniye boyunca düğmeye
uzun bir basış cihazı kapatır ve gerçekleşmekte olan devreyi sıfırlar.
Program Düğmesi
Programı ayarlamamıza olanak tanır: gösterge arzu edilen programa doğru yöneltilene kadar döndürünüz (bakınız Başlatma ve
Program seçimi).
Opsiyon düğmeleri
Seçilen program için mevcut olan opsiyonları seçmemize olanak tanır. İlişkin uyarı lambaları, opsiyonun seçilmiş olduğunu belirtmek için yanar (bakınız Programlar ve opsiyonlar).
BAŞLAT/DURDUR düğmesi ve uyarı lambası
Yeşil lamba yavaşça yanıp sönünce programı başlatmak için düğmeye basınız. Devre başladığı zaman, uyarı lambası her zaman yanık kalır. Programı durdurmak için, yeniden düğmeye basınız; uyarı lambası turuncu renk olur ve yeniden yanıp sönmeye
başlar.
Programı kesildiği noktadan yeniden başlatmak için, düğmeye yeniden basınız (bakınız Başlatma ve Program seçimi).
Ekran
A bölümünde ayarlanan “Süreli Kurutma” değeri görüntülenir; “Gecikmeli Başlatma” ayarlanmış olması halinde, seçilen program
başladığı zaman kalan süre görüntülenir.
Bu bölümde seçilen programın süresi de görüntülenir.
B bölümünde gerçekleşmekte olan programın fazı görüntülenir:
Günes ikonu
:Kurutma
Vantilatör ikonu
:Soğuk hava devresi
C bölümünde bakım uyarı lambaları (Kabı boşalt uyarı lambası
, Filtre temizliği uyarı lambası
, Kondensatör temizliği uyarı
lambası
), bakınız Uyarı lambaları.
B
C
A
Işıklı göstergeler
Işıklı göstergeler önemli bilgiler verir. İşte verdikleri bilgiler:
“Kabı boşalt” uyarı lambası
, su toplama kabını boşaltmamız gerektiğini gösterir.
Eğer kap program devam ederken dolarsa, led yanar. Kurutma makinesi, otomatik olarak soğuk hava devresini başlatır ve
BAŞLAT/DURDUR led’i amber renkte titrer. Kesildiği noktadan devreyi yeniden başlatmak için, BAŞLAT/DURDUR düğmesine
basınız.
Bu aşamayı önlemek için, her zaman su toplama kabını kurutma makinesinin her kullanımında boşaltınız (bakınız Bakım).
Filtre Temizliği uyarı lambası
, her program öncesinde, kurutma makinesini kullanmadan önce her seferinde filteyi temizlemenin gerekli olduğunu hatırlatır (bakınız Bakım).
Kondensatör temizliği uyarı lambası
, kondensatörü periyodik olarak temizlemenin gerekli olduğunu hatırlatır (bakınız Bakım).
54
Kurutma işleminin
gerçekleştirilmesi
Başlatma ve program seçimi
TR
1. Kurutma makinesinin fişini elektrik prizine takınız.
2. Çamaşır tipine göre programı seçiniz (bakınız Çamaşırlar).
3. Kapağı açınız ve filtrenin temiz ve yerinde olduğunu, ve su toplama kabının boş olduğunu ve doğru bir şekilde yerleştirildiğini
kontrol ediniz (bakınız Bakım).
4. Hiçbir çamaşırın kapak ve ilişkin conta arasına girmediğine dikkat ederek makineyi doldurunuz. Kapağı kapatınız.
5. Makineyi çalıştırmak için, ON/OFF düğmesine basınız.
6. Programlar tablosunu (bakınız Programlar ve opsiyonlar) ve her kumaş tipine ait bilgileri (bakınız Çamaşır) kontrol ederek,
gösterge kurutulacak kumaş tipine uygun olan programa doğru yönlendirilene kadar Programlar düğmesini döndürünüz.
! Dikkat: eğer BAŞLAT/DURDUR düğmesine bastıktan sonra program düğmesinin konumu değişirse, yeni konum seçilmiş
olan programı değiştirMEZ. Programı değiştirmek için, programı durdurmak için BAŞLAT/DURDUR düğmesine basınız (uyarı
lambası turuncu renk yanıp söner), yeni programı ve ilişkin opsiyonları seçiniz. Yeni programı başlatmak için BAŞLAT/DURDUR
düğmesine basınız.
7.Seviyeye veya arzu edilen süreye ulaşana kadar ilişkin düğmeye basarak “Süreli kurutma”’yı seçiniz (bakınız Programlar ve
opsiyonlar).
8. Eğer gerekirse, geciktirmeli başlatma süresini ve diğer opsiyonları ayarlayınız bakınız Programlar ve opsiyonlar).
9. Eğer sesli işaretçinin programın sonunda başlaması isteniyor ise,
ALARM düğmesine basınız.
10. Baslatmak için, BASLAT/DURDUR dügmesine basınız. Ekran üzerinde, hesaplanan kalan süre görüntülenir.
Kurutma programı sırasında çamaşırları kontrol etmek ve kuruyan çamaşırları, diğerlerini programa devam etmeleri için
bırakarak, çıkarmak mümkündür. Kapağı yeniden kapattıktan sonra, makineyi yeniden çalıştırmak için BAŞLAT/DURDUR
düğmesine basınız.
Eğer çamaşırların kuruma durumunu kontrol etmek için kapağı açarsanız, kurutma devrelerinin uzamasına neden olursunuz
çünkü kondansatörün kompresörü, kapağı kapattıktan ve start tuşuna bastıktan sonra, yeniden çalışmaya başlamadan önce 5
dakika bekleyecektir.
11. Kurutma programlarının son dakikaları sırasında, program bitmeden önce, son SOĞUK KURUTMA fazı başlar (kumaşlar
soğutulur); her zaman bu fazı tamamlatmak gerekir.
12. Sesli işaretçi (eğer bu opsiyon seçilmiş ise), program bittiği zaman uyarıda bulunur. Ekran üzerinde “End” yazısı görüntülenir. Kapağı açınız, çamaşırları çıkartınız, filtreyi temizleyiniz ve yeniden yerine takınız. Su toplama kabını boşaltınız ve yeniden
yerine takınız (bakınız Bakım).
Eğer “Kurutma sonrası buruşmaz” opsiyonu seçilmiş ise ve çamaşırlar hemen alınmamış ise, 10 saat boyunca veya kapı açılana
kadar çamaşırlar ara sıra döndürülür.
13. Kurutma makinesinin bağlantısını elektrik şebekesinden kesiniz.
Stand-by modu
Enerji tasarrufuna bağlı yeni yönetmeliklere uygun olan bu kurutma makinesi, kullanılmama halinde yaklaşık 30 dakika sonra
işler hale gelen bir otomatik kapanma (stand by) sistemi ile donatılmıştır. ON-OFF tuşuna kısaca basınız ve makinenin yeniden
devreye girmesini bekleyiniz.
55
Programlar ve opsiyonlar
TR
Programlar tablosu
Program
Energy Saver Programlar
Maks.
yük
(Kg)
1
2 Eco Gömlek
1
3 Eco Sentetik
1
Değişkenler
4 Pamuklu Extra
5 Pamuklu Giysiler
6 Pamuklular Asma
7 Pamuklular Ütüleme
Alarm - Kurutma öncesi buruşmaz - Kurutma sonrası buruşmaz - Gecikmeli
başlatma.
Alarm - Kurutma öncesi buruşmaz - Kurutma sonrası buruşmaz - Gecikmeli
başlatma.
Alarm - Kurutma öncesi buruşmaz - Kurutma sonrası buruşmaz - Gecikmeli
başlatma.
- Kurutma öncesi buruşmaz - Kurutma sonrası buruşmaz - Yüksek sıcaklık
Maks. Alarm
- Süreli kurutma ve Gecikmeli başlatma.
- Kurutma öncesi buruşmaz - Kurutma sonrası buruşmaz - Yüksek sıcaklık
Maks. Alarm
- Süreli kurutma ve Gecikmeli başlatma.
- Kurutma öncesi buruşmaz - Kurutma sonrası buruşmaz - Yüksek sıcaklık
Maks. Alarm
- Süreli kurutma ve Gecikmeli başlatma.
- Kurutma öncesi buruşmaz - Kurutma sonrası buruşmaz - Yüksek sıcaklık
Maks. Alarm
- Süreli kurutma ve Gecikmeli başlatma.
Özel programlar
8 Sentetik
3
9 Narinler
2
Alarm - Kurutma öncesi buruşmaz - Kurutma sonrası buruşmaz - Yüksek sıcaklık
- Süreli kurutma ve Gecikmeli başlatma.
Alarm - Kurutma öncesi buruşmaz - Kurutma sonrası buruşmaz - Süreli kurutma
ve Gecikmeli başlatma.
10 Yünlüler
1
Alarm.
11 Kot pantolonlar
3
Alarm - Kurutma öncesi buruşmaz - Kurutma sonrası buruşmaz ve Gecikmeli
başlatma.
Spor giysiler
12 Spor Ayakkabılar
2 çift Alarm.
13 Yoğun Spor giysiler
4
14 Teknik Kumaşlar
2
Kısmi
Kolay ütüleme
Yenileme
Alarm - Kurutma öncesi buruşmaz - Kurutma sonrası buruşmaz ve Gecikmeli
başlatma.
Alarm - Kurutma öncesi buruşmaz - Kurutma sonrası buruşmaz ve Gecikmeli
başlatma.
2,5
Alarm.
-
Alarm.
Devir
süresi
Programların süresini ekran üzerinde kontrol etmek mümkündür.
1 Eco Pamuklu
Uygun opsiyonlar
Energy Saver Programlar
Energy Saver programlar, enerji tüketimini azaltırlar ve sadece çevreye yardımcı olmakla kalmaz aynı zamanda elektrik
faturasını da en aza indirirler!
Energy Saver programlar farklı kumaş tipleri için mevcuttur, biri pamuklular için kullanılabilirken diğeri gömlekler için önerilir ve üçüncüsü ise sentetik kumaşlar içindir. Küçük yükler için mükemmel kurutma performansları garanti etmek üzere
tasarlanmışlardır.
Energy Saver programlar, küçük boyutlu yükler ile en iyi sonucu elde etmek için optimize edilmiş olan sıcaklık derecesinin tam
olarak ayarlanması ve nemin kesin olarak algılanması sayesinde, mükemmel kurutma sonuçları verirler.
Narinler
• Bu program, hassas (akrilik) çamaşırları kurutmak için kullanılmaktadır.
• 2 kg’a kadar olan yükler için kullanılabilmektedir.
• Programı bitirmesi için genellikle 2:00 (Saat:Dakika) dakika gerekli olmasına rağmen, bazı durumlarda çamaşırın ölçülerine,
yoğunluğuna ve çamaşır makinesinin santrifüj hızına göre daha fazla süre gerekmektedir.
• Bu program ile kurutulan ürünler genellikle kullanılmaya hazırdır fakat bazı ürünler hafif nemli kalabilir. Bu durumda yükü
çıkarmayı ve ürünleri sermeyi veya ters çevirmeyi deneyiniz. Daha sonra programı kısa süreli olarak yeniden çalıştırınız.
Yünlüler Programı
Bu, sembolü ile etiketlenmiş tamburlu kurutmayı destekleyen ürünlere ayrılmış bir programdır. 1 kg’a kadar olan yükler için
kullanılabilmektedir. Kurutma işleminden önce ürünleri ters çevimeniz tavsiye edilir. Bu program yaklaşık 1:00 (Saat:Dakika) dakika sürer, fakat boyutlara ve yükün yoğunluğuna ve çamaşır makinesinde kullanılan santrifüj hızına göre daha fazla da sürebilir.
Bu program ile kurutulan ürünler, genellikle giyilmeye hazırdır fakat daha ağır olan bazı ürünlerde kenarlar hafif nemli olabilir.
Daha fazla bir kurutma işlemi ürünlere zarar verebileceğinden dolayı, doğal bir şekilde kurumaya bırakınız.
! Diğer materyallerin aksine, yünün çekme süreci değiştirilemezdir, yani ürün orijinal ölçü ve şekline geri dönmez.
! Bu program, akrilik ürünler için tavsiye edilmez.
56
Kot Pantolonlar Programı
Bu program, pamuklu denim kumaştan üretilmiş kot pantolonlara ayrılmıştır. Kot pantolonları kurutmadan önce, ön cepleri ters
çeviriniz. 3 kg’a kadar olan yükler için kullanılabilmektedir.
Bu program yaklaşık 1:25 (Saar:Dakika), fakat boyutlara ve yükün yoğunluğuna ve çamaşır makinesinde kullanılan santrifüj
hızına göre daha fazla da sürebilir. Bu programı kullanarak kurutulan giysiler, genellikle giyilmeye hazırdır; kenar kısımlar veya
dikişler hafif nemli kalabilir. Bu durumda gömlekleri ters çevirmeyi ve programı kısa süreli olarak yeniden çalıştırmayı deneyiniz.
! Bu devreyi sadece %100 pamuklu ürünler için kullanınız; koyu ve açık renkli ürünleri karıştırmayınız; bu programı işlemeli ve
aksesuarlı ürünler için (bel kısmına tatbik edilen lastikler, broşlar, ...) kullanmayınız; cepleri ters çeviriniz.
Spor Ayakkabısı Programı
Bu, numarası 37’den 46’ ya kadar olan bir çift spor ayakkabıyı kurutmak için kullanılan bir programdır. Ayakkabılar, minimum 400
dönüşlük bir santrifüj hızında yıkanmalı ve santrifüjlenmelidir.
Verilen özel ayakkabılık ile kullanılmalıdırlar. Eğer ayakkabılar tamburda kurutulur ise, kurutma makinesi zarar görecektir. Filtreyi
kurutma makinesinin ön bölümündeki yerinden kaldırınız ve ayakkabılığı yerleştiriniz.
Ayakkabıların içine bağcıklarını koyunuz ve ayakkabıları uçları aşağıya dönük ve tabanları öne doğru olarak yükleyiniz.
Kurutma süreleri, ayakkabının şekline ve tipine göre değişiklik gösterir. Eğer ayakkabılar program sonunda tamamen kurumamış
ise, programı yeniden başlatınız.
! İçinde jel bulunan veya yanıp sönen ışıklara sahip ayakkabıları kurutmayınız. Sadece sentetik veya kumaş malzeme ile
yapılmış ayakkabıları kurutunuz. Program bitiminde ayakkabılığı kaldırınız ve filtreyi yeniden yerine yerleştiriniz.
Yoğun Spor Programı
Bu, sembolü ile işaretlenmiş eşofmanlar ve şortlar gibi giysileri emniyetli bir şekilde kurutmak için kullanılan bir programdır.
Tam bir kurutma işlemini gerektiren ürünler için idealdir. Bu program yaklaşık 1:20 (Saat:Dakika) dakikada 4 kg’a kadar olan
yükler için kullanılabilir, fakat boyutlara ve yükün yoğunluğuna ve çamaşır makinesinde kullanılan santrifüj hızına göre daha
fazla da sürebilir. Kurutma işlemi başlamadan önce, giysileri ters çevirmenizi tavsiye ederiz.
Teknik Kumaşlar Programı
Bu program, su geçirmez kumaşların ve rüzgarlıkların (örn. goretex, polyester, naylon) kurutulması içindir. Yıkama sonrası kurutma, su geçirmez işlemi yeniden etkinleştirdiği için giysiler üzerinde faydalı bir etkiye sahiptir.
2 kg’a kadar olan yükler için kullanılabilmektedir. Bu program yaklaşık 2:00 (Saat:Dakika) dakika sürer, fakat boyutlara ve yükün
yoğunluğuna ve çamaşır makinesinde kullanılan santrifüj hızına göre daha fazla da sürebilir.
Kolay ütüleme
Bu, ütülenmelerini ve katlanmalarını kolaylaştıracak şekilde ürünlerin liflerini genişleten 0:10 (Saat:Dakika) dakikalık kısa bir
programdır.
Program, Pamuklu veya Pamuk karışımlı kumaşlar için özellikle tavsiye edilir.
En iyi sonuçlar için, tamburu maksimum kapasitenin (aşağıdaki değerler, kuru çamaşırların ağırlığına ilişkindir) üzerinde
doldurmayınız:
Kumas: maksimum yük
Pamuklu ve Pamuk karısımlı: 2,5 Kg
Sentetik kumaslar: 2 Kg
Kot pantalon: 2 Kg
Kurutma makinesini program bitiminden hemen sonra boşaltınız; çamaşırları asınız, katlayınız veya ütüleyiniz ve daha sonra
dolaba yeniden yerleştiriniz. Eğer mümkün değil ise, programı tekrarlayınız.
! Bu bir kurutma programı değildir ve bu nedenle, henüz ıslak olan çamaşırlar ile kullanılmamalıdır.
Kolay ütüleme programı sonucunda ortaya çıkan etki, kumaştan kumaşa farklılık gösterir: akrilik lifler veya Tencel® gibi kumaş
özellikleri, klasik liflerin (örn. pamuk) aynı sonuçlarını elde etmemize olanak tanımazlar.
Yenileme
Temiz hava emisyonu ile lifleri ve ürünleri yenilemeye uygun olan kısa bir programdır. Yaklaşık 0:20 (Saar:Dakika) dakika sürer.
! Bu bir kurutma programı değildir ve bu nedenle, henüz ıslak olan çamaşırlar ile kullanılmamalıdır.
57
TR
TR
Opsiyonlar
Opsiyonlar, kendi ihtiyaçlarınıza göre seçilen programı özelleştirmenize olanak tanır.
Süreli kurutma
Bir program seçtikten sonra, kurutma süresini girmek için süreli kurutma düğmesine basınız. Bu düğmeye her bir basışta, ekran
üzerinde seçilen kurutma süresi görüntülenir. Düğmeye ilk basışta, ekran üzerinde seçilen devre için kabul edilen maksimum
değer görünür. Sonraki her basıç, OFF’a kadar ayarlanan süreyi azaltır.
Eğer süreli kurutma opsiyonu mevcut değil ise, üç sesli sinyal gönderilir.
Seçilen süre, programın başlatılmasından sonra ekranda kalır ve BAŞLAT/DURDUR düğmesine bastıktan sonra değiştirilemez.
Gecikmeli başlatma
Bazı programların başlatılması (bakınız Programlar ve opsiyonlar) 24 saate kadar geciktirilebilir. İstenilen geciktirme süresine
ulaşana kadar düğmeye birkaç kere basınız. Geciktirmeli bir başlatma işlemini ayarlamadan önce, su toplama kabının boş ve
filtrenin temiz olduğundan emin olunuz.
Yüksek sıcaklık derecesi
Eğer süreli bir kurutma seçilirse, bu düğmeye basınca yüksek bir sıcaklık derecesi seçilir ve üzerindeki uyarı lambası yanar.
Süreli programlar, önceden ayarlanan düşük bir sıcaklık derecesine sahiptirler.
Kurutma öncesi buruşmaz
Geciktirmeli başlatma ve bu opsiyon seçildiği zaman, kırışıklıkların oluşmasını engellemeye yardımcı olmak için çamaşırlar
geciktirme süresi sırasında arada sırada döndürülürler.
Kurutma sonrası buruşmaz
Bu opsiyon seçildiği zaman, program tamamlandığında çamaşırları hemen çıkartmanın mümkün olmaması halinde,
kırışıklıkların oluşmasını engellemek amacıyla kurutma ve soğuk kurutma işlemi bittikten sonra çamaşırlar arada sırada döndürülürler. Bu faz sırasında, uyarı lambası yanar.
Alarm
Sesli bir sinyal, programın bittiğini ve kıyafetlerin çıkarılmaya hazır olduğunu göstermek için kurutma devresinin sonunda
başlayacaktır.
! Tüm opsiyonlar tüm programlar için mevcut değildir (bakınız Programlar ve opsiyonlar). Eğer bir opsiyon mevcut değil ve
düğmeye basılıyor ise, sesli işaretçi üç ses yayar. Eğer opsiyon mevcut ise, tek bir sesli sinyal yayılır ve düğmenin yanındaki
opsiyon uyarı lambası opsiyonun seçilmiş olduğunu onaylamak için yanar.
Kapağın açılması
Bir programın çalışması sırası kapağı açınca (veya Başlat/Durdur düğmesine basınca), kurutma makinesi durur ve aşağıdaki
durumlar ortaya çıkar.
• BAŞLAT/DURDUR uyarı lambası, turuncu renkte yanıp söner.
• Geciktirmeli başlatma sırasında gecikme hesaplanmaya devam eder. Geciktirmeli başlatma programını yeniden başlatmak için
BAŞLAT/DURDUR düğmesine basmak gerekir. “Geciktirmeli başlatma” uyarı lambası yanıp söner ve ekran üzerinde seçilen
programın başlamasına kalan süre görüntülenir.
• Programı yeniden başlatmak için BAŞLAT/DURDUR düğmesine basmak gerekir. İlerleme uyarı lambaları mevcut fazı gösterir
ve BAŞLAT/DURDUR uyarı lambası yanıp sönmeyi bırakır ve yeşil renk olur.
• Kurutma sonrası buruşmaz fazı sırasında program sona erer. BAŞLAT/DURDUR düğmesine basınca, yeni bir program baştan
yeniden başlar.
• Programlar düğmesini döndürünce yeni bir program seçilir ve BAŞLAT/DURDUR uyarı lambası yeşil renkte yanıp söner. Bu
prosedürü, eğer yeteri kadar kurudukları düşünülüyor ise, ürünleri soğutmak amacıyla Soğuk Kurutma programını seçmek için
kullanmak mümkündür.
Yeni programı başlatmak için BAŞLAT/DURDUR düğmesine basınız.
Isı Pompası sisteminin muhafazası
Isı pompalı sistem, kapak açıldığı veya aniden elektrik kesildiği zaman müdahalede bulunan bir muhafaza ile donatılmış bir
kompresör vasıtasıyla çalışmaktadır. Bu muhafaza, kapak yeniden kapatıldıktan ve devre yeniden başlatıldıktan sonra, 5 dakika
boyunca kompresörün yeniden çalışmaya başlamasını engelleyecektir.
Not: Akım kesilmesi halinde, elektrik beslemesini kapatınız veya prizi çekiniz; akım eski haline döndürüldüğü zaman, BAŞLAT/
DURDUR düğmesine basınız ve program yeniden başlar.
58
Çamaşırlar
Çamaşırların ayrılması
Bakım etiketleri
• Çamaşırların tamburlu kurutma işlemine maruz
bırakılabileceğini doğrulamak için, farklı çamaşırların etiketleri üzerinde aktarılan sembolleri kontrol ediniz.
• Kumaş tipine göre çamaşırları ayırınız.
• Cepleri boşaltınız ve düğmeleri kontrol ediniz.
• Fermuarları ve kopçaları kapatınız ve kemerleri ve
kravatları sıkmadan bağlayınız.
• Olası suyun büyük bir kısmını gidermek için çamaşırları
sıkınız.
! Tamamen su dolu çamaşırlar ile kurutma makinesini
doldurmayınız.
Ürün etiketlerini, özellikle de bu ürünler ilk defa kurutma
makinesine giriyor ise, kontrol ediniz. Aşağıda en yaygın
semboller aktarılmaktadır:
Kurutma makinesine girebilir.
Maksimum doldurma boyutları
Tamburu maksimum kapasitenin üzerinde doldurmayınız.
Aşağıdaki değerler, kuru çamaşırların ağırlığına ilişkindir:
Dogal lifler: maksimum 7,5 kg
Sentetik lifler: maksimum 3 kg
! Kurutma makinesinin performansının azalmasını önlemek
için, kurutma makinesini fazla doldurmayınız.
Yük tipi
Not: 1 kg = 1000 g
Çamaşırlar
Bluz
Elbise
Pamuklular
Diğer
Pamuklular
Diğer
150 g
100 g
500 g
350 g
Kot pantalon
700 g
10 adet bez
1.000 g
Gömlek
Pamuklular
Diğer
Kurutma makinesinde kurutulamaz.
Yüksek sıcaklık derecesinde kurutunuz.
Düşük sıcaklık derecesinde kurutunuz.
TR
Tamburlu kurutma işlemine uygun olmayan ürünler:
• Lastik veya benzer malzemeli veya plastik kaplamalı
(PVC yastıklar, minderler veya anoraklar) kısımlara ve
herhangi bir yanıcı nesne tipi veya yanıcı maddelere
sahip nesneler (saç spreyi bulaşmış havlular) içeren
ürünler.
• Cam elyaflar (bazı perde türleri).
• Önceden kuru temizlemeye maruz bırakılan ürünler.
• Özel ev temizlik ürünleri ile temizlenebilen ITLC
(“Özel ürünler”) kodu ile işaretlenmiş olan ürünler
.
Talimatları dikkatli bir şekilde takip ediniz.
• Kurutma işlemi sırasında genişleyen ve kurutma
makinesindeki hava sirkülasyonunu engelleyen oldukça
fazla hacimli ürünler (uyku tulumları, yastıklar, minderler,
büyük yatak örtüleri, v.s.).
300 g
200 g
T-shirt
125 g
Ev tekstili
Pamuklular 1.500 g
Nevresim takımı
1.000 g
Diğer
(çift kişilik)
700 g
Büyük masa örtüsü
Küçük masa örtüsü
250 g
Çay saatleri için
masa örtüsü
Banyo havlusu
100 g
700 g
El havlusu
350 g
Çift kişilik
çarşaf
500 g
Tek kişilik çarşaf
350 g
Eğer sentetik kumaş ürünler ile pamuklu ürünler karışırsa,
pamuklu ürünler kurutma devresi sonunda hala daha nemli
kalabilirler. Bu durumda, kısa bir kurutma devresi daha
başlatmak yeterlidir.
Not: kurutma süresi ayarlandığı zaman, programların son 3
dakikasının soğuk kurutma fazına ayrıldığını unutmayınız,
bu sırada kurutma makinesi çamaşırları kurutmaz.
59
TR
Özel çamaşırlar
• Kurutma: eğer ürünler ütülenmek zorunda ise biraz nemli
iken makineden çıkarılabilirler. Tamamen kurutulmak
zorunda olan ürünler ise daha uzun süre makinede
bırakılabilirler.
Battaniyeler ve yatak örtüleri: akrilik ürünler (Acilian,
Courtelle, Orion, Dralon), düşük sıcaklıkta oldukça dikkatli bir şekilde kurutulmalıdırlar. Uzun kurutma süreleri
ayarlamayınız.
• Ayarlanan sıcaklık derecesi.
• Odanın sıcaklığı: kurutma makinesinin içinde bulunduğu
odanın sıcaklık derecesi ne kadar düşük olursa, ürünlerin kurutulması için de o kadar fazla süre gerekecektir.
Plili veya pliseli ürünler: müretici firma tarafından verilen
kurutma talimatlarını okuyunuz.
Kolalı ürünler: bu ürünleri kolalı olmayan diğer ürünler
ile birlikte kurutmayınız. Ürünleri kurutma makinesine
koymadan önce, kolalayıcı solüsyonun büyük bir miktarını
çıkartınız. Çok fazla kurutmayınız: kola, ürünleri yumuşak
bırakarak ve kendi işlevini zayıflatarak, toz haline gelir.
• Hacim: bazı hacimli ürünler kurutma aşamasında özel
dikkat gerektirirler. Bu ürünleri çıkarmanız, çırpmanız
ve yeniden kurutma makinesine koymanız tavsiye
edilir: bu işlem, kurutma devresi sırasında birden fazla
tekrarlanmalıdır.
Kurutma süreleri
! Ürünleri fazla kurutmayınız.
Bütün kumaşlar, yumuşaklıklarını ve şeffaflıklarını muhafaza etmeye yarayan doğal nemlilik içermektedirler.
Kurutma süreleri tahminidir ve aşağıdaki durumlara göre
değişebilir:
Verilen süreler, giysilerin otomatik Kurutma programlarına
ilişkindir.
En uygun süre opsiyonunu daha iyi seçmek için, Süreli
kurutma ayarları da belirtilmektedir.
Ağırlıklar, kuru çamaşırlara ilişkindir.
• Santrifüjden sonra ürünler tarafından tutulan su miktarı:
havlular ve hassas ürünler çok su çekerler.
• Kumaş: Aynı kumaştan olan ürünler, fakat farklı atkı ipliği
ve kalınlık ile farklı kurutma süreleri gösterebilirler.
• Çamasır miktarı: doldurulan tek ve küçük ürünler kurutulmak için daha fazla süre harcayabilirler.
Kurutma süreleri
Pamuklular
Yüksek Sıcaklık
Dakikada 800-1000 dönü�lü yıkamalardan sonra kurutma süreleri
1 kg
2 kg
3 kg
4 kg
5 kg
6 kg
7 kg
7,5 kg
Otomatik
(Saat:Dakika)
0:40-0:60
1:00-1:30
1:30-1:40
1:40-2:10
2:10-2:40
2:40-3:00
3:00-3:10
3:00-3:20
Süreli
(Saat:Dakika)
0:40 or 1:00
1:00 or 1:30
1:30
1:30 or 2:00
2:00 or 2:30
2:30 or 3:00
3:00
3:00 or 3:40
Sentetik kuma�lar
Düşük Sıcaklık
Dü�ük hızlarda yıkamalardan sonra kurutma süreleri
1 kg
2 kg
3 kg
Otomatik
(Saat:Dakika)
0:40 - 0:50
0:50 - 1:00
1:00 - 1:30
Süreli
(Saat:Dakika)
0:40 or 1:00
0:40 or 1:00
0:40 or 1:00 or 1:30
Akrilikler
Düşük Sıcaklık
Dü�ük hızlarda yıkamalardan sonra kurutma süreleri
1 kg
2 kg
Otomatik
(Saat:Dakika)
0:40 - 1:20
1:20 - 2:20
Süreli
(Saat:Dakika)
0:40 or 1:00 or 1:30
1:30 or 2:00 or 2:30
60
Uyarılar ve öneriler
! Bu elektrikli ev aleti, güvenlik konusundaki uluslararası
mevzuatlara riayet edilerek tasarlanmış ve üretilmiştir.
Aşağıdaki bilgiler, güvenliği sağlamak amacıyla verilmiştir.
Bu yüzden dikkatlice okunması gerekir.
Genel güvenlik uyarıları
• Çamaşırları kurutma devresinin son kısmı, yükün kendisine
zarar vermeyen bir sıcaklıkta kalmasını sağlamak
amacıyla, ısısız gerçekleşir (soğutma devresi).
• Bu kurutma makinesi, güvenliklerinden sorumlu bir kişi
tarafından gözetim altında bulunmadıkları veya cihazın
kullanım talimatlarını almadıkları sürece, fiziksel, algısal
veya mental kapasiteden yoksun veya tecrübesiz ve bilgisiz
kişiler (çocuklar dahil) tarafından kullanılmamalıdır.
• Bu kurutma makinesi, profesyonel değil evde kullanım
amaçlı tasarlanmıştır.
• Elektrikli ev aletine çıplak ayakla, el ve ayaklarınız ıslakken
dokunmayınız.
• Elektrikli ev aletinin bağlantısını elektrik şebekesinden
kabloyu değil fişi çekerek kesiniz.
• Elektrikli ev aleti çalışırken çocukları yaklaştırmayınız.
Kullandıktan sonra, kurutma makinesini kapatınız ve elektrik
şebekesinden bağlantısını kesiniz. Çocukların kurutma
makinesini bir oyun aracı olarak kullanabilmelerini önlemek
amacıyla, kapağını kapalı tutunuz.
• Çocuklar, kurutma makinesi ile oynamamalarından emin
olmak için, kontrol edilmelidirler.
• Elektrikli ev aleti, doğru bir şekilde kurulmalı ve uygun bir
havalandırmaya sahip olmalıdır. Kurutma makinesinin ön
tarafında yer alan hava girişi ve arka tarafta yer alan hava
delikleri hiçbir zaman kapatılmamalıdır (bakınız Kurulum).
• Tüy uzunluğunun kurutma makinesinin altından hava
girişini engelleyecek şekilde olması halinde, kurutma
makinesini hiçbir zaman duvardan duvara halı üzerinde
kullanmayınız.
• Kurutma makinesini doldurmadan önce boş olduğunu
kontrol ediniz.
•
•
•
•
•
•
•
•
•
•
•
Kurutma makinesinin arka tarafı çok sıcak olabilir:
makine çalışırken asla dokunmayınız.
Eğer filtre, su toplama kabı ve kondensatör doğru
bir şekilde yerleştirilmemiş ise kurutma makinesini
kullanmayınız (bakınız Bakım).
Kurutma makinesindeki kumaşlar için sıvı yumuşatıcı
kullanmayınız ancak yumuşatıcıyı yıkama devresinin son
durulama suyuna ekleyiniz.
Kurutma makinesini fazka doldurmayınız (bakınız
Maksimum doldurma ölçüleri için çamaşırlar).
Tamamen ıslak çamaşırları koymayınız.
Kurutma makinesine sadece su ve sabun ile yıkanmış,
durulanmış ve santrifüjlenmiş çamaşırları doldurunuz.
Su ile yıkan MAMIŞ çamaşırların kurutulması, yangın
tehlikesine neden olur.
Çamaşırların yıkanması için etiketler üzerinde aktarılan
tüm talimatları her zaman dikkatli bir şekilde takip ediniz
(bakınız Çamaşırlar).
Kimyasal ürünler ile işlemden geçirilmiş olan ürünleri doldurmayınız.
İlave deterjan miktarı ile sıcak suda yıkanmadıkça, yanıcı
maddeler (yemeklik yağ, aseton, alkol, petrol, kerosen,
leke çıkartıcı maddeler, terebentin, parafinler, parafin
çıkartıcı maddeler ve saç spreyi) ile kirlenmiş ürünleri asla
kurutmayınız.
Lastik, lastik altlı ürünler ve çamaşırlar, sünger plastik dolgu
malzemeli yastıklar, köpük kauçuk, kauçuk, plastik, duş
boneleri, suya dayanıklı kumaşlar, bez kaplı külotlar veya
kaplamalar, polietilen ve kağıt kurutmayınız.
Ceplerden her türlü eşyaları, özellikle çakmakları (patlama
riski), çıkartınız.
•
•
•
•
Büyük, aşırı derecede hacimli ürünleri doldurmayınız.
Yüksek sıcaklık derecelerinde akrilik lifleri kurutmayınız.
Her programı ilişkin soğuk kurutma fazı ile tamamlayınız.
Kurutma makinesini henüz sıcak olan ürünler içerdiği
zaman kapatmayınız.
• Her kullanım sonrası filtreyi temizleyiniz (bakınız Bakım).
• Her kullanım sonrası su toplama kabını boşaltınız (bakınız
Bakım).
• Yoğuşma ünitesini düzenli olarak temizleyiniz (bakınız
Bakım).
• Kurutma makinesinin içerisinde hav birikmesini önleyiniz.
• Makineye zarar verebileceğinden dolayı, kurutma
makinesinin üst paneli üzerine çıkmayınız.
• Her zaman elektrik normlarına ve özelliklerine riayet ediniz
(bakınız Kurulum).
• Her zaman orijinal aksesuar ve yedek parçaları satın alınız
(bakınız Teknik Servis).
! Dikkat: bütün çamaşırlar hızlı bir şekilde alınmadıkça ve ısıyı
dağıtacak şekilde yayılmadıkça, kurutma devresi bitmeden
önce kurutma makinesini asla durdurmayınız.
Geri dönüşüm ve imha etme hakkında bilgiler
Çevrenin korunması konusundaki daimi vazifemiz
çerçevesinde, müşteri maliyetlerini azaltmak ve malzeme
atıklarını minimuma indirmek için kaliteli geri dönüştürülmüş
parçaları kullanma hakkını saklı tutuyoruz.
• Ambalaj malzemelerinin tasfiye edilmesi: ambalajı geri
dönüştürmemize olanak tanıyacak yerel mevzuatları takip
ediniz.
• Çocuklardaki kaza riskini azaltmak için, kapağı ve prizi
çıkartınız ve tam anlamıyla cihaza uygun olarak besleme
kablosunu kesiniz. Elektrikli ev aletinin bir akım prizine artık
bağlı olmadığından emin olmak için, bu parçaları ayrı ayrı
imha ediniz.
Eski elektrikli ev aletlerinin atılması
Elektrik ve elektronik cihazların atıklarını değerlendirme
konusunu düzenleyen 2002/96/CE sayılı Avrupa
Birliği mevzuatında; beyaz eşyaların kentsel katı atık
genel yöntemi ile imha edilmemesi öngörülmüştür.
Kullanılmayan cihazların, madde geri kazanım ve geri dönüşüm
oranını en yüksek seviyeye yükseltmek, çevre ve insan
sağlığına olası zararları engellemek için ayrı ayrı toplanması
gerekmektedir.
Bu kurutma makinesi geri kazanılması ve tahliye edilmesi
gereken florinlenen gaz içeren sızdırmaz mahfazalı bir
Kondensatör kullanmaktadır.
Tüm ürünlerin üzerinde; ayrı toplama hükümlerini hatırlatmak
amacıyla üstünde çarpı işareti olan sepet sembolü verilmiştir.
Cihazların tasfiye edilmesi konusunda daha geniş bilgi almak
için cihaz sahiplerinin mevcut müşteri hizmetine veya satış
noktalarına başvurulması gerekir.
Enerji tasarrufu ve çevreye saygı
• Çamaşırları kurutmadan önce, olası suyun büyük bir
miktarını almak için çamaşırları sıkınız (eğer çamaşır
makinesi önce kullanılıyorsa, bir santrifüj devresi
ayarlayınız). Bu şekilde kurutma işlemi sırasında enerjiden
tasarruf edilir.
• Kurutma makinesini her zaman tam yüklü kullanarak,
enerjiden tasarruf edilir: tek parça çamaşırlar ve küçük
yükler kurumak için daha fazla zaman harcarlar.
• Enerji tüketimine bağlı maliyetleri kontrol altına almak
amacıyla her devre sonunda filtreyi temizleyiniz (bakınız
Bakım).
61
TR
Koruma ve bakım
Elektrik beslemesinin kesilmesi
TR
! Kurutma makinesinin elektrik bağlantısını çalışmıyorken ve
aynı zamanda temizlik ve bakım işlemleri sırasında da kesiniz.
Her devreden sonra filtrenin temizliği
Filtre, kurutma makinesinin önemli bir parçasıdır: görevi,
kurutma işlemi sırasında oluşan hav ve tüyleri toplamaktır.
Kurutma işlemi sonunda, filtreyi elektrik süpürgesi ile
temizleyerek veya akan suyun altında yıkayarak temizleyiniz.
Filtrenin tıkanması halinde, kurutma makinesinin içindeki hava
akışı ciddi bir şekilde tehlikeye atılacaktır: kurutma süreleri
uzar ve daha fazla enerji tüketilir. Ayrıca, kurutma makinesinde
hasarlar meydana gelebilir.
Filtre, kurutma makinesinin sızdırmazlık contasının önünde
bulunmaktadır (şekle bakınız).
Filtrenin kaldırılması:
1. Filtrenin plastik kolunu
yukarı doğru çekiniz (şekle
bakınız).
2. Klipsi serbest bırakarak
filtreyi açınız.
3. Filtreyi havdan
temizleyiniz ve doğru bir
şekilde yeniden yerine
yerleştiriniz. Filtrenin
kurutma makinesinin
sızdırmazlık contası ile
tamamen yanyana takılmış
olduğundan emin olunuz.
! Filtreyi yerine yeniden takmadan kurutma makinesini
kullanmayınız.
Her devreden sonra tamburun kontrolü
Kurutma makinesinin içerisine kalabilecek olan daha küçük
çamaşırları (mendiller) almak için manüel olarak tamburu
döndürünüz.
Tamburun temizliği
! Tamburun temizliği için, aşındırıcı maddeler, bulaşık teli veya
paslanmaz çelik için olan temizlik maddelerini kullanmayınız.
Paslanmaz çelik tambur üzerinde renkli bir metal yüzey küfü
oluşabilir. Bu, su kombinasyonunun ve/veya yumuşatıcı
gibi temizlik maddelerinin neden olabildiği bir durumdur. Bu
renkli metal yüzey küfünün kurutma makinesinin performansı
üzerinde hiçbir etkisi yoktur.
Her devreden sonra su toplama kabının boşaltılması
Kurutma makinesinden kabı çıkartınız ve bir lavaboya veya başka
uygun bir tahliye kanalına boşaltınız, doğru bir şekilde yeniden
yerine yerleştiriniz. Toplama kabını her zaman kontrol ediniz ve
yeni bir kurutma programı başlatmadan önce boşaltınız.
Kondensatörün Filtre ünitesinin Temizliği
• Periyodik olarak, her 5 devrede bir, Kondensatörün
Filtresini çıkartınız ve filtreyi akan suyun altında yıkayıp
veya elektrik süpürgesi ile çekip filtrenin yüzeyinden olası
hav artıklarını alarak temizleyiniz.
Kurutma performansını en uygun hale getirmek için her
devreden sonra bu filtreyi temizlemeniz tavsiye edilir.
Kondensatörün Filtre ünitesi nasıl kaldırılır:
1. Elektrik fişini çekiniz ve kapağı açınız.
2. Kondensatör Filtresinin kapağını
çıkartınız, dikey pozisyona getirerek
4 klipsi de döndürünüz ve filtrenin
ünitesini çıkartınız.
3. Filtrenin iki parçasını ayırınız ve
ağ tabakanın içindeki yüzeyden olası
havları alınız.
! DİKKAT: kondensatörün ön
bölümü, ince metal levhalardan
oluşmaktadır. Filtreyi temizlediğiniz zaman, temizlik
işlemi için filtre üniteyi kaldırınız veya yeniden yerine
yerleştiriniz, filtreye zarar vermemeye ve bir yerinizin
kesilmemesine dikkat ediniz.
4. Eğer kondansatörün levhaları üzerinde hav birikmesi
mevcut ise, ıslak bir bez, bir sünger veya bir elektrik
süpürgesi kullanarak dikkatli bir şekilde levhaları
temizleyiniz. Parmaklarınızı kullanmayınız.
5. Filtrenin iki parçasını yeniden monte ediniz, sızdırmazlık
contasının yüzeyini temizleyiniz ve klipslerin iyice
kancalandığından emin olarak yatay pozisyonda 4 klipsi de
döndürerek filtreyi yerine takınız.
Kurutma makinesinin temizliği
• Metal ve plastik dış bölümler ve kauçuk kısımlar, nemli
bir bez ile temizlenebilmektedir.
• Periyodik olarak (her 6 ayda bir) kurutma makinesinin
ön hava girişinin ızgarasını ve arka tarafında bulunan
hava deliklerini olası hav, tüy ve toz birikintilerini almak
için elektrikli süpürge ile temizleyiniz. Ayrıca, ara sıra
elektrik süpürgesi kullanarak kondensatörün ve filtrenin
alanlarının ön bölümünden hav birikintilerini alınız.
! Çözücü ve aşındırıcı maddeler kullanmayınız.
! Kurutma makinesi, yağlama gerektirmeyen yuvarlak
parçalar kullanmaktadır.
! Elektrikli ve mekanik parçaların güvenliğini sağlamak
amacıyla, yetkili teknik personel tarafından kurutma makinesini
düzenli olarak kontrol ettiriniz (bakınız Teknik Servis).
Su toplama
kabı
Filtre
Hava
girişi
Kondensatör
Kilitler
62
Kol
Kondensatörün
kapağı
Sorunlar ve çözümleri
Kurutma makinesinin düzgün bir şekilde çalışmadığının düşünülmesi halinde, Teknik Servisi telefonla aramadan önce (bakınız
Teknik Servis) sorunların çözümü için aşağıdaki önerileri dikkatli bir şekilde göz önünde tutunuz.
Sorun:
Olası nedenler / Çözümler:
Kurutma makinesi çalışmıyor.
•
•
•
•
Kurutma devresi başlamıyor.
Kurutma süreleri uzun.
“Kabı boşalt” uyarı lambası yanıp
sönüyor, fakat kurutma makinesi
kısa bir süredir çalışıyor.
Fiş, kontak kurmak için yeterince aşağıda olan duvardaki akım prizine takılmamış.
Bir akım kesintisi olmuş.
Sigorta yanmış. Aynı prize başka bir elektrikli ev aleti bağlamayı deneyiniz.
Eğer bir uzatma kablosu kullanılıyor ise, kurutma makinesinin fişini doğrudan prize
takmayı deneyiniz.
• Kapak düzgün bir şekilde kapanmamış.
• Program doğru bir şekilde ayarlanmamış (bakınız Bir kurutma işleminin
gerçekleştirilmesi).
• BAŞLAT/DURDUR düğmesine basılmamış (bakınız Bir kurutma işleminin
gerçekleştirilmesi).
• Bir geciktirme süresi ayarlanmış (bakınız Programlar ve opsiyonlar).
• BAŞLAT/DURDUR düğmesine basılmış; kurutma makinesi çalışmaya başlamadan
önce, kısa bir süre beklemek gerekmektedir. Kurutma makinesinin çalışmaya
başlamasını bekleyiniz, yeniden BAŞLAT/DURDUR düğmesine basmayınız: aksi
taktirde kurutma makinesi durma moduna girer ve kurutma işlemini başlatmaz.
• Filtre temizlenmemiş (bakınız Bakım).
• Su toplama kabı boşaltılmalı mıdır? Su boşaltma uyarı lambası yanıp sönüyor ve
H2O h mesajı görüntüleniyor (bakınız Bakım) .
• Kondensatörün filtresi temizlenmelidir (bakınız Bakım).
• Ayarlanan sıcaklık derecesi kurutulacak kumaş tipine uygun değil (bakınız
Programlar ve opsiyonlar).
• Bu yük için doğru kurutma süresi seçilmemiş (bakınız Çamaşırlar).
• Çamaşırlar çok ıslak (bakınız Çamaşırlar).
• Kurutma makinesi fazla yüklü (bakınız Çamaşırlar).
• Su toplama kabı muhtemelen program başlatıldığında boşaltılmamıştır. Suyun
boşaltma sinyalini beklemeyiniz, fakat her zaman kabı kontrol ediniz ve yeni
bir kurutma programı başlatmadan önce kabı boşaltınız (bakınız Kurutma
makinesinin tanımı).
“Kabı boşalt” uyarı lambası yanık
fakat su toplama kabı dolu değil.
• Normaldir: kap dolu olduğu zaman, “Kabı boşalt” uyarı lambası yanıp sönüyor.
Eğer uyarı lambası yanıyor fakat yanıp sönmüyor ise, sadece toplama kabını
boşaltmayı hatırlatır (bakınız Kurutma makinesinin tanımı).
Program bitti ve çamaşırlar öngörülenden daha nemli.
! Güvenlik nedenlerinden dolayı kurutma makinesinin programları maksimum 4
saatlik süreye sahiptir. Eğer otomatik bir program bu süre aralığı içinde gereken
nihai nemliliği elde etmemiş ise, kurutma makinesi programı tamamlar ve
durur. Yukarıda belirtilen noktaları kontrol ediniz ve programı tekrarlayınız; eğer
çamaşırlar hala daha nemli ise, Teknik Servis ile irtibata geçiniz (bakınız Teknik
servis).
Ekran üzerinde bir veya iki numara tarafından takip edilen F kodu
görüntüleniyor, opsiyon uyarı
lambaları ve durdurma uyarı lambası
yanıp sönüyor.
• Eğer ekran bir veya iki sayı ile takip edilen F kodunu gösteriyor ise, kurutma
makinesini kapatınız, fişini çekiniz, filtreyi temizleyiniz (bakınız Bakım).
Daha sonra elektrik fişini yeniden takınız, kurutma makinesini açınız ve yeni bir kurutma programı başlatınız.
Eğer mesaj görüntülenmeye devam ederse, kod numarasını not ediniz ve Teknik
Servis ile irtibata geçiniz (bakınız Teknik Servis).
Ekran üzerinde her 6 saniyede bir
kısaca “dOn” görüntüleniyor.
• Kurutma makinesi “Demo” modunda bulunuyor. 3 saniye boyunca ON/OFF ve
BAŞLAT/DURDUR düğmelerine basılı tutunuz. Ekran üzerinde 3 saniye boyunca
dOn görüntülenir ve kurutma makinesi normal çalışmaya yeniden başlar.
Kalan süre kurutma işlemi sırasında
değişiyor.
• Kalan süre kurutma devresi sırasında sürekli olarak görüntüleniyor ve süre
mümkün olan en iyi tahmini değeri göstermek için değişiyor. Görüntülenen süre
devre sırasında artabilir ve bu normaldir.
Kurutma makinesi ilk çalıştığı dakikalarda gürültülü.
• Özellikle eğer kurutma makinesi belirli bir süre boyunca kullanılmamış ise bu
normaldir. Eğer gürültü tüm devre boyunca devam ederse, teknik servis ile irtibata
geçiniz.
63
TR
Teknik Servis
TR
Kondensatörlü Sistem
Bu kurutma makinesi, giysilerinizi kurutmak için
Kondensatörlü bir sistem ile donatılmıştır. Çalışmasını
sağlamak için, Kondensatör Kyoto protokolü tarafından
öngörülen sera etkili gaz (florinlenmiş gaz) kullanmaktadır.
F gazları, hava geçirmez şekilde kapatılmış bir ünite
içerisinde bulunmaktadır. Bu sızdırmaz ünite, soğutucu
görevi yapan 0,34 kg’lık R134a F gazı ihtiva etmektedir.
Eğer ünite zarar görürse, yeni bir ünite ile değiştirilmelidir.
Daha fazla bilgi için, en yakın teknik servis ile irtibata
geçiniz.
Not: Sızdırmaz bir ünite içerisinde bulunan gazlar, sağlık
için tehlikeli değildir ancak eğer açığa çıkarlarsa küresel
ısınma üzerinde bir etkiye sahip olacaklardır.
Yedek parçalar
Bu kurutma makinesi, komplike bir makinedir. Kişisel
olarak makineyi tamir etmeye kalkışarak veya nitelikli
olmayan bir kişiye onarması için teslim ederek, kişilerin
güvenliğini tehlikeye atma, makineye zarar verme ve yedek
parçalar üzerindeki garantiyi geçersiz kılma göze alınır.
Bu makinenin kullanımı ile ilgili sorunlar olması halinde,
her zaman yetkili bir teknik elemana başvurunuz.
Sızdırmaz Kondensatörün zarar görmesine neden
olan herhangi bir bakım veya onarım işlemlerini
gerçekleştirmeye yetkili olmayan bir kişi için kanun ihlalidir.
Yedek parçalar, özel olarak bu elektrikli ev aleti için
tasarlanmıştır ve farklı amaçlara verilmezler.
Teknik servis ile telefon irtibatında bulunmadan önce:
• Kişisel olarak arızayı düzeltmenin mümkün olup
olmadığını görmek için sorunların çözüm rehberini takip
ediniz (bakınız Sorunlar ve çözümleri).
• Aksi takdirde, kurutma makinesini kapatınız ve en yakın
Teknik Servisi çağırınız.
Teknik servise bildirilecek veriler:
• Ad, adres ve posta kodu;
• telefon numarası;
• arıza tipi;
• satın alma tarihi;
• cihazın modeli (Mod.);
• kurutma makinesinin seri numarası (S/N).
Bu bilgiler, yuvarlak camın arkasına tatbik edilen veri etiketi
üzerinde bulunmaktadır.
Karşılaştırmalı programlar
• EN61121 karşılaştırmalı test için tavsiye edilen programlar.
Program (EN61121) Seçilecek program
Yük boyutu
Pamuklular için kurutma
Pamuklular için yoğun kurutma
7,5 kg
Pamuklular kurutma ütüleme
Pamuklular için yoğun kurutma
7,5 kg
Bakımı kolay kumaş
Sentetikler
3 kg
! Not: bu program opsiyonlarının tam bir listesi değildir (bakınız Başlatma ve programlar).
Bu elektrikli ev aleti, aşağıdaki CEE direktiflerine uygundur:
- 2006/95/CEE (Düşük gerilimli cihazlar);
- 89/336/CEE, 92/31/CEE, 93/68/CEE (Elektromanyetik uygunluk).
64
Cihazın ömrü 10 yıldır. (Ürünün fonksiyonunu yerine getirebilmesi için gerekli yedek parça bulundurma süresi).
TR
Tüm Türkiye’de; Yetkili Teknik Servis, Orijinal Yedek Parça, Bakim Ürünlerimiz ve Garanti ile ilgili bilgi için:
444 50 10.
servis
444 50 10
INDESIT COMPANY BEYAZ PAZARLAMA A.S.
Karahasan Sok. No:11 Balmumcu 34349 Besiktas / ISTANBUL
Tel: 0 212 355 53 00
Faks: 0 212 212 95 59
www.indesit.com.tr
65
TR
66
TR
67
195095679.01
02/2012
TR
68
Download PDF

advertising
