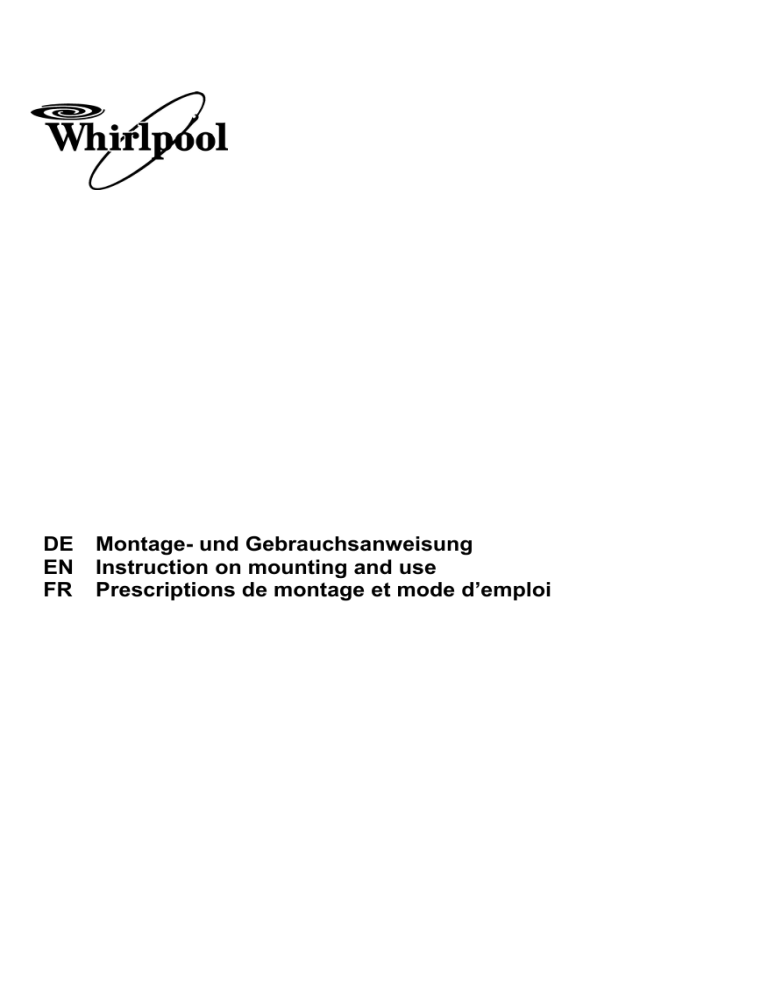

DE
EN
FR
Montage- und Gebrauchsanweisung
Instruction on mounting and use
Prescriptions de montage et mode d’emploi
DE - Montage- und Gebrauchsanweisung
Bitte nehmen Sie auch die Abbildungen auf den ersten Beiden
Seiten mit den alphabetischen Bezeichnungen, die im Text
wiedergegeben sind, zur Hilfe.
Die Instruktionen, die in diesem Handbuch gegeben
werden, müssen strikt eingehalten werden. Es wird
keinerlei Haftung übernommen für mögliche Mängel, Schäden
oder Brände der Dunstabzugshaube, die auf die
Nichtbeachtung der Vorschriften in diesem Handbuch
zurückzuführen sind.
Der Dunstabzugshaube kann von der aesthetischen Seite
her ander sein als die Zeichnungen die in diesem
Bedienungsanleitung geschrieben sind.
Die Bedienungsanleitungen , die Wartung und die
Installation sind aber gleich.
Hinweis: Die mit dem (*) gekennzeichneten Teile sind
Zubehörteile, die nur bei einigen Modellen im Lieferumfang
enthalten sind oder Teile, die nicht im Lieferumfang enthalten
sind, und somit extra erworben werden müssen.
vorgesehen ist. Alle anderen Wartungsarbeiten müssen
von einer Fachkraft durchgeführt werden.
• Wenn Sie ein Loch in die Wand bohren, achten Sie
darauf keine Stromkabel und/oder Rohrleitungen zu
beschädigen.
• Die Entlüftungskanäle müssen immer ins Freie geführt
werden.
• Der Hersteller haftet nicht für Schäden die aus einem
ungeeigneten Gebrauch oder falscher Einstellung der
Steuerungen entstehen sollten.
• Eine regelmäßige Wartung und Reinigung gewährleisten
einen einwandfreien Betrieb und eine ordentliche
Leistung des Geräts. Entfernen Sie des Öfteren alle
Verkrustungen an der Oberfläche, um zu vermeiden,
dass sie Fett ansammeln kann. Reinigen oder ersetzten
Sie den Filter regelmäßig.
• Unter dem Gerät dürfen keine flambierten Gerichte
zubereitet werden. Die offene Flamme könnte einen
Brand verursachen.
• Die vom Gerät angesaugte Luft darf nicht über das
Abluftrohr anderer mit Gas- oder sonstigen Brennstoffen
betriebenen Geräten sondern muss getrennt abgestoßen
werden. Die am Einsatzort gültigen Vorschriften
beachten.
• Wird die Dunstabzugshaube zusammen mit anderen
durch Gas- oder anderen Brennstoffen versorgten
Geräten betrieben, darf der Unterdruck im Raum einen
Wert von 4 Pa (4 x 10-5 bar) nicht überschreiten. Stellen
Sie daher sicher, dass der Raum ausreichend belüftet ist.
• Wenn Sie Speisen frittieren, lassen Sie die Pfanne
niemals unbeaufsichtigt, da das Fett Feuer fangen
könnte.
• Lassen Sie die Glühbirnen erst abkühlen, bevor Sie sie
berühren!
• Lassen Sie die Dunstabzugshaube nicht ohne Glühlampe
und verwenden Sie sie nicht, wenn die Glühlampe nicht
richtig montiert ist, da Stromschlaggefahr besteht.
• Die Dunstabzugshaube ist nicht als Auflagefläche
geeignet. Stellen Sie keine Gegenstände darauf und
belasten Sie sie nicht.
• Bei allen Installations- und Wartungsarbeiten, verwenden
Sie auf jeden Fall Arbeitshandschuhe.
• Das Produkt ist nicht für den Gebrauch im Freien
geeignet.
In Übereinstimmung mit den Anforderungen der Europäischen
Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte
(WEEE) ist vorliegendes Gerät mit einer Kennzeichnung
versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt
und die Gesundheit des Menschen, wenn Sie dieses Gerät
einer gesonderten Abfallsammlung zuführen. Im unsortierten
Siedlungsmüll könnte ein solches Gerät durch unsachgemäße
Entsorgung negative Konsequenzen nach sich ziehen.
Auf
dem
Produkt
oder
der
beiliegenden
Warnung
Alle Sicherheitshinweise beschreiben die potentielle Gefahr
auf welche sie sich beziehen und geben an, wie Sie dem
Risiko einer Verletzung, Beschädigung und einer
Stromschlaggefahr vorbeugen können, die bei einem
ungeeigneten Gebrauch entstehen. Halten Sie sich genau an
folgende Anweisungen:
• Die Installation oder Wartung muss von einer Fachkraft
gemäß den Herstellerangaben und gültigen örtlichen
Sicherheitsbestimmungen
durchgeführt
werden.
Reparieren Sie das Gerät nicht selbst und tauschen Sie
keine Teile aus, wenn dies vom Bedienungshandbuch
nicht ausdrücklich vorgesehen ist.
• Halten Sie das Gerät von der Stromversorgung getrennt,
bis der Einbau durchgeführt wurde.
• Die Erdung des Gerätes ist gesetzlich vorgeschrieben.
(Nicht bei Dunstabzugshauben der Klasse II möglich).
• Das Netzkabel muss lang genug sein, um das Gerät an
die Steckdose schließen zu können.
• Ziehen Sie nicht am Netzkabel des Gerätes, um den
Stecker aus der Steckdose zu ziehen.
• Nach der Installation dürfen Strom führende Teile für den
Benutzer nicht mehr zugänglich sein.
• Berühren Sie das Gerät nicht mit feuchten Händen und
benutzen Sie es nicht, wenn Sie barfuss sind.
• Das Gerät darf ohne Aufsicht weder von Kindern noch
von Personen mit herabgesetzten körperlichen,
sensuellen oder mentalen Fähigkeiten oder ohne die
erforderliche Erfahrung und Kenntnis benutzt werden, es
sei denn, sie wurden durch für ihre Sicherheit
verantwortliche Personen entsprechend eingewiesen.
• Kinder nicht mit dem Gerät spielen lassen.
• Zugängliche Teile können beim Gebrauch mit
Kochgeräten heiss werden.
• Kundendienst für den Benutzer: Reparieren Sie das
Gerät nicht selbst und tauschen Sie keine Teile aus,
wenn dies vom Bedienungshandbuch nicht ausdrücklich
5
Wenn die Installationsanweisungen des Gaskochgeräts einen
größeren Abstand vorgeben, ist dieser zu berücksichtigen.
Produktdokumentation ist folgendes Symbol
einer
durchgestrichenen Abfalltonne abgebildet. Es weist darauf
hin, dass eine Entsorgung im normalen Haushaltsabfall nicht
zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit
einer getrennten Sammlung für Elektro- und Elektronikgeräte.
Die Entsorgung muss gemäß den örtlichen Bestimmungen zur
Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden Ihrer
Gemeindeverwaltung, an den lokalen Recyclinghof für
Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät
erworben haben, um weitere Informationen über Behandlung,
Verwertung und Wiederverwendung dieses Produkts zu
erhalten.
Elektrischer Anschluss
Die Netzspannung muss der Spannung entsprechen, die auf
dem Betriebsdatenschild im Innern der Haube angegeben ist.
Sofern die Haube einen Netzstecker hat, ist dieser an
zugänglicher Stelle an eine den geltenden Vorschriften
entsprechende Steckdose anzuschließen. Bei einer Haube
ohne Stecker (direkter Netzanschluss) oder falls der Stecker
nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter
anzubringen, der unter Umständen der Überspannung
Kategorie III entsprechend den Installationsregeln ein
vollständiges Trennen vom Netz garantiert.
Hinweis: Bevor man den Stromkreis der Dunstabzugshaube
an die Netzversorgung verbindet und den richtigen Betrieb zu
ueberpruefen, bitte immer kontrollieren dass die
Netzversorgung immer richtig montiert worden wird.
Hinweis! Vor der Inbetriebnahme muss sichergestellt sein,
dass die Netzversorgung (Steckdose) ordnungsgemäß
montiert wurde.
Betriebsart
Die Haube kann sowohl als Abluftgërat als auch als
Umluftgërat eingesetzt werden.
Abluftbetrieb
Die Haube verfügt über einen oberen Luftaustritt B zum
Ableiten der Küchengerüche nach außen (Abluftrohr und
Rohrschellen werden nicht geliefert).
Achtung! Sollte die Dunstabzugshaube mit einem
Aktivkohlefilter versehen sein, so muß dieser entfernt
werden.
Montage
Die Abzugshaube ist mit Dübeln ausgestattet, die für die
meisten Wände/Decken geeignet sind. Trotzdem sollte ein
qualifizierter Techniker hinzugezogen werden, der
entscheidet, ob die Materialien für die jeweilige Wand/Decke
geeignet sind. Außerdem muß die Wand/Decke das Gewicht
der Abzugshaube tragen muss.
Zusätzliche Hinweise für die Installation:
• Überprüfen, dass die elektrischen Kabel nicht beschädigt
werden.
Die beiden Kaminschächte sind für den Transport mit
Schrauben (bitte aufbewahren) gesichert. Um die Installation
zu erleichtern, werden die beiden Teile auseinander
geschraubt.
Überprüfen, wie die Teile miteinander befestigt sind, um
gegebenenfalls eine spätere Montage vornehmen zu
können (siehe auch Bild 6 und Arbeitsgang 17).
1. Mit einem Bleistift an der Wand eine Linie bis zur Decke
kennzeichnen, die mit der Mittellinie übereinstimmen
muss und die Montage erleichtert.
2. Den Bohrplan an die Wand legen: die vertikale Mittellinie
des Bohrplans muss mit der an der Wand
gekennzeichneten Linie übereinstimmen; ferner muss die
untere Bohrplankante der unteren Kante der Haube
entsprechen: hierbei ist zu berücksichtigen, dass die
Unterseite der Haube nach erfolgter Montage bei
Elektrokochmulden mindestens 50 cm bzw. bei Gasoder gemischten Kochmulden 75 cm entfernt sein muss.
3. Den Haltebügel auf den Bohrplan legen, wobei dieser mit
dem gestrichelten Rechteck übereinstimmen muss; die
beiden äußeren Bohrlöcher kennzeichnen und bohren,
(auch die beiden oberen Bohrlöcher kennzeichnen und
bohren - 3a);; den Bohrplan entfernen und 4 Mauerdübel
einfügen; dann den Haltebügel der Haube mit 2
Schrauben 5x45 mm fixieren.
4. Die Haube beim Bügel einhaken.
Umluftbetrieb
Ist eine Ableitung von Rauch und Kochdämpfen ins Freie nicht
möglich, kann die Haube mit Umluftbetrieb arbeiten; in
diesem Fall muß ein Aktivkohlefilter bzw. ein Umleitgitter F an
der Halterung (Bügel) G montiert werden; auf diese Weise
wird die Luft durch das obere Gitter H mit Hilfe eines
Abluftrohres, das an den oberen Luftaustritt B angeschlossen
ist, und eines Anschlussrings am Umleitgitter F (Abluftrohr
und Rohrschellen sind nicht im Lieferumfang enthalten)
rückgeführt.
Achtung! Sollte die Dunstabzugshaube nicht mit einem
Aktivkohlefilter versehen sein, ist dieser zu bestellen und
vor Inbetriebnahme des Gerätes einzusetzen.
Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb
und müssen an eine externe Saugeinheit (nicht im
Lieferumfang enthalten) angeschlossen werden.
Die Anschlussanleitungen liegen der externe Saugeinheit bei.
Befestigung
Vorbereitung zur Installationen
WARNUNG: Bedingt durch das schwere Gewicht
des Produkts, muss die Handhabung und Installation der
Dunstabzugshaube von mindestens zwei oder mehr
Personen vorgenommen werden.
Der Abstand zwischen der Abstellfläche auf dem Kochfeld und
der Unterseite der Dunstabzugshaube darf 50cm im Fall von
elektrischen Kochfeldern und 75cm im Fall von Gas- oder
kombinierten Herden nicht unterschreiten.
6
5.
6.
7.
Die Distanz der Haube zur Wand regeln.
Die Haube horizontal ausrichten.
Das Gestell, das den Kohlefilter trägt, abnehmen (siehe
auch Abb.3); mit einem Bleistift das Bohrloch für die
Fixierung der Haube in ihrer endgültigen Position
kennzeichnen.
8. Die Haube vom Bügel nehmen.
9. Die gekennzeichnete Stelle bohren (Ø8mm – siehe
Arbeitsgang 7). 1 Mauerdübel einfügen.
10. Den Kamin-Haltebügel „G“ an der Wand fixieren (der
Decke anliegend); hierbei wird der Haltebügel als
Bohrplan verwendet (das kleine Langloch am Haltebügel
muss mit der zuvor an der Wand gekennzeichneten Linie
übereinstimmen - Arbeitsgang 1); mit dem Bleistift 2
Bohrungen kennzeichnen, bohren (Ø8mm) und 2 Dübel
einfügen. Den Kaminhaltebügel mit 2 Schrauben
5x45mm an der Wand fixieren.
11. Die Haube beim unteren Bügel einhängen.
12. Die Dunstabzugshaube definitiv mit 1 Schraube 5x45mm
(UNBEDINGT NOTWENDIG) an der Wand fixieren, das
Gestell, das den Kohlefilter trägt, wieder einsetzen (siehe
auch Abb.3).
13. Den Rohranschluss zum Ableiten des Rauchs am
Anschlussring an der Oberseite des Saugmotors
vornehmen (Rohr und Rohrschellen sind nicht im
Lieferumfang enthalten).
Das andere Rohrende muss bei Abluftbetrieb an eine
Vorrichtung angeschlossen werden, die die Kochgerüche
ins Freie leitet.
Soll die Haube mit Umluftbetrieb arbeiten, wird das
Umleitgitter „F“ am Kaminhaltebügel „G“ mit 1 Schraube
fixiert und das andere Rohrende am Anschlussring des
Umleitgitters „F“ angeschlossen.
14. Den Elektroanschluss vornehmen.
15. Die äußere Verkleidung an der Motorgruppe bis zur
Hälfte einfügen.
16. Den Elektroanschluss zwischen den beiden Teilen
vornehmen (während dieses Arbeitsschrittes kann zum
Zwecke einer höheren Sicherheit die Motorgruppe mit
einer Schraube an der äußeren Verkleidung befestigt
werden).
17. Die äußere Verkleidung an der Motorgruppe bis zum
Ende einfügen und mit 6 Schrauben endgültig befestigen.
18. Den Bügel Z mit zwei Schrauben befestigen, sodass
dieser das Unterteil des Teleskopkamins an der Wand
fixiert (äußere Verkleidung).
19. Die Kamine anbringen und oben mit 2 Schrauben (19a)
an der Kaminhalterung „G“ (19b) fixieren.
Das Kohlefiltergestell und den/die Fettfilter wieder einbauen
und den ordnungsgemäßen Betrieb der Haube prüfen.
Beschreibung der Dunstabzugshaube
Bild 1
1. Bedienfeld
2. Fettfilter
3. Griff zum Aushaken des Fettfilters
4. Halogenlampe
5. Dunstschirm
6. Teleskopkamin
7. Luftaustritt (nur bei Umluftbetrieb)
Betrieb
Bei starker Dampfentwicklung die höchste Betriebsstufe
einschalten. Es wird empfohlen, die Dunstabzugshaube schon
fünf Minuten vor Beginn des Kochvorganges einzuschalten
und sie nach dessen Beendigung noch ungefähr 15 Minuten
weiterlaufen zu lassen.
Kontrolpaneel
A.
B.
Schalter ON/OFF Beleuchtung
Schalter ON/OFF der Absaugfunktion
und zum Einschalten der geringsten
Saugstärke
B+C. Schalter zum Einschalten der mittleren
Saugstärke
B+D. Schalter zum Einschalten der
maximalen Saugstärke
Wartung
-
WARNUNG:
Verwenden Sie Schutzhandschuhe.
Trennen Sie das Gerät von der Stromversorgung.
Reinigung
WARNUNG:
Verwenden Sie keine Wasserdampfreinigungsgeräte.
Trennen Sie das Gerät von der Stromversorgung.
Die Dunstabzugshaube muss sowohl innen als auch außen
häufig gereinigt werden (etwa in denselben Intervallen, wie die
Wartung der Fettfilter). Zur Reinigung ein mit flüssigem
Neutralreiniger getränktes Tuch verwenden. Keine Produkte
verwenden, die Scheuermittel enthalten.
KEINEN ALKOHOL VERWENDEN!
Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung
des Gerätes und zum Wechsel bzw. zur Reinigung der Filter
kann zum Brand führen. Diese Anweisungen sind unbedingt
7
zu beachten!
Der Hersteller übernimmt keine Haftung für irgendwelche
Schäden am Motor oder Brandschäden, die auf eine
unsachgemäße Wartung oder Nichteinhaltung der oben
angeführten Sicherheitsvorschriften zurückzuführen sind.
Ersetzen der Lampen
Bild 4
Das Gerät vom Stromnetz nehmen.
Hinweis: Vor Berühren der Lampen sich vergewissern, dass
sie abgekühlt sind.
• Mit Hilfe eines kleinen Schlitzschraubenziehers den Rand
der Lampe anheben, um diese herausziehen zu können.
• Die zu ersetzende Lampe entfernen und diese mit einer
Lampe von 12V 20W MAX 30° Ø35 12V GU4 ersetzen.
• Das Ersetzen und die Montage der neuen Lampe
durchführen, indem die beschriebenen Schritte in
umgekehrter Reihenfolge ausgeführt werden.
Sollte die Beleuchtung nicht funktionieren, erst kontrollieren,
ob die Lampen einwandfrei eingesetzt sind, bevor man sich
an den Kundendienst wendet.
Fettfilter
Bild 2
Diese dienen dazu, die Fettpartikel, die beim Kochen frei
werden, zu binden.
Dieser muss einmal monatlich gewaschen werden. Das kann
mit einem milden Waschmittel von Hand, oder in der
Spülmaschine bei niedriger Temperatur und Kurzspülgang
erfolgen. Der Metallfettfilter kann bei der Reinigung in der
Spülmaschine abfärben, was seine Filtermerkmale jedoch in
keiner Weise beeinträchtigt.
Zwecks Demontage der Fettfilter den Aushakgriff ziehen.
Kundendienst
Bevor Sie den Kundendienst rufen:
1. Prüfen Sie, ob Sie das Problem anhand der in Kapitel
„Störung - Was tun?" beschriebenen Punkte selbst lösen
können.
2. Schalten Sie das Gerät aus und wieder ein, um
festzustellen, ob die Störung behoben ist.
Aktivkohlefilter (nur bei der Umluftversion)
Bild 3
Dieser Filter bindet die unangenehmen Gerüche, die beim
Kochen entstehen.
Der Aktivkohlefilter wird alle zwei Monate in warmem Wasser
und geeigneten Waschmitteln oder in der Spülmaschine bei
65°C gewaschen (in diesem Fall den ollständigen Spülzyklus
– ohne zusätzliches Geschirr im Inneren der
Geschirrspülmaschine - einschalten).
Das überschüssige Wasser entfernen, ohne dabei den Filter
zu beschädigen; danach das Vlies aus dem Plastikrahmen
entfernen und dieses bei 100° für 10 Minuten in den Ofen
legen, um es vollständig zu trocknen. Das Vlies muss alle 3
Jahre ausgewechselt werden und weiterhin jedes Mal dann,
wenn es beschädigt ist.
Falls die Störung nach den vorstehend beschriebenen
Kontrollen weiter besteht, rufen Sie bitte den
Kundendienst
an.
Machen Sie dabei stets folgende Angaben:
• Eine kurze Beschreibung der Störung,
• Gerätetyp und Modellnummer,
• die Servicenummer (die Zahl nach dem Wort Service auf
dem Typenschild), finden Sie im Inneren des Geräts. Die
Servicenummer finden Sie auch auf dem Garantieheft,
• Ihre vollständige Anschrift,
• Ihre Telefonnummer.
Das Gestell, das den Filter trägt, abnehmen, dafür die Knäufe
(g), die es an der Haube befestigen, um 90° drehen. Das
Kohlekissen (i) in den Rahmen (h) schieben und alles wieder
an entsprechender Stelle (j) montieren.
Es besteht die Möglichkeit einen traditionellen Kohlefilter zu
benutzen, welcher weder gewaschen noch regeneriert werden
kann. Dieser Kohlefilter muss alle 3 bis 4 Monate gewechselt
werden.
Das
Kohlefiltergestell
und
der
Filter
sind
zusammengeschweißt, das eventuell mit der Haube
mitgelieferte Gestell ist daher nicht zu verwenden.
Der Kohlefilter wird in die Dunstabzugshaube eingesetzt und
mit den vorgesehenen 2 Plastikschrauben befestigt.
Im Reparaturfall wenden Sie sich bitte an eine vom Hersteller
autorisierte Kundendienststelle (nur dann wird garantiert,
dass Originalersatzteile verwendet werden und eine
sachgerechte Reparatur durchgeführt wird).
8
EN - Instruction on mounting and use
Consult the designs in the front pages referenced in the text
by alphabet letters.
Closely follow the instructions set out in this manual. All
responsibility, for any eventual inconveniences, damages or
fires caused by not complying with the instructions in this
manual, is declined.
The hood can look different to that illustrated in the
drawings in this booklet. The instructions for use,
maintenance and installation, however, remain the same.
Note: the elements marked with the symbol “(*)” are optional
accessories supplied only with some models or elements to
purchase, not supplied.
Regularly clean all stubborn surface dirt to avoid grease
build up. Remove and clean or change the filter regularly.
• Never flame cook food (flambé) under the appliance.
Using free flames might cause fire.
• The discharge air must not be discharged in ducts that
are being used to discharge combustion fumes from gas
heaters or heaters using any other combustible materials.
The appliance must have its own dedicated discharge
outlet. All national requirements must be strictly complied
with.
• If the hood is being used at the same time as other
appliances using gas or other combustible materials, the
negative pressure of the room must not exceed 4 Pa (4x
10-5 bars). For this reason ensure that the room is well
ventilated.
• Do not leave frying pans unattended when frying, as the
frying oil may catch fire.
• Before touching the light bulbs, ensure that they are cold.
• Do not use or leave the hood without the light bulb
correctly fitted, as this may cause electric shock.
• The hood is not a worktop, therefore do not place any
objects on top of it or overload it.
• During all installation and maintenance operations wear
appropriate working gloves.
• This appliance is not suitable for outdoor use.
This appliance is marked according to the European directive
2002/96/EC on Waste Electrical and Electronic Equipment
(WEEE). By ensuring this product is disposed of correctly, you
will help prevent potential negative consequences for the
environment and human health, which could otherwise be
caused by inappropriate waste handling of this product.
Caution
All safety warnings give specific details of the potential
danger/warning present and indicate how to reduce risk of
injury, damage and electric shock resulting from improper use
of the appliance. Carefully observe the following instructions:
• Installation and maintenance must be carried out by a
qualified technician, in compliance with the
manufacturer's instructions and local safety regulations.
Do not repair or replace any part of the appliance unless
specifically stated in the user manual.
• The appliance must be disconnected from the power
supply before carrying out any installation work.
• Regulations require that the appliance is earthed. (not
possible for class II hoods)
• The power cable must be long enough for connecting the
appliance, once fitted in its housing, to the power supply
socket.
• Do not pull the power supply cable in order to unplug the
appliance.
• The electrical components must not be accessible to the
user after installation.
• Do not touch the appliance with any wet part of the body
and do not operate it when barefoot.
• The appliance is not intended for use by persons
(including children) with any physical, sensory or mental
impairment, or without experience and knowledge of the
appliance, unless supervised or previously instructed in
its use by those responsible for their safety.
• Children should be supervised to ensure that they do not
play with the appliance.
• Accessible parts may become hot when used with
cooking appliances.
• Customer care: do not repair or replace any parts of the
appliance, unless specifically recommended by the
manual. All other maintenance operations must be
carried out by a qualified technician.
• When drilling through the wall pay attention not to
damage electric connections and/or pipes.
• Air vents must always discharge to the outside.
• The manufacturer rejects all responsibilities for any
damage caused by improper use or wrong settings.
• Appropriate maintenance and cleaning ensure the good
working order and the best performance of the appliance.
on the product, or on the documents
The symbol
accompanying the product, indicates that this appliance may
not be treated as household waste. Instead it should be taken
to the appropriate collection point for the recycling of electrical
and electronic equipment. Disposal must be carried out in
accordance with local environmental regulations for waste
disposal.
9
Use
Mounting
The hood is designed to be used either for exhausting or filter
version.
Expansion wall plugs are provided to secure the hood to most
types of walls/ceilings. However, a qualified technician must
verify suitability of the materials in accordance with the type of
wall/ceiling. The wall/ceiling must be strong enough to take
the weight of the hood. Do not tile, grout or silicone this
appliance to the wall. Surface mounting only.
Additional warning instructions on installation procedure:
• Check that electric cables are not damaged.
Remove AND CONSERVE the screws that temporarily fix
the flue units (for reasons of transport), the hood or the
flue unit with the suction unit. The two parts should be
disassembled to facilitate installation.
Check how the parts are fixed together to repeat
assemblage at the opportune moment (see also fig. 6 and
operation 17).
1. Using a pencil, draw a line on the wall, extending up to
the ceiling, to mark the centre. This will facilitate
installation.
2. Rest the drilling template against the wall: the vertical
centre line printed on the drilling template must
correspond to the centre line drawn on the wall, and the
bottom edge of the drilling template must correspond to
the bottom edge of the hood: bear in mind that, when
installation is complete, the underside of the hood must
be at least 50 cm above the cooker top in the case of
electric cookers, and at least 75 cm above the cooker top
in the case of gas or mixed cookers.
3. Rest the support bracket on the drilling template so that it
coincides with the dotted rectangle, mark the two outer
holes and drill them (mark and also carry out upper drill
holes - 3a), remove the drilling template, insert 4 wall
plugs and fix the hood support bracket into place using
two 5x45mm screws.
4. Hang the hood on the bracket.
5. Adjust the distance of the hood from the wall.
6. Adjust the horizontal position of the hood.
7. Remove the carbon filter frame (see also Fig. 3); mark
the drill hole, using a pencil, for fastening the hood to the
wall.
8. Remove the hood from the bracket.
9. Drill at the point marked (Ø8mm - see operation 7).
Insert 1 wall plug.
10. Rest the chimney support bracket „G“ against the wall,
touching the ceiling. Use the support bracket as a drilling
template (the small slot formed on the support must
coincide with the line drawn on the wall as above –
operation 1) and mark 2 holes with a pencil, dril the holes
(Ø8mm), insert 2 wall plugs. Fix the chimney support
bracket to the wall using two 5x45mm screws.
11. Hook the hood onto the bottom bracket.
12. Fasten the hood to the wall with 1 5x45 mm screw
(ABSOLUTELY NECESSARY), remount the carbon filter
frame (see also Fig. 3).
13. Connect a pipe (pipe and pipe clamps not provided, to be
purchased separately) for discharge of fumes to the
connection ring located over the suction motor unit.
Ducting version
The hood is equipped with a top air outlet B for discharge of
fumes to the outside (exhaust pipe and pipe fixing clamps not
provided).
Attention! If the hood is supplied with carbon filter, then it
must be removed.
Filter version
Should it not be possible to discharge cooking fumes and
vapour to the outside, the hood can be used in the filter
version, fitting an activated carbon filter and the deflector F
on the support (bracket) G, fumes and vapours are recycled
through the top grille H by means of an exhaust pipe
connected to the top air outlet B and the connection ring
mounted on the deflector F (exhaust pipe and pipe fixing
clamps not provided).
Attention! If the hood is not supplied with carbon filter,
then it must be ordered and mounted.
The models with no suction motor only operate in ducting
mode, and must be connected to an external suction device
(not supplied).
The connecting instructions are supplied with the peripheral
suction unit.
Installation
Preparing for installation
WARNING: this is a heavy product; the hood
should only be lifted and installed by two or more people.
The minimum distance between the supporting surface for the
cooking equipment on the hob and the lowest part of the
range hood must be not less than 50cm from electric cookers
and 75cm from gas or mixed cookers.
If the instructions for installation for the gas hob specify a
greater distance, this must be adhered to.
Electrical connection
The mains power supply must correspond to the rating
indicated on the plate situated inside the hood. If provided with
a plug connect the hood to a socket in compliance with current
regulations and positioned in an accessible area. If it not fitted
with a plug (direct mains connection) or if the plug is not
located in an accessible area apply a double pole switch in
accordance with standards which assures the complete
disconnection of the mains under conditions relating to overcurrent category III, in accordance with installation
instructions.
Warning! Before re-connecting the hood circuit to the mains
supply and checking the efficient function, always check that
the mains cable is correctly assembled.
10
If the hood is to be used in ducting version, the other end
of the pipe must be connected to a device expelling the
fumes to the outside. If the hood is to be used in filter
version, fix deflector „F“ to the chimney support bracket
„G“ using 1 screws, and connect the other end of the pipe
to the connection ring on deflector „F“.
14. Make the electrical connections.
15. Insert the external covering, of the motor group, half-way.
16. Make all the electrical connections between the two parts
(for major safety during this operation you may fix the
motor group to the external covering with one screw).
17. Insert the external covering of the motor group fully and
permanently fix with 6 screws.
18. Fix the bracket Z with two screws, so that the bracket
blocks the lower section of the telescopic chimney
(external covering) to the wall.
19. Apply the chimney stacks and fasten them at the top to
the chimney support „G“ (19b) using 2 screws (19a).
Remount the carbon filter frame and the fat/s filter/s and check
the perfect functioning of the hood.
Maintenance
WARNING:
Use safety gloves.
Disconnect the appliance from the power supply.
Or if the appliance has been connected through a plug and
socket, then the plug must be removed from the socket.
Cleaning
WARNING:
Never use steam cleaning equipment.
Disconnect the appliance from the power supply.
The cooker hood should be cleaned regularly (at least with the
same frequency with which you carry out maintenance of the
fat filters) internally and externally. Clean using the cloth
dampened with neutral liquid detergent. Do not use abrasive
products. DO NOT USE ALCOHOL!
WARNING: Failure to carry out the basic cleaning
recommendations of the cooker hood and replacement of the
filters may cause fire risks.
Therefore, we recommend oserving these instructions.
The manufacturer declines all responsibility for any damage to
the motor or any fire damage linked to inappropriate
maintenance or failure to observe the above safety
recommendations.
Description of the hood
Fig. 1
1. Control panel
2. Grease filter
3. Grease filter release handle
4. Halogen lamp
5. Vapour catcher
6. Telescopic chimney
7. Air outlet (used for filter version only)
Grease filter
Fig. 2
Traps cooking grease particles.
This must be cleaned once a month using non aggressive
detergents, either by hand or in the dishwasher, which must
be set to a low temperature and a short cycle. When washed
in a dishwasher, the grease filter may discolour slightly, but
this does not affect its filtering capacity.
To remove the grease filter, pull the spring release handle.
Operation
Use the high suction speed in cases of concentrated kitchen
vapours. It is recommended that the cooker hood suction is
switched on for 5 minutes prior to cooking and to leave in
operation during cooking and for another 15 minutes
approximately after terminating cooking.
Charcoal filter (filter version only)
Fig. 3
It absorbs unpleasant odours caused by cooking.
The charcoal filter can be washed once every two months
using hot water and a suitable detergent, or in a dishwasher at
65°C (if the dishwasher is used, select the full cycle function
and leave dishes out).
Eliminate excess water without damaging the filter, then
remove the mattress located inside the plastic frame and put it
in the oven for 10 minutes at 100° C to dry completely.
Replace the mattress every 3 years and when the cloth is
damaged.
Control panel
A.
B.
on/off light switch.
on/off aspiration switch and minimum
power selection
B+C. medium power selection aspiration
switch
B+D. maximum power selection aspiration
switch
Remove the filter holder frame by turning the knobs (g) 90°
that affix the chimney to the cooker hood.
Insert the pad (i) of activated carbon into the frame (h) and fit
the whole back into its housing (j).
It is possible to use a traditional carbon filter, neither
washable nor regenerable, to be replaced every 3 - 4 months.
The filter holder frame of the carbon filter is welded together;
11
the eventual frame supplied with the hood is not, therefore, to
be used.
Insert it into its housing and fix it turning the 2 plastic knobs.
Replacing lamps
Fig. 4
Disconnect the hood from the electricity.
Warning! Prior to touching the light bulbs ensure they are
cooled down.
• Use a small screwdriver as a lever on the borders of the
lamp in order to remove the lightbulb.
• Slide out the lightbulb to be replaced and replace with a
new 12V 20W MAX 30° Ø35 12V GU4.
• Carry out the replacement and mount the new lightbulb
by following instructions in the reverse.
If the lights do not work, make sure that the lamps are fitted
properly into their housings before you call for technical
assistance.
After-sales service
Before calling the After-Sales Service:
1. See if you can solve the problem yourself with the help of
the suggestions given in the "Troubleshooting guide".
2. Switch the appliance off and back on again it to see if the
fault persists.
If after the above checks the fault still occurs, get in touch
with
the
nearest
After-sales
Service.
Always specify:
• a brief description of the fault;
• the exact type and model of the appliance;
• the service number (number after the word Service on
the rating plate), located on the inside of the appliance.
The service number is also indicated on the guarantee
booklet;
• your full address;
• your telephone number.
If any repairs are required, please contact an authorised
After-sales Service (to guarantee that original spare parts will
be used and repairs carried out correctly).
12
FR - Prescriptions de montage et mode d’emploi
Consulter les dessins de la première page avec les références
alphabétiques que l’on retrouvera dans le texte explicatif.
Suivre impérativement les instructions de cette notice. Le
constructeur décline toute responsabilité pour tous les
inconvénients, dommages ou incendies provoqués à l’appareil
et dûs à la non observation des instructions de la présente
notice.
La hotte peut avoir des configurations esthétiques
différentes par rapport à ce qui est illustré dans les
dessins de ce manuel, cependant les instructions pour
l’utilisation, l’entretien et l’installation restent identiques.
Note: les pièces indiquées avec le symbole “(*)” sont des
accessoires optionnels qui sont fournies uniquement avec
certains modèles ou des pièces non fournies qui doivent être
achetées.
autres services d'entretien doivent être effectués par un
technicien spécialisé
• Lorsque vous percez le mur, faites attention à ne pas
endommager les raccordements électriques ou les
canalisations.
• Les canaux pour la ventilation doivent être toujours
évacués à l'extérieur.
• Le fabricant décline toute responsabilité en cas
d'utilisations inappropriées ou en cas de mauvais réglage
des commandes.
• Un entretien et un nettoyage constants garantissent le
bon fonctionnement et les bonnes prestations de
l'appareil. Nettoyez souvent les incrustations des
surfaces sales pour éviter l'accumulation de graisses.
Retirez et nettoyez ou remplacez le filtre régulièrement.
• Ne cuisinez pas d'aliments à la flamme (flambés) sous
l'appareil. L'utilisation de flamme nue peut entraîner un
incendie.
• L'air d'évacuation ne doit pas être évacué dans une
conduite utilisée pour évacuer les fumées produites par
des appareils à combustion de gaz ou d'autres
combustibles, mais doit disposer d'une sortie
indépendante. Il faut respecter toutes les normes
nationales.
• Si la hotte est utilisée avec d'autres appareils qui
emploient le gaz ou d'autres combustibles, la pression
négative de la pièce ne doit pas être supérieure à 4 Pa
(4x 10-5 bar). Pour cette raison, assurez-vous que la
pièce soit correctement aérée.
• Ne laissez pas une poêle sans surveillance lorsque vous
faites frire des aliments, car l'huile de cuisson pourrait
s'enflammer.
• Avant de toucher les ampoules, assurez-vous qu'elles
sont froides.
• N'utilisez pas ou ne laissez pas la hotte sans ampoules
correctement montées pour éviter tout risque possible de
décharge électrique.
• La hotte n'est pas un plan d'appui et vous ne devez donc
pas y placer d'objets ni surcharger la hotte.
• Utilisez des gants de travail pour toutes les opérations
d'installation et d'entretien.
• Le produit n'est pas adapté à l'utilisation à l'extérieur.
Cet appareil porte le symbole du recyclage conformément à la
Directive Européenne 2002/96/CE concernant les Déchets
d’Équipements Électriques et Électroniques (DEEE ou
WEEE).
En procédant correctement à la mise au rebut de cet appareil,
vous contribuerez à empêcher toute conséquence nuisible
pour l’environnement et la santé de l’homme.
Attention
Tous les messages relatifs à la sécurité spécifient le
danger/avertissement potentiel auquel ils se réfèrent et
indiquent comment réduire le risque de lésions, de dommages
et de chocs électriques résultant d'une utilisation non
réglementaire
de
l'appareil.
Veuillez
observer
scrupuleusement les instructions suivantes :
• Les opérations d'installation et d'entretien sont du ressort
exclusif d'un technicien spécialisé. Celui-ci est tenu de se
conformer aux instructions du fabricant et aux normes
locales en vigueur en matière de sécurité. Pour toute
réparation ou tout remplacement de pièces, procédez
uniquement aux opérations spécifiées dans le manuel en
utilisant les pièces expressément indiquées.
• Débranchez l'appareil de l'alimentation secteur avant
d'entreprendre toute intervention sur celui-ci.
• La mise à la terre de l'appareil est obligatoire. (cela n'est
pas possible pour les hottes de classe II)
• Le cordon d'alimentation de l'appareil doit être
suffisamment long pour permettre le branchement de
l'appareil à la prise électrique.
• Ne tirez jamais sur le cordon d'alimentation pour
débrancher l'appareil de la prise secteur.
• Une fois l'installation terminée, l'utilisateur ne devra plus
pouvoir accéder aux composants électriques.
• Évitez de toucher l'appareil avec les mains mouillées et
ne l'utilisez pas lorsque vous êtes pieds nus.
• Cet appareil ne doit en aucun cas être utilisé par des
enfants en bas âge ou des personnes handicapées
physiques, mentales, sensorielles ou inexpérimentées
sans l'aide d'une personne responsable de leur sécurité.
• Les enfants doivent être surveillés afin qu’ils ne jouent
pas avec l’appareil.
• Les pièces accessibles peuvent se réchauffer de façon
importante quand elles sont utilisées avec des appareils
pour la cuisson.
• Service d'assistance à la clientèle : ne réparez pas et de
remplacez pas les pièces de l'appareil sauf si cela est
spécifiquement recommandé dans le manuel. Tous les
présent sur l’appareil ou sur la
Le symbole
documentation qui l’accompagne indique que ce produit ne
peut en aucun cas être traité comme déchet ménager. Il doit
par conséquent être remis à un centre de collecte des déchets
chargé du recyclage des équipements électriques et
13
électroniques.
Pour la mise au rebut, respectez les normes relatives à
l’élimination des déchets en vigueur dans le pays
d’installation.
Pour obtenir de plus amples détails au sujet du traitement, de
la récupération et du recyclage de cet appareil, veuillez vous
adresser au bureau compétent de votre commune, à la
société de collecte des déchets ou directement à votre
revendeur.
Branchement électrique
La tension électrique doit correspondre à la tension reportée
sur la plaque signalétique située à l’intérieur de la hotte. Si
une prise est présente, branchez la hotte dans une prise
murale conforme aux normes en vigueur et placée dans une
zone accessible. Si aucune prise n’est présente
(raccordement direct au circuit électrique), ou si la prise ne se
trouve pas dans une zone accessible, appliquez un
disjoncteur normalisé pour assurer de débrancher
complètement la hotte du circuit électrique en conditions de
catégorie surtension III, conformément aux règlementations
de montage.
Attention! Avant de rebrancher le circuit de la hotte à
l’alimentation électrique et d’en vérifier le fonctionnement
correct, contrôlez toujours que le câble d’alimentation soit
monté correctement.
Utilisation
La hotte est réalisée de façon qu’elle puisse être utilisée en
version aspirante à évacuation extérieure, ou filtrante à
recyclage intérieur.
Version évacuation extérieure
La hotte est équipée d’une sortie de l’air supérieure B pour
l’évacuation des fumées vers l’extérieur ( tuyau d’évacuation
et colliers de fixation non fournis).
Attention! Si la hotte est équipée d'un filtre à charbon, ce
dernier doit être enlevé.
Montage
La hotte est équipée de chevilles de fixation convenant à la
plupart des parois/plafonds. Il est cependant nécessaire de
s’adresser à un technicien qualifié afin de s’assurer que le
matériel est approprié au type de paroi/plafond. La
paroi/plafond doit être suffisamment solide pour supporter le
poids de la hotte.
Avertissements complémentaires pour l’installation:
• Contrôler que les câbles électriques ne soient pas
endommagés.
Enlever ET CONSERVER les vis qui fixent temporairement
(pour motifs de transport) la hotte ou le groupe cheminées au
groupe aspirant. Pour faciliter l’installation, les deux parties
doivent être désassemblées.
Vérifier comment les différentes parties sont fixées entre
elle pour pouvoir répéter l’assemblage au moment
opportun (voir également Fig. 6 et opération 17).
1. Au moyen d’un crayon, tracer une ligne sur la paroi,
jusqu’au plafond, en correspondance de la ligne médiane
de la table de cuisson afin de faciliter les opérations
d’installation.
2. Appliquer le schéma de perçage contre la paroi: la ligne
médiane verticale imprimée sur le schéma de perçage
devra correspondre à la ligne médiane dessinée sur le
mur. Le bord inférieur du schéma de perçage devra
également correspondre au bord inférieur de la hotte: il
faut tenir compte du fait que, après avoir terminé
l’installation, le côté inférieur de la hotte doit se trouver à
50 cm. au moins de distance par rapport au plan de
cuisson, en cas de fourneaux électriques, et à 75 cm. en
cas de fourneaux à gaz ou mixtes.
3. Poser la bride de support sur le schéma de perçage, en
le faisant coïncider avec le rectangle hachuré, marquer
les deux trous externes puis percer les trous (marquer et
effectuer les trous supérieurs 3a), retirer le schéma de
perçage, insérer 4 chevilles pour le mur et fixer la bride
de support de la hotte à l’aide de 2 vis de 5x45 mm.
4. Suspendre la hotte sur la bride.
5. Régler la distance de la hotte par rapport à la paroi.
6. Régler la position horizontale de la hotte.
Version recyclage
Dans l’éventualité où il ne serait pas possible d’évacuer les
fumées et les vapeurs de cuisson vers l’extérieur, il est
possible d’utiliser la hotte dans la version recylcage, en
effectuant le montage d’un filtre à charbon actif et d’un
déflecteur F sur le support (bride) G. Les fumées et les
vapeurs sont recyclées à travers le grillage supérieur H, au
moyen d’un tuyau d’évacuation connecté à la sortie d’air
supérieure B et à la bague de connexion montée sur le
déflecteur F (tuyau d’évacuation et colliers de fixation non
fournis).
Attention! Si la hotte est livrée sans filtre à charbon, celuici doit être commandé et monté avant la mise en service.
Les modèles sans moteur d’aspiration fonctionnent
uniquement dans la version aspirante et ils doivent être
connectés à une unité périphérique d’aspiration (non fournie).
Les instructions de raccordement sont fournies avec l’unité
périphérique d’aspiration.
Installation
Préparation pour l'installation
AVVERTISSEMENT: produit ayant un poids
excessif ; le déplacement et l'installation de la hotte
doivent être effectués par un minimum de deux
personnes.
La distance minimum entre la superficie de support des
récipients sur le dispositif de cuisson et la partie la plus basse
de la hotte de cuisine ne doit pas être inférieure à 50cm dans
le cas de cuisinières électriques et de 75cm dans le cas de
cuisinières à gaz ou mixtes.
Si les instructions d’installation du dispositif de cuisson au gaz
spécifient une plus grande distance, il faut en tenir compte.
14
7.
Enlever le châssis du filtre à charbon (voir également
Fig. 3); depuis l’intérieur du groupe d’aspiration, marquer
à l’aide d’un crayon le trou pour la fixation définitive de la
hotte.
8. Retirer la hotte de la bride.
9. Percer un trou en correspondance du point marqué (ø 8
mm. – voir opération 7). Insérer une cheville pour le mur.
10. Appliquer la bride de support des cheminées „G“ contre
la paroi qui touche le plafond; utiliser la bride de support
en tant que schéma de perçage (le petit oeillet obtenu
sur le support doit coïncider avec la ligne précédemment
tracée sur le mur – opération 1) puis marquer 2 trous à
l’aide d’un crayon, percer les trous (ø 8 mm.), insérer les
deux chevilles. Fixer la bride de support des cheminées
contre la paroi, à l’aide de deux vis de 5x45 mm.
11. Accrocher la hotte sur la bride inférieure.
12. Fixer définitivement la hotte contre la paroi à l’aide d’une
vis de 5x45 mm. (ABSOLUMENT NECESSAIRE),
remonter le châssis du filtre à charbon (voir également
Fig. 3).
13. Effectuer la connexion entre le tuyau (tuyau et colliers de
fixation non fournis, à acheter séparément) pour
l’évacuation des fumées et la bague de connexion qui se
trouve au-dessus de l’unité moteur d’aspiration. L’autre
extrémité du tuyau devra être connectée à un dispositif
d’évacuation des fumées vers l’extérieur, en cas d’emploi
de la hotte dans la version aspirante. Si l’on souhaite
utiliser la hotte dans la version filtrante, il faudra fixer à la
bride de support des cheminées „G“ le déflecteur „F“, à
l’aide de 1 vis et connecter l’autre extrémité du tuyau à la
bague de connexion qui se trouve sur le déflecteur „F“.
14. Effectuer le branchement électrique.
15. Insérer le revêtement externe au groupe moteur jusqu’à
mi-course.
16. Effectuer les branchements électriques entre les deux
parties (pendant cette opération, pour plus de sécurité,
on peut fixer le groupe moteur au revêtement externe
avec une vis).
17. Insérer le revêtement externe au groupe moteur jusqu’à
mi-course et fixer définitivement avec 6 vis.
18. Fixer la bride „Z“ avec deux vis afin que celle-ci puisse
bloquer au mur la section inférieure de la cheminée
téléscopique (revêtement externe)
19. Appliquer les cheminées et fixer ces dernières en haut à
l’aide de 2 vis (19a) sur le support des cheminées „G“
(19b).
Remonter le châssis du filtre à charbon et le/les filtre(s) à
graisse et contrôler le fonctionnement parfait de la hotte.
Fonctionnement
Utiliser la puissance d’aspiration maximum en cas de
concentration très importante des vapeurs de cuisson. Nous
conseillons d’allumer la hotte 5 minutes avant de commencer
la cuisson et de la faire fonctionner encore pendant 15
minutes environ après avoir terminé la cuisson.
Panneau de contrôle
A.
B.
touche ON/OFF éclairage.
touche OFF/ON aspiration et sélection
puissance minimum
B+C.touche
selection
puissance
d’aspriration moyenne
B+D. touche selection puissance d’aspiration
maximum
Entretien
-
Nettoyage
AVVERTISSEMENT:
Pour nettoyer votre appareil, n'utilisez en aucun cas
un jet d'eau sous haute pression ni d'appareil de
nettoyage à la vapeur.
débranchez l'appareil.
La hotte doit être régulièrement nettoyée à l’intérieur et à
l’extérieur (au moins à la même fréquence que pour l’entretien
des filtres à graisse). Pour le nettoyage, utiliser un chiffon
humidifié avec un détergent liquide neutre. Ne pas utiliser de
produit contenant des abrasifs.
NE PAS UTILISER D'ALCOOL!
ATTENTION: Il y a risque d’incendie si vous ne respectez pas
les instructions concernant le nettoyage de l’appareil et le
remplacement ou le nettoyage du filtre.
La responsabilité du constructeur ne peut en aucun cas être
engagée dans le cas d’un endommagement du moteur ou
d’incendie liés à un entretien négligé ou au non respect des
consignes de sécurité précédemment mentionnées.
-
Description de la hotte - Fig. 1
1.
2.
3.
4.
5.
6.
7.
AVVERTISSEMENT:
munissez-vous de gants de protection.
débranchez l'appareil.
Panneau de contrôle
Filtre anti-graisse
Poignée de décrochage du filtre anti-graisse
Lampe halogène
Écran vapeurs
Cheminée télescopique
Sortie de l’air (uniquement pour emploi dans la version
recyclage)
15
Filtre anti-gras
Service après-vente
Fig. 2
Il retient les particules de graisse issues de la cuisson.
Le filtre doit être nettoyé une fois par mois avec des
détergents non agressifs, à la main ou dans le lave-vaisselle à
faibles températures et cycle rapide.
Le lavage du filtre anti-graisse métallique au lave-vaisselle
peut en provoquer la décoloration. Toutefois, les
caractéristiques de filtrage ne seront en aucun cas modifiées.
Pour démonter le filtre anti-graisse, tirer la poignée de
décrochement à ressort.
Avant de faire appel au Service Après-vente :
1. Vérifiez d'abord s'il n'est pas possible de remédier par
vous-même au défaut en suivant les points décrits au chapitre
«Diagnostic des pannes».
2. Éteignez puis rallumez le four pour voir si le problème a
été éliminé.
Si, après ces contrôles, le problème persiste, adressezvous à votre Service Après-vente.
Veuillez toujours spécifier :
• une brève description du défaut;
• le type et le modèle exact de l'appareil;
• le code service (numéro suivant le mot «Service» sur la
plaque signalétique), placé à l'intérieur de l'appareil. Le
code service est également indiqué dans le livret de
garantie;
• votre adresse complète;
• votre numéro de téléphone;
Filtre à charbon actif (uniquement pour version
recyclage)
Fig. 3
Retient les odeurs désagréables de cuisson.
Le filtre à charbon peut être nettoyé tous les deux mois avec
de l’eau chaude et au moyen de détergents appropriés ou
dans le lave-vaisselle à 65°C (dans le cas de lavage dans le
lave-vaisselle suivre un cycle de lavage complet sans
vaisselle à l’intérieur).
Enlever l’eau qui excède en faisant attention de ne pas
abîmer le filtre, ensuite enlever le coussinet posé à l’intérieur
du châssis en plastique et le mettre dans le four pendant 10
minutes à 100°C pour le sécher définitivement. Remplacer le
coussinet tous les 3 ans et chaque fois que le filtre sera
abîmé.
Si l'appareil doit être réparé, adressez-vous à un Service
Après-vente agréé (vous aurez ainsi la garantie que les
pièces défectueuses seront remplacées par des pièces
d'origine et que la réparation de votre appareil sera effectuée
correctement).
Enlever le châssis de support filtre en tournant de 90° les
boutons (g) qui le fixent à la hotte.
Introduire le coussinet (i) au charbon à l’intérieur du châssis
(h), puis remonter le tout dans le logement spécialement
prévu à cet effet (j).
On peut utiliser un filtre à charbon traditionel, ni lavable ni
régénerable, qui doit être changé tous les 3 ou 4 mois.
Châssis tapis du filtre à charbon sont soudés ensemble, le
châssis éventuellement fourni avec la hotte ne doit donc pas
être utilisé.
Si on veut utiliser ce filtre, l'introduire dans son logement et
fermer-le on tournant les 2 boutons.
Remplacement des lampes
Fig. 4
Débrancher l’appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous
qu’elles soient froides.
• A l’aide d’un petit tournevis plat, faire levier sur le bord de
l’ampoule et l’extraire.
• Retirer l’ampoule grillée et remplacez la par une ampoule
de 12V 20W MAX 30° Ø35 GU4.
• Remonter alors la nouvelle ampoule en procédant dans
le sens inverse du démontage.
Dans l’éventualité où l’éclairage ne devait pas fonctionner,
vérifier si les lampes ont été introduites correctement dans
leur logement, avant de contacter le service après-vente.
16
LIB0005297 Ed. 09/09
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
