Indesit 7OFHR640(AN)RU/HA S Instruction for Use

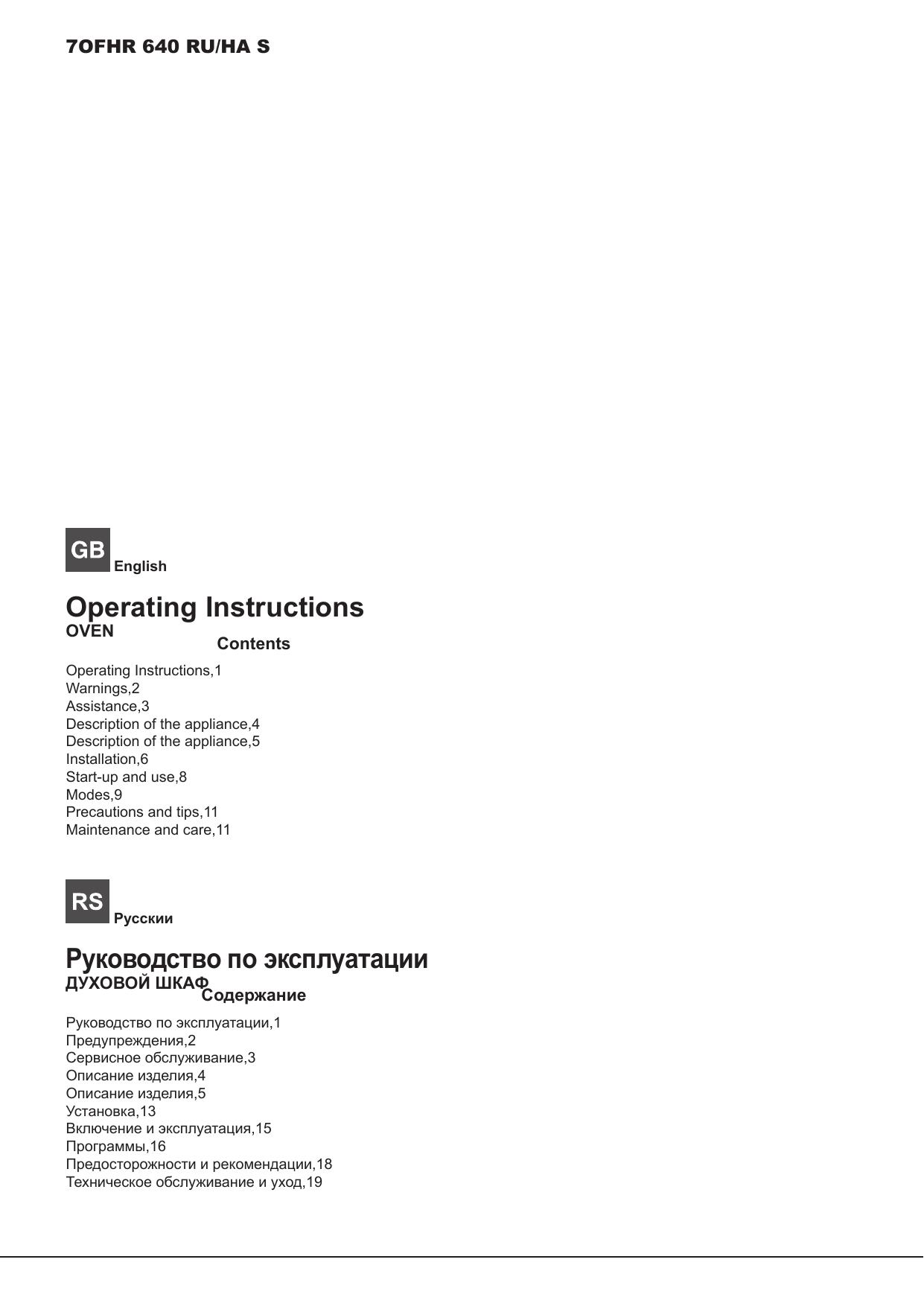

7OFHR 640 RU/HA S
English
Operating Instructions
OVEN
Contents
Operating Instructions,1
Warnings,2
Assistance,3
Description of the appliance,4
Description of the appliance,5
Installation,6
Start-up and use,8
Modes,9
Precautions and tips,11
Maintenance and care,11
Русскии
Руководство по эксплуатации
ДУХОВОЙ ШКАФ
Содержание
Руководство по эксплуатации,1
Предупреждения,2
Сервисное обслуживание,3
Описание изделия,4
Описание изделия,5
Установка,13
Включение и эксплуатация,15
Программы,16
Предосторожности и рекомендации,18
Техническое обслуживание и уход,19
Warnings
Предупреждения
WARNING: The appliance and its
accessible parts become hot during use.
Care should be taken to avoid touching
heating elements. Children less than 8
years of age shall be kept away unless
continuously supervised. This appliance
can be used by children aged from 8 years
and above and persons with reduced
physical, sensory or mental capabilities
or lack of experience and knowledge
if they have been given supervision
or instruction concerning use of the
appliance in a safe way and understand
the hazards involved. Children shall not
play with the appliance. Cleaning and
user maintenance shall not be made by
children without supervision.
ВНИМАНИЕ: Данное изделие и его
доступные комплектующие сильно
нагреваются в процессе эксплуатации.
Будьте осторожны и не касайтесь
нагревательных элементов.
Не разрешайте детям младше 8 лет
приближаться к изделию без контроля.
Д а н н о е и зд ел и е м ож ет б ы т ь
использовано детьми старше 8 лет и
лицами с ограниченными физическими,
с е н с о р н ы м и и л и ум с т ве н н ы м и
способностями или без опыта и знания
о правилах использования изделия при
условии надлежащего контроля или
обучения безопасному использованию
изделия с учетом соответствующих
рисков. Не разрешайте детям играть
с изделием. Не разрешайте детям
осуществлять чистку и уход за
изделием без контроля взрослых.
Do not use harsh abrasive cleaners or
sharp metal scrapers to clean the oven door
glass since they can scratch the surface,
which may result in shattering of the glass.
Never use steam cleaners or pressure
cleaners on the appliance.
WARNING: Ensure that the appliance is
switched off before replacing the lamp to
avoid the possibility of electric shock.
! When you place the rack inside, make
sure that the stop is directed upwards and
in the back of the cavity.
Не используйте абразивные вещества
или режущие металлические скребки
для чистки стеклянной дверцы духового
шкафа, так как они могут поцарапать
поверхность, что может привести к
разбиванию стекла.
Никогда не используйте паровые
чистящие агрегаты или агрегаты
под высоким давлением для чистки
изделия.
ВНИМАНИЕ: Проверьте, чтобы изделие
было выключено, перед заменой
лампочки во избежание возможных
ударов током.
! При установке решетки проверить,
чтобы фиксатор был повернут вверх
с задней стороны выемки.
2
Assistance
! Never use the services of an unauthorised technician.
Please have the following information to hand:
• The type of problem encountered.
• The appliance model (Mod.).
• The serial number (S/N).
The latter two pieces of information can be found on the
data plate located on the appliance.
Сервисное обслуживание
! Никогда не обращайтесь к неуполномоченным
техникам.
При обращении в Центр Технического Обслуживания
необходимо сообщить:
• Тип неисправности;
• Модель изделия (Мод.)
• Номер тех. паспорта (серийный №)
Эти данные вы найдете на паспортной табличке,
расположенной на изделии.
3
Description of the appliance
9
Overall view
8
5
7
3
1.POSITION 1
2.POSITION 2
3.POSITION 3
4.POSITION 4
5.POSITION 5
6.GUIDES for the sliding racks
7.DRIPPING PAN
8.GRILL
9.Control panel
Описание изделия
Общии вид
1.ПОЛОЖЕНИЕ 1
2.ПОЛОЖЕНИЕ 2
3.ПОЛОЖЕНИЕ 3
4.ПОЛОЖЕНИЕ 4
5.ПОЛОЖЕНИЕ 5
6.ВЫДВИЖНЫЕ НАПРАВЛЯЮЩИЕ уровней
7.ПРОТИВЕНЬ
8.РЕШЕТКА
9.Панель управления
4
6
1
4
2
Description of the appliance
Control panel
1.
2.
3.
4.
5.
SELECTOR Knob
TIMER Knob*
Indicator light THERMOSTAT
THERMOSTAT Knob
COUNTRY STYLE TIMER Knob*
* Only available in certain models.
Описание изделия
Панель управления
1.
2.
3.
4.
5.
Рукоятка ПРОГРАММЫ
Рукоятка ТАЙМЕРА*
Индикатор ТЕРМОСТАТА
Регулятор ТЕРМОСТАТА
Рукоятка AHAЛОГOBOГO ТАЙМЕРА*
* Имеется только в некоторых моделях.
1
2
3
4
1
5
3
4
5
Installation
! Please keep this instruction booklet in a safe place for
future reference. If the appliance is sold, given away or
moved, please make sure the booklet is also passed on to
the new owners so that they may benefit from the advice
contained within it.
Ventilation
To ensure adequate ventilation, the back panel of the
cabinet must be removed. It is advisable to install the oven
so that it rests on two strips of wood, or on a completely
flat surface with an opening of at least 45 x 560 mm (see
diagrams).
! Please read this instruction manual carefully: it contains
important information concerning the safe operation,
installation and maintenance of the appliance.
560
mm
.
45 m
m.
Positioning
! Do not let children play with the packaging material; it
should be disposed of in accordance with local separated
waste collection standards (see Precautions and tips).
! The appliance must be installed by a qualified professional
in accordance with the instructions provided. Incorrect
installation may damage property or cause harm to people
or animals.
Built-in appliances
Use an appropriate cabinet to ensure that the appliance
operates properly:
Centring and fixing
Position the 4 tabs on the side of the oven so that they are
lined up with the 4 holes on the outer frame. Adjust the
tabs according to the thickness of the cabinet side panel,
as shown below:
20 mm thick: take off the removable
part of the tab (see diagram).;
• The panels adjacent to the oven must be made of heatresistant material.
• Cabinets with a veneer exterior must be assembled with
glues which can withstand temperatures of up to 100°C.
• To install the oven under the counter (see diagram) or
in a kitchen unit, the cabinet must have the following
dimensions:
16 mm thick: use the second
groove (see diagram).
.
. min
mm
.
m
45 m
mm
.
5 mm.
567 mm.
558
18 mm thick: use the first groove,
which has already been set in the
factory (see diagram).
575-585 mm.
23 mm.
547
595 mm.
GB
595
mm
25
545
.
.
mm
.
mm
! The appliance must not come into contact with electrical
parts once it has been installed.
The indications for consumption given on the data plate
have been calculated for this type of installation.
6
Secure the appliance to the cabinet by opening the oven
door and putting 4 screws into the 4 holes on the outer
frame.
! All parts which ensure the safe operation of the appliance
must not be removable without the aid of a tool.
Electrical connection
Ovens equipped with a three-pole power supply cable are
designed to operate with alternating current at the voltage
and frequency indicated on the data plate located on the
appliance (see below).
Fitting the power supply cable
1. Open the terminal board
by inserting a screwdriver into
the side tabs of the cover. Use
the screwdriver as a lever by
pushing it down to open the
cover (see diagram).
L
N
2. Install the power supply
cable by loosening the
cable clamp screw and the
three wire contact screws
L-N.
Connect the wires to the
corresponding terminals:
the Blue wire to the terminal
marked (N), the Brown wire
to the terminal marked (L)
and the Yellow/Green wire
to the terminal marked
(see diagram).
3. Secure the cable by fastening the clamp screw.
4. Close the cover of the terminal board.
Connecting the supply cable to the mains
Install a standardised plug corresponding to the load
indicated on the data plate (see side).
The appliance must be directly connected to the mains
using an omnipolar circuit-breaker with a minimum contact
opening of 3 mm installed between the appliance and the
mains, suitable for the load indicated and complying with
current electrical regulations (the earthing wire must not be
interrupted by the circuit-breaker). The supply cable must
not come into contact with surfaces with temperatures
higher than 50°C.
! The installer must ensure that the correct electrical
connection has been made and that it is compliant with
safety regulations.
Before connecting to the power supply, make sure that:
• The appliance is earthed and the plug is compliant with
the law.
• The socket can withstand the maximum power of the
appliance, which is indicated on the data plate (see
below).
• The voltage must be in the range between the values
indicated on the data plate (see below).
• The socket is compatible with the plug of the appliance.
If the socket is incompatible with the plug, ask an
authorised technician to replace it. Do not use extension
cords or multiple sockets.
! Once the appliance has been installed, the power supply
cable and the electrical socket must be easily accessible.
! The cable must not be bent or compressed.
! The cable must be checked regularly and replaced by
authorised technicians only (see Assistance).
! The manufacturer declines any liability should these safety
measures not be observed.
APPLIANCE SPECIFICATIONS
Dimensions*
width 43.5 cm
height 32,4 cm
depth 41.5 cm
Volume*
59 l
Dimensions**
width 45.5 cm
height 32,4 cm
depth 41.5 cm
Volume**
62 l
Electrical
connections
voltage: 220-240V~ 50/60Hz
or 50Hz (see data plate)
maximum power absorbed
2800 W
GB
Directive 2002/40/EC on the label of
electric ovens. Standard EN 50304
ENERGY
LABEL
Energy consumption for Natural
convection – heating mode:
Traditional mode
Declared energy consumption for
Forced convection Class – heating
mode:
Baking
This appliance conforms to the
following European Economic
Community directives: 2006/95/EEC
dated 12/12/06 (Low Voltage) and
subsequent amendments –
2004/108/EEC dated 03/05/89
(Electromagnetic Compatibility) and
subsequent amendments 93/68/EEC dated 22/07/93 and
subsequent amendments.
2012/19/EC and subsequent
amendments.
- 1275/2008 standby/off mode
* Only for models with drawn rails.
** Only for models with wire rails.
7
GB
Start-up and use
pull (2).
WARNING! The oven is
provided with a stop system
to extract the racks and
prevent them from coming
out of the oven (1).
As shown in the drawing,
to extract them completely,
simply lift the racks, holding
them on the front part, and
! The first time you use your appliance, heat the empty oven
with its door closed at its maximum temperature for at least
half an hour. Make sure that the room is well ventilated
before switching the oven off and opening the oven door.
The appliance may emit a slightly unpleasant odour caused
by protective substances used during the manufacturing
process burning away.
Starting the oven
1.Select the desired cooking mode by turning the
SELECTOR knob.
2.Select the desired temperature with the THERMOSTAT
knob. See the Cooking advice table for cooking modes
and the suggested cooking temperatures (see Cooking
Modes).
3. When lit, the THERMOSTAT indicator light indicates that
the oven is heating up to the temperature set.
4.You may do the following during cooking:
- change the cooking mode by turning the SELECTOR knob.
- change the temperature by turning the THERMOSTAT
knob.
- stop cooking by turning the SELECTOR knob to the “0”
position.
! Never put objects directly on the oven bottom to avoid
damaging the enamel coating.
! Always place cookware on the rack(s) provided.
Cooling ventilation
In order to cool down the external temperature of the oven,
some models are fitted with a cooling fan that blows out air
between the control panel and the oven door.
! Once the cooking has been completed, the cooling fan
remains on until the oven has cooled down sufficiently.
Oven light
It goes on when selecting
with the SELECTOR knob.
It stays on when a cooking mode is selected.
How to use the timer*
1. To set the buzzer, turn the TIMER knob clockwise almost
one complete revolution.
2. Turn the knob anticlockwise to set the desired time: align
the minutes shown on the TIMER knob with the indicator
on the control panel.
3.The timer operates in minutes: when the selected time
has elapsed, a buzzer will sound.
8
! The timer does not turn the oven on or off.
Clock with Country Style timer *
TIMER knob
CLOCK
icon
TIMER
icon
! All settings can only be entered if the oven is connected
to the mains electricity. In case of blackouts lasting over 10
seconds, the programmer stops: when current is restored,
the CLOCK icon flashes to indicate that a blackout has
occurred and that the time must be set again.
Setting the time
To adjust the time indicated by the hands, briefly press the
TIME SETTING knob until the CLOCK icon starts flashing.
Then, to increase or decrease the displayed time setting in
1-minute steps, turn the knob clockwise or anti-clockwise;
the minutes hand moves clockwise or anticlockwise
accordingly, in 1-minute steps.
Once 10 seconds have elapsed since the most recent
adjustment, the programmer automatically exits the
adjustment mode.
Setting the minute minder
! This function does not interrupt cooking nor does it affect
the oven’s operation; it is simply used to activate the buzzer
when the set duration has elapsed.
To activate the minute minder, briefly press the TIME
SETTING knob until the MINUTE MINDER icon starts
flashing.
To increase or decrease the set duration, turn the TIME
SETTING knob clockwise or anti-clockwise; the minutes
hand will move in 1-minute steps.
The MINUTE MINDER icon flashes continuously for 10
seconds after the most recent rotation. The setting can be
confirmed by pressing the TIME SETTING knob or letting
10 seconds elapse, provided that a cooking time of at least
1 minute has been programmed.
The switched-on MINUTE MINDER icon indicates that the
duration has been set; the countdown will start immediately.
Select the desired cooking mode using the PROGRAMMES
knob.
To view the set duration, briefly press and release the
TIME SETTING knob; the hands and icons will display the
remaining minutes.
At the end of the set time, the MINUTE MINDER icon
flashes and the buzzer sounds for 1 minute (to silence it,
briefly press the knob).
Turn the PROGRAMMES knob to position “0”.
! To cancel the setting, press the TIME SETTING knob
for 3 seconds: the programming will be cancelled and the
MINUTE MINDER icon will switch off.
* Only available in certain models.
Modes
! A temperature value can be set for all cooking modes
between 60°C and Max, except for
• GRILL (recommended: set only to MAX power level);
• GRATIN (recommended: do not exceed 200°C).
/
/
BAKING mode
The rear heating element and the fan are switched on,
thus guaranteeing the distribution of heat in a delicate and
uniform manner throughout the entire oven. This mode is
ideal for baking temperature sensitive foods (such as cakes,
which need to rise) and for the preparation of “bitesize
pastries” on 3 shelves simultaneously.
The Rotisserie*
To operate the rotisserie (see
diagram) proceed as follows:
1. Place the dripping pan
in position 1.
2. Place the rotisserie
support in position 3 and
insert the spit in the hole
provided on the back panel
of the oven.
3. Start the rotisserie using
the knob to select MODE
TRADITIONAL OVEN mode
Both the top and bottom heating elements will come on.
With this traditional cooking mode, it is best to use one
cooking rack only; if more than one rack is used, the heat
will be distributed unevenly.
/
MULTI-COOKING mode
All the heating elements (top and bottom), as well as the fan,
will come on. Since the heat remains constant throughout
the oven, the air cooks and browns food uniformly. A
maximum of two racks may be used at the same time.
/
/
.
! Do not place racks in position 1 and 5 during fan-assisted
cooking. Excessive direct heat can burn temperature
sensitive foods.
! In the GRILL and GRATIN cooking modes, place the
dripping pan in position 1 to collect cooking residues (fat
and/or grease).
MULTILEVEL
GRILL mode
The top heating element comes on. The extremely high and
direct temperature of the grill makes it possible to brown
the surface of meats and roasts while locking in the juices
to keep them tender. The grill is also highly recommended
for dishes that require a high temperature on the surface:
such as beef steaks, veal, rib steak, filets, hamburgers
etc... Some grilling examples are included in the “Practical
Cooking Advice” paragraph. Always cook in this mode with
the oven door closed.
/
or
Practical cooking advice
PIZZA OVEN mode
The circular heating elements and the elements at the
bottom of the oven are switched on and the fan is activated.
This combination heats the oven rapidly by producing a
considerable amount of heat, particularly from the element
at the bottom. If you use more than one rack at a time,
switch the position of the dishes halfway through the cooking
process.
/
/
GRATIN mode
The top heating element, as well as the fan, will come on.
This combination of features increases the effectiveness of
the unidirectional thermal radiation of the heating elements
through forced circulation of the air throughout the oven.
This helps prevent food from burning on the surface,
allowing the heat to penetrate right into the food. Always
cook in this mode with the oven door closed.
• Use position 2 and 4, placing the food that requires more
heat on 2.
• Place the dripping pan on the bottom and the rack on
top.
GRILL
• Insert the rack in position 3 or 4. Place the food in the
centre of the rack.
• We recommend that you set the maximum power level.
The top heating element is regulated by a thermostat
and may not always be on.
PIZZA
• Use a light aluminium pizza pan. Place it on the rack
provided.
For a crispy crust, do not use the dripping pan (prevents
crust from forming by extending cooking time).
• If the pizza has a lot of toppings, we recommend adding
the mozzarella cheese on top of the pizza halfway
through the cooking process.
* Only available in certain models.
9
GB
GB
Cooking advice table
Modes
Foods
Weight
(in kg)
Rack
position
Preheating time
(minutes)
Recommended
temperature
Cooking
duration
(minutes)
1
1
1
1
3
3
3
3
3
15
15
15
15
15
200
200
200
180
180
65-75
70-75
70-80
15-20
30-35
15
10
10
15
10
10
10
10
10
10
15
230
180
180
200
180
170
190
180
170
170
200
15-20
30-35
40-45
60-70
30-35
40-50
20-25
10-15
15-20
20-25
25-30
Traditional
Duck
Roast veal or beef
Roast pork
Biscuits (shortcrust pastry)
Tarts
Multilevel
Pizza (on 2 racks)
Lasagne
Lamb
Roast chicken + potatoes
Mackerel
Sponge cake made with yoghurt
Cream puffs (on 2 racks)
Biscuits (on 2 racks)
Sponge cake (on 1 rack)
Sponge cake (on 2 racks)
Savoury pies
1
1
1
1+1
1
1
0.5
0.5
0.5
1
1.5
Pizza
Roast veal or beef
Chicken
0.5
1
1
3
2
2 or 3
15
10
10
220
220
180
15-20
25-30
60-70
1
1
1
1
1
1
1
1
no. 4
4
4
4
3 or 4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
MAX
8-10
6-8
10
10-15
15-20
15-20
7-10
15-20
2-3
Grilled chicken
Cuttlefish
1.5
1.5
2
2
5
5
200
200
55-60
30-35
Tarts
Fruit cakes
Sponge cake made with yoghurt
Sponge cake
Stuffed pancakes (on 2 racks)
Small cakes (on 2 racks)
Cheese puffs (on 2 racks)
Cream puffs (on 3 racks)
Biscuits (on 3 racks)
Meringues (on 3 racks)
0.5
1
0.7
0.5
1.2
0.6
0.4
0.7
0.7
0.5
15
15
15
15
15
15
15
15
15
15
180
180
180
160
200
190
210
180
180
90
20-30
40-45
40-50
25-30
30-35
20-25
15-20
20-25
20-25
180
Pizza
Grill
Gratin
Baking
Sole and cuttlefish
Squid and prawn kebabs
Cod fillet
Grilled vegetables
Veal steak
Cutlets
Hamburgers
Mackerel
Toast
2 and
3
2
2 and
2
2
2 and
2 and
2
2 and
3
4
4
4
4
4
3
2 or 3
3
3
2 and 4
2 and 4
2 and 4
1, 3 and 5
1, 3 and 5
1, 3 and 5
! The cooking times listed above are intended as guidelines only and may be modified according to personal tastes.
10
Precautions and tips
! This appliance has been designed and manufactured
in compliance with international safety standards. The
following warnings are provided for safety reasons and
must be read carefully.
General safety
• The appliance was designed for domestic use inside the
home and is not intended for commercial or industrial use.
• The appliance must not be installed outdoors, even in
covered areas. It is extremely dangerous to leave the
appliance exposed to rain and storms.
• When moving or positioning the appliance, always use
the handles provided on the sides of the oven.
• Do not touch the appliance while barefoot or with wet or
damp hands and feet.
• The appliance must be used by adults only for
the preparation of food, in accordance with the
instructions provided in this booklet. Any other
use of the appliance (e.g. for heating the room)
constitutes improper use and is dangerous. The
manufacturer may not be held responsible for any
damage caused as a result of improper, incorrect
and unreasonable use of the appliance.
• Do not touch the heating elements or certain parts
of the oven door when the appliance is in use; these
parts become extremely hot. Keep children well away
from the appliance.
• Make sure that the power supply cables of other electrical
appliances do not come into contact with the hot parts of
the oven.
• The ventilation and heat dispersal openings must never
be obstructed.
• Always grip the oven door handle in the centre: the ends
may be hot.
• Always use oven gloves when placing cookware in the
oven or when removing it.
• Do not use aluminium foil to line the bottom of the oven.
• Do not place flammable materials in the oven: if the
appliance is switched on accidentally, the materials could
catch fire.
• When unplugging the appliance, always pull the plug
from the mains socket; do not pull on the cable.
• Do not perform any cleaning or maintenance work without
having disconnected the appliance from the electricity
mains.
• If the event of malfunctions, under no circumstances
should you attempt to perform the repairs yourself.
Contact an authorised Service Centre (see Assistance).
• Do not rest objects on the open oven door.
• Do not let children play with the appliance.
• The appliance should not be operated by people (including
children) with reduced physical, sensory or mental
capacities, by inexperienced individuals or by anyone
who is not familiar with the product. These individuals
should, at the very least, be supervised by someone who
assumes responsibility for their safety or receive preliminary
instructions relating to the operation of the appliance.
• The appliance is not intended to be operated by
means of an external timer or separate remotecontrol system.
Disposal
• When disposing of packaging material: observe local
legislation so that the packaging may be reused.
• The European Directive 2012/19/EC on Waste
Electrical and Electronic Equipment (WEEE), requires
that old household electrical appliances must not
be disposed of in the normal unsorted municipal
waste stream. Old appliances must be collected
separately in order to optimise the recovery and
recycling of the materials they contain and reduce
the impact on human health and the environment.
The crossed out “wheeled bin” symbol on the product
reminds you of your obligation, that when you dispose
of the appliance it must be separately collected.
Consumers should contact their local authority or retailer
for information concerning the correct disposal of their
old appliance.
Respecting and conserving the environment
• You can help to reduce the peak load of the electricity
supply network companies by using the oven in the
hours between late afternoon and the early hours of
the morning. The cooking mode programming options,
the “delayed cooking” mode (see Cooking modes) and
“delayed automatic cleaning” mode (see Care and
Maintenance) in particular, enable the user to organise
their time efficiently.
• Always keep the oven door closed when using the
BARBECUE and GRATIN modes: this will achieve
improved results while saving energy (approximately
10%).
• Check the door seals regularly and wipe them clean
to ensure they are free of debris so that they adhere
properly to the door, thus avoiding the dispersal of heat.
Maintenance and care
Switching the appliance off
Disconnect your appliance from the electricity supply before
carrying out any work on it.
Cleaning the appliance
• Slight differences in colour on the front of the oven are due
to the different materials used, i.e. glass, plastic or metal.
• Any shady areas resembling grooves on the oven door
glass are caused by reflections from the oven light.
• The enamel is branded at very high temperatures. This
process may cause colour variations. This is normal and
will not affect appliance operation in any way. The thin
edges of the sheet metal cannot be entirely enamelled
and may therefore appear to be unfinished. This will not
affect the rust protection.
• The stainless steel or enamel-coated external parts and
the rubber seals may be cleaned using a sponge that
has been soaked in lukewarm water and neutral soap.
Use specialised products for the removal of stubborn
stains. After cleaning, rinse and dry thoroughly. Do not
use abrasive powders or corrosive substances.
• The inside of the oven should ideally be cleaned after
each use, while it is still lukewarm. Use hot water and
11
GB
GB
detergent, then rinse well and dry with a soft cloth. Do
not use abrasive products.
• All accessories can be washed like everyday crockery,
and are even dishwasher safe.
• We recommend that detergents are not sprayed directly
onto the control panel, but that a sponge is used instead.
! Never use steam cleaners or pressure cleaners on the
appliance.
Cleaning the oven door
Clean the glass part of the oven door using a sponge and
a non-abrasive cleaning product, then dry thoroughly with
a soft cloth. Do not use rough abrasive material or sharp
metal scrapers as these could scratch the surface and cause
the glass to crack.
For more thorough cleaning
purposes, the oven door may be
removed:
1. Open the oven door fully (see
diagram).
2. Lift up and turn the small levers located on the two hinges
(see diagram)
F
3. Grip the door on the two external
sides and close it approximately
half way. Unlock the door by
pressing on the clamps F, then
pull the door towards you lifting it
out of its seat (see diagram).
To replace the door, reverse this
sequence.
Inspecting the seals
Check the door seals around the oven regularly. If the seals
are damaged, please contact your nearest Service Centre
(see Assistance). We recommend that the oven is not used
until the seals have been replaced.
12
Replacing the light bulb
To replace the oven light
bulb:
1. Remove the glass cover
of the lamp-holder.
2. Remove the light bulb
and replace it with a similar
one: Wattage 25 W, cap E
14.
3. Replace the glass cover
(see diagram).
! Do not use the oven lamp as/for ambient lighting.
Установка
! Важно сохранить данное руководство для его
последующих консультации. В случае продажи,
передачи изделия или при переезде на новое место
жительства необходимо проверить, чтобы руководство
оставалось вместе с изделием, для того чтобы его новыи
владелец мог ознакомиться с правилами эксплуатации
и с соответствующими предупреждениями.
Расход электроэнергии, указанный на паспортной
табличке изделия, был замерян для данного типа
монтажа.
Вентиляция
Для обеспечения надлежащеи вентиляции необходимо
снять заднюю панель ниши кухонного элемента.
Рекомендуется установить духовои шкаф на два
деревянных бруска или на сплошное основание с
отверстием диаметром не менее 45 х 560 мм (см чертежи).
! Внимательно прочитаите инструкции: в них содержатся
важные сведения об установке, эксплуатации и
безопасности изделия.
560
Расположение
! Не разрешаите детям играть с упаковочными
материалами. Упаковочные материалы должны быть
уничтожены в соответствии с правилами раздельного
сбора мусора (см. Предосторожности и рекомендации).
! Монтаж изделия производится в соответствии
с данными инструкциями квалифицированными
специалистами. Неправильныи монтаж изделия может
стать причинои повреждения имущества и причинить
ущерб людям и домашним животным.
Встроенный монтаж
Для обеспечения исправного функционирования
встраиваемого изделия кухонный элемент должен иметь
соответствующие характеристики:
• панели кухонных элементов, прилегающих к духовому
шкафу, должны быть выполнены из термостойкого
материала;
• клей кухонных элементов элементов, шпонированных
деревом, должен быть устойчивым к температуре
100°C.
• для встраивания духового шкафа под кухонным
топом (см. схему) или в пенал ниша кухонного
элемента должна иметь следующие размеры:
558
567 mm.
25
545
.
m.
Центровка и крепление
       
      
       
 *
   
  
   
   
    
 
 
   
   
.
m.
mm
.
5 mm.
mm
45 m
. min
mm
45 m
595 mm.
595
.
575-585 mm.
23 mm.
547
mm
.
mm
.
mm
      
       
      

! Все защитные элементы должны быть закреплены
таким образом, чтобы их можно было снять только при
помощи специального инструмента.
! После встраивания изделия в кухонный элемент
должна быть исключена возможность касания к
электрическими частями.
* Имеется только в некоторых моделях.
13
RS
RS
Электрическое подключение
Духовые шкафы, укомплектованные трехполюсным
сетевым кабелем, расчитаны на функционирование
с переменным током с напряжением и частотой
электропитания, указанными на паспортной табличке с
данными (см. ниже).
Подсоединение сетевого кабеля
1. Откройте зажимную
коробку, нажав при помощи
отвертки на выступы с
боков крышки: потяните
и откройте крышку (см.
схему).
L
N
2. Порядок подсоединения
сетевого кабеля: отвинтите
винт кабельного сальника
и три винта контактов L-Nи затем прикрепите
провода под головками
винтов, соблюдая цветовую
маркировку Синий (N)
Коричневый (L) Желтозеленый
(см. схему).
3. Закрепите сетевой
кабель в специальном
кабельном сальнике.
4. Закройте крышку
зажимной коробки.
Подсоединение сетевого шнура изделия к сети
электропитания
Установите на сетевой кабель нормализованную
штепсельную вилку, расчитанную на нагрузку, указанную
на паспортной табличке (см. сбоку).
В случае прямого подключения к сети электропитания
между изделием и сетью необходимо установить
многополюсный вык лючатель с минимальным
расстоянием между контактами 3 мм, расчитанный
на данную нагрузку и соответствующий действующим
нормативам (выключатель не должен размыкать провод
заземления). Сетевой кабель должен быть расположен
таким образом, чтобы ни в одной точке его температура
не превышала температуру помещения более чем на
50°C (например, задняя панель духового шкафа).
! Электромонтер несет ответственность за правильное
подключение изделия к электрическои сети и за
соблюдение правил безопасности.
Перед подключением изделия к сети электропитания
проверьте следующее:
• розетка должна быть соединена с заземлением и
соответствовать нормативам;
• сетевая розетка должна быть рассчитана на
максимальную потребляемую мощность изделия,
указанную в таблице технических характеристик;
14
• н а п р я ж е н и е и ч а с т от а т о к а с ет и д ол ж н ы
соответствовать электрическим данным изделия;
• сетевая розетка должна быть совместима со штепсельнои
вилкои изделия. В противном случае замените розетку
или вилку; не используите удлинители или троиники.
! Изделие должно быть установлено таким образом,
чтобы электрическии провод и сетевая розетка были
легко доступны.
! Электрическии провод изделия не должен быть согнут
или сжат.
! Ре г у л я р н о п р о в е р я и т е с о с т о я н и е к а б ел я
электропитания и в случае необходимости поручите
его замену только уполномоченным техникам (см.
Техническое обслуживание).
! Производитель не несет ответственности за
последствия несоблюдения перечисленных выше
требовании.
ПАСПОРТНАЯ ТАБЛИЧКА
Габаритные
размеры*
ширина 43,5 см.
высота 32,4 см.
глубина 41,5 см.
Объем*
59 л
Габаритные
размеры**
ширина 45,5 см.
высота 32,4 см.
глубина 41,5 см.
Объем**
62 л
Электрическое
подключение
напряжение 220-240 В ~ 50/60 Гц
или 50 Гц (см. Паспортную табличку),
максимальная поглощаемая
мощность 2800 Вт
МАРКИРОВКА
ПОТРЕБЛЕНИЯ
ЭЛЕКТРОЭНЕРГИИ
Директива 2002/40/CE
об этикетках электрических
духовых шкафов.
Норматива EN 50304
Расход электроэнергии Натуральная
конвекция –
режим нагрева: Традиционная;
Потребление электроэнергии при
принудительной конвекции в фазе
нагревания;
Кондитерская выпечка.
Данное изделие
соответствует следующим Директивам
Европейского сообщества: 2006/95/CEE
от 12/12/06 (Низкое напряжение) и
последующим изменениям 2004/108/CEE от 15/12/04
(Электромагнитная совместимость)
и последующим изменениям 93/68/CEE от 22/07/93 и
последующим изменениям.
2012/19/CE и последующим
изменениям.
1275/2008 standby/off mode.
* Только для моделей с направляющими, изготовленными методом вытяжки.
** Только для моделей с направляющими из прутка.
Включение и эксплуатация
ВНИМАНИЕ! Д уховой
шк аф ук омплек то ва н
системой бл окировки
решеток, позволяющей
вынимать их из духовки
не полностью (1).
Для полного вынимания
р е ш ет о к д о с т а т о ч н о
поднять их, как показано
на схеме, взяв их за передний край, и потянуть на себя
(2).
! При первом включении духового шкафа рекомендуем
прокалить его примерно в течение 30 минут при
максимальной температуре с закрытой дверцей. Затем
выключите духовой шкаф, откройте дверцу и проветрите
помещение. Запах, который вы можете почувствовать,
вызван испарением веществ, использованных для
предохранения духового шкафа.
Включение духового шкафа
1. Выберите нужную программу приготовления при
помощи рукоятки ПРОГРАММЫ.
2. Выберите температуру при помощи регулятора
ТЕРМОСТАТ. В специальнои таблице приводится
перечень типов приготовления с соответствующими
рекомендуемыми температурами (см. Программы).
3. Включенныи индикатор ТЕРМОСТАТА означает
текущую фазу нагрева духовки до заданнои температуры.
4. В процессе приготовления в любои момент можно:
- изменить программу приготовления при помощи
рукоятки ПРОГРАММЫ;
- изменить температуру при помощи регулятора
ТЕРМОСТАТ;
- прервать приготовление, повернув рукоятку
ПРОГРАММЫ в положение «0».
! Никогда не ставьте никаких предметов на дно духового
шкафа, так как они могут повредить эмалированное
покрытие.
! Всегда ставьте посуду на прилагающуюся решетку.
Охладительная вентиляция
Для понижения температуры вокруг работающего
духового шкафа некоторые модели оснащаются
охладительным вентилятором. Этот вентилятор
направляет струю воздуха между панелью управления
и дверцеи духового шкафа.
! По завершении приготовления вентилятор продолжает
работать вплоть до надлежащего охлаждения духовки.
Освещение духового шкафа
Загорается при выборе
при помощи рукоятки
ПРОГРАММЫ. Остается включеннои при выборе
программы приготовления.
Таимер*
1. Прежде всго необходимо завести таимер, повернув
рукоятку ТАИМЕР по часовои стрелке почти на один
полныи оборот.
2. Поворачивая рукоятку обратно, против часовои
стрелки, задается нужное время – минуты на рукоятке
ТАИМЕРА должны совпасть с отметками на панели
управления.
3. Таимер отсчитывает время в обратном порядке:
по истечении заданного времени раздается звуковои
сигнал.
! Таимер не управляет включением или выключением
духового шкафа.
Настройка часов и таймера*
Символ
ЧАСЫ
Символ
ТАЙМЕР
Рукоятка
НАСТРОЙКА
ВРЕМЕНИ
! Можно выполнить любую настройку, только если
духовой шкаф подключен к сети электропитания. В
случает отключения энергоснабжения дольше, чем на 10
секунд программер останавливается: по возобновлении
энергоснабжения символ ЧАСЫ мигает, показывая,
что отключилось электропитание и необходимо вновь
выставить время.
Настройка времени
Для настройки времени, показываемого стрелками,
нажать 1 раз на рукоятку НАСТРОЙКА ЧАСОВ вплоть
до мигания символа ЧАСЫ.
Следовательно, для увеличения или уменьшения
времени, показываемого поминутно, повернуть рукоятку
по часовой стрелке или против, и стрелка минут
переместится по 1-ой минуте по часовой стрелке или
против.
По истечении 10 секунд с последней настройки
программер автоматически выходит из режима
настройки.
Настройка таймера
! Данная функция не прерывает приготовление и не
зависит от работы духового шкафа. Она позволяет
включить звуковой сигнал по истечении заданного
времени.
Для включения таймера 1 раз нажмите на рукоятку
НАСТРОЙКА ЧАСОВ вплоть до мигания символа
ТАЙМЕР.
Для увеличения или уменьшения времени таймера
поверните рукоятку НАСТРОЙКИ ЧАСОВ по часовой
стрелке или против, стрелка минут каждый раз
перемещается на 1 минуту.
15
RS
RS
Символ ТАЙМЕР продолжает мигать в течение 10
секунд после последнего вращения рукоятки. Настройку
можно подтвердить, нажав на рукоятку НАСТРОЙКА
ЧАСОВ или по истечении 10 секунд, при условии, что
была задана хотя бы 1 минута приготовления.
Включенный символ ТАЙМЕР означает, что настройка
завершена, и сразу же начинается обратный отсчет
времени.
Выберите нужную программу приготовления при
помощи рукоятки ПРОГРАММЫ.
Для визуализации заданного времени нажмите и
отпустите рукоятку НАСТРОЙКА ЧАСОВ; стрелки и
символы показывают остающиеся минуты.
По истечении заданного времени символ ТАЙМЕР
мигает, и звуковой сигнал включается на 1 минуту (для
его отключения нажать на рукоятку1 раз).
Поверните рукоятку ПРОГРАММЫ в положение “0”.
! Для отмены настройки нажмите рукоятку НАСТРОЙКА
ЧАСОВ на 3 секунды: настройка отменяется, и символ
ТАЙМЕР гаснет.
середине их приготовления.
/
Включается верхний нагревательный элемент.
Высокая температура и жар прямого действия
гриля рекомендуется для приготовления продуктов,
нуждающихся в высокой поверхностной температуре.
Готовьте блюда с закрытой дверцей духового шкафа.
/
• ГРИЛЬ (рекомендуется устанавливать только МАКС.
температуру);
• ПОДРУМЯНИВАНИЕ (рекомендуется не превышать
температуру 200°C).
/
ДУХОВКА
Программа GRATIN (Подрумянивание)
Включается верхний нагревательный элемент и
вертел. Сочетает однонаправленное выделение жара с
принудительной циркуляцией воздуха внутри духового
шкафа. Это препятствует обгоранию поверхности
продуктов, повышая проникающую способность жара.
Готовьте блюда с закрытой дверцей духового шкафа.
/
Программы
! Для всех программ можно задать температуру от 60°C
до МАКС кроме:
Программа ГРИЛЬ
Программа КОНДИТЕРСКАЯ ВЫПЕЧКА
Включается задний нагревательный элемент и
вентилятор, обеспечивая умеренный и однородный
жар внутри духовки. Данная функция рекомендуется
для приготовления деликатных блюд (например,
кондитерских изделий, требующих подъема теста) и
мелкой выпечки одновременно на трех уровнях.
Вертел*
Программа ТРА ДИЦИОНАЛЬНАЯ
Для включения вертела
(см. схему) выполните
следующие операции:
1. установите противень
на 1-ый уровень;
2. установите держатель
вертела на 3-ий уровень
и в с т а в ьт е в е р т ел в
специальное отверстие
в задней стенке духового
шкафа;
Включаются два нагревательных элемента: нижнии и
верхнии. В режиме традиционального приготовления
рекомендуется использовать только один уровень: при
использовании нескольких уровнеи распределение
температуры будет неоптимальным.
/
П р о г р а м м а ОД Н О В Р Е М Е Н Н О Е
ПРИГОТОВЛЕНИЕ
Включаются все нагревательные элементы (верхний,
нижний и круглый) и вентилятор. Так как жар является
постоянным во всем духовом шкафу, воздух обеспечивает
однородное приготовление и подрумянивание продукта.
Одновременно можно использовать не более двух
уровней духового шкафа.
/
или
/
/
.;
Практические советы по приготовлению
Программа ПИЦЦА
Включаются нижний и круглый нагревательные
элементы и вентилятор. Такое сочетание позволяет
быстро разогреть духовку с более сильным выделением
жара снизу. Если используются несколько уровней
одновременно, необходимо менять местами блюда в
16
3. включите вертел, выбрав программы
! В режиме вентилируемого приготовления не
используйте 1-ый и 5-ый уровни: они подвергаются
прямому воздействию горячего воздуха, который может
сжечь деликатные продукты.
* Имеется только в некоторых моделях.
! При использовании ГРИЛЬ и ПОДРУМЯНИВАНИЕ,
особенно с функцией вертела, поместите противень на
1-ый уровень для сбора жидкостей, выделяемого при
жарке (сок и/или жир).
• Рекомендуется выбрать максимальную мощность
духовки. Не беспокойтесь, если верхний элемент
не остается постоянно включенным: его работа
управляется термостатом.
ОДНОВРЕМЕННОЕ ПРИГОТОВЛЕНИЕ
ПИЦЦА
• Используются 2-ой и 4-ый уровни, на 2-ой помещаются
продукты, требующие более интенсивного жара.
• Используйте противень из легкого алюминия,
устанавливая его на прилагающуюся решетку.
При использовании противеня время выпечки
удлиняется, что затрудняет получение хрустящей
пиццы.
• Установите проитвень снизу, а решетку сверху.
ГРИЛЬ
• Установите решетку на уровень 3 или 4, поместите
продукты в центр решетки.
• В случае выпечки пиццы с обильной начинкой
рекомендуется положить на пиццу сыр моццарелла
в середине выпечки.
Таблица приготовления
Программы
Традициональная
духовка
Одновременное
приготовление
ГРИЛЬ
Gratin
(Подрумянивание)
Пицца
Кондитерская
выпечка
Продукты
Утка
Жаркое из телятины или
говядины
Жаркое из свинины
Печенье (песочное)
Песочный торт с начинкой
Пицца (на 2-х уровнях)
Лазанья
Баранина
Жареная курица с картошкой
Скумбрия
Кекс
Эклеры (на 2-х уровнях)
Печенье (на 2-х уровнях)
Бисквит (на 1-ом уровне)
Бисквит (на 2-ух уровнях)
Несладкие торты
Камбала и каракатицы
Кальмары и креветки на
шампурах
Филе трески
Овощи-гриль
Телячий бифштекс
Отбивные
Гамбургер
Скумбрия
Горячие бутерброды
Курица-гриль
Морские каракатицы
Пицца
Жаркое из телятины или
говядины
Курица
Песочный торт с начинкой
Фруктовый торт
Кекс
Бисквит
Блины с начинкой (на 2-х
уровнях)
Мелкие кексы (на 2-х уровнях)
Печенья из слоеного теста с
сыром (на 2-ух уровнях)
Эклеры (на 3-х уровнях)
Печенье (на 3-х уровнях)
Безе (на 3-х уровнях)
Вес
(кг)
Уровень
Время
нагревания
(мин.)
Рекомендуемая
температура
Продолжит-ть
приготовления
(минуты)
1
1
3
3
15
15
200
200
65-75
70-75
1
1
1
1
1
1+1
1
1
0.5
0.5
0.5
1
1.5
1
1
3
3
3
2и4
3
2
2и4
2
2
2и4
2и4
2
2и4
3
4
4
15
15
15
15
10
10
15
10
10
10
10
10
10
15
5
5
200
180
180
230
180
180
200
180
170
190
180
170
170
200
MAКС.
MAКС.
70-80
15-20
30-35
15-20
30-35
40-45
60-70
30-35
40-50
20-25
10-15
15-20
20-25
25-30
8-10
6-8
1
1
1
1
1
1
4 шт.
1.5
1.5
0.5
1
4
3 или 4
4
4
4
4
4
2
2
3
2
5
5
5
5
5
5
5
5
5
15
10
MAКС.
MAКС.
MAКС.
MAКС.
MAКС.
MAКС.
MAКС.
200
200
220
220
10
10-15
15-20
15-20
7-10
15-20
2-3
55-60
30-35
15-20
25-30
1
0.5
1
0.7
0.5
1.2
2 или 3
3
2 или 3
3
3
2и4
10
15
15
15
15
15
180
180
180
180
160
200
60-70
20-30
40-45
40-50
25-30
30-35
0.6
0.4
0.7
0.7
0.5
2и4
2и4
1и3и5
1и3и5
1и3и5
15
15
15
15
15
190
210
180
180
90
20-25
15-20
20-25
20-25
180
* Указанная продолжительность приготовления служит только в качестве примера и может быть изменена в
соответствии с Вашми личными предпочтениями.
17
RS
RS
Предосторожности и
рекомендации
! Изделие спроектировано и изготовлено в соответствии
с международными нормативами по безопасности.
Необходимо внимательно прочитать настоящие
предупреждения, составленные в целях вашеи
безопасности.
Общие требования к безопасности
• Д а н н о е и з д е л и е п р е д н а з н а ч а е т с я д л я
непрофессионального использования в домашних
условиях.
• Запрещается устанавливать изделие на улице, даже
под навесом, так как воздействие на него дождя и
грозы является чрезвычайно опасным.
• Для перемещения изделия всегда беритесь за
специальные ручки, расположенные с боков духового
шкафа.
• Не прикасайтесь к изделию влажными руками, а
также находясь босиком или с мокрыми ногами.
• Изделие предназначено для приготовления пищевых
продуктов, может быть использовано только
взрослыми лицами в соответствии с инструкциями,
приведенными в данном техническом руководстве.
Любое другое его использование (например:
отопление помещения) считается ненадлежащим и
следовательно опасным. Производитель не несет
ответственности за возможный ущерб, вызванный
ненадлежащим, неправильным и неразумным
использованием изделия.
• В процессе эксплуатации изделия нагревательные
элементы и некоторые части дверцы духового
шкафа сильно нагреваются. Необходимо
проявлять острожность во избежание контактов с
этими частями и не разрешать детям приближаться
к духовке.
• Следите, чтобы сетевые шнуры других бытовых
электроприборов не прикасались к горячим частям
духового шкафа.
• Не закрывайте вентиляционные решетки и отверстия
рассеивания тепла.
• Беритесь за ручку дверцы в центре: с боков она может
быть горячей.
• Всегда надевайте кухонные варежки, когда ставите
или вынимаете блюда из духовки.
• Не покрывайте дно духового шкафа фольгой.
• Не храните в духовом шкафу возгораемые предметы:
при случайном включении изделия такие материалы
могут загореться.
• Не тяните за кабель электропитания для отсоединения
вилки изделия из сетевой розетки, возьмитесь за
вилку рукой.
• Перед началом чистки или технического обслуживания
изделия всегда отсоединяйте штепсельную вилку из
сетевой розетки.
• В случае неисправности категорически запрещается
открывать внутренние механизмы изделия с целью
их самостоятельного ремонта. Обращайтесь в
Центр Сервисного обслуживания (см. Сервисное
обслуживание).
18
• Не ставьте предметы на открытую дверцу духового
шкафа.
• Н е р а з р е ш а й т е д ет я м и г р а т ь с б ы т о в ы м
электроприбором.
• Эксплуатация изделия лицами (включая детей)
с ограниченными физическими, сенсорными или
умственными способностями, неопытными лицами
или лицами, незнакомыми с правилами эксплуатации
данного изделия, запрещается без контроля со
стороны лица, отвечающего за их безопасность, или
без обучения правилам пользования изделием.
• Изделие не рассчитано на влючение посредством
внешнего синхронизатора или отдельной
системы дистанционного управления
Утилизация
• Уничтожение упаковочных материалов: соблюдаите
местные нормативы с целью повторного
использования упаковочных материалов.
• Согласно Европеискои Директиве 2012/19/СЕ
касательно утилизации электронных и электрических
электроприборов электроприборы не должны
выбрасываться вместе с обычным городским
мусором. Выведенные из строя приборы должны
собираться отдельно для оптимизации их утилизации
и рекуперации составляющих их материалов, а также
для безопасности окружающеи среды и здоровья.
Символ зачеркнутая мусорная корзинка, имеющиися
на всех приборах, служит напоминанием об их
отдельнои утилизации.
Старые бытовые электроприборы могут быть
переданы в общественныи центр утилизации,
отвезены в специальные муниципальные зоны
или, если это предусмотрено национальными
нормативами, возвращены в магазин при покупке
нового изделия аналогичного типа.
Все ведущие производители бытовых электроприборов
содеиствуют созданию и управлению системами по
сбору и утилизации старых электроприборов.
Экономия электроэнергии и охрана
окружающей среды
• Если Вы будете пользоваться духовым шкафом
в еч е р о м и д о р а н н е го у т р а , эт о п о м о ж ет
сократить нагрузку потребления электроэнергии
электростанциями. Эту возможность Вам дадут опции
планирования программ, в частности «приготовление
с задержкой» (см. Программы) и «автоматическая
пиролитическая чистка с задержкой (см. Техническое
обслуживание и уход).
• Рекомендуется всегда готовить в режах ГРИЛЬ
и ПОДРУМЯНИВАНИЕ с закрытой дверцей:
это необходимо для значительной экономии
электроэнергии (примерно 10%), а также для лучших
результатов приготовления.
• Содержите уплотнения в исправном и чистом
состоянии, проверяйте, чтобы они плотно прилегали
к дверце и не пропускали утечек тепла.
Техническое обслуживание
и уход
Отключение электропитания
Перед началом какой-либо операции по обслуживанию
или чистке отсоедините изделие от сети электропитания.
Чистка изделия
• Причиной незначительных различий в оттенках на
фасаде духового шкафа является использование
разных материалов: стекла, пластики или металла.
• Возможные разводы на стекле дверцы, похожие
на полосы, вызываны отражением света лампочки
духовки.
• Эмаль закаливается огнем при очень высоких
температурах. В процессе закалки могут возникнуть
различия в оттенках. Это является нормальным и ни
коим образом не компрометирует работу изделия.
Края тонких металлических листов невозможно
покрыть эмалью полностью, поэтому края могут
остаться не эмалированными. Это не компрометирует
защиту от коррозии.
• Наружные эмалированные элементы или детали из
нержавеющей стали, а также резиновые уплотнения
можно протирать губкой, смоченной в теплой воде
или в растворе нейтрального моющего средства.
Для удаления особо трудных пятен используйте
специальные чистящие средства, имеющиеся в
продаже. После чистки рекомендуется тщательно
удалить остатки моющего средства влажной тряпкой
и высушить духовку. Не используйте абразивные
порошки или коррозийные вещества.
• Следует производить внутреннюю чистку духового
шкафа после каждого его использования, не
дожидаясь его полного охлаждения. Используйте
теплую воду и моющее средство, ополосните и
протрите мягкой тряпкой. Избегайте использования
абразивных средств.
• Съемные детали можно легко вымыть как любую
другую посуду, также в посудомоечной машине за
исключением выдвижных направляющих.
• Рекомендуется не разбрызгивать моющие средства
непосредственно на регуляторы, а на губку.
! Не используйте паровые чистящие агрегаты или
агрегаты под высоким давлением для чистки изделия.
Чистка дверцы
Для чистки стекла дверцы используйте неабразивные
губки и чистящие средства, затем вытрите насухо мягкой
тряпкой. Не используйте твердые абразивные
материалы или острые металлические скребки, которые
могут поцарапать поверхность и разбить стекло. .
Для более тщательной чистки можно снять дверцу
духовки.
1. полностью откройте дверцу духовки (см. схему);
2. поднимите и поверните шпонки на двух шарнирах
(см. схему);
F
3. возьмитесь за дверцу руками
с двух сторон, плавно закроите
ее, но не полностью. Затем
потяните дверцу на себя, снимая
ее со своего гнезда (см. схему).
Для установки дверцы на место
выполните вышеописанные
операции в обратном порядке.
Д л я ус та н о в к и д ве р ц ы н а м е с то в ы п ол н и те
вышеописанные операции в обратном порядке.
Проверка уплотнений
Регулярно проверяйте состояние уплотнения вокруг дверцы
духового шкафа. В случае повреждения уплотнения
обращайтесь в ближайший Центр Сервисного Обслуживания
(см. Сервисное обслуживание). Не рекомендуется
пользоваться духовкой с поврежденным уплотнением.
19
RS
195114221.00
05/2013 - XEROX FABRIANO
RS
Замена лампочки
Замена лампочки в
духовом шкафу:
  
 

  
    
   
    
3   
  
! Не используйте лампочку духового шкафа для
освещения помещения.
20

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
