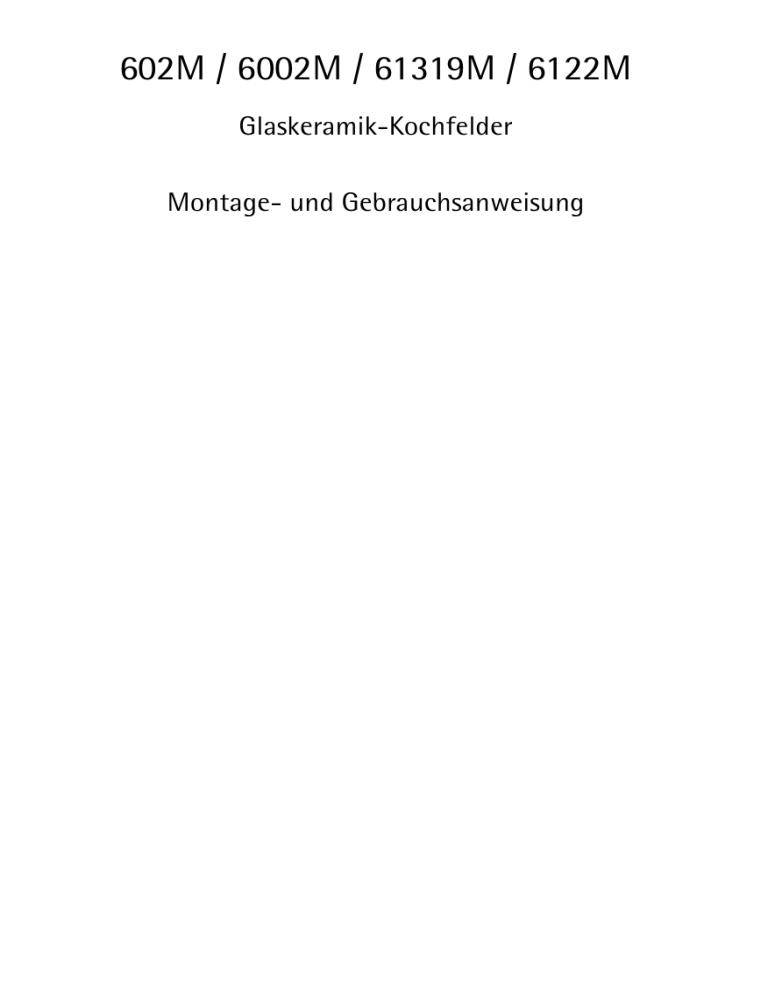

602M / 6002M / 61319M / 6122M
Glaskeramik-Kochfelder
Montage- und Gebrauchsanweisung
Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch.
Beachten Sie vor allem den Abschnitt „Sicherheitshinweise“ auf den
ersten Seiten. Bewahren Sie bitte diese Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des
Gerätes weiter.
1
3
2
Folgende Symbole werden im Text verwendet:
Sicherheitshinweise
Warnung: Hinweise, die Ihrer persönlichen Sicherheit dienen.
Achtung: Hinweise, die zur Vermeidung von Schäden am Gerät dienen.
Hinweise und praktische Tipps
Umweltinformationen
1. Diese Ziffern leiten Sie Schritt für Schritt beim Bedienen des Gerätes.
2. …
3. …
Für eventuell auftretende Störungen enthält diese Gebrauchsanweisung Hinweise zur selbständigen Behebung, siehe Abschnitt „Was tun,
wenn...“.
Bei technischen Problemen steht Ihnen unser Werkskundendienst in Ihrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern finden Sie im Verzeichnis „Kundendienststellen“).
Beachten Sie dazu auch den Abschnitt „Service“.
Gedruckt auf umweltschonend hergestelltem Papier.
Wer ökologisch denkt, handelt auch so …
2
Inhalt
Gebrauchsanweisung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
Sicherheit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7
Die wichtigsten Merkmale Ihres Gerätes . . . . . . . . . . . . . . . . . . . . . . . . . .
Modell 6122M . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Modell 61319M . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Modell 61319M . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8
8
8
8
Gerätebeschreibung Modell 602M. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9
Gerätebeschreibung Modell 6002M. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Gerätebeschreibung Modell 6122M. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Gerätebeschreibung Modell 61319M. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Vor dem ersten Gebrauch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Erstes Reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Bedienung des Kochfeldes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bräterzone zuschalten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dreikreis-Kochzone zuschalten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Restwärmeanzeige Modell 602M . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Restwärmeanzeige Modell 6002M . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Restwärmeanzeige Modell 6122M / Modell 61319M. . . . . . . . . . . . . . . . . . .
13
14
15
16
17
18
Anwendung, Tabellen, Tipps. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Kochgeschirr. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Kochfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Rahmen des Kochfeldes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Was tun, wenn … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Abhilfe bei Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
3
Montageanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Modell 602M . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Modell 6002M . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Modell 6122M . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Modell 61319M . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bestimmungen, Normen, Richtlinien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicherheitshinweise für den Installateur. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Elektrischer Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24
24
24
25
25
26
26
27
28
Montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Service
4
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Gebrauchsanweisung
1 Sicherheit
Die Sicherheit dieses Gerätes entspricht den anerkannten Regeln der
Technik und dem Gerätesicherheitsgesetz. Zusätzlich sehen wir uns jedoch als Hersteller veranlasst, Sie mit den nachfolgenden Sicherheitshinweisen vertraut zu machen.
Elektrische Sicherheit
3
• Montage und Anschluss des neuen Gerätes dürfen nur durch einen
konzessionierten Fachmann vorgenommen werden.
• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren
entstehen. Wenden Sie sich im Reparaturfall an unseren Kundendienst oder an Ihren Fachhändler.
Beachten Sie bitte diese Hinweise, da sonst bei auftretenden Schäden
der Garantieanspruch entfällt.
• Einbaugeräte dürfen nur nach dem Einbau in normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden. Damit wird
der vom VDE geforderte Berührungsschutz elektrischer Geräte sichergestellt.
• Wenn Störungen am Gerät, Brüche, Sprünge oder Risse auftreten:
– Schalten Sie alle Kochzonen aus.
– Schalten Sie die Sicherung für das Kochfeld ab bzw. nehmen Sie
diese heraus.
Sicherheit für Kinder
Wenn Sie kochen und braten, werden die Kochzonen heiß. Halten Sie
deshalb Kleinkinder grundsätzlich fern.
Sicherheit während der Benutzung
• Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten
von Speisen verwendet werden.
• Verwenden Sie das Kochfeld nicht zum Beheizen des Raumes.
• Vorsicht bei Anschluss von Elektrogeräten an Steckdosen in Gerätenähe. Anschlussleitungen dürfen nicht an heiße Kochstellen gelangen.
5
• Überhitzte Fette und Öle entzünden sich schnell. Wenn sie Speisen in
Fett oder Öl (z.B. Pommes frites) zubereiten, sollten Sie den Kochvorgang beobachten.
• Schalten Sie nach jedem Gebrauch die Kochzonen aus.
Sicherheit beim Reinigen
Zum Reinigen muss das Gerät ausgeschaltet sein. Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.
So vermeiden Sie Schäden am Gerät
• Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.
• Betreiben Sie die Kochzonen nicht mit leerem oder ohne Kochgeschirr.
• Glaskeramik ist unempfindlich gegen Temperaturschock und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und
harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen.
• Benutzen Sie keine Töpfe aus Gusseisen oder mit beschädigten Böden, die rauh sind und Grate aufweisen. Beim Verschieben können
Kratzer entstehen.
• Stellen Sie keine Pfannen oder Töpfe auf den Rahmen des Kochfeldes.
Es können Kratzer und Lackschäden entstehen.
• Achten Sie darauf, dass keine säurehaltigen Flüssigkeiten, z.B. Essig,
Zitrone oder kalklösende Mittel, auf den Rahmen des Kochfeldes gelangen, da sonst matte Stellen entstehen.
• Wenn Zucker oder eine Zubereitung mit Zucker auf die heiße Kochzone gelangt und schmilzt, entfernen Sie diese sofort, noch im heißen
Zustand, mit einem Reinigungsschaber. Erkaltet die Masse, kann es
beim Entfernen zu Oberflächenschäden kommen.
• Halten Sie alle Gegenstände und Materialien, die anschmelzen können, von der Glaskeramikfläche fern, z.B. Kunststoffe, Aluminiumfolien oder Herdfolien. Sollte doch etwas auf der Glaskeramikfläche
anschmelzen, muss dieses, ebenfalls sofort, mit dem Reinigungsschaber entfernt werden.
6
2 Entsorgung
Verpackungsmaterial entsorgen
Alle verwendeten Materialien können uneingeschränkt wiederverwertet werden.
Die Kunststoffe sind folgendermaßen gekennzeichnet:
• >PE< für Polyethylen, z. B. bei der äußeren Hülle und den Beuteln im
Innern.
• >PS< für geschäumtes Polystyrol, z. B. bei den Polsterteilen, grundsätzlich FCKW-frei.
Altgerät entsorgen
1
Warnung: Damit von dem ausgedienten Gerät keine Gefahr mehr ausgehen kann, bitte vor der Entsorgung unbrauchbar machen.
Dazu Gerät von der Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen.
Aus Umweltschutzgründen müssen alle ausgedienten Geräte fachgerecht entsorgt werden.
• Das Gerät darf nicht mit dem Hausmüll entsorgt werden.
• Auskunft über Abholtermine oder Sammelplätze erhalten Sie bei der
örtlichen Stadtreinigung oder der Gemeindeverwaltung.
7
Die wichtigsten Merkmale Ihres Gerätes
• Glaskeramik-Kochfläche: Das Gerät verfügt über eine GlaskeramikKochfläche und 4 schnellaufglühende Kochzonen. Hierbei wird durch
besonders leistungsfähige Strahlungsheizkörper die Aufheizdauer des
Heizkörpers wesentlich verkürzt.
• Reinigung: Der Vorteil der Glaskeramik-Kochfläche ist ihre Reinigungsfreundlichkeit. Die glatte Oberfläche lässt sich leicht reinigen
(siehe Abschnitt: „Reinigung und Pflege“).
• Restwärmeanzeige: Die Restwärmeanzeige leuchtet, wenn die Kochzone eine Temperatur aufweist, bei der Verbrennungsgefahr besteht.
Modell 6122M
Modell 61319M
• Bräterzone: Das Kochfeld ist mit einer Bräterzone ausgestattet. Je
nach Einstellung kann sie als runde oder ovale Kochzone verwendet
werden, z.B. für Bräter.
Modell 61319M
• Dreikreis-Kochzone: Das Kochfeld verfügt über eine Dreikreis-Kochzone. Damit bietet Ihr Gerät eine Kochzone mit variabler Größe, z.B.
für kleinere Töpfe. Dadurch kann Energie gespart werden.
8
Gerätebeschreibung
Ausstattung Kochfeld
Modell 602M
Einkreis-Kochzone
1200W
Einkreis-Kochzone
1700W
Einkreis-Kochzone
1700W
1-fach-Restwärmeanzeigen,
für beliebige Kochzone
Einkreis-Kochzone
1200W
9
Gerätebeschreibung
Ausstattung Kochfeld
Modell 6002M
Einkreis-Kochzone
1200W
Einkreis-Kochzone
2100W
10
Einkreis-Kochzone
1700W
4-fach-Restwärmeanzeigen,
separat für jede Kochstelle
Einkreis-Kochzone
1200W
Gerätebeschreibung
Ausstattung Kochfeld
Modell 6122M
Einkreis-Kochzone
1200W
Restwärmeanzeigen
Restwärmeanzeigen
Einkreis-Kochzone
2100W
Bräterzone
1400/2200W
Berührungsschalter
für Zuschaltung
Bräterzone
(mit Kontrolllampe)
Einkreis-Kochzone
1200W
11
Gerätebeschreibung
Ausstattung Kochfeld
Modell 61319M
Einkreis-Kochzone
1200W
Restwärmeanzeigen
1
Dreikreis-Kochzone
800/1600W/2300W
12
/210
70
20/1
mm
Berührungsschalter
für Zuschaltung
Dreikreis-/Bräterzone
(mit Kontrolllampen)
Bräterzone
1500/2400W
Restwärmeanzeigen
Einkreis-Kochzone
1200W
Vor dem ersten Gebrauch
Erstes Reinigen
1
Das Glaskeramik-Kochfeld feucht abwischen.
Achtung: Benutzen Sie keine scharfen, scheuernden Reinigungsmittel!
Die Oberfläche könnte beschädigt werden.
Bedienung des Kochfeldes
3
3
Beim Einschalten der Kochzone kann diese kurz summen. Das ist eine
Eigenart aller Glaskeramikkochzonen und beeinträchtigt weder Funktion noch Lebensdauer des Gerätes.
Die Bedienung der Kochzonen erfolgt mit den Kochstellenschaltern
am Herd oder am Schaltkasten und ist mit der Gebrauchsanweisung dieses Gerätes beschrieben.
13
Modell 6122M
Modell 61319M
Bräterzone zuschalten
Je nach Topf- oder Pfannengröße kann bei Bräterzonen mit dem entsprechenden Sensorfeld auf dem Glaskeramik-Kochfeld zu der kleineren
Kochzone der ovale Heizkreis zugeschaltet werden.
1. Kleine Kochzone wie gewohnt mit dem Kochstellenschalter einschalten.
2. Sensorfeld auf der Kochfläche berühren.
– Der ovale Heizkreis wird zugeschaltet. Die Kontrolllampe des Sensorfeldes leuchtet..
3. Im Bedarfsfall:
Den ovalen Heizkreis durch Berühren des zugehörigen Sensorfeldes
ausschalten.
Wird die Bräterzone mit dem Kochstellenschalter ganz ausgeschaltet,
muss der größere Heizkreis beim nächsten Einschalten gegebenenfalls
wieder zugeschaltet werden.
14
Modell 61319M
Dreikreis-Kochzone zuschalten
Je nach Topf- oder Pfannengröße können bei Dreikreis-Kochzonen mit
dem entsprechenden Sensorfeld auf der Glaskeramik-Kochfläche zu der
kleinsten Kochzone zwei größere Heizkreise zugeschaltet werden.
1. Kleine Kochzone wie gewohnt mit dem Kochstellenschalter einschalten.
2. Sensorfeld auf der Kochfläche berühren.
– Der mittlere Heizkreis wird zugeschaltet. Die Kontrolllampe unter
dem Symbol II leuchtet..
3. Zum Zuschalten des äußeren Heizkreises das Sensorfeld noch einmal
berühren. Die Kontrolllampe unter dem Symbol III leuchtet.
4. Im Bedarfsfall:
Die größeren Heizkreise durch Berühren des Sensorfeldes ausschalten.
Wird die Dreikreis-Kochzone mit dem Kochstellenschalter ganz ausgeschaltet, müssen die größeren Heizkreise beim nächsten Einschalten gegebenenfalls wieder zugeschaltet werden.
15
Modell 602M
Restwärmeanzeige
Ihr Glaskeramikkochfeld ist mit einer Restwärmeanzeige ausgestattet.
Diese leuchtet auf, sobald eine Kochzone heiß ist, und warnt vor unbedachter Berührung.
2
1
1
16
Auch nach dem Ausschalten der Kochzone erlischt die Restwärmeanzeige erst, wenn die Kochzone abgekühlt ist.
Sie können die Restwärme zum Schmelzen und Warmhalten von Speisen benutzen.
Achtung! Solange die Restwärmeanzeige leuchtet, besteht Verbrennungsgefahr.
Achtung! Bei einem Stromausfall erlischt auch die Restwärmeanzeige
und damit der Hinweis auf vorhandene Restwärme. Die Möglichkeit
sich zu verbrennen besteht jedoch weiter. Dieses können Sie durch aufmerksames Beobachten vermeiden.
Modell 6002M
Restwärmeanzeige
Ihr Glaskeramikkochfeld ist mit einer Restwärmeanzeige ausgestattet;
jeder Kochzone ist eine Kontrolllampe zugeordnet. Diese leuchtet auf,
sobald die entsprechende Kochzone heiß ist, und warnt vor unbedachter Berührung.
2
1
1
Auch nach dem Ausschalten der Kochzone erlischt die Restwärmeanzeige erst, wenn die Kochzone abgekühlt ist.
Sie können die Restwärme zum Schmelzen und Warmhalten von Speisen benutzen.
Achtung! Solange die Restwärmeanzeige leuchtet, besteht Verbrennungsgefahr.
Achtung! Bei einem Stromausfall erlischt auch die Restwärmeanzeige
und damit der Hinweis auf vorhandene Restwärme. Die Möglichkeit
sich zu verbrennen besteht jedoch weiter. Dieses können Sie durch aufmerksames Beobachten vermeiden.
17
Modell 6122M
Modell 61319M
Restwärmeanzeige
Ihr Glaskeramikkochfeld ist mit einer Restwärmeanzeige ausgestattet;
jeder Kochzone ist eine Kontrolllampe zugeordnet. Diese leuchtet auf,
sobald die entsprechende Kochzone heiß ist, und warnt vor unbedachter Berührung.
2
1
1
18
Auch nach dem Ausschalten der Kochzone erlischt die Restwärmeanzeige erst, wenn die Kochzone abgekühlt ist.
Sie können die Restwärme zum Schmelzen und Warmhalten von Speisen benutzen.
Achtung! Solange die Restwärmeanzeige leuchtet, besteht Verbrennungsgefahr.
Achtung! Bei einem Stromausfall erlischt auch die Restwärmeanzeige
und damit der Hinweis auf vorhandene Restwärme. Die Möglichkeit
sich zu verbrennen besteht jedoch weiter. Dieses können Sie durch aufmerksames Beobachten vermeiden.
Anwendung, Tabellen, Tipps
Kochgeschirr
Je besser der Topf, desto besser das Kochergebnis.
• Gutes Kochgeschirr erkennen Sie am Topfboden. Der Boden sollte so
dick und plan wie möglich sein.
• Achten Sie beim Neukauf von Töpfen und Pfannen auf den BodenDurchmesser. Hersteller geben oft den oberen Durchmesser des Geschirrrandes an.
• Geschirr mit Aluminium- oder Kupferböden kann metallische Verfärbungen auf der Glaskeramikfläche hinterlassen, die nur schwer oder
gar nicht mehr zu entfernen sind.
• Benutzen Sie keine Töpfe aus Gusseisen oder mit beschädigten Böden, die rauh sind oder Grate aufweisen. Beim Verschieben können
bleibende Kratzer entstehen.
• Im kalten Zustand sind die Topfböden üblicherweise leicht nach
innen gewölbt (konkav). Sie sollten auf keinen Fall nach außen
gewölbt (konvex) sein.
• Wenn Sie Spezialgeschirr verwenden, (z.B. Dampfkochtopf, Simmertopf, WOK usw.), beachten Sie bitte die Herstellerangaben.
2
Tipps zur Energie-Einsparung
Sie sparen wertvolle Energie, wenn Sie nachstehende Punkte beachten:
• Töpfe und Pfannen grundsätzlich vor dem Einschalten der Kochzone
aufsetzen.
• Verschmutzte Kochzonen und Geschirrböden erhöhen den Stromverbrauch.
• Töpfe und Pfannen, wenn möglich, immer mit dem Deckel
verschließen.
• Kochzonen vor Ende der Garzeit
ausschalten, um die Restwärme zu
nutzen, z.B. zum Warmhalten von
Speisen oder zum Schmelzen.
19
• Topfboden und Kochzone sollten
gleich groß sein.
• Bei Verwendung eines Schnellkochtopfes verkürzt sich die Garzeit um bis zu 50%.
Anhaltswerte zum Kochen
mit der Kochstelle
Die Angaben in den folgenden Tabellen sind Richtgrößen. Welche
Schalterstellung für Kochvorgänge erforderlich ist, hängt von der Qualität der Töpfe und von der Art und Menge der Lebensmittel ab.
Schalterstellung
Garvorgang/
Fortgarstufe
geeignet für
9
Ankochen
Ankochen großer Mengen Wasser, Spätzle kochen
7-9
Starkes
Anbraten
Frittieren von Pommes frites,
Anbraten von Fleisch, z.B. Gulasch,
Ausbacken, z.B. Kartoffelpuffer
Braten von Lendenstücken, Steaks
6-7
Mildes
Braten
Braten von Fleisch, Schnitzel, Cordon bleu
Kotelett, Frikadellen, Bratwürste, Leber
Mehlschwitze, mildes Braten
Eier, Eierkuchen, Krapfen frittieren
4-5
Kochen
Kochen größerer Speisemengen,
Eintopfgerichte und Suppen,
Dämpfen von Kartoffeln,
Fleischbrühe kochen
3-4
Dämpfen,
Dünsten
Dünsten von Gemüse,
Schmoren von Fleisch
Milchreis kochen
2-3
Quellen
Quellen von Reis und Milchgerichten
(zwischendurch umrühren),
Dämpfen kleinerer Mengen Kartoffeln oder Gemüse,
Erhitzen von Fertiggerichten
1-2
Schmelzen
Schaumomelett, Eierstich, Sauce hollandaise,
Warmhalten von Gerichten,
Schmelzen von Butter, Schokolade, Gelatine
0
3
20
Nachwärme, Aus-Stellung
Wir empfehlen, beim Ankochen oder Anbraten auf die Ankochstufe „9“
zu stellen und Speisen mit einer längeren Garzeit anschließend auf der
entsprechenden Fortgarstufe fertiggaren zu lassen.
Reinigung und Pflege
Kochfeld
1
3
Achtung: Reinigungsmittel dürfen nicht auf die heiße Glaskeramikfläche gelangen! Alle Reinigungsmittel müssen nach der Reinigung mit
ausreichend klarem Wasser entfernt werden, da sie beim Wiederaufheizen ätzend wirken können!
Verwenden Sie keine aggressiven Reinigungsmittel, wie z.B. Grill- oder
Backofensprays, grobe Scheuermittel bzw. kratzende Topfreiniger.
Reinigen Sie die Glaskeramik-Kochfläche nach jedem Gebrauch, wenn
sie handwarm oder kalt ist. So vermeiden Sie das Festbrennen von Verschmutzungen.
Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfärbungen lassen sich mit einem handelsüblichen Glaskeramik- oder
Edelstahlreiniger entfernen.
Leichte Verschmutzungen
1. Glaskeramikfläche mit einem feuchten Tuch und ein wenig Handspülmittel abwischen.
2. Anschließend mit einem sauberen Tuch trockenreiben. Es dürfen keine
Reinigungsmittelrückstände auf der Oberfläche verbleiben.
3. Die gesamte Glaskeramikfläche einmal in der Woche mit einem handelsüblichen Glaskeramik- oder Edelstahlreiniger gründlich reinigen.
4. Danach die Glaskeramikfläche mit ausreichend klarem Wasser abwischen und mit einem sauberen, fusselfreien Tuch trockenreiben.
Festklebende Verschmutzungen
3
1. Zur Entfernung von übergekochten
Speisen oder festgeklebten Spritzern einen Reinigungsschaber
benutzen.
2. Den Reinigungsschaber schräg zur
Glaskeramikfläche ansetzen.
3. Verschmutzungen mit gleitender
Klinge entfernen.
Reinigungsschaber und Glaskeramikreiniger erhalten Sie im Fachhandel.
21
1
Spezielle Verschmutzungen
1. Eingebrannten Zucker, geschmolzenen Kunststoff, Aluminiumfolie oder
andere schmelzbare Materialien sofort, noch im heißen Zustand mit
einem Reinigungsschaber entfernen.
1
3
Achtung: Beim Hantieren mit dem
Reinigungsschaber auf der heißen
Kochzone besteht Verbrennungsgefahr!
2. Anschließend das abgekühlte Kochfeld normal reinigen.
Sollte die Kochzone mit darauf geschmolzenen Materialien bereits abgekühlt sein, erwärmen Sie diese
nochmals vor der Reinigung.
Kratzer oder dunkle Flecken in der Glaskeramikfläche, die z.B. durch
scharfkantige Topfböden entstanden sind, lassen sich nicht entfernen.
Sie beeinträchtigen jedoch die Funktionsfähigkeit des Kochfeldes nicht.
Rahmen des Kochfeldes
1
Achtung! Keinen Essig, Zitrone oder kalklösende Mittel auf den Muldenrahmen bringen, es entstehen sonst matte Stellen.
1. Rahmen mit einem feuchten Tuch und ein wenig Handspülmittel abwischen.
2. Eingetrocknete Verschmutzungen mit nassem Tuch einweichen. Anschließend wegwischen und trockenreiben.
22
Was tun, wenn …
Abhilfe bei Störungen
1
Möglicherweise handelt es sich bei einer Störung nur um einen kleinen
Fehler, den Sie anhand nachfolgender Hinweise selbst beheben können.
Führen Sie keine weiteren Arbeiten selbst aus, wenn nachstehende Informationen im konkreten Fall nicht weiterhelfen.
Warnung! Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche
Gefahren für den Benutzer entstehen. Wenden Sie sich im Reparaturfall
an Ihren Fachhändler oder an den Kundendienst.
Was tun, wenn …
… die Kochzonen nicht funktionieren?
Überprüfen Sie, ob
– die Sicherung in der Hausinstallation (Sicherungskasten) intakt ist.
Sollten die Sicherungen mehrfach auslösen, rufen Sie bitte einen zugelassenen Elektroinstallateur.
– die entsprechende Kochzone eingeschaltet ist und die gewünschte
Leistungsstufe eingestellt ist.
– bei Mehrkreis-Kochzonen: der gewünschte Heizkreis zugeschaltet ist.
Wenn Sie aufgrund von Fehlbedienungen den Kundendienst in Anspruch nehmen, kann der Besuch des Kundendienst-Technikers auch
während der Garantiezeit nicht kostenlos erfolgen.
23
Montageanweisung
1
Achtung! Montage und Anschluss des neuen Gerätes dürfen nur durch
einen konzessionierten Fachmann vorgenommen werden.
Beachten Sie bitte diesen Hinweis, da sonst bei auftretenden Schäden
der Garantieanspruch entfällt.
Technische Daten
Gerätemaße
Breite
Tiefe
Höhe
572 mm
502mm
42mm
Ausschnittmaße
Breite
Tiefe
Eckradius
560mm
490mm
R5
Modell 602M
Kochzonen
Position
vorne links
hinten links
hinten rechts
vorne rechts
Anschlussspannung
Gesamtanschlusswert max.
24
Durchmesser
180mm
145mm
180mm
145mm
Leistung
1700W
1200W
1700W
1200W
230 V ~ 50Hz
5,8kW
Modell 6002M
Kochzonen
Position
vorne links
hinten links
hinten rechts
vorne rechts
Durchmesser
210mm
145mm
180mm
145mm
Anschlussspannung
Leistung
2100W
1200W
1700W
1200W
230 V ~ 50Hz
Gesamtanschlusswert max.
6,2kW
Modell 6122M
Kochzonen
Position
vorne links
hinten links
hinten rechts
vorne rechts
Anschlussspannung
Gesamtanschlusswert max.
Durchmesser
210mm
145mm
170/265mm
145mm
Leistung
2100W
1200W
1400/2200W
1200W
230 V ~ 50Hz
6,7kW
25
Modell 61319M
Kochzonen
Position
vorne links
hinten links
hinten rechts
vorne rechts
Durchmesser
120/175/210mm
145mm
170/265mm
145mm
Leistung
800/1600/2300W
1200W
1500/2400W
1200W
Anschlussspannung
Gesamtanschlusswert max.
230 V ~ 50Hz
7,1kW
Bestimmungen, Normen, Richtlinien
Dieses Gerät entspricht folgenden Normen:
• EN 60335-1 und EN 60335-2-6
bezüglich der Sicherheit elektrischer Geräte für den Hausgebrauch
und ähnliche Zwecke und
• EN 60350 bzw. DIN 44546 / 44547 / 44548
bezüglich der Gebrauchseigenschaften von Elektroherden, Kochmulden, Backöfen und Grillgeräten für den Haushalt.
• EN 55014-2 / VDE 0875 Teil 14-2
• EN 55014 / VDE 0875 Teil 14 / 1999-10
• EN 61000-3-2 / VDE 0838 Teil 2
• EN 61000-3-3 / VDE 0838 Teil 3
bezüglich der grundlegenden Schutzanforderungen zur elektro-magnetischen Verträglichkeit (EMV).
5
Dieses Gerät entspricht den folgenden EG-Richtlinien:
• 73/23/EWG vom 19.02.1973 Niederspannungs-Richtlinie
• 89/336/EWG vom 03.05.1989 (EMV-Richtlinie einschließlich Änderungsrichtlinie 92/31/EWG).
26
1
Sicherheitshinweise für den Installateur
• In der elektrischen Installation ist eine Einrichtung vorzusehen, die es
ermöglicht, das Gerät mit einer Kontaktöffnungsweite von mind.
3 mm allpolig vom Netz zu trennen.
Als geeignete Trennvorrichtungen gelten z.B. LS-Schalter, Sicherungen (Schraubsicherungen sind aus der Fassung herauszunehmen), FISchalter und Schütze.
• Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr
der EN 60 335-2-6. Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden.
• Schubladen dürfen nicht unter dem Kochfeld montiert werden.
• Der Berührungsschutz muss durch den Einbau gewährleistet sein.
• Die Standsicherheit des Einbauschrankes muss DIN 68930 genügen.
• Zum Schutz gegen Feuchtigkeit sind alle ausgesägten Schnittflächen
mit geeignetem Dichtungsmaterial zu versiegeln.
• Bei gefliesten Arbeitsflächen müssen die Fugen im Auflagebereich des
Kochteils mit Fugenmaterial voll ausgefüllt sein.
• Bei Natur-, Kunststein- oder Keramikplatten müssen die Schnappfedern mit geeignetem Kunstharz- oder Zweikomponentenkleber eingeklebt werden.
• Dichtung auf einwandfreien Sitz und lückenlose Auflage prüfen. Es
darf keine zusätzliche Silikon-Dichtungsmasse aufgetragen werden,
das erschwert den Ausbau im Servicefall.
• Zur Demontage muss die Mulde von unten herausgedrückt werden.
27
Elektrischer Anschluss
1
28
• Vor dem Anschluss ist zu prüfen, ob die Nennspannung des Gerätes,
das ist die auf dem Typenschild angegebene Spannung, mit der vorhandenen Netzspannung und der Nennspannung des Kombinationsgerätes übereinstimmt. Das Typenschild befindet sich auf der unteren
Verkleidung des Kochfeldes.
• Die Anschlussstecker der Kochmulde mit den entsprechenden Gegenstücken von Einbauherd oder -schaltkasten zusammenfügen und fest
einrasten lassen. Drücken Sie die Verbindungskabel seitlich auf die
Backofendecke.
Nach dem Anschließen an die Stromversorgung sind alle Kochzonen zur
Prüfung der Betriebsbereitschaft nacheinander in Maximalstellung ca.
30 Sekunden einzuschalten.
Montage
29
30
Service
Im Kapitel „Was tun, wenn …“ sind einige Störungen zusammengestellt,
die Sie selbst beheben können. Sehen Sie im Störungsfall zunächst dort
nach.
Handelt es sich um eine technische Störung?
Dann wenden Sie sich bitte an unseren Kundendienst oder einen unserer Service-Partner (Adressen und Telefonnummern finden Sie im Verzeichnis „Kundendienststellen“).
Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die
Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist.
Halten Sie möglichst genau fest:
• Wie äußert sich die Störung?
• Unter welchen Umständen tritt die Störung auf?
Notieren Sie für das Gespräch unbedingt folgende Kennziffern Ihres Gerätes auf dem Typschild:
• Modell-Bezeichnung,
• PNC-Ziffer (9 Ziffern),
• S-No-Ziffer (8 Ziffern).
Wir empfehlen, die Kennziffer hier
einzutragen, damit Sie sie stets zur
Hand haben:
Modell:
. . . . . . . . . . .
PNC:
. . . . . . . . . . .
S-No:
. . . . . . . . . . .
Wann entstehen Ihnen auch während der Garantiezeit Kosten?
• Wenn Sie die Störung mit Hilfe der Störungstabelle (siehe Abschnitt
„Was tun, wenn ...“) selbst hätten beseitigen können,
• wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich
sind, weil er vor seinem Besuch nicht alle wichtigen Informationen
erhalten hat und daher z.B. Ersatzteile holen muss. Diese Mehrfahrten können Sie vermeiden, wenn Sie Ihren Telefonanruf in der oben
beschriebenen Weise gut vorbereiten.
31
From the Electrolux GroupK=qÜÉ=ïçêäÇ…ë=kçKN=ÅÜçáÅÉK
aáÉ=bäÉÅíêçäìñJdêìééÉ=áëí=ÇÉê=ïÉäíïÉáí=Öê∏≈íÉ=eÉêëíÉääÉê=îçå=Ö~ëJ=ìåÇ=ëíêçãÄÉíêáÉÄÉåÉå=dÉê®íÉå=ÑΩê=ÇáÉ=hΩÅÜÉI
òìã= oÉáåáÖÉå= ìåÇ= ÑΩê= cçêëí= ìåÇ= d~êíÉåK=gÉÇÉë= g~Üê= îÉêâ~ìÑí= ÇáÉ=bäÉÅíêçäìñJdêìééÉ= áå= ΩÄÉê= NRM=i®åÇÉêå= ÇÉê
bêÇÉ= ΩÄÉê= RR= jáääáçåÉå= mêçÇìâíÉ= EhΩÜäëÅÜê®åâÉI= eÉêÇÉI= t~ëÅÜã~ëÅÜáåÉåI= pí~ìÄë~ìÖÉêI= jçíçêë®ÖÉå= ìåÇ
o~ëÉåã®ÜÉêF=ãáí=ÉáåÉã=tÉêí=îçå=êìåÇ=NQ=jêÇK=rpaK
Hier Typenschild aufkleben
(nur für Werk)
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
© Copyright by AEG
822 947 599-A-120203-05
Änderungen vorbehalten
Download PDF

advertising
