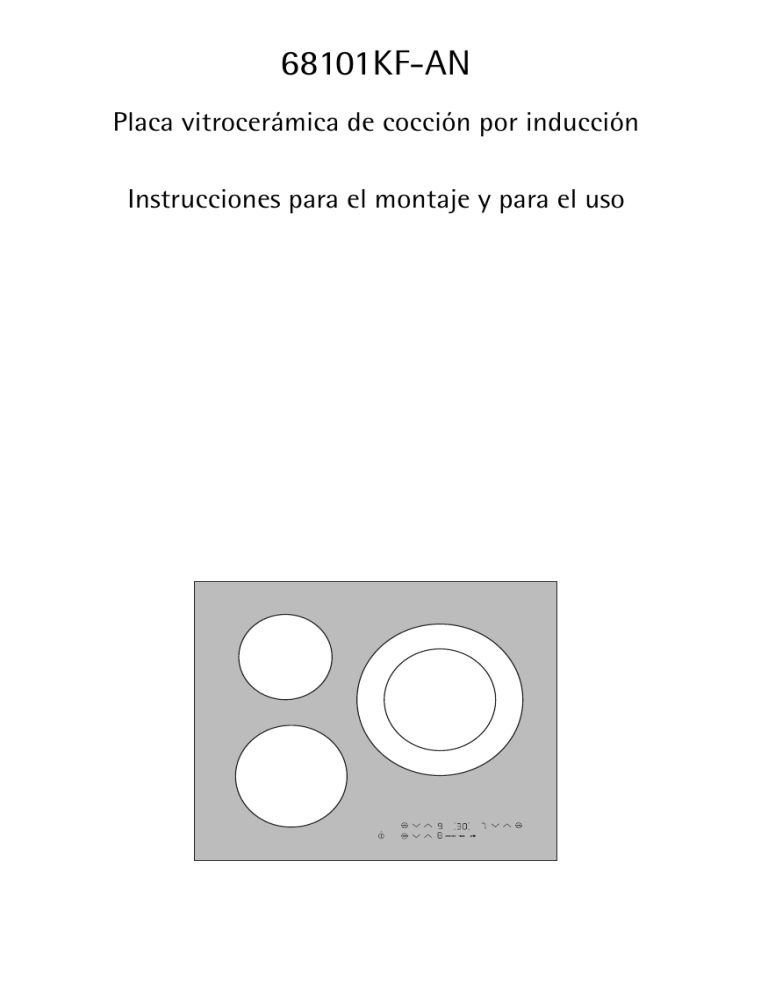

68101KF-AN
Placa vitrocerámica de cocción por inducción
Instrucciones para el montaje y para el uso
Distinguida cliente, distinguido cliente:
lea atentamente estas instrucciones de uso y consérvelas para consultas
posteriores.
Entréguelas a eventuales propietarios posteriores del aparato.
1
3
2
2
En el texto se utilizan los siguientes símbolos:
Indicaciones para la seguridad
¡Advertencia! Indicaciones que sirven para su seguridad personal.
¡Atención! Indicaciones que sirven para prevenir daños en el aparato.
Notas y consejos prácticos
Información medioambiental
Índice de materias
Instrucciones para el uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
Indicaciones para la seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
Descripción del aparato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Equipamiento zona de cocción. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Equipamiento panel de mandos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sensores Touch-Control. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Indicadores
........................
Indicador de calor residual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
6
6
7
8
8
Manejo del aparato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Conexión y desconexión del aparato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ajuste del nivel de cocción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Conexión y desconexión de la función STOP+GO . . . . . . . . . . . . . . . . . . . . .
Uso de la función de cocción termostática. . . . . . . . . . . . . . . . . . . . . . . . . . .
Bloquear/desbloquear el panel de mandos . . . . . . . . . . . . . . . . . . . . . . . . . . .
Uso del bloqueo contra la manipulación por niños . . . . . . . . . . . . . . . . . . . .
Conexión y desconexión de la función Power . . . . . . . . . . . . . . . . . . . . . . . .
Uso del temporizador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Selección de una zona de cocción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Desconexión de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9
9
9
10
10
11
12
13
14
14
17
Consejos para cocinar y asar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Recipientes para zonas de cocción de inducción . . . . . . . . . . . . . . . . . . . . . .
Consejos para ahorrar energía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ejemplos de aplicación para cocinar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18
18
19
19
Limpieza y mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
¿Qué hacer cuando … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Eliminación de desechos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Instrucciones de montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25
Montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Placa de características . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Servicio posventa. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31
3
Instrucciones para el uso
1 Indicaciones para la seguridad
3
5
Observe estas indicaciones, ya que en caso de daños se extingue todo
derecho de garantía.
Este aparato es conforme a las siguientes directivas CE:
– 73/23/CEE del 19.02.1973 Directiva de Baja Tensión
– 89/336/CEE del 03.05.89 “Directiva de Compatibilidad Electromagnética”, incluyendo Directiva de modificación 92/31/CEE
– 93/68/CEE del 22.07.93 Directiva de Marcación CE
Uso conforme al destino
• Este aparato sólo se debe utilizar para la cocción y el asado de alimentos a nivel doméstico.
• El aparato no se debe utilizar como superficie de trabajo o para depositar objetos.
• No se permite realizar modificaciones en el aparato.
• No se permite colocar o almacenar líquidos inflamables, materiales
fácilmente inflamables u objetos que se podrían fundir (p.ej. láminas,
plásticos, aluminio) encima del aparato o en su proximidad.
Seguridad de los niños
• Los niños pequeños se tienen que mantener siempre alejados del aparato.
• Niños de máyor edad solo deben trabajar en el aparato bajo la supervisión de un adulto.
Seguridad general
• El montaje y la conexión del aparato sólo deben ser realizados por
técnicos cualificados y autorizados.
• Los aparatos empotrables sólo se deben utilizar después de su instalación en armarios empotrados y encimeras normalizados y adecuados.
• En caso de fallos en el aparato o daños en la vitrocerámica (roturas,
grietas o fisuras), el aparato se tiene que desconectar y separar de la
red eléctrica para evitar una posible electrocución.
• Las reparaciones en el aparato deben ser ejecutadas únicamente por
técnicos cualificados y autorizados.
4
Seguridad durante el uso
• Elimine las etiquetas adhesivas y láminas de la vitrocerámica.
• En caso de trabajo descuidado existe peligro de quemaduras en el
aparato.
• Los cables de aparatos eléctricos no deben entrar en contacto con la
superficie caliente del aparato o con ollas calientes.
• Grasas y aceites sobrecalentados se encienden con facilidad. Los procesos de cocción con grasa o aceite (p.ej. patatas fritas) no se deben
dejar sin vigilancia.
• Desconecte las zonas de cocción después de cada uso.
• Los usuarios con marcapasos implantados deberían mantener una
distancia mínima de 30 cm entre la parte superior del cuerpo y las zonas de cocción de inducción.
• ¡Peligro de quemaduras! No coloque objetos metálicos, p.ej. cuchillos,
tenedores, cucharas y tapas en la encimera, dado que se pueden calentar.
Seguridad en la limpieza
• Para la limpieza, el aparato tiene que estar desconectado y enfriado.
• Por razones de seguridad, no se permite limpiar el aparato con un
limpiador de chorro de vapor o de alta presión.
Prevención de daños en el aparato
• La vitrocerámica puede quedar dañada por la caída de objetos.
• Golpes con las ollas pueden dañar el borde de la vitrocerámica.
• Al desplazar ollas de hierro fundido, de fundición de aluminio o con
bases defectuosas se puede rayar la vitrocerámica.
• Los objetos fundibles y los alimentos rebosados se pueden quemar en
la vitrocerámica y se deberían eliminar inmediatamente.
• No utilice las zonas de cocción con recipientes vacíos o sin recipientes.
• No se debe cubrir la rendija de ventilación de 5mm entre la encimera
y el frontal de mueble situado por debajo.
5
Descripción del aparato
Equipamiento zona de cocción
Zona de cocción de inducción 1400W Zona de cocción de inducción 2400W
con función Power 1800W
con función Power 3200W
Zona de cocción de inducción 1850 W
con función Power 2500 W
Panel de mandos
Equipamiento panel de mandos
Selección del nivel de cocción
Función Power
Indicadores de zona de cocción
Función de temporizador
Indicador de temporizador
ON/OFF
con piloto de control
Indicador
STOP+GO
6
“Bloqueo”
Temporizador
Sensores Touch-Control
El aparato se maneja con sensores Touch Control. Las funciones se controlan tocando los sensores y se confirman con indicadores y señales
acústicas.
Los sensores se tocan desde arriba sin cubrir otros sensores.
Sensor
TIMER
Función
ON/OFF
Conexión y desconexión del aparato
Aumentar los ajustes
Aumentar nivel/tiempo
Reducir los ajustes
Reducir nivel/tiempo
Temporizador
Selección temporizador
“Bloqueo”
Bloquear/desbloquear el panel de
mandos
Power
Conexión y desconexión de la
función Power
"Stop+Go"
Conexión/desconexión del nivel
de mantenimiento de temperatura
7
Indicadores
Indicador
Descripción
¾
La zona de cocción está desconectada
u
Nivel de mantenimiento El nivel de mantenimiento/la funde temperatura
ción STOP+GO están ajustados
¿ - Ç Niveles
El nivel está ajustado
2 - 6 Niveles de cocción con
Se ha ajustado un nivel intermedio
punto decimal
a
Función de cocción ter- La función de cocción termostátimostática
ca está activa
e
Error
Se ha producido un fallo de funcionamiento
f
Detector de ollas
El recipiente es inapropiado o demasiado pequeño, o no se ha colocado ningún recipiente
h
Calor residual
La zona de cocción todavía está
caliente
l
Bloqueo contra la mani- Bloqueo/bloqueo contra la manipulación por niños
pulación por niños conectado
p
Power
La función Power está activada
_
Desconexión de seguridad
La desconexión de seguridad está
activa
Indicador de calor residual
1
3
¡Advertencia! Peligro de quemaduras por el calor residual. Tras la desconexión, las zonas de cocción necesitan un cierto tiempo para enfriarse. Observe el indicador de calor residual h .
El calor residual se puede aprovechar para fundir y para mantener calientes los alimentos.
Las zonas de cocción de inducción generan el calor necesario para la
cocción directamente en la base del recipiente. La vitrocerámica se calienta únicamente por el calor devuelto por los recipientes.
El ventilador de refrigeración se conecta y desconecta automáticamente en función de la temperatura del sistema electrónico.
8
Manejo del aparato
3
Utilice las zonas de cocción de inducción con recipientes apropiados.
Conexión y desconexión del aparato
Panel de mandos
3
Indicador
Piloto de control
Conexión
Tocar durante 2 se- ¾ / h
gundos
encendido
Desconexión
Tocar durante 1 se- h/ sin
gundo
se apaga
Después de la conexión, se tiene que ajustar en aprox. 10 segundos un
nivel de cocción o una función; de lo contrario, el aparato se desconecta automáticamente.
Ajuste del nivel de cocción
3
Panel de mandos
Indicador
Aumentar
Toque
u hasta Ç / p
Reducir
Toque
Ç hasta ¾
Desconexión
Toque simultáneamente
y
¾
El nivel de mantenimiento de temperatura u se sitúa entre ¾ y ¿.
El nivel de mantenimiento de temperatura se puede ajustar con ó .
Sirve para mantener calientes los alimentos.
9
Conexión y desconexión de la función STOP+GO
La función STOP+GO conmuta todas las zonas de cocción conectadas a
la vez al nivel de mantenimiento de temperatura y de vuelta al nivel de
cocción ajustado anteriormente. Esta función es apta para interrumpir
brevemente y reanudar el proceso de cocción, por ejemplo para contestar una llamada telefónica.
Conexión
Panel de mandos
Indicador
Toque STOP+GO
u
Desconexión Toque STOP+GO
3
3
Nivel de cocción ajustado anteriormente (no función de
cocción termostática)
STOP+GO no detiene las funciones de temporizador.
STOP+GO bloquea todo el panel de mandos, con excepción del
sensor .
Uso de la función de cocción termostática
Paso
Panel de mandos
Indicador
1.
Ajustar el nivel Ç / p
Ç/p
2.
Colocar brevemente
Ç/p
3.
4.
3
3
10
tocar
tocar para ajustar el nivel deseado
a
Æa¿/u
al cabo de 3 segundos
a
Todas las zonas de cocción están equipadas con una función de cocción
termostática. La función de cocción termostática ajusta la zona de cocción para un determinado tiempo a la potencia máxima y conmuta entonces automáticamente al nivel ajustado.
Si, durante la cocción termostática a, se selecciona un nivel más alto,
p.ej. de Á a Ã, el tiempo de cocción termostática se adapta.
Si la zona de cocción tiene todavía calor residual (indicación h), no se
ejecuta la cocción termostática.
La duración de la cocción termostática depende del nivel de cocción
ajustado.
Nivel de Duración de la
Nivel
Duración de la
cocción cocción termostática intermedio cocción termostática
[min:seg]
[min:seg]
v
0:10
1
0:10
2
0:10
2.
1:20
3
3:10
3.
4:20
4
5:50
4.
8:10
5
10:10
5.
10:30
6
2:00
6.
2:00
7
2:30
8
2:50
9
---
Bloquear/desbloquear el panel de mandos
Se puede bloquear el panel de mandos, con excepción del campo de
sensor “ON/OFF”, para evitar su desajuste, p.ej. al pasar un trapo.
3
Panel de mandos
Indicador
Conexión
Toque
l (durante 5 segundos)
Desconexión
Toque
Nivel de cocción ajustado anteriormente
Al desconectar el aparato, el bloqueo se anula automáticamente.
11
Uso del bloqueo contra la manipulación por niños
El bloqueo contra la manipulación por niños impide el uso indebido del
aparato.
Activación del bloqueo contra la manipulación por
niños
Paso
Panel de mandos
1.
Conexión del aparato
(sin ajustar nivel)
2.
Toque
3.
Toque
Indicación/señal
¾
hasta que suene la señal. Señal acústica
l
El aparato se desconecta.
El bloqueo contra la manipulación por niños conectado.
Desactivación del bloqueo contra la manipulación
por niños
Paso
1.
Panel de mandos
Indicación/señal
l
Conexión del aparato
2.
Toque
3.
Toque
hasta que suene la señal. Señal acústica
El aparato se desconecta. El bloqueo contra la manipulación por niños
está desactivado.
Supresión temporal del seguro contra la manipulación por niños
El seguro contra la manipulación por niños se puede desactivar para un
único proceso de cocción; a continuación, vuelve a estar activo.
Paso
Panel de mandos
1.
Conexión del aparato
2.
Toque simultáneamente
Indicación/señal
l
y
¾ / señal acústica
Hasta la siguiente desconexión, el aparato se puede utilizar con normalidad.
12
Conexión y desconexión de la función Power
La función Power
pone a disposición de las zonas de cocción por inducción una mayor potencia, p.ej. para hervir rápidamente una gran
cantidad de agua.
La función Power se activa durante 10 minutos. A continuación, la zona
de cocción por inducción conmuta automáticamente a la potencia 9.
Panel de mandos
Indicador
Conexión
Toque
p
Desconexión
Toque
Ç
Toque
Ç
Power-Management
Las zonas de cocción disponen de
una potencia máxima.
Si este margen de potencia se sobrepasa al conectar la función
Power, el Power-Management reduce el nivel de cocción de otra zona
de cocción.
La indicación de la zona de cocción
en cuestión alterna durante dos minutos entre el nivel de cocción ajustado y el nivel máximo posible. A
continuación, se indica el nivel de
cocción efectivo.
Ejemplo:
Última
Otra zona de cocción
zona de cocción conectada
3
Nivel de cocción
ajustado
Nivel de
cocción
ajustado
Indicador
Nivel de cocción
efectivo
p
9
7 alternando con 9
7
Cuando se termina la función Power, las zonas de cocción vuelven automáticamente al nivel de cocción ajustado anteriormente.
13
Uso del temporizador
Todas las zonas de cocción pueden utilizar simultáneamente una de las
dos funciones de temporizador.
Función
Requisito
Resultado al
finalizar el tiempo
Desconexión auto- con un nivel de cocción
mática de seguridad
ajustado
Minutero
3
3
en las zonas de cocción
sin utilizar
Señal acústica
00 parpadea
La zona de cocción
se desconecta
Señal acústica
00 parpadea
Al desconectar una zona de cocción, también se desconecta la función
de temporizador ajustada.
Si, adicionalmente a un minutero ajustado, se ajusta un nivel de cocción en esta zona de cocción, ésta última se desconecta al finalizar el
tiempo ajustado.
Selección de una zona de cocción
Paso
3
3
14
Panel de mandos
Indicador
1.
Toque TIMER 1vez
El piloto de control de la
primera zona de cocción
parpadea
1.
Toque TIMER 1vez
El piloto de control de la
segunda zona de cocción parpadea
1.
Toque TIMER 1vez
El piloto de control de la
tercera zona de cocción
parpadea
Cuando el piloto de control parpadea más despacio, se puede ajustar o
modificar el nivel de cocción.
Si se han ajustado otras funciones de temporizador, se indica al cabo de
unos segundos el tiempo más corto restante de todas las funciones de
temporizador y el correspondiente piloto de control parpadea.
Ajustar el tiempo
Paso
Panel de mandos
Indicador
1.
Seleccione TIMER de El piloto de control de la zona de
la zona de cocción
cocción seleccionada parpadea
2.
Toque
o de la
zona de cocción seleccionada
00 hasta 99 minutos
Al cabo de unos segundos, el piloto de control parpadea más despacio.
El tiempo está ajustado.
El tiempo se va descontando.
Desconexión de la función del temporizador
Paso
Panel de mandos
Indicador
1.
TIMER Selección de El piloto de control de la zona de
una zona de cocción cocción seleccionada parpadea más
deprisa.
Se indica el tiempo restante
2.
Toque
de la zona
de cocción seleccionada
El tiempo restante se va descontando
hasta 00.
Se apaga el piloto de control.
La función de temporizador para la zona de cocción está desactivada.
15
Modificar el tiempo
Paso
Panel de mandos
Indicador
1.
Seleccione TIMER de El piloto de control de la zona de
la zona de cocción
cocción seleccionada parpadea más
deprisa.
Se indica el tiempo restante
2.
Toque
o
de la
zona de cocción seleccionada
01 hasta 99 minutos
Al cabo de unos segundos, el piloto de control parpadea más despacio.
El tiempo está ajustado.
El tiempo se va descontando.
Indicar el tiempo restante de una zona de cocción
Paso
Panel de mandos
Indicador
1.
Seleccione TIMER de El piloto de control de la zona de
la zona de cocción
cocción seleccionada parpadea más
deprisa.
Se indica el tiempo restante
Al cabo de unos segundos, el piloto de control parpadea más despacio.
Desactivar la señal acústica
Paso
Panel de mandos
Señal acústica
1.
Toque TIMER
Confirmación acústica.
La señal acústica queda silenciada.
16
Desconexión de seguridad
Encimera
• Si, después de conectar la encimera, no se ajusta en un período de
tiempo de 10 segundos un nivel para una zona de cocción, la encimera se desconecta automáticamente.
• Si uno o varios de los sensores se cubren durante más de aprox.
10 segundos, p.ej. colocando una olla encima, suena la señal y la encimera se desconecta automáticamente.
• Si se desconectan todas las zonas de cocción, la encimera se desconecta automáticamente al cabo de aprox. 10 segundos.
3
Panel de mandos
La presencia de humedad (p.ej. un trapo mojado) o el rebose de líquido
sobre la encimera desconectan inmediatamente todas las zonas de
cocción.
Zonas de cocción de inducción
• En caso de sobrecalentamiento (p.ej. al calentar una olla con todo el
líquido evaporado), la zona de cocción se desconecta automáticamente. Se muestra _. Antes del nuevo uso, la zona de cocción se tiene que ajustar a 0 y haberse enfriado.
• Si se utilizan recipientes inapropiados, parpadea f en la indicación y
al cabo de 10 minutos se desconecta la indicación de la zona de cocción.
• Si, al cabo de un determinado tiempo, no se desconecta una de las
zonas de cocción o no se modifica la temperatura, la zona de cocción
en cuestión se desconecta automáticamente.
Nivel de cocción Desconexión al cabo de
V, 1 - 2
6 horas
3 - 4
5 horas
5
4 horas
6 - 9
1,5 horas
17
Consejos para cocinar y asar
3
Indicación con respecto a la acrilamida
Según los últimos conocimientos científicos, un tostado intenso de los
alimentos, especialmente en productos que contienen almidón, puede
representar un peligro para la salud debido a la acrilamida. Por esta razón, recomendamos efectuar la cocción a bajas temperaturas y no tostar excesivamente los alimentos.
Recipientes para zonas de cocción de inducción
Material de los recipientes
Acero, acero esmaltado
sí
Hierro fundido
sí
Acero inoxidable
3
3
3
3
18
apto
si está marcado en consecuencia por el fabricante
Aluminio, cobre, latón
---
Vidrio, cerámica, porcelana
---
Los recipientes aptos para zonas de cocción de inducción están identificados por el fabricante.
Prueba de aptitud
Los recipientes son aptos para inducción si ...
• ... un poco de agua en una zona de cocción de inducción con el nivel
de cocción 9 se calienta en pocos segundos.
• ... un imán queda adherido en la base del recipiente.
Determinados recipientes pueden producir ruidos durante el uso en zonas de cocción de inducción. Estos ruidos no representan ningún fallo
del aparato y no perjudican su función de ninguna manera.
Tamaño de las ollas
Dentro de ciertos límites, las zonas de cocción de inducción se adaptan
automáticamente al tamaño de la base del recipiente. Sin embargo, la
parte magnética de la base del recipiene debe tener un diámetro mínimo según el tamaño de la zona de cocción.
En la zona de cocción de 270 mm, el diámetro mínimo de la base del recipiente de 180 mm está marcado con el círculo interior.
Los recipientes se tienen que colocar en posición centrada en las zonas
de cocción.
Consejos para ahorrar energía
2
2
Coloque la olla en la zona de cocción antes de conectarla.
A ser posible, cierre las ollas siempre con una tapa.
Ejemplos de aplicación para cocinar
Los datos que figuran en la siguiente tabla son valores orientativos.
Nivel
Proceso
de
cocción
0
apto para
Duración
Consejos
Posición OFF
Mantener
caliente
Mantener caliente
alimentos cocidos
según las
necesidades
Cubrir
Fundir
Salsa holandesa,
fundir mantequilla,
chocolate, gelatina
5 -25 min.
Remover entre medio
Cuajar
Tortilla francesa, flan
10 -40 min.
Cocer con tapa
2-3
Hinchar
Hinchar arroz o platos
con leche
Calentar platos preparados
Añadir al menos la doble cantidad de líqui25 -50 min. do al arroz, remover
los platos con leche
entre medio
3-4
Rehogar
Estofar
Estofar verdura, pescado
Estofar carne
20-45 min.
Para verdura, añadir un
poco de líquido (unas
cucharadas)
Estofar patatas
20-60 min.
Utilizar poco líquido,
p.ej.: máx. ¼ l de
agua para 750 g de
patatas
Preparación de grandes
cantidades de alimentos,
cocidos y sopas
60-150
min.
Hasta 3 l de líquido
más ingredientes
Escalope, cordon bleu,
chuletas, hamburguesas,
salchichas, hígado, harina tostada, huevos, tortillas, carpas fritas
Cocción
continua
Girar entre medio
V
1-2
4-5
6-7
Cocción
Asado
suave
19
Nivel
Proceso
de
cocción
apto para
Duración
Consejos
7-8
Asado a
fuego
vivo
Tortitas de patata, lomo,
bistecs, tortitas
5-15 min.
por sartén
Girar entre medio
9
Llevar a
ebullición
Sofreír
Freír
Hervir grandes cantidades de agua, hervir ñoquis, dorar carne
(gulash, asado), freír patatas
La función Power es apta para hervir grandes cantidades de líquido.
20
Limpieza y mantenimiento
1
1
1
¡Precaución! Peligro de quemaduras por el calor residual.
¡Atención! Los productos de limpieza agresivos y abrasivos dañan al
aparato. Límpielo con agua y lavavajillas.
¡Atención! Los residuos de productos de limpieza dañan al aparato. Elimine los restos con agua y lavavajillas.
Limpie el aparato después de cada uso.
1. Limpie el aparato con un paño húmedo y un poco de lavavajillas.
2. Seque el aparato con un paño seco.
Eliminar suciedad
1. Aplique un rascador de limpieza en posición inclinada a la superficie de
vitrocerámica.
2. Elimine la suciedad deslizando la hoja.
3. Limpie el aparato con un paño húmedo y un poco de lavavajillas.
4. Seque el aparato con un paño seco.
Eliminar
Clase de suciedad
Inmediatamente
Con el aparato
enfriado
azúcar, alimentos que contienen
azúcar
sí
---
Plásticos, láminas de aluminio
sí
---
Bordes de cal y agua
---
sí
Salpicaduras de grasa
---
sí
Decoloraciones con un brillo metálico
---
sí
Con
Rascador de limpieza*
Limpiador para vitrocerámica o acero
inoxidable*
* Rascadores de limpieza y productos de limpieza para vitrocerámica o acero inoxidable se encuentran en el comercio especializado.
3
3
Elimine la suciedad rebelde con un producto de limpieza para vitrocerámica o acero inoxidable.
Rayaduras o manchas oscuras en la vitrocerámica ya no se pueden eliminar, pero no perjudican el funcionamiento del aparato.
21
¿Qué hacer cuando …
Problema
Posible causa
Corrección
Las zonas de cocción no se Desde la conexión del apa- Reconectar el aparato.
pueden conectar o no fun- rato han pasado más de 10
cionan
segundos
El bloqueo está conectado
l
Desconecte el bloqueo
(ver capítulo “Bloquear/
desbloquear panel de mandos")
El bloqueo contra la mani- Desactivar el bloqueo conpulación por niños está co- tra la manipulación por ninectado l
ños (ver capítulo “Bloqueo
contra la manipulación por
niños)
22
Se han tocado varios sensores a la vez
Tocar sólo un sensor
Los sensores están cubiertos parcialmente por un
trapo húmedo o líquido.
Retirar el trapo o eliminar
el líquido.
Reconectar el aparato.
La desconexión de seguridad se ha disparado
Reconectar el aparato.
STOP+GO está activo u
Desactivar STOP+GO
El indicador de calor residual no indicada nada.
La zona de cocción sólo ha Si la zona de cocción estufuncionado poco tiempo,
viera caliente, llame al Serpor lo cual no está lo sufi- vicio postventa.
cientemente caliente.
La función de cocción termostática no se conecta
La zona de cocción tiene
todavía calor residual h
Deje enfriar la zona de cocción
Está ajustado el nivel de
cocción más alto Ç
El nivel de cocción ás alto
tiene la misma potencia
que la función de cocción
termostática
Señal acústica repetida
Uno o varios sensores han
(6 veces); el aparato se des- estado cubiertos durante
conecta
más de 10 segundos
Liberar los sensores
Suena una señal acústica y El sensor ON/OFF ha sido
el aparato se conecta y se tapado, p.ej. con un trapo.
vuelve a desconectar al
cabo de 5 segundos; al
cabo de 5 segundos más
suena otra señal acústica
No colocar objetos en el
panel de mandos
Problema
Posible causa
Corrección
El indicador cambia entre
dos niveles de cocción
El Power-Management reduce la potencia de esta
zona de cocción
Ver apartado “Conexión y
desconexión de la función
Power”
f parpadea
Recipientes inadecuados
Utilizar recipientes apropiados
No se encuentra ningún re- Colocar un recipiente
cipiente en la zona de cocción
El diámetro del fondo del
recipiente es demasiado
pequeño para la zona de
cocción
1
3
Pasar a una zona de cocción más pequeña
Utilizar recipientes apropiados
_ encendido
La protección contra sobre- Desconectar la zona de
calentamiento de la zona
cocción. Volver a conectar
de cocción se ha activado la zona de cocción
Se indican e y un número
Error en el sistema electró- Separe el aparato durante
nico
unos minutos de la red (retire el fusible de la instalación doméstica)
Si, después de la conexión,
se vuelve a mostrar e, llame al Servicio postventa
Si no lograra eliminar el problema con las medidas de corrección
indicadas, sírvase consultar a su distribuidor o al Servicio posventa.
¡Advertencia! Las reparaciones en el aparato deben ser ejecutadas únicamente por técnicos cualificados. En caso de reparaciones inadecuadas
se pueden producir considerables peligros para el usuario.
En caso de errores de manejo, la visita del técnico del Servicio posventa
o del distribuidor deberá ser facturada incluso durante el período de
garantía.
23
Eliminación de desechos
2
2
Material de embalaje
Los materiales de embalaje respetan el medio ambiente y son reciclables. Los elementos de materia plástica están identificados; por ejemplo, >PE<, >PS< etc. Elimine los materiales de embalaje, según su
identificación, en los contenedores de recogida disponibles en los puntos de gestión de desechos locales.
Aparato viejo
W
El símbolo
en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y
electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este
producto no se manipula de forma adecuada. Para obtener información
más detallada sobre el reciclaje de este producto, póngase en contacto
con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.
24
Instrucciones de montaje
Indicaciones para la seguridad
1
1
Se tienen que cumplir las leyes, prescripciones, directivas y normas vigentes en el país de uso.
El montaje debe ser ejecutado únicamente por un técnico cualificado.
Se tienen que observar las distancias mínimas frente a otros aparatos y
muebles.
Debajo del aparato se tiene que montar un estante de protección.
Las superficies de corte en la encimera se tienen que proteger contra la
humedad mediante un sellador adecuado.
La junta cierra por completo el intersticio entre el aparato y la encimera.
En la instalación, la parte inferior del aparato se tiene que proteger
contra vapor y humedad, p.ej. procedentes de un lavavajillas o un horno.
Evite montar el aparato directamente al lado de puertas y debajo de
ventanas. Al abrir las puertas y ventanas, se podrían hacer caer ollas calientes de la placa.
¡AVISO!
Peligro de lesiones por corriente eléctrica.
• El borne de conexión a la red se encuentra bajo tensión.
• Desconecte el borne de conexión a la red de la tensión.
• Observe el esquema de conexiones.
• Observe las normas de seguridad electrotécnicas.
• Asegure la protección contra el contacto mediante una instalación
correcta.
• Haga ejecutar la conexión eléctrica por un electricista cualificado.
¡ATENCIÓN!
Peligro de daños por corriente eléctrica.
Conexiones de enchufe flojos e inadecuados pueden sobrecalentar el
borne.
• Realize correctamente las conexiones de los bornes.
• Establezca la descarga de tracción del cable.
• En caso de conexión mono o bifásica se tiene que utilizar el correspondiente cable de red del tipo H05BB-F Tmax 90° (o superior).
• Si el cable de conexión a la red de este aparato sufriera daños, se tiene que sustituir por un cable de conexión especial (tipo H05BB-F
Tmax 90° o superior). Éste está disponible a través del Servicio postventa.
25
Es preciso dotar la instalación eléctrica de un dispositivo que permita
desconectar el aparato de la red con un intervalo de abertura mínimo
de 3 mm entre todos los polos.
Los dispositivos más apropiados para dicha separación son los cortacircuitos protectores automáticos, los fusibles (los fusibles de rosca se extraen del portafusibles), los interruptores diferenciales y los
contactores.
Pegar la junta
• Limpiar la encimera de trabajo en la zona de la escotadura.
• Pegar la junta de obturación suministrada, autoadhesiva en una cara,
en la circunferencia de la parte inferior de la encimera, a lo largo del
borde exterior de la placa de vitrocerámica. No tensar la junta. El
punto de intersección se debería situar en el centro de un lateral.
Después del recorte (añadir unos mm), apretar los dos extremos en
una junta a tope.
26
Montaje
27
28
29
Placa de características
68101KF-AN
55GAD89AG
949 591 747
230 V
50 Hz
6,9 kW
6,9 kW
AEG - ELECTROLUX
30
Servicio posventa
En caso de fallos técnicos, compruebe primero si puede corregir el problema por sí mismo con la ayuda de las instrucciones de uso (capítulo
"Qué hacer cuando…").
Si esto no fuera posible, sírvase consultar al Servicio postventa o a una
de nuestras delegaciones de servicio técnico.
Para poder ayudarle rápidamente,
necesitamos los siguientes datos:
– Denominación del modelo
– Número de producto (PNC)
– Número de serie (Nº S)
(Los números figuran en la placa
de características)
– Tipo de fallo
– Eventual mensaje de error visualizado en el aparato
– combinación de letras y cifras de tres dígitos de la vitrocerámica
Para tener a mano los números de referencia necesarios de su aparato,
le recomendamos anotarlos aquí:
Denominación del modelo:
.....................................
PNC:
.....................................
Nº S:
.....................................
31
From the Electrolux Group. The world´s No.1 choice.
El Grupo Electrolux es el mayor fabricante del mundo de aparatos para la cocina, limpieza y uso exterior. Más
de 55 millones de productos del Grupo Electrolux ( frigoríficos, congeladores, cocinas, lavadoras, aspiradores,
motosierras y cortacéspedes ) se venden cada año por un valor aproximado de 14 billones de US$ en más de
150 países del mundo.
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg-electrolux.de
© Copyright by AEG
822 925 070-B-120705-03
Salvo modificaciones
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
