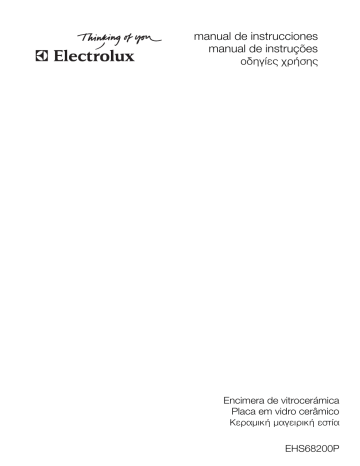

manual de instrucciones
manual de instruções
ïäçãßåò ÷ñÞóçò
Encimera de vitrocerámica
Placa em vidro cerâmico
˚åñÆìéŒÞ ìÆãåéñéŒÞ åóôßÆ
EHS68200P
We were thinking of you
when we made this product
electrolux 3
Bienvenido al mundo Electrolux
Gracias por elegir un producto Electrolux de primera clase, el cual esperamos
le proporcione una gran satisfacción en
el futuro. Electrolux ambiciona ofrecerle
una amplia variedad de productos de
calidad que haga su vida más cómoda.
Usted encontrará algunos ejemplos en
la portada de este manual. Por favor, tómese unos minutos para estudiar este
manual de modo que pueda aprovecharse de los beneficios de su nueva
máquina. Nosotros prometemos proporcionarle una experiencia superior
como usuario y mucha tranquilidad.
¡Buena suerte!
4 electrolux
Índice de materias
Indicaciones para la seguridad
Descripción del aparato
Manejo del aparato
Consejos para cocinar y asar
Limpieza y mantenimiento
¿Qué hacer cuando …
Eliminación de desechos
Instrucciones de montaje
Garantía/Servicio postventa
Servicio posventa
Montaje
Placa de características
5
7
10
22
25
27
29
30
31
34
97
100
En esta información para el usuario se utilizan los siguientes símbolos:
1
3
2
z
¡Atención! ¡Es imprescindible su lectura! Indicaciones importantes para la
seguridad de las personas e información para evitar daños en el aparato
Indicaciones generales y consejos
Indicaciones sobre la protección del medio ambiente
Tensión peligrosa
indicaciones para la seguridad electrolux 5
Indicaciones para la seguridad
Observe estas indicaciones, ya que en
caso de daños se extingue todo derecho de garantía.
Uso conforme al destino
• Se ruega a aquellas personas (incluyendo niños) que, debido a sus capacidades físicas, sensoriales o
mentales o a su inexperiencia o desconocimiento, no puedan utilizar el
aparato de forma segura, no manejar dicho aparato sin la supervisión o
instrucción de una persona responsable.
• No deje el aparato sin vigilancia durante el funcionamiento.
• Este aparato sólo se debe utilizar
para la cocción y el asado de alimentos a nivel doméstico.
• El aparato no se debe utilizar como
superficie de trabajo o para depositar objetos.
• No se permite realizar modificaciones en el aparato.
• No se permite colocar o almacenar
líquidos inflamables, materiales fácilmente inflamables u objetos que se
podrían fundir (p.ej. láminas, plásticos, aluminio) encima del aparato o
en su proximidad.
Seguridad de los niños
• Los niños pequeños se tienen que
mantener siempre alejados del aparato.
• Niños de máyor edad solo deben
trabajar en el aparato bajo la supervisión de un adulto.
• Para evitar la conexión accidental
por niños pequeños y animales domésticos, recomendamos activar el
bloqueo contra la manipulación por
niños.
Seguridad general
• El montaje y la conexión del aparato
sólo deben ser realizados por técnicos cualificados y autorizados.
• Los aparatos empotrables sólo se
deben utilizar después de su instalación en armarios empotrados y encimeras normalizados y adecuados.
• En caso de fallos en el aparato o daños en la vitrocerámica (roturas, grietas o fisuras), el aparato se tiene que
desconectar y separar de la red
eléctrica para evitar una posible
electrocución.
• Las reparaciones en el aparato deben ser ejecutadas únicamente por
técnicos cualificados y autorizados.
Seguridad durante el uso
• La grasa o aceite calentados excesivamente arden con mucha rapidez.
¡Atención! ¡Peligro de incendio!
• En caso de trabajo descuidado existe peligro de quemaduras en el aparato.
• Elimine las etiquetas adhesivas y láminas de la vitrocerámica.
• Los cables de aparatos eléctricos no
deben entrar en contacto con la superficie caliente del aparato o con
ollas calientes.
• Desconecte las zonas de cocción
después de cada uso.
6 electrolux indicaciones para la seguridad
Seguridad en la limpieza
• Para la limpieza, el aparato tiene que
estar desconectado y enfriado.
• Por razones de seguridad, no se
permite limpiar el aparato con un limpiador de chorro de vapor o de alta
presión.
Prevención de daños en el aparato
• La vitrocerámica puede quedar dañada por la caída de objetos.
• Golpes con las ollas pueden dañar el
borde de la vitrocerámica.
• Al desplazar ollas de hierro fundido,
de fundición de aluminio o con bases defectuosas se puede rayar la vitrocerámica.
• Los objetos fundibles y los alimentos
rebosados se pueden quemar en la
vitrocerámica y se deberían eliminar
inmediatamente.
• Evite la evaporación completa del líquido en las ollas y cacerolas.
Se podrían dañar las ollas o la vitrocerámica.
• No utilice las zonas de cocción con
recipientes vacíos o sin recipientes.
descripción del aparato electrolux 7
Descripción del aparato
Equipamiento zona de cocción
Zona de cocción de un circuito
1200 W
Zona para fuentes de asado
1400/2200 W
Panel de
mandos
Panel de
mandos
Zona de cocción de
tres circuitos
800/1600/2300 W
Zona de cocción de
un circuito 1800 W
Equipamiento panel de mandos
Indicadores de zona de
cocción Función de
temporizador
Temporizador
Indicador de
temporizador
Indicador
Circuito exterior/
intermedio
ON/OFF
Pilotos de control
Tres circuitos
“Bloqueo”
con piloto de control
ON/OFF
con piloto de control
Piloto de control
Circuito exterior
ON/OFF
Selección del nivel de
cocción
8 electrolux descripción del aparato
Sensores Touch-Control
El aparato se maneja con sensores
Touch Control. Las funciones se controlan tocando los sensores y se confirman
con indicadores y señales acústicas.
Los sensores se tocan desde arriba sin
cubrir otros sensores.
Sensor
Función
ON/OFF
Conexión y desconexión del aparato
Aumentar los ajustes
Aumentar nivel/tiempo
Reducir los ajustes
Reducir nivel/tiempo
Temporizador
Selección temporizador
“Bloqueo”
Bloquear/desbloquear el panel de
mandos
Zona de triple circuito
Conectar y desconectar
los circuitos de calefacción exteriores
Zona para fuentes de asado Conectar y desconectar
el circuito exterior
descripción del aparato electrolux 9
Indicadores
Indicador
Descripción
La zona de cocción está desconectada
-
Nivel de mantenimiento de
temperatura
El nivel de mantenimiento están
ajustados
Niveles
El nivel está ajustado
Función de cocción
termostática
La función de cocción termostática está
activa
Error
Se ha producido un fallo de
funcionamiento
Calor residual
La zona de cocción todavía está
caliente
Bloqueo contra la
manipulación por niños
Bloqueo/bloqueo contra la
manipulación por niños conectado
Desconexión automática
La desconexión está activa
Indicador de calor residual
¡Advertencia! Peligro de quemaduras por el calor residual. Tras la desconexión, las zonas de cocción
necesitan un cierto tiempo para enfriarse. Observe el indicador de ca.
lor residual
El calor residual se puede aprovechar para fundir y para mantener
calientes los alimentos.
10 electrolux manejo del aparato
Manejo del aparato
Conexión y desconexión del aparato
Panel de mandos
Indicador
Piloto de control
Conexión
Tocar durante
2 segundos
/
encendido
Desconexión
Tocar durante
1 segundo
/ sin
se apaga
Después de la conexión, se tiene
que ajustar en aprox. 10 segundos
un nivel de cocción o una función;
de lo contrario, el aparato se desconecta automáticamente.
manejo del aparato electrolux 11
Ajuste del nivel de cocción
Panel de mandos
Indicador
Aumentar
Toque
hasta
Reducir
Toque
hasta
Desconexión
Toque simultáneamente
El nivel de mantenimiento de temperatura
se sitúa entre
y .
Sirve para mantener calientes los
alimentos.
y
12 electrolux manejo del aparato
Conectar y desconectar los
circuitos de cocción exteriores
Conectando o desconectando los circuitos de cocción exteriores, se pueden
adaptar las zonas de cocción al tamaño
de las ollas.
Antes de conectar un circuito de
cocción exterior, tiene que estar conectado el circuito de cocción interior.
Zona de cocción de
tres circuitos
Sensor
Piloto de control
Conectar el circuito de
cocción central
Tocar durante
1-2 segundos
Se enciende un piloto de
control
Conectar el circuito de
cocción exterior
Tocar durante
1-2 segundos
Se encienden dos pilotos de
control
Desconectar el circuito de
cocción exterior
Tocar durante
1-2 segundos
Se apaga el segundo piloto de
control
Desconectar el circuito de
cocción central
Tocar durante
1-2 segundos
Se apaga el primer piloto de
control
Zona para fuentes de
asado
Campo de sensor
Piloto de control
Conectar el circuito de cocción exterior
Tocar durante
1-2 segundos
se enciende
Desconectar el circuito de
cocción exterior
Tocar durante
1-2 segundos
se apaga
manejo del aparato electrolux 13
Bloquear/desbloquear el panel
de mandos
Se puede bloquear el panel de mandos,
con excepción del campo de sensor
“ON/OFF”, para evitar su desajuste,
p.ej. al pasar un trapo.
Panel de mandos
Conexión
Toque
Desconexión
Toque
Al desconectar el aparato, el bloqueo se anula automáticamente.
Indicador
(durante 5 segundos)
Nivel de cocción ajustado
anteriormente
14 electrolux manejo del aparato
Uso de la función de cocción
termostática
Todas las zonas de cocción están equipadas con una función de cocción termostática. Al ajustar un nivel de cocción
con , partiendo de , la zona de cocción se conecta durante un determinado tiempo con la plena potencia y
conmuta después automáticamente al
nivel ajustado.
Panel de
mandos
Conexión
(sólo desde
Niveles de
cocción posibles
Toque
hasta
Desconexión
Toque
hasta
no utilizar
Toque
hasta
(al cabo de
5 segundos)
)
Si, durante la cocción termostática
, se selecciona un nivel más alto,
p.ej. de
a , el tiempo de cocción termostática se adapta.
Si la zona de cocción tiene todavía
calor residual (indicación ), no se
ejecuta la cocción termostática.
Indicador
/
hasta
hasta
manejo del aparato electrolux 15
La duración de la cocción termostática
depende del nivel de cocción ajustado.
Nivel de cocción
Duración de la cocción termostática [min : seg]
v
0:30
1
1:00
2
1:40
3
4:50
4
6:30
5
10:10
6
2:00
7
3:30
8
4:30
9
---
16 electrolux manejo del aparato
Uso del bloqueo contra la manipulación por niños
El bloqueo contra la manipulación por
niños impide el uso indebido del aparato.
Activación del bloqueo contra la manipulación por niños
Paso
Panel de mandos
1.
Conexión del aparato
(sin ajustar nivel)
2.
Toque
3.
Toque
hasta que suene la señal.
Indicación/señal
Señal acústica
El aparato se desconecta.
El bloqueo contra la manipulación por niños conectado.
Supresión temporal del seguro contra la manipulación por niños
El seguro contra la manipulación por niños se puede desactivar para un único
proceso de cocción; a continuación,
vuelve a estar activo.
Paso
1.
2.
Panel de mandos
Indicación/señal
Conexión del aparato
Toque simultáneamente
y
/ señal acústica
Hasta la siguiente desconexión, el aparato se puede utilizar con normalidad.
Después de superar el bloqueo contra la manipulación por niños, se tiene que ajustar en
aprox. 10 segundos un nivel de cocción o una función; de lo contrario,
el aparato se desconecta automáticamente.
manejo del aparato electrolux 17
Desactivación del bloqueo contra la manipulación por niños
Paso
1.
Panel de mandos
Indicación/señal
Conexión del aparato
2.
Toque
3.
Toque
hasta que suene la señal.
Señal acústica
El aparato se desconecta. El bloqueo contra la manipulación por niños está desactivado.
18 electrolux manejo del aparato
Uso del temporizador
Función
Requisito
Resultado al finalizar
el tiempo
Desconexión
automática de
seguridad
con un nivel de cocción
ajustado
Señal acústica
00 parpadea
La zona de cocción se
desconecta
Minutero
en las zonas de cocción sin
utilizar
Señal acústica
00 parpadea
Si, adicionalmente a un minutero
ajustado, se ajusta un nivel de cocción en esta zona de cocción, ésta
última se desconecta al finalizar el
tiempo ajustado.
Al desconectar una zona de cocción, también se desconecta la función de temporizador ajustada.
manejo del aparato electrolux 19
Selección de una zona de cocción
Paso
Panel de mandos
Indicador
1.
Toque
1vez
El piloto de control de la
primera zona de cocción
parpadea
2.
Toque
1vez
El piloto de control de la
segunda zona de cocción
parpadea
3.
Toque
1vez
El piloto de control de la
tercera zona de cocción
parpadea
4.
Toque
1vez
El piloto de control de la
cuarta zona de cocción
parpadea
Cuando el piloto de control parpadea más despacio, se puede ajustar
o modificar el nivel de cocción.
Si se han ajustado otras funciones
de temporizador, se indica al cabo
de unos segundos el tiempo más
corto restante de todas las funciones de temporizador y el correspondiente piloto de control parpadea.
20 electrolux manejo del aparato
Ajustar tiempo
Paso
Panel de mandos
1.
Seleccione una zona El piloto de control de la zona de cocción
de cocción
seleccionada parpadea
2.
Toque
ó
Indicador
00 a 99 minutos
Al cabo de unos segundos, el piloto de control parpadea más despacio.
El tiempo está ajustado.
El tiempo se va descontando.
Desconexión de la función del temporizador
Paso
Panel de mandos
Indicador
1.
Seleccione una zona El piloto de control de la zona de cocción
de cocción
seleccionada parpadea más deprisa.
Se indica el tiempo restante
2.
Toque
El tiempo restante se va descontando hasta
00.
Se apaga el piloto de control.
La función de temporizador para la zona de cocción está desactivada.
Modificar el tiempo
Paso
Panel de mandos
1.
Seleccione una zona El piloto de control de la zona de cocción
de cocción
seleccionada parpadea más deprisa.
Se indica el tiempo restante
2.
Toque
ó
Indicador
01 a 99 minutos
Al cabo de unos segundos, el piloto de control parpadea más despacio.
El tiempo está ajustado.
El tiempo se va descontando.
Indicar el tiempo restante de una zona de cocción
Paso
Panel de mandos
Indicador
1.
Seleccione
de la
zona de cocción
El piloto de control de la zona de cocción
seleccionada parpadea más deprisa.
Se indica el tiempo restante
Al cabo de unos segundos, el piloto de control parpadea más despacio.
Desactivar la señal acústica
Paso
Panel de mandos
Señal acústica
1.
Toque
Confirmación acústica.
La señal acústica queda silenciada.
manejo del aparato electrolux 21
Desconexión automática
Encimera
• Si, después de conectar la encimera, no se ajusta en un período de
tiempo de 10 segundos un nivel para
una zona de cocción, la encimera se
desconecta automáticamente.
• Si uno o varios de los sensores quedan cubiertos durante más de aprox.
10 segundos por objetos (olla, trapo,
etc.), suena una señal y la encimera
se desconecta automáticamente.
• Si se desconectan todas las zonas
de cocción, la encimera se desconecta automáticamente al cabo de
aprox. 10 segundos.
Panel de mandos
• Si, con el aparato desconectado, se
cubren uno o más campos de sensor del panel de mandos durante
más de 10 segundos, suena una señal acústica. La señal se desconecta
automáticamente una vez que los
campos de sensor dejen de estar
cubiertos.
Zonas de cocción
• Si, al cabo de un determinado tiempo, no se desconecta una de las zonas de cocción o no se modifica la
temperatura, la zona de cocción en
cuestión se desconecta automáticamente. Se muestra . Antes del
nuevo uso, la zona de cocción se tiene que ajustar a .
Nivel de cocción
Desconexión al cabo de
v, 1 - 2
6 horas
3 - 4
5 horas
5
4 horas
6 - 9
1,5 horas
22 electrolux consejos para cocinar y asar
Consejos para cocinar y asar
Indicación con respecto a la acrilamida
Según los últimos conocimientos
científicos, un tostado intenso de
los alimentos, especialmente en
productos que contienen almidón,
puede representar un peligro para la
salud debido a la acrilamida. Por
esta razón, recomendamos efectuar la cocción a bajas temperaturas y no tostar excesivamente los
alimentos.
Ollas
• Las ollas de buena calidad se reconocen por su base. La base debería
ser lo más gruesa y plana posible.
• Las ollas de acero esmaltado o con
bases de aluminio o cobre pueden
producir decoloraciones en la superficie de vitrocerámica que son difíciles o incluso imposibles de eliminar.
consejos para cocinar y asar electrolux 23
Ahorro de energía
Por principio, coloque la olla en la
zona de cocción antes de
conectarla.
A ser posible, cierre las ollas siempre con la tapa.
Desconecte las zonas de cocción
antes de finalizar el tiempo de cocción para aprovechar el calor residual.
La base de la olla y la zona de cocción deberían tener el mismo tamaño.
24 electrolux consejos para cocinar y asar
Ejemplos de aplicación para cocinar
Los datos que figuran en la siguiente tabla son valores orientativos.
Nivel
Proceso
de
cocción
0
V
1-2
apto para
Duración
Consejos
Calor residual, Posición OFF
Mantener
caliente
Mantener caliente alimentos según las necocidos
cesidades
Cubrir
Fundir
Salsa holandesa,
fundir mantequilla,
chocolate, gelatina
5 -25 min.
Cuajar
Tortilla francesa, flan
10 -40 min.
Cocer con tapa
Remover entre medio
2-3
Hinchar
Hinchar arroz o platos con leche
Calentar platos preparados
25 -50 min.
Añadir al menos la doble
cantidad de líquido al
arroz, remover los platos
con leche entre medio
3-4
Rehogar
Estofar
Estofar verdura, pescado
Estofar carne
20-45 min.
Para verdura, añadir un
poco de líquido (unas cucharadas)
Estofar patatas
20-60 min.
Utilizar poco líquido, p.ej.:
máx. ¼ l de agua para
750 g de patatas
Preparación de grandes cantidades de alimentos, coci- 60-150 min.
dos y sopas
Hasta 3 l de líquido más
ingredientes
Escalope, cordon bleu, chuletas, hamburguesas, salchi- Cocción conchas, hígado, harina tostada,
tinua
huevos, tortillas, carpas fritas
Girar entre medio
Tortitas de patata, lomo, bistecs, tortitas
Girar entre medio
4-5
Cocción
6-7
Asado
suave
7-8
Asado a
fuego
vivo
9
Llevar a
ebullición
Sofreír
Freír
5-15 min.
por sartén
Hervir grandes cantidades de agua, hervir ñoquis, dorar carne (gulash,
asado), freír patatas
limpieza y mantenimiento electrolux 25
Limpieza y mantenimiento
¡Precaución! Peligro de quemaduras por el calor residual.
¡Atención! Los productos de limpieza agresivos y abrasivos dañan al
aparato. Límpielo con agua y lavavajillas.
¡Atención! Los residuos de productos de limpieza dañan al aparato.
Elimine los restos con agua y lavavajillas.
Limpie el aparato después de cada
uso.
1. Limpie el aparato con un paño húmedo y un poco de lavavajillas.
2. Seque el aparato con un paño seco.
26 electrolux limpieza y mantenimiento
Eliminar suciedad
1. Aplique un rascador de limpieza en
posición inclinada a la superficie de
vitrocerámica.
2. Elimine la suciedad deslizando la hoja.
3. Limpie el aparato con un paño húmedo y un poco de lavavajillas.
4. Seque el aparato con un paño seco.
Eliminar
Clase de suciedad
Inmediata- Con el aparato
mente
enfriado
azúcar, alimentos que contienen
azúcar
sí
---
Plásticos, láminas de aluminio
sí
---
Bordes de cal y agua
---
sí
Salpicaduras de grasa
---
sí
Decoloraciones con un brillo metálico
---
sí
* Rascadores de limpieza y productos de limpieza para vitrocerámica o acero inoxidable se encuentran en el comercio especializado.
Elimine la suciedad rebelde con un
producto de limpieza para vitrocerámica o acero inoxidable.
Rayaduras o manchas oscuras en la
vitrocerámica ya no se pueden eliminar, pero no perjudican el funcionamiento del aparato.
Con
Rascador de limpieza*
Limpiador para vitrocerámica o acero
inoxidable*
¿qué hacer cuando … electrolux 27
¿Qué hacer cuando …
Problema
Posible causa
Corrección
Las zonas de cocción no se
Desde la conexión del aparato Reconectar el aparato.
pueden conectar o no funcio- han pasado más de 10 segunnan
dos
El bloqueo contra la manipula- Desactivar el bloqueo contra la
ción por niños está conectado manipulación por niños (ver
capítulo “Bloqueo contra la
manipulación por niños)
Se han tocado varios sensores Tocar sólo un sensor
a la vez
La desconexión automática se Retirar los objetos que pudieha disparado
ran encontrarse en el panel de
mandos (olla, trapo, etc.). Reconectar el aparato.
El bloqueo está conectado
Desconecte el bloqueo
(ver capítulo “Bloquear/desbloquear panel de mandos")
Suena una señal acústica con El panel de mando está cuel aparato desconectado
bierto parcialmente o por
completo por objetos
Retirar los objetos
El indicador de calor residual
no indicada nada.
Si la zona de cocción estuviera
caliente, llame al Servicio postventa.
La zona de cocción sólo ha
funcionado poco tiempo, por
lo cual no está lo suficientemente caliente.
La función de cocción termos- La zona de cocción tiene toda- Deje enfriar la zona de cocción
tática no se conecta
vía calor residual
Está ajustado el nivel de cocción más alto
El nivel de cocción ás alto tiene
la misma potencia que la función de cocción termostática
El nivel de cocción ha sido
ajustado con el sensor
1. Desconexión de una zona
de cocción
1. Ajuste la zona de cocción a
traves del sensor
Suena una señal acústica y el El sensor ON/OFF ha sido taaparato se conecta y se vuelve pado, p.ej. con un trapo.
a desconectar al cabo de 5 segundos; al cabo de 5 segundos más suena otra señal
acústica
No colocar objetos en el panel
de mandos
28 electrolux ¿qué hacer cuando …
Problema
encendido
Posible causa
Corrección
La protección contra sobreca- Desconectar la zona de coclentamiento de la zona de coc- ción. Volver a conectar la zona
ción se ha activado
de cocción
La desconexión automática se Desconectar la zona de cocha disparado
ción. Volver a conectar la zona
de cocción
Se indican
y un número
Error en el sistema electrónico Separe el aparato durante
unos minutos de la red (retire el
fusible de la instalación doméstica)
Si, después de la conexión, se
vuelve a mostrar , llame al
Servicio postventa
Se indican
nos
y un signo Me-
Radiación de luz excesiva so- Ensombrecer brevemente el
bre el panel de mandos, p.ej. panel de mandos, por ejemplo
luz solar clara
con la mano. Suena una señal
acústica y el aparato se desconecta. Reconectar el aparato.
Si no lograra eliminar el problema
con las medidas de corrección indicadas, sírvase consultar a su distribuidor o al Servicio posventa.
¡Advertencia! Las reparaciones en
el aparato deben ser ejecutadas
únicamente por técnicos cualificados. En caso de reparaciones inadecuadas se pueden producir
considerables peligros para el
usuario.
En caso de errores de manejo, la visita del técnico del Servicio posventa o del distribuidor deberá ser
facturada incluso durante el período
de garantía.
eliminación de desechos electrolux 29
Eliminación de desechos
Material de embalaje
Los materiales de embalaje respetan el medio ambiente y son reciclables. Los elementos de materia
plástica están identificados; por
ejemplo, >PE<, >PS< etc. Elimine
los materiales de embalaje, según
su identificación, en los contenedores de recogida disponibles en los
puntos de gestión de desechos locales.
Aparato viejo
W
que aparece en el
El símbolo
aparato o en su embalaje, indica
que este producto no se puede tratar como un residuo normal del hogar. Se deberá entregar, sin coste
para el poseedor, bien al distribuidor, en el acto de la compra de un
nuevo producto similar al que se
deshecha, bien a un punto municipal de recolección selectiva de
equipos eléctricos y electrónicos
para su reciclaje. Al asegurarse de
que este producto se desecha correctamente, usted ayudará a evitar
posibles consecuencias negativas
para el medio ambiente y la salud
pública, lo cual podría ocurrir si este
producto no se gestionara de forma
adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en
contacto con el Ayuntamiento de su
Municipio, ó con la tienda donde lo
compró.
30 electrolux instrucciones de montaje
Instrucciones de montaje
Instrucciones de seguridad
¡Atención! ¡Es imprescindible su lectura!
Se tienen que cumplir las leyes, prescripciones, directivas y normas vigentes
en el país de uso.
El montaje debe ser ejecutado únicamente por un técnico cualificado.
Se tienen que observar las distancias
mínimas frente a otros aparatos y muebles.
La protección contra el contacto tiene
que estar garantizada por la instalación;
por ejemplo, los cajones sólo deben estar montados directamente debajo del
aparato con un estante de protección.
Las superficies de corte en la encimera
se tienen que proteger contra la humedad mediante un sellador adecuado.
La junta cierra por completo el intersticio
entre el aparato y la encimera.
Evite montar el aparato directamente al
lado de puertas y debajo de ventanas. Al
abrir las puertas y ventanas, se podrían
hacer caer ollas calientes de la placa.
z Peligro de lesiones por corriente
•
•
•
•
•
•
eléctrica.
El borne de conexión a la red lleva
tensión.
Elimine la tensión del borne de conexión a la red.
Tenga en cuenta el esquema de conexiones.
Observe las normas de seguridad
electrotécnicas.
Asegure la protección contra el contacto mediante una instalación correcta.
Encargue la conexión eléctrica a un
electricista homologado.
z
Peligro de corriénte eléctrica.
• Las conexiones mediante un enchufe, sueltas o incorrectas, pueden sobrecalentar los bornes.
• No deje ningún cable suelto.
• Descargue la tensión del cable.
• En caso de conexión mono o bifásica se tiene que utilizar el correspondiente cable de red del tipo H05BBF Tmax 90°C (o superior).
• Si el cable de conexión a la red de
este aparato sufriera daños, se tiene
que sustituir por un cable de conexión especial (tipo H05BB-F Tmax
90°C o superior). Éste está disponible a través del Servicio postventa.
Es preciso dotar la instalación eléctrica
de un dispositivo que permita desconectar el aparato de la red con un intervalo de abertura mínimo de 3 mm entre
todos los polos.
Los dispositivos más apropiados para
dicha separación son los cortacircuitos
protectores automáticos, los fusibles
(los fusibles de rosca se extraen del portafusibles), los interruptores diferenciales y los contactores.
Pegar la junta
• Limpiar la encimera de trabajo en la
zona de la escotadura.
• Pegar la junta de obturación suministrada, autoadhesiva en una cara,
en la circunferencia de la parte inferior de la encimera, a lo largo del borde exterior de la placa de
vitrocerámica. No tensar la junta. El
punto de intersección se debería situar en el centro de un lateral. Después del recorte (añadir unos mm),
apretar los dos extremos en una junta a tope.
garantía/servicio postventa electrolux 31
Garantía/Servicio postventa
Condiciones de Garantía: ELECTROLUX
HOME PRODUCTS ESPAÑA, S.A. garantiza al
usuario del aparato cuyos datos de identificación
figuran en el presente documento, durante el plazo de dos (2) años desde la fecha de su entrega,
la reparación totalmente gratuita de las averías
que experimente el aparato, incluyendo la presente garantía tanto el coste de las piezas de recambio como el de la mano de obra y, en su caso, el
del desplazamiento del personal técnico del Servicio Oficial de la Marca al domicilio del usuario.
En el supuesto de que el producto, por su tamaño
y movilidad, fuera susceptible de ser trasportado
por el usuario al Taller Oficial de la Marca, éste
quedará liberado de la obligación de trasladar su
personal técnico al domicilio del usuario.
Para hacer uso del derecho de garantía aquí reconocido, será requisito necesario que el aparato se
destine al uso privado. También será necesario
presentar al personal técnico de la marca, antes
de su intervención, la factura o tique de compra
del aparato o el albarán de entrega correspondiente si éste fuera posterior, en unión del presente documento.
Exclusiones: La presente garantía no cubre la
instalación, nivelación, instrucciones de uso del
aparato ni sustitución de lámparas. No quedan
cubiertas por esta garantía y por tanto la misma
quedará sin efecto en los casos de averías producidas como consecuencia de:
– Fuerza mayor (fenómenos atmosféricos, geológicos, etc.)
– Uso inadecuado o no acorde con las instrucciones del fabricante.
– Falta de mantenimiento y limpieza: filtros con
objetos tales como botones, monedas, etc;
condensadores con polvo, pelusa u otros elementos que impidan la libre circulación del aire; cubetas de detergente con residuos, etc.
– Uso de productos de limpieza abrasivos que
causen daños en chapa, pintura y plásticos.
– La rotura accidental de componentes de plástico y vidrio.
– La instalación y/o conexión incorrectas o no
reglamentarias (voltaje, presión de gas o
agua, conexión eléctrica o hidráulica no adecuadas).
– Los daños estéticos no denunciados en el
momento de la entrega.
La garantía no tendrá efecto en caso de manipulación de la placa de características del aparato o
de los datos que figuren en la factura, tique de
compra o albarán de entrega de aquél o de los
consignados en este documento. Tampoco producirá efecto si se produjesen intervenciones de
personal técnico no autorizado o no perteneciente
al Servicio Oficial de la marca.
Se informa al usuario que, además de la garantía
reconocida en este documento, tiene la protección que le concede la Ley 23/2003, de 10 de julio, respecto de la exigencia de que el bien
adquirido sea conforme con el contrato de compraventa, pudiendo reclamar al vendedor, en caso
de disconformidad, por las faltas que se pongan
de manifiesto en el plazo de dos (2) años desde la
entrega. En ese supuesto, tendrá derecho a solicitar la reparación gratuita del bien o a la sustitución de éste, salvo que una de esas opciones
resulte imposible o desproporcionada.
32 electrolux garantía/servicio postventa
ELECTROLUX HOME PRODUCTS
ESPAÑA, S.A.-Sociedad Unipersonal
Albacete, n 3C - 28027 MADRID - CIF
A08145872
Central Servicio Técnico
Ctra. M-300 km, 29,900
Apdo. 119
28802 Alcalá de Henares (Madrid)
Recepción de Llamadas
Averías 902 116 388
Atención Usuarios:
e-mail: [email protected]
Para España:
Puede comprar recambios y accesorios on-line
entre en
http://www.service.electrolux.com y seleccione
Tienda Virtual
garantía/servicio postventa electrolux 33
Garantía Europea
Este aparato está garantizado por Electrolux en
cada uno de los países indicados en la parte
posterior de este manual durante el periodo especificado en la garantía del aparato o el periodo
que prevea la ley. Si usted se traslada de uno de
estos países a otro de los países abajo indicados, la garantía del aparato se desplazará con
usted siempre que se cumplan los siguientes requisitos:
• La garantía entra en vigor el día en que usted
compre el aparato, que se demostrará mediante un justificante de compra válido emitido por el vendedor del aparato.
• La garantía del aparato tendrá el mismo periodo de validez y cubrirá las mismas piezas
y mano de obra que las garantías emitidas en
su nuevo país de residencia para ese modelo
o gama de aparatos en concreto.
• La garantía del aparato es personal del comprador original e intransferible.
• El aparato deberá ser instalado y utilizado según las instrucciones de Electrolux y es únicamente de uso doméstico, lo que significa
que no podrá ser utilizado con fines comerciales.
• El aparato deberá ser instalado observando
todas las normativas relevantes que estén en
vigor en su nuevo país de residencia.
Las disposiciones de esta Garantía Europea no
afectan a los derechos que le correspondan por
ley.
34 electrolux servicio posventa
Servicio posventa
En caso de fallos técnicos, compruebe
primero si puede corregir el problema
por sí mismo con la ayuda de las instrucciones de uso (capítulo "Qué hacer
cuando…").
Si esto no fuera posible, sírvase consultar al Servicio postventa o a una de
nuestras delegaciones de servicio técnico.
Para poder ayudarle rápidamente, necesitamos los siguientes datos:
– Denominación del modelo
– Número de producto (PNC)
– Número de serie (Nº S)
(Los números figuran en la placa de
características)
– Tipo de fallo
– Eventual mensaje de error visualizado en el aparato
– combinación de letras y cifras de
tres dígitos de la vitrocerámica
Para tener a mano los números de referencia necesarios de su aparato, le recomendamos anotarlos aquí:
Denominación del modelo:
.....................................
PNC:
.....................................
Nº S:
.....................................
electrolux 35
Bem-vindo ao mundo Electrolux
Obrigado por ter escolhido adquirir um
produto de primeira classe da Electrolux, que esperamos lhe traga muito prazer no futuro. A ambição da Electrolux é
oferecer uma vasta variedade de produtos de qualidade que tornem a sua vida
ainda mais confortável. Pode encontrar
alguns exemplos na capa deste manual.
Tire alguns minutos para estudar este
manual para que possa começar a tirar
partido dos benefícios do seu novo aparelho. Nós prometemos que lhe irá proporcionar uma experiência superior e
confortante como utilizador. Boa sorte!
36 electrolux
Índice
Indicações de segurança
Descrição do aparelho
Utilização do aparelho
Sugestões para cozer e assar
Limpeza e manutenção
O que fazer, se …
Eliminação
Instruções de montagem
Garantia/Assistência Técnica
Assistência técnica
Montagem
Chapa de características
37
39
42
53
56
58
60
61
62
64
97
100
Nesta brochura informativa para o cliente são utilizados os seguintes símbolos:
1
3
2
z
Atenção! Ler atentamente! Instruções importantes sobre segurança pessoal
e informações para evitar danos no aparelho
Instruções gerais e conselhos
Instruções sobre protecção ambiental
Tensão eléctrica perigosa
indicações de segurança electrolux 37
Indicações de segurança
Respeite estas indicações, dado que
em caso de danos os mesmos não serão abrangidos pela garantia.
Utilização de acordo com as normas
• Pessoas (incluindo crianças) que,
devido às suas capacidades físicas,
sensoriais ou mentais ou à sua inexperiência ou desconhecimento, não
se encontrem em posição de utilizar
o aparelho em segurança, não o devem fazer sem a vigilância ou a orientação de uma pessoa
responsável.
• Não deixar o aparelho a funcionar
sem vigilância.
• Este aparelho apenas poderá ser utilizado para cozinhar e assar refeições domésticas.
• O aparelho não poderá ser utilizado
como superfície de trabalho ou plataforma.
• Não são permitidas transformações
ou alterações do aparelho.
• Não colocar ou guardar combustíveis, materiais facilmente inflamáveis
ou objectos que derretam (p.ex. filme, plástico, alumínio) em cima do
aparelho ou nas suas proximidades.
Segurança para crianças
• Mantenha as crianças pequenas
afastadas do aparelho.
• As crianças mais crescidas poderão
utilizar o aparelho de acordo com as
instruções e sob vigilância.
• Recomendamos a activação da segurança para crianças para evitar
que o aparelho seja ligado inadvertidamente por crianças e animais domésticos.
Segurança geral
• A montagem e a ligação do aparelho
apenas deverão ser efectuadas por
técnicos autorizados.
• Os aparelhos de encastrar apenas
poderão ser colocados em funcionamento, depois de montados em armários de encastrar e bancadas
conforme as normas.
• Em caso de avarias no aparelho ou
danos no vidro cerâmico (rupturas,
falhas ou fendas), o aparelho deverá
ser desligado e desconectado da
corrente eléctrica, de modo a evitar
um possível choque eléctrico.
• As reparações no aparelho apenas
poderão ser efectuadas por técnicos
especializados e autorizados.
Segurança durante a utilização
• Gorduras e óleos sobreaquecidos
inflamam-se rapidamente. Atenção!
Perigo de incêndio!
• Existe perigo de queimaduras se o
aparelho for utilizado sem precaução.
• Retire os autocolantes e películas do
vidro cerâmico.
• Os cabos dos aparelhos eléctricos
não poderão entrar em contacto
com as superfícies quentes dos
mesmos ou com tachos e afins
quentes.
• Desligue o foco após cada utilização.
38 electrolux indicações de segurança
Segurança durante a limpeza
• Para efectuar a limpeza o aparelho
deverá estar desligado e frio.
• A limpeza do aparelho com aparelhos a vapor ou de alta pressão não
é permitida por motivos de segurança.
Evitar danos no aparelho
• O vidro cerâmico poderá ser danificado por objectos que lhe caírem
em cima.
• Embates com tachos e afins podem
danificar o rebordo do vidro cerâmico.
• Tachos e afins em ferro fundido, fundição de alumínio ou com bases danificadas podem riscar o vidro
cerâmico quando movidos.
• Objectos que derretem e fervuras
que derramem deverão ser imediatamente retiradas dado que queimam em cima do vidro cerâmico.
• Evitar cozinhar com os tachos e panelas vazios, pois pode provocar danos na louça ou na vitrocerâmica.
• Não utilizar os focos com tachos e
afins vazios ou sem os mesmos.
descrição do aparelho electrolux 39
Descrição do aparelho
Instalação da placa de fogão
Foco de circuito simples
1200 W
Zona de cozedura
1400/2200 W
Painel de comandos
Painel de
comandos
Foco de circuito triplo
800/1600/2300 W
Foco de circuito simples
1800 W
Equipamento do painel de comados
Indicadores dos focos
Função de temporizador
Temporizador
Indicador do
temporizador
Indicação
Circuto exterior/central
Ligar/desligar
Sinalização de controlo
Circuito triplo
Bloqueio com lâmpada
de controlo
Ligar/desligar
com lâmpada piloto
Sinalização de controlo
da zona de cozedura
Circuto exterior
Ligar/desligar
Selecção do grau de
cozedura
40 electrolux descrição do aparelho
Sensores Touch Control
O aparelho é comandado através de
sensores Touch Control. As funções são
comandadas através do toque dos sensores, e confirmadas através de indicações, e confirmadas por sinais
acústicos.
Os sensores são tocados de cima, sem
tapar os outros sensores.
Sensor
Função
Ligar/desligar
Ligar e desligar os focos
Aumentar os ajustes
Aumentar grau de cozedura/tempo
Diminuir os ajustes
Diminuir grau de cozedura/tempo
Temporizador
Selecção do temporizador
Bloqueio
Bloquear/desbloquear o painel de
comandos
Interruptor de circuito triplo
Desligue e ligue o circuito calorífico
exterior
Zona de cozedura
Ligue e desligue o circuito calorífico
exterior
descrição do aparelho electrolux 41
Indicar
Indicação
Descrição
O foco está desligado
-
Nível para manter quente
Nível para manter quente/a função
STOP+GO está ajustada
Graus de cozedura
O Grau de cozedura está ajustado
Aquecimento automático
O aquecimento automático está activo
Erro
Surgiu uma função de erro
Calor residual
O foco ainda está quente
Segurança para crianças
Bloqueio/segurança para crianças
estão ligados.
Desligamento automático
O desligamento está activado
Indicador de calor residual
Aviso! Perigo de queimaduras devido a calor residual. Após serem
desligados, os focos necessitam de
algum tempo até arrefecerem. Resresipeitar a indicação de calor
dual.
O calor residual poderá ser utilizado
para derreter ou manter comida
quente.
42 electrolux utilização do aparelho
Utilização do aparelho
Ligar e desligar o aparelho
Painel de comandos
Indicação
Sinalização de
controlo
Ligar
Premir
durante
2 segundos
/
acende
Desligar
Premir
durante
1 segundo
/ nenhuns
apaga
Depois de ter sido ligado, deverá
ser ajustado um grau de cozedura
ou uma função no espaço de tempo
de 10 segundos, caso contrário o
aparelho desliga-se automaticamente.
utilização do aparelho electrolux 43
Ajustar o grau de cozedura
Painel de comandos
Indicação
Aumentar
Tocar
até
Diminuir
Tocar
até
Desligar
Tocar simultaneamente
O nível para manter quente
situase entre
e . Serve para manter
os alimentos quentes.
e
44 electrolux utilização do aparelho
Ligue e desligue os circuitos
caloríficos exteriores
Ao ligar ou desligar o circuito calorífico
exterior, as superfícies de aquecimento
podem ser ajustadas de acordo com o
tamanho dos tachos ou afins.
Antes de ligar o circuito calorífico
exterior, o circuito calorífico interior
deverá estar ligado.
Foco de circuito triplo
Sensor
Sinalização de controlo
Ligue o circuito calorífico
central
tocar durante
1-2 segundos
Uma sinalização de controlo
acende
Ligue o circuito calorífico
exterior
tocar durante
1-2 segundos
Duas sinalizações de controlo
acendem
Desligue o circuito calorífico
exterior
tocar durante
1-2 segundos
A segunda sinalização de
controlo apaga
Desligue o circuito calorífico
central
tocar durante
1-2 segundos
A primeira sinalização de
controlo apaga.
Zona de cozedura
Sensor
Sinalização de controlo
Ligue o circuito calorífico
exterior
Tocar durante
1-2 segundos
acende
Desligue o circuito calorífico
exterior
Tocar durante
1-2 segundos
apaga
utilização do aparelho electrolux 45
Bloquear/desbloquear painel de
comandos
O painel de comandos poderá ser bloqueado a cada momento através do
sensor “Ligar/desligar”, de modo a evitar a alteração de um ajuste,
p. ex. ao passar por cima com um pano.
Painel de comandos
Ligar
premir
Desligar
premir
Ao desligar o aparelho, o bloqueio é
desactivado automaticamente.
Indicação
(apenas 5 segundos)
grau de cozedura previamente
ajustado
46 electrolux utilização do aparelho
Utilize o aquecimento automático
Todos os focos estão equipados com
um aquecimento automático. Ao ajustar
um grau de cozedura com , começando por , o foco muda durante um
determinado tempo para a potência
máxima e volta depois automaticamente ao grau de cozedura ajustado.
Painel de possíveis
comandos graus de
cozedura
Indicação
premir
até
(após
5 segundos)
Desligar
premir
até
Não utilizar
premir
até
Ligar
(apenas a partir de
)
Se durante o aquecimento
for seleccionado um grau de cozedura
mais elevado, p. ex. de
para , o
tempo de aquecimento será ajustado.
Se o foco ainda tiver calor residual
(Indicação ), o impulso de aquecimento não será efectuado.
/
até
até
utilização do aparelho electrolux 47
A duração do impulso de aquecimento
automático depende do grau de cozedura seleccionado.
Grau de
cozedura
Duração do Impulso de aquecimento
[min:seg]
v
0:30
1
1:00
2
1:40
3
4:50
4
6:30
5
10:10
6
2:00
7
3:30
8
4:30
9
---
48 electrolux utilização do aparelho
Utilizar a segurança para crianças
A segurança para crianças impede a utilização indevida do aparelho.
Ligar a segurança para crianças
Passo
Painel de comandos
1.
Ligar o aparelho
de aquecimento)
2.
premir
3.
premir
Indicação/sinal
(não regular um nível
até que se oiça o sinal
Sinal acústico
O aparelho desliga-se. A segurança para crianças estão ligados.
Desactivar a segurança para crianças
A segurança para crianças pode ser
desligada para efectuar uma cozedura,
permanecendo activa após conclusão
da mesma.
Passo
1.
2.
Painel de comandos
Indicação/sinal
Ligar o aparelho
Premir simultaneamente
e
/ Sinal acústico
Poderá ser utilizado normalmente até o aparelho ser novamente desligado.
Após ultrapassar a segurança para
crianças, dentro de
aprox. 10 segundos, deve ser regulado um foco ou uma função, caso
contrário o aparelho desliga automaticamente.
Desligar a segurança para crianças
Passo
Painel de comandos
1.
ligar o aparelho
2.
premir até ouvir o sinal acústico
3.
premir
Indicação/sinal acústico
sinal acústico
O aparelho desliga-se. A segurança para crianças está desactivada.
utilização do aparelho electrolux 49
Utilizar o temporizador
Função
Condição
Desligar automático
no foco regulado
Resultado após
Decurso do tempo
sinal acústico
00 intermitente
O foco desliga-se
Temporizador
nos focos não utilizados
Se um grau de cozedura adicional
for ajustado para um cronómetro
ajustado do foco, o foco desliga
após decorrido o tempo ajustado.
Se um foco for desligado a função
de temporizador é igualmente desligada.
sinal acústico
00 intermitente
50 electrolux utilização do aparelho
Seleccionar o foco
Passo
Painel de comandos
Indicação
1.
premir 1vez
A lâmpada piloto do primeiro
foco pisca
2.
premir1vez
A lâmpada piloto do segundo
foco pisca
3.
premir1vez
A lâmpada piloto do terceiro
foco pisca
4.
premir1vez
A lâmpada piloto do quarto
foco pisca
Se a lâmpada piloto piscar devagar,
o grau de cozedura poderá ser ajustado ou alterado.
Se tiverem sido ajustadas outras
funções de temporizador, alguns
segundos depois é exibido o tempo
restante mais curto de todas as funções do temporizador, e a respectiva lâmpada piloto pisca.
utilização do aparelho electrolux 51
Ajustar o tempo
Passo
1.
2.
Painel de comandos
Seleccionar o foco
Tocar
ou
Indicação
A sinalização de controlo do foco seleccionado pisca
00 até 99 minutos
Após alguns segundos, a sinalização de controlo pisca mais lentamente.
O tempo está ajustado.
O tempo é contado para trás.
Desligar a função do temporizador
Passo
1.
2.
Painel de comandos
Seleccionar o foco
Tocar
Indicação
A sinalização de controlo do foco escolhido
pisca mais rapidamente
É indicado o tempo restante
O tempo restante é contado para trás, até
00.
A sinalização de controlo apaga.
A função do temporizador para o foco seleccionado é desligada.
Alterar o tempo
Passo
1.
2.
Painel de comandos
Seleccionar o foco
tocar
or
Indicação
A sinalização de controlo do foco seleccionado pisca mais rapidamente
É indicado o tempo restante
01 até 99 minutos
Após alguns segundos a sinalização de controlo pisca mais lentamente.
O tempo está ajustado.
O tempo é contado para trás.
Indicar o tempo restante de um foco
Passo
1.
Painel de comandos
Seleccionar foco
Indicação
A lâmpada piloto do foco seleccionado pisca mais rapidamente
O tempo restante é indicado
Após alguns segundos a lâmpada piloto pisca mais devagar.
Desligar o sinal acústico
Passo
Painel de comandos
Sinal acústico
1.
premir
Confirmação acústica
O sinal acústico emudece.
52 electrolux utilização do aparelho
Desligar automático
Placa
• Se depois de ligar a placa não for
ajustado qualquer grau de cozedura
num foco num espaço de tempo de
10 segundos, a placa desliga-se automaticamente.
• Se um ou mais sensores estiverem
cobertos durante mais de aprox.
10 segundos por um objecto (tacho,
pano, etc.), soa um sinal acústico e
a placa desliga-se automaticamente.
• Se todos os focos forem desligados,
a placa desliga automaticamente
após cerca de 10 segundos.
Painel de comandos
• Se, com o aparelho desligado, um
ou mais sensores do painel de comandos forem cobertos durante
mais do que 10 segundos, ouve-se
um sinal acústico. O sinal acústico
desliga-se automaticamente quando
os sensores deixarem de estar cobertos.
Focos
• Se um dos focos não for desligado
ou o grau de cozedura não for alterado após um determinado período
de tempo, o respectivo foco desliga
automaticamente. É exibido . Antes da utilização seguinte o foco deverá ser ajustado para .
Grau de cozedura
Desligar após
v, 1 - 2
6 horas
3 - 4
5 horas
5
4 horas
6 - 9
1,5 horas
sugestões para cozer e assar electrolux 53
Sugestões para cozer e
assar
Nota sobre Acrilamida
De acordo com as mais recentes
descobertas científicas, ao alourar
demasiado os alimentos, principalmente os produtos com muito amido, pode causar danos à saúde
devido ao acrilamida. Assim sendo,
aconselhamos sempre que possível
cozinhar a temperaturas baixas e
não tostar demasiado os alimentos.
Tachos e afins
• Poderá reconhecer tachos de boa
qualidade através da sua base.
A base deverá ser o mais espessa e
plana possível.
• Os tachos com base em aço, alumínio ou cobre poderão deixar descolorações na superfície de vidro
cerâmico, que não se conseguem
remover ou que se removem muito
dificilmente.
54 electrolux sugestões para cozer e assar
Economizar energia
Coloque os tachos e afins em cima
do foco antes de o ligar.
Coloque sempre que possível as
tampas nos tachos.
Por forma a aproveitar o calor residual, desligue os focos antes do fim
do tempo de cozedura.
Os fundos dos tachos e os focos
deverão ter dimensões idênticas.
sugestões para cozer e assar electrolux 55
Exemplos de utilização para cozinhar
Os dados nas tabelas seguintes são
aproximados.
Nível
Processo
de
de
cozecozedura
dura
0
adequado para
Duração
Dicas
Calor residual, Desligado
Manter
quente
Para manter hortaliça
quentes,
Se
necessário
tapar
Derreter
Molho holandês,
Derreter manteiga,
chocolate, gelatina
5-25 Min.
Mexer de vez em quando
Puré
Omeletas, ovos mexidos,
10-40 Min.
Cozinhar com tampa
2-3
Deixar
abrir
Deixar abrir arroz ou
leite-creme,
Aquecer alimentos prontos
25-50 Min.
Adicionar pelo menos
metade da quantidade de
liquido ao arroz, pratos
com leite mexer de vez
em quando
3-4
Estufar
Guisar
Guisar legumes, peixe
Estufar peixe
20-45 Min.
No caso dos legumes
juntar poucos líquidos
(algumas colheres)
Estufar batatas
20-60 Min.
Utilizar poucos líquidos,
p. ex. no máx. ¼ l de
água para 750 g de
batatas
Cozinhar grandes quantidades de alimentos, ensopados e sopas
60-150 Min.
Até 3 l de água mais
ingredientes
V
1-2
4-5
6-7
Cozer
Escalopes, cordon bleu,
costeletas, almôndegas,
Moderado
salsichas, fígado, ovos, bolos
Assar
de ovos, fritar donuts
7-8
Intenso
Assar
9
ferver
alourar
fritar
Panqueca de batata, fatias
de lombo, bifes, massa
cozedura
Mexer de vez em quando
consecutiva
5-15 Min.
Mexer de vez em quando
por frigideira
Ferver grandes quantidades de água, alourar carne (gulasch, carne
estufada) fritar batatas
56 electrolux limpeza e manutenção
Limpeza e manutenção
Atenção! Perigo de queimaduras
devido ao calor residual.
Atenção! Detergentes fortes e abrasivos danificam o aparelho. Limpe
com água e detergente para a loiça.
Atenção! Os resíduos de detergentes danificam o aparelho. Retire os
resíduos com água e detergente
para a loiça.
Limpe o aparelho após cada utilização.
1. Limpe o aparelho com um pano húmido e um pouco de detergente
para a loiça.
2. Seque o aparelho com um pano limpo.
limpeza e manutenção electrolux 57
Remova as sujidades
1. Coloque as espátulas de limpeza na
diagonal sobre a superfície de vidro
cerâmico.
2. Remova as sujidades com a lâmina
deslizante.
3. Limpe o aparelho com um pano húmido e um pouco de detergente
para a loiça.
4. Seque o aparelho com um pano limpo.
retirar
Tipo de sujidade
imediacom o aparelho frio
tamente
Açúcar, comida com açúcar
sim
---
Plásticos, folhas de alumínio
sim
---
Margens de calcário e água
---
sim
Salpicos de gordura
---
sim
descoloração metálica
---
sim
*Espátula para limpeza, detergente para vidro cerâmico ou aço inoxidável podem ser adquiridos
em lojas da especialidade
Remova as sujidades mais profundas com um detergente para vidro
cerâmico ou aço inoxidável.
Riscos ou manchas escuras no vidro cerâmico não se podem remover, porém não comprometem o
bom funcionamento do aparelho.
com
Espátula de limpeza*
Detergentes para vidro cerâmico ou aço
inoxidável*
58 electrolux o que fazer, se …
O que fazer, se …
Problema
Possível causa
Ajuda
Os focos não se deixam ligar
ou não funcionam
Desde a ligação do aparelho
passaram mais de 10 segundos
Ligue novamente o aparelho
A segurança para crianças
está ligada
Desactive a segurança para
crianças (ver Capítulo “Segurança para crianças”)
Vários sensores foram tocados em simultâneo
Toque apenas num sensor
A desconexão de automático
disparou
Remova os objectos (tachos,
panos ou similares) que eventualmente estejam sobre o
painel de comandos. Ligue o
aparelho novamente
A segurança para crianças
está ligada
Deslique o bloqueio (ver Capítulo ”Bloquear/desbloquear o
painel de comandos”)
Ouve-se um sinal acústico
com o aparelho desligado
O painel de comandos está to- Retirar os objectos
talmente ou parcialmente coberto
A indicação de calor residual
não apresenta nenhuma indicação.
O foco esteve em funcionaSe o foco estiver quente, conmento durante pouco tempo tacte a Assistência Técnica.
e, por isso, não está ainda suficientemente quente.
O aquecimento automático
não liga
O foco ainda tem calor residu- Deixar o foco arrefecer
al
O grau de cozedura mais ele- O grau de cozedura mais elevado foi ajustado
vado tem a mesma potência
que o aquecimento automático
O grau de cozedura foi ajusta- 1. Desligar o foco
do com o sensor
1. Ligar o foco através do
sensor
Ouve-se um sinal acústico e o O sensor ligar/desligar foi taaparelho liga, e desliga 5 se- pado, p. ex. através de um
gundos depois; passados 5
pano
segundos ouve-se um outro
sinal sonoro
Não coloque nenhuns objectos em cima do painel de comandos
o que fazer, se … electrolux 59
Problema
Acende
Possível causa
Ajuda
A protecção para o sobreaquecimento do foco disparou
Desligue o foco. Ligue novamente o foco
A desconexão de automático
disparou
Desligue o foco. Ligue novamente o foco
e o número é indicado
Erro electrónico
Desligue o aparelho da corrente durante alguns minutos (retirar os fusíveis da instalação
doméstica)
Se depois de ligar o aparelho
for novamente exibido ,
contacte a Assistência Técnica
e é exibido Menos
Raios luminosos demasiado
fortes em cima do painel de
comandos, por exemplo luz
solar intensa
Fazer por pouco tempo sombra no painel de comandos,
por exemplo com a mão.
Ouve-se um sinal acústico, o
aparelho desliga-se. Ligar (novamente) o aparelho
Se não conseguir resolver a avaria
através das ajudas acima referidas,
poderá contactar o revendedor ou a
Assistência Técnica.
Aviso! As reparações no aparelho
apenas poderão ser efectuadas por
pessoal técnico. Devido a reparações incorrectas poderão existir danos gravíssimos para os
utilizadores.
Quando contactar a Assistência
Técnica devido a um funcionamento
irregular, a visita do nosso técnico/
revendedor pode não ser gratuita,
mesmo durante o prazo da garantia.
60 electrolux eliminação
Eliminação
Material de embalagem
Os materiais utilizados na embalagem deste aparelho são compatíveis com o ambiente e recicláveis.
As peças em plástico estão identificadas, por exemplo, >PE<, >PS<
etc. Elimine os materiais de embalagem de acordo com a sua identificação, utilizando para o efeito os
contentores de recolha existentes
para essa finalidade nos locais de
eliminação de resíduos da sua área
de residência.
Aparelho usado
W
no produto ou na emO símbolo
balagem indica que este produto
não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha
selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao
garantir uma eliminação adequada
deste produto, irá ajudar a evitar
eventuais consequências negativas
para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um
tratamento incorrecto do produto.
Para obter informações mais pormenorizadas sobre a reciclagem
deste produto, contacte os serviços
municipalizados locais, o centro de
recolha selectiva da sua área de residência ou o estabelecimento onde
adquiriu o produto.
instruções de montagem electrolux 61
Instruções de montagem
Indicações de segurança
Atenção! Ler atentamente!
Devem ser respeitadas as leis, regulamentos, directivas e normas em vigor
no país de utilização (disposições de segurança, reciclagem adequada, etc).
A montagem só pode ser efectuada por
técnicos especializados.
Devem ser mantidas as distâncias mínimas em relação aos outros aparelhos e
móveis.
A protecção antichoque deve ser assegurada na montagem, por exemplo, as
gavetas só podem ser montadas com
pavimento de protecção directamente
por baixo do aparelho.
As superfícies de corte na placa de trabalho devem ser protegidas contra a
humidade com um material vedante
adequado.
A vedação une o aparelho à bancada
sem falhas.
Evite a montagem do aparelho ao lado
de portas e por baixo de janelas. Portas
e janelas a abrir poderão provocar o
deslocamento dos tachos e panelas
quentes do foco de aquecimento.
Perigo de lesões provocadas por
corrente eléctrica.
• O terminal de ligação à rede está sob
tensão.
• Eliminar a tensão do terminal de ligação à rede.
• Ter em atenção o esquema de ligações.
• Respeitar as regras de segurança
electrotécnica.
• Assegurar a protecção anti-choque
através da montagem adequada.
• Solicitar a ligação eléctrica através
de um electricista qualificado.
z
z Perigo de danos provocados por
corrente eléctrica.
• Ligações frouxas ou incorrectas poderão provocar o sobreaquecimento
do terminal.
• Executar as ligações de terminais da
forma prevista e correcta.
• Instalar o cabo de forma a ficar isento de tensão.
• Numa ligação de 1 ou 2 fases deverá
ser utilizada um cabo de ligação à
corrente eléctrica do tipo H05BB-F
Tmáx 90°C (ou superior).
• Se o cabo de ligação à corrente deste aparelho estiver danificada, deverá ser substituído por um cabo de
ligação especial (Tipo H05BB-F
Tmáx 90°C; ou superior). O mesmo
poderá ser adquirido junto do Serviço de Assistência a clientes.
Na instalação eléctrica está previsto um
dispositivo que permite separar o aparelho da rede com uma extensão de
abertura de contacto de pelo menos
3 mm omnipolar.
Entre os separadores apropriados válidos, contam-se interruptores LS, fusíveis (que devem ser retirados da sede),
interruptores FI e protecções.
Colar vedante
• Limpar a placa na zona do recorte.
• Colar a fita isoladora auto-adesiva
ao longo da parte inferior da zona de
cozedura, pela margem exterior da
placa vitrocerâmica. Não esticar. A
zona onde se efectua o corte deverá
ser a meio de um dos lados. Ao esticar a fita (dar alguns mm) apertar
cada uma das extremidades uma
contra a outra.
62 electrolux garantia/assistência técnica
Garantia/Assistência Técnica
Estimado Cliente:
Queremos felicitá-lo pela sua compra e agradecer
a confiança depositada na nossa empresa.
O seu electrodoméstico dispõe de uma garantia
de 24 meses para mão-de-obra e peças.
Se durante o período de garantia o seu electrodoméstico tiver uma avaria, contacte o Serviço Técnico Oficial.
ASSISTÊNCIA TÉCNICA OFICIAL
21 440 39 39
SERVIÇO DE APOIO AO CLIENTE
21 440 39 00 (de 2a a 6a feira. das 10H–13H e
das 14H–17H)
CONDIÇÕES DE GARANTIA
1. O aparelho que acaba de adquirir possui uma
2.
3.
garantia de dois anos a partir da data de aquisição. Os pedidos de assistência na garantia
são gratuitos, mediante apresentação do respectivo certificado juntamente com a factura
de compra.
A presente garantia do fabricante (2 anos) cobre a substituição de peças, mão de obra e
deslocação.
Em caso de imobilização do seu aparelho por
período superior a 15 dias, a garantia será
prolongada adicionando o tempo de imobilização à data de entrega nos nossos serviços.
4. Nos pedidos de assistência na garantia de
Pequenos Electrodomésticos, os aparelhos a
reparar deverão ser entregues directamente
no ponto de assistência.
EXCLUSÕES DE GARANTIA
Substituições de peças danificadas por mau manuseamento, instalação incorrecta, danos de
transporte e danos provocados por condições atmosféricas adversas; Intervenções por pessoal
técnico não autorizado pelo ELECTROLUX
SERVICE; substituições de lâmpadas, filtros, juntas de borracha, vidros, botões, puxadores e
acessórios de aspiradores; Todos os serviços de
manutenção provocados pelo desgaste ou pela
utilização do aparelho; Pedidos de demonstração
de montagem e explicações de funcionamento;
Danos no esmalte e/ou na pintura provocados por
cortes ou pancadas; Uso intensivo em locais públicos ou profissionais, a menos que se trate de
um produto adequado para o efeito; Desobstrução de bombas de limpeza e filtros.
– MANIPULAÇÃO nos dados da placa de Matrícula do presente aparelho ou deste certificado.
– INSTALAÇÃO INCORRECTA E NÃO REGULAMENTAR (tensão, pressão de gás ou
de água, ligações eléctricas ou hidráulicas
não adequadas).
Assistência Técnica - ELECTROLUX SERVICE - Quinta da Fonte, Edifício Gonçalves Zarco - Q 35, 2774-518 Paço de Arcos.
NOTA 1: Deve conservar a factura de compra
junto deste Certificado de Garantia
NOTA 2: Para a validade desta garantia, no
momento da intervenção técnica é absolutamente imprescindível apresentar ao pessoal
autorizado o presente certificado junto da
factura legal de compra do aparelho devidamente preenchida.
garantia/assistência técnica electrolux 63
Garantia Europeia
Este aparelho possui garantia da Electrolux em
cada um dos países listados na parte de trás
deste manual, para o período especificado na
garantia do seu aparelho ou, caso contrário,
pela lei. Se mudar de um destes países para outro dos países listados em baixo, a garantia do
aparelho mudará também, estando sujeita aos
seguintes requisitos:
• A garantia do seu aparelho tem inicio na data
em que adquiriu o aparelho, a qual terá como
prova o documento válido de compra emitido pelo vendedor do aparelho.
• A garantia do aparelho é válida para o mesmo período de tempo e para o mesmo tipo
de trabalho e peças existente no seu novo
país de residência para este modelo em particular ou gama de aparelhos.
• A garantia do aparelho é pessoal, para o
comprador original, e não pode ser transferida para outro utilizador.
• O aparelho é instalado e usado de acordo
com as instruções emitidas pela Electrolux e
destina-se apenas ao uso doméstico, ou seja, não é usado para fins comerciais.
• O aparelho é instalado de acordo com todas
as normas relevantes em vigor no seu novo
país de residência.
As condições desta Garantia Europeia não afecta nenhum dos seus direitos concedidos por lei.
64 electrolux assistência técnica
Assistência técnica
Em caso de avarias técnicas verifique
primeiro, se consegue resolver o problema com ajuda do Manual de instruções
(Capítulo „O que fazer, se...“).
Se não conseguir resolver o problema
contacte por favor a Assistência Técnica
ou um dos nossos parceiros.
De modo a poder ajudá-lo rapidamente
necessitamos dos seguintes dados:
– Designação do modelo
– Número do produto (PNC)
– Número de série (S-No.)
(Ver números na placa de características)
– Tipo de avaria
– eventual mensagem de erro que o
aparelho apresente
– Combinação de três letras e algarismos da placa de cerâmica de vidro
De modo a ter os códigos do seu aparelho sempre à mão, sugerimos que os
introduza aqui:
Designação do modelo:
.....................................
PNC:
.....................................
S-No:
.....................................
electrolux 65
Êáëþò Þñèáôå óôïí êüóìï ôçò
Electrolux
ÓÆò åı÷Æñéóôïýìå ðïı äéÆëÝîÆôå ÝíÆ
ðñþôçò ôÜîåøò ðñïœüí Æðü ôçí
Electrolux, ôï ïðïßï Æéóéïäïîïýìå ŁÆ óÆò
ðñïóöÝñåé ìåãÜëç éŒÆíïðïßçóç óôï
ìÝëëïí. ˙ öéëïäïîßÆ ôçò Electrolux åßíÆé
íÆ ðñïóöÝñåé ìéÆ ìåãÜëç ðïéŒéëßÆ
ðïéïôéŒþí ðñïœüíôøí, ðïı ŁÆ ŒÜíïıí ôç
æøÞ óÆò ÆŒüìç ðéï Üíåôç. Ìðïñåßôå íÆ
âñåßôå ìåñéŒÜ ðÆñÆäåßãìÆôÆ óôï
åîþöıëëï Æıôïý ôïı åã÷åéñéäßïı. ÔþñÆ
üìøò ÞñŁå ç þñÆ íÆ ìåëåôÞóåôå ôéò
ïäçãßåò ÷ñÞóåøò ŒÆé íÆ ÷Æñåßôå ôÆ
ðëåïíåŒôÞìÆôÆ ðïı óÆò ðñïóöÝñåé ç
ŒÆéíïýñãéÆ óÆò óıóŒåıÞ. ÓÆò
ıðïó÷üìÆóôå üôé ŁÆ óÆò ðÆñÝ÷åé
Æíþôåñç åìðåéñßÆ óôç ÷ñÞóç ŒÆé ŁÆ óÆò
ÆðÆëëÜîåé Æðü ŒÜŁå ÝííïéÆ. ˚ÆëÞ ôý÷ç!
66 electrolux
ÐßíÆŒÆò ðåñéå÷ïìÝíøí
Õðïäåßîåéò ÆóöÆëåßÆò
ÐåñéãñÆöÞ óıóŒåıÞò
×åéñéóìüò ôçò óıóŒåıÞò
ÓıìâïıëÝò ãéÆ ôï ìÆãåßñåìÆ
ŒÆé ôï łÞóéìï
˚ÆŁÆñéóìüò ŒÆé öñïíôßäÆ
Ôé ŒÜíåôå, üôÆí ...
`ðüññéłç
ˇäçãßåò ôïðïŁÝôçóçò
¯ããýçóç/¯îıðçñÝôçóç ðåëÆôþí
ÓÝñâéò
ÔïðïŁÝôçóç
ÐéíÆŒßäÆ ôýðïı
67
69
72
83
87
89
91
92
94
96
97
100
Ó’ ÆıôÝò ôéò ðëçñïöïñßåò ÷ñÞóôç ÷ñçóéìïðïéïýíôÆé ôÆ ðÆñÆŒÜôø óýìâïëÆ:
1
3
2
z
Ðñïóï÷Þ! ˜éÆâÜóôå ïðøóäÞðïôå! ÓçìÆíôéŒÝò ıðïäåßîåéò ãéÆ ôçí ÆóöÜëåéÆ
ðñïóþðøí ŒÆé ðëçñïöïñßåò ãéÆ ôçí ÆðïöıãÞ âëÆâþí ôçò óıóŒåıÞò
ˆåíéŒÝò ıðïäåßîåéò ŒÆé óıìâïıëÝò
Õðïäåßîåéò ãéÆ ôçí ðñïóôÆóßÆ ôïı ðåñéâÜëëïíôïò
¯ðéŒßíäıíç ôÜóç
õðïäåßîåéò áóöáëåßáò electrolux 67
Õðïäåßîåéò ÆóöÆëåßÆò
ÐÆñÆŒÆëïýìå äþóôå ðñïóï÷Þ óå ÆıôÝò
ôéò ıðïäåßîåéò, äéÆöïñåôéŒÜ óå ðåñßðôøóç
âëÜâçò ÆŒıñþíåôÆé ç åããýçóç.
Ðñïâëåðüìåíç ÷ñÞóç
• ¢ôïìÆ ôÆ ïðïßÆ ãéÆ ëüãïıò ıãåßÆò Þ
ÆðåéñßÆò äåí åßíÆé óå ŁÝóç íÆ
÷åéñéóôïýí ôçí óıóŒåıÞ ìå ÆóöÜëåéÆ
ŁÆ ÞôÆí ðñïôéìüôåñï íÆ ìçí ôçí
÷åéñßæïíôÆé ÷øñßò ôçí åðßâëåłç Üëëøí
Æôüìøí.
• Ìçí ÆöÞíåôå ôç ìç÷ÆíÞ ŒÆôÜ ôç
äéÜñŒåéÆ ôçò ëåéôïıñãßÆò ôçò ÷øñßò
åðßâëåłç.
• `ıôÞ ç óıóŒåıÞ åðéôñÝðåôÆé íÆ
÷ñçóéìïðïéçŁåß ìüíïí ãéÆ ôç
óıíçŁéóìÝíç ïéŒéÆŒÞ ðÆñÆóŒåıÞ
ãåıìÜôøí.
• Ìç ÷ñçóéìïðïéåßôå ôçí åóôßÆ
ìÆãåéñÝìÆôïò øò åðéöÜíåéÆ åñãÆóßÆò
Þ ÆðüŁåóçò ÆíôéŒåéìÝíøí.
• ˜åí åðéôñÝðïíôÆé ïé ìåôÆôñïðÝò Þ ïé
ÆëëÆãÝò ôçò óıóŒåıÞò.
• Ìçí ôïðïŁåôåßôÆé Þ ìçí ÆŒïıìðÜôå
ðÜíø Þ ŒïíôÜ óôç óıóŒåıÞ åýöëåŒôÆ
ıãñÜ, Æðü åýöëåŒôÆ ıëéŒÜ Þ ÜëëÆ
ëéøìÝíÆ ÆíôéŒåßìåíÆ (ð.÷.
ÆıôïŒüëëçôÆ, ðëÆóôéŒÜ, ÆëïıìßíéÆ).
ÐáéäéêÞ áóöÜëåéá
• ˚ñÆôÜôå ìÆŒñéÜ Æðü ôç óıóŒåıÞ ôÆ
ìéŒñÜ ðÆéäéÜ.
• `öÞóôå ôÆ ìåãÆëýôåñÆ ðÆéäéÜ íÆ
÷ñçóéìïðïéïýí ôç óıóŒåıÞ ìüíïí ıðü
ôçí åðßâëåłç ŒÆé ôéò ïäçãßåò óÆò.
• ˆéÆ íÆ ÆðïôñÆðåß ç ÆŁÝëçôç
åíåñãïðïßçóç Æðü ìéŒñÜ ðÆéäéÜ ŒÆé
ŒÆôïéŒßäéÆ æþÆ, ðñïôåßíïıìå íÆ
åíåñãïðïéÞóåôå ôçí ðÆéäéŒÞ
ÆóöÜëåéÆ.
Ãåíéêüôåñç áóöÜëåéá
• ˙ ôïðïŁÝôçóç ŒÆé ç óýíäåóç ôçò
óıóŒåıÞò åðéôñÝðåôÆé íÆ
ðñÆãìÆôïðïéçŁåß ìüíïí Æðü ÝíÆí
ŒÆôÜëëçëÆ åŒðÆéäåıìÝíï ôå÷íéŒü.
• ˇé åíôïé÷éæüìåíåò óıóŒåıÝò
åðéôñÝðåôÆé íÆ ÷ñçóéìïðïéçŁïýí
ìüíïí ìåôÜ Æðü åãŒÆôÜóôÆóç óå
ôıðïðïéçìÝíÆ, ŒÆôÜëëçëÆ
åíôïé÷éæüìåíÆ íôïıëÜðéÆ ŒÆé ðÜãŒïıò
åñãÆóßÆò.
• Óå ðåñßðôøóç âëÜâçò ôçò óıóŒåıÞò Þ
ôçò ŒåñÆìéŒÞò åðéöÜíåéÆò (ŁñÆýóåéò,
ñøãìÝò, ÷ÆñÜîåéò) ŁÆ ðñÝðåé ç
óıóŒåıÞ íÆ ôåŁåß åŒôüò ëåéôïıñãßÆò
ŒÆé íÆ ÆðïóıíäåŁåß Æðü ôï çëåŒôñéŒü
äߌôıï.
• ˇé åñãÆóßåò åðéóŒåıÞò ôçò óıóŒåıÞò
åðéôñÝðåôÆé íÆ ðñÆãìÆôïðïéçŁïýí
ìüíïí Æðü ŒÆôÜëëçëÆ åŒðÆéäåıìÝíï
ðñïóøðéŒü!
ÁóöÜëåéá êáôÜ ôç ÷ñÞóç
• ÔÆ ŁåñìÜ ëÜäéÆ ŒÆé ëßðç ìðïñïýí íÆ
ÆíÆöëåãïýí ðïëý ãñÞãïñÆ.
Ðñïóï÷Þ! ˚ßíäıíïò ðıñŒÆãéÜò!
• ÕðÜñ÷åé Œßíäıíïò åãŒÆıìÜôøí Æðü
ÆðñüóåŒôç ÷ñÞóç ôçò óıóŒåıÞò.
• `öÆéñÝóôå ôÆ ÆıôïŒüëëçôÆ ŒÆé ôéò
æåëÆôßíåò Æðü ôçí ŒåñÆìéŒÞ
åðéöÜíåéÆ.
• ÔÆ ŒÆëþäéÆ ôøí çëåŒôñéŒþí
óıóŒåıþí äåí åðéôñÝðåôÆé íÆ
Ýñ÷ïíôÆé óå åðÆöÞ ìå ôçí åðéöÜíåéÆ
ôçò óıóŒåıÞò Þ ìå ôÆ ŁåñìÜ
ìÆãåéñéŒÜ óŒåýç.
• ¨Ýóôå ôéò åóôßåò ìÆãåéñÝìÆôïò åŒôüò
ëåéôïıñãßÆò ìåôÜ Æðü ŒÜŁå ÷ñÞóç.
68 electrolux õðïäåßîåéò áóöáëåßáò
ÁóöÜëåéá óôïí êáèáñéóìü
• ˆéÆ ôïí ŒÆŁÆñéóìü ŁÆ ðñÝðåé ç
óıóŒåıÞ íÆ åßíÆé åŒôüò ëåéôïıñãßÆò
ŒÆé ŒñýÆ.
• ˇ ŒÆŁÆñéóìüò ôçò óıóŒåıÞò ìå ÝíÆ
ìç÷ÜíçìÆ åŒôüîåıóçò Æôìïý Þ íåñïý
ðßåóçò ÆðÆãïñåýåôÆé ãéÆ ëüãïıò
ÆóöÆëåßÆò.
ÁðïöõãÞ æçìéþí óôç óõóêåõÞ
• ˙ ŒåñÆìéŒÞ åðéöÜíåéÆ ìðïñåß íÆ
ıðïóôåß æçìéÜ Æðü ôçí ðôþóç
ÆíôéŒåéìÝíøí.
• Ìå ôÆ ÷ôıðÞìÆôÆ Æðü ìÆãåéñéŒÜ
óŒåýç ìðïñïýí íÆ ðñïŒëçŁïýí
öŁïñÝò óôçí ÜŒñç ôçò ŒåñÆìéŒÞò
åðéöÜíåéÆò.
• ÔÆ ìÆãåéñéŒÜ óŒåýç Æðü ÷ıôïóßäçñï,
Æëïıìßíéï Þ ÆıôÜ ìå öŁÆñìÝíï ðÜôï
ìðïñïýí íÆ ÷ÆñÜîïıí ôçí ŒåñÆìéŒÞ
åðéöÜíåéÆ üôÆí ìåôÆŒéíïýíôÆé åðÜíø
ó’ ÆıôÞ.
• ÔÆ ÆíôéŒåßìåíÆ ðïı ìðïñåß íÆ
ëéþóïıí ŒÆé ôÆ ıãñÜ ðïı ÷ýíïíôÆé
ìðïñïýí íÆ ŒïëëÞóïıí åðÜíø óôçí
ŒåñÆìéŒÞ åðéöÜíåéÆ ŒÆé ŁÆ ðñÝðåé íÆ
ÆðïìÆŒñýíïíôÆé ÆìÝóøò.
• `ðïöýãåôå ôç ÷ñÞóç ôøí ìÆãåéñéŒþí
óŒåıþí ÷øñßò íÆ Ý÷åôå ôïðïŁåôÞóåé
ìÝóÆ óå ÆıôÜ ôÆ ôñüöéìÆ! `ıôü
ìðïñåß íÆ ðñïŒÆëÝóåé öŁïñÝò óôï
ìÆãåéñéŒü óŒåýïò Þ óôçí ŒåñÆìéŒÞ
åóôßÆ.
• Ìç ÷ñçóéìïðïéåßôå ôéò åóôßåò
ìÆãåéñÝìÆôïò ìå Üäåéï ìÆãåéñéŒü
óŒåýïò Þ ÷øñßò ìÆãåéñéŒü óŒåýïò.
ð åñéãñáöþ óõóêåõþò electrolux 69
ÐåñéãñÆöÞ óıóŒåıÞò
¯îïðëéóìüò ôøí ìÆãåéñéŒþí åóôéþí
¯ðéöÜíåéÆ ìÆãåéñÝìÆôïò
ìïíÞò åóôßÆ
¯ðéöÜíåéÆ łçóßìÆôïò
1200 W
1400/2200 W
×åéñéóôÞñéÆ
×åéñéóôÞñéÆ
¯ðéöÜíåéÆ ìÆãåéñÝìÆôïò
ôñéðëÞò åóôßÆò
800/1600/2300 W
¯ðéöÜíåéÆ ìÆãåéñÝìÆôïò
ìïíÞò åóôßÆò
1800 W
¯îïðëéóìüò ðåäßïı ÷åéñéóôçñßøí
¯íäåßîåéò åðéöÜíåéÆò
ìÆãåéñÝìÆôïò
Ñïëüé
¸íäåéîç ñïëïãéïý
¸íäåéîç
¯îøôåñéŒÞ/ìåóÆßÆ
ÆíôßóôÆóç ŁÝñìÆíóçò
¯íôüò/¯Œôüò
Ëı÷íßåò åëÝã÷ïı
ôñéðëÞò åóôßÆò
`óöÜëåéÆ
ìå ëı÷íßÆ åëÝã÷ïı
¯íôüò/¯Œôüò
ìå ëı÷íßÆ åëÝã÷ïı
Ëı÷íßÆ åëÝã÷ïı
åðéöÜíåéÆò łçóßìÆôïò
¯îøôåñéŒÞ ÆíôßóôÆóç
ŁÝñìÆíóçò
¯íôüò/¯Œôüò
¯ðéëïãÞ óŒÜëÆò
ìÆãåéñÝìÆôïò
70 electrolux ð åñéãñáöþ óõóêåõþò
Ðåäßá áöÞò Touch Control
ˇ ÷åéñéóìüò ôçò óıóŒåıÞò
ðñÆãìÆôïðïéåßôÆé ìå ôç âïÞŁåéÆ ôøí
ðåäßøí ÆöÞò Touch Control. ˇé
ëåéôïıñãßåò åëÝã÷ïíôÆé ìå ôçí åðÆöÞ óôÆ
ðåäßÆ ÆöÞò ŒÆé åðéâåâÆéþíïíôÆé ìå
åíäåßîåéò ŒÆé ÆŒïıóôéŒÜ óÞìÆôÆ.
˙ åðÆöÞ óôÆ ðåäßÆ ÆöÞò ãßíåôÆé Æðü ôï
åðÜíø ìÝñïò, ÷øñßò íÆ ŒÆëýðôïíôÆé ôÆ
äéðëÆíÜ ðåäßÆ.
Ðåäßï áöÞò
Ëåéôïõñãßá
¯íôüò / ¯Œôüò
¯íåñãïðïßçóç ŒÆé Æðåíåñãïðïßçóç
óıóŒåıÞò
Ìåßøóç ôøí ôéìþí ñýŁìéóçò
Ìåßøóç óŒÜëÆò ìÆãåéñÝìÆôïò/÷ñüíïı
Ìåßøóç ôøí ôéìþí ñýŁìéóçò
Ìåßøóç óŒÜëÆò ìÆãåéñÝìÆôïò/÷ñüíïı
Ñïëüé
¯ðéëïãÞ ñïëïãéïý
`óöÜëåéÆ
`óöÜëéóç/ÆðÆóöÜëéóç ÷åéñéóôçñßøí
¯íåñãïðïßçóç ôñéðëÞò åóôßÆò ¯îøôåñéŒÝò ÆíôéóôÜóåéò ŁÝñìÆíóçò
¯íåñãïðïßçóç ŒÆé Æðåíåñãïðïßçóç
¯ðéöÜíåéÆ łçóßìÆôïò
¯íåñãïðïßçóç ŒÆé Æðåíåñãïðïßçóç
åîøôåñéŒÞò ÆíôßóôÆóçò
ð åñéãñáöþ óõóêåõþò electrolux 71
Åíäåßîåéò
Åíäåßîåéò
ÐåñéãñáöÞ
˙ åðéöÜíåéÆ ìÆãåéñÝìÆôïò åßíÆé
ÆðåíåñãïðïéçìÝíç
-
ÓŒÜëÆ äéÆôÞñçóçò ôçò
ŁåñìüôçôÆò
¸÷åé åðéëå÷Łåß ç óŒÜëÆ ìÆãåéñÝìÆôïò
ÓŒÜëåò łçóßìÆôïò
¸÷åé åðéëå÷Łåß ç óŒÜëÆ ìÆãåéñÝìÆôïò
`ıôüìÆôï ´ñÜóéìï
Ôï `ıôüìÆôï ´ñÜóéìï åßíÆé åíåñãü
ÓöÜëìÆ
ÐÆñïıóéÜóôçŒå óöÜëìÆ ëåéôïıñãßÆò
Õðüëïéðï ŁåñìüôçôÆò
˙ åðéöÜíåéÆ ìÆãåéñÝìÆôïò åßíÆé ÆŒüìç
ŁåñìÞ
ÐÆéäéŒÞ ÆóöÜëåéÆ
˙ ðÆéäéŒÞ ÆóöÜëåéÆ/ÆóöÜëåéÆ
÷åéñéóôçñßøí Ý÷åé åðÆíåíåñãïðïéçŁåß
ÆıôüìÆôç Æðåíåñãïðïßçóç
˙ Æðåíåñãïðïßçóç åßíÆé åíåñãÞ
¸íäåéîç õðüëïéðïõ èåñìüôçôáò
Ðñïåéäïðïßçóç! Êßíäõíïò
åãêáõìÜôùí áðü ôï õðüëïéðï
èåñìüôçôáò. ÌåôÜ ôçí
áðåíåñãïðïßçóç ôïõò ïé åðéöÜíåéåò
ìáãåéñÝìáôïò ÷ñåéÜæïíôáé ïñéóìÝíç
þñá ãéá íá êñõþóïõí. Äþóôå
ðñïóï÷Þ óôçí Ýíäåéîç ôïõ õðüëïéðïõ
.
èåñìüôçôáò
Ìðïñåßôå íá åêìåôáëëåõôåßôå ôï
õðüëïéðï ôçò èåñìüôçôáò ãéá íá
ëéþóåôå ð.÷. âïýôõñï Þ íá
äéáôçñÞóåôå æåóôÜ ôá öáãçôÜ.
72 electrolux ×åéñéóìüò ôçò óõóêåõþò
×åéñéóìüò ôçò óıóŒåıÞò
¯íåñãïðïßçóç ŒÆé Æðåíåñãïðïßçóç óıóŒåıÞò
×åéñéóôÞñéá
¯íåñãïðïßçóç
ÆŒïıìðÞóôå ãéÆ 2
äåıôåñüëåðôÆ
`ðåíåñãïðïßçóç
ÆŒïıìðÞóôå ãéÆ 1
äåıôåñüëåðôï
¸íäåéîç
/
/ ŒÆíÝíÆ
Ëõ÷íßá åëÝã÷ïõ
ÆíÜâåé
óâÞíåé
ÌåôÜ ôçí åíåñãïðïßçóç èá ðñÝðåé íá
åðéëÝîåôå ìÝóá óå 10 äåõôåñüëåðôá
ðåñßðïõ ìßá óêÜëá ìáãåéñÝìáôïò Þ
ìßá Üëëç ëåéôïõñãßá, äéáöïñåôéêÜ ç
óõóêåõÞ ôßèåôáé áõôüìáôá åêôüò
ëåéôïõñãßáò.
¯ðéëïãÞ óŒÜëÆò ìÆãåéñÝìÆôïò
×åéñéóôÞñéá
¸íäåéîç
`ýîçóç
ÆŒïıìðÞóôå
Ýøò
Ìåßøóç
ÆŒïıìðÞóôå
Ýøò
`ðåíåñãïðïßçóç
ÐéÝóôå ôÆıôü÷ñïíÆ ôï
Ç óêÜëá äéáôÞñçóçò ôçò èåñìüôçôáò
êõìáßíåôáé ìåôáîý
êáé .
×ñçóéìïðïéÞóôå ôçí ãéá íá
äéáôçñÞóåôå æåóôÜ ôá öáãçôÜ.
ŒÆé
×åéñéóìüò ôçò óõóêåõþò electrolux 73
¯íåñãïðïßçóç ŒÆé
Æðåíåñãïðïßçóç åîøôåñéŒþí
ÆíôéóôÜóåøí
Ìå ôçí åíåñãïðïßçóç Þ Æðåíåñãïðïßçóç
ôøí åîøôåñéŒþí ÆíôéóôÜóåøí ìðïñåßôå íÆ
ðñïóÆñìüóåôå ôçí åðéöÜíåéÆ
ìÆãåéñÝìÆôïò óôï ìÝãåŁïò ôïı
ìÆãåéñéŒïý óŒåýïıò.
Ðñéí áðü ôçí åíåñãïðïßçóç ôçò
åîùôåñéêÞò áíôßóôáóçò èá ðñÝðåé íá
Ý÷åôå åíåñãïðïéÞóåé ôçí áíôßóôïé÷ç
åóùôåñéêÞ áíôßóôáóç.
ÅðéöÜíåéá
ìáãåéñÝìáôïò ôñéðëÞò
åóôßáò
Ðåäßï áöÞò
Ëõ÷íßá åëÝã÷ïõ
¯íåñãïðïßçóç ìåóÆßÆò
ÆíôßóôÆóçò
ÆŒïıìðÞóôå ãéÆ
1-2 äåıôåñüëåðôÆ
`íÜâåé ìßÆ ëı÷íßÆ åëÝã÷ïı
¯íåñãïðïßçóç åîøôåñéŒÞò
ÆíôßóôÆóçò
ÆŒïıìðÞóôå ãéÆ
1-2 äåıôåñüëåðôÆ
`íÜâïıí äýï ëı÷íßåò åëÝã÷ïı
`ðåíåñãïðïßçóç ôçò
åîøôåñéŒÞò ÆíôßóôÆóçò
ÆŒïıìðÞóôå ãéÆ
1-2 äåıôåñüëåðôÆ
˙ äåýôåñç ëı÷íßÆ åëÝã÷ïı
óâÞíåé
`ðåíåñãïðïßçóç ìåóÆßÆò
ÆíôßóôÆóçò
ÆŒïıìðÞóôå ãéÆ
1-2 äåıôåñüëåðôÆ
˙ ðñþôç ëı÷íßÆ åëÝã÷ïı óâÞíåé
ÅðéöÜíåéá øçóßìáôïò
Ðåäßï áöÞò
Ëõ÷íßá åëÝã÷ïõ
¯íåñãïðïßçóç åîøôåñéŒÞò
ÆíôßóôÆóçò
ÆŒïıìðÞóôå ãéÆ
1-2 äåıôåñüëåðôÆ
ÆíÜâåé
`ðåíåñãïðïßçóç ôçò
åîøôåñéŒÞò ÆíôßóôÆóçò
ÆŒïıìðÞóôå ãéÆ
1-2 äåıôåñüëåðôÆ
óâÞíåé
74 electrolux ×åéñéóìüò ôçò óõóêåõþò
`óöÜëéóç/ÆðÆóöÜëéóç
÷åéñéóôçñßøí
Ìðïñåßôå íÆ ÆóöÆëßóåôå ôï ðåäßï
÷åéñéóôçñßøí, åŒôüò ôïı ðåäßïı ÆöÞò
"¯íôüò/¯Œôüò" ïðïéÆäÞðïôå óôéãìÞ,
ðñïŒåéìÝíïı íÆ Æðïöýãåôå ìßÆ ÆëëÆãÞ
ôøí ñıŁìßóåøí ôøí ÷åéñéóôçñßøí, ð.÷.
ŒÆôÜ ôï óŒïýðéóìÆ ìå ðÆíß.
×åéñéóôÞñéá
¯íåñãïðïßçóç
`ŒïıìðÞóôå ôï
`ðåíåñãïðïßçóç
`ŒïıìðÞóôå ôï
ÈÝôïíôáò åêôüò ëåéôïõñãßáò ôç
óõóêåõÞ ç áóöÜëåéá áíáéñåßôáé
áõôüìáôá.
¸íäåéîç
(ìüíïí ãéÆ 5 äåıôåñüëåðôÆ)
óŒÜëÆ ìÆãåéñÝìÆôïò ðïı
åðéëÝîÆôå íøñßôåñÆ
×åéñéóìüò ôçò óõóêåõþò electrolux 75
×ñÞóç `ıôüìÆôïı ´ñÆóßìÆôïò
¼ëåò ïé åðéöÜíåéåò ìÆãåéñÝìÆôïò åßíÆé
åîïðëéóìÝíåò ìå ôç ëåéôïıñãßÆ `ıôüìÆôï
´ñÜóéìï. Ìå ôçí åðéëïãÞ ôçò óŒÜëÆò
ìÆãåéñÝìÆôïò ìå , îåŒéíþíôÆò Æðü ,
ç åðéöÜíåéÆ ìÆãåéñÝìÆôïò åíåñãïðïéåßôÆé
ãéÆ ÝíÆ óıãŒåŒñéìÝíï ÷ñïíéŒü äéÜóôçìÆ
ìå ðëÞñç éó÷ý ŒÆé åðéóôñÝöåé ÆıôüìÆôÆ
óôç óŒÜëÆ ìÆãåéñÝìÆôïò ðïı åðéëÝîÆôå
íøñßôåñÆ.
×åéñéóôÞñéá
¯íåñãïðïßçóç
(ìüíïí áðü
ðéèáíÝò óêÜëåò
ìáãåéñÝìáôïò
`ŒïıìðÞóôå ôï
Ýøò
`ðåíåñãïðïßçóç
`ŒïıìðÞóôå ôï
Ýøò
ìç ÷ñçóéìïðïéåßôå
`ŒïıìðÞóôå ôï
Ýøò
(ìåôÜ Æðü
5 äåıôåñüëåðôÆ)
)
ÅÜí êáôÜ ôç äéÜñêåéá ôçò
ðñïèÝñìáíóçò
åðéëÝîåôå ìßá
ìåãáëýôåñç óêÜëá ìáãåéñÝìáôïò
áðü
óå , ðñïóáñìüæåôáé ï
÷ñüíïò âñáóìïý.
ÅÜí óôçí åðéöÜíåéá ìáãåéñÝìáôïò
õðÜñ÷åé áêüìç õðïëåéðüìåíç
èåñìüôçôá (Ýíäåéîç ), äåí
åíåñãïðïéåßôáé ç ðñïèÝñìáíóç.
¸íäåéîç
/
Ýøò
Ýøò
76 electrolux ×åéñéóìüò ôçò óõóêåõþò
˙ äéÜñŒåéÆ ôçò ÆıôüìÆôçò ëåéôïıñãßÆò
åîÆñôÜôÆé ÜìåóÆ Æðü ôç óŒÜëÆ
ìÆãåéñÝìÆôïò ðïı Ý÷åôå åðéëÝîåé.
ÓêÜëá
ÄéÜñêåéá ôçò ðñïèÝñìáíóçò
[ëåðôÜ: äåõôåñüëåðôá]
v
0:30
1
1:00
2
1:40
3
4:50
4
6:30
5
10:10
6
2:00
7
3:30
8
4:30
9
---
×åéñéóìüò ôçò óõóêåõþò electrolux 77
×ñÞóç ðÆéäéŒÞò ÆóöÜëåéÆò
˙ ðÆéäéŒÞ ÆóöÜëåéÆ ÆðïôñÝðåé ôçí
ÆíåðéŁýìçôç ÷ñÞóç ôçò óıóŒåıÞò.
Åíåñãïðïßçóç ðáéäéêÞò áóöÜëåéáò
ÂÞìá
×åéñéóôÞñéá
1.
¯íåñãïðïéÞóôå ôç óıóŒåıÞ (ìçí
åðéëÝîåôå ŒÜðïéÆ åóôßÆ ìÆãåéñÝìÆôïò)
2.
ÆŒïıìðÞóôå ìÝ÷ñé íÆ ÆŒïıóôåß ôï
ç÷çôéŒü óÞìÆ
3.
`ŒïıìðÞóôå ôï
¸íäåéîç/ÓÞìá
`ŒïıóôéŒü óÞìÆ
˙ óıóŒåıÞ ÆðåíåñãïðïéåßôÆé. ˙ ðÆéäéŒÞ ÆóöÜëåéÆ Ý÷åé åíåñãïðïéçŁåß.
ÐáñÜêáìøç ðáéäéêÞò áóöÜëåéáò
˙ ðÆéäéŒÞ ÆóöÜëåéÆ ìðïñåß íÆ
ÆðåíåñãïðïéçŁåß ãéÆ ìßÆ ŒÆé ìüíïí
äéÆäéŒÆóßÆ ìÆãåéñÝìÆôïò. ÌåôÜ
åíåñãïðïéåßôÆé ŒÆé ðÜëé.
ÂÞìá
×åéñéóôÞñéá
¸íäåéîç/ÓÞìá
¯íåñãïðïßçóç óıóŒåıÞò
1.
ÐéÝóôå ôÆıôü÷ñïíÆ ôï
2.
ŒÆé
/ `ŒïıóôéŒü óÞìÆ
ÌÝ÷ñé ôçí åðüìåíç Æðåíåñãïðïßçóç ôçò óıóŒåıÞò ìðïñåß íÆ ÷ñçóéìïðïéçŁåß
ŒÆíïíéŒÜ.
ÌåôÜ ôçí ðáñÜêáìøç ôçò ðáéäéêÞò
áóöÜëåéáò èá ðñÝðåé íá åðéëÝîåôå
ìÝóá óå 10 äåõôåñüëåðôá ðåñßðïõ
ìßá óêÜëá ìáãåéñÝìáôïò Þ ìßá Üëëç
ëåéôïõñãßá, äéáöïñåôéêÜ ç óõóêåõÞ
ôßèåôáé áõôüìáôá åêôüò ëåéôïõñãßáò.
Áðåíåñãïðïßçóç ðáéäéêÞò áóöÜëåéáò
ÂÞìá
1.
×åéñéóôÞñéá
¸íäåéîç/ÓÞìá
¯íåñãïðïßçóç óıóŒåıÞò
2.
ÆŒïıìðÞóôå ìÝ÷ñé íÆ ÆŒïıóôåß ôï
ç÷çôéŒü óÞìÆ
3.
`ŒïıìðÞóôå ôï
`ŒïıóôéŒü óÞìÆ
˙ óıóŒåıÞ ÆðåíåñãïðïéåßôÆé. ˙ ðÆéäéŒÞ ÆóöÜëåéÆ Ý÷åé ÆðåíåñãïðïéçŁåß.
78 electrolux ×åéñéóìüò ôçò óõóêåõþò
×ñÞóç ñïëïéïý
ÅðéëïãÞ åðéöÜíåéáò ìáãåéñÝìáôïò
ÂÞìá
×åéñéóôÞñéá
¸íäåéîç
1.
1ÆŒïıìðÞóôå ôï x
˙ ëı÷íßÆ åëÝã÷ïı ôçò ðñþôçò
åðéöÜíåéÆò ìÆãåéñÝìÆôïò
ÆíÆâïóâÞíåé
2.
1ÆŒïıìðÞóôå ôï x
˙ ëı÷íßÆ åëÝã÷ïı ôçò äåýôåñçò
åðéöÜíåéÆò ìÆãåéñÝìÆôïò
ÆíÆâïóâÞíåé
3.
1ÆŒïıìðÞóôå ôï x
˙ ëı÷íßÆ åëÝã÷ïı ôçò ôñßôçò
åðéöÜíåéÆò ìÆãåéñÝìÆôïò
ÆíÆâïóâÞíåé
4.
1ÆŒïıìðÞóôå ôï x
˙ ëı÷íßÆ åëÝã÷ïı ôçò ôÝôÆñôçò
åðéöÜíåéÆò ìÆãåéñÝìÆôïò
ÆíÆâïóâÞíåé
ÅÜí ôáõôü÷ñïíá ìå ôï ìåôñçôÞ
óýíôïìïõ ÷ñüíïõ åðéëÝîåôå ìßá
óêÜëá ìáãåéñÝìáôïò ãé' áõôÞ ôçí
åðéöÜíåéá ìáãåéñÝìáôïò, ôüôå ç
åðéöÜíåéá ìáãåéñÝìáôïò
áðåíåñãïðïéåßôáé ìåôÜ ôï ôÝëïò ôïõ
åðéëåãìÝíïõ ÷ñüíïõ.
ÅÜí áðåíåñãïðïéçèåß ìßá åðéöÜíåéá
ìáãåéñÝìáôïò, áðåíåñãïðïéåßôáé
ôáõôü÷ñïíá êáé ç åðéëåãìÝíç
ëåéôïõñãßá ñïëïãéïý.
×åéñéóìüò ôçò óõóêåõþò electrolux 79
ÅðéëïãÞ åðéöÜíåéáò ìáãåéñÝìáôïò
ÂÞìá
×åéñéóôÞñéá
¸íäåéîç
1.
1ÆŒïıìðÞóôå ôï x
˙ ëı÷íßÆ åëÝã÷ïı ôçò ðñþôçò
åðéöÜíåéÆò ìÆãåéñÝìÆôïò
ÆíÆâïóâÞíåé
2.
1ÆŒïıìðÞóôå ôï x
˙ ëı÷íßÆ åëÝã÷ïı ôçò äåýôåñçò
åðéöÜíåéÆò ìÆãåéñÝìÆôïò
ÆíÆâïóâÞíåé
3.
1ÆŒïıìðÞóôå ôï x
˙ ëı÷íßÆ åëÝã÷ïı ôçò ôñßôçò
åðéöÜíåéÆò ìÆãåéñÝìÆôïò
ÆíÆâïóâÞíåé
4.
1ÆŒïıìðÞóôå ôï x
˙ ëı÷íßÆ åëÝã÷ïı ôçò ôÝôÆñôçò
åðéöÜíåéÆò ìÆãåéñÝìÆôïò
ÆíÆâïóâÞíåé
ÅÜí ç ëõ÷íßá åëÝã÷ïõ áíáâïóâÞíåé
ìå âñáäýôåñï ñõèìü, ôüôå ìðïñåßôå
íá åðéëÝîåôå Þ íá áëëÜîåôå ôç óêÜëá
ìáãåéñÝìáôïò.
ÅÜí Ý÷ïõí åíåñãïðïéçèåß êáé Üëëåò
ëåéôïõñãßåò ñïëïãéïý, åìöáíßæåôáé
ìåôÜ áðü ìåñéêÜ äåõôåñüëåðôá ï
óõíôïìüôåñïò ÷ñüíïò ðïõ áðïìÝíåé
êáé áíáâïóâÞíåé ç áíôßóôïé÷ç ëõ÷íßá
åëÝã÷ïõ.
80 electrolux ×åéñéóìüò ôçò óõóêåõþò
Ñýèìéóç ÷ñüíïõ
ÂÞìá
×åéñéóôÞñéá
¸íäåéîç
1.
¯ðéëïãÞ åðéöÜíåéÆò
ìÆãåéñÝìÆôïò
˙ ëı÷íßÆ åëÝã÷ïı ôçò åðéëåãìÝíçò
åðéöÜíåéÆò ìÆãåéñÝìÆôïò ÆíÆâïóâÞíåé
2.
Þ ÆŒïıìðÞóôå ôï
00 Ýøò 99 ëåðôÜ
ÌåôÜ Æðü ìåñéŒÜ äåıôåñüëåðôÆ ç ëı÷íßÆ åëÝã÷ïı ÆíÆâïóâÞíåé ìå âñÆäýôåñï
ñıŁìü.
ˇ ÷ñüíïò Ý÷åé ñıŁìéóôåß.
ˇ ÷ñüíïò îåŒéíÜ íÆ ìåôñÜ ÆíôßóôñïöÆ.
ÅðéëïãÞ ëåéôïõñãßáò ñïëïãéïý
ÂÞìá
×åéñéóôÞñéá
¸íäåéîç
1.
¯ðéëïãÞ åðéöÜíåéÆò
ìÆãåéñÝìÆôïò
˙ ëı÷íßÆ åëÝã÷ïı ôçò åðéëåãìÝíçò
åðéöÜíåéÆò ìÆãåéñÝìÆôïò ÆíÆâïóâÞíåé
ôÆ÷ýôåñÆ
¯ìöÆíßæåôÆé ï ıðïëåéðüìåíïò ÷ñüíïò
2.
ÆŒïıìðÞóôå
ˇ ıðïëåéðüìåíïò ÷ñüíïò îåŒéíÜ íÆ ìåôñÜ
ÆíôßóôñïöÆ ìÝ÷ñé ôï 00.
˙ ëı÷íßÆ åëÝã÷ïı óâÞíåé.
˙ ëåéôïıñãßÆ ôïı ñïëïãéïý ãéÆ ôçí åðéëåãìÝíç åðéöÜíåéÆ ìÆãåéñÝìÆôïò åßíÆé
ÆðåíåñãïðïéçìÝíç.
ÁëëáãÞ ÷ñüíïõ
ÂÞìá
×åéñéóôÞñéá
¸íäåéîç
1.
¯ðéëïãÞ åðéöÜíåéÆò
ìÆãåéñÝìÆôïò
˙ ëı÷íßÆ åëÝã÷ïı ôçò åðéëåãìÝíçò
åðéöÜíåéÆò ìÆãåéñÝìÆôïò ÆíÆâïóâÞíåé
ôÆ÷ýôåñÆ
¯ìöÆíßæåôÆé ï ıðïëåéðüìåíïò ÷ñüíïò
2.
Þ ÆŒïıìðÞóôå ôï
01 Ýøò 99 ëåðôÜ
ÌåôÜ Æðü ìåñéŒÜ äåıôåñüëåðôÆ ç ëı÷íßÆ åëÝã÷ïı ÆíÆâïóâÞíåé ìå âñÆäýôåñï
ñıŁìü.
ˇ ÷ñüíïò Ý÷åé ñıŁìéóôåß.
ˇ ÷ñüíïò îåŒéíÜ íÆ ìåôñÜ ÆíôßóôñïöÆ.
×åéñéóìüò ôçò óõóêåõþò electrolux 81
¸íäåéîç õðïëåéðüìåíïõ ÷ñüíïõ ìßáò åðéöÜíåéáò ìáãåéñÝìáôïò
ÂÞìá
×åéñéóôÞñéá
¸íäåéîç
1.
¯ðéëïãÞåðéöÜíåéÆò
ìÆãåéñÝìÆôïò
˙ ëı÷íßÆ åëÝã÷ïı ôçò åðéëåãìÝíçò
åðéöÜíåéÆò ìÆãåéñÝìÆôïò ÆíÆâïóâÞíåé
ôÆ÷ýôåñÆ
¯ìöÆíßæåôÆé ï ıðïëåéðüìåíïò ÷ñüíïò
ÌåôÜ Æðü ìåñéŒÜ äåıôåñüëåðôÆ ç ëı÷íßÆ åëÝã÷ïı ÆíÆâïóâÞíåé ìå âñÆäýôåñï
ñıŁìü.
Áðåíåñãïðïßçóç áêïõóôéêïý óÞìáôïò
ÂÞìá
1.
×åéñéóôÞñéá
ÆŒïıìðÞóôå
Ôï ç÷çôéŒü óÞìÆ óôÆìÆôÜåé
Áêïõóôéêü óÞìá
`ŒïıóôéŒÞ ÆŒýñøóç.
82 electrolux ×åéñéóìüò ôçò óõóêåõþò
`ıôüìÆôç Æðåíåñãïðïßçóç
óôßá ìáãåéñÝìáôïò
• ¯Üí ìåôÜ ôçí åíåñãïðïßçóç ôçò
åóôßÆò ìÆãåéñÝìÆôïò äåí åðéëÝîåôå
ìßÆ åðéöÜíåéÆ ìÆãåéñÝìÆôïò ìÝóÆ óå
10 äåıôåñüëåðôÆ, ôüôå ç åóôßÆ
ìÆãåéñÝìÆôïò ÆðåíåñãïðïéåßôÆé
ÆıôüìÆôÆ.
• ¯Üí ÝíÆ Þ ðåñéóóüôåñÆ ðåäßÆ ÆöÞò
ŒÆëıöŁïýí ãéÆ ðåñéóóüôåñï Æðü 10
äåıôåñüëåðôÆ Æðü ÆíôéŒåßìåíÆ
(äï÷åßï, ðÆíß Þ ÜëëÆ), ôüôå ÆŒïýãåôÆé
ÝíÆ ç÷çôéŒü óÞìÆ ŒÆé ç åóôßÆ
ìÆãåéñÝìÆôïò ôߣåôÆé åŒôüò
ëåéôïıñãßÆò.
• ¯Üí ÆðåíåñãïðïéçŁïýí üëåò ïé
åðéöÜíåéåò ìÆãåéñÝìÆôïò, ôüôå ç
åóôßÆ ìÆãåéñÝìÆôïò ôߣåôÆé åŒôüò
ëåéôïıñãßÆò ìåôÜ Æðü 10
äåıôåñüëåðôÆ.
×åéñéóôÞñéá
• ¯Üí ŒÆëıöŁïýí ÝíÆ Þ ðåñéóóüôåñÆ
ðåäßÆ ÆöÞò ôøí ÷åéñéóôçñßøí ãéÆ
ðÜíø Æðü 10 äåıôåñüëåðôÆ, åíþ ç
óıóŒåıÞ åßíÆé ÆðåíåñãïðïéçìÝíç,
ôüôå ŁÆ ÆŒïıóôåß ÝíÆò Þ÷ïò
ðñïåéäïðïßçóçò. ˇ Þ÷ïò
ðñïåéäïðïßçóçò ÆðåíåñãïðïéåßôÆé
ÆıôüìÆôÆ, åÜí ôÆ ðåäßÆ ÆöÞò äåí
ŒÆëýðôïíôÆé ðëÝïí.
ÅðéöÜíåéåò ìáãåéñÝìáôïò
• ¯Üí ìßÆ Æðü ôéò åðéöÜíåéåò
ìÆãåéñÝìÆôïò äåí ôåŁåß åŒôüò
ëåéôïıñãßÆò ìåôÜ Æðü ÝíÆ ïñéóìÝíï
÷ñïíéŒü äéÜóôçìÆ Þ äåí ÆëëÆ÷Łåß ç
óŒÜëÆ ìÆãåéñÝìÆôïò, ôüôå ç
óıãŒåŒñéìÝíç åðéöÜíåéÆ
ÆðåíåñãïðïéåßôÆé ÆıôüìÆôÆ.
¯ìöÆíßæåôÆé ôï . Ðñéí
÷ñçóéìïðïéçŁåß ðÜëé ç åóôßÆ
ìÆãåéñÝìÆôïò ðñÝðåé íÆ ñıŁìéóôåß
óôï
.
ÓêÜëá
Áðåíåñãïðïßçóç ìåôÜ áðü
v, 1 - 2
6 þñåò
3-4
5 þñåò
5
4 þñåò
6-9
1,5 þñåò
óõìâïõëýò ãéá ôï ìáãåßñåìá êáé ôï øþóéìï electrolux 83
ÓıìâïıëÝò ãéÆ ôï ìÆãåßñåìÆ
ŒÆé ôï łÞóéìï
Õðüäåéîç ó÷åôéêÜ ìå ôçí áêñõëáìßäç
Óýìöùíá ìå ôéò íåüôåñåò
åðéóôçìïíéêÝò Ýñåõíåò, ôï Ýíôïíï
ñüäéóìá ôùí ôñïößìùí, êáé
åéäéêüôåñá ôùí áìõëïý÷ùí ôñïößìùí,
ìðïñåß íá áðåéëÞóåé ôçí õãåßá ëüãù
ôçò áêñõëáìßäçò. Ãéá ôï ëüãï áõôü
ðñïôåßíïõìå íá ìáãåéñåýåôå ôá
öáãçôÜ óå ÷áìçëÝò èåñìïêñáóßåò
êáé íá ìçí ôá áöÞíåôå íá ñïäßóïõí
Ýíôïíá.
ÌÆãåéñéŒÜ óŒåýç
• ¨Æ ÆíÆãíøñßóåôå ôï ŒÆëü ìÆãåéñéŒü
óŒåýïò Æðü ôïí ðÜôï. ˇ ðÜôïò ŁÆ
ðñÝðåé íÆ åßíÆé üóï ôï äıíÆôüí
åðßðåäïò ŒÆé ìå ÆíÜëïãï ðÜ÷ïò.
• ÔÆ ìÆãåéñéŒÜ óŒåýç Æðü åìÆãéÝ Þ ìå
÷ÜëŒéíï Þ ÆëïıìéíÝíéï ðÜôï ìðïñïýí
íÆ ÆöÞóïıí ìåôÆëëéŒÜ ß÷íç åðÜíø
óôçí ŒåñÆìéŒÞ åðéöÜíåéÆ, ôÆ ïðïßÆ
äåí ìðïñïýí ÆñãüôåñÆ íÆ
ÆöÆéñåŁïýí Þ ÆöÆéñïýíôÆé ìå ìåãÜëç
äıóŒïëßÆ.
84 electrolux óõìâïõëýò ãéá ôï ìáãåßñåìá êáé ôï øþóéìï
¯îïéŒïíüìçóç åíÝñãåéÆò
ÔïðïèåôÞóôå ôá ìáãåéñéêÜ óêåýç
åðÜíù óôçí åóôßá ìáãåéñÝìáôïò ðñéí
ôç èÝóåôå óå ëåéôïõñãßá.
Êëåßíåôå, åÜí åßíáé äõíáôüí, ôéò
êáôóáñüëåò ðÜíôïôå ìå ôï êáðÜêé
ôïõò.
ÓâÞóôå ôéò åóôßåò ìáãåéñÝìáôïò ðñéí
áðü ôï ôÝëïò ôïõ ÷ñüíïõ
ìáãåéñÝìáôïò ãéá íá åêìåôáëëåõôåßôå
ôï õðüëïéðï èåñìüôçôáò.
Ç åóôßá ìáãåéñÝìáôïò êáé ï ðÜôïò
ôïõ ìáãåéñéêïý óêåýïõò èá ðñÝðåé íá
Ý÷ïõí ôï ßäéï ìÝãåèïò.
óõìâïõëýò ãéá ôï ìáãåßñåìá êáé ôï øþóéìï electrolux 85
ÐÆñÆäåßãìÆôÆ ãéÆ ôï ìÆãåßñåìÆ
ˇé ÆíÆöåñüìåíåò ôéìÝò óôïí ðßíÆŒÆ ðïı ÆŒïëïıŁåß åßíÆé åíäåéŒôéŒÝò.
ÓêÜëá
ìáãåéñÝìáôïò
Äéáäéêáóßá
ìáãåéñÝìáôïò
êáôÜëëçëç ãéá
ÄéÜñêåéá
Õðïäåßîåéò/
óõìâïõëÝò
ÓıìðëçñøìÆôéŒÞ ŁÝñìÆíóç
¨Ýóç ¯Œôüò
0
ÄéáôÞñçóç
èåñìïêñáóßáò
˜éÆôÞñçóç ŁåñìïŒñÆóßÆò
ìÆãåéñåìÝíøí öÆãçôþí
ÆíÜëïãÆ ìå
ôéò ÆíÜãŒåò
ÓŒåðÜóôå
Ëéþóéìï
ˇëëÆíäéŒÞ óøò,
ëéþóéìï âïıôýñïı,
óïŒïëÜôÆò, æåëÆôßíÆò
5-25 ëåðôÜ
`íÆŒÆôåýåôå åíäéÜìåóÆ
×ôýðçìá
ˇìåëÝôÆ, ìÆñÝãŒÆ
10-40 ëåðôÜ
ÌÆãåéñåýåôå ìå ôï
ŒÆðÜŒé
2-3
ÂñÜóéìï
´ñÜóéìï ñıæéïý ŒÆé
óıíôÆãþí ìå ãÜëÆ
˘ÝóôÆìÆ Ýôïéìøí öÆãçôþí
25-50 ëåðôÜ
ÐñïóŁÝóôå ıãñÜ óå
äéðëÜóéÆ ðïóüôçôÆ Æð’
üôé ôï ñýæé, ÆíÆŒÆôåýåôå
åíäéÜìåóÆ óå óıíôÆãÝò
ðïı ðåñéÝ÷ïıí ãÜëÆ
3-4
Ìáãåßñåìá
óôïí
áôìü
ÂñÜóéìï
´ñÜóéìï ëÆ÷ÆíéŒþí, łÆñéþí
ÌÆãåßñåìÆ ŒñÝÆôïò
20-45 ëåðôÜ
ÓôÆ ëÆ÷ÆíéŒÜ ðñïóŁÝóôå
åëÜ÷éóôÆ ıãñÜ (ìåñéŒÝò
ŒïıôÆëéÝò ôçò óïýðÆò)
ÐÆôÜôåò óôïíÆôìü
20-60 ëåðôÜ
×ñçóéìïðïéÞóôå ëßãÆ
ıãñÜ, ð.÷.: Ýøò 0,25 l
íåñü óå 750 g ðÆôÜôåò
V
1-2
4-5
6-7
Ìáãåßñåìá
ÌÝôñéï
ØÞóéìï
ÌÆãåßñåìÆ ìåãÆëýôåñøí
ðïóïôÞôøí ôñïößìøí, óïýðåò 60-150 ëåðôÜ
ŒÆé öÆãçôÜ ŒÆôóÆñüëÆò
Óíßôóåë, Cordon bleu,
ìðñéæüëåò, ìðéöôÝŒéÆ,
ëïıŒÜíéŒÆ, óıŒþôé,
ŒïıñŒïýôé, ÆıãÜ, ŒÝéŒ ìå
ÆıãÜ, íôüíÆôò
óıíå÷ü-ìåíï
łÞóéìï
¸øò 3 l ıãñÜ óıí ôÆ
ıëéŒÜ
ˆıñßóôå Æðü ôçí Üëëç
ðëåıñÜ
86 electrolux óõìâïõëýò ãéá ôï ìáãåßñåìá êáé ôï øþóéìï
ÓêÜëá
ìáãåéñÝìáôïò
Äéáäéêáóßá
ìáãåéñÝìáôïò
êáôÜëëçëç ãéá
ÄéÜñêåéá
Õðïäåßîåéò/
óõìâïõëÝò
7-8
Äõíáôü
ØÞóéìï
ÔçãÆíßôåò Æðü ðÆôÜôÆ,
ŒïììÜôéÆ ðÆíôóÝôÆò, Steak,
ðßôåò
5-15 ëåðôÜ
ãéÆ ŒÜŁå
ôçãÜíé
ˆıñßóôå Æðü ôçí Üëëç
ðëåıñÜ
9
ÓïôÜñéóìá
ÂñÜóéìï
ÔçãÜíéóìá
´ñÜóéìï ìåãÜëçò ðïóüôçôÆò íåñïý, âñÜóéìï æıìÆñéŒþí, óïôÜñéóìÆ
ŒñÝÆôïò (ãŒïýëÆò, ŒñÝÆò óôçí ŒÆôóÆñüëÆ), ôçãÆíéôÝò ðÆôÜôåò
êáèáñéóìüò êáé öñïíôßäá electrolux 87
˚ÆŁÆñéóìüò ŒÆé öñïíôßäÆ
Ðñïóï÷Þ! Êßíäõíïò åãêáõìÜôùí áðü
ôï õðüëïéðï èåñìüôçôáò.
Ðñïóï÷Þ! Ôá êáõóôéêÜ êáé ôá éó÷õñÜ
êáèáñéóôéêÜ ìÝóá ðñïêáëïýí
öèïñÝò óôç óõóêåõÞ. Êáèáñßóôå ìå
íåñü êáé êïéíü áðïññõðáíôéêü.
Ðñïóï÷Þ! Ôá êáôÜëïéðá ôùí
êáèáñéóôéêþí ìÝóùí ðñïêáëïýí
öèïñÝò óôç óõóêåõÞ. Êáèáñßóôå ôá
êáôÜëïéðá ìå íåñü êáé êïéíü
áðïññõðáíôéêü.
Êáèáñßæåôå ôç óõóêåõÞ ìåôÜ áðü
êÜèå ÷ñÞóç.
1. ÓŒïıðßóôå ôç óıóŒåıÞ ìå ÝíÆ
âñåãìÝíï ðÆíß ŒÆé ëßãç ðïóüôçôÆ
ıãñïý óÆðïıíéïý.
2. Óôåãíþóôå ôç óıóŒåıÞ ìå ÝíÆ
ŒÆŁÆñü ðÆíß.
88 electrolux êáèáñéóìüò êáé öñïíôßäá
ÁöáéñÝóôå ôéò âñùìéÝò.
1. ÖÝñôå ôçí îýóôñÆ ŒÆŁÆñéóìïý óå
ŒåŒëéìÝíç ŁÝóç åðÜíø óôçí ŒåñÆìéŒÞ
åóôßÆ.
2. `öÆéñÝóôå ôïıò ëåŒÝäåò ôñÆâþíôÆò
åðÜíø óôçí åðéöÜíåéÆ ôçí åéäéŒÞ
îýóôñÆ.
3. ÓŒïıðßóôå ôç óıóŒåıÞ ìå ÝíÆ
âñåãìÝíï ðÆíß ŒÆé ëßãç ðïóüôçôÆ
ıãñïý óÆðïıíéïý.
4. Óôåãíþóôå ôç óıóŒåıÞ ìå ÝíÆ
ŒÆŁÆñü ðÆíß.
áöáéñÝóôå
Åßäïò âñùìéÜò
áìÝóùò
óå êñýá óõóêåõÞ
æÜ÷Æñç, ôñüöéìÆ ðïı ðåñéÝ÷ïıí
æÜ÷Æñç
íÆé
---
ÐëÆóôéŒÜ, Æëïıìéíü÷ÆñôÆ
íÆé
---
¢ëÆôÆ ŒÆé ß÷íç íåñïý
---
íÆé
Ëßðç
---
íÆé
ìåôÆëëéŒÝò
ãıÆëéóôåñÝòÆðï÷ñþóåéò
---
íÆé
*˙ îýóôñÆ ŒÆŁÆñéóìïý, ôï ŒÆŁÆñéóôéŒü ŒåñÆìéŒþí
åóôéþí ŒÆé ôï ŒÆŁÆñéóôéŒü Æíïîåßäøôøí óŒåıþí
äéÆôߣåíôÆé óôï åéäéŒü åìðüñéï
Ïé óêëçñïß ëåêÝäåò áöáéñïýíôáé ìå
êáèáñéóôéêÜ êåñáìéêþí åóôéþí Þ
áíïîåßäùôùí ìáãåéñéêþí óêåõþí.
Ïé ãñáôóïõíéÝò Þ ïé óêïõñü÷ñùìïé
ëåêÝäåò óôï êåñáìéêü õëéêü äåí
ìðïñïýí íá áðïìáêñõíèïýí, äåí
ðåñéïñßæïõí üìùò ôç ëåéôïõñãßá ôçò
óõóêåõÞò.
ìå
˛ýóôñÆ ŒÆŁÆñéóìïý*
˚ÆŁÆñéóôéŒü
ŒåñÆìéŒþí åóôéþí Þ
Æíïîåßäøôøí óŒåıþí*
Ôé êÜíåôå, üôáí ... electrolux 89
Ôé ŒÜíåôå, üôÆí ...
Ðñüâëçìá
ˇé åðéöÜíåéåò ìÆãåéñÝìÆôïò
äåí ìðïñïýí íÆ
åíåñãïðïéçŁïýí Þ äå
ëåéôïıñãïýí
ÐéèáíÞ áéôßá
Áíôéìåôþðéóç
¸÷ïıí ðåñÜóåé ðåñéóóüôåñÆ
¯íåñãïðïéÞóôå ðÜëé ôç
Æðü 10 äåıôåñüëåðôÆ ìåôÜ ôçí óıóŒåıÞ.
åíåñãïðïßçóç ôçò óıóŒåıÞò
˙ ðÆéäéŒÞ ÆóöÜëåéÆ Ý÷åé
åðÆíåíåñãïðïéçŁåß
`ðåíåñãïðïéÞóôå ôçí ðÆéäéŒÞ
ÆóöÜëåéÆ (âëÝðå ˚åöÜëÆéï
"ÐÆéäéŒÞ ÆóöÜëåéÆ")
¸÷åôå ÆŒïıìðÞóåé ôÆıôü÷ñïíÆ `ŒïıìðÞóôå ìüíïí ÝíÆ ðåäßï
ðïëëÜ ðåäßÆ ÆöÞò
ÆöÞò
¸÷åé ÆðïŒñéŁåß ç ÆıôüìÆôç
Æðåíåñãïðïßçóç
ÐéŁÆíþò ÆðïìÆŒñýíåôå ôÆ
ÆíôéŒåßìåíÆ ðïı âñßóŒïíôÆé
ðÜíø óôÆ ÷åéñéóôÞñéÆ (˜ï÷åßï,
ÐÆíß Œ.ï.Œ.). ¯íåñãïðïéÞóôå
ðÜëé ôç óıóŒåıÞ
¸÷åé åíåñãïðïéçŁåß ç ÆóöÜëåéÆ `ðåíåñãïðïéÞóôå ôçí ÆóöÜëåéÆ
(âëÝðå ŒåöÜëÆéï "`óöÜëéóç/
ÆðÆóöÜëéóç ÷åéñéóôçñßøí")
Ôï ç÷çôéŒü óÞìÆ ÆŒïýãåôÆé
üôÆí ç óıóŒåıÞ âñßóŒåôÆé
åŒôüò ëåéôïıñãßÆò
Ôï ðåäßï ÷åéñéóôçñßøí Ý÷åé
ŒÆëıöŁåß ôåëåßøò Þ åí ìÝñåé
Æðü ÆíôéŒåßìåíÆ
`ðïìÆŒñýíåôå ôÆ ÆíôéŒåßìåíÆ
˙ Ýíäåéîç ıðüëïéðïı
ŁåñìüôçôÆò äå ëåéôïıñãåß.
˙ åðéöÜíåéÆ ìÆãåéñÝìÆôïò
ôÝŁçŒå ìüíïí ãéÆ óýíôïìï
÷ñïíéŒü äéÜóôçìÆ óå
ëåéôïıñãßÆ ŒÆé åðïìÝíøò äåí
åßíÆé ÆŒüìç ŁåñìÞ.
¯Üí ç åðéöÜíåéÆ ìÆãåéñÝìÆôïò
åßíÆé æåóôÞ ðÆñÆŒÆëïýìå
ŒÆëÝóôå ôï ÔìÞìÆ
¯îıðçñÝôçóçò ÐåëÆôþí.
Ôï `ıôüìÆôï ´ñÜóéìï äåí
åíåñãïðïéåßôÆé
Óôçí åðéöÜíåéÆ ìÆãåéñÝìÆôïò
ıðÜñ÷åé ÆŒüìç ıðïëåéðüìåíç
ŁåñìüôçôÆ
`öÞóôå ôçí åðéöÜíåéÆ
ìÆãåéñÝìÆôïò íÆ Œñıþóåé.
¸÷åé ñıŁìéóôåß ç ìåãÆëýôåñç
óŒÜëÆ ìÆãåéñÝìÆôïò
˙ ìåãÆëýôåñç óŒÜëÆ
ìÆãåéñÝìÆôïò Ý÷åé ôçí ßäéÆ
Æðüäïóç ìå ôï `ıôüìÆôï
´ñÜóéìï
˙ óŒÜëÆ ìÆãåéñÝìÆôïò
åðéëÝ÷ŁçŒå Æðü ôï ðåäßï ÆöÞò
1. `ðåíåñãïðïßçóç åóôßÆò
ìÆãåéñÝìÆôïò
1. ¯ðéëÝîôå ôçí åðéöÜíåéÆ
ìÆãåéñÝìÆôïò Æðü ôï ðåäßï
ÆöÞò
Ôï ç÷çôéŒü óÞìÆ ÆŒïýãåôÆé ŒÆé Ôï ðåäßï ÆöÞò ¯íôüò/¯Œôüò
ç óıóŒåıÞ åíåñãïðïéåßôÆé ŒÆé ŒÆëýöŁçŒå, ð.÷. Æðü ÝíÆ ðÆíß
ÆðåíåñãïðïéåßôÆé ðÜëé ìåôÜ
Æðü 5 äåıôåñüëåðôÆ. ÌåôÜ Æðü
5 äåıôåñüëåðôÆ ÆŒïýãåôÆé ÝíÆ
ÆŒüìç ç÷çôéŒü óÞìÆ.
Ìçí ôïðïŁåôåßôå ŒÆíÝíÆ
ÆíôéŒåßìåíï åðÜíø óôï ðåäßï
ôøí ÷åéñéóôçñßøí
90 electrolux Ôé êÜíåôå, üôáí ...
Ðñüâëçìá
`íÜâåé ôï
ÐéèáíÞ áéôßá
¸÷åé åíåñãïðïéçŁåß ç
`ðåíåñãïðïéÞóôå ôçí åðéöÜíåéÆ
ðñïóôÆóßÆ ıðåñŁÝñìÆíóçò ôçò ìÆãåéñÝìÆôïò. ¯íåñãïðïéÞóôå
åðéöÜíåéÆò ìÆãåéñÝìÆôïò
ðÜëé ôçí åðéöÜíåéÆ
ìÆãåéñÝìÆôïò.
¸÷åé ÆðïŒñéŁåß ç ÆıôüìÆôç
Æðåíåñãïðïßçóç
¯ìöÆíßæåôÆé ôï
ÆñéŁìüò
¯ìöÆíßæåôÆé
"ðëçí"
Áíôéìåôþðéóç
ŒÆé ÝíÆò
`ðåíåñãïðïéÞóôå ôçí åðéöÜíåéÆ
ìÆãåéñÝìÆôïò. ¯íåñãïðïéÞóôå
ðÜëé ôçí åðéöÜíåéÆ
ìÆãåéñÝìÆôïò.
ÓöÜëìÆ çëåŒôñïíéŒÞò ìïíÜäÆò `ðïóıíäÝóôå ôç óıóŒåıÞ ãéÆ
ìåñéŒÜ ëåðôÜ Æðü ôï çëåŒôñéŒü
äߌôıï (ÆöÆéñÝóôå ôçí
ÆóöÜëåéÆ Æðü ôïí çëåŒôñéŒü
ðßíÆŒÆ)
¯Üí ìåôÜ ôçí åíåñãïðïßçóç
åìöÆíßæåôÆé , åðéŒïéíøíÞóôå
ìå ôï ôìÞìÆ ıðïóôÞñéîçò
ðåëÆôþí
ŒÆé ôï óýìâïëï ðïëý Ýíôïíï öøò åðÜíø óôï
ðåäßï ÷åéñéóôçñßøí, ãéÆ
ðÆñÜäåéãìÆ Ýíôïíï öøò ôïı
Þëéïı
¯Üí äåí ìðïñåßôå íÆ Æíôéìåôøðßóåôå ôï
ðñüâëçìÆ ìå ôÆ ðñïÆíÆöåñüìåíÆ ìÝôñÆ
Æíôéìåôþðéóçò ÆðåıŁıíŁåßôå óôï ÔìÞìÆ
ÕðïóôÞñéîçò Þ óôïí åîïıóéïäïôçìÝíï
åìðïñéŒü Æíôéðñüóøðï ôçò ðåñéï÷Þò
óÆò.
ÓŒéÜóôå ôï ðåäßï ÷åéñéóôçñßøí
ãéÆ ëßãï, ð.÷. ìå ôï ÷Ýñé. Ôï
ç÷çôéŒü óÞìÆ ÆŒïýãåôÆé, ç
óıóŒåıÞ ôߣåôÆé åŒôüò
ëåéôïıñãßÆò. ¯íåñãïðïéÞóôå
(ðÜëé) ôç óıóŒåıÞ
Ðñïåéäïðïßçóç! Ïé åñãáóßåò
åðéóêåõÞò ôçò óõóêåõÞò åðéôñÝðåôáé
íá ðñáãìáôïðïéçèïýí ìüíïí áðü
åîåéäéêåõìÝíï ðñïóùðéêü. Áðü ôéò ìç
ðñïâëåðüìåíåò êáé åóöáëìÝíåò
åñãáóßåò åðéóêåõÞò ìðïñïýí íá
äçìéïõñãçèïýí óïâáñïß êßíäõíïé ãéá
ôï ÷ñÞóôç.
Óôçí ðåñßðôùóç åóöáëìÝíùí
÷åéñéóìþí ç åðßóêåøç ôïõ ôå÷íéêïý
÷ñåþíåôáé êáíïíéêÜ áêüìç êáé üôáí
äåí Ý÷åé ëÞîåé ç ðåñßïäïò åããýçóçò.
áðüññéøç electrolux 91
`ðüññéłç
Õëéêü óõóêåõáóßáò
Ôá õëéêÜ óõóêåõáóßáò åßíáé
áíáêõêëþóéìá êáé öéëéêÜ ðñïò ôï
ðåñéâÜëëïí. Ôá ðëáóôéêÜ ìÝñç
öÝñïõí ìßá óõãêåêñéìÝíç óÞìáíóç,
ð.÷. >PE<, >PS<, êëð. Áðïññßøôå ôá
õëéêÜ óõóêåõáóßáò óýìöùíá ìå ôç
óÞìáíóç, óôá äçìïôéêÜ óçìåßá
óõëëïãÞò áðïññéììÜôùí, óôïõò
åéäéêïýò êÜäïõò ðïõ ðñïâëÝðïíôáé
ãéá ôï óêïðü áõôü.
ÐáëéÜ óõóêåõÞ
W
óôï ðñïúüí Þ åðÜíù
Ôï óýμâïëï
óôç óõóêåõáóßá ôïõ õðïäåéêíýåé üôé
äåí ðñÝðåé íá μ åôá÷åéñßæåóôå ôï
ðñïúüí áõôü ùò ïéêéáêü áðüññéμμá .
ÁíôéèÝôùò èá ðñÝðåé íá ðáñáäßäåôáé
óôï êáôÜëëçëï óçμåßï óõëëïãÞò ãéá
ôçí áíáêýêëùóç çëåêôñéêïý êáé
çëåêôñïíéêïý åîïðëéóμïý.
Åîáóöáëßæïíôáò üôé ôï ðñïúüí áõôü
äéáôßèåôáé óùóôÜ, óõμâÜëëåôå óôçí
áðïôñïðÞ åíäå÷üμåíùí áñíçôéêþí
óõíåðåéþí ãéá ôï ðåñéâÜëëïí êáé ôçí
áíèñþðéíç õãåßá, ïé ïðïßåò èá
μðïñïýóáí äéáöïñåôéêÜ íá
ðñïêëçèïýí áðü áêáôÜëëçëï
÷åéñéóμü áðüññéøçò ôïõ ðñïúüíôïò
áõôïý. Ãéá ëåðôïμåñÝóôåñåò
ðëçñïöïñßåò ó÷åôéêÜ μå ôçí
áíáêýêëùóç ôïõ ðñïúüíôïò áõôïý,
åðéêïéíùíÞóôå μå ôï äçμáñ÷åßï ôçò
ðåñéï÷Þò óáò, ôçí ôïðéêÞ óáò
õðçñåóßá áðïêïμéäÞò ïéêéáêþí
áðïññéμμÜôùí Þ μå ôï êáôÜóôçμá
üðïõ áãïñÜóáôå ôï ðñïúüí.
92 electrolux ïäçãßåò ôïðïèýôçóçò
ˇäçãßåò ôïðïŁÝôçóçò
Õðïäåßîåéò áóöáëåßáò
Ðñïóï÷Þ! ˜éÆâÜóôå ïðøóäÞðïôå!
¨Æ ðñÝðåé íÆ ôçñïýíôÆé ïé äéÆôÜîåéò, ïé
ŒÆíïíéóìïß, ïé ïäçãßåò ŒÆé ôÆ ðñüôıðÆ
ðïı éó÷ýïıí óôç ÷þñÆ åãŒÆôÜóôÆóçò
(ŒÆíïíéóìïß ÆóöÆëåßÆò, ðñïâëåðüìåíç
ÆíÆŒýŒëøóç Œëð).
˙ åãŒÆôÜóôÆóç åðéôñÝðåôÆé íÆ
ðñÆãìÆôïðïéçŁåß ìüíïí Æðü
åîåéäéŒåıìÝíï ðñïóøðéŒü.
ÐñÝðåé íÆ ôçñçŁïýí ïé ÆíÆöåñüìåíåò
åëÜ÷éóôåò ÆðïóôÜóåéò Æðü Üëëåò
óıóŒåıÝò ŒÆé ÝðéðëÆ.
˙ ðñïóôÆóßÆ Æðü ôçí ÆöÞ ŁÆ ðñÝðåé íÆ
åßíÆé åîÆóöÆëéóìÝíç ìåôÜ ôçí
åãŒÆôÜóôÆóç, ð.÷. ôÆ óıñôÜñéÆ
åðéôñÝðåôÆé íÆ ôïðïŁåôçŁïýí ÆŒñéâþò
ŒÜôø Æðü ôç óıóŒåıÞ ìüíïí åÜí
äéÆŁÝôïıí ðñïóôÆôåıôéŒü ðÜôï.
ˇé ŒïììÝíåò åðéöÜíåéåò ôïı ðÜãŒïı
åñãÆóßÆò ðñÝðåé íÆ ðñïóôÆôåıŁïýí Æðü
ôçí ıãñÆóßÆ ìå ŒÆôÜëëçëï ìïíøôéŒü
ıëéŒü.
˙ ìüíøóç ŒÆëýðôåé ôïí Æñìü ìåôÆîý ôçò
óıóŒåıÞò ŒÆé ôïı ðÜãŒïı åñãÆóßÆò.
`ðïöýãåôå ôçí ôïðïŁÝôçóç ôçò
óıóŒåıÞò ÆŒñéâþò äßðëÆ Æðü ðüñôåò ŒÆé
ŒÜôø Æðü ðÆñÜŁıñÆ. Ìå ôï ÜíïéãìÆ ôçò
ðüñôÆò Þ ôïı ðÆñÆŁýñïı åíäÝ÷åôÆé íÆ
ðÝóïıí ôÆ ŒÆıôÜ ìÆãåéñéŒÜ óŒåýç Æðü
ôçí åóôßÆ ìÆãåéñÝìÆôïò.
z Êßíäõíïò ôñáõìáôéóìþí áðü ôï
çëåêôñéêü ñåýìá.
• ˙ ŒëÝìÆ çëåŒôñéŒÞò óýíäåóçò
âñßóŒåôÆé ıðü ôÜóç.
• ˜éÆŒüłôå ôçí ôÜóç óôçí ŒëÝìÆ
çëåŒôñéŒÞò óýíäåóçò.
• ˜þóôå ðñïóï÷Þ óôï ó÷åäéÜãñÆììÆ
óýíäåóçò.
• Ôçñåßôå ôïıò ŒÆíüíåò ÆóöÆëåßÆò
ó÷åôéŒÜ ìå ôï çëåŒôñïëïãéŒü ıëéŒü.
• ¯îÆóöÆëßóôå ôçí ðñïóôÆóßÆ ÆöÞò ìå
ôç óøóôÞ åãŒÆôÜóôÆóç.
• `íÆŁÝóôå ôçí çëåŒôñéŒÞ óýíäåóç óå
ÝíÆí ŒÆôÜëëçëÆ åŒðÆéäåıìÝíï
çëåŒôñïëüãï.
z
ÆçìéÝò áðü ôï çëåêôñéêü ñåýìá.
• ˇé ÷ÆëÆñÝò Þ ëÆíŁÆóìÝíåò
ŒïıìðøôÝò óıíäÝóåéò ìðïñïýí íÆ
ïäçãÞóïıí óå ıðåñŁåñìÜíóåéò ôçò
ŒëÝìÆò.
• ¯Œôåëåßôå ìå ôï óøóôü ôñüðï ôéò
óıíäÝóåéò ŒëÝìÆò.
• Óôåñåþóôå ôï ŒÆëþäéï ìå ôï
óöéãŒôÞñÆ.
• Óå ìïíïöÆóéŒÞ Þ äéöÆóéŒÞ óýíäåóç
ŁÆ ðñÝðåé íÆ ÷ñçóéìïðïéçŁåß ôï
ŒÆôÜëëçëï çëåŒôñéŒü ŒÆëþäéï ôýðïı
H05BB-F Tmax 90û
(Þ ŒÆëýôåñï).
• ¯Üí ôï çëåŒôñéŒü ŒÆëþäéï ÆıôÞò ôçò
óıóŒåıÞò ıðïóôåß öŁïñÝò ŁÆ ðñÝðåé
íÆ ÆíôéŒÆôÆóôÆŁåß Æðü åéäéŒü
ŒÆëþäéï (ôýðïò H05BB-F Tmax 90û Þ
ŒÆëýôåñï). Ôï ŒÆëþäéï Æıôü
äéÆôߣåôÆé Æðü ôï ÔìÞìÆ
¯îıðçñÝôçóçò ÐåëÆôþí.
Óôçí çëåŒôñéŒÞ åãŒÆôÜóôÆóç ŁÆ ðñÝðåé
íÆ ðñïâëåöŁåß ÝíÆò ìç÷Æíéóìüò ðïı ŁÆ
äéÆ÷øñßæåé ðïëıðïëéŒÜ ôç óıóŒåıÞ Æðü
ôï äߌôıï ìå ÝíÆ åýñïò ÆíïßãìÆôïò
åðÆöÞò ôçò ôÜîçò ôïıëÜ÷éóôïí ôøí
3 mm.
ÓÆí ŒÆôÜëëçëïé äéÆ÷øñéóôÝò ŁåøñïýíôÆé
ð.÷. ï äéÆŒüðôçò LS, ïé ÆóöÜëåéåò (ïé
âéäøôÝò ÆóöÜëåéåò ŁÆ ðñÝðåé íÆ âãïıí
Æðü ôçí ıðïäï÷Þ), äéÆŒüðôåò FI ŒÆé ïé
ìÆãíçôéŒïß äéÆŒüðôåò.
ïäçãßåò ôïðïèýôçóçò electrolux 93
Óõãêüëëçóç ìüíùóçò
• ˚ÆŁÆñßóôå ôïí ðÜãŒï åñãÆóßÆò óôï
óçìåßï ôïðïŁÝôçóçò.
• ˚ïëëÞóôå ôçí ôÆéíßÆ ìüíøóçò ðïı
ðÆñÆäßäåôÆé ìÆæß ìå ôç óıóŒåıÞ,
ðåñéìåôñéŒÜ óôçí ŒÜôø ðëåıñÜ ôçò
åðéöÜíåéÆò ìÆãåéñÝìÆôïò, ŒÆôÜ
ìÞŒïò ôçò ŒåñÆìéŒÞò ðëÜŒÆò. Ìçí
ôåíôþíåôå ôçí ôÆéíßÆ. Ôï óçìåßï ôïìÞò
ŁÆ ðñÝðåé íÆ âñßóŒåôÆé óôï ŒÝíôñï
ìßÆò ðëåıñÜò. ÓıìðéÝóôå ôÆ äýï
ÜŒñÆ ôçò ôÆéíßÆò Æöïý
ðñïçãïıìÝíøò ôçí Œüłåôå óôï
ÆðÆéôïýìåíï ìÞŒïò (ÆöÞóôå ìåñéŒÜ
÷éëéïóôÜ ðÆñÆðÜíø).
94 electrolux åããýçóç/åîõðçñýôçóç ðåëáôþí
¯ããýçóç/¯îıðçñÝôçóç
ðåëÆôþí
Hellas
ÐÉÓÔÏÐÏÉÇÔÉÊÏ ÅÃÃYÇÓÇÓ
Ôï ðéóôïðïéçôéŒü Æıôü äåí âëÜðôåé ôÆ äéŒÆéþìÆôÆ
ðïı ðñïâëÝðïíôÆé Æðü ôçí ¯ıñøðÆœŒÞ ˇäçãßÆ
1999/44/EC ŒÆé ôçí ¯ëëçíéŒÞ íïìïŁåóßÆ ãéÆ ôÆ
ïðïßÆ ï ˚ÆôÆíÆëøôÞò åßíÆé ŒÆé ðÆñÆìÝíåé ŒÜôï÷ïò.
ÄéÜñêåéá êáé üñïé éó÷ýïò ôçò
åããýçóçò
˙ ¯ôÆéñåßÆ åããıÜôÆé ôçí ŒÆëÞ ëåéôïıñãßÆ ôçò
óıóŒåıÞò, óýìöøíÆ ìå ôéò ðñïäéÆãñÆöÝò ôïı
˚ÆôÆóŒåıÆóôÞ, ŒÆé ôçí ìç ÆíåðÜñŒåéÆ ôøí ıëéŒþí
ðïı ÷ñçóéìïðïéÞŁçŒÆí ãéÆ ôçí ŒÆôÆóŒåıÞ ôçò.
˚ÆôÜ ôç äéÜñŒåéÆ éó÷ýïò ôçò åããýçóçò ç åôÆéñåßÆ
äåóìåýåôÆé íÆ åðÆíÆöÝñåé ôç óıóŒåıÞ óå ïìÆëÞ
ëåéôïıñãßÆ, åðéóŒåıÜæïíôÆò Þ ÆíôéŒÆŁéóôþíôÆò
ŒÜŁå ôı÷üí åëÆôôøìÆôéŒü ìÝñïò ÷øñßò ÷ñÝøóç
óôïí ˚ÆôÆíÆëøôÞ.
˙ åããýçóç Ý÷åé äéÜñŒåéÆ 24 ìÞíåò Æðü ôçí
çìåñïìçíßÆ ÆãïñÜò ôçò óıóŒåıÞò ŒÆé ãéÆ íÆ Ý÷åé
ðëÞñç éó÷ý ŁÆ ðñÝðåé:
• ç çìåñïìçíßÆ ÆãïñÜò íÆ ÆðïäåéŒíýåôÆé Æðü
ŁåøñçìÝíï ÝããñÆöï ÆãïñÜò (ôéìïëüãéï Þ
Æðüäåéîç ëéÆíéŒÞò) óôï ïðïßï íÆ ÆíÆãñÜöïíôÆé
ôï üíïìÆ ôïı ðøëçôÞ, ç çìåñïìçíßÆ ÆãïñÜò
ŒÆé ôÆ óôïé÷åßÆ ôÆıôüôçôÆò ôçò óıóŒåıÞò
(åßäïò, ôıðïëïãßÆ).
• ç óıóŒåıÞ íÆ ÷ñçóéìïðïéåßôÆé ãéÆ ïéŒéÆŒïýò
óŒïðïýò ŒÆé óå ŒÜŁå ðåñßðôøóç ü÷é óôÆ
ðëÆßóéÆ åðé÷åéñçìÆôéŒþí ŒÆé åðÆããåëìÆôéŒþí
äñÆóôçñéïôÞôøí.
• üëåò ïé åñãÆóßåò åãŒÆôÜóôÆóçò ŒÆé óýíäåóçò
ôçò óıóŒåıÞò óôÆ äߌôıÆ åíÝñãåéÆò
(çëåŒôñéóìïý, ýäñåıóçò, Æåñßïı) íÆ ãßíïíôÆé
ÆŒïëïıŁþíôÆò ëåðôïìåñþò ôéò ïäçãßåò ðïı
ÆíÆãñÜöïíôÆé óôéò ˇäçãßåò ×ñÞóçò ŒÆé óôÆ
åíäå÷üìåíÆ ¸ããñÆöÆ ˇäçãéþí ãéÆ ôçí
åãŒÆôÜóôÆóç.
• üëåò ïé åñãÆóßåò ÷ñÞóçò ôçò óıóŒåıÞò, üðøò
ŒÆé ç ðåñéïäéŒÞ óıíôÞñçóç íÆ ãßíïíôÆé
óýìöøíÆ ìå ôéò ïäçãßåò ŒÆé ôïıò üñïıò ðïı
ÆíÆãñÜöïíôÆé óôï ´éâëßï ìå ôéò ˇäçãßåò
×ñÞóçò.
• ïðïéÆäÞðïôå åðéóŒåıÞ Þ ãåíéŒÜ åðÝìâÆóç íÆ
ðñÆãìÆôïðïéåßôÆé Æðü ðñïóøðéŒü ôøí
¯îïıóéïäïôçìÝíøí Æðü ôçí åôÆéñåßÆ ˚Ýíôñøí
Ôå÷íéŒÞò ¯îıðçñÝôçóçò ŒÆé ôÆ ÆíôÆëëÆŒôéŒÜ
ðïı ÷ñçóéìïðïéïýíôÆé íÆ åßíÆé ôÆ ãíÞóéÆ.
ˇ ˚ÆôÆíÆëøôÞò ìðïñåß íÆ ÆðåıŁýíåôÆé óôÆ
ôìÞìÆôÆ Ôå÷íéŒÞò ¯îıðçñÝôçóçò ôçò åôÆéñåßÆò Þ ôï
ðëçóéÝóôåñï ¯îïıóéïäïôçìÝíï ˚Ýíôñï Ôå÷íéŒÞò
¯îıðçñÝôçóçò.
˙ åíäå÷üìåíç åðéóŒåıÞ Þ ÆíôéŒÆôÜóôÆóç ìåñþí
ôçò óıóŒåıÞò Þ ôçò ßäéÆò ôçò óıóŒåıÞò äåí
ðÆñÆôåßíïıí ôçí äéÜñŒåéÆ ôçò ðÆñïýóÆò åããýçóçò,
ç ïðïßÆ óıíå÷ßæåé, óå ŒÜŁå ðåñßðôøóç, Ýøò ôçí ëÞîç
ôøí 24 ìçíþí .
¼ñïé åîáßñåóçò
˜åí ŒÆëýðôïíôÆé Æðü ôçí ðÆñïýóÆ ¯ããýçóç ïé
åðåìâÜóåéò, ïé åðéóŒåıÝò ŒÆé ôÆ åíäå÷üìåíÆ
ÆíôÆëëÆŒôéŒÜ ìÝñç ðïı ŁÆ Æðïäåé÷Łïýí
åëÆôôøìÆôéŒÜ ëüãø:
• åóöÆëìÝíçò åãŒÆôÜóôÆóçò
• ÆŒÆôÆëëçëüôçôÆò óıíŁçŒþí ëåéôïıñãßÆò
(÷ÆñÆŒôçñéóôéŒÜ, éäéüôçôåò ŒÆé óýóôÆóç ôøí
ðñïœüíôøí åíÝñãåéÆò)
• ÆìÝëåéÆò ŒÆé ÆðñïóåîßÆò ŒÆôÜ ôçí ÷ñÞóç
• ìç ôÞñçóçò ôøí ˇäçãéþí ×ñÞóçò ŒÆé
ÓıíôÞñçóçò
• óıíôÞñçóçò Þ åðéóŒåıþí ïé ïðïßåò ÝãéíÆí Æðü
ìç åîïıóéïäïôçìÝíï ðñïóøðéŒü
• ÷ñÞóçò ìç ãíÞóéøí ÆíôÆëëÆŒôéŒþí ŒÆé
ÆíÆëøóßìøí
• æçìéþí ŒÆôÜ ôçí ìåôÆöïñÜ ôçò óıóŒåıÞò
• æçìéþí Æðü ðåñéóôÆôéŒÜ ŒÆé/Þ ãåãïíüôÆ ðïı
ðñïÞëŁÆí ëüãø ÆíøôÝñÆò âßÆò
˙ ðÆñïýóÆ ¯ããýçóç äåí åðåŒôåßíåôÆé óôéò
óıóŒåıÝò ðïı ðøëïýíôÆé Þ ÷ñçóéìïðïéïýíôÆé óå
ìßÆ îÝíç ÷þñÆ. ˇ ŒÆôÆíÆëøôÞò ìðïñåß íÆ øöåëçŁåß
Æðü ôïıò üñïıò ôçò ¯ıñøðÆœŒÞò ¯ããýçóçò.
Ðåñéïñéóìïß ôçò åõèýíçò ôïõ
ÊáôáóêåõáóôÞ
ˇ ŒÆôÆóŒåıÆóôÞò ÆðïðïéåßôÆé ŒÜŁå åıŁýíçò ãéÆ
åíäå÷üìåíåò âëÜâåò ðïı ìðïñåß íÆ ðñïÝñ÷ïíôÆé,
ÜìåóÆ Þ ÝììåóÆ, Æðü ÜôïìÆ, ðñÜãìÆôÆ Þ æþÆ,
ëüãø ìç ôÞñçóçò üëøí ôøí ïäçãéþí ðïı
ÆíÆãñÜöïíôÆé óôï ó÷åôéŒü ´éâëßï ˇäçãéþí ×ñÞóçò
ŒÆé ðïı ÆíÆöÝñïíôÆé åéäéŒÜ óôï æÞôçìÆ
åãŒÆôÜóôÆóçò, ÷ñÞóçò ŒÆé óıíôÞñçóçò ôçò
óıóŒåıÞò.
Electrolux Hellas sa
ËÞìíïı 4, 546 27 ¨åóóÆëïíߌç
e-mail: [email protected]
Electrolux Service sa
Ôå÷íéŒÞ ÕðïóôÞñéîç ŒÆé `íôÆëëÆŒôéŒÜ
¨åóóÆëïíߌç: ËÞìíïı 4 Ôçë. 0310 561970-3,
0310 561981-2
`ŁÞíÆ: `ã. ˆåñÆóßìïı 2 & Ôñéþí ÉåñÆñ÷þí 1,
¢ëéìïò Ôçë. 010 9854876-7
e-mail: [email protected]
åããýçóç/åîõðçñýôçóç ðåëáôþí electrolux 95
ÅÕÑÙÐÁÚÊÇ ÅÃÃÕÇÓÇ
˙ óıóŒåıÞ ÆıôÞ åßíÆé åããıçìÝíç Æðü ôçí
Electrolux óå ŒÜŁå ìéÆ Æðü ôéò ÷þñåò ðïı
ÆíÆãñÜöïíôÆé óôï ðßóø ìÝñïò Æıôïý ôïı
åã÷åéñéäßïı ãéÆ ôçí ðåñßïäï ðïı ŒÆŁïñßæåôÆé Æðü
ôçí åããýçóç ôçò óıóŒåıÞò Þ äéÆöïñåôéŒÜ Æðü ôç
íïìïŁåóßÆ. ¯Üí ìåôÆŒéíçŁåßôå Æðü ìéÆ Æðü ÆıôÝò
ôéò ÷þñåò óå ŒÜðïéÆ Üëëç Æðü ôéò ðÆñÆŒÜôø
ÆíÆãñÆöüìåíåò ÷þñåò ç åããýçóç ôçò óıóŒåıÞò
ìåôÆŒéíåßôÆé ìÆæß óÆò ıðü ôïıò ðÆñÆŒÜôø üñïıò:
• ˙ åããýçóç ôçò óıóŒåıÞò îåŒéíÜ Æðü ôçí
çìåñïìçíßÆ ðñþôçò ÆãïñÜò ôçò óıóŒåıÞò ç
ïðïßÆ ÆðïäåéŒíýåôÆé ìå ôçí ðÆñïıóßÆóç åíüò
ÝãŒıñïı åããñÜöïı Æðüäåéîçò ÆãïñÜò ôï
ïðïßï åŒäüŁçŒå Æðü ôïí ðøëçôÞ ôçò
óıóŒåıÞò.
• ˙ åããýçóç ôçò óıóŒåıÞò éó÷ýåé ãéÆ ôï ßäéï
÷ñïíéŒü äéÜóôçìÆ ŒÆé ãéÆ ôï ßäéï åýñïò
ŒÜëıłçò óå üôé ÆöïñÜ ôçí åñãÆóßÆ ŒÆé ôÆ
ÆíôÆëëÆŒôéŒÜ üðøò éó÷ýåé ŒÆé óôç íÝÆ ÷þñÆò
äéÆìïíÞò óÆò ãéÆ ôï óıãŒåŒñéìÝíï ìïíôÝëï Þ
óåéñÜ óıóŒåıþí.
• ˙ åããýçóç ôçò óıóŒåıÞò åßíÆé ðñïóøðéŒÞ ôïı
Æñ÷éŒïý ÆãïñÆóôÞ ôçò óıóŒåıÞò ŒÆé äåí
ìðïñåß íÆ ìåôÆâéâÆóôåß óå Üëëï ÷ñÞóôç.
• ˙ óıóŒåıÞ åãŒÆŁßóôÆôÆé ŒÆé ÷ñçóéìïðïéåßôÆé
óýìöøíÆ ìå ôéò ïäçãßåò ðïı åŒäßäåé ç
Electrolux ŒÆé ÷ñçóéìïðïéåßôÆé ìüíï åíôüò ôçò
ïéŒßÆò, äçë., äåí ÷ñçóéìïðïéåßôÆé ãéÆ
åìðïñéŒïýò óŒïðïýò.
• ˙ óıóŒåıÞ åãŒÆŁßóôÆôÆé óýìöøíÆ ìå üëïıò
ôïıò ó÷åôéŒïýò ŒÆíïíéóìïýò ïé ïðïßïé éó÷ýïıí
óôç íÝÆ ÷þñÆ äéÆìïíÞò óÆò.
ˇé üñïé ÆıôÞò ôçò ¯ıñøðÆœŒÞò ¯ããýçóçò äåí
åðçñåÜæïıí ïðïéïäÞðïôå Æðü ôÆ äéŒÆéþìÆôÆ ôÆ
ïðïßÆ óÆò ÆíÆãíøñßæåé ï íüìïò.
96 electrolux óýñâéò
ÓÝñâéò
Óå ðåñßðôøóç ôå÷íéŒþí ðñïâëçìÜôøí
ðÆñÆŒÆëïýìå åëÝãîôå ðñþôÆ åÜí
ìðïñåßôå íÆ Æíôéìåôøðßóåôå ôï ðñüâëçìÆ
ìüíïé óÆò ìå ôç âïÞŁåéÆ ôøí ïäçãéþí
÷ñÞóçò (˚åöÜëÆéï "Ôé ŁÆ ŒÜíø åÜí...").
¯Üí äåí ìðïñåßôå íÆ Æíôéìåôøðßóåôå ôï
ðñüâëçìÆ, ÆðåıŁıíŁåßôå óôï ÔìÞìÆ
ÕðïóôÞñéîçò ÐåëÆôþí Þ óå ÝíÆí
åîïıóéïäïôçìÝíï ôå÷íéŒü Æíôéðñüäøðï.
ˆéÆ íÆ ìðïñÝóïıìå íÆ óÆò âïçŁÞóïıìå
ÜìåóÆ, ÷ñåéÆæüìÆóôå ôÆ ðÆñÆŒÜôø
óôïé÷åßÆ:
– ÐåñéãñÆöÞ ìïíôÝëïı
– ˚øäéŒüò ðñïœüíôïò (PNC)
– ˚øäéŒüò óåéñÜò (S-No.)
(âëÝðå ðéíÆŒßäÆ ôýðïı)
– ¯ßäïò âëÜâçò
– ÌÞíıìÆ óöÜëìÆôïò ðïı åìöÆíßæåé
åíäå÷ïìÝíøò ç óıóŒåıÞ
– ôñéłÞöéïò óıíäıÆóìüò ãñÆììÜôøíÆñéŁìþí ôøí ŒåñÆìéŒþí åóôéþí
ˆéÆ íÆ Ý÷åôå ðÜíôïôå äéÆŁÝóéìïıò ôïıò
ŒøäéŒïýò ÆñéŁìïýò ôçò óıóŒåıÞò óÆò
ðñïôåßíïıìå íÆ ôïıò óıìðëçñþóåôå åäþ:
ÐåñéãñÆöÞ ìïíôÝëïı:
.....................................................
PNC:
.....................................................
S-No:
.....................................................
montaje / montagem / ÔïðïèÝôçóç electrolux 97
Montaje / Montagem / ÔïðïŁÝôçóç
98 electrolux montaje / montagem / ÔïðïèÝôçóç
montaje / montagem / ÔïðïèÝôçóç electrolux 99
100 electrolux
Placa de características / Chapa de características / ÐéíÆŒßäÆ ôýðïı
EHS68200P
55HDD70AO
949 592 655
230 V
50 Hz
7,5 kW
ELECTROLUX
electrolux 101
www.electrolux.com
p
t
b
Albania
+35 5 4 261 450
Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/
Belgien
+32 2 363 04 44
Bergensesteenweg 719, 1502 Lembeek
Èeská republika
+420 2 61 12 61 12
Budìjovická 3, Praha 4, 140 21
Danmark
+45 70 11 74 00
Sjællandsgade 2, 7000 Fredericia
Deutschland
+49 180 32 26 622
Muggenhofer Str. 135, 90429 Nürnberg
Eesti
+37 2 66 50 030
Mustamäe tee 24, 10621 Tallinn
España
+34 902 11 63 88
Carretera M-300, Km. 29,900
Alcalá de Henares Madrid
France
www.electrolux.fr
Great Britain
+44 8705 929 929
Addington Way, Luton, Bedfordshire
LU4 9QQ
Hellas
+30 23 10 56 19 70
4 Limnou Str., 54627 Thessaloniki
Hrvatska
+385 1 63 23 338
Slavonska avenija 3, 10000 Zagreb
Ireland
+353 1 40 90 753
Long Mile Road Dublin 12
Italia
+39 (0) 434 558500
C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija
+37 17 84 59 34
Kr. Barona iela 130/2, LV-1012, Riga
Lithuania
+3702780607
Žirmūnų 67, LT-09001 Vilnius
Luxembourg
+352 42 431 301
Rue de Bitbourg, 7, L-1273 Hamm
Magyarország
+36 1 252 1773
H-1142 Budapest XIV,
Erzsébet királyné útja 87
Nederland
+31 17 24 68 300
Vennootsweg 1, 2404 CG Alphen aan den Rijn
Norge
+47 81 5 30 222
Risløkkvn. 2 , 0508 Oslo
Österreich
+43 18 66 400
Herziggasse 9, 1230 Wien
Polska
+48 22 43 47 300
ul. Kolejowa 5/7, Warszawa
Portugal
+35 12 14 40 39 39
Quinta da Fonte - Edificio Gonçalves Zarco Q 35
2774 - 518 Paço de Arcos
Romania
+40 21 451 20 30
Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/
Svizzera
+41 62 88 99 111
Industriestrasse 10, CH-5506 Mägenwil
Slovenija
+38 61 24 25 731
Electrolux Ljubljana d.o.o.
Gerbièeva 98, 1000 Ljubljana
Slovensko
+421 2 43 33 43 22
Electrolux Slovakia s.r.o., Electrolux Domáce
spotrebièe SK, Seberíniho 1, 821 03 Bratislava
Suomi
www.electrolux.fi
102 electrolux
p
t
b
Sverige
+46 (0)771 76 76 76
Electrolux Service, S:t Göransgatan 143,
S-105 45 Stockholm
Türkiye
+90 21 22 93 10 25
Tarlabaþý caddesi no : 35 Taksim
Istanbul
Ðîññèÿ
+7 495 937 7837
129090 Ìîñêâà, Îëèìïèéñêèé ïðîñïåêò, 16,
ÁÖ „Îëèìïèê“
Óêðà¿íà
+380 44 586 20 60
04074 Êè¿â, âóë.Àâòîçàâîäñüêà,
2a, ÁÖ „Àëêîí“
www.electrolux.com
www.electrolux.es
www.electrolux.pt
867 201 394-M-040208-01
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
