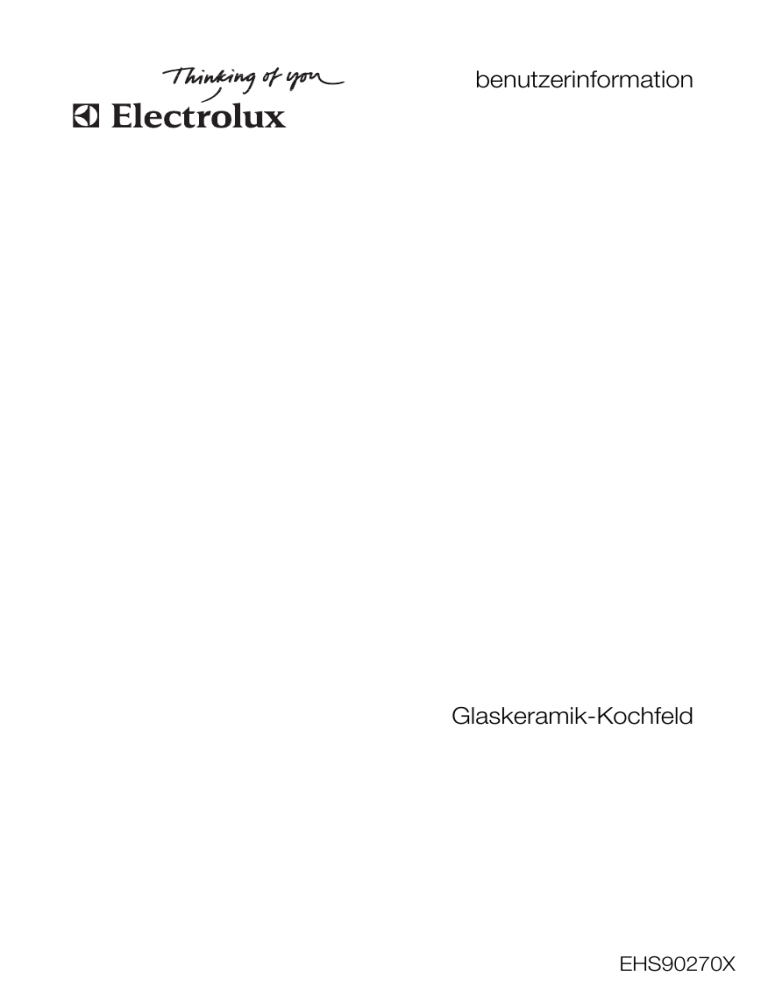

benutzerinformation
Glaskeramik-Kochfeld
EHS90270X
2 electrolux
Electrolux. Thinking of you.
Mehr zu unserem Denken finden Sie unter at
www.electrolux.com
Inhalt
Sicherheitshinweise
Gerätebeschreibung
Bedienung des Geräts
Tipps zum Kochen und Braten
Wartung und Reinigung
2
3
5
9
11
Was tun, wenn...
Entsorgung
Montageanweisung
Kundendienst
11
12
12
14
Änderungen vorbehalten
Sicherheitshinweise
Warnung! Bitte halten Sie sich an die
vorliegenden Anweisungen. Andernfalls
entfällt bei auftretenden Schäden der
Garantieanspruch.
Bestimmungsgemäße Verwendung
• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder
geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage
sind, das Gerät sicher zu benutzen, sollten
dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
• Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten von Speisen
verwendet werden.
• Das Gerät darf nicht als Arbeits- oder Abstellfläche verwendet werden
• Umbauten oder Veränderungen am Gerät
sind nicht zulässig.
• Brennbare Flüssigkeiten, leicht entzündliche Materialien oder schmelzbare Gegenstände (z.B. Folien, Kunststoff, Aluminium)
nicht auf dem Gerät oder in dessen Nähe
abstellen oder lagern
Sicherheit für Kinder
• Kleinkinder grundsätzlich vom Gerät fernhalten.
• Größere Kinder nur unter Anleitung und
Aufsicht am Gerät arbeiten lassen.
• Um ein unbeabsichtigtes Einschalten
durch Kleinkinder und Haustiere zu verhindern, empfehlen wir, die Kindersicherung
zu aktivieren.
Allgemeine Sicherheit
• Montage und Anschluss des Gerätes dürfen nur durch ausgebildete und autorisierte Fachkräfte vorgenommen werden.
• Einbaugeräte dürfen nur nach dem Einbau
in normgerechte, passende Einbauschränke und Arbeitsplatten betrieben
werden.
• Bei Störungen am Gerät oder bei Schäden
an der Glaskeramik (Sprünge, Brüche
bzw. Risse) muss das Gerät ausgeschaltet
und von der Netzversorgung getrennt werden, um einen möglichen elektrischen
Schlag zu vermeiden.
• Reparaturen am Gerät dürfen nur von ausgebildeten und autorisierten Fachkräften
durchgeführt werden.
Sicherheit während der Benutzung
• Überhitzte Fette und Öle entzünden sich
sehr schnell. Warnung! Brandgefahr!
• Am Gerät besteht beim unachtsamen Arbeiten Verbrennungsgefahr.
• Aufkleber und Folien von der Glaskeramik
entfernen.
• Kabel von Elektrogeräten dürfen nicht an
die heiße Geräteoberfläche bzw. heißes
Kochgeschirr gelangen.
• Schalten Sie nach jedem Gebrauch die
Kochzonen aus.
• Verbrennungsgefahr! Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Deckel auf die Oberfläche des
Kochfelds, da diese heiß werden können.
Sicherheit beim Reinigen
• Zum Reinigen muss das Gerät ausgeschaltet und abgekühlt sein.
electrolux 3
• Die Reinigung des Gerätes mit einem
Dampfstrahl- oder Hochdruckreiniger ist
aus Sicherheitsgründen nicht zugelassen.
Vermeidung von Schäden am Gerät
• Die Glaskeramik kann durch herabfallende
Gegenstände beschädigt werden.
• Stöße mit dem Kochgeschirr können den
Rand der Glaskeramik beschädigen.
• Kochgeschirr aus Gusseisen, Aluguss
oder mit beschädigten Böden können
beim Verschieben die Glaskeramik verkratzen.
• Schmelzbare Gegenstände und Überkochendes können auf der Glaskeramik einbrennen und sollten sofort entfernt werden.
• Das Leerkochen von Töpfen und Pfannen
vermeiden. Es kann Beschädigungen am
Kochgeschirr oder der Glaskeramik verursachen.
• Die Kochzonen nicht mit leerem oder ohne
Kochgeschirr benutzen.
Gerätebeschreibung
Ausstattung Kochfeld
1
2
1
2
3
4
5
3
170x265
70
2
0/
21
5/
14
Dreikreis-Kochzone 1050/1950/2700 W
Einkreis-Kochzone 1200 W
Bräter-Kochzone 1400/2200 W
Zweikreis-Kochzone 700/1700 W
Bedienfeld
5
14
5
0
18
0/
12
4
Ausstattung Bedienfeld
1
2
3
4
5
6
7
8
9
A
A
14
1
2
3
4
5
6
7
13
A
12
Kindersicherung mit Kontrolllampe
STOP+GO mit Kontrolllampe
Anzeige - automatische Abschaltung
Kochzonen-Anzeigen/Timer-Funktion
Timer-Anzeige
Timer
Restwärmeanzeige
A
11
8
9
10
11
12
13
14
10
Kochstufenanzeige
Bräter-Kochzone mit Kontrolllampen
Dreikreis-Kochzone mit Kontrolllampen
Kochstufenauswahl
Ankoch-Automatik
Dreikreis-Kochzone mit Kontrolllampen
Ein/Aus mit Kontrolllampe
4 electrolux
Touch Control-Sensorfelder
Das Gerät wird mit Touch Control-Sensorfeldern bedient. Die Funktionen werden
durch Berühren der Sensorfelder gesteuert
und durch Anzeigen und akustische Signale
bestätigt.
Berühren Sie die Sensorfelder von oben, ohne weitere Sensorfelder zu verdecken.
Wird das Sensorfeld länger als 6 Sekunden berührt, ertönt ein akustisches Signal und das Gerät wird automatisch abgeschaltet
Sensorfeld
1-9/ A
A
Funktion
Ein / Aus
Gerät ein- und ausschalten
Verriegelung
Bedienfeld ver-/entriegeln
STOP+GO
Warmhaltestufe ein-/ausschalten
Kochzone Aus
Kochzone ausschalten
Kochstufen
Kochstufen einstellen
Ankoch-Automatik
Ankoch-Automatik ein-/ausschalten
Timer
Timer Auswahl
Einstellungen erhöhen
Timer-Zeit erhöhen
Einstellungen verringern
Timer-Zeit reduzieren
Zuschaltung Zweikreis
Außeren Heizkreis ein- und ausschalten
Dreikreis-Schalter
Außeren Heizkreis ein- und ausschalten
Bräterzonen-Schalter
Außeren Heizkreis ein- und ausschalten
Anzeigen
Anzeige
Beschreibung
Restwärme
Kochzone ist noch warm
Mittlerer Kreis der Dreikreis-Zuschaltung / Außenring der ZweikreisZuschaltung
Der mittlere Kreis der Dreikreis-Zuschaltung ist eingeschaltet / Der äußere Ring der Zweikreis-Zuschaltung
ist eingeschaltet
Äußerer Kreis der Dreikreis-Zuschaltung
Der äußere Ring der Dreikreis-Zuschaltung ist eingeschaltet
Äußerer Kreis der Bräter- Der äußere Kreis der Bräter-Zuschaltung ist eingezuschaltung
schaltet
+ Zahl
Fehler
Fehlfunktion ist aufgetreten
automatische Abschaltung
Abschaltung ist aktiv.
Restwärmeanzeige
Warnung! Verbrennungsgefahr durch
Restwärme. Nach dem Ausschalten
benötigen die Kochzonen einige Zeit
zum Abkühlen. Restwärmeanzeige
beachten.
Die Induktions-Kochzonen erzeugen die erforderliche Hitze zum Kochen direkt im Bo-
den des Kochgeschirrs. Die Glaskeramik
wird durch die Restwärme des Kochgeschirrs nur sehr wenig erhitzt.
Das Kühlgebläse schaltet sich abhängig von
der Temperatur der Elektronik automatisch
ein und aus.
electrolux 5
Bedienung des Geräts
Benutzen Sie für die Induktions-Kochzonen nur geeignetes Kochgeschirr
Gerät ein- und ausschalten
Bedienfeld
Anzeige
Einschalten
1 Sekunde
berühren
leuchtet. Die Betriebsbereitschaftsanzeigen der
einzelnen Kochzonen leuchten ebenfalls.
Ausschalten
1 Sekunde
berühren
erlischt. Die Betriebsbereitschaftsanzeigen der
einzelnen Kochzonen erlöschen auch.
Nach dem Einschalten muss innerhalb
von ca. 10 Sekunden eine Funktion eingestellt werden, sonst schaltet sich das
Gerät automatisch aus.
Kochstufe wählen
Die Bedienleiste an der Position der gewünschten Kochstufe berühren. Die Kochstufe wird im Display angezeigt. Eventuell
nach links oder rechts korrigieren. Nicht loslassen, bevor die gewünschte Kochstufe erreicht ist.
Äußere Heizkreise ein- und ausschalten
Durch Ein- oder Ausschalten der äußeren
Heizkreise können die Heizflächen der Größe
des Kochgeschirrs anpasst werden.
Dreikreis-Kochzone
Vor dem Einschalten eines äußeren
Rings muss jeweils der innere Ring eingeschaltet sein.
Sensorfeld
Kontrolllampe
Mittleren Heizkreis einschalten
1-2 Sekunden
berühren
leuchtet
Außenring einschalten
1-2 Sekunden
berühren
und
Außenring ausschalten
1-2 Sekunden
berühren
Lampe erlischt
Mittleren Ring ausschalten
1-2 Sekunden
berühren
erlischt
Zweikreis-Kochzone
Sensorfeld
Kontrolllampe
Außenring einschalten
1-2 Sekunden
berühren
leuchtet
Außenring ausschalten
1-2 Sekunden
berühren
erlischt
Bräterzone
Sensorfeld
Außenring einschalten
1-2 Sekunden
Außenring ausschalten
1-2 Sekunden
Bedienfeld ver-/entriegeln
Bei allen Kochvorgängen ist das Sensorfeld
- mit Ausnahme des Ein/Aus-Bereichs - ge-
leuchten
Kontrolllampe
berühren
leuchtet
berühren
erlischt
sperrt, um eine Änderung der Einstellungen
zu vermeiden, zum Beispiel beim Trocknen
des Kochfelds.
6 electrolux
Bedienfeld
Anzeige
Einschalten
berühren
Kontrolllampe leuchtet auf
Ausschalten
berühren
Kontrolllampe erlischt
Beim Ausschalten des Gerätes wird die Verriegelung automatisch ausgeschaltet.
Funktion ein- und ausschalten STOP
+GO
Die Funktion STOP+GO schaltet alle eingeschalteten Kochzonen gleichzeitig auf die
Warmhaltestufe zurück und dann wieder auf
die zuvor eingestellte Kochstufe.
Bedienfeld
Einschalten
berühren
Ausschalten
berühren
Anzeige
Zuvor eingestellte Kochstufe (nicht die Ankoch-Automatik)
STOP+GO unterbricht die Timer-Funktion nicht.
Ankoch-Automatik verwenden
Alle Kochzonen sind mit einer Ankoch-Automatik ausgestattet. Beim Einstellen einer
Kochstufe mit der Ankoch-Automatik schalSchritt
STOP+GO sperrt die gesamte Bedienblende außer dem Sensorfeld
.
tet die Kochzone für eine bestimmte Zeit auf
die volle Leistung und schaltet dann automatisch auf die eingestellte Kochstufe zurück.
Bedienfeld
1.
Einstellung für Ankoch-Automatik A
wählen
2.
Gewünschte Kochstufe (1 bis 8) einstellen
Anzeige
A blinkt
Die gewünschte Kochstufe wird angezeigt. A
leuchtet.
Solange die Anzeige A leuchtet, arbeitet das Gerät
mit voller Leistung.
Nach Ablauf des Ankochstoßes erlischt die A Anzeige.
Die Dauer des automatischen Ankochstoßes
ist abhängig von der gewählten Kochstufe.
Kochstufe
Dauer des Ankochstoßes [min:sek]
1
1:00
2
1:40
3
4:50
4
6:30
5
10:10
6
2:30
7
3:30
8
4:30
9
---
electrolux 7
Kindersicherung verwenden
Die Kindersicherung verhindert eine unerwünschte Benutzung des Geräts.
Kindersicherung einschalten
Schritt
Bedienfeld
Kontrolllampe
1.
Gerät einschalten (keine Kochstufe einstellen)
2.
4 Sekunden berühren
leuchtet. Die Betriebsbereitschaftsanzeigen der einzelnen Kochzonen
leuchten.
leuchtet auf
Die Kindersicherung ist eingeschaltet.
Kindersicherung überwinden
Die Kindersicherung kann auf diese Weise für
einen einzelnen Kochvorgang ausgeschaltet
werden; sie bleibt danach aktiviert.
Schritt
Bedienfeld
1.
Gerät einschalten
2.
4 Sekunden berühren
Kontrolllampe
über
leuchtet
erlischt
Bis zum nächsten Ausschalten des Gerätes kann es normal benutzt werden.
Nach dem Umgehen der Kindersicherung muss eine Kochstufe oder eine Funktion innerhalb von etwa 10 Sekunden eingestellt werden, sonst schaltet sich das Gerät automatisch aus.
Kindersicherung ausschalten
Schritt
1.
Bedienfeld
Kontrolllampe
Schalten Sie das Gerät ein. (Wählen Sie keine
Kochstufe aus.)
2.
4 Sekunden berühren
3.
Gerät ausschalten.
leuchtet
erlischt
Die Kindersicherung ist ausgeschaltet.
Benutzung des Timers
Funktion
Voraussetzung
Herausnehmen nach Ablauf der Zeit
Automatische Abschaltung
es ist eine Kochstufe eingestellt
akustisches Signal
00 blinkt
Kochzone schaltet aus
Kurzzeitwecker
Kochzonen werden nicht benutzt
akustisches Signal
00 blinkt
Wird zusätzlich zu einem eingestellten
Kurzzeitwecker an dieser Kochzone eine
Kochstufe eingestellt, wird die Kochzone nach Ablauf der eingestellten Zeit
ausgeschaltet.
Wird eine Kochzone ausgeschaltet, wird
auch die Timer-Funktion ausgeschaltet.
8 electrolux
Kochzone auswählen
Schritt
Bedienfeld
Anzeige
1
einmal berühren
Kontrolllampe der ersten Kochzone blinkt
2
einmal berühren
Kontrolllampe der zweiten Kochzone blinkt
3
einmal berühren
Kontrolllampe der dritten Kochzone blinkt
4
einmal berühren
Kontrolllampe der vierten Kochzone blinkt
Sind weitere Timer-Funktionen eingestellt, wird nach einigen Sekunden die kürzeste
verbleibende Zeit der Timer-Funktionen angezeigt und die entsprechende Kontrolllampe
blinkt.
Zeit einstellen
Schritt
Bedienfeld
Anzeige
1
Kochzone auswählen
Die Kontrolllampe für die ausgewählte Kochzone blinkt.
2
oder
00 bis 99 Minuten
berühren
Nach einigen Sekunden blinkt die Kontrolllampe langsamer.
Die Zeit ist eingestellt.
Die Zeit läuft rückwärts ab.
Timer-Funktion ausschalten.
Schritt
1
2
Bedienfeld
Kochzone
auswählen
Anzeige
Kontrolllampe der ausgewählten Kochzone
blinkt schneller
Verbleibende Zeit wird angezeigt
Die verbleibende Zeit wird rückwärts gezählt
bis 00 .
berühren
Die Kontrolllampe erlischt.
Die Timer-Funktion für die ausgewählte Kochzone wird ausgeschaltet.
Zeit verändern
Schritt
1
2
Bedienfeld
Kochzone
oder
auswählen
berühren
Anzeige
Kontrolllampe der ausgewählten Kochzone
blinkt schneller
Verbleibende Zeit wird angezeigt
01 bis 99 Minuten
Nach einigen Sekunden blinkt die Kontrolllampe langsamer.
Die Zeit ist eingestellt.
Die Zeit läuft rückwärts ab.
Zeigt die Restzeit für eine Kochzone an
Schritt
1
Bedienfeld
Kochzone
auswählen
Anzeige
Kontrolllampe der ausgewählten Kochzone
blinkt schneller
Verbleibende Zeit wird angezeigt
Nach einigen Sekunden blinkt die Kontrolllampe langsamer.
electrolux 9
Akustisches Signal ausschalten
Schritt
1
Bedienfeld
berühren
Akustisches Signal
Akustisches Signal zur Bestätigung.
Akustisches Signal verstummt.
Automatische Abschaltung
Kochfeld
• Wird nach dem Einschalten des Kochfelds
nicht innerhalb von ca. 10 Sekunden eine
Kochstufe eingestellt, schaltet das Kochfeld automatisch ab.
• Werden ein oder mehrere Sensorfelder
durch Gegenstände wie eine Pfanne usw.
abgedeckt, und zwar länger als ca. 10 Sekunden, dann ertönt ein Signal und die
Kochzone schaltet sich automatisch ab.
• Werden alle Kochzonen ausgeschaltet,
schaltet sich das Kochfeld nach ca. 10 Sekunden automatisch aus.
Bedienfeld
• Wird das Gerät ausgeschaltet, wenn ein
oder mehrere Sensorfelder am Bedienfeld
mehr als 10 Sekunden abgedeckt sind,
dann ertönt ein akustisches Signal. Das
akustische Signal schaltet sich selbst wieder aus, wenn die Sensorfelder nicht mehr
abgedeckt sind..
automatisch aus.
wird angezeigt. Vor
der erneuten Verwendung muss die Kochzone auf 0 gestellt werden und abgekühlt
sein.
• Wird nicht geeignetes Geschirr verwendet,
leuchtet
in der Anzeige und nach 2 Minuten schaltet sich die Anzeige der Kochzone aus.
• Wird eine der Kochzonen nach einer bestimmten Zeit nicht ausgeschaltet oder die
Kochstufe nicht verändert, schaltet sich
die entsprechende Kochzone automatisch
aus.
wird angezeigt. Vor der erneuten
Verwendung muss die Kochzone auf
gestellt werden.
Kochstufe
Abschaltung nach
1-2
6 Stunden
3-4
5 Stunden
5
4 Stunden
6-9
1,5 Stunden
Induktions-Kochzonen
• Bei Überhitzung (z.B. durch einen leergekochten Topf) schaltet sich die Kochzone
Tipps zum Kochen und Braten
Acrylamidhinweis
Nach neuesten wissenschaftlichen Erkenntnissen kann eine intensive Bräunung der Lebensmittel, speziell bei stärkehaltigen Produkten, eine gesundheitliche Gefährdung durch Acrylamid verursachen. Daher empfehlen wir, möglichst bei niedrigen Temperaturen zu garen und die Speisen nicht zu stark zu
bräunen.
Kochgeschirr
• Gutes Kochgeschirr erkennen Sie am
Topfboden. Der Boden des Kochgeschirrs
sollte so dick und plan wie möglich sein.
• Geschirr aus Stahlemail oder mit Aluminium- oder Kupferböden kann Verfärbun-
gen auf der Glaskeramikfläche hinterlassen, die nur schwer oder gar nicht mehr zu
entfernen sind.
Energiesparen
10 electrolux
Kochgeschirr, wenn möglich, immer mit
einem Deckel verschließen.
Kochzonen vor Ende der Garzeit ausschalten, um die Restwärme zu nutzen.
Topfboden und Kochzone sollten gleich
groß sein.
Kochgeschirr grundsätzlich vor dem
Einschalten der Kochplatte aufsetzen.
Anwendungsbeispiele zum Kochen
Die Angaben in der nachfolgenden Tabelle
sind Richtgrößen.
Kochstufe
Garvorgang
0
geeignet für
Dauer
Hinweise/Tipps
Position Aus
1
Warmhalten
Warmhalten von gegarten Speisen
nach Bedarf
Mit Deckel garen
1-2
Schmelzen
Sauce Hollandaise,
Schmelzen von Butter,
Schokolade, Gelatine
5-25 Min.
Zwischendurch umrühren
1-2
Stocken
Schaumomelett, Eierstich
10-40 Min.
Mit Deckel garen
2-3
Quellen
Quellen von Reis und
Milchgerichten
Erhitzen von Fertiggerichten
25-50 Min.
Mindestens doppelte
Menge Flüssigkeit zum
Reis geben, Milchgerichte zwischendurch
umrühren
3-4
Dämpfen
Dünsten
Dünsten von Gemüse,
Fisch
Schmoren von Fleisch
20-45 Min.
Bei Gemüse wenig
Flüssigkeit zugeben
(einige Esslöffel)
4-5
Kochen
Dämpfen von Kartoffeln
20-60 Min.
Verwenden Sie nur wenig Flüssigkeit, z.B.
max. ¼ l Wasser für
750 g Kartoffeln
7-9
Kochen
Kochen größerer Speisemengen, Eintopfgerichte und Suppen
60-150 Min.
Bis zu 3 l Flüssigkeit
plus Zutaten
6-7
Mildes Braten
Schnitzel, Cordon bleu,
Kotelett, Frikadellen,
Bratwürste, Leber,
Mehlschwitze, Eier, Eierkuchen, Krapfen frittieren
Langsam und
gleichmäßig garen
Zwischendurch wenden
7-8
Starkes Braten
Kartoffelpuffer, Lendenstücke, Steaks, Flädle
(als Suppeneinlage)
5-15 Min. pro
Pfanne
Zwischendurch wenden
9
Ankochen Anbraten Frittieren
Ankochen großer Mengen Wasser, Spätzle kochen, Anbraten von
Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes frites
electrolux 11
Wartung und Reinigung
Warnung! Scharfe Gegenstände und
scheuernde Reinigungsmittel
beschädigen das Gerät. Gerät reinigen
und die Rückstände mit Wasser und
Spülmittel nach jeder Benutzung des
Geräts entfernen. Auch alle
Spülmittelreste entfernen!
Kratzer oder dunkle Flecken in der Glaskeramik lassen sich nicht mehr entfernen, beeinträchtigen jedoch die Funktion des Geräts nicht.
Gerät nach jedem Gebrauch reinigen
1. Entfernen Sie zuckerhaltige Spritzer,
Kunststoffreste oder Folienreste sofort
mit einem Schaber. Einen Reinigungsschaber schräg zur Glaskeramikfläche ansetzen und die Verschmutzungen mit
gleitender Klinge entfernen. Gerät mit einem feuchten Tuch und ein wenig Spülmittel abwischen. Dann das Gerät mit
einem sauberen Tuch trockenreiben .
2. Kalk- und Wasserränder, Fettspritzer und
metallisch schimmernde Verfärbungen
sollten nach dem Abkühlen des Gerätes
mit einem Glaskeramik- oder Edelstahlreiniger entfernt werden.
Was tun, wenn...
Problem
Mögliche Ursache
Die Kochzonen lassen sich nicht
einschalten oder funktionieren
nicht
Seit dem Einschalten des Gerätes sind mehr als 10 Sekunden
vergangen
Gerät wieder einschalten.
Abhilfe
Die Kindersicherung ist eingeschaltet
Kindersicherung deaktivieren
(siehe Kapitel "Kindersicherung")
Mehrere Sensorfelder wurden
gleichzeitig berührt
Nur ein Sensorfeld berühren
Automatische Abschaltung wur- Eventuell auf dem Bedienfeld liede ausgelöst
gende Gegenstände (Topf, Lappen o.ä.) entfernen. Gerät wieder einschalten
Auf dem Bedienfeld steht Wasser oder das Bedienfeld ist mit
Fettspritzern bedeckt
ist aktiv
Signalton ertönt bei ausgeschaltetem Gerät
Die Restwärme-Anzeige zeigt
nichts an
ausschalten
Das Bedienfeld ist ganz oder
teilweise durch Gegenstände
bedeckt.
Gegenstände entfernen
Auf dem Bedienfeld steht Wasser oder das Bedienfeld ist mit
Fettspritzern bedeckt
Bedienfeld abwischen
Die Kochzone ist nur kurz in Be- Sollte die Kochzone heiß sein,
trieb gewesen und daher noch
den Kundendienst rufen.
nicht heiß
Signalton ertönt und Gerät
Das Ein/Aus Sensorfeld wurde
schaltet sich ein und wieder aus; verdeckt, z.B. durch einen Lapnach 5 Sekunden ertönt ein wei- pen
terer Signalton
leuchtet
Bedienfeld abwischen
Automatische Abschaltung hat
ausgelöst
Keine Gegenstände auf dem
Bedienfeld ablegen
Kochzone ausschalten. Kochzone wieder einschalten
12 electrolux
Problem
und eine Zahl werden angezeigt
Mögliche Ursache
Fehler in der Elektronik
Wenn Sie das Problem mit der oben angegebenen Abhilfemaßnahme nicht beheben können, wenden Sie sich bitte an
Ihren Fachhändler oder den Kundendienst.
Warnung! Reparaturen am Gerät
dürfen nur von Fachkräften durchgeführt
Abhilfe
Gerät einige Minuten vom Netz
trennen (Sicherung der Hausinstallation herausnehmen) Wird
nach dem Einschalten wieder angezeigt, den Kundendienst rufen
werden. Durch unsachgemäße
Reparaturen können erhebliche
Gefahren für den Benutzer entstehen.
Bei Fehlbedienungen kann der Besuch
des Kundendienst-Technikers bzw. des
Fachhändlers auch während der Garantiezeit nicht kostenlos erfolgen.
Entsorgung
Das Symbol
auf dem Produkt oder seiner
Verpackung weist darauf hin, dass dieses
Produkt nicht als normaler Haushaltsabfall zu
behandeln ist, sondern an einem
Sammelpunkt für das Recycling von
elektrischen und elektronischen Geräten
abgegeben werden muss. Durch Ihren
Beitrag zum korrekten Entsorgen dieses
Produkts schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt und
Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere Informationen
über das Recycling dieses Produkts erhalten
Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder
dem Geschäft, in dem Sie das Produkt
gekauft haben.
Verpackungsmaterial
Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.
Die Kunststoffteile sind gekennzeichnet,
z.B. >PE, PS< ect. Entsorgen Sie die
Verpackungsmaterialien entsprechend
ihrerr Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür
vorgesehenen Sammelbehältern.
Montageanweisung
Sicherheitshinweise
Warnung! Unbedingt lesen!
Die im Einsatzland geltenden Gesetze, Verordnungen, Richtlinien und Normen sind einzuhalten (Sicherheitsbestimmungen, sachund ordnungsgemäßes Recycling etc.).
Die Montage darf nur von einer Fachkraft
ausgeführt werden. Die Mindestabstände zu
anderen Geräten sind einzuhalten.
Der Berührungsschutz muss durch den Einbau gewährleistet sein; Schubladen müssen
zum Beispiel mit einem Bodenschutz direkt
unter dem Gerät installiert werden. Die
Schnittflächen an der Arbeitsplatte sind mit
einem geeigneten Dichtungsmaterial gegen
Feuchtigkeit zu schützen.
Die Dichtung schließt das Gerät spaltfrei mit
der Arbeitsplatte ab. Beim Einbau ist die Ge-
räteunterseite vor Dampf und Feuchtigkeit zu
schützen, die z.B. durch einen Geschirrspüler oder Backofen entstehen können.
Vermeiden Sie die Montage des Gerätes direkt neben Türen und unter Fenstern. Aufklappende Türen und aufspringende Fenster
können sonst heißes Kochgeschirr von der
Kochstelle reißen.
Warnung! Schäden durch elektrischen
Strom
• Die Netzanschlussklemme liegt an Spannung.
• Netzanschlussklemme spannungsfrei machen.
• Anschlussschema beachten.
• Sicherheitsregeln der Elektrotechnik beachten.
• Berührungsschutz durch fachgerechten
Einbau sicherstellen.
electrolux 13
• Den Elektroanschluss durch eine Elektrofachkraft ausführen lassen.
• Lockere und unsachgemäße Steckverbindungen können die Klemme überhitzen.
• Klemmverbindungen müssen fachgerecht
von einem Fachmann ausgeführt werden.
• Kabel zugentlasten.
• Bei einem ein- oder zweiphasigen Anschluss muss das entsprechende Netzkabel des Typs H05BB-F Tmax 90°C (oder
höher) verwendet werden.
• Wenn die Netzanschlussleitung dieses
Gerätes beschädigt ist, muss sie durch eine besondere Anschlussleitung ersetzt
werden (Typ H05BB-F Tmax 90°C; oder
höherwertig). Bitte holen Sie Rat bei Ihrem
lokalen Kundendienst ein.
In der elektrischen Installation ist eine Einrichtung vorzusehen, die es ermöglicht das
Gerät mit einer Kontaktöffnungsbreite von
mind. 3 mm allpolig vom Netz zu trennen
Geeignete Isolierungen sind Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden), Erdschlüsse, Kontakte.
Dichtung einkleben
• Die Arbeitsplatte im Ausschnittbereich reinigen.
• Das mitgelieferte, einseitig selbstklebende
Dichtungsband umlaufend auf der Unterseite des Kochfeldes entlang des äußeren
Randes der Glaskeramikscheibe aufkleben. Dabei nicht dehnen. Die Schnittstelle
soll in der Mitte einer Seite liegen. Nach
dem Ablängen (einige mm zugeben) die
beiden Enden stumpf gegeneinander drücken.
Aufbau
1
600
min. 55
880
490
min. 55
R5
2
14 electrolux
min. 38
Typenschild
Modell EHS90270X
Prod. Nr. 949 593 132
Typ 55 HCD 68 AO 230 V, 50 Hz
7,8 kW
Electrolux
Kundendienst
Bei technischen Störungen prüfen Sie bitte
zunächst, ob Sie mit Hilfe der Gebrauchsanweisung (Kapitel "Was tun, wenn...") das
Problem selbst beheben können.
Wenn Sie das Problem nicht beheben konnten, wenden Sie sich bitte an den Kundendienst oder einen unserer Service-Partner.
Um Ihnen schnell helfen zu können, benötigen wir folgende Angaben:
– Dreistellige Kombination
für Glaskeramik
– Modellbezeichnung
– PNC (Produktnummer)
– Seriennummer
(S.-Nummer - siehe Typenschild)
– Art der Störung
– Eventuelle Fehlermeldung, die vom Gerät
angezeigt wird
das Gerät
electrolux 15
www.electrolux.com
Benötigen Sie Zubehör, Verbrauchsmaterial und Ersatzteile? Dann besuchen Sie bitte
unseren Onlineshop unter: www.electrolux.de
892930356-B-122008
Download PDF

advertising
