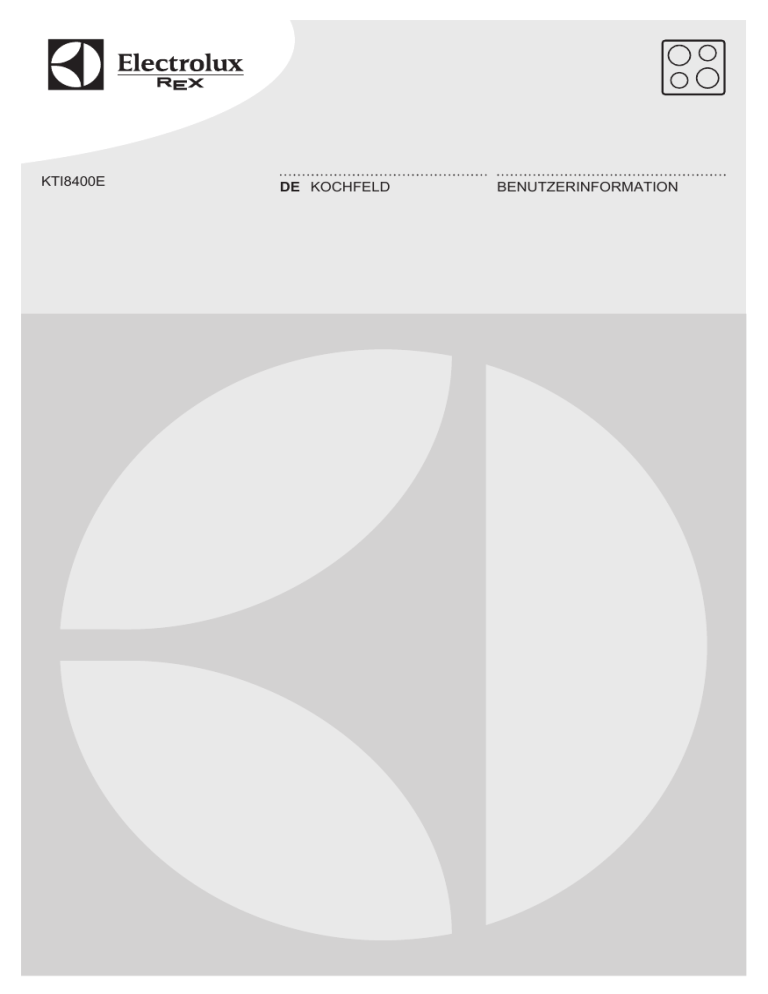

KTI8400E
DE KOCHFELD
BENUTZERINFORMATION
2
www.electrolux.com
INHALTSVERZEICHNIS
1. SICHERHEITSINFORMATIONEN......................................................................... 2
2. SICHERHEITSANWEISUNGEN............................................................................4
3. GERÄTEBESCHREIBUNG................................................................................... 7
4. TÄGLICHER GEBRAUCH.................................................................................... 8
5. TIPPS UND HINWEISE...................................................................................... 12
6. REINIGUNG UND PFLEGE................................................................................ 14
7. FEHLERSUCHE.................................................................................................15
8. MONTAGE.........................................................................................................17
9. TECHNISCHE DATEN....................................................................................... 20
10. ENERGIEEFFIZIENZ.........................................................................................21
WIR DENKEN AN SIE
Vielen Dank, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie
haben ein Produkt gewählt, hinter dem jahrzehntelange professionelle Erfahrung und
Innovation stehen. Bei der Entwicklung dieses großartigen und eleganten Geräts
haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass
Sie stets großartige Ergebnisse erzielen werden.
Willkommen bei Electrolux.
Besuchen Sie uns auf unserer Website, um:
Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen
zu erhalten:
www.electrolux.com
Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu
gewährleisten:
www.registerelectrolux.com
Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben:
www.electrolux.com/shop
REPARATUR- UND KUNDENDIENST
Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.
Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden
Modell, Produktnummer (PNC), Seriennummer.
Diese Informationen finden Sie auf dem Typenschild.
Warnungs-/ Sicherheitshinweise
Allgemeine Informationen und Empfehlungen
Informationen zum Umweltschutz
Änderungen vorbehalten.
1.
SICHERHEITSINFORMATIONEN
Lesen Sie vor der Montage und dem Gebrauch des
Geräts zuerst die Gebrauchsanleitung. Der Hersteller
übernimmt keine Verantwortung für Verletzungen und
DEUTSCH
3
Beschädigungen durch unsachgemäße Montage.
Bewahren Sie die Gebrauchsanleitung griffbereit auf.
1.1 Sicherheit von Kindern und schutzbedürftigen
Personen
•
•
•
•
•
•
•
Das Gerät kann von Kindern ab 8 Jahren und Personen
mit eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten oder mit mangelnder Erfahrung
und/oder mangelndem Wissen nur dann verwendet
werden, wenn sie durch eine für ihre Sicherheit
zuständige Person beaufsichtigt werden oder in die
sichere Verwendung des Geräts eingewiesen wurden
und die mit dem Gerät verbundenen Gefahren
verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen.
Alle Verpackungsmaterialien von Kindern fernhalten.
Halten Sie Kinder und Haustiere während des Betriebs
oder der Abkühlphase vom Gerät fern. Zugängliche
Teile sind heiß.
Falls Ihr Gerät mit einer Kindersicherung ausgestattet
ist, empfehlen wir, diese einzuschalten.
Wartung oder Reinigung des Geräts dürfen nicht von
Kindern ohne Aufsicht erfolgen.
Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn
sie nicht ständig beaufsichtigt werden.
1.2 Allgemeine Sicherheit
•
•
•
•
Das Gerät und die zugänglichen Geräteteile werden
während des Betriebs heiß. Berühren Sie nicht die
Heizelemente.
Schalten Sie das Gerät nicht über eine externe
Zeitschaltuhr oder eine separate Fernsteuerung ein.
Kochen mit Fett oder Öl auf einem unbeaufsichtigten
Kochfeld ist gefährlich und kann zu einem Brand führen.
Versuchen Sie nicht einen Brand mit Wasser zu
löschen, sondern schalten Sie das Gerät aus und
4
www.electrolux.com
•
•
•
•
•
•
bedecken Sie die Flamme mit einem Deckel oder einer
Feuerlöschdecke.
Legen Sie keine Gegenstände auf dem Kochfeld ab.
Legen Sie keine Metallgegenstände wie Messer,
Gabeln, Löffel oder Topfdeckel auf die Oberfläche des
Kochfelds, da diese heiß werden können.
Benutzen Sie zum Reinigen des Geräts keinen
Dampfreiniger.
Schalten Sie die Kochzone nach dem Gebrauch ab und
verlassen Sie sich nicht auf die Topferkennung.
Schalten Sie das Gerät sofort ab, wenn Sie Risse auf
der Glaskeramik-/Glasfläche feststellen.
Stromschlaggefahr!
Wenn das Netzkabel beschädigt ist, muss es vom
Hersteller, seinem autorisierten Kundenservice oder
einer gleichermaßen qualifizierten Person ausgetauscht
werden, um Gefahrenquellen zu vermeiden.
2. SICHERHEITSANWEISUNGEN
2.1 Montage
WARNUNG!
Nur eine qualifizierte
Fachkraft darf den
elektrischen Anschluss des
Geräts vornehmen.
• Entfernen Sie das
Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät
nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte
Montageanleitung.
• Die Mindestabstände zu anderen
Geräten und Küchenmöbeln sind
einzuhalten.
• Seien Sie beim Umsetzen des Geräts
vorsichtig, denn es ist schwer. Tragen
Sie stets Sicherheitshandschuhe.
• Dichten Sie die Ausschnittskanten mit
einem Dichtungsmittel ab, um ein
Aufquellen durch Feuchtigkeit zu
verhindern.
• Schützen Sie die Geräteunterseite vor
Dampf und Feuchtigkeit.
• Installieren Sie das Gerät nicht direkt
neben einer Tür oder unter einem
Fenster. So kann heißes Kochgeschirr
nicht herunterfallen, wenn die Tür oder
das Fenster geöffnet wird.
• Wird das Gerät über Schubladen
eingebaut, achten Sie darauf, dass
zwischen dem Geräteboden und der
oberen Schublade ein ausreichender
Abstand für die Luftzirkulation
vorhanden ist.
• Der Boden des Geräts kann heiß
werden. Achten Sie darauf eine
feuerfeste Trennplatte unter dem Gerät
anzubringen, damit der Boden nicht
zugänglich ist.
• Achten Sie darauf, dass zwischen der
Arbeitsplatte und dem Gerät darunter
ein Abstand von 2 mm zur Belüftung
frei gelassen wird. Schäden, die durch
das Fehlen eines Belüftungsabstands
entstehen, sind von der Garantie
ausgenommen.
DEUTSCH
2.2 Elektrischer Anschluss
WARNUNG!
Brand- und
Stromschlaggefahr.
• Alle elektrischen Anschlüsse sind von
einem geprüften Elektriker
vorzunehmen.
• Das Gerät muss geerdet sein.
• Vor der Durchführung jeglicher Arbeiten
muss das Gerät von der elektrischen
Stromversorgung getrennt werden.
• Stellen Sie sicher, dass die elektrischen
Daten auf dem Typenschild den Daten
Ihrer Stromversorgung entsprechen.
Wenden Sie sich andernfalls an eine
Elektrofachkraft.
• Achten Sie darauf, dass das Gerät
ordnungsgemäß montiert wird. Wenn
freiliegende oder ungeeignete
Netzkabel oder Netzstecker (fall
vorhanden) verwendet werden, kann
der Anschluss überhitzen.
• Stellen Sie sicher, dass Sie das richtige
Kabel für den elektrischen
Netzanschluss verwenden.
• Achten Sie darauf, dass das Netzkabel
nicht lose hängt oder sich verheddert.
• Sorgen Sie dafür, dass ein
Berührungsschutz installiert wird.
• Verwenden Sie die Zugentlastung für
das Kabel.
• Stellen Sie beim elektrischen Anschluss
des Gerätes sicher, dass das
Netzkabel oder ggf. der Netzstecker
nicht mit dem heißen Gerät oder
heißem Kochgeschirr in Berührung
kommt.
• Verwenden Sie keine
Mehrfachsteckdosen oder
Verlängerungskabel.
• Achten Sie darauf, Netzstecker (falls
vorhanden) und Netzkabel nicht zu
beschädigen. Wenden Sie sich zum
Austausch des beschädigten
Netzkabels an unseren autorisierten
Kundendienst oder eine
Elektrofachkraft.
• Alle Teile, die gegen direktes Berühren
schützen sowie die isolierten Teile
müssen so befestigt werden, dass sie
nicht ohne Werkzeug entfernt werden
können.
5
• Stecken Sie den Netzstecker erst nach
Abschluss der Montage in die
Steckdose. Stellen Sie sicher, dass der
Netzstecker nach der Montage noch
zugänglich ist.
• Falls die Steckdose lose ist, schließen
Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn
Sie das Gerät von der
Stromversorgung trennen möchten.
Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete
Trennvorrichtungen: Überlastschalter,
Sicherungen (Schraubsicherungen
müssen aus dem Halter entfernt
werden können),
Fehlerstromschutzschalter und
Schütze.
• Die elektrische Installation muss eine
Trenneinrichtung aufweisen, mit der Sie
das Gerät allpolig von der
Stromversorgung trennen können. Die
Trenneinrichtung muss mit einer
Kontaktöffnungsbreite von mindestens
3 mm ausgeführt sein.
2.3 Gebrauch
WARNUNG!
Verletzungs-, Verbrennungsund Stromschlaggefahr.
• Entfernen Sie vor dem ersten
Gebrauch das gesamte
Verpackungsmaterial, die Aufkleber
und Schutzfolie (falls vorhanden).
• Das Gerät ist für die Verwendung im
Haushalt vorgesehen.
• Nehmen Sie keine technischen
Änderungen am Gerät vor.
• Die Lüftungsöffnungen dürfen nicht
abgedeckt werden.
• Lassen Sie das Gerät bei Betrieb nicht
unbeaufsichtigt.
• Schalten Sie die Kochzonen nach
jedem Gebrauch aus.
• Verlassen Sie sich nicht auf die
Topferkennung.
• Legen Sie kein Besteck und keine
Topfdeckel auf die Kochzonen. Sie
werden heiß.
• Bedienen Sie das Gerät nicht mit
feuchten oder nassen Händen oder
wenn es mit Wasser in Kontakt
gekommen ist.
6
www.electrolux.com
• Benutzen Sie das Gerät nicht als
Arbeits- oder Abstellfläche.
• Hat die Geräteoberfläche einen
Sprung, trennen Sie das Gerät
umgehend von der
Spannungsversorgung. Dies dient zur
Vermeidung eines Stromschlags.
• Benutzer mit einem Herzschrittmacher
müssen einen Mindestabstand von 30
cm zu den Induktionskochzonen
einhalten, wenn das Gerät in Betrieb
ist.
• Wenn Sie Nahrungsmittel in heißes Öl
geben, kann dieses spritzen.
WARNUNG!
Brand- und Explosionsgefahr!
• Erhitzte Öle und Fette können
brennbare Dämpfe freisetzen. Halten
Sie Flammen und erhitzte
Gegenstände beim Kochen mit Fetten
und Ölen von diesen fern.
• Die von sehr heißem Öl freigesetzten
Dämpfe können eine Selbstzündung
verursachen.
• Bereits verwendetes Öl kann
Lebensmittelreste enthalten und schon
bei niedrigeren Temperaturen eher
einen Brand verursachen als frisches
Öl.
• Platzieren Sie keine entflammbaren
Produkte oder Gegenstände, die mit
entflammbaren Produkten benetzt
sind, im Gerät, auf dem Gerät oder in
der Nähe des Geräts.
WARNUNG!
Das Gerät könnte beschädigt
werden.
• Stellen Sie kein heißes Kochgeschirr
auf das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht
leerkochen.
• Lassen Sie keine Gegenstände oder
Kochgeschirr auf das Gerät fallen. Die
Oberfläche könnte beschädigt werden.
• Schalten Sie die Kochzonen niemals
ein, wenn sich kein Kochgeschirr
darauf befindet, oder wenn das
Kochgeschirr leer ist.
• Legen Sie keine Alufolie auf das Gerät.
• Kochgeschirr aus Gusseisen oder
Aluminiumguss oder mit beschädigten
Böden kann die Glas-/
Glaskeramikoberfläche verkratzen.
Heben Sie das Kochgeschirr stets an,
wenn Sie es auf der Kochfläche
umsetzen möchten.
• Dieses Gerät ist nur zum Kochen
bestimmt. Jeder andere Gebrauch ist
als bestimmungsfremd anzusehen,
zum Beispiel das Beheizen eines
Raums.
2.4 Reinigung und Pflege
• Reinigen Sie das Gerät regelmäßig, um
eine Abnutzung des
Oberflächenmaterials zu verhindern.
• Schalten Sie das Gerät vor dem
Reinigen aus und lassen Sie es
abkühlen.
• Trennen Sie das Gerät vor
Wartungsarbeiten von der
Spannungsversorgung.
• Reinigen Sie das Gerät nicht mit einem
Wasser- oder Dampfstrahl.
• Reinigen Sie das Gerät mit einem
weichen, feuchten Tuch. Verwenden
Sie ausschließlich Neutralreiniger
Benutzen Sie keine Scheuermittel,
scheuernde Reinigungsschwämmchen,
Lösungsmittel oder Metallgegenstände.
2.5 Entsorgung
WARNUNG!
Verletzungs- und
Erstickungsgefahr.
• Für Informationen zur
ordnungsgemäßen Entsorgung des
Geräts wenden Sie sich an die
zuständige kommunale Behörde vor
Ort.
• Trennen Sie das Gerät von der
Stromversorgung.
• Schneiden Sie das Netzkabel ab, und
entsorgen Sie es.
DEUTSCH
3. GERÄTEBESCHREIBUNG
3.1 Kochfeldanordnung
1 Induktionskochzone
2 Bedienfeld
1
1
180 mm
145 mm
210 mm
180 mm
1
2
1
3.2 Bedienfeldanordnung
1 2
3
4
10
5
6
9
8
7
Bedienen Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrolllampen und
akustischen Signale informieren Sie über die aktiven Funktionen.
Sensorfeld
Funktion
Anmerkung
1
EIN/AUS
Ein- und Ausschalten des Kochfeldes.
2
Tastensperre / Kindersicherung
Verriegeln/Entriegeln des Bedienfelds.
3
STOP+GO
Ein- und Ausschalten der Funktion.
-
Kochstufenanzeige
Zeigt die Kochstufe an.
-
Kochzonen-Anzeigen des
Timers
Zeigen an, für welche Kochzone die Zeit
eingestellt wurde.
-
Timer-Anzeige
Zeigt die Zeit in Minuten an.
-
Auswählen der Kochzone.
4
5
6
7
7
8
www.electrolux.com
Sensorfeld
/
8
9
10
-
Funktion
Anmerkung
-
Erhöhen oder Verringern der Zeit.
Power-Funktion
Ein- und Ausschalten der Funktion.
Einstellskala
Einstellen der Kochstufe.
3.3 Anzeigen der Kochstufen
Display
Beschreibung
Die Kochzone ist ausgeschaltet.
Die Kochzone ist eingeschaltet.
-
Die Funktion STOP+GO ist in Betrieb.
Die Funktion Ankochautomatik ist in Betrieb.
Power-Funktion ist eingeschaltet.
+ Zahl
Eine Störung ist aufgetreten.
/
OptiHeat Control (Restwärmeanzeige, 3-stufig): Weitergaren/Warmhalten/Restwärme.
/
Die Funktion Tastensperre /Kindersicherung ist in Betrieb.
Das Kochgeschirr ist ungeeignet oder zu klein bzw. es befindet sich
kein Kochgeschirr auf der Kochzone.
Die Funktion Abschaltautomatik ist in Betrieb.
3.4 OptiHeat Control
(Restwärmeanzeige, 3-stufig)
WARNUNG!
/
/
Es besteht
Verbrennungsgefahr durch
Restwärme. Die Anzeige zeigt
die Restwärmestufe an.
Die Induktionskochzonen erzeugen die
erforderliche Hitze zum Kochen direkt im
Boden des Kochgeschirrs. Die
Glaskeramik wird nur durch die Wärme
des Kochgeschirrs erhitzt.
4. TÄGLICHER GEBRAUCH
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
4.1 Ein- und Ausschalten
Berühren Sie
1 Sekunde lang , um das
Kochfeld ein- oder auszuschalten.
DEUTSCH
9
4.2 Abschaltautomatik
Mit dieser Funktion wird das Kochfeld
in folgenden Fällen automatisch
ausgeschaltet:
• Alle Kochzonen sind ausgeschaltet.
• Nach dem Einschalten des Kochfelds
wird keine Kochstufe gewählt.
• Das Bedienfeld ist mehr als 10
Sekunden mit verschütteten
Lebensmitteln oder einem Gegenstand
bedeckt (Topf, Tuch usw.). Ein
akustisches Signal ertönt und das
Kochfeld schaltet ab. Entfernen Sie
den Gegenstand oder reinigen Sie das
Bedienfeld.
• Das Kochfeld wird zu heiß (wenn
beispielsweise ein Topf leerkocht).
Lassen Sie die Kochzone abkühlen,
bevor Sie das Kochfeld wieder
verwenden.
• Sie verwenden ungeeignetes
leuchtet
Kochgeschirr. Das Symbol
und die Kochzone wird automatisch
nach 2 Minuten ausgeschaltet.
• Eine Kochzone wurde nicht
ausgeschaltet bzw. die Kochstufe
wurde nicht geändert. Nach einer Weile
leuchtet
auf und das Kochfeld
schaltet sich aus.
Verhältnis zwischen der Kochstufe
und der Zeit, nach der das Kochfeld
ausgeschaltet wird:
Kochstufe
,1-3
Das Kochfeld
wird ausgeschaltet nach
6 Stunden
4-7
5 Stunden
8-9
4 Stunden
10 - 14
1,5 Stunden
4.4 Ankochautomatik
Wenn Sie diese Funktion einschalten, lässt
sich die erforderliche
Kochstufeneinstellung in kürzerer Zeit
erzielen. Bei Verwendung dieser Funktion
wird eine gewisse Zeit lang die höchste
Kochstufe eingestellt und anschließend
auf die erforderliche Stufe
zurückgeschaltet.
Zum Einschalten der Funktion
muss die Kochzone
abgekühlt sein.
Einschalten der Funktion für eine
Kochzone: Berühren Sie
( leuchtet).
Berühren Sie dann gleich danach die
gewünschte Kochstufe. Nach 3 Sekunden
leuchtet
auf.
Ausschalten der Funktion: Ändern Sie
die Kochstufe.
4.5 Power-Funktion
Diese Funktion stellt den
Induktionskochzonen zusätzliche Leistung
zur Verfügung. Für die
Induktionskochzone kann diese Funktion
nur für einen begrenzten Zeitraum
eingeschaltet werden. Danach schaltet die
Induktionskochzone automatisch auf die
höchste Kochstufe um.
Siehe Kapitel „Technische
Daten“.
Einschalten der Funktion für eine
Kochzone: Berühren Sie
4.3 Kochstufe
Einstellen oder Ändern der Kochstufe:
Berühren Sie die Einstellskala auf der
gewünschten Kochstufe oder fahren Sie
mit dem Finger entlang der Skala bis zur
gewünschten Kochstufe.
.
leuchtet.
Ausschalten der Funktion: Ändern Sie
die Kochstufe.
10
www.electrolux.com
4.6 Timer
Kurzzeitmesser
Mit dieser Funktion stellen Sie ein, wie
lange eine Kochzone für einen einzelnen
Kochvorgang eingeschaltet bleiben soll.
Stellen Sie zuerst die Kochzone und
dann die Funktion ein. Sie können die
Kochstufe einstellen, bevor Sie die
Funktion einstellen oder danach.
Auswählen der Kochzone: Berühren Sie
so oft, bis die Kontrolllampe der
gewünschten Kochzone aufleuchtet.
Einschalten der Funktion: Berühren Sie
des Timers, um die Zeit einzustellen
(00 - 99 Minuten). Wenn die Kontrolllampe
der Kochzone langsam blinkt, wird die Zeit
heruntergezählt.
So wird die Restzeit angezeigt: Wählen
aus. Die
Sie die Kochzone mit
Kontrolllampe der Kochzone blinkt
schneller. Das Display zeigt die Restzeit
an.
Ändern der Zeit: Wählen Sie die
Kochzone mit
oder
aus. Berühren Sie
.
Ausschalten der Funktion: Wählen Sie
die Kochzone mit
und berühren Sie .
Die Restzeit wird auf 00 heruntergezählt.
Die Kontrolllampe der Kochzone erlischt.
Wenn die eingestellte Zeit
abgelaufen ist, ertönt ein
Signalton und 00 blinkt. Die
Kochzone wird
ausgeschaltet.
Ausschalten des Signaltons: Berühren
Sie
.
CountUp Timer (Garzeitmesser)
Benutzen Sie diese Funktion, um
festzustellen wie lange die Kochzone
bereits in Betrieb ist.
Auswählen der Kochzone: Berühren Sie
so oft, bis die Kontrolllampe der
gewünschten Kochzone aufleuchtet.
Einschalten der Funktion: Berühren Sie
des Timers.
leuchtet auf. Wenn die
Kontrolllampe der Kochzone langsamer
blinkt, wird die Zeit hochgezählt. Das
Display schaltet um zwischen
abgelaufenen Zeit (Minuten).
und der
So können Sie feststellen, wie lange
die Kochzone bereits in Betrieb ist:
Wählen Sie die Kochzone mit
aus. Die
Kontrolllampe der Kochzone blinkt
schneller. Im Display wird die
Einschaltdauer der Zone angezeigt.
Ausschalten der Funktion: Wählen Sie
die Kochzone mit
und berühren Sie
oder . Die Kontrolllampe der Kochzone
erlischt.
Kurzzeitwecker
Sie können diese Funktion als KurzzeitWecker benutzen, wenn das Gerät
eingeschaltet ist und die Kochzonen nicht
in Betrieb sind (die Kochstufenanzeige
anzeigt).
Einschalten der Funktion: Berühren Sie
. Berühren Sie
oder
des Timers,
um die Zeit einzustellen. Wenn die
eingestellte Zeit abgelaufen ist, ertönt ein
Signalton und 00 blinkt.
Ausschalten des Signaltons: Berühren
Sie
.
Die Funktion hat keine
Auswirkung auf den
Kochzonenbetrieb.
4.7 STOP+GO
Mit dieser Funktion werden alle
eingeschalteten Kochzonen auf die
niedrigste Kochstufe geschaltet.
Ist die Funktion eingeschaltet, lässt sich
die Kochstufe nicht ändern.
Die Funktion unterbricht nicht die
Uhrfunktionen.
Einschalten der Funktion: Berühren Sie
.
leuchtet.
Ausschalten der Funktion: Berühren Sie
. Die vorherige Kochstufe wird
angezeigt.
11
DEUTSCH
4.8 Tastensperre
ein- und ausgeschaltet. Berühren Sie 3
Sie können das Bedienfeld sperren, wenn
Kochzonen eingeschaltet sind. So wird
verhindert, dass die Kochstufe
versehentlich geändert wird.
angezeigt. Berühren Sie
zum Auswählen von:
Stellen Sie zuerst die Kochstufe ein.
Einschalten der Funktion:Berühren Sie
.
leuchtet 4 Sekunden.Der Timer
bleibt eingeschaltet.
Ausschalten der Funktion: Berühren Sie
. Die vorherige Kochstufe wird
angezeigt.
Diese Funktion wird auch
ausgeschaltet, sobald das
Kochfeld ausgeschaltet wird.
Sekunden lang
•
. Es wird
oder
des Timers
- Der Signalton ist ausgeschaltet
•
- Der Signalton ist eingeschaltet
Warten Sie, bis das Kochfeld automatisch
ausgeschaltet wird, um Ihre Auswahl zu
bestätigen.
eingestellt,
Haben Sie die Funktion auf
ertönt der Signalton nur in folgenden
Fällen:
•
•
•
•
Bei der Berührung von
Kurzzeitwecker erlischt
Kurzzeitmesser erlischt
Wenn das Bedienfeld bedeckt ist.
4.9 Kindersicherung
4.11 Leistungsbegrenzung
Diese Funktion verhindert ein
versehentliches Einschalten des
Kochfelds.
Werkseitig ist das Kochfeld auf die
höchstmögliche Leistungsstufe eingestellt.
Erhöhen oder Verringern der
Leistungsstufe:
Zum Einschalten der Funktion:
Schalten Sie das Kochfeld mit
ein.
Stellen Sie keine Kochstufe ein. Berühren
Sie
vier Sekunden.
leuchtet.
Schalten Sie das Kochfeld mit
aus.
Zum Ausschalten der Funktion:
ein.
Schalten Sie das Kochfeld mit
Stellen Sie keine Kochstufe ein. Berühren
Sie
vier Sekunden.
leuchtet.
Schalten Sie das Kochfeld mit
aus.
Vorübergehendes Ausschalten der
Funktion für einen einzelnen
Kochvorgang: Schalten Sie das Kochfeld
mit
ein. Die Kontrolllampe
leuchtet.
Berühren Sie 4 Sekunden lang . Stellen
Sie die Kochstufe innerhalb von 10
Sekunden ein. Das Kochfeld kann jetzt
benutzt werden. Wenn Sie das Kochfeld
ausschalten, wird diese Funktion
mit
wieder eingeschaltet.
4.10 OffSound Control (Ein- und
Ausschalten des Signaltons)
Schalten Sie das Kochfeld aus. Berühren
Sie 3 Sekunden lang
. Das Display wird
1. Schalten Sie das Kochfeld aus.
2. Berühren Sie 3 Sekunden lang
Das Display wird ein- und
ausgeschaltet.
.
3. Berühren Sie 3 Sekunden lang
. Es
wird
oder
4. Berühren Sie
angezeigt.
. Es wird P0 anzeigt.
5. Berühren Sie / des Timers, um
die Leistungsstufe einzustellen.
Leistungsstufen
Siehe Kapitel „Technische Daten“.
•
•
•
•
•
•
•
•
•
•
P0 – 7200 W
P1 – 1500 W
P2 – 2000 W
P3 – 2500 W
P4 – 3000 W
P5 – 3500 W
P6 – 4000 W
P7 – 4500 W
P8 – 5000 W
P9 – 6000 W
ACHTUNG!
Achten Sie darauf, dass die
gewählte Leistungsstufe für
die Sicherungen in der
Hausinstallation geeignet ist.
12
www.electrolux.com
4.12 Funktion PowerManagement
• Die Kochzonen werden je nach Lage
auf dem Kochfeld und der Anzahl der
Phasen gruppiert. Siehe Abbildung.
• Jede Phase darf bis maximal 3700 W
belastet werden.
• Mit dieser Funktion wird die Leistung
zwischen den einzelnen, an dieselbe
Phase angeschlossenen Kochzonen
aufgeteilt.
• Diese Funktion wird eingeschaltet,
sobald die Gesamtleistung aller an
dieselbe Phase angeschlossenen
Kochzonen 3700 W übersteigt.
• Mit dieser Funktion wird die Leistung
der anderen, an dieselbe Phase
angeschlossenen Kochzonen
verringert.
• Die Anzeige der reduzierten Kochzonen
wechselt zwischen zwei Kochstufen.
Funktion Power-Management mit
Funktion Leistungsbegrenzung
Wenn Sie die Funktion
Leistungsbegrenzung auf 4,5 kW oder
niedriger einstellen, wird die Leistung des
Kochfelds auf alle Kochzonen verteilt.
Wenn Sie die Funktion
Leistungsbegrenzung auf mehr als 4,5
kW einstellen, wird die Leistung des
Kochfelds zwischen zwei Kochzonen
eines Paars verteilt.
5. TIPPS UND HINWEISE
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
5.1 Kochgeschirr
Das Kochgeschirr wird bei
Induktionskochzonen durch
ein starkes Magnetfeld sehr
schnell erhitzt.
Benutzen Sie für die
Induktionskochzonen
geeignetes Kochgeschirr.
DEUTSCH
Kochgeschirrmaterial
• Geeignet: Gusseisen, Stahl,
emaillierter Stahl, Edelstahl, ein
mehrlagiger Topfboden (wenn vom
Hersteller als geeignet markiert).
• Nicht geeignet: Aluminium, Kupfer,
Messing, Glas, Keramik, Porzellan.
Kochgeschirr eignet sich für
Induktions-Kochfelder, wenn:
• Eine geringe Wassermenge sehr
schnell auf einer Kochzone, die auf die
höchste Stufe geschaltet ist, kocht.
• Ein Magnet am Geschirrboden
angezogen wird.
Der Boden des
Kochgeschirrs sollte so dick
und flach wie möglich sein.
Abmessungen des Kochgeschirrs
Induktionskochzonen passen sich der
Größe des Geschirrbodens bis zu einer
bestimmten Grenze automatisch an.
Die Kochzoneneffizienz hängt vom
Durchmesser des Kochgeschirrs ab. An
Kochgeschirr mit einem kleineren
Durchmesser als der Mindestdurchmesser
gelangt nur ein Teil der von der Kochzone
erzeugten Hitze.
Siehe Kapitel „Technische
Daten“.
• Pfeifen: Sie haben die Kochzone auf
eine hohe Stufe geschaltet und das
Kochgeschirr besteht aus
unterschiedlichen Materialien
(Sandwichkonstruktion).
• Summen: Sie haben die Kochzone auf
eine hohe Stufe geschaltet.
• Klicken: Bei elektronischen
Schaltvorgängen.
• Zischen, Surren: Der Ventilator läuft.
Die Geräusche sind normal und
weisen nicht auf eine Störung des
Kochfelds hin.
5.3 Öko Timer (Öko-Timer)
Um Energie zu sparen, schaltet sich die
Kochzonenheizung vor dem Signal des
Kurzzeitmessers ab. Die Abschaltzeit
hängt von der eingestellten Kochstufe und
der Gardauer ab.
5.4 Anwendungsbeispiele zum
Kochen
Das Verhältnis zwischen der Kochstufe
und dem Energieverbrauch der Kochzone
ist nicht linear. Bei einer höheren
Kochstufe steigt der Energieverbrauch der
Kochzone nicht proportional an. Das
bedeutet, dass die Kochzone, die auf eine
mittlere Kochstufe eingestellt ist, weniger
als die Hälfte ihrer maximalen Leistung
verbraucht.
5.2 Betriebsgeräusche
Bei den Angaben in der
folgenden Tabelle handelt es
sich um Richtwerte.
Es gibt verschiedene
Betriebsgeräusche:
• Knacken: Das Kochgeschirr besteht
aus unterschiedlichen Materialien
(Sandwichkonstruktion).
Kochstufe
Verwendung:
Dauer
(Min.)
Hinweise
Warmhalten von gegarten
Speisen.
Nach
Bedarf
Legen Sie einen Deckel auf
das Kochgeschirr.
1-3
Sauce Hollandaise, Schmelzen von: Butter, Schokolade,
Gelatine.
5 - 25
Gelegentlich umrühren.
1-3
Stocken: Lockere Omeletts,
gebackene Eier.
10 - 40
Mit Deckel garen.
-1
13
14
www.electrolux.com
Kochstufe
Verwendung:
Dauer
(Min.)
Hinweise
3-5
Köcheln von Reis und Milch- 25 - 50
gerichten, Erhitzen von Fertiggerichten.
Mindestens doppelte Menge
Flüssigkeit zum Reis geben,
Milchgerichte zwischendurch
umrühren.
5-7
Dünsten von Gemüse, Fisch,
Fleisch.
20 - 45
Einige Esslöffel Flüssigkeit
hinzugeben.
7-9
Dampfgaren von Kartoffeln.
20 - 60
Max. ¼ l Wasser für 750 g
Kartoffeln verwenden.
7-9
Kochen größerer Speisemen- 60 gen, Eintopfgerichte und Sup- 150
pen.
Bis zu 3 l Flüssigkeit plus Zutaten.
9 - 12
Bei geringer Hitze anbraten:
Schnitzel, Cordon bleu, Kotelett, Frikadellen, Bratwürste,
Leber, Mehlschwitze, Eier,
Pfannkuchen, Donuts.
Nach
Bedarf
Nach der Hälfte der Zeit wenden.
12 - 13
Braten bei starker Hitze: Rösti, Lendenstücke, Steaks.
5 - 15
Nach der Hälfte der Zeit wenden.
14
Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes frites.
Aufkochen großer Mengen Wasser. Die Power-Funktion ist eingeschaltet.
6. REINIGUNG UND PFLEGE
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
6.1 Allgemeine Informationen
• Reinigen Sie das Kochfeld nach jedem
Gebrauch.
• Achten Sie immer darauf, dass der
Boden des Kochgeschirrs sauber ist.
• Kratzer oder dunkle Flecken auf der
Oberfläche beeinträchtigen die
Funktionsfähigkeit des Kochfelds nicht.
• Verwenden Sie einen Spezialreiniger
zur Reinigung der Kochfeldoberfläche.
• Verwenden Sie einen speziellen
Reinigungsschaber für Glas.
6.2 Reinigen des Kochfelds
• Folgendes muss sofort entfernt
werden: geschmolzener Kunststoff,
Plastikfolie, zuckerhaltige Lebensmittel.
Andernfalls können die
Verschmutzungen das Kochfeld
beschädigen. Den speziellen
Reinigungsschaber schräg zur
Glasfläche ansetzen und über die
Oberfläche bewegen.
• Folgendes kann nach
ausreichender Abkühlung des
Kochfelds entfernt werden: Kalkund Wasserränder, Fettspritzer und
metallisch schimmernde Verfärbungen.
Reinigen Sie das Kochfeld mit einem
feuchten Tuch und etwas Spülmittel.
Wischen Sie das Kochfeld nach der
Reinigung mit einem weichen Tuch
trocken.
DEUTSCH
15
7. FEHLERSUCHE
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
7.1 Was tun, wenn ...
Problem
Mögliche Ursache
Abhilfe
Das Kochfeld kann nicht
eingeschaltet oder bedient
werden.
Das Kochfeld ist nicht oder
nicht ordnungsgemäß an
die Spannungsversorgung
angeschlossen.
Prüfen Sie, ob das Kochfeld
ordnungsgemäß an die
Spannungsversorgung angeschlossen ist. Nehmen
Sie dazu den Anschlussplan
zu Hilfe.
Die Sicherung hat ausgelöst.
Vergewissern Sie sich, dass
die Sicherung der Grund für
die Störung ist. Löst die Sicherung wiederholt aus,
wenden Sie sich an eine zugelassene Elektrofachkraft.
Schalten Sie das Kochfeld
erneut ein und stellen Sie
innerhalb von 10 Sekunden
die Kochstufe ein.
Zwei oder mehr Sensorfeld- Berühren Sie nur ein Sener wurden gleichzeitig ber- sorfeld.
ührt.
Die Funktion STOP+GO ist
in Betrieb.
Siehe Kapitel „Täglicher Gebrauch“.
Wasser- oder Fettspritzer
befinden sich auf dem Bedienfeld.
Wischen Sie das Bedienfeld
ab.
Ein akustisches Signal ertönt und das Kochfeld
schaltet ab.
Wenn das Kochfeld ausgeschaltet wird, ertönt ein
akustisches Signal.
Mindestens ein Sensorfeld
wurde bedeckt.
Entfernen Sie den Gegenstand von den Sensorfeldern.
Das Kochfeld wird ausgeschaltet.
Sie haben etwas auf das
Entfernen Sie den Gegenstand vom Sensorfeld.
Sensorfeld
gestellt.
Restwärmeanzeige leuchtet Die Kochzone ist nicht heiß, War die Kochzone lange
nicht.
da sie nur kurze Zeit in Be- genug eingeschaltet, um
trieb war.
heiß zu sein, wenden Sie
sich an den autorisierten
Kundendienst.
16
www.electrolux.com
Problem
Mögliche Ursache
Die Funktion AnkochautoDie Kochzone ist heiß.
matik wird nicht ausgeführt.
Abhilfe
Lassen Sie die Kochzone
lange genug abkühlen.
Die höchste Kochstufe ist
eingestellt.
Die höchste Kochstufe hat
die gleiche Leistung wie die
Funktion.
Die Kochstufe schaltet zwischen zwei Kochstufen hin
und her.
Die Funktion Power-Management ist in Betrieb.
Siehe Kapitel „Täglicher Gebrauch“.
Die Sensorfelder werden
heiß.
Das Kochgeschirr ist zu
groß, oder Sie haben es zu
nahe an die Bedienelemente gestellt.
Stellen Sie großes Kochgeschirr nach Möglichkeit auf
die hinteren Kochzonen.
Es ertönt kein Signalton,
wenn Sie die Sensorfelder
des Bedienfelds berühren.
Der Signalton ist ausgeschaltet.
Schalten Sie den Signalton
ein.
Siehe Kapitel „Täglicher Gebrauch“.
leuchtet.
Abschaltautomatik ist eingeschaltet.
Schalten Sie das Kochfeld
aus und wieder ein.
leuchtet.
Die Funktion Kindersicher- Siehe Kapitel „Täglicher Geung oder Tastensperre ist in brauch“.
Betrieb.
leuchtet.
Es wurde kein Kochgeschirr Stellen Sie Kochgeschirr auf
auf die Kochzone gestellt.
die Kochzone.
und eine Zahl werden
angezeigt.
Sie verwenden ungeeignetes Kochgeschirr.
Benutzen Sie geeignetes
Kochgeschirr.
Siehe Kapitel „Tipps und
Hinweise“.
Der Durchmesser des
Kochgeschirrbodens ist zu
klein für die Kochzone.
Verwenden Sie Kochgeschirr mit den richtigen Abmessungen.
Siehe Kapitel „Technische
Daten“.
Es ist ein Fehler im Kochfeld Trennen Sie das Kochfeld
aufgetreten.
eine Zeit lang vom Stromnetz. Schalten Sie die Sicherung im Sicherungskasten der Hausinstallation
aus. Schalten Sie die Sicherung wieder ein. Wenn
erneut aufleuchtet, wenden Sie sich an den autorisierten Kundendienst.
DEUTSCH
Problem
leuchtet.
17
Mögliche Ursache
Abhilfe
Ein Fehler ist aufgetreten,
weil ein Kochgeschirr leer
gekocht ist. Abschaltautomatik und der Überhitzungsschutz für die Kochzone ist eingeschaltet.
Schalten Sie das Kochfeld
aus. Entfernen Sie das
heiße Kochgeschirr. Schalten Sie die Kochzone nach
etwa 30 Sekunden wieder
ein. Wenn das Kochgeschirr
das Problem verursacht
hat, erlischt die Fehlermeldung. Restwärmeanzeige
kann eingeschaltet bleiben.
Lassen Sie das Kochgeschirr lange genug abkühlen. Prüfen Sie, ob das
Kochgeschirr mit dem
Kochfeld kompatibel ist.
Siehe Kapitel „Tipps und
Hinweise“.
7.2 Wenn Sie das Problem nicht
lösen können...
Wenn Sie das Problem nicht selbst lösen
können, wenden Sie sich an den Händler
oder einen autorisierten Kundendienst.
Geben Sie die Daten an, die Sie auf dem
Typenschild finden. Geben Sie dabei den
dreistelligen Buchstaben-Code für die
Glaskeramik (befindet sich in der Ecke der
Glasfläche) und die angezeigte
Fehlermeldung an. Vergewissern Sie sich,
dass Sie das Kochfeld richtig bedient
haben. Wenn Sie das Gerät falsch bedient
haben, fällt auch während der Garantiezeit
für die Reparatur durch einen Techniker
oder Händler eine Gebühr an. Die
Informationen zum Kundendienst und die
Garantiebedingungen finden Sie im
Garantieheft.
8. MONTAGE
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
8.1 Vor der Montage
Notieren Sie vor der Montage des
Kochfelds folgende Daten, die Sie auf dem
Typenschild finden. Das Typenschild ist
auf dem Boden des Kochfelds
angebracht.
Seriennummer ............
8.2 Einbau-Kochfelder
Einbau-Kochfelder dürfen nur nach dem
Einbau in bzw. unter normgerechte,
passende Einbauschränke und
Arbeitsplatten betrieben werden.
8.3 Anschlusskabel
• Das Kochfeld wird mit dem
Anschlusskabel geliefert.
• Ersetzen Sie das beschädigte Kabel
nur durch ein geeignetes Ersatzkabel.
Für weitere Informationen wenden Sie
sich bitte an Ihren lokalen autorisierten
Kundendienst.
WARNUNG!
Die elektrischen Anschlüsse
müssen von einem
qualifizierten Elektriker
ausgeführt werden.
ACHTUNG!
Verdrillen oder verlöten Sie
die Kabelenden nicht. Dies ist
streng verboten!
18
www.electrolux.com
ACHTUNG!
Schließen Sie das Kabel nicht
ohne Aderendhülse an.
Zweiphasiger Anschluss
1. Entfernen Sie die Aderendhülsen des
schwarzen und braunen Kabels.
2. Isolieren Sie die Enden des braunen
und schwarzen Kabels ab.
3. Bringen Sie eine neue Aderendhülse
von 1,5 mm² an jedem Kabelende an.
(Es wird ein Spezialwerkzeug
benötigt.)
Kabelquerschnitt
230V~
400V 2~N
N
N
L1
L
L2
Einphasiger Anschluss - 230 V~
Zweiphasiger Anschluss - 400 V 2 ~ N
Grüngelb
Grüngelb
N
Blaugrau
Blaugrau
N
L
Schwarzbraun
Schwarz
L1
Braun
L2
8.4 Montage
min.
500mm
min.
50mm
min.
2mm
DEUTSCH
min. 2 mm
A
min. 2 mm
B
< 20 mm
B
> 20 mm
min. 500 mm
min
30 mm
B
57 mm
41 mm
31 mm
A
12 mm
28 mm
38 mm
A
min. 500 mm
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min.
38 mm
min.
2 mm
R 5mm
min.
55mm
+1
490+1mm 750 mm
min.
12 mm
min.
2 mm
19
20
www.electrolux.com
8.5 Schutzboden
Falls Sie einen Schutzboden (optionales
Zubehör) verwenden, ist die Einhaltung
des vorderen Belüftungsabstands von 2
mm und die Schutzmatte direkt unter dem
Gerät nicht nötig. Der Schutzboden ist
möglicherweise in einigen Ländern nicht
erhältlich. Wenden Sie sich an Ihren
Händler vor Ort.
Wenn Sie das Kochfeld über
einem Backofen einsetzen,
können Sie den Schutzboden
nicht verwenden.
9. TECHNISCHE DATEN
9.1 Typenschild
Modell KTI8400E
Typ 58 GBD C1 AT
Induktion 7.2 kW
Ser. Nr. ..........
ELECTROLUX - REX
Produkt-Nummer (PNC) 949 596 269 00
220 - 240 V, 50 - 60 Hz
Made in Germany
7.2 kW
9.2 Technische Daten der Kochzonen
Kochzone
Nennleistung
(höchste
Kochstufe)
[W]
Power-Funktion [W]
Power-Funktion maximale
Einschaltdauer [Min.]
Durchmesser
des Kochgeschirrs [mm]
Vorne links
2300
3600
10
180 - 210
Hinten links
1800
2800
10
145 - 180
Vorne rechts
1800
2800
10
145 - 180
Hinten rechts
1400
2500
4
125 - 145
Die Leistung der Kochzonen kann
geringfügig von den Daten in der Tabelle
abweichen. Sie ändert sich je nach
Material und Abmessungen des
Kochgeschirrs.
Verwenden Sie für optimale
Kochergebnisse kein Kochgeschirr dessen
Durchmesser größer als der in der Tabelle
angegebene Wert ist.
DEUTSCH
21
10. ENERGIEEFFIZIENZ
10.1 Produktinformationen gemäß EU 66/2014
Modellidentifikation
KTI8400E
Kochfeldtyp
Einbau-Kochfeld
Anzahl der Kochzonen
4
Heiztechnologie
Induktion
Durchmesser der kreisförmigen Kochzonen (Ø)
Vorne links
Hinten links
Vorne rechts
Hinten rechts
21,0 cm
18,0 cm
18,0 cm
14,5 cm
Energieverbrauch pro
Kochzone (EC electric
cooking)
Vorne links
Hinten links
Vorne rechts
Hinten rechts
172,5 Wh/kg
168,4 Wh/kg
168,4 Wh/kg
176,6 Wh/kg
Energieverbrauch des
Kochfelds (EC electric
hob)
171,5 Wh/kg
EN 60350-2 - Elektrische Kochgeräte für
den Hausgebrauch - Teil 2: Kochfelder Verfahren zur Messung der
Gebrauchseigenschaften
10.2 Energie sparen
Beachten Sie folgende Tipps, um beim
täglichen Kochen Energie zu sparen.
• Stellen Sie das Kochgeschirr auf die
Kochzone, bevor Sie diese einschalten.
• Stellen Sie kleineres Kochgeschirr auf
die kleineren Kochzonen.
• Stellen Sie das Kochgeschirr mittig auf
die Kochzone.
• Wenn Sie Wasser erwärmen,
verwenden Sie nur die benötigte
Menge.
• Decken Sie Kochgeschirr, wenn
möglich, mit einem Deckel ab.
• Nutzen Sie die Restwärme, um die
Speisen warm zu halten oder zu
schmelzen.
11. UMWELTTIPPS
Recyceln Sie Materialien mit dem Symbol
. Entsorgen Sie die Verpackung in den
entsprechenden Recyclingbehältern.
Recyceln Sie zum Umwelt- und
Gesundheitsschutz elektrische und
elektronische Geräte. Entsorgen Sie
*
Geräte mit diesem Symbol nicht mit
dem Hausmüll. Bringen Sie das Gerät zu
Ihrer örtlichen Sammelstelle oder wenden
Sie sich an Ihr Gemeindeamt.
22
www.electrolux.com
DEUTSCH
23
867317183-A-472014
