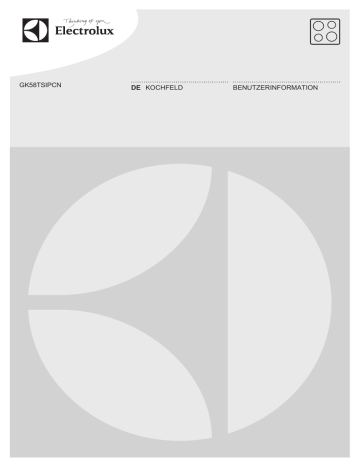

GK58TSIPCN

DE KOCHFELD BENUTZERINFORMATION

2 www.electrolux.com

INHALTSVERZEICHNIS

1. SICHERHEITSINFORMATIONEN......................................................................... 2

2. SICHERHEITSANWEISUNGEN............................................................................4

3. GERÄTEBESCHREIBUNG................................................................................... 7

4. TÄGLICHER GEBRAUCH.................................................................................... 9

5. TIPPS UND HINWEISE...................................................................................... 12

6. REINIGUNG UND PFLEGE................................................................................ 14

7. FEHLERSUCHE.................................................................................................14

8. MONTAGE.........................................................................................................17

9. TECHNISCHE DATEN....................................................................................... 20

10. ENERGIEEFFIZIENZ.........................................................................................21

11. GARANTIE.......................................................................................................22

WIR DENKEN AN SIE

Vielen Dank, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie haben ein Produkt gewählt, hinter dem jahrzehntelange professionelle Erfahrung und

Innovation stehen. Bei der Entwicklung dieses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass

Sie stets großartige Ergebnisse erzielen werden.

Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten: www.electrolux.com/webselfservice

Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten: www.registerelectrolux.com

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben: www.electrolux.com/shop

REPARATUR- UND KUNDENDIENST

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden

Modell, Produktnummer (PNC), Seriennummer.

Diese Informationen finden Sie auf dem Typenschild.

Warnungs-/ Sicherheitshinweise

Allgemeine Informationen und Empfehlungen

Informationen zum Umweltschutz

Änderungen vorbehalten.

1.

SICHERHEITSINFORMATIONEN

Lesen Sie vor der Montage und dem Gebrauch des

Geräts zuerst die Gebrauchsanleitung. Der Hersteller

DEUTSCH

übernimmt keine Verantwortung für Verletzungen und

Beschädigungen durch unsachgemäße Montage.

Bewahren Sie die Gebrauchsanleitung griffbereit auf.

1.1

Sicherheit von Kindern und schutzbedürftigen

Personen

Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen.

Alle Verpackungsmaterialien von Kindern fernhalten.

Halten Sie Kinder und Haustiere während des Betriebs oder der Abkühlphase vom Gerät fern. Zugängliche

Teile sind heiß.

Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

Wartung oder Reinigung des Geräts dürfen nicht von

Kindern ohne Aufsicht erfolgen.

Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.

1.2

Allgemeine Sicherheit

Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Berühren Sie nicht die

Heizelemente.

Schalten Sie das Gerät nicht über eine externe

Zeitschaltuhr oder eine separate Fernsteuerung ein.

Kochen mit Fett oder Öl auf einem unbeaufsichtigten

Kochfeld ist gefährlich und kann zu einem Brand führen.

Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und

3

4 www.electrolux.com

• bedecken Sie die Flamme mit einem Deckel oder einer

Feuerlöschdecke.

Legen Sie keine Gegenstände auf dem Kochfeld ab.

Legen Sie keine Metallgegenstände wie Messer,

Gabeln, Löffel oder Topfdeckel auf die Oberfläche des

Kochfelds, da diese heiß werden können.

Benutzen Sie zum Reinigen des Geräts keinen

Dampfreiniger.

Schalten Sie die Kochzone nach dem Gebrauch ab und verlassen Sie sich nicht auf die Topferkennung.

Schalten Sie das Gerät sofort ab, wenn Sie Risse auf der Glaskeramik-/Glasfläche feststellen.

Stromschlaggefahr!

Wenn das Netzkabel beschädigt ist, muss es vom

Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.

2.

SICHERHEITSANWEISUNGEN

2.1

Montage

WARNUNG!

Nur eine qualifizierte

Fachkraft darf den elektrischen Anschluss des

Geräts vornehmen.

• Entfernen Sie das gesamte

Verpackungsmaterial.

• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte

Montageanleitung.

• Die Mindestabstände zu anderen

Geräten und Küchenmöbeln sind einzuhalten.

• Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen

Sie stets Sicherheitshandschuhe.

• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein

Aufquellen durch Feuchtigkeit zu verhindern.

• Schützen Sie die Geräteunterseite vor

Dampf und Feuchtigkeit.

• Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem

Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.

• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender

Abstand für die Luftzirkulation vorhanden ist.

• Der Boden des Geräts kann heiß werden. Achten Sie darauf eine feuerfeste Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich ist.

• Achten Sie darauf, dass zwischen der

Arbeitsplatte und dem Gerät darunter ein Abstand von 2 mm zur Belüftung frei gelassen wird. Schäden, die durch das Fehlen eines Belüftungsabstands entstehen, sind von der Garantie ausgenommen.

2.2

Elektrischer Anschluss

WARNUNG!

Brand- und

Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.

• Das Gerät muss geerdet sein.

• Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen

Stromversorgung getrennt werden.

• Stellen Sie sicher, dass die elektrischen

Daten auf dem Typenschild den Daten

Ihrer Stromversorgung entsprechen.

Wenden Sie sich andernfalls an eine

Elektrofachkraft.

• Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete

Netzkabel oder Netzstecker (fall vorhanden) verwendet werden, kann der Anschluss überhitzen.

• Stellen Sie sicher, dass Sie das richtige

Kabel für den elektrischen

Netzanschluss verwenden.

• Achten Sie darauf, dass das Netzkabel nicht lose hängt oder sich verheddert.

• Sorgen Sie dafür, dass ein

Berührungsschutz installiert wird.

• Verwenden Sie die Zugentlastung für das Kabel.

• Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das

Netzkabel oder ggf. der Netzstecker nicht mit dem heißen Gerät oder heißem Kochgeschirr in Berührung kommt.

• Verwenden Sie keine

Mehrfachsteckdosen oder

Verlängerungskabel.

• Achten Sie darauf, Netzstecker (falls vorhanden) und Netzkabel nicht zu beschädigen. Wenden Sie sich zum

Austausch des beschädigten

Netzkabels an unseren autorisierten

Kundendienst oder eine

Elektrofachkraft.

• Alle Teile, die gegen direktes Berühren schützen sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.

DEUTSCH 5

• Stecken Sie den Netzstecker erst nach

Abschluss der Montage in die

Steckdose. Stellen Sie sicher, dass der

Netzstecker nach der Montage noch zugänglich ist.

• Falls die Steckdose lose ist, schließen

Sie den Netzstecker nicht an.

• Ziehen Sie nicht am Netzkabel, wenn

Sie das Gerät von der

Stromversorgung trennen möchten.

Ziehen Sie stets am Netzstecker.

• Verwenden Sie nur geeignete

Trennvorrichtungen: Überlastschalter,

Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können),

Fehlerstromschutzschalter und

Schütze.

• Die elektrische Installation muss eine

Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der

Stromversorgung trennen können. Die

Trenneinrichtung muss mit einer

Kontaktöffnungsbreite von mindestens

3 mm ausgeführt sein.

2.3

Gebrauch

WARNUNG!

Verletzungs-, Verbrennungsund Stromschlaggefahr.

• Entfernen Sie vor dem ersten

Gebrauch das gesamte

Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhanden).

• Das Gerät ist für die Verwendung im

Haushalt vorgesehen.

• Nehmen Sie keine technischen

Änderungen am Gerät vor.

• Die Lüftungsöffnungen dürfen nicht abgedeckt werden.

• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.

• Schalten Sie die Kochzonen nach jedem Gebrauch aus.

• Verlassen Sie sich nicht auf die

Topferkennung.

• Legen Sie kein Besteck und keine

Topfdeckel auf die Kochzonen. Sie werden heiß.

• Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.

6 www.electrolux.com

• Benutzen Sie das Gerät nicht als

Arbeits- oder Abstellfläche.

• Hat die Geräteoberfläche einen

Sprung, trennen Sie das Gerät umgehend von der

Spannungsversorgung. Dies dient zur

Vermeidung eines Stromschlags.

• Benutzer mit einem Herzschrittmacher müssen einen Mindestabstand von 30 cm zu den Induktionskochzonen einhalten, wenn das Gerät in Betrieb ist.

• Wenn Sie Nahrungsmittel in heißes Öl geben, kann dieses spritzen.

WARNUNG!

Brand- und Explosionsgefahr!

• Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten

Sie Flammen und erhitzte

Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.

• Die von sehr heißem Öl freigesetzten

Dämpfe können eine Selbstzündung verursachen.

• Bereits verwendetes Öl kann

Lebensmittelreste enthalten und schon bei niedrigeren Temperaturen eher einen Brand verursachen als frisches

Öl.

• Platzieren Sie keine entflammbaren

Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNUNG!

Das Gerät könnte beschädigt werden.

• Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.

• Lassen Sie das Kochgeschirr nicht leerkochen.

• Lassen Sie keine Gegenstände oder

Kochgeschirr auf das Gerät fallen. Die

Oberfläche könnte beschädigt werden.

• Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das

Kochgeschirr leer ist.

• Legen Sie keine Alufolie auf das Gerät.

• Kochgeschirr aus Gusseisen oder

Aluminiumguss oder mit beschädigten

Böden kann die Glas-/

Glaskeramikoberfläche verkratzen.

Heben Sie das Kochgeschirr stets an, wenn Sie es auf der Kochfläche umsetzen möchten.

• Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines

Raums.

2.4

Reinigung und Pflege

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des

Oberflächenmaterials zu verhindern.

• Schalten Sie das Gerät vor dem

Reinigen aus und lassen Sie es abkühlen.

• Trennen Sie das Gerät vor

Wartungsarbeiten von der

Spannungsversorgung.

• Das Gerät nicht mit Wasserspray oder

Dampf reinigen.

• Für die Reinigung ein feuchtes weiches

Tuch verwenden. Nur neutrale

Reinigungsmittel verwenden. Keine

Scheuermittel, Scheuerschwämme, scharfe Reinigungsmittel oder

Metallobjekte für die Reinigung verwenden.

2.5

Entsorgung

WARNUNG!

Verletzungs- und

Erstickungsgefahr.

• Für Informationen zur ordnungsgemäßen Entsorgung des

Geräts wenden Sie sich an die zuständige kommunale Behörde vor

Ort.

• Trennen Sie das Gerät von der

Stromversorgung.

• Schneiden Sie das Netzkabel ab, und entsorgen Sie es.

2.6

Service

• Wenden Sie sich zur Reparatur des

Geräts an einen autorisierten

Kundendienst.

• Verwenden Sie ausschließlich

Originalersatzteile.

3.

GERÄTEBESCHREIBUNG

3.1

Kochfeldanordnung

1 1

1

Induktionskochzone

2

Bedienfeld

DEUTSCH 7

1 1

2

3.2

Bedienfeldanordnung

1 2 3 4 5 6

11 10 9 8 7

Zur Anzeige des Bedienfelds schalten Sie das Gerät ein mit .

Bedienen Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrolllampen und akustischen Signale informieren Sie über die aktiven Funktionen.

Funktion Anmerkung

1

2

3 -

4

-

Sensorfeld

5

-

6

7

STOP+GO

Bridge

Ein- und Ausschalten der Funktion.

Ein- und Ausschalten der Funktion.

Kochstufenanzeige

Kochzonen-Anzeigen des

Timers

Timer-Anzeige

Tastensperre / Kindersicherung

-

Zeigt die Kochstufe an.

Zeigen an, für welche Kochzone die Zeit eingestellt wurde.

Zeigt die Zeit in Minuten an.

Verriegeln/Entriegeln des Bedienfelds.

Auswählen der Kochzone.

8 www.electrolux.com

Sensorfeld

/

Funktion

-

Anmerkung

Erhöhen oder Verringern der Zeit.

8

9

10

-

11

EIN/AUS

Einstellskala

Power-Funktion

Ein- und Ausschalten des Kochfeldes.

Einstellen der Kochstufe.

Ein- und Ausschalten der Funktion.

3.3

Anzeigen der Kochstufen

Display

-

+ Zahl

/ /

Beschreibung

Die Kochzone ist ausgeschaltet.

Die Kochzone ist eingeschaltet.

Die Funktion STOP+GO ist in Betrieb.

Die Funktion Ankochautomatik ist in Betrieb.

Power-Funktion ist eingeschaltet.

Eine Störung ist aufgetreten.

OptiHeat Control (Restwärmeanzeige, 3-stufig): Weitergaren/Warmhalten/Restwärme.

Die Funktion Tastensperre/Kindersicherung ist in Betrieb.

Das Kochgeschirr ist ungeeignet oder zu klein bzw. es befindet sich kein Kochgeschirr auf der Kochzone.

Die Funktion Abschaltautomatik ist in Betrieb.

3.4

OptiHeat Control

(Restwärmeanzeige, 3-stufig)

WARNUNG!

/ / Es besteht

Verbrennungsgefahr durch

Restwärme. Die Anzeige zeigt die Restwärmestufe an.

Die Induktionskochzonen erzeugen die erforderliche Hitze zum Kochen direkt im

Boden des Kochgeschirrs. Die

Glaskeramik wird nur durch die Wärme des Kochgeschirrs erhitzt.

DEUTSCH

4.

TÄGLICHER GEBRAUCH

WARNUNG!

Siehe Kapitel

"Sicherheitshinweise".

4.1

Ein- und Ausschalten

Berühren Sie 1 Sekunde lang, um das

Kochfeld ein- oder auszuschalten.

Das Bedienfeld wird nach Einschalten des

Kochfelds eingeschaltet und nach

Ausschalten des Kochfelds wieder ausgeschaltet. Bei ausgeschaltetem

Kochfeld ist nur das Sensorfeld sichtbar.

4.2

Abschaltautomatik

Mit dieser Funktion wird das Kochfeld in folgenden Fällen automatisch ausgeschaltet:

• Alle Kochzonen sind ausgeschaltet.

• Nach dem Einschalten des Kochfelds wird keine Kochstufe gewählt.

• Das Bedienfeld ist mehr als 10

Sekunden mit verschütteten

Lebensmitteln oder einem Gegenstand bedeckt (Topf, Tuch usw.). Ein akustisches Signal ertönt und das

Kochfeld schaltet ab. Entfernen Sie den Gegenstand oder reinigen Sie das

Bedienfeld.

• Das Kochfeld wird zu heiß (wenn beispielsweise ein Topf leerkocht).

Lassen Sie die Kochzone abkühlen, bevor Sie das Kochfeld wieder verwenden.

• Sie verwenden ungeeignetes

Kochgeschirr. Das Symbol leuchtet und die Kochzone wird automatisch nach 2 Minuten ausgeschaltet.

• Eine Kochzone wurde nicht ausgeschaltet bzw. die Kochstufe wurde nicht geändert. Nach einer Weile leuchtet auf und das Kochfeld schaltet sich aus.

Verhältnis zwischen der Kochstufe und der Zeit, nach der das Kochfeld ausgeschaltet wird:

Kochstufe

, 1 - 3

4 - 7

8 - 9

10 - 14

Das Kochfeld wird ausgeschaltet nach

6 Stunden

5 Stunden

4 Stunden

1,5 Stunden

4.3

Kochstufe

Einstellen oder Ändern der Kochstufe:

Berühren Sie die Einstellskala auf der gewünschten Kochstufe oder fahren Sie mit dem Finger entlang der Skala bis zur gewünschten Kochstufe.

4.4

Verwendung der Kochzonen

Stellen Sie das Kochgeschirr auf das

Kreuz/Quadrat des gewünschten

Kochfelds. Das Kreuz/Quadrat muss vollständig bedeckt sein.

Induktionskochzonen passen sich bis zu einem gewissen Grad automatisch an die

Größe des Kochgeschirrbodens an. Mit einem großen Kochgeschirr können Sie auf zwei Kochzonen gleichzeitig kochen.

4.5

Funktion Bridge

Diese Funktion verbindet zwei Kochzonen, sie funktionieren dann wie eine Kochzone.

Stellen Sie zuerst die Kochstufe für eine der Kochzonen ein.

9

10 www.electrolux.com

Einschalten der Funktion für die linken/rechten Kochzonen: Berühren

Sie / . Zum Einstellen oder Ändern der Kochstufe berühren Sie die rechte oder linke Einstellskala.

Ausschalten der Funktion: Berühren Sie

/ . Die Kochzonen arbeiten wieder unabhängig voneinander.

Wenn Sie nur eine der beiden Kochzonen verwenden möchten, empfehlen wir Ihnen die hintere Kochzone zu benutzen. Bei der

Verwendung von großem Kochgeschirr empfehlen wir Ihnen, das Kochgeschirr in die Nähe der hinteren Kochzone zu stellen.

4.6

Ankochautomatik

Wenn Sie diese Funktion einschalten, lässt sich die erforderliche

Kochstufeneinstellung in kürzerer Zeit erzielen. Bei Verwendung dieser Funktion wird eine gewisse Zeit lang die höchste

Kochstufe eingestellt und anschließend auf die erforderliche Stufe zurückgeschaltet.

Zum Einschalten der Funktion muss die Kochzone abgekühlt sein.

Einschalten der Funktion für eine

Kochzone:

Berühren Sie ( leuchtet). Berühren Sie dann gleich danach die gewünschte Kochstufe. Nach

5 Sekunden leuchtet auf.

Ausschalten der Funktion: Ändern Sie die Kochstufe.

4.7

Power-Funktion

Diese Funktion stellt den

Induktionskochzonen zusätzliche Leistung zur Verfügung. Für die

Induktionskochzone kann diese Funktion nur für einen begrenzten Zeitraum eingeschaltet werden. Danach schaltet die

Induktionskochzone automatisch auf die höchste Kochstufe um.

Siehe Kapitel „Technische

Daten“.

Einschalten der Funktion für eine

Kochzone: Berühren Sie . leuchtet.

Ausschalten der Funktion: Ändern Sie die Kochstufe.

4.8

Timer

Kurzzeitmesser

Mit dieser Funktion stellen Sie ein, wie lange eine Kochzone für einen einzelnen

Kochvorgang eingeschaltet bleiben soll.

Stellen Sie zuerst die Kochstufe für die

Kochzone und erst danach die Funktion ein.

Auswählen der Kochzone: Berühren Sie

so oft, bis die Anzeige der gewünschten Kochzone aufleuchtet.

Einschalten der Funktion: Berühren Sie

des Timers, um die Zeit einzustellen

(00 - 99 Minuten). Wenn die Kontrolllampe der Kochzone langsam blinkt, wird die Zeit heruntergezählt.

So wird die Restzeit angezeigt: Wählen

Sie die Kochzone mit aus. Die

Kontrolllampe der Kochzone blinkt schneller. Das Display zeigt die Restzeit an.

Ändern der Zeit: Wählen Sie die

Kochzone mit aus. Berühren Sie oder .

Ausschalten der Funktion: Wählen Sie die Kochzone mit und berühren Sie .

Die Restzeit wird auf 00 heruntergezählt.

Die Kontrolllampe der Kochzone erlischt.

Wenn die eingestellte Zeit abgelaufen ist, ertönt ein

Signalton und 00 blinkt. Die

Kochzone wird ausgeschaltet.

Ausschalten des Signaltons: Berühren

Sie .

CountUp Timer (Garzeitmesser)

Mit dieser Funktion können Sie feststellen, wie lange eine Kochzone bereits in Betrieb ist.

Auswählen der Kochzone: Berühren Sie

so oft, bis die Anzeige der gewünschten Kochzone aufleuchtet.

Einschalten der Funktion: Berühren Sie

des Timers. leuchtet auf. Wenn die

Kontrolllampe der Kochzone langsamer blinkt, wird die Zeit hochgezählt. Das

Display schaltet um zwischen und der abgelaufenen Zeit (Minuten).

So können Sie feststellen, wie lange die Kochzone bereits in Betrieb ist:

Wählen Sie die Kochzone mit aus. Die

Kontrolllampe der Kochzone blinkt schneller. Im Display wird die

Einschaltdauer der Zone angezeigt.

Ausschalten der Funktion: Wählen Sie die Kochzone mit und berühren Sie oder . Die Kochzonenkontrolllampe erlischt

Kurzzeitwecker

Sie können diese Funktion als Kurzzeit-

Wecker

benutzen, wenn das Gerät eingeschaltet ist und die Kochzonen nicht in Betrieb sind. Das Display zeigt an.

Einschalten der Funktion: Berühren Sie

. Berühren Sie oder des Timers, um die Zeit einzustellen. Wenn die eingestellte Zeit abgelaufen ist, ertönt ein

Signalton und 00 blinkt.

Ausschalten des Signaltons: Berühren

Sie .

Diese Funktion hat keine

Auswirkung auf den

Kochzonenbetrieb.

4.9

STOP+GO

Mit dieser Funktion werden alle eingeschalteten Kochzonen auf die niedrigste Kochstufe geschaltet.

Ist die Funktion eingeschaltet, lässt sich die Kochstufe nicht ändern.

Die Funktion unterbricht nicht die

Uhrfunktionen.

Einschalten der Funktion: Berühren Sie

. leuchtet.

DEUTSCH 11

Ausschalten der Funktion: Berühren Sie

. Die vorherige Kochstufe wird angezeigt.

4.10

Tastensperre

Sie können das Bedienfeld sperren, wenn

Kochzonen eingeschaltet sind. So wird verhindert, dass die Kochstufe versehentlich geändert wird.

Stellen Sie zuerst die Kochstufe ein.

Einschalten der Funktion: Berühren Sie

. leuchtet 4 Sekunden.Der Timer bleibt eingeschaltet.

Ausschalten der Funktion: Berühren Sie

. Die vorherige Kochstufe wird angezeigt.

Diese Funktion wird auch ausgeschaltet, sobald das

Kochfeld ausgeschaltet wird.

4.11

Kindersicherung

Diese Funktion verhindert ein versehentliches Einschalten des

Kochfelds.

Zum Einschalten der Funktion:

Schalten Sie das Kochfeld mit ein.

Stellen Sie keine Kochstufe ein. Berühren

Sie vier Sekunden. leuchtet.

Schalten Sie das Kochfeld mit aus.

Zum Ausschalten der Funktion:

Schalten Sie das Kochfeld mit ein.

Stellen Sie keine Kochstufe ein. Berühren

Sie vier Sekunden. leuchtet.

Schalten Sie das Kochfeld mit aus.

Vorübergehendes Ausschalten der

Funktion für einen einzelnen

Kochvorgang: Schalten Sie das Kochfeld mit ein. Die Kontrolllampe leuchtet.

Berühren Sie 4 Sekunden lang .

Stellen

Sie die Kochstufe innerhalb von 10

Sekunden ein.

Das Kochfeld kann jetzt benutzt werden. Wenn Sie das Kochfeld mit ausschalten, wird diese Funktion wieder eingeschaltet.

12 www.electrolux.com

4.12

OffSound Control (Ein- und

Ausschalten der Signaltöne)

Schalten Sie das Kochfeld aus. Berühren

Sie 3 Sekunden lang . Das Display wird ein- und ausgeschaltet. Berühren Sie 3

Sekunden lang . Es wird oder angezeigt. Berühren Sie des Timers zum Auswählen von:

• – der Signalton ist ausgeschaltet

• – der Signalton ist eingeschaltet

Ihre Einstellungen werden übernommen, sobald das Kochfeld automatisch ausgeschaltet wird.

Haben Sie die Funktion auf eingestellt, ertönt der Signalton nur in folgenden

Fällen:

• Bei der Berührung von

• Nach Ablauf der für Kurzzeitwecker eingestellten Zeit

• Nach Ablauf der für Kurzzeitmesser eingestellten Zeit

• Wenn das Bedienfeld bedeckt ist.

4.13

Funktion Power-

Management

• Die Kochzonen werden je nach Lage auf dem Kochfeld und Anzahl der

Phasen gruppiert. Siehe Abbildung.

5.

TIPPS UND HINWEISE

WARNUNG!

Siehe Kapitel

"Sicherheitshinweise".

5.1

Kochgeschirr

Das Kochgeschirr wird bei

Induktionskochzonen durch ein starkes Magnetfeld sehr schnell erhitzt.

Benutzen Sie für die

Induktionskochzonen geeignetes Kochgeschirr.

Kochgeschirrmaterial

• Geeignet: Gusseisen, Stahl, emaillierter Stahl, Edelstahl, ein

• Jede Phase darf mit maximal 3700 W belastet werden.

• Mit dieser Funktion wird die Leistung zwischen den einzelnen, an dieselbe

Phase angeschlossenen Kochzonen aufgeteilt.

• Diese Funktion wird eingeschaltet, sobald die Gesamtleistung aller an dieselbe Phase angeschlossenen

Kochzonen 3700 W übersteigt.

• Mit dieser Funktion wird die Leistung aller anderen Kochzonen reduziert, die an dieselbe Phase angeschlossen sind.

• Die Anzeige der Kochzonen mit reduzierter Leistung wechselt zwischen zwei Kochstufen.

mehrlagiger Topfboden (wenn vom

Hersteller als geeignet markiert).

• Nicht geeignet: Aluminium, Kupfer,

Messing, Glas, Keramik, Porzellan.

Kochgeschirr eignet sich für

Induktions-Kochfelder, wenn:

• Eine geringe Wassermenge auf einer

Kochzone, die auf die höchste Stufe geschaltet ist, sehr schnell aufkocht.

• Ein Magnet vom Geschirrboden angezogen wird.

Der Boden des

Kochgeschirrs sollte so dick und flach wie möglich sein.

Abmessungen des Kochgeschirrs

Induktionskochzonen passen sich der

Größe des Geschirrbodens bis zu einer bestimmten Grenze automatisch an.

Die Kochzoneneffizienz hängt vom

Durchmesser des Kochgeschirrs ab. An

Kochgeschirr mit einem kleineren

Durchmesser als der Mindestdurchmesser gelangt nur ein Teil der von der Kochzone erzeugten Hitze.

Siehe Kapitel „Technische

Daten“.

5.2

Betriebsgeräusche

Es gibt verschiedene

Betriebsgeräusche:

• Knacken: Das Kochgeschirr besteht aus unterschiedlichen Materialien

(Sandwichkonstruktion).

• Pfeifen: Sie haben die Kochzone auf eine hohe Stufe geschaltet und das

Kochgeschirr besteht aus unterschiedlichen Materialien

(Sandwichkonstruktion).

• Summen: Sie haben die Kochzone auf eine hohe Stufe geschaltet.

• Klicken: Bei elektronischen

Schaltvorgängen.

DEUTSCH

• Zischen, Surren: Der Ventilator läuft.

Die Geräusche sind normal und weisen nicht auf eine Störung des

Kochfelds hin.

13

5.3

Öko Timer (Öko-Timer)

Um Energie zu sparen, schaltet sich die

Kochzonenheizung vor dem Signal des

Kurzzeitmessers ab. Die Abschaltzeit hängt von der eingestellten Kochstufe und der Gardauer ab.

5.4

Anwendungsbeispiele zum

Kochen

Das Verhältnis zwischen der Kochstufe und dem Energieverbrauch der Kochzone ist nicht linear. Bei einer höheren

Kochstufe steigt der Energieverbrauch der

Kochzone nicht proportional an. Das bedeutet, dass die Kochzone, die auf eine mittlere Kochstufe eingestellt ist, weniger als die Hälfte ihrer maximalen Leistung verbraucht.

Bei den Angaben in der folgenden Tabelle handelt es sich um Richtwerte.

Kochstufe

- 1

1 - 3

1 - 3

3 - 5

5 - 7

7 - 9

Verwendung:

Warmhalten von gegarten

Speisen.

Sauce Hollandaise, Schmelzen von: Butter, Schokolade,

Gelatine.

Stocken: Lockere Omeletts, gebackene Eier.

Köcheln von Reis und Milchgerichten, Erhitzen von Fertiggerichten.

Dünsten von Gemüse, Fisch,

Fleisch.

Dampfgaren von Kartoffeln.

Dauer

(Min.)

Nach

Bedarf

Hinweise

Legen Sie einen Deckel auf das Kochgeschirr.

5 - 25 Gelegentlich umrühren.

10 - 40 Mit Deckel garen.

25 - 50 Mindestens doppelte Menge

Flüssigkeit zum Reis geben,

Milchgerichte zwischendurch umrühren.

20 - 45 Einige Esslöffel Flüssigkeit hinzugeben.

20 - 60 Max. ¼ l Wasser für 750 g

Kartoffeln verwenden.

14 www.electrolux.com

Kochstufe

7 - 9

9 - 12

12 - 13

14

Verwendung:

Kochen größerer Speisemengen, Eintopfgerichte und Suppen.

Dauer

(Min.)

60 -

150

Hinweise

Bis zu 3 l Flüssigkeit plus Zutaten.

Bei geringer Hitze anbraten:

Schnitzel, Cordon bleu, Kotelett, Frikadellen, Bratwürste,

Leber, Mehlschwitze, Eier,

Pfannkuchen, Donuts.

Braten bei starker Hitze: Rösti, Lendenstücke, Steaks.

Nach

Bedarf

Nach der Hälfte der Zeit wenden.

5 - 15 Nach der Hälfte der Zeit wenden.

Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes frites.

Aufkochen großer Mengen Wasser. Die Power-Funktion wird eingeschaltet.

6.

REINIGUNG UND PFLEGE

WARNUNG!

Siehe Kapitel

"Sicherheitshinweise".

6.1

Allgemeine Informationen

• Reinigen Sie das Kochfeld nach jedem

Gebrauch.

• Achten Sie immer darauf, dass der

Boden des Kochgeschirrs sauber ist.

• Kratzer oder dunkle Flecken auf der

Oberfläche beeinträchtigen die

Funktionsfähigkeit des Kochfelds nicht.

• Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.

• Verwenden Sie einen speziellen

Reinigungsschaber für Glas.

6.2

Reinigen des Kochfelds

• Folgendes muss sofort entfernt werden: geschmolzener Kunststoff,

7.

FEHLERSUCHE

Plastikfolie, zuckerhaltige Lebensmittel.

Andernfalls können die

Verschmutzungen das Kochfeld beschädigen. Den speziellen

Reinigungsschaber schräg zur

Glasfläche ansetzen und über die

Oberfläche bewegen.

• Folgendes kann nach ausreichender Abkühlung des

Kochfelds entfernt werden:

Kalkund Wasserränder, Fettspritzer und metallisch schimmernde Verfärbungen.

Reinigen Sie das Kochfeld mit einem feuchten Tuch und nicht scheuernden

Reinigungsmittel. Wischen Sie das

Kochfeld nach der Reinigung mit einem weichen Tuch trocken.

WARNUNG!

Siehe Kapitel

"Sicherheitshinweise".

DEUTSCH 15

7.1

Was tun, wenn ...

Störung

Das Kochfeld kann nicht eingeschaltet oder bedient werden.

Mögliche Ursache

Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spannungsversorgung angeschlossen.

Die Sicherung ist durchgebrannt.

Abhilfe

Prüfen Sie, ob das Kochfeld ordnungsgemäß an die

Spannungsversorgung angeschlossen ist. Nehmen

Sie dazu den Anschlussplan zu Hilfe.

Vergewissern Sie sich, dass die Sicherung der Grund für die Störung ist. Brennt die

Sicherung wiederholt durch, wenden Sie sich an eine zugelassene Elektrofachkraft.

Schalten Sie das Kochfeld erneut ein und stellen Sie innerhalb von 10 Sekunden die Kochstufe ein.

Berühren Sie nur ein Sensorfeld.

Zwei oder mehr Sensorfelder wurden gleichzeitig ber-

ührt.

Die Funktion STOP+GO ist in Betrieb.

Auf dem Bedienfeld befinden sich Wasser- oder Fettspritzer.

Mindestens ein Sensorfeld wurde bedeckt.

Siehe Kapitel „Täglicher Gebrauch“.

Wischen Sie das Bedienfeld ab.

Entfernen Sie den Gegenstand von den Sensorfeldern.

Ein akustisches Signal ertönt und das Kochfeld schaltet ab.

Wenn das Kochfeld ausgeschaltet wird, ertönt ein akustisches Signal.

Das Kochfeld wird ausgeschaltet.

Restwärmeanzeige leuchtet nicht.

Die Funktion Ankochautomatik wird nicht ausgeführt.

Sie haben etwas auf das

Sensorfeld gestellt.

Die Kochzone ist nicht heiß, da sie nur kurze Zeit in Betrieb war.

Die Kochzone ist heiß.

Die höchste Kochstufe ist eingestellt.

Entfernen Sie den Gegenstand vom Sensorfeld.

War die Kochzone lange genug eingeschaltet, um heiß zu sein, wenden Sie sich an den autorisierten

Kundendienst.

Lassen Sie die Kochzone lange genug abkühlen.

Die höchste Kochstufe hat die gleiche Leistung wie die

Funktion.

16 www.electrolux.com

Störung

Die Kochstufe schaltet zwischen zwei Kochstufen hin und her.

Die Sensorfelder werden heiß.

Mögliche Ursache

Die Funktion Power-Management ist in Betrieb.

Es ertönt kein Signalton, wenn Sie die Sensorfelder des Bedienfelds berühren.

leuchtet.

leuchtet.

leuchtet.

und eine Zahl werden angezeigt.

leuchtet.

Abhilfe

Siehe Kapitel „Täglicher Gebrauch“.

Das Kochgeschirr ist zu groß, oder Sie haben es zu nahe an die Bedienelemente gestellt.

Der Signalton ist ausgeschaltet.

Abschaltautomatik ist eingeschaltet.

Die Funktion Kindersicherung oder Tastensperre ist in

Betrieb.

Es wurde kein Kochgeschirr auf die Kochzone gestellt.

Sie verwenden ungeeignetes Kochgeschirr.

Der Durchmesser des

Kochgeschirrbodens ist zu klein für die Kochzone.

Stellen Sie großes Kochgeschirr nach Möglichkeit auf die hinteren Kochzonen.

Schalten Sie den Signalton ein.

Siehe Kapitel „Täglicher Gebrauch“.

Schalten Sie das Kochfeld aus und wieder ein.

Siehe Kapitel „Täglicher Gebrauch“.

Stellen Sie Kochgeschirr auf die Kochzone.

Geeignetes Kochgeschirr benutzen.

Siehe Kapitel „Tipps und

Hinweise“.

Verwenden Sie Kochgeschirr mit den richtigen Abmessungen.

Siehe Kapitel „Technische

Daten“.

Das Kochgeschirr bedeckt das Kreuz/Quadrat nicht.

Es ist ein Fehler im Kochfeld aufgetreten.

Unsachgemäßer elektrischer Anschluss. Die Netzspannung liegt außerhalb des zulässigen Bereichs.

Das Kreuz/Quadrat muss vollständig bedeckt sein.

Trennen Sie das Kochfeld eine Zeit lang vom Stromnetz. Schalten Sie die Sicherung im Sicherungskasten der Hausinstallation aus. Schalten Sie die Sicherung wieder ein. Wenn

erneut aufleuchtet, wenden Sie sich an den autorisierten Kundendienst.

Wenden Sie sich an eine

Elektrofachkraft zur Überprüfung der Installation.

DEUTSCH 17

Störung

leuchtet.

leuchtet.

leuchtet.

7.2

Wenn Sie das Problem nicht lösen können...

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an den Händler oder einen autorisierten Kundendienst.

Geben Sie die Daten, die Sie auf dem

Typenschild finden, an. Geben Sie dabei den dreistelligen Buchstaben-Code für die

Glaskeramik (befindet sich in der Ecke der

Glasfläche) und die angezeigte

8.

MONTAGE

Mögliche Ursache

Ein Fehler ist aufgetreten, weil ein Kochgeschirr leer gekocht ist. Abschaltautomatik und der Überhitzungsschutz für die Kochzone ist eingeschaltet.

Das Kühlgebläse ist blockiert.

Unsachgemäßer elektrischer Anschluss. Das Kochfeld ist nur an eine Phase angeschlossen.

Abhilfe

Schalten Sie das Kochfeld aus. Das heiße Kochgeschirr entfernen. Schalten

Sie die Kochzone nach etwa 30 Sekunden wieder ein. Wenn das Kochgeschirr das Problem verursacht hat, erlischt die Fehlermeldung. Restwärmeanzeige kann eingeschaltet bleiben.

Lassen Sie das Kochgeschirr lange genug abkühlen. Prüfen Sie, ob das

Kochgeschirr mit dem

Kochfeld kompatibel ist.

Siehe Kapitel „Tipps und

Hinweise“.

Prüfen Sie, ob ein Gegenstand das Kühlgebläse blockiert. Wenn erneut aufleuchtet, wenden Sie sich an den autorisierten

Kundendienst.

Wenden Sie sich an eine

Elektrofachkraft zur Überprüfung der Installation.

Nehmen Sie dazu den Anschlussplan zu Hilfe.

Fehlermeldung an. Vergewissern Sie sich, dass Sie das Kochfeld korrekt bedient haben. Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für die Reparatur durch einen Techniker oder Händler eine Gebühr an. Die

Informationen zum Kundendienst und die

Garantiebedingungen finden Sie im

Garantieheft.

WARNUNG!

Siehe Kapitel

"Sicherheitshinweise".

8.1

Vor der Montage

Notieren Sie vor der Montage des

Kochfelds folgende Daten, die Sie auf dem

Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht.

18 www.electrolux.com

Seriennummer ............

8.2

Einbau-Kochfelder

Einbau-Kochfelder dürfen nur nach dem

Einbau in bzw. unter normgerechte, passende Einbauschränke und

Arbeitsplatten betrieben werden.

Bei der Montage in brennbares Material sind die Normen NIN SEV 1000 sowie die

Brandschutzrichtlinien und deren

Verordnungen der Vereinigung kantonaler

Feuerversicherungen zwingend einzuhalten.

8.3

Anschlusskabel

• Das Kochfeld wird mit Anschlusskabel geliefert.

• Ersetzen Sie ein defektes Netzkabel durch ein Netzkabel des folgenden oder eines höheren Typs: H05VV-F.

Wenden Sie sich an den Kundendienst.

8.4

Elektrischer Anschluss

Schließen Sie das Kochfeld über ein Kabel mit Stecker an. Ist kein Kabel mit Stecker vorhanden, muss die feste elektrische

Installation eine Trenneinrichtung mit einer

Kontaktöffnungsbreite von mindestens 3 mm aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können (gemäß NIN SEV 1000).

400

L1 L2 N PE

L1 N PE

DEUTSCH 19

8.5

Montage

min.

500mm min.

50mm min.

2mm min. 2 mm

A

< 20 mm

A

12 mm

28 mm

38 mm

B

57 mm

41 mm

31 mm min. 500 mm

B

min

30 mm min. 2 mm

A

> 20 mm

A

12 mm

28 mm

38 mm

B

57 mm

41 mm

31 mm min. 500 mm

B

min.

38 mm min.

2 mm

R 5mm min.

55mm

490

+1 mm

560

+1 mm

20 www.electrolux.com

min.

12 mm min.

2 mm

8.6

Schutzboden

Falls Sie einen Schutzboden (optionales

Zubehör) verwenden, ist die Einhaltung des vorderen Belüftungsabstands von 2 mm und die Schutzmatte direkt unter dem

Gerät nicht nötig. Der Schutzboden ist möglicherweise in einigen Ländern nicht erhältlich. Wenden Sie sich an Ihren

Händler vor Ort.

Wenn Sie das Kochfeld über einem Backofen einsetzen, können Sie den Schutzboden nicht verwenden.

9.

TECHNISCHE DATEN

9.1

Typenschild

Modell GK58TSIPCN

Typ 58 GAD CC AU

Induktion 7.4 kW

Ser. Nr. ..........

ELECTROLUX

Produkt-Nummer (PNC) 949 596 489 00

220 - 240 V, 50 - 60 Hz

Made in Germany

7.4 kW

DEUTSCH 21

9.2

Technische Daten der Kochzonen

Kochzone

Vorne links

Hinten links

Vorne rechts

Hinten rechts

Nennleistung

(höchste

Kochstufe)

[W]

2300

2300

2300

2300

Power-Funktion [W]

3200

3200

3200

3200

10

10

10

Power-Funktion maximale

Einschaltdauer [Min.]

10

Durchmesser des Kochgeschirrs [mm]

125 - 210

125 - 210

125 - 210

125 - 210

Die Leistung der Kochzonen kann geringfügig von den Daten in der Tabelle abweichen. Sie ändert sich je nach

Material und Abmessungen des

Kochgeschirrs.

10.

ENERGIEEFFIZIENZ

Verwenden Sie für optimale

Kochergebnisse kein Kochgeschirr, dessen Durchmesser größer als der in der

Tabelle angegebene Wert ist.

10.1

Produktinformationen gemäß EU 66/2014

Modellidentifikation

Kochfeldtyp

Anzahl der Kochzonen

Heiztechnologie

Durchmesser der kreisförmigen Kochzonen (Ø)

Energieverbrauch pro

Kochzone (EC electric cooking)

Energieverbrauch des

Kochfelds (EC electric hob)

Vorne links

Hinten links

Vorne rechts

Hinten rechts

Vorne links

Hinten links

Vorne rechts

Hinten rechts

EN 60350-2 - Elektrische Kochgeräte für den Hausgebrauch - Teil 2: Kochfelder -

Verfahren zur Messung der

Gebrauchseigenschaften

Die Energiemessungen der Kochflächen wurden an den Kreuzen der entsprechenden Kochzonen vorgenommen.

GK58TSIPCN

Einbau-Kochfeld

4

Induktion

21,0 cm

21,0 cm

21,0 cm

21,0 cm

173,4 Wh/kg

173,4 Wh/kg

183,2 Wh/kg

173,4 Wh/kg

175,8 Wh/kg

10.2

Energie sparen

Beachten Sie folgende Tipps, um beim täglichen Kochen Energie zu sparen.

• Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte

Menge.

• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.

22 www.electrolux.com

• Stellen Sie Kochgeschirr auf die

Kochzone, bevor Sie sie einschalten.

• Stellen Sie kleineres Kochgeschirr auf die kleineren Kochzonen.

• Stellen Sie das Kochgeschirr mittig auf die Kochzone.

• Nutzen Sie die Restwärme, um die

Speisen warm zu halten oder zu schmelzen.

11.

CH

GARANTIE

Kundendienst

Industriestrasse 10

5506 Mägenwil

Morgenstrasse 131

3018 Bern

Zürcherstrasse 204E

9000 St. Gallen

Seetalstrasse 11

6020 Emmenbrücke

St. Jakob-Turm Birsstrasse 320B

4052 Basel

Comercialstrasse 19

7000 Chur

Servicestellen

Le Trési 6

1028 Préverenges

Via Violino 11

6928 Manno

Ersatzteilverkauf Industriestrasse 10,

5506 Mägenwil, Tel. 0848 848 111

Fachberatung/Verkauf Badenerstrasse

587, 8048 Zürich, Tel. 044 405 81 11

Garantie

Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum an den

Endverbraucher eine Garantie von 2

Jahren. (Ausweis durch Garantieschein,

Faktura oder Verkaufsbeleg). Die

12.

UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol

. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

Recyceln Sie zum Umwelt- und

Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie

Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu

Ihrer örtlichen Sammelstelle oder wenden

Sie sich an Ihr Gemeindeamt.

Garantieleistung umfasst die Kosten für

Material, Arbeits- und Reisezeit. Die

Garantieleistung entfällt bei

Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter

Installation, sowie bei Beschädigung durch

äussere Einflüsse, höhere Gewalt, Eingriffe

Dritter und Verwendung von Nicht-Original

Teilen.

Für die Schweiz:

Wohin mit den Altgeräten?

Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen SENS-

Sammelstellen oder offiziellen

SENS-Recyclern.

Die Liste der offiziellen SENS-

Sammelstellen findet sich unter www.erecycling.ch

*

DEUTSCH 23

www.electrolux.com/shop

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
