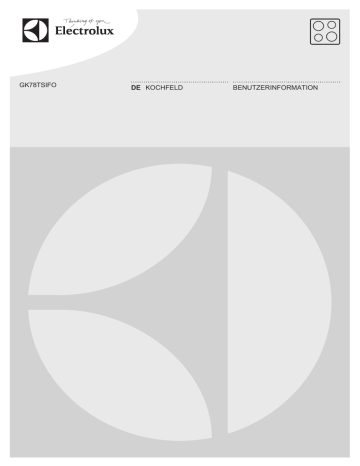

GK78TSIFO
DE KOCHFELD
BENUTZERINFORMATION
2
www.electrolux.com
INHALTSVERZEICHNIS
1. SICHERHEITSHINWEISE..................................................................................... 3
2. SICHERHEITSANWEISUNGEN............................................................................5
3. GERÄTEBESCHREIBUNG................................................................................... 7
4. TÄGLICHER GEBRAUCH.................................................................................... 9
5. FLEXIBLE INDUKTIONSKOCHFLÄCHE............................................................. 14
6. TIPPS UND HINWEISE...................................................................................... 16
7. REINIGUNG UND PFLEGE................................................................................ 19
8. FEHLERSUCHE.................................................................................................20
9. MONTAGE.........................................................................................................23
10. TECHNISCHE DATEN..................................................................................... 27
11. ENERGIEEFFIZIENZ.........................................................................................27
12. GARANTIE.......................................................................................................28
WIR DENKEN AN SIE
Vielen Dank, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie
haben ein Produkt gewählt, hinter dem jahrzehntelange professionelle Erfahrung und
Innovation stehen. Bei der Entwicklung dieses großartigen und eleganten Geräts
haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass
Sie stets großartige Ergebnisse erzielen werden.
Willkommen bei Electrolux.
Besuchen Sie uns auf unserer Website, um:
Sich Anwendungshinweise, Prospekte, Fehlerbehebungs- und ServiceInformationen zu holen:
www.electrolux.com/webselfservice
Ihr Produkt für einen besseren Service zu registrieren:
www.registerelectrolux.com
Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen:
www.electrolux.com/shop
REPARATUR- UND KUNDENDIENST
Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.
Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden:
Modell, Produktnummer (PNC), Seriennummer.
Diese Informationen finden Sie auf dem Typenschild.
Warnungs-/Sicherheitshinweise
Allgemeine Informationen und Empfehlungen
Informationen zum Umweltschutz
Änderungen vorbehalten.
DEUTSCH
1.
3
SICHERHEITSHINWEISE
Lesen Sie die mitgelieferte Gebrauchsanleitung sorgfältig
vor Montage und Inbetriebnahme des Geräts. Bei
Verletzungen oder Schäden infolge nicht
ordnungsgemäßer Montage oder Verwendung des Geräts
übernimmt der Hersteller keine Haftung. Bewahren Sie die
Anleitung immer an einem sicheren und zugänglichen Ort
zum späteren Nachschlagen auf.
1.1 Sicherheit von Kindern und schutzbedürftigen
Personen
•
•
•
•
•
•
•
Dieses Gerät kann dann von Kindern ab 8 Jahren und
von Personen mit eingeschränkten Fähigkeiten bedient
werden, wenn sie dabei beaufsichtigt werden und/oder
ihnen die sichere Benutzung des Geräts erklärt wurde,
und wenn sie die potenziellen Gefahren der Benutzung
kennen.
Kinder dürfen nicht mit dem Gerät spielen.
Halten Sie sämtliches Verpackungsmaterial von Kindern
fern und entsorgen Sie es auf angemessene Weise.
Halten Sie Kinder und Haustiere während des Betriebs
oder der Abkühlphase vom Gerät fern. Berührbare Teile
sind heiß.
Falls Ihr Gerät mit einer Kindersicherung ausgestattet
ist, empfehlen wir, diese einzuschalten.
Kinder dürfen keine Reinigung und Wartung ohne
Beaufsichtigung durchführen.
Kinder bis zu 3 Jahren sind während des Betriebs
unbedingt von dem Gerät fernzuhalten.
1.2 Allgemeine Sicherheit
•
WARNUNG: Das Gerät und die zugänglichen
Geräteteile werden während des Betriebs heiß. Seien
Sie vorsichtig und berühren Sie niemals die
Heizelemente. Halten Sie Kinder unter 8 Jahren vom
Gerät fern, wenn sie nicht ständig beaufsichtigt werden.
4
www.electrolux.com
•
•
•
•
•
•
•
•
•
•
•
Schalten Sie das Gerät nicht über eine externe
Zeitschaltuhr oder eine separate Fernsteuerung ein.
WARNUNG: Kochen mit Fett oder Öl auf einem
unbeaufsichtigten Kochfeld ist gefährlich und kann zu
einem Brand führen.
Versuchen Sie NIEMALS einen Brand mit Wasser zu
löschen, sondern schalten Sie das Gerät aus und
bedecken Sie die Flamme mit einem Deckel oder einer
Feuerlöschdecke.
VORSICHT: Der Kochvorgang muss überwacht werden.
Ein kurzer Kochvorgang muss kontinuierlich überwacht
werden.
WARNUNG: Brandgefahr: Legen Sie keine
Gegenstände auf dem Kochfeld ab.
Legen Sie keine Metallgegenstände wie Messer,
Gabeln, Löffel oder Topfdeckel auf die Oberfläche des
Kochfelds, da diese heiß werden können.
Reinigen Sie das Gerät nicht mit einem
Dampfstrahlreiniger.
Schalten Sie die Kochzone nach dem Gebrauch ab und
verlassen Sie sich nicht auf die Topferkennung.
Schalten Sie das Gerät sofort ab, wenn Sie Risse auf
der Glaskeramik-/Glasfläche feststellen, um
Stromschlaggefahr zu vermeiden.
Wenn das Netzkabel beschädigt ist, muss es vom
Hersteller, einem autorisierten Kundendienst oder einer
gleichermaßen qualifizierten Person ausgetauscht
werden, um Gefahrenquellen zu vermeiden.
WARNUNG: Verwenden Sie nur Schutzabdeckungen
des Herstellers des Kochgeräts, von ihm in der
Bedienungsanleitung als geeignete und empfohlene
Schutzabdeckungen oder die im Gerät enthaltene
Schutzabdeckung. Es besteht Unfallgefahr durch die
Verwendung ungeeigneter Schutzabdeckungen.
DEUTSCH
5
2. SICHERHEITSANWEISUNGEN
2.1 Montage
WARNUNG!
Nur eine qualifizierte
Fachkraft darf die Montage
des Geräts vornehmen.
• Entfernen Sie das gesamte
Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät
nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte
Montageanleitung.
• Die Mindestabstände zu anderen
Geräten und Küchenmöbeln sind
einzuhalten.
• Gehen Sie beim Umsetzen des Geräts
vorsichtig vor, da es schwer ist. Tragen
Sie stets Schutzhandschuhe und feste
Schuhe.
• Dichten Sie die Ausschnittskanten mit
einem Dichtungsmittel ab, um ein
Aufquellen durch Feuchtigkeit zu
verhindern.
• Schützen Sie die Geräteunterseite vor
Dampf und Feuchtigkeit.
• Installieren Sie das Gerät nicht direkt
neben einer Tür oder unter einem
Fenster. So kann heißes Kochgeschirr
nicht herunterfallen, wenn die Tür oder
das Fenster geöffnet wird.
• Wird das Gerät über Schubladen
eingebaut, achten Sie darauf, dass
zwischen dem Geräteboden und der
oberen Schublade ein ausreichender
Abstand für die Luftzirkulation
vorhanden ist.
• Der Boden des Geräts kann heiß
werden. Achten Sie darauf eine
feuerfeste Trennplatte unter dem Gerät
anzubringen, damit der Boden nicht
zugänglich ist.
• Achten Sie darauf, dass zwischen der
Arbeitsplatte und dem Gerät darunter
ein Abstand von 2 mm zur Belüftung
frei gelassen wird. Schäden, die durch
das Fehlen eines Belüftungsabstands
entstehen, sind von der Garantie
ausgenommen.
2.2 Elektrischer Anschluss
WARNUNG!
Brand- und
Stromschlaggefahr.
• Alle elektrischen Anschlüsse sind von
einem geprüften Elektriker
vorzunehmen.
• Das Gerät muss geerdet sein.
• Vor der Durchführung jeglicher Arbeiten
muss das Gerät von der elektrischen
Stromversorgung getrennt werden.
• Stellen Sie sicher, dass die elektrischen
Daten auf dem Typenschild den Daten
Ihrer Stromversorgung entsprechen.
Wenden Sie sich anderenfalls an eine
Elektrofachkraft.
• Achten Sie darauf, dass das Gerät
ordnungsgemäß montiert wird. Wenn
freiliegende oder ungeeignete
Netzkabel oder Netzstecker (fall
vorhanden) verwendet werden, kann
der Anschluss überhitzen.
• Stellen Sie sicher, dass Sie das richtige
Kabel für den elektrischen
Netzanschluss verwenden.
• Achten Sie darauf, dass das Netzkabel
nicht lose hängt oder sich verheddert.
• Sorgen Sie dafür, dass ein
Berührungsschutz installiert wird.
• Verwenden Sie die Zugentlastung für
das Kabel.
• Stellen Sie beim elektrischen Anschluss
des Gerätes sicher, dass das
Netzkabel oder ggf. der Netzstecker
nicht mit dem heißen Gerät oder
heißem Kochgeschirr in Berührung
kommt.
• Verwenden Sie keine
Mehrfachsteckdosen oder
Verlängerungskabel.
• Achten Sie darauf, Netzstecker (falls
vorhanden) und Netzkabel nicht zu
beschädigen. Wenden Sie sich zum
Austausch des beschädigten
Netzkabels an unseren autorisierten
Kundendienst oder eine
Elektrofachkraft.
• Alle Teile, die gegen direktes Berühren
schützen, sowie die isolierten Teile
müssen so befestigt werden, dass sie
6
www.electrolux.com
•
•
•
•
•
nicht ohne Werkzeug entfernt werden
können.
Stecken Sie den Netzstecker erst nach
Abschluss der Montage in die
Steckdose. Stellen Sie sicher, dass der
Netzstecker nach der Montage noch
zugänglich ist.
Falls die Steckdose lose ist, schließen
Sie den Netzstecker nicht an.
Ziehen Sie nicht am Netzkabel, wenn
Sie das Gerät vom Netzstrom trennen
möchten. Ziehen Sie stets am
Netzstecker.
Verwenden Sie nur geeignete
Trenneinrichtungen: Überlastschalter,
Sicherungen (Schraubsicherungen
müssen aus dem Halter entfernt
werden können), Erdschlüsse,
Kontakte.
Die elektrische Installation muss eine
Trenneinrichtung aufweisen, mit der Sie
das Gerät allpolig von der
Stromversorgung trennen können. Die
Trenneinrichtung muss mit einer
Kontaktöffnungsbreite von mindestens
3 mm ausgeführt sein.
2.3 Gebrauch
WARNUNG!
Verletzungs-, Verbrennungsund Stromschlaggefahr.
• Entfernen Sie vor dem ersten
Gebrauch das gesamte
Verpackungsmaterial, die Aufkleber
und Schutzfolie (falls vorhanden).
• Das Gerät ist für die Verwendung im
Haushalt vorgesehen.
• Nehmen Sie keine technischen
Änderungen am Gerät vor.
• Die Lüftungsöffnungen dürfen nicht
abgedeckt werden.
• Lassen Sie das Gerät bei Betrieb nicht
unbeaufsichtigt.
• Schalten Sie die Kochzonen nach
jedem Gebrauch aus.
• Verlassen Sie sich nicht auf die
Topferkennung.
• Legen Sie kein Besteck und keine
Topfdeckel auf die Kochzonen. Sie
werden heiß.
• Bedienen Sie das Gerät nicht mit
feuchten oder nassen Händen oder
wenn es mit Wasser in Kontakt
gekommen ist.
• Benutzen Sie das Gerät nicht als
Arbeits- oder Abstellfläche.
• Hat die Geräteoberfläche einen
Sprung, trennen Sie das Gerät
umgehend von der
Spannungsversorgung. Dies dient zur
Vermeidung eines Stromschlags.
• Benutzer mit einem Herzschrittmacher
müssen einen Mindestabstand von 30
cm zu den Induktionskochzonen
einhalten, wenn das Gerät in Betrieb
ist.
• Wenn Sie Nahrungsmittel in heißes Öl
geben, kann dieses spritzen.
WARNUNG!
Brand- und Explosionsgefahr!
• Erhitzte Öle und Fette können
brennbare Dämpfe freisetzen. Halten
Sie Flammen und erhitzte
Gegenstände beim Kochen mit Fetten
und Ölen von diesen fern.
• Die von sehr heißem Öl freigesetzten
Dämpfe können eine Selbstzündung
verursachen.
• Bereits verwendetes Öl kann
Lebensmittelreste enthalten und schon
bei niedrigeren Temperaturen eher
einen Brand verursachen als frisches
Öl.
• Platzieren Sie keine entflammbaren
Produkte oder Gegenstände, die mit
entflammbaren Produkten benetzt
sind, im Gerät, auf dem Gerät oder in
der Nähe des Geräts.
WARNUNG!
Das Gerät könnte beschädigt
werden.
• Stellen Sie kein heißes Kochgeschirr
auf das Bedienfeld.
• Legen Sie keine heißen Topfdeckel auf
die Glasoberfläche des Kochfeldes.
• Lassen Sie das Kochgeschirr nicht
leerkochen.
• Lassen Sie keine Gegenstände oder
Kochgeschirr auf das Gerät fallen. Die
Oberfläche könnte beschädigt werden.
• Schalten Sie die Kochzonen niemals
ein, wenn sich kein Kochgeschirr
darauf befindet, oder wenn das
Kochgeschirr leer ist.
• Legen Sie keine Alufolie auf das Gerät.
• Kochgeschirr aus Gusseisen,
Aluminium oder mit beschädigten
DEUTSCH
Böden kann die Glas- bzw.
Glaskeramikoberfläche verkratzen.
Heben Sie das Kochgeschirr stets an,
wenn Sie es auf dem Kochfeld
umsetzen möchten.
• Dieses Gerät ist nur zum Kochen
bestimmt. Jeder andere Gebrauch ist
als bestimmungsfremd anzusehen,
zum Beispiel das Beheizen eines
Raums.
2.4 Reinigung und Pflege
• Reinigen Sie das Gerät regelmäßig, um
eine Abnutzung des
Oberflächenmaterials zu verhindern.
• Schalten Sie das Gerät vor dem
Reinigen aus und lassen Sie es
abkühlen.
• Trennen Sie das Gerät vor
Wartungsarbeiten von der
Spannungsversorgung.
• Das Gerät nicht mit Wasserspray oder
Dampf reinigen.
• Für die Reinigung ein feuchtes weiches
Tuch verwenden. Nur neutrale
Reinigungsmittel verwenden. Keine
Scheuermittel, Scheuerschwämme,
scharfe Reinigungsmittel oder
Metallobjekte für die Reinigung
verwenden.
2.5 Entsorgung
WARNUNG!
Verletzungs- und
Erstickungsgefahr.
• Für Informationen zur
ordnungsgemäßen Entsorgung des
Geräts wenden Sie sich an die
zuständige kommunale Behörde vor
Ort.
• Trennen Sie das Gerät von der
Stromversorgung.
• Schneiden Sie das Netzkabel in der
Nähe des Geräts ab, und entsorgen
Sie es.
2.6 Service
• Wenden Sie sich zur Reparatur des
Geräts an einen autorisierten
Kundendienst.
• Verwenden Sie ausschließlich
Originalersatzteile.
3. GERÄTEBESCHREIBUNG
3.1 Kochfeldanordnung
1
1
3
2
1 Induktionskochzone
2 Bedienfeld
3 Flexible Induktionskochfläche
bestehend aus vier Bereichen
7
8
www.electrolux.com
3.2 Bedienfeldanordnung
2 3 4 5
1
6
13
7
12
8
11
10
9
Bedienen Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrolllampen und
akustischen Signale informieren Sie über die aktiven Funktionen.
Sensorfeld
Funktion
Kommentar
1
EIN/AUS
Ein- und Ausschalten des Kochfeldes.
2
Verriegeln / Kindersicherung
Verriegeln/Entriegeln des Bedienfelds.
3
STOP+GO
Ein- und Ausschalten der Funktion.
FlexiBridge
Umschalten zwischen den drei Modi der
Funktion.
-
Kochstufenanzeige
Zeigt die Kochstufe an.
-
Kochzonen-Anzeigen des Zeigt an, für welche Kochzone die Zeit einTimers
gestellt wurde.
-
Timer-Anzeige
Zeigt die Zeit in Minuten an.
Hob²Hood
Ein- und Ausschalten des manuellen Modus der Funktion.
Power-Funktion
Ein- und Ausschalten der Funktion.
Einstellskala
Einstellen der Kochstufe.
-
Auswählen der Kochzone.
-
Erhöhen oder Verringern der Zeit.
Einstellskala
Einstellen der Kochstufe für die flexible Induktionskochfläche.
4
5
6
7
8
9
10
-
11
/
12
13
-
DEUTSCH
9
3.3 Anzeigen der Kochstufen
Display
Beschreibung
Die Kochzone ist ausgeschaltet.
Die Kochzone ist eingeschaltet.
-
Die Funktion STOP+GO ist in Betrieb.
Die Funktion Ankochautomatik ist in Betrieb.
Power-Funktion ist eingeschaltet.
+ Zahl
Eine Störung ist aufgetreten.
/
OptiHeat Control (Restwärmeanzeige, 3-stufig): Weitergaren/Warmhalten/Restwärme.
/
Die Funktion Verriegeln/Kindersicherung ist in Betrieb.
Das Kochgeschirr ist ungeeignet oder zu klein bzw. es befindet sich
kein Kochgeschirr auf der Kochzone.
Die Funktion Abschaltautomatik ist in Betrieb.
3.4 OptiHeat Control
(Restwärmeanzeige, 3-stufig)
WARNUNG!
/
/
Es besteht
Verbrennungsgefahr durch
Restwärme. Die Anzeige zeigt
die Restwärmestufe an.
Die Induktionskochzonen erzeugen die
erforderliche Hitze zum Kochen direkt im
Boden des Kochgeschirrs. Die
Glaskeramik wird nur durch die Wärme
des Kochgeschirrs erhitzt.
4. TÄGLICHER GEBRAUCH
WARNUNG!
Siehe Kapitel
"Sicherheitshinweise".
4.1 Ein- und Ausschalten
Berühren Sie
1 Sekunde lang, um das
Kochfeld ein- oder auszuschalten.
4.2 Abschaltautomatik
Mit dieser Funktion wird das Kochfeld
in folgenden Fällen automatisch
ausgeschaltet:
• Alle Kochzonen sind ausgeschaltet.
• Nach dem Einschalten des Kochfelds
wird keine Kochstufe gewählt.
• Das Bedienfeld ist mehr als 10
Sekunden mit verschütteten
Lebensmitteln oder einem Gegenstand
bedeckt (Topf, Tuch usw.). Ein
akustisches Signal ertönt und das
Kochfeld schaltet ab. Entfernen Sie
den Gegenstand oder reinigen Sie das
Bedienfeld.
• Das Kochfeld wird zu heiß (wenn
beispielsweise ein Topf leerkocht).
Lassen Sie die Kochzone abkühlen,
bevor Sie das Kochfeld wieder
verwenden.
• Sie verwenden ungeeignetes
Kochgeschirr. Das Symbol
leuchtet
10
www.electrolux.com
auf und die Kochzone wird
automatisch nach 2 Minuten
ausgeschaltet.
• Eine Kochzone wurde nicht
ausgeschaltet bzw. die Kochstufe
wurde nicht geändert. Nach einer Weile
leuchtet
auf und das Kochfeld
schaltet sich aus.
Verhältnis zwischen der Kochstufe
und der Zeit, nach der das Kochfeld
ausgeschaltet wird:
Kochstufe
Das Kochfeld
wird ausgeschaltet nach
aktiviert ist, schaltet sich die Kochzone mit
der höchsten Stufe ein und wechselt dann
zur gewünschten Einstellung.
Zum Einschalten der Funktion
muss die Kochzone
abgekühlt sein.
Einschalten der Funktion für eine
( leuchtet
Kochzone: Berühren Sie
auf). Berühren Sie dann gleich danach die
gewünschte Kochstufe. Nach 3 Sekunden
leuchtet
auf.
Ausschalten der Funktion: Ändern Sie
die Kochstufe.
6 Stunden
4.6 Power-Funktion
4-7
5 Stunden
8-9
4 Stunden
10 - 14
1,5 Stunden
Diese Funktion stellt den
Induktionskochzonen zusätzliche Leistung
zur Verfügung. Für die
Induktionskochzone kann diese Funktion
nur für einen begrenzten Zeitraum
eingeschaltet werden. Danach schaltet die
Induktionskochzone automatisch wieder
auf die höchste Kochstufe um.
,1-3
4.3 Kochstufe
Einstellen oder Ändern der Kochstufe:
Berühren Sie die Einstellskala auf der
gewünschten Kochstufe oder fahren Sie
mit dem Finger entlang der Skala bis zur
gewünschten Kochstufe.
P
Siehe Kapitel „Technische
Daten“.
Einschalten der Funktion für eine
Kochzone: Berühren Sie
auf.
.
leuchtet
Ausschalten der Funktion: Ändern Sie
die Kochstufe.
4.7 Timer
4.4 Verwendung der Kochzonen
Stellen Sie das Kochgeschirr auf das
Kreuz/Quadrat des gewünschten
Kochfelds. Das Kreuz/Quadrat muss
vollständig bedeckt sein.
Induktionskochzonen passen sich bis zu
einem gewissen Grad automatisch an die
Größe des Kochgeschirrbodens an. Mit
einem großen Kochgeschirr können Sie
auf zwei Kochzonen gleichzeitig kochen.
4.5 Ankochautomatik
Schalten Sie diese Funktion ein, damit die
gewünschte Kochstufeneinstellung in
kürzerer Zeit erreicht wird. Wenn sie
Kurzzeitmesser
Mit dieser Funktion stellen Sie ein, wie
lange eine Kochzone für einen einzelnen
Kochvorgang eingeschaltet bleiben soll.
Stellen Sie zuerst die Kochstufe für die
Kochzone und erst danach die Funktion
ein.
Auswählen der Kochzone:Berühren Sie
so oft, bis die Anzeige der
gewünschten Kochzone aufleuchtet.
Einschalten der Funktion: Berühren Sie
des Timers, um die Zeit einzustellen
(00 - 99 Minuten). Wenn die Anzeige der
DEUTSCH
Kochzone langsam blinkt, wird die Zeit
heruntergezählt.
So wird die Restzeit angezeigt: Wählen
Sie die Kochzone mit
aus. Die Anzeige
der Kochzone blinkt schneller. Das Display
zeigt die Restzeit an.
Ändern der Zeit: Wählen Sie die
Kochzone mit
oder
aus. Berühren Sie
.
11
Kurzzeit-Wecker
Sie können diese Funktion als KurzzeitWecker benutzen, wenn das Gerät
eingeschaltet ist und die Kochzonen nicht
in Betrieb sind. Das Display zeigt
an.
Einschalten der Funktion: Berühren Sie
. Berühren Sie
oder
des Timers,
um die Zeit einzustellen. Wenn die
eingestellte Zeit abgelaufen ist, ertönt ein
Signalton und 00 blinkt.
Ausschalten der Funktion: Wählen Sie
Ausschalten des Signaltons: Berühren
und berühren Sie .
die Kochzone mit
Die Restzeit wird auf 00 heruntergezählt.
Die Anzeige der Kochzone erlischt.
Sie
Wenn die eingestellte Zeit
abgelaufen ist, ertönt ein
Signalton und 00 blinkt. Die
Kochzone wird
ausgeschaltet.
Ausschalten des Signaltons: Berühren
Sie
.
CountUp Timer (Garzeitmesser)
Mit dieser Funktion können Sie feststellen,
wie lange eine Kochzone bereits in Betrieb
ist.
Auswählen der Kochzone:Berühren Sie
.
Diese Funktion hat keine
Auswirkung auf den
Kochzonenbetrieb.
4.8 STOP+GO
Mit dieser Funktion werden alle
eingeschalteten Kochzonen auf die
niedrigste Kochstufe geschaltet.
Ist die Funktion eingeschaltet, lässt sich
die Kochstufe nicht ändern.
Die Funktion unterbricht nicht die TimerFunktionen.
Einschalten der Funktion: Berühren Sie
.
leuchtet auf.
so oft, bis die Anzeige der
gewünschten Kochzone aufleuchtet.
Ausschalten der Funktion: Berühren Sie
Einschalten der Funktion: Berühren Sie
. Die vorherige Kochstufe wird
angezeigt.
des Timers.
leuchtet auf. Wenn die
Anzeige der Kochzone langsamer blinkt,
wird die Zeit hochgezählt. Das Display
schaltet um zwischen
und der
abgelaufenen Zeit (Minuten).
So können Sie feststellen, wie lange
die Kochzone bereits in Betrieb ist:
4.9 Verriegeln
Sie können das Bedienfeld sperren, wenn
Kochzonen eingeschaltet sind. So wird
verhindert, dass die Kochstufe
versehentlich geändert wird.
Stellen Sie zuerst die Kochstufe ein.
aus. Die
Wählen Sie die Kochzone mit
Anzeige der Kochzone blinkt schneller. Im
Display wird die Einschaltdauer der Zone
angezeigt.
.
leuchtet 4 Sekunden auf.Der Timer
bleibt eingeschaltet.
Ausschalten der Funktion: Wählen Sie
Ausschalten der Funktion: Berühren Sie
die Kochzone mit
. Die vorherige Kochstufe wird
angezeigt.
und berühren Sie
oder . Die Anzeige der Kochzonen
erlischt.
Einschalten der Funktion:Berühren Sie
Diese Funktion wird auch
ausgeschaltet, sobald das
Kochfeld ausgeschaltet wird.
12
www.electrolux.com
4.10 Kindersicherung
• Nach Ablauf der für Kurzzeitmesser
eingestellten Zeit
• Wenn das Bedienfeld bedeckt ist.
Diese Funktion verhindert ein
versehentliches Einschalten des
Kochfelds.
Einschalten der Funktion: Schalten Sie
ein. Stellen Sie keine
das Kochfeld mit
Kochstufe ein. Berühren Sie
Sekunden lang.
4
leuchtet auf. Schalten
aus.
Sie das Kochfeld mit
Ausschalten der Funktion: Schalten Sie
das Kochfeld mit
ein. Stellen Sie keine
4
Kochstufe ein. Berühren Sie
Sekunden lang.
leuchtet auf. Schalten
Sie das Kochfeld mit
aus.
Vorübergehendes Ausschalten der
Funktion für einen einzelnen
Kochvorgang: Schalten Sie das Kochfeld
mit
ein.
leuchtet auf. Berühren Sie
4 Sekunden lang. Stellen Sie die
Kochstufe innerhalb von 10 Sekunden
ein. Das Kochfeld kann jetzt benutzt
4.12 Funktion PowerManagement
• Die Kochzonen werden je nach Lage
auf dem Kochfeld und Anzahl der
Phasen gruppiert. Siehe Abbildung.
• Jede Phase darf mit maximal 3700 W
belastet werden.
• Mit dieser Funktion wird die Leistung
zwischen den einzelnen, an dieselbe
Phase angeschlossenen Kochzonen
aufgeteilt.
• Diese Funktion wird eingeschaltet,
sobald die Gesamtleistung aller an
dieselbe Phase angeschlossenen
Kochzonen 3700 W übersteigt.
• Mit dieser Funktion wird die Leistung
aller anderen Kochzonen reduziert, die
an dieselbe Phase angeschlossen sind.
• Die Anzeige der Kochzonen mit
reduzierter Leistung wechselt zwischen
zwei Kochstufen.
werden. Wenn Sie das Kochfeld mit
ausschalten, wird diese Funktion wieder
eingeschaltet.
4.11 OffSound Control (Ein- und
Ausschalten der Signaltöne)
Schalten Sie das Kochfeld aus. Berühren
Sie
3 Sekunden lang. Das Display wird
ein- und ausgeschaltet. Berühren Sie
Sekunden lang. Es wird
oder
angezeigt. Berühren Sie
zum Auswählen von:
des Timers
•
3
– der Signalton ist ausgeschaltet
– der Signalton ist eingeschaltet
•
Ihre Einstellungen werden übernommen,
sobald das Kochfeld automatisch
ausgeschaltet wird.
Haben Sie die Funktion auf
eingestellt,
ertönt der Signalton nur in folgenden
Fällen:
• Bei der Berührung von
• Nach Ablauf der für Kurzzeit-Wecker
eingestellten Zeit
4.13 Hob²Hood
Diese innovative automatische Funktion
verbindet das Kochfeld mit einer speziellen
Dunstabzugshaube. Das Kochfeld und die
Dunstabzugshaube kommunizieren mit
Hilfe von Infrarotsignalen. Die Drehzahl des
Lüfters wird automatisch eingestellt. Sie
richtet sich nach dem eingestellten Modus
und der Temperatur des heißesten
Kochgeschirrs auf dem Kochfeld. Sie
können den Lüfter auch manuell auf dem
Bedienfeld des Kochfelds einstellen.
DEUTSCH
Bei den meisten
Dunstabzugshauben ist das
Fernsteuerungssystem
werkseitig ausgeschaltet.
Schalten Sie es ein, bevor Sie
die Funktion nutzen. Weitere
Informationen finden Sie in
der Anleitung der
Dunstabzugshaube.
Automatikbetrieb der Funktion
Stellen Sie für den automatischen Betrieb
den Modus auf H1 – H6. Das Kochfeld ist
standardmäßig auf H5 gestellt.Die
Dunstabzugshaube schaltet sich ein,
wenn Sie das Kochfeld bedienen. Das
Kochfeld misst die Temperatur des
Kochgeschirrs automatisch und passt die
Geschwindigkeit des Lüfters an.
Automatikbetrieb
Automatische
Einschaltung
der Beleuchtung
Kochen1)
Braten2)
Modus
H6
13
Automatische
Einschaltung
der Beleuchtung
Kochen1)
Braten2)
Ein
Lüfterge- Lüftergeschwin- schwindigkeit 2 digkeit 3
1) Das Kochfeld erkennt, dass gekocht wird
und regelt die Lüftergeschwindigkeit je nach
eingestelltem Automatikbetrieb.
2) Das Kochfeld erkennt, dass gebraten wird
und regelt die Lüftergeschwindigkeit je nach
eingestelltem Automatikbetrieb.
3) In diesem Modus werden der Lüfter und
die Beleuchtung unabhängig von der Temperatur eingeschaltet.
Ändern des Automatikbetriebs
1. Schalten Sie das Gerät aus.
2. Berühren Sie
3 Sekunden lang.
Das Display wird ein- und
ausgeschaltet
3. Berühren Sie
3 Sekunden lang.
Modus
H0
Aus
Aus
Aus
4. Berühren Sie
wiederholt, bis
angezeigt wird.
Modus
H1
Ein
Aus
Aus
5. Berühren Sie
des Timers, um einen
automatischen Modus auszuwählen.
Modus
H2 3)
Ein
Lüfterge- Lüftergeschwin- schwindigkeit 1 digkeit 1
Modus
H3
Ein
Aus
Modus
H4
Ein
Lüfterge- Lüftergeschwin- schwindigkeit 1 digkeit 1
Modus
H5
Ein
Lüfterge- Lüftergeschwin- schwindigkeit 1 digkeit 2
Lüftergeschwindigkeit 1
Schalten Sie den
Automatikbetrieb aus, um die
Dunstabzugshaube direkt
über ihr Bedienfeld
einzustellen.
Wenn Sie nach Kochende
das Kochfeld ausschalten,
kann die Dunstabzugshaube
noch eine gewisse Zeit in
Betrieb sein. Nach dieser Zeit
schaltet das System den
Lüfter automatisch aus.
Während der folgenden 30
Sekunden kann der Lüfter
nicht wieder eingeschaltet
werden.
14
www.electrolux.com
Manuelles Einstellen der
Lüftergeschwindigkeit
Sie können den Lüfter auch manuell
einstellen. Berühren Sie hierzu , wenn
das Kochfeld eingeschaltet ist. Auf diese
Weise wird der Automatikbetrieb
ausgeschaltet und Sie können die
Lüftergeschwindigkeit manuell ändern.
Durch Drücken von
erhöht sich die
Lüftergeschwindigkeit um eine Stufe.
Wenn Sie die Intensivstufe gewählt haben
und
erneut drücken, wird die
Geschwindigkeit auf 0 gesetzt und die
Dunstabzugshaube ausgeschaltet.
Berühren Sie , um die
Lüftergeschwindigkeit 1 wieder
einzustellen.
Zum erneuten Einschalten
des Automatikbetriebs
schalten Sie das Kochfeld
aus und wieder ein.
Einschalten der Beleuchtung
Sie können das Kochfeld so einstellen,
dass sich die Beleuchtung automatisch
einschaltet, wenn Sie das Kochfeld
bedienen. Stellen Sie hierzu den
Automatikmodus auf H1 – H6.
Die Beleuchtung der
Dunstabzugshaube schaltet
sich 2 Minuten nach
Ausschalten des Kochfelds
aus.
5. FLEXIBLE INDUKTIONSKOCHFLÄCHE
WARNUNG!
Siehe Kapitel
"Sicherheitshinweise".
5.1 Funktion FlexiBridge
Die flexible Induktionskochfläche besteht
aus vier Bereichen. Die Bereiche lassen
sich zu zwei Kochzonen unterschiedlicher
Größe oder zu einer großen Kochfläche
zusammen schalten. Die gewünschte
Kombination wird durch die Auswahl des
Modus bestimmt, der für die Größe des
verwendeten Kochgeschirrs geeignet ist.
Es stehen drei Modi zur Verfügung:
Standard (wird automatisch eingeschaltet,
wenn Sie das Kochfeld einschalten), Big
Bridge und Max Bridge.
Stellen Sie die Kochstufe mit
einer der beiden linken
Einstellskalen ein.
Umschalten zwischen den Modi
Wählen Sie den Modus mit dem
Sensorfeld
.
Wenn Sie zwischen den Modi
umschalten, wird die
Kochstufe zurück auf 0
gestellt.
Durchmesser und Position des
Kochgeschirrs
Wählen Sie den Modus, der für die Größe
und Form des Kochgeschirrs geeignet ist.
Das Kochgeschirr sollte möglichst die
gesamte ausgewählte Fläche bedecken.
Stellen Sie das Kochgeschirr mittig auf
den ausgewählten Bereich.
Stellen Sie Kochgeschirr mit einem
Bodendurchmesser, der kleiner als 160
mm ist, mittig auf einen einzelnen Bereich.
15
DEUTSCH
Falsche Position des Kochgeschirrs:
100-160mm
Stellen Sie Kochgeschirr mit einem
Bodendurchmesser, der größer als 160
mm ist, mittig auf zwei Bereiche.
5.3 FlexiBridge Big Bridge
Modus
Drücken Sie zum Einschalten des Modus
> 160 mm
5.2 FlexiBridge Standardmodus
Dieser Modus ist eingeschaltet, wenn Sie
das Kochfeld einschalten. Er schaltet die
Bereiche zu zwei getrennten Kochzonen
zusammen. Sie können die Kochstufe für
jede Zone getrennt einstellen. Verwenden
Sie hierfür die beiden linken Einstellskalen.
, bis der gewünschte Modus angezeigt
wird. Dieser Modus schaltet die drei
hinteren Bereiche zu einer Kochfläche
zusammen. Der vordere Bereich wird nicht
dazugeschaltet und dient als
Einzelkochzone. Sie können die Kochstufe
für jede Zone getrennt einstellen.
Verwenden Sie hierfür die beiden linken
Einstellskalen.
Richtige Position des Kochgeschirrs:
Richtige Position des Kochgeschirrs:
Um diesen Modus verwenden zu können,
müssen Sie das Kochgeschirr auf die drei
zusammen geschalteten Bereiche stellen.
Wenn das Kochgeschirr nicht zwei
Bereiche bedeckt, zeigt das Display
an
16
www.electrolux.com
und die Kochzone wird nach 2 Minuten
ausgeschaltet.
Richtige Position des Kochgeschirrs:
Um diesen Modus verwenden zu können,
müssen Sie das Kochgeschirr auf alle vier
zusammen geschalteten Bereiche stellen.
Wenn das Kochgeschirr nicht drei
Bereiche bedeckt, zeigt das Display
an
und die Kochzone wird nach 2 Minuten
ausgeschaltet.
Falsche Position des Kochgeschirrs:
Falsche Position des Kochgeschirrs:
5.4 FlexiBridge Max Bridge
Modus
Drücken Sie zum Einschalten des Modus
, bis der gewünschte Modus angezeigt
wird. Dieser Modus schaltet alle Bereiche
zu einer großen Kochfläche zusammen.
Stellen Sie die Kochstufe mit einer der
linken Einstellskalen ein.
6. TIPPS UND HINWEISE
WARNUNG!
Siehe Kapitel
"Sicherheitshinweise".
6.1 Kochgeschirr
Das Kochgeschirr wird bei
Induktionskochzonen durch
ein starkes Magnetfeld sehr
schnell erhitzt.
DEUTSCH
Benutzen Sie für die
Induktionskochzonen
geeignetes Kochgeschirr.
Kochgeschirrmaterial
• Geeignet: Gusseisen, Stahl,
emaillierter Stahl, Edelstahl, ein
mehrlagiger Topfboden (wenn vom
Hersteller als geeignet markiert).
• Nicht geeignet: Aluminium, Kupfer,
Messing, Glas, Keramik, Porzellan.
Kochgeschirr eignet sich für
Induktions-Kochfelder, wenn:
• Eine geringe Wassermenge auf einer
Kochzone, die auf die höchste Stufe
geschaltet ist, sehr schnell aufkocht.
• Ein Magnet vom Geschirrboden
angezogen wird.
Der Aufdruck auf der flexiblen
Induktionskochfläche kann
verschmutzen oder seine
Farbe ändern, wenn das
Kochgeschirr verschoben
wird. Sie können den Bereich
normal reinigen.
Der Boden des
Kochgeschirrs sollte so dick
und flach wie möglich sein.
Abmessungen des Kochgeschirrs
Induktionskochzonen passen sich der
Größe des Geschirrbodens bis zu einer
bestimmten Grenze automatisch an.
Die Kochzoneneffizienz hängt vom
Durchmesser des Kochgeschirrs ab. An
Kochgeschirr mit einem kleineren
Durchmesser als der Mindestdurchmesser
gelangt nur ein Teil der von der Kochzone
erzeugten Hitze.
Siehe Kapitel „Technische
Daten“.
Kochstufe
-1
17
6.2 Betriebsgeräusche
Es gibt verschiedene
Betriebsgeräusche:
• Knacken: Das Kochgeschirr besteht
aus unterschiedlichen Materialien
(Sandwichkonstruktion).
• Pfeifen: Sie haben die Kochzone auf
eine hohe Stufe geschaltet und das
Kochgeschirr besteht aus
unterschiedlichen Materialien
(Sandwichkonstruktion).
• Summen: Sie haben die Kochzone auf
eine hohe Stufe geschaltet.
• Klicken: Bei elektronischen
Schaltvorgängen.
• Zischen, Surren: Der Ventilator läuft.
Die Geräusche sind normal und
weisen nicht auf eine Störung des
Kochfelds hin.
6.3 Öko Timer (Öko-Timer)
Um Energie zu sparen, schaltet sich die
Kochzonenheizung vor dem Signal des
Kurzzeitmessers ab. Die Abschaltzeit
hängt von der eingestellten Kochstufe und
der Gardauer ab.
6.4 Anwendungsbeispiele für
das Garen
Das Verhältnis zwischen der Kochstufe
und dem Energieverbrauch der Kochzone
ist nicht linear. Bei einer höheren
Kochstufe steigt der Energieverbrauch der
Kochzone nicht proportional an. Das
bedeutet, dass die Kochzone, die auf eine
mittlere Kochstufe eingestellt ist, weniger
als die Hälfte ihrer maximalen Leistung
verbraucht.
Bei den Angaben in der
folgenden Tabelle handelt es
sich um Richtwerte.
Verwendung:
Dauer
(Min.)
Hinweise
Warmhalten von gegarten
Speisen.
Nach
Bedarf
Legen Sie einen Deckel auf
das Kochgeschirr.
18
www.electrolux.com
Kochstufe
Verwendung:
Dauer
(Min.)
Hinweise
1-3
Sauce Hollandaise, Schmelzen von: Butter, Schokolade,
Gelatine.
5 - 25
Gelegentlich umrühren.
1-3
Stocken: Lockere Omeletts,
gebackene Eier.
10 - 40
Mit Deckel garen.
3-5
Köcheln von Reis und Milch- 25 - 50
gerichten, Erhitzen von Fertiggerichten.
Mindestens doppelte Menge
Flüssigkeit zum Reis geben,
Milchgerichte zwischendurch
umrühren.
5-7
Dünsten von Gemüse, Fisch,
Fleisch.
20 - 45
Einige Esslöffel Flüssigkeit
hinzugeben.
7-9
Dampfgaren von Kartoffeln.
20 - 60
Max. ¼ l Wasser für 750 g
Kartoffeln verwenden.
7-9
Kochen größerer Speisemen- 60 gen, Eintopfgerichte und Sup- 150
pen.
Bis zu 3 l Flüssigkeit plus Zutaten.
9 - 12
Bei geringer Hitze anbraten:
Schnitzel, Cordon bleu, Kotelett, Frikadellen, Bratwürste,
Leber, Mehlschwitze, Eier,
Pfannkuchen, Donuts.
Nach
Bedarf
Nach der Hälfte der Zeit wenden.
12 - 13
Braten bei starker Hitze: Rösti, Lendenstücke, Steaks.
5 - 15
Nach der Hälfte der Zeit wenden.
14
Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes frites.
Aufkochen großer Mengen Wasser. Die Power-Funktion wird eingeschaltet.
6.5 Tipps und Hinweise für die
Funktion Hob²Hood
Wenn Sie das Kochfeld mit dieser
Funktion betreiben:
• Das Bedienfeld der Dunstabzugshaube
vor direkter Sonneneinstrahlung
schützen.
• Keine Halogenstrahler auf das
Bedienfeld der Dunstabzugshaube
richten.
• Das Bedienfeld des Kochfelds nicht
abdecken.
• Den Signalfluss zwischen dem
Kochfeld und der Dunstabzugshaube
nicht mit der Hand oder einem
Kochgeschirrgriff unterbrechen. Siehe
Abbildung. Die abgebildete
Dunstabzugshaube ist nur
beispielhaft.
DEUTSCH
19
Dunstabzugshauben mit der Funktion
Hob²Hood
Die komplette Palette von
Dunstabzugshauben, die mit dieser
Funktion ausgestattet sind, finden Sie auf
unserer Verbraucher-Website. Die
Electrolux Dunstabzugshauben, die mit
dieser Funktion ausgestattet sind, sind mit
dem Symbol
gekennzeichnet.
Andere Geräte mit
Fernbedienung können das
Signal beeinträchtigen. Um
dies zu vermeiden, die
Fernbedienung des Gerätes
und des Kochfelds nicht
gleichzeitig verwenden.
7. REINIGUNG UND PFLEGE
WARNUNG!
Siehe Kapitel
"Sicherheitshinweise".
7.1 Allgemeine Informationen
• Reinigen Sie das Kochfeld nach jedem
Gebrauch.
• Achten Sie immer darauf, dass der
Boden des Kochgeschirrs sauber ist.
• Kratzer oder dunkle Flecken auf der
Oberfläche beeinträchtigen die
Funktionsfähigkeit des Kochfelds nicht.
• Verwenden Sie einen Spezialreiniger
zur Reinigung der Kochfeldoberfläche.
• Verwenden Sie einen speziellen
Reinigungsschaber für Glas.
7.2 Reinigen des Kochfelds
• Folgendes muss sofort entfernt
werden: geschmolzener Kunststoff,
Plastikfolie, Zucker bzw. zuckerhaltige
Lebensmittel. Andernfalls können die
Verschmutzungen das Kochfeld
beschädigen. Achten Sie darauf, dass
sich niemand Verbrennungen zuzieht.
Den speziellen Reinigungsschaber
schräg zur Glasfläche ansetzen und
über die Oberfläche bewegen.
• Folgendes kann nach
ausreichender Abkühlung des
Kochfelds entfernt werden: Kalkund Wasserränder, Fettspritzer und
metallisch schimmernde Verfärbungen.
Reinigen Sie das Kochfeld mit einem
feuchten Tuch und nicht scheuernden
Reinigungsmittel. Wischen Sie das
Kochfeld nach der Reinigung mit einem
weichen Tuch trocken.
• Entfernen Sie metallisch
schimmernde Verfärbungen:
Benutzen Sie für die Reinigung der
Glasoberfläche ein mit einer Lösung
aus Essig und Wasser angefeuchtetes
Tuch.
20
www.electrolux.com
8. FEHLERSUCHE
WARNUNG!
Siehe Kapitel
"Sicherheitshinweise".
8.1 Was tun, wenn ...
Störung
Mögliche Ursache
Abhilfe
Das Kochfeld kann nicht
eingeschaltet oder bedient
werden.
Das Kochfeld ist nicht oder
nicht ordnungsgemäß an
die Spannungsversorgung
angeschlossen.
Prüfen Sie, ob das Kochfeld
ordnungsgemäß an die
Spannungsversorgung angeschlossen ist. Nehmen
Sie dazu den Anschlussplan
zu Hilfe.
Die Sicherung ist durchgebrannt.
Vergewissern Sie sich, dass
die Sicherung der Grund für
die Störung ist. Brennt die
Sicherung wiederholt durch,
wenden Sie sich an eine zugelassene Elektrofachkraft.
Schalten Sie das Kochfeld
erneut ein und stellen Sie
innerhalb von 10 Sekunden
die Kochstufe ein.
Zwei oder mehr Sensorfelder wurden gleichzeitig berührt.
Berühren Sie nur ein Sensorfeld.
Die Funktion STOP+GO ist
in Betrieb.
Siehe Kapitel „Täglicher Gebrauch“.
Auf dem Bedienfeld befinWischen Sie das Bedienfeld
den sich Wasser- oder Fett- ab.
spritzer.
Ein akustisches Signal ertönt und das Kochfeld
schaltet ab.
Wenn das Kochfeld ausgeschaltet wird, ertönt ein
akustisches Signal.
Mindestens ein Sensorfeld
wurde bedeckt.
Entfernen Sie den Gegenstand von den Sensorfeldern.
Das Kochfeld wird ausgeschaltet.
Sie haben etwas auf das
Entfernen Sie den Gegenstand vom Sensorfeld.
Die Restwärmeanzeige
funktioniert nicht.
Die Kochzone ist nicht heiß, War die Kochzone lange
da sie nur kurze Zeit in Be- genug eingeschaltet, um
trieb war.
heiß zu sein, wenden Sie
sich an den autorisierten
Kundendienst.
Sensorfeld
gestellt.
DEUTSCH
21
Störung
Mögliche Ursache
Abhilfe
Die Funktion Hob²Hood
funktioniert nicht.
Sie haben das Bedienfeld
bedeckt.
Entfernen Sie den Gegenstand vom Bedienfeld.
Die Ankochautomatik startet nicht.
Die Kochzone ist heiß.
Lassen Sie die Kochzone
lange genug abkühlen.
Die höchste Kochstufe ist
eingestellt.
Die höchste Kochstufe hat
die gleiche Leistung wie die
Funktion.
Die Kochstufe schaltet zwischen zwei Kochstufen hin
und her.
Die Power-ManagementFunktion ist eingeschaltet.
Siehe Kapitel „Täglicher Gebrauch“.
Die Sensorfelder werden
heiß.
Das Kochgeschirr ist zu
groß, oder Sie haben es zu
nahe an die Bedienelemente gestellt.
Stellen Sie großes Kochgeschirr nach Möglichkeit auf
die hinteren Kochzonen.
Es ertönt kein Signalton,
wenn Sie die Sensorfelder
des Bedienfelds berühren.
Der Signalton ist ausgeschaltet.
Schalten Sie den Signalton
ein.
Siehe Kapitel „Täglicher Gebrauch“.
Die flexible Induktionskochfläche erwärmt das Kochgeschirr nicht.
Das Kochgeschirr befindet
sich nicht an der richtigen
Stelle auf der flexiblen Induktionskochfläche.
Setzen Sie das Kochgeschirr auf die richtige Stelle
auf der flexiblen Induktionskochfläche. Die richtige
Stelle für das Kochgeschirr
hängt von der eingeschalteten Funktion oder dem
Funktionsmodus ab.
Siehe Kapitel „Flexible Induktionskochfläche“.
Der Durchmesser des
Kochgeschirrs eignet sich
nicht für die eingeschaltete
Funktion oder den Funktionsmodus.
Verwenden Sie Kochgeschirr mit einem für die eingeschaltete Funktion oder
den Funktionsmodus geeigneten Durchmesser. Benutzen Sie Kochgeschirr mit einem Durchmesser von weniger als 160 mm, wenn Sie
nur einen Bereich der flexiblen Induktionskochfläche
einschalten.
Siehe Kapitel „Flexible Induktionskochfläche“.
Die Abschaltautomatik hat
ausgelöst.
Schalten Sie das Kochfeld
aus und wieder ein.
leuchtet auf.
22
www.electrolux.com
Störung
Mögliche Ursache
Abhilfe
leuchtet auf.
Die Kindersicherung oder
die Tastensperre ist eingeschaltet.
Siehe Kapitel „Täglicher Gebrauch“.
leuchtet auf.
Es wurde kein Kochgeschirr Stellen Sie Kochgeschirr auf
auf die Kochzone gestellt.
die Kochzone.
und eine Zahl werden
angezeigt.
Sie verwenden ungeeignetes Kochgeschirr.
Geeignetes Kochgeschirr
benutzen.
Siehe Kapitel „Tipps und
Hinweise“.
Der Durchmesser des
Kochgeschirrbodens ist zu
klein für die Kochzone.
Verwenden Sie Kochgeschirr mit den richtigen Abmessungen.
Siehe Kapitel „Technische
Daten“.
Das Kochgeschirr bedeckt
das Kreuz/Quadrat nicht.
Das Kreuz/Quadrat muss
vollständig bedeckt sein.
Die Funktion FlexiBridge ist
in Betrieb. Einer oder mehrere Bereiche des eingeschalteten Funktionsmodus
sind nicht mit Kochgeschirr
bedeckt.
Stellen Sie Kochgeschirr auf
alle eingeschalteten Bereiche des Funktionsmodus
oder ändern Sie den Funktionsmodus.
Siehe Kapitel „Flexible Induktionskochfläche“.
Es ist ein Fehler im Kochfeld Trennen Sie das Kochfeld
aufgetreten.
eine Zeit lang vom Stromnetz. Schalten Sie die Sicherung im Sicherungskasten der Hausinstallation
aus. Schalten Sie die Sicherung wieder ein. Wenn
erneut aufleuchtet, wenden
Sie sich an den autorisierten
Kundendienst.
DEUTSCH
Störung
leuchtet auf.
23
Mögliche Ursache
Abhilfe
Im Kochfeld ist ein Fehler
aufgetreten, da ein Kochgeschirr leer gekocht ist. Die
Abschaltautomatik und der
Überhitzungsschutz für die
Zonen sind aktiviert.
Schalten Sie das Kochfeld
aus. Entfernen Sie das heiße Kochgeschirr. Schalten
Sie die Kochzone nach etwa 30 Sekunden wieder
ein. War das Kochgeschirr
die Ursache des Problems,
erlischt die Fehlermeldung.
Die Restwärmeanzeige
leuchtet eventuell weiter.
Lassen Sie das Kochgeschirr lange genug abkühlen. Prüfen Sie, ob das
Kochgeschirr mit dem
Kochfeld kompatibel ist.
Siehe Kapitel „Tipps und
Hinweise“.
8.2 Wenn Sie das Problem nicht
lösen können...
Wenn Sie das Problem nicht selbst lösen
können, wenden Sie sich an Ihren Händler
oder einen autorisierten Kundendienst.
Geben Sie die Daten, die Sie auf dem
Typenschild finden, an. Geben Sie dabei
den dreistelligen Buchstaben-Code für die
Glaskeramik (befindet sich in der Ecke der
Glasfläche) und die angezeigte
Fehlermeldung an. Vergewissern Sie sich,
dass Sie das Kochfeld korrekt bedient
haben. Wenn Sie das Gerät falsch bedient
haben, fällt auch während der Garantiezeit
für die Reparatur durch einen Techniker
oder Händler eine Gebühr an. Die
Informationen zum Kundendienst und die
Garantiebedingungen finden Sie im
Garantieheft.
9. MONTAGE
WARNUNG!
Siehe Kapitel
"Sicherheitshinweise".
9.1 Vor der Montage
Notieren Sie vor der Montage des
Kochfelds folgende Daten, die Sie auf dem
Typenschild finden. Das Typenschild ist
auf dem Boden des Kochfelds
angebracht.
Seriennummer ............
9.2 Einbau-Kochfelder
Einbau-Kochfelder dürfen nur nach dem
Einbau in bzw. unter normgerechte,
passende Einbauschränke und
Arbeitsplatten betrieben werden.
Bei der Montage in brennbares Material
sind die Normen NIN SEV 1000 sowie die
Brandschutzrichtlinien und deren
Verordnungen der Vereinigung kantonaler
Feuerversicherungen zwingend
einzuhalten.
9.3 Anschlusskabel
• Das Kochfeld wird mit einem
Anschlusskabel geliefert.
• Ersetzen Sie ein defektes Netzkabel
durch ein Netzkabel des folgenden
(oder eines höheren) Typs: H05V2V2-F
T min 90 °C. Wenden Sie sich an den
Kundendienst.
24
www.electrolux.com
9.4 Elektrischer Anschluss
Schließen Sie das Kochfeld über ein Kabel
mit Stecker an. Ist kein Kabel mit Stecker
vorhanden, muss die feste elektrische
Installation eine Trenneinrichtung mit einer
Kontaktöffnungsbreite von mindestens 3
mm aufweisen, mit der Sie das Gerät
allpolig von der Stromversorgung trennen
können (gemäß NIN SEV 1000).
400
L1 L2
9.5 Anbringen der Dichtung im
Falz
1. Reinigen Sie die Falze in der
Arbeitsplatte.
2. Schneiden Sie das Dichtungsband in
vier Streifen. Die Streifen müssen
dieselbe Länge wie die Falze haben.
3. Schneiden Sie die Enden der Streifen
in einem Winkel von 45 Grad. Sie
müssen exakt in die Ecken der Falze
passen.
4. Bringen Sie die Streifen im Falz an.
Dehnen Sie die Streifen nicht. Kleben
Sie die Enden der Streifen nicht
übereinander.
Nach der Montage des Kochfelds dichten
Sie den verbleibenden Spalt zwischen der
Glaskeramikplatte und der Arbeitsplatte
mit Silikon ab. Achten Sie darauf, dass
kein Silikon unter die Glaskeramikplatte
gelangt.
N
L1
PE
N
PE
Glaskeramikscheibe an. Dehnen Sie
es nicht. Stellen Sie sicher, dass sich
die Enden des Dichtungsbands in der
Mitte auf einer der Seiten des
Kochfelds befinden.
3. Geben Sie einige mm hinzu, wenn Sie
die Länge des Dichtungsbands
zuschneiden.
4. Drücken Sie die beiden Enden des
Dichtungsbands zusammen.
9.7 Montage
min.
500mm
min.
50mm
9.6 Anbringen der Dichtung
1. Reinigen Sie die Arbeitsplatte um den
Ausschnittbereich.
2. Bringen Sie das mitgelieferte
Dichtungsband umlaufend auf der
Unterseite des Kochfelds entlang des
äußeren Randes der
min.
2mm
DEUTSCH
25
AUFLIEGENDE MONTAGE
R 5mm
min.
55mm
+1
490+1mm 750 mm
1.
min. 2 mm
A
B
< 20 mm
min. 500 mm
A
12 mm
28 mm
38 mm
min
30 mm
B
57 mm
41 mm
31 mm
2.
min. 2 mm
A
min.
38 mm
min.
2 mm
B
> 20 mm
min. 500 mm
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
3.
26
www.electrolux.com
min.
12 mm
min.
2 mm
min.
12 mm
min.
2 mm
3.
4.
INTEGRIERTE MONTAGE
9.8 Schutzboden
R10mm
R5mm
7mm
12mm
490+1mm
514+1mm
min. 55mm
750+1mm
774+1mm
1.
min.
38 mm
min.
2 mm
2.
Falls Sie einen Schutzboden (optionales
Zubehör) verwenden, ist die Einhaltung
des vorderen Belüftungsabstands von 2
mm und die Schutzmatte direkt unter dem
Gerät nicht nötig. Der Schutzboden ist
möglicherweise in einigen Ländern nicht
erhältlich. Wenden Sie sich an Ihren
Händler vor Ort.
Wenn Sie das Kochfeld über
einem Backofen einsetzen,
können Sie den Schutzboden
nicht verwenden.
DEUTSCH
27
10. TECHNISCHE DATEN
10.1 Typenschild
Modell GK78TSIFO
Typ 60 GBD CL AU
Induktion 7.4 kW
Ser. Nr. ..........
ELECTROLUX
Produkt-Nummer (PNC) 949 596 498 01
220 - 240 V, 50 - 60 Hz
Made in Germany
7.4 kW
10.2 Technische Daten der Kochzonen
Kochzone
Nennleistung
(höchste
Kochstufe)
[W]
Power-Funkti- Power-Funkti- Durchmesser
on [W]
on maximale
des KochgeEinschaltdau- schirrs [mm]
er [Min.]
Hinten Mitte
2300
3200
10
125 - 210
Vorne rechts
1800
2800
10
145 - 180
Flexible Indukti- 2300
onskochfläche
3200
10
min. 100
Die Leistung der Kochzonen kann
geringfügig von den Daten in der Tabelle
abweichen. Sie ändert sich je nach
Material und Abmessungen des
Kochgeschirrs.
Verwenden Sie für optimale
Kochergebnisse kein Kochgeschirr,
dessen Durchmesser größer als der in der
Tabelle angegebene Wert ist.
11. ENERGIEEFFIZIENZ
11.1 Produktinformationen gemäß EU 66/2014
Modellidentifikation
GK78TSIFO
Kochfeldtyp
Einbau-Kochfeld
Anzahl der Kochzonen
2
Anzahl der Kochflächen
1
Heiztechnologie
Induktion
Durchmesser der kreisförmigen Kochzonen (Ø)
Hinten Mitte
Vorne rechts
21,0 cm
18,0 cm
Länge (L) und Breite (B)
der Kochfläche
Links
L 46.1 cm
B 21.4 cm
Energieverbrauch pro
Kochzone (EC electric
cooking)
Hinten Mitte
Vorne rechts
175,5 Wh/kg
179,0 Wh/kg
28
www.electrolux.com
Energieverbrauch der
Kochfläche (EC electric
cooking)
Links
182,5 Wh/kg
Energieverbrauch des
Kochfelds (EC electric
hob)
180,4 Wh/kg
EN 60350-2 - Elektrische Kochgeräte für
den Hausgebrauch - Teil 2: Kochfelder Verfahren zur Messung der
Gebrauchseigenschaften
11.2 Energie sparen
Beachten Sie folgende Tipps, um beim
täglichen Kochen Energie zu sparen.
• Wenn Sie Wasser erwärmen,
verwenden Sie nur die benötigte
Menge.
12.
CH
• Decken Sie Kochgeschirr, wenn
möglich, mit einem Deckel ab.
• Stellen Sie Kochgeschirr auf die
Kochzone, bevor Sie sie einschalten.
• Stellen Sie kleineres Kochgeschirr auf
die kleineren Kochzonen.
• Stellen Sie das Kochgeschirr mittig auf
die Kochzone.
• Nutzen Sie die Restwärme, um die
Speisen warm zu halten oder zu
schmelzen.
GARANTIE
Kundendienst
Servicestellen
Industriestrasse 10
5506 Mägenwil
Le Trési 6
1028 Préverenges
Via Violino 11
6928 Manno
Morgenstrasse 131
3018 Bern
Zürcherstrasse 204E
9000 St. Gallen
Seetalstrasse 11
6020 Emmenbrücke
Schlossstrasse 1
4133 Pratteln
Comercialstrasse 19
7000 Chur
Ersatzteilverkauf Industriestrasse 10,
5506 Mägenwil, Tel. 0848 848 111
Fachberatung/Verkauf Badenerstrasse
587, 8048 Zürich, Tel. 044 405 81 11
Garantie Für jedes Produkt gewähren wir
ab Verkauf bzw. Lieferdatum an den
Endverbraucher eine Garantie von 2
Jahren. (Ausweis durch Garantieschein,
Faktura oder Verkaufsbeleg). Die
Garantieleistung umfasst die Kosten für
Material, Arbeits- und Reisezeit. Die
Garantieleistung entfällt bei
Nichtbeachtung der Gebrauchsanweisung
und Betriebsvorschriften, unsachgerechter
Installation, sowie bei Beschädigung durch
äussere Einflüsse, höhere Gewalt, Eingriffe
Dritter und Verwendung von Nicht-Original
Teilen.
DEUTSCH
13. UMWELTTIPPS
Recyceln Sie Materialien mit dem Symbol
. Entsorgen Sie die Verpackung in den
entsprechenden Recyclingbehältern.
Recyceln Sie zum Umwelt- und
Gesundheitsschutz elektrische und
elektronische Geräte. Entsorgen Sie
Geräte mit diesem Symbol nicht mit
dem Hausmüll. Bringen Sie das Gerät zu
Ihrer örtlichen Sammelstelle oder wenden
Sie sich an Ihr Gemeindeamt.
*
Für die Schweiz:
Wohin mit den Altgeräten?
Überall dort wo neue Geräte
verkauft werden oder Abgabe
bei den offiziellen SENSSammelstellen oder offiziellen
SENS-Recyclern.
Die Liste der offiziellen SENSSammelstellen findet sich
unter www.erecycling.ch
29
30
www.electrolux.com
DEUTSCH
31
867331116-B-122017
www.electrolux.com/shop
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
