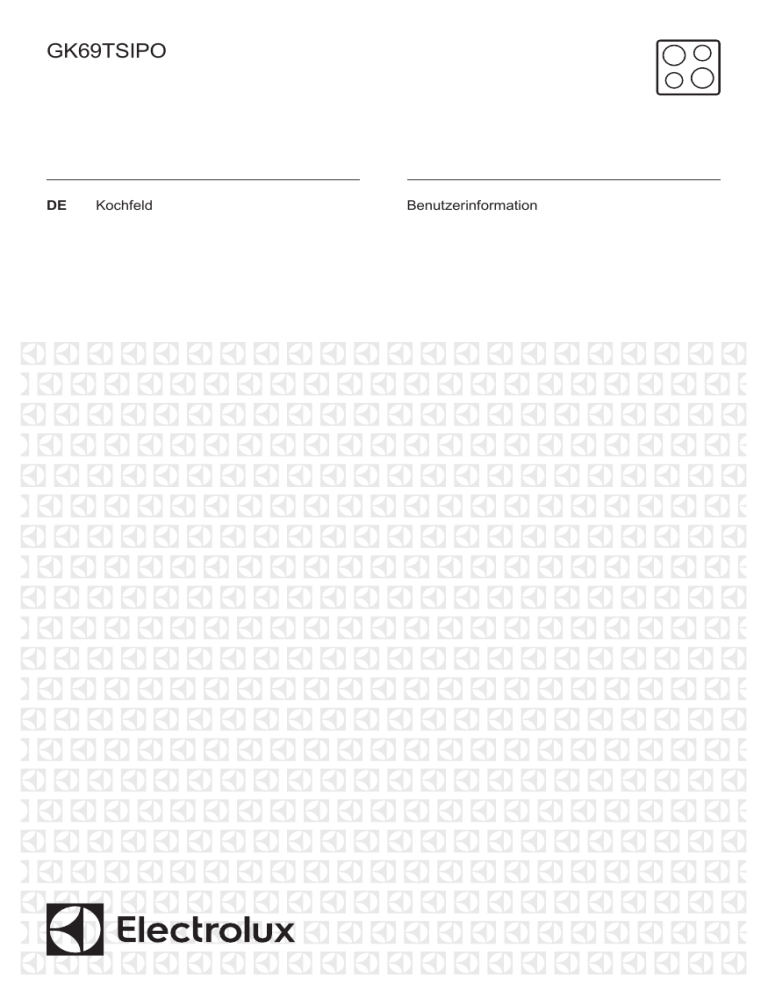

Electrolux | GK69TSIPO | User manual | Electrolux GK69TSIPO Benutzerhandbuch

GK69TSIPO
DE
Kochfeld
Benutzerinformation
2
www.electrolux.com
INHALTSVERZEICHNIS
1. SICHERHEITSHINWEISE..................................................................................3
2. SICHERHEITSANWEISUNGEN........................................................................ 5
3. GERÄTEBESCHREIBUNG................................................................................ 8
4. TÄGLICHER GEBRAUCH................................................................................10
5. FLEXIBLE INDUKTIONSKOCHFLÄCHE......................................................... 13
6. TIPPS UND HINWEISE....................................................................................17
7. REINIGUNG UND PFLEGE............................................................................. 19
8. FEHLERSUCHE............................................................................................... 19
9. MONTAGE........................................................................................................23
10. TECHNISCHE DATEN................................................................................... 26
11. ENERGIEEFFIZIENZ..................................................................................... 27
12. GARANTIE..................................................................................................... 28
WIR DENKEN AN SIE
Vielen Dank, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie
haben ein Produkt gewählt, hinter dem jahrzehntelange professionelle Erfahrung
und Innovation stehen. Bei der Entwicklung dieses großartigen und eleganten
Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die
Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden.
Willkommen bei Electrolux.
Besuchen Sie uns auf unserer Website, um:
Sich Anwendungshinweise, Prospekte, Fehlerbehebungs- und ServiceInformationen zu holen:
www.electrolux.com/webselfservice
Ihr Produkt für einen besseren Service zu registrieren:
www.registerelectrolux.com
Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen:
www.electrolux.com/shop
REPARATUR- UND KUNDENDIENST
Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.
Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst
wenden: Modell, Produktnummer (PNC), Seriennummer.
Diese Informationen finden Sie auf dem Typenschild.
Warnungs-/Sicherheitshinweise
Allgemeine Informationen und Empfehlungen
Informationen zum Umweltschutz
Änderungen vorbehalten.
DEUTSCH
1.
3
SICHERHEITSHINWEISE
Lesen Sie vor der Montage und dem Gebrauch des
Geräts zuerst die Gebrauchsanleitung. Bei Verletzungen
oder Schäden infolge nicht ordnungsgemäßer Montage
oder Verwendung des Geräts übernimmt der Hersteller
keine Haftung. Bewahren Sie die Anleitung immer an
einem sicheren und zugänglichen Ort zum späteren
Nachschlagen auf.
1.1 Sicherheit von Kindern und schutzbedürftigen
Personen
•
•
•
•
•
•
•
Das Gerät kann von Kindern ab 8 Jahren und
Personen mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder mit
mangelnder Erfahrung und/oder mangelndem Wissen
nur dann verwendet werden, wenn sie durch eine für
ihre Sicherheit zuständige Person beaufsichtigt
werden oder in die sichere Verwendung des Geräts
eingewiesen wurden und die mit dem Gerät
verbundenen Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen.
Halten Sie sämtliches Verpackungsmaterial von
Kindern fern und entsorgen Sie es auf angemessene
Weise.
Halten Sie Kinder und Haustiere während des
Betriebs oder der Abkühlphase vom Gerät fern.
Berührbare Teile sind heiß.
Falls Ihr Gerät mit einer Kindersicherung ausgestattet
ist, empfehlen wir, diese einzuschalten.
Kinder dürfen keine Reinigung und Wartung ohne
Beaufsichtigung durchführen.
Kinder bis zu 3 Jahren sind während des Betriebs
unbedingt von dem Gerät fernzuhalten.
1.2 Allgemeine Sicherheit
•
WARNUNG: Das Gerät und die zugänglichen
Geräteteile werden während des Betriebs heiß. Seien
4
www.electrolux.com
•
•
•
•
•
•
•
•
•
•
Sie vorsichtig und berühren Sie niemals die
Heizelemente. Halten Sie Kinder unter 8 Jahren vom
Gerät fern, wenn sie nicht ständig beaufsichtigt
werden.
Schalten Sie das Gerät nicht über eine externe
Zeitschaltuhr oder eine separate Fernsteuerung ein.
WARNUNG: Kochen mit Fett oder Öl auf einem
unbeaufsichtigten Kochfeld ist gefährlich und kann zu
einem Brand führen.
Versuchen Sie NIEMALS einen Brand mit Wasser zu
löschen, sondern schalten Sie das Gerät aus und
bedecken Sie die Flamme mit einem Deckel oder
einer Feuerlöschdecke.
VORSICHT: Der Kochvorgang muss überwacht
werden. Ein kurzer Kochvorgang muss kontinuierlich
überwacht werden.
WARNUNG: Brandgefahr: Legen Sie keine
Gegenstände auf dem Kochfeld ab.
Legen Sie keine Metallgegenstände wie Messer,
Gabeln, Löffel oder Topfdeckel auf die Oberfläche des
Kochfelds, da diese heiß werden können.
Benutzen Sie zum Reinigen des Geräts keinen
Dampfreiniger.
Schalten Sie die Kochzone nach dem Gebrauch ab
und verlassen Sie sich nicht auf die Topferkennung.
Hat die Glaskeramik-/Glasoberfläche einen Sprung,
schalten Sie den Backofen aus und nehmen Sie ihn
vom Stromnetz. Falls das Gerät direkt mit dem
Stromnetz verbunden ist und nicht getrennt werden
kann, nehmen Sie die Sicherung für den Anschluss
heraus, um die Stromversorgung zu unterbrechen.
Verständigen Sie in jedem Fall den entsprechenden,
autorisierten Kundendienst.
Wenn das Netzkabel beschädigt ist, muss es vom
Hersteller, einem autorisierten Kundendienst oder
einer gleichermaßen qualifizierten Person
DEUTSCH
•
5
ausgetauscht werden, um Gefahrenquellen zu
vermeiden.
WARNUNG: Verwenden Sie nur Schutzabdeckungen
des Herstellers des Kochgeräts, von ihm in der
Bedienungsanleitung als geeignete und empfohlene
Schutzabdeckungen oder die im Gerät enthaltene
Schutzabdeckung. Es besteht Unfallgefahr durch die
Verwendung ungeeigneter Schutzabdeckungen.
2. SICHERHEITSANWEISUNGEN
2.1 Montage
WARNUNG!
Die Montage des Geräts darf
nur von einer qualifizierten
Fachkraft durchgeführt
werden.
WARNUNG!
Verletzungsgefahr sowie
Risiko von Schäden am
Gerät.
•
•
•
•
•
•
•
•
•
Entfernen Sie das gesamte
Verpackungsmaterial.
Montieren Sie ein beschädigtes Gerät
nicht und benutzen Sie es nicht.
Halten Sie sich an die mitgelieferte
Montageanleitung.
Die Mindestabstände zu anderen
Geräten sind einzuhalten.
Seien Sie beim Umsetzen des
Gerätes vorsichtig, da es sehr schwer
ist. Tragen Sie stets
Sicherheitshandschuhe und festes
Schuhwerk.
Dichten Sie die Ausschnittskanten mit
einem Dichtungsmittel ab, um ein
Aufquellen durch Feuchtigkeit zu
verhindern.
Schützen Sie die Geräteunterseite vor
Dampf und Feuchtigkeit.
Installieren Sie das Gerät nicht direkt
neben einer Tür oder unter einem
Fenster. So kann heißes
Kochgeschirr nicht herunterfallen,
wenn die Tür oder das Fenster
geöffnet wird.
Wird das Gerät über Schubladen
eingebaut, achten Sie darauf, dass
zwischen dem Geräteboden und der
•
•
oberen Schublade ein ausreichender
Abstand für die Luftzirkulation
vorhanden ist.
Der Boden des Geräts kann heiß
werden. Achten Sie darauf eine
feuerfeste Trennplatte aus Sperrholz,
Küchenmöbelmaterial oder einem
anderen nichtentflammbaren Material
unter dem Gerät anzubringen, damit
der Boden nicht zugänglich ist.
Achten Sie darauf, dass zwischen der
Arbeitsplatte und dem Gerät darunter
ein Abstand von 2 mm zur Belüftung
frei gelassen wird. Schäden, die durch
das Fehlen eines Belüftungsabstands
entstehen, sind von der Garantie
ausgenommen.
2.2 Elektrischer Anschluss
WARNUNG!
Brand- und
Stromschlaggefahr.
•
•
•
•
•
Alle elektrischen Anschlüsse sind von
einem geprüften Elektriker
vorzunehmen.
Das Gerät muss geerdet sein.
Vor der Durchführung jeglicher
Arbeiten muss das Gerät von der
elektrischen Stromversorgung
getrennt werden.
Stellen Sie sicher, dass die Daten auf
dem Typenschild mit den elektrischen
Nennwerten der Netzspannung
übereinstimmen.
Vergewissern Sie sich, dass das
Gerät ordnungsgemäß installiert ist.
Lockere und unsachgemäße Kabel
oder Stecker (falls vorhanden) können
die Klemme überhitzen.
6
www.electrolux.com
•
•
•
•
•
•
•
•
•
•
•
•
•
Stellen Sie sicher, dass Sie das
richtige Kabel für den elektrischen
Netzanschluss verwenden.
Achten Sie darauf, dass das
Netzkabel nicht lose hängt oder sich
verheddert.
Sorgen Sie dafür, dass ein
Berührungsschutz installiert wird.
Verwenden Sie die Zugentlastung für
das Kabel.
Stellen Sie beim elektrischen
Anschluss des Gerätes sicher, dass
das Netzkabel oder ggf. der
Netzstecker nicht mit dem heißen
Gerät oder heißem Kochgeschirr in
Berührung kommt.
Verwenden Sie keine
Mehrfachsteckdosen oder
Verlängerungskabel.
Achten Sie darauf, Netzstecker (falls
vorhanden) und Netzkabel nicht zu
beschädigen. Wenden Sie sich zum
Austausch eines beschädigten
Netzkabels an unseren autorisierten
Kundendienst oder eine
Elektrofachkraft.
Alle Teile, die gegen direktes
Berühren schützen, sowie die
isolierten Teile müssen so befestigt
werden, dass sie nicht ohne
Werkzeug entfernt werden können.
Stecken Sie den Netzstecker erst
nach Abschluss der Montage in die
Steckdose. Stellen Sie sicher, dass
der Netzstecker nach der Montage
noch zugänglich ist.
Falls die Steckdose lose ist, schließen
Sie den Netzstecker nicht an.
Ziehen Sie nicht am Netzkabel, wenn
Sie das Gerät von der
Stromversorgung trennen möchten.
Ziehen Sie stets am Netzstecker.
Verwenden Sie nur geeignete
Trenneinrichtungen: Überlastschalter,
Sicherungen (Schraubsicherungen
müssen aus dem Halter entfernt
werden können),
Fehlerstromschutzschalter und
Schütze.
Die elektrische Installation muss eine
Trenneinrichtung aufweisen, mit der
Sie das Gerät allpolig von der
Stromversorgung trennen können. Die
Trenneinrichtung muss mit einer
Kontaktöffnungsbreite von
mindestens 3 mm ausgeführt sein.
2.3 Verwendung
WARNUNG!
Verletzungs-, Verbrennungsund Stromschlaggefahr.
•
•
•
•
•
•
•
•
•
•
•
•
•
Entfernen Sie vor dem ersten
Gebrauch das gesamte
Verpackungsmaterial, die Aufkleber
und Schutzfolie (falls vorhanden).
Das Gerät ist für die Verwendung im
Haushalt vorgesehen.
Nehmen Sie keine technischen
Änderungen am Gerät vor.
Die Lüftungsöffnungen dürfen nicht
abgedeckt werden.
Lassen Sie das Gerät bei Betrieb
nicht unbeaufsichtigt.
Schalten Sie die Kochzonen nach
jedem Gebrauch aus.
Verlassen Sie sich nicht auf die
Topferkennung.
Legen Sie kein Besteck und keine
Topfdeckel auf die Kochzonen.
Anderenfalls werden sie sehr heiß.
Bedienen Sie das Gerät nicht mit
feuchten oder nassen Händen oder
wenn es mit Wasser in Kontakt
gekommen ist.
Benutzen Sie das Gerät nicht als
Arbeits- oder Abstellfläche.
Hat die Geräteoberfläche einen
Sprung, trennen Sie das Gerät
umgehend von der
Spannungsversorgung. Dies dient zur
Vermeidung eines Stromschlags.
Benutzer mit einem
Herzschrittmacher müssen einen
Mindestabstand von 30 cm zu den
Induktionskochzonen einhalten, wenn
das Gerät in Betrieb ist.
Wenn Sie Nahrungsmittel in heißes Öl
geben, kann dieses spritzen.
WARNUNG!
Brand- und
Explosionsgefahr
•
Erhitzte Öle und Fette können
brennbare Dämpfe freisetzen. Halten
Sie Flammen und erhitzte
Gegenstände beim Kochen mit Fetten
und Ölen von diesen fern.
DEUTSCH
•
•
•
Die von sehr heißem Öl freigesetzten
Dämpfe können eine Selbstzündung
verursachen.
Bereits verwendetes Öl kann
Lebensmittelreste enthalten und
schon bei niedrigeren Temperaturen
eher einen Brand verursachen als
frisches Öl.
Legen Sie keine entflammbaren
Produkte oder Gegenstände, die mit
entflammbaren Produkten benetzt
sind, in das Gerät und stellen Sie
solche nicht in die Nähe oder auf das
Gerät.
2.4 Reinigung und Pflege
•
•
•
•
•
WARNUNG!
Risiko von Schäden am
Gerät.
•
•
•
•
•
•
•
•
Stellen Sie kein heißes Kochgeschirr
auf das Bedienfeld.
Stellen Sie keine heißen Pfannen auf
die Glasoberfläche des Kochfeldes.
Lassen Sie das Kochgeschirr nicht
leerkochen.
Lassen Sie keine Gegenstände oder
Kochgeschirr auf das Gerät fallen. Die
Oberfläche könnte beschädigt
werden.
Schalten Sie die Kochzonen niemals
ein, wenn sich kein Kochgeschirr
darauf befindet, oder wenn das
Kochgeschirr leer ist.
Legen Sie keine Alufolie auf das
Gerät.
Kochgeschirr aus Gusseisen,
Aluminium oder mit beschädigten
Böden kann die Glas- bzw.
Glaskeramikoberfläche verkratzen.
Heben Sie das Kochgeschirr stets an,
wenn Sie es auf der Kochfläche
umsetzen möchten.
Dieses Gerät ist nur zum Kochen
bestimmt. Jeder andere Gebrauch ist
als bestimmungsfremd anzusehen,
zum Beispiel das Beheizen eines
Raums.
Reinigen Sie das Gerät regelmäßig,
um eine Verschlechterung des
Oberflächenmaterials zu verhindern.
Schalten Sie das Gerät vor dem
Reinigen aus und lassen Sie es
abkühlen.
Trennen Sie das Gerät vor
Wartungsarbeiten von der
Spannungsversorgung.
Reinigen Sie das Gerät nicht mit
Wasserspray oder Dampf.
Reinigen Sie das Gerät mit einem
weichen, feuchten Tuch. Verwenden
Sie ausschließlich Neutralreiniger.
Benutzen Sie keine Scheuermittel,
scheuernde
Reinigungsschwämmchen,
Lösungsmittel oder
Metallgegenstände.
2.5 Service
•
•
Wenden Sie sich zur Reparatur des
Geräts an einen autorisierten
Kundendienst.
Verwenden Sie ausschließlich
Originalersatzteile.
2.6 Entsorgung
WARNUNG!
Verletzungs- und
Erstickungsgefahr.
•
•
•
Für Informationen zur
ordnungsgemäßen Entsorgung des
Geräts wenden Sie sich an die
zuständige kommunale Behörde vor
Ort.
Trennen Sie das Gerät von der
Stromversorgung.
Schneiden Sie das Netzkabel in der
Nähe des Geräts ab, und entsorgen
Sie es.
7
8
www.electrolux.com
3. GERÄTEBESCHREIBUNG
3.1 Kochfeldanordnung
1 Induktionskochzone
2 Bedienfeld
3 Flexible Induktionskochfläche
bestehend aus vier Bereichen
1
1
3
2
3.2 Bedienfeldanordnung
1
2
14
3
13
4
5
12 11 10
9
7
6
8
Bedienen Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrolllampen und
akustischen Signale informieren Sie über die aktiven Funktionen.
Sen‐
sor‐
feld
Funktion
Kommentar
PowerSlide
Ein- und Ausschalten der Funktion.
FlexiBridge
Umschalten zwischen den drei Modi der
Funktion.
-
Kochzonen-Anzeigen
des Timers
Zeigt an, für welche Kochzone die Zeit
eingestellt wurde.
4
-
Timer-Anzeige
Zeigt die Zeit in Minuten an.
5
-
Kochstufenanzeige
Zeigt die Kochstufe an.
6
STOP+GO
Ein- und Ausschalten der Funktion.
7
Verriegeln / Kindersiche‐ Verriegeln/Entriegeln des Bedienfelds.
rung
1
2
3
8
-
Einstellskala
Einstellen der Kochstufe.
DEUTSCH
Sen‐
sor‐
feld
9
Funktion
Kommentar
9
PowerBoost
Ein- und Ausschalten der Funktion.
10
-
Auswählen der Kochzone.
-
Erhöhen oder Verringern der Zeit.
EIN/AUS
Ein- und Ausschalten des Kochfeldes.
-
Einstellskala
Einstellen der Kochstufe für die flexible In‐
duktionskochfläche.
-
Anzeigen FlexiBridgeModus
Anzeige welcher FlexiBridge-Modus ein‐
geschaltet ist.
/
11
12
13
14
3.3 Anzeigen der Kochstufen
Display
Beschreibung
Die Kochzone ist ausgeschaltet.
Die Kochzone ist eingeschaltet.
-
STOP+GO ist aktiviert.
Ankochautomatik ist aktiviert.
PowerBoost ist aktiviert.
+ Zahl
Eine Störung ist aufgetreten.
/
OptiHeat Control (Restwärmeanzeige, 3-stufig): Weitergaren/
Warmhalten/Restwärme.
/
Verriegeln/Kindersicherung ist aktiviert.
Das Kochgeschirr ist ungeeignet oder zu klein bzw. es befindet
sich kein Kochgeschirr auf der Kochzone.
Abschaltautomatik ist aktiviert.
/
/
PowerSlide ist aktiviert.
10
www.electrolux.com
3.4 OptiHeat Control
(Restwärmeanzeige, 3-stufig)
WARNUNG!
/ / Es besteht
Verbrennungsgefahr durch
Restwärme. Die Anzeige
zeigt die Restwärmestufe
an. Ist das Kochfeld heiß
und leuchtet die
Restwärmeanzeige,
leuchten Flexibridge und
Querlinien auf der
Kochfeldoberfläche.
Die Induktionskochzonen erzeugen die
erforderliche Hitze zum Kochen direkt im
Boden des Kochgeschirrs. Die
Glaskeramik wird nur durch die Wärme
des Kochgeschirrs erhitzt.
4. TÄGLICHER GEBRAUCH
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
4.1 Ein- und Ausschalten
Berühren Sie
1 Sekunde lang, um
das Kochfeld ein- oder auszuschalten.
4.2 Abschaltautomatik
Mit dieser Funktion wird das Kochfeld
in folgenden Fällen automatisch
ausgeschaltet:
•
•
•
•
•
Alle Kochzonen sind ausgeschaltet.
Nach dem Einschalten des Kochfelds
wird keine Kochstufe gewählt.
Das Bedienfeld ist mehr als 10
Sekunden mit verschütteten
Lebensmitteln oder einem
Gegenstand bedeckt (Topf, Tuch
usw.). Ein akustisches Signal ertönt
und das Kochfeld schaltet ab.
Entfernen Sie den Gegenstand oder
reinigen Sie das Bedienfeld.
Das Kochfeld wird zu heiß (wenn
beispielsweise ein Topf leerkocht).
Lassen Sie die Kochzone abkühlen,
bevor Sie das Kochfeld wieder
verwenden.
Sie verwenden ungeeignetes
Kochgeschirr. Das Symbol
leuchtet auf und die Kochzone wird
automatisch nach 2 Minuten
ausgeschaltet.
•
Eine Kochzone wurde nicht
ausgeschaltet bzw. die Kochstufe
wurde nicht geändert. Nach einer
Weile leuchtet
auf und das
Kochfeld schaltet sich aus.
Verhältnis zwischen der Kochstufe
und der Zeit, nach der das Kochfeld
ausgeschaltet wird:
Kochstufe
,1-3
Das Kochfeld
wird ausgeschal‐
tet nach
6 Stunden
4-7
5 Stunden
8-9
4 Stunden
10 - 14
1,5 Stunden
4.3 Kochstufe
Einstellen oder Ändern der Kochstufe:
Berühren Sie die Einstellskala auf der
gewünschten Kochstufe oder fahren Sie
mit dem Finger entlang der Skala bis zur
gewünschten Kochstufe.
DEUTSCH
11
4.6 Timer
Kurzzeitmesser
Mit dieser Funktion stellen Sie ein, wie
lange eine Kochzone für einen einzelnen
Kochvorgang eingeschaltet bleiben soll.
Stellen Sie zuerst die Kochstufe für die
Kochzone und erst danach die Funktion
ein.
Auswählen der Kochzone:Berühren
Sie
so oft, bis die Anzeige der
gewünschten Kochzone aufleuchtet.
4.4 Ankochautomatik
Einschalten der Funktion: Berühren
Schalten Sie diese Funktion ein, damit
die gewünschte Kochstufeneinstellung in
kürzerer Zeit erreicht wird. Wenn sie
aktiviert ist, schaltet sich die Kochzone
mit der höchsten Stufe ein und wechselt
dann zur gewünschten Einstellung.
des Timers, um die Zeit
Sie
einzustellen (00 - 99 Minuten). Wenn die
Anzeige der Kochzone langsam blinkt,
wird die Zeit heruntergezählt.
Zum Einschalten der
Funktion muss die Kochzone
abgekühlt sein.
Einschalten der Funktion für eine
Kochzone: Berühren Sie
(
leuchtet auf). Berühren Sie dann gleich
danach die gewünschte Kochstufe. Nach
5 Sekunden leuchtet
auf.
Ausschalten der Funktion: Ändern Sie
die Kochstufe.
4.5 PowerBoost
Diese Funktion stellt den
Induktionskochzonen zusätzliche
Leistung zur Verfügung. Für die
Induktionskochzone kann diese Funktion
nur für einen begrenzten Zeitraum
eingeschaltet werden. Danach schaltet
die Induktionskochzone automatisch
wieder auf die höchste Kochstufe um.
Siehe Kapitel „Technische
Daten“.
Einschalten der Funktion für eine
Kochzone: Berühren Sie
leuchtet auf.
.
Ausschalten der Funktion: Ändern Sie
die Kochstufe.
So wird die Restzeit angezeigt:
Wählen Sie die Kochzone mit
aus.
Die Anzeige der Kochzone blinkt
schneller. Das Display zeigt die Restzeit
an.
Ändern der Zeit: Wählen Sie die
Kochzone mit
oder
aus. Berühren Sie
.
Ausschalten der Funktion: Wählen Sie
die Kochzone mit
und berühren Sie
. Die Restzeit wird auf 00
heruntergezählt. Die Anzeige der
Kochzone erlischt.
Wenn die eingestellte Zeit
abgelaufen ist, ertönt ein
Signalton und 00 blinkt. Die
Kochzone wird
ausgeschaltet.
Ausschalten des Signaltons: Berühren
Sie
.
CountUp Timer (Garzeitmesser)
Mit dieser Funktion können Sie
feststellen, wie lange eine Kochzone
bereits in Betrieb ist.
Auswählen der Kochzone:Berühren
Sie
so oft, bis die Anzeige der
gewünschten Kochzone aufleuchtet.
Einschalten der Funktion: Berühren
Sie
des Timers.
leuchtet auf.
12
www.electrolux.com
Wenn die Anzeige der Kochzone
langsamer blinkt, wird die Zeit
hochgezählt. Das Display schaltet um
zwischen
(Minuten).
und der abgelaufenen Zeit
So können Sie feststellen, wie lange
die Kochzone bereits in Betrieb ist:
Wählen Sie die Kochzone mit
aus.
Die Anzeige der Kochzone blinkt
schneller. Im Display wird die
Einschaltdauer der Zone angezeigt.
Ausschalten der Funktion: Wählen Sie
die Kochzone mit
oder
erlischt.
und berühren Sie
. Die Anzeige der Kochzonen
Kurzzeitwecker
Sie können diese Funktion als KurzzeitWecker benutzen, wenn das Gerät
eingeschaltet ist und die Kochzonen
nicht in Betrieb sind. Das Display zeigt
an.
Einschalten der Funktion: Berühren
oder
des
Sie . Berühren Sie
Timers, um die Zeit einzustellen. Wenn
die eingestellte Zeit abgelaufen ist, ertönt
ein Signalton und 00 blinkt.
4.8 Verriegeln
Sie können das Bedienfeld sperren,
wenn Kochzonen eingeschaltet sind. So
wird verhindert, dass die Kochstufe
versehentlich geändert wird.
Stellen Sie zuerst die Kochstufe ein.
Einschalten der Funktion:Berühren Sie
.
leuchtet 4 Sekunden auf.Der
Timer bleibt eingeschaltet.
Ausschalten der Funktion: Berühren
Sie . Die vorherige Kochstufe wird
angezeigt.
Diese Funktion wird auch
ausgeschaltet, sobald das
Kochfeld ausgeschaltet wird.
4.9 Kindersicherung
Diese Funktion verhindert ein
versehentliches Einschalten des
Kochfelds.
Einschalten der Funktion: Schalten Sie
das Kochfeld mit
ein. Stellen Sie
keine Kochstufe ein. Berühren Sie
Sekunden lang.
4
leuchtet auf. Schalten
aus.
Ausschalten des Signaltons: Berühren
Sie das Kochfeld mit
Sie
Ausschalten der Funktion: Schalten
.
Diese Funktion hat keine
Auswirkung auf den
Kochzonenbetrieb.
4.7 STOP+GO
Mit dieser Funktion werden alle
eingeschalteten Kochzonen auf die
niedrigste Kochstufe geschaltet.
Ist die Funktion eingeschaltet, lässt sich
die Kochstufe nicht ändern.
Die Funktion unterbricht nicht die TimerFunktionen.
Einschalten der Funktion: Berühren
Sie
.
leuchtet auf.
Ausschalten der Funktion: Berühren
Sie . Die vorherige Kochstufe wird
angezeigt.
Sie das Kochfeld mit
ein. Stellen Sie
keine Kochstufe ein. Berühren Sie
Sekunden lang.
4
leuchtet auf. Schalten
Sie das Kochfeld mit
aus.
Vorübergehendes Ausschalten der
Funktion für einen einzelnen
Kochvorgang: Schalten Sie das
Kochfeld mit
ein.
leuchtet auf.
4 Sekunden lang.
Berühren Sie
Stellen Sie die Kochstufe innerhalb
von 10 Sekunden ein. Das Kochfeld
kann jetzt benutzt werden. Wenn Sie das
ausschalten, wird diese
Kochfeld mit
Funktion wieder eingeschaltet.
DEUTSCH
4.10 OffSound Control (Einund Ausschalten der
Signaltöne)
•
•
Schalten Sie das Kochfeld aus. Berühren
3 Sekunden lang. Das Display
Sie
wird ein- und ausgeschaltet. Berühren
Sie
3 Sekunden lang. Es wird
angezeigt. Berühren Sie
Timers zum Auswählen von:
•
•
oder
des
•
– der Signalton ist ausgeschaltet
•
– der Signalton ist eingeschaltet
Ihre Einstellungen werden übernommen,
sobald das Kochfeld automatisch
ausgeschaltet wird.
•
Haben Sie die Funktion auf
eingestellt, ertönt der Signalton nur in
folgenden Fällen:
•
•
•
•
Bei der Berührung von
Nach Ablauf der für Kurzzeitwecker
eingestellten Zeit
Nach Ablauf der für Kurzzeitmesser
eingestellten Zeit
Wenn das Bedienfeld bedeckt ist.
4.11 Power-Management
•
Die Kochzonen werden je nach Lage
auf dem Kochfeld und Anzahl der
Phasen gruppiert. Siehe Abbildung.
5. FLEXIBLE INDUKTIONSKOCHFLÄCHE
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
5.1 Funktion FlexiBridge
Die flexible Induktionskochfläche besteht
aus vier Bereichen. Die Bereiche lassen
sich zu zwei Kochzonen
unterschiedlicher Größe oder zu einer
großen Kochfläche zusammen schalten.
Die Seiten der Zonen, die in diesem
Modus zusammengeschaltet sind,
leuchten und sie sind durch kürzere
beleuchtete Linien verbunden.Sie wählen
die gewünschte Kombination durch die
Auswahl des Modus, der für die Größe
des zu verwendenden Kochgeschirrs
13
Jede Phase darf mit maximal 3700 W
belastet werden.
Mit dieser Funktion wird die Leistung
zwischen den einzelnen, an dieselbe
Phase angeschlossenen Kochzonen
aufgeteilt.
Diese Funktion wird eingeschaltet,
sobald die Gesamtleistung aller an
dieselbe Phase angeschlossenen
Kochzonen 3700 W übersteigt.
Mit dieser Funktion wird die Leistung
aller anderen Kochzonen reduziert,
die an dieselbe Phase angeschlossen
sind.
Die Anzeige der Kochzonen mit
reduzierter Leistung wechselt
zwischen zwei Kochstufen.
geeignet ist. Es stehen drei Modi zur
Verfügung: Standard (wird automatisch
eingeschaltet, wenn Sie das Kochfeld
einschalten), Große Brücke und Max
Brücke.
Stellen Sie die Kochstufe mit
einer der beiden linken
Einstellskalen ein.
Umschalten zwischen den Modi
Wählen Sie den Modus mit dem
Sensorfeld:
.
14
www.electrolux.com
Wenn Sie zwischen den
Modi umschalten, wird die
Kochstufe zurück auf 0
gestellt.
Durchmesser und Position des
Kochgeschirrs
Wählen Sie den Modus, der für die
Größe und Form des Kochgeschirrs
geeignet ist. Das Kochgeschirr sollte
möglichst die gesamte ausgewählte
Fläche bedecken. Stellen Sie das
Kochgeschirr mittig auf den
ausgewählten Bereich.
Stellen Sie Kochgeschirr mit einem
Bodendurchmesser, der kleiner als 160
mm ist, mittig auf einen einzelnen
Bereich.
> 160 mm
5.2 FlexiBridge Standardmodus
Dieser Modus ist eingeschaltet, wenn Sie
das Kochfeld einschalten. Er schaltet die
Bereiche zu zwei getrennten Kochzonen
zusammen. Die Seiten der Zonen, die in
diesem Modus zusammengeschaltet
sind, leuchten und sie sind durch kürzere
beleuchtete Linien verbunden.Sie
können die Kochstufe für jede Zone
getrennt einstellen. Verwenden Sie
hierfür die beiden linken Einstellskalen.
Richtige Position des Kochgeschirrs:
125-160mm
Stellen Sie Kochgeschirr mit einem
Bodendurchmesser, der größer als 160
mm ist, mittig auf zwei Bereiche.
Falsche Position des Kochgeschirrs:
DEUTSCH
5.3 FlexiBridge Großer
Brücken-Modus
15
Falsche Position des Kochgeschirrs:
Drücken Sie zum Einschalten des Modus
, bis der gewünschte Modus
angezeigt wird. Dieser Modus schaltet
die drei hinteren Bereiche zu einer
Kochfläche zusammen. Der vordere
Bereich wird nicht dazugeschaltet und
dient als Einzelkochzone. Sie können die
Kochstufe für jede Zone getrennt
einstellen. Stellen Sie die Kochstufe mit
den beiden linken Einstellskalen ein.
Verwenden Sie die rechte Einstellskala
für die größere Zone und die linke
Einstellskala für die kleinere Zone.
5.4 FlexiBridge Max BrückenModus
Drücken Sie zum Einschalten des Modus
, bis der gewünschte Modus
angezeigt wird. Dieser Modus schaltet
alle Bereiche zu einer großen Kochfläche
zusammen. Stellen Sie die Kochstufe mit
einer der beiden linken Einstellskalen
ein.
Richtige Position des Kochgeschirrs:
Um diesen Modus verwenden zu
können, müssen Sie das Kochgeschirr
auf die drei zusammen geschalteten
Bereiche stellen. Wenn das Kochgeschirr
nicht zwei Bereiche bedeckt, zeigt das
Display
an und die Kochzone wird
nach 2 Minuten ausgeschaltet.
Richtige Position des Kochgeschirrs:
Um diesen Modus verwenden zu
können, müssen Sie das Kochgeschirr
auf alle vier zusammen geschalteten
Bereiche stellen. Wenn das Kochgeschirr
nicht drei Bereiche bedeckt, zeigt das
Display
an und die Kochzone wird
nach 2 Minuten ausgeschaltet.
16
www.electrolux.com
Allgemeine Informationen
•
Falsche Position des Kochgeschirrs:
•
Bei dieser Funktion beträgt der
Mindestdurchmesser des
Kochgeschirrbodens 160 mm.
Die Kochstufenanzeige der linken
hinteren Einstellskala zeigt die
Position des Kochgeschirrs auf der
Induktionskochfläche an. Vorderer
, mittlerer
Bereich.
5.5
, hinterer
Funktion PowerSlide
Mit dieser Funktion können Sie die
Kochstufe durch einfaches Verschieben
des Kochgeschirrs auf einen anderen
Bereich der Induktionskochfläche
einstellen.
Diese Funktion unterteilt die
Induktionskochfläche in drei Bereiche mit
unterschiedlichen Kochstufen. Die Seiten
der Bereiche, die in diesem Modus
arbeiten, leuchten.Das Kochfeld erkennt
die Position des Kochgeschirrs und stellt
die Kochstufe entsprechend der Position
ein. Sie können das Kochgeschirr auf
den vorderen, mittleren oder hinteren
Bereich stellen. Der vordere Bereich hat
die höchste Kochstufe. Um sie zu
verringern, schieben Sie das
Kochgeschirr auf die mittlere oder hintere
Position.
Verwenden Sie nur einen
Topf, wenn Sie diese
Funktion nutzen.
•
•
Die Kochstufenanzeige der linken
vorderen Einstellskala zeigt die
Kochstufe an. Ändern Sie bei Bedarf
die Kochstufe mit der linken
vorderen Einstellskala.
Wenn Sie die Funktion zum ersten
Mal einschalten, ist der vordere
Bereich auf
, der mittlere Bereich
und der hintere Bereich auf
auf
eingestellt.
DEUTSCH
17
Einschalten der Funktion
Stellen Sie zum Einschalten der Funktion
das Kochgeschirr auf die richtige
Position der Kochfläche. Berühren Sie
. Die Kontrolllampe über dem Symbol
leuchtet. Wenn Sie kein Kochgeschirr auf
die Kochfläche stellen, leuchtet
nach 2 Minuten wird die flexible
Induktionskochfläche auf
und
geschaltet.
Ausschalten der Funktion
Sie können die Kochstufe für jeden
Bereich getrennt ändern. Das
Kochfeld speichert Ihre
Kochstufeneinstellungen und
verwendet sie wieder, wenn Sie die
Funktion erneut einschalten.
Berühren Sie zum Ausschalten der
Funktion
oder stellen Sie die
Kochstufe auf
dem Symbol
. Die Kontrolllampe über
erlischt.
6. TIPPS UND HINWEISE
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
6.1 Kochgeschirr
Das Kochgeschirr wird bei
Induktionskochzonen durch
ein starkes Magnetfeld sehr
schnell erhitzt.
Benutzen Sie für die
Induktionskochzonen
geeignetes Kochgeschirr.
Kochgeschirrmaterial
•
Geeignet: Gusseisen, Stahl,
emaillierter Stahl, Edelstahl, ein
mehrlagiger Topfboden (wenn vom
Hersteller als geeignet markiert).
• Nicht geeignet: Aluminium, Kupfer,
Messing, Glas, Keramik, Porzellan.
Kochgeschirr eignet sich für
Induktions-Kochfelder, wenn:
•
•
Eine geringe Wassermenge auf einer
Kochzone, die auf die höchste Stufe
geschaltet ist, sehr schnell aufkocht.
Ein Magnet vom Geschirrboden
angezogen wird.
Der Aufdruck auf der
flexiblen
Induktionskochfläche kann
verschmutzen oder seine
Farbe ändern, wenn das
Kochgeschirr verschoben
wird. Sie können den
Bereich normal reinigen.
Der Boden des
Kochgeschirrs sollte so dick
und flach wie möglich sein.
Abmessungen des Kochgeschirrs
Induktionskochzonen passen sich der
Größe des Geschirrbodens bis zu einer
bestimmten Grenze automatisch an.
Die Kochzoneneffizienz hängt vom
Durchmesser des Kochgeschirrs ab. An
Kochgeschirr mit einem kleineren
Durchmesser als der
Mindestdurchmesser gelangt nur ein Teil
der von der Kochzone erzeugten Hitze.
Siehe Kapitel „Technische
Daten“.
6.2 Betriebsgeräusche
Es gibt verschiedene
Betriebsgeräusche:
18
www.electrolux.com
•
Knacken: Das Kochgeschirr besteht
aus unterschiedlichen Materialien
(Sandwichkonstruktion).
• Pfeifen: Sie haben die Kochzone auf
eine hohe Stufe geschaltet und das
Kochgeschirr besteht aus
unterschiedlichen Materialien
(Sandwichkonstruktion).
• Summen: Sie haben die Kochzone
auf eine hohe Stufe geschaltet.
• Klicken: Bei elektronischen
Schaltvorgängen.
• Zischen, Surren: Der Ventilator läuft.
Die Geräusche sind normal und
weisen nicht auf eine Störung des
Kochfelds hin.
Kurzzeitmessers ab. Die Abschaltzeit
hängt von der eingestellten Kochstufe
und der Gardauer ab.
6.4 Anwendungsbeispiele für
das Garen
Das Verhältnis zwischen der Kochstufe
und dem Energieverbrauch der
Kochzone ist nicht linear. Bei einer
höheren Kochstufe steigt der
Energieverbrauch nicht proportional an.
Das bedeutet, dass eine Kochzone, die
auf eine mittlere Kochstufe eingestellt ist,
weniger als die Hälfte ihrer maximalen
Leistung verbraucht.
Bei den Angaben in der
folgenden Tabelle handelt es
sich um Richtwerte.
6.3 Öko Timer (Öko-Timer)
Um Energie zu sparen, schaltet sich die
Kochzonenheizung vor dem Signal des
Kochstufe
-1
Verwendung:
Dauer
(Min.)
Hinweise
Warmhalten von gegarten
Speisen.
Nach
Bedarf
Legen Sie einen Deckel auf
das Kochgeschirr.
1-3
Sauce Hollandaise, Schmel‐ 5 - 25
zen von: Butter, Schokolade,
Gelatine.
Gelegentlich umrühren.
1-3
Stocken: Lockere Omeletts,
gebackene Eier.
10 - 40
Mit Deckel garen.
3-5
Köcheln von Reis und Milch‐
gerichten, Erhitzen von Fer‐
tiggerichten.
25 - 50
Mindestens doppelte Menge
Flüssigkeit zum Reis geben,
Milchgerichte nach der Hälf‐
te der Zeit umrühren.
5-7
Dünsten von Gemüse, Fisch, 20 - 45
Fleisch.
Einige Esslöffel Flüssigkeit
zugeben.
7-9
Dampfgaren von Kartoffeln.
Max. ¼ l Wasser für 750 g
Kartoffeln verwenden.
7-9
Kochen größerer Speise‐
60 mengen, Eintopfgerichte und 150
Suppen.
Bis zu 3 l Flüssigkeit plus
Zutaten.
9 - 12
Bei geringer Hitze anbraten: Nach
Schnitzel, Cordon bleu, Kote‐ Bedarf
lett, Frikadellen, Bratwürste,
Leber, Mehlschwitze, Eier,
Pfannkuchen, Donuts.
Nach der Hälfte der Zeit
wenden.
20 - 60
DEUTSCH
Kochstufe
Verwendung:
Dauer
(Min.)
12 - 13
Braten bei starker Hitze:
5 - 15
Rösti, Lendenstücke, Steaks.
14
Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gu‐
lasch, Schmorbraten), Frittieren von Pommes frites.
19
Hinweise
Nach der Hälfte der Zeit
wenden.
Aufkochen großer Mengen Wasser. PowerBoost ist eingeschaltet.
7. REINIGUNG UND PFLEGE
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
7.1 Allgemeine Informationen
•
•
•
•
•
Reinigen Sie das Kochfeld nach
jedem Gebrauch.
Achten Sie immer darauf, dass der
Boden des Kochgeschirrs sauber ist.
Kratzer oder dunkle Flecken auf der
Oberfläche beeinträchtigen die
Funktionsfähigkeit des Kochfelds
nicht.
Verwenden Sie einen Spezialreiniger
zur Reinigung der
Kochfeldoberfläche.
Verwenden Sie einen speziellen
Reinigungsschaber für Glas.
7.2 Reinigen des Kochfelds
•
Folgendes muss sofort entfernt
werden: geschmolzener Kunststoff,
Plastikfolie, Zucker bzw. zuckerhaltige
8. FEHLERSUCHE
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
•
•
Lebensmittel. Andernfalls können die
Verschmutzungen das Kochfeld
beschädigen. Achten Sie darauf, dass
sich niemand Verbrennungen zuzieht.
Den speziellen Reinigungsschaber
schräg zur Glasfläche ansetzen und
über die Oberfläche bewegen.
Folgendes kann nach
ausreichender Abkühlung des
Kochfelds entfernt werden: Kalkund Wasserränder, Fettspritzer und
metallisch schimmernde
Verfärbungen. Reinigen Sie das
Kochfeld mit einem feuchten Tuch
und nicht scheuernden
Reinigungsmittel. Wischen Sie das
Kochfeld nach der Reinigung mit
einem weichen Tuch trocken.
Entfernen Sie metallisch
schimmernde Verfärbungen:
Benutzen Sie für die Reinigung der
Glasoberfläche ein mit einer Lösung
aus Essig und Wasser
angefeuchtetes Tuch.
20
www.electrolux.com
8.1 Was tun, wenn...
Störung
Mögliche Ursache
Abhilfe
Das Kochfeld kann nicht
eingeschaltet oder bedient
werden.
Das Kochfeld ist nicht oder
nicht ordnungsgemäß an
die Spannungsversorgung
angeschlossen.
Prüfen Sie, ob das Koch‐
feld ordnungsgemäß an
die Spannungsversorgung
angeschlossen ist. Neh‐
men Sie dazu den An‐
schlussplan zu Hilfe.
Die Sicherung ist durchge‐
brannt.
Vergewissern Sie sich,
dass die Sicherung der
Grund für die Störung ist.
Brennt die Sicherung wie‐
derholt durch, wenden Sie
sich an eine zugelassene
Elektrofachkraft.
Sie haben die Kochstufe
nicht innerhalb von 10 Se‐
kunden eingestellt.
Schalten Sie das Kochfeld
erneut ein und stellen Sie
innerhalb von 10 Sekun‐
den die Kochstufe ein.
Zwei oder mehr Sensorfel‐ Berühren Sie nur ein Sen‐
der wurden gleichzeitig be‐ sorfeld.
rührt.
STOP+GO ist eingeschal‐
tet.
Siehe hierzu „Täglicher
Gebrauch“.
Auf dem Bedienfeld befin‐
den sich Wasser- oder
Fettspritzer.
Wischen Sie das Bedien‐
feld ab.
Ein akustisches Signal er‐ Mindestens ein Sensorfeld
tönt und das Kochfeld
wurde bedeckt.
schaltet ab.
Wenn das Kochfeld ausge‐
schaltet wird, ertönt ein
akustisches Signal.
Entfernen Sie den Gegen‐
stand von den Sensorfel‐
dern.
Das Kochfeld wird ausge‐
schaltet.
Sie haben etwas auf das
Entfernen Sie den Gegen‐
stand vom Sensorfeld.
Die Restwärmeanzeige
funktioniert nicht.
Die Kochzone ist nicht
heiß, da sie nur kurze Zeit
in Betrieb war oder der
Sensor ist beschädigt.
War die Kochzone lange
genug eingeschaltet, um
heiß zu sein, wenden Sie
sich an den autorisierten
Kundendienst.
Ankochautomatik funktio‐
niert nicht.
Die Kochzone ist heiß.
Lassen Sie die Kochzone
lange genug abkühlen.
Die höchste Kochstufe ist
eingestellt.
Die höchste Kochstufe hat
die gleiche Leistung wie
die Funktion.
Sensorfeld
gestellt.
DEUTSCH
Störung
Mögliche Ursache
21
Abhilfe
Die Kochstufe schaltet zwi‐ Power-Management ist
schen zwei Kochstufen hin eingeschaltet.
und her.
Siehe hierzu „Täglicher
Gebrauch“.
Die Sensorfelder werden
heiß.
Das Kochgeschirr ist zu
groß, oder Sie haben es zu
nahe an die Bedienele‐
mente gestellt.
Stellen Sie großes Koch‐
geschirr nach Möglichkeit
auf die hinteren Kochzo‐
nen.
Es ertönt kein Signalton,
wenn Sie die Sensorfelder
des Bedienfelds berühren.
Der Signalton ist ausge‐
schaltet.
Schalten Sie den Ton ein.
Siehe hierzu „Täglicher
Gebrauch“.
Die flexible Induktions‐
kochfläche erwärmt das
Kochgeschirr nicht.
Das Kochgeschirr befindet
sich nicht an der richtigen
Stelle auf der flexiblen In‐
duktionskochfläche.
Setzen Sie das Kochge‐
schirr auf die richtige Stelle
auf der flexiblen Indukti‐
onskochfläche. Die richtige
Stelle für das Kochgeschirr
hängt von der eingeschal‐
teten Funktion oder dem
Funktionsmodus ab. Siehe
„Flexible Induktionskochflä‐
che“.
Der Durchmesser des
Kochgeschirrs eignet sich
nicht für die eingeschaltete
Funktion oder den Funkti‐
onsmodus.
Verwenden Sie Kochge‐
schirr mit einem für die ein‐
geschaltete Funktion bzw.
den Funktionsmodus ge‐
eigneten Durchmesser.
Benutzen Sie Kochgeschirr
mit einem Durchmesser
von weniger als 160 mm,
wenn Sie nur einen Be‐
reich der flexiblen Indukti‐
onskochfläche einschalten.
Siehe „Flexible Induktions‐
kochfläche“.
leuchtet auf.
Abschaltautomatik ist ein‐
geschaltet.
Schalten Sie das Kochfeld
aus und wieder ein.
leuchtet auf.
Kindersicherung oder Ver‐
riegeln ist eingeschaltet.
Siehe hierzu „Täglicher
Gebrauch“.
leuchtet auf.
Es wurde kein Kochge‐
schirr auf die Kochzone
gestellt.
Stellen Sie Kochgeschirr
auf die Kochzone.
Sie verwenden ungeeigne‐ Verwenden Sie geeignetes
tes Kochgeschirr.
Kochgeschirr. Siehe „Tipps
und Hinweise“.
22
www.electrolux.com
Störung
und eine Zahl werden
angezeigt.
Mögliche Ursache
Abhilfe
Der Durchmesser des
Kochgeschirrbodens ist zu
klein für die Kochzone.
Verwenden Sie Kochge‐
schirr mit den richtigen Ab‐
messungen. Siehe hierzu
„Technische Daten“.
Das Kochgeschirr bedeckt
das Kreuz/Quadrat nicht.
Das Kreuz/Quadrat muss
vollständig bedeckt sein.
FlexiBridge ist eingeschal‐
tet. Einer oder mehrere Be‐
reiche des eingeschalteten
Funktionsmodus sind nicht
mit Kochgeschirr bedeckt.
Stellen Sie Kochgeschirr
auf alle eingeschalteten
Bereiche des Funktions‐
modus oder ändern Sie
den Funktionsmodus. Sie‐
he „Flexible Induktions‐
kochfläche“.
PowerSlide ist eingeschal‐
tet. Es wurden zwei Töpfe
auf die flexible Induktions‐
kochfläche gestellt.
Benutzen Sie nur einen
Topf. Siehe „Flexible In‐
duktionskochfläche“.
Es ist ein Fehler im Koch‐
feld aufgetreten.
Schalten Sie das Kochfeld
aus und nach 30 Sekun‐
den wieder ein. Erscheint
erneut, trennen Sie das
Kochfeld von der Span‐
nungsversorgung. Schlie‐
ßen Sie nach 30 Sekunden
das Kochfeld wieder an.
Tritt das Problem weiterhin
auf, wenden Sie sich an ei‐
nen autorisierten Kunden‐
dienst.
Es ist ein konstanter Piep‐
ton zu hören.
Unsachgemäßer elektri‐
scher Anschluss.
8.2 Wenn Sie das Problem
nicht lösen können...
Wenn Sie das Problem nicht selbst lösen
können, wenden Sie sich an Ihren
Händler oder einen autorisierten
Kundendienst. Geben Sie die Daten, die
Sie auf dem Typenschild finden, an.
Geben Sie dabei den dreistelligen
Buchstaben-Code für die Glaskeramik
(befindet sich in der Ecke der Glasfläche)
Trennen Sie das Kochfeld
von der Spannungsversor‐
gung. Wenden Sie sich an
eine Elektrofachkraft zur
Überprüfung der Installati‐
on.
und die angezeigte Fehlermeldung an.
Vergewissern Sie sich, dass Sie das
Kochfeld korrekt bedient haben. Wenn
Sie das Gerät falsch bedient haben, fällt
auch während der Garantiezeit für die
Reparatur durch einen Techniker oder
Händler eine Gebühr an. Die
Informationen zum Kundendienst und die
Garantiebedingungen finden Sie im
Garantieheft.
DEUTSCH
23
9. MONTAGE
kantonaler Feuerversicherungen
zwingend einzuhalten.
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
9.3 Anschlusskabel
9.1 Vor der Montage
•
Notieren Sie vor der Montage des
Kochfelds folgende Daten, die Sie auf
dem Typenschild finden. Das
Typenschild ist auf dem Boden des
Kochfelds angebracht.
•
Seriennummer ............
Das Kochfeld wird mit einem
Anschlusskabel geliefert.
Ersetzen Sie ein defektes Netzkabel
durch den Kabeltyp H05V2V2-F, der
einer Temperatur von mindestens 90
°C standhält. Wenden Sie sich an den
Kundendienst vor Ort.
9.4 Elektrischer Anschluss
9.2 Einbau-Kochfelder
Einbau-Kochfelder dürfen nur nach dem
Einbau in bzw. unter normgerechte,
passende Einbauschränke und
Arbeitsplatten betrieben werden.
Bei der Montage in brennbares Material
sind die Normen NIN SEV 1000 sowie
die Brandschutzrichtlinien und deren
Verordnungen der Vereinigung
Schließen Sie das Kochfeld über eine
Zuleitung mit Stecker an. Wenn keine
Zuleitung mit Stecker vorhanden ist,
muss die feste elektrische Installation
eine Trenneinrichtung mit einer
Kontaktöffnungsbreite von mindestens 3
mm aufweisen, mit der Sie das Gerät
allpolig von der Stromversorgung
trennen können (gemäß NIN SEV 1000).
400
L1 L2
9.5 Anbringen der Dichtung im
Falz
1. Reinigen Sie die Falze in der
Arbeitsplatte.
2. Schneiden Sie das Dichtungsband in
vier Streifen. Die Streifen müssen
dieselbe Länge wie die Falze haben.
3. Schneiden Sie die Enden der
Streifen in einem Winkel von 45
N
PE
L1
N
PE
Grad. Sie müssen exakt in die Ecken
der Falze passen.
4. Bringen Sie die Streifen im Falz an.
Dehnen Sie die Streifen nicht. Kleben
Sie die Enden der Streifen nicht
übereinander.
Nach der Montage des Kochfelds dichten
Sie den verbleibenden Spalt zwischen
der Glaskeramikplatte und der
24
www.electrolux.com
Arbeitsplatte mit Silikon ab. Achten Sie
darauf, dass kein Silikon unter die
Glaskeramikplatte gelangt.
9.6 Anbringen der Dichtung
1. Reinigen Sie die Arbeitsplatte um
den Ausschnittbereich.
2. Bringen Sie das mitgelieferte
Dichtungsband umlaufend auf der
Unterseite des Kochfelds entlang des
äußeren Randes der
Glaskeramikscheibe an. Dehnen Sie
es nicht. Stellen Sie sicher, dass sich
die Enden des Dichtungsbands in der
Mitte auf einer der Seiten des
Kochfelds befinden.
3. Geben Sie einige mm hinzu, wenn
Sie die Länge des Dichtungsbands
zuschneiden.
4. Drücken Sie die beiden Enden des
Dichtungsbands zusammen.
5. Bringen Sie die Glaskeramik mit
Silikon an der Arbeitsplatte an.
min. 2 mm
A
B
< 20 mm
9.7 Montage
min. 500 mm
A
12 mm
28 mm
38 mm
min
30 mm
B
57 mm
41 mm
31 mm
min.
500mm
min.
50mm
min. 2 mm
A
min.
2mm
B
> 20 mm
min. 500 mm
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
DEUTSCH
25
AUFLIEGENDE MONTAGE
min.
12 mm
min.
2 mm
R 5mm
min.
55mm
+1
490+1mm 680 mm
4.
INTEGRIERTE MONTAGE
1.
R10mm
R5mm
8mm
13mm
min.55mm
490+1mm 680+1mm
516+1mm
2.
1.
min.
38 mm
min.
2 mm
3.
706+1mm
min.
38 mm
min.
2 mm
2.
26
www.electrolux.com
min.
12 mm
min.
2 mm
Falls Sie einen Schutzboden (optionales
Zubehör) verwenden, ist die Einhaltung
des vorderen Belüftungsabstands von 2
mm und die Schutzmatte direkt unter
dem Gerät nicht nötig. Der Schutzboden
ist möglicherweise in einigen Ländern
nicht erhältlich. Wenden Sie sich an
Ihren Händler vor Ort.
Wenn Sie das Kochfeld über
einem Backofen einsetzen,
können Sie den
Schutzboden nicht
verwenden.
3.
9.8 Schutzboden
10. TECHNISCHE DATEN
10.1 Typenschild
Modell GK69TSIPO
Typ 60 GDD CC AU
Induktion 7.4 kW
Ser. Nr. ..........
ELECTROLUX
Produkt-Nummer (PNC) 949 596 620 00
220 - 240 V/400 V 2N, 50 - 60 Hz
Made in Germany
7.4 kW
DEUTSCH
10.2 Technische Daten der Kochzonen
Kochzone
Nennleistung
(höchste
Kochstufe)
[W]
PowerBoost
[W]
PowerBoost
Durchmesser
maximale Ein‐ des Kochge‐
schaltdauer
schirrs [mm]
[Min.]
Hinten Mitte
2300
3600
10
180 - 240
Vorne rechts
1400
2500
4
125 - 145
Flexible Induk‐ 2300
tionskochfläche
3200
10
125 - 210 1)
1) Für die Modi Big Bridge und Maxi Bridge können Sie einen Bräter verwenden. Die Ab‐
messungen des Bräters finden Sie im Kapitel Flexible Induktionskochfläche.
Die Leistung der Kochzonen kann
geringfügig von den Daten in der Tabelle
abweichen. Sie ändert sich je nach
Material und Abmessungen des
Kochgeschirrs.
Verwenden Sie für optimale
Kochergebnisse kein Kochgeschirr,
dessen Durchmesser größer als der in
der Tabelle angegebene Wert ist.
11. ENERGIEEFFIZIENZ
11.1 Produktinformationen gemäß EU 66/2014
Modellidentifikation
GK69TSIPO
Kochfeldtyp
Einbau-Koch‐
feld
Anzahl der Kochzonen
2
Anzahl der Kochflächen
1
Heiztechnologie
Induktion
Durchmesser der kreis‐
förmigen Kochzonen (Ø)
Hinten Mitte
Vorne rechts
24,0 cm
14,5 cm
Länge (L) und Breite (B)
der Kochfläche
Links
L 41,8 cm
B 24,8 cm
Energieverbrauch pro
Kochzone (EC electric
cooking)
Hinten Mitte
Vorne rechts
183,1 Wh/kg
179,0 Wh/kg
Energieverbrauch der
Kochfläche (EC electric
cooking)
Links
184,7 Wh/kg
Energieverbrauch des
Kochfelds (EC electric
hob)
EN 60350-2 - Elektrische Kochgeräte für
den Hausgebrauch - Teil 2: Kochfelder -
183,2 Wh/kg
Verfahren zur Messung der
Gebrauchseigenschaften
27
28
www.electrolux.com
11.2 Energie sparen
•
Beachten Sie folgende Tipps, um beim
täglichen Kochen Energie zu sparen.
•
•
•
•
•
12.
CH
Wenn Sie Wasser erwärmen,
verwenden Sie nur die benötigte
Menge.
Decken Sie Kochgeschirr, wenn
möglich, mit einem Deckel ab.
Stellen Sie Kochgeschirr auf die
Kochzone, bevor Sie sie einschalten.
Stellen Sie kleineres Kochgeschirr auf
die kleineren Kochzonen.
Stellen Sie das Kochgeschirr mittig
auf die Kochzone.
Nutzen Sie die Restwärme, um die
Speisen warm zu halten oder zu
schmelzen.
GARANTIE
Kundendienst
Servicestellen
Industriestrasse 10
5506 Mägenwil
Le Trési 6
1028 Préverenges
Via Violino 11
6928 Manno
Morgenstrasse 131
3018 Bern
Zürcherstrasse 204E
9000 St. Gallen
Seetalstrasse 11
6020 Emmenbrücke
Schlossstrasse 1
4133 Pratteln
Comercialstrasse 19
7000 Chur
Ersatzteilverkauf Industriestrasse 10,
5506 Mägenwil, Tel. 0848 848 111
Fachberatung/Verkauf Badenerstrasse
587, 8048 Zürich, Tel. 044 405 81 11
Garantie Für jedes Produkt gewähren
wir ab Verkauf bzw. Lieferdatum an den
Endverbraucher eine Garantie von 2
Jahren. (Ausweis durch Garantieschein,
Faktura oder Verkaufsbeleg). Die
Garantieleistung umfasst die Kosten für
Material, Arbeits- und Reisezeit. Die
Garantieleistung entfällt bei
Nichtbeachtung der
Gebrauchsanweisung und
Betriebsvorschriften, unsachgerechter
Installation, sowie bei Beschädigung
durch äussere Einflüsse, höhere Gewalt,
Eingriffe Dritter und Verwendung von
Nicht-Original Teilen.
13. UMWELTTIPPS
Recyceln Sie Materialien mit dem
Entsorgen Sie Geräte mit diesem Symbol
Symbol . Entsorgen Sie die
Verpackung in den entsprechenden
Recyclingbehältern. Recyceln Sie zum
Umwelt- und Gesundheitsschutz
elektrische und elektronische Geräte.
nicht mit dem Hausmüll. Bringen Sie
das Gerät zu Ihrer örtlichen
Sammelstelle oder wenden Sie sich an
Ihr Gemeindeamt.
DEUTSCH
Für die Schweiz:
Wohin mit den Altgeräten?
Überall dort wo neue Geräte
verkauft werden oder
Abgabe bei den offiziellen
SENS-Sammelstellen oder
offiziellen SENS-Recyclern.
Die Liste der offiziellen
SENS-Sammelstellen findet
sich unter
www.erecycling.ch
*
29
30
www.electrolux.com
DEUTSCH
31
867333726-A-502017
www.electrolux.com/shop
Download PDF

advertising
