Panasonic CQC1301U Operating Instructions
❐ This installation information is designed for professional installers with knowledge of automobile electrical safety systems and is not
intended for non-technical, do-it-yourself individuals. It does not contain instructions on the electrical installation and avoidance of
potential harm to air bag, anti-theft and ABS braking or other systems necessary to install this product. Any attempt to install this
product in a motor vehicle by anyone other than a professional installer could cause damage to the electrical safety system and could
result in serious personal injury or death.
❐ If your car is equipped with air bag and/or anti-theft systems, specific procedures may be required for connection and disconnection
of the battery to install this product. Before attempting installation of this electronic component against the manufacturer’s
recommendation, you must contact your car dealer or manufacturer to determine the required procedure and strictly follow their
instructions.
FAILURE TO FOLLOW THE PROCEDURE MAY RESULT IN THE UNINTENDED DEPLOYMENT OF AIR BAGS OR ACTIVATION OF THE ANTI-THEFT
SYSTEM RESULTING IN DAMAGE TO THE VEHICLE AND PERSONAL INJURY OR DEATH.
WMA MP3 CD Player/Receiver with CD Changer Control
Récepteur/lecteur CD avec contrôle de changeur CD et lecture WMA/MP3
Reproductor de CD, WMA y MP3/receptor con control de cambiador de CD
WMA MP3 CD Player/Receiver
Récepteur/lecteur CD avec lecture WMA/MP3
Reproductor de CD, WMA y MP3/receptor
●Verify the radio using the antenna and speakers before
installation.
Prenez contact avec un spécialiste pour le montage.
●Vérifiez l’autoradio avant de procéder au montage.
Para realizar la instalación consulte a un profesional.
●Verifique el funcionamiento de la radio empleando la antena y los
altavoces antes de realizar la instalación.
Reportez-vous à l’ “AVERTISSEMENT” ci-dessus.
Alimentez l’appareil exclusivement par la batterie de 12
volts avec sa polarité négative (–) mise à la masse.
Raccordez le fil d'alimentation (rouge) en dernier.
Connectez le fil (jaune) à la borne positive (+) de la batterie ou
à la borne (BAT) de la boîte à fusibles.
Dénudez les extrémités de fil de 5 mm {1/4 po} environ pour
la connexion.
Recouvrez les fils nus d’un ruban isolant.
●Mounting angle right to left : horizontal
front to rear : 0 – 30°
●Angle de montage latéral
: horizontal
longitudinal : 0 à 30°
0 – 30°
●Ángulo de montaje Lado a lado : horizontal
Delante a atrás : 0 – 30°
Dashboard/Tableau de bord/Tablero de instrument
THICKNESS/ÉPAISSEUR/GROSOR
MIN. 4.75 mm {3/16”}/{3/16 po}/{3/16”}
MAX. 5.56 mm {7/32”}/{7/32 po}/{7/32”}
Consulte el apartado “ADVERTENCIA” arriba mencionado.
Conecte exclusivamente una alimentación de batería
de 12 voltios con el negativo (–) a tierra.
Conecte el cable de la alimentación (rojo) en último lugar.
Conecte el cable de la batería (amarillo) al terminal positivo
(+) de la batería o al terminal (BAT) del
bloque de fusibles.
Pele unos 5 mm {1/4”} de los extremos del
cable para efectuar la conexión.
Ponga cinta aislante en los cables
desnudos.
53 mm {2 3/32”}
{2 3/32 po}
{2 3/32”}
182 mm {7 5/32”}
{7 5/32 po}
{7 5/32”}
SRC
ER
LD
FO
L
E/TRACK
TUN
CQ-C1401U
PUSH SEL
Please refer to the “WARNING” statement above.
Exclusively operated with 12 V battery with negative (–)
ground.
Connect the power lead (red) very last.
Connect the battery lead (yellow) to the positive (+) terminal of
the battery or fuse block terminal (BAT).
Strip about 5 mm {1/4”} of the lead ends for connection.
Apply insulating tape to bare leads.
Consult a professional for installation.
VO
BAND
APM
PWR
MUTE
1
2
SCROLL
RANDOM
SCAN
3
4
5
REPEAT
SQ
6
Español
CQ-C1301U
❐ La información de instalación va dirigida a instaladores profesionales con conocimientos de los sistemas de seguridad eléctricos de
los automóviles y no se ha preparado para individuos sin conocimientos técnicos. No contiene instrucciones sobre la instalación
eléctrica ni advertencias relacionadas con los posibles daños en los airbag, sistema antirrobo y de frenos ABS, ni otros sistemas, que
pueden causarse al intentar instalar este producto. Cualquier intento de instalar este producto en un vehículo motorizado por parte de
una persona que no sea un instalador cualificado podrá causar daños en los sistemas eléctricos de seguridad, pudiendo causar
heridas graves o incluso la muerte.
❐ Si su automóvil está provisto de sistemas de airbags y/o antirrobo, pueden resultar necesarios unos procedimientos específicos
para conectar y desconectar la batería a fin de instalar este producto. Antes de intentar instalar este componente electrónico en
contra a las recomendamos del fabricante, deberá ponerse en contacto con el concesionario o fabricante de su automóvil para
determinar el procedimiento requerido y deberá seguir estrictamente sus instrucciones.
SI NO SIGUE EL PROCEDIMIENTO INDICADO PUEDE RESULTAR EN QUE SE INFLEN ACCIDENTALMENTE LOS AIRBAG O SE ACTIVE EL SISTEMA
ANTIRROBO, RESULTANDO EN DAÑOS EN EL VEHÍCULO Y HACIÉNDOLE CORRER EL PELIGRO DE HERIDAS PERSONALES O DE MUERTE.
Before Wiring/Avant le câblage/
Antes de realizar las conexiones
Français
CQ-C1401U
❐ Les informations concernant cette installation sont destinées aux techniciens professionnels, compétents dans le domaine des
systèmes de sécurité électrique pour automobiles et ne sont pas destinées aux bricoleurs ou aux personnes non professionnelles.
Elles ne contiennent pas d’instructions sur les installations électriques ni d’avertissements sur les dangers potentiels des coussins
gonflables, des anti-vols et du système de freinage ABS ou autres systèmes, avertissements qui sont indispensables pour installer cet
appareil. Toute tentative d’installer cet appareil dans un véhicule par une personne autre qu’un installateur professionnel pourrait
endommager le système de sécurité électrique, et pourrait provoquer des blessures physiques graves, voire la mort.
❐ Si votre voiture est équipée de coussins gonflables et/ou d’anti-vol, des procédures spécifiques sont parfois requises pour la
connexion et la déconnexion de la batterie pour installer cet appareil. Avant de tenter malgré tout l’installation de ce composant
électronique contrairement aux recommandations du fabricant, vous devez prendre contact avec votre concessionnaire ou votre
constructeur automobile pour déterminer la procédure requise et vous conformer strictement à leurs instructions.
LE FAIT DE NE PAS SUIVRE CETTE PROCÉDURE PEUT PROVOQUER UN DÉPLOIEMENT DES COUSSINS GONFLABLES OU L’ACTIVATION DU
SYSTÈME ANTI-VOL POUVANT ENDOMMAGER LE VÉHICULE OU PROVOQUER DES BLESSURES PHYSIQUES, VOIRE LA MORT.
Before Installation/Avant l'installation/
Antes de la instalación
English
®
WARNING/AVERTISSEMENT/ADVERTENCIA

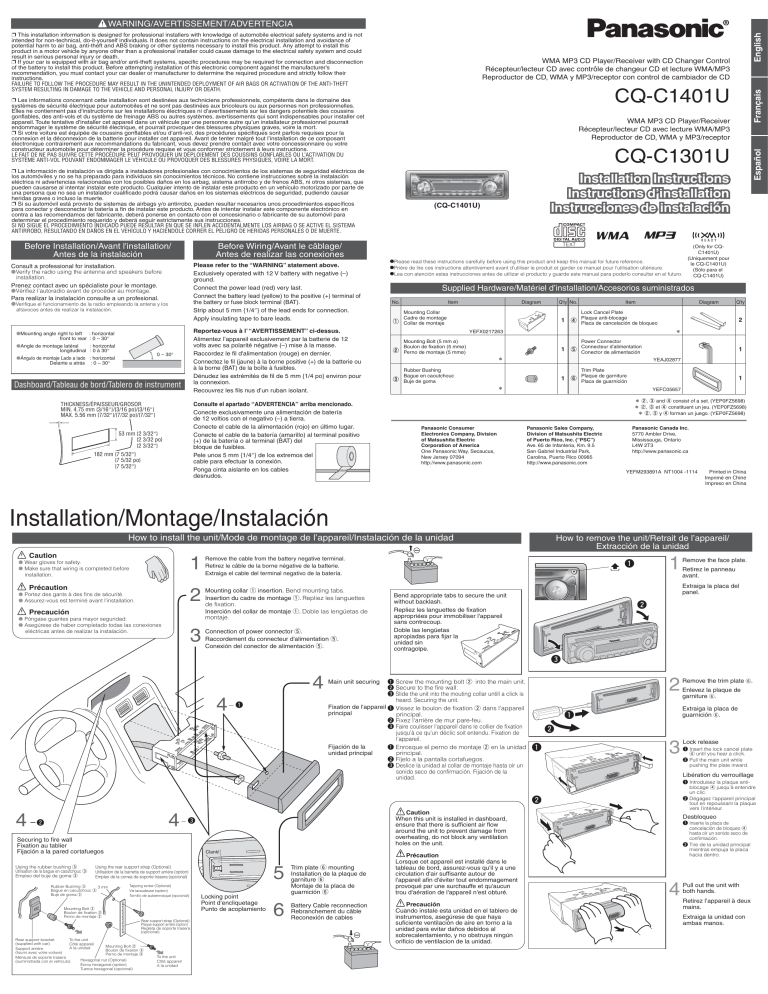

Installation Instructions
Instructions d’installation
Instrucciones de instalación
instalaci
DI S C
D·M
CLOCK
DISP
(CQ-C1401U)
TEXT
(Only for CQC1401U)
(Uniquement pour
●Please read these instructions carefully before using this product and keep this manual for future reference.
le CQ-C1401U)
●Prière de lire ces instructions attentivement avant d’utiliser le produit et garder ce manuel pour l’utilisation ultérieure.
(Sólo para el
●Lea con atención estas instrucciones antes de utilizar el producto y guarde este manual para poderlo consultar en el futuro.
CQ-C1401U)
Supplied Hardware/Matériel d’installation/Accesorios suministrados
Diagram
Item
No.
Q'ty No.
Mounting Collar
Cadre de montage
Collar de montaje
1
Item
Diagram
Q'ty
Lock Cancel Plate
Plaque anti-blocage
Placa de cancelación de bloqueo
2
*
YEFX0217263
Mounting Bolt (5 mm ø)
Boulon de fixation (5 mmø)
Perno de montaje (5 mmø)
1
Power Connector
Connecteur d’alimentation
Conector de alimentación
*
1
YEAJ02877
Rubber Bushing
Bague en caoutchouc
Buje de goma
1
Trim Plate
Plaque de garniture
Placa de guarnición
1
*
YEFC05657
* ②, ③ and ④ consist of a set. (YEP0FZ5698)
* ②, ③ et ④ constituent un jeu. (YEP0FZ5698)
* ②, ③ y ④ forman un juego. (YEP0FZ5698)
Panasonic Consumer
Electronics Company, Division
of Matsushita Electric
Corporation of America
One Panasonic Way, Secaucus,
New Jersey 07094
http://www.panasonic.com
Panasonic Sales Company,
Division of Matsushita Electric
of Puerto Rico, Inc. (“PSC”)
Ave. 65 de Infanteria, Km. 9.5
San Gabriel Industrial Park,
Carolina, Puerto Rico 00985
http://www.panasonic.com
Panasonic Canada Inc.
5770 Ambler Drive,
Mississauga, Ontario
L4W 2T3
http://www.panasonic.ca
YEFM293891A NT1004 -1114
Printed in China
Imprimé en Chine
Impreso en China
Installation/Montage/Instalación
How to install the unit/Mode de montage de l’appareil/Instalación de la unidad
Caution
● Wear gloves for safety.
● Make sure that wiring is completed before
installation.
Précaution
● Portez des gants à des fins de sécurité.
● Assurez-vous est terminé avant l'installation.
1
Remove the cable from the battery negative terminal.
Retirez le câble de la borne négative de la batterie.
Extraiga el cable del terminal negativo de la batería.
2
Mounting collar q insertion. Bend mounting tabs.
Insertion du cadre de montage q. Repliez les languettes
de fixation.
Inserción del collar de montaje q. Doble las lengüetas de
montaje.
3
Connection of power connector t.
Raccordement du connecteur d'alimentation t.
Conexión del conector de alimentación t.
Precaución
● Póngase guantes para mayor seguridad.
● Asegúrese de haber completado todas las conexiones
eléctricas antes de realizar la instalación.
How to remove the unit/Retrait de l’appareil/
Extracción de la unidad
1
q
Remove the face plate.
Retirez le panneau
avant.
Extraiga la placa del
panel.
Bend appropriate tabs to secure the unit
without backlash.
Repliez les languettes de fixation
appropriées pour immobiliser l'appareil
sans contrecoup.
Doble las lengüetas
apropiadas para fijar la
unidad sin
contragolpe.
w
e
4
4
q
q Screw the mounting bolt w into the main unit.
w Secure to the fire wall.
e Slide the unit into the mouting collar untill a click is
heard. Securing the unit.
Fixation de l'appareil q Vissez le boulon de fixation w dans l'appareil
principal
principal.
w Fixez l'arrière de mur pare-feu.
e Faire coulisser l'appareil dans le collier de fixation
jusqu'à ce qu'un déclic soit entendu. Fixation de
l'appareil.
Fijación de la
q Enrosque el perno de montaje w en la unidad
unidad principal
principal.
w Fíjelo a la pantalla cortafuegos.
e Deslice la unidad al collar de montaje hasta oír un
sonido seco de confirmación. Fijación de la
unidad.
2
Main unit securing
Extraiga la placa de
guarnición y.
q
w
q
3
4
w
Securing to fire wall
Fixation au tablier
Fijación a la pared cortafuegos
Using the rubber bushing e
Utilisation de la bague en caoutchouc e
Empleo del buje de goma e
Clank!
Using the rear support strap (Optional)
Utilisation de la barrette de support arrière (option)
Empleo de la correa de soporte trasera (opcional)
Rubber Bushing e
3 mm
Bague en caoutchouc e
Buje de goma e
Tapping screw (Optional)
Vis taraudeuse (option)
Tornillo de autoenrosque (opcional)
Mounting Bolt w
Boulon de fixation w
Perno de montaje w
Rear support strap (Optional)
Plaque-support arrière (option)
Regleta de soporte trasera
(opcional)
Rear support bracket
To the unit
(supplied with car)
Côté appareil
Mounting Bolt w
A la unidad
Support arrière
Boulon de fixation w
(fourni avec votre voiture)
Perno de montaje w
Ménsula de soporte trasera
Hexagonal
nut
(Optional)
(suministrada con el vehículo)
Écrou hexagonal (option)
Tuerca hexagonal (opcional)
To the unit
Côté appareil
A la unidad
Locking point
Point d’encliquetage
Punto de acoplamiento
5
Trim plate y mounting
Installation de la plaque de
garniture y
Montaje de la placa de
guarnición y
6
Battery Cable reconnection
Rebranchement du câble
Reconexión de cables
Précaution
Lorsque cet appareil est installé dans le
tableau de bord, assurez-vous qu'il y a une
circulation d'air suffisante autour de
l'appareil afin d'éviter tout endommagement
provoqué par une surchauffe et qu'aucun
trou d'aération de l'appareil n'est obturé.
Precaución
Cuando instale esta unidad en el tablero de
instrumentos, asegúrese de que haya
suficiente ventilación de aire en torno a la
unidad para evitar daños debidos al
sobrecalentamiento, y no obstruya ningún
orificio de ventilacion de la unidad.
q Insert the lock cancel plate
r until you hear a click.
w Pull the main unit while
pushing the plate inward.
q Introduisez la plaque antiblocage r jusqu’à entendre
un clic.
w Dégagez l'appareil principal
tout en repoussant la plaque
vers l'intérieur.
Caution
When this unit is installed in dashboard,
ensure that there is sufficient air flow
around the unit to prevent damage from
overheating, do not block any ventilation
holes on the unit.
e
Lock release
Libération du verrouillage
w
4
Remove the trim plate y.
Enlevez la plaque de
garniture y.
Desbloqueo
q Inserte la placa de
cancelación de bloqueo r
hasta oír un sonido seco de
confirmación.
w Tire de la unidad principal
mientras empuja la placa
hacia dentro.
4
Pull out the unit with
both hands.
Retirez l’appareil à deux
mains.
Extraiga la unidad con
ambas manos.
Caution
To prevent damage to the unit, do not connect the power connector
until the whole wiring is completed.
Précaution
Ne branchez pas le connecteur d’alimentation sur l’appareil avant
d’avoir effectué tous les raccordements pour éviter d’endommager
l'appareil.
Precaución
Para evitar daños en la unidad, no conecte el conector de alimentación
hasta haber completado todas las conexiones.
Wiring/Câblage/Conexiones eléctricas
(Red)/(Rouge)/(Rojo)
(R)/(D)/(Der.) Subwoofer Output Connector
CQ-C1401U
The RCA cord of an external power amplifier should be connected.
Connecteur de sortie des extrêmes-graves.
Le cordon RCA d’un amplificateur de puissance extérieur doit être raccordé.
(L)/(G)/(Izq.) Conector de salida de altavoz de subgraves
(White)/(Blanc)/(Blanco) Deberá conectarse el cable RCA de un amplificador de potencia externo.
(Red)/(Rouge)/(Rojo)
(R)/(D)/(Der.)
CD Changer/XM receiver Input Connector
The RCA cord of a CD changer/XM receiver should be connected.
CH-IN
Connecteur d’entrée du récepteur XM/changeur de CD
(L)/(G)/(Izq.)
Raccordez le cordon RCA du récepteur XM/changeur de CD.
(White)/(Blanc)/(Blanco)
(L)/(G)/(Izq.)
(White)/(Blanc)/(Blanco) Conector de entrada para cambiador de CD/receptor XM
Deberá conectarse el cable RCA de un cambiador de CD/receptor XM.
(R)/(D)/(Der.)
(Red)/(Rouge)/(Rojo)
CD Changer/XM receiver Control Connector
The DIN cord of a CD changer (e.g. CX-DP880) should be connected.
Connecteur de commande du récepteur XM/changeur de CD.
Raccordez le cordon DIN d’un changeur de CD (ex: CX-DP880).
Conector de control de cambiador de CD/receptor XM
Deberá conectarse el cable DIN de un cambiador de CD (por ej., del CX-DP880).
S.W-OUT
Fuse (15 A) Refer fuse replacement to your nearest authorized Panasonic
Servicenter. Do not try fuse replacement by yourself.
Fusible (15 A) Confiez le remplacement de fusible au centre de service
après-vente Panasonic agréé le plus proche. N’essayez pas de
remplacer le fusible tout(e) seul(e).
3
1
Fusible (15 A) Solicite el reemplazo del fusible al centro de servicio
Antenna
Antenne
Antena
2 Panasonic autorizado que le quede más cerca. No trate de reemplazar
usted mismo el fusible.
(Red)/(Rouge)/(Rojo)
ACC
Power Lead (ACC or IGN) To ACC power, +12 V DC.
Fil d’alimentation (ACC ou IGN) À l’alimentation ACC, +12 V CC.
Cable de la alimentación (ACC o IGN) A la alimentación de ACC, +12 V CC.
Preamp Out Connector (Rear)
Connecteur de sortie de préamplificateur (arrière)
Conector de salida de preamplificador (trasero)
(Black)/(Noir)/(Negro)
Ground Lead To a clean, bare metallic part of the car chassis.
Fil de mise à la masse À une partie métallique propre découverte du châssis de voiture.
Cable de toma de tierra A una parte metálica limpia y desnuda del chasis del vehículo.
Preamp Out Connector (Front)
Connecteur de sortie de préamplificateur (avant)
Conector de salida de preamplificador (delantero)
(Yellow)/(Jaune)/(Amarillo)
BATTERY 15A
Battery Lead To the car battery, continuous +12 V DC.
Fil de batterie À la batterie de voiture, alimentation continue de +12 V CC.
Cable de la batería A la batería del vehículo, +12 V CC continuos.
(Blue w/white stripe)/(Bleu rayé blanc)/(Azul con franja blanca)
External Amplifier Control Power Lead To an external amplifier. (Max. 100 mA)
Fil d'alimentation de commande d'amplificateur externe. À un amplificateur externe. (100 mA maxi)
Cable de alimentación de control de amplificador externo A un amplificador externo (Máx. 100 mA)
(Blue)/(Bleu)/(Azul)
Motor Antenna Relay Control Lead To Motor Antenna. (Max. 100 mA) (This lead is not intended for use with a switch actuated power antenna)
Fil de commande de relais d’antenne motorisée. À l’antenne motorisée (100 mA maxi) (Ce fil n’est pas conçu pour l’usage avec l’antenne
commandée par interrupteur.)
Cable de control del relé de la antena del motor. A la antena motorizada. (Máx. 100 mA) (Este cable no sirve para emplear con una antena
eléctrica accionada con un interruptor)
FRONT SP
REAR SP
System Upgrade Example: Connecting with the CD changer/Exemple de mise à niveau de système: Raccordement à un changeur
de disque CD/Ejemplo de mejora del sistema: Conectando un cambiador de discos CD
+
CX-DP880
(Option)
(Option)
(Opcional)
-
Ground Lead
Fil de masse
Cable de masa
RCA Cord
Cordon RCA
Cable RCA
Battery Lead
Fil de batterie
Cable de la batería
(White)/(Blanc)/(Blanco)
(L)/(G)/(Izq.)
DIN Cord
Cordon DIN
Cable DIN
CH-IN
+
+
Rear Left + (Green)
Arrière gauche + (Vert)
Trasero izquierdo + (Verde)
-
Rear Left – (Green w/black stripe)
Arrière gauche – (Vert rayé noir)
Trasero izquierdo – (Verde con franja negra)
+
Rear Right + (Violet)
Arrière droit + (Violet)
Trasero derecho + (Violeta)
-
- Rear Right – (Violet w/black stripe)
(R)/(D)/(Der.)
(Red)/(Rouge)/(Rojo)
Arrière droit – (Violet rayé noir)
Trasero derecho – (Violeta con franja negra)
Front Left + (White)
Avant gauche + (Blanc)
Delantero izquierdo + (Blanco)
Front Left – (White w/black stripe)
Avant gauche – (Blanc rayé noir)
Delantero izquierdo – (Blanco con franja negra)
Front Right + (Gray)
Avant droit + (Gris)
Delantero derecho + (Gris)
Front Right – (Gray w/black stripe)
Avant droit – (Gris rayé noir)
Delantero derecho – (Gris con franja negra)
CQ-C1401U
CQ-C1401U
Speaker Connection/Branchement avec les haut-parleurs/Conexión de los altavoces
System Upgrade Example: Connecting with an XM Receiver/Exemple de mise à jour du système: Raccordement à un récepteur XM/
Ejemplo de mejora del sistema: Conectando un receptor XM
XMD1000*
(Option)
(Option)
(Opcional)
(R)/(D)/(Der.)
(Red)/(Rouge)/(Rojo)
RCA Cord (Option)
Cordon RCA (Option)
Cable RCA (Opcional)
(L)/(G)/(Izq.)
(White)/(Blanc)/(Blanco)
DIN Connector
Connecteur de DIN
Conector DIN
Ground Lead
Fil de masse
Cable de masa
XMDPAN100*
(White)/(Blanc)/(Blanco)
(L)/(G)/(Izq.)
(Option)
(Option)
(Opcional)
Battery Lead
Fil de batterie
Cable de la batería
Power Lead
Fil d’alimentation
Cable de alimentación
Final Installation/Installation finale/
Instalación final
CH-IN
(R)/(D)/(Der.)
(Red)/(Rouge)/(Rojo)
DIN Cord
Cordon DIN
Cable DIN
CQ-C1401U
*Please understand that Panasonic
is not liable for modification of
specifications, shape, name, and
the like of the optional XM
receiver and digital adapter
without prior notice because they
are not manufactured by
Panasonic.
Connect as follows.
Branchez les haut-parleurs comme suit.
Conecte de la forma siguiente.
L
*Il est à noter que Panasonic n’est
d’aucune manière responsable de
toute modification intervenue sans
préavis dans les spécifications, la
forme et le similaire du récepteur
XM optionnel et de l’adaptateur
numérique qui ne sont pas
fabriqués par Panasonic.
●Use ungrounded speakers only.
Allowable input: 50 W or more
Impedance: 4 – 8 Ω
●Distance between speaker and amplifier: 30 cm {12”} or more
●Utilisez uniquement des haut-parleurs non reliés à la masse.
Puissance d'entrée admissible: 50 W ou davantage
Impédance: 4 – 8 Ω
●Distance entre le haut-parleur et l'amplificateur: 30 cm {12 po} ou
davantage
*Tenga en cuenta que Panasonic no
se hace responsable por las
modificaciones de las
especificaciones, forma, nombre y
aspectos similares del receptor
XM opcional ni el adaptador
digital sin previo aviso porque no
están fabricados por Panasonic.
R
● Emplee solamente altavoces sin toma de tierra.
Entrada permisible: 50 W o más
Impedancia: 4 - 8 Ω
● Distancia entre el altavoz y el amplificador: 30 cm {12”} o más
CQ-C1401U
Final Check/Vérifications finales/
Comprobación final
Lead Connections
Connect all wires, making sure that each connection is insulated and
secure. Bundle all loose wires and fasten them with tape so they will not
fall down later. Now insert the unit into the mounting collar.
Congratulations! After making a few final checks, you’re ready to enjoy
your new auto stereo system.
1. Make sure that all wires are properly connected and insulated.
2. Make sure that the main unit is securely held in the mounting collar.
3. Turn on the ignition to check the unit for proper operation.
Câblage
Raccordez tous les fils en prenant soin qu’ils soient tous bien isolés et
solidement connectés. Enroulez toute longueur excessive de fil et fixez-la
en place avec une bande adhésive. Installez l’appareil dans son collier de
montage. Félicitations! Après avoir effectué quelques vérifications finales,
vous êtes prêt à profiter pleinement de votre nouveau système autoradio.
1. Assurez-vous que tous les fils sont bien raccordés et isolés.
2. Assurez-vous que l’appareil est solidement en place dans son collier de
montage.
3. Faites démarrer la voiture et vérifiez le fonctionnement de l’appareil.
Conexiones de cables
Conecte todos los cables, asegurándose de que cada conexión queda
aislada y segura. Agrupe todos los cables sueltos y fíjelos con cinta para
que no queden colgando. Inserte entonces la unidad en el collar de
montaje.
¡Enhorabuena! Después de realizar algunas comprobaciones finales,
estará preparado para disfrutar de su nuevo sistema estéreo para
automóvil.
1. Asegúrese de que todos los cables estén correctamente conectados y
aislados.
2. Asegúrese de que la unidad principal quede fijada con seguridad en el
collar de montaje.
3. Conecte el encendido para comprobar el correcto funcionamiento de la
unidad.
If you have difficulties, consult your nearest authorized professional
installer for assistance.
En cas de difficulté, consultez un installateur professionnel.
Si tiene alguna dificultad, consulte al instalador profesional que le quede
más cerca para que le ayude.
Caution
●Do not connect more than one speaker to
one set of speaker leads. (except for connecting to
a tweeter)
Précaution
●Ne raccordez pas plus d'un haut-parleur à un
ensemble de fils de haut-parleur. (Sauf lors du
raccordement à un haut-parleur d’aigus)
Precaución
●No conecte más de un altavoz a un juego
de cables de altavoz. (excepto para la
conexión a un altavoz de agudos)
●Do not use a 3-wire type speaker system
having a common earth lead.
●N’utilisez pas de système de haut-parleur
de type à 3 fils ayant un fil de mise à la masse
commun.
●No emplee sistemas de altavoz del tipo de 3 cables
con cable de masa común.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
