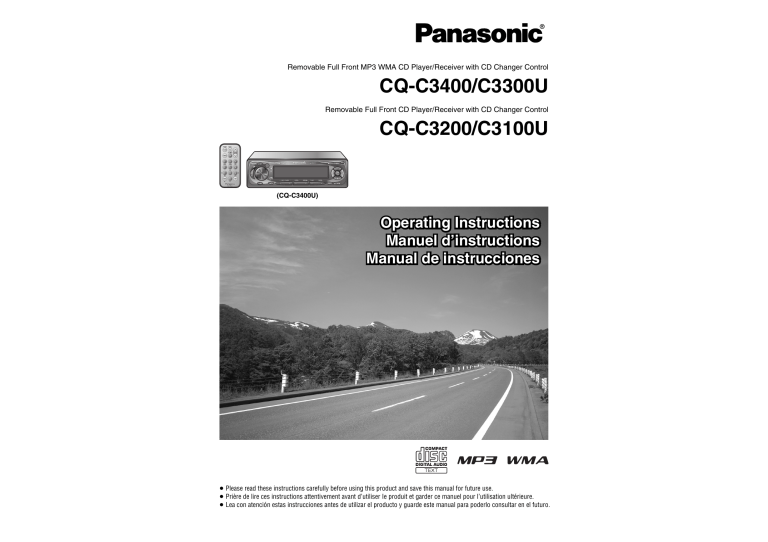

Removable Full Front MP3 WMA CD Player/Receiver with CD Changer Control
CQ-C3400/C3300U
Removable Full Front CD Player/Receiver with CD Changer Control
CQ-C3200/C3100U
(CQ-C3400U)
Operating Instructions
Manuel d’instructions
Manual de instrucciones
≥ Please read these instructions carefully before using this product and save this manual for future use.
≥ Prière de lire ces instructions attentivement avant d’utiliser Ie produit et garder ce manuel pour l’utilisation ultérieure.
≥ Lea con atención estas instrucciones antes de utilizar el producto y guarde este manual para poderlo consultar en el futuro.
Safety Information
E
N
G
L
I
S
H
Precautions
When Driving
WARNING:
TO REDUCE THE RISK OF FIRE OR ELECTRIC
SHOCK, DO NOT EXPOSE THIS PRODUCT TO
RAIN OR MOISTURE.
Keep the volume level low enough to be aware of
road and traffic conditions.
TO REDUCE THE RISK OF FIRE OR ELECTRIC
SHOCK, AND ANNOYING INTERFERENCE, USE
ONLY THE INCLUDED COMPONENTS.
Do not expose the product, including the speakers
and CDs, to water or excessive moisture. This could
cause electrical shorts, fire, or other damage.
When Washing Your Car
Removable Full Front MP3 WMA CD Player/Receiver with CD Changer Control
CQ-C3200/C3100U
When Parked
Removable Full Front CD Player/Receiver with CD Changer Control
THIS PRODUCT IS A CLASS I LASER
PRODUCT.
USE OF CONTROLS OR ADJUSTMENTS OR
PERFORMANCE OF PROCEDURES OTHER
THAN THOSE SPECIFIED HEREIN MAY RESULT
IN HAZARDOUS RADIATION EXPOSURE.
DO NOT OPEN COVERS AND DO NOT REPAIR
YOURSELF. REFER SERVICING TO QUALIFIED
PERSONNEL.
Parking in direct sunlight can produce very high
temperatures inside your car. Give the interior a
chance to cool down before switching the unit on.
Note:
≥ Please refer to page 9 for information on differences in each model.
Use the Proper Power Supply
This product is designed to operate with a 12 V DC,
negative ground battery system (the normal system
in a North American car).
Disc Mechanism
Part 15 of the FCC Rules
FCC Warning:
Any unauthorized changes or modifications to
this equipment would void the user’s authority
to operate this device.
NOTICE:
This product has a fl uorescent lamp that
contains a small amount of mercury. It
also contains lead in some components.
Disposal of these materials may be regulated
in your community due to environmental
considerations.
For disposal or recycling information
please contact your local authorities,
or the Electronics Industries Alliance:
<http://www.eiae.org.>
MODEL NUMBER
SERIAL NUMBER
DATE PURCHASED
FROM
Use Authorized Servicenters
This product is made of precision parts. Do not
attempt to disassemble or adjust any parts. Please
refer to the Servicenter list including with this
product for service assistance.
Item
Remote Control Unit
(YEFX9992663)
Diagram
POWER
SOURCE
MENU
SEL
NUMBER
MUTE
VOL
#
1
2
3
RAND
SCAN
REP
4
5
7
8
6
BAND
Q’ty
1
Item
Screw kit (YEP0FZ3315)
≥ Hex. Nut (5 mm‡)
Diagram
Q’ty
1
6
9
5
0
DISP
SET
Car Audio
Lithium Battery
<CR2025>
Instruction kit
≥ Operating Instructions
(YEFM284143)
1
≥ Tapping Screw
(5 mm‡t16 mm)
1
≥ Mounting Bolt
(5 mm‡)
1
≥ Lock Cancel Plate
2
Rear Support Strap
(YEFG04024)
1
1
For Installation
This product should be installed in a horizontal
position with the front end up at a convenient angle,
but not more than 30°.
Note:
≥ The preset memory is cleared to return to the
original factory setting when the power connector
or battery is disconnected.
CQ-C3400U / CQ-C3300U / CQ-C3200U / CQ-C3100U
CQ-C3400/3300/3200/3100U
Accessories
Do not insert coins or any small objects. Keep
screwdrivers and other metallic objects away from
the disc mechanism and disc.
Find the model number and serial number on either the back or bottom of the unit. Please record them in the
space below and retain this booklet as a permanent record of your purchase to help with identification in case
of theft.
2
CQ-C3400/C3300U
CAUTION:
The following applies only in the U.S.A.
E
N
G
L
I
S
H
Panasonic welcomes you to our ever growing family of electronic product owners. We know that
this product will bring you many hours of enjoyment. Our reputation is built on precise electronic and
mechanical engineering, manufactured with carefully selected components and assembled by people
who take pride in their work. Once you discover the quality, reliability, and value we have built into this
product, you too will be proud to be a member of our family.
≥ Warranty Card, etc.
1 set
Mounting Collar
(YEFX0216165)
1
Removable Face Plate
Case
(YEFA131839)
1
Trim Plate
(YEFC05615)
1
Power Connector
(YEAJ02871)
1
Note:
≥ The number in parenthesis underneath each accessory part name is the part number for maintenance and
service.
≥ Accessories and their parts numbers are subject to modification without prior notice due to improvements.
≥ Mounting collar 1 and trim plate 7 are mounted on the main unit at shipment (page 46).
CQ-C3400/3300/3200/3100U
3
Consignes de sécurité
Lorsque vous êtes au volant
MISE EN GARDE:
POUR RÉDUIRE LES RISQUES D’INCENDIE OU
D’ÉLECTROCUTION, N’EXPOSEZ PAS CET
APPAREIL À LA PLUIE OU À L’HUMIDITÉ.
AFIN DE PRÉVENIR TOUT RISQUE
D’INCENDIE OU D’INTERFÉRENCES, UTILISEZ
UNIQUEMENT LES COMPOSANTS FOURNIS.
F
R
A
N
Ç
A
I
S
Précautions à prendre
ATTENTION:
CET APPAREIL EST UN PRODUIT LASER DE LA
CLASSE I.
L’UTILISATION DE COMMANDES OU RÉGLAGES OU
L’EXÉCUTION D’OPÉRATIONS AUTRES QUE CELLES
QUI SONT INDIQUÉES DANS CE DOCUMENT
PEUVENT RÉSULTER EN UNE EXPOSITION À UN
RAYONNEMENT DANGEREUX.
N’OUVREZ PAS LES COUVERCLES ET
N’ESSAYEZ PAS D’EFFECTUER VOUS-MÊME DES
RÉPARATIONS. ADRESSEZ-VOUS À UN PERSONNEL
QUALIFIÉ POUR TOUTE RÉPARATION.
Maintenez le niveau du volume assez bas afin de pouvoir
demeurer attentif aux conditions routières et au trafic.
Panasonic vous souhaite la bienvenue au sein du groupe sans cesse croissant de propriétaires de ses produits
électroniques. Nous sommes convaincus que l’utilisation de cet appareil saura vous procurer de nombreuses
heures de divertissement. Notre réputation est fondée sur une ingénierie électronique et mécanique de précision,
et nos produits, fabriqués au moyen de composants soigneusement sélectionnés, sont assemblés par des gens
fiers de la qualité de leur travail. Après avoir découvert la qualité, la fiabilité et la valeur de cet appareil, vous serez
également fier d’être un client Panasonic.
Lorsque vous nettoyez le véhicule
Évitez d’exposer cet appareil, y compris les haut-parleurs
et les CD, à l’eau ou à une trop grande humidité. Il y a
risque de court-circuit, d’incendie ou autres dommages.
CQ-C3400/C3300U
Lorsque le véhicule est stationné
CQ-C3200/3100U
L’intérieur d’un véhicule stationné dans un endroit
exposé directement aux rayons du soleil peut devenir
extrêmement chaud. Avant de mettre l’appareil sous
tension, laissez refroidir l’intérieur du véhicule.
Utilisez une source d’alimentation
adéquate
Cet appareil a été conçu pour être alimenté avec une
batterie de 12 V c.c. avec masse négative (dont sont
généralement équipés les véhicules nord-américains).
Mécanisme du logement du disque
Évitez d’insérer des pièces de monnaie ou tout autre petit
objet. Maintenez les tournevis et autres objets métalliques
à l’écart du disque et du mécanisme du logement du
disque.
Faites appel à un centre de service
après-vente agréé
Cet appareil est composé de pièces de précision. Ne
tentez pas de le démonter ou d’ajuster les pièces. Pour
toute demande de réparation, veuillez consulter la liste
des centres de service après-vente qui accompagne
l’appareil.
Récepteur/lecteur CD avec panneau avant amovible et contrôle de changeur CD
N.B. :
≥ Pour plus d’informations concernant les différences entre les modèles respectifs, consultez la page 13.
Accessoires
Pièce
Télécommande
(YEFX9992663)
Schéma
POWER
SOURCE
SEL
VOL
#
1
2
RAND
SCAN
4
5
7
8
9
0
DISP
6
Qté
1
MENU
NUMBER
MUTE
BAND
3
6
5
Car Audio
Pile au lithium <CR2025>
1
Ensemble d’instructions
≥ Manuel d’instructions
(YEFM284143)
1
Cet appareil doit être installé à l’horizontale, en plaçant sa
face avant sur un angle adéquat ne dépassant pas 30°.
Il est recommandé de noter, dans l’espace prévu ci-dessous, les numéros de modèle et de série inscrits soit à l’arrière soit
sous le fond de l’appareil, et de conserver ce manuel comme mémorandum de l’achat afin de permettre l’identification de
l’appareil en cas de vol.
NUMÉRO DE MODÈLE
NUMÉRO DE SÉRIE
DATE DE L’ACHAT
VENDEUR
4
CQ-C3400U / CQ-C3300U / CQ-C3200U / CQ-C3100U
CQ-C3400/3300/3200/3100U
Plaque de garniture
(YEFC05615)
Schéma
Qté
Ensemble de vissage
(YEP0FZ3315)
≥ Écrou hexagonal
(5 mm‡)
1
≥ Vis autotaraudeuse
(5 mm‡t16 mm)
1
≥ Boulon de montage
(5 mm‡)
1
≥ Plaque de déverrouillage
2
Plaque de fixation arrière
(YEFG04024)
1
Étui pour panneau avant
amovible
(YEFA131839)
1
Connecteur d’alimentation
(YEAJ02871)
1
1 jeu
Pour l’installation
Collier de montage
(YEFX0216165)
Pièce
REP
SET
≥ Carte de garantie, etc.
N.B. :
≥ La mémoire de présyntonisation est effacée et retourne
aux valeurs spécifiées en usine lorsque le connecteur
d’alimentation ou la batterie est déconnecté(e).
F
R
A
N
Ç
A
I
S
Récepteur/lecteur CD MP3 WMA avec panneau avant amovible et contrôle de changeur CD
1
1
N.B. :
≥ Le numéro indiqué entre parenthèses sous le nom des accessoires respectifs correspond au numéro de pièce pour
l’entretien et le service.
≥ Les accessoires et leurs numéros de pièce sont sujets à changement sans préavis en vue de l’amélioration.
≥ Le collier de montage 1 et la plaque de garniture 7 sont installés avant expédition (page 84).
CQ-C3400/3300/3200/3100U
