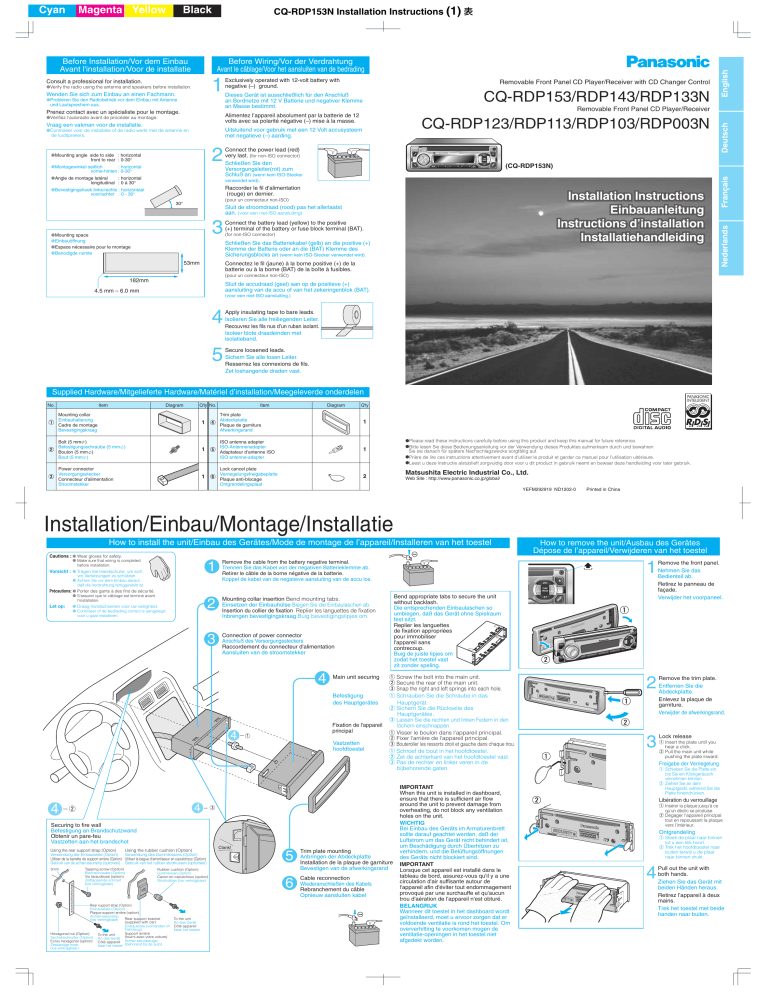

Before Wiring/Vor der Verdrahtung
Avant le câblage/Voor het aansluiten van de bedrading
1
Consult a professional for installation.
●Verify the radio using the antenna and speakers before installation.
Wenden Sie sich zum Einbau an einen Fachmann.
●Probieren Sie den Radiobetrieb vor dem Einbau mit Antenne
und Lautsprechern aus.
Prenez contact avec un spécialiste pour le montage.
Exclusively operated with 12-volt battery with
negative (–) ground.
Removable Front Panel CD Player/Receiver with CD Changer Control
CQ-RDP153/RDP143/RDP133N
Dieses Gerät ist ausschließlich für den Anschluß
an Bordnetze mit 12 V Batterie und negativer Klemme
an Masse bestimmt.
Removable Front Panel CD Player/Receiver
Alimentez l’appareil absolument par la batterie de 12
volts avec sa polarité négative (–) mise à la masse.
●Vérifiez l’autoradio avant de procéder au montage.
Vraag een vakman voor de installatie.
●Controleer voor de installatie of de radio werkt met de antenne en
de luidsprekers.
CQ-RDP123/RDP113/RDP103/RDP003N
Uitsluitend voor gebruik met een 12 Volt accusysteem
met negatieve (–) aarding.
2
●Mounting angle side to side : horizontal
front to rear : 0-30°
●Montagewinkel seitlich
: horizontal
vorne-hinten : 0-30°
●Angle de montage latéral
: horizontal
longitudinal : 0 à 30°
●Bevestigingshoek links/rechts : horizontaal
voor/achter : 0 - 30°
Connect the power lead (red)
very last. (for non-ISO connector)
Schließen Sie den
Versorgungsleiter(rot) zum
Schluß an (wenn kein ISO-Stecker
verwendet wird).
Raccorder le fil d'alimentation
(rouge) en dernier.
CQ-RDP153N
(CQ-RDP153N)
Installation Instructions
Einbauanleitung
Instructions d’installation
Installatiehandleiding
(pour un connecteur non-ISO)
30°
Sluit de stroomdraad (rood) pas het allerlaatst
aan. (voor een niet-ISO aansluiting)
3
●Mounting space
●Einbauöffnung
●Espace nécessaire pour le montage
●Benodigde ruimte
Connect the battery lead (yellow) to the positive
(+) terminal of the battery or fuse block terminal (BAT).
(for non-ISO connector)
Schließen Sie das Batteriekabel (gelb) an die positive (+)
Klemme der Batterie oder an die (BAT) Klemme des
Sicherungsblocks an (wenn kein ISO-Stecker verwendet wird).
53mm
Deutsch
Before Installation/Vor dem Einbau
Avant l'installation/Voor de installatie
English
CQ-RDP153N Installation Instructions (1) 表
Connectez le fil (jaune) à la borne positive (+) de la
batterie ou à la borne (BAT) de la boîte à fusibles.
Français
Magenta Yellow
Nederlands
Cyan
(pour un connecteur non-ISO)
182mm
Sluit de accudraad (geel) aan op de positieve (+)
aansluiting van de accu of van het zekeringenblok (BAT).
4.5 mm – 6.0 mm
(voor een niet-ISO aansluiting.)
4
Apply insulating tape to bare leads.
Isolieren Sie alle freiliegenden Leiter.
Recouvrez les fils nus d’un ruban isolant.
Isoleer blote draadeinden met
isolatieband.
5
Secure loosened leads.
Sichern Sie alle losen Leiter.
Resserrez les connexions de fils.
Zet loshangende draden vast.
Supplied Hardware/Mitgelieferte Hardware/Matériel d’installation/Meegeleverde onderdelen
No.
Item
Diagram
Q'ty No.
Item
Diagram
Q'ty
Mounting collar
Einbauhalterung
Cadre de montage
Bevestigingskraag
1
Trim plate
Abdeckplatte
Plaque de garniture
Afwerkingsrand
1
Bolt (5 mm )
Befestigungsschraube (5 mm )
Boulon (5 mm )
Bout (5 mm )
1
ISO antenna adapter
ISO-Antennenadapter
Adaptateur d’antenne ISO
ISO antenne-adapter
1
Power connector
Versorgungsstecker
Connecteur d’alimentation
Stroomstekker
1
Lock cancel plate
Verriegelungsfreigabeplatte
Plaque anti-blocage
Ontgrendelingsplaat
2
●Please read these instructions carefully before using this product and keep this manual for future reference.
●Bitte lesen Sie diese Bedienungsanleitung vor der Verwendung dieses Produktes aufmerksam durch und bewahren
Sie sie danach für spätere Nachschlagzwecke sorgfältig auf.
●Prière de lire ces instructions attentivement avant d’utiliser le produit et garder ce manuel pour l’utilisation ultérieure.
●Leest u deze instructie alstublieft zorgvuldig door voor u dit product in gebruik neemt en bewaar deze handleiding voor later gebruik.
Matsushita Electric Industrial Co., Ltd.
Web Site : http://www.panasonic.co.jp/global/
YEFM292919 ND1202-0
Printed in China
Installation/Einbau/Montage/Installatie
How to install the unit/Einbau des Gerätes/Mode de montage de l’appareil/Installeren van het toestel
Cautions : ● Wear gloves for safety.
● Make sure that wiring is completed
before installation.
Vorsicht : ● Tragen Sie Handschuhe, um sich
1
Remove the cable from the battery negative terminal.
Trennen Sie das Kabel von der negativen Batterieklemme ab.
Retirer le câble de la borne négative de la batterie.
Koppel de kabel van de negatieve aansluiting van de accu los.
2
Mounting collar insertion Bend mounting tabs.
Einsetzen der Einbauhülse Biegen Sie die Einbaulaschen ab.
Insertion du collier de fixation Replier les languettes de fixation
Inbrengen bevestigingskraag Buig bevestigingslipjes om.
3
Connection of power connector
Anschluß des Versorgungssteckers
Raccordement du connecteur d'alimentation
Aansluiten van de stroomstekker
vor Verletzungen zu schützen.
● Achten Sie vor dem Einbau darauf,
How to remove the unit/Ausbau des Gerätes
Dépose de l’appareil/Verwijderen van het toestel
1
Remove the front panel.
Nehmen Sie das
Bedienteil ab.
Retirez le panneau de
façade.
Verwijder het voorpaneel.
2
Remove the trim plate.
Entfernen Sie die
Abdeckplatte.
Enlevez la plaque de
garniture.
Verwijder de afwerkingsrand.
3
Lock release
daß die Verdrahtung fertiggestellt ist.
Précautions: ● Porter des gants à des fins de sécurité.
● S'assurer que le câblage est terminé avant
l'installation.
Let op:
● Draag handschoenen voor uw veiligheid.
● Controleer of de bedrading correct is aangelegd
voor u gaat installeren.
4
Main unit securing
Befestigung
des Hauptgerätes
Fixation de l'appareil
principal
4
4
4
w
Vastzetten
hoofdtoestel
Bend appropriate tabs to secure the unit
without backlash.
Die entsprechenden Einbaulaschen so
umbiegen, daß das Gerät ohne Spielraum
fest sitzt.
Replier les languettes
de fixation appropriées
pour immobiliser
l'appareil sans
contrecoup.
Buig de juiste lipjes om
zodat het toestel vast
zit zonder speling.
Securing to fire wall
Befestigung an Brandschutzwand
Obtenir un pare-feu
Vastzetten aan het brandschot
Using the rear support strap (Option)
Verwendung der Einbauleiste (Option)
Utiliser de la barrette de support arrière (Option)
Gebruik van de achter-steunstrip (optioneel)
3mm
Using the rubber cushion (Option)
Verwendung des Gummikissens (Option)
Utiliser la bague d'amortisseur en caoutchouc (Option)
Gebruik van het rubber stootkussen (optioneel)
Tapping screw (Option)
Blechschraube (Option)
Vis taraudeuse (option)
Zelftappende schroef
(los verkrijgbaar)
Rubber cushion (Option)
Gummikissen (Option)
Canon en caoutchouc (option)
Stootrubber (los verkrijgbaar)
Rear support strap (Option)
Einbauleiste (Otpion)
Plaque-support arrière (option)
Achter-steunstrip
Rear support bracket
(los verkrijgbaar)
(supplied with car)
Einbauleiste (vorhanden im
Fahrzeug)
Support arrière
Hexagonal nut (Option)
To the unit
Sechskantmutter (Option) An das Gerät (fourni avec votre voiture)
Ecrou hexagonal (option) Côté appareil Achter-steunbeugel
Zeskantige moer
Naar het toestel (behorend bij de auto)
(los verkrijgbaar)
To the unit
An das Gerät
Côté appareil
Naar het toestel
5
6
Trim plate mounting
Anbringen der Abdeckplatte
Installation de la plaque de garniture
Bevestigen van de afwerkingsrand
Cable reconnection
Wiederanschließen des Kabels
Rebranchement du câble
Opnieuw aansluiten kabel
w
q Screw the bolt into the main unit.
w Secure the rear of the main unit.
e Snap the right and left springs into each hole.
q Schrauben Sie die Schraube in das
Hauptgerät.
w Sichern Sie die Rückseite des
Hauptgerätes.
e Lassen Sie die rechten und linken Federn in den
löchern einschnappen.
q Visser le boulon dans l'appareil principal.
w Fixer l'arrière de l'appareil principal.
e Bouteroller les ressorts droit et gauche dans chaque trou.
q Schroef de bout in het hoofdtoestel.
w Zet de achterkant van het hoofdtoestel vast.
e Pas de rechter en linker veren in de
bijbehorende gaten.
e
Clank!
q
IMPORTANT
When this unit is installed in dashboard,
ensure that there is sufficient air flow
around the unit to prevent damage from
overheating, do not block any ventilation
holes on the unit.
WICHTIG
Bei Einbau des Geräts im Armaturenbrett
sollte darauf geachtet werden, daß der
Luftstrom um das Gerät nicht behindert ist,
um Beschädigung durch Überhitzen zu
verhindern, und die Belüftungsöffnungen
des Geräts nicht blockiert sind.
IMPORTANT
Lorsque cet appareil est installé dans le
tableau de bord, assurez-vous qu'il y a une
circulation d'air suffisante autour de
l'appareil afin d'éviter tout endommagement
provoqué par une surchauffe et qu'aucun
trou d'aération de l'appareil n'est obturé.
BELANGRIJK
Wanneer dit toestel in het dashboard wordt
geïnstalleerd, moet u ervoor zorgen dat er
voldoende ventilatie is rond het toestel. Om
oververhitting te voorkomen mogen de
ventilatie-openingen in het toestel niet
afgedekt worden.
q
w
q
q Insert the plate until you
hear a click.
w Pull the main unit while
pushing the plate inward.
Freigabe der Verriegelung
q Schieben Sie die Platte ein,
bis Sie ein Klickgeräusch
vernehmen können.
w Ziehen Sie an dem
Hauptgerät, während Sie die
Platte hineindrücken.
w
Libération du verrouillage
q Insérer la plaque jusqu'à ce
qu'un déclic se produise.
w Dégager l'appareil principal
tout en repoussant la plaque
vers l'intérieur.
Ontgrendeling
q Steek de plaat naar binnen
tot u een klik hoort.
w Trek het hoofdtoestel naar
buiten terwijl u de plaat
naar binnen drukt.
4
Pull out the unit with
both hands.
Ziehen Sie das Gerät mit
beiden Händen heraus.
Retirez l’appareil à deux
mains.
Trek het toestel met beide
handen naar buiten.
Cyan
Magenta Yellow
Black
CQ-RDP153N Installation Instructions (1) 裏
Wiring/Verdrahtung/Câblage/Bedrading
CD Changer Input Connector Only for CQ-RDP153/RDP143/RDP133N
The RCA cord of a CD changer (ex. CX-DP880N) should be connected.
CD-Wechsler-Eingangssteckverbinder Nur CQ-RDP153/RDP143/RDP133N
Hier das RCA-Kabel eines CD-Wechslers (z.B. CX-DP880N) anschließen.
Connecteur d'entrée de changeur de disque CD Uniquement pour CQ-RDP153/RDP143/RDP133N
Le cordon RCA d'un sélecteur de changeur de disque CD (expl. CX-DP880N) doit être raccordé.
Ingangsaansluiting CD-wisselaar Alleen voor de CQ-RDP153/RDP143/RDP133N
Sluit het RCA (tulpstekker) snoer van de CD-wisselaar (bijv. CX-DP880N) aan.
ISO Antenna Adapter (If needed)
ISO-Antennen-adapter
(falls erfor derlich)
Adaptateur d'antenne ISO
(si nécessaire)
ISO antenne-adapter (Indien nodig)
(R)/(R)/(D)/(R)
Antenna
Antenne
Antenne
Antenne
Warning: Do not connect the power connector until the whole wiring is completed.
Warnung: Schließen Sie den Versorgungsstecker erst an, nachdem die gesamte
Verdrahtung beendet wurde.
Avertissement: Ne pas raccorder le connecteur d'alimentation tant que la totalité
des câblages n'est pas complètement terminée.
Waarschuwing: Sluit de stroomstekker pas aan wanneer de volledige bedrading
is aangesloten.
(L)/(L)/(G)/(L)
CD.C-IN
(R)/(R)/(D)/(R)
CD Changer Control Connector Only for CQ-RDP153/RDP143/RDP133N The DIN cord of a CD changer (ex. CX-DP880N) should be connected.
Steckverbinder der CD-Wechslersteuerung Nur CQ-RDP153/RDP143/RDP133N Hier das DIN-Kabel eines CD-Wechslers (z.B. CX-DP880N) anschließen.
Connecteur de commande de changeur de disque CD Uniquement pour CQ-RDP153/RDP143/RDP133N
Le cordon DIN d'un changeur de disque CD (expl. CX-DP880N) doit être raccordé.
Stekker CD-wisselaar bediening Alleen voor de CQ-RDP153/RDP143/RDP133N Sluit het DIN snoer van de CD-wisselaar (bijv. CX-DP880N) aan.
(L)/(L)/(G)/(L)
Fuse (15 A) Refer fuse replacement to your nearest authorized Panasonic
Service Center. Do not try fuse replacement by yourself.
Sicherung (15 A): Wenden Sie sich zum Austausch der Sicherung an eine autorisierte
Panasonic-Kundendienststelle in Ihrer Nähe. Versuchen Sie nicht, den Austausch
selbst vorzunehmen. Steckverbinder am Fahrzeug
Fusible (15 A) Confier le remplacement de fusible au centre de service de
service après-vente Panasonic agréé le plus proche. Ne pas essayer de
remplacer le fusible tout(e) seul(e).
Zekering (15 A) Laat het vervangen van de zekering over aan uw dichtstbijzijnde
Panasonic service-centrum. Probeer in geen geval zelf de zekering te vervangen.
C1 :
Preamp Out Connector (Rear)
C3 :
Vorverstärker-Ausgang (Rückseite)
Connecteur de sortie de préamplificateur (arrière)
Uitgangsaansluiting voorversterker (achter)
(Brown w/black stripe)/(Braun mit schwarzem Streifen)/
(Brun à rayures noires)/(Bruin met zwarte streep)
External Remote Control Lead
When using a non-Panasonic external remote control,
refer to the manufacture for their product before connecting.
Leitungsdraht für externe Fernbedienung
Wenn Sie eine externe Fernbedienung verwenden, die nicht von Panasonic
hergestellt wurde, wenden Sie sich vor dem Anschluß an den Hersteller
des Produktes.
Fil de la télécommande extérieure
En cas d’utilisation d’une télécommande extérieure non-Panasonic, se
référer aux conseils du fabricant concerné pour les connexions électriques.
Externe afstandsbedieningsdraad
Bij gebruik van een externe afstandsbediening die niet van Panasonic is,
dient u voor aansluiting de handleiding of de fabrikant van het product in
kwestie te raadplegen.
Preamp Out Connector (Front)
Only for CQ-RDP153/RDP143/RDP133N
Vorverstärker-Ausgang (Vorderseite)
Nur CQ-RDP153/RDP143/RDP133N
Connecteur de sortie de préamplificateur (avant)
Uniquement pour CQ-RDP153/RDP143/RDP133N
Uitgangsaansluiting voorversterker (voor)
Alleen voor de CQ-RDP153/RDP143/RDP133N
A7 :
(Orange)/(Orange)/(Orange)/(Oranje)
External Mute Lead
To the Navi Mute lead of the Panasonic car navigation system
or car telephone mute lead.
Externe-Stummschaltungskabel
An das Navigationssystem-Stummschaltungskabel des
Panasonic Navigationssystems oder an das
Autotelefon-Stummschaltungskabel.
Fil de Mise en sourdine extérieure
A raccorder au fil Navi Mute du système de navigation automobile de
Panasonic ou au fil de mise en sourdine du téléphone pour véhicule.
Externe-geluiddempingsdraad
Naar de Navi Mute draad van een Panasonic auto-navigatiesysteem
of naar de dempingsdraad voor deautotelefoon.
(Red)/(Rot)/(Rouge)/(Rood)
Power Lead (ACC or IGN) To ACC power, +12V DC.
Versorgungskabel (ACC oder IGN) An die ACC-Stromklemme, +12 V Gleichspannung.
Fil d’alimentation (ACC ou IGN) A l’alimentation ACC, +12V CC
Stroomdraad (ACC of IGN) Naar ACC stroomvoorziening, + 12 V gelijkstroom.
A5
ISO Connector
ISO-Stecker
Connecteur ISO
ISO aansluiting
ACC
A
A
A
A
BATTERY 15A
A
A8 :
(Black)/(Schwarz)/(Noir)/(Zwart)
Ground Lead To a clean, bare metallic part of the car chassis.
Massekabel An ein sauberes, metallisches Teil des Fahrzeugchassis.
Fil de mise à la masse A une partie métallique propre découverte du châssis de voiture
Aarding Naar een schoon, bloot metalen onderdeel van het chassis.
A4 :
(Yellow)/(Gelb)/(Jaune)/(Geel)
Battery Lead To the car battery, continuous +12 V DC.
Batteriekabel An die Batterie des Fahrzeuges, kontinuierlich +12 V Gleichspannung.
Fil de batterie A la batterie de voiture, alimentation continue de +12 V CC
Accudraad Naar de accu van de auto, doorlopende stroomvoorziening + 12 V gelijkstroom.
A5 :
B
(Blue w/white stripe)/(Blau mit weißem Streifen)/(Bleu à rayures blanches)/(Blauw met witte streep)
Motor Antenna Relay Control Lead To Motor Antenna. (Max. 500 mA) (This lead is not intended for use with a switch actuated power antenna)
Amp·Relay Control Power Lead To Panasonic power amplifier. (synchronized with the power on/off of amplifier)
Steuerkabel für Relais der motorbetriebenen Antenne (Zu motorbetriebenen Antenne) (max. 500 mA)
Dieses Kabel dient nicht für die Verwendung mit einer über einen Schalter aktivierten motorbetriebenen Antenne.
Verstärker/Relais-Steuerstromleiter An den Panasonic Leistungsverstärker (synchronisiert mit der Ein/Ausschaltung des Verstärkers).
Fil de commande de relais d’antenne motorisée
A l’antenne motorisée (500 mA maxi.) (Ce fil n’est pas conçu pour l’usage avec l’antenne commandée par interrupteur.)
Cordon d’alimentation de la commande de relais d’amplificateur
A l’amplificateur de puissance de Panasonic (synchronisé à la mise sous/hors tension de l’amplificateur)
Stuurdraad relais gemotoriseerde antenne Naar de gemotoriseerde antenne. (Max. 500 mA)
(Deze draad is niet bedoeld voor een gemotoriseerde antenne die met een schakelaar wordt ingeschakeld.)
Stuurstroomdraad versterker relais
Naar de Panasonic eindversterker. (Gesynchroniseerd met het in-/uitschekelen van de stroom voor de versterker.)
A
System Upgrade Example: Connecting with a CD changer Only for CQ-RDP153/RDP143/RDP133N
Beispiel für die Systemerweiterung: Anschluß an einen CD-Wechsler Nur CQ-RDP153/RDP143/RDP133N
Exemple de mise à niveau de système: Raccordement à un changeur de disque CD Uniquement pour CQ-RDP153/RDP143/RDP133N
Voorbeeld uitbreiding systeem: aansluiten van een CD-wisselaar Alleen voor de CQ-RDP153/RDP143/RDP133N
B7 :
Ground Lead
Massekabel
Fil de masse
Massadraad
CX-DP880N
RCA Cord (L)
Cinch-Kabel (L)
Cordon RCA (G)
RCA-(tulp) snoer (L)
(L)/(L)/(G)/(L)
DIN Cord
DIN-Kabel
Cordon DIN
DIN snoer
CD·C-IN
(R)/(R)/(D)/(R)
ISO Connector
ISO-Stecker
Connecteur ISO
ISO aansluiting
B5 :
Battery Lead
Batteriekabel
Fil de batterie
Accudraad
RCA Cord (R)
Cinch-Kabel (R)
Cordon RCA (D)
RCA-(tulp) snoer (R)
- B8
B8 :
Rear Left + (Green)
Hinten Links + (Grün)
Arrière gauche + (Vert)
Links achter + (Groen)
Rear Left – (Green w/black stripe)
Hinten Links – (Grün mit schwarzem Streifen)
Arrière gauche – (Vert à rayures noires)
Links achter – (Groen met zwarte streep)
B
B
B
B
- B6
B5 +
B6 :
B
Front Left + (White)
Vorne Links + (Weiß)
Avant gauche + (Blanc)
Links voor + (Wit)
B7 +
Front Left – (White w/black stripe)
Vorne Links – (Weiß mit schwarzem Streifen)
Avant gauche – (Blanc à rayures noires)
Links voor – (Wit met zwarte streep)
B3 :
B4 :
Front Right + (Gray)
Vorne Rechts + (Grau)
Avant droit + (Gris)
Rechts voor + (Grijs)
Front Right – (Gray w/black stripe)
Vorne Rechts – (Grau mit schwarzem Streifen)
Avant droit – (Gris à rayures noires)
Rechts voor – (Grijs met zwarte streep)
B1 :
B2 :
Rear Right + (Violet)
Hinten Rechts + (Violett)
Arrière droit + (Violet)
Rechts achter + (Paars)
Rear Right – (Violet w/black stripe)
Hinten Rechts – (Violett mit schwarzem Streifen)
Arrière droit – (Violet à rayures noires)
Rechts achter – (Paars met zwarte streep)
+
- B2
-
B1 +
- B4
B3 +
CQ-RDP153N
Power connector/Versorgungsstecker/Connecteur d’alimentation/Stroomstekker
Standard ISO/ISO-Standard/Normes ISO/Standaard ISO
A7
A4
IGN or ACC 12V supply
12 V-Versorgung
(IGN/ACC)
Alimentation 12 volts en
IGN ou ACC
IGN of ACC 12 V
stroomvoorziening
12V Batteries (Continuouse supply)
12 V-Batterie (Dauerversorgung)
Batterie de 12 volts (alimentation continue)
12 V accu (doorlopende stroomvoorziening)
(❈)
ACC
Car-side connector
Steckverbinder am Fahrzeug
Connecteur côté voiture
Stekker aan autozijde
BATTERY 15A
(❈)
Car Type A/Kraftfahrzeug des Typs A/Type de voiture A/Autotype A
A4
A7
IGN or ACC 12V supply
12 V-Versorgung
(IGN/ACC)
Alimentation 12 volts en
IGN ou ACC
IGN of ACC 12 V
stroomvoorziening
12V Batteries (Continuouse supply)
12 V-Batterie (Dauerversorgung)
Batterie de 12 volts (alimentation continue)
12 V accu (doorlopende stroomvoorziening)
●The pin arrangement of the power connector
conforms to ISO standard.
●Please check that the pin arrangement of the
connector in your car conforms to ISO standard.
●For car types A and B, change the wiring of the
red and yellow leads as shown at below.
●After connection, insulate the portions marked (❈)
with insulating tape.
Note : For cars other than types A and B, please
consult your local car shop.
Connect as follows.
Nehmen Sie den Anschluß wie folgt vor.
Branchez les haut-parleurs comme suit.
Sluit de luidsprekers als volgt aan.
L
Vorsichtsmaßregeln (ISO-Stecker)
●Die Stiftbelegung des Versorgungssteckers entspricht
em ISO-Standard.
●Bitte stellen Sie sicher, daß die Stiftbelegung
des Steckers in Ihrem Fahrzeug dem ISO-Standard
entspricht.200
●Für Fahrzeuge der Typen A und B, ändern Sie die
Verdrahtung der roten und gelben Leiter gemäß Abbildung.
●Nach dem Anschluß isolieren Sie die mit (❈) markierten
Abschnitte mit Isolierband.
Hinweis : Für andere Fahrzeuge als Typ A und B,
wenden Sie sich bitte an eine örtliche Pkw-Werkstatt.
●Use ungrounded speakers only.
Allowable input : 45W or more
Impedance : 4 – 8 Ω
●Distance between speaker and amplifier: 30 cm or more
●Verwenden Sie nur nicht geerdete Lautsprecher.
Zulässige Belastbarkeit: 45 W oder mehr
Impedanz : 4 – 8 Ω
●Entfernung zwischen Lautsprecher und Verstärker: 30 cm oder mehr
●Utilisez uniquement des haut-parleurs non reliés à la masse.
Puissance d'entrée admissible: 45 W ou davantage
Impédance: 4 – 8 Ω
●Distance entre le haut-parleur et l'amplificateur: 30 cm ou davantage
R
●Gebruik uitsluitend ongeaarde luidsprekers.
Toegestaan ingangsvermogen: 45 W of hoger
Impedantie: 4 - 8 Ω
●Afstand tussen luidspreker en versterker: 30 cm of meer
Précautions (Connecteur ISO)
(❈)
Car-side connector
Steckverbinder am Fahrzeug
Connecteur côté voiture
Stekker aan autozijde
BATTERY 15A
ACC
(❈)
Car Type B/Kraftfahrzeug des Typs B/Type de voiture B/Autotype B
A4
A7
No connection
Kein Anschluß
Aucune connexion
Geen aansluiting
12V Batteries (Continuouse supply)
12 V-Batterie (Dauerversorgung)
Batterie de 12 volts (alimentation continue)
12 V accu (doorlopende stroomvoorziening)
(❈)
Car-side connector
Steckverbinder am Fahrzeug
Connecteur côté voiture
Stekker aan autozijde
Precautions (ISO Connector)
Speaker Connection/Anschluß der Lautsprecher/Branchement avec les haut-parleurs/Aansluiten van de luidsprekers
ACC
BATTERY 15A
(❈)
●La disposition des broches du connecteur d'alimentation
est conforme à la norme ISO.
●Veuillez vérifier si que la disposition des broches du
connecteur d'alimentation dans votre voiture est conforme
à la norme ISO.
●Pour les types de voiture A et B, changer le câblage des
fils rouge et jaune comme indiqué ci-dessous.
●Après avoir fait les connexions, isoler les sections
marquées (❈) avec de la bande isolante.
Remarque: Pour les voitures autres que des types A et B,
veuillez consulter votre magasin de matériel automobile local.
Voorzorgen (ISO stekker)
●De pen-configuratie van de stroomstekker voldoet aan de
ISO standaard.
●Controleer of de pen-configuratie van de stekker in uw
auto eveneens voldoet aan de ISO standaard.
●Voor auto's van type A en B, dient u de bedrading voor de rode
en gele draden te wijzigen zoals hieronder staat aangegeven.
●Na het aansluiten dient u de gedeelten die met (❈)
gemarkeerd zijn met isolatieband af te plakken.
Opmerking: Voor andere auto's dan die van type A en B
dient u uw garage te raadplegen.
●Do not connect more than one speaker to
one set of speaker leads. (except for connecting to
a tweeter)
●Schließen Sie niemals mehr als einen Lautsprecher
an einen Satz Lautsprecherleiter an. (außer bei
Anschluß eines Hochtonlautsprechers)
●Ne raccorder pas plus d'un haut-parleur à un
ensemble de fils de haut-parleur. (Sauf lors du
raccordement à un tweeter)
●Sluit niet meer dan één luidspreker aan op één paar
luidsprekerdraden. (Behalve bij aansluiting op een
tweeter.)
●Do not use a 3-wire type speaker system
having a common earth lead.
●Verwenden Sie niemals Lautsprechersysteme mit
Dreierverkabelung, die einen gemeinsamen
Erdungsleiter aufweist.
●Ne pas utiliser pas de système de haut-parleur
de type à 3 fils ayant un fil de mise à la masse
commun.
●Gebruik geen luidsprekersysteem met drie
draden en een gedeelde aarddraad.
Download PDF

advertising
