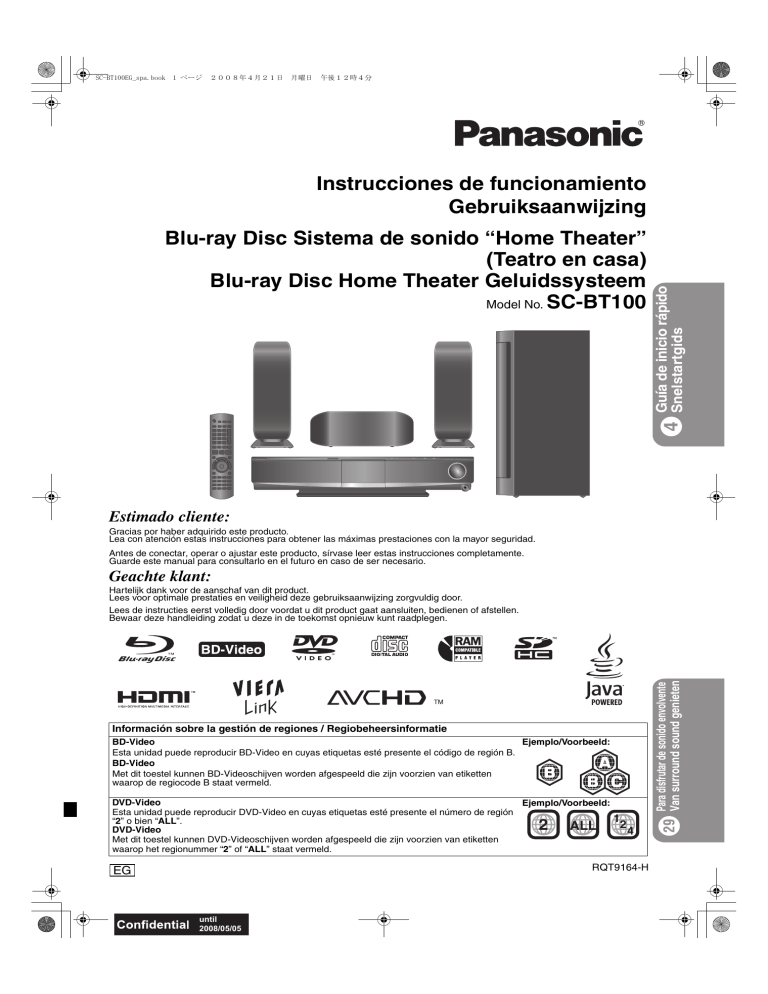

SC-BT100EG_spa.book 1 ページ
2008年4月21日 月曜日 午後12時4分
4
Blu-ray Disc Sistema de sonido “Home Theater”
(Teatro en casa)
Blu-ray Disc Home Theater Geluidssysteem
Model No. SC-BT100
Guía de inicio rápido
Snelstartgids
Instrucciones de funcionamiento
Gebruiksaanwijzing
Estimado cliente:
Gracias por haber adquirido este producto.
Lea con atención estas instrucciones para obtener las máximas prestaciones con la mayor seguridad.
Antes de conectar, operar o ajustar este producto, sírvase leer estas instrucciones completamente.
Guarde este manual para consultarlo en el futuro en caso de ser necesario.
Geachte klant:
Para disfrutar de sonido envolvente
Información sobre la gestión de regiones / Regiobeheersinformatie
BD-Video
Ejemplo/Voorbeeld:
Esta unidad puede reproducir BD-Video en cuyas etiquetas esté presente el código de región B.
BD-Video
Met dit toestel kunnen BD-Videoschijven worden afgespeeld die zijn voorzien van etiketten
waarop de regiocode B staat vermeld.
DVD-Video
Ejemplo/Voorbeeld:
Esta unidad puede reproducir DVD-Video en cuyas etiquetas esté presente el número de región
“2” o bien “ALL”.
ALL
DVD-Video
Met dit toestel kunnen DVD-Videoschijven worden afgespeeld die zijn voorzien van etiketten
waarop het regionummer “2” of “ALL” staat vermeld.
2
1
2
4
RQT9164-H
EG
until
2008/05/05
29 Van surround sound genieten
Hartelijk dank voor de aanschaf van dit product.
Lees voor optimale prestaties en veiligheid deze gebruiksaanwijzing zorgvuldig door.
Lees de instructies eerst volledig door voordat u dit product gaat aansluiten, bedienen of afstellen.
Bewaar deze handleiding zodat u deze in de toekomst opnieuw kunt raadplegen.
SC-BT100EG_spa.book 2 ページ
2008年4月21日 月曜日 午後12時4分
Las operaciones en estas instrucciones se describen
sobretodo para el mando a distancia, pero puede llevar a
cabo estas operaciones en la unidad principal si los mandos
son los mismos.
Sistema
SC-BT100
Unidad principal
SA-BT100
Altavoces frontales
SB-HF100
Altavoz central
SB-HC100
Altavoz de graves
SB-HW560
¡ADVERTENCIA!
ADVERTENCIA:
ESTE PRODUCTO UTILIZA UN LÁSER.
EL USAR LOS CONTROLES, HACER LOS REGLAJES O LOS
PASOS REQUERIDOS EN FORMA DIVERSA DE LA AQUÍ
EXPUESTA PUEDE REDUNDAR EN EXPOSICIÓN PELIGROSA
A LA RADIACIÓN.
NO ABRA LAS TAPAS NI HAGA REPARACIONES USTED
MISMO. EN CASO DE PRODUCIRSE ANOMALÍAS SOLICITE
AYUDA DE PERSONAL CUALIFICADO.
PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS
ELÉCTRICAS O DAÑOS EN EL PRODUCTO,
≥NO EXPONGA ESTE APARATO A LA LLUVIA, HUMEDAD,
GOTEO O SALPICADURAS, Y NO COLOQUE ENCIMA DEL
MISMO OBJETOS CON LÍQUIDOS COMO, POR EJEMPLO,
FLOREROS.
≥UTILICE SOLAMENTE LOS ACCESORIOS
RECOMENDADOS.
≥NO QUITE LA CUBIERTA (O EL PANEL TRASERO); EN EL
INTERIOR NO HAY PIEZAS QUE PUEDA REPARAR EL
USUARIO. SOLICITE LAS REPARACIONES AL PERSONAL
DE SERVICIO CUALIFICADO.
¡ADVERTENCIA!
≥PARA MANTENER BIEN VENTILADA ESTA UNIDAD, NO LA
INSTALE NI PONGA EN UN ESTANTE DE LIBROS, MUEBLE
EMPOTRADO U OTRO ESPACIO DE DIMENSIONES
REDUCIDAS. ASEGÚRESE QUE CORTINAS Y OTROS
MATERIALES NO OBSTRUYAN LAS REJILLAS DE
VENTILACIÓN PARA PREVENIR EL RIESGO DE SACUDIDAS
ELÉCTRICAS O INCENDIOS DEBIDOS AL
RECALENTAMIENTO.
≥NO OBSTRUYA LAS ABERTURAS DE VENTILACIÓN DE LA
UNIDAD CON PERIÓDICOS, MANTELES, CORTINAS U
OBJETOS SIMILARES.
≥NO COLOQUE OBJETOS CON LLAMA DESCUBIERTA, UNA
VELA POR EJEMPLO, ENCIMA DE LA UNIDAD.
≥TIRE LAS PILAS DE FORMA QUE NO CONTAMINEN EL
MEDIO AMBIENTE.
CUIDADO
Hay peligro de explosión por si se sustituye incorrectamente la
batería. Sólo sustituya con el mismo tipo recomendado por el
fabricante o que sea equivalente. Deseche las baterías usadas
según instruye el fabricante.
Este producto puede tener interferencias causadas por teléfonos
móviles durante su utilización. Si tales interferencias resultan
evidentes, aumente la separación entre el producto y el teléfono
móvil.
La toma de corriente deberá estar instalada cerca del equipo y
donde se pueda acceder a ella fácilmente.
El enchufe del cable de la alimentación deberá estar siempre listo
para ser utilizado.
Para desconectar completamente este aparato de la red de CA,
desconecte el enchufe del cable de alimentación del receptáculo
de CA.
ESTA UNIDAD HA SIDO DISEÑADA PARA SER UTILIZADA EN
CLIMAS MODERADOS.
(Parte interior del aparato)
(Parte trasera del producto)
Medidas de seguridad
Colocación
Coloque el aparato en una superficie plana lejos de la luz directa del
sol, temperatura y humedad altas, y vibración excesiva. Estas
condiciones pueden dañar la caja y otros componentes, y por lo tanto
acortar la duración del aparato. No ponga objetos pesados encima del
aparato.
Tensión
No utilice fuentes de alimentación de alta tensión. Esto puede
sobrecargar el aparato y causar un incendio. No utilice fuentes de
alimentación de CC. Compruebe cuidadosamente la fuente de
alimentación cuando instale el aparato en una embarcación o en otro
lugar donde se utilice CC.
Protección del cable de alimentación
de CA
RQT9164
2
2
Asegúrese de que el cable de alimentación de CA esté conectado
correctamente y no dañado. Una mala conexión y daños en el cable
pueden causar un incendio o una descarga eléctrica.
No tire del cable ni lo doble, y no ponga objetos pesados encima de
él.
Sujete firmemente el enchufe cuando desconecte el cable. Tirar del
cable de alimentación de CA puede causar una descarga eléctrica.
No maneje el enchufe con las manos mojadas. Esto puede causar
una descarga eléctrica.
Materias extrañas
No permita que caigan objetos de metal dentro del aparato. Esto
puede causar una descarga eléctrica o un fallo en el funcionamiento.
No permita que entren líquidos en el aparato. Esto puede causar una
descarga eléctrica o un fallo en el funcionamiento. Si ocurre esto,
desconecte inmediatamente el aparato de la fuente de alimentación y
póngase en contacto con su concesionario.
No rocíe insecticidas sobre o dentro del aparato. Éstos contienen
gases inflamables que pueden encenderse si son rociados dentro del
aparato.
Servicio
No intente reparar este aparato usted mismo. Si el sonido se
interrumpe, los indicadores no se iluminan, aparece humo o se
produce cualquier otro problema que no está tratado en estas
instrucciones, desconecte el cable de alimentación de CA y póngase
en contacto con su concesionario o centro de servicio autorizado.
Si el aparato es reparado, desarmado o reconstruido por personas
que no están cualificadas para ello pueden producirse descargas
eléctricas o daños en el mismo.
Extienda la vida del aparato desconectándolo de la fuente de
alimentación si no lo va a utilizar durante mucho tiempo.
2008年4月22日 火曜日 午前9時21分
Contenidos
Preparativos
Operaciones avanzadas
Medidas de seguridad ...................................... 2
Información sobre accesorios ......................... 3
Reproducción de imágenes congeladas ..... 24
Diferentes tipos de reproducciones
para BD-Video ............................................... 26
Mostrar el menú FUNCTIONS ........................ 27
Cambiar de calidad de audio/campo
de sonido ....................................................... 28
Para disfrutar de sonido envolvente ............. 29
Operaciones enlazadas con el televisor ....... 30
Cambio de ajustes con el menú
en pantalla ..................................................... 32
Cambio de ajuste con el menú
de configuración ........................................... 34
Guía de inicio rápido
PASO 1 Colocación ........................................4
PASO 2 Conexiones básicas .........................6
PASO 3 Instalación .......................................10
Guía de referencia de control ........................ 12
Información del disco y tarjeta ...................... 14
Operaciones básicas
Reproducción básica (Reproducción de
contenidos de vídeo) .................................... 16
Para disfrutar del televisor con los
altavoces de esta unidad ............................. 19
Reproducción de música ............................... 20
Reproducción de vídeos DivX ....................... 21
Reproducción de un iPod en esta unidad .... 22
Preparativos
ESPAÑOL
Referencia
Preguntas frecuentes ..................................... 38
Mensajes .......................................................... 39
Mantenimiento................................................. 39
Guía para la solución de problemas ............. 40
Acerca de los archivos MP3/JPEG/DivX ....... 43
Glosario............................................................ 44
Especificaciones ............................................. 45
Índice................................................................ 47
Operaciones
básicas
SC-BT100P-ENG-Body1_spa.fm 3 ページ
Información sobre accesorios
∏
∏
∏
1 Mando a distancia
(N2QAKB000062)
2 Pilas para el mando a
distancia
1 Antena interior de FM
1 Hoja de los adhesivos para el cable
del altavoz
∏
∏
∏
3 Cables del altavoz
1 Cable de vídeo
1 Cable de alimentación de CA
≥Sólo se debe utilizar con esta unidad. No lo utilice con ningún otro
equipo.
Igualmente, no utilice con esta unidad los cables de ningún otro
equipo.
Referencia
∏
Operaciones
avanzadas
Rogamos compruebe e identifique los accesorios que se adjuntan. Utilice los números que se muestran entre paréntesis cuando
solicite piezas de recambio.
(Los números de productos son los correctos a abril de 2008. Sin embargo, pueden variar sin previo aviso.)
RQT9164
3
3
SC-BT100EG_spa.book 4 ページ
PASO
2008年4月21日 月曜日 午後12時4分
1 Colocación
Advertencia
≥La unidad principal y los altavoces suministrados tienen que utilizarse solo como indicado en esta instalación. De lo contrario,
podrían producirse daños en el amplificador y/o en los altavoces, y podrían producirse incendios. Consulte a personal cualificado
si se han producido daños o si nota un cambio repentino de rendimiento.
≥No intente fijar estos altavoces en las paredes utilizando métodos distintos de los descritos en este manual.
La manera en que coloca sus altavoces puede afectar el campo de
los bajos y del sonido. Note los puntos siguientes:
≥Coloque los altavoces en una base segura y plana.
≥Si coloca los altavoces demasiado cerca del suelo, de la pared y de
esquinas se podrían conseguir unos bajos excesivos. Cubra las
paredes y las ventanas con una cortina gruesa.
[Nota]
Para una ventilación correcta, mantenga sus altavoces por lo menos a
10 mm desde el sistema.
Ejemplo de configuración
Esta unidad está equipada con la instalación de un circuito de altavoz virtual Dolby. Si utiliza los altavoces y los altavoces de graves
suministrados, y reproduce efectos acústicos muy parecidos al envolvente de 5.1ch, podrá disfrutar de un sonido “home theater” incluso en un
espacio muy limitado.
Altavoz central
Colóquelo en una estantería o en una
balda. La vibración causada por el
altavoz puede alterar la imagen si se
coloca directamente en el televisor.
60º
Altavoces frontales
Los altavoces izquierdo y derecho
son intercambiables.
Altavoz de graves
Colóquelo a la derecha o a la
izquierda del televisor, en el
suelo o en una balda sólida así
no podrá causar ninguna
vibración. Colóquelo a unos
30 cm del televisor.
Unidad principal
Para conseguir la ventilación
correcta y mantener un buen flujo
de aire alrededor de la unidad
principal, deje por lo menos 5 cm de
espacio por todos los lados.
Disfrute del sonido envolvente de 5.1ch/7.1ch
Accesorio opcional sin hilos de Panasonic SH-FX67/Sistema
de altavoz opcional de Panasonic SB-HS100A
Puede disfrutar del sonido envolvente del canal 5.1 o 7.1 cuando
utiliza el sistema sin hilos SH-FX67 y el sistema de altavoz
SB-HS100A opcionales de Panasonic.
Consulte la instrucciones de funcionamiento correspondientes
para más detalles.
≥También puede disfrutar del sonido envolvente del canal 5.1 o
7.1 conectando un amplificador utilizando un cable de audio a
través de los terminales SURROUND y SURROUND BACK
situados en la parte trasera de la unidad principal (> 8).
≥Habrá que cambiar el ajuste del altavoz de sistema para
disfrutar de sonido envolvente del canal 5.1 o 7.1 (> 37).
RQT9164
4
4
Ejemplo de configuración de
5.1 canales
SB-HS100A
SH-FX67
SB-HS100A
2008年4月21日 月曜日 午後12時4分
∫ Notas acerca del uso del altavoz
≥Utilice solo los altavoces suministrados
Si utiliza otros altavoces, puede dañar la unidad y la calidad del
sonido se verá afectada negativamente.
≥Puede dañar sus altavoces y acortar su vida útil si reproduce el
sonido a niveles altos durante mucho tiempo.
≥Reduzca el volumen en los siguientes casos para evitar daños:
– Cuando reproduce sonido distorsionado.
– Cuando los altavoces retumban debido a un tocadiscos, al ruido
de emisiones FM, o a señales continuas desde un oscilador, una
placa de ensayo, o un equipo electrónico.
– Cuando ajusta la calidad del sonido.
– Cuando enciende o apaga la unidad.
∫ Si el televisor muestra colores irregulares
Los altavoces frontales y centrales se pueden poner cerca del televisor,
pero la imagen podría verse afectada con algunas combinaciones de
televisores e instalaciones.
Si esto ocurriera, apague el televisor durante unos 30 minutos.
La función de desimantación del televisor debería corregir el
problema. Si el problema persiste, aleje un poco más los altavoces del
televisor.
∫ Advertencia
Preparativos
SC-BT100EG_spa.book 5 ページ
No toque el área frontal de red de los altavoces. Agárrelos desde los
laterales.
por ejemplo,
altavoz central
No
Sí
Fijación en la pared
Guía de inicio rápido
Opciones de instalación del altavoz
Colocación del altavoz en un estante (no
Puede fijar todos los altavoces (excepto el de graves) a la pared.
≥La pared o la columna en la que va a fijar los altavoces tiene que ser
capaz de soportar 10 kg por tornillo. Consulte a personal cualificado
cuando vaya a fijar los altavoces en la pared. Si se fijan de manera
no correcta, podría causar daños en la pared y en los altavoces.
1 Estante separado (Altavoces frontales).
Quite los 3
tornillos
incluido)
(Excepto el altavoz de graves)
Asegúrese de que el estante cumpla estas condiciones antes de
comprarlo.
El diámetro y la longitud de los tornillos y la distancia entre los
tornillos tienen que ser como los mostrados en el diagrama.
≥El estante tiene que ser capaz de soportar más de 10 kg.
≥El estante tiene que ser estable aunque los altavoces estén
colocados en alto.
por ejemplo, altavoz central
2 Clave un tornillo (no incluido) en la pared.
A por lo menos 30 mm
‰4,0 mm
Pared o columna
‰de 7,5 mm a 9,4 mm
Agujeros para
tornillos de metal
Para sujetarlos a los
estantes del
altavoz
5,0 mm, grado de
inclinación 0,8 mm
de 7,0 mm a 9,4 mm
≥Altavoz central/frontal
Asegúrese de que el tornillo esté colocado a por lo menos 70
mm del techo.
≥Altavoz central
Asegúrese de que el tornillo esté colocado a por lo menos
100 mm de la pared.
Fijación de la posición de los tornillos del altavoz central.
1 Clave un tornillo 50,5 mm a la
izquierda del lateral derecho
delaltavoz central visto
directamente de frente.
2 Clave otro tornillo 160 mm a
laizquierda del primer tornillo.
Espesor superior a
7 mm-10 mm
60 mm

Estante altavoz
(no incluido)
Para evitar que los altavoces se caigan
por ejemplo, altavoz frontal
Cordón (no incluido)
Átelo bien en la pared y al altavoz.
Pared
3 Encaje bien el altavoz en el/los tornillo(s) con el/
los orificio(s).
Altavoz frontal
Altavoz central
Anilla del tornillo Aprox. 150 mm
(no incluida)
Parte trasera del altavoz
≥Tendrá que conseguir las anillas para tornillos adecuadas para la
pared y la columna en que vaya a utilizarlas.
≥Consulte a personal cualificado acerca del procedimiento adecuado
para utilizarlas en una pared de hormigón o en una superficie que
no soporta mucho peso. Si se fijan de manera no correcta, podría
causar daños en la pared y en los altavoces.
Por ejemplo,
No
En esta posición, el
altavoz
probablemente se
caerá si se mueve
hacia la izquierda o
hacia la derecha.
Sí
Mueva el altavoz de
manera que el
tornillo esté en esta
posición.
RQT9164
5
5
SC-BT100EG_spa.book 6 ページ
PASO
2008年4月21日 月曜日 午後12時4分
2 Conexiones básicas
≥No coloque la unidad sobre amplificadores o equipo que se pueda calentar. El calor puede provocar daños en la unidad.
≥Apague todos los equipos antes de la conexión y lea las instrucciones de funcionamiento pertinentes.
Conexión de los cables del altavoz
Hoja de los adhesivos del
cable del altavoz
Cable del altavoz frontal
(I) (Blanco)
Cable del altavoz central
(Verde)
Cable del altavoz frontal
(D) (Rojo)
Preparación
∫ Pegue los adhesivos de los cables del altavoz para
volver la conexión más fácil.
Por ejemplo, altavoz central
センター
CENTER
5
センター
CENTER
Adhesivo del cable
del altavoz
(incluido)
5
Unidad principal
SPEAKERS
PUSH
DIGITAL
TRANSMITTER
PUSH
Cubierta del transmisor digital
2
6
5
6
6
R 6
SUBWOOFER CENTER
[Si se utiliza el accesorio sin
hilos opcional: SH-FX67 (> 4)]
1
L FRONT
PUSH
Morado
Verde
Rojo
PUSH
Blanco
PUSH
Conecte las terminales del
mismo color.
Cables del altavoz
(incluidos)
Front
Front
DIGITAL
TRANSMITTER
PUSH
Puede utilizar el extremo
no apuntado de una
herramienta de escritura
para empujar aquí hasta
que la cubierta se salga.
≥Quite la cubierta del transmisor
digital antes de instalar
cualquier accesorio sin hilos
opcional de Panasonic.
≥Vuelva a colocar la cubierta del
transmisor digital si no lo va a
utilizar.
Center
Altavoz de graves
Altavoz central
≥Inserte loc cables completamente.
i: Blanco
j: Azul
NOTA
Altavoz frontal (D)
≥Tenga cuidado en no cruzar (provocar un cortocircuito) o
invertir la polaridad de los cables del altavoz, de lo contrario
podría dañar los altavoces.
¡Empuje!
No
RQT9164
6
6
Altavoz frontal (I)
SC-BT100EG_spa.book 7 ページ
2008年4月21日 月曜日 午後12時4分
Conexión a un televisor
No la conecte a través del vídeo. Debido al sistema de protección frente a copias, puede que la imagen no se muestre de forma
adecuada.
Cable de audio§
(no incluido)
≥El cable de audio
digital óptico se puede
utilizar cuando se
conecta a televisores
con terminales de
salida ópticos
(> derecha).
AUDIO OUT
AV IN
L
R
Cable HDMI
(no incluido)
OPTICAL
OUT
Cable de
audio digital
óptico§
(no incluido)
AUX
OUT
OPTICAL
Guía de inicio rápido
Compatible
con un
televisor HDMI
Preparativos
Con un cable HDMI
IN(TV)
L
DIGITAL
R
AV OUT
Unidad principal
NOTA
Utilice cables High Speed HDMI con el logotipo HDMI (como el mostrado en la tapa).
Se recomienda utilizar un cable HDMI de Panasonic.
Número de pieza recomendado:
RP-CDHG10 (1,0 m), RP-CDHG15 (1,5 m), RP-CDHG20 (2,0 m), RP-CDHG30 (3,0 m), RP-CDHG50 (5,0 m), etc.
≥Cuando se ajusta la reproducción de vídeo a “1080p” (> 36, “Formato de vídeo HDMI”), utilice cables HDMI de 5,0 metros o menos.
AJUSTES NECESARIOS
“Modo vídeo HDMI” : “On”/“Salida audio HDMI” : “Off” (> 36)
Con esta conexión, puede emplear VIERA Link “HDAVI Control” (> 30).
§
Estas conexiones de audio le permitirán reproducir audio desde su televisor a través de su sistema de “home theater” (> 19).
Conexión a un módulo de conexión (Receptor vía satélite, caja de conexiones, etc.) o
el videocasete
Utilice las siguientes conexiones cuando quiere dar salida a audio de su televisión por cable o de su videocasete a través de los altavoces de
esta unidad.
≥Apague todos los equipos antes de la conexión y lea las instrucciones de funcionamiento pertinentes.
A su servicio de
televisión por
Cable RF (no incluido)
cable o a su
antena de
televisión
RF IN
RF IN
RF OUT
Cable RF
(no incluido)
OPTICAL
OUT
Televisor
VIDEO IN
AUDIO IN
VIDEO OUT
AUDIO OUT
L
Cable de vídeo
(incluido)
L
Módulo de conexión (Receptor vía
satélite, caja de conexiones, etc.) o
videocasete (not incluidos)
S VIDEO IN
R
S VIDEO OUT
R
Cable S-video
(no incluido)
Cable de audio§
(no incluido)
Cable de audio digital óptico§
(no incluido)
OUT
OPTICAL
IN(TV)
VIDEO OUT
AUX
L
S VIDEO OUT
DIGITAL
R
AV OUT
Unidad principal
≥Esta unidad puede descodificar la señal envolvente desde el módulo de conexión (Receptor vía satélite, caja de conexiones, etc.).
Pulse varias veces [N, O SELECT] para seleccionar “D-IN” (DIGITAL IN).
NOTA
§
CONSEJOS
≥Para la conexión de vídeo, use el terminal VIDEO OUT o S VIDEO OUT.
≥El terminal de S VIDEO OUT ofrece una imagen más vívida que el terminal de VIDEO OUT.
(Los resultados reales dependen del televisor.)
Estas conexiones de audio le permitirán reproducir audio desde su televisor a través de su sistema de “home theater”(> 19).
RQT9164
7
7
SC-BT100EG_spa.book 8 ページ
Paso
2008年4月21日 月曜日 午後12時4分
2 Conexiones básicas
Conexión a un televisor con un cable de vídeo componente
COMPONENT
VIDEO IN
Televisor
AUDIO OUT
Y
L
PB
R
OPTICAL
OUT
Cable de audio§
(no incluido)
≥El cable de audio digital
óptico se puede utilizar
cuando se conecta a
televisores con terminales
de salida ópticos
(> derecha).
PR
Cable de vídeo
componente
(no incluido)
PR
OUT
AUX
OPTICAL
Cable de
audio digital
óptico§
(no incluido)
IN(TV)
L
DIGITAL
Y
PB
R
COMPONENT VIDEO OUT
Unidad principal
NOTA
≥Conecte las terminales del mismo color.
≥La resolución de salida de vídeo está restringida a “576p/480p” cuando se reproducen discos DVD-Video, DivX y BD-Video grabados
a una velocidad de 50 fotogramas por segundo desde los terminales COMPONENT VIDEO OUT.
§
Estas conexiones de audio le permitirán reproducir audio desde su televisor a través de su sistema de “home theater” (> 19).
Si dispone de un televisor normal (CRT: tubo de rayos catódicos)
≥La reproducción progresiva podría causar parpadeos, aunque sea compatible con la reproducción progresiva. Desactive “Progresivo”
CONSEJOS si está preocupado de que esto pueda ocurrir. Es lo mismo para televisores de sistema múltiple que utilizan el modo PAL (> 33,
“Progresivo”).
Para disfrutar de vídeo de alta definición/progresivo
≥Conéctelo a un televisor que sea compatible con576p/480p o superior.
≥Ajuste “Resolución componente” a “576p/480p”, “720p” o “1080i”. (> 36)
≥Sitúe “Modo vídeo HDMI” en “Off”. (> 36) En caso contrario, el vídeo se reproduce como 576i/480i.
Conexión a DIGITAL OUT
La señal PCM (2ch) se reproduce desde el terminal OPTICAL OUT.
OUT
IN(TV)
DIGITAL
OPTICAL
IN
Otros equipos
(no incluidos)
OPTICAL
Cable de audio digital óptico
(no incluido)
No doblar demasiado durante
la conexión.
Unidad principal
Antes de comprar un cable de audio digital óptico, controle la forma del terminal del equipo por conectar.
NOTA
Conexión a un amplificador por medio de los terminales SURROUND y SURROUND
BACK
Puede disfrutar de sonido envolvente de canal 5.1 o 7.1 conectando un amplificador usando el cable de audio por medio de los terminales
SURROUND y SURROUND BACK.
Por ejemplo,
canal 7.1
SURROUND
SURROUND
BACK
L
L
R
R
Cable de audio (no incluido)
SURROUND
SURROUND
BACK
OUT
RQT9164
8
8
Unidad principal
Amplificador con terminal de entrada
de audio de 5.1/7.1 canales
Amplificador
(no incluido)
Altavoces envolvente
posterior
(no incluido)
Altavoces envolvente
(no incluido)
Para usuarios de SH-FX67
≥“[W2S]” o “[W4S]” parpadean si no se utiliza el
sistema sin hilos. En este caso, desconecte el
transmisor digital de la unidad principal.
SC-BT100EG_spa.book 9 ページ
2008年4月21日 月曜日 午後12時4分
Conexiones con antena de radio
Cinta adhesiva
Antena interior de FM (incluida)
Ponga esta extremidad de la antena donde la recepción se mejor.
≥Mantenga los cables de antena sueltos lejos de otros hilos y cables.
VIDEO OUT
FM ANT
Guía de inicio rápido
Unidad principal
Preparativos
Antena interior de FM
75
Utilización de una antena exterior FM (accesorio opcional)
Utilice una antena exterior si la recepción de radio es débil.
≥Desconecte la antena si no va a utilizar la unidad.
≥No utilice la antena exterior durante una tormenta eléctrica.
Antena exterior de FM
[Utilización de una antena de televisión (no incluida)]
La antena tiene que instalarla un técnico competente.
Unidad principal
VIDEO OUT
FM ANT
75
75 ≠ Cable coaxial
(no incluido)
Conexión del cable de alimentación de CA
Cable de
alimentación de CA
Unidad principal
AC IN
Cable de alimentación de CA
(incluido)
A una toma de corriente
NOTA
Consumo de energía
Esta unidad gasta una pequeña cantidad de energía incluso cuando está apagada (aprox. 0,4 W). Para ahorrar energía cuando la
unidad no va a ser utilizada durante mucho tiempo, desconéctela de la toma de corriente. Necesitará resetear algunos elementos de la
memoria después de conectar la unidad principal
El cable de alimentación de CA suministrado se puede usar solo con la unidad principal. No lo utilice con otro equipo. Además, no
utilice cables de otro equipo con la unidad principal.
≥Cuando conecta por primera vez el cable de alimentación de CA, e la pantalla de la unidad principal se visualiza “PLEASE WAIT”
durante unos 30 segundos y la unidad se apaga automáticamente.
RQT9164
9
9
SC-BT100EG_spa.book 10 ページ
PASO
2008年4月21日 月曜日 午後12時4分
3 Instalación
Mando a distancia
Baterías
Inserte de manera que los polos (i y j) coincidan con los del mando
a distancia.
Cuando vaya a cerrar la tapa, insértela desde el lado j (menos).
El mal manejo de las baterías puede causar un escape de electrolitos
que puede dañar los elementos a causa del contacto con los fluidos
pudiendo provocar un incendio.
Extraiga las baterías si no va a utilizar el mando a distancia durante
mucho tiempo. Guárdelas en un lugar frío y oscuro.
Utilización
Sensor de señal del mando a distancia
R6/LR6, AA
≥No utilice baterías de tipo recargable.
≥No mezcle baterías viejas y nuevas.
≥No utilice distintos tipos al mismo tiempo.
≥No queme ni exponga a llamas.
≥No deje las baterías en un coche expuesto a la luz directa del sol
durante mucho tiempo con las puertas y las ventanillas cerradas.
≥No las desmonte ni provoque un cortocircuito.
≥No intente recargar las baterías alcalinas o al manganeso.
≥No utilice baterías cuya envoltura ha sido quitada.
30˚
10˚
30˚
30˚
Directamente a 7 m delante de la unidad
Si no consigue utilizar la unidad u otro equipo utilizando el mando
a distancia después de cargar las baterías, vuelva a insertar los
códigos (> 42).
Ajuste fácil
Cuando enciende el sistema por primera vez, se visualiza automáticamente la pantalla de los ajustes básicos. Siga las instrucciones en pantalla
para llevar a cabo los ajustes básicos del sistema.
1 Pulse [Í].
Aparece la pantalla de instalación.
≥Si esta unidad está conectada a un televisor de Panasonic (VIERA) compatible con
HDAVI Control 2 o HDAVI Control 3 a través de un cable HDMI, la información de ajuste
“Idioma en pantalla” y “Relación de aspecto TV” del televisor se refleja en el televisor.
[Í]
2 Siga las instrucciones que aparecen en pantalla y realice los
ajustes con [3, 4] y [OK].
Se ajustan “Idioma en pantalla” (> 35) y “Relación de aspecto TV” (> 36).
[OK]
[3, 4]
≥Puede realizar esta instalación en cualquier momento seleccionando “Ajuste rápido” en el
menú de Instalación. (> 34)
≥También puede cambiar estos ajustes por separado. (> 35, 36)
Ajuste de la radio
Programación automática de las emisoras de radio
Se puede programar hasta un máximo de 30 emisoras.
1 Pulse [FM] para seleccionar “FM”.
2 Mantenga apretado [OK].
[FM]
Suelte el botón cuando empieza a
parpadear “M”.
DISC iPod SD
M
W2S
W4S
D EX
PL x
96/24
D+
HD
NEO:6
El sintonizador sintoniza la frecuencia más baja y empieza a programar todas las
emisoras que puede recibir en los canales en orden ascendente.
[OK]
RQT9164
10
10
≥Cuando las emisoras están memorizadas se visualiza “SET OK”, y la radio sintoniza la
última emisora memorizada.
≥Si la programación automática no tiene éxito se visualiza “ERROR”. Programe los
canales manualmente (> 11).
SC-BT100EG_spa.book 11 ページ
2008年4月21日 月曜日 午後12時4分
Sintonización manual
1 Pulse [FM] para seleccionar “FM”.
Unidad principal: Pulse [SELECTOR].
[SELECTOR]
Unidad principal: Pulse [X] o [W].
≥Cuando se está recibiendo una emisión de radio, en la pantalla se
enciende “TUNED”.
≥Cuando se está recibiendo una emisión estéreo, en la pantalla se
enciende “ST”.
[X], [W]
TUNED
TUNED
Preparativos
2 Pulse [6, 5] para seleccionar la frecuencia.
ST
Para empezar la sintonización automática, mantenga apretado
[6, 5] hasta ver aparecer las frecuencias. La sintonización se
detiene cuando se encuentra una emisora.
Programación manual de las emisoras
[FM]
Botones
numerados
Guía de inicio rápido
Se puede programar hasta un máximo de 30 emisoras.
1 Pulse [FM] para seleccionar “FM”.
2 Pulse [6, 5] para seleccionar la frecuencia.
3 Pulse [OK].
“P” y “M” empieza a parpadear.
[FM MODE]
M
[6, 5]
[:, 9]
[DISPLAY]
4 Pulse los botones numerados para
escribir el número de canal programado.
Por ejemplo, “12”
≥Para seleccionar un número de 1 dígito
Por ejemplo, “1”: [1] > [OK].
≥Para seleccionar un número de 2 dígitos
Por ejemplo, “12”: [1] > [2].
[OK]
[2, 1]
≥Una emisora memorizada previamente se sobrescribe cuando otra emisora se
memoriza en el mismo canal.
Repita los pasos de 2 a 4 para memorizar más emisoras.
Selección de los canales programados
1 Pulse [FM] para seleccionar “FM”.
2 Pulse los botones numerados para
seleccionar el canal.
Por ejemplo, “12”
≥Para seleccionar un número de 1 dígito
Por ejemplo, “1”: [1] > [OK].
≥Para seleccionar un número de 2 dígitos
Por ejemplo, “12”: [1] > [2].
O bien, pulse [:, 9] o [2, 1] para seleccionar el canal.
Radiodifusión RDS
Pantallas PTY
NEWS
VARIED
FINANCE
COUNTRY AFFAIRS
CHILDREN NATIONAL
POP M
INFO
ROCK M
SOCIAL A
OLDIES
SPORT
M-O-R- M
RELIGION
FOLK M
PHONE IN
EDUCATE LIGHT M
DOCUMENT DRAMA
CLASSICS TRAVEL
CULTURE OTHER M
TEST
LEISURE
ALARM
JAZZ
WEATHER
SCIENCE
La unidad puede visualizar los datos de texto transmitidos por el sistema de datos por radio
(RDS) disponible en algunas zonas. Si la emisora que está escuchando está transmitiendo
señales RDS, en la pantalla se encenderá la palabra “RDS”.
≥La visualización de RDS podría no estar disponible si la recepción es débil.
Cuando se selecciona “FM”
Pulse [DISPLAY] para visualizar los datos de texto.
Cada vez que pulsa el botón:
PS:
Servicio programa
PTY:
Tipo programa (> izquierda)
OFF:
Visualización de la frecuencia
§
“M-O-R- M”=Música “Middle of the road”
Si las interferencias son excesivas
NOTA
TUNED
MONO
Cuando se selecciona “FM”
Pulse [FM MODE] para visualizar “MONO”.
≥Pulse de nuevo el botón para cancelar el modo.
≥Este modo se puede cancelar también cuando cambia de
frecuencia.
≥Se puede programar el ajuste para cada emisora de transmisión. Cuando aparece
“MONO” siga los procedimientos 3 y 4 en Programación manual de las emisoras
(> apartado anterior).
RQT9164
11
11
SC-BT100EG_spa.book 12 ページ
2008年4月21日 月曜日 午後12時4分
Guía de referencia de control
Mando a distancia
























! Apague y vuelva a encender la unidad (> 16)
@ Seleccionar la fuente
[BD/SD]:
Seleccionar la unidad de disco o SD la unidad de tarjeta
(> 16)
[FM]:
Seleccionar el FM sintonizador (> 10)
[iPod]:
Seleccione iPod como fuente (> 23)
# Botones numerados
Seleccionar las emisoras de radio programadas y los números de título,
etc./Introducir números (> 11, 17)
$ Cancelar
% Botones de control de reproducción básicos (> 17)
Seleccionar las emisoras de radio programadas (> 11)
[:, 9]:
Seleccionar las emisoras de radio manualmente
[6, 5]:
(> 11)
^ Mostrar menú en pantalla(> 32) / Visualización de los datos de texto
RDS (> 11)
& Mostrar menú emergente (> 26)
* Mostrar Top Menu/Direct Navigator (> 16)
( Mostrar menú opciones (> 18, 25)
AJ Estos botones se emplean cuando se maneja un disco BD-Video que
incluye aplicaciones de JavaTM (BD-J). Para más información acerca de
cómo manejar este tipo de discos, rogamos lea las instrucciones que se
adjuntan con el disco.
Los botones [A] y [B] se utilizan también con las pantallas “Vista título”,
“Vista imagen” y “Vista álbum” (> 24).
AA Mostrar menú Configuración (> 34)
AB [SOUND]:
Ajustar el efecto de sonido (> 28)
[SLEEP]:
Ajustar el apagado temporizado (> 18)
Seleccionar el canal del altavoz (> 28)
[CH SELECT]:
Desactiva el sonido (> 18)
[MUTING]:
AC Transmitir la señal del mando a distancia
AD Botones de funcionamiento del televisor
Dirija el mando a distancia hacia el televisor de Panasonic y pulse el botón.
Apagar y volver a encender el televisor
[Í TV]:
[AV]:
Cambiar el canal de entrada
[i j VOL]:
Ajustare el volumen del televisor
≥Podría no funcionar correctamente con algunos modelos.
AE Seleccionar la fuente
BD/DVD/CD,) SD,) FM,)IPOD,)D-IN(TV)§,)AUX(TV)§
^----------------------------------------------------------------------------------------------J
§ “(TV)” se visualiza al lado de los elementos ajustados para la entrada TV
SOUND. (> 30, Ajuste del audio del televisor para VIERA Link “HDAVI
Control”)
En el visor de la unidad no se visualiza “SD” cuando la tarjeta SD no se
encuentra en la ranura para tarjetas SD.
AF Ajustar el volumen de la unidad principal (> 17)
AG Seleccionar el audio (> 18)/Eliminar las interferencias durante la
recepción de radio(> 11)
AH Poner y reproducir un disco automáticamente (> 30)
AI [3, 4, 2, 1]: Selección del menú
[OK]:
Selección
[2, 1]:
Seleccionar la emisora de radio programada (> 11)
[2] (2;), [1] (;1):Fotograma por fotograma (> 18)
BJ Mostrar menú FUNCTIONS (> 27)
BA Volver a pantalla anterior
BB [PIP]: Conectar/desconectar vídeo secundario (imagen en imagen) (> 26)
[SECONDARY AUDIO]: Conectar/desconectar audio secundario(> 26)
BC Mostar mensajes de estado(> 18)
BD Disfrutar de sonido envolvente(> 29)
[7.1CH VS]: Disponible cuando se utiliza un sistema de altavoces de
5.1 canales
Unidad principal


  
SW
BOOST

12
12
 
SELECTOR
 
Ponga el dedo en la sección 4 y ábrala
diagonalmente hacia abajo.
RQT9164
7.1CH
D.S.P.



 

Terminales del panel posterior
(> 6–9)
2008年4月21日 月曜日 午後12時4分
! Interruptor de alimentación en espera/conectada (Í/I) (> 16)
Púlselo para cambiar la unidad de modo conectado a modo en
espera o viceversa. En modo en espera, la unidad sigue
consumiendo una pequeña cantidad de energía.
@ Indicador de espera/encendido (Í)
Cuando la unidad está conectada a la alimentación de CA, este
indicador se enciende en el modo de espera y se apaga cuando se
enciende la unidad.
# Abrir o cerrar la bandeja portadiscos (> 16)
$ SW BOOST Botón (Elevador altavoz se graves)
Activar/desactivar elevador altavoz de graves (> 28)
% SW BOOST Indicador (Elevador altavoz se graves)
Se ilumina cuando está activado el elevador de altavoz de graves
(> 28)
^ 7.1CH D.S.P. indicador
Iluminado durante la reproducción de fuente de canal 7.1.
& Seleccionar la fuente
BD/DVD/CD") SD") FM")IPOD")D-IN(TV)§")AUX(TV)§
^""""""""""""""""""""""""""""""b
§“(TV)” se visualiza al lado de los elementos ajustados para la
entrada TV SOUND. (> 30, Ajuste del audio del televisor para
VIERA Link “HDAVI Control”)
En el visor de la unidad no se visualiza “SD” cuando la tarjeta SD
no se encuentra en la ranura para tarjetas SD.
* Seleccionar manualmente la emisora de radio (> 11)
Búsqueda/Cámara lenta/Saltar(> 17)
Búsqueda:
Púlselo y manténgalo pulsado (Durante la
reproducción)
Cámara lenta: Púlselo y manténgalo pulsado (Durante la pausa)
Saltar:
Pulse
( Detención (> 17)
AJ Inicio reproducción (> 16)
AA Bandeja portadiscos (> 16)
Preparativos
SC-BT100EG_spa.book 13 ページ
PRECAUCIÓN
No coloque objetos delante de la unidad. La bandeja portadiscos
puede colisionar con dichos objetos al abrirse, y puede provocar
daños.
AB
AC
AD
AE
Sensor de señal del mando a distancia
Pantalla
Ajuste del volumen de la unidad principal (> 17)
Indicador de volumen
≥Es posible hacer que el indicador se encienda/se apague.
(> 35, Luminosidad del display)
AF Ranura de tarjeta SD (> 16)
AG Conectar iPod (> 22)
AH Terminal auriculares (> 16)
Pantalla de la unidad





! Indicador de unidad
DISC
iPod
SD

VS DISC iPod SD SLP TUNED RDS MONO ST M DTS
96/24
D
D+
W2S
PL
HD
x
W4S
NEO:6
Se ilumina cuando el disco está listo para ser
reproducido.
Se ilumina cuando el iPod está listo para ser
reproducido.
Se enciende cuando la tarjeta SD está lista para ser
reproducida.

^ Indicador iPod
Iluminado durante la reproducción repetida iPod (solo
modo EXTENDIDO, > 23)
Iluminado durante la reproducción aleatoria iPod (solo
modo EXTENDIDO, > 23)
& Indicador de señal de audio
VS
≥El indicador parpadea al leer datos.
@ Indicador SLEEP (> 18)
# Visualizar emisión de radio
TUNED
RDS
MONO
ST
M
Se ilumina cuando se recibe una emisión de radio (> 11)
Se ilumina cuando está disponible la función RDS
(> 11)
Se ilumina cando está puesto en recepción monaural
(> 11)
Se ilumina cando está puesto en recepción de emisión
estéreo (> 11)
Parpadea durante la registración de canales
programados (> 11)
$ Indicador de conexión sin hilos
(cuando se utiliza el accesorio sin hilos opcional: SH-FX67)
Se ilumina cuando el ajuste del altavoz está (> 35,
Altavoz) ajustado en canal 5.1 y está activada la
conexión con sistema sin hilos
Se ilumina cuando el ajuste del altavoz está (> 35,
Altavoz) ajustado en canal 7.1 y está activada la
W4S
conexión con sistema sin hilos
≥El indicador parpadea cuando la conexión sin hilos está inactiva
durante mucho tiempo.

DTS
DTS
DTS
DTS
96/24
D
D+
PL
PL x
W2S
HD
NEO:6
Se ilumina cuando se utiliza la función de Dolby
Virtual Speaker.
Se ilumina cuando se utiliza el descodificador
DTS.
Se ilumina cuando se utiliza el descodificador
DTS-HD.
Se ilumina cuando se utiliza el descodificador
DTS-ES.
Se ilumina cuando se utiliza el descodificador
DTS 96/24.
Se ilumina cuando se utiliza el descodificador
Dolby Digital.
Se ilumina cuando se utiliza el descodificador
Dolby Digital Plus.
Se ilumina cuando se utiliza el descodificador
Dolby Pro Logic II.
Se ilumina cuando se utiliza el descodificador
Dolby Pro Logic IIx.
Se ilumina cuando se utiliza el descodificador
Dolby TrueHD.
Se ilumina cuando se utiliza el descodificador
matriz DTS NEO:6.
% Sección de la pantalla principal
RQT9164
13
13
SC-BT100EG_spa.book 14 ページ
2008年4月21日 月曜日 午後12時4分
Información del disco y tarjeta
Disco empaquetados
Este recuadro muestra el tipo diferente de discos comerciales/de venta que puede emplear, e incluye asimismo los logotipos estándares de la
industria que deben aparecer en los discos y/o envoltorios.
Tipo de medio/
Logotipo
Características
Discos de películas de alta
definición (HD) y de música
BD-Video
Indicados
como
Tipo de medio/
Logotipo
[BD-V]
Características
Indicados
como
Discos de películas y música
de alta calidad
[DVD-V]
Discos compactos (CD) que
contienen audio y música
≥No se puede garantizar el
funcionamiento y la calidad
del sonido de los CD que no
se ajuste a las
especificaciones de CD-DA
(control de copia de CD,
etc.).
[CD]
DVD-Video
≥Discos compatibles con
BONUSVIEWTM (BD-ROM
versión 2 Perfil 1 versión
1.1/ Final Standard Profile)
que permiten utilizar las
funciones de paquetes
virtuales y de imagen en
imagen.
CD
Discos grabados
Este recuadro muestra los diferentes tipos de discos grabados con grabadoras de DVD, videocámaras de DVD, ordenadores personales, etc. que
puede emplear.
Esta marca significa que tiene que finalizar el disco con la grabadora de DVD, etc., antes de la reproducción. Para más
Finalizado detalles acerca de la finalización, consulte las instrucciones de funcionamiento de su equipo.
Tipo de medio/
Logotipo
BD-RE
BD-R
Formatos
≥Versión 3 del formato de
grabación BD-RE
≥Formato JPEG
≥Versión 2 del formato de
grabación BD-R
Indicados
como
Tipo de medio/
Logotipo
[BD-V]
DVD-R DL
[JPEG]
Finalizado
[BD-V]
+R/+RW/+R DL
DVD-RAM
DVD-R/RW
Finalizado
RQT9164
14
14
≥Versión 1.1 del formato de
grabación de vídeo DVD
≥Formato JPEG
≥Formato AVCHD
[DVD-VR]
≥Formato de Vídeo DVD
≥Versión 1.1 del formato de
grabación de vídeo DVD
≥Formato AVCHD
≥Formato DivX (DVD-RW no
es compatible)
[DVD-V]
[DVD-VR]
[JPEG]
[AVCHD]
[AVCHD]
[DivX[
Finalizado
CD-R/RW
Finalizado
Formatos
≥Formato de Vídeo DVD
≥Versión 1.2 del formato de
grabación de vídeo DVD
≥Formato AVCHD
≥Formato DivX
≥Formato +VR (Grabación de
vídeo +R/+RW)
≥Formato AVCHD
≥Formato CD-DA
≥Formato MP3
≥Formato JPEG
≥Formato DivX
Indicados
como
[DVD-V]
[DVD-VR]
[AVCHD]
[DivX[
[DVD-V]
[AVCHD]
[CD]
[MP3]
[JPEG]
[DivX[
≥Puede que no sea posible en algunos casos reproducir los
discosarriba mencionados debido al tipo de disco, a las
condiciones de grabación, al método de grabación y a la forma
de creación de los archivos.
≥Cuando se reproduce un disco grabado en el formato AVCHD,
se puede hacer una pausa en el vídeo durante unos segundos
en partes empalmadas debido al borrado o a la edición.
SC-BT100EG_spa.book 15 ページ
2008年4月21日 月曜日 午後12時4分
Tarjetas SD
Este recuadro muestra los diferentes tipos de discos grabados con videocámaras de alta definición de Panasonic, ordenadores personales, etc. que
puede emplear.
Formatos
§
SD Tarjeta de memoria
(de 8 MB a 2 GB)
Indicados como
≥ Formato JPEG
≥ Formato AVCHD
[JPEG]
[AVCHD]
SDHC Tarjeta de memoria
(de 4 GB a 16 GB)
§
Incluyendo tarjeta miniSD y tarjeta microSD
≥Al emplear de 4 GB a 16 GB tarjetas SD, solo se pueden emplear
aquellas tarjetas SD que muestran el logotipo SDHC.
≥Esta unidad es compatible con tarjetas de memoria SD que cumplan
con las especificaciones de tarjetas SD para formatos FAT12 y FAT16,
así como con tarjetas de memoria SDHC para formato FAT32.
≥En estas instrucciones de funcionamiento, las tarjetas que se muestran
en la tabla (D apartado anterior) se las denomina en general tarjetas
SD.
≥Se deben usar una tarjeta miniSD y una tarjeta microSD con el
adaptador adjunto que se entrega con la tarjeta.
≥La memoria que puede utilizarse es ligeramente inferior a la
capacidad de la tarjeta.
≥En caso de que la tarjeta SD estuviera formateada en un PC,
puede que no pueda emplearla en esta unidad. En este caso,
formatee la tarjeta en esta unidad (> 26).
≥Le recomendamos que emplee una tarjeta SD de Panasonic.
≥Mantenga la tarjeta de memoria fuera del alcance de los niños para
evitar que se la traguen.
≥Cuando se reproduce un tarjeta grabada en el formato AVCHD, se
puede hacer una pausa en el vídeo durante unos segundos en partes
empalmadas debido al borrados o edición.
≥Conecte el conmutador de protección frente a la escritura en la posición
“LOCK” para proteger el contenido de un borrado accidental.
ADAPTER
Preparativos
Tipo de medio
Respecto a BD-Video
≥Disfrute de las funciones de BONUSVIEW (> 26), como imagen en
imagen. Las varias funciones son distintas dependiendo del disco.
≥Al reproducir dos o más discos de BD-Video, una vez que termine la
reproducción del primer disco, la pantalla del menú puede seguir
mostrando información aun cuando ya se haya expulsado el disco.
≥Dolby TrueHD, Dolby Digital Plus, DTS-HD Master Audio y DTS-HD
High Resolution Audio se reproducen como Dolby Digital cuando “Audio
secundario de BD-Vídeo” (> 35) se sitúa en “On”.
≥Dependiendo de las intenciones del fabricante del software, algunos
discos podrían no funcionar como descrito en este manual. Consulte la
funda del disco.
Respecto al contenido VOD DivX
DivX contenido DivX Video-on-Demand (VOD) está codificado con una
protección de los derechos de autor. Para reproducir el contenido DivX
VOD en esta unidad, antes tiene que registrar la unidad. Siga las
instrucciones en línea para comprar contenido DivX VOD para introducir el
código de registración de la unidad y registrar la unidad.
Para más detalles acerca de DivX VOD, visite www.divx.com/vod
Visualización del código de registración de la unidad.
(B 34, “Registro DivX” en “Otros”)
Registro DivX
Otros
Mando a distancia
≥ Si compra contenido DivX VOD utilizando un código de registración
distinto del código de esta unidad, no podrá reproducir ese contenido.
(Se visualiza “Error de autorización.”)
Respecto al contenido DivX que se puede reproducir solo un
determinado número de veces
Algunos tipos de contenido DivX VOD se pueden reproducir solo un
determinado número de veces. Cuando reproduce ese tipo de contenido,
se visualiza el número de reproducciones restantes. No puede reproducir
ese contenido cuando el número de reproducciones es cero. (Se
visualiza “Alquiler caducado.”.)
Aj
Ajustes
Re
Vídeo bajo demanda DivX®
Su código de registro es : XXXXXXXX
OK
RETURN
8 caracteres
alfanuméricos
Para conocer más detalles visite
www.divx.com/vod
≥Después de reproducir contenido DivX VOD por primera vez en
“Registro DivX” se visualiza otro código de registración. No utilice este
código de registración para comprar contenido DivX VOD. Si utiliza este
código para comprar contenido DivX VOD, y luego reproduce el
contenido en esta unidad, ya no podrá seguir reproduciendo el
contenido comprado utilizando el código anterior.
Cuando se reproduce este tipo de contenido
≥El número de reproducciones restantes disminuye de una si
– pulsa [Í].
– pulsa [∫].
– pulsa [DIRECT NAVIGATOR].
– pulsa [:] o [6, 5] etc. y llega a otro contenido o al principio del
contenido que está reproduciendo.
– pulsa [BD/SD] para cambiar de unidad.
≥Las funciones de reanudación no funcionan.
Discos que no se pueden reproducir
≥BD-RE con el cartucho
≥DVD-RAM que no se pueden quitar de sus cartuchos
≥DVD-RAM de 2,6 GB y 5,2 GB
≥DVD-R de 3,95 GB y 4,7 GB para herramientas de autor
≥Versión 1.0 de DVD-RW
≥+R 8 cm, DVD-ROM, CD-ROM, CDV, SACD, Photo CD, MV-Disc y PD
≥DVD-Audio
≥Video CD y SVCD
≥Discos WMA
≥HD DVD
≥Otros discos no específicamente compatibles
Manejo del disco y tarjeta
Limpieza de discos
SÍ
NO
Límpielo con un paño húmedo y después séquelo.
Precauciones en el manejo del disco y tarjeta
≥Coja los discos por los bordes para evitar arañazos inesperados o
huellas en el disco.
≥No coloque etiquetas o pegatinas en los discos (esto puede provocar
que se combe el disco inutilizándolo)
≥No escriba en el lateral de la etiqueta con un bolígrafo u otro
instrumento de escritura.
≥No emplee esprays de limpieza de discos, benceno, diluyente o líquidos
de prevención de electricidad estática o cualquier otro disolvente.
≥No use protectores frente arañazos o fundas.
≥Limpie cualquier resto de polvo, agua o material extraño de los
terminales situados en la parte posterior de la tarjeta.
≥No use los siguientes discos:
– Discos con restos de adhesivo de pegatinas o etiquetas quitadas
(discos de alquiler etc.).
– Discos que estén combados o presenten grietas.
– Discos con forma irregular, como formas de corazón.
RQT9164
15
15
SC-BT100EG_spa.book 16 ページ
2008年4月21日 月曜日 午後12時4分
Reproducción básica (Reproducción de
contenidos de vídeo)
Preparativos
Encienda el televisor y seleccione la entrada de vídeo apropriada en el mismo. (por
ejemplo, AV 1, VIDEO 1, HDMI, etc.)
2 Inserte un disco.
AV 1
2 Inserte una tarjeta SD.
≥Pulse [< OPEN/CLOSE] para abrir la
bandeja portadiscos y cargar el disco.
Inserte la tarjeta con la
etiqueta hacia arriba y con la
esquina cortada a la
derecha.
≥Pulse en el centro de la
tarjeta hasta que haga un
clic al ajustarse en su lugar.
Etiqueta hacia arriba
≥Pulse de nuevo el botón para cerrar la bandeja.
≥Cargue discos de doble cara de tal forma que la
etiqueta se encuentre por encima de la cara que desea
reproducir.
≥ DVD-RAM: Retire los discos de sus cajas antes de
usarlos.
≥Para retirar la tarjeta, pulse en el centro de la tarjeta y
extráigala directamente.
[:/6, 9/5] Saltar/Búsqueda/Cámara lenta
1
SELECTOR
[∫] (Stop)
[1] (Play)
`,_VOLUMEN
Auriculares (no incluidos)
Tipo de enchufe de los auriculares: mini enchufe estéreo de ‰3,5 mm
≥Reduzca el volumen antes de conectarlos.
≥El audio cambia automáticamente a 2 canales estéreo.
≥Para prevenir daños al oído, evite escuchar durante periodos de tiempo prolongados.
Una presión de sonido excesiva desde los auriculares y los cascos puede causar pérdida de oído.
1 Pulse [Í] para encender la unidad.
2 Inserte un disco o una tarjeta SD (> vea más arriba).
≥En caso de que no se inicie reproducción, pulse [1] (Play).
≥Puede que la lectura de los discos BD-Video que contienen aplicaciones Java (BD-J) o la función de imagen en imagen, lleve algo de tiempo.
≥ En caso de que aparezca la pantalla invitándole a emplear los botones de colores, siga manejando la unidad con los botones de colores del mando a distancia.
≥Si se visualiza el menú, pulse [3, 4, 2, 1] para seleccionar el elemento y pulse [OK].
Por ejemplo,
[BD-V]
Por ejemplo,
[DVD-VR]
DIRECT NAVIGATOR Vista título
DVD-RAM(VR)
No
01
02
03
04
05
06
07
08
09
10
Tiemp. grab
0:15 (SP)
Fecha
05.09
05.09
05.09
06.09
06.09
06.09
07.09
07.09
07.09
07.09
Vídeo Imagen
Día
Mié
Mié
Mié
Jue
Jue
Jue
Vie
Vie
Vie
Vie
Canal
IN 2
IN 2
VHS
VHS
IN 2
IN 2
Hora
10:00
11:30
23:59
10:00
11:30
23:59
10:00
10:30
11:30
23:59
Nombre detalle
Por ejemplo, una tarjeta SD que contiene
imágenes (JPEG) y películas HD (AVCHD)
SD CARD
Imagen (JPEG)
cine HD (AVCHD)
Pág. 01/02
MAIN MENU
LANGUAGES
SCENE SELECTION
SPECIAL FEATURES
 Anterior
Play
OPTION
RETURN
A Vídeo
 Sig.
B Imagen
Seleccione una acción o pulse RETURN.
OK
OPTION
NOTA
≥La señal de los discos PAL se reproduce como PAL. La señal de los discos NTSC se reproduce como “NTSC” o “PAL60”. Para los discos
NTSC puede seleccionar “NTSC” o “PAL60” en “Salida de contenido NTSC”. (> 35).
≥LOS DISCOS CONTINÚAN GIRANDO MIENTRAS SE VISUALIZA EL MENÚ.
Pulse [∫] (Stop) cuando haya finalizado la reproducción para proteger el motor de la unidad, la pantalla de su televisor y otros elementos.
Para cambiar las unidades
Pulse [BD/SD] para seleccionar “BD/DVD/CD” o “SD”.
Unidad principal: Pulse [SELECTOR].
CONSEJOS ≥ En caso de insertar un disco o una tarjeta SD mientras la unidad está detenida, la unidad se
cambia de forma automática dependiendo del medio que se haya insertado.
RQT9164
16
16
RETURN
Por ejemplo, “BD/DVD/CD”
Por ejemplo, “SD”
Para mostrar menús
[BD-V] [AVCHD] [DVD-VR] [DVD-V]
≥ Pulse [TOP MENU/DIRECT NAVIGATOR].
≥ Los fabricantes del disco pueden controlar el modo de reproducción de los mismos. Por tanto, puede que no pueda controlar siempre su reproducción tal y
como se describe en estas instrucciones de funcionamiento. Lea detenidamente las instrucciones del disco.
SC-BT100EG_spa.book 17 ページ
2008年4月21日 月曜日 午後12時4分
Otras operaciones durante la reproducción (Estas funciones pueden no funcionar dependiendo del disco.)
STOP
Detención
Se memoriza la posición de detención.
Función de reanudación de la reproducción
Pulse [1 PLAY] para volver a iniciar a partir de esta posición.
≥La posición se borra en caso de que se abra la bandeja portadiscos o de que pulse
[∫ STOP] varias veces para mostrar “STOP” en la pantalla de la unidad.
≥[CD] [MP3] [DivX[: La posición se borra si apaga la unidad.
≥[BD-V]: En los discos BD-Video incluidos los BD-J (> 44), la función de reanudación de
la reproducción no funciona.
PAUSE
Pausa
≥Vuelva a pulsar [; PAUSE] o [1 PLAY] para reanudar la reproducción.
1
SLOW/SEARCH
Búsqueda/Cámara lenta
La velocidad aumenta hasta 5 pasos.
≥Pulse [1 PLAY] para volver a la velocidad de reproducción normal.
≥En algunos discos, puede que no cambie la velocidad.
Operaciones
básicas
Búsqueda
Mientras está reproduciendo un disco, pulse [6] o [5].
≥Pulse y mantenga pulsado [:/6] o [9/5] en la unidad principal.
≥[BD-V] [AVCHD] [DVD-VR] [DVD-V]:
El audio se oye durante el primer nivel de búsqueda hacia delante.
≥[DivX[: El sonido no se oye durante todos los niveles de búsqueda.
≥[CD] [MP3]: La velocidad se fija a un paso único.
Cámara lenta
Mientras está en pausa, pulse [6] o [5].
≥Pulse y mantenga pulsado [:/6] o [9/5] en la unidad principal.
≥[BD-V] [AVCHD]: En dirección hacia delante [5] únicamente.
≥[DVD-VR]: En caso de que continúe durante aproximadamente 5 minutos, la reproducción a
cámara lenta se detiene de forma automática.
SKIP
Saltar
Saltar al título, capítulo o pista que desee reproducir.
≥Cada vez que se pulsa aumenta el número de saltos.
≥[DivX[: Solo dirección hacia atrás [:].
Ajuste del volumen
Empezando a partir del elemento seleccionado
La reproducción se inicia a partir del título o capítulo seleccionado.
[BD-V] [AVCHD]
Por ejemplo,5: [0] B [0] B [5]
15: [0] B [1] B [5]
[DVD-V]
Por ejemplo,5: [0] B [5]
15: [1] B [5]
≥Mientras está detenido (la imagen situada a la derecha se visualiza en la
pantalla) se designa el título. Mientras se está reproduciendo, se designa
el capítulo.
(Sigue en la página siguiente)
RQT9164
17
17
SC-BT100EG_spa.book 18 ページ
2008年4月21日 月曜日 午後12時4分
Reproducción básica (Reproducción de contenido de vídeo)
Otras operaciones durante la reproducción (Estas funciones pueden no funcionar dependiendo del disco.)
Aspecto pantalla
Cuando las barras negras aparecen en la parte superior, parte inferior,
laterales derecho e izquierdo, puede aumentar la imagen para llenar la
pantalla.
Fotograma a fotograma
OK
Mientras está en pausa, pulse [2] (2;) o [1] (;1).
Cada pulsación muestra el siguiente fotograma.
≥ Púlselo y manténgalo pulsado para cambiar en sucesión adelante o
atrás.
≥ Pulse [1 PLAY] para volver a la velocidad de reproducción normal.
≥ La reproducción fotograma a fotograma no está disponible para algunos
discos BD-Video que contienen la función de imagen en imagen.
≥ [BD-V] [AVCHD]: Únicamente dirección hacia delante [1] (;1).
AUDIO
Cambio de audio durante la reproducción
[BD-V] [AVCHD] [DVD-V]
Por ejemplo, [DVD-V]
Pista de sonido
1 ENG
Digital 3/2.1ch
Puede modificar el número de canal de audio cada vez que se pulse este
botón. Esto le permite cambiar el idioma de la banda sonora
(> 32, Pista de sonido), etc.
≥ [BD-V] Cuando “Audio secundario de BD-Vídeo” (> 35) está situado en
“On”, Dolby TrueHD, Dolby Digital Plus, DTS-HD Master Audio y
DTS-HD High Resolution Audio se reproduce como Dolby Digital sin
tener el cuenta esta configuración.
[DVD-VR] [DivX[
DVD-RAM(VR)
Aspecto pantalla
Menú principal
Menú contextual
OK
OPTION S
RETURN
Normal: Salida normal
Corte lat.:Las barras negras en los laterales derecho e izquierdo de la
imagen 16:9 desaparecen y la imagen aumenta. Rogamos
tenga en cuenta que los laterales derecho e izquierdo se
cortan cuando la barra negra no se visualiza.
Aumentar:Las barras negras en la parte superior e inferior de la imagen
4:3 desaparecen y la imagen aumenta. Rogamos tenga en
cuenta que los laterales superiores e inferiores se cortan
cuando la barra negra no se visualiza.
≥ Cuando “Relación de aspecto TV” (> 36) se sitúa en “4:3 Pan & Scan”
o “4:3 Letterbox”, el efecto “Aumentar” se desactiva.
SLEEP
Ajuste del apagado temporizado
Pulse [SLEEP] para seleccionar el tiempo (en
minutos).
SLEEP 30 ) SLEEP 60 ) SLEEP 90 )SLEEP 120 )OFF
^""""""""""""""""""""""""""""""""b
PLAY
Por ejemplo,
Se selecciona
“AudioLR”
^------------------------------------}
Por ejemplo, [BD-V]
Para salir de la pantalla
Pulse [RETURN].
Se selecciona el idioma inglés.
AudioLR>AudioL>Audio R
1 Pulse [OPTION].
2 Pulse [3, 4] para seleccionar
“Aspecto pantalla” y pulse [OK].
3 Pulse [2, 1] para seleccionar
“Corte lat.” o “Aumentar”.
SLP
AudioLR
Para confirmar el tiempo restante
Pulse de nuevo [SLEEP].
Reproducción de capítulos [DVD-VR]
Desactivación del sonido
1 Mientras tanto se muestra la pantalla
“MUTING” parpadea en la pantalla
de la unidad.
“Vista título”
≥ Para cancelar, pulse de nuevo
[MUTING] o ajuste el volumen.
≥ La desactivación del sonido se cancela cuando apaga la unidad.
Para imagen
2 Pulse [3, 4] para seleccionar
“Vista capítulo” y pulse [OK].
Propiedades:Para mostrar las propiedades del título(fecha de
grabación, etc).
Para imagen:Reproducción de imágenes congeladas(> 24)
Mensajes de estado
Los mensajes de estado le ofrecen información acerca de lo que se está
reproduciendo en ese momento. Cada vez que pulse [STATUS], cambiará
la información que se muestra.
Por ejemplo, [BD-V]
Pulse [3, 4] para seleccionar el
título y pulse [OPTION].
Propiedades
Vista capítulo
Tipo de disco
Estado de reproducción
BD-Video
Para salir de la pantalla
Pulse [OPTION].
3 Pulse [2, 1] para seleccionar el capítulo y pulse
[OK].
PLAY
Para disfrutar de sonido envolvente
Sin pantalla
T: Título
C: Capítulo
PL: Lista de
reproducción
Los elementos cambian dependiendo del
disco que se está reproduciendo.
Tiempo del título transcurrido
 T1
C1
0:20.52
RQT9164
18
18
Dependiendo del tipo de disco o el estado de la
reproducción, puede que no aparezca esta pantalla.
Pulse [ÎVS].
Si dispone de un sistema de altavoz de canal 5.1/7.1 (> 4):
≥ Para disfrutar de fuentes estéreo con sonido envolvente Dolby Pro
Logic II/Dolby Pro Logic IIx
Pulse [ÎPLIIx].
0:05.14
Posición actual
Puede disfrutar de un efecto de sonido envolvente parecido al del canal
5.1 (Dolby Digital o DTS) con cualquier fuente de audio, utilizando los
altavoces frontales y el altavoz de graves incluidos.
Tiempo total
≥ Para disfrutar de fuentes estéreo con sonido envolvente DTS
NEO:6
Pulse [NEO:6].
Para más detalles acerca de esta operación, consulte la sección “Para
disfrutar de sonido envolvente” en la página 29.
SC-BT100EG_spa.book 19 ページ
2008年4月21日 月曜日 午後12時4分
Para disfrutar del televisor con los altavoces
de esta unidad
Puede disfrutar de las transmisiones televisivas con los altavoces de esta unidad.
Preparativos
Compruebe la conexión de audio al terminal OPTICAL IN o AUX en la unidad principal (> 7).
1 Pulse [N, O SELECT] varias veces para seleccionar “D-IN§”
(DIGITAL IN) o “AUX§”.
Unidad principal: Pulse [SELECTOR].
[SELECTOR]
≥D-IN (DIGITAL IN): Cuando se conecta usando el terminal OPTICAL IN.
≥AUX:
Cuando se conecta usando el terminal AUX.
§“(TV)” se visualiza al lado de los elementos ajustados para la entrada TV SOUND. (> 30,
Ajuste del audio del televisor para VIERA Link “HDAVI Control”)
≥Cuando el sistema está conectado a un televisor compatible con HDAVI Control 2 o HDAVI
Control 3 a través de un cable HDMI, el audio del programa de televisión se reproduce a
través de los altavoces del sistema si la entrada del televisor se cambia en el modo de
sintonizador del televisor. Consulte “Ajuste del audio del televisor para VIERA Link “HDAVI
Control” en la página 30 para saber más acerca del método de ajuste.
≥Reduzca el volumen del televisor al mínimo, y luego ajuste el volumen de la unidad principal.
Para disfrutar del sonido del televisor con un sonido
envolvente
Puede mejorar las fuentes estéreo con efecto de sonido envolvente.
Pulse [ÎVS] para activar Dolby Virtual Speaker.
Operaciones
básicas
[N, O SELECT]
Si dispone de un sistema de altavoz de canal 5.1/7.1 (> 4):
Para disfrutar de sonido envolvente con Dolby Pro Logic II/Dolby Pro Logic IIx
Pulse [ÎPLIIx].
Para disfrutar de sonido envolvente con DTS NEO:6
Pulse [NEO:6].
[OK]
[3, 4]
Para más detalles acerca de esta operación, consulte la sección “Para disfrutar de sonido
envolvente” en la página 29.
Ajustes de la entrada de audio digital
Seleccione para que se ajuste al tipo de audio que sale desde el terminal OPTICAL IN en la
unidad principal.
[SETUP]
[NEO:6]
[ÎPLIIx]
[ÎVS]
1 Pulse [N, O SELECT] varias veces para seleccionar “D-IN”
(DIGITAL IN).
Unidad principal: Pulse [SELECTOR].
2 Pulse [SETUP].
3 Pulse [3, 4] para seleccionar “DUAL”, “DRC”, “PCM FIX” o “TV
SOUND” y pulse [OK].
4 Mientras se visualiza el modo seleccionado
Pulse [3, 4] para llevar a cabo el ajuste.
Modo DUAL (Funciona solo con Dolby Dual Mono)
M1
M2
M1+M2 (audio estéreo)
≥Si se sitúa en “M1” o en “M2”, los modos PCM FIX (> abajo) se situarán
automáticamente en “OFF”.
DRC (Dynamic Range Compression)
ON:
Ajuste para más claridad incluso cuando el volumen es bajo comprimiendo
el rango del nivel de sonido más bajo y el nivel del sonido más alto. Es útil
para la vista nocturna. (Funciona solo con Dolby Digital)
OFF
Modos PCM FIX
ON:
Selecciónelo cuando se reciben solo señales PCM.
OFF:
Selecciónelo cuando se reciben señales Dolby Digital y PCM.
≥Si se sitúa en “ON”, el modo DUAL (> apartado anterior) se situará automáticamente en
“M1+M2”.
Modos TV SOUND
AUX:
Selecciónelo cuando se recibe sonido analógico desde el terminal AUX.
D-IN:
Selecciónelo cuando se recibe sonido digital desde el terminal OPTICAL
IN (TV).
≥El audio que entra a través del terminal OPTICAL IN no se puede reproducir a través del
terminal HDMI.
RQT9164
19
19
SC-BT100EG_spa.book 20 ページ
2008年4月21日 月曜日 午後12時4分
Reproducción de música
[CD] [MP3]
En general, se puede reproducir música disponible en archivos de un CD o MP3 grabados en un CD-R/RW.
1 Inserte un disco (> 16).
≥Si se inserta un disco que contiene datos en
distintos formatos de archivo, podría
visualizarse el menú de selección de archivos.
CONSEJOS Pulse [3, 4] para seleccionar “MP3” y pulse
[OK].
≥Si no se visualiza el menú, pulse [BD/SD] para
seleccionar “BD/DVD/CD”.
Unidad principal: Pulse [SELECTOR].
[SELECTOR]
CD
JPEG
MP3
Seleccione una acción o pulse RETURN.
OK
RETURN
OPTION
2 Pulse [3, 4] para seleccionar la pista y pulse [OK].
La reproducción empieza desde la pista seleccionada.
Por ejemplo, [CD]
“
” indica la pista que se está
reproduciendo en ese momento.
[BD/SD]
0.09
Lista música
DIRECT NAVIGATOR
CD
Nº
01
02
03
04
05
4.30
Pista1
5 Tracks / Total Play Time 20min54sec
Nombre pista
Hora reproducción
4min30sec
Track1
3min41sec
Track2
Track3
4min30sec
Track4
3min11sec
Track5
5min 2sec
Para disfrutar de la música con un sonido envolvente
Puede mejorar las fuentes estéreo con efecto de sonido envolvente.
Pulse [ÎVS] para activar Dolby Virtual Speaker.
Si dispone de un sistema de altavoz de canal 5.1/7.1 (> 4):
Para disfrutar de la música con un sonido envolvente con Dolby Pro Logic II/Dolby Pro
Logic IIx
[OK]
[3, 4]
[FUNCTIONS]
Pulse [ÎPLIIx].
Para disfrutar de la música con un sonido envolvente con DTS NEO:6
Pulse [NEO:6].
Para más detalles acerca de esta operación, consulte la sección “Para disfrutar de sonido
envolvente” en la página 29.
[RETURN]
[OPTION]
[NEO:6]
[ÎPLIIx]
[ÎVS]
Reproducir una pista en otra carpeta (Solo [MP3] )
1 Mientras tanto se muestra la pantalla “Lista música”
Pulse [OPTION], pulse [3, 4] para seleccionar “Seleccionar carpeta” y pulse [OK].
Número de carpeta seleccionada/
Carpetas totales
DIRECT NAVIGATOR Seleccionar carpeta
CD(MP3)
En caso de que la carpeta no
presenta ninguna pista, aparece
“– –” como número de carpeta.
MP3 music
001 My favorite
002 Brazilian pops
003 Chinese pops
004 Czech pops
005 Hungarian pops
006 Liner notes
007 Japanese pops
008 Mexican pops
009 Philippine pops
010 Swedish pops
C 1/25
2 Pulse [3, 4] para seleccionar una carpeta y pulse [OK].
Aparece la pantalla “Lista música” de la carpeta.
≥No puede seleccionar carpetas que contienen pistas no compatibles.
Reproducción continuada de música incluso después
de apagarel teelvisor
Cuando la unidad está conectada a un televisor de Panasonic (VIERA) compatible con el
control HDAVI, la unidad se apaga cuando se apaga el televisor, porque funciona “Power off
link” (> 30).
Cuando el sistema está conectado a un televisor compatible con HDAVI Control 2 o
HDAVI Control 3 por medio del cable HDMI
Las siguientes operaciones permiten mantener la unidad encendida y reproducir la música
continuamente.
1 Durante la reproducción de música
Pulse [OPTION].
2 Pulse [3, 4] para seleccionar “Alimentación TV” y pulse [OK].
≥Para volver a la pantalla anterior
Pulse [RETURN].
CONSEJOS
RQT9164
20
20
≥Discos que contienen datos en formatos de archivos
distintos.
Para pasar del menú JPEG o DivX al menú MP3, lleve a
cabo los siguientes pasos.
1 Pulse [FUNCTIONS].
2 Pulse [3, 4] para seleccionar “Menú” y pulse [OK].
3 Pulse [3, 4] para seleccionar “MP3” y pulse [OK].
≥Asimismo puede emplear las funciones de búsqueda y salto.
(> 17)
≥Cuando la “Función salvapantalla” se encuentra en“On”
(> 35), la pantalla cambia al modo salvapantalla si no
funciona durante 10 minutos tras el inicio de la
reproducción. (Continúa la reproducción.)
Cine para casa
FUNCTIONS
CD
Menú
Selección entrada
Sonido
A otras
OK
RETURN
SC-BT100EG_spa.book 21 ページ
2008年4月21日 月曜日 午後12時4分
Reproducción de vídeos DivX
[DivX[
Puede reproducir discos DVD-R, DVD-R DL y CD-R/CD-RW que dispongan de contenidos de vídeo DivX y que se hayan grabado en un
ordenador.
1 Inserte un disco (> 16).
≥Si se inserta un disco que contiene datos en
diferentes formatos de archivo, puede aparecer
el menú de selección de archivos. Pulse [3, 4]
CONSEJOS
para seleccionar “DivX” y pulse [OK].
CD
DivX
JPEG
MP3
≥Si no se visualiza el menú, pulse [BD/SD] para
seleccionar “BD/DVD/CD”.
Unidad principal: Pulse [SELECTOR].
[SELECTOR]
2 Pulse [3, 4] para seleccionar el título
y pulse [OK].
Seleccione una acción o pulse RETURN.
OK
OPTION
RETURN
DIRECT NAVIGATOR
CD (DivX)
DivX
No
La reproducción se inicia en el título seleccionado.
Nombre del título
001
Play
OPTION
ABC.divx
Las carpetas pueden seleccionarse desde OPTION. Pág. 01/01
RETURN
Reproducir un título en otra carpeta
DIRECT NAVIGATOR
CD (DivX)
2 Pulse [3, 4] para seleccionar una
carpeta y pulse [OK].
Aparece “DIRECT NAVIGATOR” de
la carpeta.
OK
Selección de carpeta
12.02.2004
C 1/21
RETURN
Pág 01/01
[:, 9]
[OK]
[3, 4]
[FUNCTIONS]
[RETURN]
[OPTION]
[SETUP]
Número de
carpeta
seleccionada/
Carpetas totales
En caso de que la
carpeta no
presenta ninguna
pista, aparece
“– –” como
número de
carpeta.
Operaciones
básicas
[BD/SD]
1 Mientras se visualiza el menú
“DIRECT NAVIGATOR”
Pulse [OPTION], y luego [3, 4]
para seleccionar “Carpeta” y pulse
[OK].
Visualización de texto de subtítulos (> 32, Subtítulo)
Puede visualizar el texto de los subtítulos del disco de vídeo DivX en esta unidad. Esta función
no tiene que ver con los subtítulos especificados en las especificaciones estándar DivX y no
tiene un estándar claro. Dependiendo de los métodos utilizados para crear un archivo, las
siguientes funciones podrían no funcionar.
Los archivos de vídeo DivX que no muestran “Texto”, no contienen texto de subtítulos. El texto
de subtítulos no se puede visualizar.
Ajustes del idioma del texto de subtítulos
Si el texto de los subtítulos no se muestra correctamente, pruebe a cambiar los parámetros de
configuración de idioma.
Tras la reproducción de un archivo de vídeo DivX que contiene texto de subtítulos
Mientras está detenido
1 Pulse [SETUP].
2 Pulse [3, 4] para seleccionar “Disco” y pulse [OK].
3 Pulse [3, 4] para seleccionar “Texto del subtítulo DivX” y pulse [OK].
4 Pulse [3, 4] para seleccionar “Latino 1”, “Latino 2” o “Cirílico” y pulse [OK].
Para salir de la pantalla
Pulse [SETUP].
NOTA
≥Para volver a la pantalla anterior
Pulse [RETURN].
≥El tamaño de las imágenes ajustado para la grabación podría hacer que las
imágenes no se visualicen con el aspecto correcto. Podrá ajustar el aspecto desde
el televisor.
≥No es posible la reproducción sucesiva.
CD-R/RW (Discos que contienen datos en diferentes formatos de archivo)
Para cambiar desde el menú JPEG o MP3 al menú DivX, siga los pasos que se
CONSEJOS indican abajo.
1) Pulse [FUNCTIONS].
2) Pulse [3, 4] para seleccionar “Menú” y pulse [OK].
3) Pulse [3, 4] para seleccionar “DivX” y pulse [OK].
≥Asimismo puede emplear las funciones de búsqueda y salto. (> 17)
≥Pulse [:, 9] para mostrar otras páginas.
Acerca de los archivos MP3/JPEG/DivX (> 43)
RQT9164
21
21
SC-BT100EG_spa.book 22 ページ
2008年4月21日 月曜日 午後12時4分
Reproducción de un iPod en esta unidad
iPod Puede visualizar los vídeos/fotos en el televisor y puede disfrutar de la iPod música a través de los altavoces del sistema, si conecta su iPod
a la toma para iPod en la unidad principal.
Conexión
Preparativos
≥Para ver las los vídeos/fotos contenidos en el iPod.
– Efectúe la conexión de vídeo al terminal VIDEO OUT en esta unidad (> 7).
– Utilice el menú del iPod para llevar a cabo los ajustes de salida de vídeo/foto adecuados para su televisor. (Consulte las instrucciones de
funcionamiento de su iPod.)
≥Para visualizar la imagen, encienda el televisor y seleccione el modo de entrada de vídeo adecuado.
≥Antes de conectar/desconectar el iPod, apague la unidad principal o reduzca al mínimo el volumen de la unidad principal.
1 Abra la toma para iPod.
Coloque el dedo en la sección 4 y
ábrala diagonalmente hacia abajo.
Acerca del adaptador de toma
NOTA
Base de iPod
≥Conecte el adaptador de toma que debería venir con
su iPod a la toma para un uso estable del iPod. Si
necesita un adaptador, consulte con su
concesionario de iPod.
Acerca de la recarga de la batería
≥iPod empezará a recargarse sin importar si la unidad
está encendida o no.
≥“IPOD ¢” se mostrará en la pantalla de la unidad
principal durante la carga del iPod en el modo en
espera de la unidad principal.
≥Controle el iPod para ver si batería está
completamente recargada.
≥Si no va a utilizar el iPod durante mucho tiempo
después de haber terminado la recarga,
desconéctelo de la unidad principal, así la batería se
agotará naturalmente. (Una vez cargado
completamente, no hará falta una recarga adicional.)
Unidad principal
2 Conecte bien el iPod (no incluido).
La recarga empieza cuando se inserta el iPod.
Por ejemplo,
iPod
Adaptador de toma
(no incluido)
Unidad principal
≥Agarre la toma cuando vaya a
conectar/desconectar el iPod.
iPod compatible
RQT9164
22
22
Nombre
Tamaño de la memoria
iPod touch
8 GB, 16 GB
iPod nano 3ª generación (vídeo)
4 GB, 8 GB
iPod classic
80 GB, 160 GB
iPod nano 2ª generación (aluminio)
2 GB, 4 GB, 8 GB
iPod 5ª generación (vídeo)
60 GB, 80 GB
iPod 5ª generación (vídeo)
30 GB
iPod nano 1ª generación
1 GB, 2 GB, 4 GB
iPod 4ª generación (pantalla en color)
40 GB, 60 GB
iPod 4ª generación (pantalla en color)
20 GB, 30 GB
iPod 4ª generación
40 GB
iPod 4ª generación
20 GB
iPod mini
4 GB, 6 GB
NOTA
≥La compatibilidad depende de la versión del software
de su iPod.
≥El audio/vídeo no se puede grabar ni transmitir al
iPod a través del sistema.
≥Panasonic no garantiza la gestión de los datos del
iPod.
≥Para más detalles, consulte las instrucciones de
funcionamiento del iPod.
≥El contenido de las instrucciones de funcionamiento
y las visualizadas en el iPod podrían ser algo
distintas, pero fundamentalmente esto no afectará el
uso de la reproducción de música.
SC-BT100EG_spa.book 23 ページ
2008年4月21日 月曜日 午後12時4分
Reproducción
Este sistema ofrece dos modos de reproducción distintos para iPod.
El primero es el modo EXTENDED, para reproducir contenido de música. Con este modo, la pantalla de menús del sistema se puede utilizar
para buscar listas de reproducción y nombres de artistas, y para reproducir música. El segundo es el modo SIMPLE, que se puede utilizar para
reproducir tres tipos de contenido: música, fotos y vídeos. Con este modo, operaciones tan sencillas como la reproducción, la detención y la
búsqueda se pueden llevar a cabo desde la pantalla de su iPod.
Para disfrutar de la música (Modo EXTENDED )
Para disfrutar de vídeos/fotos (Modo SIMPLE)
≥Puede también reproducir música usando el modo SIMPLE
1 Pulse [iPod] para seleccionar “IPOD”.
El iPod cambia automáticamente al modo de visualización de
esta unidad.
En el televisor aparece el menú iPod Music.
≥Si no se visualiza la pantalla de menús, pulse [SETUP].
1 Pulse [iPod] para seleccionar “IPOD”.
2 Pulse [SETUP] para que el iPod pase a su modo
de visualización.
Efectúe las operaciones a través de la pantalla del iPod.
≥Si se visualiza el menú iPod Music (> izquierda), pulse
[SETUP]. En la pantalla de la unidad principal se muestra
“SIMPLE”.
iPod MÚSICA
Listas repr.
Artistas
Álbumes
3 Cambie la entrada del televisor a entrada de
vídeo.
Canciones
Podcasts
Audiolibros
Modo de reproducción
4 Reproduzca una exhibición de diapositivas o un
vídeo en su iPod.
OK
La imagen se visualizará en su televisor.
Método de selección/reproducción
Listas repr. Búsqueda a partir de todas las listas de reproducción.
Artistas
Búsqueda por nombre de artista.
Álbumes
Búsqueda por título del álbum.
Búsqueda entre todas las canciones grabadas en el
iPod.
Canciones
Mandos básicos (Solo para música y vídeos)
Búsqueda por capítulo de programas de radio
descargados desde iTunes store.
Podcasts
Audiolibros
También puede emplear el mando a distancia para utilizar el
menú del iPod.
≥[3, 4]:
Para navegar entre los elementos del menú
≥[OK]:
Para ir al menú siguiente
≥[RETURN]: Para volver al menú anterior
Operaciones
básicas
Elementos
Búsqueda por título de libro de audio comprado desde
iTunes store o audible.com.
Aleatorio
≥No:
Cancelar
≥Canciones:Reproduce al azar todas las canciones
contenidas en el iPod.
≥Álbumes: Reproduce al azar todas las canciones
de un álbum.
“
” se visualiza en la pantalla de la unidad
cuando se selecciona “Canciones” o “Álbumes”.
Modo de
reproducción§ Repetición
≥No:
Cancelar
≥Una:
Reproduce una canción varias veces.
≥Todos: Reproduce repetidamente todas las
canciones a partir del elemento
seleccionado (Por ejemplo, Listas repr.,
Álbumes, etc.).
“
” se visualiza en la pantalla de la unidad
Botones
[1 PLAY]
[∫ STOP]
Funciones
Reproducción
Pausa
[; PAUSE]
≥Pulse [1 PLAY] para volver a empezar al
reproducción.
≥La posición de inicio de reproducción podría
no almacenarse en la memoria en algunos
casos.
[:, 9]
Saltar
(Pulse y mantenga
pulsado)
Búsqueda
[6, 5]
≥Utilice los mandos del iPod durante la reproducción de fotos.
Está disponible el efecto de sonido envolvente (> 29).
cuando se selecciona “Una” o “Todos”.
§
Modos de reproducción durante la conexión/desconexión
El sistema se puede utilizar con el mismo modo de reproducción
ajustado con iPod cuando está conectado. Además, la reproducción
puede continuar en el iPod con los mismos ajustes efectuados en el
sistema después de la desconexión.
2 Pulse [3, 4] para seleccionar un elemento y
pulse [OK].
≥La reproducción empezará a partir de la canción seleccionada
si repite esta operación varias veces.
≥Pulse [RETURN] para volver a la pantalla anterior.
Por ejemplo,
Condición de reproducción
iPod
Canción
Artista
Álbum
Good morning
Ronaldo
Happy days
2:43
45 de 1230
Posición de
reproducción
Pausa Repr.
Saltar
Saltar
RETURN
No visualizar/visualizar el menú iPod Music durante la
reproducción.
Pulse [TOP MENU].
RQT9164
23
23
SC-BT100EG_spa.book 24 ページ
2008年4月21日 月曜日 午後12時4分
Reproducción de imágenes congeladas
[JPEG]
Puede reproducir las imágenes congeladas grabadas en un BD-RE, DVD-RAM, CD-R/RW y en una tarjeta SD.
1 Inserte un disco o una tarjeta SD (> 16).
≥Si se inserta un disco o una tarjeta SD que contienen datos en diferentes formatos
de archivo, puede aparecer el menú de selección de archivos.
CONSEJOS
Tarjeta SD:
Pulse [3, 4] para seleccionar “Imagen (JPEG)”
y pulse [OK].
Por ejemplo, tarjeta SD
SD CARD
Imagen (JPEG)
CD-R/RW:
Pulse [3, 4] para seleccionar “JPEG” y pulse
[OK].
[SELECTOR]
cine HD (AVCHD)
Seleccione una acción o pulse RETURN.
OK
OPTION
BD-RE, DVD-RAM
Aparecerá la pantalla “Vista álbum”.
≥Cuando aparezca la pantalla “Vista título”, pulse el botón
[B] para cambiar a la pantalla “Vista álbum”.
RETURN
Por ejemplo, DVD-RAM
Vista álbum
DIRECT NAVIGATOR
DVD-RAM(VR)
Imagen
Vídeo
ᧂ
106_DVD
Total 8
2006 9 12
Total 13
[BD/SD]
Pág. 02/02
OK
OPTION
[:, 9]
[∫ STOP]
[1 PLAY]
CD-R/RW, Tarjeta SD
Aparecerá la pantalla “Vista imagen”.
B Vaya al paso 3
RETURN
A Vídeo
Anterior
Sig.
B Imagen
Pul. OK para Vis im.
Diapositiva
Por ejemplo, CD
Vista imagen
DIRECT NAVIGATOR
CD(JPEG)
penguin_jpg
[OK]
[3, 4, 2, 1]
001
002
003
004
005
006
007
008
009
Las carpetas pueden seleccionarse desde OPTION.
[FUNCTIONS]
Pág. 01/01
Play
OPTION
RETURN
[DIRECT NAVIGATOR]
[RETURN]
[B]
[STATUS]
[OPTION]
≥Si no aparece el menú, pulse [BD/SD] para seleccionar “BD/DVD/CD” o “SD”.
Unidad principal: Pulse [SELECTOR].
≥Para mostrar otras páginas
Pulse [:, 9].
2 Pulse [3, 4, 2, 1] para seleccionar el álbum y pulse [OK].
3 Pulse [3, 4, 2, 1] para seleccionar la imagen congelada y pulse
[OK].
≥Se muestran las imágenes congeladas de tamaño pequeño con un fotograma.
≥Para mostrar la imagen congelada anterior o siguiente
Pulse [2, 1].
Por ejemplo,
Vista imagen
DIRECT NAVIGATOR
DVD-RAM(VR)
Imagen
Vídeo
2006 9 12
0001
0002
0003
0004
0005
0006
0007
0008
0009
Página 001/001
Play
OPTION
CONSEJOS
RETURN
CD-R/RW
Discos que contienen datos en diferentes formatos de
archivo.
Para pasar desde el menú MP3 o DivX al menú JPEG, lleve a
cabo los siguientes pasos.
1 Pulse [FUNCTIONS].
2 Pulse [3, 4] para seleccionar “Menú” y pulse [OK].
3 Pulse [3, 4] para seleccionar “JPEG” y pulse [OK].
Cine para casa
FUNCTIONS
CD
Menú
Selección entrada
Sonido
A otras
OK
RETURN
Para volver a la pantalla anterior
Pulse [RETURN].
NOTA
RQT9164
24
24
Para salir de la pantalla
Pulse [DIRECT NAVIGATOR].
SC-BT100EG_spa.book 25 ページ
2008年4月21日 月曜日 午後12時4分
Funciones útiles durante la reproducción de imágenes congeladas
Mostrar diapos.
Alejamiento
Puede mostrar imágenes congeladas una a una a un intervalo
regular.
Esta función sólo está disponible para imágenes congeladas de
tamaño pequeño.
1 Mientras se reproduce (excepto para exhibiciones de
diapositivas)
Pulse [OPTION].
2 Pulse [3, 4] para seleccionar “Alejamiento” y
Girar a la derecha
pulse [OK].
BD-RE, DVD-RAM
1 Mientras tanto se muestra la pantalla “Vista álbum”
Pulse [3, 4, 2, 1] para seleccionar el álbum y pulse [OPTION].
2 Pulse [3, 4] para seleccionar “Mostrar
Por ejemplo,
diapos.” y pulse [OK].
DVD-RAM
≥Asimismo puede iniciar la exhibición de
Mostrar diapos.
diapositivas pulsando [1 PLAY] tras
Ajuste diapositiva
seleccionar el álbum.
Girar a la izquie.
≥To cancel “Alejamiento”, pulse [3, 4] para
seleccionar “Acercamiento” en el paso 2 y
pulse [OK].
≥No se guardará la información de alejamiento.
Alejamiento
OK
OPTION S
RETURN
Para vídeo
CD-R/RW, tarjeta SD
1 Mientras tanto se muestra la pantalla “Vista
imagen”
Pulse [OPTION].
2 Pulse [3, 4] para seleccionar “Mostrar diapos.” y pulse [OK].
Para seleccionar imágenes congeladas en otra
carpeta
BD-RE, DVD-RAM
Para cambiar a otra carpeta superior
(Únicamente si existe un número múltiple de carpetas superiores
reconocible)
Para detener la exhibición de diapositivas
Pulse [∫ STOP].
Exhibición de diapositivas con música
Sólo con tarjeta SD
En caso de insertar un CD de música en la bandeja portadiscos
mientras está realizando una exhibición de diapositivas, el CD de
música inicia su reproducción de forma automática como música de
fondo.
1 Mientras tanto se muestra la pantalla “Vista álbum”
Pulse [OPTION].
2 Pulse [3, 4] para seleccionar “Seleccionar Carpeta” y pulse
[OK].
Seleccionar Carpeta
Cambie la carpeta del álbum
a la que quiere acceder.
\DCIM
≥No se puede buscar o saltar en un CD de música.
≥Cuando se detiene la exhibición de diapositivas, asimismo se
detiene la reproducción del CD de música.
Pulse OK para ajustar.
OK
3 Pulse [2, 1] para seleccionar la carpeta superior y pulse [OK].
Ajuste diapositiva
CD-R/RW
En el paso 2 en “Mostrar diapos.” arriba,
1 Pulse [3, 4] para seleccionar “Ajuste diapositiva” y pulse [OK].
Ajuste diapositiva
Ajuste Intervalo visualización
y Repetir reproducción.
Normal
DIRECT NAVIGATOR Selección de carpeta
CD(JPEG)
On
Repeat Play
021216_0026
Ajustar
001
002
003
004
005
006
007
008
009
010
Cancelar
RETURN
2 Para cambiar el intervalo de pantalla
Pulse [3, 4] para seleccionar “Intervalo” y pulse [2, 1] para
seleccionar el intervalo (“Largo”, “Corto” o “Normal”).
≥Cuando se reproduce una imagen congelada con un gran
número de píxeles, el intervalo de secuencias puede volverse
más largo. Aun cuando se modifique el ajuste, el intervalo de
secuencias puede que no se acorte.
Para repetir la exhibición de diapositivas
Pulse [3, 4] para seleccionar “Repeat Play” y pulse [2, 1] para
seleccionar “On” o “Off”.
3 Pulse [3, 4, 2, 1] para seleccionar “Ajustar” y pulse [OK].
Girar
1 Mientras se reproduce (excepto para exhibiciones de
diapositivas)
Pulse [OPTION].
2 Pulse [3, 4] para seleccionar “Girar a la
Girar a la derecha
derecha” o “Girar a la izquie.” y pulse [OK].
≥La información de rotación se guarda hasta que
se apaga la unidad o se retira el medio.
C 1/25
103
104
105
Operaciones
avanzadas
Intervalo
1 Mientras tanto se muestra la pantalla “Vista imagen”
Pulse [OPTION].
2 Pulse [3, 4] para seleccionar “Carpeta” y pulse [OK].
3 Pulse [3, 4] para seleccionar una carpeta y pulse [OK].
Aparece la pantalla “Vista imagen” de la carpeta.
OK
RETURN
Para mostrar las propiedades de la imagen
Mientras se está reproduciendo
Pulse [STATUS] dos veces.
Por ejemplo, JPEG en DVD-RAM
Fecha de rodaje
Carpeta - imagen N.
Fecha 11.12.2007
102 - 0001
Tot.
3/9
Para salir, pulse [STATUS].
Girar a la izquie.
Alejamiento
OK
OPTION S
RETURN
RQT9164
25
25
SC-BT100EG_spa.book 26 ページ
2008年4月21日 月曜日 午後12時4分
Diferentes tipos de reproducciones para
BD-Video
[BD-V]
Algunos discos permiten una gran variedad de funciones interactivas además de su funcionamiento de reproducción normal.
Mostrando menú emergente
El menú emergente es una característica especial disponible en algunos discos de BD-Video. Este menú varía según los discos. Para obtener
más información acerca del método de funcionamiento, remítase a las instrucciones del disco.
1 Pulse [POP-UP MENU].
2 Pulse [3, 4, 2, 1] para
seleccionar el elemento y pulse
[OK].
Por ejemplo,
CONSEJOS
≥El menú emergente aparece asimismo
pulsando [OPTION] y seleccionando “Menú
contextual”.
Para salir de la pantalla
≥Pulse [POP-UP MENU].
≥BONUSVIEW [“Imagen en imagen”, “Paquete virtual” (> abajo), etc.] es una nueva función de reproducción de BD-Video. El contenido de
reproducción y el método de funcionamiento puede variar según el disco. Para más detalles, consulte las instrucciones del disco.
Reproducción de vídeo secundario (imagen en imagen) y audio secundario
Se puede reproducir vídeo secundario a partir de un disco compatible con la
función imagen en imagen.
Para obtener más información acerca del método de funcionamiento, remítase a
las instrucciones del disco.
NOTA
Vídeo secundario
Para conectar/desconectar el vídeo secundario
Pulse [PIP].
Se reproduce el vídeo secundario.
≥Aparecerá el mensaje “PiP Activado”.
≥Pulse el botón para conectarlo ON y OFF.
Para conectar/desconectar el audio con el vídeo
secundario
≥Sólo se reproduce el vídeo primario durante las
funciones de búsqueda/cámara lenta o
fotograma a fotograma.
≥La reproducción fotograma a fotograma no está
disponible para algunos discos BD-Video que
contienen la función de imagen en imagen.
≥Cuando “Audio secundario de BD-Vídeo” en el
menú “Audio” se sitúa en “Off”, el audio
secundario no se reproducirá aunque se pulse
[SECONDARY AUDIO]. Compruebe si “Audio
secundario de BD-Vídeo” está situado en “On”
(> 35).
Vídeo primario
Pulse [SECONDARY AUDIO].
Se reproduce el audio secundario.
≥Aparecerá el mensaje “Audio secundario Activado”.
≥Pulse el botón para conectarlo ON y OFF.
Paquete virtual
Para un disco compatible con el paquete virtual (> 44), los datos se copian a otro
medio (> 44, Almacenamiento local) desde el disco para usar las diferentes
funciones mientras se reproducen los datos.
Para esta unidad, los datos se copian en una tarjeta SD.
Los métodos de copia y reproducción y la capacidad disponible requerida en la
tarjeta pueden variar según el disco. Para obtener más detalles, remítase a las
instrucciones del disco.
NOTA
Para usar las funciones arriba mencionadas, se recomienda que formatee la
tarjeta en esta unidad.
Formatee la tarjeta usando los procedimientos siguientes. Asimismo se pueden
borrar los datos de BD-Video, como por ejemplo vídeo secundarios grabados en
la tarjeta, con los procedimientos siguientes.
∫ Formateo de tarjetas SD/Borrado de datos
1
2
3
4
Inserte una tarjeta SD (> 16).
Pulse [FUNCTIONS].
Pulse [3, 4] para seleccionar “A otras” y pulse [OK].
Pulse [3, 4] para seleccionar “Gestión tarjeta” y pulse
[OK].
5 Pulse [3, 4] para seleccionar
“Borrado datos BD-Vídeo” o
“Formatee la tarjeta SD” y pulse
[OK].
6 Pulse [2, 1] para seleccionar
“Sí” y pulse [OK].
7 Pulse [2, 1] para seleccionar
“Iniciar” y pulse [OK].
Gestión tarjeta
SD CARD
No archivos 6
Espacio libre 300 MB
≥Si se extrae una tarjeta SD de la unidad cuando
esté empleando datos que se estaban copiando
con la función de paquete virtual, se detiene la
reproducción del disco.
≥Las imágenes y el audio se pueden congelar
momentáneamente durante la reproducción.
≥Los datos no se pueden copiar en los casos
siguientes.
– La tarjeta se encuentra protegida.
– La capacidad disponible de la tarjeta es
demasiado pequeña.
Borre aquellos datos que no sean necesario o
use una nueva tarjeta.
≥Cuando la función no funciona de forma
adecuada, aun cuando se hayan copiado los
datos, vuelva a formatear la tarjeta con esta
unidad. (En este caso, se borrarán todos los
datos.)
≥En caso de que se emplee una tarjeta SD con
archivos en diferentes formatos, puede que no
se vuelvan a reproducir adecuadamente las
CONSEJOS
imágenes y el audio. Se recomienda que use
una tarjeta SD sin datos o una tarjeta SD
formateada en esta unidad.
Borrado datos BD-Vídeo
Formatee la tarjeta SD
OK
RETURN
RQT9164
26
26
Formatee esta tarjeta.
NOTA
≥Es imposible restaurar los datos tras formatear
la tarjeta o tras borrar los datos.
Una vez que se ha formateado la tarjeta, todos
los datos incluyendo aquellos grabados en el
PC se borran también, aun cuando los datos
estuvieran protegidos con otro equipo.
Confirme si se puede formatear la tarjeta.
SC-BT100EG_spa.book 27 ページ
2008年4月21日 月曜日 午後12時4分
Mostrar el menú FUNCTIONS
Algunas funciones de esta unidad se pueden poner en funcionamiento desde el menú FUNCTIONS.
1 Pulse [FUNCTIONS].
≥Los elementos que se muestran varían según el selector y el medio
seleccionado.
2 Pulse [3, 4] para seleccionar el elemento y pulse
[OK].
Por ejemplo,
[DVD-V]
Cine para casa
FUNCTIONS
DVD-Video
Reproducir disco
Menú principal
Menú
Selección entrada
Sonido
A otras
OK
RETURN
[FUNCTIONS]
Funciones
Reproducir
disco
Reproducir
Empieza la reproducción del disco/tarjeta SD.
Menú principal
Muestra el menú superior de un disco.
Menú
Muestra el menú de un disco.
Para reproducir AVCHD (> 16)
Para reproducir MP3 (> 20)
Para reproducir JPEG (> 24)
Para reproducir DivX (> 21)
MÚSICA
Seleccionar para reproducir música en un iPod
> 23, Paso 2 en “Para disfrutar de la música (modo EXTENDED)”
Vídeo/Fotos
Seleccionar para reproducir videos/fotos en un iPod
> 23, Paso 3 en “Para disfrutar de vídeos/fotos (modo SIMPLE)”
Selección
entrada
Seleccionar la fuente.
Por ejemplo,
[DVD-V]
BD/DVD/CD:
Para reproducir BD-Video, DVD-Video, AVCHD Cine para casa FUNCTIONS
Selección entrada
(> 16)
DVD-Video
Para reproducir CD, MP3 (> 20)
BD/DVD/CD
SD CARD:
SD CARD
Para reproducir AVCHD (> 16)
FM
Para reproducir JPEG (> 24)
iPod
FM:
Digital in
Para disfrutar de la radio FM (> 11)
AUX (TV)
iPod:
Para reproducir iPod
Pulse [3, 4] para seleccionar “MÚSICA” o “Vídeo/Fotos” y pulse
[OK].
≥Música: > 23, Paso 2 en “Para disfrutar de la música (modo
EXTENDED)”
≥Vídeos/fotos: > 23, Paso 3 en “Para disfrutar de vídeos/fotos
(modo SIMPLE)”
Digital in§:
Para disfrutar de transmisiones televisivas con los altavoces de esta
unidad (> 19)
AUX (TV)§:
Para disfrutar de transmisiones televisivas con los altavoces de esta
unidad (> 19)
§
“(TV)” se visualiza al lado de los elementos ajustados para la entrada
TV SOUND. (> 30, Ajuste del audio del televisor para VIERA Link
“HDAVI Control”)
OK
RETURN
Sonido
Seleccionar la función de ecualizador (> 28)
A otras
Configuración:
Puede cambiar los ajustes de la unidad utilizando el menú
Configuración(> 34).
Gestión tarjeta:
Formateo de tarjetas SD/Borrado de datos (> 26)
Listas reproducción:
Puede reproducir listas de reproducción creadas en DVD-VR.
Pulse [3, 4, 2, 1] para seleccionar la lista de reproducción y
pulse [OK].
Operaciones
avanzadas
[OK]
[3, 4, 2, 1]
Elementos
RQT9164
27
27
SC-BT100EG_spa.book 28 ページ
2008年4月21日 月曜日 午後12時4分
Cambiar de calidad de audio/campo de sonido
≥Los siguientes efectos de sonido podrían no estar disponibles o no tener ningún efecto con algunas fuentes, o cuando se utilizan auriculares (> 16).
≥Puede notar una reducción de la calidad del sonido cuando se utilizan estos efectos de sonido con algunas fuentes. Si esto ocurriera, desactive
los efectos de sonido.
Uso del elevador de altavoz de graves
Solo para la unidad principal
Realce sonido envolvente (SRD ENH)
Puede mejorar el efecto del altavoz de graves con un bajo fuerte.
Esta función lleva a cabo automáticamente el ajuste del altavoz para
realzar el efecto del sonido envolvente.
Pulse [SW BOOST] en la unidad principal.
4 Pulse [3, 4] para seleccionar “ON” o “OFF”.
≥El indicador SW BOOST se ilumina cuando está activado el
elevador de altavoz de graves.
Ajuste de los efectos de sonido
1 Pulse [SOUND].
2 Pulse [3, 4] y seleccione el elemento por ajustar.
EQ ("""""") H.BASS (""""""") REAL CF
f
f
v
v
W. S. (""""") SRD ENH("""""") SW. LEVEL
3 Pulse [OK].
Ecualizador (EQ)
≥Esta función es eficaz cuando se reproduce audio que contiene
sonido de canal envolvente o cuando está activado Dolby Pro Logic
IIx/Dolby Pro Logic II o DTS NEO:6.
Esta función es eficaz solo cuando se utiliza un sistema de altavoces
de canal 5.1 o 7.1.
Uso del modo envolvente-susurro (W. S.)
Puede realzar el efecto envolvente del sonido del canal 5.1 o 7.1 en
volumen bajo. (Útil para la vista nocturna.)
4 Pulse [3, 4] para seleccionar “ON” o “OFF”.
≥Esta función es eficaz cuando se reproduce audio que contiene
sonido de canal envolvente o cuando está activado Dolby Pro Logic
IIx/Dolby Pro Logic II o DTS NEO:6.
Esta función es eficaz solo cuando se utiliza un sistema de altavoces
de canal 5.1 o 7.1.
Puede seleccionar los ajustes de la calidad del sonido.
4 Pulse [3, 4] para seleccionar el elemento.
Cada vez que pulse el botón:
HEAVY:
Añade un ritmo de rock.
CLEAR:
Aclara los sonidos más altos.
SOFT:
For background music.
FLAT:
Cancelar (no se añade ningún efecto).
Mejorar el sonido de bajo (H.BASS)
Puede mejorar el sonido de baja frecuencia de manera que se oiga
claramente el sonido de bajo profundo.
4 Pulse [3, 4] para seleccionar “ON” o “OFF”.
Enfoque centro efectivo (REAL CF)
Puede hacer que el sonido del altavoz central parezca que llegue
desde dentro del televisor.
4 Pulse [3, 4] para seleccionar “ON” o “OFF”.
≥Esta función es eficaz cuando se reproduce audio que contiene
sonido de canal central o cuando está activado Dolby Pro Logic IIx/
Dolby Pro Logic II o DTS NEO:6.
Ajuste del nivel del altavoz durante la
reproducción
Esta función es eficaz solo cuando se utiliza un sistema de altavoces
de canal 5.1 o 7.1.
1 Pulse [CH SELECT] para seleccionar el altavoz.
Cada vez que pulse el botón:
L R—) C_) RS_) RB_) LB_) LS_) SW
^"""""""""""""""""""""""""""""b
L R: Altavoz frontal (izquierdo y derecho)
C:
Altavoz central
RS: Altavoz sonido envolvente (derecho)
RB: Altavoz sonido envolvente posterior (derecho)
LB:
Altavoz sonido envolvente posterior (izquierdo)
LS:
Altavoz sonido envolvente (izquierdo)
SW: Altavoz de graves
≥No se visualizarán los altavoces con el ajuste (> 35, Altavoz) a
“
”.
≥No se visualizarán los canales no incluidos en el audio reproducido
(el altavoz de graves se visualiza aunque no esté incluido).
Ajuste del nivel de altavoz de graves (SW. LEVEL)
Puede ajustar la cantidad de bajos. La unidad selecciona automáticamente
el ajuste más adecuado según el tipo de fuente de reproducción.
4 Pulse [3, 4] para seleccionar el elemento.
SUB W 1: Efecto más débil
SUB W 2: Efecto medio
SUB W 3: Efecto más fuerte
Ajuste del balance de los altavoces frontales
(Cuando se selecciona “L R”)
2 Pulse [2, 1] para ajustar el balance de los
altavoces frontales.
Por ejemplo,
96/24
W2SD+
PL x W4S
HD
NEO:6
Balance estándar
Frontal derecho: de s11 a s12 dB
Ajuste del nivel del altavoz
(Cuando se selecciona otra opción)
2 Pulse [3] (para aumentar) o [4] (para disminuir)
para ajustar el nivel del altavoz de cada altavoz.
C, SW:
de r6 dB a s6 dB
RS, RB, LB, LS: de r10 dB a s10 dB
Por ejemplo, altavoz de graves
RQT9164
28
28
SC-BT100EG_spa.book 29 ページ
2008年4月21日 月曜日 午後12時4分
Para disfrutar de sonido envolvente
≥Los siguientes efectos de sonido podrían no estar disponibles o no tener ningún efecto con algunas fuentes, o cuando se utilizan auriculares (> 16).
≥Puede notar una reducción de la calidad del sonido cuando se utilizan estos efectos de sonido con algunas fuentes. Si esto ocurriera, desactive los
efectos de sonido.
Altavoz virtual Dolby
Puede disfrutar de un efecto de sonido envolvente parecido al del canal 5.1 (Dolby Digital o DTS)
con cualquier fuente de audio, utilizando los altavoces frontales y el altavoz de graves incluidos.
Pulse [ÎVS].
Cada vez que pulse el botón:
REFERENCE: Modo estándar
WIDE:
Modo amplio (Amplía el campo acústico de los altavoces frontales. Esto
proporciona un buen efecto cuando hay poco espacio entre los altavoces.)
OFF:
Cancelar (no se añade ningún efecto)
≥El altavoz virtual Dolby no está disponible y se visualiza “ERROR” cuando el selector se sitúa en
“BD/DVD/CD” y la fuente de audio que se está reproduciendo actualmente está en los canales
3.1, 3, 1.1 ó 1.
≥“Î PLII” se ilumina cuando se enciende el altavoz virtual Dolby y la fuente de reproducción es
el canal 2.
Dolby Pro Logic IIx/Dolby Pro Logic II
Pulse [ÎPLIIx].
Cada vez que pulse el botón:
MOVIE:
Este modo produce un buen efecto cuando reproduce títulos de películas
comerciales en formato Dolby Surround.
MUSIC:
Este modo produce un buen efecto cuando reproduce música.
EX:
Este modo produce un buen efecto cuando reproduce títulos de películas
comerciales grabadas en formato Dolby Digital Surround EX.
OFF:
Cancelar (no se añade ningún efecto)
≥“EX” se puede seleccionar solo cuando el ajuste del altavoz (> 35, Altavoz) está situado en el
canal 7.1.
≥No puede seleccionar “EX” cuando reproduce fuentes estéreo del canal 2.
≥No puede utilizar esta función cuando reproduce títulos grabados en formato DTS-ES.
DTS NEO:6
Operaciones
avanzadas
[Se necesitan unos altavoces adicionales (> 4, Disfrute del sonido envolvente de 5.1ch/7.1ch)]
Cuando se conectan los altavoces del canal 5.1
La tecnología le permite reproducir fuentes estéreo del canal 2 en el canal 5.1.
Cuando se conectan los altavoces del canal 7.1
La tecnología le permite reproducir el estéreo del canal 2 o las fuentes del canal 5.1 en los canales 6.1.
Pulse [NEO:6].
Cada vez que pulse el botón:
CINEMA:
Este modo produce un buen efecto cuando reproduce películas.
MUSIC:
Este modo produce un buen efecto cuando reproduce música.
OFF:
Cancelar (no se añade ningún efecto)
≥El modo “CINEMA” está disponible para fuentes estéreo del canal 2 Dolby Digital y DTS que
contienen datos de sonido envolvente. El modo “MUSIC” está disponible para las mismas
fuentes que no contienen datos de sonido envolvente.
≥No puede utilizar esta función cuando reproduce títulos grabados en formato DTS-ES.
Para disfrutar de sonido envolvente
[ÎVS]
[ÎPLIIx]
[NEO:6]
[7.1CH VS]
[Se necesitan unos altavoces adicionales (> 4, Disfrute del sonido envolvente de 5.1ch/7.1ch)]
Cuando se conectan los altavoces del canal 5.1
Se utilizará Dolby Pro Logic II. La tecnología le permite reproducir fuentes estéreo del canal 2
en el canal 5.1.
Cuando se conectan los altavoces del canal 7.1
Se utilizará Dolby Pro Logic IIx. La tecnología le permite reproducir el estéreo del canal 2 o las
fuentes del canal 5.1 en los canales 7.1 (los sonidos asignados a los canales de sonido
envolvente posterior se vuelven estéreo durante la reproducción).
La tecnología además hace que los canales de sonido envolvente posterior estén disponibles
para la reproducción de fuentes Dolby Digital Surround EX (los sonidos asignados a los canales
de sonido envolvente posterior se vuelven monoaurales durante la reproducción).
Sonido envolvente virtual del canal 7.1
[Se necesitan unos altavoces adicionales (> 4, Para disfrutar de sonido envolvente del canal 5.1/7.1)]
Puede disfrutar de un efecto parecido al sonido envolvente del canal 7.1 utilizando los altavoces
del canal 5.1. Esta función es eficaz solo cuando se reproducen fuentes del canal 6 o superior y
el ajuste del altavoz (> 35, Altavoz) se sitúa en el canal 5.1.
Pulse [7.1CH VS].
Cada vez que pulse el botón:
7.1CH VS SIDE-SP:
7.1CH VS REAR-SP:
7.1CH VS OFF:
Eficaz cuando el altavoz del sonido envolvente está colocado a
ambos lados de la posición de escucha.
Eficaz cuando el altavoz del sonido envolvente está colocado
detrás de la posición de escucha.
Cancelar (no se añade ningún efecto)
≥No puede utilizar esta función cuando se reproducen títulos grabados en formato Dolby Digital
Surround EX.
≥Estas funciones funcionan solo durante la reproducción a través de altavoces de sistema.
RQT9164
29
29
SC-BT100EG_spa.book 30 ページ
2008年4月21日 月曜日 午後12時4分
Operaciones enlazadas con el televisor
(VIERA Link “HDAVI ControlTM”)
¿Qué es VIERA Link “HDAVI Control”?
VIERA Link “HDAVI Control” es una función útil que ofrece operaciones
enlazadas con esta unidad, y un televisor de Panasonic (VIERA) con
“HDAVI Control”. Puede emplear esta función conectando el equipo
mediante un cable HDMI. Véase instrucciones de funcionamiento para la
conexión del equipo para obtener más detalles operativos.
Preparativos
1 Compruebe si ha sido efectuada la conexión HDMI (> 7).
2 Ajuste “VIERA Link” a “On” (> 36).
3 Para completar y activar la conexión correctamente, encienda todos los
equipos compatibles con VIERA Link “HDAVI Control” y seleccione el modo
de entrada HDMI de esta unidad en el televisor.
Ajuste del audio del televisor para VIERA Link “HDAVI
Control”
Seleccione entre “AUX” y “D-IN” para trabajar con las operaciones enlazadas.
Compruebe la conexión de audio del terminal AUX (para “AUX”) o del terminal
OPTICAL IN (para “D-IN”) (> 7).
1 Pulse [N, O SELECT] para seleccionar “AUX” o “D-IN”.
2 Pulse [SETUP].
3 (cuando se selecciona “D-IN”) Pulse [3, 4] para seleccionar “TV
SOUND”.
4 Pulse [OK].
5 Pulse [3, 4] para cambiar a “AUX” o “D-IN” y pulse [OK].
Cada vez que se cambia de conexión o de ajuste, vuelva a comprobar los
puntos mencionados aquí arriba.
NOTA
≥VIERA Link “HDAVI Control”, basada en las
funciones de control que ofrece HDMI que es un
estándar industrial conocido como HDMI CEC
(Control de aparatos electrónicos para el
consumidor) es una función única que hemos
desarrollado y añadido. Como tal, no se puede
garantizar su funcionamiento con los equipos de
otros fabricantes que sean compatibles con HDMI
CEC.
≥Esta unidad es compatible con la función
“HDAVI Control 3”.
“HDAVI Control 3” es el estándar más novedoso
(actualización a diciembre de 2007) para equipos
compatibles de Panasonic HDAVI Control. Este
estándar es compatible con el equipo convencional
HDAVI de Panasonic.
≥Rogamos se remita a los manuales individuales de
los equipos de otros fabricantes que sean
compatibles con la función VIERA Link.
≥Le recomendamos utilizar un cable HDMI de
Panasonic.
Número de pieza recomendado:
RP-CDHG10 (1,0 m), RP-CDHG15 (1,5 m),
RP-CDHG20 (2,0 m), RP-CDHG30 (3,0 m),
RP-CDHG50 (5,0 m), etc.
≥No se pueden utilizar los cables no compatibles
con HDMI.
Lo que se puede hacer con “HDAVI Control”
Reproducción de “One touch” (Un solo toque)
Control del altavoz
Puede encender esta unidad y el televisor, y empezar a reproducir
con tan solo pulsar un botón.
Puede seleccionar si el audio va a salir de los altavoces de la unidad o
de los altavoces del televisor utilizando el ajuste del menú del
televisor. Para más detalles, consulte las instrucciones de
funcionamiento de su televisor.
Pulse [ONE TOUCH PLAY].
Los altavoces de la unidad se activarán automáticamente
(> derecha, Control del altavoz).
≥Esta función funciona también si pulsa [1 PLAY] en el mando a
distancia de esta unidad cuando esta unidad está en el modo en
espera.
≥La reproducción podría no visualizarse inmediatamente en el
televisor. Si se pierde el principio de la reproducción, pulse [:] o
[6] para volver al principio de la reproducción.
Cambio de entrada automático
≥Cuando pasa del modo de entrada del televisor al modo de
sintonizador del televisor, esta unidad cambiará automáticamente a
“AUX”§ o “D-IN”§.
[Esta función no funciona cuando se elige el selector iPod (modo
SIMPLE). (> 23)]
≥Cuando empieza la reproducción de un disco, el televisor cambiará
automáticamente su modo de entrada para esta unidad.
≥[BD-V] [DVD-V]Cuando la reproducción se detiene, el televisor volverá
automáticamente al modo de sintonización del televisor.
Función de sincronización automática de labios
(para HDAVI Control 3)
Se ajusta automáticamente el retraso entre el audio y el vídeo,
permitiéndole disfrutar de un buen audio para la imagen (> 36,
Retardo de tiempo).
≥Esta función funciona solo cuando se selecciona “BD/DVD/CD”,
“SD”, “AUX”§ o “D-IN”§ como fuente en esta unidad.
Cine para casa
Los altavoces de la unidad están activados.
≥Cuando esta unidad está en el modo en espera, si pasa de los
altavoces del televisor a los altavoces de la unidad en el menú del
televisor, la unidad se encenderá automáticamente y se
seleccionará “AUX”§ o “D-IN”§ como fuente.
≥Los altavoces del televisor se desactivan automáticamente.
≥Puede controlar el ajuste del volumen utilizando el botón del
volumen o de desactivación del sonido en el mando a distancia del
televisor. (El nivel del volumen se visualiza en la pantalla FL de la
unidad principal.)
≥Para activar el sonido, también puede utilizar el mando a distancia
del “home theater” (> 18, Desactivación del sonido).
≥Si apaga esta unidad, los altavoces del televisor se activarán
automáticamente.
Televisor
Los altavoces del televisor están activados.
≥El volumen de la unidad está ajustado a “0”.
– Esta función funciona solo cuando se selecciona “BD/DVD/CD”,
“SD”, “AUX”§ o “D-IN”§ como fuente en el sistema de “home
theater”.
≥La salida de audio es el canal 2.
Enlace de apagamiento
Cuando se apaga el televisor, la unidad entra automáticamente en
modo de espera.
≥Esta función funciona solo cuando se selecciona “BD/DVD/CD”,
“SD”, “IPOD”, “AUX”§ o “D-IN”§ como fuente en esta unidad.
RQT9164
§ Funciona “AUX” o “D-IN” dependiendo del ajuste “TV SOUND” (> apartado anterior, Ajuste del audio del televisor para VIERA Link “HDAVI
Control”).
30
30
SC-BT100EG_spa.book 31 ページ
2008年4月21日 月曜日 午後12時4分
Control fácil únicamente con el mando a distancia VIERA
Si conecta esta unidad a un televisor que disponga de la función “HDAVI Control 2” o “HDAVI Control 3” con un cable HDMI, puede manejar esta
unidad usando los siguientes botones del mando a distancia del televisor.
[3, 4, 2, 1], [OK], [RETURN], [OPTION] y los botones de colores
Use el mando a distancia de esta unidad para manejar cualquier botón (botones numerados, etc.) que no se enumeran arriba.
≥Remítase a las instrucciones de funcionamiento del televisor para manejar el televisor.
Uso del menú FUNCTIONS para manejar esta
unidad.
Uso del menú OPTION para manejar esta unidad
Usando el mando a distancia del televisor puede reproducir medios
usando el menú FUNCTIONS.
1 Pulse el botón de VIERA Link
en el mando a distancia del
televisor.
Por ejemplo,
Cine para casa
FUNCTIONS
DVD-Video
Reproducir disco
2 Seleccione el Cine para casa.
≥Aparece el menú FUNCTIONS.
3 Seleccione el elemento
deseado en el menú
FUNCTIONS (> 27).
Menú principal
Usando el mando a distancia del televisor, puede reproducir discos
usando el “Panel de control” y visualizar el menú superior (para
BD-Video y DVD-Video) o el menú emergente (para BD-Video).
≥Esto funciona solo durante los modos de reproducción y de
reanudación de “BD/DVD” o “SD”.
1 Pulse [OPTION].
≥No se puede emplear el menú OPTION
mientras está visualizando el menú
superior para BD-Video o DVD-Video.
Menú
Por ejemplo,
Panel de control
Aspecto pantalla
Menú principal
Selección entrada
Menú contextual
Sonido
OK
A otras
OPTION
RETURN
OK
RETURN
2 Seleccione un elemento, y posteriormente pulse
[OK].
Panel de control
Aparecerá Panel de control. Siga
las indicaciones que aparecen en
pantalla. (> abajo).
Aspecto pantalla
(> 18)
Menú principal [BD-V] [AVCHD]
[DVD-V]
Aparece el menú superior.
Menú [DVD-V]
Aparece el menú.
Menú contextual [BD-V] [AVCHD] Aparece el menú emergente.
Girar a la derecha [JPEG]
Gira la imagen congelada.
Girar a la izquie. [JPEG]
Alejamiento [JPEG]
Alarga o acorta la imagen
congelada.
Operaciones
avanzadas
Acercamiento [JPEG]
∫ Uso del panel de control
Puede controlar la reproducción con los mandos indicados.
Por ejemplo,
Pausa
Repr.
Buscar
Buscar
RETURN
Parar
NOTA
≥Dependiendo del menú, algunas operaciones de botón
no se pueden llevar a cabo desde el mando a distancia
del televisor.
≥No puede escribir números con los botones numerados
del mando a distancia del televisor (de [0] a [9]). Utilice el
mando a distancia de la unidad para seleccionar la lista
de reproducción, etc.
∫ Cuando quiere dejar el televisor encendido y ajustar la unidad solo en el modo de espera
Pulse [Í] en el mando a distancia de esta unidad y ajuste el modo de espera.
∫ Cuando no se utiliza “HDAVI Control”
Ajuste “VIERA Link” en el menú de instalación a “Off”. (> 36)
RQT9164
31
31
SC-BT100EG_spa.book 32 ページ
2008年4月21日 月曜日 午後12時4分
Cambio de ajustes con el menú en pantalla
Operaciones del menú en pantalla
1 Pulse [BD/SD] para seleccionar “BD/DVD/CD” o “SD”.
2 Pulse [DISPLAY].
Por ejemplo, BD-Video
3 Pulse [3, 4] para
Disco
Tipo señ.
Play
seleccionar el menú y
Off
Princ
1ENG
Subtítulo
Vídeo
pulse [1].
Estilo subtítulo
Ángulo
4 Pulse [3, 4] para
Configuraciones
Elementos
seleccionar el elemento Menús
y pulse [1].
5 Pulse [3, 4] para seleccionar la configuración.
NOTA
≥Dependiendo de las condiciones
de la unidad (reproducción,
parada,etc.) y los contenidos del
disco, puede que haya algunos
elementos que no se puedan
seleccionar o cambiar.
≥Algunos elementos pueden
cambiarse pulsando [OK].
CONSEJOS Para salir del menú en pantalla
Pulse [DISPLAY].
Lo que se puede cambiar con el menú en pantalla
Menús
Disco
Elementos
Configuraciones y detalles
[BD-V]
Tipo señ.
≥Vídeo primario
Vídeo:
Aparece el método de grabación de vídeo. (D abajo, Método de grabación
de vídeo)
Pista de sonido: Seleccione el tipo de audio o de idioma. (D abajo, Idioma, Atributos de
audio)
≥Vídeo secundario
Vídeo:
Seleccione la activación/desactivación de las imágenes.
Aparece el método de grabación de vídeo.
(D abajo, Método de grabación de vídeo)
Pista de sonido: Seleccione la activación/desactivación del audio y el idioma. (D abajo,
Idioma, Atributos de audio)
[AVCHD]
Vídeo
Aparece el método de grabación de vídeo. (D abajo, Método de grabación de vídeo)
Pista de sonido
[AVCHD] [DVD-V]
Seleccione el tipo de audio o de idioma. (D abajo, Idioma, Atributos de audio)
[DVD-VR]
Aparecen los atributos de audio del disco. (D abajo, Atributos de audio)
[DivX[ Seleccione el número de la pista.
≥Los números de las pistas se visualizan incluso si hay solo un tipo de audio.
[BD-V] [AVCHD] [DVD-V]
Subtítulo
Conecte/desconecte los subtítulos y seleccione el idioma. (D abajo, Idioma)
[DVD-VR] (Sólo en aquellos discos que contienen información de subtítulos con conexión/
desconexión)
Conecte/desconecte los subtítulos.
[DivX[ Active/desactive el subtítulo y seleccione el número del subtítulo.
≥Los números de los subtítulos se visualizan incluso si no hay varios subtítulos.
Estilo subtítulo
[BD-V]
Seleccione el estilo del subtítulo.
Canal de audio
[DVD-VR] [DivX[
(> 18, Cambio de audio durante la reproducción)
[BD-V] [DVD-V]
Ángulo
Seleccione el número del ángulo.
Algunos elementos se pueden modificar únicamente con el menú específico del disco. (> 16, 26)
Idioma
ENG:
FRA:
DEU:
ITA:
ESP:
NLD:
SVE:
NOR:
Inglés
Francés
Alemán
Italiano
Español
Holandés
Sueco
Noruego
Atributos de audio
DAN:
POR:
RUS:
JPN:
CHI:
KOR:
MAL:
VIE:
Danés
Portugués
Ruso
Japonés
Chino
Coreano
Malayo
Vietnamita
THA:
POL:
CES:
SLK:
HUN:
FIN:
¢:
Tailandés
Polaco
Checo
Eslovaco
Húngaro
Finlandés
Otros
LPCM/Î Digital/Î Digital+/
Î TrueHD/DTS/DTS-HD/MPEG
Tipo de señal
ch (canal)
Número de canales
k (kHz)
Frecuencia de muestreo
b (bit)
Número de bits
Método de grabación de vídeo
MPEG-2
MPEG-4 AVC
RQT9164
32
32
VC-1
Se trata de un estándar para la compresión y descompresión de películas en color de forma eficaz. Este método de
compresión se emplea para DVDs, etc.
Se trata de estándares para la compresión y descompresión de películas en color de forma más eficaz que MPEG-2 y
se emplea para discos Blu-ray, etc.
SC-BT100EG_spa.book 33 ページ
Menús
Play
2008年4月21日 月曜日 午後12時4分
Elementos
Repetir
reproducción
Configuraciones y detalles
(Sólo cuando se visualiza el tiempo transcurrido en la pantalla de la unidad.)
Selecciona el elemento que desea que repita. Las opciones mostradas varían según el tipo de
disco.
≥Todas las pistas:
Todas las pistas
≥Capítulo:
Capítulo
≥Lista reproducción: Lista de reproducción
≥Título:
Título
≥Una pista:
Pista
≥Off
Seleccione “Off” para cancelar.
RANDOM
[CD] [MP3]
Mientras está reproduciendo, pulse [3, 4] para seleccionar “On”.
La reproducción aleatoria se inicia a partir de la pista siguiente.
≥On
Imagen
≥Off
[BD-V] [AVCHD] [DVD-VR] [DVD-V] [DivX[
Seleccione el modo de calidad de imagen durante la reproducción.
≥Normal:
≥Suave:
≥Fino:
≥Cinema:
≥User:
Configuración por defecto
Imagen suave con pocos artefactos de vídeo.
Los detalles presentan mayor nitidez
Suaviza las películas, mejora los detalles en escenas oscuras.
Puede realizar más ajustes. (> abajo)
1 Pulse [1] para seleccionar “Ajuste de la imagen” y pulse [OK].
2 Seleccione el elemento utilizando [3, 4] y ajústelo con [2, 1].
Contraste:
Aumenta el contraste entre las partes luminosas y oscuras de la imagen
(de j7 a i7).
Brillo:
Hace la imagen más brillante (de 0 a i15).
Nitidez:
Ajusta la nitidez de los bordes de las líneas horizontales (de j6 a i6).
Color:
Ajusta el sombreado del color de la imagen (de j7 a i7).
Gamma:
Ajusta el brillo de las partes oscuras de la pantalla (de 0 a i5).
Red. ruido 3D: Reduce el sonido violento para ofrecer una mayor sensación de
profundidad (de 0 a i4). Cuando “Salida BD-Vídeo 24p” está situado en
“On”, esta función puede que no funcione. (> 36)
Red. R. integr.: Suaviza el sonido de bloques y reduce las manchas que aparecen
alrededor de las secciones de contraste de la imagen (de 0 a i3).
Progresivo
Si las imágenes se extienden de la derecha a la izquierda, sitúelo en “Off”.
[Sólo si ha seleccionado “576p/480p” en “Resolución componente” (> 36)]
≥Dependiendo del tipo de televisor empleado, este vídeo se puede extender de forma horizontal
cuando el vídeo se emite en modo progresivo. Cuando esto sucede, seleccione “Off” y el vídeo
se emitirá como “576i/480i”.
≥Esta configuración se fija en “On” si se conecta con un cable HDMI y sitúa “Modo vídeo HDMI” en
“On” (> 36).
≥Cuando está conectada a un televisor normal (TRC: tubo de rayos catódicos) o a un televisor de
sistema múltiple usando el modo PAL, aunque sea compatible con la reproducción progresiva, la
reproducción progresiva puede causar parpadeos. Desactive “Progresivo” si está preocupado de
que esto pueda ocurrir.
Modo trasf.
[Cuando “Progresivo” (> apartado anterior) está situado en “On”.]
Seleccione el método de conversión de emisión progresiva que satisfaga el tipo de material que se
está reproduciendo (> 44, Películas y vídeo).
Operaciones
avanzadas
Vídeo
≥Auto (normal): Detecta de forma automática la película y el contenido de vídeo y lo convierte de
forma adecuada
≥Vídeo:
Selecciónelo cuando emplee “Auto”, y el contenido aparezca distorsionado.
RQT9164
33
33
SC-BT100EG_spa.book 34 ページ
2008年4月21日 月曜日 午後12時4分
Cambio de ajuste con el menú de
configuración
Modifique las configuraciones de la unidad si es necesario. La configuración permanece intacta aun cuando si conecta la unidad en modo en
espera.
Operaciones del menú de instalación
1 Pulse [BD/SD] para seleccionar “BD/DVD/CD” o “SD”.
2 Mientras está detenido
Pulse [SETUP].
Configuración
Otros
Disco
Video
Audio
Display
3 Pulse [3, 4] para seleccionar el menú y pulse [OK].
4 Pulse [3, 4] para seleccionar el elemento y pulse [OK].
5 Pulse [3, 4, 2, 1] para seleccionar la opción y pulse [OK].
Conexión TV / dispositivo
OK
RETURN
≥Pueden existir diferencias en los métodos de funcionamiento. Siesto ocurre, siga las instrucciones en pantalla para el
funcionamiento.
NOTA
Para volver a la pantalla anterior
Pulse [RETURN].
CONSEJOS
Para salir de la pantalla
Pulse [SETUP].
Resumen de configuraciones Los elementos subrayados constituyen la configuración de fábrica.
.
Menú “Otros”
Mando a distancia (> 42)
≥Código 1
≥Código 2
≥Sí
Ajuste rápido
Puede ejecutar la configuración básica (Idioma en pantalla, Relación
de aspecto TV).
≥Si selecciona “Sí”, siga las instrucciones que aparecen en la pantalla.
≥No
≥Sí
≥No
Ajustes predeterminados
Esto devuelve todos los valores del menú de configuración y del menú
en pantalla, excepto “Mando a distancia”, “Idioma en pantalla”,
“Valores DVD-Video”, “Clasificación de BD-Video” y “Altavoz” a los
ajustes de fábrica.
Registro DivX
Es necesario este código de registro para adquirir y reproducir contenido DivX de Video-on-Demand (VOD).
Menú “Disco”
Valores DVD-Video
Establecer un nivel de
valores para limitar la
reproducción de
DVD-Video.
Siga las instrucciones en pantalla. Introduzca
la contraseña de 4 dígitos con los botones
numéricos al mostrarse la pantalla de
contraseña. Debe ser una contraseña común
tanto para “Valores DVD-Video” como para
“Clasificación de BD-Video”.
≥No olvide esta contraseña.
Idioma preferido
de subtítulos
Idioma preferido
para menús
RQT9164
34
34
Se pueden reproducir todos los DVD-Video.
Prohíbe la reproducción de DVD-Video con las
correspondientes valoraciones grabadas en los
mismos.
≥0 Todos prohibidos:Prohíbe la reproducción de todos los
DVD-Video.
≥Desbloquear el reproductor ≥Cambiar la contraseña
≥Elija el nivel de acceso
≥Desbloqueo temporal
Se pueden reproducir todos los BD-Video.
≥Sin límite:
≥De 0 a 254 Año/s: Prohíbe la reproducción de BD-Video con las
correspondientes valoraciones grabadas en los
mismos.
Clasificación de
BD-Video
Establece un límite de
edad para la
reproducción de
BD-Video.
Idioma de
Preferencia
≥8 Sin límite:
≥De 1 a 7:
≥Desbloquear el reproductor ≥Cambiar la contraseña
≥Elija el nivel de acceso
≥Desbloqueo temporal
Elija el idioma de los menús de audio,
subtítulos y discos.
[BD-V] [DVD-V]
≥Algunos discos empiezan con cierto idioma
a pesar de los cambios que realice en los
mismos
≥Cuando el idioma seleccionado no estés
disponible en el disco, se reproduce el
idioma por defecto. Existen discos en los que
sólo se puede modificar el idioma a partir de
la pantalla de menú (> 16, 26)
≥Introduzca un código (> 38) con los botones
numéricos cuando seleccione “Otro ¢¢¢¢”.
≥Alemán ≥Francés ≥Italiano ≥Español ≥Holandés
≥Inglés
≥Original: Se selecciona el idioma original de cada disco.
≥Otro ¢¢¢¢
≥Automático:
Si el idioma seleccionado para “Idioma de Preferencia” no está
disponible, los subtítulos de ese idioma aparecerán de forma
automática si están disponible en el disco.
≥Inglés
≥Alemán ≥Francés ≥Italiano ≥Español ≥Holandés
≥Otro ¢¢¢¢
≥Alemán
≥Inglés
≥Otro ¢¢¢¢
≥Francés ≥Italiano ≥Español
≥Holandés
SC-BT100EG_spa.book 35 ページ
2008年4月21日 月曜日 午後12時4分
Menú “Video”
Modo de imagen fija [BD-V] [AVCHD] [DVD-V]
Seleccione el tipo de imagen que se muestra cuando haga una pausa
en la reproducción (> 44, Fotogramas y campos).
≥Automático
≥Campo: Selecciónelo si se produce inestabilidad de imagen al
seleccionar “Automatic”. (La imagen es más gruesa.)
≥Cuadro: Selecciónelo si no se pueden visionar un texto pequeño o
modelos finos de forma clara al seleccionar “Automatic”.
(La imagen es más clara y más fina.)
Reproducción sin saltos [DVD-VR]
Seleccione el modo de reproducción entre los segmentos del capítulo
de la lista de reproducción y los títulos parcialmente borrados.
≥On:
Los capítulos en las listas de reproducción se reproducen
al mismo modo. Esto no funciona durante la búsqueda o
cuando hay varios tipos de audio incluidos en la lista de
reproducción. Además, la posición de los segmentos de
capítulo podría cambiar ligeramente.
Se reproducen de forma adecuada los puntos donde los
capítulos de las lista de reproducción cambian, aunque
se pueda congelar la imagen durante un instante.
≥Off:
≥NTSC:
≥PAL60:
Salida de contenido NTSC
Elija la salida PAL60 o NTSC cuando reproduzca discos NTSC.
los discos NTSC se reproducen como NTSC.
Selecciónelo si la imagen no se visualiza de forma
correcta cuando se selecciona “NTSC”.
Menú “Audio”
≥On
≥Off
Compresión dinámica
[BD-V] [AVCHD] [DVD-V] [DivX[ (Solo Dolby Digital, Dolby Digital Plus y
Dolby TrueHD)
Cambia la gama dinámica (> 44) para visionado nocturno.
Altavoz (> 37)
Lleve a cabo los ajustes de sus altavoces si ha hecho el sistema de
altavoz de canal 5.1 o 7.1.
≥Los ajustes son eficaces solo si dispone de un sistema de altavoz de
canal 5.1 o 7.1 con la unidad.
Audio secundario de BD-Vídeo [BD-V]
Encienda/apague el sonido de clic del menú y el audio con el vídeo
secundario en el modo imagen en imagen.
≥Cuando está situado en “On”, Dolby TrueHD, Dolby Digital Plus,
DTS-HD Master Audio y DTS-HD High Resolution Audio se
reproducen como Dolby Digital.
≥On:
≥Off:
Se entremezclan y se emiten el audio primario y el
secundario. La frecuencia de muestreo se convierte a 48 kHz.
No se emiten el sonido de clic del menú y del audio
secundario.
Menú “Display”
≥Automático
≥Off
Idioma en pantalla
Elija el idioma para estos menús y los mensajes en pantalla.
≥English ≥Français ≥Español ≥Deutsch ≥Italiano ≥Nederlands
Función salvapantalla
Esta función es para prevenir la integración en la pantalla.
≥Cuando esto se ajusta en “On”, la zona oculta de la pantalla se
transforma en gris.
[Sólo cuando se conecta con un cable HDMI o un cable de vídeo
componente y “Formato de vídeo HDMI” (> 36) está situado a un
modo distinto de “576p/480p”, o “Resolución componente”
(> 36) se sitúa a “720p” o “1080i”.]
≥On:
Si no se pone en funcionamiento durante 10 minutos o más, la pantalla
que aparece cambia a otros estados de forma automática.
– Cuando aparece el menú Direct Navigator o FUNCTIONS, la pantalla
vuelve al modo salvapantallas.
– Cuando se reproduce un CD o un MP3, la pantalla vuelve al modo
salvapantallas. (Continúa la reproducción.)
– Cuando se muestran las imágenes congeladas (excepto exhibición de
diapositivas), la pantalla vuelve a la pantalla Direct Navigator.
– Durante la recepción de programas de radio FM, la pantalla vuelve al
modo salvapantallas. (Continúa la reproducción.)
≥Off
Luminosidad del display
Cambia el brillo de la pantalla de la unidad.
≥Cambia también el brillo del indicador del volumen (> 13).
≥Alta
≥Baja:
La pantalla se va atenuando.
≥Automático:La pantalla se va atenuando, pero se ilumina si lleva a cabo
alguna operación.
Licencia de Software
Aparece información acerca del software empleado por esta unidad.
Operaciones
avanzadas
Mensajes por pantalla
Elija si desea que muestre mensajes de estado de forma
automática.
RQT9164
35
35
SC-BT100EG_spa.book 36 ページ
2008年4月21日 月曜日 午後12時4分
Cambio de ajuste con el menú de configuración
Resumen de configuraciones
Los elementos subrayados constituyen la configuración de fábrica.
Menú “Conexión TV/dispositivo”
Relación de aspecto TV
Ajústelo para que se corresponda con el tipo de televisor
conectado.
Cuando se conecta a un televisor de aspecto 4:3:
≥4:3 Pan & Scan:Se reproduce vídeo grabado para pantalla grande como Pan &
Scan (salvo que el fabricante del disco lo prohíba). Cuando se
reproduce BD-Video, el vídeo se emite como “4:3 Letterbox”.
≥4:3 Letterbox: Se reproduce el vídeo grabado para pantalla grande en formato
buzón.
Cuando se conecta a un televisor de pantalla ancha 16:9:
≥16:9:
Se reproduce el vídeo grabado para una pantalla aspecto 4:3
como una ratio de imagen 4:3 en el centro de la pantalla.
≥16:9 full:
Se reproduce el vídeo grabado para una pantalla aspecto 4:3
comouna imagen de extensión horizontal 16:9.
Retardo de tiempo
Cuando se conecta con una pantalla de plasma, ajústelo si
nota que el audio no está sincronizado con el vídeo.
≥0ms
≥20ms ≥40ms ≥60ms ≥80ms
≥100ms
≥Auto
≥120ms
≥140ms
Cuando se utiliza VIERA Link “HDAVI Control” con un televisor compatible con
“HDAVI Control 3” (> 30), seleccione “Auto”. El audio y el vídeo se sincronizarán
automáticamente. (Esto funciona solo cuando se selecciona “BD/DVD/CD”, “SD”,
“AUX” o “D-IN” como fuente.)
Conexión HDMI
≥Pulse [OK] para mostrar las siguientes configuraciones.
Modo vídeo HDMI
Seleccione “On” cuando el vídeo se emite desde un
terminal HDMI AV OUT.
≥On:
≥Off
Las imágenes se reproducen desde el terminal HDMI con la resolución
ajustada en “Formato de vídeo HDMI”. El vídeo que sale desde el
terminal COMPONENT VIDEO OUT se reproduce como “576i/480i”.
Las imágenes se reproducen con la resolución ajustada en “Resolución
componente”.
Formato de vídeo HDMI
Los elementos compatibles con los dispositivos
conectados aparecen indicados en pantalla como as
“¢”. Cuando se selecciona algún elemento sin “¢” las
imágenes pueden aparecer distorsionadas.
≥Automático: Selecciona de forma automática la mejor resolución de emisión
que mejor se adapte al televisor conectado (1080p, 1080i, 720p o
576p/480p).
≥576p/480p ≥720p ≥1080i ≥1080p
Cuando la unidad se conecta a un amplificador/receptor que no es compatible
con la resolución establecida en la unidad, no se puede emitir el vídeo de forma
adecuada. En este caso, use el cable HDMI para conectar la unidad a un televisor
y posteriormente conecte la unidad a un amplificador/receptor usando un cable
diferente al HDMI.
Salida BD-Vídeo 24p
Cuando reproduzca BD-Video grabado en 24
fotogramas, la unidad muestra cada fotograma a
intervalos de 1/24 segundos el intervalo en el que se
formó originariamente la película.
≥Este elemento se puede ajustar únicamente cuando
launidad esté conectada a un televisor con un terminal
HDMI que sea compatible con una entrada 1080/24p.
≥On:
Las imágenes en 24p se emiten en 24p como están.
(Esto sólo es eficaz cuando “Formato de vídeo HDMI” se establece en
“Automático” o “1080p” y “Relación de aspecto TV” se establece en “16:9”
o “16:9 full”.)
Sin embargo,
– cuando se emite vídeo en 24 fotogramas, puede que no se emitan de
forma adecuada las imágenes de otro terminal que no sea el terminal
HDMI.
– cuando se reproducen imágenes diferentes a 24p, éstas se emiten a
60p.
≥Off
Rango de salida HDMI
Es eficaz al conectarse a un dispositivo que sólo sea
compatible con emisiones RGB.
≥Estándar:
≥Intensificada: Cuando las imágenes en blanco y negro no son nítidas.
Salida audio HDMI
Esta configuración selecciona si emitir o no audio desde
HDMI.
≥Cuando está ajustado a “On”, Dolby TrueHD, Dolby
Digital Plus, DTS-HD Master Audio, DTS-HD High
Resolution Audio se emiten como Dolby Digital desde
los altavoces de sistema.
≥On:
VIERA Link
Ajústelo para emplear la función “HDAVI Control” cuando
se conecte mediante un cable HDMI a un dispositivo que
sea compatible con “HDAVI Control”.
≥On
≥Off:
Resolución componente
Esto establece la resolución de la salida de vídeo cuando
se emplea un terminal COMPONENT VIDEO OUT.
≥Off:
Para emitir audio a través de los altavoces del televisor (salida como
canal 2 PCM, independientemente del número de canal del formato audio
de la fuente).
Para emitir audio a través de los altavoces del sistema. (El audio se emite
usando los ajustes de la unidad principal.)
Selecciónelo cuando desee usar “HDAVI Control”.
Selecciónelo cuando no desee usar “HDAVI Control”.
≥576p/480p
≥720p
≥1080i
≥576i/480i
480i, 480p: Cuando se reproducen discos NTSC
576i, 576p: Cuando se reproducen discos PAL
Aunque seleccione “720p” o “1080i”, la resolución de reproducción del vídeo está
restringida a “576p/480p” cuando los discos DVD-Video, DivX y BD-Video
grabados a una velocidad de 50 fotogramas por segundo se reproducen desde
los terminales COMPONENT VIDEO OUT.
RQT9164
36
36
Sistema TV
Cambie la configuración para que se corresponda con el
equipo que está conectando.
≥Si la salida de imagen no es suave, cambie la
configuración.
≥Cuando se reproduce contenido NTSC, éste se
reproduce en el formato de señal especificado en “Salida
de contenido NTSC”, sin tener en cuenta los ajustes.
≥NTSC:
≥PAL:
Selecciónelo al conectar un televisor NTSC.
Selecciónelo al conectar un televisor PAL o multisistema.
SC-BT100EG_spa.book 37 ページ
2008年4月21日 月曜日 午後12時4分
Ajuste del altavoz
Ajuste de la presencia del altavoz
Modificación del tiempo de demora
(Solo altavoces central, envolvente y envolvente posterior)
(Eficaz cuando se reproduce audio de canales múltiples)
(Solo para altavoces central, envolvente y envolvente posterior)
1 Pulse [3, 4, 2, 1] para
seleccionar el icono del
altavoz y pulse [OK].
2 Pulse [3, 4] para
seleccionar la
configuración y pulse
[OK].
L
ms
0.0
C
dB
0.0
RS
Envolvente
Para una audición óptima con un sonido de canales 7.1/5.1, todos los
altavoces excepto el subwoofer deben encontrarse a la misma
distancia respecto a la posición del asiento. Si tiene que colocar los
altavoces central, envolvente y envolvente posterior más cerca de la
posición del asiento, ajuste el tiempo de demora para compensar la
diferencia.
dB
0.0
Envolvente
posterior§1
Si bien la distancia de A o B is inferior a C, encuentre la diferencia
en la tabla relevante y cambie a la configuración recomendada.
R
Central
dB
0.0
Terminar
Test
LS
dB
0.0
dB
0.0
LB
ms
0.0
ms
0.0
dB
0.0
RB
SW
Ejemplos de icono:
Central
Selecciónelo cuando el altavoz central
está conectado y funcionando.
C
Conexión del altavoz de 5.1ch Conexión del altavoz de
7.1ch
Dimensiones de la habitación
aproximadas
C
C
C
L
A
§2
Selecciónelo cuando el altavoz central no
está conectado o no está funcionando.
LS
Envolvente
posterior§1
LB
B
LB
RS
RB
Círculo de distancia de audición primaria constante
Selecciónelo cuando los altavoces
envolventes no están conectados o no
están funcionando.
:
:
Selecciónelo cuando
– se utiliza el sistema sin hilos opcional
SH-FX67 de Panasonic y el sistema de
altavoz SB-HS100A para disfrutar de
sonido envolvente de canal 7.1.
– se conecta un amplificador al terminal
SURROUND BACKen la parte posterior
de la unidad principal para disfrutar de
sonido envolvente de canal 7.1.
LS
RS RS
B
LB
RS
RB
Posición real del altavoz
Posición ideal del altavoz
ABC:
Distancia de audición primaria
1 Pulse [3, 4, 2, 1]
para seleccionar la
casilla de tiempo
dedemora y pulse [OK].
ms
0.0
L
C
dB
0.0
R
Central
dB
0.0
Terminar
Test
2 Pulse [3, 4] para
seleccionar la
configuración y pulse
[OK].
SW
Envolvente
ms
0.0
dB
0.0
LS
dB
0.0
ms
0.0
LB
dB
0.0
RB
RS
dB
0.0
Envolvente
posterior
De forma predeterminada, los altavoces envolventes posteriores
Puede seleccionar “
están ajustados a “
”.
” solo cuando los altavoces envolventes
”.
A Altavoz central
Diferencia
Configuraciones
Aprox. 34 cm
1,0 ms
Aprox. 68 cm
2,0 ms
Aprox. 102 cm
3,0 ms
Aprox. 136 cm
4,0 ms
Aprox. 170 cm
5,0 ms
B Altavoces envolvente/
envolvente posterior
Diferencia
Configuraciones
Aprox. 170 cm
5,0 ms
Aprox. 340 cm
10,0 ms
Aprox. 510 cm
15,0 ms
Operaciones
avanzadas
están ajustados en “
§2
B
LS LS
SW
SW
C
Selecciónelo cuando los altavoces
envolventes están conectados y
funcionando.
Selecciónelo cuando los
altavocesenvolventes posteriores no
están conectados o no están
funcionando.
§1
R
A
C
LS
Envolvente
C
L
R
Ajuste del nivel del altavoz
(Eficaz cuando se reproduce audio de canales múltiples)
1 Seleccione “Test” y pulse [OK].
Se emite una señal de prueba.
Frontal (L) — )Central—)Frontal (R) —) Envolvente (RS)
:
;
Envolvente (LS)(— Envolvente posterior (LB) (— Envolvente posterior (RB)
2 Mientras se oye la señal de prueba, pulse [3, 4] para ajustar el
volumen de cada altavoz.
Antovoz central: (de r6 dB a s6 dB)
Altavoces envolvente y envolvente posterior: (de r10 dB a s10 dB)
≥Ajuste cada nivel de altavoz según el volumen correspondiente
del altavoz Frontal (L) y Frontal (R).
3 Pulse [OK].
La señal de prueba se detiene.
≥Desde el altavoz de graves no sale ninguna señal. Para ajustar
su volumen, consulte la página 28, Ajuste del nivel del altavoz
durante la reproducción.
L
ms
0.0
C
dB
0.0
R
Central
Test
Envolvente
(LS)
Envolvente
posterior (LB)
dB
0.0
Terminar
Test
LS
dB
0.0
dB
0.0
LB
ms
0.0
ms
0.0
dB
0.0
RB
SW
RS
dB
0.0
Envolvente
(RS)
Envolvente
posterior (RB)
∫ Para terminar el ajuste del altavoz
Pulse [3, 4, 2, 1] para seleccionar “Terminar” y pulse [OK].
RQT9164
37
37
SC-BT100EG_spa.book 38 ページ
2008年4月21日 月曜日 午後12時4分
Preguntas frecuentes
Configuración
Página
¿Se pueden conectar otros altavoces?
≥No se pueden utilizar altavoces distintos de los suministrados, sin embargo, puede ampliar
su sistema hasta un máximo de 5.1 o 7.1 canales cuando utiliza el accesorio sin hilos
opcional SH-FX67 y el sistema de altavoz SB-HS100A de Panasonic. Remítase a las
instrucciones de funcionamiento correspondientes para más detalles.
—
Mi televisor dispone de un terminal
VIDEO IN, un terminal S VIDEO IN,
unos terminales COMPONENT
VIDEO IN y un terminal HDMI IN.
¿Cuál debo conectar?
≥ Los diferentes niveles de entrada de calidad de imagen se enumeran debajo del más alto al
más bajo.
HDMI IN )COMPONENT VIDEO IN )S VIDEO IN )VIDEO IN. No obstante, llevará más
tiempo a una imagen grande iniciarse cuando la unidad esté conectada con el terminal
HDMI IN.
—
¿Puedo reproducir BD-Video y
DVD-Video adquirido en otro país?
≥No se puede reproducir:
– Los discos BD-Video que no incluyen el código de su región.
– Los discos DVD-Video que no incluyen el número de su región o “ALL”.
Consulte la cubierta de estas instrucciones de funcionamiento para más detalles acerca del
código y del número de su región. Remítase a la sobrecubierta del disco para obtener más
información.
Funda
¿Se puede reproducir BD-Video/
DVD-Video que no contenga un
número/código regional?
≥ La información de la gestión regional para BD-Video/DVD-Video indica que el disco cumple
con los estándares de la industria. No puede reproducir discos que no cumplan con los
estándares de la industria o no dispongan de código o número regional.
—
Por favor, déme información sobre la
compatibilidad del disco con esta
unidad.
≥ Esta unidad reproduce BD-Video, DVD-Video, CD, BD-RE (formato de grabación BD-RE/
JPEG), BD-R (formato de grabación BD-R), DVD-RAM (formato de grabación de vídeo DVD/
formato AVCHD/JPEG), DVD-R/RW (formato DVD-Video/formato de grabación de vídeo
DVD/formato AVCHD/formato DivX [DVD-RW no es compatible]), DVD-R DL (formato
DVD-Video/formato de grabación de vídeo DVD/formato DivX/formato AVCHD), +R, +RW y
+R DL.
≥ Esta unidad reproduce también discos CD-R/CD-RW que han sido grabados en uno de los
siguientes estándares: CD-DA, DivX, MP3 y JPEG. Cierre la sesión después de la grabación.
≥Con esta unidad no se puede escribir en un disco.
14
Disco
14, 43
—
Tarjeta SD
¿Qué tipos de operaciones están
disponibles en la tarjeta SD en esta
unidad?
¿Qué tipos de tarjeta se pueden
emplear?
Lista de códigos de idiomas
Abkhazio:
Afar:
Afrikaans:
Albanés:
Alemán:
Amharico:
Árabe:
Armenio:
Asamés:
Aymara:
Azerbaiyano:
Bashkirio:
Bengalí:
Bielorruso:
Bihari:
Birmano:
Bretón:
Búlgaro:
Butanés:
Cachemiro:
Camboyano:
RQT9164
38
38
6566
6565
6570
8381
6869
6577
6582
7289
6583
6589
6590
6665
6678
6669
6672
7789
6682
6671
6890
7583
7577
Catalán:
Checo:
Chino:
Coreano:
Corso:
Croata:
Danés:
Eslovaco:
Esloveno:
Español:
Esperanto:
Estonio:
Faroés:
Finés:
Fiyano:
Francés:
Frisón:
Gaélico:
Galés:
Gallego:
Georgiano:
≥Tiene a su disposición las siguientes operaciones.
– Reproducción de datos JPEG grabados con una cámara digital etc.
– Reproducción de películas AVCHD grabadas con una videocámara de alta definición de
Panasonic.
– Si se emplea un disco de BD-Video que sea compatible con esta función, es posible copiar
vídeo secundario grabado en el disco en la tarjeta y volverlo a reproducir conjuntamente
con las imágenes del disco. (Paquete virtual)
≥ Se pueden emplear tarjetas de memoria SD (de 8 MB a 2 GB), tarjetas de memoria SDHC
(de 4 GB a 16 GB), tarjetas miniSD §, y tarjetas microSD§.
§Se pueden emplear una tarjeta miniSD y una tarjeta microSD en el adaptador adjunto.
Rogamos confirme la última información al respecto en nuestra página Web.
http://panasonic.co.jp/pavc/global/cs
(Esta página Web sólo está disponible en inglés.)
≥ [BD-V] Para reproducir el paquete virtual, recomendamos que emplee una tarjeta que sea
compatible con Clase de velocidad 2 SD y disponga de 256 MB o más de espacio libre.
24
16
26
15
—
Introduzca el código con los botones numerados.
6765
6783
9072
7579
6779
7282
6865
8375
8376
6983
6979
6984
7079
7073
7074
7082
7089
7168
6789
7176
7565
Griego:
Groenlandés:
Guaraní:
Gujarati:
Hausa:
Hebreo:
Hindi:
Holandés:
Húngaro:
Indonesio:
Inglés:
Interlingua:
Irlandés:
Islandés:
Italiano:
Japonés:
Javanés:
Kannada:
Kazajstano:
Kirguiz:
Kurdo:
6976
7576
7178
7185
7265
7387
7273
7876
7285
7378
6978
7365
7165
7383
7384
7465
7487
7578
7575
7589
7585
Laosiano:
Latín:
Letón:
Lingala:
Lituano:
Macedonio:
Malagasio:
Malayalam:
Malayo:
Maltés:
Maorí:
Marathí:
Moldavo:
Mongol:
Naurano:
Nepalí:
Noruego:
Oriya:
Pashto:
Persa:
Polaco:
7679
7665
7686
7678
7684
7775
7771
7776
7783
7784
7773
7782
7779
7778
7865
7869
7879
7982
8083
7065
8076
Portugués:
Punjabi:
Quechua:
Romance:
Rumano:
Ruso:
Samoano:
Sánscrito:
Serbio:
Serbocroata:
Shona:
Sindhi:
Singalés:
Somalí:
Suajili:
Sudanés:
Sueco:
Tagalo:
Tailandés:
Tamil:
Tártaro:
8084
8065
8185
8277
8279
8285
8377
8365
8382
8372
8378
8368
8373
8379
8387
8385
8386
8476
8472
8465
8484
Tayiko:
Telugu:
Tibetano:
Tigrinia:
Tonga:
Turcomano:
Turkmenio:
Twi:
Ucraniano:
Urdu:
Uzbeko:
Vasco:
Vietnamita:
Volapük:
Wolof:
Xhosa:
Yídish:
Yoruba:
Zulú:
8471
8469
6679
8473
8479
8482
8475
8487
8575
8582
8590
6985
8673
8679
8779
8872
7473
8979
9085
SC-BT100EG_spa.book 39 ページ
2008年4月21日 月曜日 午後12時4分
Mensajes
Los siguientes mensajes o números de servicio aparecen en el televisor o en la pantalla de la unidad cuando algo anormal se detecta durante el
arranque o uso.
En el televisor
Página
Error de autorización.
≥ Está intentando reproducir contenido DivX VOD que se ha adquirido con un código de registro
diferente. No puede reproducir el contenido en esta unidad.
No se puede reproducir.
≥Ha insertado un disco no compatible.
Imposible reproducir en esta
unidad.
≥Ha intentado reproducir una imagen no compatible.
≥ Confirme que no parpadea “SD” en la pantalla de la unidad y vuelva a insertar la tarjeta.
43
—
No hay disco
≥El disco puede estar boca abajo.
—
Disco incompatible.
≥Ha insertado un disco no compatible.
Alquiler caducado.
≥ El contendio DivX VOD no presenta reproducciones restantes. No se puede reproducir.
15
$ Esta operación está
actualmente desactivada.
≥La operación está prohibida por el disco o la unidad.
—
ERROR
≥Se ha llevado a cabo una operación equivocada. Lea de nuevo las instrucciones.
—
F99
≥ La unidad no funciona adecuadamente. Pulse [Í/I] en la unidad para cambiar la unidad a
modo en espera durante 3 segundos. Ahora, vuelva a pulsar [Í/I] en la unidad para
encenderla.
—
HDMI ONLY
≥ Algunos BD-Video sólo se pueden reproducir con HDMI.
No PLAY
≥ Existe una restricción de visionado en un BD-Video o DVD-Video.
—
34
No READ
PLEASE WAIT
≥El disco está sucio o presenta arañazos múltiples. La unidad no puede reproducirlo.
—
≥Se visualiza cuando la unidad se ha iniciado y se ha apagado. No es un funcionamiento
incorrecto.
≥ La unidad está llevando a cabo un proceso de recuperación. No puede manejar la unidad
mientras se ve “PLEASE WAIT”.
—
SET 
(“ ” sustituye a un número.)
≥El mando a distancia y la unidad principal emplean códigos diferentes. Cambie el código del
mando a distancia.
Pulse y mantenga pulsado [OK] y el botón numérico indicado a la
D
vezdurante más de 5 segundos.
R
42
UNFORMAT
≥ Ha insertado un DVD-RAM, DVD-RW, +RW sin formato, un +R, un +R DL o DVD-RW sin usar
(formato vídeo DVD).
—
UNSUPPORT
≥Ha insertado un disco que la unidad no puede reproducir.
U59
≥La unidad está caliente.
La unidad cambia a modo en espera por razones de seguridad. Espere 30 minutos hasta que
desaparezca el mensaje.
Seleccione una posición con una buena ventilación cuando instale la unidad. No bloquee el
ventilador situado en la parte posterior de la unidad.
—
Parpadea “[W2S]” o “[W4S]”.
(cuando se utiliza el accesorio sin
hilos opcional: SH-FX67)
≥No hay ninguna conexión entre la unidad principal y el sistema sin hilos. Compruebe si el
sistema sin hilos está conectado a la toma de corriente y si está encendido.
≥Asegúrese de que el transmisor digital esté completamente insertado en la ranura de la unidad
principal.
≥Si no utiliza el sistema sin hilos, desconecte el transmisor digital de la unidad principal.
—
U72
U73
≥ La conexión HDMI no funciona normalmente.
– El equipo que se ha conectado no es compatible con HDMI.
– Rogamos use cables HDMI que dispongan del logotipo HDMI (tal y como se muestra en la
funda).
– El cable HDMI presenta daños.
—
Ho F
≥Compruebe y corrija las conexiones del cable del altavoz.
≥Hay algo poco habitual. (El número de servicio que se visualiza tras H y F depende de las
condiciones de la unidad.)
≥Compruebe la unidad empleando la guía de problemas. En caso de que el número de servicio
no desapareciera, haga lo siguiente.
1 Desconecte el enchufe desde la toma de corriente, espere algunos segundos y luego
vuelva a conectarlo.
2 Pulse [Í/I] para conectar la corriente. (La unidad puede repararse.)
En caso de que el número de servicio no desaparezca después de hacer lo siguiente, solicite
una reparación del distribuidor. Informe al distribuidor del número de servicio cuando solicite la
reparación.
6
—
15
14, 15
14, 15
En la pantalla de la unidad
NOT CONDITIONAL
NO SURROUND SPEAKER
≥El sonido envolvente virtual de canal 7.1 está disponible solo cuando se reproducen fuentes de
6 canales o más.
≥El sonido envolvente virtual de canal 7.1 está disponible solo cuando el ajuste del altavoz está
en el canal 5.1.
—
14, 15
—
—
40–42
29
29, 37
Limpie esta unidad con un paño suave y seco
≥Nunca emplee alcohol, disolventes de pintura o benceno para limpiar
esta unidad.
≥Antes de usar un paño tratado químicamente, lea atentamente las
instrucciones que vienen con el paño.
Observe los siguientes puntos para asegurarse una escucha y una
visión placenteras.
Con el pasar del tiempo el polvo y la suciedad podrían pegarse en la lente
de la unidad, haciendo que sea imposible reproducir los discos.
Referencia
Mantenimiento
Utilice el limpiador de lentes (no incluido) aproximadamente una vez al
año, dependiendo de la frecuencia de uso y del ambiente de
funcionamiento. Lea atentamente las instrucciones del limpiador antes
del uso.
Limpiador de lentes: RP-CL720E
≥Este limpiador de lentes no se vende en Alemania y podría no
venderse dependiendo de la región.
≥ Este limpiador de lentes se vende como específico para DIGA, pero se
puede usar sin problemas también en esta unidad.
RQT9164
39
39
SC-BT100EG_spa.book 40 ページ
2008年4月21日 月曜日 午後12時4分
Guía para la solución de problemas
Antes de solicitar asistencia técnica, lleve a cabo las siguientes comprobaciones. Si tiene alguna duda acerca de algunos de los puntos de
comprobación, o si las soluciones indicadas en la tabla no solucionan el problema, consulte a su distribuidor para obtener más instrucciones.
Lo siguiente no indica un problema con esta unidad:
≥Sonidos rotatorios regulares del disco.
≥Alteraciones de la imagen durante operaciones de búsqueda.
Para reiniciar esta unidad
Página
Para que la unidad vuelva al
funcionamiento normal en caso
de que se congele debido a que
se han activado uno de los
dispositivos de seguridad
≥ Pulse y mantenga pulsado [Í/I] en la unidad principal durante 10 segundos. (La configuración
permanece igual.)
—
Para devolver todas las
configuraciones excepto
algunas a los ajustes de fábrica
≥Seleccione “Sí” en “Ajustes predeterminados” en el menú de configuración.
Esto devuelve todos los valores del menú de configuración y del menú en pantalla, excepto
“Mando a distancia”, “Idioma en pantalla”, “Valores DVD-Video”, “Clasificación de BD-Video” y
“Altavoz” a los ajustes de fábrica.
34
Para volver a los ajustes de
fábrica
≥Reinicie la unidad de la forma siguiente:
1 Pulse [Í/I] en la unidad para apagarla.
2 Pulse y mantenga pulsado [9/5], [∫] (Stop) y [< OPEN/CLOSE] en la unidad al mismo
tiempo durante más de 5 segundos hasta que en la unidad se visualice “PLEASE WAIT”.
3 La unidad se apaga automáticamente.
—
Alimentación
Sin alimentación.
≥Inserte el cable CA de forma segura en un enchufe doméstico.
9
La unidad cambia a modo en
espera.
≥Cuando ha transcurrido el tiempo establecido para el apagado automático, la unidad se apagará.
≥ Uno de los dispositivos de seguridad de la unidad se encuentra activado. Pulse [Í/I] en la unidad
para encenderla.
18
—
≥El mando a distancia y la unidad principal emplean códigos diferentes.
D
Cambie el código del mando a distancia.
R
Pulse y mantenga pulsado [OK] y el botón numérico indicado a la vez
durante más de 5 segundos.
≥Las pilas están gastadas. Sustitúyalas por unas nuevas.
≥No apunta el mando a distancia al sensor de señal del mando a distancia de la unidad principal
durante su funcionamiento.
≥El cristal de colores puede obstruir la recepción/transmisión de la señal.
≥No exponga el sensor de señal a la luz directa del sol o lo coloque en zonas que puedan estar
sujetas a dicha exposición.
≥Puede que sea necesario volver a ajustar el código del mando a distancia tras cambiar las pilas.
≥Confirme que ha seleccionado la fuente correcta.
≥Puede que el disco prohíba algunas operaciones.
≥ La unidad está caliente (“U59” aparece en la pantalla). Espere hasta que desaparezca “U59”.
≥Uno de los dispositivos de seguridad de la unidad se encuentra activado. Reinicie la unidad de la
forma siguiente:
1 Pulse [Í/I] en la unidad para cambiar la unidad a modo en espera.
Si la unidad no cambie a modo en espera, pulse y mantenga pulsado [Í/I] en la unidad
principal durante cerca de 10 segundos. Desconecte alternativamente el cable de
alimentación de CA, espere un minuto, luego vuelva a conectarlo.
2 Pulse [Í/I] en la unidad para encenderla. Si la unidad no funciona, consulte con el distribuidor.
≥Se ha formado condensación: Espere 1 o 2 horas a que se evapore.
≥Inserte el disco de forma correcta con la etiqueta hacia arriba.
≥El disco está sucio.
≥Ha intentado reproducir un disco en blanco o un disco irreproducible en esta unidad.
≥Los fabricantes del disco pueden controlar el modo de reproducción de los mismos. Por tanto,
puede que no pueda controlar siempre su reproducción tal y como se describe en estas
instrucciones de funcionamiento. Lea detenidamente las instrucciones del disco.
≥ [DivX[ Si reproduce contenido DivX VOD, consulte la página web desde donde lo ha comprado.
42
Funcionamiento
El mando a distancia no
funciona correctamente.
La unidad está conectada pero
no funciona.
La reproducción falla aun
cuando se pulsa [1 PLAY].
La reproducción se inicia pero se
detiene de forma inmediata.
No se puede expulsar el disco.
El arranque es lento.
Cuando la unidad está
conectada, la salida de audio y
vídeo tarda mucho tiempo.
El inicio de la reproducción lleva
algo de tiempo.
No se puede ajustar “On” en
“Salida BD-Vídeo 24p”.
≥La unidad puede presentar un problema. Mientras la unidad está apagada, pulse y mantenga
pulsado [:/6] y [< OPEN/CLOSE] en la unidad principal a la vez durante unos 5 segundos.
Retire el disco y consulte con el distribuidor.
≥El arranque tarda cierto tiempo en las siguientes situaciones.
– Inmediatamente después de una interrupción de la alimentación o de conectar el cable de
alimentación de CA.
– Cuando la unidad está conectada con un cable HDMI.
≥ [DivX[ Esto es normal en vídeos DivX.
10
10
—
—
42
12
—
39
—
—
16
15
14, 15
—
15
—
—
—
≥ Puede seleccionar “On”, sólo cuando esta unidad está conectada a un terminal HDMI de un
televisor compatible con 24p.
36
La visualización es débil.
≥Ajuste “Luminosidad del display” en el menú en configuración.
35
El tiempo transcurrido que se
muestra es en realidad inferior al
tiempo de reproducción.
≥El tiempo de reproducción visualizado se convierte desde el número de fotogramas a 29,97
fotogramas (igual a 0,999 segundos) en un segundo. Habrá una ligera diferencia entre el tiempo
visualizado y el tiempo transcurrido real (por ejemplo, un tiempo transcurrido real de una hora
podría visualizarse como aproximadamente 59 minutos y 56 segundos).
—
La imagen se detiene.
≥ [DivX[ La imagen puede detenerse si los archivos DivX son mayores de 2 GB.
—
La imagen de ratio de aspecto
4:3 se expande a la izquierda y
derecha.
El tamaño de la pantalla no es el
correcto.
≥Use el televisor para cambiar el aspecto. Remítase a las instrucciones de funcionamiento del
televisor.
≥ Cuando emplee un cable HDMI, ajuste “Relación de aspecto TV” a “16:9”.
≥Cuando emplee un cable de componente de vídeo, ajuste “Progresivo” a “Off”. Si no se restaura
la situación después de esto, ajuste “Relación de aspecto TV” a “4:3 Pan & Scan”.
—
Pantallas
Pantalla del televisor y vídeo
RQT9164
40
40
36
33, 36
SC-BT100EG_spa.book 41 ページ
2008年4月21日 月曜日 午後12時4分
Pantalla del televisor y vídeo (Continuación)
Página
≥Asegúrese que el televisor está conectado a un terminal VIDEO OUT, a un terminal S VIDEO
OUT, a un terminal COMPONENT VIDEO OUT o a un terminal HDMI AV OUT de esta unidad.
≥Asegúrese de que el ajuste de entrada del televisor (por ejemplo, AV 1) sea correcto.
≥ Para reproducir un vídeo desde el dispositivo conectado con un cable HDMI, ajuste “Modo vídeo
HDMI” a “On” en el menú de configuración.
≥Si “Salida BD-Vídeo 24p” se convierte en “On” cuando la unidad está conectada a un televisor a
través de cualquier terminal diferente de HDMI, las imágenes no se visualizarán adecuadamente.
En este caso, convierta “Salida BD-Vídeo 24p” a “Off”.
≥Cuando “Salida BD-Vídeo 24p” está ajustado a “On”, la autenticación HDMI se lleva a cabo
donde las imágenes de 24p cambian a otras imágenes, y se visualiza una pantalla negra.
≥Cuando utiliza el terminal HDMI AV OUT para la reproducción de vídeo, pulse y mantenga
pulsado [1] (Play) y [∫] (Stop) a la vez en la unidad durante más de 5 segundos para cambiar a
un modo compatible con el equipo HDMI.
≥La imagen puede no verse si hay más de 3 dispositivos conectados con cables HDMI. Reduzca el
número de dispositivos conectados.
≥Se ha seleccionado una resolución incorrecta en “Resolución componente”, cuando el televisor
está conectado a los terminales COMPONENT VIDEO OUT. Mientras está detenido, pulse y
mantenga pulsado [1] (Play) y [∫] (Stop) en la unidad principal a la vez durante más de 5
segundos para cancelar esta configuración. Vuelva a ajustar el elemento.
≥La unidad y el televisor están usando sistemas de vídeo distintos. Durante la detención,
mantenga pulsado [∫] (Stop) y [< OPEN/CLOSE] en la unidad principal durante 5 segundos o
más. El sistema cambia de PAL a NTSC o viceversa.
≥El sistema usado en el disco no se ajusta a su televisor.
– Los discos PAL no se pueden ver correctamente en un televisor NTSC.
– Esta unidad puede convertir las señales NTSC a PAL60 para visualizarlas en un televisor PAL
(“Salida de contenido NTSC” en el menú “Video”).
≥ [DivX[ Las imágenes podrían no reproducirse debido a cómo se han creado los archivos.
≥Los cargadores de teléfonos móviles podrían causar interferencias.
≥Si está utilizando una antena de televisor interior, pase a una antena exterior.
≥El cable de la antena del televisor está demasiado cerca de la unidad. Aléjela de la unidad.
7, 8
La pantalla cambia de forma
automática.
≥Cuando “Función salvapantalla” en el menú configuración está en “On”, la pantalla puede volver
al modo salvapantallas de forma automática en caso de que no esté en funcionamiento durante
10 minutos o más.
35
El vídeo no se emite en alta
definición.
≥El vídeo en alta definición no se puede emitir a través de los terminales VIDEO OUT o S VIDEO
OUT.
≥Confirme que “Modo vídeo HDMI”, “Formato de vídeo HDMI”, y “Resolución componente” en el
menú configuración están configurados adecuadamente
≥La resolución de reproducción de vídeo está restringida a “576p/480p” cuando los discos
DVD-Video, DivX y BD-Video grabados a una velocidad de 50 fotogramas por segundo se
reproducen desde los terminales COMPONENT VIDEO OUT.
—
Las imágenes procedentes de
esta unidad no aparecen en el
televisor.
La imagen aparece
distorsionada.
—
36
36
36
—
—
36
—
—
35
—
—
—
—
36
—
No se puede acceder al menú de
configuración.
≥Seleccione “BD/DVD/CD” o “SD” como fuente.
—
Los mensajes de estado no
aparecen.
≥Seleccione “Automático” en “Mensajes por pantalla” en el menú de configuración.
35
Hay mucha imagen residual
cuando se reproduce vídeo.
≥Desconecte “Red. ruido 3D” o “Red. R. integr.” si están activados.
33
Al reproducir un DVD-Video
usando la salida progresiva, una
parte de la imagen aparece
momentáneamente doblada.
≥Cuando utiliza el terminal COMPONENT VIDEO OUT para la reproducción de vídeo, ajuste
“Progresivo” del menú “Vídeo” en el menú que aparece en pantalla a “Off”. Este problema está
provocado por el método de edición o del material empleado en el DVD-Video, aunque debe
corregirse si emplea una salida entrelazada.
≥Cuando utiliza el terminal HDMI AV OUT para la reproducción de vídeo, siga los pasos aquí abajo
para el ajuste.
1 Conecte esta unidad al televisor con cualquier cable excepto el cable HDMI.
2 Cuando conecta con un cable componente de vídeo, ajuste “Modo vídeo HDMI” a “Off” y
“Resolución componente” a “576i/480i” en el menú de configuración.
33
No existe un cambio aparente en
la calidad se imagen cuando se
ajusta con el menú “Vídeo” en el
menú en pantalla.
≥El efecto se percibe menos con algunos tipos de vídeo.
—
La zona oscurecida aparece
oscurecida en gris.
≥Si “Función salvapantalla” en el menú configuración se encuentra en “Off”, la zona oscurecida se
visualiza en negro.
35
≥Suba el volumen.
≥Desactive la desactivación del sonido.
≥Compruebe las conexiones a los altavoces y a otros equipos.
≥Pulse [N, O SELECT] para seleccionar la fuente correspondiente.
≥Pulse [AUDIO] para seleccionar el audio.
≥Asegúrese de que el ajuste de sus altavoces sea correcto cuando utiliza el sistema de altavoz de
canal 5.1 o 7.1.
≥Para reproducir audio desde un dispositivo conectado con un cable HDMI, ajuste “Salida audio
HDMI” a “On” en el menú de configuración.
≥Cuando “Audio secundario de BD-Vídeo” está ajustado a “On”, Dolby TrueHD, Dolby Digital Plus,
DTS-HD Master Audio y DTS-HD High Resolution Audio se reproducen como Dolby Digital.
≥El audio podría no oírse cuando hay más de 3 dispositivos conectados con cables HDMI.
Reduzca el número de dispositivos conectados.
≥ [DivX[ El audio podría no reproducirse debido a cómo se han creado los archivos.
16, 17
18
6–9
12
18
35, 37
≥Hay un cable de CA o una luz fluorescente cerca de la unidad principal. Mantenga otros aparatos
y cables alejados de a unidad principal.
—
36
Sonido
Se oye un zumbido durante la
reproducción.
36
35
Referencia
No hay sonido.
Volumen bajo.
Sonido distorsionado.
No se puede escuchar el tipo de
audio que se desea.
—
—
(Sigue en la página siguiente)
RQT9164
41
41
SC-BT100EG_spa.book 42 ページ
2008年4月21日 月曜日 午後12時4分
Guía para la solución de problemas
Sonido (Continuación)
Página
No hay ningún sonido
envolvente.
≥Pulse [ÎVS] para activar Dolby Virtual Speaker.
≥Pulse [ÎPLIIx] para activar Dolby Pro Logic IIx/Dolby Pro Logic II.
≥Pulse [NEO:6] para activar DTS NEO:6.
29
29
29
No se puede cambiar el audio.
≥Existen discos en los que no se puede cambiar el audio debido a la forma de creación del disco.
—
≥Cuando se utiliza un BD-Video compatible con el paquete virtual, y en la ranura hay una tarjeta
SD, los datos podrían escribirse en la tarjeta SD. Borre los datos usando “Borrado datos
BD-Vídeo”, formatee la tarjeta o utilice una tarjeta nueva.
≥Los datos que se pueden reproducir desde una tarjeta SD son los datos AVCHD y JPEG.
26
≥La tarjeta no es compatible o los contenidos de la tarjeta puede que presenten daños.
≥Apague y vuelva a encender la unidad.
15
—
≥Compruebe si el iPod está conectado bien.
≥La batería del iPod está gastada. Cargue el iPod, y vuelva a utilizarlo.
≥Asegúrese de que el televisor esté conectado al terminal VIDEO OUT o S VIDEO OUT en esta
unidad.
≥Utilice el menú del iPod para llevar a cabo el ajuste de reproducción adecuado para vídeos/fotos
en su televisor. (Remítase a las instrucciones de funcionamiento de su iPod.)
22
—
7
—
≥Ajuste la posición de la antena.
≥Utilice una antena exterior.
—
9
≥Apague el televisor o aléjelo de la unidad.
—
Tarjeta
La capacidad de la tarjeta SD
disminuye.
No se pueden reproducir
películas MPEG-2 y música en
una tarjeta SD.
No se pueden leer los
contenidos de la tarjeta.
16
Funcionamiento iPod
No se puede cargar o utilizar.
Es imposible visualizar los
vídeos/fotos del iPod en el
televisor.
Radio
Se oye un sonido distorsionado
o un ruido. “ST” parpadea o no
se ilumina.
Se oye un sonido de latido.
Otras dificultades con la reproducción
El audio y el vídeo hacen una
pausa momentánea.
No se reproduce BD-Video o
DVD-Video.
No se reproduce imagen en
imagen conBD-Video.
El paquete virtual no se
reproduce con BD-Video.
No se pueden seleccionar
bandas sonoras o subtítulos
alternativos.
Sin subtítulos.
No se puede cambiar el ángulo.
La función de volver a la
reproducción normal no
funciona.
≥Esto ocurre entre los capítulos de la lista de reproducción o las escenas ([AVCHD]).
≥Cuando se reproduce un título grabado en ambas capas, la unidad cambia de forma automática
entre capas y reproduce el título de la misma forma que un programa normal. No obstante, el
vídeo y el audio puede cortarse de forma momentánea cuando la unidad cambia de capas.
≥Asegúrese que el disco presenta el código de región de BD-Video correcto o el número de región
de DVD-Video correcto, y no presenta defectos.
≥Ha establecido un nivel de clasificación para limitar la reproducción de BD-Video o DVD-Video.
Cambie esta configuración.
≥Algunos BD-Video solo se pueden reproducir con HDMI.
≥Confirme si el disco es compatible con imagen en imagen.
≥Confirme si el disco es compatible con el paquete virtual.
≥La tarjeta SD insertada no dispone de la capacidad disponible suficiente.
≥La tarjeta SD está protegida frente a la escritura.
≥Los subcontenidos copiados a una tarjeta SD los suministra el productor de discos como parte
del contenido de BD-Video. Incluso si se graban imágenes y audio en una tarjeta SD no se
pueden reproducir como paquete virtual.
≥Los idiomas no se graban en el disco.
≥Puede que no se pueda emplear el menú en pantalla para cambiar la banda sonora o los
subtítulos de algunos discos. Use los menús de los discos para realizar cambios.
≥Los subtítulos no están grabados en el disco.
≥Conecte los subtítulos. Ajuste “Subtítulo”en el menú en pantalla a “On”.
≥Los ángulos sólo se pueden modificar durante escenas en las que hay grabados diferentes
ángulos.
≥Las posiciones memorizadas se cancelan cuando
– se pulsa [∫ STOP] varias veces.
– se abre la bandeja portadiscos.
≥La función de volver a la reproducción normal puede no funcionar dependiendo del disco.
—
—
Funda
34
—
—
26
—
15
26
—
16, 26
—
32
—
—
—
Cuando otros productos Panasonic responden a este mando a distancia
Cambie el código del mando a distancia en la unidad principal y en el mando a distancia (los dos deben coincidir) en caso de que coloque juntos otros
productos Panasonic.
1
2
3
4
Pulse [BD/SD] para seleccionar “BD/DVD/CD” o “SD”.
Mientras está parado, pulse [SETUP].
Pulse [3, 4] para seleccionar “Otros” y pulse [OK].
Pulse [3, 4] para seleccionar “Mando a
Mando a distancia
Código 1
distancia” y pulse [OK].
Código 2
5 Pulse [3, 4] para seleccionar el código (1 ó 2) y
Código 3
pulse [OK].
Pulse juntos [] y [OK] por
6 Cambiar el código del mando a distancia.
más
de 5 segundos en el mando a
distancia.
Mientras pulsa[OK], pulse y mantenga pulsadoel
botón numérico ([1] o [2]) durante más de
5 segundos.
7 Pulse [OK].
RQT9164
42
42
NOTA
Cuando el siguiente indicador
aparece en la pantalla de la unidad
y no es posible manejar la unidad
D
R
El código del mando a distancia de la
unidad
Pulse y mantenga pulsado [OK] el
botón numérico indicado a la vez
durante más de 5 segundos.
SC-BT100EG_spa.book 43 ページ
2008年4月21日 月曜日 午後12時4分
Acerca de los archivos MP3/JPEG/DivX
Formato de archivo
MP3
JPEG
Medio que se
reproduce
CD-R/CD-RW§1
CD-R/CD-RW§1, DVD-RAM§2, BD-RE§3, tarjeta SD
Extensión
Los archivos deben presentar la extensión “.mp3” o
“.MP3”.
Los archivos deben presentar la extensión “.jpg” o “.JPG”.
Resolución de
imagen
—
entre 34k34 y 5120k3840 píxeles
(la sub muestra es de 4:2:2 o 4:2:0)
Velocidades
de 32 kbps a 320 kbps
—
Frecuencia de
muestreo
44,1 kHz/48 kHz
—
Referencia
Etiquetas ID3: versión 1, 2.2, 2.3, 2.4
ID3 es una etiqueta insertada en una pista de un
archivo en formato MP3 que ofrece información sobre
la pista.
Esta unidad es compatible con las versiones que se
enumeran arriba y se pueden mostrar los nombres de
los artistas.
≥En caso de que hubiera una gran cantidad de datos
de imágenes congeladas dentro de un archivo en
formato MP3, puede que no sea posible su
reproducción.
≥MOTION JPEG: no compatible
≥JPEG progresivo no compatible.
≥Tarjeta SD: JPEG según DCF§4
Tiempo de descongelación: aproximadamente 2 segundos (7M
píxeles)
Formato de archivo
DivX
Archivo de texto de subtítulos de DviX
Medio que se
reproduce
CD-R/RW§1, DVD-R§5, DVD-R DL§5
CD-R/RW§1, DVD-R§5, DVD-R DL§5
Formato de archivo
—
Extensión
Los archivos deben presentar la extensión “.DIVX”,
“.divx”, “.AVI” o “.avi”.
Resolución de
imagen
entre 32k32 y 720k576 píxeles
Referencia
≥Reproduce todas las versiones de vídeo DivX
(incluido DivX ® 6) con reproducción estándar de
archivos multimedia DivX®. Certificado según el perfil
de teatro de DivX Casero.
Video
– Número de haces: Hasta 1
– Códec: DIV3, DIV4, DIVX, DV50, DIV6
– FPS (Fotograma por segundo): Hasta 30 fps
Audio
– Número de haces: Hasta 8
– Formato: MP3, MPEG, AC3
– Multicanal: Es posible AC3. Multi MPEG es una
conversión de 2 canales.
≥No es compatible con GMC (Compensación de
movimiento global)
MicroDVD, SubRip, o TMPlayer
Los archivos deben presentar la extensión “.SRT”, “.srt”, “.SUB”, “.sub”,
“.TXT”, o “.txt”
—
≥El archivo de vídeo DivX y el archivo de subtítulos de texto
debenencontrarse en la misma carpeta, y deben tener el mismo
nombre de archivo, excepto la extensión.
≥Si hay más de un archivo de subtítulos de texto en la misma carpeta,
semostrarán teniendo en cuenta el orden de prioridad siguiente: “.srt”,
“.sub”, “.txt”.
≥En las situaciones siguientes no podrán visualizarse los subtítulos tal
como hayan sido grabados. Además, según el método utilizado para
crear el archivo o el estado de la grabación, es posible que sólo se
visualicen partes de los subtítulos o que no éstos no se visualicen.
– Cuando aparezca texto o caracteres especiales en el texto de los
subtítulos.
– Cuando el archivo sea mayor de 256 KB.
– Cuando en los datos de los subtítulos se encuentran caracteres con
formato.
– Los códigos que determinan el estilo del carácter se muestrancomo
caracteres del subtítulo.
– Cuando los datos de los subtítulos aparecen en distintos formato.
≥Si el nombre del archivo de vídeo DivX no se muestra correctamente
en la pantalla del menú (el nombre del archivo aparece como “_”), es
posible que el texto de los subtítulos no se visualicen correctamente.
≥Dependiendo del disco, el texto de los subtítulos no puede
visualizarse al realizar búsquedas o cuando se están llevando a cabo
otras operaciones.
≥El alfabeto inglés y los números árabes se visualizan de forma correcta. Otros caracteres puede que no se visualicen de forma correcta.
≥El orden de visualización de esta unidad puede diferir del orden que se visualiza en el ordenador.
≥Dependiendo de la forma de creación del medio (software de escritura), los archivos y carpetas puede que no se reproduzcan en el orden en el que los
numeró.
≥Esta unidad no es compatible con formato de escritura de paquetes.
≥Dependiendo de las condiciones de grabación, puede que no se reproduzcan los medios.
≥Puede que a esta operación le lleve cierto tiempo completarse cuando existen muchos archivos y/o carpetas y algunos archivos puede que no se
visualicen o no sean reproducibles.
§2
§3
§4
§5
ISO9660 nivel 1 o 2 (excepto para formatos extendidos) Joliet
Esta unidad no es compatible con sesiones múltiples.
Los discos deben cumplir con UDF 2.0.
Los discos deben cumplir con UDF 2.5.
Design rule for Camera File system: norma unificada establecida por Japan Electronics and Information Technology Industries Association (JEITA).
Los discos deben cumplir con el puente UDF (UDF 1.02/ISO9660). Esta unidad no es compatible con la sesión múltiple. Se reproduce solo la sesión
predeterminada.
∫ Estructura de las carpetas de MP3, de imágenes fijas (JPEG) y de DivX
Puede reproducir MP3, imágenes fijas (JPEG) y DivX con esta unidad creando carpetas en el disco
como mostrado (D derecha).
≥ La estructura de carpetas creada en un DVD-RAM, BD-RE o en una tarjeta SD no se visualiza.
Por
ejemplo,
Raíz
001
002 Carpeta
Archivos MP3 y carpetas en CD-R/CD-RW
Prefijo con números de 3 dígitos en el orden en que desea reproducirlos.
Imágenes fijas (JPEG) en CD-R/CD-RW
Los archivos contenidos dentro una carpeta se visualizan en el orden en que se han actualizado o
tomado.
Cuando las carpetas de nivel más alto son las carpetas “DCIM” éstas se visualizan primero en el
árbol.
Referencia
§1
004
Carpeta
Orden de
reproducción
003 Carpeta
RQT9164
43
43
SC-BT100EG_spa.book 44 ページ
2008年4月21日 月曜日 午後12時4分
Glosario
AVCHD
AVCHD es un nuevo formato (estándar) para cámaras de vídeo de alta
definición que se pueden emplear para grabar y reproducir imágenes HD de
alta resolución.
BD-J
Algunos discos de BD-Video contienen aplicaciones de Java, y estas
aplicaciones se denominan BD-J. Puede disfrutar de varias propiedades
interactivas además de reproducir vídeos normales.
Flujo de bits
Se trata de la forma digital de los datos de audio multicanal (por ejemplo,
canal 5.1) antes de que decodifique en varios canales.
BONUSVIEW (Final Standard Profile)
Se trata de un BD-Video (BD-ROM versión 2 Perfil 1 versión 1.1) que es
compatible con las nuevas funciones como imagen en imagen, audio
secundario y paquete virtual, etc.
DivX
DivX es una tecnología de comunicación popular creada por DivX, Inc. Los
archivos de medios DivX contienen vídeos muy comprimidos con una
calidad de visión muy elevada que mantienen un tamaño relativamente
pequeño.
Dolby Digital
Se trata de un método de codificación de las señales digitales desarrollados
por Dolby Laboratories. Aparte del audio estéreo (2 canales), estas señales
pueden asimismo ser audio multicanal.
Dolby Digital Plus
El audio multicanal y la mayor calidad se audio son posibles Dolby Digital
Plus. BD-Video es compatible con una salida de 7.1 canales.
Dolby Digital Surround EX
Se trata de un sistema de sonido envolvente digital desarrollado por Dolby
Laboratories. Dolby Digital Surround EX añade un canal de sonido
envolvente posterior al formato tradicional de canal 5.1 de Dolby Digital.
Esto crea un sonido con una mayor presencia.
Dolby Pro Logic II
Dolby Pro Logic II le permite reproducir fuentes estéreo en el canal 5.1.
Dolby Pro Logic IIx
Dolby Pro Logic IIx le permite reproducir fuentes estéreo en el canal 5.1. en
el canal 7.1.
Dolby TrueHD
Dolby TrueHD es un formato de audio de muy alta calidad que reproduce un
master de audio estándar. BD-Video es compatible con una salida de 7.1
canales.
DTS (Digital Theater Systems)
Este sistema envolvente se emplea en muchos teatros de películas. Existe
una buena separación entre los canales, por lo que son posibles efectos de
sonido realistas.
DTS-ES
DTS-ES añade un canal de sonido envolvente posterior al formato
tradicional de canal 5.1 de DTS. Esto crea un sonido con una mayor
presencia.
DTS-HD
DTS-HD es un formato de audio sofisticado de alta calidad empleado en
teatros de películas. Los equipos de sonido compatibles con DTS Digital
Surround anteriores pueden reproducir audio DTS-HD como DTS Digital
Surround. BD-Video es compatible con la salida de canal 7.1.
DTS NEO:6
DTS NEO:6 le permite reproducir fuentes estéreo en el canal 5.1. enlos
canales 6.1 .
DTS 96/24
DTS 96/24 proporciona un sonido de 96 kHz hasta 24 bits. Los sonidos de
alta frecuencia de 96 kHz/24 bit se reproducen a través de canales múltiples.
Rango dinámico
El rango dinámico es la diferencia entre el nivel de sonido más bajo que se
puede escuchar por encima del sonido del equipo y el nivel de sonido más
alto antes de que se produzca la distorsión.
La compresión de rango dinámico implica la reducción del espacio entre los
sonidos más altos y más suaves. Esto implica que puede escuchar a
volúmenes bajos y todavía oír el diálogo con claridad.
Películas y vídeo
Los DVD-Video están grabados bien empleando película o vídeo. Esta
unidad puede determinar qué tipo se ha empleado, y posteriormente
emplear el método más adecuado de salida progresiva.
Película: Grabada a 25 fotogramas por segundo (discos PAL) o a 24
fotogramas por segundo (discos NTSC). (También discos NTSC
grabados a 30 fotogramas por segundo.) Generalmente adecuado
para películas de imágenes en movimiento.
Vídeo: Grabado a 25 fotogramas/50 campos por segundo. (discos PAL) o a
30 fotogramas/60 campos por segundo (discos NTSC).
Generalmente adecuado para programas dramáticos en TV o
animaciones.
Fotogramas y campos
Fotogramas se refieren a imágenes únicas que constituyen el vídeo que se
visualiza en su televisor. Cada fotograma consta de dos campos.
u
Fotograma
RQT9164
44
44
r
Campo
Campo
≥Un fotograma todavía muestra dos campos, por lo que puede que esté
borroso, aunque la calidad de imagen en general es mejor.
≥Un campo todavía muestra menos información de imagen por lo que
puede ser más duro, aunque no esté borroso.
HDMI (High-Definition Multimedia Interface)
HDMI es una interfaz para productos electrónicos de consumo. A diferencia
de las conexiones convencionales, transmite señales de audio y vídeo digital
sin comprimir en un único cable.
JPEG (Joint Photographic Experts Group)
Se trata de un sistema empleado para comprimir/decodificar imágenes
congeladas a color. Si selecciona JPEG como sistema de almacenamiento
en cámaras digitales, etc., los datos se comprimirán a 1/10–1/100 de su
tamaño original. El beneficio de JPEG es menos deterioro de la calidad de
imagen considerando el grado de compresión.
Almacenamiento local
La zona de almacenamiento se emplea como un destino para subcontenidos
y para la reproducción de paquetes virtuales en BD-Video.
LPCM (Linear PCM)
Se trata de señales digitales sin comprimir, similares a aquellas que se
encuentran en CD.
MP3 (MPEG Audio Layer 3)
Se trata de un método de compresión de audio que comprime audio a
aproximadamente una décima parte de su tamaño sin ninguna pérdida
significativa de la calidad de audio.
Pan&Scan/Letterbox
En general, los DVD-Video se fabrican con la intención de que se visualicen
en una pantalla ancha (ratio de aspecto 16:9), por lo que las imágenes a
menudo no se ajustan a los televisores normales (ratio de aspecto 4:3). Dos
estilos de imagen “Pan & Scan” y “Letterbox”, tratan este problema.
Pan&Scan: Los laterales se recortan de tal forma que la
imagen llena la pantalla.
Letterbox:
Aparecen bandas negras en la parte superior
e inferior de la imagen de tal forma que la
misma imagen aparece en una ratio de
aspecto 16:9.
Imagen en imagen
Se trata de una nueva función de BD-Video que reproduce el vídeo primario y
el vídeo secundario de forma simultánea. Por ejemplo, la función es capaz de
reproducir una película original como vídeo primario mientras reproduce el
comentario de vídeo del director de la película en una pantalla pequeña como
vídeo secundario.
Progresivo/Entrelazado
La señal de vídeo estándar PAL tiene 625 (o 576) líneas de barrido
entrelazadas (i), mientras el barrido progresivo, llamado 625p (o 576p), usa
el doble de líneas de barrido. Para el estándar NTSC, éstas se llaman 525i
(o 480i) y 525p (o 480p), respectivamente.
Utilizando la reproducción progresiva, podrá disfrutar de un vídeo de alta
resolución grabado en medios como DVD-Video. Su televisor debe ser
compatible para disfrutar de un vídeo progresivo. Los televisores Panasonic
con terminales de entrada 625 (576)/50i ·50p, 525 (480)/60i · 60p son
compatibles con la reproducción progresiva.
Frecuencia de muestreo
Muestreo es el proceso de convertir la altura del sonido en muestras de
onda sonora (señal analógica) tomadas a periodos establecidos en dígitos
(codificación digital). La frecuencia de muestreo es el número de muestras
tomadas por segundo, por lo que los números elevados implican una
reproducción más fiel al sonido original.
Paquete virtual
Algunos discos BD-Video copian datos a otros medios (almacenamiento
local) y después reproducen el vídeo secundario, audio secundario y
subtítulos (subcontenidos) de forma simultánea.
Estas funciones se denominan paquetes virtuales.
Los subcontenidos se graban de forma automática en otros medios del disco
antes de reproducirlos en el paquete virtual. Los métodos de reproducción
varían dependiendo de los discos.
1080i (1125i)
En una imagen en alta definición, pasan 1080 (1125) líneas de barrido
alternativo para crear una imagen entrelazada. Debido a que 1080i (1125i)
dobla las emisiones de televisión actuales de 480i, los detalles son mucho
más claros y crean una imagen más realista y rica.
1080p (1125p)
En una imagen en alta definición, pasan 1080 (1125) líneas de barrido para
crear una imagen progresiva. Como el vídeo progresivo no alterna las líneas
de barrido como entrelazadas, existe una cantidad mínima de parpadeo de
pantalla.
24p
Se trata de una imagen progresiva grabada a una velocidad de 24
fotogramas por segundo.
720p (750p)
En una imagen en alta definición, pasan 720 (750) líneas de barrido para
crear una imagen progresiva. Como el vídeo progresivo no alterna las líneas
de barrido como entrelazadas, existe una cantidad mínima de parpadeo de
pantalla.
SC-BT100EG_spa.book 45 ページ
2008年4月21日 月曜日 午後12時4分
Especificaciones
SECCIÓN AMPLIFICADOR
SECCIÓN VÍDEO
Potencia de salida RMS TTL
1000 W
Canal frontal
250 W por canal (6 ≠), 1 kHz, 10 % THD
Canal central
250 W por canal (6 ≠), 1 kHz, 10 % THD
Canal altavoz de graves
250 W por canal (6 ≠), 100 Hz, 10 % THD
Potencia de salida DIN TTL
Canal frontal
Canal central
Canal altavoz de graves
Entrada de audio
AUX
Entrada de audio digital
Optical
Frecuencia de muestreo
Salida de audio digital
Óptica
600 W
150 W por canal (6 ≠), 1 kHz, 1,0 % THD
150 W por canal (6 ≠), 1 kHz, 1,0 % THD
150 W por canal (6 ≠), 100 Hz, 1,0 % THD
k1
k1
32 kHz, 44,1 kHz, 48 kHz
k1
FM SECCIÓN SINTONIZADOR
Gama de frecuencias de
Terminales para la antena
87,50 a 108,00 MHz (50-kHz paso)
75 ≠ (desequilibrado)
SECCIÓN DISCO
DVD-R/DVD-R DL:
DVD-RW
+R/+RW/+R DL:
DVD-VIDEO:
CD-Audio:
CD-R/CD-RW:
SECCIÓN TARJETA SD
Ranura para tarjeta SD:
Conector de salida (1 sistema)
Tarjeta SD:
SD Memory Card§2 formateada FAT12, FAT16, FAT32§3: formato
JPEG§4, formato AVCHD §8
≥La capacidad utilizable puede ser menor. (Tarjeta SD)
§2
§3
§4
§5
§6
§7
§8
1,0 Vp-p (75 ≠)
Enchufe macho (1 sistema)
1,0 Vp-p (75 ≠)
0,286 Vp-p (75 ≠) en la copia
terminal S (1 sistema)
(1080i/720p/480p/480i: 60 Hz)
(1080i/720p/576p/576i: 50 Hz)
1,0 Vp-p (75 ≠)
0,7 Vp-p (75 ≠)
0,7 Vp-p (75 ≠)
Nivel de salida Y
Nivel de salida PB
Nivel de salida PR
Conector de salida
Enchufe macho (Y: verde, PB: azul, PR: rojo) (1 sistema)
Salida HDMI AV
Formato de reproducción:
480p (525p)/576p (625p)/720p (750p)/1080i (1125i)/1080p (1125p)
Conector de salida:
Tipo A (19 contactos)
HDMITM (Color profundo)
≥Esta unidad es compatible con la función “HDAVI Control 3”.
SECCIÓN ALTAVOZ
BD-ROM Versión 2
Versión 3 (Mono capa, Doble capa), JPEG§6
Versión 2 (Mono capa, Doble capa)
formato de grabación de vídeo DVD, formato
AVCHD§8, JPEG§4
Formato DVD-Video §1, formato de grabación
DVD-Video , formato AVCHD§1, 8, DivX§7
Formato DVD-Video§1, formato de grabación
DVD-Video , formato AVCHD §1, 8
Vídeo§1, formato AVCHD §1, 8
Formato de vídeo DVD
CD-DA
CD-DA, JPEG§5, MP3, DivX§7
Captación óptica:
Sistema con 2 lentes
Longitud de onda:
782 nm (CDs)/662 nm (DVDs)/405 nm (BDs)
Especificación LÁSER:
Sistema con 2 lentes
Producto LÁSER Clase 1
Longitud de onda:
782 nm (CDs)/662 nm (DVDs)/405 nm (BDs)
Potencia del láser:
No emite radiación peligrosa con la protección de seguridad
§1
PAL/NTSC
Es necesario finalizar.
incluye tarjeta SDHC
incluye tarjetas miniSD (necesario un adaptador de miniSD)
incluye tarjetas microSD (necesario un adaptador de microSD)
No es compatible con nombres de archivos largos
El número total máximo combinado de contenidos y carpetas
reconocibles de imágenes: 3000 contenidos de imágenes y 300
carpetas.
El número total máximo combinado de contenidos y carpetas
reconocibles de imágenes: 999 contenidos de imágenes y audio y 99
carpetas.
El número total máximo combinado de contenidos y carpetas
reconocibles de imágenes: 9999 contenidos de imágenes y 300
carpetas.
El número máximo combinado total de contenido de imágenes
reconocible y carpetas: contenido de 200 archivos y 300 carpetas.
AVCHD formato V1.0
∫ Altavoz frontal SB-HF100
Sistema del tipo
de 2 vías de 3 altavoces (Reflejo bajos)
Unidad/es altavoz
6≠
Impedancia
1. Altavoz de graves
6,5 cm Tipo cono k 2
2. Altavoz de frecuencias altas
6 cm Tipo cono
Potencia de entrada (IEC)
250 W (Máx)§9
Presión de sonido de salida
83 dB/W (1 m)
Gama de frecuencias
de 80 Hz a 25 kHz (j16 dB)
de 93 Hz a 22 kHz (j10 dB)
Dimensiones (AnchotAlturatProfundidad) 121 mmt328 mmt129 mm
Peso
Aprox. 1,7 kg
∫ Altavoz central SB-HC100
Sistema del tipo
de 2 vías de 3 altavoces (Reflejo bajos)
Unidad/es altavoz
6≠
Impedancia
1. Altavoz de graves
6,5 cm Tipo cono k 2
2. Altavoz de frecuencias altas
6 cm Tipo cono
Potencia de entrada (IEC)
250 W (Máx)§9
Presión de sonido de salida
83 dB/W (1 m)
Gama de frecuencias
de 80 Hz a 25 kHz (j16 dB)
de 93 Hz a 22 kHz (j10 dB)
Dimensiones (Ancho k Altura kProfundidad)
301 mmk111 mmk134 mm
Peso
Aprox. 1,6 kg
∫ Altavoz de graves SB-HW560
Sistema del tipo
Unidad/es altavoz
Impedancia
1. Altavoz de graves
2. Radiador pasivo
Potencia de entrada (IEC)
Presión de sonido de salida
Gama de frecuencias
de 1 vías de 1 altavoz (tipo Kelton)
6≠
16 cm Tipo cono
25 cm
250 W (Máx)
78 dB/W (1 m)
de 35 Hz a 200 Hz (j16 dB)
de 40 Hz a 198 Hz (j10 dB)
Dimensiones (AnchokAlturakProfundidad)
181 mmk361 mmk315 mm
Peso
Aprox. 4,7 kg
GENERAL
Alimentación
CA 230 V de 240 V, 50 Hz
Conector iPod
CC OUT 5 V 500 mA MAX
Consumo de energía
140 W
Dimensiones (AnchotAlturatProfundidad)
Con transmisor
430 mmk96 mmk327 mm
Sin transmisor
430 mmk90 mmk327 mm
Peso
Aprox. 4,1 kg
(Las dimensiones y el peso no incluyen los altavoces.)
Intervalo de temperatura de funcionamiento
de 0 oC a r40 oC
Intervalo de humedad de funcionamiento
de 35 % a 80 % RH
(sin condensación)
Consumo de energía en el modo en espera
Referencia
Disco reproducible
BD-Video:
BD-RE:
BD-R
DVD-RAM:
Sistema de señal
Salida de vídeo
Nivel de salida
Conector de salida
Salida de vídeo S
Nivel de salida Y
Nivel de salida C
Conector de salida
Reproducción de vídeo componente
Aprox. 0,4 W
§9
Nivel con amplificador equipado con filtro de low-cut.
[Nota]
Las especificaciones están sujetas a cambios sin aviso previo.
RQT9164
45
45
SC-BT100EG_spa.book 46 ページ
2008年4月21日 月曜日 午後12時4分
Java y todas las marcas registradas y logotipos basados en Java son marcas registradas o marcas comerciales de Sun Microsystems, Inc. en
los Estados Unidos y otros países.
Fabricado bajo licencia de Dolby Laboratories. Dolby y el símbolo de la doble D son marcas comerciales de Dolby Laboratories.
“DTS” es una marca registrada de DTS, Inc. y “DTS-HD Master Audio” es una marca comercial de DTS, Inc.
Patentes de los EE.UU. 6,836,549; 6,381,747; 7,050,698; 6,516,132; y 5,583,936.
Este producto contiene tecnología de protección de copyright sujeta a las leyes de patentes de los EE.UU. y a otras leyes de la propiedad
intelectual. Dicha tecnología de protección de copyright debe utilizarse con la pertinente autorización de Macrovision y, si Macrovision no
autoriza expresamente lo contrario, está destinada exclusivamente al uso doméstico y limitada a otras aplicaciones. Está prohibido desmontar
e intentar reproducir la unidad.
HDMI, el logotipo HDMI y High-Definition Multimedia Interface son marcas de fábrica o marcas registradas de HDMI Licensing LLC.
La licencia de este producto se otorga bajo las licencias de patentes de AVC y las licencias de patentes de VC-1 para un uso personal y no
comercial de un cliente para (i) codificar vídeo conforme al estándar AVC y el estándar VC-1 (“AVC/VC-1 Video”) y/o para (ii) descodificar AVC/
VC-1 Video codificado por un cliente que realice una actividad personal y no comercial, y/u obtenido de un proveedor de vídeo con licencia
para suministrar AVC/VC-1 Video. No se concede licencia expresa o implícita para otro uso. Podrá obtener información adicional en MPEG LA,
LLC. Visite http://www.mpegla.com.
HDAVI Control™ es una marca de fábrica de Matsushita Electric Industrial Co., Ltd.
“AVCHD” y el logotipo “AVCHD” son marcas comerciales de Matsushita Electric Industrial Co., Ltd. y Sony Corporation.
El logotipo SDHC es una marca de fábrica.
Hay partes de este producto que están protegidas por la ley de los derechos de autor y se suministran con licencia de ARIS/SOLANA/4C.
iPod es una marca de Apple Inc., registrada en EUA y otros países.
“Blu-ray Disc” es una marca comercial.
“BONUSVIEW” es una marca comercial de la Asociación Blu-ray Disc.
Producto oficial de DivX® Certified.
Reproduce todas las versiones de vídeo DivX® (incluido DivX®6) con la reproducción estándar de archivos
multimedia DivX®.
DivX, DivX Certified, y los logotipos relacionados son marcas comerciales de DivX, Inc. y se deben utilizar con
licencia.
RQT9164
46
46
SC-BT100EG_spa.book 47 ページ
2008年4月21日 月曜日 午後12時4分
Índice
E Ecualizador (EQ) . . . . . . . . . . . . . . . . . . 28
Elevador altavoz de graves . . . . . . . . 28
En pantalla
Idioma . . . . . . . . . . . . . . . . . . . . . . . . 35
Mensajes . . . . . . . . . . . . . . . . . . . . . . 35
Menú . . . . . . . . . . . . . . . . . . . . . . . . . 32
F Finalizar . . . . . . . . . . . . . . . . . . . . . . . . 14
Formato . . . . . . . . . . . . . . . . . . . . . . . . 26
Función de reanudación de la
reproducción . . . . . . . . . . . . . . . . . . . . 17
H H.Bass . . . . . . . . . . . . . . . . . . . . . . . . . . 28
HDMI . . . . . . . . . . . . . . . . . . . . . . . . . 7, 44
I Idioma
En pantalla. . . . . . . . . . . . . . . . . . . . . 35
Lista de códigos. . . . . . . . . . . . . . . . . 38
Pista de sonido . . . . . . . . . . . . . . . . . 32
Subtítulo. . . . . . . . . . . . . . . . . . . . 32, 34
Imágenes congeladas . . . . . . . . . . . . . 24
Imagen en imagen . . . . . . . . . . . . 26, 44
iPod . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Conexión . . . . . . . . . . . . . . . . . . . . . . 22
Reproducción. . . . . . . . . . . . . . . . . . . 23
J JPEG . . . . . . . . . . . . . . . . . . . . . 24, 43, 44
L Limpieza
Disco . . . . . . . . . . . . . . . . . . . . . . . . . 15
Lente . . . . . . . . . . . . . . . . . . . . . . . . . 39
Unidad . . . . . . . . . . . . . . . . . . . . . . . . 39
Lista de reproducción . . . . . . . . . . 23, 27
LPCM . . . . . . . . . . . . . . . . . . . . . . . . . . 44
M Mantenimiento . . . . . . . . . . . . . . . . . . . 39
Menú
Configuración. . . . . . . . . . . . . . . . . . . 34
En pantalla. . . . . . . . . . . . . . . . . . . . . 32
Menú emergente . . . . . . . . . . . . . . . . 26
Opción . . . . . . . . . . . . . . . . . . . . . 18, 25
Menú contextual . . . . . . . . . . . . . . . . . 26
Menú de configuración . . . . . . . . . . . . 34
Menú FUNCTIONS . . . . . . . . . . . . . . . 27
MP3 . . . . . . . . . . . . . . . . . . . . . . 20, 43, 44
N Nivel de altavoz de graves . . . . . . . . . 28
Nivel de clasificación . . . . . . . . . . . . . 34
O OPTICAL IN . . . . . . . . . . . . . . . . . . . . . 7, 8
P Paquete virtual. . . . . . . . . . . . . . . . 26, 44
Pista de sonid . . . . . . . . . . . . . . . . . . . 32
Progresivo . . . . . . . . . . . . . . . . . . . 33, 44
Propiedades
Capítulo . . . . . . . . . . . . . . . . . . . . . . . 18
Imágenes congeladas . . . . . . . . . . . . 25
R Radio
Emisoras programadas . . . . . . . . 10, 11
Escucha de la radio . . . . . . . . . . . . . . 11
RANDOM . . . . . . . . . . . . . . . . . . . . . . . 33
RDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Realce sonido envolvente
(SRD ENH) . . . . . . . . . . . . . . . . . . . . . . 28
Reducción ruido (NR)
Red. R. integr. . . . . . . . . . . . . . . . . . . 33
Red. ruido 3D . . . . . . . . . . . . . . . . . . 33
Repetición reproducción . . . . . . . 23, 33
s Sistema de televisor . . . . . . . . . . . . . . 36
Sonido envolvente modo susurro
(W. S.) . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Subtítulo . . . . . . . . . . . . . . . . . . . . . . . . 32
T Tarjeta SD. . . . . . . . . . . . . . . . . . . . 15, 24
Transferencia. . . . . . . . . . . . . . . . . . . . 33
V Valores DVD-Video . . . . . . . . . . . . . . . 34
VIERA Link “HDAVI ControlTM” . . . . . . 30
24p . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36, 44
Referencia
A Ajustes predeterminados . . . . . . . . . .34
Ajuste de la calidad de la imagen . . .33
Aleatorio . . . . . . . . . . . . . . . . . . . . . . . .23
Almacenamiento local . . . . . . . . . . . . .44
Altavoces . . . . . . . . . . . . . . . . 4-6, 35, 37
Altavoz virtual Dolby . . . . . . . . . . . . . .29
Ángulo . . . . . . . . . . . . . . . . . . . . . . . . .32
Antenna exterior de FM . . . . . . . . . . . .9
Apagado temporizado . . . . . . . . . . . . .18
Audio
Atributo. . . . . . . . . . . . . . . . . . . . . . . .32
Cambio de audio . . . . . . . . . . . . . . . .18
Canal . . . . . . . . . . . . . . . . . . . . . . . . .32
Idioma . . . . . . . . . . . . . . . . . . . . .32, 34
Aumentar . . . . . . . . . . . . . . . . . . . .18, 25
Auriculares . . . . . . . . . . . . . . . . . . . . . .16
AVCHD . . . . . . . . . . . . . . . . . . . . . . . . .44
B BD-J . . . . . . . . . . . . . . . . . . . . . . . . . . .44
BONUSVIEW. . . . . . . . . . . . . . . . . .26, 44
C Capítulo . . . . . . . . . . . . . . . . . . . . . . . .18
Clasificación de BD-Video . . . . . . . . .34
Código del mando a distancia . . .34, 42
Conexión
Altavoz . . . . . . . . . . . . . . . . . . . . . . . . .6
Amplificador . . . . . . . . . . . . . . . . . . . . .8
Antena . . . . . . . . . . . . . . . . . . . . . . . . .9
AUX . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Caja de conexiones,
receptor vía satélite . . . . . . . . . . . . . . .7
COMPONENT VIDEO OUT. . . . . . . . .8
HDMI . . . . . . . . . . . . . . . . . . . . . . . . . .7
iPod . . . . . . . . . . . . . . . . . . . . . . . . . .22
OPTICAL IN . . . . . . . . . . . . . . . . . . .7, 8
OPTICAL OUT . . . . . . . . . . . . . . . . . . .8
TV . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Videocasete . . . . . . . . . . . . . . . . . . . . .7
Consumo de energía . . . . . . . . . . . . . . .9
Cuidado unidad . . . . . . . . . . . . . . . . . .39
D Desactivación sonido . . . . . . . . . . . . .18
Diapositiva . . . . . . . . . . . . . . . . . . . . . .25
Direct Navigator . . . . . . . . . . . . . . . . . .16
DivX. . . . . . . . . . . . . . . . . . . . . .21, 43, 44
Dolby Digital . . . . . . . . . . . . . . . . . .32, 44
Dolby Digital Plus . . . . . . . . . . . . .32, 44
Dolby Pro Logic II . . . . . . . . . . . . .29, 44
Dolby Pro Logic IIx . . . . . . . . . . . .29, 44
Dolby TrueHD . . . . . . . . . . . . . . . . .32, 44
DTS . . . . . . . . . . . . . . . . . . . . . . . . .32, 44
DTS-HD . . . . . . . . . . . . . . . . . . . . . .32, 44
DTS NEO:6 . . . . . . . . . . . . . . . . . . .29, 44
RQT9164
47
47
SC-BT100EG_spa.book 48 ページ
2008年4月21日 月曜日 午後12時4分
Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y
baterías usadas
Estos símbolos en los productos, embalajes y/o
documentos adjuntos, significan que los aparatos
eléctricos y electrónicos y las baterías no deberían
ser mezclados con los desechos domésticos.
Para el tratamiento apropiado, la recuperación y el
reciclado de aparatos viejos y baterías usadas, por
favor, observe las normas de recolección aplicables,
de acuerdo a su legislación nacional y a las
Directivas 2002/96/CE y 2006/66/CE.
Al desechar estos aparatos y baterías
correctamente, Usted estará ayudando a preservar
recursos valiosos y a prevenir cualquier potencial
efecto negativo sobre la salud de la humanidad y el
medio ambiente que, de lo contrario, podría surgir
de un manejo inapropiado de los residuos.
Para mayor información sobre la recolección y el
reciclado de aparatos y baterías viejos, por favor,
contacte a su comunidad local, su servicio de
eliminación de residuos o al comercio donde
adquirió estos aparatos.
Podrán aplicarse penas por la eliminación
incorrecta de estos residuos, de acuerdo a la
legislación nacional.
Para usuarios empresariales en la Unión
Europea
Si usted desea descartar aparatos eléctricos y
electrónicos, por favor contacte a su distribuidor o
proveedor a fin de obtener mayor información.
[Informacion sobre la Eliminación en
otros Países fuera de la Unión Europea]
Estos símbolos sólo son válidos dentro de la Unión
Europea. Si desea desechar estos objetos, por
favor contacte con sus autoridades locales o
distribuidor y consulte por el método correcto de
eliminación.
Nota sobre el símbolo de la bateria (abajo,
dos ejemplos de símbolos):
Cd
Este símbolo puede ser usado en combinación con
un símbolo químico. En este caso, el mismo cumple
con los requerimientos establecidos por la Directiva
para los químicos involucrados.
EU
RQT9164
48
48
SC-BT100EG_RQT9164-H_Dut.book Page 49
Tuesday, April 22, 2008
11:06 AM
RQT9164
49
49
SC-BT100EG_RQT9164-H_Dut.book Page 2 Tuesday, April 22, 2008
11:06 AM
De in deze gebruiksaanwijzing beschreven handelingen zijn
met name van toepassing op de afstandsbediening, maar als
de besturingen gelijk zijn, kunt u de handelingen ook
uitvoeren op het hoofdtoestel.
Systeem
SC-BT100
Hoofdtoestel
SA-BT100
Voorste luidsprekers
SB-HF100
Middelste luidspreker
SB-HC100
Subwoofer
SB-HW560
WAARSCHUWING!
WAARSCHUWING:
IN DIT APPARAAT WORDT EEN LASER GEBRUIKT.
HET GEBRUIK VAN REGELAARS OF AFSTELLINGEN OF
PROCEDURES DIE NIET IN DEZE GEBRUIKSAANWIJZING
BESCHREVEN ZIJN, KUNNEN RESULTEREN IN
BLOOTSTELLING AAN GEVAARLIJKE STRALING.
MAAK HET TOESTEL NIET OPEN EN VOER ZELF GEEN
REPARATIES UIT. LAAT ONDERHOUD AAN ERKENDE
VAKMENSEN OVER.
OM HET RISICO VAN BRAND, ELEKTRISCHE SCHOK OF
PRODUCTBESCHADIGING TE VERKLEINEN,
≥STELT U DIT APPARAAT NIET BLOOT AAN REGEN, VOCHT,
DRUPPELS OF SPETTERS EN PLAATST U GEEN
VOORWERPEN DIE VLOEISTOFFEN BEVATTEN, BOVEN OP
HET TOESTEL.
≥MAG U UITSLUITEND DE AANBEVOLEN ACCESSOIRES
GEBRUIKEN.
≥MAG U DE AFDEKKING (OF HET ACHTERPANEEL) NIET
VERWIJDEREN; ER BEVINDEN ZICH GEEN ONDERDELEN
IN HET TOESTEL DIE DOOR DE GEBRUIKER MOETEN
WORDEN ONDERHOUDEN. LAAT ONDERHOUD OVER AAN
VAKBEKWAAM ONDERHOUDSPERSONEEL.
WAARSCHUWING!
≥DIT APPARAAT NIET IN EEN BOEKENKAST, EEN
INGEBOUWDE KAST OF EEN ANDERE GESLOTEN RUIMTE
INSTALLEREN OF GEBRUIKEN. ZORG ERVOOR DAT HET
TOESTEL GOED GEVENTILEERD WORDT. ZORG ERVOOR
DAT DE VENTILATIEWEGEN NIET DOOR GORDIJNEN OF
ANDERE MATERIALEN WORDEN AFGESLOTEN OM
GEVAAR VOOR ELEKTRISCHE SCHOK OF BRAND TEN
GEVOLGE VAN OVERVERHITTING TE VOORKOMEN.
≥ZORG DAT DE VENTILATIEOPENINGEN VAN HET
APPARAAT NIET GEBLOKKEERD WORDEN DOOR
KRANTEN, TAFELKLEEDJES, GORDIJNEN OF IETS
DERGELIJKS.
≥ZET GEEN OPEN VUUR, ZOALS BRANDENDE KAARSEN,
OP HET TOESTEL.
≥WERP LEGE BATTERIJEN WEG OP EEN
MILIEUVRIENDELIJKE MANIER.
Tijdens het gebruik is dit product vatbaar voor radiostoring
veroorzaakt door een mobiele telefoon. Wanneer dergelijke storing
optreedt, moet u dit product en de mobiele telefoon verder van
elkaar vandaan gebruiken.
Het stopcontact dient zich in de nabijheid van de apparatuur te
bevinden en gemakkelijk bereikbaar te zijn.
De stekker van de voedingskabel dient altijd bereikbaar te zijn.
Om dit apparaat volledig los te koppelen van het elektriciteitsnet,
trekt u de stekker van het netsnoer uit het stopcontact.
DIT APPARAAT IS BESTEMD VOOR GEBRUIK IN EEN
GEMATIGD KLIMAAT.
WAARSCHUWING
Explosiegevaar als de batterij op onjuiste wijze vervangen wordt.
Vervang de batterij alleen door dezelfde soort batterij of een
vergelijkbare soort die door de fabrikant aanbevolen wordt. Werp
gebruikte batterijen weg zoals door de fabrikant voorgeschreven
wordt.
(Binnenin het apparaat)
(Achterzijde apparaat)
Veiligheidsmaatregelen
Plaatsing
Plaats het toestel op een egale ondergrond op een plek die niet
blootstaat aan rechtstreeks zonlicht, hoge temperaturen, een hoge
luchtvochtigheid en sterke trillingen. De omkasting en andere
onderdelen kunnen daardoor beschadigd raken, waardoor het toestel
mogelijk minder lang meegaat. Plaats geen zware voorwerpen op het
toestel.
Bedrijfsspanning
Gebruik dit apparaat niet op een hoogspanningsbron. Het toestel kan
daardoor overbelast raken en brand veroorzaken. Gebruik geen
gelijkstroombron. Controleer de bron zorgvuldig wanneer u het toestel
installeert op een schip of op een andere plaats waar gelijkstroom
wordt gebruikt.
Beveiliging AC-netsnoer
RQT9164
2
50
Zorg ervoor dat het AC-netsnoer op de juiste wijze wordt aangesloten
en niet beschadigd is. Een slechte aansluiting of snoerschade kan
leiden tot brand of een elektrische schok.
Trek niet aan het snoer, buig het niet en plaats geen zware
voorwerpen op het snoer.
Houd de stekker goed vast wanneer u het snoer uit het stopcontact
haalt. Als u aan het AC-netsnoer trekt, kan er een elektrische schok
optreden. Raak de stekker niet aan met vochtige handen. Dit kan
leiden tot een elektrische schok.
Vreemde voorwerpen
Laat geen metalen voorwerpen in het toestel vallen. Dit kan leiden tot
een elektrische schok of een storing.
Zorg ervoor dat er geen vloeistoffen in het toestel terechtkomen. Dit
kan een elektrische schok of een storing veroorzaken. Als dit toch
gebeurt, koppel het toestel dan onmiddellijk los van de stroomtoevoer
en neem contact op met uw dealer.
Spuit geen insecticiden op of in het toestel. Zij bevatten ontvlambare
gassen die tot ontsteking kunnen komen wanneer zij in het toestel
worden gespoten.
Reparaties
Probeer dit apparaat niet zelf te repareren. Als het geluid wegvalt,
indicators niet aangaan, het toestel rook uitstoot of als er een andere
storing optreedt die niet in deze gebruiksaanwijzing wordt
beschreven, trek dan de stekker uit het stopcontact en neem contact
op met uw dealer of een erkend servicecentrum.
Reparatie, demontage of reconstructie door onbevoegde personen
kan leiden tot een elektrische schok of beschadiging van het toestel.
Het toestel zal langer meegaan als u de stekker uit het stopcontact
haalt wanneer u het toestel voor langere tijd niet gaat gebruiken.
11:06 AM
Inhoudsopgave
Aan de slag
Geavanceerde handelingen
Veiligheidsmaatregelen .................................... 2
Informatie over de accessoires ....................... 3
Foto’s afspelen................................................ 24
Verschillende afspeeltypes voor
BD-Video ........................................................ 26
Het FUNCTIONS-menu weergeven ................ 27
Audiokwaliteit/geluidsveld wijzigen .............. 28
Van surround sound genieten ....................... 29
Gecombineerde bediening met de tv ............ 30
De instellingen wijzigen via het
on-screen menu ............................................. 32
De instellingen wijzigen met het
set-up-menu................................................... 34
Snelstartgids
STAP 1 Plaatsing ............................................4
STAP 2 Basisaansluitingen............................6
STAP 3 Instellen............................................10
Snelzoekgids ................................................... 12
Schijf- en kaartinformatie ............................... 14
Basishandelingen
Aan de slag
NEDERLANDS
Referentie
Basisweergave (video-inhouden
weergeven) .................................................... 16
Naar de tv luisteren via de luidsprekers
van dit toestel................................................ 19
Muziek afspelen............................................... 20
DivX-video’s afspelen ..................................... 21
Een iPod op dit toestel afspelen.................... 22
Veelgestelde vragen ....................................... 38
Berichten.......................................................... 39
Onderhoud....................................................... 39
Problemen oplossen....................................... 40
Over MP3/JPEG/DivX-bestanden ................... 43
Verklarende woordenlijst ............................... 44
Specificaties .................................................... 45
Index................................................................. 47
Basishandelingen
SC-BT100EG_RQT9164-H_Dut.book Page 3 Tuesday, April 22, 2008
Informatie over de accessoires
∏
∏
∏
1 Afstandsbediening
(N2QAKB000062)
2 Batterijen
afstandsbediening
1 FM binnenantenne
1 Vel stickers voor luidsprekerkabels
∏
∏
∏
3 Luidsprekerkabels
1 Videokabel
1 AC-netsnoer
≥Uitsluitend voor gebruik met dit apparaat. Niet gebruiken met andere
apparatuur.
Gebruik ook geen snoeren voor andere apparatuur met dit apparaat.
Referentie
∏
Geavanceerde
handelingen
Wij verzoeken u om te controleren of er geen accessoires in de verpakking ontbreken. Gebruik de nummers die tussen haakjes zijn
vermeld voor het aanvragen van reserveonderdelen.
(Productnummers met ingang van april 2008. Deze zijn onder voorbehoud.)
RQT9164
3
51
SC-BT100EG_RQT9164-H_Dut.book Page 4 Tuesday, April 22, 2008
STAP
11:06 AM
1 Plaatsing
Waarschuwing
≥Het hoofdtoestel en de bijgeleverde luidsprekers mogen alleen worden gebruikt op de manier die wordt aangegeven in deze
opstelling. De versterker en/of de luidsprekers kunnen anders beschadigd raken en er kan brandgevaar ontstaan. Raadpleeg een
erkende vakman wanneer er schade is ontstaan of wanneer het toestel zich plotseling anders gedraagt.
≥Probeer niet deze luidsprekers op een andere wijze aan de muur te bevestigen dan in deze handleiding wordt beschreven.
De manier waarop u uw luidsprekers installeert, kan van invloed zijn
op de lage tonen en het geluidsveld. Let op de volgende punten:
≥Plaats de luidsprekers op een platte, stevige ondergrond.
≥Als de luidsprekers te dicht bij vloeren, muren en hoeken worden
geplaatst, kunnen de lage tonen te sterk worden. Bedek muren en
ramen met dikke gordijnen.
[OPMERKING]
Plaats uw luidsprekers op minimaal 10 mm afstand van het systeem
om te zorgen voor een goede ventilatie.
Voorbeeld van een opstelling
Dit apparaat wordt geleverd met een geïnstalleerd Dolby Virtual Speaker-circuit. Door alleen de geleverde luidsprekers en de subwoofer te
gebruiken en door akoestische effecten te reproduceren die zeer vergelijkbaar zijn met 5.1-kanaals surround, kunt u zelfs in een kleine ruimte al
genieten van een echte “home theater”-ervaring.
Middelste luidspreker
Plaats deze op een rek of plank. Als
deze rechtstreeks op de tv wordt
geplaatst, kan het beeld verstoord raken
door de trilling van de luidspreker.
60º
Voorste luidsprekers
De linker en rechter luidspreker kunnen onderling
verwisseld worden.
Subwoofer
Plaats deze rechts of links van
de tv, op de vloer of op een
stevige plank zodat hij geen
trilling kan veroorzaken. Zet hem
ongeveer 30 cm van de tv.
Hoofdtoestel
Zorg ervoor dat er minimaal 5 cm
ruimte rondom het hoofdtoestel
aanwezig is om te zorgen voor een
goede ventilatie en een goede
luchtverplaatsing rondom het
hoofdtoestel.
Genieten van 5.1/7.1-kanaals surround sound
Optionele Panasonic draadloze accessoire SH-FX67/
Optioneel Panasonic luidsprekersysteem SB-HS100A
U kunt genieten van 5.1 of 7.1-kanaals surround sound door het
optionele Panasonic draadloze systeem SH-FX67 en
luidsprekersysteem SB-HS100A te gebruiken.
Raadpleeg de bijbehorende gebruiksaanwijzing voor meer
informatie.
≥U kunt ook van 5.1 of 7.1-kanaals surround sound genieten door
een versterker met behulp van een audiokabel via de
SURROUND- en SURROUND BACK-aansluitingen aan de
achterzijde van het hoofdtoestel (> 8) aan te sluiten.
≥Om te kunnen genieten van 5.1 of 7.1-kanaals surround sound
moeten de instellingen van de systeemluidspreker worden
gewijzigd (> 37).
RQT9164
4
52
Voorbeeld van een
opstelling (5.1ch)
SB-HS100A
SH-FX67
SB-HS100A
11:06 AM
∫ Opmerkingen met betrekking tot het gebruik van de
luidspreker
≥Gebruik alleen de bijgeleverde luidsprekers
Als u andere luidsprekers gebruikt, kan het toestel beschadigd raken
en kan de geluidskwaliteit negatief beïnvloed worden.
≥Uw luidsprekers kunnen beschadigd raken en minder lang meegaan
als u ze lange tijd hard zet.
≥Breng in de volgende gevallen het volume terug om schade te
voorkomen:
– Als het geluid tijdens het afspelen werd verstoord.
– Als de luidsprekers galmen door een platenspeler, het geluid van
FM radio- of tv-uitzendingen of continue signalen van een
oscillator, een testschijfje of een elektronisch instrument.
– Als u de geluidskwaliteit afstelt.
– Als u het toestel aan of uit zet.
∫ Als uw tv op onregelmatige wijze van kleur verandert
De voorste en middelste luidsprekers zijn bedoeld om dicht bij een tv te
worden geplaatst, maar met sommige tv's en in sommige opstellingen
kan het beeld worden beïnvloed.
Zet de tv ongeveer 30 minuten uit wanneer dit gebeurt.
Als het goed is, verhelpt de demagnetiserende functie van de tv het
probleem. Als het probleem toch blijft voortduren, plaats de
luidsprekers dan verder af van de tv.
∫ Waarschuwing
Aan de slag
SC-BT100EG_RQT9164-H_Dut.book Page 5 Tuesday, April 22, 2008
Raak het voorste gedeelte van de luidsprekers met het gaas niet aan.
Pak ze bij de zijkanten.
bijv., Middelste
luidspreker
Niet doen
Wel doen
Opties voor de installatie van de luidspreker
1 Stander losmaken (voorste luidsprekers).
Verwijder de 3
schroeven
2 Draai een schroef (niet inbegrepen) in de muur.
Ten minste 30 mm
‰4,0 mm
Muur of zuil
‰7,5 mm tot 9,4 mm
bijv.
Niet
doen
In deze stand zal de
luidspreker
waarschijnlijk vallen
als deze naar links of
naar rechts wordt
verplaatst.
Wel
doen
Verplaats de
luidspreker zodat de
schroef zich in deze
positie bevindt.
Snelstartgids
Aan de muur
U kunt alle luidsprekers (behalve de subwoofer) aan een muur
bevestigen.
≥De muur of zuil waaraan de luidsprekers bevestigd worden, moet
10 kg per schroef kunnen dragen. Raadpleeg een erkende
bouwondernemer wanneer u de luidsprekers aan een muur wilt
bevestigen. Als u de luidsprekers verkeerd ophangt, kunnen de
muur en de luidsprekers beschadigd raken.
De luidsprekerstanders (niet inbegrepen)
(behalve subwoofer)
Controleer voordat u de standers koopt of ze aan deze voorwaarden
voldoen.
Let op de diameter en lengte van de schroeven en de afstand tussen
de schroeven zoals wordt weergegeven in het diagram.
≥De standers moeten meer dan 10 kg kunnen dragen.
≥De standers moeten stabiel zijn, zelfs als de luidsprekers zich op
een hoge positie bevinden.
bijv., Middelste luidspreker
Metalen schroefgaten
Voor het aansluiten
op luidsprekerstanders
7,0 mm tot 9,4 mm
≥Middelste/voorste luidspreker
Zorg ervoor dat de schroef zich op ten minste 70 mm afstand
van het plafond bevindt.
≥Middelste luidspreker
Zorg ervoor dat de schroef zich op ten minste 100 mm afstand
van de muur bevindt.
Bepalen waar de schroeven voor de middelste luidspreker
komen.
1 Draai op 50,5 mm afstand links
van de rechterzijkant van de
middelste luidspreker, gezien
wanneer u recht voor de
luidspreker staat, een schroef in
de muur.
2 Draai 160 mm links van de eerste
schroef, nog een schroef in de
muur.
5,0 mm, spoed 0,8 mm
Dikte plaatje plus
7 mm tot 10 mm
60 mm
Luidspreker
stander
(niet inbegrepen)
Voorkom dat de luidsprekers vallen
bijv., Voorste luidspreker
Koord (niet inbegrepen)
Span een koord van de muur naar de
luidspreker en maak deze stevig vast.
Muur
3 Hang de luidspreker veilig met het gat/de gaten
aan de schroef/schroeven.
Voorste luidspreker
Middelste luidspreker
Oogje van de schroef
(niet inbegrepen)
Ongeveer
150 mm
Achterzijde van de luidspreker
≥U moet de juiste schroefoogjes kopen die geschikt zijn voor de
muren en zuilen waarin ze bevestigd worden.
≥Vraag een erkende bouwondernemer hoe u de luidsprekers moet
bevestigen aan een betonnen muur of een oppervlak die misschien
niet sterk genoeg is. Als u de luidsprekers verkeerd ophangt, kunnen
de muur en de luidsprekers beschadigd raken.
RQT9164
5
53
SC-BT100EG_RQT9164-H_Dut.book Page 6 Tuesday, April 22, 2008
STAP
11:06 AM
2 Basisaansluitingen
≥Plaats het toestel niet op versterkers of apparatuur die mogelijk heet wordt. Het toestel kan beschadigd raken door de hitte.
≥Zet alle apparatuur uit voordat u deze gaat aansluiten en lees eerst de bijbehorende gebruiksaanwijzingen.
Aansluiting van de luidsprekerkabels
Vel stickers voor
luidsprekerkabels
Luidsprekerkabel voor
voorste luidspreker (R)
(rood)
Luidsprekerkabel voor
voorste luidspreker (L)
(wit)
Luidsprekerkabel voor
middelste luidspreker (groen)
Voorbereiding
∫ Gebruik de stickers voor de luidsprekerkabels om het
aansluiten eenvoudiger te maken.
bijv. Middelste luidspreker
センター
CENTER
5
センター
CENTER
Sticker voor
luidsprekerkabel
(inbegrepen)
5
Hoofdtoestel
[Als u de optionele draadloze
accessoire gebruikt: SH-FX67
(> 4)]
Kapje digitale zender
SPEAKERS
PUSH
DIGITAL
TRANSMITTER
PUSH
2
6
5
6
6
R 6
SUBWOOFER CENTER
1
L FRONT
PUSH
Paars
Groen
Rood
PUSH
Wit
PUSH
Verbinden met de
aansluitingen die dezelfde
kleur hebben.
Front
PUSH
U kunt met de achterkant
van een potlood of pen
hier drukken totdat het
kapje loskomt.
Luidsprekerkabels
(inbegrepen)
Front
DIGITAL
TRANSMITTER
≥Verwijder het kapje van de
digitale zender voordat u een
optionele Panasonic draadloze
accessoire installeert.
≥Plaats het kapje terug wanneer
de zender niet wordt gebruikt.
Center
Subwoofer
Middelste luidspreker
≥Duw de draden helemaal aan.
i: Wit
j: Blauw
OPMERKING
Voorste luidspreker (R)
Voorste luidspreker (L)
≥Zorg ervoor dat u de polariteit van de luidsprekerkabels niet
verwisselt (kortsluiting) of omkeert; hierdoor kunnen de
luidsprekers beschadigd raken.
Duwen!
Niet doen
RQT9164
6
54
SC-BT100EG_RQT9164-H_Dut.book Page 7 Tuesday, April 22, 2008
11:06 AM
Aansluiting op een tv
Niet aansluiten via de videocassetterecorder. Het beeld wordt mogelijk niet goed weergegeven als gevolg van kopieerbeveiliging.
HDMIcompatibele
tv
Audiokabel§
(niet inbegrepen)
≥De optische digitale
audiokabel kan
worden gebruikt voor
aansluiting op
televisietoestellen met
optische
uit-aansluitingen
(> rechts).
AUDIO OUT
AV IN
L
R
HDMI kabel
(niet inbegrepen)
Aan de slag
Met een HDMI-kabel
OPTICAL
OUT
Optische
digitale
audiokabel§
(niet
inbegrepen)
AUX
OUT
OPTICAL
IN(TV)
L
Snelstartgids
DIGITAL
R
AV OUT
Hoofdtoestel
Gebruik High Speed HDMI-kabels die zijn voorzien van het HDMI-logo (zie omslag).
Aangeraden wordt een Panasonic HDMI-kabel te gebruiken.
Nummer van het aanbevolen onderdeel:
OPMERKING RP-CDHG10 (1,0 m), RP-CDHG15 (1,5 m), RP-CDHG20 (2,0 m), RP-CDHG30 (3,0 m), RP-CDHG50 (5,0 m) enz.
≥Gebruik HDMI-kabels die niet langer zijn dan 5,0 meter als u de video-uitgang instelt op “1080p” (> 36, “HDMI-videoformaat”).
NOODZAKELIJKE INSTELLINGEN
“HDMI-videomodus” : “Aan”/“HDMI-audio-uitgang” : “Uit” (> 36)
Met deze aansluiting kunt u VIERA Link “HDAVI Control” (> 30) gebruiken.
§
Met behulp van deze audioaansluitingen kunt u via uw Home Theater System audio afspelen vanaf uw televisie (> 19).
Aansluiting op Set Top Box (satellietontvanger, kabelbox enz.) of
videocassetterecorder
Gebruik de volgende aansluitingen om via de luidsprekers van dit apparaat audio vanaf uw kabel-tv of VCR uit te voeren.
≥Zet alle apparatuur uit voordat u deze gaat aansluiten en lees eerst de bijbehorende gebruiksaanwijzing.
Naar uw kabel-tvaansluiting of
tv-antenne
RF IN
RF IN
RF-kabel
(niet inbegrepen)
RF OUT
RF-kabel
(niet inbegrepen)
OPTICAL
OUT
Tv
VIDEO IN
AUDIO IN
VIDEO OUT
AUDIO OUT
L
Videokabel
(inbegrepen)
Set Top Box (satellietontvanger,
kabelbox enz.) of videocassetterecorder
(niet inbegrepen)
L
S VIDEO IN
R
S VIDEO OUT
R
S-videokabel
(niet inbegrepen)
Audiokabel§
(niet inbegrepen)
Optische digitale audiokabel§
(niet inbegrepen)
OUT
OPTICAL
IN(TV)
VIDEO OUT
AUX
L
S VIDEO OUT
DIGITAL
R
AV OUT
Hoofdtoestel
≥Dit apparaat kan het surroundsignaal van de Set Top Box (satellietontvanger, kabelbox enz.) decoderen.
Druk een paar maal op [N, O SELECT] om “D-IN” (DIGITAL IN) te selecteren.
OPMERKING
TIPS
§
Met behulp van deze audioaansluitingen kunt u via uw Home Theater System audio afspelen vanaf uw televisie (> 19).
≥Gebruik voor de videoaansluiting de VIDEO OUT of S VIDEO OUT aansluiting.
≥Met de S VIDEO OUT aansluiting krijgt u een levendiger beeld dan met de VIDEO OUT aansluiting. (Het uiteindelijke resultaat is
afhankelijk van de tv.)
RQT9164
7
55
SC-BT100EG_RQT9164-H_Dut.book Page 8 Tuesday, April 22, 2008
STAP
11:06 AM
2 Basisaansluitingen
Aansluiting op een tv met componentvideokabel
COMPONENT
VIDEO IN
Tv
Audiokabel§
(niet inbegrepen)
≥De optische digitale
audiokabel kan worden
gebruikt voor aansluiting
op televisietoestellen met
optische uit-aansluitingen
(> rechts).
AUDIO OUT
Y
L
PB
R
PR
Componentvideokabel
(niet inbegrepen)
PR
OPTICAL
OUT
OUT
AUX
OPTICAL
Optische
digitale
audiokabel§
(niet
inbegrepen)
IN(TV)
L
DIGITAL
Y
PB
R
COMPONENT VIDEO OUT
Hoofdtoestel
OPMERKING
≥Verbind de aansluitingen met dezelfde kleur met elkaar.
≥De video-uitgangsresolutie wordt teruggebracht tot “576p/480p” als DVD-Video-, DivX- en BD-Videoschijven die met een snelheid van
50 beeldjes per seconde zijn opgenomen, worden uitgevoerd vanaf de COMPONENT VIDEO OUT-aansluitingen.
§
Met behulp van deze audioaansluitingen kunt u via uw Home Theater System audio afspelen vanaf uw televisie (> 19).
Als u een gewone tv hebt (CRT: kathodestraalbuis)
≥Progressieve uitvoer kan aanleiding geven tot een licht flikkerend beeld, zelfs als het toestel compatibel is met progressief uitvoeren. Zet
“Progressief” uit als u zich hierover zorgen maakt. Dit geldt ook voor multisysteem-tv die gebruik maakt van de PAL-modus (> 33,
TIPS “Progressief”).
High definition/progressieve video bekijken
≥Aansluiten op een tv die 576p/480p of hoger ondersteunt.
≥Zet “Componentresolutie” op “576p/480p”, “720p” of “1080i”. (> 36)
≥Zet “HDMI-videomodus” op “Uit”. (> 36) Anders wordt de video uitgevoerd als 576i/480i.
DIGITAL OUT-aansluiting
PCM (2ch) signaal wordt via de OPTICAL OUT-aansluiting uitgevoerd.
OUT
Andere apparatuur
(niet inbegrepen)
OPTICAL
IN(TV)
DIGITAL
OPTICAL
IN
Optische digitale audiokabel
(niet inbegrepen)
Niet te veel buigen wanneer u
deze aansluit.
Hoofdtoestel
Controleer de vorm van de aansluiting op de apparatuur die moet worden aangesloten voordat u een optische digitale audiokabel
koopt.
OPMERKING
Aansluiten op een versterker via de SURROUND- en SURROUND BACK-aansluitingen
U kunt van 5.1- of 7.1-kanaals surround sound genieten door een versterker met behulp van een audiokabel via de SURROUND- en
SURROUND BACK-aansluitingen aan te sluiten.
bijv. 7.1ch
SURROUND
SURROUND
BACK
L
L
R
R
Versterker met 5.1ch/
7.1ch-audio in aansluiting
Versterker
(niet inbegrepen)
Surroundachterluidsprekers
(niet inbegrepen)
Audiokabel (niet inbegrepen)
SURROUND
SURROUND
BACK
OUT
Hoofdtoestel
RQT9164
8
56
Surroundluidsprekers
(niet inbegrepen)
Voor gebruikers van SH-FX67
≥“[W2S]” of “[W4S]” knippert als het draadloze
systeem niet wordt gebruikt. Koppel de digitale
zender in dat geval los van het hoofdtoestel.
SC-BT100EG_RQT9164-H_Dut.book Page 9 Tuesday, April 22, 2008
11:06 AM
Aansluitingen radioantenne
Plakband
Hoofdtoestel
Aan de slag
FM-binnenantenne
FM binnenantenne (inbegrepen)
Bevestig dit uiteinde van de antenne daar waar de ontvangst het beste is.
≥Houd losse antennekabels weg van andere draden en kabels.
VIDEO OUT
FM ANT
Snelstartgids
75
Een FM-buitenantenne (optioneel) gebruiken
Gebruik een buitenantenne als de radio-ontvangst slecht is.
≥Maak de antenne los wanneer het toestel niet wordt gebruikt.
≥Gebruik de buitenantenne niet tijdens een elektrische storm.
FM-buitenantenne
[Een televisieantenne gebruiken (niet inbegrepen)]
De antenne moet worden geïnstalleerd door een deskundige technicien.
Hoofdtoestel
VIDEO OUT
FM ANT
75
75 ≠ coaxkabel
(niet inbegrepen)
Aansluiting AC-netsnoer
AC-netsnoer
Hoofdtoestel
AC IN
AC-netsnoer
(inbegrepen)
Naar een stopcontact
Stroomverbruik
Het hoofdtoestel verbruikt een kleine hoeveelheid stroom wanneer het uit staat (ongeveer 0,4 W). Om energie te besparen wanneer het
toestel gedurende lange tijd niet zal worden gebruikt, neemt u het uit het stopcontact. U moet sommige geheugenonderdelen opnieuw
OPMERKING instellen nadat u het hoofdtoestel weer hebt aangesloten.
Het inbegrepen AC-netsnoer kan alleen met het hoofdtoestel worden gebruikt. Niet gebruiken met andere apparatuur. Gebruik ook
geen snoeren voor andere apparatuur met dit apparaat.
≥Als het AC-netsnoer voor het eerst wordt aangesloten, wordt “PLEASE WAIT” ongeveer 30 seconden op het scherm van het
hoofdtoestel weergegeven en wordt het toestel automatisch uitgezet.
RQT9164
9
57
SC-BT100EG_RQT9164-H_Dut.book Page 10
STAP
Tuesday, April 22, 2008
11:06 AM
3 Instellen
Afstandsbediening
Batterijen
Voer de batterijen zo in dat de polen (i en j) overeenkomen met die
in de afstandsbediening.
Om het klepje te sluiten, steekt u het vanaf de j-zijde (minzijde) in.
Een verkeerd gebruik van batterijen kan leiden tot elektrolytlekkage
waardoor onderdelen beschadigd kunnen raken wanneer zij in
aanraking komen met vloeistof en waardoor brand kan ontstaan.
Verwijder de batterijen als de afstandsbediening gedurende lange tijd
niet gebruikt zal worden. Bewaar ze op een koele, donkere plaats.
Gebruik
Signaalsensor van de afstandsbediening
R6/LR6, AA
≥Gebruik geen oplaadbare batterijen.
≥Gebruik geen oude en nieuwe batterijen door elkaar.
≥Gebruik niet gelijktijdig verschillende typen batterijen.
≥Verhit de batterijen niet en stel ze niet bloot aan vuur.
≥Laat de batterij(en) niet in een auto liggen die lange tijd met dichte
portieren en ramen in de volle zon blijft staan.
≥Haal de batterijen niet uit elkaar en veroorzaak geen kortsluiting.
≥Probeer alkaline- of mangaanbatterijen niet opnieuw op te laden.
≥Gebruik geen batterijen waarvan de buitenkant heeft losgelaten.
Draag bij tot het behoud van het milieu.
≥Lege en oplaadbare batterijen mogen niet bij het huisvuil worden
geplaatst.
30˚
10˚
30˚
30˚
7 m recht voor het toestel
Als u het toestel niet met de afstandsbediening kunt bedienen
nadat de batterijen zijn vervangen, voer de codes dan opnieuw in
(> 42).
Eenvoudig instellen
Wanneer het systeem voor het eerst wordt ingeschakeld, wordt automatisch een scherm voor de basisinstellingen weergegeven. Volg de
aanwijzingen op het scherm om de basisinstellingen voor het systeem in te voeren.
1 Druk op [Í].
Het instellingenscherm wordt weergegeven.
≥Als dit toestel wordt aangesloten op een Panasonic-tv (VIERA) die HDAVI Control 2 of
HDAVI Control 3 via een HDMI-kabel ondersteunt, wordt de instellingsinformatie “Taal op
het scherm” en “TV-aspect” op de tv vanaf de tv vastgelegd.
[Í]
2 Volg de aanwijzingen op het scherm en voer de instellingen in met
[3, 4] en [OK].
“Taal op het scherm” (> 35) en “TV-aspect” (> 36) worden ingesteld.
[OK]
[3, 4]
≥U kunt deze instelling altijd uitvoeren door “Eenvoudige Instelling” in het set-up-menu te
selecteren. (> 34)
≥U kunt deze instellingen ook afzonderlijk wijzigen. (> 35, 36)
De radio instellen
De radiostations automatisch vooraf instellen
Er kunnen tot 30 stations worden ingesteld.
1 Druk op [FM] om “FM” te selecteren.
2 Indrukken en ingedrukt houden
[OK].
W2S
[FM]
Laat de knop los zodra “M” begint te
knipperen.
W4S
DISC iPod SD
M
D EX
PL x
96/24
D+
HD
NEO:6
De tuner stemt af op de laagste frequentie en begint alle stations die hij kan ontvangen in
oplopende volgorde in te stellen.
[OK]
RQT9164
10
58
≥Zodra de stations zijn ingesteld, wordt “SET OK” weergegeven en stemt de radio af op
het laatst ingestelde station.
≥Als automatisch vooraf instellen niet lukt, wordt “ERROR” weergegeven. Stel de kanalen
handmatig vooraf in (> 11).
SC-BT100EG_RQT9164-H_Dut.book Page 11
Tuesday, April 22, 2008
11:06 AM
Handmatig afstemmen
1 Druk op [FM] om “FM” te selecteren.
Hoofdtoestel: Druk op [SELECTOR].
2 Druk op [6, 5] om de frequentie te selecteren.
[X], [W]
TUNED
Aan de slag
[SELECTOR]
TUNED
Hoofdtoestel: Druk op [X] of [W].
≥Wanneer er een radio-uitzending wordt ontvangen, licht “TUNED”
op de display.
≥Wanneer er een stereo-uitzending wordt ontvangen, licht “ST” op
de display.
ST
Houd [6, 5] ingedrukt totdat er door de frequenties gebladerd wordt
om automatisch afstemmen te starten. Het afstemmen wordt
onderbroken zodra er een station wordt gevonden.
Handmatig vooraf stations instellen
Er kunnen tot 30 stations worden ingesteld.
Cijfertoetsen
1 Druk op [FM] om “FM” te selecteren.
2 Druk op [6, 5] om de frequentie te selecteren.
3 Druk op [OK].
Snelstartgids
[FM]
“P” en “M” beginnen te knipperen.
[FM MODE]
M
[6, 5]
[:, 9]
[DISPLAY]
4 Druk op de cijfertoetsen om het vooraf
ingestelde kanaalnummer in te voeren.
bijv. “12”
≥Om een 1-cijferig getal te selecteren
bijv., “1”: [1] > [OK].
≥Om een 2-cijferig getal te selecteren
bijv., “12”: [1] > [2].
[OK]
[2, 1]
≥En eerder opgeslagen station wordt overschreven als een ander station op hetzelfde
vooraf ingestelde kanaal wordt opgeslagen.
Herhaal de stappen 2 tot 4 om andere stations in te stellen.
De vooraf ingestelde kanalen selecteren
1 Druk op [FM] om “FM” te selecteren.
2 Druk op de cijfertoetsen om het kanaal te
selecteren.
bijv. “12”
≥Om een 1-cijferig getal te selecteren
bijv., “1”: [1] > [OK].
≥Om een 2-cijferig getal te selecteren
bijv., “12”: [1] > [2].
U kunt ook op [:, 9] of [2, 1] drukken om het kanaal te selecteren.
RDS-uitzending
PTY-weergaven
NEWS
VARIED
FINANCE
Het toestel kan de tekstgegevens die worden uitgezonden door het Radio Data System (RDS), in
sommige gebieden beschikbaar, weergeven. Als het station waarnaar u luistert RDS-signalen
uitzendt, licht “RDS” op de display op.
≥RDS-weergaven zijn mogelijk niet beschikbaar als de ontvangst slecht is.
COUNTRY AFFAIRS
CHILDREN NATIONAL
POP M
INFO
Als “FM” wordt geselecteerd
ROCK M
SOCIAL A
OLDIES
Druk op [DISPLAY] om de tekstgegevens weer te geven.
SPORT
M-O-R- M
RELIGION
FOLK M
PHONE IN
EDUCATE LIGHT M
DOCUMENT DRAMA
CLASSICS TRAVEL
CULTURE OTHER M
TEST
LEISURE
ALARM
JAZZ
WEATHER
SCIENCE
Telkens wanneer u op de knop drukt:
PS:
Programmaservice
PTY:
Soort programma (>links)
OFF:
Weergave frequentie
§
“M-O-R- M”=Middle of the road-muziek
Als er teveel lawaai is
OPMERKING
TUNED
MONO
Als “FM” is geselecteerd
Druk op [FM MODE] om “MONO” weer te geven.
≥Druk nogmaals op de knop om de functie te annuleren.
≥De functie wordt ook geannuleerd als u de frequentie
verandert.
≥Deze instelling kan per zender vooraf worden ingevoerd. Als “MONO” wordt
weergegeven, volgt u de procedures 3 en 4 in Handmatig vooraf stations instellen
(> hierboven).
RQT9164
11
59
SC-BT100EG_RQT9164-H_Dut.book Page 12
Tuesday, April 22, 2008
11:06 AM
Snelzoekgids
Afstandsbediening
























! Het toestel aan- en uitzetten (> 16)
@ De bron selecteren
[BD/SD]: Selecteer het schijfstation of het SD kaartstation (> 16)
[FM]:
Selecteer de FM tuner (> 10)
[iPod]:
Selecteer iPod als bron (> 23)
# Cijfertoetsen
Ingestelde radiostations en titelnummers enz. selecteren/De
nummers invoeren (> 11, 17)
$ Annuleren
% Basisbedieningsknoppen voor afspelen (> 17)
[:, 9]:
Vooraf ingestelde radiostations selecteren (> 11)
[6, 5]:
Radiostations handmatig selecteren (> 11)
^ Menu op het scherm weergeven (> 32) / RDS-tekstgegevens
tonen (> 11)
& Pop-upmenu weergeven (> 26)
* Top Menu/Direct Navigator weergeven (> 16)
( Optiemenu weergeven (> 18, 25)
AJ Deze knopen worden gebruikt wanneer u een BD-Video schijfje
met JavaTM-toepassingen gebruikt (BD-J). Lees de aanwijzingen
die bij het schijfje geleverd zijn voor meer informatie over hoe u dit
soort schijfjes gebruikt.
De knoppen [A] en [B] worden ook gebruikt met de “Titeloverzicht”-,
“JPEG overzicht”- en “Albumoverzicht”-schermen (> 24).
AA Menu Set-up weergeven (> 34)
AB [SOUND]:
Geluidseffect instellen (> 28)
[SLEEP]:
Sleeptimer instellen(> 18)
[CH SELECT]:
Luidsprekerkanaal selecteren (> 28)
[MUTING]:
Zonder geluid (> 18)
AC Signaal afstandsbediening overbrengen
AD Bedieningsknoppen tv
Richt de afstandsbediening op de Panasonic tv en druk op de
knop.
[Í TV]:
De tv aan- en uitzetten
[AV]:
Overschakelen naar het ingangskanaal
[i j VOL]:
Het volume van de tv regelen
≥Bij sommige modellen werkt dit mogelijk niet goed.
AE De bron selecteren
BD/DVD/CD,) SD,) FM,)IPOD,)D-IN(TV)§,)AUX(TV)§
^---------------------------------------------------------------------------------------------J
§
“(TV)” wordt weergegeven naast de items die zijn ingesteld voor
TV SOUND-ingang. (> 30, De tv-audio instellen voor VIERA Link
“HDAVI Control”)
“SD” wordt niet op de display van het toestel weergegeven als de
SD-kaart zich niet in de SD-kaartgleuf bevindt.
AF Het volume van het hoofdtoestel regelen (> 17)
AG Audio selecteren (> 18)/Ruis tijdens radio-ontvangst verwijderen
(> 11)
AH Automatisch starten en een schijfje afspelen (> 30)
AI [3, 4, 2, 1]: Menu selecteren
[OK]:
Selectie
[2, 1]:
Vooraf ingestelde radiostations selecteren (> 11)
[2] (2;), [1] (;1): Beeldje-voor-beeldje (> 18)
BJ Menu FUNCTIONS weergeven (> 27)
BA Terug naar vorig scherm
BB [PIP]: Secundaire video (picture-in-picture) in-/uitschakelen) (> 26)
[SECONDARY AUDIO]: Secundaire audio in-/uitschakelen (> 26)
BC Statusberichten weergeven (> 18)
BD Genieten van surround sound (> 29)
[7.1CH VS]: Beschikbaar wanneer u een 5.1-kanaals
luidsprekersysteem gebruikt
Hoofdtoestel


  
SW
BOOST

12
 
SELECTOR
 
Plaats uw vinger op het 4-gedeelte en
open het door het schuin naar beneden
te duwen.
RQT9164
7.1CH
D.S.P.



 

Aansluitingen achterpaneel (> 6–9)
60
Tuesday, April 22, 2008
11:06 AM
! Stand-by-/aan-schakelaar (Í/I) (> 16)
Druk hierop om het toestel van aan in stand-by te zetten of
omgekeerd. In de functie stand-by verbruikt het toestel toch een
kleine hoeveelheid stroom.
@ Stand-by-/aan-indicator (Í)
Deze indicator licht op in de stand-by-functie wanneer het toestel
wordt aangesloten op het AC-netsnoer en hij gaat uit zodra het
toestel wordt aangezet.
# De schijflade openen of sluiten (> 16)
$ SW BOOST (Subwoofer boost)-knop
Subwoofer boost aan/uit zetten (> 28)
% SW BOOST (Subwoofer boost)-indicator
Licht op wanneer de Subwoofer boost aan is (> 28)
^ 7.1ch D.S.P.-indicator
Verlicht tijdens afspelen 7.1-kanaals bron.
& De bron selecteren
BD/DVD/CD") SD") FM")IPOD")D-IN(TV)§")AUX(TV)§
^""""""""""""""""""""""""""""""b
§ “(TV)” wordt weergegeven naast de items die zijn ingesteld voor
TV SOUND-ingang. (> 30, De tv-audio instellen voor VIERA Link
“HDAVI Control”)
“SD” wordt niet op de display van het toestel weergegeven als de
SD-kaart zich niet in de SD-kaartgleuf bevindt.
* Radiostation handmatig selecteren (> 11)
Zoeken/Slow motion/Overslaan (> 17)
Zoeken:
Ingedrukt houden (tijdens afspelen)
Slow motion: Ingedrukt houden (tijdens pauze)
Overslaan:
Indrukken
( Stoppen (> 17)
AJ Afspelen starten (> 16)
AA Schijflade (> 16)
WAARSCHUWING
Zet geen voorwerpen voor het toestel. De schijflade kan met
voorwerpen in botsing komen wanneer deze wordt geopend en
dit kan letsel veroorzaken.
Aan de slag
SC-BT100EG_RQT9164-H_Dut.book Page 13
AB
AC
AD
AE
Signaalsensor van de afstandsbediening
Display
Het volume van het hoofdtoestel regelen (> 17)
Volume-indicator
≥De indicator kan ook op aan/uit zetten gezet worden.
(> 35, FL-display)
AF SD kaartgleuf (> 16)
AG iPod aansluiten (> 22)
AH Hoofdtelefoonaansluiting (> 16)
De display van het toestel



VS DISC iPod SD SLP TUNED RDS MONO ST M DTS
96/24
D
D+
W2S
PL x HD
W4S
NEO:6


! Stationsindicator
DISC
iPod
SD

Licht op wanneer het schijfje gereed is om te worden
afgespeeld.
Licht op wanneer iPod gereed is om te worden
afgespeeld.
Licht op wanneer SD-kaart gereed is om te worden
afgespeeld.

^ iPod-indicator
Verlicht tijdens iPod afspelen herhalen (alleen
EXTENDED-modus, > 23)
Verlicht tijdens iPod afspelen in de shufflefunctie (alleen
EXTENDED-functie, > 23)
& Audiosignaalindicator
# Display radio-uitzending
TUNED
Licht op wanneer er een radio-uitzending wordt
ontvangen (> 11)
RDS
Licht op wanneer RDS beschikbaar is (> 11)
MONO
ST
M
Licht op wanneer monaurale ontvangst is ingesteld
(> 11)
Licht op wanneer ontvangst stereo-uitzending is
ingesteld (> 11)
Knippert tijdens registratie vooraf ingesteld kanaal
(> 11)
$ Indicator draadloze verbinding
(als u de optionele draadloze accessoire gebruikt: SH-FX67)
Licht op wanneer de luidspreker (> 35, Luidspreker)
staat ingesteld op 5.1-kanaals en er verbinding is met
een draadloos systeem.
Licht op wanneer de luidspreker (> 35, Luidspreker)
staat ingesteld op 7.1-kanaals en er verbinding is met
W4S
een draadloos systeem.
≥De indicator knippert wanneer de draadloze verbinding
gedurende lange tijd uitgeschakeld is.
% Hoofdgedeelte display
W2S
Licht op wanneer de Dolby Virtual Speaker-functie
wordt gebruikt.
VS
≥De indicator knippert terwijl de gegevens worden gelezen.
@ SLEEP-indicator (> 18)

Licht op wanneer de DTS-decoder wordt gebruikt.
DTS
DTS
DTS
DTS
96/24
D
D+
PL
PL x
HD
NEO:6
Licht op wanneer de DTS-HD-decoder wordt
gebruikt.
Licht op wanneer de DTS-ES-decoder wordt
gebruikt.
Licht op wanneer de DTS 96/24-decoder wordt
gebruikt.
Licht op wanneer de Dolby Digital-decoder wordt
gebruikt.
Licht op wanneer de Dolby Digital Plus-decoder
wordt gebruikt.
Licht op wanneer de Dolby Pro Logic II-decoder
wordt gebruikt.
Licht op wanneer de Dolby Pro Logic IIx-decoder
wordt gebruikt.
Licht op wanneer de Dolby TrueHD-decoder wordt
gebruikt.
Licht op wanneer de DTS NEO:6-matrixdecoder
wordt gebruikt.
RQT9164
13
61
SC-BT100EG_RQT9164-H_Dut.book Page 14
Tuesday, April 22, 2008
11:06 AM
Schijf- en kaartinformatie
Verpakte schijfjes
In dit overzicht ziet u welke in de (detail) handel verkrijgbare schijven u kunt gebruiken en de industrienormlogo’s die op de schijven en/of op de
verpakking moeten staan.
Soort medium/logo
Kenmerken
High Definition (HD) film- en
muziekschijven
BD-Video
Aangeduid
met
Soort medium/logo
[BD-V]
Kenmerken
Hoogwaardige film- en
muziekschijven
Aangeduid
met
[DVD-V]
DVD-Video
≥Schijfjes die BONUSVIEWTM
ondersteunen (BD-ROM
versie 2 profiel 1 versie 1.1/
Final Standard Profile)
waarmee virtual packages
of picture-in-picture-functies
kunnen worden gebruikt.
CD
Compact Discs (CD’s) die
audio- en muziekgegevens
bevatten
≥De werking en
geluidskwaliteit van CD's die
niet voldoen aan de CD-DA
specificaties (CD’s met
kopieerbeveiliging enz.)
kunnen niet worden
gegarandeerd.
[CD]
Opgenomen CD’s
In dit overzicht ziet u welke soorten schijven waarop met behulp van DVD-recorders, DVD-videocamera’s, PC’s enz. opnamen zijn gemaakt, u
kunt gebruiken.
Dit beeldmerk geeft aan dat u de schijf eerst moet voltooien met de DVD-recorder enz. voordat u hem kunt afspelen. Voor
Definitief afgewerkt meer informatie over voltooien, zie de gebruiksaanwijzing voor uw apparatuur.
Soort medium/logo
BD-RE
BD-R
Indelingen
≥Versie 3 van het BD-RE
Opnameformaat
≥JPEG-indeling
≥Versie 2 van het BD-R
Opnameformaat
Aangeduid
met
Soort medium/logo
Indelingen
Aangeduid
met
[BD-V]
DVD-R DL
Definitief afgewerkt
[DVD-V]
[DVD-VR]
[JPEG]
≥DVD-videoformaat
≥Versie 1.2 van het
DVD-Video-opnameformaat
≥AVCHD-indeling
≥DivX-formaat
[BD-V]
+R/+RW/+R DL
DVD-RAM
≥Versie 1.1 van het
DVD-Video-opnameformaat
≥JPEG-indeling
≥AVCHD-indeling
[DVD-VR]
[JPEG]
[AVCHD]
Definitief afgewerkt
CD-R/RW
Definitief afgewerkt
DVD-R/RW
Definitief afgewerkt
RQT9164
14
62
≥DVD-videoformaat
≥Versie 1.1 van het
DVD-Video-opnameformaat
≥AVCHD-indeling
≥DivX-formaat (DVD-RW
wordt niet ondersteund)
[DVD-V]
[DVD-VR]
[AVCHD]
[DivX[
≥+VR (+R/
+RW-video-opname-)
indeling
≥AVCHD-indeling
≥CD-DA indeling
≥MP3 indeling
≥JPEG-indeling
≥DivX-formaat
[AVCHD]
[DivX[
[DVD-V]
[AVCHD]
[CD]
[MP3]
[JPEG]
[DivX[
≥De bovenstaande schijfjes kunnen afhankelijk van het type
schijfje, de kwaliteit van de opname, de opnamemethode en de
manier waarop de bestanden zijn gemaakt, in sommige gevallen
mogelijk niet worden afgespeeld.
≥Tijdens het afspelen van een schijfje dat in AVCHD-formaat is
opgenomen, wordt de video mogelijk enkele seconden
onderbroken op punten waar een las zit als gevolg van wissen of
bewerken.
SC-BT100EG_RQT9164-H_Dut.book Page 15
Tuesday, April 22, 2008
11:06 AM
SD kaarten
In dit overzicht ziet u welke soorten kaarten die met behulp van een Panasonic High Definition-videocamera of een PC enz. zijn opgenomen, u
kunt gebruiken.
≥Een miniSD-kaart en een microSD-kaart moeten worden
Soort medium
Indelingen
Aangeduid met
gebruikt in combinatie met de adapter die met de kaart
[JPEG]
≥JPEG-indeling
geleverd wordt.
SD Geheugenkaart§
[AVCHD]
≥AVCHD-indeling
≥Het bruikbare geheugen is iets minder dan de
(van 8 MB tot 2 GB)
kaartcapaciteit.
SDHC Geheugenkaart
≥Als de SD-kaart op een PC wordt geformatteerd, kan deze
(van 4 GB tot 16 GB)
mogelijk niet meer op dit apparaat worden gebruikt.
§ Met inbegrip van een miniSD-kaart en microSD-kaart
Formatteer de kaart in dat geval op dit apparaat (> 26).
≥Wij raden aan een Panasonic SD-kaart te gebruiken.
≥Als u kaarten gebruikt van 4 GB tot 16 GB SD, kunnen alleen
≥Houd de geheugenkaart buiten het bereik van kinderen om te
SD-kaarten met het SDHC-logo worden gebruikt.
voorkomen dat ze hem inslikken.
≥Dit toestel is compatibel met SD-geheugenkaarten die voldoen aan
≥Tijdens het afspelen van een kaart die in de AVCHD-indeling is
SD-kaartspecificaties FAT12 en FAT16-indelingen en ook met
opgenomen, wordt de video mogelijk enkele seconden onderbroken
SDHC-geheugenkaarten in de FAT32-indeling.
op punten waar een las zit als gevolg van wissen of bewerken.
≥In deze gebruiksaanwijzing worden de kaarten in de tabel
≥Duw het schuifje voor de schrijfbeveiliging in de stand "LOCK" om te
(D hierboven) gezamenlijk SD-kaarten genoemd.
voorkomen dat de inhoud per ongeluk wordt gewist.
Aan de slag
ADAPTER
Over BD-Video
≥Genieten van BONUSVIEW-functies (> 26) zoals picture-in-picture. De
verschillende functies verschillen naargelang het schijfje.
≥Als u twee of meer BD-Videoschijven afspeelt, blijft het menuscherm
mogelijk staan, zelfs als de schijf is uitgeworpen.
≥Dolby TrueHD, Dolby Digital Plus, DTS-HD Master Audio en
DTS-HD High Resolution Audio worden uitgevoerd als Dolby Digital
als “BD-Video Secundaire Audio” (> 35) op “Aan” staat.
≥Afhankelijk van de bedoelingen van de softwarefabrikant werken
sommige schijfjes mogelijk niet zoals in deze handleiding staat
beschreven. Raadpleeg het hoesje van het schijfje.
Over DivX VOD-inhoud
DivX De inhoud van Video-on-Demand (VOD) wordt gecodeerd met
het oog op auteursrechtbescherming. Om inhoud van DivX VOD op
dit apparaat te kunnen afspelen, moet u het toestel eerst registreren.
Volg de online instructies voor het kopen van DivX VOD-inhoud voor
het invoeren van de registratiecode van het toestel en voor het
registreren van het toestel.
Ga naar www.divx.com/vod voor meer informatie over DivX VOD
De registratiecode van het toestel weergeven.
(B 34, “DivX Registratie” in “Algemeen”)
Algemeen
DivX Registratie
Afstandsbediening
Eenvoudige Instelling
Standaard instellingen
DivX Registratie
DivX® Video-On-Demand
Uw registratiecode is : XXXXXXXX
OK
RETURN
8 alfanumerieke
tekens
Bezoek de website www.divx.com/vod
voor meer informatie
≥Nadat DivX VOD-inhoud voor het eerst is afgespeeld, wordt er in
“DivX Registratie” een andere registratiecode weergegeven.
Gebruik deze registratiecode niet om DivX VOD-inhoud te kopen.
Als u deze code wel gebruikt voor het kopen van DivX VOD-inhoud
en als u de inhoud vervolgens op dit apparaat afspeelt, kunt u
inhoud die met de eerdere code is gekocht, niet meer afspelen.
≥DivX VOD-inhoud die u met een andere registratiecode dan de code
voor dit apparaat koopt, kunt u niet afspelen. (“Autorisatiefout.” wordt
weergegeven.)
Met betrekking tot DivX-inhoud die slechts een bepaald aantal
malen kan worden afgespeeld
Sommige DivX VOD-inhoud kan maar een bepaald aantal malen
worden afgespeeld. Als u deze inhoud afspeelt, wordt het resterende
aantal malen dat de inhoud nog kan worden afgespeeld,
weergegeven. U kunt deze inhoud niet afspelen als het resterende
aantal malen dat de inhoud nog kan worden afgespeeld, nul is.
(“Verhuurperiode Verlopen.” wordt weergegeven.)
Tijdens het afspelen van deze inhoud
≥Het resterende aantal malen dat de inhoud nog kan worden
afgespeeld, wordt met één verminderd als
– u op [Í] drukt.
– u op [∫] drukt.
– u op [DIRECT NAVIGATOR] drukt.
– u op [:] of [6, 5] enz. drukt en bij een andere inhoud
terechtkomt of bij het begin van de inhoud die wordt afgespeeld.
– u op [BD/SD] drukt om het station te wijzigen.
≥Hervatfuncties werken niet.
Schijven die niet kunnen worden afgespeeld
≥BD-RE met de cassette
≥DVD-RAM die niet uit hun cassettes kunnen worden verwijderd
≥2,6 GB en 5,2 GB DVD-RAM
≥3,95 GB en 4,7 GB DVD-R voor schrijven
≥Versie 1.0 van DVD-RW
≥+R 8 cm, DVD-ROM, CD-ROM, CDV, SACD, Photo CD, MV-Disc en
PD
≥DVD-Audio
≥Video CD en SVCD
≥WMA schijven
≥HD DVD
≥Andere schijven die niet specifiek worden ondersteund
Behandeling van schijf en kaart
Schijfjes schoonmaken
WEL DOEN
NIET DOEN
Afnemen met een vochtige doek en droogvegen.
Voorzorgsmaatregelen voor behandelen schijf en
kaart
≥Pak schijven vast bij de rand om te voorkomen dat er per ongeluk
krassen of vingerafdrukken op terechtkomen.
≥Plak geen etiketten of stickers op schijven (De schijf kan hierdoor
krom trekken en onbruikbaar worden).
≥Beschrijf de etiketzijde niet met een balpen of ander schrijfgerei.
≥Gebruik geen reinigingssprays, benzine, verdunner, vloeistoffen
tegen statische elektriciteit of andere oplosmiddelen.
≥Gebruik geen krasbestendige beschermhoesjes of andere hoesjes.
≥Verwijder stof, water of vreemde voorwerpen van de aansluitingen
op de achterzijde van de kaart.
≥Gebruik de volgende schijven niet:
– Schijven met blootliggend kleefmateriaal door verwijderde stickers
of etiketten (gehuurde schijven enz.).
– Kromgetrokken of gebarsten schijven.
– Schijven met een afwijkende vorm, bijv. een hartvorm.
RQT9164
15
63
SC-BT100EG_RQT9164-H_Dut.book Page 16
Tuesday, April 22, 2008
11:06 AM
Basisweergave (video-inhouden weergeven)
Voorbereiding
AV 1
Zet de tv aan en selecteer de juiste video-ingang op de tv. (bijv. AV 1, VIDEO 1,
HDMI enz.)
2 Plaats een schijf in het toestel.
2 Voer een SD kaart in.
≥Druk op [< OPEN/CLOSE] om de
schijflade te openen en laad de schijf.
Voer de kaart in met het
etiket naar boven en het
afgebroken hoekje rechts.
≥Druk in het midden op de
kaart totdat hij vastklikt.
Etiket naar boven
≥Druk nogmaals op de knop om de lade te sluiten.
≥Laad dubbelzijdige schijven zo dat het etiket voor de
zijde die u wilt afspelen, naar boven wijst.
≥DVD-RAM: Neem de schijven uit hun cassettes
voordat u ze gaat gebruiken.
≥Om de kaart te verwijderen, drukt u in het midden op
de kaart en trekt u hem recht naar buiten.
[:/6, 9/5] Overslaan/Zoeken/Slow-motion
1
SELECTOR
[∫] (Stop)
[1] (Play)
`,_VOLUME
Hoofdtelefoon (niet inbegrepen)
Stekkertype hoofdtelefoon: ‰3,5 mm stereo-ministekker
≥Zet het volume lager voordat u de hoofdtelefoon aansluit.
≥De audio wordt automatisch overgeschakeld naar 2-kanaals stereo.
≥Luister niet te lang om gehoorschade te voorkomen.
Teveel geluidsdruk van oor- en hoofdtelefoons kan leiden tot gehoorverlies.
1 Druk op [Í] om het toestel aan te zetten.
2 Plaats een schijf of voer een SD kaart in (> zie hierboven).
≥Druk op [1] (Play) als het afspelen niet start.
≥Het lezen van BD-Videoschijven die Java-toepassingen (BD-J) of de picture-in-picture-functie bevatten, neemt mogelijk enige tijd in beslag.
≥Als het scherm verschijnt waarmee u wordt gevraagd de kleurtoetsen te gebruiken, gebruik dan verder de kleurtoetsen op de afstandsbediening.
≥Als het menu wordt weergegeven, druk dan op [3, 4, 2, 1] om het item te selecteren
en druk op [OK].
bijv. [DVD-VR]
bijv. [BD-V]
DIRECT NAVIGATOR Titeloverzicht
DVD-RAM(VR)
Nr.
01
02
03
04
05
06
07
08
09
10
Opnametijd
0:15 (SP)
Datum
05.09
05.09
05.09
06.09
06.09
06.09
07.09
07.09
07.09
07.09
Video Beeld
Dag Afstemm.
WO
WO IN 2
WO IN 2
DO VHS
DO VHS
DO
VRI
VRI
VRI IN 2
VRI IN 2
Tijd
10:00
11:30
23:59
10:00
11:30
23:59
10:00
10:30
11:30
23:59
Naam van item
SD CARD
Beeld (JPEG)
HD-film (AVCHD)
P01/02
MAIN MENU
LANGUAGES
SCENE SELECTION
SPECIAL FEATURES
 Vorige
Play
OPTION
RETURN
A Video
 Volgende
bijv. SD-kaart die foto's (JPEG) en HD-films
bevat (AVCHD)
Een toepassing selecteren of op RETURN drukken.
B Beeld
OK
OPTION
RETURN
≥Het signaal van PAL-schijven wordt uitgevoerd als PAL. Het signaal van NTSC-schijven wordt uitgevoerd als “NTSC” of “PAL60”. U
kunt “NTSC” of “PAL60” in “NTSC Inhoud-output” voor NTSC-schijven selecteren (> 35).
≥SCHIJVEN BLIJVEN RONDDRAAIEN TERWIJL DE MENU’S WORDEN WEERGEGEVEN.
OPMERKING
Druk op [∫] (Stop) als u klaar bent met afspelen om de motor van het toestel, uw tv-scherm enz. te beschermen.
Van station wisselen
Druk op [BD/SD] om “BD/DVD/CD” of “SD” te selecteren.
Hoofdtoestel: Druk op [SELECTOR].
TIPS
≥Als er een schijf of een SD-kaart wordt ingevoerd terwijl het toestel wordt stopgezet,
wordt, afhankelijk van het ingevoerde medium, automatisch van station gewisseld.
RQT9164
16
64
bijv. “BD/DVD/CD”
bijv. “SD”
Menu’s weergeven
[BD-V] [AVCHD] [DVD-VR] [DVD-V]
≥Druk op [TOP MENU/DIRECT NAVIGATOR].
≥De fabrikanten van de schijf kunnen bepalen hoe schijven worden afgespeeld. U kunt het afspelen dus mogelijk niet altijd regelen
zoals wordt beschreven in deze gebruiksaanwijzing. Lees de aanwijzingen voor de schijf zorgvuldig.
SC-BT100EG_RQT9164-H_Dut.book Page 17
Tuesday, April 22, 2008
11:06 AM
Overige handelingen tijdens afspelen (Deze functies werken afhankelijk van de schijf mogelijk niet.)
STOP
Stoppen
De stoppositie wordt onthouden.
Functie afspelen hervatten
Druk op [1 PLAY] om opnieuw te starten vanaf deze positie.
≥De positie wordt gewist als de lade wordt geopend of als u een paar maal op [∫ STOP] drukt
zodat “STOP” op de display van het toestel wordt weergegeven.
≥[CD] [MP3] [DivX[: De positie wordt gewist zodra het toestel wordt uitgezet.
≥[BD-V]: De functie afspelen hervatten werkt niet op BD-Videoschijven met BD-J (> 44).
PAUSE
Pauze
≥Druk opnieuw op [; PAUSE] of op [1 PLAY] om opnieuw af te spelen.
SLOW/SEARCH
Zoeken/Slow-motion
De snelheid neemt in 5 stappen toe.
≥Druk op [1 PLAY] om terug te keren naar de normale weergavesnelheid.
≥De snelheid verandert bij sommige schijven mogelijk niet.
Zoeken
Basishandelingen
1
Druk tijdens het afspelen op [6] of [5].
≥Druk op [:/6] of [9/5] op het hoofdtoestel en houd deze ingedrukt.
≥[BD-V] [AVCHD] [DVD-VR] [DVD-V]:
Tijdens het voorwaarts zoeken eerste niveau wordt het audiosignaal weergegeven.
≥[DivX[: Tijdens geen van de zoekniveaus is audio hoorbaar.
≥[CD] [MP3]: De snelheid wordt per stap bepaald.
Slow-motion
Druk tijdens het pauzeren op [6] of [5].
≥Druk op [:/6] of [9/5] op het hoofdtoestel en houd deze ingedrukt.
≥[BD-V] [AVCHD]: Alleen in voorwaartse richting [5].
≥[DVD-VR]: Indien aangehouden gedurende ongeveer 5 minuten, wordt de
slow-motionweergave automatisch onderbroken.
SKIP
Overslaan
U kunt naar de titel, het hoofdstuk of de track die u wilt afspelen, springen.
≥Bij elke druk op de knop neemt het aantal skips toe.
≥[DivX[: Alleen in achterwaartse [:] richting.
Het volume regelen
Starten vanaf een geselecteerd item
Het afspelen begint vanaf de geselecteerde titel of het geselecteerde hoofdstuk.
[BD-V] [AVCHD]
bijv. 5: [0] B [0] B [5]
15: [0] B [1] B [5]
[DVD-V]
bijv. 5: [0] B [5]
15: [1] B [5]
≥De titel wordt toegewezen terwijl het toestel is gestopt (de afbeelding
rechts wordt op het scherm weergegeven). Het hoofdstuk wordt tijdens het
afspelen toegewezen.
(zie volgende pagina)
RQT9164
17
65
SC-BT100EG_RQT9164-H_Dut.book Page 18
Tuesday, April 22, 2008
11:06 AM
Basisweergave (video-inhouden weergeven)
Overige handelingen tijdens afspelen (Deze functies werken afhankelijk van de schijf mogelijk niet.)
Schermaspect
Als er zwarte stroken boven aan, onder aan, links of rechts op het
scherm worden weergegeven, kunt u het beeld op volledige
schermgrootte weergeven.
Beeld voor beeld
OK
Druk tijdens het pauzeren op [2] (2;) of [1] (;1).
Bij elke druk op de knop wordt het volgende beeldje weergegeven.
≥Ingedrukt houden als u wilt schakelen tussen vooruit en achteruit.
≥ Druk op [1 PLAY] om. terug te keren naar de normale weergavesnelheid.
≥Beeld voor beeld is niet beschikbaar voor sommige
BD-Videoschijven die zijn voorzien van de
picture-in-picture-functie.
≥[BD-V] [AVCHD]: Alleen in voorwaartse [1] (;1) richting.
AUDIO
Audio wijzigen tijdens afspelen
[BD-V] [AVCHD] [DVD-V]
bijv. [DVD-V]
Soundtrack
1 ENG
Digital 3/2.1ch
Engels is geselecteerd.
Iedere keer dat u op de toets drukt kunt u het nummer van het
audiokanaal wijzigen. Zo kunt u onder andere een andere taal voor
de soundtrack kiezen (> 32, Soundtrack) enz.
≥[BD-V] Als “BD-Video Secundaire Audio” (> 35) op “Aan” staat,
worden Dolby TrueHD, Dolby Digital Plus, DTS-HD Master Audio
en DTS-HD High Resolution Audio onafhankelijk van deze
instelling uitgevoerd als Dolby Digital.
[DVD-VR] [DivX[
1 Druk op [OPTION].
2 Druk op [3, 4], selecteer
“Schermaspect” en druk op [OK].
3 Druk op [2, 1] om “Kantsnede”
of “Vergroten” te selecteren.
Schermaspect
Topmenu
Pop-up Menu
OK
OPTION S
RETURN
Normaal:Normale uitvoer
Kantsnede: De zwarte stroken rechts en links van het 16:9-beeld
verdwijnen en het beeld wordt vergroot. Merk op dat de
rechter- en linkerzijde van het beeld wordt afgesneden
wanneer de zwarte strook niet wordt weergegeven.
Vergroten: De zwarte stroken boven en onder het 4:3-beeld
verdwijnen en het beeld wordt vergroot. Merk op dat de
rechter- en linkerzijde van het beeld wordt afgesneden
wanneer de zwarte strook niet wordt weergegeven.
≥Als “TV-aspect” (> 36) op “4:3 Pan & Scan” of “4:3 Letterbox”
wordt gezet, wordt het “Vergroten”-effect uitgeschakeld.
Het scherm afsluiten
Druk op [RETURN].
SLEEP
De sleeptimer instellen
Druk op [SLEEP] om de tijd (in minuten) te
selecteren.
SLEEP 30 ) SLEEP 60 ) SLEEP 90 )SLEEP 120 )OFF
^""""""""""""""""""""""""""""""""b
DVD-RAM(VR)
bijv.
“GeluidLR”
wordt
geselecteerd
GeluidLR>GeluidL>Geluid R
^------------------------------------}
bijv. [BD-V]
PLAY
SLP
GeluidLR
De resterende tijd controleren
Druk opnieuw op [SLEEP].
Het geluid dempen
Hoofdstuk afspelen [DVD-VR]
“MUTING” knippert op de
display van het toestel.
≥Druk opnieuw op [MUTING] of
regel het volume om te
annuleren.
≥Muting wordt geannuleerd zodra u het toestel wordt uitgezet.
Statusberichten
De statusberichten geven u informatie over wat er op dat moment
wordt afgespeeld. Iedere keer dat u op [STATUS] drukt, wordt er
andere informatie weergegeven.
Type schijf
bijv. [BD-V]
Afspeelstatus
BD-Video
1
Terwijl het “Titeloverzicht”-scherm wordt
weergegeven
Eigenschappen
Hoofdstukoverzicht
Druk op [3, 4], selecteer de titel
Naar beeld
en druk op [OPTION].
2 Druk op [3, 4] om
“Hoofdstukoverzicht” te selecteren en druk op
[OK].
Eigenschappen: Om de titeleigenschappen (opnamedatum
enz.) weer te geven
Naar beeld: Foto’s afspelen (> 24)
Het scherm afsluiten
Druk op [OPTION].
3 Druk op [2, 1], selecteer het hoofdstuk en
druk op [OK].
PLAY
Van surround sound genieten
Geen
weergave
T: Titel
C: Hoofdstuk
PL: Afspeellijst
De items veranderen afhankelijk van het
schijfje dat wordt afgespeeld.
Verstreken tijd in de titel
 T1
C1
0:05.14
0:20.52
Huidige positie
RQT9164
Totale tijd
Afhankelijk van het type schijfje of de weergavestatus,
zal dit scherm mogelijk niet worden getoond.
Door gebruik te maken van de bijgeleverde voorste luidsprekers en
de subwoofer kunt u met elke willekeurige audiobron genieten van
een surroundsoundeffect dat vergelijkbaar is met 5.1-kanaals geluid
(Dolby Digital of DTS).
Druk op [ÎVS].
Als u een 5.1/7.1-kanaals luidsprekersysteem hebt (> 4):
≥Genieten van stereobronnen in surround sound met Dolby
Pro Logic II/Dolby Pro Logic IIx
Druk op [ÎPLIIx].
≥Genieten van stereobronnen in surround sound met DTS
NEO:6
Druk op [NEO:6].
Ga voor meer informatie over deze handeling naar het gedeelte “Van
surround sound genieten”-gedeelte op pagina 29.
18
66
SC-BT100EG_RQT9164-H_Dut.book Page 19
Tuesday, April 22, 2008
11:06 AM
Naar de tv luisteren via de luidsprekers van
dit toestel
U kunt via de luidsprekers van dit toestel naar tv-uitzendingen luisteren.
Voorbereiding
Controleer de audioverbinding naar de OPTICAL IN- of AUX-aansluiting op het hoofdtoestel
(> 7).
1 Druk een paar maal op [N, O SELECT] om “D-IN§” (DIGITAL IN) of
“AUX§” te selecteren.
Hoofdtoestel: Druk op [SELECTOR].
[SELECTOR]
≥D-IN (DIGITAL IN): Als u de aansluiting tot stand brengt via de OPTICAL IN-aansluiting.
≥AUX:
Als u de aansluiting tot stand brengt via de AUX-aansluiting.
§
“(TV)” wordt weergegeven naast de items die zijn ingesteld voor TV SOUND-ingang.
(> 30, De tv-audio instellen voor VIERA Link “HDAVI Control”)
≥Als het systeem via een HDMI-kabel wordt aangesloten op een HDAVI Control 2- of HDAVI
Control 3-compatibele tv, wordt de audio van de tv-uitzending via de systeemluidsprekers
uitgevoerd als de tv-ingang in de tv-tunerstand staat. Zie “De tv-audio instellen voor VIERA
Link “HDAVI Control” op pagina 30 voor informatie over de methode voor instellen.
≥Zet het volume van de tv zo laag mogelijk en regel dan het volume van het hoofdtoestel.
Genieten van het geluid van de tv in surround sound
Basishandelingen
U kunt stereobronnen verrijken met een surround sound-effect.
Druk op [ÎVS] om Dolby Virtual Speaker aan te zetten.
[N, O SELECT]
Als u een 5.1/7.1-kanaals luidsprekersysteem hebt (> 4):
Genieten van surround sound met Dolby Pro Logic II/Dolby Pro Logic IIx
Druk op [ÎPLIIx].
Genieten van surround sound met DTS NEO:6
Druk op [NEO:6].
Ga voor meer informatie over deze handeling naar het gedeelte “Van surround sound
genieten”-gedeelte op pagina 29.
[OK]
[3, 4]
Instellingen voor digitale geluidsoutput maken
Selecteer deze optie naargelang het type audio vanaf de OPTICAL IN-aansluiting op het
hoofdtoestel.
[SETUP]
[NEO:6]
[ÎPLIIx]
[ÎVS]
1 Druk een paar maal op [N, O SELECT] om “D-IN” (DIGITAL IN) te
selecteren.
Hoofdtoestel: Druk op [SELECTOR].
2 Druk op [SETUP].
3 Druk op [3, 4] om “DUAL”, “DRC”, “PCM FIX” of “TV SOUND” te
selecteren en druk op [OK].
4 Druk terwijl de geselecteerde functie wordt weergegeven op
[3, 4] om de instelling in te voeren.
DUAL -modus (Werkt alleen met Dolby Dual Mono)
M1
M2
M1+M2 (stereogeluid)
≥Als deze op “M1” of “M2” staat, worden de PCM FIX-functies (> hieronder) automatisch
ingesteld op “OFF”.
DRC (Dynamic Range Compression)
ON:
Afstellen voor helderheid, ook als het volume laag is, door het bereik van
het laagste geluidsniveau en het hoogste geluidsniveau te comprimeren.
Handig als u 's avonds laat kijkt. (Werkt alleen met Dolby Digital)
OFF
PCM FIX -modi
ON:
Selecteer deze optie als u alleen PCM-signalen ontvangt.
OFF:
Selecteer deze optie als u Dolby Digital en PCM-signalen ontvangt.
≥Als deze op “ON” staat, wordt de DUAL-functie (> hierboven) automatisch ingesteld op
“M1+M2”.
TV SOUND -modi
AUX:
Selecteer deze optie als u analoog geluid via de AUX-aansluiting ontvangt.
D-IN:
Selecteer deze optie als u digitaal geluid via de OPTICAL IN
(TV)-aansluiting ontvangt.
≥Audio die via de OPTICAL IN-aansluiting wordt ingevoerd, kan niet via de HDMI-aansluiting
worden uitgevoerd.
RQT9164
19
67
SC-BT100EG_RQT9164-H_Dut.book Page 20
Tuesday, April 22, 2008
Muziek afspelen
11:06 AM
[CD] [MP3]
U kunt algemeen verkrijgbare muziek-CD’s of MP3-bestanden op een CD-R/RW opnemen.
1 Plaats een schijf in het toestel (> 16).
TIPS
≥Als er een schijfje met gegevens in
verschillende bestandsindelingen wordt
ingevoerd, wordt mogelijk het
bestandsselectiemenu weergegeven. Druk op
[3, 4] om “MP3” te selecteren en druk op
[OK].
CD
JPEG
MP3
Een toepassing selecteren of op RETURN drukken.
OK
≥Als het menu niet worden weergegeven, drukt
u op [BD/SD] en selecteert u “BD/DVD/CD”.
Hoofdtoestel: Druk op [SELECTOR].
[SELECTOR]
RETURN
OPTION
OPTION
2 Druk op [3, 4], selecteer de track en druk op [OK].
Het afspelen begint bij de geselecteerde track.
bijv. [CD]
DIRECT NAVIGATOR
CD
“
” staat voor de track die op dat
moment wordt afgespeeld.
[BD/SD]
0.09
Muzieklijst
Nr.
01
02
03
04
05
4.30
Track1
5 Tracks / Totale Speeltijd 20min54sec
Tracknaam
Speeltijd
4min30sec
Track1
3min41sec
Track2
Track3
4min30sec
Track4
3min11sec
Track5
5min 2sec
Genieten van muziek in surround sound
U kunt stereobronnen verrijken met een surround sound-effect.
Druk op [ÎVS] om Dolby Virtual Speaker aan te zetten.
Als u een 5.1/7.1-kanaals luidsprekersysteem hebt (> 4):
Genieten van muziek in surround sound met Dolby Pro Logic II/Dolby Pro Logic IIx
[OK]
[3, 4]
Druk op [ÎPLIIx].
Genieten van muziek in surround sound met DTS NEO:6
Druk op [NEO:6].
[FUNCTIONS]
[RETURN]
[OPTION]
Ga voor meer informatie over deze handeling naar het gedeelte “Van surround sound
genieten”-gedeelte op pagina 29.
Een track in een andere map afspelen (alleen [MP3] )
[NEO:6]
[ÎPLIIx]
[ÎVS]
1 Druck terwijl de “Muzieklijst” wordt weergegeven
Druk op [OPTION], druk op [3, 4] om “Map selecteren” te selecteren en druk op [OK].
Geselecteerd mapnummer/Alle
mappen
Map selecteren
DIRECT NAVIGATOR
CD(MP3)
Als de map geen tracks bevat,
wordt “– –” als mapnummer
weergegeven.
MP3 music
M 1/25
001 My favorite
002 Brazilian pops
003 Chinese pops
004 Czech pops
005 Hungarian pops
006 Liner notes
007 Japanese pops
008 Mexican pops
009 Philippine pops
010 Swedish pops
2 Druk op [3, 4], selecteer een map en druk op [OK].
De “Muzieklijst” voor de map wordt weergegeven.
≥U kunt geen mappen selecteren die geen compatibele tracks bevatten.
Continu muziek afspelen, zelfs als het toestel wordt
uitgezet naar de tv
Als het toestel is aangesloten op een Panasonic tv (VIERA) die HDAVI Control ondersteunt,
gaat het toestel uit zodra de tv wordt uitgezet omdat “Power off link” (> 30) in werking treedt.
Als het systeem via een HDMI-kabel is aangesloten op een HDAVI Control 2- of HDAVI
Control 3-compatibele tv
Als u de onderstaande handelingen uitvoert, kan het toestel ON blijven en kan er continu
muziek worden afgespeeld.
1 Tijdens het afspelen van muziek
Druk op [OPTION].
2 Druk op [3, 4] om “TV-voeding” te selecteren en druk op [OK].
≥Terugkeren naar het vorige scherm
Druk op [RETURN].
TIPS
RQT9164
20
≥Schijven met data in verschillende bestandsindelingen.
Ga als volgt te werk om van het JPEG- of DivX-menu naar
het MP3-menu te schakelen.
1 Druk op [FUNCTIONS].
2 Druk op [3, 4], selecteer “Menu” en druk op [OK].
3 Druk op [3, 4], selecteer “MP3” en druk op [OK].
≥U kunt de functies zoeken en overslaan gebruiken. (> 17)
≥Als de “Screen Saver Functie” op “Aan” (> 35) staat, gaat
het scherm over op de schermbeveiligingsfunctie als er
gedurende 10 minuten nadat het afspelen is begonnen,
geen handeling is verricht. (Het afspelen gaat door.)
Home Cinema
FUNCTIONS
CD
Menu
Eingangswahl
Geluid
Naar overige
OK
RETURN
68
SC-BT100EG_RQT9164-H_Dut.book Page 21
Tuesday, April 22, 2008
11:06 AM
DivX-video’s afspelen
[DivX[
U kunt DVD-R, DVD-R DL en CD-R/CD-RW schijven afspelen met DivX-videoinhoud die op een computer is opgenomen.
1 Plaats een schijf in het toestel (> 16).
TIPS
≥Als er een schijfje met gegevens in
verschillende bestandsindelingen wordt
ingevoerd, wordt mogelijk het
bestandsselectiemenu weergegeven. Druk op
[3, 4] om “DivX” te selecteren en druk op
[OK].
CD
DivX
JPEG
MP3
Een toepassing selecteren of op RETURN drukken.
OK
≥Als het menu niet worden weergegeven, drukt
u op [BD/SD] en selecteert u “BD/DVD/CD”.
Hoofdtoestel: Druk op [SELECTOR].
[SELECTOR]
2 Druk op [3, 4] om de titel te
selecteren en druk op [OK].
RETURN
OPTION
DIRECT NAVIGATOR
CD (DivX)
DivX
Naam van de Titel
Nr.
Het afspelen begint bij de geselecteerde titel.
001
ABC.divx
Play
OPTION
RETURN
Mappen kunnen geselecteerd worden vanuit
OPTION.
P01/01
Een titel in een andere map afspelen
[:, 9]
[OK]
[3, 4]
[FUNCTIONS]
[RETURN]
[OPTION]
1 Terwijl het “DIRECT NAVIGATOR”
wordt weergegeven
Druk op [OPTION] en vervolgens
op [3, 4] om “Map” te selecteren
en druk op [OK].
2 Druk op [3, 4], selecteer een
map en druk op [OK].
De “DIRECT NAVIGATOR” voor de
map wordt weergegeven.
DIRECT NAVIGATOR
CD (DivX)
OK
Mapselectie
12.02.2004
M 1/21
RETURN
P01/01
Basishandelingen
[BD/SD]
Geselecteerde
map nr. /Alle
mappen
Als de map geen
titel heeft, wordt
“– –” als
mapnummer
weergegeven.
Ondertiteling weergeven (> 32, Ondertiteling)
U kunt ondertiteling op de DivX-videoschijven weergeven op dit toestel. Deze functie staat los
van de ondertiteling die in DivX-standaardspecificaties zijn vastgelegd en er is geen duidelijke
norm voor. Afhankelijk van de manier waarop het bestand is gemaakt, werken de volgende
functies mogelijk niet.
DivX-videobestanden die niet “Tekst” weergeven, bevatten geen ondertiteling. Er kan geen
ondertiteling worden weergegeven.
[SETUP]
Instellingen taal ondertiteling
Probeer de taalinstellingen te wijzigen als de ondertiteling niet op de juiste wijze wordt
weergegeven.
Na het afspelen van een DivX-videobestand met ondertiteling
Terwijl het toestel is stopgezet
1 Druk op [SETUP].
2 Druk op [3, 4], selecteer “Disc” en druk op [OK].
3 Druk op [3, 4], selecteer “Ondertiteling DivX” en druk op [OK].
4 Druk op [3, 4], selecteer “Latijn 1”, “Latijn 2” of “Cyrillisch” en druk op [OK].
Het scherm afsluiten
Druk op [SETUP].
OPMERKING
TIPS
≥Terugkeren naar het vorige scherm
Druk op [RETURN].
≥Afhankelijk van de beeldresolutie die is ingesteld voor het opnemen van beelden,
geeft het toestel beelden mogelijk niet in de juiste beeldverhouding weer. U kunt de
beeldverhouding mogelijk aanpassen via de tv.
≥Er kan daarna niet worden afgespeeld.
CD-R/RW (Schijven met gegevens in verschillende bestandsindelingen)
Ga als volgt te werk om over te schakelen van het JPEG- of MP3-menu naar het
DivX-menu.
1) Druk op [FUNCTIONS].
2) Druk op [3, 4] om “Menu” te selecteren en druk op [OK].
3) Druk op [3, 4] om “DivX” te selecteren en druk op [OK].
≥U kunt de functies zoeken en overslaan gebruiken. (> 17)
≥Druk op [:, 9] om andere pagina's weer te geven.
Over MP3/JPEG/DivX-bestanden (> 43)
RQT9164
21
69
SC-BT100EG_RQT9164-H_Dut.book Page 22
Tuesday, April 22, 2008
11:06 AM
Een iPod op dit toestel afspelen
iPod-video’s/foto’s kunnen op de tv worden weergegeven eniPod-muziek kan via de systeemluidsprekers worden beluisterd door uw iPod aan te
sluiten op de Dock voor iPod op het hoofdtoestel.
Aansluiting
Voorbereiding
≥Video’s/foto’s vanaf de iPod bekijken.
– Controleer de video-aansluiting op de VIDEO OUT-aansluiting op dit toestel (> 7).
– Stel de juiste video-/foto-uitgang voor uw tv in via het iPod-menu. (Zie de gebruiksaanwijzing van uw iPod.)
≥Om de foto weer te geven zet u de tv aan en selecteert u de juiste video-ingangsfunctie.
≥Zet voordat u de iPod aansluit/losmaakt het hoofdtoestel uit of zet het volume van het hoofdtoestel op het laagste niveau.
1 Open de dock voor de iPod.
Plaats uw vinger op het 4-gedeelte en open
het door het schuin naar beneden te duwen.
Dock voor iPod
Hoofdtoestel
2 Sluit de iPod (niet inbegrepen) goed aan.
Het opladen begint zodra de iPod is geplaatst.
bijv.
iPod
Dockadapter
(niet inbegrepen)
Over de dockadapter
OPMERKING
≥Bevestig de dockadapter die als het goed is bij uw
iPod is geleverd, in de dock voor een veilig gebruik
van de iPod. Raadpleeg uw iPod dealer als u een
adapter nodig hebt.
Over het opladen van de batterij
≥iPod start met opladen ongeacht de vraag of het
toestel aan of uit is.
≥“IPOD ¢” wordt tijdens het opladen van
iPodweergegeven op de display van het hoofdtoestel
terwijl het hoofdtoestel in stand-by staat.
≥Controleer iPod om te zien of de batterij volledig is
opgeladen.
≥Als u iPod gedurende langere tijd niet zult gebruiken
nadat het opladen is voltooid, maak hem dan los van
het hoofdtoestel, de batterij zal dan op natuurlijke
wijze leegraken. (Als hij eenmaal volledig is
opgeladen, zal hij niet opnieuw worden opgeladen.)
Hoofdtoestel
≥Houd de dock vast terwijl u de iPod
aansluit/losmaakt.
Compatibele iPod
RQT9164
22
70
Naam
Geheugenomvang
iPod touch
8 GB, 16 GB
iPod nano 3e generatie (video)
4 GB, 8 GB
iPod classic
80 GB, 160 GB
iPod nano 2e generatie (aluminum)
2 GB, 4 GB, 8 GB
iPod 5e generatie (video)
60 GB, 80 GB
iPod 5e generatie (video)
30 GB
iPod nano 1e generatie
1 GB, 2 GB, 4 GB
iPod 4e generatie (kleurweergave)
40 GB, 60 GB
iPod 4e generatie (kleurweergave)
20 GB, 30 GB
iPod 4e generatie
40 GB
iPod 4e generatie
20 GB
iPod mini
4 GB, 6 GB
≥De compatibiliteit is afhankelijk van de softwareversie
van uw iPod.
≥Audio/video kan niet via dit systeem worden
OPMERKING opgenomen op of overgebracht naar iPods.
≥Panasonic geeft geen garantie af met betrekking tot
iPod databeheer.
≥Raadpleeg voor meer informatie de
gebruiksaanwijzing voor iPod.
≥De inhoud van de gebruiksaanwijzing en de inhoud
die wordt weergegeven op iPod kunnen gedeeltelijk
van elkaar afwijken maar dit heeft geen invloed op
het afspelen van muziek.
SC-BT100EG_RQT9164-H_Dut.book Page 23
Tuesday, April 22, 2008
11:06 AM
Afspelen
Dit systeem kent twee verschillende iPod afspeelmodi.
De eerste is de EXTENDED-modus voor het afspelen van muziekinhouden. Met deze modus kan worden gezocht op afspeellijst en artiestnaam
en kan muziek worden afgespeeld met behulp van het menuscherm op het systeem. De tweede is de SIMPLE-modus, waarmee drie typen
inhoud - muziek, foto’s en video's - kunnen worden afgespeeld. Met deze modus kunnen eenvoudige handelingen zoals afspelen, stoppen en
zoeken worden uitgevoerd op de display van uw iPod.
Video’s/foto’s bekijken (SIMPLE-modus)
Naar muziek luisteren (EXTENDED-modus)
≥U kunt ook muziek afspelen met behulp van de SIMPLE-modus
1 Druk op [iPod] en selecteer “IPOD”.
De iPod schakelt automatisch naar de weergavemodus van dit
toestel.
Music-menu wordt op de tv weergegeven.
≥Als het menuscherm niet wordt weergegeven, drukt u op
[SETUP].
iPod Muziek
Afspeellijsten
Artiesten
1 Druk op [iPod] en selecteer “IPOD”.
2 Druk op [SETUP] om de iPod in zijn eigen
weergavemodus over te zetten.
Voer de handelingen uit via de display van iPod.
≥Als het Music-menu (> links) wordt weergegeven drukt u op
[SETUP]. “SIMPLE” wordt op de display van het hoofdtoestel
weergegeven.
3 Schakel de tv-input over naar video in.
4 Speel een diavoorstelling of video op uw iPod af.
Albums
Nummers
Podcasts
Het beeld wordt op uw tv weergegeven.
Gesproken boeken
Afspeelfunctie
U kunt het iPod-menu ook bedienen met behulp van de
afstandsbediening.
≥[3, 4]:
Bladeren door de menu-items
≥[OK]:
Naar het volgende menu gaan
≥[RETURN]: Terugkeren naar het vorige scherm
OK
Items
Keuze/afspeelmethode
Artiesten
Albums
Zoeken op artiestnaam
Basisbedieningen (alleen voor muziek en video’s)
Zoeken op albumtitel.
Nummers
Zoeken in alle nummers die zijn geregistreerd op
iPod.
Podcasts
Zoeken op episode voor radioprogramma’s die zijn
gedownload vanaf iTunes store.
Gesproken
boeken
Afspeelfunctie§
Basishandelingen
Afspeellijsten Zoeken in alle afspeellijsten.
Zoeken op titel vanuit gesproken boeken die
gekocht zijn bij iTunes store of audible.com.
Shuffle
≥Uit:
Annuleren
≥Nummers:Alle nummers op iPod in willekeurige
volgorde afspelen.
≥Albums: Alle nummers op album in willekeurige
volgorde afspelen.
“
” wordt op de display van het toestel
weergegeven wanneer “Nummers” of “Albums”
wordt geselecteerd.
Knoppen
Functies
[1 PLAY]
Afspelen
[∫ STOP]
Pauze
[; PAUSE]
≥Druk op [1 PLAY] om opnieuw af te spelen.
≥De beginpositie voor het afspelen wordt in
sommige gevallen mogelijk niet onthouden.
[:, 9]
Overslaan
(Indrukken en
ingedrukt houden)
[6, 5]
Zoeken
≥Gebruik de bedieningsknoppen op de iPod tijdens het afspelen van
foto’s.
Er is surround sound-effect beschikbaar (> 29).
Herhaal
≥Uit:
≥Eén:
≥Alle:
Annuleren
Afspelen afzonderlijk nummer herhalen.
Afspelen alle nummers in geselecteerd
item (bijv. Afspeellijsten, Albums enz.)
herhalen.
“
” wordt op de display van het toestel
weergegeven wanneer “Eén” of “Alle” wordt
geselecteerd.
§
Afspeelmodi tijdens aansluiting/loskoppeling
Het systeem kan in dezelfde afspeelmodus worden gebruikt als is
ingesteld met iPod tijdens aansluiting. Het afspelen kan ook worden
voortgezet op de iPod met dezelfde instellingen als de instellingen
die zijn gemaakt in het systeem nadat de iPod is losgemaakt.
2 Druk op [3, 4], selecteer een item en druk op
[OK].
≥Het afspelen wordt gestart vanaf het geselecteerde nummer als
deze handeling meerdere malen wordt herhaald.
≥Druk op [RETURN] om terug te keren naar het vorige scherm.
bijv.
Afspeelvoorwaarde
iPod
Nummer
Artiest
Album
Good morning
Ronaldo
Happy days
2:43
45 van 1230
Afspeelpositie
Pauze Afspelen
Oversl
Oversl
RETURN
Menu wissen/weergeven Music tijdens afspelen.
Druk op [TOP MENU].
RQT9164
23
71
SC-BT100EG_RQT9164-H_Dut.book Page 24
Tuesday, April 22, 2008
Foto’s afspelen
11:06 AM
[JPEG]
U kunt foto’s afspelen die op een BD-RE-, DVD-RAM-, CD-R/RW- en SD-kaart zijn opgenomen.
1 Plaats een schijfje of een SD-kaart in het toestel (> 16).
≥Als er een schijfje of SD-kaart met gegevens in verschillende bestandsindelingen
wordt ingevoerd, wordt mogelijk het bestandsselectiemenu weergegeven.
TIPS
SD kaart:
Druk op [3, 4], selecteer “Beeld (JPEG)” en
druk op [OK].
bijv. SD-kaart
SD CARD
Beeld (JPEG)
CD-R/RW:
Druk op [3, 4], selecteer “JPEG” en druk op
[OK].
[SELECTOR]
HD-film (AVCHD)
Een toepassing selecteren of op RETURN drukken.
OK
OPTION
BD-RE, DVD-RAM
Het “Albumoverzicht”-scherm wordt weergegeven.
≥Druk op de [B]-knop om over te schakelen naar het
“Albumoverzicht”-scherm als het “Titeloverzicht”-scherm
wordt weergegeven.
RETURN
bijv. DVD-RAM
Albumoverzicht
DIRECT NAVIGATOR
DVD-RAM(VR)
Beeld
Video
106_DVD
Tot. 8
2006 9 12
Tot. 13
[BD/SD]
P 02/02
 Vorige
OK
OPTION
[:, 9]
[∫ STOP]
[1 PLAY]
CD-R/RW, SD-kaart
Het “JPEG overzicht”-scherm wordt weergegeven.
B Ga naar stap 3
RETURN
A Video
 Volgende
 Diavoorvstellir
OK voor fotoweergave
B Beeld
bijv. CD
JPEG overzicht
DIRECT NAVIGATOR
CD(JPEG)
penguin_jpg
[OK]
[3, 4, 2, 1]
001
002
003
004
005
006
007
008
009
Mappen kunnen geselecteerd worden vanuit OPTION.
[FUNCTIONS]
[DIRECT NAVIGATOR]
[RETURN]
[B]
[STATUS]
[OPTION]
P01/01
Play
OPTION
RETURN
≥Als het menu niet worden weergegeven, drukt u op [BD/SD] en selecteert u “BD/DVD/
CD” of “SD”.
Hoofdtoestel: Druk op [SELECTOR].
≥Om andere pagina’s weer te geven
Druk op [:, 9].
2 Druk op [3, 4, 2, 1] om het album te selecteren en druk op [OK].
3 Druk op [3, 4, 2, 1] om de foto te selecteren en druk op [OK].
≥Kleine foto’s worden voorzien van een kader.
≥De vorige of volgende foto weergeven
Druk op [2, 1].
bijv.
JPEG overzicht
DIRECT NAVIGATOR
DVD-RAM(VR)
Beeld
Video
2006 9 12
0001
0002
0003
0004
0005
0006
0007
0008
0009
Pagina 001/001
Play
OPTION
TIPS
RETURN
CD-R/RW
Schijfjes met gegevens in verschillende bestandsindelingen.
Ga als volgt te werk om te schakelen van het MP3- of
DivX-menu naar het JPEG-menu.
1 Druk op [FUNCTIONS].
2 Druk op[3, 4] om “Menu” te selecteren en druk op [OK].
3 Druk op[3, 4] om “JPEG” te selecteren en druk op [OK].
Home Cinema
FUNCTIONS
CD
Menu
Eingangswahl
Geluid
Naar overige
OK
RETURN
Om terug te keren naar het vorige scherm
Druk op [RETURN].
OPMERKING Om het scherm af te sluiten
Druk op [DIRECT NAVIGATOR].
RQT9164
24
72
SC-BT100EG_RQT9164-H_Dut.book Page 25
Tuesday, April 22, 2008
11:06 AM
Handige functies tijdens het afspelen
Start diavoorstell.
Uitzoomen
U kunt foto’s één voor één weergeven met een constant tijdsinterval.
Deze functie is alleen beschikbaar voor kleine foto’s.
1 Druk tijdens het afspelen (behalve voor diavoorstellingen)
Druk op [OPTION].
2 Druk op [3, 4] om “Uitzoomen” te selecteren
NAAR RECHTS draaien
en druk op [OK].
BD-RE, DVD-RAM
1 Tijdens de weergave van het “Albumoverzicht”-scherm
op [3, 4, 2, 1] om het album te selecteren en druk op
[OPTION].
2 Druk op [3, 4] om “Start diavoorstell.” te
bijv. DVD-RAM
selecteren en druk op [OK].
≥U kunt de diavoorstelling ook starten door op
[1 PLAY] te drukken nadat u het album hebt
geselecteerd.
Start diavoorstell.
Instellingen diashow
≥Om “Uitzoomen” te annuleren, drukt u op
[3, 4] om “Inzoomen” te selecteren in stap 2
en drukt u op [OK].
≥De informatie over het uitzoomen wordt niet
onthouden.
NAAR LINKS draaien
Uitzoomen
OK
OPTION S
RETURN
Naar video
CD-R/RW, SD-kaart
1 Tijdens de weergave van het “JPEG
overzicht”-scherm
Druk op [OPTION].
2 Druk op [3, 4] om “Start diavoorstell.” te selecteren en druk op
[OK].
Om de diavoorstelling te beëindigen
Druk op [∫ STOP].
Foto’s in een andere map selecteren
BD-RE, DVD-RAM
Naar een andere, hogere map schakelen
(Alleen als er meerdere hogere mappen herkenbaar zijn)
1 Tijdens de weergave van het “Albumoverzicht”-scherm
Druk op [OPTION].
2 Druk op [3, 4] om “Selecteer map” te selecteren en druk op
[OK].
Selecteer map
Diavoorstelling met muziek
Verander de Albummap welke geopend
moet worden.
Alleen SD-kaart
Als er een muziek-CD tijdens de weergave van de diavoorstelling in
de schijflade wordt geplaatst, wordt de muziek-CD automatisch als
achtergrondmuziek afgespeeld.
≥U kunt niet zoeken of overslaan op een muziek-CD.
≥Als de diavoorstelling wordt beëindigd, wordt ook het afspelen van
de muziek-CD beëindigd.
\DCIM
Op OK drukken om in te stellen.
OK
3 Druk op [2, 1] om de hogere map te selecteren en druk op
[OK].
CD-R/RW
Inst. Diavoorstell.
Doe het volgende in stap 2 in “Start diavoorstell.” hierboven:
1 Druk op [3, 4] om “Inst. diavoorstell. (Instellingen diashow)” te
selecteren en druk op [OK].
1 Tijdens de weergave van het “JPEG overzicht”-scherm
Druk op [OPTION].
2 Druk op [3, 4] om “Map” te selecteren en druk op [OK].
3 Druk op [3, 4] om een map te selecteren en druk op [OK].
Het “JPEG overzicht”-scherm voor de map wordt weergegeven.
Instellingen diavoorstelling
DIRECT NAVIGATOR
Displayinterval en herhaald afspelen instellen.
Mapselectie
CD(JPEG)
021216_0026
Normaal
Aan
Instellen
001
002
003
004
005
006
007
008
009
010
Annuleren
M 1/25
103
104
105
RETURN
2 Om de weergave-interval te wijzigen
Druk op [3, 4] om “Display-pauze” te selecteren en druk op
[2, 1] om het interval (“Lang”, “Kort” of “Normaal”) te selecteren.
≥Als er een foto wordt weergegeven met een groot aantal pixels,
wordt de weergave-interval mogelijk langer. Zelfs als de
instelling wordt gewijzigd, wordt de weergave-interval mogelijk
niet korter.
Diavoorstelling herhalen
Druk op [3, 4] om “Afspelen herh.” te selecteren en druk op
[2, 1] om “Aan” of “Uit” te selecteren.
3 Druk op[3, 4, 2, 1] om “Instellen” te selecteren en druk op
[OK].
Roteren
OK
RETURN
Geavanceerde
handelingen
Display-pauze
Afspelen herh.
Om de foto-eigenschappen weer te geven
Druk tijdens het afspelen
tweemaal op [STATUS].
bijv. JPEG aan DVD-RAM
Opnamedatum
Map - beeld nr.
Datum 11.12.2007
102 - 0001
Tot.
3/9
Druk op [STATUS] om af te sluiten.
1 Druk tijdens het afspelen (behalve voor diavoorstelling)
Druk op [OPTION].
2 Druk op [3, 4] om “NAAR RECHTS draaien”
NAAR RECHTS draaien
of "NAAR LINKS draaien" te selecteren en
druk op [OK].
NAAR LINKS draaien
≥De informatie over de rotatie wordt opgeslagen
totdat het toestel wordt uitgezet of het medium
wordt verwijderd.
Uitzoomen
OK
OPTION S
RETURN
RQT9164
25
73
SC-BT100EG_RQT9164-H_Dut.book Page 26
Tuesday, April 22, 2008
11:06 AM
Verschillende afspeeltypes voor BD-Video
[BD-V]
Sommige schijfjes bieden naast de mogelijkheid om te worden afgespeeld ook een reeks interactieve functies.
Pop-upmenu weergeven
Het pop-upmenu is een speciaal onderdeel dat beschikbaar is op sommige BD-Video schijfjes. Dit menu varieert mogelijk per schijfje. Zie voor
de gebruikswijze de aanwijzingen voor het schijfje.
1 Druk op [POP-UP MENU].
2 Druk op [3, 4, 2, 1] om het item
te selecteren en druk op [OK].
bijv.
TIPS
≥Het pop-upmenu kan ook worden weergegeven
door op [OPTION] te drukken en “Pop-up Menu”
te selecteren.
Het scherm afsluiten
≥Druk op [POP-UP MENU].
≥De BONUSVIEW [“Picture-in-picture”, “Virtual package” (> hieronder) enz.] is een nieuwe afspeelfunctie van BD-Video. De afspeelinhoud en
de gebruikswijze varieert mogelijk naargelang het schijfje. Raadpleeg de instructies van het schijfje voor meer informatie.
Secundaire video (picture-in-picture) en secundaire audio afspelen
Secundaire video kan worden afgespeeld van een schijfje dat compatibel is met
de picture-in-picture-functie.
Lees de aanwijzingen die bij het schijfje zijn geleverd voor meer informatie over de
afspeelmethode.
Secundaire video
Secundaire video aan-/uitzetten
Druk op [PIP].
Secundaire video wordt afgespeeld.
≥“PiP AAN” wordt weergegeven.
≥Druk op de knop om het ON en OFF te zetten.
Geluid bij de secundaire video aan-/uitzetten
≥Tijdens zoeken/slow-motion of beeld voor beeld
wordt alleen de primaire video afgespeeld.
OPMERKING ≥Beeld voor beeld is niet beschikbaar voor
sommige BD-Videoschijven die zijn voorzien
van de picture-in-picture-functie.
≥Als “BD-Video Secundaire Audio” in het
“Geluid”-menu op “Uit” staat, wordt er geen
secundaire audio weergegeven, zelfs niet als
[SECONDARY AUDIO] wordt ingedrukt.
Controleer of “BD-Video Secundaire Audio” op
“Aan” staat (> 35).
Primaire video
Druk op [SECONDARY AUDIO].
De secundaire audio wordt afgespeeld.
≥“Secundaire Audio AAN” wordt weergegeven.
≥Druk op de knop om het ON en OFF te zetten.
Virtual package
Voor een schijfje dat compatibel is met virtual package (> 44) worden de
gegevens van het schijfje gekopieerd naar andere media (> 44, Lokale opslag)
zodat tijdens het afspelen van de gegevens de verschillende functies kunnen
wordt gebruikt.
Bij dit toestel worden de gegevens gekopieerd naar een SD-kaart.
De methodes voor kopiëren en afspelen en de vereiste beschikbare vrije ruimte
op de kaart zijn afhankelijk van het schijfje. Raadpleeg de instructies van het
schijfje voor meer informatie.
Om bovenstaande functie te kunnen gebruiken, wordt het aangeraden om de
kaart op dit toestel te formatteren.
Formatteer de kaart door gebruik van de volgende procedure. BD-Videogegevens
zoals secundaire video die op de kaart is opgenomen, kunnen ook gewist worden
met de volgende procedure.
∫ SD-kaarten formatteren/gegevens wissen
1 Voer een SD-kaart in (> 16).
2 Druk op [FUNCTIONS].
3 Druk op [3, 4] om “Naar overige” te selecteren en druk
op [OK].
4 Druk op [3, 4] om “Card Management” te selecteren en
druk op [OK].
5 Druk op [3, 4] om “BD-Video
Gegevens Wissen” of “SD-kaart
formatteren” te selecteren en
druk op [OK].
6 Druk op [2, 1] om “Ja” te
selecteren en druk op [OK].
7 Druk op [2, 1] om “Start” te
selecteren en druk op [OK].
Card Management
SD CARD
SD-kaart formatteren
RETURN
RQT9164
26
74
TIPS
≥Als er een SD-kaart wordt gebruikt die
bestanden in verschillende formaten bevat,
worden beelden en geluid mogelijk niet goed
afgespeeld. Het wordt aangeraden dat u een
SD-kaart gebruikt die geen gegevens bevat of
een SD-kaart die is geformatteerd op dit toestel.
Aantal files 6
Lege ruimte 300 MB
BD-Video Gegevens Wissen
OK
≥Als de SD-kaart uit dit toestel verwijderd wordt
tijdens het gebruiken van gegevens die met de
virtual package functie werden gekopieerd, zal
OPMERKING
het afspelen stoppen.
≥Beelden en audio kunnen tijdens het afspelen
tijdelijk bevriezen.
≥Gegevens kunnen in de volgende gevallen niet
worden gekopieerd.
– De kaart is beveiligd.
– Er is te weinig capaciteit beschikbaar op de
kaart.
Wis onnodige gegevens of gebruik een nieuwe
kaart.
≥Als de functie niet goed werkt, zelfs als de
gegevens gekopieerd zijn, formatteer de kaart
dan opnieuw met dit toestel. (Alle gegevens
zullen worden gewist.)
Deze SD-kaart formatteren.
≥Het is niet mogelijk gegevens te herstellen
nadat de kaart is geformatteerd of nadat de
OPMERKING gegevens zijn gewist.
Als een kaart eenmaal wordt geformatteerd,
worden alle gegevens inclusief de gegevens die
op de PC zijn opgenomen, ook gewist, zelfs als
de gegevens met behulp van andere apparatuur
is beveiligd.
Controleer of de kaart kan worden
geformatteerd.
SC-BT100EG_RQT9164-H_Dut.book Page 27
Tuesday, April 22, 2008
11:06 AM
Het FUNCTIONS-menu weergeven
Sommige functies van dit toestel kunnen worden bediend vanuit het FUNCTIONS-menu.
1 Druk op [FUNCTIONS].
≥Het hangt van de gekozen kiezer en het gekozen medium af welke
items weergegeven worden.
2 Druk op [3, 4] om het item te selecteren en druk op
[OK].
bijv. [DVD-V]
Home Cinema
FUNCTIONS
DVD-Video
Disc afspelen
Topmenu
Menu
Eingangswahl
Geluid
Naar overige
OK
RETURN
Functies
Disc afspelen
Weergave
Begint met afspelen schijfje/SD-kaart.
Topmenu
Geeft een topmenu voor het schijfje weer.
Menu
Geeft een schijfmenu weer.
Afspelen AVCHD (> 16)
Afspelen MP3 (> 20)
Afspelen JPEG (> 24)
Afspelen DivX (> 21)
Muziek
Selecteren om met muziek aan af te spelen iPod
> 23, Stap 2 in “Naar muziek luisteren (EXTENDED-modus)”
Video's/Foto's
Selecteren om met video’s/foto’s aan af te spelen iPod
> 23, Stap 3 in “Video’s/foto’s bekijken (SIMPLE-modus)”
Eingangswahl
Selecteer de bron.
[FUNCTIONS]
bijv. [DVD-V]
Home Cinema FUNCTIONS
BD/DVD/CD:
Eingangswahl
Afspelen BD-Video, DVD-Video, AVCHD (> 16)
DVD-Video
Afspelen CD, MP3 (> 20)
BD/DVD/CD
SD CARD:
SD CARD
Afspelen AVCHD (> 16)
FM
Afspelen JPEG (> 24)
iPod
FM:
Digital in
AUX (TV)
Naar de FM radio luisteren (> 11)
iPod:
Afspelen iPod
Druk op [3, 4] om “Muziek” of “Video's/Foto's” te selecteren en druk
op [OK].
≥Muziek: > 23, Stap 2 in “Naar muziek luisteren
(EXTENDED-modus)”
≥Video’s/foto’s: > 23, Stap 3 in “Video’s/foto’s bekijken
(SIMPLE-modus)”
Digital in§:
Naar tv-uitzendingen luisteren via de luidsprekers van dit toestel
(> 19)
AUX (TV)§:
Naar tv-uitzendingen luisteren via de luidsprekers van dit toestel
(> 19)
OK
RETURN
§
Geavanceerde
handelingen
[OK]
[3, 4, 2, 1]
Items
“(TV)” wordt weergegeven naast de items die zijn ingesteld voor TV
SOUND-invoer. (> 30, De tv-audio instellen voor VIERA Link
“HDAVI Control”)
Geluid
Selecteer de equalizer-functie (> 28)
Naar overige
Set-up:
U kunt de instellingen van het toestel wijzigen met behulp van het
Set-up-menu (> 34).
Card Management:
Kaarten SD formatteren/gegevens wissen (> 26)
Afspeellijsten:
U kunt afspeellijsten afspelen die zijn gemaakt op DVD-VR.
Druk op [3, 4, 2, 1] om de afspeellijst te selecteren en druk op
[OK].
RQT9164
27
75
SC-BT100EG_RQT9164-H_Dut.book Page 28
Tuesday, April 22, 2008
11:06 AM
Audiokwaliteit/geluidsveld wijzigen
≥De volgende geluidseffecten zijn mogelijk niet beschikbaar of werken mogelijk niet in combinatie met sommige bronnen of wanneer er een
hoofdtelefoon wordt gebruikt (> 16).
≥In combinatie met sommige bronnen treedt er mogelijk een verslechtering van de geluidskwaliteit op. Zet in dat geval de geluidseffecten uit.
Subwoofer gebruiken
Alleen hoofdtoestel
Fluistermodus Surround gebruiken (W. S.)
U kunt het subwoofer-effect versterken met een krachtig basgeluid.
U kunt het surround-effect verbeteren voor zachte 5.1- of 7.1-kanaals
geluiden. (Handig als u ’s avonds laat kijkt.)
Druk op [SW BOOST] op het hoofdtoestel.
4 Druk op [3, 4] om “ON” of “OFF” te selecteren.
≥De SW BOOST-indicator licht op zodra de Subwoofer Boost wordt
aangezet.
≥Deze functie is effectief wanneer u audio afspeelt die
middenkanaalgeluid bevat of als Dolby Pro Logic IIx/Dolby Pro Logic
II of DTS NEO:6 aan is.
Deze functie is alleen effectief als er een 5.1- of 7.1-kanaals
luidsprekersysteem wordt gebruikt.
De geluidseffecten instellen
1 Druk op [SOUND].
2 Druk op [3, 4] en selecteer een item dat u wilt
instellen.
EQ ("""""") H.BASS (""""""") REAL CF
f
f
v
v
W. S. (""""") SRD ENH("""""") SW. LEVEL
3 Druk op [OK].
Equalizer (EQ)
U kunt instellingen voor de geluidskwaliteit selecteren.
4 Druk op [3, 4] om het item te selecteren.
Telkens wanneer u op de knop drukt:
HEAVY:
Maakt het rockgeluid pittiger.
CLEAR:
Maakt hogere geluiden helderder.
SOFT:
Voor achtergrondmuziek.
FLAT:
Annuleren (er wordt geen effect toegevoegd).
Het basgeluid versterken (H.BASS)
U kunt lagefrequentiegeluid verbeteren zodat ook lage basgeluiden
goed te horen zijn.
4 Druk op [3, 4] om “ON” of “OFF” te selecteren.
Real Center Focus (REAL CF)
U kunt het geluid van de middelste luidspreker zo laten klinken dat het
lijkt alsof het geluid uit de tv komt.
4 Druk op [3, 4] om “ON” of “OFF” te selecteren.
Het luidsprekerniveau tijdens het
afspelen aanpassen
Deze functie is alleen effectief als er een 5.1- of 7.1-kanaals
luidsprekersysteem wordt gebruikt.
1 Druk op [CH SELECT] om de luidspreker te
selecteren.
Telkens wanneer u op de knop drukt:
L R—) C_) RS_) RB_) LB_) LS_) SW
^"""""""""""""""""""""""""""""b
L R: Voorste luidspreker (links en rechts)
C:
Middelste luidspreker
RS:
Surroundluidspreker (rechts)
RB:
Surroundluidspreker achter (rechts)
LB:
Surroundluidspreker achter (links)
LS:
Surroundluidpreker (links)
SW: Subwoofer
≥Luidsprekers waarvan de instellingen (> 35, Luidspreker) op
“
” staan, worden niet weergegeven.
≥De kanalen die de audio die wordt weergegeven niet bevat,
worden niet weergegeven (de subwoofer wordt wel
weergegeven, ook als de audio deze niet bevat).
De balans van de voorste luidsprekers afstellen
(Wanneer “L R” zijn geselecteerd)
2 Druk op [2, 1] om de balans van de voorste
luidsprekers af te stellen.
bijv.
96/24
W2SD+
PL x W4S
HD
NEO:6
≥Deze functie is effectief wanneer u audio afspeelt die
middenkanaalgeluid bevat of als Dolby Pro Logic IIx/Dolby Pro Logic
II of DTS NEO:6 aan is.
Het subwoofer-niveau aanpassen (SW. LEVEL)
U kunt de hoeveelheid basgeluid aanpassen. Het toestel selecteert
automatisch de meest geschikte instelling naargelang het type
weergavebron.
4 Druk op [3, 4] om het item te selecteren.
SUB W 1: Zwakste effect
SUB W 2: Gemiddeld effect
SUB W 3: Sterkste effect
Surroundversterker (SRD ENH)
Deze functie past de luidspreker automatisch aan om het surround
sound-effect te versterken.
4 Druk op [3, 4] om “ON” of “OFF” te selecteren.
RQT9164
28
76
≥Deze functie is effectief wanneer u audio afspeelt die
middenkanaalgeluid bevat of als Dolby Pro Logic IIx/Dolby Pro Logic
II of DTS NEO:6 aan is.
Deze functie is alleen effectief als er een 5.1- of 7.1-kanaals
luidsprekersysteem worden gebruikt.
Standaardbalans
Rechtsvoor: s11 tot s12 dB
Het luidsprekerniveau afstellen
(Als er een andere optie is geselecteerd)
2 Druk op [3] (omhoog) of [4] (omlaag) om het
luidsprekerniveau per luidspreker af te stellen.
C, SW:
r6 dB tot s6 dB
RS, RB, LB, LS: r10 dB tot s10 dB
bijv. Subwoofer
SC-BT100EG_RQT9164-H_Dut.book Page 29
Tuesday, April 22, 2008
11:06 AM
Van surround sound genieten
≥De volgende geluidseffecten zijn mogelijk niet beschikbaar of werken mogelijk niet in combinatie met sommige bronnen of wanneer er een
hoofdtelefoon wordt gebruikt (> 16).
≥In combinatie met sommige bronnen treedt er mogelijk een verslechtering van de geluidskwaliteit op. Zet in dat geval de geluidseffecten uit.
Dolby Virtual Speaker
Door gebruik te maken van de bijgeleverde voorste luidsprekers en de subwoofer kunt u met
elke willekeurige audiobron genieten van een surroundsoundeffect dat vergelijkbaar is met
5.1-kanaals geluid (Dolby Digital of DTS).
Druk op [ÎVS].
Telkens wanneer u op de knop drukt:
REFERENCE: Standaardmodus
WIDE:
Brede modus (Maakt het akoestische veld van de voorste luidsprekers breder.
Dit heeft een goed effect wanneer er weinig ruimte tussen de luidsprekers is.)
OFF:
Annuleren (er wordt geen effect toegevoegd)
≥Dolby Virtual Speaker is niet beschikbaar en "ERROR” wordt weergegeven wanneer de
kiezer op “BD/DVD/CD” wordt gezet en de audio die op dat moment wordt weergegeven,
3.1-kanaals, 3-kanaals, 1.1-kanaals of 1-kanaals is.
≥“ÎPLII” licht op zodra Dolby Virtual Speaker wordt aangezet en wanneer de weergavebron
2-kanaals is.
Dolby Pro Logic IIx/Dolby Pro Logic II
[Er zijn extra luidsprekers nodig (> 4, Genieten van 5.1/7.1-kanaals surround sound)]
Als er 5.1-kanaals luidsprekers zijn aangesloten
Dolby Pro Logic II wordt gebruikt. De techniek stelt u in staat om 2-kanaals stereobronnen op
5.1 kanalen af te spelen.
Als er 7.1-kanaals luidsprekers zijn aangesloten
Dolby Pro Logic IIx wordt gebruikt. Dankzij de techniek kunt u 2-kanaals stereo of
5.1-kanaals bronnen op 7.1 kanalen weergeven (geluiden die worden toegewezen aan
achterste surroundkanalen worden stereo weergegeven).
Dankzij de techniek worden de achterste surroundkanalen ook beschikbaar voor het afspelen
van Dolby Digital Surround EX-bronnen (geluiden die worden toegewezen aan de achterste
surroundkanalen worden monauraal weergegeven).
Druk op [ÎPLIIx].
Telkens wanneer u op de knop drukt:
MOVIE:
Deze modus geeft een goed resultaat wanneer u commerciële films in de
Dolby Surround-indeling afspeelt.
MUSIC:
Deze modus geeft een goed resultaat wanneer u muziek afspeelt.
EX:
Deze modus geeft een goed resultaat wanneer u commerciële films in de
Dolby Digital Surround EX-indeling afspeelt.
OFF:
Annuleren (er wordt geen effect toegevoegd)
≥“EX” kan alleen worden geselecteerd als de luidsprekerinstelling (> 35, Luidspreker) op
7.1-kanaals staat.
≥U kunt “EX” niet selecteren wanneer u 2-kanaals stereobronnen afspeelt.
≥U kunt deze functie niet gebruiken wanneer u titels in de DTS-ES-indeling afspeelt.
Geavanceerde
handelingen
DTS NEO:6
[Er zijn extra luidsprekers nodig (> 4, Genieten van 5.1/7.1-kanaals surround sound)]
Als er 5.1-kanaals luidsprekers zijn aangesloten
Dankzij de techniek kunt u 2-kanaals stereobronnen op 5.1-kanaals luidsprekers afspelen.
Als er 7.1-kanaals luidsprekers zijn aangesloten
Dankzij de techniek kunt u 2-kanaals stereo of 5.1-kanaals bronnen op 6.1-kanaals
luidsprekers afspelen.
Druk op [NEO:6].
Telkens wanneer u op de knop drukt:
CINEMA: Deze modus geeft een goed resultaat wanneer u films afspeelt.
MUSIC:
Deze modus geeft een goed resultaat wanneer u muziek afspeelt.
OFF:
Annuleren (er wordt geen effect toegevoegd)
≥De “CINEMA”-modus is beschikbaar voor 2-kanaals stereo Dolby Digital en DTS-bronnen die
surroundgegevens bevatten. De “MUSIC”-modus is beschikbaar voor dezelfde bronnen die
geen surroundgegevens bevatten.
≥U kunt deze functie niet gebruiken wanneer u titels in het DTS-ES-formaat afspeelt.
Van surround sound genieten
[ÎVS]
[ÎPLIIx]
[NEO:6]
[7.1CH VS]
7.1-kanaals Virtual Surround
[Er zijn extra luidsprekers nodig (> 4, Genieten van 5.1/7.1-kanaals surround sound)]
U kunt genieten van een effect dat lijkt op 7.1-kanaals surround sound door 5.1-kanaals
luidsprekers te gebruiken. Deze functie werkt alleen wanneer u 6-kanaals bronnen of hoger
gebruikt en wanneer de luidsprekerinstelling (> 35, Luidspreker) op 5.1-kanaals staat.
Druk op [7.1CH VS].
Telkens wanneer u op de knop drukt:
7.1CH VS SIDE-SP:
Werkt wanneer de surroundluidsprekers aan weerszijden van
de zitpositie zijn geplaatst.
7.1CH VS REAR-SP:
Werkt wanneer de surroundluidsprekers achter de zitpositie
zijn geplaatst.
7.1CH VS OFF:
Annuleren (er wordt geen effect toegevoegd)
≥U kunt deze functie niet gebruiken wanneer u titels in de Dolby Digital Surround EX-indeling
afspeelt.
≥Deze functies werken alleen tijdens afspelen via de systeemluidsprekers.
RQT9164
29
77
SC-BT100EG_RQT9164-H_Dut.book Page 30
Tuesday, April 22, 2008
11:06 AM
Gecombineerde bediening met de tv
(VIERA Link “HDAVI ControlTM”)
Wat is VIERA Link “HDAVI Control”?
VIERA Link “HDAVI Control” is een handige functie waarmee toegang
kan worden verkregen tot gekoppelde handelingen van dit toestel en een
Panasonic tv (VIERA) of ontvanger bij “HDAVI Control”. U kunt deze
functie gebruiken door de apparatuur aan te sluiten met behulp van een
HDMI-kabel. Zie de HDMI-gebruiksaanwijzing voor de aangesloten
apparatuur voor meer informatie over de bediening.
Voorbereiding
1 Controleer of de HDMI-aansluiting tot stand is gebracht (> 7).
2 Stel “VIERA Link” in op “Aan” (> 36).
3 Om de aansluiting op de juiste wijze te voltooien en in te schakelen,
schakelt u alle VIERA Link “HDAVI Control”-compatibele apparatuur in en
zet u de tv op de bijbehorende HDMI-inputmodus voor dit toestel.
≥VIERA Link “HDAVI Control”, op basis van
besturingsfuncties die HDMI (industriestandaard
OPMERKING bekend onder de naam HDMI CEC (Consumer
Electronics Control), is een unieke door ons
ontwikkelde een toegevoegde functie. Daarom kan
de werking met apparatuur van andere fabrikanten
die HDMI CEC ondersteunen, niet worden
gegarandeerd.
De tv-audio instellen voor VIERA Link “HDAVI Control”
≥Dit toestel ondersteunt de “HDAVI Control
3”-functie.
“HDAVI Control 3” is de nieuwste standaard (per
december 2007) voor Panasonic HDAVI
Control-compatibele apparaten. Deze standaard is
compatibel met de conventionele HDAVI-apparaten
van Panasonic.
Selecteer “AUX” of “D-IN” om te werken met de gekoppelde handelingen.
Controleer of de audio is aangesloten op de AUX-aansluiting (voor “AUX”) of
op de OPTICAL IN-aansluiting (voor “D-IN”) (> 7).
≥Zie de afzonderlijke handleidingen van de
apparatuur van andere fabrikanten die de VIERA
Link-functie ondersteunt.
1 Druk op [N, O SELECT] om “AUX” of “D-IN” te selecteren.
2 Druk op [SETUP].
3 (Wanneer "D-IN" is geselecteerd) druk op [3, 4] om “TV SOUND” te
selecteren.
4 Druk op [OK].
5 Druk op [3, 4] om “”AUX of “D-IN” in te schakelen en druk op [OK].
≥Aangeraden wordt een Panasonic HDMI-kabel te
gebruiken.
Controleer de bovenstaande punten opnieuw wanneer de aansluiting of de
instellingen worden gewijzigd.
≥Onregelmatige HDMI-kabels kunnen niet worden
gebruikt.
Nummer van het aanbevolen onderdeel:
RP-CDHG10 (1,0 m), RP-CDHG15 (1,5 m),
RP-CDHG20 (2,0 m), RP-CDHG30 (3,0 m),
RP-CDHG50 (5,0 m) enz.
Wat u kunt doen met “HDAVI Control”
One touch afspelen
Luidsprekerbesturing
U kunt dit toestel en de tv met één druk op de knop aanzetten en
beginnen met afspelen.
Met behulp van de menu-instellingen van de tv kunt u selecteren of
audio wordt uitgevoerd via de luidsprekers van het toestel of via de
luidsprekers van de tv. Voor meer informatie, zie de
gebruiksaanwijzing van uw tv.
Druk op [ONE TOUCH PLAY].
De luidsprekers van dit toestel worden automatisch ingeschakeld
(> rechts, Luidsprekerbesturing).
≥Deze functie werkt ook als u op [1 PLAY] op de afstandsbediening
van dit toestel drukt wanneer het toestel stand-by staat.
≥Er wordt mogelijk niet onmiddellijk beeld weergegeven op de tv. Als
u het begin van het afspelen mist, drukt u op [:] of [6] om
terug te gaan naar waar het afspelen is begonnen.
Automatische ingangsschakeling
≥Als u de tv-ingang naar de tv-tuner-modus schakelt, schakelt dit
toestel automatisch naar “AUX”§ of “D-IN”§.
[Deze functie werkt niet als de iPod-selector (SIMPLE-modus) is
geselecteerd. (> 23)]
≥Als u het schijfje gaat afspelen, schakelt de tv automatisch naar zijn
ingangsmodus voor dit toestel.
≥[BD-V] [DVD-V] Als het afspelen wordt afgebroken, keert de tv
automatisch terug naar de tv-tunermodus.
Automatische nasynchronisatiefunctie (voor
HDAVI Control 3)
De vertraging tussen audio en video wordt automatisch afgesteld
waardoor u vloeiende audio bij het beeld hebt (> 36, Vertraging).
≥Deze functie werkt alleen wanneer “BD/DVD/CD”, “SD”, “AUX”§ of
“D-IN”§ als bron op dit toestel wordt geselecteerd.
RQT9164
30
78
Home Cinema
De luidsprekers van dit toestel zijn actief.
≥Als dit toestel in de stand-by-modus staat, wordt het toestel
automatisch ingeschakeld en wordt “AUX”§ of “D-IN”§ automatisch
als bron geselecteerd wanneer wordt geschakeld van de
luidsprekers van de tv naar de luidsprekers van dit toestel.
≥De luidsprekers van de tv worden automatisch gedempt.
≥U kunt het volume instellen met behulp van de volume- of mute-knop
op de afstandsbediening van de tv. (Het volumeniveau wordt
weergegeven op de FL-display van het hoofdtoestel.)
≥U kunt muting ook annuleren met behulp van de afstandsbediening
van het Home Theater (> 18, Het geluid dempen).
≥De luidsprekers van de tv worden automatisch ingeschakeld zodra u
dit toestel uitzet.
Tv
De luidsprekers van de tv zijn actief.
≥Het volume van dit toestel staat op “0”.
– Deze functie werkt alleen wanneer “BD/DVD/CD”, “SD”, “AUX”§ of
“D-IN”§ als bron op dit Home Theater Systeem wordt geselecteerd.
≥Er wordt 2-kanaals audio uitgevoerd.
Uitschakel-koppeling
Zodra de tv wordt uit gezet, gaat dit toestel automatisch in de
stand-by-modus.
≥Deze functie werkt alleen wanneer “BD/DVD/CD”, “SD”, “IPOD”,
"AUX"§ of “D-IN”§ als bron op dit toestel wordt geselecteerd.
§ “AUX” of “D-IN” werkt afhankelijk van de “TV SOUND”-instelling (> hierboven, De tv-audio voor VIERA Link “HDAVI Control” instellen).
SC-BT100EG_RQT9164-H_Dut.book Page 31
Tuesday, April 22, 2008
11:06 AM
Eenvoudige bediening alleen met VIERA afstandsbediening
Als u dit toestel met behulp van een HDMI-kabel aansluit op een tv die is voorzien van de “HDAVI Control 2”- of “HDAVI Control 3”-functie, kunt u
het met de volgende toetsen op de afstandsbediening van de tv besturen.
[3, 4, 2, 1], [OK], [RETURN], [OPTION] en gekleurde toetsen
Met de afstandsbediening van dit toestel bestuurt u alle andere knoppen (cijfertoetsen enz.) die niet hierboven zijn vermeld.
≥Raadpleeg de gebruiksaanwijzing voor de tv voor informatie over de bediening van de tv.
Dit toestel bedienen met behulp van het
FUNCTIONS-menu
Dit toestel bedienen met behulp van het optiemenu
Met de afstandsbediening van de tv kunt u media afspelen via het
menu FUNCTIONS.
bijv.
1 Druk op de knop voor VIERA
Link op de afstandsbediening
van de tv.
Home Cinema
FUNCTIONS
DVD-Video
2 Selecteer Home cinema.
≥Het FUNCTIONS-menu wordt
weergegeven.
Met de afstandsbediening van de tv kunt u schijfjes afspelen via het
“Controlepaneel” en het topmenu (voor BD-Video en DVD-Video) of
het pop-upmenu (voor BD-Video) weergeven.
≥Dit werkt alleen tijdens de afspeel- en hervatfuncties “BD/DVD” of
“SD”.
1 Druk op [OPTION].
bijv.
≥U kunt het optiemenu niet gebruiken
terwijl het topmenu voor BD-Video of
DVD-Video wordt weergegeven.
Disc afspelen
Topmenu
Menu
Controlepaneel
Schermaspect
Eingangswahl
Topmenu
Geluid
3 Selecteer de gewenste items in
het FUNCTIONS-menu (> 27).
Pop-up Menu
Naar overige
OK
OK
OPTION
RETURN
RETURN
2 Selecteer een item en druk op [OK].
Controlepaneel
Controlepaneel wordt
weergegeven. Volg de instructies
op het scherm (> hieronder).
Schermaspect
(> 18)
Topmenu [BD-V] [AVCHD]
[DVD-V]
Het topmenu wordt weergegeven
Menu [DVD-V]
Het menu wordt weergegeven.
Pop-up Menu [BD-V] [AVCHD]
Het pop-upmenu wordt
weergegeven.
NAAR RECHTS draaien [JPEG] De foto draaien.
NAAR LINKS draaien [JPEG]
Inzoomen [JPEG]
De foto vergroten of verkleinen.
Geavanceerde
handelingen
Uitzoomen [JPEG]
∫ Het bedieningspaneel gebruiken
U kunt het afspelen besturen met de aangegeven bedieningen.
bijv.
Pauze
Afspelen
Zoeken
Zoeken
RETURN
Stoppen
≥Afhankelijk van het menu kunnen sommige bedieningen
via knoppen niet worden uitgevoerd vanaf de
afstandsbediening van de tv.
OPMERKING ≥U kunt geen getallen invoeren met de cijfertoetsen op de
afstandsbediening van de tv ([0] tot [9]). Selecteer de
afspeellijst enz. met behulp van de afstandsbediening
van dit toestel.
∫ Als u de tv aan wilt laten en alleen dit toestel in de stand-by-modus wilt zetten
Druk op [Í] op de afstandsbediening van dit toestel en zet het in stand-by.
∫ Als u “HDAVI Control” niet gebruikt
Zet “VIERA Link” in het set-up-menu op “Uit”. (> 36)
RQT9164
31
79
SC-BT100EG_RQT9164-H_Dut.book Page 32
Tuesday, April 22, 2008
11:06 AM
De instellingen wijzigen via het on-screen
menu
On-screen menubewerkingen
1 Druk op [BD/SD] om “BD/DVD/CD” of “SD” te selecteren.
2 Druk op [DISPLAY].
bijv. BD-Video
3 Druk op [3, 4] om het
menu te selecteren en
druk op [1].
Disc
Play
Beeld
Sign.type
Ondertiteling
Uit
Ondertitelstijl
-
4 Druk op [3, 4] om het
Menu’s
Items
item te selecteren en
druk op [1].
5 Druk op [3, 4] om de instelling te selecteren.
PIP
1ENG
Hoek
-
Instellingen
≥Afhankelijk van de status van het
toestel (bezig met afspelen,
OPMERKING stopgezet enz.) en de inhoud van
het schijfje zijn er mogelijk enkele
items die u niet kunt selecteren of
wijzigen.
TIPS
≥Sommige items kunnen worden
gewijzigd door op [OK] te drukken.
Het on-screen menu afsluiten
Druk op [DISPLAY].
Wat kunt u wijzigen met het on-screen menu
Menu’s
Disc
Items
Instellingen en details
[BD-V]
Sign.type
≥Primaire Video
Video:
De video-opnamemethode wordt weergegeven. (D hieronder,
Video-opnamemethode)
Soundtrack: Selecteer het type audio of taal. (D hieronder, Taal, Audio-eigenschap)
≥Secundaire Video
Video:
Selecteer aan/uit van beelden.
De video-opnamemethode wordt weergegeven. (D hieronder,
Video-opnamemethode)
Soundtrack: Selecteer aan/uit van beelden en de taal. (D hieronder, Taal,
Audio-eigenschap)
Video
[AVCHD]
De video-opnamemethode wordt weergegeven. (D hieronder, Video-opnamemethode)
Soundtrack
[AVCHD] [DVD-V]
Selecteer het type audio of taal. (D hieronder, Taal, Audio-eigenschap)
[DVD-VR]
De audio-eigenschappen van het schijfje worden weergegeven. (D hieronder,
Audio-eigenschap)
[DivX[ Selecteer het soundtracknummer.
≥Soundtracknummers worden ook weergegeven als er slechts één type audio is.
Ondertiteling
[BD-V] [AVCHD] [DVD-V]
Zet de ondertiteling aan/uit en selecteer de taal. (D hieronder, Taal)
[DVD-VR] (Alleen schijfjes die informatie over ondertiteling aan/uit bevatten)
De ondertiteling in-/uitschakelen.
[DivX[ Zet de ondertiteling aan/uit en selecteer het nummer van de ondertiteling.
≥De nummers van de ondertiteling worden ook weergegeven als er maar één ondertiteling is.
Ondertitelstijl
[BD-V]
Selecteer de ondertitelingsstijl.
Geluidskanaal
[DVD-VR] [DivX[
(> 18, Audio wijzigen tijdens afspelen)
Hoek
[BD-V] [DVD-V]
Kies een hoek door het nummer te selecteren.
Sommige items kunnen alleen via het menu van het schijfje gewijzigd worden. (> 16, 26)
Taal
ENG:
FRA:
DEU:
ITA:
ESP:
NLD:
SVE:
NOR:
Audio-eigenschap
Engels
Frans
Duits
Italiaans
Spaans
Nederlands
Zweeds
Noors
DAN:
POR:
RUS:
JPN:
CHI:
KOR:
MAL:
VIE:
Deens
Portugees
Russisch
Japans
Chinees
Koreaans
Maleisisch
Vietnamees
THA:
POL:
CES:
SLK:
HUN:
FIN:
¢:
Thais
Pools
Tsjechisch
Slowaaks
Hongaars
Fins
Overige
LPCM/Î Digital/Î Digital+/
Î TrueHD/DTS/DTS-HD/MPEG
Signaaltype
ch (kanaal)
Aantal kanalen
k (kHz)
Samplingfrequentie
b (bit)
Aantal bits
Video-opnamemethode
MPEG-2
RQT9164
MPEG-4 AVC
VC-1
32
80
Dit is een standaard voor het efficiënt comprimeren en decomprimeren van kleurenfilms. Deze compressiemethode
wordt gebruikt voor DVD’s enz.
Deze standaarden voor het comprimeren en decomprimeren van kleurenfilms zijn efficiënter dan MPEG-2 en worden
gebruikt voor Blu-ray Discs enz.
SC-BT100EG_RQT9164-H_Dut.book Page 33
Menu’s
Beeld
11:06 AM
Items
Instellingen en details
Afspelen herhalen
(Alleen als de verstreken tijd op de display van het toestel wordt weergegeven.)
Selecteert het item dat u wilt herhalen. Welke items worden weergegeven, is afhankelijk van het
type schijfje.
≥Alle tracks:
Alle nummers
≥Hoofdstuk:
Hoofdstuk
≥Afspeellijsten: Afspeellijst
≥Titel:
Titel
≥Eén track:
Nummer
≥Uit
Selecteer “Uit” als u wilt annuleren.
RANDOM
[CD] [MP3]
Tijdens het afspelen, druk op [3, 4] om “Aan” te selecteren.
Willekeurig afspelen begint vanaf het volgende nummer.
≥Aan
≥Uit
Mode
[BD-V] [AVCHD] [DVD-VR] [DVD-V] [DivX[
Selecteer de beeldkwaliteit tijdens het afspelen.
≥Normal: Standaardinstelling
≥Soft:
Zacht beeld met minder video-artefacten
≥Fine:
Details zijn scherper
≥Cinema: Maakt films warmer en verbetert details in donkere scènes.
≥Gebruiker: U kunt nog meer aanpassingen aanbrengen. (> hieronder)
1 Druk op [1] om “Beeldafstelling” te selecteren en druk op [OK].
2 Selecteer het item met [3, 4] en stel het af met [2, 1].
Verhoogt het contrast tussen lichte en donker delen van het beeld (j7 tot i7).
Maakt het beeld helderder (0 tot i15).
Stelt de scherpte van de randen van de horizontale lijnen af (j6 tot i6).
Stelt de schaduw van de kleuren van het beeld af (j7 tot i7).
Stelt de helderheid van de donkere delen van het scherm af (0 tot i5).
Vermindert de ruwe ruis op de achtergrond om meer gevoel van diepte te
geven (0 tot i4). Deze functie werkt mogelijk niet als “BD-Video 24p Output”
op “Aan” staat. (> 36)
Geïntegr. NR: Maakt de blokruis vloeiender en vermindert het uitlopen van de
contrasterende gedeelten van het beeld (0 tot i3).
Contrast:
Helderheid:
Scherpte:
Kleur:
Gamma:
3D NR:
Progressief
Als de beelden uitgetrokken worden van rechts naar links, stel dan in op “Uit”.
[Alleen als u “576p/480p” in “Componentresolutie” hebt geselecteerd (> 36)]
≥Afhankelijk van het type tv dat u gebruikt, wordt de video mogelijk horizontaal uitgetrokken
wanneer de video in de progressieve modus wordt uitgevoerd. Selecteer als dit gebeurt “Uit”, de
video wordt dan uitgevoerd als “576i/480i”.
≥Deze instelling wordt vastgezet op “Aan” als u aansluiting maakt met een HDMI-kabel en
“HDMI-videomodus” instelt op “Aan” (> 36).
≥Als het toestel wordt aangesloten op een gewone televisie (CRT: kathodestraalbuis) of op een
multisysteemtelevisie die gebruikmaakt van de PAL-modus, kan progressief uitvoeren aanleiding
geven tot een licht flikkerend beeld, zelfs als de televisie compatibel is met progressief uitvoeren.
Zet “Progressief” uit als u zich hierover zorgen maakt.
Transfer
[Als “Progressief” (> hierboven) op “Aan” is ingesteld.]
Pas de conversiemethode voor progressieve uitvoer aan bij het type materiaal dat wordt
afgespeeld (> 44, Film en video).
≥Auto (normaal): Detecteert automatisch de film- en video-inhoud en converteert deze op de juiste
wijze.
≥Video:
Selecteer deze als u “Auto” gebruikt en de inhoud wordt gevormd.
Geavanceerde
handelingen
Play
Tuesday, April 22, 2008
RQT9164
33
81
SC-BT100EG_RQT9164-H_Dut.book Page 34
Tuesday, April 22, 2008
11:06 AM
De instellingen wijzigen met het set-up-menu
Wijzig zo nodig de instellingen van het toestel. De instellingen blijven bewaart, zelfs als u het toestel in stand-by zet.
Handelingen met het set-up-menu
1 Druk op [BD/SD] om “BD/DVD/CD” of “SD” te selecteren.
2 Terwijl het toestel is stopgezet
Druk op [SETUP].
Set-up
Algemeen
Disc
Beeld
Geluid
Display
3 Druk op [3, 4] om het menu te selecteren en druk op [OK].
4 Druk op [3, 4] om het item te selecteren en druk op [OK].
5 Druk op [3, 4, 2, 1] om de optie te selecteren en druk op [OK].
Verbinding TV / randapparatuur
OK
RETURN
≥De methoden voor de bediening kunnen verschillen. Volg in dat geval de instructies op het scherm voor de bediening.
OPMERKING
TIPS
Terugkeren naar het vorige scherm
Druk op [RETURN].
Het scherm afsluiten
Druk op [SETUP].
Overzicht van instellingen
De onderstreepte items zijn de instellingen af-fabriek.
“Algemeen”-menu
Afstandsbediening (> 42)
≥Code 1
Eenvoudige Instelling
U kunt basisinstellingen uitvoeren (Taal op het scherm, TV-aspect).
≥Volg de instructies op het scherm als u “Ja” selecteert.
≥Ja
≥Nee
≥Code 2
Standaard instellingen
Hiermee brengt u alle waarden in het set-up-menu en in het on-screen
menu, behalve “Afstandsbediening”, “Taal op het scherm”, “DVD-Video
classificaties”, “Leeftijdsgrens voor BD-Video” en “Luidspreker”, terug
naar de standaardinstellingen.
≥Ja
≥Nee
DivX Registratie
U hebt deze registratiecode nodig om DivX Video-on-Demand (VOD)-inhoud te kunnen kopen en afspelen.
“Disc”-menu
DVD-Video
classificaties
Door een
classificatieniveau in
te stellen kunt u het
afspelen van
DVD-Video beperken.
Leeftijdsgrens voor
BD-Video
Leeftijdsgrens voor
afspelen BD-Video
instellen.
Gewenste
soundtrack
Gewenste
ondertiteling
Gewenst menu
RQT9164
34
82
Volg de instructies op het scherm. Voer
wanneer het wachtwoordscherm wordt
weergegeven een 4-cijferig wachtwoord in met
behulp van de cijfertoetsen. Dit wordt het
gemeenschappelijke wachtwoord voor zowel
“DVD-Video classificaties” als “Leeftijdsgrens
voor BD-Video”.
≥Vergeet uw wachtwoord niet.
≥8 Geen grens:Alle DVD-Video kunnen worden afgespeeld.
≥1 tot 7:
Verhindert het afspelen van DVD-Video met
overeenkomstige classificatie.
≥0 Alles blokkeren:Verhindert het afspelen van alle DVD-Video.
≥Deblokkeer speler
≥Niveau veranderen
≥Geen beperking: Alle BD-Video kunnen worden afgespeeld.
≥0 tot 254 jaar:
Verhindert het afspelen van BD-Video met
overeenkomstige classificatie.
≥Deblokkeer speler
≥Niveau veranderen
Kies de taal voor audio, ondertiteling en
schijfmenu’s.
[BD-V] [DVD-V]
≥Sommige schijfjes beginnen in een bepaalde
taal ongeacht de wijzigingen die u hier
aanbrengt.
≥Als de taal van uw keuze niet op het schijfje
staat, wordt de standaardtaal gebruikt. Er
zijn schijfjes waarbij u de taal alleen kunt
wijzigen in het menuscherm. (> 16, 26)
≥Toets een code in (> 38) met de
cijfertoetsen wanneer u “Ander ¢¢¢¢”
selecteert.
≥Wachtwoord veranderen
≥Tijdelijk deblokkeren
≥Wachtwoord veranderen
≥Tijdelijk deblokkeren
≥Duits
≥Frans
≥Italiaans ≥Spaans
≥Engels
≥Nederlands
≥Origineel: De originele taal van elk schijfje wordt geselecteerd.
≥Ander ¢¢¢¢
≥Automatisch:
Als de taal die voor “Gewenste soundtrack” is geselecteerd, niet
beschikbaar is, worden de ondertitels in die taal automatisch
weergegeven als ze op dat schijfje beschikbaar zijn.
≥Engels
≥Duits
≥Frans
≥Italiaans ≥Spaans
≥Nederlands
≥Ander ¢¢¢¢
≥Duits
≥Engels
≥Nederlands
≥Ander ¢¢¢¢
≥Frans
≥Italiaans
≥Spaans
SC-BT100EG_RQT9164-H_Dut.book Page 35
Tuesday, April 22, 2008
11:06 AM
“Beeld”-menu
Stilstaandbeeld functie [BD-V] [AVCHD] [DVD-V]
Selecteer het beeldtype dat wordt weergegeven als u het afspelen
onderbreekt (> 44, Beelden en velden).
≥Automatisch
≥Veld:
Selecteer deze optie als er storingen optreden zodra
“Automatisch” wordt geselecteerd. (Het beeld is groffer.)
≥Frame:
Selecteer deze optie als kleine letters of fijne patronen
niet goed zichtbaar zijn als “Automatisch” wordt
geselecteerd. (Het beeld is helderder en fijner.)
Naadloze weergave [DVD-VR]
Selecteer de afspeelmodus tussen de hoofdstuksegmenten en de
gedeeltelijk verwijderde titels van de afspeellijst.
≥Aan:
≥Uit:
De hoofdstukken in afspeellijsten worden naadloos
achter elkaar afgespeeld. Dit werkt niet terwijl u aan het
zoeken bent of als de afspeellijst verschillende
audiotypen bevat. De positie van de hoofdstuksegmenten
wordt mogelijk ook enigszins gewijzigd.
De punten waar de hoofdstukken in de afspeellijsten
wijzigen, worden nauwkeurig afgespeeld, maar het beeld
kan even bevriezen.
≥NTSC: NTSC-schijfjes worden afgespeeld als NTSC.
≥PAL60: Selecteer deze als beeld niet goed wordt weergegeven
wanneer “NTSC” wordt geselecteerd.
NTSC Inhoud-output
Kies PAL60- of NTSC-uitvoer bij het afspelen van NTSC-schijfjes.
“Geluid”-menu
Dynamisch bereikcompressie
[BD-V] [AVCHD] [DVD-V] [DivX[ (alleen Dolby Digital, Dolby Digital Plus en
Dolby TrueHD)
U kunt het dynamische bereik (> 44) wijzigen voor het kijken ‘s avonds
laat.
≥Aan
≥Uit
Luidspreker (> 37)
U kunt uw luidsprekers instellen als u het 5.1-kanaals of 7.1-kanaals
luidsprekersysteem hebt gemaakt.
≥De instellingen zijn alleen effectief als uw systeem is uitgerust met
een 5.1-kanaals of 7.1-kanaals luidsprekersysteem.
BD-Video Secundaire Audio [BD-V]
Zet het klikgeluid op het menu en audio met een secundaire video in
picture-in-picture modus aan/uit.
≥Als deze op “Aan” staat, worden Dolby TrueHD, Dolby Digital Plus,
DTS-HD Master Audio en DTS-HD High Resolution Audio uitgevoerd
als Dolby Digital.
≥Aan: De primaire en secundaire audio worden gemixt en
uitgevoerd. De samplingfrequentie wordt omgezet naar 48
kHz.
≥Uit: Het klikgeluid op het menu en de secundaire audio worden
niet uitgevoerd.
Berichten op het scherm
Kies of u de statusberichten automatisch wilt weergeven.
≥Automatisch ≥Uit
Taal op het scherm
Kies de taal voor deze menu's en berichten op het scherm.
≥English ≥Français ≥Español ≥Deutsch ≥Italiano ≥Nederlands
Screen Saver Functie
Deze functie voorkomt dat het scherm inbrandt.
≥Wanneer dit op “Aan” is ingesteld, zal het zichtbare deel van het
scherm grijs worden
[Alleen als aangesloten met een HDMI-kabel of een
componentvideokabel en als “HDMI-videoformaat” (> 36) is
ingesteld op een andere modus dan “576p/480p” of
“Componentresolutie” (> 36) is ingesteld op “720p” of “1080i”.]
≥Aan:
Als er gedurende 10 minuten of meer geen handelingen worden
verricht, schakelt het scherm automatisch over naar de andere status.
– Als het Direct Navigator- of FUNCTIONS-menu wordt weergegeven,
keert het scherm terug naar de schermbeveiligingsmodus.
– Als het CD- of MP3-menu wordt weergegeven, keert het scherm terug
naar de schermbeveiligingsmodus. (Het afspelen gaat door.)
– Wanneer stilstaande beelden worden weergegeven (behalve
diavoorstellingen) keert het scherm terug naar het Direct
Navigator-scherm.
– Tijdens de ontvangst van FM-radio-uitzendingen keert het scherm
terug naar de schermbeveiligingsmodus. (De ontvangst gaat door.)
≥Uit
FL-display
Wijzigt de helderheid van het scherm van het toestel.
≥De helderheid van de volume-indicator (> 13) wordt ook
gewijzigd.
≥Helder
≥Zacht:
Het scherm wordt donkerder gemaakt.
≥Automatisch: Het scherm wordt donkerder gemaakt maar licht op
wanneer u handelingen verricht.
Softwarelicentie
Informatie over de software die door dit toestel wordt gebruikt, wordt
weergegeven.
Geavanceerde
handelingen
“Display”-menu
RQT9164
35
83
SC-BT100EG_RQT9164-H_Dut.book Page 36
Tuesday, April 22, 2008
11:06 AM
De instellingen wijzigen met het set-up-menu
Overzicht van instellingen
De onderstreepte items zijn de instellingen af-fabriek.
“Verbinding TV/randapparatuur”-menu
TV-aspect
Stel dit in volgens het type tv dat is aangesloten.
Als aangesloten op een tv met een beeldverhouding van 4:3:
≥4:3 Pan & Scan:Videomateriaal dat is opgenomen voor breedbeeld, wordt
afgespeeld als Pan & Scan (tenzij dit verboden is door de
fabrikant van het schijfje). Tijdens het afspelen van BD-Video
wordt het videomateriaal uitgevoerd als “4:3 Letterbox”.
≥4:3 Letterbox: Videomateriaal dat is opgenomen voor breedbeeld, wordt
afgespeeld in letterboxstijl.
Als aangesloten op een 16:9 breedbeeld-tv:
Videomateriaal dat is opgenomen voor een scherm met een
≥16:9:
beeldverhouding van 4:3 wordt midden op het scherm
weergegeven als een beeld met een lengte-breedteverhouding
van 4:3.
≥16:9 volledig: Videomateriaal dat is opgenomen voor een scherm met een
beeldverhouding van 4:3 wordt weergegeven als een
horizontaal uitgerekt 16:9 beeld.
Vertraging
Als het toestel is aangesloten op een plasmascherm, stel
deze dan af als u merkt dat de audio uit de pas loopt met
de video.
≥0ms
≥20ms ≥40ms ≥60ms ≥80ms
≥100ms
≥Auto
≥120ms
≥140ms
Selecteer “Auto” wanneer VIERA Link “HDAVI Control” wordt gebruikt in
combinatie met een “HDAVI Control 3”-compatibele tv (> 30). Audio en video
worden automatisch op elkaar afgestemd. (Dit werkt alleen wanneer “BD/DVD/
CD”, “SD”, “AUX” of “D-IN” als bron wordt geselecteerd.)
HDMI-verbinding
≥Druk op [OK] om de volgende instellingen weer te geven.
RQT9164
36
84
HDMI-videomodus
Selecteer “Aan” wanneer video wordt uitgevoerd via een
HDMI AV OUT-aansluiting.
≥Aan: Beelmateriaal wordt via de HDMI-aansluiting in de resolutie die in
“HDMI-videoformaat” werd ingesteld, uitgevoerd. Video vanaf de
COMPONENT VIDEO OUT-aansluiting wordt uitgevoerd als “576i/480i”.
≥Uit
Beeldmateriaal wordt uitgevoerd in de resolutie die is ingesteld in
“Componentresolutie”.
HDMI-videoformaat
De items die worden ondersteund door de aangesloten
toestellen, worden op het scherm aangeduid met “¢”.
Als er een item zonder “¢” wordt geselecteerd, worden
de beelden mogelijk vervormd.
≥Automatisch:Selecteert automatisch de uitvoerresolutie die het meest geschikt
is voor de aangesloten tv (1080p, 1080i, 720p of 576p/480p).
≥576p/480p ≥720p ≥1080i ≥1080p
Als het toestel is aangesloten op een versterker/ontvanger die de op het toestel
ingestelde resolutie niet ondersteunt, kan de video niet goed worden uitgevoerd.
Sluit in dat geval het toestel met behulp van de HDMI-kabel aan op de tv en sluit
het toestel daarna aan op de versterker/ontvanger met behulp van een andere
kabel dan de HDMI-kabel.
BD-Video 24p Output
Wanneer men BD-Video afspeelt die is opgenomen in 24
beeldjes, geeft dit toestel elk beeldje weer met een
interval van 1/24 seconde, hetzelfde interval als
waarmee men films maakt.
≥Dit item kan alleen worden ingesteld als het toestel is
aangesloten op een tv met een HDMI -aansluiting die
een input van 1080/24p ondersteunt.
≥Aan: Beelden in 24p worden in 24p uitgevoerd.
(Dit werkt alleen als “HDMI-videoformaat” is ingesteld op “Automatisch” of
“1080p” en als “TV-aspect” is ingesteld op “16:9” of “16:9 volledig”.)
Echter,
– als video echter wordt uitgevoerd met 24 beeldjes, wordt beeldmateriaal
van andere aanluitingen dan de HDMI-aansluiting mogelijk niet goed
uitgevoerd.
– als beelden niet met 24p worden afgespeeld, worden ze uitgevoerd met
60p.
≥Uit
HDMI-uitgangsrange
Dit werkt als het op een toestel wordt aangesloten dat
RGB-uitvoer ondersteunt.
≥Standaard:
≥Versterkt: Als de zwarte en witte beelden niet goed te onderscheiden zijn.
HDMI-audio-uitgang
Hiermee kunt u instellen of het geluid via HDMI moet
worden uitgevoerd of niet.
≥Als deze is ingesteld op “Aan”, worden Dolby TrueHD,
Dolby Digital Plus, DTS-HD Master Audio, DTS-HD
High Resolution Audio vanaf de systeemluidsprekers
uitgevoerd als Dolby Digital.
≥Aan: Audio uitvoeren via de luidsprekers van de tv (uitvoer als 2ch PCM,
ongeacht de bron, het audioformaat, het kanaalnummer).
≥Uit: Audio uitvoeren via de systeemluidsprekers. (De audio wordt uitgevoerd
via de instellingen van het hoofdtoestel.)
VIERA Link
Stel in om de “HDAVI Control”-functie te gebruiken als
met behulp van een HDMI-kabel verbonden met een
toestel dat “HDAVI Control” ondersteunt.
≥Aan
≥Uit:
Selecteer deze optie als u “HDAVI Control” niet wilt gebruiken.
Selecteert deze optie als u “HDAVI Control” niet wilt gebruiken.
Componentresolutie
Hiermee wordt de video-uitvoerresolutie ingesteld wanneer
u de COMPONENT VIDEO OUT-aansluitingen gebruikt.
≥576p/480p
≥720p
≥1080i
≥576i/480i
480i, 480p: Als er NTSC-schijfjes worden afgespeeld
576i, 576p: Als er PAL-schijfjes worden afgespeeld
Zelfs als u “720p” of “1080i” selecteert, wordt de video-uitgangsresolutie
teruggebracht tot “576p/480p” wanneer DVD-Video-, DivX- en BD-Video-schijfjes
die met een snelheid van 50 beeldjes per seconde zijn opgenomen, worden
uitgevoerd via de COMPONENT VIDEO OUT-aanlsuitingen.
TV-systeem
Wijzig de instelling naargelang de apparatuur waarop u het
toestel aansluit.
≥Als het beeld niet vloeiend wordt uitgevoerd, wijzig de
instelling dan.
≥Als NTSC-inhoud wordt afgespeeld, wordt die uitgevoerd
in het signaalformaat dat wordt gespecificeerd in de
“NTSC Inhoud-output”, onafhankelijk van de instellingen
hier.
≥NTSC:
≥PAL:
Kies deze instelling als het toestel is aangesloten op een
NTSC-televisie.
Selecteer deze instelling als het toestel is aangesloten op een PAL- of
multisysteemtelevisie.
SC-BT100EG_RQT9164-H_Dut.book Page 37
Tuesday, April 22, 2008
11:06 AM
Luidsprekerinstellingen
Instellingen aanwezigheid luidsprekers
De vertragingstijd wijzigen
(Alleen middelste, surround- en achterste surroundluidsprekers)
(Werkt alleen wanneer u meerkanaals audio afspeelt)
(Alleen middelste, surround- en achterste surroundluidsprekers)
2 Druk op [3, 4] om de
instelling te selecteren en
druk op [OK].
L
ms
0.0
C
dB
0.0
R
Middelste
dB
0.0
Voltooid
Test
LS
dB
0.0
dB
0.0
LB
ms
0.0
ms
0.0
dB
0.0
RB
SW
RS
Surround
dB
0.0
Surround
achter§1
Voor optimaal luisterplezier met 7.1/5.1-kanaals geluid moeten alle
luidsprekers, behalve voor de subwoofer, op dezelfde afstand van de
zitpositie worden geplaatst. Als u de middelste, surround- en
achterste surroundluidsprekers dichter bij de zitpositie moet plaatsen,
pas dan de vertragingstijd aan om het verschil goed te maken.
Als afstand A of B minder is dan C, zoek het verschil dan op in de
bijbehorende tabel en wijzig de instelling dan zoals wordt aangeraden.
7.1-kanaals
luidsprekeraansluiting
5.1-kanaals
luidsprekeraansluiting
Kamerafmetingen bij benadering
C
C
Voorbeelden van pictogrammen:
Middelste
§2
Surround
Selecteer deze optie als de middelste
luidspreker niet is aangesloten of niet
wordt gebruikt.
Selecteer deze optie als de
surroundluidsprekers zijn aangesloten of
worden gebruikt.
LS
Selecteer deze optie als de
surroundluidsprekers niet zijn
aangesloten of niet worden gebruikt.
LB
Selecteer deze optie als
– u het optionele Panasonic draadloze
systeem SH-FX67 en het
luidsprekersysteem SB-HS100A
gebruikt om te genieten van 7.1-kanaals
surround sound.
– Een versterker aansluiten op de
SURROUND BACK-aansluiting aan de
achterzijde van het hoofdtoestel om te
genieten van 7.1-kanaals surround
sound.
Selecteer deze optie als de
surroundluidsprekers niet zijn
aangesloten of niet worden gebruikt.
§1
De achterste surroundluidsprekers zijn standaard ingesteld op
“
§2
”.
U kunt “
” alleen selecteren als de surroundluidsprekers zijn
ingesteld op “
”.
C
L
R
A
Selecteer deze optie als de middelste
luidspreker is aangesloten en wordt
gebruikt.
C
Surround
achter§1
C
L
B
B
LS
SW
C
LS LS
SW
LS
R
A
C
RS RS
B
LB
RS
RB
LB
RS
RB
Cirkel van constante primaire luisterafstand
:
:
Werkelijke luidsprekerpositie
Ideale luidsprekerpositie
ABC:
Primaire luisterafstand
1 Druk op [3, 4, 2, 1]
om het vakje van de
vertragingstijd te
selecteren en druk op
[OK].
ms
0.0
L
dB
0.0
R
Middelste
dB
0.0
Voltooid
Test
2 Druk op [3, 4] om de
instelling te selecteren
en druk op [OK].
SW
Surround
ms
0.0
dB
0.0
LS
dB
0.0
ms
0.0
LB
A Middelste luidspreker
Verschil
Instellen
Ongeveer 34 cm
Ongeveer 68 cm
Ongeveer 102 cm
Ongeveer 136 cm
Ongeveer 170 cm
C
dB
0.0
RB
RS
dB
0.0
Surround
achter
B Surroundluidsprekers/
Achterste
surroundluidsprekers
Verschil
Instellen
Ongeveer 170 cm
5,0 ms
Ongeveer 340 cm
10,0 ms
Ongeveer 510 cm
15,0 ms
1,0 ms
2,0 ms
3,0 ms
4,0 ms
5,0 ms
Geavanceerde
handelingen
1 Druk op [3, 4, 2, 1] om
het luidsprekerpictogram
te selecteren en druk op
[OK].
Luidsprekerniveau afstellen
(Werkt alleen wanneer u meerkanaals audio afspeelt)
1 Selecteer “Test” en druk op [OK].
Er wordt een testsignaal uitgevoerd.
Voorste (L) — )Middelste—)Voorste (R) —) Surround (RS)
:
;
Surround (LS)( Surround achter (LB) ( Surround achter (RB)
2 Druk tijdens het beluisteren van het testsignaal op [3, 4] om het
volume van elke luidspreker aan te passen.
Middelste luidspreker: (r6 dB tot s6 dB)
Surroundluidsprekers en achterste surroundluidsprekers: (r10 dB
tot s10 dB)
≥Stel het luidsprekerniveau in overeenkomstig respectievelijk het
volume van de voorste (L) en voorste (R) luidspreker.
3 Druk op [OK].
Het testsignaal stopt.
≥Er wordt geen signaal uitgevoerd voor de subwoofer. Zie pagina
28, Het luidsprekerniveau tijdens het afspelen aanpassen voor
informatie over het regelen van het volume.
L
ms
0.0
C
dB
0.0
R
Middelste
Test
Surround
(LS)
Surround
achter (LB)
dB
0.0
Voltooid
Test
LS
dB
0.0
dB
0.0
LB
ms
0.0
ms
0.0
dB
0.0
RB
SW
RS
dB
0.0
Surround
(RS)
Surround
achter (RB)
∫ De luidsprekerinstelling voltooien
Druk op [3, 4, 2, 1] om “Voltooid” te selecteren en druk op [OK].
RQT9164
37
85
SC-BT100EG_RQT9164-H_Dut.book Page 38
Tuesday, April 22, 2008
11:06 AM
Veelgestelde vragen
Setup
Pagina
Kan ik andere luidsprekers
aansluiten?
≥U kunt alleen de bijgeleverde luidsprekers gebruiken maar als u de optionele accessoire
SH-FX67 en het luidsprekersysteem SB-HS100A gebruikt, kunt u uw systeem wel
uitbreiden tot 5.1 of 7.1-kanaals. Raadpleeg de bijbehorende gebruiksaanwijzing voor
meer informatie.
—
Mijn tv heeft een VIDEO
IN-aansluiting, een S VIDEO
IN-aansluiting, COMPONENT
VIDEO IN-aansluitingen en een
HDMI IN-aansluiting. Welke
aansluiting moet ik gebruiken?
≥De verschillende niveaus van beeldkwaliteit worden hieronder weergegeven, van het
hoogste naar het laagste niveau.
HDMI IN )COMPONENT VIDEO IN )S VIDEO IN )VIDEO IN. Het kan echter langer
duren voordat het beeld wordt uitgevoerd wanneer dit toestel is aangesloten op een
HDMI IN-aansluiting.
—
Kan ik BD-Video en DVD-Video die in
een ander land zijn gekocht,
afspelen?
≥U kunt niet afspelen:
– BD-Videoschijven waarop uw regiocode niet vermeld staat.
– DVD-Videoschijven waarop uw regionummer of “ALL” niet vermeld staat.
Raadpleeg de omslag van deze gebruiksaanwijzing voor meer informatie over uw
regiocode en -nummer. Raadpleeg de verpakking van het schijfje voor meer informatie.
Hoes in
discdoosje
Kan ik een BD-Video/DVD-Video
afspelen die geen regiocode/
-nummer bevat?
≥De regionale beheersinformatie voor BD-Video/DVD-Video geeft aan dat het schijfje
voldoet aan de industriestandaarden. U kunt geen schijfjes afspelen die niet voldoen aan
de industriestandaarden of die geen regiocode of -nummer hebben.
—
Kunt u mij wat meer informatie geven
over de compatibiliteit van het schijfje
met dit toestel.
≥Op dit toestel kan worden afgespeeld BD-Video, DVD-Video, CD, BD-RE
(opnameformaat BD-RE/JPEG), BD-R (opnameformaat BD-R), DVD-RAM
(opnameformaat DVD-Video /AVCHD-formaat/JPEG), DVD-R/RW (DVD-Videoformaat/
opnameformaat DVD Video/AVCHD-formaat/DivX-formaat [DVD-RW wordt niet
ondersteund]), DVD-R DL (DVD-Videoformaat/opnameformaat DVD Video/DivX-formaat/
AVCHD-formaat), +R, +RW en +R DL.
≥Op dit toestel kunnen ook CD-R/CD-RW-schijfjes worden afgespeeld die zijn
opgenomen in een van de volgende standaarden: CD-DA, DivX, MP3 en JPEG. Sluit de
sessie na het opnemen.
≥Met dit toestel kunt u niet schrijven naar een schijf.
14
Schijf
14, 43
—
SD -kaart
Welke bewerkingen zijn er met de
SD-kaartsleuf op dit toestel
mogelijk?
Welke kaarten kunnen worden
gebruikt?
Lijst met taalcodes
RQT9164
38
86
≥De volgende bewerkingen zijn mogelijk.
– JPEG-gegevens die zijn opgenomen met een digitale camera enz. afspelen.
– Bewegende beelden in AVCHD die zijn opgenomen met een Panasonic High
Definition videocamera afspelen
– Als er een BD-Video-videoschijf wordt gebruikt die deze functie ondersteunt, is het
mogelijk om secundaire video, die van het schijfje op de -kaart is gekopiëerd, samen
met het beeldmateriaal op het schijfje af te spelen. (Virtual package)
≥SD-geheugenkaarten (van 8 MB tot 2 GB), SDHC-geheugenkaarten (van 4 GB tot
16 GB),
miniSD-kaarten§ en microSD-kaarten§ kunnen ook worden gebruikt.
§ A miniSD -kaart en een microSD -kaart moeten worden gebruikt in de aangesloten adapter.
Ga voor de meest recente informatie naar de volgende website.
http://panasonic.co.jp/pavc/global/cs
(Deze website is alleen in het Engels beschikbaar.)
≥[BD-V] Om het virtual package af te spelen, wordt aangeraden een kaart te gebruiken die
SD Speed Class Rating Class 2 ondersteunt en 256 MB of meer beschikbare ruimte heeft.
Catalaans:
Chinees:
Corsicaans:
Deens:
Duits:
Engels:
Esperanto:
Estisch:
Faeröers:
Fijisch:
Fins:
6765
9072
6779
6865
6869
6978
6979
6984
7079
7074
7073
Hindi:
Hongaars:
Iers:
IJslands:
Indonesisch:
Interlingua:
Italiaans:
Japans:
Javaans:
Jiddisch:
Joroeba:
7273
7285
7165
7383
7378
7365
7384
7465
7487
7473
8979
Lingala:
Litouws:
Macedonisch:
Malagassisch:
Malajalam:
Maleis:
Maltees:
Maori:
Marathi:
Moldavisch:
Mongools:
7678
7684
7775
7771
7776
7783
7784
7773
7782
7779
7778
Baskisch:
Bengalees;
Bangla:
Bhutanees:
Bihari:
Birmaans:
Bretons:
Bulgaars:
Byelorussisch:
Cambodjaans:
Frans:
Fries:
7082
7089
Kanarees:
Kashmiri:
7578
7583
Nauruaans:
Nederlands:
7865
7876
Galicisch:
Georgisch:
Grieks:
Groenlands:
Guarani:
Gujarati:
Hausa:
Hebreeuws:
7176
7565
6976
7576
7178
7185
7265
7387
Kazachs:
Kirgizisch:
Koerdisch:
Koreaans:
Kroatisch:
Laotiaans:
Latijn:
Lets:
7575
7589
7585
7579
7282
7679
7665
7686
Nepalees:
Noors:
Oekraïens:
Oezbeeks:
Oriya:
Pashto, Pushto:
Perzisch:
Pools:
7869
7879
8575
8590
7982
8083
7065
8076
6678
6890
6672
7789
6682
6671
6669
7577
26
15
—
Voer de code in met behulp van de cijfertoetsen.
Abkhaziaans: 6566
Afar:
6565
Afrikaans:
6570
Albanees:
8381
Amharisch:
6577
Arabisch:
6582
Armeens:
7289
Assamees:
6583
Aymara:
6589
Azerbeidzjaans: 6590
Bashkir:
6665
6985
24
16
Portugees:
8084
Punjabi:
8065
Quechua:
8185
Retoromaans: 8277
Roemeens:
8279
Russisch:
8285
Samoaans:
8377
Sanskriet:
8365
Schots Gaëlisch: 7168
Servisch:
8382
ServoKroatisch:
8372
Shona:
8378
Sindhi:
8368
Tadzjieks:
Tagalog:
Tamil:
Tartaars:
Telugu:
Thais:
Tibetaans:
Tigrinya:
Tongaans:
Tsjechisch:
Turkmeens:
8471
8476
8465
8484
8469
8472
6679
8473
8479
6783
8475
Turks:
Twi:
8482
8487
Singalees:
Sloveens:
Slowaaks:
Soendanees:
Somalisch:
Spaans:
Swahili:
Urdu:
Vietnamees:
Volapuk:
Wels:
Wolof:
Xosa:
Zoeloe:
Zweeds:
8582
8673
8679
6789
8779
8872
9085
8386
8373
8376
8375
8385
8379
6983
8387
SC-BT100EG_RQT9164-H_Dut.book Page 39
Tuesday, April 22, 2008
11:06 AM
Berichten
De onderstaande berichten of servicenummers verschijnen op het scherm van de tv of het toestel wanneer er tijdens het opstarten en gebruik
iets ongewoons wordt waargenomen.
Op de tv
Pagina
Autorisatiefout.
≥U probeert DivX VOD-inhoud af te spelen die met een andere registratiecode is gekocht. U
kunt de inhoud niet op dit toestel afspelen.
Kan niet afspelen.
≥U hebt een niet-compatibele schijf ingevoerd.
Kan niet afspelen op dit
apparaat.
≥U probeerde een niet-compatibel beeld af te spelen.
≥Vergewis u ervan dat “SD” op het scherm van het toestel niet knippert en voer de kaart
dan opnieuw in.
Geen disc
≥Het schijfje is mogelijk ondersteboven geplaatst.
De disc is incompatibel.
≥U hebt een niet-compatibele schijf ingevoerd.
Verhuurperiode Verlopen.
≥De DivX VOD-inhoud kan niet meer worden afgespeeld. U kunt de inhoud niet afspelen.
15
$ Deze bediening is
momenteel buiten werking
gesteld.
≥Het toestel of het schijfje maakt de handeling onmogelijk.
—
15
14, 15
43
—
—
14, 15
Op het scherm van het toestel
ERROR
≥Er is een verkeerde handeling uitgevoerd. Lees de aanwijzingen en probeer opnieuw.
—
F99
≥Het toestel werkt niet goed. Druk op [Í/I] op het hoofdtoestel om het toestel gedurende
drie seconden in stand-by te zetten. Druk nu opnieuw op [Í/I] op het hoofdtoestel om het
toestel aan te zetten.
—
HDMI ONLY
≥Sommige BD-Videoschijfjes kunnen alleen met HDMI worden uitgevoerd.
—
No PLAY
≥Er is een kijkbeperking op een BD-Video of DVD-Video.
34
No READ
≥Het schijfje is vuil of bevat veel krassen. Het toestel kan niet afspelen.
—
PLEASE WAIT
≥Wordt weergegeven wanneer het toestel wordt gestart en uitgezet. Dit is geen storing.
≥Het toestel is bezig met herstellen. U kunt het toestel niet bedienen zolang “PLEASE
WAIT” wordt weergegeven.
—
—
SET 
(“ ” is een nummer.)
≥De afstandsbediening en het hoofdtoestel gebruiken verschillende codes. Verander de
code op de afstandsbediening.
Druk op [OK] en houd deze gelijktijdig met de aangegeven cijfertoets
D
meer dan 5 seconden ingedrukt.
R
42
UNFORMAT
≥U hebt een niet-geformatteerde DVD-RAM, DVD-RW, +RW, een ongebruikte +R, +R DL of
DVD-RW ingevoerd (DVD-videoformaat).
—
UNSUPPORT
≥U hebt een schijfje ingevoerd dat niet door het toestel kan worden afgespeeld.
U59
≥Het toestel is warm.
Het toestel gaat om veiligheidsredenen in stand-by. Wacht ongeveer 30 minuten totdat het
bericht verdwijnt.
Plaats het toestel op een goed geventileerde plaats. Blokkeer de koelventilator aan de
achterzijde van het toestel niet.
—
“[W2S]” of “[W4S]” knippert.
(Als u de optionele draadloze
accessoire SH-FX67 gebruikt)
≥Het hoofdtoestel en het draadloze systeem zijn niet met elkaar verbonden. Controleer of
het draadloze systeem op het stopcontact is aangesloten en aan is.
≥Vergewis u ervan dat de digitale zender helemaal in de gleuf van het hoofdtoestel is
geduwd.
≥Koppel de digitale zender los van het hoofdtoestel als het draadloze systeem niet wordt
gebruikt.
—
U72
U73
≥De HDMI-aansluiting gedraagt zich vreemd.
– De aangesloten apparatuur is niet HDMI compatibel.
– Gebruik HDMI-kabels die zijn voorzien van het HDMI-logo (zie hoesje).
– De HDMI-kabel is beschadigd.
—
Hof F
≥Controleer en corrigeer de aansluitingen van de luidsprekerkabel.
≥Er is iets ongewoons aan de hand. (Welk servicenummer achter H en F staat, is
afhankelijk van de status van het toestel.)
≥Controleer het toestel aan de hand van de handleiding voor het oplossen van problemen.
Doe het volgende als het servicenummer niet verdwijnt.
1 Haal de stekker uit het stopcontact, wacht een paar tellen en sluit hem weer aan.
2 Druk op [Í/I] om het toestel aan te zetten. (Het toestel kan zijn vastgelopen.)
Als het servicenummer ondanks de bovenstaande handelingen niet verdwijnt, raadpleeg
dan de dealer. Geef de dealer het servicenummer door wanneer u zijn hulp inroept.
6
—
≥7.1-kanaals Virtual Surround is alleen beschikbaar als u 6-kanaals bronnen of meer
afspeelt.
≥7.1-kanaals Virtual Surround is alleen beschikbaar wanneer de luidsprekerinstelling op
5.1-kanaals staat.
—
—
40–42
29
29, 37
Referentie
NOT CONDITIONAL
NO SURROUND SPEAKER
14, 15
Onderhoud
Reinig dit toestel met een zachte, droge doek
≥Gebruik nooit alcohol, verdunner of benzine om dit toestel te reinigen.
≥Lees voordat u een chemisch gereinigd doekje gebruikt, eerst de
aanwijzingen voor het doekje.
Let op de volgende punten om ongestoord te kunnen luisteren
en kijken.
Stof en vuil kunnen zich geleidelijk hechten aan de lens van het
toestel, waardoor schijfjes mogelijk niet kunnen worden afgespeeld.
Gebruik ongeveer eenmaal per jaar de lensreiniger (niet inbegrepen),
afhankelijk van de gebruiksfrequentie en de werkconfiguratie. Lees de
gebruiksaanwijzing bij de lensreiniger zorgvuldig voor gebruik.
Lensreiniger: RP-CL720E
≥Deze lensreiniger is niet te koop in Duitsland en mogelijk ook niet
in andere gebieden.
≥Deze lensreiniger wordt specifiek verkocht voor DIGA, maar kan
probleemloos ook voor dit toestel worden gebruikt.
RQT9164
39
87
SC-BT100EG_RQT9164-H_Dut.book Page 40
Tuesday, April 22, 2008
11:06 AM
Problemen oplossen
Controleer eerst het volgende voordat u technische hulp inschakelt. Als u sommige controlepunten in twijfel trekt of als de oplossingen in de tabel
het probleem niet verhelpen, raadpleeg dan uw dealer voor instructies.
De volgende situaties duiden niet op een probleem met dit toestel:
≥Regelmatige geluiden bij het ronddraaien van het schijfje.
≥Storingen van het beeld tijdens het zoeken.
Dit toestel resetten
Pagina
Zo stelt u het toestel weer in
werking als het tot stilstand
komt omdat een van de
veiligheidsvoorzieningen is
geactiveerd
≥Druk op [Í/I] op het hoofdtoestel en houd deze gedurende 10 seconden ingedrukt. (De
instellingen blijven ongewijzigd.)
—
Terugkeren naar de
fabrieksinstellingen (behalve
sommige instellingen)
≥Selecteer “Ja” in “Standaard instellingen” in het set-up-menu.
Hiermee brengt u alle waarden in het set-up-menu en in het on-screen menu, behalve
“Afstandsbediening”, “Taal op het scherm”, “DVD-Video classificaties”, “Leeftijdsgrens voor
BD-Video” en “Luidspreker”, terug naar de standaardinstellingen.
34
Terugkeren naar de
fabrieksinstellingen
≥Reset het toestel als volgt:
1 Druk op [Í/I] op het toestel om het toestel uit te zetten.
2 Druk [9/5], [∫] (Stop) en [< OPEN/CLOSE] op het toestel gelijktijdig in en houd ze
gedurende meer dan 5 seconden ingedrukt totdat “PLEASE WAIT” op het toestel wordt
weergegeven.
3 Het toestel wordt automatisch uitgezet.
—
Stroom
Geen stroom.
≥Steek het AC-netsnoer stevig in een stopcontact waarvan u weet dat er spanning op staat.
9
Het toestel gaat in stand-by.
≥Het toestel wordt uitgezet zodra de tijd die voor de sleeptimer is ingesteld, is verstreken.
≥Een van de veiligheidsvoorzieningen van het toestel wordt ingeschakeld. Druk op [Í/I] op
het hoofdtoestel om het toestel aan te zetten.
18
—
≥De afstandsbediening en het hoofdtoestel gebruiken verschillende
D
codes. Verander de code op de afstandsbediening.
R
Druk op [OK] en houd deze en de aangegeven cijfertoets gedurende
meer dan 5 seconden ingedrukt.
≥De batterijen zijn uitgeput. Vervang ze door nieuwe.
≥U richt de afstandsbediening tijdens de handeling niet op de signaalsensor van de afstandsbediening.
≥Gekleurd glas kan de ontvangst/verzending van het signaal belemmeren.
≥Plaats de signaalsensor niet in direct zonlicht of op plaatsen die blootstaan aan direct zonlicht.
≥De code op de afstandsbediening moet mogelijk opnieuw worden ingesteld nadat de
batterijen zijn vervangen.
≥Controleer of de juiste bron is geselecteerd.
≥Het schijfje staat bepaalde bedieningshandelingen mogelijk niet toe.
≥Het toestel is warm (“U59” wordt op het scherm weergegeven). Wacht tot “U59” verdwijnt.
≥Een van de veiligheidsvoorzieningen van het toestel is mogelijk ingeschakeld. Reset het
toestel als volgt:
1 Druk op [Í/I] op het hoofdtoestel om het toestel in stand-by te zetten.
Als het toestel niet in stand-by gaat, druk dan op [Í/I] op het hoofdtoestel en houd deze
gedurende ongeveer 10 seconden ingedrukt. U kunt ook het AC-netsnoer losmaken, één
minuut wachten en het dan weer aansluiten.
2 Druk op [Í/I] op het hoofdtoestel om het in te schakelen. Raadpleeg de dealer als het
toestel nog steeds niet bediend kan worden.
≥Er is condensatie opgetreden: Wacht 1 à 2 uur totdat het is verdampt.
≥Plaats het schijfje op de juiste wijze in het toestel, met het etiket naar boven.
≥Het schijfje is vuil.
≥U probeerde een leeg of niet afspeelbaar schijfje op dit toestel af te spelen.
≥De fabrikanten van het schijfje kunnen bepalen hoe schijfjes worden afgespeeld. U kunt het
afspelen dus mogelijk niet altijd regelen zoals wordt beschreven in deze gebruiksaanwijzing.
Lees de aanwijzingen voor het schijfje zorgvuldig.
≥[DivX[ Als u DivX VOD-inhoud afspeelt, ga dan naar de homepage van uw leverancier.
≥Het toestel heeft mogelijk een probleem. Houd terwijl het toestel uit is [:/6] en
[< OPEN/CLOSE] op het hoofdtoestel gelijktijdig gedurende ongeveer 5 seconden
ingedrukt. Verwijder het schijfje en raadpleeg de dealer.
≥Het opstarten neemt in de volgende situaties enige tijd in beslag.
– Onmiddellijk na een stroomstoring of na het aanlsuiten van het AC-netsnoer.
– Als het toestel wordt aangesloten met behulp van een HDMI-kabel.
≥[DivX[ Dit is normaal bij DivX-video.
42
Bediening
De afstandsbediening werkt
niet goed.
Het toestel is aan maar kan niet
worden bediend.
Het afspelen start niet, zelfs niet
als [1 PLAY] wordt ingedrukt.
Het afspelen start wel maar
stopt dan onmiddellijk weer.
Het schijfje kan niet
uitgeworpen worden.
Het toestel start langzaam op.
Als het toestel wordt aangezet,
kan het uitvoeren van audio en
video veel tijd in beslag nemen.
Het duurt even voordat het
afspelen begint.
Ik kan “Aan” in “BD-Video 24p
Output” niet instellen.
10
10
—
—
42
12
—
39
—
—
16
15
14, 15
—
15
—
—
—
≥Alleen wanneer het toestel is aangesloten op de HDMI-aansluiting van een tv die 24p
ondersteunt, kunt u “Aan” selecteren.
36
De display is zwak.
≥Wijzig “FL-display” in het set-up-menu.
35
De weergegeven verstreken tijd
is in werkelijkheid minder dan
de afspeeltijd.
≥De weergegeven afspeeltijd wordt afgeleid van het aantal beeldjes bij 29,97 beeldjes (gelijk
aan 0,999 seconden) per seconde. Er zal een klein verschil zijn tussen de tijd die wordt
weergegeven en de tijd die daadwerkelijk is verstreken (bijv. als er in werkelijkheid één uur is
verstreken, wordt dit mogelijk weergegeven als ongeveer 59 minuten en 56 seconden).
—
De displays
Tv-scherm en video
Het beeld stopt.
≥[DivX[ Het beeld stopt mogelijk als de DivX-bestanden groter zijn dan 2 GB.
—
Het 4:3 beeld zet links en
rechts uit.
≥Verander de beeldverhouding met behulp van de tv. Raadpleeg de gebruiksaanwijzing van
uw tv.
≥Als u een HDMI-kabel gebruikt, stel “TV-aspect” dan in op “16:9”.
≥Als u een componentvideokabel gebruikt, stel “Progressief” dan in op “Uit”. Als de situatie
daarna nog niet is hersteld, stel “TV-aspect” dan in op “4:3 Pan & Scan”.
—
RQT9164
Het schermformaat is niet goed.
40
88
36
33, 36
SC-BT100EG_RQT9164-H_Dut.book Page 41
Tuesday, April 22, 2008
11:06 AM
Tv-scherm en video (vervolg)
Pagina
≥Zorg ervoor dat de tv is aangesloten op de VIDEO OUT-aansluiting, S VIDEO
OUT-aansluiting, COMPONENT VIDEO OUT-aansluitingen of HDMI AV OUT-aansluitingen
op dit toestel.
≥Controleer of de instelling van de televisie-ingang (bijv. AV 1) juist is.
≥Om video uit te voeren vanaf een toestel dat met een HDMI-kabel is aangesloten, stelt u
“HDMI-videomodus” in het set-up-menu in op “Aan”.
≥Als “BD-Video 24p Output” op “Aan” wordt gezet terwijl het toestel via een andere aansluiting
dan HDMI is aangesloten op een tv, worden de beelden mogelijk niet goed weergegeven. Zet
“BD-Video 24p Output” in dat geval op “Uit”.
≥Als “BD-Video 24p Output” is ingesteld op “Aan” HDMI vindt authentificatie plaats waar van
24p-beelden naar andere beelden wordt geschakeld en wordt er een zwart scherm
weergegeven.
≥Als u de HDMI AV OUT-aansluiting gebruikt voor video-uitvoer, druk dan gelijktijdig op
[1] (Play) en [∫] (Stop) en houd ze gedurende meer dan 5 seconden ingedrukt om de
modus om te zetten naar een modus die compatibeler is met HDMI-apparatuur.
≥Het beeld is mogelijk niet te zien wanneer meer dan 3 toestellen met HDMI-kabels
verbonden zijn. Zorg ervoor dat er minder toestellen zijn aangesloten.
≥Er is een verkeerde resolutie gekozen in “Componentresolutie” tijdens het aansluiten van de
tv op COMPONENT VIDEO OUT-aansluitingen. Druk terwijl het toestel is gestopt, gelijktijdig
op [1] (Play) en [∫] (Stop) op het toestel en houd ze gedurende meer dan 5 seconden
ingedrukt om deze instelling te annuleren. Stel het item opnieuw in.
≥Het toestel en de televisie gebruiken verschillende videosystemen. Houd, terwijl het toestel is
stopgezet, [∫] (Stop) en [< OPEN/CLOSE] op het toestel gedurende 5 seconden of meer
ingedrukt. Het systeem schakelt over van PAL naar NTSC of andersom.
≥Het systeem dat op het schijfje is gebruikt, past niet bij uw televisie.
– PAL-schijven kunnen niet op de juiste wijze worden bekeken op een NTSC-televisie.
– Dit toestel kan NTSC-signalen omzetten naar PAL60 om ze te kunnen bekijken op een
PAL-televisie (“NTSC Inhoud-output” in het "Beeld"-menu).
≥[DivX[-beelden worden mogelijk niet uitgevoerd afhankelijk van hoe bestanden zijn gemaakt.
≥Opladers voor mobiele telefoons kunnen mogelijk verstorend werken.
≥Als u een tv-antenne voor binnen gebruikt, schakel dan over naar een buitenantenne.
≥De draad van de tv-antenne bevindt zich te dicht bij het toestel. Plaats hem verder van het
toestel.
7, 8
Het scherm wijzigt
automatisch.
≥Als de “Screen Saver Functie” in het set-up-menu is ingesteld op “Aan”, keert het scherm
mogelijk automatisch terug naar schermbeveiligingsmodus als er gedurende 10 minuten of
meer geen handelingen worden verricht.
35
Video wordt niet uitgevoerd in
high definition.
≥Hogedefinitievideo kan niet via de VIDEO OUT- of S VIDEO OUT-aansluiting worden
uitgevoerd.
≥Controleer of “HDMI-videomodus”, “HDMI-videoformaat” en “Componentresolutie” in het
set-up-menu goed zijn ingesteld.
≥De video-uitgangsresolutie wordt beperkt tot “576p/480p” als DVD-Video-, DivX- en
BD-Video-schijven die met een snelheid van 50 beeldjes per seconde zijn opgenomen,
worden uitgevoerd vanaf de COMPONENT VIDEO OUT-aansluitingen.
—
De beelden van dit toestel
worden niet op de tv
weergegeven.
Het beeld wordt vervormd.
—
36
36
36
—
—
36
—
—
35
—
—
—
—
36
—
Er kan geen toegang worden
verkregen tot het set-up-menu.
≥Selecteer “BD/DVD/CD” of “SD” als bron.
—
Statusberichten worden niet
weergegeven.
≥Selecteer “Automatisch” in “Berichten op het scherm” in het set-up-menu.
35
Er zijn veel nabeelden bij het
afspelen van videomateriaal.
≥Schakel “3D NR” of “Geïntegr. NR” uit als die ingeschakeld is.
33
Wanneer u DVD-Video afspeelt
met behulp van progressieve
uitvoer, wordt één deel van het
beeld even dubbel
weergegeven.
≥Zet wanneer u de video uitvoert via de COMPONENT VIDEO OUT-aansluiting, “Progressief”
van het “Beeld”-menu op het on-screen menu op “Uit”. Dit probleem wordt veroorzaakt door
de bewerkingsmethode of door het materiaal dat op DVD-Video wordt gebruikt, maar zou
verholpen moeten zijn als u Interlace Output gebruikt.
≥Als de video wordt uitgevoerd via de HDMI AV OUT-aansluiting, stel dan als volgt in.
1 Sluit dit toestel aan op de tv met een andere kabel dan de HDMI-kabel.
2 Als u een componentvideokabel voor de aansluiting gebruikt, stelt u “HDMI-videomodus”
in op “Uit” en “Componentresolutie” op “576i/480i” in het set-up-menu.
33
Er is geen waarneembare
verandering in de
beeldkwaliteit als deze wordt
afgesteld met het
“Beeld”-menu in het on-screen
menu.
≥Het effect is met sommige videotypes minder merkbaar.
—
Het zichtbare gedeelte wordt
grijs.
≥Als de “Screen Saver Functie” in het set-up-menu is ingesteld op “Uit”, wordt het zichtbare
gedeelte zwart.
35
≥Zet het volume hoger.
≥Zet muting uit.
≥Controleer de aansluitingen naar de luidsprekers en andere apparatuur.
≥Druk op [N, O SELECT] om de bijbehorende bron te selecteren.
≥Druk op [AUDIO] om de audio te selecteren.
≥Controleer of uw luidsprekers goed zijn ingesteld als u het 5.1-kanaals of 7.1-kanaals
luidsprekersysteem gebruikt.
≥Om audio uit te voeren vanaf een toestel dat met een HDMI-kabel is aangesloten, stelt u
“HDMI-audio-uitgang” in het set-up-menu in op “Aan”.
≥Als “BD-Video Secundaire Audio” op "Aan" staat, worden Dolby TrueHD, Dolby Digital Plus,
DTS-HD Master Audio en DTS-HD High Resolution Audio uitgevoerd als Dolby Digital.
≥De audio is mogelijk niet te horen wanneer meer dan 3 toestellen met HDMI-kabels
verbonden zijn.
Zorg ervoor dat er minder toestellen zijn aangesloten.
≥[DivX[ Audio wordt mogelijk niet uitgevoerd afhankelijk van hoe bestanden zijn gemaakt.
16, 17
18
6–9
12
18
35, 37
≥Vlak bij het hoofdtoestel bevindt zich een AC-netsnoer of TL-licht. Houd andere toestellen en
kabels op afstand van het hoofdtoestel.
—
36
Geluid
Tijdens het afspelen is er
gezoem hoorbaar.
36
Referentie
Geen geluid.
Gering volume.
Vervormd geluid.
Ik kan het type audio dat ik
zoek niet weergeven.
35
—
—
RQT9164
(zie volgende pagina)
41
89
SC-BT100EG_RQT9164-H_Dut.book Page 42
Tuesday, April 22, 2008
11:06 AM
Problemen oplossen
Geluid (vervolg)
Pagina
Geen surround sound.
≥Druk op [ÎVS] om Dolby Virtual Speaker aan te zetten.
≥Druk op [ÎPLIIx] om Dolby Pro Logic IIx/Dolby Pro Logic II aan te zetten.
≥Druk op [NEO:6] om DTS NEO:6 aan te zetten.
29
29
29
Kan de audio niet schakelen.
≥Er zijn schijfjes die zo zijn gemaakt dat de audio niet kan worden gewijzigd.
—
≥Als er een BD-Video wordt gebruikt die virtual package ondersteunt en er bevindt zich een
SD-kaart in de gleuf, kunnen er gegevens naar de SD-kaart worden geschreven. Wis de
gegevens door middel van “BD-Video Gegevens Wissen”, formatteer de kaart of gebruik een
nieuwe kaart.
≥AVCHD- en JPEG-gegevens kunnen worden afgespeeld vanaf een SD-kaart.
26
≥De kaart is niet compatibel of de inhoud van de kaart is mogelijk beschadigd.
≥Zet het toestel uit en weer aan.
15
—
≥Controleer of de iPod goed is aangesloten.
≥De batterij van de iPod is uitgeput. Laad de iPod op en bedien hem dan weer.
≥Controleer of de tv is verbonden met de VIDEO OUT- of S VIDEO OUT-aansluiting op dit
toestel.
≥Stel de juiste video-/foto-uitgang voor uw tv in via het iPod-menu. (Raadpleeg de
gebruiksaanwijzing voor uw iPod.)
22
—
7
≥Pas de positie van de antenne aan.
≥Gebruik een buitenantenne.
—
9
≥Zet de tv uit of verplaats hem verder van het toestel.
—
Kaart
De capaciteit van de SD-kaart
vermindert.
Bewegende beelden in MPEG-2
en muziek op een SD-kaart
kunnen niet worden
afgespeeld.
De inhoud van de kaart kan niet
worden gelezen.
16
iPod bediening
Kan niet opladen of bedienen.
Kan geen iPod-video’s/foto’s
op de tv weergeven.
—
Radio
Ik hoor vervormd geluid of
lawaai. “ST” flikkert of licht niet
op.
Ik hoor een beatgeluid.
Andere problemen met afspelen
Audio en video worden tijdelijk
onderbroken.
BD-Video of DVD-Video wordt
niet afgespeeld.
Picture-in-picture wordt niet
afgespeeld met BD-Video.
Het virtual package wordt niet
afgespeeld met BD-Video.
Er kunnen geen andere
soundtracks en ondertitels
worden geselecteerd.
Geen ondertitels.
De hoek kan niet worden
gewijzigd.
De functie afspelen hervatten
werkt niet.
≥Dit gebeurt tussen hoofdstukken van een afspeellijst of scènes van een afspeellijst ([AVCHD]).
≥Als u een titel afspeelt die op beide lagen is opgenomen, schakelt het toestel automatisch
tussen lagen en speelt het de titel net zo als een normaal programma. Het video- en
audiomateriaal kan echter tijdelijk worden onderbroken wanneer het toestel tussen lagen
schakelt.
≥Vergewis u ervan dat het schijfje bedoeld is voor de juiste BD-Video-regiocode of het
DVD-Video-regionummer en dat het niet defect is.
≥U hebt een classificatieniveau ingesteld om het afspelen van BD-Video of DVD-Video te
beperken. Wijzig deze instelling.
≥Sommige BD-Video kunnen alleen met HDMI worden uitgevoerd.
≥Controleer of het schijfje picture-in-picture ondersteunt.
≥Controleer of het schijfje het virtual package ondersteunt.
≥De ingevoerde SD-kaart heeft niet voldoende capaciteit beschikbaar.
≥De SD-kaart is voorzien van schrijfbeveiliging.
≥Subinhoud die is gekopieerd naar een SD-kaart wordt door de fabrikant van het schijfje
geleverd als deel van de BD-Video-inhoud. Zelfs als u beelden en audio opneemt op een
SD-kaart, kan het niet worden afgespeeld als een virtual package.
≥De talen worden niet op het schijfje opgenomen.
≥U kunt het on-screen menu mogelijk niet gebruiken om de soundtrack en ondertiteling op
sommige schijfjes te wijzigen. Breng wijzigingen aan met behulp van de menu's van het schijfje.
≥Ondertitels worden niet op het schijfje opgenomen.
≥Schakel de ondertitels in. Stel “Ondertiteling” in het on-screen menu in op “Aan”.
≥U kunt alleen een andere hoek kiezen in scènes die onder verschillende hoeken zijn vastgelegd.
≥Opgeslagen posities worden geannuleerd als
– u meerdere keren op [∫ STOP] drukt.
– u de schijflade opent.
≥De functie afspelen hervatten werkt afhankelijk van het schijfje mogelijk niet.
—
—
Hoes in
discdoosje
34
—
—
26
—
15
26
—
16, 26
—
32
—
—
—
Als andere Panasonic-producten op deze afstandsbediening reageren
Wijzig de code voor de afstandsbediening op het hoofdtoestel en de afstandsbediening (de twee moeten overeenkomen) als u andere Panasonic
producten bij elkaar in de buurt zet.
1
2
3
4
RQT9164
42
90
Druk op [BD/SD] om “BD/DVD/CD” of “SD” te selecteren.
Druk op [SETUP] terwijl het toestel is stopgezet.
Druk op [3, 4] om “Algemeen” te selecteren en druk op [OK].
Druk op [3, 4] om “Afstandsbediening” te
Afstandsbediening
Code 1
selecteren en druk op [OK].
Code 2
5 Druk op [3, 4] om de code (1 of 2) te selecteren
Code 3
en druk op [OK].
Druk [] en [OK] meer dan 5
seconden
6 De code op de afstandsbediening wijzigen
tegelijkertijd in
op de afstandsbediening.
Druk terwijl u op [OK] drukt, op de cijfertoets
([1] of [2]) en houd deze gedurende meer dan 5
seconden vast.
7 Druk op [OK].
OPMERKING
Als de volgende indicator op het
scherm van het toestel wordt
weergegeven en u het toestel niet
kunt bedienen
D
R
De code voor de afstandsbediening
van het toestel
Druk op [OK] en houd deze en de
aangegeven cijfertoets gedurende
meer dan 5 seconden ingedrukt.
SC-BT100EG_RQT9164-H_Dut.book Page 43
Tuesday, April 22, 2008
11:06 AM
Over MP3/JPEG/DivX-bestanden
Bestandsformaat MP3
JPEG
Afspeelbare
media
CD-R/CD-RW§1
CD-R/CD-RW§1, DVD-RAM§2, BD-RE§3, SD-kaart
Extensie
De bestanden moeten de extensie “.mp3” of “.MP3”
hebben.
De bestanden moeten de extensie “.jpg” of “.JPG” hebben.
Beeldresolutie
—
Compressiesnelheid
32 kbps tot 320 kbps
Samplingfrequentie
44,1 kHz/48 kHz
Referentie
ID3 tags: versie 1, 2.2, 2.3, 2.4
ID3 is een tag die in een MP3-nummer is vastgelegd
om informatie over het nummer te verstrekken.
Dit toestel ondersteunt de hierboven genoemde
versies maar alleen de titels en namen van artiesten
kunnen worden weergegeven.
≥Als een MP3-bestand veel fotogegevens enz.
bevat, kan het zijn dat afspelen niet mogelijk is.
—
—
Bestandsformaat DivX
Afspeelbare
media
Bestandsformaat
tussen 34k34 en 5120k3840 pixels
(subsampling is 4:2:2 of 4:2:0)
≥MOTION JPEG: niet ondersteund
≥Progressief JPEG wordt niet ondersteund.
≥SD-kaart: JPEG overeenkomstig DCF§4
Ontdooitijd: ongeveer 2 sec. (7M pixels)
Ondertitelingsbestand van DivX
CD-R/RW§1, DVD-R§5, DVD-R DL§5
—
Extensie
De bestanden moeten de extensie “.DIVX”, “.divx”,
“.AVI” of “.avi” hebben.
Beeldresolutie
tussen 32k32 en 720k576 pixels
Referentie
≥Speelt alle versies van DivX-video (inclusief
DivX®6) af met standaard afspelen van
DivX®-mediabestanden. Gecertificeerd voor het
DivX Home Theater profiel.
Video
– Streamaantal: tot 1
– Codec: DIV3, DIV4, DIVX, DV50, DIV6
– FPS (Frame Per Second): Tot 30 fps
Geluid
– Streamaantal: Tot 8
– Formaat: MP3, MPEG, AC3
– Multikanaal: AC3 is mogelijk. MPEG multi is 2 ch
conversie.
≥GMC (Global Motion Compensation) wordt niet
ondersteund.
CD-R/RW§1, DVD-R§5, DVD-R DL§5
MicroDVD, SubRip, of TMPlayer
De bestanden moeten de extensie “.SRT”, “.srt”, “.SUB”, “.sub”,
“.TXT” of “.txt”
—
≥Het DivX-videobestand en -ondertitelingsbestand bevinden zich in
dezelfde map en de bestandsnamen zijn gelijk behalve de
bestandsextensies.
≥Als er zich meer dan één ondertitelingsbestand in dezelfde map
bevinden, worden ze in de onderstaande volgorde van
belangrijkheid weergegeven: “.srt”, “.sub”, “.txt”.
≥In de onderstaande situaties kunnen de ondertitels niet worden
weergegeven zoals ze zijn opgenomen. Afhankelijk van de
methode waarmee het bestand is gemaakt of de opnamestatus
wordt de ondertiteling mogelijk slechts gedeeltelijk of helemaal
niet weergegeven.
– Als de ondertiteling speciale tekst of tekens bevat.
– Als het bestand groter is dan 256 KB.
– Als de ondertitelgegevens tekens bevatten met specifieke stijl.
– Codes die de tekenstijl binnen bestanden specificeren, worden
weergegeven als ondertiteltekens.
– Als de ondertitelgegevens gegevens met verschillende
indelingen bevatten.
≥Als de bestandsnaam van het DivX-videobestand niet goed wordt
weergegeven op het menuscherm (de bestandsnaam wordt dan
weergegeven als “_”), wordt de ondertiteling mogelijk niet goed
weergegeven.
≥Afhankelijk van het schijfje wordt er mogelijk geen ondertiteling
weergegeven wanneer er een zoekopdracht of een andere
bewerking wordt uitgevoerd.
≥Het Engelse alfabet en Arabische cijfers worden correct weergegeven. Andere tekens worden mogelijk niet goed weergegeven.
≥De weergavevolgorde op dit toestel verschilt mogelijk van hoe de volgorde op een computer wordt weergegeven.
≥Afhankelijk van de manier waarop u de media maakt (schrijfsoftware), worden bestanden en mappen mogelijk niet afgespeeld in de volgorde
waarop u ze genummerd hebt.
≥Dit toestel is niet compatibel met de indeling packet-write.
≥Afhankelijk van de opnameomstandigheden speelt de media mogelijk niet af.
≥Het uitvoeren van bewerkingen kan enige tijd in beslag nemen als er veel bestanden en/of mappen zijn en sommige bestanden worden mogelijk
niet weergegeven of zijn mogelijk niet afspeelbaar.
§2
§3
§4
§5
ISO9660 niveau 1 of 2 (behalve voor verlengde extensies), Joliet
Dit toestel is compatibel met multisessie.
Schijfjes moeten overeenkomstig UDF 2.0 zijn.
Schijfjes moeten overeenkomstig UDF 2.5 zijn.
Design rule for Camera File system: gezamenlijke standaard uitgebracht door Japan Electronics and Information Technology Industries
Association (JEITA).
Schijven moeten overeenkomstig UDF-brug zijn (UDF 1.02/ISO9660). Dit toestel is niet compatibel met multisessie. Alleen de
standaardsessie wordt afgespeeld.
∫ Structuur van MP3, stilstaande beelden (JPEG) en DivX-mappen
bijv.
Hoofddirectory
U kunt MP3, stilstaande beelden (JPEG) en DivX afspelen met dit toestel door op het schijfje
mappen te maken zoals wordt weergegeven (D rechts).
≥Een mapstructuur die is gemaakt op een DVD-RAM, BD-RE of een SD-kaart wordt niet
weergegeven.
001
Map 002
MP3-bestanden en mappen in CD-R/CD-RW
Plaats er 3-cijferige nummers voor in de volgorde waarin u ze wilt afspelen.
Foto’s (JPEG) in CD-R/CD-RW
Bestanden in een map worden weergegeven in de volgorde waarin ze werden bijgewerkt of
genomen.
Als de mappen van het hoogste niveau “DCIM”-mappen zijn, worden zij als eerste in de boom
weergegeven.
Referentie
§1
Map 003
Map 004
Volgorde van
afspelen
RQT9164
43
91
SC-BT100EG_RQT9164-H_Dut.book Page 44
Tuesday, April 22, 2008
11:06 AM
Verklarende woordenlijst
AVCHD
AVCHD is een nieuwe indeling (standaard) voor high definition
videocamera's waarmee HD-beelden met een hoge resolutie kunnen
worden opgenomen en afgespeeld.
BD-J
Sommige BD-Video-schijfjes bevatten Java-toepassingen en deze
toepassingen worden BD-J genoemd. U kunt verschillende interactieve
functies gebruiken naast het normaal afspelen van videomateriaal.
Bitstream
Dit is de digitale vorm van meerkanaals audiogegevens (bijv.
5.1-kanaals) voordat deze worden gedecodeerd in de diverse kanalen.
BONUSVIEW (Final Standard Profile)
Dit is een BD-Video (BD-ROM versie 2 Profiel 1 versie 1.1) dat de
nieuwe functies zoals picture-in-picture, secundaire audio en Virtual
Package enz. ondersteunt.
DivX
DivX is een wijdverbreide mediatechnologie gemaakt door DivX, Inc.
DivX mediabestanden bevatten sterk gecomprimeerde video met een
hoge visuele kwaliteit waarbij een relatief klein bestandsformaat
behouden blijft.
Dolby Digital
Dit is een methode voor het coderen van digitale signalen die is
ontwikkeld door Dolby Laboratories. Deze signalen zijn stereo
(2-kanaals) audio, maar kunnen ook meerkanaals audio zijn.
Dolby Digital Plus
Multikanaals audio en hogere audiokwaliteit is mogelijk gemaakt door
gebruik van Dolby Digital Plus. BD-Video ondersteunt tot 7.1-kanaals
uitvoer.
Dolby Digital Surround EX
Dit is het digitale surroundsysteem dat is ontwikkeld door Dolby
Laboratories. Dolby Digital Surround EX voegt een
surroundachterkanaal toe aan de traditionele 5.1-kanaals indeling van
Dolby Digital. Dit maakt het geluid levendiger.
Dolby Pro Logic II
Dolby Pro Logic II met kunt u stereobronnen op 5.1ch afspelen.
Dolby Pro Logic IIx
Dolby Pro Logic IIx met kunt u stereobronnen en 5.1-kanaals bronnen
afspelen op 7.1ch.
Dolby TrueHD
Dolby TrueHD is een zeer hoogwaardig audioformaat dat het studiogeluid
reproduceert. BD-Video ondersteunt tot 7.1-kanaals uitvoer.
DTS (Digital Theater Systems)
Het surroundsysteem wordt in veel filmtheaters gebruikt. Er is een goede
scheiding tussen de kanalen mogelijk, dus er zijn realistische
geluidseffecten mogelijk.
DTS-ES
DTS-ES voegt een surroundachterkanaal toe aan de traditionele
5.1-kanaals indeling van DTS. Dit maakt het geluid levendiger.
DTS-HD
DTS-HD is een hoogwaardig, ver-ontwikkeld audioformaat dat in
bioscopen wordt gebruikt. Vroegere DTS Digital Surround-compatibele
apparatuur kan DTS-HD afspelen als DTS Digital Surround-geluid.
BD-Video ondersteunt tot 7.1-kanaals uitvoer.
DTS NEO:6
Met DTS NEO:6 kunt u stereobronnen en 5.1-kanaals bronnen afspelen
op 6.1 kanalen.
DTS 96/24
DTS 96/24 geeft 96 kHz geluid af op tot 24 bits. De 96 kHz/24 bit
hogefrequentiegeluiden worden afgespeeld via meerdere kanalen.
Dynamisch bereik
Dynamisch bereik is het verschil tussen het laagste geluidsniveau dat
hoorbaar is boven de ruis van de apparatuur uit, en het hoogste
geluidsniveau voordat vervorming optreedt.
Compressie van het dynamisch bereik betekent dat de ruimte tussen de
luidste en minst luide klanken wordt verkleind. Dit betekent dat u kunt
luisteren bij geringe geluidsvolumes maar toch dialogen duidelijk kunt
verstaan.
Film en video
DVD-Video wordt vastgelegd met behulp van film of van video. De
speler kan bepalen welk type is gebruikt, en gebruikt vervolgens de
meest geschikte progressieve uitvoermethode.
Film: opgenomen met een snelheid van 25 beeldjes per seconde
(PAL-schijven) of 24 beeldjes per seconde (NTSC-schijven).
(NTSC-schijven die ook zijn opgenomen met een snelheid van 30
beeldjes per seconde.) Meestal geschikt voor films met
bewegende beelden.
Video: opgenomen met een snelheid van 25 beeldjes/50 velden per
seconde. (PAL-schijven) of 30 beeldjes/60 velden per seconde
(NTSC-schijven). Over het algemeen geschikt voor
dramaprogramma's op tv of animaties.
Beelden en velden
Beeldjes zijn de afzonderlijke beelden die tezamen het videomateriaal
vormen dat u op uw tv ziet. Elk beeldje bestaat uit twee velden.
u
RQT9164
44
92
r
Beeldje
Veld
Veld
≥Een beeldje laat nog steeds twee velden zien waardoor het beeld wat
vager kan worden, maar de beeldkwaliteit is over het algemeen beter.
≥Een veld toont minder beeldinformatie en kan dus grover zijn, maar
het beeld is niet vaag.
HDMI (High-Definition Multimedia Interface)
HDMI is een digitale interface voor elektronische verbruiksproducten. In
tegenstelling tot de gebruikelijke aansluitingen, verzendt deze interface
niet-gecomprimeerde video- en audiosignalen via één kabel.
JPEG (Joint Photographic Experts Group)
Dit is een systeem dat wordt gebruikt voor het comprimeren/decoderen
van kleurenfoto's. Als u JPEG kiest als opslagsysteem op digitale
camera’s enz., worden de gegevens tot wel 1/10–1/100 van de
oorspronkelijke omvang gecomprimeerd. Een belangrijk voordeel van
JPEG is, de mate van compressie in aanmerking genomen, de
geringere achteruitgang van de beeldkwaliteit.
Lokale opslag
De opslagplaats wordt als bestemming gebruikt voor subinhouden om
virtuele packages op BD-Video af te spelen.
LPCM (Linear PCM)
Dit zijn niet-gecomprimeerde digitale signalen die lijken op de signalen
die op CD's worden aangetroffen.
MP3 (MPEG Audio Layer 3)
Een compressiemethode voor audio die het audiomateriaal
comprimeert tot ongeveer 1/10e van de omvang zonder aanzienlijk
verlies van geluidskwaliteit.
Pan & Scan/Letterbox
Over het algemeen worden DVD-Video gemaakt met de bedoeling om
te worden bekeken op een breedbeeld-tv (beeldverhouding 16:9), maar
dat betekent dat de beelden vaak niet op gewone tv's (beeldverhouding
4:3) passen. Twee afbeeldingsstijlen, “Pan & Scan” en “Letterbox”,
bieden een oplossing voor dit probleem.
Pan&Scan: De zijkanten worden afgesneden zodat het
beeld het scherm vult.
Letterbox:
Er worden zwarte banden boven en onder
het beeld weergegeven zodat het beeld
zelf wordt weergegeven in een
beeldverhouding van 16:9.
Picture-in-picture
Dit is een nieuwe functie van BD-Video die de primaire en secundaire
video gelijktijdig afspeelt. De functie kan bijv. de oorspronkelijke film als
de primaire video afspelen terwijl het commentaar van de filmregisseur
op een klein scherm als secundaire video afspeelt.
Progressief/Interliniër.
Het PAL-videosignaal heeft standaard 625 (of 576) scanlijnen met het
interlace-systeem (i), terwijl bij progressief scannen, 625p (of 576p)
genoemd, tweemaal zoveel scanlijnen worden gebruikt. Deze worden
voor de NTSC-norm respectievelijk 525i (of 480i) en 525p (of 480p)
genoemd.
Met behulp van progressieve uitvoer kunt u genieten van
hogeresolutievideo die is opgenomen op media als DVD-Video. Uw
televisie moet compatibel zijn om te kunnen genieten van progressieve
video. Panasonic-televisies met ingangsaansluitingen van 625 (576)/
50i·50p, 525 (480)/60i·60p zijn compatibel met progressieve video.
Samplingfrequentie
Sampling is het proces van het converteren in cijfers van de hoogten
van monsters van geluidsgolven (analoog signaal) die op gezette tijden
worden genomen (digitale codering). De samplingfrequentie is het
aantal monsters dat per seconde wordt genomen, dus grotere getallen
betekenen een meer getrouwe weergave van het oorspronkelijke geluid.
Virtual package
Met sommige BD-Videoschijfjes worden gegevens eerst naar andere
media gekopieerd (plaatselijke opslag) en worden de secundaire video,
de secundaire audio en de ondertitels (subinhouden) vervolgens
gelijktijdig afgespeeld. Deze functies worden ‘virtual packages’
genoemd. Subinhouden worden automatisch vanaf het schijfje op
andere media opgeslagen voordat het virtual package wordt
afgespeeld. De wijze waarop de gegevens worden afgespeeld, varieert
naargelang het schijfje.
1080i (1125i)
In een high definition-beeld passeren afwisselend 1080 (1125)
scanlijnen om een interlacebeeld te vormen. Omdat 1080i (1125i) de
huidige televisie-uitzendingen van 480i meer dan verdubbelt, is het
detail veel duidelijker en wordt een realistischer en rijker beeld gevormd.
1080p (1125p)
In een high definition-beeld, passeren afwisselende 1080 (1125)
scanlijnen om een progressief beeld te vormen. Omdat progressieve
video de scanlijnen niet afwisselt zoals interlace, is er een minimale
hoeveelheid flikkering op het scherm.
24p
Dit is een progressief beeld opgenomen met 24 beeldjes per seconde.
720p (750p)
In een high definition-beeld, passeren afwisselend 720 (750) scanlijnen
om een progressief beeld te vormen. Omdat progressieve video de
scanlijnen niet afwisselt zoals interlace, is er een minimale hoeveelheid
flikkering op het scherm.
SC-BT100EG_RQT9164-H_Dut.book Page 45
Tuesday, April 22, 2008
11:06 AM
Specificaties
DIN Spanningsuitgang TTL
600 W
Voorste kanaal
150 W per kanaal (6 ≠), 1 kHz, 1,0 % THD
Middelste kanaal
150 W per kanaal (6 ≠), 1 kHz, 1,0 % THD
Subwooferkanaal
150 W per kanaal (6 ≠), 100 Hz, 1,0 % THD
Audio-ingang
AUX
k1
Digitale audio-ingang
Optische
k1
Samplingfrequentie
32 kHz, 44,1 kHz, 48 kHz
Digitale audio-uitgang
Optische
k1
FM TUNERGEDEELTE
Frequentiebereik
Antenneaansluitingen
87,50 tot 108,00 MHz (50-kHz stap)
75 ≠ (ongebalanceerd)
SCHIJFGEDEELTE
Afspeelbare schijf:
BD-Video:
BD-RE:
BD-R
DVD-RAM:
BD-ROM Versie 2
Versie 3 (Enkellaags, Dubbellaags), JPEG§6
Versie 2 (Enkellaags, Dubbellaags)
DVD-Video-opnameformaat,
AVCHD formaat§8, JPEG§4
DVD-R/DVD-R DL: DVD-Videoformaat§1,
DVD-Video-opnameformaat,
AVCHD-formaat§1, 8, DivX§7
DVD-RW
DVD-Videoformaat§1,
DVD-Video-opnameformaat,
AVCHD-formaat§1, 8
+R/+RW/+R DL:
Video§1, AVCHD format§1, 8
DVD-VIDEO:
DVD-Videoformaat
CD-audio:
CD-DA
CD-R/CD-RW:
CD-DA, JPEG§5, MP3, DivX§7
Optische opnemer:
Systeem met 2 lenzen
Golflengte:
782 nm (CD’s)/662 nm (DVD’s)/405 nm (BD’s)
LASER-specificatie:
Systeem met 2 lenzen
Klasse 1 LASER-product
Golflengte:
782 nm (CD’s)/662 nm (DVD’s)/405 nm (BD’s)
Laservermogen:
Bij ingeschakelde beveiliging is er geen gevaarlijke straling.
SD-KAART-GEDEELTE
SD-kaartgleuf:
Uitgang (1 systeem)
SD-kaart:
SD Geheugenkaart§2 geformatteerd FAT12, FAT16, FAT32§3:
JPEG§4, AVCHD formaat§8
≥De beschikbare capaciteit is minder groot (SD-kaart).
§1
§2
§3
§4
§5
§6
§7
§8
Finaliseren is noodzakelijk.
bevat een SDHC-kaart
bevat miniSD-kaarten (heeft een miniSD-adaptor nodig)
bevat microSD-kaarten (heeft een microSD-adaptor nodig)
Ondersteunt geen lange bestandsnaam
Het totale gecombineerde maximale aantal herkenbare
beeldinhouden en mappen: 3000 bestandsinhouden en 300
mappen.
Het totale gecombineerde maximale aantal herkenbare
beeldinhouden en mappen: 999 audio- en beeldinhouden en 99
mappen.
Het totale gecombineerde maximale aantal herkenbare
beeldinhouden en mappen: 9999 bestandsinhouden en 300
mappen.
Het totale gecombineerde maximale aantal herkenbare
beeldinhouden en mappen: 200 bestandsinhouden en 300
mappen.
AVCHD formaat V1.0
VIDEOGEDEELTE
Signaalsysteem
Video-uitgang
Uitgangsniveau
Uitgang
S-video-uitgang
Y-uitgangsniveau
C-uitgangsniveau
Uitgang
Component video-uitgang
PAL/NTSC
1,0 Vp-p (75 ≠)
penaansluiting (1 systeem)
1,0 Vp-p (75 ≠)
0,286 Vp-p (75 ≠) bij Burst
S-aansluiting (1 systeem)
(1080i/720p/480p/480i: 60 Hz)
(1080i/720p/576p/576i: 50 Hz)
Y-uitgangsniveau
1,0 Vp-p (75 ≠)
0,7 Vp-p (75 ≠)
PB -uitgangsniveau
0,7 Vp-p (75 ≠)
PR-uitgangsniveau
Uitgang penaansluiting (Y: groen, PB: blauw, PR: rood) (1 systeem)
HDMI AV-uitgang
Uitvoerformaat:
480p (525p)/576p (625p)/720p (750p)/1080i (1125i)/
1080p (1125p)
Uitgang:
Type A (19-pens)
HDMITM (Deep colour)
≥Dit toestel ondersteunt de “HDAVI Control 3”-functie.
LUIDSPREKERGEDEELTE
∫ Voorste luidspreker SB-HF100
Type
2 -wegs systeem met 3 luidsprekers (basreflex)
Luidsprekereenheid/-eenheden
Impedantie
6≠
1. Woofer
6,5 cm Type conus k 2
2. Tweeter
6 cm Type conus
Ingangsspanning (IEC)
250 W (Max)§9
Uitgangsgeluidsdruk
83 dB/W (1 m)
Frequentiebereik
80 Hz tot 25 kHz (j16 dB)
93 Hz tot 22 kHz (j10 dB)
Afmetingen (BtHtD)
121 mmt328 mmt129 mm
Massa
Ongeveer 1,7 kg
∫ Middelste luidspreker SB-HC100
Type
2-wegs systeem met 3 luidsprekers (basreflex)
Luidsprekereenheid/-eenheden
Impedantie
6≠
1. Woofer
6,5 cm Type conus k 2
2. Tweeter
6 cm Type conus
Ingangsspanning (IEC)
250 W (Max)§9
Uitgangsgeluidsdruk
83 dB/W (1 m)
Frequentiebereik
80 Hz tot 25 kHz (j16 dB)
93 Hz tot 22 kHz (j10 dB)
Afmetingen (BkHkD)
301 mmk111 mmk134 mm
Massa
Ongeveer 1,6 kg
∫ Subwoofer SB-HW560
Type
1-wegs systeem met 1 luidspreker (type Kelton)
Luidsprekereenheid/-eenheden
Impedantie
6≠
1. Woofer
16 cm Type conus
2. Passieve radiator
25 cm
Ingangsspanning (IEC)
250 W (Max)
Uitgangsgeluidsdruk
78 dB/W (1 m)
Frequentiebereik
35 Hz tot 200 Hz (j16 dB)
40 Hz tot 198 Hz (j10 dB)
Afmetingen (BkHkD)
181 mmk361 mmk315 mm
Massa
Ongeveer 4,7 kg
ALGEMEEN
Stroomtoevoer
iPod-connector
Stroomverbruik
Afmetingen (BtHtD)
Met zender
Zonder zender
Massa
AC 230 V tot 240 V, 50 Hz
DC OUT 5 V 500 mA MAX
140 W
430 mmk96 mmk327 mm
430 mmk90 mmk327 mm
Ongeveer 4,1 kg
(Afmetingen en massa exclusief luidsprekers.)
Bereik bedrijfstemperatuur
0 oC to r40 oC
Toegestaan vochtigheidsbereik
35 % tot 80 % RH
(geen condensatie)
Stroomverbruik in stand-by
Referentie
VERSTERKERGEDEELTE
Spanningsuitgang RMS TTL
1000 W
Voorste kanaal
250 W per kanaal (6 ≠), 1 kHz, 10 % THD
Middelste kanaal
250 W per kanaal (6 ≠), 1 kHz, 10 % THD
Subwooferkanaal
250 W per kanaal (6 ≠), 100 Hz, 10 % THD
Ongeveer 0,4 W
§9 Classificatie met versterker met low-cut filter.
[OPMERKING]
Specificaties kunnen zonder waarschuwing vooraf worden gewijzigd.
RQT9164
45
93
SC-BT100EG_RQT9164-H_Dut.book Page 46
Tuesday, April 22, 2008
11:06 AM
Java en alle op Java gebaseerde handelsmerken en beeldmerken zijn handelsmerken of gedeponeerde handelsmerken van Sun
Microsystems, Inc. in de Verenigde Staten en andere landen.
Gefabriceerd onder licentie van Dolby Laboratories. Dolby en het symbool double-D zijn handelsmerken van Dolby Laboratories.
“DTS” is een geregistreerd merk van DTS, Inc en “DTS-HD Master Audio” is een merk van DTS, Inc.
U.S. Patent Nr. 6.836.549, 6.381.747, 7.050.698, 6.516.132 en 5.583.936.
Dit product omvat technologie ter bescherming van het copyright die wordt beschermd door octrooien in de V.S. en door andere
intellectuele-eigendomsrechten. Gebruik van deze technologie ter bescherming van het copyright moet worden goedgekeurd door Macrovision
en is bedoeld voor thuisgebruik en voor andere beperkte weergavetoepassingen tenzij anderszins goedgekeurd door Macrovision. Het
terugwerkend ontwikkelen en construeren of het de-assembleren is verboden.
HDMI, het HDMI logo en High-Definition Multimedia Interface zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing LLC.
Dit product is gelicentieerd volgens de patentenportfoliolicenties AVC en VC-1 voor persoonlijk en niet-commercieel gebruik door een
consument om (i) video’s te coderen in overeenkomst met de standaarden AVC en VC-1 (“AVC/VC-1 Video”) en/of (ii) AVC/VC-1-video’s te
decoderen die werden gecodeerd door een consument tijdens een persoonlijke en niet-commerciële activiteit en/of zijn aangeschaft bij een
videoleverancier die de licentie heeft om AVC/VC-1-video’s te leveren. Er wordt geen licentie verleend of geïmpliceerd voor enig ander gebruik.
U kunt aanvullende informatie aanvragen bij MPEG LA, LLC. Zie http://www.mpegla.com.
HDAVI Control™ is een handelsmerk van Matsushita Electric Industrial Co., Ltd.
“AVCHD” en het “AVCHD”-logo zijn merken van Matsushita Electric Industrial Co., Ltd. en Sony Corporation.
SDHC -logo is een handelsmerk.
Sommige gedeelten van dit product zijn auteursrechtelijk beschermd en worden geleverd onder licentie van ARIS/SOLANA/4C.
iPod is een handelsmerk van Apple Inc., geregistreerd in de V.S. en in andere landen.
“Blu-ray Disc” is een merk.
“BONUSVIEW” is een merk van Blu-ray Disc Association.
Officieel DivX® Certified product.
Geeft alle versies van DivX®-video weer (waaronder DivX®6) met standaard weergave van
DivX®-mediabestanden.
DivX, DivX Certified en aanverwante logo’s zijn handelsmerken van DivX, Inc. en worden onder licentie gebruikt.
RQT9164
46
94
SC-BT100EG_RQT9164-H_Dut.book Page 47
Tuesday, April 22, 2008
11:06 AM
Index
G Geluid
Audio wijzigen . . . . . . . . . . . . . . . . . . 18
Eigenschap . . . . . . . . . . . . . . . . . . . . 32
Kanaal . . . . . . . . . . . . . . . . . . . . . . . . 32
Taal . . . . . . . . . . . . . . . . . . . . . . . 32, 34
H H.Bass . . . . . . . . . . . . . . . . . . . . . . . . . . 28
HDMI . . . . . . . . . . . . . . . . . . . . . . . . . 7, 44
Hoek . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Hoofdstuk. . . . . . . . . . . . . . . . . . . . . . . 18
Hoofdtelefoon . . . . . . . . . . . . . . . . . . . 16
I iPod . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Aansluiting . . . . . . . . . . . . . . . . . . . . . 22
Afspelen. . . . . . . . . . . . . . . . . . . . . . . 23
J JPEG . . . . . . . . . . . . . . . . . . . . . 24, 43, 44
L Lawaaireductie (NR)
3D NR . . . . . . . . . . . . . . . . . . . . . . . . 33
Geïntegr. NR . . . . . . . . . . . . . . . . . . . 33
Leeftijdsgrens voor BD-Video . . . . . . 34
Lokale opslag. . . . . . . . . . . . . . . . . . . . 44
LPCM . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Luidsprekers . . . . . . . . . . . . . 4–6, 35, 37
M Menu
Instelling. . . . . . . . . . . . . . . . . . . . . . . 34
On-screen . . . . . . . . . . . . . . . . . . . . . 32
Optie . . . . . . . . . . . . . . . . . . . . . . 18, 25
Pop-up . . . . . . . . . . . . . . . . . . . . . . . . 26
MP3 . . . . . . . . . . . . . . . . . . . . . . 20, 43, 44
Muting. . . . . . . . . . . . . . . . . . . . . . . . . . 18
O Onderhoud . . . . . . . . . . . . . . . . . . . . . . 39
Ondertiteling . . . . . . . . . . . . . . . . . . . . 32
On-screen
Berichten . . . . . . . . . . . . . . . . . . . . . . 35
Menu . . . . . . . . . . . . . . . . . . . . . . . . . 32
Taal . . . . . . . . . . . . . . . . . . . . . . . . . . 35
OPTICAL IN . . . . . . . . . . . . . . . . . . . . . 7, 8
Overbrenging . . . . . . . . . . . . . . . . . . . . 33
P Picture-in-picture. . . . . . . . . . . . . 26, 44
Pop-up Menu . . . . . . . . . . . . . . . . . . . . 26
Progressief . . . . . . . . . . . . . . . . . . . 33, 44
R Radio
Naar de radio luisteren . . . . . . . . . . . 11
Stations vooraf instellen . . . . . . . 10, 11
RANDOM . . . . . . . . . . . . . . . . . . . . . . . 33
RDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Reinigen
Lens. . . . . . . . . . . . . . . . . . . . . . . . . . 39
Schijf . . . . . . . . . . . . . . . . . . . . . . . . . 15
Toestel. . . . . . . . . . . . . . . . . . . . . . . . 39
S SD-kaart . . . . . . . . . . . . . . . . . . . . . 15, 24
Set-up-menu . . . . . . . . . . . . . . . . . . . . 34
Shuffle . . . . . . . . . . . . . . . . . . . . . . . . . 23
Sleeptimer . . . . . . . . . . . . . . . . . . . . . . 18
Soundtrack. . . . . . . . . . . . . . . . . . . . . . 32
Standaard instellingen . . . . . . . . . . . . 34
Stroomverbruik . . . . . . . . . . . . . . . . . . . 9
Subwoofer boost . . . . . . . . . . . . . . . . . 28
Subwooferniveau . . . . . . . . . . . . . . . . 28
Surroundversterker (SRD ENH) . . . . . 28
T Taal
Codelijst. . . . . . . . . . . . . . . . . . . . . . . 38
Ondertiteling . . . . . . . . . . . . . . . . 32, 34
Soundtrack . . . . . . . . . . . . . . . . . . . . 32
Taal op het scherm . . . . . . . . . . . . . . 35
Tv-systeem. . . . . . . . . . . . . . . . . . . . . . 36
V VIERA Link “HDAVI ControlTM” . . . . . . 30
Virtual package . . . . . . . . . . . . . . . 26, 44
Z Zoom. . . . . . . . . . . . . . . . . . . . . . . . 18, 25
24p . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36, 44
Referentie
A Aansluiting
Antenne . . . . . . . . . . . . . . . . . . . . . . . .9
AUX . . . . . . . . . . . . . . . . . . . . . . . . . . .7
COMPONENT VIDEO OUT. . . . . . . . .8
HDMI . . . . . . . . . . . . . . . . . . . . . . . . . .7
iPod . . . . . . . . . . . . . . . . . . . . . . . . . .22
Kabelbox, satellietontvanger . . . . . . . .7
Luidspreker . . . . . . . . . . . . . . . . . . . . .6
OPTICAL IN . . . . . . . . . . . . . . . . . . .7, 8
OPTICAL OUT . . . . . . . . . . . . . . . . . . .8
TV . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Versterker . . . . . . . . . . . . . . . . . . . . . .8
Videocassetterecorder . . . . . . . . . . . . .7
Afspeellijst . . . . . . . . . . . . . . . . . . .23, 27
Afspelen herhalen . . . . . . . . . . . . .23, 33
Afstelling beeldkwaliteit . . . . . . . . . . .33
AVCHD . . . . . . . . . . . . . . . . . . . . . . . . .44
B BD-J . . . . . . . . . . . . . . . . . . . . . . . . . . .44
Behandeling van het toestel . . . . . . . .39
BONUSVIEW. . . . . . . . . . . . . . . . . .26, 44
C Classificatieniveau . . . . . . . . . . . . . . .34
Code afstandsbediening . . . . . . . .34, 42
D Diavoorstell. . . . . . . . . . . . . . . . . . . . . .25
Direct Navigator . . . . . . . . . . . . . . . . . .16
DivX. . . . . . . . . . . . . . . . . . . . . .21, 43, 44
Dolby Digital . . . . . . . . . . . . . . . . . .32, 44
Dolby Digital Plus . . . . . . . . . . . . .32, 44
Dolby Pro Logic II . . . . . . . . . . . . .29, 44
Dolby Pro Logic IIx . . . . . . . . . . . .29, 44
Dolby TrueHD . . . . . . . . . . . . . . . . .32, 44
Dolby Virtual Speaker . . . . . . . . . . . . .29
DTS . . . . . . . . . . . . . . . . . . . . . . . . .32, 44
DTS-HD . . . . . . . . . . . . . . . . . . . . . .32, 44
DTS NEO:6 . . . . . . . . . . . . . . . . . . .29, 44
DVD-Video classificaties . . . . . . . . . . .34
E Eigenschappen
Foto . . . . . . . . . . . . . . . . . . . . . . . . . .25
Hoofdstuk. . . . . . . . . . . . . . . . . . . . . .18
Equalizer (EQ) . . . . . . . . . . . . . . . . . . . . 28
F Finaliseren . . . . . . . . . . . . . . . . . . . . . .14
Fluistermodus Surround (W. S.). . . . .28
FM Buitenantenne . . . . . . . . . . . . . . . . .9
Formaat. . . . . . . . . . . . . . . . . . . . . . . . .26
Foto’s . . . . . . . . . . . . . . . . . . . . . . . . . .24
Functie afspelen hervatten . . . . . . . . .17
FUNCTIONS-menu . . . . . . . . . . . . . . . .27
RQT9164
47
95
SC-BT100EG_RQT9164-H_Dut.book Page 48
Tuesday, April 22, 2008
11:06 AM
Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en
lege batterijen
Deze symbolen op de producten, verpakkingen,
en/of begeleidende documenten betekenen dat
gebruikte elektrische en elektronische producten
en batterijen niet met het algemene huishoudelijke
afval gemengd mogen worden.
Voor een correcte behandeling, recuperatie en
recyclage van oude producten en lege batterijen
moeten zij naar de bevoegde verzamelpunten
gebracht worden in overeenstemming met uw
nationale wetgeving en de Richtlijnen 2002/96/EC
en 2006/66/EC.
Door deze producten en batterijen correct te
verwijderen draagt u uw steentje bij tot het
beschermen van waardevolle middelen en tot de
preventie van potentiële negatieve effecten op de
gezondheid van de mens en op het milieu die
anders door een onvakkundige afvalverwerking
zouden kunnen ontstaan.
Voor meer informatie over het verzamelen en
recycleren van oude producten en batterijen,
gelieve contact op te nemen met uw plaatselijke
gemeente, uw afvalverwijderingsdiensten of de
winkel waar u de goederen gekocht hebt.
Voor een niet-correcte verwijdering van dit afval
kunnen boetes opgelegd worden in
overeenstemming met de nationale wetgeving.
Voor zakengebruikers in de Europese
Unie
Indien u elektrische en elektronische uitrusting wilt
vewijderen, neem dan contact op met uw dealer
voor meer informatie.
[Informatie over de verwijdering in andere
landen buiten de Europese Unie]
Deze symbolen zijn enkel geldig in de Europese
Unie. Indien u wenst deze producten te
verwijderen, neem dan contact op met uw
plaatselijke autoriteiten of dealer, en vraag
informatie over de correcte wijze om deze
producten te verwijderen.
Opmerking over het batterijensymbool
(beneden twee voorbeelden):
Cd
Dit symbool kan gebruikt worden in verbinding met
een chemisch symbool. In dat geval wordt de eis,
vastgelegd door de Richtlijn voor de betrokken
chemische producten vervuld.
EU
Matsushita Electric Industrial Co., Ltd.
Web Site: http://panasonic.net
Pursuant to at the directive 2004/108/EC, article 9(2)
Panasonic Testing Centre
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, Germany
rw
RQT9164-H
F0408JT0
Download PDF

advertising
