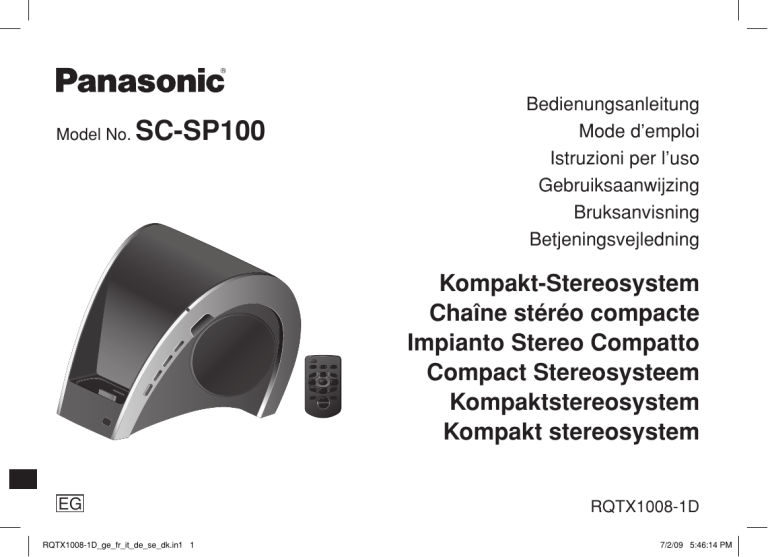

Panasonic | SCSP100EB | Operating instructions | Panasonic SCSP100EB Operating Instructions

Model No.
SC-SP100
Bedienungsanleitung
Mode d’emploi
Istruzioni per l’uso
Gebruiksaanwijzing
Bruksanvisning
Betjeningsvejledning
Kompakt-Stereosystem
Chaîne stéréo compacte
Impianto Stereo Compatto
Compact Stereosysteem
Kompaktstereosystem
Kompakt stereosystem
EG
RQTX1008-1D_ge_fr_it_de_se_dk.in1 1
RQTX1008-1D
7/2/09 5:46:14 PM
Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben. Um eine optimale Leistung und Sicherheit zu gewährleisten,
lesen Sie bitte diese Bedienungsanleitung aufmerksam durch.
Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen, Inbetriebnehmen oder Einstellen dieses Gerätes vollständig durch.
Heben Sie diese Anleitung auf, um sie später zum Nachschlagen griffbereit zu haben.
RQTX1008
ENGLISH
ESPAÑOL
DEUTSCH
Sehr geehrter Kunde
2
2
RQTX1008-1D_ge_fr_it_de_se_dk.in2 2
7/2/09 5:46:19 PM
Stromkabelschutz
Achten Sie darauf, dass das Stromkabel richtig angeschlossen ist.
Verwenden Sie nur ein unbeschädigtes Kabel. Schlechte Anschlüsse
und Beschädigungen des Kabels könnten einen Brand oder einen
Stromschlag verursachen. Ziehen Sie nicht am Kabel, verbiegen Sie es
nicht, und stellen Sie keine schweren Gegenstände darauf.
Fassen Sie beim Abziehen immer den Stecker an. Durch Ziehen am
Kabel könnten Sie einen Stromschlag erleiden.
Fassen Sie das Stromkabel nicht mit nassen Händen an. Sie könnten
einen Stromschlag erleiden.
Fremdgegenstände
Lassen Sie keine Metallgegenstände in das Gerät fallen. Andernfalls
könnten Sie einen Stromschlag erleiden, oder es kann zu
Funktionsstörungen kommen.
Verschütten Sie keine Flüssigkeiten in das Gerät. Andernfalls könnten
Sie einen Stromschlag erleiden, oder es kann zu Funktionsstörungen
kommen. Wenn Sie Flüssigkeiten ins Gerät verschüttet haben, ziehen
Sie sofort das Stromkabel aus der Steckdose, und wenden Sie sich an
lhren Kundendiensthändler.
Versprühen Sie keine Insektizide auf oder in das Gerät. Sie enthalten
entzündliche Gase, die einen Brand auslösen könnten, falls sie in das
Gerät versprüht werden.
RQTX1008-1D_ge_fr_it_de_se_dk.in3 3
Inhaltsverzeichnis
ESPAÑOL
ENGLISH
Spannung
Verwenden Sie keine Stromquellen mit Hochspannung. Andernfalls
kann es zur Überlastung des Geräts kommen, woraus ein Brand
resultieren kann.
Verwenden Sie keine Gleichstromquelle. Überprüfen Sie die
Stromquelle, wenn Sie das Gerät z. B. auf einem Schiff oder an
anderen Orten, die Gleichstrom verwenden, aufstellen.
Wartung
Versuchen Sie nie, das Gerät selbst zu reparieren. Falls der Ton
ausfällt, die Anzeigen nicht leuchten, Rauch aus dem Gerät entweicht
oder ein anderes Problem auftritt, das in dieser Bedienungsanleitung
nicht beschrieben ist, trennen Sie das Netzkabel und wenden Sie
sich an lhren Fachhändler oder eine autorisierte Kundendienststelle.
Falls das Gerät von unqualifiziertem Personal geöffnet, repariert,
auseinandergenommen oder wieder zusammengebaut wird, kann es
zu auseinandergenommen Stromschlag oder zu Beschädigungen des
Geräts kommen.
Wenn Sie das Gerät lange Zeit nicht verwenden, ziehen Sie den
Netzstecker ab, um die Lebensdauer des Geräts zu verlängern.
Sicherheitsmaßnahmen ...................................... 3
Mitgeliefertes Zubehör ........................................ 4
Vorbereiten der Fernbedienung ......................... 5
Kompatibel mit iPod und iPhone ....................... 5
Laden des iPods oder iPhones .......................... 5
Anschließen des iPods oder des iPhones ........ 6
Hören von iPods oder iPhones .......................... 7
Anschließen an den PC....................................... 8
Gebrauch anderer Geräte ................................... 8
Vermeiden Sie eine Interferenz mit anderen
Panasonic-Geräten .......................................... 8
Liste von Fehlermöglichkeiten ........................... 9
Pflege und Instandhaltung ................................. 9 3
Technische Daten ................................................ 9 3
RQTX1008
Aufstellung
Stellen Sie das Gerät auf einer ebenen Fläche so auf, dass es von
direkter Sonneneinstrahlung, hoher Temperatur, hoher Luftfeuchtigkeit
und starken Erschütterungen ferngehalten wird. Andernfalls können
das Gehäuse und andere Komponenten beschädigt werden, wodurch
die Lebensdauer des Geräts verkürzt wird.
Stellen Sie keine schweren Gegenstände auf das Gerät.
DEUTSCH
Sicherheitsmaßnahmen
7/2/09 5:46:20 PM
Kontrollieren Sie bitte das mitgelieferte Zubehör.
1 Netzkabel
2 Dock-Adapter
M12
(für iPhone)
ESPAÑOL
DEUTSCH
Mitgeliefertes Zubehör
ENGLISH
1 AC-Adapter
(Schalt-Netzteil)
M15
(für iPhone 3G)
1 Lithium-Knopfbatterie
(Die Batterie ist bereits in die
Fernbedienung eingesetzt.)
1 Audio-Kabel
RQTX1008
1 Fernbedienung
4
4
RQTX1008-1D_ge_fr_it_de_se_dk.in4 4
Warnung
Die Knopfzelle stets
außerhalb der Reichweite
von Kleinkindern
aufbewahren. Die
Knopfzelle auf keinen Fall
in den Mund nehmen.
Falls sie verschluckt wird,
unverzüglich ärztliche
Behandlung aufsuchen.
(RAKX1002)
7/2/09 5:46:21 PM
Vorbereiten der Fernbedienung
LithiumKnopfbatterie
(CR2025)
25
20
CR
Ziehen
1 Legen Sie einen Gegenstand ein,
und drücken Sie herunter, um den
Riegel zu entsperren.
Richten Sie die Fernbedienung aus einer Entfernung von maximal
7 m auf den Fernbedienungssensor (\ Seite 7), der durch keine
Hindernisse verdeckt sein darf. Sie müssen sich dabei direkt vor dem
Gerät befinden.
• Setzen Sie die Batterien nicht starker Wärme oder offenen Flammen aus.
• Lassen Sie die Batterie(-n) nicht längere Zeit bei geschlossenen
Türen und Fenstern in direktem Sonnenlicht im Auto liegen.
• Nehmen Sie die Batterie heraus, wenn die Fernbedienung längere
Zeit nicht benutzt werden soll. Bewahren Sie sie an einem kühlen,
dunklen Ort auf.
ACHTUNG
Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen
Sie nur mit einem äquivalentem vom Hersteller empfohlenem Typ.
Behandeln Sie gebrauchte Batterien nach den Anweisungen des
Herstellers.
Warnung
Brand-, Explosions- und Verbrennungsgefahr! Nicht aufladen,
zerlegen, auf mehr als 60°C erhitzen oder in ein Feuer werfen.
RQTX1008-1D_ge_fr_it_de_se_dk.in5 5
DEUTSCH
ESPAÑOL
Ansicht von hinten
iPhone 3G (8GB, 16GB)
iPhone (4GB, 8GB, 16GB)
iPod touch 2. Generation (8GB, 16GB, 32GB)
iPod nano 4. Generation (Video) (8GB, 16GB)
iPod classic (120GB)
iPod touch 1. Generation (8GB, 16GB, 32GB)
iPod nano 3. Generation (Video) (4GB, 8GB)
iPod classic (80GB, 160GB)
iPod nano 2. Generation (Aluminium) (2GB, 4GB, 8GB)
iPod 5. Generation (Video) (60GB, 80GB)
iPod 5. Generation (Video) (30GB)
iPod nano 1. Generation (1GB, 2GB, 4GB)
iPod 4. Generation (Farbdisplay) (40GB, 60GB)
iPod 4. Generation (Farbdisplay) (20GB, 30GB)
iPod 4. Generation (40GB)
iPod 4. Generation (20GB)
iPod mini (4GB, 6GB)
ENGLISH
Ersetzen Sie die Batterie in der Fernbedienung, wenn sie nicht mehr
funktioniert oder wenn sich die Reichweite verringert hat.
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Die Kompatibilität hängt von der Software-Version Ihres iPods oder
iPhones ab.
Laden des iPods oder iPhones
• Der iPod oder das iPhone lädt sich automatisch auf, wenn es über
das Hauptgerät mit Strom versorgt wird.
• Prüfen Sie den iPod oder das iPhone, um zu sehen, ob die Batterie
vollständig aufgeladen ist.
• Benutzen Sie den iPod oder das iPhone nach dem Aufladen der
Batterie für einen längeren Zeitraum nicht, so trennen Sie es vom
Hauptgerät, da sich die Batterie auf natürliche Art und Weise entleert.
(Einmal vollständig aufgeladen, ist keine zusätzliche Aufladung
erforderlich.)
RQTX1008
Entfernen Sie vor dem ersten Gebrauch der Fernbedienung das
Isolierblatt.
Kompatibel mit iPod und iPhone
5
5
7/2/09 5:46:23 PM
ESPAÑOL
DEUTSCH
Anschließen des iPods oder des iPhones
1 Schließen Sie das Gerät an den AC-Strom an.
2 Setzen Sie den Dock-Adapter in das Hauptgerät ein.
iPod
Ansicht von hinten
Netzkabel
(mitgeliefert)
Verwenden Sie den mit Ihrem iPod mitgelieferten Adapter oder
fragen Sie bei Apple Inc. nach einem kompatiblen Dock-Adapter
(Nähere Informationen finden Sie in den mit den Dock-Adaptern
mitgelieferten Anleitungen.), die Sie möglicherweise getrennt
kaufen müssen.
iPhone
AC-Adapter
(Schalt-Netzteil)
(mitgeliefert)
Verwenden Sie zum Abspielen des iPhones einen geeigneten
iPhone-Adapter.
Zur
Netzsteckdose
ENGLISH
3 Schließen Sie den iPod oder das iPhone an das
Der AC-Adapter (Schalt-Netzteil) befindet sich im Standby-Modus,
wenn das Gerät an die Hauptsteckdose angeschlossen ist. Die erste
Schaltung steht immer so lange „unter Strom“, wie der Hauptstecker an
die elektrische Steckdose angeschlossen ist.
RQTX1008
Hinweis:
• Das mitgelieferte Netzkabel ist ausschließlich für den Gebrauch mit
dieser Anlage bestimmt. Verwenden Sie dieses Netzkabel auf keinen
Fall für andere Geräte.
• Verwenden Sie keinen AC-Anschluss eines anderen Gerätes.
• Verwenden Sie keine anderen AC-Adapter (Schalt-Netzteile), außer
den mitgelieferten.
Hauptgerät an.
Halten Sie die Hauptanlage fest, wenn Sie des iPods oder iPhones
anschließen oder entfernen.
iPod
(nicht mitgeliefert)
Dock-Adapter
(nicht mitgeliefert)
Benutzen Sie zum
Entfernen Ihren
Fingernagel oder einen
flachen Gegenstand und
heben Sie ihn nach oben.
6
6
RQTX1008-1D_ge_fr_it_de_se_dk.in6 6
7/2/09 5:46:23 PM
Hören von iPods oder iPhones
FernbedienungsSignalsensor
Sie können auf dem iPod oder dem iPhone mithilfe der beschriebenen Knöpfe navigieren.
Leistungsanzeiger Der Leistungsanzeiger leuchtet jedes Mal auf, wenn Sie einen Knopf auf der Fernbedienung drücken.
Hauptgerät
Fernbedienung Funktion
DEUTSCH
Hauptgerät
Schalten Sie das Hauptgerät ein oder aus.
• Der Leistungsanzeiger leuchtet auf, wenn das Hauptgerät
eingeschaltet ist.
• Mit dem Betriebsschalter wird nicht die gesamte Einheit
getrennt.
ESPAÑOL
Stellen Sie die Lautstärke der Lautsprecher ein.
SURROUND
(surround)Anzeiger
BASS (Bass)Anzeiger
Schalten Sie den Bass-Effekt ein oder aus.
• Ist die Bass-Funktion aktiviert, so leuchtet am Hauptgerät die
BASS (Bass)-Anzeige auf.
Fernbedienung
Funktion
Zugriff auf die Menü-Fenster.
Wiedergabe oder Anhalten des iPods
oder des iPhones.
Wählen Sie auf Ihrem iPod oder iPhone
den Widerhol-Modus.
Wählen Sie auf Ihrem iPod oder iPhone
den Shuffle-Modus.
Stellen Sie die Lautsprecher auf stumm.
Deaktivieren der Funktion: Drücken Sie
den Knopf erneut oder stellen Sie die
Lautstärke ein.
RQTX1008-1D_ge_fr_it_de_se_dk.in7 7
Fernbedienung
Funktion
Drücken Sie diese Taste, um einen
Titel zu überspringen oder zum
vorhergehenden Titel zu gelangen.
Drücken Sie für den gewünschten Titel
Suche rückwärts oder vorwärts und
halten Sie diese Taste gedrückt.
Wählen Sie aus dem Menü-Fenster aus.
Drücken und gedrückt halten: Scrolt
durch die Liste.
Bestätigen und wählen Sie aus dem
Menü oder Wiedergabe.
Hinweis:
Weitere Informationen zum Betrieb des iPods oder iPhones
finden Sie im Benutzerhandbuch Ihres iPods oder iPhones.
RQTX1008
Fernbedienung
ENGLISH
Schalten Sie den Surround-Effekt ein oder aus.
• Ist die Surround-Funktion aktiviert, so leuchtet am
Hauptgerät die SURROUND (surround)-Anzeige auf.
7
7
7/2/09 5:46:24 PM
DEUTSCH
Anschließen an den PC
Ist der iPod oder das iPhone an das Hauptgerät angeschlossen, so
können Sie über den USB-Anschluss Daten von Ihrem PC übertragen.
Ansicht von hinten
Gebrauch anderer Geräte
Vorbereitung
• Stellen Sie sicher, dass der iPod oder das iPhone nicht an das
Hauptgerät angeschlossen ist.
• Stellen Sie sicher, dass die andere Ausstattung vollständig
eingerichtet und die Lautstärke auf leise gestellt ist, bevor Sie sie an
das Hauptgerät anschließen.
Ansicht von hinten
ENGLISH
ESPAÑOL
Tragbare Audio-Ausstattung
(nicht mitgeliefert)
Audio-Kabel (mitgeliefert)
Schließen Sie die andere Geräte, so zum Beispiel ein tragbares AudioGerät etc. an den MUSIC PORT (Music Port) an. Verwenden Sie
hierfür das mitgelieferte Kabel.
USB-Kabel (nicht mitgeliefert)
1 Schließen Sie das USB-Kabel an den USB-Port des
Hauptgerätes und den PC an.
Siehe Benutzerhandbuch für Ihren iPod oder iPhone,
PC-Synchronisation.
2 Bevor Sie das USB-Kabel herausziehen, stellen Sie
RQTX1008
sicher, dass der Vorgang des sicheren Entfernens der
Hardware vom PC ausgeführt wird.
8
Bei einigen Computer-Systemen können Probleme bei der
Aufnahme und dem Betrieb auftreten.
Bitte beachten Sie, dass Panasonic und Panasonic-Händler keine
Haftung für verloren gegangene Daten oder sonstige direkte
oder indirekte Schäden übernehmen.
8
RQTX1008-1D_ge_fr_it_de_se_dk.in8 8
Vermeiden Sie eine Interferenz mit anderen Panasonic-Geräten
Sie können dieses Gerät mit einer anderen Modus-Einstellung
betreiben.
Das Hauptgerät und die Fernbedienung müssen auf den gleichen
Modus eingestellt sein.
1 Drücken Sie am Hauptgerät [SURROUND] und auf
der Fernbedienung [BASS]. Halten Sie diese Tasten
mindestens 3 Sekunden lang gedrückt.
Die Anzeige für die Energieversorgung leuchtet dreimal auf und
bestätigt die Änderung.
2 Drücken Sie auf der Fernbedienung die Taste [OK] und
[BASS] und halten Sie sie mindestens 2 Sekunden lang
gedrückt.
Um in den Standard-Modus zurückzukehren, wiederholen Sie die
Schritte oben. Ersetzen Sie dabei in Schritt 2 [BASS] durch [MUTE].
7/2/09 5:46:26 PM
Kein Klang
• Einstellen der Lautstärke.
• Prüfen Sie, ob die Stumm-Funktion aktiviert ist.
• Aktualisieren Sie Ihren iPod oder Ihr iPhone
mit der neuesten Version.
• Der iPod oder das iPhone sind nicht
ordnungsgemäß in den Dock eingesetzt.
Schalten Sie den iPod oder das iPhone
aus, trennen Sie ihn vom Dock-Anschluss.
Setzen Sie ihn wieder ein und schalten Sie
ihn wieder ein.
Fernbedienung
funktioniert nicht
• Ersetzen Sie die Batterie.
• Stellen Sie sicher, dass der iPod oder das
iPhone ordnungsgemäß im Gerät sitzt.
Verzerrter Klang
• Reduzieren Sie die Lautstärke.
• Stellen Sie die „EQ“-Einstellung des iPod auf
„Off“ oder „Flat“.
iPod oder iPhone
laden nicht
• Prüfen Sie die Anschlüsse. (\ Seite 6)
PCSynchronisation
kann nicht
verwendet werden
• Schalten Sie das Hauptgerät ein.
• Prüfen Sie die Anschlüsse des PC und des
iPod oder des iPhones. (\ Seite 6, 8)
Pflege und Instandhaltung
Entfernen Sie Schmutzflecken mit einem weichen, trockenen Tuch.
• Verwenden Sie auf keinen Fall Alkohol, Farbverdünner oder Benzin
zum Reinigen dieser Anlage.
• Vor Gebrauch eines chemisch behandelten Reinigungstuchs lesen
Sie bitte die dem Tuch beiliegende Gebrauchsanweisung.
RQTX1008-1D_ge_fr_it_de_se_dk.in9 9
DEUTSCH
• Stellen Sie sicher, dass die AC-Stromquelle
ordnungsgemäß angeschlossen ist.
Effektive Ausgangsleistung im Stereo-Modus
Vorderer Kanal (beide Kanäle angesteuert)
5 W pro Kanal (an 6 Ω), 1 kHz, 10% THD
Subwoofer-Kanal
10 W pro Kanal (an 6 Ω), 100 Hz, 10% THD
Gesamter RMS-Stereo-Modus
20 W
ANSCHLUSSBEREICH
Music Port (rückwärtig)
Empfindlichkeit
Anschluss
350 mV, 13,2 kΩ
Stereo, 3,5 mm-Buchse
ESPAÑOL
Kein Strom
VERSTÄRKERTEIL
LAUTSPRECHERBOX
Lautsprecherboxen vorne
Lautsprechereinheit(en)
Gesamter Bereich
Belastbarkeit (IEC)
Subwoofer
Lautsprechereinheit(en)
Woofer
Passiver Radiator (x2)
Belastbarkeit (IEC)
Impedanz: 6 Ω
4-cm-Konustyp
5 W (Max)
Impedanz: 6 Ω
6,5-cm-Konustyp
6,5 cm
10 W (Max)
ENGLISH
Führen Sie die folgenden Kontrollen durch, bevor Sie den Kundendienst
anrufen. Falls Sie Fragen zu den Prüfpunkten haben oder sich eine
Störung anhand der in der Tabelle angegebenen Abhilfemaßnahmen nicht
beseitigen lässt, nehmen Sie bitte Kontakt mit Ihrem Fachhändler auf.
Technische Daten
ALLGEMEINE DATEN
Stromversorgung
DC 12 V (DC IN-Anschluss)
Leistungsaufnahme
15,6 W (nur Gerät)
AC-Adapter (Schalt-Netzteil)
100 bis 240 V Wechselstrom, 50/60 Hz
Leistungsaufnahme
36 W
Abmessungen (BxHxT)
175 mm x 138,8 mm x 178,5 mm
Masse
0,85 kg
Betriebstemperaturbereich
0°C bis +40°C
Betriebsluftfeuchtigkeitsbereich
20% bis 80% rel. Feuchte (ohne Kondensatbildung)
Leistungsaufnahme im Bereitschaftszustand:
0,7 W (ca.)
Hinweis:
1) Änderungen der technischen Daten sind jederzeit vorbehalten.
Die angegebenen Masse- und Abmessungsdaten sind ungefähre
Werte.
2) Der Gesamtklirrfaktor wurde mit einem Digitalspektrometer gemessen.
RQTX1008
Liste von Fehlermöglichkeiten
9
9
7/2/09 5:46:27 PM
EU
Der tages forbehold for trykfejl.
Panasonic Corporation
Web Site: http://panasonic.net
Pursuant to at the directive 2004/108/EC, article 9(2)
Panasonic Testing Centre
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, Germany
RQTX1008-1D_ge_fr_it_de_se_dk.in52 52
Ge
Fr
It
Du
Sw
Da
RQTX1008-1D
L0609CH1079
7/2/09 5:46:58 PM
Download PDF

advertising
