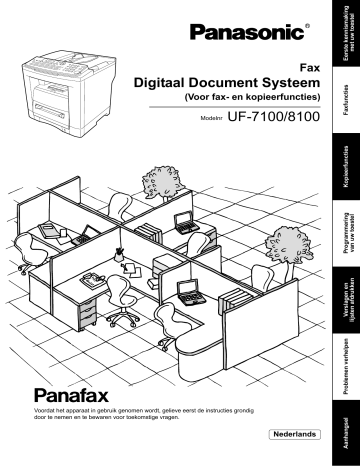

Panasonic UF7100, UF8100 Operating instructions

Panasonic UF7100, UF8100 Operating instructions
Eerste kennismaking
met uw toestel
Digitaal Document Systeem
(Voor fax- en kopieerfuncties)
UF-7100/8100
Voordat het apparaat in gebruik genomen wordt, gelieve eerst de instructies grondig
door te nemen en te bewaren voor toekomstige vragen.
Nederlands
Aanhangsel
Problemen verhelpen
Verslagen en
lijsten afdrukken
Programmering
van uw toestel
Kopieerfuncties
Modelnr
Faxfuncties
Fax
Eerste kennismaking met uw toestel
Nuttige kantoorfuncties
Faxen
• Zeer snelle G3-compatibele fax voor normaal papier met JBIG
compressie
Kopiëren
• Kopiëren tot formaat A4.
• Mogelijkheid tot kopiëren van originelen met tekst, foto’s of
grijswaarden.
e-mailen
• Mogelijkheid tot verzenden van e-mailberichten wanneer de
optionele internetfax/e-mail/netwerkscanner module is
geïnstalleerd
Scannen of archiveren
• Te gebruiken als scanner wanneer de optionele internetfax/email/netwerkscanner module is geïnstalleerd
• Scanresolutie tot 600 dpi
Print
• Standaard printerbesturing, afdrukresolutie 300 dpi of 600 dpi
• Mogelijkheid tot PCL afdrukken wanneer de optionele PCLbesturing is geïnstalleerd
Software
• Documentbeheer
• Documentviewer
• Netwerkscanner
• Hulpprogramma’s
(netwerkstatusmonitor, adresboekeditor,
netwerkconfiguratie editor)
• Panafax Desktop
Op de CD-ROM die met dit toestel wordt meegeleverd, staan de volgende gebruiksaanwijzingen met gedetailleerde
informatie.
2
<Fax- en kopieerfuncties>
Raadpleeg de meegeleverde CD-ROM (Gebruiksaanwijzingen) wanneer
tijdens het gebruik van de fax- of kopieerfunctie tussenkomst van de
gebruiker vereist is.
Voorbeeld: Hoe u faxberichten ontvangt of verstuurt, kopieën maakt, het
papier bijvult of de tonercassette vervangt, enz.
<Internetfax-/e-mail- en
netwerkscannerfuncties>
Raadpleeg de meegeleverde CD-ROM voor informatie over de optionele
internetfax-/e-mail- en netwerkscannerfuncties.
Voorbeeld: Hoe u e-mailberichten of gescande documenten ontvangt of
verstuurt of wat u moet doen als er een foutmelding verschijnt, enz.
<Printer- & overige geavanceerde
functies>
Raadpleeg de meegeleverde CD-ROM (Documentbeheersysteem) voor
informatie over het gebruik als netwerkprinter, het bewerken van
nummerkeuze met het adresboek, apparaatinstellingen, de
netwerkstatusmonitor en/of het documentbeheersysteem.
Eerste kennismaking
met uw toestel
Indeling van deze handleiding
Eerste
kennismaking
met uw toestel
Voor het gebuik
Faxfuncties
Voorzorgsmaatregelen (Zie blz. 9-15)
Vlot bedieningsoverzicht, papier bijvullen (Zie blz. 22-27)
Probleemoplossing, geheugencapaciteit, vervangen van
de tonercassette, oplossen van papierdoorvoerfouten,
foutcodes (U-code/J-code) (Zie blz. 27-33)
Overzicht van de toetsen/aanduidingen op het
bedieningspaneel (Zie blz. 36, 37)
Gebruiksaanwijzing voor de fax (Zie blz. 38-85)
Kopieerfuncties
Bedieningsaanwijzingen voor het maken van kopieën
(Zie blz. 86-91)
Programmering
van uw toestel
Wijzigen van de oorspronkelijke apparaat-instellingen
Instellingen: algemeen, kopieerapparaat, printer en
scanner (Zie blz. 92-117)
Verslagen en
lijsten afdrukken
Problemen verhelpen
Aanhangsel
Transactieverslag (Zie blz. 118, 119)
Communicatieverslag (Zie blz. 120, 121)
Lijst van snelkiesnummers, verkorte kiesnummers en
adresboekregistraties (Zie blz. 122, 123)
Programmalijst (Zie blz. 124, 125)
Lijst met faxparameters (Zie blz. 126, 127)
Verhelpen van storingen/onderhoud (Zie blz. 128-133)
Datum en tijd instellen (Zie blz. 104)
Vervangen van de batterij (Zie blz. 133)
Technische gegevens, Systeem informatie, enz.
(Zie blz. 134-145)
3
Eerste kennismaking met uw toestel
Symbolen en pictogrammen
A
B
C
In alle gebruiksaanwijzingen worden de volgende symbolen en pictogrammen gebruikt.
Leg origineel (originelen) op de
ADF
Maak u met het toestel bekend
voordat u begint
Druk op een willekeurige toets op
het bedieningspaneel
Druk op toets
Bij het verzenden of ontvangen
van documenten
Getallen invoeren
Telefoonnummers, aantal kopieën, enz,
When making copies
Tekst invoeren met het QWERTY-toetsenbord
Bestemmingsnaam, adresboek doorzoeken, enz.
Om functies van het toestel in te
stellen
Ga naar de volgende stap
5
Bij het afdrukken van rapporten of
lijsten
Ga naar de volgende (onderstaande)
stap
Oplossen van problemen
Aanhangsel
(Technische gegevens, index)
4
Eerste kennismaking
met uw toestel
Eerste kennismaking met uw toestel
Inhoud
Eerste kennismaking met uw toestel
Nuttige kantoorfuncties......................................................................
Indeling van deze handleiding...........................................................
Symbolen en pictogrammen..............................................................
Voorzorgsmaatregelen .......................................................................
2
3
4
9
Voor uw veiligheid ..........................................................................
Waarschuwingen en voorzorgen bij de opstelling..........................
Waarschuwingen en voorzorgen voor stroomvoorziening en
aarding WAARSCHUWING ..........................................................
Overigen ........................................................................................
Veiligheidsvoorschriften voor gebruik ............................................
Overigen ........................................................................................
Voorschriften voor verbruiksmaterialen .........................................
Voor uw veiligheid ..........................................................................
Verbruiksmaterialen .......................................................................
Installatie ........................................................................................
Wettelijk verboden kopieën ............................................................
Ventilatie ........................................................................................
Behandeling ...................................................................................
Laser ..............................................................................................
Waarschuwingslabell .....................................................................
9
9
9
10
10
11
11
12
12
12
12
13
13
14
14
Officiële voorshriften..........................................................................
16
<Voor gebruikers in het V.K.> ........................................................
<Voor gebruikers in Duitsland>......................................................
<Voor gebruikers in Nieuw-Zeeland> ............................................
BELANGRIJK BERICHT ................................................................
17
18
18
18
Aansluiten van de snoeren ................................................................
Doorzoeken van adresboek en snel zoeken op naam.....................
Bedieningsschema .............................................................................
19
20
22
Documenten verzenden .................................................................
Om de verzending te stoppen ........................................................
Kopiëren.........................................................................................
Gebruik van de ADF ......................................................................
Kopiëren op transparanten (voor overheadprojectors),
dik (zwaar) papier, enz. (behalve dun papier)................................
Papier bijvullen (Papierlades: lade-1 en lade-2) ............................
Papier bijvullen (Enkelvel-Invoer) ..................................................
Printer kan niet afdrukken ..............................................................
22
24
24
24
25
26
26
27
Functie-instellingen ............................................................................
34
Functies gebruiken.........................................................................
34
Bedieningspaneel ...............................................................................
36
