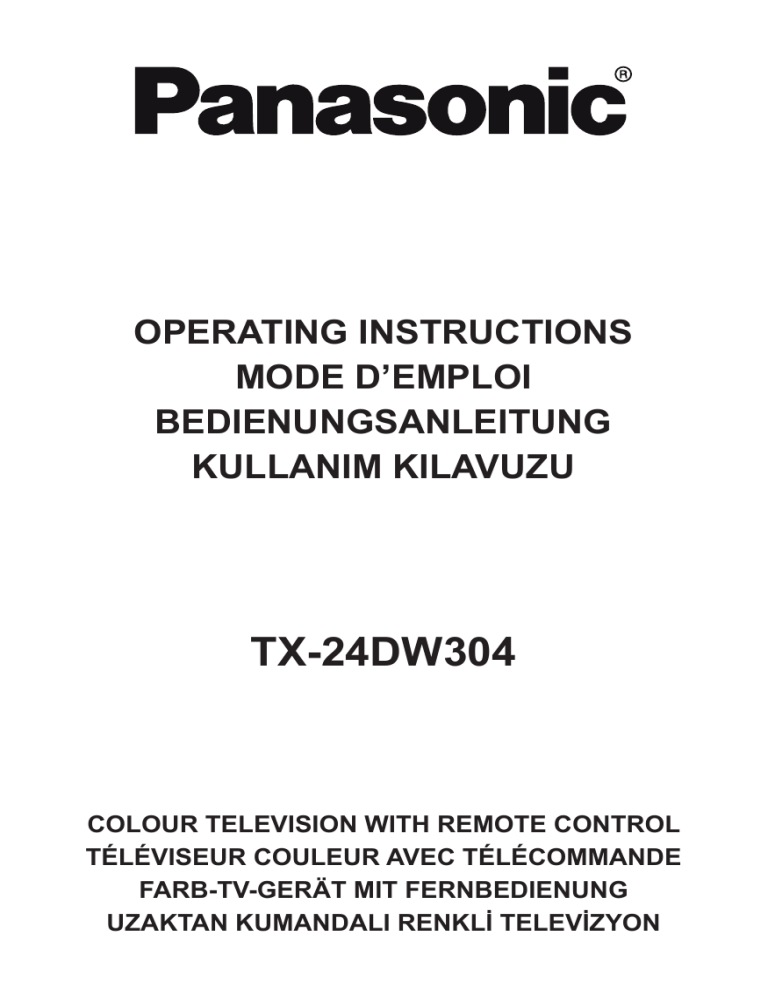

OPERATING INSTRUCTIONS
MODE D’EMPLOI
BEDIENUNGSANLEITUNG
KULLANIM KILAVUZU
TX-24DW304
COLOUR TELEVISION WITH REMOTE CONTROL
TÉLÉVISEUR COULEUR AVEC TÉLÉCOMMANDE
FARB-TV-GERÄT MIT FERNBEDIENUNG
UZAKTAN KUMANDALI RENKLİ TELEVİZYON
Contents
Safety Information...................................................3
Markings on the Product.........................................4
Maintenance............................................................5
Display panel, Cabinet, Pedestal............................5
Mains plug...............................................................5
Assembling / Removing the pedestal......................5
When using the wall-hanging bracket.....................6
Environmental Information......................................6
Features..................................................................7
Accessories Included..............................................7
Standby Notifications...............................................7
TV Control Switch & Operation...............................7
Inserting the Batteries into the Remote...................8
Connect Power .......................................................8
Antenna Connection................................................8
Notification...............................................................8
Specification............................................................9
Remote Control.....................................................10
Connections.......................................................... 11
Switching On/Off....................................................12
First Time Installation............................................12
Media Playback via USB Input..............................13
Media Browser Menu............................................13
CEC and CEC RC Passthrough............................13
TV Menu Contents................................................14
General TV Operation...........................................18
Using the Channel List..........................................18
Configuring Parental Settings................................18
Electronic Programme Guide (EPG).....................18
Teletext Services...................................................19
Software Upgrade.................................................19
Troubleshooting & Tips..........................................19
PC Input Typical Display Modes............................20
AV and HDMI Signal Compatibility........................20
Supported Video File Formats for USB Mode.......21
Supported Picture File Formats for USB Mode.....21
Supported Audio File Formats for USB Mode.......22
Supported Subtitle File Formats for USB Mode....23
Supported DVI Resolutions...................................24
English - 2 -
•Do not expose the TV to direct sunlight,
open flames or place it near intense heat
sources such as electric heaters.
Safety Information
CAUTION
•Listening in excessive volumes from earphones and
headphones may cause hearing loss.
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK DO
NOT REMOVE COVER (OR BACK).
NO USER-SERVICEABLE PARTS INSIDE. REFER
SERVICING TO QUALIFIED SERVICE PERSONNEL.
Don’t operate your TV in extreme ambient
conditions as this may cause damage to your TV.
In extreme weather (storms, lightning) and long
inactivity periods (going on holiday) disconnect
the TV set from the mains. The mains plug is
used to disconnect TV set from the mains and
therefore it must remain readily operable.
This sign is present wherever there is very
important information on operation and
maintenance of the appliance in the literature
accompanying it.
Note: Follow the on screen instructions for operating the
related features.
IMPORTANT - Please read these
instructions fully before installing or
operating
•Ensure that no open flame sources, such
as lit candles, are placed on top of the TV.
•To prevent injuries, this TV must be securely
attached to a wall by carefully following the
instructions (if the option is available).
•Occasionally, a few non-active pixels may appear
on the screen as a fixed blue, green or red point.
Please note that this does not affect the performance
of your product. Take care not to scratch the screen
with fingernails or other hard objects.
•Before cleaning, unplug the TV from the wall socket.
Only use a soft, dry cloth while cleaning.
Warning
Serious injury or death risk
Risk of electric shock
Dangerous voltage risk
Caution
Injury or property damage risk
Important
Operating the system correctly
WARNING: Never let people (including
children) with reduced physical, sensory or
mental capabilities or lack of experience and / or
knowledge use electrical devices unsupervised.
•For ventilation purposes, leave a free space of at
least 10 cm all around the set.
•Do not block ventilation holes.
•Do not place the TV on sloping or unstable surfaces,
the TV may tip over.
•Use this device in moderate climates.
•The power cord plug should be easily accessible. Do
not place the TV, furniture, etc. on the power cord.
A damaged power cord/plug can cause fire or give
you an electric shock. Handle the power cord by the
plug, do not unplug the TV by pulling the power cord.
Never touch the power cord/plug with wet hands
as this could cause a short circuit or electric shock.
Never make a knot in the power cord or tie it with
other cords. When damaged it must be replaced,
this should only be done by qualified personnel.
•Do not use this TV in a humid or damp environment.
Do not expose the TV to liquids. In case the cabinet
contacts any liquids unplug the TV immediately
and have it checked by qualified personnel before
operating it any further.
English - 3 -
Notice
Additional notes marked
Markings on the Product
The following symbols are used on the product as
a marker for restrictions and precautions and safety
instructions. Each explanation shall be considered
where the product bears related marking only. Note
such information for security reasons.
Class II Equipment: This appliance is
designed in such a way that it does not require
a safety connection to electrical earth.
Class II Equipment With Functional
Earthing: This appliance is designed in such
a way that it does not require a safety
connection to electrical earth, the earth connection is
used for functional purposes.
Protective Earth Connection: The marked
terminal is intended for connection of the
protective earthing conductor associated with
the supply wiring.
Hazardous Live Terminal: The marked
terminal(s) is/are hazardous live under normal
operating conditions.
i
Caution, See Operating Instructions: The
marked area(s) contain(s) user replaceable
coin or button cell batteries.
CLASS 1
LASER PRODUCT
Class 1 Laser Product:
This product contains Class
1 laser source that is safe
under reasonably foreseeable
conditions of operation.
WARNING
Never place a television set in an unstable
location. A television set may fall, causing
serious personal injury or death. Many injuries, particularly to children, can be avoided
by taking simple precautions such as;
•Using cabinets or stands recommended by
the manufacturer of the television set.
•Only using furniture that can safely support
the television set.
•Ensuring the television set is not overhanging
the edge of the supporting furniture.
•Not placing the television set on all furniture
(for example, cupboards or bookcases)
without acnhoring both the furniture and the
television set to a suitable support.
•Educating children about the dangers of
climbing on furniture to reach the television
set or its controls.
If your existing television set is being retained and
relocated, the same considerations as above should
be applied.
WARNING
Do not ingest the battery, Chemical Burn
Hazard
(The accessories supplied with or) This product may contain a coin/button cell battery.
If the coin/button cell battery is swallowed,
it can cause severe internal burns in just 2
hours and can lead to death.
Keep new and used batteries away from
children.
If the battery compartment does not close
securely, stop using the product and keep it
away from children.
If you think batteries might have been swallowed or placed inside any part of the body,
seek immediate medical attention.
English - 4 -
Maintenance
Assembling / Removing the pedestal
First, remove the mains plug from the mains
socket.
Preparations
Regular care:
Take out the pedestal and the TV from the packing
case and put the stand onto a work table or any other
even surface.
Gently wipe the surface of the display panel, cabinet,
or pedestal by using a soft cloth to remove dirt or
fingerprints.
•Use a flat and firm table or similar even surface that
can support the weight of the TV.
•Do not hold the screen panel part.
For stubborn dirt:
•Make sure not to scratch or break the TV.
1. First clean the dust from the surface.
Assembling the pedestal
2. Dampen a soft cloth with clean water or diluted
neutral detergent (1 part detergent to 100 parts
water).
1. Place the stand on the table or similar even
surface.
Display panel, Cabinet, Pedestal
3. Wring out the cloth firmly. (Please note, do not
let liquid enter the TV inside as it may lead to
product failure.)
4. Carefully wipe moisten and wipe away the
stubborn dirt.
5. Finally, wipe away all the moisture.
Caution
Do not use a hard cloth or rub the surface too hard,
otherwise this may cause scratches on the surface.
2. Hold the TV over the stand so that it coincides
with the stand mouinting point and then lower it
to be mounted with its own weight. If the stand
is not fitted properly, gently press down until the
latch/es snap/s into place.
•Take care not to subject the surfaces to insect
repellent, solvent, thinner or other volatile
substances. This may degrade surface quality or
cause peeling of the paint.
•The surface of the display panel is specially treated
and may be easily damaged. Take care not to tap
or scratch the surface with your fingernail or other
hard objects.
•Do not allow the cabinet and pedestal to make
contact with a rubber or PVC substance for a long
time. This may degrade surface quality.
Mains plug
Wipe the mains plug with a dry cloth at regular
intervals.
Moisture and dust may cause fire or electrical shock.
Removing the pedestal from the TV
Be sure to remove the pedestal in the following way
when using the wall-hanging bracket or repacking
the TV.
•Put the TV onto a work table with the screen panel
down on the clean and soft cloth. Leave the stand
protruding over the edge of the surface.
•Press the button/s to release the latch/es.
•Remove the stand by pulling it away from the TV.
English - 5 -
When using the wall-hanging bracket
Environmental Information
Please contact your local Panasonic dealer to
purchase the recommended wall-hanging bracket.
Holes for wall-hanging bracket installation;
This television is designed to be environment friendly.
To reduce energy consumption, you can follow these
steps:
If you set the Energy Saving to Minimum, Medium,
Maximum or Auto the TV will reduce the energy
consumption accordingly. If you like to set the
Backlight to a fixed value set as Custom and adjust
the Backlight (located under the Energy Saving
setting) manually using Left or Right buttons on the
remote. Set as Off to turn this setting off.
Rear of the TV
a
b
Note: Available Energy Saving options may differ depending
on the selected Mode in the Picture menu.
a (mm)
75
b (mm)
75
The Energy Saving settings can be found in the
Picture menu. Note that some picture settings will
be unavailable to be changed.
If pressed Right button while Auto option is selected or
Left button while Custom option is selected, “Screen
will be off in 15 seconds.” message will be displayed
on the screen. Select Proceed and press OK to turn
the screen off immediately. If you don’t press any
button, the screen will be off in 15 seconds. Press any
button on the remote or on the TV to turn the screen on
again. The brightness level is increased up to a very
low level so the menu can be seen now. Press Left
or Right button to change the Energy Saving option.
View from the side
a
Note: Screen Off option is not available if the Mode is set
to Game.
Depth of
screw (a)
min. (mm)
5
max. (mm)
7
Diameter
M4
When the TV is not in use, please switch off or
disconnect the TV from the mains plug. This will also
reduce energy consumption.
Note: The screws for fixing the TV onto the wall-hanging
bracket are not supplied with the TV.
English - 6 -
Features
TV Control Switch & Operation
•Fully integrated digital terrestrial/cable/satellite TV
(DVB-T2/C/S2)
•HDMI inputs to connect other devices with HDMI
sockets
•USB input
•OSD menu system
•Scart socket for external devices (such as DVD
Players, PVR, video games, etc.)
•Stereo sound system
•Teletext
1. Up direction
•Headphone connection
2. Down direction
•Automatic programming system
•Manual tuning
•Automatic power down after up to eight hours.
•Sleep timer
•Child lock
•Automatic sound mute when no transmission.
•NTSC playback
•AVL (Automatic Volume Limiting)
•PLL (Frequency Search)
•PC input
•Game Mode (Optional)
•Picture off function
Accessories Included
•Remote Control
•Batteries: 2 x AA
•Instruction Book
•Detachable stand
Standby Notifications
If the TV does not receive any input signal (e.g. from
an aerial or HDMI source) for 5 minutes, it will go
into standby. When you next switch-on, the following
message will be displayed: “TV switched to stand-by
mode automatically because there was no signal
for a long time.” Press OK to continue.
If the TV is on and it isn’t being operated for a while
it will go into standby. When you next switch-on, the
following message will be displayed. “TV switched to
stand-by mode automatically because no operation
was made for a long time.” Press OK to continue.
3. Volume / Info / Sources List selection and
Standby-On switch
The Control button allows you to control the Volume
/ Programme / Source and Standby-On functions of
the TV.
To change volume: Increase the volume by pushing
the button up. Decrease the volume by pushing the
button down.
To change channel: Press the middle of the button,
the information banner will appear on the screen.
Scroll through the stored channels by pushing the
button up or down.
To change source: Press the middle of the button
twice(for the second time in total), the source list will
appear on the screen. Scroll through the available
sources by pushing the button up or down.
To turn the TV off: Press the middle of the button
down and hold it down for a few seconds, the TV will
turn into standby mode.
Notes:
•If you turn the TV off, this circle starts again
beginning with the volume setting.
•Main menu OSD cannot be displayed via control
button.
Operation with the Remote Control
Press the Menu button on your remote control to
display main menu screen. Use the directional buttons
to select a menu tab and press OK to enter. Use the
directional buttons again to select or set an item. Press
Return/Back or Menu button to quit a menu screen.
Input Selection
Once you have connected external systems to your
TV, you can switch to different input sources. Press the
Source button on your remote control consecutively
to select the different sources.
Changing Channels and Volume
You can change the channel and adjust the volume
by using the Volume +/- and Programme +/- buttons
on the remote.
English - 7 -
Disposal of Old Equipment and Batteries
Inserting the Batteries into the Remote
Only for European Union
and countries with recycling
systems
Lift the cover on the back of the remote gently. Insert
two AA batteries. Make sure the (+) and (-) signs
match (observe correct polarity). Place the cover
back on.
These symbols on the products,
packaging, and/or accompanying
documents mean that used electrical and
electronic products and batteries must
not be mixed with general household
waste.
For proper treatment, recovery and
recycling of old products and batteries,
please take them to applicable collection
points in accordance with your national
legislation.
Connect Power
IMPORTANT: The TV set is designed to operate on
220-240V AC, 50 Hz socket. After unpacking, allow
the TV set to reach the ambient room temperature
before you connect the set to the mains. Plug the
power cable to the mains socket outlet.
By disposing of them correctly, you will
help to save valuable resouces and
prevent any potential negative effects
on human health and the environment.
Antenna Connection
For more information about collection
and recycling, please contact your local
municipality.
Connect the aerial or cable TV plug to the AERIAL
INPUT (ANT) socket or satellite plug to the SATELLITE
INPUT (LNB) socket located on the back of the TV.
Penalties may be applicable for incorrect
disposal of this waste, in accordance with
national legislation.
satellite
Note for the battery symbol
(bottom symbol):
REAR
OF
THE TV
This symbol might be used in
combination with a chemical symbol.
In this case it complies with the
requirement set by the Directive for the
chemical involved.
aerial
or
cable
Notification
TRADEMARK ACKNOWLEDGMENT
The terms HDMI and High-Definition Multimedia
Interface, and the HDMI Logo are trademarks or
registered trademarks of HDMI Licensing LLC in the
United States and other countries.
Manufactured under license from Dolby Laboratories.
Dolby, Dolby Audio, and the double-D symbol are
trademarks of Dolby Laboratories.
Authorized Representative:
Panasonic Testing Centre
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, Germany
Web Site: http://www.panasonic.com
English - 8 -
Specification
TV Broadcasting
PAL BG/DK/II’
SECAM BG/DK
Receiving Channels
VHF (BAND I/III) - UHF
(BAND U) - HYPERBAND
Digital Reception
Fully integrated digital
terrestrial-cable-satellite
TV(DVB-T-C-S)
(DVB-T2, DVB-S2 compliant)
Number of Preset
Channels
10 000
Channel Indicator
On Screen Display
RF Aerial Input
75 Ohm (unbalanced)
Operating Voltage
220-240V AC, 50Hz.
Audio
A2 Stereo+Nicam Stereo
Headphone
3.5 mm mini stereo jack
Audio Output Power
(WRMS.) (10% THD)
2 x 2,5 W
Power Consumption (W)
40 W
Weight (Kg)
3,5 Kg
TV Dimensions DxLxH
(with foot) (mm)
134 x 554 x 372
TV Dimensions DxLxH
(without foot) (mm)
35/61 x 554 x 339
Display
16/9 24”
Operation temperature
and operation humidity
0ºC up to 40ºC, 85%
humidity max
English - 9 -
Remote Control
1. Standby: Switches On / Off the TV
2. Text: Displays teletext (where available), press again
to superimpose the teletext over a normal broadcast
picture (mix)
3. Menu: Displays TV menu
4. Media browser: Opens the media browsing screen
LANG
SUBT
EXIT
BACK
5. Info: Displays information about on-screen content,
shows hidden information (reveal - in TXT mode)
6. Directional buttons: Helps navigate menus, content
etc. and displays the subpages in TXT mode when
pressed Right or Left
In media browser mode;
Left: Rapid reverse
Right: Rapid advance
7. OK: Confirms user selections, holds the page (in TXT
mode), views channel list (DTV mode), Pause (in
media browser mode)
8. Quick Menu: Displays a list of menus for quick access
9. Coloured Buttons: Follow the on-screen instructions
for accurate functions of the coloured button
In media browser mode;
Red: Stop / Play
Green: Play / Jump
Yellow: Pause / Subtitle time correction
Blue: Stop
10. Screen: Changes the aspect ratio of the screen
11. Volume +/12. Numeric buttons: Switches the channel, enters
a number or a letter in the text box on the screen,
switches the TV on when in standby mode.
13. TV: Displays channel list / Switches to TV Source
14. Swap: Quickly cycles between previous and current
channels or sources
15. Mute: Completely turns off the volume of the TV
16. Programme +/- : Programme up-down, Page up-down
(in TXT mode), switches the TV on when in standby
mode.
17. Back/Return: Returns to previous screen, opens
index page (in TXT mode)
18. Exit: Closes and exits from displayed menus or
returns to previous screen
19. Language: Switches between sound modes
(analogue TV), displays and changes audio/subtitle
language (digital TV, where available)
20. Subtitles: Turns subtitles on and off (where available)
21. EPG (Electronic programme guide): Displays the
electronic programme guide
22. Source: Shows all available broadcast and content
sources
English - 10 -
Connections
Connector
Type
Cables
Device
Scart
Connection
(back)
VGA
Connection
(back)
SIDE AV
PC/YPbPr
Audio
Connection
(side)
YPbPr/PC Audio Cable (not
supplied)
HDMI
Connection
(back)
SPDIF
SIDE AV
SPDIF
(Coaxial Out)
Connection
(back)
Side AV
(Audio/Video)
Connection
(side)
HEADPHONE
Headphone
Connection
(side)
YPBPR
YPbPr Video
Connection
(back)
AV Cable (not supplied)
PC to YPbPr Connection Cable
(not supplied)
NOTE: When connecting
a device via the YPbPr or Side
AV input, you must use the
connection cables to enable
connection. See the illustrations
on the left side. | You can use
YPbPr to VGA cable (not supplied)
to enable YPbPr signal via VGA
input. | You cannot use VGA
and YPbPr at the same time.
| To enable PC/YPbPr audio,
you will need to use the side
audio inputs with a YPbPr/
PC audio cable (not supplied)
for audio connection. | If an
external device is connected via
the SCART socket, the TV will
automatically switch to AV mode.|
When receiving DTV channels
(Mpeg4 H.264) or while in Media
Browser mode, output will not be
available via the scart socket. |
When using the wall mounting
kit (available from third party
in the market, if not supplied),
we recommend that you plug all
your cables into the back of the
TV before mounting on the wall.
| Insert or remove the CI module
only when the TV is SWITCHED
OFF. You should refer to the
module instruction manual for
details of the settings. | The/Each
USB input of your TV supports
devices up to 500mA. Connecting
devices that have current value
above 500mA may damage your
TV. | By connecting an HDMI cable
to your TV, you have to use only a
shielded HDMI cable to guarantee
a sufficient immunity against
parasitic frequency radiation.
USB
Connection
(side)
CI
Connection
(side)
CAM
module
If you want to connect a device to the TV, make sure that both the TV and the device are turned off before making
any connection. After the connection is done, you can turn on the units and use them.
English - 11 -
About Selecting Broadcast Type
Switching On/Off
To Switch the TV On
Connect the power cord to a power source such as a
”
wall socket (220-240V AC, 50 Hz). Switch the “
button on the TV(switch position may differ depending
on the model) to position “|” so the TV will switch into
standby mode. Then the standby LED lights up.
To switch on the TV from standby mode either:
•Press the Standby button, Programme +/- or a
numeric button on the remote control.
•Press the side function switch on the TV until the TV
comes on from standby.
To Switch the TV Off
Press the Standby button on the remote control or
press the side function switch on the TV until the TV
switches into standby mode.
Switch the “
illustrated -
” button on the TV to position 2 as
, so the TV will switch off.
Aerial: If Aerial broadcast search option is turned on,
the TV will search for digital terrestrial broadcasts after
other initial settings are completed.
Cable: If Cable broadcast search option is turned on,
the TV will search for digital cable broadcasts after
other initial settings are completed. According to your
other preferences a confirmation message may be
displayed before starting to search. Select YES and
press OK to proceed. To cancel operation, select NO
and press OK. You can select Network or set values
such as Frequency, Network ID and Search Step.
When finished, press OK button.
Note: Searching duration will change depending on the
selected Search Step.
Satellite: If Satellite broadcast search option is
turned on, the TV will search for digital satellite
broadcasts after other initial settings are completed.
Before satellite search is performed some settings
should be made. Antenna Type menu will be
displayed first. You can select Antenna Type as
Direct, Unicable or DiSEqC switch by using “ ” or
“ ” buttons.
•Direct: If you have a single receiver and a direct
satellite dish, select this antenna type. Press OK to
continue. Select an available satellite on the next
screen and press OK to scan for services.
•Unicable: If you have multiple receivers and a
unicable system, select this antenna type. Press
OK to continue. Configure settings by following
instructions on the next screen. Press OK to scan
for services.
, switch is used for turning the TV on or off.
Note: The position of the power switch may differ depending
on the model.
To power down the TV completely, unplug the
power cord from the mains socket.
Note: When the TV is switched into standby mode, the
standby LED can blink to indicate that features such as
Standby Search, Over Air Download or Timer is active. The
LED can also blink when you switch on the TV from standby
mode.
First Time Installation
When turned on for the first time, the language
selection screen is displayed. Select the desired
language and press OK.
On the next screen, set your preferences using the
navigation buttons.
Note: Depending on the Country selection you may be asked
to set and confirm a PIN at this point. The selected PIN cannot
be 0000. You have to enter it if you are asked to enter a PIN
for any menu operation later.
•DiSEqC switch: If you have multiple satellite dishes
and a DiSEqC switch, select this antenna type.
Press OK to continue. You can set four DiSEqC
options (if available) on the next screen. Press OK
button to scan the first satellite in the list.
Analogue: If Analogue broadcast search option is
turned on, the TV will search for analogue broadcasts
after other initial settings are completed.
Additionally you can set a broadcast type as your
favourite one. Priority will be given to the selected
broadcast type during the search process. When
finished, press OK to continue.
You can activate Store Mode option at this point. This
option will configure your TV’s settings for best display
quality. This option is intended only for store use. It is
recommended to select Home Mode for home use.
This option will be available in Setup>More menu and
can be turned off/on later.
Press OK button on the remote control to continue.
After the initial settings are completed TV will start
to search for available broadcasts of the selected
broadcast types.
English - 12 -
After all the available stations are stored, scan results
will be displayed. Press OK to continue. The Edit
Channel List menu will be displayed next. You can
edit the channel list according to your preferences or
press the Menu button to quit and watch TV.
While the search continues a message may appear,
asking whether you want to sort channels according
to the LCN(*). Select Yes and press OK to confirm.
(*) LCN is the Logical Channel Number system that organizes
available broadcasts in accordance with a recognizable
channel number sequence (if available).
Note: Do not turn off the TV while initializing first time
installation. Note that, some options may not be available
depending on the country selection.
Media Playback via USB Input
You can connect 2.5” and 3.5” inch (hdd with external power
supply) external hard disk drives or USB memory stick to your
TV by using the USB inputs of the TV.
IMPORTANT! Back up the files on your storage devices
before connecting them to the TV. Manufacturer will
not be responsible for any file damage or data loss.
Certain types of USB devices (e.g. MP3 Players)
or USB hard disk drives/memory sticks may not be
compatible with this TV. The TV supports FAT32 and
NTFS disk formatting.
While formatting USB hard drives which have
more than 1TB (Tera Byte) storage space you may
experience some problems in the formatting process.
Wait a little while before each plugging and unplugging
as the player may still be reading files. Failure to do
so may cause physical damage to the USB player
and the USB device itself. Do not pull out your drive
while playing a file.
You can use USB hubs with your TV’s USB inputs.
External power supplied USB hubs are recommended
in such a case.
It is recommended to use the TV’s USB input(s)
directly, if you are going to connect a USB hard disk.
Note: When viewing image files the Media Browser menu
can only display 1000 image files stored on the connected
USB device.
Media Browser Menu
You can play photo, music and movie files stored
on a USB disk by connecting it to your TV. Connect
a USB disk to one of the USB inputs located on the
side of the TV. Pressing the Menu button while in the
Media Player mode will access the Picture, Sound
and Setup menu options. Pressing the Menu button
again will exit from this screen. You can set your
Media Player preferences by using the Setup menu.
Loop/Shuffle Mode Operation
Start playback with the Green
button and activate
Start playback with the OK
button and activate
The same file will be played
continuously (repeat)
Start playback with the Green
button and activate
All files in the list will be
played once in random order
Start playback with the Green
button and activate
,
All files in the list will be
continuously played in the
same random order.
CEC and CEC RC Passthrough
This function allows to control the CEC-enabled
devices, that are connected through HDMI ports by
using the remote control of the TV.
The CEC option in the Setup>More menu should be
set as Enabled at first. Press the Source button and
select the HDMI input of the connected CEC device
from the Sources List menu. When new CEC source
device is connected, it will be listed in source menu
with its own name instead of the connected HDMI
ports name(such as DVD Player, Recorder 1 etc.).
The TV remote is automatically able to perform the
main functions after the connected HDMI source has
been selected.
To terminate this operation and control the TV via
the remote again, press Quick Menu button on the
remote, highlight the CEC RC Passthrough and
set as Off by pressing Left or Right button. This
feature can also be enabled or disabled under the
Setup>More menu.
The TV supports also ARC(Audio Return Channel)
feature. This feature is an audio link meant to replace
other cables between the TV and the audio system
(A/V receiver or speaker system).
When ARC is active, TV does not mute its other audio
outputs automatically. So you need to decrease TV
volume to zero manually, if you want to hear audio
from connected audio device only (same as other
optical or co-axial digital audio outputs). If you want
to change connected device’s volume level, you
should select that device from the source list. In that
case volume control keys are directed to connected
audio device.
Note: ARC is supported only via the HDMI1 input.
System Audio Control
Allows an Audio Amplifier/Receiver to be used with
the TV. The volume can be controlled using the
remote control of the TV. To activate this feature set
the Speakers option in the Setup>More menu as
Amplifier. The TV speakers will be muted and the
sound of the watched source will be provided from
the connected sound system.
Note: The audio device should support System Audio Control
feature and CEC option should be set as Enabled.
All files in the list will be
continuously played in original
order
English - 13 -
TV Menu Contents
Picture Menu Contents
Mode
You can change the picture mode to suit your preference or requirements. Picture mode
can be set to one of these options: Cinema, Game, Sports, Dynamic and Natural.
Contrast
Adjusts the light and dark values on the screen.
Brightness
Adjusts the brightness values on the screen.
Sharpness
Sets the sharpness value for the objects displayed on the screen.
Colour
Sets the colour value, adjusting the colours.
Energy Saving
For setting the Energy Saving to Custom, Minimum, Medium, Maximum, Auto,
Picture Off or Off.
Note: Available options may differ depending on the selected Mode.
Backlight
This setting controls the backlight level. The backlight function will be inactive if the
Energy Saving is set to an option other then Custom. The backlight cannot be
activated if the picture mode is set to Game.
Advanced Settings
Dynamic Contrast
You can change the dynamic contrast ratio to desired value.
Noise Reduction
If the broadcast signal is weak and the picture is noisy, use the Noise Reduction
setting to reduce the amount of noise.
Colour Temp
Sets the desired colour temperature value. Cool, Normal, Warm and Custom options are
available.
White Point
If the Colour Temp option is set as Custom, this setting will be available. Increase the
‘warmth’ or ‘coolness’ of the picture by pressing Left or Right buttons.
Picture Zoom
Sets the desired image size format.
Film Mode
Films are recorded at a different number of frames per second to normal television programmes.
Turn this feature on when you are watching films to see the fast motion scenes clearly.
Skin Tone
Skin tone can be changed between -5 and 5.
Colour Shift
Adjust the desired colour tone.
HDMI Full Range
While watching from a HDMI source, this feature will be visible. You can use this feature to
enhance blackness in the picture.
PC Position
Appears only when the input source is set to VGA/PC.
Autoposition
Automatically optimizes the display. Press OK to optimize.
H Position
This item shifts the image horizontally to the right hand side or left hand side of the screen.
V Position
This item shifts the image vertically towards the top or bottom of the screen.
Dot Clock
Dot Clock adjustments correct the interference that appear as vertical banding in dot
intensive presentations like spreadsheets or paragraphs or text in smaller fonts.
Phase
Depending on the input source(computer etc.) you may see a hazy or noisy picture on the
screen. You can use phase to get a clearer picture by trial and error.
Reset
Resets the picture settings to factory default settings (except Game mode).
While in VGA (PC) mode, some items in Picture menu will be unavailable. Instead, VGA mode settings will be added to the Picture
Settings while in PC mode.
English - 14 -
Sound Menu Contents
Volume
Adjusts the volume level.
Equalizer
Selects the equalizer mode. Custom settings can be made only when in User mode.
Balance
Adjusts whether the sound comes from the left or right speaker.
Headphone
Sets headphone volume.
Please ensure before using headphones that the headphone volume is set to a low
level, to prevent damage to your hearing.
Sound Mode
You can select a sound mode (If the viewed channel supports).
AVL (Automatic
Volume Limiting)
Sets the sound to obtain fixed output level between programmes.
Headphone/Lineout
When you connect an external amplifier to your TV using the headphone jack, you
can select this option as Lineout. If you have connected headphones to the TV, set
this option as Headphone.
Please ensure before using headphones that this menu item is set to Headphone.
If it is set to Lineout, the output from the headphone socket will be set to maximum
which could damage your hearing.
Dynamic Bass
Enables or disables the Dynamic Bass.
Surround sound
Surround sound mode can be changed as On or Off.
Digital Out
Sets digital out audio type.
English - 15 -
Setup - Settings Menu Contents
Conditional Access
Controls conditional access modules when available.
Language
You may set a different language depending on the broadcaster and the country.
Parental
Enter correct password to change parental settings. You can easily adjust Menu
Lock, Maturity Lock(may not be available depending on the country selection in
the First Time Installation) and Child Lock in this menu. You can also a set new
pin number using the Set PIN option.
Note: Default PIN can be set to 0000 or 1234. If you have defined the PIN(is requested depending on the
country selection) during the First Time Installation use the PIN that you have defined.
Timers
Sets sleep timer to turn off the TV after a certain time. Sets timers for selected
programmes.
Date/Time
Sets date and time.
Sources
Enables or disables selected source options.
Accessibility
Displays accessibility options of the TV.
Hard of Hearing
Enables any special feature sent from the broadcaster.
Audio
Description
A narration track will be played for the blind or visually impaired audience. Press OK
to see all available Audio Description menu options. This feature is available only if
the broadcaster supports it.
More
Displays other setting options of the TV.
Menu Timeout
Changes timeout duration for menu screens.
Software
Upgrade
Ensures that your TV has the latest firmware.
Application
Version
Displays current software version.
Subtitle Mode
This option is used to select which subtitle mode will be on the screen (DVB subtitle /
Teletext subtitle) if both is available. Default value is DVB subtitle. This feature is available
only for the country option of Norway.
Auto TV OFF
Sets the desired time for the TV to automatically go into standby mode when not
being operated.
Biss Key
Biss is a satellite signal scrambling system that is used for some broadcasts. If you need to enter
Biss key on a broadcast, you can use this setting. Highlight Biss Key and press OK to enter
keys on the desired broadcast.
Store Mode
Select this mode for store display purposes. Whilst Store Mode is enabled, some
items in the TV menu may not be available.
Power Up Mode
This setting configures the power up mode preference. Last State and Standby
options are available.
CEC
With this setting you can enable and disable CEC functionality completely. Press Left
or Right button to enable or disable the feature.
CEC Auto Power
On
This function allows the connected HDMI-CEC compatible device to turn on the TV
and switch to its input source automatically. Press Left or Right button to enable or
disable the feature.
Speakers
To hear the TV audio from the connected compatible audio device set as Amplifier.
You can use the remote control of the TV to control the volume of the audio device.
English - 16 -
Install and Retune Menu Contents
Automatic
channel scan
(Retune)
Displays automatic tuning options. Digital Aerial: Searches and stores aerial DVB stations.
Digital Cable: Searches and stores cable DVB stations. Analogue: Searches and stores
analogue stations. Satellite: Searches and stores satellite stations.
Manual
channel scan
This feature can be used for direct broadcast entry.
Network
channel scan
Searches for the linked channels in the broadcast system. Digital Aerial: Searches for aerial
network channels. Digital Cable: Searches for cable network channels.
Analogue fine
tune
You can use this setting for fine tuning analogue channels. This feature is not available if no
analogue channels are stored.
Satellite
Settings
Displays satellite settings. Satellite list: Displays available satellites. You can Add, Delete
satellites or Edit satellite settings on the list. Antenna installation: You can change satellite
anntenna settings and/or start a satellite scan.
Installation
Settings
Displays installation settings menu. Standby Search (Optional): Your TV will search for new
or missing channels while in standby. Any new found broadcasts will be shown.
Clear Service
List
Use this setting to clear channels stored. This setting is visible only when the Country option
is set to Denmark, Sweden, Norway or Finland.
Select Active
Network
This setting allows you to select only the broadcasts within the selected network to be listed
in the channel list. This feature is available only for the country option of Norway.
First time
installation
Deletes all stored channels and settings, resets TV to factory settings.
English - 17 -
Set PIN: Defines a new PIN number.
General TV Operation
Using the Channel List
The TV sorts all stored stations in the Channel List.
You can edit this channel list, set favourites or set
active stations to be listed by using the Channel List
options. Press the OK/TV button to open the Channel
List. You can filter the listed channels by pressing the
Blue button or open the Edit Channel List menu by
pressing the Green button in order to make advanced
changes in the current list.
Managing the Favourite Lists
You can create four different lists of your favourite
channels. Enter the Channel List in the main menu
or press the Green button while the Channel List
is displayed on the screen in order to open the Edit
Channel List menu. Select the desired channel on
the list. You can make multiple choices by pressing
the Yellow button. Then press the OK button to open
the Channel Edit Options menu and select Add/
Remove Favourites option. Press the OK button
again. Set the desired list option to On. The selected
channel/s will be added to the list. In order to remove
a channel or channels from a favourite list follow the
same steps and set the desired list option to Off.
You can use the Filter function in the Edit Channel
List menu to filter the channels in the Channel list
permanently according to your preferences. Using this
Filter option, you can set one of your four favourite
lists to be displayed everytime the Channel list is
opened. The filtering function in the Channel list
menu will only filter the currently displayed Channel
list in order to find a channel and tune in to it. This
changes will not remain the next time the Channel
list is opened.
Configuring Parental Settings
The Parental Settings menu options can be used to
prohibit users from viewing of certain programmes,
channels and using of menus. These settings are
located in the Setup>Parental menu.
To display parental lock menu options, a PIN number
should be entered. After coding the correct PIN
number, Parental Settings menu will be displayed.
Menu Lock: This setting enables or disables access
to all menus or installation menus of the TV.
Maturity Lock: If this option is set, TV gets the
maturity information from the broadcast and if this
maturity level is disabled, disables access to the
broadcast.
Note: If the country option in the First Time Installation is
set as France, Italy or Austria, Maturity Lock’s value will be
set to 18 as default.
Child Lock: If this option is set to ON, the TV can only
be controlled by the remote control. In this case the
control buttons on the TV will not work.
Default CICAM PIN: This option will appear as greyed
out if no CI module is inserted into the CI slot of the
TV. You can change the default PIN of the CI CAM
using this option.
Note: Default PIN can be set to 0000 or 1234. If you have
defined the PIN(is requested depending on the country
selection) during the First Time Installation use the PIN that
you have defined.
Some options may not be available depending on the country
selection in the First Time Installation.
Electronic Programme Guide (EPG)
Some channels send information about their
broadcast schedules. Press the Epg button to view
the Programme Guide menu.
There are 3 different types of schedule layouts
available, Timeline Schedule, List Schedule and
Now/Next Schedule. To switch between them follow
the instructions on the bottom of the screen.
Timeline Schedule
Zoom (Yellow button): Press the Yellow button to
see events in a wider time interval.
Filter (Blue button): Views filtering options.
Event Details (Info button): Displays detailed
information about selected programmes.
Select Genre (Subtitles button): Displays Select
Genre menu. Using this feature, you can search the
programme guide database in accordance with the
genre. Info available in the programme guide will be
searched and results matching your criteria will be
highlighted.
Next/Prev Day (Programme +/- buttons): Displays
the programmes of previous or next day.
Options (OK button): Displays programme options.
Search (Text button): Displays Guide Search menu.
Now (Swap button): Displays current event of the
highlighted channel.
List Schedule(*)
(*) In this layout option, only the events of the highlighted
channel will be listed.
Prev. Time Slice (Red button): Displays the
programmes of previous time slice.
Next/Prev Day (Programme +/- buttons): Displays
the programmes of previous or next day.
Event Details (Info button): Displays detailed
information about selected programmes.
Filter (Text button): Views filtering options.
Next Time Slice (Green button): Displays the
programmes of next time slice.
Options (OK button): Displays programme options.
Now/Next Schedule
Navigate (Navigation buttons): Press the
Navigation buttons to navigate through the channels
and programmes.
Options (OK button): Displays programme options.
English - 18 -
Event Details (Info button): Displays detailed
information about selected programmes.
Filter (Blue button): Views filtering options.
menu is set to Enabled and if the TV is connected
to an aerial signal. If a new software is found and
downloaded successfully, it will be installed at the
next power on.
Use the navigation buttons to highlight a programme
and press OK button to display Event Options menu.
The following options are available.
Select Channel: Using this option, you can switch to
the selected channel.
Set Timer on Event / Delete Timer on Event: After
you have selected a programme in the EPG menu,
press the OK button. Select Set Timer on Event
option and press the OK button. You can set a timer
for future programmes. To cancel an already set timer,
highlight that programme and press the OK button.
Then select Delete Timer on Event option. The timer
will be cancelled.
Note: Do not unplug the power cord while led is blinking
during the reboot process. If the TV fails to come on after the
upgrade, unplug, wait for two minutes then plug it back in.
Programme Options
Notes: You cannot switch to any other channel or source while
there is an active timer on the current channel.
It is not possible to set timer for two or more individual events
at the same time interval.
Teletext Services
Press the Text button to enter. Press again to activate
mix mode, which allows you to see the teletext page and
the TV broadcast at the same time. Press once more
to exit. If available, sections in the teletext pages will
become colour-coded and can be selected by pressing
the coloured buttons. Follow the instructions displayed
on the screen.
Digital Teletext
Press the Text button to view digital teletext information.
Operate it with the coloured buttons, cursor buttons
and the OK button. The operation method may differ
depending on the contents of the digital teletext. Follow
the instructions displayed on the digital teletext screen.
When the Text button is pressed again, the TV returns
to television broadcast.
Software Upgrade
Your TV is capable of finding and updating the firmware
automatically via the broadcast signal.
Software upgrade search via user interface
On the main menu select Setup and press the OK
button. Setup Menu will be displayed. Then select
More and press the OK button. Navigate to Software
upgrade and press the OK button. In Upgrade
options menu select Scan for upgrade and press
OK button to check for a new software upgrade.
If a new upgrade is found, it starts to download
the upgrade. After the download is completed
confirm the question asking about rebooting the
TV by pressing the OK to continue with the reboot
operation.
Troubleshooting & Tips
Tv will not turn on
Make sure the power cord is plugged in securely to
wall outlet. Check if batteries are exhausted. Press
the Power button on the TV.
Poor picture
• Check if you have selected the correct TV system.
• Low signal level can cause picture distortion. Please
check antenna access.
• Check if you have entered the correct channel
frequency if you have done manual tuning.
• The picture quality may degrade when two devices
are connected to the TV at the same time. In such
a case, disconnect one of the devices.
No picture
•This means your TV is not receiving any transmission.
Make sure the correct source has been selected.
•Is the antenna connected properly?
•Is the antenna cable damaged?
•Are suitable plugs used to connect the antenna?
•If you are in doubt, consult your dealer.
No sound
•Check if the TV is muted. Press the Mute button or
increase the volume to check.
•Sound may be coming from only one speaker. Check
the balance settings from Sound menu.
Remote control - no operation
•The batteries may be exhausted. Replace the
batteries.
Input sources - can not be selected
•If you cannot select an input source, it is possible
that no device is connected. If not;
•Check the AV cables and connections if you are
trying to switch to the input source dedicated to the
connected device.
3 AM search and upgrade mode
Your TV will search for new upgrades at 3:00 o’clock if
Automatic scanning option in the Upgrade options
English - 19 -
PC Input Typical Display Modes
AV and HDMI Signal Compatibility
The following table is an illustration of some of the
typical video display modes. Your TV may not support
all resolutions.
Index
Resolution
Frequency
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
640x350
640x400
640x480
640x480
640x480
640x480
640x480
800x600
800x600
800x600
800x600
800x600
800x600
832x624
1024x768
1024x768
1024x768
1024x768
1024x768
1024x768
1152x864
1152x864
1152x864
1152x864
1152x870
1280x768
1360x768
1280x768
1280x768
1280x960
1280x960
1280x960
1280x1024
1280x1024
1280x1024
1400x1050
1400x1050
1400x1050
1440x900
1440x900
1600x1200
1680x1050
1920x1080
1920x1200
85Hz
70Hz
60Hz
66Hz
72Hz
75Hz
85Hz
56Hz
60Hz
70Hz
72Hz
75Hz
85Hz
75Hz
60Hz
66Hz
70Hz
72Hz
75Hz
85Hz
60Hz
70Hz
75Hz
85Hz
75Hz
60Hz
60Hz
75Hz
85Hz
60Hz
75Hz
85Hz
60Hz
75Hz
85Hz
60Hz
75Hz
85Hz
60Hz
75Hz
60Hz
60Hz
60Hz
60Hz
Source
EXT
(SCART)
Supported Signals
Available
PAL
O
SECAM
O
NTSC4.43
O
NTSC3.58
O
RGB 50/60
Side AV
PAL
O
SECAM
O
NTSC4.43
O
NTSC3.58
S-VIDEO 50Hz (PAL)
S-VIDEO 60Hz (NTSC)
YPbPr
HDMI
480i, 480p
60Hz
O
576i, 576p
50Hz
O
720p
50Hz,60Hz
O
1080i
50Hz,60Hz
O
480i, 480p
60Hz
O
576i, 576p
50Hz
O
720p
50Hz,60Hz
O
1080i
50Hz,60Hz
O
1080p
24Hz,
25Hz,
30Hz,
50Hz,
60Hz
O
(X: Not Available, O: Available)
In some cases a signal on the TV may not be displayed
properly. The problem may be an inconsistency with
standards from the source equipment (DVD, Set-top
box, etc. ). If you do experience such a problem please
contact your dealer and also the manufacturer of the
source equipment.
English - 20 -
Supported Video File Formats for USB Mode
Extension
Video Codec
.dat, vob
MPEG1/2
MPEG1/2,
MPEG4
MPEG1/2, H.264,
AVS, MVC
.mpg, .mpeg
.ts, .trp, .tp
SPEC (Resolution) & Bit Rate
.mp4, .mov,
.3gpp, .3gp
MPEG1/2,
MPEG4, H.263,
H.264, Motion
JPEG
.avi
MPEG1/2,
MPEG4,
Sorenson H.263,
H.263, H.264,
WMV3, Motion
JPEG
.mkv
MPEG1/2,
MPEG4, H.263,
H.264, WMV3,
Motion JPEG
.asf
Sorenson H.263,
H.264, WMV3,
Motion JPEG
.flv
.swf
.wmv
WMV3
RV30/RV40
1080P@30fps - 40 Mbps
H.264: 1080Px2@30fps - 62.5 Mbps, 1080P@60fps - 62.5 Mbps MVC:
1080P@30fps - 62.5 Mbps Other: 1080P@30fps - 40Mbps
H.264: 1080Px2@30fps - 62.5 Mbps, 1080P@60fps - 62.5 Mbps Motion JPEG:
640x480@30fps - 10 Mbps Other: 1080P@30fps - 40 Mbps
1080P@30fps - 40 Mbps
1080P@30fps - 40 Mbps
Supported Picture File Formats for USB Mode
JPEG
PNG
BMP
Resolution (width x height)
Base-line
15360x8640
Progressive
1024x768
non-interlace
9600x6400
interlace
1200x800
Remark
The limitation of max resolution depends on DRAM
size
9600x6400
English - 21 -
Supported Audio File Formats for USB Mode
Extension
.mp3,
.avi
.asf
.mkv, .mka
.ts, .trp, .tp,
.dat, .vob,
.mpg, .mpeg
Audio Codec
Bit Rate
MPEG1/2 Layer1
MPEG1/2 Layer2
MPEG1/2 Layer3
MPEG1/2 Layer1
MPEG1/2 Layer2
MPEG1/2 Layer3
AC3
AAC, HEAAC
WMA
WMA 10 Pro M0
WMA 10 Pro M1
WMA 10 Pro M2
LPCM
IMA-ADPCM, MSADPCM
G711 A/mu-law
MPEG1/2 Layer1
MPEG1/2 Layer2
MPEG1/2 Layer3
WMA
WMA 10 Pro M0
WMA 10 Pro M1
WMA 10 Pro M2
MPEG1/2 Layer1
MPEG1/2 Layer2
MPEG1/2 Layer3
AC3
AAC, HEAAC
WMA
WMA 10 Pro M0
WMA 10 Pro M1
WMA 10 Pro M2
VORBIS
LPCM
IMA-ADPCM,
MS-ADPCM
G711 A/mu-law
FLAC
MPEG1/2 Layer1
MPEG1/2 Layer2
MPEG1/2 Layer3
AC3
EAC3
AAC, HEAAC
LPCM
32Kbps ~ 448Kbps
8Kbps ~ 384Kbps
8Kbps ~ 320Kbps
32Kbps ~ 448Kbps
8Kbps ~ 384Kbps
8Kbps ~ 320Kbps
32Kbps ~ 640Kbps
Sample rate
16KHz ~ 48KHz
16KHz ~ 48KHz
128bps ~ 320Kbps
< 192kbps
< 384kbps
< 768kbps
64Kbps ~ 1.5Mbps
32KHz, 44.1KHz, 48KHz
8KHz ~ 48KHz
8KHz ~ 48KHz
48KHz
48KHz
96KHz
8KHz ~ 48KHz
384Kbps
8KHz ~ 48KHz
64Kbps ~ 128Kbps
32Kbps ~ 448Kbps
8Kbps ~ 384Kbps
8Kbps ~ 320Kbps
128bps ~ 320Kbps
< 192kbps
< 384kbps
< 768kbps
32Kbps ~ 448Kbps
8Kbps ~ 384Kbps
8Kbps ~ 320Kbps
32Kbps ~ 640Kbps
8KHz
16KHz ~ 48KHz
8KHz ~ 48KHz
48KHz
48KHz
96KHz
16KHz ~ 48KHz
64Kbps ~ 1.5Mbps
32KHz, 44.1KHz, 48KHz
8KHz ~ 48KHz
8KHz ~ 48KHz
48KHz
48KHz
96KHz
Up to 48KHz
8KHz ~ 48KHz
384Kbps
8KHz ~ 48KHz
64Kbps ~ 128Kbps
< 1.6Mbps
32Kbps ~ 448Kbps
8Kbps ~ 384Kbps
8Kbps ~ 320Kbps
32Kbps ~ 640Kbps
32Kbps ~ 6Mbps
8KHz
8KHz ~ 96KHz
128bps ~ 320Kbps
< 192kbps
< 384kbps
< 768kbps
64Kbps ~ 1.5Mbps
English - 22 -
16KHz ~ 48KHz
32KHz, 44.1KHz, 48KHz
32KHz, 44.1KHz, 48KHz
8KHz ~ 48KHz
8KHz ~ 48KHz
Extension
.wav
.3gpp, .3gp,
.mp4, .mov,
.m4a
.flv
.ac3
.swf
.ec3
.rm, .rmvb, .ra
.wma, .wmv
.webm
Audio Codec
Bit Rate
Sample rate
MPEG1/2 Layer1
MPEG1/2 Layer2
MPEG1/2 Layer3
LPCM
IMA-ADPCM,
MS-ADPCM
G711 A/mu-law
MPEG1/2 Layer3
AC3
EAC3
AAC, HEAAC
VORBIS
LPCM
IMA-ADPCM,
MS-ADPCM
G711 A/mu-law
MPEG1/2 Layer3
AAC, HEAAC
AC3
AAC, HEAAC
MPEG1/2 Layer3
EAC3
AAC, HEAAC
32Kbps ~ 448Kbps
8Kbps ~ 384Kbps
8Kbps ~ 320Kbps
64Kbps ~ 1.5Mbps
16KHz ~ 48KHz
8KHz ~ 48KHz
384Kbps
8KHz ~ 48KHz
64Kbps ~ 128Kbps
8Kbps ~ 320Kbps
32Kbps ~ 640Kbps
32Kbps ~ 6Mbps
64Kbps ~ 1.5Mbps
8KHz
16KHz ~ 48KHz
32KHz, 44.1KHz, 48KHz
32KHz, 44.1KHz, 48KHz
8KHz ~ 48KHz
Up to 48KHz
8KHz ~ 48KHz
384Kbps
8KHz ~ 48KHz
64Kbps ~ 128Kbps
8Kbps ~ 320Kbps
8KHz
16KHz ~ 48KHz
8KHz ~ 48KHz
32KHz, 44.1KHz, 48KHz
8KHz ~ 48KHz
16KHz ~ 48KHz
32KHz, 44.1KHz, 48KHz
8KHz ~ 48KHz
8KHz, 11.025KHz,
22.05KHz, 44.1KHz
8KHz ~ 48KHz
48KHz
48KHz
96KHz
Up to 48KHz
32Kbps ~ 640Kbps
8Kbps ~ 320Kbps
32Kbps ~ 6Mbps
LBR (cook)
6Kbps ~ 128Kbps
WMA
WMA 10 Pro M0
WMA 10 Pro M1
WMA 10 Pro M2
VORBIS
128bps ~ 320Kbps
< 192kbps
< 384kbps
< 768kbps
Supported Subtitle File Formats for USB Mode
Internal Subtitles
Extension
Container
Subtitle Code
dat, mpg, mpeg, vob
ts, trp, tp
MPG, MPEG
TS
mp4
MP4
mkv
MKV
DVD Subtitle
DVB Subtitle
DVD Subtitle
UTF-8 Plain Text
ASS
SSA
UTF-8 Plain Text
VobSub
DVD Subtitle
External Subtitles
Extension
Subtitle Parser
.srt
.ssa/ .ass
.smi
Subrip
SubStation Alpha
SAMI
SubViewer
MicroDVD
SubViewer 1.0 & 2.0 Only
DVDSusbtitleSystem
SubIdx (VobSub)
TMPlayer
.sub
.txt
English - 23 -
Remark
Supported DVI Resolutions
When connecting devices to your TV’s connectors by using DVI converter cable(DVI to HDMI cable - not
supplied), you can refer to the following resolution information.
56Hz
60Hz
66Hz
640x400
640x480
800x600
72Hz
70Hz
75Hz
þ
þ
þ
þ
þ
þ
þ
þ
þ
þ
þ
þ
þ
832x624
þ
1024x768
þ
1152x864
þ
þ
þ
1152x870
þ
þ
1280x768
þ
1360x768
þ
1280x960
þ
þ
1280x1024
þ
þ
1400x1050
þ
þ
1440x900
þ
þ
1600x1200
þ
1680x1050
þ
1920x1080
þ
1920x1200
þ
þ
English - 24 -
Table des matières
Consignes de Sécurité..........................................26
Marquages sur le Produit......................................27
Entretien................................................................28
Panneau d'Affichage, Coffret, Piédestal................28
Prise d’alimentation...............................................28
Fixation / Retrait du Piédestal...............................28
Lors de l'utilisation de l’applique de suspension au
mur........................................................................29
Informations sur l'environnement..........................29
Fonctions...............................................................30
Accessoires Inclus.................................................30
Mise en Veille........................................................30
Commutateur de commande et fonctionnement de
la TV......................................................................30
Insertion des piles dans la télécommande............31
Branchement à l'alimentation ...............................31
Branchement de l’antenne....................................31
Notification.............................................................31
Spécifications........................................................32
Télécommande......................................................33
Connexions...........................................................34
Marche/Arrêt..........................................................35
Première Installation..............................................35
Lecture de Média via Entrée USB.........................36
Menu Navigateur multimédia.................................37
Serveurs Intermédiaires CEC et CEC RC.............37
Contenu du Menu Téléviseur................................38
Fonctionnement Général de la TV.........................42
Utilisation de la Liste de Chaînes..........................42
Configuration des Paramètres Parentaux.............42
Guide Électronique des Programmes (EPG)........42
Services Télétexte.................................................43
Mise à Jour du Logiciel..........................................43
Résolution des Problèmes et Astuces...................44
Modes d’affichage Typiques d’une Entrée de PC.. 44
Compatibilité des Signaux AV et HDMI.................45
Formats de Fichiers Vidéo Pris en Charge Pour le
Mode USB.............................................................46
Formats de Fichiers Image Pris en Charge Pour le
Mode USB.............................................................46
Formats de Fichiers Audio Pris en Charge Pour le
Mode USB.............................................................47
Formats de Fichiers de Sous-Titrage Pris en
Charge Pour le Mode USB....................................48
Résolutions DVI Prises en Charge........................49
Français - 25 -
Lorsqu’il est endommagé, il doit être remplacé,
cette opération doit uniquement être effectuée par
un personnel qualifié.
Consignes de Sécurité
ATTENTION
•N'utilisez pas cet appareil dans les zones humides
ou moites. N'exposez pas le téléviseur aux liquides.
Si le liquide se verse sur la télé, débranchez
la immédiatement et faites la inspecter par un
technicien qualifié avant de l'utiliser à nouveau.
RISQUE D'ÉLECTROCUTION
NE PAS OUVRIR
AVERTISSEMENT : POUR ÉVITER TOUT RISQUE
D’ÉLECTROCUTION, NE RETIREZ PAS LE
COUVERCLE (OU L'ARRIÈRE).
AUCUNE PIÈCE À ENTRETENIR CHEZ SOI ;
VEUILLEZ CONFIER L'ENTRETIEN A UN
PERSONNEL QUALIFIE.
Le fait de faire fonctionner votre téléviseur
dans des conditions ambiantes extrêmes peut
l’endommager.
Pendant des phénomènes météorologiques
extrêmes (tempêtes, foudre) et de longues
périodes d'inactivité (aller en vacances),
débranchez le téléviseur du secteur. La prise
d’alimentation est utilisée pour débrancher le
téléviseur de l’alimentation secteur et doit donc
rester facilement opérable.
Ce signal apparaît chaque fois que vous avez
besoin d'importantes informations concernant
le fonctionnement et l'entretien de l'appareil,
contenues dans le manuel fourni.
Remarque : Respectez les consignes à l'écran afin d'utiliser
les fonctions y relatives.
IMPORTANT - Veuillez lire attentivement
ces instructions avant d'installer ou de
faire fonctionner votre appareil
ATTENTION : Ne jamais laisser des personnes
(y compris les enfants) avec des déficiences
physiques, sensorielles ou mentales, ou sans
expérience et/ou connaissances de l'appareil
l'utiliser sans supervision.
•Pour des besoins d'aération, laissez un espace d'au
moins 10 cm autour de l'appareil.
•Ne bouchez pas les bouches d'aération.
•Évitez d'installer le téléviseur en surface en pente
ou instable, le téléviseur se renverser
•Utilisez cet appareil sous des climats modérés.
•Le cordon d'alimentation doit être facilement
accessible. Ne posez pas le téléviseur ou le meuble,
etc, sur le cordon d'alimentation. Un cordon ou une
prise de raccordement endommagé(e) peut causer
un incendie ou vous infliger une décharge électrique.
Tenez le cordon d'alimentation par la fiche et
évitez de débrancher le téléviseur en tirant sur le
cordon d'alimentation. Ne jamais toucher le cordon
d'alimentation/la fiche avec les mains mouillées,
cela pourrait causer un court-circuit ou un choc
électrique. Ne jamais nouer le cordon d'alimentation
or le laisser s'entrelacer avec d'autres câbles.
•N'exposez pas la télé aux rayons solaires
ou à des flammes et ne la placez pas à
proximité des sources de chaleur intenses
comme les radiateurs électriques.
•Écouter du son à des volumes excessifs à partir
d'écouteurs et des casques peut entraîner une perte
auditive.
•Assurez-vous qu'aucune source de flammes
nues, notamment des bougies, ne soit
placée au-dessus du téléviseur.
•Pour éviter toutes blessures, ce téléviseur doit
être solidement fixé à un mur, tout en suivant
attentivement les instructions (si cette option est
disponible).
•Un nombre infime de pixels défectueux peut
apparaître occasionnellement sur l'écran comme
des points fixes de couleur bleu, rouge, ou vert.
Veuillez noter que cela n'affecte en aucun cas
les performances de votre produit. Évitez de ne
pas rayer l'écran avec les ongles ou autre objet
tranchant.
•Avant de nettoyer la télé, débranchez là de la prise
murale. Utilisez uniquement un torchon souple et
sec pour nettoyer.
Avertissement
Blessures graves ou risque
de mort
Risque
d'électrocution
Risque de tension dangereuse
Attention
Risque de blessures ou de
dommages matériels
Important
Fonctionnement correct du
système
Remarque
Français - 26 -
Remarques supplémentaires
Marquages sur le Produit
Les symboles suivants sont utilisés sur le produit
pour marquer les instructions relatives aux restrictions,
aux précautions et à la sécurité. Chaque explication
se rapporte uniquement à l’endroit du produit portant
le symbole correspondant. Veuillez en tenir compte
pour des raisons de sécurité.
Équipement de classe II : Cet appareil, de
par sa conception, ne nécessite pas de
branchement sécurisé à un système électrique de mise à la terre.
Équipement de classe II avec mise à la
terre fonctionnelle : Cet appareil, de par sa
conception, ne nécessite pas de branchement
sécurisé à un système électrique de mise à la terre.
Le système de mise à la terre est utilisé pour des
besoins fonctionnels.
AVERTISSEMENT
Ne posez jamais le téléviseur sur un support instable. Le téléviseur pourrait chuter,
et provoquer de graves blessures corporelles, voire la mort. Vous pouvez éviter de
nombreuses blessures, notamment aux
enfants, en prenant des précautions simples
telles que :
•Utiliser de supports recommandés par le
fabricant du téléviseur.
•N'utiliser que des meubles pouvant supporter
le téléviseur sans danger.
•S’assurer que le téléviseur ne déborde pas
le meuble sur lequel il est placé.
Raccordement à une terre de protection :
La borne marquée est destinée au branchement
du conducteur de terre de protection associé
au câblage d’alimentation.
•Ne pas placer le téléviseur sur un meuble
(par exemple, armoires ou étagères) sans
fixer ledit meuble et le téléviseur sur un
support approprié.
Borne dangereuse sous tension : Les bornes
marquées, dans des conditions normales
d’utilisation, sont dangereuses lorsqu’elles sont
sous tension.
•Sensibiliser les enfants sur les dangers qu’ils
encourent en grimpant sur le meuble pour
atteindre le téléviseur ou ses commandes.
Mise en garde, voir instructions d’utilisation : Les zones marquées contiennent des
piles en forme de bouton ou de pièce de
monnaie remplaçables par l’utilisateur.
i
CLASS 1
LASER PRODUCT
blement prévisibles.
Si votre téléviseur actuel est maintenu et déplacé,
les mêmes mesures citées plus haut doivent être
appliquées.
Produit Laser de Classe
1 : Ce produit contient une
source laser de Classe 1
sans danger dans des conditions d’utilisation raisonna-
AVERTISSEMENT
N'avalez pas la pile. Les produits chimiques
qui y contenus pourraient vous brûler
Ce produit ou ses accessoires fournis peuvent contenir des piles en forme de pièce
de monnaie ou de bouton. L'ingestion d'un
pile bouton peut causer non seulement de
sévères brûlures internes en seulement
2 heures, mais aussi le décès.
Gardez les nouvelles et anciennes piles
hors de portée des enfants.
Si le compartiment à piles ne se ferme pas
correctement, arrêtez d'utiliser le produit et
tenez-le hors de la portée des enfants.
Si, à votre avis, la batterie aurait été avalée
ou logée à l'intérieur du corps, consultez de
toute urgence un médecin.
Français - 27 -
Entretien
Fixation / Retrait du Piédestal
Retirez tout d’abord la fiche du cordon
d’alimentation de la prise de courant.
Panneau d'Affichage, Coffret, Piédestal
Entretien régulier :
Essuyez délicatement la surface du panneau
d’affichage, du coffret ou du piédestal à l’aide d’un
chiffon doux pour nettoyer la saleté ou les empreintes.
Pour la saleté tenace :
Préparations
Retirez le piédestal et le téléviseur de la caisse
d’emballage et déposez le support sur une table de
travail ou sur toute autre surface plane.
•Utilisez une table stable et plate, ou toute autre
surface plane similaire capable de supporter le
poids du téléviseur.
•Ne tenez pas la partie du panneau de l’écran.
1. Dépoussiérez d'abord la surface.
•Veuillez ne pas rayer ou briser le téléviseur.
2. Imbibez un chiffon doux d'eau pure ou de
détergent neutre dilué (1 volume de détergent
pour 100 volumes d’eau).
1. Placez le support sur une table ou sur toute autre
surface plane similaire.
Fixation du piédestal
3. Puis essorez le chiffon. (Ne laissez pas l'eau ou
le détergent s'introduire dans le téléviseur, au
risque de l'endommager.)
4. À l'aide d'un chiffon humide, nettoyez
délicatement les saletés récalcitrantes.
5. Enfin, essuyez toute trace d'humidité.
Attention
N’utilisez pas de chiffon rêche ou ne frottez pas trop
vivement la surface, au risque de l'égratigner.
2. Tenez le téléviseur au-dessus du support de
manière à ce qu’il coïncide avec le point d’ancrage
du support, puis abaissez-le afin qu’il se fixe grâce
à son propre poids. Si le support ne se fixe pas
correctement, appuyez doucement vers le bas
jusqu’à ce que les loquets se mettent en place
avec un déclic.
•Veillez à ne pas appliquer d'insecticide, de
dissolvant, de diluant ou d’autres substances sur
les surfaces du téléviseur. Cela pourrait altérer le
fini de la surface ou décaper la peinture.
•La surface du panneau d’affichage est spécialement
traitée et peut donc s’abîmer facilement. Évitez de
cogner ou de rayer pas la surface avec les ongles
ou des objets rigides.
•Évitez tout contact prolongé du coffret et du piédestal
avec une substance en caoutchouc ou en PVC. Cela
pourrait altérer le fini de la surface.
Prise d’alimentation
Essuyez régulièrement la fiche du cordon
d’alimentation avec un chiffon sec.
L'humidité et la poussière peuvent causer un incendie
ou une électrocution.
Retrait du piédestal du téléviseur
Assurez-vous de retirer le piédestal de la manière
suivante lorsque vous utilisez l’applique de suspension
au mur ou lorsque vous remballez le téléviseur.
•Mettez le téléviseur sur la table de travail avec le
panneau de l’écran sur le tissu propre et doux.
Laissez le support en saillie sur le bord de la surface.
•Appuyez sur les boutons pour relâcher les loquets.
•Retirez le support en le poussant loin du téléviseur.
Français - 28 -
Lors de l'utilisation de l’applique de suspension
au mur
Veuillez contacter votre revendeur local pour l'achat
de l’applique de suspension au mur recommandé.
Orifices pour l'installation de l’applique de suspension
au mur ;
Arrière du téléviseur
a
b
Informations sur l'environnement
Ce téléviseur a été conçu conformément aux normes
environnementales. Pour réduire effectivement votre
consommation électrique, veuillez suivre les étapes
ci-après :
Le téléviseur ajuste sa Consommation d'énergie en
fonction du niveau choisi, entre Minimum, Medium,
Maximum ou Auto. Si vous souhaitez régler le
rétro-éclairage à une valeur fixe, allez au menu
Paramètres Personnalisés et réglez manuellement
le Rétro-Éclairage (situé en dessous de l'option
Économie d'énergie) à l'aide des touches Gauche
et Droite de la télécommande. Réglez sur Désactiver
pour désactiver cette option.
Remarque : Les options d'économie d'énergie disponibles
peuvent varier en fonction du Mode sélectionné dans le
menu Image.
a (mm)
75
b (mm)
75
Vous pouvez accéder aux paramètres d'économie
d'énergie dans le menu Image. Sachez que les
réglages de certaines images ne pourront pas être
accessibles pour modification.
Si vous appuyez sur le bouton droit alors que
l'option Auto est sélectionnée, ou sur le bouton
gauche alors que l'option Paramètres Personnels
est sélectionnée, le message « L'écran s'éteindra
dans 15 secondes. » s'affiche à l'écran. Sélectionnez
Continuer et appuyez sur OK pour éteindre
immédiatement l'écran. Si vous n'appuyez sur
aucun bouton, l'écran s'éteint au bout de 15
secondes. Appuyez sur n'importe quelle touche de
la télécommande ou sur le téléviseur pour allumer
l'écran à nouveau. La luminosité augmente jusqu'à
un niveau assez bas pour permettre de visualiser le
menu. Appuyez sur le bouton Gauche ou Droite pour
changer le mode d'économie d'énergie.
Vue latérale
a
Profondeur de min. (mm)
la vis (a)
max. (mm)
Diamètre
5
Remarque : L'option d'extinction d'écran n'est pas
disponible lorsque le mode Jeu est activé.
7
M4
Remarque : Les vis de montage du téléviseur sur l’applique
de suspension au mur ne sont pas fournis avec le téléviseur.
Veuillez mettre le téléviseur hors tension et le
débrancher du secteur lorsque vous ne vous en
servez pas. Cela permettra également de réduire la
consommation d'énergie.
Français - 29 -
Fonctions
Commutateur de commande et fonctionnement
de la TV
•TV couleur avec télécommande
•TV numérique / par câble / satellite entièrement
intégrée (DVB-T2/C/S2)
•Entrées HDMI pour connecter d'autres appareils
aux prises HDMI
•Entrée USB
•Système de menu OSD
•Prise péritel pour appareils externes (appareil vidéo,
jeu vidéo, appareil audio, etc.).
•Système de son stéréo
•Télétexte
•Connexion de casque
1. Direction précédente
•Système de programmation automatique
2. Direction suivante
•Réglage manuel
3. Sélection de Volume/Info/Liste des sources et
commutateur de mise en veille
Le bouton de commande vous permet de contrôler le
volume, le programme, la source et la mise en veille
de votre TV.
Pour régler le volume : Augmentez le volume en
appuyant sur le bouton Haut. Diminuez le volume en
appuyant sur le bouton Bas.
Pour changer de chaîne : Appuyez sur le bouton
du milieu et la bande d'information apparaît à l'écran.
Déroulez les chaînes enregistrées en appuyant sur
les boutons Haut ou Bas.
Pour régler la source : Appuyez deux fois sur la
partie centrale du bouton (pour la deuxième fois)
pour faire apparaître la liste à l'écran. Parcourrez
les sources disponibles en appuyant sur le bouton
Haut ou Bas.
Pour éteindre la Télé Appuyez sur le centre du
bouton vers le bas et maintenez-le enfoncé pendant
quelques secondes, le téléviseur passe alors en
mode veille.
Remarques :
•Si vous éteignez le téléviseur, vous devrez reprendre
la même procédure pour régler le volume.
•Impossible d’afficher le menu principal à l’écran à
l’aide du bouton de commande.
•L’arrêt automatique après plus de six heures de
temps
•Minuterie
•Verrouillage parental
•Coupure automatique du son en l'absence de
transmission.
•Lecture NTSC
•AVL (Limitation automatique du volume)
•PLL (Recherche de fréquences)
•Entrée PC
•Mode Jeu (en option)
•Fonction de coupure de l’image
Accessoires Inclus
•Télécommande
•Piles : 2 x AA
•Manuel d'instructions
•Support Amovible
Mise en Veille
Lorsque le téléviseur ne reçoit aucun signal
d'entrée (par exemple une antenne ou une source
HDMI) pendant 5 minutes, il passe en veille. Lors
de la prochaine mise en marche, le message
suivant s'affiche à l'écran : « Le téléviseur passe
automatiquement en mode veille parce qu'aucun
signal n'a été reçu après un long moment. »
Appuyez sur OK pour continuer.
Si le téléviseur est allumé et qu'il n'est pas utilisé
pendant un certain temps, il passe en veille. Lors
de la prochaine mise en marche, le message
suivant s'affiche à l'écran. « Le téléviseur passe
automatiquement en mode veille parce qu'aucun
signal n'a été reçu après un long moment. »
Appuyez sur OK pour continuer.
Fonctionnement de la TV à l'aide de la
télécommande
Appuyez sur le bouton Menu de votre télécommande
pour afficher l'écran du menu principal. Utilisez les
boutons de direction pour sélectionner un onglet
de menu et appuyez sur OK pour entrer. Utilisez à
nouveau ces boutons de directions pour sélectionner
ou définir un élément. Appuyez sur le bouton Retour/
Précédent ou Menu pour sortir du menu.
Français - 30 -
Sélection d'entrée
Une fois que vous connectez votre télé à des
systèmes externes, vous pouvez passer à d'autres
sources Appuyez sur le bouton Source de la
télécommande successivement pour sélectionner les
différentes sources.
Changer les Chaînes et Régler le Volume
Vous pouvez changer de chaîne et régler le volume à
l'aide des boutons Volume +/- et Programme +/- de
la télécommande.
Insertion des piles dans la télécommande
Soulevez doucement le couvercle situé à l’arrière de la
télécommande. Insérez deux piles AA. Assurez-vous
que les signes (+) et (-) correspondent (respectez la
polarité). Replacez le couvercle.
Notification
RECONNAISSANCE DE MARQUE COMMERCIALE
HDMI, l'interface multimédia de haute définition ainsi
que le logo de HDMI sont des marques déposées de
HDMI Licensing LLC aux États Unis d’Amérique et
dans d’autres pays.
Fabriqué sous licence de Dolby Laboratories. Dolby,
Dolby Audio, et le symbole du double D sont des
appellations commerciales de Dolby Laboratories.
Mise au Rebut des Équipements et des
Piles Usagés
Valable uniquement pour
l'Union Européenne et pour les
pays disposant de systèmes
de recyclage
Branchement à l'alimentation
IMPORTANT : Le téléviseur a été conçu uniquement
pour fonctionner avec une prise de 220-240 V
AC, 50 Hz. Après déballage, laissez le téléviseur
atteindre la température ambiante de la pièce avant
de le brancher sur la prise secteur. Branchez le câble
d’alimentation à la prise secteur.
Branchement de l’antenne
Branchez l'antenne ou le câble de la TV à la prise
d'ENTRÉE DE L'ANTENNE (ANT) ou le câble satellite
à la prise d'ENTRÉE DE SATELLITE (LNB) située à
l'arrière de la TV.
satellite
Ces symboles sur le produit, sur
l'emballage et/ou sur les documents
joints signifient que les produits
électriques et électroniques et les
piles usagés ne doivent pas être mis
au rebut avec les ordures ménagères.
Pour le traitement, la récupération
et le recyclage des piles et des
appareils usagés, veuillez les déposer
dans les points de collecte prévus,
conformément à la législation nationale.
En mettant au rebut ces produits
convenablement, vous contribuez à la
préservation de précieuses ressources
et à la réduction de leur éventuel impact
sur la santé et l'environnement.
Pour plus de détails sur la collecte et
le recyclage des produits mis au rebut,
contactez votre municipalité.
ARRIÈRE
DU
téléviseur
Conformément à la législation en
vigueur dans votre pays, des pénalités
peuvent être imposées pour mauvaise
mise au rebut de ce déchet.
Remarque sur le symbole des
piles (symbole du bas) :
antenne
ou
cable
Ce symbole peut être utilisé en
association avec des symboles
chimiques. Auquel cas, il se conforme
aux exigences de la Directive
concernant les produits chimiques
utilisés.
Français - 31 -
Spécifications
Diffusion TV
PAL BG/DK/II’
SECAM BG/DK
Représentant autorisé :
Panasonic Testing Centre
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, Germany
Réception des Chaînes
VHF (BAND I/III), UHF
(BAND U) - HYPERBAND
Réception Numérique
TV satellite numérique
terrestre intégré/câble
(DVB-T-C-S)
(DVB-T2, DVB-S2 conforme)
Web Site: http://www.panasonic.com
Nombre de Chaînes
Prédéfinies
10 000
Indicateur de Chaîne
Affichage à l'écran
Entrée d'antenne RF
75 Ohm (déséquilibrée)
Tension de
Fonctionnement
220-240 V AC, 50Hz.
Audio
A2 Stereo + Nicam Stereo
Casque
Mini-jack stéréo de 3.5 mm
Puissance de Sortie
Audio (WRMS.) (10%
THD)
2 x 2,5 W
Consommation
Électrique (W)
40 W
Poids (Kg)
3,5 Kg
Dimensions TV DxLxH
(avec pied) (mm)
134 x 554 x 372
Dimensions TV DxLxH
(sans pied) (mm)
35/61 x 554 x 339
Affichage
16/9 24”
Température de
fonctionnement et
humidité
0 ºC à 40 ºC, soit 85 %
d'humidité maximale
Français - 32 -
Télécommande
1. Veille: Met le téléviseur sous/hors tension
2. Texte : Affiche le télétexte (si disponible), appuyez à
nouveau pour superposer le télétexte sur une image
normalement retransmise (mélange)
3. Menu : Affiche le menu du téléviseur
LANG
4. Navigateur multimédia : Affiche l’écran de navigation
multimédia
SUBT
EXIT
5. Info: Affiche des informations sur le contenu à l’écran,
affiche des informations cachées (dévoile - en mode
TXT)
BACK
6. Boutons de direction : Permettent de naviguer
entre les menus, les contenus, etc., et affichent les
sous-pages en mode TXT lorsque vous appuyez sur
les boutons Droit ou Gauche
En mode navigateur multimédia;
Gauche : Retour rapide
Droite : Lecture avant rapide
7. OK: Confirme les sélections de l’utilisateur, maintient
la page (en mode TXT), affiche la liste des chaînes
(en mode DTV)
8. Menu Rapide : Affiche une liste de menus pour accès
rapide
9. Boutons de Couleur : Suivez les instructions
affichées à l’écran pour obtenir les fonctions correctes
des boutons coloriés
En mode de navigateur multimédia;
Rouge : Stop / Play
Vert : Play / Raccourci
Jaune : Pause / Correction du temps de sous-titrage
Bleu : Arrêt
10. Écran : Modifie le format de l’image
11. Volume +/12. Touches numériques : Permet de changer de changer de chaîne, saisir un numéro ou une lettre dans la
zone de texte à l’écran, allumer le téléviseur lorsqu’il
est en mode Veille.
13. TV Affiche la liste des Chaînes / Retourne au mode TV
14. Permuter : Défile rapidement entre les chaînes ou les
sources précédentes et actuelles
15. Muet : Réduit complètement le volume du téléviseur
16. Programme +/- : Programme précédent/suivant, Page
haut/bas (en mode TXT), allume le téléviseur lorsqu’il
est en mode Veille.
17. Précédent/Retour : Retourne à l’écran précédent,
ouvre la page index (en mode TXT)
(*) MON BOUTON 1:
Ce bouton est doté des fonctions par défaut, selon le modèle.
Cependant, vous pouvez personnaliser une fonction spéciale
de ce bouton en les appuyant pendant cinq secondes après
avoir sélectionné la source ou la chaîne. Un message de
confirmation va apparaître sur l'écran. La fonction MON
BOUTON 1 est alors associée à la fonction sélectionnée.
Si vous procédez à l'Installation Initiale, la fonctionnalité
MON BOUTON 1 retournera à sa fonctionnalité par défaut.
18. Quitter : Ferme et quitte les menus affichés ou
retourne à l’écran précédent
19. Langue : Bascule entre les modes sonores (TV
analogique), affiche et change la langue audio/des
sous-titres (le cas échéant, en TV numérique)
20. Sous-titres: Active et désactive les sous-titres (si
disponibles)
21. EPG (Guide électronique des programmes) :
Affiche le guide électronique des programmes
22. Source: Affiche toutes les sources de diffusion et de
contenu disponibles
Français - 33 -
Connexions
Connecteur
Type
Câbles
Dispositif
Branchement
Péritel
(arrière)
VGA
Branchement
(arrière)
AV LATÉRAL
Connexion
PC/YPbPr
Audio
(latérale)
Câble audio YPbPr / pour
PC (non fourni)
Connexion
HDMI
(arrière)
SPDIF
Connexion
SPDIF (Sortie
coaxiale)
(arrière)
AV LATÉRAL
Connexion
AV latéral
(Audio/
Vidéo)
(latéral)
CASQUE
Branchement
du casque
(latéral)
YPBPR
Connexion
vidéo YPbPr
(arrière)
Câble AV (non fourni)
Câble de connexion du PC à
YPbPr (non fourni)
Connexion
USB
(latéral)
Connexion
CI
(latéral)
CAM
module
REMARQUE : Lorsque
vous branchez un périphérique
via YPbPR ou l’entrée AV
latérale, vous devez utiliser le
branchement des câbles pour
activer la connexion. Voir les
illustrations sur le côté gauche.
| Vous pouvez utiliser un câble
YPbPr à VGA (non fourni) pour
activer le signal YPbPr via l’entrée
du VGA. | Vous ne saurez utilisez
le VGA et le YPbPr de manière
interchangeable. | Pour activer
la fonction audio PC/YPbPr,
vous devrez utiliser les entrées
audio latérales ainsi qu'un câble
audio YPbPr/PC (non fourni)
pour la connexion audio. Si un
périphérique externe est branché
à l’aide des prises PÉRITEL, le
téléviseur passe automatiquement
en mode AV.| Pendant la réception
des chaînes DTV (Mpeg 4 H.
264) ou en mode Navigateur
multimédia, la sortie ne sera
pas disponible à travers la prise
péritel. | Lorsque vous utilisez
le kit de montage au mur (fourni
par un tiers du contrat, si non
fourni), nous vous recommandons
de connecter tous vos câbles
à l'arrière du téléviseur avant
l'installation murale. | Insérez ou
effacez le module CI uniquement
lorsque le téléviseur est ÉTEINT.
Veuillez consulter le manuel
d'instruction de module pour
plus de détails sur les réglages.
| Chaque entrée USB de votre
téléviseur prend en charge les
périphériques atteignant jusqu'à
500mA. En branchant les appareils
dont la valeur actuelle dépasse
500mA, vous courez le risque
d'endommager votre téléviseur.
| Lorsque vous connectez un
câble HDMI à votre téléviseur,
vous devez utiliser uniquement un
câble HDMI blindé pour garantir
une immunité suffisante contre les
parasites radioélectriques.
Si vous souhaitez connecter un appareil au téléviseur, assurez-vous que le téléviseur et l'appareil sont hors tension
avant de les relier. Une fois les connexions terminées, vous pouvez allumer les dispositifs et les utiliser.
Français - 34 -
Marche/Arrêt
Première Installation
Pour Allumer la TV
Connectez le câble d'alimentation à une source
d'alimentation telle qu'une prise murale (220 - 240 V
» du
AC, 50 Hz). Faites passer le bouton «
téléviseur (la position du commutateur est fonction
du modèle) à la position “|” pour que le téléviseur
passe en mode veille. LED de mise en veille s’allume.
Pour allumer le téléviseur à partir du mode veille :
•Appuyez sur le bouton Veille, Programme +/- ou
un autre bouton numérique de la télécommande.
•Appuyez sur le commutateur situé sur le côté de la
TV jusqu'à ce que la TV passe en mode de veille.
Pour Éteindre la TV
Appuyez sur le bouton Standby de la télécommande
ou appuyez sur le bouton de contrôle sur le côté
du téléviseur jusqu'à ce que le téléviseur passe en
mode veille.
Faites passer la touche “
le montre l’illustration, «
bascule en position
” en position 2 comme
» de sorte que le téléviseur
Arrêt.
Lorsque vous l'allumez pour la première fois, l'écran
de sélection de la langue s'affiche. Sélectionnez la
langue désirée et appuyez sur OK.
À l'écran suivant, réglez vos préférences à l'aide des
boutons de navigation.
Remarque : À ce niveau, en fonction du pays sélectionné,
il peut vous être demandé de saisir et de confirmer un code
PIN. Le code PIN choisi ne pas être 0000. Vous devez le
saisir si l'on vous demande de le faire pour toute opération
dans le menu plus tard.
À propos de la Sélection des Types de
Diffusion
Antenne : Si l'option de recherche des émissions
par Antenne est activée, le téléviseur procède à la
recherche d'émissions hertziennes une fois les autres
réglages initiaux terminés.
Câble : Si l'option de recherche des émissions par
câble est activée, le téléviseur procède à la recherche
d'émissions numériques par câble une fois les autres
réglages initiaux terminés. Selon vos préférences,
un message peut s'afficher avant le lancement de
la recherche. Sélectionnez OUI et appuyez sur OK
pour continuer. Pour annuler l'opération, sélectionnez
NON et appuyez sur OK. Vous pouvez sélectionner
Réseau ou des valeurs telles que Fréquence, ID de
Réseau ou Étape de Recherche. Une fois la sélection
terminée, appuyez sur le bouton OK.
Remarque : La durée de la sélection varie en fonction de
l'étape de recherche sélectionnée.
, est utilisé pour allumer ou éteindre le
téléviseur.
Remarque : La position du bouton de mise en marche
varie selon le modèle .
Pour arrêter complètement le téléviseur,
débranchez le cordon d'alimentation du secteur.
Remarque : Lorsque le téléviseur passe en mode veille, le
voyant veille LED clignote pour indiquer que les fonctions
comme Recherche en mode veille, téléchargement OTA,
ou Minuterie sont actives. La LED peut également clignoter
lorsque vous allumez le téléviseur à partir du mode veille.
Satellite : Si l'option de recherche des émissions
par Satellite est activée, le téléviseur procède à
la recherche d'émissions numériques par satellite
une fois les autres réglages initiaux terminés. Avant
l'activation du mode satellite, vous devez effectuer
certains réglages. Le menu Type d'antenne
s’affiche en premier. Vous pouvez sélectionner les
Types d'antenne tels que Direct, Unicâble ou
Commutateur DiSEqC à l'aide des boutons « »
ou « ».
•Direct : Choisissez ce type d'antenne, si vous
possédez un seul récepteur ou une parabole
satellite directe. Appuyez sur OK pour continuer.
Sélectionnez une parabole disponible à l'écran
suivant et appuyez sur OK pour rechercher les
services disponibles.
•Unicâble : Choisissez ce type si vous possédez
plusieurs récepteurs et un système unicâble.
Appuyez sur OK pour continuer. Configurez les
paramètres en suivant les indications données à
l’écran suivant. Appuyez sur la touche OK pour
rechercher les chaînes disponibles.
•Commutateur DISEqC : Si vous possédez des
paraboles multiples et une antenne Commutateur
DISEqC, sélectionnez ce type d'antenne. Appuyez
Français - 35 -
sur OK pour continuer. Vous pouvez définir quatre
options DiSEqC (lorsqu'il est disponible) à l'écran
suivant. Appuyez sur OK pour procéder à la
recherche dans la première station de la liste.
Analogique : Si l'option de recherche des émissions
Analogique est activée, le téléviseur procède à la
recherche d'émissions analogiques une fois les autres
réglages initiaux terminés.
Vous pouvez, en outre, choisir un type de diffusion
comme favori. La priorité est alors accordée au type
de diffusion sélectionné pendant la recherche. Une
fois terminé, appuyez sur le bouton OK pour continuer.
Vous pouvez activer l'option Mode de Mémorisation
à ce niveau. Cette option configure les paramètres
de votre téléviseur pour une meilleure qualité de
l'affichage. Cette option est uniquement destinée
à l'usage de magasin. Il vous est recommandé de
sélectionner le mode Mode Domestique pour une
utilisation à domicile. Cette option est disponible
dans le menu Configuration>Autres et peut être
désactivée ou activée ultérieurement.
Appuyez sur le bouton OK de la télécommande pour
continuer. À la fin des réglages initiaux, le téléviseur
lance la recherche des émissions du type sélectionné
disponibles.
Une fois toutes les stations disponibles enregistrées,
les résultats de la recherche s’affichent à l’écran.
Appuyez sur OK pour continuer. L'option Modifier
Liste des Chaînes s'affiche par la suite. Vous pouvez
modifier la liste des chaînes selon vos préférences ou
appuyer sur le bouton Menu pour revenir au mode
télévision.
Pendant la recherche, un message apparaît, vous
demandant si vous souhaitez trier les chaînes selon
la LCN (*). Sélectionnez Oui et appuyez sur OK pour
confirmer.
Lecture de Média via Entrée USB
Vous pouvez connecter des disques durs externes de 2.5 et
3.5 pouces (disques durs avec câble d'alimentation externe)
ou une carte mémoire USB à votre TV via les entrées USB
de votre TV.
IMPORTANT : Sauvegardez les fichiers sur vos
périphériques de stockage avant de les raccorder au
téléviseur. Veuillez remarquer que la responsabilité du
fabricant ne saurait être engagée en cas de dommage
de fichier ou de perte de données. Certains types
de périphériques USB (à e.g. des lecteurs MP3) ou
des lecteurs de disque dur/cartes mémoires USB
peuvent être incompatibles avec ce téléviseur. Le
téléviseur prend en charge le formatage des disques
NTFS et FAT32.
Vous pouvez rencontrer certains problèmes lors du
formatage des disques durs USB d'une capacité de
stockage supérieure à 1 To (Téraoctet).
Patientez un moment avant de brancher ou de
débrancher l'appareil, car la lecture des fichiers
peut être inachevée. Le cas échéant, cela peut
physiquement endommager le lecteur USB et le
périphérique USB lui-même. Ne jamais enlever le
périphérique USB durant la lecture d’un fichier.
Vous pouvez utiliser les concentrateurs USB avec
l'entrée USB de téléviseur. Les concentrateurs
USB qui sont équipés l'alimentation externe sont
recommandés dans ce cas.
Nous vous recommandons d'utiliser directement le(s)
entrée(s) USB du téléviseur, si vous désirez connecter
un disque dur USB.
Remarque : Lors de la lecture des fichiers d'image, le menu
Navigateur Média peut uniquement afficher 1 000 fichiers
image sauvegardés sur le périphérique USB connecté.
(*) LCN est le système du numéro de chaîne logique qui
sélectionne des émissions disponibles, conformément à
une séquence de chaînes reconnaissables (si disponible).
Remarque : Évitez d’éteindre le téléviseur lors de l’initialisation
de la première installation. (*) Veuillez noter que certaines
options ne seront pas disponibles, selon le choix du pays.
Français - 36 -
Menu Navigateur multimédia
Serveurs Intermédiaires CEC et CEC RC
Vous pouvez lire les fichiers de photo, de musique
et de film stockés sur un disque USB en connectant
ce dernier à votre téléviseur. Connectez un disque
USB à l’une des entrées USB situées sur le côté du
téléviseur. En appuyant sur le bouton Menu lorsque
vous êtes encore en mode navigateur multimédia,
vous avez accès aux options d’image, de son et aux
menus de Réglage. En appuyant une fois de plus sur
le bouton Menu l’écran disparaîtra. Vous pouvez
régler les préférences de votre navigateur média
grâce à la boîte de dialogue Réglages.
Fonctionnement du mode Aléatoire / Boucle
touche vert et activez
Tous les fichiers de la liste
seront lus en boucle suivant
leur ordre de départ.
Démarrez la lecture via la
touche OK et activez
Le même fichier sera lu en
boucle (répété).
Démarrez la lecture via la
Tous les fichiers de la liste
seront lus une fois suivant un
ordre aléatoire.
Démarrez la lecture via la
touche verte et activez
Démarrez la lecture via la
touche verte et activez
Tous les fichiers de la liste
seront lus en boucle suivant le
même ordre aléatoire.
Cette fonction permet de contrôler les périphériques
actifs CEC qui sont connectés aux ports HDMI à partir
de la télécommande de la Télé.
L'option CEC du menu Configuration>Autres doit
être définie sur Activé en premier lieu. Appuyez sur
le bouton Source et sélectionnez l'entrée HDMI du
périphérique CEC connecté à partir du menu Liste
de Sources. Si une nouveau périphérique CEC
est connecté, il va s'afficher dans le menu Source
avec son propre nom, au lieu du nom du port HDMI
connecté (lecteur DVD, Enregistreur 1 etc).
La télécommande de la télé peut automatiquement
fonctionner après avoir sélectionné la source HDMI
connectée.
Pour terminer cette opération et à nouveau
commander la TV à distance, appuyez sur le bouton
Menu Rapide de la télécommande, sélectionnez
l'option CEC RC Passthrough puis régler sur Off à
l'aide des boutons de gauche ou droite. Cette fonction
peut également être activée ou désactivée dans le
menu Configuration>Autres.
La Télé supporte également la fonction ARC(Audio
Return Channel). Cette fonction est un lien audio qui
permet de remplacer d'autres câbles entre la Télé et
le système audio (récepteur A/V ou système stéréo).
Si le mode ARC est activé, la Télé ne mute pas
automatiquement les autres sorties audio. Vous
devrez baisser manuellement le volume de la Télé à
zéro si vous voulez que le son sorte uniquement du
périphérique audio connecté (pareil pour les autres
sorties audio numériques optiques ou coaxiales). Si
vous souhaitez modifier le volume du périphérique
connecté, sélectionnez le périphérique à partir de
la liste des sources. Dans ce cas, les touches de
contrôle du volume s'orientent vers le périphérique
audio connecté.
Remarque : La souris ARC fonctionne uniquement via
l'entrée HDMI1.
Commande audio système
Permet d'utiliser l'option Amplificateur/récepteur audio
avec le téléviseur. Vous pouvez régler le volume
à l'aide de la télécommande de votre téléviseur.
Pour activer cette fonction, définissez l'option HautParleurs du menu Configuration>Autres sur
Amplificateur. Les haut-parleurs du téléviseurs
seront coupés et le son de la source visionnée
proviendra du système audio connecté.
Remarque : L'appareil audio devrait supporter la fonction de
Contrôle du Système Audio et l'option CEC doit être réglée
sur Enabled.
Français - 37 -
Contenu du Menu Téléviseur
Contenu du Menu Image
Mode
Vous pouvez modifiez le mode d'image selon vos préférences ou exigences. Le mode
Image peut être réglé sur l’une de ces options: Cinéma, Jeux, Sport, Dynamique et
Naturel.
Contraste
Règle les valeurs de l’éclairage et de l’obscurité de l'écran.
Luminosité
Règle la valeur de luminosité de l’écran.
Netteté
Définit la valeur de netteté des objets affichés à l’écran.
Couleur
Règle la valeur de la couleur et les couleurs.
Économie d’Énergie
Cette fonction permet de régler le mode Économie d’énergie sur les options
Personnalisation, Minimum, Moyen, Maximum, Automatique, Image désactivée ou
Désactivé.
Remarque : Les options disponibles peuvent varier en fonction du Mode sélectionné.
Rétro Éclairage
Ce paramètre contrôle le niveau de rétro éclairage. La fonction de rétroéclairage
sera inactive si le Mode Économie d’énergie est réglé sur une option autre que
Personnalisation. Le mode rétroéclairage ne peut être activé si le mode Image est défini
sur Jeux.
Paramètres Avancés
Contraste
dynamique
Vous pouvez régler le rapport de contraste dynamique à votre guise.
Réduction du
Bruit
Si le signal de diffusion est faible et que l’image est bruyante, utilisez la fonctionnalité
Réduction du bruit pour réduire l’intensité du bruit.
Température de
Couleur
Règle la valeur de la température de couleur désirée. Les options Froid, Normal, Chaud et
Personnalisé sont disponibles.
Point Blanc
Si l'option Couleur de température est définie sur Personnalisé, ce réglage sera possible.
Augmentez la « chaleur » ou la « fraîcheur » de l'image en appuyant sur les boutons Gauche
ou Droit.
Zoom Image
Règle le format et la taille de l'image souhaités.
Mode Film
Les films sont enregistrés à un nombre d’images par seconde différent des programmes
de télévision normaux. Activez cette fonction lorsque vous regardez des films afin de mieux
visualiser les images accélérées.
Carnation
La fonction Carnation peut être modifiée entre -5 et 5.
Changer de
Couleur
Réglez le ton de la couleur désirée.
Hdmi Large
Bande
Lorsque vous regardez le téléviseur à partir d'une source HDMI, la fonction HDMI Large bande
est visible. Vous pouvez utiliser cette option pour renforcer la noirceur de l’image.
Position Du PC
Apparaît uniquement lorsque la source d'entrée est définit sur VGA / PC.
Position
Automatique
Optimise automatiquement l’affichage. Appuyez sur OK pour optimiser.
Position H
Cette option déplace l’image horizontalement vers le côté droit ou gauche de l’écran.
Position V
Cet option déplace l’image verticalement vers le haut ou le bas de l’écran.
Fréquence Pilote
Les réglages de la fréquence pilote corrigent les interférences qui apparaissent comme des
lignes verticales dans l’image pour des présentations telles que les feuilles de calcul, les
paragraphes ou les textes dans des polices plus petites.
Phase
Selon la source d'entrée (ordinateur, etc.), vous pouvez voir une image voilée ou bruitée
s'afficher à l'écran. Vous pouvez utiliser la phase pour obtenir une image plus claire par
essais et erreurs.
Réinitialisation
Réinitialise les paramètres d’image aux valeurs par défaut (sauf en mode Jeux).
En mode VGA (PC), certains éléments du menu Image seront indisponibles. Au contraire, les paramètres du mode VGA seront
ajoutés aux Paramètres Image en mode PC.
Français - 38 -
Contenu du Menu Son
Volume
Ajuste le niveau du volume.
Égaliseur
Sélectionnez le mode égaliseur. Les paramètres personnalisés ne peuvent être
actifs que lorsque vous êtes en mode Utilisateur.
Balance
Ajuste le son à gauche comme à droite du haut-parleur.
Casque
Règle le volume du casque.
Avant d'utiliser les casques, veuillez également vous assurer que leur volume est
réglé à un niveau faible afin d'éviter que votre audition ne soit endommagée.
Mode Son
Vous pouvez sélectionner un mode son (si la chaîne sélectionnée prend en charge
cette option).
AVL (Limitation
Automatique du
Volume)
Cette fonction règle le son pour obtenir le niveau de sortie prévu entre les
programmes.
Casque/Sortie de
Ligne
Si vous voulez connecter un amplificateur externe à votre télé à l'aide d'une fiche
pour casque audio, sélectionnez l'option Sortie de Ligne. Si vous avez branché des
casques à votre téléviseur, définissez cette option en tant que Casque.
Veuillez vous assurer avant d'utiliser les casques que cet élément du menu est défini
en tant que Casque. S'il est réglé sur Les Sorties de Ligne, la sortie de la prise de
casque sera réglée à un niveau maximum qui pourrait vous endommager l'audition.
Basse Dynamique
Permet d'activer ou de désactiver la basse dynamique
Son surround
Vous pouvez Activer ou Désactiver le mode Son Surround.
Sortie Numérique
Règle le type de sortie audio numérique.
Français - 39 -
Configuration - Contenu du Menu Paramètres
Accès Conditionnel
Contrôle les modules d’accès conditionnel lorsqu’ils sont disponibles.
Langue
Vous pouvez définir une langue différente, selon votre diffuseur et votre pays.
Parental
Entrez le mot de passe correct pour modifier les réglages du contrôle parental. Vous
pouvez facilement régler le Verrouillage Menu, le Verrouillage Maturité (ces options
ne seront pas disponibles selon le choix du pays lors de la Première installation) et le
Verrouillage parental à partir de ce menu. Vous pouvez aussi définir un nouveau code
PIN à l'aide de l'option Définir un code PIN.
Remarque : Le code PIN par défaut est 0000 ou 1234. Si vous avez défini le code PIN (requis en fonction
du pays choisi) lors de la Première installation, utilisez le code PIN que vous aviez défini.
Minuteries
Définit le minuteur de mise en veille pour éteindre le téléviseur après un certain temps.
Règle les minuteries des programmes sélectionnés.
Date/Heure
Sélectionne la date et l’heure.
Sources
Active ou désactive les options sources sélectionnées.
Accessibilité
Affiche les options d'accessibilité du téléviseur.
Malentendant
Active toute fonctionnalité spéciale envoyé par le diffuseur.
Description
Audio
Une piste de narration se jouera pour le public aveugle ou malvoyant. Appuyez sur OK
pour voir toutes les options du menu Description Audio. Cette fonction est uniquement
disponible si le diffuseur la prend en charge.
Plus
Affiche les autres options de réglage du téléviseur.
Temporisation
Du Menu
Change la durée de temporisation des écrans du menu.
Mise à Jour du
Logiciel
S'assure que votre TV est doté du tout dernier microprogramme.
Version De
L’application
Affiche la version actuelle de l’application.
Sous-Titre
Cette option permet de choisir le type de sous-titres qui s'affiche à l'écran (sous-titre DVB
/ sous-titre TXT), si les deux sont disponibles. DVB est le sous-titre par défaut. Cette
fonction n'est disponible que pour les pays comme la Norvège.
Mise Hors
Tension
Automatique du
Téléviseur
Définit la durée souhaitée pour que la télévision passe automatiquement en mode veille
lorsqu'elle n'est pas utilisée.
Clé Biss
Le Biss est un système de codage de signal par satellite utilisé pour certaines émissions. Si
vous devez entrer la clé BISS pour une émission, vous pouvez utiliser le réglage Clé Biss.
Sélectionnez la Clé Biss puis appuyez sur OK pour entrer la chaîne de Télé souhaitée.
Mode de
Mémorisation
Sélectionnez ce mode pour afficher les éléments stockés. Lorsque le Mode de
Mémorisation est activé, certains éléments du menu du téléviseur ne peuvent pas être
disponibles.
Allumer le Mode
Ce paramètre permet de configurer les préférences du mode de mise sous tension. Les
options Dernier État et mode Veille sont disponibles.
CEC
Avec cette fonction, vous pouvez activer et désactiver la fonction CEC complètement.
Appuyez sur les boutons Gauche ou Droite pour activer ou désactiver cette fonction.
Cette fonction permet à l’appareil compatible HDMI-CEC connecté d’allumer le téléviseur
Démarrage
et basculer automatiquement vers sa source d’entrée. Appuyez sur le bouton Left ou
automatique CEC
Right pour activer ou désactiver cette fonction.
Haut-parleurs
Pour écouter le son audio du téléviseur à partir du dispositif audio compatible connecté
réglé sur Amplificateur. Vous pouvez utilisez la télécommande du téléviseur pour régler
le volume du dispositif audio.
Français - 40 -
Installation et Réglage des Contenus du Menu
Balayage
de Chaîne
Automatique
(Nouveau
Réglage)
Affiche les options de réglage automatique. Antenne Numérique : Recherche et enregistre
les chaînes DVB. Câble Numérique : Recherche et enregistre les chaînes câblées DVB.
Analogique : Recherche et mémorise les stations analogiques. Satellite : Recherche et
mémorise les stations satellitaires.
Balayage
de Chaîne
Manuel
Cette fonction peut être utilisée pour une entrée de diffusion directe.
Recherche
des Chaînes
Réseau
Recherche les chaînes liées dans le système de diffusion. Antenne Numérique : Recherche
les chaînes d'antenne réseau. Câble Numérique : Recherche les chaînes de câble réseau.
Recherche
Fine
Analogique
Vous pouvez utiliser ce réglage pour la recherche fine de chaînes analogiques. Cette option
est disponible uniquement si des chaînes analogiques sont mémorisées.
Paramètres
du Satellite
Affiche les paramètres. Liste des Satellites : Affiche les satellites disponibles. Vous pouvez
Ajouter, Supprimer les satellites ou Éditer les paramètres satellite de la liste. Installation
de l'Antenne : Vous pouvez modifier les paramètres de l'antenne satellite et/ou démarrer une
nouvelle recherche de satellite.
Paramètres
D'Installation
Affiche le menu des paramètres d'installation. Recherche en mode Veille (en option) : Votre
téléviseur recherche de nouvelles chaînes ou chaînes manquantes en mode veille. Toutes les
chaînes de diffusion détectées s'afficheront à l'écran.
Effacer La
Liste des
Services
Utilisez cette option pour effacer les chaînes mémorisées. Ce réglage est visible uniquement
lorsque l'option de Pays est réglée sur Danemark, Suède, Norvège, ou Finlande.
Sélectionner
un Réseau
Actif
Ce paramètre vous permet de sélectionner uniquement les chaînes de diffusion comprises
dans le réseau sélectionné dans la liste des chaînes. Cette fonction n'est disponible que
pour les pays comme la Norvège.
Première
Installation
Supprime toutes les chaînes et réglages enregistrés, reprogramme la TV en fonction des
réglages de l'entreprise.
Français - 41 -
Fonctionnement Général de la TV
Utilisation de la Liste de Chaînes
Le téléviseur trie toutes les stations mémorisées dans
la Liste des Chaînes. Vous pouvez modifier cette liste
de chaînes ainsi qu'il suit : configurez les favoris ou
les stations actives à inclure dans la liste en utilisant
les options Liste deChaînes. Appuyez sur le bouton
OK/TV pour ouvrir la Liste des Chaînes. Vous pouvez
filtrer les chaînes incluses en appuyant sur le bouton
Bleu ou ouvrir le menu Modifier la Liste des Chaînes
en appuyant sur le bouton Vert pour faire d'autres
modifications dans la liste actuelle.
Gestion des Listes de Préférences
Vous pouvez créer quatre listes différentes de
vos chaînes préférées. Sélectionnez la Liste des
Chaînes dans le menu principal ou appuyez sur le
bouton Vert lorsque la liste des chaînes s'affiche à
l'écran pour ouvrir le menu Modifier la Liste des
chaînes. Sélectionnez la chaîne désirée sur la liste.
Vous pouvez opérer plusieurs choix en appuyant sur
le bouton Jaune. Puis, appuyez sur le bouton OK
pour ouvrir le menu Options de Modification de
Chaînes et sélectionnez l'option Ajouter/Supprimer
les Favoris. Appuyez à nouveau sur le bouton OK.
Définissez l'option de liste désirée sur Activé. Les
chaînes sélectionnées sont ajoutées à la liste. Pour
supprimer une chaîne ou des chaînes d'une liste de
préférences, suivez les mêmes étapes et définissez
la liste désirée sur Désactivé.
Vous pouvez utiliser la fonction Filtre dans le menu
Modifier la Liste des Chaînes pour filtrer les chaînes
dans la Liste des Chaînes de façon permanente
selon vos préférences. En utilisant cette option Filtre,
vous pouvez définir l'une de vos quatre listes de
préférences à afficher à chaque fois que la Liste des
chaînes est ouverte. La fonction de filtrage du menu
Liste des Chaînes ne filtre que la Liste des Chaînes
actuellement affichée afin de trouver une chaîne et
de s'y syntoniser. Ces modifications disparaissent lors
de la prochaine ouverture de la Liste des Chaînes.
Configuration des Paramètres Parentaux
Les options du menu Paramètres du Contrôle
Parental peuvent être utilisées pour empêcher les
utilisateurs de regarder certains programmes, certaines
chaînes et d'accéder à certains menus. Ces réglages
sont accessibles au menu Configuration>Contrôle
Parental.
Pour afficher les options du menu de verrouillage,
saisissez le code PIN. Après avoir saisi le code
PIN approprié, le menu Paramètres du Contrôle
Parental s’affichera.
Verrouillage Menu : Cette option permet d'autoriser
ou de verrouiller l'accès à tous les menus ou menus
d'installation du téléviseur.
Verrouillage Maturité : Une fois définie, cette
option recherche l’information relative aux émissions
parentales et si ce niveau parental est inactivé, l’accès
à la diffusion n’est pas activé.
Remarque : Si l'option Pays définie au cours de la Première
Installation est la France, l'Italie ou l'Autriche, la valeur du
Verrouillage Maturité sera configurée par défaut à 18.
Verrouillage Parental : Lorsque l’option Verrouillage
enfant est Activée, le téléviseur peut uniquement
être contrôlé à l’aide de la télécommande. Dans ce
cas, les boutons de la télécommande du téléviseur
ne fonctionnent pas.
Paramétrage du code PIN : Définit un nouveau
code PIN.
Code PIN CICAM par défaut : Cette option apparaît
grisée si aucun module CI n'est inséré dans le port CI
du téléviseur. Vous pouvez modifier le code PIN par
défaut du CI CAM à l'aide de cette option.
Remarque : Le code PIN par défaut est 0000 ou 1234. Si
vous avez défini le code PIN (requis en fonction du pays
choisi) lors de la Première installation, utilisez le code PIN
que vous aviez défini.
Certaines options ne seront pas disponibles, selon le choix
du pays pendant la Première Installation.
Guide Électronique des Programmes (EPG)
Certaines chaînes envoient des informations
concernant leurs programmes de diffusion. Appuyez
sur le bouton Epg pour accéder au menu Guide des
Programmes.
3 modèles de présentation de programmes sont
disponibles : Programme Linéaire, Liste et
Maintenant/Ensuite. Pour passer d'un mode à l'autre,
suivez les instructions au bas de l'écran.
Programme Linéaire
Zoom (bouton jaune) : Appuyez sur le bouton Jaune
pour accéder aux évènements dans un intervalle de
temps plus grand.
Filtre (Bouton bleu) : Affiche les options de filtre.
Détail des évènements (Bouton d'informations) :
Affiche les informations détaillées concernant les
programmes sélectionnés.
Sélectionner le genre (Bouton des sous-titres) :
Ouvre le menu Sélectionner le Genre. En utilisant
cette fonctionnalité vous pouvez interroger la base
de données du guide de programme selon le genre
sélectionné. Les informations disponibles dans le
guide des programmes seront recherchées et les
résultats correspondants à vos critères seront mis
en surbrillance..
Jour suivant/précédent (Boutons Programme
+/- ) : Affiche les programmes du jour précédent ou
suivant.
Options (Bouton OK) : Affiche les options de
répétition.
Rechercher (Bouton texte) : Affiche le menu
Recherche guide.
Français - 42 -
Maintenant (Bouton Remplacement) : Affiche
l'évènement en cours de la chaîne en surbrillance.
Programme de liste (*)
(*) Dans cette option de présentation, seuls les évènements
de la chaîne en surbrillance sont présentés.
Préc. Intervalle de temps (Bouton Rouge) : affiche
les programmes du jour précédent.
Jour suivant/précédent (Boutons Programme
+/- ) : Affiche les programmes du jour précédent ou
suivant.
Détail des évènements (Bouton d'informations) :
Affiche les informations détaillées concernant les
programmes sélectionnés.
Filtre (Bouton Texte) : Affiche les options de filtre.
Intervalle de temps suivant (Bouton Rouge) :
Affiche les programmes de l’intervalle de temps
suivant.
Options (Bouton OK) : Affiche les options de
répétition.
Programme Maintenant/Ensuite
Naviguer (Boutons de Navigation) : Appuyez sur
les boutons de Navigation pour naviguer dans la
liste des chaînes et des programmes.
Options (Bouton OK) : Affiche les options de
répétition.
Détail des évènements (Bouton d'informations) :
Affiche les informations détaillées concernant les
programmes sélectionnés.
Filtre (Bouton Bleu) : Affiche les options de filtre.
Options du programme
Utiliser les boutons de navigation pour sélectionner
une chaîne puis appuyer sur OK pour afficher le menu
Options de l’événement. Les options suivantes sont
disponibles.
Sélectionner la Chaîne : Grâce à cette option, vous
pouvez passer à la chaîne sélectionnée.
Régler la minuterie de l'événement / Supprimer la
minuterie de l'événement : Une fois un programme
sélectionné dans le menu EPG appuyez sur le bouton
OK. Sélectionnez l’option Régler la minuterie sur
Événement et appuyez sur la touche OK. Vous
avez la possibilité de définir une minuterie pour les
programmes à venir. Pour annuler une minuterie
existante, sélectionnez le programme en question
et appuyez sur la touche OK. Ensuite, sélectionnez
l'option Supprimer la Minuterie de l'évènement. La
minuterie sera annulée.
Remarques : Il vous est impossible de passer à n’importe
quelle autre chaîne ou source lorsqu'une minuterie est activée
dans la chaîne en cours.
Il n'est pas possible d’enregistrer deux ou plusieurs émissions
distinctes dans le même intervalle de temps.
Services Télétexte
Appuyez sur le bouton Text pour entrer. Appuyez
à nouveau sur ce bouton pour activer le mode
de mélange, ce qui vous permet de voir la page
télétexte et la diffusion télévisée simultanément.
Appuyez de nouveau sur ce bouton pour quitter. Si
disponible, des sections contenues dans une page de
télétexte présenteront un code coloré et peuvent être
sélectionnées en appuyant sur les touches colorées.
Suivez les instructions affichées à l'écran.
Télétexte Numérique
Appuyez sur la touche Text pour afficher les
informations relatives au télétexte numérique Utilisez
les touches colorées, les touches du curseur et la
touche OK. La méthode de fonctionnement peut
différer en fonction du contenu du télétexte numérique.
Suivez les instructions qui s'affichent à l'écran
du télétexte numérique. Lorsque vous appuyez à
nouveau sur le bouton Text, la télévision revient en
mode diffusion télévisée.
Mise à Jour du Logiciel
Votre TV peut rechercher et effectuer automatiquement
des mises à jour de microprogramme via le signal de
diffusion.
Recherche de mise à jour de logiciels à
travers l’interface utilisateur
Dans le menu principal, sélectionnez l'option
Configuration et appuyez sur le bouton OK. Le Menu
Configuration s'affiche à l'écran. Sélectionnez ensuite
Plus et appuyez sur le bouton OK. Sélectionnez Mise
à jour du logiciel et appuyez sur le bouton OK.
Dans le menu Options de mise à jour, sélectionnez
Recherche de mise à jour puis appuyez sur le bouton
OK pour lancer une nouvelle mise à jour du logiciel.
Si une mise à jour est disponible, il commence à la
télécharger. Au terme du téléchargement, confirmez
la question relative au redémarrage du téléviseur en
appuyant sur OK pour continuer avec l'opération de
redémarrage.
3 Recherche et mode de mise à jour
Votre téléviseur va rechercher de nouvelles mises à
jour à 3 heures si l'option Recherche automatique
du menu Options de mise à jour est activée et si
le téléviseur est connecté à un signal d'antenne. Si
un nouveau logiciel est détecté et téléchargé avec
succès, il sera installé au prochain démarrage.
Remarque : Ne débranchez pas le cordon d'alimentation
lorsque le voyant DEL clignote pendant le processus de
redémarrage. Si le téléviseur ne s'allume pas après la
mise à jour, débranchez-le, patientez deux minutes, puis
rebranchez-le.
Français - 43 -
Résolution des Problèmes et Astuces
Modes d’affichage Typiques d’une Entrée de PC
La TV va s'allumer
Assurez-vous que le câble d’alimentation est
correctement branché dans la prise murale. Vérifiez
si les piles sont usées. Appuyez sur la touche de mise
en marche du téléviseur
Le tableau ci-dessous est une illustration de certains
affichages vidéos typiques. Votre téléviseur ne peut
pas prendre en charge toutes les résolutions.
Mauvaise qualité d’image
• Avez-vous sélectionné le système de TV approprié ?
• Un niveau de signal faible peut impacter
négativement sur la qualité de l'image. Veuillez
vérifier l'entrée de l'antenne.
• Si vous avez effectuez un réglage manuel, vérifiez
que vous avez entré la bonne fréquence de la
chaîne.
• La qualité des images peut ne pas être bonne lorsque
deux appareils sont simultanément connectés au
téléviseur. Dans un tel cas, déconnectez l’un des
appareils.
Pas d’image
•L'absence d'image signifie que votre TV ne reçoit
aucune transmission. Assurez-vous également que
la bonne source d’entrée a été sélectionnée.
•L'antenne est-elle connectée correctement?
•Le câble de l'antenne est-il endommagé ?
•Avez vous utilisé des bonnes fiches pour connecter
l'antenne?
•En cas de doute, demandez conseil à votre vendeur.
Pas de son
•Vérifiez si la TV est en mode Muet. Appuyez sur le
bouton Muet ou augmentez le volume pour vérifier.
•Le son sort d’un seul haut-parleur. Vérifiez les
paramètres d'équilibre à partir du menu de Son.
Télécommande - ne fonctionne pas
•Les piles peuvent être déchargées. Remplacez
les piles.
Les sources d’entrée - ne peuvent pas être
sélectionnées.
•Si vous ne pouvez pas sélectionner une source
d'entrée, il est possible que votre périphérique ne
soit pas connecté. Le cas échéant ;
•Vérifiez les câbles AV et les branchements si vous
essayez de basculer à la source d'entrée dédiée à
l'appareil connecté.
Français - 44 -
Index
Résolution
Fréquence
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
640 x 350
640 x 400
640 x 480
640 x 480
640 x 480
640 x 480
640 x 480
800 x 600
800 x 600
800 x 600
800 x 600
800 x 600
800 x 600
832 x 624
1024 x 768
1024 x 768
1024 x 768
1024 x 768
1024 x 768
1024 x 768
1152 x 864
1152 x 864
1152 x 864
1152 x 864
1152 x 870
1280 x 768
1360 x 768
1280 x 768
1280 x 768
1280 x 960
1280 x 960
1280 x 960
1280 x 1024
1280 x 1024
1280 x 1024
1400 x 1050
1400 x 1050
1400 x 1050
1440 x 900
1440 x 900
1600 x 1200
1680 x 1050
1920 x 1080
1920 x 1200
85Hz
70Hz
60Hz
66Hz
72Hz
75Hz
85Hz
56Hz
60Hz
70Hz
72Hz
75Hz
85Hz
75Hz
60Hz
66Hz
70Hz
72Hz
75Hz
85Hz
60Hz
70Hz
75Hz
85Hz
75Hz
60Hz
60Hz
75Hz
85Hz
60Hz
75Hz
85Hz
60Hz
75Hz
85Hz
60Hz
75Hz
85Hz
60Hz
75Hz
60Hz
60Hz
60Hz
60Hz
Compatibilité des Signaux AV et HDMI
Source
EXT
(PÉRITEL)
Signaux pris en
charge
Disponible
PAL
O
SECAM
O
NTSC4.43
O
NTSC3.58
O
RGB 50/60
AV latéral
PAL
O
SECAM
O
NTSC4.43
O
NTSC3.58
S-VIDÉO 50 Hz (PAL)
S-VIDÉO 60 Hz
(NTSC)
YPbPr
HDMI
480i, 480p
60Hz
O
576i, 576p
50Hz
O
720p
50 Hz,
60 Hz
O
1080i
50 Hz,
60 Hz
O
480i, 480p
60Hz
O
576i, 576p
50Hz
O
720p
50 Hz,
60 Hz
O
1080i
50 Hz,
60 Hz
O
1080p
24Hz,
25Hz,
30Hz,
50Hz,
60Hz
O
(X: Non Disponible, O : Disponible)
Dans certains cas, un signal du téléviseur peut ne
pas s'afficher correctement. Le problème peut être
celui d'une inconsistance au niveau des normes de
l'équipement source (DVD, décodeur, etc.). Si vous
rencontrez ce type de problème, veuillez contacter
votre fournisseur et le fabricant de l’appareil source.
Français - 45 -
Formats de Fichiers Vidéo Pris en Charge Pour le Mode USB
Extension
Code vidéo
.dat, vob
MPEG1/2
MPEG1/2,
MPEG4
MPEG1/2, H.264,
AVS, MVC
.mpg, .mpeg
.ts, .trp, .tp
SPEC (Résolution) & Taux binaire
.mp4, .mov,
.3gpp, .3gp
MPEG1/2,
MPEG4, H.263,
H.264, Motion
JPEG
.avi
MPEG1/2,
MPEG4,
Sorenson H.263,
H.263, H.264,
WMV3, Motion
JPEG
.mkv
MPEG1/2,
MPEG4, H.263,
H.264, WMV3,
Motion JPEG
.asf
Sorenson H.263,
H.264, WMV3,
Motion JPEG
.flv
.swf
.wmv
WMV3
RV30/RV40
1 080 P@30 fps - 40 Mbps
H.264 : 1 080 Px2@30 fps - 62,5 Mbps, 1 080 P@60 fps - 62,5 Mbps MVC :
1 080 P@30 fps - 62,5 Mbps Autre : 1 080 P@30 fps - 40 Mbps
H.264 : 1 080 Px2@30 fps - 62,5 Mbps, 1 080 P@60 fps - 62,5 Mbps Motion
JPEG : 640 x 480@30 fps - 10 Mbps Autre : 1 080 P@30 fps - 40 Mbps
1 080 P@30 fps - 40 Mbps
1 080 P@30 fps - 40 Mbps
Formats de Fichiers Image Pris en Charge Pour le Mode USB
JPEG
PNG
BMP
Résolution (largeur x hauteur)
Base-line
15360 x 8640
Progressif
1024 x 768
non-entrelacé
9600 x 6400
entrelacé
1200 x 800
Remarque
La limite de résolution maximale dépend de la
taille de la DRAM
9600 x 6400
Français - 46 -
Formats de Fichiers Audio Pris en Charge Pour le Mode USB
Extension
.mp3,
.avi
.asf
.mkv, .mka
.ts, .trp, .tp,
.dat, .vob,
.mpg, .mpeg
Code audio
Taux binaire
MPEG1/2 Couche1
MPEG1/2 Couche2
MPEG1/2 Couche3
MPEG1/2 Couche1
MPEG1/2 Couche2
MPEG1/2 Couche3
AC3
AAC, HEAAC
WMA
WMA 10 Pro M0
WMA 10 Pro M1
WMA 10 Pro M2
LPCM
IMA-ADPCM, MSADPCM
G711 A/mu-law
MPEG1/2 Couche1
MPEG1/2 Couche2
MPEG1/2 Couche3
WMA
WMA 10 Pro M0
WMA 10 Pro M1
WMA 10 Pro M2
MPEG1/2 Couche1
MPEG1/2 Couche2
MPEG1/2 Couche3
AC3
AAC, HEAAC
WMA
WMA 10 Pro M0
WMA 10 Pro M1
WMA 10 Pro M2
VORBIS
LPCM
IMA-ADPCM,
MS-ADPCM
G711 A/mu-law
FLAC
MPEG1/2 Couche1
MPEG1/2 Couche2
MPEG1/2 Couche3
AC3
EAC3
AAC, HEAAC
LPCM
32 Kbps ~ 448 Kbps
8 Kbps ~ 384 Kbps
8 Kbps ~ 320 Kbps
32 Kbps ~ 448 Kbps
8 Kbps ~ 384 Kbps
8 Kbps ~ 320 Kbps
32 Kbps ~ 640 Kbps
Taux d'échantillon
16KHz ~ 48KHz
16KHz ~ 48KHz
128 bps ~ 320 Kbps
< 192 kbps
< 384 kbps
< 768 kbps
64 Kbps ~ 1,5 Mbps
32KHz, 44,1KHz, 48KHz
8KHz ~ 48KHz
8KHz ~ 48KHz
48KHz
48KHz
96KHz
8KHz ~ 48KHz
384 Kbps
8KHz ~ 48KHz
64 Kbps ~ 128 Kbps
32 Kbps ~ 448 Kbps
8 Kbps ~ 384 Kbps
8 Kbps ~ 320 Kbps
128 bps ~ 320 Kbps
< 192 kbps
< 384 kbps
< 768 kbps
32 Kbps ~ 448 Kbps
8 Kbps ~ 384 Kbps
8 Kbps ~ 320 Kbps
32 Kbps ~ 640 Kbps
8KHz
16KHz ~ 48KHz
8KHz ~ 48KHz
48KHz
48KHz
96KHz
16KHz ~ 48KHz
64 Kbps ~ 1,5 Mbps
32KHz, 44,1KHz, 48KHz
8KHz ~ 48KHz
8KHz ~ 48KHz
48KHz
48KHz
96KHz
Jusqu'à 48 KHz
8KHz ~ 48KHz
384 Kbps
8KHz ~ 48KHz
64 Kbps ~ 128 Kbps
< 1,6 Mbps
32 Kbps ~ 448 Kbps
8 Kbps ~ 384 Kbps
8 Kbps ~ 320 Kbps
32 Kbps ~ 640 Kbps
32 Kbps ~ 6 Mbps
8KHz
8KHz ~ 96KHz
128 bps ~ 320 Kbps
< 192 kbps
< 384 kbps
< 768 kbps
64 Kbps ~ 1,5 Mbps
Français - 47 -
16KHz ~ 48KHz
32KHz, 44,1KHz, 48KHz
32KHz, 44,1KHz, 48KHz
8KHz ~ 48KHz
8KHz ~ 48KHz
Extension
.wav
.3gpp, .3gp,
.mp4, .mov,
.m4a
.flv
.ac3
.swf
.ec3
.rm, .rmvb, .ra
.wma, .wmv
.webm
Code audio
Taux binaire
Taux d'échantillon
MPEG1/2 Couche1
MPEG1/2 Couche2
MPEG1/2 Couche3
LPCM
IMA-ADPCM,
MS-ADPCM
G711 A/mu-law
MPEG1/2 Couche3
AC3
EAC3
AAC, HEAAC
VORBIS
LPCM
IMA-ADPCM,
MS-ADPCM
G711 A/mu-law
MPEG1/2 Couche3
AAC, HEAAC
AC3
AAC, HEAAC
MPEG1/2 Couche3
EAC3
AAC, HEAAC
32 Kbps ~ 448 Kbps
8 Kbps ~ 384 Kbps
8 Kbps ~ 320 Kbps
64 Kbps ~ 1,5 Mbps
16KHz ~ 48KHz
8KHz ~ 48KHz
384 Kbps
8KHz ~ 48KHz
64 Kbps ~ 128 Kbps
8 Kbps ~ 320 Kbps
32 Kbps ~ 640 Kbps
32 Kbps ~ 6 Mbps
64 Kbps ~ 1,5 Mbps
8KHz
16KHz ~ 48KHz
32KHz, 44,1KHz, 48KHz
32KHz, 44,1KHz, 48KHz
8KHz ~ 48KHz
Jusqu'à 48 KHz
8KHz ~ 48KHz
384 Kbps
8KHz ~ 48KHz
64 Kbps ~ 128 Kbps
8 Kbps ~ 320 Kbps
8KHz
16KHz ~ 48KHz
8KHz ~ 48KHz
32KHz, 44,1KHz, 48KHz
8KHz ~ 48KHz
16KHz ~ 48KHz
32KHz, 44,1KHz, 48KHz
8KHz ~ 48KHz
8KHz, 11,025KHz,
22,05KHz, 44,1KHz
8KHz ~ 48KHz
48KHz
48KHz
96KHz
Jusqu'à 48 KHz
32 Kbps ~ 640 Kbps
8 Kbps ~ 320 Kbps
32 Kbps ~ 6 Mbps
LBR (cook)
6 Kbps ~ 128 Kbps
WMA
WMA 10 Pro M0
WMA 10 Pro M1
WMA 10 Pro M2
VORBIS
128 bps ~ 320 Kbps
< 192 kbps
< 384 kbps
< 768 kbps
Formats de Fichiers de Sous-Titrage Pris en Charge Pour le Mode USB
Sous-Titrages Internes
Extension
Support
Code de sous-titrage
dat, mpg, mpeg, vob
ts, trp, tp
MPG, MPEG
TS
mp4
MP4
mkv
MKV
Sous-titrage DVD
Sous-titrage DVB
Sous-titrage DVD
UTF-8 Texte complet
ASS
SSA
UTF-8 Texte complet
VobSub
DVD Sous-titrage DVD
Sous-Titres Externes
Extension
Analyseur de sous-titre
.srt
.ssa/ .ass
.smi
Subrip
Sous-station Alpha
SAMI
SubViewer
MicroDVD
Système de sous-titrage DVD
SubIdx (VobSub)
TMPCouche
.sub
.txt
Français - 48 -
Remarque
SubViewer 1.0 & 2.0
Exclusivement
Résolutions DVI Prises en Charge
Reportez-vous aux résolutions suivantes au moment de raccorder des périphériques à votre téléviseur à l’aide
des câbles convertisseurs DVI (DVI à HDMI - non fournis).
56Hz
60Hz
66Hz
640 x 400
75Hz
þ
640 x 480
800 x 600
72Hz
70Hz
þ
þ
þ
þ
þ
þ
þ
þ
þ
832 x 624
þ
1024 x 768
þ
1152 x 864
þ
þ
þ
þ
1152 x 870
þ
þ
þ
þ
1280 x 768
þ
1360 x 768
þ
þ
1280 x 960
þ
þ
1280 x 1024
þ
þ
1400 x 1050
þ
þ
1440 x 900
þ
þ
1600 x 1200
þ
1680 x 1050
þ
1920 x 1080
þ
1920 x 1200
þ
Français - 49 -
Inhalt
Sicherheitsinformationen.......................................51
Kennzeichnungen auf dem Gerät..........................52
Wartung.................................................................53
Bildschirmfläche, Gehäuse, Ständer.....................53
Netzstecker...........................................................53
Bei der Verwendung der Wandhalterung...............54
Umweltinformationen.............................................54
Funktionen.............................................................55
Zubehör im Lieferumfang......................................55
Standby-Meldungen..............................................55
TV-Bedientasten & Betrieb....................................55
Einlegen der Batterien in die Fernbedienung........56
Stromversorgung Anschließen .............................56
Anschluss der Antenne..........................................56
Benachrichtigung...................................................56
Technische Daten..................................................57
Fernbedienung......................................................58
Anschlüsse............................................................59
Ein-/Ausschalten...................................................60
Erste Installation....................................................60
Medien Abspielen über USB Eingang...................61
Menü Medienbrowser............................................62
CEC und CEC RC Passthrough............................62
TV-Menüinhalte.....................................................63
Allgemeine Bedienung..........................................67
Verwendung der Senderliste.................................67
Einstellung der Kindersicherungseinstellungen.....67
Elektronischer Programmführer (EPG).................67
Teletext-Dienste.....................................................68
Aktuelle Software / Update....................................68
Fehlerbehebung & Tipps.......................................69
AV- und HDMI-Signalkompatibilität........................70
Im USB-Modus unterstützte Videodateiformate....71
Im USB-Modus unterstützte Bilddateiformate.......71
Im USB-Modus unterstützte Audiodateiformate....72
Im USB-Modus unterstützte Dateiformate.............73
Unterstützte DVI-Auflösungen...............................74
Deutsch - 50 -
Sicherheitsinformationen
VORSICHT
STROMSCHLAGGEFAHR
NICHT ÖFFNEN
VORSICHT: UM DAS STROMSCHLAGRISIKO ZU
REDUZIEREN, DEN DECKEL (ODER DAS
RÜCKTEIL) NICHT ENTFERNEN
IN DIESEM GERÄT BEFINDEN SICH KEINE
TEILE, DIE VOM BENUTZER GEWARTET
WERDEN KÖNNEN. WENDEN SIE SICH AN EINEN
QUALIFIZIERTEN FACHMANN
Verwenden Sie das TV-Gerät nicht unter extremen
Umgebungsbedingungen, da dies dessen
schwere Beschädigung zur Folge haben kann.
Bei extremen Wetterbedingungen (Stürme,
Blitzschlag) und wenn das TV-Gerät über einen
langen Zeitraum nicht benutzt wird (im Urlaub),
ist der Netzstecker zu ziehen. Der Netzstecker
muss gut zugänglich sein, um das TV-Gerät
jederzeit vom Netz trennen zu können.
Dieses Zeichen wird immer dann angezeigt,
wenn in der beiliegenden Bedienungsanleitung
sehr wichtige Informationen über den Betrieb und
die Wartung des Geräts beschrieben werden.
Hinweis: Für die entsprechenden Eigenschaften befolgen
Sie bitte die Instruktionen auf dem Bildschirm.
Bitte lesen Sie diese Anleitung
vollständig vor der Installation oder
Inbetriebnahme durch.
WARNUNG: Lassen Sie niemals Personen
(einschließlich Kinder) mit eingeschränkten
physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und / oder
Kenntnisse unbeaufsichtigt elektrische Gerät
benutzen.
•Halten Sie um das TV-Gerät mindestens 10 cm
Abstand zu Möbeln etc. ein, um eine ausreichende
Luftzirkulation zu gewährleisten.
•Blockieren Sie niemals die Belüftungsöffnungen
und -löcher.
•Stellen Sie das TV-Gerät nichtauf geneigte
oder instabile Flächen. Das Fernsehgerät kann
umkippen.
•Verwenden Sie dieses Gerät nur in gemäßigten
Klimabedingungen.
•Der Stecker des Netzkabels sollte leicht zugänglich
sein. Stellen Sie keine Gegenstände auf das
Netzkabel (weder das Gerät selbst, noch Möbel
usw.) und klemmen Sie das Kabel nicht ein.
Beschädigungen am Netzkabel/Netzstecker
können zu Bränden oder Stromschlägen führen.
Handhaben Sie das Netzkabel immer am Stecker,
trennen Sie das TV-Gerät nicht durch Ziehen des
Netzkabels vom Netz. Berühren Sie das Netzkabel
/ den Stecker niemals mit nassen Händen,
da dies einen Kurzschluss oder elektrischen
Schlag verursachen kann. Binden Sie niemals
Knoten in das Netzkabel, und binden Sie es nie
mit anderen Kabeln zusammen. Wenn es beschädigt
ist, muss das Kabel ersetzt werden. Diese Arbeit darf
ausschließlich durch eine qualifizierte Fachkraft
ausgeführt werden.
•Verwenden Sie das Gerät nicht an einem feuchten
oder nassen Platz. Setzen Sie den Bildschirm nicht
hellem Sonnenlicht aus. Sollte das Gerät feucht
werden oder mit einer Flüssigkeit in Kontakt
kommen, ist unverzüglich der Netzstecker zu ziehen.
Lassen Sie das TV-Gerät vor der erneuten
Benutzung unbedingt durch einen Fachinstallateur
überprüfen.
•Setzen Sie das TV-Gerät keiner direkten
Sonneneinstrahlung bzw. offenen Flammen
aus und platzieren Sie es nicht in der
Nähe von intensiven Wärmequellen wie
elektrischen Heizungen.
•Das Zuhören mit Hilfe von Ohrhörern und Kopfhörern
mit übermäßiger Lautstärke kann zu Gehörschäden
führen.
•Stellen Sie sicher, dass keine offenen
Flammen, wie z. B. brennende Kerzen, auf
das Gerät gestellt werden.
•Um Verletzungen zu vermeiden, muss das TV-Gerät
gemäß den nachfolgenden Anweisungen sicher an
einer Wand (falls die Option verfügbar ist) befestigt
werden.
•Gelegentlich können einige inaktive Pixel als
unveränderlich blaue, grüne oder rote Punkte
erscheinen. Wir möchten ausdrücklich darauf
hinweisen, dass dies die Leistung oder
Funktionsfähigkeit Ihres Produkts aber in keiner
Weise beeinträchtigt. Achten Sie darauf, den
Bildschirm nicht mit den Fingernägeln oder anderen
harten Gegenständen.
•Ziehen Sie vor der Reinigung des TV-Geräts den
Netzstecker aus der Steckdose. Benutzen Sie nur
ein weiches und trockenes Tuch.
Warnung
Gefahr eines
Stromschlags
Schweres oder tödliches
Verletzungsrisiko
Gefährliches Spannungsrisiko
Vorsicht
Verletzungs-und Schadensrisiko
Wichtig
Anleitung zur richtigen
Bedienung des Geräts
Hinweis
Markiert weitere nützliche
Hinweise
Deutsch - 51 -
Kennzeichnungen auf dem Gerät
Die folgenden Symbole werden auf dem Gerät als
Kennzeichnungen für Einschränkungen und Vorsichtsmaßnahmen sowie Sicherheitshinweise verwendet. Jede Kennzeichnung ist nur dann zu beachten, wenn diese auf dem Gerät angebracht worden ist.
Beachten Sie diese Informationen aus Sicherheitsgründen.
Gerät der Schutzklasse II: Dieses Gerät ist
so aufgebaut, das es keinen Schutzleiter
(elektrische Erdung) für die Verbindung zum
Stromnetz erfordert.
Gerät der Schutzklasse II Mit funktionalen
Schutzleiter: Dieses Gerät ist so aufgebaut,
das es keinen Schutzleiter (elektrische Erdung) für die Verbindung zum Stromnetz erfordert.
Der Schutzleiter dient funktionalen Zwecken.
Schutzleiter (Erdung) Die markierte Klemme
ist für den Anschluss an den mit der Stromleitung verbundenen Schutzleiter (Erdung) vorgesehen.
Lebensgefährdende Klemme: Die markierte(n) Klemme(n) ist/sind im normalen Betriebszustand lebensgefährdend.
Vorsicht. Bitte beachten Sie die Bedienungsanleitung: Der markierte Bereich
bzw. die markierten Bereiche enthalten durch
den Benutzer auszutauschende Knopfzellenbatterien.
i
CLASS 1
LASER PRODUCT
gefährlich ist.
Gerät der Laserklasse 1
Dieses Gerät enthält eine
Laserquelle der Klasse 1,
die unter vorhersehbaren
Betriebsbedingungen un-
WARNUNG
Stellen Sie das TV-Gerät niemals auf eine
instabile Unterlage. Andernfalls könnte
das TV-Gerät umfallen und dabei ernste
Verletzungen mit möglicher Todesfolge verursachen. Viele Verletzungen, insbesondere
bei Kindern, können vermieden werden,
wenn die einfachen Vorsichtsmaßnahmen
getroffen werden;
•Verwenden Sie nur vom Hersteller des
TV-Geräts empfohlene TV-Möbel oder
Standfüße.
•Verwenden Sie nur Möbelstücke, die das
Gewicht des TV-Geräts sicher tragen
können.
•Stellen Sie sicher, dass das TV-Gerät
nicht über die Ränder des Möbelstücks
hinausragt.
•Stellen Sie das TV-Gerät nicht auf
hohe Möbelstücke (z. B. Regale oder
Bücherregale), ohne das Möbelstück selbst
und das TV-Gerät an einem sicheren Halt
abzustützen.
•Klären Sie Ihre Kinder darüber auf, dass
es gefährlich ist, auf hohe Möbelstücke
zu klettern, um das TV-Gerät oder die
Fernbedienung zu erreichen.
Wenn Sie Ihr vorhandenes TV-Gerät weiterhin
nutzen und an einen neuen Platz stellen, sind die
gleichen Vorsichtsmaßnahmen zu beachten.
WARNUNG
Batterien dürfen nicht verschluckt werden, es
besteht chemische Verätzungsgefahr.
(Im Lieferumfang enthaltendes Zubehör bzw.)
Dieses Gerät verfügt möglicherweise über eine
Knopfzellbatterie. Wenn die Knopfzellenbatterie verschluckt wird, führt dies innerhalb von
2 Stunden zu schweren internen Verätzungen
mit möglicher Todesfolge.
Halten Sie gebrauchte und neue Batterien von
Kindern fern.
Wenn das Batteriefach nicht sicher geschlossen ist, stoppen Sie die Verwendung des
Geräts und halten Sie Kinder fern.
Falls Sie den Verdacht haben, dass Batterien
verschluckt oder in irgendeinem Körperteil
platziert wurden, suchen Sie sofort
medizinische Hilfe auf.
Deutsch - 52 -
Wartung
Montage / Abbau des Ständers
Ziehen Sie als Erstes den Netzstecker.
Vorbereitung
Bildschirmfläche, Gehäuse, Ständer
Regelmäßige Wartung:
Wischen Sie die Oberfläche der Bildschirmfläche, des
Gehäuses bzw. des Ständers vorsichtig mit einem
weich Tuch ab, um Schmutz oder Fingerabdrücke
zu beseitigen.
Bei hartnäckigem Schmutz:
1. Befreien Sie die Oberfläche zuerst vom Staub.
2. Feuchten Sie ein weiches Tuch mit
Wasser oder einem verdünnten neutralen
Reinigungsmittel (1 Teil Reiniger auf 100 Teile
Wasser) an.
3. Drücken Sie das Tuch fest aus. (Bitte beachten
Sie, dass unter keinem Umständen Flüssigkeit
in das Innere des TV-Geräts eindringen darf,
da es andernfalls zu einem Funktionsausfall
kommen kann.)
4. Feuchten Sie den hartnäckigen Schmutz
reibend an und wischen Sie diesen ab.
5. Die Stelle anschließend gründlich trocken
wischen.
Nehmen Sie den Ständer und das TV-Gerät aus
der Verpackung. Stellen Sie den Ständer auf eine
Arbeitsfläche oder eine andere ebene Unterlage.
•Verwenden Sie einen flachen und stabilen Tisch
bzw. eine vergleichbare ebene Unterlage, die das
Gewicht des TV-Geräts tragen kann.
•Fassen Sie nicht auf den Bildschirm.
•Achten Sie darauf, das TV-Gerät nicht zu zerkratzen
oder zu beschädigen.
Montage des Ständers
1. Stellen Sie den Ständer auf den Tisch bzw. die
vergleichbare ebene Unterlage.
2. Halten Sie das TV-Gerät so, dass dessen
Montagepunkte mit denen des Ständers
übereinstimmen, setzen Sie das Gerät vorsichtig
auf, bis es mit seinem Eigengewicht stabil
verbunden ist. Wenn der Ständer nicht genau
ansitzt, drücken Sie das Gerät vorsichtig nach
unten, bis die Verriegelung(en) einschnappt/en.
Vorsicht
Verwenden Sie kein raues Tuch und reiben Sie die
Oberfläche nicht zu fest, da es andernfalls zu Kratzern
kommen kann.
•Achten Sie darauf, dass die Oberflächen nicht mit
Insektenschutzmitteln, Lösungsmittels, Verdünnern
oder anderen aggressiven Substanzen in Berührung
kommen. Diese könnten die Oberfläche angreifen
und die Lackierung beschädigen.
•Die Bildschirmoberfläche verfügt über eine
Spezialbeschichtung, die sehr empfindlich ist
und leicht beschädigt werden kann. Achten Sie
darauf, nicht auf den Bildschirm zu klopfen bzw.
diesen mit den Fingernägeln oder anderen harten
Gegenständen zu zerkratzen.
•Sorgen Sie dafür, dass das Gehäuse und der
Ständer nicht über eine längere Zeit hinweg mit
Gummi oder PVC-haltigen Substanzen in Berührung
kommen. Diese könnten die Oberfläche angreifen.
Netzstecker
Abbau des Ständers vom TV-Gerät
Stellen Sie sicher, dass der Ständer auf die folgende
Weise abgebaut wird, sofern die Wandhalterung
verwendet oder das TV-Gerät wieder verpackt
werden soll.
•Legen Sie das TV-Gerät mit der Bildschirmseite nach
unten auf eine mit einem sauberen und weichen
Tuch bedeckte Arbeitsfläche. Lassen Sie den
Ständer über den Rand der Fläche hinausragen.
•Drücken Sie die Taste, um die Verriegelung zu lösen.
Wischen Sie den Netzstecker regelmäßig mit einem
trockenen Tuch ab.
Feuchtigkeit oder Staub können Brände oder einen
Stromschlag verursachen.
•Entfernen Sie den Ständer, indem Sie diesen vom
TV-Gerät abziehen.
Deutsch - 53 -
Bei der Verwendung der Wandhalterung
Umweltinformationen
Bitte kontaktieren Sie den Panasonic-Händler vor
Ort, um die empfohlene Wandhalterung zu kaufen.
Löcher für die Installation der Wandhalterung;
Rückseite des TV-Geräts
Wenn Sie die Energiespar-Option auf Minimum,
Medium, Maximum oder Auto einstellen, wird das
TV-Gerät seinen Energieverbrauch unverzüglich
entsprechend anpassen. Wenn Sie das Backlight auf
einen festen Wert wie Benutzerdefiniert stellen und
das Backlight (angesiedelt unter den EnergiesparEinstellungen) mit Hilfe der Links- oder Rechts-Taste
der Fernbedienung manuell anpassen möchten.
Stellen Sie diese Einstellung zum Abschalten auf Aus.
a
b
a (mm)
75
b (mm)
75
Bei der Entwicklung dieses Fernsehgeräts wurde auf
eine umweltfreundliche Funktionsweise Wert gelegt.
Um den Energieverbrauch zu senken, gehen Sie
wie folgt vor:
Hinweis: Die verfügbaren Energiespar-Optionen können
abhängig vom gewählten Modus im Bild-Menü variieren.
Die Energiespar-Einstellungen finden sich im BildMenü. Ist dies nicht der Fall, können die Einstellungen
nicht geändert werden.
Wenn die Rechte Taste bei gewählter Auto-Option
bzw. die Linke Taste bei gewählter BenutzerdefiniertOption gedrückt wird, wird die Meldung „Der
Bildschirm schaltet sich in 15 Sekunden aus” auf
dem Bildschirm angezeigt. Wählen Sie Fortfahren
und drücken Sie OK, um den Bildschirm umgehend
auszuschalten. Wenn Sie keine Taste drücken, wird der
Bildschirm in 15 Sekunden ausgeschaltet. Drücken
Sie eine beliebige Taste auf der Fernbedienung
oder auf dem TV-Gerät, um den Bildschirm wieder
einzuschalten. Die Helligkeit stellt sich auf eine sehr
niedrige Stufe, sodass das Menü jetzt sichtbar ist.
Drücken Sie die Links- oder Rechts-Taste, um die
Energiespar-Option zu ändern.
Seitenansicht
a
Einschraubtiefe (a)
min. (mm)
5
max. (mm)
7
Durchmesser
M4
Hinweis: Die Bildschirm Aus-Option is nicht verfügbar, wenn
der Modus auf Spielen gestellt ist.
Hinweis: Die Schrauben zur Befestigung des TV-Geräts
an der Wandhalterung werden nicht zusammen mit dem
Fernseher geliefert.
Schalten Sie das Gerät aus oder ziehen Sie den
Netzstecker, wenn das TV-Gerät nicht verwendet wird.
Dies wird auch den Energieverbrauch reduzieren.
Deutsch - 54 -
Funktionen
TV-Bedientasten & Betrieb
•Fernbedienbares Farbfernsehgerät
•Vollintegriertes Digitale terrestrische/Kabel/Satelliten
TV (DVB-T2/C/S2)
•HDMI Eingänge, um andere Geräte mit HDMIAnschlüssen zu verbinden
•USB-Eingang
•OSD-Menüsystem
•Scart-Buchsen für externe Geräte (wie Video,
Videospiele, Stereoanlage usw.)
•Stereo-Audiosystem
•Teletext
1. Nach oben
•Kopfhöreranschluss
2. Nach unten
•Automatische Programmierung
3. Lautstärke / Info / Quellenliste-Auswahl- und
Standby-EIN-Schalter
Der Kontrol-Schalter ermöglicht Ihnen die Lautstärke
/ Programme / Quellen und Standby-Ein-Funktionen
des Fernsehers zu steuern.
Um die Lautstärke zu ändern: Erhöhen Sie die
Lautstärke, indem Sie die Taste nach oben drücken.
Erhöhen Sie die Lautstärke durch Drücken der Taste
nach unten.
Um den Kanal zu wechseln: Drücken Sie die Mitte
der Taste, das Informationen-Banner wird dann auf
dem Bildschirm erscheinen. Durch das Drücken der
Taste nach oben oder unten können Sie durch die
gespeicherten Kanäle blättern.
Zum Ändern der Signalquelle: Drücken Sie zwei
Mal auf die Mitte (insgesamt zum zweiten Mal) des
Knopfs und der Signalquellen-Bildschirm erscheint.
Durch das Drehen des Rades nach oben bzw. unten.
TV ausschalten: Halten Sie die Mitte des radförmigen
Reglers für ein paar Sekunden nach unten gedrückt,
bis der Fernseher in den Standby-Modus versetzt
wird.
Hinweise:
•Wenn Sie das Fernsehgerät ausschalten, beginnt
der Zyklus anschließend wieder mit der Einstellung
der Lautstärke.
•Hauptmenü-OSD kann nicht über die Steuertaste
aufgerufen werden.
•Manuelle Sendereinstellung
•Automatische Abschaltung nach bis zu acht Stunden
•Ausschalttimer
•Kindersicherung
•Automatische Stummschaltung, wenn keine
Übertragung stattfindet.
•NTSC-Wiedergabe.
•AVL (Automatische Lautstärkebegrenzung)
•PLL (Frequenzsuche)
•PC-Eingang.
•Spielemodus (Optional)
•Bild-Aus-Funktion
Zubehör im Lieferumfang
•Fernbedienung
•Batterien: 2 x AA
•Handbuch
•Abnehmbarer Ständer
Standby-Meldungen
Wenn das Fernsehgerät für 5 Minuten kein
Eingangssignal (z.B. von einer Antenne oder HDMIQuelle) empfängt, schaltet es sich auf Standby. Beim
nächsten Einschalten wird, wird die folgende Meldung
angezeigt: „Das TV-Gerät hat sich automatisch in
den Stand-by-Modus geschaltet, da für längere
Zeit Signal empfangen wurde.“ Drücken Sie OK,
um fortzufahren.
Das eingeschaltete Gerät stellt sich, wenn es eine
Zeitlang nicht bedient wurde, auf Stand-by. Beim
nächsten Einschalten wird, wird die folgende Meldung
angezeigt. „Das TV-Gerät hat sich automatisch in
den Stand-by-Modus geschaltet, da es für längere
Zeit nicht bedient wurde.“ Drücken Sie OK, um
fortzufahren.
Steuerung über die Fernbedienung
Drücken Sie die Taste Menu auf der Fernbedienung,
um den Hauptmenübildschirm aufzurufen. Verwenden
Sie die Navigationstasten, um eine Menüschaltfläche
auszuwählen und drücken zum Aufrufen auf OK.
Benutzen Sie die Navigationstasten, um einen
Menüpunkt zu auswählen oder einzustellen. Drücken
Sie die Return/Back-Taste bzw. die Menu-Taste, um
einen Menü-Bildschirm zu verlassen.
Deutsch - 55 -
Eingangsauswahl
Sobald Sie ein externes System an Ihr Gerät
angeschlossen haben, können Sie zwischen den
verschiedenen Eingangsquellen schalten. Drücken
Sie auf Ihrer Fernbedienung hintereinander die
Source-Taste, um die verschiedenen Signalquellen
auszuwählen.
Kanäle wechseln und Lautstärke ändern
Mit den Lautstärke +/- und Programm +/--Tasten der
Fernbedienung können Sie die Programme wechseln
und die Lautstärke verändern.
Einlegen der Batterien in die Fernbedienung
Nehmen Sie die Abdeckung an der Rückseite der
Fernbedienung ab. Legen Sie zwei AA Batterien ein.
Vergewissern Sie sich, dass die (+) und (-) Zeichen
sich einander entsprechen (korrekte Polarität). Setzen
Sie die Abdeckung wieder auf.
Benachrichtigung
MARKENZEICHEN-ANERKENNUNG
Die Bezeichnungen HDM und High-Definition
Multimedia Interface, sowie das HDMI-Logo sind
Markenzeichen oder eingetragene Markenzeichen
der HDMI Licensing LLC in den USA und anderen
Ländern.
Hergestellt unter der Lizenz der Dolby Laboratories.
Dolby, Dolby Audio, und das Doppel-D-Symbol sind
Warenzeichen der Dolby Laboratories.
Entsorgung von Altgeräten und Batterien
Nur für Staaten der Europäischen Union
sowie Länder mit Recyclingsystemen
Diese Symbole auf den Produkten,
Verpackungen bzw. den beiliegenden
Unterlagen bedeuten, dass diese
Elektro- und Elektronikprodukte und
deren Batterien nicht in den regulären
Haushaltmüll gegeben werden dürfen.
Stromversorgung Anschließen
WICHTIG: Das Gerät ist nur für den Betrieb mit 220240V Wechselspannung bei einer Frequenz von
50 Hz ausgelegt. Nach dem Auspacken sollten Sie
das TV-Gerät sich an die Raumtemperatur anpassen
lassen, bevor Sie es mit der Stromversorgung
verbinden. Stecken Sie das Stromversorgungskabel
in die Steckdose.
Anschluss der Antenne
Schließen Sie die Antennen- oder den Kabel-TVStecker an die ANTENNENEINGANG (ANT)-Buchse
oder die SATELLITENEINGANG (LNB)-Buchse auf
der Rückseite des TV-Gerätes an.
Satellit
RÜCKSEITE
DES
TV-GERÄTS
Für die ordnungsgemäße Behandlung,
Ve r w e r t u n g u n d d a s R e c y c l i n g
von Altgeräten und Batterien
bringen Sie diese zu den in den
zutreffenden gesetzlichen Regelungen
vorgesehenen Sammelstellen.
Durch die vorschriftsmäßige
Entsorgung tragen Sie zum sparsamen
Verbrauch wertvoller Rohstoffe bei und
verhindern potenziell schädliche Folgen
für die menschliche Gesundheit und
die Umwelt.
Für weitere Informationen zur
Sammlung und dem Recycling von
Wertstoffen wenden Sie sich bitte an
die vor Ort zuständigen Behörden.
Je nach den bei Ihnen gültigen
gesetzlichen Regelungen kann es
sein, dass unsachgemäße Entsorgung
dieses Produkts unter Strafe steht.
Hinweis zum Batteriesymbol
(Symbol auf der Unterseite):
Antenne
oder
Kabel
Das Symbol erscheint möglicherweise
in Kombination mit einem chemischen
Symbol. In diesem Fall entspricht
die Batterie den für die betreffende
Chemikalie festgelegten Vorschriften.
Deutsch - 56 -
Technische Daten
TV-Übertragung
Beauftragte Einrichtung:
Panasonic Testing Centre
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, Germany
Panasonic Marketing Europe GmbH
Hagenauer Strasse 43, D-65203 Wiesbaden,
Germany
Web Site: http://panasonic.net
PAL BG/DK/II’
SECAM BG/DK
Empfangskanäle
VHF (BAND I/III) - UHF
(BAND U) - HYPERBAND
Digitaler Empfang
Vollintegriertes Digital-/
Kabel/SatellitenTV
(DVB-T-C-S)
(DVB-T2, DVB-S2
kompatibel)
Anzahl der
voreingestellten
Kanäle
10 000
Kanalanzeige
Bildschirmanzeige
RF-Antenneneingang
75 Ohm (nicht geregelt)
Betriebsspannung
220-240V AC, 50 Hz.
Audio
A2 Stereo+Nicam Stereo
Kopfhörer
3.5 mm mini Stereo-Klinke
Audio Output Power
(WRMS.) (10% THD)
2 x 2,5 W
Leistungsaufnahme
(W)
40 W
Gewicht (Kg)
3,5 Kg
TV-Abmessungen
TxBxH (Mit Ständer)
(mm)
134 x 554 x 372
TV-Abmessungen
TxBxH (ohne Ständer)
(mm)
35/61 x 554 x 339
Bildschirm
16/9 24”
Betriebstemperaturen
und
Betriebsfeuchtigkeit
0ºC bis 40ºC, max. 85%
Feuchtigkeit
Deutsch - 57 -
Fernbedienung
1. Standby: Schaltet des Fernsehgerät Ein / Aus
2. Text: Zeigt Teletext an (sofern verfügbar), erneut
drücken, um den Videotext über das normale Fernsehbild (Mix) zu überlagern
3. Menu: Zeigt das TV-Menü
LANG
SUBT
EXIT
BACK
4. Medienbrowser: Öffnet den Media-Browser Bildschirm
5. Info: Zeigt Informationen über On-Screen-Inhalte,
zeigt versteckte Informationen (reveal- im TXT-Modus)
6. Navigationstasten: Hilft durch Menüs, Inhalte usw.
zu browsen und zeigt die Unterseiten in TXT-Modus,
wenn Rechts oder Links
Im Medienbrowser-Modus gedrückt wird;
Links: Schneller Rücklauf
Rechts: Schneller Vorlauf
7. OK: Bestätigt Benutzerauswahl, hält die Seite (im
TXT-Modus), zeigt die Kanalliste ein (DTV-Modus),
Pause (im Medienbrowser-Modus)
8. Schnellmenü: Zeigt eine Liste der Menüs für schnellen Zugriff
9. Farbtasten: Folgen Sie für die korrekte Einrichtung
der Farbtastenfunkten den Anweisungen auf dem
Bildschirm
Im Mediabrowser-Modus;
Rot: Stopp / Wiedergabe
Grün: Wiedergabe/Springen
Gelb: Pause / Untertitelzeitkorrektur
Blau: Stoppen
10. Bildschirm: Ändert das Seitenverhältnis des Bildschirms
11. Lautstärke +/12. Nummerische Tasten: zum Kanalwechsel, der Eingabe einer Zahl oder eines Buchstabens im Textfeld auf
dem Bildschirm, Einschalten des TV-Geräts aus dem
Standby-Modus
13. TV: Zeigt die Kanalliste an/ Schaltet zur TV-Quelle
zurück
14. Swap: Sucht schnell zwischen vorherigen und aktuellen Kanälen bzw. Quellen
15. Stummschaltung: Schaltet die Lautstärke des Fernsehgeräts ganz aus
16. Programme +/-: Programm nach oben /nach unten,
Seite nach oben /nach unten (im TXT-Modus), Einschalten des TV-Geräts aus dem Standby-Modus
17. Zurückkehren/Rücklauf: Kehrt zum vorherigen Bildschirm zurück, öffnet Index-Seite (im TXT-Modus)
18. Verlassen: Schließt sich und verlässt angezeigte
Menüs oder kehrt zum vorherigen Bildschirm zurück
19. Sprache: Wechselt die Ton-Modi (analoges TV), zeigt
und ändert Ton/Untertitel-Sprache (digitales TV, sofern
vorhanden)
20. Untertitel: Schaltet Untertitel ein-und aus (sofern
verfügbar)
21. EPG (Elektronischer Programmführer): Zeigt den
Elektronischer Programmführer
22. Quelle: Zeigt alle verfügbaren Sender-und Inhalt-Quellen
Deutsch - 58 -
Anschlüsse
Stecker
Typ
Kabel
Gerät
ScartAnschluss
(Rückseite)
VGAAnschluss
(Rückseite)
SEITEN-AV
PC/YPbPr
AudioAnschluss
(seitlich)
YPbPr/PC-Audio-Kabel
(nicht mitgeliefert)
HDMIAnschluss
(Rückseite)
SPDIF
SEITEN-AV
SPDIF
Anschluss
(Koaxialausgang)
(Rückseite)
Seiten-AV
(Audio/Video)Anschluss
(seitlich)
KOPFHÖRER
KopfhörerAnschluss
(seitlich)
YPBPR
YPbPr-VideoAnscluss
(Rückseite)
AV-Kabel (nicht
mitgeliefert)
PC-YPbPr-Verbindungskabel
(nicht mitgeliefert)
USBAnschluss
(seitlich)
CIAnschluss
(seitlich)
CAM
module
HINWEIS: Wenn Sie
ein Gerät über YPbPr oder
den seitlichen AV-Eingang
anschließen, müssen Sie die
mitgelieferten Anschlusskabel
benutzen, um die Verbindung zu
aktivieren. Siehe die Abbildung
auf der linken Seite. Um über den
VGA-Eingang ein YPbPr-Signal
empfangen zu können, müssen
Sie ein YPbPr zu VGA-Kabel
(nicht mitgeliefert) verwenden. |
Sie können VGA und YPbPr nicht
gleichzeitig verwenden. | Um
PC/YPbPr-Audio zu aktivieren,
müssen Sie den seitlich AudioEingang mit einem YPbPr/PCAudio-Kabel (nicht mitgeliefert) für
den Audio-Anschluss verwenden. |
Wenn ein externes Gerät über den
SCART-Anschluss angeschlossen
wird, schaltet das TV-Gerät
automatisch in den AV-Modus.|
Wenn Sie gerade DTV-Kanäle
(Mpeg4 H.264) empfangen oder im
Medienbrowsermodus sind, ist die
Ausgabe über die Scart-Buchse
nicht verfügbar. | Bei Verwendung
des Wandmontage-Kits (erhältlich
bei verschiedenen Drittanbietern,
falls nicht mitgeliefert), empfehlen
wir Ihnen, bevor Sie das TV-Gerät
an die Wand montieren, alle Kabel
an die Rückseite des TV-Gerätes
anzuschließen. | Sie dürfen nur
dann das CI-Modul einsetzen
oder herausnehmen, wenn das
TV-Gerät ABGESCHALTET
ist. Für die genaue Einstellung
verweisen wir auf das Handbuch
zum Modul. | Jeder USB-Eingang
Ihres TV-Gerätes unterstützt
Geräte bis zu 500mA. Ein
Anschluss von Geräten, deren
Wert mehr als 500mA beträgt,
kann zu Schäden am Gerät
führen. Beim Anschluss eines
HDMI-Kabels an Ihr TV-Gerät,
dürfen Sie nur ein abgeschirmtes
HDMI-Kabel verwenden, um eine
ausreichende Immunität gegen
parasitäre Frequenzstrahlung zu
gewährleisten.
Wenn Sie ein externes Gerät an das Fernsehgerät anschließen wollen, vergewissern Sie sich, dass sowohl der
Fernseher als auch das externe Gerät ausgeschaltet sind. Sind beide Geräte ausgeschaltet, können Sie das externe
Gerät anschließen. Nachdem Sie alle Geräte angeschlossen haben, können Sie die Geräte wieder anschalten.
Deutsch - 59 -
Ein-/Ausschalten
Erste Installation
Um das TV-Gerät einzuschalten
Verbinden Sie das Stromversorgungskabel mit einer
Wandsteckdose (220-240V AC, 50 Hz). Schalten Sie
“-Taste am Gerät (die Schalterposition kann
die „
sich je nach Modell unterscheiden) in die Position „|“,
und das Gerät stellt sich in den Standby-Modus. Dann
leuchtet die Standby-LED auf.
Um das TV-Gerät aus dem Standby einzuschalten:
•Drücken Sie entweder die Standby-Taste,
Programm +/- oder eine Zahltaste auf der
Fernbedienung.
•Drücken Sie die Seitenfunktionstaste, um den
Fernseher in den Standby-Betrieb zu schalten.
Um das TV-Gerät auszuschalten
Drücken Sie die Standby-Taste auf der Fernbedienung
oder den Seitenfunktionsschalter am Fernsehgerät,
bis es sich in den Standby-Modus schaltet.
Schalten Sie die Taste „
Position 2 -
“, wie gezeigt, in die
, und das Gerät schaltet sich aus.
Nach dem ersten Einschalten erscheint das
Sprachauswahl-Menü. Wählen Sie die gewünschte
Sprache und drücken Sie OK.
Passen Sie dann auf dem nächsten Bildschirm mit
Hilfe der Navigationstasten Ihre Einstellungen an.
Hinweis: Je nach Landauswahl können Sie aufgefordert
werden, an dieser Stelle eine PIN einzugeben und zu
bestätigen. Die ausgewählte PIN-Nummer darf nicht 0000
lauten. Wenn Sie aufgefordert werden, müssen Sie später
eine PIN für jede Menübedienung eingeben.
Über die Sendertypauswahl
A n t e n n e : We n n d i e S u c h o p t i o n A n t e n n e
eingestellt wurde, sucht das TV-Gerät nach digitalen
terrestrischen Sendern, sobald die Ersteinstellungen
vorgenommen worden sind.
Kabel: Wenn die Suchoption Kabel eingestellt wurde,
sucht das TV-Gerät nach digitalen Kabelsendern,
sobald die Ersteinstellungen vorgenommen worden
sind. Abhängig von Ihren Einstellungen wird
möglicherweise eine Bestätigungsaufforderung
angezeigt, bevor die Suche startet. Wählen Sie
JA und drücken Sie OK, um fortzufahren. Um die
Aktion zu beenden, wählen Sie NEIN und drücken
auf OK. Sie können entweder Netzwerk auswählen
oder Werte wie z.B. Frequenz, Netzwerk ID und
Suchschritte einstellen. Drücken Sie OK, wenn Sie
fertig sind.
Hinweis: Die Suchdauer ändert sich entsprechend den
jeweils ausgewählten Suchschritten.
Der
,-Schalter dient zum Ein- und Ausschalten
des TV-Geräts.
Hinweis: Abhängig vom jeweiligen Modell kann sich der
Power-Schalter an einer anderen Stelle befinden.
Ziehen Sie den Netzstecker, um das TV-Gerät ganz
auszuschalten.
Hinweis: Wenn das TV-Gerät im Standby-Modus ist, kann
die Standby-LED blinken um anzuzeigen, dass Funktionen
wie Standby-Suche, Aktuelle Software / Update über das
Netzwerk oder Timer eingeschaltet sind. Die LED kann auch
blinken, wenn Sie das TV-Gerät aus dem Standby-Modus
einschalten.
Satellit: Wenn die Suchoption Satellit eingestellt
wurde, sucht das TV-Gerät nach digitalen
Satellitensendern, sobald die Ersteinstellungen
vorgenommen worden sind. Vor dem Ausführen
der Satellitensuche müssen einige Einstellungen
vorgenommen werden. Das Menü AntennenTyp wird zuerst eingeblendet. Sie können als
Antennentyp Direct, Unikabel oder DiSEqC mit den
Tasten „ “ oder „ “ auswählen.
•Direkt: Wählen Sie diesen Antennentyp, wenn
Sie einen einzigen Receiver sowie eine direkte
Satellitenschüssel haben. Drücken Sie OK, um
fortzufahren. Wählen Sie einen verfügbaren
Satelliten und drücken Sie OK um den Scan, d.h.
die Suche, zu starten.
•Unicable: Wählen Sie diesen Antennentyp, wenn
Sie mehrere Receiver und ein Unicable-System
verwenden. Drücken Sie OK, um fortzufahren.
Konfigurieren Sie die Einstellungen, indem Sie den
Anweisungen auf dem Bildschirm folgen. Drücken
Sie OK um den Scan, d.h. die Suche, zu starten.
•D i S E q C - S c h a l t e r : W e n n S i e m e h r e r e
Satellitenschüsseln und einen DiSEqC-Schalter
besitzen, wählen Sie diesen Antennentyp. Drücken
Sie OK, um fortzufahren. Auf dem nächsten
Deutsch - 60 -
Bildschirm können Sie vier DiSEqC Optionen
(sofern verfügbar) einstellen. Drücken Sie die
OK-Taste, um den ersten Satelliten auf der Liste
zu scannen.
Analog: Wenn die Suchoption Analog eingestellt
wurde, sucht das TV-Gerät nach analogen Sendern,
sobald die Ersteinstellungen vorgenommen worden
sind.
Zusätzlich können Sie einen Sendertyp als Ihren
Favoriten einstellen. Dem ausgewählten Sendertyp
wird für den Suchvorgang Priorität gegeben. Drücken
Sie nach dem Abschluss des Vorgangs OK, um
fortzufahren.
Sie können an dieser Stelle die Option Shop Modus
aktivieren. Diese Option konfiguriert die Einstellungen
Ihres TV-Geräts für die beste Wiedergabequalität.
Die Option ist nur für den Einsatz in Geschäften
und vergleichbaren Umgebungen gedacht. Es
wird empfohlen für die Verwendung zu Hause den
Home Modus auszuwählen. Diese Option ist in
Einstellungen>Weitere Einstellungen verfügbar
und kann später ein- bzw. ausgeschaltet werden.
Drücken Sie die OK-Taste auf der Fernbedienung.
Nachdem die Ersteinstellungen vorgenommen
wurden, startet Ihr TV-Gerät die Suche nach
verfügbaren Sendern unter den ausgewählten
Sendertypen.
Nachdem alle verfügbaren Sender gespeichert sind,
werden die Suchergebnisse angezeigt. Drücken
Sie OK, um fortzufahren. Das Menü Kanalliste
bearbeiten wird als Nächstes angezeigt. Sie können
die Kanalliste gemäß Ihren Wünschen bearbeiten
oder die Menu-Taste zum Verlassen drücken und
fernsehen.
Während die Suche andauert, erscheint eine Meldung
mit der Nachfrage, ob Sie Kanäle gemäß der LCN(*)
sortieren möchten. Wählen Sie Ja und drücken Sie
OK um fortzufahren.
Medien Abspielen über USB Eingang
Über die USB-Eingänge am TV-Gerät können Sie externe
externe Festplatten (2.5- bzw. 3.5-Zoll HDD mit externer
Stromversorgung) oder einen USB-Speicherstick an das
TV-Gerät anschließen.
WICHTIG! Sichern Sie die Dateien Ihres
Speichergerätes, bevor Sie es mit dem Gerät
verbinden. Der Hersteller übernimmt keinerlei Haftung
für beschädigte Dateien oder Datenverluste. Unter
Umständen sind bestimmte Arten von USB-Geräten
(z. B. MP3-Player) oder USB-Festplattenlaufwerke/Speichersticks mit diesem TV-Gerät nicht kompatibel.
Das TV-Gerät unterstützt mit FAT32 oder NTFS
formatierte Laufwerke.
Bei der Formatierung einer USB-Festplatte mit
mehr als 1TB (Terra Byte) Speicherplatz können
möglicherweise Probleme beim Formatierungsprozess
auftreten.
Warten Sie jeweils etwas vor dem Anschließen bzw.
Trennen, da der Player eventuell noch Daten ausliest.
Andernfalls können Schäden am USB-Player und
USB-Gerät verursacht werden. Ziehen Sie niemals
während des Aufnehmens oder Abspielens Ihr Gerät
heraus.
Sie können USB-Hubs mit den USB-Eingängen
Ihres TV-Gerätes benutzen. In einem solchen Fall
sind USB-Hubs mit externer Stromversorgung zu
empfehlen.
Es wird empfohlen, den USB-Eingang/die USBEingänge direkt zu verwenden, wenn Sie eine USBFestplatte anschließen werden.
Hinweis: Wenn Sie Bilddateien ansehen, kann das MedienBrowser-Menü nur die ersten 1000 Bilder anzeigen, die auf
dem angeschlossenen USB-Gerät gespeichert sind.
(*) LCN steht für „Logisches Kanalnummernsystem“,
das verfügbare Sender gemäß einer erkennbaren
Kanalnummersequenz sortiert (wenn verfügbar).
Hinweis: Schalten Sie das Gerät nicht während der
Erstinstallation aus. Bitte beachten Sie, dass einige
Funktionen unter Umständen nicht in allen Ländern verfügbar
sind.
Deutsch - 61 -
Menü Medienbrowser
CEC und CEC RC Passthrough
Sie können auf einer USB-Festplatte gespeicherte
Foto-, Musik- und Videodateien wiedergeben, wenn
Sie diese an Ihr TV-Gerät anschließen. Schließen
Sie eine USB-Festplatte an den USB-Eingang
seitlich am TV-Gerät an. Wenn Sie im Medienplayer
die MENU-Taste drücken, gelangen Sie zu den
MenüoptionenBild, Ton und Einstellungen. Drücken
Sie die Menu-Taste, um diesen Bildschirm zu
verlassen. Sie können Ihre Einstellungen für den
Medienplayer mit dem Menü Einstellungen
anpassen.
Endlos/Zufallswiedergabe
aktivieren Sie
Alle Dateien dieser Liste
gemäß der dortigen
Reihenfolge in einer
Endlosschleife abgespielt.
Starten Sie die Wiedergabe mit
der OK-Taste und aktivieren
Sie
Die gleiche Datei wird in einer
Endlosschleife (Wiederholung)
wiedergegeben.
Starten Sie die Wiedergabe mit
der Grünen Taste und
aktivieren Sie
Alle Dateien auf der Liste
werden einmal in zufälliger
Reihenfolge wiedergegeben
Starten Sie die Wiedergabe mit
der Grünen Taste und
aktivieren Sie
,
Alle Dateien dieser Liste
werden in zufälliger
Reihenfolge in einer
Endlosschleife abgespielt.
Starten Sie die Wiedergabe mit
der Grünen Taste und
Mit dieser Funktion lassen sich CEC-fähige Geräte,
die über einen HDMI-Anschluss angeschlossen sind,
über die Fernbedienung des Fernsehers steuern.
D i e C E C - O p t i o n i m M e n ü S e t u p > We i t e r e
Einstellungen muss vorher Aktiviert werden.
Drücken Sie die Taste Quelle und wählen Sie den
HDMI-Eingang des angeschlossenen CEC-Geräts
im Menü Quellenliste. Wenn eine neue CEC-Quelle
angeschlossen wurde, wird es im Menü Quelle
mit dem eigenen Namen anstatt mit dem HDMIPortnamen (DVD Player, Recorder 1, usw.), an den
es angeschlossen ist, aufgeführt.
Die Fernbedienung des TV-Geräts kann automatisch
die wichtigsten Funktionen ausführen, nachdem die
HDMI-Quelle ausgewählt wurde.
Um diesen Vorgang zu beenden und erneut die
Steuerung des TV-Geräts über die Fernbedienung
zu tätigen, drücken Sie die Quick Menu-Taste auf
der Fernbedienung, markieren Sie den CEC RCPassthrough und setzen Sie mit der Links-oder
Rechts-Taste auf Aus. Diese Funktion kann auch
unter dem Menüpunkt Setup>Weitere Einstellungen
aktiviert werden.
Das TV-Gerät unterstützt auch die Funktion ARC
(Audio Return Channel). Diese Funktion ist ein AudioLink, um andere Kabel zwischen dem Fernseher und
der Audioanlage (A / V-Receiver oder LautsprecherSystem) zu ersetzen.
Bei aktivierten ARC schaltet das TV-Gerät seine
anderen Audio-Ausgänge nicht automatisch stumm.
Das heißt, dass Sie die TV-Lautstärke manuell auf
Null reduzieren müssen, wenn Sie den Ton des
angeschlossenen Audiogeräts (bzw. andere optische
oder koaxiale Digital-Audio-Ausgänge) hören wollen.
Wenn Sie die Lautstärke des angeschlossenen Geräts
ändern möchten, wählen Sie dieses Gerät aus der
Quellenliste. In diesem Fall sind die LautstärkeSteuertasten auf das angeschlossene Audio-Gerät
gerichtet.
Hinweis: ARC wird nur über den HDMI1-Eingang unterstützt.
Systemeigene Audiosteuerung
Ermöglicht die Verwendung eines Audioverstärkers
bzw. Audioreceivers zusammen mit dem Fernseher.
Die Lautstärke kann mit Hilfe der Fernbedienung
des Fernsehers geregelt werden. Um diese Funktion
zu aktivieren stellen Sie die Option Lautsprecher
im Menü Setup>Sonstige Einstellungen auf
Verstärker. Die Fernseherlautsprecher werden auf
stumm gestellt und Ton des empfangenen Programms
wird durch das angeschlossene Soundsystem
geliefert.
Hinweis: Das Audiogerät muss die Systemaudiokontrollfunktion
unterstützen und die CEC-Option auf Aktiviert gesetzt
werden.
Deutsch - 62 -
TV-Menüinhalte
Inhalt des Bildmenüs
Modus
Sie können den Bildmodus ändern, um diesen nach Ihren Wünschen oder
Anforderungen anzupassen. Der Bildmodus kann auf eine dieser Optionen
eingestellt werden: Kino, Spielen, Sport , Dynamisch und Natürlich .
Kontrast
Verändert auf dem Bildschirm die Werte für Dunkel und Hell.
Helligkeit
Stellt die Helligkeit des Bildschirms ein.
Schärfe
Stellt die Schärfe der Bildschirmdarstellung für die auf dem Bildschirm angezeigten
Objekte ein.
Farbe
Stellt die Farbwerte und damit die Farbe ein.
Energiesparen
Wählen Sie für die Einstellung der Energiespar-Optionen entweder
Benutzerdefiniert, Minimum, Medium, Maximum, Auto, Bild aus oder Aus.
Hinweis: Die verfügbaren Optionen können abhängig vom gewählten Modus variieren.
Backlight
Mit dieser Einstellung wird die Hintergrundbeleuchtung geregelt. Die BacklightFunktion ist deaktiviert, wenn die Energiespar-Option nicht auf Benutzerdefiniert
eingestellt ist. Die Hintergrundbeleuchtung kann nicht aktiviert werden, wenn der
Bildmodus auf Spielen eingestellt ist.
Erweiterte Einstellungen
Dynamik Kontrast
Sie können das dynamische Kontrastverhältnis auf den gewünschten Wert ändern.
Rauschunterdrückung
Wenn das Übertragungssignal schwach oder verrauscht ist, können Sie mit der
Option Rauschreduktion das Bildrauschen verringern.
Farbtemperatur
Stellt den gewünschten Farbtemperaturwert ein. Die Optionen Kalt, Normal, Warm und
Benutzerdefiniert sind verfügbar.
Weißpunkt
Wenn die Farbtemperatur-Option auf Benutzerdefiniert eingestellt ist, steht diese
Einstellung zur Verfügung. Verändern Sie den „Wärme“- oder „Kälte“-Grad des Bildes
durch das Drücken der Links- bzw. Rechts-Taste
Bildzoom
Stellt das gewünschte Bildgrößenformat ein.
Filmmodus
Filme werden mit einer unterschiedlichen Anzahl von Bildern je Sekunde zu normalen
Fernsehprogrammen aufgezeichnet. Schalten Sie diese Funktion ein, wenn Sie sich
schnell bewegende Szenen eines Films klarer sehen möchten.
Oberflächenfarbe
Die Balance kann zwischen -5 und 5 eingestellt werden.
Farbverschiebung
Stellt den gewünschten Farbton ein.
HDMI Full Range
Wenn der Fernsehempfang von einer HDMI-Quelle erfolgt, wird diese Funktion sichtbar.
Sie können mit Hilfe dieser Funktion die Schwärze des Bildschirms verbessern.
PC Position
Erscheint nur, wenn die Eingangsquelle auf VGA/PC gesetzt ist.
Auto-Position
Passt den Bildschirm automatisch an. Zur Optimierung müssen Sie OK drücken.
H-Stellung
Mit dieser Option können Sie das Bild auf die rechte oder linke Seite des Bildschirms
verschieben.
V-Stellung
Diese Einstellung verschiebt das Bild vertikal auf dem Bildschirm nach Oben oder
Unten.
Dot Uhr
Dot Uhr (Einstellung der Pixelfrequenz) korrigiert die Interferenzen, die vertikale Streifen
in Pixel-intensiven Darstellungen wie Tabellen oder Absätzen oder Text in kleinen
Schriften auftauchen.
Phase
Abhängig von der Eingangsquelle (Computer etc.) ist es möglich, dass Sie ein
verschwommenes oder rauschendes Bild auf dem Bildschirm sehen. Sie können mit
der Phase versuchen, ein klareres Bild zu bekommen.
Zurücksetzen
Setzt die Bildeinstellungen auf die Werksteinstellungen zurück (mit Ausnahme des
Spiele-Modus).
Im VGA (PC)-Modus stehen einige der Optionen im Bild-Menü nicht zur Verfügung. Stattdessen werden die VGA-Modus-Einstellungen
im PC-Modus zu den Bildeinstellungen hinzugefügt.
Deutsch - 63 -
Inhalt des Tonmenüs
Lautstärke
Stellt die Lautstärke ein.
Equalizer
Wählt den Equalizer-Modus. Die Einstellungen können nur im Benutzer-Modus
vorgenommen werden.
Balance
Stellt ein, ob der Ton entweder aus dem linken oder rechten Lautsprecher
kommt.
Kopfhörer
Stellt die Lautstärke für den Kopfhörer ein.
Bevor Sie den Kopfhörer benutzen, vergewissern Sie sich bitte, ob die
Kopfhörerlautstärke auf ein niedriges Niveau gesetzt ist, um Gehörschäden zu
vermeiden.
Sound-Modus
Sie können einen Sound-Modus auswählen (falls der gewählte Sender dies
unterstützt).
AVL (Automatische
Lautstärkebegrenzung)
Diese Funktion stellt den Ton so ein, dass zwischen den Programmen ein
konstanter Ausgangspegel erhalten bleibt.
Kopfhörer / Lineout
Wenn Sie über den Kopfhöreranschluss einen externen Verstärker verwenden,
können Sie diese Option auf Lineout stellen. Wenn Sie einen Kopfhörer an den
Fernseher angeschlossen haben, legen Sie diese Option als Kopfhörer fest.
Bevor Sie einen Kopfhörer benutzen, vergewissern Sie sich, dass dieser
Menüpunkt auf Kopfhörer eingestellt ist. Wenn Lineout eingestellt ist, wird die
Ausgabe der Kopfhörerbuchse auf Maximum gestellt, was das Gehör schädigen
könnte.
Dynamischer Bass
Aktiviert oder deaktiviert den Dynamic Bass.
Surround-Klang
Der Surround-Modus kann auf Ein oder Aus gestellt werden.
Digitaler Ausgang
Stellt den Audiotyp für den Digitalausgang ein.
Deutsch - 64 -
Setup - Inhalt des Einstellungsmenüs
Bedingter Zugriff
Hier nehmen Sie Einstellungen für die Module des bedingten Zugriffs, sofern vorhanden,
vor.
Sprache
Abhängig von der Fernsehanstalt und dem Land können Sie hier verschiedene Sprachen
einstellen.
Kindersicherung
Geben Sie das richtige Passwort ein, um die Einstellungen für die Kindersicherung zu
ändern. Sie können die Menüsperre, die Altersbeschränkung (Die Option ist je nach der
bei der Erstinstallation vorgenommenen Ländereinstellung möglicherweise nicht immer
verfügbar) sowie die Kindersicherung problemlos anpassen. Sie können außerdem eine
neue PIN-Nummer mit Hilfe der Option PIN einstellen festlegen.
Hinweis: Die Standard-PIN kann auf 0000 oder 1234 eingestellt sein. Wenn Sie während der Erstinstallation die
PIN definiert haben (dies wird je nach Ländereinstellung gefordert), benutzen Sie die PIN, die Sie definiert haben.
Timer
Stellt den Schlaftimer ein, um das TV-Gerät nach einer gewissen Zeit auszuschalten. Legt
die Timer für ausgewählte Programme fest.
Datum/Uhrzeit
Stellt das Datum und die Uhrzeit ein.
Quellen
Schaltet die gewählten Quellenoptionen ein oder aus.
Zugänglichkeit
Zeigt die Zugänglichkeitsoptionen des TV-Geräts an.
Schwerhörig
Aktiviert eine spezielle Funktion, die von der Fernsehstation gesendet wird.
Audiobeschreibung
Für Blinde oder Sehbehinderte wird eine Nacherzählung der gezeigten Handlung
abgespielt. Drücken Sie OK, um alle verfügbaren Audiobeschreibung-Menüoptionen
anzuzeigen. Diese Funktion ist nur verfügbar, wenn der Kanalbetreiber sie anbietet.
Mehr
Zeigt weitere Einstellungsoptionen für das TV-Gerät an.
Menü Timeout
Verändert die Timeout-Zeit zwischen den Menübildschirmen.
Aktuelle Software /
Update
Stellt sicher, dass die Firmware des TV-Geräts stets auf dem neusten Stand ist.
Anwendungsversion
Zeigt die aktuelle Anwendungsversion an.
Untertitel-Modus
Diese Option wird verwendet, um den auf dem Bildschirm angezeigten Untertitel-Modus
(DVB-Untertitel / TXT-Untertitel) auszuwählen, wenn beide verfügbar sind. Als Standard
ist die Option DVB-Untertitel eingestellt Diese Funktion ist nur verfügbar, wenn als
Länderoption Norwegen festgelegt wurde.
Auto TV Aus
EDient zum Einstellen der gewünschten Standby-Zeit nach der letzten Bedienung
durch den Benutzer.
Biss-Schlüssel
Biss ist ein Satelliten-Signal Verschlüsselungssystem, das für einige Sendungen verwendet
wird. Wenn Sie bei einer Sendung einen BISS-Schlüssel eingeben müssen, können Sie diese
Einstellung verwenden. Markieren Sie Biss-Schlüssel und drücken Sie die OK-Taste, um
den Schlüssel für die gewünschte Sendung einzugeben.
Shop-Modus
Wählen Sie dieses Modus, um das Gerät im Laden auszustellen. Während der
Ladenmodus aktiviert ist, können einige Elemente im TV-Menü nicht eingestellt werden.
Power Up-Modus
Diese Einstellung konfiguriert die Powerup-Modus-Präferenz. Die Optionen Letzter
Zustand und Standby sind verfügbar.
CEC
Mit dieser Einstellung können Sie die CEC-Funktion aktivieren oder vollständig
deaktivieren. Drücken Sie die Links- oder Rechts-Taste, um die Funktion zu aktivieren
oder deaktivieren.
CEC Auto Power On
Diese Funktion ermöglicht es, mit dem angeschlossenen, HDMI-CEC-kompatiblen Gerät den
Fernseher einzuschalten und automatisch auf die Eingangsquelle umzuschalten. Drücken Sie
die Links- oder Rechts-Taste, um die Funktion zu aktivieren oder deaktivieren.
Lautsprecher
Um den TV-Ton über eine angeschlossene, kompatible Lautsprecheranlage zu hören,
stellen Sie Verstärker ein. Die Lautstärke der externen Lautsprecheranlage kann mit Hilfe
der Fernbedienung des TV-Geräts geregelt werden.
Deutsch - 65 -
Inhalt des Installations- und Sendersuchlauf-Menüs
Automatischer
Sendersuchlauf
(Umschalten)
Zeigt die Optionen für den automatischen Sendersuchlauf an. Digitalantenne: Sucht
und speichert DVB-T-Antennensender. Digitalkabel: Sucht und speichert DVBKabelsender. Analog: Sucht und speichert analoge Sender. Satellit: Sucht und
speichert Satellitensender.
Manuelle
Kanalsuche
Diese Funktion kann zur unmittelbaren Eingabe der Senderdaten verwendet werden.
Netzwerk
Sendersuchlauf
Sucht nach den verknüpften Kanälen des Sendenetzwerks. Digitalantenne: Sucht
nach Sendern des Antennennetzwerks. Digitalkabel: Sucht nach Sendern des
Kabelnetzwerks.
Analoge
Feinabstimmung
Sie können diese Funktion zur Feinabstimmung von analogen Kanälen verwenden.
Diese Funktion steht nicht zur Verfügung, wenn keine digitalen Kanäle abgespeichert
sind.
Satelliten
Einstellungen
Legt die Satelliteneinstellungen fest. Satellitenliste: Zeigt die verfügbaren Satelliten an.
Sie können Satelliten Hinzufügen, löschen oder Satelliteneinstellungen auf der Liste
Bearbeiten. Antenneninstallation: Sie können die Satellitenantenneneinstellungen ändern
und/oder eine neue Satellitensuche starten.
Installations
Einstellungen
Zeigt das Menü Installationseinstellungen an. Standby-Suche (Optional): Ihr Fernsehgerät
sucht im Standby nach neuen oder fehlenden Sendern. Gefundene neue Sender werden
angezeigt.
Serviceliste
Löschen
Verwenden Sie diese Einstellung, um die gespeicherten Kanäle zu löschen. Diese
Einstellung ist nur sichtbar, wenn in der Länder-Option Dänemark, Schweden, Norwegen
oder Finnland eingestellt ist.
Aktives
Netzwerk
Auswählen
Diese Einstellung erlaubt es Ihnen, nur die Sendungen der ausgewählten Netzwerke
in der Senderliste anzeigen zu lassen. Diese Funktion ist nur verfügbar, wenn als
Länderoption Norwegen festgelegt wurde.
Erst Installation
Löscht alle gespeicherten Kanäle und Einstellungen, setzt das TV-Gerät auf die
Werkseinstellungen zurück und beginnt die Erstinstallation.
Deutsch - 66 -
Allgemeine Bedienung
Verwendung der Senderliste
Das Gerät sortiert alle gespeicherten Fernsehsender
in eine Senderliste. Sie können diese Senderliste
verändern, Favoriten einstellen oder mit der
Senderliste-Option aktive Senderauswahlen
einstellen. Drücken Sie die Taste OK/TV, um den in
der Senderliste markierten Sender zu löschen. Sie
können die aufgelisteten Sender filtern, indem Sie
entweder die Blaue Taste drücken oder das Menü
Senderliste bearbeiten durch das Drücken der
Grünen Taste öffnen, um weitere Änderungen an der
aktuellen Liste vorzunehmen.
Die Favoritenlisten verwalten
Sie können vier verschiedene Listen mit Ihren
bevorzugten Sendern erstellen. Gehen Sie zur
Senderliste im Hauptmenü oder drücken Sie
die Grüne Taste, während die Senderliste auf
dem Bildschirm angezeigt wird, um das Menü
Senderliste bearbeiten zu öffnen. Wählen Sie
den gewünschten Sender auf der Liste. Sie können
eine Mehrfachauswahl vornehmen, indem Sie die
Gelbe Taste drücken. Drücken Sie die OK-Taste,
um das Menü Senderliste bearbeiten Optionen
zu bearbeiten und wählen Sie die Option Favoriten
hinzufügen/entfernen. Drücken Sie die OK-Taste
noch einmal. Stellen Sie die gewünschte Listenoption
auf Ein. Alle gewählten Sender werden zur Liste
hinzugefügt. Um einen oder mehrere Sender von
einer Favoritenliste zu entfernen, führen Sie diese
Schritte in der gleichen Reihenfolge durch und stellen
die gewünschten Listenoption auf Aus.
Sie können die Filter-Funktion im Menü Senderliste
bearbeiten nutzen, um die Sender in der Senderliste
entsprechend Ihren Wünschen dauerhaft zu filtern.
Mit Hilfe dieser Filter-Option können Sie eine der
vier Favoritenliste festlegen, die mmer angezeigt
wird, wenn die Senderliste geöffnet wird. Die
Filterungsfunktion im Menü Senderliste filtert
nur die aktuell angezeigte Senderliste, um einen
Sender zu finden und diesen einzuschalten. Diese
Änderungen werden nicht für das nächste Mal, wenn
die Senderliste geöffnet wird, gespeichert.
Einstellung der Kindersicherungseinstellungen
Die Optionen des Kindersicherungs-Menü dient
dazu, einzelnen Nutzer den Zugang zu bestimmten
Programmen, Sendern und zur Nutzung der Menüs
zu verwehren. Diese Einstellungen befinden sich im
Menü Setup>Kindersicherung.
Um die Menüoptionen der Kindersicherung
anzuzeigen, muss eine PIN eingegeben werden.
Nach der Eingabe der richtigen PIN werden die
Einstellungen Kindersicherung angezeigt.
Menüsperre: Diese Einstellung aktiviert bzw.
deaktiviert den Zugang zu allen Menüs bzw.
Installationsmenüs des TV-Geräts.
Altersfreigabe: Ist diese Option eingestellt, bezieht
das Fernsehgerät vom Sender Altersinformationen.
Ist die entsprechende Altersstufe im Gerät deaktiviert,
wird der Zugriff auf die Sendung gesperrt.
H i n w e i s : We n n b e i d e r E r s t i n s t a l l a t i o n i n d e r
Ländereinstellung Frankreich, Italien oder Österreich
festgelegt wurde, ist der Wert für die Altersfreigabe
standardmäßig auf 18 gesetzt.
Kindersicherung: Wenn diese Option auf EIN gestellt
ist, kann das TV-Gerät nur über die Fernbedienung
gesteuert werden. In diesem Fall sind die Steuertasten
am TV-Gerät deaktiviert.
PIN einstellen: Legt eine neue PIN-Zahl fest.
Standardmäßige CICAM-PIN: Diese Option
erscheint als ausgegraut, wenn kein CI-Modul in
den CI-Schlitz des TV-Geräts eingesteckt wurde. Sie
können die voreingestellte PIN der CI-CAM mit Hilfe
dieser Option ändern.
Hinweis: Die Standard-PIN kann auf 0000 oder 1234
eingestellt sein. Wenn Sie während der Erstinstallation
die PIN definiert haben (dies wird je nach Ländereinstellung
gefordert), benutzen Sie die PIN, die Sie definiert haben.
(*) Einige Funktionen sind je nach bei der Erstinstallation
festgelegten Länderauswahl möglicherweise nicht verfügbar.
Elektronischer Programmführer (EPG)
Einige Sender übermitteln Informationen zu ihren
Programmen. Drücken Sie die Taste Epg, um das
Programmführer-Menü aufzurufen.
Es stehen 3 Anzeigetypen für die
P r o g r a m m i n f o r m a t i o n e n z u r Ve r f ü g u n g :
Programmzeitleiste, Sendungenliste und Jetzt/
Nächste Sendung. Um zwischen diesen zu
wechseln, befolgen Sie die Anweisungen am unteren
Bildschirmrand.
Zeitleiste
Zoom (Gelbe Taste): Drücken Sie die gelbe Taste,
um das Programm für einen größeren Zeitraums
anzuzeigen.
Filter (Blaue Taste): Zeigt die Filteroptionen an.
Progammdetails (Info-Taste): Zeigt ausführliche
Informationen über die gewählten Programme an.
Genre auswählen (Untertitel-Taste): Zeigt das Menü
Genre auswählen an: Mit dieser Funktion können Sie
die EPG-Datenbank nach einem bestimmten Genre
durchsuchen. Die im EPG verfügbaren Informationen
werden durchsucht und die Ergebnisse, die zu Ihren
Suchkriterien passen, hervorgehoben.
Nächster/Vorheriger Tag (Programm +/--Tasten):
Zeigt die Programme des vorherigen bzw. des
nächsten Tages an.
Optionen (OK-Taste): Anzeigen des Programms
Suchen (Text-Taste): Zeigt das Menü Führer-Suche
an.
Deutsch - 67 -
Jetzt (Swap-Taste): Zeigt das aktuelle Ereignis des
markierten Kanals.
Sendungenliste (*)
(*) In dieser Anzeigeoption werden nur die die Sendungen
der markierten Kanäle aufgeführt.
Vorherig Zeitabschnitt (Rote Taste): Zeigt die
Programme des vorhergehenden Zeitabschnitts an.
Nächster/Vorheriger Tag (Programm +/--Tasten):
Zeigt die Programme des vorherigen bzw. des
nächsten Tages an.
Progammdetails (Info-Taste): Zeigt ausführliche
Informationen über die gewählten Programme an.
Filter (Text-Taste): Zeigt die Filteroptionen an.
Nächster Zeitabschnitt (Grüne Taste): Zeigt die
Programme des nächsten Zeitabschnitts an.
Optionen (OK-Taste): Anzeigen des Programms
Jetzt/Nächste Sendung
Navigieren (Navigations-Tasten): Drücken Sie
die Navigations-Tasten, um durch die Kanäle bzw.
Programme zu navigieren.
Optionen (OK-Taste): Anzeigen des Programms
Progammdetails (Info-Taste): Zeigt ausführliche
Informationen über die gewählten Programme an.
Filter (Blaue Taste): Zeigt die Filteroptionen an.
Programmoptionen
Benutzen Sie die Navigationstasten, um ein Programm
zu markieren und drücken Sie die OK-Taste, um das
Event-Options menü anzuzeigen. Folgende Optionen
stehen zur Auswahl.
Kanal auswählen: Mit dieser Option können Sie zum
gewählten Kanal umschalten.
Timer für Ereignis /Timer für Ereignis löschen:
Drücken Sie die OK-Taste, nachdem Sie ein
Programm im EPG-Menü ausgewählt haben. Wählen
Sie die Option Timer für Ereignis einstellen und
drücken Sie die OK-Taste. Sie können einen Timer
für zukünftige Programme einstellen. Um einen schon
eingestellten Timer zu löschen, markieren Sie die
Sendung und drücken die OK-Taste. Wählen Sie
die Option Timer für Ereignis löschen. Der Timer
wird gelöscht.
Hinweise: Sie können nicht auf einen anderen Kanal oder
eine andere Quelle schalten, während auf dem aktuellen
Kanal ein Timer aktiv ist.
Es ist nicht möglich zwei Timer oder Aufnahmen für zwei
gleichzeitige Sendungen programmieren.
Teletext-Dienste
Drücken Sie zum Öffnen die Text-Taste. Drücken Sie
erneut, um den Misch-Modus einzuschalten, der es Ihnen
ermöglicht die Teletext-Seite und die Fernsehsendung
gleichzeitig zu sehen. Drücken Sie nochmals diese Taste,
um den Modus wieder zu verlassen. Sofern vorhanden,
werden die Abschnitte einer Teletextseite farbcodiert
und können dann durch Drücken der entsprechenden
Farbtaste ausgewählt werden. Folgen Sie den auf dem
Bildschirm angezeigten Anweisungen.
Digitaler Teletext
Drücken Sie die Text-Taste, um die digitalen TeletextInformationen anzuzeigen. Dieser Dienst lässt sich mit
Hilfe der Farbtasten, der Cursortasten sowie der OKTaste steuern. Die Bedienfunktion kann je nach Inhalt
des digitalen Teletexts unterschiedlich sein. Folgen Sie
den Anweisungen, die auf dem Bildschirm des digitalen
Teletexts angezeigt werden. Wenn Sie wieder auf die
Text-Taste drücken, schaltet das TV-Gerät auf normalen
Fernsehbetrieb zurück.
Aktuelle Software / Update
Ihr TV-Gerät kann automatisch Aktualisierungen
für die Firmware über die Sendesignale finden und
installieren.
Suche nach Software-Upgrades über die
Benutzerschnittstelle
WählenSie im Hauptmenü Setup und drücken Sie
die OK-Taste. Das Setup-Menü wird angezeigt.
Markieren Sie dann Weitere Einstellungen und
drücken Sie die OK-Taste. Gehen Sie zu Aktuelle
Software / Update und drücken Sie die OK-Taste.
Im Menü Upgrade-Optionen wählen Sie Upgrades
suchen und drücken Sie die OK Taste, um nach
Aktueller Software zu suchen.
Wird ein neues Upgrade gefunden, beginnt das
Gerät mit dem Herunterladen. Bestätigen Sie nach
dem Abschluss des Downloads die Frage nach
einem Neustart des TV-Geräts, indem Sie OK für die
Fortsetzung des Neustarts drücken.
3 Hintergrundsuche und Aktualisierungsmodus
Wenn Ihr Fernsehgerät mit einem Empfangssignal
verbunden und die Option Automatische Suche
im Menü Update-Optionen auf Aktiviert eingestellt
ist, wird es um 3:00 Uhr nachts nach neuen
Aktualisierungen suchen. Wenn eine neue Software
gefunden und erfolgreich heruntergeladen wurde,
wird diese nach dem nächsten Einschalten installiert.
Hinweis: Ziehen Sie nicht den Netzstecker, solange während
des Neustarts die LED blinkt. Wenn das Gerät sich nach der
Aktualisierung nicht einschaltet, schalten Sie es aus und dann
nach zwei Minuten wieder ein.
Deutsch - 68 -
Fehlerbehebung & Tipps
Typische Anzeigemodi PC-Eingang
Das TV-Gerät schaltet sich nicht ein
Vergewissern Sie sich, dass das Netzkabel sicher
in die Steckdose.eingesteckt ist. Überprüfen Sie
Batterien, ob sie leer sind. Drücken Sie die Netztaste
am TV-Gerät.
In der folgenden Tabelle werden einige der üblichen
Modi zur Videoanzeige dargestellt. Unter Umständen
unterstützt Ihr TV nicht alle Auflösungen.
Schlechte Bildqualität
•Haben Sie das richtige Empfangssystem
ausgewählt?
•Ein niedriger Signalpegel kann Bildverzerrungen
verursachen. Bitte prüfen Sie den Antennenzugang.
•Überprüfen Sie, ob Sie die richtige Frequenz
eingegeben haben.
•Die Bildqualität kann sich verschlechtern, wenn
zwei Zusatzgeräte gleichzeitig an das TV-Gerät
angeschlossen werden. Trennen Sie in diesem Fall
eines der Zusatzgeräte wieder ab.
Kein Bild
•Dies bedeutet, dass Ihr Fernsehgerät keine
Übertragung empfängt. Stellen Sie sicher, dass die
richtige Eingangsquelle ausgewählt ist.
•Ist die Antenne richtig angeschlossen?
•Ist das Antennenkabel beschädigt?
•Wurden geeignete Stecker verwendet, um die
Antenne anzuschließen?
•Wenn Sie nicht sicher sind, fragen Sie Ihren Händler.
Kein Ton
•Sehen Sie nach, ob das Fernsehgerät stumm
geschaltet ist. Drücken Sie die Stummschalt-Taste
oder erhöhen Sie zur Prüfung die Lautstärke.
•Es könnte sein, dass der Ton nur aus einem
Lautsprecher kommt. Überprüfen Sie die BalanceEinstellung im Ton-Menü.
Fernbedienung - keine Funktion
•Möglicherweise sind die Batterien leer. Ersetzen
Sie diese.
Eingangsquellen - können nicht
ausgewählt werden
•Wenn Sie keine Eingabequelle wählen können,
haben Sie wahrscheinlich kein Gerät angeschlossen.
Wenn nicht;
•Prüfen Sie die AV-Kabel und deren Anschlüsse,
wenn Sie versuchen, die dem angeschlossenen
Gerät zugewiesene Eingangsquelle einzuschalten.
Deutsch - 69 -
Index
Auflösung
Frequenz
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
640x350
640x400
640x480
640x480
640x480
640x480
640x480
800x600
800x600
800x600
800x600
800x600
800x600
832x624
1024x768
1024x768
1024x768
1024x768
1024x768
1024x768
1152x864
1152x864
1152x864
1152x864
1152x870
1280x768
1360x768
1280x768
1280x768
1280x960
1280x960
1280x960
1280x1024
1280x1024
1280x1024
1400x1050
1400x1050
1400x1050
1440x900
1440x900
1600x1200
1680x1050
1920x1080
1920x1200
85Hz
70Hz
60Hz
66Hz
72Hz
75Hz
85Hz
56Hz
60Hz
70Hz
72Hz
75Hz
85Hz
75Hz
60Hz
66Hz
70Hz
72Hz
75Hz
85Hz
60Hz
70Hz
75Hz
85Hz
75Hz
60Hz
60Hz
75Hz
85Hz
60Hz
75Hz
85Hz
60Hz
75Hz
85Hz
60Hz
75Hz
85Hz
60Hz
75Hz
60Hz
60Hz
60Hz
60Hz
AV- und HDMI-Signalkompatibilität
Quelle
EXT
(SCART)
Unterstützte Signale
Verfügbar
PAL
O
SECAM
O
NTSC4.43
O
NTSC3.58
O
RGB 50/60
Seiten-AV
PAL
O
SECAM
O
NTSC4.43
O
NTSC3.58
S-VIDEO 50Hz (PAL)
S-VIDEO 60Hz (NTSC)
YPbPr
HDMI
480i, 480p
60Hz
O
576i, 576p
50Hz
O
720p
50Hz,
60Hz
O
1080i
50Hz,
60Hz
O
480i, 480p
60Hz
O
576i, 576p
50Hz
O
720p
50Hz,
60Hz
O
1080i
50Hz,
60Hz
O
1080p
24Hz,
25Hz,
30Hz,
50Hz,
60Hz
O
(X: Nicht verfügbar, O: Verfügbar)
In einigen Fällen kann unter Umständen ein Signal
nicht richtig auf dem LCD-Schirm angezeigt werden.
Das Problem kann durch eine Inkompatibilität in den
Standards des Quellgeräts verursacht werden (DVD,
Settop-Box etc.). Wenn so etwas bei Ihnen auftritt,
sollten Sie sich mit dem Händler und auch dem
Hersteller des Ausgangsgerätes in Verbindung setzen.
Deutsch - 70 -
Im USB-Modus unterstützte Videodateiformate
Erweiterung
Video-Codec
SPEC (Auflösung) & Bitrate
.dat, vob
MPEG1/2
MPEG1/2,
MPEG4
1080P@30fps - 40 Mbps
MPEG1/2, H.264,
AVS, MVC
H.264: 1080Px2@30fps - 62,5 Mbps, 1080P@60fps - 62,5 Mbps MVC:
1080P@30fps - 62,5 Mbps Andere: 1080P@30fps - 40Mbps
.mpg, .mpeg
.ts, .trp, .tp
.mp4, .mov,
.3gpp, .3gp
MPEG1/2,
MPEG4, H.263,
H.264, Motion
JPEG
.avi
MPEG1/2,
MPEG4,
Sorenson H.263,
H.263, H.264,
WMV3, Motion
JPEG
.mkv
MPEG1/2,
MPEG4, H.263,
H.264, WMV3,
Motion JPEG
.asf
Sorenson H.263,
H.264, WMV3,
Motion JPEG
.flv
.swf
.wmv
WMV3
RV30/RV40
H.264: 1080Px2@30fps - 62,5 Mbps, 1080P@60fps - 62,5 Mbps Motion JPEG:
640x480@30fps - 10 Mbps Andere: 1080P@30fps - 40 Mbps
1080P@30fps - 40 Mbps
1080P@30fps - 40 Mbps
Im USB-Modus unterstützte Bilddateiformate
JPEG
PNG
BMP
Foto
Auflösung (Breite x Höhe)
Baseline
15360x8640
Progressiv
1024x768
non-interlace
9600x6400
Interlace
1200x800
Hinweis
Die Obergrenze für die maximale Auflösung ist
abhängig von der DRAM-Größe.
9600x6400
Deutsch - 71 -
Im USB-Modus unterstützte Audiodateiformate
Erweiterung
Audio-Codec
MPEG1/2 Layer1
MPEG1/2 Layer2
MPEG1/2 Layer3
MPEG1/2 Layer1
MPEG1/2 Layer2
MPEG1/2 Layer3
AC3
AAC, HEAAC
WMA
.avi
WMA 10 Pro M0
WMA 10 Pro M1
WMA 10 Pro M2
LPCM
IMA-ADPCM, MSADPCM
G711 A/mu-law
MPEG1/2 Layer1
MPEG1/2 Layer2
MPEG1/2 Layer3
WMA
.asf
WMA 10 Pro M0
WMA 10 Pro M1
WMA 10 Pro M2
MPEG1/2 Layer1
MPEG1/2 Layer2
MPEG1/2 Layer3
AC3
AAC, HEAAC
WMA
WMA 10 Pro M0
.mkv, .mka
WMA 10 Pro M1
WMA 10 Pro M2
VORBIS
LPCM
IMA-ADPCM,
MS-ADPCM
G711 A/mu-law
FLAC
MPEG1/2 Layer1
MPEG1/2 Layer2
MPEG1/2 Layer3
.ts, .trp, .tp,
.dat, .vob, .mpg, AC3
.mpeg
EAC3
AAC, HEAAC
LPCM
.mp3,
Bitrate
32Kbps ~ 448Kbps
8Kbps ~ 384Kbps
8Kbps ~ 320Kbps
32Kbps ~ 448Kbps
8Kbps ~ 384Kbps
8Kbps ~ 320Kbps
32Kbps ~ 640Kbps
Sample-Rate
16KHz ~ 48KHz
16KHz ~ 48KHz
128bps ~ 320Kbps
< 192kbps
< 384kbps
< 768kbps
64Kbps ~ 1,5Mbps
32KHz, 44,1KHz, 48KHz
8KHz ~ 48KHz
8KHz ~ 48KHz
48KHz
48KHz
96KHz
8KHz ~ 48KHz
384Kbps
8KHz ~ 48KHz
64Kbps ~ 128Kbps
32Kbps ~ 448Kbps
8Kbps ~ 384Kbps
8Kbps ~ 320Kbps
128bps ~ 320Kbps
< 192kbps
< 384kbps
< 768kbps
32Kbps ~ 448Kbps
8Kbps ~ 384Kbps
8Kbps ~ 320Kbps
32Kbps ~ 640Kbps
8KHz
16KHz ~ 48KHz
8KHz ~ 48KHz
48KHz
48KHz
96KHz
16KHz ~ 48KHz
64Kbps ~ 1,5Mbps
32KHz, 44,1KHz, 48KHz
8KHz ~ 48KHz
8KHz ~ 48KHz
48KHz
48KHz
96KHz
Bis zu 48KHz
8KHz ~ 48KHz
384Kbps
8KHz ~ 48KHz
64Kbps ~ 128Kbps
< 1,6Mbps
32Kbps ~ 448Kbps
8Kbps ~ 384Kbps
8Kbps ~ 320Kbps
32Kbps ~ 640Kbps
32Kbps ~ 6Mbps
8KHz
8KHz ~ 96KHz
128bps ~ 320Kbps
< 192kbps
< 384kbps
< 768kbps
64Kbps ~ 1,5Mbps
Deutsch - 72 -
16KHz ~ 48KHz
32KHz, 44,1KHz, 48KHz
32KHz, 44,1KHz, 48KHz
8KHz ~ 48KHz
8KHz ~ 48KHz
Erweiterung
.wav
.3gpp, .3gp,
.mp4, .mov,
.m4a
.flv
.ac3
.swf
.ec3
.rm, .rmvb, .ra
.wma, .wmv
.webm
Audio-Codec
Bitrate
Sample-Rate
MPEG1/2 Layer1
MPEG1/2 Layer2
MPEG1/2 Layer3
LPCM
IMA-ADPCM,
MS-ADPCM
G711 A/mu-law
MPEG1/2 Layer3
AC3
EAC3
AAC, HEAAC
VORBIS
LPCM
IMA-ADPCM,
MS-ADPCM
G711 A/mu-law
MPEG1/2 Layer3
AAC, HEAAC
AC3
AAC, HEAAC
MPEG1/2 Layer3
EAC3
AAC, HEAAC
32Kbps ~ 448Kbps
8Kbps ~ 384Kbps
8Kbps ~ 320Kbps
64Kbps ~ 1,5Mbps
16KHz ~ 48KHz
8KHz ~ 48KHz
384Kbps
8KHz ~ 48KHz
64Kbps ~ 128Kbps
8Kbps ~ 320Kbps
32Kbps ~ 640Kbps
32Kbps ~ 6Mbps
64Kbps ~ 1,5Mbps
8KHz
16KHz ~ 48KHz
32KHz, 44,1KHz, 48KHz
32KHz, 44,1KHz, 48KHz
8KHz ~ 48KHz
Bis zu 48KHz
8KHz ~ 48KHz
384Kbps
8KHz ~ 48KHz
64Kbps ~ 128Kbps
8Kbps ~ 320Kbps
8KHz
16KHz ~ 48KHz
8KHz ~ 48KHz
32KHz, 44,1KHz, 48KHz
8KHz ~ 48KHz
16KHz ~ 48KHz
32KHz, 44,1KHz, 48KHz
8KHz ~ 48KHz
8KHz, 11,025KHz,
22,05KHz, 44,1KHz
8KHz ~ 48KHz
48KHz
48KHz
96KHz
Bis zu 48KHz
32Kbps ~ 640Kbps
8Kbps ~ 320Kbps
32Kbps ~ 6Mbps
LBR (cook)
6Kbps ~ 128Kbps
WMA
WMA 10 Pro M0
WMA 10 Pro M1
WMA 10 Pro M2
VORBIS
128bps ~ 320Kbps
< 192kbps
< 384kbps
< 768kbps
Im USB-Modus unterstützte Dateiformate
Interne Untertitel
Erweiterung
Behälter
Untertitelcode
dat, mpg, mpeg, vob
ts, trp, tp
MPG, MPEG
TS
mp4
MP4
mkv
MKV
DVD-Untertitel
DVB-Untertitel
DVD-Untertitel
UTF-8 Plain Text
ASS
SSA
UTF-8 Plain Text
VobSub
DVD-Untertitel
Ext. Untertitel
Erweiterung
Untertitel-Parser
.srt
.ssa/ .ass
.smi
Subrip
SubStation Alpha
SAMI
SubViewer
MicroDVD
DVDSubtitleSystem
SubIdx (VobSub)
TMPlayer
.sub
.txt
Deutsch - 73 -
Hinweis
Nur SubViewer 1.0 & 2.0
Unterstützte DVI-Auflösungen
Wenn Sie Zusatzgeräte über das DVI-Adapterkabel (DVI zu HDMI, nicht im Lieferumfang enthalten) an die
Anschlüsse Ihres TV-Gerätes anschließen, können Sie die folgenden Auflösungsrichtwerte verwenden.
56Hz
60Hz
66Hz
640x400
75Hz
þ
640x480
800x600
72Hz
70Hz
þ
þ
þ
þ
þ
þ
þ
þ
þ
832x624
þ
1024x768
þ
1152x864
þ
þ
þ
þ
1152x870
þ
þ
þ
þ
1280x768
þ
1360x768
þ
þ
1280x960
þ
þ
1280x1024
þ
þ
1400x1050
þ
þ
1440x900
þ
þ
1600x1200
þ
1680x1050
þ
1920x1080
þ
1920x1200
þ
Deutsch - 74 -
İçindekiler
Güvenlik Bilgileri....................................................76
Ürün üzerindeki İşaretler.......................................77
Bakım....................................................................78
Gösterge paneli, Kabin, Kaide...............................78
Elektrik fişi.............................................................78
Kaidenin Takılması / Sökülmesi.............................78
Duvara asma ayağı kullanıldığında.......................79
Çevresel Bilgi........................................................79
Özellikler................................................................80
Dahil Olan Aksesuarlar..........................................80
Bekleme Bildirileri..................................................80
TV Kontrol Tuşu ve Çalıştırma..............................80
Pilleri Uzaktan Kumandanıza Yerleştiriniz.............81
Elektrik Bağlantısı .................................................81
Anten Bağlantısı....................................................81
Bilgi........................................................................81
Özellikler................................................................82
Uzaktan Kumanda.................................................83
Bağlantılar.............................................................84
Açma/Kapatma......................................................85
İlk Kurulum............................................................85
USB Girişi yoluyla Medya Oynatma......................86
Medya Tarayıcı Menüsü........................................86
CEC ve CEC RC Doğrudan Geçiş........................86
TV Menüsü İçeriği.................................................87
Genel TV Kullanımı...............................................91
Kanal Listesinin Kullanılması.................................91
Yetişkin Ayarlarını Yapılandırma............................91
Elektronik Program Rehberi (EPG).......................91
Teletekst Servisleri................................................92
Yazılım Yükseltme.................................................92
Sorun Giderme ve İpuçları....................................92
PC Girişi Tipik Ekran Modları................................93
AV ve HDMI Sinyal Uyumu....................................93
USB Modunda Desteklenen Video Dosyası
Biçimleri.................................................................94
USB Modunda Desteklenen Resim Dosyası
Biçimleri.................................................................94
USB Modunda Desteklenen Ses Dosyası
Biçimleri.................................................................95
USB Modunda Desteklenen Altyazı Dosyası
Biçimleri.................................................................96
Desteklenen DVI Çözünürlükleri...........................97
Türkçe - 75 -
çekiniz ve tekrar çalıştırmadan önce vasıflı eleman
tarafından kontrol ettiriniz.
Güvenlik Bilgileri
•TV'yi direkt güneş ışığına, açık ateşlere
maruz bırakmayınız, elektrikli ısıtıcılar
gibi yoğun ısı kaynaklarının yanına
yerleştirmeyiniz.
DİKKAT
ELEKTRİK ÇARPMA RİSKİ
AÇMAYINIZ
DİKKAT:
ELEKTRİK ÇARPMASI RİSKİNİ AZALTMAK İÇİN
KAPAĞI (VEYA ARKA KISMI) ÇIKARMAYINIZ.
İÇİNDE KULLANICI TARAFINDAN BAKIM
YAPILABİLECEK HERHANGİ BİR PARÇA
BULUNMAMAKTADIR. SERVİS İŞLEMLERİNİ
UZMAN SERVİS PERSONELİNE YAPTIRINIZ
TV'nizi aşırı ortam koşullarında çalıştırmayınız,
bu ortamlar TV'nize zarar verebilir.
Aşırı hava koşullarında (fırtınalar, yıldırımlar)
ve uzun süre kullanılmama durumunda (tatil),
TV'nin fişini çekiniz. Elektrik kablosu TV setinin
elektrik şebekesi ile olan bağlantısının kesilmesi
için kullanılır, dolayısı ile hali hazırda işleyebilir
kalacaktır.
Bu işaret, cihazla birlikte verilen kılavuzların
içinde çok önemli çalıştırma ve bakım bilgileri
olduğunu gösterir.
•Kulaklıkları yüksek ses seviyeleriyle kullanmak aşırı
ses basıncı duyma kaybına yol açabilir.
•TV’nin üzerine, yanan mumlar gibi hiçbir
açık ateş kaynağının koyulmadığından
emin olunuz.
•Yaralanmaları önlemek için, kurulum talimatlarına
uygun olarak sağlam şekilde duvara tutturulmalıdır
(bu seçenek mevcutsa).
•Ara sıra ekranda sabit noktalar halinde mavi, yeşil
veya kırmızı bir kaç ölü piksel belirebilir. Lütfen
bunun ürününüzün çalışmasını etkilemediğini göz
önünde bulundurunuz. Ekranı tırnaklarınızla veya
sert cisimlerle çizmemeye özen gösteriniz.
•Temizlemeden önce TV’nin fişini prizden çekiniz.
Temizlik yaparken sadece yumuşak ve kuru bir
kumaş kullanınız.
Not: Özellikleri kullanmak için ekranda verilen talimatları
izleyiniz.
ÖNEMLİ - Kurulum veya çalıştırma
öncesinde bu talimatları tam olarak
okuyunuz.
UYARI: Fiziksel, algısal veya zihinsel olarak
yetersiz veya deneyimsiz kişiler (çocuklar dahil)
güvenliklerinden sorumlu olan bir kişinin gözetimi
olmadan elektrikli bu cihazı kullanmamalıdır.
Uyarı
Elektrik çarpması
tehlikesi
Ciddi yaralanma veya ölüm
tehlikesi
Tehlikeli voltaj tehlikesi
Dikkat
Yaralanma veya eşyalara zarar
gelme riski
Önemli
Sistemi düzgün biçimde
çalıştırma
•Havalandırma amacıyla alet etrafında en az 10 cm
boş alan bırakınız.
•Hiçbir havalandırma deliğini engellemeyiniz.
•TV’yi eğimli veya dengesiz yüzeylere koymayınız;
TV devrilebilir.
•Bu cihazı ılıman iklimlerde kullanınız.
•Güç kablosu kolaylıkla erişilebilir olmalıdır. Güç
kablosu üzerine TV, mobilya, vs. yerleştirmeyiniz
veya kabloyu bükmeyiniz. Hasar görmüş bir güç
kablosu/fiş yangına veya elektrik çarpmasına neden
olabilir. Güç kablosunu fişten tutunuz, kablodan
çekerek prizden çıkarmayınız. Güç kablosuna/fişe
asla ıslak ellerle dokunmayınız; bunu yapmak kısa
devreye veya elektrik çarpmasına neden olabilir.
Güç kablosunu asla düğümlemeyiniz veya başka
kablolarla birlikte bağlamayınız. Güç kablosu hasar
görürse mutlaka değiştirilmelidir ve bu değişim işlemi
bir vasıflı eleman tarafından gerçekleştirilmelidir.
•Bu TV'yi nemli veya ıslak bir yerde kullanmayınız.
TV’yi doğrudan sıvıya maruz bırakmayınız. Eğer
kabinin üzerine sıvı dökülecek olursa, TV’nin fişini
Türkçe - 76 -
Uyarı
Ek notlar işaretlenmiştir
Ürün üzerindeki İşaretler
Aşağıdaki semboller ürün üzerinde sınırlamalar ve
önlemler ile güvenlik talimatları için işaretçi olarak
kullanılmaktadır. Buradaki açıklamaların her biri,
sadece ürünün ilgili işareti taşıması durumunda
değerlendirilmelidir. Bu bilgilere güvenlik açısından
dikkat ediniz.
Sınıf II Ekipman: Bu cihaz, güvenli bir
elektriksel topraklama bağlantısı
gerektirmeyecek şekilde tasarlanmıştır.
İşlevsel Topraklama ile Sınıf II Ekipman: Bu
cihaz, güvenli bir elektriksel topraklama
bağlantısı gerektirecek şekilde tasarlanmıştır,
topraklama bağlantısı işlevsel amaçlar içindir.
Koruyucu Topraklama Bağlantısı: Bu işaret
besleme kablosu ile ilişkili koruyucu topraklama
iletkeninin bağlanması için amaçlanmıştır.
Tehlikeli Canlı Klemens: İşaretlenmiş
klemens(ler) normal çalışma koşulları altında
elektrik içerdiği için tehlikelidir.
Dikkat, Bakınız Kullanım Açıklamaları:
İşaretlenmiş alan(lar) kullanıcı tarafından
değiştirilebilecek pul veya düğme tipi pil(ler)
içermektedir.
i
CLASS 1
LASER PRODUCT
Sınıf 1 Lazer Ürün: Bu ürün,
öngörülen çalışma
koşullarında makul ölçüde
güvenli olan Sınıf 1 lazer
kaynağı içermektedir.
UYARI
Televizyon setini asla sabit olmayan bir yere
yerleştirmeyiniz. Televizyon seti düşebilir,
ciddi yaralanmalara veya ölüme neden
olabilir. Özellikle çocukların maruz alabileceği birçok yaralanma aşağıdakiler gibi basit
tedbirler alınarak önlenebilir;
•Televizyonun üreticisi tarafından tavsiye
edilen sehpaların veya standların
kullanılması.
•Sadece televizyonu güvenli bir şekilde
destekleyebilecek mobilyaların kullanılması.
•Televizyonun destek aldığı mobilyanın
kenarından sarkmamasının sağlanması.
•Televizyonun yüksek mobilyalar (örneğin
dolaplar veya kitaplıklar) üstüne hem
mobilyayı hem de televizyonu uygun bir
desteğe monte etmeden yerleştirilmemesi.
•Televizyona veya başka kontrol aygıtlarına
ulaşmak için mobilyaların üstüne
çıkmanın tehlikeleri hakkında çocukların
bilgilendirilmesi.
Eğer mevcut televizyon setiniz yerinden sökülecek
veya yeri değiştirilecekse, yukarıda belirtilen aynı
tedbirlerin uygulanması gereklidir.
UYARI
Pili yutmayınız, Kimyasal Yanma tehlikesi
(Birlikte verilen aksesuarlar veya) Bu ürün
bir pul/düğme tipi pil içerebilir. Eğer düğme
tipi pil yutulursa, sadece 2 saat içerisinde
vücudunuzun içinde ciddi yanmalara ve
ölüme neden olabilir.
Yeni ve kullanılmış pilleri çocuklardan uzak
tutunuz.
Eğer pil yuvası düzgün bir şekilde kapanmıyorsa, ürünü kullanmayınız ve çocuklardan
uzak tutunuz.
Eğer pillerin yutulduğunu veya vücudunuzda
bulunduğunu düşünüyorsanız, derhal tıbbi
destek alınız.
Türkçe - 77 -
Bakım
Kaidenin Takılması / Sökülmesi
Önce elektrik fişini şebeke prizinden çekiniz.
Gösterge paneli, Kabin, Kaide
Düzenli bakım:
Pislikleri ve parmak izlerini temizlemek için, gösterge
paneli, kabin ve kaide yüzeylerini yumuşak bir bez
kullanarak nazikçe siliniz.
İnatçı kirler için:
1. Önce yüzeyin tozunu alınız.
2. Yumuşak bir bezi suya veya seyreltilmiş nötr
deterjana (1 ölçek deterjan 100 ölçek su)
batırınız.
3. Bezi iyice sıkınız. (TV'nin içine su girmesi
durumunda ürünün arızalanmasına neden
olabileceğine lütfen dikkat ediniz.)
4. Tüm ıslaklığı dikkatli bir şekilde kurulayın ve
inatçı kirleri ovarak temizleyiniz.
5. Son olarak tüm ıslaklığı iyice kurulayınız.
Dikkat
Sert bezler kullanmayınız ve yüzeyleri çok sert
ovmayınız, aksi takdirde yüzeylerde çizilme olabilir.
Hazırlıklar
Kaideyi ve TV’yi ambalaj kutusundan çıkarın ve ayağı
bir çalışma masasına veya başka bir düz yüzeye
yerleştiriniz.
•TV’nin ağırlığını taşıyabilecek düz ve sağlam bir
masa veya benzeri başka bir yüzey kullanınız.
•Ekran panelinden tutmayınız.
•TV’de herhangi bir çizilme ve kırılma olmadığından
emin olunuz.
Kaidenin Takılması
1. Ayağı bir masaya veya benzeri bir düz yüzeye
yerleştiriniz.
2. Ayağın montaj noktalarına karşılık gelecek şekilde
TV’yi ayağın üzerinde tutunuz ve kendi ağırlığıyla
yerine oturması için aşağı indiriniz. Eğer ayak
düzgün oturmazsa, kilitler yerlerine oturuncaya
kadar hafifçe bastırınız.
•Yüzeylere böcek ilacı, solvent, tiner veya başka
uçucu maddeler sıkmayınız. Bunlar yüzey kalitesinde
bozulmaya ve boyanın solmasına neden olabilir.
•Gösterge panelinin yüzeyi özel işlem görmüştür ve
kolaylıkla zarar görebilir. Ekranı tırnaklarınızla veya
sert cisimlerle çizmemeye özen gösteriniz.
•Kabinin ve kaidenin uzun süreyle kauçuk veya PVC
malzemelere temas etmesine izin vermeyiniz. Bunlar
yüzey kalitesinde bozulmaya neden olur.
Elektrik fişi
Kaidenin TV’den sökülmesi
Elektrik fişini düzenli olarak kuru bir bezle siliniz.
Rutubet ve toz yangına veya elektrik şokuna neden
olabilir.
Duvara asma ayağı kullanıldığında veya TV’nin
yeniden ambalajlanması durumunda kaidenin aşağıda
anlatıldığı şekilde sökülmesi gereklidir.
•Ekranı temiz ve yumuşak bir beze gelecek şekilde
TV’yi bir çalışma masasına yerleştiriniz. Sehpayı
yüzeyin kenarından çıkacak şekilde bırakınız.
•Kilitleri açmak için butonlara basınız.
•TV’den uzaklaştırarak ayağı sökünüz.
Türkçe - 78 -
Duvara asma ayağı kullanıldığında
Çevresel Bilgi
Tavsiye edilen duvara asma ayağını satın almak için
lütfen bölgenizdeki Panasonic bayisine başvurunuz.
Duvara asma ayağının montajı için sağlanan delikler;
TV’nin arka tarafı
a
b
Bu televizyon çevreyle dost bir şekilde tasarlanmıştır.
Enerji tüketimini azaltmak için aşağıdaki adımları
izleyebilirsiniz:
Eğer Enerji Tasarrufu ayarını Minimum, Ortalama,
Maksimum veya Otomatik olarak ayarlarsanız, TV
ayarlanan değere uygun biçimde enerji tüketimini
düşürecektir. Eğer Arka Aydınlatma değerini Özel
bir sabit değere ayarlamak isterseniz, Uzaktan
kumandanın Sol veya Sağ butonlarını kullanarak Arka
Aydınlatma (Enerji Tasarrufu ayarı altında bulunur)
değerini manüel ayarlayabilirsiniz. Bu ayarı kapatmak
için Kapalı olarak ayarlayın.
Not: Görüntü menüsünde seçimi yapılan Mod değerine bağlı
olarak Enerji Tasarrufu seçenekleri farklı olabilir.
a (mm)
75
b (mm)
75
Enerji Tasarrufu ayarları Görüntü menüsünde
bulunmaktadır. Bazı görüntü ayarlarının kullanılabilir
veya değiştirilebilir olmadığını unutmayın.
Eğer Otomatik seçeneği sırasında Sağ butona
veya Özel seçeneği sırasında Sol butona basılırsa,
ekranda “Ekran 15 saniye içerisinde kapanacaktır.”
mesajı görüntülenecektir. İlerle seçimini yapınız ve
ekranı derhal kapatmak için OK butonuna basınız.
Eğer herhangi bir tuşa basmazsanız, 15 saniye
sonra ekran kapanacaktır. Ekranı yeniden açmak
için uzaktan kumanda veya TV üzerindeki herhangi
bir tuşa basın. Menünün görünebilmesi için, parlaklık
seviyesi çok düşük bir seviyeye kadar yükseltilebilir.
Enerji Tasarrufu seçeneğini değiştirmek için Sol veya
Sağ butona basınız.
Yandan görünüm
a
Vidanın derinliği (a)
min. (mm)
5
maks. (mm)
7
Çap
M4
Not: Eğer Mod ayarı Oyun olarak yapılmışsa, Ekranı
Kapatma seçeneği kullanılamaz.
Kullanılmadığı zamanlarda TV’yi kapatınız ve fişini
prizden çekiniz. Bu da enerji tüketimini azaltacaktır.
Not: TV'nin duvara asma ayağına sabitlenmesi için gereken
vidalar TV ile birlikte verilmemektedir.
Türkçe - 79 -
Özellikler
TV Kontrol Tuşu ve Çalıştırma
•Uzaktan kumandalı renkli TV
•Tam entegre dijital karasal yayın/kablolu yayın/uydu
yayını alıcılı TV (DVB-T2/C/S2).
•HDMI soketli diğer cihazları bağlayabilmek için
HDMI girişleri
•USB girişi
•OSD menüsü sistemi
•Harici aygıtlar için skart soketi vardır.(DVD
oynatıcılar, PVR, video oyunları, vb.).
•Stereo ses sistemi
•Telekst
1. Yukarı
•Kulaklık bağlantısı
2. Aşağı
•Otomatik Programlama Sistemi
3. Ses / Bilgi / Kaynaklar Liste seçimi ve BeklemeAçık anahtarı
Kontrol tuşu, TV'nin Ses / Program / Kaynak ve
Bekleme-Açık fonksiyonlarını kontrol edebilmenize
olanak sağlar.
Ses seviyesini değiştirmek için: Yukarı tuşuna
basarak ses seviyesini artırın. Aşağı tuşuna basarak
ses seviyesini azaltın.
Kanal değiştirmek için: Tuşun ortasına bastığınızda,
ekranda kanal bilgisi sembolü görüntülenecektir.
Yukarı ve aşağı tuşlarına basarak kayıtlı kanallar
arasında gezinin.
Kaynağı değiştirmek için: Orta tuşa basın ve birkaç
saniye basılı tutun, TV bekleme moduna geçecektir.
Yukarı ve aşağı tuşlarına basarak mevcut kaynaklar
arasında gezinin.
TV'yi kapatmak için: Orta tuşa basın ve birkaç saniye
basılı tutun, TV bekleme moduna geçecektir.
Notlar:
•Eğer TV'yi kapatırsanız, bu daire başlangıçta ses
ayarı ile birlikte yeniden çalışacaktır.
•Ana ekran menüsü, kontrol tuşu ile görüntülenemez.
•Manuel ayarlama
•Sekiz saate kadar otomatik kapanma.
•Uyku zamanlayıcısı
•Çocuk kilidi
•İletim yokken otomatik ses kısma.
•NTSC oynatma
•AVL (Otomatik Ses Sınırlama)
•PLL (Frekans Arama)
•PC girişi
•Oyun Modu (Opsiyonel)
•Görüntü kapalı fonksiyonu
Dahil Olan Aksesuarlar
•Uzaktan Kumanda
•Piller: 2 X AA
•Kullanma Kılavuzu
•Ayrılabilir stand
Bekleme Bildirileri
TV 5 dakika boyunca hiç giriş sinyali almazsa
(örn. anten veya HDMI kaynağından), bekleme
moduna geçer. Bir sonraki açılışta, aşağıdaki mesaj
görüntülenecektir: “Uzun bir süre boyunca sinyal
alınamadığı için TV otomatik olarak bekleme
moduna geçti.” Devam etmek için OK tuşuna
basınız.
Eğer TV açık ise ve bir süre boyunca kumanda
tuşlarına basılmamışsa bekleme moduna geçecektir.
Bir sonraki açılışta, aşağıdaki mesaj görüntülenecektir.
“Uzun bir süre boyunca işlem yapılmadığı için TV
otomatik olarak bekleme moduna geçti.” Devam
etmek için OK tuşuna basınız.
Uzaktan Kumandayla Çalıştırma
Ana menü ekranını görmek için, uzaktan kumandadaki
Menu tuşuna basınız. Bir menü sekmesi seçmek için
Sol veya Sağ tuşlarını kullanın ve girmek için OK
tuşuna basınız. Bir öğeyi seçmek veya ayarlamak
için yeniden yön tuşlarını kullanınız. Bir menü
ekranından çıkmak için Return/Back veya Menu
tuşlarını kullanınız.
Giriş Seçimi
Harici sistemleri TV’nize bağladıktan sonra farklı giriş
kaynaklarına geçebilirsiniz. Farklı kaynaklar seçmek
için, uzaktan kumandada bulunan Source tuşuna
arka arkaya basınız.
Kanal Değiştirme ve Ses Ayarlama
Uzaktan kumandadaki Ses +/- tuşları ile ses seviyesini,
Program +/- tuşları ile de kanalı değiştirebilirsiniz.
Türkçe - 80 -
Pilleri Uzaktan Kumandanıza Yerleştiriniz
Kumandanın arkasındaki kapakçığı nazikçe kaldırınız.
İki adet AA pil yerleştiriniz. (+) ve (-) işaretlerinin
uyduğundan emin olun (doğru kutuplara dikkat edin).
Kapağı yerine takınız.
Eski Ekipmanların ve Pillerin bertaraf
edilmesi
Sadece Avrupa Birliği ve geri
dönüşüm sistemine sahip
ülkeler için
Ürünlerin, ambalajlarının ve/veya birlikte
verilen dokümanların üzerinde bulunan
bu semboller, kullanılan elektrikli
ve elektronik bileşenler ile pillerin
genel evsel atıklar ile karıştırılmaması
gerektiği anlamına gelmektedir.
Eski ürünlere uygun işlemler, geri
kazanım ve geri dönüşüm yapılabilmesi
için, lütfen bu tür malzemeleri ulusal
mevzuata uygun biçimde uygun
toplama merkezlerine götürünüz.
Elektrik Bağlantısı
ÖNEMLİ: Bu TV, 220-240V AC, 50 Hz yuvası ile
çalışacak şekilde tasarlanmıştır. Kutuyu açtıktan
sonra elektrik şebekesine bağlamadan önce TV'nin
oda sıcaklığına kadar çıkmasını bekleyiniz. Güç
kablosunu, ana soket çıkışına takınız.
Uygun bir şekilde bertaraf edilmelerini
sağlayarak, kıymetli kaynaklarımızın
korunmasına yardımcı olursunuz ve
insan sağlığı ile çevreye olası olumsuz
etkileri önlersiniz.
Anten Bağlantısı
Anten veya Kablolu TV kablosunu TV’nin ANTEN
GİRİŞ (ANT) soketine ya da uydu girişini TV'nin arka
tarafında bulunan UYDU GİRİŞ (LNB) bağlayınız.
Toplama ve geri dönüşüm için, lütfen
bölgenizdeki belediye yetkilileri ile
iletişime geçiniz.
uydu
Ulusal kanunlar doğrultusunda, bu
atığın yanlış şekilde elden çıkarılması
ceza teşkil edebilir.
ARKA
TARAF
TV
Pil sembolü için uyarı (alttaki
sembol):
Bu sembol bir kimyasal sembol
ile birlikte kullanılabilir. Eğer böyle
ise içindeki kimyasallara yönelik
Yönetmelik tarafından belirtilen
gereklilikleri karşılamaktadır.
anten
veya
kablo
Bilgi
TİCARİ MARKA BİLGİSİ
HDMI ve High Definition Multi Media Interface terimleri
ile HDMI logosu, Amerika Birleşik devletlerinde ve
diğer ülkelerde HDMI Licensing LLC firmasının ticari
markaları veya tescilli markalarıdır.
Dolby Laboratories’in lisansı ile üretilmiştir. Dolby,
Dolby Audio, ve çift D-sembolü, Dolby Laboratories’in
ticari markalarıdır.
Yetkili Temsilci:
Panasonic Testing Centre
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, Germany
Web Site: http://www.panasonic.com
Türkçe - 81 -
Özellikler
TV Yayını
PAL BG/DK/II’
SECAM BG/DK
Alınan Kanallar
VHF (BANT I/III) - UHF
(BANT U) - HİPERBANT
Dijital Alış
Tam entegre dijital karasalkablolu-uydu yayınları alan
TV (DVB-T-C-S)
(DVB-T2, DVB-S2 uyumlu)
Kayıtlı Kanalların
Sayısı
10 000
Kanal Göstergesi
Ekran Görüntüsü
RF Anten Girişi
75 Ohm (dengesiz)
Çalışma voltajı
220-240V AC, 50Hz.
Ses
A2 Stereo+Nicam Stereo
Kulaklık
3.5 mm mini stereo jak
Ses Çıkış Gücü
(WRMS.) (%10 THD)
2 x 2,5 W
Güç Tüketimi (W)
40 W
Ağırlık (Kg)
3,5 Kg
TV Boyutları DxUxY
(ayak ile) (mm)
134 x 554 x 372
TV Boyutları DxUxY
(ayak olmadan) (mm)
35/61 x 554 x 339
Görüntü
16/9 24”
İşletim sıcaklığı ve
nemi
0ºC ila 40ºC, %85
maksimum bağıl nem
Türkçe - 82 -
Uzaktan Kumanda
1. Bekleme: TV’yi açar / kapatır
2. Tekst: Teleteksti (olan yerlerde) görüntüler, tekrar
basarak teleteksti normal yayın görüntüsü üzerine
oturtabilirsiniz (karışık)
3. Menü: TV menüsünü görüntüler
4. Medya Tarayıcı: Medya tarama ekranını açar
LANG
SUBT
5. Bilgi: Ekran üzerindeki içerik hakkında bilgiler
görüntüler, gizli bilgileri gösterir (göster - TXT modunda)
EXIT
6. Yön tuşları: Menülerde, içeriklerde vb. gezinmeye
yarımcı olur ve Sağa veya Sola basıldığında TXT
modunda alt sayfaları görüntüler Medya Tarayıcıda;
Sol: Hızlı geri sar
Sağ: Hızlı ileri sar
BACK
7. OK: Kullanıcı seçimlerini doğrular, sayfayı bekletir
(TXT modunda), kanal listesini gösterir (DTV modunda), Duraklat (medya tarayıcı modunda)
8. Hızlı Menü: Hızlı erişim için bir menüler listesi
görüntüler
9. Renkli Tuşlar: Renkli tuşların tam fonksiyonları için
ekran üzerindeki açıklamaları izleyin
Medya tarayıcı modunda;
Kırmızı: Durdur / Oynat
Yeşil: Oynat / Atla
Sarı: Duraklat / Altyazı zamanı düzeltme
Mavi: Durdur
10. Ekran: Ekranın en-boy oranını değiştirir
11. Ses +/12. Nümerik tuşlar: Kanal değiştirir, ekrandaki bir metin
kutusuna rakam veya sayı girişi yapar, bekleme modundayken TV’yi açar
13. TV: Kanal listesini görüntüler / TV kaynağına geçiş
yapar
14. Değiştir: Önceki kanal ile mevcut kanal veya kaynaklar arasında hızlı geçiş sağlar
15. Sessiz: TV’nin sesini tamamen kapatır
16. Program +/- : Program yukarı-aşağı, Sayfa yukarıaşağı (TXT modunda), bekleme modundayken TV’yi
açar.
17. Geri/Geri dön: Bir önceki ekrana döner, indeks sayfasını açar (TXT modunda)
18. Çık: Gösterilen menüleri kapatır ve menülerden çıkar,
veya bir önceki ekrana döner
19. Dil: Ses modları (analog TV) ve görüntüler arasında
geçiş yapar ve ses/altyazı dilini (dijital TV, mevcut
olduğu durumlarda) değiştirir
20. Altyazılar: Altyazıları açar ve kapatır (mevcut olan
durumlarda)
21. EPG (Elektronik Program Rehberi): Elektronik
program rehberini görüntüler
22. Kaynak: Tüm mevcut yayın ve içerik kaynaklarını
gösterir
Türkçe - 83 -
Bağlantılar
Konektör
Tip
Kablolar
Cihaz
Skart
Bağlantısı
(arka)
VGA
Bağlantısı
(arka)
YAN AV
PC/YPbPr
Ses
Bağlantısı
(yan)
YPbPr/PC Ses Kablosu
(cihazla birlikte verilmez)
HDMI
Bağlantısı
(arka)
SPDIF
YAN AV
SPDIF
(Koaksiyel
Çıkış)
Bağlantısı
(arka)
Yan AV
(Ses/Video)
Bağlantısı
(yan)
KULAKLIK
Kulaklık
Bağlantısı
(yan)
YPBPR
YPbPr Video
Bağlantısı
(arka)
AV Kablosu (cihazla
birlikte verilmemiştir)
PC - YPbPr Bağlantı Kablosu
(cihazla birlikte verilmez)
NOT: YPbPr veya Yan AV
girişi yoluyla bir cihaz bağlarken,
bağlantıyı gerçekleştirebilmek
için, bağlantı kablolarını
kullanmalısınız. Sol taraftaki
resimlere bakınız. | VGA girişi
aracılığıyla YPbPr sinyalini
etkinleştirmek için YPbPr –
VGA kablosunu (cihazla birlikte
verilmez) kullanabilirsiniz. |
VGA ve YPbPr kabloları aynı
anda kullanılamaz. | PC/YPbPr
sesi etkinleştirmek için, ses
bağlantısında YPbPr/PC ses
kablosu (birlikte verilmez) ile
yan ses girişlerini kullanmanız
gerekir. | SKART soketi yoluyla
harici bir cihaz bağlanmışsa,
Tv otomatik olarak AV moduna
geçer. | DTV kanalları (Mpeg4
H.264) alırken veya Ortam
Tarayıcı modundayken, çıkış skart
soketinden mümkün olmayacaktır.
| Duvara montaj kiti (eğer birlikte
verilmemişse, piyasadan üçüncü
taraf bir malzeme temin edilebilir)
kullanılırken, duvara montaj
yapmadan önce tüm kablolarınızı
TV’nin arkasına takmanızı öneririz.
| CI modülünü sadece TV KAPALI
konumdayken takınız veya
çıkartınız. Ayarlarla ilgili ayrıntılar
için modül talimatları kılavuzuna
başvurunuz | Televizyonunuzun
her bir USB girişi, 500mA'ya
kadar cihazları destekler. 500mA
üzeri akıma sahip cihazların
bağlanması televizyonunuza
zarar verebilir. | TV'nize bir HDMI
kablosu bağlarken, yayılan parazit
frekanslarına karşı yeterli koruma
sağlamak için sadece blendajlı
bir HDMI kablosu kullanmanız
gerekir.
USB
Bağlantısı
(yan)
CI
Bağlantısı
(yan)
CAM
module
Eğer TV'nize bir cihaz bağlamak isterseniz, herhangi bir bağlantı yapmadan önce hem TV'nin hem de cihazın kapalı
olduğundan emin olunuz. Bağlantı yapıldıktan sonra, üniteleri açabilir ve kullanabilirsiniz.
Türkçe - 84 -
Açma/Kapatma
TV’yi Açmak için
Elektrik kablosunu, elektrik prizi gibi bir güç kaynağına
bağlayın (220-240V AC, 50 Hz). TV üzerindeki
” tuşunu (anahtar pozisyonu modele bağlı olarak
“
değişir) “|” konumuna alın, böylece TV bekleme
moduna geçecektir. Bekleme LED'i yanacaktır.
Bekleme konumundan çıkıp TV’yi açabilmek için
aşağıdakilerden birini yapınız:
•Bekleme tuşuna, Program +/- tuşuna veya
kumanda üzerindeki bir rakam tuşuna basın.
•TV bekleme durumundan çıkana kadar TV üzerindeki
yan fonksiyon düğmesine basınız.
Televizyonu Kapatmak için
TV bekleme moduna girene kadar uzaktan
kumandadaki Bekleme tuşuna veya TV üzerindeki
yan fonksiyon tuşuna basınız.
“
” tuşunu gösterildiği gibi 2 pozisyonuna getiriniz
-
, böylece TV kapanacaktır.
, tuşu TV’yi açmak ya da kapatmak için
kullanılır.
Not: Açma-Kapama tuşunun konumu modele bağlı olarak
farklılık gösterebilir.
Televizyonu tamamen kapatmak için elektrik fişini
prizden çekiniz.
Not: TV bekleme moduna getirildiğinde, bekleme LED’i
Bekleme Modunda Arama, Uydudan Otomatik Yazılım İndirme
ya da Zamanlayıcı gibi özelliklerin aktif olduğunu belirtmek
için yanıp söner. LED, TV’yi bekleme modundan açtığınızda
da yanıp sönebilir.
İlk Kurulum
İlk defa açılırken, dil seçimi menüsü görünür. Lütfen
bir dil seçimi yaparak OK tuşuna basınız.
Bir sonraki ekranda, gezinme butonlarını kullanarak
tercihlerinizi ayarlayınız.
Not: Bu noktada Ülke seçimine bağlı olarak, bir PIN
ayarlamanız ve doğrulamanız istenebilir. Seçilen PIN 0000
olamaz. Daha sonra herhangi bir menü işlemi için PIN
girmeniz istendiğinde, bunu girmeniz gerekecektir.
Yayın Tipinin Seçilmesi Hakkında
Anten: Eğer Anten yayını arama seçeneği açılırsa,
ilk ayarlar tamamlandıktan sonra TV dijital karasal
yayınları arayacaktır.
Kablo: Eğer Kablo yayını arama seçeneği açılırsa,
ilk ayarlar tamamlandıktan sonra TV dijital kablolu
yayınları arayacaktır. Diğer tercihlerinize bağlı olarak,
aramaya başlamadan önce bir doğrulama mesajı
görüntülenebilir. EVET seçeneğini seçiniz ve devam
etmek için OK tuşuna basınız. İşlemi iptal etmek için
HAYIR seçimini yapıp OK tuşuna basınız. Ağ seçimi
veya Frekans, Ağ ID ve Arama Adımı gibi değerleri
seçebilirsiniz. Bittiğinde, OK tuşuna basınız.
Not: Arama süresi, seçilen Arama Adımına bağlı olarak
değişiklik gösterecektir.
Uydu: Eğer Uydu yayını arama seçeneği açılırsa, ilk
ayarlar tamamlandıktan sonra TV dijital uydu yayınları
arayacaktır. Uydu araması yapılmadan önce bazı
ayarların yapılması gerekir. Önce Anten Tipi menüsü
görüntülenir. Anten Tipi seçimini Doğrudan, Tek
kablo veya DiSEqC anahtarı arasından seçmek için
“ ” veya “ ” butonlarını kullanabilirsiniz.
•Doğrudan: Tek bir alıcınız ve doğrudan alıcıya bağlı
bir çanak anteniniz varsa bu anten tipini seçiniz.
Devam etmek için OK tuşuna basınız. Uygun bir
uyduyu seçiniz ve sonraki ekranda servis araması
yapmak için OK tuşuna basınız.
•Tek Kablolu: Eğer birden çok alıcınız ve tek kablolu
sisteminiz varsa bu anten tipini seçiniz. Devam
etmek için OK tuşuna basınız. Ekranda verilen
açıklamaları takip ederek ayarları yapılandırınız.
Servis araması yapmak için OK tuşuna basınız.
•DiSEqC anahtarı: Birden çok çanak anteniniz
ve bir DiSEqC anahtarınız varsa bu anten tipini
seçiniz. Devam etmek için OK tuşuna basınız.
Sonraki ekranda DiSEqC seçeneklerini (varsa)
ayarlayabilirsiniz. Listede birinci sırada olan uyduda
arama yapmak için OK tuşuna basınız.
Analog: Eğer Analog yayın arama seçeneği açılırsa,
ilk ayarlar tamamlandıktan sonra TV analog yayınları
arayacaktır.
Ay r ı c a , b i r y a y ı n t ü r ü n ü f a v o r i n i z o l a r a k
ayarlayabilirsiniz. Arama işleminde seçilen yayın
türüne öncelik verilecektir. Bittiğinde, devam etmek
için OK tuşuna basınız.
Bu noktada Mağaza Modu seçeneğini etkinleştirebilirsiniz. Bu seçenek TV’nizin ayarlarını en iyi görüntü
kalitesi sağlayacak şekilde yapacaktır. Bu seçenek
sadece mağazada kullanılmak için tasarlanmıştır.
Evde kullanım için Ev Modu seçeneğini seçmeniz
tavsiye edilir. Bu seçenek, Ayarlar>Tüm Seçenekler
menüsünde bulunur ve daha sonra açılabilir/kapatılabilir.
Devam etmek için uzaktan kumandanın OK tuşuna
basın. İlk ayarlar tamamlandıktan sonra, TV seçilen
yayın türlerinde kullanılabilir yayınları aramaya
başlayacaktır.
Mevcut tüm kanallar kaydedildikten sonra, ekranda
arama sonuçları görüntülenecektir. Devam etmek için
OK tuşuna basınız. Sonra Kanal Listesini Düzenle
menüsü görüntülenecektir. Kanal listesini tercihlerinize
Türkçe - 85 -
göre düzenleyebilir veya Menu tuşuna basarak TV
izleyebilirsiniz.
Arama devam ederken, kanalları LCN'ye (*) göre
sıralamak isteyip istemediğinizi soran bir mesaj
görüntülenir. Evet seçimini yapınız ve OK tuşu ile
onaylayınız.
(*) LCN, mevcut yayınları tanınabilir bir kanal numarası
sırasına (varsa) göre düzenleyen Mantıklı Kanal Numarası
sistemidir.
Not: İlk kurulum başlatılırken TV'yi kapatmayınız. Ülke
seçiminize bağlı olarak bazı seçenekler mevcut olmayabilir.
USB Girişi yoluyla Medya Oynatma
TV'nizin USB girişlerini kullanarak 2.5” ve 3.5” (harici güç
kaynağına sahip hdd) harici sabit diskler ya da USB bellekleri
TV'nize bağlayabilirsiniz.
ÖNEMLİ: TV'nize bağlamadan önce depolama
aygıtınızda bulunan dosyaları yedekleyiniz. Üretici
herhangi bir dosya hasarından veya veri kaybından
sorumlu tutulamaz. Belirli USB cihazı türlerinin bu
TV ile uyumlu olmaması olası bir durumdur (ör.
MP3 Çalarlar). TV FAT32 ve NTFS disk formatlarını
destekler.
1TB (Terra Bayt) depolama kapasitesinden daha
büyük USB belleklerin biçimlendirilmesi sırasında,
biçimlendirme işlemi sırasında bazı sorunlar
yaşayabilirsiniz.
Oynatıcı halen dosyaları okuyor olabileceği için, her
söküp takma öncesinde bir süre bekleyiniz. Aksi
takdirde, USB oynatıcıda ve USB cihazın kendisinde
fiziksel hasara yol açabilirsiniz. Bir dosyayı oynatırken
belleği çekip çıkarmayınız.
TV'nizin USB girişlerinde USB çoklayıcılar
kullanabilirsiniz. Bu gibi bir durumda harici güç alan
USB çoklayıcılar önerilmektedir.
Eğer bir USB hard disk bağlayacaksanız, TV'nin USB
giriş(ler)ini doğrudan kullanmanız önerilir.
Not: Bağlanmış olan USB cihazındaki görüntü dosyalarını
görüntülerken Ortam Tarayıcı menüsü sadece bağlantısı
yapılmış cihazda bulunan 1000 görüntü dosyasını
görüntüleyebilir.
Medya Tarayıcı Menüsü
İçinde fotoğraf, müzik ve film dosyaları kayıtlı
olan bir USB diskini TV’nize takarak bu dosyaları
çalabilirsiniz. TV’nin yanındaki USB girişlerinden birine
bir USB disk takın. Medya Tarayıcısı modundayken
Menu tuşuna basıldığında, Resim, Ses ve Ayarlar
menü seçeneklerine erişilecektir. Menu tuşuna
tekrar basıldığında bu ekrandan çıkılır. Ayarlar
menüsü kullanarak Medya Oynatıcı tercihlerini
ayarlayabilirsiniz.
Yeniden Çal/Karıştır Modunda Çalışma
ve etkinleştirin
Listede bulunan tüm dosyalar
orijinal sıralaması ile sürekli
oynatılacaktır
OK tuşu ile oynatmayı başlatın
ve etkinleştirin
Aynı dosya yeniden oynatılır
(tekrarlama)
Yeşil tuş ile oynatmayı başlatın
ve etkinleştirin
Listede bulunan tüm dosyalar
rastgele bir sıralama
oynatılacaktır
Yeşil tuş ile oynatmayı başlatın
ve etkinleştirin
,
Listede bulunan tüm dosyalar
rastgele sıralamayla sürekli
oynatılacaktır.
Yeşil tuş ile oynatmayı başlatın
CEC ve CEC RC Doğrudan Geçiş
Bu fonksiyon, HDMI portları aracılığıyla bağlanmış
olan CEC-özelliği etkin cihazların TV'nin uzaktan
kumandası kullanılarak kontrol edilebilmesine olanak
sağlar.
Öncelikle Ayarlar>Tüm Seçenekler menüsünden
CEC seçeneğinin Etkinleştirilmiş olması
gereklidir. Kaynak tuşuna basınız ve Kaynak
Listesi menüsünden bağlanmış olan CEC cihazın
HDMI girişini seçiniz. Yeni bir CEC kaynak cihazı
bağlandığında, bu cihaz kaynak listesinde bağlandığı
HDMI portunun adı yerine kendi adıyla listelenecektir
(DVD Oynatıcı, Kaydedici 1 vb.).
Bağlanmış olan HDMI kaynağı seçildikten sonra
TV uzaktan kumandası başlıca fonksiyonları
çalıştırabilecektir.
Bu işlemi sonlandırmak ve TV'yi yeniden uzaktan
kumanda ile kontrol etmek için, uzaktan kumandada
bulunan Quick Menu tuşuna basın, CEC RC Geçiş
seçimini vurgulayın ve Sol veya Sağ tuşlarına basarak
Kapalı olarak ayarlayınız. Bu özellik Ayarlar>Tüm
Seçenekler menüsünden de etkinleştirilebilir veya
devre dışı bırakılabilir.
TV, ARC (Ses Dönüş Kanalı) özelliğini de
desteklemektedir. Bu özellik, TV ile ses sistemleri
(A/V alıcı veya hoparlör sistemi) arasındaki kablo
bağlantılarının yerine kullanılan bir ses bağlantısıdır.
ARC aktif olduğunda, TV diğer ses çıkışlarını otomatik
olarak sessiz moda almaz. Bu yüzden, eğer sadece
bağlanmış olan ses cihazından gelen sesi duymak
istiyorsanız, TV sesini manüel olarak kısmanız gerekir
(diğer optik ve koaksiyel dijital ses çıkışlarında olduğu
gibi). Bağlanmış cihazın ses seviyesini değiştirmesi
isterseniz, cihazı kaynak listesinden seçmeniz
gereklidir. Bu durumda, ses kontrol tuşları bağlanmış
olan ses cihazına yönlendirilir.
Not: ARC sadece HDMI1 girişi aracılığıyla desteklenir.
Sistem Ses Kontrolü
TV ile Amplifikatör/Alıcı kullanılmasına imkan verir.
Ses düzeyi TV'nin uzaktan kumandası kullanılarak
kontrol edilebilir. Bu özelliği etkinleştirmek için
Ayarlar>Tüm Seçenekler menüsünde Hoparlörler
seçeneğini Amplifikatör olarak ayarlayın. TV
hoparlörlerinin sesi kısılır ve izlenen kaynağın sesi
bağlı ses sisteminden verilir.
Not: Ses cihazı Sistem Ses Kontrolü özelliğini desteklemeli
ve CEC seçeneği Etkin olarak ayarlanmış olmalıdır.
Türkçe - 86 -
TV Menüsü İçeriği
Görüntü Menüsü İçeriği
Mod
Tercihlerinize ya da gerekliliklere uyması için resim modunu değiştirebilirsiniz. Resim
modu aşağıdaki seçeneklerden herhangi birisine ayarlanabilir: Sinema, Oyun, Spor,
Dinamik ve Doğal.
Kontrast
Ekranın aydınlık ve karanlık değerlerini ayarlar.
Parlaklık
Ekranın parlaklık değerlerini ayarlar.
Keskinlik
Ekranda görüntülenen cisimlerin keskinlik değerini ayarlar.
Renk
Renk değerini girer, renkleri ayarlar.
Enerji Tasarrufu
Enerji Tasarrufu ayarını Özel, Minimum, Ortalama, Maksimum, Otomatik, Görüntü
Kapalı veya Kapalı olarak ayarlamak içindir.
Not: Seçilen Moda bağlı olarak kullanılabilir seçenekler farklı olabilir.
Arka Aydınlatma
Bu ayar, arka aydınlatma seviyesini kontrol eder. Eğer Enerji Tasarrufu seçiminde Özel
dışında bir ayar yapılmışsa, arka aydınlatma fonksiyonu pasif olacaktır. Eğer görüntü
modu Oyun olarak ayarlanmışsa arka aydınlatma etkinleştirilemez.
Gelişmiş Ayarlar
Dinamik Kontrast
Dinamik kontrast oranını istediğiniz değere değiştirebilirsiniz.
Gürültü Azaltma
Eğer yayın sinyali zayıfsa ve görüntü karlı ise, düzeltmek için Gürültü Azaltma ayarını
kullanınız.
Renk Sıcaklığı
İstenen renk sıcaklığı değerini ayarlar. Serin, Normal, Sıcak ve Özel seçenekleri
kullanılabilir.
Beyaz Nokta
Eğer Renk Sıcaklığı seçeneği Özel olarak ayarlanmışsa, bu ayar kullanılabilir. Sol veya
Sağ butonlara basarak görüntünün ‘sıcaklığını’ veya ‘serinliğini’ arttırabilirsiniz.
Görüntü
Yakınlaştırma
İstenilen görüntü ölçüsü biçimini ayarlar.
Film Modu
Filmler normal televizyon programlarından farklı sayıda saniye başına düşen kare miktarına
sahiptir. Bu özelliği, hızlı hareketleri net bir şekilde görmek istediğiniz filmleri izlerken açınız.
Ten Rengi
Ten rengi -5 ile 5 arasında değiştirilebilir.
Renk Geçişi
İstenen renk tonunu ayarlar.
HDMI Tam Aralık
Bu özellik HDMI kaynağından görüntü izlerken görünebilir. Görüntüdeki siyahlığı iyileştirmek
için bu özelliği kullanabilirsiniz.
PC Konumu
Sadece giriş kaynağı VGA/PC olarak ayarlanmış olduğunda görünür.
Otomatik
Konumlandırma
Ekranı otomatik olarak en uygun hale getirir. En uygun hale getirmek için OK tuşuna
basınız.
Y Konum
Bu özellik, görüntüyü ekranın sağ veya sol tarafına yatay olarak kaydırır.
D Konum
Bu özellik, görüntüyü ekranın üstüne veya altına doğru dikey olarak kaydırır.
Nokta Saati
Nokta Saati ayarlamaları, hesap çizelgesi gibi yoğun nokta içeren sunumlar veya küçük
karakterlerin kullanıldığı paragraflar ya da metinlerde dikey şerit olarak görünen paraziti
düzeltir.
Faz
Giriş kaynağına bağlı olarak (bilgisayar, vb.) ekranda net olmayan veya parazitli görüntüler
görünebilir. Deneyerek daha net bir görüntü almak üzere fazı kullanabilirsiniz.
Sıfırlama
Görüntü ayarlarını fabrika ayarlarına sıfırlar (Oyun modu dışında).
VGA (PC) modunda, Görüntü menüsündeki bazı öğeler kullanılamaz. Bunun yerine, PC moduna Görüntü Ayarları menüsüne
VGA modu ayarları eklenecektir.
Türkçe - 87 -
Ses Menüsü İçeriği
Ses
Sesi seviyesini ayarlar.
Ekolayzır
Ekolayzır modunu seçer. Özel ayarlar sadece Kullanıcı modunda yapılabilir.
Balans
Sesin sol veya sağ hoparlörden gelmesini ayarlar.
Kulaklık
Kulaklık sesini ayarlar.
İşitme hasarı yaşamamak için, kulaklığı kullanmadan önce, kulaklığın ses seviyesinin
düşük bir ayara ayarlandığından emin olunuz.
Ses Modu
Bir ses modu seçebilirsiniz (eğer izlenen kanal destekliyorsa).
AVL (Otomatik Ses
Sınırlama)
Programlar arasında sabit bir ses çıkışı elde edilebilmesine olanak sağlar.
Kulaklık/Ses Çıkışı
Kulaklık jakını kullanarak televizyona harici bir amplifikatör bağlarsanız, bu seçeneği
Ses Çıkışı olarak seçebilirsiniz. Eğer televizyona kulaklık bağlarsanız, bu seçeneği
Kulaklık olarak seçiniz.
Kulaklık kullanmadan önce, bu menü öğesinin Kulaklık olarak ayarlandığından emin
olunuz. Bu ayar Ses Çıkışı olarak ayarlanırsa, kulaklık soketindeki çıkış maksimum
seviyeye ayarlanır, bu da işitme hasarına neden olabilir.
Dinamik Bas
Dinamik bası etkinleştirir veya devre dışı bırakır.
Surround Ses
Surround ses Açık veya Kapalı olarak ayarlanabilir.
Dijital Çıkış
Dijital çıkış ses türünü ayarlar
Türkçe - 88 -
Ayarlar - Ayarlar Menüsü İçeriği
Koşullu Erişim
Mevcut olması halinde koşullu erişim modüllerini kontrol eder.
Dil
Yayıncıya ya da ülkeye bağlı olarak farklı bir dil ayarlayabilirsiniz.
Yetişkin
Çocuk kilidi ayarlarını değiştirmek için doğru parolayı girin. Bu menüden Menü
Kilidi, Yetişkin Kilidi (İlk Kurulum sırasında yapılan ülke seçimine bağlı olarak
kullanılamayabilir) ve Çocuk Kilidi ayarlarını kolaylıkla yapabilirsiniz. PIN Ayarla
seçeneğini kullanarak, yeni bir pin numarası da ayarlayabilirsiniz.
Not: Varsayılan PIN 0000 veya 1234 olarak ayarlanabilir. Eğer İlk Kurulum sırasında PIN
tanımlaması yaptıysanız (ülke seçiminize bağlı olarak talep edilmesi halinde), tanımladığınız
PIN numarasını giriniz.
Zamanlayıcılar
TV'nizi belirli bir süre sonunda kapatmak için uyku zamanlayıcısını ayarlar. Seçilen
programlar için zamanlayıcıları ayarlar.
Tarih/Saat
Tarih ve zamanı ayarlar.
Kaynaklar
Seçilen kaynak seçeneklerini etkinleştirir veya devre dışı bırakır.
Erişebilirlik
TV'nin erişilebilirlik seçeneklerini görüntüler.
İşitme Zorluğu
Yayıncıdan gönderilen özel bir yayını etkinleştirir.
Sesli Açıklama
Görme engelli izleyiciler için bir anlatım oynatılacaktır. Kullanılabilir tüm Sesli
Açıklama menü seçeneklerini görmek için OK tuşuna basınız. Bu özellik sadece
yayıncının desteklemesi durumunda kullanılabilir.
Tüm Seçenekler
TV setinin diğer ayar seçeneklerini görüntüler.
Menü Zaman
Aşımı
Menü ekranlarının zaman aşımı süresini değiştirir.
Yazılım
Yükseltme
TV'nizin en son yazılıma sahip olmasını sağlar.
Uygulama
Sürümü
Geçerli yazılım sürümünü gösterir.
Altyazı Modu
Bu seçenek, eğer her ikisi de mevcutsa ekranda hangi altyazı modunun (DVB altyazısı
/ Teletekst altyazısı) görüntüleneceğini seçer. Varsayılan değer DVB altyazısıdır. Bu
özellik sadece ülke seçimi Norveç olarak yapıldığında kullanılabilir.
Otomatik TV
Kapama
Çalıştırılmadığı zamanlarda TV'nin otomatik olarak bekleme moduna geçmesi için
istenilen süreyi ayarlar.
Biss Anahtarı
Biss, bazı yayınlarda kullanılan bir uydu sinyali şifreleme sistemidir. Eğer bir yayın için
Biss anahtarını girmeniz gerekirse, bu ayarı kullanabilirsiniz. Anahtarı girmek için
istediğiniz yayın üzerindeyken Biss Anahtarını seçiniz ve OK tuşuna basınız.
Mağaza Modu
Bu modu mağazada teşhir amacıyla seçin. Mağaza Modu etkin olduğunda, TV
menüsünde bulunan bazı öğeler kullanılamayabilir.
Açılma Modu
Bu ayar açılma modu tercihlerinizi yapılandırır. Son Durum ve Bekleme seçenekleri
kullanılabilir.
CEC
Bu ayarlar ile CEC fonksiyonunu tamamen etkinleştirebilir veya devre dışı
bırakabilirsiniz. Bu özelliği etkinleştirmek veya devre dışı bırakmak için Sol veya Sağ
tuşa basın.
CEC Otomatik
Açma
Bu fonksiyon, bağlanmış olan HDMI-CEC uyumlu cihazın TV’yi açmasını ve giriş
kaynağını otomatik olarak değiştirmesini sağlamaktadır. Bu özelliği etkinleştirmek
veya devre dışı bırakmak için Sol veya Sağ tuşa basın.
Hoparlörler
TV'nin sesini bağlantısı yapılmış uyumlu bir ses cihazından almak için Amplifikatör
olarak ayarlayın. Ses cihazının sesini kontrol etmek için TV'nin kumandasını
kullanabilirsiniz.
Türkçe - 89 -
Kurulum ve Geri Dönüş Menüsü İçeriği
Otomatik
Kanal Arama
(Yeniden
Ayarlama)
Otomatik kanal arama seçeneklerini görüntüler. Dijital Anten: Havadan yayınlanan DVB
kanallarını arar ve hafızaya alır. Dijital Kablo: Kablodan yayınlanan DVB kanallarını arar ve
hafızaya alır. Analog: Analog kanalları arar ve hafızaya alır. Uydu: Uydu kanallarını arar ve
hafızaya alır.
Manüel Kanal
arama
Bu özellik doğrudan yayın girişi için kullanılabilir.
Ağ Kanallarını
arama
Yayın sistemindeki bağlantılı kanalları arar. Dijital Anten: Karasal ağ kanallarını arar. Dijital
Kablo: Kablo ağı kanallarını arar.
Analog İnce
Ayar
Bu ayarı, analog kanalların ince ayarını yapmak için kullanabilirsiniz. Bu özellik, kaydedilen
analog kanal yoksa mevcut değildir.
Uydu Ayarları
Uydu ayarlarını gösterir. Uydu listesi: Kullanılabilir uyduları görüntüler. Bu listeye uydu
Ekleme, Silme veya uydu Düzenleme yapabilirsiniz. Anten kurulumu: Uydu anteni ayarlarını
değiştirebilir ve/veya yeni bir uydu araması başlatabilirsiniz.
Kurulum
Ayarları
Kurulum ayarları menüsünü görüntüler. Bekleme Modunda Arama (Opsiyonel): TV'niz
bekleme modunda iken yeni veya eksik kanallar için arama yapacaktır. Yeni bulunan yayınlar
gösterilecektir.
Servis
Listesini
Temizle
Kaydedilmiş kanalları silmek için bu ayarı kullanınız. Bu ayar, Ülke seçeneği Danimarka, İsveç,
Norveç ya da Finlandiya olarak ayarlandığında görüntülenebilir.
Aktif Ağ
Seçimi
Bu ayar, kanal listesinde sadece seçilen ağın yayınlarını seçebilmenize olanak sağlar. Bu
özellik sadece ülke seçimi Norveç olarak yapıldığında kullanılabilir.
İlk Kurulum
Kayıtlı tüm kanalları ve ayarları siler, TV'yi fabrika ayarlarına sıfırlar.
Türkçe - 90 -
Genel TV Kullanımı
Kanal Listesinin Kullanılması
TV Kanal Listesinde yer alan tüm kaydedilmiş
istasyonları sıralar. Kanal Listesi seçeneklerini
kullanarak bu kanal listesini düzenleyebilirsiniz,
favorileri ayarlayabilirsiniz veya listelenecek etkin
istasyonlar ayarlayabilirsiniz. Kanal Listesini açmak
için OK/TV tuşuna basınız. Mavi tuşa basarak
listelenmiş kanalları filtreleyebilir veya mevcut listede
ileri düzey değişiklikler yapmak için Yeşil tuşa basarak
Kanal Listesini Düzenle menüsünü açabilirsiniz.
Favori Listesinin Yönetilmesi
Favori kanallarınız için dört farklı liste oluşturabilirsiniz.
Kanal Listesini Düzenle menüsünü açmak için
ana menüden Kanal Listesine giriniz veya Kanal
Listesi görüntülenirken Yeşil tuşa basınız. Listeden
istediğiniz kanalı seçiniz. Sarı tuşa basarak çok
sayıda seçim yapabilirsiniz. Sonra Kanal Düzenleme
Seçenekleri menüsünü açmak için OK tuşuna
basınız ve Favori Ekle/Çıkar seçimini yapınız. OK
tuşuna yeniden basınız. İstediğiniz liste seçeneğini
Açık olarak ayarlayınız. Seçilen kanallar listeye
eklenecektir. Favori listesinden bir veya birden fazla
kanalı silmek için aynı adımları takip ediniz ve istenilen
liste seçeneğini Kapalı olarak ayarlayınız.
Tercihlerinize bağlı olarak Kanal Listesinde bulunan
kanalları filtrelemek için Kanal Listesini Düzenle
menüsünde Filtre fonksiyonunu kullanabilirsiniz.
Bu Filtre seçeneğinin kullanılmasıyla, favori
kanallarınızdan bir tanesinin Kanal Listesi her
açıldığında görüntülenmesini sağlayabilirsiniz. Kanal
Listesi menüsünde filtreleme fonksiyonu, bir kanalı
bulmak veya ayarlamak amacıyla sadece o sırada
görüntülenen Kanal Listesinde filtreleme yapabilir.
Bu değişiklikler, Kanal Listesi yeniden açıldığında
geçerli olmayacaktır.
Yetişkin Ayarlarını Yapılandırma
Yetişkin Ayarları menü seçenekleri, kullanıcıların
bazı programları ve kanalları izlemesini ve menüleri
kullanmasını engellemek için kullanılabilir. Bu ayarlar
Ayarlar>Yetişkin menüsünde bulunmaktadır.
Yetişkin kilit menü seçeneklerini göstermek için PIN
numarası girilmelidir. Doğru PIN kodu girildikten sonra,
Yetişkin Ayarları menüsü görüntülenir.
Menü Kilidi: Tüm menülere veya TV kurulum
menülerine erişimi etkinleştirir veya devre dışı bırakır.
Yetişkin Kilidi: Bu seçenek ayarlandığında, TV
yayından yetişkin bilgisi alınır ve yetişkin seviyesinin
devre dışı bırakılması halinde görüntü ve ses alınmaz.
Not: Eğer İlk Kurulum sırasında ülke seçimi Fransa, İtalya
veya Avusturya olarak yapılmışsa,Yetişkin Kilidi değeri
otomatik olarak 18 yaşa ayarlanacaktır.
Çocuk Kilidi: Çocuk kilidi AÇIK olarak ayarlandığında,
televizyonunuz yalnızca uzaktan kumanda aleti
ile kumanda edilebilir. Bu durumda, TV üzerindeki
kumanda butonları çalışmaz.
PIN Ayarlama: Yeni bir PIN numarası tanımlar.
Varsayılan CICAM PIN: Eğer TV'nin CI yuvasına
bir CI modül takılmamışsa, bu seçenek grileştirilmiş
şekilde görüntülenecektir. CI CAM varsayılan PIN
kodunu bu seçeneği kullanarak değiştirebilirsiniz.
Not: Varsayılan PIN 0000 veya 1234 olarak ayarlanabilir.
Eğer İlk Kurulum sırasında PIN tanımlaması yaptıysanız
(ülke seçiminize bağlı olarak), tanımladığınız PIN numarasını
giriniz.
İlk Kurulum sırasında yaptığınız seçiminize bağlı olarak bazı
seçenekler mevcut olmayabilir.
Elektronik Program Rehberi (EPG)
Bazı kanallar yayın programları hakkında bilgiler
gönderir. Program Rehberi menüsünü görüntülemek
için Epg tuşuna basınız.
3 farklı program düzeni bulunmaktadır, Zaman
Çizelgesi, Liste Çizelgesi ve Şimdi/Sonra Çizelgesi.
Aralarında geçiş yapmak için, ekranın alt kısmında
verilen açıklamaları takip ediniz.
Zaman Çizelgesi
Yakınlaştırma (Sarı tuş): Etkinlikleri daha geniş bir
zaman aralığında görmek için Sarı tuşa basınız.
Filtre (Mavi tuş): Filtreleme seçeneklerini gösterir.
Program Detayları (Info tuşu): Seçilen programlar
hakkında detaylı bilgiler görüntüler.
Program Türü Seçimi (Subtitles tuşu): Program
Türü Seçimi menüsünü açar. Bu özelliği kullanarak
seçilen konuyla ilgili olarak program rehberi veri
tabanında arama yapabilirsiniz. Program rehberinde
mevcut olan bilgi aranacak ve kriterlerinize uyan
sonuçlar vurgulanacaktır.
Sonraki/Önceki Gün (Program +/- tuşları): Önceki
veya sonraki günün programlarını görüntüler.
Seçenekler (OK tuşu): Program seçeneklerini
görüntüler.
Arama (Text tuşu): Rehber Arama menüsünü
görüntüler.
Şimdi (Swap tuşu): Vurgulanan kanaldaki geçerli
etkinliği görüntüler.
Liste Çizelgesi(*)
(*) Bu düzen seçeneğinde, sadece vurgulanan kanalın
programları listelenecektir.
Önceki Zaman Dilimi (Kırmızı tuş): Önceki zaman
diliminin programlarını görüntüler.
Sonraki/Önceki Gün (Program +/- tuşları): Önceki
veya sonraki günün programlarını görüntüler.
Program Detayları (Info tuşu): Seçilen programlar
hakkında detaylı bilgiler görüntüler.
Filtre (Text tuşu): Filtreleme seçeneklerini gösterir.
Sonraki Zaman Dilimi (Yeşil tuş): Sonraki zaman
diliminin programlarını görüntüler.
Türkçe - 91 -
Seçenekler (OK tuşu): Program seçeneklerini
görüntüler.
Şimdi/Sonra Çizelgesi
Gezinme (Gezinme tuşları): Kanal ve program
listesinde dolaşmak için Gezinme tuşlarına basınız.
Seçenekler (OK tuşu): Program seçeneklerini
görüntüler.
Program Detayları (Info tuşu): Seçilen programlar
hakkında detaylı bilgiler görüntüler.
Filtre (Mavi tuş): Filtreleme seçeneklerini gösterir.
Program Seçenekleri
Bir programı seçmek için dolaşım tuşlarını kullanınız
ve Program seçenekleri menüsünü görüntülemek
için OK tuşuna basınız. Aşağıdaki seçenekleri
mevcuttur.
Kanal Seçimi: Bu seçeneği kullanarak, seçilen kanalı
açabilirsiniz.
Program zamanlayıcı ayarı / Program zamanlayıcıyı
silme: EPG menüsünde programı seçtikten sonra, OK
tuşuna basınız. Program Zamanlayıcısı seçimini
yapınız ve OK tuşuna basınız. Gelecek programlar
için bir zamanlayıcı ayarlayabilirsiniz. Önceden
ayarlanmış hatırlatmayı iptal etmek için, programı
işaretleyip OK tuşuna basınız. Sonra Program
Zamanlayıcı Silme seçimini yapınız. Zamanlayıcı
iptal olacaktır.
Notlar: Mevcut kanal üzerinde aktif bir kayıt varsa, her hangi
başka bir kanalı veya kaynağı açamazsınız.
Aynı zaman aralığındaki iki veya daha fazla farklı zamanlayıcı
ayarlamak mümkün değildir.
Teletekst Servisleri
Girmek için Text tuşuna basınız. Karma modunu
etkinleştirmek için yeniden basınız, bu şekilde teletekst
sayfası ve TV yayınını aynı anda görüntüleyebilirsiniz.
Çıkmak için bir kez daha basınız. Eğer mevcutsa,
bir teletekst sayfasındaki bölümler renk kodlu olur ve
renkli tuşlara basılarak seçilebilir. Teletekst ekranında
görüntülenen talimatları takip ediniz.
Dijital Teletekst
Dijital teletekst bilgisini görmek için Text tuşuna basınız.
Renkli tuşları, imleç tuşlarını ve OK tuşunu kullanınız.
Kullanım yöntemi, dijital teletekstin içeriğine bağlı
olarak farklılık gösterebilir. Dijital teletekst ekranında
görüntülenen talimatları takip ediniz. Text tuşuna
basıldığında, TV televizyon yayınına geri döner.
Yazılım Yükseltme
TV'niz yayın sinyali ile otomatik olarak aygıt yazılımı
bulma ve güncelleme özelliğine sahiptir.
Kullanıcı arayüzüyle yazılım yükseltme
araması
Ana menüde Ayarlar seçimini yapınız ve OK tuşuna
basınız. Ayarlar Menüsü görüntülenecektir. Sonra,
Tüm Ayarlar seçimini yapınız ve OK tuşuna basınız.
Yazılım güncelleme seçimini yapınız ve OK tuşuna
basınız. Güncelleme Seçenekleri menüsünde
Güncellemeleri ara seçimini yapınız ve yeni bir
yazılım güncellemesini kontrol etmek için OK tuşuna
basınız.
Eğer yeni bir yükseltme bulunursa, yükseltme
indirilmeye başlayacaktır. İndirme tamamlandıktan
sonra TV'nizin yeniden başlatılıp başlatılmayacağına
ilişkin soruyu OK tuşuna basarak onaylayınız.
03:00 arama ve yükseltme modu
Eğer Yükseltme Seçenekleri menüsünden Otomatik
arama seçeneği Etkinleştirilmişse ve TV bir anten
sinyaline veya İnternet'e bağlanmışsa, TV'niz saat
03:00'te yeni yükseltmeler için arama yapacaktır. Yeni
bir yazılım bulunursa ve başarılı bir şekilde indirilirse,
TV'nin bir sonraki açılışında kurulur.
Not: Yeniden başlatma işlemi sırasında led yanıp sönüyorsa,
güç kablosunu fişten çekmeyiniz. Eğer yükseltme sonrasında
TV'niz açılmazsa, fişini çekin, iki dakika bekleyin ve sonra
fişi yeniden takın.
Sorun Giderme ve İpuçları
TV açılmıyor
Elektrik kablosunun duvar prizine takılı olduğundan
emin olunuz. Pillerin boşalmadığını kontrol ediniz.
TV’deki Açma/kapama tuşuna basınız.
Kötü görüntü
•Doğru TV sisteminin seçildiğini kontrol ediniz.
•Düşük sinyal seviyesi görüntünün bozulmasına
neden olabilir. Lütfen anten erişimini kontrol ediniz.
•Eğer manüel ayarlama yapıyorsanız, kanal
frekansını doğru girdiğinizi kontrol ediniz.
•İki cihazı televizyona aynı anda bağladığınızda
görüntü kalitesi düşebilir. Böyle bir durumda
cihazlardan birinin bağlantısını kesiniz.
Görüntü yok
•Bunun anlamı TV’nizin herhangi bir yayın almıyor
olduğudur. Doğru giriş kaynağının seçili olduğundan
emin olunuz.
•Anten doğru takılmış mı?
•Anten kablosu hasarlı mı?
•Anteni bağlamak için doğru fişler kullanılmış mı?
•Şüpheniz varsa yetkili servise danışınız.
Ses yok
•TV'nin sessize alınmadığını kontrol ediniz. Sessiz
tuşuna basınız veya sesi yükselterek kontrol ediniz.
•Ses, hoparlörlerin sadece birinden geliyor. Ses
menüsünden dengeleme ayarlarını kontrol ediniz.
Uzaktan kumanda - çalışmıyor
•Piller bitmiş olabilir. Pilleri değiştiriniz.
Giriş kaynakları - seçilemez
•Eğer bir giriş kaynağı seçemiyorsanız, hiçbir cihazın
bağlı olmaması olasıdır. Eğer bağlıysa;
•Giriş kaynağını bağlanılan cihaza ayarlamak
istiyorsanız AV kablolarını ve bağlantılarını kontrol
ediniz.
Türkçe - 92 -
PC Girişi Tipik Ekran Modları
AV ve HDMI Sinyal Uyumu
Aşağıdaki tablo tipik video görüntüleme modlarının
bir resmidir. TV’niz tüm çözünürlükleri desteklemiyor
olabilir.
İçindekiler
Çözünürlük
Frekans
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
640x350
640x400
640x480
640x480
640x480
640x480
640x480
800x600
800x600
800x600
800x600
800x600
800x600
832x624
1024x768
1024x768
1024x768
1024x768
1024x768
1024x768
1152x864
1152x864
1152x864
1152x864
1152x870
1280x768
1360x768
1280x768
1280x768
1280x960
1280x960
1280x960
1280x1024
1280x1024
1280x1024
1400x1050
1400x1050
1400x1050
1440x900
1440x900
1600x1200
1680x1050
1920x1080
1920x1200
85Hz
70Hz
60Hz
66Hz
72Hz
75Hz
85Hz
56Hz
60Hz
70Hz
72Hz
75Hz
85Hz
75Hz
60Hz
66Hz
70Hz
72Hz
75Hz
85Hz
60Hz
70Hz
75Hz
85Hz
75Hz
60Hz
60Hz
75Hz
85Hz
60Hz
75Hz
85Hz
60Hz
75Hz
85Hz
60Hz
75Hz
85Hz
60Hz
75Hz
60Hz
60Hz
60Hz
60Hz
Kaynak
HARİCİ
(SKART)
Desteklenen Sinyaller
Mevcut
PAL
O
SECAM
O
NTSC4.43
O
NTSC3.58
O
RGB 50/60
YAN AV
PAL
O
SECAM
O
NTSC4.43
O
NTSC3.58
S-VIDEO 50Hz (PAL)
S-VIDEO 60Hz (NTSC)
YPbPr
HDMI
480i, 480p
60Hz
O
576i, 576p
50Hz
O
720p
50Hz,60Hz
O
1080i
50Hz,60Hz
O
480i, 480p
60Hz
O
576i, 576p
50Hz
O
720p
50Hz,60Hz
O
1080i
50Hz,60Hz
O
1080p
24Hz,
25Hz,
30Hz,
50Hz,
60Hz
O
(X: Mevcut değil, O: Mevcut)
Bazı durumlarda TV sinyali düzgün görüntülenemeyebilir. Sorun, kaynak ekipmandaki standartlarla
uyumsuzluk olabilir (DVD, Uydu-alıcısı, vb.). Eğer
böyle bir sorun yaşarsanız, satıcınızla ve de kaynak
cihazın üretici firmasıyla irtibata geçiniz.
Türkçe - 93 -
USB Modunda Desteklenen Video Dosyası Biçimleri
Uzatma
Video Şifrelemesi
.dat, vob
MPEG1/2
.mpg, .mpeg
MPEG1/2, MPEG4
.ts, .trp, .tp
MPEG1/2, H.264,
AVS, MVC
SPEC (Çözünürlük) ve Bit Değeri
1080P@30fps - 40 Mbps
H.264: 1080Px2@30fps - 62.5 Mbps, 1080P@60fps - 62.5 Mbps MVC:
1080P@30fps - 62.5 Mbps Diğer: 1080P@30fps - 40Mbps
.mp4, .mov,
.3gpp, .3gp
MPEG1/2,
MPEG4, H.263,
H.264, Motion
JPEG
.avi
MPEG1/2,
MPEG4, Sorenson
H.263, H.263,
H.264, WMV3,
H.264: 1080Px2@30fps - 62.5 Mbps, 1080P@60fps - 62.5 Mbps Motion
Motion JPEG
JPEG: 640x480@30fps - 10 Mbps Diğer: 1080P@30fps - 40 Mbps
.mkv
MPEG1/2,
MPEG4, H.263,
H.264, WMV3,
Motion JPEG
.asf
Sorenson H.263,
H.264, WMV3,
Motion JPEG
.flv
.swf
.wmv
WMV3
RV30/RV40
1080P@30fps - 40 Mbps
1080P@30fps - 40 Mbps
USB Modunda Desteklenen Resim Dosyası Biçimleri
Resim
JPEG
PNG
BMP
Fotoğraf
Çözünürlük (genişlik x yükseklik)
Taban-çizgisi
15360x8640
Kademeli tarama 1024x768
binişmesiz
9600x6400
binişmeli
1200x800
Not
Maksimum çözünürlük limiti DRAM
boyutuna bağlıdır
9600x6400
Türkçe - 94 -
USB Modunda Desteklenen Ses Dosyası Biçimleri
Uzatma
.mp3,
.avi
.asf
.mkv, .mka
.ts, .trp, .tp,
.dat, .vob,
.mpg, .mpeg
Ses Şifrelemesi
Bit değeri
MPEG1/2 Katman1
MPEG1/2 Katman2
MPEG1/2 Katman3
MPEG1/2 Katman1
MPEG1/2 Katman2
MPEG1/2 Katman3
AC3
AAC, HEAAC
WMA
WMA 10 Pro M0
WMA 10 Pro M1
WMA 10 Pro M2
LPCM
IMA-ADPCM, MSADPCM
G711 A/mu-law
MPEG1/2 Katman1
MPEG1/2 Katman2
MPEG1/2 Katman3
WMA
WMA 10 Pro M0
WMA 10 Pro M1
WMA 10 Pro M2
MPEG1/2 Katman1
MPEG1/2 Katman2
MPEG1/2 Katman3
AC3
AAC, HEAAC
WMA
WMA 10 Pro M0
WMA 10 Pro M1
WMA 10 Pro M2
VORBIS
LPCM
IMA-ADPCM,
MS-ADPCM
G711 A/mu-law
FLAC
MPEG1/2 Katman1
MPEG1/2 Katman2
MPEG1/2 Katman3
AC3
EAC3
AAC, HEAAC
LPCM
32Kbps ~ 448Kbps
8Kbps ~ 384Kbps
8Kbps ~ 320Kbps
32Kbps ~ 448Kbps
8Kbps ~ 384Kbps
8Kbps ~ 320Kbps
32Kbps ~ 640Kbps
Örnek oranı
16KHz ~ 48KHz
16KHz ~ 48KHz
128bps ~ 320Kbps
< 192kbps
< 384kbps
< 768kbps
64Kbps ~ 1.5Mbps
32KHz, 44,1KHz, 48KHz
8KHz ~ 48KHz
8KHz ~ 48KHz
48KHz
48KHz
96KHz
8KHz ~ 48KHz
384Kbps
8KHz ~ 48KHz
64Kbps ~ 128Kbps
32Kbps ~ 448Kbps
8Kbps ~ 384Kbps
8Kbps ~ 320Kbps
128bps ~ 320Kbps
< 192kbps
< 384kbps
< 768kbps
32Kbps ~ 448Kbps
8Kbps ~ 384Kbps
8Kbps ~ 320Kbps
32Kbps ~ 640Kbps
8KHz
16KHz ~ 48KHz
8KHz ~ 48KHz
48KHz
48KHz
96KHz
16KHz ~ 48KHz
64Kbps ~ 1.5Mbps
32KHz, 44,1KHz, 48KHz
8KHz ~ 48KHz
8KHz ~ 48KHz
48KHz
48KHz
96KHz
48KHz'e kadar
8KHz ~ 48KHz
384Kbps
8KHz ~ 48KHz
64Kbps ~ 128Kbps
< 1.6Mbps
32Kbps ~ 448Kbps
8Kbps ~ 384Kbps
8Kbps ~ 320Kbps
32Kbps ~ 640Kbps
32Kbps ~ 6Mbps
8KHz
8KHz ~ 96KHz
128bps ~ 320Kbps
< 192kbps
< 384kbps
< 768kbps
64Kbps ~ 1.5Mbps
Türkçe - 95 -
16KHz ~ 48KHz
32KHz, 44,1KHz, 48KHz
32KHz, 44,1KHz, 48KHz
8KHz ~ 48KHz
8KHz ~ 48KHz
Uzatma
.wav
.3gpp, .3gp,
.mp4, .mov,
.m4a
.flv
.ac3
.swf
.ec3
.rm, .rmvb, .ra
.wma, .wmv
.webm
Ses Şifrelemesi
Bit değeri
Örnek oranı
MPEG1/2 Katman1
MPEG1/2 Katman2
MPEG1/2 Katman3
LPCM
IMA-ADPCM,
MS-ADPCM
G711 A/mu-law
MPEG1/2 Katman3
AC3
EAC3
AAC, HEAAC
VORBIS
LPCM
IMA-ADPCM,
MS-ADPCM
G711 A/mu-law
MPEG1/2 Katman3
AAC, HEAAC
AC3
AAC, HEAAC
MPEG1/2 Katman3
EAC3
AAC, HEAAC
32Kbps ~ 448Kbps
8Kbps ~ 384Kbps
8Kbps ~ 320Kbps
64Kbps ~ 1.5Mbps
16KHz ~ 48KHz
8KHz ~ 48KHz
384Kbps
8KHz ~ 48KHz
64Kbps ~ 128Kbps
8Kbps ~ 320Kbps
32Kbps ~ 640Kbps
32Kbps ~ 6Mbps
64Kbps ~ 1.5Mbps
8KHz
16KHz ~ 48KHz
32KHz, 44,1KHz, 48KHz
32KHz, 44,1KHz, 48KHz
8KHz ~ 48KHz
48KHz'e kadar
8KHz ~ 48KHz
384Kbps
8KHz ~ 48KHz
64Kbps ~ 128Kbps
8Kbps ~ 320Kbps
8KHz
16KHz ~ 48KHz
8KHz ~ 48KHz
32KHz, 44,1KHz, 48KHz
8KHz ~ 48KHz
16KHz ~ 48KHz
32KHz, 44,1KHz, 48KHz
8KHz ~ 48KHz
8KHz, 11.025KHz,
22.05KHz, 44.1KHz
8KHz ~ 48KHz
48KHz
48KHz
96KHz
48KHz'e kadar
32Kbps ~ 640Kbps
8Kbps ~ 320Kbps
32Kbps ~ 6Mbps
LBR (cook)
6Kbps ~ 128Kbps
WMA
WMA 10 Pro M0
WMA 10 Pro M1
WMA 10 Pro M2
VORBIS
128bps ~ 320Kbps
< 192kbps
< 384kbps
< 768kbps
USB Modunda Desteklenen Altyazı Dosyası Biçimleri
Dahili Altyazılar
Uzatma
Taşıyıcı
Altyazı Kodu
dat, mpg, mpeg, vob
.ts, .trp, .tp
MPG, MPEG
TS
mp4
MP4
mkv
MKV
DVD Altyazısı
DVB Altyazısı
DVD Altyazısı
UTF-8 Düz Metin
ASS
SSA
UTF-8 Düz Metin
VobSub
DVD Altyazısı
Harici Altyazılar
Uzatma
Altyazı Ayrıştırıcı
.srt
.ssa/ .ass
.smi
Subrip
SubStation Alpha
SAMI
SubViewer
MicroDVD
SubViewer 1.0 & 2.0 Yalnızca
DVDSusbtitleSystem
SubIdx (VobSub)
TMPlayer
.sub
.txt
Türkçe - 96 -
Not
Desteklenen DVI Çözünürlükleri
Cihazı DVI dönüştürme kablosu (DVI - HDMI kablosu - tedarik edilmemiştir) ile TV’nizin konektörüne
bağladığınızda, aşağıdaki çözülüm bilgilerine başvurabilirsiniz.
56Hz
60Hz
66Hz
640x400
640x480
800x600
72Hz
70Hz
75Hz
þ
þ
þ
þ
þ
þ
þ
þ
þ
þ
þ
þ
þ
832x624
þ
1024x768
þ
1152x864
þ
þ
þ
1152x870
þ
þ
1280x768
þ
1360x768
þ
þ
1280x960
þ
þ
1280x1024
þ
þ
1400x1050
þ
þ
1440x900
þ
þ
1600x1200
þ
1680x1050
þ
1920x1080
þ
1920x1200
þ
Türkçe - 97 -
Download PDF

advertising
