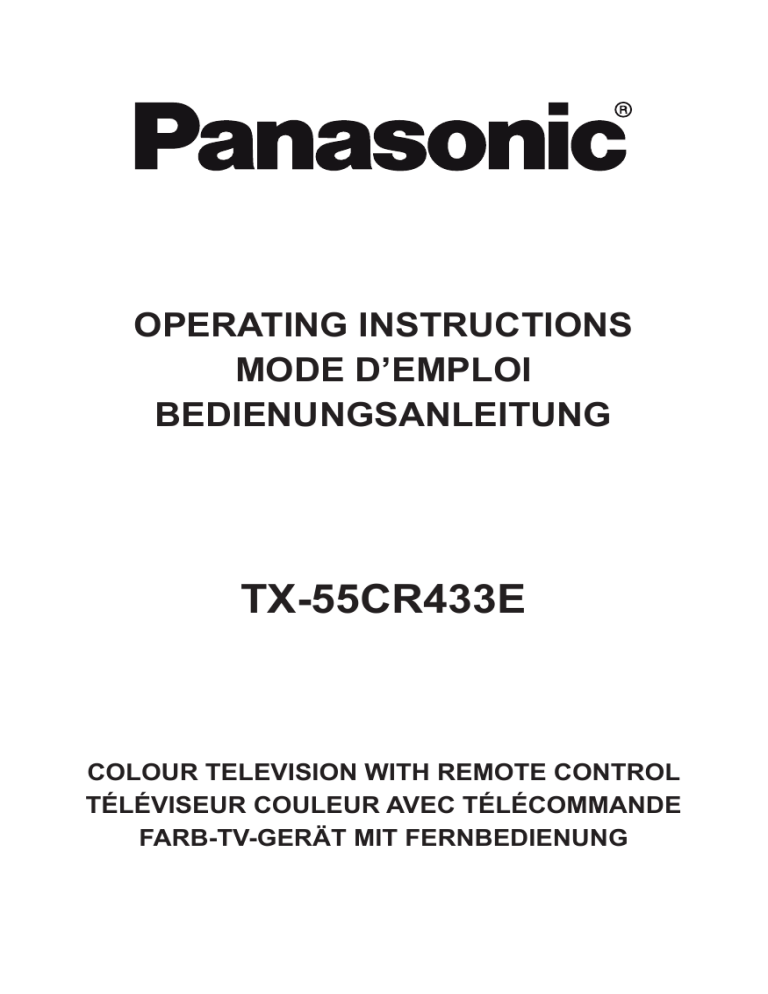

Panasonic TX55CR433E Operating instructions

Panasonic TX55CR433E Operating instructions
Safety Information...................................................3
Markings on the Product.........................................3
Assembling / Removing the pedestal......................5
When using the wall-hanging bracket.....................5
Environmental Information......................................5
Accessories Included..............................................6
Standby Notifications...............................................6
TV Control Buttons & Operation..............................6
Inserting the Batteries into the Remote...................7
Connect Power .......................................................7
Antenna Connection................................................7
Remote Control.......................................................9
Switching On/Off.................................................... 11
First Time Installation............................................ 11
Media Playback via USB Input..............................12
Media Browser Menu............................................12
FollowMe TV..........................................................12
CEC and CEC RC Passthrough............................12
TV Menu Contents................................................13
General TV Operation...........................................17
Using the Channel List..........................................17
Configuring Parental Settings................................17
Electronic Programme Guide (EPG).....................17
Teletext Services...................................................18
Software Upgrade.................................................18
Troubleshooting & Tips..........................................18
PC Input Typical Display Modes............................19
AV and HDMI Signal Compatibility........................19
Supported Video File Formats for USB Mode.......20
Supported Picture File Formats for USB Mode.....20
Supported Audio File Formats for USB Mode.......21
Supported DVI Resolutions...................................22
3D Mode................................................................23
Internet Portal........................................................29
Internet Browser....................................................30
HBBTV System.....................................................30
English - 2 -
Safety Information
Don’t operate your TV in extreme ambient
conditions as this may cause damage to your TV.
In extreme weather (storms, lightning) and long
inactivity periods (going on holiday) disconnect
the TV set from the mains. The mains plug is
used to disconnect TV set from the mains and
therefore it must remain readily operable.
This sign is present wherever there is very
important information on operation and
maintenance of the appliance in the literature
accompanying it.
Note: Follow the on screen instructions for operating the
related features.
IMPORTANT - Please read these
instructions fully before installing or
• Ensure that no open flame sources, such as lit
candles, are placed on top of the TV.
• To prevent injuries, this TV must be securely
attached to a wall by carefully following the
instructions (if the option is available).
• Occasionally, a few non-active pixels may appear
on the screen as a fixed blue, green or red point.
Please note that this does not affect the performance
of your product. Take care not to scratch the screen
with fingernails or other hard objects.
• Before cleaning, unplug the TV from the wall socket.
Only use a soft, dry cloth while cleaning.
Serious injury or death risk
Risk of electric shock
Dangerous voltage risk
Injury or property damage risk
Operating the system correctly
Additional notes marked
Markings on the Product
The following symbols are used on the product as
a marker for restrictions and precautions and safety
instructions. Each explanation shall be considered
where the product bears related marking only. Note
such information for security reasons.
WARNING: Never let people (including
children) with reduced physical, sensory or
mental capabilities or lack of experience and / or
knowledge use electrical devices unsupervised.
Class II Equipment: This appliance is
• For ventilation purposes, leave a free space of at
designed in such a way that it does not require
least 10 cm all around the set.
a safety connection to electrical earth.
• Do not block ventilation holes.
Class II Equipment With Functional
• Do not place the TV on sloping or unstable surfaces,
Earthing: This appliance is designed in such
the TV may tip over.
a way that it does not require a safety
connection to electrical earth, the earth connection is
• Use this device in moderate climates.
• The power cord plug should be easily accessible. Do used for functional purposes.
not place the TV, furniture, etc. on the power cord.
Protective Earth Connection: The marked
A damaged power cord/plug can cause fire or give
terminal is intended for connection of the
you an electric shock. Handle the power cord by the
protective earthing conductor associated with
plug, do not unplug the TV by pulling the power cord. the supply wiring.
Never touch the power cord/plug with wet hands
Hazardous Live Terminal: The marked
as this could cause a short circuit or electric shock.
terminal(s) is/are hazardous live under normal
Never make a knot in the power cord or tie it with
operating conditions.
other cords. When damaged it must be replaced,
Caution, See Operating Instructions: The
this should only be done by qualified personnel.
marked area(s) contain(s) user replaceable
• Do not use this TV in a humid or damp environment.
coin or button cell batteries.
Do not expose the TV to liquids. In case the cabinet
Class 1 Laser Product:
contacts any liquids unplug the TV immediately
This product contains Class
and have it checked by qualified personnel before
1 laser source that is safe
operating it any further.
under reasonably foreseeable
• Do not expose the TV to direct sunlight,
conditions of operation.
open flames or place it near intense heat
sources such as electric heaters.
• Listening in excessive volumes from earphones and
headphones may cause hearing loss.
English - 3 -
Do not ingest the battery, Chemical Burn
(The accessories supplied with or) This product may contain a coin/button cell battery.
If the coin/button cell battery is swallowed,
it can cause severe internal burns in just 2
hours and can lead to death.
Keep new and used batteries away from
If the battery compartment does not close
securely, stop using the product and keep it
away from children.
If you think batteries might have been swallowed or placed inside any part of the body,
seek immediate medical attention.
First, remove the mains plug from the mains
Display panel, Cabinet, Pedestal
Regular care:
Gently wipe the surface of the display panel, cabinet,
or pedestal by using a soft cloth to remove dirt or
For stubborn dirt:
1. First clean the dust from the surface.
2. Dampen a soft cloth with clean water or diluted
neutral detergent (1 part detergent to 100 parts
3. Wring out the cloth firmly. (Please note, do not
let liquid enter the TV inside as it may lead to
product failure.)
4. Carefully wipe moisten and wipe away the
stubborn dirt.
5. Finally, wipe away all the moisture.
Never place a television set in an unstable
location. A television set may fall, causing
serious personal injury or death. Many injuries, particularly to children, can be avoided
by taking simple precautions such as;
• Using cabinets or stands recommended by
the manufacturer of the television set.
• Only using furniture that can safely support
the television set.
• Ensuring the television set is not overhanging
the edge of the supporting furniture.
• Not placing the television set on all furniture
(for example, cupboards or bookcases)
without acnhoring both the furniture and the
television set to a suitable support.
• Educating children about the dangers of
climbing on furniture to reach the television
set or its controls.
Do not use a hard cloth or rub the surface too hard,
otherwise this may cause scratches on the surface.
• Take care not to subject the surfaces to insect
repellent, solvent, thinner or other volatile
substances. This may degrade surface quality or
cause peeling of the paint.
• The surface of the display panel is specially treated
and may be easily damaged. Take care not to tap
or scratch the surface with your fingernail or other
hard objects.
• Do not allow the cabinet and pedestal to make
contact with a rubber or PVC substance for a long
time. This may degrade surface quality.
Mains plug
Wipe the mains plug with a dry cloth at regular
Moisture and dust may cause fire or electrical shock.
If your existing television set is being retained and
relocated, the same considerations as above should
be applied.
English - 4 -
Assembling / Removing the pedestal
When using the wall-hanging bracket
Take out the pedestal(s) and the TV from the packing
case and put the TV onto a work table with the screen
panel down on the clean and soft cloth (blanket, etc.)
• Use a flat and firm table bigger than the TV.
Please contact your local Panasonic dealer to
purchase the recommended wall-hanging bracket.
Holes for wall-hanging bracket installation;
Rear of the TV
• Do not hold the screen panel part.
• Make sure not to scratch or break the TV.
Assembling the pedestal
1. Place the stand(s) on the stand mounting
pattern(s) on the rear side of the TV.
a (mm)
b (mm)
View from the side
2. Insert the screws (M4 x 12) provided and
tighten them gently until the stand is properly
Depth of
screw (a)
min. (mm)
max. (mm)
Note: The screws for fixing the TV onto the wall-hanging
bracket are not supplied with the TV.
Environmental Information
Removing the pedestal from the TV
Be sure to remove the pedestal in the following way
when using the wall-hanging bracket or repacking
the TV.
• Put the TV onto a work table with the screen panel
down on the clean and soft cloth. Leave the stand(s)
protruding over the edge of the surface.
• Unsrew the screws that fixing the stand(s).
• Remove the stand(s).
This television is designed to be environment friendly.
To reduce energy consumption, you can follow these
If you set the Energy Saving to Minimum, Medium,
Maximum or Auto the TV will reduce the energy
consumption accordingly. If you like to set the
Backlight to a fixed value set as Custom and adjust
the Backlight (located under the Energy Saving
setting) manually using Left or Right buttons on the
remote. Set as Off to turn this setting off.
Note: Available Energy Saving options may differ depending
on the selected Mode in the Picture menu.
The Energy Saving settings can be found in the
Picture menu. Note that some picture settings will
be unavailable to be changed.
English - 5 -
If pressed Right button while Auto option is selected or
Left button while Custom option is selected, “Screen
will be off in 15 seconds.” message will be displayed
on the screen. Select Proceed and press OK to turn
the screen off immediately. If you don’t press any
button, the screen will be off in 15 seconds. Press
any button on the remote or on the TV to turn the
screen on again.
Note: Screen Off option is not available if the Mode is set
to Game.
When the TV is not in use, please switch off or
disconnect the TV from the mains plug. This will also
reduce energy consumption.
• TV supports Ultra HD (Ultra High Definition - also
known as 4K) which provides resolution of 3840 x
2160 (4K:2K). It equals 4 times the resolution of Full
HD TV by doubling the pixel count of the Full HD TV
both horizontally and vertically. Ultra HD contents are
supported from HDMI, USB inputs and over DVB-T2
and DVB-S2 broadcasts.
• 3D Viewing: This product supports the viewing of
3D content from devices such as a High Definition
Satellite Receiver or Blu-ray Player via HDMI, PC,
YPBPR, USB inputs or via an available broadcast.
3D content provided from the portal applications/
services are also supported
• Remote controlled colour TV
• Fully integrated digital terrestrial/cable/satellite TV
• HDMI inputs to connect other devices with HDMI
• Picture off function
• Ethernet (LAN) for Internet connectivity and service
• 802.11n built in WIFI Support
• Audio Video Sharing
• HbbTV
• Bluetooth support
Accessories Included
• Remote Control
• Batteries: 2 x AAA
• Instruction Book
• Side AV Connection Cable
• Mini Scart Adapter Cable
• Detachable stand
• Stand mounting screws (M4 x 12)
Standby Notifications
If the TV does not receive any input signal (e.g. from
an aerial or HDMI source) for 5 minutes, it will go
into standby. When you next switch-on, the following
message will be displayed: “TV switched to stand-by
mode automatically because there was no signal
for a long time.” Press OK to continue.
If the TV is on and it isn’t being operated for a while
it will go into standby. When you next switch-on, the
following message will be displayed. “TV switched to
stand-by mode automatically because no operation
was made for a long time.” Press OK to continue.
TV Control Buttons & Operation
• USB input
• OSD menu system
• Scart socket for external devices (such as DVD
Players, PVR, video games, etc.)
• Stereo sound system
• Teletext
• Headphone connection
1. Standby/On button
• Automatic programming system
2. Source button
• Manual tuning
• Automatic power down after up to eight hours.
• Sleep timer
3. Programme +/- buttons
4. Volume +/- buttons
• Automatic sound mute when no transmission.
Press the Volume +/- buttons simultaneously to
view main menu and use Programme +/- buttons to
navigate and Volume +/- buttons to change value.
• NTSC playback
Note: The position of the control buttons may differ
• Child lock
• AVL (Automatic Volume Limiting)
depending on the model.
• PLL (Frequency Search)
Operation with the Remote Control
• PC input
Press the Menu button on your remote control to
display main menu screen. Use the directional buttons
to select a menu tab and press OK to enter. Use the
• Game Mode (Optional)
English - 6 -
directional buttons again to select or set an item. Press
Return/Back or Menu button to quit a menu screen.
Input Selection
Once you have connected external systems to your
TV, you can switch to different input sources. Press the
Source button on your remote control consecutively
to select the different sources.
Changing Channels and Volume
You can change the channel and adjust the volume
by using the Volume +/- and Programme +/- buttons
on the remote.
Inserting the Batteries into the Remote
Remove the back cover to reveal the battery
compartment. Insert two size AAA batteries. Make
sure the (+) and (-) signs match (observe correct
polarity). Do not mix old and new batteries. Replace
only with same or equivalent type. Place the cover
back on.
The terms HDMI and High-Definition Multimedia
Interface, and the HDMI Logo are trademarks or
registered trademarks of HDMI Licensing LLC in the
United States and other countries.
Manufactured under license from Dolby Laboratories.
Dolby and the double-D symbol are trademarks of
Dolby Laboratories.
YouTube and the YouTube logo are trademarks of
Google Inc.
Disposal of Old Equipment and Batteries
Only for European Union and countries
with recycling systems
These symbols on the products,
packaging, and/or accompanying
documents mean that used electrical
and electronic products and batteries
must not be mixed with general
household waste.
Connect Power
IMPORTANT: The TV set is designed to operate on
220-240V AC, 50 Hz socket. After unpacking, allow
the TV set to reach the ambient room temperature
before you connect the set to the mains. Plug the
power cable to the mains socket outlet.
Antenna Connection
Connect the aerial or cable TV plug to the AERIAL
INPUT (ANT-TV) socket or satellite plug to the
SATELLITE INPUT (ANT SAT) socket located on the
rear bottom side of the TV.
Rear bottom side of the TV
For proper treatment, recovery and
recycling of old products and batteries,
please take them to applicable
collection points in accordance with
your national legislation.
By disposing of them correctly, you will
help to save valuable resouces and
prevent any potential negative effects
on human health and the environment.
For more information about collection
and recycling, please contact your local
Penalties may be applicable for
incorrect disposal of this waste, in
accordance with national legislation.
Note for the battery symbol
(bottom symbol):
This symbol might be used in
combination with a chemical symbol.
In this case it complies with the
requirement set by the Directive for
the chemical involved.
English - 7 -
Wireless LAN Specifications
Frequency Range
USA: 2.400 ~ 2.483GHz, 5.15 ~ 5.35GHz, 5.47 ~
5.725GHz, 5.725 ~ 5.85GHz
Europe: 2.400 ~ 2.483GHz, 5.15 ~ 5.35GHz, 5.47
~ 5.725GHz
Authorized Representative:
Panasonic Testing Centre
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, Germany
Japan: 2.400 ~ 2.497GHz, 5.15 ~ 5.35GHz, 5.47 ~
China: 2.400 ~ 2.483GHz, 5.725 ~5.85GHz
Web Site:
IEEE 802.11.a/b/g/n
Host Interface
USB 2.0
TV Broadcasting
Receiving Channels
Digital Reception
Fully integrated digital
(DVB-T2, DVB-S2 compliant)
Notice for DVB / Data broadcasting / IPTV
Number of Preset
Channel Indicator
On Screen Display
RF Aerial Input
75 Ohm (unbalanced)
Operating Voltage
220-240V AC, 50Hz.
A2 Stereo+Nicam Stereo
3.5 mm mini stereo jack
Audio Output Power
(WRMS.) (10% THD)
2 x 12,5 W
Power Consumption (W)
200 W
Weight (Kg)
20 Kg
TV Dimensions DxLxH
(with foot) (mm)
344 x 1232 x 777
TV Dimensions DxLxH
(without foot) (mm)
99/106 x 1232 x 713
16/9 55”
Operation temperature
and operation humidity
0ºC up to 40ºC, 85%
humidity max
• This TV is designed to meet the standards (as
of August, 2013) of DVB-T / T2 (MPEG2 and
MPEG4-AVC(H.264)) digital terrestrial services,
DVB-C (MPEG2 and MPEG4-AVC(H.264)) digital
cable services and DVB-S (MPEG2 and MPEG4AVC(H.264)) digital satellite services.
Consult your local dealer for availability of DVB-T /
T2 or DVB-S services in your area.
Consult your cable service provider for availability
of DVB-C services with this TV.
• This TV may not work correctly with the signal which
does not meet the standards of DVB-T / T2, DVB-C
or DVB-S.
• Not all the features are available depending on the
country, area, broadcaster, service provider, satellite
and network environment.
• Not all CI modules work properly with this TV.
Consult your service provider about the available
CI module.
• This TV may not work correctly with CI module that
is not approved by the service provider.
• Additional fees may be charged depending on the
service provider.
• The compatibility with future services is not
• Check the latest information on the available
services at the following website.
English - 8 -
Remote Control
Standby: Switches On / Off the TV
Numeric buttons: Switches the channel, enters a
number or a letter in the text box on the screen.
TV: Displays channel list / Switches to TV Source
Mute: Completely turns off the volume of the TV
Volume +/-
Menu: Displays TV menu
Directional buttons: Helps navigate menus, content
etc. and displays the subpages in TXT mode when
pressed Right or Left
OK: Confirms user selections, holds the page (in TXT
mode), views channel list (DTV mode)
Back/Return: Returns to previous screen, opens
index page (in TXT mode)
10. Media player: Opens the media player screen
11. Internet: Opens the portal page, where you can reach
many web based applications
12. My button (*)
13. Coloured Buttons: Follow the on-screen instructions
for coloured button functions
14. Language: Switches between sound modes
(analogue TV), displays and changes audio/subtitle
language (digital TV, where available)
15. Subtitles: Turns subtitles on and off (where available)
16. Rapid reverse: Moves frames backwards in media
such as movies
17. No function
18. Play: Starts to play selected media
19. Stop: Stops the media being played
20. Rapid advance: Moves frames forward in media such
as movies
21. Pause: Pauses the media being played
22. Screen: Changes the aspect ratio of the screen
23. Text: Displays teletext (where available), press again
to superimpose the teletext over a normal broadcast
picture (mix)
24. Source: Shows all available broadcast and content
25. EPG (Electronic programme guide): Displays the
electronic programme guide
26. Exit: Closes and exits from displayed menus or
returns to previous screen
27. Quick Menu: Displays a list of menus for quick access
28. Info: Displays information about on-screen content,
shows hidden information (reveal - in TXT mode)
This button may have a default function depending on the
model. However you can set a special function to this button
by pressing on it for five seconds when on a desired source
or channel. A confirmation message will be displayed on the
screen. Now MY BUTTON is associated with the selected
29. Programme +/30. Swap: Quickly cycles between previous and current
channels or sources
31. Netflix: Launches the Netflix application, if this feature
is supported by your TV
Note that if you perform First Time Installation, MY BUTTON
will return to its default function.
English - 9 -
Mini Scart
Mini Scart adapter cable (supplied)
YPbPr/PC Audio Cable (not supplied)
(Optical Out)
Side AV
Side Audio/Video
Connection Cable
(not supplied)
YPbPr Video
YPbPr Connection Cable(not supplied)
LAN / Ethernet Cable
(*) For external subwoofer connection
English - 10 -
NOTE: When connecting
a device via the YPbPr or Side
AV input, you must use the
connection cables to enable
connection. For Side AV input
you should use the supplied
cable. See the illustrations on
the left side. | To enable PC/
YPbPr audio, you will need to
use the Back Audio inputs with
a YPbPr/PC audio cable (not
supplied) for audio connection.
| If an external device is connected
via the SCART socket, the TV will
automatically switch to AV mode.|
When receiving DTV channels
(Mpeg4 H.264) or while in Media
Player mode, output will not be
available via the scart socket. |
When using the wall mounting
kit (available from third party
in the market, if not supplied),
we recommend that you plug all
your cables into the back of the
TV before mounting on the wall.
| Insert or remove the CI module
only when the TV is SWITCHED
OFF. You should refer to the
module instruction manual for
details of the settings. | The
USB input on the back of the
TV(USB 2.0) supports devices up
to 500mA. Connecting devices
that have current value above
500mA may damage your TV. For
the USB inputs on the side of the
TV(USB 3.0) this limit value is 1A.
| By connecting an HDMI cable to
your TV, you have to use only a
shielded HDMI cable to guarantee
a sufficient immunity against
parasitic frequency radiation. And
make sure to use a High-Speed
HDMI cable that can transmit
high definition signals, such as
4K contents, for trouble-free
If you want to connect a
device to the TV, make
sure that both the TV
and the device are turned off
before making any connection.
After the connection is done, you
can turn on the units and use
Direct, Single Satellite Cable or DiSEqC switch by
using “ ” or “ ” buttons.
Switching On/Off
To Switch the TV On
Connect the power cord to a power source such as a
wall socket (220-240V AC, 50 Hz).
To switch on the TV from standby mode either:
• Press the Standby button, Programme +/- or a
numeric button on the remote control.
• Press the Standby button or Programme +/- on
the TV.
The TV will then switch on.
To Switch the TV Off
Press the Standby button on the remote control or
press the Standby button on the TV, then the TV
switches into standby mode.
To power down the TV completely, unplug the
power cord from the mains socket.
Note: When the TV is switched into standby mode, the
standby LED can blink to indicate that features such as
Standby Search, Over Air Download or Timer is active. The
LED can also blink when you switch on the TV from standby
First Time Installation
When turned on for the first time, the language
selection screen is displayed. Select the desired
language and press OK.
On the next screen, set your preferences using the
directional buttons.
Note: Depending on the Country selection you may be asked
to set and confirm a PIN at this point. The selected PIN cannot
be 0000. You have to enter it if you are asked to enter a PIN
for any menu operation later.
About Selecting Broadcast Type
Aerial: If Aerial broadcast search option is turned on,
the TV will search for digital terrestrial broadcasts after
other initial settings are completed.
• Direct: If you have a single receiver and a direct
satellite dish, select this antenna type. Press OK to
continue. Select an available satellite on the next
screen and press OK to scan for services.
• Single Satellite Cable: If you have multiple
receivers and a single satellite cable system, select
this antenna type. Press OK to continue. Configure
settings by following instructions on the next screen.
Press OK to scan for services.
• DiSEqC switch: If you have multiple satellite dishes
and a DiSEqC switch, select this antenna type.
Press OK to continue. You can set four DiSEqC
options (if available) on the next screen. Press OK
button to scan the first satellite in the list.
Analogue: If Analogue broadcast search option is
turned on, the TV will search for analogue broadcasts
after other initial settings are completed.
Additionally you can set a broadcast type as your
favourite one. Priority will be given to the selected
broadcast type during the search process and the
channels of it will be listed on the top of the Channel
List. When finished, press OK to continue.
You can activate Store Mode option at this point.
This option will configure your TV’s settings for store
environment. This option is intended only for store use.
It is recommended to select Home Mode for home
use. This option will be available in Setup>More menu
and can be turned off/on later.
Press OK button on the remote control to continue
and the Network Settings menu will be displayed.
Please refer to Connectivity section to configure a
wired or a wireless connection. After the settings are
completed press OK button to continue. To skip to
the next step without doing anything press the Rapid
advance button on the remote.
Cable: If Cable broadcast search option is turned on,
the TV will search for digital cable broadcasts after
other initial settings are completed. According to your
other preferences a confirmation message may be
displayed before starting to search. Select YES and
press OK to proceed. To cancel operation, select NO
and press OK. You can select Network or set values
such as Frequency, Network ID and Search Step.
When finished, press OK button.
After the initial settings are completed TV will start
to search for available broadcasts of the selected
broadcast types.
After all the available stations are stored, scan results
will be displayed. Press OK to continue. The Edit
Channel List menu will be displayed next. You can
edit the channel list according to your preferences or
press the Menu button to quit and watch TV.
Satellite: If Satellite broadcast search option is
turned on, the TV will search for digital satellite
broadcasts after other initial settings are completed.
Before satellite search is performed some settings
should be made. Antenna Type menu will be
displayed first. You can select Antenna Type as
(*) LCN is the Logical Channel Number system that organizes
available broadcasts in accordance with a recognizable
channel number sequence (if available).
Note: Searching duration will change depending on the
selected Search Step.
While the search continues a message may appear,
asking whether you want to sort channels according
to the LCN(*). Select Yes and press OK to confirm.
Note: Do not turn off the TV while initializing first time
installation. Note that, some options may not be available
depending on the country selection.
English - 11 -
Media Playback via USB Input
You can connect 2.5” and 3.5” inch (hdd with external power
supply) external hard disk drives or USB memory stick to your
TV by using the USB inputs of the TV.
IMPORTANT! Back up the files on your storage devices
before connecting them to the TV. Manufacturer will
not be responsible for any file damage or data loss.
Certain types of USB devices (e.g. MP3 Players)
or USB hard disk drives/memory sticks may not be
compatible with this TV. The TV supports FAT32 and
NTFS disk formatting.
FollowMe TV
With your mobile device you can stream the current
broadcast from your smart TV using the FollowMe
TV feature. Install the appropriate Smart Center
application to your mobile device. Start the application.
For further information on using this feature refer to
the instructions of the application you use.
Note: This application may not be compatible with all mobile
devices. Both of the devices must be connected to the same
CEC and CEC RC Passthrough
While formatting USB hard drives which have
more than 1TB (Tera Byte) storage space you may
experience some problems in the formatting process.
This function allows to control the CEC-enabled
devices, that are connected through HDMI ports by
using the remote control of the TV.
Wait a little while before each plugging and unplugging
as the player may still be reading files. Failure to do
so may cause physical damage to the USB player
and the USB device itself. Do not pull out your drive
while playing a file.
The CEC option in the Setup>More menu should be
set as Enabled at first. Press the Source button and
select the HDMI input of the connected CEC device
from the Sources List menu. When new CEC source
device is connected, it will be listed in source menu
with its own name instead of the connected HDMI
ports name(such as DVD Player, Recorder 1 etc.).
You can use USB hubs with your TV’s USB inputs.
External power supplied USB hubs are recommended
in such a case.
It is recommended to use the TV’s USB input(s)
directly, if you are going to connect a USB hard disk.
Note: When viewing image files the Media Player menu
can only display 1000 image files stored on the connected
USB device.
Media Browser Menu
You can play photo, music and movie files stored
on a USB disk by connecting it to your TV. Connect
a USB disk to one of the USB inputs located on the
side of the TV. Pressing the Menu button while in the
Media Player mode will access the Picture, Sound
and Setup menu options. Pressing the Menu button
again will exit from this screen. You can set your
Media Player preferences by using the Setup menu.
Loop/Shuffle Mode Operation
button and activate
All files in the list will be
continuously played in original
Start playback with the OK
button and activate
The same file will be played
continuously (repeat)
Start playback with the Play
button and activate
All files in the list will be
played once in random order
Start playback with the Play
button and activate
All files in the list will be
continuously played in the
same random order.
Start playback with the Play
The TV remote is automatically able to perform the
main functions after the connected HDMI source has
been selected.
To terminate this operation and control the TV via
the remote again, press Quick Menu button on the
remote, highlight the CEC RC Passthrough and
set as Off by pressing Left or Right button. This
feature can also be enabled or disabled under the
Setup>More menu.
The TV supports also ARC(Audio Return Channel)
feature. This feature is an audio link meant to replace
other cables between the TV and the audio system
(A/V receiver or speaker system).
When ARC is active, TV does not mute its other audio
outputs automatically. So you need to decrease TV
volume to zero manually, if you want to hear audio
from connected audio device only (same as other
optical or co-axial digital audio outputs). If you want
to change connected device’s volume level, you
should select that device from the source list. In that
case volume control keys are directed to connected
audio device.
Note: ARC is supported only via the HDMI3 input.
System Audio Control
Allows an Audio Amplifier/Receiver to be used with
the TV. The volume can be controlled using the
remote control of the TV. To activate this feature set
the Speakers option in the Setup>More menu as
Amplifier. The TV speakers will be muted and the
sound of the watched source will be provided from
the connected sound system.
Note: The audio device should support System Audio Control
feature and CEC option should be set as Enabled.
English - 12 -
TV Menu Contents
Picture Menu Contents
3D Settings
Press to view 3D settings.
You can change the picture mode to suit your preference or requirements. Picture mode
can be set to one of these options: Cinema, Game, Sports, Dynamic and Natural.
Adjusts the light and dark values on the screen.
Adjusts the brightness values on the screen.
Sets the sharpness value for the objects displayed on the screen.
Sets the colour value, adjusting the colours.
Energy Saving
For setting the Energy Saving to Custom, Minimum, Medium, Maximum, Auto,
Picture Off or Off.
Note: Available options may differ depending on the selected Mode.
This setting controls the backlight level. The backlight function will be inactive if the
Energy Saving is set to an option other then Custom.
Advanced Settings
Dynamic Contrast
You can change the dynamic contrast ratio to desired value.
Noise Reduction
If the signal is weak and the picture is noisy, use the Noise Reduction setting to reduce
the amount of noise.
Colour Temp
Sets the desired colour temperature value. Cool, Normal, Warm and Custom options are
White Point
If the Colour Temp option is set as Custom, this setting will be available. Increase the
‘warmth’ or ‘coolness’ of the picture by pressing Left or Right buttons.
Picture Zoom
Sets the desired image size format.
Movie Sense
Press left/right buttons to set Movie Sense to Low, Medium, High or Off. While Movie Sense
is active, it will optimize the TV’s video settings for motional images to acquire a better quality
and readability. When Movie Sense option is set to Low, Medium or High, Movie Sense demo
option will be available. If one of these options is selected and if you press OK button, then the
demo mode starts. While demo mode is active, the screen will be divided into two sections,
one displaying the movie sense activity, the other displaying the normal settings for TV screen.
Film Mode
Films are recorded at a different number of frames per second to normal television programmes.
Turn this feature on when you are watching films to see the fast motion scenes clearly.
Skin Tone
Skin tone can be changed between -5 and 5.
Colour Shift
Adjust the desired colour tone.
HDMI Full Range
While watching from a HDMI source, this feature will be visible. You can use this feature to
enhance blackness in the picture.
PC Position
Appears only when the input source is set to VGA/PC.
Automatically optimizes the display. Press OK to optimize.
H Position
This item shifts the image horizontally to the right hand side or left hand side of the screen.
V Position
This item shifts the image vertically towards the top or bottom of the screen.
Dot Clock
Dot Clock adjustments correct the interference that appear as vertical banding in dot
intensive presentations like spreadsheets or paragraphs or text in smaller fonts.
Depending on the input source(computer etc.) you may see a hazy or noisy picture on the
screen. You can use phase to get a clearer picture by trial and error.
Resets the picture settings to factory default settings (except Game mode).
While in VGA (PC) mode, some items in Picture menu will be unavailable. Instead, VGA mode settings will be added to the Picture
Settings while in PC mode.
English - 13 -
Sound Menu Contents
Adjusts the volume level.
Selects the equalizer mode. Custom settings can be made only when in User mode.
Adjusts whether the sound comes from the left or right speaker.
Sets headphone volume.
Please ensure before using headphones that the headphone volume is set to a low
level, to prevent damage to your hearing.
Sound Mode
You can select a sound mode (If the viewed channel supports).
AVL (Automatic
Volume Limiting)
Sets the sound to obtain fixed output level between programmes.
When you connect an external amplifier to your TV using the headphone jack, you
can select this option as Lineout. If you have connected headphones to the TV, set
this option as Headphone.
Please ensure before using headphones that this menu item is set to Headphone.
If it is set to Lineout, the output from the headphone socket will be set to maximum
which could damage your hearing.
Dynamic Bass
Enables or disables the Dynamic Bass.
Surround sound
Surround sound mode can be changed as On or Off.
Digital Out
Sets digital out audio type.
English - 14 -
Setup Menu Contents
Conditional Access
Controls conditional access modules when available.
You may set a different language depending on the broadcaster and the country.
Enter correct password to change parental settings. You can easily adjust Menu
Lock, Maturity Lock, Child Lock or Guidance in this menu. You can also set a
new PIN or change the default CICAM PIN using the related options.
Note: Some menu options may not be available depending on the country selection in the First Time
Installation. Default PIN can be set to 0000 or 1234. If you have defined the PIN(is requested depending on
the country selection) during the First Time Installation use the PIN that you have defined.
Sets sleep timer to turn off the TV after a certain time. Sets timers for selected
Sets date and time.
Enables or disables selected source options. There are Regular, Enhanced and
Disabled options available for HDMI sources. Regular and Enhanced options are
affecting the colour settings of the selected HDMI source. To be able to watch 4K
images from a HDMI source related source setting should be set as Enhanced if the
connected device is HDMI 2.0 compatible. Set as Regular if the connected device is
HDMI 1.4 compatible. Set acoordingly or disable the related HDMI source by setting
as Disabled.
Network Settings
Displays network settings.
Displays accessibility options of the TV.
Hard of Hearing
Enables any special feature sent from the broadcaster.
A narration track will be played for the blind or visually impaired audience. Press OK
to see all available Audio Description menu options. This feature is available only if
the broadcaster supports it.
If this feature is supported by your TV, you can view your ESN(*) number and deactivate
(*) ESN number is an unique ID number for Netflix, created especially to identify your TV.
Displays other setting options of the TV.
Menu Timeout
Changes timeout duration for menu screens.
Ensures that your TV has the latest firmware.
Displays current software version.
Subtitle Mode
This option is used to select which subtitle mode will be on the screen (DVB subtitle /
Teletext subtitle) if both is available. Default value is DVB subtitle. This feature is available
only for the country option of Norway.
Sets the desired time for the TV to automatically go into standby mode when not
being operated.
Biss Key
Biss is a satellite signal scrambling system that is used for some broadcasts. If you need to enter
Biss key on a broadcast, you can use this setting. Highlight Biss Key and press OK to enter
keys on the desired broadcast.
Store Mode
Select this mode for store display purposes. Whilst Store Mode is enabled, some
items in the TV menu may not be available.
English - 15 -
Audio Video
Audio Video Sharing feature allows you to share files stored on your smartphone or tablet
pc. If you have a compatible smartphone or tablet pc and the appropriate software is installed,
you can share/play photos on your TV. See instructions of your sharing software for more
information. Audio Video Sharing mode will not be available with internet portal feature.
Power Up Mode
This setting configures the power up mode preference. Last State and Standby
options are available.
Virtual Remote
Enable or disable the virtual remote feature.
With this setting you can enable and disable CEC functionality completely. Press Left
or Right button to enable or disable the feature.
CEC Auto Power
This function allows the connected HDMI-CEC compatible device to turn on the TV
and switch to its input source automatically. Press Left or Right button to enable or
disable the feature.
To hear the TV audio from the connected compatible audio device set as Amplifier.
You can use the remote control of the TV to control the volume of the audio device.
Install and Retune Menu Contents
channel scan
Displays automatic tuning options. Digital Aerial: Searches and stores aerial DVB stations.
Digital Cable: Searches and stores cable DVB stations. Analogue: Searches and stores
analogue stations. Satellite: Searches and stores satellite stations.
channel scan
This feature can be used for direct broadcast entry.
channel scan
Searches for the linked channels in the broadcast system. Digital Aerial: Searches for aerial
network channels. Digital Cable: Searches for cable network channels.
Analogue fine
You can use this setting for fine tuning analogue channels. This feature is not available if no
analogue channels are stored.
Displays satellite settings. Satellite list: Displays available satellites. You can Add, Delete
satellites or Edit satellite settings on the list. Antenna installation: You can change satellite
anntenna settings and/or start a satellite scan.
Displays installation settings menu. Standby Search (Optional): Your TV will search for new
or missing channels while in standby. Any new found broadcasts will be shown.
Clear Service
Use this setting to clear channels stored. This setting is visible only when the Country option
is set to Denmark, Sweden, Norway or Finland.
Select Active
This setting allows you to select only the broadcasts within the selected network to be listed
in the channel list. This feature is available only for the country option of Norway.
First time
Deletes all stored channels and settings, resets TV to factory settings.
English - 16 -
Set PIN: Defines a new PIN number.
General TV Operation
Using the Channel List
The TV sorts all stored stations in the Channel List.
You can edit this channel list, set favourites or set
active stations to be listed by using the Channel List
options. Press the OK/TV button to open the Channel
List. You can filter the listed channels by pressing the
Blue button or open the Edit Channel List menu by
pressing the Green button in order to make advanced
changes in the current list.
Managing the Favourite Lists
You can create four different lists of your favourite
channels. Enter the Channel List in the main menu
or press the Green button while the Channel List
is displayed on the screen in order to open the Edit
Channel List menu. Select the desired channel on
the list. You can make multiple choices by pressing
the Yellow button. Then press the OK button to open
the Channel Edit Options menu and select Add/
Remove Favourites option. Press the OK button
again. Set the desired list option to On. The selected
channel/s will be added to the list. In order to remove
a channel or channels from a favourite list follow the
same steps and set the desired list option to Off.
You can use the Filter function in the Edit Channel
List menu to filter the channels in the Channel list
permanently according to your preferences. Using this
Filter option, you can set one of your four favourite
lists to be displayed everytime the Channel list is
opened. The filtering function in the Channel list
menu will only filter the currently displayed Channel
list in order to find a channel and tune in to it. This
changes will not remain the next time the Channel
list is opened.
Configuring Parental Settings
The Parental Settings menu options can be used to
prohibit users from viewing of certain programmes,
channels and using of menus. These settings are
located in the Setup>Parental menu.
To display parental lock menu options, a PIN number
should be entered. After coding the correct PIN
number, Parental Settings menu will be displayed.
Menu Lock: This setting enables or disables access
to all menus or installation menus of the TV.
Maturity Lock: If this option is set, TV gets the
maturity information from the broadcast and if this
maturity level is disabled, disables access to the
Note: If the country option in the First Time Installation is
set as France, Italy or Austria, Maturity Lock’s value will be
set to 18 as default.
Child Lock: If this option is set to ON, the TV can only
be controlled by the remote control. In this case the
control buttons on the TV will not work.
Default CICAM PIN: This option will appear as greyed
out if no CI module is inserted into the CI slot of the
TV. You can change the default PIN of the CI CAM
using this option.
The open browser application in the portal, may
become disabled due to changes made in the
parental settings. This can be done in 2 different
ways according to the country selection made in the
first time installation.
If the selected country is France; adjusting the maturity
lock for users aged 15 and younger will disable open
If another country is selected except France; turning
any of the maturity lock settings on will disable open
Note: Default PIN can be set to 0000 or 1234. If you have
defined the PIN(is requested depending on the country
selection) during the First Time Installation use the PIN that
you have defined.
Some options may not be available depending on the country
selection in the First Time Installation.
Electronic Programme Guide (EPG)
Some channels send information about their
broadcast schedules. Press the Epg button to view
the Programme Guide menu.
There are 3 different types of schedule layouts
available, Timeline Schedule, List Schedule and
Now/Next Schedule. To switch between them follow
the instructions on the bottom of the screen.
Timeline Schedule
Zoom (Yellow button): Press the Yellow button to
see events in a wider time interval.
Filter (Blue button): Views filtering options.
Select Genre (Subtitles button): Displays Select
Genre menu. Using this feature, you can search the
programme guide database in accordance with the
genre. Info available in the programme guide will be
searched and results matching your criteria will be
Options (OK button): Displays event options.
Event Details (Info button): Displays detailed
information about selected programmes.
Next/Prev Day (Programme +/- buttons): Displays
the programmes of previous or next day.
Search (Text button): Displays Guide Search menu.
Now (Swap button): Displays current event of the
highlighted channel.
List Schedule(*)
(*) In this layout option, only the events of the highlighted
channel will be listed.
Prev. Time Slice (Red button): Displays the
programmes of previous time slice.
Next/Prev Day (Programme +/- buttons): Displays
the programmes of previous or next day.
English - 17 -
Event Details (Info button): Displays detailed
information about selected programmes.
Filter (Text button): Views filtering options.
Next Time Slice (Green button): Displays the
programmes of next time slice.
Options (OK button): Displays event options.
Now/Next Schedule
Navigate (Directional buttons): Press the
Directional buttons to navigate through the channels
and programmes.
Options (OK button): Displays event options.
Event Details (Info button): Displays detailed
information about selected programmes.
Filter (Blue button): Views filtering options.
Programme Options
Use the directional buttons to highlight a programme
and press OK button to display Event Options menu.
The following options are available.
Select Channel: Using this option, you can switch to
the selected channel.
Set Timer on Event / Delete Timer on Event: After
you have selected a programme in the EPG menu,
press the OK button. Select Set Timer on Event
option and press the OK button. You can set a timer
for future programmes. To cancel an already set timer,
highlight that programme and press the OK button.
Then select Delete Timer on Event option. The timer
will be cancelled.
Notes: You cannot switch to any other channel while there
is an active timer on the current channel.
It is not possible to set timer for two or more individual events
at the same time interval.
Teletext Services
Press the Text button to enter. Press again to activate
mix mode, which allows you to see the teletext page and
the TV broadcast at the same time. Press once more
to exit. If available, sections in the teletext pages will
become colour-coded and can be selected by pressing
the coloured buttons. Follow the instructions displayed
on the screen.
Digital Teletext
Press the Text button to view digital teletext information.
Operate it with the coloured buttons, cursor buttons
and the OK button. The operation method may differ
depending on the contents of the digital teletext. Follow
the instructions displayed on the digital teletext screen.
When the Text button is pressed again, the TV returns
to television broadcast.
Software Upgrade
Your TV is capable of finding and updating the firmware
automatically via the broadcast signal or via Internet.
Software upgrade search via user interface
On the main menu select Setup and press the OK
button. Setup Menu will be displayed. Then select
More and press the OK button. Navigate to Software
upgrade and press the OK button. In Upgrade
options menu select Scan for upgrade and press
OK button to check for a new software upgrade.
If a new upgrade is found, it starts to download
the upgrade. After the download is completed
confirm the question asking about rebooting the
TV by pressing the OK to continue with the reboot
3 AM search and upgrade mode
Your TV will search for new upgrades at 3:00 o’clock if
Automatic scanning option in the Upgrade options
menu is set to Enabled and if the TV is connected
to an aerial signal or to Internet. If a new software is
found and downloaded successfully, it will be installed
at the next power on.
Note: Do not unplug the power cord while led is blinking
during the reboot process. If the TV fails to come on after the
upgrade, unplug, wait for two minutes then plug it back in.
Troubleshooting & Tips
Tv will not turn on
Make sure the power cord is plugged in securely to
wall outlet. Check if batteries are exhausted. Press
the Power button on the TV.
Poor picture
• Check if you have selected the correct TV system.
• Low signal level can cause picture distortion. Please
check antenna access.
• Check if you have entered the correct channel
frequency if you have done manual tuning.
• The picture quality may degrade when two devices
are connected to the TV at the same time. In such
a case, disconnect one of the devices.
No picture
• This means your TV is not receiving any transmission.
Make sure the correct source has been selected.
• Is the antenna connected properly?
• Is the antenna cable damaged?
• Are suitable plugs used to connect the antenna?
• If you are in doubt, consult your dealer.
No sound
• Check if the TV is muted. Press the Mute button or
increase the volume to check.
• Sound may be coming from only one speaker. Check
the balance settings from Sound menu.
Remote control - no operation
• The batteries may be exhausted. Replace the
Input sources - can not be selected
• If you cannot select an input source, it is possible
that no device is connected. If not;
English - 18 -
• Check the AV cables and connections if you are
trying to switch to the input source dedicated to the
connected device.
AV and HDMI Signal Compatibility
PC Input Typical Display Modes
The following table is an illustration of some of the
typical video display modes. Your TV may not support
all resolutions.
Supported Signals
480i, 480p
576i, 576p
576i, 576p
3840x2160p 30Hz,
4096x2160p 30Hz,
(X: Not Available, O: Available)
In some cases a signal on the TV may not be displayed
properly. The problem may be an inconsistency with
standards from the source equipment (DVD, Set-top
box, etc. ). If you do experience such a problem please
contact your dealer and also the manufacturer of the
source equipment.
RGB 50/60
Side AV
English - 19 -
Supported Video File Formats for USB Mode
Video Codec
Bit Rate
MPEG program stream (.DAT, .VOB, .MPG, .MPEG), MPEG
transport stream (.ts, .trp, .tp), MP4 (.mp4, .mov), 3GPP (.3gpp,
.3gp), AVI (.avi), MKV (.mkv), ASF (.asf)
[email protected],
[email protected]
Sorenson H.263
MPEG program stream (.MPG, .MPEG), MP4 (.mp4, .mov),
3GPP (.3gpp, .3gp), AVI (.avi), MKV (.mkv), ASF (.asf)
MP4 (.mp4, .mov), AVI (.avi), MKV (.mkv), ASF (.asf)
FLV (.flv), AVI (.avi), SWF(.swf)
MP4 (.mp4, .mov), 3GPP (.3gpp, .3gp), AVI (.avi), MKV (.mkv)
[email protected],
[email protected]
Motion JPEG
[email protected]
[email protected]
[email protected]
[email protected]
FLV (.flv), MP4 (.mp4, .mov), 3GPP (.3gpp, .3gp), MPEG
transport stream (.ts, .trp, .tp), ASF (.asf), AVI (.avi), MKV (.mkv)
AVI (.avi), 3GPP (.3gpp, .3gp), MP4 (.mp4, .mov), MKV (.mkv),
ASF (.asf)
20Mbps MKV (.mkv), WebM (.webm)
MP4 (.mp4, .mov), MKV (.mkv), MPEG transport stream (.ts, .trp,
100Mbps MKV (.mkv), WebM (.webm)
Supported Picture File Formats for USB Mode
Resolution (width x height)
The limit for max resolution depends on
DRAM size
English - 20 -
Supported Audio File Formats for USB Mode
Audio Codec
Sample rate
Bit Rate
MPEG1/2 Layer1
16KHz ~ 48KHz
32Kbps ~
MP3 (.mp3), AVI (.avi), ASF (.asf), Matroska (.mkv, .mka),
MPEG transport stream (.ts, .trp, .tp), MPEG program stream
(.DAT, .VOB, .MPG, .MPEG), WAV (.wav)
MPEG1/2 Layer2
16KHz ~ 48KHz
8Kbps ~
MP3 (.mp3), AVI (.avi), ASF (.asf), Matroska (.mkv, .mka),
MPEG transport stream (.ts, .trp, .tp), MPEG program stream
(.DAT, .VOB, .MPG, .MPEG), WAV (.wav)
MPEG1/2 Layer3
16KHz ~ 48KHz
8Kbps ~
MP3 (.mp3), AVI (.avi), ASF (.asf), Matroska (.mkv, .mka), 3GPP
(.3gpp, .3gp), MP4 (.mp4, .mov, m4a), MPEG transport stream
(.ts, .trp, .tp), MPEG program stream (.DAT, .VOB, .MPG,
.MPEG), FLV (.flv), WAV (.wav), SWF (.swf)
32KHz, 44.1KHz,
32Kbps ~
AC3 (.ac3), AVI (.avi), Matroska (.mkv, .mka), 3GPP (.3gpp,
.3gp), MP4 (.mp4, .mov, m4a), MPEG transport stream (.ts, .trp,
.tp), MPEG program stream (.DAT, .VOB, .MPG, .MPEG)
32KHz, 44.1KHz,
EAC3 (.ec3), 3GPP (.3gpp, .3gp), MP4 (.mp4, .mov, m4a),
32Kbps ~ 6
MPEG transport stream (.ts, .trp, .tp), MPEG program stream
8KHz ~ 48KHz
8KHz ~ 48KHz
128bps ~
WMA 10 Pro M0
WMA 10 Pro M1
< 192kbps
< 384kbps
WMA 10 Pro M2
< 768kbps
G711 A/mu-law
64Kbps ~
LBR (cook)
8KHz, 11.025KHz,
6Kbps ~
AAC (.aac), AVI (.avi), Matroska (.mkv, .mka), 3GPP (.3gpp,
.3gp), MP4 (.mp4, .mov, m4a), MPEG transport stream (.ts, .trp,
.tp), MPEG program stream (.DAT, .VOB, .MPG, .MPEG), FLV
(.flv), RM (.ra)
ASF (.wma, .asf), AVI (.avi), Matroska (.mkv, .mka)
WAV (.wav), AVI (.avi), Matroska (.mkv, .mka), 3GPP
(.3gpp, .3gp), MP4 (.mp4, .mov, m4a)
RM (.ra)
< 1.6Mbps Matroska (.mkv, .mka)
English - 21 -
Supported DVI Resolutions
When connecting devices to your TV’s connectors by using DVI converter cable(DVI to HDMI cable - not
supplied), you can refer to the following resolution information.
English - 22 -
3D Mode
To view 3D contents or programmes in 3D mode
you should wear the active 3D shutter glasses that
supports Bluetooth™ wireless technology. Note that
this TV’s 3D feature works only with its specific 3D
glasses. Use Panasonic active 3D Glasses for the
best 3D experience.
Cautions for 3D viewing
For your safety; Read these safety precautions
carefully before using the 3D function.
• Pregnant women, seniors, people with heart
problems or people who experience frequent
drowsiness, as well as people who can get easily
nauseous should refrain from watching 3D.
• Prevent children under the age of 5 from watching
3D. It may affect their vision development.
• When watching 3D images, monitor your children,
including teenagers because they may be more
sensitive to the effects of watching 3D. If they
experience similar discomforts mentioned belove,
have them stop watching in 3D immediately.
• You may experience discomfort, headaches
or dizziness while watching 3D images. If you
experience such symptoms, you should remove 3D
glasses and stop watching 3D mode.
• Do not watch in 3D mode for long periods of time.
Allow yourself occasional rests. During viewing, if
you experience any discomforts such as eye-strain,
headache or nausea; take off the 3D glasses and
stop watching in 3D mode. Consult a doctor if the
discomforts persist.
• Do not use the 3D glasses for any other purposes.
Use 3D Glasses for watching 3D video only. Do not
use them as sunglasses or reading glasses.
• When watching in 3D be aware of your surroundings.
Do not move around while watching in 3D and
wearing the glasses as your vision is modified and
you may run into objects, trip or fall which may
result in injuries.
• Some content in 3D may cause the viewer to
perform sudden reflex movements such as ducking
or dodging; therefore it is important to not place any
fragile objects near the television.
• When using the 3D glasses the distance between
the user and screen can be misjudged. Be careful
not to strike the TV screen.
• Some viewers may feel disoriented after watching
3D. Therefore, after you watch 3D, take a moment
to regain awareness of your surrounding before
Photosensitive Seizure Warning
• If you or a member of your family has a history of
epilepsy or seizure, please consult with your doctor
before watching 3D TV. It is possible that some
viewers may experience a seizure or epilepsy when
exposed to certain conditions, including flashing
lights or images in TV or video games.
• Sometimes certain symptoms can occur in
unspecified conditions even if you do not have any
previous history. In such a case, if you experience
any of the following symptoms, immediately stop
watching the 3D TV and consult a doctor: altered
vision, visual or facial instability, such as eye or
muscle twitching, dizziness or light-headedness,
visual transition or unconscious action, convulsion,
loss of conscience, confusion or disorientation, loss
of directional sense, cramps, or nausea.
You can reduce the risk of photosensitization seizure
by taking the following actions:
• While watching the 3D TV, do take frequent breaks.
• If you suffer from any eyesight problems (short /
far-sighted, astigmatism, eyesight differences in
left and right), ensure to correct your vision before
using the 3D glasses.
• Do not watch the TV too closely and try always keep
the television at eye level. Do not watch the 3D TV
when you are tired or sick. Avoid watching the 3D
TV for a long period of time.
Operating the 3D Mode
Press the MENU button on the remote and select the
Picture icon. Press OK button to view Picture Menu.
Use Up or Down buttons to select 3D Settings and
press OK to view.
• You should select suitable 3D Mode before viewing.
If appropriate mode is not selected, 3D image can
not be correctly displayed.
• The 3D picture may not be visible or become
distorted when watching under intense light
• If you experience screen flickering when watching
3D images in poor light conditions, you should turn
the lamp off or dim the light.
• Bluetooth™ and Wireless LAN devices operate
within the same radio frequency range and may
interfere with one another. If you use Bluetooth™
and Wireless LAN devices simultaneously, you
may occasionally experience a less than optimal
network performance. Use the 3D glasses where
there is no interference from other Bluetooth™ or
Wireless LAN devices.
English - 23 -
Using the 3D Glasses
Switching left and right images
Refer to the manual of the 3D glasses before use for detailed
information and instructions on usage.
The left and right eye shutter timing of the glasses
can be swapped. If 3D images look blurred, switch
the left and right sides of the 3D image.
Select Left/Right Swap option using the Up or Down
buttons. Press Left or Right buttons to set as Left/
Right or Right/Left.
Before using you should pair the glasses with your
TV. Press the power button on the glasses to turn it
on. You can enjoy viewing 3D images now by wearing
the 3D glasses. Turn off the glasses after using it.
The 3D glasses may not operate correctly out of the
viewing range. Use the 3D glasses within the viewing
range. The range may be shortened depending on the
obstacles between the TV and the 3D glasses, or the
surrounding environment.
Cleaning and maintenance of the 3D glasses
• Do not apply spray cleaners directly onto the surface
of the 3D glasses.This may result in discoloration
and cracks and may cause the screen display to
peel off.
• Make sure the cleaning cloth is soft and does not
contain any foreign material or dust. Using a dirty
cloth will damage your 3D glasses.
• Do not drop or bend the 3D glasses.
Viewing 3D images
3D Mode
You can customize the 3D mode settings to provide
the best viewing experience. Select one of the
following modes to experience 3D image viewing:
Auto: Automatically switches to 3D mode if 3D
information is detected from a digital broadcast or a
HDMI source.
Side by Side: Displays 3D content which is originally
in a form of side by side.
Top bottom: Displays 3D content which is originally
in a form of top and bottom.
Off: 3D function is turned off.
2D Only
First off all the TV should be in 3D mode. Select 2D
Only option in the 3D Settings menu using the Up or
Down buttons. Press Left or Right buttons to set 2D
mode as Left, Right or Off.
3D Viewing Information
Refer to the size/distance guidelines below to
experience 3D in the best possible way.
Viewing Distance
Watching 2D images in 3D format
Select Virtual 3D option in the 3D Settings menu
using the Up or Down buttons. Press Left or Right
buttons to set.
English - 24 -
39 40 42 46 47 48 50 55 65
32 37
23 26
Watching 3D images in 2D format
This setting enables the control of 3D depth.
Press the Quick Menu button on the remote to open
the Option Menu. Select 3D Mode option and set
as you want.
3D Depth Sense (depending on model)
Changing 3D format from the Option Menu
You can use this setting to shift the phase of the 3D
left/right broadcast.
Images for the left and right eyes are positioned
Images for the left and right eyes are positioned
at the top and bottom of the screen.
Left/Right Swap
Side By Side
Conversion from 2D to 3D. You can enable or disable
this feature by setting as On or Off. Or depending on
model, you can set the level of depth of field to various
settings or turn it off.
Virtual 3D
3D format
If content is 3D but you want to watch it in 2D, you can
switch to 2D Only mode. There are 2 options (LEFT
and RIGHT) to select which side of the content you
want to watch in 2D.
Incoming video signals can either be in 2D or 3D
format. A 2D signal can be viewed in either 2D or 3D,
and 3D can be viewed in either 2D or 3D. If the 3D
Mode option in the 3D Settings menu is set to Auto,
the TV can detect the 3D signal and change to 3D
mode automatically. Otherwise you can change the
viewing mode from the 3D Settings menu manually.
The format of the 3D signal can be either Side By
Side (SBS) or Top Bottom (TB). You may have to
choose the correct format using the 3D Mode option
if the TV can not detect it automatically.
Moreover, when viewing in 2D, you can change 2D
images to 3D images by enabling the Virtual 3D
option in the 3D Settings menu.
Top Bottom (TB)
3D Settings
Horizontal Viewing Angle
Supported 3D Content Resolutions
[email protected] FP
Not Supported Not Supported Not Supported
[email protected] FP
Not Supported Not Supported Not Supported
[email protected] FP
Not Supported Not Supported Not Supported
1080p FC
720p FC
1080i FC
[email protected] FP Not Supported Not Supported Not Supported Not Supported
Vertical Viewing Angle
It is strongly recommended that the eye level of the
viewer should be same height as the center of the
TV. In case that is not possible, tilt the TV accordingly
in its stand or wall mount. The picture may not be
visible or may look dark if you do not stay within the
viewing angle.
[email protected] FP
Not Supported Not Supported Not Supported Not Supported
[email protected] FP
Not Supported Not Supported Not Supported Not Supported
1080p FC
Not Supported
720p FC
Not Supported
1080i FC
Not Supported
Not Supported
Not Supported
C1: If the image height exactly divisible by 2 and the image
width exactly divisible by 16 and image width is wider or equal
than panel width, C1 is supported.
SBS: Side By Side
TB: Top Bottom
MBP: Media Browser Picture
MBV: Media Browser Video
DTV: Digital TV Source
ATV: Analog TV Source
FC: Frame Compatible
FP: Frame Packed
English - 25 -
wall socket
Wired Connectivity
To Connect to a Wired Network
• You must have a modem/router connected to an
active broadband connection.
• Ensure that Nero Media Home software is installed
to your PC (for Audio Video Sharing function). See
“Nero Media Home Installation” section.
• Connect your PC to your modem/router. This can
be a wired or wireless connection.
• Connect your TV to your modem/router via an
ethernet cable. There is a LAN port at the rear
(back) of your TV.
Broadband ISP connection
LAN input on the rear
side of the TV
Configuring Wired Device Settings
Network Type
The Network Type can be selected as Wired Device,
Wireless Device or Disabled, in accordance with the
active connection to the TV set. Select this as Wired
Device if you are connecting via an ethernet.
Internet Speed Test
Highlight Internet Speed Test and press the OK button. TV will check the internet connection bandwidth
and display the result when complete.
LAN (ethernet) cable
Advanced Settings
LAN input on the rear
side of the TV
• To access and play shared files, you must select the
Media Player. Press the Menu button and select
Media Player. Press OK to continue. Select the
desired file type and press OK. You must always
use the Media Player screen to access and play
shared network files.
• PC/HDD/Media Player or any other devices that are
compatible should be used with a wired connection
for higher playback quality.
To configure wired settings please refer to the
Network Settings section in the Setup Menu.
• You might be able to connect your TV to your LAN
depending on your network’s configuration. In such
a case, use an ethernet cable to connect your TV
directly to the network wall outlet.
Highlight Advanced Settings and press the OK
button. On the next screen you can change the IP
and DNS settings of the TV. Highlight the desired one
and press Left or Right button to change the setting
from Automatic to Manual. Now you can enter the
Manual IP and / or Manual DNS values. Select the
related item in the drop down menu and enter the
new values using the numeric buttons of the remote.
Press the OK button to save settings when complete.
Wireless Connectivity
To Connect to a Wireless Network
The TV cannot connect to the networks with a hidden
SSID. To make your modem’s SSID visible, you should
change your SSID settings via the modem’s software.
To Connect to a wireless LAN, you should perform
the following steps:
1. Ensure that Nero Media Home software is
installed to your PC (for Audio Video Sharing
2. To configure your wireless settings please refer to
the Network Settings section in the Setup Menu.
English - 26 -
If the selected network is protected with a password,
please enter the correct key by using the virtual
keyboard. You can use this keyboard via the directional
buttons and the OK button on the remote control.
Wait until the IP address is shown on the screen.
This means that the connection is now established.
To disconnect from a wireless network, highlight
Network Type and press Left or Right buttons to set
as Disabled.
A Wireless-N router (IEEE 802.11a/b/g/n) with
simultaneous 2.4 and 5 GHz bands is designed to
increase bandwidth. These are optimized for smoother
and faster HD video streaming, file transfers and
wireless gaming.
• Use a LAN connection for quicker file sharing
between other devices like computers.
• The frequency and channel differ depending on the area.
• The transmission speed differs depending on the
distance and number of obstructions between the
transmission products, the configuration of these
products, the radio wave conditions, the line traffic
and the products that you use. The transmission may
also be cut off or may get disconnected depending
on the radio wave conditions, DECT phones or any
other WiFi 11b appliances. The standard values of
the transmission speed are the theoretical maximum
values for the wireless standards. They are not the
actual speeds of data transmission.
• The location where the transmission is most effective
differs depending on the usage environment.
• The Wireless feature of the TV supports 802.11 a,b,g
& n type modems. It is highly recommended that you
should use the IEEE 802.11n communication protocol
in order to avoid any possible problems while watching
• You must change your modem’s SSID when there are
any other modems around with the same SSID. You
can encounter connection problems otherwise. Use
a wired connection if you experience problems with a
wireless connection.
Configuring Wireless Device Settings
Open the Network Settings menu and select Network
Type as Wireless Device to start connection process.
The TV will scan the wireless networks automatically.
A list of available networks will be displayed. Please
select your desired network from the list.
Note: If the modem supports N mode, you should set N
mode settings.
Highlight Internet Speed Test and press the OK button
to check your internet connection speed. Highlight
Advanced Settings and press the OK button to open
the advanced setting menu. Use directional and numeric
buttons to set. Press the OK button to save settings
when complete.
Other Information
The status of the connection will be displayed as
Connected or Not Connected and the current IP
address, if a connection is established.
Connecting to your mobile device via WiFi
• If your mobile device has WiFi feature, you can connect
it to your TV via a router, in order to access the content
in your device. For this, your mobile device must have
an appropriate sharing software.
• Connect to your router following the steps stated above
in the Wireless Connectivity section.
• Afterwards, engage your mobile device with the router
and then activate the sharing software on your mobile
device. Then, select files that you want to share with
your TV.
• If the connection is established correctly, you will be
able to access the shared files from your mobile device
via the Media Player of your TV.
• Enter the Media Player menu and the playback device
selection OSD will be displayed. Select your mobile
device and press the OK button to continue.
• If available, you can download a virtual remote
controller application from the server of your mobile
device application provider.
Note: This feature may not be supported on all mobile
Connectivity Troubleshooting
Wireless Network Not Available
• Ensure that any firewalls of your network allow the
TV wireless connection.
• Try searching for wireless networks again, using the
Network Settings menu screen.
If the wireless network does not function properly, try
using the wired network in your home. Refer to the
Wired Connectivity section for more information on
the process.
English - 27 -
If the TV does not function using the wired connection,
check the modem (router). If the router does not
have a problem, check the internet connection of
your modem.
Connection is Slow
See the instruction book of your wireless modem to
get information on the internal service area, connection
speed, signal quality and other settings. You need to
have a high speed connection for your modem.
Distruption during playback or slow
1. Nero Media Home Installation
The Audio Video Sharing feature cannot be used
if the server programme is not installed onto your
PC. Please prepare your PC with the Nero Media
Home programme. For more information about the
installation, please refer to the “Nero Media Home
Installation” section.
2. Connect to a Wired or Wireless Network
See the Wired/Wireless Connectivity chapters for
detailed configuration information.
3. Play Shared Files via Media Player
You could try the following in such a case:
Keep at least three meters distance from microwave
ovens, mobile telephones, bluetooth devices or any
other Wi-Fi compatible devices. Try changing the active
channel on the WLAN router.
Internet Connection Not Available / Audio Video
Sharing Not Working
If the MAC address (a unique identifier number) of
your PC or modem has been permanently registered,
it is possible that your TV might not connect to
the internet. In such a case, the MAC address is
authenticated each time when you connect to the
internet. This is a precaution against unauthorized
access. Since your TV has its own MAC address,
your internet service provider cannot validate the MAC
address of your TV. For this reason, your TV cannot
connect to the internet. Contact your internet service
provider and request information on how to connect
a different device, such as your TV, to the internet.
It is also possible that the connection may not be
available due to a firewall problem. If you think
this causes your problem, contact your internet
service provider. A firewall might be the reason of a
connectivity and discovery problem while using the
TV in Audio Video Sharing mode or while browsing
via Audio Video Sharing feature.
Invalid Domain
Ensure that you have already logged on to your PC
with an authorized username/password and also
ensure that your domain is active, prior to sharing
any files in your media server program on your PC. If
the domain is invalid, this might cause problems while
browsing files in Audio Video Sharing mode.
Using Audio Video Sharing Network Service
Audio Video Sharing feature uses a standard that eases
the viewing process of digital electronics and makes
them more convenient to use on a home network.
This standard allows you to view and play photos, music
and videos stored in the media server connected to your
home network.
Select Media Player by using the Left or Right buttons
from the main menu and press OK. The media browser
will then be displayed.
Audio Video Sharing
Audio Video Sharing support is only available in the
Media Player Folder mode. To enable folder mode,
go to the Setup tab in the main media browser screen
and press OK. Highlight View Style and set to Folder
using the Left or Right buttons. Select the desired media
type and press OK.
If sharing configurations are set properly, Device
Selection screen will be displayed after selecting the
desired media type. If available networks are found,
they will be listed on this screen. Select media server
or network that you want to connect to using the Up
or Down buttons and press OK. If you want to refresh
the device list, press the Green button. You can press
Menu to exit.
If you select the media type as Videos and choose
a device from the selection menu. Then select the
folder with video files in it on the next screen and all
the available video files will be listed.
To play other media types from this screen, you must
go back to main Media Player screen and select the
media type as desired and then perform the network
selection again. Refer to the Media Player menu section
for further information on file playback.
Subtitle files do not work if you watch videos from
your network through Audio Video Sharing feature.
You can connect only one television to the same
network. If a problem occurs with the network, please
switch your television off at the wall socket and back
on again. Trick mode and jump are not supported with
the Audio Video Sharing feature.
Note: There may be some PC’s which may not be able to
utilize the Audio Video Sharing feature due to administrator
and security settings (such as business PC’s).
For best home network streaming with this TV, the Nero
software should be installed.
English - 28 -
Nero MediaHome Installation
Internet Portal
To install Nero MediaHome, please proceed as
Note: To use Audio Video Sharing feature, this software
should be installed to your PC.
1. Enter the link below completely in the adressbar of your web browser.
2. Click the Download button on the opening
page. The installation file will be downloaded
onto your PC.
3. After the download is completed, double click
on the installation file to start the installation.
The installation wizard will guide you through
the installation process.
4. The prerequisites screen will be displayed first.
The installation wizard checks the availability
of required third-party software on your PC.
If applications are missing they are listed and
must be installed before continuing installation.
5. Click the Install button. The integrated serial
will be displayed. Please do not change the
displayed serial.
6. Click the Next button. The License Conditions
(EULA) screen will be displayed. Please read
the license agreement carefully and select the
appropriate check box if you agree to the terms
of the agreement. Installation is not possible
without this agreement.
7. Click the Next button. On the next screen you
can set your installation preferences.
8. Click the Install button. The installation begins
and finishes automatically. A progress bar will
indicate the state of the installation process.
9. Click the Finish button. The installation is
completed. You will be directed to the web site
of the nero software.
HINT: A broadband internet connection is required
for high quality viewing. You must set the country
option accordingly in the First Time Installation
for proper operation of the internet portal.
Ensure that the TV is connected to a Wired/Wireless(if
available) network with internet connection. After the
connection is established, you can view portal
Press Internet button on your remote control to
open internet portal page. The portal application
options will be displayed.
Use the directional and coloured buttons to navigate
through the items on the Portal screen. Press the
OK button to confirm your selection and launch the
application or go to related link. Press the Return/
Back button to go to the previous screen.
Press the numeric button 1 on the remote to open the
configuration menu. Press the Back/Return button to
turn back to the main portal page.
Press the Exit button to quit the Internet portal mode.
PIP Window
Current source content will be displayed in the PIP
window, if you switch to portal mode while on any
active source.
If you switch to portal mode while watching TV
channels, current programme will be displayed in
the PIP window. You can change channels using
Programme +/- buttons.
Possible application dependent problems may be caused by
the content service provider.
Portal service content and the interface may be changed at
any time without prior notice.
Third party internet services may change, be discontinued or
restricted at any time.
10. A shortcut is now placed on your desktop.
Congratulations! You successfully installed Nero
MediaHome on your PC.
Run Nero MediaHome by double clicking on the shortcut
English - 29 -
Internet Browser
HBBTV System
To use the internet browser, enter the portal first. Then
launch the Internet application on the portal.
(*) The appearance of the internet browser logo may change
In the initial screen of the browser, the thumbnails of
the predefined (if any) links to web sites available will
be displayed as Speed Dial options along with the
Edit Speed Dial and the Add to Speed Dial options.
To navigate the web browser, use the directional
buttons on the remote or a connected mouse. To see
the browser options bar, move the cursor to the top of
the page or press the Back/Return button. History,
Tabs and Bookmarks options and the browser bar
which contains previous/next buttons, the refresh
button, the adress/search bar, the Speed Dial and
the Opera buttons are available.
To add a desired website to the Speed Dial list for
quick access, move the cursor to the top of the page
or press the Back/Return button. The browser bar
will appear. Highlight the Speed Dial - button and
press the OK button. Then select Add to Speed Dial
option and press the OK button. Fill in the blanks for
Name and Address, highlight OK and press the OK
button to add. Whilst you are on the site you wish to
add to the Speed Dial list, highlight the Operabutton and press the OK button. Then highlight Add
to Speed Dial option in the submenu and press the
OK button again. Name and Address will be filled
automatically according to the site you are visiting.
Highlight OK and press the OK button to add.
You can also use the Opera menu options to manage
the browser. Highlight the Opera- button and press
the OK button to see available page specific and
general options.
There are various ways to search or visit websites
using the web browser.
Enter the address of a website(URL) into the search/
address bar and highlight the Submit button on the
virtual keyboard and press the OK button to visit the
Enter keyword/s into the search/address bar and
highlight the Submit button on the virtual keyboard
and press the OK button to start a search for the
related websites.
Highlight a Speed Dial thumbnail and press the OK
button to visit the related website.
Your TV is compatible with USB mice. Plug your
mouse or wireless mouse adaptor into the USB input
of your TV for easier and quicker navigation.
HbbTV (Hybrid Broadcast Broadband TV) is a
new industry standard that seamlessly combines
TV services delivered via broadcast with services
delivered via broadband and also enables access
to Internet only services for consumers using
connected TVs and set-top boxes. Services
delivered through HbbTV include traditional
broadcast TV channels, catch-up services,
video-on-demand, EPG, interactive advertising,
personalisation, voting, games, social networking
and other multimedia applications.
HbbTV applications are available on channels
where they are signalled by the broadcaster
(currently various channels on Astra broadcast
HbbTV applications). The broadcaster marks one
application as “autostart” and this one is started
by the platform automatically. The autostart
applications are generally launched with a small
red button icon to notify the user that there is an
HbbTV application on that channel Press the red
button to open the application page. After the page
is displayed you can go back to the initial red button
icon state by pressing the red button again. You can
toggle between the red button icon mode and full
UI mode of the application via pressing red button.
It should be noted that the red button switching
capability is provided by the application and some
application may behave differently.
If you switch to another channel while an HbbTV
application is active (either in red button icon mode
or full UI mode), the following scenarios can occur.
• The application can continue running.
• The application can be terminated.
• The application can be terminated and another
autostart red button application can be launched.
HbbTV allows the applications to be retrieved both
from broadband or broadcast. The broadcaster
may enable both ways or one of them. If the
platfrom does not have an operational broadband
connection, the platform can still launch applications
transmitted on broadcast.
The autostart red button applications generally
provide links to other applications. An example of
this is shown below. The user then can switch to
other applications by using the links provided. The
applications should provide a way to terminate
themselves, usually Exit button is used for this.
Some web pages include flash content. These are not
supported by the browser.
Your TV does not support any download processes
from the internet via the browser.
English - 30 -
Figure a: Start bar application
Figure b: EPG application, broadcast video is shown
on the left bottom, can be terminated by pressing 0.
HbbTV applications use keys on the remote
control to interact with the user. When an HbbTV
applications is launched, the control of some
keys are owned by the application. For example,
numeric channel selection may not work on a
teletext application where the numbers indicate
teletext pages.
HbbTV requires AV streaming capability for the
platform. There are numerous applications providing
VOD (video on demand) and catch-up TV services.
The user can use play, pause, stop, forward, and
rewind keys on the remote control to interact with
the AV content.
Note: You can enable or disable this feature from the More
menu in Setup menu.
English - 31 -
Table des matières
Consignes de Sécurité..........................................33
Marquages Sur le Produit......................................33
Fixation / Retrait du Piédestal...............................35
Lors de L'utilisation de L’applique de Suspension au
Informations sur L'environnement.........................36
Accessoires Inclus.................................................37
Mise en Veille........................................................37
Boutons de Commande & Fonctionnement du
Insertion des Piles Dans la Télécommande..........37
Branchement à l'alimentation ...............................38
Branchement de l’antenne....................................38
Première Installation..............................................42
Lecture de Média via Entrée USB.........................43
Menu Navigateur Média........................................43
FollowMe TV..........................................................43
Serveurs Intermédiaires CEC et CEC RC.............43
Contenu du Menu Téléviseur................................45
Fonctionnement Général de la TV.........................49
Utilisation de la Liste de Chaînes..........................49
Configuration des Paramètres Parentaux.............49
Guide Électronique des Programmes (EPG)........50
Services Télétexte.................................................50
Mise à Jour du Logiciel..........................................50
Dépannage et Astuces..........................................51
Modes D’affichage Typiques de L’entrée PC.........52
Compatibilité des Signaux AV et HDMI.................52
Formats de Fichiers Vidéo Pris en Charge Pour le
Mode USB.............................................................53
Formats de Fichiers Image Pris en Charge Pour le
Mode USB.............................................................53
Formats de Fichiers Audio Pris en Charge Pour le
Mode USB.............................................................54
Résolutions DVI Prises en Charge........................55
Mode 3D................................................................56
Installation de Nero MediaHome...........................62
Navigateur Internet................................................63
Système HBBTV...................................................64
Français - 32 -
Consignes de Sécurité
Le fait de faire fonctionner votre téléviseur
dans des conditions ambiantes extrêmes peut
Pendant des phénomènes météorologiques
extrêmes (tempêtes, foudre) et de longues
périodes d'inactivité (aller en vacances),
débranchez le téléviseur du secteur. La prise
d’alimentation est utilisée pour débrancher le
téléviseur de l’alimentation secteur et doit donc
rester facilement accessible.
Ce signal apparaît chaque fois que vous avez
besoin d'importantes informations concernant
le fonctionnement et l'entretien de l'appareil,
contenues dans le manuel fourni.
Remarque : Respectez les consignes à l'écran afin d'utiliser
les fonctions y relatives.
IMPORTANT - Veuillez lire attentivement
ces instructions avant d'installer ou de
faire fonctionner votre appareil
AVERTISSEMENT : Ne jamais laisser des
personnes (y compris les enfants) avec des
déficiences physiques, sensorielles ou mentales,
ou sans expérience et/ou connaissances de
l'appareil l'utiliser sans supervision.
• Pour la ventilation, laissez un espace d’au moins
10 cm autour du poste.
• Ne bouchez pas les bouches d'aération.
• N'installez pas le téléviseur sur une surface en
pente ou instable, car il risquerait de se renverser.
• Utilisez cet appareil sous des climats modérés.
• Le cordon d'alimentation doit être facilement
accessible. Ne posez pas le téléviseur ou le meuble,
etc, sur le cordon d'alimentation. Un cordon/prise
d'alimentation endommagé(e) peut causer un
incendie ou une électrocution. Tenez le cordon
d'alimentation par la fiche et évitez de débrancher
le téléviseur en tirant sur le cordon d'alimentation.
Ne touchez jamais le cordon/la prise d’alimentation
avec des mains humides, car cela pourrait causer un
court-circuit ou une électrocution. Ne jamais nouer le
cordon d'alimentation or le laisser s'entrelacer avec
d'autres câbles. Lorsqu’il est endommagé, faites-le
remplacer par un personnel qualifié.
• N'utilisez pas cet appareil dans les
zones humides ou moites. N'exposez
pas le téléviseur aux liquides. Si un
liquide se verse sur la TV, débranchez
la immédiatement et faites la inspecter par un
technicien qualifié avant de l'utiliser à nouveau.
• N'exposez pas la télé aux rayons solaires ou à
des flammes et ne la placez pas à proximité des
sources de chaleur intenses comme les radiateurs
• Écouter du son à des volumes excessifs à partir
d'écouteurs et des casques peut entraîner une
perte auditive.
• Assurez-vous qu'aucune source de flammes nues,
notamment des bougies, ne soit placée au-dessus
du téléviseur.
• Pour éviter toutes blessures, ce téléviseur doit
être solidement fixé à un mur, tout en suivant
attentivement les instructions (si cette option est
• Un nombre infime de pixels défectueux peut
apparaître occasionnellement sur l'écran comme
des points fixes de couleur bleu, rouge, ou vert.
Veuillez noter que cela n'affecte en aucun cas les
performances de votre produit. Veillez à ne pas
rayer l’écran avec les ongles ou autres objets durs.
• Avant de nettoyer, débranchez le poste TV de la
prise murale. Utilisez uniquement un chiffon doux
et sec pour nettoyer l'appareil.
Blessures graves ou risque
de mort
Risque de tension dangereuse
Risque de blessures ou de
dommages matériels
Fonctionnement correct du
Remarques supplémentaires
Marquages Sur le Produit
Les symboles suivants sont utilisés sur le produit
pour marquer les instructions relatives aux restrictions,
aux précautions et à la sécurité. Chaque explication
se rapporte uniquement à l'endroit du produit portant
le symbole correspondant. Veuillez en tenir compte
pour des raisons de sécurité.
Équipement de Classe II : Cet appareil, de
par sa conception, ne nécessite pas de
branchement sécurisé à un système électrique
de mise à la terre.
Français - 33 -
Équipement de Classe II Avec Mise à la
Terre Fonctionnelle : Cet appareil, de par sa
conception, ne nécessite pas de branchement
sécurisé à un système électrique de mise à la terre.
Le système de mise à la terre est utilisé pour des
besoins fonctionnels.
Raccordement à Une Terre de Protection :
La borne marquée est destinée au branchement
du conducteur de terre de protection associé
au câblage d'alimentation.
Borne Dangereuse Sous Tension : Les
bornes marquées, dans des conditions
normales d'utilisation, sont dangereuses
lorsqu'elles sont sous tension.
M i s e e n G a r d e , Vo i r I n s t r u c t i o n s
D'utilisation : Les zones marquées
contiennent des piles en forme de bouton ou
de pièce de monnaie remplaçables par l'utilisateur.
Produit Laser de Classe
1 : Ce produit contient une
source laser de Classe
1 sans danger dans des
conditions d'utilisation
raisonnablement prévisibles.
N'avalez pas la pile. Les produits chimiques
qui y contenus pourraient vous brûler
Ce produit ou ses accessoires fournis peuvent contenir des piles en forme de pièce
de monnaie ou de bouton. L'ingestion d'un
pile bouton peut causer non seulement de
sévères brûlures internes en seulement
2 heures, mais aussi le décès.
Gardez les nouvelles et anciennes piles
hors de portée des enfants.
Si le compartiment à piles ne se ferme pas
correctement, arrêtez d'utiliser le produit et
tenez-le hors de la portée des enfants.
Si, à votre avis, la batterie aurait été avalée
ou logée à l'intérieur du corps, consultez de
toute urgence un médecin.
Ne posez jamais le téléviseur sur un support instable. Le téléviseur pourrait chuter,
et provoquer de graves blessures corporelles, voire la mort. Vous pouvez éviter de
nombreuses blessures, notamment aux
enfants, en prenant des précautions simples
telles que :
• Utiliser de supports recommandés par le
fabricant du téléviseur.
• N'utiliser que des meubles pouvant supporter
le téléviseur sans danger.
• S’assurer que le téléviseur ne déborde pas
le meuble sur lequel il est placé.
• Ne pas placer le téléviseur sur un meuble
(par exemple, armoires ou étagères) sans
fixer ledit meuble et le téléviseur sur un
support approprié.
• Sensibiliser les enfants sur les dangers qu’ils
encourent en grimpant sur le meuble pour
atteindre le téléviseur ou ses commandes.
Si votre téléviseur actuel est maintenu et déplacé,
les mêmes mesures citées plus haut doivent être
Français - 34 -
Fixation / Retrait du Piédestal
Retirez tout d’abord la fiche du cordon
d’alimentation de la prise de courant.
Panneau D'affichage, Coffret, Piédestal
Entretien régulier :
Essuyez délicatement la surface du panneau
d’affichage, du coffret ou du piédestal à l’aide d’un
chiffon doux pour nettoyer la saleté ou les empreintes.
Pour la saleté tenace :
Retirez le(s) piédestal(aux) et le téléviseur de la caisse
d'emballage et mettez le téléviseur sur une table de
travail avec le panneau de l'écran sur un tissu propre
et doux (couverture, etc.)
• Utilisez une table plate et ferme qui est plus grande
que le téléviseur.
• Ne tenez pas la partie du panneau de l'écran.
• Veuillez ne pas rayer ou briser le téléviseur.
1. Dépoussiérez d'abord la surface.
2. Imbibez un chiffon doux d'eau pure ou de
détergent neutre dilué (1 volume de détergent
pour 100 volumes d’eau).
Fixation du piédestal
1. Installez le(s) support(s) sur le(s) modèle(s) de
montage du support à l’arrière du téléviseur.
3. Puis essorez le chiffon. (Ne laissez pas l'eau ou
le détergent s'introduire dans le téléviseur, au
risque de l'endommager.)
4. À l'aide d'un chiffon humide, nettoyez
délicatement les saletés récalcitrantes.
5. Enfin, essuyez toute trace d'humidité.
N’utilisez pas de chiffon rêche ou ne frottez pas trop
vivement la surface, au risque de l'égratigner.
• Veillez à ne pas appliquer d'insecticide, de
dissolvant, de diluant ou d’autres substances sur
les surfaces du téléviseur. Cela pourrait altérer le
fini de la surface ou décaper la peinture.
• La surface du panneau d’affichage est spécialement
traitée et peut donc s’abîmer facilement. Évitez de
cogner ou de rayer pas la surface avec les ongles
ou des objets rigides.
2. Insérez les vis (M4 x 12) fournies, puis serrezles tout doucement jusqu'à ce que le support
soit correctement fixé.
• Évitez tout contact prolongé du coffret et du piédestal
avec une substance en caoutchouc ou en PVC. Cela
pourrait altérer le fini de la surface.
Prise d’alimentation
Essuyez régulièrement la fiche du cordon
d’alimentation avec un chiffon sec.
L'humidité et la poussière peuvent causer un incendie
ou une électrocution.
Retrait du piédestal du téléviseur
Assurez-vous de retirer le piédestal de la manière
suivante lorsque vous utilisez l’applique de suspension
au mur ou lorsque vous remballez le téléviseur.
• Mettez le téléviseur sur la table de travail avec le
panneau de l'écran sur le tissu propre et doux.
Laissez le(s) support(s) en saillie sur le bord de
la surface.
• Retirez les vis de montage du(des) support(s).
• Retirez le(s) support(s).
Français - 35 -
Lors de L'utilisation de L’applique de Suspension
au Mur
Veuillez contacter votre revendeur local pour l'achat
de l’applique de suspension au mur recommandé.
Orifices pour l'installation de l’applique de suspension
au mur ;
Arrière du téléviseur
Remarque : Les options D'économie D'énergie disponibles
peuvent varier en fonction du Mode sélectionné dans le
menu Image.
Vous pouvez accéder aux paramètres D'économie
D'énergie dans le menu Image. Sachez que les
réglages de certaines images ne pourront pas être
accessibles pour modification.
Si vous appuyez sur le bouton droit alors que
l'option Auto est sélectionnée, ou sur le bouton
gauche alors que l'option Paramètres Personnels
est sélectionnée, le message « L'écran s'éteindra
dans 15 secondes. » s'affiche à l'écran. Sélectionnez
Continuer et appuyez sur OK pour éteindre
immédiatement l'écran. Si vous n'appuyez
sur aucun bouton, l'écran va s'éteindre après
15 secondes. Appuyez sur n'importe quelle touche
de la télécommande ou sur le téléviseur pour allumer
l'écran à nouveau.
a (mm)
b (mm)
Remarque : L'option D'extinction D'écran n'est pas
disponible lorsque le mode Jeu est activé.
Vue latérale
Lorsque le téléviseur n'est pas utilisé, veuillez
l'éteindre ou le débrancher du secteur. Cela permettra
également de réduire la consommation d'énergie.
Profondeur de min. (mm)
la vis (a)
max. (mm)
le rétro-éclairage (situé en dessous de l'option
Économie d'énergie) à l'aide des touches Gauche
et Droite de la télécommande. Réglez sur Désactiver
pour désactiver cette option.
• Le téléviseur prend en charge la fonction Ultra HD
(Ultra Haute Définition - également appelée 4K) qui
offre une résolution de 3840 x 2160 (4K :2K). Elle
équivaut à 4 fois la résolution d'un téléviseur Full HD
par le double du nombre de pixels du téléviseur Full
HD sur les plans horizontal et vertical. Les contenus
Ultra HD sont pris en charges via les entrées HDMI
et USB et à travers les diffusions DVB-T2 et DVB-S2.
Remarque : Les vis de montage du téléviseur sur l’applique
de suspension au mur ne sont pas fournies avec le téléviseur.
Informations sur L'environnement
Ce téléviseur a été conçu conformément aux normes
environnementales. Pour réduire effectivement votre
consommation électrique, veuillez suivre les étapes
ci-après :
Le téléviseur ajuste sa Consommation D'énergie en
fonction du niveau choisi, entre Minimum, Moyen,
Maximum ou Auto. Si vous souhaitez régler le
Rétro-Éclairage à une valeur fixe, allez au menu
Paramètres Personnalisés et réglez manuellement
• Vue 3D : Ce produit permet l'affichage des
programmes en 3D à partir des appareils tels qu'un
récepteur satellite de haute définition ou un lecteur
Blu-ray via les entrées HDMI, PC,YPBPR, USB
ou via une chaîne disponible. Les programmes
3D à partir des applications portail/services sont
également pris en charge.
• TV couleur avec télécommande
• TV numérique / par câble / satellite entièrement
intégrée (DVB-T-T2/C/S-S2)
• Entrées HDMI pour connecter d'autres appareils
aux prises HDMI
• Entrée USB
• Système de menu OSD
• Prise péritel pour appareils externes (appareil vidéo,
jeu vidéo, appareil audio, etc.).
• Système de son stéréo
• Télétexte
Français - 36 -
• Connexion de casque
Boutons de Commande & Fonctionnement du
• Système de programmation automatique
• Réglage manuel
• L’arrêt est automatique après plus de huit heures
de temps
• Verrouillage parental
• Minuteur de mise en veille
• Coupure automatique du son en l'absence de
• Lecture NTSC
1. Bouton de veille/marche
• AVL (Limitation automatique du volume)
2. Bouton Source
• PLL (Recherche de fréquences)
3. Boutons Programmes +/-
• Entrée PC
4. Boutons Veille +/-
• Mode Jeu (en option)
• Fonction de coupure de l’image
• Ethernet (LAN) pour la connectivité et le service
• 802.11n intégré au support WIFI
Appuyez sur les boutons Veille +/- simultanément
pour voir le menu principal et utilisez les boutons
Programmes +/- pour la navigation et les boutons
Veille +/- pour changer les valeurs.
Remarque : La position du bouton de contrôle varie selon
le modèle.
• Partage Audio/Vidéo
Fonctionnement de la TV à l'aide de la
• HbbTV
• Prise en charge Bluetooth
Appuyez sur le bouton Menu de votre télécommande
pour afficher l'écran du menu principal. Utilisez les
boutons de direction pour sélectionner un onglet
de menu et appuyez sur OK pour entrer. Utilisez à
nouveau ces boutons de directions pour sélectionner
ou définir un élément. Appuyez sur le bouton Return/
Back ou Menu pour sortir du menu.
Accessoires Inclus
• Télécommande
• Piles : 2 x AAA
• Manuel d'instructions
• Câble de Connexion AV latéral
• Câble D’adaptateur Mini Péritel
• Support Amovible
• Vis de Montage du Support (M4 x 12)
Mise en Veille
Lorsque le téléviseur ne reçoit aucun signal
d'entrée (par exemple une antenne ou une source
HDMI) pendant 5 minutes, il passe en veille. Lors
de la prochaine mise en marche, le message
suivant s'affiche à l'écran : « Le téléviseur passe
automatiquement en mode veille parce qu'aucun
signal n'a été reçu après un long moment. »
Appuyez sur OK pour continuer.
Si le téléviseur est allumé et qu'il n'est pas utilisé
pendant un certain temps, il passe en veille. Lors
de la prochaine mise en marche, le message
suivant s'affiche à l'écran. « Le téléviseur passe
automatiquement en mode veille parce qu'aucun
signal n'a été reçu après un long moment. »
Appuyez sur OK pour continuer.
Sélection D'entrée
Une fois les équipements externes connectés à votre
téléviseur, vous pouvez commuter entre différentes
sources d’entrée. Appuyez sur le bouton Source de
la télécommande successivement pour sélectionner
les différentes sources.
Changer les Chaînes et Régler le Volume
Vous pouvez changer de chaîne et régler le volume
à l'aide des boutons Veille +/- et Programmes +/- de
la télécommande.
Insertion des Piles Dans la Télécommande
Ouvrez le compartiment des piles en retirant le
couvercle à l'arrière. Insérez deux piles AAA.
Assurez-vous que les signes (+) et (-) correspondent
(respectez la polarité). Ne confondez pas les
nouvelles et les vieilles piles. Remplacez uniquement
par une pile identique ou de type équivalent. Replacez
le couvercle.
Français - 37 -
Branchement à l'alimentation
IMPORTANT : Le téléviseur a été conçu uniquement
pour fonctionner avec une prise de 220-240 V AC,
50 Hz. Après le déballage, laissez le téléviseur
atteindre la température ambiante de la pièce avant
de le brancher sur la prise secteur. Branchez le câble
d’alimentation à la prise secteur.
Mise au Rebut des Équipements et des
piles Usagés
Valable Uniquement pour l'Union
Européenne et pour les pays
disposant de systèmes de
Ces symboles sur le produit, sur
l'emballage et/ou sur les documents joints
signifient que les produits électriques et
électroniques et les piles usagés ne
doivent pas être mis au rebut avec les
ordures ménagères.
Branchement de l’antenne
Branchez l'antenne ou le câble de TV à la prise
d'entrée d'antenne (ANT-TV) ou la fiche de satellite
à la prise d'entrée SATELLITE (ANT-SAT) situées à
l'arrière inférieur de la TV.
Arrière inférieur du téléviseur
Pour le traitement, la récupération et
le recyclage des piles et des appareils
usagés, veuillez les déposer dans les
points de collecte prévus, conformément
à la législation nationale.
En mettant au rebut ces produits
convenablement, vous contribuez à la
préservation de précieuses ressources
et à la réduction de leur éventuel impact
sur la santé et l'environnement.
Pour plus de détails sur la collecte et
le recyclage des produits mis au rebut,
contactez votre municipalité.
HDMI, l'interface multimédia de haute définition ainsi
que le logo de HDMI sont des marques déposées de
HDMI Licensing LLC aux États Unis d’Amérique et
dans d’autres pays.
Conformément à la législation en vigueur
dans votre pays, des pénalités peuvent
être imposées pour mauvaise mise au
rebut de ce déchet.
Remarque sur le symbole des
piles (symbole du bas) :
Fabriqué sous licence de Dolby Laboratories Dolby
et le symbole du double D sont des appellations
commerciales de Dolby Laboratories.
Ce symbole peut être utilisé en
association avec des symboles
chimiques. Auquel cas, il se conforme
aux exigences de la Directive
concernant les produits chimiques
YouTube et le logo de YouTube sont des marques
déposées de Google Inc.
Représentant Autorisé :
Panasonic Testing Centre
Panasonic Marketing Europe GmbH
Winsbergring 15, 22 525 Hamburg, Germany
Web Site : http ://
Français - 38 -
Avis pour DVB / Diffusion des données / Fonctions
Diffusion TV
Réception des Chaînes
Réception Numérique
TV satellite numérique
terrestre intégré/câble(DVBT-C-S)
(DVB-T2, DVB-S2 conforme)
• Cette TV est conçue pour satisfaire aux normes
(à compter d'août, 2013) des services numériques
d'antenne DVB-T / T2 (MPEG2 et MPEG4-AVC
(H.264)), des services numériques par câble DVB-C
(MPEG2 et MPEG4-AVC (H.264)) et des services
numériques par satellite DVB-S (MPEG2 et MPEG4AVC (H.264)).
Consultez votre distributeur local pour tout
renseignement sur la disponibilité des services
DVB-T / T2 ou DVB-S dans votre localité.
Nombre de Chaînes
Indicateur de Chaîne
Affichage à l'écran
Entrée d'antenne RF
75 Ohm (déséquilibrée)
Tension de
220-240 V AC, 50Hz.
A2 Stereo + Nicam Stereo
Mini-jack stéréo de 3.5 mm
Puissance de Sortie
Audio (WRMS.) (10%
2 x 12,5 W
Électrique (W)
200 W
Poids (Kg)
20 Kg
Dimensions TV DxLxH
(avec pied) (mm)
344 x 1232 x 777
• Cette TV peut ne pas fonctionner avec un module
non approuvé par le fournisseur de services.
Dimensions TV DxLxH
(sans pied) (mm)
99/106 x 1232 x 713
• Des frais supplémentaires peuvent s'appliquer, en
fonction du fournisseur de services.
16/9 55”
Température de
fonctionnement et
• La compatibilité avec d'autres services n'est pas
0 ºC à 40 ºC, soit 85 %
d'humidité maximale
• Vérifiez les mises à jour d'informations sur les
services disponibles à partir du site internet suivant.
Consultez votre fournisseur de services par câble
pour plus d'informations sur la disponibilité des
services DVB-C à partir de cette TV.
• Cette TV peut ne pas fonctionner correctement avec
un signal non conforme aux normes des services
DVB-T / T2, DVB-C ou DVB-S.
• La disponibilité de certaines fonctions dépend du
pays, de la localité, de l'opérateur, du fournisseur de
services, du satellite et de l'environnement réseau.
• Les modules CI ne fonctionnent pas tous
correctement avec cette TV. Consultez votre
fournisseur de services pour tout renseignement
sur les modules CI disponibles.
Spécifications du LAN sans fil
Gamme de fréquence
États-Unis : 2,400 ~ 2,483 GHz, 5,15 ~ 5,35 GHz,
5,47 ~ 5,725 GHz, 5,725 ~ 5,85 GHz
Europe : 2,400 ~ 2,483 GHz, 5,15 ~ 5,35 GHz,
5,47 ~ 5,725 GHz
Japon : 2,400 ~ 2,497GHz, 5,15 ~ 5,35 GHz,
5,47 ~ 5,725 GHz
Chine : 2,400 ~ 2,483 GHz, 5,725 ~5,85 GHz
IEEE 802.11.a/b/g/n
Interface hôte
USB 2.0
Français - 39 -
Ce bouton est doté des fonctions par défaut, selon le modèle.
Cependant, vous pouvez personnaliser une fonction spéciale
de ce bouton en les appuyant pendant cinq secondes après
avoir sélectionné la source ou la chaîne. Un message de
confirmation apparaîtra à l’écran. La fonction MON BOUTON
est à présent associée à la fonction sélectionnée.
Remarque : si vous procédez à la Première installation,
MON BOUTON retourne à sa fonction par défaut.
Veille : Met le téléviseur sous / hors tension
Boutons Numériques: Changez de chaîne, puis
introduisez un chiffre ou une lettre dans l’écran de la
case de saisie.
Téléviseur : Affiche la liste des chaînes / retourne au
mode TV
Muet : réduit complètement le volume du téléviseur.
Volume +/Menu : affiche le menu du téléviseur
Boutons de direction : Permet de naviguer entre les
menus, les contenus etc. et affiche les sous-pages
en mode TXT lorsque vous appuyez sur les boutons
Droite ou Gauche
OK : confirme les sélections de l'utilisateur, maintient
la page (en mode TXT), affiche la liste des chaînes
(en mode DTV)
Return/Back : Retourne à l'écran précédent, ouvre la
page index (en mode TXT)
Lecteur Multimédia : Affiche l'écran du lecteur
Internet : ouvre la page d'accueil, où vous pourrez
accéder aux nombreuses applications Web
Mon Bouton (*)
Boutons de couleur : suivez les instructions qui
s'affichent à l’écran pour les fonctions de boutons de
Langue : Bascule entre les modes sonores (TV
analogique), affiche et change la langue audio/des
sous-titres (le cas échéant, en TV numérique)
Sous-Titres : active et désactive les sous-titres (si
Retour Rapide : Lecture rapide en arrière
Aucune fonction
Lecture : démarre la lecture du média sélectionné
Stop : suspend définitivement la lecture du média en
Avance Rapide : Lecture rapide en avant des médias
comme les films
Pause: Suspend la lecture du média en cours
Écran : Modifie le format de l'image
Texte : affiche le télétexte (si disponible), appuyez à
nouveau pour superposer le télétexte sur une image
normalement retransmise (mélange)
Source : affiche toutes les sources de diffusion et de
contenu disponibles
EPG (Guide Électronique des Programmes) :
Affiche le guide électronique des programmes
Retour: Ferme et quitte les menus affichés ou
retourne à l'écran précédent
Menu Rapide : Affiche une liste de menus pour accès
Info : affiche des informations sur le contenu à l'écran,
affiche des informations cachées (dévoile - en mode
Programme +/Swap: Défile rapidement entre les chaînes ou les
sources précédentes et actuelles
Netflix : Lance l'application Netflix, si cette fonction
est prise en charge par votre TV
Français - 40 -
Mini péritel
Câble d'adaptateur mini
Audio PC/
Câble audio YPbPr / pour PC (non
(inférieure et
(Optical Out)
AV latéral
Câble de
connexion latérale
Câble Audio/
(non fourni)
du casque
vidéo YPbPr
Câble de connexion YPbPr (non
(arrière et
CI (latéral)
Câble LAN / Ethernet
Caisson de
(*) Pour le branchement du caisson de grave externe
Français - 41 -
REMARQUE : Lorsque vous
connectez un périphérique via
l'entrée YPbPR ou l’entrée AV
latérale, vous devez utiliser le
branchement des câbles pour
activer la connexion. Pour l'entrée
latérale AV, utilisez le câble fourni.
Reportez-vous aux illustrations sur le
côté gauche. | Pour activer la fonction
audio PC/YPbPr, vous devrez utiliser
les entrées audio à l'arrière ainsi
qu'un câble audio YPbPr/PC (non
fourni) pour la connexion audio. | Si
un périphérique externe est branché
à l’aide des prises PÉRITEL, le
téléviseur passe automatiquement en
mode AV.| Pendant la réception des
chaînes DTV (Mpeg4 H.264) ou en
mode Lecteur Multimédia, la sortie ne
sera pas disponible à travers la prise
péritel. | Lorsque vous utilisez le kit de
montage au mur (fourni par un tiers
du contrat, si non fourni), nous vous
recommandons de connecter tous vos
câbles à l'arrière du téléviseur avant
l'installation murale. | Insérez ou retirez
le module CI uniquement lorsque
le téléviseur est ÉTEINT. Veuillez
consulter le manuel d'instruction du
module pour plus de détails sur les
réglages. | L'entrée USB à l'arrière de
la TV (USB 2.0) prend en charge les
périphérique allant jusqu'à 500 mA.
En branchant les appareils dont la
valeur actuelle dépasse 500mA,
vous courez le risque d'endommager
votre téléviseur. En ce qui concerne
les entrées USB sur le côté de la
TV (USB 3.0), la valeur limite est
de 1 A. | Lorsque vous connectez
un câble HDMI à votre téléviseur,
vous devez utiliser uniquement un
câble HDMI blindé pour garantir
une immunité suffisante contre les
parasites radioélectriques. Et veillez
à utiliser un câble HDMI de grande
vitesse capable de transmettre des
signaux haute définition, tels que les
contenus 4K, pour une transmission
sans défaut.
Si vous souhaitez connecter
un appareil au téléviseur,
assurez-vous que le téléviseur
et l'appareil sont hors tension avant de
les relier. Une fois les connexions
terminées, vous pouvez allumer et
utiliser les différents dispositifs.
Pour Allumer la TV
Connectez le câble d'alimentation à une source
d'alimentation telle qu'une prise murale (220 - 240 V
AC, 50 Hz).
Pour allumer le téléviseur à partir du mode veille :
• Appuyez sur le bouton Veille, Programmes +/- ou
un autre bouton numérique de la télécommande.
• Appuyez sur les boutons Veille ou Programmes
+/- du téléviseur.
Le téléviseur s’allumera ensuite.
Pour Éteindre la TV
Appuyez sur le bouton Veille de la télécommande
ou appuyez sur le bouton Veille du téléviseur, et le
téléviseur passe ainsi en mode veille.
Pour arrêter complètement le téléviseur,
débranchez le cordon d'alimentation du secteur.
Remarque : Lorsque le téléviseur passe en mode veille, le
voyant veille LED clignote pour indiquer que les fonctions
comme Recherche en mode veille, Téléchargement OTA,
ou Minuterie sont actives. La LED peut également clignoter
lorsque vous allumez le téléviseur à partir du mode veille.
Première Installation
Lorsque le téléviseur est mis en marche pour la
première fois, le menu de sélection de la langue
apparaît. Sélectionnez la langue désirée et appuyez
sur OK.
À l'écran suivant, réglez vos préférences à l'aide des
boutons de direction.
Remarque : À ce niveau, en fonction du Pays sélectionné,
il peut vous être demandé de saisir et de confirmer un code
PIN. Le code PIN choisi ne saurait être 0000. Vous devez le
saisir si l'on vous demande de le faire pour toute opération
dans le menu plus tard.
À Propos de la Sélection des Types de
Antenne : Si l'option de recherche des émissions
par Antenne est activée, le téléviseur procède à la
recherche d'émissions hertziennes une fois les autres
réglages initiaux terminés.
Câble : Si l'option de recherche des émissions par
Câble est activée, le téléviseur procède à la recherche
d'émissions numériques par câble une fois les autres
réglages initiaux terminés. Selon vos préférences,
un message peut s'afficher avant le lancement de
la recherche. Sélectionnez Oui et appuyez sur OK
pour continuer. Pour annuler l'opération, sélectionnez
NON et appuyez sur OK. Vous pouvez sélectionner
Réseau ou des valeurs telles que Fréquence, ID de
Réseau ou Étape de Recherche. Une fois la sélection
terminée, appuyez sur le bouton OK.
Remarque : La durée de la sélection varie en fonction de
L'étape de Recherche sélectionnée.
Satellite : Si l'option de recherche des émissions
par Satellite est activée, le téléviseur procède à
la recherche d'émissions numériques par satellite
une fois les autres réglages initiaux terminés. Avant
l'activation du mode satellite, vous devez effectuer
certains réglages. Le menu Type D'antenne s’affiche
en premier. Vous pouvez sélectionner les Types
D'antenne tels que Direct, Système Satellite à
Deux Câbles ou commutateur DiSEqC à l'aide des
boutons « » ou « ».
• Direct : Si vous possédez un seul récepteur et
une antenne parabolique directe, sélectionnez ce
type d’antenne. Appuyez sur OK pour continuer.
Sélectionnez une parabole disponible à l'écran
suivant et appuyez sur OK pour rechercher les
services disponibles.
• Système Satellite à Deux Câbles : Choisissez
ce type d'antenne si vous possédez plusieurs
récepteurs et un système Satellite à Deux Câbles.
Appuyez sur OK pour continuer. Configurez les
paramètres en suivant les indications données à
l’écran suivant. Appuyez sur la touche OK pour
rechercher des services disponibles.
• Commutateur DISEqC : Si vous possédez de
multiples antennes paraboliques et un commutateur
DiSEqC, sélectionnez ce type d’antenne. Appuyez
sur OK pour continuer. Vous pouvez définir quatre
options DiSEqC (lorsqu'il est disponible) à l'écran
suivant. Appuyez sur OK pour procéder à la
recherche dans la première station de la liste.
Analogique : Si l'option de recherche des émissions
Analogique est activée, le téléviseur procède à la
recherche d'émissions analogiques une fois les autres
réglages initiaux terminés.
Vous pouvez, en outre, choisir un type de diffusion
comme favori. La priorité est accordée au type
d'émission sélectionné pendant le processus de
recherche et les chaînes associées seront listées
au dessus de la Liste des chaînes. Une fois terminé,
appuyez sur le bouton OK pour continuer.
Vous pouvez activer l'option Mode de Mémorisation
à ce niveau. Cette option configure les paramètres de
votre téléviseur pour l'environnement magasin. Cette
option est uniquement destinée à l'usage de magasin.
Nous vous recommandons de sélectionner le Mode
Domestique pour un usage domestique. Cette option
est disponible dans le menu Configuration>Autres
et peut être désactivée ou activée ultérieurement.
Appuyez sur le bouton OK sur la télécommande pour
continuer et le menu Réglages Réseau s'affiche à
l'écran : Veuillez vous référer à la partie Connectivité
pour configurer une connexion avec ou sans fil. Après
avoir terminé la configuration, appuyer sur le bouton
OK pour continuer. Pour sauter l'étape suivante sans
aucune action, appuyez sur le bouton Avance Rapide
de la télécommande.
Français - 42 -
À la fin des réglages initiaux, le téléviseur lance
la recherche des émissions disponibles des types
Une fois toutes les stations disponibles enregistrées,
les résultats de la recherche s’affichent à l’écran.
Appuyez sur OK pour continuer. L'option Modifier
Liste des Chaînes s'affiche par la suite. Vous pouvez
modifier la liste des chaînes selon vos préférences ou
appuyer sur le bouton Menu pour revenir au mode
Pendant la recherche, un message apparaît, vous demandant
si vous souhaitez trier les chaînes selon la LCN(*).
Sélectionnez Oui et appuyez sur OK pour confirmer.
(*) LCN est le système du numéro de chaîne logique qui
sélectionne des émissions disponibles, conformément à
une séquence de chaînes reconnaissables (si disponible).
Remarque : Évitez d’éteindre le téléviseur lors de l’initialisation
de la première installation. (*) Veuillez noter que certaines
options ne seront pas disponibles, selon le choix du pays.
Lecture de Média via Entrée USB
Vous pouvez connecter des disques durs externes de 2.5 et
3.5 pouces (disques durs avec câble d'alimentation externe)
ou une carte mémoire USB à votre TV via les entrées USB
de votre TV.
IMPORTANT! Sauvegardez les fichiers sur vos
périphériques de stockage avant de les raccorder au
téléviseur. Veuillez remarquer que la responsabilité du
fabricant ne saurait être engagée en cas de dommage
de fichier ou de perte de données. Certains types de
périphériques USB (à l’exemple des lecteurs MP3)
ou des lecteurs de disque dur/cartes mémoires USB
peuvent être incompatibles avec ce téléviseur. Le
téléviseur prend en charge le formatage des disques
NTFS et FAT32.
ce dernier à votre téléviseur. Branchez un disque
USB à l'une des entrées USB situées sur le côté
du téléviseur. En appuyant le bouton Menu lorsque
vous êtes en mode Lecteur Multimédia, vous aurez
accès aux options D'image, de son et de réglage. En
appuyant une fois de plus sur le bouton Menu l'écran
disparaîtra. Vous pouvez régler les préférences de
votre Lecteur Multimédia via votre menu Réglages.
Fonctionnement du mode Aléatoire / Boucle
touche Lecture et activez
Tous les fichiers de la liste
seront lus en boucle suivant
leur ordre de départ.
Démarrez la lecture via la
touche OK et activez
Le même fichier sera lu en
boucle (répété).
Démarrez la lecture via la
Tous les fichiers de la liste
seront lus une fois suivant un
ordre aléatoire.
Démarrez la lecture via la
touche Lecture et activez
Démarrez la lecture via la
touche Lecture et activez
Tous les fichiers de la liste
seront lus en boucle suivant le
même ordre aléatoire.
FollowMe TV
Avec votre tablette, vous pouvez suivre l'émission en
cours à partir de votre téléviseur smart via la fonction
FollowMe TV. Installez l'application Smart Center
requise sur votre périphérique portable. Démarrer
Pour plus d'informations sur l'utilisation de cette
fonction, voir les instructions relatives à l'application
que vous utilisez.
Remarque : Cette application pourrait ne pas être prise
en charge par tous les modèles de tablette. Les deux
périphériques doivent être connectés au même réseau.
Serveurs Intermédiaires CEC et CEC RC
Vous pouvez rencontrer certains problèmes lors du
formatage des disques durs USB d'une capacité de
stockage supérieure à 1 To (Téraoctet).
Cette fonction permet de contrôler les périphériques
actifs CEC qui sont connectés aux ports HDMI à partir
de la télécommande de la Télé.
Patientez un moment avant de brancher ou de
débrancher l'appareil, car la lecture des fichiers
peut être inachevée. Le cas échéant, cela peut
physiquement endommager le lecteur USB et le
périphérique USB lui-même. Ne sortez jamais le
périphérique USB durant la lecture d’un fichier.
L'option CEC du menu Configuration>Autres doit
être définie sur Activé en premier lieu. Appuyez sur
le bouton Source et sélectionnez l'entrée HDMI du
périphérique CEC connecté à partir du menu Liste
de Sources. Si une nouveau périphérique CEC
est connecté, il va s'afficher dans le menu Source
avec son propre nom, au lieu du nom du port HDMI
connecté (lecteur DVD, enregistreur 1, etc).
Vous pouvez utiliser les concentrateurs USB avec
l'entrée USB de téléviseur. Les concentrateurs
USB qui sont équipés l'alimentation externe sont
recommandés dans ce cas.
Nous vous recommandons d'utiliser directement le(s)
entrée(s) USB du téléviseur, si vous désirez connecter
un disque dur USB.
Remarque : Lors de la lecture des fichiers d'image, le menu
Lecteur Multimédia peut uniquement afficher 1 000 fichiers
images sauvegardés sur le périphérique USB connecté.
Menu Navigateur Média
La télécommande de la télé peut automatiquement
fonctionner après avoir sélectionné la source HDMI
Pour terminer cette opération et à nouveau
commander la TV à distance, appuyez sur le bouton
Menu Rapide de la télécommande, sélectionnez
l'option CEC RC Passthrough puis régler sur Off à
l'aide des boutons de gauche ou droite. Cette fonction
peut également être activée ou désactivée dans le
menu Configuration>Autres.
Vous pouvez lire les fichiers de photo, de musique
et de film stockés sur un disque USB en connectant
Français - 43 -
La Télé supporte également la fonction ARC(Audio
Return Channel). Cette fonction est un lien audio qui
permet de remplacer d'autres câbles entre la Télé et
le système audio (récepteur A/V ou système stéréo).
Si le mode ARC est activé, la Télé ne mute pas
automatiquement les autres sorties audio. Vous
devrez baisser manuellement le volume de la Télé à
zéro si vous voulez que le son sorte uniquement du
périphérique audio connecté (pareil pour les autres
sorties audio numériques optiques ou coaxiales). Si
vous souhaitez modifier le volume du périphérique
connecté, sélectionnez le périphérique à partir de
la liste des sources. Dans ce cas, les touches de
contrôle du volume s'orientent vers le périphérique
audio connecté.
Remarque : La souris ARC fonctionne uniquement via
l'entrée HDMI3.
Commande Audio Système
Permet d'utiliser l'option Amplificateur/récepteur audio
avec le téléviseur. Vous pouvez régler le volume
à l'aide de la télécommande de votre téléviseur.
Pour activer cette fonction, définissez l'option
Haut-parleurs du menu Configuration>Autres
sur Amplificateur. Les haut-parleurs du téléviseurs
seront coupés et le son de la source visionnée
proviendra du système audio connecté.
Remarque : L'appareil audio devrait supporter la fonction de
Contrôle du Système Audio et l'option CEC doit être réglée
sur Enabled.
Français - 44 -
Contenu du Menu Téléviseur
Contenu du Menu Image
Paramètres 3D
Appuyez pour afficher les réglages 3D.
Vous pouvez modifiez le mode d'image selon vos préférences ou exigences. Le mode Image
peut être réglé sur l’une de ces options : Cinéma, Jeux, Sport, Dynamique et Naturel.
Règle les valeurs de l’éclairage et de l’obscurité de l'écran.
Règle la valeur de luminosité de l’écran.
Définit la valeur de netteté des objets affichés à l’écran.
Règle la valeur de la couleur et les couleurs.
Économie D’énergie
Cette fonction permet de régler le mode Économie d’énergie sur les options
Personnalisation, Minimum, Moyen, Maximum, Automatique, Image Désactivée ou
Remarque : Les options disponibles peuvent varier en fonction du Mode sélectionné.
Rétro Éclairage
Ce paramètre contrôle le niveau du rétroéclairage. La fonction rétroéclairage sera inactive
si le Mode Économie D’énergie est réglé sur une option autre que Personnalisation.
Paramètres Avancés
Vous pouvez régler le rapport de contraste dynamique à votre guise.
Réduction du
Si le signal de diffusion est faible et l’image est bruyante, utilisez la fonction Réduction du
Bruit pour réduire l’intensité du bruit.
Température de
Règle la valeur de la température de couleur désirée. Les options Froid, Normal, Chaud et
Personnalisé sont disponibles.
Point Blanc
Si l'option Couleur de Température est définie sur Personnalisé, ce réglage sera possible.
Augmentez la « chaleur » ou la « fraîcheur » de l'image en appuyant sur les boutons Gauche ou Droit.
Zoom Image
Règle le format et la taille de l'image souhaités.
Effet Film
Appuyez sur les boutons gauche/droite pour définir le mode Movie sense sur Faible, Moyen, Élevé
ou Arrêt. Si l'option Movie Sense est activée, elle permet d'optimiser le paramétrage vidéo de la Télé
pour des images animées de meilleures qualités et lisibilité. Lorsque l'option Movie Sense est définie
sur Faible, Moyen ou Élevé, la version démo de cette option est disponible. Si l'une de ces options est
sélectionnée et si vous appuyez sur le bouton OK, le mode démo s'affiche. Lorsque le mode démo est
actif, l’écran se divise en deux sections, l'une affichant l'activité du mode Movie sense, l'autre affichant
les paramètres normaux de l'écran TV.
Mode Film
Les films sont enregistrés à un nombre d’images par seconde différent des programmes
de télévision normaux. Activez cette fonction lorsque vous regardez des films afin de mieux
visualiser les images accélérées.
La fonction Carnation peut être modifiée entre -5 et 5.
Changer de
Réglez le ton de la couleur désirée.
HDMI Large Bande
Lorsque vous regardez le téléviseur à partir d'une source HDMI, la fonction HDMI Large bande
est visible. Vous pouvez utiliser cette option pour renforcer la noirceur de l’image.
Position du PC
Apparaît uniquement lorsque la source d'entrée est définit sur VGA / PC.
Optimise automatiquement l’affichage. Appuyez sur OK pour optimiser.
Position H
Cette option déplace l’image horizontalement vers le côté droit ou gauche de l’écran.
Position V
Cet option déplace l’image verticalement vers le haut ou le bas de l’écran.
Fréquence Pilote
Les réglages de la fréquence pilote corrigent les interférences qui apparaissent comme des
lignes verticales dans l’image pour des présentations telles que les feuilles de calcul, les
paragraphes ou les textes dans des polices plus petites.
Selon la source d'entrée (ordinateur, etc.), vous pouvez voir une image voilée ou bruitée s'afficher
à l'écran. Vous pouvez utiliser la phase pour obtenir une image plus claire par essais et erreurs.
Réinitialise les paramètres d’image aux valeurs par défaut (sauf en mode Jeux).
En mode VGA (PC), certains éléments du menu Image seront indisponibles. Au contraire, les paramètres du mode VGA seront ajoutés
aux Paramètres Image en mode PC.
Français - 45 -
Contenu du Menu Son
Ajuste le niveau du volume.
Sélectionnez le mode égaliseur. Les paramètres personnalisés ne peuvent être
actifs que lorsque vous êtes en mode Utilisateur.
Ajuste le son à gauche comme à droite du haut-parleur.
Règle le volume du casque.
Avant d'utiliser les casques, veuillez également vous assurer que leur volume est
réglé à un niveau faible afin d'éviter que votre audition ne soit endommagée.
Mode Son
Vous pouvez sélectionner un mode son (si la chaîne sélectionnée prend en charge
cette option).
AVL (Limitation
Automatique du
Cette fonction règle le son pour obtenir le niveau de sortie prévu entre les
Casque/Sortie de
Si vous voulez connecter un amplificateur externe à votre télé à l'aide d'une fiche
pour casque audio, sélectionnez l'option Sortie de Ligne. Si vous avez branché des
casques à votre téléviseur, définissez cette option en tant que Casque.
Veuillez vous assurer avant d'utiliser les casques que cet élément du menu est défini
en tant que Casque. S'il est réglé sur Les Sorties de Ligne, la sortie de la prise de
casque sera réglée à un niveau maximum qui pourrait vous endommager l'audition.
Basse Dynamique
Permet d'activer ou de désactiver la basse dynamique
Son Surround
Vous pouvez Activer ou Désactiver le mode Son Surround.
Sortie Numérique
Règle le type de sortie audio numérique.
Contenu du Menu Réglages
Accès Conditionnel
Contrôle les modules d’accès conditionnel lorsqu’ils sont disponibles.
Vous pouvez définir une langue différente, selon votre diffuseur et votre pays.
Entrez le mot de passe correct pour modifier les réglages du contrôle parental.
Vous pouvez facilement régler le Verrouillage Menu, le Verrouillage Maturité, le
Verrouillage Enfant ou le Guide à Partir de ce menu. Vous pouvez également
définir un nouveau PIN ou modifiez le PIN CICAM par défaut en utilisant les options
Remarque : Certaines options ne seront pas disponibles, selon le choix du pays pendant la Première
Installation. Le code PIN par défaut est 0000 ou 1234. Si vous avez défini un code PIN (requis en fonction
du pays choisi) lors de la Première Installation, utilisez le code PIN que vous aviez défini.
Définit le minuteur de mise en veille pour éteindre le téléviseur après un certain
temps. Règle les minuteries des programmes sélectionnés.
Définit la date et l’heure.
Active ou désactive les options sources sélectionnées. Des options Régulier,
Amélioré et Désactivé sont disponibles pour les sources HDMI. Les options
Régulier et Amélioré s'appliquent au réglages des couleurs des sources HDMI
sélectionnées. Si vous voulez regarder des images 4 K à partir d'une source HDMI,
la source y afférente doit être définie sur Enhanced si le périphérique connecté est
compatible avec un périphérique HDMI 2.0. Définissez la source sur Regular si le
périphérique connecté est compatible avec un périphérique HDMI 1,4. Définissez
en conséquence ou désactivez les sources HDMI correspondantes en réglant sur
Paramètres du
Affiche les paramètres réseau.
Affiche les options d'accessibilité du téléviseur.
Français - 46 -
Active toute fonctionnalité spéciale envoyé par le diffuseur.
Une piste de narration se jouera pour le public aveugle ou malvoyant. Appuyez sur
OK pour voir toutes les options du menu Description Audio. Cette fonction est
uniquement disponible si le diffuseur la prend en charge.
Si cette fonction est prise en charge par votre TV, vous pourrez afficher votre numéro
ESN (*) et désactiver Netflix.
(*) Le numéro ESN est un numéro d'identification unique pour Netflix, créé spécialement pour identifier
votre téléviseur.
Affiche les autres options de réglage du Téléviseur.
Temporisation du
Change la durée de temporisation des écrans de menu.
Mise à niveau
S'assure que votre TV est doté du tout dernier microprogramme.
Version de
Affiche la version actuelle de l’application.
Mode Sous Titre
Cette option permet de choisir le type de sous-titres qui s'affiche à l'écran (sous-titre
DVB/sous-titre TXT), si les deux sont disponibles. DVB est le sous-titre par défaut.
Cette fonction n'est disponible que pour les pays comme la Norvège.
Mise Hors
Automatique du
Définit la durée souhaitée pour que la télévision passe automatiquement en mode
veille lorsqu'elle n'est pas utilisée.
Clé Biss
Le Biss est un système de codage de signal par satellite utilisé pour certaines émissions..
Si vous devez entrer la clé BISS pour une émission, vous pouvez utiliser le réglage
Clé Biss. Sélectionnez la Clé Biss puis appuyez sur OK pour entrer la chaîne de Télé
Mode Magasin
Sélectionnez ce mode pour afficher les éléments stockés. Lorsque le Mode de
Mémorisation est activé, certains éléments du menu de la TV ne peuvent pas être
La fonctionPartage Audio/Vidéo vous permet de partager les fichiers sauvegardés
Partage Audio/
sur votre Smartphone ou votre tablette pc. Si vous possédez un Smartphone ou une
tablette pc compatible, en plus de l'application requise installée, vous pourrez partager/
lire les photos sur votre téléviseur. Reportez-vous aux instructions de votre logiciel de
partage pour plus d'informations. Le mode Partage Audio/Vidéo ne sera pas disponible
avec la fonction du portail Internet.
Allumer le Mode
Ce paramètre permet de configurer les préférences du mode de mise sous tension.
Les options Dernier Etat et Mode Veille sont disponibles.
Permet d'activer ou de désactiver la fonctionnalité de télécommande virtuelle.
Avec cette fonction, vous pouvez activer et désactiver la fonction CEC complètement.
Appuyez sur le bouton Gauche ou Droit pour activer ou désactiver cette fonction.
Cette fonction permet à l'appareil compatible HDMI-CEC connecté d'allumer le téléviseur
et basculer automatiquement vers sa source d'entrée. Appuyez sur le bouton Gauche
ou Droit pour activer ou désactiver cette fonction.
Haut Parleurs
Pour écouter le son audio du téléviseur à partir du dispositif audio compatible
connecté réglé sur Amplificateur. Vous pouvez utilisez la télécommande du
téléviseur pour régler le volume du dispositif audio.
Français - 47 -
Installation et Réglage des Contenus du Menu
de Chaîne
Affiche les options de réglage automatique. Antenne Numérique : Recherche et enregistre
les chaînes DVB. Câble Numérique : Recherche et enregistre les chaînes câblées DVB.
Analogique : Recherche et mémorise les stations analogiques. Satellite : Recherche et
mémorise les stations sur satellite.
de Chaîne
Cette fonction peut être utilisée pour une entrée de diffusion directe.
des Chaînes
Recherche les chaînes liées dans le système de diffusion. Antenne Numérique : Recherche
les chaînes d'antenne réseau. Câble Numérique : Recherche les chaînes de câble réseau.
Vous pouvez utiliser ce réglage pour la recherche fine de chaînes analogiques. Cette option
est disponible uniquement si des chaînes analogiques sont mémorisées.
du Satellite
Configure les paramètres du satellite. Liste des Satellites : Affiche les satellites disponibles.
Vous pouvez Ajouter, Supprimer les satellites ou Éditer les paramètres satellite de la liste.
Installation de l'Antenne : Vous pouvez modifier les paramètres de l'antenne satellite et/ou
démarrer une nouvelle recherche de satellite.
Affiche le menu des paramètres d'installation. Recherche en mode Veille (en option) : Votre
téléviseur recherche de nouvelles chaînes ou chaînes manquantes en mode veille. Toutes les
chaînes de diffusion détectées s'afficheront à l'écran.
Effacer la
Liste des
Utilisez cette option pour effacer les chaînes mémorisées. Ce réglage est visible uniquement
lorsque l'option de Pays est réglée sur Danemark, Suède, Norvège, ou Finlande.
un Réseau
Ce paramètre vous permet de sélectionner uniquement les chaînes de diffusion comprises
dans le réseau sélectionné dans la liste des chaînes. Cette fonction n'est disponible que
pour les pays comme la Norvège.
Supprime toutes les chaînes et réglages enregistrés, reprogramme la TV en fonction des
réglages de l'entreprise.
Français - 48 -
Fonctionnement Général de la TV
Utilisation de la Liste de Chaînes
Le téléviseur trie toutes les stations mémorisées dans la Liste Des Chaînes. Vous pouvez modifier cette liste
de chaînes ainsi qu'il suit : configurez les favoris ou les stations actives à inclure dans la liste en utilisant les
options Liste De chaînes. Appuyez sur le bouton OK/TV pour ouvrir la Liste Des Chaînes. Vous pouvez
filtrer les chaînes incluses en appuyant sur le bouton Bleu ou ouvrir le menu Modifier la Liste Des Chaînes
en appuyant sur le bouton Vert pour faire d'autres modifications dans la liste actuelle.
Gestion des Listes de Préférences
Vous pouvez créer quatre listes différentes de vos chaînes préférées. Sélectionnez la Liste des Chaînes
dans le menu principal ou appuyez sur le bouton Vert lorsque la liste des chaînes s'affiche à l'écran pour
ouvrir le menu Modifier la Liste des Chaînes. Sélectionnez la chaîne désirée sur la liste. Vous pouvez opérer
plusieurs choix en appuyant sur le bouton Jaune. Puis, appuyez sur le bouton OK pour ouvrir le menu Options
de Modification de Chaînes et sélectionnez l'option Ajouter/Supprimer les Favoris. Appuyez à nouveau
sur le bouton OK. Définissez l'option de liste désirée sur Activé. Les chaînes sélectionnées sont ajoutées à
la liste. Pour supprimer une chaîne ou des chaînes d'une liste de préférences, suivez les mêmes étapes et
définissez la liste désirée sur Désactivé.
Vous pouvez utiliser la fonction Filtre dans le menu Modifier la Liste Des Chaînes pour filtrer les chaînes
dans la Liste Des Chaînes de façon permanente selon vos préférences. En utilisant cette option Filtre, vous
pouvez définir l'une de vos quatre listes de préférences à afficher à chaque fois que la Liste des chaînes est
ouverte. La fonction de filtrage du menu Liste Des Chaînes ne filtre que la Liste Des Chaînes actuellement
affichée afin de trouver une chaîne et de s'y syntoniser. Ces modifications disparaissent lors de la prochaine
ouverture de la Liste Des Chaînes.
Configuration des Paramètres Parentaux
Les options du menu Paramètres du Contrôle Parental peuvent être utilisées pour empêcher les utilisateurs
de regarder certains programmes, certaines chaînes et d'accéder à certains menus. Ces réglages sont
accessibles au menu Configuration>Contrôle Parental.
Pour afficher les options du menu de verrouillage, saisissez le code PIN. Après avoir saisi le code PIN approprié,
le menu Paramètres du Contrôle Parental s’affichera.
Verrouillage Menu : Cette option permet d'autoriser ou de verrouiller l'accès à tous les menus ou menus
d'installation du téléviseur.
Verrouillage Maturité : Une fois définie, cette option recherche l’information relative aux émissions parentales
et si ce niveau parental est inactivé, l’accès à la diffusion n’est pas activé.
Remarque : Si l'option Pays définie au cours de la Première Installation est la France, l'Italie ou l'Autriche, la valeur du
Verrouillage Maturité sera configurée par défaut à 18.
Verrouillage Parental : Lorsque l’option Verrouillage enfant est Activée, le téléviseur peut uniquement
être contrôlé à l’aide de la télécommande. Dans ce cas, les boutons de la télécommande du téléviseur ne
fonctionnent pas.
Paramétrage du code PIN : Définit un nouveau code PIN.
Code PIN CICAM par Défaut : Cette option apparaît grisée si aucun module CI n'est inséré dans le port CI
du téléviseur. Vous pouvez modifier le code PIN par défaut du CICAM à l'aide de cette option.
Les applications du navigateur dans le portail peuvent être désactivées suite aux modifications effectuées
dans les paramètres parentaux. Cela peut se faire de 2 manières différentes en fonction de la sélection du
pays réalisée lors de la première installation.
Si le pays sélectionné est la France, le réglage du contrôle parental pour les utilisateurs âgés de 15 ans et
moins désactivera le navigateur ouvert.
Si un autre pays est sélectionné excepté la France, l'activation d'un paramètre de contrôle parental désactivera
le navigateur ouvert.
Remarque : Le code PIN par défaut est 0000 ou 1234. Si vous avez défini un code PIN (requis en fonction du pays choisi)
lors de la Première Installation, utilisez le code PIN que vous aviez défini.
Certaines options ne seront pas disponibles, selon le choix du pays pendant la Première Installation.
Français - 49 -
Guide Électronique des Programmes (EPG)
Certaines chaînes envoient des informations
concernant leurs programmes de diffusion. Appuyez
sur le bouton Epg pour accéder au menu Guide des
3 modèles de présentation de programmes sont
disponibles : Programme linéaire, Liste et
Maintenant/Ensuite. Pour passer d'un mode à l'autre,
suivez les instructions au bas de l'écran.
Programme linéaire
Zoom (bouton jaune) : Appuyez sur le bouton Jaune
pour accéder aux évènements dans un intervalle de
temps plus grand.
Filtre (bouton bleu) : Affiche les options de filtre.
Sélectionner le Genre (bouton des Sous-Titres) :
Ouvre le menu Sélectionner le Genre. En utilisant
cette fonctionnalité vous pouvez interroger la base
de données du guide de programme selon le genre
sélectionné. Les informations disponibles dans le
guide des programmes seront recherchées et les
résultats correspondants à vos critères seront mis
en surbrillance.
Options (bouton OK) : Affiche les options
Détail des Évènements (bouton d'informations) :
Affiche les informations détaillées concernant les
programmes sélectionnés.
Jour Suivant/Précédent (boutons Programme
+/- ) : Affiche les programmes du jour précédent ou
Rechercher (bouton Texte) : Affiche le menu Recherche guide.
Maintenant (bouton Remplacement) : Affiche
l'évènement en cours de la chaîne en surbrillance.
Programme de liste (*)
(*) Dans cette option de présentation, seuls les évènements
de la chaîne en surbrillance sont présentés.
Préc. Intervalle de Temps (bouton rouge) : Affiche
les programmes du jour précédent.
Jour Suivant/Précédent (boutons Programme
+/- ) : Affiche les programmes du jour précédent ou
Détail des Évènements (bouton D'informations) :
Affiche les informations détaillées concernant les
programmes sélectionnés.
Filtre (bouton Texte) : Affiche les options de filtre.
Intervalle de Temps Suivant (bouton Rouge) :
Affiche les programmes de l’intervalle de temps
Options (bouton OK) : Affiche les options d'événement.
Programme Maintenant/Ensuite
Naviguer (bouton de Direction) : Appuyez sur les
boutons de direction pour naviguer dans la liste des
chaînes et des programmes.
Options (bouton OK) : Affiche les options
Détail des Évènements (bouton D'informations) :
Affiche les informations détaillées concernant les
programmes sélectionnés.
Filtre (bouton bleu) : Affiche les options de filtre.
Options du Programme
Utiliser les boutons de direction pour sélectionner
un programme puis appuyez sur OK pour afficher
le menu Event Options. Les options suivantes sont
Sélectionner la Chaîne : Grâce à cette option, vous
pouvez passer à la chaîne sélectionnée.
Régler la minuterie de l'événement / Supprimer la
minuterie de l'événement : Une fois un programme
sélectionné dans le menu EPG, appuyez sur le bouton
OK. Sélectionnez l’option Régler la minuterie sur
Événement et appuyez sur la touche OK. Vous
avez la possibilité de définir une minuterie pour les
programmes à venir. Pour annuler une minuterie
existante, sélectionnez le programme en question
et appuyez sur la touche OK. Ensuite, sélectionnez
l'option Supprimer la minuterie de l'évènement. La
minuterie sera annulée.
Remarques : Il vous est impossible de passer à n’importe
quelle autre chaîne lorsqu'une minuterie est activée dans la
chaîne en cours.
Il n'est pas possible d’enregistrer deux ou plusieurs émissions
distinctes dans le même intervalle de temps.
Services Télétexte
Appuyez sur le bouton Text pour entrer. Appuyez à
nouveau sur ce bouton pour activer le mode de mélange,
ce qui vous permet de voir la page télétexte et la diffusion
télévisée simultanément. Appuyez de nouveau sur ce
bouton pour quitter. Si disponible, des sections contenues
dans une page de télétexte présenteront un code coloré et
peuvent être sélectionnées en appuyant sur les touches
colorées. Suivez les instructions affichées à l'écran.
Télétexte Numérique
Appuyez sur la touche Text pour afficher les informations
relatives au télétexte numérique Utilisez les touches
colorées, les touches du curseur et la touche OK. La
méthode de fonctionnement peut différer en fonction du
contenu du télétexte numérique. Suivez les instructions
qui s'affichent à l'écran du télétexte numérique. Lorsque
vous appuyez à nouveau sur le bouton Text, la télévision
revient en mode diffusion télévisée.
Mise à Jour du Logiciel
Votre TV peut automatiquement rechercher et
effectuer des mises à jour du progiciel via le signal
de diffusion ou via Internet.
Recherche de mise à jour de logiciels à
travers l’interface utilisateur
Dans le menu principal, sélectionnez l'option
Configuration et appuyez sur le bouton OK. Le Menu
Configuration s'affiche à l'écran. Sélectionnez ensuite
Français - 50 -
Plus et appuyez sur le bouton OK. Sélectionnez Mise
à jour du logiciel et appuyez sur le bouton OK.
Dans le menu Options de mise à jour, sélectionnez
Recherche de mise à jour puis appuyez sur le bouton
OK pour lancer une nouvelle mise à niveau du logiciel.
Si une mise à jour est disponible, il commence à la
télécharger. Au terme du téléchargement, confirmez
la question relative au redémarrage du téléviseur en
appuyant sur OK pour continuer avec l'opération de
3 Recherche et mode de mise à niveau
Votre téléviseur va rechercher de nouvelles mises à
jour à 3:00 heures si l'option Recherche Automatique
du menu Options de Mise à Jour est Activée et
si le téléviseur est connecté à un signal d'antenne
ou à Internet. Si un nouveau logiciel est détecté et
téléchargé avec succès, il sera installé au prochain
Pas de son
• Vérifiez si la TV est en mode Muet. Appuyez sur le
bouton Muet ou augmentez le volume pour vérifier.
• Le son sort d’un seul haut-parleur. Vérifiez les
paramètres d'équilibre à partir du menu de Son.
Télécommande - ne fonctionne pas
• Les piles peuvent être déchargées. Remplacez
les piles.
Les sources d’entrée - ne peuvent pas être
• Si vous ne pouvez sélectionner une source d'entrée,
il est possible qu'aucun appareil ne soit connecté.
Le cas échéant ;
• Vérifiez les câbles AV et les branchements si vous
essayez de basculer à la source d'entrée dédiée à
l'appareil connecté.
Remarque : Ne débranchez pas le cordon d'alimentation
lorsque le voyant DEL clignote pendant le processus de
redémarrage. Si le téléviseur ne s'allume pas après la mise
à niveau, débranchez-le, patientez deux minutes, puis
Dépannage et Astuces
La TV va s'allumer
Assurez-vous que le câble d’alimentation est
correctement branché dans la prise murale. Vérifiez
si les piles sont usées. Appuyez sur la touche de mise
en marche du téléviseur
Mauvaise qualité d’image
• Avez-vous sélectionné le système de TV approprié ?
• Un niveau de signal faible peut impacter
négativement sur la qualité de l'image. Veuillez
vérifier l'entrée de l'antenne.
• Si vous avez effectuez un réglage manuel, vérifiez
que vous avez entré la bonne fréquence de la
• La qualité des images peut ne pas être bonne lorsque
deux appareils sont simultanément connectés au
téléviseur. Dans un tel cas, déconnectez l’un des
Pas d’image
• L'absence d'image signifie que votre TV ne reçoit
aucune transmission. Assurez-vous également que
la bonne source d’entrée a été sélectionnée.
• L’antenne est-elle correctement connectée ?
• Est-ce que le câble d’antenne est endommagé ?
• Les fiches appropriées sont-elles utilisées pour
brancher l’antenne ?
• En cas de doute, demandez conseil à votre vendeur.
Français - 51 -
Modes D’affichage Typiques de L’entrée PC
Le tableau ci-après est une illustration de quelques
modes d’affichage vidéo typiques. Votre téléviseur ne
peut pas prendre en charge toutes les résolutions.
Compatibilité des Signaux AV et HDMI
Signaux pris en
640 x 350
85 Hz
640 x 480
60 Hz
640 x 480
72 Hz
RGB 50/60
640 x 480
75 Hz
800 x 600
56 Hz
800 x 600
60 Hz
800 x 600
72 Hz
800 x 600
75 Hz
1024 x 768
60 Hz
1024 x 768
70 Hz
1024 x 768
75 Hz
1024 x 768
85 Hz
1152 x 864
75 Hz
1280 x 768
1280 x 768
AV latéral
480i, 480p
60 Hz
576i, 576p
50 Hz
50 Hz,
60 Hz
50 Hz,
60 Hz
60 Hz
60 Hz
75 Hz
60 Hz
1280 x 960
60 Hz
576i, 576p
50 Hz
1280 x 960
75 Hz
1280 x 1024
60 Hz
50 Hz,
60 Hz
1280 x 1024
75 Hz
1360 x 768
60 Hz
50 Hz,
60 Hz
.1366 x 768
60 Hz
1400 x 1050
59 Hz
1400 x 1050
60 Hz
1400 x 1050
75 Hz
24 Hz,
25 Hz,
30 Hz,
50 Hz,
60 Hz
1440 x 900
60 Hz
1440 x 900
75 Hz
1600 x 1200
60 Hz
1680 x 1050
59 Hz
24 Hz,
25 Hz,
30 Hz,
50 Hz,
60 Hz
3840 x
1680 x 1050
60 Hz
1920 x 1080
60 Hz
4096 x
24 Hz,
25 Hz,
30 Hz,
50 Hz,
60 Hz
(X: Non Disponible, O : Disponible)
Dans certains cas, un signal du téléviseur peut ne
pas s'afficher correctement. Le problème peut être
celui d'une inconsistance au niveau des normes de
l'équipement source (DVD, décodeur, etc.). Si vous
rencontrez ce type de problème, veuillez contacter
votre fournisseur et le fabricant de l’appareil source.
Français - 52 -
Formats de Fichiers Vidéo Pris en Charge Pour le Mode USB
Code Vidéo
Flux de programme MPEG (.DAT, .VOB, .MPG, .MPEG), flux de
transport MPEG (.ts, .trp, .tp), MP4 (.mp4, .mov), 3GPP (.3gpp,
.3gp), AVI (.avi), MKV (.mkv), ASF (.asf)
1080P x [email protected] fps,
[email protected] fps
40 Mbps
Sorenson H.263
Flux de programme MPEG (.MPG, .MPEG), MP4 (.mp4, .mov),
3GPP (.3gpp, .3gp), AVI (.avi), MKV (.mkv), ASF (.asf)
MP4 (.mp4, .mov), AVI (.avi), MKV (.mkv), ASF (.asf)
FLV (.flv), AVI (.avi), SWF(.swf)
MP4 (.mp4, .mov), 3GPP (.3gpp, .3gp), AVI (.avi), MKV (.mkv)
3840 x [email protected] fps,
FLV (.flv), MP4 (.mp4, .mov), 3GPP (.3gpp, .3gp), MPEG Flux de
135 Mbps
transport (.ts, .trp, .tp), ASF (.asf), AVI (.avi), MKV (.mkv)
[email protected] fps
Motion JPEG
[email protected] fps
[email protected] fps
[email protected] fps
[email protected] fps
AVI (.avi), 3GPP (.3gpp, .3gp), MP4 (.mp4, .mov), MKV (.mkv),
ASF (.asf)
20 Mbps MKV (.mkv), WebM (.webm)
MP4 (.mp4, .mov), MKV (.mkv), flux de transport MPEG (.ts, .trp,
160 Mbps
100 Mbps MKV (.mkv), WebM (.webm)
10 Mbps
Formats de Fichiers Image Pris en Charge Pour le Mode USB
Résolution (Largeur x
15360 x 8640
1024 x 768
9600 x 6400
La limite de résolution maximale dépend de
la taille de la DRAM
1200 x 800
Français - 53 -
Formats de Fichiers Audio Pris en Charge Pour le Mode USB
Code Audio
Taux D'échantillon
MPEG1/2 Layer1
16KHz ~ 48KHz
32 Kbps ~
448 Kbps
MP3 (.mp3), AVI (.avi), ASF (.asf), Matroska (.mkv, .mka),
MPEGflux de transport(.ts, .trp, .tp), MPEGflux de programme
(.DAT, .VOB, .MPG, .MPEG), WAV (.wav)
MPEG1/2 Layer2
16KHz ~ 48KHz
8 Kbps ~
384 Kbps
MP3 (.mp3), AVI (.avi), ASF (.asf), Matroska (.mkv, .mka),
MPEGflux de transport(.ts, .trp, .tp), MPEGflux de programme
(.DAT, .VOB, .MPG, .MPEG), WAV (.wav)
MPEG1/2 Layer3
16KHz ~ 48KHz
8 Kbps ~
320 Kbps
MP3 (.mp3), AVI (.avi), ASF (.asf), Matroska (.mkv, .mka), 3GPP
(.3gpp, .3gp), MP4 (.mp4, .mov, m4a), MPEG flux de transport
(.ts, .trp, .tp), MPEG flux de programme (.DAT, .VOB, .MPG,
.MPEG), FLV (.flv), WAV (.wav), SWF (.swf)
32KHz, 44,1KHz,
32 Kbps ~
640 Kbps
AC3 (.ac3), AVI (.avi), Matroska (.mkv, .mka), 3GPP (.3gpp,
.3gp), MP4 (.mp4, .mov, m4a), MPEG flux de transport (.ts, .trp,
.tp), MPEGflux de programme (.DAT, .VOB, .MPG, .MPEG)
32KHz, 44,1KHz,
32 Kbps ~
6 Mbps
EAC3 (.ec3), 3GPP (.3gpp, .3gp), MP4 (.mp4, .mov, m4a), flux
de transport MPEG (.ts, .trp, .tp), flux de programme MPEG
8KHz ~ 48KHz
8KHz ~ 48KHz
128 bps ~
320 Kbps
WMA 10 Pro M0
WMA 10 Pro M1
< 192 kbps
< 384 kbps
WMA 10 Pro M2
< 768 kbps
G711 A/mu-law
64 Kbps ~ WAV (.wav), AVI (.avi), Matroska (.mkv, .mka), 3GPP
128 Kbps (.3gpp, .3gp), MP4 (.mp4, .mov, m4a)
LBR (cook)
8KHz, 11,025KHz,
6 Kbps ~
128 Kbps
8 KHz~96 KHz
AAC (.aac), AVI (.avi), Matroska (.mkv, .mka), 3GPP (.3gpp,
.3gp), MP4 (.mp4, .mov, m4a), MPEGflux de transport (.ts, .trp,
.tp), MPEG flux de programme (.DAT, .VOB, .MPG, .MPEG),
FLV (.flv), RM (.ra)
1,6 Mbps
ASF (.wma, .asf), AVI (.avi), Matroska (.mkv, .mka)
RM (.ra)
Matroska (.mkv, .mka)
Français - 54 -
Résolutions DVI Prises en Charge
Reportez-vous aux informations de résolution suivantes au moment de raccorder des périphériques à votre
téléviseur à l’aide des câbles convertisseurs DVI (DVI à HDMI - non fournis).
56 Hz
640 x 480
800 x 600
60 Hz
66 Hz
70 Hz
72 Hz
75 Hz
1024 x 768
1280 x 768
1280 x 960
1360 x 768
1366 x 768
1280 x 1024
1400 x 1050
1600 x 900
Français - 55 -
Mode 3D
Pour visualiser des contenus 3D ou des programmes
en mode 3D, vous devez porter des lunettes 3D à
obturateur actif qui prennent en charge la technologie
sans fil Bluetooth™. Veuillez remarquer que la fonction
3D de ce téléviseur fonctionne uniquement avec les
lunettes 3D appropriées. Utilisez des Lunettes 3D
actives Panasonic pour une expérience 3D optimale.
Précautions relatives à l'affichage de
la 3D
Pour votre sécurité ; Lisez soigneusement ces
consignes avant d'utiliser la fonction 3D.
• Les femmes enceintes, les personnes âgées,
souffrant de problèmes cardiaques ou connaissant
fréquemment des problèmes de somnolence; ainsi
que les personnes qui ont facilement des nausées
doivent éviter de regarder la TV en 3D.
• Veuillez empêcher aux enfants de moins de 5 ans
de regarder la TV en 3D. S’ils le font, leur vue
pourrait en pâtir.
• Lorsque vous regardez des images en 3D, surveillez
vos enfants, y compris les adolescents car ils sont
plus sensibles aux effets des images télévisées
en 3D et donc plus susceptibles de présenter ces
symptômes. Si ces derniers présentent les malaises
susmentionnés, ils doivent immédiatement quitter
le mode 3D.
• Il est possible que vous ayez un malaise, des maux
de tête ou des vertiges lorsque vous regardez des
images 3D. En pareille situation, enlevez les lunettes
3D et quittez le mode 3D.
• Ne regardez pas les images en mode 3D pendant
longtemps. Marquez une pause de temps en temps.
Lorsque vous visionnez, si vous ressentez des
malaises comme la fatigue des yeux, des maux de
tête ou de la nausée; enlevez vos lunettes 3D et
quittez le mode 3D. Veuillez consulter un médecin
si les malaises persistent.
• Évitez d’utiliser les lunettes 3D à d'autres fins.
Utilisez les lunettes 3D uniquement pour regarder
des vidéos 3D. Évitez de les utiliser pour vous
protéger contre le soleil ou pour lire.
• Lorsque vous regardez des images en 3D, tenez
compte de votre environnement. Lorsque vous
visionnez en mode 3D avec les lunettes, ne vous
baladez pas car votre vue est modifiée. Vous pouvez
heurter des objets, trébucher sur un objet ou tomber.
Conséquence : vous pouvez vous blesser.
• Des programmes en 3D peuvent vous pousser à
faire des mouvements reflex soudains, forcés ou
risqués ; Il est par conséquent important de ne pas
placer des objets fragiles près de la télévision.
• Lorsque vous utilisez des lunettes en 3D, la distance
entre l'utilisateur et l'écran peut être mal évaluée.
Évitez de donner un coup dans l'écran.
• Il peut arriver que certains téléspectateurs soient
désorientés après avoir regardé les images 3D Par
conséquent, après avoir regardé les images 3D,
prenez un temps d’arrêt pour reprendre conscience
avant de vous déplacer.
Avertissement de Crises de Photosensibilité
• Si vous ou un membre de votre famille a des
antécédents d’épilepsie ou d'attaque d’apoplexie,
consultez votre médecin avant de regarder les
images de la télévision en 3D. Il est possible que
certains téléspectateurs connaissent un problème
d’attaque ou d’épilepsie lorsqu’ils sont exposés à
certaines conditions, dont les flashes, les images
TV ou les jeux vidéo.
• Parfois, certains symptômes peuvent survenir
dans des conditions non spécifiées même si vous
n’avez aucun antécédent en la matière. Dans ce
cas, si vous avez les symptômes suivants : trouble
de vision, instabilité visuelle ou faciale telle que la
contraction des yeux ou des muscles, les vertiges ou
les étourdissements, la transition visuelle ou l’action
inconsciente, la convulsion, la perte de conscience,
la confusion ou la désorientation, la perte du sens
de la direction, les crampes ou les nausées, arrêtez
de visionner en mode 3D.
Pour réduire le risque de la crise de photosensibilisation,
vous pouvez procéder comme suit :
• Prenez des pauses régulières lorsque vous regardez
des émissions en 3D.
• Si vous souffrez d'un quelconque problème de
vue (myopie / hypermétropie, astigmatisme, des
différences visuelles de l'œil gauche et de l'œil
droit), veuillez corriger votre vue avant d'utiliser les
lunettes 3D.
• Ne regardez pas la TV de très près et gardez-la
toujours à hauteur des yeux. Évitez de regarder les
images 3D en cas de fatigue ou de maladie. Évitez
de regarder la télé 3D pendant longtemps.
Mise en Marche du Mode 3D
Appuyez sur le bouton MENU de la télécommande
et sélectionnez l'icône Image. Appuyez sur OK pour
afficher le menu Menu D’images . Utiliser les boutons
Haut ou Bas pour sélectionner Paramètres 3D et
appuyez sur OK pour afficher.
Remarques :
• Vous devez au préalable sélectionner le Mode
3D approprié. Si le mode approprié n'est pas
sélectionné, les images 3D ne s'afficheront pas
• Les images en 3D peuvent ne pas être visibles ou
se déformer lorsqu’elles sont regardées dans des
conditions d’éclairage intense.
Français - 56 -
• Si l’écran vacille pendant que vous regardez les
images en 3D dans de mauvaises conditions
d’éclairage, éteignez l'ampoule ou baissez la
• Les dispositifs Bluetooth™ et de réseau local sans fil
fonctionnent sur la même plage de fréquence radio
et peuvent interférer avec une autre plage. Si vous
utilisez les dispositifs Bluetooth™ et de réseau local
sans fil au même moment, les performances de votre
réseau peuvent parfois être inférieures au niveau
optimal. Utilisez des lunettes 3D dans un endroit
qui n'entraîne aucune interférence avec les autres
dispositifs Bluetooth™ ou de réseau local sans fil.
Mode 3D.
En outre, lorsque votre téléviseur est en mode 2D,
vous pouvez changer les images 2D en images
3D en activant l'option 3D Virtuel dans le menu
Paramètres 3D.
Format 3D
Côte à Côte
Les images des côtés gauche et droit sont
Côte à côte
Les images des côtés gauche et droit sont en
haut et en bas d l'écran.
Vertical (TB)
Changer le format 3D à partir du Menu
Consultez le manuel d'utilisation des lunettes 3D avant
toute utilisation, pour plus d'informations et d'instructions
sur son usage.
Appuyez sur le bouton Menu rapide de
la télécommande pour ouvrir le menu Option.
Sélectionnez l'option Mode 3D et réglez selon vos
Avant toute utilisation, vous devez coupler vos
lunettes avec votre TV. Appuyez sur le bouton
d'alimentation des lunettes pour les mettre en marche.
Vous pouvez à présent confortablement regarder les
images 3D en portant les lunettes 3D. Désactivez vos
lunettes après les avoir utiliser.
Tout d'abord, tous les téléviseurs doivent être en mode
3D. Sélectionnez l'option 2D uniquement dans le
menu Réglages 3D l’aide des touches Haut ou Bas.
Appuyez sur les boutons de Gauche ou Droite pour
régler le mode 2D sur Gauche, Droite ou Arrêt.
Utilisation des Lunettes 3D
Visionner les images 3D sous format 2D
Il est possible que les lunettes 3D ne fonctionnement
pas correctement hors du champ visuel. Utilisez les
lunettes 3D dans le champ visuel. Le champ visuel
peut être raccourci en fonction des obstacles entre le
téléviseur et les lunettes 3D, ou du milieu environnant.
Visionner les images 2D sous format 3D
Nettoyage et entretien des lunettes 3D
• Évitez de vaporiser des agents nettoyants
directement sur la surface des lunettes 3D. Ils
pourraient provoquer la décoloration et des fissures
de l'écran, qui pourront l'amener à s'écailler.
• Assurez-vous que le torchon est doux et qu'il ne
contient aucun matériau étranger ni de poussière.
L'utilisation d'un torchon sale abîmera vos lunettes
• Ne laissez pas tomber et ne pliez pas vos lunettes
La durée d'obturation des côtés Gauche et Droit des
lunettes peut être modifiée. Si les images 3D sont
floues, activez les côtés gauche et droit de l'image 3D.
Sélectionnez l'option Sortie Gauche/Droite à l’aide
des touches Haut ou Bas. Appuyez sur les boutons
de Gauche ou Droite régler sur Gauche/Droite ou
Regarder des images 3D
Les signaux de vidéo entrants peuvent être soit en
format 2D ou 3D. Un signal 2D est visible en 2D ou
3D. De même, un signal 3D est visible en 2D ou 3D.
Si l'option Mode 3D du menu Paramètres 3D est
configurée sur Automatique, la TV peut détecter
le signal 3D et basculer automatiquement en mode
3D. Dans le cas contraire, vous pourrez changer
manuellement le mode d'affichage à partir du menu
Paramètres 3D.
Le format du signal 3D peut être soit Côte à Côte
(SBS) ou Haut En Bas (TB). Si le téléviseur ne
détecte pas automatiquement le signal 3D, vous
devrez choisir le format approprié à partir de l'option
Sélectionnez l'option 3D virtuel dans le menu
Réglages 3D l’aide des touches Haut ou Bas. Utilisez
le bouton Gauche ou Droit pour effectuer un réglage.
Activer les images de gauche et de droite
Paramètres 3D
Mode 3D
Vous pouvez personnaliser les réglages du mode 3D
pour mieux profiter de vos programmes. Sélectionnez
l'un des modes suivants pour pouvoir visionner les
images en 3D :
Auto : Passez automatiquement en mode 3D si une
information 3D est détectée à partir d'un diffuseur
numérique ou d'une source HDMI.
Côte à Côte : Affiche le contenu en 3D originellement
sous la forme côte à côte.
Haut en Bas : Affiche le contenu en 3D originellement
sous la forme Haut Bas.
Arrêt : La fonction 3D est désactivée.
2D Uniquement
Si le contenu est en 3D et vous souhaitez le
visualiser en 2D, vous pouvez basculer en mode 2D
Uniquement. 2 options (GAUCHE et DROITE) ont
Français - 57 -
été prévues pour vous aider à sélectionner le côté du
contenu que vous souhaitez regarder en 2D.
Résolutions Prises en Charge par le Contenu 3D
Non pris en
Non pris en
Non pris en
Non pris en
Non pris en
Non pris en
Non pris en
[email protected] FP
Pris en Charge
[email protected] FP
Pris en Charge
1080p FC
720p FC
1080i FC
Fonction Depth Sense en 3D (en fonction du
Ce paramètre permet de contrôler la profondeur 3D.
Informations sur l’affichage en 3D
Distance de Visualisation
39 40 42 46 47 48 50 55 65
32 37
23 26
[email protected] FP
[email protected] FP
1080p FC
720p FC
Reportez-vous aux instructions relatives à la taille/
distance ci-dessous pour une expérience optimale
de la 3D.
[email protected] FP
1080i FC
Non pris en
Non pris en
Non pris en
Non pris en
Non pris en
Non pris en
Non pris en
Non pris en
Non pris en
Non pris en
SBS Côte à Côte
To : Haut en Bas
MBV : Vidéo Navigateur Média
DTV : Source TV Numérique
ATV : Source TV Analogique
FC : Cadre Compatible
FP : Cadre Emballé
C1 : Si la hauteur de l'image est exactement divisible par
2, la largeur de l'image est exactement divisible par 16 et
la largeur de l'image est plus large ou égale à la largeur du
panneau, C1 est pris en charge.
MBP : Image Navigateur Média
Angle D’affichage Horizontal
Non pris en
Non pris en
Non pris en
Conversion de 2D à 3D. Vous pouvez activer ou
désactiver cette fonction en la réglant en mode On
ou Off En fonction du modèle, vous pouvez configurer
le niveau de profondeur du champ selon plusieurs
paramètres ou vous pouvez le désactiver.
Vous pouvez utiliser ce paramètre pour déplacer la
phase de la diffusion à gauche/droite 3D.
Non pris en
Non pris en
Non pris en
[email protected] FP Pris en Charge
Sortie Gauche/Droite
Non pris en
Non pris en
Non pris en
3D Virtuel
Angle D’affichage Vertical
Il est fortement recommandé de placer la TV à une
hauteur correspondant à votre niveau de visibilité. Si
ceci n'est pas possible, changer la position de la Télé
montée sur le socle ou le mur. L’image peut ne pas
être visible ou paraître sombre si vous êtes hors de
l’angle d’affichage du téléviseur.
Français - 58 -
prise murale
Connexion Avec Fil
Connexion à un Réseau Câblé
• Vous devez avoir un modem / routeur alimenté par
une connexion à large bande active.
• Assurez-vous que le logiciel Nero Media Home est
installé sur votre ordinateur (pour la fonction Partage
Audio/Vidéo). Voir la section intitulée «Installation
Nero Media Home».
• Connectez votre PC à votre modem / routeur. Cela
peut être une connexion fixe ou sans fil.
• Connectez votre téléviseur à votre modem / routeur
via un câble Ethernet Il existe un port LAN à l'arrière
(derrière) de la Télé.
Connexion FSI à large bande
Entrée LAN à l'arrière
du téléviseur
Configuration des Paramètres des
Périphériques Câblés
Type de Réseau :
Le Type de Réseau peut être sélectionné comme
Dispositif Câblé ou Dispositif Sans Fil, en fonction
de la connexion active du téléviseur. Sélectionnez
l'option Dispositif Câblé si vous vous connectez via
un réseau Ethernet.
Test de Débit Internet
Câble réseau local (Ethernet)
Sélectionnez le bouton Test de Débit İnternet et
appuyez sur le bouton OK. La TV vérifie la largeur
de bande de la connexion internet TV et affiche le
résultat à la fin.
Paramètres Avancés
Entrée LAN à l'arrière
du téléviseur
Sélectionnez l'option Paramètres Avancés puis appuyez
sur le bouton OK. À l'écran suivant, vous pouvez modi-
• Pour accéder et lire des fichiers partagés, vous
devez sélectionner l'option Lecteur Multimédia.
Appuyez sur le bouton Menu pour sélectionner
l'option Lecteur Multimédia. Appuyez sur OK pour
continuer. Sélectionnez le type de fichier souhaité et
appuyez sur OK. Utilisez toujours l'écran du Lecteur
Multimédia pour accéder et lire les fichiers d'un
réseau partagé.
• Le PC/HDD/Lecteur Multimédia ou tout autre
appareil compatible doit être utilisé avec une
connexion filaire pour une qualité de lecture
Pour configurer les paramètres de connexion avec
fil, veuillez vous reporter à la section Paramètres
réseau dans le Menu Paramètres.
• Vous pourrez réussir à connecter votre téléviseur à
votre réseau LAN en fonction de la configuration de
votre réseau. Dans ce cas, utilisez un câble Ethernet
pour connecter votre téléviseur directement à la
prise murale du réseau.
fier les paramètres IP et DNS de la TV. Sélectionnez
les paramètres souhaités et appuyez sur le boutons
Gauche ou Droite pour modifier le paramètre d'Automatique à Manuel. Vous pouvez à présent saisir les
valeurs IP Manuel et / ou DNS Manuel. Sélectionnez
l'élément correspondant dans le menu déroulant et
saisissez les nouvelles valeurs à l'aide des boutons
numériques de la télécommande. Appuyez sur le
bouton OK pour enregistrer les paramètres lorsque
vous avez terminé.
Connexion Sans Fil
Connexion à un Réseau Sans Fil
Le téléviseur ne saurait se connecter aux réseaux
avec un SSID masqué. Pour que votre modem SSID
soit visible, vous devez changer vos paramètres SSID
via le logiciel du modem.
Pour une connexion au réseau LAN câblé,
procédez comme suit :
1. Assurez-vous que le logiciel Nero Media Home
est installé sur votre ordinateur (pour la fonction
Partage Audio/Vidéo).
2. Pour configurer les connexions sans fil,
veuillez vous reporter à la section Paramètres
Réseaux du Menu Paramètres.
Français - 59 -
La TV recherchera automatiquement les réseaux sans
fil. Une liste de réseaux disponibles s'affichera alors .
Sélectionnez le réseau qui vous intéresse dans la liste.
FSI à large
Remarque : Si le modem prend en charge le mode N, vous
devez définir les paramètres de ce mode.
Si le réseau sélectionné est protégé par un mot de
passe, entrez la clé en utilisant le clavier virtuel.
Vous pouvez utiliser ce clavier grâce aux boutons de
direction ainsi que le bouton OK sur la télécommande.
Attendez que l'adresse IP s'affiche sur l'écran.
Un routeur sans fil-N (IEEE 802.11a/b/g/n) avec des
bandes simultanées de 2.4 et 5 GHz est conçu pour
augmenter la bande passante. Ces fonctions sont
optimisées pour une transmission vidéo en HD plus
claire et plus rapide et un transfert de fichiers et jeux
sans fil faciles.
• Utilisez une connexion LAN pour un partage le
plus rapide avec d'autres appareils comme les
• La fréquence et le canal diffèrent selon la région.
• La vitesse de transmission varie selon la distance
et le nombre d'obstructions entre les produits de la
transmission, la configuration de ces produits, l'état
des ondes radio, la bande et les produits utilisés.
La transmission peut également être coupée ou
être déconnectée selon l’état des ondes radio, des
téléphones DECT ou de tout autre appareil WiFi 11b
Les valeurs standard de la vitesse de transmission
sont les valeurs maximales théoriques pour les
normes des appareils sans fil. Elles ne sont pas les
vitesses réelles de la transmission des données.
• L'endroit où la transmission est le plus efficace varie
en fonction de l'environnement d'utilisation.
• La fonction sans fil des supports télé type modem
802.11 a,b,g & n . Il vous est fortement conseillé
d'utiliser le protocole de communication IEEE
802.11n pour éviter toute dysfonction pendant que
vous visionnez les vidéos.
• Vous devez changer votre modem SSID lorsque
d'autres modems du même type sont disponibles
aux alentours. Dans le cas contraire, vous pouvez
rencontrer des problèmes de connexion. Utilisez
une connexion avec fil si vous avez des problèmes
avec votre connexion sans fil.
Configuration des Paramètres des
Périphériques Sans Fil
Ouvrez le menu Paramètres Réseau et sélectionnez
le Type de Réseau comme Dispositif Sans Fil pour
démarrer le processus de connexion.
Cela montre que la connexion est établie. Pour vous
déconnecter d'un réseau sans fil, sélectionnez Type
de Réseau puis appuyez sur les boutons Gauche ou
Droite pour définir comme Désactivé.
Sélectionnez Test de Débit Internet et appuyez sur
le bouton OK pour vérifier le débit de votre connexion
internet. Sélectionnez Paramètres Avancés et
appuyez sur le bouton OK pour ouvrir le menu des
paramètres avancés. Utilisez les boutons de direction
et les boutons numériques pour configurer. Appuyez
sur le bouton OK pour enregistrer les paramètres
lorsque vous avez terminé.
Autres Information
L'état de la connexion s'affiche à l'écran soit,
Connecté or Non Connecté ainsi que l'adresse IP
actuelle, si une connexion est établie.
Connexion à votre téléphone portable via
le WIFI (en option)
• Si votre téléphone portable est doté d'un Wifi, vous
pouvez le connecter à votre TV via un routeur, afin
d'accéder au contenu de votre téléphone. Pour
ce faire, votre périphérique mobile doit avoir une
application de partage appropriée.
• Connectez votre routeur en suivant les étapes
susmentionnées dans la section Connectivité
Sans Fil.
• Ensuite, connectez votre appareil au routeur puis
activez l'application de partage audio/vidéo sur votre
périphérique mobile. Enfin, sélectionnez les fichiers
que vous voulez partager avec votre Télé.
• Si la connexion est correctement établie, vous
accéderez aux fichiers partagés de votre téléphone
portable à partir du Lecteur Multimédia de votre
• Entrez dans le menu Lecteur Multimédia et l'OSD
de sélection du périphérique de lecture s'affiche.
sélectionnez votre périphérique mobile et appuyez
sur le bouton OK pour continuer.
• Vous pouvez télécharger une application distante
virtuelle de télécommande à partir du serveur du
fournisseur d'application de votre téléphone mobile
si cela est disponible.
Remarque : Cette fonction peut ne pas être prise en
charge par certains téléphones portables.
Français - 60 -
Résolution des Problèmes de Connectivité
Réseau Sans Fil Indisponible
• Assurez-vous que les pare-feu de votre réseau
permettent la connexion sans fil TV.
• Essayez à nouveau de rechercher les réseaux
sans fil disponibles à partir de l'écran Paramètres
Si le réseau sans fil ne fonctionne pas correctement,
essayez d'utiliser le réseau avec fil chez vous.
Reportez-vous à la section Connectivité Filaire pour
plus d'informations sur le processus.
Si le téléviseur ne fonctionne pas avec la connexion
avec fil, vérifiez le modem (routeur). Si le routeur n’a
pas de problème, vérifiez la connexion Internet de
votre modem.
Connexion Lente
Voir le manuel d'instructions de votre modem sans fil
pour obtenir des informations sur la zone de service
interne, la vitesse de la connexion, la qualité du
signal et d'autres paramètres. Vous devez avoir une
connexion haut débit pour votre modem.
Interruption lors d'une lecture ou réactions
Si vous rencontrez de tels problèmes, essayer les
solutions suivantes:
Maintenez une distance d’au moins trois mètres
entre le four à micro-ondes, les téléphones portables,
les appareils équipés d’un Bluetooth ou tout autre
appareil compatible avec le Wi-Fi. Essayez de
changer la chaîne active sur le routeur WLAN.
Connexion Internet Indisponible / Partage
Audio/Vidéo Impossible
Si l’adresse MAC (un numéro d’identification
unique) de votre PC ou modem a été régulièrement
enregistrée, il se peut que votre téléviseur ne soit pas
connecté à Internet. Dans ce cas, l’adresse MAC est
authentifiée chaque fois que vous êtes connecté à
Internet. Il s'agit d'une précaution contre tout accès
non-autorisé. Puisque votre téléviseur dispose de sa
propre adresse MAC, votre fournisseur Internet ne
peut valider cette adresse. À cet effet, votre téléviseur
ne peut se connecter à Internet. Contactez votre
fournisseur de service Internet pour qu’il vous donne
des informations concernant la façon de connecter
un périphérique différent, comme votre téléviseur,
à Internet.
Domaine Non Valide
Assurez-vous de vous être déjà connecté à votre
PC avec un nom d’utilisateur/mot de passe autorisé
et veillez également à ce que votre domaine soit
actif, avant de partager quelque fichier que ce soit
dans le programme du serveur de média de votre
ordinateur. Si le domaine n’est pas valide, vous
pourrez rencontrer des problèmes au moment de
parcourir les fichiers en mode Partage Audio/Vidéo.
Utilisation du Service du Réseau Partage Audio/Vidéo
La fonction de Partage Audio/Vidéo est une norme
qui permet de visualiser les appareils électroniques
numériques pour les rendre plus faciles d'utilisation
à domicile.
Elle vous permet d’afficher et de lire les photos, la
musique et les vidéos mémorisées sur le serveur
multimédia connecté à votre réseau domestique.
1. Installation de Nero Media Home
La fonction Partage Audio/Vidéo ne peut être utilisée
si le programme du serveur n'est pas installé sur
votre ordinateur. Veuillez installer le programme Nero
Media Home sur votre PC. Pour plus d'informations
sur l'installation, veuillez vous référer à la section
« Nero Media Home Installation ».
2. Connexion à un Réseau Câblé ou Sans
Pour plus de plus amples informations concernant les
paramètres, référez-vous aux chapitres Connectivité
Avec Fil / Sans Fil.
3. Lecture des Fichiers Partagés via le
Lecteur Multimédia
Sélectionnez Lecteur Multimédia à l'aide des boutons
Gauche ou Droit du menu principal et appuyez sur
OK. Le navigateur multimédia va s'afficher.
Partage Audio/Vidéo
Le partage Audio/Vidéo Est disponible uniquement en
mode Dossier du Lecteur Multimédia. Pour activer
le mode dossier, cliquez sur l'onglet Réglages à
l'écran principal du Navigateur Multimédia et appuyez
sur OK. Sélectionnez Afficher le Style et définissez
sur Dossier à l'aide des boutons Gauche ou Droit.
Sélectionnez le type de média souhaité et appuyez
sur OK.
Si la configuration est faite correctement, l'écran
Sélection du Périphérique s'affiche après la
sélection du type de média souhaité. Si des réseaux
sont disponibles, ils vont apparaître à l'écran.
Sélectionnez le serveur média ou le réseau auquel
vous voulez vous connecter à l'aide des boutons
Haut ou Bas, puis appuyez sur OK. Si vous voulez
actualiser la liste des périphériques, appuyez sur le
bouton Vert . Appuyez sur le bouton Menu pour sortir.
Il est par ailleurs possible que la connexion Internet
soit indisponible à cause d'un problème de parefeu. Si vous pensez que votre problème se trouve
à ce niveau, contactez votre fournisseur de service
Internet. Un pare-feu pourrait expliquer le problème de
connectivité et de découverte pendant l’utilisation du
téléviseur en mode Partage Audio/Vidéo ou pendant
la navigation via la fonction Partage Audio/Vidéo .
Français - 61 -
Si vous sélectionnez le type de média comme Vidéos
et choisissez le périphérique à partir du menu de
sélection Ensuite sélectionnez le dossier contenant
les fichiers vidéo sur l'écran suivant et tous les fichiers
vidéo seront listés.
Pour lire les types de médias à partir de cet écran,
vous devez rentrer à l'écran principal du Lecteur
Multimédia pour sélectionner le type de média
souhaité et à nouveau choisir un réseau. Reportezvous à la section du menu Lecteur Multimédia pour
plus d'informations sur la lecture des fichiers.
Les fichiers de sous-titres ne fonctionnent pas si
vous regardez les vidéos depuis le réseau à travers
la fonction Partage Audio/Vidéo .
Vous pouvez brancher uniquement un poste de
télévision au même réseau. En cas de problème avec
le réseau, veuillez débrancher votre téléviseur de la
prise murale et rebranchez-le à nouveau. Les modes
lecture spéciale et différée ne sont pas pris en charge
par la fonction Partage Audio/Vidéo .
Remarque : Certains PC peuvent ne pas avoir la capacité
d'utiliser la fonction Partage Audio/Vidéo en raison des
paramètres Administrateur et Sécurité (tels que les PC
Pour une meilleure connexion de la télé au réseau à domicile,
l'application Nero doit être installée.
Installation de Nero MediaHome
Pour installer Nero MediaHome, veuillez procéder
comme suit :
Remarque : Pour utiliser la fonction Partage Audio/Vidéo
,vous devez installer ce logiciel sur votre ordinateur.
1. Entrez le lien suivant en entier dans la barre
d'adresse de votre navigateur.
2. Cliquez sur la touche Télécharger de la page
d'ouverture. Le fichier d'installation va être
téléchargée sur le PC.
3. Une fois le téléchargement fini, cliquez deux
fois sur le fichier d'installation pour lancer
l'installation. L'assistant d'installation vous guide
tout au long de l'installation.
4. Les premières fenêtres s'affichent en premier.
L'assistant d'installation vérifie la disponibilité
des application tiers installées dans le PC. Si
des applications manquent celles-ci s’affichent
et doivent être installées avant la suite du
5. Appuyez sur le bouton Installer. L'interface
intégré va s'afficher. Veuillez ne pas modifier
l'interface qui s'affiche.
6. Appuyez sur le bouton Suivant. La fenêtre
détaillant les conditions de la Licence (EULA)
va s'afficher. Veuillez lire l'accord de licence
attentivement et cochez la case appropriée si
vous adhérez à cet accord. Si vous n’acceptez
pas les termes de l’accord, il vous sera
impossible d’installer le CD.
7. Appuyez sur le bouton Suivant. Dans la
prochaine fenêtre vous pouvez régler vos
préférences d'installation.
8. Appuyez sur le bouton Installer. L'installation
est lancée et se termine automatiquement.
Une barre de progression indique le progrès de
9. Appuyez sur le bouton Terminé. L'installation
est terminée. Vous serez redirigé vers le site
web qui héberge l'application Nero.
10. Un raccourci est ensuite créé sur le bureau.
Félicitations ! Vous avez installé Nero MediaHome
sur votre PC avec succès.
Lancez l'application Nero MediaHome en cliquant
deux fois sur l'icône du raccourci.
Français - 62 -
Portail Internet
ASTUCE: Pour un affichage de qualité supérieure,
une connexion internet à large bande est nécessaire.
Vous devez correctement définir les paramètres
Régionaux lors de la Première Installation pour le
fonctionnement optimal du portail internet.
Assurez-vous que le téléviseur est branché à un
réseau avec fil / sans fil (si disponible) avec une
connexion Internet. Une fois la connexion établie,
vous pouvez afficher les options du portail.
Appuyez sur le bouton « l’Internet » de la
télécommande pour ouvrir le portail internet. Les
options de l'application du portail seront affichées.
Utilisez les boutons de direction et les boutons de
couleur pour parcourir les éléments de l'écran du
portail. Appuyez sur le bouton OK pour confirmer
votre sélection et lancer l'application ou suivre le lien
associé. Appuyez sur le bouton Return/ Back pour
aller à l'écran précédent.
Appuyez sur le bouton numérique 1 de la
télécommande pour ouvrir le menu de configuration.
Appuyez sur le bouton Return/ Back pour revenir à
la page principale du portail.
Appuyez sur la touche Quitter pour sortir du mode
Portail Internet.
Fenêtre PIP
Le contenu source en cours s'affichera sur la fenêtre
PIP, si vous passez en mode Portail étant sur une
source active.
Si vous passez en mode Portail lorsque vous
visionnez les chaînes télévisées, le programme en
cours s'affichera sur la fenêtre PIP. Vous pouvez
changer de chaînes en vous servant des boutons
Programmes +/-.
Remarques :
Il est possible que des problèmes liés à l’application soient
causés par le contenu fourni par le prestataire de service.
Le contenu des programmes d'accueil et l'interface peuvent
être modifiés à tout moment sans notification préalable.
Les services internet tiers peuvent être discontinus ou
restreints à tout moment.
Navigateur Internet
Pour utiliser le navigateur internet, accédez tout
d'abord au portail. Ensuite, lancez l'application
Internet sur le portail.
(*) L'apparence du logo du navigateur internet peut changer
À l'écran initial du navigateur, les miniatures des liens
(le cas échéant) vers les sites internet disponibles
seront affichées comme les options Numérotation
Abrégée, Éditer Numérotation Abrégée et Ajouter
à la Numérotation Abrégée.
Pour défiler le navigateur web, utilisez les touches
de direction de la télécommande ou connectez
une souris. Pour afficher la barre des options du
navigateur, déplacez le curseur vers le haut de la
page ou appuyez sur le bouton Return/Back. Les
options Historique, Onglets et Signets, ainsi que la
barre du navigateur contenant les boutons précédent/
suivant, le bouton d'actualisation, la barre d'adresse/
de recherche, les boutons Numérotation Abrégée
et Opera sont disponibles.
Pour ajouter un site internet souhaité à la liste de
Numérotation abrégée pour un accès rapide, déplacez
le curseur vers le haut de la page ou appuyez sur
le bouton Return/Back. La barre du navigateur
apparaît. Sélectionnez le bouton Numérotation
Abrégée - et appuyez sur le bouton OK. Ensuite,
sélectionnez l'option Ajouter à la Numérotation
Abrégée et appuyez sur le bouton OK. Remplissez
les espaces requis pour le Nom et l'Adresse,
sélectionnez OK et appuyez sur le bouton OK
pour ajouter. Pendant que vous êtes sur le site que
vous souhaitez ajouter à la liste de Numérotation
Abrégée, sélectionnez le bouton Opera et
appuyez sur le bouton OK. Ensuite, sélectionnez
l'option Ajouter à la Numérotation Abrégée et
appuyez à nouveau sur le bouton OK. Le Nom et
l'Adresse seront automatiquement saisis selon le
site que vous visitez. Sélectionnez OK et appuyez
sur OK pour ajouter.
Vous pouvez également utiliser les options du menu
Opera pour gérer votre navigateur. Sélectionnez le
bouton Opera - et appuyez sur le bouton OK pour
afficher les options générales et spécifiques des
pages disponibles.
Il existe plusieurs façons de chercher ou de visiter à
des sites internet à l'aide de votre navigateur web.
Saisissez l'adresse d'un site internet (URL) dans
la barre de recherche/d'adresse et sélectionnez le
bouton Submit du clavier virtuel et appuyez sur la
touche OK pour visiter le site.
Saisissez les mots clés dans la barre de recherche/
d'adresse, sélectionnez le bouton Submit du clavier
virtuel et appuyez sur le bouton OK pour lancer la
recherche des sites internet.
Sélectionnez une miniature de Numérotation rapide
et appuyez sur le bouton OK pour visiter le site
Votre TV est compatible avec les souris USB.
Connectez votre souris ou adaptateur de souris
sans fil au port USB de votre TV pour une navigation
simplifiée et plus rapide.
Certaines pages Internet contiennent des contenus
flash. Ces pages ne sont pas prises en charge par
le navigateur.
Votre TV ne prend en charge aucun téléchargement
sur internet à partir du navigateur.
Français - 63 -
Système HBBTV
La norme HbbTV (Hybrid Broadcast Broadband TV)
est à la fois une norme industrielle et une initiative
de promotion d'harmonisation de la diffusion de la
télévision et de l'accès internet dans la fourniture
de programme au consommateur final à travers les
téléviseurs connectés et les set-top boxes. Parmi les
services fournis par la HbbTV, on peut citer, entre
autres :les chaînes de télédiffusion traditionnelles, la
vidéo à la demande, l’EPG, la publicité interactive, la
personnalisation, les jeux, le réseau social, ainsi que
les autres applications multimédias.
Les applications HbbTV sont disponibles sur les
chaînes où elles sont signalées par le diffuseur
(pour l’instant, différentes chaînes sur Astra diffusent
les applications HbbTV). Le diffuseur marque une
application en tant que « autostart » (démarrage
automatique) et celle-ci est automatiquement lancée
par la plate-forme. Les applications autostart sont
généralement lancées avec une petite icône rouge
pour signaler à l’utilisateur qu’il existe une application
HbbTV sur cette chaîne. Appuyez le bouton rouge
pour ouvrir la page de l'application. Une fois la
page ouverte, l’utilisateur peut retourner vers l’icône
initial du bouton rouge en y appuyant à nouveau.
L’utilisateur peut basculer entre le mode de l’icône du
bouton rouge et le mode UI intégral de l’application
en appuyant sur le bouton rouge. Il convient de
signaler que la capacité d’utilisation du bouton rouge
est assurée par l’application et certaines autres
applications peuvent se comporter différemment.
Si vous passez d’une chaîne à une autre alors que
l’application HbbTV est active (en mode Icône du
bouton rouge ou en mode UI intégral), les scénarios
ci-après peuvent se produire.
• L’application peut continuer à s’exécuter.
• L’application peut être interrompue.
• L’application peut être interrompue et une autre
application du bouton rouge de démarrage
automatique peut être lancée.
HbbTv permet aux applications d’être récupérées
depuis la bande large ou la diffusion. Le diffuseur peut
activer l’une des deux options ou les deux à la fois.
Si la plate-forme n’est pas dotée d’une connexion de
large bande opérationnelle, elle peut toujours lancer
des applications transmises sur la diffusion.
Schéma a : Application de la barre de démarrage
Schéma b : L’application EPG, la vidéo de diffusion
est indiquée dans le coin inférieur gauche ; elle peut
être interrompue en appuyant sur le bouton 0.
Les applications HbbTv utilisent les touches de
la télécommande pour interagir avec l’utilisateur.
Lorsqu’une application HbbTv est lancée, le contrôle
de certaines touches revient à l’application. À titre
d’exemple, la sélection des chaînes numériques peut
ne pas fonctionner sur une application télétexte où les
chiffres indiquent les pages de télétexte.
HbbTv appelle une capacité de streaming AV sur la
plate-forme. De nombreuses applications existent
qui fournissent des services de rattrapage et de VOD
(vidéo à la demande). L’utilisateur peut utiliser les
touches Lire, Suspendre, Arrêter, et Transférer de la
télécommande pour manipuler le contenu AV.
Remarque : Vous pouvez activer ou désactiver cette fonction
à partir de l'option Autres du menu Réglages.
Les applications du bouton rouge autostart donnent
généralement des liens vers d’autres applications.
En voici un exemple. L’utilisateur peut alors basculer
vers d’autres applications en utilisant les liens fournis.
Les applications doivent donner un moyen de mettre
un terme à leur exécution. Habituellement, la touche
Exit est utilisée à cet effet.
Français - 64 -
Kennzeichnungen auf dem Gerät..........................67
Montage / Abbau des Ständers.............................68
Bei der Verwendung der Wandhalterung...............69
Zubehör im Lieferumfang......................................70
TV-Bedientasten & Betrieb....................................70
Einlegen der Batterien in die Fernbedienung........70
Stromversorgung Anschließen .............................71
Anschluss der Antenne..........................................71
Technische Daten..................................................72
Medien Abspielen über USB Eingang...................76
Menü Medienbrowser............................................76
FollowMe TV..........................................................76
CEC und CEC RC Passthrough............................76
Inhalt des Bildmenüs.............................................78
Allgemeine Bedienung..........................................83
Verwendung der Senderliste.................................83
Einstellung der Kindersicherungseinstellungen.....83
Elektronischer Programmführer (EPG) ................83
Fehlerbehebung & Tipps.......................................85
Typische Anzeigemodi PC-Eingang......................85
AV- und HDMI-Signalkompatibilität........................86
Im USB-Modus Unterstützte Videodateiformate....87
Im USB-Modus Unterstützte Bilddateiformate.......87
Im USB-Modus Unterstützte Audiodateiformate....88
Unterstützte DVI-Auflösungen...............................88
Nero MediaHome Installation................................95
Internet Portal........................................................95
Deutsch - 65 -
Verwenden Sie das TV-Gerät nicht unter extremen
Umgebungsbedingungen, da dies dessen
schwere Beschädigung zur Folge haben kann.
Bei extremen Wetterbedingungen (Stürme,
Blitzschlag) und wenn das TV-Gerät über einen
langen Zeitraum nicht benutzt wird (im Urlaub),
ist der Netzstecker zu ziehen. Der Netzstecker
muss gut zugänglich sein, um das TV-Gerät
jederzeit vom Netz trennen zu können.
Dieses Zeichen wird immer dann angezeigt,
wenn in der beiliegenden Bedienungsanleitung
sehr wichtige Informationen über den Betrieb und
die Wartung des Geräts beschrieben werden.
Hinweis: Für die entsprechenden Eigenschaften befolgen
Sie bitte die Instruktionen auf dem Bildschirm.
WICHTIG- Bitte lesen Sie diese
Anleitung vollständig vor der Installation
oder Inbetriebnahme durch
WARNUNG: Lassen Sie niemals Personen
(einschließlich Kinder) mit eingeschränkten
physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und / oder
Kenntnisse unbeaufsichtigt elektrische Gerät
• Halten Sie um das TV-Gerät mindestens 10 cm
Abstand zu Möbeln etc. ein, um eine ausreichende
Luftzirkulation zu gewährleisten.
• Blockieren Sie niemals die Belüftungsöffnungen
und -löcher.
• Stellen Sie das TV-Gerät nicht auf geneigte oder
instabile Flächen, da es in solchen Fällen umkippen
• Verwenden Sie dieses Gerät nur in gemäßigten
• Der Stecker des Stromkabels sollte leicht zugänglich
sein. Stellen Sie keine Gegenstände auf das
Netzkabel (weder das Gerät selbst, noch Möbel
usw.), und klemmen Sie das Kabel nicht ein.
Beschädigungen am Netzkabel/Netzstecker
können zu Bränden oder Stromschlägen führen.
Handhaben Sie das Netzkabel immer am Stecker,
trennen Sie das TV-Gerät nicht durch Ziehen des
Netzkabels vom Netz. Berühren Sie das Netzkabel
/ den Stecker niemals mit nassen Händen,
da dies einen Kurzschluss oder elektrischen
Schlag verursachen kann. Machen Sie niemals
Knoten in das Netzkabel, und binden Sie es nie
mit anderen Kabeln zusammen. Wenn es beschädigt
ist, muss das Kabel ersetzt werden. Diese Arbeit darf
ausschließlich durch eine qualifizierte Fachkraft
ausgeführt werden.
Verwenden Sie das Gerät nicht an einem feuchten
oder nassen Platz. Setzen Sie den Bildschirm
nicht hellem Sonnenlicht aus. Sollte das Gerät
feucht werden oder mit einer Flüssigkeit in Kontakt
kommen, ist unverzüglich der Netzstecker zu
ziehen. Lassen Sie das TV-Gerät vor der erneuten
Benutzung unbedingt durch einen Fachinstallateur
Setzen Sie das TV-Gerät keiner direkten
Sonneneinstrahlung bzw. offenen Flammen aus und
platzieren Sie es nicht in der Nähe von intensiven
Wärmequellen wie elektrischen Heizungen.
Das Zuhören mit Hilfe von Ohrhörern und Kopfhörern
mit übermäßiger Lautstärke kann zu Gehörschäden
Stellen Sie sicher, dass keine offenen Flammen,
wie z. B. brennende Kerzen, auf das TV-Gerät
gestellt werden.
Um Verletzungen zu vermeiden, muss das TV-Gerät
gemäß den nachfolgenden Anweisungen sicher an
einer Wand (falls die Option verfügbar ist) befestigt
Gelegentlich können einige inaktive Pixel als
unveränderlich blaue, grüne oder rote Punkte
erscheinen. Wir möchten ausdrücklich darauf
hinweisen, dass dies die Leistung oder
Funktionsfähigkeit Ihres Produkts in keiner Weise
beeinträchtigt. Achten Sie darauf, den Bildschirm
nicht mit den Fingernägeln oder anderen harten
Gegenständen nicht zu zerkratzen.
Ziehen Sie vor der Reinigung des TV-Geräts den
Netzstecker aus der Steckdose. Benutzen Sie nur
ein weiches und trockenes Tuch.
Schweres oder tödliches
Gefahr eines
Gefährliches Spannungsrisiko
Verletzungs-und Schadensrisiko
Anleitung zur richtigen
Bedienung des Geräts
Markiert weitere nützliche
Deutsch - 66 -
Kennzeichnungen auf dem Gerät
Die folgenden Symbole werden auf dem Gerät als
Kennzeichnungen für Einschränkungen und
Vorsichtsmaßnahmen sowie Sicherheitshinweise
verwendet. Jede Kennzeichnung ist nur dann zu
beachten, wenn diese auf dem Gerät angebracht
worden ist. Beachten Sie diese Informationen aus
Gerät der Schutzklasse II: Dieses Gerät ist
so aufgebaut, das es keinen Schutzleiter
(elektrische Erdung) für die Verbindung zum
Stromnetz erfordert.
Gerät der Schutzklasse II Mit Funktionalem
Schutzleiter: Dieses Gerät ist so aufgebaut,
das es keinen Schutzleiter (elektrische
Erdung) für die Verbindung zum Stromnetz erfordert.
Der Schutzleiter dient funktionalen Zwecken.
Schutzleiter (Erdung) Die markierte Klemme
ist für den Anschluss an den mit der Stromleitung
verbundenen Schutzleiter (Erdung)
Lebensgefährdende Klemme: Die
markierte(n) Klemme(n) ist/sind im normalen
Betriebszustand lebensgefährdend.
Vo r s i c h t . B i t t e b e a c h t e n S i e d i e
Bedienungsanleitung: Der markierte
Bereich bzw. die markierten Bereiche
enthalten durch den Benutzer auszutauschende
Gerät der Laserklasse 1
Dieses Gerät enthält eine
Laserquelle der Klasse 1,
die unter vernünftigerweise vorhersehbaren Betriebsbedingungen ungefährlich ist.
Batterien dürfen nicht verschluckt werden,
es besteht chemische Verätzungsgefahr.
(Im Lieferumfang enthaltendes Zubehör
bzw.) Dieses Gerät verfügt möglicherweise über eine Knopfzellbatterie. Wenn die
Knopfzellenbatterie verschluckt wird, führt
dies innerhalb 2 Stunden zu schweren internen Verätzungen mit möglicher Todesfolge.
Halten Sie gebrauchte und neue Batterien
von Kindern fern.
Wenn das Batteriefach nicht sicher geschlossen. stoppen Sie die Verwendung des
Geräts und halten Sie Kinder fern.
Falls Sie den Verdacht haben, dass Batterien verschluckt wurden oder in irgendeinen
Körperteil platziert wurde, suchen Sie sofort
medizinische Hilfe auf.
Stellen Sie das TV-Gerät niemals auf eine
instabile Unterlage. Andernfalls könnte das
TV-Gerät umfallen und dabei ernste Verletzungen mit möglicher Todesfolge verursachen. Viele Verletzungen, insbesondere bei
Kindern, können vermieden werden, wenn
die folgenden einfachen Vorsichtsmaßnahmen getroffen werden;
• Verwenden Sie nur vom Hersteller des
TV-Geräts empfohlene TV-Möbel oder
• Verwenden Sie nur Möbelstücke, die das
Gewicht des TV-Geräts sicher tragen
• Stellen Sie sicher, dass das TV-Gerät
nicht über die Ränder des Möbelstücks
• Stellen Sie das TV-Gerät nicht auf
hohe Möbelstücke (z. B. Regale oder
Bücherregale), ohne das Möbelstück selbst
und das TV-Gerät an einem sicheren Halt
• Klären Sie Ihre Kinder darüber auf, dass
es gefährlich ist, auf hohe Möbelstücke
zu klettern, um das TV-Gerät oder die
Fernbedienung zu erreichen.
Wenn Sie Ihr vorhandenes TV-Gerät weiterhin
nutzen und an einen neuen Platz stellen, sind die
gleichen Vorsichtsmaßnahmen zu beachten.
Deutsch - 67 -
Bildschirmseite nach unten auf eine mit einem
sauberen und weichen Tuch (Decke usw.) bedeckte
Ziehen Sie als Erstes den Netzstecker.
Bildschirmfläche, Gehäuse, Ständer
• Die Arbeitsfläche muss eben, stabil sowie größer
als das TV-Gerät sein.
Regelmäßige Wartung:
Wischen Sie die Oberfläche der Bildschirmfläche, des
Gehäuses bzw. des Ständers vorsichtig mit einem
weich Tuch ab, um Schmutz oder Fingerabdrücke
zu beseitigen.
Bei hartnäckigem Schmutz:
1. Befreien Sie die Oberfläche zuerst vom Staub.
2. Feuchten Sie ein weiches Tuch mit
Wasser oder einem verdünnten neutralen
Reinigungsmittel (1 Teil Reiniger auf 100 Teile
Wasser) an.
• Fassen Sie nicht auf den Bildschirm.
• Achten Sie darauf, das TV-Gerät nicht zu zerkratzen
oder zu beschädigen.
Montage des Ständers
1. Positionieren Sie den bzw. die Ständer auf
der bzw. den dafür markierten Stellen auf der
Rückseite des TV-Geräts.
3. Drücken Sie das Tuch fest aus. (Bitte beachten
Sie, dass unter keinem Umständen Flüssigkeit
in das Innere des TV-Geräts eindringen darf,
da es andernfalls zu einem Funktionsausfall
kommen kann.)
4. Feuchten Sie den hartnäckigen Schmutz
reibend an und wischen Sie diesen ab.
5. Die Stelle anschließend gründlich trocken
Verwenden Sie kein raues Tuch und reiben Sie die
Oberfläche nicht zu fest, da es andernfalls zu Kratzern
kommen kann.
2. Setzen Sie die vier mitgelieferten Schrauben
(M4 x 12) ein, und ziehen Sie diese vorsichtig
fest, bis der Ständer sicher befestigt ist.
• Achten Sie darauf, dass die Oberflächen nicht mit
Insektenschutzmitteln, Lösungsmittels, Verdünnern
oder anderen aggressiven Substanzen in Berührung
kommen. Diese könnten die Oberfläche angreifen
und die Lackierung beschädigen.
• Die Bildschirmoberfläche verfügt über eine
Spezialbeschichtung, die sehr empfindlich ist
und leicht beschädigt werden kann. Achten Sie
darauf, nicht auf den Bildschirm zu klopfen bzw.
diesen mit den Fingernägeln oder anderen harten
Gegenständen zu zerkratzen.
• Sorgen Sie dafür, dass das Gehäuse und der
Ständer nicht über eine längere Zeit hinweg mit
Gummi oder PVC-haltigen Substanzen in Berührung
kommen. Diese könnten die Oberfläche angreifen.
Wischen Sie den Netzstecker regelmäßig mit einem
trockenen Tuch ab.
Feuchtigkeit oder Staub können Brände oder einen
Stromschlag verursachen.
Montage / Abbau des Ständers
Packen Sie den bzw. die Ständer sowie das TVGerät aus, und legen Sie das TV-Gerät mit der
Abbau des Ständers vom TV-Gerät
Stellen Sie sicher, dass der Ständer auf die folgende
Weise abgebaut wird, sofern die Wandhalterung
verwendet oder das TV-Gerät wieder verpackt
werden soll.
• Legen Sie das TV-Gerät mit der Bildschirmseite nach
unten auf eine mit einem sauberen und weichen
Tuch bedeckte Arbeitsfläche. Lassen Sie den
bzw. die Ständer über den Rand der Arbeitsfläche
• Lösen Sie die Schrauben, die den bzw. die Ständer
am Gerät befestigen.
• Nehmen Sie den bzw. die Ständer ab.
Deutsch - 68 -
Bei der Verwendung der Wandhalterung
Bitte kontaktieren Sie den Panasonic-Händler vor
Ort, um die empfohlene Wandhalterung zu kaufen.
Löcher für die Installation der Wandhalterung;
Rückseite des TV-Geräts
Die Energiespar-Einstellungen finden sich im BildMenü. Ist dies nicht der Fall, können die Einstellungen
nicht geändert werden.
Wenn die Rechte Taste bei gewählter Auto-Option
bzw. die Linke Taste bei gewählter Benutzerdefiniert-Option gedrückt wird, wird die Meldung „Der
Bildschirm schaltet sich in 15 Sekunden aus” auf
dem Bildschirm angezeigt. Wählen Sie Fortfahren
und drücken Sie OK, um den Bildschirm umgehend
auszuschalten. Wenn Sie keine Taste drücken, wird
der Bildschirm nach 15 Sekunden ausgeschaltet.
Drücken Sie eine beliebige Taste auf der Fernbedienung oder auf dem TV-Gerät, um den Bildschirm
wieder einzuschalten.
Hinweis: Die Bildschirm Aus-Option is nicht verfügbar, wenn
der Modus auf Spielen gestellt ist.
a (mm)
b (mm)
Schalten Sie das Gerät aus oder ziehen Sie den
Netzstecker, wenn das TV-Gerät nicht verwendet wird.
Dies wird auch den Energieverbrauch reduzieren.
• Das TV-Gerät unterstützt Ultra HD (Ultra High
Definition - auch als 4K bezeichnet), das eine
Auflösung von 3840 x 2160 (4K:2K) bietet. Dies
entspricht 4 der vierfachen Full HD TV-Auflösung,
indem die Pixelzahl sowohl horizontal als vertikal
verdoppelt wird. Ultra HD-Inhalte werden durch
HDMI, USB-Anschlüsse sowie über DVB-T2- und
DVB-S2-Sender unterstützt.
Einschraubtiefe (a)
min. (mm)
max. (mm)
• 3D-Anzeige: Dieses Produkt unterstützt die
Anzeige von 3D-Inhalten von Geräten wie HighDefinition Satelliten-Receiver oder Blu-ray Player
über HDMI, PC, YPBPR, USB-Eingänge oder über
eine vorhandene Sendung. Durch die Portal-Apps/
Dienste bereitgestellte 3D-Inhalte werden ebenfalls
Hinweis: Die Schrauben zur Befestigung des TV-Geräts
an der Wandhalterung werden nicht zusammen mit dem
Fernseher geliefert.
Bei der Entwicklung dieses Fernsehgeräts wurde auf
eine umweltfreundliche Funktionsweise Wert gelegt.
Um den Energieverbrauch zu senken, gehen Sie
wie folgt vor:
Wenn Sie die Energiespar-Option auf Minimum, Medium, Maximum oder Auto einstellen, wird das TVGerät seinen Energieverbrauch unverzüglich entsprechend anpassen. Wenn Sie das Backlight auf einen
festen Wert wie Benutzerdefiniert stellen und das
Backlight (angesiedelt unter den Energiespar-Einstellungen) mit Hilfe der Links- oder Rechts-Taste der
Fernbedienung manuell anpassen möchten. Stellen
Sie diese Einstellung zum Abschalten auf Aus.
Hinweis: Die verfügbaren Energiespar-Optionen können
abhängig vom gewählten Modus im Bild-Menü variieren.
• Fernbedienbares Farbfernsehgerät
• Vollintegriertes digitales terrestrisches/Kabel-/
Satelliten-TV (DVB-T-T2/C/S-S2)
• HDMI Eingänge, um andere Geräte mit HDMIAnschlüssen zu verbinden
• USB-Eingang*
• OSD-Menüsystem
• Scart-Buchsen für externe Geräte (wie Video,
Videospiele, Stereoanlage usw.)
• Stereo-Audiosystem
• Teletext
• Kopfhöreranschluss
• Automatische Programmierung
• Manuelle Sendereinstellung
• Automatische Abschaltung nach bis zu acht Stunden
• Ausschalttimer
• Kindersicherung
Deutsch - 69 -
• Automatische Stummschaltung, wenn keine
Übertragung stattfindet.
TV-Bedientasten & Betrieb
• NTSC-Wiedergabe.
• AVL (Automatische Lautstärkebegrenzung)
• PLL (Frequenzsuche)
• Spielemodus (Optional)
• PC-Eingang.
• Bild-Aus-Funktion
• Ethernet (LAN) für Internetverbindungen und
• Integriertes 802.11n WLAN-Modul
1. Standby- / Ein-Taste
2. Quelle-Knopf
• Audio Video Sharing
3. Programme +/- Tasten
• HbbTV
4. Lautstärke +/--Tasten
• Bluetooth-Funktion
Drücken Sie die Lautstärke +/- Tasten gleichzeitig,
um das Hauptmenü aufzurufen; verwenden Sie P/
CH +/- Tasten zum Navigieren, und die Lautstärke
+/- Tasten, um Werte zu ändern.
Zubehör im Lieferumfang
• Fernbedienung
• Batterien: 2 x AAA
Hinweis: Abhängig vom jeweiligen Modell kann die Position
• Handbuch
der Steuertasten variieren.
• Seitliches AV-Verbindungskabel
Steuerung Uber die Fernbedienung
• Mini-Scart-Adapterkabel
• Abnehmbarer Ständer
• Schrauben zur Befestigung des Ständers (M4 x 12)
Wenn das Fernsehgerät für 5 Minuten kein
Eingangssignal (z.B. von einer Antenne oder HDMIQuelle) empfängt, schaltet es sich auf Standby. Beim
nächsten Einschalten wird die folgende Meldung
angezeigt: Das TV-Gerät hat sich automatisch in
den Stand-by-Modus geschaltet, da für längere
Zeit Signal empfangen wurde. Drücken Sie OK,
um fortzufahren.
Das eingeschaltete Gerät stellt sich, wenn es eine
Zeitlang nicht bedient wurde, auf Stand-by. Beim
nächsten Einschalten wird die folgende Meldung
angezeigt. Das TV-Gerät hat sich automatisch in
den Stand-by-Modus geschaltet, da es für längere
Zeit nicht bedient wurde. Drücken Sie OK, um
Drücken Sie die Taste Menu auf der Fernbedienung,
um den Hauptmenübildschirm aufzurufen. Verwenden
Sie die Navigationstasten, um eine Menüschaltfläche
auszuwählen und drücken zum Aufrufen auf OK.
Benutzen Sie die Navigationstasten, um einen
Menüpunkt zu auswählen oder einzustellen. Drücken
Sie die Return/Back-Taste bzw. die Menü-Taste, um
einen Menü-Bildschirm zu verlassen.
Sobald Sie ein externes System an Ihr Gerät
angeschlossen haben, können Sie zwischen den
verschiedenen Eingangsquellen schalten. Drücken
Sie auf Ihrer Fernbedienung hintereinander die
Source-Taste, um die verschiedenen Signalquellen
Programme wechseln und Lautstärke ändern
Mit den Lautstärke +/- und Programme +/- Tasten der
Fernbedienung können Sie die Programme wechseln
und die Lautstärke verändern.
Einlegen der Batterien in die Fernbedienung
Entfernen Sie die hintere Abdeckung Ihrer
Fernbedienung, um das Batteriefach zu öffnen.
Legen Sie zwei AAA Batterien ein. Vergewissern
Sie sich, dass die (+) und (-) Zeichen sich einander
entsprechen (korrekte Polarität). Verwenden Sie
niemals alte und neue Batterien zusammen. Ersetzen
Sie diese ausschließlich durch solche des gleichen
oder eines gleichwertigen Typs. Setzen Sie die
Abdeckung wieder auf.
Deutsch - 70 -
Entsorgung von Altgeräten und Batterien
Nur für Staaten der
Europäischen Union sowie
Länder mit Recyclingsystemen
Stromversorgung Anschließen
WICHTIG: Das Gerät ist nur für den Betrieb mit 220240V Wechselspannung bei einer Frequenz von
50 Hz ausgelegt. Nach dem Auspacken sollten Sie
das TV-Gerät sich an die Raumtemperatur anpassen
lassen, bevor Sie es mit der Stromversorgung
verbinden. Stecken Sie das Stromversorgungskabel
in die Steckdose.
Anschluss der Antenne
Schließen Sie die Antenne oder den Kabel-TV-Stecker
an die ANTENNENEINGANG (ANT-TV)-Buchse oder
den Satellitenstecker an die SATELLITENEINGANG
(ANT SAT)-Buchse auf der unteren Rückseite des
Untere Rückseite des TV-Gerätes
Die Bezeichnungen HDM und High-Definition
Multimedia Interface, sowie das HDMI-Logo sind
Markenzeichen oder eingetragene Markenzeichen
der HDMI Licensing LLC in den USA und anderen
Hergestellt unter der Lizenz der Dolby Laboratories.
Dolby und das Doppel-D-Symbol sind Warenzeichen
der Dolby Laboratories.
YouTube und das YouTube-Logo sind Marken von
Google Inc.
Diese Symbole auf den Produkten, Verpackungen bzw. den beiliegenden Unterlagen bedeuten, dass diese Elektro- und
Elektronikprodukte und deren Batterien
nicht in den regulären Haushaltmüll gegeben werden dürfen.
Für die ordnungsgemäße Behandlung,
Verwertung und das Recycling von Altgeräten und Batterien bringen Sie diese zu
den in den zutreffenden gesetzlichen Regelungen vorgesehenen Sammelstellen.
Durch die vorschriftsmäßige Entsorgung
tragen Sie zum sparsamen Verbrauch
wertvoller Rohstoffe bei und verhindern
potenziell schädliche Folgen für die
menschliche Gesundheit und die Umwelt.
Für weitere Informationen zur Sammlung
und dem Recycling von Wertstoffen
wenden Sie sich bitte an die vor Ort
zuständigen Behörden.
Je nach den bei Ihnen gültigen gesetzlichen Regelungen kann es sein, dass
unsachgemäße Entsorgung dieses
Produkts unter Strafe steht.
Hinweis zum Batteriesymbol
(Symbol auf der Unterseite):
Das Symbol erscheint möglicherweise
in Kombination mit einem chemischen
Symbol. In diesem Fall entspricht
die Batterie den für die betreffende
Chemikalie festgelegten Vorschriften.
Beauftragte Einrichtung:
Panasonic Testing Centre
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, Germany
Panasonic Marketing Europe GmbH
Hagenauer Strasse 43, D-65203 Wiesbaden,
Web Site:
Deutsch - 71 -
Technische Daten
WEP 64/128, WPA, WPA2, TKIP, AES, WAPIHinweis
für die Funktionen DVB / Datenübertragung /IPTV
Digitaler Empfang
Vollintegriertes Digital-/
Kabel/SatellitenTV (DVBT-C-S)
Anzahl der
75 Ohm (nicht geregelt)
220-240V AC, 50 Hz.
A2 Stereo+Nicam Stereo
3.5mm mini Stereo-Klinke
Audio Output Power
(WRMS.) (10% THD)
2 x 12,5 W
200 W
Gewicht (Kg)
20 Kg
TxBxH (Mit Ständer)
344 x 1232 x 777
TxBxH (ohne Ständer)
99/106 x 1232 x 713
16/9 55”
0ºC bis 40ºC, max. 85%
• Das TV-Gerät unterstützt (Stand August, 2013)
die Standards DVB-T / T2 (MPEG2 und MPEG4AVC(H.264)) digitale terrestrische Programme,
DVB-C (MPEG2 und MPEG4-AVC(H.264)) digitale
Kabelprogramme und DVB-S (MPEG2 und MPEG4AVC(H.264)) digitale Satellitenprogramme.
Fragen Sie Ihren Händler nach der Verfügbarkeit
von DVB-T- / T2- oder DVB-S-Programmen in Ihrer
Fragen Sie Ihren Kabelanbieter nach der
Verfügbarkeit von DVB-C-Programmen für dieses
• Dieses TV-Gerät funktioniert möglicherweise nicht
richtig, wenn das Signal nicht den Standards für
DVB-T / T2, DVB-C oder DVB-S entspricht.
• Je nach Land, Region, Sender, Dienstanbieter,
Satellit oder Netzwerk sind möglicherweise nicht
alle Funktionen verfügbar.
• Nicht alle CI-Module sind für dieses TV-Gerät
geeignet. Konsultieren Sie Ihren Dienstanbieter
hinsichtlich des geeigneten CI-Moduls.
• Das TV-Gerät funktioniert möglicherweise nicht
richtig, wenn ein nicht durch den Dienstanbieter
zugelassenes CI-Modul verwendet wird.
• Es können zusätzliche Gebühren durch den
Dienstanbieter berechnet werden.
• Die Kompatibilität zukünftiger Dienste kann nicht
garantiert werden.
• Für aktuelle Informationen zu den verfügbaren
Diensten gehen Sie auf die Website:
Technische Daten für das WLAN
USA: 2.400 ~ 2.483GHz, 5.15 ~ 5.35GHz, 5.47 ~
5.725GHz, 5.725 ~ 5.85GHz
Europa: 2.400 ~ 2.483GHz, 5.15 ~ 5.35GHz, 5.47
~ 5.725GHz
Japan: 2.400 ~ 2.497GHz, 5.15 ~ 5.35GHz, 5.47 ~
China: 2.400 ~ 2.483GHz, 5.725 ~5.85GHz
IEEE 802.11.a/b/g/n
Host Interface
USB 2.0
Deutsch - 72 -
Standby: Schaltet des TV-Gerät Ein / Aus
Zifferntasten: Wechselt den Kanal, gibt eine Nummer
oder einen Buchstaben in das Textfeld auf dem
Bildschirm ein
3. TV: Zeigt die Kanalliste an/ Schaltet zur TV-Quelle
4. Stummschaltung: Schaltet die Lautstärke des TVGerätes ganz aus
5. Lautstärke +/6. Menu: Zeigt das TV-Menü.
7. Navigationstasten: Hilft durch Menüs, Inhalte usw.
zu browsen und zeigt die Unterseiten in TXT-Modus,
wenn Rechts oder Links gedrückt wird
8. OK: Bestätigt die Benutzerauswahl, hält die Seite (im
TXT-Modus), zeigt die Senderliste ein (DTV-Modus)
9. Zurück/Return: Kehrt zum vorherigen Bildschirm
zurück, öffnet Index-Seite (im TXT-Modus)
10. Mediaplayer: Öffnet den Mediaplayer-Bildschirm
Entsprechend dem jeweiligen Modell hat diese Taste eine
voreingestellte Standardfunktionen. Allerdings können Sie
diesen Tasten jeweils besondere Funktionen zuweisen, indem
Sie diese fünf Sekunden lang gedrückt halten, während Sie
sich auf der gewünschten Quelle oder auf dem gewünschten
Kanal befinden. Auf dem Bildschirm erscheint dann eine
Bestätigungsmeldung. Jetzt ist MEINE TASTE mit der
gewählten Funktion belegt.
Beachten Sie, dass, wenn Sie die Erstinstallation
durchführen, MEINE TASTE auf die ursprüngliche StandardFunktion zurückgesetzt wird.
11. Internet: Öffnet die Portalseite, wo Sie auf viele Webbasierte Anwendungen zugreifen können
12. Meine Taste (*)
13. Farbtasten: Folgen Sie der Anleitung zu den
Farbtasten auf dem Bildschirm
14. Sprache: Wechselt die Ton-Modi (analoges TV),
zeigt und ändert den Ton und die Untertitel-Sprache
(digitales TV, sofern vorhanden)
15. Untertitel: Schaltet die Untertitel ein bzw. aus (sofern
16. Schneller Rücklauf: Bewegt Einzelbilder rückwärts in
Medien wie Filmen
17. Keine Funktion
18. Wiedergabe: Beginnt das Abspielen von
ausgewählten Medien
19. Stop: Stoppt die gespielte Medien
20. Schneller Vorwärts: Bewegt Einzelbilder vorwärts in
Medien wie Filme
21. Pause: Hält die abspielenden Medien an
22. Bildschirm: Ändert das Seitenverhältnis des
23. Text: Zeigt Teletext an (sofern verfügbar), erneut
drücken, um den Videotext über das normale
Fernsehbild (Mix) zu überlagern
24. Quelle: Zeigt alle verfügbaren Sender-und InhaltQuellen
25. Elektronischer Programmführer (EPG): Zeigt den
Elektronischer Programmführer
26. Verlassen: Schließt sich und verlässt angezeigte
Menüs oder kehrt zum vorherigen Bildschirm zurück
27. Schnellmenu: Zeigt eine Liste der Menüs für den
schnellen Zugriff
28. Info: Zeigt Informationen über On-Screen-Inhalte,
zeigt versteckte Informationen (reveal- im TXT-Modus)
29. Programm +/30. Swap: Sucht schnell zwischen vorherigen und
aktuellen Sendern bzw. Quellen
31. Netflix: Startet die Netflix-App, falls diese Funktion
von Ihrem TV-Gerät unterstützt wird.
Deutsch - 73 -
Mini ScartAnschluss
YPbPr/PC-Audio-Kabel (nicht
(unten &
YPbPr -Anschlusskabel (nicht
(Rückseite &
(*) Für externen Subwoofer-Anschluss
Deutsch - 74 -
HINWEIS: Wenn Sie ein Gerät
über YPbPr oder den seitlichen
AV-Eingang anschließen, müssen
Sie die mitgelieferten Anschlusskabel benutzen, um die Verbindung
zu aktivieren. Für den Seiten-AV-Eingang müssen Sie das mitgelieferte
Kabel verwenden. Siehe die Abbildung
auf der linken Seite. | Um PC/YPbPr-Audio zu aktivieren, müssen Sie den
Audio-Eingang an der Rückseite mit
einem YPbPr/PC-Audio-Kabel (nicht
mitgeliefert) für den Audio-Anschluss
verwenden. | Wenn ein externes
Gerät über den SCART-Anschluss
angeschlossen wird, schaltet das TVGerät automatisch in den AV-Modus.|
Wenn Sie gerade DTV-Kanäle (Mpeg4
H.264) empfangen oder im Medienbrowsermodus sind, ist die Ausgabe über
die Scart-Buchse nicht verfügbar. | Bei
Verwendung des Wandmontage-Kits
(erhältlich bei verschiedenen Drittanbietern, falls nicht mitgeliefert), empfehlen wir Ihnen, bevor Sie das TV-Gerät
an die Wand montieren, alle Kabel an
die Rückseite des TV-Gerätes anzuschließen. | Sie dürfen nur dann das CIModul einsetzen oder herausnehmen,
wenn das TV-Gerät ABGESCHALTET
ist. Für die genaue Einstellung verweisen wir auf das Handbuch zum Modul.
| Der USB-Eingang an der Rückseite
Ihres TV-Gerätes (USB 2.0) unterstützt
Geräte bis zu 500mA. Ein Anschluss
von Geräten, deren Wert mehr als
500mA beträgt, kann zu Schäden am
Gerät führen. Für die seitlichen USBEingänge Ihres TV-Gerätes (USB
3.0) beträgt die Obergrenze 1A. Beim
Anschluss eines HDMI-Kabels an Ihr
TV-Gerät, dürfen Sie nur ein abgeschirmtes HDMI-Kabel verwenden,
um eine ausreichende Immunität
gegen parasitäre Frequenzstrahlung
zu gewährleisten. Achten Sie für eine
störungsfreie Übertragung darauf,
ein High-Speed HDMI-Kabel zu verwenden, das High Definition-Signale,
wie z.B. 4k-Inhalte, übermitteln kann.
Wenn Sie ein externes Gerät
an das Fernsehgerät anschließen wollen, vergewissern Sie sich, dass sowohl der
Fernseher als auch das externe Gerät
ausgeschaltet sind. Sind beide
Geräte ausgeschaltet, können Sie
das externe Gerät anschließen. Nachdem Sie alle Geräte angeschlossen haben, können Sie die Geräte
wieder anschalten.
Um das TV-Gerät Einzuschalten
Verbinden Sie das Stromversorgungskabel mit einer
Wandsteckdose (220-240V AC, 50 Hz).
Um das TV-Gerät aus dem Standby einzuschalten:
• Drücken Sie entweder die Standby-Taste,
Programme +/- oder eine Zahltaste auf der
• Drücken Sie die Standby-Taste bzw. die Programme
+/- Taste am TV-Gerät.
Das Gerät wird sich dann einschalten.
Um das TV-Gerät Auszuschalten
Drücken Sie die Standby-Taste auf der Fernbedienung
oder die Standby-Taste am TV-Gerät, dann schaltet
es sich in den Standby-Modus.
Ziehen Sie den Netzstecker, um das TV-Gerät ganz
Hinweis: Wenn das TV-Gerät im Standby-Modus ist, kann die
Standby-LED blinken um anzuzeigen, dass Funktionen wie
Standby-Suche, Over-Air-Softwareaktualisierung oder Timer
eingeschaltet sind. Die LED kann auch blinken, wenn Sie das
TV-Gerät aus dem Standby-Modus einschalten.
Nach dem ersten Einschalten erscheint das
Sprachauswahl-Menü. Wählen Sie die gewünschte
Sprache und drücken Sie OK.
Passen Sie dann auf dem nächsten Bildschirm mit
Hilfe der Navigationstasten Ihre Einstellungen an.
Hinweis: Je nach eingestellter Länderauswahl, werden
Sie möglicherweise an dieser Stelle aufgefordert, eine
PIN einzurichten und zu bestätigen. Die ausgewählte PINNummer darf nicht 0000 lauten. Wenn Sie aufgefordert
werden, müssen Sie später eine PIN für jede Menübedienung
Über die Sendertypauswahl
A n t e n n e : We n n d i e S u c h o p t i o n A n t e n n e
eingestellt wurde, sucht das TV-Gerät nach digitalen
terrestrischen Sendern, sobald die Ersteinstellungen
vorgenommen worden sind.
Kabel: Wenn die Suchoption Kabel eingestellt wurde,
sucht das TV-Gerät nach digitalen Kabelsendern,
sobald die Ersteinstellungen vorgenommen worden
sind. Abhängig von Ihren Einstellungen wird
möglicherweise eine Bestätigungsaufforderung
angezeigt, bevor die Suche startet. Wählen Sie
JA und drücken Sie OK, um fortzufahren. Um die
Aktion zu beenden, wählen Sie NEIN und drücken
auf OK. Sie können entweder Netzwerk auswählen
oder Werte wie z.B. Frequenz, Netzwerk ID und
Suchschritte einstellen. Drücken Sie OK, wenn Sie
fertig sind.
Hinweis: Die Suchdauer ändert sich entsprechend den
jeweils ausgewählten Suchschritten.
Satellit: Wenn die Suchoption Satellit eingestellt
wurde, sucht das TV-Gerät nach digitalen
Satellitensendern, sobald die Ersteinstellungen
vorgenommen worden sind. Vor dem Ausführen
der Satellitensuche müssen einige Einstellungen
vorgenommen werden. Das Menü Antennen-Typ wird
zuerst eingeblendet. Sie können als Antennentyp
Direct, Einzelkabel Satellit oder DiSEqC mit den
Tasten „ “ oder „ “ auswählen.
• Direkt: Wählen Sie diesen Antennentyp, wenn
Sie einen Einzelreceiver mit Direktanschluss an
die Satellitenantenne haben. Drücken Sie OK,
um fortzufahren. Wählen Sie einen verfügbaren
Satelliten und drücken Sie OK um den Scan, d.h.
die Suche, zu starten.
• Einzelkabel Satellit: Wählen Sie diesen
Antennentyp, wenn Sie mehrere Receiver und ein
Einzelkabel Satellit-System verwenden. Drücken
Sie OK, um fortzufahren. Konfigurieren Sie die
Einstellungen, indem Sie den Anweisungen auf dem
Bildschirm folgen. Drücken Sie OK um den Scan,
d.h. die Suche, zu starten.
• DiSEqC-Schalter: Wenn Sie mehrere Satellitenschüsseln und einen DiSEqC-Schalter besitzen,
wählen Sie diesen Antennentyp. Drücken Sie OK,
um fortzufahren. Auf dem nächsten Bildschirm können Sie vier DiSEqC-Optionen (sofern verfügbar)
einstellen. Drücken Sie die OK-Taste, um den ersten
Satelliten auf der Liste zu scannen.
Analog: Wenn die Suchoption Analog eingestellt
wurde, sucht das TV-Gerät nach analogen Sendern,
sobald die Ersteinstellungen vorgenommen worden
Zusätzlich können Sie einen Sendertyp als Ihren
Favoriten einstellen. Dem ausgewählten Sendertyp
wird für den Suchvorgang Priorität gegeben und
die entsprechenden Sender werden am Anfang
der Senderliste aufgeführt. Drücken Sie nach dem
Abschluss des Vorgangs OK, um fortzufahren.
Sie können an dieser Stelle die Option Ladenmodus
aktivieren. Diese Option konfiguriert die Einstellungen
Ihres TV-Geräts für die Aufstellung in Geschäften.
Die Option ist nur für den Einsatz in Geschäften
und vergleichbaren Umgebungen gedacht. Es
wird empfohlen für die Verwendung zu Hause den
Home Modus auszuwählen. Diese Option ist in
Einstellungen>Weitere Einstellungen verfügbar
und kann später ein- bzw. ausgeschaltet werden.
Drücken Sie die OK-Taste auf Ihrer Fernbedienung,
und der Bildschirm Netzwerkeinstellungen
wird angezeigt. Lesen Sie dazu die Abschnitte
Konnektivität, um eine kabelgebundene oder
kabellose Verbindung zu konfigurieren. Nach dem
Abschluss der Einstellungen drücken Sie OK, um
fortzufahren. Um den nächsten Schritt auszulassen,
Deutsch - 75 -
ohne etwas zu verändern, drücken Sie die Taste
Schneller Vorlauf auf der Fernbedienung.
Nachdem die Ersteinstellungen vorgenommen
wurden, startet Ihr TV-Gerät die Suche nach
verfügbaren Sendern unter den ausgewählten
Nachdem alle verfügbaren Sender gespeichert sind,
werden die Suchergebnisse angezeigt. Drücken
Sie OK, um fortzufahren. Das Menü Kanalliste
bearbeiten wird als Nächstes angezeigt. Sie können
die Kanalliste gemäß Ihren Wünschen bearbeiten
oder die Menu-Taste zum Verlassen drücken und
Während die Suche andauert, erscheint eine Meldung
mit der Nachfrage, ob Sie Kanäle gemäß der LKN(*)
sortieren möchten. Wählen Sie Ja und drücken Sie
OK um fortzufahren.
(*) LKN steht für „Logisches Kanalnummernsystem“,
das verfügbare Sender gemäß einer erkennbaren
Kanalnummersequenz sortiert (wenn verfügbar).
Hinweis: Schalten Sie das Gerät nicht während der
Erstinstallation aus. Bitte beachten Sie, dass einige
Funktionen unter Umständen nicht in allen Ländern verfügbar
Medien Abspielen über USB Eingang
Über die USB-Eingänge am TV-Gerät können Sie 2.5 "und
3.5" Zoll (HDD mit externer Stromversorgung), externe
Festplatten oder einen USB-Speicherstick an das TV-Gerät
WICHTIG! Sichern Sie die Dateien Ihres
Speichergerätes, bevor Sie es mit dem Gerät
verbinden. Der Hersteller übernimmt keinerlei Haftung
für beschädigte Dateien oder Datenverluste. Unter
Umständen sind bestimmte Arten von USB-Geräten
(z. B. MP3-Player) oder USB-Festplattenlaufwerke/Speichersticks mit diesem TV-Gerät nicht kompatibel.
Das TV-Gerät unterstützt mit FAT32 oder NTFS
formatierte Laufwerke.
Bei der Formatierung einer USB-Festplatte mit
mehr als 1TB (Terra Byte) Speicherplatz können
möglicherweise Probleme beim Formatierungsprozess
Warten Sie jeweils etwas vor dem Anschließen bzw.
Trennen, da der Player eventuell noch Daten ausliest.
Andernfalls können Schäden am USB-Player und
USB-Gerät verursacht werden. Ziehen Sie niemals
während des Aufnehmens oder Abspielens Ihr Gerät
Sie können USB-Hubs mit den USB-Eingängen
Ihres TV-Gerätes benutzen. In einem solchen Fall
sind USB-Hubs mit externer Stromversorgung zu
Es wird empfohlen, den USB-Eingang/die USBEingänge direkt zu verwenden, wenn Sie eine USBFestplatte anschließen werden.
Hinweis: Wenn Sie Bilddateien ansehen, kann das
Mediaplayer-Menü nur die ersten 1000 Bilder anzeigen,
die auf dem angeschlossenen USB-Gerät gespeichert sind.
Menü Medienbrowser
Sie können auf einer USB-Festplatte gespeicherte
Foto-, Musik- und Videodateien wiedergeben, wenn
Sie diese an Ihr TV-Gerät anschließen. Schließen
Sie eine USB-Festplatte an den USB-Eingang
seitlich am TV-Gerät an. Wenn Sie die Menu-Taste
im Medienbrowser-Modus drücken, gelangen
Sie zu den Menüoptionen Bild, Ton und Setup.
Drücken Sie die Menu-Taste, um diesen Bildschirm
zu verlassen. Sie können Ihre Einstellungen für den
Medienbrowser mit dem Dialog Einstellungen
aktivieren Sie
Alle Dateien dieser Liste
werden gemäß der dortigen
Reihenfolge in einer
Endlosschleife abgespielt.
Starten Sie die Wiedergabe mit
der OK-Taste und aktivieren
Die gleiche Datei wird in einer
Endlosschleife (Wiederholung)
Starten Sie die Wiedergabe mit
der Wiedergabe-Taste und
aktivieren Sie
Alle Dateien auf der Liste
werden einmal in zufälliger
Reihenfolge wiedergegeben
Starten Sie die Wiedergabe mit
der Wiedergabe-Taste und
aktivieren Sie
Alle Dateien dieser Liste
werden in zufälliger
Reihenfolge in einer
Endlosschleife abgespielt.
Starten Sie die Wiedergabe mit
der Wiedergabe-Taste und
FollowMe TV
Mit Ihrem Mobilgerät können Sie die aktuelle Sendung
von Ihren Smart TV durch die Funktion FollowMe
streamen. Installieren Sie die geeignete Smart
Center-Anwendung auf Ihrem Mobilgerät. Starten
Sie die Anwendung.
Für weitere Informationen zur Verwendung dieser
Funktion wenden Sie sich an die Anweisungen der
Anwendung, die Sie verwenden.
Hinweis: Diese Anwendung ist möglicherweise nicht mit
allen Mobilgeräten kompatibel. Beide Geräte müssen mit
dem gleichen Netzwerk verbunden sein.
CEC und CEC RC Passthrough
Mit dieser Funktion lassen sich CEC-fähige Geräte,
die über einen HDMI-Anschluss angeschlossen sind,
über die Fernbedienung des Fernsehers steuern.
D i e C E C - O p t i o n i m M e n ü S e t u p > We i t e r e
Einstellungen muss vorher Aktiviert werden.
Drücken Sie die Taste Quelle und wählen Sie den
HDMI-Eingang des angeschlossenen CEC-Geräts
im Menü Quellenliste. Wenn eine neue CEC-Quelle
angeschlossen wurde, wird es im Menü Quelle
mit dem eigenen Namen anstatt mit dem HDMIPortnamen (DVD Player, Recorder 1, usw.), an den
es angeschlossen ist, aufgeführt.
Deutsch - 76 -
Die Fernbedienung des TV-Geräts kann automatisch
die wichtigsten Funktionen ausführen, nachdem die
HDMI-Quelle ausgewählt wurde.
Um diesen Vorgang zu beenden und erneut die
Steuerung des TV-Geräts über die Fernbedienung
zu tätigen, drücken Sie die Quick Menu-Taste auf
der Fernbedienung, markieren Sie den CEC RCPassthrough und setzen Sie mit der Links-oder
Rechts-Taste auf Aus. Diese Funktion kann auch
unter dem Menüpunkt Setup>Weitere Einstellungen
aktiviert werden.
Das TV-Gerät unterstützt auch die Funktion ARC
(Audio Return Channel). Diese Funktion ist ein AudioLink, um andere Kabel zwischen dem Fernseher und
der Audioanlage (A / V-Receiver oder LautsprecherSystem) zu ersetzen.
Bei aktivierten ARC schaltet das TV-Gerät seine
anderen Audio-Ausgänge nicht automatisch stumm.
Das heißt, dass Sie die TV-Lautstärke manuell auf
Null reduzieren müssen, wenn Sie den Ton des
angeschlossenen Audiogeräts (bzw. andere optische
oder koaxiale Digital-Audio-Ausgänge) hören wollen.
Wenn Sie die Lautstärke des angeschlossenen
Geräts ändern möchten, wählen Sie dieses Gerät aus
der Quellenliste In diesem Fall sind die LautstärkeSteuertasten auf das angeschlossene Audio-Gerät
Hinweis: ARC wird nur über den HDMI3-Eingang unterstützt.
Systemeigene Audiosteuerung
Ermöglicht die Verwendung eines Audioverstärkers
bzw. Audioreceivers zusammen mit dem Fernseher.
Die Lautstärke kann mit Hilfe der Fernbedienung
des Fernsehers geregelt werden. Um diese Funktion
zu aktivieren stellen Sie die Option Lautsprecher
im Menü Setup>Sonstige Einstellungen auf
Verstärker. Die Fernseherlautsprecher werden auf
stumm gestellt und Ton des empfangenen Programms
wird durch das angeschlossene Soundsystem
Hinweis: Das Audiogerät muss die Systemaudiokontrollfunktion
unterstützen und die CEC-Option auf Aktiviert gesetzt
Deutsch - 77 -
Inhalt des Bildmenüs
Bilder Menü Inhalt
Drücken Sie, um die 3D-Einstellungen anzuzeigen.
Sie können den Bildmodus ändern, um diesen Ihren Wünschen oder Anforderungen
anzupassen. Der Bildmodus kann auf eine dieser Optionen eingestellt werden: Kino, Spielen,
Sport , Dynamisch und Natürlich .
Verändert auf dem Bildschirm die Werte für Dunkel und Hell.
Stellt die Helligkeit des Bildschirms ein.
Stellt die Schärfe der Bildschirmdarstellung für die auf dem Bildschirm angezeigten Objekte
Stellt die Farbwerte und damit die Farbe ein.
Wählen Sie für die Einstellung der Energiespar-Optionen entwederBenutzerdefiniert,
Minimum, Medium, Maximum, Auto, Bild aus oder Aus.
Hinweis: Die verfügbaren Optionen können abhängig vom gewählten Modus variieren.
Mit dieser Einstellung wird die Hintergrundbeleuchtung geregelt. Die Backlight-Funktion ist
deaktiviert, wenn die Energiespar-Option nicht auf Benutzerdefiniert eingestellt ist.
Dynamik Kontrast
Sie können das dynamische Kontrastverhältnis auf den gewünschten Wert ändern.
Wenn das Sendersignal schwach oder verrauscht ist, können Sie mit der Option
Rauschreduktion das Bildrauschen verringern.
Stellt den gewünschten Farbtemperaturwert ein. Die Optionen Kalt, Normal, Warm und
Benutzerdefiniert sind verfügbar.
Wenn die Farbtemperatur-Option auf Benutzerdefiniert eingestellt ist, steht diese Einstellung
zur Verfügung. Verändern Sie den „Wärme“- oder „Kälte“-Grad des Bildes durch das Drücken der
Links- bzw. Rechts-Taste
Stellt das gewünschte Bildgrößenformat ein.
Movie Sense
Drücken Sie die linke bzw. rechte Taste, um die Movie Sense-Funktion auf Niedrig, Mittel, Hoch
oder Aus zu setzen. Durch die aktivierte Funktion Movie Sense werden die Videoeinstellungen
des TV-Geräts für die Filmwiedergabe in Hinblick auf Qualität und Auslesbarkeit optimiert. Wenn
die Movie Sense-Option auf Niedrig, Mittel oder Hoch gesetzt ist, ist die Filmerkennnung-DemoOption verfügbar. Ist eine dieser Optionen gewählt, beginnt der Demo-Modus, wenn Sie die OK-Taste
drücken. Bei aktivierten Demomodus wird der Bildschirm in zwei Hälften geteilt. In der einen Hälfte
erfolgt die Wiedergabe mit der Movie Sense-Funktion, in der anderen den normalen TV-Einstellungen.
Filme werden mit einer unterschiedlichen Anzahl von Bildern je Sekunde zu normalen
Fernsehprogrammen aufgezeichnet. Schalten Sie diese Funktion ein, wenn Sie sich schnell
bewegende Szenen eines Films klarer sehen möchten.
Die Balance kann zwischen -5 und 5 eingestellt werden.
Stellt den gewünschten Farbton ein.
HDMI Full Range
Wenn der Fernsehempfang von einer HDMI-Quelle erfolgt, wird diese Funktion sichtbar.Sie können
mit Hilfe dieser Funktion die Schwärze des Bildschirms verbessern.
PC Position
Erscheint nur, wenn die Eingangsquelle auf VGA/PC gesetzt ist.
Passt den Bildschirm automatisch an. Zur Optimierung müssen Sie OK drücken.z
Mit dieser Option können Sie das Bild auf die rechte oder linke Seite des Bildschirms verschieben.
Diese Einstellung verschiebt das Bild vertikal auf dem Bildschirm nach Oben oder Unten.
Dot Uhr
Die Dot Uhr (Einstellung der Pixelfrequenz) korrigiert die Interferenzen, die vertikale Streifen
in Pixel-intensiven Darstellungen wie Tabellen oder Absätzen oder Text in kleinen Schriften
Abhängig von der Eingangsquelle (Computer etc.) ist es möglich, dass Sie ein verschwommenes
oder rauschendes Bild auf dem Bildschirm sehen. Sie können mit der Phase versuchen, ein
klareres Bild zu bekommen.
Setzt die Bildeinstellungen auf die Werksteinstellungen zurück (mit Ausnahme des Spiele-Modus).
Im VGA (PC)-Modus stehen einige der Optionen im Bild-Menü nicht zur Verfügung. Stattdessen werden die VGA-Modus-Einstellungen im
PC-Modus zu den Bildeinstellungen hinzugefügt.
Deutsch - 78 -
Inhalt des Tonmenüs
Stellt die Lautstärke ein.
Wählt den Equalizer-Modus. Die Einstellungen können nur im Benutzer-Modus
vorgenommen werden.
Stellt ein, ob der Ton entweder aus dem linken oder rechten Lautsprecher kommt.
Stellt die Lautstärke für den Kopfhörer ein.
Bevor Sie den Kopfhörer benutzen, vergewissern Sie sich bitte, ob die
Kopfhörerlautstärke auf ein niedriges Niveau gesetzt ist, um Gehörschäden zu
Sie können einen Sound-Modus auswählen (falls der gewählte Sender dies
AVL (Automatische
Diese Funktion stellt den Ton so ein, dass zwischen den Programmen ein
konstanter Ausgangspegel erhalten bleibt.
Kopfhörer / Lineout
Wenn Sie über den Kopfhöreranschluss einen externen Verstärker verwenden,
können Sie diese Option auf Lineout stellen. Wenn Sie einen Kopfhörer an den
Fernseher angeschlossen haben, legen Sie diese Option als Kopfhörer fest.
Bevor Sie einen Kopfhörer benutzen, vergewissern Sie sich, dass dieser Menüpunkt
auf Kopfhörer eingestellt ist. Wenn Lineout eingestellt ist, wird die Ausgabe der
Kopfhörerbuchse auf Maximum gestellt, was das Gehör schädigen könnte.
Dynamischer Bass
Aktiviert oder deaktiviert den Dynamischen Bass.
Der Surround-Modus kann auf Ein oder Aus gestellt werden.
Digitaler Ausgang
Stellt den Audiotyp für den Digitalausgang ein.
Deutsch - 79 -
Setup Menü Inhalt
Bedingter Zugriff
Hier nehmen Sie Einstellungen für die Module des bedingten Zugriffs, sofern
vorhanden, vor.
Abhängig von der Fernsehanstalt und dem Land können Sie hier verschiedene
Sprachen einstellen.
Geben Sie das richtige Passwort ein, um die Einstellungen für die Kindersicherung
zu ändern. In diesem Menü können Sie die Menüsperre, Altersfreigabe,
Kindersicherung oder Anleitung ganz einfach einstellen. Sie können außerdem
eine neue PIN einstellen oder die standardmäßige CICAM-PIN mit Hilfe der
entsprechenden Optionen ändern.
Hinweis: Einige Funktionen sind je nach bei der Erstinstallation festgelegten Länderauswahl
möglicherweise nicht verfügbar. Die Standard-PIN kann auf 0000 oder 1234 eingestellt sein. Wenn Sie
während der Erstinstallation die PIN definiert haben (dies wird je nach Ländereinstellung gefordert),
benutzen Sie die PIN, die Sie definiert haben.
Stellt den Schlaftimer ein, um das TV-Gerät nach einer gewissen Zeit
auszuschalten. Legt die Timer für ausgewählte Programme fest.
Stellt das Datum und die Uhrzeit ein.
Schaltet die gewählten Quellenoptionen ein oder aus. Für HDMI-Quellen sind
die Optionen Regulär, Verbessert und Deaktiviert verfügbar. Die Optionen
Regulär und Verbessert haben Auswirkungen auf die Farbeinstellungen der
ausgewählten HDMI-Quelle. Um 4K-Bilder von HDMI-Quelle anzeigen zu können,
müssen die entsprechenden Einstellungen für Quellen auf Verbessert gestellt,
wenn die angeschlossene HDMI 2.0-kompatibel ist. Wählen Sie Regulär, wenn
die angeschlossene HDMI 1.4-kompatibel ist. Wählen Sie die entsprechende
Einstellung bzw. deaktivieren Sie die jeweilige HDMI-Quelle indem Sie Deaktiviert
Legt die Netzwerkeinstellungen fest.
Zeigt die Zugänglichkeitsoptionen des TV Geräts an.
Aktiviert eine spezielle Funktion, die vom Sender gesendet wird.
Für Blinde oder Sehbehinderte wird eine Nacherzählung der gezeigten Handlung
abgespielt. Drücken Sie OK, um alle verfügbaren AudiobeschreibungMenüoptionen anzuzeigen. Diese Funktion ist nur verfügbar, wenn der
Kanalbetreiber sie anbietet.
Falls diese Funktion von Ihrem TV-Gerät unterstützt wird, können Sie Ihre ESN
Nummer (*) anzeigen und Netflix deaktivieren.
(*) Die ESN-Nummer ist eine eindeutige Identifikationsnummer, die speziell zur Identifizierung Ihres
Fernsehgeräts generiert wurde.
Zeigt weitere Einstellungsoptionen für das TV-Gerät an.
Deutsch - 80 -
Menü Timeout
Verändert die Timeout-Zeit zwischen den Menübildschirmen.
Stellt sicher, dass die Firmware des TV-Geräts stets auf dem neusten Stand ist.
Anwendungsversion Zeigt die aktuelle Software-Version an.
Diese Option wird verwendet, um den auf dem Bildschirm angezeigten UntertitelModus (DVB-Untertitel / TXT-Untertitel) auszuwählen, wenn beide verfügbar
sind. Als Standard ist die Option DVB Untertitel eingestellt. Diese Funktion ist nur
verfügbar, wenn als Länderoption Norwegen festgelegt wurde.
Auto TV Aus
Einstellung der gewünschten Zeit, wann das Gerät automatisch auf Standby geht,
wenn es nicht bedient wird.
Biss Schlüssel
Biss ist ein Satelliten Signal Verschlüsselungssystem, das für einige Sendungen
verwendet wird. Wenn Sie bei einer Sendung einen BISS-Schlüssel eingeben
müssen, können Sie diese Einstellung verwenden. Markieren Sie Biss-Schlüssel
und drücken Sie die OK-Taste, um den Schlüssel für die gewünschte Sendung
Wählen Sie dieses Modus, um das Gerät im Laden auszustellen. Bei aktivierten
Ladenmodus sind einige Elemente im TV-Menü möglicherweise nicht verfügbar.
Die Audio Video Sharing-Funktion gestattet Ihnen das Teilen von auf Ihrem Smartphone
Audio Video
oder Tablet-PC gespeicherten Dateien. Sofern Sie ein kompatibles Smartphone bzw.
einen Tablet-PC besitzen und die geeignete Software installiert ist, können Sie dort
gespeicherte Bilder auf dem TV-Gerät teilen/anzeigen. Für weitere Informationen,
beachten Sie die Anweisungen Ihrer Sharing-Software. Der Audio Video SharingModus wird mit der Internetportal-Funktion nicht verfügbar sein.
Power Up Modus
Diese Einstellung konfiguriert die Powerup-Modus-Präferenz. Die Optionen Letzter
Zustand und Standby sind verfügbar.
Aktivieren oder Deaktivieren der virtuellen Fernbedienung.
Mit dieser Einstellung können Sie die CEC-Funktion aktivieren oder vollständig
deaktivieren. Drücken Sie die Links oder Rechts-Taste, um die Funktion zu aktivieren
oder deaktivieren.
CEC Auto Power
Diese Funktion ermöglicht es, mit dem angeschlossenen, HDMI-CEC-kompatiblen Gerät
den Fernseher einzuschalten und automatisch auf die Eingangsquelle umzuschalten.
Drücken Sie die Links oder Rechts-Taste, um die Funktion zu aktivieren oder
Um den TV-Ton über eine angeschlossene, kompatible Lautsprecheranlage zu hören
stellen Sie Verstärker ein. Die Lautstärke der externen Lautsprecheranlage kann mit
Hilfe der Fernbedienung des TV Geräts geregelt werden.
Deutsch - 81 -
Inhalt des Installations- und Sendersuchlauf-Menüs
Zeigt die Optionen für den automatischen Sendersuchlauf an. Digitalantenne: Sucht
und speichert DVB-T-Antennensender. Digitalkabel: Sucht und speichert DVBKabelsender. Analog: Sucht und speichert analoge Sender. Satellit: Sucht und
speichert Satellitensender.
Diese Funktion kann zur unmittelbaren Eingabe der Senderdaten verwendet werden.
Sucht nach den verknüpften Kanälen des Sendenetzwerk. Digitalantenne: Sucht
nach Sendern des Antennennetzwerks. Digitalkabel: Sucht nach Sendern des
Sie können diese Funktion zur Feinabstimmung von analogen Kanälen verwenden.
Diese Funktion steht nicht zur Verfügung, wenn keine digitalen Kanäle abgespeichert
Legt die Satelliteneinstellungen fest. Satellitenliste: Zeigt die verfügbaren Satelliten an.
Sie können Satelliten Hinzufügen, löschen oder Satelliteneinstellungen auf der Liste
Bearbeiten. Antenneninstallation: Sie können die Satellitenantenneneinstellungen ändern
und/oder eine neue Satellitensuche starten.
Zeigt das Menü Installationseinstellungen an. Standby-Suche (Optional): Ihr Fernsehgerät
sucht im Standby nach neuen oder fehlenden Sendern. Gefundene neue Sender werden
Verwenden Sie diese Einstellung, um die gespeicherten Kanäle zu löschen. Diese
Einstellung ist nur sichtbar, wenn in der Länder-Option Dänemark, Schweden, Norwegen
oder Finnland eingestellt ist.
Aktives Netzwerk
Diese Einstellung erlaubt es Ihnen, nur die Sendungen der ausgewählten Netzwerke
in der Senderliste anzeigen zu lassen. Diese Funktion ist nur verfügbar, wenn als
Länderoption Norwegen festgelegt wurde.
Löscht alle gespeicherten Kanäle und Einstellungen, setzt das TV-Gerät auf die
Werkseinstellungen zurück und beginnt die Erstinstallation.
Deutsch - 82 -
Menüsperre: Diese Einstellung aktiviert bzw.
deaktiviert den Zugang zu allen Menüs bzw.
Installationsmenüs des TV-Geräts.
Allgemeine Bedienung
Verwendung der Senderliste
Das Gerät sortiert alle gespeicherten Fernsehsender
in eine Senderliste. Sie können diese Senderliste
verändern, Favoriten einstellen oder mit der
Senderliste-Option aktive Senderauswahlen
einstellen. Drücken Sie die Taste OK/TV, um den in
der Senderliste markierten Sender zu löschen. Sie
können die aufgelisteten Sender filtern, indem Sie
entweder die Blaue Taste drücken oder das Menü
Senderliste bearbeiten durch das Drücken der
Grünen Taste öffnen, um weitere Änderungen an der
aktuellen Liste vorzunehmen.
Die Favoritenlisten Verwalten
Altersfreigabe: Ist diese Option eingestellt, bezieht
das Fernsehgerät vom Sender Altersinformationen.
Ist die entsprechende Altersstufe im Gerät deaktiviert,
wird der Zugriff auf die Sendung gesperrt.
H i n w e i s : We n n b e i d e r E r s t i n s t a l l a t i o n i n d e r
Ländereinstellung Frankreich, Italien oder Österreich
festgelegt wurde, ist der Wert für die Altersfreigabe
standardmäßig auf 18 gesetzt.
Kindersicherung: Wenn diese Option auf EIN gestellt
ist, kann das TV-Gerät nur über die Fernbedienung
gesteuert werden. In diesem Fall sind die Steuertasten
am TV-Gerät deaktiviert.
Sie können vier verschiedene Listen mit Ihren
bevorzugten Sendern erstellen. Gehen Sie zur
Senderliste im Hauptmenü oder drücken Sie
die Grüne Taste, während die Senderliste auf
dem Bildschirm angezeigt wird, um das Menü
Senderliste bearbeiten zu öffnen. Wählen Sie
den gewünschten Sender auf der Liste. Sie können
eine Mehrfachauswahl vornehmen, indem Sie die
Gelbe Taste drücken. Drücken Sie die OK-Taste,
um das Menü Senderliste Bearbeiten Optionen
zu bearbeiten und wählen Sie die Option Favoriten
Hinzufügen/Entfernen. Drücken Sie die OK-Taste
noch einmal. Stellen Sie die gewünschte Listenoption
auf Ein. Alle gewählten Sender werden zur Liste
hinzugefügt. Um einen oder mehrere Sender von
einer Favoritenliste zu entfernen, führen Sie diese
Schritte in der gleichen Reihenfolge durch und stellen
die gewünschten Listenoption auf Aus.
PIN einstellen: Legt eine neue PIN-Zahl fest.
Sie können die Filter-Funktion im Menü Senderliste
Bearbeiten nutzen, um die Sender in der Senderliste
entsprechend Ihren Wünschen dauerhaft zu filtern.
Mit Hilfe dieser Filter-Option können Sie eine der
vier Favoritenliste festlegen, die immer angezeigt
wird wenn die Senderliste geöffnet wird. Die
Filterungsfunktion im Menü Senderliste filtert
nur die aktuell angezeigte Senderliste, um einen
Sender zu finden und diesen einzuschalten. Diese
Änderungen werden nicht für das nächste Mal, wenn
die Senderliste geöffnet wird, gespeichert.
Hinweis: Die Standard-PIN kann auf 0000 oder 1234
eingestellt sein. Wenn Sie während der Erstinstallation
die PIN definiert haben (dies wird je nach Ländereinstellung
gefordert), benutzen Sie die PIN, die Sie definiert haben.
Einstellung der Kindersicherungseinstellungen
Die Optionen des Kindersicherungs-Menü dient
dazu, einzelnen Nutzer den Zugang zu bestimmten
Programmen, Sendern und zur Nutzung der Menüs
zu verwehren. Diese Einstellungen befinden sich im
Menü Setup>Kindersicherung.
Um die Menüoptionen der Kindersicherung
anzuzeigen, muss eine PIN eingegeben werden.
Nach der Eingabe der richtigen PIN werden die
Einstellungen Kindersicherung angezeigt.
Standardmäßige CICAM-PIN: Diese Option
erscheint als ausgegraut, wenn kein CI-Modul in
den CI-Schlitz des TV-Geräts eingesteckt wurde. Sie
können die voreingestellte PIN der CI-CAM mit Hilfe
dieser Option ändern.
Die Anwendung "Browser im Portal öffnen" kann in
durch die Änderung der Kindersicherungseinstellungen
deaktiviert werden. Das kann, entsprechend der bei
der Erstinstallation getroffenen Länderauswahl, auf 2
verschiedene Weisen erfolgen.
Wenn das gewählte Land Frankreich ist, deaktiviert
die Einstellung der Altersfreigabe auf 15 und jünger
das Öffnen des Browsers.
Falls ein anderes Land als Frankreich eingestellt
wurde, wird durch die Festsetzung einer beliebigen
Altersfreigabe das Öffnen des Browsers deaktiviert.
(*) Einige Funktionen sind je nach bei der Erstinstallation
festgelegten Länderauswahl möglicherweise nicht verfügbar.
Elektronischer Programmführer (EPG)
Einige Sender übermitteln Informationen zu ihren
Programmen. Drücken Sie die Taste Epg, um das
Programmführer-Menü aufzurufen.
Es stehen 3 Anzeigetypen für die Programminformationen zur Verfügung: Programmzeitleiste, Sendungenliste und Jetzt/Nächste Sendung. Um zwischen
diesen zu wechseln, befolgen Sie die Anweisungen
am unteren Bildschirmrand.
Zoom (Gelbe taste): Drücken Sie die gelbe Taste,
um das Programm für einen größeren Zeitraums
Filter (Blaue taste): Zeigt die Filteroptionen an.
Genre Auswählen (Untertitel-taste): Zeigt das Menü
Genre Auswählen an: Mit dieser Funktion können Sie
die EPG-Datenbank nach einem bestimmten Genre
Deutsch - 83 -
durchsuchen. Die im EPG verfügbaren Informationen
werden durchsucht und die Ergebnisse, die zu Ihren
Suchkriterien passen, hervorgehoben.
Optionen (OK-taste): Zeigt Ereignisoptionen an.
Progammdetails (Info-taste): Zeigt ausführliche
Informationen über die gewählten Programme an.
Nächster/Vorheriger Tag (Programme +/- taste):
Zeigt die Programme des vorherigen bzw. des
nächsten Tages an.
Suchen (Text-taste): Zeigt das Menü Führer-Suche
Jetzt (Swap-taste): Zeigt das aktuelle Ereignis des
markierten Kanals.
Sendungenliste (*)
(*) In dieser Anzeigeoption werden nur die die Sendungen
der markierten Kanäle aufgeführt.
Vorherig Zeitabschnitt (Rote Taste): Zeigt die
Programme des vorhergehenden Zeitabschnitts an.
Nächster/Vorheriger Tag (Programme +/- taste):
Zeigt die Programme des vorherigen bzw. des
nächsten Tages an.
Progammdetails (Info-taste): Zeigt ausführliche
Informationen über die gewählten Programme an.
Filter (Text-taste): Zeigt die Filteroptionen an.
Nächster Zeitabschnitt (Grüne taste): Zeigt die
Programme des nächsten Zeitabschnitts an.
Optionen (OK-taste): Zeigt Ereignisoptionen an.
Drücken Sie zum Öffnen die Text-Taste. Drücken Sie
erneut, um den Misch-Modus einzuschalten, der es Ihnen
ermöglicht die Teletext-Seite und die Fernsehsendung
gleichzeitig zu sehen. Drücken Sie nochmals diese Taste,
um den Modus wieder zu verlassen. Sofern vorhanden,
werden die Abschnitte einer Teletextseite farbcodiert
und können dann durch Drücken der entsprechenden
Farbtaste ausgewählt werden.Folgen Sie den auf dem
Bildschirm angezeigten Anweisungen.
Digitaler Teletext
Drücken Sie die Text-Taste, um die digitalen TeletextInformationen anzuzeigen. Steuern Sie diese Information
über die Farbtasten, die Cursortasten und die OK-Taste.
Die Bedienfunktion kann je nach Inhalt des digitalen
Teletexts unterschiedlich sein. Folgen Sie den
Anweisungen, die auf dem Bildschirm des digitalen
Teletexts angezeigt werden. Wenn Sie wieder auf die
Text-Taste drücken, schaltet das TV-Gerät auf normalen
Fernsehbetrieb zurück.
Ihr TV-Gerät kann automatisch Aktualisierungen für
die Firmware über die Sendesignale oder das Internet
finden und installieren.
Suche nach Software-Updates über die
Jetzt/Nächste Sendung
WählenSie im Hauptmenü Setup und drücken Sie die
OK-Taste. Das Setup-Menü wird angezeigt. Markieren
Sie dannWeitere Einstellungen und drücken Sie
die OK-Taste. Gehen Sie zu Software Update
und drücken Sie die OK-Taste. Im Menü UpdateOptionen wählen Sie Upgrades suchen und drücken
Sie die OK Taste, um nach Softwareaktualisierungen
zu suchen.
• Wird ein neues Upgrade gefunden, beginnt das
Gerät mit dem Herunterladen. Bestätigen Sie nach
dem Abschluss des Downloads die Frage nach
einem Neustart des TV-Geräts, indem Sie OK für die
Fortsetzung des Neustarts drücken.
Navigieren (Navigationstasten): Drücken Sie
die Navigationstasten, um durch die Kanäle bzw.
Programme zu navigieren.
Optionen (OK-taste): Zeigt Ereignisoptionen an.
Progammdetails (Info-taste): Zeigt ausführliche
Informationen über die gewählten Programme an.
Filter (Blaue taste): Zeigt die Filteroptionen an.
Benutzen Sie die Navigationstasten, um ein Programm
zu markieren und drücken Sie die OK-Taste, um das
Menü Ereignis-Optionen anzuzeigen. Folgende
Optionen stehen zur Auswahl.
Kanal auswählen: Mit dieser Option können Sie zum
gewählten Kanal umschalten.
Timer für Ereignis /Timer für Ereignis löschen:
Drücken Sie die OK-Taste, nachdem Sie ein
Programm im EPG-Menü ausgewählt haben. Wählen
Sie die Option Timer für Ereignis Einstellen und
drücken Sie die OK-Taste. Sie können einen Timer
für zukünftige Programme einstellen. Um einen schon
eingestellten Timer zu löschen, markieren Sie die
Sendung und drücken die OK-Taste. Wählen Sie
die Option Timer für Ereignis Löschen. Der Timer
wird gelöscht.
Hinweise: Sie können nicht auf einen anderen Kanal oder
eine andere Quelle schalten, während auf dem aktuellen
Kanal ein Timer aktiv ist.
3 Hintergrundsuche und Aktualisierungsmodus
Wenn Ihr Fernsehgerät mit einem Empfangssignal
oder dem Internet verbunden und die Option
Automatische Suche im Menü Update-Optionen auf
Aktiviert eingestellt ist, wird es um 3:00 Uhr nachts
nach neuen Aktualisierungen suchen. Wenn eine neue
Software gefunden und erfolgreich heruntergeladen
wurde, wird diese nach dem nächsten Einschalten
Hinweis: Ziehen Sie nicht den Netzstecker, solange während
des Neustarts die LED blinkt. Wenn das Gerät sich nach der
Aktualisierung nicht einschaltet, schalten Sie es aus und dann
nach zwei Minuten wieder ein.
Es ist nicht möglich zwei Timer oder Aufnahmen für zwei
gleichzeitige Sendungen programmieren.
Deutsch - 84 -
Fehlerbehebung & Tipps
Typische Anzeigemodi PC-Eingang
Das TV-Gerät schaltet sich nicht ein
Vergewissern Sie sich, dass das Netzkabel sicher
in die Steckdose.eingesteckt ist. Überprüfen Sie
Batterien, ob sie leer sind. Drücken Sie die Netztaste
am TV-Gerät.
In der folgenden Tabelle werden einige der üblichen
Modi zur Videoanzeige dargestellt. Unter Umständen
unterstützt Ihr TV nicht alle Auflösungen.
Schlechte Bildqualität
• Haben Sie das richtige Empfangssystem
• Ein niedriger Signalpegel kann Bildverzerrungen
verursachen. Bitte prüfen Sie den Antennenzugang.
• Überprüfen Sie, ob Sie die richtige Frequenz
eingegeben haben.
• Die Bildqualität kann sich verschlechtern, wenn
zwei Zusatzgeräte gleichzeitig an das TV-Gerät
angeschlossen werden. Trennen Sie in diesem Fall
eines der Zusatzgeräte wieder ab.
Kein Bild
• Dies bedeutet, dass Ihr Fernsehgerät keine
Übertragung empfängt. Stellen Sie sicher, dass die
richtige Eingangsquelle ausgewählt ist.
• Ist die Antenne richtig angeschlossen?
• Es könnte sein, dass der Ton nur aus einem
Lautsprecher kommt. Überprüfen Sie die BalanceEinstellung im Ton-Menü.
Fernbedienung - keine Funktion
• Möglicherweise sind die Batterien leer. Ersetzen
Sie diese.
Eingangsquellen - können nicht
ausgewählt werden
• Ist das Antennenkabel beschädigt?
• Wurden geeignete Stecker verwendet, um die
Antenne anzuschließen?
• Wenn Sie nicht sicher sind, fragen Sie Ihren Händler.
Kein Ton
• Sehen Sie nach, ob das Fernsehgerät stumm
geschaltet ist. Drücken Sie die Stumm-Taste oder
erhöhen Sie zur Prüfung die Lautstärke.
• Wenn Sie keine Eingabequelle wählen können,
haben Sie wahrscheinlich kein Gerät angeschlossen.
Wenn nicht;
• Prüfen Sie die AV-Kabel und deren Anschlüsse,
wenn Sie versuchen, die dem angeschlossenen
Gerät zugewiesene Eingangsquelle einzuschalten.
Deutsch - 85 -
AV- und HDMI-Signalkompatibilität
Unterstützte Signale
RGB 50/60
480i, 480p
576i, 576p
576i, 576p
3840x2160p 30Hz,
4096x2160p 30Hz,
(X: Nicht verfügbar, O: Verfügbar)
In einigen Fällen kann unter Umständen ein Signal
nicht richtig auf dem LCD-Schirm angezeigt werden.
Das Problem kann durch eine Inkompatibilität in den
Standards des Quellgeräts verursacht werden (DVD,
Settop-Box etc.). Wenn so etwas bei Ihnen auftritt,
sollten Sie sich mit dem Händler und auch dem
Hersteller des Ausgangsgerätes in Verbindung setzen.
Deutsch - 86 -
Im USB-Modus Unterstützte Videodateiformate
MPEG Programmstream (.DAT, .VOB, .MPG, .MPEG), MPEG
Transportstream (.ts, .trp, .tp), MP4 (.mp4, .mov), 3GPP (.3gpp,
.3gp), AVI (.avi), MKV (.mkv), ASF (.asf)
[email protected],
[email protected]
Sorenson H.263
MPEG Programmstream (.MPG, .MPEG), MP4 (.mp4, .mov),
3GPP (.3gpp, .3gp), AVI (.avi), MKV (.mkv), ASF (.asf)
MP4 (.mp4, .mov), AVI (.avi), MKV (.mkv), ASF (.asf)
FLV (.flv), AVI (.avi), SWF (.swf)
MP4 (.mp4, .mov), 3GPP (.3gpp, .3gp), AVI (.avi), MKV (.mkv)
[email protected],
[email protected]
Motion JPEG
[email protected]
[email protected]
[email protected]
[email protected]
FLV (.flv), MP4 (.mp4, .mov), 3GPP (.3gpp, .3gp), MPEG
Transportstream (.ts, .trp, .tp), ASF (.asf), AVI (.avi), MKV (.mkv)
AVI (.avi), 3GPP (.3gpp, .3gp), MP4 (.mp4, .mov), MKV (.mkv),
ASF (.asf)
20Mbps MKV (.mkv), WebM (.webm)
MP4 (.mp4, .mov), MKV (.mkv), MPEG Transportstream (.ts, .trp,
100Mbps MKV (.mkv), WebM (.webm)
Im USB-Modus Unterstützte Bilddateiformate
Auflösung (Breite x Höhe)
Die Obergrenze für die maximale Auflösung
ist abhängig von der DRAM-Größe.
Deutsch - 87 -
Im USB-Modus Unterstützte Audiodateiformate
MPEG1/2 Layer1
16KHz ~ 48KHz
32Kbps ~
MP3 (.mp3), AVI (.avi), ASF (.asf), Matroska (.mkv, .mka),
MPEG Tansportstream (.ts, .trp, .tp), MPEG Programmstream
(.DAT, .VOB, .MPG, .MPEG), WAV (.wav)
MPEG1/2 Layer2
16KHz ~ 48KHz
8Kbps ~
MP3 (.mp3), AVI (.avi), ASF (.asf), Matroska (.mkv, .mka),
MPEG Tansportstream (.ts, .trp, .tp), MPEG Programmstream
(.DAT, .VOB, .MPG, .MPEG), WAV (.wav)
MPEG1/2 Layer3
16KHz ~ 48KHz
8Kbps ~
MP3 (.mp3), AVI (.avi), ASF (.asf), Matroska (.mkv, .mka), 3GPP
(.3gpp, .3gp), MP4 (.mp4, .mov, m4a), MPEG Transportstream
(.ts, .trp, .tp), MPEG Programmstream (.DAT, .VOB, .MPG,
.MPEG), FLV (.flv), WAV (.wav), SWF (.swf)
32KHz, 44,1KHz,
32Kbps ~
AC3 (.ac3), AVI (.avi), Matroska (.mkv, .mka), 3GPP (.3gpp,
.3gp), MP4 (.mp4, .mov, m4a), MPEG Transportstream (.ts, .trp,
.tp), MPEG Programmstream (.DAT, .VOB, .MPG, .MPEG)
32KHz, 44,1KHz,
EAC3 (.ec3), 3GPP (.3gpp, .3gp), MP4 (.mp4, .mov, m4a),
32Kbps ~ 6
MPEG Transportstream (.ts, .trp, .tp), MPEG program stream
8KHz ~ 48KHz
8KHz ~ 48KHz
128bps ~
WMA 10 Pro M0
WMA 10 Pro M1
< 192kbps
< 384kbps
WMA 10 Pro M2
< 768kbps
G711 A/mu-law
64Kbps ~
LBR (cook)
8KHz, 11.025KHz,
6Kbps ~
AAC (.aac), AVI (.avi), Matroska (.mkv, .mka), 3GPP (.3gpp,
.3gp), MP4 (.mp4, .mov, m4a), MPEG Transportstream (.ts, .trp,
.tp), MPEG Programmstream (.DAT, .VOB, .MPG, .MPEG), FLV
(.flv), RM (.ra)
Unterstützte DVI-Auflösungen
ASF (.wma, .asf), AVI (.avi), Matroska (.mkv, .mka)
WAV (.wav), AVI (.avi), Matroska (.mkv, .mka), 3GPP
(.3gpp, .3gp), MP4 (.mp4, .mov, m4a)
RM (.ra)
< 1.6Mbps Matroska (.mkv, .mka)
Wenn Sie Zusatzgeräte über das DVI-Adapterkabel (DVI zu HDMI, nicht im Lieferumfang enthalten) an die
Anschlüsse Ihres TV-Gerätes anschließen, können Sie die folgenden Auflösungsrichtwerte verwenden.
Deutsch - 88 -
Um 3D-Inhalte oder Programme im 3D-Modus
anzuzeigen sollten Sie die aktiven 3D-ShutterBrillen, welche die Bluetooth™-Drahtlostechnologie
unterstützen, tragen. Beachten Sie, dass die
3D-Funktion dieses TV-Geräts nur mit den speziellen
3D-Brillen funktioniert. Wir empfehlen die
Verwendung der aktiven 3D-Brillen von Panasonic
für die beste 3D-Qualität.
Warnung die 3D-Anzeige betreffend
Lesen Sie sich zu Ihrer eigenen Sicherheit diese
Sicherheitshinweise sorgfältig durch, bevor Sie
die 3D-Funktion benutzen.
• Schwangere Frauen, Senioren, Personen
mit Herzproblemen oder Personen, die an
Erschöpfungszuständen leiden, sollten auf das
Fernsehen in 3D verzichten.
• Bitte lassen Sie keine Kinder unter 5 Jahren
3D anschauen. Es kann die Entwicklung Ihres
Sehvermögens beeinflussen.
• Lassen Sie Kinder und Jugendliche 3D-Bilder nicht
unbeaufsichtigt anschauen, da sie empfindlicher auf
den 3D-Effekt reagieren. Sollten Ihre Kinder über die
unten aufgeführten oder vergleichbare Beschwerden
klagen, müssen Sie die 3D-Wiedergabe sofort
• Beim Betrachten von 3D-Bildern können Unwohlsein,
Kopfschmerzen oder Schwindel auftreten. Wenn
Sie solche Symptome verspüren, müssen Sie die
3D-Brillen abnehmen und dürfen nicht weiter im
3D-Modus fernsehen.
• Sehen Sie nicht über einen längeren Zeitraum
hinweg im 3D-Modus fern. Legen Sie gelegentliche
Pausen ein. Wenn Sie beim Fernsehen im 3D-Modus
Beschwerden wie Augenermüdung, Kopfschmerzen
oder Übelkeit verspüren, müssen Sie unverzüglich
die 3D-Brille abnehmen und die 3D-Wiedergabe
beenden. Konsultieren Sie einen Arzt, wenn die
Beschwerden anhalten.
• Benutzen Sie die 3D-Brillen nicht für andere Zwecke.
Verwenden Sie die 3D-Brillen ausschließlich zum
Fernsehen im 3D-Format. Verwenden Sie die
3D-Brillen nicht als Sonnen- oder Lesebrille.
• Achten Sie auf Ihre Umgebung, wenn Sie im
3D-Format fernsehen. Laufen Sie nicht mit
aufgesetzter 3D-Brille herum, da Ihre Wahrnehmung
durch die Brille beeinträchtigt wird, und Sie unter
Umständen stolpern oder fallen und sich so
verletzen könnten.
• Einige 3D-Inhalte könnten den Zuschauer zu
plötzlichen Reflexbewegungen wie Ducken oder
Ausweichen veranlassen. Daher ist es wichtig, dass
sich keine zerbrechlichen Gegenstände in der Nähe
des Fernsehers befinden.
• Bei aufgesetzter 3D-Brille schätzt der Zuschauer
möglicherweise die eigene Entfernung zum TVGerät falsch ein. Achten Sie daher darauf, nicht
gegen das TV-Gerät zu stoßen.
• Manche Zuschauer fühlen sich nach dem Anschauen
von 3D-Filmen kurzzeitig desorientiert. Warten Sie
nach dem Anschauen von 3D-Formaten einen
Moment, bevor Sie aufstehen, bis Sie sich Ihrer
Umgebung wieder bewusst sind.
Warnung vor photosensitiven Epilepsie
• Wenn Sie oder ein Mitglied Ihrer Familie an
Epilepsie oder anderen Anfallsleiden leiden
sollten, konsultieren Sie bitte Ihren Arzt, bevor Sie
im 3D-Format fernsehen. Bei einigen Menschen
können Anfälle oder Epilepsie auftreten, wenn sie
bestimmten Reizen, wie z.B. aufflackernden Lichtern
oder Bildern im Fernseher oder in Videospielen
ausgesetzt werden.
• Gelegentlich können solche Symptome im Rahmen
bestimmter Erkrankungen auftreten, selbst wenn
Sie bislang keine Beschwerden dieser Art hatten.
Wenn bei Ihnen in solchen Fällen eines oder
mehrere der folgenden Symptome auftreten,
schalten Sie das 3D-TV-Gerät sofort aus und suchen
Sie einen Arzt auf: Sehstörungen, Augen- oder
Muskelzuckungen, Schwindel oder Benommenheit,
Wahrnehmungsstörung oder unbewusste Handlung,
Krämpfe, Bewusstlosigkeit, Verwirrtheit oder
Desorientierung, Verlust des Richtungssinns,
Krämpfe oder Übelkeit.
Sie können das Risiko eines photosensitiven
elliptischen Anfalls durch folgende vorbeugende
Maßnahmen reduzieren:
• Legen Sie regelmäßig Pausen ein, wenn Sie im
3D-Format fernsehen.
• Wenn Sie Probleme mit Ihrem Sehvermögen
(Kurz- bzw. Weitsichtigkeit, Astigmatismus,
unterschiedliche Sehschärfe des linken und
des rechten Auges) leiden, müssen Sie eine
entsprechende Sehhilfe zusammen mit der 3D-Brille
• Achten Sie darauf, dass beim Fernsehen der
Bildschirm auf Augenhöhe ist und Sie nicht zu
nahe am Bildschirm sitzen. Sehen Sie niemals im
3D-Format fern, wenn Sie müde oder krank sind.
Sehen Sie niemals über einen längeren Zeitraum
hinweg im 3D-Format fern.
Den 3D-Modus verwenden
Drücken Sie die MENU-Taste auf der Fernbedienung
und drücken Sie auf das Bild-Icon. Drücken Sie die
OK-Taste, um das Bild-Menü anzuzeigen. Wählen
Sie mit Auf oder Ab die Option 3D Einstellungen und
drücken Sie OK um fortzusetzen.
Deutsch - 89 -
• Wählen Sie vor der Wiedergabe zuerst den
geeigneten 3D-Modus. Wenn entsprechender
Modus nicht aktiviert ist, können 3D-Bild nicht richtig
wiedergegeben werden.
• Das 3D-Bild kann ausfallen oder verzerrt erscheinen,
wenn Sie bei starker Beleuchtung fernsehen.
• Wenn Sie bei schlechten Lichtverhältnissen im
3D-Modus ein flimmerndes Bild sehen, sollten
Sie das Licht ausschalten oder die Beleuchtung
• Bluetooth™- und WLAN-Geräte verwenden
den gleichen Funkfrequenzbereich und können
sich daher gegenseitig beeinträchtigen. Wenn
Sie Bluetooth™- und WLAN-Geräte gleichzeitig
verwenden, müssen Sie mit einer schlechteren
Netzwerkleistung rechnen. Verwenden Sie
3D-Brillen nur, wenn keine Interferenzen mit anderen
Bluetooth™- bzw. WLAN-Geräten möglich sind.
Verwendung der 3D-Brillen
Lesen Sie sich die ausführlichen Informationen und
Anweisungen für die Anwendung im Handbuch der 3D-Brille
Vor der Anwendung müssen Sie die Brillemit Ihrem
TV-Gerät koppeln. Drücken Sie zum Einschalten
die Powertaste der Brille. Die 3D-Funktion Ihres
Fernsehers können Sie nur mit den mitgelieferten
3D Brillen nutzen. Schalten Sie die Brillen nach dem
Benutzen aus.
Die 3D-Brillen funktionieren außerhalb des
Sichtbereichs nicht korrekt. Benutzen Sie die
3D-Brillen nur innerhalb der Sichtweite. Die Sichtweite
kann sich abhängig von möglichen Sichthindernissen
zwischen dem Fernsehgerät und der 3D-Brille oder
der Umgebung verringern.
Reinigung und Pflege der 3D-Brillen
• Sprühen Sie keine Reinigungsmittel direkt auf die
Oberfläche der 3D-Brille. Dies kann zu Verfärbungen
und Rissen führen und die Beschichtung zerstören.
• Stellen Sie sicher, dass das Reinigungstuch weich
ist und keinerlei Fremdkörper oder Staub enthält.
Das Verwenden eines schmutzigen Tuchs wird Ihre
3D-Brille beschädigen.
• Lassen Sie die 3D-Brille nicht fallen und verbiegen
Sie diese nicht.
Sichten von 3D-Bildern
Eingehende Video-Signale können entweder
in 2D oder 3D Format sein. Ein 2D Signal kann
entweder im 2D oder 3D gesichtet und 3D Signale
können entweder im 2D oder 3D Format gesichtet
werden. Falls die Option 3D-Modus im Menü
3D-Einstellungen auf Auto eingestellt ist, kann das
Fernsehgerät 3D-Signale erkennen und wechselt
automatisch auf den 3D-Modus. Andernfalls können
Sie den Anzeigemodus im Menü 3D-Einstellungen
manuell ändern.
Als Format des 3D-Signals kann entweder Nebeneinander oder Oben-Unten (Top Buttom TB) eingestellt
werden. Möglicherweise müssen Sie das korrekte
Format im Menü 3D-Einstellungenauswählen, falls
das Fernsehgerät es nicht automatisch erkennt.
Weiterhin können Sie in der 2D-Anzeige Bilder in 2D
in 3D darstellen, indem Sie die Option Virtual 3D im
Menü 3D-Einstellungen aktivieren.
Bilder für das rechte und linke Auge sind
nebeneinander positioniert.
Bilder für das rechte und linke Auge sind am
Bildschirm oben und unten positioniert.
Das 3D-Format im Menü Optionen ändern
Drücken Sie die Quick Menu-Taste auf der
Fernbedienung, um das Menü Optionen zu öffnen.
Wählen Sie die Option 3D-Modus und nehmen Sie
die gewünschten Einstellungen vor.
3D-Bilder im 2D-Format ansehen
Vor aller erst sollte das Fernsehgerät in 3D-Modus
sein. Wählen Sie mit den Auf- oder Ab-Tasten die
Option Nur 2D im Menü 3D-Einstellungen. Drücken
Sie die Links- oder Rechts-Taste, um den 2D-Modus
auf Links, Rechts oder Aus zu stellen.
2D-Bilder im 3D-Format ansehen
Wählen Sie mit den Auf- oder Ab-Tasten die Option
Virtual 3D im Menü 3D-Einstellungen. Nehmen Sie
die Einstellungen mit Hilfe der Links oder RechtsTaste vor.
Zwischen Bilder rechts und links wechseln
Das Shutter-Timing der Brille für das rechte und linke
Auge kann ausgewechselt werden. Wenn 3D-Bilder
verschwommen sind, wechseln Sie zwischen dem
linken und rechten 3D-Bild.
Wählen Sie mit Hilfe der Auf- bzw. Ab-Tasten die
Option Links-Rechts-Wechsel. Drücken Sie die
Links- oder Rechts-Taste, um auf Links/Rechts oder
Rechts/Links zu stellen.
Für das beste Fernseherlebnis können Sie die
3D-Einstellungen an Ihre Bedürfnisse anpassen.
Wählen Sie einen der folgenden Modi für die
Auto: Schaltet automatisch in den 3D-Modus, wenn
3D-Informationen von einem digitalen Sender oder
einer HDMI-Quelle erkannt wird.
Nebeneinander: Zeigt den 3D-Inhalt an, der original
in einer Nebeneinander-Darstellung vorliegt.
Oben-unten: Zeigt den 3D-Inhalt an, der original in
einer Oben-Unten-Darstellung vorliegt.
Aus: Die 3D-Funktion wird deaktiviert.
Deutsch - 90 -
Nur 2D
Wenn Sie 3D-Inhalte im 2D-Format anzeigen
möchten, stellen Sie auf den Nur 2D-Modus um. Es
gibt 2 Optionen (LINKS und RECHTS). Damit können
Sie auswählen, welche Seite des Inhalts Sie in 2D
sehen möchten.
Virtual 3D
Umwandlung von 2D in 3D. Sie können diese Funktion
aktivieren oder deaktivieren, indem Sie diese auf Ein
oder Aus stellen. Je nach Modell, können Sie die
Tiefenwirkung nach Ihren Wünschen einstellen oder
Links/Rechts Swap
Sie können diese Einstellung benutzen, um die Phase
der 3D-links / rechts Sendung zu verschieben.
3D-Tiefenwirkung (abhängig vom jeweiligen
Diese Einstellung ermöglicht die Steuerung der
Unterstützte 3D-Auflösungen
3D-Darstellung Informationen
C1: Wenn die Bildhöhe genau durch 2 teilbar ist und die
Bildbreite genau durch 16 teilbar ist und die Bildbreite größer
oder gleich der Bildschirmbreite ist, wird C1 unterstützt.
SBS: Nebeneinander
TB: Oben-unten:
MBP: Medienbrowser Bild
MBV: Medienbrowser Video
DTV: Digital-TV-Quelle
ATV: Analog-TV-Quelle
FC: Rahmen kompatibel
FP: Frame-Packed
39 40 42 46 47 48 50 55 65
23 26 32 37
Beachten Sie die Größe / Abstand sowie folgenden
Richtlinien, um 3D in der bestmöglichen Weise zu
Horizontaler Anzeigewinkel
[email protected] FP
1080p FC
720p FC
1080i FC
[email protected] FP
1080p FC
720p FC
1080i FC
Vertikaler Anzeigewinkel
Es wird dringend empfohlen, das TV-Gerät so
zu stellen, dass die Augenhöhe des Zuschauers
gleichauf mit dessen Mitte ist. Falls dies nicht
möglich sein sollte, kippen Sie das TV-Gerät
dementsprechend mit seinem Ständer bzw. der
Wandhalterung an. Wenn Sie nicht innerhalb des
richtigen Anzeigewinkels bleiben, kann das Bild
ausfallen oder dunkel erscheinen.
Deutsch - 91 -
[email protected] FP
[email protected] FP
[email protected] FP
[email protected] FP
Drahtgebundene Konnektivität
Verbindung mit einem drahtgebundenen
Netzwerk herstellen
• Sie müssen über ein Modem bzw. einen Router mit
einem aktiven Breitbandanschluss verfügen.
• Stellen Sie sicher, dass die Nero Media Home
Software auf Ihrem Rechner installiert ist (für die
Audio-Video-Sharing-Funktion). Siehe dazu den
Abschnitt „Nero Media Home Installation“.
• Ihren PC mit einem Modem/Router verbinden. Dies
kann eine drahtgebundene oder eine drahtlose
Verbindung sein.
• Verbinden Sie Ihren Fernseher mit Ihrem Modem /
Router über ein Ethernet-Kabel. An der Rückseite
Ihres TV-Geräts befindet sich ein LAN-Eingang.
Breitband ISP-Verbindung
LAN-Eingang an der
Rückseite des TV-Geräts
Konfiguration der Einstellungen für
drahtgebundene Geräte
Als Netzwerktyp können Sie Drahtgebundenes
Gerät oder Drahtloses Gerät oder Deaktiviert
auswählen, entsprechend der aktiven Verbindung zum
TV-Gerät. Wählen Sie die Option Drahtgebundenes
Gerät, wenn Sie die Einstellung über ein Ethernet
Wählen Sie die Option Internetgeschwindigkeitstest, und drücken Sie die OK-Taste. Das TV-Gerät
überprüft nun die Internetverbindungsbandbreite und
zeigt anschließend die Resultate an.
LAN (Ethernet)-Kabel
Erweiterte Einstellungen
• Um auf gemeinsam genutzte Dateien zugreifen
zu können, müssen Sie den Mediaplayer
auswählen. Drücken Sie die Menu-Taste und
wählen Sie Mediaplayer. Drücken Sie OK, um
fortzufahren. Wählen Sie den gewünschten
Dateityp, und drücken Sie OK. Sie müssen stets
den Mediaplayer-Bildschirm benutzen, um auf
gemeinsam genutzte Netzwerk-Dateien zuzugreifen
und diese wiederzugeben.
Markieren Sie Erweiterte Einstellungen und drücken Sie die OK-Taste. Auf dem nächsten Bildschirm
können Sie die IP- und DNS-Einstellungen des TVGeräts ändern. Markieren Sie gewünschten Optionen,
und drücken Sie die Links- oder Rechts-Taste, um
die Einstellung von Automatisch auf Manuell zu
ändern. Sie können nun die Manuelle IP und / oder
die Manuellen DNS-Werte eingeben. Wählen Sie
den entsprechenden Punkt im Dropdown-Menü, und
geben Sie die neuen Werte mit Hilfe der nummerischen Tasten der Fernbedienung ein. Klicken Sie auf
die OK-Taste, um zum Abschluss die Änderungen
zu speichern.
• PC/HDD/Media Player oder andere kompatible
Geräte sollten für eine bessere Wiedergabequalität
mit einer drahtgebundenen Verbindung verwendet
Anschluss an ein kabelgebundenes
LAN-Eingang an der
Rückseite des TV-Geräts
Um die Einstellungen für drahtgebundene
Verbindungen zu konfigurieren, lesen Sie bitte den
Abschnitt Netzwerk-Einstellungen im Setup-Menü.
• Abhängig von Ihrem Netzwerk können Sie
möglicherweise Ihren Fernseher mit Ihrem LAN
verbinden. Verwenden Sie in diesem Fall ein
Ethernet-Kabel, um Ihren Fernseher direkt mit der
Netzwerk-Steckdose zu verbinden.
Drahtlose Verbindung
Der Fernseher kann keine Verbindung zu einem
Netzwerk mit versteckter SSID herstellen. Um die
SSID Ihres Modems sichtbar zu machen, müssen
Sie die SSID-Einstellungen über die Modem-Software
Deutsch - 92 -
Für den Anschluss an ein WLAN, führen Sie
folgende Schritte durch:
1. Stellen Sie sicher, dass die Nero Media Home
Software auf Ihrem Rechner installiert ist (für
die Audio-Video-Sharing-Funktion).
2. Um die Einstellungen für drahtlose
Verbindungen zu konfigurieren, gehen Sie zum
Abschnitt Netzwerk-Einstellungen im SetupMenü.
gleichen SSID vorhanden sind. Sonst können
Verbindungsprobleme auftreten. Wenn Sie Probleme
mit der drahtlosen Verbindung haben, benutzen Sie
eine drahtgebundene Verbindung.
Konfiguration der kabelgebundenen
Öffnen Sie das Menü Netzwerkeinstellungen und
wählen Sie als Netzwerk-Typ die Option Drahtloses
Gerät, um den Verbindungsprozess zu starten.
Das TV-Gerät sucht nun automatisch nach
Drahtlosnetzwerken. Eine Liste der verfügbaren
Netzwerke wird angezeigt. Bitte wählen Sie aus der
Liste das gewünschtes Netzwerk.
Hinweis: Wenn das Modem den N-Modus unterstützt, sollten
Sie die N-Modus-Einstellungen bevorzugen.
Falls das gewählte Netzwerk passwortgeschützt,
geben Sie dieses bitte über die virtuelle Tastatur ein.
Sie können diese Tastatur über die Navigationstasten
und die OK-Taste auf der Fernbedienung steuern.
Warten Sie, bis die IP-Adresse auf dem Bildschirm
angezeigt wird.
Ein WLAN-N-Router (IEEE 802.11a/b/g/n) mit den
simultanen Frequenzbändern von 2.4 und 5 GHz ist
darauf ausgelegt, eine größtmögliche Bandweite zu
ermöglichen. Optimiert für zügiges und schnelleres
HD-Video-Streaming, schnellere Dateiübertragung
sowie Online-Spiele (Wireless-Gaming).
• Für schnelleres File-Sharing zwischen anderen
Geräten wie Computer, verwenden Sie eine LANVerbindung.
• Die Frequenz und der Kanal unterscheiden sich je
nach Gebiet.
• Die Übertragungsgeschwindigkeit ist abhängig von
der Entfernung und Anzahl der Hindernisse zwischen
der übertragenen Produkte, die Konfiguration dieser
Produkte, die Funkwellen, der Linienverkehr und
die Produkte, die Sie verwenden. Abhängig von
den Funkwellen der DECT-Telefone oder anderen
WLAN 11b-Geräten, kann die Übertragung auch
abgebrochen oder unterbrochen werden. Die
Richtwerte der Übertragungsgeschwindigkeit
sind die theoretischen Maximalwerte für die
Wireless-Standards. Sie sind nicht die tatsächlichen
Geschwindigkeiten der Datenübertragung.
• Welcher Ort die beste Übertragungsqualität bietet,
hängt von den jeweiligen Bedingungen ab.
• Die WLAN-Funktion des TV-Geräts unterstützt
Modems des Typs 802.11 a, b, g & n. Es
wird dringend empfohlen, dass Sie das IEEE
802.11n-Kommunikationsprotokoll nutzen, um
Probleme bei der Videowiedergabe zu vermeiden.
• Sie müssen die SSID Ihres Modems ändern,
wenn in der Umgebung andere Modems mit der
Dies bedeutet, dass die Verbindung nun hergestellt ist.
Um die Drahtlosverbindung zu trennen, markieren Sie
Netzwerktyp und drücken Sie die Links oder RechtsTaste, um diese Option auf Deaktiviert zu setzen.
Wählen Sie die Option Internetgeschwindigkeitstest,
u n d d r ü c k e n S i e d i e O K - Ta s t e , u m I h r e
Internetgeschwindigkeit zu testen. Markieren Sie
Erweiterte Einstellungen und drücken Sie die
OK-Taste, um das Menü Erweiterte Einstellungen
zu öffnen. Nehmen Sie die Einstellungen mit Hilfe
der Navigations- und der Nummerischen Tasten vor.
Klicken Sie auf die OK-Taste, um zum Abschluss die
Änderungen zu speichern.
Andere Informationen
Der Status der Verbindung wird als Verbunden oder
Nicht verbunden angezeigt, wie auch die aktuelle IPAdresse, wenn eine Verbindung herstellt worden ist.
Ihr Mobilgerät über WLAN verbinden
• Wenn Ihr Mobilgerät WLAN-fähig ist, können Sie es
über einen Router an Ihren Fernseher anschließen,
um auf die dort verfügbaren Inhalte zuzugreifen.
Dazu muss Ihr Mobilgerät über eine geeignete
Sharing-Software verfügen.
• Um die Verbindung zu Ihrem Router herzustellen,
folgen Sie den Schritten im Abschnitt Drahtlose
Verbindung oben.
• Anschließend verbinden Sie Ihr Mobilgerät mit dem
Router und aktivieren dann die Sharing-Software
auf dem Mobilgerät. Dann wählen Sie die Dateien,
welche Sie mit Ihrem Fernseher teilen möchten.
• Wenn die Verbindung korrekt aufgebaut ist, sollten
Sie jetzt über den Mediaplayer Ihres TV-Geräts
Deutsch - 93 -
Zugriff auf die freigegebenen Dateien Ihres
Mobilgeräts haben.
• Gehen Sie zum Menü Mediaplayer und die
Bildschirmanzeige „Auswahl Wiedergabegerät“
erscheint. Wählen Sie Ihr Mobilgerät, und drücken
Sie OK, um fortzufahren.
• Falls verfügbar, können Sie eine virtuelle
Fernbedienung-Anwendung vom Server Ihres
Anbieters für Mobilgeräte-Apps herunterladen.
Hinweis: Diese Funktion wird möglicherweise nicht für
alle Mobilgeräte unterstützt.
Fehlerbehebung - Konnektivität
WLAN-Netzwerk Nicht Verfügbar
• Stellen Sie sicher, dass die Firewall-Einstellungen
Ihres Netzwerks die drahtlose Verbindung Ihres
Fernsehers zulassen.
• Benutzen Sie den Menübildschirm Netzwerkeinstellungen, um erneut nach drahtlosen Netzwerken
zu suchen.
Falls das WLAN-Netzwerk nicht richtig funktioniert,
v e r s u c h e n S i e e i n e Ve r b i n d u n g ü b e r d a s
drahtgebundene Heimnetz zu herzustellen. Weitere
Informationen zu diesem Vorgang finden Sie im
Abschnitt Drahtgebundene Netzwerkverbindung.
Wenn sich auch keine drahtgebundene Verbindung
zum TV-Gerät herstellen lässt, überprüfen Sie das
Modem (Router). Liegt kein Problem mit dem Router
vor, überprüfen Sie die Internetverbindung des
Verbindung ist langsam
Sehen Sie im Handbuch Ihres WLAN-Modems
nach, um Informationen über die Reichweite, die
Verbindungsgeschwindigkeit, die Signalqualität und
weitere Einstellungen zu erhalten. Sie benötigen einen
Hochgeschwindigkeitsanschluss für das Modem.
Unterbrechung während der Wiedergabe
oder verlangsamte Reaktion
Versuchen Sie in diesem Fall Folgendes:
Halten Sie mindestens drei Meter Abstand zu
Mikrowellenherden, Mobiltelefonen, BluetoothGeräten oder anderen WLAN-kompatiblen Geräten.
Versuchen Sie, den aktiven Kanal des WLAN-Routers
zu ändern.
Internetverbindung nicht verfügbar/ AudioVideo-Sharing funktioniert nicht
We n n d i e M A C - A d r e s s e ( e i n e e i n d e u t i g e
Kennnummer) Ihres PCs oder Modems dauerhaft
registriert wurde, ist es möglich, dass Ihr Fernsehgerät
möglicherweise nicht mit dem Internet Verbindung
aufnehmen kann. In einem solchen Fall wird die
MAC-Adresse jedes Mal authentifiziert, wenn Sie
Verbindung zum Internet aufnehmen. Dies ist eine
Vorsichtsmaßnahme gegen unbefugten Zugriff. Da
Ihr Fernseher über eine eigene MAC-Adresse verfügt,
kann Ihr Internetdienstanbieter die MAC-Adresse
Ihres Fernsehers nicht validieren. Aus diesem
Grund kann Ihr Fernseher nicht mit dem Internet
Verbindung aufnehmen. Kontaktieren Sie Ihren
Internetdienstanbieter und lassen Sie sich erklären,
wie Sie ein anderes Gerät, wie zum Beispiel Ihr TVGerät, mit dem Internet verbinden können.
Es ist auch möglich, dass die Verbindung nicht
zugänglich ist, wegen eines Firewall Problems.
Wenn Sie denken, dass dies zu Ihrem Problem
führt, kontaktieren Sie Ihren Internetdienstanbieter.
Eine Firewall könnte z.B. Konnektivitätsprobleme
verursachen oder WLAN-Netzwerke verbergen, wenn
Sie das TV-Gerät im Audio-Video-Sharing-Modus
verwenden oder über die Audio-Video-SharingFunktion surfen möchten.
Ungültige Domain
Stellen Sie sicher, dass Sie bereits auf Ihrem PC
mit einem autorisierten Benutzernamen / Passwort
angemeldet sind und weiterhin dass Ihre Domain
im Medienserver-Programm auf Ihrem PC aktiv ist,
bevor Sie mit dem Datenaustausch beginnen. Eine
ungültige Domain kann zu Problemen beim Browsen
durch Dateien im Audio-Video-Sharing-Modus führen.
Verwendung des Audio-Video-SharingNetzwerkdienstes
Die Audio-Video-Sharing-Funktion verwendet
einen Standard, der die Darstellung von digitalen
Elektronikgeräten vereinfacht und deren Verwendung
in Heimnetzwerken erleichtert.
Mit diesem Standard können Sie auf einem im
Heimnetzwerk angeschlossenen Medienserver
gespeicherte Fotos und Videos anzeigen und
Musikdateien hören.
1. Nero Media Home Installation
Die Audio-Video-Sharing-Funktion kann nicht ohne
das auf Ihrem PC installierte Server-Programm
verwendet werden. Bitte richten Sie Ihren PC mit Hilfe
der Nero Media Home Software entsprechend ein. Für
weitere Informationen über die Installation, gehen Sie
bitte zum Abschnitt „Nero Media Home Installation“.
2. Verbindung mit einem drahtgebundenen
oder drahtlosen Netzwerk herstellen
Lesen Sie die das Thema Drahtgebundene/
Drahtlose Konnektivität betreffenden Kapitel für
ausführliche Informationen zur Konfiguration.
3. Wiedergabe von gemeinsam genutzten
Dateien über den Mediaplayer
Wählen Sie im Hauptmenü die Option Mediaplayer
mit Hilfe der Links- oder Rechts-Taste und drücken
Sie OK. Der Medienbrowser wird dann angezeigt.
Deutsch - 94 -
Die Audio-Video-Sharing-Unterstützung ist nur im
Mediaplayer-Ordner-Modus verfügbar. Um den
Ordner-Modus zu aktivieren, gehen Sie zu Setup-Tab
im Hauptbildschirm des Medienbrowser und drücken
Sie OK. Markieren Sie Anzeigeart und stellen Sie
mit Hilfe der Links- oder Rechts-Taste die Option
Ordner ein. Wählen Sie den gewünschten Medientyp
und drücken Sie OK.
Wenn die gemeinsame Konfiguration richtig eingestellt
ist, erscheint die Anzeige Geräte-Auswahl nach
der Auswahl des gewünschten Medientyps. Wenn
verfügbare Netzwerke gefunden wurden, werden sie
auf diesem Bildschirm angezeigt. Wählen Sie mit Hilfe
der mit den Auf- bzw. Ab-Tasten den gewünschten
Medienserver bzw. das gewünschte Netzwerk
und drücken Sie OK. Wenn Sie die Geräte-Liste
aktualisieren möchten, drücken Sie die Grüne Taste.
Zum Verlassen drücken Sie die Menu-Taste.
Stellen Sie als Medientyp Videos ein und wählen
Sie ein Gerät im Auswahl-Menü. Wählen Sie dann
auf dem nächsten Bildschirm den Ordner mit den
Videodateien, und alle verfügbaren Videodateien
werden angezeigt.
Um andere Medientypen aus dieser Anzeige
wiederzugeben, müssen Sie zum Hauptbildschirm
des Mediaplayers zurückgehen, den gewünschten
Medientyp wählen und die Netzwerk-Auswahl
wiederholen. Weitere Informationen zur Wiedergabe
von Dateien finden Sie im Abschnitt MediaplayerMenü.
Wenn Sie Videos aus Ihrem Netzwerk mit Hilfe der
Audio-Video-Sharing-Funktion abspielen, können
Untertitel nicht angezeigt werden.
Sie können nur ein TV-Gerät mit demselben
Netzwerk verbinden. Trennen Sie im Falle von
Netzwerkproblemen Ihr TV-Gerät vom Netz und
stellen Sie anschließend die Verbindung wieder her.
Trick-Modus und Springen werden von der AudioVideo-Sharing-Funktion nicht unterstützt.
Hinweis: Bei manchen PCs kann die Audio-Video-SharingFunktion möglicherweise aufgrund der Administrator- und
Sicherheitseinstellungen (wie z. B. beruflich genutzte Geräte)
nicht verwendet werden.
Um im Heimnetzwerk die bestmögliche Streamingqualitiät
auf dieses TV-Gerät zu erzielen, muss die Nero Software
installiert werden.
Nero MediaHome Installation
Um Nero MediaHome zu installieren, gehen Sie
bitte wie folgt vor:
Hinweis: Sie müssen diese Software auf Ihrem PC
installieren, um die Audio-Video-Sharing-Funktion zu
1. Geben Sie den unten aufgeführten Link
vollständig in die Adressleiste Ihres
Webbrowsers ein.
2. Klicken Sie auf die Schaltfläche Download auf
der sich öffnenden Seite. Die Installationsdatei
wird nun auf Ihren Computer heruntergeladen.
3. Nachdem der Download abgeschlossen wurde,
doppelklicken Sie auf die Installationsdatei,
um die Installation zu starten. Der
Installations-Assistent wird Sie durch den
Installationsprozess führen.
4. Die folgende Meldung zu den Installationsvoraussetzungen wird nun angezeigt: Der
Nero MediaHome-Installationsassistent prüft
die Verfügbarkeit der erforderlichen Drittanbieter-Software auf Ihrem PC. Eventuelle fehlende
Programme werden aufgelistet und müssen
vor dem Fortfahren mit diesem Setup, installiert
5. Klicken Sie auf die Schaltfläche Installieren.
Die integrierte Seriennummer wird nun
angezeigt. Bitte ändern Sie die angezeigte
Seriennummer nicht.
6. Klicken Sie auf die Schaltfläche Weiter. Die
Lizenzbedingungen (EULA) werden angezeigt.
Bitte lesen Sie die Lizenzvereinbarung
sorgfältig durch und wählen Sie das
entsprechende Kontrollkästchen, wenn Sie
mit den Bedingungen der Vereinbarung
einverstanden sind. Die Installation ist ohne
diese Vereinbarung nicht möglich.
7. Klicken Sie auf die Schaltfläche Weiter. Auf
dem nächsten Bildschirm können Sie die
Installationsvoreinstellungen vornehmen.
8. Klicken Sie auf die Schaltfläche Installieren.
Die Initialisierung startet und wird automatisch
abgeschlossen. Ein Fortschrittsbalken informiert
Sie über den Status des Installationsprozesses.
9. Klicken Sie auf die Schaltfläche Fertig stellen.
Die Installation wurde vollständig durchgeführt.
Sie werden nun auf die Website der NeroSoftware weitergeleitet.
10. Eine Verknüpfung auf Ihrem Desktop wurde
Glückwunsch! Sie haben Nero MediaHome
erfolgreich auf Ihrem PC installiert.
Starten Sie Nero MediaHome durch einen Doppelklick
auf Verknüpfungsicon.
Internet Portal
TIPP: Für hohe Anzeigequalität ist eine BreitbandInternetverbindung erforderlich. Für den
ordnungsgemäßen Betrieb des Internet-Portals,
Deutsch - 95 -
müssen Sie bei der Erstinstallation die Option Land
korrekt einstellen.
Stellen Sie sicher, dass das TV-Gerät an ein
drahtgebundene/drahtloses (sofern verfügbar)
Netzwerk mit Internetzugang angeschlossen ist.
Nachdem die Verbindung hergestellt ist, werden Ihnen
die Portal-Optionen angezeigt.
Drücken Sie die Taste Internet auf der Fernbedienung,
um die Internetportalseite aufzurufen. Die Optionen
für die Portal-Apps werden angezeigt.
Benutzen Sie die Navigations- sowie die Farbtasten,
um zwischen den Apps und Optionen im Portal zu
navigieren. Drücken Sie dann die OK-Taste, um
Ihre Auswahl zu bestätigen und die App zu starten
bzw. den entsprechenden Link zu öffnen. Um zur
vorherigen Anzeige zu gelangen, drücken Sie die
D r ücken S ie d ie Numme rnt as t e 1 auf der
Fernbedienung, um das Konfigurationsmenü zu
öffnen. Drücken Sie die Return/Back-Taste, um zur
Hauptportalseite zurückzugehen.
Um den Internet-Portal zu verlassen, drücken Sie
die Exit-Taste.
Bild-in-Bild-Fenster (PIP-Fenster)
Aktuelle Quelleninhalte werden im PIP-Fenster
angezeigt, wenn Sie bei eingeschalteter aktiver Quelle
zum Portal-Modus umschalten.
Wenn Sie beim Fernsehen zum Portal-Modus
umschalten, werden die aktuellen Programme im
PIP-Fenster angezeigt. Sie können Kanäle mit Hilfe
der Programme +/- Tasten wechseln.
Mögliche Anwendungsursprüngliche Probleme könnten durch
den Inhalt-Service-Anbieter verursacht sein.
Inhalte und Benutzeroberflächen der Portaldienste können
jederzeit ohne vorherige Ankündigung geändert werden.
Internetdienste Drittanbieter können sich ändern, abgebrochen
oder jederzeit eingeschränkt werden.
Sie können über das Portal auf den Internet-Browser
zugreifen. Öffnen Sie dazu im Portal die Internet-App.
(*)Das Aussehen des Browserlogos kann sich vom hier gezeigten
Auf dem Startbildschirm des Browsers werden
Vorschaubilder der vordefinierten Verknüpfungen
(sofern vorhanden) der verfügbaren Websites
als Schnellzugriff-Optionen zusammen mit den
Optionen Schnellzugriff Bearbeiten und zum
Schnellzugriff Hinzufügen angezeigt.
Um den Web-Browser zu navigieren, verwenden
Sie die Pfeil-Tasten auf der Fernbedienung. Um
die Optionsleiste zu öffnen, bewegen Sie den
Cursor zum oberen Seitenrand oder drücken Sie
die Back/Return-Taste. Die Optionen Verlauf,
Tabs und Lesezeichen sowie die Browserleiste
mit den Schaltflächen Vor/Zurück, Erneuern, die
URL/Suchleiste, der Schnellzugriff und die OperaSchaltflächen sind verfügbar.
Um die gewünschte Website für einen raschen
Zugang zum Schnellzugriff hinzuzufügen, bewegen
Sie den Cursor zum oberen Seitenrand oder drücken
Sie die Back/Return-Taste. Die Browserleiste
erscheint. Wählen Sie die Option Schnellzugriff
und drücken Sie die OK-Taste. Markieren Sie dann die
Option Zum Schnellzugriff Hinzufügen und drücken
Sie die OK-Taste. Schreiben Sie in das Leerfeld den
Namen und die Adresse, markieren Sie OK und
drücken Sie zum Hinzufügen die OK-Taste. Wenn Sie
sich auf der Seite befinden, die zur SchnellzugriffListe hinzugefügt werden soll, markieren Sie die
Opera- -Schaltfläche und drücken Sie die OK-Taste.
Markieren Sie dann die Option Zum Schnellzugriff
Hinzufügen und drücken Sie erneut die OK-Taste.
Name und Adresse der besuchten Seite werden
automatisch eingesetzt.. Markieren Sie Ok und klicken
Sie zum Hinzufügen auf die OK-Taste.
Sie können auch die Opera-Menüoptionen nutzen,
um den Browser zu verwalten. Markieren Sie die
Opera -Schaltfläche und drücken Sie die OK-Taste,
um die verfügbaren spezifischen und allgemeinen
Seitenoptionen anzuzeigen.
Es gibt mehrere Möglichkeiten, mit Hilfe des
Webbrowsers nach einer Website zu suchen oder
diese zu öffnen.
Geben Sie die Adresse einer Website (URL) in
die Such-/Adressleiste ein und markieren Sie die
Abschicken-Taste der virtuellen Tastatur und
drücken Sie die OK-Taste, um die Seite aufzurufen.
Geben Sie den/die Suchbegriff(e) in die Such-/
Adressleiste ein und markieren Sie die AbschickenTaste der virtuellen Tastatur und drücken Sie die
OK-Taste, um die Suche nach den entsprechenden
Websites zu starten.
Markieren Sie ein Vorschaubild (Schnellzugriff),
und klicken Sie auf die OK-Taste, um die verlinkte
Website aufzurufen.
Ihr TV-Gerät ist kompatibel mit USB-Mäusen. Für eine
leichtere und schnellere Navigation stecken Sie den
Adapter Ihrer Maus oder Ihrer drahtlosen Maus in den
USB-Eingang Ihres TV-Gerätes.
Einige Internetseiten enthalten Flash-Inhalte. Diese
werden vom Browser nicht unterstützt.
Ihr TV-Gerät unterstützt keine Download-Prozesse
aus dem Internet über den Web-Browser.
Deutsch - 96 -
HBB-TV (Hybrid Broadcast-Breitband-TV) ist ein
neuer Industriestandard, der nahtlos TV-Dienste über
Rundfunk mit Diensten, die über Breitband geliefert
werden verbindet und außerdem einen nur InternetZugang für Kunden ermöglicht, die entsprechende TVAnschlüsse und Set-Top-Boxen verwenden. Dienste
über HbbTV schließen herkömmliche Rundfunk-TVKanäle, Catch-Up-Fernsehen, Video-On-Demand,
EPG, interaktive Werbung, Personalisierung,
Abstimmungen, Spiele, Soziale Netzwerke und
andere Mulimedia-Anwendungen mit ein.
HbbTV-Anwendungen sind über Kanäle verwendbar,
wenn der Rundfunksender diese Signale ausstrahlt
(im Moment zahlreiche Kanäle über Astra Rundfunk
HbbTV-Anwendungen) Der Rundfunksender markiert
einen der Anwendungen als "Autostart"-Anwendung,
die von der Plattform automatisch gestartet wird.
Die Autostart-Anwendungen sind generell mit einem
kleinen roten Punktsymbol markiert, um dem Benutzer
anzuzeigen, dass hier eine HbbTV-Anwendung
auf diesem Kanal zur Verfügung steht (die genaue
Form und die Position des roten Punktes ist von der
Anwendung abhängig). Nachdem die Seite angezeigt
wird, kann der Benutzer zurück zu den ursprüngichen
roten Punktsymbolzustand gehen, indem er erneut auf
den roten Punkt drückt. Der Benutzer kann zwischen
dem roten Punksymbolmodus und dem vollen UIModus der Anwendung hin- und herspringen, indem
er den roten Punkt drückt. Es sollte beachtet werden,
dass das Umschalten über den roten Punkt je nach
Anwendung auch anders funktionieren kann.
Schaltet der Benutzer in einen anderen Kanal,
während die HbbTV-Anwendung aktiv ist, (entweder
mit dem roten Punkt-Modus oder über den vollen UIModus) kann folgendes passieren.
• Die Anwendung kann weiter laufen.
• Die Anwendung kann beendet werden.
• Die Anwendung kann beendet werden und eine
andere Autostart-Rote-Punkt-Anwendung kann
gestartet werden.
HbbTV macht es möglich, dass die Anwendungen
über Breitband oder Broadcast wieder gefunden
werden können. Der Sender kann entweder beide
Möglichkeiten aktivieren oder eine von ihnen. Hat die
Plattform keine betriebsbereite Breitband-Verbindung,
kann die Plattform immer noch die Anwendungen über
Broadcast übermitteln.
zum Beenden, normalerweise müsste das über die
Schaltfläche Beenden gehen.
Abbildung a: Startleiste Anwendung
Abbildung b: Die ARD-EPG-Anwendung, BroadcastVideo, wird über die linke Taste angezeigt, und kann
über das Drücken der Taste 0 beendet werden.
HbbTV-Anwendungen verwenden Schlüssel auf der
Fernbedienung, um mit dem Benutzer interagieren
zu können. Wird eine HbbTV-Anwendung gestartet
wird, werden manche Schlüssel über die Anwendung
gesteuert. Beispielswiese kann die numerische
Kanalauswahl möglicherweise in einer TeletextAnwendung nicht mehr laufen, bei der die Nummer
die Teletext-Seiten anzeigen.
Für das HbbTV ist eine AV-Streaming-Fähigkeit
der Plattform erforderlich. Es gibt zahlreiche
Anwendungen, die VOD liefern (Video-On-Demand/
auf Abruf) und Catch-Up-TV-Dienste. Der Benutzer
kann die Schlüssel Pause, Stopp, Vorwärts und
Rückwärtsspulen an der Fernbedienung verwenden,
um mit dem AV-Inhalt interagieren zu können.
Hinweis: Sie können diese Funktion über das Menü Weitere
Einstellungen im Menü Setup aktivieren bzw. deaktivieren.
Die roten Autostart-Punkt-Anwendungen liefern im
Allgemeinen Links zu anderen Anwendungen. Ein
Beispiel hierfür ist unten dargestellt. Der Benutzer
kann dann zu anderen Anwendungen schalten, indem
er die zur Verfügung stehenden Links verwendet. Die
Anwendungen verfügen in der Regel über eine Option
Deutsch - 97 -
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF
