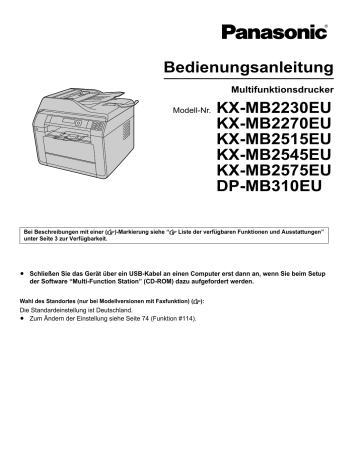

Bedienungsanleitung
Multifunktionsdrucker
Modell-Nr.
KX-MB2230EU
KX-MB2270EU
KX-MB2515EU
KX-MB2545EU
KX-MB2575EU
DP-MB310EU
Bei Beschreibungen mit einer (y)-Markierung siehe “y Liste der verfügbaren Funktionen und Ausstattungen”
unter Seite 3 zur Verfügbarkeit.
R Schließen Sie das Gerät über ein USB-Kabel an einen Computer erst dann an, wenn Sie beim Setup
der Software “Multi-Function Station” (CD-ROM) dazu aufgefordert werden.
Wahl des Standortes (nur bei Modellversionen mit Faxfunktion) (y):
Die Standardeinstellung ist Deutschland.
R Zum Ändern der Einstellung siehe Seite 74 (Funktion #114).
Vielen Dank, dass Sie sich für den Kauf dieses
Panasonic-Geräts entschieden haben.
Sprachauswahl:
Sie können die gewünschte Sprache auswählen. Für
Sprachführung, Anzeigen und Berichte wird die gewählte
Sprache verwendet. Die Standardeinstellung ist Englisch.
R Zum Ändern der Einstellung siehe Seite 73 (Funktion
#110).
Wahl des Standortes (nur bei Modellversionen mit
Faxfunktion) (y):
Die Standardeinstellung ist Deutschland.
R Zum Ändern der Einstellung siehe Seite 74 (Funktion
#114).
Vorsicht:
R Reiben oder Radieren auf der bedruckten Seite des
Papiers kann dazu führen, dass der Druck verschmiert.
Hinweis zu Entsorgung, Übertragung und Rückgabe des
Produkts (nur bei Modellversionen mit Fax- oder
Netzwerkfunktion) (y):
R In dem Produkt können private/vertrauliche Informationen
gespeichert werden. Zum Schutz Ihrer privaten/
vertraulichen Daten empfehlen wir, die Informationen aus
dem Speicher zu löschen, bevor Sie das Produkt
entsorgen, übertragen oder zurückgeben (Funktion #159
auf Seite 76).
Umwelt:
R Die Firmenphilosophie von Panasonic bezieht den
Umweltgedanken in jedem Stadium des
Lebensdauerzyklus der Produkte ein, von der
Produktentwicklung zur energiesparenden Bauweise, von
der erhöhten Wiederverwendbarkeit bis zu
abfallvermeidenden Verpackungsverfahren.
Hinweis:
R Das Suffix in der Modellnummer wird in dieser Anleitung
weggelassen.
R Das aktuelle Modell ist je nach Land/Region verfügbar.
R Die meisten Abbildungen in dieser Anleitung basieren auf
dem Modell KX-MB2230.
R Diese Betriebsanleitung erklärt die Schritte für die
Verwendung des Geräts mit einem Computer für
Windows® 7, Windows Vista® und Windows® XP.
R Zum Verwenden des Geräts unter Windows® 8 wird der
Betrieb eines Computers im Desktopmodus empfohlen.
Zum Verwenden der Multi-Function Station, öffnen Sie den
Start-Bildschirm und starten Sie die Multi-Function Station.
Öffnen Sie beim Konfigurieren oder Bestätigen der
Einstellungen des Computers den Desktop-Bildschirm und
führen Sie die notwendigen Vorgänge aus.
R Die tatsächlichen Bildschirmdarstellungen und
Bildschirmmeldungen können geringfügig von den in
dieser Anleitung gezeigten Screenshots abweichen.
R Softwarefunktionen und -darstellungen können ohne
Ankündigung verändert werden.
2
Warenzeichen:
R Microsoft, Windows, Windows Server, Windows Vista,
Internet Explorer und PowerPoint sind Warenzeichen oder
eingetragene Warenzeichen von Microsoft Corporation in
den Vereinigten Staaten und/oder anderen Ländern.
R Pentium ist ein Warenzeichen von Intel Corporation in den
Vereinigten Staaten und in anderen Ländern.
R Adobe und Reader sind Warenzeichen oder eingetragene
Warenzeichen von Adobe Systems Incorporated in den
Vereinigten Staaten und/oder anderen Ländern.
R Avery ist ein eingetragenes Warenzeichen der Avery
Dennison Corporation.
R Mac, OS X und Bonjour sind Markenzeichen der Apple Inc.,
registriert in den Vereinigten Staaten und anderen
Ländern.
R Alle anderen Warenzeichen in dieser Anleitung sind das
Eigentum ihrer jeweiligen Besitzer.
Urheberrecht:
R Dieses Material ist von Panasonic System Networks Co.,
Ltd. urheberrechtlich geschützt und darf nur für interne
Zwecke reproduziert werden. Jede weitere Reproduktion
des Materials, sowohl im Ganzen als auch auszugsweise,
ist ohne schriftliche Genehmigung von Panasonic System
Networks Co., Ltd. nicht gestattet.
© Panasonic System Networks Co., Ltd. 2013
Wichtige Funktionen
y Liste der verfügbaren Funktionen und Ausstattungen
Die folgenden Funktionen und Ausstattungen sind für Ihr Gerät möglicherweise nicht verfügbar. Bei Erklärungen mit einer
(y)-Markierung verwenden Sie die folgende Tabelle um festzustellen, ob Ihr Gerät über eine bestimmte Funktion oder Ausstattung
verfügt.
n Faxfunktionen
Funktion
KX-MB2230
KX-MB2270
KX-MB2515
KX-MB2545
KX-MB2575
DP-MB310
Fax
U
U
—
U
U
U
Internet-Fax
—
—
—
U
U
U
Rundsenden
U
U
—
U
U
U
Zielwahl (Stationstasten/Rundsendetasten)
—
—
—
—
—
U
n Netzwerkfunktionen
Funktion
KX-MB2230
KX-MB2270
KX-MB2515
KX-MB2545
KX-MB2575
DP-MB310
LAN
U
U
U
U
U
U
WLAN
—
U
—
—
U
—
n Mitgelieferte Software
Funktion
KX-MB2230
KX-MB2270
KX-MB2515
KX-MB2545
KX-MB2575
DP-MB310
OCR
—
—
U
U
U
U
PCL-Treiber
—
—
U
U
U
U
n Ausstattung
Ausstattung
KX-MB2230
KX-MB2270
KX-MB2515
KX-MB2545
KX-MB2575
DP-MB310
LCD-Hintergrundbeleuchtung
—
—
U
U
U
U
USB-Anschluss
für Speichergerät
—
—
U
U
U
U
Automatischer Dokumenteneinzug
(ADF)
U
U
U*1
U*1
U*1
U*1
Manuelles Fach*2
U
U
—
—
—
—
Mehrzweck-Fach*3
—
—
U
U
U
U
Unteres Papier-Eingabefach
(optional)
—
—
U
U
U
U
*1
*2
*3
2-seitiges Scannen wird unterstützt.
Es fasst 1 Blatt gleichzeitig.
Es fasst bis zu 50 Blätter gleichzeitig.
3
Wichtige Funktionen
Wichtige Funktionen beim Verwenden eines Computers
Durch das Anschließen des Geräts an einen Computer und ein Netzwerk können Sie die bequemen Funktionen zum Scannen
und Senden/Empfangen von Faxen verwenden.
LAN
USB
nScan-Funktionen
Push Scan
Scannen an einen Computer
Sie können das Dokument mit dem Gerät einscannen und es
dann an einen Computer schicken (Seite 46). Es können die
folgenden Scannmodi ausgewählt werden:
– Anzeigen mit Multi-Function Viewer (Scannen an
Multi-Function Viewer).
– Speichern als Datei auf dem Computer (Scannen und als
Datei speichern).
– Aktivieren des Standard-E-Mail-Programms auf dem
Computer, dann Anhängen des gescannten Bildes als
Datei (Scannen an E-Mail).
– Öffnen des gescannten Bildes mit OCR-Software (Scannen an OCR).
Scannen an E-Mail-Adresse (nur bei Modellversionen mit Netzwerkfunktion) (y)
Sie können das Dokument direkt von dem Gerät aus als angehängte Datei an eine E-Mail-Zieladresse schicken (Seite 46). Gehen Sie folgendermaßen vor, um diese Funktion
zuvor zu aktivieren:
– Programmieren Sie die E-Mail-Servereinstellung (Seite 102).
– Registrieren Sie die E-Mail-Zieladressen (Seite 103).
Scannen an FTP-Server/SMB-Ordner (nur bei Modellversionen mit Netzwerkfunktion) (y)
Scannen an FTP-Server:
Sie können das gescannte Dokument an FTP-Server verschicken (Seite 46). Gehen Sie folgendermaßen vor, um diese
Funktion zuvor zu aktivieren:
– Programmieren Sie die FTP-Servereinstellung (Seite 100).
Scannen an SMB-Ordner
Sie können das gescannte Dokument an einen SMB-Ordner
verschicken (Seite 46). Gehen Sie folgendermaßen vor, um
diese Funktion zuvor zu aktivieren:
– Programmieren Sie die SMB-Ordnereinstellungen (Seite 100).
4
Wichtige Funktionen
Pull Scan
Scannen von einem Computer aus
Sie können das Dokument von einem Computer aus scannen
(Pull scan) (Seite 48). Die folgenden Anwendungen können
verwendet werden:
– Multi-Function Scan-Anwendung (Seite 48)
– Multifunktionaler Viewer (Seite 48)
– Andere Anwendungen, die TWAIN- oder WIA-Scannen
unterstützen (Seite 48)
nFaxfunktionen (y)
Faxnachrichten senden
Versenden von Faxnachrichten mit dem PC
Sie können ein elektronisches Dokument von Ihrem Computer
aus als Faxmitteilung versenden. Weitere Informationen zu
dieser Funktion finden Sie unter “9.9 Versenden eines elektronischen Dokuments von Ihrem Computer aus als Faxmitteilung” auf Seite 69.
Eingehende Faxanrufe
Empfang PC FAX
Sie können Faxdokumente auf Ihrem Computer empfangen
(Seite 69). Gehen Sie folgendermaßen vor, um diese Funktion zuvor zu aktivieren:
– Stellen Sie sicher, dass die PC-Faxeinstellung zuvor
auf “Immer” oder “Verbunden” gesetzt wird (Funktion
#442 auf Seite 85).
– Stellen Sie sicher, dass die Computereinstellung zuvor
auf PC Fax Empfang gesetzt wird (Funktion #443 auf Seite 69) (nur bei Modellversionen mit Netzwerkfunktion).
(y)
– Stellen Sie vorher sicher, dass der Faxvorschau-Modus
deaktiviert ist (Funktion #448 auf Seite 70) (nur bei Modellversionen mit Netzwerkfunktion). (y)
Hinweis:
R Empfangene Faxe werden nicht von dem Gerät gedruckt.
R Nachrichten, die auf den Computer übertragen wurden,
werden vom Gerät gelöscht.
5
Wichtige Funktionen
Eingehende Faxanrufe
Web-Faxvorschau (nur bei Modellversionen mit
Netzwerkfunktion) (y)
Sie können ein empfangenes Faxdokument in einem Webbrowser wiedergeben ohne zu drucken und das Dokument
drucken oder speichern, nachdem Sie das Bild bestätigt haben. Gehen Sie folgendermaßen vor, um diese Funktion zuvor
zu aktivieren:
– Aktivieren Sie den Faxvorschau-Modus (Funktion #448
auf Seite 70).
– Stellen Sie den Zugangscode für die Web-Faxvorschau
ein (Funktion #450 auf Seite 85).
– Aktivieren Sie die Benachrichtigung bei Faxempfang
(Funktion #451 auf Seite 85) (empfohlen). Eine Benachrichtigung wird an den ausgewählten Computer gesandt,
wenn der Speicher voll mit empfangenen Dokumenten ist.
Hinweis:
R Empfangene Faxdokumente können nicht am Gerät gelöscht werden.
R Stellen Sie sicher, dass Sie erhaltene Faxdokumente löschen, sobald Sie sie überprüfen oder drucken (Seite 70).
R Wenn der Speicher voll ist, können Sie keine Faxdokumente mehr empfangen.
Faxen an E-Mail-Adresse (nur bei Modellversionen
mit Netzwerkfunktion) (y)
Sie können ein empfangenes Faxdokument (Funktion Fax an
E-Mail) automatisch an eine oder mehrere gewünschte
E-Mail-Adressen übertragen. Übertragene Nachrichten werden nicht vom Gerät gelöscht. Gehen Sie folgendermaßen
vor, um diese Funktion zuvor zu aktivieren:
– Wechseln Sie mit dem Gerät in den FAX-Modus (Seite 65).
– Aktivieren Sie die Funktion Fax an E-Mail-Adresse (Funktion #452 auf Seite 85).
– Programmieren Sie die E-Mail-Servereinstellung (Seite 102).
– Registrieren Sie die E-Mail-Zieladressen (empfohlen)
(Seite 103).
– Stellen Sie die Zieladressen für die Funktion Fax an E-Mail
ein (Seite 100).
Hinweis:
R Wir empfehlen Ihnen, den PC-Fax-Empfang zu aktivieren
und Ihren Computer angeschaltet zu lassen, wodurch verhindert wird, dass das Papier/der Speicherplatz des Geräts unnötig benutzt/belegt werden. Für weitere Details zu
dieser Funktion siehe Seite 71.
6
Wichtige Funktionen
Internet (E-Mail)-Fax (y)
AÜber den E-Mail-Server
Internet
BDirekt-SMTP
ASenden oder Empfangen des Dokuments per
E-Mail-Server
Sie können das Dokument als Anhang an eine E-Mail-Nachricht senden oder empfangen (Seite 71).
Zum Senden des Dokuments über einen E-Mail-Server
stellen Sie zuvor Folgendes ein:
– Programmieren der E-Mail-Servereinstellung für
Internet-Fax (Seite 102).
– Registrieren der E-Mail-Zieladressen (Seite 103) (empfohlen).
Zum Empfangen des Dokuments über einen E-Mail-Server stellen Sie zuvor Folgendes ein:
– Programmieren der E-Mail-Servereinstellung für
Internet-Fax (Seite 102).
– Programmieren der POP-Timer-Einstellung (Funktion
#428 auf Seite 83).
BDirektes Senden oder Empfangen des Dokuments an
ein anderes Gerät, das Internet-Fax unterstützt (Direkt-SMTP)
Falls das andere Gerät Direkt-SMTP unterstützt, können Sie
das Dokument direkt senden oder empfangen, ohne einen
E-Mail-Server zu verwenden (Seite 71). Gehen Sie folgendermaßen vor, um diese Funktion zuvor zu aktivieren:
– Aktivieren Sie die Direkt-SMTP-Einstellung (Funktion
#425 auf Seite 83).
– Geben Sie die E-Mail-Adresse (aus) in der Servereinstellung für Internet-Fax ein (Seite 102).
– Registrieren Sie die E-Mail-Adressen etc. (Seite 103).
7
Wichtige Informationen
A
Für Ihre Sicherheit
Laserstrahlung
KLASSE 1 LASER PRODUKT
R Der Drucker dieses Geräts verwendet einen Laser.
Wenn Sie andere als die hier angegebenen Bedienelemente, Einstellungen oder Verfahren verwenden, setzen Sie sich und andere möglicherweise gefährlichen
Strahlungen aus.
Eigenschaften der Laserdiode
Laserleistung: Max. 10 mW
Wellenlänge: 760 nm - 800 nm
Emissionsdauer: fortlaufend
LED-Leuchte
KLASSE 1 LED-PRODUKT
R Schauen Sie nicht direkt ins LED-Licht des CIS, wenn
Sie das Gerät verwenden. Direkter Augenkontakt kann
Augenschäden verursachen.
B
C
LED-Leuchte mit CIS-Eigenschaften
LED-Strahlung: Max. 1 mW
Wellenlänge:
Rot: typisch 630 nm
Grün: typisch 520 nm
Blau: typisch 465 nm
Emissionsdauer: fortlaufend
Aufzeichnungspapier-Ausgaberollen und Fixiereinheit.
R Während des Druckens und nach dem Drucken ist es in
der Nähe der Aufzeichnungspapierausgangsrollenwelle
(A) und der Fixiereinheit (B) sehr heiß. Das ist normal.
Nicht anfassen.
Hinweis:
R Der Bereich um die hintere Abdeckung (C) wird ebenfalls
warm. Das ist normal.
Für eine optimale Leistung
Tonerkartusche und Trommelkartusche
R Achten Sie darauf, dass beim Austauschen der
Tonerkartusche oder Trommelkartusche kein(e) Staub,
Wasser oder Flüssigkeit auf die Trommel gelangt. Dies
könnte die Druckqualität beeinträchtigen.
R Für eine optimale Leistung wird der Einsatz von
Original-Panasonic Tonerkartuschen und
Trommelkartuschen empfohlen. Für Probleme, die durch
das Verwenden von Tonerkartuschen und
Trommelkartuschen entstehen, die nicht von Panasonic
stammen, können wir keine Verantwortung übernehmen:
– Schaden am Gerät
8
Wichtige Informationen
–
–
Schlechte Druckqualität
Unkorrekter Betrieb
Betriebsumgebung
Tonerkartusche
R Lassen Sie die Tonerkartusche nicht lange ohne
Schutzbeutel liegen. Dadurch wird die Druckqualität
beeinträchtigt.
Trommeleinheit
R Bitte lesen Sie die Anweisungen auf Seite 20, bevor Sie
die Trommelkartusche installieren. Die Trommeleinheit
enthält eine lichtempfindliche Trommel. Durch Belichtung
kann die Trommel beschädigt werden.
– Die Trommeleinheit nicht länger als 5 Minuten
belichten.
– Die Trommelfläche nicht berühren oder zerkratzen
(A).
A
R Halten Sie dieses Gerät von Vorrichtungen, die elektrische
Störungen fern (z.B. Neonröhren, Motoren etc).
R Das Gerät muss vor Staub, hohen Temperaturen und
Vibrationen geschützt werden.
R Das Gerät darf nicht direkter Sonnenbestrahlung
ausgesetzt werden.
R Legen Sie keine schweren Gegenstände auf das Gerät.
Wenn Sie das Gerät länger nicht verwenden, ziehen Sie
den Netzstecker.
R Das Gerät sollte von Wärmequellen wie Heizungen,
Küchenofen usw ferngehalten werden. Feuchte Keller
sollten ebenfalls vermieden werden.
R Verwenden Sie dieses Gerät nicht an Orten, an denen es
dem direkten Luftstrom von Klimaanlagen, Ventilatoren,
etc. ausgesetzt ist. Das Innere des Geräts könnte sich zu
stark erhitzen und zu einer Verformung des Geräts führen.
R Stecken Sie keine spitzen Gegenstände wie einen Stift in
das Gerät. Der Bereich um das Display herum ist
besonders weich und empfindlich gegenüber Kratzern oder
Risse auf dem glatten Blatt.
R Schlitze oder Öffnungen im Gerät dürfen nicht abgedeckt
werden. Überprüfen Sie die Belüftungsschlitze regelmäßig
und befreien Sie sie mit einem Staubsauger von Staub
(A).
A
A
A
–
Die Trommeleinheit nicht in der Nähe von Staub oder
Schmutz oder in feuchter Umgebung lagern.
– Die Trommeleinheit nicht direktem Sonnenlicht
aussetzen.
R Um die Lebensdauer der Trommelkartusche zu verlängern,
sollte das Gerät niemals unmittelbar nach dem Drucken
ausgeschaltet werden. Lassen Sie es nach dem Drucken
mindestens 30 Minuten lang eingeschaltet.
Pflege
R Wischen Sie die Außenflächen des Gerätes mit einem
weichen Tuch ab. Verwenden Sie kein Benzin, Verdünner
oder Scheuerpulver.
Lage
R Vermeiden Sie Fehlfunktionen, in dem Sie das Gerät nicht
in die Nähe von starken Magnetfeldern wie z.B. TV-Geräte
oder Lautsprechern aufstellen.
Statische Elektrizität
R Um eine Beschädigung der Schnittstellenanschlüsse oder
anderer elektrischer Bauteile im Gerät durch statische
Elektrizität zu vermeiden, berühren Sie eine geerdete
Metalloberfläche, bevor Sie die Komponenten berühren.
9
Wichtige Informationen
Transportieren des Gerätes
Das Gerät ist schwer. Es wird dringend empfohlen, es nur zu
zweit zu tragen. Halten Sie das Gerät an beiden Seitengriffen
(A) fest, wenn Sie es bewegen.
–
Urheberrechtlich geschütztes Material oder
Warenzeichen ohne Einverständnis des Eigentümers
– Briefmarken und andere handelbare Urkunden
Diese Liste erhebt keinen Anspruch auf Vollzähligkeit
und es wird keine Gewährleistung hinsichtlich Ihrer
Vollständigkeit oder Korrektheit übernommen.
Wenden Sie sich in Zweifelsfällen an Ihren
Rechtsberater.
Hinweis:
R Um illegale Kopien zu verhindern, empfehlen wir das Gerät
in überwachten Räumen aufzustellen.
A
A
Wichtig:
R Tragen Sie das untere Papiereingabefach und das
Gerät nicht auf einmal. (y)
Illegale Kopien
R Das Kopieren bestimmter Dokumente ist gesetzlich
verboten.
Das Kopieren bestimmter Dokumente kann in Ihrem Land/
Gebiet verboten sein. Verurteilte können mit Geld- und/
oder Gefängnisstrafen bedacht werden. Nachfolgend
einige Beispiele von Dokumenten, die in Ihrem Land/
Gebiet mit einem Kopierverbot belegt sein können.
– Währung
– Banknoten und Schecks
– Bank- und Staatsanleihen
– Reisepässe und Personalausweise
10
Inhalt
1. Einführung
Zubehör
1.1
1.2
Mitgeliefertes Zubehör .........................................13
Zubehör ...............................................................14
Lage der Bedienelemente
1.3
1.4
Tastenbeschreibung ............................................15
Übersicht .............................................................17
2. Installation
Installation
2.1
Tonerkartusche und Trommelkartusche ..............20
3. Vorbereitung
Anschlüsse und Einrichtung
3.1
3.2
3.3
Verbindungen ......................................................23
Ein-/Ausschalten des Geräts ...............................24
Auswahl des Betriebsmodus ...............................25
Lautstärke
3.4
Einstellen der Lautstärke (Nur bei Modellen mit
Faxunterstützung) y ..........................................25
8. Telefonnummer und E-Mail-Adresse
Eingabe von Zeichen
8.1
Speichern, Bearbeiten und Löschen von Einträgen
8.2
8.3
8.4
8.5
3.5
Erste Programmierung des Geräts ......................26
3.6
3.7
3.8
Konfiguration des Geräts für Zugriff auf das LAN
y ........................................................................27
WLAN-Einstellungen y .....................................27
Erforderliche Computerumgebung ......................28
Installieren und Starten von Software
3.9
3.10
Installieren von Software (einschließlich von
Drucker, Scanner und anderen Treibern) ............29
Multi-Function Station starten ..............................31
4. Aufzeichnungspapier und
Dokumente
Faxnachrichten senden
9.1
9.2
9.3
Papier ..................................................................33
9.4
9.5
9.6
9.7
9.8
Dokumentenanforderungen .................................38
Einstellen von Dokumenten .................................39
9.9
9.10
9.11
9.12
5. Drucker
Drucker
5.1
5.2
5.3
Drucken aus Windows-Anwendungen ................41
Easy Print Utility ..................................................43
Direktes Drucken von einem USB-Stick
y ........................................................................44
6. Scanner
9.13
Vom Gerät aus scannen (Push Scan) .................46
Vom Computer aus scannen (Pull Scan) ............48
7. Kopierer
Kopieren
7.1
7.2
Erstellen einer Kopie ...........................................49
Weitere Kopierfunktionen ....................................50
Versenden eines elektronischen Dokuments von
Ihrem Computer aus als Faxmitteilung ................69
Empfangen einer Faxnachricht auf dem
Computer .............................................................69
Web-Faxvorschau (nur bei Modellversionen mit
Netzwerkfunktion) y ..........................................70
Übertragen von Faxen an E-Mail-Adressen (nur bei
Modellversionen mit Netzwerkfunktion)
y ........................................................................71
Internet-Fax y ...................................................71
10. Programmierbare Funktionen
Funktionsübersicht
10.1
10.2
Scanner
6.1
6.2
Auswahl des Gerätemodus .................................64
Automatischer Faxempfang: Autom.
Empfangsmodus aktiviert ....................................65
Manueller Faxempfang: Autom. Empfangsmodus
deaktiviert ............................................................66
Betrieb des Gerätes mit einem
Anrufbeantworter .................................................67
Den Faxabruf (Polling) nutzen (Abrufen eines Faxes,
das bei einem anderen Faxgerät zum Abrufen
bereitliegt) ............................................................68
Zusätzliche Faxfunktionen
Dokumente
4.2
4.3
Verfügbarkeit der Faxfunktion .............................62
Grundlegendes Verfahren zum Senden einer
Faxnachricht ........................................................62
Senden des gleichen Dokuments an mehrere
vorprogrammierte Empfänger
(Rundsenden) ......................................................63
Empfang von Faxen
Aufzeichnungspapier
4.1
Speichern von Telefonnummern und
E-Mail-Adressen im Adressbuch .........................59
Speichern von Telefonnummern und
E-Mail-Adressen in der Zielwahlfunktion
y ........................................................................59
Bearbeiten und Löschen eines
Speichereintrags .................................................59
Einrichten von Rundsendetasten y ...................60
9. Fax
Erste Programmierung
Konfiguration des Netzwerkzugangs
Eingabe von Zeichen (nur bei Modellversionen mit
Fax- oder Netzwerkfunktion) y .........................57
Programmieren am Gerät ....................................73
Programmieren über einen Webbrowser (Nur bei
Modellversionen mit Netzwerkfunktion)
y ........................................................................99
11. Nützliche Informationen
Nützliche Informationen
11.1
11.2
11.3
11.4
Status des Geräts ..............................................105
Referenzlisten und Berichte ..............................105
Der Eco-Modus .................................................106
Abbrechen von Vorgängen ................................106
11
Inhalt
11.5
11.6
Funktionseinschränkung ...................................107
USB-Speichergerät y ......................................108
Option
11.7
Unteres Eingabefach (optional) y ...................109
12. Hilfe
Berichte und Anzeigen
12.1
12.2
12.3
Berichtsmeldungen (nur bei Modellversionen mit
Faxfunktion) y .................................................111
Anzeigemitteilungen ..........................................114
Netzwerkstatus-Codes (nur bei Modellversionen mit
Netzwerkfunktion) y ........................................119
Fehlersuche
12.4
Wenn eine Funktion nicht ausgeführt werden
kann ...................................................................120
13. Papierstaus
Papierstaus
13.1
13.2
Aufzeichnungspapierstau ..................................131
Dokumentenstaus (Automatischer
Dokumenteneinzug) y ....................................136
14. Reinigung
Reinigung
14.1
14.2
14.3
14.4
14.5
Reinigung der weißen Platte und des
Vorlagenglases ..................................................138
Reinigung der Rollen des Dokumenteneinzugs
y ......................................................................139
Reinigung der Papiereinzugsrollen des
Mehrzweckfachs y ..........................................139
Reinigung der Einzugsrollen .............................140
Reinigung der Trommelkartusche .....................140
15. Allgemeine Informationen
Technische Daten
15.1
Technische Daten .............................................142
Copyrights
15.2
Informationen zu Copyrights und
Lizenzen ............................................................151
16. Index
16.1 Index..........................................................165
12
1. Einführung
1.1 Mitgeliefertes Zubehör
A Tonerkartusche
(Starter)*1
1. . Einführung
B Trommeleinheit (im
Gerät vorinstalliert)
C CD-ROM (einschließlich Treiber für
Drucker etc.)
D Kurzanleitung für
die Installation
U
U
U
U
U
U
U
U
U
U
U
U
U
U
U
U
U
U
Modelle
KX-MB2230
KX-MB2270
U*2
KX-MB2515
KX-MB2545
U*3
KX-MB2575
DP-MB310
U*4
E Anleitung mit wichtigen Informationen
F Bedienfeld-Anleitung
G Netzkabel*5
H Telefonanschlussschnur*5
Modelle
KX-MB2230
U
U
U
U
KX-MB2270
U
U
U
U
KX-MB2515
U
U
U
—
KX-MB2545
U
U
U
U
KX-MB2575
U
U
U
U
DP-MB310
U
U
U
U
*1
*2
*3
*4
*5
Wenn Sie das Gerät zum ersten Mal verwenden, verwenden Sie bitte die Tonerstartkartusche.
Druckt ca. 1.000 Seiten bei ISO/IEC 19752 Standardseite.
Druckt ca. 2.000 Seiten bei ISO/IEC 19752 Standardseite.
Druckt ca. 3.000 Seiten bei ISO/IEC 19752 Standardseite.
Verwenden Sie das im Lieferumfang enthaltene Kabel, das Ihrer Nutzung des Geräts entspricht.
Hinweis:
R Bewahren Sie den Originalkarton und die Verpackungsmaterialien für zukünftigen Versand oder Transport des Geräts auf.
R Bewahren Sie nach dem Auspacken die Verpackungsmaterialien und/oder die Netzsteckerkappe entsprechend sorgfältig auf.
13
1. Einführung
1.2 Zubehör
n Austauschzubehör
Um einen einwandfreien Betrieb des Geräts zu gewährleisten, empfehlen wir die Verwendung von Panasonic Toner- und
Trommelkartuschen.
Für KX-MB2230/KX-MB2270
Zubehör
Modell Nr. (Teilenr.)
Ungefährer Ertrag (Seiten)
KX-FAT420X
1.500*1
KX-FAT430X
3.000*1
KX-FAD422X
18.000
Modell Nr. (Teilenr.)
Ungefährer Ertrag (Seiten)
KX-FAT420X
1.500*1
KX-FAT430X
3.000*1
KX-FAT431X
6.000*1
KX-FAD422X
18.000
Modell Nr. (Teilenr.)
Ungefährer Ertrag (Seiten)
Tonerkartusche
DQ-TCC008X
8.000*1
Trommeleinheit
DQ-DCC018X
18.000
Tonerkartusche
Trommeleinheit
Für KX-MB2515/KX-MB2545/KX-MB2575
Zubehör
Tonerkartusche
Trommeleinheit
Für DP-MB310
Zubehör
*1
Die angegebenen Ertragswerte stimmen mit ISO/IEC 19752 überein. Die aktuellen Erträge sind je nach Art der gedruckten
Bilder und aufgrund von anderen Faktoren unterschiedlich.
n Optionales Zubehör
Für KX-MB2515/KX-MB2545/KX-MB2575
Zubehör
Untere Papierkassette
Modell Nr. (Teilenr.)
KX-FAP107
Für DP-MB310
Zubehör
Untere Papierkassette
Hinweis:
R ISO/IEC 19752 Standard ist folgender:
– Umgebung: 23 ± 2 °C / 50 ± 10 % RH
– Druck-Modus: Dauerbetrieb
14
Modell Nr. (Teilenr.)
KX-FAP107
1. Einführung
1.3 Tastenbeschreibung
n KX-MB2230/KX-MB2545
B
C D
n KX-MB2270/KX-MB2575
E
LMN O P
F
QR
G I
B
S
LMN O P
U
n KX-MB2515
C D
E
F
G I
QR
ST U
F
G I
n DP-MB310
B
C D
M
N O P
F
QR
H I
S
U
A B
C D
E
J K LMN O P
Tasten
QR
S
U
Beschreibungen
A
MfN*1 (Rundsenden)
Übertragung eines Dokuments an mehrere Empfänger (Seite 63).
B
MhN (Scannen)
Wechseln zum Scan-Modus (Seite 25, 46).
MmN (Qualität)
Einstellung des Kontrastes (Seite 49) und der Auflösung (Seite 49) beim
Kopieren.
MdN (Qualität)*2
Einstellung von Kontrast (Seite 62) und Auflösung (Seite 62) bei Versendung
eines Faxes.
MoN (Seitenlayout)
Erstellen von Kopien mit verschiedenen Seitenlayouts (Seite 52).
C
D
(E-Mail)*3
MpN
Internetfaxübertragung oder -empfang (Seite 71).
E
MsN (Monitor)*2
Wählen initiieren. Wenn Sie bei Empfang eines Anrufs MsN drücken, können
zwar Sie den anderen Teilnehmer hören, dieser Sie hingegen nicht.
F
MOKN
Speichern von Einstellungen während der Programmierung.
G
MvN (Automatischen Empfangsmodus)*2
Aktivierung/Deaktivierung des autom. Empfangsmodus (Seite 65).
H
Für Signaltöne*4
Tastentöne etc. sind zu hören.
I
MwN (Stop)
J
Zielwahltasten*1
K
MgN
(Unten)*1
(Fax)*2
Beenden eines Vorgangs oder einer Programmierung.
Löschen eines Zeichens/einer Ziffer.
Verwendung der Zielwahlfunktion (Seite 59, 62).
Auswahl der Zielwahlplätze 4–6 für die Zielwahlfunktion (Seite 59, 62).
Wechseln zum Fax-Modus (Seite 25, 62).
L
MlN
M
MiN (Kopieren)
Wechseln zum Kopier-Modus (Seite 25, 49).
MnN (Kopiergröße)
Auswahl der Kopiengröße (Seite 49).
MTN (Wahlwiederholung)*2
Wahlwiederholung der zuletzt gewählten Rufnummer. Wenn der Anschluss beim
Senden eines Fax besetzt ist, wiederholt das Gerät den Wahlvorgang automatisch mindestens 2 Mal.
MVN (Pause)*2
Einfügen von Pausen während des Wählens.
N
15
1. Einführung
Tasten
Beschreibungen
MqN (Zoom)
Vergrößern oder verkleinern eines Dokumentes während des Kopierens (Seite 50).
MRN (Rückfrage)*2
Zugang zu bestimmten Funktionen Ihrer TK-Anlage.
O
P
MrN (Duplex)
Q
MtN (Menü)
Navigationstaste
Beidseitiges Kopieren (Seite 50).
Scannen oder Senden von 2-seitigen Dokumentenvorlagen (Seite 46, 62).*5
Beginn und Beenden der Programmierung.
Auswahl der gewünschten Einstellungen.
Einstellen der Lautstärke (Seite 25).*2
MXN (Sortieren)
Erstellung einer sortierten Kopie (Seite 52).
MWN (Adressbuch)*2
Suche eines gespeicherten Eintrags (Seite 62).
MuN (Direktdruck)*6
Verwenden der Direktdruck-Funktionen (Seite 44).
S
MECON
Aktivierung/Deaktivierung des umweltfreundlichen Modus (Seite 106).
T
MWPSN*7
Einfacher WLAN-Anschluss (Seite 27).
R
Kopieren eines Dokumentes (Seite 49).
U
MxN (Start)
Scannen eines Dokuments (Push Scan) (Seite 46).
Versenden eines Fax (Seite 62).*2
Versenden eines Internetfax (Seite 71).*3
*1
*2
*3
*4
*5
*6
*7
Nur für Modelle, die die Zielwahlfunktion/die Rundsendetasten unterstützen. (y)
Nur bei Modellversionen mit Faxfunktion. (y)
Nur für Modelle, die Internetfax unterstützen. (y)
Nur für Modelle ohne die Faxfunktion. (y)
Nur für Modelle, die 2-seitiges Scannen unterstützen. (y)
Nur für Modelle mit USB-Anschluss. (y)
Nur für Modelle, die WLAN unterstützen. (y)
Rückruf-Taste (zur Verwendung der Rückruf-Funktion) (nur für GB, nur bei Modellversionen mit Faxfunktion) (y)
MRN wird als Zugang zu optionalen Telefonfunktionen verwendet.
Bitte wenden Sie sich für nähere Einzelheiten an Ihre Telefongesellschaft.
Hinweis:
R Wenn Ihr Gerät an einem PBX angeschlossen ist, können Sie durch Drücken auf MRN einige Funktionen Ihres Host-PBX nutzen,
wie beispielsweise die Weiterleitung eines externen Anrufs.
16
1. Einführung
1.4 Übersicht
1.4.1 Vorderseite
n KX-MB2230/KX-MB2270
A
I
n KX-MB2515
CDE
JL
F
M
G H
NOP
A B
CDE
F
KL
M
G H
NOP
n KX-MB2545/KX-MB2575/DP-MB310
A B
CDE
I KL
F
M
G H
NOP
Teile
KX-MB2230
KX-MB2270
KX-MB2515
KX-MB2545
KX-MB2575
DP-MB310
A
Netzschalter
U
U
U
B
USB-Port
—
U
U
C
Abdeckung des automatischen Dokumenteneinzuges
U
U
U
D
Ausgabefach
U
U
U
E
Dokumenteneinzug
U
U
U
F
Dokumentenführungen
U
U
U
17
1. Einführung
Teile
KX-MB2230
KX-MB2270
KX-MB2515
KX-MB2545
KX-MB2575
DP-MB310
G
Dokumentenfach
U
U
U
H
Dokumentenstopper
U
U
U
I
Lautsprecher
U
—
U
J
Manuelles Fach
U
—
—
K
Mehrzweck-Fach
—
U
U
L
Seitliche Papierführungen
U
U
U
M
Standard-Papier-Eingabefach
U
U
U
N
Papierausgabe
U
U
U
O
Dokumentenausgabe
U
U
U
P
Dokumentenabdeckung
U
U
U
18
1. Einführung
1.4.2 Rückseite
n KX-MB2230/KX-MB2270/KX-MB2545/KX-MB2575/
DP-MB310
n KX-MB2515
AB
C
D EF
Teile
G
AB
C
D
G
KX-MB2230/KX-MB2270/
KX-MB2545/KX-MB2575/
DP-MB310
KX-MB2515
A
LED
U
U
B
LAN-Schnittstelle
R 10Base-T/100Base-TX
U
U
C
Hintere Abdeckung
U
U
D
Netzanschluss
U
U
E
Telefonbuchse
U
—
F
Buchse für externes Telefon
U
—
G
USB-Schnittstelle
U
U
19
2. . Installation
2. Installation
1 Drücken Sie die Taste (A) und öffnen Sie die vordere
2.1 Tonerkartusche und
Trommelkartusche
Abdeckung.
A
Die enthaltene Tonerkartusche ist eine Starterkartusche.
R Wenn Sie das Gerät zum ersten Mal verwenden,
verwenden Sie bitte die Tonerstartkartusche.
Vorsicht:
R Bitte lesen Sie vor der Installation die folgenden
Anweisungen. Die Trommeleinheit enthält eine
lichtempfindliche Trommel. Durch Belichtung kann die
Trommel beschädigt werden.
– Die Trommeleinheit nicht länger als 5 Minuten
belichten.
– Die Trommelfläche nicht berühren oder zerkratzen
(A).
A
Für KX-MB2230/KX-MB2270:
R Wenn sich das Gerät im Schlafmodus befindet,
drücken Sie eine beliebige Taste, um das Gerät für den
nächsten Vorgang in den Standby-Modus zu
versetzen, wenn Sie die Tonerkartusche ersetzen.
2 Entfernen Sie die Trommelkartusche (A), die in dem Gerät
vorinstalliert ist.
A
A
–
Die Trommeleinheit nicht in der Nähe von Staub
oder Schmutz oder in feuchter Umgebung lagern.
– Die Trommeleinheit nicht direktem Sonnenlicht
aussetzen.
R Lassen Sie die Tonerkartusche nicht lange ohne
Schutzbeutel liegen. Dadurch wird die Druckqualität
beeinträchtigt.
R Füllen Sie keinen Toner in die Tonerkartusche.
Panasonic ist nicht haftbar für Schäden am Gerät oder
Beeinträchtigung der Druckqualität, die durch den
Gebrauch einer nicht von Panasonic stammenden
Tonerkartusche und/oder Trommelkartusche
verursacht werden.
Hinweis:
R Schließen Sie das manuelle Fach/Mehrzweckfach und
Ausgabefach, bevor Sie die vordere Abdeckung öffnen.
20
A
2. Installation
3 Entfernen Sie die Schutzabdeckung (A) von der
Trommelkartusche.
R Die Trommelfläche nicht berühren oder zerkratzen.
6 Entfernen Sie die orange Schutzabdeckung (A) von der
Tonerkartusche.
R Berühren Sie nicht die Walze.
A
A
R “Papierstau” wird angezeigt, bevor die
Schutzabdeckung entfernt wird.
R Bringen Sie nach dem Entfernen der Schutzabdeckung
die Trommelkartusche wieder an und rasten Sie sie ein.
4 Nehmen Sie die Tonerkartusche (A) aus dem
Schutzbeutel.
7 Halten Sie die Tonerkartusche (A) am Griff in der Mitte fest
und drücken Sie sie fest hinein, bis sie einrastet.
A
A
5 Die Tonerkartusche mindestens 5 Mal horizontal hin und
8 Schließen Sie die vordere Abdeckung.
her schütteln.
Wann müssen die Toner- und Trommelkartuschen ersetzt
werden?
Wenn das Display Folgendes anzeigt, tauschen Sie die
Tonerkartusche aus.
– “Toner leer”
– “Tonerende”
Wenn das Display Folgendes anzeigt, ist das Ende der
Verwendung der Tonerkartusche fast erreicht. Denken Sie bitte
daran, dass Sie die Kartusche bald ersetzen müssen.
– “Toner schwach”
– “Bald Tonerende”
Wenn das Display Folgendes anzeigt, tauschen Sie die
Trommelkartusche aus.
21
2. Installation
– “Trommel schwach”
– “Trommelende”
Lebensdauer der Tonerkartusche und Lebensdauer der
Trommelkartusche
R Weitere Informationen zur Lebensdauer von Toner und
Trommeln finden Sie unter Seite 149.
R Um die Lebensdauer und Qualität der Trommel zu
überprüfen, drucken Sie die Druckertestliste aus
(Seite 105) und schauen Sie unter Seite 149 für
Informationen bezüglich der Lebensdauer der Trommel
nach. Wenn die Druckqualität weiterhin unzureichend ist
oder “Trommelende” in der Anzeige erscheint, tauschen
Sie Toner- und Trommelkartusche aus.
R Um die Druckqualität und Lebensdauer des Geräts zu
erhalten, sollten Sie beim Austauschen der Toner- und/
oder der Trommelkartusche alle Schlitze und Öffnungen
(Seite 9) und das Innere des Geräts (Seite 138, 139)
reinigen.
Hinweis:
R Um einen einwandfreien Betrieb des Geräts zu
gewährleisten, empfehlen wir die Verwendung von
Panasonic Toner- und Trommelkartuschen. Siehe
Seite 14 für weitere Informationen.
Entsorgung
Abfälle sind gemäß den nationalen und lokalen
Umweltbestimmungen zu entsorgen.
Tonersparmodus
Zur Senkung des Tonerverbrauchs aktivieren Sie den
Tonersparmodus (Funktion #482 auf Seite 80). Die
Lebensdauer der Tonerkartusche verlängert sich dadurch um
ca. 20 %. Diese Funktion kann die Druckqualität verringern.
22
3. . Vorbereitung
3. Vorbereitung
[EXT/Extern] Buchse*1
3.1 Verbindungen
R Hier können Sie einen Anrufbeantworter oder ein
zusätzliches Telefon anschließen. Entfernen Sie die
Abdeckung, falls vorhanden, und bewahren Sie sie
sorgfältig auf.
Vorsicht:
R Schließen Sie das Telefonkabel niemals während eines
Gewitters an (nur bei Modellversionen mit
Faxfunktion). (y)
R Wenn Sie dieses Gerät in Betrieb nehmen, sollte sich
die Netzsteckdose in der Nähe befinden und leicht
zugänglich sein.
R Achten Sie darauf, dass Sie ausschließlich das im
Lieferumfang des Geräts enthaltene Telefonkabel
verwenden (nur bei Modellversionen mit Faxfunktion).
(y)
R Das Telefonkabel darf nicht verlängert werden (nur bei
Modellversionen mit Faxfunktion). (y)
LAN-Kabel (nicht im Lieferumfang enthalten)*2
R Um die vorgeschriebenen Emissionsgrenzwerte
einzuhalten, nur ein geschirmtes LAN-Kabel
(Kategorie 5 (Cat-5) Ethernet-Kabel) verwenden.
Anrufbeantworter (nicht im Lieferumfang inbegriffen)*1*3
Nebenanschluss (nicht im Lieferumfang)*1*4
Netzwerk-Router/Netzwerk-Hub (nicht im Lieferumfang
enthalten)*2
R Zum Anschluss von vernetzten Computern.
*1
*2
*3
*4
A
WICHTIGER HINWEIS FÜR DEN USB-ANSCHLUSS
R SCHLIESSEN SIE DAS GERÄT ERST DANN ÜBER
EIN USB-KABEL AN EINEN COMPUTER AN, WENN
SIE BEIM SETUP DER SOFTWARE “MULTI-FUNCTION STATION” DAZU AUFGEFORDERT WERDEN (Seite 29).
D
C
B
E
F
H
G
Netzkabel
R Zum Anschluss an eine Netzsteckdose
(220-240 V, 50 Hz).
Telefonanschlusskabel*1
R Zum Anschluss an eine Telefonbuchse.
Zur TAE-Anschlussdose
Für Benutzer in Deutschland und Österreich:
Verwenden Sie das entsprechende
Telefonanschlusskabel.
Für Deutschland
Zum Internet*2
Nur bei Modellversionen mit Faxfunktion (y)
Nur bei Modellversionen mit Netzwerkfunktion (y)
Nur für Frankreich und Belgien
Nicht für Frankreich und Belgien
Hinweis:
R Wenn das Gerät an der Netzsteckdose angeschlossen
wird, stets eine geerdete Buchse verwenden (nur für
Polen).
R Stellen Sie innerhalb der folgenden Abstände keine
Gegenstände ab:
– Rechte und linke Seite: 10 cm
– Rückseite: 20 cm
R Schlitze und Öffnungen im Gerät dürfen nicht abgedeckt
werden. Sie dienen der Ventilation und als Schutz gegen
Überhitzung.
R Wenn ein anderes Gerät mit der selben Telefonleitung
verbunden ist wie dieses Gerät, könnten unerwartete
Probleme auftreten, da dieses Gerät nicht für die
gemeinsame Nutzung einer Telefonleitung vorgesehen ist
(nur bei Modellversionen mit Faxfunktion). (y)
R Ein Telefonhörer kann nicht direkt an dieses Gerät
angeschlossen werden. Um mit dem Teilnehmer der
Gegenseite sprechen zu können, müssen Sie ein
zusätzliches Telefon anschließen (nur bei Modellversionen
mit Faxfunktion). (y)
R Wenn Sie das Gerät zusammen mit einem Computer
verwenden und Ihr Internet-Anbieter Sie anweist, einen
Für Österreich
23
3. Vorbereitung
Filter (I) zu installieren, schließen Sie ihn bitte wie folgt
an (nur bei Modellversionen mit Faxfunktion). (y)
3.2 Ein-/Ausschalten des Geräts
Gerät einschalten
A
1. Drücken Sie die Ein-/Aus-Taste (A).
I
Ausschalten des Geräts
Nur für Deutschland und Österreich
Steckerbelegung (nur bei Modellversionen mit Faxfunktion) (y)
Telefonanschlussbuchse
1
2
3
4
5
6
a2
—
La
Lb
—
b2
2
1
3
4
I
5
6
Verwendung von Netzwerk-Routern/Netzwerk-Hubs (nur
bei Modellversionen mit Netzwerkfunktion) (y)
R Wir empfehlen die Verwendung von Netzwerk-Routern/
Netzwerk-Hubs (G) bei sicheren Netzwerkumgebungen.
Wenden Sie sich wegen Firewall-Einstellungen etc. an
Ihren Netzwerkadministrator.
R Die Garantie deckt Schäden aufgrund von
Sicherheitsproblemen oder irgendwelchen daraus
resultierenden Unannehmlichkeiten nicht ab.
24
F
1. Drücken Sie die Ein-/Aus-Taste. A MOKN (F)
R Zum Abbrechen des Ausschaltens drücken Sie MwN
(I)
R Sie können das Gerät auch ausschalten, indem Sie die
Ein-/Aus-Taste ca. 3 Sekunden lang gedrückt halten.
3. Vorbereitung
3.3 Auswahl des Betriebsmodus
Sie können den gewünschten Modus durch Drücken einer der
folgenden Tasten auswählen:
KX-MB2230/KX-MB2270/KX-MB2545/KX-MB2575/
DP-MB310 (Scannen/Kopieren/Faxen)
3.4 Einstellen der Lautstärke (Nur bei
Modellen mit Faxunterstützung) y
Wichtig:
R Stellen Sie vor dem Einstellen der Lautstärke den
Betriebsmodus auf Fax-Modus. Wenn die MlN
(L)-Leuchte aus ist, schalten Sie sie durch Drücken
von MlN (L) ein.
F
L
R
Ruflautstärke
KX-MB2515 (Scannen/Kopieren)
Während das Gerät nicht in Betrieb ist, drücken Sie MCN oder
MDN (R).
Ausschalten des Rufsignals
Drücken Sie wiederholt MCN (R), um “Rufton aus= OK?”
aufzurufen. A MOKN (F)
R Das Gerät klingelt nicht.
R Um das Rufsignal wieder einzuschalten, drücken Sie MDN
(R).
Monitorlautstärke
Drücken Sie während der Verwendung des Monitors MCN
oder MDN (R).
–
–
–
MhN: Wählen Sie diesen Modus aus, wenn Sie das Gerät
als Scanner verwenden (Seite 46).
MiN: Wählen Sie diesen Modus aus, wenn Sie das Gerät
als Kopierer verwenden (Seite 49).
MlN (y): Wählen Sie diesen Modus aus, wenn Sie das
Gerät als Faxgerät verwenden (Seite 62).
Hinweis:
R Der Standardmodus ist der Kopier-Modus.
R Sie können den Standardbetriebsmodus ändern (Funktion
#463 auf Seite 80) und auch die Timereinstellung, bevor
Sie zum Standardbetriebsmodus zurückkehren (Funktion
#464 auf Seite 80) (nur bei Modellversionen mit
Faxunterstützung). (y)
25
3. Vorbereitung
3.5 Erste Programmierung des Geräts
3.5.2 Ihr Logo (nur bei Modellversionen mit
Faxfunktion) y
3.5.1 Datum und Uhrzeit (Nur bei Modellversionen
mit Fax- oder Netzwerkfunktion) y
Sie können Ihr eigenes Logo (Name, Firmenname usw.)
programmieren, das oben auf jeder gesendeten Seite
erscheint.
Wir empfehlen Ihnen, Datum und Uhrzeit einzustellen. Der
andere Teilnehmer sieht Datum und Uhrzeit Ihres Geräts als
Kopfzeile.
F
I
F
QR
L
QR
1 MtN (Q) A MBNM1NM0NM1N A MOKN (F)
2 Geben Sie den/das aktuelle(n) Tag/Monat/Jahr jeweils
2-stellig ein.
Beispiel: 3. August 2013
M0NM3N M0NM8N M1NM3N
3 Geben Sie die aktuelle Stunde/Minute jeweils 2-stellig ein.
Beispiel: 10:15 PM (12-Stunden-Zeitformat)
1. M1NM0N M1NM5N
2. Drücken Sie wiederholt MGN, um “PM”.
Drücken Sie wiederholt MGN, um “AM”, “PM” oder das
24-Stunden-Zeitformat auszuwählen.
1 MtN (Q) A MBNM1NM0NM2N A MOKN (F)
2 Geben Sie Ihr Logo mit bis zu 30 Zeichen ein
(Zeicheneingabe siehe Seite 57).
3 MOKN (F) A MtN (Q)
Korrektur von Eingabefehlern
Drücken Sie MFN oder MEN (R), um den Cursor zum falschen
Zeichen zu bewegen und nehmen Sie Ihre Korrektur vor.
R Zum Löschen aller Zeichen halten Sie MwN (I) gedrückt.
3.5.3 Ihre Faxnummer y
Sie können Ihre Faxnummer programmieren, damit diese oben
auf jeder gesendeten Seite erscheint.
F
4 MOKN (F) A MtN (Q)
I
Hinweis:
R Drücken Sie zum Überprüfen des eingestellten Datums
und der Uhrzeit MlN (L) (Seite 25), um vorübergehend in
den Fax-Modus zu wechseln. (y)
R Datum und Uhrzeit des Geräts werden für folgendes
verwendet:
– Beim Senden als Dateianhang direkt von diesem Gerät
aus an eine E-Mail-Zieladresse (Scannen an
E-Mail-Adresse) (Seite 46) (nur bei Modellversionen
mit Netzwerkfunktion). (y)
– Beim Senden von Faxen (Seite 62).
R Falls Datum und Uhrzeit nicht richtig eingestellt sind, sieht
der andere Teilnehmer diese falschen Angaben in der
Kopfzeile. Dies kann den anderen Teilnehmer verwirren.
1 MtN (Q) A MBNM1NM0NM3N A MOKN (F)
2 Geben Sie Ihre Faxnummer mit bis zu 20 Zeichen ein.
Korrektur von Eingabefehlern
3 MOKN (F) A MtN (Q)
Drücken Sie auf MFN oder MEN (R), um den Cursor auf die
falsche Ziffer zu führen. Geben Sie dann die richtige Ziffer ein.
O
QR
R Um “+” einzugeben, drücken Sie MGN.
R Drücken Sie zur Eingabe eines Leerzeichens auf
MBN.
R Drücken Sie zur Eingabe eines Bindestrichs auf MRN
(O).
R Um ein Zeichen zu löschen, drücken Sie MwN (I).
Korrektur von Eingabefehlern
Drücken Sie auf MFN oder MEN (R), um den Cursor auf die
falsche Ziffer zu führen. Geben Sie dann die richtige Ziffer ein.
R Zum Löschen aller Ziffern halten Sie MwN (I) gedrückt.
26
3. Vorbereitung
3.6 Konfiguration des Geräts für
Zugriff auf das LAN y
Sie können einen ans LAN angeschlossenen Computer für
einige Funktionen des Geräts (Drucker, Scanner usw.)
verwenden. Um diese Funktionen zu aktivieren, müssen Sie
die IP-Adresse, die Subnet Mask und das Standardgateway am
Gerät einstellen.
Wichtig:
R Setzen Sie sich für die Einstellungen der IP-Adresse,
der Subnet Mask und dem Standardgateway mit Ihrem
Netzwerkadministrator in Verbindung.
3.6.1 Automatische Einstellung über einen
DHCP-Server
Wenn Ihr Netzwerkadministrator das Netzwerk mit einem
DHCP-Server (Dynamic Host Configuration Protocol)
verwaltet, werden dem Gerät IP-Adresse (Internet Protocol),
Subnet Mask und Standardgateway automatisch zugewiesen.
1 Schalten Sie das Gerät nach dem Anschluss des
LAN-Kabels an Gerät und Computer ein.
R IP-Adresse, Subnet Mask und Standardgateway
werden automatisch eingestellt.
2 Installieren Sie Multi-Function Station auf dem Computer,
mit dem Sie das Faxgerät nutzen möchten. Für
Einzelheiten siehe Seite 29.
Hinweis:
R Sie können mehrere Geräte an das Netzwerk anschließen
und die IP-Adressen automatisch von einem DHCP-Server
zuweisen lassen. Es empfiehlt sich aber, jedem Gerät
manuell eine IP-Adresse zuzuweisen, um unnötige
Netzwerkfehler und Konfigurationsprobleme zu
vermeiden.
4 Installieren Sie Multi-Function Station auf dem Computer,
mit dem Sie das Faxgerät nutzen möchten. Für
Einzelheiten siehe Seite 29.
Korrektur von Eingabefehlern bei IP-Adresse, Subnet
Mask oder Standardgateway
Drücken Sie auf MFN oder MEN, um den Cursor auf die falsche
Ziffer zu führen. Geben Sie dann die richtige Ziffer ein.
3.7 WLAN-Einstellungen y
Wichtig:
R Stellen Sie beim Konfigurieren der
WLAN-Einstellungen sicher, dass sich das Gerät
innerhalb der Betriebsreichweite Ihres drahtlosen
Zugangspunkts befindet.
R Wählen Sie je nach Art des drahtlosen Zugangspunkts
den geeigneten Weg zum Verbinden des Geräts und
des Zugangspunkts.
– Der Zugangspunkt ist WPS-kompatibel (mit
WPS-Taste)
– Der Zugangspunkt ist WPS-kompatibel (ohne
WPS-Taste)
– Der Zugangspunkt ist nicht WPS-kompatibel
R Es ist auch möglich, die WLAN-Einstellungen beim
Installieren des Treibers zu konfigurieren, unabhängig
von der Art des drahtlosen Zugangspunkts oder
davon, ob es eine WPS-Taste gibt (Seite 29).
R Informationen zu den Sicherheitseinstellungen für
drahtlose Netzwerke finden Sie in der
Betriebsanleitung Ihres drahtlosen Routers und
anderer drahtloser Produkte, usw.
3.7.1 WPS-kompatibler Zugangspunkt (mit
WPS-Taste)
3.6.2 Manuelle Einstellung
1 Drücken Sie die WPS-Taste an Ihrem drahtlosen
Wenn Ihr Netzwerkadministrator das Netzwerk nicht mit einem
DHCP-Server verwaltet, müssen Sie IP-Adresse, Subnet Mask
und Standardgateway manuell zuweisen.
2 Drücken und halten Sie MWPSN auf dem Gerät bis die LED
1 MtN A MBNM5NM0NM0N A “DHCP”
2 M0N A “Deaktiviert” A MOKN
3 Stellen Sie nacheinander die Punkte ein.
Für die IP-Adresse:
1. M5NM0NM1N A “IP-Adresse” A MOKN
2. Geben Sie die IP-Adresse des Geräts ein. A MOKN
Für die Subnet Mask:
1. M5NM0NM2N A “Subnet-Maske” A MOKN
2. Geben Sie die Subnet Mask des Netzwerks ein. A
MOKN
Zugangspunkt.
zu blinken beginnt.
R Führen Sie Schritt 2 innerhalb 1 Minute nach dem
Ausführen von Schritt 1 aus.
R Die LED blinkt, während die Verbindung hergestellt
wird. Wenn die Verbindung vollständig ist, hört die LED
auf zu blinken und leuchtet auf.
3.7.2 WPS-kompatibler Zugangspunkt (ohne
WPS-Taste)
Wichtig:
R Stellen Sie sicher, dass die LAN-Modus-Einstellung
zuvor auf “Wireless” gesetzt wird (Funktion #580 auf
Seite 95).
Für das Standardgateway:
1. M5NM0NM3N A “Gateway standard” A MOKN
1 MtN A MBNM5NM8NM3N A MOKN
2. Geben Sie das Standardgateway des Netzwerks ein.
A MOKN A MtN
2 Registrieren Sie den PIN-Code für Ihren drahtlosen
R Der PIN-Code des Geräts wird angezeigt.
Zugangspunkt.
27
3. Vorbereitung
3 MOKN
R Führen Sie Schritt 3 innerhalb 1 Minute nach dem
Ausführen von Schritt 2 aus.
R Die LED blinkt, während die Verbindung hergestellt
wird. Wenn die Verbindung vollständig ist, hört die LED
auf zu blinken und leuchtet auf.
R Falls das Gerät während des Vorgangs in den
Standby-Modus übergeht, wiederholen Sie den
Vorgang ab Schritt 1 (der PIN-Code wird erneuert).
3.7.3 WPS-inkompatibler Zugangspunkt
Wichtig:
R Stellen Sie sicher, dass die LAN-Modus-Einstellung
zuvor auf “Wireless” gesetzt wird (Funktion #580 auf
Seite 95).
R Die folgenden Einstellungsinformationen werden für
Ihren drahtlosen Zugangspunkt benötigt:
– Netzwerkname (SSID)
–
–
–
–
*1
Netzwerkschlüssel (WEP/WPA-Schlüssel)*1
Anschlusstyp
Netzwerkauthentenifizierungstyp
Datenverschlüsselungstyp
Falls Ihr drahtloser Zugangspunkt mit mehreren
Netzwerkschlüsseln ausgestattet ist, verwenden
Sie nur den ersten Netzwerkschlüssel (dieses
Gerät ist mit einem einzigen Netzwerkschlüssel
ausgestattet).
R Falls Ihr drahtloser Zugangspunkt so konfiguriert ist,
dass er den Netzwerknamen (SSID) nicht anzeigt,
geben Sie den Netzwerknamen (SSID) manuell ein
(Funktion #585 auf Seite 28).
1 MtN A MBNM5NM8NM4N A MOKN
2 Drücken Sie wiederholt auf MCN oder MDN, um den
gewünschten Netzwerknamen (SSID) anzuzeigen. A
MOKN
R Abhängig von den Einstellungen Ihres drahtlosen
Zugangspunkts könnte es notwendig sein, WEP64
oder WEP128 auszuwählen. Wählen Sie den
gewünschten Eintrag und drücken Sie anschließend
auf MOKN.
3 Geben Sie den Netzwerkschlüssel ein. A MOKN
R Abhängig von den Einstellungen Ihres drahtlosen
Zugangspunkts kann dieser Schritt übersprungen
werden, wenn keine Verschlüsselung verwendet wird.
R Die LED blinkt, während die Verbindung hergestellt
wird. Wenn die Verbindung vollständig ist, hört die LED
auf zu blinken und leuchtet auf.
Manuelle Einrichtung Ihres drahtlosen Zugangspunkts
1. MtN A MBNM5NM8NM5N A MOKN
2. Geben Sie den Netzwerknamen (SSID) ein. A MOKN
3. Drücken Sie wiederholt auf MCN oder MDN, um den
gewünschten Verbindungstyp anzuzeigen. A MOKN
4. Drücken Sie wiederholt auf MCN oder MDN, um den
gewünschten Netzwerkauthentenifizierungstyp
anzuzeigen.A MOKN
28
5. Drücken Sie wiederholt auf MCN oder MDN, um den
gewünschten Datenverschlüsselungstyp anzuzeigen. A
MOKN
6. Geben Sie den Netzwerkschlüssel ein. A MOKN
R Abhängig von den Einstellungen Ihres drahtlosen
Zugangspunkts kann dieser Schritt übersprungen
werden, wenn keine Verschlüsselung verwendet wird.
R Die LED blinkt, während die Verbindung hergestellt
wird. Wenn die Verbindung vollständig ist, hört die LED
auf zu blinken und leuchtet auf.
3.7.4 Einrichtung mit dem Windows®-Installer
Falls Sie einen Windows-Computer verwenden, können Sie
während der Installation von Multi-Function Station
WLAN-Einstellungen konfigurieren. Weitere Einzelheiten
finden Sie unter “3.9 Installieren von Software (einschließlich
von Drucker, Scanner und anderen Treibern)” (Seite 29).
3.8 Erforderliche
Computerumgebung
Wichtig:
R Bei Verwendung von Windows Server® 2008/Windows
Server 2012 wird nur der Druckertreiber unterstützt.
Installieren Sie den Druckertreiber mit der “Drucker
hinzufügen”-Funktion von Windows.
R Unter Mac OS X werden nur der Druckertreiber, der
Scannertreiber (TWAIN/ICA) und PC-Fax
(Übertragung) unterstützt. Einzelheiten finden Sie in
der Einrichtungsanleitung für MAC OS X.
Folgende Voraussetzungen für den Einsatz von Multi-Function
Station auf Ihrem Computer müssen erfüllt sein:
Betriebssystem:
Windows XP/Windows Vista/Windows 7/Windows 8
CPU:
Windows XP: Pentium® Q oder schneller
Windows Vista/Windows 7/Windows 8: Pentium 4 oder
schneller
RAM:
Windows XP: 128 MB (256 MB oder mehr empfohlen)
Windows Vista: 512 MB (1 GB oder mehr empfohlen)
Windows 7/Windows 8: 1 GB (2 GB oder mehr empfohlen)
Sonstige Hardware:
CD-ROM Laufwerk
Festplattenlaufwerk mit mindestens 600 MB verfügbarem
Speicherplatz
Webbrowser (Empfehlung):
Windows Internet Explorer® 6/7/8/9
Windows Internet Explorer 10 (empfohlen im
Kompatibilitätsmodus)
3. Vorbereitung
3.9 Installieren von Software
(einschließlich von Drucker, Scanner
und anderen Treibern)
Mit der Software Panasonic Multi-Function Station kann das
Gerät die folgenden Funktionen ausführen:
– Drucken auf Normalpapier, dünnem und dickem Papier,
Aufklebern, Umschlägen und japanischen Postkarten
– Anzeige der Vorschau des zu druckenden Bildes,
Änderung der Seitenreihenfolge, Löschen von Seiten und
Änderung des Drucklayouts usw. vor dem Drucken (Easy
Print Utility)
– Scannen von Dokumenten und Umwandeln eines
eingescannten Bildes mit der OCR-Software in Text (y)
– Scannen aus anderen Anwendungen von Microsoft®
Windows heraus, die TWAIN- und WIA-Scannen
unterstützen (nur mit USB-Anschluss)
– Speichern, Bearbeiten und Löschen von Einträgen im
Adressbuch mittels Ihres Computers
– Programmierung der Funktionen mittels Ihres Computers
– Senden und Empfangen von Faxdokumenten mittels Ihres
Computers (nur bei Modellversionen mit Faxfunktion) (y)
R Installieren Sie Multi-Function Station (CD-ROM),
bevor Sie das Gerät per USB-Kabel an einen Computer
anschließen. Ist das Gerät vor dem Installieren von
Multi-Function Station per USB-Kabel an einen
Computer angeschlossen, so könnte das Dialogfeld
[Assistent für das Suchen neuer Hardware]
erscheinen. Klicken Sie auf [Abbrechen], um es zu
schließen.
R Softwarefunktionen und -darstellungen können ohne
Ankündigung verändert werden.
R Wenn Sie auch die Serien KX-MB200/KX-MB700/
KX-FLB880 verwenden, siehe Seite 130.
3.9.1 Vorbereiten Ihres Computers und der
CD-ROM
1 Starten Sie Windows und schließen Sie alle anderen
Anwendungen.
R Sie müssen als Administrator eingeloggt sein, um
Multi-Function Station zu installieren.
2 Legen Sie die mitgelieferte CD-ROM in das CD-Laufwerk
ein.
R Wenn das Dialogfeld [Sprache auswählen] erscheint,
wählen Sie die Sprache, die Sie mit dieser Software
benutzen möchten. Klicken Sie auf [OK].
R Wenn die Installation nicht automatisch startet:
Klicken Sie auf [Start]. Wählen Sie [Ausführen...].
Geben Sie “D:\Install” ein (wobei “D” der
Laufwerksbuchstabe Ihres CD-Laufwerkes ist). Klicken
Sie auf [OK].
(Wenn Sie den Laufwerkbuchstaben des
CD-Laufwerks nicht kennen, suchen Sie mit dem
Windows Explorer nach dem CD-Laufwerk.)
3 Wählen Sie Ihre Verbindung.
R Zur USB-Verbindung/verdrahteter LAN-Verbindung,
siehe “3.9.2 USB-Verbindung/LAN-Verbindung”,
Seite 29.
R Zur WLAN-Verbindung (y), siehe
“3.9.3 WLAN-Verbindung y”, Seite 30.
3.9.2 USB-Verbindung/LAN-Verbindung
1 [Einfache Installation]
R Die Installation startet automatisch.
2 Wenn das Setup-Programm startet, folgen Sie den
Bildschirmanweisungen.
R Easy Print Utility (Seite 43) und Gerätemonitor
(Seite 105) werden ebenfalls installiert.
3 Das Dialogfeld [Verbindungstyp] wird eingeblendet.
Für USB-Anschluss:
1. [Direktanschluss über ein USB-Kabel.] A
[Weiter]
R Das Dialogfeld [Gerät anschließen] wird
eingeblendet.
2. Schließen Sie das Gerät mit dem USB-Kabel (A) an
einen Computer an, und klicken Sie auf [Weiter].
A
R Ist das Gerät am Computer angeschlossen, wird
der Modellname automatisch erkannt.
R Falls nötig kann der Gerätename geändert werden.
3. Klicken Sie auf [Installieren] und folgen Sie dann den
Bildschirmanweisungen.
R Die Dateien werden auf Ihren Computer kopiert.
Für LAN-Verbindung (y):
1. [Anschluss über das Netzwerk.] A [Weiter]
R Das Dialogfeld [Netzwerkgerät auswählen] wird
eingeblendet.
2. Markieren Sie [ln Suchliste auswählen] und wählen
Sie das Gerät aus der Liste.
R Wenn der Name des gewünschten Geräts nicht in
der Liste aufgeführt ist und die IP-Adresse für das
Gerät zugewiesen wurde, markieren Sie
[Direkteingabe] und geben Sie die IP-Adresse
ein.
3. [Weiter]
R Falls nötig kann der Gerätename geändert werden.
29
3. Vorbereitung
4. Klicken Sie auf [Installieren] und folgen Sie dann den
Bildschirmanweisungen.
R Die Dateien werden auf Ihren Computer kopiert.
Wichtiger Hinweis
Wenn die Installation über ein USB-Kabel-Verbindung erfolgt, wird möglicherweise eine Nachricht während der Installation der Software angezeigt. Dies ist normal, die Software wird keinerlei Probleme mit Ihrem Betriebssystem verursachen. Sie können problemlos mit der Installation fortfahren. Diese Art von Mitteilung wird angezeigt:
R Für Nutzer von Windows XP
“Die Software, die für diese Hardware installiert wird hat
den Windows-Logo-Test nicht bestanden, der die Kompatibilität mit Windows XP überprüft.”
R Für Nutzer von Windows Vista/Windows 7/Windows
8
“Möchten Sie diese Gerätesoftware installieren?”
3.9.3 WLAN-Verbindung y
Hinweis:
R Es wird empfohlen, das Gerät vor der Installation mit dem
drahtlosen Netzwerk zu verbinden.
Weitere Informationen zur Konfiguration von
WLAN-Einstellungen finden Sie unter
“3.7 WLAN-Einstellungen y”, Seite 27.
Falls das Gerät bereits mit dem drahtlosen Netzwerk
verbunden wurde
1. [Einfache Installation (Drahtlos-LAN)]
2. Wählen Sie [Das drahtlos-LAN ist bereits eingerichtet].
R Die Installation startet automatisch.
3. Wenn das Setup-Programm startet, folgen Sie den
Bildschirmanweisungen.
R Easy Print Utility (Seite 43) und Gerätemonitor
(Seite 105) werden ebenfalls installiert.
4. Das Dialogfeld [Netzwerkgerät auswählen] wird
eingeblendet.
1. Markieren Sie [ln Suchliste auswählen] und wählen
Sie das Gerät aus der Liste.
R Wenn der Name des gewünschten Geräts nicht in
der Liste aufgeführt ist und die IP-Adresse für das
Gerät zugewiesen wurde, markieren Sie
[Direkteingabe] und geben Sie die IP-Adresse
ein.
2. [Weiter]
R Falls nötig kann der Gerätename geändert werden.
3. Klicken Sie auf [Installieren] und folgen Sie dann den
Bildschirmanweisungen.
R Die Dateien werden auf Ihren Computer kopiert.
Falls das Gerät noch nicht mit dem drahtlosen Netzwerk
verbunden wurde
1. [Einfache Installation (Drahtlos-LAN)]
2. Wählen Sie [Das drahtlos-LAN ist noch nicht
eingerichtet].
R Die Installation startet automatisch.
30
Wichtig:
R Zum Konfigurieren der Einstellungen des
drahtlosen Netzwerks wird das USB-Kabel
benötigt. Die WLAN-Einstellungen können unter
Verwendung des WLAN-Einstellungswerkzeugs
konfiguriert werden, nachdem es über die
USB-Verbindung installiert wurde.
3. Wenn das Setup-Programm startet, folgen Sie den
Bildschirmanweisungen.
R Easy Print Utility (Seite 43) und Gerätemonitor
(Seite 105) werden ebenfalls installiert.
4. Das Dialogfeld [Gerät anschließen] wird eingeblendet.
1. Schließen Sie das Gerät mit dem USB-Kabel an einen
Computer an und klicken Sie dann auf [Weiter].
R Ist das Gerät am Computer angeschlossen, wird
der Modellname automatisch erkannt.
R Falls nötig kann der Gerätename geändert werden.
2. Klicken Sie auf [Installieren] und folgen Sie dann den
Bildschirmanweisungen.
R Die Dateien werden auf Ihren Computer kopiert.
5. Wenn das WLAN-Einstellungstool gestartet wird, folgen
Sie den Bildschirmanweisungen, um die
WLAN-Einstellungen zu konfigurieren.
3.9.4 Weitere Informationen
Zum Lesen oder Installieren des Bedienungshandbuchs
1. Starten Sie Windows und legen Sie die mitgelieferte
CD-ROM in das CD-Laufwerk ein.
2. Klicken Sie auf [Bedienungsanleitung], folgen Sie dann
den Bildschirmanweisungen, um das
Bedienungshandbuch im PDF-Format zu lesen oder zu
installieren.
R Zum Öffnen des Bedienungshandbuchs benötigen Sie
Adobe® Reader®.
Hinweis:
R Wenn Sie das Bedienungshandbuch installieren, können
Sie jeder Zeit darauf zugreifen, indem Sie [Hilfe] auf dem
Multi-Function Station-Startbildschirm anklicken.
Verwendung eines anderen Geräts mit dem Computer
Fügen Sie für jedes Gerät wie folgt einen Druckertreiber hinzu.
1. Starten Sie Windows und legen Sie die mitgelieferte
CD-ROM in das CD-Laufwerk ein.
2. [Modifizieren] A [Multi-Function Station Treiber
hinzufügen]. Folgen Sie dann den
Bildschirmanweisungen.
Hinweis:
R Sie können nicht mehr als ein Gerät gleichzeitig (nur
USB-Anschluss) an den gleichen Computer anschließen.
Zum Ändern der Software (einzelne Komponenten
hinzufügen oder deinstallieren)
Sie können jederzeit auch noch nach der Installation die
Komponenten, die Sie installieren oder deinstallieren möchten,
auswählen.
3. Vorbereitung
Sie müssen als Administrator eingeloggt sein, um
Multi-Function Station zu ändern.
1. Starten Sie Windows und legen Sie die mitgelieferte
CD-ROM in das CD-Laufwerk ein.
2. [Modifizieren] A [Dienstprogramme änderm]. Folgen
Sie dann den Bildschirmanweisungen.
3.10 Multi-Function Station starten
[Start] A [Alle Programme] A [Panasonic] A der
Gerätename A [Multi-Function Station]
R Multi-Function Station erscheint.
Software deinstallieren
Sie müssen als Administrator eingeloggt sein, um
Multi-Function Station zu deinstallieren.
[Start] A [Alle Programme] A [Panasonic] A der
Gerätename A [Deinstallieren]. Folgen Sie dann den
Bildschirmanweisungen.
[Anwendung]
– [Scannen] (Seite 48)
R Scannen und Anzeigen der gescannten Bilder.
R Scannen und Erzeugen einer Bilddatei.
R Scannen und mit E-Mail versenden.
R Scannen und Umwandeln eines eingescannten Bildes
mit OCR-Software in bearbeitbaren Text. (y)
– [Scann Order öffnen]
R Anzeigen des Ordners, in dem das gescannte Bild
gespeichert wird.
– [Viewer]
R Multifunktionalen Viewer starten (Seite 48).
– [PC FAX] (Nur bei Modellversionen mit Faxfunktion)
(y)
R Versenden eines am Computer erstellten Dokuments
als Faxmitteilung (Seite 69).
R Anzeigen eines am Computer empfangenen
Faxdokuments (Seite 69).
[Gerät]
– [Fernbedienung] (Seite 105)
R Programmieren der Funktionen.
R Speichern, Bearbeiten und Löschen von Eintragungen
im Adressbuch.
R Anzeigen von Einträgen im Journal.*1
R Speichern und Löschen von Eintragungen für
Rundsenden.*1
R Zum Verwenden des CSV-Formats (durch Komma
getrennte Werte) zum Importieren oder Exportieren
des Adressbuchs.
*1 Nur bei Modellversionen mit Faxfunktion (y)
–
–
–
–
[Drahtlos-LAN Einstellungen] (y)
R Starten des WLAN-Einstellungstools (Seite 32).
[Gerätemonitor]
R Gerätemonitor starten (Seite 105).
[Geräteliste]
R Starten der Geräteliste.
[Embedded WEB]
31
3. Vorbereitung
R Starten der Webseitenkonfigurierung (Seite 105) (nur
bei Modellversionen mit Netzwerkfunktion). (y)
[Einstellungen] (Seite 32)
R Ändern der allgemeinen Einstellungen.
R Ändern der Scan-Einstellungen.
[Hilfe]
R Nähere Anweisungen zu Multi-Function Station.
R Anzeigen des Bedienungshandbuchs.
R Anzeigen der Support-Webseite.
R Anzeige der Informationen über Multi-Function Station.
Hinweis:
R Sie können auf dem Gerätemonitor überprüfen, ob das
Gerät mit Ihrem Computer verbunden ist (Seite 105).
R Die Computerfunktionen (Drucken, Scannen, usw.)
arbeiten möglicherweise in folgenden Situationen nicht
ordnungsgemäß:
– Wenn das Gerät an einen nach eigenen Bedürfnissen
zusammengebauten Computer angeschlossen ist.
– Wenn das Gerät mit dem Computer über eine
PCI-Karte oder eine andere Erweiterungskarte
verbunden ist.
– Wenn das Gerät an ein anderes Hardwaregerät (wie z.
B. USB-Hub oder Schnittstellen-Adapter) und nicht
direkt an den Computer angeschlossen ist.
Ändern der Einstellungen
Sie können die Einstellungen für Multi-Function Station bereits
vorher ändern.
1. Wählen Sie [Einstellungen] unter Multi-Function Station
aus.
2. Wählen Sie die gewünschte Registerkarte und ändern Sie
die Einstellungen. A [OK]
[Allgemein]
– [Einstellung des Startbildschirmes]: Auswahl des
Anzeigetyps für den Startbildschirm.
– [OCR-Pfad]: Zum Auswählen der OCR-Software. (y)
–
[Auflistung der PC Namen auf dem Gerät]*1 (nur bei
Modellversionen mit Netzwerkfunktion) (y): Auswahl, ob
der Name Ihres Computers am Gerät angezeigt werden
soll.
[PC-Name]*1 (nur bei Modellversionen mit
Netzwerkfunktion) (y): Der Computername wird am Gerät
angezeigt.
R Weisen Sie als [PC-Name] einen eindeutigen Namen
zu, um Fehler zu vermeiden, andernfalls wird das
gescannte Bild möglicherweise an den falschen
Computer gesendet.
*1 Wird nur angezeigt, wenn das Gerät an das LAN
angeschlossen ist.
–
[Scannen]
– [Speichern unter]: Auswahl des Ordners, in dem das
gescannte Bild gespeichert wird.
– [Viewer][Datei][E-Mail][OCR][Benutzerdefiniert]:
Ändern der Scan-Einstellungen für die Multi-Function
Scan-Anwendung.
32
Zum Auswählen des Standard-E-Mail-Programms
Das Standard-E-Mail-Programm wird bei Verwendung von
Scannen an E-Mail (Seite 46) benutzt.
Sie können das Standard-E-Mail-Programm wie folgt
auswählen.
Für Windows XP:
1. [Systemsteuerung] A [Netzwerk- und
Internetverbindungen] A [Internetoptionen] A
[Programme] A [E-Mail]
2. Wählen Sie das gewünschte MAPI-kompatible
E-Mail-Programm wie zum Beispiel [Outlook Express]
usw. A [OK]
Für Windows Vista:
1. [Systemsteuerung] A [Internetoptionen] A
[Programme] A [Programme festlegen] A
[Programmzugriff und Computerstandards festlegen]
R Wenn das [Benutzerkontensteuerung] Dialogfeld
angezeigt wird, klicken Sie auf [Fortsetzen].
2. [Benutzerdefiniert]
3. Wählen Sie das gewünschte MAPI-kompatible
E-Mail-Programm wie zum Beispiel [Windows Mail] usw.
unter [Wählen Sie ein E-Mail-Standardprogramm aus].
A [OK]
Für Windows 7/Windows 8:
1. [Systemsteuerung] A [Netzwerk und Internet] A
[Internetoptionen] A [Programme] A [Programme
festlegen] A [Programmzugriff und
Computerstandards festlegen]
2. [Benutzerdefiniert]
3. Wählen Sie das gewünschte MAPI-kompatible
E-Mail-Programm über [Wählen Sie ein
E-Mail-Standardprogramm aus] aus. A [OK]
Konfiguration der WLAN-Einstellungen (y)
1. Starten Sie Multi-Function Station.
2. Klicken Sie auf die Registerkarte [Gerät] A
[Drahtlos-LAN Einstellungen]
R Wenn das Einstellungs-Tool startet, folgen Sie den
Bildschirmanweisungen.
4. . Aufzeichnungspapier und Dokumente
4. Aufzeichnungspapier und Dokumente
4.1 Papier
Hinweis bezüglich des Papiers:
R Wir empfehlen, Papier (insbesondere spezielle
Papiergrößen und -sorten) im Gerät zu testen, bevor Sie
größere Mengen erwerben.
R Folgende Papiersorten sollten nicht verwendet werden:
– Papier mit einem Baumwoll-/Faseranteil von mehr als
20 %, wie beispielsweise vorbedruckte Briefbögen
oder Urkundenpapier
– Extrem glattes oder glänzendes Papier oder Papier mit
starker Struktur
– Beschichtete, beschädigte oder verknitterte
Papierbögen
– Papier mit Heft- oder Büroklammern
– Staubiges, fusseliges oder fettiges Papier
– Papier, das schmilzt, Gase abgibt, sich entfärbt,
verkohlt oder gesundheitsschädigende Stoffe abgibt,
wenn es auf ca. 200 °C erwärmt wird, wie
beispielsweise Velinpapier. Abgegebene/abgelöste
Papierbestandteile können an der Fixierwalze haften
bleiben und diese beschädigen.
– Feuchtes Papier
– Tintenstrahldrucker-Papier
– Chemisch behandeltes Papier wie beispielsweise
Kohlepapier oder kohlenstofffreie Durchschlagsbögen
– Statisch aufgeladene Dokumente
– Stark welliges, geknicktes oder eingerissenes Papier
– Beschichtete Papiersorten
R Manche Papiersorten können nur auf einer Seite bedruckt
werden. Wenn Sie mit dem Druckergebnis unzufrieden
sind oder häufig Fehleinzüge auftreten, versuchen Sie, die
andere Seite des Papiers zu bedrucken.
R Um einen sicheren Papiereinzug und die bestmögliche
Druckqualität zu gewährleisten, empfehlen wir die
Verwendung von langkörnigem Papier.
R Verwenden Sie keine unterschiedlichen Papiersorten oder
-stärken gleichzeitig. Dies kann Papierstaus zur Folge
haben.
R Mit diesem Gerät bedrucktes Papier sollte nicht für einen
anderen Druckauftrag wiederverwendet werden (auch
nicht bei anderen Kopiergeräten oder Druckern). Dies kann
Papierstaus zur Folge haben.
R Damit das Papier nicht wellig wird, sollte es erst kurz vor
der Verwendung aus der Verpackung genommen werden.
Lagern Sie nicht verwendetes Papier in der
Originalverpackung an einem kühlen und trockenen Ort.
R Für Kunden, die in Regionen mit hoher Luftfeuchtigkeit
leben: Bewahren Sie das Papier stets in klimatisierten
Räumen auf. Wenn Sie mit feuchtem Papier drucken, kann
es zu einem Papierstau kommen.
R Wenn Sie mehr als die angegebene Menge Papier
einlegen, kann ein Papierstau auftreten und das Papier
beschädigt werden.
R Je nach Papiertyp kann das eingelegte Papier die obere
Begrenzungsmarkierung überschreiten (C). Entfernen Sie
in diesem Fall einige Seiten Papier aus dem Fach.
R Das Gerät ist zum Drucken auf Normalpapier im Format
A4 voreingestellt.
– Zur Verwendung anderer Papierformate müssen
Sie die Einstellung des Papierformats ändern
(Funktion #380 auf Seite 78).
– Um andere Papiertypen zu verwenden, ändern Sie
die Einstellung für den Papiertyp (Funktion #383
auf Seite 79).
1 Ziehen Sie am Standard-Papier-Eingabefach (A) bis es
klickt und heben Sie dann den vorderen Teil des Fachs an
und ziehen Sie es komplett heraus.
A
2 Um Papierstaus zu vermeiden sollte das Papier vor dem
einlegen gut aufgefächert warden.
4.1.1 Standard-Eingabefach
R Zur Anzahl der Seiten, die in das Gerät eingelegt werden
können, siehe Seite 147.
33
4. Aufzeichnungspapier und Dokumente
3 Passen Sie die Rückseite der Aufzeichnungspapierführung
an.
Für Papier in den Formaten A4, Letter, Legal, 16K, 216
´ 330 mm, 216 ´ 340 mm:
Drücken Sie auf den Knauf (A) und schieben Sie die
Eingabefachverlängerung (B) in die richtige Position.
B
4 Legen Sie das Papier mit der zu bedruckenden Seite nach
unten ein (A).
Wichtig:
R Drücken Sie, falls erforderlich, die Platte (B) im
Standard-Eingabefach bis zum Einrasten herunter.
A
A
B
R Verschieben Sie falls nötig die
Aufzeichnungspapierführungen zum Anpassen der
Breite an die Größe des Aufnahmepapiers.
Für Papier in anderen Größen:
Falls die Eingabefach-Verlängerung ausgezogen ist,
drücken Sie auf den Knauf (A) und schieben Sie sie dann
hinein.
A
R Stellen Sie sicher, dass der Papierstapel nicht die
Markierung (A) für die maximale Stapelhöhe
überschreitet. Die Stapelhöhe sollte auch nicht den
vorderen Begrenzungszeiger (B) überschreiten.
B
A
34
4. Aufzeichnungspapier und Dokumente
5 Setzen Sie das Standard-Papier-Eingabefach in das Gerät
ein, indem Sie den vorderen Teil des Fachs anheben.
Führen Sie es dann komplett in das Gerät ein.
Hinweis:
R Sollte das Papier nicht richtig eingelegt sein, so richten Sie
die Papierführungen noch mal aus, da es sonst zu einem
Papierstau kommen kann.
R Wenn das Standard-Papier-Eingabefach sich nicht
schließen lässt, dann überprüfen Sie bitte, ob die Platte im
Papier-Eingabefach noch angehoben ist. Drücken Sie das
Papier nach unten und stellen Sie sicher, dass das Papier
flach im Standard-Eingabefach liegt.
Sicherheitshinweise zum Standard-Papier-Eingabefach
R Lassen Sie das Standard-Papier-Eingabefach nicht
fallen.
R Halten Sie das Standard-Papier-Eingabefach beim
Herausnehmen oder Einsetzen mit beiden Händen fest.
Das Standard-Papier-Eingabefach wiegt ca. 3,6 kg,
wenn die Höchstmenge an Papier eingelegt ist.
Ca. 3,6 kg
35
4. Aufzeichnungspapier und Dokumente
4.1.2 Manuelles Fach/Mehrzweck-Fach
R Informationen zum Papier finden Sie auf Seite 146.
R Beim Drucken über einen Computer kann Papier in
benutzerdefiniertem Format verwendet werden
(Seite 41).
R Das Gerät ist zum Drucken auf Normalpapier im Format
A4 voreingestellt.
– Zur Verwendung anderer Papierformate müssen
Sie die Einstellung des Papierformats ändern
(Funktion #381 auf Seite 78).
– Um andere Papiertypen zu verwenden, ändern Sie
die Einstellung für den Papiertyp (Funktion #384
auf Seite 79).
R Zum Drucken über das manuelle Fach/Mehrzweckfach
ändern Sie zuvor die Papierfacheinstellungen.
– Wählen Sie #2 für die Druckereigenschaften aus,
wenn Sie mit dem Computer drucken.
– Stellen Sie die Einstellung für das
Kopien-Eingabefach beim Kopieren auf “#2”
(Funktion #460 auf Seite 87).
Wichtig:
R Um auf dickes Papier, Etiketten, Umschläge oder
japanische Postkarten zu drucken:
– Öffnen Sie unbedingt die hintere Abdeckung, bevor
Sie starten und drucken Sie eine Seite nach der
anderen. Das Aufzeichnungspapier wird auf der
Rückseite ausgegeben. Daher staut sich Papier
beim Drucken mit geschlossener Abdeckung im
Gerät.
Manuelles Fach (y)
Es fasst nur einzelne Blätter. Sollen mehrere Blätter gedruckt
oder kopiert werden, warten Sie bis das erste Blatt eingezogen
wurde und legen Sie dann das nächste Blatt ein.
1. Stellen Sie Breite der Führungen (A) auf die Größe des
Aufzeichnungspapiers ein.
R Wenn sich das Gerät im Schlafmodus befindet,
drücken Sie eine beliebige Taste, um das Gerät für den
nächsten Vorgang in den Standby-Modus zu
versetzen.
2. Schieben Sie das Papier (B) mit der Druckseite nach oben
in den Einzug, bis es vom Gerät erfasst wird und ein kurzes
Signal ertönt.
A
B
Hinweis:
R Das manuelle Fach kann nicht für den Empfang von Faxen
genutzt werden.
R Wenn die Einstellung des Kopien-Eingabefachs (Funktion
#460 unter Seite 87) nicht zuvor auf “#2” eingestellt wird,
wird beim Drucken oder Kopieren von mehreren Seiten die
1. Seite aus dem manuellen Fach gedruckt. Die restlichen
Seiten werden aus dem Standard-Eingabefach
eingezogen.
–
36
Schließen Sie nach dem Drucken unbedingt die
hintere Abdeckung.
4. Aufzeichnungspapier und Dokumente
Mehrzweck-Fach (y)
Es fasst 50 Blätter gleichzeitig.
1. Ziehen Sie das Mehrzweckfach heraus.
Wenn der Einzugshebel nicht oben ist, schieben Sie ihn
nach oben.
A
2. Stellen Sie Breite der Führungen (A) auf die Größe des
Aufzeichnungspapiers ein. Legen Sie dann das Papier mit
der zu bedruckenden Seite nach oben ein (bis zu 50
Blätter).
4.1.3 Ausgabefach
Wie können vor dem Drucken das Ausgabefach
vorübergehend vergrößern.
A
Hinweis:
R Wenn das Papier nicht korrekt eingelegt ist, richten Sie es
erneut aus, da es ansonsten zu einem Papierstau kommen
kann.
R Bitte vergewissern Sie sich, dass der Einzugshebel (A)
beim Einlegen des Papiers fest nach oben geschoben ist.
37
4. Aufzeichnungspapier und Dokumente
Hinweis:
R Wenn Sie kleinformatiges Aufzeichnungspapier
verwenden, können Sie es durch Öffnen der oberen
Abdeckung leichter entnehmen.
4.2 Dokumentenanforderungen
4.2.1 Effektive Scanfläche
Die effektive Scanfläche wird durch den schattierten Bereich
dargestellt.
Vorlagenglas des Scanners:
4 mm
208 mm
4 mm
4 mm
4 mm
289 mm
Automatischer Dokumenteneinzug (y):
4 mm
4 mm
4 mm
4 mm
208 mm
216 mm
R Wenn Sie das Gerät als Scanner verwenden (Seite 46,
48), hängt der tatsächliche Scanbereich von der
gewählten Papiergröße ab.
4.2.2 Größe und Gewicht des Dokuments (unter
Verwendung des automatischen
Dokumenteneinzugs) y
105 mm
Dokumentenformat und Dokumentengewicht sind wie folgt
nutzbar:
n Dokumentenformat:
– Mindestformat des Vorlagendokuments
125 mm
R Für 2-seitiges Scannen ist die minimale
Dokumentgröße 148 mm ´ 210 mm.
38
4. Aufzeichnungspapier und Dokumente
Höchstformat des Vorlagendokuments
3
600 mm
–
R Legen Sie Dokumente der Größe A6 immer so ein,
dass Sie an
im Hochformat anliegt (Längsseite ist
links).
Schließen Sie die Dokumentenabdeckung.
Hinweis:
R Vergewissern Sie sich, dass sich keine Dokumente im
automatischen Dokumenteneinzug befinden. (y)
R Legen Sie das Originaldokument vorsichtig auf das
Vorlagenglas. Um Fehlfunktionen zu vermeiden,
empfehlen wir, das Dokument nicht zu fest aufzudrücken.
R Wenn ein Buch als Vorlage verwendet wird, das dicker als
15 mm ist, schließen Sie die Dokumentenabdeckung nicht.
R Stellen Sie sicher, dass Tinten-, Kugelschreiber- oder
Korrekturflüssigkeit vollständig getrocknet sind, da dies
das Vorlagenglas des Scanners verunreinigen kann.
216 mm
R Für 2-seitiges Scannen, ist die maximale
Dokumentgröße 216 mm ´ 356 mm.
n Dokumentengewicht
R Einzelblatt:
60 g/m² bis 75 g/m²
R Stapeleinzug:
60 g/m² bis 75 g/m²
4.3.2 Nutzung des automatischen
Dokumenteneinzugs y
1 Öffnen Sie das Dokumentenfach (A) und die
Dokumentenstütze (B).
R Zum Öffnen des Dokumentenstoppers drücken Sie auf
ihren Mittelteil (C).
4.3 Einstellen von Dokumenten
4.3.1 Das Vorlagenglas des Scanners verwenden
A
A
B
C
B
1 Öffnen Sie die Dokumentenabdeckung (A).
2 Legen Sie das Dokument MIT DER SCHRIFTSEITE NACH
UNTEN auf das Vorlagenglas des Scanners (B), wobei
Sie die obere linke Ecke des Dokuments an der Ecke
ausrichten, an der sich die -Markierung befindet.
R Für eine Kopie im Hochformat ist das Original in
Hochformat-Richtung einzulegen. Für eine Kopie im
Querformat ist das Original in Querformat-Richtung
einzulegen.
2 Legen Sie das Dokument (bis zu 50 Blätter) mit der
SCHRIFTSEITE NACH OBEN in den Einzug ein, bis ein
einzelner Piepton ertönt.
R Für eine Kopie im Hochformat ist das Original in
Hochformat-Richtung einzulegen. Für eine Kopie im
Querformat ist das Original in Querformat-Richtung
einzulegen.
39
4. Aufzeichnungspapier und Dokumente
R Bei Dokumenten im Format A6 führen Sie das
Dokument immer in Hochformat-Richtung ein (führen
Sie die lange Seite in den Einzug ein).
A
R Stellen Sie die Dokumentenführungen (A) auf die
tatsächliche Breite des Dokumentes ein.
Hinweis:
R Stellen Sie das Gerät nicht in Bereichen auf, in denen
gegen den Dokumentenstopper gestoßen werden kann.
R Vergewissern Sie sich, dass sich keine Dokumente auf
dem Vorlagenglas des Scanners befinden.
R Stellen Sie sicher, dass Tinten-, Kugelschreiber- oder
Korrekturflüssigkeit vollständig getrocknet sind.
R Entfernen Sie Büro- und Heftklammern und ähnliche
Befestigungsmaterialien von den Dokumenten.
R Die folgenden Dokumenttypen dürfen nicht eingeführt
werden (kopieren Sie das Dokument mit dem Vorlagenglas
des Scanners und verwenden Sie stattdessen die Kopie):
– Chemisch behandeltes Papier wie beispielsweise
Kohlepapier oder kohlenstofffreie Durchschlagsbögen
– Statisch aufgeladene Dokumente
– Stark welliges, geknicktes oder eingerissenes Papier
– Beschichtete Papiersorten
– Durchscheinende Vorlagen, bei denen die rückseitige
Schrift auf der Vorderseite sichtbar ist, wie
beispielsweise Zeitungen
R Beim Einzug verschiedener Arten von Dokumenten (wenn
z. B. die Rückseite nicht sauber ist) mit dem automatischen
Dokumenteneinzug ist es möglich, dass das
Originaldokument verschmutzt wird. Sie können dies
vermeiden, indem Sie bei Verwendung des automatischen
Dokumenteneinzugs jeweils einzelne Blätter des
Dokuments einlegen oder das Vorlagenglas des Scanners
verwenden.
R Der Stapel der eingelegten Dokumente darf nicht höher als
7 mm sein. Wird die Kapazität des automatischen
Dokumenteneinzuges überschritten, können die
Dokumente herunterfallen oder Papierstaus im Einzug
verursachen.
R Um ein Dokument zu benutzen, das schmaler als
210 mm ist, ist es für ein besseres Ergebnis
empfehlenswert, mit dem Vorlagenglas des Scanners das
40
Originaldokument auf Papier des Formats A4 oder Letter
zu kopieren und dann das kopierte Dokument zu
verwenden.
R Benutzen Sie keine Dokumente, die nicht den
Anforderungen bezüglich Größe und Gewicht genügen.
Machen Sie mit dem Vorlagenglas des Scanners eine
Kopie des Dokuments und benutzen Sie die Kopie.
5. . Drucker
5. Drucker
5.1 Drucken aus
Windows-Anwendungen
Papiertyp
Medientyp
Normalpapier
75 g/m² bis 90 g/m²
[Normalpapier]
Sie können eine Datei drucken, die Sie in einer
Windows-Anwendung erstellt haben. Um beispielsweise aus
WordPad zu drucken, gehen Sie wie folgt vor:
Dünnes Papier
64 g/m² bis 75 g/m²
[Dünnes Papier]
Dickes Papier
90 g/m² bis 165 g/m²
[Dickes Papier]
Etiketten
[Etiketten]
Briefumschlag
[Umschlag]*1
Japanische Postkarte
[Japanische Postkarte]*2
1 Öffnen Sie das Dokument, das Sie drucken möchten.
2 Wählen Sie [Drucken] aus dem Menü.
R Das Dialogfeld [Drucken] wird eingeblendet.
3 Wählen Sie den Gerätenamen als den aktiven Drucker aus.
R Wenn Sie den Gerätenamen während der Installation
geändert haben, so wählen Sie diesen Namen aus der
Liste aus.
R Falls die Funktionseinschränkung (Funktion #154 auf
Seite 107) aktiviert ist, geben Sie vorher in den
Druckereinstellungen unter Verwendung von
[Auftragstyp] den Abteilungscode ein (Seite 41).
Wenn der Abteilungscode nicht übereinstimmt oder
wenn der Abteilungscode den Druckmodus
einschränkt, wird der Druckvorgang abgebrochen.
R Zum Ändern der Druckereinstellungen klicken Sie auf
[Einstellungen] und dann auf die gewünschte
Registerkarte. Ändern Sie die Druckereinstellungen
und klicken Sie dann auf [OK].
4 Klicken Sie auf [Drucken].
R Der Druckvorgang beginnt.
Hinweis:
R Zum Abbrechen des Druckvorgangs vom Gerät aus siehe
Seite 106.
R Zum Einlegen von Papier siehe Seite 33, 36.
R Nähere Angaben zu den Papierspezifikationen finden Sie
unter Seite 146.
R Wenn ein Druckerfehler auftritt, so startet der
Gerätemonitor (Seite 105) automatisch und zeigt die
Fehlerinformation an.
Einstellung der Druckereigenschaften
Sie können die Druckereinstellungen in Schritt 3 ändern.
Sie können die Einstellungen auf folgenden Registerkarten
ändern oder anzeigen.
[Grundlagen]: Papierformat, Medientyp, Seiten pro Blatt,
Duplex usw.
[Ausgabe]: Anzahl der Drucke, Sortieren usw.
[Auftragstyp]: Eingeben des Abteilungscodes.
R Der Abteilungscode wird für künftige Druckaufträge
beibehalten und muss nur einmal eingegeben werden.
[Qualität]: Auflösung, Kontrast, Tonersparmodus usw.
[Effekte]: Wasserzeichen, Überlagerung.
[Profil]: Gewünschte Einstellungen speichern, gespeicherte
Einstellungen auswählen usw.
[Support]: Versionsinformationen.
Hinweis:
R Wählen Sie auf der Registerkarte [Grundlagen] den
gewünschten Medientyp passend zum Papiertyp.
*1
Wählen Sie [Umschlag #10], [Umschlag DL],
[Japanischer Umschlag You #4], [Japanischer
Umschlag Chou #3] oder [Japanischer Umschlag
Chou #4] als Papierformat. Stellen Sie zum deutlichen
Drucken auf einen Umschlag den oberen, unteren,
linken und rechten Rand auf mehr als 10 mm.
*2
Wählen Sie [Japanische Postkarte] als
Papierformat.
R Wenn von einem Computer aus gedruckt wird, haben die
Druckereinstellungen Vorrang vor den folgenden
programmierbaren Funktionen des Geräts:
– Einstellung des Medientyps (Funktion #383 auf
Seite 79 und Funktion #384 auf Seite 79)
– Tonersparmodus (Funktion #482 auf Seite 80)
5.1.1 Duplexdruck
Um beispielsweise aus WordPad zu drucken, gehen Sie wie
folgt vor:
R Ausdruck auf Normalpapier und dünnem Papier.
1
2
3
4
5
6
Öffnen Sie das Dokument, das Sie drucken möchten.
Wählen Sie [Drucken] aus dem Menü.
Wählen Sie den Gerätenamen als den aktiven Drucker aus.
[Einstellungen]
Klicken Sie auf die Registerkarte [Grundlagen].
[Duplex] A Wählen Sie das gewünschte Duplex-Layout.
A [OK]
R Wählen Sie [Ohne], um diese Funktion zu
deaktivieren.
R Sie können auch den Duplex-Rand verändern.
7 Klicken Sie auf [Drucken].
5.1.2 Drucken auf speziellen Medien
Sie können nicht nur auf Normalpapier drucken, sondern auch
auf spezielle Medien (Etiketten / Umschläge / Postkarten).
R Informationen zum Papier finden Sie auf Seite 146.
R Verwenden Sie das manuelle Fach/Mehrzweckfach zum
Drucken auf speziellen Medien.
R Zum Einlegen von Papier siehe Seite 36.
41
5. Drucker
Drucken auf Etiketten
–
Umschlag CHOUKEI #3/CHOUKEI #4
–
Umschlag YOUKEI #4/#10/DL
Verwenden Sie Aufkleber, die für Laserdruck vorgesehen sind.
Die Briefumschläge sollten folgende Eigenschaften haben:
Avery®
5163/L7160
R Vergewissern Sie sich, dass beim Einlegen der Etiketten
die zu bedruckende Seite NACH OBEN zeigt.
Nähere Angaben zur Anzahl der Seiten, die in das Gerät
eingelegt werden können, finden Sie unter Seite 147.
Verwenden Sie die folgenden Aufkleber nicht:
– Aufkleber, die zerknittert oder beschädigt sind oder sich
vom Trägerblatt gelöst haben.
– Blätter mit Aufklebern, die Lücken aufweisen, wo einige
Aufkleber entnommen wurden.
– Blätter mit Aufklebern, die das Trägerblatt nicht wie folgt
vollständig bedecken:
Drucken auf Umschlägen
Verwenden Sie Briefumschläge, die für Laserdruck
vorgesehen sind. Die Briefumschläge sollten folgende
Eigenschaften haben:
– Umschläge mit hoher Qualität aus Papier mit 90 g/m² bis
110 g/m² (für Umschlag CHOUKEI #3/CHOUKEI #4/
YOUKEI #4).
– Briefumschläge hoher Qualität mit einem Papiergewicht
von 90 g/m² (für Umschlag #10/DL).
– Briefumschläge mit dünnen, scharf gefalzten
Vorderkanten.
– Briefumschläge mit an der Seite liegenden Verklebungen.
– Briefumschläge mit einem Feuchtigkeitsgehalt zwischen
4 % und 6 % nach Gewicht (für Umschlag #10/DL).
– Briefumschläge mit Klebestellen an den Rändern der
Umschlagvorderseite (für Umschlag YOUKEI #4/#10/DL).
R Legen Sie Umschläge mit der Klebelasche NACH UNTEN
ein.
Nähere Angaben zur Anzahl der Seiten, die in das Gerät
eingelegt werden können, finden Sie unter Seite 147.
R Die Einstellungsrichtung ist für jede Umschlagart wie folgt.
42
Hinweis:
R Auch bei Verwendung von qualitativ hochwertigen
Briefumschlägen können zerknitterte und gewellte Stellen
vorkommen.
R Vermeiden Sie es, bei hoher Luftfeuchtigkeit zu drucken.
Hohe Luftfeuchtigkeit kann dazu führen, dass der
Briefumschlag sich wellt oder verschlossen wird.
R Lagern Sie Briefumschläge trocken, flach liegend und so,
dass ihre Ecken nicht geknickt oder beschädigt werden.
Verwenden Sie nicht die folgenden Briefumschläge (weil
sonst Papierstaus verursacht werden können):
– Unregelmäßig geformte Briefumschläge
– Feuchte Umschläge
– Wellige, zerknitterte, eingerissene oder verzogene
Briefumschläge sowie Briefumschläge mit Eselsohren oder
anderen Schäden
– Briefumschläge mit diagonalen Klebestellen
– Briefumschläge mit strukturierter oder glatter Oberfläche
– Briefumschläge mit abziehbaren Deckstreifen am
Verschluss
– Briefumschläge mit mehrfachen Klebelaschen
– Umschläge mit Kleber auf den Laschen
– Beutelige oder nicht scharf gefalzte Briefumschläge
– Geprägte Briefumschläge
– Briefumschläge, auf die bereits gedruckt wurde
– Briefumschläge, die Baumwoll- oder Faseranteile
enthalten
5. Drucker
Diagonale Verklebung
Abziehbarer
Deckstreifen
Doppelte Klebelasche
Verdreht
Aufgerollt
Gefaltet
Gewellt
–
Beim Drucken auf der Vorderseite der Postkarte
–
Beim Drucken auf der Rückseite der Postkarte (die
Seite auf die die Briefmarke geklebt wird)
Eselsohren
Drucken Sie niemals auf folgende Briefumschläge
(dadurch kann das Gerät beschädigt werden):
– Briefumschläge mit Klammern, Schnappverschlüssen oder
Bändern
– Briefumschläge mit Folienfenstern
– Briefumschläge mit verkapseltem Kleber, die nicht durch
Anfeuchten, sondern durch Druck verschlossen werden
5.2 Easy Print Utility
Kammern
Folienfenster
Zum Drucken auf japanischen Postkarten
R Verwenden Sie die standardmäßigen japanischen
Postkarten.
R Verwenden Sie keine japanischen Postkarten für
Inkjetdrucker.
R Achten Sie beim Einlegen von japanischen Postkarten in
das Fach darauf, wo sich die Stellen für die Briefmarke und
die Postleitzahl auf den Postkarten befinden.
Nähere Angaben zur Anzahl der Seiten, die in das Gerät
eingelegt werden können, finden Sie unter Seite 147.
R Wenn die Postkarten nach unten gewellt sind, biegen Sie
sie in die entgegengesetzte Richtung um sie zu glätten und
legen Sie dann maximal 5 Postkarten ein.
R Wenn Sie eine Postkarte im Duplexdruck bedrucken,
drucken Sie die Mitteilungsseite (Vorderseite der
Postkarte) zuerst. Die Mitteilungsseite (Vorderseite der
Postkarte) wird sauberer gedruckt, wenn Sie die
Adressseite (Rückseite der Postkarte) als zweites drucken.
R Um sauber zu drucken, stellen Sie einen oberen Rand von
mindestens 10 mm ein.
R Vergewissern Sie sich, dass beim Einlegen der Postkarten
die zu bedruckende Seite NACH OBEN zeigt.
Beim Drucken mit Panasonic Easy Print Utility anstelle eines
Druckertreibers haben Sie Zugriff auf viele nützliche und
bequeme Druckfunktionen:
– Vermeidung unnötiger Drucke durch Druckvorschau auf
dem PC-Bildschirm
– Kombination mehrerer Dokumente
– Speichern einer Datei im PDF-Format
Um beispielsweise aus WordPad zu drucken, gehen Sie wie
folgt vor:
1 Öffnen Sie das Dokument, das Sie drucken möchten.
2 Wählen Sie [Drucken] aus dem Menü.
3 Wählen Sie [Panasonic Easy Print Driver] als den aktiven
Drucker aus.
4 Klicken Sie auf [Drucken].
R Der Dialog [Panasonic Easy Print Utility] wird
angezeigt. Für Details zur Easy Print Utility klicken Sie
auf [?] und klicken Sie anschließend auf den
gewünschten Punkt.
5 Betrachten Sie das zu druckende Bild, indem Sie auf die
gewünschte Seite im Fenster [Druckfunkion] klicken
(Liste in der linken Spalte).
R Informationen zum Ändern der Druckereinstellungen
finden Sie auf Seite 44.
R Informationen zum Kombinieren mehrerer Dokumente,
die in verschiedenen Anwendungen erstellt wurden,
finden Sie auf Seite 44.
R Informationen zum Speichern der Datei im
PDF-Format finden Sie auf Seite 44.
43
5. Drucker
R Auch wenn Sie die Anzahl der Drucke in der
ursprünglichen Anwendung vorher eingestellt haben,
müssen Sie die Einstellung möglicherweise
zurücksetzen, wenn Sie Easy Print Utility verwenden
möchten.
6 Klicken Sie auf das Symbol [Drucken] auf der
Drucksymbolleiste.
R Der Druckvorgang beginnt.
Hinweis:
R Falls die Funktionseinschränkung (Funktion #154 auf
Seite 107) aktiviert ist, geben Sie vorher in den
Druckereinstellungen unter Verwendung von
[Auftragstyp] den Abteilungscode ein (Seite 41). Wenn
der Abteilungscode nicht übereinstimmt oder wenn der
Abteilungscode den Druckmodus einschränkt, wird der
Druckvorgang abgebrochen. [Auftragstyp]-Einstellungen
können nicht über die Druckereinstellungen des
[Panasonic Easy Print Utility]-Dialogs ausgeführt
werden.
5.2.1 Umweltbewusste Druckfunktionen
Sie können verschiedene Druckfunktionen nutzen und das zu
druckende Bild in der Vorschau anzeigen, ohne dass ein
Testausdruck erforderlich ist.
Druckereinstellungen
In Schritt 5 können Sie die Einstellungen auf folgenden
Registerkarten ändern oder anzeigen.
[Grundlagen]: Papierformat, Layoutdruck, Duplex
[Ausgabe]: Anzahl der Ausdrucke, Papierquelle, Medientyp
[Qualität]: Farbmodus, Tonersparmodus
[Effekte]: Kopfzeile, Wasserzeichen, Fußzeile
Kombination mehrerer Dokumente
Sie können mehrere Seiten, die in verschiedenen
Anwendungen erstellt wurden, kombinieren und als ein
Einzeldokument bearbeiten.
1. Führen Sie die Schritte 1 bis 4 auf “5.2 Easy Print Utility”
durch.
2. Öffnen Sie ein anderes Dokument, das Sie zu der Easy
Print Utility hinzufügen möchten.
3. Wählen Sie [Drucken] aus dem Menü.
R Das Dialogfeld [Drucken] wird eingeblendet.
4. Wählen Sie [Panasonic Easy Print Driver] als den aktiven
Drucker aus.
5. Klicken Sie auf [Drucken].
R Das Dokument wird hinter der letzten Seite des
vorherigen Dokuments im Druckvorschau-Fenster
hinzugefügt.
6. Wiederholen Sie die Schritte 2 bis 5.
7. Ändern Sie gegebenenfalls die Druckereinstellungen
(Seite 44).
8. Klicken Sie auf das Symbol [Drucken] auf der
Drucksymbolleiste.
Hinweis:
R Im Fenster [Druckfunkion] können maximal Dokumente
mit insgesamt 999 Seiten angezeigt werden.
Eine Datei als PDF-Datei speichern
Sie können die in der Vorschau angezeigten Dateien im
PDF-Format speichern, anstatt sie zu drucken.
1. Führen Sie die Schritte 1 bis 4 auf “5.2 Easy Print Utility”
durch.
2. Klicken Sie auf das Symbol [PDF Datei speichern] auf der
Drucksymbolleiste.
R Das Dialogfeld [Speichern unter] wird eingeblendet.
3. Geben Sie den Ordner an, in dem Sie die Datei speichern
möchten, geben Sie den Dateinamen ein und klicken Sie
anschließend auf [Speichern]. Beim Erstellen und
Speichern der PDF-Dateien wird der Dialog [PDF Datei
speichern] angezeigt.
Hinweis:
R Die PDF-Datei, die mit Easy Print Utility erstellt wird, ist ein
Bildtyp.
5.3 Direktes Drucken von einem
USB-Stick y
Sie können eine auf einem USB-Stick gespeicherte Datei
direkt, ohne Verwendung Ihres Computers, drucken.
1 Setzen Sie den USB-Stick in den USB-Port des Geräts ein
(Seite 17).
R Ein USB-Stick ist nicht im Lieferumfang enthalten.
2 MEN A MOKN
3 Drücken Sie wiederholt MCN oder MDN, um die gewünschte
Datei auszuwählen.
R Um eine Datei in einem Ordner auszuwählen drücken
Sie wiederholt MCN oder MDN, um den Ordner
auszuwählen. A MOKN. Wählen Sie dann die
gewünschte Datei aus.
R Alle druckbaren Dateien auf dem USB-Stick werden
angezeigt.
4 MOKN
R Sie können bis zu 40 Dateien auswählen. Wiederholen
Sie die Schritte 3 und 4, um mehrere Dateien
auszuwählen.
5 Ändern Sie gegebenenfalls die Einstellungen für den
Direktdruck. Drücken Sie MEN und wählen Sie dann die
gewünschten Einstellungen aus. Siehe Seite 45 für
Details zu den Einstellungen für den Direktdruck.
6 MxN
R Wenn die Funktionseinschränkung (Funktion #154 auf
Seite 107) aktiviert ist, geben Sie den Abteilungscode
ein, um direkt von einem USB-Stick zu drucken. Wenn
der Abteilungscode nicht übereinstimmt oder wenn der
Abteilungscode den Druckmodus einschränkt, wird der
Druckvorgang abgebrochen.
Hinweis:
R Die folgenden Dateiformate können gedruckt werden:
44
5. Drucker
–
–
–
R
R
R
R
TIFF
JPEG
PDF (Nur vom Bildtyp, sowie vom Gerät gescannte
Dateien oder vom Computer unter Verwendung von
Multi-Function Viewer gescannte Dateien.)
Der Dateiname kann mit bis zu 8 Zeichen angezeigt
werden.
Für nähere Einzelheiten zum USB-Stick siehe Seite 108.
Falls Sie die selbe Datei auswählen, die Sie in Schritt 3
ausgewählt haben und MOKN drücken, wird die Auswahl
abgebrochen.
Zum Abbrechen des Druckvorgangs siehe Seite 106.
Bedeutung von “H”
“H” neben einem Dateinamen zeigt an, dass die Datei
ausgewählt wurde.
5.3.1 Funktionseinstellungen für den Direktdruck
Sie können die Einstellungen für den Direktdruck ändern. Die
Einstellungen werden nach jedem Drucken zurückgestellt.
Auswählen des Papier-Eingabefachs (“Eingabefach”)
Sie können das Papier-Eingabefach für den Direktdruck
auswählen.
1. Drücken Sie wiederholt auf MCN oder MDN, um die
gewünschte Einstellung auszuwählen.
– “#1”: Standard-Papier-Eingabefach
– “#2”: Mehrzweck-Fach (y)
– “#3”: Unteres Papier-Eingabefach
– “#1+#2+#3”, “#1+#2”, “#1+#3” oder “#2+#3”*1
*1 Diese Optionen werden nur angezeigt, wenn das
Papierformat (Funktion #380 auf Seite 78, Funktion
#381 auf Seite 78 oder Funktion #382 auf
Seite 79) und der Medientyp (Funktion #383 auf
Seite 79, Funktion #384 auf Seite 79 oder Funktion
#385 auf Seite 79) übereinstimmen. Bei einer
Änderung ändert sich auch diese Einstellung
entsprechend.
2. MOKN
Ändern der zum Drucken vorgesehenen Anzahl an Kopien
(“Kopien”)
Sie können auch die Standard-Einstellung ändern (Funktion
#660 auf Seite 97).
1. Geben Sie die Anzahl der Kopien (bis zu 99) ein.
2. MOKN
Ändern der Ausrichtung (“Format Hoch-Quer”)
Sie können die Druckausrichtung ändern.
Sie können auch die Standard-Einstellung ändern (Funktion
#661 auf Seite 97).
1. Drücken Sie wiederholt auf MCN oder MDN, um die
gewünschte Einstellung auszuwählen.
– “Hochformat”: Für Hochformat.
– “Querformat”: Für Querformat.
Auswahl des Seitenlayouts (“N in 1 Größe”)
Sie können Papier sparen, indem Sie 2, 4 oder 8 Seiten auf 1
Seite drucken. Die Größe der Dokumente wird entsprechend
dem Aufzeichnungspapier verkleinert.
Sie können auch die Standard-Einstellung ändern (Funktion
#662 auf Seite 97).
1. Drücken Sie wiederholt auf MCN oder MDN, um die
gewünschte Einstellung auszuwählen.
– “Aus”: Funktion ist deaktiviert.
– “2 in 1”: 2 Seiten werden auf 1 Seite gedruckt.
– “4 in 1”: 4 Seiten werden auf 1 Seite gedruckt.
– “8 in 1”: 8 Seiten werden auf 1 Seite gedruckt.
2. MOKN
Festlegen von Umrahmungslinien bei der Funktion N in 1
(“Nin1 Seitentren.”)
Sie können festlegen, ob beim Drucken mit der Funktion N in
1 die Seiten durch Linien getrennt werden.
Sie können auch die Standard-Einstellung ändern (Funktion
#663 auf Seite 97).
1. Drücken Sie wiederholt auf MCN oder MDN, um die
gewünschte Einstellung auszuwählen.
– “Nicht”: Zum Drucken ohne Linien.
– “Trennlinie”: Zum Drucken mit Linien.
2. MOKN
Duplexdruck auswählen (“Duplex”)
Sie können den Bindungstyp festlegen.
Sie können auch die Standard-Einstellung ändern (Funktion
#664 auf Seite 97).
1. Drücken Sie wiederholt auf MCN oder MDN, um die
gewünschte Einstellung auszuwählen.
– “Aus”: Funktion ist deaktiviert.
– “Lange Kante”: Für Längsbindung.
– “Kurze Kante”: Für Querbindung.
2. MOKN
Dauerbetrieb auswählen (“Druck fortsetzen”)
Sie können Auswählen, ob Dokumente in unterschiedlichen
Dateiformaten beim Layoutdruck oder beim Duplexdruck auf 1
Seite gedruckt werden.
Sie können auch die Standard-Einstellung ändern (Funktion
#665 auf Seite 97).
1. Drücken Sie wiederholt auf MCN oder MDN, um die
gewünschte Einstellung auszuwählen.
– “Deaktiviert”: Es können nur Dateien desselben
Formats gedruckt werden.
– “Aktiviert”: Es können Dateien unterschiedlicher
Formate gedruckt werden.
2. MOKN
2. MOKN
45
6. . Scanner
6. Scanner
6.1 Vom Gerät aus scannen (Push
Scan)
Sie können ein Dokument mit Hilfe des Bedienfelds am Gerät
leicht scannen. Je nachdem, wie Sie das gescannte Bild nutzen
möchten, können Sie einen der folgenden Scan-Modi
auswählen.
R Öffnen Sie nicht die Dokumentenabdeckung, während Sie
eine Dokumentenvorlage mit dem automatischen
Dokumenteneinzug einscannen. (y)
R Sie können den gewünschten Scan-Modus vorher auf
Push Scan einstellen (Funktion #493 auf Seite 92).
F
B
I
Wichtig:
R Stellen Sie sicher, dass zuvor die notwendigen
Scanfunktionen auf Seite 4 eingestellt werden.
Scan-Modus
P
R
U
“Viewer”
Anzeigen mit Multi-Function Viewer (Scannen an Multi-Function
Viewer)
1 Legen Sie Ihre Dokumentenvorlage(n) ein (Seite 39).
2 Wenn die MhN (B)-Leuchte aus ist, schalten Sie sie durch
“Ablegen”
Speichern als Datei auf dem Computer (Scannen und als Datei speichern)
3 Scannen von 1-seitigen Dokumentenvorlagen:
“E-Mail”
Aktivieren des Standard-E-Mail-Programms auf dem
Computer, dann Anhängen des
gescannten Bildes als Datei
(Scannen an E-Mail)
“OCR”
Öffnen des gescannten Bildes mit
OCR-Software (Scannen an OCR)
“E-Mail
Adresse”*1
Senden als Dateianhang direkt
von diesem Gerät aus an eine
E-Mail-Adresse (Scannen an
E-Mail-Adresse)
“FTP Server”*1
Senden an einen FTP-Server
(Scannen an FTP-Server)
“SMB Ordner”*1
Senden an einen SMB-Ordner
(Scannen an einen SMB-Ordner)
“USB Speicher”*2
Senden an einen USB-Stick
(Scannen an USB-Speicher)
*1
*2
Nur LAN-Verbindung. (y)
Wird nur angezeigt, wenn der USB-Stick an den USB-Port
des Geräts angeschlossen ist. (y)
Nützliche Hinweise:
Falls mit Ihrem Gerät keine OCR-Software mitgeliefert wurde (y), installieren Sie OCR-Software von einem Drittanbieter und geben Sie dann den Pfad der OCR-Software an.
Informationen zur Pfadeingabe finden Sie im Folgenden.
Starten Sie Multi-Function Station A [Einstellungen]
A Geben Sie den Pfad der OCR-Programmdatei (.exe) im
Feld [OCR-Pfad] ein. A [OK]
R Wir können nicht gewährleisten, dass die OCR-Software von Drittanbietern funktioniert.
Hinweis:
R Um beim Scannen eines Dokuments ein besseres
Ergebnis zu erzielen, empfehlen wir anstatt des
automatischen Dokumenteneinzuges das Vorlagenglas
des Scanners zu benutzen. (y)
Drücken von MhN (B) ein.
Fahren Sie mit dem nächsten Schritt fort.
Scannen von 2-seitigen Vorlagedokumenten (nur bei
Modellen, die das 2-seitige Scannen unterstützen)
(y):
1. MrN (P)
2. Drücken Sie wiederholt MCN oder MDN (R) , um die
gewünschte Bindung der Dokumentenvorlage
auszuwählen.
“Lange Kante”
“Kurze Kante”
3. MOKN (F)
4 Drücken Sie wiederholt MCN oder MDN (R), um einen
Scan-Modus auszuwählen. A MOKN (F)
5 USB-Anschluss:
Drücken Sie wiederholt MCN oder MDN (R), um “USB
Anschluß” auszuwählen. A MOKN (F)
LAN-Verbindung (y):
Drücken Sie wiederholt auf MCN oder MDN (R), um das Ziel
zu wählen, an das das gescannte Bild gesendet werden
soll. A MOKN (F)
R Beim Scannen an eine E-Mail-Adresse können Sie
die E-Mail-Adresse des Ziels eingeben
– über das Tastenfeld (Seite 57).
– durch Drücken der gewünschten Zielwahltaste
(1-3). (y)
– durch Drücken von MgN und danach Drücken der
gewünschten Zielwahltaste (4-6). (y)
6 Ändern Sie gegebenenfalls die Scan-Einstellungen.
Drücken Sie MEN (R), drücken Sie wiederholt MCN oder
46
6. Scanner
MDN (R), um die gewünschte Einstellung auszuwählen.
A MOKN (F)
7 Bei Verwendung des Vorlagenglases des Scanners:
MxN (U) A Das Gerät scannt 1 Seite. Legen Sie das
nächste Dokument auf das Vorlagenglas des Scanners
und drücken Sie auf MOKN (F). Wiederholen Sie diesen
Schritt, bis alle Dokumente gescannt wurden und drücken
Sie dann auf MxN (U).
Bei Verwendung des automatischen
Dokumenteneinzugs (y):
MxN (U)
8 Nach Beendigung des Scanvorgangs drücken Sie MwN
(I), um die in diesen Verfahren vorgenommene
Einstellung zurückzusetzen.
Hinweis:
R Zum Abbrechen des Scanvorgangs siehe Seite 106.
Verfügbare Formate für das Speichern des gescannten
Bildes
Scan-Modus
TIFF
JPEG
BMP
PDF
“Viewer”
U
U
U
U
“Ablegen”
U
U
U
U
“E-Mail”
U
U
k
U
“OCR”
U
U
U
k
“E-Mail
Adresse”*1*2
U
U
k
U
“FTP
Server”*1*2
U
U
k
U
“SMB
Ordner”*1*2
U
U
k
U
“USB
Speicher”*2*3
U
U
k
U
R Beim Scannen an E-Mail wird das E-Mail-Programm
automatisch gestartet und das gescannte Bild wird an eine
neue E-Mail-Nachricht angehängt.
R Beim Scannen an OCR wird das gescannte Bild nach dem
Scannen im OCR-Fenster angezeigt.
R Beim Scannen an E-Mail-Adresse wird das gescannte
Bild direkt von diesem Gerät als Dateianhang einer E-Mail
gesendet.
R Beim Scannen an FTP-Server wird das gescannte Bild
automatisch im ausgewählten Ordner auf dem FTP-Server
gespeichert.
Laden Sie zuerst die Daten auf Ihren Computer, um das
gescannte Bild anzuzeigen.
R Beim Scannen an SMB-Ordner wird das gescannte Bild
automatisch im ausgewählten Ordner im Netzwerk
gespeichert.
Wenn Scannen an SMB-Ordner nicht richtig ausgeführt
wird, wenden Sie sich an den Netzwerkadministrator. Die
SMB-Funktion dieses Geräts unterstützt keine NTLMv2und SMB-Signaturen.
R Beim Scannen an USB-Stick wird das gescannte Bild auf
einem USB-Stick gespeichert.
Achten Sie darauf, den USB-Stick von dem USB-Port des
Geräts zu trennen, wenn alle Vorgänge abgeschlossen
sind.
Wählen Sie als Dateiformat TIFF oder PDF aus, um mehrere
Seiten einzuscannen und als einzelne Datei zu speichern.
*1
*2
*3
Nur LAN-Verbindung. (y)
Wählen Sie als Dateiformat PDF aus, um mehrere Seiten
einzuscannen und als einzelne Datei zu speichern.
Wenn Sie als Dateiformat TIFF auswählen, sollten Sie den
Multi-Function Viewer zum Anzeigen des gescannten
Bildes verwenden.
Wird nur angezeigt, wenn der USB-Stick an den USB-Port
des Geräts angeschlossen ist. (y)
Verwendung der gescannten Daten
Das gescannte Bild wird automatisch in dem Ordner
gespeichert, der im [Einstellungen]-Fenster gewählt wurde.
Zum Ändern des Ordners siehe Seite 32.
R Beim Scannen an Multi-Function Viewer wird das
gescannte Bild nach dem Scannen im Fenster
[Multifunktionaler Viewer] angezeigt. Wenn Sie jedoch
PDF als Dateiformat auswählen, wird das Programm
gestartet, das zum Öffnen von PDF-Dateien eingestellt ist.
47
6. Scanner
6.2 Vom Computer aus scannen (Pull
Scan)
Hinweis:
R Um beim Scannen eines Dokuments ein besseres
Ergebnis zu erzielen, empfehlen wir anstatt des
automatischen Dokumenteneinzuges das Vorlagenglas
des Scanners zu benutzen. (y)
R Öffnen Sie nicht die Dokumentenabdeckung, während Sie
eine Dokumentenvorlage mit dem automatischen
Dokumenteneinzug einscannen. (y)
6.2.1 Verwenden der Multi-Function
Scan-Anwendung
1 Legen Sie Ihre Dokumentenvorlage(n) ein (Seite 39).
2 Starten Sie die Multi-Function Station. A [Scannen]
3 Klicken Sie auf das Symbol der gewünschten Anwendung.
R Wenn Sie auf [Benutzerdefiniert] klicken, wird die
voreingestellte Anwendung gestartet.
R Um einen laufenden Scanvorgang abzubrechen,
klicken Sie [Abbrechen].
Hinweis:
R Sie können die Scan-Einstellungen für jede Anwendung
vorher ändern (Seite 32).
R Wenn Sie mit dem Mauszeiger auf ein Anwendungssymbol
gehen, werden die Scan-Einstellungen als Tooltip
angezeigt.
R Das gescannte Bild wird automatisch in dem Ordner
gespeichert, der im [Einstellungen]-Fenster gewählt
wurde (Seite 32).
6.2.2 Verwendung von multifunktionalem Viewer
1 Legen Sie Ihre Dokumentenvorlage(n) ein (Seite 39).
2 Starten Sie Multi-Function Station.
3 [Anwendung] A [Viewer]
R [Multifunktionaler Viewer] wird geöffnet.
4 Klicken Sie auf das [Scannen]-Symbol im
[Multifunktionaler Viewer]-Fenster.
R Das Dialogfeld mit dem Gerätenamen wird
eingeblendet.
5 Falls erforderlich, ändern Sie die Scan-Einstellungen auf
Ihrem Computer.
R Zur Voransicht des gescannten Bildes klicken Sie auf
[S.-Ans.]. Sie können den Rahmen verschieben, um
die Scanfläche anzupassen. Klicken Sie beim Ändern
der Scan-Einstellungen auf [S.-Ans.], um das
gescannte Bild zu aktualisieren.
Bei Verwendung des automatischen
Dokumenteinzugs (y) wird nur die erste Seite als
Vorschau angezeigt. Wenn Sie das gescannte Bild
aktualisieren möchten, stellen Sie das Dokument
nochmals auf Vorschau.
48
6 [Scannen]
R Wenn Sie sich bei Verwendung des automatischen
Dokumenteneinzugs in Schritt 5 das gescannte Bild in
Vorschau ansehen, richten Sie das Dokument
nochmals ein und klicken Sie auf [Scannen]. (y)
R Das gescannte Bild wird nach dem Scannen im Fenster
[Multifunktionaler Viewer] angezeigt.
R Zum Speichern des gescannten Bildes wählen Sie
[Speichern unter...] aus dem Menü.
R Um einen laufenden Scanvorgang abzubrechen,
klicken Sie [Abbrechen].
Hinweis:
R Bilder können in Anwendungen angezeigt werden, die die
Formate TIFF, JPEG, PCX, DCX und BMP unterstützen.
R Sie können die Bilder in den Formaten TIFF, JPEG, PCX,
DCX, BMP oder PDF abspeichern.
R Wenn die Schaltfläche [Auswählen...] unter [Zielgerät]
angezeigt wird, klicken Sie auf [Auswählen...], um das
Gerät aus der Liste zu wählen, dann klicken Sie auf [OK].
Die Schaltfläche [Auswählen...] wird nicht angezeigt,
wenn nur ein Druckertreiber installiert wurde.
R Sie können eine Datei oder Seite verschieben, kopieren
und löschen.
6.2.3 Nutzung anderer Anwendungen
Multi-Function Station enthält einen TWAIN- und
WIA-kompatiblen Scannertreiber. Sie können auch andere
Anwendungen einsetzen, die TWAIN- oder WIA-Scannen
unterstützen. Gehen Sie zum Scannen beispielsweise wie folgt
vor:
1 Legen Sie Ihre Dokumentenvorlage(n) ein (Seite 39).
2 Starten Sie eine Anwendung, die TWAIN- oder
WIA-Scannen unterstützt.
3 TWAIN-Scannen:
Wählen Sie [Bild erfassen] aus dem Menü.
WIA-Scannen:
Wählen Sie [Von Scanner oder Kamera] aus dem Menü.
R Das Dialogfeld mit dem Gerätenamen wird
eingeblendet.
4 Falls erforderlich, ändern Sie die Scan-Einstellungen auf
Ihrem Computer. A [Scannen]
R Das gescannte Bild wird nach dem Scannen im
Anwendungsfenster angezeigt.
R Um einen laufenden Scanvorgang abzubrechen,
klicken Sie [Abbrechen].
Hinweis:
R Scannen aus WIA-kompatiblen Anwendungen ist nur über
USB-Anschluss verfügbar.
R Die Darstellung kann in Abhängigkeit von der benutzten
Anwendung leicht variieren.
R Wenn während des TWAIN-Scannens die Schaltfläche
[Auswählen...] unter [Zielgerät] angezeigt wird, klicken
Sie auf [Auswählen...], um das Gerät aus der Liste zu
wählen und klicken Sie dann auf [OK].
Die Schaltfläche [Auswählen...] wird nicht angezeigt,
wenn nur ein Druckertreiber installiert wurde.
7. . Kopierer
7. Kopierer
7.1 Erstellen einer Kopie
7.1.1 Grundlegende Verfahren zum Erstellen einer
Kopie
G I
M
U
1 Wenn die MiN (M)-Leuchte aus ist, schalten Sie sie durch
Drücken von MiN (M) ein.
2 Legen Sie Ihre Dokumentenvorlage(n) ein (Seite 39).
3 Ändern Sie ggf. Kopiengröße (Format von
Originaldokument und Kopierpapier), Auflösung und
Kontrast je nach Art des Dokuments.
R Zur Einstellung der Kopiengröße siehe Seite 49.
R Zur Einstellung des Kontrasts siehe Seite 49.
R Zur Einstellung der Auflösung siehe Seite 49.
3. Drücken Sie wiederholt MCN oder MDN, um die Größe des
Kopierpapiers einzustellen.
R Bei Auswahl von “#2” können Sie die Größe des
Kopierpapiers durch wiederholtes Drücken auf MEN
ändern.
R Der geeignete Zoomfaktor wird automatisch
eingestellt. Wenn die Größe des Originaldokuments
und die Größe des Aufzeichnungspapiers verschieden
sind, sind die folgenden Funktionen nicht verfügbar:
– Ausweiskopierfunktion (Seite 52)
– Funktion Bild-Mehrfachdruck (Seite 52)
– Funktion Poster (Seite 53)
– Funktion Trennen N in 1 (Seite 54)
– Broschüren-Funktion (Seite 55)
4. MOKN
Einstellung des Kontrasts
Passen Sie diese Einstellung je nach Helligkeit der Vorlage an.
5 Stufen (niedrig bis hoch) sind verfügbar.
1. Drücken Sie wiederholt MmN, um “Kontrast” aufzurufen.
2. Drücken Sie MCN oder MDN, um den Kontrast zu ändern.
3. MOKN
4 Geben Sie erforderlichenfalls die Anzahl der Kopien (bis zu
Hinweis:
R Die vorherige Kontrasteinstellung kann beibehalten
werden (Funktion #462 auf Seite 80).
5 MxN (U)
Einstellung der Auflösung
99) ein.
R Wenn die Funktionseinschränkung (Funktion #154 auf
Seite 107) aktiviert ist, geben Sie beim Kopieren den
Abteilungscode ein. Wenn der Abteilungscode nicht
übereinstimmt oder wenn der Abteilungscode den
Kopiermodus einschränkt, wird der Druckvorgang
abgebrochen.
R Der Kopiervorgang beginnt.
6 Nach Beendigung des Kopiervorgangs drücken Sie MwN
(I), um die in Schritten 3 und 4 eingestellten Einstellungen
zurückzusetzen.
Hinweis:
R Zum Abbrechen des Kopiervorgangs siehe Seite 106.
R Sie können den Standardbetriebsmodus ändern (Funktion
#463 auf Seite 80) und auch die Timereinstellung, bevor
Sie zum Standardbetriebsmodus zurückkehren (Funktion
#464 auf Seite 80) (nur bei Modellversionen mit
Faxunterstützung). (y)
R Wenn die MvN (G)-Leuchte ein ist, kann das Gerät auch
im Kopier-Modus automatisch Faxe empfangen (nur bei
Modellversionen mit Faxfunktion). (y)
1. Drücken Sie wiederholt MmN, um “Auflösung”
aufzurufen.
2. Drücken Sie MCN oder MDN, um die Auflösung zu ändern.
– “Text/Foto”: Für Dokumente, die sowohl Text als
auch Fotos enthalten.
– “Text”: Für Dokumente, die nur Text enthalten.
– “Foto”: Für Fotos, Halbtonbilder usw.
3. MOKN
Hinweis:
R Die Standard-Auflösung kann geändert werden (Funktion
#461 auf Seite 87).
7.1.2 Verschiedene Einstellungen zum Erstellen
von Kopien
Auswahl der Kopiengröße
1. Drücken Sie wiederholt MnN, um “Original Grösse”.
2. Drücken Sie wiederholt MCN oder MDN, um die Größe des
Originaldokuments einzustellen. A MOKN
49
7. Kopierer
7.2 Weitere Kopierfunktionen
R Stellen Sie sicher, dass die MiN-Leuchte an ist.
Beispiel: Auf 150 % vergrößerte Kopie*1
Nutzung des Vorlagenglases des Scanners (A):
Originaldokument
Vergrößerte Kopie
7.2.1 Zoomfunktion für Kopien (Vergrößerung/
Verkleinerung)
1 Legen Sie Ihre Dokumentenvorlage(n) ein (Seite 39).
2 Drücken Sie wiederholt auf MqN, um einen Zoomfaktor
einzustellen, der für das Format des Dokument- und
Aufzeichnungspapiers passt.
– “ZOOM =100%”*1
– “50%”
– “200%”
*1 Drücken Sie wiederholt auf MCN oder MDN, um den
Zoomfaktor um 1 % pro Schritt in einem Bereich
zwischen “25%” und “400%” zu ändern.
Sie können den gewünschten Prozentsatz über die
Wahltasten auch direkt eingeben.
3 MOKN
4 Geben Sie erforderlichenfalls die Anzahl der Kopien (bis zu
A
Nutzung des automatischen Dokumenteneinzuges (y):
Originaldokument
Vergrößerte Kopie
Beispiel: Auf 70 % verkleinerte Kopie*1
Nutzung des Vorlagenglases des Scanners (A):
Originaldokument
Verkleinerte Kopie
99) ein. A MxN
5 Nach Beendigung des Kopiervorgangs MwN drücken, um
diese Funktion zurückzusetzen.
Hinweis:
R Die Zoomfunktion für Kopien ist für die folgenden
Funktionen nicht verfügbar:
– Ausweiskopierfunktion (Seite 52)
– Funktion Bild-Mehrfachdruck (Seite 52)
– Funktion Poster (Seite 53)
– Funktion N in 1 (Seite 54)
– Funktion Trennen N in 1 (Seite 54)
– Broschüren-Funktion (Seite 55)
R Die vorherige Zoomeinstellung kann beibehalten werden
(Funktion #468 auf Seite 87).
R Wenn das Vorlagenglas des Scanners verwendet wird,
vergrößert das Gerät das Bild beginnend von der Ecke links
oben, ab der -Markierung.
R Bei Nutzung des automatischen
Dokumenteneinzugs(y), vergrößert das Gerät nur die
Mitte der Dokumenteneinzugs-Seite des Dokuments. Um
eine vergrößerte Kopie der anderen Seite des Dokumentes
zu erstellen, drehen Sie das Dokument um und kopieren
Sie dann.
A
Nutzung des automatischen Dokumenteneinzuges (y):
Originaldokument
*1
Verkleinerte Kopie
Das Ergebnis bei einer Dokumentenvorlage im Format A6
wird sich unterscheiden, weil es im Hochformat eingelegt
werden muss (Seite 39).
7.2.2 Duplexfunktion
Es stehen die folgenden Arten von Kopien zur Verfügung:
– 1-seitige Dokumentenvorlagen auf 2-seitige Kopien
– 2-seitige Dokumentenvorlagen auf 1-seitige Kopien unter
Verwendung des automatischen Dokumenteneinzugs*1
– 2-seitige Dokumentenvorlagen auf 2-seitige Kopien unter
Verwendung des automatischen Dokumenteneinzugs*1
*1 Nur für Modelle, die 2-seitiges Scannen unterstützen.
(y)
Danach müssen Sie die Bindung für die Dokumentenvorlagen
und/oder Kopien auswählen.
50
7. Kopierer
–
–
Längsbindung
Querbindung
R Es kann Aufzeichnungspapier in den Formaten A4, Letter,
Legal, 216 ´ 330 oder 216 ´ 340 (Normalpapier und dünnes
Papier) verwendet werden.
R Papier in den Formaten A6, B6 (ISO) und B6 (JIS) wird
beim Kopieren von 2-seitigen Dokumentenvorlagen nicht
unterstützt.
Aus 1-seitigen Dokumentenvorlagen 2-seitige Kopien
machen
1. Legen Sie Ihre Dokumentenvorlage(n) ein (Seite 39).
2. KX-MB2230/KX-MB2270:
MrN
KX-MB2515/KX-MB2545/KX-MB2575/DP-MB310:
Drücken Sie MrN und drücken Sie wiederholt MCN oder
MDN, um “1E2” auszuwählen. A MOKN
3. Drücken Sie wiederholt MCN oder MDN, um die gewünschte
Bindungseinstellung für die Kopien auszuwählen.
– “Lange Kante”
– “Kurze Kante”
4. MOKN
5. Geben Sie erforderlichenfalls die Anzahl der Kopien (bis zu
99) ein.
6. Bei Verwendung des Vorlagenglases des Scanners:
1. MxN
R Das Gerät scannt 1 Seite.
2. Legen Sie das nächste Dokument auf das
Vorlagenglas des Scanners und drücken Sie auf
MOKN.
R Der Kopiervorgang beginnt.
Bei Verwendung des automatischen
Dokumenteneinzugs (y):
MxN
7. Nach Beendigung des Kopiervorgangs MwN drücken, um
diese Funktion zurückzusetzen.
Hinweis:
R 2-seitige Kopie ist nicht in der Ausweiskopierfunktion
(Seite 52), Funktion Mehrfachdruck (Seite 52) oder
Funktion Poster verfügbar (Seite 53).
R Die vorherige Duplexeinstellung kann gespeichert werden
(Funktion #470 auf Seite 87).
Aus 2-seitigen Dokumentenvorlagen 1-seitige Kopien
machen (nur für Modelle, die 2-seitiges Scannen
unterstützen) (y)
1. Legen Sie die Dokumentenvorlage in den automatischen
Dokumenteneinzug ein (Seite 39).
2. Drücken Sie MrN und drücken Sie wiederholt MCN oder
MDN, um “2E1” auszuwählen. A MOKN
3. Drücken Sie wiederholt MCN oder MDN, um die Art der
Dokumentenvorlage auszuwählen.
– “Lange Kante”
– “Kurze Kante”
4. MOKN
5. Geben Sie erforderlichenfalls die Anzahl der Kopien (bis zu
99) ein.
6. MxN
7. Nach Beendigung des Kopiervorgangs MwN drücken, um
diese Funktion zurückzusetzen.
Aus 2-seitigen Dokumentenvorlagen 2-seitige Kopien
machen (nur für Modelle, die 2-seitiges Scannen
unterstützen) (y)
1. Legen Sie die Dokumentenvorlage in den automatischen
Dokumenteneinzug ein (Seite 39).
2. Drücken Sie MrN und drücken Sie wiederholt MCN oder
MDN, um “2E2” auszuwählen. A MOKN
3. Drücken Sie wiederholt MCN oder MDN, um die Art der
Dokumentenvorlage auszuwählen.
– “LangELang”
– “LangEKurz”
– “KurzELang”
– “KurzEKurz”
4. MOKN
5. Geben Sie erforderlichenfalls die Anzahl der Kopien (bis zu
99) ein.
6. MxN
7. Nach Beendigung des Kopiervorgangs MwN drücken, um
diese Funktion zurückzusetzen.
Hinweis:
R Die vorherige Duplexeinstellung kann gespeichert werden
(Funktion #470 auf Seite 87).
51
7. Kopierer
7.2.3 Kopien sortieren
Das Gerät kann Mehrfachkopien in der gleichen Reihenfolge
wie die Seiten des Dokumentes sortieren.
1 Wenn die MiN-Leuchte aus ist, schalten Sie sie durch
Drücken von MiN ein.
2 Legen Sie Ihre Dokumentenvorlage(n) ein (Seite 39).
3 MFN A “Sortieren”.
4 Drücken Sie wiederholt MCN oder MDN, um “Ein”
anzuzeigen.
5 MOKN
6 Geben Sie die Anzahl der Kopien (bis zu 99) ein.
7 Bei Verwendung des Vorlagenglases des Scanners:
1. MxN
R Das Gerät scannt 1 Seite.
2. Legen Sie das nächste Dokument auf das
Vorlagenglas des Scanners und drücken Sie auf
MOKN. Wiederholen Sie diesen Schritt, bis alle Seiten
gescannt wurden, und drücken Sie dann auf MxN.
R Der Kopiervorgang beginnt.
Bei Verwendung des automatischen
Dokumenteneinzugs (y):
MxN
8 Nach Beendigung des Kopiervorgangs MwN drücken, um
diese Funktion zurückzusetzen.
Beispiel: Erstellen von 2 Kopien eines 4-seitigen
Dokumentes
1
1
2
3
2
3
4
4
Sortierte Seiten
1
1
2
2
3
3
4
4
Unsortierte Seiten
Hinweis:
R Das Gerät speichert das Dokument beim Sortieren der
Kopien bei reduzierter Auflösung in den Speicher. Wenn
die Kapazität des Speichers beim Speichern erreicht wird,
druckt das Gerät nur die gespeicherten Seiten.
R Die vorherige Sortiereinstellung kann beibehalten werden
(Funktion #469 auf Seite 87).
Beleg-Funktion (nur bei automatischem
Dokumenteneinzug) (y)
Um zunächst 1 Satz sortierter Kopien zu erstellen, drücken Sie
wiederholt MCN oder MDN, um “Test druck” anzuzeigen
(Schritt 4 auf “7.2.3 Kopien sortieren”, Seite 52). Das Gerät
52
erstellt 1 Satz sortierter Kopien und stoppt vorübergehend, so
dass Sie das Ergebnis überprüfen können. Ist die Kopie korrekt,
drücken Sie auf MxN, um den Kopiervorgang fortzusetzen.
Ist die Kopie nicht korrekt, drücken Sie auf MwN und
wiederholen Sie den Vorgang.
7.2.4 Ausweiskopierfunktion / Funktion
Bild-Mehrfachdruck (nur Vorlagenglas des
Scanners)
Ausweiskopierfunktion: Kopieren 2-seitiger Dokumente auf
eine Seite.
Funktion Bild-Mehrfachdruck: Mehrfaches Kopieren eines
einzelnen Dokuments auf eine Seite.
Hinweis:
R Diese Funktion kann nicht verwendet werden, wenn das
Format Ihrer Dokumentenvorlage oder das Format des
Aufzeichnungspapiers auf A6 eingestellt ist.
R Diese Funktion kann nicht verwendet werden, wenn die
Duplexfunktion (Seite 50) oder die Duplexfunktion des
umweltfreundlichen Modus (Seite 106) aktiv ist.
R Die kopierten Dokumente werden nicht dem Papier
entsprechend verkleinert. Diese Funktionen sind nützlich
für das Kopieren kleinerer Dokumente, wie beidseitige
Ausweise, oder das Anfertigen von mehreren Kopien
kleiner Dokumente, wie Visitenkarten.
1 Legen Sie Ihre Dokumentenvorlage(n) ein (Seite 39).
R Der Scanbereich ändert sich entsprechend der in
Schritt 4 ausgewählten Einstellung. Nähere Angaben
finden Sie in der folgenden Tabelle. Der schraffierte
Bereich wird gescannt.
R Sie müssen die Größe des Originaldokuments nicht
verändern.
2 Drücken Sie wiederholt MoN, um “Seitenlayout”.
3 Drücken Sie wiederholt auf MCN oder MDN, um “Karte
kopier” oder “Einfache WDH” auszuwählen. A MOKN
4 Drücken Sie wiederholt auf MCN oder MDN, um die Anzahl der
Originaldokumente aus “2 in 1”, “4 in 1” oder “8 in
1” zu wählen. A MOKN
R Wenn Sie die Ausweiskopierfunktion anwenden
möchten, fahren Sie mit dem nächsten Schritt fort.
R Wenn Sie die Funktion Bild-Mehrfachdruck anwenden
möchten, fahren Sie mit Schritt 6 fort.
5 Drücken Sie wiederholt auf MCN oder MDN, um das
Seitenlayout aus “Querformat” oder “Hochformat” zu
wählen. A MOKN
6 Geben Sie erforderlichenfalls die Anzahl der Kopien (bis zu
99) ein.
7 Ausweiskopierfunktion:
1. MxN
R Das Gerät scannt 1 Seite.
2. Legen Sie das nächste Dokument auf das
Vorlagenglas des Scanners und drücken Sie auf
MOKN. Wiederholen Sie diesen Schritt, bis alle
Dokumente gescannt wurden.
R Der Kopiervorgang beginnt.
7. Kopierer
R Sie können jederzeit MxN drücken, um mit dem
Kopieren zu beginnen.
Funktion Bild-Mehrfachdruck:
MxN
Funktion Bild-Mehrfachdruck
Originaldokument
Seitenlayout
“2 in 1”
8 Nach Beendigung des Kopiervorgangs MwN drücken, um
diese Funktion zurückzusetzen.
Hinweis:
R Die vorherige Seitenlayouteinstellung kann gespeichert
werden (Funktion #467 auf Seite 87).
Ausweiskopierfunktion
Originaldokument
Seitenlayout
“2 in 1”
“Querformat”
“4 in 1”
“Hochformat”
“8 in 1”
“4 in 1”
“Querformat”
“Hochformat”
“8 in 1”
“Querformat”
7.2.5 Funktion Poster (nur Vorlagenglas des
Scanners)
Sie können Kopien erstellen, die in 2 (“1 X 2”), 4 (“2 X 2”)
oder 9 (“3 X 3”) Abschnitte unterteilt sind, um vergrößerte
Kopien der einzelnen Abschnitte zu erstellen. Anschließend
können Sie diese zusammenfügen, um ein Poster zu erstellen.
“Hochformat”
53
7. Kopierer
Hinweis:
R Diese Funktion kann nicht verwendet werden, wenn das
Format Ihrer Dokumentenvorlage oder das Format des
Aufzeichnungspapiers auf A6 eingestellt ist.
R Diese Funktion kann nicht verwendet werden, wenn die
Duplexfunktion (Seite 50) oder die Duplexfunktion des
umweltfreundlichen Modus (Seite 106) aktiv ist.
Originaldokument
Seitenlayout
“2 in 1”
“Hochformat”
“Querformat”
1 Legen Sie Ihre Dokumentenvorlage(n) ein (Seite 39).
2 Drücken Sie wiederholt MoN, um “Seitenlayout”.
3 Drücken Sie wiederholt MCN oder MDN, um “Poster”
auszuwählen. A MOKN
4 Drücken Sie wiederholt auf MCN oder MDN, um “1 X 2” “2
“4 in 1”
“Hochformat”
X 2” oder “3 X 3” auszuwählen. A MOKN
5 Geben Sie erforderlichenfalls die Anzahl der Kopien (bis zu
99) ein. A MxN
6 Nach Beendigung des Kopiervorgangs MwN drücken, um
“Querformat”
diese Funktion zurückzusetzen.
Hinweis:
R Die vorherige Seitenlayouteinstellung kann gespeichert
werden (Funktion #467 auf Seite 87).
“8 in 1”
“Hochformat”
7.2.6 Funktion N in 1
Sie können Papier sparen, indem Sie 2, 4 oder 8 Seiten auf 1
Seite kopieren. Die Dokumente werden entsprechend dem
Papier verkleinert.
1 Legen Sie Ihre Dokumentenvorlage(n) ein (Seite 39).
2 Drücken Sie wiederholt MoN, um “Seitenlayout”.
3 Drücken Sie wiederholt MCN oder MDN, um “N in 1”
“Querformat”
auszuwählen. A MOKN
4 Drücken Sie wiederholt auf MCN oder MDN, um die Anzahl der
Originaldokumente aus “2 in 1”, “4 in 1” oder “8 in
1” zu wählen. A MOKN
5 Drücken Sie wiederholt auf MCN oder MDN, um das Layout
aus “Hochformat” oder “Querformat” zu wählen. A
MOKN
6 Geben Sie erforderlichenfalls die Anzahl der Kopien (bis zu
99) ein.
7 Bei Verwendung des Vorlagenglases des Scanners:
1. MxN
R Das Gerät scannt 1 Seite.
2. Legen Sie das nächste Dokument auf das
Vorlagenglas des Scanners und drücken Sie auf
MOKN. Wiederholen Sie diesen Schritt, bis alle
Dokumente gescannt wurden.
R Der Kopiervorgang beginnt.
R Sie können jederzeit MxN drücken, um mit dem
Kopieren zu beginnen.
Bei Verwendung des automatischen
Dokumenteneinzugs (y):
MxN
8 Nach Beendigung des Kopiervorgangs MwN drücken, um
diese Funktion zurückzusetzen.
54
Hinweis:
R Die vorherige Seitenlayouteinstellung kann gespeichert
werden (Funktion #467 auf Seite 87).
R Wenn die Formate der Dokumentenvorlage und des
Aufzeichnungspapiers unterschiedlich sind, können Sie
nur ein kopiertes Dokument mit 2 in 1, oder 4 in 1 erstellen.
Wenn Sie zum Beispiel die 2 in 1-Funktion verwenden,
können Sie 2 Seiten einer Dokumentenvorlage im Format
A5 auf Aufzeichnungspapier im Format A4 kopieren.
Funktion Trennen N in 1 (nur Vorlagenglas des Scanners)
Ein Dokument, das mit der Funktion N in 1 kopiert wurde, kann
wieder in seiner ursprünglichen Seitenzahl gedruckt werden.
Diese Funktion lässt sich auf Dokumente anwenden, die mit
den Einstellungen “2 in 1” und “4 in 1” erstellt wurden.
Hinweis:
R Diese Funktion kann nicht verwendet werden, wenn das
Format Ihrer Dokumentenvorlage oder das Format des
Aufzeichnungspapiers auf A6 eingestellt ist.
1. Legen Sie Ihre Dokumentenvorlage(n) ein (Seite 39).
2. Drücken Sie wiederholt MoN, um “Seitenlayout”.
7. Kopierer
3. Drücken Sie wiederholt MCN oder MDN, um “Trennen
in 1” auszuwählen. A MOKN
N
4. Drücken Sie wiederholt auf MCN oder MDN, um die Anzahl der
Originaldokumente aus “2 in 1” oder “4 in 1” zu
wählen. A MOKN
5. Drücken Sie wiederholt auf MCN oder MDN, um das
Seitenlayout des Originaldokumentes aus
“Hochformat” oder “Querformat” zu wählen. A
MOKN
6. Geben Sie erforderlichenfalls die Anzahl der Dokumente
(bis zu 99) ein. A MxN
7. Nach Beendigung des Kopiervorgangs MwN drücken, um
diese Funktion zurückzusetzen.
7.2.7 Broschüren-Funktion
Für das Erstellen von Broschüren, können Sie Kopien erstellen
und in der Hälfte falten. Die Dokumente werden entsprechend
dem Papier verkleinert.
Hinweis:
R Es kann für diese Funktion Aufzeichnungspapier
(Normalpapier und dünnes Papier) in den Formaten A4,
Letter, Legal, 216 ´ 330 oder 216 ´ 340 verwendet werden.
1 Legen Sie Ihre Dokumentenvorlage(n) ein (Seite 39).
2 Drücken Sie wiederholt MoN, um “Seitenlayout”.
3 Drücken Sie wiederholt MCN oder MDN, um “Booklet”
auszuwählen. A MOKN
4 Drücken Sie wiederholt MCN oder MDN, um die gewünschte
Bindungsrichtung aus “Bindung Li” oder “Bindung
Re” auszuwählen. A MOKN
5 Drücken Sie wiederholt auf MCN oder MDN, um die
gewünschten Seiten für die Bindung auszuwählen.
– “1”: Erstellen einer Broschüre aus jeweils 4
Dokumenten als separate Blöcke.
– “Alle”: Erstellen einer Broschüre aus allen
Dokumenten, gedruckt als 1 Block.
6 MOKN
7 Geben Sie erforderlichenfalls die Anzahl der Kopien (bis zu
99) ein.
R Mehrere Kopien werden automatisch sortiert.
8 Bei Verwendung des Vorlagenglases des Scanners:
1. MxN
R Das Gerät scannt 1 Seite.
2. Legen Sie die nächste Seite auf das Vorlagenglas des
Scanners und drücken Sie auf MOKN. Wiederholen Sie
dies so oft, bis Sie alle Seiten gescannt haben.
3. Wenn “1” in Schritt 5, ausgewählt wurde, startet das
Gerät den Kopiervorgang.
R Sie können jederzeit MxN drücken, um mit dem
Kopieren zu beginnen.
R Wenn Sie mehrere Kopien haben möchten,
drücken Sie auf MxN, um den Kopiervorgang zu
starten.
9
Wenn “Alle” in Schritt 5 ausgewählt wurde,
drücken Sie auf MxN, um den Kopiervorgang zu
starten.
Bei Verwendung des automatischen
Dokumenteneinzugs (y):
MxN
Nach Beendigung des Kopiervorgangs MwN drücken, um
diese Funktion zurückzusetzen.
Hinweis:
R Wenn “Alle” in Schritt 5 ausgewählt wird oder eingestellt
ist, das mehr als 1 Kopie in Schritt 7 sortiert werden soll,
speichert das Gerät die Dokumente bei reduzierter
Auflösung in den Speicher. Wenn die Kapazität des
Speichers beim Speichern erreicht wird und wenn “1” in
Schritt 5 ausgewählt wird, druckt das Gerät nur die
gespeicherten Seiten. Wenn “Alle” in Schritt 5
ausgewählt wurde, bricht das Gerät den Druckvorgang ab.
R Die vorherige Seitenlayouteinstellung kann gespeichert
werden (Funktion #467 auf Seite 87).
7.2.8 Kanten-Funktion
Sie können das Gerät so einstellen, dass beim Kopieren die
äußeren Ränder der Originaldokumente nicht mit kopiert
werden. Hierbei müssen Sie die Originaldokumente nicht
verkleinern, damit sie auf das Kopierpapier passen. Diese
Funktion ist nützlich beim Kopieren von Dokumenten, deren
Ränder beschmutzt sind.
Hinweis:
R Diese Funktion kann nicht verwendet werden, wenn das
Format Ihrer Dokumentenvorlage oder das Format des
Aufzeichnungspapiers auf A6 eingestellt ist.
R Diese Funktion kann nicht gleichzeitig mit den
Seitenlayoutfunktionen verwendet werden (außer mit
Funktion N in 1).
1 Legen Sie Ihre Dokumentenvorlage(n) ein (Seite 39).
2 Drücken Sie wiederholt MoN, um “Kante”.
3 Drücken Sie wiederholt MCN oder MDN, um “Ein”
auszuwählen. A MOKN
4 Drücken Sie wiederholt MCN oder MDN, um “Lange
Kante” auszuwählen. A MOKN
5 Geben Sie über das Tastenfeld die gewünschte Breite der
Längsseite ein. A MOKN
6 Drücken Sie wiederholt MCN oder MDN, um “Kurze
Kante” auszuwählen. A MOKN
7 Geben Sie über das Tastenfeld die gewünschte Breite der
Querseite ein. A MOKN
8 Geben Sie erforderlichenfalls die Anzahl der Dokumente
(bis zu 99) ein. A MxN
9 Nach Beendigung des Kopiervorgangs MwN drücken, um
diese Funktion zurückzusetzen.
Hinweis:
R Die vorherige Kanteneinstellung kann beibehalten werden
(Funktion #473 auf Seite 87).
55
7. Kopierer
7.2.9 Rand-Funktion
Sie können das Gerät so einstellen, dass an einer bestimmten
Seite der Kopie ein weißer Rand bleibt. Diese Funktion ist
nützlich für das Binden kopierter Dokumente.
Hinweis:
R Zur automatischen Verkleinerung der Kopien je nach
eingestelltem Rand siehe Funktion #474 auf Seite 88.
R Diese Funktion kann nicht verwendet werden, wenn das
Format Ihrer Dokumentenvorlage oder das Format des
Aufzeichnungspapiers auf A6 eingestellt ist.
R Diese Funktion kann nicht gleichzeitig mit den
Seitenlayoutfunktionen verwendet werden.
1 Legen Sie Ihre Dokumentenvorlage(n) ein (Seite 39).
2 Drücken Sie wiederholt MoN, um “Rand”.
3 Drücken Sie wiederholt MCN oder MDN, um “Ein”
auszuwählen. A MOKN
4 Drücken Sie wiederholt auf MCN oder MDN, um das
Seitenlayout aus “Hochformat” oder “Querformat” zu
wählen. A MOKN
5 Drücken Sie wiederholt MCN oder MDN, um die Seitenkante
des Papiers auszuwählen, an der sich der Rand befinden
soll. Wählen Sie “Oben”, “Rechts”, “Links” oder
“Unten”. A MOKN
6 Geben Sie über das Tastenfeld die gewünschte Breite des
Randes an. A MOKN
7 Geben Sie erforderlichenfalls die Anzahl der Dokumente
(bis zu 99) ein. A MxN
8 Nach Beendigung des Kopiervorgangs MwN drücken, um
diese Funktion zurückzusetzen.
Hinweis:
R Die vorherige Randeinstellung kann beibehalten werden
(Funktion #475 auf Seite 88).
7.2.10 Kopiereservierung
Unter folgenden Bedingungen ist eine Kopiereservierung
möglich:
– während mit dem Gerät Dokumente vom Computer aus
gedruckt werden.
– während mit dem Gerät empfangene Faxe gedruckt
werden (nur bei Modellversionen mit Faxfunktion). (y)
1 Legen Sie Ihre Dokumentenvorlage(n) ein (Seite 39).
2 Während “Drucke DatenFPC” oder
“HAusdruckH”*1 angezeigt wird, wechseln Sie in den
Kopiermodus durch Drücken von MiN (Seite 25) und
anschließendes Drücken von MxN.
*1 Wird nur bei Modellen angezeigt, die die Faxfunktion
unterstützen. (y)
56
3 Nehmen Sie die erforderlichen Einstellungen wie zum
Beispiel Anzahl der Kopien, Auflösung, Zoom und
Seitenlayout vor. A MxN
R “Kopie wartet” wird angezeigt. Das Gerät beginnt
nach Beendigung des aktuellen Druckauftrags mit dem
Kopieren.
8. . Telefonnummer und E-Mail-Adresse
8. Telefonnummer und E-Mail-Adresse
8.1 Eingabe von Zeichen (nur bei Modellversionen mit Fax- oder
Netzwerkfunktion) y
Die Wahltastatur dient zur Eingabe von Zeichen und Nummern.
– Drücken Sie auf MFN oder MEN, um den Cursor zu bewegen.
– Drücken Sie die Wahltasten, um Zeichen und Nummern einzugeben.
– Drücken Sie MwN, um das durch den Cursor markierte Zeichen bzw. die entsprechend markierte Nummer zu löschen. Halten
Sie MwN gedrückt, um alle Zeichen oder Nummern zu löschen.
– Wenn Sie ein weiteres Zeichen auf derselben Wahltaste eingeben möchten, drücken Sie auf MEN, um den Cursor an die nächste
Stelle zu bewegen, drücken Sie dann auf die entsprechende Wahltaste.
M0N*1*2
0
<
#
\
’
*1
*2
@
>
$
¥
~
(
!
%
I
→
)
"
&
^
M1N*1
MGN
MRN
MrN
MwN
1 . _ – [ ]
{ } + / =
, ` : ; ? |
Umschalten zwischen
Groß- und Kleinbuchstaben.
Bindestrich
Einfügen eines Leerzeichens.
Löschen eines Zeichens.
Einige Arten von Symbolen können bei bestimmten Funktionen nicht eingegeben werden.
“\” kann in manchmal als “ ” angezeigt werden.
n Folgendes hängt von der ausgewählten Sprache ab (Funktion #110 auf Seite 73).
“Englisch”, “Holländisch”, “Tschechisch”, “Ungarisch”, “Slovakisch”, “Französisch”, “Türkisch”
M2N
M3N
M4N
M5N
M6N
M7N
M8N
M9N
ABC2
DEF3
GHI4
JKL5
MNO6
PQ RS
7
TUV8
WXYZ
9
abc2
def3
ghi4
j kl5
mno6
pqrs7
tuv8
w x yz
9
“Deutsch”
M2N
M3N
M4N
M5N
M6N
M7N
M8N
M9N
A À Ä BC
2
DEÈF
3
GH I Ì
4
JKL
5
MNOÒÖ
6
PQ RS
7
TU ÙÜV
8
WXYZ
9
aàäbc
2
de è f
3
gh i ì
4
j kl
5
mnoòö
6
pq rsß
7
t u ù üv
8
w x yz
9
“Polnisch”
M2N
M3N
M4N
M5N
M6N
M7N
M8N
M9N
A Ą B CĆ
2
DE ĘF 3
GH I 4
J K L Ł5
MN ŃO Ó
6
PQR S Ś
7
TU V 8
WX YZŹ
Ż 9
abc2
def 3
gh i4
j k l 5
mno 6
pq rs 7
t u v8
w x yz9
57
8. Telefonnummer und E-Mail-Adresse
“Portugiesis”, “Spanisch”
M2N
M3N
M4N
M5N
M6N
M7N
M8N
M9N
A Á ÃBC
Ç2
DEÉ F
3
GH I Í 4
JKL5
MN ÑO
Ó Õ6
PQRS
7
TU ÚV8
WX YZ
9
a á ãbc
ç 2
de é f3
gh i í 4
j kl5
mn ñ oó
õ 6
pq rs7
t uúv8
w x yz9
Auswahl von Zeichen mit MCN oder MDN
Anstatt über das Tastenfeld können Sie die Zeichen auch über das MCN oder MDN eingeben.
1. Drücken Sie wiederholt auf MCN, um das gewünschte Zeichen anzuzeigen. Zeichen werden in der folgenden Reihenfolge
angezeigt:
A Großbuchstaben
B Ziffern
C Symbole
D Kleinbuchstaben*1
*1 Bei Eingabe einer E-Mail-Adresse (d.h. Funktion für Scannen an E-Mail-Adresse auf Seite 46) werden zuerst
Kleinbuchstaben angezeigt (nur bei Modellversionen mit Netzwerkfunktion). (y)
R Wenn Sie MDN drücken, wird die Reihenfolge umgekehrt.
2. Drücken Sie MEN, um das angezeigte Zeichen einzufügen.
3. Zur Eingabe des nächsten Zeichens verfahren Sie wieder, wie in Schritt 1 beschrieben.
Suche nach einem Namen über den Anfangsbuchstaben
Beispiel: “LISA”
1. Rufen Sie das Adressbuch auf.
2. Drücken Sie wiederholt auf M5N, um jeden Namen mit dem Anfangsbuchstaben “L” anzuzeigen (Zeicheneingabe siehe
Seite 57).
R Um nach Symbolen zu suchen, drücken Sie MGN.
3. Drücken Sie wiederholt MCN oder MDN, um “LISA” anzuzeigen.
R Drücken Sie auf MwN, um die Suche zu beenden.
58
8. Telefonnummer und E-Mail-Adresse
8.2 Speichern von Telefonnummern
und E-Mail-Adressen im Adressbuch
8.3 Speichern von Telefonnummern
und E-Mail-Adressen in der
Zielwahlfunktion y
Das Gerät enthält ein Adressbuch.
– KX-MB2230/KX-MB2270: 100 Einträge
– KX-MB2515/KX-MB2545/KX-MB2575/DP-MB310: 300
Einträge
Das Gerät hat eine Zielwahlfunktion (6 Einträge).
R Die Zielwahlplätze 1 bis 3 können auch als
Rundsendetasten (Seite 60) verwendet werden.
F
1 Drücken Sie wiederholt MtN, um “Addressbuch
eing” aufzurufen.
2 Drücken Sie wiederholt MFN oder MEN zum Auswählen von
“Neu”. A MOKN
3 Wählen Sie die gewünschte Zielwahltaste aus.
QR
Hinweis:
R Falls Sie eine E-Mail-Adresse für das Direkt-SMTP des
Internet-Fax verwenden wollen, stellen Sie die
Direkt-SMTP-Einstellung auf “Ein” (Funktion #425 auf
Seite 83).
1 Drücken Sie wiederholt MtN (Q), um “Addressbuch
eing” aufzurufen.
2 Drücken Sie wiederholt MFN oder MEN (R), um “Neu”
auszuwählen. A MOKN (F)
R Für DP-MB310:
Drücken Sie MEN (R) nach diesem Schritt.
3 Geben Sie den Namen mit bis zu 16 Zeichen ein (siehe
Seite 57 für die Zeicheneingabe). A MOKN (F)
4 Für KX-MB2515:
Fahren Sie mit Schritt 5 fort.
Für andere Modelle als KX-MB2515:
Geben Sie falls notwendig die Rufnummer mit bis zu 32
Zeichen ein. A MOKN (F)
R Ein Bindestrich oder eine Leerstelle in einer
Rufnummer zählt als 2 Stellen.
5 Geben Sie falls notwendig die E-Mail-Adresse mit bis zu 63
Zeichen ein. A MOKN (F)
R Um weitere Einträge zu programmieren drücken Sie
MEN (R) und wiederholen Sie die Schritte 3 bis 5.
6 MtN (Q)
Hinweis für Modelle mit Internet-Fax (y):
R Nach Schritt 5 wird “E-Mail FAX?” angezeigt. Um die
E-Mail-Adresse für Internet-Fax zu verwenden, drücken
Sie wiederholt auf MCN oder MDN (R) zur Auswahl von
“Ein”. A MOKN (F)
R Falls zuvor die Direkt-SMTP-Einstellung (Funktion #425
auf Seite 83) aktiviert wurde, wird auch “Direkt
SMTP?” angezeigt. Um die E-Mail-Adresse auch für
Direkt-SMTP zu verwenden, drücken Sie mehrmals MCN
oder MDN (R), um “Ein” auszuwählen. A MOKN (F)
Für Plätze 1-3:
Drücken Sie die gewünschte Zielwahltaste.
Für Plätze 4-6:
Drücken Sie MgN und dann die gewünschte
Zielwahltaste.
4 Geben Sie den Namen mit bis zu 16 Zeichen ein (siehe
Seite 57 für die Zeicheneingabe). A MOKN
5 Geben Sie falls notwendig die Rufnummer mit bis zu 32
Zeichen ein. A MOKN
6 Geben Sie falls notwendig die E-Mail-Adresse mit bis zu 63
Zeichen ein. A MOKN
R Um weitere Einträge zu programmieren, wiederholen
Sie die Schritte 3 bis 6.
7 MtN
Hinweis für Modelle mit Internet-Fax (y):
R Nach Schritt 6 wird “E-Mail FAX?” angezeigt. Um die
E-Mail-Adresse für das Internet-Fax zu verwenden,
drücken Sie mehrmals MCN oder MDN, um “Ein”
auszuwählen. A MOKN
R Falls zuvor die Direkt-SMTP-Einstellung (Funktion #425
auf Seite 83) aktiviert wurde, wird auch “Direkt
SMTP?” angezeigt. Um die E-Mail-Adresse auch für
Direkt-SMTP zu verwenden, drücken Sie mehrmals MCN
oder MDN zur Auswahl von “Ein”. A MOKN
8.4 Bearbeiten und Löschen eines
Speichereintrags
8.4.1 Bearbeiten eines Speichereintrags
1 Drücken Sie wiederholt MtN, um “Addressbuch
eing” aufzurufen.
2 Drücken Sie wiederholt MFN oder MEN, um “Editieren”
auszuwählen. A MOKN
3 Drücken Sie wiederholt auf MCN oder MDN, um den
gewünschten Eintrag anzuzeigen. A MOKN A MGN
4 Bearbeiten Sie gegebenenfalls den Namen. A MOKN
5 Für KX-MB2515:
Fahren Sie mit Schritt 6 fort.
59
8. Telefonnummer und E-Mail-Adresse
Für andere Modelle als KX-MB2515:
Bearbeiten Sie gegebenenfalls die Rufnummer. A MOKN
6 Bearbeiten Sie gegebenenfalls die E-Mail-Adresse. A
MOKN
7 MtN
Hinweis für Modelle mit Internet-Fax (y):
R Nach Schritt 6 wird “E-Mail FAX?” angezeigt. Um die
E-Mail-Adresse für das Internet-Fax zu verwenden,
drücken Sie mehrmals MCN oder MDN, um “Ein”
auszuwählen. A MOKN
R Falls zuvor die Direkt-SMTP-Einstellung (Funktion #425
auf Seite 83) aktiviert wurde, wird auch “Direkt
SMTP?” angezeigt. Um die E-Mail-Adresse auch für
Direkt-SMTP zu verwenden, drücken Sie mehrmals MCN
oder MDN zur Auswahl von “Ein”. A MOKN
4 Drücken Sie wiederholt auf MCN oder MDN, um den
gewünschten Eintrag anzuzeigen. A MOKN
R Die Zahl in Klammern zeigt die Anzahl der registrierten
Einträge an.
R Um weitere Einträge zu programmieren, wiederholen
Sie diesen Schritt (bis zu 20 Einträge sind möglich).
R Wenn Sie einen falschen Eintrag programmiert haben,
drücken Sie MwN, um ihn wieder zu löschen.
5 MOKN
R Um einen weiteren Rundsendespeicher zu
programmieren, wiederholen Sie die Schritte 2 bis 5.
6 MwN
8.5.2 Einrichten von Einträgen mit der
Zielwahlfunktion y
8.4.2 Löschen eines Speichereintrages
Die Rundsendefunktion verwendet die Plätze 1-3. Die normale
Zielwahlfunktion wird hierdurch aufgehoben.
1 Drücken Sie wiederholt MtN, um “Addressbuch
1 Drücken Sie wiederholt MtN, um “Rundsend.
eing” aufzurufen.
2 Drücken Sie wiederholt MFN oder MEN, um “Editieren”
auszuwählen. A MOKN
3 Drücken Sie wiederholt auf MCN oder MDN, um den
gewünschten Eintrag anzuzeigen. A MOKN A MBN
R Um den Löschvorgang abzubrechen, drücken Sie auf
MwN.
4 MOKN A MtN
8.5 Einrichten von Rundsendetasten
y
Speichern Sie Einträge in dem Gerät, um das selbe Dokument
an mehrere Teilnehmer zu senden (Rundsendefunktion). Ihre
programmierten Einträge bleiben im Rundsendespeicher und
lassen sich somit häufiger verwenden.
8.5.1 Einrichten von Einträgen mit dem
Adressbuch
1 Drücken Sie wiederholt MtN, um “Rundsend.
Eingab” aufzurufen.
2 Drücken Sie auf MEN.
R Für Modelle, die Internetfax unterstützen (y):
Wählen Sie “FAX” oder “E-Mail FAX” durch Drücken
von MFN oder MEN aus. A MOKN. Um den
Rundsendespeicher für Internet Fax zu verwenden,
wählen Sie “E-Mail FAX”aus.
3 Drücken Sie wiederholt MCN oder MDN , um den gewünschten
Rundsendespeicher anzuzeigen (“IRundsendung 1I”,
“IRundsendung 2I” oder “IRundsendung 3I”). A
MOKN
60
Eingab” aufzurufen.
2 Drücken Sie auf MOKN.
R Für Modelle, die Internetfax unterstützen (y):
Wählen Sie “FAX” oder “E-Mail FAX” durch Drücken
von MFN oder MEN aus. A MOKN. Um den
Rundsendespeicher für Internet Fax zu verwenden,
wählen Sie “E-Mail FAX”aus.
3 Wählen Sie die gewünschte Rundsendetaste aus.
4 Programmieren Sie die gewünschten Einträge.
Plätze 1-3 verwenden:
Drücken Sie die gewünschte Zielwahltaste.
Plätze 4-6 verwenden:
Drücken Sie MgN und dann die gewünschte
Zielwahltaste.
R Die Zahl in Klammern zeigt die Anzahl der registrierten
Einträge an.
R Um weitere Einträge zu programmieren, wiederholen
Sie diesen Schritt (bis zu 20 Einträge sind möglich).
R Wenn Sie einen falschen Eintrag programmiert haben,
drücken Sie MwN, um ihn wieder zu löschen.
5 MOKN
R Um eine weitere Rundsendetaste zu programmieren,
wiederholen Sie die Schritte 2 bis 5.
6 MwN
8.5.3 Hinzufügen von Einträgen in einen
Rundsendespeicher
1 Drücken Sie wiederholt MtN, um “Rundsend.
Eingab”.
2 Drücken Sie auf MEN.
R Für Modelle, die Internetfax unterstützen (y):
Wählen Sie “FAX” oder “E-Mail FAX” durch Drücken
von MFN oder MEN aus. A MOKN. Wenn Sie den
Rundsendespeicher für Internet Fax verwenden,
wählen Sie “E-Mail FAX” aus.
8. Telefonnummer und E-Mail-Adresse
3 Drücken Sie wiederholt MCN oder MDN, um den gewünschten
Rundsendespeicher anzuzeigen (“IRundsendung 1I”,
“IRundsendung 2I” oder “IRundsendung 3I”). A
MOKN A MGN
4 Drücken Sie wiederholt auf MCN oder MDN, um den
gewünschten Eintrag anzuzeigen, der hinzugefügt werden
soll. A MOKN
R Um weitere Einträge hinzuzufügen, wiederholen Sie
diesen Schritt (bis zu 20 Einträge sind möglich).
5 MtN
8.5.4 Löschen von Einträgen aus dem
Rundsendespeicher
1 Drücken Sie wiederholt MtN, um “Rundsend.
Eingab”.
2 Drücken Sie auf MEN.
R Für Modelle, die Internetfax unterstützen (y):
Wählen Sie “FAX” oder “E-Mail FAX” durch Drücken
von MFN oder MEN aus. A MOKN. Wenn Sie den
Rundsendespeicher für Internet Fax verwenden,
wählen Sie “E-Mail FAX” aus.
3 Drücken Sie wiederholt MCN oder MDN, um den gewünschten
Rundsendespeicher anzuzeigen (“IRundsendung 1I”,
“IRundsendung 2I” oder “IRundsendung 3I”). A
MOKN A MBN
4 Drücken Sie wiederholt MCN oder MDN, um “Jeder”
auszuwählen. A MOKN
5 Drücken Sie wiederholt MCN oder MDN, um den gewünschten
Eintrag anzuzeigen, der gelöscht werden soll. A MOKN
R Um den Löschvorgang abzubrechen, drücken Sie auf
MwN.
6 MOKN A MtN
61
9. . Fax
9. Fax
9.1 Verfügbarkeit der Faxfunktion
Wichtig:
R Die Faxfunktion ist für Ihr Gerät möglicherweise nicht
verfügbar. Unter “y Liste der verfügbaren Funktionen
und Ausstattungen” auf Seite 3 können Sie sehen, ob
Ihr Gerät über die Funktion verfügt.
1. Drücken Sie wiederholt MdN, um “Kontrast” aufzurufen.
2. Drücken Sie MCN oder MDN, um den Kontrast zu ändern.
3. MOKN
Hinweis:
R Die vorherige Kontrasteinstellung kann gespeichert
werden (Funktion #462 auf Seite 80).
Einstellung der Auflösung
9.2 Grundlegendes Verfahren zum
Senden einer Faxnachricht
F
L
U
1 Wenn die MlN (L)-Leuchte aus ist, schalten Sie sie durch
Drücken von MlN (L) ein.
2 Legen Sie Ihre Dokumentenvorlage(n) ein (Seite 39).
3 Falls erforderlich, ändern Sie Auflösung und Kontrast
entsprechend dem Dokumententyp.
R Zur Einstellung des Kontrasts siehe Seite 62.
R Zur Einstellung der Auflösung siehe Seite 62.
4 Wählen Sie die Faxnummer.
5 Bei Nutzung des Vorlagenglases des Scanners drücken
Sie MxN (U).
R Das Gerät scannt 1 Seite. Warten Sie, bis
“SCANNEN:<OK>” “SENDEN:<START>” angezeigt
wird. Legen Sie das nächste Dokument auf das
Vorlagenglas des Scanners und drücken Sie auf
MOKN (F). Wiederholen Sie diesen Schritt, bis alle
Dokumente gescannt wurden und drücken Sie dann
auf MxN (U).
Bei Nutzung des automatischen Dokumenteneinzugs
(y), drücken Sie MxN (U).
1. Drücken Sie wiederholt MdN, um “Auflösung”
aufzurufen.
2. Drücken Sie MCN oder MDN, um die Auflösung zu ändern.
– “Normal”: Für Zeichen normaler Größe.
– “Fein”: Für kleine Zeichen.
– “Superfein”: Für sehr kleine Zeichen.
– “Foto”: Für Fotos, Halbtonbilder usw.
3. MOKN
R Bei Verwendung der Auflösungen “Fein”, “Superfein”
und “Foto” erhöht sich die Übertragungsdauer.
R Die Standard-Faxauflösung kann geändert werden
(Funktion #405 auf Seite 81).
Senden von 2-seitigen Vorlagedokumenten (nur bei
Modellen, die das 2-seitige Scannen unterstützen) (y)
1. Legen Sie die Dokumentenvorlage in den automatischen
Dokumenteneinzug ein (Seite 39).
2. MrN
3. Drücken Sie wiederholt MCN oder MDN, um die gewünschte
Bindung der Dokumentenvorlage auszuwählen.
4. MOKN
9.2.2 Auswählen des Ziels aus gespeicherten
Einträgen
Speichern Sie die gewünschten Namen und Telefonnummern
vorher ins Adressbuch (Seite 59).
Verwenden des Adressbuchs
Drücken Sie MWN und drücken Sie dann wiederholt MCN oder
MDN, um den gewünschten Eintrag anzuzeigen.
Hinweis:
R Indem Sie das Vorlagenglas des Scanners verwenden,
können Sie Seiten aus einer Broschüre und Seiten eines
kleinen Formats versenden.
R Zum Abbrechen des Sendevorgangs siehe Seite 106.
R Sie können den Standardbetriebsmodus ändern (Funktion
#463 auf Seite 80) und auch die Timereinstellung, bevor
Sie zum Standardbetriebsmodus zurückkehren (Funktion
#464 auf Seite 80).
Verwenden der Zielwahlfunktion (y)
9.2.1 Verschiedene Einstellungen für das Senden
von Faxnachrichten
Wahlwiederholung der letzten Rufnummer
Einstellung des Kontrasts
Passen Sie diese Einstellung je nach Helligkeit der Vorlage an.
5 Stufen (niedrig bis hoch) sind verfügbar.
62
Plätze 1-3 verwenden:
Drücken Sie die gewünschte Zielwahltaste.
Plätze 4-6 verwenden:
Drücken Sie MgN und dann die gewünschte Zielwahltaste.
9.2.3 Andere Funktionen für das Versenden von
Faxen
MTN
Hinweis:
R Zum Abbrechen des Sendevorgangs siehe Seite 106.
9. Fax
Sendevorbereitung von Faxübertragungen (Dual Access)
Sie können auch dann eine Faxübertragung vorbereiten, wenn
das Gerät ein Fax empfängt oder ein Fax aus dem Speicher
versendet.
KX-MB2230/KX-MB2270/KX-MB2545/KX-MB2575:
– Während des Versendens sind bis zu 3 Vorbereitungen
möglich
– Während des Empfangens sind bis zu 4 Vorbereitungen
möglich
DP-MB310:
– Während des Versendens sind bis zu 10 Vorbereitungen
möglich
– Während des Empfangens sind bis zu 11 Vorbereitungen
möglich
1. Legen Sie die Dokumentenvorlage während des
Faxempfangs bzw. der Faxübertragung ein.
2. Geben Sie die Faxnummer über die Zifferntastatur oder
das Adressbuch ein.
3. Bei Nutzung des Vorlagenglases des Scanners drücken
Sie MxN. Das Gerät scannt 1 Seite. Legen Sie das nächste
Dokument auf das Vorlagenglas des Scanners und
drücken Sie auf MOKN. Wiederholen Sie diesen Schritt, bis
alle Dokumente gescannt wurden und drücken Sie dann
auf MxN.
Bei Nutzung des automatischen Dokumenteneinzugs
(y) drücken Sie MxN.
R Falls das Dokument die Speicherkapazität überschreitet,
wird die Reservierung für dieses Dokument gelöscht. Sie
müssen das gesamte Dokument manuell senden.
Drucken eines Sendeberichts
Ein Sendebericht bietet Ihnen eine gedruckte Aufzeichnung der
Übertragungsergebnisse. Zum Drucken der Sendeberichte
müssen Sie sicherstellen, dass Funktion #401 aktiviert ist
(Seite 81). Erklärung der Mitteilungen siehe Seite 111.
Drucken eines Journalberichtes
Ein Journal bietet Ihnen eine gedruckte Aufzeichnung der 30
letzten Faxnachrichten. Weitere Informationen zum manuellen
Ausdrucken erhalten Sie auf Seite 105. Um automatisch nach
30 Faxübertragungen und -empfängen einen Journalbericht zu
drucken, müssen Sie sicherstellen, dass Funktion #402
aktiviert ist (Seite 81). Erklärung der Mitteilungen siehe
Seite 111.
Senden eines Faxes zu einem bestimmten Zeitpunkt
(zeitversetztes Senden)
Die automatische Übertragung eines Dokuments zu einer
festgelegten Zeit ermöglicht Ihnen, die von Ihrem Netzbetreiber
angebotenen günstigen Telefontarife zu nutzen. Diese
Funktion kann bis zu 24 Stunden vor der gewünschten Zeit
eingestellt werden.
1. Wenn die MlN-Leuchte aus ist, schalten Sie sie durch
Drücken von MlN ein.
2. Legen Sie Ihre Dokumentenvorlage(n) ein (Seite 39).
3. Falls erforderlich, ändern Sie Auflösung (Seite 62) und
Kontrast (Seite 62).
4. MtN A MBNM4NM1NM2N A M1N A “Ein” A MOKN
R Für Modelle, die 2-seitiges Scannen unterstützen
(y):
Um eine 2-seitige Dokumentenvorlage zu scannen,
wählen Sie die gewünschte Bindung der
Dokumentenvorlage durch wiederholtes Drücken von
MCN oder MDN aus. A MOKN
Um eine 1-seitige Dokumentenvorlage zu scannen,
wählen Sie “Aus”. A MOKN
5. Geben Sie die Faxrufnummer ein.
R Zur Eingabe eines Eintrags mittels Zielwahlfunktion
(y) und Adressbuch siehe Seite 62.
6. MOKN
7. Geben Sie die Startzeit für die Übertragung ein.
R Wenn Sie das 12-Stunden-Zeitformat (Seite 26)
auswählen, drücken Sie wiederholt MGN, um AM oder
PM auszuwählen.
R Wenn Sie das 24-Stunden-Zeitformat (Seite 26)
auswählen, wird die Uhrzeit im 24-Stunden-Format
eingestellt.
8. Bei Nutzung des Vorlagenglases des Scanners drücken
Sie MOKN. A MxN
Bei Nutzung des automatischen Dokumenteneinzugs
(y) drücken Sie MOKN.
R Das Dokument wird in den Speicher gescannt. Das
Gerät versendet die Daten zu einer festgelegten Zeit.
Sie können diese Funktion nicht für eine andere
Faxübertragung verwenden bis die vorherige
Übertragung beendet ist.
Hinweis:
R Um diese Einstellung nach der Programmierung wieder zu
verwerfen, drücken Sie MwN, während das Gerät nicht in
Betrieb ist und drücken Sie dann MOKN.
Aus dem Speicher senden (Schnelles Einscannen)
Wichtig:
R Stellen Sie sicher, dass die Funktion Schnelles
Einscannen zuvor aktiviert wird (Funktion #419 auf
Seite 82).
1. Legen Sie Ihre Dokumentenvorlage(n) ein (Seite 39).
2. Geben Sie die Faxnummer ein. A MxN
Automatische Wahlwiederholung bei Faxübertragung
Wenn der angewählte Anschluss besetzt ist oder nicht
antwortet, wiederholt das Gerät mindestens 2-mal automatisch
den Wahlvorgang.
Hinweis:
R Zum Abbrechen des Sendevorgangs siehe Seite 106.
9.3 Senden des gleichen Dokuments
an mehrere vorprogrammierte
Empfänger (Rundsenden)
Sie können dasselbe Dokument an mehrere Empfänger (bis zu
20) senden. Um diese Funktion zu nutzen, speichern Sie die
Faxnummern im Rundsendespeicher (Seite 60).
63
9. Fax
R Stellen Sie sicher, dass die MlN-Leuchte an ist.
1 Legen Sie Ihre Dokumentenvorlage(n) ein (Seite 39).
2 Falls erforderlich, ändern Sie Auflösung (Seite 62) und
Kontrast (Seite 62).
3 Beim Verwenden des Adressbuchs
1. MWN
2. Drücken Sie wiederholt auf MCN oder MDN, um
“IRundsendung 1I” “IRundsendung 2I” oder
“IRundsendung 3I” auszuwählen. A MxN
Beim Verwenden der Rundsendetaste (y)
Drücken Sie eine der Rundsendetasten (1–3).
R Falls Sie bereits eine Telefonnummer in der Zielwahl
gespeichert haben, drücken Sie mehrmals MCN oder
MDN zur Auswahl von “IRundsendung 1I”,
“IRundsendung 2I” oder “IRundsendung 3I”.
A MxN
4 Bei Verwendung des Vorlagenglases des Scanners
scannt das Gerät 1 Seite. Warten Sie, bis
“SCANNEN:<OK>” “SENDEN:<START>” angezeigt wird.
Legen Sie das nächste Dokument auf das Vorlagenglas
des Scanners und drücken Sie auf MOKN. Wiederholen Sie
diesen Schritt, bis alle Dokumente gescannt wurden und
drücken Sie dann auf MxN.
Bei Versendung des automatischen
Dokumenteneinzugs (y) werden alle Dokumente
gescannt. Das Gerät beginnt dann die Übertragung.
Hinweis:
R Zum Abbrechen des Sendevorgangs siehe Seite 106.
R Wenn Sie die Auflösung “Fein”, “Superfein” oder
“Foto” wählen, reduziert sich die Anzahl der sendbaren
Seiten.
R Falls der Umfang des Dokuments die Speicherkapazität
überschreitet, wird die Übertragung abgebrochen.
R Wenn ein Teilnehmeranschluss besetzt ist oder nicht
antwortet, wird er zunächst übersprungen und dann später
mindestens 2-mal neu angewählt.
R Nach der Übertragung druckt das Gerät automatisch einen
Bericht (Rundsendebericht).
9.4 Auswahl des Gerätemodus
Je nach Situation können Sie den gewünschten Modus für die
Verwendung Ihres Geräts auswählen.
– Nur als Fax verwenden (FAX ONLY-Modus).
– Vorwiegend als Telefon verwenden (TEL-Modus).
– Als Telefon und/oder Fax verwenden (TEL/FAX-Modus).
– Benutzung mit einem Anrufbeantworter.
9.4.1 Nur als Fax verwenden (FAX-Modus)
Ihre Situation
Sie verfügen über einen separaten Anschluss für das Faxgerät,
oder Sie möchten das Gerät nur für den Empfang von Faxen
verwenden.
Einrichten
Aktivieren Sie den FAX ONLY-Modus (Seite 65), indem Sie
wiederholt MvN (G) drücken.
R Die MvN (G)-Anzeige leuchtet auf.
G
Hinweis:
R Empfangene Faxdokumente können automatisch an die
gewünschte E-Mail-Adresse übertragen werden. Zur
Nutzung der Funktion zur E-Mail-Übertragung stellen Sie
zuvor die E-Mail-Zieladresse ein (Seite 103) (nur bei
Modellversionen mit Netzwerkfunktion). (y)
Empfang von Faxnachrichten
Alle eingehenden Anrufe werden wie Faxanrufe behandelt.
9.4.2 Vorwiegend als Telefon verwenden
(TEL-Modus)
Ihre Situation
Sie möchten Anrufe persönlich beantworten. Wenn ein
Faxanruf eingeht, müssen Sie das Fax manuell empfangen.
Einrichten
Aktivieren Sie den TEL-Modus (Seite 66), indem Sie
wiederholt MvN (G) drücken.
R Die MvN (G)-Anzeige erlischt.
G
64
9. Fax
Hinweis:
R Stellen Sie vorher sicher, dass Funktion #404 auf “TEL”
gesetzt ist (Seite 81).
Empfang von Telefonanrufen und Faxnachrichten
Sie müssen alle Anrufe manuell entgegennehmen.
Um ein Faxdokument zu empfangen, drücken Sie auf MxN und
anschließend auf M2N.
9.4.3 Als Telefon und/oder Fax verwenden (TEL/
FAX-Modus)
Ihre Situation
Sie möchten Telefonanrufe persönlich beantworten und
Faxnachrichten ohne Rufsignal durch das Gerät automatisch
empfangen.
Einrichten
Aktivieren Sie den TEL/FAX-Modus (Seite 66), indem Sie
wiederholt MvN (G) drücken.
R Die MvN (G)-Anzeige erlischt.
9.5 Automatischer Faxempfang:
Autom. Empfangsmodus aktiviert
9.5.1 FAX-Modus aktivieren
Drücken Sie wiederholt MvN (G), um “FAX-Modus”
aufzurufen.
R Das Display zeigt die Anzahl der Rufsignale im FAX
ONLY-Modus an. Um die Ruftoneinstellung zu ändern,
drücken Sie wiederholt MCN oder MDN (R), bis die
gewünschte Einstellung angezeigt wird, und dann MOKN
(F).
R Die MvN (G)-Anzeige leuchtet auf.
G
F
G
R
Hinweis:
R Stellen Sie vorher sicher, dass Funktion #404 auf “TEL/
FAX” gesetzt ist (Seite 81).
Empfang von Telefonanrufen und Faxnachrichten
Handelt es sich um einen Telefonanruf, klingelt das Gerät.
Wenn ein Faxsignalton erkannt wird, schaltet das Gerät ohne
zu klingeln automatisch auf Faxempfang.
9.4.4 Benutzung mit einem Anrufbeantworter
Ihre Situation
Sie möchten das Gerät mit einem Anrufbeantworter
verwenden.
Einrichten
Schließen Sie einen Anrufbeantworter am zusätzlichen Telefon
an und stellen Sie den Rufzähler des Anrufbeantworters auf
höchstens 4 ein.
R Stellen Sie den Rufzähler des Gerätes im FAX-Modus auf
mehr als 4 ein, wenn Sie das Faxgerät mit aktiviertem
automatischem Empfangsmodus verwenden wollen.
Empfang von Faxnachrichten
Das Gerät schaltet bei jedem Anruf automatisch auf
Faxempfang um.
Hinweis:
R Sie können die Anzahl der Ruftöne vor dem
Entgegennehmen des Anrufes im FAX-Modus ändern
(Funktion #210 auf Seite 77).
R Sie können den Duplexdruck für den Faxempfang
einstellen (Funktion #407 auf Seite 81).
R Empfangene Faxe können gespeichert werden. Ob dies
möglich ist hängt von den Papierformat-Einstellungen ab.
Für Einzelheiten siehe Funktion #380 auf Seite 78 und
Funktion #382 auf Seite 79.
R Es wird Papier im A4-Format oder im Format Letter
empfohlen.
Beantworten von Anrufen
Wenn Telefonanrufe eingehen, zeichnet der Anrufbeantworter
Sprachnachrichten auf.
65
9. Fax
9.6 Manueller Faxempfang: Autom.
Empfangsmodus deaktiviert
Wichtig:
R Verwenden Sie diesen Modus bei zusätzlichen
Telefonen.
9.6.1 TEL-Modus aktivieren
1 Stellen Sie vorher sicher, dass Funktion #404 auf “TEL”
gesetzt ist (Seite 81).
2 Drücken Sie wiederholt MvN (G), um “TEL-Modus”
aufzurufen.
R Die MvN (G)-Anzeige erlischt.
–
Sie den Faxrufton (langsamer Piepton) hören oder
wenn
– Sie gar nichts hören,
drücken Sie fest auf MGN MBN M9N
(Standard-Fernabfragecode).
3. Legen Sie den Hörer auf.
Hinweis:
R Zum Abbrechen des Empfangsvorgangs siehe Seite 106.
R Um Faxnachrichten über die Nebenstelle oder das
zusätzliche Telefon zu empfangen, stellen Sie vorher
sicher, dass die Ferneinschaltung aktiviert ist (Funktion
#434 auf Seite 84). Die Standardeinstellung ist EIN.
9.6.2 Aktivieren des TEL/FAX-Modus
1 Stellen Sie vorher sicher, dass Funktion #404 auf “TEL/
FAX” gesetzt ist (Seite 81).
G
2 Drücken Sie wiederholt MvN (G), um “TEL/
FAX-Modus” aufzurufen.
R Die MvN (G)-Anzeige erlischt.
3 Der Rufton sollte eingeschaltet sein (Seite 25).
G
I
Hinweis:
R Wenn Sie den Anruf nicht innerhalb von 10 Rufsignalen
beantworten, schaltet das Gerät vorübergehend auf
Faxempfang um. Der andere Teilnehmer kann ein Fax
senden.
– Wenn “U.K.”, “Belgien” oder “Niederlande” in
Funktion #114 auf Seite 74 ausgewählt wurde, ist
diese Funktion nicht aktiv.
– Wenn “Deutschland” in Funktion #114 auf
Seite 74, können Sie diese Funktion deaktivieren
(Funktion #319 auf Seite 81).
R Sie können den Duplexdruck für den Faxempfang
einstellen (Funktion #407 auf Seite 81).
R Empfangene Faxe können gespeichert werden. Ob dies
möglich ist hängt von den Papierformat-Einstellungen ab.
Für Einzelheiten siehe Funktion #380 auf Seite 78 und
Funktion #382 auf Seite 79.
R Es wird Papier im A4-Format oder im Format Letter
empfohlen.
Empfangen von Faxnachrichten mit einem zusätzlichen
Telefon
Ist ein weiteres Telefon an die [EXT/Extern] -Buchse oder
denselben Telefonanschluss (Nebenstelle) angeschlossen,
können Sie dieses zum Empfangen von Faxsendungen
verwenden.
1. Wenn die Nebenstelle oder das zusätzlich angeschlossene
Telefon klingeln, heben Sie den Hörer ab und melden Sie
sich.
2. Wenn:
– Sie ein Dokument empfangen möchten,
66
Empfang von Telefonanrufen und Faxnachrichten
1. “Anruf” wird angezeigt, das Gerät klingelt jedoch nicht.
2. Das Gerät wartet für die Dauer von 2 Rufsignalen, bevor
es den Anruf beantwortet.
R Die Anzahl der Rufsignale wird durch die Einstellung
für die “Ruftonverzögerung im TEL/FAX-Modus”
(Funktion #212 auf Seite 81) bestimmt.
R Während dieses Zeitraums klingelt ein zusätzlich
angeschlossenes Telefon.
3. Das Gerät beantwortet den Anruf und versucht, einen
Faxsignalton zu erkennen.
Für den Fall, dass ein Faxsignalton erkannt wird
Das Gerät empfängt das Fax automatisch, ohne zu
klingeln.
Für den Fall, dass kein Faxsignalton erkannt wird
A Das Gerät klingelt 3 Mal. Sie können den Anruf
beantworten.
R Um den Anruf an einem anderen Telefon
entgegenzunehmen, das mit der [EXT/
Extern]-Buchse dieses Geräts verbunden ist, nehmen
9. Fax
Sie das Mobilteil auf und drücken Sie am Gerät MwN
(I), um mit dem anderen Teilnehmer zu sprechen.
9.7 Betrieb des Gerätes mit einem
Anrufbeantworter
9.7.1 Einrichten des Gerätes und eines
Anrufbeantworters
1 Schließen Sie den Anrufbeantworter an (A).
R Ein Anrufbeantworter ist nicht im Lieferumfang
inbegriffen. Die Abbildung ist nur ein Beispiel.
R Bitte erwerben Sie einen
Telefonkabel-Verlängerungsadapter (nur für UK).
R Entfernen Sie ggf. den Stopfen (B).
R Zu einer TAE-Dose (C)
R Um den Anruf mit einem anderen Telefon
entgegenzunehmen, das an der gleichen
Telefonleitung wie das Gerät angeschlossen ist,
nehmen Sie das Mobilteil auf und sprechen Sie mit dem
anderen Teilnehmer.
B
*2
C
A
*1
A
*3
C
A
*1
Nicht für Frankreich und Belgien
*2
Nur für Frankreich
*3
Nur für Belgien
2 Stellen Sie die Anzahl der Rufsignale am Anrufbeantworter
R Die Anzahl der Rufsignale wird durch den “Rufzähler
in der stillen Faxerkennung” (Funktion #436 auf
Seite 84) bestimmt.
R Anrufer hören ein Freizeichen, das sich anders anhört
als das der Telefongesellschaft.
B Wenn Sie den Anruf nicht beantworten, aktiviert das
Gerät die Faxfunktion.
R Da einige Faxgeräte beim Senden von Faxnachrichten
keinen Faxsignalton erzeugen, versucht das Gerät, ein
Fax zu empfangen, auch wenn kein Faxsignalton
erkannt wird.
auf höchstens 4 ein.
R Auf diese Weise kann der Anrufbeantworter Anrufe
zuerst entgegennehmen.
3 Zeichnen Sie einen Ansagetext auf dem Anrufbeantworter
auf.
R Die Nachricht sollte höchstens 10 Sekunden lang sein
und keine Pausen von mehr als 4 Sekunden enthalten.
Anderenfalls können beide Geräte nicht korrekt
funktionieren.
4 Aktivieren Sie den Anrufbeantworter.
67
9. Fax
5 Stellen Sie das Gerät auf den gewünschten
Empfangsmodus ein (Seite 65).
R Wenn Sie den FAX-Modus einstellen, ändern Sie den
Rufzähler im FAX-Modus auf mehr als 4 (Funktion
#210 auf Seite 77).
6 Stellen Sie sicher, dass folgende Codes eindeutig sind:
–
–
Fernbedienungs-Zugangscode des Anrufbeantworters
Fernabfragecode (Funktion #434 auf Seite 84)
Hinweis:
R Handelt es sich um ein Telefonat, wird der
Anrufbeantworter die Nachricht aufzeichnen.
Wenn ein Faxsignalton erkannt wird, schaltet das Faxgerät
automatisch auf Faxempfang.
R Informationen zum Fernbedienungs-Zugangscode des
Anrufbeantworters finden Sie in der Gebrauchsanweisung
des Anrufbeantworters.
Kombinierte Sprach- und Faxanrufe
Der Anrufer kann eine Sprachmitteilung hinterlassen und ein
Fax-Dokument während desselben Anrufs senden. Informieren
Sie den Anrufer vorab über das folgende Verfahren.
1. Der Anrufer ruft Ihr Gerät an.
R Der Anrufbeantworter beantwortet den Anruf.
2. Der Anrufer kann eine Sprachmitteilung nach der Ansage
hinterlassen.
3. Der Anrufer drückt auf MGN MBN M9N (vorgewählter
Faxaktivierungscode).
R Das Gerät aktiviert die Faxfunktion.
4. Der Anrufer drückt an seinem Faxgerät die Starttaste, um
ein Dokument zu senden.
Hinweis:
R Um diese Funktion verwenden zu können, müssen Sie sich
vergewissern, dass die Fernabfrage aktiviert ist (Funktion
#434 auf Seite 84). Der Faxaktivierungscode kann auch
geändert werden.
R Wenn kein Platz mehr im Speicher des Anrufbeantworters
vorhanden ist, kann das Gerät unter Umständen keine
Dokumente empfangen. Schauen Sie in der
Bedienungsanleitung des Anrufbeantworters nach und
löschen Sie nicht mehr benötigte Mitteilungen.
9.8 Den Faxabruf (Polling) nutzen
(Abrufen eines Faxes, das bei einem
anderen Faxgerät zum Abrufen
bereitliegt)
Diese Funktion ermöglicht Ihnen, ein Dokument von einem
anderen kompatiblen Gerät abzurufen. Hierfür tragen Sie die
Übertragungskosten.
R Stellen Sie sicher, dass das Gerät des anderen
Teilnehmers für Ihren Anruf bereit ist.
R Stellen Sie sicher, dass sich keine Dokumente im
automatischen Dokumenteneinzug des Geräts befinden.
(y)
68
1 Drücken Sie wiederholt MtN, um “Abrufen” aufzurufen.
A MOKN
2 Wählen Sie die Faxnummer. A MxN
9. Fax
9.9 Versenden eines elektronischen
Dokuments von Ihrem Computer aus
als Faxmitteilung
Sie können von einer Windows-Anwendung mittels
Multi-Function Station auf die Fax-Funktion zugreifen.
Verfahren Sie, beispielsweise zum versenden eines im
WordPad erstellten Dokuments, wie folgt:
1 Öffnen Sie das Dokument, das Sie versenden möchten.
2 Wählen Sie [Drucken] aus dem Menü.
R Das Dialogfeld [Drucken] wird eingeblendet.
9.10 Empfangen einer Faxnachricht
auf dem Computer
Sie können Faxdokumente auf Ihrem Computer empfangen.
Das empfangene Faxdokument wird als Bilddatei (Format
TIFF-G4) gespeichert.
Wichtig:
R Stellen Sie sicher, dass notwendigen Funktionen zuvor
auf Seite 5 eingestellt werden.
1 Drücken Sie wiederholt auf MvN, um den automatischen
Empfangsmodus zu aktivieren (Seite 65).
3 Wählen Sie den PCFAX-Gerätenamen als den aktiven
2 Starten Sie Multi-Function Station. A [Anwendung]
4 Klicken Sie auf [Drucken].
3 Wenn ein Fax empfangen wird, empfängt der Computer ein
Drucker aus.
R Das Dialogfeld [Fax Senden] wird eingeblendet.
5 Geben Sie die Faxnummer mit dem Zifferndisplay oder
dem Adressbuch ein.
R Zum Beenden der Bedienung klicken Sie auf
[Abbrechen].
6 [Senden]
R Das Dokument wird über das Gerät von Ihrem
Computer aus versendet.
Hinweis:
R Zum Abbrechen des Sendevorgangs siehe Seite 106.
R Falls der Umfang des Dokuments die Speicherkapazität
des Geräts überschreitet, wird die Übertragung
abgebrochen.
R Ausführliche Erläuterungen finden Sie in der Hilfedatei von
Multi-Function Station, indem Sie [Hilfe] auswählen.
R Klicken Sie auf [Auswählen...], um das aktive Gerät zu
wechseln.
Zum Verhindern des Versenden eines Fax an ein falsches
Ziel
1. Starten Sie Multi-Function Station. A [Anwendung]
A [PC FAX]
2. [Extras] A [Funktion einrichten…]
3. Wählen Sie die gewünschte Einstellung aus der
[Senden]-Liste aus.
– [Für alle Faxübertragungen eine Bestätigung
anzeigen]: Das Bestätigungsdialogfeld für die
Faxnummer wird vor Senden des Faxes angezeigt.
– [Bitte keine Faxnummer direkt eingeben]: Sie
können nur Faxnummern auswählen, die im
Adressbuch gespeichert sind.
– [Eingabe wiederholen um die Faxnummer zu
Bestätigen]: Bei Eingabe der Faxnummer über das
Zifferndisplay muss die Nummer wieder eingegeben
werden.
4. [OK]
Hinweis:
R Näheres über die einzelnen Funktionen finden Sie unter
[Hilfe].
A [PC FAX]
Dokument über das Gerät.
Hinweis:
R Sie können auch Internetfax-Dokumente (Seite 71) auf
Ihrem Computer empfangen.
R Mit Ihrem Computer können Sie sich das empfangene
Dokument anschauen, es ausdrucken oder es weiterleiten.
Sie können ein empfangenes Internetfax-Dokument jedoch
nicht weiterleiten.
R Nachrichten, die auf den Computer übertragen wurden,
werden vom Gerät gelöscht.
Anschauen eines empfangenen Dokuments
1. Wählen Sie [PC FAX] unter Multi-Function Station aus.
2. Wählen Sie [Empfangsprotokoll] in
[Kommunikationsprotokoll].
3. Klicken Sie auf das Dokument, welches Sie betrachten
möchten.
4. Klicken Sie auf [Datei] in der Menüleiste und wählen Sie
dann [Ansicht], oder klicken Sie auf das Symbol
[Ansicht] in der Symbolleiste.
R Das empfangene Fax wird angezeigt.
Wenn sich ein empfangenes Faxdokument im Speicher
des Geräts befindet
Sie können das Dokument auf Ihren Computer speichern.
1. Wählen Sie [PC FAX] unter Multi-Function Station aus.
2. Wählen Sie [Empfangsprotokoll] in
[Kommunikationsprotokoll].
3. Klicken Sie auf [Datei] in der Menüleiste. A
[Faxempfang]
R Wenn die PC Fax Einstellung (Funktion #442 auf
Seite 85) aktiviert ist, wird das empfangene Fax
automatisch an den Computer übertragen.
9.10.1 Einstellung des Computers für
PC-Fax-Empfang
Sie müssen den Computer auswählen, der für den Empfang
von Faxen verwendet werden soll.
69
9. Fax
Wichtig:
R Stellen Sie sicher, dass die PC-Faxeinstellung zuvor
auf “Immer” oder “Verbunden” gesetzt wird (Funktion
#442 auf Seite 85).
R Stellen Sie vorher sicher, dass der
Faxvorschau-Modus deaktiviert ist (Funktion #448 auf
Seite 70).
1 MtN A MBNM4NM4NM3N A MOKN
2 Drücken Sie wiederholt MCN oder MDN, um den gewünschten
Computer auszuwählen.
R Durch Drücken von MEN können Sie die IP-Adresse des
ausgewählten Computers anzeigen.
3 MOKN A MtN
Hinweis:
R Wenn das Gerät nicht an das LAN angeschlossen ist, wird
der Computer, der mit dem Gerät per USB verbunden ist,
als der standardmäßige Computer für den
PC-Fax-Empfang zugewiesen.
R Um den gewünschten Computer einfach auswählen zu
können, ändern Sie vorher den PC-Namen (Seite 32).
9.11 Web-Faxvorschau (nur bei
Modellversionen mit
Netzwerkfunktion) y
Sie können ein empfangenes Faxdokument in Ihrem
Webbrowser wiedergeben ohne zu drucken und das Dokument
drucken oder speichern, nachdem Sie das Bild bestätigt haben.
Wichtig:
R Stellen Sie sicher, dass notwendigen Funktionen zuvor
auf Seite 5 eingestellt werden.
9.11.1 Aktivieren des Faxvorschau-Modus
1 MtN A MBNM4NM4NM8N
2 M1N A “Ein”
R M0N A “Aus”
3 MOKN
4 Geben Sie das Password ein (Funktion #155 auf
Seite 75). A MOKN
R Wenn Sie nicht zur Eingabe eines Passworts
aufgefordert werden, ist der Zugangscode für die
Web-Faxvorschau (Funktion #450 auf Seite 85)
bereits eingestellt. Drücken Sie zum Beenden auf
MtN.
5 Geben Sie den Zugangscode für die Faxvorschau ein, Sie
können hierfür bis zu 8 Zeichen des englischen Alphabets
sowie Zahlen verwenden (siehe Seite 57 zur
Zeicheneingabe).
R Sie können auch mit M0N oder M1N die folgenden
Symbole eingeben.
[email protected]#$%^&’)(.–_{}
6 MOKN A MtN
70
Hinweis:
R Wenn die Faxvorschau aktiviert ist, werden die
Faxdokumente gespeichert.
Der Speicher könnte voll mit empfangenen Dokumenten
belegt sein; löschen Sie deshalb Dokumente so bald wie
möglich aus dem Speicher, nachdem Sie sie angezeigt
oder ausgedruckt haben.
R Wenn die Web-Faxvorschau aktiviert ist, wird die
PC-Fax-Einstellung (Funktion #442 auf Seite 85)
deaktiviert.
R Es ist empfehlenswert, die Benachrichtigungsfunktion bei
Faxempfang zu aktivieren (Funktion #451 auf Seite 85).
R Sie können den Zugangscode für die Web-Faxvorschau
ändern (Funktion #450 auf Seite 85).
9.11.2 Anzeigen eines empfangenen
Faxdokuments im Webbrowser
Wichtig:
R Stellen Sie sicher, dass die Einheit inaktiv ist.
1
2
3
4
Starten Sie Multi-Function Station.
[Gerät] A [Embedded WEB]
Wählen Sie [FAX Vorschau] aus dem Menü.
Geben Sie den Zugangscode für die Web-Faxvorschau ein
(Funktion #450 auf Seite 85). A [OK]
R Eine Liste der empfangenen Faxdokumente wird
angezeigt.
5 Klicken Sie auf das gewünschte Symbol, um das
Faxdokument anzusehen, zu drucken oder zu speichern.
R Sie können das Faxdokument in der Vorschau
bearbeiten (beispielsweise vergrößern, drehen usw.).
6 Schließen Sie den Webbrowser.
Hinweis:
R Wie schnell das Dokument dargestellt werden kann, ist von
Größe und Inhalt des Dokumentes abhängig.
R Das empfangene Faxdokument wird als Bilddatei
(PDF-Format) gespeichert. Zum Öffnen von
PDF-Dokumenten benötigen Sie den Adobe Reader.
Bedeutung von “ ”
“ ” auf dem Display bedeutet, dass das Dokument bereits
angezeigt, gedruckt oder gespeichert wurde.
R Um ein Dokument nach der Vorschau in Schritt 5 zu
löschen, klicken Sie [Liste], um zur Liste
zurückzugelangen. Sie können alle Bilder mit einem “ ”
löschen.
R Um ein Dokument nach dem Drucken oder Speichern in
Schritt 5 zu löschen, klicken Sie [Erneut laden], um die
Liste zu aktualisieren. Sie können alle Bilder mit einem
“ ” löschen.
9. Fax
9.12 Übertragen von Faxen an
E-Mail-Adressen (nur bei
Modellversionen mit
Netzwerkfunktion) y
3 Drücken Sie wiederholt MpN, um “E-Mail senden”
Sie können ein empfangenes Faxdokument (Funktion Fax an
E-Mail) automatisch an eine oder mehrere gewünschte
E-Mail-Adressen übertragen.
auszuwählen. A MOKN
R Für Modelle, die 2-seitiges Scannen unterstützen
(y):
Um eine 2-seitige Dokumentenvorlage zu scannen,
wählen Sie die gewünschte Bindung der
Dokumentenvorlage durch wiederholtes Drücken von
MCN oder MDN aus. A MOKN
Um eine 1-seitige Dokumentenvorlage zu scannen,
wählen Sie “Aus”. A MOKN
Wichtig:
R Stellen Sie sicher, dass notwendigen Funktionen zuvor
auf Seite 5 eingestellt werden.
4 Geben Sie die E-Mail-Adresse des Ziels ein (Seite 71).
5 Bei Nutzung des Vorlagenglases des Scanners drücken
Hinweis:
R Hinweise zum Überprüfen des Übertragungsstatus finden
Sie auf Seite 100.
Nützliche Informationen:
Falls Sie sich längere Zeit außer Haus aufhalten, empfehlen
wir folgendes.
1. Stellen Sie diese Funktion ein.
2. Aktivieren Sie auch die Funktion PC FAX (Seite 69) und
lassen Sie Ihren Computer eingeschaltet.
R Für PC FAX starten Sie Multi-Function Station und
aktivieren Sie [PC FAX].
In diesem Fall werden die Daten mit der Funktion PC FAX auf
ihren Computer übertragen, und die übertragenen Daten
werden automatisch vom Gerät gelöscht. Dieselben Daten
werden auch an Ihre E-Mail-Adresse gesendet; auf diese
Weise können Sie Ihre Nachrichten täglich kontrollieren und
verhindern, dass das Papier/der Speicherplatz unnötigt
benutzt/belegt werden.
9.13 Internet-Fax y
Sie können unter Verwendung dieser Funktion Dokumente als
E-Mail-Anhänge über das Internet senden und empfangen
(TIFF-F-Format).
Falls der andere Teilnehmer ein Gerät verwendet, das
Internet-Fax unterstützt, können Sie Dokumentenvorlagen
direkt an den anderen Teilnehmer senden, ohne einen
E-Mail-Server zu verwenden.
Wichtig:
R Stellen Sie sicher dass folgende Faxfunktionen zuvor
eingestellt werden (Seite 5).
9.13.1 Senden eines Internet-Faxes
R Wir empfehlen E-Mail-Zieladressen vorab zu registrieren.
– Hinweise zum Adressbuch finden Sie auf Seite 103.
– Hinweise zur Zielwahlfunktion (y) finden Sie auf
Seite 104.
R Stellen Sie sicher, dass die MlN-Leuchte an ist.
1 Legen Sie Ihre Dokumentenvorlage(n) ein (Seite 39).
2 Falls erforderlich, ändern Sie Auflösung (Seite 62) und
Kontrast (Seite 62) entsprechend dem Dokumententyp.
Sie MxN.
R Das Gerät scannt 1 Seite. Warten Sie, bis
“SCANNEN:<OK>” “SENDEN:<START>” angezeigt
wird. Legen Sie das nächste Dokument auf das
Vorlagenglas des Scanners und drücken Sie auf
MOKN. Wiederholen Sie diesen Schritt, bis alle
Dokumente gescannt wurden und drücken Sie dann
auf MxN.
Bei Nutzung des automatischen Dokumenteneinzugs
(y) drücken Sie MxN. Alle Dokumente werden gescannt.
Das Gerät beginnt dann die Übertragung.
Automatische Wahlwiederholung des Internet-Fax
Falls ein Problem mit der LAN-Verbindung vorliegt oder falls
keine Antwort erhalten wird, versendet das Gerät das
Dokument automatisch 2 mal oder öfter.
Festlegen der Zieladresse
Mit dem Tastenfeld
Drücken Sie wiederholt MCN oder MDN zur Auswahl von
“Adresse eingb.”. A MxN A E-Mail-Adresse eingeben.
Mit dem Adressbuch
Drücken Sie wiederholt auf MCN oder MDN, um den gewünschten
Eintrag anzuzeigen.
Mit der Zielwahlfunktion (y)
Plätze 1-3 verwenden
Drücken Sie die gewünschte Zielwahltaste.
Plätze 4-6 verwenden
Drücken Sie MgN und dann die gewünschte Zielwahltaste.
9.13.2 Rundsenden von Internet-Fax
Sie können dasselbe Dokument an mehrere Empfänger (bis zu
20) senden. Registrieren Sie vor dem Verwenden dieser
Funktion die E-Mail-Ziele im Rundsendespeicher für das
Internet-Fax (Seite 103).
R Stellen Sie sicher, dass die MlN-Leuchte an ist.
1 Legen Sie Ihre Dokumentenvorlage(n) ein (Seite 39).
2 Falls erforderlich, ändern Sie Auflösung (Seite 62) und
Kontrast (Seite 62) entsprechend dem Dokumententyp.
3 Drücken Sie wiederholt MpN, um “E-Mail senden”
auszuwählen. A MOKN
R Für Modelle, die 2-seitiges Scannen unterstützen
(y):
71
9. Fax
Um eine 2-seitige Dokumentenvorlage zu scannen,
wählen Sie die gewünschte Bindung der
Dokumentenvorlage durch wiederholtes Drücken von
MCN oder MDN aus. A MOKN
Um eine 1-seitige Dokumentenvorlage zu scannen,
wählen Sie “Aus”. A MOKN
4 Beim Verwenden des Adressbuchs
1. Drücken Sie wiederholt auf MCN oder MDN, um
“IRundsendung 1I” “IRundsendung 2I” oder
“IRundsendung 3I” auszuwählen. A MxN
Beim Verwenden der Rundsendetaste (y)
Drücken Sie eine Rundsendetaste (1-3).
5 Bei Verwendung des Vorlagenglases des Scanners
scannt das Gerät 1 Seite. Warten Sie, bis
“SCANNEN:<OK>” “SENDEN:<START>” angezeigt wird.
Legen Sie das nächste Dokument auf das Vorlagenglas
des Scanners und drücken Sie auf MOKN. Wiederholen Sie
diesen Schritt, bis alle Dokumente gescannt wurden und
drücken Sie dann auf MxN.
Bei Versendung des automatischen
Dokumenteneinzugs (y) werden alle Dokumente
gescannt. Das Gerät beginnt dann die Übertragung.
Hinweis:
R Falls ein Problem mit der Netzwerkverbindung vorliegt oder
falls keine Antwort erhalten wird, wird das Dokument
übersprungen und später automatisch 2 oder mehrere
Male erneut gesendet.
9.13.3 Empfangen eines Internet-Fax
Sie können das Gerät automatisch Internet-Faxe in einem
voreingestellten Intervall vom E-Mail-Server empfangen
lassen. Zum Ändern des Intervalls für den Auto-Empfang siehe
#428 auf Seite 83.
Internet-Faxe, die direkt gesendet werden, ohne einen
E-Mail-Server zu durchlaufen, werden sofort nach dem
Empfang gedruckt.
Sie können empfangene E-Mails durch die folgende
Vorgehensweise manuell bestätigen.
1 Wenn die MlN-Leuchte aus ist, schalten Sie sie ein.
2 Drücken Sie wiederholt MpN, um “E-Mail
empfangen”.
3 MxN
R Das Gerät empfängt alle Internet-Faxe über den
E-Mail-Server und druckt sie.
72
10. Programmierbare Funktionen
10.1 Programmieren am Gerät
F
10. . Programmierbare Funktionen
Q
1 MtN (Q)
2 Drücken Sie MBN und den 3-stelligen Code (Seite 73 bis Seite 98).
3 Drücken Sie auf die entsprechende Auswahl, um sich die gewünschte Einstellung anzeigen zu lassen.
R Dieser Schritt fällt je nach Funktion unterschiedlich aus.
4 MOKN (F)
5 Drücken Sie zum Beenden auf MtN (Q).
10.1.1 Grundfunktionen
Funktion
Code
Auswahl
Datum und Uhrzeit: *1
#101
Geben Sie Datum und Uhrzeit über die Zifferntastatur ein. Für Einzelheiten siehe Seite 26.
Ihr Logo*2
#102
Geben Sie Ihr Logo über die Zifferntastatur ein. Für Einzelheiten siehe Seite 26.
#103
Geben Sie Ihre Faxnummer über die Zifferntastatur ein. Für Einzelheiten siehe Seite 26.
#110
Für Sprachführung, Anzeigen und Berichte wird die gewählte Sprache verwendet.
M1N “Englisch” (Standardeinstellung)
M2N “Tschechisch”
M3N “Holländisch”
M4N “Französisch”
M5N “Deutsch”
M6N “Ungarisch”
M7N “Polnisch”
M8N “Portugiesis”
M9N “Slovakisch”
MGN “Spanisch”
MBN “Türkisch”
Ihre
Faxnummer*2
Sprache
Hinweis:
R Wenn Sie die Spracheinstellung von “Polnisch” auf eine andere Sprache ändern
oder umgekehrt, können manche Einträge möglicherweise nicht richtig angezeigt werden.
73
10. Programmierbare Funktionen
Funktion
Code
Auswahl
Standort*2
#114
Diese Einstellung muss mit Ihrem Standort übereinstimmen.
M0N “Belgien”
M1N “Tschechisch”
M2N “Eur.Stndard”: Andere europäische Länder
M3N “Frankreich”
M4N “Deutschland” (Standardeinstellung)
M5N “Ungarn”
M6N “Niederlande”
M7N “Polen”
M8N “Portugal”
M9N “Slovakia”
MGN “Spain”
MBN “U.K.”
Wählverfahren*2
#120
Wichtig:
R Nicht verfügbar, wenn “U.K.”, “Belgien” oder “Niederlande” in Funktion #114
auf Seite 74 gewählt ist.
Wenn Sie nicht wählen können (Seite 62), ändern Sie diese Einstellung gemäß Ihrem
Telefonanbieter.
M1N “Impulse”
M2N “Ton” (Standardeinstellung)
Rückfrage-/Flashzeit*2
#121
Die Rückfrage-/Flashzeit ist abhängig von Ihrer Telefon- oder Nebenstellenanlage.
M0N “900mSek”
M1N “700mSek”
M2N “600mSek”
M3N “400mSek”
M4N “300mSek”
M5N “250mSek”
M6N “200mSek”
M7N “160mSek”
M8N “110mSek”
M9N “100mSek” (Standardeinstellung)
MGN “90mSek”
MBN “80mSek”
Hinweis:
R Wenn das Gerät über eine TK-Anlage angeschlossen ist, kann es sein, das gewisse
Funktionen der TK-Anlage (Weiterleitung eines Anrufs usw.) nicht richtig funktionieren.
Wenden Sie sich an den Lieferanten der TK-Anlage für die richtigen Einstellungen.
ADSL-Modus*2
#124
Bei Verwendung einer DSL/ADSL-Leitung verbessert diese Funktion die Zuverlässigkeit
durch Reduzierung der Übertragungsgeschwindigkeit.
M0N “Aus” (Standardeinstellung)
M1N “Ein”
Hinweis:
R Die Telefongebühren können höher als gewöhnlich sein.
74
10. Programmierbare Funktionen
Funktion
Code
Auswahl
LCD-Anzeigekontrast
#145
Ändern des LCD-Anzeigekontrasts.
KX-MB2230/KX-MB2270:
M1N “Normal” (Standardeinstellung)
M2N “Dunkel”
KX-MB2515/KX-MB2545/KX-MB2575/DP-MB310:
M1N “-2”
M2N “-1”
M3N “0” (Standardeinstellung)
M4N “1”
M5N “2”
Auswahl der Messeinheit
#147
Bei Anzeige von Messungen auf dem Gerätebildschirm wird die gewählte Messeinheit
verwendet.
M1N “Millimeter” (Standardeinstellung)
M2N “Zoll”
Anzeigeintervall
#148
Zum Einstellen des Intervalls, in dem Mitteilungen abwechselnd angezeigt werden.
M1N “1Sek.” (Standardeinstellung)
M2N “2Sek.”
M3N “3Sek.”
M4N “4Sek.”
M5N “5Sek.”
Administratorcode
#151
Ändern des Administratorcodes für Funktionseinschränkungs-Einstellungen.
1. MtN A MBNM1NM5NM1N A MOKN
2. Geben Sie den aktuellen Administratorcode ein. A MOKN
R Der Standardcode lautet “0000”.
3. Geben Sie mit den Tasten 0-9 einen neuen 4-stelligen Administratorcode ein. A
MOKN
4. Geben Sie den neuen Administratorcode erneut ein. A MOKN A MtN
Hinweis:
R Es wird empfohlen, den Standard-Administratorcode durch einen eigenen Administratorcode zu ersetzen.
Funktionseinschränkung
#154
Aktivieren der Moduseinschränkung. Für Einzelheiten siehe Seite 107.
Passwort ändern
#155
Ändern des Passworts zur Programmierung von Funktionen mittels Fernbedienung.
1. MtN A MBNM1NM5NM5N A MOKN
2. Geben Sie das aktuelle Password ein. A MOKN
R Das Standardpassword ist “1234”.
3. Geben Sie mit den Tasten 0-9 ein neues 4-stelliges Passwort ein. A MOKN
4. Geben Sie das neue Passwort erneut ein. A MOKN A MtN
Hinweis:
R Es wird empfohlen, das Standardpasswort durch ein eigenes Passwort zu ersetzen.
R Dieses Passwort wird ebenfalls für die Funktionsprogrammierung über einen Webbrowser verwendet (nur bei Modellversionen mit Netzwerkfunktion). (y)
75
10. Programmierbare Funktionen
Funktion
Code
Auswahl
Wartungszeit
#158
Das Gerät schaltet sich selbstständig zur Wartung ein.
1. MtN A MBNM1NM5NM8N A MOKN
2. Eingeben der Startzeit für die Wartung.
R Die Standardseinstellung ist “00:00”.
R Wenn Sie das 12-Stunden-Zeitformat (Seite 26) auswählen, drücken Sie wiederholt MGN, um AM oder PM auszuwählen.
R Wenn Sie das 24-Stunden-Zeitformat (Seite 26) auswählen, wird die Uhrzeit im
24-Stunden-Format eingestellt.
3. MOKN A MtN
Hinweis:
R Aktivieren Sie das Gerät nicht während der Selbstwartung.
Alle Funktionen auf
Standard setzen
#159
Aktivieren Sie diese Funktion, bevor Sie das Produkt entsorgen, übertragen oder zurückgeben, um alle einstellbaren Funktionen zurückzusetzen und sämtliche gespeicherten
Daten aus dem Speicher zu löschen.
Adressbuch und Faxübertragungsdaten (Journal und empfangene Faxe im Speicher) werden gelöscht.
R Trennen Sie Telefonleitung*1, USB-Kabel und LAN-Kabel *2, bevor Sie diese Funktion
aktivieren.
*1 Nur bei Modellversionen mit Faxfunktion (y)
*2 Nur bei Modellversionen mit Netzwerkfunktion (y)
M0N “Nein” (Standardeinstellung)
M1N “Ja”
Zurücksetzen aller Funktionen:
1. MtN A MBNM1NM5NM9N
2. M1N A “Ja” A MOKN
3. M1N A “Ja” A MOKN
Ruftonmuster*2
#161
Einstellen des Ruftonmusters.
M1N “A” (Standardeinstellung)
M2N “B”
M3N “C”
Signalton
#165
Einstellen der Signaltöne und der Tastentöne. Aktivieren Sie diese diese Funktion, wenn
Sie Bestätigungs-/Fehlersignaltöne hören möchten.
M0N “Aus”
M1N “Ein” (Standardeinstellung)
Hinweis:
R Auch wenn für diese Funktion “Aus” eingestellt ist, gibt das Gerät in einigen Fällen
Signaltöne aus. Zum Beispiel:
– die Einstellung des Hinweistons für den Speicherempfang (Funktion #437 auf
Seite 84) ist aktiviert (nur bei Modellversionen mit Faxfunktion). (y)
– die vordere Abdeckung ist geöffnet.
76
10. Programmierbare Funktionen
Funktion
Code
Auswahl
Benachrichtigung
bei Auftragsende
#174
Einstellung am Gerät, damit ein Hinweis mit einem Signalton nach Beendigung eines
Druckauftrags erfolgt.
M0N “Aus” (Standardeinstellung)
M1N “Ein”
Hinweis:
R Diese Einstellung gilt für Folgendes:
– PC-Druck
– Automatisches Drucken von Berichten/Listen während der Faxübertragung (y)
– Drucken von empfangenen Faxen (y)
R Wenn ein Druckerfehler auftritt, gibt das Gerät einen Fehlerton anstatt dieses Signals
aus, selbst wenn für diese Funktion “Ein” eingestellt ist.
R Die Auswahl kann von der Standorteinstellung abhängig sein (Funktion #114 auf Seite 74).
FAX-Rufzähler*2
#210
Ändern des Rufzählers im FAX ONLY-Modus.
M1N “1”
M2N “2” (Standardeinstellung)
M3N “3”
M4N “4”
M5N “5”
M6N “6”
M7N “7”
M8N “8”
M9N “9”
Hinweis:
R Wenn Sie das Gerät zusammen mit einem Anrufbeantworter verwenden, setzen Sie
diese Einstellung auf mehr als 4 (Seite 67).
R Die Auswahl kann von der Standorteinstellung abhängig sein (Funktion #114 auf Seite 74).
R Wenn Sie die Standorteinstellung ändern (Funktion #114 auf Seite 74), wird der
FAX-Rufzähler auf “2”.zurückgestellt. Wählen Sie den gewünschten Rufzähler erneut,
falls notwendig.
Gesamtes Adressbuch löschen
#289
Löschen aller im Adressbuch gespeicherten Einträge.
R Trennen Sie vor dem Aktivieren dieser Funktion die folgenden Kabel.
– Telefonanschlusskabel (nur bei Modellversionen mit Faxfunktion) (y)
– USB-Kabel
– LAN-Kabel (nur bei Modellversionen mit Netzwerkfunktion) (y)
M0N “Nein” (Standardeinstellung)
M1N “Ja”
Löschen aller Elemente:
1. MtN A MBNM2NM8NM9N
2. M1N A “Ja” A MOKN
3. M1N A “Ja” A MOKN A MtN
77
10. Programmierbare Funktionen
Funktion
Code
Auswahl
Papierformat im
Standard-Papier-Eingabefach
#380
Einstellen des Papierformats für das Standard-Papier-Eingabefach.
M0N “16K”
M1N “Letter”
M2N “Legal”
M3N “A4” (Standardeinstellung)
M4N “A5”
M6N “B5(ISO)”
M7N “B5(JIS)”
MGN “216X330”
MBN “216X340”
Hinweis:
R Falls eines der folgenden Papierformate ausgewählt ist, werden empfangene Faxdokumente im Speicher gespeichert (nur bei Modellversionen mit Faxfunktion). (y)
– “A5”
– “B5(JIS)”
– “B5(ISO)”
– “16K”
R Wenn Sie für die Funktion #147 “Zoll” eingestellt haben, werden die Zahlen in Zoll
angegeben.
Papierformat im manuellen Fach/Mehrzweck-Fach
#381
Einstellen des Formats des Aufzeichnungspapiers im manuellen Fach/Mehrzweck-Fach.
M0N “16K”
M1N “Letter”
M2N “Legal”
M3N “A4” (Standardeinstellung)
M4N “A5”
M5N “A6”
M6N “B5(ISO)”
M7N “B5(JIS)”
M8N “B6(ISO)”
M9N “B6(JIS)”
MGN “216X330”
MBN “216X340”
Hinweis:
R Wenn Sie für die Funktion #147 “Zoll” eingestellt haben, werden die Zahlen in Zoll
angegeben.
78
10. Programmierbare Funktionen
Funktion
Code
Auswahl
Papierformat im unteren Eingabefach*3
#382
Einstellen des Papierformats für das untere Papier-Eingabefach.
M0N “16K”
M1N “Letter”
M2N “Legal”
M3N “A4” (Standardeinstellung)
M4N “A5”
M6N “B5(ISO)”
M7N “B5(JIS)”
MGN “216X330”
MBN “216X340”
Hinweis:
R Diese Funktion wird nur angezeigt, wenn das untere Papier-Eingabefach installiert ist
(Seite 109).
R Falls eines der folgenden Papierformate ausgewählt ist, werden empfangene Faxdokumente im Speicher gespeichert (nur bei Modellversionen mit Faxfunktion). (y)
– “A5”
– “B5(JIS)”
– “B5(ISO)”
– “16K”
R Wenn Sie für die Funktion #147 “Zoll” eingestellt haben, werden die Zahlen in Zoll
angegeben.
Papiertyp für das
Standard-Papier-Eingabefach
#383
Einstellen des Papiertyps für das Standard-Papier-Eingabefach.
M1N “Normal Pap.” (Standardeinstellung)
M2N “Dünnes Pap.”
Hinweis:
R Diese Einstellung wird beim Drucken über einen Computer deaktiviert. Hinweise zum
Einstellen des Papiertyps zum Drucken finden Sie auf Seite 41.
Papiertyp für das
manuelle Fach/
Mehrzweckfach
#384
Einstellen des Aufzeichnungspapiers für das manuelle Fach/Mehrzweckfach.
M1N “Normal Pap.” (Standardeinstellung)
M2N “Dünnes Pap.”
M3N “Dickes Pap.”
Hinweis:
R Diese Einstellung wird beim Drucken über einen Computer deaktiviert. Hinweise zum
Einstellen des Papiertyps zum Drucken finden Sie auf Seite 41.
Papiertyp für das untere Papiereinzugsfach*3
#385
Einstellen des Papiertyps für das untere Papiereinzugsfach.
M1N “Normal Pap.” (Standardeinstellung)
M2N “Dünnes Pap.”
Hinweis:
R Diese Funktion wird nur angezeigt, wenn das untere Papier-Eingabefach installiert ist
(Seite 109).
R Diese Einstellung wird beim Drucken über einen Computer deaktiviert. Hinweise zum
Einstellen des Papiertyps zum Drucken finden Sie auf Seite 41.
Einstellungen Papiereingabefach für
Listen und Berichte*3
#390
Einstellen des Papiereingabefachs für Listen und Berichte.
M1N “#1” (Standardeinstellung): Standard-Papier-Eingabefach.
M3N “#3”: Unteres Papiereingabefach.
M4N “#1+#3”*1
*1 Diese Optionen werden nur angezeigt, wenn das Papierformat (Funktion #380 auf
Seite 78 oder Funktion #382 auf Seite 79) und der Medientyp (Funktion #383 auf
Seite 79 oder Funktion #385 auf Seite 79) übereinstimmen. Bei einer Änderung ändert
sich auch diese Einstellung entsprechend.
79
10. Programmierbare Funktionen
Funktion
Code
Auswahl
Energiesparmodus
#403
Einstellung des Zeitintervalls, nach dem das Gerät in den Energiesparmodus wechselt.
M1N “1Min” (Standardeinstellung)
M2N “5Min”
M3N “15Min”
M4N “30Min”
M5N “45Min”
Hinweis:
R Während des Energiesparmodus muss das Gerät vor dem Drucken die Fixiereinheit
vorwärmen.
Beibehaltung Kontrast
#462
Beibehalten der vorherigen Kontrasteinstellung.
M0N “Deaktiviert” (Standardeinstellung)
M1N “Aktiviert”
Hinweis:
R Die vorherige Einstellung wird zum Kopieren individuell beibehalten.
R Die vorherige Einstellung wird zum Senden von Faxen individuell beibehalten (nur bei
Modellversionen mit Faxfunktion). (y)
*2Standard-Betriebs-
#463
modus
Auswählen des Standard-Betriebsmodus, der nach Ablauf der für den Modus-Timer eingestellten Zeit, eingenommen wird (Funktion #464).
M1N “Kopieren” (Standardeinstellung)
M2N “Faxen”
Hinweis:
R Der Scan-Modus kann mit dieser Funktion nicht ausgewählt werden.
*2Modus-Timer
#464
Timereinstellung vor Rückkehr zum Standard-Betriebsmodus (Funktion #463).
M0N “Aus”
M1N “30Sek”
M2N “1Min” (Standardeinstellung)
M3N “2Min”
M4N “5Min”
Zähler für Abteilungen anzeigen
#479
Anzeigen der Zählernummer von Kopien/Ausdrucken für Abteilungen. Für Einzelheiten
siehe Seite 107.
Tonersparmodus
#482
Einstellen des Tonersparmodus. Wenn “Ein” ausgewählt ist, wird die Lebensdauer der
Tonerkartusche verlängert.
M0N “Aus” (Standardeinstellung)
M1N “Ein”
Hinweis:
R Diese Funktion reduziert den Tonerverbrauch und kann dadurch die Druckqualität beeinträchtigen.
R Diese Einstellung gilt für das Kopieren und für das Ausdrucken von Berichten/Listen.
R Diese Einstellung gilt nicht für das Drucken empfangener Faxe (nur bei Modellversionen mit Faxfunktion). (y)
*1
*2
*3
80
Nur bei Modellversionen mit Faxfunktion oder Netzwerkfunktion. (y)
Nur bei Modellversionen mit Faxfunktion. (y)
Nur bei Modellversionen mit Unterstützung des unteren Papiereinzugsfachs. (y)
10. Programmierbare Funktionen
10.1.2 Faxfunktionen y
Funktion
Code
Auswahl
Ruftonverzögerung
im TEL/FAX-Modus
#212
Wenn Sie im TEL/FAX-Modus ein zusätzliches Telefon verwenden, wählen Sie aus, wie
oft das zusätzliche Telefon klingeln soll, bevor das Gerät den Anruf beantwortet.
M1N “1”
M2N “2” (Standardeinstellung)
M3N “3”
M4N “4”
M5N “5”
M6N “6”
M7N “7”
M8N “8”
M9N “9”
Hinweis:
R Für Einzelheiten siehe Seite 66.
R Die Auswahl kann von der Standorteinstellung abhängig sein (Funktion #114 auf Seite 74).
R Wenn Sie die Standorteinstellung ändern (Funktion #114 auf Seite 74), wird die Ruftonverzögerung im TEL/FAX-Modus auf “2” zurückgestellt. Wählen Sie den gewünschten Rufzähler erneut, falls notwendig.
Aktivieren des AUTOM. EMPFANGSMODUS
#319
Diese Funktion ist nur verfügbar, wenn “Deutschland” in Funktion #114 auf Seite 74
gewählt wird.
M0N “Aus”
M1N “Ein” (Standardeinstellung)
Hinweis:
R Für Einzelheiten siehe Seite 66.
Sendebericht
#401
Drucken eines Sendeberichts.
M0N “Aus”: Sendeberichte werden nicht gedruckt.
M1N “Ein”: Nach jeder Faxübertragung wird ein Sendebericht gedruckt.
M2N “Fehler” (Standardeinstellung): Ein Sendebericht wird nur bei einem Übertragungsfehler gedruckt.
AutomatischerJournalbericht
#402
Wenn “Ein” ausgewählt ist, druckt das Gerät automatisch nach je 30 neuen Faxübertragungen und -empfängen einen Journalbericht (Seite 63).
M0N “Aus”
M1N “Ein” (Standardeinstellung)
Modus “Manuelle
Antwort”
#404
Ändern des Empfangsmodus in der Einstellung “Manuelle Antwort” (Seite 66).
M1N “TEL” (Standardeinstellung)
M2N “TEL/FAX”
Standard-Faxauflösung
#405
Ändern der Standardeinstellung für die Faxauflösung.
M1N “Normal” (Standardeinstellung): Für Zeichen normaler Größe.
M2N “Fein”: Für kleine Zeichen.
M3N “Superfein”: Für sehr kleine Zeichen.
M4N “Foto”: Für Fotos, Halbtonbilder usw.
Hinweis:
R Bei Verwendung der Auflösungen “Fein”, “Superfein” und “Foto” erhöht sich die
Übertragungsdauer.
Duplexdruckeinstellung für Faxempfang
#407
Einstellen des Duplexdrucks für Faxempfang.
M0N “Aus” (Standardeinstellung)
M1N “Lange Kante”
M2N “Kurze Kante”
81
10. Programmierbare Funktionen
Funktion
Code
Auswahl
Auslandsmodus
#411
Falls Sie keine Faxnachrichten ins Ausland versenden können, selbst wenn die Rufnummer korrekt ist und die Leitung angeschlossen ist, aktivieren Sie diesen Modus vor dem
Senden des Faxes.
Diese Funktion verbessert die Zuverlässigkeit durch Reduzierung der Übertragungsgeschwindigkeit.
Die Telefongebühren können höher als gewöhnlich sein.
M0N “Aus”: Funktion ist deaktiviert.
M1N “Nächst. Fax”: Diese Einstellung ist nur für den nächsten Faxübertragungsversuch
wirksam. Nach der Übertragung wechselt das Gerät zurück zur vorherigen Einstellung.
M2N “Fehler” (Standardeinstellung): Wenn die vorherige Faxübertragung fehlschlägt und
das Dokument neu gesendet werden soll.
Hinweis:
R Bei Verwendung der Funktion Rundsenden kann der Auslandsmodus nicht aktiviert
werden.
Zeitversetzte Übertragung
#412
Versenden eines Faxes zu einer bestimmten Zeit. Für Einzelheiten siehe Seite 63.
ECM-Auswahl
#413
Einstellen des Fehlerkorrekturmodus (ECM). Diese Funktion ist verfügbar, wenn sowohl
Sende- als auch Empfangs-Faxgeräte ECM-kompatibel sind. Wenn “Ein” ausgewählt ist,
werden Faxübertragung / -empfang ausgeführt, ohne dass die Fehler auftreten.
M0N “Aus”
M1N “Ein” (Standardeinstellung)
Verbindungston
#416
Wenn beim Senden von Faxnachrichten häufig Probleme auftreten, können Sie über diese
Funktion Verbindungstöne hören: Faxsignalton, Freizeichen und Besetztzeichen. Der Status des Faxgeräts auf der Gegenseite lässt sich hiermit überprüfen.
M0N “Aus”
M1N “Ein” (Standardeinstellung)
Hinweis:
R Bei fortgesetzt hörbarem Freizeichen ist auf der Empfangsseite möglicherweise kein
Faxgerät angeschlossen oder der Papiervorrat ist leer. Wenden Sie sich an den anderen Teilnehmer.
R Der Verbindungston kann nicht einzeln geregelt werden. Er wird entsprechend der
Monitorlautstärke geändert (Seite 25).
Maximale Faxgeschwindigkeit
#418
Einstellen der maximalen Fax-Geschwindigkeit. Die Faxgeschwindigkeit kann in Abhängigkeit von Ihrer Telefonleitung geringer sein, als die, die Sie eingestellt haben.
M1N “14.4kbps”
M2N “33.6kbps” (Standardeinstellung)
Modus für schnelles
Einscannen
#419
Aktivieren des Modus für schnelles Einscannen. Wenn “Immer” ausgewählt ist, scannt
das Gerät das Dokument und speichert es zunächst, dann beginnt das Gerät mit der
Übertragung der Dokumente.
M0N “Aus” (Standardeinstellung)
M1N “Immer”
Bestätigung der Zielnummer
#420
Bestätigen des Ziels vor dem Senden eines Faxes. Wenn “Ein” ausgewählt ist, können
Sie nach der Bestätigung der Zielnummer ein Fax senden. Wenn die angezeigte Zielnummer richtig ist, drücken Sie MxN, um das Fax zu senden.
M0N “Aus” (Standardeinstellung)
M1N “Ein”
82
10. Programmierbare Funktionen
Funktion
Code
Auswahl
Eingabeeinschränkung für die Zifferntastatur
#421
Aktivieren Sie diese Funktion, wenn Sie die über die Zifferntastatur gewählten Faxnummern einschränken möchten (zum Beispiel um Verwählen zu verhindern).
M0N “Aus” (Standardeinstellung)
M1N “Ein”
Hinweis:
R Wenn Sie “Ein” auswählen, sind keine Anrufe mit Wahlwiederholung über die mit der
Zifferntastatur eingegebenen Faxnummern möglich.
R Wenn Sie “Ein” auswählen, wird die Einstellung für die Faxnummern-Wiedereingabe
(Funktion #422 auf Seite 83) deaktiviert.
Faxnummern-Wiedereingabe
#422
Wenn “Ein” ausgewählt ist, wenn Sie eine Faxnummer manuell über die Zifferntastatur
wählen, müssen Sie die Nummer erneut eingeben und MxN drücken. Wenn die 2. eingegebene Nummer mit der 1. eingegebenen Nummer übereinstimmt, können Sie das Fax
senden.
M0N “Aus” (Standardeinstellung)
M1N “Ein”
Bestätigung des
nächsten Dokuments
#424
Wenn “Ein” ausgewählt ist, wird nach dem Scannen des Dokuments mit dem automatischen Dokumenteneinzug während der Faxübertragung eine Meldung zur Bestätigung des
nächsten Dokuments angezeigt. Legen Sie das nächste Dokument ein und drücken Sie
auf MOKN. A MxN
M0N “Aus” (Standardeinstellung)
M1N “Ein”
Direkt-SMTP*1
#425
Zum Registrieren einer E-Mail-Adresse, wenn “Ein” ausgewählt ist, können Sie das Direkt-SMTP für die E-Mail-Adresse einstellen.
M0N “Aus” (Standardeinstellung)
M1N “Ein”
Zustellungsbenachrichtigung*1
#426
Wenn “Ein” ausgewählt ist, wird eine Zustellungsbenachrichtigung an den Empfänger
des Internet-Fax gesendet. Falls der Empfänger die Benachrichtigung erwidert, wird ein
Sendebericht ausgedruckt.
M0N “Aus”
M1N “Ein” (Standardeinstellung)
POP-Timer-Einstellung*1
#428
Einstellen des POP-Timers.
1. MtN A MBNM4NM2NM8N
2. Stellen Sie den POP-Timer (das Intervall, in dem Internet-Faxe automatisch empfangen werden) mit der Wähltastatur auf einen Wert zwischen “00” und “60” Minuten
ein.
R Die Standardeinstellung ist “03” Minuten.
R Falls Sie Internet-Faxe nicht automatisch empfangen möchten (Seite 72) stellen
Sie den Timer auf “00”.
Automatische Verkleinerung
#432
3. MOKN A MtN
Zum Empfang von Faxdokumenten, die länger als Ihr Papier sind. Wenn “Ein” ausgewählt
ist, passt das Gerät empfangene Dokumente der Größe Ihres Aufzeichnungspapiers an.
M0N “Aus”
M1N “Ein” (Standardeinstellung)
83
10. Programmierbare Funktionen
Funktion
Code
Auswahl
Fax-Fernabfragecode
#434
Wenn Sie zum Empfangen von Faxnachrichten ein zusätzliches Telefon verwenden möchten, aktivieren Sie diese Funktion und programmieren den Fernabfragecode.
M0N “Aus”
M1N “Ein” (Standardeinstellung)
Wichtig:
R Der Fax-Fernabfragecode darf nicht derselbe sein, wie der Code, den Sie für den
Anrufbeantworter programmiert haben.
Ändern des Fax-Fernabfragecodes
1. MtN A MBNM4NM3NM4N
2. M1N A “Ein” A MOKN
3. Geben Sie Ihren Code (zwischen 2 und 4 Zeichen) mithilfe der Tasten 0-9, MGN und
MBN ein.
R Der Standardcode lautet “H#9”.
4. MOKN A MtN
Stiller Fax-Ruftonzähler
#436
Dient zum Ändern der Anzahl der Rufsignale, die im TEL/FAX-Modus ertönen.
M3N “3” (Standardeinstellung)
M4N “4”
M5N “5”
M6N “6”
M7N “7”
M8N “8”
M9N “9”
Hinweis:
R Für Einzelheiten siehe Seite 66.
Hinweiston für den
Speicherempfang
#437
Signalton, der Sie darüber informiert, wenn ein empfangenes Faxdokument nicht gedruckt,
sondern im Speicher gehalten wird.
M0N “Aus”
M1N “Ein” (Standardeinstellung)
Hinweis:
R Wenn Dokumente aufgrund eines Druckproblems im Speicher gehalten werden, gibt
das Gerät bis zur Behebung des Problems weiter Signaltöne aus. Anweisungen für
den Ausdruck gespeicherter Dokumente bei Anzeige einer Meldung finden Sie auf
Seite 114 bis Seite 117. Stellen Sie sicher, dass genug Papier eingelegt ist, um das
gespeicherte Dokument zu drucken.
R Wenn Dokumente aufgrund der Aktivierung der Web-Faxvorschau (Funktion #448 auf
Seite 70) nicht gedruckt, sondern im Speicher gehalten werden, gibt das Gerät keinen
Signalton aus. Jedoch fängt das Gerät an Signaltöne auszugeben, wenn der Speicher
fast voll ist (nur bei Modellversionen mit Netzwerkfunkion). (y)
Freundlicher Empfang
#438
Hierdurch empfängt das Gerät automatisch ein Fax entgegen, wenn Sie einen Anruf entgegennehmen. Sie hören den Faxrufton (Signalton mit langem Intervall). Wenn “Ein”
ausgewählt ist, müssen Sie nicht MxN und dann M2N für den Faxempfang drücken.
M0N “Aus”
M1N “Ein” (Standardeinstellung)
Einstellung Eingabefach für Fax*2
#440
M1N “#1”: Standard-Papier-Eingabefach
M2N “#3”: Unteres Papier-Eingabefach
M3N “Auto” (Standardeinstellung): Das Gerät wählt entsprechend des Papierformats der
empfangenen Faxe automatisch das geeignete Papier-Eingabefach.
Hinweis:
R Diese Funktion wird nur angezeigt, wenn das untere Papier-Eingabefach installiert ist
(Seite 109).
84
10. Programmierbare Funktionen
Funktion
Code
Auswahl
PC-Fax-Einstellung
#442
Möchten Sie ein Fax auf einem Computer empfangen, aktivieren Sie diese Funktion und
wählen Sie in Multi-Function Station [PC FAX].
Diese Funktion ist nur verfügbar, wenn die Faxvorschau ausgeschaltet ist (Funktion #448
auf Seite 70) (nur bei Modellversionen mit Netzwerkfunktion). (y)
M0N “Aus”: Funktion ist deaktiviert.
M1N “Immer”: Sobald das Gerät die Verbindung zum Computer erkennt, übermittelt es
empfangene Dokumente an den Computer. Erkennt das Gerät die Verbindung nicht, so
speichert es zunächst die empfangenen Dokumente und übermittelt die Daten später,
wenn die Computer-Verbindung erkannt wurde.
M2N “Verbunden” (Standardeinstellung): Sobald das Gerät die Verbindung zum Computer
erkennt, übermittelt es empfangene Dokumente an den Computer. Erkennt das Gerät die
Verbindung nicht, so druckt es die Daten aus.
PC-Fax-Empfang*3
#443
Zur Auswahl des Computers, der für den Empfang von Faxen verwendet werden soll. Für
Einzelheiten siehe Seite 69.
Faxvorschau-Modus*3
#448
Einstellen des Faxvorschau-Modus. Für Einzelheiten siehe Seite 70.
Zugangscode für die
Web-Faxvorschau*3
#450
Einstellen des Zugangscodes für die Web-Faxvorschau.
1. MtN A MBNM4NM5NM0N A MOKN
2. Geben Sie das Password ein (Funktion #155 auf Seite 75). A MOKN
3. Geben Sie den Zugangscode für die Faxvorschau ein, Sie können hierfür bis zu 8
Zeichen des englischen Alphabets sowie Zahlen verwenden (siehe Seite 57 zur Zeicheneingabe).
R Sie können auch mit M0N oder M1N die folgenden Symbole eingeben.
[email protected]#$%^&’)(.-_{}
4. MOKN A MtN
Benachrichtigung
bei Faxempfang
#451
Wenn “Ein” ausgewählt ist, erhält der Computer, der mittels USB/LAN-Verbindung*1 an
das Gerät angeschlossen ist, bei Faxempfang eine Benachrichtigung.
*1 Nur bei Modellversionen mit Netzwerkfunktion (y)
M0N “Aus” (Standardeinstellung)
M1N “Ein”
Hinweis:
R Beim Herstellen einer LAN-Verbindung (y): Registrieren Sie Computer, an die
über das Interface des Webbrowsers bei Faxempfang Benachrichtigungen übermittelt
werden sollen (Seite 99).
Einstellung Fax an
E-Mail-Adresse*3
#452
Aktivieren Sie diese Funktion, wenn empfangene Faxdokumente an eine bestimmte
E-Mail-Adresse übertragen werden sollen (Seite 71).
M0N “Aus” (Standardeinstellung)
M1N “Ein”
Alle empfangenen
Faxe löschen
#458
Löschen aller empfangenen Faxe aus dem Speicher.
R Trennen Sie vor dem Aktivieren dieser Funktion die folgenden Kabel.
– Telefonanschlusskabel
– USB-Kabel
– LAN-Kabel (nur bei Modellversionen mit Netzwerkfunktion) (y)
M0N “Nein” (Standardeinstellung)
M1N “Ja”
1. MtN A MBNM4NM5NM8N
2. M1N A “Ja” A MOKN A MOKN A MtN
85
10. Programmierbare Funktionen
Funktion
Code
Auswahl
Faxfunktionen auf
Standardeinstellungen zurücksetzen
#459
Zurücksetzen der Faxfunktionen auf die Standardeinstellungen.
M0N “Nein” (Standardeinstellung)
M1N “Ja”
1. MtN A MBNM4NM5NM9N
2. M1N A “Ja” A MOKN A MOKN A MtN
*1
*2
*3
86
Nur bei Modellversionen mit Unterstützung der Internet-Fax-Funktion. (y)
Nur bei Modellversionen mit Unterstützung des unteren Papiereinzugsfachs. (y)
Nur bei Modellversionen mit Unterstützung der Netzwerkfunktion. (y)
10. Programmierbare Funktionen
10.1.3 Kopierfunktionen
Funktion
Code
Auswahl
Einstellung Papier-Eingabefach für
Kopieren
#460
Einstellen des Eingabefachs für das Kopieren.
KX-MB2230/KX-MB2270:
M1N “#1” (Standardeinstellung): Standard-Papier-Eingabefach
M2N “#2”: Manuelles Fach*1
*1 Selbst wenn Sie “#1” auswählen, wird Aufzeichnungspapier immer von dem manuellen Fach gespeist, falls Aufzeichnungspapier im manuellen Fach eingelegt ist.
KX-MB2515/KX-MB2545/KX-MB2575/DP-MB310:
M1N “#1” (Standardeinstellung): Standard-Papier-Eingabefach
M2N “#2”: Mehrzweck-Fach
M3N “#3”: Unteres Papier-Eingabefach
M4N “#1+#2+#3”, “#1+#2”, “#1+#3” oder “#2+#3”*1
*1 Diese Optionen werden nur angezeigt, wenn das Papierformat (Funktion #380 auf
Seite 78, Funktion #381 auf Seite 78 oder Funktion #382 auf Seite 79) und der Medientyp (Funktion #383 auf Seite 79, Funktion #384 auf Seite 79 oder Funktion #385
auf Seite 79) übereinstimmen. Bei einer Änderung ändert sich auch diese Einstellung
entsprechend.
Standard-Kopierauflösung
#461
Ändert die Standardeinstellung für die Auflösung beim Kopieren.
M1N “Text/Foto” (Standardeinstellung): Für Dokumentenvorlagen, die sowohl Text als
auch Fotos enthalten.
M2N “Text”: Für Dokumentenvorlagen, die nur Text enthalten.
M3N “Foto”: Für Vorlagen mit Fotografien, Halbtonbildern usw.
Beibehalten Seitenlayout
#467
Beibehalten der vorherigen Seitenlayouteinstellung.
M0N “Deaktiviert” (Standardeinstellung)
M1N “Aktiviert”
Beibehalten des Zooms
#468
Beibehalten der vorherigen Zoomeinstellung.
M0N “Deaktiviert” (Standardeinstellung)
M1N “Aktiviert”
Beibehalten der Sortierung
#469
Beibehalten der vorherigen Sortiereinstellung.
M0N “Deaktiviert” (Standardeinstellung)
M1N “Aktiviert”
Beibehalten Duplex
#470
Beibehalten der vorherigen Einstellung Duplex.
M0N “Deaktiviert” (Standardeinstellung)
M1N “Aktiviert”
Hinweis:
R Wenn diese Funktion aktiviert wird, gilt sie für Folgendes:
– Beim Umwandeln von 1-seitigen Vorlagen in 2-seitige Kopien (Seite 51).
– Beim Umwandeln von 2-seitigen Vorlagen in 2-seitige Kopien (Seite 51).
R Selbst, wenn diese Funktion aktiviert ist, ist sie nicht beim Umwandeln von 2-seitigen
Vorlagen in 1-seitige Vorlagen gültig (Seite 51).
R Beim Umwandeln von 2-seitigen Vorlagen in 2-seitige Kopien werden die ursprünglichen Dokumenteneinstellungen auch dann wiederhergestellt, wenn diese Funktion
aktiviert ist. Siehe Schritt 2 bis 4 auf Seite 51 für das erneute Ändern der Einstellung.
Beibehalten der Kanten
#473
Beibehalten der vorherigen Kanteneinstellung.
M0N “Deaktiviert” (Standardeinstellung)
M1N “Aktiviert”
87
10. Programmierbare Funktionen
Funktion
Code
Auswahl
Rahmen
#474
Einstellen des Rahmens. Wenn “Aktiviert” ausgewählt ist, werden die Kopien automatisch entsprechend dem eingestellten Rahmen verkleinert. Wenn Sie jedoch den Zoomfaktor ändern (Seite 50), werden die Kopien nicht automatisch verkleinert .
M0N “Deaktiviert” (Standardeinstellung)
M1N “Aktiviert”
Beibehalten des
Rahmens
#475
Beibehalten der vorherigen Rahmeneinstellung.
M0N “Deaktiviert” (Standardeinstellung)
M1N “Aktiviert”
88
10. Programmierbare Funktionen
10.1.4 PC-Druckfunktionen
Funktion
Code
Auswahl
Eingabefach in
PCL*1
#760
Einstellen des Eingabefachs in PCL.
M1N “#1” (Standardeinstellung): Standard-Papier-Eingabefach
M2N “#2”: Mehrzweck-Fach
M3N “#3”: Unteres Papier-Eingabefach
M4N “#1+#2+#3”, “#1+#2”, “#1+#3” oder “#2+#3”*1
*1 Diese Optionen werden nur angezeigt, wenn das Papierformat (Funktion #380 auf
Seite 78, Funktion #381 auf Seite 78 oder Funktion #382 auf Seite 79) und der Medientyp (Funktion #383 auf Seite 79, Funktion #384 auf Seite 79 oder Funktion #385
auf Seite 79) übereinstimmen. Bei einer Änderung ändert sich auch diese Einstellung
entsprechend.
Kopienanzahl in
PCL*1
#762
1. MtN A MBNM7NM6NM2N A MOKN
2. Geben Sie die Anzahl der Kopien “001” bis “999” mit Hilfe der Zifferntastatur ein.
R Die Standardeinstellung ist “001”.
3. MOKN A MtN
Papiergröße in PCL*1
#763
Einstellen des Papierformats in PCL.
M0N “16K”
M1N “Letter”
M2N “Legal”
M3N “A4” (Standardeinstellung)
M4N “A5”
M5N “A6”
M6N “B5(ISO)”
M7N “B5(JIS)”
M8N “B6(ISO)”
M9N “B6(JIS)”
MGN “216X330”
MBN “216X340”
Hinweis:
R Wenn Sie für die Funktion #147 “Zoll” einstellen, werden die Zahlen in Zoll angegeben.
Bildverkleinerung in
PCL*1
#764
Wenn “Ein” ausgewählt ist, wird die Auflösung des Dokuments automatisch reduziert,
wenn die Datenmenge zum Drucken zu groß ist.
M0N “Aus”
M1N “Ein” (Standardeinstellung)
Hinweis:
R Diese Funktion kann die Druckqualität beeinträchtigen, da sie die Auflösung verringert.
Papier-Richtung in
PCL*1
#765
Einstellen der Papier-Richtung in PCL.
M1N “Hochformat” (Standardeinstellung)
M2N “Querformat”
A4 Breitformatdruck
in PCL*1
#766
Wenn “Ein” ausgewählt ist, können Sie den Rand und die bedruckbare Fläche von
A4-Papier so einstellen, dass 80 Zeichen in einer Schriftart von 10 cpi in eine Zeile gedruckt
werden können.
M0N “Aus” (Standardeinstellung)
M1N “Ein”
89
10. Programmierbare Funktionen
Funktion
Code
Auswahl
Einstellung der Zeilen pro Seite in PCL*1
#767
Dient zum Einstellen der Zeilenanzahl pro Seite beim Druck in PCL.
1. MtN A MBNM7NM6NM7N A MOKN
2. Geben Sie die Anzahl der Zeilen pro Seite “005” bis “128” mit Hilfe der Zifferntastatur
ein.
R Die Standardeinstellung ist “064”.
Schriftart wählen in
PCL*1
#768
“Download Font” kann ausgewählt werden nachdem die heruntergeladene Schriftart
durch das Gerät erkannt wurde .
M1N “Im system gesp” (Standardeinstellung): Das Dokument wird in einer im Gerät
gespeicherten Schriftart ausgedruckt.
M2N “Download Font”: Das Dokument wird in einer herunter geladenen Schriftart ausgedruckt.
Schriftartennummer
in PCL*1
#769
Dient zum Einstellen der Schriftartennummer beim Druck in PCL. Das Gerät weist jeder
Schriftart eine Nummer zu.
1. MtN A MBNM7NM6NM9N A MOKN
2. Geben Sie eine Schriftartennummer von “000” bis “054” über die Zifferntastatur ein.
R Die Standardeinstellung ist “000”.
3. MOKN A MtN
3. MOKN A MtN
Hinweis:
R Wenn die Schriftart in PCL (Funktion #768 auf Seite 90) auf “Download Font” eingestellt ist, dann ist die Standardeinstellung “001”.
R Informationen zum Ausdruck der Schriftartenliste erhalten Sie auf Seite 105.
Zeichenabstand/
Schriftgröße in
PCL*1
#770
Dient zum Einstellen von Schriftgröße und Zeichenabstand beim Druck in PCL.
1. MtN A MBNM7NM7NM0N A MOKN
2. Geben Sie den Zeichenabstand von “00.44” bis “99.99” oder die Schriftgröße
von “004.00” bis “999.75” mit Hilfe der Zifferntastatur ein.
R Die Standardeinstellung für Zeichenabstand ist “10.00” und die Standardeinstellung für Schriftgröße ist “012.00”.
R Ob bei diesem Schritt Schriftbreite oder -größe eingestellt werden, ist abhängig
von der in Funktion #769 (Seite 90) gewählten Schriftartennummer.
3. MOKN A MtN
Symbol-Satz in
PCL*1
#771
Dient zur Einstellung des Symbol-Satzes in PCL.
1. MtN A MBNM7NM7NM1N
2. Drücken Sie wiederholt MCN oder MDN um den gewünschten Symbol-Satz anzuzeigen.
A MOKN A MtN
Zeilenumbrüche in
PCL*1
#772
Stellt jeweils das Verhalten für die Steuerzeichen CR, LF und FF ein.
M1N “CR/LF/FF” (Standardeinstellung): CR=CR, LF=LF, FF=FF
M2N “CR+LF/LF/FF”: CR=CR+LF, LF=LF, FF=FF
M3N “CR/CR+LF/CR+FF”: CR=CR, LF=CR+LF, FF=CR+FF
Modus “Automatisch Fortsetzen”*1
#773
Dient zum Einstellen der Zeit, in der sich das Gerät nach einem Speicherüberlauf wieder
bereit macht.
M1N “Aus” (Standardeinstellung)
M2N “20Sek”
M3N “30Sek”
M4N “60Sek”
M5N “90Sek”
M6N “120Sek”
90
10. Programmierbare Funktionen
Funktion
Code
Auswahl
Daten-Timeout
#774
Ändern der Daten-Timeouteinstellung. Das Gerät druckt automatisch die im Speicher verbliebenen Daten, wenn der Computer innerhalb der eingestellten Zeitdauer keine Daten
an das Gerät sendet.
1. MtN A MBNM7NM7NM4N A MOKN
2. Geben Sie die gewünschte Daten-Timeouteinstellung von “005” Sekunden
bis “600” Sekunden über das Tastenfeld ein.
R Die Standardeinstellung ist “060” Sekunden.
Variabler Wechsel
zwischen Druckformat A4 oder Letter
#776
3. MOKN A MtN
Diese Funktion erlaubt das Drucken im Format A4, auch wenn Papier im Format Letter
eingelegt wurde und umgekehrt. Wenn “Ein” ausgewählt ist, ist das Drucken der Größe
A4/Letter möglich.
M0N “Aus”
M1N “Ein” (Standardeinstellung)
Hinweis:
R Diese Funktion ist für das Mehrzweckfach/manuelle Fach nicht verfügbar.
*1
Nur bei Modellversionen mit Unterstützung des PCL-Treibers. (y)
91
10. Programmierbare Funktionen
10.1.5 Scan-Funktionen
Funktion
Code
Auswahl
Scanmodus
#493
Einstellen des Scan-Modus auf Push Scan. Für Einzelheiten siehe Seite 46.
M1N “Viewer” (Standardeinstellung)
M2N “Ablegen”
M3N “E-Mail”
M4N “OCR”
M5N “E-Mail Adresse”
M6N “FTP Server”
M7N “SMB Ordner”
Hinweis:
R Die OCR-Software ist für Ihr Gerät möglicherweise nicht verfügbar (y). Zur Verwendung von OCR-Software müssen Sie den Pfad der OCR-Software eingeben (Seite 46).
R Nur bei Modellversionen mit Netzwerkfunktion (y): Die folgenden Wahlmöglichkeiten werden nur angezeigt, wenn die Servereinstellungen zuvor über das Interface
des Webbrowsers entsprechend programmiert wurden.
– “E-Mail Adresse” (Seite 100)
– “FTP Server” (Seite 100)
– “SMB Ordner” (Seite 100)
Beibehalten
Scan-Parameter
92
#494
Beibehalten des vorherigen Scan-Parameters für Push Scan. Wenn “Aktiviert” ausgewählt ist, behält das Gerät die vorherigen Einstellungen zum Scannen für jeden Push
Scan Modus bei.
M0N “Deaktiviert” (Standardeinstellung)
M1N “Aktiviert”
10. Programmierbare Funktionen
10.1.6 LAN-Funktionen y
Funktion
Code
Auswahl
DHCP-Modus
#500
Wenn “Aktiviert” ausgewählt ist, wird bei Verwendung eines DHCP-Servers (Dynamic
Host Configuration Protocol) Folgendes automatisch zugewiesen.
– IP-Adresse
– Subnet Mask
– Standardeinstellung Gateway
M0N “Deaktiviert”
M1N “Aktiviert” (Standardeinstellung)
IP-Adresse
#501
Einstellen der IP-Adresse für die LAN-Verbindung. Diese Funktion steht zur Verfügung,
wenn die Funktion #500 deaktiviert ist.
1. MtN A MBNM5NM0NM1N A MOKN
2. Geben Sie die IP-Adresse des Geräts im LAN mittels der Zifferntastatur ein. A
MOKN A MtN
Subnet Mask
#502
Einstellen der Subnet Mask für die LAN-Verbindung. Diese Funktion steht zur Verfügung,
wenn die Funktion #500 deaktiviert ist.
1. MtN A MBNM5NM0NM2N A MOKN
2. Geben Sie die Subnet Mask des Netzwerks im LAN mittels der Zifferntastatur ein.
A MOKN A MtN
Standardgateway
#503
Einstellen des Standard-Gateways für die LAN-Verbindung. Diese Funktion steht zur Verfügung, wenn die Funktion #500 deaktiviert ist.
1. MtN A MBNM5NM0NM3N A MOKN
2. Geben Sie das Standardgateway des Netzwerks im LAN mittels der Zifferntastatur ein.
A MOKN A MtN
DNS-Server #1
#504
Einstellen des primären DNS-Servers für die LAN-Verbindung. Diese Funktion steht zur
Verfügung, wenn die Funktion #500 deaktiviert ist.
1. MtN A MBNM5NM0NM4N A MOKN
2. Geben Sie den primären DNS-Server des Netzwerks im LAN mittels der Zifferntastatur
ein. A MOKN A MtN
DNS-Server #2
#505
Einstellen des sekundären DNS-Servers für die LAN-Verbindung. Diese Funktion steht zur
Verfügung, wenn die Funktion #500 deaktiviert ist.
1. MtN A MBNM5NM0NM5N A MOKN
2. Geben Sie den sekundären DNS-Server des Netzwerks im LAN über die Zifferntastatur
ein. A MOKN A MtN
Gerätename
#507
Einstellen des Gerätenamens.
1. MtN A MBNM5NM0NM7N A MOKN
2. Geben Sie unter Verwendung von Ziffern und Buchstaben des englischen Alphabets
den Namen zur Erkennung des Geräts im LAN mit bis zu 15 Zeichen ein (Zeicheneingabe siehe Seite 57).
R Das erste und letzte Zeichen muss aus dem englischen Alphabet oder eine Ziffer
sein.
R Bindestriche können auch mit M1N eingegeben werden.
3. MOKN A MtN
Hinweis:
R Zur Erkennung des Geräts im LAN wird der Standardname des Geräts automatisch
zugewiesen. Wenn Sie den Namen ändern, weisen Sie einen eindeutigen Namen zu,
um Überschneidungen zu vermeiden.
MAC-Adresse
#508
Anzeigen der MAC-Adresse des Geräts.
1. MtN A MBNM5NM0NM8N A MOKN
2. Die MAC-Adresse des Geräts wird angezeigt. A MtN
93
10. Programmierbare Funktionen
Funktion
Code
Auswahl
Bonjour
#513
Einstellen der Bonjour-Funktion.
M0N “Deaktiviert”
M1N “Aktiviert” (Standardeinstellung)
Netzwerk-Status
#526
Anzeigen des Netzwerk-Status. Für Einzelheiten siehe Seite 119.
IP-Filterung
#532
Wenn “Aktiviert” ausgewählt ist, verweigert das Gerät den Zugriff je nach den zuvor
programmierten IP-Mustern oder lässt ihn zu. Sie können einstellen, ob Sie IP-Adressen
ablehnen oder akzeptieren möchten. Für IPv4 und IPv6 können Sie über die Webbrowser-Schnittstelle bis zu 4 Zeichen eingeben (Seite 101).
M0N “Deaktiviert” (Standardeinstellung)
M1N “Aktiviert”
Auto-IP
#533
Einstellen der IP-Adresse für die LAN-Verbindung. Diese Funktion steht zur Verfügung,
wenn die Funktion #500 aktiviert ist. Wenn “Aktiviert” ausgewählt ist, wird die
IP-Adresse ohne Verwendung eines DHCP-Servers (Dynamic Host Configuration Protocol) automatisch zugewiesen.
M0N “Deaktiviert” (Standardeinstellung)
M1N “Aktiviert”
HTTPD
#534
Einstellen von HTTPD für die LAN-Verbindung. Wenn “Aktiviert” ausgewählt ist, können Sie auf den Webserver zugreifen.
M0N “Deaktiviert”
M1N “Aktiviert” (Standardeinstellung)
IPv6-Protokoll
#535
Wenn “Aktiviert” ausgewählt ist, kann IPv6 verwendet werden. Achten Sie darauf,
dass Sie nach der Installation des Druckertreibers den Port auf IPv6-Protokoll umstellen.
Sie können die IPv6-Protokoll-Adresse überprüfen, indem Sie die “Einstellungen”
ausdrucken (Seite 105).
M0N “Deaktiviert” (Standardeinstellung)
M1N “Aktiviert”
Hinweis:
R Um diese Funktion zu aktivieren, müssen Sie den Netzschalter des Geräts aus- und
wieder einschalten.
WINS-Server #1
#538
Einstellen des primären WINS-Servers für die LAN-Verbindung. Diese Funktion steht zur
Verfügung, wenn die Funktion #500 deaktiviert ist.
1. MtN A MBNM5NM3NM8N A MOKN
2. Geben Sie den primären WINS-Server des Netzwerks im LAN über die Zifferntastatur
ein. A MOKN A MtN
WINS-Server #2
#539
Einstellen des sekundären WINS-Servers für die LAN-Verbindung. Diese Funktion steht
zur Verfügung, wenn die Funktion #500 deaktiviert ist.
1. MtN A MBNM5NM3NM9N A MOKN
2. Geben Sie den sekundären WINS-Server des Netzwerks im LAN über die Zifferntastatur ein. A MOKN A MtN
Bearbeiten des Adressbuchs im Webbrowser
#567
Wenn “Aktiviert” ausgewählt ist, können Sie das Adressbuch über die Schnittstelle
des Webbrowsers überprüfen und bearbeiten.
M0N “Deaktiviert”
M1N “Aktiviert” (Standardeinstellung)
Journal im Webbrowser*1
#569
Wenn “Aktiviert” ausgewählt ist, können Sie den Journalbericht über die Schnittstelle
des Webbrowsers überprüfen (Seite 106).
M0N “Deaktiviert”
M1N “Aktiviert” (Standardeinstellung)
94
10. Programmierbare Funktionen
Funktion
Code
Auswahl
Löschen aller FTP/
SMB-Adressen
#578
Löschen aller im Gerät gespeicherten FTP-Zieladressen und SMB-Ordner-Zieladressen.
R Trennen Sie vor dem Aktivieren dieser Funktion die folgenden Kabel.
– Telefonanschlusskabel
– USB-Kabel
– LAN-Kabel
M0N “Nein” (Standardeinstellung)
M1N “Ja”
Löschen aller FTP-Ziele:
1. MtN A MBNM5NM7NM8N
2. M1N A “Ja” A MOKN
3. M1N A “Ja” A MOKN A MtN
Löschen aller SMB-Ordnerziele:
1. MtN A MBNM5NM7NM8N
2. M1N A “Ja” A MOKN
3. M0N A “Nein” A MOKN
4. M1N A “Ja” A MOKN A MtN
LAN-Modus
#580
Auswählen des LAN-Modus.
Wichtig:
R Stellen Sie beim beim Einstellen dieser Funktion Folgendes sicher:
– Das Gerät ist im Standby-Modus.
– Das Dokument ist nicht im automatischen Dokumenteneinzug eingelegt.
– Das Aufzeichnungspapier ist nicht in das manuelle Fach eingelegt. (y)
– Die Funktion zum verzögerten Senden ist nicht aktiviert (Funktion #412 auf
Seite 63).
KX-MB2230/KX-MB2515/KX-MB2545/DP-MB310
M0N “Aus”
M1N “Kabel” (Standardeinstellung)
KX-MB2270/KX-MB2575
M0N “Aus”
M1N “Kabel” (Standardeinstellung)
M2N “Wireless”
WLAN-Status*2
#581
Wenn Funktion #580 auf “Wireless” eingestellt ist, können Sie den Status der
WLAN-Verbindung durch Drücken von MCN oder MDN überprüfen.
*2WPS-PBC
#582
Einrichten der WLAN-Verbindung mit WPS-PBC. Diese Funktion ist die selbe, wie die, die
durch Drücken der MWPSN-Taste aufgerufen wird. Für Einzelheiten siehe Seite 27.
WPS-PIN*2
#583
Einrichten der WLAN-Verbindung mit WPS-PIN. Für Einzelheiten siehe Seite 27.
SSID-Suche*2
#584
Einrichten der WLAN-Verbindung durch automatisches Suchen des SSID im Netzwerk.
Für Einzelheiten siehe Seite 28.
Manuelle Einrichtung für WLAN*2
#585
Einrichten der WLAN-Verbindung durch manuelles Eingeben der benötigten Informationen. Für Einzelheiten siehe Seite 28.
WLAN-Wiederherstellung*2
#586
Wiederherstellen aller WLAN-Verbindungseinstellungen.
M0N “Nein” (Standardeinstellung)
M1N “Ja”
1. MtN A MBNM5NM8NM6N
2. M1N A “Ja” A MOKN
3. M1N A “Ja” A MOKN
*1
Nur bei Modellversionen mit Faxfunktion. (y)
95
10. Programmierbare Funktionen
*2
96
Nur für Modelle, die WLAN unterstützen. (y)
Diese Funkionen sind nur verfügbar, wenn Funktion #580 auf “Wireless” eingestellt ist.
10. Programmierbare Funktionen
10.1.7 USB-Druck-Funktionen y
Funktion
Code
Auswahl
Anzahl von Kopien
beim USB-Druck
#660
Einstellen der zum Drucken vorgesehenen Anzahl an Kopien.
1. MtN A MBNM6NM6NM0N A MOKN
2. Geben Sie die gewünschte Anzahl der Kopien von “01” bis “99” mit Hilfe der Zifferntastatur ein.
R Die Standardeinstellung ist “01”.
3. MOKN A MtN
Papier-Ausrichtung
beim USB-Druck
#661
Einstellen der Papier-Richtung.
M1N “Hochformat” (Standardeinstellung)
M2N “Querformat”
Hinweis:
R Für Einzelheiten siehe Seite 45.
Einstellung N in 1
beim USB-Druck
#662
Mit dieser Funktion können Sie Papier sparen, indem Sie 2, 4 oder 8 Seiten auf 1 Seite
drucken. Die Größe der Dokumente wird entsprechend dem Aufzeichnungspapier verkleinert.
M0N “Aus” (Standardeinstellung)
M1N “2 in 1”
M2N “4 in 1”
M3N “8 in 1”
Hinweis:
R Für Einzelheiten siehe Seite 45.
N in 1 Umrahmungslinien beim
USB-Druck
#663
Festlegen, ob beim Drucken mit der Funktion N in 1 die Seiten durch Linien getrennt werden.
M0N “Nicht” (Standardeinstellung)
M1N “Trennlinie”
Hinweis:
R Für Einzelheiten siehe Seite 45.
Duplex beim
USB-Druck
#664
Auswählen, ob Seiten im Duplexdruck gedruckt werden und Auswählen des Bindungstyps.
M0N “Aus” (Standardeinstellung)
M1N “Lange Kante”
M2N “Kurze Kante”
Hinweis:
R Für Einzelheiten siehe Seite 45.
Dauerbetrieb beim
USB-Druck
#665
Auswählen, ob Dokumente in unterschiedlichen Dateiformaten auf 1 Seite gedruckt werden, wenn Layoutdruck und Duplexdruck verwendet werden.
M0N “Deaktiviert”
M1N “Aktiviert” (Standardeinstellung)
Hinweis:
R Für Einzelheiten siehe Seite 45.
Eingabefach beim
USB-Druck
#669
Einstellen des Eingabefachs für die Verwendung beim USB-Druck.
M1N “#1” (Standardeinstellung): Standard-Papier-Eingabefach
M2N “#2”: Mehrzweck-Fach
M3N “#3”: Unteres Papier-Eingabefach
M4N “#1+#2+#3”, “#1+#2”, “#1+#3” oder “#2+#3”*1
*1 Diese Optionen werden nur angezeigt, wenn das Papierformat (Funktion #380 auf
Seite 78, Funktion #381 auf Seite 78 oder Funktion #382 auf Seite 79) und der Medientyp (Funktion #383 auf Seite 79, Funktion #384 auf Seite 79 oder Funktion #385
auf Seite 79) übereinstimmen. Bei einer Änderung ändert sich auch diese Einstellung
entsprechend.
97
10. Programmierbare Funktionen
Funktion
Code
Auswahl
Einstellung der Sortierung auf dem Display beim
USB-Druck
#672
M0N “Aus”
M1N “Name”: Die Dateien und Ordner werden alphabetisch nach Namen sortiert.
M2N “Datum” (Standardeinstellung): Die Dateien und Ordner werden nach Datum sortiert.
Hinweis:
R Nach der Auswahl von “Name” oder “Datum” wird etwas Zeit zum Sortieren der Dateien und Ordner benötigt.
98
10. Programmierbare Funktionen
10.2 Programmieren über einen Webbrowser (Nur bei Modellversionen mit
Netzwerkfunktion) y
Sie können Funktionen nicht nur über das Gerät, sondern auch über die Schnittstelle eines Webbrowser ändern.
1 Starten Sie Multi-Function Station. A [Gerät] A [Embedded WEB]
R Sie können auch auf das Gerät zugreifen, indem Sie seine IP-Adresse im Webbrowser eingeben.
2 Wählen Sie die gewünschte Kategorie aus der Menüleiste.
[Gerät]: Gerätefunktionen
[Netzwerk]: Netzwerkfunktionen
[Telefonbuch]: Registrierung des Adressbuchs, etc.
3 Geben Sie “root” als Benutzernamen und anschließend das Kennwort ein (Funktion #155 auf Seite 75). A [OK]
4 Wählen Sie die gewünschte Funktion aus dem Menü.
5 Ändern Sie die Einstellungen oder bearbeiten Sie die Informationen.
R Dieser Schritt fällt je nach Funktion unterschiedlich aus.
6 [Vorschlagen]
R Die neue Einstellung wird an das Gerät übertragen.
7 Schließen Sie den Webbrowser.
Hinweis:
R Die im Webbrowser angezeigten Einstellungen können aktualisiert werden, indem Sie auf [Erneut laden] klicken.
10.2.1 Gerätefunktionen
Sie können die Funktionen des Geräts im Menü [Gerät] programmieren.
R Die meisten Funktionen können über das Gerät programmiert werden. Weitere Informationen zu den Funktionen und
Auswahlmöglichkeiten finden Sie auf den Seiten 73 bis 98 (“10.1 Programmieren am Gerät”).
R Folgende Funktionen können nur über die Schnittstelle des Webbrowsers programmiert werden.
Funktion
Auswahl
Einstellen der PC-Daten für
Benachrichtigung bei Faxempfang
Wählen Sie die PCs aus, an die bei Faxempfang eine Benachrichtigung übermittelt werden
soll (bis zu 6 Ziele).
1. Starten Sie Multi-Function Station.
2. [Gerät] A [Embedded WEB] A [Gerät]
3. Geben Sie “root” als Benutzernamen und anschließend das Kennwort ein (Funktion #155
auf Seite 75). A [OK]
4. Wählen Sie [Fax Einstell.] aus dem Menü.
5. Wählen Sie [Ein] aus der Dropdown-Liste [Empfangs Best.].
6. Klicken Sie auf [Editieren] neben [PC Liste FAX Empfangsbestätigung].
7. Klicken Sie neben dem gewünschten Ziel auf [Liste].
8. Wählen Sie per Mausklick den gewünschten PC aus der Liste aus. A [Vorschlagen]
9. Schließen Sie den Webbrowser.
99
10. Programmierbare Funktionen
Funktion
Auswahl
Einstellen der Sie die Zieladressen für die Funktion
Fax an E-Mail
Stellen Sie die Zieladressen ein, an die empfangene Faxdokumente automatisch übermittelt
werden sollen (bis zu 6 Zieladressen).
Wichtig:
R Programmieren Sie zuvor die Einstellungen für den E-Mail-Server (Seite 102) und
die E-Mail-Zieladressen (Seite 102).
1. Starten Sie Multi-Function Station.
2. [Gerät] A [Embedded WEB] A [Gerät]
3. Geben Sie “root” als Benutzernamen und anschließend das Kennwort ein (Funktion #155
auf Seite 75). A [OK]
4. Wählen Sie [Fax Einstell.] aus dem Menü.
5. Wählen Sie [Ein] aus der Dropdown-Liste [Fax Auto Email].
6. Klicken Sie auf [Editieren] neben [Ziel].
7. Klicken Sie neben dem gewünschten Ziel auf [Adressbuch].
8. Klicken Sie auf den Namen, an den die empfangenen Faxdokumente übertragen werden
sollen.
9. [Vorschlagen]
10. Schließen Sie den Webbrowser.
Hinweis:
R Um den Status der letzten 15 Übertragungen zu prüfen, klicken Sie auf [Liste] neben
[Ergebnis] in Schritt 6.
Einstellungen für Scannen
an FTP
Wenn Sie gescannte Dateien an einen FTP-Server versenden, können Sie mit der Schnittstelle
eines Webbrowsers die FTP-Server als Ziele (bis zu 6 Ziele) im Gerät registrieren.
1. Starten Sie Multi-Function Station.
2. [Gerät] A [Embedded WEB] A [Gerät]
3. Geben Sie “root” als Benutzernamen und anschließend das Kennwort ein (Funktion #155
auf Seite 75). A [OK]
4. Wählen Sie [Scan Einstell.] aus dem Menü.
5. Klicken Sie auf [Editieren] neben [FTP Server].
6. Klicken Sie auf [Editieren] neben dem gewünschten FTP-Server.
7. Geben Sie Servernamen, IP-Adresse, Ordnerpfad usw. ein. A [Vorschlagen]
8. Schließen Sie den Webbrowser.
Hinweis:
R Wenn Sie in Schritt 7 keinen Ordnerpfad eingeben, wird das gescannte Bild im Hauptverzeichnis gespeichert.
Einstellungen für Scannen
an SMB-Ordner
100
Wenn Sie gescannte Dateien an einen SMB-Ordner versenden, können Sie mit der Schnittstelle eines Webbrowsers die SMB-Ordner als Ziele (bis zu 6 Ziele) im Gerät registrieren.
1. Starten Sie Multi-Function Station.
2. [Gerät] A [Embedded WEB] A [Gerät]
3. Geben Sie “root” als Benutzernamen und anschließend das Kennwort ein (Funktion #155
auf Seite 75). A [OK]
4. Wählen Sie [Scan Einstell.] aus dem Menü.
5. Klicken Sie auf [Editieren] neben [SMB Ordner].
6. Klicken Sie neben dem gewünschten SMB-Ordner auf [Editieren].
7. Geben Sie den Ordnernamen und die Konto-Informationen ein.
8. Klicken Sie auf [Blättern], und wählen Sie den gewünschten Computer und/oder das gewünschte Ordnerverzeichnis aus der Liste aus. A [OK]
R Das Ordnerverzeichnis kann auch manuell eingegeben werden.
9. [Vorschlagen]
10. Schließen Sie den Webbrowser.
10. Programmierbare Funktionen
10.2.2 Netzwerkfunktionen
Funktion
Menü
Auswahl
Einstellen der LAN-Funktionen
[LAN Einstell.]
Geben Sie die LAN-Funktionseinstellungen ein. Für Einzelheiten siehe Seite 93.
Einstellen der IP-Filterung
[LAN Einstell.]
Geben Sie die Informationen für die IP-Filterung ein.
1. Starten Sie Multi-Function Station.
2. [Gerät] A [Embedded WEB] A [Netzwerk]
3. Geben Sie “root” als Benutzernamen und anschließend
das Kennwort ein (Funktion #155 auf Seite 75). A [OK]
4. Wählen Sie [LAN Einstell.] aus dem Menü.
5. Klicken Sie auf [Editieren] neben [IP Filtrierung].
6. Klicken Sie auf [Editieren] neben [Filter (IPv4)]/[Filter
(IPv6)].
7. Ändern Sie den Modus und bearbeiten Sie die Einstellungen für IP-Filter. A [Vorschlagen]
8. Schließen Sie den Webbrowser.
Einstellen des Namens für
die SNMP-Community
[SNMP]
Geben Sie den Namen der SNMP-Community ein. Wenden
Sie sich an Ihren Service Provider oder Netzwerkadministrator
für nähere Einzelheiten.
Einstellen des Gerätestandorts
[SNMP]/[Bonjour]
Geben Sie die Informationen zum Gerätestandort ein.
Einstellen des Namens für
Bonjour
[Bonjour]
Geben Sie den Bonjour-Dienstnamen ein.
Anzeigen der Link-local
Adresse für IPv6
[IPv6]
Zeigt die Link-local-Adresse an.
Anzeigen der IPv6-Adresse
zur Auto-Konfiguration
[IPv6]
Zeigt die IP-Adresse für Auto-Konfiguration an.
Einstellung der IP-Adresse
für IPv6
[IPv6]
Geben Sie die IP-Adresse für IPv6 ein. Wenden Sie sich an
Ihren Service Provider oder Netzwerkadministrator für nähere
Einzelheiten.
Einstellung des Standard-Routers für IPv6
[IPv6]
Geben Sie die Adresse des Standard-Routers für IPv6 ein.
Wenden Sie sich an Ihren Service Provider oder Netzwerkadministrator für nähere Einzelheiten.
Einstellungen für Scannen
an FTP
[FTP Eigenschaft]
Eingeben der FTP-Server-Informationen, um gescannte Bilder an einen FTP-Server zu senden. Für Einzelheiten siehe
Seite 100.
Einstellungen für Scannen
an SMB
[SMB Funktion]
Eingeben der SMB-Ordner-Informationen, um gescannte Bilder vom Gerät aus an einen SMB-Ordner zu senden. Für Einzelheiten siehe Seite 100.
101
10. Programmierbare Funktionen
Funktion
Menü
Auswahl
Einstellen der E-Mail-Serverinformationen für Scannen an E-Mail-Adresse, Fax
an E-Mail-Adresse und
Fehlerbenachrichtigung
[E-Mail Funktion]
Geben Sie die Informationen für den E-Mail-Server ein, um
gescannte Bilder, Faxnachrichten und Fehlerbenachrichtigungen vom Gerät aus per E-Mail zu versenden.
Einstellen der E-Mail-Serverinformationen für
Internet-Fax
[E-Mail Funktion]
1. Starten Sie Multi-Function Station.
2. [Gerät] A [Embedded WEB] A [Netzwerk]
3. Geben Sie “root” als Benutzernamen und anschließend
das Kennwort ein (Funktion #155 auf Seite 75). A [OK]
4. Wählen Sie [E-Mail Funktion] aus dem Menü.
5. Klicken Sie auf [Editieren] neben [E-MAIL Server].
6. Geben Sie die E-Mail-Adresse (Von), die Informationen
für den E-Mail-Server und die Zeitzone ein.
7. [Vorschlagen]
8. Schließen Sie den Webbrowser.
Geben Sie die Informationen für den E-Mail-Server ein, um
Internet-Faxe über das Gerät per E-Mail zu versenden.
1. Starten Sie Multi-Function Station.
2. [Gerät] A [Embedded WEB] A [Netzwerk]
3. Geben Sie “root” als Benutzernamen und anschließend
das Kennwort ein (Funktion #155 auf Seite 75). A [OK]
4. Wählen Sie [E-Mail Funktion] aus dem Menü.
5. Klicken Sie auf [Editieren] neben [E-Mail Fax Server].
6. Geben Sie die E-Mail-Adresse (Von), die Informationen
für den E-Mail-Server und die Zeitzone ein.
7. [Vorschlagen]
8. Schließen Sie den Webbrowser.
Hinweis:
R Zum Verwenden von Direkt-SMTP für Internet-Fax geben
Sie die E-Mail-Adresse (aus) in Schritt 6 ein.
Einstellung der Fehlerbenachrichtigungs-funktion
[Fehlermeldung]
[Aktiviert]: Bei Auftreten von Problemen sendet das Gerät
eine E-Mail an registrierte Ziele.
[Deaktiviert] (Standardeinstellung): Funktion ist deaktiviert.
Registrierung von Zielen
für die Fehlerbenachrichtigungsfunktion
[Fehlermeldung]
Geben Sie die E-Mail-Adresse ein, an die die Fehlerbenachrichtigung gesendet werden soll, und wählen Sie die Art der
Probleme.
[Life-Warnung]: Diese Warnung zeigt an, dass Tonerkartusche oder Trommelkartusche bald ausgewechselt werden
müssen.
[Media-Pfad-Fehler]: Diese Fehlermeldung zeigt an, dass ein
Problem bei der Papiereingabe vorliegt.
[Life-Fehler]: Diese Warnung zeigt an, dass Tonerkartusche
oder Trommelkartusche bald ausgewechselt werden müssen.
102
10. Programmierbare Funktionen
10.2.3 Verzeichnis (Adressbuch)-Funktionen
Sie können Einträge des Adressbuchs im Menü [Telefonbuch] registrieren, bearbeiten oder löschen.
Funktion
Auswahl
Registrieren und Bearbeiten von E-Mail-Adressen
und Telefonnummern im
Adressbuch
Registrieren von E-Mail-Adresse und Telefonnummer. Diese Einträge können als Zieladressen
für die folgenden Funktionen verwendet werden. Stellen Sie sicher, dass die Bearbeitung des
Adressbuchs im Webbrowser (Funktion #567 auf Seite 94) zuvor auf “Aktiviert” eingestellt
wird.
– Faxnachrichten senden (Seite 62)
–
–
–
–
*1
Internet-Faxe senden*1 (Seite 71)
Scannen an E-Mail-Adresse (Seite 46)
Fax an E-Mail-Adresse (Seite 71)
Fehlerbenachrichtigung (Seite 102)
Falls Sie die Zieladresse für das Direkt-SMTP des Internet-Fax verwenden wollen, aktivieren Sie die Direkt-SMTP-Einstellung (Funktion #425 auf Seite 83).
1. Starten Sie Multi-Function Station.
2. [Gerät] A [Embedded WEB] A [Telefonbuch]
3. Geben Sie “root” als Benutzernamen und anschließend das Kennwort ein (Funktion #155
auf Seite 75). A [OK]
4. Wählen Sie [Adressbuch] aus dem Menü.
5. Klicken Sie auf [Editieren] neben dem Element, das Sie registrieren oder bearbeiten
möchten.
6. Geben Sie Namen, E-Mail-Adresse etc. ein.
R Falls Sie die E-Mail-Adresse für Internet-Fax verwenden möchten, wählen Sie [Ein]
aus der [E-Mail FAX] Dropdown-Liste aus. Falls Sie die E-Mail-Adresse für Direkt-SMTP des Internet-Fax verwenden möchten, wählen Sie auch [Ein] aus der Dropdown-Liste [Direkt SMTP] aus.
7. [Vorschlagen]
8. Schließen Sie den Webbrowser.
Hinweis:
R Sie können die Zieladressen im Gerät registrieren oder bearbeiten (Seite 59).
Programmieren der gespeicherten Einträge für
Rundsenden (y)
Die vorprogrammierten Zieladressen können für folgende Funktionen verwendet werden.
– Rundsenden für Fax (Seite 63)
– Rundsenden für Internet-Fax (Seite 71)
1. Starten Sie Multi-Function Station.
2. [Gerät] A [Embedded WEB] A [Telefonbuch]
3. Geben Sie “root” als Benutzernamen und anschließend das Kennwort ein (Funktion #155
auf Seite 75). A [OK]
4. Wählen Sie [Rundsendung] aus dem Menü.
5. Klicken Sie auf [Liste] neben dem Rundsendespeicher, den Sie programmieren möchten.
6. Klicken Sie neben dem gewünschten Ziel auf [Adressbuch].
7. Klicken Sie auf den Namen, an den die empfangenen Faxdokumente übertragen werden
sollen.
8. Wählen Sie ein gewünschtes Ziel aus.
R Um die anderen Einträge auszuwählen wiederholen Sie Schritte 6 bis 8 (bis zu 20
Einträge).
9. [Vorschlagen]
10. Schließen Sie den Webbrowser.
103
10. Programmierbare Funktionen
Funktion
Auswahl
Registrieren und Bearbeiten von E-Mail-Adresse
und Telefonnummer in der
Zielwahlfunktion (y)
Registrieren von E-Mail-Adresse und Telefonnummer. Diese Einträge können als Zieladressen
für die folgenden Funktionen verwendet werden.
– Faxnachrichten senden (Seite 62)
–
–
–
–
*1
Internet-Faxe senden*1 (Seite 71)
Scannen an E-Mail-Adresse (Seite 46)
Fax an E-Mail-Adresse (Seite 71)
Fehlerbenachrichtigung (Seite 102)
Falls Sie die Zieladresse für das Direkt-SMTP des Internet-Fax verwenden wollen, aktivieren Sie die Direkt-SMTP-Einstellung (Funktion #425 auf Seite 83).
1.
2.
3.
4.
Starten Sie Multi-Function Station.
[Gerät] A [Embedded WEB] A [Telefonbuch]
Wählen Sie [Station] aus dem Menü.
Klicken Sie auf [Editieren] neben der Zielwahltaste, die Sie registrieren oder bearbeiten
möchten.
5. Geben Sie Namen, E-Mail-Adresse etc. ein.
6. [Vorschlagen]
7. Schließen Sie den Webbrowser.
Hinweis:
R Sie können die Zieladressen im Gerät registrieren oder bearbeiten (Seite 59).
104
11. . Nützliche Informationen
11. Nützliche Informationen
11.1 Status des Geräts
11.1.1 Mit Fernbedienung
Sie können die folgenden Funktionen vom Computer aus
bedienen.
– Programmieren der Funktionen (Seite 73)
– Speichern, Bearbeiten und Löschen von Einträgen im
Adressbuch (Seite 59)*1
– Speichern und Löschen von Eintragungen für Rundsenden
(Seite 60)*2
–
Anzeigen von Einträgen im Journal (Seite 63)*2
Speichern des Journalberichtes auf Ihrem Computer*2
Verwenden des CSV-Formats (durch Komma getrennte
Werte) zum Importieren oder Exportieren des
Adressbuchs*1
*1 Nur bei Modellversionen mit Faxfunktion oder
Netzwerkfunktion. (y)
*2 Nur bei Modellversionen mit Faxfunktion. (y)
–
–
1 Starten Sie Multi-Function Station. A [Gerät] A
[Fernbedienung]
R Das Fenster [Multifunktionale Fernbedienung] wird
eingeblendet.
2 Wählen Sie die gewünschte Registerkarte.
3 Überprüfen Sie den Gerätestatus.
[Status]: Aktueller Status des Geräts
Hinweis:
R Zusätzliche Informationen (zum Toner- und Papierstatus,
Geräteinformationen usw.) werden angezeigt auf der
Registerkarte [Status] durch Klicken auf [Mehr
Information].
R Sie können den Status des Geräts aktualisieren, indem Sie
auf [Aktualisieren] klicken.
R Wenn ein Druckerfehler auftritt, so startet der
Gerätemonitor automatisch und zeigt die Fehlerinformation
an.
R Ausführliche Erläuterungen finden Sie in der Hilfedatei von
Multi-Function Station, indem Sie [Hilfe] auswählen.
11.1.3 Verwendung des Webbrowsers (nur bei
Modellversionen mit Netzwerkfunktion) y
Sie können von einem Webbrowser aus die
Einstellinformationen und den Status des Geräts überprüfen.
1 Starten Sie Multi-Function Station. A [Gerät] A
[Embedded WEB]
R Sie können auch auf das Gerät zugreifen, indem Sie
seine IP-Adresse im Webbrowser eingeben.
2 Wählen Sie eine Kategorie aus dem Menü.
[Status]: Toner- und Papierinformationen usw.
[Informationen]: Aktueller Status des Geräts und
Netzwerkinformationen usw.
R Die aktuellen Daten im Gerät werden angezeigt.
3 Führen Sie die gewünschte Bedienung aus.
R Näheres über die einzelnen Funktionen finden Sie
unter [Hilfe].
R Zum Beenden der Bedienung klicken Sie auf
[Abbrechen].
4 [OK]
R Sie können auch auf [Übernehmen] klicken, um die
nächste Bedienung auszuführen, ohne das Fenster zu
schließen.
3 Überprüfen Sie den Gerätestatus.
Hinweis:
R Sie können den Status des Geräts aktualisieren, indem Sie
auf [Erneut laden] klicken.
11.2 Referenzlisten und Berichte
5 Geben Sie das Password ein (Funktion #155 auf Seite 75).
Sie können folgende Listen und Berichte zu Ihrer Referenz
ausdrucken.
– “Einstellungen”
– “Adressen Liste”
Hinweis:
R Einige der Funktionen können nicht vom Computer aus
programmiert werden.
R Wenn ein anderer Benutzer die Geräteeinstellungen über
das Bedienfeld des Gerätes ändert, können die über den
PC vorgenommenen Änderungen überschrieben werden.
Vergewissern Sie sich also, dass das Gerät nicht in
Benutzung ist, bevor Sie die Änderungen vornehmen.
–
“Journal”*1
–
–
“Rundsendeliste”*1
“Druckertest”
–
“PCL Font Liste”*2
–
“FTP Server Liste”*3
–
“SMB Ordner Liste”*3
A [OK]
R Die neuen Daten werden zum Gerät übertragen und
das Fenster wird geschlossen.
11.1.2 Mit Gerätemonitor
Sie können von Ihrem Computer aus die Einstellinformationen
und den aktuellen Status des Geräts überprüfen.
1 Starten Sie Multi-Function Station.
2 [Gerät] A [Gerätemonitor]
R Das Fenster [Gerätemonitor] wird eingeblendet.
– “WLAN Status List”*4
– “Abteil Druckzähl”
*1 Nur bei Modellversionen mit Faxfunktion. (y)
*2 Nur bei Modellversionen mit Unterstützung des
PCL-Treibers. (y)
*3 Nur bei Modellversionen mit Unterstützung der
Netzwerkfunktion. (y)
*4 Nur bei Modellversionen mit Unterstützung der
WLAN-Verbindung. (y)
105
11. Nützliche Informationen
F
QR
1 Drücken Sie wiederholt MtN (Q), um “Listen
drucken” aufzurufen.
2 Drücken Sie wiederholt auf MFN oder MEN (R) um den
gewünschten Eintrag anzuzeigen.
3 Drücken Sie MOKN (F), um den Druckvorgang zu starten.
A MtN (Q)
Überprüfen des Journalberichts über die Schnittstelle des
Webbrowsers (Nur bei Modellen mit Netzwerk- und
Faxfunktion) (y)
Wichtig:
R Stellen Sie sicher, dass das Journal im Webbrowser
zuvor auf “Aktiviert” gesetzt wird (Funktion #569 auf
Seite 94).
1. Starten Sie Multi-Function Station.
2. [Gerät] A [Embedded WEB] A [Gerät]
3. Geben Sie “root” als Benutzernamen ein und anschließend
das Kennwort (Funktion #155 auf Seite 75). A [OK]
4. Wählen Sie [Fax Einstell.] aus dem Menü.
5. Klicken Sie auf [Liste] neben [Journal].
6. Der Journalbericht wird angezeigt.
7. Schließen Sie den Webbrowser.
11.3 Der Eco-Modus
3. Drücken Sie wiederholt auf MCN oder MDN, um den
gewünschten Eintrag auszuwählen.
R Um weitere Einträge einzustellen, wiederholen Sie die
Schritte 2 und 3.
4. MOKN
Verfügbare Wahlmöglichkeiten für jede Einstellung:
“N in 1”
– “2 in 1”
– “4 in 1”
– “8 in 1”
– “Aus”
“Format Hoch-Quer”
– “Hochformat”
– “Querformat”
“Duplex”
– “Lange Kante”
– “Kurze Kante”
– “Aus”
“Hinterg.Bel” (y)
– “Aus”
– “Auto”
11.4 Abbrechen von Vorgängen
Der laufende Vorgang kann am Gerät abgebrochen werden.
Es kann auch der gewünschte Vorgang zum Abbrechen
ausgewählt werden.
1 MwN
R Wenn der gewünschte Vorgang nicht abgebrochen
wird, fahren Sie mit Schritt 2 fort.
2 Abbrechen des Druckvorgangs:
Durch Einstellen des Eco-Modus an diesem Gerät können Sie
die Anzahl der von dem Gerät erstellten Kopien und die von
dem Gerät verbrauchte Energie reduzieren.
Wenn der umweltfreundlichere Modus aktiviert ist, wird
Folgendes automatisch eingestellt.
– 2 in 1-Kopie ist aktiviert.
– Duplexkopie ist aktiviert.
– LCD-Hintergrundbeleuchtung ist ausgeschaltet. (y)
– Das Gerät geht in 1 Minute in den Energiesparmodus über.
Drücken Sie wiederholt MwN, um “Drucken stoppen?”
aufzurufen.
Aktivieren des Eco-Modus
Abbrechen des Sende- oder Empfangsvorgangs für
Faxe*1:
Drücken Sie wiederholt MwN, um “Fax stoppen?”
aufzurufen.
1. Drücken Sie wiederholt MECON, um “Eco Modus An”
aufzurufen.
R Die MECON-Anzeige leuchtet auf.
2. MOKN
Anpassen des Eco-Modus
Alle Einstellungen des Eco-Modus können geändert werden.
1. Drücken Sie wiederholt MECON, um “Eco Modus An”
aufzurufen.
2. Drücken Sie wiederholt auf MFN oder MEN, um die
Einstellung auszuwählen, die Sie ändern möchten.
106
Abbrechen des Scanvorgangs:
Drücken Sie wiederholt MwN, um “Scan stoppen?”
aufzurufen.
Abbrechen des Kopiervorgangs:
Drücken Sie wiederholt MwN, um “Stoppe kopieren?”
aufzurufen.
Abbrechen der Übertragung*1:
Drücken Sie wiederholt MwN, um “Rundsend abbrech”
aufzurufen.
11. Nützliche Informationen
Abbrechen der Wahlwiederholung für Faxe*1:
Drücken Sie wiederholt MwN, um “Senden Abbrechen”
aufzurufen.
*1
Nur bei Modellversionen mit Faxfunktion. (y)
3 MOKN
11.5 Funktionseinschränkung
Durch Aktivierung von Abteilungscodes können Sie die
Ausgabe einschränken.
Nur Benutzer, denen der Abteilungscode bekannt ist, können:
– eine Kopie erstellen (Seite 49)
– ein Dokument drucken (Seite 41)
– eine Datei von einem USB-Stick drucken (Seite 44)
Hinweis:
R Sie können für einzelne Abteilungen Abteilungscode und
Einschränkungseinstellungen festlegen (bis zu 10
Abteilungen).
R Um die Funktion Funktionseinschränkung zu verwenden,
sollte der Administratorcode nur wenigen Personen
bekannt sein.
11.5.1 Einstellung der Funktionseinschränkung
Aktivierung der Funktionseinschränkung
1. MtN A MBNM1NM5NM4N A MOKN
2. Geben Sie den Administratorcode ein (Funktion #151 auf
Seite 75). A MOKN
3. M1N A “Ein”
R M0N A “Aus”
4. MOKN A MtN
Einstellung der Funktionseinschränkung für Abteilungen
Wichtig:
R Stellen Sie vorher sicher, dass Funktion #154 auf
“Ein” gesetzt ist (Seite 107).
1. Drücken Sie wiederholt MtN, um
“Abteilungeinstel” aufzurufen. A MEN
2. Geben Sie den Administratorcode ein (Funktion #151 auf
Seite 75). A MOKN
3. Drücken Sie wiederholt MFN oder MEN, um “Neu”
auszuwählen. A MOKN
4. Geben Sie den Namen mit bis zu 16 Zeichen ein (siehe
Seite 57 für die Zeicheneingabe). A MOKN
5. Geben Sie mit den Tasten 0-9 einen 4-stelligen
Abteilungscode ein. A MOKN
6. Wenn notwendig, ändern Sie die Einstellung “Drucken”
oder “Kopieren”.
Drücken Sie wiederholt auf MCN oder MDN, um die
gewünschte Einstellung auszuwählen. A MOKN
7. MtN
Einschränkung des Bearbeitungsmodus für Abteilungen
Wichtig:
R Stellen Sie vorher sicher, dass Funktion #154 auf
“Ein” gesetzt ist (Seite 107).
1. Drücken Sie wiederholt MtN, um
“Abteilungeinstel” aufzurufen. A MEN
2. Geben Sie den Administratorcode ein (Funktion #151 auf
Seite 75). A MOKN
3. Drücken Sie wiederholt MFN oder MEN, um “Editieren”
auszuwählen. A MOKN
4. Drücken Sie wiederholt auf MCN oder MDN, um den
gewünschten Eintrag anzuzeigen. A MtN A MGN
5. Bearbeiten Sie gegebenenfalls den Namen. A MOKN
6. Bearbeiten Sie gegebenenfalls den Abteilungscode.A
MOKN
7. Bearbeiten Sie gegebenenfalls die
Abteilungseinstellungen. Drücken Sie wiederholt auf MCN
oder MDN, um die gewünschte Einstellung auszuwählen.
A MOKN
8. MwN A MtN
Löschen eines Speichereintrages
Wichtig:
R Stellen Sie vorher sicher, dass Funktion #154 auf
“Ein” gesetzt ist (Seite 107).
1. Drücken Sie wiederholt MtN, um
“Abteilungeinstel” aufzurufen. A MEN
2. Geben Sie den Administratorcode ein (Funktion #151 auf
Seite 75). A MOKN
3. Drücken Sie wiederholt MFN oder MEN, um “Editieren”
auszuwählen. A MOKN
R Drücken Sie wiederholt MFN oder MEN, um “Alles
Löschen” auszuwählen. A MOKN A MOKN A
MwN
4. Drücken Sie wiederholt auf MCN oder MDN, um den
gewünschten Eintrag anzuzeigen. A MtN A MBN
R Um den Löschvorgang abzubrechen, drücken Sie auf
MwN.
5. MOKN A MtN
11.5.2 Zähler für Abteilungen anzeigen und
drucken
Anzeigen der Zählernummer von Kopien/Drucken für
Abteilungen
1. MtN A MBNM4NM7NM9N A MOKN
2. Geben Sie den Administratorcode ein (Funktion #151 auf
Seite 75). A MOKN
3. Drücken Sie wiederholt auf MCN, MDN, MFN oder MEN, um den
gewünschten Eintrag auszuwählen. A MtN
Drucken eines Berichts der Zählernummer von Kopien/
Drucken für Abteilungen
1. Drücken Sie wiederholt MtN, um “Listen drucken”
aufzurufen.
107
11. Nützliche Informationen
2. Drücken Sie wiederholt MFN oder MEN, um “Abteil
Druckzähl” auszuwählen. A MOKN
3. Geben Sie den Administratorcode ein (Funktion #151 auf
Seite 75). A MOKN
4. MtN
Zurücksetzen des Zählers für Abteilungen
1. Drücken Sie wiederholt MtN, um
“Abteilungeinstel” aufzurufen. A MEN
2. Geben Sie den Administratorcode ein (Funktion #151 auf
Seite 75). A MOKN
3. Drücken Sie wiederholt MFN oder MEN, um “Zähler
zurückset” auszuwählen. A MOKN
4. MOKN A MwN
R Zum Abbrechen des Zurücksetzens drücken Sie auf
MwN.
Hinweis:
R Die Zählernummern von Kopien/Ausdrucken werden nur
zurückgestellt, wenn die Funktionseinschränkung
(Funktion #154 auf Seite 107) aktiviert ist.
11.6 USB-Speichergerät y
Sie können Dateien drucken, die auf einem USB-Stick
gespeichert sind, und Dateien auf USB-Sticks speichern.
Hinweis:
R Mit diesem Gerät kann ein USB-Speichergerät der
Massenspeicherkategorie (Format: FAT12/FAT16/FAT32,
Sektorgröße: 512 Bytes) verwendet werden.
R Die folgenden Arten von USB-Speichergeräten können
nicht verwendet werden:
– NTFS-formatierte Geräte
– USB-Flash-Speichergeräte mit Multiple-LUN (Logical
Unit Number)
– USB-Flash-Speichergeräte mit mehreren Partitionen
– Geräte mit einer Sicherheits-/
Verschlüsselungsfunktion
– Geräte mit einer eingebauten USB-Hub-Funktion
Auch wenn Ihr USB-Speichergerät von einer anderen Art
ist, könnte es sein, dass es nicht mit diesem Gerät
funktioniert.
R Wenn Sie Ihr USB-Flash-Speichergerät über einen
USB-Verteiler anschließen, wird das
USB-Flash-Speichergerät nicht erkannt. Verwenden Sie
zum Verbinden keinen USB-Verteiler.
R Stellen Sie zum erneuten Anschließen eines
USB-Speichergeräts sicher, dass Sie das
USB-Speichergerät vollständig trennen, bevor Sie es
erneut anschließen.
R Für jede gescannte Seite könnten bis zu ca. 10 MB benötigt
werden.
R Um die vorgeschriebenen Emissionsgrenzwerte
einzuhalten:
– verwenden Sie nur USB-Speicher, die die
EMC-Standards erfüllen (Beispiel: CE, FCC)
108
Dateiordner in einem USB-Speichergerät
Wenn Sie Dateien auf dem USB-Speichergerät speichern, wird
dort folgender Ordner angelegt.
USB:/(Gerätename)/IMAGE/XXXXXXXX
(“XXXXXXXX” sind die letzten 8 Stellen der MAC-Adresse.)
Wichtig:
R Entfernen Sie während dem Schreiben oder Lesen von
Daten nicht das USB-Speichergerät und schalten Sie
nicht den Netzschalter aus. Sie könnten dadurch das
Gerät oder die Datei beschädigen.
R Erstellen Sie auf jeden Fall eine Sicherungskopie der
Daten.
R Wir sind für keine an Ihrem USB-Speichergerät
anfallenden Schäden verantwortlich, die aus
beschädigten oder verlorenen Daten entstehen.
R Wir empfehlen, die gespeicherten Daten zu löschen,
wenn Sie das USB-Speichergerät entsorgen oder
weitergeben. Die auf einem USB-Speichergerät
gespeicherten Daten liegen allein in der Verantwortung
von Ihnen, dem Kunden.
11. Nützliche Informationen
11.7 Unteres Eingabefach (optional)
y
Sicherheitshinweise für das untere Papier-Eingabefach
R Lassen Sie das untere Papier-Eingabefach nicht fallen.
Sie können ein unteres Papier-Eingabefach hinzufügen. Siehe
Seite 14 für weitere Informationen.
Zur Anzahl der Seiten, die in das Gerät eingelegt werden
können, siehe Seite 147.
R Das Gerät ist zum Drucken auf Normalpapier im Format
A4 voreingestellt.
– Zur Verwendung anderer Papierformate müssen
Sie die Einstellung des Papierformats ändern
(Funktion #382 auf Seite 79).
– Um andere Papiertypen zu verwenden, ändern Sie
die Einstellung für den Papiertyp (Funktion #385
auf Seite 79).
Wichtig:
R Trennen Sie das Stromkabel von dem Gerät, bevor Sie
mit der Installation des unteren Eingabefachs
beginnen.
R Nach der Installation können Sie für das untere
Papier-Eingabefach folgende Einstellungen
auswählen:
– Einstellung Papier-Eingabefach für das Drucken
von Listen und Berichten (Funktion #390 auf
Seite 79).
– Einstellung Papier-Eingabefach für Faxen
(Funktion #440 auf Seite 84). (y)
– Einstellung Papier-Eingabefach für Kopieren
(Funktion #460 auf Seite 87).
– Papier-Eingabefach für PCL (Funktion #760 auf
Seite 89). (y)
R Zur Verwendung des unteren Papier-Eingabefachs mit
Ihrem Computer müssen Sie die Druckereinstellungen
ändern. Für Einzelheiten siehe Seite 109.
R Halten Sie das untere Papier-Eingabefach beim
Herausnehmen oder Einlegen von Papier mit beiden
Händen fest. Das untere Papier-Eingabefach wiegt ca.
3,6 kg, wenn die Höchstmenge an Papier eingelegt ist.
Ca. 3,6 kg
R Stellen Sie das Gerät nicht auf einer instabilen Unterlage
auf oder im Bereich von Vibrationen. Das Gerät wiegt
ungefähr 25 kg, wenn das untere Papier-Eingabefach
installiert und die Höchstmenge an Papier eingelegt ist.
R Stellen Sie beim Bewegen des Geräts sicher, dass Sie
zuvor das untere Eingabefach entfernen und beides
getrennt bewegen. Wenn Sie das Gerät und das untere
Eingabefach zusammen bewegen, könnte das untere
Eingabefach herunterfallen.
11.7.1 Einrichten des unteren
Papier-Eingabefachs
Fahren Sie zur Verwendung des unteren Papier-Eingabefachs
mit Ihrem Computer wie folgt fort.
1 Öffnen Sie das Druckerfenster.
Für Windows XP:
[Drucker und Faxgeräte]
Für Windows Vista:
[Systemsteuerung] A [Drucker]
Für Windows 7/Windows 8:
[Systemsteuerung] A [Geräte und Drucker]
2 Wählen Sie den Gerätenamen aus.
3 Für Windows XP:
Wählen Sie [Eigenschaften] aus dem Menü [Datei].
109
11. Nützliche Informationen
4
R Das Fenster Druckereigenschaften erscheint.
Für Windows Vista:
Wählen Sie [Eigenschaften] aus dem Menü
[Organisieren].
R Das Fenster Druckereigenschaften erscheint.
Für Windows 7/Windows 8:
Rechtsklicken Sie auf das Symbol des Geräts. A
[Druckereigenschaften]
R Das Fenster Druckereigenschaften erscheint.
Klicken Sie auf [Automatische Konfiguration] auf der
Registerkarte [Gerät].
A [OK]
R Das untere Papier-Eingabefach wird automatisch
erkannt.
– Für [Anzahl Papierkassetten] wird [2] gewählt.
Wenn die Einstellung nicht automatisch geändert wird,
ändern Sie sie manuell.
5 [OK]
110
12. Hilfe
12.1 Berichtsmeldungen (nur bei Modellversionen mit Faxfunktion) y
12. . Hilfe
Eine der folgenden Mitteilungen wird in den Sende- und Journalberichten gedruckt, um den Faxübertragungs/-empfangsstatus
des Gerätes anzugeben (Seite 63).
Mitteilung
Kommunikationsfehler
Code
Ursache & Lösung
40-42
46-72
FF
R Ein Sende- oder Empfangsfehler ist eingetreten. Wiederholen Sie die Übertragung oder wenden Sie sich an den
anderen Teilnehmer.
43
44
R An der Telefonleitung ist ein Problem aufgetreten. Schließen Sie das Telefonkabel an eine andere Buchse an und
wiederholen Sie den Vorgang.
R Bei einer Auslandsübertragung ist ein Fehler eingetreten.
Wiederholen Sie den Vorgang mit dem Auslandsmodus
(Funktion #411 auf Seite 82).
Dokument gestaut
-----
R Entfernen Sie das gestaute Dokument (Seite 136).
Fehler-Gegenstelle
53
54
59
70
R Ein Sende- oder Empfangsfehler ist aufgrund eines Problems mit dem Faxgerät des anderen Teilnehmers aufgetreten. Wenden Sie sich an den anderen Teilnehmer.
Speicher voll
-----
R Der Speicher ist voll mit empfangenen Dokumenten, weil
kein Papier vorhanden ist oder ein Stau des Papiers eingetreten ist. Legen Sie Papier ein (Seite 34, 36, 109) oder
entfernen Sie den Papierstau (Seite 131).
R Wenn die PC-Fax-Einstellung (Funktion #442 auf Seite 85) auf “Immer” eingestellt ist, prüfen Sie die Verbindung zwischen Computer und Gerät.
R Wenn der Faxvorschau-Modus (Funktion #448 auf Seite 70) auf “Ein” eingestellt ist, verwenden Sie den Webbrowser des über das LAN angeschlossenen Computers,
um die Dokumente anzusehen, auszudrucken oder zu
speichern, und löschen Sie anschließend nicht benötigte
Dokumente (Seite 70). (y)
Kein Dokument/Fehleinzug
-----
R Das Dokument wurde nicht einwandfrei vom Gerät eingezogen. Legen Sie es neu ein und wiederholen Sie den
Vorgang.
R Die obere Abdeckung des automatischen Dokumenteneinzugs ist nicht vollständig geschlossen. Drücken Sie
fest auf die vorderen und hinteren Ränder der Abdeckung
des automatischen Dokumenteneinzugs und legen Sie
das Dokument erneut ein.
Gegenstelle antwortet nicht
-----
R Das Faxgerät der Gegenseite ist besetzt oder es befindet
sich kein Empfangspapier mehr im Faxgerät der Gegenseite. Wiederholen Sie den Vorgang.
R Das Faxgerät des anderen Teilnehmers startet zu spät
den Faxempfang. Übertragen Sie das Fax manuell (Seite 62).
R Bei dem Gerät des anderen Teilnehmers handelt es sich
nicht um ein Faxgerät. Wenden Sie sich an den anderen
Teilnehmer.
R Unter der gewählten Rufnummer ist kein Anschluss möglich.
‘Stop’ Taste gedrückt
-----
R MwN wurde gedrückt und die Faxkommunikation abgebrochen.
Frontklappe geöffnet
-----
R Die vordere Abdeckung wurde geöffnet. Schließen Sie sie
und wiederholen Sie den Vorgang.
111
12. Hilfe
Mitteilung
OK
112
Code
-----
Ursache & Lösung
R Faxübertragung oder -empfang war erfolgreich.
12. Hilfe
12.1.1 Fehlerberichte für Internet-Fax (Fehlercode-Liste)
Wenn ein Internet-Fax nicht gesendet oder empfangen werden konnte, wird im Journal- und Sendebericht ein Fehlercode
angezeigt. Wenn Sie das Problem nicht durch die folgenden Anweisungen lösen können, konsultieren Sie Ihren
Netzwerkadministrator.
Fehlercode
Ursache
Lösung
C0
Es besteht ein Netzwerkproblem.
Überprüfen Sie die 10Base-T/100Base-TX-Kabelverbindung.
C1
Während des Initilisierungsvorgangs ist ein
Kommunikationsfehler aufgetreten.
Bitten Sie den anderen Teilnehmer, das Dokument
erneut zu versenden.
C2
Verbindungsverlust aufgrund einer zu großen E-Mail.
Die SMTP-Einstellungen sind falsch.
Teilen Sie das Dokument in kleinere Teile auf und
versenden Sie diese erneut. Überprüfen Sie die
SMTP-Einstellungen.
C3
Die E-Mail-Adresse war nicht korrekt.
Überprüfen Sie die eingegebene E-Mail-Adresse.
C5
Es besteht ein Netzwerkproblem.
Überprüfen Sie die 10Base-T/100Base-TX-Kabelverbindung.
C6
Auf den festgelegten SMTP-Server konnte
nicht zugegriffen werden.
Überprüfen Sie die Einstellungen für die IP-Adresse
des SMTP-Servers.
C7
Es besteht ein Netzwerkproblem.
Überprüfen Sie die 10Base-T/100Base-TX-Kabelverbindung.
C8
Das Format der empfangenen Daten wird
nicht unterstützt.
Bitten Sie den Absender, die angehängten Daten in
einem unterstützten Format erneut zu versenden,
wie im Folgenden angezeigt:
R TIFF-F Format
R Bilddaten, die mit der Papiergröße übereinstimmen
C9
Auf den POP-Server kann nicht zugegriffen
werden (IP-Adresse des POP-Servers ist
nicht korrekt). Der POP-Server ist heruntergefahren.
Überprüfen Sie die IP-Adresse des POP-Servers.
CA
Auf den POP-Server kann nicht zugegriffen
werden (Fehler im Benutzernamen oder im
Passwort).
Überprüfen Sie den POP-Benutzernamen und das
Passwort und die APOP-Einstellungen.
CC-CD
Fehlermeldung vom DNS-Server/ DNS-Server-Verbindung wurde nach Überschreiten
der Wartezeit abgebrochen/DNS-Server ist
heruntergefahren.
Überprüfen Sie den Namen des POP-Servers. Überprüfen Sie den Namen des SMTP-Servers. Überprüfen Sie die IP-Adresse des DNS-Servers.
CE
Authentifizierung bei der Verbindung mit
dem SMTP-Server fehlgeschlagen
(SMTP-Authentifizierung).
Überprüfen Sie den SMTP-Authentifizierungs-Benutzernamen und das Passwort.
113
12. Hilfe
12.2 Anzeigemitteilungen
12.2.1 Allgemeine Mitteilungen
Eine oder mehrere der folgenden Mitteilungen werden auf der Anzeige erscheinen, um den Status des Gerätes anzugeben.
Anzeige
Ursache & Lösung
“SERVICE ANRUFEN”
R Das Gerät ist nicht in Ordnung und die Basisstation funktioniert nicht. Wenden Sie
sich an den Kundendienst.
“Trommel wechseln”
R Die Trommelkartusche ist nicht in Ordnung. Tauschen Sie die Trommelkartusche
aus.
“Toner wechseln”
R Die Tonerkartusche ist nicht richtig eingesetzt. Setzen Sie sie richtig ein (Seite 20).
R Die Tonerkartusche ist nicht in Ordnung. Tauschen Sie die Tonerkartusche aus.
“Kartusche prüfen”
R Die Tonerkartusche oder die Trommelkartusche ist nicht richtig eingesetzt. Setzen
Sie sie richtig ein (Seite 20).
“Dokument prüfen”
R Das Dokument wurde nicht einwandfrei vom Gerät eingezogen. Entfernen Sie das
Dokument und drücken Sie dann MwN, um die Meldung zu löschen. Legen Sie das
Dokument neu ein. Wenn häufig Staus vorkommen, reinigen Sie die Einzugsrollen
(Seite 139) und wiederholen Sie den Vorgang.
R Die obere Abdeckung des automatischen Dokumenteneinzugs ist nicht vollständig
geschlossen. Drücken Sie fest auf die vorderen und hinteren Ränder der Abdeckung
des automatischen Dokumenteneinzugs und legen Sie das Dokument erneut ein.
“Papier prüfen! Fach #1”
R Das eingelegte Aufzeichnungspapier hat nicht die richtige Größe. Legen Sie Aufzeichnungspapier ein, das die auf dem Display angezeigte Größe hat.
R Wenn diese Mitteilung oft angezeigt wird, ändern Sie bitte auch die Papierformat-Einstellung (Funktion #380 auf Seite 78).
R Die Papierformat-Einstellung (Funktion #380 auf Seite 78) ist eingestellt
auf “A5”, “B5(ISO)”, “B5(JIS)” oder “16K”, d.h. empfangene Faxe wurden im
Speicher abgelegt. Ändern Sie die Papierformat-Einstellung und legen Sie Aufzeichnungspapier der richtigen Größe ein.
Hinweis:
R “#1”: Überprüfen Sie das Standard-Papier-Eingabefach. Das angezeigte Papierformat hängt ab von der Papierformat-Einstellung (Funktion #380 auf Seite 78).
R “#2”: Überprüfen Sie das manuelle Fach/Mehrzweckfach. Das angezeigte Papierformat hängt ab von der Papierformat-Einstellung (Funktion #381 auf Seite 78).
R “#3”: Überprüfen Sie das untere Eingabefach. Das angezeigte Papierformat hängt
ab von der Papierformat-Einstellung (Funktion #382 auf Seite 79).
“Install. Prüfen
Eingabefach #1”
R Das Papier-Eingabefach ist nicht korrekt installiert. Ziehen Sie das Papier-Eingabefach heraus und setzen Sie es wieder ein.
Hinweis:
R “#1”: Standard-Papier-Eingabefach
“Prüfe. Erfass.
Eingabefach #1”
R Das Papier wurde nicht richtig vom Gerät eingezogen. Legen Sie das Papier neu
ein.
R Wenn häufig Staus vorkommen, reinigen Sie die Einzugsrollen (Seite 140) und
wiederholen Sie den Vorgang.
Hinweis:
R “#1”: Standard-Papier-Eingabefach (Seite 34)
R “#2”: Manuelles Fach/Mehrzweckfach (Seite 36)
R “#3”: Unteres Papier-Eingabefach (Seite 109)
“Prüfe Klappe hin”
R Die hintere Abdeckung ist geöffnet. Schließen Sie sie.
“Fixiereinh. Kühl Bitte
warten”
R Das Gerät kühlt die Fixiereinheit. Warten Sie einen Augenblick.
114
12. Hilfe
Anzeige
Ursache & Lösung
“Trommel schwach”
R Die Trommel hat das Ende ihrer Lebensdauer erreicht. Wenn Sie keine neue Kartusche vorrätig haben, sollten Sie möglichst bald eine kaufen, da die gegenwärtige
Kartusche beinahe das Ende ihrer Lebensdauer erreicht hat.
“Trommelende”
R Die Trommelkartusche hat das Ende ihrer Lebensdauer erreicht. Tauschen Sie die
Trommelkartusche umgehend aus.
“E-Mail zu groß”
R Beim Scannen an eine E-Mail-Adresse hat die Anzahl der gescannten Seiten oder
die Dateigröße der gescannten Daten die zulässige Grenze überschritten. Teilen
Sie das Dokument in Abschnitte auf.
“Fax im Speicher”
R Im Speicher des Gerätes ist ein Dokument vorhanden. Um das Dokument zu drucken, siehe die Anweisungen der entsprechenden Meldungen. Informationen zur
Faxspeicherkapazität finden Sie auf Seite 143.
“FAX Vorschau”
R Wenn der Fax-Vorschaumodus (Funktion #448 auf Seite 70) auf “Ein” eingestellt
ist,
– verwenden Sie einen Webbrowser eines über das LAN angeschlossenen Computers, um empfangene Faxdokumente anzusehen, auszudrucken oder zu speichern, und löschen Sie anschließend nicht benötigte Dokumente (Seite 70).
– setzen Sie die Einstellung auf “Aus”. Die gespeicherten Faxdokumente werden
automatisch gedruckt.
“Datei zu groß”
R Beim Scannen an einen FTP-Server oder an einen SMB-Ordner hat die Anzahl der
gescannten Seiten oder die Dateigröße der gescannten Daten die zulässige Grenze
überschritten. Teilen Sie das Dokument in Abschnitte auf.
“Abdeck Vor Offen”
R Die vordere Abdeckung ist offen. Schließen Sie sie.
“Kopiere weiter”
R Der Kopiervorgang wurde aufgrund eines bestehenden Problems vorzeitig beendet
(beispielsweise wegen Papiermangels oder gestauten Papiers). Um mit dem Kopieren fortzufahren, siehe die Anweisungen der entsprechenden Meldungen.
“Niedrige Temp.”
R Das Gerät ist äußerst kalt und daher betriebsunfähig. Verwenden Sie das Gerät in
einem wärmeren Bereich.
“Speicher voll!”
R Das Dokument, das für eine Speicherübertragung gespeichert werden soll, hat die
Speicherkapazität des Gerätes überschritten. In einem solchen Fall senden Sie bitte
das Dokument manuell.
R Das Dokument, das zum Erstellen einer Kopie gespeichert werden soll, hat die
Speicherkapazität des Geräts überschritten. Drücken Sie MwN, um die Meldung zu
löschen. Teilen Sie das Dokument in Abschnitte auf.
R Im Adressbuch ist kein Platz zum Speichern neuer Einträge vorhanden. Löschen
Sie nicht mehr benötigte Einträge (Seite 60).
“Modemfehler”
R Das Modem des Geräts ist nicht in Ordnung. Wenden Sie sich an den Kundendienst.
“Keine Faxantw.”
R Das Faxgerät der Gegenseite ist besetzt oder es befindet sich kein Empfangspapier
mehr im Faxgerät der Gegenseite. Wiederholen Sie den Vorgang.
“Kein Papier Eingabefach
#1”
R Es ist kein Papier eingelegt oder das Papier des Papier-Eingabefachs ist aufgebraucht. Legen Sie Papier ein.
Hinweis:
R “#1”: Standard-Papier-Eingabefach (Seite 34)
R “#2”: Manuelles Fach/Mehrzweckfach (Seite 36)
R “#3”: Unteres Papier-Eingabefach (Seite 109)
“Papier im Fach#2”
R Im manuellen Eingabefach ist Aufzeichnungspapier eingelegt (Seite 36).
“Papierstau”
“Hint.Abde.öffnen”
“Vord.Abde.öffnen”
R Ein Stau des Papiers ist eingetreten. Entfernen Sie das gestaute Papier (Seite 131).
R Entfernen Sie die Schutzabdeckung von der Trommelkartusche (Seite 21).
115
12. Hilfe
Anzeige
Ursache & Lösung
“PC Verbind.Fehl.”
R Das Kabel zwischen Gerät und Computer ist nicht richtig angeschlossen. Prüfen Sie
die Anschlüsse (Seite 23, 29).
R Am Computer liegt ein Problem vor. (Beispiel: Stellen Sie sicher, dass der Computer
eingeschaltet ist.)
R Die Scan-Anwendung von Multi-Function läuft auf dem Computer nicht richtig. Starten Sie den Computer neu und wiederholen Sie den Vorgang.
“PCFAX”
R Wenn die PC-Fax-Einstellung (Funktion #442 auf Seite 85) auf “Immer” eingestellt
ist,
– überprüfen Sie die Verbindung zwischen dem Computer und dem Gerät.
– überprüfen Sie bitte, ob der Computer eingeschaltet ist.
“Bitte warten”
R Das Gerät läuft warm. Warten Sie einen Augenblick.
“Abruf-Fehler”
R Das Faxgerät des anderen Teilnehmers verfügt nicht über eine Faxabruffunktion.
Wenden Sie sich an den anderen Teilnehmer.
“Wahlwdh. Zeitaus”
R Das Faxgerät der Gegenseite ist besetzt oder es befindet sich kein Empfangspapier
mehr im Faxgerät der Gegenseite. Wiederholen Sie den Vorgang.
“Dokum. entfernen”
R Das Dokument ist verklemmt. Entfernen Sie das gestaute Dokument (Seite 136).
R Es wurde versucht, ein Dokument mit einer Länge von mehr als 600 mm über den
automatischen Dokumenteneinzug zu senden oder zu kopieren. Entfernen Sie das
Dokument und drücken Sie dann MwN, um die Meldung zu löschen. Unterteilen Sie
das Dokument in zwei oder mehrere Blätter und wiederholen Sie den Vorgang.
R Die obere Abdeckung des automatischen Dokumenteneinzugs ist nicht vollständig
geschlossen. Drücken Sie fest auf die vorderen und hinteren Ränder der Abdeckung
des automatischen Dokumenteneinzugs und legen Sie das Dokument erneut ein.
“Entf. Papier aus
Eingabefach #2”
R Beim Empfangen von Faxen oder Drucken von Berichten ist Aufzeichnungspapier
im manuellen Fach eingelegt. Entfernen Sie das Aufzeichnungspapier aus dem manuellen Fach.
“Emf.Speich. voll”
R Der Speicher ist voll mit empfangenen Dokumenten, weil kein Papier vorhanden ist
oder ein Stau des Papiers eingetreten ist. Legen Sie Papier ein (Seite 33) oder
entfernen Sie den Papierstau (Seite 131).
R Wenn die PC-Fax-Einstellung (Funktion #442 auf Seite 85) auf “Immer” eingestellt
ist,
– überprüfen Sie die Verbindung zwischen dem Computer und dem Gerät.
– überprüfen Sie bitte, ob der Computer eingeschaltet ist.
R Wenn der Fax-Vorschaumodus (Funktion #448 auf Seite 70) auf “Ein” eingestellt
ist,
– verwenden Sie den Webbrowser des über das LAN angeschlossenen Computers, um empfangene Faxdokumente anzusehen, auszudrucken oder zu speichern, und löschen Sie anschließend nicht benötigte Dokumente (Seite 70).
– setzen Sie die Einstellung auf “Aus”. Die gespeicherten Faxdokumente werden
automatisch gedruckt.
“Schlafmodus”
R Nach bis zu 5 Minuten im Energiesparmodus (Funktion #403 bei Seite 80) wechselt
das Gerät in den Ruhemodus. Drücken Sie eine beliebige Taste, um das Gerät für
den nächsten Vorgang auf Standby zu schalten.
Hinweis:
R Das Gerät wechselt eventuell nicht in den Ruhemodus, wenn es einen Alarmton
abgibt oder eine Fehlermeldung anzeigt.
“Toner leer”
R Der Toner ist verbraucht. Tauschen Sie umgehend die Tonerkartusche aus.
“Bald Tonerende”
R Die Lebensdauer der Tonerkartusche ist fast erschöpft. Tauschen Sie die Tonerkartusche so bald wie möglich aus.
“Tonerende”
R Die Lebensdauer der Tonerkartusche ist abgelaufen. Tauschen Sie umgehend die
Tonerkartusche aus.
“Toner schwach”
R Der Toner hat das Ende seiner Lebensdauer erreicht. Sie müssen die Tonerkartusche bald austauschen.
116
12. Hilfe
Anzeige
Ursache & Lösung
“Übertr.-Fehler”
R Ein Übertragungsfehler ist eingetreten. Wiederholen Sie den Vorgang.
“USB Speicher
Zugriffsfehler”
R Das USB-Speichergerät wurde entfernt, während zum Lesen/Schreiben darauf zugegriffen wurde. Setzen Sie das Gerät ein und führen Sie den Vorgang erneut durch.
R Es ist ein Fehler aufgetreten, während zum Lesen/Schreiben auf das Gerät zugegriffen wurde. Überprüfen Sie mit einem Computer, ob normal auf das Gerät geschrieben und von ihm gelesen werden kann.
“USB Speicher Datei zu
groß”
R Auf dem USB-Speichergerät ist nicht ausreichend Speicherplatz vorhanden, um dort
weitere Daten zu speichern. Löschen Sie mit Ihrem Computer unnötige Daten.
R Beim Scannen in USB-Speicher hat die Anzahl der gescannten Seiten die zulässige
Grenze überschritten. Teilen Sie das Dokument in Abschnitte auf.
“USB Speicher Format
Fehler”
R Das Medium ist nicht formatiert oder in einem nicht unterstützten Format formatiert
(z. B. NTFS). Formatieren Sie mit einem Computer auf FAT32. Durch Formatieren
werden alle Daten auf dem USB-Speichergerät gelöscht. Legen Sie vor dem Formatieren unbedingt eine Sicherheitskopie Ihrer Daten an.
“USB Speicher Media
Fehler”
R Ein nicht unterstütztes USB-Speichergerät wurde angeschlossen. Geräte mit bestimmten Sicherheitsfunktionen oder Hub-Funktionen können nicht verwendet werden.
“USB Speicher Nicht
eingesetzt”
R Das USB-Speichergerät wurde aus dem Gerät entfernt. Schieben Sie sie wieder ein.
R Am Steckplatz des Geräts ist kein USB-Speichergerät eingeschoben. Schieben Sie
eine ein.
“USB Speicher
Schreibschutz”
R Der Schreibschutzschalter des USB-Speichergeräts befindet sich in der Verriegelungsposition. Entriegeln Sie den Schalter, um das Beschreiben der Karte wieder
zuzulassen.
R Der Speicherordner in dem USB-Speichergerät ist auf “Nur lesen” eingestellt. Stellen
Sie mit einem Computer den Speicherordner auf “beschreibbar” ein. (Nähere Informationen zu den Namensspezifikationen des Speicherordners finden Sie auf Seite 108.)
117
12. Hilfe
12.2.2 Benutzeroberflächenmeldung
Anzeige
Ursache & Lösung
“Verbindungfehler”
R Die IP-Adresse des Servers oder die Netzwerkkonfiguration ist falsch. Wenden Sie
sich an Ihren Netzwerkadministrator.
R Der Server ist heruntergefahren. Wenden Sie sich an Ihren Netzwerkadministrator.
“Datenfehler”
R Das Kabel zwischen Gerät und Computer ist nicht richtig angeschlossen. Prüfen Sie
die Anschlüsse (Seite 23, 29).
R Die IP-Adresse des Servers oder die Netzwerkkonfiguration ist falsch. Wenden Sie
sich an Ihren Netzwerkadministrator.
R Ihr Computer verfügt eventuell nicht über genug Speicher. Wechseln Sie zu einer
geringeren Auflösung und wiederholen Sie den Vorgang.
R Für die Konfiguration des E-Mail-Servers ist eine Authentifizierung erforderlich.
Überprüfen Sie die Konfiguration des E-Mail-Servers.
R Für den SMB-Ordner besteht nur Leseberechtigung. Wenden Sie sich an Ihren
Netzwerkadministrator.
“E-Mail zu groß”
R Beim Scannen an eine E-Mail-Adresse hat die Anzahl der gescannten Seiten oder
die Dateigröße der gescannten Daten die zulässige Grenze überschritten. Teilen
Sie das Dokument in Abschnitte auf.
“Datei zu groß”
R Beim Scannen an einen FTP-Server oder an einen SMB-Ordner hat die Anzahl der
gescannten Seiten oder die Dateigröße der gescannten Daten die zulässige Grenze
überschritten. Teilen Sie das Dokument in Abschnitte auf.
“Login-Fehler”
R Anmeldename oder Passwort des Servers sind falsch oder Sie haben keine Berechtigung für die Anmeldung am Server. Wenden Sie sich an Ihren Netzwerkadministrator.
“Fehlerbezeichung”
R Der Servername ist falsch. Wenden Sie sich an Ihren Netzwerkadministrator.
R Der Server ist heruntergefahren. Wenden Sie sich an den Netzwerkadministrator,
um den Server zu aktivieren.
“Off-Line”
R Das Kabel zwischen Gerät und Computer ist nicht richtig angeschlossen. Prüfen Sie
die Anschlüsse (Seite 23, 29).
R Überprüfen Sie, ob der Computer eingeschaltet ist.
“Fehlerhaft.Pfad”
R Der Pfad von FTP-Server oder SMB-Ordner ist falsch. Wenden Sie sich an Ihren
Netzwerkadministrator.
“PC-Zugriffsfehl.”
R Überprüfen Sie, ob der Computer eingeschaltet ist.
R Die Scan-Anwendung von Multi-Function läuft auf dem Computer nicht richtig. Starten Sie den Computer neu und wiederholen Sie den Vorgang.
R Wenn der Computer ausgelastet ist, schließen Sie andere Anwendungen.
R Ihre Firewall-Software blockiert die LAN-Verbindung. Schalten Sie die Firewall-Software aus oder ändern Sie die Firewall-Einstellungen, damit das Gerät auf Ihren
Computer zugreifen kann.
“PC Verbind.Fehl.”
R Das Kabel zwischen Gerät und Computer ist nicht richtig angeschlossen. Prüfen Sie
die Anschlüsse (Seite 23, 29).
R Am Computer liegt ein Problem vor. (Beispiel: Stellen Sie sicher, dass der Computer
eingeschaltet ist.)
R Die Scan-Anwendung von Multi-Function läuft auf dem Computer nicht richtig. Starten Sie den Computer neu und wiederholen Sie den Vorgang.
118
12. Hilfe
12.3 Netzwerkstatus-Codes (nur bei Modellversionen mit Netzwerkfunktion)
y
Sie können den genauen Netzwerkstatus überprüfen, wenn eine Meldung beim PC-Scan angezeigt wird (Seite 118) oder wenn
eine Netzwerkfunktion nicht richtig funktioniert.
1 MtN A MBNM5NM2NM6N A MOKN
R Der Netzwerkstatus-Code wird angezeigt.
2 MtN
Code
Status
Ursache
Lösung
000
Nicht verbunden
Das Gerät ist nicht richtig mit dem Netzwerk
verbunden.
Prüfen Sie die Anschlüsse (Seite 23).
110
Offline
Die IP-Adresse ist nicht konfiguriert.
Konfigurieren Sie die IP-Adresse.
112
Offline
Die IP-Adresse konnte nicht festgelegt werden, weil die IP-Konfiguration nicht richtig
ist.
Korrigieren Sie die Konfiguration der IP-Adressdaten.
113
Offline
Die IP-Adresse konnte nicht festgelegt werden, weil die IP-Adresse doppelt vergeben
wurde.
Ändern Sie die IP-Adresse.
121
Offline
Das Gerät weist eine IP-Adresse über einen
DHCP-Server automatisch zu.
—
128
Offline
Der DHCP-Server antwortet nicht oder es
ist ein DHCP-Fehler aufgetreten.
Wenden Sie sich an Ihren Netzwerkadministrator.
131
Offline
Das Gerät weist eine IP-Adresse unter Verwendung einer automatischen IP automatisch zu.
—
210
Online
Das Netzwerk ist online und die IP-Adresse
wird manuell konfiguriert.
—
220
Online
Das Netzwerk ist online und die IP-Adresse
wird über DHCP zugewiesen.
—
230
Online
Das Netzwerk ist online und die IP-Adresse
wird unter Verwendung einer automatischen IP zugewiesen.
—
342
Online
NetBIOS funktioniert nicht, weil der NetBIOS-Name nicht richtig ist.
Korrigieren Sie den Gerätenamen (Funktion
#507 auf Seite 93).
343
Online
NetBIOS funktioniert nicht, weil der NetBIOS-Name doppelt vergeben wurde.
Ändern Sie den Gerätenamen (Funktion
#507 auf Seite 93).
344
Online
Der NetBIOS-Name lässt sich nicht über
verschiedene Netzwerke hinweg auflösen,
da kein WINS-Server angegeben wurde.
Wenden Sie sich an Ihren Netzwerkadministrator.
352
Online
Bonjour funktioniert nicht, weil der Bonjour-Hostname nicht richtig ist.
Korrigieren Sie den Gerätenamen (Funktion
#507 auf Seite 93).
353
Online
Bonjour funktioniert nicht, weil der Bonjour-Hostname doppelt vergeben wurde.
Ändern Sie den Gerätenamen (Funktion
#507 auf Seite 93).
354
Online
Bonjour funktioniert nicht, weil der Bonjour
-Dienstname nicht richtig ist.
Korrigieren Sie den Bonjour-Dienstnamen
(Seite 101).
355
Online
Bonjour funktioniert nicht, weil der Bonjour-Dienstname doppelt vergeben wurde.
Ändern Sie den Bonjour-Dienstnamen (Seite 101).
801-999
Systemfehler
Es ist ein Systemfehler aufgetreten.
Wenden Sie sich an den Kundendienst.
119
12. Hilfe
12.4 Wenn eine Funktion nicht ausgeführt werden kann
12.4.1 Allgemein
Problem
Ursache & Lösung
Das Gerät funktioniert nicht.
R Prüfen Sie die Anschlüsse (Seite 23, 29).
Die Papierausgabe wird zu
schnell voll oder das Papier
schichtet sich an der Papierausgabe nicht richtig auf.
R Hohe Luftfeuchtigkeit kann die Ursache von Wellenbildung im Papier sein. Versuchen Sie, das Papier umzudrehen und es erneut einzulegen. Wenn die Wellungen
des Papiers zu stark sind, so entfernen Sie es bitte aus der Papierausgabe. Wenn
das Problem weiterhin besteht, versuchen Sie es bitte mit neu ausgepacktem Papier.
Ich kann die Lautstärke nicht einstellen oder mir im Adressbuch
gespeicherte Einträge anzeigen
lassen.
R Das Gerät ist auf den Scan- oder Kopier-Modus eingestellt. Aktivieren Sie den
Fax-Modus, indem Sie MlN drücken (Seite 25). Wenn dieses Problem weiterhin
besteht, wenden Sie sich an Ihren Kundendienst.
Ein Druckerfehler wird während
des Einsatzes der folgenden Dinge angezeigt.
– PC FAX (y)
– Fernbedienung
– WLAN-Einstellungstool (y)
R Der Druckertreiber wird für PC FAX, Fernbedienung und WLAN-Einstellungstool
verwendet. Übertragungsfehler werden als Druckerfehler angezeigt.
Multi-Function Station funktioniert nicht einwandfrei.
R Falls das USB-Kabel an einem USB-Verteiler angeschlossen ist, schließen Sie es
direkt an die USB-Schnittstelle Ihres Computers an.
R Stellen Sie sicher, dass Sie das letzte verfügbare Update für die auf Ihrem Computer
installierte Version von Windows durchgeführt haben. Schauen Sie für weitere Informationen auf die Homepage von Microsoft.
R Überprüfen Sie, ob Ihr Computer über genügend Arbeitsspeicher und Festplattenplatz verfügt. Wenn der Computer eine Warnmeldung wegen unzureichender Speicherkapazität anzeigt, schließen Sie andere Anwendungen. Ist nicht genügend Platz
auf der Festplatte, so löschen Sie nicht benötigte Dateien.
R Deinstallieren Sie Multi-Function Station und installieren Sie es erneut.
Ich kann Multi-Function Station
nicht installieren oder deinstallieren.
R Einige der Dateien, die zur Installation oder Deinstallation von Multi-Function Station
benötigt werden, können beschädigt sein. Verwenden Sie das Utility-Programm
MfsCleaner (auf der mitgelieferten CD-ROM enthalten), um das Problem zu lösen.
1. Legen Sie die mitgelieferte CD-ROM in das CD-Laufwerk ein.
R Das Setup-Programm (Installationsprogramm) startet automatisch.
2. [Werkzeuge] A [Reinigungswerkzeug]
R Das Fenster [MfsCleaner] wird eingeblendet.
3. Klicken Sie auf [Bereinigen] und dann auf [Ja], um den Computer neu zu starten.
Hinweis:
R Zur nochmaligen Installation von Multi-Function Station siehe Seite 29.
Ich kann das Bedienungshandbuch mit Multi-Function Station
nicht ansehen.
R Installieren Sie vorher das Bedienungshandbuch auf Ihrem Computer (Seite 30).
Ich kann das Gerät bei Bedienung der folgenden Funktionen
nicht in den Dialogfeldern
[Zielgerät] oder [Gerät
auswählen] finden.
– Scannen
– Fernbedienung
– PC FAX (y)
– Gerätemonitor
R Der Druckertreiber wurde nicht installiert. Installieren Sie ihn auf dem Computer
(Seite 29).
120
12. Hilfe
Problem
Ursache & Lösung
Ich habe das Passwort für die
Funktionsprogrammierung über
Fernbedienung vergessen.
R Sie haben möglicherweise das Passwort für die Funktionsprogrammierung geändert. Wenn es Ihnen nicht mehr einfällt, weisen Sie mit Funktion #155 (Seite 75) ein
neues Passwort zu. Wenn Sie zur Eingabe des aktuellen Passworts aufgefordert
werden, geben Sie stattdessen “0101” ein.
Ich habe den Administratorcode
für Funktionseinschränkungs-Einstellungen (Funktion
#151 auf Seite 75) vergessen.
R Sie haben möglicherweise den Administratorcode geändert. Wenn es Ihnen nicht
mehr einfällt, weisen Sie mit Funktion #151 (Seite 75) ein neues Passwort zu. Wenn
Sie zur Eingabe des aktuellen Passworts aufgefordert werden, geben Sie stattdessen “0101” ein.
Funktionen für E-Mails funktionieren nicht richtig (nur bei Modellversionen mit Netzwerkfunktion). (y)
R Bei Umgebungen, in denen zum Senden von E-Mails eine SSL/TLS-Verschlüsselung benötigt wird, aktivieren Sie SSL in den E-Mail-Servereinstellungen. SSL wird
jedoch nicht für Internet-Fax verwendet.
“Prüfe. Erfass.
Eingabefach #2” wird auch
nach dem Entfernen des falsch
eingelegten Papiers aus dem
Mehrzweckfach weiter angezeigt.
(y)
R Der Einzugshebel des Mehrzweckfachs ist nicht nach oben geschoben. Bitte vergewissern Sie sich, dass der Einzugshebel beim Einlegen des Papiers fest nach
oben geschoben ist. Für Einzelheiten zur Bedienung des Hebels siehe Seite 37.
“Papierstau” wird auch nach
dem Entfernen des gestauten Papiers aus dem Mehrzweckfach
weiter angezeigt. (y)
R Der Einzugshebel des Mehrzweckfachs ist nicht nach oben geschoben. Bitte vergewissern Sie sich, dass der Einzugshebel fest nach oben geschoben ist. Für Einzelheiten zur Bedienung des Hebels siehe Seite 37.
12.4.2 Druckprobleme
Problem
Ursache & Lösung
Das Aufzeichnungspapier wird
beim Drucken zerknittert oder gefaltet.
R Stellen Sie sicher, dass das Aufzeichnungspapier richtig eingelegt ist (Seite 33).
R Wenden Sie das Aufzeichnungspapier oder drehen Sie es um 180 Grad.
Die Druckqualität des empfangenen Dokuments ist unzureichend (Druckbild ist verschmiert
oder verwischt).
R Bei einigen Papiersorten ist angegeben, auf welche Seite gedruckt werden soll.
Versuchen Sie das Empfangspapier umzudrehen.
R Möglicherweise haben Sie Papier mit einem Baumwoll- und/oder Fasergehalt von
mehr als 20 % wie z. B. Briefpapier verwendet.
R Das Papier ist zu feucht. Verwenden Sie neues Papier.
AB C
Das Papier wurde gewechselt,
aber die Druckqualität ist nach
wie vor schlecht.
R Das Vorlagenglas oder die Rollen sind mit Korrekturflüssigkeit o. Ä. verschmutzt.
Reinigen Sie sie (Seite 138, 139). Stellen Sie vor dem Einlegen eines Dokuments
sicher, dass die Korrekturflüssigkeit vollständig getrocknet ist.
R Der Tonersparmodus von Funktion #482 ist aktiviert (Seite 80).
R Der Tonerstand ist niedrig. Tauschen Sie die Tonerkartusche aus.
R Um die Lebensdauer und Qualität der Trommelkartusche zu überprüfen, drucken
Sie die Druckertestliste aus (Seite 105). Ist die Druckqualität danach immer noch
schlecht, tauschen Sie Tonerkartusche und Trommelkartusche aus.
121
12. Hilfe
Problem
Ursache & Lösung
Ein leeres Blatt wird ausgegeben.
R Beim Benutzen des Kopierers wurde das Dokument falsch herum eingelegt.
R Der andere Teilnehmer hat das Dokument falsch herum in sein Faxgerät gelegt.
Wenden Sie sich an den anderen Teilnehmer (nur bei Modellversionen mit Faxfunktion). (y)
Ich kann den PCL-Druckertreiber
nicht installieren. (y)
R Der PCL-Treiber kann durch die Auswahl von [Modifizieren] A [PCL Druckertreiber hinzufügen] im Installationsmenü installiert werden.
R Der PCL-Treiber befindet sich im folgenden Ordner auf der mitgelieferten CD-ROM.
CPU
Pfadangabe
32 Bit
“D:\Drivers\Object\Printer\32bit\PCL”
64 Bit
“D:\Drivers\Object\Printer\64bit\PCL”
(“D” ist der Laufwerksbuchstabe Ihres CD-Laufwerks)
Beim Drucken von Microsoft
PowerPoint® und anderen Anwendungen werden farbige und
graue Objekte in Schwarz statt in
Graustufen ausgedruckt.
R Wählen Sie [Farbe] oder entfernen Sie den Haken neben [Graustufen] im
Druck-Dialog, so dass farbige und graue Objekte richtig in Graustufe gedruckt werden.
Wenn Sie das Gerät als Drucker
verwenden, ist das Druckergebnis verzerrt.
R Wenn Ihr Gerät über USB an einen Computer angeschlossen ist und Sie den Druckvorgang mit dem Computer abbrechen und ihn dann sofort wieder starten, kann das
Druckergebnis verzerrt sein. Um dies zu vermeiden, müssen Sie vor Wiederholung
des Druckvorgangs 60 Sekunden warten.
Der Toner ist nicht auf das von
der Rückseite ausgegebene Papier fixiert.
R Die grünen Hebel in der hinteren Abdeckung befinden sich in der entriegelten Position. Drücken Sie die grünen Hebel nach oben in ihre ursprüngliche Position. Vergewissern Sie sich auch, dass Sie die hintere Abdeckung nach dem Drucken schließen.
12.4.3 Scanner
Problem
Ursache & Lösung
Scannen ist nicht möglich.
R Zum Scannen mit hoher Auflösung wird viel Speicherkapazität benötigt. Wenn der
Computer eine Warnmeldung wegen unzureichender Speicherkapazität anzeigt,
schließen Sie andere Anwendungen und versuchen Sie es erneut.
R Wählen Sie eine geringere Auflösung und wiederholen Sie den Vorgang.
R Verkleinern Sie den Scanbereich und wiederholen Sie den Vorgang.
1. Zur Voransicht des gescannten Bildes klicken Sie auf [S.-Ans.].
2. Sie können den Rahmen verschieben, um die Scanfläche anzupassen.
3. Klicken Sie auf [Scannen], um den Scanvorgang zu starten.
R Das Gerät ist im Einsatz. Wiederholen Sie den Vorgang später.
R Auf der Festplatte ist keine ausreichende Speicherkapazität verfügbar. Löschen Sie
nicht mehr benötigte Dateien und wiederholen Sie den Vorgang.
R Überprüfen Sie die Verbindung zwischen dem Computer und dem Gerät (Seite 23,
29).
R Starten Sie den Computer neu und wiederholen Sie den Vorgang.
R Es soll ein Dokument gescannt werden, welches länger als das von Ihnen eingestellte Papierformat ist. Ändern Sie die Einstellung oder unterteilen Sie das Dokument in die entsprechende Papiergröße und wiederholen Sie den Vorgang.
Das Dokument wird nicht in das
Gerät eingezogen, wenn es gerade zum Scannen verwendet wird
(nur automatischen Dokumenteneinzug). (y)
R Entfernen Sie das Dokument im automatischen Dokumenteneinzug und legen Sie
es nochmals ein (Seite 39).
122
12. Hilfe
Problem
Ursache & Lösung
Auch nach Klicken auf
[Abbrechen] wird das Scannen
fortgesetzt.
R Bitte kurz warten. Es kann etwas dauern, bis der Befehl zum Abbrechen angenommen wird.
Der Name des gewünschten
Computers wird auf dem Gerät
nicht angezeigt, wenn Dokumente vom Gerät aus gescannt werden (nur bei Modellversionen mit
Netzwerkfunktion). (y)
R Der Druckertreiber wurde nicht installiert. Installieren Sie ihn auf dem Computer
(Seite 29).
R Die Funktion zur Auflistung für den PC-Namen wurde auf [Aus] eingestellt. Stellen
Sie [Auflistung der PC Namen auf dem Gerät] auf [Ein] (Seite 32).
R Die maximal mögliche Anzahl von Computern im LAN, die mit dem Gerät verbunden
werden können (bis zu 30 Computer), sind verbunden. Stellen Sie [Auflistung der
PC Namen auf dem Gerät] bei den anderen Computern auf [Aus] (Seite 32).
Durch das Scannen (Kopieren)
entstehen Streifen (Ränder).
R Je nach der Kombination aus der Art des Vorlagendokuments und der Auflösung
beim Scannen (Kopieren) können Interferenzstreifen (Moiré) auftreten. Dies könnte
insbesondere beim Scannen von gedruckten Materialien (Magazine, Broschüren,
etc.) auftreten. Dies ist ein normales Symptom bei Scannern. Es kann jedoch durch
Ändern der Auflösung eventuell verbessert werden.
12.4.4 Kopierer
Problem
Ursache & Lösung
Das Gerät erstellt keine Kopien.
R Während der Programmierung ist Kopieren nicht möglich. Führen Sie den Kopiervorgang nach der Programmierung durch.
R Das Dokument wurde nicht einwandfrei eingelegt (Seite 39).
R Papier wurde nicht eingelegt oder ist aufgebraucht. Legen Sie Papier ein (Seite 33).
Buchstaben auf den kopierten
Dokumenten sind undeutlich.
R Das Originaldokument ist zu dunkel oder zu hell. Ändern Sie den Kontrast (Seite 49) und versuchen Sie es erneut.
Die kopierten Dokumente sind zu
dunkel und können nicht gelesen
werden.
R Sie haben farbiges Papier als Dokument verwendet. Ändern Sie den Kontrast (Seite 49) und erstellen Sie eine hellere Kopie des Dokuments mit der Auflösung “Text” (Seite 49).
12.4.5 Fax y
Problem
Ursache & Lösung
Senden von Dokumenten ist
nicht möglich.
R Das Telefonanschlusskabel ist an der [EXT/Extern] -Buchse des Gerätes angeschlossen. Schließen Sie es an die [LINE/Amtsleitung]-Buchse an (Seite 23).
R Das Faxgerät der Gegenseite ist besetzt oder es befindet sich kein Empfangspapier
mehr im Faxgerät der Gegenseite. Wiederholen Sie den Vorgang.
R Bei dem Gerät des anderen Teilnehmers handelt es sich nicht um ein Faxgerät.
Wenden Sie sich an den anderen Teilnehmer.
R Das Faxgerät des anderen Teilnehmers hat dem Faxgerät nicht automatisch geantwortet. Übertragen Sie das Fax manuell (Seite 62).
R Stellen Sie die maximale Fax-Geschwindigkeit auf “14.4kbps” (Funktion #418 auf
Seite 82).
Faxübertragung ins Ausland ist
nicht möglich.
R Verwenden Sie den Auslandsübertragungsmodus (Funktion #411 Seite 82).
R Fügen Sie an das Ende der Rufnummer zwei Pausen an oder wählen Sie manuell.
Die Gegenstelle beschwert sich,
dass Buchstaben auf dem empfangenen Dokument verzerrt
sind.
R Wenn über die Telefonleitung spezielle Dienste wie z. B. Anklopfen (Gespräch im
Halten) verfügbar sind, wurde der Dienst eventuell während der Faxübertragung
aktiviert. Schließen Sie das Gerät an eine Telefonleitung an, die nicht über diese
Dienste verfügt.
R Ein Hörer der Nebenstelle oder des zusätzlich angeschlossenen Telefons an der
gleichen Leitung ist abgenommen. Legen Sie den Hörer der Nebenstelle oder des
zusätzlich angeschlossenen Telefons auf und wiederholen Sie den Vorgang.
123
12. Hilfe
Problem
Ursache & Lösung
Die Gegenstelle beschwert sich
über die Qualität der empfangenen Dokumente.
R Versuchen Sie das Dokument zu kopieren. Wenn das kopierte Bild scharf und deutlich ist, liegt der Fehler möglicherweise beim Faxgerät des anderen Teilnehmers.
Wenn das kopierte Bild undeutlich oder zu dunkel ist, oder schwarze und weiße
Linien oder Schmierflecken erscheinen, siehe “12.4.2 Druckprobleme”, Seite 121.
R Das Originaldokument ist zu dunkel oder zu hell. Ändern Sie den Kontrast (Seite 62) und versuchen Sie es erneut.
Die Gegenstelle beschwert sich,
dass die empfangenen Dokumente zu dunkel sind und nicht
gelesen werden können.
R Sie haben farbiges Papier als Dokument verwendet. Ändern Sie den Kontrast (Seite 49) und erstellen Sie eine hellere Kopie des Dokuments mit der Auflösung “Text” (Seite 49) und wiederholen Sie den Vorgang.
Empfangen von Dokumenten ist
nicht möglich.
R Das Telefonanschlusskabel ist an der [EXT/Extern] -Buchse des Gerätes angeschlossen. Schließen Sie es an die [LINE/Amtsleitung]-Buchse an (Seite 23).
R Die PC Fax Einstellung (Funktion #442 auf Seite 85) ist aktiviert und empfangene
Faxdokumente werden automatisch an den Computer übertragen. Betrachten Sie
die empfangenen Dokumente mittels des Computers (Seite 69).
R Der Faxvorschau-Modus (Funktion #448 auf Seite 70) ist aktiviert und empfangene
Faxdokumente werden automatisch an den Computer übertragen. Verwenden Sie
den Webbrowser des über das LAN angeschlossenen Computers, um empfangene
Dokumente anzusehen (Seite 70).
R Stellen Sie die maximale Fax-Geschwindigkeit auf “14.4kbps” (Funktion #418 auf
Seite 82).
R Im manuellen Fach ist Aufzeichnungspapier eingelegt. Entfernen Sie das Aufzeichnungspapier aus dem manuellen Fach. (y)
Empfang des vollständigen Dokuments ist nicht möglich (nur
bei Modellversionen mit Netzwerkfunktion). (y)
R Die Funktion Fax an E-Mail-Adresse (Funktion #452 auf Seite 85) ist aktiviert. In
diesem Fall können nur Faxe innerhalb der Faxspeicherkapazität (Seite 143) empfangen werden. Deaktivieren Sie die Funktion und bitten Sie den anderen Teilnehmer, das Dokument erneut zu versenden.
Automatisches Empfangen von
Dokumenten ist nicht möglich.
R Der Empfangsmodus ist auf TEL eingestellt. Stellen Sie den FAX-Modus (Seite 65)
oder TEL/FAX-Modus (Seite 66) ein.
R Die Entgegennahme des Anrufs dauert zu lange. Verringern Sie die Anzahl der
Rufsignale vor Beantwortung von Anrufen (Funktion #210 auf Seite 77).
Im Display wird “Verbinde...”
angezeigt, es werden jedoch keine Faxnachrichten empfangen.
R Der eingehende Anruf ist kein Faxanruf. Ändern Sie den Empfangsmodus in TEL
(Seite 66) oder TEL/FAX (Seite 66).
Die Druckqualität des empfangenen Dokuments ist unzureichend.
R Wenn Dokumente einwandfrei kopiert werden können, funktioniert das Gerät normal. Der andere Teilnehmer hat möglicherweise ein undeutliches Dokument gesendet oder ein fehlerhaftes Faxgerät verwendet. Bitten Sie ihn, eine bessere Kopie
des Dokuments zu senden oder sein Faxgerät zu prüfen.
R Wenn Dokumente nicht einwandfrei kopiert werden können, siehe “12.4.2 Druckprobleme”, Seite 121.
Der andere Teilnehmer beschwert sich, dass das Übertragen eines Dokuments nicht möglich ist.
R Der Speicher ist voll mit empfangenen Dokumenten, weil kein Papier vorhanden ist
oder ein Stau des Papiers eingetreten ist. Legen Sie Papier ein (Seite 33) oder
entfernen Sie den Papierstau (Seite 131).
R Wenn die PC-Fax-Einstellung (Funktion #442 auf Seite 85) auf “Immer” eingestellt
ist, prüfen Sie die Verbindung zwischen Computer und Gerät.
R Wenn der Faxvorschau-Modus (Funktion #448 auf Seite 70) auf “Ein” eingestellt
ist, verwenden Sie den Webbrowser des über das LAN angeschlossenen Computers, um die Dokumente anzusehen, auszudrucken oder zu speichern, und löschen
Sie anschließend nicht benötigte Dokumente (Seite 70).
R Das Gerät ist nicht auf den FAX-Modus eingestellt. Drücken Sie wiederholt MvN,
bis die MvN-Anzeige leuchtet.
124
12. Hilfe
Problem
Ursache & Lösung
Der gewünschte Empfangsmodus kann nicht gewählt werden.
R Wenn Sie den FAX-Modus einstellen möchten:
– Drücken Sie wiederholt MvN, bis die MvN-Anzeige leuchtet.
R Zum Einstellen des TEL-Modus oder des TEL/FAX-Modus:
– Wählen Sie den gewünschten Modus mit Funktion #404 (Seite 81) aus und drücken Sie wiederholt MvN, bis die MvN-Anzeige nicht mehr leuchtet.
Wenn ein zusätzliches Telefon
angeschlossen ist, kann ich
durch Drücken von MGNMBNM9N
keine Dokumente empfangen.
R Sie müssen zuvor die Ferneinschaltung aktivieren (Funktion #434 auf Seite 84).
R Drücken Sie fest auf MGNMBNM9N.
R Es kann sein, dass Sie den Fax-Fernabfragecode von MGNMBNM9N (Standardeinstellung) geändert haben. Überprüfen Sie den Fax-Fernabfragecode (Funktion #434
auf Seite 84).
Es ist kein Wählton zu hören.
R Das Telefonanschlusskabel ist an der [EXT/Extern] -Buchse des Gerätes angeschlossen. Schließen Sie es an die [LINE/Amtsleitung]-Buchse an (Seite 23).
R Wenn das Gerät über eine Faxweiche/einen Koppler angeschlossen ist, entfernen
Sie die Faxweiche/den Koppler und schließen Sie das Gerät direkt an die Wandsteckdose an. Funktioniert das Gerät jetzt einwandfrei, überprüfen Sie die Faxweiche/
den Koppler.
R Nehmen Sie das Gerät von der Telefonleitung ab und schließen Sie ein Telefon an,
von dem bekannt ist, dass es einwandfrei funktioniert. Wenn über dieses Telefon
einwandfreier Betrieb möglich ist, wenden Sie sich an den Kundendienst, um das
Gerät reparieren zu lassen. Ist über dieses Telefon kein einwandfreier Betrieb möglich, wenden Sie sich an die Telefongesellschaft.
R Das Stromkabel oder das Telefonkabel ist nicht angeschlossen. Prüfen Sie die Anschlüsse (Seite 23).
R Wenn Sie das Gerät über ein Computermodem angeschlossen haben, schließen
Sie das Gerät direkt an eine Telefonbuchse an.
Es kann nicht gewählt werden.
R Die Einstellung für das Wählverfahren ist falsch. Ändern Sie die Einstellung (Funktion
#120 auf Seite 74).
Das Gerät erzeugt kein Rufsignal.
R Das Rufsignal ist ausgeschaltet. Stellen Sie es ein (Seite 25).
Der andere Teilnehmer beschwert sich, dass nur der Faxton hörbar und ein Sprechen
nicht möglich ist.
R Der FAX-Modus ist eingestellt (Seite 65). Teilen Sie der Gegenstelle mit, dass die
Rufnummer nur für Faxbetrieb vorgesehen ist.
R Ändern Sie den Empfangsmodus in TEL (Seite 66) oder TEL/FAX (Seite 66).
Die Taste MTN oder MVN funktioniert nicht richtig.
R Wenn diese Taste beim Wählen gedrückt wird, wird eine Pause eingefügt. Wird sie
unmittelbar nach dem Hören des Amtszeichens gedrückt, wird die zuletzt gewählte
Rufnummer erneut gewählt.
Ich kann keine Faxe auf dem
Computer empfangen.
R Stellen Sie sicher, dass folgende Funktionen zuvor eingestellt werden.
– PC Fax Empfang (Funktion #442 auf Seite 85)
– Einstellung des Computers für PC-Fax-Empfang (Funktion #443 auf Seite 69)
Ein empfangenes Faxdokument
kann nicht im Webbrowser angezeigt werden (nur bei Modellversionen mit Netzwerkfunktion).
(y)
R Stellen Sie sicher, dass folgende Funktionen zuvor eingestellt werden.
– Webfaxvorschau-Modus (Funktion #448 auf Seite 70)
– Zugangscode für Web-Faxvorschau (Funktion #450 auf Seite 85)
R Während des Druckens, Kopierens oder Scannens können empfangenen Faxe nicht
im Webbrowser angezeigt werden. Versuchen Sie es, nachdem das Drucken, Kopieren oder Scannen beendet ist.
Ein empfangenes Faxdokument
kann nicht im Webbrowser gelöscht werden (nur bei Modellversionen mit Netzwerkfunktion).
(y)
R Öffnen, drucken oder speichern Sie ein empfangenes Faxdokument, bevor Sie es
löschen (Seite 70).
125
12. Hilfe
12.4.6 Verwenden eines USB-Speichergeräts y
Problem
Ursache & Lösung
Ich kann die Daten nicht auf ein
USB-Speichergerät speichern.
R Am Steckplatz des Geräts ist kein USB-Speichergerät eingeschoben. Schieben Sie
ein USB-Speichergerät ein (Seite 108).
R Das USB-Speichergerät ist schreibgeschützt. Lösen Sie den Schreibschutz. (Weitere Informationen zum Lösen des Schreibschutzes finden Sie in den Unterlagen
Ihres Geräts.)
R Das USB-Speichergerät könnte defekt sein. Überprüfen Sie mit einem Computer,
ob normal auf das Gerät geschrieben und von ihm gelesen werden kann.
R Auf der USB-Speicherkarte ist nicht ausreichend Speicherplatz vorhanden, um dort
weitere Dateien zu speichern. Löschen Sie nicht mehr benötigte Dateien und wiederholen Sie den Vorgang.
Ich kann eine auf dem USB-Speichergerät gespeicherte Datei
nicht drucken.
R Am Steckplatz des Geräts ist kein USB-Speichergerät eingeschoben. Schieben Sie
ein USB-Speichergerät ein (Seite 108).
R Sie haben versucht, verschiedene Dateiformate auf 1 Seite zu drucken. Aktivieren
Sie den Dauerbetrieb (Seite 45).
R Die Datei könnte beschädigt sein. Versuchen Sie, die Datei auf Ihrem Computer zu
öffnen.
R Die Datei ist zu groß oder befindet sich in einem nicht unterstützten Format. Verwenden Sie ein Dateiformat, das unterstützt wird (Seite 44).
126
12. Hilfe
12.4.7 Netzwerk (nur bei Modellversionen mit Netzwerkfunktion) y
Problem
Ursache & Lösung
Ich kann die folgenden Funktionen nicht bedienen.
– PC-Druck
– Scannen
– Fernbedienung
– PC FAX (y)
– Gerätemonitor
R Überprüfen Sie die LED am LAN-Port des Mainboard. Wenn die LED leuchtet oder
blinkt, arbeitet der Netzwerkzugang korrekt.
Wenn die LED weder leuchtet noch blinkt, überprüfen Sie, ob das LAN-Kabel (Kategorie 5 (Cat-5) Ethernet-Kabel) am LAN-Port des Mainboard richtig angeschlossen
ist.
R Wenn die LED blinkt und Sie den gewünschten Vorgang nicht ausführen können,
hat sich eventuell die IP-Adresse des Geräts geändert.
Um nach der IP-Adresse zu suchen, klicken Sie auf [IP ändern] in dem Dialog der
Verbindungsfehlernachricht.
R Die IP-Adresse des Geräts wird aufgerufen.
Hinweis:
R Wenn die IP-Adresse nicht ermittelt werden kann, geben Sie sie manuell ein
(Funktion #501 auf Seite 93). Die IP-Adresse des Computers und des Geräts
müssen wie unten gezeigt in derselben IP-Adressenklasse liegen. Stellen Sie
die IP-Adresse in dem Zahlenbereich ein, der in der Klasse angegeben ist, die
Ihrem lokalen Netzwerkbereich entspricht.
Klasse
Subnet Mask
IP-Adresse
Klasse A
255.0.0.0
10.0.0.1 10.255.255.254
Klasse B
255.255.0.0
172.xx.0.1 172.xx.255.254*1
Klasse C
255.255.255.0
192.168.xx.1 192.168.xx.254*2
*1
*2
Wie im folgenden Beispiel gezeigt, sollte der Wert “xx” für Gerät und
Computer gleich sein.
Beispiel: 172.16.0.1 - 172.16.255.254
(“xx” kann in einem Bereich von 16 - 31 eingestellt werden)
Wie im folgenden Beispiel gezeigt, sollte der Wert “xx” für Gerät und
Computer gleich sein.
Beispiel: 192.168.0.1 - 192.168.0.254
(“xx” kann in einem Bereich von 0 - 255 eingestellt werden)
R Ihre Firewall-Software blockiert die Verbindung. Schalten Sie die Firewall-Software
aus oder ändern Sie die Firewall-Einstellungen, damit Multi-Function Station richtig
arbeiten kann.
R Falls Funktion #580 auf “Aus” gestellt wurde, ändern Sie die Einstellung
auf “Kabel” oder “Wireless”. Falls Funktion #580 auf “Wireless” gestellt wurde, siehe “12.4.8 WLAN y” auf Seite 128.
R Stellen Sie sicher, dass das Netzwerk korrekt konfiguriert ist. Wenden Sie sich an
Ihren Netzwerkadministrator.
Das Gerät wird bei der Installation von Multi-Function Station im
Dialogfeld [Netzwerkgerät
auswählen] nicht angezeigt.
R Ihre Firewall-Software blockiert die Verbindung und das Setup-Programm zeigt
eventuell gar keine Geräte an. Setzen Sie sich mit Ihrem Netzwerkadministrator in
Verbindung und deaktivieren Sie die Firewall-Software vorübergehend.
R Das Gerät ist mit einem anderen Netzwerksegment verbunden und das Setup-Programm listet keine Geräte auf. Stellen Sie sicher, dass das Netzwerk korrekt konfiguriert ist. Wenden Sie sich an Ihren Netzwerkadministrator.
127
12. Hilfe
Problem
Ursache & Lösung
Das Dialogfeld
[Windows-Sicherheitswarnung]
wird angezeigt und fragt, ob ich
[PCCMFLPD] blockieren möchte
und ich kann nach der Installation von Microsoft Windows XP
Service Pack 2 (oder späteren
Versionen) folgende Funktionen
nicht bedienen.
– PC-Druck
– Scannen
– Fernbedienung
– PC FAX (y)
– Gerätemonitor
R Klicken Sie auf [Weiterhin blocken] und führen Sie das Firewall-Einstellungstool
von Windows aus, um die Datenübertragung durch Multi-Function Station zuzulassen (Seite 129).
12.4.8 WLAN y
Problem
Ursache & Lösung
Der Netzwerkname (SSID) des
drahtlosen Zugangspunkts kann
nicht ermittelt werden.
R Der drahtlose Zugangspunkt ist so konfiguriert, dass er den Netzwerknamen (SSID)
nicht anzeigt. Geben Sie den Netzwerknamen (SSID) manuell ein (Funktion #585
auf Seite 28).
R Stellen Sie das Gerät und Ihren drahtlosen Zugangspunkt nahe beieinander auf und
versuchen Sie dann erneut zu konfigurieren.
R Wenn sich Geräte, die magnetische Wellen erzeugen (Mikrowellen, digitale schnurlose Telefone usw.) oder andere WLAN-Geräte in der Nähe befinden:
– Halten Sie die oben genannten Geräte fern von dem Gerät und Ihrem drahtlosen
Zugangspunkt.
– Schalten Sie die oben genannten Geräte vorübergehend aus.
Ich kann den Netzwerknamen
(SSID) und/oder den Netzwerkschlüssel nicht finden.
R Überprüfen Sie die Einstellungsinformationen Ihres drahtlosen Zugangspunkts. Nähere Informationen über diesen Vorgang finden Sie in den Unterlagen Ihres drahtlosen Zugangspunkts.
Das Gerät kann nicht mit dem
drahtlosen Zugangspunkt verbunden werden.
R Stellen Sie das Gerät und Ihren drahtlosen Zugangspunkt nahe beieinander auf und
versuchen Sie dann erneut zu konfigurieren.
R Wenn sich Geräte, die magnetische Wellen erzeugen (Mikrowellen, digitale schnurlose Telefone usw.) oder andere WLAN-Geräte in der Nähe befinden:
– Halten Sie die oben genannten Geräte fern von dem Gerät und Ihrem drahtlosen
Zugangspunkt.
R Die Einstellungen für Ihren drahtlosen Zugangspunkt sind falsch. Überprüfen Sie die
Einstellungsinformationen Ihres drahtlosen Zugangspunkts und versuchen Sie dann
erneut zu konfigurieren. Nähere Informationen über diesen Vorgang finden Sie in
den Unterlagen Ihres drahtlosen Zugangspunkts.
R Ihr drahtloser Zugangspunkt ist so konfiguriert, dass der Zugriff von bestimmten
Geräten aus eingeschränkt ist. Überprüfen Sie die Einstellungen Ihres drahtlosen
Zugangspunkts.
Die drahtlose Kommunikation ist
langsam und/oder instabil.
R Wenn sich zwischen dem Gerät und Ihrem drahtlosen Zugangspunkt Hindernisse
befinden, bewegen Sie das Gerät so nahe wie möglich an Ihren drahtlosen Zugangspunkt heran.
R Wenn sich Geräte, die magnetische Wellen erzeugen (Fernseher, Mikrowellen, digitale drahtlose Telefone, usw.) in der Nähe befinden, halten sie das Gerät und Ihren
drahtlosen Zugangspunkt von diesen Geräten fern.
128
12. Hilfe
12.4.9 Verwenden eines Anrufbeantworters (nur bei Modellversionen mit Faxfunktion) y
Problem
Ursache & Lösung
Automatisches Empfangen von
Dokumenten ist nicht möglich.
R Ihre Ansage auf dem Anrufbeantworter ist zu lang. Kürzen Sie die Ansage. Zeichnen
Sie einen Ansagetext auf, der nicht länger als 10 Sekunden ist.
R Der Anrufbeantworter klingelt zu oft. Stellen Sie ihn auf 1 oder 2 Rufsignale ein.
Sprachnachrichten empfangen
nicht möglich.
R Überprüfen Sie, ob der Anrufbeantworter richtig am Gerät angeschlossen und eingeschaltet ist (Seite 67).
R Stellen Sie die Anzahl der Rufsignale am Anrufbeantworter auf 1 oder 2 ein.
Ich habe den Fernabfragecode
für meinen Anrufbeantworter eingegeben, aber die Verbindung
wurde getrennt.
R Möglicherweise enthält der Code ein “#”, das von Telefonanbietern für bestimmte
Funktionen verwendet wird. Ändern Sie den Code am Anrufbeantworter in eine Zahl,
die kein “#” enthält.
Anrufer können keine Dokumente senden.
R Im Speicher des Anrufbeantworters ist kein Platz mehr zum Aufzeichnen von
Sprachmitteilungen. Schauen Sie in der Bedienungsanleitung des Anrufbeantworters nach und löschen Sie nicht mehr benötigte Mitteilungen.
R Sie haben den Anrufbeantworter auf reine Ansage gestellt.
12.4.10 Bei Netzausfall
R Das Gerät funktioniert nicht.
R Jegliche Dokumente, die noch im Speicher sind (d. h. beim Kopieren, Drucken vom Computer) gehen verloren.
Nur bei Modellversionen mit Faxfunktion (y):
R Das Gerät ist nicht für Anrufe im Notfall bei einem Netzausfall vorgesehen. Für Zugang zu Notfalldiensten sollten alternative
Vorkehrungen getroffen werden.
R Faxübertragung und -empfang werden unterbrochen.
R Dokumente gehen während einer Faxübertragung oder des Empfangs einer Faxnachricht verloren.
R Wenn die Stromversorgung wiederhergestellt ist, wird ein Stromausfallbericht gedruckt, in dem angegeben ist, welche
Faxspeichereinträge gelöscht wurden.
12.4.11 Firewall-Einstellungstool für Benutzer von Microsoft Windows (nur bei Modellversionen mit
Netzwerkfunktion) y
Nach der Installation von Microsoft Windows XP Service Pack 2 oder späteren Versionen/Windows Vista/Windows 7 können die
folgenden Funktionen nicht mehr verwendet werden, weil die Windows Firewall aktiviert ist und die Verbindung blockiert.
– Gerätemonitor
– LPD Manager (Tool für Netzwerkkommunikation)
Mit dem Firewall-Einstellungstool von Windows können Sie die Sicherheitseinstellungen der Windows Firewall ändern und die
Funktionen oben richtig nutzen.
1 Legen Sie die CD-ROM, die im Lieferumfang des Gerätes enthalten ist, in das CD-ROM-Laufwerk ein.
R Wenn das Dialogfeld [Sprache auswählen] erscheint, wählen Sie die gewünschte Sprache, die Sie mit dieser Software
benutzen möchten. Klicken Sie auf [OK].
2 [Werkzeuge] A [Windows-Firewall Einstellungsprogramm]
R Das Fenster [Windows-Firewall Einstellungsprogramm] wird eingeblendet.
3 [In Ausnahmenliste aufnehmen] A [OK] A [OK]
Bestätigen der Sicherheitseinstellungen (Für Nutzer von Windows XP)
1. [Systemsteuerung] A [Sicherheitscenter]
R Das Fenster [Windows-Sicherheitscenter] wird eingeblendet.
2. [Windows-Firewall]
R Das Dialogfeld [Windows-Firewall] wird eingeblendet.
3. Klicken Sie auf die Registerkarte [Ausnahmen].
4. Vergewissern Sie sich, dass [Panasonic Trap Monitor Service] und [Panasonic LPD] in der Liste [Programme und
Dienste] angezeigt werden und markiert sind.
129
12. Hilfe
Bestätigen der Sicherheitseinstellungen (Für Nutzer von Windows Vista)
1. [Systemsteuerung] A [Sicherheitscenter]
R Das Fenster [Windows-Sicherheitscenter] wird eingeblendet.
2. [Windows-Firewall]
R Das Dialogfeld [Windows-Firewall] wird eingeblendet.
3. [Einstellungen ändern]
R Das Dialogfeld [Benutzerkontensteuerung] wird eingeblendet.
4. [Fortsetzen]
5. Klicken Sie auf die Registerkarte [Ausnahmen].
6. Vergewissern Sie sich, dass [Panasonic Trap Monitor Service], [Panasonic LPD Manager] und [Panasonic LPD] in der
Liste [Programm oder Port] angezeigt werden und markiert sind.
Bestätigen der Sicherheitseinstellungen (Für Benutzer von Windows 7/Windows 8)
1. [Systemsteuerung] A [System und Sicherheit] A [Windows-Firewall] A [Erweiterte Einstellungen]
R Das Fenster [Windows-Firewall mit erweiterter Sicherheit] wird eingeblendet.
2. [Eingehende Regeln]
3. Vergewissern Sie sich, dass [Panasonic Trap Monitor Service], [Panasonic LPD Manager] und [Panasonic LPD] in der
Liste [Eingehende Regeln] angezeigt werden und markiert sind.
12.4.12 Hinweis für Benutzer der Serien KX-MB200/KX-MB700/KX-FLB880
Wenn Sie Multi-Function Station für die Serien KX-MB200/KX-MB700/KX-FLB880 bereits auf Ihrem Computer installiert haben,
folgen Sie den nachstehenden Anweisungen, um den Druckertreiber zu ändern oder hinzuzufügen, der sich nach der Installation
von Multi-Function Station für die Serie KX-MB2200/KX-MB2500/DP-MB250/DP-MB310 ändert.
Gehen Sie zum Ändern oder Hinzufügen eines Druckertreibers wie folgt vor:
1 Starten Sie Windows und legen Sie die CD-ROM für die Serien KX-MB200/KX-MB700/KX-FLB880 in Ihr CD-ROM-Laufwerk
ein.
R Wenn das Dialogfeld [Sprache auswählen] erscheint, wählen Sie die gewünschte Sprache, die Sie mit dieser Software
benutzen möchten. Klicken Sie auf [OK].
2 [Modifizieren]
3 Wählen Sie [Dienstprogramme änderm] oder [Multi-Function Station Treiber hinzufügen]. Folgen Sie dann den
Bildschirmanweisungen.
Wichtig:
R Benutzer früherer Versionen als 1.12 müssen die aktuelle Software wie folgt herunterladen und aktivieren.
[Start] A [Alle Programme] A [Panasonic] A der Gerätename A [Support-Website]. Folgen Sie dann den
Bildschirmanweisungen.
130
13. . Papierstaus
13. Papierstaus
13.1 Aufzeichnungspapierstau
13.1.1 Wenn sich das Papier im Geräteinnern staut
Fall 1:
Wenn sich das Papier am Standard-Eingabefach staut:
1. Drücken Sie die Entriegelungstaste (A) zum halben
Öffnen der unteren Abdeckung des Geräts (B).
Folgende Anzeige erscheint im Display:
– “Papierstau”
L
“Hint.Abde.öffnen”
“Vord.Abde.öffnen”
A
Hinweis:
R Schließen Sie das manuelle Fach/Mehrzweckfach und
Ausgabefach, bevor Sie die vordere Abdeckung öffnen.
Vorsicht:
R Ziehen Sie das gestaute Papier nicht gewaltsam
heraus.
B
2. Entfernen Sie das gestaute Papier (A).
Wichtig:
R Ziehen Sie am Standard-Papier-Eingabefach (A) bis es
klickt und ziehen Sie es dann komplett heraus, indem
Sie den vorderen Teil des Fachs anheben.
A
R Abhängig von der Art des Papierstaus, kann es sein,
dass das Papier nicht einfach zu sehen ist. Bitte
schauen sie von weiter unten hinein um das gestaute
Papier zu finden.
3. Drücken Sie die untere Abdeckung, bis sie einrastet.
Wichtig:
R Vergewissern Sie sich, dass die untere Abdeckung
komplett geschlossen ist.
A
–
Wenn das untere Papiereingabefach (y) installiert
ist, ziehen Sie es ebenfalls heraus. Wenn gestautes
Papier vorhanden ist, entfernen Sie es.
131
13. Papierstaus
Fall 2:
Wenn sich das Papier in der hinteren Abdeckung staut:
1. Öffnen Sie die hintere Abdeckung (A).
Vorsicht:
R Die Fixiereinheit (B) wird heiß. Nicht anfassen.
Hinweis:
R Der Bereich um die hintere Abdeckung (C) wird
ebenfalls warm.
R Falls das Aufzeichnungspapier nicht von der Rückseite
aus entfernt werden kann, öffnen Sie die obere
Abdeckung und entfernen Sie dann das gestaute
Papier (D). Nachdem Sie es entfernt haben, schließen
Sie die obere Abdeckung.
A
E
2. Drücken Sie die beiden grünen Hebel (A) bis zum
Anschlag nach unten.
A
D
Vorsicht:
R In der Nähe der Aufzeichnungspapierausgangsrollenwelle (E) kann es sehr
heiß werden. Nicht anfassen.
3. Entfernen Sie vorsichtig das gestaute Papier (A), indem
Sie es zu sich heran ziehen.
C
A
132
B
13. Papierstaus
4. Drücken Sie die grünen Hebel (A) zurück in die
ursprüngliche Position.
A
Fall 3:
Wenn sich das Papier in der vorderen Abdeckung staut:
1. Drücken Sie die Taste (A) und öffnen Sie die vordere
Abdeckung.
A
5. Schließen Sie die hintere Abdeckung fest.
2. Entfernen Sie die Tonerkartusche (A).
A
133
13. Papierstaus
3. Entfernen Sie die Trommelkartusche (A).
des Geräts, um es zu lösen und ziehen Sie es dann
heraus.
A
A
A
4. Entfernen Sie das gestaute Papier.
R Wenn der untere Rand des Papiers (A) unter der
Walze ist, drücken Sie es in Richtung der Rückseite
R Wenn der obere Rand des Papiers (B) noch
heraussteht, ziehen Sie es heraus, indem Sie den
vorderen Teil des Papiers festhalten.
B
R Nachdem das gestaute Papier entfernt wurde, setzen
Sie die Tonerkartusche und die Trommelkartusche
wieder in das Gerät ein.
5. Schließen Sie die vordere Abdeckung, um die
Fehlermeldung zu löschen und setzen Sie dann das
Papier-Eingabefach ein.
134
13. Papierstaus
13.1.2 Wenn das Papier nicht einwandfrei vom
Gerät eingezogen wird
Folgende Anzeige erscheint im Display:
– “Prüfe. Erfass. Eingabefach #1”
Hinweis:
R Wird die Meldung immer noch angezeigt, überprüfen Sie
die Spezifikationen des Papiers und legen Sie das Papier
nochmals ein. Für Einzelheiten siehe Seite 36.
1 Ziehen Sie das Standard-Papier-Eingabefach vollständig
heraus.
2 Legen Sie das Papier neu erneut ein.
3 Setzen Sie das Standard-Papier-Eingabefach in das Gerät
ein.
Hinweis:
R Wird die Meldung immer noch angezeigt, überprüfen Sie
die Spezifikationen des Papiers und legen Sie das Papier
erneut ein. Für Einzelheiten siehe Seite 33.
13.1.3 Wenn das Aufzeichnungspapier im
manuellen Fach/Mehrzweckfach nicht richtig in
das Gerät eingeführt wird
Folgende Anzeige erscheint im Display.
– “Prüfe. Erfass. Eingabefach #2”
1 Entfernen Sie das Aufzeichnungspapier.
2 Legen Sie das Papier neu ein.
135
13. Papierstaus
13.2 Dokumentenstaus
(Automatischer Dokumenteneinzug)
y
2 Entfernen Sie vorsichtig das gestaute Dokument (A).
Wenn das Dokument sich in der Nähe des Eingangs
staut:
A
Folgende Anzeige erscheint im Display:
– “Dokum. entfernen”
Vorsicht:
R Ziehen Sie das gestaute Dokument nicht heraus, bevor
Sie die Abdeckung des automatischen
Dokumenteneinzugs hochgehoben haben.
R Wenn Sie das gestaute Dokument nicht entfernen
können (A), öffnen Sie die Dokumentenabdeckung,
entnehmen Sie das Dokument und schließen Sie dann
die Dokumentenabdeckung.
1 Öffnen Sie die ADF-Abdeckung (A), während Sie die
Dokumentenabdeckung nach unten gedrückt halten (B).
A
B
136
A
13. Papierstaus
Wenn das Dokument sich in der Nähe des Austritts
staut:
A
R Wenn Sie das gestaute Dokument nicht entfernen
können, öffnen Sie die innere Abdeckung (B),
entnehmen Sie das Dokument (A) und schließen Sie
dann die Abdeckung.
A
B
3 Schließen Sie die Abdeckung des automatischen
Dokumenteneinzugs.
R Drücken Sie MwN, um die Meldung zu löschen.
137
14. . Reinigung
14. Reinigung
14.1 Reinigung der weißen Platte und
des Vorlagenglases
Reinigen Sie die weiße Platte und das Vorlagenglas, wenn
schwarze oder weiße Linien oder Schmierstreifen erscheinen
auf:
– Auf dem Papier,
– Dem Originaldokument,
– Den gescannten Daten oder
– Dem von einer anderen Seite empfangenen Faxdokument.
(y)
Vorsicht:
R Verwenden Sie zum Reinigen keine Papierprodukte,
wie beispielsweise Papiertücher oder Gewebetücher.
2 Halten Sie die Dokumentenabdeckung, während Sie die
weiße Platte (A) und das Vorlagenglas des Scanners
(B) reinigen.
A
B
1 Öffnen Sie die Dokumentenabdeckung (A).
A
3 Schließen Sie die Dokumentenabdeckung (A).
A
138
14. Reinigung
4 Schließen Sie die Abdeckung des automatischen
14.2 Reinigung der Rollen des
Dokumenteneinzugs y
Dokumenteneinzugs.
Reinigen Sie die Rollen, wenn Dokumente häufig schlecht
eingezogen werden oder wenn Streifen oder Flecken auf den
Dokumenten erscheinen.
Vorsicht:
R Verwenden Sie zum Reinigen keine Papierprodukte,
wie beispielsweise Papiertücher oder Gewebetücher.
1 Schalten Sie den Netzschalter aus.
2 Öffnen Sie die ADF-Abdeckung (A), während Sie die
Dokumentenabdeckung halten (B).
A
B
5 Schalten Sie den Netzschalter ein.
14.3 Reinigung der
Papiereinzugsrollen des
Mehrzweckfachs y
Reinigen Sie die Papiereinzugsrollen, wenn vom
Mehrzweckfach eingezogene Dokumente häufig nicht richtig
eingezogen werden können.
3 Reinigen Sie die Dokumenteinzugsrollen (A) mit einem
weichen, mit Wasser angefeuchteten Tuch und lassen Sie
alle Teile gründlich trocknen.
Vorsicht:
R Verwenden Sie zum Reinigen keine Papierprodukte,
wie beispielsweise Papiertücher oder Gewebetücher.
1 Schalten Sie den Netzschalter aus.
2 Drücken Sie die Taste (A) und öffnen Sie die vordere
Abdeckung.
A
A
139
14. Reinigung
3 Reinigen Sie die Papiereinzugsrollen (A) mit einem
weichen, mit Wasser angefeuchteten Tuch und lassen Sie
alle Teile gründlich trocknen.
2 Ziehen Sie am Standard-Papier-Eingabefach (A) bis es
klickt und ziehen Sie es dann komplett heraus, indem Sie
den vorderen Teil des Fachs anheben.
A
A
3 Reinigen Sie die Einzugsrollen (A) mit einem weichen,
leicht mit Wasser angefeuchteten Tuch und lassen Sie alle
Teile gründlich trocknen.
4 Schließen Sie die vordere Abdeckung.
A
4 Setzen Sie das Standard-Papier-Eingabefach in das Gerät
ein, indem Sie den vorderen Teil des Fachs anheben.
Führen Sie es dann komplett in das Gerät ein.
5 Schalten Sie den Netzschalter ein.
14.4 Reinigung der Einzugsrollen
Reinigen Sie die Einzugsrollen, wenn vom
Standard-Papier-Eingabefach eingezogene Dokumente häufig
nicht richtig eingezogen werden können.
Vorsicht:
R Verwenden Sie zum Reinigen keine Papierprodukte,
wie beispielsweise Papiertücher oder Gewebetücher.
1 Schalten Sie den Netzschalter aus.
14.5 Reinigung der
Trommelkartusche
Wichtig:
R Wenn der Schlitz der Trommelkartusche verschmutzt
ist, können auf ausgedruckten Seiten Linien oder
140
14. Reinigung
schmutzige Flecken zu sehen sein. Achten Sie darauf,
sämtliche Tonerreste im Inneren der
Trommelkartusche zu entfernen, um eine gute
Druckqualität beizubehalten.
R Mit der Ersatztonerkartusche wird ein Reiniger mitgeliefert.
Reinigen Sie die Trommelkartusche mit diesem Reiniger,
wenn Sie nur die Tonerkartusche austauschen.
R Setzen Sie hierzu den Reiniger (A) in den linken Schlitz
(B) und bewegen Sie ihn mindestens 3-mal von der einen
zur anderen Seite, um das Innere der Trommelkartusche
zu reinigen. Wiederholen Sie diesen Vorgang auch im
rechten Schlitz (C).
A
B
C
Hinweis:
R Achten Sie darauf, die beiden Schlitze in ihrer ganzen
Länge zu säubern.
141
15. Allgemeine Informationen
15.1 Technische Daten
Bezeichnung
15. . Allgemeine Informationen
Öffentliches Fernsprechnetz
Telefonanschluss*1
Dokumentenformat
Technische Daten
Vorlagenglas des Scanners
Breite: Max. 216 mm
Länge: Max. 297 mm
Automatischer Dokumenteneinzug (y)
Breite: Max. 216 mm/Min. 125 mm
Länge: Max. 600 mm/Min. 105 mm
Effektive Abtastbreite
208 mm
Effektive Druckbreite
Letter/Legal: 208 mm
A4: 202 mm
Übertragungsdauer*1*2
Ca. 4 Sekunden/Seite (Speicherübertragung, ECM, MMR)*3
Scannerauflösung
Bis zu 600 ´ 1.200 dpi (Optisch)
Bis zu 19.200 ´ 19.200 dpi (Interpoliert)
Kopierauflösung
Bis zu 600 ´ 600 dpi
Abtastdichte
Faxauflösung*1
Horizontal
8 Pixel/mm
Vertikal
3,85 Zeilen/mm in Standardauflösung,
7,7 Zeilen/mm in feiner Auflösung/Fotoauflösung,
15,4 Zeilen/mm in superfeiner Auflösung
Scannertyp
Farbkontakt-Bildsensor (CIS)
Druckertyp
Laserdrucker
Datenkompressionsverfahren*1
Modified Huffman (MH), Modified READ (MR), Modified Modified
READ (MMR)
Modemgeschwindigkeit*1
33.600 / 31.200 / 28.800 / 26.400 / 24.000 / 21.600 / 19.200 /
16.800 / 14.400 / 12.000 / 9.600 / 7.200 / 4.800 / 2.400 bps; automatischer Rückfall
Betriebsbedingungen
10 °C - 32,5 °C, 20 % - 70 % relative Luftfeuchtigkeit
Abmessungen (Breite ´ Tiefe ´ Höhe)
Ca. 400 mm ´ 413 mm ´ 400 mm
Masse (Gewicht)
KX-MB2230/KX-MB2270:
Ca. 15 kg
KX-MB2515/KX-MB2545/KX-MB2575/DP-MB310:
Ca. 16 kg
142
15. Allgemeine Informationen
Bezeichnung
Technische Daten
Aus*4
Weniger als 0,1 W
Energiesparmodus*4
KX-MB2230:
Weniger als 1,0 W*5
Weniger als 1,3 W*6
KX-MB2270:
Weniger als 1,0 W*5
Weniger als 1,3 W*6
Weniger als 2,3 W*7
KX-MB2515:
Weniger als 1,0 W*5
Weniger als 1,3 W*6
KX-MB2545:
Weniger als 1,0 W*5
Weniger als 1,3 W*6
KX-MB2575:
Weniger als 1,0 W*5
Weniger als 1,3 W*6
Weniger als 2,3 W*7
DP-MB310:
Weniger als 1,0 W*5
Weniger als 1,3 W*6
Bereit
Ca. 55 W
Kopieren
Ca. 500 W
Max.
Ca. 1.000 W (wenn die Fixiereranzeige leuchtet)
Leistungsaufnahme
Stromversorgung
220-240 V AC, 50 Hz
Speicherkapazität (für Betrieb und Speicher)
64 MB
Faxspeicherkapazität*1
KX-MB2230/KX-MB2270:
3,1 MB insgesamt
Ca. 80 Seiten Speicherempfang
Ca. 150 Seiten Speicherübertragung
KX-MB2545/KX-MB2575:
7,3 MB insgesamt
Ca. 350 Seiten Speicherempfang
Ca. 200 Seiten Speicherübertragung
DP-MB310:
7,9 MB insgesamt
Ca. 400 Seiten Speicherempfang
Ca. 200 Seiten Speicherübertragung
(Bezogen auf das ITU-T-Testblatt Nr. 1 in Standardauflösung.)
Speicherkapazität für Scannen an E-Mail-Adresse*8
5 MB insgesamt (einschl. E-Mail-Nachricht und Kopfzeile) oder
100 Seiten, je nachdem, welches Limit zuerst erreicht wird.
Speicherkapazität für Scannen an FTP-Server*8
10 MB insgesamt oder 100 Seiten, je nachdem, welches Limit
zuerst erreicht wird.
Speicherkapazität für Scannen an SMB-Ordner*8
10 MB insgesamt oder 100 Seiten, je nachdem, welches Limit
zuerst erreicht wird.
Speicherkapazität für Scannen an USB-Speicher*9
100 Seiten
Eigenschaften der Laserdiode
Laserleistung
Max. 10 mW
Wellenlänge
760 nm - 800 nm
Emissionsdauer
Fortlaufend
143
15. Allgemeine Informationen
Bezeichnung
Druckgeschwindigkeit
(Seiten pro Minute) (Ca.)
Simplex
KX-MB2230/KX-MB2270:
A4: 28 S./Min.
Letter: 29 S./Min.
KX-MB2515/KX-MB2545/KX-MB2575/DP-MB310:
A4: 30 S./Min.
Letter: 31 S./Min.
Duplex
A4: 28 S./Min.
Letter: 29 S./Min.
600 ´ 600 dpi
Druckauflösung
LED-Leuchte mit CIS-Eigenschaften
WLAN*10
Technische Daten
LED-Strahlung
Max. 1 mW
Wellenlänge
Rot: typisch 630 nm
Grün: typisch 520 nm
Blau: typisch 465 nm
Emissionsdauer
Fortlaufend
Antenne
1 ´ 1 (Diversity)
Übertragungsmethode
SISO (Einzelner Eingang/Einzelner Ausgang) – OFDM, OFDM,
DSSS
Kommunikationsstandard
IEEE802.11n/b/g
Frequenzbereich (Mittenfrequenz)/Kanal
2,412 GHz – 2,472 GHz (Kanal 1 – 13)
Datenübertragungsrate*11
IEEE802.11n: 6,5 – 72,2 Mb/s
IEEE802.11g: 6 – 54 Mb/s
IEEE802.11b: 1 – 11 Mb/s
Zugangsmethode
Infrastrukturmodus/Ad Hoc-Modus
Sicherheit*12
WPA/WPA2–PSK (TKIP/AES)
Offenes System (WEP64/WEP128)
WPS
PBC-Methode (Drucktasten-Methode), PIN-Methode
(PIN-Code-Methode)
Kommunikationsprotokoll
TCP/IP, SMTP, POP3, SMTP AUTH, POP vor SMTP
MIME Base 64 Inhalts-Typ: Bild/TIFF
E-Mail-Format
Mehrteiliges/gemischtes (text/plain, Bild/TIFF) Anhangs-Dateiformat
RFC3949 (RFC2301), TIFF-FX Mindesteinstellung
Internet-Fax*13
Datenformat
Profil: TIFF-F
Kodierungsmethode: MH/MR/MMR
Höchstformat des Vorlagendokuments (Breite ´ Höhe): 216 mm
´ 600 mm
Auflösung:
8 Punkte ´ 3,85 Zeilen/mm, 8 Punkte ´ 7,7 Zeilen/mm, 8 Punkte
´ 15,4 Zeilen/mm
Internet-Fax-Bestätigung
MDN
Kompatible Netzwerktypen
Ethernet (10 Base-T/100 Base-TX)
Modelle, die die Übertragung unterstützen
144
Internet-Fax entspricht den TTC-Standards (JT-T37 Vollmodus)
15. Allgemeine Informationen
Bezeichnung
Technische Daten
USB*14*15
Computerschnittstelle
LAN (10 Base-T/100 Base-TX)*8*14
WLAN (IEEE802.11b/g/n)*10
*1
*2
*3
*4
*5
*6
*7
*8
*9
*10
*11
*12
*13
*14
*15
Nur bei Modellversionen mit Faxfunktion. (y)
Die tatsächliche Übertragungsdauer richtet sich nach dem Seiteninhalt, der Auflösung, der Qualität der Telefonleitung und
der Leistung des Empfangsgerätes auf der Gegenseite.
Die Angabe der Übertragungsdauer bezieht sich auf das ITU-T-Testblatt Nr. 1 im Originalmodus. Wenn die Leistung des
Empfangsgeräts geringer ist als die Ihres Geräts, kann sich die Übertragungsdauer verlängern.
Basierend auf der Norm IEC 62301.
Nur beim Anschluss über USB-Schnittstelle und wenn LAN-Modus (Funktion #580 auf Seite 95) ausgeschaltet ist.
Nur bei Anschluss an drahtgebundenes LAN.
Nur bei Anschluss an WLAN.
Nur bei Modellversionen mit Unterstützung der Netzwerkfunktion. (y)
Nur für Modelle, die USB-Speicher unterstützen. (y)
Nur für Modelle, die WLAN unterstützen. (y)
Die tatsächliche Leitungsgeschwindigkeit kann je nach Netzwerkumgebung und den angeschlossenen drahtlosen Geräten
unterschiedlich sein.
In Abhängigkeit von dem verwendeten drahtlosen Router (drahtloser Zugangspunkt) sind zwischen dem Gerät und dem
drahtlosen Router eventuell keine Verbindungen möglich. Wählen Sie beim Anschluss mit 802.11n, WPA-PSK (AES) oder
WPA2-PSK (AES) für die Sicherheit.
Nur für Modelle, die Internetfax unterstützen. (y)
Um die vorgeschriebenen Emissionsgrenzwerte einzuhalten:
– nur ein abgeschirmtes Typ-A-Male/Typ-B-Male USB-Kabel verwenden (Beispiel: ein zertifiziertes Kabel für Hi-Speed USB
2.0).
– Benutzen Sie nur abgeschirmte Netzwerkkabel (Kategorie 5 (Cat-5) Ethernet Kabel). (y)
In Gegenden, in denen Gewitter auftreten, zum Schutz des Geräts unbedingt nur abgeschirmte USB-Kabel verwenden.
145
15. Allgemeine Informationen
ITU-T-Testblatt Nr. 1
Hinweis:
R Design und Spezifikationen können ohne Ankündigung geändert werden.
R Die in dieser Bedienungsanleitung verwendeten Darstellungen und Abbildungen können vom eigentlichen Produkt geringfügig
abweichen.
Aufzeichnungspapierspezifikationen
Bezeichnung
Papierformat
Standard-Papier-Eingabefach
Papiertyp
Gewicht des Papiers
Papierformat
Manuelles
Fach/Mehrzweckfach
Papiertyp
Gewicht des Papiers
Papierformat
Unteres Papier-Eingabefach (Optional)
(y)
*1
Papiertyp
Gewicht des Papiers
Technische Daten
Simplex
A4, Letter, A5, Legal, B5 (ISO/JIS), 16K, 216 ´ 330, 216 ´ 340
Duplex
A4, Letter, Legal, 216 ´ 330, 216 ´ 340
Simplex
Duplex
Simplex
Duplex
Normalpapier/Dünnes Papier
64 g/m² bis 90 g/m²
Simplex
R A4, Letter, A5, A6, Legal, B5 (ISO/JIS), B6 (ISO/JIS), 16K, 216 ´
330, 216 ´ 340, Benutzerdefiniert*1
R Umschlag #10/Umschlag DL/Umschlag YOUKEI #4/Umschlag
CHOUKEI #3/Umschlag CHOUKEI #4
R Japanische Postkarte
Duplex
A4, Letter, Legal, 216 ´ 330, 216 ´ 340
Simplex
Normalpapier/Dünnes Papier/Dickes Papier/Aufkleber/Umschlag/Japanische Postkarte
Duplex
Normalpapier/Dünnes Papier
Simplex
64 g/m² bis 165 g/m²
Duplex
64 g/m² bis 90 g/m²
Simplex
A4, Letter, A5, Legal, B5 (ISO/JIS), 16K, 216 ´ 330, 216 ´ 340
Duplex
A4, Letter, Legal, 216 ´ 330, 216 ´ 340
Simplex
Duplex
Simplex
Duplex
Normalpapier/Dünnes Papier
64 g/m² bis 90 g/m²
Beim Drucken über einen Computer kann Papier in benutzerdefiniertem Format verwendet werden.
– GDI: 90-216 ´ 200-356 mm
– PCL (y): 90-215,9 ´ 200-355,6 mm
146
15. Allgemeine Informationen
Blattkapazität der Fächer
Blattkapazität der Fächer
(Papiereinzug)*1
Blattkapazität der Fächer
(Papierauswurf)*2
Dünnes Papier
(64 g/m² bis 75 g/m²)
500*3*4
150
Normalpapier
(75 g/m² bis 80 g/m²)
500*3*4
150
Normalpapier
(80 g/m² bis 90 g/m²)
410*3
150
Dünnes Papier
(64 g/m² bis 75 g/m²)
50
150
Normalpapier
(75 g/m² bis 90 g/m²)
50
150
Dickes Papier
(90 g/m² bis 165 g/m²)
25
1*6
Etiketten
25
1*6
Briefumschlag
10
1*6
Postkarte
10
1*6
Dünnes Papier
(64 g/m² bis 75 g/m²)
500*3*4
150
Normalpapier
(75 g/m² bis 80 g/m²)
500*3*4
150
Normalpapier
(80 g/m² bis 90 g/m²)
410*3
150
Fachtyp
Standard-Papier-Eingabefach
Manuelles Eingabefach*5/
Mehrzweck-Fach
Unteres Papier-Eingabefach (Optional) (y)
*1
*2
*3
*4
*5
*6
Papiertyp
Wenn Sie mehr als die angegebene Menge Papier einlegen, kann ein Papierstau auftreten und das Papier beschädigt werden.
Die Anzahl der Blätter, die im Bereich der Papierausgabe gesammelt werden können, kann sich abhängig vom
Nutzungsumfeld unterscheiden.
200 Blätter im A5-Format.
Je nach Papiertyp kann das eingelegte Papier die obere Begrenzungsmarkierung überschreiten. Entfernen Sie in diesem Fall
einige Seiten Papier aus dem Fach.
In das manuelle Eingabefach kann nur 1 Blatt zur Zufuhr aller Papiertypen eingelegt werden.
Dickes Papier und spezielle Medien werden auf der Rückseite ausgegeben. Entfernen Sie in diesem Fall jedes Blatt/Medium
nach dem Drucken.
147
15. Allgemeine Informationen
Papierformat
(Breite ´ Länge)
Bezeichnung
Normalpapier/Dünnes Papier/Dickes
Papier/Aufkleber
Briefumschlag
Postkarte
*1
A4
210 ´ 297 mm
A5
148 ´ 210 mm
A6
105 ´ 148 mm
Letter
216 ´ 279 mm
Legal
216 ´ 356 mm
B5 (ISO)
176 ´ 250 mm
B5 (JIS)
182 ´ 257 mm
B6 (ISO)
125 ´ 176 mm
B6 (JIS)
128 ´ 182 mm
16K
195 ´ 270 mm
216 ´ 330
216 ´ 330 mm
216 ´ 340
216 ´ 340 mm
Benutzerdefiniertes Format
GDI: 90-216 ´ 200-356 mm
PCL*1: 90-215,9 ´ 200-355,6 mm
Umschlag #10
104,7 ´ 241,3 mm
Umschlag DL
110 ´ 220 mm
Umschlag YOUKEI #4
105 ´ 235 mm
Umschlag CHOUKEI #3
120 ´ 235 mm
Umschlag CHOUKEI #4
90 ´ 205 mm
Japanische Postkarte
100 ´ 148 mm
Nur bei Modellversionen mit Unterstützung des PCL-Treibers. (y)
148
Technische Daten
15. Allgemeine Informationen
Lebensdauer der Tonerkartusche
Die Tonerkartusche muss regelmäßig gewechselt werden und die Lebensdauer der Kartusche hängt vom Typ der gedruckten
Dokumente ab. Die angegebenen geschätzten Seitenzahlen beruhen auf “ISO/IEC 19752”*1 beim Drucken von Papier im Format
A4 mit der standardmäßig eingestellten Druckdichte. Die Beispiele unten zeigen den Effekt verschiedener gedruckter Inhalte auf
die angegebenen geschätzten Seitenzahlen.
*1 “ISO/IEC 19752” ist der globale Standard bezüglich der “Methode für die Bestimmung von Tonerkassetten für
monochromatische elektrographische Drucker und Multifunktionsgeräte, die Drucker-Komponenten enthalten können”,
herausgegeben von der ISO (International Organization for Standardization).
Beispiel 1
Table of Contents1.
1. Table of Contents 1. Introduction and Installation Accessories
1.1 Included accessories.1.2 Accessory information.Finding the Controls
1.3 Description of buttons.1.4 Overview Installation
1.5 Toner cartridge and drum unit
1.6 Document tray 1.7 Output tray1.8 Recording paper2. Preparation
2.1 Connections 2.2 Turning the power switch ON Help Button2.3 Help function Volume
4. PC Operations/ Setup 4.1 Connecting to a computer
4.2 Installing Multi-Function Station 4.3 Starting Multi-Function Station Printing
4.4 Using the unit as a printer Scanning 4.5 Using the unit as a scannerRemote Control
4.6 Operating the unit from your computer.
4.7 Fax sending/receiving using Multi-Function Station
4.8 Registering the computer in the LANnetwork with the optional LAN board
4.9 Confirming the status of the unit 5. Case / Setup
5.1 Selecting the way to use your unit 5.2 Case 1: FAX ONLY
Beispiel 2
Table of Contents1.
1. Table of Contents / Introduction and Installation Accessories
1.1 Included accessories.
1.2 Accessory information.Finding the Controls
1.3 Description of buttons.
1.4 Overview Installation
1.5 Toner cartridge and drum unit
1.6 Document tray
1.7 Output tray
1.8 Recording paper
2. Preparation
2.1 Connections
2.2 Turning the power switch ON Help Button
2.3 Help function Volume
2.4 Adjusting volume Initial Programming
2.5 Dialing mode
2.6 Date and time.
2.7 Your logo.
2.8 Your fax number
Beispiel 3
Table of Contents1.
1. Table of Contents / Introduction and Installation Accessories
1.1 Included accessories.
1.2 Accessory information.Finding the Controls
1.3 Description of buttons.
1.4 Overview Installation
1.5 Toner cartridge and drum unit
1.6 Document tray
1.7 Output tray
1.8 Recording paper
2. Preparation
2.1 Connections
Table of Contents2.
1. Table of Contents
1.1 Included accessories.1.2 Accessory information.Finding the Controls
1.3 Description of buttons.1.4 Overview Installation1.5 Toner cartridge and drum unit
1.6 Document tray 1.7 Output tray1.8 Recording paper2. Preparation
2.1 Connections 2.2 Turning the power switch ON Help Button2.3 Help function Volume
Thank you for purchasing a Panasonic fax machine.
Things you should keep a record of
Attach your sales receipt here.
For your future reference
Date of purchase
Serial number (found on the rear of the unit)
Thank you for purchasing a Panasonic fax machine.
Things you should keep a record of
Attach your sales receipt here.
For your future reference
Date of purchase
Serial number (found on the rear of the unit)
Thank you for purchasing a Panasonic fax machine.
Things you should keep a record of
Attach your sales receipt here.
For your future reference
Date of purchase
Anzahl der ungefähren Ausdrucke:
Anzahl der ungefähren Ausdrucke:
Anzahl der ungefähren Ausdrucke:
KX-FAT420X
1.500
KX-FAT420X
750
KX-FAT420X
500
KX-FAT430X
3.000
KX-FAT430X
1.500
KX-FAT430X
1.000
KX-FAT431X
6.000
KX-FAT431X
3.000
KX-FAT431X
2.000
DQ-TCC008X
8.000
DQ-TCC008X
4.000
DQ-TCC008X
2.700
Hinweis:
R Die tatsächliche Lebensdauer der Tonerkartusche wird von verschiedenen Faktoren wie Temperatur, Luftfeuchtigkeit und
Papiertyp bestimmt wie viel Toner Sie beim Drucken verwenden, oder die Anzahl der Blätter pro Druckauftrag. Die tatsächliche
Anzahl an Seiten, die mit der Tonerkartusche gedruckt werden können, kann deutlich unter dieser Schätzung liegen, wenn
Sie mit Ihrem Gerät öfter nur geringe Seitenzahlen pro Auftrag drucken. Da viele der Faktoren, die die Lebensdauer der
Tonerkartusche bestimmen, nicht kontrollierbar sind, können wir keine Mindestzahl an Seiten angeben, die Sie mit Ihrer
Tonerkartusche drucken können.
R Die Anzahl der Seiten ändert sich mit der Tiefe, Dicke und Größe der Zeichen.
R Die Lebensdauer der Tonerkartusche ändert sich mit der Anzahl der pro Auftrag gedruckten Seiten. Wenn fast immer mit 1
Seite pro Auftrag gedruckt wurde, kann sich die Lebensdauer der Tonerkartusche um ca. 30 % gegenüber dem Beispiel oben
1 verringern.
R Im Tonersparmodus verlängert sich die Lebensdauer des Toners um ca. 20 %.
R Zur durchschnittlichen Lebensdauer der Tonerkartuschen siehe Seite 14.
Lebensdauer der Trommel
Die Trommelkartusche muss in regelmäßigen Abständen ersetzt werden. Die maximale Lebensdauer der Trommel liegt bei ca.
18.000 einseitigen Seiten im Format A4.
Hinweis:
R Es gibt verschiedene Faktoren, die die tatsächliche Lebensdauer der Trommelkartusche bestimmen, wie Temperatur,
Feuchtigkeit und der verwendete Papiertyp. Da viele der Faktoren, die die Lebensdauer der Trommelkartusche bestimmen,
nicht kontrollierbar sind, können wir keine Mindestzahl an Seiten angeben, die Sie mit Ihrer Trommelkartusche drucken können.
Daher kann die tatsächliche Anzahl der Seiten, die Sie mit Ihrer Trommelkartusche drucken können, erheblich unter dieser
Schätzung liegen.
R Falls auf der Anzeige des Geräts “Trommelende” angezeigt wird, hat die Trommelkartusche beinahe das Ende Ihrer
Lebensdauer erreicht. In diesem Fall wird das Gerät nicht aufhören, zu drucken; wir empfehlen Ihnen jedoch dringend, dass
Sie die Trommelkartusche ersetzen, um eine niedrige Druckqualität zu vermeiden.
149
15. Allgemeine Informationen
Entsorgung
Abfälle sind gemäß den nationalen und lokalen Umweltbestimmungen zu entsorgen.
150
15. Allgemeine Informationen
15.2 Informationen zu Copyrights und Lizenzen
15.2.1 Englische Originalversion
R Dieses Produkt enthält Net-SNMP-Software und verwendet sie unter folgenden Lizenzbedingungen.
---- Part 1: CMU/UCD copyright notice: (BSD like) ----Copyright 1989, 1991, 1992 by Carnegie Mellon University
Derivative Work - 1996, 1998-2000
Copyright 1996, 1998-2000 The Regents of the University of California
All Rights Reserved
Permission to use, copy, modify and distribute this software and its documentation for any purpose and
without fee is hereby granted, provided that the above copyright notice appears in all copies and that
both that copyright notice and this permission notice appear in supporting documentation, and that the
name of CMU and The Regents of the University of California not be used in advertising or publicity
pertaining to distribution of the software without specific written permission.
CMU AND THE REGENTS OF THE UNIVERSITY OF CALIFORNIA DISCLAIM ALL WARRANTIES
WITH REGARD TO THIS SOFTWARE, INCLUDING ALL IMPLIED WARRANTIES OF
MERCHANTABILITY AND FITNESS. IN NO EVENT SHALL CMU OR THE REGENTS OF THE
UNIVERSITY OF CALIFORNIA BE LIABLE FOR ANY SPECIAL, INDIRECT OR CONSEQUENTIAL
DAMAGES OR ANY DAMAGES WHATSOEVER RESULTING FROM THE LOSS OF USE, DATA OR
PROFITS, WHETHER IN AN ACTION OF CONTRACT, NEGLIGENCE OR OTHER TORTIOUS
ACTION, ARISING OUT OF OR IN CONNECTION WITH THE USE OR PERFORMANCE OF THIS
SOFTWARE.
---- Part 2: Networks Associates Technology, Inc copyright notice (BSD) ----Copyright (c) 2001-2003, Networks Associates Technology, Inc
All rights reserved.
Redistribution and use in source and binary forms, with or without modification, are permitted provided
that the following conditions are met:
* Redistributions of source code must retain the above copyright notice, this list of conditions and the
following disclaimer.
* Redistributions in binary form must reproduce the above copyright notice, this list of conditions and
the following disclaimer in the documentation and/or other materials provided with the distribution.
* Neither the name of the Networks Associates Technology, Inc nor the names of its contributors may
be used to endorse or promote products derived from this software without specific prior written
permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS ``AS IS''
AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED
WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE
DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT HOLDERS OR CONTRIBUTORS BE LIABLE
FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL
DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR
SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER
CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR
TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF
THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.
151
15. Allgemeine Informationen
---- Part 3: Cambridge Broadband Ltd. copyright notice (BSD) ----Portions of this code are copyright (c) 2001-2003, Cambridge Broadband Ltd.
All rights reserved.
Redistribution and use in source and binary forms, with or without modification, are permitted provided
that the following conditions are met:
* Redistributions of source code must retain the above copyright notice, this list of conditions and the
following disclaimer.
* Redistributions in binary form must reproduce the above copyright notice, this list of conditions and
the following disclaimer in the documentation and/or other materials provided with the distribution.
* The name of Cambridge Broadband Ltd. may not be used to endorse or promote products derived
from this software without specific prior written permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDER ``AS IS'' AND ANY EXPRESS OR
IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO
EVENT SHALL THE COPYRIGHT HOLDER BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL,
SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO,
PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS;
OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY,
WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR
OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED
OF THE POSSIBILITY OF SUCH DAMAGE.
---- Part 4: Sun Microsystems, Inc. copyright notice (BSD) ----Copyright © 2003 Sun Microsystems, Inc., 4150 Network Circle, Santa Clara,
California 95054, U.S.A. All rights reserved.
Use is subject to license terms below.
This distribution may include materials developed by third parties.
Sun, Sun Microsystems, the Sun logo and Solaris are trademarks or registered trademarks of Sun
Microsystems, Inc. in the U.S. and other countries.
Redistribution and use in source and binary forms, with or without modification, are permitted provided
that the following conditions are met:
* Redistributions of source code must retain the above copyright notice, this list of conditions and the
following disclaimer.
* Redistributions in binary form must reproduce the above copyright notice, this list of conditions and
the following disclaimer in the documentation and/or other materials provided with the distribution.
* Neither the name of the Sun Microsystems, Inc. nor the names of its contributors may be used to
endorse or promote products derived from this software without specific prior written permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS ``AS IS''
AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED
WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE
DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT HOLDERS OR CONTRIBUTORS BE LIABLE
152
15. Allgemeine Informationen
FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL
DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR
SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER
CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR
TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF
THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.
Dieses Produkt enthält auch Software, welche folgende Hinweise und Lizenzen umfasst.
/***********************************************************
Copyright 1988, 1989, 1990 by Carnegie Mellon University
Copyright 1989 TGV, Incorporated
All Rights Reserved
Permission to use, copy, modify, and distribute this software and its documentation for any purpose and
without fee is hereby granted, provided that the above copyright notice appear in all copies and that
both that copyright notice and this permission notice appear in supporting documentation, and that the
name of CMU and TGV not be used in advertising or publicity pertaining to distribution of the software
without specific, written prior permission.
CMU AND TGV DISCLAIMS ALL WARRANTIES WITH REGARD TO THIS SOFTWARE, INCLUDING
ALL IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS, IN NO EVENT SHALL CMU OR
TGV BE LIABLE FOR ANY SPECIAL, INDIRECT OR CONSEQUENTIAL DAMAGES OR ANY
DAMAGES WHATSOEVER RESULTING FROM LOSS OF USE, DATA OR PROFITS, WHETHER IN
AN ACTION OF CONTRACT, NEGLIGENCE OR OTHER TORTIOUS ACTION, ARISING OUT OF OR
IN CONNECTION WITH THE USE OR PERFORMANCE OF THIS SOFTWARE.
******************************************************************/
R Dieses Produkt enthält thttpd-Software, die von ACMELabs entwickelt wurde und verwendet sie unter folgenden
Lizenzbedingungen.
Copyright 1995,1998,1999, 2000 by Jef Poskanzer <[email protected]>.
All rights reserved.
Redistribution and use in source and binary forms, with or without modification, are permitted provided
that the following conditions are met:
1. Redistributions of source code must retain the above copyright notice, this list of conditions and the
following disclaimer.
2. Redistributions in binary form must reproduce the above copyright notice, this list of conditions and
the following disclaimer in the documentation and/or other materials provided with the distribution.
THIS SOFTWARE IS PROVIDED BY THE AUTHOR AND CONTRIBUTORS ``AS IS'' AND
ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE
IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE
ARE DISCLAIMED. IN NO EVENT SHALL THE AUTHOR OR CONTRIBUTORS BE LIABLE
FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL
DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR
SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER
CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR
TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF
THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.
153
15. Allgemeine Informationen
R Dieses Produkt enthält Software (MD4, DES, MD5), die in dem OpenSSL-Projekt entwickelt wurden. Sie wird in der
SMB-Authentifizierung (MD4, DES) und in der SMTP-Authentifizierung (MD5) verwendet. OpenSSL-Software wird außerdem
unter folgenden Lizenzvereinbarungen und -bedingungen verwendet.
LICENSE ISSUES
==============
The OpenSSL toolkit stays under a dual license, i.e. both the conditions of
the OpenSSL License and the original SSLeay license apply to the toolkit.
See below for the actual license texts. Actually both licenses are BSD-style
Open Source licenses. In case of any license issues related to OpenSSL
please contact [email protected]
OpenSSL License
---------------
/* ====================================================================
* Copyright (c) 1998-2000 The OpenSSL Project. All rights reserved.
*
* Redistribution and use in source and binary forms, with or without
* modification, are permitted provided that the following conditions
* are met:
*
154
15. Allgemeine Informationen
* 1. Redistributions of source code must retain the above copyright
* notice, this list of conditions and the following disclaimer.
*
* 2. Redistributions in binary form must reproduce the above copyright
* notice, this list of conditions and the following disclaimer in
* the documentation and/or other materials provided with the
* distribution.
*
* 3. All advertising materials mentioning features or use of this
* software must display the following acknowledgment:
* "This product includes software developed by the OpenSSL Project
* for use in the OpenSSL Toolkit. (http://www.openssl.org/)"
*
* 4. The names "OpenSSL Toolkit" and "OpenSSL Project" must not be used to
* endorse or promote products derived from this software without
* prior written permission. For written permission, please contact
* [email protected]
*
* 5. Products derived from this software may not be called "OpenSSL"
* nor may "OpenSSL" appear in their names without prior written
* permission of the OpenSSL Project.
*
* 6. Redistributions of any form whatsoever must retain the following
* acknowledgment:
* "This product includes software developed by the OpenSSL Project
* for use in the OpenSSL Toolkit (http://www.openssl.org/)"
*
* THIS SOFTWARE IS PROVIDED BY THE OpenSSL PROJECT ``AS IS'' AND ANY
* EXPRESSED OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE
* IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR
* PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE OpenSSL PROJECT OR
* ITS CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL,
* SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT
* NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES;
* LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION)
* HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT,
* STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE)
* ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED
* OF THE POSSIBILITY OF SUCH DAMAGE.
* ====================================================================
*
* This product includes cryptographic software written by Eric Young
* ([email protected]). This product includes software written by Tim
* Hudson ([email protected]).
*
*/
Original SSLeay License
----------------------/* Copyright (C) 1995-1998 Eric Young ([email protected])
* All rights reserved.
*
* This package is an SSL implementation written
* by Eric Young ([email protected]).
* The implementation was written so as to conform with Netscapes SSL.
*
155
15. Allgemeine Informationen
* This library is free for commercial and non-commercial use as long as
* the following conditions are aheared to. The following conditions
* apply to all code found in this distribution, be it the RC4, RSA,
* lhash, DES, etc., code; not just the SSL code. The SSL documentation
* included with this distribution is covered by the same copyright terms
* except that the holder is Tim Hudson ([email protected]).
*
* Copyright remains Eric Young's, and as such any Copyright notices in
* the code are not to be removed.
* If this package is used in a product, Eric Young should be given attribution
* as the author of the parts of the library used.
* This can be in the form of a textual message at program startup or
* in documentation (online or textual) provided with the package.
*
* Redistribution and use in source and binary forms, with or without
* modification, are permitted provided that the following conditions
* are met:
* 1. Redistributions of source code must retain the copyright
* notice, this list of conditions and the following disclaimer.
* 2. Redistributions in binary form must reproduce the above copyright
* notice, this list of conditions and the following disclaimer in the
* documentation and/or other materials provided with the distribution.
* 3. All advertising materials mentioning features or use of this software
* must display the following acknowledgement:
* "This product includes cryptographic software written by
* Eric Young ([email protected])"
* The word 'cryptographic' can be left out if the rouines from the library
* being used are not cryptographic related :-).
* 4. If you include any Windows specific code (or a derivative thereof) from
* the apps directory (application code) you must include an acknowledgement:
* "This product includes software written by Tim Hudson ([email protected])"
*
* THIS SOFTWARE IS PROVIDED BY ERIC YOUNG ``AS IS'' AND
* ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE
* IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE
* ARE DISCLAIMED. IN NO EVENT SHALL THE AUTHOR OR CONTRIBUTORS BE LIABLE
* FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL
* DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS
* OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION)
* HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT
* LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY
* OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF
* SUCH DAMAGE.
*
* The licence and distribution terms for any publically available version or
* derivative of this code cannot be changed. i.e. this code cannot simply be
* copied and put under another distribution licence
* [including the GNU Public Licence.]
*/
R JPEG
Diese Software basiert teilweise auf Arbeit der Independent JPEG Group.
R libtiff ist eine Software, die von Sam Leffler geschrieben wurde, als er für Silicon Graphics arbeitete.
Copyright(C) 1988-1997 Sam Leffler
Copyright(C) 1991-1997 Silicon Graphics, Inc.
156
15. Allgemeine Informationen
R zlib ist eine von Jean-loup Gailly und Mark Adler geschriebene Bibliothek.
Copyright(C) 1995-2005 Jean-loup Gailly and Mark Adler
R Dieses Produkt enthält Software (MD5), die durch RSA Data Security, Inc. entwickelt wurde und in der Authentifizierung für
SSL/TLS- und Internet-Fax verwendet wurde.
157
15. Allgemeine Informationen
15.2.2 Übersetzte Version für Slowakisch
Die englische Version stellt die originalen Urheberrechtsbestimmungen und Lizenzinformationen dar. Die ins Slowakische
übersetzte Version dient nur zu Referenzzwecken.
R Dieses Produkt enthält Net-SNMP-Software und verwendet sie unter folgenden Lizenzbedingungen.
158
15. Allgemeine Informationen
159
15. Allgemeine Informationen
Dieses Produkt enthält auch Software, welche folgende Hinweise und Lizenzen umfasst.
R Dieses Produkt enthält thttpd-Software, die von ACMELabs entwickelt wurde und verwendet sie unter folgenden
Lizenzbedingungen.
160
15. Allgemeine Informationen
R Dieses Produkt enthält Software (MD4, DES, MD5), die in dem OpenSSL-Projekt entwickelt wurden. Sie wird in der
SMB-Authentifizierung (MD4, DES) und in der SMTP-Authentifizierung (MD5) verwendet. OpenSSL-Software wird außerdem
unter folgenden Lizenzvereinbarungen und -bedingungen verwendet.
161
15. Allgemeine Informationen
162
15. Allgemeine Informationen
R JPEG
Diese Software basiert teilweise auf Arbeit der Independent JPEG Group.
R libtiff ist eine Software, die von Sam Leffler geschrieben wurde, als er für Silicon Graphics arbeitete.
Copyright(C) 1988-1997 Sam Leffler
Copyright(C) 1991-1997 Silicon Graphics, Inc.
163
15. Allgemeine Informationen
R zlib ist eine von Jean-loup Gailly und Mark Adler geschriebene Bibliothek.
Copyright(C) 1995-2005 Jean-loup Gailly a Mark Adler
R Dieses Produkt enthält Software (MD5), die durch RSA Data Security, Inc. entwickelt wurde und in der Authentifizierung für
SSL/TLS- und Internet-Fax verwendet wurde.
164
16. Index
16.1 Index
#
#101 Datum und Uhrzeit: 26
#102 Ihr Logo: 26
#103 Ihre Faxnummer: 26
#110 Sprache: 73
#114 Standort: 74
#120 Wählverfahren: 74
#121 Rückfrage-/Flashzeit: 74
#124 ADSL-Modus: 74
#145 LCD-Anzeigekontrast: 75
#147 Auswahl der Messeinheit : 75
#148 Anzeigeintervall: 75
#151 Administratorcode: 75
#154 Funktionseinschränkung: 107
#155 Passwort ändern: 75
#158 Wartungszeit: 76
#159 Alle Funktionen auf Standard setzen: 76
#161 Ruftonmuster : 76
#165 Signalton: 76
#174 Benachrichtigung bei Auftragsende: 77
#210 FAX-Rufzähler: 77
#212 Ruftonverzögerung im TEL/FAX-Modus: 81
#289 Gesamtes Adressbuch löschen: 77
#319 Ferneinschaltung: 81
#380 Papierformat im Standard-Papier-Eingabefach: 78
#381 Papierformat im manuellen Fach/Mehrzweck-Fach: 78
#382 Papierformat im unteren Papier-Eingabefach: 79
#383 Papiertyp für das Standard-Papier-Eingabefach: 79
#384 Papiertyp für das manuelle Fach/Mehrzweckfach: 79
#385 Papiertyp für das untere Papiereinzugsfach: 79
#390 Einstellungen Papiereingabefach für Listen und
Berichte: 79
#401 Sendebericht: 63, 81
#402 Automatischer Journalbericht: 63
#402 AutomatischerJournalbericht: 81
#403 Energiesparmodus: 80
#404 Modus “Manuelle Antwort”: 81
#405 Standard-Faxauflösung: 81
#407 Duplexdruckeinstellung für Faxempfang: 81
#411 Auslandsmodus: 82
#412 Zeitversetztes Senden: 63
#413 ECM-Auswahl: 82
#416 Verbindungston: 82
#418 Maximale Faxgeschwindigkeit: 82
#419 Modus für schnelles Einscannen: 82
#420 Bestätigung der Zielnummer: 82
#421 Eingabeeinschränkung für die Zifferntastatur: 83
#422 Faxnummern-Wiedereingabe: 83
#424 Bestätigung des nächsten Dokuments: 83
#425 Direkt-SMTP: 83
#426 Zustellungsbenachrichtigung: 83
#428 POP-Timer-Einstellung: 83
#432 Automatische Verkleinerung: 83
#434 Fax-Fernabfragecode: 84
#436 Stiller Fax-Ruftonzähler: 84
#437 Hinweiston für den Speicherempfang: 84
#438 Freundlicher Empfang: 84
#440 Einstellung Eingabefach für Fax: 84
#442 PC-Fax-Einstellung: 85
#443 PC-Fax-Empfang: 69
#448 Faxvorschau-Modus: 70
#450 Zugangscode für die Web-Faxvorschau: 85
#451 Benachrichtigung bei Faxempfang: 85
#452 Einstellung Fax an E-Mail-Adresse: 85
#458 Alle empfangenen Faxe löschen: 85
#459Faxfunktionen auf Standardeinstellungen
zurücksetzen: 86
#460 Einstellung Papier-Eingabefach für Kopieren: 87
#461 Standard-Kopierauflösung: 87
#462 Beibehaltung Kontrast: 80
#463 Standard-Betriebsmodus: 80
#464 Modus-Timer: 80
#467 Beibehalten Seitenlayout: 87
#468 Beibehalten des Zooms: 87
#469 Beibehalten der Sortierung: 87
#470 Beibehalten Duplex: 87
#473 Beibehalten der Kanten: 87
#474 Rahmen: 88
#475 Beibehalten des Rahmens: 88
#479 Zähleranzeige für Abteilungen: 107
#482 Tonersparmodus: 22, 80
#493 Scanmodus: 92
#494 Beibehalten Scan-Parameter: 92
#500 DHCP-Modus: 93
#501 IP-Adresse: 93
#502 Subnet Mask: 93
#503 Standardgateway: 93
#504 DNS-Server #1: 93
#505 DNS-Server #2: 93
#507 Gerätename: 93
#508 MAC-Adresse: 93
#513 Bonjour: 94
#526 Netzwerkstatus: 119
#532 IP-Filterung: 94
#533 Auto-IP: 94
#534 HTTPD: 94
#535 IPv6-Protokoll: 94
#538 WINS-Server #1: 94
#539 WINS-Server #2: 94
#567 Bearbeiten des Adressbuchs im Webbrowser: 94
#569 Journal im Webbrowser: 94
#578 Löschen aller FTP/SMB-Adressen: 95
#580 LAN-Modus: 95
#581 WLAN-Status: 95
#582 WPS-PBC: 95
#583 WPS-PIN: 27
#584 SSID-Suche: 28
#585 Manuelle Einrichtung für WLAN: 28
#586 WLAN-Wiederherstellung: 95
#660 Anzahl von Kopien beim USB-Druck: 97
#661 Papier-Ausrichtung beim USB-Druck: 97
#662 Einstellung N in 1 beim USB-Druck: 97
#663 N in 1 Umrahmungslinien beim USB-Druck: 97
#664 Duplex beim USB-Druck: 97
#665 Dauerbetrieb beim USB-Druck: 97
#669 Eingabefach beim USB-Druck: 97
#672 Einstellung der Sortierung auf dem Display beim
USB-Druck: 98
#760 Eingabefach in PCL: 89
#762 Kopienanzahl in PCL: 89
#763 Papiergröße in PCL: 89
#764 Bildverkleinerung in PCL: 89
165
16. Index
#765 Papier-Richtung in PCL: 89
#766 A4 Breitformatdruck in PCL: 89
#767 Zeilen pro Seite in PCL: 90
#768 Schriftart wählen in PCL: 90
#769 Schriftartennummer in PCL: 90
#770 Zeichenabstand/Schriftgröße in PCL: 90
#771 Symbol-Satz in PCL: 90
#772 Zeilenumbrüche in PCL: 90
#773 Modus “Automatisch Fortsetzen”: 90
#774 Daten-Timeout: 91
#776 Variabler Wechsel zwischen Druckformat A4 oder
Letter: 91
A
Adressbuch
Alles Löschen (Funktion #289): 77
Faxnachrichten senden: 62
Speichern: 59
Adressliste: 105
ADSL-Modus (Funktion #124): 74
Alle Funktionen zurücksetzen (Funktion #159): 76
Anrufbeantworter: 67
Anzeigeintervall (Funktion #148): 75
Anzeigekontrast (Funktion #145): 75
Anzeigemitteilungen: 114
Auflösung: 49, 62
Aufzeichnungspapier: 33
Aufzeichnungspapierformate: 146
Auslandsmodus (Funktion #411): 82
Auswahl der Messeinheit (Funktion #147): 75
Auto-IP (Funktion #533): 94
Automatische Verkleinerung (Funktion #432): 83
Automatischer Dokumenteneinzug: 39
B
Bearbeiten des Adressbuchs im Webbrowser (Funktion
#567): 94
Beibehalten der Kanten (Funktion #473): 87
Beibehalten der Sortierung (Funktion #469): 87
Beibehalten des Rahmens (Funktion #475): 88
Beibehalten des Zooms (Funktion #468): 87
Beibehalten Duplex (Funktion #470): 87
Beibehalten Scan-Parameter (Funktion #494): 92
Beibehalten Seitenlayout (Funktion #467): 87
Beibehaltung Kontrast (Funktion #462): 80
Benachrichtigung bei Auftragsende (Funktion #174): 77
Benachrichtigung bei Faxempfang (Funktion #451): 85
Berichte
Adresse: 105
Druckertest: 105
FTP-Server: 105
Internet-Fax: 113
Journal: 63, 81, 105, 111
Rundsenden: 105
Senden: 63, 81, 111
Setup: 105
SMB-Ordner: 105
Stromausfall: 129
Zählernummer: 107
Bestätigung der Zielnummer (Funktion #420): 82
Bestätigung des nächsten Dokuments (Funktion #424): 83
166
Bonjour (Funktion #513): 94
D
Daten-Timeout (Funktion #774): 91
Datum und Uhrzeit (Funktion #101): 26
Der Eco-Modus: 106
DHCP-Modus (Funktion #500): 93
Direktdruck-Funktion: 45
DNS-Server #1 (Funktion #504): 93
DNS-Server #2 (Funktion #505): 93
Druck
Duplex: 41
USB-Stick: 44
Drucken
Spezielle Medien: 41
Druckertest: 105
Duplex Funktion
Druck: 41
Duplexdruckeinstellung für Faxempfang (Funktion #407): 81
Duplexfunktion
Kopie: 50
E
Easy Print Utility: 43
ECM-Auswahl (Funktion #413): 82
Eingabe von Zeichen: 57
Eingabeeinschränkung für die Zifferntastatur (Funktion
#421): 83
Einstellung Eingabefach
Fax (Funktion #440): 84
PCL (Funktion #760): 89
USB (Funktion #669): 97
Einstellung Fax an E-Mail-Adresse (Funktion #452): 85
Einstellung Papier-Eingabefach
Kopieren (Funktion #460): 87
Einstellungen Papiereingabefach
Listen und Berichte (Funktion #390): 79
E-Mail-Addresse
Alles Löschen (Funktion #578): 95
E-Mail-Adresse
Speichern: 59, 103
E-Mail-Bedingungen (SSL-Ausnahme): 121
Energiesparmodus (Funktion #403): 80
Etikett: 42
F
Fax an E-Mail-Adresse: 71
Faxempfang
Alle Löschen (Funktion #458): 85
Fax-Fernabfragecode (Funktion #434): 84
Faxfunktionen: 81
Faxfunktionen zurücksetzen (Funktion #459): 86
FAX-Modus: 65
Faxnachrichten empfangen
Automatisch: 65
Computer: 69
Manuell: 66
Webbrowser: 70
Faxnachrichten senden
Adressbuch: 62
16. Index
Aus dem Speicher: 63
Computer-Dokument: 69
Rundsenden: 63
Zielwahlfunktion: 62
Faxnummer (Funktion #103): 26
Faxnummern-Wiedereingabe (Funktion #422): 83
FAX-Rufzähler (Funktion #210): 77
Fax-Standardeinstellungen konfigurieren (Funktion #459): 86
Faxvorschau-Modus (Funktion #448): 70
Ferneinschaltung (Funktion #319): 81
Flashzeit (Funktion #121): 74
Freundlicher Empfang (Funktion #438): 84
FTP-Server-Information: 100
FTP-Serverliste: 105
Funktionseinschränkung
Abteilungscode: 107
Administratorcode (Funktion #151): 75
Aktivierung (Funktion #154): 107
Zähleranzeige (Funktion #479): 107
G
Gerätename (Funktion #507): 93
Grundfunktionen: 73
H
Hinweiston für den Speicherempfang (Funktion #437): 84
HTTPD (Funktion #534): 94
I
Internet-Fax: 71
Direkt-SMTP (Funktion #425): 83
Empfangen: 72
POP-Timer-Einstellung (Funktion #428): 83
Rundsenden: 71
Senden: 71
Zustellungsbenachrichtigung (Funktion #426): 83
IP-Adresse (Funktion #501): 93
IP-Filterung (Funktion #532): 94
IPv6-Protokoll (Funktion #535): 94
J
Japanische Postkarte: 43
Journal im Webbrowser (Funktion #569): 94
Journalbericht (Funktion #402): 63, 81, 105
K
Kontrast: 49, 62
Kopie
Beleg: 52
Broschüre: 55
Duplex: 50
Kopieren: 49
Ausweiskopie: 52
Bild-Mehrfachdruck: 52
Kante: 55
N in 1: 54
N in 1 (Trennen): 54
Poster: 53
Rand: 56
Reservieren: 56
Sortierung: 52
Zoom: 50
Kopierfunktionen: 87
Kopiergröße: 49
L
LAN-Funktionen: 93
LAN-Modus (Funktion #580): 95
Lautstärke: 25
Lebensdauer der Tonerkartusche: 149
Lebensdauer der Trommel: 149
Logo (Funktion #102): 26
Löschen aller FTP/SMB-Adressen (Funktion #578): 95
M
MAC-Adresse (Funktion #508): 93
Manuelle Einrichtung für WLAN (Funktion #585): 28
Manuelles Fach/Mehrzweckfach: 36
Maximale Faxgeschwindigkeit (Funktion #418): 82
Modus “Automatisch Fortsetzen” (Funktion #773): 90
Modus “Manuelle Antwort” (Funktion #404): 81
Modus für schnelles Einscannen (Funktion #419): 82
Modus-Timer (Funktion #464): 80
N
Netzausfall: 129
Netzschalter: 24
Netzwerkfunktionen: 99
Netzwerkstatus (Funktion #526): 119
O
OCR-Software: 46
P
Papier-Eingabefach: 33
Papierformat
Manuelles Fach/Mehrzweck-Fach (Funktion #381): 78
Standard-Papier-Eingabefach (Funktion #380): 78
Standard-Papier-Eingabefach (Funktion #383): 79
Unteres Eingabefach (Funktion #382): 79
Papiertyp
Manuelles Fach/Mehrzweckfach (Funktion #384): 79
Unteres Papiereinzugsfach (Funktion #385): 79
Passwort (Funktion #155): 75
PC-Druckfunktionen: 89
PC-Fax-Einstellung (Funktion #442): 85
PC-Fax-Empfang (Funktion #443): 69
PCL
A4 Breitformatdruck (Funktion #766): 89
Bildverkleinerung (Funktion #764): 89
Eingabefach (Funktion #760): 89
Kopienanzahl (Funktion #762): 89
Papiergröße (Funktion #763): 89
Papier-Richtung (Funktion #765): 89
Schriftart wählen (Funktion #768): 90
Schriftartennummer (Funktion #769): 90
Symbol-Satz (Funktion #771): 90
Zeichenabstand/Schriftgröße (Funktion #770): 90
167
16. Index
Zeilen pro Seite (Funktion #767): 90
Zeilenumbrüche (Funktion #772): 90
PCL Schriftartenliste: 105
Polling: 68
Programmieren: 73
Pull Scan: 48
Scan-Anwendung: 48
Viewer: 48
Push Scan: 46
R
Rahmen (Funktion #474): 88
Reinigung
Einzugsrollen: 140
Papiereinzugsrollen des Mehrzweckfachs: 139
Rollen des Dokumenteneinzugs: 139
Trommelkartusche: 140
Weiße Platte und Vorlagenglas: 138
Rückfragezeit (Funktion #121): 74
Ruftonmuster (Funktion #161): 76
Ruftonzähler
Stilles Fax (Funktion #436): 84
Rufzähler
FAX ONLY (Funktion #210): 77
TEL/FAX (Funktion #212): 81
Rundsendeliste: 105
Rundsenden: 63, 71
S
Scan-Funktionen: 92
Scanmodus (Funktion #493): 92
Scannerglas: 62
Schnelles Einscannen: 63
Sendebericht (Funktion #401): 63, 81
Senden von Faxnachrichten
Manuell: 62
Setup-Liste: 105
Signalton (Funktion #165): 76
SMB-Ordner-Informationen: 100
SMB-Ordnerliste: 105
Software Multi-Function Station
Aktivieren: 31
Deinstallieren: 31
Installieren: 29
Speichern
Adressbuch: 59
Rundsenden: 60
Zielwahlfunktion: 59
Sprache (Funktion #110): 73
SSID-Suche (Funktion #584): 28
Standard-Betriebsmodus (Funktion #463): 80
Standard-Faxauflösung (Funktion #405): 81
Standardgateway (Funktion #503): 93
Standard-Kopierauflösung (Funktion #461): 87
Standort(Funktion #114): 74
Staus
Aufzeichnungspapier: 131
Dokument: 136
Subnet Mask (Funktion #502): 93
168
T
TEL/FAX-Modus: 65, 66
TEL-Modus: 66
Tonerkartusche: 20
Tonersparmodus (Funktion #482): 22
Tonersparmodus(Funktion #482): 80
Trommelkartusche: 20
U
Umschlag: 42
Unteres Eingabefach (optional): 109
USB-Druck
Anzahl von Kopien (Funktion #660): 97
Dauerbetrieb (Funktion #665): 97
Duplex (Funktion #664): 97
Eingabefach (Funktion #669): 97
Einstellung der Sortierung auf dem Display (Funktion
#672): 98
Einstellung N in 1 (Funktion #662): 97
N in 1 Umrahmungslinien (Funktion #663): 97
Papier-Ausrichtung (Funktion #661): 97
USB-Speichergerät: 108
USB-Stick: 44
V
Variabler Wechsel zwischen Druckformat A4 oder Letter
(Funktion #776): 91
Verbindungen: 23
LAN: 23
USB: 29
Verbindungston (Funktion #416): 82
Verzeichnis: 103
Vorlagenglas des Scanners: 39
W
Wählverfahren (Funktion #120): 74
Wahlwiederholung: 62, 63
Wartungszeit (Funktion #158): 76
WINS-Server #1 (Funktion #538): 94
WINS-Server #2 (Funktion #539): 94
WLAN: 27
WLAN-Status (Funktion #581): 95
WLAN-Wiederherstellung (Funktion #586): 95
WPS-PBC (Funktion #582): 95
WPS-PIN (Funktion #583): 27
Z
Zählernummer-Bericht: 107
Zeilen pro Seite (Funktion #767): 90
Zeitversetztes Senden (Funktion #412): 63
Zielwahlfunktion
Faxnachrichten senden: 62
Zugangscode für die Web-Faxvorschau (Funktion #450): 85
Zusätzliches Telefon: 66
Notizen
169
Notizen
170
Notizen
171
PNQX6020ZA D0513KN0-CD
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
