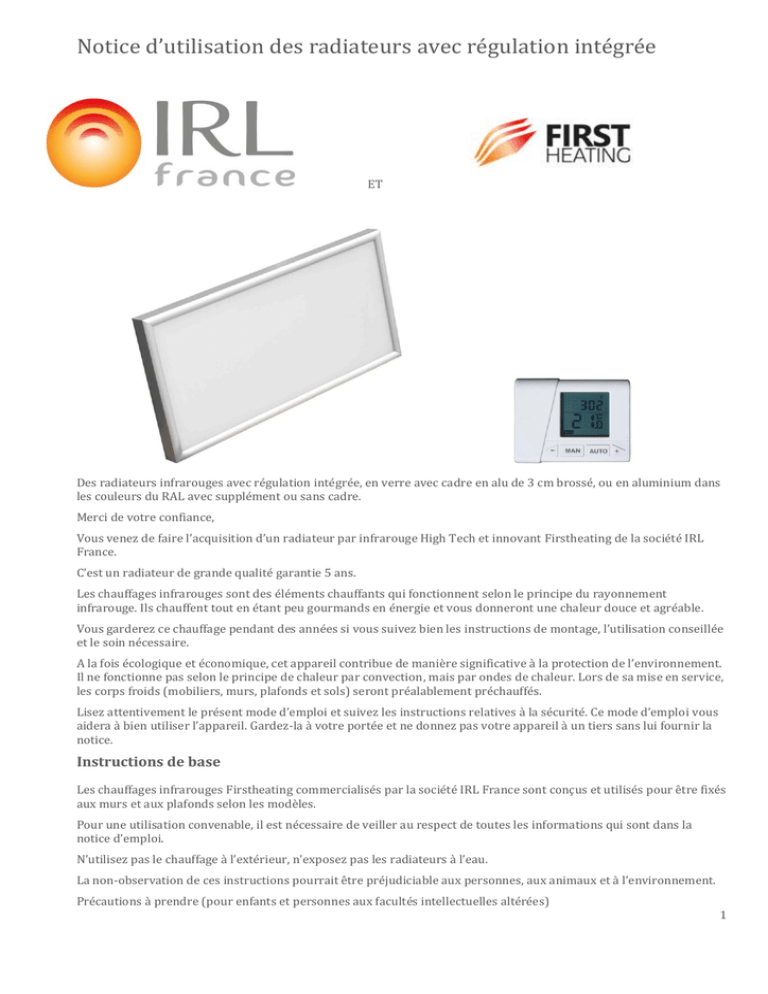

Notice d’utilisation des radiateurs avec régulation intégrée
ET
Des radiateurs infrarouges avec régulation intégrée, en verre avec cadre en alu de 3 cm brossé, ou en aluminium dans
les couleurs du RAL avec supplément ou sans cadre.
Merci de votre confiance,
Vous venez de faire l’acquisition d’un radiateur par infrarouge High Tech et innovant Firstheating de la société IRL
France.
C’est un radiateur de grande qualité garantie 5 ans.
Les chauffages infrarouges sont des éléments chauffants qui fonctionnent selon le principe du rayonnement
infrarouge. Ils chauffent tout en étant peu gourmands en énergie et vous donneront une chaleur douce et agréable.
Vous garderez ce chauffage pendant des années si vous suivez bien les instructions de montage, l’utilisation conseillée
et le soin nécessaire.
A la fois écologique et économique, cet appareil contribue de manière significative à la protection de l’environnement.
Il ne fonctionne pas selon le principe de chaleur par convection, mais par ondes de chaleur. Lors de sa mise en service,
les corps froids (mobiliers, murs, plafonds et sols) seront préalablement préchauffés.
Lisez attentivement le présent mode d’emploi et suivez les instructions relatives à la sécurité. Ce mode d’emploi vous
aidera à bien utiliser l’appareil. Gardez-la à votre portée et ne donnez pas votre appareil à un tiers sans lui fournir la
notice.
Instructions de base
Les chauffages infrarouges Firstheating commercialisés par la société IRL France sont conçus et utilisés pour être fixés
aux murs et aux plafonds selon les modèles.
Pour une utilisation convenable, il est nécessaire de veiller au respect de toutes les informations qui sont dans la
notice d’emploi.
N’utilisez pas le chauffage à l’extérieur, n’exposez pas les radiateurs à l’eau.
La non-observation de ces instructions pourrait être préjudiciable aux personnes, aux animaux et à l’environnement.
Précautions à prendre (pour enfants et personnes aux facultés intellectuelles altérées)
1
Ne laissez jamais des enfants ou des personnes aux facultés intellectuelles altérées sans surveillance en présence d’un
chauffage électrique, sauf s’ils sont en présence de personnes qui savent comment utiliser des appareils électriques.
Surveillez les enfants lorsque ceux-ci sont en présence d’un appareil électrique.
Ne laissez pas jouer les enfants avec des sacs plastiques, ils peuvent s’étouffer.
Sécurité électrique
Ne raccordez l’appareil qu’au courant monophasé de 220-230 volts V~, 50 Hz.
La prise doit être facilement accessible pour débrancher l’appareil en cas de besoin.
ATTENTION : ne branchez pas l’appareil si le verre est abimé, adressez-vous à votre revendeur.
Ne tirez pas sur le câble électrique.
Si le câble électrique est abimé, vous devez renvoyer l’appareil à votre revendeur.
N’intervenez pas sur l’appareil de votre propre initiative, le câble d’alimentation ne doit pas être remplacé, renvoyer le
éventuellement au fabricant pour réparation.
Mettez l’appareil hors tension lors d’un nettoyage.
Ne laissez pas les radiateurs exposés à l’eau ou à une très forte humidité.
Faites en sorte que vous ne puissiez pas toucher au branchement électrique de l’appareil lorsque vous êtes dans la
douche ou la baignoire.
Respectez les distances de sécurité de 60 cm de distance d’une douche, d’une baignoire, d’une piscine. (Voir page 7).
Attention : dans une pièce humide, faites installer l’appareil par un électricien agrée.
Pour un montage parfait, nous vous conseillons de consulter un électricien qui connaît et respecte les règles de
sécurité en vigueur en France.
Attention : ne recouvrez pas l’appareil avec des objets et ne vous servez pas de l’appareil pour y poser des vêtements
ou autres objets à sécher, ne coller pas d’autocollants sur les surfaces chauffantes et ne tapissez pas les surfaces
chauffantes, pour éviter toute surchauffe.
Les distances entre l’appareil et les autres objets devraient être de 40 cm pour un objet situé en face du radiateur, de
10 cm pour un objet placé sur le coté, ou au-dessus. Respectez la distance prévue de 2,5 cm du mur ou du plafond pour
avoir une circulation d’air suffisante.
V OUS
POUVEZ ACCROCHER LE RADIATEUR HORIZONTALEMENT OU
VERTICALEMENT LA POSITION DÉPEND DU MOTIF CHOISI DANS LE CAS DE TABLEAUX D
ART .
1. Données techniques
Modèle ECO
Avec cadre / Thermostat sans fil / Mural / Câble 2 m
Dimensions en mm
296 x
596 x
596
596
Puissances en watts
300 à
600 à
500 w
1000 w
Poids
6 kg
11 kg
Surface chauffée
5 m²
10 m²
approx. dans une
pièce de vie
896 x 596
1196 x 596
900 w à
1500 w
13 kg
15 m²
1200 w à
2000 w
16 kg
20 m²
Modèle BASIC
Avec cadre / Sans interrupteur / Sans thermostat / Plafond (ou mural à minimum 1,80 m du sol)
2
Câble 2 m
Dimensions en
mm
Puissance en
watts
Poids
Surface chauffée
approx.dans une
pièce de vie
296 x 596 596 x 596 896x596
1196x596
1496x596
1796x296
230 w
500 w
800 w
1000 w
1300 w
800 w
6 kg
4 m²
11 kg
8 m²
13 kg
13 m²
16 kg
16 m²
24 kg
21 m²
9,5 kg
13 m²
Modèle WIST ELEGANT
Sans cadre /Avec interrupteur / Thermostat sans fil / Mural ou plafond/ Câble 2 m
Blanc, noir, miroir ou radiateur d’art
Dimensions en mm
Puissance en watts
Poids
Surface chauffée
approx.dans une pièce de
vie (salon, cuisine)
330 x 630
500 w
5 kg
8 m²
592 x 592
500 w
9 kg
8 m²
892 x 592
800 w
12 kg
13 m²
1192 x 592
1000 w
17 kg
16 m²
1530 x 630
1300 w
23 kg
21 m²
Composition :
Le radiateur pour mur ou plafond est constitué d’un coffre dans lequel se trouve une nappe de silicone, l'élément
chauffant est composé d’un tapis en silicone et caoutchouc, conducteur de chaleur. Ce qui assure une durée de vie plus
longue à votre radiateur que d’autres radiateurs couramment utilisés.
Il est fermé par une plaque de protection en verre, le dos du radiateur est en aluminium, ce radiateur à un cadre de 3
cm d’épaisseur en aluminium pour le modèle ECO et BASIC ou sans cadre pour le modèle WIST ELEGANT
Le verre a un degré d’émissivité très important, d’où les performances exceptionnelles de ces radiateurs.
Notre gamme est composée de radiateurs en verre blanc, noir, brillant ou mat pour utilisation tableau noir, de
radiateurs d’art dans la sélection, ou un radiateur personnalisé.
Le radiateur est équipé d’un récepteur sans fil / émetteur en liaison avec le thermostat. 10 radiateurs peuvent être
régulés par des thermostats. Le corps de chauffe de l'appareil a selon les modèles un cadre en aluminium.
Il a une plaque arrière avec une isolation à la chaleur directe.
La fréquence du signal est de 433,92 MHz.
3
Les options de régulation peuvent être définies pour le contrôle temporaire simple, haut / bas, un peu comme avec un
thermostat classique ou avancées avec des programmes de chauffage qui sont programmés par heure / jour / etc.
Les fonctions : Marche / Arrêt et hystérésis peuvent être réglées, la température et la consommation d'énergie sont
surveillées grâce au système de contrôle PI.
Les radiateurs utilisent une puissance variable, selon les besoins en chauffe, par exemple pour un radiateur de 1500
watts, il consomme 1500 watts au départ, cette consommation est abaissée ensuite selon votre programmation à 750
watts, ce qui vous permet de faire des économies importantes. Des programmes de chauffage (jour / nuit, par heure /
jour de semaine, etc.) peuvent être programmés
2. Contenu du colis
Radiateur
Vis et cheville
avec récepteur
Emetteur sans fil
Pattes de fixation
Clef
Gabarit de pose des radiateurs
2.1 Description des radiateurs infrarouges avec thermostat intégré vu de dos.
4
4 fixations
Boîtier de commande
Récepteur
Cordon d’alimentation
2.2 Description du thermostat
Affichage digital, boutons
1ère rangée jour de la semaine
T8 8 Programmes différents et possible de mode de chauffage
Indication du système Wireless sans fil
Indication du chargement de la batterie,
Flamme, chauffage allumé
Température donnée en Celsuis, ou Fahrenheit.
Max puissance maximale, mode manuel, Mode automatique, Mode maison, et mode voyage.
3. Installation
Le radiateur ne doit pas être placé derrière un meuble ou d'autres objets (voir les notes de sécurité aussi). Du fait de
son indice de protection IP (IP50), lors de l'installation dans les salles de bains ou cuisines, le radiateur ne doit être
placé dans un endroit, où il sera en contact avec de l'eau.
La meilleure position de votre radiateur se situe souvent à 1 mètre, 1 mètre 50 cm du sol, pour des raisons
esthétiques, pour une excellente diffusion, vous pouvez les installer au plafond.
Nous vous prions de suivre ces étapes :
Étape 1: Placez le gabarit de montage sur le mur, assurez-vous qu'il est de niveau, et marquez les 4 emplacements des
trous pour les chevilles et les vis de montage. Vérifiez qu'il n'y a pas de câbles électriques dans le mur à l’endroit où
vous percez. Il est également conseillé de choisir un emplacement pour le radiateur où il n'ya pas de teneur en métal
et à moins 10cm du câblage électrique ou du boîtier en plastique, des composants électroniques.
Étape 2: Utilisez un foret adapté au type de matériau du mur. Pour béton / briques des murs, utilisez une perceuse
avec un diamètre de 8mm.
Étape 3: Mettre les chevilles dans les trous et fixer les vis jusqu'à leurs têtes, elles doivent dépasser d'environ 1 cm du
mur.
Les vis pour parois solides (béton, brique) sont fournies.
Étape 4: Accrochez le radiateur à l'aide des supports de montage sur les vis, puis fermez les 2 onglets de sécurité pour
une sécurité accrue. Assurez-vous que le câble d'alimentation ne croise pas la face arrière. Cela pourrait dans certains
cas perturber et entraîner une plus faible portée en distance de signaux entre le thermostat et le radiateur infrarouge.
Étape 5: Retirez le couvercle arrière du thermostat, insérez la pile dans le boîtier, si la pile n’est pas encore en place,
retirez la languette qui sépare la pile de son terminal de contact (+). Replacez le couvercle et le fixer avec la plus petite
5
vis fournie dans le sachet de vis de montage. Branchez le cordon d'alimentation du radiateur dans une prise murale
standard.
Veuillez respecter les volumes de sécurité dans les salles de bains selon le schéma ci-joint.
3.1. Réglage du thermostat
Tous les thermostats sont préréglés et prêts à l’emploi
Les thermostats Firstheating adaptent la température par paliers de 0,1°C ce qui évite de surchauffer la pièce. Les
thermostats FIRST utilisent une « régulation PI » précise et constante qui consomme de l’énergie en 15 paliers de
wattage définis. Sur l’écran, vous pouvez régler la température de 0,5°C, mais en réalité la température augmente ou
décroît de 0,1°C afin de conserver une température constante et assurer une économie de chaleur. Parce que le débit
électrique est adapté en fonction des paliers, les radiateurs
FIRST permettent d’économiser de l’énergie en utilisant seulement l’énergie nécessaire pour maintenir la
température de la pièce.
3.2 Programmation du thermostat
Tous les thermostats Firstheating sont dotés de 15 programmes différents qui peuvent être réglés. Par exemple, les
programmes peuvent être réglés pour les journées de travail, les week-ends, les soirées ou les vacances. Le réglage
« journée de travail » vous permet de régler la température pendant que vous n’êtes pas chez vous, il passera en mode
« soirée » à la température souhaitée juste avant votre retour.
Les thermostats Firstheating sont réglés automatiquement en mode « Economie journée ».
D’autres programmes paramètres peuvent être choisis : comme celle de la température maximale du verre, la fonction
anti-gel etc... Ces paramètres sont établis par défaut en usine pour une utilisation standard. Mais si vous souhaitez des
changements pour des applications particulières, ils ne doivent être faits que par un technicien.
3.3 Mise à jour de l’heure et de la date
Le radiateur et le thermostat fourni dans chaque emballage sont pré-affectés pour fonctionner ensemble.
Lorsque la batterie est insérée dans le thermostat, tous les éléments sur l'écran LCD s’affiche brièvement sous le nom
«Time» qui apparaît alors et les éléments heures, minutes, jour, ( Day) mois ( Mon) et année ( year) peuvent être
réglées avec les touches
ou,
puis confirmées avec la touche
Apparaîtront successivement ces touches
6
Par la suite, le mode par défaut est (manuel), MAN la température de consigne par défaut est de 20 ° Si vous
souhaitez chauffer la pièce rapidement, vous devez activer la touche
Vous pouvez voir sur le thermostat la température de la pièce et non la température programmée. La température
ambiante souhaitée peut être consultée et modifiée en appuyant sur la touche
et la touche
par exemple une programmation d’une chaleur de 23.4°
Ne pas oublier il s’agit d’infrarouge, la température indiquée sur le thermostat ne sera pas la température indiquée de
la pièce, il s’agit toujours d’une température de confort ressenti.
4. Les différentes fonctionnalités
Après le démarrage initial, la fonctionnalité SIMPLE est activée par défaut. Il existe deux types d'ensembles de
fonctionnalités :
Ensemble des fonctionnalités simples L'utilisateur
règle la température avec
et
Comme
pour tous les thermostats de type normal avec une
molette de commande.
(MAX Mode) est également activée par défaut et
utilise la puissance maximale du radiateur jusqu'à
ce que la température désirée est atteinte.
Fonctionnalités perfectionnées avec 15
paramètres différents
Domicile,
Extérieur
,
Les 15 paramètres dans le menu de service
peuvent être modifiés, il vous est aussi possible de
passer au mode ECO.
ECO Mode - Mode économie d'énergie, il emploie
50% de la puissance sur radiateur.
Autres fonctionnalités simples :
• Le mode d'économie d'énergie avec possibilité de
réglage de l'heure et de la date
*** Pour basculer entre les 2 fonctionnalités,
utilisez le programme 15 indiqué PR 15
• Menu de service avec accès à la plupart de ses
sous-fonctions décrites dans ce manuel sont
activées et peuvent être modifiées.
5. Les différents programmes de 1 à 15 (Pr1-PR15):
Le but de ce menu est la configuration complète des paramètres du thermostat.
Remarque : Les thermostats sont préconfigurés pour une utilisation optimale
Le menu de service est activé en appuyant pendant 5 secondes sur
Pour enregistrer les modifications, utilisez la même combinaison (pendant 5 secondes),
ou appuyez sur le bouton
pour enregistrer le changement de réglage, puis passer à
l'élément suivant du menu. Si aucune touche n'est actionnée, le menu s'éteint automatiquement après 1 minute et le
nouveau réglage sera enregistré.
Programme 1
Pr 1 de rétro éclairage LCD
[0] = OFF, [1] = ON / par défaut: [0]
Avec cette option activée, le fond LCD s'allume pendant 5 secondes, après toute pression de touche. Activation du
rétro éclairage réduit la durée de l’autonomie de la batterie.
pendant 5 secondes
7
Programme 2
Pr 2 Utilisable uniquement en fonctionnalités perfectionnées
pendant 5 secondes
x1
Vous permet de basculer entre les différents programmes
Pr 2 par défaut est programmé le programme [0] = 7 +0 et au choix programme [1] = 5 +2 programmes
7 +0 vous permet de définir des programmes de température différents pour chaque jour de la semaine.
5 +2 vous permet de définir des programmes de température pour tous les jours de semaine, et une autre
programmation pour les deux jours du week-end. Appuyer pendant 5 secondes
Programme 3
Pr 3 Utilisable uniquement en fonctionnalités perfectionnées
Pr 3 Programme démarrage optimal
[0] = OFF, [1] = ON / par défaut: [0]
pendant 5 secondes
x2
"Lorsqu'il est réglé sur [1] = ON, le système se met alors à chauffer pour atteindre la température désirée à l'heure. Par
exemple, si l'utilisateur souhaite obtenir 22 ° C à 7 heures du matin,
Lorsque "le programme démarrage Optimal" est allumé, le chauffage va commencer à se mettre en route pour
atteindre la température désirée à l'heure soit 22 ° C à 7 heures du matin.
Le thermostat dispose d'un algorithme intégré qui calcule la température et les besoins de chauffage au moment
optimal pour des économies et pour ne pas surchauffer la pièce.
Programme 4
PR 4 Régulation et compression de l’hystérésis au maximum
pendant 5 secondes
[O ] = ON / OFF = [1] = régulation par défaut: [0]:
X 3 pour le programme 4
Si le thermostat est avec le mode classique réglé sur [0], il y a toujours une légère différence de température entre les
différents radiateurs due à l’hystérésis, 0,5° à 1°
Si vous choisissez le programme 4
et vous le réglez sur [1], la régulation PI est alors utilisée. la
régulation PI assure également une température presque constante.
8
Programme 5
Pr 5 ON-OFF paramètre d'hystérésis et réglage par défaut de [0,2 ° C ] ou [0,4 ° F]
pendant 5 secondes
X4
Ce paramètre définit la température contrôlée par le thermostat et par la domotique le cas échéant.
Il peut être réglé de 0,1 ° C à 10 ° C avec une précision de 0,1 ° C. Les paramètres par défaut
sont optimaux dans la plupart des cas.
Programme 6 et 7 concerne les températures en Fahrenheit
pendant 5 secondes
x 5 et X 6 pour le Pr 7
Programme 8
Pr 8 version du micrologiciel du produit
pendant 5 secondes
7
Programme 9
Pr 9 Réinitialisation des paramètres d'usine (reset)
Après avoir réglé ce paramètre sur [1], toutes les valeurs qui ont été modifiées par l'utilisateur et stockées dans la
mémoire du thermostat seront effacées, y compris le contrôle de tous les radiateurs précédemment programmés. Le
thermostat fonctionnera sera remis selon ses paramètres d'usine par défaut.
pendant 5 secondes
8 fois de suite
Régulation constante du régulateur PI par défaut: [30 - 154 - Celsius Fahrenheit]:
Peut être réglé de 0,0 à 55,0 lorsque vous utilisez l'échelle Celsius, ou de 1,8 à 99,0
lors de l'utilisation de l'échelle Fahrenheit. Les échelles de température sont modifiées selon
11 paramètres. Les paramètres par défaut sont optimaux dans la plupart des cas et ne devraient
pas être modifiés sans une consultation professionnelle.
9
Programme 10
Pr 10 Jumelage ou suppression de la liaison radiateur/thermostat
Le thermostat et le radiateur qui sont fournis ensemble dans la boîte ont déjà été accordés et paramètres ensemble à
la fabrication.
Suivez les instructions ci-dessous lorsque vous couplez un radiateur supplémentaire à un thermostat. Un thermostat
peut contrôler jusqu'à 10 radiateurs. Chaque radiateur a un numéro d'identification du radiateur à 8 chiffres sur
l’étiquette qui se trouve sur le couvercle en plastique de l'unité de commande du radiateur (par exemple : 00-00-20C3). Le processus d'appairage n'est possible que si les deux appareils, le thermostat et le radiateur sont allumés. Tout
d'abord, le thermostat recherche (scan) les radiateurs en fonction. Lorsque le radiateur a été trouvé, il peut alors être
couplé avec un thermostat, son numéro d'identification à 8 chiffres défile sur l'écran.
Positions d'appairage peut être soit :
a) vide, il s'affiche en texte sous le vocable "NONE" sur l'écran LCD ou
b) occupé et le numéro d'identification du radiateur s’affiche sur l'écran
Appairage du radiateur à un thermostat
1. Activer le menu
pendant 5 secondes sur le thermostat et localiser le programme
«PR10" en appuyant 9 fois sur
Il sera affiché sur l’ecran LCD les lettres PE
2."Pr 10» les lettres «PE» clignote sur l'écran LCD.
3. Appuyez sur
4. L'afficheur fait défiler la phrase suivante to start scanning press PLUS TO START PAIRING PRESS pour lancer la
numérisation vous devez appuyer sur la phrase– puis pour procéder à la liaison radiateur/thermostat, vous devez
appuyer sur SET/OK
5. En appuyant sur cette touche, le scan commencera sa recherche de tous les radiateurs existants. Cela prend environ
40 secondes.
6. L'écran LCD du thermostat affiche les adresses IP ou numéro d’identification des radiateurs existants et trouvés par
le thermostat.
Dans le cas où le thermostat ne trouverait pas un radiateur il sera indiqué «NO FOUND INFRAPANEL – RESTART
SCANNING AND PAIRING » pour continuer et chercher le radiateur non trouvé, appuyer à nouveau sur le scan pour un
balayage avec
et puis
7. Quand le thermostat a trouvé le radiateur, appuyez sur la touche Mode Set et attendez 40 secondes
8. Le message suivant FOUND INFRAPANEL sera indiqué ce qui signifie que le thermostat a trouvé le radiateur
Attendre 40 secondes.
9. Appuyez alors sur les flèches
et
pour bien repérer le radiateur
10. Appuyez sur Set On
et puis sur
11. L'écran LCD affiche alors le numéro d'identification du radiateur et sa position clignote, position 1 par exemple
pour le 1er radiateur.
10
12. Appuyer sur
13. L'affichage indique "DONE" et "SAVE" repéré et enregistré
14. Le radiateur est relié et enregistré. Pour quitter le menu, appuyez sur
par 3fois sur la touche.
Appairage, rajout d’un deuxième radiateur au thermostat
1. Vous allez procéder de la même manière que précédemment pour ajouter un deuxième radiateur
2. Dans l’exemple ci-dessus le radiateur est mis en position 1, maintenant nous allons rajouter un radiateur qui sera
en position 2
3. Répétez ce que vous avez fait précédemment pour trouver et programmer le deuxième radiateur
Dans l’explication précédente, le radiateur a été raccordé au thermostat, il se trouve en position 1, le deuxième
radiateur sera indiqué et reconnu sous position 2
4. Utilisez les touches
5. Appuyez sur
et
pour arriver en position 2
pour confirmer cette commande puis sur
6. Le numéro d’identification du radiateur apparaît
7. Appuyez sur
8. Sur l’écran, vous verrez apparaître cette notification DONE et SAVE soit enregistré et sauvegardé
9. Le radiateur est maintenant apparié et enregistré en position 2, pour sortir du menu, appuyez 3 fois sur
Suppression d’un radiateur sur le thermostat
Si vous ne souhaitez pas qu’un radiateur ne soit relié au thermostat
1. Revenez à la configuration précédente
pressez 9 fois sur
2. Pour arriver au programme 10, balayez le tout en appuyant sur
3. Appuyer à nouveau 9 fois pour arriver au programme 10
4. Choisissez le radiateur qui vous souhaitez enlever en appuyant sur
5. Appuyez sur
et
pour confirmer
6. Appuyer ensuite sur moins pour retirer ce radiateur de la programmation générale
7. Le radiateur va être déprogrammé, et sur l’écran LCD apparaîtra DONE soit déprogrammation demandée et
effectuée
Programme 11
PR 11 Affichage de la température en Celsius ou en Fahrenheit
Pour obtenir la température en Celsius, sélectionnez le programme 1
11
pendant 5 secondes
10 fois sur le thermostat et localiser le programme 11
Programme 12
PR 12 Hors gel [0] = () FF
[1] = ON /
pendant 5 secondes
11 fois sur le thermostat et localiser le programme 12
Cette fonction permet d’éviter que l'électronique du radiateur tombe en dessous des températures négatives. Elle
n’est utile que pour les cas extrêmes d’environnement et de températures.
Programme 13
PR 13 Hors gel se déclenche à partir de 5°
pendant 5 secondes
12 fois sur le thermostat et localiser le programme 13
Si ce programme est activé, si les températures sont comprises entre 5 ° C et 10 ° C ou 40 ° F-50 ° F , le mode hors gel
se déclenche.
Programme 14
P 14 par défaut d'étalonnage du capteur de température [0] = 0 ° C / ° F:
Activer le menu
pendant 5 secondes sur le thermostat et localiser le programme «PR14" en
appuyant 13 fois sur
Peut être réglé à partir de -2,5 ° C à +2,5 ° C avec ajout de 0,1 ° C,
Programme 15
Pr 15 par défaut
Activer le menu
pendant 5 secondes sur le thermostat et localiser le programme
«PR15" en appuyant 14 fois sur
Fonctionnalité du thermostat
[0] SIMPLE fonctionnalité. La température est contrôlée sans programmation supplémentaire.
[1] Amélioration de la fonctionnalité. Active l'option de programmation du chauffage prévue par jour de la semaine,
heure, etc. et aussi avec le mode AUTO, HOME, et VACANCES avec les paramètres suivants
12
6 Explication des différents voyants du récepteur
Le récepteur ou boîtier de commande se trouve sur la face arrière du radiateur
Position
Etat des diodes
Description
Chauffage
Appairage
1
Voyant
Mode standard
Ne chauffe pas
2
Vert fixe
Paramétré en
usine
3
Voyant vert
clignotant pendant 3
minutes en attente
d’un signal
Statut
provisoire après
le statut 2 en
attente du signal
d’appairage
Dans le cas où le
thermostat ne
répond durant 5
minutes ou +
Chauffe selon
le programme
choisi
Ne chauffe pas
tant qu’il n’a
pas reçu de
signal du
thermostat
Ne chauffe pas
tant qu’il n’a
pas reçu de
signal du
thermostat
ne fonctionne
pas
apparié
4
Rouge fixe
apparié
Info de
l’appairage
oui
Info non
appairage
non
non
oui
non
oui
apparié
oui
oui
7 Mise à température rapide dans le mode Eco
Chauffage rapide
se met en route et utilise la capacité maximum du radiateur jusqu’à ce que la
température souhaitée est atteinte. Pour une utilisation économique du radiateur appuyer sur
et sur
pendant
5 secondes, le symbole
disparait alors. La mise à température rapide est recommandée pour les pièces qui
sont froides et ont besoin d’être chauffées rapidement.
8 Blocage des touches
Par ce blocage les touches du thermostat sont bloquées et ne peuvent être modifiées ni par une fausse manipulation ni
par des enfants. Pour la bloquer appuyer sur
et
Répétez la manipulation pour enlever le blocage.
pendant 3 secondes et les deux touches en même temps.
9 Piles du thermostat
Elles sont prévues pour fonctionner trois années, dans le cas les plus défavorables 2 ans, lorsque la pile est vide, ce
symbole
apparaît sur la partie gauche de votre écran, la pile doit être remplacer par une pile de 3,6 volts AA au
Lithiul Thinol Chloride type ( LI-SOCl2) typ ER 14505(M).
10 Mode d’emploi du thermostat
10.1 Mode manuel utilisable aussi bien en fonction simple comme en fonction perfectionnée
Quand le thermostat fonctionne pour la première fois, il ne se met en route avec une température de 20°
Pour tout autre programme, appuyer sur
le symbole MAN apparaîtra. Pour confirmer une
température, appuyer sur
et
Lorsque vous avez atteint la température souhaitée, elle va clignoter
pendant 3 secondes et au bout de ces 3 secondes, elle sera enregistrée. Pour augmenter la température appuyer en
même temps sur les deux touches, la température augmente de 5°.
10.2 Mode automatique
ututilisable qu’avec le module fonction perfectionnée
13
Pour entrer dans ce programme appuyer sur
le symbole
la
Pré-programmation journalière sera alors possible suivre les instructions au point 11.2
La pré-programmation hebdomadaire sera alors possible suivre les instructions au point 11.1
10.3 Mode manuel et automatique MAN et
ututilisable qu’avec le module fonction perfectionnée
Ce module n’est automatique que de manière provisoire, au cas où l’utilisateur veut tester sa
programmation
ut10.4 Mode utilisable qu’avec le module fonction perfectionnée
Appuyer sur
le symbole
apparaît, suivre les instructions au point 11.2
Ce module n’est automatique que de manière provisoire, au cas où l’utilisateur veut tester sa programmation.
10.5 Mode vacances
Appuyer sur
utilisable qu’avec le module fonction perfectionnée
le symbole
apparaît, Pour appeler ce programme, appuyer sur
et
Lorsque vous avez atteint la température souhaitée, elle va clignoter pendant 3 secondes et au bout de ces 3
secondes, la nouvelle température choisie sera enregistrée en appuyant sur
. La possibilité de programmation
est d’abord en heures puis en jours sur une période de 99 jours.
11. PROGRAMMES DE CHAUFFAGE (Disponible en fonctionnalités améliorées)
Le thermostat permet de considérer deux différents types d'horaires de programmation hebdomadaires; «5 +2» et
«7 +0 ». Pour choisir l’un ou l’autre des deux programmes, allez dans le programme Pr 2.
5 +2 est réglé en usine par défaut [1].
Voir le paragraphe (Pr2) pour passer à 7 +0 [0].
En 5 +2 mode, un programme de température est réglée pour la semaine (1 2 3 4 5 = lundi - vendredi), et une autre
pour le week-end (6 7 = samedi, dimanche).
Les horaires pré-établis et les températures pour 5 +2 jours de la semaine sont:
T1
T2
T3
T4
T5
T6
06:00
08:00
14:00
20:00
22:00
23:55
22 ° C
20 ° C
22 ° C
22 ° C
20 ° C
20 ° C
Le tableau ci-dessus illustre le fait que le radiateur va commencer à 06 heures à chauffer à une température de 22 °
Après 08:00 la température est réglée à 20 ° C jusqu'à 14h00. Après 14h00, la température ambiante est réglée à 22
jusqu'à 22h00. Par la suite, le chauffage est réglé à 20 ° C jusqu'à 06h00 le lendemain matin. Ce programme de
chauffage est répété cinq jours par semaine (du lundi au vendredi).
T1
T2
T3
T4
T5
T6
07:00
08:00
14:00
20:00
23:00
23:55
22 ° C
22 ° C
22 ° C
22 ° C
20 ° C
20 ° C
Ce tableau présente la configuration pour le programme 5 +2 il s’agit là de la température programmée pour les week
end.
La température ambiante sera de 22 ° C de 07h00 à 23h00. A partir de 23h00, la température est réglée sur 20 ° C
jusqu'à 07h00. Ce cycle se répètera le week end de la semaine prochaine.
Dans 7 +0 mode, les horaires de températures différentes peuvent être définis pour chaque jour de la semaine.
Mode HOME est un programme quotidien.
14
Lorsque ce mode est activé, tous les 7 jours de la semaine utiliseront ce même programme de chauffage. Cette
programmation est utilisée pour planifier rapidement un programme de chauffage qui chauffe pendant la journée et
en mode économie pendant la nuit.
T1
T2
T3
T4
T5
T6
07:00
08:00
14:00
20:00
23:00
23:55
22 ° C
22 ° C
22 ° C
22 ° C
20 ° C
20 ° C
Pour entrer dans ce mode à partir d'un autre mode (programme de chauffage), cliquez sur le bouton jusqu'à ce que le
symbole apparaisse en bas de l'écran. Le programme quotidien devient alors actif -. Voir la section 11.2 ci-dessous
pour les instructions de programmation
(Accessible en fonctionnalités améliorées)
Ce mode est activé à partir du mode d'accueil.
Quand il est activé, appuyez 3 secondes sur la touche
appuyez sur
jusque
apparaisse. Appuyez sur
pour enregistrer l’horaire souhaité.
Choississez les heures pour le programme T1 avec
Choisissez les minutes avec
La t° choisie apparaît, appuyer sur
et
et
appuyez ensuite sur
appuyez ensuite sur
et
appuyez ensuite sur
pour confirmer
pour confirmer
pour confirmer la température choisie.
Faites de même pour le programme T2, T3, T4 ou T5, T6.
Pour tous renseignements supplémentaires, n’hésitez pas à nous contacter :
Adresse : 19 ZA la mouscane – 82700 MONTECH
Site Web : www.irl-france.fr
Tel. : 05.63.31.10.20
Mail : [email protected]
15
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
