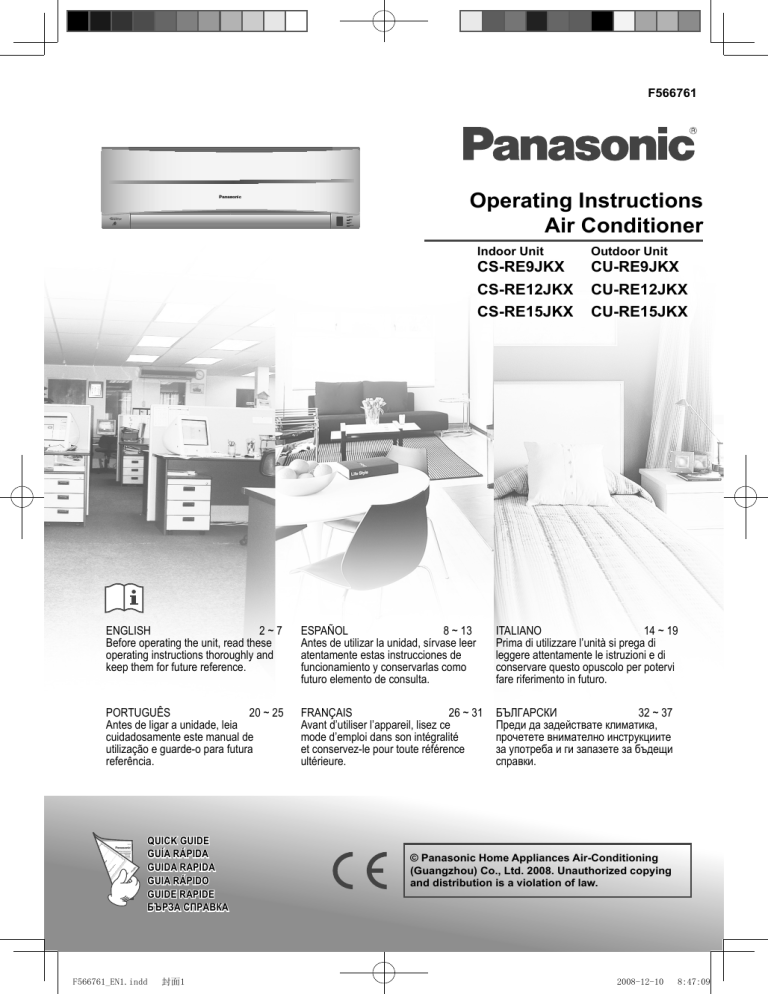

Operating Instructions
Air Conditioner
alleru-buster
Indoor Unit
Outdoor Unit
CS-RE9JKX
CU-RE9JKX
CS-RE12JKX
CU-RE12JKX
CS-RE15JKX
CU-RE15JKX
ENGLISH
2~7
Before operating the unit, read these
operating instructions thoroughly and
keep them for future reference.
ESPAÑOL
8 ~ 13
Antes de utilizar la unidad, sírvase leer
atentamente estas instrucciones de
funcionamiento y conservarlas como
futuro elemento de consulta.
ITALIANO
14 ~ 19
Prima di utilizzare l’unità si prega di
leggere attentamente le istruzioni e di
conservare questo opuscolo per potervi
fare riferimento in futuro.
PORTUGUÊS
20 ~ 25
Antes de ligar a unidade, leia
cuidadosamente este manual de
utilização e guarde-o para futura
referência.
FRANÇAIS
26 ~ 31
Avant d’utiliser l’appareil, lisez ce
mode d’emploi dans son intégralité
et conservez-le pour toute référence
ultérieure.
БЪЛГАРСКИ
32 ~ 37
Преди да задействате климатика,
прочетете внимателно инструкциите
за употреба и ги запазете за бъдещи
справки.
QUICK GUIDE
GUÍA RÁPIDA
GUIDA RAPIDA
GUIA RÁPIDO
GUIDE RAPIDE
БЪРЗА СПРАВКА
F566761_EN1.indd
封面1
© Panasonic Home Appliances Air-Conditioning
(Guangzhou) Co., Ltd. 2008. Unauthorized copying
and distribution is a violation of law.
2008-12-10
8:47:09
SAFETY
SAFETY PRECAUTIONS
PRECAUTIONS
DEFINITION
The instructions to be followed are classified by the following symbols:
This symbol denotes an action
that is PROHIBITED.
These symbols denote actions
that are COMPULSORY.
To prevent personal injury, injury to others, or property damage, please observe the following.
Incorrect operation due to failure to follow instructions may cause harm or damage, the seriousness of which is classified as below:
Warning
This sign warns of death or serious injury.
Remote Control
• Do not use rechargeable
(Ni-Cd) batteries.
• Do not allow infants and
small children to play with
the remote control to prevent
them from accidentally
swallowing the batteries.
• Remove the batteries if the
unit is not going to be used for
a long period of time.
• New batteries of the same
type must be inserted
following the polarity stated
to prevent malfunction of the
remote control.
Indoor Unit
• Do not install, remove and
reinstall the unit by yourself;
improper installation will
cause leakage, electric shock
or fire. Please consult an
authorized dealer or specialist
for the installation work.
• Do not insert your fingers or
other objects into the unit,
rotating parts may cause
injury.
• Do not attempt to repair the
unit by yourself.
Outdoor Unit
• Do not insert your fingers or other objects
into the unit, rotating parts may cause injury.
2
F566761_EN1.indd
章节2:2
This sign warns of
injury or damage
to property.
Indoor Unit
• Do not install the unit in a potentially
explosive atmosphere.
• Do not wash the unit with water,
benzene, thinner or scouring powder.
• Do not use for other purposes such
as preservation of food.
• Do not use any combustible
equipment in front of the airflow outlet.
• Do not expose directly to cold air for
a long period.
• Ensure that the drainage pipe is
connected properly. Otherwise,
leakage may occur.
• Aerate the room regularly.
Air inlet
Power Supply
• Do not share the same power outlet with
other equipment.
• Do not modify power cords.
• Do not use extension cords.
• Do not operate with wet hands.
• Do not operate or stop the unit by inserting
or pulling out the power plug.
• Insert the power plug properly.
• Use the specified supply cord.
• If the supply cord is damaged, it must be
replaced by the manufacturer, its service
agent or similarly qualified persons in order
to avoid a hazard.
• Dust on the electric power plug should be
periodically wiped with a dry cloth.
• This equipment must be earthed and
strongly recommended to be installed with
Earth Leakage Circuit Breaker (ELCB) or
Residual Current Device (RCD). Otherwise,
it may cause electrical shock or fire in case
of malfunction.
• In case of emergency or abnormal
conditions (burnt smell, etc), turn off the
power supply and unplug, and consult your
nearest dealer.
Caution
Power Supply
• Do not pull the cord to disconnect the
plug.
Air
outlet
Air inlet
Air inlet
Air outlet
• Switch off the power supply and
unplug before cleaning or servicing.
• Turn off the power supply and unplug
if the unit is not used for a long period
of time.
• This air conditioner is equipped with
a built-in surge protective device.
However, in order to further protect
your air conditioner from being
damaged by abnormally strong
lightning activity, you may want to
disconnect it from the power supply.
Do not touch the air conditioner
during lightning, it may cause electric
shock.
Outdoor Unit
• Do not sit or step on the unit, you
may fall down accidentally.
• Do not touch the sharp aluminium
fin, sharp parts may cause injury.
• Ensure that the drainage pipe is
connected properly. Otherwise,
leakage may occur.
• After long periods of use, make sure
the installation rack is not damaged.
2008-12-10
8:47:30
Thank you for purchasing
Panasonic Air Conditioner
This appliance is not intended for use by persons (including children) with reduced physical,
sensory or mental capabilities, or lack of experience and knowledge, unless they have been
given supervision or instruction concerning use of the appliance by a person responsible for their
safety. Children should be supervised to ensure that they do not play with the appliance.
SAFETY PRECAUTIONS
OPERATION CONDITION
REGULATORY INFORMATION
TABLE OF CONTENTS
2
Use this air conditioner under the following temperature range
Indoor
Outdoor
*DBT
*WBT
*DBT
*WBT
Maximum
32
23
43
26
COOLING
Minimum
16
11
16
11
Maximum
30
24
18
HEATING
Minimum
16
-5
-6
NOTICE: • This model is not suitable for 24 hours non-stopping operation in heating
mode below -5°C. When the outdoor temperature is below -5°C and you
use this model out of above conditions, the outdoor unit might be frozen
up and stop operation for protection control.
* DBT: Dry bulb temperature
* WBT: Wet bulb temperature
Temperature (°C)
Replacement or installation of power plugs shall be performed by authorized/
qualified personnel only. The wires in this mains lead are coloured in accordance
with the following code:
Terminals
Red
Black
Green/Yellow
wires
live
neutral
earth
colours (IEC Standard)
brown
blue
green-yellow
Wiring colour may vary depending on a country wiring code’s standard.
PRODUCT OVERVIEW &
OPERATIONS
ENGLISH
REGULATORY
REGULATORY INFORMATION
INFORMATION
3
4~5
CARE & CLEANING
6
TROUBLESHOOTING
7
PRODUCT SPECIFICATION
38
QUICK GUIDE
BACK COVER
NOTE :
The illustrations in this manual are
for explanation purposes only and
may differ from the actual unit. It is
subjected to change without notice
for future improvement.
Information for Users on Collection and Disposal of Old Equipment and Used Batteries
Pb
These symbols on the products, packaging, and/or accompanying documents mean that used electrical and
electronic products and batteries should not be mixed with general household waste.
For proper treatment, recovery and recycling of old products and used batteries, please take them to applicable
collection points, in accordance with your national legislation and the Directives 2002/96/EC and 2006/66/EC.
By disposing of these products and batteries correctly, you will help to save valuable resources and prevent any
potential negative effects on human health and the environment which could otherwise arise from inappropriate
waste handling.
For more information about collection and recycling of old products and batteries, please contact your local
municipality, your waste disposal service or the point of sale where you purchased the items.
Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation.
For business users in the European Union
If you wish to discard electrical and electronic equipment, please contact your dealer or supplier for further
information.
[Information on Disposal in other Countries outside the European Union]
These symbols are only valid in the European Union. If you wish to discard these items, please contact your local
authorities or dealer and ask for the correct method of disposal.
Note for the battery symbol (bottom two symbol examples):
This symbol might be used in combination with a chemical symbol. In this case it complies with the requirement
set by the Directive for the chemical involved.
• Do not switch ON the unit when waxing the floor. After waxing, aerate the room properly before operating the unit.
• Do not install the unit in oily and smoky areas.
