Panasonic CWXC120AU Operating Instructions

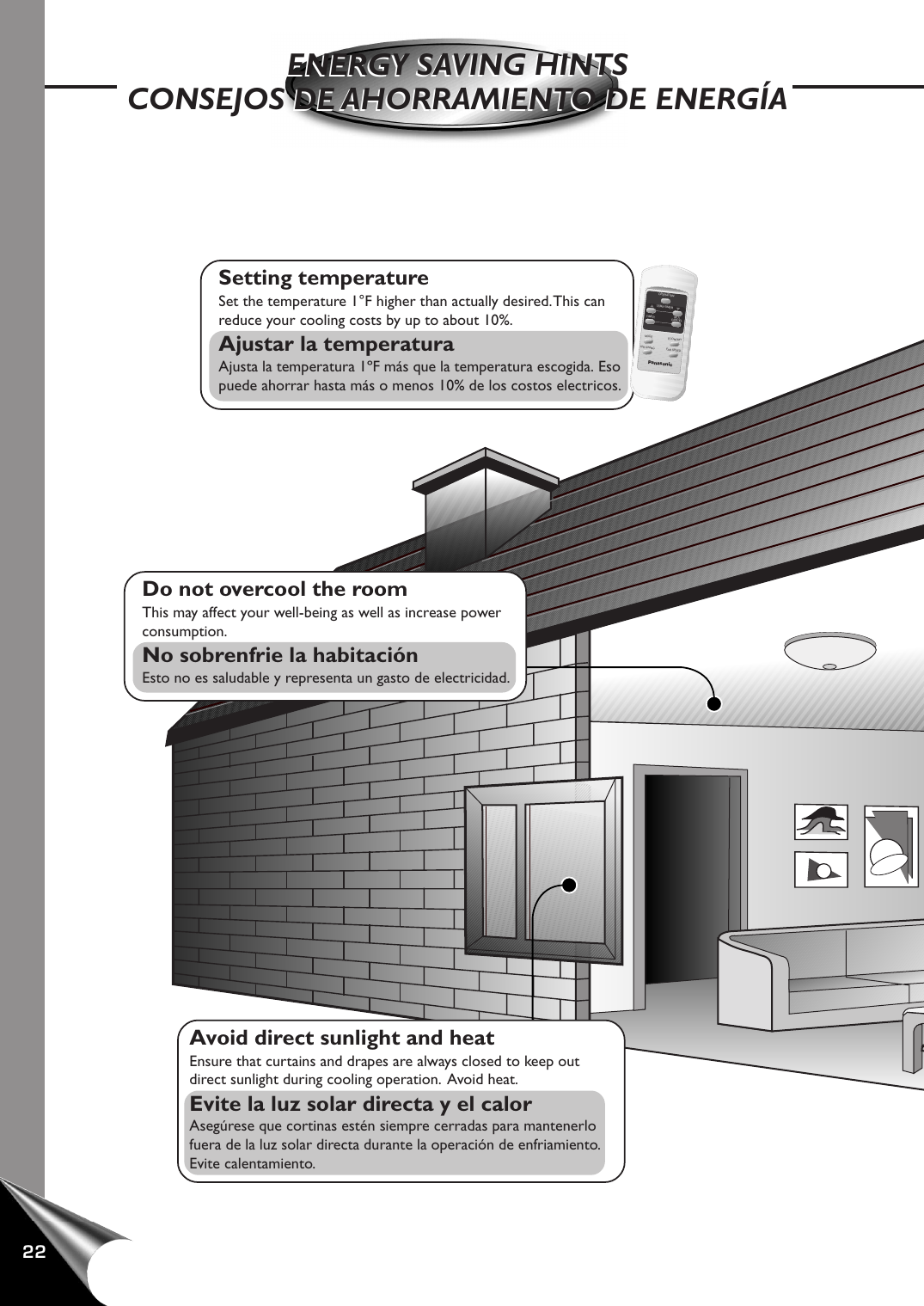

ENERGY SAVING HINTS
CONSEJOS DE AHORRAMIENTO DE ENERGÍA
Setting temperature
Set the temperature 1°F higher than actually desired. This can
reduce your cooling costs by up to about 10%.
Ajustar la temperatura
Ajusta la temperatura 1ºF más que la temperatura escogida. Eso
puede ahorrar hasta más o menos 10% de los costos electricos.
Do not overcool the room
This may affect your well-being as well as increase power
consumption.
No sobrenfrie la habitación
Esto no es saludable y representa un gasto de electricidad.
Avoid direct sunlight and heat
Ensure that curtains and drapes are always closed to keep out
direct sunlight during cooling operation. Avoid heat.
Evite la luz solar directa y el calor
Asegúrese que cortinas estén siempre cerradas para mantenerlo
fuera de la luz solar directa durante la operación de enfriamiento.
Evite calentamiento.
22
OPERATION
TEMP/TIMER
TIMER
MODE
AIR SWING
SET/
CANCEL
ECONOMY
FAN SPEED
Panasonic
Air filter
Clean the air filter every 2 weeks (refer to page 24).
Dirty filters may reduce cooling efficiency.
Filtro de aire
Limpie el filtro de aire cada dos semanas (diríjase a la página 24).
Los filtros sucios pueden reducir la eficacia de enfriamiento.
Proper capacity of the room
The cooling capacity of the room air conditioner must match the
room size for efficient and satisfactory operation.
Capacidad apropiada en la habitación
La capacidad del acondiciondor del aire de habitación debe ser a
decuada paa el tamaño de la habitación para un funcionamiento
eficiente y satisfactoria.
F
TIMER
TEMP/TIMER
hr
OPERATION
SET
SET/
CANCEL
OFF/ON
COOL
FAN
MODE
AIR SWING
ECONOMY
HIGH
MED
LOW
FAN SPEED
Wireless
Remote Control
Panasonic
Keep all doors and windows closed
Prevent hot air from entering and cool air from escaping.
Mantenga cerradas todas las puertas y
ventanas
Así evitará que entre aire caliente y que salga el aire frío.
23
CARE AND MAINTENANCE
CUIDADO Y MANTENIMIENTO
CAUTION
CUIDADO
Always turn off the air conditioner and the main power supply before unplugging the power cord to
clean the unit.
Switch off the power supply if the unit is not going to be used for a long period of time.
Siempre apague el acondicionador de aire antes de desenchufar el cable de poder y limpiar la unidad.
Si no va a utilizarse la unidad durante un largo período de tiempo, desconecte la alimentación eléctrica.
• Cleaning the
unit.
• Limpiando la
unidad.
• Cleaning the
front intake
grille.
• Limpiando la
rejilla frontal
de toma de
aire.
• Cleaning the
air filter or
the
.
• Limpieza de
los filtros de
aire o
filtros.
Clean the cabinet, and front grille with a mild soap
or detergent and lukewarm water.
Limpie el caja y la rejilla frontal con un jabón suave
o detergente y agua tibia.
CLOSE
VENT OPEN
°F
hr
TEMP/TIMER
FAN
LOW
OPERATION
SET
OFF/ON
MODE
AIR SWING
HIGH
MED
TIMER
SET/
CANCEL
COOL
ECONOMY
FAN SPEED
Wireles
s
ote C
on
Rem
trol
The front intake grille can be easily removed for
cleaning purposes (refer to page 7 - Remove the
front intake grille).
Gently wash with water and a sponge. (Do not
use a scrubbing brush or other hard cleaning aids).
La rejilla frontal de toma de aire puede ser
fácilmente quitada para propósitos de limpieza
(Vaya a la página 7 para los procedimientos de cómo
Quite la rejilla frontal de la toma de aire).
Lave despacio con agua y esponja.(No utilice
cepillos de fregado u otra clase de elementos
duros).
The filter can be easily cleaned using a vacuum cleaner
(To remove the air filter, please refer to page 25 for
Air Filter Removal). Vacuum the front of the filter
and then wash the back with water. If it is badly soiled,
wash with a mild household detergent.
It is recommended that you replace the
(part
no. CZ-SF6P) every 3 months.
El filtro puede ser fácilmente limpiado usando una
aspiradora (Para remover el filtro de aire, por favor
remítase a la página 25 en Como Desmontar el
Filtro de Aire). Aspire el frente del filtro y luego
lave atrás de él con agua. Si esta muy sucio, lave con
un detergente casero que sea suave.
(serie no.CZEs recomendable reemplazar el
SF6P) filtro cada 3 meses.
NOTE: Do not dry the front panel or the air filter under direct sunlight. (Exposure to direct sunlight may discolor or
deform the panel.)
NOTA: No saque el panel frontal o el filtro de aire a la luz del sol. (La exposición directa al sol puede decolorar o deformar el
panel.)
24
Do not clean with benzene, thinners, scouring
powders or corrosive chemicals.
No limpie usando bencina, tíner, polvo de fregar,
paños empapados en productos químicos.
Dolore magna aliquam
erat volutpat wisi enim
veniam quis nostr ud.
Hendr erit in vulputate
velit elitesse molescorpu
at sanconsequat e dolor
ANNUAL CHECK
CHEQUEOS ANUALES
• If the unit is extremely dirty, heat transfer is less efficient and the unit may not
cool effectively. Contact your nearest servicenter for an annual check.
(Annual check is not covered under warranty)
• Si la unidad se encuentra bastante deteriorada, la transferencia de calor es mucho
menos eficiente y el aparato no se enfriará efectivamente. Llame al centro de
servicio mas cercano para chequeos anuales.
(Bajo la grantía, no se incluye la verificación anual)
HELPFUL INFORMATION
INFORMACIÓN ÚTIL
If the air filter becomes clogged with dust, the
cooling capacity will drop, and 6% of the
electricity used to operate the air conditioner
will be wasted.
Si el filtro de aire llega a ser atascado con el
polvo, la capacidad de enfriamiento disminuirá,
y se desperdiciará el 6% de la electricidad usada
para operar el acondicionador de aire.
Desperdiciado
Remove the air filter procedures
Procedimientos de cómo quite la Filtro de Aire
Stopper
Tapón
1 Pull up the front intake grille.
2 Lift up the front intake grille at a 45° angle until it is supported by the stopper.
3 Tilt up and pull out the air filter by the holder.
1 Tire la rejilla frontal.
2 Levante la rejilla frontal a 45° hasta que es sostenido por el tapón.
3 Incline y saque el filtro por el soporte.
25
CARE AND MAINTENANCE
CUIDADO Y MANTENIMIENTO
Pre-season Inspection
Inspección pre-estación
• Is the discharged air cold?
After 15 minutes of operation, it is normal for the temperature difference between
intake and outlet air to be more than 14.4°F.
• Esta descargado el aire frío?
La operación es normal si la diferencia de temperatura entre el aire que entra y el
que sale es 14,4°F o más, después de 15 minutos de la operación de enfriamiento.
TIMER
F
TEMP/TIMER
hr
COOL
FAN
MODE
SET
SET/
CANCEL
AIR SWING
OPERATION
OFF/ON
ECONOMY
HIGH
FAN SPEED
LOW
Panasonic
• Are the air intake and outlet vanes of the indoor and outdoor side
obstructed?
• Esta el aire de consumo o las veletas de salida del interior o aire libre
obstruidas?
• Are the remote control batteries weak?
• Las pilas del telecontrol estan flojas ?
RECOMMENDED INSPECTION
INSPECCIÓN DE RECOMENDADO
• Usage over several seasons will reduce performance as the unit becomes dirty.
A dirty unit may produce foul odors and dust may clog the dehumidifying drainage.
Seasonal inspection is recommended in addition to regular cleaning. Consult your nearest servicenter.
• Usar varias estaciones reducirá la capacidad al estar sucia.
Una unidad sucia puede producir malos olores y el polvo puede atascar el drenaje del deshumificador.
Las inspecciones estacionales son recomendadas además para regular la limpieza. Consultecon un agente autorizado o
su centro de servicios.
26
PRODUCT SPECIFICATIONS
ESPECIFICACIONES DEL PRODUCTO
Model
Modelo
COOLING CAPACITY
CAPACIDAD DE ENFRIAMIENTO
ELECTRICAL RATING
CLASIFICACIÓN DE
LA ELECTRICIDAD
CW-XC100AU
CW-XC120AU
10,000
10.000
11,500
11.500
Single
Monofásico
→
→
Btu/h
Phase
Fase
Frequency
Frecuencia
(Hz)
60
60
→
→
Voltage
Voltaje
(V)
115
115
→
→
Current
Corriente
(Amps)
8.4
8,4
9.8
9,8
Input
Potencia
(W)
950
950
1110
1110
EER
EER
(Btu/W.h)
10.5
10,5
10.3
10,3
MOISTURE REMOVAL
DESHUMIDIFICACION
(Pints/h)
(Tinta/h)
1.1
1,1
1.4
1,4
ROOM AIR CIRCULATION
CIRCULACION DE AIRE
(Cf/min)
(pie3/min)
330
330
→
→
DIMENSIONS
DIMENSIONES
Height
Alto
cm (inches)
cm (pulgadas)
37.5 (14-25/32˝)
37,5 (14-25/32˝)
→
→
Width
Ancho
cm (inches)
cm (pulgadas)
56 (22-1/16˝)
56 (22-1/16˝)
→
→
Depth
Profundidad
cm (inches)
cm (pulgadas)
61 (24-1/32˝)
61 (24-1/32˝)
→
→
NET WEIGHT
PESO NETO
kg (lb)
kg (libras)
44 (97)
44 (97)
→
→
GROSS WEIGHT
PESO BRUTO
kg (lb)
kg (libras)
50 (110)
50 (110)
→
→
PRODUCT
SPECIFICATION
* Specifications are subject to change without notice for further improvement.
* Las especificaciones están sujetas a cambios por mejoras sin previo aviso.
27
BEFORE CALLING FOR SERVICE
ANTES DE LLAMAR PARA MANTENIMIENTO
BEFORE
ANTES
1
Check the following points before calling for repairs or service.
If the malfunction persists, please contact your nearest servicenter.
For assistance, please call: 1-800-211-PANA (7262) or send e-mail to:
[email protected]
Revise los siguientes puntos antes de llamar para reparaciones o
mantenimiento. Si el problema persiste, por favor llame al servicentro más
cercano.
Para asistencia, por favor llame: 1-800-211-PANA (7262) o envíe un e-mail a:
[email protected]
If the unit is noisy during operation.
Si la unidad está demasiado ruidoso durante el funcionamiento.
Humm…
……
Sssssss…
CLOSE
VENT OPEN
°F
hr
TEMP/T
LOW
KACK!
5
OFF/O
N
MODE
AIR SWING
HIGH
MED
OPERAT
ION
SET
SET/
CANCEL
COOL
FAN
TIMER
IMER
ECONO
FAN SPEED
Wireles
s
ote C
on
Rem
trol
MY
4
2
3
If the unit does not operate.
Si la unidad no funciona.
If the unit does not cool properly.
Si la unidad no enfría correctamente.
If water drips from the rear of the unit.
Si agua gotea detrás de la unidad.
If water drips inside the room.
Si agua gotea dentro de la habitación.
POSSIBLE CAUSES OF THE ABOVE PROBLEMS
POSIBLES CAUSAS DE LOS PROBLEMAS ARRIBA MENCIONADOS
Condition
Condición
1
28
The following sounds are normal during operation:
• a low humming sound indicating that the unit is operating.
• a soft clicking sound when the compressor is turned on and off.
• a flowing sound due to circulation of the refrigerant when the compressor is turned on.
• a splashing sound indicating condensation in the condenser coil.
If you hear other noises, please contact your nearest servicenter.
Los siguientes ruidos son normales durante el funcionamiento:
• Un murmullo suave para indicar que el aparato está funcionando.
• Un suave "clic" cuando el compresor se enciende o apaga.
• Un sonido de flujo debido a la circulación del refrigerante cuando el compresor se
enciende.
• Un ruido de chapoteo indicando condensación en el condensador.
Si escucha otros sonidos, por favor contacte a su servicentro más cercano.
Condition
Condición
2
Condition
Condición
3
Condition
Condición
4
Condition
Condición
5
•
•
•
•
•
•
The main power cord is not plugged in.
The internal fuse has blown.
The main circuit breaker has tripped.
El cable de alimentación no está enchufado.
El fusible interno se ha quemado.
El interruptor de circuitos de la casaha disparado.
•
•
•
•
The room is too big for the unit’s cooling capacity.
The ventilation lever is set to OPEN.
The air circulation is impeded by curtains or furniture.
After 15 minutes of operation, it is normal for the temperature difference between
intake and outlet air to be more than 14.4°F.
El tamaño de la habitación es muy grande para la capacidad de enfriamiento de la
unidad.
La palanca de ventilación se encuentra en la posición "OPEN".
El aire no puede circular bien por que cortinas o muebles se lo impiden.
Después de 15 minutos de operación, es normal que la diferencia de temperatura entre
la toma de aire y la salida será más de 14,4°F.
•
•
•
•
• Humidity is high.
• Condensed water is overflowing.
• To rectify the problem, mount an optional drain pan to the unit (part number
CWH40175, obtainable from your nearest servicenter).
• La humedad es alta.
• El agua condensada se está desbordando.
• Para solucionar el problema, monte un bandeja de drenaje opcional a la unidad (serie
no. CW40175, disponible con su servicentro más cercano).
•
•
•
•
The unit is tilted inward. To rectify this, tilt the unit slightly outward.
The drain pan may be blocked.
Mount the optional drain pan if you prefer.
La unidad está inclinada hacia adentro. Para corregir, incline la unidad un poco hacia
afuera.
• La bandeja de drenaje puede estar bloqueada.
• Monta el bandeja de drenaje opcional si prefieres.
If the trouble persists after you have
checked all of these, call your authorized
Panasonic dealer or servicenter.
Service information can be obtained 24
hours/day by calling
1-800-211-(PANA) 7262.
To expedite the repair of your air
conditioner:
• Please have your proof of purchase.
• List all symptoms the unit is exhibiting.
Si todavía tiene problemas después de haber
verifícado todos los puntos anteriores, llame a su
distribuidor o al centro de servicio autorizado de
Panasonic. El servicio de atención al público esta
disponible las 24 horas del día, llamando por teléfono
al número 1-800-211-(PANA) 7262.
Para rápido servicio de su aire acondicionador:
• Por favor tenga su recibo de compra.
• Haga una lista de todos los síntomas que ha notado
con su acondicionador de aire.
29
Panasonic Consumer Electronics Company,
Division of Matsushita Electric Corporation
of America
One Panasonic Way
Secaucus, New Jersey 07094
Panasonic Sales Company,
Division of Matsushita Electric of Puerto Rico, Inc.,
Ave. 65 de Infanteria, Km. 9.5
San Gabriel Industrial Park
Carolina, Puerto Rico 00985
Panasonic Room Air Conditioner
Limited Warranty
Panasonic Consumer Electronics Company or Panasonic Sales Company (collectively referred to as “the Warrantor”) will repair
this product with new or refurbished parts in case of defects in material or workmanship, free of charge, in the USA or Puerto Rico
in accordance to the following (All time periods start from the date of the original purchase).
SEALED REFRIGERATING SYSTEM (compressor and interconnecting tube): FIVE (5) YEARS - PARTS AND LABOR
ALL OTHER COMPONENTS: ONE (1) YEAR - PARTS AND LABOR
In-home service in the USA can be obtained during the warranty period by contacting a Panasonic Service Company (PASC)
Factory Servicenter listed in the Servicenter Directory. Or call toll free, 1-800-211-PANA(7262), to locate a PASC authorized
Servicenter. In-home service in Puerto Rico can be obtained during the warranty period by calling the Panasonic Sales Company
telephone number listed in the Servicenter Directory.
Note: If the unit is installed at the other than normal window height and/or has been
custom-installed (e.g., through the wall), the customer is responsible for removing
the unit from its installation prior to the performance of in-home service.
This warranty is extended only to the original purchaser. A purchase receipt or other proof of date of the original purchase is
required for service and parts replacement under this warranty.
This warranty only covers failures due to defects in materials and workmanship and does not cover normal wear or cosmetic
damage. The warranty does not cover damages which occur in shipment, or failures which are caused by products not supplied by
the warrantor, or failures which result from accident, misuse, abuse, neglect, mishandling, misapplication, faulty installation,
maladjustment of customer controls, improper maintenance, alteration, modification, power line surge, lightning damage, improper
voltage supply, commercial use such as hotel, office, restaurant, or other business or rental use of the product, or service by anyone
other than a PASC Factory Servicenter or a PASC authorized Servicenter, or damage that is attributable to acts of God.
LIMITS AND EXCLUSIONS
There are no express warranties except as listed above.
THE WARRANTOR SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES RESULTING FROM
THE USE OF THIS PRODUCT, OR ARISING OUT OF ANY BREACH OF THIS WARRANTY. ALL EXPRESS AND IMPLIED
WARRANTIES, INCLUDING THE WARRANTIES OF MERCHANTABILITY, ARE LIMITED TO THE APPLICABLE
WARRANTY PERIOD SET FORTH ABOVE.
Some states do not allow the exclusion or limitation of incidental or consequential damages, or limitations on how long an implied
warranty lasts, so the above exclusions or limitations may not apply to you.
This warranty gives you specific legal rights and you may also have other rights which vary from state to state. If a problem with
this product develops during or after the warranty period, you may contact your dealer or Servicenter. If the problem is not
handled to your satisfaction, then write to the Consumer Affairs Department at the company address indicated above.
SERVICE CALLS WHICH DO NOT INVOLVE DEFECTIVE MATERIALS OR WORKMANSHIP AS DETERMINED BY
THE WARRANTOR, IN ITS SOLE DISCRETION, ARE NOT COVERED. COSTS OF SUCH SERVICE CALLS ARE THE
RESPONSIBILITY OF THE PURCHASER.
[For assistance, please call: 1-800-211-PANA (7262) or send e-mail to cons[email protected]]
Printed in Malaysia
F0011-3
F563181
