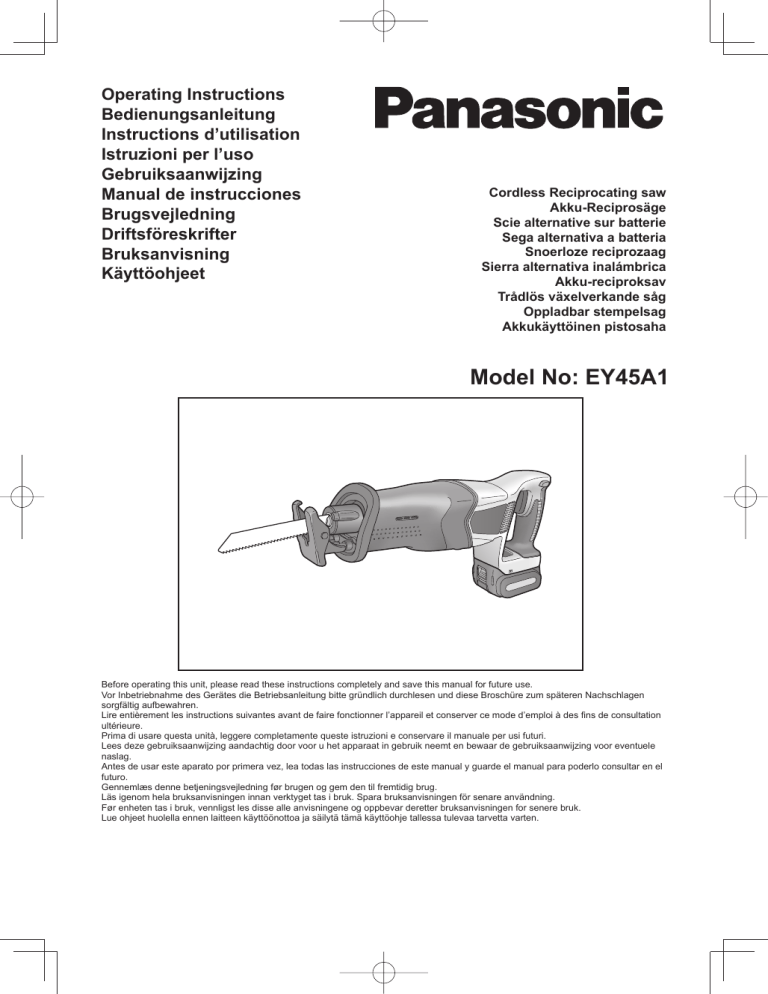

Panasonic EY45A1 Operating instructions

Panasonic EY45A1 Operating instructions
Operating Instructions
Bedienungsanleitung
Instructions d’utilisation
Istruzioni per l’uso
Gebruiksaanwijzing
Manual de instrucciones
Brugsvejledning
Driftsföreskrifter
Bruksanvisning
Käyttöohjeet
Cordless Reciprocating saw
Akku-Reciprosäge
Scie alternative sur batterie
Sega alternativa a batteria
Snoerloze reciprozaag
Sierra alternativa inalámbrica
Akku-reciproksav
Trådlös växelverkande såg
Oppladbar stempelsag
Akkukäyttöinen pistosaha
Model No: EY45A1
Before operating this unit, please read these instructions completely and save this manual for future use.
Vor Inbetriebnahme des Gerätes die Betriebsanleitung bitte gründlich durchlesen und diese Broschüre zum späteren Nachschlagen
sorgfältig aufbewahren.
Lire entièrement les instructions suivantes avant de faire fonctionner l’appareil et conserver ce mode d’emploi à des fins de consultation
ultérieure.
Prima di usare questa unità, leggere completamente queste istruzioni e conservare il manuale per usi futuri.
Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele
naslag.
Antes de usar este aparato por primera vez, lea todas las instrucciones de este manual y guarde el manual para poderlo consultar en el
futuro.
Gennemlæs denne betjeningsvejledning før brugen og gem den til fremtidig brug.
Läs igenom hela bruksanvisningen innan verktyget tas i bruk. Spara bruksanvisningen för senare användning.
Før enheten tas i bruk, vennligst les disse alle anvisningene og oppbevar deretter bruksanvisningen for senere bruk.
Lue ohjeet huolella ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.
Index/Index/Index/Indice/Index/Indice/Indeks/Index/Indeks/Hakemisto
English:
Page
8
Español:
Página
63
Deutsch:
Seite
19
Dansk:
Side
74
Français:
Page
30
Svenska:
Sid
85
Italiano:
Pagina
41
Norsk:
Side
95
Nederlands: Bladzijde
52
Suomi:
Sivu
105
FUNCTIONAL DESCRIPTION
FUNKTIONSBESCHREIBUNG
DESCRIPTION DES FONCTIONS
DESCRIZIONE DELLE FUNZIONI
FUNCTIEBESCHRIJVING
DESCRIPCIÓN FUNCIONAL
FUNKTIONSBESKRIVELSE
FUNKTIONSBESKRIVNING
FUNKSJONSBESKRIVELSE
TOIMINTOKUVAUS
(11)
(7)
(12)
V
(8)
(9)
(2)
(13)
(1)
(10)
(6)
(5)
(3)
(4)
-2-
Power switch
Netzschalter
Interrupteur d’alimentation
Interruttore di accensione
Hoofdschakelaar
(1)
Interruptor de alimentación
Afbryder
Strömbrytare
Strømbryter
Käyttökytkin
(4)
(7)
(10)
(13)
Switch lock lever
Battery low warning lamp
Schalterverriegelungshebel
Akkuladungs-Warnlampe
Levier de verrouillage d’interrupteur
Témoin d’avertissement de batterie basse
Levetta di blocco interruttore
Spia avvertenza batteria scarica
Schakelaarblokkeertoets
Waarschuwingslampje voor lage accuspanning
(2)
(3)
Palanca de bloqueo del interruptor
Luz de aviso de baja carga de batería
Låsehåndtag
Advarselslampes batterieffekt lav
Strömbrytarspärr
Varningslampa för svagt batteri
Låsespake for bryteren
Varsellampe for at batteriet er for lavt
Alhaisen akkujännitteen varoituslamppu
Käyttökytkimen lukitusvipu
Overheat warning lamp (battery)
Front cover
Überhitzungs-Warnlampe (Akku)
Vordere Abdeckung
Témoin d’avertissement de
Couvercle avant
surchauffe (batterie)
Coperchio frontale
Spia avvertenza
Voorste afdekking
surriscaldamento (batteria)
Tapa frontal
Oververhitting-waarschuwingslampje (accu) (5) Frontdæksel
Luz de advertencia de
Främre lucka
sobrecalentamiento (batería)
Frontdeksel
Advarselslamp til overophedning (batteri)
Suojakansi
Varningslampa för överhettning (batteri)
Varsellampe for overoppheting (batteri)
Ylikuumenemisen varoituslamppu (akku)
Blade clamp bracket
Locking sleeve
Verriegelungsmuffe
Sägeblatthalterung
Manchon de verrouillage
Support de blocage de lame
Manicotto di bloccaggio
Staffa a morsetto lama
Vergrendelingshuls
Zaagbladklemsteun
Soporte de abrazadera de
(8) casquillo de cierre
cuchilla
Låsebøsning
Låshylsa
Savbladsholder
Låsehylse
Sågbladshållare
Lukitusholkki
Bladklemmebrakett
Avaimeton terän kiinnitys
Battery charger
Battery pack
Ladegerät
Akku
Batterie autonome
Chargeur de batterie
Caricabatterie
Pacco batteria
Accu
Acculader
(11)
Batería
Cargador de batería
Batteripakning
Batterioplader
Batteri
Batteriladdare
Batteripakke
Batterilader
Akku
Akkulaturi
Wood blade
Holzsägeblatt
Lame à bois
Lama per legno
Houtzaagblad
Cuchilla de madera
Træsavblad
Träsågblad
Treblad
Puuterä
-3-
Protective shoe
Sicherheitsbacke
Sabot de protection
Protezione
Beschermende schoen
zapata protectora
(6) Beskyttende sko
Skyddssko
Beskyttelsessko
Suojakenkä
Metal blade
Metallsägeblatt
Lame à métal
Lama per metallo
Metaalzaagblad
(9) Cuchilla de metal
Metalsavblad
Metallsågblad
Metallblad
Metalliterä
Battery pack cover
Akkuabdeckung
Couvercle de la batterie autonome
Coperchio batterie
Accudeksel
(12)
Cubierta de la batería
Akkuafdækning
Batteriskydd
Batteripakkedeksel
Akun liitinsuoja
Recommendations for use / Gebrauchsempfehlungen / Recommandations concernant l’utilisation /
Precauzioni d’uso / Aanbevelingen voor gebruik / Recomendaciones par el uso / Anbefalinger for
brugen / Rekommendationer för användning / Anbefalt bruk / Käyttösuositukset
Pack cover
Akkuabdeckung
Couvercle de la batterie autonome
Coperchio pacco
Accudeksel
label
Schild
rouge
rossa
GB
Cubierta de batería
Pakningsdæksel
Batteriskydd
Pakkedeksel
Akkukotelon kansi
label
rojo
etikette
dekal
Terminals
Anschlüsse
Bornes
Terminali
Aansluitpunten
Terminales
Terminaler
Poler
Ender
Liittimet
etikett
merkki
Be sure to use the Pack cover
• When the battery pack is not being used, store the battery in a way that foreign substances such as dust and
water etc. do not contaminate the terminals. Be sure to attach the battery pack cover to protect the battery
terminals.
• When charging the battery pack, confirm that the terminals on the battery charger are free of foreign
substances such as dust and water etc. Clean the terminals before charging the battery pack if any foreign
substances are found on the terminals.
The life of the battery pack terminals may be affected by foreign substances such as dust and water etc.
during operation.
CAUTION: To protect the motor or battery, be sure to note the following when carrying out this operation.
• If the motor or battery becomes hot, the protection function will be activated and the motor or battery will stop
operating.
The overheat warning lamp on the control panel illuminates or flashes when this feature is active.
For safe use
• The battery pack is designed to be installed by proceeding two steps for safety. Make sure the battery pack is
installed properly to the main body before use.
• If the battery pack is not inserted firmly when the switch is switched on, the overheat warning lamp and the
battery low warning lamp will flash to indicate that safe operation is not possible, and the bit will not rotate
normally. Insert the battery pack into the body of the tool until the red label disappears.
D
Unbedingt die Akkuschutzkappe verwenden
• Wenn der Akku nicht benutzt wird, bewahren Sie ihn so auf, dass die Kontakte nicht durch Fremdstoffe, wie z.
B. Staub und Wasser usw., verschmutzt werden. Bringen Sie unbedingt die Akkuschutzkappe zum Schutz der
Kontakte an.
• Achten Sie beim Laden des Akkus darauf, dass die Kontakte am Ladegerät frei von Fremdstoffen, wie z. B.
Staub und Wasser usw., sind. Reinigen Sie die Kontakte vor dem Laden des Akkus, falls Fremdstoffe auf den
Kontakten vorhanden sind.
Die Lebensdauer der Akkukontakte kann durch Anhaften von Fremdstoffen, wie z. B. Staub und Wasser usw.,
während des Betriebs beeinträchtigt werden.
VORSICHT: Zum Schutz des Motors und des Akkus müssen beim Betrieb die folgenden Punkte beachtet
werden.
• Bei einer Motor- oder Akkuüberhitzung spricht die Schutzschaltung an, um den Betrieb des Motors bzw.
des Akkus zu unterbrechen. Die Überhitzungswarnleuchte auf dem Bedienungsfeld leuchtet oder blinkt bei
aktivierter Funktion.
Für den sicheren Gebrauch
• Der Akku ist aus Sicherheitsgründen so entworfen, dass er in zwei Schritten eingesetzt werden muss.
Vergewissern Sie sich vor der Inbetriebnahme der Maschine, dass der Akku ordnungsgemäß in diese
eingesetzt ist.
• Wenn der Akku nicht fest eingesetzt ist, blinken die Überhitzungs-Warnlampe und die Akkuladungs-Warnlampe
und das Gerät dreht den Bohrer nicht wie üblich, um darauf hinzuweisen, dass das Gerät nicht betriebssicher
arbeitet, selbst wenn ein Schalter ausgelöst wird. Schieben Sie den Akku soweit in das Gerät hinein, bis das
rote Schild verschwindet.
-4-
F
Veillez à utiliser le couvercle de la batterie autonome
• Lorsque le couvercle de la batterie autonome n’est pas utilisé, rangez la batterie de façon à ce qu’aucun corps
étranger comme de la poussière et de l’eau ne contamine les bornes. Veillez à fixer le couvercle de la batterie
autonome afin de protéger les bornes de la batterie.
• Lors de la charge de la batterie autonome, assurez-vous que les bornes du chargeur de batterie sont libres de
tout corps étranger comme de la poussière et de l’eau, etc. Nettoyez les bornes avant de charger la batterie
autonome si des corps étrangers se trouvent sur les bornes.
La durée de vie des bornes de la batterie autonome peut être affectée par des corps étrangers comme de la
poussière et de l’eau, etc. pendant le fonctionnement.
MISE EN GARDE: Pour protéger le moteur ou la batterie, veillez à bien noter les points suivants lorsque
vous effectuez cette opération.
• Si le moteur ou la batterie deviennent chauds, la fonction de protection sera activée et le moteur ou la batterie
cesseront de fonctionner. Le témoin d'avertissement de surchauffe s'allume ou clignote sur le panneau de
commande lorsque cette caractéristique est active.
Pour un usage sans risque
• La batterie est conçue pour être installée en procédant en deux étapes pour des raisons de sécurité. Assurezvous que la batterie est mise en place correctement avant d'utiliser l'outil.
• Lorsque la batterie autonome n'est pas fermement insérée, le témoin d'avertissement de surchauffe et le témoin
d’avertissement de batterie basse clignotent et la machine ne fait pas tourner la mèche comme habituellement
pour nous signaler que la machine ne fonctionne pas en toute sécurité même si un interrupteur a été enclenché.
Insérez la batterie autonome dans le corps de l'outil jusqu'à ce que l'indicateur rouge disparaisse.
I
Assicurarsi di usare il coperchio del pacco batteria
• Quando il pacco batteria non viene usato, conservare la batteria in modo che sostanze estranee, quali
polvere, acqua, ecc non contaminino i terminali. Assicurarsi di applicare il coperchio al pacco batteria per
proteggere i terminali della batteria.
• Quando il pacco batteria viene caricato, assicurarsi che i terminali sul caricabatteria siano privi di sostanze
estranee, quali polvere, acqua, ecc. Pulire i terminali prima di caricare il pacco batteria, qualora vengano
trovate sostanze estranee sui terminali.
La durata dei terminali del pacco batteria può essere influenzata da sostanze estranee, quali polvere, acqua,
ecc. durante il funzionamento.
PRECAUZIONE: Per proteggere il motore o la batteria, tenere presente quanto segue nell'esecuzione del lavoro.
• Se il motore o la batteria si scurriscaldano verrà attivata la funzione di protezione, che comporta l'arresto
del motore o della batteria. Quando questa funzione è attiva, sul pannello di controllo lampeggia la spia di
avvertenza da surriscaldamento.
Per un utilizzo sicuro
• Il pacco batteria è stato ideato per essere installato tramite una procedura a due fasi per motivi di sicurezza.
Prima dell'uso, verificare che il pacco batteria sia inserito correttamente nel corpo principale.
• Quando il pacco batteria non è ben inserito, la spia avvertenza surriscaldamento e la spia avvertenza batteria
scarica lampeggiano e l'apparecchio non fa ruotare la punta come di consueto per avvertire l'utente che
l'utensile non sta funzionando in modo sicuro anche se l'interruttore è bloccato. Inserire il pacco batteria
nell'alloggiamento dell'utensile fino alla scomparsa dell'etichetta rossa.
NL
Zorg ervoor het accudeksel te gebruiken
• Wanneer de accu niet wordt gebruikt, de accu op een zodanige manier bewaren dat vreemde bestanddelen
zoals stof en water, enz. de aansluitingen niet kunnen verontreinigen.
• Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals
stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft.
De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed worden door vreemde
bestanddelen zoals stof en water, enz.
OPGELET: Let bij het gebruik van het gereedschap op deze wijze op het volgende om de motor en de accu
te beschermen.
• Als de motor of de accu oververhit raakt, wordt de beveiligingsfunctie geactiveerd en zal de motor of de accu
stoppen met werken. Het oververhittingwaarschuwingslampje op het bedieningspaneel brandt of knippert
wanneer deze beveiligingsfunctie is geactiveerd.
Voor een veilig gebruik
• Het aanbrengen van de accu moet om veiligheidsredenen in twee stappen worden uitgevoerd. Zorg dat de
accu vóór gebruik goed op het gereedschap is bevestigd.
• Als de accuset niet goed is bevestigd, gaan het oververhitting-waarschuwingslampje (accu/motor) en
het waarschuwingslampje voor lage accuspanning knipperen en draait de bit niet op het apparaat, zoals
gebruikelijk. Dit is een waarschuwing dat het apparaat niet op veilige wijze kan worden gebruikt, zelfs niet als
een schakelaar wordt bediend. Plaats de accu in het gereedschap totdat het rode label verdwijnt.
-5-
E
Asegúrese de utilizar la cubierta de la caja de batería
• Cuando no utilice la caja de batería, guarde la batería de tal forma que las materias extrañas tales como polvo
y agua, etc. ensucien los terminales. Asegúrese de colocar la cubierta de la caja de batería de tal forma de
proteger los terminales de la batería.
• Cuando cargue la caja de batería, confirme que los terminales en el cargador de batería estén libres de
materias extrañas tales como polvo y agua, etc. Limpie los terminales antes de cargar la caja de batería si hay
materias extrañas en los terminales.
La vida de los terminales de la caja de batería puede verse afectada por materias extrañas tales como polo y
agua, etc. durante su funcionamiento.
PRECAUCIÓN: Para proteger el motor o la batería, asegúrese de observar lo siguiente cuando efectúe
esta operación.
• Si el motor o la batería se calienta, se activará la función de protección y el motor o la batería dejará de
funcionar. La lámpara de advertencia de sobrecalentamiento en el panel de control se ilumina o destella
cuando esta característica está activada.
Para un uso más seguro
• La batería está diseñada para instalarse siguiendo dos pasos por motivos de seguridad.
Compruebe que la batería está instalada correctamente en el cuerpo principal antes de utilizar la herramienta.
• Si la batería no ha quedado bien introducida, la luz de advertencia de sobrecalentamiento y la luz de aviso de
baja carga de batería parpadearán, y la broca no girará del modo habitual para alertar al operario de que la
máquina no funcionará de manera segura si se acciona algún interruptor. Introduzca la batería en el cuerpo de
la herramienta hasta que el indicador rojo desaparezca.
DK
Sørg for at anvende batteripakningsdækslet
• Når batteripakningen ikke anvendes, skal batteriet opbevares således, at uvedkommende substanser,
som for eksempel støv og vand etc., ikke kan komme til at forurene terminalerne. Sørg for at sætte
batteripakningsdækslet på for at beskytte batteriterminalerne.
• Når du oplader batteripakningen, skal du bekræfte at terminalerne på batteriopladeren er fri for
uvedkommende substanser, som for eksempel støv og vand etc. Rengør terminalerne inden du oplader
batteripakningen, hvis uvedkommende substanser observeres på terminalerne.
Levetiden for batteripakningens terminaler kan påvirkes af uvedkommende substanser, som for eksempel støv
og vand etc., under brugen.
FORSIGTIG: For at beskytte motoren og batteriet, skal man være opmærksom på følgende, når denne
operation udføres.
• Hvis motoren eller batteriet bliver varme, vil beskyttelseskredsløbet blive aktiveret og motoren eller batteriet vil
holde op med at fungere. Advarselslampen til overophedning på kontrolpanelet lyser eller blinker, når denne
egenskab er aktiveret.
For sikker brug
• Batteripakken er beregnet til at blive installeret ved at følge en fremgangsmåde med to trin for sikkerheden skyld.
Kontroller, at batteripakningen er korrekt installeret i hoveddelen før brug.
• Når batteripakningen ikke er isat korrekt, vil advarselslampe til overophedning og advarselslampen
batterieffekt lav blinke, og maskinen vil ikke dreje boret som sædvanligt, for at lade os vide at maskinen ikke
arbejder sikkert, selv om der trykkes på kontakter. Indsæt batteripakken i selve værktøjet, indtil den røde
etikette forsvinder.
S
Se till att använda batteriskyddet
• När batteriet inte används bör det förvaras på ett sätt som gör att främmande ämnen, såsom damm eller
vatten, inte kan hamna på batteripolerna. Var noga med att skydda batteripolerna genom att sätta på
batteriskyddet.
• Kontrollera vid laddning av batteriet att polerna på batteriladdaren är fria från främmande ämnen, såsom
damm eller vatten. Rengör polerna innan batteriet laddas, om något främmande ämne återfinns på polerna.
Batteripolernas livslängd kan vid drift påverkas av främmande ämnen, såsom damm eller vatten.
VIKTIGT: För att skydda motorn och batteriet, skall du komma ihåg följande vid denna användning.
• Om motorn eller batteriet överhettas, aktiveras skyddsfunktionen och då slutar motorn eller batteriet att
fungera. Varningslampan för överhettning på kontrollpanelen lyser eller blinkar när denna funktion har
aktiverats.
För säker användning
• Batteriet ska monteras genom vidta två säkerhetsåtgärder.
Kontrollera att batteriet är ordentligt monterat på verktyget före användning.
• När batteriet inte är ordentligt monterat kommer varningslamporna för överhettning och svagt batteri att blinka
och borrspetsen roterar inte vilket talar om att maskinen inte är säker även om en brytare aktiveras. För in
batteriet i verktyget tills du inte längre kan se den röda dekalen.
-6-
N
Ikke glem å bruke batteripakkedekselet
• Når batteripakken ikke er i bruk, legg batteriet på et sted der fremmedlegemer så som støv eller vann ikke
forurenser batteripolene. Ikke glem å bruke batteripakkedekselet for å beskytte batteripolene.
• Ved oppladning av batteripakken, kontroller at polene på batteriladeren er fri for fremmedlegemer så som støv
eller vann. Rens polene før du lader opp batteripakken hvis du finner fremmedlegemer på polene.
Batteripakkepolenes levetid kan bli påvirket av fremmedlegemer så som støv eller vann mens de er i bruk.
FORSIKTIG: For å beskytte motoren eller batteriet, pass på følgende når dette arbeidet utføres.
• Hvis motoren eller batteriet blir opphetet vil beskyttelsesfunksjonen tre i funksjon og motoren eller batteriet
slutter å virke. Varsellampen for overoppheting på kontrollpanelet vil lyse eller blinke når denne funksjonen er
aktiv.
For trygg og sikker bruk
• Batteripakken skal installers i henhold til en to-trinns sikkerhetsforanstaltning.
Sørge for at batteripakken er korrekt installert i verktøyet før bruk.
• Når batteripakken ikke er satt inn korrekt, lyser varsellampen for overoppheting (motor/batteri). Drillen roterer
ikke bit-en som normalt og gjør dette for å indikere at drillen ikke fungerer på trygt og sikkert vis.
Sett inn batteripakken i verktøyet inntil den røde etiketten forsvinner.
SF
Käytä aina akkukantta
• Kun akkua ei käytetä, pane akku säilöön niin, että vieraat aineet kuten pöly, vesi jne. eivät likaa liittimiä. Muista
panna akkukansi paikalleen suojaamaan akkuliittimiä.
• Kun akku ladataan, varmista, että akkulaturin liittimissä ei ole vieraita aineita kuten pölyä tai vettä. Jos
liittimistä löytyy vieraita aineita, puhdista liittimet ennen akun lataamista.
Akkuliittimissä käytön aikana olevat vieraat aineet kuten pöly ja vesi saattavat heikentää akun käyttöikää.
TÄRKEÄ HUOMAUTUS: Moottorin tai akun suojaamiseksi ota huomion seuraavat seikat, kun suoritat tätä
toimenpidettä.
• Jos moottori tai akku kuumenee, suojatoiminto käynnistyy ja moottori tai akku lakkaa toimimasta.
Säätöpaneelin ylikuumenemisen varoitusvalo palaa tai vilkkuu, kun tämä toiminto on käynnissä.
Turvallisen käytön takaamiseksi
• Akku on suunniteltu asennettavaksi kahden turvallisuutta koskevan toimenpiteen jälkeen.
Varmista ennen käyttöä, että akku on kiinnitetty kunnolla perusrunkoon.
• Jos akkua ei kiinnitetä kunnolla, ylikuumenemisen varoituslamppu ja alhaisen akkujännitteen varoituslamppu
vilkkuvat ja kone ei pyöritä kärkeä tavalliseen tapaan osoituksena siitä, että koneen toiminta ei ole turvallista,
vaikka kytkin katkaistaisiin. Työnnä akku työkalun runkoon niin, että punainen merkki katoaa näkyvistä.
-7-
7) When this tool is used for woodworking
in confined areas (e.g. indoors), wear
dust mask.
8) Avoid cutting nails. Inspect workpiece
for any nails and remove them before
operation.
9) Do not cut oversized workpiece.
10) Check for the proper clearance beyond
the workpiece before cutting so that
the blade will not strike the floor,
workbench, etc.
11) Hold the tool firmly.
12) Make sure the blade is not contacting
the workpiece before the switch is
turned on.
13) Keep hands away from moving parts.
14) Do not touch the blade or workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
15) Never swing tool.
16) Do not use blades which are deformed
or cracked.
17) Do not use blades which do not comply
with the characteristics specified in
these instructions.
18) Remove the battery pack from the
tool body before replacement of the
blade, making adjustments, or other
maintenance work.
19) Wear ear protectors when using the
tool for extended periods.
Original instructions: English
Translation of the original instructions:
Other languages
I. INTENDED USE
Thank you for purchasing the Panasonic
Reciprocating saw. This Reciprocating
saw can be used with Panasonic
rechargeable batteries to provide
excellent cutting performance. The
Reciprocating saw is for cutting metal,
wood, and drywall only. Read the “Safety
Instructions” booklet and the following
before using.
II. ADDITIONAL
SAFETY RULES
1) Hold tool by insulated gripping surfaces
when performing an operation where the
cutting tool may contact hidden wiring.
Contact with a “live” wire will also make
exposed metal parts of the tool “live”
and shock the operator.
2) Use clamps or another practical way
to secure and support the workpiece
to a stable platform. Holding the work
by hand or against your body leaves
it unstable and may lead to loss of
control.
3) Keep hands away from cutting area
and blade. Keep your insulated
gripping surfaces. If both hands are
holding the tool, they cannot be cut by
the blade.
4) Never hold piece being cut in your
hands or across your leg. It is
important to support the work properly
to minimize body exposure or loss of
control.
5) Be aware that this tool is always in an
operating condition, since it does not
have to be plugged into an electrical
outlet.
6) Always use safety goggles or glasses
with side shields. Ordinary eye or sun
glasses are NOT safety glasses.
-8-
Symbol
Meaning
V
Volts
III. ASSEMBLY
WARNING:
Direct current
n0
No load speed
… min-1
Revolutions or
reciprocations per minutes
Ah
Electrical capacity of
battery pack
To reduce the risk of injury, always remove battery pack before changing the
blade.
Inspection before use
• Has the correct jigsaw blade been attached for the object to be cut?
• Has the correct stem shape and thickness of the blade been mounted?
• Check if the blade is fixed securely?
• Check if the blade is cracked or broken.
• Check that there are no foreign objects in the object to be cut.
To reduce the risk of
injury, user must read
and understand
instruction manual.
For indoor use only.
WARNING:
Attaching and removing the
reciprocating saw blade
• Do not use other than the Panasonic battery packs that are designed for
use with this rechargeable tool.
• Panasonic is not responsible for any
damage or accident caused by the use
of the recycled battery pack and the
counterfeit battery pack.
• Do not dispose of the battery pack in a
fire, or expose it to excessive heat.
• Do not drive the likes of nails into the
battery pack, subject it to shocks, dismantle it, or attempt to modify it.
• Do not allow metal objects to touch the
battery pack terminals.
• Do not carry or store the battery pack
in the same container as nails or similar metal objects.
• Do not charge the battery pack in a
high-temperature location, such as
next to a fire or in direct sunlight. Otherwise, the battery may overheat,
catch fire, or explode.
• Never use other than the dedicated
charger to charge the battery pack.
Otherwise, the battery may leak, overheat, or explode.
• After removing the battery pack from
the tool or the charger, always reattach
the pack cover. Otherwise, the battery
contacts could be shorted, leading to a
risk of fire.
• When the Battery Pack Has Deteriorated, Replace It with a New One. Continued use of a damaged battery pack
may result in heat generation, ignition
or battery rupture.
CAUTION
Be sure to remove the battery pack before
performing the blade replacement procedure, which includes preparation, inspection, and replacement steps.
Failure to do so may result in an accident in
which tool operation is triggered inadvertently.
1. Rotate the locking sleeve.
2. Insert the reciprocating saw blade while
holding the locking sleeve in the rotated
position.
The blade can be attached facing up or
down as appropriate for the type of work
being performed.
-9-
Button
3. Let go of the locking sleeve.
• An integrated spring will return the
sleeve to its position automatically,
locking the reciprocating saw blade in
place.
• Grip the back of the reciprocating saw
blade and pull it two or three times to
verify that it is securely attached.
• Check that the temperature of the
blade has dropped sufficiently, and
then remove the blade.
Attaching or Removing
Battery Pack
IV. OPERATION
1. Push the switch lock lever down, pull
the power switch.
• The switch lock can be disengaged by
pushing in the off-lock switch from either side.
• The speed increases with the amount
of depression of the power switch.
1. To connect the battery pack:
Line up the alignment marks and attach
the battery pack.
• Slide the battery pack until it locks into position.
Alignment
marks
2. To remove the battery pack:
Pull the button from the front to release
the battery pack.
2. Once cutting is finished, release the
power switch.
3. Check that the temperature of the
blade has dropped sufficiently, and then
remove the blade.
When operating the tool by pulling the
trigger, there may be a momentary lag
before rotation starts. This does not
signal a malfunction.
• This lag occurs as the tool’s circuitry starts up when the trigger is pulled
for the first time after installing a new
battery pack or after the tool has not
been used for at least 1 minute. Rotation will start without any lag during
second and subsequent operations.
-10-
Switch lock
A switch lock prevents the motor from
starting if the switch is pulled inadvertently. Normally, the lock is engaged.
• To disengage the lock, press the
off-lock switch. (The switch can be
pressed on either side of the tool.)
• While you are on the switch, the tool
will continue to operate even if you remove your fingers from the off-lock
switch.
• Do not touch the jigsaw blade immediately after cutting. If this is not observed, burns may occur.
Holding the tool and pushing on it
Fine-tuning the tool speed
with the switch
The tool speed varies continuously depending on how far the switch is pulled
back. When starting to make a cut, pull
back on the switch lightly to start cutting
gradually. When the switch is released,
the brake will engage so that the tool
stops immediately.
Cutting
NOTE:
• Hold the protective shoe against the
material being cut, taking care to
align the reciprocating saw blade
with the desired cut position, and
pull the switch.
• The blade may vibrate occasionally,
which is a normal phenomenon.
• If cuttings accumulate on the uneven surfaces near where the reciprocating saw blade is attached, clean
them off before resuming work.
• Once the tool has started, it will continue to operate even if you remove
your fingers from the off-lock switch.
• Check that there are no obstacles to
cut underneath workpiece.
• Check that there are no objects such
as nails in the material to be cut.
If the blade comes into contact with
any such objects during cutting, a
strong reaction force will be generated and severe injury may occur.
• Do not place your hand on the object in the direction cutting is to take
place. If this is not observed, there is
a risk of injury.
-11-
Hold the tool securely with both hands.
There is no need to exert excessive
force on the tool while operating it. Exercise caution as applying excessive
force to the tool in a prying or pushing
motion may damage the tool.
When cutting in a small arc, a lower
feed speed will result.
Attempting to move the saw too quickly may damage the reciprocating saw
blade.
WARNING
• Do not remove the front cover.
Always hold the tool with your hand
on top of the front cover.
• After pausing or completing work, always turn off the switch and remove
the battery pack from the tool.
When choosing a reciprocating saw
blade, select a blade that protrudes
sufficiently far from the protective shoe
beyond the material being cut after the
stroke length (28 mm) has been subtracted (Fig1).
Fig1
28mm
Attempting to cut a pipe, piece of lumber, or other material that exceeds the
reciprocating saw blade’s cutting capacity may cause the tip of the blade
to strike the inside of the pipe or the
piece of lumber, damaging the blade
(Fig2).
Fig2
CAUTION
• Keep the protective shoe in contact
with the material being cut while operating the tool.
• Failure to do so may cause the reciprocating saw blade to be damaged due to the resulting vibrations.
• When cutting in a small arc, a lower
feed speed will result.
• If the tool is subject to a sudden load
during use that causes the motor to
lock up, the overdischarge prevention
sensor may be triggered, and the battery low warning lamp may flash. The
lamp will stop flashing once you address the cause of the motor’s locking
up and cycle the trigger.
(2) Overheat warning lamp
Control Panel
(1)
Off
(normal
operation)
(2)
(1) Battery low warning lamp
Off
(normal
operation)
Flashing
(No charge)
Battery protection
feature active
Excessive (complete) discharging of
lithium ion batteries shortens their service
life dramatically. The tool includes a
battery protection feature designed to
prevent excessive discharging of the
battery pack.
• The battery protection feature activates immediately before the battery
loses its charge, causing the battery
low warning lamp to flash.
• If you notice the battery low warning
lamp flashing, charge the battery pack
immediately.
• If it is started with too little battery
power remaining, the tool may stop
operating without the battery low
warning lamp flashing first. This indicates that there is too little battery
power remaining to use the tool, and
the battery pack should be charged
before further use.
-12-
Flashing: Overheat
Indicates operation has
been halted due to
battery overheating.
To protect the motor or battery, be sure
to note the following when carrying out
this operation.
• If the motor or battery becomes hot,
the protection function will be activated and the motor or battery will
stop operating. The overheat warning
lamp on the control panel illuminates
or flashes when this feature is active.
• If the overheating protection feature
activates, allow the tool to cool thoroughly (at least 30 minutes). The tool
is ready for use when the overheat
warning lamp goes out.
• Avoid using the tool in a way that
causes the overheating protection feature to activate repeatedly.
• If the tool is operated continuously under high-load conditions or if it is used
in hot-temperature conditions (such as
during summer), the overheating protection feature may activate frequently.
• If the tool is used in cold-temperature
conditions (such as during winter) or if
it is frequently stopped during use, the
overheating protection feature may
not activate.
• The performance of the EY9L42 deteriorates significantly at and below
10°C due to work conditions and other factors.
• The ambient temperature range is between 0°C (32°F) and 40°C (104°F). If
the battery pack is used when the battery temperature is below 0°C (32°F),
the tool may fail to function properly.
• When charging a cool battery pack
(below 0°C (32°F)) in a warm place,
leave the battery pack at the place
and wait for more than one hour to
warm up the battery to the level of the
ambient temperature.
[Battery Pack]
For Appropriate Use of
Battery pack
Battery Pack Life
The rechargeable batteries have a
limited life. If the operation time becomes
extremely short after recharging, replace
the battery pack with a new one.
Battery Recycling
ATTENTION:
For environmental protection and
recycling of materials, be sure that it
is disposed of at an officially assigned
location, if there is one in your country.
[Battery Charger]
Charging
Cautions
Li-ion Battery pack
• For optimum battery life, store the
Li-ion battery pack following use
without charging it.
• When charging the battery pack,
confirm that the terminals on the battery charger are free of foreign substances such as dust and water etc.
Clean the terminals before charging
the battery pack if any foreign substances are found on the terminals.
The life of the battery pack terminals may be affected by foreign substances such as dust and water etc.
during operation.
• When battery pack is not in use,
keep it away from other metal objects like: paper clips, coins, keys,
nails, screws, or other small metal objects that can make a connection from one terminal to another.
Shorting the battery terminals together may cause sparks, burns or a fire.
• When operating the battery pack,
make sure the work place is well
ventilated.
• When the battery pack is removed
from the main body of the tool, replace the battery pack cover immediately in order to prevent dust or
dirt from contaminating the battery
terminals and causing a short circuit.
-13-
• If the temperature of the battery pack
falls approximately below −10°C
(14°F), charging will automatically stop
to prevent degradation of the battery.
• The ambient temperature range is between 0°C (32°F) and 40°C (104°F).
If the battery pack is used when the
battery temperature is below 0°C
(32°F), the tool may fail to function
properly.
• When charging a cool battery pack
(below 0°C (32°F)) in a warm place,
leave the battery pack at the place
and wait for more than one hour to
warm up the battery to the level of the
ambient temperature.
• Cool down the charger when charging more than two battery packs consecutively.
• Do not insert your fingers into contact
hole, when holding charger or any
other occasions.
To prevent the risk of fire or damage
to the battery charger.
• Do not use power source from an
engine generator.
• Do not cover vent holes on the
charger and the battery pack.
• Unplug the charger when not in
use.
Li-ion Battery Pack
NOTE:
Your battery pack is not fully charged
at the time of purchase. Be sure to
charge the battery before use.
8. If a fully charged battery pack is inserted
into the charger again, the charging
lamp lights up. After several minutes,
the charging lamp in green color will
turn off.
Battery pack
release button
Battery charger
1. Plug the charger into the AC outlet.
2. Insert the battery pack firmly into the
charger.
1. Line up the alignment marks and
place the battery onto the dock on the
charger.
2. Slide forward in the direction of the
arrow.
9. Remove the battery pack while the battery
pack release button is held up.
Alignment marks
3. During charging, the charging lamp will
be lit.
When charging is completed, an internal
electronic switch will automatically be
triggered to prevent overcharging.
4.
5.
6.
7.
• Charging will not start if the battery
pack is warm (for example, immediately after heavy-duty operation). The orange standby lamp will be flashing until the battery cools down. Charging
will then begin automatically.
The charge lamp (green) will flash
slowly once the battery is approximately
80% charged.
When charging is completed, the
charging lamp in green color will turn
off.
If the temperature of the battery pack
is 0°C or less, charging takes longer to
fully charge the battery pack than the
standard charging time.
Even when the battery is fully charged,
it will have approximately 50% of the
power of a fully charged battery at
normal operating temperature.
Consult an authorized dealer if the
charging lamp (green) does not turn off.
-14-
LAMP INDICATIONS
Charging is completed. (Full charge.)
Battery is approximately 80% charged.
Now charging.
Charger is plugged into the AC outlet. Ready to charge.
(Green)
Charging Status Lamp.
Left: green Right: orange will be displayed.
(Orange)
Battery pack is cool.
The battery pack is being charged slowly to reduce the load on the battery.
Battery pack is warm.
Charging will begin when temperature of battery pack drops. If the temperature of the
battery pack is -10° or less, the charging status lamp (orange) will also start flashing .
Charging will begin when the temperature of the battery pack goes up"
Charging is not possible. Clogged with dust or malfunction of the battery pack.
Turn off
Lit
Flashing
Information for Users on Collection and Disposal of Old
Equipment and used Batteries
These symbols on the products, packaging, and/or accompanying
documents mean that used electrical and electronic products and batteries
should not be mixed with general household waste. For proper treatment,
recovery and recycling of old products and used batteries, please take them
to applicable collection points, in accordance with your national legislation
and the Directives 2002/96/EC and 2006/66/EC.
By disposing of these products and batteries correctly, you will help to save
valuable resources and prevent any potential negative effects on human
health and the environment which could otherwise arise from inappropriate
waste handling.
For more information about collection and recycling of old products and
batteries, please contact your local municipality, your waste disposal service
or the point of sale where you purchased the items. Penalties may be
applicable for incorrect disposal of this waste, in accordance with national
legislation.
-15-
For business users in the European Union
If you wish to discard electrical and electronic equipment, please contact your dealer or
supplier for further information.
[Information on Disposal in other Countries outside the
European Union]
These symbols are only valid in the European Union. If you wish to discard these
items, please contact your local authorities or dealer and ask for the correct method of
disposal.
Note for the battery symbol (bottom two symbol examples):
This symbol might be used in combination with a chemical symbol. In this case it
complies with the requirement set by the Directive for the chemical involved.
V. MAINTENANCE
• Use only a dry, soft cloth for wiping the unit. Do not use a damp cloth, thinner, benzine, or other volatile solvents for cleaning.
• In the event that the inside of the tool or battery pack is exposed to water, drain and
allow to dry as soon as possible. Carefully remove any dust or iron filings that collect
inside the tool. If you experience any problems operating the tool, consult with a repair shop.
VI. ACCESSORIES
CAUTION:
• The use of any accessories not specified in this manual may result in fire,electric
shock, or personal injury. Use recommended accessories only.
• To prevent the risk of injury, only use accessory or attachment for its stated purpose.
-16-
VII. SPECIFICATIONS
MAIN UNIT
Model
EY45A1
Motor
14.4 V DC
Max thickness of mounting blade
1.6 mm
Length of strokes
28 mm
Strokes per minute
Maximum cutting
capacities
18 V DC
0 - 2800 min-1
0 - 2250 min-1
Wood
235 mm
Mild steel
130 mm
Overall length
460 mm
Weight (with battery pack: EY9L45)
3.3 kg
Weight (with battery pack: EY9L51)
3.4 kg
Noise, Vibration
See the included sheet
BATTERY PACK
Model
EY9L41
EY9L42
EY9L44
Storage battery
Battery voltage
EY9L45
EY9L50
EY9L51
Li-ion Battery
14.4 V DC
(3.6 V x 4 cells)
14.4 V DC
(3.6 V x 8 cells)
18 V DC
(3.6 V x 10 cells)
BATTERY CHARGER
Model
EY0L81
Electrical rating
See the rating plate on the bottom of the charger
Weight
Charging time
0,93 kg
EY9L41
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Usable:
45 min
Usable:
30 min
Usable:
50 min
Usable:
65 min
Usable:
50 min
Usable:
65 min
Full: 60 min Full: 35 min Full: 65 min Full: 80 min Full: 65 min Full: 80 min
Model
EY0L82
Electrical rating
See the rating plate on the bottom of the charger
Weight
Charging time
0,93 kg
EY9L41
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Usable:
35 min
Usable:
30 min
Usable:
40 min
Usable:
50 min
Usable:
40 min
Usable:
55 min
Full: 50 min Full: 35 min Full: 55 min Full: 60 min Full: 55 min Full: 70 min
NOTE: This chart may include models that are not available in your area.
Please refer to the latest general catalogue.
NOTE: For the dealer name and address, please see the included warranty card.
-17-
IMPORTANT:
The wires in this mains lead are
coloured in accordance with the
following code: Blue: Neutral
Brown: Live
ONLY FOR U. K.
VIII. ELECTRICAL
PLUG
INFORMATION
FOR YOUR SAFETY PLEASE READ
THE FOLLOWING TEXT CAREFULLY
This appliance is supplied with a moulded three pin mains plug for your safety and
convenience.
A 5 amp fuse is fitted in this plug.
Should the fuse need to be replaced please
ensure that the replacement fuse has a rating of 5 amp and that it is approved by ASTA or BSI to BS1362.
Check for the ASTA mark
or the BSI
mark on the body of the fuse.
If the plug contains a removable fuse cover
you must ensure that it is refitted when the
fuse is replaced.
If you lose the fuse cover the plug must not
be used until a replacement cover is obtained.
A replacement fuse cover can be purchased
from your local Panasonic Dealer.
IF THE FITTED MOULDED PLUG IS UNSUITABLE FOR THE SOCKET OUTLET IN
YOUR HOME THEN THE FUSE SHOULD
BE REMOVED AND THE PLUG CUT OFF
AND DISPOSED OF SAFELY. THERE IS
A DANGER OF SEVERE ELECTRICAL
SHOCK IF THE CUT OFF PLUG IS INSERTED INTO ANY 13 AMP SOCKET.
If a new plug is to be fitted please observe
the wiring code as shown below. If in any
doubt please consult a qualified electrician.
As the colours of the wire in the mains
lead of this appliance may not correspond
with the coloured markings identifying
the terminals in your plug, proceed as
follows.
The wire which is coloured BLUE must
be connected to the terminal in the plug
which is marked with the letter N or
coloured BLACK.
The wire which is coloured BROWN
must be connected to the terminal in the
plug which is marked with the letter L or
coloured RED. Under no circumstances
should either of these wires be connected
to the earth terminal of the three pin plug,
marked with the letter E or the Earth
Symbol .
How to replace the fuse: Open the fuse
compartment with a screwdriver and
replace the fuse and fuse cover if it is
removable.
-18-
Fuse Cover
This apparatus was produced to BS800.
II. WEITERE WICHTIGE
SICHERHEITSREGELN
Original-Anleitung: Englisch
Übersetzung der Original-Anleitung:
Andere Sprachen
I. BESTIMMUNGSGEMÄSSE
VERWENDUNG DER
MASCHINE
Wir bedanken uns für den Kauf dieser
Stichsäge von Panasonic. Diese
Stichsägekann mit aufladbaren Akkus
von Panasonic verwendet werden,
um eine exzellente Schnittleistung
zu gewährleisten. Die Stichsäge ist
ausschließlich für den Schnitt von Metall,
Holz und Trockenbauwand bestimmt.
Lesen Sie die Sicherheitsanweisungen
vor dem Gebrauch und befolgen Sie
diese.
-19-
1) Halten Sie die Maschine an den isolierten
Griffflächen, wenn Sie eine Arbeit durchführen, bei der die Gefahr von Kontakt
mit verborgenen Kabeln besteht. Bei
Kontakt mit einem stromführenden Kabel
werden die freiliegenden Metallteile der
Maschine ebenfalls stromführend, so
dass der Benutzer einen elektrischen
Schlag erleiden kann.
2) Verwenden Sie Zwingen oder halten
Sie das Werkstück auf eine andere
geeignete Weise auf einer stabilen
Unterlage fest. Beim Festhalten des
Werkstücks mit den Händen oder
durch Andrücken an den Körper kann
die Kontrolle verloren werden.
3) Halten Sie Ihre Hände von Schnittbereich und Sägeblatt fern. Halten
Sie die Maschine an den isolierten
Griffflächen. Halten Sie das Tool mit
beiden Händen, um Verletzungen
durch das Sägeblatt zu vermeiden.
4) Halten Sie das zu schneidende Werkstück auf keinen Fall mit Ihren Händen
oder über Ihr Bein. Das Werkstück
muss einwandfrei abgestützt werden,
um die Gefahr von Körperverletzungen oder des Verlusts der Kontrolle
zu minimieren.
5) Denken Sie daran, dass das Werkzeug ständig betriebsbereit ist, da es
nicht an die Steckdose angeschlossen werden muß.
6) Verwenden Sie stets eine Schutzbrille mit Seitenschirmen. Gewöhnliche Brillen oder Sonnenbrillen sind
KEINE Schutzbrillen.
7) Wenn Sie diese Maschine für Holzbearbeitung in einem begrenzten Raum (z.B.
Innenraum) benutzen, sollten Sie eine
Staubmaske tragen.
8) Schneiden Sie keine Nägel durch.
Untersuchen Sie das Werkstück auf
Nägel, und entfernen Sie diese vor der
Bearbeitung.
9) Schneiden Sie keine übergroßen
Werkstücke.
10) Vergewissern Sie sich vor dem Sägen,
dass genügend Freiraum hinter dem
Werkstück vorhanden ist, damit das
Sägeblatt nicht gegen eine harte Oberfläche, wie Fußboden, Werkbank usw.
stößt.
11) Halten Sie die Maschine mit festem
Griff.
12) Vergewissern Sie sich vor dem Einschalten der Maschine, dass das Sägeblatt nicht das Werkstück berührt.
13) Halten Sie die Hände von beweglichen Teilen fern.
14) Vermeiden Sie eine Berührung des
Sägeblatts oder des Werkstücks unmittelbar nach der Bearbeitung, weil sie
dann noch sehr heiß sind und Hautverbrennungen verursachen können.
15) Unterlassen Sie das Schwingen des
Tools.
16) Verwenden Sie keine Sägeblätter, die
Verformungen oder Risse aufweisen.
17) Verwenden Sie keine Sägeblätter, die
nicht den hier angegebenen Spezifikationen entsprechen.
18) Nehmen Sie den Akku von der Maschine
ab, bevor Sie das Sägeblatt auswechseln,
Einstellungen vornehmen oder andere
Wartungsarbeiten ausführen.
19) Geeigneten Gehörschutz tragen, wenn
Werkzeug längere Zeit im Betrieb ist!
Symbol
Bedeutung
V
Volt
n0
Leerlaufdrehzahl
… min-1
Drehzahl oder Hubzahl
pro Minute
Ah
Akkukapazitat in Ampere
Stunden
Gleichstrom
Zur Verminderung der
Verletzungsgefahr muss
die Bedienungsanleitung
gründlich gelesen werden.
Nur für Inneneinsatz.
-20-
WARNING:
• Bitte verwenden Sie für dieses wiederaufladbare Gerät nur die von Panasonic vorgesehenen Akkus.
• Panasonic übernimmt keine Verantwortung für etwaige Schäden oder
Unfälle, die durch den Gebrauch von
recycelten und gefälschten Akkus
verursacht werden.
• Entsorgen Sie diesen Akku niemals
im Feuer und setzen Sie ihn keinesfalls starker Hitze aus.
• Versuchen Sie niemals, Gegenstände wie Nägel in den Akku zu schlagen, dies könnte zu einem elektrischen Schlag führen. Sehen Sie außerdem davon ab, den Akku zu zerlegen oder zu verändern.
• Achten Sie darauf, dass keine metallischen Gegenstände mit den Anschlüssen des Akkus in Verbindung
kommen.
• Der Akku darf nicht im selben Behälter wie Nägel oder ähnliche metallische Gegenstände transportiert oder
gelagert werden.
• Laden Sie den Akku niemals an einem
Ort mit hoher Temperatur, beispielsweise neben einem Feuer oder direkter
Sonneneinstrahlung. Andernfalls kann
dies zu Überhitzung, einem Brand oder
einer Explosion führen.
• Laden Sie den Akku ausschließlich
mit dem dafür vorgesehenen Ladegerät. Andernfalls kann dies zu einem
Auslaufen des Akkus, einem Brand
oder einer Explosion führen.
• Nachdem Sie den Akku von der
Maschine oder dem Ladegerät abgenommen haben, bringen Sie stets die
Akkuabdeckung wieder an. Anderenfalls könnten die Akkukontakte kurzgeschlossen werden, was zu einem
Brand führen kann.
• Wenn der Akku schwach geworden
ist, ersetzen Sie ihn durch einen neuen. Fortgesetzter Gebrauch eines beschädigten Akkus kann zu Wärmeerzeugung, Entzündung oder Bruch führen.
III. BAUGRUPPE
WARNING:
Zur Verringerung der Verletzungsgefahr muss zum Auswechseln des
Sägeblatts immer der Akku entfernt
werden.
Prüfung vor der Inbetriebnahme
• Ist das richtige Sägeblatt für das zu
bearbeitende Werkstück eingespannt?
• Wurde die richtige Stammform und
Sägeblattdicke verwendet?
• Ist das Sägeblatt fest eingespannt?
• Kontrollieren, ob das Sägeblatt nicht
gerissen oder gebrochen ist.
• Kontrollieren, ob im zu bearbeitenden
Werkstück keine Fremdkörper vorhanden sind.
Anbringen und Entfernung
des Stichsägeblatts
VORSICHT
Stellen Sie sicher dass das Akkupaket vor
dem Ersatzvorgang des Stichsägeblatts,
der Vorbereitungs-, Inspektions- und Ersatzschritte umfasst, entfernt wird.
Die Nichtbeachtung kann aufgrund der
versehentlichen Aktivierung des Werkzeugs
Unfälle zur Folge haben.
1. Drehen Sie die Verriegelungsmuffe.
3. Lassen Sie die Verriegelungsmuffe los.
• Eine integrierte Feder wird die
Muffe automatisch zu Ihrer Position
zurückbringen, und das Stichsägeblatt
in diese Position verriegeln.
• Fassen Sie die Hinterseite des
Stichsägeblatts an, und ziehen Sie
zwei oder drei Mal, um sicherzustellen,
dass es sicher befestigt ist.
• Kontrollieren Sie, ob sich das Sägeblatt ausreichend abgekühlt hat und
nehmen Sie das Sägeblatt ab.
Anbringen oder Abnehmen
des Akkus
1. Zum Anschließen des Akkus:
Die Ausrichtmarkierungen aufeinander
ausrichten, und den Akku anbringen.
• Den Akku einschieben, bis er einrastet.
Ausrichtmarkierungen
2. Setzen Sie das Stichsägeblatt, während
Sie die Verriegelungsmuffe in die
gedrehte Position halten, ein.
Das Sägeblatt kann nach oben oder
nach unten gerichteten werden, je nach
Arbeit die auszuführen ist.
2. Zum Entfernen des Akkus:
Die Taste von vorne ziehen, um die
Batteriepackung zu lösen.
-21-
zweiten und jeder weiteren Betätigung
läuft die Maschine ohne Verzögerung
an.
Knopf
Einschaltsperre
Die Einschaltsperre verhindert die Inbetriebnahme des Motors, im Fall, dass
der Schalter versehentlich gezogen
wird. Das Schloss ist normalerweise
verriegelt.
• Um das Schloss zu entriegeln, drücken Sie auf den Entriegelungsschalter.
(Der Schalter kann vor beiden Seiten
des Werkzeugs gedrückt werden.)
• Während Sie den Schalter gedrückt
halten, wird das Werkzeug weiterhin
in Betrieb bleiben, auch wenn Sie Ihre
Finger vom Entriegelungsschalter entfernen.
IV. BETRIEB
1. Drücken Sie den Schalterverriegelungshebel nach unten und ziehen Sie den
Netzschalter.
• Um die Einschaltsperre zu entriegeln,
drücken Sie auf den Entriegelungsschalter von einer der beiden Seiten.
• Die Geschwindigkeit erhöht sich mit
zunehmendem Druck auf den Netzschalter.
Feineinstellung der WerkzeugGeschwindigkeit über den
Schalter
Die Geschwindigkeit des Werkzeugs
variiert ständig, und ist abhängig davon,
wie tief der Schalter eingedrückt wird.
Wenn Sie einen Schnitt anfangen, ziehen Sie den Schalter leicht nach hinten,
um das Schneiden schrittweise zu beginnen. Sobald der Schalter losgelassen wird, wird die Bremse aktiviert, sodass das Werkzeug sofort dessen Betrieb anhält.
Schneiden
2. Lassen Sie den Netzschalter nach
abgeschlossenem Schneiden los.
3. Kontrollieren Sie, ob sich das Sägeblatt ausreichend abgekühlt hat und
nehmen Sie das Sägeblatt ab.
Wird die Maschine durch Betätigen
des Auslösers gestartet, kann eine
kurzzeitige Verzögerung auftreten,
bevor die Drehung beginnt. Dies ist kein
Anzeichen für eine Funktionsstörung.
• Diese Verzögerung tritt beim Hochfahren der Schaltkreise der Maschine
auf, wenn der Auslöser zum ersten
Mal nach dem Einsetzen eines neuen Akkus betätigt wird, oder nachdem
die Maschine mindestens 1 Minute
lang nicht benutzt worden ist. Bei der
-22-
HINWEIS:
• Halten Sie die Sicherheitsbacke gegen das zu schneidende Material, und richten Sie das Stichsägeblatt in die gewünschte Position aus,
und ziehen Sie anschließend den
Schalter.
• Das Stichsägeblatt könnte gelegentlich vibrieren, aber dies ist ein
normales Phänomen.
• Wenn sich Schnitte an den unebenen Oberflächen in der Nähe
des Stichsägeblatts akkumulieren,
reinigen Sie es bevor Sie mit der Arbeit fortfahren.
Bei der Auswahl eines Stichsägeblatts,
wählen Sie eins aus, dass ausreichend
weit weg von der Sicherheitsbacke,
über dem zu schneidenden Material,
hinausgeht, nachdem eine Hublänge
(28 mm) abgezogen wird (Abb.1).
• Sobald das Werkzeug in Betrieb ist,
wird es weiterhin in Betrieb bleiben,
auch wenn Sie Ihre Finger vom Entriegelungsschalter entfernen.
• Kontrollieren Sie, ob sich unter dem
Werkstück keine Hindernisse befinden.
• Kontrollieren Sie, ob sich im Werkstück keine Fremdkörper, wie Nägel
befinden.
Falls das Sägeblatt beim Schneiden auf solche Gegenstände trifft,
entstehen große Reaktionskräfte,
die schwere Verletzungen verursachen können.
• Legen Sie die Hand nicht in der Schneiderichtung auf das Werkstück.
Bei Missachtung besteht eine Verletzungsgefahr.
• Berühren Sie das Sägeblatt unmittelbar nach dem Schneiden nicht.
Bei Missachtung können Verbrennungen auftreten.
Abb.1
28mm
Der Versuch ein Rohr, ein Stück
Bauholz oder anderes Material, dass
die Schneidkapazität des Stichsägeblatts übertrifft, könnte zum Anschlag
des Stichsägeblatts auf die Innenseite des Rohres oder des Bauholzes führen, und zu Beschädigung des
Sägeblattes führen. (Abb.2).
Abb.2
Das Werkzeug halten und
Druck anwenden
Halten Sie sicher das Werkzeug, mit
beiden Händen. Sie brauchen keine
überflüssige Kraft auf das Werkzeug
zu üben, während Sie dieses benutzen. Seien Sie Vorsicht, denn die Anwendung von überflüssige Kraft in einer
zu aufdringlichen oder drückenden Bewegung, könnte zu Beschädigung des
Werkzeugs führen.
Beim Schneiden im kleinen Bogen wird
niedrigere Vorschubgeschwindigkeit
erzeugt.
Der Versuch die Säge schneller zu bewegen, könnte zu Beschädigung des
Stichsägeblatts führen.
WARNING
VORSICHT
• Behalten Sie den Kontakt der
Sicherheitsbacke mit dem zu schneidenden Material, während das
Werkzeug in Betrieb ist.
• Die Nichtbeachtung kann aufgrund der entstehenden Vibrationen,
Schaden am Stichsägeblatt verursachen.
• Beim Schneiden im kleinen Bogen
wird niedrigere Vorschubgeschwindigkeit erzeugt.
Bedienfeld
• Entfernen Sie nicht die vordere Abdeckung.
Halten Sie immer das Werkzeug mit
der Hand auf der vorderen Abdeckung.
• Während einer Pause oder nach
Abschluss der Arbeit, schalten Sie
immer den Schalter aus, und entfernen Sie das Akkupaket aus dem
Werkzeug.
-23-
(1)
(2)
(1) Akkuladungs-Warnlampe
Aus
(normaler
Betrieb)
(2) Overheat warning lamp
Aus
(normaler
Betrieb)
Blinken
(Keine Ladung)
Akkuschutzfunktion
aktiv
Übermäßiges (vollständiges) Entladen
von Li-Ion-Akkus führt zu einer erheblichen Verkürzung ihrer Lebens dauer.
Die Maschine ist mit einer Akkuschutzfunktion ausgestattet, die übermäßiges Entladen des Akkus verhindert.
• Die Akkuschutzfunktion wird unmittelbar vor der Erschöpfung des Akkus
aktiviert und bewirkt Blinken der Akkuladungs-Warnlampe.
• Wenn Sie bemerken, dass die Akkuladungs-Warnlampe blinkt, laden Sie
den Akku unverzüglich auf.
• Wird die Maschine bei zu geringer
Akku-Restladung gestartet, kann sie
stehen bleiben, ohne dass zuvor die
Akkuladungs-Warnlampe blinkt. Dies
zeigt an, dass zu wenig Akku-Restladung für den Betrieb der Maschine
vorhanden ist. Daher sollte der Akku
vor weiterem Gebrauch aufgeladen
werden.
• Wird die Maschine während des Betriebs einer plötzlichen Last ausgesetzt, die Blockieren des Motors verursacht, kann der Tiefentladungs-Schutzsensor ausgelöst werden, so dass
eventuell die Akkuladungs-Warnlampe
blinkt. Die Lampe hört auf zu blinken, sobald die Ursache der Motorblockierung behoben und der Auslöser betätigt wird.
-24-
Blinken: Überhitzung
Zeigt an, dass der Betrieb
wegen Akku-Überhitzung
angehalten wurde.
Zum Schutz des Motors und des Akkus
müssen beim Betrieb die folgenden
Punkte beachtet werden.
• Bei einer Motor oder Akkuüberhitzung spricht die Schutzschaltung an,
um den Betrieb des Motors bzw. des
Akkus zu unterbrechen. Die Überhitzungswarnleuchte auf dem Bedienungsfeld leuchtet oder blinkt bei aktivierter Funktion.
• Falls die Überhitzungs-Schutzfunktion aktiviert wird, lassen Sie das Tool
gründlich abkühlen (mindestens 30
Minuten). Das Tool ist wieder einsatzbereit, wenn die Überhitzungs-Warnlampe erlischt.
• Verwenden Sie das Tool so, dass die
Überhitzungs-Schutzfunktion nicht
wiederholt aktiviert wird.
• Falls das Werkzeug kontinuierlich unter starker Belastung oder bei hoher Umgebungstemperatur im Sommer verwendet wird, kann die Überhitzungs-Schutzfunktion öfters
ansprechen.
• Falls das Werkzeug bei niedriger Umgebungstemperatur im Winter oder
jeweils nur kurzzeitig verwendet wird,
spricht die Überhitzungs-Schutzfunktion nicht an.
• Die Leistungsfähigkeit der EY9L42
wird bei Temperaturen von 10 °C und
niedriger, aufgrund der Arbeitsbedingungen und weiteren Faktoren, ziemlich beeinträchtigt.
• Der Umwelttemperaturbereich liegt
zwischen 0°C (32°F) und 40°C (104°F).
Wenn der Akkuset beiBatterietemperaturen unter 0°C(32°F) benutzt wird,
könnte die einwandfreieFunktion des
Werkzeugs beeinträchtigt werden.
• Wenn ein kalter Akku (von etwa 0°C
oder weniger) in einem warmen Raum
aufgeladen werden soll, lassen Sie
den Akku für mindestens eine Stunde
in dem Raum und laden Sie ihn auf,
wenn er sich auf Raumtemperatur erwärmt hat.
[Akku]
Für richtigen Gebrauch
des Akkus
Lebensdauer des Akkus
Der Akku hat nur eine begrenzte
Lebensdauer. Wenn auch nach einer
ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muss der Akku
erneuert werden.
Batterie-Recycling
ACHTUNG:
Um Umweltschutz und MaterialRecycling zu gewährleisten, müssen Sie die Batterie zur örtlichen
Entsorgungsstelle bringen, falls eine
solche in Ihrem Land vorhanden ist.
Li-Ion-Akku
• Um eine möglichst lange Lebensdauer des Li-Ion-Akkus zu erzielen,
lagern Sie ihn nach dem Gebrauch,
ohne ihn aufzuladen.
• Achten Sie beim Laden des Akkus
darauf, dass die Kontakte am Ladegerät frei von Fremdstoffen, wie z.
B. Staub und Wasser usw., sind.
Reinigen Sie die Kontakte vor dem
Laden des Akkus, falls Fremdstoffe
auf den Kontakten vorhanden sind.
Die Lebensdauer der Akkukontakte
kann durch Anhaften von Fremdstoffen, wie z. B. Staub und Wasser usw., während des Betriebs beeinträchtigt werden.
• Wenn Sie den Akku nicht benutzen,
halten Sie ihn von Metallgegenständen fern: Büroklammern, Münzen,
Schlüssel, Nägel, Schrauben oder
andere kleine Metallgegenstände
können die Kontakte kurzschließen.
Das Kurzschließen der Akkukontakte kann Funken, Verbrennungen
oder einen Brand verursachen.
• Sorgen Sie bei Benutzung des
Akkus für ausreichende Belüftung
des Arbeitsplatzes.
• Wenn der Akku vom WerkzeugHauptteil abgenommen wird, ist die
Akkuabdeckung sofort anzubringen, um zu verhüten, dass die Akkukontakte durch Staub oder Schmutz verunreinigt werden und ein
Kurzschluss verursacht wird.
[Ladegerät]
Laden
Vorsicht
-25-
• Falls die Temperatur des Akkus unter etwa −10°C abfällt, wird der Ladevorgang automatisch unterbrochen,
um eine Schwächung des Akkus zu
verhüten.
• Der Umgebungstemperaturbereich
liegt zwischen 0°C und 40°C.
Wenn der Akku bei einer Akku-temperatur unter 0°C benutzt wird, funktioniert die Maschine möglicherweise
nicht einwandfrei.
• Wenn ein kalter Akku (von etwa 0°C
oder weniger) in einem warmen Raum
aufgeladen werden soll, lassen Sie
den Akku für mindestens eine Stunde
in dem Raum und laden Sie ihn auf,
wenn er sich auf Raumtemperatur erwärmt hat.
• Den Akku abkühlen lassen, wenn er
mehr als 2× hintereinander aufgeladen wurde.
• Stecken Sie Ihre Finger nicht in die
Kontaktöffnung, um das Ladegerät
festzuhalten oder bei anderen Gelegenheiten.
Um die Gefahr eines Brandes oder
Schadens am Ladegerät zu verhindern.
• Keinen Motorgenerator als Spannungsquelle benutzen.
• Decken Sie die Entlüftungsöffnungen des Ladegerätes und den Akku
nicht ab.
• Trennen Sie das Ladegerät vom
Stromnetz, wenn es nicht benutzt wird.
Li-Ion-Akku
HINWEIS:
Beim Kauf ist Ihr Akku nicht voll
aufgeladen. Laden Sie daher den Akku
vor Gebrauch auf.
6. Falls die Akkutemperatur 0°C oder
weniger beträgt, dauert der Ladevorgang bis zur vollen Aufladung des
Akkus länger als die normale Ladezeit.
Selbst wenn der Akku voll aufgeladen
ist, hat er nur etwa 50% der Leistung
eines voll aufgeladenen Akkus bei
normaler Betriebstemperatur.
7. Wenden Sie sich an einen Vertragshändler, falls die Ladekontrolllampe
(grün) nicht erlischt.
8. Wird ein voll aufgeladener Akku erneut
in das Ladegerät eingesetzt, leuchtet
die Ladekontrolllampe auf. Nach
einigen Minuten erlischt die grüne
Ladekontrolllampe.
AkkuEntriegelungsknopf
Ladegerät
1. Ladegerät an Wandsteckdose anschließen.
2. Akku fest in das Ladegerät schieben.
1. Die Ausrichtmarkierungen ausrichten,
und den Akku in den Schacht des
Ladegerätes einsetzen.
2. In Pfeilrichtung nach vorn schieben.
9. Nehmen Sie den Akku bei angehobenem
Akku-Entriegelungsknopf ab.
Ausrichtmarkierungen
3. Während des Ladens leuchtet die
Ladekontrolllampe.
Mit Erreichen der vollen Ladung spricht
automatisch eine interne, elektronische
Schaltung an, die ein Überladen
verhindert.
• Das Laden beginnt nicht, solange der
Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch). Die
Bereitschaftslampe blinkt in Orange,
bis der Akku abgekühlt ist. Das Laden
beginnt dann automatisch.
4. Die Ladekontrolllampe (grün) blinkt
langsam, wenn der Akku zu etwa 80%
aufgeladen ist.
5. Wenn der Ladevorgang beendet ist,
erlischt die grüne Ladekontrolllampe.
-26-
ANZEIGELAMPEN
Ladevorgang ist abgeschlossen. (Volle Ladung)
Der Akku ist zu etwa 80 % aufgeladen.
Ladevorgang läuft.
Das Ladegerät ist an eine Netzsteckdose angeschlossen.
Ladebereitschaft hergestellt.
(Grün)
(Orange)
Ladezustandslampe
Links: Grün Rechts: Orange wird angezeigt.
Akku ist kalt.
Der Akku wird langsam geladen, um seine Belastung zu reduzieren.
Der Akku ist warm geworden.
Der Ladevorgang beginnt wieder, wenn dieTemperatur des Akku
gefallen ist. Beträgt die Temperatur des Akkus –10°C oder weniger,
beginnt die Ladekontrolllampe (orange) ebenfalls zu blinken. Der
Ladevorgang beginnt, wenn die Temperatur des Akkus steigt.
Keine Ladung möglich.Verstaubt oder Defekt des Akkus.
Erlischt
Leuchtet
Blinkt
Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien
Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte
und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.
Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den
Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.
Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen
Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden,
die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten
können.
Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling
alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre
örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder
an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.
Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.
-27-
Für Geschäftskunden in der Europäischen Union
Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und
elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.
[Informationen zur Entsorgung in anderen Ländern außerhalb
der Europäischen Union]
Dieses Symbol ist nur in der Europäischen Union gültig. Bitte treten Sie mit Ihrer
Gemeindeverwaltung oder Ihrem Händler in Kontakt, wenn Sie dieses Produkt
entsorgen möchten, und fragen Sie nach einer Entsorgungsmöglichkeit.
Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):
Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden.
In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende
Chemikalie erlassen wurde.
V. WARTUNG
• Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie
zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverdünner oder Benzin.
• Falls Wasser in das Werkzeug oder den Akku eindringt, lassen Sie umgehend das
Wasser ablaufen und die Teile trocknen. Entfernen Sie sorgfältig jeglichen Staub oder
Eisenfeilspäne, die sich im Werkzeug angesammelt haben. Sollten Sie Probleme mit
dem Betrieb des Werkzeugs haben, konsultieren Sie eine Werkstatt.
VI. ZUBEHÖR
VORSICHT:
• Die Verwendung von anderen Zu¬behör¬teilen, die nicht in dieser An¬leitung aufgeführt sind, kann zu Brand, elektrischen Schlägen oder Verletzungen führen. Verwenden Sie ausschließlich das empfohlene Zubehör.
• Um das Verletzungsrisiko zu vermindern, verwenden Sie ausschließlich geeignete
Zubehörteile und Aufsätze.
-28-
VII. TECHNISCHE DATEN
HAUPTGERÄT
Modell
EY45A1
Motor
14,4 V DC
18 V DC
Maximal Dicke des Sägeblatts
1,6 mm
Hublänge
28 mm
Hubzahl pro Minute
0 - 2250 min
0 - 2800 min-1
-1
Maximale Schnitt- Holz
leistung
Weichstahl
235 mm
Gesamtlänge
460 mm
130 mm
Gewicht (mit Akku: EY9L45)
3,3 kg
Gewicht (mit Akku: EY9L51)
3,4 kg
Geräusche, Vibration
Siehe beiliegendes Blatt
AKKU
Modell
EY9L41
EY9L42
EY9L44
Akku
Nennspannung
EY9L45
EY9L50
EY9L51
Li-Ion-Akku
14.4 V DC
(3,6 V x 8 Zellen)
14.4 V DC
(3,6 V x 4 Zellen)
18 V DC
(3,6 V x 10 Zellen)
AKKU-LADEGERÄT
Modell
Nennleistung
EY0L81
Siehe Leistungsschild auf der Unterseite des Ladegerätes
Gewicht
Ladezeit
0,93 kg
EY9L41
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Nutzbar:
45 Min
Nutzbar:
30 Min
Nutzbar:
50 Min
Nutzbar:
65 Min
Nutzbar:
50 Min
Nutzbar:
65 Min
Voll: 60 Min Voll: 35 Min Voll: 65 Min Voll: 80 Min Voll: 65 Min Voll: 80 Min
Modell
Nennleistung
EY0L82
Siehe Leistungsschild auf der Unterseite des Ladegerätes
Gewicht
Ladezeit
0,93 kg
EY9L41
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Nutzbar:
35 Min
Nutzbar:
30 Min
Nutzbar:
40 Min
Nutzbar:
50 Min
Nutzbar:
40 Min
Nutzbar:
55 Min
Voll: 50 Min Voll: 35 Min Voll: 55 Min Voll: 60 Min Voll: 55 Min Voll: 70 Min
HINWEIS: Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrem Wohngebiet nicht angeboten werden.
Bitte nehmen Sie auf den neusten Generalkatalog Bezug.
HINWEIS: Name und Adresse des Händlers entnehmen Sie bitte der beiliegenden Garantiekarte.
-29-
II. REGLES DE SECURITE ADDITIONNELLES
Instructions originales: anglais
Traduction des instructions originales:
Autres langues
1)
I. USAGE PREVU
Nous vous remercions d'avoir choisi
une scie sabre Panasonic. Cette
scie sabre peut être utilisée avec les
batteries rechargeables Panasonic pour
obtenir des performances de coupe
optimales. La scie sabre est destinée
à couper uniquement le métal, le bois
et les cloisons sèches. Veuillez lire la
notice « Consignes de sécurité » et les
instructions qui suivent avant d’utiliser
votre scie.
-30-
Tenez l'outil par les surfaces de poignée
isolées lorsque vous effectuez une
opération pendant laquelle l'outil de
coupe risque d'entrer en contact avec
un fil caché. Le contact avec un fil placé
sous tension mettra aussi sous tension
les parties métalliques de l'outil, ce qui
risquerait d'électrocuter l'opérateur.
2) Utilisez des pinces ou une autre
méthode pratique pour fixer et soutenir
la pièce à travailler sur une plateforme
stable. Tenir la pièce ouvragée à la
main ou contre votre corps la rend
instable et peut entraîner une perte de
contrôle.
3) N'approchez pas les mains de la zone
de coupe et de la lame. Saisissez
uniquement les surfaces de poignée
isolées. Si les deux mains tiennent
la scie, elles ne peuvent pas être
coupées par la lame.
4) Ne tenez jamais la pièce que vous
coupez dans les mains ou en travers
de vos jambes. Il est essentiel de
supporter l'ouvrage correctement pour
réduire l'exposition de votre corps ou
les risques de perte de contrôle.
5) N'oubliez pas que cette perceuse
est toujours en état de fonctionner
puisqu'elle est alimentée par batterie.
6) Utilisez toujours des lunettes ou
masques faciales de protection avec
blindages latéraux. Les lunettes de
vue ou de soleil ordinaires NE sont
PAS des lunettes de protection.
7) L o r s q u e v o u s u t i l i s e z c e t o u t i l
pour couper du bois dans des zones confinées (dans une salle par
exemple), mettez un masque antipoussière.
8) Evitez de couper les clous. Avant
d'utiliser l'outil, vérifiez si la pièce ouvragée ne comporte pas de
clous; s'il y en a, retirez-les avant
d'utiliser l'outil.
9) Ne coupez pas de pièces trop grosses.
10) Vérifiez qu'il y ait bien suffisamment d'espace autour de la pièce ouvragée avant de couper, afin
que la lame ne touche pas le plancher, l'établi, etc.
11) Tenez l'outil bien fermement.
12) Veillez à ce que la lame ne touche
pas la pièce ouvragée avant d'allumer l'outil.
13) N'approchez pas les mains des pièces
mobiles.
14) Ne touchez pas la lame ou la pièce
ouvragée tout de suite après avoir utilisé
l'outil; elles risquent d'être très chaudes
et de vous brûler la peau.
15) Ne balancez jamais l'outil.
16) N'utilisez pas de lames déformées ou
fissurées.
17) N'utilisez pas de lames non conformes aux caractéristiques mentionnées dans le présent mode d'emploi.
18) Retirez la batterie du corps de l'outil
avant de remplacer la lame, d'effectuer
des réglages ou d'autres travaux
d'entretien.
19) Portez des protections auditives
lorsque vous utilisez l'outil pendant de
longues périodes.
Symbole
Signification
V
Volts
n0
Vitesse sans charge
… min-1
Révolutions ou alternances par minute
Ah
Capacité électrique de la
batterie autonome
AVERTISSEMENT:
• N'utilisez que les batteries autonomes
de Panasonic car elles sont conçues
pour cet outil rechargeable.
• Panasonic décline toute responsabilité en cas de dommage ou d’accident
causé par l’utilisation d’une batterie
autonome recyclée et d’une batterie
autonome de contrefaçon.
• Ne mettez pas la batterie autonome
dans le feu, ne la placez pas près
d'une source de chaleur excessive.
• N'enfoncez pas de clou ou autre dans
la batterie autonome, ne la secouez
pas, ne la démontez pas, n'essayez
pas de la modifier.
• Ne mettez pas d'objets métalliques en
contact avec les bornes de la batterie
autonome.
• Ne placez pas la batterie autonome
dans le même contenant que des
clous ou des objets métalliques semblables.
• Ne chargez pas la batterie autonome
dans un endroit où la température est
élevée, comme près d'un feu ou au
contact direct des rayons du soleil. Sinon la batterie pourrait surchauffer,
s'enflammer ou exploser.
• N'utilisez jamais un autre chargeur
pour charger la batterie autonome. Sinon la batterie pourrait fuir, surchauffer
ou exploser.
• N'Après avoir retiré la batterie autonome de l’outil ou du chargeur, remettez toujours le couverclede la batterie
autonome en place. Sinon, les contacts de la batterie peuvent se mettre en court-circuit, entraînant le risque
d’un incendie.
• Si la batterie autonome s’est détériorée,
la remplacer par une batterie neuve.
L’utilisation prolongée d’une batterie autonome endommagée peut provoquer
des dégagements de chaleur, un départ
de feu ou l’explosion de la batterie.
Courant continu
Pour réduire les risques
de blessures, l'utilisateur
doit lire et comprendre le
mode d'emploi.
III. MONTAGE
Pour l'utilisation à l'intérieur seulement.
AVERTISSEMENT:
Pour réduire les risques de blessures,
retirez toujours la batterie autonome
avant de changer la lame.
-31-
Vérification avant emploi
• Est-ce la bonne lame de scie sauteuse qui a été montée pour l'objet à découper ?
• La forme de tige l'épaisseur de lame
correctes ont-elles été montées?
• Vérifiez si la lame est montée de manière sécurisée ?
• Vérifiez si la lame est craquée ou cassée.
• Vérifiez qu'il n'y a pas d'objets étrangers dans l'objet à découper.
Fixation et retrait de la lame
de scie alternative
MISE EN GARDE
Avant de procéder au remplacement de la
lame, incluant notamment la préparation,
l'inspection et les étapes du remplacement,
veillez à retirer la batterie.
Tout manquement à ces instructions peut
provoquer un déclenchement de l'appareil
par inadvertance, risquant d'entraîner un
accident.
1. Tournez le manchon verrouillable.
2. Introduisez la lame de scie alternative
tout en faisant tourner le manchon
verrouillable.
En fonction des travaux à effectuer,
vous pouvez fixer la lame face vers le
haut, ou vers le bas.
• Afin de vérifier que la lame de scie
alternative est solidement fixée,
empoignez celle-ci fermement, et tirez
à quelques reprises.
• Vérifiez que la température de la lame
a suffisamment baissé et ensuite
retirez-la.
Fixation ou retrait de la batterie autonome
1. Pour raccorder la batterie autonome:
Alignez les marques d'alignement et
fixez la batterie autonome.
• Faites glisser la batterie autonome
jusqu'à ce qu'elle se verrouille en position.
Marques
d'alignement
2. Pour retirer la batterie autonome:
Tirez sur le bouton de l'avant pour libérer la batterie autonome.
3. Relâchez le manchon verrouillable.
• Pour permettre la fixation de la lame
de scie alternative, un ressort intégré
remet automatiquement le manchon
dans sa position.
-32-
Bouton
IV. UTILISATION
1. Poussez le levier de verrouillage de l'interrupteur vers le bas, tirez l'interrupteur
d'alimentation.
• Le verrou peut être débloqué en appuyant sur le bouton d'arrêt du verrou
de chaque côté.
• La vitesse augmente avec la quantité
de dépression de l'interrupteur d'alimentation.
Le bouton vous permet de varier
la vitesse de l'appareil
La vitesse de l’appareil varie en fonction de la position du bouton. Pour commencer à couper, tirez le bouton légèrement vers l'arrière pour effectuer des
découpes de manière progressive.
Relâcher le bouton permet d’engager le
frein, et ainsi d'arrêter immédiatement
l'appareil.
Découpe
REMARQUE:
2. Une fois que la découpe est terminée,
relâchez l'interrupteur d'alimentation.
3. Vérifiez que la température de la lame a
suffisamment baissé et ensuite retirezla.
Lorsque vous faites fonctionner l’outil en
appuyant sur la gâchette, il peut y avoir
un décalage momentané avant le début
de la rotation. Cela ne signifie pas qu’il
y a un dysfonctionnement.
• Ce décalage se produit alors que les
circuits de l’outil sont activés quand
on appuie sur la gâchette pour la
première fois après l’installation d’un
nouveau bloc batterie ou après que
l’outil n’a pas été utilisé pendant au
moins 1 minute. La rotation démarrera sans décalage lors du second fonctionnement et des suivants.
Système de verrou
Le système de verrou permet de prévenir tout risque de démarrage du moteur
si l'interrupteur est déplacé par inadvertance. D'une manière générale, le verrou est engagé.
• Appuyez sur le bouton d'arrêt du verrou pour le débloquer (le bouton se
trouve sur l’autre côté de l’appareil).
• Lorsque vous appuyez sur le bouton, l’appareil continue de fonctionner,
même lorsque vous retirez vos doigts.
-33-
• Maintenez le bourrelet de protection
contre le matériel à couper. Veillez à
aligner la lame de scie alternative à
la position souhaitée, puis tirez sur
le bouton.
• La lame peut vibrer de temps en
temps, ce qui est un phénomène
normal.
• Si les découpes doivent être successivement effectuées sur des surfaces irrégulières à proximité de la
lame de scie alternative, veillez à
les nettoyer avant de reprendre les
travaux.
• Lorsque l’appareil démarre, il continue de fonctionner, même lorsque
vous retirez vos doigts du bouton de
verrouillage.
• Vérifiez qu'il n'y a pas d'obstacles
pour couper sous la pièce ouvragée.
• Vérifiez qu'il n'y a pas d'objets tels
que des clous dans le matériau à
découper.
Si la lame entre en contact avec de
tels objets durant la découpe, une
force de réaction forte sera générée
pouvant entraîner des blessures graves.
• Ne placez pas votre main sur l'objet
dans le sens de la découpe.
Sinon, vous risquez de vous blesser.
• Ne touchez pas la lame de la scie
sauteuse aussitôt après la découpe.
Sinon, vous risquez de vous brûler.
Maintien et poussée de l'appareil
Maintenez fermement l’appareil avec
les deux mains. Lorsque vous utilisez
l'appareil, il n'est pas nécessaire d'y
exercer une force excessive. Manipulez l’appareil avec prudence, sans
forcer les mouvements, au risque de
l'endommager.
Lorsque la découpe est effectuée dans
un petit mouvement d’arc, la vitesse
d'avance est réduite.
N’essayez pas de déplacer la scie trop
rapidement, au risque d'endommager la
lame de scie alternative.
MISE EN GARDE
• Lorsque vous effectuez les travaux
de découpe, veillez à maintenir le
bourrelet de protection contre la
matière à couper.
• Tout manquement à ces instructions
peut provoquer des vibrations, pouvant endommager la lame de la scie
alternative.
• Lorsque la découpe est effectuée
dans un petit mouvement d’arc, la
vitesse d'avance est réduite.
Panneau de commande
AVERTISSEMENT
(1)
• Ne pas retirer la façade avant.
Veillez à maintenir en permanence
l'outil en plaçant votre main au-dessus de la façade avant.
• Lorsque les travaux sont terminés,
ou interrompus, veillez à arrêter
l'appareil à l'aide du bouton, puis retirez la batterie.
Lorsque vous sélectionnez la lame
de scie alternative, veillez à opter
pour une lame qui est placée suffisamment loin du bourrelet de protection de la matière à couper, une fois
la longueur de course (28 mm) soustraite (Figue1).
(2)
(1) Témoin d'avertissement de batterie basse
Figue1
28mm
N’essayez pas de couper un tuyau,
une pièce en bois, ou toute autre matière dépassant les capacités de découpe de la lame de scie alternative, au risque de heurter l'intérieur du
tuyau ou de la pièce en bois, et ainsi
endommager la lame (Figue2).
Figue 2
-34-
Arrêt
(fonctionnement normal)
Clignotant
(Pas de charge)
Caractéristique de
protection de la batterie
active
Une décharge excessive (totale) des
batteries aux ions de lithium réduit leur
durée de vie de façon notable. L'outil
comprend une caractéristique de protection de la batterie conçue pour empêcher une décharge excessive de la
batterie autonome.
• La caractéristique de protection de
la batterie s'active automatiquement
avant que la batterie ne perde sa
charge, entraînant le clignotement du
témoin d'avertissement de batterie
basse.
• Dès que vous remarquez le clignotement du témoin d'avertissement de
batterie basse, rechargez immédiatement la batterie autonome.
• Si l'outil est démarré avec trop peu
de batterie restante, il pourra s’arrêter
en cours d’opération sans que le voyant d’avertissement de batterie faible
ne clignote avant cela. Cela indiquera
qu'il y a trop peu de batterie disponible pour utiliser l'outil et que le bloc
batterie devra être rechargé avant tout
autre utilisation.
• Si l'outil est sujet à une charge soudaine durant son utilisation, cela provoquera le verrouillage du moteur, le
détecteur de prévention des décharges pourrait être déclenché et le voyant
de batterie faible pourrait clignoter. Le
voyant arrêtera de clignoter une fois
que vous aurez géré la raison du verrouillage du moteur et que vous aurez
activer la gâchette.
•
•
•
•
(2) Témoin d’avertissement de surchauffe
Arrêt
(fonctionnement normal)
Clignotant : Surchauffe
Indique que le fonctionnement a été arrêté à la
suite d'une surchauffe
de la batterie.
Pour protéger le moteur ou la batterie,
veillez à bien noter les points suivants
lorsque vous effectuez cette opération.
• Si le moteur ou la batterie deviennent
chauds, la fonction de protection sera activée et le moteur ou la batterie
cesseront de fonctionner. Le témoin
d'avertissement de surchauffe s'allume ou clignote sur le panneau de
commande lorsque cette caractéristique est active.
• Si la caractéristique de protection contre la surchauffe s'active, laissez l'outil
se refroidir complètement (au moins
30 minutes). L'outil est prêt à être utilisé lorsque le témoin d'avertissement
de surchauffe s'éteint.
• Evitez d'utiliser l'outil d'une façon qui
activerait de façon répétée la caractéristique de protection contre la surchauffe.
• Si l'outil est utilisé de façon continue sous haute charge, ou s'il est utilisé dans un environnement chaud (en
été par exemple), il est possible que la
caractéristique de protection contre la
surchauffe s'active fréquemment.
Si l'outil est utilisé dans un environnement froid (en hiver par exemple),
ou s'il est arrêté fréquemment pendant l'utilisation, il est possible que la
caractéristique de protection contre la
surchauffe ne s'active pas.
Les performances de la scie EY9L42
se dégradent nettement en dessous
de 10°C, du fait des conditions de travail et d’autres facteurs.
La plage de température ambiante se
situe entre 0°C (32°F) et 40°C (104°F).
Si la batterie est utilisée lorsque sa
température est en dessous de 0°C
(32°F), l’outil risque de ne pas fonctionner convenablement.
Lorsqu'une batterie autonome froide
(en-dessous de 0°C (32°F)) doit être
rechargée dans une pièce chaude,
laissez la batterie autonome dans la
pièce pendant une heure au moins
et rechargezla quand elle a atteint la
température ambiante.
[Batterie autonome]
Pour une utilisation correcte de la batterie autonome
Batterie autonome Li-ion
-35-
• Pour une longévité optimale de la batterie, rangez la batterie autonome Li-ion
sans la charger après l'avoir utilisée.
• Lors de la charge de la batterie autonome, assurez-vous que les bornes
du chargeur de batterie sont libres
de tout corps étranger comme de la
poussière et de l'eau, etc. Nettoyez
les bornes avant de la charger si
des corps étrangers se trouvent sur
les bornes.
La durée de vie des bornes de la
batterie autonome peut être affectée
par des corps étrangers comme de
la poussière et de l'eau, etc. pendant le fonctionnement.
• Lorsque vous n'utilisez pas la batterie autonome, éloignez-la d'autres
objets métalliques tels que : trombones, pièces de monnaie, clés,
clous, vis et autres petits objets
métalliques susceptibles de con-
necter les bornes entre elles.
Si vous court-circuitez les bornes de
la batterie, vous risquez de causer
des étincelles, de vous brûler ou de
provoquer un incendie.
• Lors de l'utilisation de la batterie autonome, assurez-vous de la bonne ventilation du lieu de travail.
• Lorsque la batterie autonome est retirée du corps de l'outil, replacez immédiatement le couvercle de la batterie
autonome afin d'empêcher la poussière ou la crasse de contaminer les
bornes de la batterie et de provoquer
un court-circuit.
• Lorsqu'une batterie autonome froide
(en-dessous de 0°C (32°F)) doit être
rechargée dans une pièce chaude,
laissez la batterie autonome dans la
pièce pendant une heure au moins
et rechargez-la quand elle a atteint la
température ambiante.
• Laissez refroidir le chargeur quand
vous rechargez plus de deux batteries autonomes à la suite.
• Ne mettez pas vos doigts dans les
trous des connecteurs lorsque vous
tenez les chargeurs ou à n'importe
quelle occasion.
Pour éviter les risques d'incendie ou
d'endommagement du chargeur de
batterie.
• N'utilisez pas de source d'alimentation provenant d'un générateur
de moteur.
• Ne bouchez pas les trous d'aération du chargeur et de la batterie
autonome.
• Débranchez le chargeur lorsque
vous ne l'utilisez pas.
Longévité des batteries autonomes
Les batteries rechargeables ont une
longévité limitée. Si le temps de fonctionnement devient très court après la
recharge, remplacez la batterie autonome par une neuve.
Batterie autonome Li-ion
Recyclage de la batterie autonome
REMARQUE:
Votre batterie autonome n'est pas
complètement chargée au moment de
l'achat. Veillez à bien charger complètement la batterie avant son utilisation.
ATTENTION:
Pour la protection de l'environnement
naturel et le recyclage des matériaux,
veillez à mettre la batterie au rebut à un
endroit prévu officiellement à cet effet,
s'il y en a un dans votre pays.
[Chargeur de batterie]
Recharge
Mise en garde
• Si la température de la batterie autonome chute au-dessous d’environ -10ºC,
la charge s’arrête automatiquement pour
empêcher la détérioration de la batterie.
• Le niveau de température ambiante
moyenne se situe entre 0°C (32°F) et
40°C (104°F).
Si la batterie autonome est utilisée alors que sa température est inférieure à 0°C (32°F), l'outil pourrait ne pas
fonctionner correctement.
Chargeur de batterie
1. Branchez le cordon d'alimentation du
chargeur dans une prise secteur.
2. Introduisez soigneusement la batterie
autonome dans le chargeur.
1. Alignez les marques d'alignement et
placez la batterie dans le poste d'accueil sur le chargeur.
-36-
2. Faites glisser vers l'avant dans le
sens de la flèche.
Marques d'alignement
3. Pendant la charge, le témoin de charge
s'allume.
Lorsque la charge est terminée, un interrupteur électronique s'actionne pour
protéger la batterie.
• La charge ne peut pas être réalisée si
la batterie autonome est chaude (par
exemple, à la suite d'un long travail de
perçage).
Le témoin d'attente orange clignote
jusqu'à ce que la batterie se soit refroidie.
La charge commence alors automatiquement.
4. Le témoin de charge (vert) clignote lentement dès que la batterie est chargée à
environ 80%.
5. Lorsque le chargement est terminé, le témoin de charge de couleur verte s’éteint.
6. Lorsque la température de la batterie
autonome est de 0 ºC ou moins, la batterie autonome prend plus longtemps à
charger que la durée standard.
Même lorsque la batterie est complètement chargée, elle n'aura qu'environ 50%
de la puissance d'une batterie complètement chargée à une température de
fonctionnement normale.
7. Consultez un distributeur agréé si le témoin de charge (vert) ne s’éteint pas.
8. Si une batterie complètement chargée
est à nouveau insérée dans le chargeur,
le témoin de charge s’allume. Après
quelques minutes, le témoin de charge
de couleur verte s’éteindra.
Bouton de dégage
ment de la batterie
9. Retirez la batterie lorsque le bouton de
dégagement de la batterie est en position haute.
-37-
INDICATION DU VOYANT
Chargement terminé. (Pleine charge)
La batterie est chargée à environ 80%.
Chargement en cours.
Le chargeur est branché dans la prise secteur.
Prêt pour la charge.
(Vert)
(Orange)
Témoin de l’état de charge
Gauche: vert Droite: orange s’affichent.
La batterie autonome est froide.
La batterie autonome est chargée lentement pour réduire l’effort de
la batterie.
La batterie autonome est chaude.
La charge commence lorsque la température de la batterie autonome descend. Lorsque la température de la batterie autonome est
de –10ºC ou moins, le témoin de charge (orange) se met également
à clignoter. La charge commence lorsque la température de la batterie autonome augmente.
Impossible de charger. Colmatage par la poussière ou mauvais
fonctionnement de la batterie autonome.
Éteint
Allumé
Clignote
Avis aux utilisateurs concernant la collecte et l’élimination des
piles et des appareils électriques et électroniques usagés
Apposé sur le produit lui-même, sur son emballage, ou figurant dans la
documentation qui l’accompagne, ce pictogramme indique que les piles
et appareils électriques et électroniques usagés doivent être séparés des
ordures ménagères.
Afin de permettre le traitement, la valorisation et le recyclage adéquats des
piles et des appareils usagés, veuillez les porter à l’un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu’aux
directives 2002/96/CE et 2006/66/CE.
En éliminant piles et appareils usagés conformément à la réglementation en
vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses
ainsi qu’à protéger la santé humaine et l’environnement contre les effets potentiellement nocifs d’une manipulation inappropriée des déchets.
Pour de plus amples renseignements sur la collecte et le recyclage des
piles et appareils usagés, veuillez vous renseigner auprès de votre mairie,
du service municipal d’enlèvement des déchets ou du point de vente où
vous avez acheté les articles concernés.
Le non-respect de la réglementation relative à l’élimination des déchets est
passible d’une peine d’amende.
-38-
Pour les utilisateurs professionnels au sein de l’Union européenne
Si vous souhaitez vous défaire de pièces d’équipement électrique ou électronique,
veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.
[Information relative à l’élimination des déchets dans les pays
extérieurs à l’Union européenne]
Ce pictogramme n’est valide qu’à l’intérieur de l’Union européenne. Pour connaître la
procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner
auprès des autorités locales compétentes ou de votre distributeur.
Note relative au pictogramme à apposer sur les piles (voir les 2
exemples ci-contre)
Le pictogramme représentant une poubelle sur roues barrée d’une croix est conforme à
la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit
également les exigences posées par la Directive relative au produit chimique concerné.
V. ENTRETIEN
• Utilisez essentiellement du tissu sec et souple pour essuyer l'outil. N'utilisez pas de
tissu humide, dissolvant, benzine ou autres dissolvants volatiles pour le nettoyer.
• Au cas où l’intérieur de l’outil ou du bloc batterie serait exposé à de l’eau, enlevez
l’eau et laissez sécher dès que possible. Enlevez soigneusement toutes saletés ou
limailles de fer qui s’accumulent à l’intérieur de l’outil. Si vous rencontrez des problèmes lors de l’utilisation de l’outil, consulter un atelier de réparation.
VI. ACCESSOIRES
MISE EN GARDE:
• L'utilisation d'accessoires ne figurant pas dans ce manuel peut causer un incendie, un choc électrique ou des blessures corporelles. N'utilisez que les accessoires recommandés.
• Pour éviter tout risque de blessure, utilisez exclusivement les accessoires ou les
équipements pour l'usage pour lequel ils sont prévus.
-39-
VII. CARACTÉRISTIQUES TECHNIQUES
APPAREIL PRINCIPAL
Modèle
EY45A1
Moteur
14,4 V CC
Épaisseur maximum de la lame montée
18 V CC
1,6 mm
Longueur des courses
28 mm
Courses par minute
0 - 2800 min-1
0 - 2250 min-1
Bois
Capacités maximales de découpe Acier doux
235 mm
Longueur totale
460 mm
130 mm
Poids (avec batterie: EY9L45)
3,3 kg
Poids (avec batterie: EY9L51)
3,4 kg
Bruit, Vibration
Reportez-vous à la fiche incluse
BATTERIE AUTONOME
Modèle
EY9L41
EY9L42
EY9L44
Stockage de la batterie
Tension de la batterie
EY9L45
EY9L50
EY9L51
Batterie Li-ion
14,4 V CC
(3,6 V x 4 piles)
14,4 V CC
(3,6 V x 8 piles)
18 V CC
(3,6 V x 10 piles)
CHARGEUR DE BATTERIE
Modèle
Puissance nominale
EY0L81
Voir la plaque signalétique se trouvant sur le côté inférieur du chargeur
Poids
Durée de chargement
0,93 kg
EY9L41
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Utilisable: Utilisable: Utilisable: Utilisable: Utilisable: Utilisable:
45 minutes 30 minutes 50 minutes 65 minutes 50 minutes 65 minutes
Plein:
Plein:
Plein:
Plein:
Plein:
Plein:
60 minutes 35 minutes 65 minutes 80 minutes 65 minutes 80 minutes
Modèle
Puissance nominale
EY0L82
Voir la plaque signalétique se trouvant sur le côté inférieur du chargeur
Poids
0,93 kg
EY9L41
Durée de chargement
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Utilisable: Utilisable: Utilisable: Utilisable: Utilisable: Utilisable:
35 minutes 30 minutes 40 minutes 50 minutes 40 minutes 55 minutes
Plein:
Plein:
Plein:
Plein:
Plein:
Plein:
50 minutes 35 minutes 55 minutes 60 minutes 55 minutes 70 minutes
REMARQUE: Ce tableau peut inclure des modèles non disponibles dans votre région.
Veuillez vous reporter au catalogue général le plus récent.
REMARQUE: Pour obtenir le nom et l'adresse du revendeur, veuillez consulter la
carte de garantie incluse.
-40-
II. NORME DI SICUREZZA ADDIZIONALI
Istruzioni originalmente scritte in:
ingleseIstruzioni originali tradotte in:
altre lingue
I. USO PREVISTO
Grazie per aver acquistato la lama
per seghetto Panasonic. Questa lama
per seghetto può essere utilizzata
con batterie ricaricabili Panasonic
per ottenere eccellenti prestazioni di
taglio. La lama del seghetto può essere
utilizzata solo per tagliare metallo,
legno e cartongesso. Prima dell'utilizzo,
leggere il libretto "Istruzioni per la
sicurezza" e il presente libretto.
-41-
1) Tenere l’attrezzo mediante le superfici
isolanti per la presa quando si esegue
un lavoro durante il quale l’attrezzo da
taglio potrebbe venire a contatto con cavi
nascosti. Il contatto con un cavo “sotto
tensione” renderà le parti metalliche
esposte dell’attrezzo “sotto tensione” e
questo potrebbe causare una scossa
elettrica all’operatore.
2) Utilizzare morsetti o un altro metodo idoneo per assicurare e sostenere il pezzo da lavorare su una
base stabile. Se si sostiene il pezzo
da lavorare con le mani o col corpo,
esso risulterà instabile e potrà provocare perdita di controllo.
3) Non toccare la lama e la parte da
tagliare. Stringere solo le superfici isolanti per la presa. Se si afferra
l’attrezzo con entrambe le mani,
sussisterà minor rischio di tagli
accidentali.
4) Non tenere mai con le mani o tra le
gambe il pezzo da tagliare. È importante sostenere bene il pezzo di lavoro per ridurre al minimo l’esposizione
del corpo o la perdita di controllo.
5) Tenere presente che questo attrezzo è sempre pronto a funzionare,
perché non è necessario collegarlo ad una presa di corrente.
6) Usare sempre occhiali protettivi
oppure occhiali con protezioni laterali. Lenti o occhiali da sole NON
sono occhiali di sicurezza.
7) Quando questo attrezzo viene utilizzato per eseguire lavori su legno
in uno spazio ristretto (per esempio in un luogo chiuso) mettere una
mascherina per proteggersi dalla
polvere.
8) Evitare di tagliare i chiodi. Ispezionare attentamente il pezzo di lavoro per assicurarsi che non ci siano
chiodi ed eventualmente rimuoverli prima di iniziare a lavorare.
9) Non tagliare pezzi di lavoro molto grandi.
10) Controllare che l’area vicina e intorno al pezzo di lavoro sia libera
prima di iniziare a tagliare in modo che la lama non colpisca il pavimento, il banco di lavoro, ecc.
11) Tenere saldamente l’attrezzo.
12) Assicurarsi che la lama non sia in
contatto con il pezzo di lavoro prima di accendere l’attrezzo.
13) Non avvicinare le mani alle parti in
movimento.
14) Non toccare la lama o il pezzo di
lavoro subito dopo l’operazione di
taglio, perché potrebbero essere molto
caldi e potreste scottarvi.
15) Non usare mai due attrezzi contemporaneamente.
16) Non utilizzare lame deformi o rotte.
17) Non utilizzare lame non conformi alle
caratteristiche specificate in queste
istruzioni.
18) R i m u o v e r e i l p a c c o b a t t e r i a d a l
corpo dell’attrezzo prima di sostituire la lama, prima di fare regolazioni oppure eseguire lavori di manutenzione.
19) Indossare delle protezioni uditive, quando si usa l’attrezzo per un
lungo periodo.
Simbolo
Significato
V
Volt
n0
Velocità senza carico
… min-1
Giri o reciprocazioni per
minuto
Ah
Capacità elettrica del
pacco batteria
AVVERTIMENTO:
• Non utilizzare pacchi batteria diversi da quelli Panasonic, appositamente
progettati per l’uso con questo utensile ricaricabile.
• La Panasonic non sarà responsabile
per eventuali danni o incidenti causati dall’uso di un pacco batteria riciclato
e/o contraffatto.
• Non smaltire il pacco batteria nel fuoco e non esporlo a eccessi di calore.
• Non introdurre chiodi nel pacco batteria, non sottoporlo a urti, non smontarlo e non tentare di modificarlo.
• Evitare che oggetti metallici entrino a
contatto con i terminali del pacco batteria.
• Non trasportare né conservare il pacco batteria nello stesso contenitore in
cui sono presenti chiodi o oggetti metallici simili.
• Non ricaricare il pacco batteria in un
luogo esposto ad alte temperature,
per es. vicino ad un fuoco o alla luce
solare diretta. In caso contrario la batteria può surriscaldarsi, prendere fuoco o esplodere.
• Per ricaricare il pacco batteria utilizzare esclusivamente il caricabatteria
dedicato. In caso contrario la batteria
potrebbe perdere, surriscaldarsi o esplodere.
• Dopo aver rimosso il pacco batteria
dall’attrezzo o dal caricabatteria, rimontare sempre il coperchio del pacco batteria. In caso contrario, i contatti della batteria potrebbero andare in
cortocircuito, con conseguente rischio
d’incendio.
• Se il pacco batteria risulta deteriorato, sostituirlo con uno nuovo.
L’uso prolungato di un pacco batteria danneggiato può generare
calore, danni e incendi.
Corrente diretta
Per ridurre il pericolo di lesioni, è necessario leggere
e comprendere il manuale
di istruzioni.
III. MONTAGGIO
Solo per uso interno.
AVVERTIMENTO:
Per ridurre il rischio di lesioni, rimuovere il pacco batterie ogni volta che si
cambia la lama.
-42-
Ispezione prima dell’uso
• La lama del seghetto è applicata correttamente all’oggetto da tagliare?
• Sono stati montati forma e lama dello
spessore corretto?
• La lama è fissata in sicurezza?
• La lama è scagliata o rotta?
• Nell’oggetto da tagliare sono presenti
corpi estranei?
3. Rilascio del manicotto di bloccaggio.
• Una molla integrata riporterà automaticamente
il manicotto nella sua posizione, bloccando
bene la lama del seghetto alternativo.
• Serrare il retro della lama del seghetto
alternativo e strattonarla due o tre
volte per verificare che sia attaccata
saldamente.
Attacco e rimozione della lama
per seghetto alternativo
ATTENZIONE
Assicurarsi di rimuovere la batteria prima
di avviare la procedura di sostituzione della
lama, comprensiva di preparazione, ispezione e sostituzione stessa.
In caso contrario potrebbe verificarsi
un'accidentale accensione dell'utensile.
1. Ruotare il manicotto di bloccaggio.
• Verificare che la temperatura della lama sia sufficientemente bassa, quindi
rimuovere la lama.
Applicazione o rimozione del
pacco batteria
1. Per collegare il pacco batteria:
Installare il pacco batteria, allineandosi
con le marcature.
• Far scorrere il pacco batteria finché
non si blocca in posizione.
2. Inserire la lama del seghetto alternativo
tenendo in posizione ruotata il manicotto
di bloccaggio.
La lama può essere attaccata a faccia in
giù o in su a seconda del tipo di lavoro
da eseguire.
Marcature
allineamento
2. Per rimuovere il pacco batteria:
Tirare il pulsante dalla parte frontale per
rilasciare il pacco batterie.
Pulsante
-43-
IV. FUNZIONAMENTO
1. Spingere in basso la leva blocco interruttore, quindi premere l’interruttore di
accensione.
• Il blocco interruttore può essere sbloccato premendo l'interruttore di sblocco
da entrambi i lati.
• La velocità aumenta parallelamente
alla quantità di depressione dell’interruttore di accensione.
Precisa regolazione della velocità
dell'utensile con l'interruttore
La velocità dell'utensile varia continuamente a seconda di quanto viene tirato. Quando si sta per eseguire un taglio, tirare leggermente per cominciare gradualmente a tagliare. Quando
l'interruttore viene rilasciato, viene azionato il freno affinché l'utente venga arrestato subito.
Taglio
NOTA:
2. Dopo aver completato il taglio, rilasciare
l’interruttore di accensione.
3. Verificare che la temperatura della lama sia sufficientemente bassa, quindi rimuovere la lama.
Quando si tira la levetta per avviare il
prodotto, possono trascorrere alcuni
istanti prima che la rotazione inizi. Ciò,
tuttavia, non è un malfunzionamento.
• L'intervallo di tempo è dovuto al fatto che il circuito del prodotto si avvia
quando la leva viene tirata per la prima volta dopo che è stato inserito un
pacco batteria nuovo o dopo che il
prodotto non è stato utilizzato per almeno 1 minuto. Dalla seconda volta
in poi, la rotazione si avvierà senza intervalli.
Blocco interruttore
Un blocco interruttore evita che il motore si attivi se l'interruttore viene tirato
inavvertitamente. Normalmente, il blocco è attivato.
• Per disattivare il blocco, premere
l'interruttore di sblocco. (l'interruttore
può essere premuto su entrambi i
lati dell'utensile).
• Impostando l'interruttore su "on", l'utensile
continua a funzionare anche se si tolgono
le dita dall'interruttore di sblocco.
-44-
• Trattenere la protezione contro il
materiale tagliato, assicurandosi di
allineare la lama del seghetto alternativo con la posizione di taglio desiderata e premere l'interruttore.
• La lama potrebbe vibrare occasionalmente; si tratta di un comune
fenomeno.
• Se i residui dei tagli si accumulano sulle superfici irregolari vicino
all'attaccatura della lama del seghetto alternativo, pulire prima di continuare il lavoro.
• Dopo che l'utensile è attivato, continuerà ad essere attivo anche se
si tolgono le dita dall'interruttore di
sblocco.
• Verificare che al di sotto della superficie del pezzo da lavorare non sussistano ostacoli al taglio
• Verificare che nel materiale da tagliare
non siano presenti corpi estranei come chiodi.
Se la lama entra a contatto con tali oggetti durante il taglio, si genererà
una forte forza di reazione che potrebbe provocare gravi lesioni personali.
• Non porre le mani sull’oggetto nella direzione in cui deve svolgersi il taglio.
Se non si osserva questa precauzione,
sussiste il rischio di lesioni personali.
• Non toccare la lama del seghetto immediatamente dopo il taglio.
Se non si osserva questa precauzione, sussiste il rischio di ustioni.
Impugnare l'utensile e utilizzarlo
Impugnare in modo sicuro l'utensile con
entrambe le mani. Non vi è bisogno di
esercitare eccessiva forza sull'utensile
durante l'utilizzo. Fare attenzione poiché
esercitare eccessiva forza sull'utensile
durante inclinazioni o spinte potrebbe
danneggiarlo.
Durante il taglio in uno spazio ristretto, sarà presente una minore velocità di
avanzamento.
Il tentativo di spostare il seghetto troppo
velocemente potrebbe danneggiare la
lama del seghetto alternativo.
ATTENZIONE
• Durante il funzionamento
dell'utensile, tenere la protezione a
contatto con il materiale tagliato durante il funzionamento.
• L'inadempimento potrebbe causare
il danneggiamento della lama del
seghetto alternativo a causa delle
conseguenti vibrazioni.
• Durante il taglio in uno spazio ristretto, sarà presente una minore velocità di avanzamento.
Pannello di controllo
WAARSCHUWING
(1)
• Non rimuovere il coperchio frontale.
Impugnare sempre l'utensile con le
mani sopra il coperchio frontale.
• Dopo la sospensione o il completamento del lavoro, impostare sempre
l'interruttore su "off" e rimuovere la
batteria dall'utensile.
Quando si sceglie una lama per seghetto alternativo, scegliere quella che
fuoriesce in modo sufficiente dalla
protezione oltre il materiale tagliato
dopo che il freno (28 mm) è stata tolta (Fig.1).
(2)
(1) Spia avvertenza batteria prossima
all’esaurimento
Spenta
(funzionamento normale)
Fig1
28mm
Il tentativo di tagliare tubi, parti di legname da costruzione e altro materiale
che supera la capacità di taglio della
lama del seghetto alternativo potrebbe
causare l'urto della punta della lama
con l'interno del tubo o della parte di
legname, danneggiando la lama stessa (Fig.2).
Fig2
-45-
Lampeggiante:
(batteria prossima
all’esaurimento)
Funzione protezione
batteria attiva
Lo scaricarsi eccessivo (completo) delle batterie a ioni di litio riduce drasticamente la loro autonomia. L’utensile
è dotato di una funzione di protezione
della batteria realizzata per evitare lo
scaricarsi eccessivo del pacco batteria.
• La funzione di protezione della batteria si attiva immediatamente prima che
la batteria perda la carica, così da far
lampeggiare la spia di avvertenza batteria prossima all’esaurimento.
• Se si nota la spia di avvertenza batteria prossima all’esaurimento, caricare
immediatamente il pacco batteria.
• Se la carica residua della batteria è molto ridotta, il prodotto potrebbe smettere di funzionare senza che
la spia di avvertenza che segnala la
riduzione della carica lampeggi. Ciò
indica che l'alimentazione è insufficiente e che il pacco batteria deve essere caricato prima di continuare l'uso.
• Se il prodotto viene sottoposto a improvviso sforzo con conseguente blocco del motore, il sensore che previene
l'eccessiva scarica potrebbe attivarsi e la spia di avvertenza che segnala la riduzione della carica potrebbe
lampeggiare. La spia smetterà di lampeggiare quando la causa del blocco
del motore sarà stata risolta e il ciclo riattivato.
• Se l'utensile viene utilizzato in condizioni di temperature molto basse (ad
esempio in inverno) o viene utilizzato con intervalli frequenti, la funzione di protezione da surriscaldamento
potrebbe non attivarsi.
• Le prestazioni dell'EY9L42 peggiorano notevolmente ad una temperatura uguale o inferiore ai 10 °C a
causa delle condizioni di lavoro e ad
altri fattori.
• L'intervallo della temperatura ambiente è tra 0 °C e 40 °C.
Se la batteria viene utilizzata quando
la temperatura è al di sotto dei 0 °C
l'utensile potrebbe non funzionare in
modo corretto.
• Per caricare un pacco batteria freddo (al di sotto di 0°C (32°F)) in un luogo caldo, lasciare il pacco batteria nel
locale per oltre un’ora per permettere
allo stesso di raggiungere la temperatura ambiente.
(2) Spia avvertenza surriscaldamento
Spenta
(funzionamento
normale)
Lampeggiante:
surriscaldamento
Indica che il funzionamento è
stato interrotto a causa un surriscaldamento della batteria.
[Pacco batteria]
Per un uso corretto del
pacco batteria
Per proteggere il motore o la batteria,
tenere presente quanto segue nell'esecuzione del lavoro.
• Se il motore o la batteria si scurriscaldano verrà attivata la funzione di protezione, che comporta l'arresto del
motore o della batteria. Quando questa funzione è attiva, sul pannello di
controllo lampeggia la spia di avvertenza da surriscaldamento.
• Se si attiva la protezione da surriscaldamento, lasciare raffreddare completamente l’utensile (per almeno 30
minuti). Quando la spia di avvertenza da surriscaldamento si spegne,
l'utensile sarà pronto per l'uso.
• Evitare un uso dell’utensile che porti
all’attivazione ripetuta della protezione da surriscaldamento.
• Se l'utensile viene utilizzato in modo
continuato in condizioni di intenso lavoro o di temperature elevate (ad esempio in estate), la funzione di protezione da surriscaldamento potrebbe attivarsi di frequente.
Pacco batteria Li-ion
-46-
• Per una conservazione ottimale della batteria, riporre il pacco batteria
agli ioni di litio dopo l’uso senza ricaricarlo.
• Quando il pacco batteria viene caricato, assicurarsi che i terminali sul
caricabatteria siano sgombri da
sostanze estranee, quali polvere,
acqua, ecc. Pulire i terminali prima
di caricare il pacco batteria, qualora
vengano trovate sostanze estranee
sui terminali. La durata dei terminali
del pacco batteria può essere influenzata da sostanze estranee, quali polvere, acqua, ecc. durante il funzionamento.
• Quando il pacco batteria non viene
usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero creare
un collegamento da un terminale
all’altro. Cortocircuitare i terminali
del pacco batteria potrebbe causare
scintille, ustioni oppure un incendio.
• Quando si usa il pacco batteria, assicurarsi che il luogo di lavoro sia ben
ventilato.
• Quando si rimuove il pacco batteria dall’alloggiamento principale
dell’utensile, riposizionare immediatamente il coperchio del pacco batteria,
onde evitare che polvere e sporcizia
contaminino i terminali della batteria
e provochino un cortocircuito.
Durata del pacco batteria
Le batterie ricaricabili hanno una durata limitata. Se il tempo di funzionamento diventa estremamente breve dopo la
ricarica, sostituire il pacco batteria con
uno nuovo.
Riciclo della batteria
mettere allo stesso di raggiungere la
temperatura ambiente.
• Lasciare raffreddare il caricatore
quando si caricano più di due pacchi
batterie consecutivamente.
• Non infilare le dita nel foro di contatto per tenere in mano il caricabatterie
o altro scopo.
Onde evitare il rischio d’incendio o il
danneggiamento del caricabatteria:
• Non utilizzare energia fornita da un
generatore a motore.
• Non coprire le prese d’aria del caricabatteria e del pacco batteria.
• Scollegare il caricabatteria se non
in uso.
Pacco batteria Li-ion
NOTA:
Al momento dell’acquisto, il pacco batteria non è carico. Assicurarsi di caricare la batteria prima dell’uso.
Caricabatterie
ATTENZIONE:
Per ragioni relative alla protezione dell’
ambiente e al riciclaggio dei materiali,
assicurarsi che lo smaltimento del prodotto avvenga in un luogo ufficialmente
preposto a tale fine.
[Caricabatterie]
Ricarica
1. Collegare il caricatore alla presa di corrente.
2. Inserire saldamente il pacco batteria nel
caricabatteria.
1. Allineare le marcature e collocare la
batteria nel raccordo del caricatore.
2. Far scorrere nella direzione indicata
dalla freccia.
Precauzione
Marcature allineamento
• Se la temperatura del pacco batteria
scende al di sotto dei −10°C (14°F)
circa, il caricamento s’interrompe automaticamente per evitare la degradazione della batteria.
• La temperatura ambientale deve essere compresa tra 0°C (32°F) e 40°C
(104°F).
Se il pacco batteria è usato quando la temperatura è al di sotto di 0°C
(32°F), l’utensile smetterà di funzionare correttamente.
• Per caricare un pacco batteria freddo (al di sotto di 0°C (32°F)) in un
luogo caldo, lasciare il pacco batteria nel locale per oltre un’ora per per-
3. Durante la ricarica, la spia di caricamento si accende.
Quando la ricarica è stata completata,
l’interruttore elettronico interno scatta
automaticamente per evitare la sovraccarica.
-47-
• La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo
l’uso per un lavoro pesante).
La spia di standby arancione lampeggia mentre la batteria si sta raffreddando.
4.
5.
6.
7.
8.
La ricarica quindi comincia automaticamente.
La spia di carica (verde) lampeggia lentamente quando la batteria è carica per l’
80% circa.
A ricarica completata, la spia verde si
spegne.
Se la temperatura del pacco batteria
raggiunge 0°C o meno, il tempo di ricarica è maggiore rispetto al tempo di ricarica normale.
Anche a batteria completamente carica, l’utensile dispone di circa il 50%
dell’energia di cui dispone una batteria
carica alla temperatura di esercizio
normale.
Se la spia di carica (verde) non si spegne, rivolgersi a un rivenditore autorizzato.
Se un pacco batteria completamente ricaricato viene inserito di nuovo nel caricabateria, la spia di carica si illumina.
Dopo alcuni minuti, la spia di carica verde si spegnerà.
Tasto di rilascio
pacco batteria
9. Rimuovere il pacco batteria tenendo il
pulsante di rilascio sollevato.
-48-
SEGNALI SPIE
Il caricamento è completato. (Carica completa)
Batteria carica all’80% circa.
In fase di caricamento.
Il caricatore è stato collegato alla presa murale.
E’ pronto per il caricamento.
(Verde)
(Arancione)
Spia stato ricarica
Sinistra: verde Destra: arancione
Pacco batteria freddo.
La ricarica del pacco batteria avviene lentamente per ridurre il peso
sulla batteria.
Il pacco batteria è caldo.
Il caricamento avrà inizio appena la temperatura del pacco batteria sarà scesa. Qualora la temperatura del pacco batteria raggiunga i -10°C o meno, anche la spia di ricarica arancione inizia a
lampeggiare. La ricarica inizia quando la temperatura del pacco batteria aumenta.
Non è possibile effettuare il caricamento. Il pacco batteria è
impolverato o guasto.
Spenta
Accesa
Lampeggia
Informazioni per gli utenti sulla raccolta e l’eliminazione di vecchie apparecchiature e batterie usate
Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e
le batterie usate non devono essere buttati nei rifiuti domestici generici.
Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti
e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta,
secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC
e 2006/66/EC.
Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute
umana e sull’ambiente che altrimenti potrebbero verificarsi in seguito ad un
trattamento inappropriato dei rifiuti.
Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e
batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo
smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.
Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti
non siano stati smaltiti in modo corretto ed in accordo con la legislazione
nazionale.
-49-
Per utenti commerciali nell’Unione Europea
Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.
[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall’
Unione Europea]
Questi simboli sono validi solo all’interno dell’Unione Europea. Se desiderate smaltire
questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi
sulle modalità per un corretto smaltimento.
Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale):
Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo
caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.
V. MANUTENZIONE
• Usare solo un panno morbido asciutto per pulire l’unità. Non usare panni umidi, solventi, benzina o altre sostanze volatili per la pulizia.
• Qualora l’interno del prodotto o del pacco batteria si bagni, togliere immediatamente
l’acqua e fare asciugare il prima possibile. Rimuovere accuratamente la polvere e le
limature di ferro accumulatesi nel prodotto. Se il prodotto presenta problemi di funzionamento, rivolgersi a un negozio di riparazioni.
VI. ACCESSORI
ATTENZIONE:
• L’uso di accessori non specificati in questo manuale può provocare incendi, scosse
elettriche o lesioni personali. Utilizzare solo gli accessori consigliati.
• Per prevenire il rischio di lesioni, utilizzare l'utensile o l'attacco solo per lo scopo previsto.
-50-
VII. SPECIFICHE
UNITÀ PRINCIPALE
Modello
EY45A1
Motore
CC 14,4 V
CC 18 V
Spessore massimo della lama
1,6 mm
Lunghezza dei colpi
28 mm
Colpi per minuto
Capacità massime di taglio
0 - 2250 min
0 - 2800 min-1
-1
Legno
235 mm
Acciaio morbido
130 mm
Lunghezza totale
460 mm
Peso (con il pacco batteria: EY9L45)
3,3 kg
Peso (con il pacco batteria: EY9L51)
3,4 kg
Rumore, Vibrazioni
Vedere il foglio accluso
PACCO BATTERIA
Modello
EY9L41
EY9L42
EY9L44
Accumulatore
Tensione batteria
EY9L45
EY9L50
EY9L51
Batteria Li-ion
CC 14,4 V
(3,6 V x 4 celle)
CC 14,4 V
(3,6 V x 8 celle)
CC 18 V
(3,6 V x 10 celle)
CARICABATTERIA
Modello
EY0L81
Valori
Vedere la targhetta dei valori sul fondo del caricabatteria
Peso
0,93 kg
EY9L41
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Utilizzabile: Utilizzabile: Utilizzabile: Utilizzabile: Utilizzabile: Utilizzabile:
Tempo di caricamento
45 min
30 min
50 min
65 min
50 min
65 min
Completa: Completa: Completa: Completa: Completa: Completa:
60 min
35 min
65 minutes 80 minutes 65 minutes 80 minutes
Modello
EY0L82
Valori
Vedere la targhetta dei valori sul fondo del caricabatteria
Peso
0,93 kg
EY9L41
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Utilizzabile: Utilizzabile: Utilizzabile: Utilizzabile: Utilizzabile: Utilizzabile:
Tempo di caricamento
35 min
30 min
40 min
50 min
40 min
55 min
Completa: Completa: Completa: Completa: Completa: Completa:
50 min
35 min
55 min
60 min
55 min
70 min
NOTA: Questa tabella può includere modelli non disponibili, a seconda dell’area geografica.
Fare riferimento al catalogo generale più recente.
NOTA: Per il nome e l'indirizzo del rivenditore, consultare la scheda di garanzia acclusa.
-51-
II. AANVULLENDE
VELIGHEIDSVOORSCHRIFTEN
Originele gebruiksaanwijzing: Engels
Vertaling van de originele gebruiksaanwijzing: Andere talen
1)
I. GEBRUIKSDOEL
Bedankt voor het aanschaffen van
de Panasonic Decoupeerzaag. Deze
Decoupeerzaag kan worden gebruikt
met de Panasonic herlaadbare batterijen
om een uitstekende snijprestatie te
leveren. De Decoupeerzaag is uitsluitend
geschikt voor het snijden van metaal,
hout en gips. Lees voor gebruik het
“Veiligheidsinstructies” boekje en het
onderstaande.
-52-
Houd het gereedschap bij de geisoleerde grepen vast bij het uitvoeren van werkzaamheden waarbij het zaagblad in contact zou
kunnen komen met verborgen bedrading. Bij contact met bedrading
die onder spanning staat zullen de
blootgestelde metalen delen van het
gereedschap ook onder spanning komen te staan met een elektrische
schok voor de persoon die het gereedschap bedient tot gevolg.
2) Gebruik klemmen of een andere
praktische manier om het werkstuk
vast te zetten en met een stevige
ondergrond te ondersteunen. Door het
werkstuk met uw hand of tegen uw
lichaam gedrukt vast te houden blijft
dit onstabiel en kan dit tot verlies van
controle leiden.
3) Houd uw handen uit de buurt van
het zaaggedeelte en het zaagblad.
Pak altijd de geïsoleerde gedeelten vast. Als u met beide handen het
gereedschap vasthoudt, kunnen deze niet door het zaagblad verwond
worden.
4) H o u d h e t w e r k s t u k n o o i t i n u w
handen en leg het ook niet op uw
benen. Het is belangrijk dat het werkstuk goed wordt ondersteund om
aanraking met het lichaam of verlies
van controle te voorkomen.
5) Houd er rekening mee dat dit gereedschap altijd bedrijfsklaar is,
aangezien dit niet in een stopcontact gestoken hoeft te worden.
6) Draag altijd gezichtsbescherming
of een veiligheidsbril met zijkleppen. Een normale bril of zonnebril is
GEEN veiligheidsbril.
7) Wanneer dit gereedschap wordt
gebruikt voor het bewerken van
hout in een gesloten ruimte (binnenshuis), moet u altijd een stofmasker dragen.
8) Vermijd tegen spijkers aan te stoten. Controleer het werkstuk op
spijkers en verwijder deze voordat
u begint.
9) Gebruik het gereedschap niet voor
een werkstuk dat te groot is.
10) Controleer of er voldoende vrije
ruimte rondom het werkstuk is
voordat u begint, zodat het zaagblad niet tegen de vloer, werkbank
e.d. stoot.
11) Houd het gereedschap stevig vast.
12) Zorg dat het zaagblad niet in contact is met het werkstuk voordat u het
gereedschap inschakelt.
13) Houd uw handen uit de buurt van de
bewegende onderdelen.
14) Raak het zaagblad en het werkstuk
niet meteen na het werken aan; de
onderdelen kunnen heet zijn en u zou
zich kunnen verbranden.
15) Beweeg het gereedschap nooit heen
en weer.
16) Gebruik geen zaagbladen die vervormd of gescheurd zijn.
17) Gebruik geen zaagbladen die niet
voldoen aan de specificaties die in
deze handleiding zijn vermeld.
18) Neem de accu uit het gereedschap
voordat u het zaagblad vervangt,
afstellingen uitvoert of andere onderhoudswerkzaamheden verricht.
19) Draag oorbeschermers wanneer u
het apparaat gedurende langere tijd
achtereen gebruikt.
Symbool
V
WAARSCHUWING:
• Gebruik uitsluitend Panasonic-accu's
die bestemd zijn voor gebruik met dit
oplaadbare gereedschap.
• Panasonic kan niet aansprakelijk worden gesteld voor beschadigingen of
ongelukken veroorzaakt door het gebruik van een gerecyclede accu of
een namaak-accu.
• Accu's niet verbranden of aan extreme hitte blootstellen.
• Accu's niet doorboren met voorwerpen
als spijkers, niet blootstellen aan harde schokken, niet demonteren en niet wijzigen.
• Laat geen metalen voorwerpen in contact komen met de aansluitingen van
de accu.
• De accu niet opbergen of vervoeren
in dezelfde verpakking als spijkers of
vergelijkbare metalen voorwerpen.
• De accu niet opladen bij grote hitte,
zoals naast een vuur of in direct zonlicht. De accu kan hierdoor oververhit
raken, in brand vliegen of exploderen.
• Gebruik uitsluitend de bijbehorende lader voor het opladen van de accu. De
accu kan anders gaan lekken, oververhit raken of exploderen.
• Bevestig altijd het accudeksel nadat
u de accu van het gereedschap of de
acculader hebt losgemaakt. Het is anders mogelijk dat de accupolen kortgesloten worden met mogelijk brand
tot gevolg.
• Wanneer de accu versleten is, moet deze door een nieuwe worden vervangen.
Als u een versleten of beschadigde accu blijft gebruiken, kan dit resulteren in
hitte-ontwikkeling, ontbranding of barsten van de accu.
Betekenis
Volt
Gelijkstroom
n0
Onbelast
… min-1
Omwentelingen of toeren
per minuut
Ah
III. MONTAGE
WAARSCHUWING:
Elektrische capaciteit van
de accu
Om het risico van letsel
te verminderen, dient de
gebruiker de gebruiksaanwijzing te lezen en ter
kennis te nemen.
Alleen voor gebruik binnenshuis.
Haal de accu altijd uit het gereedschap alvorens het zaagblad te verwisselen om de kans op letsel te verminderen.
-53-
Inspectie voor gebruik
• Is het juiste decoupeerzaagblad bevestigd voor het voorwerp dat u wilt
zagen?
• Is een zaagblad gemonteerd met de
juiste opsteekdiameter en dikte?
• Controleer of het blad stevig bevestigd is.
• Controleer of het blad gebarsten of gebroken is.
• Controleer of er zich geen vreemde
voorwerpen bevinden in het voorwerp dat u wilt zagen.
3. Laat de borghuls los.
• Een geïntegreerde veer zal de huls
automatisch in zijn huls terugbrengen,
waarbij de decoupeerzaag wordt
vergrendeld.
• Pak de achterkant van de decoupeerzaag
en trek er een paar keer aan om te
verzekeren dat deze veilig bevestigd is.
• Controleer of de temperatuur van het
zaagblad voldoende gedaald is en verwijder dan het zaagblad.
Bevestigen en verwijderen van
de decoupeerzaag
OPGELET
Verwijder de batterijen voordat u begint aan
het proces om de zaag te vervangen, inclusief de stappen ter voorbereiding, controle en vervanging.
Als u dit niet doet kan dit leiden tot een
ongeluk, omdat het gereedschap per ongeluk aan kan gaan.
1. Draai de borghuls.
Bevestigen of verwijderen van
de accu
1. Bevestigen van de accu:
Zet de uitlijntekens tegenover elkaar en
bevestig de accu.
• Schuif de accu op het gereedschap
totdat deze op de plaats vastklikt.
Uitlijntekens
2. Bevestig de decoupeerzaag terwijl u de
borghuls in de draaiende positie houdt.
De zaag kan naar boven of naar beneden
worden bevestigd, afhankelijk van het
type werk dat moet worden gedaan.
2. Verwijderen van de accu:
Trek aan de knop van voren af om de
batterij vrij te geven.
Knop
-54-
IV. GEBRUIK
1. Duw de schakelaarvergrendelhendel
naar beneden en trek aan de hoofdschakelaar.
• Het schakelslot kan worden geopend
door de uit-slot schakel vanaf één van
de twee kanten in te drukken.
• De snelheid neemt toe naarmate de
hoofdschakelaar verder wordt ingedrukt.
Afstemmen van de snelheid van
het gereedschap met de knop
De snelheid van het gereedschap varieert steeds, afhankelijk van hoe snel
de knop terug wordt gezet. Als u begint
te zagen duw de knop dan voorzichtig
naar achter om geleidelijk te beginnen
met zagen. Als u de knop loslaat, zal de
rem worden geactiveerd zodat het gereedschap direct stopt.
Zagen
OPMERKING:
2. Laat de hoofdschakelaar los wanneer u
met het zagen gereed bent.
3. Controleer of de temperatuur van het
zaagblad voldoende gedaald is en verwijder dan het zaagblad.
Wanneer u het apparaat gebruikt door
de trekker over te halen kan er mogelijk
een opstarttijd zijn voordat de draaiing
begint. Dit is geen signaal dat op een
defect wijst.
• Deze opstarttijd ontstaat wanneer
de trekker voor de eerste keer wordt
overgehaald na het installeren van
een nieuw accupack of wanneer het
apparaat minstens 1 minuut niet gebruikt is. De draaiing begint zonder
opstarttijd tijdens het tweede en het
daaropvolgende gebruik.
Vergrendeling
Een vergrendeling voorkomt dat de motor start als de knop per ongeluk aan
wordt gezet. Normaal gesproken is het
slot vergrendeld.
• Om het slot te ontgrendelen drukt u
op de aan-uit knop. (De knop kan aan
beide kanten van het gereedschap
worden ingedrukt.)
• Terwijl u de knop indrukt, zal het gereedschap aan blijven, zelfs als u de
aan-uit knop niet langer aanraakt.
-55-
• Houd de beschermingshoes tegen het
materiaal dat moet worden gezaagd,
zorg ervoor dat de decoupeerzaag
juist gepositioneerd staat voor de gewenste zaagstand en zet de knop om.
• Het mes kan van tijd tot tijd trillen.
Dit is volkomen normaal.
• Als u meerdere dingen moet zagen
op oneven oppervlaktes nabij waar
de decoupeerzaag is bevestigd,
maak ze dan eerst schoon voordat u
verder gaat met het werk.
• Zo gauw de zaag aan is, zal deze
blijven werken zelfs als u de aan-uit
knop niet langer vast heeft.
• Controleer of er zich geen obstakels
bevinden onder het voorwerp dat u
wilt zagen.
• Controleer of er geen voorwerpen zoals spijkers zitten in het materiaal dat
u wilt zagen.
Als het zaagblad tijdens het zagen in
aanraking komt met dergelijke voorwerpen, wordt er een sterke tegenkracht opgewekt en bestaat de kans
op ernstig letsel.
• Plaats uw hand niet op het voorwerp
in de richting waarin u gaat zagen.
Als dit niet in acht wordt genomen,
bestaat de kans op letsel.
• Raak het decoupeerzaagblad niet
aan onmiddellijk na het zagen.
Als dit niet in acht wordt genomen,
bestaat de kans op brandwonden.
Houd het gereedschap vast en
druk er op
Houd het gereedschap stevig vast met
beide handen. U hoeft geen overdreven
kracht uit te oefenen op het gereedschap als u ermee werkt. Wees voorzichtig, als u teveel druk uitoefent op het
gereedschap kan het gereedschap beschadigen.
Als u in een kleine boog zaagt, kunt u
een lagere snelheid aanhouden.
Als u het gereedschap te vlug wilt bewegen kan dit de decoupeerzaag beschadigen.
OPGELET
• Laat de beschermingshoes contact
houden met het materiaal dat moet
worden gezaagd als u met de zaag
werkt.
• Als u dit niet doet kan de decoupeerzaag beschadigd raken vanwege de
trillingen.
• Als u in een kleine boog zaagt, kunt
u een lagere snelheid aanhouden.
Bedieningspaneel
(1)
WAARSCHUWING
• Verwijder de voorzijde niet.
Houd het gereedschap altijd vast
met uw hand op de voorzijde.
• Zet de knop altijd uit nadat u klaar
bent met het werk of het tijdelijk opzij hebt gelegd, en verwijder de batterijen uit het gereedschap.
Als u een decoupeerzaagblad kiest, selecteer dan een blad die genoeg uit de beschermingshoes steekt,
achter het materiaal dat gezaagd moet
worden nadat de slaglengte (28 mm)
hier vanaf is getrokken (Fig1).
(2)
(1) Waarschuwingslampje voor lage
accuspanning
Fig1
28mm
Als u probeert een pijp, hout of ander
materiaal te zagen dat langer is dan de
snijcapaciteit van de decoupeerzaag
kan dit als resultaat hebben dat de
bovenkant van de zaag de binnenkant
van de pijp of het hout raakt, waardoor
de zaag kan beschadigen (Fig2).
Fig2
-56-
Uit
(normale
werking)
Knippert
(Accu is ontladen)
De accubeveiligingsfunctie is
geactiveerd.
Buitensporige (volledige) ontlading van een
lithium-ion accu heeft een zeer nadelige
invloed op de levensduur van de accu.
Het gereedschap is uitgerust met een
accu-beveiligingsfunctie om buitensporige
ontlading van de accu te voorkomen.
• De accu-beveiligingsfunctie wordt geactiveerd meteen voordat de accu
ontladen is en zorgt ervoor dat het
waarschuwingslampje voor lage accuspanning begint te knipperen.
• Als u ziet dat het waarschuwingslampje voor lage accuspanning knippert,
moet u de accu meteen opladen.
• Als u het gebruik begint met een accu die niet voldoende is opgeladen,
dan kan het zijn dat het apparaat ineens stopt met werken zonder dat het
‘accu bijna leeg’-waarschuwingslampje eerst flikkert. Dit is een teken dat
er te weinig accuvermogen is en dat
het accupack voor verder gebruik zal
moeten worden opgeladen.
• Als er plotseling te veel vermogen
wordt gevergd van het apparaat kan
de motor vergrendelen, de beveiligingssensor tegen overontlading is
mogelijk ingeschakeld en het ‘accu bijna leeg’-waarschuwingslampje kan
flikkeren. Het lampje zal ophouden
met flikkeren wanneer u de oorzaak
van de motorvergrendeling oplost en
het apparaat opnieuw start.
•
•
•
(2) Oververhitting-waarschuwingslampje
•
Uit
(normale
werking)
Knippert: Oververhitting
De werking van het
gereedschap is gestopt
omdat de accu te heet is
geworden.
Let bij het gebruik van het gereedschap op deze wijze op het volgende
om de motor en de accu te beschermen.
• Als de motor of de accu oververhit
raakt, wordt de beveiligingsfunctie geactiveerd en zal de motor of de accu stoppen met werken. Het oververhitting-waarschuwingslampje op het
bedieningspaneel brandt of knippert
wanneer deze beveiligingsfunctie is
geactiveerd.
• Wanneer de oververhitting-beveiligingsfunctie is geactiveerd, moet u
het gereedschap goed laten afkoelen (minstens 30 minuten). Het gereedschap kan weer gebruikt worden
wanneer het oververhitting-waarschuwingslampje uitgaat.
• Zorg ervoor dat u het gereedschap niet zodanig gebruikt dat de oververhitting-beveiligingsfunctie veelvuldig in
werking treedt.
• Als het gereedschap continu wordt
gebruikt onder omstandigheden met
hoge belasting of bij hoge omgevingstemperaturen (zoals in de zomer), bestaat de kans dat de oververhitting-
beveiligingsfunctie veelvuldig in werking treedt.
Als het gereedschap wordt gebruikt
bij lage omgevingstemperaturen (zoals in de winter) of als deze tijdens
gebruik veelvuldig wordt stopgezet,
bestaat de kans dat de oververhitting-beveiligingsfunctie niet in werking treedt.
De prestatie van de EY9L42 neemt
aanzienlijk af bij en onder 10°C als
gevolg van werkomstandigheden en
andere factoren.
De omgevingstemperatuur ligt tussen
0°C (32°F) en 40°C (104°F).
Als de batterij wordt gebruikt wanneer
de temperatuur van de batterij onder
0°C (32°F) ligt, kan het zijn dat het
gereedschap niet correct functioneert.
Laat een koude accu (kouder dan 0°C
(32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst
minimaal een uur in deze ruimte liggen om op temperatuur te komen.
[Accu]
Voor een juist gebruik van
de accu
Li-ion accu
-57-
• Voor een optimale levensduur van de
Li-ion accu moet u de accu na gebruik
opbergen zonder dat u deze oplaadt.
• Kijk bij het laden van de accu of de
aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals
stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen
op de aansluitingen aantreft.
De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beinvloed worden door vreemde bestanddelen zoals stof en water, enz.
• Wanneer de accu niet wordt gebruikt,
dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, spijkers,
schroeven of andere kleine metalen
voorwerpen die de aansluitpunten
van de accu met elkaar in contact
kunnen brengen.
Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resul-
teren in vonken, brandwonden of zelfs
brand.
• Zorg er bij gebruik van de accu voor
dat de werkplaats goed geventileerd
is.
• Wanneer de accu van het gereedschap wordt losgemaakt, moet u meteen het accudeksel op de accu aanbrengen om te voorkomen dat er
stof en vuil op de accu-aansluitingen
komt waardoor er kortsluiting kan
ontstaan.
temperatuur van de accu lager is dan
0°C (32°F), kan het voorkomen dat
het elektrisch gereedschap niet goed
functioneert.
• Laat een koude accu (kouder dan 0°C
(32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst
minimaal een uur in deze ruimte liggen om op temperatuur te komen.
• Laat de lader afkoelen wanneer u meer
dan twee accu’s na elkaar oplaadt.
• Steek uw vingers niet in de contactopening wanneer u de lader vastpakt.
Om brandgevaar en beschadiging
van de acculader te voorkomen.
• Gebruik geen stroom van een motorgenerator.
• Voorkom dat de ventilatiegaten van
de lader en de accu worden bedekt.
• Maak de acculader los wanneer
deze niet wordt gebruikt.
Levensduur van de accu
De levensduur van oplaadbare accu's
is beperkt. U dient een nieuwe accu
aan te schaffen indien de gebruikstijd
na de accu geladen te hebben aanzienlijk korter wordt.
Recyclen van de accu
Li-ion accu
OPMERKING:
ATTENTIE:
Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen,
dient u de accu naar een officiëel erkend inzamelpunt voor chemisch afval
te brengen.
Li-ion accu
Bij dit product zijn batterijen geleverd.
Wanneer deze leeg zijn, moet u ze niet
weggooien maar inleveren als KCA.
De accu is niet volledig opgeladen
wanneer u deze koopt. Laad de accu
daarom voor gebruik op.
Acculader
1. Steek de lader in een stopcontact.
2. Plaats de accu goed in de lader.
1. Zet de uitlijntekens tegenover elkaar
en plaats de accu in de houder op de
acculader.
2. Schuif de accu in de richting van de
pijl naar voren.
Uitlijntekens
[Acculader]
Opladen
OPGELET
• Als de temperatuur van de accu onder ongeveer −10°C komt, zal het laden automatisch stopgezet worden
om beschadiging van de accu te voorkomen.
• De optimale omgevingstemperatuur is
tussen 0°C (32°F) en 40°C (104°F).
Als de accu wordt gebruikt terwijl de
3. De laadindicator licht op tijdens het laden.
Wanneer de accu is geladen, wordt automatisch een interne elektronische
schakeling geactiveerd die voorkomt
dat de accu wordt overladen.
-58-
• Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik).
4.
5.
6.
7.
8.
De oranje standby-indicator knippert
tot de accu is afgekoeld.
Vanaf dat moment wordt de accu automatisch opnieuw geladen.
De laadindicator (groen) knippert langzaam wanneer de accu ongeveer 80% is
opgeladen.
Wanneer het opladen is voltooid, zal de
groene laadindicator uitgaan.
Als de temperatuur van de accu minder
dan 0°C is, zal het volledig opladen van de
accu langer duren dan de standaard oplaadtijd.
Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben
in vergelijking met een accu die bij normale bedrijfstemperatuur volledig is opgeladen.
Als de laadindicator (groen) niet uitgaat,
moet u contact opnemen met een officiele dealer.
Als een volledig opgeladen accu opnieuw
in de acculader wordt geplaatst, zal het
oplaadlampje oplichten. Na enkele minuten zal de groene laadindicator uitgaan.
Accu-ontgrendeltoets
9. Verwijder de accu terwijl u de accuontgrendeltoets omhoog houdt.
-59-
LAMPINDICATIES
Opladen voltooid. (Volledig opgeladen.)
De accu is ongeveer 80% opgeladen.
Aan het opladen.
Lader is aangesloten op een stopcontact.
Klaar om op te laden.
(Groen)
Laadstatusindicator
De aanduiding is Links: groen en Rechts: oranje.
(Oranje)
De accu is koud.
De accu wordt langzaam opgeladen om de belasting van de accu te
verminderen.
De accu is warm.
Het opladen zal beginnen wanneer de temperatuur van de accu is
gedaald. Als de temperatuur van de accu minder dan -10°C is, zal
de laadindicator (oranje) ook gaan knipperen. Het opladen begint
wanneer de statustemperatuur van de accu hoger wordt.
Opladen is niet mogelijk. Stof op de accu of accu defect.
Uit
Brandt
Knippert
Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen
Deze symbolen op de producten, verpakkingen, en/of begeleidende
documenten betekenen dat gebruikte elektrische en elektronische producten
en batterijen niet met het algemene huishoudelijke afval gemengd mogen
worden. Voor een correcte behandeling, recuperatie en recyclage van oude
producten en lege batterijen moeten zij naar de bevoegde verzamelpunten
gebracht worden in overeenstemming met uw nationale wetgeving en de
Richtlijnen 2002/96/EC en 2006/66/EC.
Door deze producten en batterijen correct te verwijderen draagt u uw
steentje bij tot het beschermen van waardevolle middelen en tot de
preventie van potentiële negatieve effecten op de gezondheid van de mens
en op het milieu die anders door een onvakkundige afvalverwerking zouden
kunnen ontstaan.
Voor meer informatie over het verzamelen en recycleren van oude
producten en batterijen, gelieve contact op te nemen met uw plaatselijke
gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen
gekocht hebt.
Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd
worden in overeenstemming met de nationale wetgeving.
-60-
Voor zakengebruikers in de Europese Unie
Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op
met uw dealer voor meer informatie.
[Informatie over de verwijdering in andere landen buiten de
Europese Unie]
Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten
te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag
informatie over de correcte wijze om deze producten te verwijderen.
Opmerking over het batterijensymbool (beneden twee voorbeelden):
Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval
wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten
vervuld.
V. ONDERHOUD
• Gebruik alleen een droge, zachte doek om de machine af te vegen. Gebruik geen vochtige doek, witte spiritus, benzine of andere sterke oplosmiddelen voor het reinigen.
• n het geval er water binnen in het gereedschap of de accu is terechtgekomen, zo
spoedig mogelijk het water laten uitlekken en laten drogen. Verwijder nauwkeurig alle stof of ijzervijlsel dat zich binnen in het gereedschap heeft verzameld. Neem contact op met een reparatiedienst als u bij het gebruik van het gereedschap problemen
ondervindt.
VI. ACCESSOIRES
OPGELET:
• Het gebruik van andere dan de in deze handleiding beschreven accessoires kan leiden tot brand, elektrische schok of persoonlijk letsel. Gebruik uitsluitend de aanbevolen accessoires.
• Gebruik de accessoire en aansluiting uitsluitend voor hun aangegeven doeleinden
om het risico op letsel te beperken.
-61-
VII. TECHNISCHE GEGEVENS
HOOFDEENHEID
Model
EY45A1
Motor
14,4 V gelijkstroom
Max. dikte van te monteren zaagblad
18 V gelijkstroom
1,6 mm
Lengte van slag
28 mm
Aantal slagen per minuut
0 - 2250 min
0 - 2800 min-1
-1
Maximum zaagca- Hout
paciteit
Zacht metaal
235 mm
Totale lengte
460 mm
130 mm
Gewicht (met accu: EY9L45)
3,3 kg
Gewicht (met accu: EY9L51)
3,4 kg
Geluid, Trillingen
Zie het ingesloten sheet
ACCU
Model
EY9L41
EY9L42
EY9L44
Soort accu
Accuspanning
EY9L45
EY9L50
EY9L51
Li-ion accu
14,4 V gelijkstroom
(3,6 V x 4 cellen)
14,4 V gelijkstroom
(3,6 V x 8 cellen)
18 V gelijkstroom
(3,6 V x 10 cellen)
ACCULADER
Model
Toelaatbaar vermogen
EY0L81
Zie het specificatieplaatje op de onderkant van de acculader
Gewicht
0,93 kg
Laadtijd
EY9L41
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Bruikbaar: Bruikbaar: Bruikbaar: Bruikbaar: Bruikbaar: Bruikbaar:
45 min
30 min
50 min
65 mins
50 min
65 min
Vol: 60 min Vol: 35 min Vol: 65 min Vol: 80 min Vol: 65 min Vol: 80 min
Model
Toelaatbaar vermogen
EY0L82
Zie het specificatieplaatje op de onderkant van de acculader
Gewicht
0,93 kg
Laadtijd
EY9L41
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Bruikbaar: Bruikbaar: Bruikbaar: Bruikbaar: Bruikbaar: Bruikbaar:
35 min
30 min
40 min
50 min
40 min
55 min
Vol: 50 min Vol: 35 min Vol: 55 min Vol: 60 min Vol: 55 min Vol: 70 min
OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel
verkrijgbaar zijn.
Zie de meest recente algemene catalogus.
OPMERKING: Zie de ingesloten garantiekaart voor de naam en het adres van de
dealer.
-62-
II. REGLAS DE SEGURIDAD ADICIONALES
Manual de instrucciones original: Inglés
Traducción del manual de instrucciones
original: Otros idiomas
I. USOPREVISTO
Gracias por adquirir la sierra Alternativa
Panasonic. Esta sierra alternativa se puede
utilizar con baterías recargables para
proporcionar un excelente rendimiento de
corte. La sierra Alternativa sirve solamente
para cortar metal, madera, y tabiquería
seca. Lea el folleto “Instrucciones de
seguridad” y las siguientes reglas antes de
usarla.
-63-
1) Sujete la herramienta por las superficies de empuñadura aisladas
cuando haga una operación en la
que la herramienta de corte pueda
entrar en contacto con un cableado oculto. Un contacto con un cable
"con corriente" hará que las partes
de metal expuestas de la herramienta "tengan corriente" y produzca una
descarga en el operador.
2) Use abrazaderas u otros medios
prácticos para asegurar y soportar
la pieza de trabajo sobre una plataforma estable. Sujetar la pieza con la
mano o contra su cuerpo no brinda
estabilidad y puede llevar a la pérdida de control.
3) Mantenga sus manos lejos del área
de corte y de la cuchilla. Mantenga
las superficies de empuñadura aisladas. Si ambas manos sujetan la
herramienta, no podrán ser cortadas
por la cuchilla.
4) Nunca sujete la pieza que está cortando con su mano ni la apoye sobre su pierna. Es importante sujetar
el trabajo correctamente para reducir
la exposición de su cuerpo o la pérdida de control.
5) Tenga en cuenta que esta herramienta está siempre lista para entrar en funcionamiento, dado que no
necesita enchufarse a ninguna toma
eléctrica.
6) Utilice siempre gafas o anteojos de
seguridad con blindado lateral. Los
anteojos comunes o para sol NO son
anteojos de seguridad.
7) Cuando se utiliza esta herramienta
para trabajar en madera en un lugar cerrado (por ejemplo en interiores), utilice una máscara contra
polvo.
8) Evite cortar clavos. Inspeccione el
taller por clavos y sáquelos antes de
empezar el trabajo.
9) No corte una pieza de trabajo demasiado grande.
10) Verifique que la separación sea la
adecuada más allá de la pieza de
trabajo antes de cortar para que la
cuchilla no golpee el piso, banco de
taller, etc.
11) Sujete firmemente la herramienta.
12) Asegúrese de que la cuchilla no está
en contacto con la pieza de trabajo
antes de activar el interruptor.
13) Mantenga sus manos lejos de piezas móviles.
14) No toque la cuchilla o pieza de trabajo inmediatamente después de
la operación; puede estar muy caliente y quemar su piel.
15) Nunca balancee la herramienta.
16) No utilice cuchillas deformadas o
partidas.
17) No utilice cuchillas que no cumplan con las características especificadas en estas instrucciones.
18) Retire la batería del cuerpo de la
herramienta antes de cambiar la
cuchilla, hacer ajustes o algún trabajo de mantenimiento.
19) Utilice protectores auditivos cuando deba usar la herramienta por
períodos prolongados.
Símbolo
Significado
V
Voltios
n0
Velocidad sin carga
… min-1
Revoluciones o reciprocaciones por minuto
Ah
Capacidad eléctrica de la
batería
Corriente continua
Para reducir el riesgo de
lesiones el usuario debe
leer y comprender el manual de instrucciones.
Sólo para uso en interiores.
-64-
ADVERTENCIA:
• Utilice siempre las baterías Panasonic
diseñadas para su uso con esta herramienta recargable.
• Panasonic no asume ninguna responsabilidad por daños o accidentes provocados por el uso de un paquete de
baterías recicladas y un paquete de
baterías no originales.
• No tire la batería al fuego ni la exponga a temperaturas elevadas.
• No perfore la batería con clavos o algo
similar, ni la golpee, la desmonte ni intente modificarla.
• Evite el contacto de los terminales de
la batería con objetos metálicos.
• No transporte ni guarde la batería en
el mismo lugar que clavos u objetos
metálicos similares.
• No cargue la batería en un ambiente con altas temperaturas, por ejemplo al lado de un fuego o bajo la luz
directa del sol. De no ser así, la batería podría sobrecalentarse, incendiarse o explotar.
• Utilice siempre el cargador diseñado
para tal fin para cargar la batería. De
no ser así, la batería podría presentar
fugas, sobrecalentarse o explotar.
• Después de extraer el paquete de baterías de la herramienta o el cargador, siempre reinstale la cubierta del
paquete. De otra manera, los contactos de la batería podrían ser cortados,
causando el riesgo de fuego.
• Cuando el paquete de pilas se deteriora, reemplácelo con uno nuevo. El
uso continuo de un paquete de pilas dañado puede ser causa de la generación de calor, ignición o rotura de
batería.
III. MONTAJE
ADVERTENCIA:
Para reducir el riesgo de lesiones,
siempre remueva la batería antes de
cambiar la cuchilla.
Inspección antes del uso
• ¿Se ha colocado la cuchilla de sierra correcta para el objeto que se va
a cortar?
• ¿Se ha montado la forma y el grosor
correcto de vástago ?
• Verifique si la cuchilla está fijada firmemente
• Verifique si la cuchilla está fisurada
o rota.
• Verifique que no hayan objetos extraños en el objeto que se va a cortar
Colocación y extracción de la
hoja de sierra alternativa
PRECAUCIÓN
Asegúrese de extraer la caja de batería
antes de realizar el cambio de hoja, que incluye la preparación, inspección y los pasos para el cambio.
De lo contrario puede producirse un accidente al activarse involuntariamente el funcionamiento de la herramienta.
1. Gire el casquillo de cierre.
3. Suelte el casquillo de cierre.
• Un resorte incorporado llevará
automáticamente el casquillo a su
posición, asegurando la hoja de
sierra alternativa en su lugar.
• Sujete la parte trasera de la hoja
de sierra alternativa y tire dos o
tres veces para verificar que está
colocada de forma segura.
• Verifique que la temperatura de la
cuchilla haya bajado lo suficiente, y
luego extraiga la cuchilla.
Colocación y extracción de la
batería
1. Para conectar la batería:
Alinee las marcas de alineación y coloque las baterías.
• Deslice la batería hasta que se bloquee en su posición.
Marcas de
alineación
2. Introduzca la hoja de sierra alternativa
mientras mantiene presionado el
casquillo de cierre en la posición de
rotación.
Se puede colocar la hoja con la cuchilla
hacia arriba o hacia abajo según sea
apropiado para el tipo de trabajo a
realizar.
2. Para extraer la batería:
Hale el botón de la parte frontal para liberar el contenedor de la batería.
-65-
Bloqueo de interruptor
Botón
Un bloqueo de interruptor evita que el
motor arranque si se pulsa el interruptor
involuntariamente. Normalmente, el bloqueo está activado.
• Para desactivar el bloqueo, pulse el
interruptor off-lock (liberar bloqueo).
(Se puede pulsar el interruptor por
cualquier lado de la herramienta.)
• Cuando encienda el interruptor, la
herramienta continuará funcionando
incluso si retira los dedos del interruptor off-lock (liberar bloqueo).
IV. FUNCIONAMIENTO
1. Empuje la palanca de bloqueo de interruptor hacia abajo, jale el interruptor de
alimentación.
• El bloqueo de interruptor se puede desactivar pulsando hacia adentro el interruptor off-lock (liberar bloqueo) por
cualquiera de los lados.
• La velocidad aumenta con la presión
del interruptor de alimentación.
Ajuste la velocidad de la herramienta
con el interruptor
La velocidad de la herramienta cambia
continuamente en dependencia de hasta donde se mueva el interruptor. Cuando comience a hacer un corte, pulse lentamente hacia atrás el interruptor para
cortar gradualmente. Cuando se suelta el
interruptor, se activa el freno para que la
herramienta se detenga inmediatamente.
Cortado
NOTA:
2. Una vez terminado el corte, suelte el interruptor de alimentación.
3. Verifique que la temperatura de la cuchilla haya bajado lo suficiente, y luego extraiga la cuchilla.
Cuando se opera la herramienta tirando
del disparador, puede que genere un intervalo momentáneamente antes de iniciarse la rotación. Esto no es señal de
un malfuncionamiento.
• Este intervalo ocurre cuando se inicia el sistema de circuitos de la herramienta cuando se tira del disparador por primera vez después de instalar un nuevo paquete de batería o
después de que la herramienta no ha
sido usada por al menos 1 minuto. La
rotación se iniciará sin ningún intervalo durante segundas y subsiguientes
operaciones.
-66-
• Agarre la zapata protectora contra
el material que se corta, cuidando la
alineación de la hoja de sierra alternativa con la posición de corte deseada, y pulse el interruptor.
• La cuchilla puede vibrar ocasionalmente, que es un fenómeno normal.
• Si se acumulan recortes en las superficies irregulares cerca de donde
está colocada la hoja de sierra alternativa, límpielos antes de seguir trabajando.
• Cuando la herramienta se enciende,
continuará funcionando incluso si
retira los dedos del interruptor offlock (liberar bloqueo).
• Verifique que no hayan obstáculos
para cortar debajo de la pieza a trabajar.
• Verifique que no hayan objetos extraños tales como clavos en el material
que se va a cortar.
Si la cuchilla entra en contacto con tales objetos durante el cortado, se generará una reacción fuerte y podrían
ocurrir lesiones severas.
• No coloque su mano en el objeto en
la dirección que va a tener lugar el
corte.
Si esto no se observa, existe riesgo
de lesiones.
• No toque la cuchilla de la sierra inmediatamente después del corte.
Si esto no se observa, podrían ocurrir
quemaduras.
Fig2
PRECAUCIÓN
• Mantenga la zapata protectora en
contacto con el material que se corta cuando la herramienta esté en
funcionamiento.
• De lo contrario puede provocar que
la hoja de sierra alternativa se dañe
debido a las vibraciones que se generan.
• Cortar en un pequeño arco, provocara
una velocidad de avance más lenta.
Agarre y empuje de la herramienta
Agarre la herramienta de forma segura con ambas manos. No es necesario aplicar fuerza excesiva sobre la herramienta cuando está funcionando. Tenga cuidado pues aplicar fuerza excesiva
en movimientos de palanca o de empuje puede dañar la herramienta.
Cortar en un pequeño arco, provocara
una velocidad de avance más lenta.
Intentar mover la sierra demasiado rápido puede dañar la hoja de sierra alternativa.
Panel de control
(1)
ADVERTENCIA
• No extraiga la tapa frontal.
Siempre agarre la herramienta con
su mano sobre la tapa frontal.
• Después de detener o terminar un
trabajo, siempre apague el interruptor y extraiga la caja de batería de la
herramienta.
Cuando elija una hoja de sierra alternativa, seleccione una hoja que sobresalga suficientemente lejos de la zapata protectora por fuera del material
que se corta después de substraer la
longitud (28 mm) del golpe (Fig 1).
(2)
(1) Luz de aviso de baja carga de batería
Apagado
(funcionamiento normal)
Destella (Sin carga)
Se activó la función de
protección de la batería
Fig1
28mm
Intentar cortar una tubería, pieza de
madera, u otro material que exceda la
capacidad de corte de la hoja de sierra
alternativa puede provocar que la punta de la hoja golpee el interior de la tubería o la pieza de madera, dañando la
hoja (Fig2).
-67-
Una descarga excesiva (completa) de
las baterías de Li-ión acorta dramáticamente su vida de servicio. Esta herramienta incluye una función de protección de batería diseñada para evitar
una descarga excesiva de la batería.
• La función de protección de batería
se activa inmediatamente antes de
que la batería se quede completamente sin carga haciendo que destelle la luz de advertencia batería baja.
• Si se da cuenta que destella la luz de
advertencia de batería baja, cargue
inmediatamente la batería.
• Si se comienza con poca batería restante, la herramienta puede que pare
de funcionar sin que parpadee primero la lámpara de advertencia de batería baja. Esto indica que hay muy poca potencia restante en la batería para usar la herramienta, y el paquete
de batería debe ser cargada antes de
seguir usándola.
• Si la herramienta está sujeta a una
carga repentina durante su uso que
cause que el motor de bloquee, puede que se dispare el sensor de prevención de sobrecarga, y la lámpara
de advertencia de batería baja puede parpadear. La lámpara parará de
parpadear una vez que se aborde la
causa del bloqueo del motor y disparo de ciclo.
•
•
•
(2) Luz de advertencia de sobrecalentamiento
•
Apagado
(funcionamiento
normal)
Destella: Sobrecalentamiento
Indica que se detuvo el funcionamiento por un sobrecalentamiento de la batería.
Para proteger el motor o la batería,
asegúrese de observar lo siguiente
cuando efectúe esta operación.
• Si el motor o la batería se calienta,
se activará la función de protección
y el motor o la batería dejará de funcionar. La lámpara de advertencia de
sobrecalentamiento en el panel de
control se ilumina o destella cuando
esta característica está activada.
• Si se activa la función de protección
de sobrecalentamiento, espere hasta
que la herramienta se haya enfriado
completamente (por lo menos 30 minutos). La herramienta está lista para usar cuando se apaga la luz de advertencia de sobrecalentamiento.
• Evite utilizar la herramienta de tal
forma que la función de protección
de sobrecalentamiento se active repetidamente.
• Si la herramienta funciona continuamente bajo condiciones de carga pesada o si se usa en condiciones de
alta temperatura (tal como durante
el verano), la protección contra sobrecalentamiento puede activarse frecuentemente.
Si la herramienta se usa en condiciones de temperatura fría (tal como durante el invierno) o si se detiene con
frecuencia durante el uso, la protección contra sobrecalentamiento quizás no se active.
El rendimiento de la EY9L42 se deteriora significativamente a temperaturas por debajo de 10°C debido a
las condiciones de trabajo y otros factores.
El rango de temperatura ambiente está entre 0°C (32°F) y 40°C (104°F).
Si la caja de batería se usa cuando
la temperatura de la batería está por
debajo de 0°C (32°F), la herramienta
puede dejar de funcionar adecuadamente.
Cuando se vaya a cargar una batería
fría (0°C (32°F) o menos) en un cuarto cálido, deje la batería en la habitación durante al menos una hora y cárguela cuando se haya calentado a la
temperatura de la habitación.
[Batería]
Para un uso adecuado de
la batería
Batería de Li-ión
-68-
• Para una vida óptima de la batería,
guarde la batería de Li-ión después
del uso sin cargarla.
• Cuando cargue la caja de batería,
confirme que los terminales en el
cargador de batería estén libres de
materias extrañas tales como polvo y agua, etc. Limpie los terminales antes de cargar la batería si hay
materias extrañas en los terminales.
La vida de los terminales de la caja
de batería puede verse afectada por
materias extrañas tales como polvo
y agua, etc. durante su funcionamiento.
• Cuando no se utiliza la batería, manténgala separada de otros objetos
metálicos, como: clips de papel,
monedas, llaves, clavos, tornillos u
otros objetos metálicos pequeños
que pueden actuar de conexión entre un terminal y el otro.
Un cortocircuito entre los terminales
de la batería puede ocasionar chispas, quemaduras o incendios.
• Cuando haga funcionar con la batería, asegúrese de que el lugar de trabajo está bien ventilado.
• Cuando se saca la batería del cuerpo principal de la herramienta, vuelva a cerrar inmediatamente la cubierta de batería, para evitar que el polvo
o la suciedad puedan ensuciar los terminales de batería y provocar un cortocircuito.
• Deje que se enfríe el cargador al cargar más de dos baterías de forma
consecutiva.
• No introduzca sus dedos dentro del
hueco del contacto, cuando esté sujetando el cargador o en ninguna otra
ocasión.
Para impedir el riesgo de incendio o
daños del cargador de batería.
• No utilice una fuente de alimentación de un generador motorizado.
• No tapone los orificios de ventilación del cargador y la batería.
• Desenchufe el cargador cuando no
lo utilice.
Batería de Li-ión
NOTA:
Vida útil de la batería
Las baterías recargables tienen una vida útil limitada. Si el tiempo de funcionamiento se acorta mucho tras la recarga, sustituya la batería por una nueva.
Reciclado de la batería
ATENCIÓN:
Para la protección del medio ambiente
y reciclado de materiales, asegúrese de
que la desecha en un lugar especificado oficialmente, si hay uno en su país.
Su batería no está totalmente cargada
al momento de comprarla. Asegúrese
de cargar la batería antes de utilizarla.
Cargador de batería
1. Enchufe el cargador en la fuente de alimentación de CA.
2. Meta firmemente la batería en el cargador.
1. Alinee las marcas de alineación y coloque la batería en el enchufe del
cargador.
2. Deslice hacia adelante en el sentido
de la flecha.
[Cargador de la batería]
Carga
Marcas de alineación
Precaución
• Si la temperatura de la caja de batería cae unos−10°C (14°F), la carga
se parará automáticamente para evitar un deterioro de la batería.
• La variación de temperatura ambiente es de entre 0°C (32°F) y 40°C
(104°F).
Si la batería se utiliza cuando la temperatura de la batería es inferior a
0°C (32°F), la herramienta puede no
funcionar correctamente.
• Cuando se vaya a cargar una batería
fría (0°C (32°F) o menos) en un cuarto cálido, deje la batería en la habitación durante al menos una hora y cárguela cuando se haya calentado a la
temperatura de la habitación.
3. La luz indicadora de carga permanecerá
encendida durante la carga.
Cuando haya terminado la carga, se accionará automáticamente un conmutador electrónico interno para impedir
cualquier sobrecarga.
-69-
• No podrá cargar la batería si ésta está todavía caliente (por ejemplo, inmediatamente después de haber trabajado mucho).
4.
5.
6.
7.
8.
La luz de espera naranja seguirá destellando hasta que se enfríe la batería.La carga comenzará automáticamente.
La luz de carga (verde) destellará lentamente cuando la batería se haya cargado a un 80%
Cuando se completa la carga, la luz de
carga en verde se apagará.
Si la temperatura de la batería es de 0°
C o menos, la batería demora más en
cargarse completamente que el tiempo
de carga normal.
Incluso cuando la batería esté completamente cargada, tendrá aproximadamente 50% de la carga de una batería totalmente cargada a la temperatura de funcionamiento normal.
Si no se enciende la luz (verde) de carga
consulte con un concesionario autorizado.
Si se vuelve a colocar una batería totalmente cargada en el cargador, se encenderá la luz de carga. Luego de algunos
minutos, la lámpara de carga en verde
se apagará.
Botón de desbloqueo de la batería
9. Extraiga la batería mientras mantiene levantado el botón de desbloqueo de la
batería.
-70-
INDICACIÓN DE LA LÁMPARA
La carga ha sido completada. (Carga completa.)
La batería se cargó en aproximadamente 80%.
Ahora cargando.
Se ha enchufado el cargador en la fuente de alimentación de CA. Está
preparado para cargar.
(Verde)
(Naranja)
Luz de estado de carga
Aparecerá Izquierda: verde Derecha: naranja
La batería está fría.
La batería se esta cargando lentamente para reducir la carga de la
batería.
La batería está caliente.
La carga comenzará cuando baje la temperatura de la batería. Si la
temperatura de la batería es de –10°C o menos, la luz de carga (naranja) también empezará a destellar. La carga empezará cuando sube la
temperatura de la batería.
No es posible realizar la carga. Existe un bloqueo de polvo o una
falla de la batería.
Apagada
Encendida
Parpadeando
Información para Usuarios sobre la Recolección y Eliminación
de aparatos viejos y baterías usadas
Estos símbolos en los productos, embalajes y/o documentos adjuntos,
significan que los aparatos eléctricos y electrónicos y las baterías no
deberían ser mezclados con los desechos domésticos.
Para el tratamiento apropiado, la recuperación y el reciclado de aparatos
viejos y baterías usadas, por favor, observe las normas de recolección
aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/
CE y 2006/66/CE.
Al desechar estos aparatos y baterías correctamente, Usted estará
ayudando a preservar recursos valiosos y a prevenir cualquier potencial
efecto negativo sobre la salud de la humanidad y el medio ambiente que,
de lo contrario, podría surgir de un manejo inapropiado de los residuos.
Para mayor información sobre la recolección y el reciclado de aparatos y
baterías viejos, por favor, contacte a su comunidad local, su servicio de
eliminación de residuos o al comercio donde adquirió estos aparatos.
Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de
acuerdo a la legislación nacional.
-71-
Para usuarios empresariales en la Unión Europea
Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a fin de obtener mayor información.
[Informacion sobre la Eliminación en otros Países fuera de la
Unión Europea]
Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar estos
objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el
método correcto de eliminación.
Nota sobre el símbolo de la bateria (abajo, dos ejemplos de
símbolos):
Este símbolo puede ser usado en combinación con un símbolo químico. En este caso,
el mismo cumple con los requerimientos establecidos por la Directiva para los químicos
involucrados.
V. MANTENIMIENTO
• Para frotar la herramienta, emplee sólo un paño que sea suave y que esté seco. No
emplee paños humedecidos, disolventes, bencina, ni otros solventes volátiles para la
limpieza.
• Para el caso en que el interior de la herramienta o el paquete de pilas estén expuestos al agua, drénelo o séquelo lo antes posible. Retire cuidadosamente cualquier polvo o restos de acero que queden dentro de la herramienta. Si experimenta problemas durante el funcionamiento de la herramienta consulte con su servicio de reparaciones.
VI. ACCESORIOS
PRECAUCIÓN:
• El uso de cualquier otro accesorio no especificado en este manual puede causar incendios, golpes eléctricos o lesiones personales. Utilice sólo los accesorios recomendados.
• Para evitar el riesgo de lesiones, solamente use los accesorios o aditamentos para
los fines indicados.
-72-
VII. ESPECIFICACIONES
UNIDAD PRINCIPAL
Modelo
EY45A1
Motor
14,4 V CC
Grosor máximo de hoja de montaje
Longitud del recorrido
28 mm
Recorridos por minuto
Capacidades de
corte máximas
18 V CC
1,6 mm
0 - 2800 min-1
0 - 2250 min-1
Madera
235 mm
Acero dulce
130 mm
Longitud total
460 mm
Peso (con la batería: EY9L45)
3,3 kg
Peso (con la batería: EY9L51)
3,4 kg
Ruido, Vibración
Consulte la hoja incluida
BATERÍA
Modelo
EY9L41
EY9L42
EY9L44
Batería de almacenaje
Tensión de batería
EY9L45
EY9L50
EY9L51
Batería Li-ión
14,4 V CC
(3,6 V x 4 celdas)
14,4 V CC
(3,6 V x 8 celdas)
18 V CC
(3,6 V x 10 celdas)
CARGADOR DE BATERÍA
Modelo
Régimen
EY0L81
Vea la placa de especificaciones en la parte inferior del cargador
Peso
Tiempo de carga
0,93 kg
EY9L41
Utilizable:
45 min
Completa:
60 min
EY9L42
Utilizable:
30 min
Completa:
35 min
EY9L44
Utilizable:
50 min
Completa:
65 min
Modelo
Régimen
EY9L50
Utilizable:
50 min
Completa:
65 min
EY9L51
Utilizable:
65 min
Completa:
80 min
EY0L82
Vea la placa de especificaciones en la parte inferior del cargador
Peso
Tiempo de carga
EY9L45
Utilizable:
65 min
Completa:
80 min
0,93 kg
EY9L41
Utilizable:
35 min
Completa:
50 min
EY9L42
Utilizable:
30 min
Completa:
35 min
EY9L44
Utilizable:
40 min
Completa:
55 min
EY9L45
Utilizable:
50 min
Completa:
60 min
EY9L50
Utilizable:
40 min
Completa:
55 min
EY9L51
Utilizable:
55 min
Completa:
70 min
NOTA: Este cuadro puede contener modelos no disponibles en su país.
Consulte el más reciente catálogo general.
NOTA: Puede consultar el nombre y la dirección del concesionario en la tarjeta de
garantía que se incluye.
-73-
Oprindelige instruktioner: Engelsk
Oversættelse af de oprindelige instruktioner: Andre sprog
II. EKSTRA SIKKERHEDSREGLER
1)
I. BEREGNET BRUG
Tak for dit køb af en Panasonic bajonetsav.
Denne bajonetsav kan anvendes med
Panasonic genopladelige batterier til
at give fremragende skæreydeevne.
Bajonetsaven er kun til at skære i metal,
træ og gips. Læs "Sikkerhedsanvisningsh
æftet" og følgende før brug.
Hold værktøjet i dets isolerede grebflader, når du udfører et arbejde,
hvor skæreværktøjet kan komme
i berøring med skjulte ledninger.
Berøring af en strømførende ledning
kan gøre blotlagte metaldele af værktøjet strømførende, hvorved operatøren kan få stød.
2) Anvend fastspændingsanordninger
eller en anden praktisk måde til at
fastgøre arbejdsstykket til en stabil
flade. Hvis arbejdsstykket holdes med
hånden eller mod kroppen, kan det
blive ustabilt, hvilket kan føre til at du
mister kontrollen over det.
3) Hold hænderne væk fra skæreområdet og savbladet. Hold i de isolerede
grebflader. Hvis du holder i væktøjet
med begge hænder, kan bladet ikke
komme til at skære i dem.
4) Nunca sujete la pieza que está cortando con su mano ni la apoye sobre su pierna. Det er vigtigt at understøtte arbejdsstykket ordentligt for
at minimere risikoen for kropskontakt
og tab af herredømmet.
5) Vær opmærksom på, at dette værktøj altid er i aktiveret stand, da det
ikke er nødvedigt at slutte det til en
stikkontakt.
6) Anvend altid beskyttelsesbriller eller briller med sideskjold. Almindelige briller og solbrilller er IKKE beskyttelsesbriller.
7) Benyt støvmaske, når dette værktøj anvendes til træarbejde på et
indelukket sted (f.eks. inden døre).
8) Undgå at skære søm. Inspicér arbejdsstykket for søm og fjern dem
inden arbejdet påbegyndes.
9) Undlad at save arbejdsstykker i
overstørrelse.
10) Kontroller, at afstanden er korrekt
bag arbejdsstykket, inden du begynder at save, således at bladet
ikke vil ramme gulvet, skruestikken etc.
-74-
11) Hold godt fast i værktøjet.
12) Sørg for, at værktøjet ikke kommer i
berøring med arbejdsstykket, inden
der tændes med afbryderen.
13) Hold hænderne væk fra bevægelige dele.
14) R ø r i k k e v e d s a v b l a d e t e l l e r a r bejdsstykket umiddelbart efter brugen. De kan være meget varme og give
hudforbrændinger.
15) Sving aldrig værktøjet.
16) Benyt ikke savblade, som er deformerede eller revnede.
17) Benyt ikke savblade, som ikke er i
overensstemmelse med de i disse
instruktioner specificerede data.
18) Tag akkuen ud af værktøjet, inden
savbladet skiftes ud, eller der udføres justeringer eller andet vedligeholdelsesarbejde.
19) Benyt høreværn, når værktøjet anvendes i længere tidsrum.
Symbol
Betydning
V
Volt
n0
Ubelastet hastighed
… min-1
Omdrejninger og frem- og
tilbagegående bevægelse.
Ah
Akkuens elektriske
kapacitet
Jævnstrøm
For at reducere risikoen
for tilskadekomst, skal
brugeren læse og forstå
brugsvejledningen.
Kun til indendørs brug.
-75-
ADVARSEL:
• Benyt ikke andre akkuer end de Panasonic-akkuer, som er beregnet til brug
med dette genopladelige værktøj.
• Panasonic kan ikke holdes ikke ansvarlig for skader eller uheld, som er
forårsaget af anvendelse af en genbrugt batteripakning eller en ikke-original batteripakning.
• Smid ikke akkuen på ilden og udsæt
den ikke for ekstrem varme.
• Lad være med at drive søm etc. ind i
akkuen, udsætte den for stød, adskille
den eller forsøge at ændre den.
• Lad ikke metalgenstande komme i berøring med akkuens terminaler.
• Undlad at transportere eller opbevare akkuen i den samme beholder som
søm eller lignende metalgenstande.
• Oplad ikke akkuen på et sted med høj
temperatur, som for eksempel nær ild
eller i direkte sol. Dette kan bevirke, at
batteriet overophedes, bryder i brand
eller eksploderer.
• Anvend aldrig andre end den beregnede oplader til opladning af akkuen.
Dette kan bevirke, at batteriet lækker,
overophedes eller eksploderer.
• Når batteripakningen er taget af værktøjet eller opladeren, skal man altid
huske at sætte pakningsdækslet på.
Hvis dette ikke gøres, er der risiko for,
at batterikontakterne kortsluttes, hvilket kan være årsag til brandfare.
• Når batteripakningen er udtjent, skal
den skiftes ud med en ny.
Fortsat anvendelse af en beskadiget
batteripakning kan resultere i varmedannelse, antænding og revner i batteriet.
III. MONTERING
ADVARSEL:
For at reducere risikoen for tilskadekomst, skal man altid fjerne akkuen,
inden savbladet oplades.
Inspektion før brugen
• Er det rigtige dekupørsavblad sat på
for det arbejdsstykke, der skal skæres?
• Er den korrekte spindelform og bladtykkelse monteret?
• Kontroller, om savbladet er ordentligt
fastgjort.
• Kontroller, om savbladet er revnet eller brækket.
• Kontroller, at der ikke er nogen fremmedgenstande i det arbejdsstykke,
der skal skæres.
Montering og afmontering af
den frem-og tilbagegående
savklinge
3. Slip låsebøsningen.
• En integreret fjedervil automatisk
returnerebøsningen til sin position, og
samtidig låse den frem-og tilbagegående
savklinge på plads.
• Gripbagsiden af den frem-og tilbagegående
savklinge og hiv i den to eller tre gange for
at sikre, at den er fastgjort sikkert.
• Kontroller, at savbladets temperatur er
faldet tilstrækkeligt og fjern derefter savbladet.
Isætning og udtagning af
akkuen
FORSIGTIG
Sørg for, at fjerne batteripakken, før du udfører klinge-udskiftningsproceduren, som
omfatter forberedelse, inspektion og udskiftningstrin.
Undladelse af at gøre dette,kan resultere i
en ulykke, hvor værktøjsdrift udløses utilsigtet.
1. Roter låsebøsningen.
1. Tilslutning af akkuen:
Sæt flugtemærkerne på linje og sæt akkuen på.
• Skyd akkuen i stilling, indtil den klikker på plads.
2. Indsætden frem-og tilbagegående
savklinge mens du holder låsebøsningen
i den roterede position.
Klingen kan fastgøres opad eller nedad,
afhængigt af den type arbejde, der skal
udføres.
-76-
Flugtemærke
2. Aftagning af akkuen:
Træk i knappen fra forsiden for at løsne
batteriet.
Skiftelås
En skiftelås forhindrer motoren i at
starte, hvis kontakten slås til utilsigtet.
Normalt er låsen tilkoblet.
• For at frakoble låsen, skal du trykke
på off-låsekontakten. (Kontakten kan
trykkes på begge sider af værktøjet.)
• Mens du trykkerpå kontakten, vil
værktøjet fortsætte med at fungere,
selvom du fjerner fingrene fra off-låsekontakten.
Knap
Finjustering af værktøjets hastighed
med kontakten
Værktøjets hastighed varierer kontinuerligt afhængigt af hvor langt kontakten er trukket tilbage. Når du begynder
at skære, skal du trække tilbage på kontakten for at starte med at skære gradvist. Når kontakten slippes, vil bremsen
tilkoble, således at værktøjet stopper
øjeblikkeligt.
IV. BETJENING
1. Tryk låsehåndtaget ned og træk i afbryderen.
• Skiftelåsen kan deaktiveres ved at
trykke på off-låsen fra begge sider.
• Hastigheden øges i takt med styrken
af nedtrykning af afbryderen.
Skæring
2. Slip afbryderen, når skæringen er fuldført.
3. Kontroller, at savbladets temperatur er
faldet tilstrækkeligt og fjern derefter savbladet.
Der vil være en momentan forsinkelse,
før rotationen påbegyndes ved betjening
af værktøjet når der trækkes i triggeren.
Dette signalerer ikke en fejl.
• Denne forsinkelse opstår som værktøjets kredsløb starter op, når triggeren er trukket for første gang efter installation af en ny batteripakke eller
når værktøjet ikke er blevet anvendt
i mindst 1 minut. Rotation vil starte
uden nogen forsinkelse under anden
og efterfølgende operationer.
-77-
BEMÆRK:
• Hold den beskyttende sko mod det
materiale, der skæres, idet du omhyggeligtlinjefører denfrem-og
tilbagegående savklinge med den
ønskede skæreposition, og trækker
kontakten.
• Klingen kan til tider vibrere, hvilket
er normalt.
• Hvis skærespåner samler sig på de
ujævne overflader nær, hvor den
frem-og tilbagegående savklinge er
fastgjort, skal du fjerne dem før arbejdet genoptages.
• Når værktøjet er startet, vil det fortsætte med at fungere, selvom du
fjerner fingrene fra off-låsekontakten.
• Kontroller, at der ikke er noget, der
forhindrer skæring, under arbejdsstykket.
• Kontroller, at der ikke er nogen genstande som f.eks. søm i det materiale, der skal skæres.
ere i, at spidsen af klingen rammer indersiden af røret eller tømmerstykket,
og dermed beskadigerklingen (Fig2).
Hvis savbladet kommer i berøring
med sådanne genstande under skæringen, vil en stærk reaktionskraft blive frembragt, som kan resultere i alvorlig tilskadekomst.
• Læg ikke hånden på genstanden i
den retning, som skæringen skal foregå i.
Hvis dette ikke overholdes, vil der være risiko for at kommme til skade.
• Undlad at røre ved dekupørsavens
savblad umiddelbart efter skæringen.
Hvis dette ikke overholdes, vil der være risiko for forbrændinger.
Fig2
FORSIGTIG
• Hold den beskyttende sko i kontakt med det materiale, der skæres,
mens du betjener værktøjet.
• Undladelse af dette kan medføre,
at den frem-og tilbagegående savklinge bliver beskadiget på grund af
de resulterende vibrationer.
• Skæring i en lille bue, vil resultere i
en lavere fremføringshastighed.
At holde værktøjet og trykke på det
Hold værktøjet fast med begge hænder.
Der er ingen grund til at udøve overdreven kraft på værktøjet, mens du
betjener det. Udvis forsigtighed, da
overdreven kraft på værktøjet i en vippende eller skubbende bevægelse kan
beskadige værktøjet.
Skæring i en lille bue, vil resultere i en
lavere fremføringshastighed.
Forsøg på at flytte saven for hurtigt kan
ødelægge den frem-og tilbagegående
savklinge.
Kontrolpanel
(1)
ADVARSEL
• Frontdækslet må ikke fjernes.
Hold altid værktøjet med hånden på
toppen af frontdækslet.
• Efter en pause eller afslutning af arbejdet, skal du altid slukke for kontakten, og fjerne batteriet fra værktøjet.
Ved valg af en frem-og tilbagegående
savklinge, skal du vælge en klinge, der
rager tilstrækkelig langt ud fra den beskyttende sko, ud over materialet, der
skæres, efter at slaglængden (28 mm)
er trukket fra (Fig1).
(2)
(1) Advarselslampes batterieffekt lav
Fig1
28mm
Forsøg på at skære et rør, et stykke
tømmer, eller andet materiale, der
overskrider den frem-og tilbagegående
savklinges skærekapacitet, kan result-
-78-
Fra
(normal anvendelse)
Blinker
(ingen opladning)
Batteribeskyttelsesfunktionen er aktiveret
Batteribeskyttelsesfunktionen aktiveres umiddelbart inden batteriet mister
sin effekt, hvilket bevirker, at advarselslampen for lav batterieffekt begynder at blinke.
• Batteribeskyttelsesfunktione aktiveres umiddelbart inden batteriet mister sin effekt, hvilket bevirker, at advarselslampen for lav batterieffekt begynder at blinke.
• Hvis du bemærker, at advarselslampen for lav batterieffekt blinker, skal
du straks oplade batteripakningen.
• Hvis der fra starten af var for lidt
strøm tilbage, kan værktøjet stoppe
driften uden at advarselslampen for
lavt batteri først blinker. Dette indikerer, at der er for lidt strøm tilbage til
at bruge værktøjet, og batteriet skal
oplades før yderligere brug.
• Hvis værktøjet udsættes for en pludselig belastning under brug, som får
motoren til at lukke ned, kan overbelastningssensoren udløses, og lampen for lavt batteri kan blinke. Lampen vil stoppe med at blinke, når du
behandler årsagen til motorens nedlukning og sætte triggeren i gang.
• Hvis værktøjet anvendes under forhold med lave temperaturer (som
f.eks. om vinteren) eller hvis den
stoppes hyppigt under brug, vil overophedningsbeskyttelsesfunktionen
måske ikke blive aktiveret.
• Ydeevnen af EY9L42 forringes
væsentligt ved og under 10°C på grund
af arbejdsforhold og andre faktorer.
• Der omgivende temperaturinterval kan være mellem 0°C (32°F) og
40°C (104°F).Hvis batteriet anvendes,
nårbatteritemperaturen er under 0°C
(32°F), kan værktøjet ikke fungerekorrekt.
• Når man vil oplade en kold akku (under 0°C) i et varmt rum, så anbring
akkuen i rummet i mindst en time, så
dens temperatur kan komme på niveau med rummets, inden den oplades.
(2) Advarselslampe for overophedning
Fra
(normal anvendelse)
[Akku]
Korrekt brug af akkuen
Blinker: Overophedning
Betyder, at anvendelsen er
blevet stoppet på grund af
overophedning af batteriet.
Li-ion akku
For at beskytte motoren og batteriet,
skal man være opmærksom på følgende, når denne operation udføres.
• Hvis motoren eller batteriet bliver varme, vil beskyttelseskredsløbet blive aktiveret og motoren eller batteriet vil holde op med at fungere. Advarselslampen til overophedning på
kontrolpanelet lyser eller blinker, når
denne egenskab er aktiveret.
• Hvis overophedningsbeskyttelsesfunktionen aktiveres, skal du give
værktøjet tid til at køle helt af (mindst
30 minutter). Værktøjet er klar til brug
igen, når advarselslampen til overophedning slukker.
• Undgå at anvende værktøjet på en
sådan måde, at overophedningsbeskyttelsesfunktionen aktiveres gentagne gange.
• Hvis værktøjet anvendes kontinuerligt ved høj belastning eller den anvendes under forhold med høje temperaturer (som f.eks. om sommeren), kan
overophedningsbeskyttelsesfunktionen blive aktiveret hyppigt.
-79-
• Opbevar Li-ion akkuen efter brugen
uden at oplade den, således at optimal batterilevetid opnås.
• Når du oplader akkuen, skal du bekræfte at terminalerne på batteriopladeren er fri for fremedlegemer, som f.eks. støv og vand etc.
Rengør terminalerne, inden du oplader akkuen, hvis der findes nogen
fremmedlegemer på terminalerne.
Levetiden for akkuens terminaler kan påvirkes af uvedkommende
substanser, som for eksempel støv
og vand etc., under brugen.
• Når akkuen ikke anvendes, skal den
holdes væk fra andre metalgenstande som: papirclips, mønter, nøgler, søm, skruer og andre små genstande, som kan danne en forbindelse fra en terminal til en anden.
Kortslutning af batteriterminalerne
sammen kan frembringe gnister, forbrændinger eller ildebrand.
• Når du anvender akkuen, skal du
sørge for, at arbejdsstedet er velventileret.
• Når akkuen er taget af værktøjets hoveddel, skal akkuafdækningen straks
sættes på for at forhindre, at støv og
snavs forurener batteriterminalerne
og forårsager kortslutning.
Forebyggelse af risiko for brand eller
skade på batteriopladeren.
• Anvend ikke strøm fra en generator
på en motor.
• Tildæk ikke ventalitationshullerne
på opladeren og på akkuen.
• Tag opladeren ud af forbindelse,
når den ikke skal anvendes.
Batería de Li-ión
Akkuens levetid
De udskiftbare batterier har en begrænset levetid. Hvis betjeningstiden bliver
meget kort efter opladningen, skal akkuen udskiftes med en ny.
Genbrug af batterier
OBS:
For at beskytte miljøet og genbruge materialer, skal du altid huske at bortskaffe udtjente batterier på forskriftsmæssig
vis, dvs. indlevere dem til et sted, der er
godkendt af myndighederne, hvis et sådant forefindes i dit land.
BEMÆRK:
Akkuen er ikke fuldt opladet på købstidspunktet. Sørg for at oplade batteriet før brugen.
Batterioplader
1. Sæt opladerens stik ind i en stikkontakt
i lysnettet.
2. Sæt akkuen helt ind i opladeren.
1. Sæt flugtemærkerne på linje og anbring batteriet på dokken på opladeren.
2. Tryk fremad i pilens retning.
[Batterioplader]
Flugtemærker
Opladning
FORSIGTIG
• Hvis batteripakningens temperatur falder til under cirka-10°C, vil opladning
automatisk stoppe for at forhindre forringelse af batteriet.
• Det omgivende temperaturområde er
mellem 0°C og 40°C.
Hvis akkuen anvendes, når batteritemperaturen er under 0°C, kan der
opstå problemer i værktøjets funktion.
• Når man vil oplade en kold akku (under 0°C) i et varmt rum, så anbring
akkuen i rummet i mindst en time, så
dens temperatur kan komme på niveau med rummets, inden den oplades.
• Lad opladeren køle ned ved genopladning af flere end to akkuer efter
hinanden.
• Sæt ikke fingrene ind i kontaktåbningen, når opladeren holdes i hænderne eller ved andre lejligheder.
3. Under opladningen vil opladelampen lyse.
Når opladningen er afsluttet, vil en indre
elektronisk omskifter automatisk udløses til forhindring af overopladning.
• Opladningen starter ikke, hvis akkuen
er varm (for eksempel, umiddelbart
efter ekstra svær anvendelse.)
Den orangefarvede standbylampe
blinker, indtil batteriet er kølet af.
Opladningen begynder automatisk
straks derefter.
4. Opladelampen (grøn) blinker langsomt,
når batteriet er omkring 80% opladet.
5. Når opladningen er færdig, vil den grønne opladelampe slukke.
6. Hvis akkuens temperatur er 0°C eller
mindre, vil det tage længere at oplade
akkuen helt, sammenlignet med standardopladetiden.
-80-
Selv hvis batteriet er fuldt opladet, vil det
have omkring 50% af effekten i et fuldt
opladet batteri ved normal brugstemperatur.
7. Rådfør dig med en autoriseret forhandler, hvis opladelampen (grøn) ikke slukker.
8. Hvis en fuldt opladet batteripakning sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil den grønne opladelampe slukke.
Udløserknap på
batteripakningen
9. Fjern batteripakningen, mens batteripakningens udløserknap holdes oppe.
-81-
LAMPEINDIKERINGER
Opladning er afsluttet. (Fuld opladning)
Batteriet er omkring 80% opladet.
Lader.
Opladeren er sat i lysnetadapteren.
Klar til opladning.
(Grøn)
Ændring af statuslampen
Venstre: grøn Højre: orange vil blive vist
(Orange)
Batteripakningen er kold.
Batterpakningen oplades langsomt for at reducere belastningen af
batteriet.
Batteripakningen er varm.
Opladningen vil begynde, så snart batteripakningens temperatur er
faldet. Hvis batteripakningens temperatur er -10°C eller derunder, vil
opladelampen (orange) også begynde at blinke. Opladningen vil begynde, når batteripakningens statustemperatur stiger.
Opladning ikke mulig. Batteripakningen er tilsmudset eller defekt.
Slukket
Tændt
Blinker
Brugerinformation om indsamling og bortskaffelsse af elektronikskrot og brugte batterier
Disse symboler på produkter, emballage og/eller ledsagedokumenter
betyder, at brugte elektriske og elektroniske produkter og batterier ikke må
smides ud som almindeligt husholdningsaffald. Sådanne gamle produkter
og batterier skal indleveres til behandling, genvinding resp. recycling i
henhold til gældende nationale bestemmelser samt direktiverne 2002/96/EF
og 2006/66/EF.
Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper
du med til at beskytte værdifulde ressourcer og imødegå de negative
påvirkninger af det menneskelige helbred og miljøet, som vil kunne være
følgen af usagkyndig affaldsbehandling.
Ønsker du mere udførlig information om indsamling og recycling af
gamle produkter og batterier, kan du henvende dig til din kommune,
deponeringsselskabet eller stedet, hvor du har købt produkterne.
Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt
udløse bødeforlæg.
-82-
For kommercielle brugere i Den Europæiske Union
Når du ønsker at kassere elektriske eller elektroniske apparater, bedes du henvende
dig til din forhandler eller leverandør for nærmere information.
[Information om bortskaffelse i lande uden for Den Europæiske
Union]
Disse symboler gælder kun inden for Den Europæiske Union. Ønsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik
på en hensigtsmæssig bortskaffelse.
Information om batterisymbol (to eksempler nedenfor):
Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.
V. VEDLIGEHOLDELSE
• Anvend kun en tør, blød klud til aftørring af værktøjet. Anvend ikke en fugtig klud, fortynder, rensebenzin eller andre flygtige opløsningmidler til rengøringen.
• I tilfælde af, at indersiden af værktøjet eller batteripakningen er blevet udsat for vand,
skal de tømmes for vand og lægges til tørre så hurtigt som muligt. Fjern omhyggeligt
alt støv og alle jernspåner, som måtte have samlet sig inden i værktøjet. Ret henvendelse til et reparationsværksted, hvis der er nogen problemer med anvendelse af
værktøjet.
VI. TILBEHØR
FORSIGTIG:
• Anvendelse af ekstraudstyr, der ikke er nævnt i denne manual, kan resultere i brand,
elektrisk chok eller personskader. Anvend kun anbefalet ekstraudstyr.
• For at forhindre risiko for personskade, skal tilbehør kun bruges til dets erklærede
formål.
-83-
VII. SPECIFIKATIONER
HOVEDENHED
Model
EY45A1
Motor
14,4 V DC
Maks. tykkelse af monteringsblad
Slaglængde
28 mm
Slag i minuttet
Maks. skærekapacitet
18 V DC
1,6 mm
0 - 2800 min-1
0 - 2250 min-1
Træ
235 mm
Smedestål
130 mm
Længde i alt
460 mm
Vægt (med akku: EY9L45)
3,3 kg
Vægt (med akku: EY9L51)
3,4 kg
Støj, Vibration
Se vedlagte ark
BATTERIPAKNING
Model
EY9L41
EY9L42
EY9L44
Opbevaringsbatteri
Batterispænding
EY9L45
EY9L50
EY9L51
Li-ion batteri
14,4 V DC
(3,6 V x 4 celler)
14,4 V DC
(3,6 V x 8 celler)
18 V DC
(3,6 V x 10 celler)
BATTERIOPLADER
Model
EY0L81
Mærkedata
Se mærkepladen på undersiden af opladeren
Vægt
Opladningstid
0,93 kg
EY9L41
Brugbar:
45 min
Fuld:
60 min
EY9L42
Brugbar:
30 min
Fuld:
35 min
EY9L44
Brugbar:
50 min
Fuld:
65 min
Model
EY9L50
Brugbar:
50 min
Fuld:
65 min
EY9L51
Brugbar:
65 min
Fuld:
80 min
EY0L82
Mærkedata
Se mærkepladen på undersiden af opladeren
Vægt
Opladningstid
EY9L45
Brugbar:
65 min
Fuld:
80 min
0,93 kg
EY9L41
Brugbar:
35 min
Fuld:
50 min
EY9L42
Brugbar:
30 min
Fuld:
35 min
EY9L44
Brugbar:
40 min
Fuld:
55 min
EY9L45
Brugbar:
50 min
Fuld:
60 min
EY9L50
Brugbar:
40 min
Fuld:
55 min
EY9L51
Brugbar:
55 min
Fuld:
70 min
BEMÆRK: Denne oversigt kan inkludere modeller, der ikke fås i dit område.
Se venligst det nyeste, almindelige katalog.
BEMÆRK: Med hensyn til forhandlernavn og adresse henvises til det vedlagte garantikort.
-84-
Originalanvisningar: Engelska
Översättning av originalanvisningarna:
Andra språk
I. ANVÄNDNING
Tack för att du valde Panasonic tigersåg.
Denna tigersåg kan användas med
Panasonic uppladdningsbara batterier
för att ge utmärkta skärprestanda.
Tigersågen är enbart till för att skära
metall, trä och gips. Läs häftet
"Säkerhetsanvisningar" och följande
innan du använder.
II. YTTERLIGARE
SÄKERHETSREGLER
1) Håll verktyget i de isolerade greppytorna när du arbetar på ett stycke som
kan innehålla dolda ledningar. Kontakt
med en strömförande ledning kan göra
att även metalldelarna på verktyget blir
strömförande och kan orsaka elstötar.
2) Använd klämmor eller något annat praktiskt sätt att säkra och fästa arbetsstycket på en stabil plattform. Att hålla arbetsstycket för
hand eller mot din kropp gör det
instabilt och kan leda till att du
tappar kontrollen över verktyget.
3) H å l l h ä n d e r n a b o r t a f r å n s å g y tan och bladet. Håll i de isolerade greppytorna. Om båda
händerna håller i verktyget kan
de inte skäras på bladet.
4) Håll aldrig arbetsstycket i händerna eller över benen. Det är viktigt
att fästa arbetsstycket ordentligt för
att inte tappa kontrollen eller utsätta
kroppsdelar för skaderisk
5) Observera att det här verktyget alltid är i driftstillstånd eftersom det
inte behöver vara anslutet till ett
vägguttag.
6) Använd alltid skyddsglasögon eller
glasögon med sidoskydd. Vanliga
glasögon eller solglasögon är INTE
skyddsglasögon.
7) Använd en dammfiltermask när du
arbetar med ett trästycke i ett trångt
utrymme (t.ex. inomhus).
8) Undvik att skära i spikar. Undersök
arbetsstycket och avlägsna eventuella spikar innan arbetet inleds.
9) Såga inte alltför stora arbetsstycken.
10) K o n t r o l l e r a f r i u t r y m m e t r u n t a r betsstycket innan arbetet inleds
så att bladet inte riskerar att träffa
golvet, arbetsbänken e.d.
11) Håll verktyget i ett stadigt grepp.
12) Se till att bladet inte vidrör arbetsstycket innan strömmen slås på.
13) Håll händerna borta från rörliga delar.
14) Rör inte vid bladet eller arbetsstycket
strax efter avslutat arbete då dessa
kan vara ganska heta och orsaka
brännskador.
15) Sväng aldrig verktyget.
16) Använd aldrig deformerade eller
spruckna sågblad.
17) A n v ä n d i n t e s å g b l a d s o m i n t e
överensstämmer med egenskaperna
som anges i denna bruksanvisning.
18) Ta b o r t b a t t e r i e t f r å n v e r k t y g s stommen före byte av blad, justeringar eller annat underhållsarbete.
19) Använd hörselskydd när du använder verktyget under längre perioder.
-85-
Symbol
Betydelse
V
Volt
n0
Tomgångsvarv
… min-1
Varv eller pendlingar per
minut
Ah
Batteriets elektriska kapacite
VARNING:
• Använd inte andra batterier än Panasonic-batterier som är utformade för
det laddningsbara verktyget.
• Panasonic påtar sig inget ansvar för
eventuella skador eller olyckor orsakade av användningen av ett återvunnet
batteri eller ett oäkta batteri.
• Kasta inte batterier i eld eller utsätt
dem för hög värme.
• Slå inte in spikar i batteriet eller utsätt
det för stötar. Ta inte isär det eller försök ändra på det.
• Låt inte metallföremål komma i kontakt
med batteripolerna.
• Bär eller förvara inte batterier på samma ställe som spikar eller liknande
metallföremål.
• Ladda inte batteriet på en plats med
hög temperatur, t.ex. i närheten av öppen eld eller i direkt solljus. Det kan
göra att batteriet överhettas, fattar eld
eller exploderar.
• Använd inte någon annan laddare än
den avsedda när batteriet laddas. Det
kan göra att batteriet läcker, överhettas eller exploderar.
• Sätt alltid på batteriskyddet efter att det
laddningsbara batteriet har demonterats från verktyget eller laddaren. Annars kan det hända att batterikontakterna kortsluts, vilket medför risk för
eldsvåda.
• Byt ut batteriet mot ett nytt efter
att batteriet försämrats märkbart.
Fortsatt användning av ett skadat batteri kan resultera i värmealstring, antändning eller batterihaveri.
Direkt ström
För att minska risken för
skador måste användaren
läsa och förstå bruksanvisningen.
Endast för inomhusbruk.
III. MONTERING
VARNING:
För att minska risken för skada ska du
alltid ta bort batteriet innan du byter bladet.
-86-
Undersökning före användning
• Har korrekt sticksågsblad för föremålet som ska skäras satts på?
• Har korrekt spindelform och bladtjocklek monterats?
• Kontrollera om bladet har satts fast
ordentligt.
• Kontrollera om bladet är sprucket eller skadat.
• Se till att det inte är några främmande föremål i det föremål som ska
skäras.
3. Släpp låshylsan.
• En integrerad fjäder för automatiskt
tillbaka hylsan till sin position och låser
det fram- och återgående sågbladet
på plats.
• Ta tag i baksidan av fram- och återgående
sågbladet och dra i det två eller tre
gånger för att kontrollera att det sitter fast.
Sätta fast och ta bort framoch återgående sågblad
• Kontrollera att bladets temperatur har
sjunkigt tillräckligt och ta sedan bort bladet.
VIKTIGT
Var noga med att ta bort batteriet innan du
utför ersättningen av bladet, som inkluderar
förberedelser, kontroll, och ersättningssteg.
Underlåtenhet att göra detta kan resultera i
en olycka där verktygsstart utlöses av misstag.
1. Rotera låshylsan.
Montering/demontering av
batteri
1. För att ansluta batteriet:
Placera anpassningsmärkena mot varandra och sätt fast batteriet.
• Skjut batteriet bakåt tills det hakar fast
i korrekt läge.
Anpassningsmärken
2. Sätt i fram- och återgående sågblad och
håll samtidigt låshylsan i den roterade
positionen.
Bladet kan vara fäst uppåt eller nedåt
vad som är lämpligast för den typ av
arbete som skall utföras.
2. För att ta bort batteriet:
Dra knappen från framsidan för att
frigöra batteriet.
Knapp
-87-
IV. DRIFT
1. Tryck ned strömbrytarspärren och dra i
strömbrytaren.
• Omkopplarlåset kan lossas genom att
trycka in låsknappen från båda sidor.
• Hastigheten ökar med antalet tryck på
strömbrytaren.
Finjustera verktygets hastighet
med strömbrytaren
Verktygets hastigheten kan varieras kontinuerligt beroende på hur långt
strömbrytaren dras tillbaka. När du börjar att göra ett snitt, dra lätt tillbaka på
strömbrytaren att börja skära gradvis.
När kontakten släpps, kommer bromsen starta så att verktyget omedelbart
stannar.
Sågning
OBSERVERA:
2. Släpp strömbrytaren när sågningen är
klar.
3. Kontrollera att bladets temperatur har
sjunkigt tillräckligt och ta sedan bort bladet.
När du använder verktyget genom att
aktivera avtryckaren, kan en tillfällig fördröjning uppstå innan rotation startar.
Detta signalerar inget fel.
• Denna eftersläpning sker då maskinens strömkretsar startar upp efter att
avtryckaren aktiveras för första gången efter att ett nytt batteri har installerats , eller efter det att verktyget inte
har använts under minst 1 minut. Rotation startar utan fördröjning under
nästa och påföljande användning.
Kontaktlås
Ett kontaktlås förhindrar motorn från att
starta om startbrytaren dras misstag.
Normalt är låset på.
• För att frigöra låset, tryck kontakten
öppna lås. (Kontakten kan tryckas
på endera sidan av verktyget.)
• Medan du trycker på strömbrytaren,
kommer verktyget fortsätter att fungera även om du tar bort fingrarna
från frigör lås.
-88-
• Håll den skyddande skon mot materialet som skärs, var noga med
att anpassa sågbladet med önskat
skärläge och dra i strömbrytaren.
• Bladet kan vibrera ibland, vilket är
normalt.
• Om sågat material samlas på ojämna ytor i närheten där sågbladet är
fäst, rengör innan arbetet återupptas.
• När verktyget väl har startat, kommer det att fortsätta att fungera även
om du tar bort fingrarna från låskontakten.
• Kontrollera att det inte finns några hinder för att såga under arbetsstycket.
• Kontrollera att det inte finns några föremål, t.ex. spikar, i materialet som
ska sågas.
Om bladet kommer i kontakt med några sådana föremål under sågning
kommer en stark reaktionskraft att genereras och allvarliga skador kan inträffa.
• Placera inte handen på föremålet i den
riktning som sågningen ska göras.
Om detta inte följs finns risk för skada.
• Rör inte sticksågsbladet omedelbart
efter sågning.
Om detta inte följs finns risk för brännskada.
Håll verktyget och tryck på det
Håll verktyget stadigt med båda händerna. Det finns ingen anledning att utöva
överdriven kraft på verktyget när du arbetar. Var försiktig med att använda för
mycket kraft på verktyget i bändande eller skjutande rörelser vilket kan skada
verktyget.
Vid skärning i en liten båge, kommer en
lägre matningshastighet att bli resultatet.
Att flytta sågen för snabbt kan skada
rörligt sågblad.
• Underlåtenhet att göra detta kan
leda till att det fram- och återgående
sågbladet skadas på grund av resulterande vibrationer.
• Vid skärning i en liten båge, kommer
en lägre matningshastighet att bli resultatet.
Kontrollpanel
(1)
VARNING
• Ta inte bort den främre luckan.
Håll alltid verktyget med handen
ovanpå den främre luckan.
• Efter paus eller avslutat arbete stäng
alltid av strömbrytaren och ta batteriet ur verktyget.
När du väljer ett rörligt sågblad, välj
ett blad som skjuter tillräckligt långt ut
från den skyddande skon enligt den
materialstorlek som skärs efter att
slaglängden (28 mm) har subtraherats (Fig 1).
(2)
(1) Varningslampa för svagt batteri
Fig1
28mm
Försök att såga rör, virkesstycke, eller annat material som överskrider
det fram- och återgående sågbladets
skärförmåga kan orsaka att spetsen
av bladet träffar insidan av röret eller virkesstycket, och skadar bladet
(Fig 2).
Fig2
VIKTIGT
• Håll den skyddande skon i kontakt
med det material som skärs när du
använder verktyget.
-89-
Släckt
(normal drift)
Blinkande
(ingen laddning)
Batteriets skyddsfunktion aktiverad
För mycket (fullständig) urladdning av ett
litiumjonbatteri förkortar dess livslängd
väsentligt. Verktyget har en skyddsfunktion för batteriet avsedd att förhindra alltför stor urladdning av batteriet.
• Batteriets skyddsfunktion aktiveras
strax innan batteriet förlorar sin laddning, varpå varningslampan för svagt
batteri börjar blinka.
• Ladda genast upp batteriet om du
märker att varningslampan för svagt
batteri blinkar.
• Om maskinen startas med för lite batterikraft återstående, kan den sluta
fungera utan att varningslampan för
batteriladdning först blinkar. Detta indikerar att för lite batterikraft finns kvar
för att använda verktyget och att batteriet måste laddas före vidare användning.
• Om verktyget under användning blir
föremål för en plötslig belastning som
får motorn att låsa sig, kan överladdningssensorn aktiveras och varningslampan för batteriladdning kan börja blinka. Lampan slutar blinka när du
behandlar orsaken till motorns låsning samt släpper och trycker in avtryckaren.
(2) Varningslampa för överhettning
Släckt
(normal drift)
Om batteriet används när batteritemperaturen sjunker under 0°C (32°F),
fungerar verktyget inte ordentligt.
• När du ska ladda ett kallt batteri (under 0°C) på ett varmt ställe, ska du
låta batteriet ligga på detta ställe
minst en timme i förväg så att batteriet får rumstemperatur.
[Batteri]
För lämplig användning
av batteriet
Litiumjonbatteri
Blinkar: Överhettning
Anger att driften har
stoppats pga. överhettning.
För att skydda motorn och batteriet,
skall du komma ihåg följande vid denna
användning.
• Om motorn eller batteriet överhettas,
aktiveras skyddsfunktionen och då slutar motorn eller batteriet att fungera.
Varningslampan för överhettning på
kontrollpanelen lyser eller blinkar när
denna funktion har aktiverats.
• Om skyddsfunktionen för överhettning har aktiverats, så låt verktyget
svalna ordentligt (i minst 30 minuter).
Verktyget kan användas igen efter att
varningslampan för överhettning har
slocknat.
• Undvik att använda verktyget på ett
sätt som medför att skyddsfunktionen för överhettning aktiveras upprepade gånger.
• Om verktyget används kontinuerligt
med hög belastning eller när temperaturen är hög (t.ex. under sommaren), kan skyddsfunktionen för överhettning aktiveras upprepade gånger.
• Om verktyget används när temperaturen är låg (t.ex. under vintern), eller
om den stoppas ofta under användning, kan det hända att skyddsfunktionen för överhettning inte aktiveras.
• Prestanda för EY9L42 försämras betydligt vid temperaturer under 10°C
på grund av driftsvillkor och andra faktorer.
• Driftstemperaturen är mellan 0° C (32°F)
och 40°C (104°F).
• Förvara litiumjonbatteriet utan att
ladda upp det efter användning för
att få optimal batterilivslängd.
• Kontrollera vid laddning av batteriet att polerna på batteriladdaren är
fria från främmande ämnen, t.ex.
damm eller vatten. Rengör polerna innan batteriet laddas, om något
främmande ämne återfinns på polerna.
Batteripolernas livslängd kan vid
drift påverkas av främmande ämnen, t.ex. damm eller vatten.
• När batteriet inte ska användas ska
det hållas borta från metallföremål
som gem, mynt, nycklar, spikar,
skruvar eller andra små metallföremål som kan orsaka kortslutning
genom att vidröra polerna.
En kortslutning av batteriets poler kan orsaka gnistor, brand eller
brännskador.
• Se till att arbetsområdet har god ventilation vid användning av batteriet.
• Sätt genast på batteriskyddet igen
efter att batteriet har tagits bort
från verktygshuset för att förhindra
ansamling av damm eller smuts på
batteripolerna och kortslutning.
Batteriets livslängd
-90-
De laddningsbara batterierna har en
begränsad livslängd. Om batteriets kapacitet är extremt kort efter att ha laddats
ordentligt, ska det bytas ut mot ett nytt.
Batteriåtervinning
2. Skjut batteriet framåt i pilens riktning.
Anpassningsmärken
ANMÄRKNING:
Se till att batteriet lämnas på anvisad
plats för återvinning, om sådan finns,
för att bidra till att skydda miljön.
[Batteriladdare]
Laddning
VIKTIGT
• Om batteriets temperatur sjunker till
under cirka −10°C, så avbryts laddning automatiskt för att förhindra försämring av batteriets prestanda.
• Temperaturen i omgivningen ska vara
mellan 0 °C och 40 °C.
Om batteriet används under fryspunkten
0 °C, kan verktyget fungera onormalt.
• När du ska ladda ett kallt batteri (under 0 °C) på ett varmt ställe, ska
du låta batteriet ligga på detta ställe
minst en timme i förväg så att batteriet får rumstemperatur.
• Kyl ner laddaren om du tänker ladda
mer än två batterier i följd.
• Stick inte in fingrarna i kontakthålet
när du håller laddaren i handen eller
vid andra tidpunkter.
Iaktta följande för att förhindra brand
och andra skador.
• Använd inte en motordriven generator som strömkälla.
• Täck inte över ventilationshålen på
laddaren och batteriet.
• Koppla loss batteriladdaren från
vägguttaget, när den inte ska användas.
3. Under laddningen lyser laddningslampan.
För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort
laddningsfunktionen när laddningen är
färdig.
4.
5.
6.
7.
8.
Litiumjonbatteri
OBSERVERA:
• Om batteriet är för varmt (t.ex. direkt
efter tungt arbete) startar inte laddningen.
Den orange standby-lampan blinkar
tills batteriet har svalnat.
Därefter påbörjas laddningen automatiskt.
Den gröna laddningslampan börjar blinka långsamt när batteriet har nått cirka
80 % laddning.
När laddningen är klar slocknar den gröna laddningslampan.
Om batteriets temperatur är 0 °C eller
lägre, så tar det längre tid än normalt att
ladda upp batteriet helt.
Även när batteriet har laddats upp helt
har det bara cirka 50 % av den styrka
som gäller för ett batteri som laddats upp
helt vid normala temperaturförhållanden.
Rådgör med en auktoriserad återförsäljare, om laddningslampan (grön) inte
slocknar.
Vid isättning av ett fulladdat batteri i laddaren på nytt kommer laddningslampan
att tändas. Efter ett antal minuter slocknar den gröna laddningslampan.
Lossningsknapp
för batteripaket
Batteriet är inte helt uppladdat när det
säljs. Se till att ladda upp batteriet före
användning.
Batteriladdare
1. Anslut laddaren till ett vägguttag.
2. Sätt i batteriet ordentligt i laddaren.
1. Placera batteriet i dockan på laddaren med anpassningsmärkena placerade mot varandra.
9. Tryck upp batteripaketets lossningsknapp och ta bort batteripaketet.
-91-
LAMPINDIKERINGAR
Laddningen är klar (batteriet helt uppladdat).
Batteriet är uppladdat till cirka 80 %.
Laddning pågår.
Laddaren är ansluten till vägguttaget.
Redo för laddning.
(Grön)
Laddningslampor (för laddningstillstånd)
Vänster: grön lampa; Höger: orange lampa
(Orange)
Batteriet är kallt.
Batteriet laddas upp långsamt för att minska belastningen på batteriet.
Batteriet är för varmt.
Laddningen startar när batteriet har svalnat. Om batteriets temperatur är –10°C eller lägre, så börjar den orange laddningslampan också
att blinka. Laddningen startar då efter att batteriet har värmts upp en
aning.
Laddningen kan inte starta. För mycket damm eller felaktigt batteri.
Släckt
Lyser
Blinkar
Information för användare om hopsamling och avfallshantering
av gammalt material och använda batterier
Dessa symboler på produkter, förpackningar och/eller medföljande
dokument betyder att man inte ska blanda elektriska och elektroniska
produkter eller batterier med vanliga hushållssopor.
För att gamla produkter och använda batterier ska hanteras och återvinnas
på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med
nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC.
När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att
spara på värdefulla resurser och förebygga en potentiell negativ inverkan
på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a.
otillbörlig avfallshantering.
För mer information om uppsamling och återvinning av gamla produkter
och batterier, var god kontakta din kommun, din avfallshanterare eller det
försäljningsställe där du köpte din artikel.
Olämplig avfallshantering kan beläggas med straff i enlighet med nationella
bestämmelser.
-92-
För affärsanvändare inom den Europeiska Unionen
Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.
[Information om avfallshantering i länder utanför den Europeiska unionen]
Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera
dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare
och fråga efter rätt metod för avfallshantering.
Notering till batterisymbolen (nedtill, två symbolexempel):
Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar
den de krav som ställs upp i direktivet för den aktuella kemikalien.
V. UNDERHÅLL
• Använd endast en torr, mjuk trasa för att torka borrmaskinen. Använd inte en fuktig
trasa, thinner, bensin eller någon annan flyktig lösning vid rengöring.
• Om det skulle hända att vatten tränger in i verktyget eller batteriet, så töm ut vattnet
och låt verktyget/batteriet torka så fort som möjligt. Avlägsna försiktigt eventuell
ansamling av damm eller järnfilspån från insidan av verktyget. Kontakta en reparationsverkstad, om något problem vid användning av verktyget uppstår.
VI. TILLBEHÖR
VIKTIGT:
• Om du använder andra tillbehör än vad som anges här kan det leda till brand, elektrisk stöt och personskador. Använd endast rekommenderade tillbehör.
• För att förhindra risken för skador, använd endast tillbehör och för sitt angivna syfte.
-93-
VII. TEKNISKA SPECIFIKATIONER
HUVUDENHET
Modell
EY45A1
Motor
14,4 V likström
Max. tjocklek för monteringsblad
18 V likström
1,6 mm
Slaglängd
28 mm
Slag per minut
0 - 2800 min-1
0 - 2250 min-1
Maximal skärkapacitet
Trä
235 mm
Mjukt stål
130 mm
Total längd
460 mm
Vikt (inkl. batteriet: EY9L45)
3,3 kg
Vikt (inkl. batteriet: EY9L51)
3,4 kg
Buller, Vibration
Se det bifogade arket
BATTERI
Modell
EY9L41
EY9L42
EY9L44
Ackumulatorbatteri
Batterispänning
EY9L45
Litiumjonbatteri
14,4 V likström
(3,6 V x 8 celler)
14,4 V likström
(3,6 V x 4 celler)
EY9L50
EY9L51
18 V likström
(3,6 V x 10 celler)
BATTERILADDARE
Modell
Märkdata
Vikt
Laddningstid
Modell
Märkdata
Vikt
Laddningstid
EY0L81
Se märkplåten på undersidan av laddaren
0,93 kg
EY9L41
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Användbar
Användbar
Användbar
Användbar
Användbar
Användbar
uppladdning: uppladdning: uppladdning: uppladdning: uppladdning: uppladdning:
45 min
30 min
50 min
65 min
50 min
65 min
Fullständig
Fullständig
Fullständig
Fullständig
Fullständig
Fullständig
uppladdning: uppladdning: uppladdning: uppladdning: uppladdning: uppladdning:
60 min
35 min
65 min
80 min
65 min
80 min
EY0L82
Se märkplåten på undersidan av laddaren
0,93 kg
EY9L41
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Användbar
Användbar
Användbar
Användbar
Användbar
Användbar
uppladdning: uppladdning: uppladdning: uppladdning: uppladdning: uppladdning:
35 min
30 min
40 min
50 min
40 min
55 min
Fullständig
Fullständig
Fullständig
Fullständig
Fullständig
Fullständig
uppladdning: uppladdning: uppladdning: uppladdning: uppladdning: uppladdning:
50 min
35 min
55 min
60 min
55 min
70 min
OBSERVERA: Tabellen kan innehålla modeller som inte säljs i ditt område.
Vi hänvisar till den senaste allmänna katalogen.
OBSERVERA: Återförsäljarens namn och adress anges på det medföljande garantikortet.
-94-
II. YTTERLIGERE SIKKERHETSREGLER
Opprinnelige bruksanvisninger: Engelsk
Oversettelse av de opprinnelige bruksanvisningene: Andre språk
1)
I. TILSIKTETBRUK
Takk for at du kjøpte Panasonic toveissag. Denne toveis-sagen kan brukes
med Panasonic oppladbare batterier for
å gi fremragende skjæreytelse. Toveissagen egner seg kun for å skjære
metall, tre og gips. Les heftet "Sikkerhet
sinstruksjoner" og det følgende før bruk:
Hold verktøyet med de isolerte
håndtakene når man utfører oppgaver hvor verktøyet kan komme i
kontakt med skjulte ledninger. Kontakt
med en strømførende ledning gjør at
metalldelene av verktøyet også blir
strømførende, og kan utsette brukeren
for elektrisk støt.
2) Bruk klemmer eller andre praktiske metoder for å sikre og støtte arbeidsstykket på et stabilt underlag. Hvis
du holder arbeidsstykket med hånden
eller mot kroppen, blir det ustødig, og
kan føre til at du mister kontrollen.
3) Hold hendene unna skjæreområdet
og sagbladet. Hold tak i de isolerte håndtakene. Hvis begge hendene
holder verktøyet, kan de ikke bli skadet av bladet.
4) Hold aldri arbeidsstykket med hendene eller på tvers av beina. Det er
viktig at arbeidsstykket støttes skikkelig for å redusere faren for at kroppen blir utsatt for skade eller at man
mister kontrollen.
5) Vær oppmerksom på at dette verktøyet alltid er start-klart, ettersom
det ikke behøver å plugges til nettstrøm.
6) Bruk alltid vernebriller eller briller
med sideskjermer. Vanlig briller eller solbriller er IKKE vernebriller.
7) Bruk støvmaske når man arbeider
med tre på et begrenset område
(f.eks. innendørs).
8) Unngå å skjære spiker. Kontroller
at arbeidsstykket er fri fra spikrer.
Fjern dem før du begynner arbeidet.
9) Skjær ikke for store arbeidsstykker.
10) Kontroller at det er god nok klaring
rundt arbeidsstykket før arbeidet
begynnes, slik at sagbladet ikke
kommer i kontakt med gulvet, arbeidsbordet, osv.
11) Hold verktøyet godt fast.
-95-
12) Forsikre deg om at bladet ikke er
i kontakt med arbeidsstykket før
bryteren slås på.
13) Hold hendene unna bevegelige deler.
14) Ikke berør bladet eller arbeidsstykket umiddelbart etter arbeidet; de
kan være svært varme og det er fare for forbrenning.
15) Sving aldri verktøyet.
16) Bruk ikke blader som er deformert eller
med sprekker.
17) Bruk ikke blader som ikke er i samsvar med karakteristikkene spesifisert i denne bruksanvisningen.
18) Ta batteripakken ut av verktøyet før
du bytter blad, gjør justeringer eller
utfører annet vedlikehold.
19) B e n y t t h ø r s e l s v e r n v e d b r u k a v
verktøyet over lengre perioder.
Symbol
Betydning
V
Volt
n0
Hastighet uten belastning
… min-1
Omdreininger eller slag
per minutt
Ah
Elektrisk kapasitet tilbatteripakke
Likestrøm
For å redusere faren for
personskader, må brukeren ha lest og forstått
bruksanvisningen.
For kun bruk inne i huset.
-96-
ADVARSEL:
• Bruk ikke andre batteripakker enn Panasonic batteripakker som er utviklet
til bruk i dette oppladbare verktøyet.
• Panasonic kan ikke ta ansvar for skader eller ulykker som skjer på grunn
av bruk av gjenbrukte batteripakker
eller falske batteripakker.
• Batteripakken må ikke brennes eller
utsettes for kraftig varme.
• Det skal ikke slås spiker eller lignende inn i batteripakken, og den må ikke
utsettes for sjokk eller demonteres, og
det må ikke gjøres forsøk på å modifisere den.
• Ikke la metallgjenstander komme i berøring med polene på batteripakken.
• Ikke oppbevar eller frakt batteripakken
i samme beholder som spiker eller lignende metallgjenstander.
• Batteripakken må ikke lades på et sted
med høy temperatur, for eksempel ved
siden av åpen ild eller i direkte sollys. Dette kan føre til overoppheting
av batteriet, og det kan ta fyr eller eksplodere.
• Bruk aldri andre ladere enn den som
er anvist til lading av batteripakken.
Dette kan føre til batterilekkasje, overoppheting eller eksplosjon.
• Etter at batteriet er tatt ut av verktøyet eller laderen, må du alltid sette pakkedekselet på plass. Dersom ikke det
gjøres kan kontaktene kortsluttes, noe
som medfører brannrisiko.
• Dersom batteripakkens ytelse er blitt
forringet, skift den ut med en ny en.
Fortsatt bruk av en defekt batteripakke
kan føre til varmeutvikling, brann eller
brudd på batteriet.
III. MONTERING
3. Slipp låsehylsen.
• En innebygget fjær vil returnere
låsehylsen til sin opprinnelige stilling
automatisk slik at det toveis sagbladet
låses på plass.
• Grip baksiden av det toveis sagbladet
og trekk i det to eller tre ganger for å
kontrollere at det er festet skikkelig.
ADVARSEL:
For å redusere faren for personskader, må du alltid ta ut batteripakken før
du skifter blad.
Inspeksjon før bruk
• Er det montert korrekt stikksagblad for
objektet som skal skjæres?
• Er det montert korrekt spindelform og
blad med korrekt tykkelse?
• Sjekk om bladet er godt festet?
• Sjekk om bladet har sprekker eller er
skadet.
• Sjekk at det ikke er noen fremmedlegemer i objektet som skal skal skjæres.
Feste og fjerne toveis sagblad.
FORSIKTIG
Sørg for å fjerne batteripakken før du starter prosessen med å bytte blad, noe som
inkluderer forberedelse, inspeksjon og utskifte.
Gjør du ikke dette, kan det resultere i et
uhell hvor verktøyet starter utilsiktet.
1. Drei låsehylsen.
• Sjekk at temperaturen til bladet er tilstrekkelig lav, ta deretter av bladet.
Montere eller demontere batteripakken
1. Kople til batteripakken:
Rett inn innrettingsmerkene og sett på
batteripakken.
• Skyv inn batteripakken til den sitter
på plass.
Innrettingsmerker
2. Fjerne batteripakken:
Trykk på knappen fra framsiden for å
løse ut batteripakken.
2. Sett inn det toveis sagbladet mens du
holder låsehylsen i dreid posisjon.
Bladet kan festes vendt enten opp eller
ned, avhenig av hvilken type arbeid som
skal utføres.
-97-
Knapp
IV. BETJENING
Bryterlås
En bryterlås forhindrer at motoren starter hvis bryteren trekkes uttilsiktet. Normalt er låsen aktivert.
• Trykk på låsbryteren for å deaktivere låsen. (Bryteren kan trykkes fra
hvilken som helst side av verktøyet.)
• Mens du skyver på bryteren, vil verktøyet fortsette å fungere selv om du
fjerner fingrene fra låsbryteren.
1. Trykk bryterlåsespaken ned, trykk inn
strømknappen.
• Bryterlåsen kan deaktiveres ved å
trykke på låsbryteren fra hvilken som
helst side.
• Hastigheten øker avhengig av hvor
langt man trykker inn strømknappen.
Fininnstille verktøyets hastighet
med bryteren
2. Slipp strømknappen med en gang du er
ferdig med skjæringen.
3. Sjekk at temperaturen til bladet er tilstrekkelig lav, ta deretter av bladet.
Når verktøyet betjenes med bryteren
kan det være en kort forsinkelse for rotasjon starter. Dette signaliserer ikke en
feil.
• Denne forsinkelsen oppstår når verktøyets kretssystem starter opp når
bryteren trykkes inn første gang etter
installering av en ny batteri-pakke eller etter at verktøyet ikke er brukt på
minst 1 minutt. Rotasjon vil starte uten
forsinkelse under andre gangs og etterfølgende bruk.
Verktøyets hastighet varierer hele tiden
med hvor langt bryteren trekkes tilbake.
Når du begynner å skjære, trekk bryteren forsiktig tilbake for å begynne å
skjære gradvis. Når bryteren slippes,
vil bremsen aktiveres slik at verktøyet
stopper umiddelbart.
Skjæring
-98-
MERK:
• Hold beskyttelsesskoen mot materialet som skal skjæres, og sørg for å
justere det toveis sagbladet til ønsket
skjæreposisjon, og trekk i bryteren.
• Bladet kan vibrere av og til, dette er
normalt.
• Dersom spon samler seg opp på
de ujevne overflatene i nærheten
av der det toveis sagbladet er festet, må disse fjernes før arbeidet
gjenopptas.
• Så snart vertøyet har startet, vil det
fortsette å fungere selv om du fjerner fingrene fra låsbryteren.
• Sjekk at det ikke er noen hindringer,
som kan blir skjært over, under arbeidsstykket.
• Sjekk at det ikke er noen fremmedlegemer, som spiker, i objektet som
skal skal skjæres.
Hvis bladet kommer i kontakt med noen slike objekter under skjæringen, vil
det oppstå en kraftig reaksjonskraft,
og det kan inntre alvorlige personskader.
• Plasser ikke hånden din på objektet i den retningen skjæringen skal
utføres.
FORSIKTIG
Hvis man ikke følger dette, er det
fare for personskade.
• Berør ikke stikksagbladet umiddelbart etter skjæring.
Hvis man ikke følger dette, kan det
inntre forbrenninger.
• Hold beskyttelsesskoen i kontakt
med materialet som skjæres mens
verktøyet er i bruk.
• Hvis du ikke gjør det, kan det toveis
sagbladet bli skadet på grunn av vibrasjonene som oppstår.
• Når du skjærer i en liten bue, vil
det resultere i lavere innmatingshastighet.
Holde verktøyet og skyve det
Hold verktøyet godt fast med begge
hender. Det er ikke nødvendig å bruke
unødig makt på verktøyet under bruk.
Vær forsiktig med å bruke unødig makt
på verktøyet da lirking og skyving kan
skade verktøyet.
Når du skjærer i en liten bue, vil det resultere i lavere innmatingshastighet.
Hvis du prøver å bevege verktøyet for
raskt, kan det skade det toveis sagbladet.
Kontrollpanel
(1)
ADVARSEL
(2)
• Ikke fjern frontdekselet.
Hold alltid verktøyet med hånden
på frontdekselet.
• Fjern alltid batteripakken fra verktøyet etter pause eller etter at arbeidet er ferdig.
Når du velger toveis sagblad, velg et
blad som stikker tilstrekkelig ut fra beskyttelsesskoen utover materialet som skal
skjæres etter at slaglengden (28 mm) er
trukekt fra (Fig.1).
(1) Varsellampe for at batteriet er for
lavt
Fig1
28mm
Forsøk på å skjære et rør, et stykke
tømmer, eller annet materiale som overgår det toveis sagbladets skjærekapasitet kan få spissen av bladet til å slå
i innisden av røret aller tømmerstykket
og dermed skade bladet (Fig.2).
Fig2
-99-
Av
(normal
operation)
Blinker
(Ingen lading)
Battery protection
feature active
Kraftig (fullstendig) utladning av Li-ionbatterier reduserer deres levetid dramatisk. Verktøyet har en batteribeskyttelsesfunksjon som er utviklet for å hindre
fullstendig utlading av batteripakken.
• Batteribeskyttelsesfunksjonen aktiveres like før batteriet blir helt tomt, og
varsellampen begynner å blinke.
• Dersom varsellampen for lavt batteri
blinker, skal batteripakken lades opp
umiddelbart.
• Om verktøyet er startet med for lite gjenværende batterikraft kan det
stanse uten at varsellampen for lavt
batteri blinker først. Dette angir at det
er for lite strøm igjen til å bruke verktøyet og at batteriet må lades før mer
bruk.
Hvis batteripakken brukes når batteritemperaturen er under 0°C (32°F),
kan det hende at verktøyet ikke fungerer som det skal.
• Ved opplading av en kald batteripakke (under 0°C (32°F)) på et varmt
sted, la batteripakken vente i over en
time for å varme opp batteriet til omgivelsestemperatur.
• Om verktøyet under bruk utsettes for
en plutselig belastning som får motoren til å låse seg kan sensoren for forhindring av overbelastning løses ut og
varsellampen for lavt batteri blinker.
Lampen stopper å blinke når du fjerner årsaken til opphenget og slår bryteren av og på.
(2) Varsellampe for overoppheting
Av
(normal
operation)
[Batteripakke]
For riktig bruk av batteripakken
Blinker Overheat
Indikerer at arbeidet
er stoppet på grunn
av overoppheting av
batteriet.
Li-ion-batteripakke
For å beskytte motoren eller batteriet,
pass på følgende når dette arbeidet
utføres.
• Hvis motoren eller batteriet blir opphetet vil beskyttelsesfunksjonen tre
i funksjon og motoren eller batteriet
slutter å virke. Varsellampen for overoppheting på kontrollpanelet vil lyse
eller blinke når denne funksjonen er
aktiv.
• Dersom beskyttelsesfunksjonen mot
overoppheting blir aktivert må verktøyet få tid til avkjøling (minst 30 minutter). Når varsellampen har slokket
er verktøyet er klart til bruk igjen.
• Unngå å bruke verktøyet slik at beskyttelsesfunksjonen mot overoppheting aktiveres gjentatte ganger.
• Hvis verktøyet brukes kontinuerlig
under forhold med stor belastning
eller om det brukes under forhold
med høy temperatur (f.eks. om sommeren), kan beskyttelsesfunksjonen
mot overoppheting aktivert gjentatte ganger.
• Hvis verktøyet brukes kontinuerlig under forhold med lav temperatur (f.eks.
om vinteren) eller om det ofte stopper
under bruk, kan det skyldes at beskyttelsesfunksjonen mot overoppheting
ikke aktiveres.
• Ytelsen til EY9L42 blir betydelig dårligere ved og under 10 °C på grunn av
arbeidsforhold og andre faktorer.
• Temperaturen i omgivelsene skal være
mellom 0°C (32°F) og 40°C (104°F).
-100-
• Oppbevar Li-ion-batteriet etter bruk
uten å lade opp for å sikre lengre levetid.
• Ved oppladning av batteripakken,
kontroller at polene på batteriladeren er fri for fremmedlegemer som støv eller vann ol. Rens
polene før du lader opp batteripakken hvis du finner fremmedlegemer på polene.
Levetiden til batteripakkens poler
kan bli påvirket av fremmedlegemer
som støv eller vann ol. mens de er i
bruk.
• Når du ikke bruker batteripakken, skal
den ikke oppbevares sammen med
metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre
små metallgjenstander, fordi de kan
føre til kortslutning.
Kortslutning av batteripolene kan forårsake gnister, forbrenning eller brann.
• Forsikre deg om arbeidsrommet er
godt ventilert ved bruk av batteripakken.
• Når du fjerner batteripakken fra verktøyet, skal batteripakkedekselet umiddelbart lukkes for å hindre at batteripolene blir forurenset av støv eller
skitt, noe som kan føre til kortslutning.
Levetiden til batteripakken
Batterilader
Oppladbare batterier har begrenset levetid. Hvis brukstiden er uvanlig kort
selv rett etter opplading, bør batteriet
byttes ut med et nytt.
Resirkulering av batteri
1. Koble laderen til strømnettet.
2. Sett batteripakken inn i laderen. Trykk
helt ned.
1. Rett inn innrettingsmerkene og sett
batteriet i dokken på laderen.
2. Skyv batteriet forover i pilens retning.
LEGG MERKE TIL:
For å resirkulere materialer og beskytte
miljøet, sørg for å avhende batteriet på
et offisielt godkjent sted, hvis et slikt
finnes i ditt land.
[Batterilader]
Lading
FORSIKTIG
• Hvis batteripakkens temperatur faller
under omtrent −10°C (14°F), stopper
oppladningen automatisk for å forhindre at batteriet tar skade.
• Omgivelsestemperaturen skal ligge
mellom 0 °C (32 °F) og 40 °C (104 °F).
Dersom du bruker batteripakken når
batteritemperaturen er under 0 °C (32
°F), kan det være at verktøyet ikke
fungerer skikkelig.
• Ved opplading av en kald batteripakke (under 0 °C (32 °F)) på et varmt
sted, la batteripakken vente i over en
time for å varme opp batteriet til omgivelsestemperatur.
• Kjøl ned laderen når det lades mer enn
to batteripakker etter hverandre.
• Ikke stikk fingrene inn i kontakthullet
når du holder laderen eller under andre omstendigheter.
For å forhindre brann eller skade på
laderen:
• Ikke bruk strøm fra en motorgenerator.
• Ikke dekk til ventilasjonshullene på
laderen og batteripakken.
• Koble laderen fra kontakten når
den ikke er i bruk.
Innrettingsmerker
3. Under lading vil ladelampen være tent.
Når ladingen er ferdig, vil en intern elektronisk bryter bli utløst automatisk for å
forhindre overlading.
• Lading vil ikke skje hvis batteripakken
er for varm (for eksempel, rett etter ekstremt tung belastning).
Den oransje ventelampen vil fortsette
å blinke til batteriet er avkjølt.
Lading vil da starte automatisk.
4. Ladelampen (grønn) vil blinke sakte når
batteriet er ladet opp ca.80 %.
5. Når ladingen er ferdig, slår den grønne
ladelampen seg av.
6. Hvis temperaturen til batteripakken er 0 °
C eller mindre, ta det lenger tid å lade
batteripakken helt opp enn standard ladetid.
Selv når batteriet er helt oppladet, vil det
ha omtrent 50 % av effekten til et fullt
oppladet batteri ved normal driftstemperatur.
7. Ta kontakt med en autorisert forhandler dersom ladelampen (grønn) ikke slår
seg av.
8. Når du setter en ferdigoppladet batteripakke i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter slår
den grønne ladelampen seg av.
Batteripakkesikringen/
-løsnemekanisme
Li-ion-batteripakke
MERK:
Batteripakken er ikke ladet helt opp
når den leveres fra fabrikken. Forsikre
deg om at du lader opp batteriet før
det tas i bruk.
9. Fjerne batteripakken mens utløserknappen for batteripakken er oppe.
-101-
LAMPEINDIKATORER
Ladingen er ferdig. (Ladet helt opp)
Batteriet er oppladet ca. 80%.
Lading pågår.
Laderen koples til vekselstrømskontakten.
Klar til lading.
(Grønn)
(Oransje)
Ladestatuslampe
Det lyser grønt (til venstre) og oransjegult (til høyre).
Batteripakke er avkjølt.
Oppladingen av batteripakke foregår langsomt for å redusere belastning på batteriet.
Batteripakken er varm.
Ladingen vil starte når batteripakkens temperatur synker. Dersom
temperaturen på batteripakken er –10°C eller under, vil ladelampen
(oransje) også begynne å blinke. Opladingen vil starte igjen når temperaturen på batteripakken stiger.
Lading ikke mulig. Tett av støv eller feil med batteripakken.
Slått av
Slått på
Blinker
Brukerinformasjon om innsamling og håndtering av gammelt
utstyr og brukte batterier
Slike symboler på produkter, emballasje, og/eller på medfølgende dokumenter betyr at brukte elektriske/elektroniske produkter og batterier ikke må
blandes med vanlig husholdningsavfall.
For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med
nasjonal lovgivning og direktivene 2002/96/EC og 2006/66/EC.
Ved riktig håndtering av disse produktene og batteriene, hjelper du til
med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig
avfallshåndtering.
For mer informasjon om innsamling og gjenvinning av gamle produkter og
batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller
stedet der du kjøpte gjenstandene.
Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.
-102-
For forretningsdrivende brukere i EU
Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din
forhandler eller leverandør for videre informasjon.
(Informasjon om håndtering i land utenfor EU)
Disse symbolene gjelder bare innenfor EU. Ønsker du å kaste slike gjenstander,
vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering.
Merknader for batterisymbol (to nederste symbol-eksempler):
Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet
etterkommer det kravet satt av direktivet for det kjemikaliet det gjelder.
V. VEDLIKEHOLD
• Bruk kun en tørr, myk klut for å tørke enheten. Bruk ikke en fuktig klut, tynner, bensin
eller andre flytende løsemidler til rengjøring.
• Hvis verktøyets eller batteripakkens innside skulle komme i kontakt med vann, la det
renne av og la det tørke så fort som mulig. Fjern forsiktig all støv eller jernfilspon som
samler seg inne i verktøyet. Hvis du skulle ha problemer med betjeningen av verktøyet, rådspør et reparasjonsverksted.
VI. TILBEHØR
FORSIKTIG:
• Bruk av ekstrautstyr som ikke er spesifisert i denne veiledningen kan føre til brann,
elektrisk støt eller personskader. Bruk kun anbefalt utstyr.
• For å unngå skader, bruk bare tilleggutstyr eller tilbehør til det bruk det er ment for.
-103-
VII. SPESIFIKASJONER
HOVEDENHET
Modell
EY45A1
Motor
14,4 V likestrøm
Maks. tykkelse på montert blad
Slaglengde
28 mm
Antall slag pr. minutt
Maksimum skjærekapasiteter
18 V likestrøm
1,6 mm
0 - 2250 min-1
0 - 2800 min-1
Tre
235 mm
Bløtt stål
130 mm
Total lengde
460 mm
Vekt (med batteripakke: EY9L45)
3,3 kg
Vekt (med batteripakke: EY9L51)
3,4 kg
Støy, Vibrasjon
Se det vedlagte arket
BATTERIPAKKE
Modell
EY9L41
EY9L42
EY9L44
Batterilagring
Batterispenning
EY9L45
EY9L50
EY9L51
Li-ion-Batteri
14,4 V likestrøm
(3,6 V x 4 celler)
14,4 V likestrøm
(3,6 V x 8 celler)
18 V likestrøm
(3,6 V x 10 celler)
BATTERILADER
Modell
EY0L81
Merkedata
Se merkeplaten på bunnen av laderen
Vekt
Ladetid
0,93 kg
EY9L41
Brukbar:
45 min
Fullt ladet:
60 min
EY9L42
Brukbar:
30 min
Fullt ladet:
35 min
EY9L44
Brukbar:
50 min
Fullt ladet:
65 min
Modell
EY9L50
Brukbar:
50 min
Fullt ladet:
65 min
EY9L51
Brukbar:
65 min
Fullt ladet:
80 min
EY0L82
Merkedata
Se merkeplaten på bunnen av laderen
Vekt
Ladetid
EY9L45
Brukbar:
65 min
Fullt ladet:
80 min
0,93 kg
EY9L41
Brukbar:
35 min
Fullt ladet:
50 min
EY9L42
Brukbar:
30 min
Fullt ladet:
35 min
EY9L44
Brukbar:
40 min
Fullt ladet:
55 min
EY9L45
Brukbar:
50 min
Fullt ladet:
60 min
EY9L50
Brukbar:
40 min
Fullt ladet:
55 min
EY9L51
Brukbar:
55 min
Fullt ladet:
70 min
MERK: Modell- og tilbehør-utvalg kan variere fra land til land. Ikke alle varianter som
er vist her selges i Norge.
Se den nyeste hovedkatalogen.
MERK: Forhandlerens navn og adresse står på det vedlagte garantibeviset.
-104-
Alkuperäiset ohjeet: englanti
Alkuperäisten ohjeiden käännös: muut
kielet
I. KÄYTTÖTARKOITUS
Kiitos hankinnastasi Panasonic Reciprocating
saw-laitteen osalta. Tätä käänteistä sawlaitetta voidaan käyttää Panasonicin
ladattavien akkujen kanssa jotta voidaan
tuottaa erinomainen leikkaussuoritus.
Käänteinen saw-laite on vain metallin,
puun ja kipsilevyn leikkaamiseen. Lue
“Turvaohjeet” kirjanen ja seuraava ennen
käyttöä.
II. LISÄTURVASÄÄNTÖJÄ
1) P i d ä k i i n n i t y ö k a l u n e r i s t e t y i s t ä
pinnoista, jos on mahdollista, että työkalu saattaa osua pinnan alla
oleviin johtoihin. Jos työkalu koskettaa
jännitteistä johtoa, työkalun metalliosat
varautuvat ja aiheuttavat käyttäjälle
sähköiskun.
2) Kiinnitä työstökappale kiinnittimillä
tai muulla sopivalla tavalla vakaalle
alustalle. Jos työstökappaleesta
pidetään kiinni käsin tai sitä pidetään
vartaloa vasten, se on epävakaa ja
seurauksena saattaa olla hallinnan
menetys.
3) Pidä kädet poissa leikkausalueelta ja terästä. Pidä kiinni eristetyistä
kiinniottopinnoista. Jos työkalusta
pidetään kiinni molemmin käsin, terä
ei pääse leikkaamaan niitä.
4) Älä koskaan pidä leikattavaa kappaletta käsissäsi tai polvellasi.
Työstökappale on tuettava hyvin, jotta se ei pääse vahingossakaan osumaan vartalon mihinkään osaan eikä
tasapainon menetystä tapahdu.
5) Huomioi, että tämä työkalu on jatkuvasti toimintakunnossa, koska se
ei toimi verkkovirralla.
6) Käytä aina suojalaseja, joissa on
sivusuojaimet. Tavalliset silmä- tai
aurinkolasit EIVÄT ole suojalasit.
7) Kun tätä työkalua käytetään puun
työstöön suljetussa huoneessa
(esim. sisätiloissa), käytä pölysuojaa
kasvoillasi.
8) Vältä naulojen leikkaamista. Tarkista
työstökappale ennen työskentelyn
aloittamista ja ota mahdolliset naulat
pois.
9) Älä leikkaa liian isoja työstökappaleita.
10) Ennen kuin aloitat työskentelyn, katso,
että työstökappaleen ympärillä on
riittävästi tilaa, jotta et vahingossa osu
terällä lattiaan, vinssiin tms.
11) Pidä työkalusta kiinni lujasti.
12) Varmista, että terä ei kosketa työstökappaletta ennen kuin käynnistät
koneen.
13) Pidä kädet poissa liikkuvien osien
läheisyydestä.
14) Älä kosketa terää tai työstökappaletta heti työn jälkeen; ne saattavat olla
erittäin kuumat ja saatat polttaa ihosi.
15) Älä koskaan heiluta työkalua.
16) Älä koskaan käytä vääntyneitä tai
haljenneita teriä.
17) Älä käytä sellaisia teriä, jotka eivät täytä näissä ohjeissa mainittuja
teknisiä tietoja.
18) Ota akku pois työkalusta ennen terän vaihtoa, säätöjen tekoa tai muiden
huoltotoimien suorittamista.
19) Käytä korvasuojaimia, kun käytät
työkalua pitempiä aikoja.
-105-
Tunnus
Volttia
V
Volttia
n0
Nopeus ilman kuormaa
… min-1
Kierrokset tai iskut per
minuutti
Ah
Akun sähkökapasiteetti
VAROITUS:
Suora virta
Loukkaantumisvaaran
estämiseksi käyttäjän on
luettava käyttöohje ja ymmärrettävä se.
Vain sisäkäyttöön.
-106-
• Älä käytä muita kuin Panasonicin tähän ladattavaan tuotteeseen suunniteltuja akkusarjoja.
• Panasonic ei ole vastuussa vahingoista tai onnettomuuksista, jotka aiheutuvat kierrätetyn tai väärennetyn akun
käytöstä.
• Älä hävitä akkua polttamalla tai altista
sitä suurelle kuumuudelle.
• Älä lyö nauloja akkuun, altista sitä iskuille, pura sitä tai yritä muuntaa sitä.
• Älä anna metalliesineiden koskettaa
akun napoja.
• Älä kuljeta tai säilytä akkua samassa
tilassa naulojen ja vastaavien metalliesineiden kanssa.
• Älä lataa akkua kuumassa tilassa esim. tulen äärellä tai suorassa auringonvalossa. Muussa tapauksessa akku voi ylikuumentua, syttyä tuleen tai
räjähtää.
• Käytä vain laitteen omaa laturia akun
lataamiseen. Muussa tapauksessa akku voi vuotaa ylikuumentua tai
räjähtää.
• Kun akku on irrotettu työkalusta tai laturista, pane aina akun kansi paikalleen. Muuten akun liittimet saattavat
mennä oikosulkuun, jolloin seurauksena on tulipalovaara.
• Kun akku on heikentynyt, vaihda se
uuteen.
Vahingoittuneen akun käytön jatkaminen saattaa aiheuttaa kuumuutta, tulen syttymisen tai akun halkeamisen.
III. KOKOAMINEN
VAROITUS:
Loukkaantumisvaaran välttämiseksi ota akku aina pois ennen terän
vaihtamista.
Ennen käyttöä suoritettavat
tarkastustoimet
• Onko kiinnitetty leikattavalle kohteelle
sopiva sahanterä?
• Onko asennettu oikeanpaksuinen
terä ja sille oikeanmuotoinen varsi?
• Tarkasta onko terä kiinnitetty kunnolla.
• Tarkasta onko terässä halkeamia tai
onko se rikki.
• Tarkasta, että leikattavassa kohteessa ei ole vieraita aineita.
3. Päästä otteesi kiinnitysholkista irti.
• Kiinteä jousi palauttaa holkin asentoonsa
automaattisesti, lukiten pistosahan terän
paikalleen.
• Ta r t u p i s t o s a h a n t e r ä s t ä s e n
selkäpuolelta ja vedä sitä kaksi tai
kolme kertaa tarkistaaksesi että se on
varmasti kiinnitetty.
• Varmista, että terän lämpötila on laskenut riittävästi ja irrota sitten terä.
Pistosahan terän
kiinnittäminen ja irrottaminen
Akun kiinnittäminen tai irrottaminen
TÄRKEÄ HUOMAUTUS
1. Akun liittäminen:
Aseta sovitusmerkit kohdakkain ja kiinnitä akku.
• Siirrä akku paikalleen niin, että se lukkiutuu.
Varmista että akkupakkaus irrotetaan ennen
terän vaihtamisen toimenpidettä, joka käsittää valmistelun, tarkastuksen, ja vaihtamisen askeleet.
Jos näin ei tehdä, tuloksena voi olla onnettomuus jossa työkalun toiminta laukeaa vahingossa.
1. Kierrä lukitusholkkia.
2. Aseta pistosahan terä paikalleen pitäessä
lukitusholkkia kierretyssä asennossa.
Saha voidaan kiinnittää ylätai alasuuntaisesti
sen mukaisesti kuin on soveliasta suoritettavan
työn osalta.
Sovitusmerkit
2. Akun irrottaminen:
Irrota akkusarja vetämällä edessä olevasta painikkeesta.
-107-
Painike
IV. TOIMINTA
1. Paina käyttökytkimen lukitusvipu alas ja
paina käyttökytkintä.
• Kytkinlukko voidaan vapauttaa
työntämällä sisään lukon avauskytkintä kummalta puolelta hyvänsä.
• Nopeus suurenee kytkintä lisää painettaessa.
detty. Leikkausta aloittaessa, vedä kytkintä jonkin verran taaksepäin aloittaaksesi asteittaisen leikkauksen. Kun kytkin
vapautetaan, jarru kytkeytyy päälle joka
aiheuttaa työkalun välittömän pysähtymisen.
Sahaaminen
HUOMAUTUS:
• Pidä suojakenkää leikattavaa materiaalia vasten, varmistaen pistosahan
terän linjaus halutulla leikkausasennolla, ja vedä kytkimestä.
• Terä voi toisinaan värähdellä, tämä on
täysin normaali ilmiö.
• Mikäli leikkaukset kertyvät epätasaisille pinnoille lähelle pistosahan kiinnityskohtaa, puhdista ne ennen
työn jatkamista.
• Kun työkalu on käynnistynyt, työkalun toimivuus jatkuu vaikka nostat
sormesi lukon avauskytkimeltä.
• Tarkasta, että työstökappaleen alla
ei ole esteitä.
• Tarkasta, että sahattavassa materiaalissa ei ole mitään vieraita esineitä kuten esimerkiksi nauloja.
Jos terä koskettaa jotakin esinettä sahaamisen aikana, syntyy voimakas vastavoima ja seurauksena
saattaa aiheutua vakava vamma.
• Älä pane käsiäsi tai muita esineitä
suuntaan, jossa sahataan.
Jos tätä ohjetta ei noudateta, seurauksena saattaa aiheutua vammoja.
• Älä kosketa pistosahan terää heti
sahaamisen jälkeen.
Jos tätä ohjetta ei noudateta,
seurauksena saattaa syntyä palovammoja.
2. Kun sahaus on tehty, vapauta käyttökytkin.
3. Varmista, että terän lämpötila on laskenut riittävästi ja irrota sitten terä.
Kun työkalua käytetään vetämällä liipaisimesta, ennen pyörimisen alkamista
voi olla hetkellinen viive. Tämä ei ole
merkki toimintahäiriöstä.
• Tämä viive ilmenee, kun työkalun piiri käynnistyy liipaisinta painettaessa
ensimmäistä kertaa uuden akkupakkauksen asennuksen jälkeen, tai sen
jälkeen kun työkalua ei ole käytetty vähintään 1 minuuttiin. Pyöriminen alkaa ilman viivettä toisen ja
myöhempien käyttökertojen aikana.
Kytkinlukko
Kytkinlukko ehkäisee moottoria käynnistymästä mikäli kytkintä vedetään vahingossa. Normaalisti, lukko on päällä.
• Avataksesi lukituksen, paina lukon
avaus-kytkintä. (Kytkintä voidaan painaa työkalun molemmilta puolilta.)
• Painaessasi kytkintä, työkalun toimivuus jatkuu vaikka nostat sormesi
lukon avaus-kytkimeltä.
Pitäen työkalua ja työntäen sitä
Työkalun hienosäätö kytkimen
avulla
Työkalun nopeus vaihtelee jatkuvasti riippuen siitä miten pitkälle kytkintä on ve-
-108-
Pidä työkalua vakaasti molemmin käsin.
Ei ole tarvetta käyttää liiallista voimaa
työkalun osalta sitä käyttäessä. Käsittele varovaisuudella koska liiallisen
voiman käyttö työkalun osalta kampeavalla tai työntävällä liikkeellä voi vahingoittaa työkalua.
Leikattaessa pienellä kaarella, on tuloksena alhaisempi syöttö.
Pyrkiessä liikuttamaan sahaa liian nopeasti saattaa vahingoittaa sahan terää.
VAROITUS
• Älä irrota etukantta.
Pidä työkalua käsissäsi aina käsi
etukannen päällä.
• Tauottaessa tai työnteon päättyessä,
käännä aina kytkin pois päältä ja irrota akkupakkaus työkalusta.
Valittaessa pistosahan terää, valitse
terä joka ylettyy riittävän pitkälle suojakengästä leikattavan materiaalin yli
kun leikkausliikkeen pituus (28 mm)
on tullut vähennetyksi (Fig1).
(1) Alhaisen akkujännitteen varoituslamppu
Sammunut
(Riittävä
jännite)
Litiumioniakun liiallinen (täydellinen)
purkautuminen lyhentää akun käyttöikää huomattavasti. Työkalussa on akun
suojatoiminto, joka estää akun liiallisen
purkautumisen.
• Akun suojatoiminto kytkeytyy ennen
kuin akku menettää varauksensa ja
alhaisen akkujännitteen varoitusvalo vilkkuu.
• Jos huomaat, että alhaisen akkujännitteen varoitusvalo vilkkuu, vaihda
akku välittömästi.
• Jos työkalu on käynnistetty liian matalalla akun varaustasolla, työkalun toiminta voi keskeytyä ilman, että akun
matalan varaustason varoituslamppu vilkkuu ensin. Tämä osoittaa, että
akun varaustaso on liian matala työkalun käyttöön, ja akkupakkaus tulisi ladata ennen kuin käyttöä jatketaan.
• Jos työkaluun kohdistuu äkillinen
kuorma käytön aikana, joka aiheuttaa
moottorin lukittumisen, syväpurkautumisen estoanturi voi laueta, ja akun
matalan varaustason lamppu vilkkua.
Lampun vilkkuminen loppuu heti, kun
moottorin lukittumisen syyhyn puututaan ja liipaisin palautetaan.
Fig1
28mm
Pyrkimys leikata putkea, puun kappaletta, tai muuta materiaalia joka ylittää pistosahan leikkauskapasiteetin
saattaa aiheuttaa terän iskeytymisen putken sisäpuoleen tai puun kappaleeseen, vahintoittaen terää (Fig2).
Fig2
TÄRKEÄ HUOMAUTUS
• Pidä suojakenkä kiinni leikattavassa
materiaalissa työkalua käytettäessä.
• Mikäli näin ei tapahdu, voi pistosahan terä vahingoittua johtuen aiheutuvasta tärinästä.
• Leikattaessa pienellä kaarella, on tuloksena alhaisempi syöttö.
Vilkkuu
(alentunut jännite)
Akun suojatoiminta
kytkeytynyt
(2) Ylikuumenemisen varoituslamppu
Säätöpaneeli
Sammunut
(Normaali
lämpötila)
(1)
Vilkkuu: Ylikuumeneminen
Osoittaa, että toiminta on
lopetettu johtuen akun
ylikuumenemisesta.
Moottorin tai akun suojaamiseksi ota
huomion seuraavat seikat, kun suoritat
tätä toimenpidettä.
(2)
-109-
• Jos moottori tai akku kuumenee, suojatoiminto käynnistyy ja moottori tai
akku lakkaa toimimasta. Säätöpaneelin ylikuumenemisen varoitusvalo palaa tai vilkkuu, kun tämä toiminto on
käynnissä.
• Jos ylikuumenemisen suojatoiminto
käynnistyy, anna työkalun jäähtyä tarpeeksi (ainakin 30 minuuttia). Työkalu
on valmis käyttöön, kun ylikuumenemisen varoitusvalo on sammunut.
• Vältä työkalun käyttöä tavalla, joka
kytkee ylikuumenemisen suojatoiminnon toistuvasti.
• Jos työkalua käytetään jatkuvasti raskaasti kuormitetussa tilassa tai jos sitä käytetään kuumassa ympäristössä (esim. kesähelteellä), ylikuumenemisen suojatoiminto saattaa käynnistyä usein.
• Jos työkalua käytetään kylmässä ympäristössä (kuten talvella) tai jos se
pysäytetään usein käytön aikana, ylikuumenemisen suojatoiminto ei kenties käynnisty.
• EY9L42-laitteen suorituskyky vähenee huomattavasti 10°C tai vähäisemmässä lämpötilassa johtuen työolosuhteista ja muista tekijöistä.
• Ympäristön käyttölämpötila on välillä
0°C (32°F) ja 40°C (104°F).
Mikäli akkua käytetään kun akun lämpötila on vähemmän kuin 0°C (32°F),
työkalun toimivuus saattaa kärsiä.
• Kun kylmää akkua (alle 0°C (32°F)) ladataan lämpimässä paikassa, on hyvä
antaa akun lämmetä ennen latausta.
[Akku]
Akun oikea käyttö
• Kun akkua ei käytetä, pidä se poissa muiden metalliesineiden lähettyviltä kuten: paperikiinnittimien, kolikoiden, avainten, naulojen, ruuvien
tai muiden pienten metalliesineiden,
jotka voivat aiheuttaa kontaktin liittimestä toiseen.Akkuliittimien saattaminen oikosulkuun saattaa aiheuttaa kipinöitä, palovammoja tai tulipalon.
• Kun käytät akkua, varmista, että
työskentelypaikassa on hyvä ilmanvaihto.
• Kun akku otetaan pois työkalusta,
pane akun liitinsuoja heti kiinni, jotta
akkuliittimiin ei pääse pölyä tai likaa
eikä synny oikosulkua.
Akun kestoikä
Ladattavien akkujen käyttöaika on rajoitettu. Jos käyttöaika on erittäin lyhyt
kunnollisen latauksen jälkeen, vaihda
akku uuteen.
Akun kierrätys
HUOMIO:
Ympäristön suojelemiseksi ja
materiaalien kierrättämiseksi akku
on vietävä hävitettäväksi erityiseen
keräyspisteeseen, jos sellainen on
olemassa.
[Akkulaturi]
Lataus
TÄRKEÄ HUOMAUTUS
Li-ioniakku
• Jotta li-ioniakku kestää mahdollisimman pitkään, pane se säilöön käytön
jälkeen lataamatta sitä.
• Kun akku ladataan, varmista, että
akkulaturin liittimissä ei ole vieraita
aineita kuten pölyä tai vettä. Jos liittimistä löytyy vieraita aineita, puhdista liittimet ennen akun lataamista.
Akkuliittimissä käytön aikana olevat vieraat aineet kuten pöly ja vesi
saattavat heikentää akun käyttöikää.
-110-
• Jos akun lämpötila laskee alle −10°C
(14°F), lataus loppuu automaattisesti,
jotta saadaan estettyä akun heikkeneminen.
• Suositeltava käyttöympäristö on välillä 0°C (32°F) ja 40°C (104°F).
os akkua käytetään huomattavasti
alle 0°C (32°F) lämpötilassa, laitteessa saattaa ilmetä toimintahäiriöitä.
• Kun kylmää akkua (alle 0°C (32°F))
ladataan lämpimässä paikassa, on
hyvä antaa akun lämmetä ennen latausta.
• Anna laturin jäähtyä ladatessasi
kahta tai useampaa akkua peräkkäin.
• Älä missään tapauksessa työnnä sormiasi latauspesään pitäessäsi laturi
tai muulloinkaan.
Tulipalovaaran ja akkulaturin vahingoittumisen estämiseksi:
• Älä käytä moottorin generaattoria
virtalähteenä.
• Älä peitä laturin tai akkuyksikön tuuletusaukkoja.
• Irrota laturi verkosta, kun sitä ei
käytetä.
6. os akun lämpötila on 0°C astetta tai sitä vähemmän, täyteen lataus kestää
tavallista kauemmin. Vaikka akku on
ladattu täyteen, sen teho on noin 50%
tavallisessa lämpötilassa ladattuun
täyteen akkuun verrattuna.
7. Ota yhteys valtuutettuun jälleenmyyjään, jos latauslamppu (vihreä) ei sammu.
8. Jos kokonaan ladattu akku asetetaan
uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua vihreä latauslamppu sammuu.
Akun vapautuspainike
Li-ioniakku
HUOMAUTUS:
Akkua ei ole ladattu kokonaan tehtaalla. Akku on ladattava ennen käyttöä.
Latauslaite
1. Kytke laturin pistoke vaihtovirtaverkon
pistorasiaan.
2. Paina akku riittävän syvälle laturiin.
1. Aseta sovitusmerkit vastakkain ja
aseta akku laturin liittimeen.
9. Poista akku pitäessäsi akun vapautuspainiketta ylhäällä.
2. Siirrä eteenpäin nuolen osoittamaan
suuntaan.
Sovitus merkit
3. Latauksen merkkivalo palaa latauksen
aikana.
Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisäänrakennettu kytkin katkaisee latauksen automaattisesti estäen ylilatautumisen.
• Latausta ei tapahdu, jos akku on liian
lämmin (esim. pitkään kestäneen käytön jälkeen)
Oranssi valmiustilan lamppu vilkkuu,
kunnes akku on jäähtynyt.Lataus
alkaa sitten automaattisesti.
4. Latauslamppu (vihreä) vilkkuu hitaasti,
kun akku on latautunut noin 80%.
5. Kun lataus on suoritettu loppuun, vihreä
latauslamppu sammuu.
-111-
LAMPUN MERKINNÄT
Lataus on valmis. (Täysi lataus)
Akku on latautunut noin 80%.
Lataa parhaillaan.
Laturi on kytketty verkkoon.
Valmis lataukseen.
(Vihreä)
Lataustilan lamppu
Vasen: vihreä Oikea: oranssi näkyy.
(Oranssi)
Akku on viileä.
Akku latautuu hitaasti akun kuormituksen vähentämiseksi.
Akkupaketti on lämmin.
Lataus alkaa, kun akkupaketin lämpötila laskee. Jos akun lämpötila
on -10°C astetta tai vähemmän, latauslamppu (oranssi) alkaa myös
vilkkua. Lataus alkaa, kun akun tilan lämpötila nousee.
Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin lämpötila
laskee.
Sammuu
Palaa
Vilkkuu
Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä
ja hävittämisestä
Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä
paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen.
Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely,
talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin
keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EC ja
2006/66/EC mukaisesti.
Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään
arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja
ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi
aiheuttaa.
Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan
tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä.
Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus.
-112-
Yrityksille Euroopan unionissa
Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai
tavarantoimittajalta.
[Tietoja hävittämisestä Euroopan unionin ulkopuolella]
Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys
paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.
Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä
merkinnöistä):
Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia.
V. HUOLTO
• Käytä laitteen pyyhkimiseen vain kuivaa, pehmeää kangasta. Älä käytä puhdistukseen kosteaa kangasta, tinneriä, bentseeniä tai muita helposti syttyviä aineita.
• Jos työkalun tai akun sisus kastuu, poista vesi ja kuivata se mahdollisimman pian. Poista varovasti kaikki työkalun sisään kertyvät pöly ja rautapuru. Jos työkalun
käytössä ilmenee ongelmia, ota yhteys korjaamoon.
VI. LISÄLAITTEET
TÄRKEÄ HUOMAUTUS:
• Tässä ohjekirjassa mainitsemattomien lisävarusteiden käyttäminen voi johtaa tulipaloon, sähköiskun vaaraan tai henkilövahinkoihin. Käytä aina vain suositettuja lisäosia.
• Välttääksesi vammautumisen riskiä, käytä vain lisävarusteita tai liitännäisiä laitteita
käyttötarkoituksen mukaisesti.
-113-
VII. TEKNISET TIEDOT
PÄÄLAITE
Malli
EY45A1
Moottori
Tasavirta 14.4 V
Tasavirta 18 V
Asennusterän suurin paksuus
1,6 mm
Iskun pituus
28 mm
Iskua per minuutti
Suurin leikkauskapasiteetti
0 - 2250 min
0 - 2800 min-1
-1
Puu
235 mm
Valantateräs
130 mm
Kokonaispituus
460 mm
Paino (akku mukaan luettuna: EY9L45)
3,3 kg
Paino (akku mukaan luettuna: EY9L51)
3,4 kg
Ääniä, Tärinää
Katso liite
AKKUPAKETTI
Malli
EY9L41
EY9L42
EY9L44
Akun säilytys
EY9L45
EY9L50
EY9L51
Li-ioniakku
Tasavirta 14,4 V
(3,6 V x 4 kennoa)
Akun jännite
Tasavirta 14,4 V
(3,6 V x 8 kennoa)
Tasavirta 18 V
(3,6 V x 10 kennoa)
AKKULATURI
Malli
EY0L81
Teho
Katso laturin pohjassa olevaa arvokilpeä
Paino
Latausaika
0,93 kg
EY9L41
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Käytettävissä: Käytettävissä: Käytettävissä: Käytettävissä: Käytettävissä: Käytettävissä:
45 min
30 min
50 min
65 min
50 min
65 min
Täysi:
Täysi:
Täysi:
Täysi:
Täysi:
Täysi:
60 min
35 min
65 min
80 min
65 min
80 min
Malli
EY0L82
Teho
Katso laturin pohjassa olevaa arvokilpeä
Paino
Latausaika
0,93 kg
EY9L41
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Käytettävissä: Käytettävissä: Käytettävissä: Käytettävissä: Käytettävissä: Käytettävissä:
35 minutes 30 minutes 40 minutes 50 minutes 40 minutes 55 minutes
Täysi:
Täysi:
Täysi:
Täysi:
Täysi:
Täysi:
50 minutes 35 minutes 55 minutes 60 minutes 55 minutes 70 minutes
HUOMAUTUS: Taulukko saattaa sisältää malleja, jotka eivät ole myynnissä Suomessa.
Katso tietoja uusimmasta yleisesitteestä.
HUOMAUTUS: Katso jälleenmyyjän yhteystiedot oheisesta takuukortista.
-114-
Panasonic Marketing Europe GmbH
Panasonic Testing Center
Winsbergring 15,
22525 Hamburg,
Germany
EN. GR. FR. IT. ND. ES. DN. SW. NR. FN
EY972045A11 2012.10
Printed in China
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
