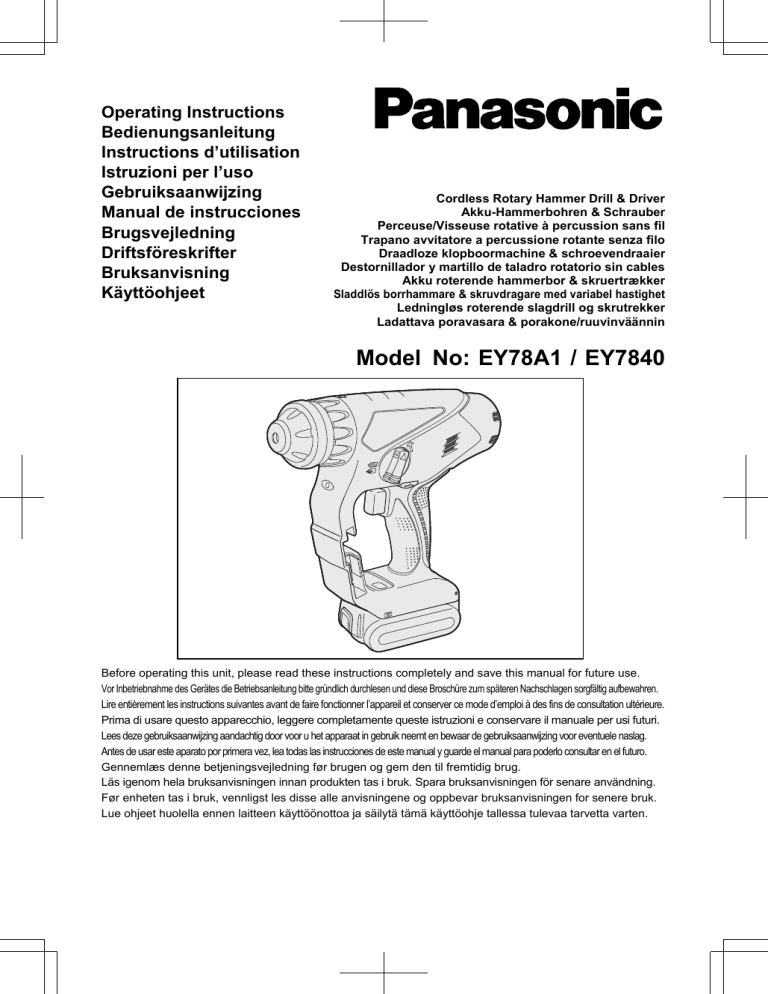

Panasonic EY78A1, EY7840 Operating instructions

Panasonic EY78A1, EY7840 Operating instructions
Operating Instructions
Bedienungsanleitung
Instructions d’utilisation
Istruzioni per l’uso
Gebruiksaanwijzing
Manual de instrucciones
Brugsvejledning
Driftsföreskrifter
Bruksanvisning
Käyttöohjeet
Cordless Rotary Hammer Drill & Driver
Akku-Hammerbohren & Schrauber
Perceuse/Visseuse rotative à percussion sans fil
Trapano avvitatore a percussione rotante senza filo
Draadloze klopboormachine & schroevendraaier
Destornillador y martillo de taladro rotatorio sin cables
Akku roterende hammerbor & skruertrækker
Sladdlös borrhammare & skruvdragare med variabel hastighet
Ledningløs roterende slagdrill og skrutrekker
Ladattava poravasara & porakone/ruuvinväännin
Model No: EY78A1 / EY7840
Before operating this unit, please read these instructions completely and save this manual for future use.
Vor Inbetriebnahme des Gerätes die Betriebsanleitung bitte gründlich durchlesen und diese Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.
Lire entièrement les instructions suivantes avant de faire fonctionner l’appareil et conserver ce mode d’emploi à des fins de consultation ultérieure.
Prima di usare questo apparecchio, leggere completamente queste istruzioni e conservare il manuale per usi futuri.
Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.
Antes de usar este aparato por primera vez, lea todas las instrucciones de este manual y guarde el manual para poderlo consultar en el futuro.
Gennemlæs denne betjeningsvejledning før brugen og gem den til fremtidig brug.
Läs igenom hela bruksanvisningen innan produkten tas i bruk. Spara bruksanvisningen för senare användning.
Før enheten tas i bruk, vennligst les disse alle anvisningene og oppbevar bruksanvisningen for senere bruk.
Lue ohjeet huolella ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.
Index/Index/Index/Indice/Index/Indice/Indeks/Index/Indeks/Hakemisto
English:
Deutsch:
Français:
Italiano:
Nederlands:
Page
Seite
Page
Pagina
Bladzijde
9
23
38
52
65
Español:
Dansk:
Svenska:
Norsk:
Suomi:
Página
Side
Sid
Side
Sivu
FUNCTIONAL DESCRIPTION
FUNKTIONSBESCHREIBUNG
DESCRIPTION DES FONCTIONS
DESCRIZIONE DELLE FUNZIONI
FUNCTIEBESCHRIJVING
DESCRIPCIÓN FUNCIONAL
BESKRIVELSE AF FUNKTIONERNE
FUNKTIONSBESKRIVNING
FUNKSJONSBESKRIVELSE
TOIMINTAKUVAUS
-2-
80
93
107
120
133
(A)
(C)
(E)
(G)
(I)
(K)
(M)
Chuck
Futter
Mandrin
Mandrino
Boorkop
Portabroca
Borepatron
Chuck
Chuck
Kiinnityslaite
Hammering/drilling switching lever
Zum Umschalten zwischen normalem Bohren und Schlagbohren
Commutateur martelage/perforation
Leva di commutazione martellatura/perforazione
Keuzehendel normaal boren/klopboren
Palanca de conmutación de martillo/taladro
Hamrings/borings omskiftningsgreb
Omkopplare mellan slagborr/vanlig borr
Slag/bor omskifter
Vasaran/poran kytkentävipu
Variable speed control trigger
Betriebsschalter
Gâchette de commande de vitesse
Grilletto di controllo velocità variable
Startschakelaar variabele snelheid
Disparador del control de velocided variable
Kontroludløser for variabel hastighed
Steglös varvtalsreglerare
Hovedbryter, trinnløs
Nopeudensäätökytkin
Alignment marks
Ausrichtmarkierungen
Marques d’alignement
Marcature allineamento
Uitlijntekens
Marcas de alineación
Flugtemærker
Anpassningsmärken
Opprettingsmerke
Sovitusmerkit
Overheat warning lamp (battery)
Überhitzungs-Warnlampe (Akku)
Témoin d’avertissement de surchauffe (batterie)
Spia avvertenza surriscaldamento (batteria)
Oververhitting-waarschuwingslampje (accu)
Luz de advertencia de sobrecalentamiento (batería)
Advarselslamp til overophedning (batteri)
Varningslampa för överhettning (batteri)
Varsellampe for overoppheting (batteri)
Ylikuumenemisen varoituslamppu (akku)
Battery low warning lamp
Akkuladungs-Warnlampe
Témoin d’avertissement de batterie basse
Spia avvertenza batteria scarica
Waarschuwingslampje voor lage accuspanning
Luz de aviso de baja carga de batería
Advarselslampes batterieffekt lav
Varningslampa för svagt batteri
Varsellampe for at batteriet er for lavt
Alhaisen akkujännitteen varoituslamppu
Bit adapter holder
Einsatzadapterhalter
Porte-adaptateur de mèche
Adattatore di portabit
Bitadapterhouder
Soporte de adaptador de broca
Boradapterholder
Hållare för verktygsspetsadapter
Holderstykke for bit-tilpasningsstykke
Terän sovittimen pidin
(B)
(D)
(F)
(H)
(J)
(L)
(N)
-3-
Clutch handle
Kupplungsring
Poignée de l’embrayage
Impugnatura frizione
Koppelingshandgreep
Mango de embrague
Koblinghåndtag
Kopplingshandtag
Koblingshåndtak
Kytkimen kahva
Forward/Reverse lever
Rechts/Linkslauf Schalter
Levier d’inversion marche avant-marche arrière
Leva di avanzamento/inversione
Voorwaarts/achterwaarts-hendel
Palanca de avance/inversión
Greb til forlæns/baglæns retning
Riktningsomkopplare
Forover/Revers bryter
Eteenpäin/taaksepäin vipu
Battery pack
Akku
Batterie autonome
Pacco batteria
Accu
Batería
Batteripakning
Batteri
Batteripakke
Akku
Control panel
Bedienfeld
Panneau de commande
Pannello di controllo
Bedieningspaneel
Panel de controle
Kontrolpanel
Kontrollpanel
Kontrollpanel
Säätöpaneeli
LED light on/off button
LED-Leuchten-EIN/AUS-Taste
Bouton Marche/Arrêt de la lumière DEL
Tasto di accensione e spegnimento della luce LED
Aan/uit-toets (ON/OFF) voor LED-lampje
Botón ON/OFF de luz LED
TÆND/SLUK-knap til LED-lys
Strömbrytare för LED-ljus
PÅ/AV-knapp for LED-lys
LED-valon kytkin/katkaisupainike
Battery pack release button
Akku-Entriegelungsknopf
Bouton de libération de batterie autonome
Tasto di rilascio pacco batteria
Accu-ontgrendeltoets
Botón de liberación de batería
Udløserknap til batteripakning
Frigöringsknapp för batteri
Utløserknapp for batteripakke
Akkupaketin irrotuspainike
LED light
LED-Leuchte
Lumière DEL
Luce LED
LED-lampje
Luz indicadora
LED-lys
LED-ljus
LED-lys
LED-valo
(O)
(Q)
Bit adapter (EY9HX403E)
Einsatzadapter (EY9HX403E)
Adaptateur de mèche (EY9HX403E)
Portabit (EY9HX403E)
Bitadapter (EY9HX403E)
Adaptador de broca (EY9HX403E)
Boradapter (EY9HX403E)
Verktygsspetsadapter (EY9HX403E)
Bitholderen (EY9HX403E)
Bitsi adapteri (EY9HX403E)
Battery charger
Ladegerät
Chargeur de batterie
Caricabatterie
Acculader
Cargador de batería
Batterioplader
Batteriladdare
Batterilader
Akkulaturi
(P)
(R)
-4-
Shoulder strap
Schulterriemen
Dragonne
Cinghia da spalla
Schouderriem
Correa al hombro
Skulderrem
Axelrem
Skulderbelte
Olkahihna
Pack cover
Akkuabdeckung
Couvercle de la batterie autonome
Coperchio pacco
Accudeksel
Cubierta de batería
Pakningsdæksel
Batteriskydd
Pakkedeksel
Akkukotelon kansi
Recommendations for use / Gebrauchsempfehlungen / Recommandations concernant l’utilisation /
Precauzioni d’uso / Aanbevelingen voor gebruik / Recomendaciones par el uso / Anbefalinger for
brugen / Rekommendationer för användning / Anbefalt bruk / Käyttösuositukset
Pack cover
Akkuabdeckung
Couvercle de la batterie autonome
Coperchio pacco
Accudeksel
label
Schild
rouge
rossa
GB
Cubierta de batería
Pakningsdæksel
Batteriskydd
Pakkedeksel
Akkukotelon kansi
label
rojo
etikette
dekal
Terminals
Anschlüsse
Bornes
Terminali
Aansluitpunten
Terminales
Terminaler
Poler
Ender
Liittimet
etikett
merkki
Be sure to use the Pack cover
• When the battery pack is not being used, store the battery in a way that foreign substances such as dust and
water etc. do not contaminate the terminals. Be sure to attach the battery pack cover to protect the battery
terminals.
• When charging the battery pack, confirm that the terminals on the battery charger are free of foreign
substances such as dust and water etc. Clean the terminals before charging the battery pack if any foreign
substances are found on the terminals.
The life of the battery pack terminals may be affected by foreign substances such as dust and water etc.
during operation.
CAUTION: To protect the motor or battery, be sure to note the following when carrying out this operation.
• If the motor or battery becomes hot, the protection function will be activated and the motor or battery will stop
operating.
The overheat warning lamp on the control panel illuminates or flashes when this feature is active.
For safe use
• The battery pack is designed to be installed by proceeding two steps for safety. Make sure the battery pack is
installed properly to the main body before use.
• If the battery pack is not inserted firmly when the switch is switched on, the overheat warning lamp and the
battery low warning lamp will flash to indicate that safe operation is not possible, and the bit will not rotate
normally. Insert the battery pack into the body of the tool until the red label disappears.
D
Unbedingt die Akkuschutzkappe verwenden
• Wenn der Akku nicht benutzt wird, bewahren Sie ihn so auf, dass die Kontakte nicht durch Fremdstoffe, wie z.
B. Staub und Wasser usw., verschmutzt werden. Bringen Sie unbedingt die Akkuschutzkappe zum Schutz der
Kontakte an.
• Achten Sie beim Laden des Akkus darauf, dass die Kontakte am Ladegerät frei von Fremdstoffen, wie z. B.
Staub und Wasser usw., sind. Reinigen Sie die Kontakte vor dem Laden des Akkus, falls Fremdstoffe auf den
Kontakten vorhanden sind.
Die Lebensdauer der Akkukontakte kann durch Anhaften von Fremdstoffen, wie z. B. Staub und Wasser usw.,
während des Betriebs beeinträchtigt werden.
VORSICHT: Zum Schutz des Motors und des Akkus müssen beim Betrieb die folgenden Punkte beachtet
werden.
• Bei einer Motor- oder Akkuüberhitzung spricht die Schutzschaltung an, um den Betrieb des Motors bzw.
des Akkus zu unterbrechen. Die Überhitzungswarnleuchte auf dem Bedienungsfeld leuchtet oder blinkt bei
aktivierter Funktion.
Für den sicheren Gebrauch
• Der Akku ist aus Sicherheitsgründen so entworfen, dass er in zwei Schritten eingesetzt werden muss.
Vergewissern Sie sich vor der Inbetriebnahme der Maschine, dass der Akku ordnungsgemäß in diese
eingesetzt ist.
• Wenn der Akku nicht fest eingesetzt ist, blinken die Überhitzungs-Warnlampe und die Akkuladungs-Warnlampe
und das Gerät dreht den Bohrer nicht wie üblich, um darauf hinzuweisen, dass das Gerät nicht betriebssicher
arbeitet, selbst wenn ein Schalter ausgelöst wird. Schieben Sie den Akku soweit in das Gerät hinein, bis das
rote Schild verschwindet.
-5-
F
Veillez à utiliser le couvercle de la batterie autonome
• Lorsque le couvercle de la batterie autonome n’est pas utilisé, rangez la batterie de façon à ce qu’aucun corps
étranger comme de la poussière et de l’eau ne contamine les bornes. Veillez à fixer le couvercle de la batterie
autonome afin de protéger les bornes de la batterie.
• Lors de la charge de la batterie autonome, assurez-vous que les bornes du chargeur de batterie sont libres de
tout corps étranger comme de la poussière et de l’eau, etc. Nettoyez les bornes avant de charger la batterie
autonome si des corps étrangers se trouvent sur les bornes.
La durée de vie des bornes de la batterie autonome peut être affectée par des corps étrangers comme de la
poussière et de l’eau, etc. pendant le fonctionnement.
MISE EN GARDE: Pour protéger le moteur ou la batterie, veillez à bien noter les points suivants lorsque
vous effectuez cette opération.
• Si le moteur ou la batterie deviennent chauds, la fonction de protection sera activée et le moteur ou la batterie
cesseront de fonctionner. Le témoin d'avertissement de surchauffe s'allume ou clignote sur le panneau de
commande lorsque cette caractéristique est active.
Pour un usage sans risque
• La batterie est conçue pour être installée en procédant en deux étapes pour des raisons de sécurité. Assurezvous que la batterie est mise en place correctement avant d'utiliser l'outil.
• Lorsque la batterie autonome n'est pas fermement insérée, le témoin d'avertissement de surchauffe et le témoin
d’avertissement de batterie basse clignotent et la machine ne fait pas tourner la mèche comme habituellement
pour nous signaler que la machine ne fonctionne pas en toute sécurité même si un interrupteur a été enclenché.
Insérez la batterie autonome dans le corps de l'outil jusqu'à ce que l'indicateur rouge disparaisse.
I
Assicurarsi di usare il coperchio del pacco batteria
• Quando il pacco batteria non viene usato, conservare la batteria in modo che sostanze estranee, quali
polvere, acqua, ecc non contaminino i terminali. Assicurarsi di applicare il coperchio al pacco batteria per
proteggere i terminali della batteria.
• Quando il pacco batteria viene caricato, assicurarsi che i terminali sul caricabatteria siano privi di sostanze
estranee, quali polvere, acqua, ecc. Pulire i terminali prima di caricare il pacco batteria, qualora vengano
trovate sostanze estranee sui terminali.
La durata dei terminali del pacco batteria può essere influenzata da sostanze estranee, quali polvere, acqua,
ecc. durante il funzionamento.
PRECAUZIONE: Per proteggere il motore o la batteria, tenere presente quanto segue nell'esecuzione del lavoro.
• Se il motore o la batteria si scurriscaldano verrà attivata la funzione di protezione, che comporta l'arresto
del motore o della batteria. Quando questa funzione è attiva, sul pannello di controllo lampeggia la spia di
avvertenza da surriscaldamento.
Per un utilizzo sicuro
• Il pacco batteria è stato ideato per essere installato tramite una procedura a due fasi per motivi di sicurezza.
Prima dell'uso, verificare che il pacco batteria sia inserito correttamente nel corpo principale.
• Quando il pacco batteria non è ben inserito, la spia avvertenza surriscaldamento e la spia avvertenza batteria
scarica lampeggiano e l'apparecchio non fa ruotare la punta come di consueto per avvertire l'utente che
l'utensile non sta funzionando in modo sicuro anche se l'interruttore è bloccato. Inserire il pacco batteria
nell'alloggiamento dell'utensile fino alla scomparsa dell'etichetta rossa.
NL
Zorg ervoor het accudeksel te gebruiken
• Wanneer de accu niet wordt gebruikt, de accu op een zodanige manier bewaren dat vreemde bestanddelen
zoals stof en water, enz. de aansluitingen niet kunnen verontreinigen.
• Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals
stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft.
De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed worden door vreemde
bestanddelen zoals stof en water, enz.
OPGELET: Let bij het gebruik van het gereedschap op deze wijze op het volgende om de motor en de accu
te beschermen.
• Als de motor of de accu oververhit raakt, wordt de beveiligingsfunctie geactiveerd en zal de motor of de accu
stoppen met werken. Het oververhittingwaarschuwingslampje op het bedieningspaneel brandt of knippert
wanneer deze beveiligingsfunctie is geactiveerd.
Voor een veilig gebruik
• Het aanbrengen van de accu moet om veiligheidsredenen in twee stappen worden uitgevoerd. Zorg dat de
accu vóór gebruik goed op het gereedschap is bevestigd.
• Als de accuset niet goed is bevestigd, gaan het oververhitting-waarschuwingslampje (accu/motor) en
het waarschuwingslampje voor lage accuspanning knipperen en draait de bit niet op het apparaat, zoals
gebruikelijk. Dit is een waarschuwing dat het apparaat niet op veilige wijze kan worden gebruikt, zelfs niet als
een schakelaar wordt bediend. Plaats de accu in het gereedschap totdat het rode label verdwijnt.
-6-
E
Asegúrese de utilizar la cubierta de la caja de batería
• Cuando no utilice la caja de batería, guarde la batería de tal forma que las materias extrañas tales como polvo
y agua, etc. ensucien los terminales. Asegúrese de colocar la cubierta de la caja de batería de tal forma de
proteger los terminales de la batería.
• Cuando cargue la caja de batería, confirme que los terminales en el cargador de batería estén libres de
materias extrañas tales como polvo y agua, etc. Limpie los terminales antes de cargar la caja de batería si hay
materias extrañas en los terminales.
La vida de los terminales de la caja de batería puede verse afectada por materias extrañas tales como polo y
agua, etc. durante su funcionamiento.
PRECAUCIÓN: Para proteger el motor o la batería, asegúrese de observar lo siguiente cuando efectúe
esta operación.
• Si el motor o la batería se calienta, se activará la función de protección y el motor o la batería dejará de
funcionar. La lámpara de advertencia de sobrecalentamiento en el panel de control se ilumina o destella
cuando esta característica está activada.
Para un uso más seguro
• La batería está diseñada para instalarse siguiendo dos pasos por motivos de seguridad.
Compruebe que la batería está instalada correctamente en el cuerpo principal antes de utilizar la herramienta.
• Si la batería no ha quedado bien introducida, la luz de advertencia de sobrecalentamiento y la luz de aviso de
baja carga de batería parpadearán, y la broca no girará del modo habitual para alertar al operario de que la
máquina no funcionará de manera segura si se acciona algún interruptor. Introduzca la batería en el cuerpo de
la herramienta hasta que el indicador rojo desaparezca.
DK
Sørg for at anvende batteripakningsdækslet
• Når batteripakningen ikke anvendes, skal batteriet opbevares således, at uvedkommende substanser,
som for eksempel støv og vand etc., ikke kan komme til at forurene terminalerne. Sørg for at sætte
batteripakningsdækslet på for at beskytte batteriterminalerne.
• Når du oplader batteripakningen, skal du bekræfte at terminalerne på batteriopladeren er fri for
uvedkommende substanser, som for eksempel støv og vand etc. Rengør terminalerne inden du oplader
batteripakningen, hvis uvedkommende substanser observeres på terminalerne.
Levetiden for batteripakningens terminaler kan påvirkes af uvedkommende substanser, som for eksempel støv
og vand etc., under brugen.
FORSIGTIG: For at beskytte motoren og batteriet, skal man være opmærksom på følgende, når denne
operation udføres.
• Hvis motoren eller batteriet bliver varme, vil beskyttelseskredsløbet blive aktiveret og motoren eller batteriet vil
holde op med at fungere. Advarselslampen til overophedning på kontrolpanelet lyser eller blinker, når denne
egenskab er aktiveret.
For sikker brug
• Batteripakken er beregnet til at blive installeret ved at følge en fremgangsmåde med to trin for sikkerheden skyld.
Kontroller, at batteripakningen er korrekt installeret i hoveddelen før brug.
• Når batteripakningen ikke er isat korrekt, vil advarselslampe til overophedning og advarselslampen
batterieffekt lav blinke, og maskinen vil ikke dreje boret som sædvanligt, for at lade os vide at maskinen ikke
arbejder sikkert, selv om der trykkes på kontakter. Indsæt batteripakken i selve værktøjet, indtil den røde
etikette forsvinder.
S
Se till att använda batteriskyddet
• När batteriet inte används bör det förvaras på ett sätt som gör att främmande ämnen, såsom damm eller
vatten, inte kan hamna på batteripolerna. Var noga med att skydda batteripolerna genom att sätta på
batteriskyddet.
• Kontrollera vid laddning av batteriet att polerna på batteriladdaren är fria från främmande ämnen, såsom
damm eller vatten. Rengör polerna innan batteriet laddas, om något främmande ämne återfinns på polerna.
Batteripolernas livslängd kan vid drift påverkas av främmande ämnen, såsom damm eller vatten.
VIKTIGT: För att skydda motorn och batteriet, skall du komma ihåg följande vid denna användning.
• Om motorn eller batteriet överhettas, aktiveras skyddsfunktionen och då slutar motorn eller batteriet att
fungera. Varningslampan för överhettning på kontrollpanelen lyser eller blinkar när denna funktion har
aktiverats.
För säker användning
• Batteriet ska monteras genom vidta två säkerhetsåtgärder.
Kontrollera att batteriet är ordentligt monterat på verktyget före användning.
• När batteriet inte är ordentligt monterat kommer varningslamporna för överhettning och svagt batteri att blinka
och borrspetsen roterar inte vilket talar om att maskinen inte är säker även om en brytare aktiveras. För in
batteriet i verktyget tills du inte längre kan se den röda dekalen.
-7-
N
Ikke glem å bruke batteripakkedekselet
• Når batteripakken ikke er i bruk, legg batteriet på et sted der fremmedlegemer så som støv eller vann ikke
forurenser batteripolene. Ikke glem å bruke batteripakkedekselet for å beskytte batteripolene.
• Ved oppladning av batteripakken, kontroller at polene på batteriladeren er fri for fremmedlegemer så som støv
eller vann. Rens polene før du lader opp batteripakken hvis du finner fremmedlegemer på polene.
Batteripakkepolenes levetid kan bli påvirket av fremmedlegemer så som støv eller vann mens de er i bruk.
FORSIKTIG: For å beskytte motoren eller batteriet, pass på følgende når dette arbeidet utføres.
• Hvis motoren eller batteriet blir opphetet vil beskyttelsesfunksjonen tre i funksjon og motoren eller batteriet
slutter å virke. Varsellampen for overoppheting på kontrollpanelet vil lyse eller blinke når denne funksjonen er
aktiv.
For trygg og sikker bruk
• Batteripakken skal installers i henhold til en to-trinns sikkerhetsforanstaltning.
Sørge for at batteripakken er korrekt installert i verktøyet før bruk.
• Når batteripakken ikke er satt inn korrekt, lyser varsellampen for overoppheting (motor/batteri). Drillen roterer
ikke bit-en som normalt og gjør dette for å indikere at drillen ikke fungerer på trygt og sikkert vis.
Sett inn batteripakken i verktøyet inntil den røde etiketten forsvinner.
SF
Käytä aina akkukantta
• Kun akkua ei käytetä, pane akku säilöön niin, että vieraat aineet kuten pöly, vesi jne. eivät likaa liittimiä. Muista
panna akkukansi paikalleen suojaamaan akkuliittimiä.
• Kun akku ladataan, varmista, että akkulaturin liittimissä ei ole vieraita aineita kuten pölyä tai vettä. Jos
liittimistä löytyy vieraita aineita, puhdista liittimet ennen akun lataamista.
Akkuliittimissä käytön aikana olevat vieraat aineet kuten pöly ja vesi saattavat heikentää akun käyttöikää.
TÄRKEÄ HUOMAUTUS: Moottorin tai akun suojaamiseksi ota huomion seuraavat seikat, kun suoritat tätä
toimenpidettä.
• Jos moottori tai akku kuumenee, suojatoiminto käynnistyy ja moottori tai akku lakkaa toimimasta.
Säätöpaneelin ylikuumenemisen varoitusvalo palaa tai vilkkuu, kun tämä toiminto on käynnissä.
Turvallisen käytön takaamiseksi
• Akku on suunniteltu asennettavaksi kahden turvallisuutta koskevan toimenpiteen jälkeen.
Varmista ennen käyttöä, että akku on kiinnitetty kunnolla perusrunkoon.
• Jos akkua ei kiinnitetä kunnolla, ylikuumenemisen varoituslamppu ja alhaisen akkujännitteen varoituslamppu
vilkkuvat ja kone ei pyöritä kärkeä tavalliseen tapaan osoituksena siitä, että koneen toiminta ei ole turvallista,
vaikka kytkin katkaistaisiin. Työnnä akku työkalun runkoon niin, että punainen merkki katoaa näkyvistä.
-8-
Original instructions: English Translation of the original instructions: Other
languages
II. ADDITIONAL
SAFETY RULES
1) Wear ear protection. Exposure to
noise can cause hearing loss.
Use auxiliary handle (support
handle) supplied with the tool.
Loss of control can cause personal
injury.
I. INTENDED USE
This tool is a Rotary Hammer for
drilling in concrete. In addition, the
has a “rotation only mode” without
hammering. The mode is suitable for
drilling and screw-fastening.
2) Hold power tools by insulated
gripping surfaces when performing an operation where the
cutting tool may contact hidden
wiring; contact with a “live” wire
will make exposed metal parts of
the tool “live” and shock the operator.
Read “Safety Instructions” booklet
and the following before using.
3) Wear a dust mask, if the work
causes dust.
4) Be aware that this tool is always
in an operating condition, since it
does not have to be plugged into
an electrical outlet.
5) If the bit becomes jammed, immediately turn the main switch off
to prevent an overload which can
damage the battery pack or motor. Use reverse motion to loosen
jammed bits.
6) Do not operate the Forward/Reverse
lever when the main switch is on. The
battery will discharge rapidly and
damage to the unit may occur.
7) Use only a dry, soft cloth for
wiping the unit. Do not use a damp
cloth, thinner, benzine, or other
volatile solvents for cleaning.
8) When storing or carrying the tool, set
the Forward/Reverse lever to the
center position (switch lock).
9) Do not strain the tool by holding the
speed control trigger halfway (speed
control mode) so that the motor
stops. The protection circuit will activate and may prevent speed control operation. If this happens, release the speed control trigger and
squeeze again for normal operation.
-9-
10) Be careful not to get dust inside the
chuck.
11) Do not touch the rotating parts to
avoid injury.
12) Do not continue to use the tool for
a long time. Stop using the tool
from time to time to avoid that the
temperature of the motor rises too
high.
13) Do not drop the tool.
14) Do not put the tool on the place
where the chuck is depressed. The
bit may come off from the chuck
and fall down when the chuck is
depressed. It may cause injuries.
Symbol
meaning
V
Volts
Direct current
n0
No load speed
…min-1
Revolutions or
reciprocation per minutes
Rotation with hammering
Rotation only
To reduce the risk of
injury, user must read
and understand instruction manual.
For indoor use only.
- 10 -
WARNING:
• Do not use other than the
Panasonic battery packs that are
designed for use with this
rechargeable tool.
•Panasonic is not responsible for
any damage or accident caused
by the use of the recycled battery
pack and the counterfeit battery
pack.
• Do not dispose of the battery pack
in a fire, or expose it to excessive
heat.
• Do not drive the likes of nails into
the battery pack, subject it to
shocks, dismantle it, or attempt to
modify it.
• Do not allow metal objects to
touch the battery pack terminals.
• Do not carry or store the battery
pack in the same container as
nails or similar metal objects.
• Do not charge the battery pack in
a high-temperature location, such
as next to a fire or in direct
sunlight. Otherwise, the battery
may overheat, catch fire, or explode.
• Never use other than the dedicated charger to charge the battery pack. Otherwise, the battery
may leak, overheat, or explode.
• After removing the battery pack
from the tool or the charger, always reattach the pack cover.
Otherwise, the battery contacts
could be shorted, leading to a risk
of fire.
•When the Battery Pack Has Deteriorated, Replace It with a New
One. Continued use of a damaged battery pack may result in
heat generation, ignition or battery rupture.
Attaching or Removing Battery Pack
III. ASSEMBLY
1. To connect the battery pack:
Line up the alignment marks and attach
the battery pack.
CAUTION:
Use of a concrete drill bit larger
than the recommended size may
cause damage to the tool.
• Slide the battery pack until it locks
into position.
1. To insert the bit
1-1. Insert a bit into the mounting hole,
and turn it slightly to locate an engaged position.
1-2. At the engaged position, push the
bit as far as it goes. Make sure that
the bit is fixed by pulling it.
Alignment marks
2. To remove the battery pack:
SDS PLUS type
shank
Pull the button from the front to release
the battery pack.
2. To remove the bit
2-1. Depress the chuck and pull the bit.
Button
IV. OPERATION
Forward/Reverse Lever
Bit adapter
Use a bit adapter (O) and bit.
1. Remove the bit adapter
from the bit adapter holder
on the main unit.
2. Pull the bit holder. ( )
3. Insert the bit. ( )
4. Make sure the bit is inserted
firmly by pulling it lightly.
Bit
5. Insert the bit adapter into the holder
mounting hole and turn to
locate an engaged position.
6. At the engaged position, push in as
far as it goes.
• Make sure it does not move by
pulling it lightly.
- 11 -
Forward
Reverse
Lock
• Be sure to set the lever in the center to lock it after use.
• Operate the Forward/Reverse lever
after the motor rotation is completely stopped.
Hammering/Drilling Switching
Lever
Control Panel
NOTE: Operate the mode change after
the motor rotation is completely
stopped.
Position of
switching lever
Action mode
( 2)
Operation
(1) LED light
Rotation with Concrete
Drilling,
hammering
Block Drilling
Rotation only
( 3)
(1 )
Before the use of LED
light, always pull the
power switch once.
the LED light
Press
on button.
The light illuminates with
very low current, and it
does not adversely affect
the performance of the
tool during use or its
battery capacity.
Screw
Fastening,
Drilling
Clutch Torque Setting
Adjust the torque to one of the 5 clutch
” position.
settings or “
CAUTION:
Test the setting before actual operation.
Set the scale at this mark ( ).
CAUTION:
• The built-in LED light is designed to
illuminate the small work area
temporarily.
• Do not use it as a substitute for a
regular flashlight, since it does not
have enough brightness.
• LED light turns off when the tool
has not been used for 5 minutes.
Caution : DO NOT STARE INTO BEAM.
Variable Speed Control Trigger
To set the center of a hole, pull the
trigger slightly to start the drill rotation
slowly.
The more the speed control trigger is
pulled, the higher the speed becomes.
Use of controls or adjustments or performance
of procedures other than those specified herein
may result in hazardous radiation exposure.
(2) Overheat warning lamp
CAUTION:
When operating the tool by pulling the
trigger, there may be a momentary lag
before rotation starts. This does not
signal a malfunction.
• This lag occurs as the tool’s circuitry starts up when the trigger is
pulled for the first time after installing a new battery pack or after the
tool has not been used for at least 1
minute (or at least 5 minutes when
the LED is on). Rotation will start
without any lag during second and
subsequent operations.
- 12 -
Off
(normal
operation)
Illuminated:
Overheat
(motor)
Flashing:
Overheat
(battery)
Indicates operation has
been halted due to motor
or battery overheating.
To protect the motor or battery, be
sure to note the following when carrying out this operation.
If the motor or battery becomes hot,
the protection function will be
activated and the motor or battery
will stop operating. The overheat
warning lamp on the control panel
●
●
●
●
●
●
●
●
illuminates or flashes when this
feature is active.
If the overheating protection
feature a c t i v a t e s , a l l o w t h e
t o o l t o c o o l thoroughly (at
least 30 minutes). The tool is
ready for use when the overheat
warning lamp goes out.
Avoid using the tool in a way that
causes the overheating protection feature to activate repeatedly.
If the tool is operated continuously
under high-load conditions or if it is
used in hot-temperature conditions
(such as during summer), the
overheating protection feature may
activate frequently.
If the tool is used in coldtemperature conditions (such as
during winter) or if it is frequently
stopped during use, the overheating protection feature may not
activate.
The performance of the EY9L42
deteriorates significantly at and
below 10°C due to work conditions
and other factors.
The ambient temperature range is
between 0°C (32°F) and 40°C
(104°F). If the battery pack is used
when the battery temperature is
below 0°C (32°F), the tool may fail
to function properly.
Use the charger at temperatures
between 0°C and 40°C, and
charge the battery at a temperature similar to that of the battery
itself. (There should be no more
than a 15°C difference between
the temperatures of the battery
and the charging location.)
(3) Battery low warning lamp
Off
(normal
operation)
Flashing
(No charge)
Battery protection
feature active
Excessive (complete) discharging of
lithium ion batteries shortens their
service life dramatically. The driver
includes a battery protection feature
designed to prevent excessive discharging of the battery pack.
• The battery protection feature activates immediately before the
battery loses its charge, causing
the battery low warning lamp to
flash.
• If you notice the battery low warning lamp flashing, charge the battery pack immediately.
• If it is started with too little battery
power remaining, the tool may stop
operating without the battery low
warning lamp flashing first. This
indicates that there is too little battery power remaining to use the
tool, and the battery pack should
be charged before further use.
• If the tool is subject to a sudden
load during use that causes the
motor to lock up, the overdischarge
prevention sensor may be triggered, and the battery low warning
lamp may flash. The lamp will stop
flashing once you address the
cause of the motor’s locking up and
cycle the trigger.
• The battery protection feature may
activate when a high load is abruptly placed on the motor, even if
ample battery charge remains. In
this case, both the battery low
warning lamp and LED light will
flash. (EY78A1)
- 13 -
• If both the battery low warning lamp
and LED light flash, reduce the force
with which you are pushing on the
driver or, if using a drill driver, adjust
the speed switch to a lower setting.
(EY78A1)
Dust Collection Cup (EY9X005E)
(Available as an optional accessory)
Installing the Shoulder Strap
CAUTION:
• Install the shoulder strap firmly
to the main unit of the tool and
check the length of the strap
before use.
• Check the condition of the strap
and do not use if it is cut or torn
etc.
There is a risk of injury or damage if used while improperly installed.
• Please wear the shoulder strap
securely on the shoulder.
There is a risk of injury or damage if it is accidentally dropped.
1. Pass the strap through the strap
holders. ( )
2. Pass the strap through the buckles
and adjust the length. ( )
* Drill bits of which diameter is 20 mm
above cannot be inserted through
dust collection cup.
* Do not use the tool for cutting other
than concrete, mortar and other ceramic materials. If used for cutting metal
materials, the dust collection cup may
be damaged by the metal chip heat.
* Do not use this tool with any drill bit
which is shorter than 130 mm in length.
1. Install a drill bit.
2. Pass the drill bit through A and fix
the cup at B by matching with the
shape of the cluch handle.
B
A
Operation
Keep the dust collection cup in close
contact with the wall surface during
operation.
Shoulder pad
• The shoulder strap can be adjusted
according to the individual.
• Adjust the shoulder pad to the
shoulder.
• Pull the shoulder strap to make sure
it is firmly attached to the main unit of
the tool.
Removal
Hold the base of the dust collection
cup for removal.
Base
Please remove after thoroughly getting rid of the dust in the dust collection cup.
- 14 -
Battery Pack Life
Storage
Do not store the dust collection cup
in a compressed position. If kept in
a compressed position, it may be
impossible to return to the original
shape.
The rechargeable batteries have a
limited life. If the operation time becomes extremely short after recharging, replace the battery pack with a
new one.
Battery Recycling
ATTENTION:
For environmental protection and
recycling of materials, be sure that
it is disposed of at an officially assigned location, if there is one in
your country.
[Battery Pack]
For Appropriate Use of
Battery pack
• For optimum battery life, store the Liion battery pack following use without
charging it.
• When charging the battery pack,
confirm that the terminals on the
battery charger are free of foreign
substances such as dust and water
etc. Clean the terminals before
charging the battery pack if any foreign substances are found on the
terminals.
The life of the battery pack terminals
may be affected by foreign substances such as dust and water etc.
during operation.
• When battery pack is not in use,
keep it away from other metal objects
like: paper clips, coins, keys, nails,
screws, or other small metal objects
that can make a connection from one
terminal to another.
Shorting the battery terminals together
may cause sparks, burns or a fire.
• When operating the battery pack,
make sure the work place is well ventilated.
• When the battery pack is removed
from the main body of the tool, replace
the battery pack cover immediately in
order to prevent dust or dirt from contaminating the battery terminals and
causing a short circuit.
[Battery Charger]
Charging
Cautions
- 15 -
• If the temperature of the battery
pack falls approximately below
−10°C (14°F), charging will automatically stop to prevent degradation of the battery.
• The ambient temperature range is between 0°C (32°F) and 40°C (104°F).
If the battery pack is used when the
battery temperature is below 0°C
(32°F), the tool may fail to function
properly.
• Use the charger at temperatures between 0°C and 40°C, and charge the
battery at a temperature similar to that
of the battery itself. (There should be
no more than a 15°C difference between the temperatures of the battery
and the charging location.)
• When charging a cool battery pack
(below 0°C (32°F)) in a warm place,
leave the battery pack at the place
and wait for more than one hour to
warm up the battery to the level of
the ambient temperature.
• Cool down the charger when
charging more than two battery
packs consecutively.
• Do not insert your fingers into contact
hole, when holding charger or any
other occasions.
CAUTION:
To prevent the risk of fire or damage to the battery charger.
• Do not use power source from an
engine generator.
• Do not cover vent holes on the
charger and the battery pack.
• Unplug the charger when not in
use.
Li-ion Battery Pack
NOTE:
Your battery pack is not fully charged
at the time of purchase. Be sure to
charge the battery before use.
Battery charger
1. Plug the charger into the AC outlet.
2. Insert the battery pack firmly into the
charger.
1. Line up the alignment marks and
place the battery onto the dock on
the charger.
2. Slide forward in the direction of the
arrow.
Alignment marks
6. If the temperature of the batter pack is
0°C or less, charging takes longer to
fully charge the battery pack than the
standard charging time.
Even when the battery is fully charged, it
will have approximately 50% of the
power of a fully charged battery at normal operating temperature.
7. Consult an authorized dealer if the
charging lamp (green) does not turn
off.
8. If a fully charged battery pack is inserted into the charger again, the
charging lamp lights up. After several
minutes, the charging lamp in green
color will turn off.
Battery pack
release button
9. Remove the battery pack while thebattery pack release button is held up.
3. During charging, the charging lamp
will be lit.
When charging is completed, an internal electronic switch will automatically be triggered to prevent
overcharging.
• Charging will not start if the battery
pack is warm (for example, immediately after heavy-duty operation).
The orange standby lamp will be
flashing until the battery cools
down.
Charging will then begin automatically.
4. The charge lamp (green) will flash
slowly once the battery is approximately 80% charged.
5. When charging is completed, the charging lamp in green color will turn off.
- 16 -
LAMP INDICATIONS
Charging is completed. (Full charge.)
Battery is approximately 80% charged.
Now charging.
Charger is plugged into the AC outlet. Ready to charge.
(Green)
Charging Status Lamp.
Left: green Right: orange will be displayed.
(Orange)
Battery pack is cool.
The battery pack is being charged slowly to reduce the load on the battery.
Battery pack is warm.
Charging will begin when temperature of battery pack drops. If the temperature of the
battery pack is -10° or less, the charging status lamp (orange) will also start flashing .
Charging will begin when the temperature of the battery pack goes up"
Charging is not possible. Clogged with dust or malfunction of the battery pack.
Turn off
Lit
Flashing
- 17 -
Information for Users on Collection and Disposal of Old
Equipment and used Batteries
These symbols on the products, packaging, and/or accompanying
documents mean that used electrical and electronic products and
batteries should not be mixed with general household waste.
For proper treatment, recovery and recycling of old products and used
batteries, please take them to applicable collection points, in accordance
with your national legislation and the Directives 2002/96/EC and
2006/66/EC.
By disposing of these products and batteries correctly, you will help to
save valuable resources and prevent any potential negative effects on
human health and the environment which could otherwise arise from
inappropriate waste handling.
For more information about collection and recycling of old products and
batteries, please contact your local municipality, your waste disposal
service or the point of sale where you purchased the items.
Penalties may be applicable for incorrect disposal of this waste, in
accordance with national legislation.
For business users in the European Union
If you wish to discard electrical and electronic equipment, please contact your
dealer or supplier for further information.
[Information on Disposal in other Countries outside the European Union]
These symbols are only valid in the European Union. If you wish to discard these
items, please contact your local authorities or dealer and ask for the correct method
of disposal.
Note for the battery symbol (bottom two symbol examples):
This symbol might be used in combination with a chemical symbol. In this case it
complies with the requirement set by the Directive for the chemical involved.
- 18 -
V. MAINTENANCE
• Use only a dry, soft cloth for wiping the unit. Do not use a damp cloth, thinner, benzine, or other volatile solvents for cleaning.
• In the event that the inside of the tool or battery pack is exposed to water, drain and
allow to dry as soon as possible. Carefully remove any dust or iron filings that col-lect
inside the tool. If you experience any problems operating the tool, consult with a repair
shop.
VI. ACCESSORIES
CAUTION:
To prevent the risk of injury, only use accessory or attachment for its stated purpose.
Bit adapter (included)
•EY9HX403E
Drill chuck (Optional accessory)
•EY9HX400E
Use with wood drill bit or metal drill bit with shank of 1.5 mm to 13 mm diameter.
Do not use the drill chuck in “Rotation with hammering mode” (
). Use in "Rotation
with hammering mode" may cause break of chuck or bit and result in injury.
Hammer chuck (Optional accessory)
•EY9HX401E
Use with concrete drill bit, wood drill bit or metal drill bit with straight shank of 2.5 mm
to 13 mm diameter.
Do not use the hammer chuck with wood drill bit or metal drill bit in “Rotation with
hammering mode” (
). Use in “Rotation with hammering mode” may cause break
of bit and result in injury.
If you need any assistance for more details regarding these accessories, ask your
local service center.
VII. USAGE SUGGESTION
1. If there isn’t enough force pushing down on the bit, the tool may not be able to
blow in hammering mode.
This is to prevent the hammering mode from operating with no load. Press down
harder on the bit to engage the tool and cause it to blow.
2. In winter or in other situations where the temperature of the unit is low (5°C (41°F)
or below), the blow of the hammering mode may be weaker than normal at the beginning stage.
This is because the grease becomes stiffer in low temperatures, increasing friction.
If this should happen, operating hammering mode with no load for approximately
30 seconds and repeat this 3 times. This will restore its blowing power.
- 19 -
VIII. SPECIFICATIONS
MAIN UNIT
Model
EY7840
Motor voltage
EY78A1
14.4 V DC
14.4 V DC
18 V DC
16.5 mm
For work that can be completed with one battery pack
( 12.5 mm - 16.5 mm)
Concrete
Maximum drilling
diameter
Steel
13 mm
Wood
18 mm
Speed at no load(RPM)
0~1000 rpm
0~1250 rpm
Blows rate per minute(BPM)
3800 bpm
3800 bpm
4750 bpm
Weight
(with battery pack:EY9L44)
2.45 kg
2.45 kg
-
Weight
(with battery pack:EY9L45)
2.45 kg
2.45 kg
-
Weight
(with battery pack:EY9L50)
-
-
2.6 Kg
Weight
(with battery pack:EY9L51)
-
-
2.6 Kg
Overall length
249 mm
Noise,Vibration
See the included sheet
GUIDELINE TABLE
• Select the torque for fastening screws with the clutch handle.
• Guide for the selection of torque
Depending on the job, adjustments are possible in five levels by approximately 1 N·m (10
kgf-cm) increments.
Setting
Fastening
Screws
Drilling
Holes
1
2
3
4
5
(Drill Mark)
Torque
Guide Depending on Material
Concrete
Block
(A)
(B)
(A)
(B)
Approximately 1.5 N·m (15 kgf-cm)
Approximately 2.5 N·m (25 kgf-cm)
Approximately 3.4 N·m (35 kgf-cm)
Approximately 4.4 N·m (45 kgf-cm)
Approximately 5.4 N·m (55 kgf-cm)
Approximately 14.4 V: 12.5 N·m (127 kgf-cm)
18 V: 13.5 N·m (138 kgf-cm)
Drilling holes in wood and metal
(A) For fastening screws into plastic anchor which requires dia. 6.0 mm prehole in the concrete.
(B) For directly fastening screws into concrete (like topcon) with dia. 3.5 mm prehole.
NOTE: This is only a rough guide. Required torque is different depending on the
shape, material, and application of the screws.
Set according to the work environment of the site.
- 20 -
BATTERY PACK
Model
EY9L41
EY9L42
EY9L45
EY9L50
EY9L51
Li-ion Battery
Storage battery
Battery voltage
EY9L44
14.4 V DC
(3.6 V x 4 cells)
14.4 V DC
(3.6 V x 8 cells)
18 V DC
(3.6 V x 10 cells)
BATTERY CHARGER
EY0L81
Model
See the rating plate on the bottom of the charger
Electrical rating
0.93 kg
Weight
Charging time
EY9L41
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Usable:
45 min
Usable:
30 min
Usable:
50 min
Usable:
65 min
Usable:
50 min
Usable:
65 min
Full: 60 min
Full: 35 min
Full: 65 min
Full: 80 min
Full: 65 min
Full: 80 min
EY0L82
Model
See the rating plate on the bottom of the charger
Electrical rating
0.93 kg
Weight
Charging time
EY9L41
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Usable:
35 min
Usable:
30 min
Usable:
40 min
Usable:
50 min
Usable:
40 min
Usable:
55 min
Full: 50 min
Full: 35 min
Full: 55 min
Full: 60 min
Full: 55 min
Full: 70 min
NOTE: This chart may include models that are not available in your area.
Please refer to the latest general catalogue.
NOTE: For the dealer name and address, please see the included warranty card.
- 21 -
ONLY FOR U. K.
IX. ELECTRICAL PLUG
INFORMATION
IMPORTANT: The wires in this mains lead
FOR YOUR SAFETY PLEASE READ
THE FOLLOWING TEXT CAREFULLY
This appliance is supplied with a moulded
three pin mains plug for your safety and
convenience.
A 5 amp fuse is fitted in this plug.
Should the fuse need to be replaced please
ensure that the replacement fuse has a rating of 5 amp and that it is approved by ASTA
or BSI to BS1362.
or the BSI mark
Check for the ASTA mark
on the body of the fuse.
If the plug contains a removable fuse cover
you must ensure that it is refitted when the
fuse is replaced.
If you lose the fuse cover the plug must not
be used until a replacement cover is obtained.
A replacement fuse cover can be purchased
from your local Panasonic Dealer.
IF THE FITTED MOULDED PLUG IS UNSUITABLE FOR THE SOCKET OUTLET IN
YOUR HOME THEN THE FUSE SHOULD
BE REMOVED AND THE PLUG CUT OFF
AND DISPOSED OF SAFELY.
THERE IS A DANGER OF SEVERE ELECTRICAL SHOCK IF THE CUT OFF PLUG IS
INSERTED INTO ANY 13 AMP SOCKET.
If a new plug is to be fitted please observe
the wiring code as shown below.
If in any doubt please consult a qualified
electrician.
are coloured in accordance
with the following code:
Blue: Neutral
Brown: Live
As the colours of the wire in the mains lead
of this appliance may not correspond with
the coloured markings identifying the terminals in your plug, proceed as follows.
The wire which is coloured BLUE must be
connected to the terminal in the plug which
is marked with the letter N or coloured
BLACK.
The wire which is coloured BROWN must be
connected to the terminal in the plug which is
marked with the letter L or coloured RED.
Under no circumstances should either of
these wires be connected to the earth terminal of the three pin plug, marked with the
letter E or the Earth Symbol .
How to replace the fuse: Open the fuse
compartment with a screwdriver and replace
the fuse and fuse cover if it is removable.
- 22 -
Fuse Cover
II. WEITERE WICHTIGE
SICHERHEITSREGELN
Original-Anleitung: Englisch
Übersetzung der Original-Anleitung:
Andere Sprachen
I. BESTIMMUNGSGEMÄßE
VERWENDUNG DER
MASCHINE
Dieses Gerät ist ein Bohrhammer für das
Bohren in Beton. Zusätzlich verfügt das
Gerät aber auch über einen “Nur-Bohren-Modus”, bei dem kein Schlagen erfolgt.
Dieser Modus eignet sich für das Bohren
und zum Befestigen von Schrauben.
Lesen Sie bitte vor der ersten Inbetriebnahme dieses Geräts das separate Handbuch “Sicherheitsmaßregeln” sorgfältig durch.
- 23 -
1) Tragen Sie einen Gehörschutz.
Lärmeinwirkung kann zu Gehörverlust führen.
Verwenden Sie den mit dem
Werkzeug gelieferten Zusatzgriff
(Haltegriff). Verlust der Kontrolle
kann Verletzungen verursachen.
2) Halten Sie Elektrowerkzeuge an
den isolierten Griffflächen, wenn
Sie eine Arbeit durchführen, bei
der die Maschine auf verborgene
Kabel treffen könnte; bei Kontakt
mit stromführenden Kabeln werden
die freiliegenden Metallteile der
Maschine ebenfalls stromführend
und der Benutzer erleidet einen
elektrischen Schlag.
3) Tragen Sie eine Staubmaske, falls
bei der Arbeit Staub anfällt.
4) Denken Sie daran, dass das Werkzeug ständig betriebsbereit ist, da
es nicht an die Steckdose angeschlossen werden muss.
5) Wenn der Bohrer sich festfrisst, sofort den Auslösehebel freigeben, da
das Akkupack und der Motor bei
Überlastung der Maschine beschädigt werden können. Zum Lösen
des Bohrers auf Linkslauf schalten.
6) Betätigen Sie den Rechts/Linkslauf
Schalter nicht, wenn der Betriebsschalter eingeschaltet ist. Der Akku
entlädt sich sonst schnell, und das
Gerät kann beschädigt werden.
7) Das Gerät nur mit einem trockenen, weichen Lappen abwischen.
Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtigen Lösungsmittel wie Farbverdünner oder Benzin.
8) Stellen Sie den Rechts/Linkslauf
Schalter zum Lagern oder Tragen
des Werkzeugs auf die Mittelstellung (Schaltersperre).
9) Das Gerät wird überbeansprucht,
wenn Sie den Betriebsschalter in
halb eingeschobener Stellung halten (aktive Drehzahlregulierung)
und den Motor abwürgen.
Hierdurch spricht die Schutzschal-
10)
11)
12)
13)
14)
tung an, die die Drehzahlregulierung
außer Funktion setzt. In solchen
Fällen den Betriebsschalter freigeben und erneut ziehen, damit das
Gerät wieder normal arbeitet.
Darauf achten, dass kein Staub in
das Futter gerät.
Wegen Verletzungsgefahr bei laufender Maschine keine sich drehenden Teile berühren!
Die Maschine nicht über längere
Zeit ununterbrochen laufen lassen,
sondern von Zeit zu Zeit stoppen,
damit der Motor sich abkühlen kann.
Die Maschine nicht fallenlassen!
ACHTUNG! Achten Sie darauf,
dass Sie das SDS-Spannfutter
nicht versehentlich aufstützen. Das
SDS-Werkzeug wird dann vom
Futter gelöst und fällt nach unten
aus der Maschine. Dies kann Verletzungen zur Folge haben.
Symbol
V
Bedeutung
n0
Drehzahl ohne Last
…min-1
Umdrehungen oder Hin- und
Herbewegungen pro Minute
Volt
Gleichstrom
Schlagbohren
Drehbewegung
Zur Verminderung der
Verletzungsgefahr
muss die
Bedienungsanleitung
gründlich gelesen
werden.
Nur für Inneneinsatz.
- 24 -
WARNUNG:
• Verwenden
Sie
nur
die
Panasonic-Akkus, die für den
Einsatz
mit
dieser
Akku-Maschine ausgelegt sind.
• Panasonic
übernimmt
keine
Verantwortung
für
etwaige
Schäden oder Unfälle, die durch
den Gebrauch von recycelten und
gefälschten Akkus verursacht
werden.
• Werfen Sie den Akku nicht ins
Feuer, und setzen Sie ihn auch
keiner übermäßigen Wärme aus.
• Unterlassen Sie das Einschlagen
von Nägeln in den Akku sowie
Erschüttern,
Zerlegen
oder
Abändern des Akkus.
• Achten Sie darauf, dass keine
Metallgegenstände
mit
den
Kontakten
des
Akkus
in
Berührung kommen.
• Unterlassen Sie das Tragen oder
Aufbewahren
des
Akkus
zusammen mit Nägeln oder
ähnlichen Metallgegenständen im
selben Behälter.
• Laden Sie den Akku nicht an
einem heißen Ort, wie z. B. in der
Nähe eines Feuers oder in
direktem
Sonnenlicht.
Anderenfalls kann der Akku
überhitzen, Feuer fangen oder
explodieren.
• Verwenden
Sie
nur
das
zugehörige Ladegerät zum Laden
des Akkus. Anderenfalls kann der
Akku auslaufen, überhitzen oder
explodieren.
• Nachdem Sie den Akku von der
Maschine oder dem Ladegerät
abgenommen haben, bringen Sie
stets die Akkuabdeckung wieder
an. Anderenfalls könnten die
Akkukontakte
kurzgeschlossen
werden, was zu einem Brand
führen kann.
• Wenn
der
Akku
schwach
geworden ist, ersetzen Sie ihn
durch einen neuen. Fortgesetzter
Gebrauch eines beschä-digten
Akkus kann zu Wärmeerzeugung,
Entzündung oder Bruch führen.
6. Drücken Sie den Einsatzadapter an
der
Einrastposition
bis
zum
Anschlag hinein.
• Vergewissern Sie sich durch
leichtes Ziehen, dass er sich
nicht bewegt.
III. ZUSAMMENBAU
VORSICHT:
Die Verwendung eines Betonbohrers,
der größer als die empfohlene Größe
ist, kann eine Beschädigung des
Geräts verursachen.
1. Einführen des Einsatzes
Anbringen oder Abnehmen
des Akkus
1. Zum Anschließen des Akkus:
Die Ausrichtmarkierungen aufeinander ausrichten, und den Akku
anbringen.
• Den Akku einschieben, bis er einrastet.
1-1. Stecken Sie einen Bohrer in die
Montageöffnung und drehen Sie ihn
leicht, um ihn in der Einrastposition
zu fixieren.
1-2. Drücken Sie den Bohrer in der Einrastposition so tief wie möglich hinein.
Ziehen Sie am Bohrer und überzeugen Sie sich davon, dass er richtig
fest sitzt.
Ausrichtmarkierungen
Schaft des Typs
SDS PLUS
2. Zum Entfernen des Akkus:
Die Taste von vorne ziehen, um die
Batteriepackung zu lösen.
2. Entfernen des Einsatzes
2-1. Drücken Sie auf das Spanfutter und
ziehen Sie am Bohrer.
Knopf
IV. BETRIEB
Einsatzadapter
Verwenden Sie den Einsatzadapter
(O) und einen Einsatz.
1. Nehmen Sie den Einsatzadapter aus dem
Einsatzadapterhalter
an der Haupteinheit
heraus.
2. Ziehen Sie am Einsatzhalter. ( )
Einsatz
3. Führen Sie den Einsatz halter
ein. ( )
4. Vergewissern Sie sich durch leichtes
Ziehen, dass der Einsatz fest sitzt.
5. Führen Sie das Futter in die Halterung
ein und drehen Sie es, um eine Einrastposition zu finden.
Rechts/Linkslaufumschalter
- 25 -
Rechtslauf
Linkslauf
Verriegeln
• Den Hebel nach dem Gebrauch des
Werkzeugs unbedingt auf Mitte
(Verriegelung) stellen.
• Betätigen Sie den Rechts/Linkslaufumschalter erst, wenn die
Motordrehung
vollständig
zum
Stillstand gekommen ist.
Zum Umschalten zwischen
normalem Bohren und Hammerbohren
• Diese Verzögerung tritt beim
Hochfahren der Schaltkreise der
Maschine auf, wenn der Auslöser
zum ersten Mal nach dem Einsetzen
eines neuen Akkus betätigt wird,
oder nachdem die Maschine
mindestens 1 Minute lang nicht
benutzt worden ist (oder mindestens
5 Minuten bei leuchtender LED). Bei
der zweiten und jeder weiteren
Betätigung läuft die Maschine ohne
Verzögerung an.
HINWEIS: Nehmen Sie den Betriebsartenwechsel erst
dann vor, wenn die
Motordrehung vollständig
zum Stillstand gekommen ist.
Position des
Umschalthebels
Betriebsart
Operation
Schlagbohren Betonbohren,
Blockbohren
Bohren/
Schrauben
Bedienfeld
Schraube
anziehen,
Bohren
( 3)
(1 )
Einstellung des
Kupplungsdrehmoments
Stellen Sie das Drehmoment auf eine
der 5 Kupplungsstufen oder die Posi“ ein.
tion „
VORSICHT:
Prüfen Sie die Einstellung vor der
eigentli-chen Inbetriebnahme.
Stellen Sie die Skala auf diese
Markierung ( ) ein.
Elektronikschater
Um die Mitte eines Lochs anzubohren,
drücken Sie den Ein-Aus-Schalter leicht,
damit die Bohrdrehung langsam startet.
Je weiter der Elektronikschalter hineingedrückt wird, desto höher wird die
Drehzahl.
( 2)
(1) LED-Leuchte
Betätigen Sie vor der
Benutzung
der
LEDLeuchte einmal den
Ein-Aus-Schalter.
Drücken
Sie
die
LED-Leuchten-Einschaltt
.
aste
Die Leuchte benötigt nur
sehr wenig Strom und
beeinträchtigt nicht die
Leistung der Maschine
oder die Akkukapazität
während der Benutzung.
VORSICHT:
• Die eingebaute LED dient zur
vorübergehenden Beleuchtung des
kleinen Arbeitsbereichs.
• Benutzen Sie sie nicht als Ersatz
für eine reguläre Taschenlampe,
weil sie nicht hell genug ist.
• Die LED-Leuchte schaltet sich aus,
wenn die Maschine 5 Minuten lang
nicht benutzt wird.
VORSICHT:
Wird die Maschine durch Betätigen
des Auslösers gestartet, kann eine
kurzzeitige Verzögerung auftreten,
bevor die Drehung beginnt. Dies ist
kein
Anzeichen
für
eine
Funktionsstörung.
- 26 -
Vorsicht: SEHEN SIE NICHT IN DEN STRAHL.
Die Benutzung von Bedienelementen oder
Einstellungen, oder die Durchführung von
Vorgängen, die hier nicht beschrieben sind,
kann zu gefährlicher Strahlungsfreisetzung
führen.
(2) Überhitzungs-Warnlampe
Aus
(normaler
Betrieb)
Leuchten:
Überhitzung
(motor)
Der Umgebungstemperaturbereich
liegt zwischen 0°C und 40°C. Wenn
der Akku bei einer Akkutemperatur
unter 0°C benutzt wird, funktioniert
die Maschine möglicherweise nicht
einwandfrei.
Verwenden Sie das Ladegerät bei
Temperaturen zwischen 0°C und 40°C.
Die Temperatur während des Ladevorgangs sollte in etwa der Temperatur
des Akkus selbst entsprechen. (Die
Temperaturabweichung zwischen Akku
und der Ladeumgebung sollte nicht
mehr als 15°C betragen.)
(3) Akkuladungs-Warnlampe
●
Blinken:
Überhitzung
(akku)
●
Zeigt an, dass der
Betrieb wegen Motoroder
Akkuüberhitzung
Zum Schutz des Motors und des Akkus
müssen beim Betrieb die folgenden
Punkte beachtet werden.
Bei einer Motor- oder Akkuüberhitzung spricht die Schutzschaltung an,
um den Betrieb des Motors bzw. Des
Akkus zu unterbrechen. Die Überhitzungswarnleuchte auf dem Bedienungsfeld leuchtet oder blinkt bei
aktivierter Funktion.
Falls die Überhitzungs-Schutzfunktion
aktiviert wird, lassen Sie das Tool
gründlich abkühlen (mindestens 30
Minuten). Das Tool ist wieder einsatzbereit, wenn die ÜberhitzungsWarnlampe erlischt.
Verwenden Sie das Tool so, dass die
Überhitzungs-Schutzfunktion
nicht
wiederholt aktiviert wird.
Falls das Werkzeug kontinuierlich
unter starker Belastung oder bei
hoher Umgebungstemperatur im
Sommer verwendet wird, kann die
Überhitzungs-Schutzfunktion öfters
ansprechen.
Falls das Werkzeug bei niedriger
Umgebungstemperatur im Winter
oder jeweils nur kurzzeitig verwendet
wird, spricht die ÜberhitzungsSchutzfunktion nicht an.
Infolge der Arbeitsbedingungen und
anderer Faktoren nimmt die Leistung
des EY9L42 bei einer Temperatur
von 10 °C und darunter stark ab.
●
Aus
(normaler
Betrieb)
●
Blinken
(Keine Ladung)
Akkuschutzfunktion
aktiv
Übermäßiges (vollständiges) Entla-den
von Li-Ion-Akkus führt zu einer erheblichen Verkürzung ihrer Lebensdauer.
Der Schrauber ist mit einer Akkuschutzfunktion
ausgestattet,
die
übermäßiges Entladen des Akkus verhindert.
●
• Die Akkuschutzfunktion wird unmittelbar vor der Erschöpfung des
Akkus aktiviert und bewirkt Blinken
der Akkuladungs-Warnlampe.
●
• Wenn Sie bemerken, dass die Akkuladungs-Warnlampe blinkt, laden
Sie den Akku unverzüglich auf.
●
• Wird die Maschine bei zu geringer
Akku-Restladung gestartet, kann
sie stehen bleiben, ohne dass
zuvor die Akkuladungs-Warnlampe
blinkt. Dies zeigt an, dass zu wenig
Akku-Restladung für den Betrieb
der Maschine vorhanden ist. Daher
sollte der Akku vor weiterem
Gebrauch aufgeladen werden.
●
• Wird die Maschine während des
- 27 -
Betriebs einer plötzlichen Last
ausgesetzt, die Blockieren des
Motors verursacht, kann der
Tiefentladungs-Schutzsensor
ausgelöst werden, so dass eventuell
die Akkuladungs-Warnlampe blinkt.
Die Lampe hört auf zu blinken,
sobald
die
Ursache
der
Motorblockierung behoben und der
Auslöser betätigt wird.
• Die Akkuschutzfunktion kann aktiviert werden,
wenn der Motor plötzlich stark belastet wird,
selbst wenn noch genügend Akkurestladung
vorhanden ist. In diesem Fall blinken die
Akkuladungs
Warnlampe
und
die
LED-Leuchte. (EY78A1)
• Falls sowohl die Akkuladungs-Warnlampe
als auch die LED-Leuchte blinkt,
verringern Sie die Kraft, mit der Sie den
Schrauber andrücken, oder, falls Sie
einen Bohrschrauber verwenden, stellen
Sie den Drehzahl-Wahlschalter auf eine
niedrigere Drehzahl ein. (EY78A1)
Anbringen des Schulterriemens
VORSICHT:
• Befestigen Sie den Schulterriemen
einwandfrei an der Haupteinheit des
Werkzeugs, und prüfen Sie seine
Länge vor der Benutzung.
• Prüfen Sie den Zustand des Riemens, und benutzen Sie ihn nicht,
wenn er Schnitte oder Risse usw.
aufweist.
Bei unsachgemäßer Anbringung
besteht die Gefahr von Verletzungen oder Sachbeschädigung.
• Bitte tragen Sie den Schulterriemen
sicher auf der Schulter.
Bei versehentlichem Herunterfallen
- 28 -
besteht die Gefahr von Verletzungen
oder Sachbeschädigung.
1. Führen Sie den Riemen durch die
Riemenhalter. ( )
2. Führen Sie den Riemen durch die
Schnallen, und stellen Sie seine
Länge ein. ( )
Schulterpolster
• Der Schulterriemen kann auf jede
Einzelperson eingestellt werden.
• Richten Sie das Schulterpolster auf
die Schulter aus.
• Ziehen Sie am Schulterriemen, um
sich zu vergewissern, dass er einwandfrei an der Haupteinheit des
Werkzeugs angebracht ist.
Staubsammelbehälter (EY9X005E)
(Als Sonderzubehör erhältlich)
* Bohrer mit einem Durchmesser von mehr
als 20 mm können nicht durch die Staubsammelmanschette eingeführt werden.
* Verwenden Sie den Staubsammelbehälter
nicht zum Bearbeiten anderer Materialien
als Beton, Mörtel und anderem Keramikmaterial. Wenn der Staubsammelbehälter
z.B. bei der Bearbeitung von Metall eingesetzt wird, kann der Behälter durch die
heißen Metallspäne beschädigt werden.
* Benutzen Sie dieses Gerät nicht mit Bohrmeißel die kürzer als 130 mm sind.
1. Setzen Sie einen Bohrer ein.
2. Führen Sie den Bohrer durch das Teil
A, und befestigen Sie den Behälter
unter Anpassung an die Form des
Kupplungsrings am Teil B.
[Akku]
Für richtigen Gebrauch
des Akkus
B
A
Betrieb
Achten Sie darauf, dass der Staubsammelbehälter während des Bohrens
eng an die Wand gepreßt wird.
Ausbau
Halten Sie den Staubsammelbehälter
zum Ausbauen an der Basis fest.
Basis
Bitte abnehmen, nachdem der Staub
in der Staubsammelschale gründlich
entfernt worden ist.
Lagerung
Lagern Sie den Staubsammelbehälter nicht in zusammengedrücktem Zustand. Wird er in zusammengedrücktem Zustand gelagert, kann er womöglich nicht mehr seine ursprüngliche Form annehmen.
- 29 -
• Um eine möglichst lange Lebensdauer
des Li-Ion-Akkus zu erzielen, lagern
Sie ihn nach dem Gebrauch, ohne ihn
aufzuladen.
• Achten Sie beim Laden des Akkus
darauf, dass die Kontakte am Ladegerät
frei von Fremdstoffen, wie z. B. Staub
und Wasser usw., sind. Reinigen Sie
die Kontakte vor dem Laden des Akkus,
falls Fremdstoffe auf den Kontakten vorhanden sind.
Die Lebensdauer der Akkukontakte kann
durch Anhaften von Fremdstoffen, wie z.
B. Staub und Wasser usw., während des
Betriebs beeinträchtigt werden.
• Wenn Sie den Akku nicht benutzen,
halten Sie ihn von Metallgegenständen
fern: Büroklammern, Münzen, Schlüssel,
Nägel, Schrauben oder andere kleine
Metallgegenstände können die Kontakte
kurzschließen.
Das Kurzschließen der Akkukontakte
kann Funken, Verbrennungen oder einen
Brand verursachen.
• Sorgen Sie bei Benutzung des Akkus für
ausreichende Belüftung des Arbeitsplatzes.
• Wenn der Akku vom Werkzeug-Haupt-teil
abgenommen wird, ist die Akkuabdeckung
sofort anzubringen, um zu verhüten, dass die
Akkukontakte durch Staub oder Schmutz
verunreinigt werden und ein Kurzschluss
verur-sacht wird.
Lebensdauer des Akkus
• Den Akku abkühlen lassen, wenn er
mehr als 2× hintereinander aufgeladen
wurde.
Der Akku hat nur eine begrenzte
Le-bensdauer. Wenn auch nach einer
ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muss der
Akku erneuert werden.
• Stecken Sie Ihre Finger nicht in die
Kontaktöffnung, um das Ladegerät
festzuhalten oder bei anderen Gelegenheiten.
Batterie-Recycling
ACHTUNG:
Um Umweltschutz und Material-Recycling zu gewährleisten, müssen Sie die Batterie zur örtlichen
Entsorgungsstelle bringen, falls eine
solche in Ihrem Land vorhanden ist.
VORSICHT:
Um die Gefahr eines Brandes oder
Schadens am Ladegerät zu verhindern.
• Keinen Motorgenerator als Spannungsquelle benutzen.
• Decken Sie die Entlüftungsöffnun-gen
des Ladegerätes und den Akku nicht ab.
• Trennen Sie das Ladegerät vom
Stromnetz, wenn es nicht benutzt wird.
[Ladegerät]
Laden
VORSICHT
• Falls die Temperatur des Akkus unter etwa
–10°C abfällt, wird der Ladevorgang
automatisch abgebrochen, um eine
Verschlechterung des Akkus zu verhüten.
• Der Umgebungstemperaturbereich liegt
zwischen 0°C und 40°C.
Wenn der Akku bei einer Akkutemperatur unter
0°C benutzt wird, funktioniert die Maschine
möglicherweise nicht einwandfrei.
• Verwenden Sie das Ladegerät bei Temperaturen zwischen 0°C und 40°C. Die
Temperatur während des Ladevorgangs
sollte in etwa der Temperatur des Akkus
selbst entsprechen. (Die Temperaturabweichung zwischen Akku und der
Ladeumgebung sollte nicht mehr als 15°C
betragen.)
• Wenn ein kalter Akku (von etwa 0°C
oder weniger) in einem warmen Raum
aufgeladen werden soll, lassen Sie
den Akku für mindestens eine Stunde
in dem Raum und laden Sie ihn auf,
wenn er sich auf Raumtemperatur
erwärmt hat.
Li-Ion-Akku
HINWEIS:
Beim Kauf ist Ihr Akku nicht voll
auf-geladen. Laden Sie daher den
Akku vor Gebrauch auf.
Ladegerät
1. Ladegerät an Wandsteckdose anschließen.
2. Akku fest in das Ladegerät schieben.
1 Die Ausrichtmarkierungen ausrichten, und den Akku in den Schacht
des Ladegerätes einsetzen.
2 In Pfeilrichtung nach vorn schieben.
Ausrichtmarkierungen
3. Während des Ladens leuchtet die
Lade-kontrolllampe.
Mit Erreichen der vollen Ladung
spricht automatisch eine interne, elektronische Schaltung an, die ein
Überladen verhindert.
- 30 -
• Das Laden beginnt nicht, solange der
Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch).
Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist.
Das Laden beginnt dann automatisch.
4. Die Ladekontrolllampe (grün) blinkt
langsam, wenn der Akku zu etwa 80%
aufgeladen ist.
5. Wenn der Ladevorgang beendet ist,
erlis-cht die grüne Ladekontrolllampe.
6. Falls die Akkutemperatur 0°C oder
weniger beträgt, dauert der Ladevorgang bis zur vollen Aufladung des
Akkus länger als die normale Ladezeit.
Selbst wenn der Akku voll aufgeladen
ist, hat er nur etwa 50% der Leistung
eines voll aufgeladenen Akkus bei
normaler Betriebstemperatur.
7. Wenden Sie sich an einen Vertragshändler, falls die Ladekontrolllampe
(grün) nicht erlischt.
8. Wird ein voll aufgeladener Akku
erneut in das Ladegerät eingesetzt,
leuchtet die Ladekontrolllampe auf.
Nach einigen Minuten erlischt die
grüne Ladekontroll-lampe.
AkkuEntriegelungsknopf
9. Nehmen Sie den Akku bei angehobenem
Akku-Entriegelungsknopf ab.
- 31 -
ANZEIGELAMPEN
Ladevorgang ist abgeschlossen. (Volle Ladung)
Der Akku ist zu etwa 80 % aufgeladen.
Ladevorgang läuft.
Das Ladegerät ist an eine Netzsteckdose angeschlossen.
Ladebereitschaft hergestellt.
(Grün)
(Orange)
Ladezustandslampe
Links: Grün Rechts: Orange wird angezeigt.
Akku ist kalt.
Der Akku wird langsam geladen, um seine Belastung zu reduzieren.
Der Akku ist warm geworden.
Der Ladevorgang beginnt wieder, wenn dieTemperatur des Akku
gefallen ist. Beträgt die Temperatur des Akkus –10°C oder weniger,
beginnt die Ladekontrolllampe (orange) ebenfalls zu blinken. Der
Ladevorgang beginnt, wenn die Temperatur des Akkus steigt.
Keine Ladung möglich.Verstaubt oder Defekt des Akkus.
Erlischt
Leuchtet
Blinkt
- 32 -
Benutzerinformation zur Sammlung und Entsorgung von veralteten
Geräten und benutzten Batterien
Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und
Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.
Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den
Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.
Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen
Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die
anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.
Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling
alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre
örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an
die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.
Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.
Für geschäftliche Nutzer in der Europäischen Union
Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie
sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.
[Informationen zur Entsorgung in Ländern außerhalb der Europäischen
Union]
Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche
Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden
oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist
Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):
Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet
werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die
betreffende Chemikalie erlassen wurde.
- 33 -
V. WARTUNG
• Zum Abwischen der Einheit verwenden Sie ausschließlich ein trockenes,
weiches Tuch. Verwenden Sie kein feuchtes Tuch, Verdünner, Benzin oder
andere flüchtige Lösungsmittel zum Reinigen.
• Falls Wasser in das Werkzeug oder den Akku eindringt, lassen Sie umgehend
das Wasser ablaufen und die Teile trocknen. Entfernen Sie sorgfältig jeglichen
Staub oder Eisenfeilspäne, die sich im Werkzeug angesammelt haben. Sollten
Sie Probleme mit dem Betrieb des Werkzeugs haben, konsultieren Sie eine
Werkstatt.
VI. ZUBEHÖR
VORSICHT:
Um Verletzungsgefahr vorzubeugen, verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren angegebenen Zweck.
Einsatzadapter (mitgeliefert)
•EY9HX403E
Bohrfutter (Sonderzubehör)
•EY9HX400E
Aufnahmekapazität:
Zylinderschaftbohrer für Holz und Metall von 1,5 bis 13 mm Durchmesser.
Das Bohrfutter nicht im "Schlagbohrmodus" ( ) gebrauchen. Die Verwendung im
"Schlagbohrmodus" kann zu einem Bruch des Futters oder der Bohrer sowie zu
Verletzungen führen.
Hammerfutter (Sonderzubehör)
•EY9HX401E
Eine Beton-, Holz- oder Metallbohrspitze mit einem Schaft von 2,5 bis 13 mm
Durchmesser verwenden.
Bei der Verwendung von Bohrern für Holz und Metall darf die Maschine nicht auf
"Schlagbohrmodus" ( ) gestellt werden. Bohrer können brechen. Es besteht
Verletzungsgefahr.
Um Näheres über diese Zubehörteile zu erfahren, wenden Sie sich bitte an Ihre
örtliche Kundendienststelle.
- 34 -
VII. GEBRAUCHSEMPFEHLUNG
1. Wenn der Andruck auf die Maschine unzureichend ist, funktioniert das Gerät im
Schlagbohrmodus eventuell nicht.
Dadurch soll verhindert werden, dass das Werkzeug im Schlagbohrmodus ohne
Last läuft. Erhöhen Sie in diesem Fall den Andruck auf das Gerät.
Üben Sie bei der Arbeit stets ausreichende Andruckkraft aus.
2. Im Winter oder in anderen Situationen, wenn die Temperatur der Einheit niedrig
ist (5°C oder niedriger), ist die Schlagkraft im Schlagbohrmodus in der
Anfangsphase eventuell schwächer als normal.
Dies ist darauf zurückzuführen, dass das Fett bei niedrigen Temperaturen steifer wird, so dass sich die Reibung erhöht.
Sollte dies eintreten, betreiben Sie das Werkzeug etwa 30 Sekunden lang im
Schlagbohrmodus ohne Last, und wiederholen Sie diesen Vorgang 3-mal.
Dadurch wird die Schlagkraft wiederhergestellt.
VIII. TECHNISCHE DATEN
AKKU-BOHRHAMMER
Modell
EY7840
Motorspannung
EY78A1
14,4 V DC
Beton
Maximaler
Bohrdurchmesser Stahl
14,4 V DC
18 V DC
16,5 mm
Für Arbeiten, die mit einem Akku ausgeführt werden können
( 12,5 mm – 16,5 mm)
13 mm
Holz
18 mm
Leerlaufdrehzahl (RPM)
0~1000 rpm
0~1250 rpm
Schlagzahl Pro Minute (BPM)
3800 bpm
3800 bpm
4750 bpm
Gewicht
(einschließlich Akku: EY 9L44)
2,45 kg
2,45 kg
-
Gewicht
(einschließlich Akku: EY9L45)
2,45 kg
2,45 kg
-
Gewicht
(einschließlich Akku: EY9L50)
-
-
2,6 Kg
Gewicht
(einschließlich Akku: EY9L51)
-
-
2,6 Kg
Gesamtlänge
249 mm
Geräusche, Vibration
Siehe beiliegendes Blatt
- 35 -
RICHTLINIENTABELLE
• Wählen Sie das Drehmoment zum Anziehen von Schrauben mit dem Kupplungsring.
• Richtlinie für die Drehmomentwahl
Für unterschiedliche Anforderungen stehen fünf Positionen in Abstufungen zu ca. 1 N·m
(10 kgf-cm) zur Verfügung.
Eignung je nach Material
Position
Drehmoment
Beton
(A)
Anziehen
von
Schrauben
Bohren von
Löchern
1
ca. 1,5 N·m (15 kgf-cm)
2
ca. 2,5 N·m (25 kgf-cm)
3
ca. 3,4 N·m (35 kgf-cm)
4
ca. 4,4 N·m (45 kgf-cm)
5
ca. 5,4 N·m (55 kgf-cm)
(Bohrer
symbol)
ca. 14,4 V: 12,5 N·m (127 kgf-cm)
18 V: 13,5 N·m (138 kgf-cm)
(B)
Block
(A)
(B)
Bohren von Löchern in Holz und
Metall
(A) Zum Anziehen von Schrauben in Kunststoffdübeln, die eine Vorbohrung von 6,0 mm Durchmesser
in Beton erfordern.
(B) Zum direkten Anziehen von Schrauben in Beton (wie Topcon) mit Vorbohrung von 3,5 mm
Durchmesser.
HINWEIS:
Dies ist nur eine grobe Richtlinie. Das erforderliche Drehmoment ist je nach
Form, Material und Anwendung der Schrauben unterschiedlich.
Nehmen Sie die Einstellung gemäß der Arbeitsumgebung der Baustelle vor.
- 36 -
AKKU
Modell
EY9L41
EY9L42
EY9L45
EY9L50
EY9L51
Li-Ion-Akku
Akku
Nennspannung
EY9L44
14.4 V DC
(3,6 V x 4 Zellen)
14.4 V DC
(3,6 V x 8 Zellen)
18 V DC
(3,6 V x 10 Zellen)
AKKU-LADEGERÄT
EY0L81
Modell
Siehe Leistungsschild auf der Unterseite des Ladegerätes
Nennleistung
0,93 kg
Gewicht
Ladezeit
EY9L41
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Nutzbar:
45 Min
Nutzbar:
30 Min
Nutzbar:
50 Min
Nutzbar:
65 Min
Nutzbar:
50 Min
Nutzbar:
65 Min
Voll: 60 Min
Voll: 35 Min
Voll: 65 Min
Voll: 80 Min
Voll: 65 Min
Voll: 80 Min
EY0L82
Modell
Siehe Leistungsschild auf der Unterseite des Ladegerätes
Nennleistung
0,93 kg
Gewicht
Ladezeit
EY9L41
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Nutzbar:
35 Min
Nutzbar:
30 Min
Nutzbar:
40 Min
Nutzbar:
50 Min
Nutzbar:
40 Min
Nutzbar:
55 Min
Voll: 50 Min
Voll: 35 Min
Voll: 55 Min
Voll: 60 Min
Voll: 55 Min
Voll: 70 Min
HINWEIS:
Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrem Wohnge
biet nicht angeboten werden.
Bitte nehmen Sie auf den neusten Generalkatalog Bezug.
HINWEIS:
Name und Adresse des Händlers entnehmen Sie bitte der beiliegenden
Garantiekarte.
- 37 -
Instructions originales: anglais
Traduction des instructions originales:
Autres langues
. USAGE PREVU
Cet outil est un marteau rotatif pour
perçage du béton. De plus, l’outil est
équipé d’un “mode rotation seulement”
sans percussion. Ce mode est adapté
au perçage et au serrage de vis.
Lire le livret “Instructions de sécurité” et ce qui suit avant l’utilisation.
. REGLES DE SECURITE
ADDITIONNELLES
1) Portez un casque antibruit. L’
exposition au bruit peut provoquer
une perte d'audition.
Utilisez la manche auxiliaire
(manche de support) fournie
avec l'outil.
Si vous perdez le contrôle de l'outil,
vous risquez de vous blesser.
2) Maintenez l’outil par ses surfaces de prise isolées si vous
exécutez un perçage au cours
duquel l’outil tranchant pourrait
entrer en contact avec un câble
encastré; le contact avec un câble
“sous tension” transmettra l’électricité aux parties métalliques et exposera l’opérateur à une décharge
électrique.
3) Portez un masque antipoussière si
les travaux produisent de la poussière.
4) N’oubliez pas que cet appareil est
toujours prêt à fonctionner, parce
qu’il ne doit pas être branché dans
une prise électrique.
5) Si le foret est coincé, coupez immédiatement l’interrupteur principal
pour éviter toute surcharge susceptible d’endommager la batterie
ou le moteur. Mettez en marche
arrière pour décoincer le foret.
6) NE manœuvrez PAS le levier d’
inversion marche avant - marche
arrière lorsque le commutateur
principal est sur la position de marche. La batterie se déchargerait
rapidement et la perceuse serait
endommagée.
7) Utilisez seulement un chiffon doux
et sec pour essuyer l’appareil.
N'utilisez pas de tissu humide, dissolvant, benzine ou autres dissolvants volatiles pour le nettoyer.
8) Lorsque vous rangez ou transportez l'outil, mettez le levier d'inversion marche avant - marche arrière
sur la position centrale (verrouillage de commutateur).
9) Ne fatiguez pas l’outil en maintenant
la gâchette de contrôle de vitesse
enfoncée à moitié (mode de contrôle de la vitesse) de sorte que le moteur s’arrête. Le circuit de protection
s’activera et pourra empêcher le
contrôle de la vitesse. Dans ce cas,
relâchez la gâchette de contrôle de
vitesse, puis serrez-la à nouveau
pour le fonctionnement normal.
10) Evitez la pénétration de poussière
dans le mandrin.
11) Ne touchez pas les pièces rotatives pour éviter toute blessure.
12) N’utilisez pas l’outil trop longtemps.
Arrêtez le travail de temps en
temps pour que la température du
moteur n’augmente pas trop.
13) Ne laissez pas tomber l’outil.
14) Ne déposez pas l’outil si le mandrin
est déverrouillé. Le foret pourrait
s'échapper du mandrin et tomber
si le mandrin est déverrouillé. Cela
peut provoquer des blessures.
- 38 -
Symbole
Signification
V
Volts
AVERTISSEMENT!
Courant continu
n0
Vitesse sans charge
… min-1
Rotations ou retour par
minute
Rotation avec martelage
Rotation seulement
Pour réduire les risques de
blessures, l'utilisateur doit
lire et comprendre le mode
d'emploi.
Pour l’utilisation à l’intérieur
seulement.
• N’utilisez que la batterie autonome
Panasonic conçue pour l’utilisation
avec cet outil rechargeable.
• Panasonic décline toute responsabilité
en cas de dommage ou d’accident
causé par l’utilisation d’une batterie
autonome recyclée et d’une batterie
autonome de contrefaçon.
• Ne mettez pas la batterie autonome au
rebut dans un feu ou ne l’exposez pas
à une chaleur excessive.
• N’enfoncez pas de clous ou autres
dans la batterie autonome, ne la soumettez pas à des chocs, ne la démontez pas ou n’essayez pas de la modifier.
• Ne laissez pas d’objets métalliques
entrer en contact avec les bornes de la
batterie autonome.
• Ne transportez pas ou ne rangez pas
la batterie autonome dans un récipient
contenant des clous ou tout autre objet
métallique.
• Ne chargez pas la batterie autonome
dans un endroit où la température est
élevée comme à proximité d’un feu ou
à la lumière directe du soleil. Sinon la
batterie peut surchauffer, prendre feu
ou exploser.
• N’utilisez que le chargeur dédié pour
charger la batterie autonome. Sinon,
la batterie peut fuir, surchauffer ou
exploser.
• Après avoir retiré la batterie autonome
de l’outil ou du chargeur, remettez toujours le couverclede la batterie autonome en place. Sinon, les contacts
de la batterie peuvent se mettre en
court-circuit, entraînant le risque d’un
incendie.
• Si la batterie autonome s’est détériorée, la remplacer par une batterie
neuve.
L’utilisation prolongée d’une batterie
auto-nome endommagée peut provoquer des dégagements de chaleur, un départ de feu ou l’explosion
de la batterie.
- 39 -
. MONTAGE
MISE EN GARDE:
Utiliser une mèche à béton plus
large que la taille recommandée
peut endommager l’outil.
1. Pour insérer la mèche
1-1. Introduisez la mèche dans le trou
de montage, puis tournez-la légèrement de manière à localiser
une position engagée.
1-2. À la position engagée, repoussez
la mèche le plus loin possible. Assurez-vous que la mèche est bien
en place en tirant dessus.
Tige de type
SDS PLUS
6. À la position engagée, repoussez
la mèche le plus loin possible.
• Assurez-vous que la mèche ne
bouge pas en tirant légèrement
dessus.
Fixation ou retrait de la batterie autonome
1. Pour raccorder la batterie autonome:
Alignez les marques d’alignement et
fixez la batterie autonome.
• Faites glisser la batterie autonome
jusqu’à ce qu’elle se verrouille en
position.
Marques
d’alignement
2. Pour retirer la batterie autonome:
Tirez sur le bouton de l'avant pour
libérerla batterie autonome.
2. Pour retirer la mèche
2-1. Pressez le porte-mèche et dégagez la mèche.
Bouton
. FONCTIONNEMENT
Levier d’inversion marche
avant-marche arrière
Adaptateur de mèche
Utilisez un adaptateur de mèche (O)
et une mèche.
1. Retirez l’adaptateur de mèche
du porte-adaptateur
de mèche sur l’unité
principale.
2. Tirez le porte-mèche. ( )
3. Insérez la mèche. ( )
4. Assurez-vous que la
mèche est bien insérée
en tirant légèrement Portemèche
dessus.
5. Insérez l’adaptateur de
mèche dans le trou de montage
puis tournez-là de manière à
localiser une position engagée.
- 40 -
En avant
En arrière
Verrouillé
Réglez bien le levier au centre pour
le bloquer après le travail.
Actionnez le levier d'inversion
marche avant – marche arrière
après que la rotation du moteur se
soit complètement arrêtée.
Commutateur martelage/perforation
• Ce décalage se produit alors que
les circuits de l’outil sont activés
quand on appuie sur la gâchette
pour la première fois après l’installation d’un nouveau bloc batterie ou
après que l’outil n’a pas été utilisé
pendant au moins 1 minute (ou pendant au moins 5 minutes si le LED
est en marche). La rotation démarrera sans décalage lors du second
fonctionnement et des suivants.
REMARQUE:
Exécutez le changement de mode
après que la rotation du moteur se
soit complètement arrêtée.
Position du
levier de
sélection
Mode d’action
Opération
Rotation et
percussion
Perçage dans
du béton,
Perçage dans
un bloc
Rotation
seulement
Serrage de vis,
Perçage
Panneau de commande
(1)
(3)
(2)
Ajustement du couple d’embrayage
Ajustez le couple de serrage sur l’
un des 5 réglages de l’embrayage ou
sur la position “ ”.
MISE EN GARDE:
Testez le réglage avant de faire
fonctionner l’outil.
Réglez l’échelle graduée sur cette
marque ( ).
Gâchette de commande de
vitesse
Pour ajuster le centre du trou, tirez
légèrement sur la gâchette pour
démarrer lentement la rotation de
perforation.
Plus vous appuyez sur la gâchette
de contrôle de vitesse, plus la vitesse
est grande.
MISE EN GARDE:
Lorsque vous faites fonctionner l’
outil en appuyant sur la gâchette, il
peut y avoir un décalage momentané
avant le début de la rotation. Cela
ne signifie pas qu’il y a un dysfonctionnement.
(1) Lumière DEL
Avant d’utiliser la lumiére
DEL, tirez toujours une
fois l’interrupteur d’
alimentation.
Appuyez sur le bouton
d’allumage de la lumiére
DEL.
La lumière éclaire avec
un courant de très faible
intensité qui n’affecte
pas négativement la
performance du tournevis
ou la capacité de la batterie
pendant son utilisation.
MISE EN GARDE:
• La lumière DEL incorporée est conçue pour éclairer temporairement la
petite zone de travail.
• Ne l’utilisez pas comme remplacement d’une torche normale, elle
n’est pas assez lumineuse.
• L’éclairage DEL s’éteint après que
l’outil n’ait pas été utilisé pendant 5
minutes.
Mise en garde: NE REGARDEZ PAS DIRECTEMENT LE FAISCEAU.
L’utilisation de commandes ou de réglages
ou l’exécution de procédures autres que
ceux specifies dans ce manuel peut entraîner l’exposition à de dangereuses radiations.
- 41 -
• La performance du EY9L42 se
dégrade considérablement à une
température égale ou inférieure à
10°C en raison des conditions de
travail et d’autres facteurs.
• Le niveau de température ambiante
moyenne se situe entre 0°C (32°F) et
40°C (104°F).
Si la batterie autonome est utilisée
alors que sa température est inférieure à 0°C (32°F), l’outil pourrait ne
pas fonctionner correctement.
• Utilisez le chargeur à des températures comprises entre 0°C et 40°C,
et chargez la batterie à une température identique à celle de la batterie
elle-même. (ll ne doit pas y avoir
plus de 15°C de différence entre la
température de la batterie et celle de
l'endroit où vous chargez.)
(2) Témoin d’avertissement de surchauffe
Arrêt
Allumé:
(fonctionnement Surchauffe
normal)
(moteur)
Clignotant:
Surchauffe
(batterie)
Indique que le
fonctionnement a été
arrêté à la suite d'une
surchauffe du moteur ou
de la batterie.
Pour protéger le moteur ou la batterie, veillez à bien noter les points
suivants lorsque vous effectuez cette
opération.
• Si le moteur ou la batterie deviennent chauds, la fonction de protection sera activée et le moteur ou la
batterie cesseront de fonctionner.
Le témoin d'avertissement de surchauffe s'allume ou clignote sur le
panneau de commande lorsque
cette caractéristique est active.
• Si la caractéristique de protection
contre la surchauffe s'active, laissez l'outil se refroidir complètement
(au moins 30 minutes). L'outil est
prêt à être utilisé lorsque le témoin
d'avertissement de surchauffe
s'éteint.
• Evitez d'utiliser l'outil d'une façon
qui activerait de façon répétée la
caractéristique de protection contre
la surchauffe.
• Si l'outil est utilisé de façon continue sous haute charge, ou s'il
est utilisé dans un environnement
chaud (en été par exemple), il est
possible que la caractéristique
de protection contre la surchauffe
s'active fréquemment.
• Si l'outil est utilisé dans un environnement froid (en hiver par exemple), ou s'il est arrêté fréquemment
pendant l'utilisation, il est possible
que la caractéristique de protection
contre la surchauffe ne s'active pas.
(3) Témoin d’avertissement de batterie basse
- 42 -
Arrêt
(fonctionnement
normal)
Clignotant
(Pas de charge)
Caractéristique de
protection de la
batterie active.
Une décharge excessive (totale) des
batteries aux ions de lithium réduit
leur durée de vie de façon notable. L’
outil comprend une caractéristique de
protection de la batterie conçue pour
empêcher une décharge excessive
de la batterie autonome.
• La caractéristique de protection de
la batterie s’active automatiquement avant que la batterie ne perde
sa charge, entraînant le clignotement du témoin d’avertissement de
batterie basse.
• Dès que vous remarquez le clignotement du témoin d’avertissement de batterie basse, rechargez
immédiatement la batterie autonome.
• Si l'outil est démarré avec trop peu
de batterie restante, il pourra s’
arrêter en cours d’opération sans
que le voyant d’avertissement de
batterie faible ne clignote avant
cela. Cela indiquera qu'il y a trop
peu de batterie disponible pour
utiliser l'outil et que le bloc batterie
devra être rechargé avant tout autre
utilisation.
• Si l'outil est sujet à une charge
soudaine durant son utilisation,
cela provoquera le verrouillage du
moteur, le détecteur de prévention des décharges pourrait être
déclenché et le voyant de batterie
faible pourrait clignoter. Le voyant
arrêtera de clignoter une fois que
vous aurez géré la raison du verrouillage du moteur et que vous
aurez activer la gâchette.
• Le système de protection de la batterie peut s'activer lorsqu'une forte
charge est brusquement envoyée
dans le moteur même si une charge
suffisante de batterie demeure.
Dans ce cas, les deux voyants,
celui d'avertissement de batterie
faible et celui de la lumière LED
clignoteront. (EY78A1)
• Si les deux voyants d'avertissement
de batterie faible et de la lumière
LED clignotent, réduisez la force
avec laquelle vous appuyez sur
la visseuse ou, si vous utilisez la
perceuse, ajustez la vitesse sur un
réglage plus bas. (EY78A1)
Installation de la dragonne
MISE EN GARDE:
• Installez fermement la dragonne
sur l’unité principale de l’outil et
vérifiez la longueur de la sangle
avant l’utilisation.
• Vérifiez l’état de la sangle et ne l’
utilisez pas si elle est coupée,
déchirée, etc.
Si elle est mal installée, cela
présente un risque de blessure ou
d’endommagement.
• Veillez à bien porter la dragonne
sur l’épaule.
Si elle tombe accidentellement,
cela présente un risque de blessure ou d’endommagement.
1. Faites passer la sangle par les
portes-sangle. ( )
2. Faites passer la sangle par les
boucles et ajustez la longueur. ( )
Épaulette
• La dragonne peut être ajustée en
fonction de l’individu.
• Placez l’épaulette sur l’épaule.
• Tirez sur la dragonne pour vous
assurez qu’elle est bien attachée à
l’unité principale de l’outil.
Collecteur de poussière (EY9X005E)
(Accessoire disponible en option)
* Les mèches d'un diamètre supérieur à 20 mm
ne peuvent pas être insérées par la coupe de
ramassage de poussière.
* Ne pas utiliser l’outil de découpe pour autrechose que du béton, du mortier ou d’autres
matériaux en céramique. En cas d’utilisation
pour la découpe de matériaux métalliques, le
collecteur de poussière peut être endommagé
par la chaleur des copeaux métalliques.
* N’utilisez pas cet outil avec une mèche de forage mesurant moins de 130 mm.
- 43 -
1. Monter une mèche de forage.
[Batterie]
2. Faites passer la mèche de forage au
travers de A et fixez le collecteur sur B
en le faisant correspondre avec la
forme de la poignée de l'embrayage.
Pour une utilisation correcte
de la batterie autonome
• Pour une longévité optimale de la batterie, rangez la batterie autonome Li-ion
sans la charger après l’avoir utilisée.
• Lors de la charge de la batterie autonome, assurez-vous que les bornes
du chargeur de batterie sont libres
de tout corps étranger comme de la
poussière et de l’eau, etc. Nettoyez
les bornes avant de charger la batterie autonome si des corps étrangers
se trouvent sur les bornes.
La durée de vie des bornes de la batterie autonome peut être affectée
par des corps étrangers comme de la
poussière et de l’eau, etc. pendant le
fonctionnement.
• Lorsque vous n’utilisez pas la batterie
autonome, éloignez-la d’autres objets
métalliques tels que : trombones,
pièces de monnaie, clés, clous, vis et
autres petits objets métalliques susceptibles de connecter les bornes
entre elles.
Si vous court-circuitez les bornes de
la batterie, vous risquez de causer
des étincelles, de vous brûler ou de
provoquer un incendie.
• Lors de l’utilisation de la batterie autonome, assurez-vous de la bonne ventilation du lieu de travail.
• Lorsque la batterie autonome est retirée du corps de l’outil, replacez immédiatement le couvercle de la batterie autonome afin d’empêcher la poussière ou la crasse de contaminer les
bornes de la batterie et de provoquer
un court-circuit.
B
A
Utilisation
Maintenir le collecteur de poussière
en contact étroit avec la surface du
mur pendant l’utilisation.
Retrait
Maintenir la base du collecteur de
poussière pour le retirer.
Base
Déposer après avoir bien enlevé la
poussière du capteur de poussière.
Rangement
Ne pas ranger le collecteur de poussière en position rétractée. S'il est
maintenu en position rétractée, il
pourra ne plus pouvoir retrouver sa
forme d’origine.
Longévité des batteries autonomes
Les batteries rechargeables ont une
longévité limitée. Si le temps de fonctionnement devient très court après
la recharge, remplacez la batterie
autonome par une neuve.
- 44 -
Recyclage de la batterie autonome
• N’utilisez pas de source d’alimentation provenant d’un générateur de
moteur.
• Ne bouchez pas les trous d’aération
du chargeur et de la batterie autonome.
• Débranchez le chargeur lorsque
vous ne l’utilisez pas.
ATTENTION:
Pour la protection de l'environnement naturel et le recyclage des
matériaux, veillez à mettre la batterie au rebut à un endroit prévu
officiellement à cet effet, s’il y en a
un dans votre pays.
[Chargeur de batterie]
Recharge
Batterie autonome Li-ion
REMARQUE:
Votre batterie autonome n’est pas
complètement chargée au moment
de l’achat. Veillez à bien charger
complètement la batterie avant son
utilisation.
MISE EN GARDE
• Si la température de la batterie autonome descend en dessous de -10ºC
(14ºF) environ, la charge s’arrête
automatiquement afin de prévenir la
dégradation de la batterie.
• Le niveau de température ambiante
moyenne se situe entre 0°C (32°F) et
40°C (104°F).
Si la batterie autonome est utilisée
alors que sa température est inférieure
à 0°C (32°F), l’outil pourrait ne pas
fonctionner correctement.
• Utilisez le chargeur à des températures comprises entre 0°C et 40°C,
et chargez la batterie à une température identique à celle de la batterie elle-même. (Il ne doit pas y avoir
plus de 15°C de différence entre la
température de la batterie et celle de
l'endroit où vous chargez.)
• Lorsqu’une batterie autonome froide
(en-dessous de 0°C (32°F)) doit être
rechargée dans une pièce chaude,
laissez la batterie autonome dans la
pièce pendant une heure au moins
et rechargez-la quand elle a atteint la
température ambiante.
• Laissez refroidir le chargeur quand
vous rechargez plus de deux batteries autonomes à la suite.
• Ne mettez pas vos doigts dans les
trous des connecteurs lorsque vous
prenez les chargeurs ou à n’importe
quelle occasion.
MISE EN GARDE:
Pour éviter les risques d’incendie ou
d’endommagement du chargeur de
batterie.
Chargeur de batterie
1. Branchez le cordon d’alimentation du
chargeur dans une prise secteur.
2. Introduisez soigneusement la batterie
autonome dans le chargeur.
1. Alignez les marques d’alignement
et placez la batterie dans le poste
d’accueil sur le chargeur.
2. Faites glisser vers l’avant dans le
sens de la flèche.
Marques d’alignement
3. Pendant la charge, le témoin s’allume.
Lorsque la charge est terminée, un interrupteur électronique s’actionne pour protéger la batterie.
• La charge ne peut pas être réalisée si
la batterie autonome est chaude (par
exemple, à la suite d’un long travail
de perçage).
Le témoin d’attente orange clignote
jusqu’à ce que la batterie se soit
refroidie. La charge com mence
alors automatiquement.
4. Le témoin de charge (vert) clignote
lentement dès que la batterie est chargée à environ 80%.
5. Lorsque le chargement est terminé, le
témoin de charge de couleur verte s’
éteint.
- 45 -
6. Lorsque la température de la batterie
autonome est de 0ºC ou moins, la batterie autonome prend plus longtemps à
charger que la durée standard.
Même lorsque la batterie est complètement chargée, elle n’aura qu’environ
50% de la puissance d’une batterie
complètement chargée à une température de fonctionnement normale.
7. Consultez un distributeur agréé si le
témoin de charge (vert) ne s’éteint pas.
8. Si une batterie complètement chargée est à nouveau insérée dans
le chargeur, le témoin de charge
s’allume. Après quelques minutes, le
témoin de charge de couleur verte
s’éteindra.
Bouton de dégage
ment de la batterie
9. Retirez la batterie lorsque le bouton de
dégagement de la batterie est en position haute.
- 46 -
INDICATION DU VOYANT
Chargement terminé. (Pleine charge)
La batterie est chargée à environ 80%.
Chargement en cours.
Le chargeur est branché dans la prise secteur.
Prêt pour la charge.
(Vert)
(Orange)
Témoin de l’état de charge
Gauche: vert Droite: orange s’affichent.
La batterie autonome est froide.
La batterie autonome est chargée lentement pour réduire l’effort de
la batterie.
La batterie autonome est chaude.
La charge commence lorsque la température de la batterie autonome descend. Lorsque la température de la batterie autonome est
de –10ºC ou moins, le témoin de charge (orange) se met également
à clignoter. La charge commence lorsque la température de la batterie autonome augmente.
Impossible de charger. Colmatage par la poussière ou mauvais
fonctionnement de la batterie autonome.
Éteint
Allumé
Clignote
- 47 -
Avis aux utilisateurs concernant la collecte et l’élimination des
piles et des appareils électriques et électroniques usagés
Apposé sur le produit lui-même, sur son emballage, ou figurant dans la
documentation qui l’accompagne, ce pictogramme indique que les piles
et appareils électriques et électroniques usagés doivent être séparés des
ordures ménagères.
Afin de permettre le traitement, la valorisation et le recyclage adéquats
des piles et des appareils usagés, veuillez les porter à l’un des points de
collecte prévus, conformément à la législation nationale en vigueur ainsi
qu’aux directives 2002/96/CE et 2006/66/CE.
En éliminant piles et appareils usagés conformément à la réglementation
en vigueur, vous contribuez à prévenir le gaspillage de ressources
précieuses ainsi qu’à protéger la santé humaine et l’environnement
contre les effets potentiellement nocifs d’une manipulation inappropriée
des déchets.
Pour de plus amples renseignements sur la collecte et le recyclage
des piles et appareils usagés, veuillez vous renseigner auprès de votre
mairie, du service municipal d’enlèvement des déchets ou du point de
vente où vous avez acheté les articles concernés.
Le non-respect de la réglementation relative à l’élimination des déchets
est passible d’une peine d’amende.
Pour les utilisateurs professionnels au sein de l’Union européenne
Si vous souhaitez vous défaire de pièces d’équipement électrique ou électronique,
veuillez vous renseigner directement auprès de votre détaillant ou de votre
fournisseur.
[Information relative à l’élimination des déchets dans les pays extérieurs à l’Union européenne]
Ce pictogramme n’est valide qu’à l’intérieur de l’Union européenne. Pour connaître
la procédure applicable dans les pays hors Union Européenne, veuillez vous
renseigner auprès des autorités locales compétentes ou de votre distributeur.
Note relative au pictogramme à apposer sur les piles (voir les 2
exemples ci-contre)
Le pictogramme représentant une poubelle sur roues barrée d’une croix est
conforme à la réglementation. Si ce pictogramme est combiné avec un symbole
chimique, il remplit également les exigences posées par la Directive relative au
produit chimique concerné.
. ENTRETIEN
• Utilisez essentiellement du tissu sec et souple pour essuyer l'outil. N'utilisez pas
de tissu humide, dissolvant, benzine ou autres dissolvants volatiles pour le nettoyer.
• Au cas où l’intérieur de l’outil ou du bloc batterie serait exposé à de l’eau, enlevez
l’eau et laissez sécher dès que possible. Enlevez soigneusement toutes saletés
ou limailles de fer qui s’accumulent à l’intérieur de l’outil. Si vous rencontrez des
problèmes lors de l’utilisation de l’outil, consulter un atelier de réparation.
- 48 -
. ACCESSOIRES
MISE EN GARDE:
Pour éviter de vous blesser, utilisez uniquement des accessoires ou des fixations convenant à l’opération effectuée.
Adaptateur de mèche (inclus)
•EY9HX403E
Mandrin de perceuse (Accessoire en option)
•EY9HX400E
Utilisez avec des forets à bois ou à métal avec une queue de 1,5 à 13 mm de
diamètre.
N’utilisez pas le mandrin de serrage d’une mèche en “rotation avec le mode per). L’utilisation de la “rotation en mode percussion” peut provoquer
cussion” (
le brisement d’un mandrin ou d'un foret et résulter en des blessures.
Mandrin de percussion (Accessoire en option)
•EY9HX401E
Utilisez avec des forets à béton, à bois ou à métal avec une queue droite de 2,5 à
13 mm de diamètre.
N’utilisez pas le mandrin du marteau avec des forets à béton, à bois ou à métal en
). L’utilisation de la “rotation en mode per"rotation avec le mode percussion” (
cussion” peut provoquer le brisement d'un foret et résulter en des blessures.
Pour plus de détails concernant ces accessoires, adressez-vous à un centre de
service.
. SUGGESTION POUR L’UTILISATION
1. Si la force qui pousse la mèche vers le bas est insuffisante, l'actionnement
pneumatique de l'outil risquera de ne pas se produire en mode de martelage.
Ceci est destiné à empêcher le mode de martelage de fonctionner sans charge.
Appuyez plus fort sur la mèche pour engager l'outil et enclencher son action
pneumatique.
2. En hiver ou lorsque la température de l'outil est basse (5°C ou moins), l'action
pneumatique du mode de martelage risquera d'être plus faible qu'habituellement
au début.
Ceci est causé par le fait que la graisse durcit à basses températures, ce qui
augmente le frottement.
Si ceci se produit, utilisez le mode de martelage sans charge pendant 30 secondes environ et répétez trois fois pour rétablir une puissance pneumatique correcte.
- 49 -
. CARACTERISTIQUES TECHNIQUES
APPAREIL PRINCIPAL
EY7840
Modèle
14,4 V CC
Tension du moteur
Diamètre de
forage maximum
EY78A1
14,4 V CC
16,5 mm
Pour travaux pouvant être accomplis avec un batterie autonome
( 12,5 mm - 16,5 mm)
Béton
Acier
Bois
13 mm
18 mm
0~1000 rpm
Vitesse sans charge (t./min.)
Vitesse de percussion soufflerie par minute (p./min.)
Poids
(avec batterie: EY9L44)
Poids
(avec batterie: EY9L45)
Poids
(avec batterie: EY9L50)
Poids
(avec batterie: EY9L51)
18 V CC
0~1250 rpm
3800 bpm
3800 bpm
4750 bpm
2,45 kg
2,45 kg
-
2,45 kg
2,45 kg
-
-
-
2,6 Kg
-
-
2,6 Kg
Longueur totale
249 mm
Bruit, Vibration
Reportez-vous à la fiche incluse
TABLEAU DES DIRECTIVES
• Sélectionnez le couple de serrage pour le serrage des vis avec la poignée de d’
embrayage.
• Guide de sélection du couple de serrage
En fonction du travail, il est possible d’ajuster en cinq niveaux par pas d’environ
1 N•m (10 kgf/cm).
Réglage
Serrage de
vis
1
2
3
4
5
Perçage de (Marque de
trous
perçage)
Couple de serrage
Guide en fonction des matériaux
Béton
Bloc
(A)
(B)
(A)
(B)
Environ 1,5 N•m (15 kgf/cm)
Environ 2,5 N•m (25 kgf/cm)
Environ 3,4 N•m (35 kgf/cm)
Environ 4,4 N•m (45 kgf/cm)
Environ 5,4 N•m (55 kgf/cm)
Environ 14,4 V: 12,5 N•m (127 kgf-cm) Perçage de trous dans du bois
18 V: 13,5 N•m (138 kgf-cm) et du métal
(A) Pour le serrage de vis dans un ancrage en plastique nécessitant un trou préalable d’un diamètre
de 6,0 mm.
(B) Pour le serrage direct de vis dans du béton (comme du topcon) avec un trou préalable d’un
diamètre de 3,5 mm.
REMARQUE: Ceci n’est qu’un guide général. Le couple de serrage nécessaire est
différent en fonction de la forme, du matériau et de l’application des vis.
Réglez conformément à l’environnement du lieu de travail.
- 50 -
BATTERIE AUTONOME
Modèle
EY9L41
EY9L42
EY9L44
Stockage de la batterie
Tension de la batterie
EY9L45
EY9L50
EY9L51
Batterie Li-ion
14,4 V CC
(3,6 V x 4 piles)
14,4 V CC
(3,6 V x 8 piles)
18 V CC
(3,6 V x 10 piles)
CHARGEUR DE BATTERIE
Modèle
EY0L81
Puissance nominale
Voir la plaque signalétique se trouvant sur le côté inférieur du chargeur
Poids
0,93 kg
EY9L41
Durée de chargement
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Utilisable: Utilisable: Utilisable: Utilisable: Utilisable: Utilisable:
45 minutes 30 minutes 50 minutes 65 minutes 50 minutes 65 minutes
Plein:
Plein:
Plein:
Plein:
Plein:
Plein:
60 minutes 35 minutes 65 minutes 80 minutes 65 minutes 80 minutes
Modèle
EY0L82
Puissance nominale
Voir la plaque signalétique se trouvant sur le côté inférieur du chargeur
Poids
0,93 kg
EY9L41
Durée de chargement
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Utilisable: Utilisable: Utilisable: Utilisable: Utilisable: Utilisable:
35 minutes 30 minutes 40 minutes 50 minutes 40 minutes 55 minutes
Plein:
Plein:
Plein:
Plein:
Plein:
Plein:
50 minutes 35 minutes 55 minutes 60 minutes 55 minutes 70 minutes
REMARQUE: Ce tableau peut inclure des modèles non disponibles dans votre région.
Veuillez vous reporter au catalogue général le plus récent.
REMARQUE: Pour obtenir le nom et l'adresse du revendeur, veuillez consulter la
carte de garantie incluse.
- 51 -
Istruzioni originalmente scritte in: inglese
Istruzioni originali tradotte in: altre
lingue
. USO PREVISTO
Questo utensile è un martello rotante
per la trapanatura del cemento.
L'utensile prevede inoltre una
modalità “solo rotazione” senza trapanatura. Questa modalità è idonea per
la trapanatura e l’avvitamento di viti.
Leggete il libretto delle “Istruzioni
di sicurezza” e ciò che segue prima
dell’uso.
. NORME DI SICUREZZAADDIZIONALI
1) Indossare paraorecchi protettivi.
L'esposizione al rumore può provocare una perdita dell'udito.
Utilizzare la maniglia ausiliaria
(maniglia di sostegno) in dotazione all'attrezzo. La perdita di controllo puo causare lesioni fisiche.
2) Quando esiste la possibilità che
l'utensile di taglio entri a contatto
con fili elettrici nascosti, afferrare
gli utensili alimentati elettricamente per mezzo di apposite superfici isolanti: il contatto con un
filo elettrico “attivo” può “attivare” le
parti metalliche esposte dell'utensile
e provocare scosse elettriche a carico dell'operatore.
3) Indossare una maschera antipolvere, nel caso in cui il lavoro da
eseguire generi della polvere.
4) Tenere presente che questo utensile è sempre nella condizione di
funzionamento, dal momento che
esso non deve essere collegato ad
un presa di corrente.
5) Se la punta si inceppa, disattivare
immediatamente l’interruttore principale per evitare un sovraccarico che
può danneggiare il blocco batteria o
il motore. Usare il movimento inver-
so per allentare le punte inceppate.
6) Non usate la leva di Avanti/Indietro
quando l’interruttore principale è
attivato. Il pacco batteria si scaricherà rapidamente e l’unità potrà
essere danneggiata.
7) Usare solo un panno morbido
asciutto per pulire l’unità. Non
usare un panno umido, acquaragia, benzina o altre sostanze volatili per la pulizia.
8) Quando si ripone o si trasporta l’
utensile, regolare la leva di Avanti/Indietro nella posizione centrale
(blocco interruttore).
9) Non sforzare l’utensile tenedo la
levetta di controllo della velocità a
metà corsa (modo di controllo della
velocità) in modo che il motore si
fermi. Il circuito di protezione si attiva e può impedire l’operazione di
controllo della velocità. In questo
caso, rilasciare la levetta di controllo
della velosità e pigiarla nuovamente
per il funzionamento normale.
10) Fare attenzione ad evitare la penetrazione di polvere all’interno del
mandrino.
11) Non toccare le parti rotanti per evitare lesioni.
12) Non continuare ad usare l’utensile
per un lungo periodo di tempo. Sospendere l’uso dell’utensile di tanto in
tanto per non far aumentare eccessivamente la temperatura del motore.
13) Non far cadere l’utensile.
14) Non appoggiare l'utensile nel punto
in cui il mandrino è abbassato.
Quando si abbassa il mandrino, la
punta potrebbe staccarsi dal mandrino e cadere, con conseguente
rischio di lesioni.
- 52 -
Simbolo
Significato
V
Volt
AVVERTIMENTO!
Corrente continua
n0
In assenza di carico
… min-1
Giri o reciprocazioni al
minuto
Rotazione con martellatura
Solo rotazione
Per ridurre il pericolo
di lesioni, è necessario
leggere e comprendere il
manuale di istruzioni.
Solo per uso interno.
• Usare esclusivamente i pacchi batteria Panasonic progettati per l’uso con
questo attrezzo ricaricabile.
• La Panasonic non sarà responsabile
per eventuali danni o incidenti causati
dall’uso di un pacco batteria riciclato
e/o contraffatto.
• Non smaltire il pacco batteria in falò,
né esporlo a calore eccessivo.
• Non avvitare chiodi o simili nel pacco
batteria, non sottoporlo ad urti, non
disassemblarlo, né tentare di modificarlo.
• Impedire che oggetti metallici vengano
a contatto con i terminali del pacco
batteria.
• Non trasportare, né conservare il
pacco batteria nello stesso contenitore
di chiodi od oggetti metallici simili.
• Non caricare il pacco batteria in luoghi
con alte temperature, come vicino al
fuoco o alla luce diretta del sole. In
caso contrario, la batteria potrebbe
surriscaldarsi, incendiarsi, o esplodere.
• Usare esclusivamente l’apposito caricabatteria per caricare il pacco batteria
In caso contrario, la batteria potrebbe
presentare fughe, surriscaldarsi, o
esplodere.
• Dopo aver rimosso il pacco batteria dall’attrezzo o dal caricabatteria,
rimontare sempre il coperchio del
pacco batteria. In caso contrario,
i contatti della batteria potrebbero
andare in cortocircuito, con conseguente rischio d’incendio.
• Se il pacco batteria risulta deteriorato, sos-tituirlo con uno nuovo.
L’uso prolungato di un pacco batteria
dan-neggiato può generare calore,
danni e incendi.
- 53 -
. MONTAGGIO
PRECAUZIONE:
L’uso di una punta per perforazione
di cemento più grande di quella
consigliata potrebbe danneggiare
l'utensile.
1. Inserire la punta
1-1. Inserire una punta nel foro di montaggio e girarla leggermente per
trovare una posizione di ingaggio.
1-2. Alla posizione di ingaggio, spingere in dentro la punta il più possibile. Assicurarsi che la punta sia
fissata provando a tirarla.
Applicazione o rimozione del
pacco batteria
1. Per collegare il pacco batteria:
Installare il pacco batteria, allineandosi
con le marcature.
• Far scorrere il pacco batteria finché
non si blocca in posizione.
Marcature
allineamento
2. Per rimuovere il pacco batteria:
Tirare il pulsante dalla parte frontale
per rilasciare il pacco batterie.
Punta di tipo
SDS PLUS
Tasto
2. Rimuovere la punta
2-1. Abbassare il mandrino e tirare la
punta.
. FUNZIONAMENTO
Leva di avanzamento/inversione
Avanti
Indietro
Portabit
Usare l’adattatore (O) e la punta.
1. Rimuovere la punta dall’alloggiamento dell’adattatore portabit sull’
unità principale.
2. Tirare il portabit. ( )
3. Inserire la punta. ( )
4. A s s i c u r a r s i c h e l a
punta sia inserita
saldamente tirandola
leggermente.
5. I n s e r i r e l ’ a d a t t a t o r e
della punta nel foro di Portamontaggio e girare per bit
trovare una posizione di
ingaggio.
6. A l l a p o s i z i o n e d i i n g a g g i o ,
spingere in dentro la punta quanto
è più possibile.
• Assicurarsi che la punta sia fissata
provando a tirarla leggermente.
Bloccato
Accertarsi di regolare la leva al centro per bloccarla dopo l'uso.
Usare la leva di avanti/indietro dopo
che il motore si è fermato completamente.
Leva di commutazione martellatura/perforazione
- 54 -
NOTA: Eseguire il cambiamento di
modo dopo che il motore si è
fermato completamente.
Posizione
della leva di
commutazione
Modo attivo
Rotazione e
percussione
Funzionamento
Pannello di controllo
(3)
Perforazione
di cemento,
Perforazione
di roccia
(1)
Avvitamento
Solo rotazione viti,
Perforazione
(2)
(1) Luce LED
Prima di usare la luce LED,
tirare sempre l’interruttore
di alimentazione una volta.
Premere il tasto
luce
LED accesa.
La luce illumina grazie ad
un consumo minimo e non
influenza negativamente la
prestazione dell’avvitatore,
né la capacità della batteria.
Impostazione della coppia
della frizione
Regolare la torsione in una delle 5
impostazioni o “ ”di ingaggio.
PRECAUZIONE:
Collaudare l’impostazione prima di
procedere al lavoro effettivo.
Impostare la scala su questo
simbolo ( ).
PRECAUZIONE:
• La luce LED incorporata è stata
realizzata per l’illuminazione temporanea di un’area di lavoro ridotta.
• Non utilizzarla in sostituzione di una
luce normale: la luminosità sarà
insufficiente.
• Il LED si spegne quando l’attrezzo
non viene usato per 5 minuti di
seguito.
Precauzione: NON FISSARE DIRETTAMENTE IL RAGGIO
Grilletto di controllo velocità
variable
Per stabilire il centro di un foro, tirare
la levetta di comando leggermente
per iniziare la rotazione del trapano
lentamente.
Più si tira il grilletto di controllo della
velocità e più alta sarà la velocità.
L’utilizzo di comandi, regolazioni e l’attuazione di istruzioni diversi da quelli qui riportati
potrebbero provocare un’esposizione pericolosa alle radiazioni.
(2) Spia avvertenza surriscaldamento
PRECAUZIONE:
Quando si tira la levetta per avviare il
prodotto, possono trascorrere alcuni
istanti prima che la rotazione inizi.
Ciò, tuttavia, non è un malfunzionamento.
• L'intervallo di tempo è dovuto al
fatto che il circuito del prodotto si
avvia quando la leva viene tirata
per la prima volta dopo che è stato
inserito un pacco batteria nuovo
o dopo che il prodotto non è stato
utilizzato per almeno 1 minuto (o
5 minuti se la luce LED è accesa).
Dalla seconda volta in poi, la rotazione si avvierà senza intervalli.
- 55 -
Spenta
Acceso:
Lampeggiante:
(funzionamento surriscaldamento surriscaldamento
normale)
(motore)
(batteria)
Indica che il
funzionamento è stato
interrotto a causa del
surriscaldame nto della
batteria.
Per proteggere il motore o la batteria, tenere presente quanto segue
nell'esecuzione del lavoro.
• Se il motore o la batteria si scurriscaldano verrà attivata la funzione di protezione, che comporta
l'arresto del motore o della batteria.
Quando questa funzione è attiva,
sul pannello di controllo lampeggia
la spia di avvertenza da surriscaldamento.
• Se si attiva la protezione da surriscaldamento, lasciare raffreddare completamente l’utensile (per
almeno 30 minuti). Quando la spia
di avvertenza da surriscaldamento
si spegne, l'utensile sarà pronto per
l'uso.
• Evitare un uso dell’utensile che
porti all’attivazione ripetuta della
protezione da surriscaldamento.
• Se l'utensile viene utilizzato in
modo continuato in condizioni di
intenso lavoro o di temperature
elevate (ad esempio in estate),
la funzione di protezione da surriscaldamento potrebbe attivarsi di
frequente.
• Se l'utensile viene utilizzato in condizioni di temperature molto basse
(ad esempio in inverno) o viene
utilizzato con intervalli frequenti, la
funzione di protezione da surriscaldamento potrebbe non attivarsi.
• Le prestazioni del modello EY9L42
diminuiscono notevolmente a temperature pari e al di sotto di 10°C a
causa delle condizioni operative e
altri fattori.
• La temperatura ambientale si deve
aggirare tra 0°C (32 °F) e 40°C (104°F).
Se il pacco batteria è usato quando la
temperatura è al di sotto di 0°C (32°F),
lo strumento smetterà di funzionare correttamente.
• Utilizzare il caricabatteria a temperature comprese fra 0°C e 40°C,
e ricaricare la batteria ad una temperatura simile a quella della batteria stessa. (La differenza di temperatura fra la batteria e il luogo di
ricarica non deve superare i 15°C.)
(3) Spia avvertenza batteria scarica
Spenta
(funzionamento
normale)
Lampeggiante
(no carica)
Funzione protezione
batteria attiva
Lo scaricarsi eccessivo (totale) delle
batterie a ioni di litio diminuisce drasticamente la loro autonomia. L’avvitatore
è dotato di una funzione di protezione
della batteria realizzata per evitare lo
scaricarsi eccessivo del pacco batteria.
• La funzione di protezione della
batteria si attiva immediatamente
prima che la batteria perda la carica, così da far lampeggiare la spia
di avvertenza batteria scarica.
• Se si nota la spia di avvertenza batteria scarica, caricare immediatamente il pacco batteria.
• Se la carica residua della batteria
è molto ridotta, il prodotto potrebbe
smettere di funzionare senza che la
spia di avvertenza che segnala la
riduzione della carica lampeggi. Ciò
indica che l'alimentazione è insufficiente e che il pacco batteria deve essere
caricato prima di continuare l'uso.
• Se il prodotto viene sottoposto a
improvviso sforzo con conseguente
blocco del motore, il sensore che
previene l'eccessiva scarica potrebbe attivarsi e la spia di avvertenza
che segnala la riduzione della carica potrebbe lampeggiare. La spia
smetterà di lampeggiare quando la
causa del blocco del motore sarà
stata risolta e il ciclo riattivato.
• La funzione di protezione della batteria può attivarsi quando il motore
risulta improvvisamente sottoposto
a sforzo, anche se la batteria è
- 56 -
ancora carica. In questo caso, lampeggeranno sia la spia di avvertenza che segnala la riduzione della
carica sia la luce LED. (EY78A1)
• Se la spia di avvertenza che segnala la riduzione della carica della
batteria e la luce LED lampeggiano,
esercitare meno pressione sul trapano o, se si utilizza un trapano
avvitatore, impostare il selettore su
una velocità inferiore. (EY78A1)
Montare la cinghia da spalla
PRECAUZIONE:
• Montare la cinghia da spalla saldamente sull’unità principale dell’
utensile e controllare la lunghezza
della cinghia prima dell’uso.
• Controllare la condizione della cinghia e non usarla se è tagliata o
rotta, ecc.
Se non è installata correttamente
quando viene usata ci può essere
il pericolo di infortuni o danni.
• Indossarla stabilmente sulla spalla.
Se sovesse cadere ci può essere il
pericolo di infortuni o danni.
Coppa di raccoglimento della polvere (EY9X005E)
(Disponibile come accessorio opzionale)
* Le punte da trapano con un diametro superiore a 20 mm non possono
essere inserite attraverso la coppa di
raccoglimento della polvere.
* Usate l’utensile unicamente per tagliare cemento, malta ed altri materiali di ceramica. Se viene usato per
tagliare materiali metallici, la coppa di raccoglimento della polvere potrebbe essere danneggiata dal calore delle schegge di metallo.
* Non utilizzare lo strumento con punte
del trapano di lunghezza inferiore a
130 mm.
1. Fare passare la cinghia attraverso
gli occhielli. ( )
2. Fare passsare la cinghia attraverso
le fibbie e regolare la lunghezza. ( )
Cuscinetto spalla
• La cinghia da spalla può essere
regolata a seconda della persona
che la utilizza.
• Regolare il cuscinetto poggia spalla.
• Tirare la cinghia da spalla per
essere sicuri che sia saldamente
fissata all’unità principale dell’
utensile.
- 57 -
1. Installate la punta del trapano.
2. Passare la punta del trapano
attraverso A e fissate la coppa al
punto B facendola corrispondere
alla forma dell'impugnatura frizione.
B
A
Operazione
Mantenete la coppa di raccoglimento
della polvere in stretto contatto con la
superficie del muro durante l’operazione.
Cortocircuitare i terminali del pacco
batteria potrebbe causare scintille,
ustioni oppure un incendio.
• Quando si usa il pacco batteria, assicurarsi che il luogo di lavoro sia ben
ventilato.
• Quando si rimuove il pacco batteria
dall’alloggiamento principale dell’utensile, riposizionare immediatamente
il coperchio del pacco batteria, onde
evitare che polvere e sporcizia contaminino i terminali della batteria e
causino un cortocircuito.
Rimozione
Afferrate la base della coppa di raccoglimento della polvere per la rimozione.
Base
Rimuovere dopo aver eliminato completamente la polvere dalla tasca raccoglipolvere.
Immagazzinamento
Non immagazzinate la coppa di raccoglimento della polvere in una posizione
di schiacciamento. Se rimane in questo
stato, potrebbe essere impossibile farla
ritornare nella forma originale.
Durata del pacco batteria
Le batterie ricaricabili posseggono
una durata limitata. Se il tempo di
funziona mento diventa estremamente breve dopo la ricarica, sostituire il pacco batteria con uno nuovo.
Riciclo batteria
ATTENZIONE:
Per ragioni relative alla protezione
dell’ambiente e al riciclaggio dei
materiali, assicurarsi che lo smaltimento del prodotto avvenga in un
luogo ufficialmente preposto a tale
fine (ammesso che esista nell’area
dell’utente).
[Pacco batteria]
Per un uso corretto del
pacco batteria
• Per una conservazione ottimale della
batteria, riporre il pacco batteria agli
ioni di litio dopo l’uso senza ricaricarlo.
• Quando il pacco batteria viene caricato, assicurarsi che i terminali sul
caricabatteria siano privi di sostanze
estranee, quali polvere, acqua, ecc.
Pulire i terminali prima di caricare
il pacco batteria, qualora vengano
trovate sostanze estranee sui terminali.
La durata dei terminali del pacco batteria può essere influenzata da sostanze estranee, quali polvere, acqua,
ecc. durante il funzionamento.
• Quando il pacco batteria non viene
usato, tenerlo lontano da altri oggetti
metallici come: clip, monetine, chiavi,
chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all’altro.
[Caricabatterie]
Ricarica
PRECAUZIONE
- 58 -
• Qualora la temperatura del pacco batteria scendesse all’incirca al di sotto
dei −10°C (14°F), la ricarica s’interrompe automaticamente per impedire la
degradazione della batteria.
• La temperatura ambientale si deve
aggirare tra 0°C (32°F) e 40°C (104°F).
Se il pacco batteria è usato quando la temperatura è al di sotto di 0°C
(32°F), lo strumento smetterà di funzionare correttamente.
• Utilizzare il caricabatteria a temperature comprese fra 0°C e 40°C, e ricaricare la batteria ad una temperatura
simile a quella della batteria stessa.
(La differenza di temperatura fra la
batteria e il luogo di ricarica non deve
superare i 15°C.)
• Per caricare un pacco batteria freddo (al
di sotto di 0°C (32°F)) in un luogo caldo,
lasciare il pacco batteria nel locale per
oltre un’ora per permettere allo stesso
di raggiungere la temperatura ambiente.
• Lasciate raffreddare il caricatore
quando caricate più di due pacchi
batterie consecutivamente.
• Non infilate le dita nel foro di contatto
per tenere in mano il caricabatterie o
altro scopo.
PRECAUZIONE:
Onde evitare il rischio d’incendio o il
danneggiamento del caricabatteria:
• Non usate l’energia fornita da un
generatore a motore.
• Non coprite le prese d’aria di
caricabatteria e pacco batteria.
• Scollegare il caricabatteria se non
in uso.
Pacco batteria Li-ion
NOTA:
Al momento dell’acquisto, il pacco
batteria non è carico. Assicurarsi di
caricare la batteria prima dell’uso.
Caricabatteria
1. Collegare il caricatore alla presa di
corrente.
2. Inserire saldamente il pacco batteria nel
caricabatteria.
1. Allineare le marcature e collocare la
batteria nel raccordo del caricatore.
2. Far scorrere nella direzione indicata
dalla freccia.
Marcature allineamento
3. Durante la ricarica, la spia di carica si
accende.
Quando la ricarica è stata completata,
un interruttore elettronico interno scatta
automaticamente per evitare la sovraccarica.
• La ricarica non avviene se il pacco
batteria è caldo (per esempio, subito
dopo l’uso per un lavoro pesante).
La spia di standby arancione lampeggia mentre la batteria si sta raffreddando.
La ricarica comincia poi automaticamente.
4. La spia di carica (verde) lampeggia
lentamente quando la batteria è carica
per l’80% circa.
5. A ricarica completata, la spia verde si
spegne.
6. Qualora la temperatura del pacco batteria raggiunga gli 0°C o meno, il
tempo di ricarica è maggiore rispetto al
tempo di ricarica normale.
Anche a batteria completamente cari
ca, l’utensile dispone di circa il 50% dell’
energia di cui dispone una batteria carica
alla temperatura di esercizio normale.
7. Se la spia di carica (verde) non si
spegne, rivolgersi a un rivenditore
autorizzato.
8. Se un pacco batteria completamente
ricaricato viene inserito di nuovo nel
caricabateria, la spia di carica si illumina. Dopo alcuni minuti, la spia di
carica verde si spegnerà.
Tasto di rilascio
pacco batteria
9. Rimuovere il pacco batteria tenendo il
pulsante di rilascio sollevato.
- 59 -
SEGNALI SPIE
Il caricamento è completato. (Carica completa)
Batteria carica all’80% circa.
In fase di caricamento.
Il caricatore è stato collegato alla presa murale.
E’ pronto per il caricamento.
(Verde)
(Arancione)
Spia stato ricarica
Sinistra: verde Destra: arancione
Pacco batteria freddo.
La ricarica del pacco batteria avviene lentamente per ridurre il peso
sulla batteria.
Il pacco batteria è caldo.
Il caricamento avrà inizio appena la temperatura del pacco batteria sarà scesa. Qualora la temperatura del pacco batteria raggiunga i -10°C o meno, anche la spia di ricarica arancione inizia a
lampeggiare. La ricarica inizia quando la temperatura del pacco batteria aumenta.
Non è possibile effettuare il caricamento. Il pacco batteria è
impolverato o guasto.
Spenta
Accesa
Lampeggia
- 60 -
Informazioni per gli utenti sulla raccolta e l’eliminazione di vecchie apparecchiature e batterie usate
Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni
o manuali accompagnanti i prodotti indicano che i prodotti elettrici,
elettronici e le batterie usate non devono essere buttati nei rifiuti
domestici generici.
Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti
e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta,
secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/
EC e 2006/66/EC.
Smaltendo correttamente questi prodotti e le batterie, contribuirete a
salvare importanti risorse e ad evitare i potenziali effetti negativi sulla
salute umana e sull’ambiente che altrimenti potrebbero verificarsi in
seguito ad un trattamento inappropriato dei rifiuti.
Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti
e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori
per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli
articoli.
Sono previste e potrebbero essere applicate sanzioni qualora questi
rifiuti non siano stati smaltiti in modo corretto ed in accordo con la
legislazione nazionale.
Per utenti commerciali nell’Unione Europea
Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di
contattare il vostro commerciante od il fornitore per maggiori informazioni.
[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall’
Unione Europea]
Questi simboli sono validi solo all’interno dell’Unione Europea. Se desiderate
smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore
ed informarvi sulle modalità per un corretto smaltimento.
Nota per il simbolo delle batterie (esempio con simbolo chimico
riportato sotto il simbolo principale):
Questo simbolo può essere usato in combinazione con un simbolo chimico; in
questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in
questione.
. MANUTENZIONE
• Usare solo un panno morbido asciutto per pulire l’unità. Non usare un panno
umido, acquaragia, benzina o altre sostanze volatili per la pulizia.
• Qualora l’interno del prodotto o del pacco batteria si bagni, togliere immediatamente l’acqua e fare asciugare il prima possibile. Rimuovere accuratamente la
polvere e le limature di ferro accumulatesi nel prodotto. Se il prodotto presenta
problemi di funzionamento, rivolgersi a un negozio di riparazioni.
- 61 -
. ACCESSORI
PRECAUZIONE:
Per prevenire il rischio di infortuni, utilizzare accessori o parti in dotazione solo
per l’uso stabilito.
Portabit (incluso)
•EY9HX403E
Mandrino per trapani (Accessorio opzionale)
•EY9HX400E
Utilizzare con una punta per trapanatura di legno o metallo con codolo di diametro
compreso fra 1,5 e 13 mm.
).
Non usare il mandrino per trapanatura nel modo “Rotazione con martellatura” (
L'uso nel modo “Rotazione con martellatura” può provocare la rottura del mandrino o
della punta e comportare lesioni.
Mandrino per martello (Accessorio opzionale)
•EY9HX401E
Utilizzare con una punta per la trapanatura di cemento, legno o metallo con codolo
dritto di diametro compreso fra 2,5 e 13 mm.
Non usare il mandrino per martellatura con punte per la trapanatura di legno o
). L'uso nel modo “Rotazione
metallo nel modo “Rotazione con martellatura” (
con martellatura” può provocare la rottura della punta e comportare lesioni.
Per ulteriori informazioni riguardo a questi accessori, rivolgersi al più vicino centro
di assistenza tecnica.
. CONSIGLI PER L’USO
1. Se non viene applicata una forza sufficiente di spinta verso il basso sulla punta,
l'utensile non potrà percuotere in modalità di martellatura. Si tratta di una misura per evitare l’attivazione della modalità di martellatura senza carico. Premere
verso il basso con maggiore forza sulla punta, così da attivare l'utensile e la relativa percussione.
Durante il lavoro, assicurarsi sempre di premere verso il basso con forza sufficiente.
2. In inverno, o in altre situazioni in cui la temperatura dell’apparecchio è bassa (5
°C od inferiore), in un primo momento, la percussione in modalità di martellatura
potrebbe rivelarsi più scarsa rispetto al livello normale.
Questo fenomeno è causato dalla solidificazione del grasso alle basse temperature, con conseguente aumento della frizione.
In tal caso, attivare la modalità di martellatura senza carico per circa 30 secondi;
ripetere per 3 volte. In tal modo, sarà possibile ripristinare la forza di percussione.
- 62 -
. SPECIFICAZIONI
UNITÀ PRINCIPALE
EY7840
Modello
CC 14,4 V
Voltaggio del motore
CC 14,4 V
CC 18 V
16,5 mm
Per un lavoro che può essere completato con un pacco batteria
( 12,5 mm - 16,5 mm)
Cemento
Diametro
massimo di
trapanatura
EY78A1
Acciao
13 mm
Legno
18 mm
0~1000 rpm
Velocità a vuoto (giri al minuto)
0~1250 rpm
3800 bpm
3800 bpm
4750 bpm
Peso
(con il pacco batteria: EY9L44)
2,45 kg
2,45 kg
-
Peso
(con il pacco batteria: EY9L45)
2,45 kg
2,45 kg
-
Peso
(con il pacco batteria: EY9L50)
-
-
2,6 Kg
Peso
(con il pacco batteria: EY9L51)
-
-
2,6 Kg
Numero di colpi al minuto (BPM)
249 mm
Lunghezza totale
Rumore, Vibrazioni
Vedere il foglio accluso
TABELLA GUIDA
• Selezionare la torsione per serrare le viti con la leva di frizione.
• Guida per la selezione della torsione
A seconda del lavoro, sono possibile regolazioni in 5 livelli di circa 1 N•m (10 kgf-cm) aumenti.
Regolazione
Serrare le
viti
Torsione
1
Circa 1,5 N•m (15 kgf-cm)
2
Circa 2,5 N•m (25 kgf-cm)
3
Circa 3,4 N•m (35 kgf-cm)
4
Circa 4,4 N•m (45 kgf-cm)
5
Circa 5,4 N•m (55 kgf-cm)
Fori di
(Marchio del
perforazione
trapano)
Circa 14,4 V: 12,5 N•m (127 kgf-cm)
18 V: 13,5 N•m (138 kgf-cm)
Guida a seconda del materiale
Cemento
Blocchetto
(A)
(B)
(A)
(B)
Fare fori in legno e metallo
(A) Per serrare le viti nella plastica d’ancoraggio che richiede un foro iniziale nel cemento da 6,0 mm.
(B) Per serrare direttamente le viti nel cemento (come topcon) con un foro iniziale da 3,5 mm.
NOTA: Questa è solo una guida sommaria. La torsione richiesta varia a seconda
della forma, del materiale e dall’applicazione delle viti.
Impostarla a seconda dell’ambiente di lavoro.
- 63 -
PACCO BATTERIA
Modello
EY9L41
EY9L42
EY9L44
Accumulatore
Tensione batteria
EY9L45
EY9L50
EY9L51
Batteria Li-ion
CC 14,4 V
(3,6 V x 4 celle)
CC 14,4 V
(3,6 V x 8 celle)
CC 18 V
(3,6 V x 10 celle)
CARICABATTERIA
Modello
EY0L81
Valori
Vedere la targhetta dei valori sul fondo del caricabatteria
Peso
0,93 kg
EY9L41
Tempo di caricamento
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Utilizzabile: Utilizzabile: Utilizzabile: Utilizzabile: Utilizzabile: Utilizzabile:
45 min
30 min
50 min
65 min
50 min
65 min
Completa:
60 min
Completa: Completa: Completa: Completa: Completa:
35 min
65 minutes 80 minutes 65 minutes 80 minutes
Modello
EY0L82
Valori
Vedere la targhetta dei valori sul fondo del caricabatteria
Peso
0,93 kg
EY9L41
Tempo di caricamento
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Utilizzabile: Utilizzabile: Utilizzabile: Utilizzabile: Utilizzabile: Utilizzabile:
35 min
30 min
40 min
50 min
40 min
55 min
Completa:
50 min
Completa:
35 min
Completa:
55 min
Completa:
60 min
Completa:
55 min
Completa:
70 min
NOTA: Questa tabella può includere dei modelli non disponibili nella propria area.
Fare riferimento al catalogo generale più recente.
NOTA: Per il nome e l'indirizzo del rivenditore, consultare la scheda di garanzia acclusa.
- 64 -
Originele gebruiksaanwijzing: Engels
Vertaling van de originele gebruiksaanwijzing: Andere talen
6)
. TOEPASSING
7)
Dit gereedschap is een klopboormachine
voor het boren in beton. Daarnaast is
de boormachine uitgerust met de stand
“Normaal boren” zonder de klopboorfunctie. Deze stand is geschikt voor geschikt
voor het boren en schroeven vastdraaien.
8)
Lees voor gebruik de “Veiligheidsinstructies” en onderstaande aanwijzingen.
9)
. AANVULLENDE
VELIGHEIDSVOORSCHRIFTEN
1) Draag gehoorbescherming. Blootstelling aan geluid kan leiden tot gehoorbeschadiging.
Gebruik de extra handgreep (steungreep) die bij het gereedschap
wordt geleverd. Wanneer u de controle over het gereedschap verliest,
kan er letsel ontstaan.
2) Houd elektrisch gereedschap vast aan
de daarvoor bestemde geïsoleerde grepen als het snijgereedschap in contact
kan komen met verborgen bedrading.
Als het gereedschap in contact komt met
bedrading waar stroom op staat, kan de
gebruiker via de metalen delen van het gereedschap een elektrische schok krijgen.
10)
11)
12)
13)
14)
3) Draag altijd een stofmasker als er bij
het werk stof vrijkomt.
4) Let erop dat dit een draadloos gereedschap is dat dus altijd bedrijfsklaar kan
zijn doordat het geen netsnoer heeft
voor aansluiting op een stopkontakt.
5) Als de boorkop vastloopt, schakel de
machine dan onmiddellijk uit om een
overbelasting te voorkomen, hetgeen de akku of motor ernstig kan
beschadigen. Bevrijd vastgelopen
- 65 -
boorstukken door de draairichting
van de boorkop om te keren.
Bedien de voorwaarts/achterwaartshendel NIET wanneer de hoofdschakelaar aan staat. De accu wordt
anders snel ontladen en er kunnen
beschadigingen aan het gereedschap worden veroorzaakt.
Gebruik een droge, zachte doek
voor het schoonmaken van de
machine. Gebruik hiervoor geen
vochtige doek, thinner, benzine of
andere vluchtige stof.
Zet de voorwaarts/achterwaartshendel in de middenstand (schakelaarblokkering) voordat u het gereedschap opbergt of meeneemt.
Belast de machine niet overmatig
door de snelheidsregeltrekker half
(snelheidsregelstand) ingedrukt te
houden zodat de motor stopt. Het
beschermcircuit zal aktiveren en zal
mogelijk de snelheidsregeling in de
weg staan. Mocht dit voorkomen,
laat de trekkerknop dan los en druk
de knop opnieuw in totdat de bediening weer normaal is.
Pas op dat er geen stof in de boorkop
terecht komt.
Om verwondingen te voorkomen,
tijdens gebruik niet aan draaiende
onderdelen komen.
Gebruik de machine niet langere
tijd aaneen. Stop het gebruik van
tijd tot tijd om te voorkomen dat de
temperatuur te hoog oploopt.
Laat de boormachine niet vallen.
Plaats het gereedschap niet op
het gedeelte waar de boorkop kan
worden ingedrukt. De bit kan loslaten van de boorkop en kan uit de
boormachine vallen als de boorkop
wordt ingedrukt. Hierdoor kan letsel ontstaan.
Symbool
Betekenis
V
Volt
WAARSCHUWING!
Gelijkstroom
n0
Onbelast
… min-1
Omwentelingen of toeren
per minuut
Klopboren
Normaal boren
Om het risico van letsel
te verminderen, dient de
gebruiker de gebruiksaanwijzing te lezen en ter
kennis te nemen.
Alleen voor gebruik binnenshuis.
• Gebruik enkel Panasonic accu's die
bestemd zijn voor gebruik met dit
oplaadbare gereedschap.
• Panasonic kan niet aansprakelijk
worden gesteld voor beschadigingen
of ongelukken veroorzaakt door het
gebruik van een gerecyclede accu of
een namaak-accu.
• Gooi de accu nooit in vuur of stel
deze ook niet aan overmatige hitte
bloot.
• Sla geen nagels en dergelijke in de
accu en stel deze ook niet bloot aan
schokken. Probeer de accu ook niet
te demonteren of er wijzigingen in
aan te brengen.
• Zorg dat de accupolen niet in contact
komen met metalen voorwerpen.
• Berg de accu niet in dezelfde doos
op waarin nagels of andere metalen
voorwerpen zijn.
• Laad de accu niet op een plaats met
hoge temperaturen op, zoals in de
buurt van een vuur of in direct zonlicht. De accu kan oververhit worden,
in brand vliegen of exploderen.
• Gebruik uitsluitend de voorgeschreven acculader voor het opladen
van de accu. De accu zou anders
kunnen gaan lekken, oververhit worden of exploderen.
• Bevestig altijd het accudeksel nadat
u de accu van het gereedschap of
de acculader hebt losgemaakt. Het
is anders mogelijk dat de accupolen
kortgesloten worden met mogelijk
brand tot gevolg.
• Wanneer de accu versleten is, moet
deze door een nieuwe worden vervangen.
Als u een versleten of beschadigde
accu blijft gebruiken, kan dit resulteren in hitte-ontwikkeling, ontbranding of barsten van de accu.
- 66 -
binnen.
• Trek lichtjes aan de bitadapter om
te kijken of deze niet beweegt.
. MONTAGE
OPGELET:
Gebruik van een betonboorbit die
groter is dan de aanbevolen maat
kan resulteren in beschadiging van
het gereedschap.
1. Insteken van de bit
1-1. Steek een bit in het montagegat en
draai de bit een klein stukje om de
vergrendelingspositie te bepalen.
Bevestigen en verwijderen
van de accu
1. Bevestigen van de accu:
Zet de uitlijntekens tegenover elkaar
en bevestig de accu.
• Schuif de accu op het gereedschap
totdat deze op de plaats vastklikt.
1-2. Bij de vergrendelingspositie drukt u
de bit zover mogelijk naar binnen.
Controleer of de bit vastzit door
eraan te trekken.
Uitlijntekens
2. Verwijderen van de accu:
Trek aan de knop van voren af om de
batterij vrij te geven.
SDS PLUStype schacht
2. Verwijderen van de bit
2-1. Druk de boorkop in en trek aan de
bit.
Knop
. BEDIENING
Links/rechts schakelaar
Bitadapter
Gebruik een bitadapter (O) en een
bit.
1. Ve r w i j d e r d e b i t a d a p t e r u i t
de bitadapterhouder op het
gereedschap.
2. Trek aan de bithouder.
( )
3. Steek de bit ( ) naar
binnen.
4. Controleer of de bit
stevig naar binnen
is gestoken door er
lichtjes aan te trekken. Bithouder
5. Steek de bitadapter
in het mon tage gat en
draai eraan tot een aangrijpingspositie
is bereikt.
6. Druk de bitadapter bij de aangrijpingspositie zo ver mogelijk naar
- 67 -
Rechts
Links
Vergrendelstand
Zet de hendel na gebruik in de middenstand om de boorkop te vergrendelen.
Verzet de links/rechts schakelaar
nadat de motor volledig tot stilstand
is gekomen.
Keuzeschakelaar normaal boren/
hamerboren
• Deze opstarttijd ontstaat wanneer
de trekker voor de eerste keer wordt
overgehaald na het installeren van
een nieuw accupack of wanneer
het apparaat minstens 1 minuut (of
minstens 5 minuten wanneer het
LED-lampje aan is) niet gebruikt is.
De draaiing begint zonder opstarttijd
tijdens het tweede en het daaropvolgende gebruik.
OPMERKING:
Wijzig de functie nadat de motor
volledig tot stilstand is gekomen.
Positie van de
keuzeschakelaar
Actiemodus
Draaien met
hameren
Toepassing
Boren in
beton, Boren
in baksteen
Bedieningspaneel
Schroeven
Alleen draaien vastdraaien,
Boren
(3)
Voor het instellen van het
aantrekkoppel
Zet het draaimoment op een van
de 5 koppelingsinstellingen of in de
“ ” stand.
OPGELET:
Controleer de instelling alvo rens
de klus uit voeren.
Zet de schaal tegenover deze
markering ( ).
(1)
(1) LED-lampje
Trek altijd een keer aan
de hoofdschakelaar
voordat u het LED-lampje
gebruikt.
Druk op
om het
LED-lampje in en uit te
schakelen.
Het lampje verbruikt
erg weinig stroom en
zal de prestatie van
het gereedschap en de
capaciteit van de accu
bijna niet beïnvloeden.
OPGELET:
• Het ingebouwde LED-lampje is
slechts bedoeld om het werkgebied
kortstondig te verlichten.
• Gebruik het lampje niet als vervanging voor een normale zaklantaarn,
want het licht is niet sterk genoeg.
• Het LED-lampje gaat automatisch
uit wanneer het gereedschap langer
dan 5 minuten niet wordt gebruikt.
Startschakelaar variabele
snelheid
Druk de snelheidsschakelaar bij het
begin van het boren eerst licht in
zodat u precies het punt waar u wilt
boren kunt bepalen.
Hoe dieper de snelheidsschakelaar wordt ingedrukt, hoe sneller de
machine zal draaien.
OPGELET :
Wanneer u het apparaat gebruikt door
de trekker over te halen kan er mogelijk
een opstarttijd zijn voordat de draaiing
begint. Dit is geen signaal dat op een
defect wijst.
(2)
Opgelet : KIJK NIET RECHTSTREEKS
IN DE LICHTSTRAAL.
Het gebruik van bedieningsorganen, het
maken van afstellingen of het uitvoeren van
procedures die niet in deze handleiding
staan beschreven, kan leiden tot blootstelling aan gevaarlijke straling.
- 68 -
(2) Oververhitting waarschuwingslampje
Uit
(normale
werking)
Verlicht:
Knippert:
Oververhitting Oververhitting
(motor)
(accu)
De werking van het
gereedschap is gestopt
omdat de motor of de
accu te heet is geworden.
Let bij het gebruik van het gereedschap op deze wijze op het volgende
om de motor en de accu te beschermen.
• Als de motor of de accu oververhit
raakt, wordt de beveiligingsfunctie
geactiveerd en zal de motor of de
accu stoppen met werken. Het oververhitting-waarschuwingslampje op
het bedieningspaneel brandt of knippert wanneer deze beveiligingsfunctie
is geactiveerd.
• Wanneer de oververhitting-beveiligingsfunctie is geactiveerd, moet
u het gereedschap goed laten
afkoelen (minstens 30 minuten).
Het gereedschap kan weer gebruikt
worden wanneer het oververhittingwaarschuwingslampje uitgaat.
• Zorg ervoor dat u het gereedschap niet zodanig gebruikt dat de
oververhitting-beveiligingsfunctie
veelvuldig in werking treedt.
• Als het gereedschap continu wordt
gebruikt onder omstandigheden
met hoge belasting of bij hoge
omgevingstemperaturen (zoals in
de zomer), bestaat de kans dat de
oververhitting-beveiligingsfunctie
veelvuldig in werking treedt.
• Als het gereedschap wordt gebruikt
bij lage omgevingstemperaturen
(zoals in de winter) of als deze
tijdens gebruik veelvuldig wordt
stopgezet, bestaat de kans dat de
oververhitting-beveiligingsfunctie
niet in werking treedt.
• De prestatie van de EY9L42 is
aanzienlijk minder bij temperaturen
lager dan 10°C als gevolg van de
gewijzigde werkomstandigheden en
andere factoren.
• De optimale omgevingstemperatuur
is tussen 0°C (32°F) en 40°C (104°F).
Als de accu wordt gebruikt terwijl de
temperatuur van de accu lager is dan
0°C (32°F), kan het voorkomen dat
het elektrisch gereedschap niet goed
functioneert.
• Gebruik de lader bij een temperatuur tussen de 0°C en de 40°C en
laad de accu op bij een temperatuur
die vergelijkbaar is met de temperatuur van de accu zelf. (Er mag niet
meer dan 15°C verschil zijn tussen
de temperatuur van de accu en de
temperatuur van de oplaadlocatie.)
(3) Waarschuwingslampje voor lage
accuspanning
- 69 -
Uit
(normale
werking)
Knippert
(Accu is ontladen)
De accu-beveiligingsfunctie
is geactiveerd.
Buitensporige (volledige) ontlading
van een Li-ion accu heeft een zeer
nadelige invloed op de levensduur van
de accu. Het gereedschap is uitgerust
met een accu-beveiligingsfunctie om
buitensporige ontlading van de accu
te voorkomen.
• De accu-beveiligingsfunctie wordt
geactiveerd meteen voordat de accu
ontladen is en zorgt ervoor dat het
waarschuwingslampje voor lage
accuspanning begint te knipperen.
• Als u ziet dat het waarschuwingslampje voor lage accuspanning knippert, moet u de accu meteen opladen.
• Als u het gebruik begint met een accu
die niet voldoende is opgeladen, dan
kan het zijn dat het apparaat ineens
stopt met werken zonder dat het ‘accu
bijna leeg’-waarschuwingslampje
eerst flikkert. Dit is een teken dat er
te weinig accuvermogen is en dat
het accupack voor verder gebruik zal
moeten worden opgeladen.
• Als er plotseling te veel vermogen
wordt gevergd van het apparaat kan
de motor vergrendelen, de beveiligingssensor tegen overontlading is
mogelijk ingeschakeld en het ‘accu
bijna leeg’-waarschuwingslampje kan
flikkeren. Het lampje zal ophouden
met flikkeren wanneer u de oorzaak
van de motorvergrendeling oplost en
het apparaat opnieuw start.
Als het gereedschap per ongeluk
valt, bestaat er kans op lichamelijk
letsel of beschadiging van het gereedschap.
1. Steek de riem door de riemhouders.
( )
2. Steek de riem door de gespen en
stel de lengte af. ( )
• De accubeveiligingsfunctie kan geactiveerd worden wanneer er ineens
een hoge belasting op de motor
wordt uitgeoefend, zelfs wanneer de
accu voldoende blijft opgeladen. In
dit geval zullen zowel het ‘accu bijna
leeg’-waarschuwingslampje als het
LED-lampje flikkeren. (EY78A1)
• Als zowel het ‘accu bijna leeg’
-waarschuwingslampje als het LEDlampje flikkeren, verminder dan de
druk waarmee u op de schroevendraaier duwt. Als u een schroefboormachine gebruikt, schakel de snelheid
dan over naar een lagere instelling.
(EY78A1)
Schouderkussen
De schouderriem bevestigen
OPGELET:
• Bevestig de schouderriem stevig
aan de hoofdbehuizing van het
gereedschap en controleer de
lengte van de riem voordat u deze
gebruikt.
• Controleer de toestand van de riem
en gebruik de riem niet als deze
gescheurd, gerafeld enz. is.
Als het gereedschap gebruikt wordt
terwijl de riem verkeerd bevestigd
is, bestaat er kans op lichamelijk
letsel of beschadiging van het gereedschap.
• Draag de schouderriem stevig om
de schouder.
• Het schouderkussen kan verschoven worden totdat dit comfortabel
zit.
• Zorg dat het schouderkussen op
de schouder rust.
• Trek aan de schouderriem om
te controleren of deze stevig
aan de hoofdbehuizing van het
gereedschap is bevestigd.
Stofzak (EY9X005E)
(Verkrijgbaar als optioneel
hulpstuk)
* Bits met een diameter van meer dan
20 mm kunnen niet door de stofverzamelmanchet naar binnen worden
gestoken.
* Gebruik het gereedschap niet voor
het boren in andere materialen dan
beton, specie en andere keramische
materialen. Als de machine voor het
boren van metaal wordt gebruikt, kan
de stofzak door de hitte van het loskomende metaal worden beschadigd.
* Gebruik dit gereedschap niet met een
drilonderdeel dat korter is dan 130 mm.
- 70 -
1. Plaats een bit.
2. Druk de boor door A en bevestig de
stofzak bij B op de daarvoor bestemde
plaats op de koppelingsgreep.
[Accu]
Voor een juist gebruik van
de accu
• Voor een optimale levensduur van
de Li-ion accu moet u de accu na
gebruik opbergen zonder dat u deze
oplaadt.
• Kijk bij het laden van de accu of de
aansluitingen op de acculader vrij zijn
van vreemde bestanddelen zoals stof
en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op
de aansluitingen aantreft.
De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig
beïnvloed worden door vreemde bestanddelen zoals stof en water, enz.
• Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals
paperclips, munten, sleutels, nagels,
schroe ven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact
kunnen brengen.
Wanneer de aansluitpunten van de
accu worden kortgesloten, kan dit
resulteren in vonken, brandwonden
of zelfs brand.
• Zorg er bij gebruik van de accu voor
dat de werkplaats goed geventileerd is.
• Wanneer de accu van het gereedschap wordt losgemaakt, moet u
meteen het accudeksel op de accu
aanbrengen om te voorkomen dat er
stof en vuil op de accu-aansluitingen
komt waardoor er kortsluiting kan ontstaan.
B
A
Bediening
Houd de stofzak tijdens het gebruik
van de machine zo dicht mogelijk bij
de wand.
Legen
Houd het onderstuk van de stofzak
vast om dit te legen.
Onderstuk
Voor het afnemen a.u.b. eerst zorgen dat alle stof in de stofopvangkap
grondig verwijderd is.
Opslag
Bewaar de stofzak niet in samengedrukte toestand. Als de stofzak in
samengedrukte toestand wordt bewaard, is het mogelijk dat deze niet
meer de oorspronkelijke vorm kan
aannemen.
Levensduur van de accu
De levensduur van de oplaadbare
accu is niet onbeperkt. U dient een
nieuwe accu aan te schaffen indien
de gebruikstijd na de accu geladen te
hebben aanzienlijk korter wordt.
- 71 -
Recyclen van de accu
• Steek uw vingers niet in de contactopening wanneer u de lader vastpakt.
ATTENTIE:
Om het milieu te beschermen en
nogmaals bruikbare materialen te
recyclen, dient u de accu naar een
hiervoor bestemd inzamelpunt te
brengen.
OPGELET:
Om brandgevaar en beschadiging
van de acculader te voorkomen.
• Gebruik geen stroom van een
motorgenerator.
• Voorkom dat de ventilatiegaten
van de lader en de accu worden
bedekt.
• Maak de acculader los wanneer
deze niet wordt gebruikt.
Li-ion accu
Bij dit product zijn batterijen geleverd.
Wanneer deze leeg zijn, moet u ze
niet weggooien maar inleveren als
KCA.
Li-ion accu
OPMERKING:
De accu is niet volledig opgeladen
wanneer u deze koopt. Laad de
accu daarom voor gebruik op.
Acculader
[Acculader]
Opladen
OPGELET
• Als de temperatuur van de accu lager
wordt dan ongeveer −10°C, zal het
opladen automatisch stoppen om een
verslechtering van de toestand van de
accu te voorkomen.
• De optimale omgevingstemperatuur is
tussen 0°C (32°F) en 40°C (104°F).
Als de accu wordt gebruikt terwijl de
temperatuur van de accu lager is dan 0
°C (32°F), kan het voorkomen dat het
elektrisch gereedschap niet goed functioneert.
• Gebruik de lader bij een temperatuur
tussen de 0°C en de 40°C en laad
de accu op bij een temperatuur die
vergelijkbaar is met de temperatuur
van de accu zelf. (Er mag niet meer
dan 15°C verschil zijn tussen de
temperatuur van de accu en de
temperatuur van de oplaadlocatie.)
• Laat een koude accu (kouder dan 0°C
(32°F)), voordat deze wordt opgeladen
in een warme omgeving, eerst
minimaal een uur in deze ruimte liggen
om op temperatuur te komen.
• Laat de lader afkoelen wanneer u
meer dan twee accu’s na elkaar
oplaadt.
1. Steek de lader in een stopcontact.
2. Plaats de accu goed in de lader.
1. Zet de uitlijntekens tegenover elkaar
en plaats de accu in de acculader.
2. Schuif de accu in de richting van de
pijl naar voren.
Uitlijntekens
3. De laadindicator licht op tijdens het
laden.
Wanneer de accu is geladen, wordt
automatisch een interne elektronische
schakeling geactiveerd die voorkomt dat
de accu wordt overladen.
• Wanneer de accu warm is, zal deze
niet worden opgeladen (bijvoorbeeld direct na intensief gebruik).
De oranje standby-indicator knippert
tot de accu is afgekoeld.
Vanaf dat moment wordt de accu
automatisch opnieuw geladen.
4. De laadindicator (groen) knippert
langzaam wanneer de accu ongeveer
80% is opgeladen.
5. Wanneer het opladen is voltooid, zal
de groene laadindicator uitgaan.
- 72 -
6. Als de temperatuur van de accu minder dan 0°C is, zal het volledig opladen van de accu langer duren dan de
standaard oplaadtijd.
Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts
ongeveer 50% van het accuvermogen
hebben in vergelijking met een accu
die bij normale bedrijfstemperatuur
volledig is opgeladen.
7. Als de laadindicator (groen) niet uitgaat, moet u contact opnemen met
een officiële dealer.
8. Als een volledig opgeladen accu
opnieuw in de acculader wordt
geplaatst, zal het oplaadlampje
oplichten. Na enkele minuten zal de
groene laadindicator uitgaan.
Accu-ontgrendeltoets
9. Verwijder de accu terwijl u de accuontgrendeltoets omhoog houdt.
- 73 -
LAMPINDICATIES
Opladen voltooid. (Volledig opgeladen.)
De accu is ongeveer 80% opgeladen.
Aan het opladen.
Lader is aangesloten op een stopcontact.
Klaar om op te laden.
(Groen)
Laadstatusindicator
De aanduiding is Links: groen en Rechts: oranje.
(Oranje)
De accu is koud.
De accu wordt langzaam opgeladen om de belasting van de accu te
verminderen.
De accu is warm.
Het opladen zal beginnen wanneer de temperatuur van de accu is
gedaald. Als de temperatuur van de accu minder dan -10°C is, zal
de laadindicator (oranje) ook gaan knipperen. Het opladen begint
wanneer de statustemperatuur van de accu hoger wordt.
Opladen is niet mogelijk. Stof op de accu of accu defect.
Uit
Brandt
Knippert
- 74 -
Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen
Deze symbolen op de producten, verpakkingen, en/of begeleidende
documenten betekenen dat gebruikte elektrische en elektronische producten
en batterijen niet met het algemene huishoudelijke afval gemengd mogen
worden.
Voor een correcte behandeling, recuperatie en recyclage van oude producten
en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht
worden in overeenstemming met uw nationale wetgeving en de Richtlijnen
2002/96/EC en 2006/66/EC.
Door deze producten en batterijen correct te verwijderen draagt u uw steentje
bij tot het beschermen van waardevolle middelen en tot de preventie van
potentiële negatieve effecten op de gezondheid van de mens en op het
milieu die anders door een onvakkundige afvalverwerking zouden kunnen
ontstaan.
Voor meer informatie over het verzamelen en recycleren van oude producten
en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw
afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.
Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd
worden in overeenstemming met de nationale wetgeving.
Voor zakengebruikers in de Europese Unie
Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op
met uw dealer voor meer informatie.
[Informatie over de verwijdering in andere landen buiten de
Europese Unie]
Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten
te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag
informatie over de correcte wijze om deze producten te verwijderen.
Opmerking over het batterijensymbool (beneden twee voorbeelden):
Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval
wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten
vervuld.
- 75 -
. ONDERHOUD
• Gebruik alleen een droge, zachte doek om de machine af te vegen. Gebruik
geen vochtige doek, witte spiritus, benzine of andere sterke oplosmiddelen voor
het reinigen.
• In het geval er water binnen in het gereedschap of de accu is terechtgekomen,
zo spoedig mogelijk het water laten uitlekken en laten drogen. Verwijder nauwkeurig alle stof of ijzervijlsel dat zich binnen in het gereedschap heeft verzameld. Neem contact op met een reparatiedienst als u bij het gebruik van het gereedschap problemen ondervindt.
. ACCESSOIRES
OPGELET:
Om letsel te voorkomen, mag u de accessoires en hulpstukken uitsluitend
gebruiken voor de doeleinden waarvoor deze zijn ontworpen.
Bitadapter (inclusief)
•EY9HX403E
Boorkop (Los verkrijgbaar accessoire)
•EY9HX400E
Voor gebruik met een bit voor boren in hout of metaal met een schacht met een
diameter van 1,5 tot 13 mm.
). Bij gebruik in de stand
Gebruik de boorkop niet in de stand “Klopboren” (
“Klopboren” kan de bit of de boorkop afbreken en kan letsel worden veroorzaakt.
Hamerkop (Los verkrijgbaar accessoire)
•EY9HX401E
Voor gebruik met een bit voor boren in beton, hout of metaal met een rechte
schacht met een diameter van 2,5 tot 13 mm.
Gebruik de klopboorkop met bit voor boren in hout of metaal niet in de stand
). Bij gebruik in de stand “Klopboren” kan de bit afbreken en kan
“Klopboren” (
letsel worden veroorzaakt.
Neem contact op met uw plaatselijke servicecentrum voor nadere bijzonderheden
betreffende de accessoires.
- 76 -
. GEBRUIKSADVIES
1. Als het bit niet met voldoende kracht omlaag wordt gedrukt, is het mogelijk dat het
gereedschap niet klopt bij gebruik van de klopboorfunctie.
Dit is om te voorkomen dat de klopboorfunctie wordt ingeschakeld terwijl er geen
belasting is. Druk in dit geval het bit met meer kracht omlaag zodat het gereedschap ingeschakeld wordt en begint te kloppen.
Zorg dat u tijdens het werk altijd met voldoende kracht drukt.
2. In de winter of in andere situaties waar de temperatuur van het gereedschap laag
is (minder dan 5°C), is het mogelijk dat de slagkracht van de hamer in het begin
zwakker is dan normaal.
Dit komt omdat het smeervet bij lage temperaturen stijver is, waardoor de wrijving
wordt verhoogd.
Als dit gebeurt, dient u de hamerfunctie gedurende ongeveer 30 seconden zonder
belasting te gebruiken en dit 3 maal te herhalen. Hierdoor zal de slagkracht hersteld worden.
. TECHNISCHE GEGEVENS
BASISMACHINE
EY7840
Model
14,4 V DC
Motorvoltage
Beton
Maximale
boordiameter
EY78A1
14,4 V DC
16,5 mm
Voor werk dat voltooid kan worden met één accu
( 12,5 mm - 16,5 mm)
Staal
13 mm
Hout
18 mm
0~1000 rpm
Onbelast toerental (TPM)
Aantal kloppen per minuut (KPM)
18 V DC
0~1250 rpm
3800 bpm
3800 bpm
4750 bpm
Gewicht (met accu: EY9L44)
2,45 kg
2,45 kg
-
Gewicht (met accu: EY9L45)
2,45 kg
2,45 kg
-
Gewicht (met accu: EY9L50)
-
-
2,6 Kg
Gewicht (met accu: EY9L51)
-
-
2,6 Kg
249 mm
Totale lengte
Geluid, Trillingen
Zie het ingesloten sheet
- 77 -
RICHTLIJNENTABEL
• Kies het draaimoment voor het vastdraaien van schroeven met de koppelingshandgreep.
• Richtlijnen voor het kiezen van het draaimoment
Afhankelijk van de taak zijn er afstellingen mogelijk in vijf niveaus met stappen van
ongeveer 1 N•m (10 kgf-cm).
Instelling
Schroeven
vastdraaien
Gaten boren
1
2
3
4
5
(Boormarkering)
Draaimoment
Richtlijn afhankelijk van het materiaal
Beton
Baksteen
(A)
(B)
(A)
(B)
Ongeveer 1,5 N•m (15 kgf-cm)
Ongeveer 2,5 N•m (25 kgf-cm)
Ongeveer 3,4 N•m (35 kgf-cm)
Ongeveer 4,4 N•m (45 kgf-cm)
Ongeveer 5,4 N•m (55 kgf-cm)
Ongeveer 14,4 V: 12,5 N•m (127 kgf-cm)
18 V: 13,5 N•m (138 kgf-cm)
Gaten boren in hout en metaal
(A) Voor het vastdraaien van schroeven in plastic pluggen die een 6,0 mm diameter voorgeboord gat
in het beton vereisen.
(B) Voor het rechtstreeks vastdraaien van schroeven in beton (zoals topcon) met een 3,5 mm
diameter voorgeboord gat.
OPMERKING: Dit zijn algemene richtlijnen. Het vereiste draaimoment kan
verschillen afhankelijk van de vorm, het materiaal en de toepassing
van de schroeven.
Maak de instelling overeenkomstig de werkomstandigheden ter
plekke.
- 78 -
ACCU
Model
EY9L41
EY9L42
EY9L44
Soort accu
Accuspanning
EY9L45
EY9L50
EY9L51
Li-ion accu
14,4 V gelijkstroom
(3,6 V x 4 cellen)
14,4 V gelijkstroom
(3,6 V x 8 cellen)
18 V gelijkstroom
(3,6 V x 10 cellen)
ACCULADER
Model
Toelaatbaar vermogen
EY0L81
Zie het specificatieplaatje op de onderkant van de acculader
Gewicht
Laadtijd
0,93 kg
EY9L41
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Bruikbaar:
45 min
Bruikbaar:
30 min
Bruikbaar:
50 min
Bruikbaar:
65 mins
Bruikbaar:
50 min
Bruikbaar:
65 min
Vol: 60 min Vol: 35 min Vol: 65 min Vol: 80 min Vol: 65 min Vol: 80 min
Model
Toelaatbaar vermogen
EY0L82
Zie het specificatieplaatje op de onderkant van de acculader
Gewicht
Laadtijd
0,93 kg
EY9L41
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Bruikbaar:
35 min
Bruikbaar:
30 min
Bruikbaar:
40 min
Bruikbaar:
50 min
Bruikbaar:
40 min
Bruikbaar:
55 min
Vol: 50 min Vol: 35 min Vol: 55 min Vol: 60 min Vol: 55 min Vol: 70 min
OPMERKING:In deze tabel zijn mogelijk modellen opgenomen die niet in de handel
verkrijgbaar zijn. Zie de meest recente algemene catalogus.
OPMERKING: Zie de ingesloten garantiekaart voor de naam en het adres van de
dealer.
- 79 -
inverso para soltar la broca atascada.
Manual de instrucciones original: Inglés
Traducción del manual de instrucciones
original: Otros idiomas
6) No haga funcionar la palanca de
avance/marcha atrás cuando esté
conectado el interruptor principal. La
batería se descargará rápidamente y
la unidad puede dañarse.
7) Para frotar la herramienta, emplee
sólo un paño que sea suave y que
esté seco. No emplee paños humedecidos, disolventes, bencina, ni otros
solventes volátiles para la limpieza.
. USO PREVISTO
Esta herramienta es un martillo
rotatorio para perforar en hormigón.
Además, la herramienta incorpora un
“modo de sólo rotación” sin martilleo.
Este modo resulta ideal para perforar
y apretar tornillos.
8) Cuando guarde o transporte la herramienta, coloque la palanca de avance/marcha atrás en la posición central
(bloqueo del interruptor).
Lea el folleto “Instrucciones de Seguridad” y lo que aparece a continuación
antes de proceder a su uso.
9) No fuerce la herramienta apretando
el gatillo de control de velocidad a la
mitad (modo de control de velocidad)
para que se pare el motor. El circuito
de protección se activará haciendo
que deje de funcionar el control de
velocidad. Si esto sucediera, suelte el
gatillo de control de velocidad y vuelva a apretar nuevatanente para que
funcione normalmente.
. REGLAS DE SEGURIDAD ADICIONALES
1) Utilice protección auditiva. La
exposición al ruido puede provocar
una pérdida auditiva.
Utilice el mango auxiliar (mango
de soporte) entregado con la herramienta. Una pérdida de control
puede provocarle heridas.
2) Las herramientas eléctricas deben sujetarse por las superficies de empuñadura aisladas cuando se realice una operación en la que la herramienta de corte
pueda entrar en contacto con cableado
oculto; el contacto con un cable portador
de corriente provocará la transmisión de la
corriente a las partes metálicas expuestas
de la herramienta y el operador podría sufrir una descarga eléctrica.
10) Utilice la herramienta con cuidado para
que no entre polvo por el portabrocas.
11) No toque las piezas giratorias para
evitar herirse.
12) No use la herramienta durante mucho
tiempo seguido. Descanse a intervalos regulares para que la temperatura
del motor no suba demasiado.
13) No deje caer la herramienta.
3) Utilice una máscara de polvo si el
trabajo produce polvo.
4) Recuerde que esta herramienta
puede funcionar en cualquier momento ya que no necesita enchufarse al tomacorriente para hacerlo
funcionar.
5) Si la broca se atascara, desconecte
inmediatamente el interruptor principal para evitar que se sobrecargue y
pueda dañarse la batería recargable
o el motor. Haga funcionar en sentido
- 80 -
14) No coloque la herramienta en lugares donde el portabrocas quede
presionado. La broca podría salirse del portabrocas y caer si el
portabrocas está presionado. Esto
podría ocasionar lesiones.
Símbolo
Significado
V
Voltios
¡ADVERTENCIA!
Corriente continua
n0
Sin velocidad de carga
… min-1
Revoluciones o
reciprocación por minuto
Rotación con martilleo
Sólo rotación
Para reducir el riesgo de
lesiones el usuario debe
leer y comprender el
manual de instrucciones.
Sólo para uso en interiores.
• Solamente use paquetes de baterías
Panasonic que están diseñados para
uso con esta herramienta recargable.
• Panasonic no asume ninguna
responsabilidad por daños o accidentes provocados por el uso de un
paquete de baterías recicladas y un
paquete de baterías no originales.
• No elimine el paquete de baterías en el
fuego,ni lo exponga al calor excesivo.
• No entierre clavos ni similares en el
paquete de baterías, no lo someta a golpes, no lo desarme, ni intente modificarlo.
• No permita que los objetos metálicos toquen
los terminales del paquete de baterías.
• No transporte ni almacene el paquete de
baterías en el mismo contenedor que clavos u otros objetos metálicos similares.
• No cargue el paquete de baterías en
un lugar a alta temperatura, como
por ejemplo cerca de una fuente de
fuego o bajo la luz solar directa. De
otra manera, la batería podría sobrecalentarse, encenderse o explotar.
• Solamente use el cargador dedicado
para cargar el paquete de baterías.
De otra manera, la batería podría filtrarse, sobrecalentarse o explotar.
• Después de extraer el paquete de
baterías de la herramienta o el cargador, siempre reinstale la cubierta del
paquete. De otra manera, los contactos de la batería podrían ser cortados, causando el riesgo de fuego.
• Cuando el paquete de pilas se deteriora, reemplácelo con uno nuevo.
El uso continuo de un paquete de
pilas dañado puede ser causa de la
generación de calor, ignición o rotura
de batería.
. MONTAJE
PRECAUCIÓN:
El uso de una broca de taladro de
hormigón más grande del tamaño
recomendado puede provocar
daños en la herramienta.
1. Para insertar la broca
1-1. Inserte una broca en el orificio de
montaje y gírela un poco para encontrar la posición de acoplamiento.
- 81 -
1-2. En la posición de acoplamiento, empuje la broca todo lo que se pueda.
Asegúrese de que la broca haya
quedado fijada tirando de la misma.
2. Para extraer la batería:
Hale el botón de la parte frontal para
liberar el contenedor de la batería.
Espiga del tipo
SDS PLUS
Botón
2. Para desmontar la broca
2-1. Presione el portabrocas y tire de la
broca.
. FUNCIONAMIENTO
Palanca de avance/inversión
Inversión
Avance
Adaptador de broca
Utilice un adaptador de broca (O) y
una broca.
1. Desmonte el adaptador de broca
del soporte de adaptador de broca
en la unidad principal.
2. Ti r e d e l s o p o r t e d e
broca. ( )
3. Inserte la broca. ( )
4. Asegúrese que la broca
está firmemente instalada
tirando ligeramente de la
broca.
5. Inserte el adaptador de Soporte
broca en el orificio de de broca
montaje y gire para ubicar una posición
de engrane.
6. En la posición de engrane, empuje
hasta el tope.
• Asegúrese que no se mueva tirando
ligeramente.
Bloqueo
Ponga la palanca hacia el centro
para asegurarla después de usarla.
Opere la palanca de avance/inversión después de haberse parado por
completo la rotación del motor.
Palanca de conmutación de
martillo/taladro
NOTA: Efectúe el cambio del modo
después de haberse parado
por completo la rotación del
motor.
Posición de
la palanca de
conmutación
Modo de
acción
Funcionamiento
Colocación y extracción de
la batería
Rotación con
martilleo
1. Para conectar la batería:
Alinee las marcas de alineación y
coloque las baterías.
• Deslice la batería hasta que se bloquee en su posición.
Taladro de
hormigón,
taladro de
bloque
Sólo rotación
Apriete de
tornillo,
taladro
Marcas de alineación
Ajuste del par del embrague
Ajuste la torsión a uno de los 5
ajustes de embrague o posición “ ”.
- 82 -
PRECAUCIÓN:
Haga una prueba utilizando el
ajuste elegido antes de hacerlo
funcionar en la práctica.
Ajuste la escala en esta marca ( ).
(1) Luz LED
Antes de usar la luz de
LED, siempre tire del
interruptor una vez.
, la luz LED
Presione
del botón.
La luz se enciende con
muy poca corriente y no
afecta adversamente
el funcionamiento del
destornillador durante el uso
o la capacidad de la batería.
PRECAUCIÓN:
• La luz LED integrada se ha diseñado para iluminar la pequeña área de
trabajo temporalmente.
• No lo utilice en lugar de una linterna
normal ya que no tiene suficiente
brillo.
• La luz LED se apaga cuando la herramienta no ha sido usada por 5
minutos.
Disparador del control de velocided variable
Para determinar el centro de un orificio, tire ligeramente del gatillo para
que empiece la rotación lenta del taladro.
Cuanto más se tira del gatillo, mayor
es la velocidad.
PRECAUCIÓN:
Cuando se opera la herramienta
tirando del disparador, puede que
genere un intervalo momentáneamente antes de iniciarse la rotación.
Esto no es señal de un malfuncionamiento.
• Este intervalo ocurre cuando se
inicia el sistema de circuitos de
la herramienta cuando se tira
del disparador por primera vez
después de instalar un nuevo
paquete de batería o después
de que la herramienta no ha sido
usada por al menos 1 minuto (o
al menos 5 minutos desde que el
LED está encendido). La rotación
se iniciará sin ningún intervalo
durante segundas y subsiguientes
operaciones.
Precaución: NO MIRE FIJAMENTE EL
HAZ DE LUZ.
El uso de controles o ajustes o la realización
de otros procedimientos que no sean los especificados puede producir una exposición a
radiación peligrosa.
(2) Luz de advertencia de
sobrecalentamiento
Indica que se detuvo el
funcionamiento por un
sobrecalentamiento de la
batería o el motor.
Para proteger el motor o la batería,
asegúrese de observar lo siguiente
cuando efectúe esta operación.
• Si el motor o la batería se calienta,
se activará la función de protección y el motor o la batería dejará
de funcionar. La lámpara de advertencia de sobrecalentamiento en el
panel de control se ilumina o destella cuando esta característica está
activada.
Panel de controle
(3)
(1)
Iluminado:
Destella:
Apagado
(funcionamiento Sobrecalentamiento Sobrecalentamiento
normal)
(motor)
(batería)
(2)
- 83 -
• Si se activa la función de protección de sobrecalentamiento, espere
hasta que la herramienta se haya
enfriado completamente (por lo
menos 30 minutos). La herramienta está lista para usar cuando
se apaga la luz de advertencia de
sobrecalentamiento.
• Evite utilizar la herramienta de tal
forma que la función de protección
de sobrecalentamiento se active
repetidamente.
• Si la herramienta funciona continuamente bajo condiciones de carga
pesada o si se usa en condiciones de alta temperatura (tal como
durante el verano), la protección
contra sobrecalentamiento puede
activarse frecuentemente.
• Si la herramienta se usa en condiciones de temperatura fría (tal como
durante el invierno) o si se detiene
con frecuencia durante el uso, la
protección contra sobrecalentamiento quizás no se active.
• El funcionamiento de la EY9L42 se
deteriora mucho por debajo de los
10ºC debido a las condiciones de
trabajo y a otros factores.
• La variación de temperatura ambiente es de entre 0°C (32°F) y 40°C
(104°F). Si la batería se utiliza cuando la temperatura de la batería es
inferior a 0°C (32°F), la herramienta
puede no funcionar correctamente.
• Utilice siempre el cargador a una
temperatura entre 0°C y 40°C y
cargue la batería a una temperatura
similar a la de la propia batería.
(Procure que no haya una diferencia superior a 15°C entre la temperatura de la batería y la del lugar
donde se realiza la carga.)
(3) Luz de advertencia de batería baja
- 84 -
Apagado
(funcionamiento
normal)
Destella (Sin carga)
Se activó la función
de protección de la
batería
Una descarga excesiva (completa)
de las baterías de Li-ión acorta
dramáticamente su vida de servicio.
El destornillador contiene una función
de protección de batería diseñada
para evitar una descarga excesiva de
la batería.
• La función de protección de batería
se activa inmediatamente antes de
que la batería se quede completamente sin carga haciendo que
destelle la luz de advertencia batería baja.
• Si se da cuenta que destella la luz
de advertencia de batería baja, cargue inmediatamente la batería.
• Si se comienza con poca batería
restante, la herramienta puede que
pare de funcionar sin que parpadee
primero la lámpara de advertencia
de batería baja. Esto indica que hay
muy poca potencia restante en la
batería para usar la herramienta, y
el paquete de batería debe ser cargada antes de seguir usándola.
• Si la herramienta está sujeta a una
carga repentina durante su uso que
cause que el motor de bloquee,
puede que se dispare el sensor
de prevención de sobrecarga, y la
lámpara de advertencia de batería
baja puede parpadear. La lámpara
parará de parpadear una vez que
se aborde la causa del bloqueo del
motor y disparo de ciclo.
• La función de protección de batería
se puede activar cuando una alta
carga se ubica abruptamente en el
motor, aún cuando queda abundante carga en la batería. En este caso,
tanto la luz LED como la lámpara
de advertencia de batería baja parpadearán. (EY78A1)
• Si tanto la luz LED como la lámpara de advertencia de batería baja
parpadean, reduzca la fuerza de
empuje sobre el destornillador o, si
usa un taladro destornillador, ajuste
el interruptor de velocidad a una
posición inferior. (EY78A1)
Fuelle recolector de polvo (EY9X005E)
(Disponible como accesorio opcional)
* Brocas de taladro cuyo diámetro sea
de más de 20 mm no pueden insertarse por la taza de recolección de polvo.
* No utilice ésta herramienta para cortar
otros materiales fuera de hormigón,
yeso y cerámica. Si se utiliza para cortar materiales de metal, el fuelle recolector de polvo puede ser dañado por
los fragmentos metálicos calientes.
* No utilice esta herramienta con ninguna
broca menor de 130 mm de largo.
Instalación de la correa al
hombro
PRECAUCIÓN:
• Instale firmemente la correa al
hombro en la unidad principal de la
herramienta y verifique la longitud
de la correa antes de utilizar.
• Verifique la condición de la correa y
no utilice si está cortada o desgarrada, etc.
Existe el peligro de heridas o daños
si utiliza cuando está mal instalada.
• Utilice la correa al hombro firmemente en el hombro.
Existe el peligro de heridas o daños
si lo deja caer por accidente.
1. Pase la correa por los soportes de
correa. ( )
2. Pase la correa por las hebillas y
ajuste la longitud. ( )
1. Instale una broca.
2. Pase la broza de perforación a través
de la parte A y fije el fuelle a la parte B
haciéndolo concordar con la forma
del mango de embrague.
B
A
Uso
Mantenga el fuelle recolector de polvo lo
más cerca que pueda en contacto con la
superficie de la pared durante su uso.
Traslado
Sujete la base del fuelle recolector de
polvo para su traslado.
Base
Forro de hombro
• La correa al hombro debe ajustarse
de acuerdo con la persona.
• Ajuste el forro de hombro sobre su
hombro.
• Tire de la correa de hombro para
asegurarse que está firmemente
instalado en la unidad principal de
la herramienta.
- 85 -
Extráigalo después de haber retirado
completamente el polvo acumulado
en el colector de polvo.
Almacenamiento
No guarde la taza de recolector de
polvo en su posición comprimida. Si
se mantiene en la posición comprimida puede que el volverlo a su forma
original sea imposible.
Vida útil de la batería
Las baterías recargables tienen una
vida útil limitada. Si el tiempo de
funcionamiento se acorta mucho tras
la recarga, sustituya la batería por
una nueva.
Reciclado de la batería
[Bloque de pilas]
Para un uso adecuado de
la batería
• Para una vida óptima de la batería,
guarde la batería de Li-ión siguiendo el
uso sin carga.
• Cuando cargue la caja de batería,
confirme que los terminales en el cargador de batería estén libres de materias extrañas tales como polvo y agua,
etc. Limpie los terminales antes de
cargar la caja de batería si hay materias extrañas en los terminales.
La vida de los terminales de la caja
de batería puede verse afectada por
materias extrañas tales como polo y
agua, etc. durante su funcionamiento.
• Cuando no se utiliza la batería, manténgala separada de otros objetos metálicos, como: clips de papel,
monedas, llaves, clavos, tornillos u
otros objetos metálicos pequeños
que pueden actuar de conexión entre
un terminal y el otro.
Un cortocircuito entre los terminales
de la batería pueden ocasionar chispas, quemaduras o incendios.
• Cuando haga funcionar con la batería, asegúrese que el lugar de trabajo está bien ventilado.
• Cuando se saca la batería del cuerpo
principal de la herramienta, vuelva a
cerrar inmediatamente la cubierta de
batería, para evitar que el polvo o la
suciedad puedan ensuciar los terminales de batería y provocar un cortocircuito.
ATENCIÓN:
Para la protección del medio
ambiente y reciclado de materiales, asegúrese de que la desecha
en un lugar especificado oficialmente, si hay uno en su país.
[Cargador de la batería]
Carga
PRECAUCIÓN
- 86 -
• Si la temperatura del paquete de baterías cae aproximadamente bajo −10°C
(14°F), la carga se detendrá automáticamente para evitar la degradación de
la batería.
• La variación de temperatura ambiente
es de entre 0°C (32°F) y 40°C (104°F).
Si la batería se utiliza cuando la temperatura de la batería es inferior a 0°C
(32°F), la herramienta puede no funcionar correctamente.
• Utilice siempre el cargador a una temperatura entre 0°C y 40°C y cargue la
batería a una temperatura similar a la
de la propia batería. (Procure que no
haya una diferencia superior a 15°C
entre la temperatura de la batería y la
del lugar donde se realiza la carga.)
• Cuando se vaya a cargar una batería
fría (unos 0°C (32°F) o menos) en
un cuarto cálido, deje la batería en
la habitación durante al menos una
hora y cárguela cuando se haya
calentado a la temperatura de la
habitación.
• Deje que se enfríe el cargador al
cargar más de dos baterías de forma
consecutiva.
• No introduzca sus dedos dentro del
hueco del contacto, cuando esté
sujetando el cambiador o en ninguna
otra ocasión.
PRECAUCIÓN:
Para impedir el riesgo de incendio o
daños del cargador de batería.
• No utilice una fuente de alimentación de un generador motorizado.
• No tapone los orificios de ventilación del cargador y la batería.
• Desenchufe el cargador cuando no
lo utilice.
Batería de Li-ión
NOTA:
Su batería no está totalmente
cargada al momento de comprarla.
Asegúrese de cargar la batería
antes de utilizarla.
cargado a un 80%.
5. Cuando se completa la carga, la luz de
carga en verde se apagará.
6. Si la temperatura de la batería es de
0°C o menos, la batería demora más
en cargarse completamente que el
tiempo de carga normal.
Incluso cuando la batería esté completamente cargada, tendrá aproximadamente 50% de la carga de una batería
totalmente cargada a la temperatura
de funcionamiento normal.
7. Si no se enciende la luz (verde) de
carga consulte con un concesionario
autorizado.
8. Si se vuelve a colocar una batería
totalmente cargada en el cargador,
se encenderá la luz de carga. Luego
de algunos minutos, la lámpara de
carga en verde se apagará.
Botón de desbloqueo de la batería
Cargador de batería
1. Enchufe el cargador en la fuente de
alimentación de CA.
2. Meta firmemente la batería en el cargador.
1. Alinee las marcas de alineación y
coloque la batería en el enchufe del
cargador.
2. Deslice hacia adelante en el sentido de la flecha.
9. Extraiga la batería mientras mantiene
levantado el botón de desbloqueo de
la batería.
Marcas de alineación
3. La luz indicadora de carga permanecerá encendida durante la carga.
Cuando haya terminado la carga, se
accionará automáticamente un conmutador electrónico interno para
impedir cualquier sobrecarga.
• No podrá cargar la batería si ésta
está todavía caliente (por ejemplo,
inmediatamente después de haber
trabajado mucho).
La luz de espera naranja seguirá
destellando hasta que se enfríe la
batería.
La carga comenzará automáticamente.
4. La luz de carga (verde) destellará
lentamente cuando la batería se haya
- 87 -
INDICACIÓN DE LA LÁMPARA
La carga ha sido completada. (Carga completa.)
La batería se cargó en aproximadamente 80%.
Ahora cargando.
Se ha enchufado el cargador en la fuente de alimentación de CA. Está
preparado para cargar.
(Verde)
(Naranja)
Luz de estado de carga
Aparecerá Izquierda: verde Derecha: naranja
La batería está fría.
La batería se esta cargando lentamente para reducir la carga de la
batería.
La batería está caliente.
La carga comenzará cuando baje la temperatura de la batería. Si la
temperatura de la batería es de –10°C o menos, la luz de carga (naranja) también empezará a destellar. La carga empezará cuando sube la
temperatura de la batería.
No es posible realizar la carga. Existe un bloqueo de polvo o una
falla de la batería.
Apagada
Encendida
Parpadeando
- 88 -
Información para Usuarios sobre la Recolección y Eliminación
de aparatos viejos y baterías usadas
Estos símbolos en los productos, embalajes y/o documentos adjuntos,
significan que los aparatos eléctricos y electrónicos y las baterías no
deberían ser mezclados con los desechos domésticos.
Para el tratamiento apropiado, la recuperación y el reciclado de aparatos
viejos y baterías usadas, por favor, observe las normas de recolección
aplicables, de acuerdo a su legislación nacional y a las Directivas
2002/96/CE y 2006/66/CE.
Al desechar estos aparatos y baterías correctamente, Usted estará
ayudando a preservar recursos valiosos y a prevenir cualquier potencial
efecto negativo sobre la salud de la humanidad y el medio ambiente que,
de lo contrario, podría surgir de un manejo inapropiado de los residuos.
Para mayor información sobre la recolección y el reciclado de aparatos y
baterías viejos, por favor, contacte a su comunidad local, su servicio de
eliminación de residuos o al comercio donde adquirió estos aparatos.
Podrán aplicarse penas por la eliminación incorrecta de estos residuos,
de acuerdo a la legislación nacional.
Para usuarios empresariales en la Unión Europea
Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a
su distribuidor o proveedor a fin de obtener mayor información.
[Informacion sobre la Eliminación en otros Países fuera de la Unión
Europea]
Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar
estos objetos, por favor contacte con sus autoridades locales o distribuidor y
consulte por el método correcto de eliminación.
Nota sobre el símbolo de la bateria (abajo, dos ejemplos de símbolos):
Este símbolo puede ser usado en combinación con un símbolo químico. En este
caso, el mismo cumple con los requerimientos establecidos por la Directiva para
los químicos involucrados.
. MANTENIMIENTO
• Para frotar la herramienta, emplee sólo un paño que sea suave y que esté
seco. No emplee paños humedecidos, disolventes, bencina, ni otros solventes
volátiles para la limpieza.
• Para el caso en que el interior de la herramienta o el paquete de pilas estén
expuestos al agua, drénelo o séquelo lo antes posible. Retire cuidadosamente
cualquier polvo o restos de acero que queden dentro de la herramienta. Si
experimenta problemas durante el funcionamiento de la herramienta consulte
con su servicio de reparaciones.
- 89 -
. ACCESORIOS
PRECAUCIÓN:
Para evitar el peligro de heridas, utilice sólo accesorios o dispositivos para el
propósito especificado.
Adaptador de broca (incluido)
•EY9HX403E
Broca de taladro (Accesorio opcional)
•EY9HX400E
Utilícelo con brocas para perforar madera o metal con un cuerpo que tenga un diámetro de 1,5 mm a 13 mm.
).
No utilice el portabrocas para perforación en “modo de rotación con martilleo” (
El uso en “modo de rotación con martilleo” puede provocar la rotura del portabrocas
o de la broca y producir lesiones.
Broca de martillo (Accesorio opcional)
•EY9HX401E
Utilícelo con brocas para perforar hormigón, madera o metal con un cuerpo que
tenga un diámetro de 2,5 mm a 13 mm.
No utilice el portabrocas para martilleo con brocas para perforar madera o metal
). El uso en “modo de rotación con maren el “modo de rotación con martilleo” (
tilleo” puede provocar la rotura de la broca y producir lesiones.
Si necesita ayuda para más detalles sobre estos accesorios, hable con su centro
de servicio local.
. SUGERENCIAS PARA EL USO
1. Si no hay suficiente fuerza como para presionar abajo sobre la broca, la herramienta puede no soplar en el modo de martilleo.
Esto es para evitar que funcione el modo de martilleo sin carga. Presione con
más fuerza sobre la broca para enganchar la herramienta y provocar el soplado.
Asegúrese de presionar abajo con suficiente fuerza cuando haga el trabajo.
2. En invierno o en otras situaciones en las que la temperatura de la unidad haya
bajado (5 ºC o menos), el soplado del modo de martilleo puede ser más débil
que lo normal en la etapa inicial.
Esto se debe a que la grasa se endurece a bajas temperaturas, aumentando la
fricción.
En este caso, haga funcionar en el modo de martillo sin carga durante unos 30
segundos y repita esto 3 veces. Esto recuperará su potencia de soplado.
- 90 -
. ESPECIFICACIONES
UNIDAD PRINCIPAL
EY7840
Modelo
14,4 V CC
Voltaje del motor
14,4 V CC
18 V CC
16,5 mm
Para trabajos que puedan terminarse con un paquete de batería
( 12,5 mm - 16,5 mm)
Hormigón
Diámetro de
perforación
máximo
EY78A1
Acero
13 mm
Madera
18 mm
0~1000 rpm
Velocidad sin carga (RPM)
Velocidad de soplado por
minuto (BPM)
0~1250 rpm
3800 bpm
3800 bpm
4750 bpm
Peso (con la batería: EY9L44)
2,45 kg
2,45 kg
-
Peso (con la batería: EY9L45)
2,45 kg
2,45 kg
-
Peso (con la batería: EY9L50)
-
-
2,6 Kg
Peso (con la batería: EY9L51)
-
-
2,6 Kg
249 mm
Longitud total
Ruido, Vibración
Consulte la hoja incluida
CUADRO GUÍA
• Seleccione la fuerza de apriete de los tornillos con el mango de embrague.
• Guía para la selección de la fuerza de apriete
Según el trabajo, son posibles los ajustes en cinco niveles con incrementos de
aproximadamente 1 N•m (10 kgf-cm).
Ajuste
Apriete de
tornillos
Taladrado
de orificios
Fuerza de apriete
1
2
3
4
5
Aproximadamente 1,5 N•m (15 kgf-cm)
Aproximadamente 2,5 N•m (25 kgf-cm)
Aproximadamente 3,4 N•m (35 kgf-cm)
Aproximadamente 4,4 N•m (45 kgf-cm)
Aproximadamente 5,4 N•m (55 kgf-cm)
(Marca de
taladro)
Aproximadamente 14,4 V: 12,5 N•m (127 kgf-cm)
18 V: 13,5 N•m (138 kgf-cm)
Guía según el material
Hormigón
Bloque
(A)
(B)
(A)
(B)
Taladro de orificios en madera y
metal
(A) Para apretar tornillos en anclaje de plástico que requiere un orificio previo con diám. de 6,0 mm
en el hormigón.
(B) Para apretar directamente los tornillos en hormigón (posdentado) con orificio previo con diám. de
3,5 mm.
NOTA: Esta es una guía aproximada. La fuerza de apriete es diferente según la
forma, material y aplicación de los tornillos.
Ajuste de acuerdo al ambiente de trabajo del lugar.
- 91 -
BATERÍA
Modelo
EY9L41
EY9L42
EY9L44
Batería de almacenaje
Tensión de batería
EY9L45
EY9L50
EY9L51
Batería Li-ión
14,4 V CC
(3,6 V x 4 celdas)
14,4 V CC
(3,6 V x 8 celdas)
18 V CC
(3,6 V x 10 celdas)
CARGADOR DE BATERÍA
Modelo
EY0L81
Régimen
Vea la placa de especificaciones en la parte inferior del cargador
Peso
0,93 kg
Tiempo de carga
EY9L41
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Utilizable:
45 min
Utilizable:
30 min
Utilizable:
50 min
Utilizable:
65 min
Utilizable:
50 min
Utilizable:
65 min
Completa:
60 min
Completa:
35 min
Completa:
65 min
Completa:
80 min
Completa:
65 min
Completa:
80 min
Modelo
EY0L82
Régimen
Vea la placa de especificaciones en la parte inferior del cargador
Peso
0,93 kg
Tiempo de carga
EY9L41
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Utilizable:
35 min
Utilizable:
30 min
Utilizable:
40 min
Utilizable:
50 min
Utilizable:
40 min
Utilizable:
55 min
Completa:
50 min
Completa:
35 min
Completa:
55 min
Completa:
60 min
Completa:
55 min
Completa:
70 min
NOTA: Este cuadro puede contener modelos no disponibles en su país.
Consulte el más reciente catálogo general.
NOTA: Puede consultar el nombre y la dirección del concesionario en la tarjeta de garantía que se incluye.
- 92 -
Oprindelige instruktioner: Engelsk
Oversættelse af de oprindelige instruktioner: Andre sprog
er aktiveret. Batteriet vil da hurtigt
aflades, og der kan ske skade på
værktøjet.
7) Anvend kun en tør, blød klud til
aftørring af værktøjet. Anvend ikke
en fugtig klud, fortynder, rensebenzin eller andre flygtige opløsningmidler til rengøringen.
8) Når værktøjet opbevares eller
transporteres, skal grebet til forlæns/baglæns retning sættes i midterstillingen (omskifterlås).
. BEREGNET BRUG
Dette værktøj er en roterende hammer til boring i beton. Værktøjet har
yderligere en "kun rotationsfunktion"
uden hammer. Funktionen er velegnet til boring og fastskruning.
9) Belast ikke redskabet ved at holde
hastighedskontrollen trykket halvt
ned (hastighedskontrolfunktion),
således at motoren stopper. Beskyttelseskredsløbet vil aktiveres
og kan forhindre hastighedskontrolbetjening. Hvis dette forekommer, skal du udløse hastighedskontroludløseren, og trykke på den
igen til normal betjening.
Læs folderen “Sikkerhedsanvisninger” og det følgende før brug.
. EKSTRA SIKKERHEDSREGLER
1) Brug høreværn. Udsættelse for
støj kan nedsætte hørelsen.
Anvend støttehåndtaget (hjælpehåndtaget), som følger med
dette værktøj. Hvis herredømmet
mistes, kan man komme til skade.
2) Hold værktøjer under strøm ved
deres isolerede gribeflader, når
der udføres arbejde, hvor skæreværktøjer kan komme i kontakt
med skjulte ledninger; kontakt
med en strømførende ledning sætter udsatte metaldele i værktøjet
under strøm og giver operatøren
elektrisk stød.
10) Pas på at der ikke kommer støv i
borepatronen.
11) Berør ikke de roterende dele, da
det kan medføre beskadigelser.
12) Fortsæt ikke med at anvende værktøjet i længere tid. Hold op med at
anvende værktøjet af og til så motorens temperatur ikke bliver for høj.
13) Tab ikke værktøjet.
3) Brug støvmaske, hvis arbejdet
frembringer støv.
4) Sørg for at dette redskab altid er
betjeningsdygtigt, da det ikke behøver at blive sat ind i et elektrisk
strømudtag.
5) Hvis boret sætter sig fast, skal hovedomskifteren straks slukkes for
at forhindre en overbelastning der
kan beskadige batteriet eller motoren. Anvend modsat bevægelse for
at løsne bor der har sat sig fast.
6) Betjen ikke grebet til forlæns/baglæns retning, når hovedkontakten
- 93 -
14) Anbring ikke værktøjet, så borepatronen bliver trykket ind. Boret kan
løsnes fra patronen og falde af, når
borepatronen bliver trykket ind. Det
kan forårsage kvæstelser.
Symbol
V
ADVARSEL!
Betydning
Volt
Jævnstrøm
n0
Ubelastet hastighed
… min-1
Omdrejninger eller
tilbageslag pr. minut
Rotation med hamring
Kun rotering
For at reducere risikoen
for tilskadekomst, skal
brugeren læse og forstå
brugsvejledningen.
Kun til indendørs brug
• Benyt ikke andre batteripakninger
end Panasonic-batteripakninger, som
er beregnet til brug med dette genopladelige værktøj.
• Panasonic kan ikke holdes ikke ansvarlig for skader eller uheld, som er
forårsaget af anvendelse af en genbrugt batteripakning eller en ikkeoriginal batteripakning.
• Bortskaf ikke batteripakningen ved at
smide den på åben ild og udsæt den
ikke for ekstrem varme.
• Undlad at slå ting som søm i batteripakningen, udsætte den for stød,
adskille den eller forsøge at ændre
den.
• Lad ikke metalgenstande komme i
berøring med batteripakningens terminaler.
• Undlad at transportere og opbevare batteripakningen i den samme
beholder som indeholder søm eller
andre lignende metalgenstande.
• Oplad ikke batteripakningen på et
sted med høje temperaturer, som for
eksempel i nærheden af åben ild eller
i direkte sol. Dette kan bevirke, at
batteriet overophedes, bryder i brand
eller eksploderer.
• Benyt aldrig andre opladere end den
beregnede til opladning af batteripakningen. Dette kan bevirke, at batteriet
lækker, overophedes eller eksploderer.
• Når batteripakningen er taget af værktøjet eller opladeren, skal man altid
huske at sætte pakningsdækslet på.
Hvis dette ikke gøres, er der risiko
for, at batterikontakterne kortsluttes,
hvilket kan være årsag til brandfare.
• Når batteripakningen er udtjent, skal
den skiftes ud med en ny.
Fortsat anvendelse af en beskadiget
batteripakning kan resultere i varmedannelse, antænding og revner i batteriet.
- 94 -
. MONTERING
FORSIGTIG:
Anvendelse af et betonborebit, som
er større end den anbefalede størrelse, kan bevirke, at værktøjet lider
skade.
1. Montering af boret
1-1. Sæt et bit ind i monteringshullet og
drej det en smule for at lokalisere
en indkoblet stilling.
1-2. Tryk i den indkoblede stilling bitset
så langt ind som muligt. Kontroller, at
bitset sidder fast ved at trække i det.
SDS PLUStype skaft
Isætning og udtagning af
batteripakningen
1. Tilslutning af batteripakningen:
Sæt flugtemærkerne på linje og sæt
batteripakningen på.
• Skyd batteripakningen i stilling, indtil
den klikker på plads.
Flugtemærker
2. Udtagning af batteripakningen:
Træk i knappen fra forsiden for at
løsne batteriet.
Knap
2. Afmontering af boret
2-1. Tryk borepatronen ind og træk i
bittet.
. BETJENING
Greb til forlæns/baglæns retning
Fremad
Tilbage
Boradapter
Anvend en boradapter (O) og et bor.
1. Tag boradapteren ud af
boradapterholderen på
værktøjet.
2. Træk i borholderen. ( )
3. Sæt boret i. ( )
4. Kontroller, at boret er sat
godt ind ved at trække
let i det.
Borholder
5. Sæt boradapteren ind i
monteringshullet og drej
det for at lokalisere en
indkoblet stilling.
6. Tryk i den indkoblede stilling boret
så langt ind som muligt.
• Kontroller, at det sidder fast ved
at trække let i det.
- 95 -
Lås
Husk at indstille grebet til midterstillingen, så det låses efter brugen.
Flyt armen til forlæns/modsat rotation, når motorens rotation er stoppet helt.
Hamre/boreomskifter
gang efter installation af en ny batteripakke eller når værktøjet ikke
er blevet anvendt i mindst 1 minut
(eller i det mindste 5 minutter,
hvis LED’en er tændt). Rotation
vil starte uden nogen forsinkelse
under anden og efterfølgende
operationer.
BEMÆRK:
Anvend funktionsvælgeren, når motorens rotation er helt stoppet.
Omskifterstilling Aktionsindstilling
Operation
Rotation med Boring i beton,
hamring
blokboring
Kun rotation
Kontrolpanel
Fastgørelse af
skruer, boring
(3)
(1)
Koblings drejningsmomentindstilling
Reguler drejningsmomentet til en af
de 5 funktionsindstillinger eller til “ ”
-stillingen.
FORSIGTIG:
Kontroller indstillingen før den faktiske betjening.
Sæt skalaen til dette mærke ( ).
(2)
(1) LED-lys
Træk altid afbryderkontakten en gang, inden LEDlyset anvendes.
Tryk på
LED lyset på
knappen.
Lyset lyser med en meget
lav strøm, ogdetpåvirker
ikke skruetrækkerens
ydelse negativt under
brug eller dens batterikapacitet.
FORSIGTIG:
• Det indbyggede LED-lys er beregnet til at oplyse et lille arbejdsområde midlertidigt.
• Anvend det ikke som erstatning for
en almindelig lommelygte, da det
ikke har tilstrækkelig lysstyrke.
• LED-lyset slukker, hvis værktøjet
ikke har været brugt i 5 minutter.
Kontroludløser for variabel
hastighed
For at bestemme centrum af et hul
trykker du kun let på udløseren for
at starte borets rotation på langsom
hastighed.
Jo mere hastighedskontrolknappen
er aktiveret, desto højere bliver hastigheden.
FORSIGTIG:
Der vil være en momentan forsinkelse, før rotationen påbegyndes
ved betjening af værktøjet når der
trækkes i triggeren. Dette signalerer
ikke en fejl.
• Denne forsinkelse opstår som
værktøjets kredsløb starter op,
når triggeren er trukket for første
Forsigtig: UNDLAD AT STIRRE IND I STRÅLEN
Anvendelse af kontroller eller justeringer eller
udførelser af andre procedurer end de heri
specificerede, kan medføre farlig udsættelse
for stråling.
- 96 -
• Brug opladeren ved temperaturer
mellem 0°C og 40°C, og oplad batteriet ved en temperatur, der svarer til
batteriets egen temperatur. (Der bør
højst være en forskel på 15°C mellem
batteriets temperatur og temperaturen
på det sted, hvor det oplades).
(2) Advarselslampe for overophedning
Fra
Blinker:
Lyser:
(normal
Overophedning Overophedning
(batteri)
anvendelse) (motor)
(3) Advarselslampe for lav batterieffekt
Betyder, at anvendelsen er
blevet stoppet på grund af
overophedning af motoren
eller batteriet.
For at beskytte motoren og batteriet,
skal man være opmærksom på
følgende, når denne operation udføres.
• Hvis motoren eller batteriet bliver
varme, vil beskyttelseskredsløbet
blive aktiveret og motoren eller batteriet vil holde op med at fungere.
Advarselslampen til overophedning
på kontrolpanelet lyser eller blinker,
når denne egenskab er aktiveret.
• Hvis overophedningsbeskyttelsesfunktionen aktiveres, skal du give
værktøjet tid til at køle helt af (mindst 30 minutter). Værktøjet er klar til
brug igen, når advarselslampen til
overophedning slukker.
• Undgå at anvende værktøjet på en
sådan måde, at overophedningsbeskyttelsesfunktionen aktiveres
gentagne gange.
• Hvis værktøjet anvendes kontinuerligt ved høj belastning eller den
anvendes under forhold med høje
temperaturer (som f.eks. om sommeren), kan overophedningsbeskyttelsesfunktionen blive aktiveret hyppigt.
• Hvis værktøjet anvendes under
forhold med lave temperaturer
(som f.eks. om vinteren) eller hvis
den stoppes hyppigt under brug, vil
overophedningsbeskyttelsesfunktionen måske ikke blive aktiveret.
• Ydelsen af EY9L42 forringes
betydeligt ved 10°C og under pga.
arbejdsforhold og andre faktorer.
• Det omgivende temperaturområde
er mellem 0°C (32°F) og 40°C
(104°F). Hvis batteripakken anvendes, når batteritemperaturen er
under 0°C (32°F), kan der opstå
problemer i værktøjets funktion.
- 97 -
Fra
(normal
anvendelse)
Blinker
(ingen opladning)
Batteribeskyttelsesfunktionen er aktiveret
Ekstrem (fuld) afledning af Li-ion batterier vil afkorte deres levetid betragteligt. Skruetrækkeren er udstyret
med en batteribeskyttelsesfunktion
til forhindring af ekstrem afladning af
batteripakningen.
• Batteribeskyttelsesfunktionen aktiveres umiddelbart inden batteriet
mister sin effekt, hvilket bevirker, at
advarselslampen for lav batterieffekt
begynder at blinke.
• Hvis du bemærker, at advarselslampen for lav batterieffekt blinker, skal
du straks oplade batteripakningen.
• Hvis der fra starten af var for lidt
strøm tilbage, kan værktøjet stoppe
driften uden at advarselslampen for
lavt batteri først blinker. Dette indikerer, at der er for lidt strøm tilbage til
at bruge værktøjet, og batteriet skal
oplades før yderligere brug.
• Hvis værktøjet udsættes for en
pludselig belastning under brug,
som får motoren til at lukke ned, kan
overbelastningssensoren udløses,
og lampen for lavt batteri kan blinke.
Lampen vil stoppe med at blinke,
når du behandler årsagen til motorens nedlukning og sætte triggeren i
gang.
• Batteriets beskyttelsesfunktion kan
aktiveres, hvis en høj belastning
pludselig placeres på motoren, selv
om der er rigelig opladning tilbage.
Advarselslampe for lavt batteri og
LED lys blinker begge i dette tilfælde. (EY78A1)
• Hvis både advarselslampe for lavt
batteri og LED lys blinker, skal du
reducere den kraft, hvormed du
presser på driveren, eller hvis du
bruger en boremaskine, justere
hastigheden til en lavere indstilling.
(EY78A1)
Støvopsamler (EY9X005E)
(Tilgængeligt som ekstraudstyr)
*
Halkaisijaltaan yli 20 mm poranteriä ei
voi työntää pölynkeräyskupin läpi.
* Anvend ikke dette værktøj til at skære
andet end beton, mørtel og andre keramiske materialer. Anvendes maskinen til skæring af metalmaterialer, vil
støvopsamleren kunne tage skade af
metalspånernes varme.
* Brug ikke dette værktøj med et bor,
der er kortere end 130 mm i længden.
Påsætning af skulderremmen
FORSIGTIG:
• Sæt skulderemmen godt ind i hovedelen på værktøjet, og kontroller
længden af remmen, inden den
anvendes.
• Kontroller remmens tilstand, og
anvend ikke remmen, hvis den er
revnet eller gået i stykker.
Der er risiko for tilskadekomst eller
skade, hvis remmen anvendes,
mens den er forkert påsat.
• Bær altid skulderremmen over
skulderen på korrekt vis.
Der er risiko for tilskadekomst
eller skade, hvis den tabes ved at
uheld.
1. Før remmen gennem remholderne. ( )
2. Før remmen gennem spænderne
og reguler længden. ( )
1. Montér en borebit.
2. Før borebitten gennem A og fastgør
opsamleren ved B ved at rette den ind
efter faconen på koblingshåndtaget.
B
A
Betjening
Hold støvopsamleren i tæt kontakt
med væggens overflade under arbejdet.
Aftagning
Hold i støvopsamlerens base for at
tage den af.
Base
Skulderpude
• Skulderremmen kan justeres til
den person, der bruger den.
• Juster skulderpuden til skulderen.
• Tr æ k i s k u l d e r r e m m e n f o r a t
sikre, at den sidder godt fast på
værktøjets hoveddel.
- 98 -
dre, at støv og snavs forurener batteriterminalerne og forårsager kortslutning.
Afmonter venligst, efter at borestøvet
er fjernet fra borestøvsopsamleren.
Opbevaring
Opbevar ikke støvopsamleren i sammenpresset tilstand. Hvis den opbevares i sammenpresset tilstand, kan
det være umuligt at rette den ud til oprindelig facon.
Batteripakningens levetid
De udskiftbare batterier har en
begrænset levetid. Hvis betjeningstiden bliver meget kort efter opladningen, skal batteripakningen udskiftes
med en ny.
Genbrug af batterier
OBS:
For at beskytte miljøet og genbruge materialer, skal du altid huske
at bortskaffe udtjente batterier på
forskriftsmæssig vis, dvs. indlevere
dem til et sted, der er godkendt
af myndighederne, hvis et sådant
forefindes i dit land.
[Batteripakning]
Korrekt brug af batteripakningen
• Opbevar Li-ion batteripakningen efter
brugen uden at oplade den, således
at optimal batterilevetid opnås.
• Når du oplader batteripakningen,
skal du bekræfte at terminalerne på
batteriopladeren er fri for uvedkommende substanser, som for eksempel
støv og vand etc. Rengør terminalerne inden du oplader batteripakningen, hvis uvedkommende substanser
observeres på terminalerne.
Levetiden for batteripakningens terminaler kan påvirkes af uvedkommende substanser, som for eksempel
støv og vand etc., under brugen.
• Når batteriet ikke anvendes, skal det
holdes på god afstand af andre metalgenstande som for eksempel papirclips, mønter, nøgler, søm, skruer og
andre mindre metalgenstande, som
kan forårsage en tilslutning fra en terminal til en anden.
Kortslutning af batteriterminalerne
kan frembringe gnister, forbrændinger eller ildebrand.
• Når du anvender batteripakningen,
skal du sørge for, at arbejdsstedet er
velventileret.
• Når batteripakningen er taget af
værktøjet, skal batteripakningens
dæksel straks sættes på for at forhin-
[Batterioplader]
Opladning
FORSIGTIG
- 99 -
• Hvis batteripakningens temperatur
falder til under cirka −10°C, vil opladningen automatisk stoppe for at forhindre af batteriet forringes.
• Det omgivende temperaturområde er
mellem 0˚C (32˚F) og 40˚C (104˚F).
Hvis batteripakken anvendes, når batteritemperaturen er under 0˚C (32˚F),
kan der opstå problemer i værktøjets
funktion.
• Brug opladeren ved temperaturer
mellem 0°C og 40°C, og oplad batteriet ved en temperatur, der svarer til
batteriets egen temperatur. (Der bør
højst være en forskel på 15°C mellem batteriets temperatur og temperaturen på det sted, hvor det oplades).
• Når man vil oplade en kold batteripakning (under 0˚C (32˚F)) i et varmt
rum, så anbring batteri pakningen
i rummet mindst en time, så dens
temperatur kan komme på niveau
med rummets, inden den oplades.
• Lad opladeren køle ned ved genop-
ladning af flere end to batteripakninger efter hinanden.
• Sæt ikke fingrene ind i kontaktåbningen, når ladeaggreatet holdes i hænderne eller flyttes.
FORSIGTIG:
Forebyggelse af risiko for brand eller
skade på batteriopladeren.
• Anvend ikke strøm fra en generator
på en motor.
• Tildæk ikke ventalitationshullerne på
ladeaggregatet og på batteripakken.
• Tag opladeren ud af forbindelse,
når den ikke skal anvendes.
Li-ion batteripakning
BEMÆRK:
Batteripakningen er ikke fuldt
opladet på købstidspunktet. Sørg
for at oplade batteriet før brugen.
Batterioplader
1. Stik opladerens stik ind i en stikkontakt fra lysnettet.
2. Sæt batteripakningen helt ind i opladeren.
1. Sæt flugtemærkerne på linje og
anbring batteriet på dokken på
opladeren.
2. Tryk fremad i pilens retning.
4. Opladelampen (grøn) blinker langsomt, når batteriet er omkring 80%
opladet.
5. Når opladningen er færdig, vil den
grønne opladelampe slukke.
6. Hvis temperaturen af batteripakningen er 0°C eller mindre, vil det tage
længere at oplade batteripakningen
helt, sammenlignet med standardopladetiden.
Selv hvis batteriet er fuldt opladet, vil
det have omkring 50% af effekten i et
fuldt opladet batteri ved normal brugstemperatur.
7. Rådfør dig med en autoriseret forhandler, hvis opladelampen (grøn) ikke
slukker.
8. Hvis en fuldt opladet batteripakning
sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle
minutter vil den grønne opladelampe
slukke.
Udløserknap på
batteripakningen
9. Fjern batteripakningen, mens batteripakningens udløserknap holdes oppe.
Flugtemærker
3. Under opladningen vil opladelampen
lyse.
Når opladningen er afsluttet, vil en
indre elektronisk omskifter automatisk
udløses til forhindring af overopladning.
• Opladningen starter ikke, hvis
batteripakningen er varm (for eksempel, umiddelbart efter ekstra
svær betjening.)
Den orangefarvede lampe blinker,
indtil batteriet er kølet af.
Opladningen begynder straks derefter.
- 100 -
LAMPEINDIKERINGER
Opladning er afsluttet. (Fuld opladning)
Batteriet er omkring 80% opladet.
Lader.
Opladeren er sat i lysnetadapteren.
Klar til opladning.
(Grøn)
Ændring af statuslampen
Venstre: grøn Højre: orange vil blive vist
(Orange)
Batteripakningen er kold.
Batterpakningen oplades langsomt for at reducere belastningen af
batteriet.
Batteripakningen er varm.
Opladningen vil begynde, så snart batteripakningens temperatur er
faldet. Hvis batteripakningens temperatur er -10°C eller derunder, vil
opladelampen (orange) også begynde at blinke. Opladningen vil begynde, når batteripakningens statustemperatur stiger.
Opladning ikke mulig. Batteripakningen er tilsmudset eller defekt.
Slukket
Tændt
Blinker
- 101 -
Brugerinformation om indsamling og bortskaffelsse af elektronikskrot og brugte batterier
Disse symboler på produkter, emballage og/eller ledsagedokumenter
betyder, at brugte elektriske og elektroniske produkter og batterier
ikke må smides ud som almindeligt husholdningsaffald. Sådanne
gamle produkter og batterier skal indleveres til behandling, genvinding
resp. recycling i henhold til gældende nationale bestemmelser samt
direktiverne 2002/96/EF og 2006/66/EF.
Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper
du med til at beskytte værdifulde ressourcer og imødegå de negative
påvirkninger af det menneskelige helbred og miljøet, som vil kunne være
følgen af usagkyndig affaldsbehandling.
Ønsker du mere udførlig information om indsamling og recycling af
gamle produkter og batterier, kan du henvende dig til din kommune,
deponeringsselskabet eller stedet, hvor du har købt produkterne.
Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt
udløse bødeforlæg.
For kommercielle brugere i Den Europæiske Union
Når du ønsker at kassere elektriske eller elektroniske apparater, bedes du
henvende dig til din forhandler eller leverandør for nærmere information.
[Information om bortskaffelse i lande uden for Den Europæiske
Union]
Disse symboler gælder kun inden for Den Europæiske Union. Ønsker du at
kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller
kommune med henblik på en hensigtsmæssig bortskaffelse.
Information om batterisymbol (to eksempler nedenfor):
Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det
kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.
- 102 -
. VEDLIGEHOLDELSE
• Anvend kun en tør, blød klud til aftørring af værktøjet. Anvend ikke en fugtig klud,
fortynder, rensebenzin eller andre flygtige opløsningmidler til rengøringen.
• I tilfælde af, at indersiden af værktøjet eller batteripakningen er blevet udsat for
vand, skal de tømmes for vand og lægges til tørre så hurtigt som muligt. Fjern
omhyggeligt alt støv og alle jernspåner, som måtte have samlet sig inden i værktøjet. Ret henvendelse til et reparationsværksted, hvis der er nogen problemer
med anvendelse af værktøjet.
. TILBEHØR
FORSIGTIG:
For at forhindre risiko for personskade, må man kun anvende tilbehør eller
ekstraudstyr til det foreskrevne formål.
Boradapter (medfølger)
•EY9HX403E
Borpatron (Ekstraudstyr)
•EY9HX400E
Bruges med træbor eller metalbor med skaft på 1,5 mm til 13 mm i diameter.
Brug ikke borepatron i "Rotation med hammerfunktion" (
). Brug i "Rotation
med hammerfunktion" kan forårsage, at patronen eller boret knækker, og brugeren bliver kvæstet.
Hammerpatron (Ekstraudstyr)
•EY9HX401E
Bruges med betonbor eller træbor eller metalbor med lige skaft på 2,5 mm til 13
mm i diameter.
Brug ikke hammerpatron med træbor eller metalbor i "Rotation med hammerfunk). Brug i "Rotation med hammerfunktion" kan forårsage, at boret knæktion" (
ker, og brugeren bliver kvæstet.
Ret gerne henvendelse til det lokale service-center, hvis du har behov for hjælp
angående detaljer om ekstraudstyret og tilbehøret.
- 103 -
. FORSLAG TIL ANVENDELSE
1. Hvis der ikke er tilstrækkelig kraft, som trykker bitten ned, er det ikke sikkert, at
værktøjet vil være i stand til at arbejde i hammer-indstilling.
Dette er for at forhindre, at hammer-indstillingen arbejder ubelastet. Tryk hårdere ned på bittet for at aktivere værktøjet, og få det til at slå.
Sørg altid for at trykke ned med tilstrækkelig kraft, når der arbejdes.
2. Om vinteren eller i andre situationer, hvor maskinens temperatur er lav (5°C eller
derunder), kan slag i hammer-indstillingen blive svagere end normalt i begyndelsesstadiet.
Dette skyldes, at fedtet har tendens til at stivne ved lave temperaturer, hvorved
friktionen øges.
Hvis dette sker, skal hammer-indstillingen anvendes ubelastet i cirka 30 sekunder og dette skal gentages 3 gange. Dette vil genetablere slagkraften.
. SPECIFIKATIONER
HOVEDENHED
EY7840
Model
14,4 V DC
Motorspænding
Beton
Maksimal
borediameter
EY78A1
14,4 V DC
18 V DC
16,5 mm
Til arbejde, som kan fuldføres med et enkelt batteri
( 12,5 mm - 16,5 mm)
Stål
13 mm
Træ
18 mm
0~1000 rpm
Ubelastet hastighed (RPM)
0~1250 rpm
3800 bpm
3800 bpm
4750 bpm
Vægt (med batteri: EY9L44)
2,45 kg
2,45 kg
-
Vægt (med batteri: EY9L45)
2,45 kg
2,45 kg
-
Vægt (med batteri: EY9L50)
-
-
2,6 Kg
Vægt (med batteri: EY9L51)
-
-
2,6 Kg
Slaghastighed per minut (SPM)
249 mm
Længde i alt
Støj, Vibration
Se vedlagte ark
- 104 -
ANVENDELSESOVERSIGT
• Vælg drejningsmomentet til fastgøring af skruer med koblingshåndtaget.
• Retningslinier for valg af drejningsmoment.
Afhængigt af jobbet, kan der vælges mellem fem indstillinger med trin på cirka 1 N•m (10 kgf-cm).
Indstilling
Fastgøring
af skruer
Boring af
huller
1
2
3
4
5
(Boremærke)
Drejningsmoment
Retningslinjer i henhold til
materiale
Beton
Blok
(A)
(B)
(A)
(B)
Cirka 1,5 N•m (15 kgf-cm)
Cirka 2,5 N•m (25 kgf-cm)
Cirka 3,4 N•m (35 kgf-cm)
Cirka 4,4 N•m (45 kgf-cm)
Cirka 5,4 N•m (55 kgf-cm)
Cirka 14,4 V: 12,5 N•m (127 kgf-cm)
18 V: 13,5 N•m (138 kgf-cm)
Boring af huller i træ og metal
(A) Til fastgøring af skruer i plasticanker, som kræver et forboret hul med en diameter på 6,0 mm i
beton.
(B) Til direkte fastgøring af skruer i beton (som f.eks. topcon) med et forboret hul med en diameter på
3,5 mm.
BEMÆRK: Dette er kun en omtrentlig anvendelsesoversigt. Det påkrævede omdrejningsmoment
er forskelligt, alt efter form, materiale og anvendelse af skruerne.
Indstil i henhold til arbejdsstedets omgivelser.
- 105 -
BATTERIPAKNING
Model
EY9L41
EY9L42
EY9L44
Opbevaringsbatteri
Batterispænding
EY9L45
EY9L50
EY9L51
Li-ion batteri
14,4 V DC
(3,6 V x 4 celler)
14,4 V DC
(3,6 V x 8 celler)
18 V DC
(3,6 V x 10 celler)
BATTERIOPLADER
Model
EY0L81
Mærkedata
Se mærkepladen på undersiden af opladeren
Vægt
0,93 kg
Opladningstid
EY9L41
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Brugbar:
45 min
Brugbar:
30 min
Brugbar:
50 min
Brugbar:
65 min
Brugbar:
50 min
Brugbar:
65 min
Fuld:
60 min
Fuld:
35 min
Fuld:
65 min
Fuld:
80 min
Fuld:
65 min
Fuld:
80 min
Model
EY0L82
Mærkedata
Se mærkepladen på undersiden af opladeren
Vægt
0,93 kg
Opladningstid
EY9L41
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Brugbar:
35 min
Brugbar:
30 min
Brugbar:
40 min
Brugbar:
50 min
Brugbar:
40 min
Brugbar:
55 min
Fuld:
50 min
Fuld:
35 min
Fuld:
55 min
Fuld:
60 min
Fuld:
55 min
Fuld:
70 min
BEMÆRK: Denne oversigt kan inkludere modeller, der ikke fås i dit område.
Se venligst det nyeste, almindelige katalog.
BEMÆRK: Med hensyn til forhandlernavn og adresse henvises til det vedlagte garantikort.
- 106 -
Originalanvisningar: Engelska
Översättning av originalanvisningarna:
Andra språk
6) Ändra INTE riktningsomkopplaren
när huvudströmmen är påslagen.
Detta laddar ur batteriet väldigt
snabbt och kan orsaka skador på
enheten.
7) Använd endast en torr, mjuk trasa
till att torka borrmaskinen med. Använd inte en fuktig trasa, thinner,
bensin eller någon annan flyktig
lösning vid rengöring.
. AVSEDD ANVÄNDNING
8) Vid förvaring eller flyttning av verktyget ska riktningsomkopplaren
ställas i mittläget (låst läge).
Verktyget är en slagborr för borrning
i betong. Verktyget har dessutom ett
läge för enbart rotation utan slagborrning. Det är lämpligt för borrning och
åtdragning av skruvar.
9) Ansträng inte maskinen genom att
hålla hastighetskontrollsavtryckaren halvvägs intryckt (hastighetskontroll-läget) så att motorn stannar. Då aktiveras en skyddskrets
vilket kan göra att hastighetskontrollen inte fungerar. Släpp i så fall
upp hastighetskontrollsavtryckaren, och tryck sedan in den igen
och fortsätt på vanligt sätt.
Läs “Säkerhetsföreskrifterna” och
följande text innan användning.
. ADDITIONAL
SÄKERHETSREGLER
1) Bär hörselskydd. Buller kan leda
till hörselskador.
Använd extrahandtaget (stödhandtaget), som följer med verktyget. Förlorad kontroll kan orsaka
personskada.
2) Håll i de isolerade ytorna på elverktyg när arbeten utförs där
skärdonet kan komma i kontakt
med dolda ledningar. Om det
kommer i kontakt med en strömförande ledning kommer de bara
metallytorna på verktyget att bli
strömförande vilket kan ge användaren en elektrisk stöt.
3) Bär vid behov ansiktsmask eller
munskydd, om arbetet är dammigt.
10) Var försiktig så att det inte kommer
in damm i chucken.
11) Rör inte vid de roterande delarna.
Det kan leda till olyckor.
12) Använd inte maskinen för länge i
taget. Gör ett avbrott då och då så
att inte motortemperaturen blir för
hög.
13) Undvik att tappa maskinen i golvet.
14) Placera inte verktyget så att chucken trycks in. Borrspetsen kan lossna
från chucken och trilla ut när chucken trycks in. Det kan leda till personskador.
4) Tänk på att maskinen alltid är användningsklar, eftersom den inte
behöver kopplas in i ett vägguttag.
5) Om borrskäret fastnar så slå omedelbart ifrån huvudströmbrytaren
för att förhindra överbelastning
som kan orsaka skador på batteripaketet eller på motorn. Kör
maskinen baklänges för att lossna
borrskär som fastnat.
- 107 -
Tecken
V
Betydelse
VARNING!
Volt
Likström
n0
Tomgångsvarvtal
… min-1
Varv eller slag per minut
Slagborr
Vanlig borr
För att minska risken för
skador måste användaren
läsa och förstå bruksanvisningen.
Endast för inomhusbruk.
• Använd inget annat batteri än det
laddningsbara Panasonic-batteri som
är avsett för detta verktyg.
• Panasonic påtar sig inget ansvar
för eventuella skador eller olyckor
orsakade av användningen av ett
återvunnet batteri eller ett oäkta batteri.
• Kasta inte det laddningsbara batteriet
i eld och utsätt det inte på annat sätt
för hög värme.
• För inte in en spik eller dylikt i det
laddningsbara batteriet, utsätt det inte
för stötar och försök inte ta isär eller
modifiera det.
• Låt inget metallföremål komma i kontakt med anslutningskontakterna på
det laddningsbara batteriet.
• Bär eller förvara inte det laddningsbara batteriet tillsammans med spikar
eller liknande metallföremål.
• Ladda inte batteriet på en alltför varm
plats, såsom nära en eldstad eller i
solen. Det kan leda till att batteriet
överhettas, fattar eld eller exploderar.
• Använd endast den särskilt avsedda
laddaren till att ladda batteriet med.
Annars kan batteriet börjar läcka,
överhettas eller exploderar.
• Sätt alltid på batteriskyddet efter att det
laddningsbara batteriet har demonterats från verktyget eller laddaren.
Annars kan det hända att batterikontakterna kortsluts, vilket medför risk för
eldsvåda.
• Byt ut batteriet mot ett nytt efter
att batteriet försämrats märkbart.
Fortsatt användning av ett skadat
batteri kan resultera i värmealstring,
antändning eller batterihaveri.
- 108 -
. MONTERING
VIKTIGT:
Användning av en större betongborrspets än vad som rekommenderas kan orsaka skada på verktyget.
1. Hur en borrspets sätts fast
1-1. Skjut in en borrspets i monteringshålet och vrid runt den något för att
hitta ett ihakat läge.
1-2. Tryck in borrspetsen så långt det går
i det ihakade läget. Dra i borrspetsen
för att kontrollera att den sitter fast
ordentligt.
Nacke av SDS
PLUS-typ
6. Tryck in verktygsspetsadaptern så
långt det går i det ihakade läget.
• Dra lätt i verktygsspetsadaptern
för att kontrollera att den inte är
lös.
Montering/demontering av
batteri
1. För att sätta fast batteriet:
Placera anpassningsmärkena mot
varandra och sätt fast batteriet.
• Skjut batteriet bakåt tills det hakar
fast i korrekt läge.
Anpassningsmärken
2. För att ta loss batteriet:
Dra knappen från framsidan för att
frigöra batteriet.
2. Hur en borrspets tas loss
2-1. Tryck in chucken och dra i borrspetsen.
Frigöringsknapp
. DRIFT
Riktningsomkopplare
Verktygsspetsadapter
Använd en verktygsspetsadapter (O)
och en lämplig verktygsspets.
1. Ta loss verktygsspetsadaptern från dess hållare på borrmaskinen.
2. Dra i bitshållaren. ( )
3. Skjut in
verktygsspetsen. ( )
4. K o n t r o l l e r a a t t v e r k - Bitshåltygsspetsen har skjutits lare
in ordentligt genom att
dra lätt i den.
5. Skjut in verktygsspetsadaptern i
monteringshålet och vrid runt den
tills den kommer i ett ihakat läge.
- 109 -
Framåt
Bakåt
Låst
Var noga med att ställa spaken i mittläget efter användningen.
Ställ om rotationsriktningsomkopplaren först efter att motorn har
stannat helt.
Omkopplare mellan slagborr/
vanlig borr
gången efter att ett nytt batteri har
installerats , eller efter det att verktyget inte har använts under minst
1 minut (eller minst 5 minuter när
LED-lysdioden är tänd). Rotation
startar utan fördröjning under nästa
och påföljande användning.
OBSERVERA:
Ändra inte något läge förrän motorn
har stannat helt.
Omkopplarläge Driftfunktion
Rotation
med
hamring
Enbart
rotation
Tillämpning
Kontrollpanel
Betongborrning,
murstensborrning
Skruvdragning,
borrning
(3)
(1)
(2)
(1) LED-ljus
Tryck alltid in startomkopplaren en gång före
användning av LEDljuset.
Tryck på lysknappen
för LED-ljuset.
Ljuset tänds med väldigt
låg strömstyrka och har
ingen nämnvärd påverkan
på verktygets prestanda
vid användning eller dess
batterikapacitet.
Inställning av åtdragningsmoment
Ställ in vridmomentet i något av de
fem kopplingslägena eller i läget “ ”.
VIKTIGT:
Provkör med vald inställning innan
arbetet påbörjas.
Anpassa önskat läge på inställningsratten till triangeln ( ).
Steglös varvtalsreglerare
Markera mitten av hålet genom att
dra en aning i avtryckaren så att borren börjar snurra långsamt.
Ju mer du drar i hastighetsavtryckaren, desto högre blir hastigheten.
VIKTIGT:
• Det inbyggda LED-ljuset är konstruerat för att kunna belysa ett litet
arbetsområde temporärt.
• LED-ljuset kan inte ersätta en vanlig ficklampa, eftersom dess ljusstyrka inte är tillräckligt stark.
• LED-ljuset släcks automatiskt
efter att verktyget varit oanvänt i 5
minuter.
Viktigt: TITTA INTE RAKT IN I STRÅLEN.
Användning av reglage, justeringar eller utförande av åtgärder utöver vad som beskrivs
häri kan resultera i exponering för farlig strålning.
VIKTIGT:
När du använder verktyget genom att
aktivera avtryckaren, kan en tillfällig
fördröjning uppstå innan rotation startar. Detta signalerar inget fel.
• Denna eftersläpning sker då maskinens strömkretsar startar upp efter
att avtryckaren aktiveras för första
- 110 -
(2) Varningslampa för överhettning
Släckt
(normal
drift)
Lyser:
Överhettning
(motor)
Blinkande:
Överhettning
(batteri)
• Använd laddaren på temperaturer
mellan 0°C och 40°C och ladda
batteriet på en temperatur som liknar
batteriets. (Det bör inte vara mer
än 15°C skillnad mellan batteriets
temperatur och omgivningens.)
(3) Varningslampa för svagt batteri
Anger att driften har
avbrutits på grund av
överhettning av motor eller
batteri.
Släckt
(normal drift)
För att skydda motorn och batteriet,
skall du komma ihåg följande vid
denna användning.
• Om motorn eller batteriet överhettas,
aktiveras skyddsfunktionen och
då slutar motorn eller batteriet
att fungera. Varningslampan för
överhettning på kontrollpanelen lyser
eller blinker när denna funktion har
aktiverats.
• Om skyddsfunktionen för överhettning
har aktiverats, så låt verktyget
svalna ordentligt (i minst 30 minuter).
Verktyget kan användas igen efter att
varningslampan för överhettning har
slocknat.
• Undvik att använda verktyget på ett
sätt som medför att skyddsfunktionen
för överhettning aktiveras upprepade
gånger.
• Om verktyget används kontinuerligt
med hög belastning eller när
temperaturen är hög (t.ex. under
sommaren), kan skyddsfunktionen
för överhettning aktiveras upprepade
gånger.
• Om verktyget används när
temperaturen är låg (t.ex. under
vintern), eller om den stoppas ofta
under användning, kan det hända att
skyddsfunktionen för överhettning
inte aktiveras.
• Prestandan för EY9L42 minskar
kraftigt vid och under 10°C på grund
av arbetsförhållanden och andra
faktorer.
• Temperaturen i omgivningen skall
vara mellan 0°C och 40°C. Om
batteriet används under fryspunkten
0°C, kan verktyget fungera onormalt.
- 111 -
Blinkande
(ingen laddning)
Batteriets skyddsfunktion aktiverat
För mycket (fullständig) urladdning av
ett litiumjonbatteri förkortar dess livslängd väsentligt. Verktyget inkluderar
en skyddsfunktion för batteriet avsett
att förhindra alltför stor urladdning av
batteriet.
• Batteriets skyddsfunktion aktiveras
strax innan batteriet förlorar sin
laddning, varpå varningslampan för
svagt batteri börjar blinka.
• Ladda genast upp batteriet vid
upptäckt av att varningslampan för
svagt batteri blinkar.
• Om maskinen startas med för lite
batterikraft återstående, kan den
sluta fungera utan att varningslampan för batteriladdning först blinkar.
Detta indikerar att för lite batterikraft
finns kvar för att använda verktyget
och att batteriet måste laddas före
vidare användning.
• Om verktyget under användning blir
föremål för en plötslig belastning
som får motorn att låsa sig, kan
överladdningssensorn aktiveras och
varningslampan för batteriladdning
kan börja blinka. Lampan slutar
blinka när du behandlar orsaken till
motorns låsning samt släpper och
trycker in avtryckaren.
• Batteriets skyddsfunktion kan aktiveras om motorn plötsligt utsätts
för hög belastning eller tryck, även
om det finns gott om laddning kvar.
I detta fall kommer både varningslampan för svagt batteri och LEDlysdioden att blinka. (EY78A1)
• Om både varningslampan för batteriladdning och LED-lysdioden
blinkar, minska kraften du utsätter
maskinen för eller, om du använder en borrskruvdragare, justera
varvtalsregleringen till en lägre
inställning. (EY78A1)
Fastsättning av axelremmen
VIKTIGT:
• Sätt fast axelremmen ordentligt i
borrmaskinen och kontrollera före
användning att remmen har lämplig längd.
• Kontrollera då och då remmens
skick och använd den inte om den
är utsliten eller skadad o.s.v.
En felaktigt använd rem medför
risk för kroppsskada eller annan
skada.
• Se till att axelremmen ligger stadigt
på axeln, när den används.
Om remmen halkar ner finns det
risk för kroppsskada eller annan
skada.
• Dra i axelremmen för att kontrollera
att den sitter ordentligt fast i
borrmaskinen.
Dammuppsamlingskopp
(EY9X005E)(Finns som tillval)
Borrspetsar med en diameter på
20 mm eller mer kan inte skjutas in
genom dammuppsamlaren.
* Använd inte verktyget för att borra i
andra material än cement, murbruk
och andra keramiska material. Om du
använder verktyget för att borra i metall, kan dammuppsamlingskoppen
skadas av hettan från metallflisorna.
* Använd inte detta verktyg med någon
borr som är kortare än 130 mm lång.
*
1. Installera en borrspets.
2. Led borrspetsen genom A och fäst
koppen vid B genom att anpassa den
till formen på kopplingshandtaget.
1. Trä remmen genom remhållarna.
( )
2. Trä remmen genom spännena och
justera remmens längd. ( )
Axelkudde
• Axelremmen kan justeras för individuell anpassning till användaren.
• Justera axelkuddens läge, så att
den hamnar på axeln.
- 112 -
B
A
Användning
Se till att dammuppsamlingskoppen
är i nära kontakt med väggytan under
användningen.
Borttagning
Fatta tag i dammuppsamlingskoppens bas för att avlägsna den.
Bas
Avlägsna allt damm ur dammuppsamlaren före löstagning.
• Se till att arbetsområdet har god ventilation vid användning av batteriet.
• Sätt genast på batteriskyddet igen
efter att batteriet har tagits loss från
verktygshuset för att förhindra ansamling av damm eller smuts på
batteripolerna och kortslutning.
Batteriets livslängd
Batteriet har en begränsad livslängd.
Om batteriets kapacitet är extremt
kort efter att ha laddats ordentligt,
skall det bytas ut mot ett nytt.
Förvaring
Förvara inte dammuppsamlingskoppen i hopklämt tillstånd. Det kan i så
fall bli omöjligt att återställa den till ursprunglig form.
Batteriåtervinning
ANMÄRKNING:
Se till att batteriet lämnas på anvisad plats för återvinning, när sådan
finns, för att bidra till att skydda
miljön.
[Batteriladdare]
Laddning
[Batteri]
Korrekt hantering av batteri
• Förvara litiumjonbatteriet utan att
ladda upp det efter användning för att
erhålla optimal batterilivslängd.
• Kontrollera vid laddning av batteriet att polerna på batteriladdaren är
fria från främmande ämnen, såsom
damm eller vatten. Rengör polerna innan batteriet laddas, om något
främmande ämne återfinns på polerna. Batteripolernas livslängd kan vid
drift påverkas av främmande ämnen,
såsom damm eller vatten.
• När batteriet inte används ska det
hållas borta från mynt, nycklar, gem,
spikar, skruvar och andra små metallföremål som kan orsaka kortslutning
genom att vidröra kontakterna.
En kortslutning av batteriets kontakter kan orsaka gnistor, brand eller
brännskador.
VIKTIGT
• Om batteriets temperatur sjunker till
under cirka −10°C, så avbryts laddning automatiskt för att förhindra försämring av batteriets prestanda.
• Temperaturen i omgivningen skall
vara mellan 0˚C och 40˚C.
Om batteriet används under fryspunkten 0˚C, kan verktyget fungera
onormalt.
• Använd laddaren på temperaturer mellan 0°C och 40°C och ladda batteriet
på en temperatur som liknar batteriets.
(Det bör inte vara mer än 15°C skillnad mellan batteriets temperatur och
omgivningens.)
• När du ska ladda ett kallt batteri
(under 0°C) på ett varmt ställe,
ska du låta batteriet ligga på detta
ställe minst en timme i förväg så att
batteriet får rumstemperatur.
- 113 -
• Kyl ner laddaren om du tänker ladda
mer än två batteri i följd.
• Stick inte in fingrarna i kontakthålet
när du håller laddaren i handen eller
vid andra tidpunkter.
VIKTIGT:
Iaktta följande för att förhindra brand
och andra skador.
• Använd inte en motordriven
generator som strömkälla.
• Täck inte över ventilationshålen på
laddaren och batteriet.
• Koppla loss batteriladdaren från
vägg uttaget, när den inte ska
användas.
Litiumjonbatteri
OBSERVERA:
Batteriet är inte helt uppladdat
när det säljs. Se till att ladda upp
batteriet före användning.
4. Den gröna laddningslampan börjar
blinka långsamt när batteriet har nått
cirka 80 % laddning.
5. När laddningen är klar slocknar den
gröna laddningslampan.
6. Om batteriets temperatur är 0°C eller
lägre, så tar det längre tid än normalt
att ladda upp batteriet helt.
Även när batteriet har laddats upp helt
har det bara cirka 50% av den styrka
som gäller för ett batteri som laddats
upp helt vid normala temperaturförhållanden.
7. Rådgör med en auktoriserad återförsäljare, om laddningslampan (grön)
inte slocknar.
8. Vid isättning av ett fulladdat batteri i
laddaren på nytt kommer laddningslampan att tändas. Efter ett antal
minuter slocknar den gröna laddningslampan.
Lossningsknapp
för batteripaket
Batteriladdare
1. Anslut laddaren till ett vägguttag.
2. Sätt i batteriet ordentligt i laddaren.
1. P l a c e r a b a t t e r i e t i d o c k a n p å
laddaren med anpassningsmärkena
placerade mot varandra.
2. Skjut batteriet framåt i pilens riktning.
Anpassningsmärken
9. Tryck upp batteripaketets lossningsknapp och ta bort batteripaketet.
3. Under laddningen lyser laddningslampan.
För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort
laddningsfunktionen när laddningen är
färdig.
• Om batteriet är för vamt (t.ex. direkt
efter tungt arbete) startar inte laddningen.
Den orange standby-lampan blinkar
tills batteriet har svalnat.
Därefter påbörjas laddningen automatiskt.
- 114 -
LAMPINDIKATIONER
Laddningen är klar (batteriet helt uppladdat).
Batteriet är uppladdat till cirka 80 %.
Laddning pågår.
Laddaren är ansluten till vägguttaget.
Redo för laddning.
(Grön)
Laddningslampor (för laddningstillstånd)
Vänster: grön lampa; Höger: orange lampa
(Orange)
Batteriet är kallt.
Batteriet laddas upp långsamt för att minska belastningen på batteriet.
Batteriet är för varmt.
Laddningen startar när batteriet har svalnat. Om batteriets temperatur är –10°C eller lägre, så börjar den orange laddningslampan också
att blinka. Laddningen startar då efter att batteriet har värmts upp en
aning.
Laddningen kan inte starta. För mycket damm eller felaktigt batteri.
Släckt
Lyser
Blinkar
- 115 -
Information för användare om hopsamling och avfallshantering
av gammalt material och använda batterier
Dessa symboler på produkter, förpackningar och/eller medföljande
dokument betyder att man inte ska blanda elektriska och elektroniska
produkter eller batterier med vanliga hushållssopor.
För att gamla produkter och använda batterier ska hanteras och
återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe
i enlighet med nationella bestämmelser och direktiven 2002/96/EC och
2006/66/EC.
När du kasserar dessa produkter och batterier på rätt sätt hjälper du
till att spara på värdefulla resurser och förebygga en potentiell negativ
inverkan på människors hälsa och på miljön som annars skulle kunna
uppstå p.g.a. otillbörlig avfallshantering.
För mer information om uppsamling och återvinning av gamla produkter
och batterier, var god kontakta din kommun, din avfallshanterare eller det
försäljningsställe där du köpte din artikel.
Olämplig avfallshantering kan beläggas med straff i enlighet med
nationella bestämmelser.
För affärsanvändare inom den Europeiska Unionen
Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din
återförsäljare eller leverantör för ytterligare information.
[Information om avfallshantering i länder utanför den Europeiska unionen]
Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill
kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala
återförsäljare och fråga efter rätt metod för avfallshantering.
Notering till batterisymbolen (nedtill, två symbolexempel):
Denna symbol kan användas i kombination med en kemisk symbol. I detta fall
iakttar den de krav som ställs upp i direktivet för den aktuella kemikalien.
. UNDERHÅLL
• Använd endast en torr, mjuk trasa till att torka borrmaskinen med. Använd inte en
fuktig trasa, thinner, bensin eller någon annan flyktig lösning vid rengöring.
• Om det skulle hända att vatten tränger in i verktyget eller batteriet, så töm ut
vattnet och låt verktyget/batteriet torka så fort som möjligt. Avlägsna försiktigt eventuell ansamling av damm eller järnfilspån från insidan av verktyget.
Kontakta en reparationsverkstad, om något problem vid användning av verktyget
uppstår.
- 116 -
. TILLBEHÖR
VIKTIGT:
Förhindra risk för skador genom att använda tillbehör och tillsatser endast i
avsett syfte.
Verktygsspetsadapter (medföljer)
•EY9HX403E
Borrchuck (tillval)
•EY9HX400E
Används med en borrspets för trä eller metall med ett skaft på 1,5 mm till 13 mm
i diameter.
). Chucken eller
Använd inte borrchucken i roterande läge med slagborrning (
skärdonet kan gå sönder och orsaka personskador om det används i roterande
läge med slagborrning.
Hammarchuck (tillval)
•EY9HX401E
Används med en borrspets för betong, trä eller metall med rakt skaft och 2,5 mm
till 13 mm i diameter.
Använd inte slagborrchucken med en borrspets för trä eller metall i roterande läge
). Skärdonet kan gå sönder och orsaka personskador om
med slagborrning (
det används i roterande läge med slagborrning.
Kontakta din lokala serviceverkstad om du behöver hjälp eller närmare information
om dessa tillbehör.
. ANVÄNDNINGSRÅD
1. Om verktyget inte trycks neråt med tillräckligt stor kraft kan det i slagläge hända
att ingen slagning kan ske.
Detta är för att förhindra att slagläget aktiveras utan belastning. Tryck ner hårdare mot verktyget för att aktivera slagläget, så att slagning sker.
Se till att alltid trycka neråt med tillräckligt stor kraft under pågående arbete.
2. På vintern eller under andra förhållanden då verktyget är kallt (upp till 5 °C) kan
det hända att slagen i slagläge är svagare än normalt strax efter att slagning har
påbörjats.
Detta beror på att smörjfettet stelnar vid kyla, vilket orsakar ökad friktion.
Om detta skulle hända, så låt verktyget gå i slagläge utan belastning i cirka 30
sekunder och repetera detta 3 gånger. På så sätt kan normal slagstyrka återfås.
- 117 -
. TEKNISKA SPECIFIKATIONER
HUVUDENHET
EY7840
Modell
EY78A1
14.4 V likström
Motorspänning
Betong
Maximal
borrningsdiameter
14.4 V likström
18 V likström
16,5 mm
För arbete som kan slutföras med ett batteripaket
( 12,5 mm - 16,5 mm)
Stål
13 mm
Trä
18 mm
0~1000 rpm
Varvtal utan belastning (RPM)
0~1250 rpm
3800 bpm
3800 bpm
4750 bpm
Vikt (med batteripack: EY9L44)
2,45 kg
2,45 kg
-
Vikt (med batteripack: EY9L45)
2,45 kg
2,45 kg
-
Vikt (med batteripack: EY9L50)
-
-
2,6 Kg
Vikt (med batteripack: EY9L51)
-
-
2,6 Kg
Slagtakt per minut (BPM)
249 mm
Total längd
Buller, Vibration
Se det bifogade arket
LATHUND FÖR SKRUVDRAGNING/BORRNING
• Välj lämpligt vridmoment för skruvdragning med hjälp av kopplingshandtaget.
• Vägledning vid val av vridmoment
Välj ett av de fem olika inställningslägena, med cirka 1 N•m (10 kgf-cm) stegvis
ändring av vridmomentet, i enlighet med aktuellt arbete.
Inställning
Skruvdragning
Hålborrning
1
2
3
4
5
(Borrmärket)
Vridmoment
Vägledning enligt olika material
Betong
Mursten
(A)
(B)
(A)
(B)
Cirka 1,5 N•m (15 kgf-cm)
Cirka 2,5 N•m (25 kgf-cm)
Cirka 3,4 N•m (35 kgf-cm)
Cirka 4,4 N•m (45 kgf-cm)
Cirka 5,4 N•m (55 kgf-cm)
Cirka 14,4 V: 12,5 N•m (127 kgf-cm)
18 V: 13,5 N•m (138 kgf-cm)
Borrning av hål i trä och metall
(A) För åtdragning av skruvar i skruvpluggar av plast som kräver förborrade hål med en diameter på
6,0 mm i betongen.
(B) För direkt åtdragning av skruvar i betong (t.ex. topcon) med förborrade hål med en diameter på
3,5 mm.
OBSERVERA: Tabellen ovan ger endast en grov vägledning. Det vridmoment som
i verkligheten krävs varierar beroende på skruvarnas form, material
och tillämpning.
Välj lämplig inställning i enlighet med aktuella arbetsförhållanden.
- 118 -
BATTERI
Modell
EY9L41
EY9L42
EY9L44
Ackumulatorbatteri
EY9L45
EY9L50
EY9L51
Litiumjonbatteri
14,4 V likström
(3,6 V x 4 celler)
Batterispänning
14,4 V likström
(3,6 V x 8 celler)
18 V likström
(3,6 V x 10 celler)
BATTERILADDARE
Modell
EY0L81
Märkdata
Se märkplåten på undersidan av laddaren
Vikt
0,93 kg
EY9L41
Laddningstid
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Användbar
Användbar
Användbar
Användbar
Användbar
Användbar
uppladdning: uppladdning: uppladdning: uppladdning: uppladdning: uppladdning:
45 min
30 min
50 min
65 min
50 min
65 min
Fullständig
Fullständig
Fullständig
Fullständig
Fullständig
Fullständig
uppladdning: uppladdning: uppladdning: uppladdning: uppladdning: uppladdning:
60 min
35 min
65 min
80 min
65 min
80 min
Modell
EY0L82
Märkdata
Se märkplåten på undersidan av laddaren
Vikt
0,93 kg
EY9L41
Laddningstid
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Användbar
Användbar
Användbar
Användbar
Användbar
Användbar
uppladdning: uppladdning: uppladdning: uppladdning: uppladdning: uppladdning:
35 min
30 min
40 min
50 min
40 min
55 min
Fullständig
Fullständig
Fullständig
Fullständig
Fullständig
Fullständig
uppladdning: uppladdning: uppladdning: uppladdning: uppladdning: uppladdning:
50 min
35 min
55 min
60 min
55 min
70 min
OBSERVERA: Schemat kan innehålla modeller som inte säljs i ditt område.
Vi hänvisar till senast allmäna katalog.
OBSERVERA: Återförsäljarens namn och adress anges på det medföljande garantikortet.
- 119 -
Opprinnelige bruksanvisninger: Engelsk
Oversettelse av de opprinnelige bruksanvisningene: Andre språk
6) Ikke betjen forover-/reversbryteren
når hovedbryteren er i bruk. Batteriet vil utlades raskt og maskinen
kan ta skade.
7) Bruk bare en tørr, myk klut for å
tørke enheten. Ikke bruk en fuktig
klut, tynner, bensin eller andre flytende løsninger for rengjøring.
. TILSIKTET BRUK
8) Når verktøyet lagres eller bæres,
skal forover-/reversbryteren settes
i midtre (låst) posisjon.
Dette verktøyet er en slagdrill med
hammerfunksjon for boring i betong. I
tillegg har slagdrillen en “kun-boringfunksjon” uten bruk av hammeren.
Denne funksjonen er egnet for boring
og skruing.
9) Ikke belast verktøyet unødvendig
ved å holde hovedbryteren halveis
inntrykt (hastighetskontroll) slik at
motoren stopper. Sikringskretsen
vil tre i funksjon og kan forårsake
at hastighetskontroll blir umuliggjort. Dersom dette skulle forekomme løser du ut bryteren og trykker
den inn igjen slik at verktøyet begynner å virke på vanlig måte.
Les heftet “Sikkerhetsinstruksjoner”
samt følgende før du tar i bruk utstyret.
. YTTERLIGERE
FORSIKTIGHEITSREGLER
1) Bruk hørselvern. Støyeksponering kan føre til tap av hørsel.
Bruk hjelpehåndtaket (støttehåndtaket) som følger med verktøyet. Tap av kontroll kan føre til
personskade.
2) Hold kun på elektriske verktøys
isolerte håndtak/ gripeoverflater
når du utfører en jobb der verktøyets kuttefunksjon kan komme
i kontakt med skjulte elektriske
anlegg/ ledninger. Slik kontakt
kan føre til at verktøyet leder strøm
og gi brukeren farlige elektriske
støt.
10) Pass på at støv eller fremmedlegemer ikke kommer inn i chucken.
11) Ikke berør noen av verktøyets roterende deler slik at skader unngås.
12) Ikke bruk verktøyet i for lange
tidsperioder av gangen. Ta pauser
innimellom slik at verktøyet får
sjansen til å avkjøle seg. Dermed
unngår du at motoren overopphetes.
13) La ikke verktøyet falle ned på
harde oveflater.
14) La ikke verktøyet hvile på den
delen av kjoksen som er trykket
ned. Bit-en kan da løsne fra kjoksen, og dette kan forårsake skader.
3) Bruk støvmaske hvis arbeidet
forårsaker støv.
4) Dette verktøyet er alltid klart til
bruk siden det ikke er avhengig av
strømtilførsel fra et nettuttak.
5) Dersom bits/bor skulle bli sittende
fast må hovedbryteren umiddelbart
slås av for å forhindre overbelastning som igjen kan skade batteriet
eller motoren. Benytt reversmekanismen for å løsne fastsittende
bits/bor.
- 120 -
Symbol
Betydning
V
Volt
ADVERSEL!
Likestrøm
n0
Hastighet uten belastning
… min-1
Rotasjon eller pendelbevegelse
per antall minutter
Rotasjon med slag
Kun rotasjon
For å redusere faren
for personskader, må
brukeren ha lest og
forstått bruksanvisningen.
For kun bruk inne i huset.
• Ikke bruk andre enn Panasonic batteripakker som er laget for bruk med
dette oppladbare verktøyet.
• Panasonic kan ikke ta ansvar for
skader eller ulykker som skjer på
grunn av bruk av gjenbrukte batteripakker eller falske batteripakker.
• Ikke kast batteripakken i åpne flammer eller utsett den for ekstrem
varme.
• Ikke slå spiker eller tilsvarende inn i
batteriet, utsett det for sjokk, ta det
fra hverandre eller forsøk å modifisere det.
• Ikke la metallobjekter berøre polene
på batteriet.
• Ikke frakt eller oppbevar batteripakken i samme beholder som spiker
eller tilsvarende metallobjekter.
• Ikke lad opp batteriet i områder der
det er høy temperatur, som for eksempel vedsiden av åpne flammer
eller i direkte sollys. Batteriet kan
overopphetes, ta fyr, eller eksplodere.
• Ikke bruk andre enn den dedikerte laderen for å lade opp batteriet. Batteriet kan lekke, ta fyr, eller
eksplodere.
• Etter at batteriet er tatt ut av verktøyet eller laderen, må du alltid sette
pakkedekselet på plass. Dersom ikke
det gjøres kan kontaktene kortsluttes,
noe som medfører brannrisiko.
• Dersom batteripakkens ytelse er blitt
forringet, skift den ut med en ny en.
Fortsatt bruk av en defekt batteripakke kan føre til varmeutvikling,
brann eller brudd på batteriet.
- 121 -
. MONTERING
FORSIKTIG:
Hvis du bruker en større bit for
mur- og betongboring enn den
anbefalte, kan det forårsake skade
på verktøyet.
1. Innsette biten
1-1. Innsett en bit til monteringsåpningen, og vend den litt for å finne en
koplet posisjon.
1-2. Ved koplet posisjon, trykkes biten
inn så langt som mulig. Pass på at
biten sitter fast ved å trekke i den.
Montere eller demontere
batteripakken
1. For å kople til batteripakken:
Oppstill opprettingsmerkene og
monter batteripakken.
• Skyv batteripakken inntil den sitter
på plass.
Opprettingsmerkene
2. For å fjerne batteripakken:
Trykk på knappen fra framsiden for å
løse ut batteripakken.
SDS PLUS
akseltype
Knapp
2. Demontere biten
2-1. Trykk ned chucken og trekk i biten.
. BETJENING
Forover/Revers bryter
Forover
Revers
Bitholderen
Bruk bitholderen (O) og bit.
1. Ta ut bitholderen fra
hovedenheten.
2. Trekk i bitholderen. ( )
3. Innsett biten. ( )
4. Se etter at biten sitter
fast ved å trekke i den
litt.
5. Innsett bitholderen i Bitholder
monterings åpningen
og vend den litt for å finne riktig
posisjon.
6. Ved riktig posisjon, trykkes biten
inn så langt som mulig.
• Pass på at biten sitter fast ved å
trekke i den.
Låst
Pass på at spaken settes i midtposisjonen etter bruk.
Betjen forover/revers bryter etter at
motorrotasjonen stopper helt opp.
Slag/bor omskifter
MERK: Betjen modusskiften etter at
motorrotasjonen stopper helt
opp.
Posisjon for
koplingsspak
- 122 -
Virkemåte
Anvendelse
Rotasjon med Mur- og
slag
betongboring
Kun rotasjon
Skruing,
boring
Stille inn stramningsmomentet
(1) LED-lys
Før bruk av LED-lys, skru
alltid av strømbryteren en
gang.
Trykk på
LED-lysets
på og av-knapp.
Lyset bruker svært lite
strøm, og påvirker ikke ytelsen til verktøyet ved bruk
eller batterikapasiteten.
FORSIKTIG:
• Det innebyggede LED-lyset er
laget for midlertidig opplysing av
små arbeidsområder.
• Ikke bruk det som en erstatning for
vanlig lommelykt, da det ikke gir
tilstrekkelig lys.
• LED-lampen skrur seg av når verktøyet ikke har vært i bruk i 5 minutter.
Innstill dreiemomenten til en av de
fem koplingsposisjonene eller til “ ”
-posisjonen.
FORSIKTIG:
Test innstillingen før det aktuelle
arbeidet gjøres.
Still skalaen inn på dette merket ( ).
Forsiktig: IKKE SE INN I LYSSTRÅLEN.
Trinnløs hovedbryter
Trykk forsiktig på bryteren slik at drillen roterer langsomt når boret settes
mot det som skal bli hullets senter.
Øk farten ved å trykke bryteren inn.
FORSIKTIG:
Når verktøyet betjenes med bryteren
kan det være en kort forsinkelse for
rotasjon starter. Dette signaliserer
ikke en feil.
• Denne forsinkelsen oppstår når
verktøyets kretssystem starter opp
når bryteren trykkes inn første gang
etter installering av en ny batteripakke eller etter at verktøyet ikke
er brukt på minst 1 minutt (eller
minst 5 minutter når LED er på).
Rotasjon vil starte uten forsinkelse
under andre gangs og etterfølgende bruk.
Bruk av kontroller eller justeringer eller utføring av prosedyrer annet enn de som er spesifisert her, kan føre til skadelig eksponering
til kortbølgeenergi.
(2) Varsellampe for overoppheting
Av
(normalt
arbeid)
Kontrollpanel
(3)
(1)
(2)
- 123 -
Lyser:
Blinker:
Overoppheting Overoppheting
(motor)
(batteri)
Viser at arbeidet ble
avbrutt pga. overoppheting
av batteriet.
For å beskytte motoren eller batteriet,
pass på følgende når dette arbeidet
utføres.
• Hvis motoren eller batteriet blir
opphetet vil beskyttelsesfunksjonen
tre i funksjon og motoren eller batteriet slutter å virke. Varsellampen
for overoppheting på kontrollpanelet
vil lyse eller blinke når denne funksjonen er aktiv.
• Dersom beskyttelsesfunksjonen
mot overoppheting blir aktivert må
verktøyet få tid til avkjøling (minst
30 minutter). Når varsellampen har
slokket er verktøyet er klart til bruk
igjen.
• Unngå å bruke verktøyet slik at
beskyttelsesfunksjonen mot overoppheting aktiveres gjentatte ganger.
• Hvis verktøyet brukes kontinuerlig
under forhold med stor belastning
eller om det brukes under forhold
med høy temperatur (f.eks. om
sommeren), kan beskyttelsesfunksjonen mot overoppheting aktivert
gjentatte ganger.
• Hvis verktøyet brukes kontinuerlig
under forhold med lav temperatur
(f.eks. om vinteren) eller om det
ofte stopper under bruk, kan det
skyldes at beskyttelsesfunksjonen
mot overoppheting ikke aktiveres.
• Ytelsen til EY9L42 svekkes betraktelig ved 10°C og lavere temperatur
på grunn av driftsforholdene og
andre faktorer.
• Temperaturen må være mellom 0°C
(32°F). og 40°C (104°F). Dersom du
forsøker å bruke batteripakken når
batteri temperaturen er under 0°C
(32°F), kan det være at verktøyet ikke
fungerer skikkelig.
• Bruk laderen ved temperaturer på
mellom 0°C og 40°C, og lad batteriet ved en temperatur som t i l s v a
r e r temperaturen i selve batteriet.
(Det skal ikke være en høyere temperaturforskjell enn 15°C mellom
temperaturen i batteriet og temperaturen på stedet hvor ladingen
foretas.)
• Dersom varsellampen for lavt batteri blinker, skal batteripakken lades
opp umidderbart.
• Om verktøyet er startet med for lite
gjenværende batterikraft kan det
stanse uten at varsellampen for lavt
batteri blinker først. Dette angir at
det er for lite strøm igjen til å bruke
verktøyet og at batteriet må lades
før mer bruk.
• Om verktøyet under bruk utsettes for
en plutselig belastning som får motoren til å låse seg kan sensoren for
forhindring av overbelastning løses
ut og varsellampen for lavt batteri
blinker. Lampen stopper å blinke når
du fjerner årsaken til opphenget og
slår bryteren av og på.
• Batteribeskyttelsesfunksjonen kan bli
aktivert når motoren plutselig utsettes
for høy belastning, selv om batteriet
har tilstrekkelig strøm. I dette tilfellet
vil både varsellampen for lavt batteri
og LED-lyset blinke. (EY78A1)
• Om både varsellampen for lavt batteri og LED-lyset blinker, reduser
kraften som du belaster driveren
eller, om du bruker drill, juster hastigheten til en lavere innstilling.
(EY78A1)
(3) Varsellampe for at batteriet er for
lavt
Av
(normalt
arbeid)
Montere skulderbelte
Blink
(For lite strøm)
Funksjon for
batteribeskyttelse er
aktiv
Fullstendig utladning av Li-ion-batteri
reduserer dets levetid oppsiktsvekkende. Derfor er batteribeskyttelsesfunksjon innebygd i verktøyet for å
hindre fullstendig utlading av batteripakken.
• Funksjonen for batteribeskyttelse
kommer i funksjon like før batteriet
blir helt tømt, og varsellampen begynner å blinke.
- 124 -
FORSIKTIG:
• Monter skulderbeltet til verktøyets
hoveddel og juster lengden av
beltet før det tas i bruk.
• Kontroller beltets tilstand og ikke
benytt det hvis det er skadet.
Det kan forårsake skade på personer og utstyr dersom maskinen faller ned som følge av dårlig montert
skulderbelte.
• Ta på deg skulderbeltet på en forsvarlig måte.
Det kan forårsake skade på personer og utstyr dersom maskinen
faller ned.
1. Pass på at beltet er tredd gjennom
belteholderen. ( )
2. Pass på at beltet er tredd gjennom
spennene og lengden er justert. ( )
1. Sett inn en borbit.
2. Skyv boret gjennom A og fest koppen på
B ved å tilpasse den til formen på koblingshåndtaket.
B
A
Bruk
Bruk støvoppsamlingskoppen tett inntil veggoverflaten under bruk.
skulderstykke
• Lengden av beltet kan justeres
etter personen som bruker det.
• Juster posisjonen av skulderstykket
til skulderen.
• Trekk i beltet for å sikre deg om
det er spent fast på verktøyets
hoveddel.
Fjerne
Hold i festet av støvoppsamlingskoppen for å fjerne denne.
Feste
Støvoppsamlingskopp (EY9X005E)
(Tilgjengelig som mulig tilleggsutstyr)
*
*
*
Borkronen med diameter 20 mm og
over kan ikke innskytes gjennom
støvoppsamlingskoppen.
Bruk ikke dette verktøy til skjæring
av annet enn betong, mørtel og andre keramiske materialer. Dersom
det brukes til å skjære metaller, kan
støvoppsamlingskoppen bli skadet av
varmen fra metallspon.
Ikke bruk dette verktøyet med borbits
som er kortere enn 130 mm i lengde.
- 125 -
Enheten koples fra etter at støv i
støvsamlingskoppen er fjernet.
Lagring
Ikke lagre støvoppsamlingskoppen i
komprimert posisjon. Dette kan føre til
at det blir umlig å få den tilbake til originalformen.
[Batteripakke]
For riktig bruk av batteripakke
• Oppbevar batteriet etter bruk uten å
lade opp for å sikre lengre levetid.
• Ved oppladning av batteripakken,
kontroller at polene på batteriladeren
er fri for fremmedlegemer så som
støv eller vann. Rens polene før du
lader opp batteripakken hvis du finner
fremmedlegemer på polene.
Batteripakkepolenes levetid kan bli
påvirket av fremmedlegemer så som
støv eller vann mens de er i bruk.
• Når du ikke bruker batteripakken, skal
den oppbevares borte fra metallgjens t a n d e n e s o m b i n d e r s , m y n t e r,
nøkler, spiker, skruer osv., fordi de
kan ha en elektrisk forbindelse med
batteripakken.
Kortslutningen kan forårsake gnister,
forbrenning eller brann.
• Forsikre deg om arbeidsrommet er
godt ventilert under bruk av batteripakken.
• Når du fjerner batteripakken fra verktøyet, skal batteripakkedekselet
lukkes for å hindre at batteripolene
blir forurenset av støv eller skitt, noe
som kan føre til kortslutning.
Oppbevaring av batteriet
Oppladbare batterier har en begrenset
levetid. Hvis brukstiden er uvanlig kort
selv etter en korrekt opp lading, bør
batteriet byttes ut med et nytt.
[Batterilader]
Lading
FORSIKTIG
• Dersom temperaturen til batteripakken faller til under −10°C (14°F), vil
oppladingen stanse automatisk for å
forhindre forringelse av batteriet.
• Temperaturen må være mellom 0˚C
(32˚F). og 40˚C (104˚F).
Dersom du forsøker å bruke batteripakken når batteri temperaturen er
under 0˚C (32˚F), kan det være at
verktøyet ikke fungerer skikkelig.
• Bruk laderen ved temperaturer
på mellom 0˚C og 40°C, og lad
batteriet ved en temperatur som
tilsvarer temperaturen i selve
batteriet. (Det skal ikke være en
høyere temperaturforskjell enn 15°
C mellom temperaturen i batteriet og
temperaturen på stedet hvor ladingen
foretas.)
• Ved opplading av et kaldt batteri
(under 0°C (32°F)) på et varmt sted,
la batteriet stå der og vent i over en
time for å varme opp batteriet til riktig
temperatur.
• Kjøl ned laderen når det lades mer
enn to batteripakker etter hverandre.
• Ikke stikk fingrene inn i kontakthullet
når du holder laderen eller under
andre omstendigheter.
FORSIKTIG:
For å forhindre brann eller skade på
laderen,
• Ikke bruk strøm fra en motorgenerator.
• Ikke dekk til ventilasjonshullene på
laderen og batteripakken.
• Trekk laderen ut av kontakten når
den ikke er i bruk.
Li-ion-Batteripakke
Resirkulering av batteri
LEGG MERKE TIL:
For å resirkulere materialer og
beskytte miljøet, sørg for å avhende batteriet på et offisielt godkjent
sted hvis et slikt finnes i ditt land.
MERK:
Batteripakken er ikke ladet helt opp
fra fabrikken. Forsikre deg om å
opplade batteriet før det tas i bruk.
Batterilader
1. Laderen tilkobles nettstrøm.
- 126 -
2. Sett batteriet i laderen. Trykk helt ned.
1. Oppstill opprettingsmerkene og sett
batteriet i dokken på laderen.
2. Skyv batteriet forover i retning som
pilen viser.
Opprettingsmerkene
3. Under lading lyser ladelampen hele
tiden.
Når ladingen er fullført, sørger automatikk i lade-elektronikken for å
forhindre overlading.
• Lading vil ikke skje hvis batteriet
er for varmt (for eksempel som rett
etter ekstremt tunge belastninger).
Den oransjegule ventelampen vil
fortsette å blinke inntil at batteriet
er avkjølt.
Lading vil da gjenopptas automatisk.
4. Ladelampen (grøn) vil blinke sakte
inntil batteriet er ladet opp ca. 80%.
5. Når ladingen er ferdig, slår den
grønne ladelampen seg av.
6. Dersom temperaturen på batteripakken er 0˚C eller under, tar det lengre tid til å lade batteriet helt opp enn
vanlig.
Selv om batteriet er ladet helt opp,
ville det gi ca. 50% av ytelsen som er
oppladet på normal arbeidstemperatur.
7. Ta kontakt med en autorisert forhandler dersom ladelampen (grønn) ikke
slår seg av.
8. Når du setter en ferdigoppladet batteripakke i batteriladeren igjen, vil
indikatorlampen lyse. Etter noen
minutter slår den grønne ladelampen
seg av.
Batteripakkesikringen/
-løsnemekanisme
9. Fjerne batteripakken mens utløserknappen for batteripakken er oppe.
- 127 -
LAMPEINDIKATORER
Ladingen er ferdig. (Ladet helt opp)
Batteriet er oppladet ca. 80%.
Lading pågår.
Laderen koples til vekselstrømskontakten.
Klar til lading.
(Grønn)
(Oransje)
Ladestatuslampe
Det lyser grønt (til venstre) og oransjegult (til høyre).
Batteripakke er avkjølt.
Oppladingen av batteripakke foregår langsomt for å redusere belastning på batteriet.
Batteripakken er varm.
Ladingen vil starte når batteripakkens temperatur synker. Dersom
temperaturen på batteripakken er –10°C eller under, vil ladelampen
(oransje) også begynne å blinke. Opladingen vil starte igjen når temperaturen på batteripakken stiger.
Lading ikke mulig. Tett av støv eller feil med batteripakken.
Slått av
Slått på
Blinker
- 128 -
Brukerinformasjon om innsamling og håndtering av gammelt
utstyr og brukte batterier
Slike symboler på produkter, emballasje, og/eller på medfølgende dokumenter betyr at brukte elektriske/elektroniske produkter og batterier ikke
må blandes med vanlig husholdningsavfall.
For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar
med nasjonal lovgivning og direktivene 2002/96/EC og 2006/66/EC.
Ved riktig håndtering av disse produktene og batteriene, hjelper du til
med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig
avfallshåndtering.
For mer informasjon om innsamling og gjenvinning av gamle produkter
og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene.
Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.
For forretningsdrivende brukere i EU
Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med
din forhandler eller leverandør for videre informasjon.
(Informasjon om håndtering i land utenfor EU)
Disse symbolene gjelder bare innenfor EU. Ønsker du å kaste slike gjenstander,
vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering.
Merknader for batterisymbol (to nederste symbol-eksempler):
Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet
etterkommer det kravet satt av direktivet for det kjemikaliet det gjelder.
. VEDLIKEHOLD
• Bruk bare en tørr, myk klut for å tørke enheten. Ikke bruk en fuktig klut, tynner,
bensin eller andre flytende løsninger for rengjøring.
• Hvis verktøyets eller batteripakkens innside skulle komme i kontakt med vann, la
det renne av og la det tørke så fort som mulig. Fjern forsiktig all støv eller jernfilspon som samler seg inne i verktøyet. Hvis du skulle ha problemer med betjeningen av verktøyet, rådspør et reparasjonsverksted.
- 129 -
. TILBEHØR
FORSIKTIG:
For å unngå fare for personskade, benytt tilbehøret for de hensiktene som det er
laget for.
Bitholderen (medfølger)
•EY9HX403E
Drillchuck (Valgfritt tilbehør)
•EY9HX400E
Brukes ved boring med bit for tre eller metall med mellomstykke på 1,5 mm til 13
mm i diameter.
). Slik bruk kan føre
Bruk ikke drill-chuck-en i “boring med hammerfunksjon” (
til at kjoksen eller bit-en ødelegges og kan forårsake skade.
Hammerchuck (Valgfritt tilbehør)
•EY9HX401E
Brukes ved boring med bit for betong, tre eller metall med rett mellomstykke på 2,5
mm til 13 mm i diameter.
).
Bruk ikke drill-chuck-en i “boring med bit for tre eller metall med hammerfunksjon” (
Slik bruk kan føre til at bit-en ødelegges og kan forårsake skade.
Hvis man trenger hjelp for nærmere detaljer angående disse tilbehørene, ta kontakt med Deres servicesenter.
. BRUKSFORSLAG
1. Hvis kraften som trykker ned på biten ikke er sterk nok, vil ikke verktøyet kunne
slå i hamringsstilling.
Dette er for å hindre at verktøyet arbeider i hamringsstilling med ingen belastning. Trykk ned hardere på biten slik at verktøyet arbeider som det skal. Vær
alltid sikker på at verktøyet skal gis nok krefter.
2. Om vinteren og i situasjoner der temperaturen på verktøyet blir for lav ( 5°C eller
lavere), ville slagkraften i hamringsstilling være svakere enn vanlig i begynnelsen.
Dette er fordi smørefettet blir stivere i lavere temperaturer og friksjonen øker.
Hvis det skulle skje, la verktøyet operere med ingen belastning i hamringsstilling
i 30 sekunder, og gjenta dette 3 ganger. Dette vil ta tilbake slagkraften.
- 130 -
. SPESIFIKASJONER
HOVEDENHET
EY7840
Modell
14,4 V likestrøm
Motorspenning
14,4 V likestrøm
18 V likestrøm
16,5 mm
For arbeidet som kan ferdiggjøres med en batteripakke
( 12,5 mm - 16,5 mm)
Betong
Største
bordiameter
EY78A1
Stål
13 mm
Tre
18 mm
0~1000 rpm
Omdreininger (RPM)
0~1250 rpm
3800 bpm
3800 bpm
4750 bpm
Vekt (med batteripakke: EY9L44)
2,45 kg
2,45 kg
-
Vekt (med batteripakke: EY9L45)
2,45 kg
2,45 kg
-
Vekt (med batteripakke: EY9L50)
-
-
2,6 Kg
Vekt (med batteripakke: EY9L51)
-
-
2,6 Kg
Slaghastinghet (BPM)
249 mm
Total lengde
Støy, Vibrasjon
Se det vedlagte arket
VEILEDNINGSTABELL
• Velg riktig moment for skruing ved hjelp av momentringen.
• Veiledning for valg av dreiemoment
Avhengig av arbeidets innhold, kan innstillingen gjøres i fem nivåer med hver
ca. 1 N•m (10 kgf-cm) økning.
Innstilling
Skruing
1
2
3
4
5
Boring
(Boremerke)
Dreiemoment
Veiledning etter materialer
Betong
Murstein
(A)
(B)
(A)
(B)
Ca. 1,5 N•m (15 kgf-cm)
Ca. 2,5 N•m (25 kgf-cm)
Ca. 3,4 N•m (35 kgf-cm)
Ca. 4,4 N•m (45 kgf-cm)
Ca. 5,4 N•m (55 kgf-cm)
Ca. 14,4 V: 12,5 N•m (127 kgf-cm)
18 V: 13,5 N•m (138 kgf-cm)
Bore hull i tre og metall
(A) For festing av skruer i plastplugg kreves et forhåndshull med dia. 6,0 mm i betongen.
(B) For direktefesting av skruer i betong (f.eks. “topcon”) kreves et forhåndshull med dia. 3,5 mm .
MERK: Tabellen er en grov veiledning. Riktig dreiemoment avhenger av skruen og
materialet.
Velg dreiemoment etter arbeidets art.
- 131 -
BATTERIPAKKE
Modell
EY9L41
EY9L42
EY9L44
Batterilagring
Batterispenning
EY9L45
EY9L50
EY9L51
Li-ion-Batteri
14,4 V likestrøm
(3,6 V x 4 celler)
14,4 V likestrøm
(3,6 V x 8 celler)
18 V likestrøm
(3,6 V x 10 celler)
BATTERILADER
Modell
EY0L81
Merkedata
Se merkeplaten på bunnen av laderen
Vekt
0,93 kg
Ladetid
EY9L41
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Brukbar:
45 min
Brukbar:
30 min
Brukbar:
50 min
Brukbar:
65 min
Brukbar:
50 min
Brukbar:
65 min
Fullt ladet:
60 min
Fullt ladet:
35 min
Fullt ladet:
65 min
Fullt ladet:
80 min
Fullt ladet:
65 min
Fullt ladet:
80 min
Modell
EY0L82
Merkedata
Se merkeplaten på bunnen av laderen
Vekt
Ladetid
0,93 kg
EY9L41
EY9L42
EY9L44
EY9L45
EY9L50
EY9L51
Brukbar:
35 min
Brukbar:
30 min
Brukbar:
40 min
Brukbar:
50 min
Brukbar:
40 min
Brukbar:
55 min
Fullt ladet:
50 min
Fullt ladet:
35 min
Fullt ladet:
55 min
Fullt ladet:
60 min
Fullt ladet:
55 min
Fullt ladet:
70 min
MERK: Modell- og tilbehør-utvalg kan variere fra land til land.
Ikke alle varianter som er vist her selges i Norge. Se den nyeste hovedkatalog.
MERK: Forhandlerens navn og adresse står på det vedlagte garantibeviset.
- 132 -
Alkuperäiset ohjeet: englanti
Alkuperäisten ohjeiden käännös:
muut kielet
6) ÄLÄ käytä eteen/taaksepäin vipua
pääkytkimen ollessa kytketty. Akku
kuluu nopeasti ja laite saattaa vahingoittua.
7) Käytä laitteen pyyhkimiseen vain
kuivaa, pehmeää kangasta. Älä
käytä puhdistukseen kosteaa kangasta, tinneriä, bentsiiniä tai muita
helposti syttyviä aineita.
. KÄYTTÖTARKOITUS
8) Kun työkalu asetetaan säilöön taisitä kuljetetaan, aseta eteen/taaksepäin vipu keskiasentoon (kytkinlukko).
Tämä työkalu on betonin porauksen
tarkoitettu iskuporakone. Työkalussa
on lisäksi "kiertotoiminto", josta puuttuu iskutoiminto. Tila sopii poraukseen ja ruuvaamiseen.
9) Älä rasita konetta pitämällä nopeudensäätökytkintä puolessa välissä
(nopeuden säätömuodolla) niin,
että moottori pysähtyy. Suojapiiri
käynnistyy ja saattaa estää nopeuden säädön. Jos näin käy, vapauta
nopeudensäätökytkin ja purista uudelleen tavallista toimintaa varten.
Lue “Turvallisuusohjeet” -kirjanen
ja seuraava ennen käyttöä.
. LISÄTURVASÄÄNTÖJÄ
1) Käytä kuulosuojaimia. Altistuminen melulle voi aiheuttaa kuulonmenetyksen.
Käytä työkalun mukana toimitettua lisäkahvaa (tukikahvaa). Hallinnan menetys saattaa aiheuttaa
henkilövahinkoja.
2) Pidä kiinni sähkötyökalujen
eristetystä tartuntapinnasta suorittaessasi toimenpidettä, jossa
leikkaava työkalu saattaa joutua
kosketukseen peitossa olevan
sähköjohdon kanssa. Kosketus
sähköistettyyn sähköjohtoon sähköistää työkalun metalliosat, jolloin
käyttäjä saa sähköiskun.
10) Varo, että kiinnityslaitteeseen ei
pääse pölyä.
11) Vaurioiden välttämideksi älä kosketa pyöriviä osia.
12) Älä käytä laitetta kauan. Pysäytä
kone silloin tällöin, jotta moottori ei
kuumene liikaa.
13) Älä pudota työkalua.
14) Älä säilytä työkalua paikassa,
jossa kiinnityslaite jää puristukseen. Kärki voi irrota kiinnityslaitteesta ja pudota, jos kiinnityslaite
joutuu puristukseen. Se saattaa
aiheuttaa tapaturmia.
3) Käytä pölysuojaa, jos työstä syntyy
pölyä.
4) Muista, että tämä työkalu on aina
toimintakunnossa, koska sitä ei tarvitse liittää verkkoulosottoon.
5) Jos kärki juuttuu kiinni, katkaise
pääkytkin heti pois päältä ylikuormituksen estämiseksi, joka saattaa
vahingoittaa akkua tai moottoria.
Vapauta juuttuneet kärjet käänteisellä liikkeellä.
- 133 -
Tunnus
V
Tarkoitus
VAROITUS!
Volttia
Suora virta
n0
Nopeus ilman kuormaa
… min-1
Kierrosta minuutissa
Kiertovasara
Vain kierto
Loukkaantumisvaaran
estämiseksi käyttäjän
on luettava käyttöohje ja
ymmärrettävä se.
Vain sisäkäyttöön.
• Älä käytä muita kuin Panasonicakkuja, jotka on suunniteltu tämän
ladattavan työkalun käyttöön.
• Panasonic ei ole vastuussa vahingoista tai onnettomuuksista, jotka
aiheutuvat kierrätetyn tai väärennetyn akun käytöstä.
• Älä hävitä akkua polttamalla äläkä
saata sitä alttiiksi kuumuudelle.
• Älä kiinnitä akkuun nauloja, älä kolhi,
pura sitä äläkä yritä muuttaa sen rakennetta.
• Älä anna metalliesineiden koskettaa
akkuliittimiä.
• Älä kanna äläkä säilytä akkua paikassa, jossa on nauloja tai muita
metalliesineitä.
• Älä lataa akkua kuumassa paikassa
kuten avotulen lähellä tai auringonpaisteessa. Akku saattaa kuumentua
liikaa, syttyä palamaan tai räjähtää.
• Lataa akku aina sen omalla laturilla.
Muulla laturilla lataaminen saattaa aiheuttaa akun vuotamista, ylikuumenemista tai akun räjähtämisen.
• Kun akku on irrotettu työkalusta
tai laturista, pane aina akun kansi
paikalleen. Muuten akun liittimet
saattavat mennä oikosulkuun, jolloin
seurauksena on tulipalovaara.
• Kun akku on heikentynyt, vaihda
se uuteen. Vahingoittuneen akun
käytön jatkaminen saattaa aiheuttaa
kuumuutta, tulen syttymisen tai akun
halkeamisen.
- 134 -
. KOKOAMINEN
TÄRKEÄ HUOMAUTUS:
Kooltaan suuremman kuin suositetun betoniporanterän käyttö saattaa
vahingoittaa ruuvinväännintä.
1. Terän asetus
1-1. Aseta terät poraistukkaan ja etsi
kytketty asento kääntämällä sitä
hieman.
1-2. Paina terää niin syvälle kuin se
menee. Varmista terää vetämällä
että se on kiinnitetty.
SDS PLUS –
tyyppinen varsi
Akun kiinnittäminen tai
irrottaminen
1. Akun liittäminen:
Aseta sovitusmerkit kohdakkain ja
kiinnitä akku.
• Siirrä akku paikalleen niin, että se
lukkiutuu.
Sovitusmerkit
2. Akun irrottaminen:
Irrota akkusarja vetämällä edessä
olevasta painikkeesta.
Painike
2. Terän irrotus
2-1. Paina istukkaa ja vedä terää.
. TOIMINTA
Eteenpäin/taaksepäin vipu
Eteenpäin
Bitsi adapteri
Käytä bitsi adapteri (O) ja sopivaa
vääntökärkeä.
1. Irrota adapteri koneen
kahvasta.
2. Vedä kaulusta
sisäänpäin. ( )
3. Aseta vääntökärki. ( )
4. Varmista kevyesti vetämällä, että vääntökärki Terän
pidin
on paikallaan lujasti.
5. Aseta terän sovitin
asennusaukkoon ja etsi
kääntämällä lukkoasento.
6. Paina adapteri istukan pohjaan
asti.
• Varmista kevyesi vetämällä, että
se ei liiku.
- 135 -
Taaksepäin
Lukko
Muista asettaa kytkin keskelle sen
lukitsemiseksi käytön jälkeen.
Käy tä suunnanvaihtovipua sen jälkeen, kun moottori on on lakannut
pyörimästä.
Vasaran/poran kytkinvipu
HUOMAUTUS:
Vaihda muotoa sen jälkeen, kun
moottori on lakannut pyörimästä.
Kytkentävivun Toimintamuoto
asento
Säätöpaneeli
(3)
(1)
(2)
Käyttö
Kiertovasara
Betoni,
kiviporaus
Vain kierto
Ruuvien
kiinnitys,
poraus
(1)
Vääntömomentin asetus
Säädä vääntömomentti jollekin 5
esiasetuksesta tai asentoon “ ”.
TÄRKEÄ HUOMAUTUS:
Testaa asetettu momentti ennen
käyttöä.
)
Aseta asteikko tämän merkin (
kohdalle.
LED-valo
Ennen kuin käytät LEDvaloa, vedä aina virtakytkintä kerran.
Paina
LED-valon kytkintä ja katkaisinta.
Tämä valo palaa hyvin
alhaisella jännitteellä
eikä se heikennä työkalun toimintaa käytön
aikana eikä vaikuta sen
akkukapasiteettiin.
TÄRKEÄ HUOMAUTUS:
• Yhdysrakenteinen LED-valo on tarkoitettu valaisemaan pienen työskentelyalueen tilapäisesti.
• Sitä ei tule käyttää korvaamaan
tavallista käsivalaisinta, sillä se ei
ole riittävän kirkas.
• LED-valo sammuu, kun työkalua ei
ole käytetty 5 minuuttiin.
Tärkeä huomautus : ÄLÄ KATSO SÄTEESEEN.
Muiden kuin näissä ohjeissa kuvattujen
säätimien tai säätöjen käyttö tai toimenpiteiden tekeminen saattaa altistaa käyttäjän vaaralliselle säteilylle.
Nopeudensäätökytkin
Aloita poraaminen aina alhaisilla kierroksilla tarkan ja virheettömän tuloksen varmistamiseksi.
TÄRKEÄ HUOMAUTUS:
Kun työkalua käytetään vetämällä
liipaisimesta, ennen pyörimisen alkamista voi olla hetkellinen viive. Tämä
ei ole merkki toimintahäiriöstä.
Tämä viive ilmenee, kun työkalun
piiri käynnistyy liipaisinta painettaessa ensimmäistä kertaa uuden
akkupakkauksen asennuksen jälkeen, tai sen jälkeen kun työkalua ei
ole käytetty vähintään 1 minuuttiin
(tai vähintään 5 minuuttiin, kun LED
on päällä). Pyöriminen alkaa ilman
viivettä toisen ja myöhempien käyttökertojen aikana.
(2) Ylikuumenemisen varoitusvalo
Sammunut
(normaali
toiminta)
- 136 -
Valaistu:
Vilkkuu:
Kuumentunut
Kuumentunut
liikaa (moottori) liikaa (akku)
Osoittaa, että
toiminta on pysäytetty
johtuen moottorin
tai akun liiallisesta
kuumenemisesta.
Moottorin tai akun suojaamiseksi
ota huomion seuraavat seikat, kun
suoritat tätä toimenpidettä.
• Jos moottori tai akku kuumenee,
suojatoiminto käynnistyy ja moottori tai akku lakkaa toimimasta.
Säätöpaneelin ylikuumenemisen
varoitusvalo palaa tai vilkkuu, kun
tämä toiminto on käynnissä.
• Jos ylikuumenemisen suojatoiminto
käynnistyy, anna työkalun jäähtyä
tarpeeksi (ainakin 30 minuuttia).
Työkalu on valmis käyttöön, kun ylikuumenemisen varoitusvalo on sammunut.
• Vältä työkalun käyttöä tavalla, joka
kytkee ylikuumenemisen suojatoiminnon toistuvasti.
• Jos työkalua käytetään jatkuvasti
raskaasti kuormitetussa tilassa
tai jos sitä käytetään kuumassa
ympäristössä (esim. kesähelteellä),
ylikuumenemisen suojatoiminto
saattaa käynnistyä usein.
• Jos työkalua käytetään kylmässä
ympäristössä (kuten talvella) tai jos
se pysäytetään usein käytön aikana, ylikuumenemisen suojatoiminto
ei kenties käynnisty.
• EY9L42-laitteen toimintakyky heikkenee huomattavasti alle 10°C:n
lämpötiloissa työskentelyolosuhteiden ja muiden syiden takia.
• Käyttöympäristö: 0°C (32°F) − 40°C
(104°F).
Jos akkua käytetään alle 0°C (32°
F) lämpötilassa, laitteessa saattaa
ilmetä toimintahäiriöitä.
• Käytä laturia lämpötiloissa 0°C –
40°C ja lataa akku akun lämpötilaa
vastaavassa lämpötilassa (akun ja
latauspaikan lämpötilan välillä ei
saa olla yli 15°C lämpötilaeroa.)
(3) Akun alhaisen jännitteen varoitusvalo
Sammunut
(normaali
toiminta)
Vilkkuu
(Ei varausta)
Akun suojatoiminto
käynnistynyt
Litiumioniakun liiallinen (täydellinen)
purkautuminen lyhentää akun käyttöikää
huomattavasti. Ruuvinvääntimessä on
suojatoiminto, joka estää akun liiallisen
purkautumisen.
• Akun suojatoiminto kytkeytyy ennen
kuin akku menettää varauksensa
ja alhaisen akkujännitteen varoitusvalo vilkkuu.
• Jos huomaat, että alhaisen akkujännitteen varoitusvalo vilkkuu, vaihda akku välittömästi.
• Jos työkalu on käynnistetty liian
matalalla akun varaustasolla,
työkalun toiminta voi keskeytyä
ilman, että akun matalan varaustason varoituslamppu vilkkuu
ensin. Tämä osoittaa, että akun
varaustaso on liian matala työkalun
käyttöön, ja akkupakkaus tulisi ladata ennen kuin käyttöä jatketaan.
• Jos työkaluun kohdistuu äkillinen kuorma käytön aikana, joka
aiheuttaa moottorin lukittumisen,
syväpurkautumisen estoanturi voi
laueta, ja akun matalan varaustason lamppu vilkkua. Lampun vilkkuminen loppuu heti, kun moottorin
lukittumisen syyhyn puututaan ja
liipaisin palautetaan.
• Akun suojaominaisuus voi
aktivoitua, kun moottorin päälle
asetetaan äkillisesti suuri kuorma,
silloinkin, kun akun varaustaso on
hyvä. Tässä tapauksessa sekä
- 137 -
akun matalan varaustason varoituslamppu että LED-valo vilkkuvat.
(EY78A1)
• Jos sekä akun matalan varaustason
varoituslamppu että LED-valo vilkkuvat, vähennä voimaa, jota työnnettäessä kohdistuu ruuviavaimeen,
tai jos käytät porakonetta, säädä
nopeuskatkaisin ala-asetukseen.
(EY78A1)
Pölynkeräyskuppi (EY9X005E)
(Saatavana lisävarusteena)
*
*
*
Olkahihnan asennus
TÄRKEÄ HUOMAUTUS:
• Asenna olkahihna hyvin kiinni
työkalun runkoon ja tarkista hihnan
pituus ennen käyttöä.
• Tarkista hihnan kunto äläkä käytä
sitä, jos se on katkennut, repeytynyt
tms.
Virheellinen asennus saattaa ai heuttaa vahinkoja ja henkilövaurioita.
• Pidä olkahihna hyvin kiinnitettynä
olkapäällä.
Jos se putoaa vahingossa, seurauksena saattaa olla vahinkoja ja henkilövaurioita.
1. Kuljeta hihna hihna-aukkojen läpi.
( )
2. Kuljeta hihna salpojen läpi ja
säädä pituus. ( )
Halkaisijaltaan yli 20 mm poranteriä ei
voi työntää pölynkeräyskupin läpi.
Älä käytä työkalua muiden kuin betonin, laastin ja muiden keraamisten
materiaalien leikkaamiseen. Jos käytät sitä metallimateriaalien leikkaamiseen, kuumat metallilastut saattavat
vaurioittaa pölynkeräyskuppia.
Älä käytä tätä työkalua minkään
poraosan kanssa mikä on lyhyempi
kuin 130 mm pituudeltaan.
1. Asenna poranterä.
2. Kuljeta poran kärki kohdan A
läpi ja kiinnitä kuppi kohtaan B
sovittamalla kytkimen kahvan
muodon mukaisesti.
B
A
Käyttö
Pidä pölynkeräyskuppi lähellä seinäpintaa käytön aikana.
Poisto
Olkatyyny
• Olkatyyny voidaan säätää sopivaksi.
• Säädä olkatyyny niin, että se
tuntuu mukavalta olalla.
• Vedä olkahihnasta ja varmista, että
tyyny on kiinnittynyt hyvin työkalun
runkoon.
Pidä kiinni pölynkeräyskupin kannasta, kun haluat poistaa sen.
- 138 -
Base
Poista sen jälkeen, kun olet puhdistanut huolellisesti kaikki pölyt pölynkeräyskupista.
Akun kestoikä
Ladattavien akkujen käyttöaika on rajoitettu. Jos käyttöaika on erittäin lyhyt
kunnollisen latauksen jälkeen, vaihda
akku uuteen.
Säilytys
Älä säilytä pölynkeräyskuppia puristettuna. Jos se pidetään puristettuna,
se ei ehkä palaudu enää alkuperäiseen muotoonsa.
Akun kierrätys
HUOMIO:
Ympäristön suojelemiseksi ja materiaalien kierrättämiseksi akku on
vietävä hävitettäväksi erityiseen
keräyspisteeseen, jos sellainen on
maassasi.
[Akkulaturi]
Lataus
[Akku]
Akun oikea käyttö
TÄRKEÄ HUOMAUTUS
• Jotta li-ioniakku kestää mahdollisimman pitkään, pane se säilöön käytäön
jälkeen lataamatta sitä.
• Kun akku ladataan, varmista, että
akkulaturin liittimissä ei ole vieraita
aineita kuten pölyä tai vettä. Jos liittimistä löytyy vieraita aineita, puhdista
liittimet ennen akun lataamista.
Akkuliittimissä käytön aikana olevat
vieraat aineet kuten pöly ja vesi saattavat heikentää akun käyttöikää.
• Kun akkua ei käytetä, pidä se poissa metalliesineiden kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden lähettyviltä, jotka saattavat
aiheuttaa liitännän liittimestä toiseen.
Akkuliittimien saattaminen oikosulkuun saattaa aiheuttaa kipinöitä,
palovammoja tai tulipalon.
• Kun käytät akkua, varmista, että
työskentelypaikassa on hyvä ilmanvaihto.
• Kun akku otetaan pois työkalusta,
pane akkukotelon kansi heti kiinni,
jotta akkuliittimiin ei pääse pölyä tai
likaa eikä synny oikosulkua.
• Jos akun lämpötila laskee alle −10°C
(14°F), lataus loppuu automaattisesti,
jotta saadaan estettyä akun heikkeneminen.
• Käyttöympäristö: 0°C (32°F) − 40°C
(104°F).
Jos akkua käytetään alle 0°C (32°F)
lämpötilassa, laitteessa saattaa ilmetä
toimintahäiriöitä.
• Käytä laturia lämpötiloissa 0°C – 40°C ja
lataa akku akun lämpötilaa vastaavassa
lämpötilassa (akun ja latauspaikan
lämpötilan välillä ei saa olla yli 15°C
lämpötilaeroa.)
• Kun kylmää akkua (alle 0°C (32°
F)) ladataan lämpimässä paikassa,
on hyvä antaa akun lämmetä ennen
latausta
• Anna laturin jäähtyä ladatessasi kahta
tai useampaa akkua peräkkäin.
• Älä missään tapauksessa työnnä
sormiasi latauspesään.
- 139 -
TÄRKEÄ HUOMAUTUS:
Tulipalovaaran ja akkulaturin vahingoittumisen estämiseksi:
• Älä käytä moottorin generaattoria
virtalähteenä.
• Älä peitä laturin tai akkuyksikön
tuuletusaukkoja.
• Irrota laturi verkosta, kun sitä ei
käytetä.
Li-ioniakku
HUOMAUTUS:
Akkua ei ole ladattu kokonaan liikkeessä. Akku on ladattava ennen
käyttöä.
Latauslaite
1. Kytke laturin pistoke vaihtovirtaverkon
pistorasiaan.
2. Paina akku riittävän syvälle latauslaitteeseen.
1. Aseta sovitusmerkit vastakkain ja
aseta akku laturin liittimeen.
2. Siirrä eteenpäin nuolen osoittamaan
suuntaan.
Sovitusmerkit
7. Ota yhteys valtuutettuun jälleenmyyjään, jos latauslamppu (vihreä) ei
sammu.
8. Jos kokonaan ladattu akku asetetaan
uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua vihreä latauslamppu
sammuu.
Akun vapautuspainike
9. Poista akku pitäessäsi akun vapautuspainiketta ylhäällä.
3. Latauksen merkkivalo palaa latauksen
aikana.
Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisäänrakennettu kytkin katkaisee latauksen automaattisesti estäen
ylilatautumisen.
• Latausta ei tapahdu, jos akku on
liian lämmin. Oranssi valmiusvalo
syttyy ja palaa siihen asti, kunnes
akku jäähtyy.
Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt.
Lataus alkaa sitten automaattisesti.
4. Latauslamppu (vihreä) vilkkuu hitaasti,
kun akku on latautunut noin 80%.
5. Kun lataus on suoritettu loppuun,
vihreä latauslamppu sammuu.
6. Jos akun lämpötila on 0°C astetta tai
sitä vähemmän, täyteen lataus kestää
tavallista kauemmin.
Vaikka akku on ladattu täyteen, sen
teho on noin 50% tavallisessa lämpötilassa ladattuun täyteen akkuun verrattuna.
- 140 -
LAMPUN MERKINNÄT
Lataus on valmis. (Täysi lataus)
Akku on latautunut noin 80%.
Lataa parhaillaan.
Laturi on kytketty verkkoon.
Valmis lataukseen.
(Vihreä)
Lataustilan lamppu
Vasen: vihreä Oikea: oranssi näkyy.
(Oranssi)
Akku on viileä.
Akku latautuu hitaasti akun kuormituksen vähentämiseksi.
Akkupaketti on lämmin.
Lataus alkaa, kun akkupaketin lämpötila laskee. Jos akun lämpötila
on -10°C astetta tai vähemmän, latauslamppu (oranssi) alkaa myös
vilkkua. Lataus alkaa, kun akun tilan lämpötila nousee.
Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin lämpötila
laskee.
Sammuu
Palaa
Vilkkuu
- 141 -
Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä
ja hävittämisestä
Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä
paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen. Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin
kansallisten määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC
mukaisesti.
Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään
arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja
ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi
aiheuttaa.
Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan
tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä.
Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus.
Yrityksille Euroopan unionissa
Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai
tavarantoimittajalta.
[Tietoja hävittämisestä Euroopan unionin ulkopuolella]
Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys
paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.
Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä
merkinnöistä):
Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä
tapauksessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia.
- 142 -
. HUOLTO
• Käytä laitteen pyyhkimiseen vain kuivaa, pehmeää kangasta. Älä käytä puhdistukseen kosteaa kangasta, tinneriä, bentsiiniä tai muita helposti syttyviä aineita.
• Jos työkalun tai akun sisus kastuu, poista vesi ja kuivata se mahdollisimman
pian. Poista varovasti kaikki työkalun sisään kertyvät pöly ja rautapuru. Jos
työkalun käytössä ilmenee ongelmia, ota yhteys korjaamoon.
. LISÄLAITTEET
TÄRKEÄ HUOMAUTUS:
Loukkaantumisvaaran estämiseksi käytä lisäosia tai varusteita ainoastaan niille
mainittuihin tarkoituksiin.
Bitsi adapteri (kuuluu toimitukseen)
•EY9HX403E
Poraistukka (Valinnainen lisävaruste)
•EY9HX400E
Käytä puuporan kärjen tai metalliporan kärjen kanssa halkaisijaltaan 1,5–13 mm:
n istukkaa.
). Kiertovasarointitilan
Älä käytä poran kiinnityslaitetta kiertovasarointitilassa (
käyttö voi aiheuttaa kiinnityslaitteen tai kärjen murtumisen ja siten tapaturman.
Iskuporaistukka (Valinnainen lisävaruste)
•EY9HX401E
Käytä betoniporan kärjen, puuporan kärjen tai metalliporan kärjen kanssa halkaisijaltaan 2,5–13 mm:n suoraa istukkaa.
Älä käytä vasaran kiinnityslaitetta puuporan kärjen tai metalliporan kärjen kanssa
). Kiertovasarointitilan käyttö voi aiheuttaa kärjen murtukiertovasarointitilassa (
misen ja siten tapaturman.
Jos tarvitset apua tai tarkempia tietoja näistä lisäosista, pyydämme ottamaan
yhteyden paikalliseen huoltokeskukseen.
- 143 -
. KÄYTTÖEHDOTUS
1. Jos terää ei paineta alas tarpeeksi lujaa, vasara ei kenties pysty toimimaan iskumuodolla.
Tällä tavalla saadaan estetyksi iskumuodon käyttö ilman kuormaa. Paina terää lujemmin vasaraan niin, että se alkaa toimia. Paina aina tarpeeksi lujaa työskennellessäsi.
2. Talvella tai muulloinkin laitteen lämpötilan ollessa alhainen (5°C tai alhaisempi),
iskumuodon toiminta saattaa olla tavallista heikompi alkuvaiheessa.
Tämä siksi, että voide jäykistyy alhaisessa lämpötilassa ja lisää kitkaa.
Jos näin käy, käytä iskumuotoa ilman kuormaa noin 30 sekunnin ajan ja toista
tämä 3 kertaa. Tämä palauttaa sen iskuvoiman.
. TEKNISET TIEDOT
PÄÄLAITE
EY7840
Malli
Tasavirta 14,4 V
Moottorin jännite
Betoni
Suurin
poraushalkaisija
EY78A1
Tasavirta 14,4 V
16,5 mm
Työskentelyyn, joka voidaan suorittaa yhdellä akulla
( 12,5 mm - 16,5 mm)
Teräs
13 mm
Puu
18 mm
0~1000 rpm
Nopeus ilman kuormaa (kierr./min)
Iskumäärä per minuutti
(iskua per min)
Tasavirta 18 V
0~1250 rpm
3800 bpm
3800 bpm
4750 bpm
Paino (sis. akkupaketin: EY9L44)
2,45 kg
2,45 kg
-
Paino (sis. akkupaketin: EY9L45)
2,45 kg
2,45 kg
-
Paino (sis. akkupaketin: EY9L50)
-
-
2,6 Kg
Paino (sis. akkupaketin: EY9L51)
-
-
2,6 Kg
Kokonaispituus
249 mm
Ääniä, Tärinää
Katso liite
- 144 -
OPASTAULUKO
• Valitse vääntömomentti ruuvien kiinnitykseen kääntämällä kytkin haluttuun esiasetukseen.
• Ohje vääntömomentin valintaan
Työstä riippuen säätö on mahdollista viidessä tasossa noin 1 N•m (10 k gf-cm)
jaksoin.
Asetus
Ruuvien
kiinnitys
Reikien
poraaminen
1
2
3
4
5
(Poramerkki)
Vääntömomentti
Ohje materiaalista riippuen
Betoni
Laatta
(A)
(B)
(A)
(B)
Noin 1,5 N•m (15 kgf-cm)
Noin 2,5 N•m (25 kgf-cm)
Noin 3,4 N•m (35 kgf-cm)
Noin 4,4 N•m (45 kgf-cm)
Noin 5,4 N•m (55 kgf-cm)
Noin 14,4 V: 12,5 N•m (127 kgf-cm)
18 V: 13,5 N•m (138 kgf-cm)
Reikien poraaminen puuhun ja
metalliin
(A) Ruuvien kiinnitys muoviankkuriin, joka vaatii halkaisijaltaan 6,0 mm aukon ennakkoon betonissa.
(B) Ruuvien kiinnitys suoraan betoniin (esim. Topcon), halk. 3,5 mm esireikään.
HUOMAUTUS: Edellinen on tarkoitettu vain viitteeksi. Tarvittava vääntömomentti
riippuu ruuvien muodosta, materiaalista ja käyttötavasta.
Säädä vääntömomentti työlle sopivalla tavalla.
- 145 -
AKKUPAKETTI
Malli
EY9L41
EY9L42
Akun säilytys
EY9L44
EY9L45
EY9L50
EY9L51
Li-ioniakku
Tasavirta 14,4 V
(3,6 V x 4 kennoa)
Akun jännite
Tasavirta 14,4 V
(3,6 V x 8 kennoa)
Tasavirta 18 V
(3,6 V x 10 kennoa)
AKKULATURI
Malli
EY0L81
Teho
Katso laturin pohjassa olevaa arvokilpeä
Paino
0,93 kg
EY9L41
Latausaika
EY9L42
EY9L44
EY9L45
EY9L50
Käytettävissä: Käytettävissä: Käytettävissä: Käytettävissä: Käytettävissä: Käytettävissä:
45 min
30 min
50 min
65 min
50 min
65 min
Täysi:
60 min
Täysi:
35 min
Täysi:
65 min
Täysi:
80 min
Täysi:
65 min
Malli
EY0L82
Teho
Katso laturin pohjassa olevaa arvokilpeä
Paino
0,93 kg
EY9L41
Latausaika
EY9L51
EY9L42
EY9L44
EY9L45
EY9L50
Täysi:
80 min
EY9L51
Käytettävissä: Käytettävissä: Käytettävissä: Käytettävissä: Käytettävissä: Käytettävissä:
35 minutes 30 minutes 40 minutes 50 minutes 40 minutes 55 minutes
Täysi:
50 minutes
Täysi:
35 minutes
Täysi:
55 minutes
Täysi:
60 minutes
Täysi:
55 minutes
Täysi:
70 minutes
HUOMAUTUS: Taulukko saattaa sisältää malleja, jotka eivät ole myynnissä Suomessa.
Katso tietoja uusimmasta yleisesitteestä.
HUOMAUTUS: Katso jälleenmyyjän yhteystiedot oheisesta takuukortista.
- 146 -
Panasonic Marketing Europe GmbH
Panasonic Testing Center
Winsbergring 15,
22525 Hamburg,
Germany
EN. GR. FR. IT. ND. ES. DN. SW. NR. FN.
EY972078401 2012.10
Printed in China
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
