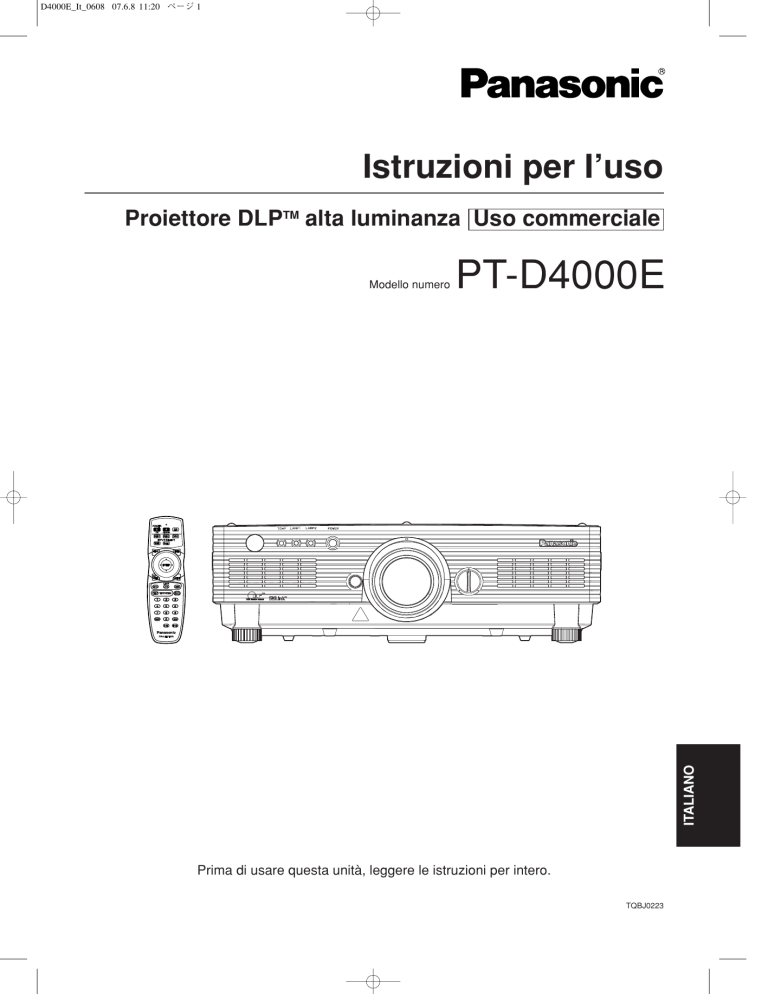

D4000E_It_0608 07.6.8 11:20 ページ 1
Istruzioni per I’uso
Proiettore DLPTM alta luminanza Uso commerciale
PT-D4000E
ITALIANO
Modello numero
Prima di usare questa unità, leggere le istruzioni per intero.
TQBJ0223
D4000E_It_0608 07.6.8 11:20 ページ 2
Gentile cliente Panasonic:
Quessto libretto d’istruzioni fornisce tutte le istruzioni per I’uso necessarie all’utilizzatore.
Ci auguriamo che possa essere di valido aiuto per far funzionare questo proiettore DLPTM Panasonic al massimo
delle sue capacità‚ assicurando la soddisfazione piena del prodotto.
ll numero di serie del prodotto si trova sul retro.
Si raccomanda di annotarlo nello spazio apposito qui sotto e di conservare questo libretto per un’eventuale
richiesta di assistenza tecnica.
Numero di modello: PT-D4000E
Numero di serie:
AVVISI IMPORTANTI PER LA SICUREZZA
AVVISO: QUEST’APPARECCHIO DEVE ESSERE MESSO ELETTRICAMENTE A TERRA.
AVVISO: Per evitare danni che possano essere causa d’incendio o scossa elettrica‚
non esporre l’apparecchio a pioggia o umidità.
Ordinanza informativa sul rumore di una macchina 3‚ GSGV‚ 18 gennaio 1991: il liveIlo di
pressione del suono alla posizione d’ascolto dell’operatore deve essere uguale o inferiore a
70 dB (A) secondo ISO 7779.
AVVISO:
1) Togliere la spina dalla presa a muro se non si usa il proiettore per un periodo di tempo prolungato.
2) Per evitare scosse elettriche, non rimuovere la copertura. All’interno non ci sono componenti che possono
essere riparati dall’utilizzatore. Per l’assistenza rivolgersi esclusivamente a tecnici specializzati.
3) Non rimuovere lo spinotto di terra della spina di alimentazione. Questo apparecchio è dotato di spina di
alimentazione a tre poli con spinotto di terra. La spina è adatta solo per prese di corrente con polo di terra.
Questa è una caratteristica di sicurezza. Se non è possibile inserire la spina nella presa‚ rivolgersi a un
elettricista. Non annullare la funzione dello spinotto di terra.
AVVISO:
Per garantire la continua conformità dell’apparecchio, seguire le istruzioni di installazione allegate, comprese le
istruzioni sull’utilizzo del cavo di alimentazione fornito e dei cavi di interfaccia schermati per il collegamento a un
computer o a un dispositivo periferico.
Pursuant to at the directive 2004/108/EC, article 9(2)
Panasonic Testing Centre
Panasonic Service Europe, a division of
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, F.R. Germany
2
D4000E_It_0608 07.6.8 11:20 ページ 3
lMPORTANTE: SPINA SAGOMATA (Solo G.B.)
PERLA SICUREZZA PERSONALE,LEGGERE ATTENTAMENTE QUANTO SEGUE.
Per comodità e sicurezza questo apparecchio è dotato di spina di rete sagomata a tre spinotti.
Nella spina è installato un fusibile di 13 ampere. Quando è necessario sostituire il fusibile,
assicurarsi che il fusibile di ricambio abbia una taratura di 13 ampere e che sia conforme alle
norme ASTA o BS 1362 del BSI.
Controllare che sul corpo del fusibile ci sia il simbolo ASTA
o il simbolo BSI
.
Se la presa è dotata di copertura del fusibile asportabile‚ dopo avere sostituito il fusibile‚
assicurarsi di rimontarla. In caso di smarrimento della copertura del fusibile‚ usare la presa solo
dopo avere acquistato una nuova copertura. La copertura del fusibile di ricambio può essere
acquistata presso un centro di assistenza tecnica autorizzato.
Se la spina sagomata fornita non è adatta alle prese di corrente della propria abitazione‚
si dovrebbe eliminare il fusibile‚ tagliare la spina e privarla del dispositivo di sicurezza. ln
questo caso‚ se la spina tagliata viene inserita in una presa da 13 ampere‚ si corre il
rischio di forti scosse elettriche.
Se viene montata una spina nuova‚ attenersi al codice di collegamento illustrato sotto.
In caso di dubbi‚ consultare un elettricista qualificato.
AVVISO:–QUESTO APPARECCHIO DEVE ESSERE MESSO A TERRA.
lMPORTANTE: – I fili del conduttore di rete sono colorati in accordo con il codice seguente: –
Verde e Giallo: Terra
Blu:
Neutro
Marrone:
Sotto tensione
Poichè i colori dei fili del conduttore di rete di questo apparecchio potrebbero non corrispondere
con i contrassegni colorati che identificano i morsetti della spina‚ procedere nel modo seguente.
Il filo di colore VERDE E GIALLO deve essere collegato al morsetto della spina contrassegnato
con la lettere E o dal segno di Terra
o di colore VERDE o VERDE E GIALLO.
Il filo di colore MARRONE deve essere collegato
al morsetto della spina contrassegnato con la lettere
L o di colore ROSSO.
ITALIANO
Il filo di colore BLU deve essere collegato al morsetto della spina contrassegnato con la
lettera N o di colore NERO.
F U SIB L E
Come sostituire il fusibile. Con un cacciavite aprire il
comparto del fusibile e sostituire il fusibile.
3
D4000E_It_0608 07.6.8 11:20 ページ 4
Indice
AVVISI IMPORTANTI PER LA SICUREZZA ..............2
Precauzioni riguardo la sicurezza d’uso..................5
Accessori ....................................................................7
Precauzioni d’uso ......................................................8
Nome e funzioni delle parti .......................................9
Telecomando.....................................................................9
Parte anteriore e laterale del proiettore ...........................11
Vista posteriore dell’unità principale/
Controlli sul pannello posteriore ......................................12
Terminali di collegamento montati ai lati .........................13
Uso del telecomando ...............................................14
Inserimento delle pile a secco .........................................14
Raggio d’azione effettivo del telecomando......................14
Impostazione del numero ID del proiettore sul telecomando....15
Collegare al proiettore da usare con un cavo..................15
Installazione..............................................................16
Schemi di proiezione .......................................................16
Geometria dell’installazione ............................................16
Distanze di proiezione con obiettivo di proiezione ........17
Formule di calcolo della distanza di proiezione per tipo di obiettivo...18
Collegamento ...........................................................19
Impostazioni OPZIONE2 ..........................................33
IDENT.PROIET ...............................................................33
IMPOSTAZIONI...............................................................33
VELOCITA’ VENTOLE ....................................................33
ORIENTAMENTO ...........................................................33
SCELTA LAMPADA ........................................................34
LAMP RELAY..................................................................34
RS-232C..........................................................................34
INFORMAZIONI SISTEMA .............................................35
SPEG.AUTOM. ..............................................................35
DATA E ORA...................................................................35
PASSWORD ...................................................................35
Precauzioni per l’impostazione........................................19
Esempio di collegamento con prodotti AV.......................20
Esempio di collegamento con PC ...................................20
Visualizzazione della forma interna di test ............35
Proiezione .................................................................21
Impostazione della rete ...........................................36
Accensione del proiettore................................................21
Regolazioni e selezioni....................................................21
Spegnimento del proiettore .............................................22
Funzione di spegnimento diretto .....................................22
Modo di installare e di rimuovere l’obiettivo di proiezione ...23
Modo di installare l’obiettivo di proiezione .......................23
Modo di rimuovere l’obiettivo di proiezione .....................23
Come regolare l’obiettivo ........................................23
Modo di regolare FUOCO, ZOOM e SPOSTAMENTO ...23
Modo di regolare la posizione dell’obiettivo a sinistra o a destra ...24
Funzione di stato......................................................24
Regolazione automatica (AUTO SETUP) ...............24
Uso della funzione SHUTTER .................................24
Menu a schermo.......................................................25
Struttura dei menu a schermo .........................................25
Operazioni di base con i menu........................................26
Ritorno alla pagina precedente .......................................26
Opzioni del menu mostrate in caratteri neri.....................26
Impostazione delle voci di menu .....................................26
Ripristino delle impostazioni predefinite in fabbrica ........26
Regolazione dell’immagine .....................................27
MODO IMMAGINE ..........................................................27
CONTRASTO ..................................................................27
LUMINOSITÀ ..................................................................27
COLORE .........................................................................27
TINTA ..............................................................................27
TEMP.COLORE ..............................................................27
GAIN BIANCO .................................................................27
SYATEM DAYLIGHT VIEW ............................................27
DETTAGLIO ....................................................................28
NR ...................................................................................28
AI .....................................................................................28
SEL.SISTEMA.................................................................28
Regolazione della posizione ...................................28
SPOSTAMENTO .............................................................28
ASPETTO........................................................................28
ZOOM..............................................................................29
PHASE CLOCK...............................................................29
TRAPEZIO ......................................................................29
Come usare la funzione MENU AVANZATO ..........29
DIGITAL CINEMA REALITY ...........................................29
CANCELLA .....................................................................29
IMMETTI RISO. ..............................................................30
POSIZIONE ARRESTO ..................................................30
POSIZIONE RASTER .....................................................30
MODO XGA.....................................................................30
MODO SXGA ..................................................................30
Modifica della lingua del display ............................30
Impostazioni OPZIONE1 ..........................................31
4
CORREZIONE DI COLORE............................................31
MODO CONTRASTO......................................................31
SEGNALE AUTO. ..........................................................31
COLORE SFONDO .........................................................31
STARTUP LOGO ............................................................31
LISTA SOTTOMEMORIA ................................................31
DVI EDID.........................................................................32
LIVELLO SEGNALE DVI.................................................32
FUNC1 ............................................................................32
POSIZIONE OSD ............................................................32
MEMORIA OSD ..............................................................32
Ciclo degli schemi di test interni visualizzati....................35
Ripristino dell’impostazione della funzione di rete alle
impostazioni default del fabbricante ................................36
Collegamento a un PC .............................................36
Requisiti del sistema .......................................................36
Esempio di collegamento ................................................36
Uso del controllo mediante browser web ..............37
Accesso dal browser Web ...............................................37
Pagina della modifica della password .............................37
Pagina di controllo di base ..............................................38
Pagina dei controlli dettagliati..........................................39
Pagina informazioni di monitoraggio ...............................39
Pagina delle informazioni sugli errori ..............................40
Pagina di impostazione dell’e-mail ..................................41
Pagina di impostazione del server di autenticazione ......42
Pagina di impostazione del server DNS ..........................43
Pagine di test ping...........................................................43
Contenuto della posta inviata ..........................................44
Pagina di regolazione dell’orologio..................................44
Pagina di impostazione della rete ...................................45
Pagina dello stato della rete ............................................45
Uso del protocollo PJLink™ ...................................46
Comandi supportati .........................................................46
Autenticazione della sicurezza PJLink™.........................46
Regolazione della sicurezza....................................47
PASSWORD ...................................................................47
CAMBIA PASSWORD.....................................................47
REG. SCHERMO ............................................................47
CHANGEMENT DE TEXTE ............................................47
CONFIG. DISP CONTROLLO.........................................47
Uso dei terminali seriali...........................................48
Esempi di collegamento ..................................................48
Assegnazioni dei pin e nomi dei segnali .........................48
Condizioni di comunicazione...........................................48
Formato di base ..............................................................48
Comandi di controllo........................................................49
Dati tecnici del cavo ........................................................49
Uso del terminale REMOTE 2..................................49
Indicazioni sul controllo della lampada .................50
Pulizia e sostituzione del filtro dell’aria .................51
Procedura della pulizia ....................................................51
Sostituzione dell’unità lampada .............................52
Tempo di sostituzione delle unità lampade .....................52
Fasi della sostituzione dell’unità lampada .......................53
Protezioni per il Supporto al Soffitto......................54
Prima di richiedere assistenza................................55
Dati tecnici ................................................................56
Elenco dei segnali compatibili................................58
Dimensioni................................................................59
Diagramma dimensioni di installazione.................59
D4000E_It_0608 07.6.8 11:20 ページ 5
Precauzioni riguardo la sicurezza d’uso
ATTENZlONE
In caso di fumo o odori o rumori inusuali provenienti dal proiettore, scollegare la spina
dell’alimentazione dalla presa elettrica.
• Se si continuasse a utilizzare il proiettore in tali condizioni si correrebbe il rischio di incendio o di scossa elettrica.
• Accertarsi dell’assenza di fumo e quindi contattare un centro di assistenza autorizzato per le riparazioni necessarie.
• Non cercare di riparare il proiettore in quanto tale operazione potrebbe risultare pericolosa.
L’operazione di installazione (come il montaggio al soffitto) deve essere eseguita
esclusivamente da un tecnico qualificato.
• Un’installazione non eseguita correttamente potrebbe provocare infortuni o scosse elettriche.
• Usare la staffa dedicata di montaggio sul soffitto specificata per il modello.
• Usare il cavo metallico di sicurezza fornito e prendere ogni misura affinché il proiettore non cada.
Non sovraccaricare la presa elettrica.
• Il sovraccarico della presa di alimentazione (ad esempio, in caso di utilizzo di un numero eccessivo di adattatori
elettrici), potrebbe provocare il surriscaldamento dell’apparecchiatura o incendi.
Non guardare attraverso l’obiettivo mentre il proiettore è in funzione.
• L’obiettivo del proiettore emette luce di elevata intensità. Fissare direttamente tale luce può danneggiare la vista.
• Non lasciare che i bambini guardino direttamente nell’obiettivo. Inoltre, spegnere il proiettore quando vi allontanate dall’unità.
Non cercare in nessun caso di modificare o smontare il proiettore.
• All’interno del proiettore sono presenti componenti ad alta tensione che potrebbero provocare incendi o scosse elettriche.
• Per qualsiasi intervento di controllo, regolazione e riparazione, rivolgersi a un centro di assistenza autorizzato.
Questo proiettore non deve essere installato in un posto insufficientemente forte da
sopportare l’intero peso del proiettore, o sopra una superficie instabile.
• Se si installa il proiettore in un posto insufficientemente forte o sopra una superficie inclinata o instabile, esso
potrebbe cadere o rovesciarsi causando un serio incidente o danno.
Se venissero introdotti oggetti estranei o acqua all’interno del proiettore o se il proiettore cadesse
o l’involucro esterno si rompesse, sfilare la spina dell’alimentazione dalla presa elettrica.
• L’uso prolungato del proiettore in tali condizioni potrebbe provocare incendi o scosse elettriche.
• Contattare un centro di assistenza autorizzato per le riparazioni necessarie.
Non collocare oggetti contenenti liquido sul roiettore.
Non posizionare il proiettore nell’acqua né bagnare il proiettore.
• Se il proiettore venisse a contatto con l’acqua o liquidi penetrassero all’interno del proiettore, si correrebbe il
rischio di incendio o di scossa elettrica.
• Se dell’acqua penetra all’interno del proiettore, contattare un centro di assistenza autorizzato.
Non introdurre oggetti estranei all’interno del proiettore.
• Non inserire oggetti metallici o infiammabili all’interno del proiettore né farli cadere sul proiettore. L’inosservanza
di questa prescrizione potrebbe provocare incendi o scosse elettriche.
Usare soltanto il cavo di alimentazione in dotazione al proiettore.
Non si devono usare i cavi di alimentazione di apparecchi diversi dal proiettore.
• L’inosservanza di questa prescrizione potrebbe provocare scosse elettriche.
Inserire saldamente la spina dell’alimentazione nella presa elettrica.
• Se la spina non viene inserita correttamente, potrebbero verificarsi incendi o surriscaldamento.
• Non utilizzare spine danneggiate o prese elettrichenon fissate correttamente alla parete.
Non eseguire operazioni che possano danneggiare la spina o il cavo di alimentazione.
ITALIANO
• Non danneggiare il cavo, non modificarlo, non posizionarlo in prossimità di oggetti caldi, non piegarlo
eccessivamente, non torcerlo né tirarlo, non appoggiarvi sopra oggetti pesanti o attorcigliarlo.
• Se si utilizza un cavo danneggiato potrebbero verificarsi incendi, scosse elettriche o cortocircuiti.
• Richiedere l’intervento di un centro di assistenza autorizzato per eseguire eventuali riparazioni necessarie al
cavo di alimentazione.
Pulire la spina dell’alimentazione periodicamente per evitare che si ricopra di polvere.
• Se la polvere si accumulasse alla spina dell’alimentazione, l’umidità risultante potrebbe danneggiare l’isolante e
provocare incendi. Sfilare la spina e pulirla con un panno asciutto.
• Se si prevede di non utilizzare il proiettore per un prolungato periodo di tempo, sfilare la spina dell’alimentazione
dalla presa elettrica.
Non maneggiare il cavo di alimentazione con le mani bagnate.
• L’inosservanza di questa prescrizione potrebbe provocare scosse elettriche.
5
D4000E_It_0608 07.6.8 11:20 ページ 6
Precauzioni riguardo la sicurezza d’uso
Non installare il proiettore in luoghi umidi o polverosi o soggetti a fumo oleoso o vapore.
• L’uso del proiettore in tali condizioni potrebbe provocare incendi, scosse elettriche o deterioramento della
plastica. Il deterioramento della plastica può causare la caduta del proiettore montato al soffitto.
Non collocare il proiettore su materiali morbidi come tappeti o materiali spugnosi.
• Il proiettore potrebbe surriscaldarsi al punto di provocare bruciature incendi o danni all’apparecchio.
Durante un temporale non toccate il proiettore o il cavo.
• Si può venir colpiti da scossa elettrica.
Non avvicinare le mani o altri oggetti all’uscita di aerazione.
• Dall’uscita di aerazione viene emessa aria a temperatura elevata. Non avvicinare all’uscita di aerazione le mani, il
viso o oggetti non resistenti al calore [prevedere una distanza di almeno 50 cm]. L’inosservanza di questa
precauzione potrebbe provocare danni o ustioni.
Non usare o maneggiare le batterie in modo sbagliato.
• La mancata osservanza di queste precauzioni potrebbe causare una perdita di acido, surriscaldamento,
esplosione o incendio delle batterie.
- Non smonare le batterie a secco.
- Non riscaldare o smontare le batterie, e non gettarle sul fuoco o in liquidi, come l’acqua.
- Non collegare i terminali + e - con fili di ferro o altri oggetti metallici.
- Non conservare le batterie insieme con oggetti metallici, come collane o forcine per capelli.
- Accertarsi che le polarità (+ e -) siano allineate correttamente quando si inseriscono le batterie.
- Non usare una nuova batteria insieme con una vecchia, o mischiare batterie di tipo diverso.
- Non usare le batterie con il loro rivestimento spellato o rimosso.
- Non usare batterie ricaricabili al posto delle batterie a secco.
- Le batterie hanno un rivestimento di protezione. Questo rivestimento non deve essere rimosso, perché
altrimenti si potrebbe verificare un corto circuito.
Se le batterie perdono acido, non toccarlo con le mani nude e prendere le misure
seguenti se necessario.
• Se l’acido delle batterie dovesse penetrare negli occhi, potrebbe causare la perdita della vista. In tal caso, non
strofinare gli occhi. Sciacquarli con acqua pulita e rivolgersi immediatamente al medico.
• L’acido delle batterie sulla pelle o i vestiti potrebbe causare l’infiammazione della pelle o lesioni. Sciacquare con
acqua pulita e rivolgersi immediatamente al medico.
Togliere immediatamente le batterie scariche dal telecomando.
• Non lasciare le batterie scariche nel telecomando, perché ciò potrebbe causare la perdita di acido,
surriscaldamento o esplosione delle batterie.
Prima di sostituire la lampada, accertarsi di scollegare la spina dell’alimentazione dalla presa elettrica.
• Potrebbero verificarsi esplosioni o scosse elettriche.
Per la sostituzione della lampada, lasciarla raffreddare per almeno un’ora prima di toccarla.
• Il coprilampada raggiunge temperature elevate, ogni contatto con lo stesso può provocare ustioni.
Non smontare l’unità lampada.
• Un’eventuale rottura della sezione della lampada può causare lesioni.
Cautela
Per scollegare il cavo di alimentazione, afferrare la spina non il cavo.
• Se il cavo viene tirato, potrebbe danneggiarsi, con conseguente rischio di incendi, scosse elettriche o cortocircuiti.
Scollegare sempre tutti i cavi prima di spostare il proiettore.
• Se il proiettore viene spostato con cavi ancora collegati i cavi potrebbero danneggiarsi, col rischio di incendi o
scosse elettriche.
Non mettere un proiettore o altro oggetto pesante sopra l'unità.
Non usare l’apparecchio come appoggio.
• L’inosservanza di questa prescrizione potrebbe rendere instabile il proiettore. La caduta del proiettore può
provocare danni o infortuni.
• Il proiettore potrebbe danneggiarsi o deformarsi.
Non impedire la dissipazione del calore.
• Il proiettore potrebbe surriscaldarsi al punto di provocare un incendio o danneggiarsi.
• Non posizionare il proiettore in luoghi con dimensioni e ventilazione ridotte, quali ripostigli o mensole per libri.
• Non posizionare il proiettore in prossimita di tessuti o materiale cartaceo poiché questi materiali potrebbero
essere aspirati nelle prese di aerazione.
6
D4000E_It_0608 07.6.8 11:20 ページ 7
In caso di rottura della lampada, ventilare immediatamente la stanza. Non toccare i
frammentirotti oppure avvicinare il volto ad essi.
• L’inosservanza di tale prescrizione può causare l’inalazione da parte dell’utente del gas rilasciato al momento
della rottura della lampada e che contiene una quantità di mercurio simile a quella delle lampade a fluorescenza.
I frammenti rotti possono inoltre provocare lesioni.
• Se si pensa di aver assorbito il gas o che questo sia penetrato in occhi o bocca, rivolgersi immediatamente ad un medico.
• Richiedere la sostituzione dell’unità lampada al proprio rivenditore e controllare l’interno del proiettore.
Se si prevede di non utilizzare il proiettore per prolungati periodi di tempo, scollegare la
spina dell’alimentazione dalla presa elettrica.
• Se si accumula polvere sulla spina dell’alimentazione, l’umidita risultante potrebbe danneggiare l’isolante e
provocare incendi.
Scollegare la spina dell’alimentazione dalla presa elettrica per precauzione prima di
eseguire le operazioni di pulizia.
• L’inosservanza di questa precauzione potrebbe procurare scosse elettriche.
Fare attenzione che le dita non rimangano incastrate tra l'obiettivo e la montatura quando
si sposta l'obiettivo.
• Fare attenzione che le dita non rimangano incastrate tra l'obiettivo e la montatura quando si sposta l'obiettivo,
perché c’è pericolo di ferite.
Richiedere a un centro di assistenza autorizzato un intervento di pulizia all’interno del
proiettore almeno una volta all’anno.
• Se la polvere si accumula all’interno del proiettore e non viene rimossa, potrebbero verificarsi incendi o problemi operativi.
• Si consiglia di pulire l’interno del proiettore prima dell’arrivo della stagione umida. Richiedere al più vicino centro
di assistenza autorizzato un intervento di pulizia quando necessario. Richiedere al centro di assistenza
autorizzato il preventivo di spesa per l’intervento di pulizia.
Se non si usa il proiettore per un lungo periodo di tempo, rimuovere le batterie dal
telecomando.
• In caso contrario, ciò potrebbe causare una perdita di acido, surriscaldamento, incendio o esplosione delle
batterie, con conseguente incendio o distruzione dell’area circostante.
Non usare una unità lampada vecchia.
• La sezione della lampada potrebbe rompersi.
Non lasciare il proiettore in luoghi estremamente caldi.
• Ciò potrebbe causare il deterioramento del mobile o delle componenti interne, con pericolo d’incendio.
• Fare particolarmente attenzione nei luoghi esposti alla luce diretta del sole o vicino a stufe.
Accessori
Controllare che tutti gli accessori riportati di seguito siano inclusi con il proiettore.
per l’Europa
continentale
[K2CM3FZ00003 x 1]
Due pile a secco di
formato (AA) per il
telecomando
[R6DW/2ST]
Copriobiettivo
[TKKL5244-1 x 1]
Cavo metallico
[TTRA0146 x 1]
ITALIANO
Un telecomando
Cavo di
[N2QAYB000164 x 1] alimentazione per il
Regno Unito
[K2CT3FZ00003 x 1]
Vite M6 di fissaggio
cavo
[XYN6+F10FJ x 1]
7
D4000E_It_0608 07.6.8 11:20 ページ 8
Precauzioni d’uso
Precauzioni per il trasporto
Smaltimento
Accertarsi che l’obiettivo sia coperto dal copriobiettivo
durante il trasporto del proiettore o quando lo si porta da un
posto ad un altro. Entrambi il proiettore e l’obiettivo di
proiezione sono fabbricati con precisione, e sono perciò
sensibili alle vibrazioni e agli urti. Per trasportare il proiettore
e l’obiettivo, o per portarli da un posto ad un altro, metterli
nelle scatole in cui si trovavano al momento del loro
acquisto e fare attenzione per evitare loro vibrazioni ed urti.
Per gettare il prodotto, rivolgersi al rivenditore o a un
negozio specializzato.
Precauzioni per l’installazione
Quando si installa il prodotto, osservare le
precauzioni seguenti.
Evitare di installare il prodotto in un luogo
esposto a vibrazioni o urti.
Se il proiettore viene installato in un luogo dove
vengono trasmesse vibrazioni da una fonte di energia
conduttrice o da altre fonti o se viene montato su
un’automobile o su una barca, vibrazioni o urti
potrebbero raggiungere il prodotto e danneggiarne le
parti interne, provocando guasti. Installare il prodotto
in un luogo esente da vibrazioni e urti.
Non spostare il proiettore mentre sta
funzionando, ed evitargli vibrazioni ed urti.
La vita di servizio dei motori interni potrebbe essere
ridotta.
Non installare il proiettore vicino a linee
elettriche ad alta tensione o vicino a fonti di
energia.
Se il prodotto viene installato vicino a linee elettriche
ad alta tensione o a fonti di energia potrebbero
verificarsi interferenze.
Non posizionare il proiettore su un foglio di
vinile o su un tappeto.
Se il foglio di vinile viene aspirato dal proiettore e
blocca la porta di aspirazione del filtro dell’aria, la
temperatura interna del proiettore potrebbe
aumentare, la qual cosa azionerebbe il circuito di
protezione, che spegnerebbe il proiettore.
Se si desidera installare il prodotto al soffitto,
chiedere l’intervento di un tecnico
specializzato.
Se il prodotto va installato appeso al soffitto,
procurarsi un accessorio di sospensione opzionale
(soffitto alto: Modello No. ET-PKD56H) (soffitto basso:
Modello No. ET-PKD55S). Per l'installazione, rivolgersi
a un tecnico qualificato o a un Centro di assistenza
autorizzato.
Installare il proiettore in modo che sia
sopportato soltanto dal suo pannello inferiore
e da nessuna delle sue altre parti o superfici.
Non usare il proiettore oltre 2 700 m sopra al
livello del mare. Se lo si usa oltre 1 400 m
sopra al livello del mare, impostare il
“VEROCITA’ VENTOLE”, descritto a pagina
33, su “MIN VEROCITA'”.
Altrimenti, si potrebbe ridurre la durata del proiettore.
Rivolgersi al rivenditore per l’utilizzo a oltre 2 700 m
sopra il livello del mare.
Messa a fuoco dell’obiettivo
La messa a fuoco dell’obiettivo non deve essere
regolata nel periodo iniziale (entro 30 minuti circa)
dopo l’accensione del proiettore. L’obiettivo di grande
chiarezza del proiettore viene negativamente
influenzato termicamente dalla luce della fonte di luce,
rendendo instabile la messa a fuoco nel periodo subito
dopo l’accensione. Lasciare un tempo di
riscaldamento di almeno 30 minuti prima di regolare la
messa a fuoco dell’obiettivo. In caso contrario, si
potrebbe verificare uno sbandamento della messa a
fuoco causato dal riscaldamento.
8
Precauzioni d’uso
Per visualizzare immagini nitide:
• Il pubblico non può vedere immagini nitide e ad alto
contrasto se una luce di illuminazione esterna
interferisce con la superficie dello schermo. Chiudere
le tende o gli avvolgibili alle finestre, spegnere le luci
vicino allo schermo e prendere tutte le contromisure
necessarie.
• A seconda di dove si usa il proiettore, ci sono rari casi
in cui l’aria calda dalle aperture di scarico aria o quelle
dal climatizzatore possono causare un effetto luccicante
sullo schermo. Fare perciò attenzione a non coprire le
aperture di scarico aria e tenere presente la direzione
dell’aria proveniente dal climatizzatore.
Non toccare la superficie dell’obiettivo di
proiezione a mani nude.
Se sulla superficie dell’obiettivo di proiezione
rimangono impronte digitali o macchie, esse vengono
ingrandite e proiettate sullo schermo. Tenere le mani
lontane dall’obiettivo. Quando non si usa il proiettore,
coprire l’obiettivo con il copriobiettivo in dotazione.
Lampada
Come sorgente luminosa di questo prodotto viene
utilizzata una lampada al mercurio con un’elevata
pressione interna. La lampada al mercurio ad alta
pressione ha le caratteristiche seguenti:
• Può esplodere con un suono forte oppure finire il suo
ciclo di servizio non illuminando più a causa di urti,
chiazze o deterioramento causato dalle ore d’uso.
• Il ciclo di servizio di una lampada al mercurio varia a
seconda delle differenze individuali o delle condizioni d’uso.
In particolare, la frequente e/o ripetuta accensione e
spegnimento influisce notevolmente sul ciclo di vita.
• In rari casi, può esplodere subito dopo la prima
accensione.
• Le possibilità di scoppio aumentano quando si
utilizza la lampada oltre il tempo di sostituzione.
• Se la lampada scoppia, il gas all’interno fuoriesce e
si potrebbe vedere del fumo.
• Il deterioramento della lampada si accelera se
viene usata continuamente per 24 ore o più. Il
deterioramento della lampada causato dall’uso
continuo può essere ridotto usando la funzione
“LAMP RELAY”.
Pulizia e manutenzione
Prima di eseguire la pulizia, accertarsi di
rimuovere la spina del cavo di alimentazione
dalla presa di rete.
Per pulire l’armadietto, utilizzare un
panno morbido e asciutto.
Se le macchie sono resistenti, per pulire
l’armadietto utilizzare un panno immerso in una
soluzione detergente da cucina (neutra) e
strizzato e poi finire il lavoro con un panno
asciutto. Se si utilizza un prodotto chimico,
seguire le istruzioni riportate sulla confezione.
Non pulire la superficie dell’obiettivo con
un panno sfilacciato o impolverato.
Se la polvere aderisce all’obiettivo, verrà
ingrandita e proiettata sullo schermo.
Per togliere la polvere, utilizzare un panno
morbido e pulito.
D4000E_It_0608 07.6.8 11:20 ページ 9
Nome e funzioni delle parti
Telecomando
Spia indicatore del funzionamento del
telecomando
La spia lampeggia quando si preme un tasto
qualsiasi del telecomando.
Tasto POWER STANDBY ( ) (pagina 22)
Dispone il proiettore in modalità “standby” se MAIN
POWER si trova sulla posizione “I”.
Tasto POWER ON (I) (pagina 21)
Accende l’apparecchio se l’interruttore MAIN
POWER è stato impostato sulla posizione “I”.
Tasto selettore di ingresso (RGB1, RGB2, DVID, VIDEO, S-VIDEO)
Utilizzarlo per commutare le porte di ingresso
RGB1, RGB2, DVI-D, VIDEO ed S-VIDEO.
Tasto MENU (pagina 26)
Visualizza e nasconde il MENU PRINCIPALE.
Quando il menu è visualizzato, questo tasto serve
anche per tornare alla schermata precedente.
Tasti freccia
(pagina 26)
Utilizzare questi tasti per selezionare una voce
nella schermata del menu, per modificare le
impostazione e regolare il livello.
Usarli anche per immettere la password
“SICUREZZA”.
Tasto ENTER (pagina 26)
Premere questo tasto per immettere le selezioni
dei menu o per eseguire le funzioni.
Tasto TEST PATTERN (pagina 35)
Visualizza la schermata di test.
Tasti numerici (0 – 9) (pagine 15, 35)
In un sistema che impiega un numero multiplo di
proiettori, questi tasti servono a specificare un
particolare proiettore.
Essi servono anche a impostare la password
necessaria al personale tecnico di assistenza.
Tasto STATUS (pagina 24)
Consente di visualizzare informazioni sul
proiettore. Può altresì essere utilizzato per inviare
informazioni riguardanti lo stato del proiettore via
e-mail.
Tasto AUTO SETUP (pagina 24)
Premendo questo tasto mentre si proietta
un’immagine si corregge automaticamente il
posizionamento dell’immagine sullo schermo.
Quando è attiva la funzione di impostazione
automatica, sullo schermo viene visualizzato il
messaggio “IMPOSTAZIONE AUTO.”.
Tasto SHUTTER (pagina 24)
Premere questo tasto per oscurare
temporaneamente l’immagine.
Tasto ASPECT (pagina 28)
Commuta il rapporto aspetto dell’immagine.
ITALIANO
Tasto ON SCREEN
Questo tasto attiva e disattiva la funzione di
visualizzazione a schermo.
9
D4000E_It_0608 07.6.8 11:20 ページ 10
Nome e funzioni delle parti
Vista dal basso
Tasto LENS (FOCUS, ZOOM, SHIFT) (pagina 23)
Commuta alla modalità di regolazione dell’obiettivo
di proiezione.
Tasto Funzione 1 (FUNC1) (pagina 32)
Questo tasto può controllare le funzioni impostate
alla voce “FUNC1” della schermata “OPZIONE1”
del MENU PRINCIPALE.
Tasto DEFAULT (pagina 26)
Premere questo tasto per ripristinare le
impostazioni predefinite in fabbrica.
Tasto ID SET (pagina 15)
Quando nel sistema vengono utilizzate due o più
unità principali, questo tasto specifica l’ID del
telecomando.
Tasto ID ALL (pagina 15)
Quando nel sistema vengono utilizzate due o più
unità principali, questo tasto commuta alla modalità
che consente di controllarle entrambe con un solo
telecomando.
10
Finestrella del trasmettitore del telecomando
Azionare il telecomando puntandolo verso la
finestrella del ricevitore del telecomando, situata
sull’unità principale.
Terminale via cavo del telecomando (pagina 15)
Per usare il terminale di uscita via cavo, collegare il
telecomando e l’unità principale mediante il cavo
con minispine stereo M3 (disponibile in
commercio).
D4000E_It_0608 07.6.8 11:20 ページ 11
Parte anteriore e laterale del proiettore
Luci LED di stato
(Vedere l’illustrazione
a destra.)
Terminale AC IN (pagina 21)
Collegare a questa presa il cavo di alimentazione
della linea di alimentazione.
Non collegare a questa presa nessun altro cavo.
Filtro dell’aria (pagina 51)
Blocco di sicurezza
Attaccare a questa porta di blocco un cavo antifurto
disponibile in commercio (p.es., Kensington). È
compatibile con il Microsaver Security System di
Kensington.
Gancio antifurti
Attaccare a questo gancio una catena od altro
dispositivo di chiusura reperibili nei negozi di
ferramenta.
Piedini di regolazione del livello (pagina 21)
Utilizzare questi piedini per regolare l’inclinazione
del proiettore.
(Si possono regolare i piedini di regolazione del
livello anteriori destro e sinistro.)
Tasto di rilascio obiettivo (pagina 23)
Premerlo per rimuovere l’obiettivo di proiezione.
Obiettivo di proiezione
Obiettivo per la proiezione di immagini sullo
schermo.
Ghiera di regolazione sinistra/destra obiettivo
(pagina 24)
Girarla in senso orario per spostare lo schermo a
sinistra; girarla invece in senso antiorario per
spostarlo a destra.
Finestrino del ricevitore del telecomando (parte
anteriore) (pagina 14)
Questo finestrino riceve il raggio del segnale
emesso dal telecomando.
Luci LED di stato
Anello di messa a fuoco (pagina 23)
Per la regolazione della messa a fuoco.
È anche disponibile la regolazione motorizzata
della messa a fuoco.
Spia di controllo della temperatura (TEMP)
(pagina 50)
L’accensione o il lampeggiamento di questa spia
indicano una condizione anomala della
temperatura interna.
Controllo LAMP1 (pagina 50)
Questa spia si accende quando viene raggiunto il
tempo di sostituzione della lampada 1. Essa
lampeggia quando si verifica qualcosa d’insolito
nel circuito della spia.
Controllo LAMP2 (pagina 50)
Questa spia si accende quando viene raggiunto il
tempo di sostituzione della lampada 2. Essa
lampeggia quando si verifica qualcosa d’insolito
nel circuito della spia.
Spia dell’indicatore di accensione (pagine 21, 50)
Questa spia si accende con luce rossa quando
l’interruttore MAIN POWER viene impostato su “I”
(acceso). La luce diventa verde quando viene
premuto il tasto “I” sul telecomando o sull’unità
principale.
Copriobiettivo
Protegge l’obiettivo quando il proiettore non viene
utilizzato.
Fori di presa d’aria
ITALIANO
Terminali di collegamento
montati di lato (pagina 13)
Attenzione • Non rimuovere il coperchio superiore
(pannello superiore bianco).
11
D4000E_It_0608 07.6.8 11:20 ページ 12
Nome e funzioni delle parti
Vista posteriore dell’unità principale
Controlli sul pannello posteriore
Controlli sul
pannello posteriore
Fori di scarico dell’aria
Non avvicinare le mani o altri oggetti
all’uscita di aerazione.
• Dall’uscita di aerazione viene emessa aria a
temperatura elevata. Non avvicinare all’uscita di
aerazione le mani, il viso o oggetti non resistenti
al calore [prevedere una distanza di almeno
50 cm]. L’inosservanza di questa precauzione
potrebbe provocare danni o ustioni.
Coperchio dell’unità lampada
Chiude l’alloggiamento dell’unità lampada.
Interruttore MAIN POWER (pagina 21)
Usare questo interruttore per accendere e
spegnere (“I”, “O”) l’alimentazione della linea
commerciale applicata al proiettore.
Finestrino del ricevitore del telecomando
(parte posteriore) (pagina 14)
Anche questo finestrino riceve il raggio del segnale
emesso dal telecomando.
Tasto POWER ON (I) (pagina 21)
Accende l’alimentazione.
Tasto POWER STANDBY ( ) (pagina 22)
Dispone il proiettore in modalità “standby”.
Tasto RGB1 (pagina 21)
Commuta all’ingresso RGB1.
Tasto RGB2 (pagina 21)
Commuta all’ingresso RGB2.
Tasto VIDEO (pagina 21)
Commuta l’ingresso video.
Tasto S-VIDEO (pagina 21)
Commuta all’ingresso S-VIDEO.
12
Tasto MENU (pagina 26)
Visualizza e nasconde il MENU PRINCIPALE.
Quando il menu è visualizzato, questo tasto serve
anche per tornare alla schermata precedente.
Il menu di selezione del display sullo schermo
(OSD) può essere visualizzato mantenendo
premuto il tasto del menu per almeno tre secondi.
Tasto AUTO SETUP (pagina 24)
Premendo questo tasto mentre si proietta
un’immagine si corregge automaticamente il
posizionamento dell’immagine sullo schermo.
Tasto DVI (pagina 21)
Seleziona l’ingresso DVI-D.
Tasto SHUTTER (pagina 24)
Premere questo tasto per oscurare
temporaneamente l’immagine.
Tasto ENTER (pagina 26)
Premere questo tasto per immettere le selezioni
dei menu o per eseguire le funzioni.
Tasto LENS (pagina 23)
Commuta alla modalità di regolazione della messa
a fuoco dell’obiettivo, dello zoom e dello
spostamento (posizione).
Tasti freccia (
) (pagina 26)
Utilizzare questi tasti per selezionare una voce
nella schermata del menu, per modificare le
impostazioni e regolare il livello.
Usarli anche per immettere la password
“SICUREZZA”.
D4000E_It_0608 07.6.8 11:20 ページ 13
Terminali di collegamento
montati ai lati
R/PR
VIDEO IN
S-VIDEO IN
REMOTE 1
IN
G/Y
B/PB
RGB 1 IN
REMOTE 2 IN
SYNC/HD
VD
IN
SERIAL
RGB 2 IN
OUT
DVI-D IN
LAN
OUT
Terminale VIDEO IN (pagina 20)
Terminale di ingresso per i segnali video (BNC).
Terminale S-VIDEO IN (pagina 20)
Terminale di ingresso per i segnali S-Video (DIN
MIN4-pin).
Questo terminale è conforme ai segnali S1 e
commuta automaticamente alle modalità 16:9 e 4:3
a seconda delle dimensioni dei segnali in ingresso.
Terminale di ingresso RGB 1 (RGB 1 IN)
(pagina 20)
Terminale che serve per immettere segnali RGB o
YPBPR (BNC).
Terminale d’ingresso RGB 2 (RGB 2 IN)
(pagina 20)
Terminale per l’immissione dei segnali RGB o
YPBPR (D-sub 15 pin, femmina).
Terminale DVI-D IN (pagina 20)
A questo terminale vengono applicati i segnali DVID (connettore DVI-D a 24 pin).
Terminale REMOTE1 IN/OUT (pagina 15)
Se nel sistema si usano due o più unità principali,
esse possono essere collegate e controllate con
un cavo a minispina stereo M3 disponibile in
commercio.
Terminale REMOTE2 IN (pagina 49)
L’utente può controllare in modo remoto l’unità
principale utilizzando un circuito di controllo
esterno a questo terminale (D-sub 9 pin, femmina).
Terminale SERIAL IN (pagine 21, 48)
Usare la Terminale seriale RS-232C come
interfaccia alternativa per controllare il proiettore
dal proprio PC (D-sub 9 pin, femmina).
Terminale SERIAL OUT (pagine 21, 48)
A questa Terminale arriva il segnale applicato alla
Terminale seriale di ingresso (D-sub 9 pin,
machio).
Terminale LAN (pagina 36)
Serve a controllare il proiettore dal PC (Conforme
10BASE-T/100BASE-TX).
Terminale LAN (10BASE-T/100BASE-TX)
Per il collegamento del cavo LAN.
Spia LAN 10/100 (gialla)
Si accende quando si collega il cavo
100BASE-TX.
ITALIANO
Spia LAN LINK/ACT (verde)
Si accende quando viene collegato.
Lampeggia alla ricezione/
trasmissione dei segnali.
13
D4000E_It_0608 07.6.8 11:20 ページ 14
Uso del telecomando
Inserimento delle pile a secco
Quando si caricano le batterie nello scomparto
batterie del telecomando, accertarsi che le
rispettive polarità siano corrette.
1. Aprire lo sportellino dello scomparto
batterie.
Aprire lo sportellino seguendo i punti
nell’ordine.
e
Raggio d’azione effettivo
del telecomando
Normalmente si deve puntare il telecomando verso
il finestrino del ricevitore anteriore o posteriore del
telecomando, situati sul proiettore (Figura 1).
Altrimenti, è anche possibile puntarlo verso lo
schermo, che riflette i comandi sul finestrino del
ricevitore anteriore del proiettore, come illustrato
nella Figura 2.
Il raggio effettivo di controllo è di circa 30 metri a
partire dal ricevitore del raggio anteriore o posteriore.
Telecomando 30˚
30˚
30˚
30˚
2. Inserire le pile a secco.
Nello scomparto batterie, con le rispettive
polarità orientate come indicato ( ,
) nello
scomparto.
Corredo di batterie a secco
di tipo AA (inserire prima il
lato negativo).
Telecomando
(Retro)
(Fronte)
[Vista dall’alto]
Telecomando
15˚
15˚
Telecomando
15˚
[Schermo]
Figura 1
3. Chiudere lo sportellino dello
scomparto batterie.
Schermo
Posizionare nuovamente lo sportellino dello
scomparto batterie sullo scomparto e farlo
scivolare fino a quando scatta.
15˚
Proiettore
Finestrino del
ricevitore per il
telecomando
(anteriore)
Finestrino del
ricevitore per il
telecomando
(posteriore)
Telecomando
Figura 2
Attenzione • Non lasciar cadere a terra il
telecomando.
• Non esporre il telecomando a nessun
liquido.
• Non utilizzare batterie NiCad.
14
Nota
• Quando il telecomando viene puntato
verso lo schermo, il raggio di controllo
effettivo potrebbe essere ridotto a
causa della perdita ottica dovuta al
riflesso dello schermo.
• Il telecomando potrebbe non
funzionare correttamente se nel
percorso della luce si trova qualche
oggetto.
• Il ricevitore del telecomando potrebbe
non funzionare correttamente in un
ambiente con luci intense, come
lampade fluorescenti. Disporre con
attenzione il proiettore in modo che i
finestrini del ricevitore per il
telecomando non siano esposti
direttamente a luce intensa.
D4000E_It_0608 07.6.8 11:20 ページ 15
Impostazione del numero ID del proiettore sul
telecomando
Ogni proiettore è dotato di un numero ID ed è necessario impostare in anticipo il numero del proiettore di
controllo sul telecomando, in modo che l’utente possa utilizzare il telecomando. Il numero ID del proiettore
viene impostato su “TUTTI” al momento della spedizione e quindi quando si utilizza un solo proiettore è
sufficiente usare il tasto ID ALL del telecomando.
Procedura di impostazione dell’ID
Premere il tasto ID SET e usare i tasti numerici (da 0 a 9) entro cinque secondi per
immettere il numero ID di 2 cifre impostato dal proiettore.
Tuttavia, se si preme il tasto ID ALL, è possibile controllare il proiettore, indipendentemente dal numero ID del
proiettore stesso (modalità di controllo simultaneo).
Attenzione • Non premere il tasto ID SET per sbaglio o senza attenzione, perché è possibile impostare il
numero ID sul telecomando anche senza che ci sia nessun proiettore nei paraggi.
Se si preme il tasto ID SET, il numero ID torna a quello impostato prima della pressione del tasto
ID SET a meno che non si prema un tasto numerico entro cinque secondi dopo la pressione del
tasto ID SET.
• Il numero ID specificato viene memorizzato nel telecomando a meno che ne venga specificato un
altro in seguito. Tuttavia, l’ID memorizzato sarà cancellato se le batterie del telecomando si
scaricano. Quando si sostituiscono le pile a secco, impostare di nuovo lo stesso numero ID.
Collegare al proiettore da usare con un cavo
Se al sistema si collegano multiple unità principali, collegarle con un cavo a minispina stereo M3 disponibile in
commercio per controllare simultaneamente le multiple unità principali con un solo telecomando attraverso il
terminale REMOTE1 IN/OUT. È utile utilizzare il telecomando via cavo in un ambiente nel quale si trova qualche
ostacolo nel percorso della luce o nel quale gli apparecchi sono soggetti a luci esterne.
R/PR
VIDEO IN
S-VIDEO IN
REMOTE 1
IN
G/Y
B/PB
RGB 1 IN
REMOTE 2 IN
OUT
ITALIANO
Collegare al proiettore
secondario
Cavo con minispine stereo M3
(disponibile in commercio)
Attenzione • Usare un cavo schermato a due conduttori con una lunghezza inferiore ai 15 metri. Se la
lunghezza del cavo supera i 15 metri, oppure se la schermatura del cavo è inadeguata, il
funzionamento potrebbe non essere soddisfacente.
15
D4000E_It_0608 07.6.8 11:20 ページ 16
Installazione
Schemi di proiezione
Con il proiettore è possibile usare uno qualsiasi dei quattro schemi di proiezione seguenti, a seconda delle
necessità dell’utente o delle condizioni di visualizzazione. Usare il menu “OPZIONE2” (che si seleziona dal
MENU PRINCIPALE) per scegliere lo schema di proiezione appropriato. (pagina 33)
BANCO
FRONTE
SOFF
RETRO
(Posizione predefinita)
;;;
;
Geometria dell’installazione
Per la programmazione del posizionamento del proiettore e dello schermo, far riferimento alle figure riportate in
basso e alle informazioni contenute nella pagina seguente. Dopo aver posizionato il proiettore in maniera
approssimativa, è possibile regolare con precisione la dimensione dell’immagine e il posizionamento verticale
dell’immagine con lo zoom motorizzato e il meccanismo di inclinazione dell’obiettivo.
Unità : mm
Vista dall’alto
L
200
417-497
Con staffa opzionale per il montaggio
al soffitto (ET-PKD56H)
SW
Vista laterale
100
H
L
SH
185
256
L
100
Schermo
200
H
Schermo
L
SH
SW
H
: Distanza di proiezione
: Altezza immagine
: Larghezza immagine
: Distanza dal centro dell’obiettivo al bordo
inferiore dell’immagine proiettata.
Attenzione • Non si deve mettere o usare un proiettore su un’altra unità di proiezione.
• Lasciare uno spazio di almeno 50 cm, in modo da non bloccare l’apertura di ventilazione sul pannello
posteriore. (pagina 59)
16
D4000E_It_0608 07.6.8 11:20 ページ 17
Distanze di proiezione con obiettivo di proiezione
Tipo di obiettivo
N° modello dell’obiettivo di proiezione
Rapporto raggio*1
Dimensioni schermo proiettato
Obiettivo
zoom
standard
Obiettivo a
fuoco fisso
grandangolare
(1,8–2,4:1)
ETDLE050
(0,8:1)
Lunghezza
Altezza Larghezza Minimo Massimo
in
diagonale
(LT)
(SH) (SW) (LW)
(SD)
50
60
70
80
90
100
120
150
200
250
300
350
400
500
600
0,76
0,91
1,07
1,22
1,37
1,52
1,83
2,29
3,05
3,81
4,57
5,33
6,10
7,62
9,14
1,02
1,22
1,42
1,63
1,83
2,03
2,44
3,05
4,06
5,08
6,10
7,11
8,13
10,16
12,19
1,80
2,18
2,55
2,92
3,29
3,66
4,40
5,51
7,37
9,22
11,08
12,93
14,79
18,50
22,21
2,40
2,89
3,38
3,87
4,36
4,85
5,83
7,30
9,75
12,20
14,65
17,10
19,55
24,45
29,35
(L)
0,79
0,96
1,13
1,29
1,46
1,62
1,96
2,45
3,28
—
—
—
—
—
—
Rapporto di aspetto schermo 16:9
Tipo di obiettivo
N° modello dell’obiettivo di proiezione
Rapporto raggio*1
Dimensioni schermo proiettato
Obiettivo
zoom
standard
Obiettivo a
fuoco fisso
grandangolare
(1,8–2,4:1)
ETDLE050
(0,8:1)
Lunghezza
Altezza Larghezza Minimo Massimo
in
diagonale
(LT)
(SH) (SW) (LW)
(SD)
50
60
70
80
90
100
120
150
200
250
300
350
400
500
600
0,62
0,75
0,87
1,00
1,12
1,25
1,49
1,87
2,49
3,11
3,74
4,36
4,98
6,23
7,47
1,11
1,33
1,55
1,77
1,99
2,21
2,66
3,32
4,43
5,53
6,64
7,75
8,86
11,07
13,28
1,97
2,37
2,78
3,18
3,59
3,99
4,80
6,01
8,03
10,05
12,07
14,09
16,11
20,15
24,19
2,62
3,15
3,69
4,22
4,76
5,29
6,36
7,96
10,63
13,30
15,97
18,64
21,31
26,65
31,99
(L)
0,87
1,05
1,23
1,41
1,59
1,77
2,14
2,68
3,58
—
—
—
—
—
—
(Unità : m SD : pollici)
Obiettivo opzionale
Obiettivo zoom Obiettivo zoom Obiettivo zoom Obiettivo zoom a messa
grandangolare fuoco intermedio fuoco lungo
a fuoco ultra lungo
ET-DLE100
ET-DLE200
(1,3–1,8:1)
(2,4–4,0:1)
Distanza di proiezione (L)
ET-DLE300
ET-DLE400
(3,8–6,0:1)
(5,8–8,1:1)
Posizione
altezza:
H*2
Minimo Massimo Minimo Massimo Minimo Massimo Minimo Massimo
(LT)
(LT)
(LT)
(LT)
(LW)
(LW)
(LW)
(LW)
1,33
1,61
1,89
2,16
2,44
2,71
3,27
4,09
5,47
6,85
8,23
9,61
10,99
13,75
16,51
1,81
2,18
2,56
2,93
3,30
3,67
4,42
5,53
7,39
9,25
11,11
12,97
14,83
18,55
22,27
2,45
2,96
3,46
3,97
4,47
4,97
5,98
7,49
10,01
12,53
15,05
17,57
20,09
25,13
30,17
4,04
4,87
5,69
6,52
7,34
8,16
9,81
12,28
16,40
20,52
24,64
28,76
32,88
41,12
49,36
3,84
4,63
5,43
6,22
7,02
7,81
9,40
11,79
15,76
19,74
23,71
27,69
31,66
39,61
47,56
6,03
7,26
8,49
9,73
10,96
12,19
14,65
18,35
24,51
30,67
36,83
42,99
49,15
61,47
73,79
5,90
7,08
8,26
9,43
10,61
11,78
14,14
17,66
23,54
29,42
35,30
41,18
47,06
58,82
70,58
8,30
9,94
11,59
13,23
14,88
16,53
19,82
24,76
32,99
41,22
49,45
57,68
65,91
82,37
98,83
0 - 0,38
0 - 0,46
0 - 0,53
0 - 0,61
0 - 0,69
0 - 0,76
0 - 0,91
0 - 1,14
0 - 1,52
0 - 1,91
0 - 2,29
0 - 2,67
0 - 3,05
0 - 3,81
0 - 4,57
(Unità : m SD : pollici)
Obiettivo opzionale
Obiettivo zoom Obiettivo zoom Obiettivo zoom Obiettivo zoom a messa
grandangolare fuoco intermedio fuoco lungo
a fuoco ultra lungo
ET-DLE100
ET-DLE200
(1,3–1,8:1)
(2,4–4,0:1)
Distanza di proiezione (L)
ET-DLE300
ET-DLE400
(3,8–6,0:1)
(5,8–8,1:1)
Posizione
altezza:
H*2
Minimo Massimo Minimo Massimo Minimo Massimo Minimo Massimo
(LW)
(LT)
(LW)
(LT)
(LW)
(LT)
(LW)
(LT)
1,46
1,76
2,06
2,36
2,66
2,96
3,57
4,47
5,97
7,48
8,98
10,49
11,99
15,00
18,01
1,98
2,38
2,79
3,19
3,60
4,00
4,81
6,03
8,05
10,08
12,10
14,13
16,15
20,20
24,25
2,68
3,23
3,78
4,33
4,88
5,42
6,52
8,17
10,91
13,66
16,40
19,15
21,89
27,38
32,87
4,41
5,31
6,21
7,11
8,01
8,90
10,70
13,39
17,88
22,37
26,86
31,35
35,84
44,82
53,80
4,19
5,06
5,92
6,79
7,66
8,52
10,25
12,85
17,18
21,51
25,84
30,17
34,50
43,16
51,82
6,58
7,92
9,26
10,61
11,95
13,29
15,97
20,00
26,71
33,42
40,13
46,84
53,55
66,97
80,39
9,03
6,43
7,71 10,82
8,99 12,62
10,27 14,41
11,55 16,20
12,83 18,00
15,40 21,58
19,24 26,96
25,64 35,93
32,05 44,89
38,45 53,86
44,86 62,82
51,26 71,79
64,07 89,72
76,88 107,65
–0,10 - 0,31
–0,12 - 0,37
–0,15 - 0,44
–0,17 - 0,50
–0,19 - 0,56
–0,21 - 0,62
–0,25 - 0,75
–0,31 - 0,93
–0,42 - 1,25
–0,52 - 1,56
–0,62 - 1,87
–0,73 - 2,18
–0,83 - 2,49
–1,04 - 3,11
–1,25 - 3,74
*1 Il rapporto di proiezione è basato sul valore per la proiezione su uno schermo di 80 pollici.
*2 Lo spostamento dell’obiettivo non è disponibile quando si usa il modello ET-DLE050, per cui la posizione
dell’altezza (H) è SH/2.
17
ITALIANO
Rapporto di aspetto schermo 4:3
D4000E_It_0608 07.6.8 11:20 ページ 18
Installazione
Formule di calcolo della distanza di proiezione per tipo di obiettivo
(L, LW, LT : m
Tipo di obiettivo
Obiettivo zoom
standard
Obiettivo a fuoco
N° modello:
fisso grandangolare ET-DLE050
Obiettivo zoom
grandangolare
N° modello:
ET-DLE100
Obiettivo zoom
fuoco intermedio
N° modello:
ET-DLE200
Obiettivo zoom
fuoco lungo
N° modello:
ET-DLE300
Obiettivo zoom a messa N° modello:
a fuoco ultra lungo
ET-DLE400
Nota
18
SD : pollici)
Rapporto aspetto Formula per la distanza di proiezione (L)
Minimo (LW)
L=0,0371 x SD-0,0507
4:3
Massimo (LT) L=0,0490 x SD-0,0500
Minimo (LW)
L=0,0404 x SD-0,0507
16:9
Massimo (LT) L=0,0534 x SD-0,0500
4:3
L=0,0166 x SD-0,0361
16:9
L=0,0181 x SD-0,0361
Minimo (LW)
L=0,0276 x SD-0,0452
4:3
Massimo (LT) L=0,0372 x SD-0,0478
Minimo (LW)
L=0,0301 x SD-0,0452
16:9
Massimo (LT) L=0,0405 x SD-0,0478
Minimo (LW)
L=0,0504 x SD-0,0657
4:3
Massimo (LT) L=0,0824 x SD-0,0758
Minimo (LW)
L=0,0549 x SD-0,0657
16:9
Massimo (LT) L=0,0898 x SD-0,0758
Minimo (LW)
L=0,0795 x SD-0,1380
4:3
Massimo (LT) L=0,1232 x SD-0,1310
Minimo (LW)
L=0,0866 x SD-0,1380
16:9
Massimo (LT) L=0,1342 x SD-0,1310
Minimo (LW)
L=0,1176 x SD+0,0244
4:3
Massimo (LT) L=0,1646 x SD+0,0651
Minimo (LW)
L=0,1281 x SD+0,0244
16:9
Massimo (LT) L=0,1793 x SD+0,0651
• Le dimensioni nella tabella alla pagina 17 e i valori ottenuti con le formule sopra potrebbero
contenere dei piccoli errori.
• Se si riceve in ingresso e si proietta un segnale SXGA, le estremità destra e sinistra dell’immagine
non verranno proiettate e il rapporto tra larghezza e altezza immagine diventerà 5:4.
• La luminosità è la differenza tra le impostazioni della posizione grandangolo e le impostazioni
della posizione telefoto dell’obiettivo.
D4000E_It_0608 07.6.8 11:20 ページ 19
Collegamento
Precauzioni per l’impostazione
• Prima di collegare al proiettore qualsiasi apparecchio video/audio, leggere di nuovo con attenzione il manuale
d’istruzioni perlùso fornito con l’apparecchio.
• Tutti i collegamenti via cavo devono essere effettuati con tutte le periferiche del sistema, compreso il
proiettore, spente.
• Acquistare cavi di interconnessione disponibili in commercio per le periferiche in dotazione senza nessun
accessorio o cavi di interconnessione opzionali.
• I segnali video che contengono troppa distorsione possono provocare lo sfarfallamento o lo scuotimento
casuale delle immagini sullo schermo. L’inserimento di un correttore della base temporale (TBC) nella linea
video del proiettore risolverà questo problema.
• Il proiettore accetta soltanto i segnali video composito, S-Video, RGB analogici (con livello di sincronizzazione
TTL) e segnali digitali.
• Alcuni modelli di PC non sono compatibili con il proiettore PT-D4000E.
• Se si usano cavi lunghi per collegare vari componenti al proiettore, c’è la possibilità che l’immagine non venga
proiettata correttamente se non si usa un compensatore.
• Le assegnazioni dei pin nella porta S-VIDEO IN sono
quelle indicate di seguito:
N. pin
Vista dal lato della
connessione
• Le assegnazioni dei pin nella porta di ingresso DVI-D
sono come segue (interfaccia con porta di uscita DVID sul PC):
Segnale
Terra (luminanza)
Terra (colore)
Segnale della luminanza
Farb-Signal
Vista dal lato della connessione
N. pin
N. pin
Vista dal lato della
connessione
Pin
Pins
: Non utilizzato.
- ,
e
: Terra
Segnale
R/PR
G/G · SYNC/Y
B/PB
HD/SYNC
VD
Orologio DDC
Dati DDC
Dati 1- T.M.D.S.
Dati 1+ T.M.D.S.
Schermatura 1
dati T.M.D.S.
N. pin
Segnale
+5V
Terra
Senso spina attiva
Dati 0- T.M.D.S.
Dati 0+ T.M.D.S.
Schermatura 0
dati T.M.D.S.
Schermatura
orologio T.M.D.S.
Orologio+ T.M.D.S.
Orologio- T.M.D.S.
• Il terminale di ingresso DVI-D supporta soltanto una
connessione singola.
• Potrebbero essere necessarie le impostazioni EDID
secondo il componente DVI che si collega. (pagina
32)
• Il terminale di ingresso DVI-D può essere usato per
collegare un apparecchio DVI, ma tenere presente
che le immagini potrebbero non apparire o il
proiettore non funzionare correttamente con il
collegamento a certi apparecchi DVI.
• Questo proiettore è conforme al sistema HDCP.
ITALIANO
• Le assegnazioni dei pin nella porta di ingresso RGB2
sono quelle indicate di seguito:
Segnale
Dati 2- T.M.D.S.
Dati 2+ T.M.D.S.
Schermatura 2
dati T.M.D.S.
19
D4000E_It_0608 07.6.8 11:20 ページ 20
Collegamento
Esempio di collegamento con prodotti AV
Lettore DVD
Lettore DVD
Deck video Hi-vision
digitale con porta DVI/HDMI
Deck video
R/PR
G/Y
S-VIDEO IN
REMOTE 1
VIDEO IN
IN
B/PB
SYNC/HD
RGB 1 IN
REMOTE 2 IN
Cavo DVI-D o
Cavo di conversione HDMI-DVI
(disponible in commercio)
VD
IN
SERIAL
DVI-D IN
RGB 2 IN
OUT
LAN
PC di controllo
OUT
D-sub 9 pin cavo diritto
Rosso (collegamento PR)
Blu (collegamento PB)
Verde (collegamento Y)
Deck video digitale Hi-vision
Attenzione • Quando si esegue il collegamento con un deck video, accertarsi di utilizzarne uno con un
correttore della base temporale (TBC) incorporato oppure utilizzare il correttore della base
temporale tra il proiettore e il deck video.
• Se si collegano segnali in sequenza unitaria a segnali non standard, l’immagine potrebbe risultare
distorta. In questo caso, collegare il correttore della base temporale tra il proiettore e il deck video.
• Con l'ingresso dei segnali DVI-D, potrebbero essere necessarie le impostazioni EDID secondo il
componente DVI collegato. (Vedere a pagina 32.)
Esempio di collegamento con PC
PC
PC
PC con
porta DVI-D
PC di
controllo
Cavo DVI-D (disponibile in commercio)
R/PR
VIDEO IN
S-VIDEO IN
REMOTE 1
IN
Nota
20
OUT
G/Y
B/PB
RGB 1 IN
REMOTE 2 IN
SYNC/HD
VD
IN
R/PR
SERIAL
RGB 2 IN
OUT
DVI-D IN
LAN
VIDEO IN
S-VIDEO IN
REMOTE 1
IN
G/Y
B/PB
RGB 1 IN
REMOTE 2 IN
SYNC/HD
VD
IN
SERIAL
RGB 2 IN
OUT
DVI-D IN
LAN
OUT
• Per i dati tecnici dei segnali RGB che possono essere applicati dal PC, vedere la tabella dei dati a
pagina 58.
• Se il PC è dotato della capacità di ripristino (ultimi dati memorizzati), il computer potrebbe non
funzionare correttamente fino a quando non si disabilita questa funzione.
• Quando viene alimentato il segnale SYNC.SUL VERDE, non alimentare segnali di
sincronizzazione ai terminali SYNC/HD e VD.
• Con l'ingresso dei segnali DVI-D, potrebbero essere necessarie le impostazioni EDID secondo il
componente DVI collegato. (Vedere a pagina 32.)
D4000E_It_0608 07.6.8 11:20 ページ 21
Proiezione
R/PR
S-VIDEO IN
REMOTE 1
IN
G/Y
B/PB
RGB 1 IN
REMOTE 2 IN
SYNC/HD
VD
IN
SE
OUT
Accensione del proiettore
Regolazioni e selezioni
Per usare un obiettivo opzionale, installare un
obiettivo di proiezione prima di accendere il
proiettore. (Vedere a pagina 23.)
Rimuovere il copriobiettivo.
Si consiglia di lasciare che il proiettore si riscaldi
per almeno 30 minuti prima di procedere con
qualsiasi regolazione della messa a fuoco.
Collegare il cavo di alimentazione in
dotazione. (220 V – 240 V, 50 Hz/60 Hz)
Per accendere l’alimentazione, premere
il lato contrassegnato con una “ I ”
dell’interruttore MAIN POWER.
La spia di accensione si accende rossa e il
proiettore si dispone in modalità standby.
Premere il tasto “I”. [sull’unità
principale o sul telecomando]
La spia dell’indicatore di accensione si accende con
lice verde e subito viene proiettata l’immagine sullo
schermo.
Nota
• Se il proiettore viene acceso a circa 0 °C,
prima di iniziare la proiezione è necessario
lasciarlo riscaldare per circa cinque minuti.
La spia di controllo della temperatura
(TEMP) si accende durante il periodo di
riscaldamento.
Durante il periodo di riscaldamento la spia
di controllo della temperatura (TEMP)
lampeggia.
• Se la temperatura ambiente è molto bassa
e il periodo di riscaldamento supera i
cinque minuti, il controllo determina che la
condizione è anomala e spegne
l’apparecchio automaticamente. Se ciò si
verifica, aumentare la temperatura
dell’ambiente a 0 °C o ancora di più e poi
accendere l’alimentazione principale e
l’alimentazione (I).
<Uso del telecomando>
Premere il tasto FOCUS per la
regolazione approssimativa della messa
a fuoco dell’obiettivo.*
Impostare lo schema di proiezione sul menu
“IMPOSTAZIONI”. (pagina 33)
Selezionare il segnale in ingresso premendo il
tasto del selettore di segnale per commutare a
RGB1, RGB2, VIDEO, S-VIDEO e DVI-D.
Girare i piedini e regolare l’inclinazione
dell’unità principale davanti e dietro, o a
destra e a sinistra.
Usare la ghiera di regolazione
sinistra/destra obiettivo per regolare la
direzione dell’obiettivo. (pagina 24)
Premere il tasto SHIFT per regolare
“SPOSTAMENTO”.*
Se il segnale in ingresso è RGB/DVI
premere il tasto AUTO SETUP. (pagina 24)
Premere il tasto ZOOM per regolare le
dimensioni dell’immagine come quelle
dello schermo.*
ITALIANO
VIDEO IN
Premere di nuovo il tasto FOCUS per
regolare “FUOCO”.*
Premere di nuovo il tasto ZOOM per regolare lo
“ZOOM” e regolare le dimensioni
dell’immagine come quelle dello schermo.*
* Per operare dal proiettore, vedere a pagina 23.
21
D4000E_It_0608 07.6.8 11:20 ページ 22
Proiezione
Spegnimento del proiettore
Premere il tasto “
”.
Selezionare “ESEGUI” con il tasto
o
il tasto
e premere il tasto ENTER.
(Oppure premere di nuovo il tasto “ ”.)
La proiezione delle immagini si arresta e la spia
dell’indicatore di accensione dell’unità principale si
accende arancione. (La ventola di raffreddamento
continua a funzionare.)
Attendere fino a quando la spia
dell’indicatore dell’alimentazione
dell’unità principale diventa rossa (cioè,
fino a quando la ventola di
raffreddamento si ferma).
Premere il lato contrassegnato dal
simbolo “ ” dell’interruttore MAIN
POWER per interrompere completamente
l’alimentazione al proiettore.
Attenzione • Non spegnere e riaccendere
immediatamente il proiettore.
L'accensione del proiettore potrebbe non
far accendere la lampada sorgente di luce
se essa si sta raffreddando dopo che il
proiettore è stato spento. Per accendere la
lampada, accendere di nuovo
l’alimentazione quando la lampada si è
raffreddata a sufficienza.
Se si accende il proiettore con la lampada
molto calda, se ne potrebbe ridurre la vita
di servizio.
Nota
22
• Il proiettore consuma circa 15 watt di
corrente anche in modalità di standby, dopo
che la ventola di raffreddamento si è fermata.
(La spia dell’indicatore dell’alimentazione si
accende con luce rossa.)
• Se si riaccende il proiettore dopo aver spento
per errore l’alimentazione principale, la
lampada potrebbe rimanere spenta.
Ristabilire la corrente principale dopo un po’.
Funzione di spegnimento
diretto
La corrente alimentata all’interno continua a far
funzionare la ventola di raffreddamento nel caso
che la corrente venga a mancare, o anche dopo
che si è accidentalmente staccato il cavo di
alimentazione immediatamente dopo lo
spegnimento del proiettore.
Nota
• Quando la lampada è stata raffreddata
dalla funzione di spegnimento diretto, la
sua riaccensione potrebbe a volte
richiedere un tempo maggiore del
normale.
• Mentre la ventola di raffreddamento
funziona, non mettere il proiettore dentro
una scatola o borsa.
D4000E_It_0608 07.6.8 11:20 ページ 23
Modo di installare e di rimuovere
l’obiettivo di proiezione
Modo di installare
l’obiettivo di proiezione
Allineare la guida dell’obiettivo di
proiezione con la scanalatura della
guida sull’unità principale.
Girare l’obiettivo in senso orario
finché scatta in posizione.
Scanalatura guida
Guida
Come regolare l’obiettivo
Modo di regolare FUOCO,
ZOOM e SPOSTAMENTO
La messa a fuoco, la zoomata e la posizione su/giù
delle immagini proiettate sullo schermo possono
essere regolate con il proiettore posizionato in
modo appropriato relativamente allo schermo.
Sul proiettore
Premere LENS sul pannello di
controllo dell’unità principale.
La pressione del pulsante cambia la schermata
di impostazione nel seguente ordine: “FUOCO”,
“ZOOM” e “SPOSTAMENTO”.
Premere
per selezionare
una voce e regolarla.
Uso del telecomando
Premere LENS (FOCUS/ZOOM/
SHIFT) sul telecomando.
Guida
Obiettivo di proiezione
Contatto segnale obiettivo
Attenzione • Girare l’obiettivo in senso antiorario
per accertarsi che non si stacchi.
Modo di rimuovere
l’obiettivo di proiezione
Girare al massimo l’obiettivo in
senso antiorario.
Mantenendo premuto il tasto di
rilascio obiettivo, girare
ulteriormente l'obiettivo in senso
antiorario.
Rimuovere l’obiettivo.
Tasto di rilascio obiettivo
Nota
• Prima di sostituire l’obiettivo,
spegnere il proiettore.
• Non toccare il contatto del segnale
dell’obiettivo. La polvere o lo sporco
potrebbe causare un contatto
difettoso.
• Non toccare la superficie dell’obiettivo
di proiezione con le mani nude.
• Conservare l’obiettivo sostituito dove
non subisca vibrazioni e urti.
Quando si preme il pulsante FOCUS:
viene regolato il fuoco dell’obiettivo.
Quando si preme il pulsante ZOOM:
viene regolato lo zoom dell’obiettivo.
Quando si preme il pulsante SHIFT:
viene regolato lo spostamento dell’obiettivo.
Premere
per selezionare
una voce e regolarla.
Attenzione
Quando si sposta l’obiettivo, fare attenzione a
non lasciarsi intrappolare le dita tra l’obiettivo e
il copriobiettivo.
Nota
• Se si usa un obiettivo senza la
funzione zoom, il menu di regolazione
dello zoom dell’obiettivo viene
visualizzato lo stesso, ma non si può
eseguire alcuna operazione usando le
voci di questo menu.
• Spostando la posizione su/giù
dell’obiettivo, si possono eseguire
regolazioni in su o giù dalla posizione
standard nella direzione del 50 %
superiore dell’altezza proiettata sullo
schermo. Se però si usa l'obiettivo
ET-DLE050, la regolazione dello
spostamento non è possibile.
• Le operazioni possono essere
eseguite più velocemente
mantenendo premuto il tasto
per più di 3 secondi.
• Non regolare la messa a fuoco
dell’obiettivo nel periodo iniziale (entro
30 minuti) dopo l’accensione.
• Si consiglia un tempo di
riscaldamento di almeno 30 minuti
prima di usare il proiettore.
23
ITALIANO
Scanalatura guida
D4000E_It_0608 07.6.8 11:20 ページ 24
Come regolare l’obiettivo
Modo di regolare la
posizione dell’obiettivo a
sinistra o a destra
Quando si gira la ghiera di regolazione
sinistra/destra obiettivo in senso orario, lo schermo
si sposta verso sinistra; quando invece la si gira in
senso antiorario, esso si sposta verso destra. La
distanza di corsa massima verso destra o sinistra è
di circa del 10 % della larghezza dello schermo di
proiezione.
Lo schermo
si sposta
verso destra
Lo schermo
si sposta
verso sinistra
Ghiera di
regolazione
sinistra/destra
obiettivo
Posizione di
regolazione
massima
Attenzione • Per regolare, spostare la ghiera di
regolazione sinistra/destra obiettivo su
qualsiasi posizione fino alla posizione
di regolazione massima. Se si gira la
ghiera usando forza, si potrebbe
causare un malfunzionamento.
Funzione di stato
Indica lo stato del proiettore. Può altresì essere
utilizzata per inviare informazioni riguardanti lo stato
del proiettore via e-mail.
Regolazione automatica
(AUTO SETUP)
La funzione di regolazione automatica regola
automaticamente la risoluzione, la fase di
sincronizzazione e la posizione dell’immagine quando
vengono immessi segnali RGB analogici strutturati a
punti, come i segnali di un computer. (La regolazione
automatica non è possibile se vengono alimentati
segnali d’ingresso di filmati o segnali con una
frequenza di clock a punti di oltre 150 MHz.) Quando si
alimentano segnali DVI, la posizione delle immagini
viene regolata automaticamente.
Quando il sistema è in modalità di regolazione
automatica, si raccomanda di immettere immagini con,
alle estremità, un riquadro bianco luminoso contenente
caratteri, ecc. che sono nitidi nel contrasto di bianco e
nero. Evitare di immettere immagini che includono
mezzetinte o gradazioni, come fotografie o grafica
computerizzata.
Nota
• Anche quando la regolazione è stata
eseguita correttamente, la “PHASE
CLOCK” potrebbe essere stata spostata.
In questo caso, regolare manualmente la
“PHASE CLOCK”.
• Le regolazioni automatiche non sono
possibili se vengono alimentate immagini
con bordi sfocati o immagini scure.
Queste regolazioni automatiche
potrebbero non essere possibili con i
segnali di sincronizzazione compositi, i
segnali di sincronizzazione G-SYNC e con
alcuni tipi di PC.
In questo caso, regolare manualmente
“IMMETTI RISO.”, “PHASE CLOCK” e
“SPOSTAMENT”.
• Durante la regolazione automatica,
l’immagine potrebbe risultare disturbata
per circa 4 secondi, la qual cosa è
normale.
Premere il tasto STATUS sul
telecomando.
STATO
IMPOSTATO
ORE PROIETTORE
LAMPADA1
LAMPADA2
TEMP. ARIA INGRESSO
TEMP.GRUPPO OTTICO
TEMP. ZONA LAMPADE
VERS. PRINCIPALE
VERSIONE RETE
REMOTE2
Nota
24
XGA60
RGB1
48.36kHz/60.00Hz
33h
13h/ ON/
13h/ ON/
25 °C / 77 °F
37 °C / 98 °F
37 °C / 98 °F
1.00.00
1.00
DISABILITA
Uso della funzione
SHUTTER
Se non si intende usare il proiettore per un certo
periodo di tempo, come durante una pausa durante
una riunione o mentre si fanno i preparativi, si può
usare l’otturatore meccanico per nascondere
temporaneamente le immagini.
INVIA STATUS VIA E-MAIL
ESC
Premere il tasto SHUTTER sul
telecomando o sull’unità principale.
• Per i dettagli, vedere “Impostazione della
rete”, “Collegamento a un PC” e “Uso del
controllo mediante browser web” (pagine
36 – 45).
L’immagine viene nascosta.
Premere di nuovo il tasto SHUTTER.
L’immagine torna sullo schermo.
D4000E_It_0608 07.6.8 11:20 ページ 25
Menu a schermo
Struttura dei menu a schermo
I menu vengono utilizzati estesamente per configurare, regolare o riconfigurare il proiettore.
La struttura dei menu è la seguente:
MENU PRINCIPALE
MENU PRINCIPALE
IMMAGINE
POSIZIONE
MENU AVANZATO
VISUALIZZA LINGUA(LANGUAGE)
OPZIONE1
OPZIONE2
SCHERMATA DI TEST
RETE
SICUREZZA
SCELTA MENU
SOTTOMENU
IMMAGINE (pagina 27)
Segnali RGB
IMMAGINE
MODO IMMAGINE
CONTRASTO
LUMINOSITÀ
TEMP.COLORE
GAIN BIANCO
SYSTEM DAYLIGHT VIEW
DETTAGLIO
NR
AI
SEL.SISTEMA
Segnali DVI
GRAFICO
0
0
DEFAULT
+10
OFF
+6
1
ON
AUTO
IMMAGINE
MODO IMMAGINE
CONTRASTO
LUMINOSITÀ
TEMP.COLORE
GAIN BIANCO
SYSTEM DAYLIGHT VIEW
DETTAGLIO
NR
AI
GRAFICO
0
0
DEFAULT
+10
OFF
+6
1
ON
SCELTA MENU
CAMBIA
SCELTA MENU
CAMBIA
SICUREZZA (pagina 47)
Segnali S-Video/Video/YPBPR
RETE (pagina 36)
RETE
NOME HOST
DHCP
INDIRIZZO IP
SUBNET MASK
GATEWAY
CONFIG. LAN ATTUALE
SALVA
PROJECTOR
OFF
192.168. 0. 8
255.255.255. 0
192.168. 0. 1
IMMAGINE
MODO IMMAGINE
CONTRASTO
LUMINOSITÀ
COLORE
TINTA
TEMP.COLORE
GAIN BIANCO
SYSTEM DAYLIGHT VIEW
DETTAGLIO
NR
AI
SEL.SISTEMA
STANDARD
0
0
0
0
DEFAULT
+6
OFF
+6
1
ON
AUTO
SCELTA MENU
CAMBIA
SCELTA MENU
REGOLA
POSIZIONE (pagina 28)
SCHERMATA DI TEST
(pagina 35)
OPZIONE2 (pagina 33)
TUTTI
FRONTE-BANCO
MAX VELOCITA’
ORIZZONTALE
DUAL
OFF
4:3
+16
1
XGA
SXGA
SCELTA MENU
SOTTOMENU
SCELTA MENU
CAMBIA
OPZIONE1 (pagina 31)
SCELTA MENU
CAMBIA
AUTO
DISABILITA
SCELTA MENU
CAMBIA
OPZIONE1
CORREZIONE COLORE
MODO CONTRASTO
SEGNALE AUTO.
COLORE SFONDO
STARTUP LOGO
LISTA SOTTOMEMORIA
DVI EDID
LIVELLO SEGNALE DVI
FUNC1
POSIZIONE OSD
MEMORIA OSD
MENU AVANZATO
DIGITAL CINEMA REALITY
CANCELLA
IMMETTI RISO.
POSIZIONE ARRESTO
POSIZIONE RASTER
MODO XGA
MODO SXGA
POSIZIONE
SPOSTAMENTO
ASPETTO
ZOOM
PHASE CLOCK
TRAPEZIO
UTENTE
NOMALE
OFF
BLU
NONE
EDID2:PC
0-255:PC
VISUALIZZA LINGUA(LANGUAGE) (pagina 30)
ITALIANO
OPZIONE2
IDENT.PROIET
IMPOSTAZIONI
VELOCITA’ VENTOLE
ORIENTAMENTO
SCELTA LAMPADA
LAMP RELAY
RS-232C
INFORMAZIONI SISTEMA
SPEG.AUTOM.
DATA E ORA
PASSWORD
MENU AVANZATO
(pagina 29)
VISUALIZZA LINGUA(LANGUAGE)
ENGLISH
DEUTSCH
FRANÇAIS
ESPAÑOL
ITALIANO
日本語
中文
1
ON
SELEZIONA
IMPOSTA
25
D4000E_It_0608 07.6.8 11:20 ページ 26
Menu a schermo
Operazioni di base con i menu
Premere il tasto MENU.
Sullo schermo viene visualizzato il MENU PRINCIPALE.
MENU PRINCIPALE
IMMAGINE
POSIZIONE
MENU AVANZATO
VISUALIZZA LINGUA(LANGUAGE)
OPZIONE1
OPZIONE2
SCHERMATA DI TEST
RETE
SICUREZZA
SCELTA MENU
SOTTOMENU
Selezionare (evidenziare) la voce
desiderata con i tasti
o
.
La voce attualmente selezionata sarà visualizzata in giallo.
MENU PRINCIPALE
IMMAGINE
POSIZIONE
MENU AVANZATO
VISUALIZZA LINGUA(LANGUAGE)
OPZIONE1
OPZIONE2
SCHERMATA DI TEST
RETE
SICUREZZA
SCELTA MENU
SOTTOMENU
Premere il tasto ENTER per immettere
la selezione.
Ora viene aperto il sottomenu relativo all’opzione
selezionata. (Esempio, menu POSIZIONE).
POSIZIONE
SPOSTAMENTO
ASPETTO
ZOOM
PHASE CLOCK
TRAPEZIO
4:3
+16
SCELTA MENU
SOTTOMENU
Evidenziare la voce che si desidera
regolare con i tasti
o
e poi
cambiare i valori dei parametri con i
tasti
o
.
26
(Esempio di schermo di regolazione separato)
+16
PHASE CLOCK
• Mentre è visualizzato un grafico a barre, se per
circa 5 secondi non viene azionato nessun tasto la
schermata torna alla pagina precedente.
Ritorno alla pagina
precedente
• Premendo il tasto MENU, la schermata torna alla
pagina precedente del menu.
• Quando sullo schermo è visualizzato il MENU
PRINCIPALE, premendo il tasto MENU si
cancellano tutti i menu dallo schermo.
Opzioni del menu
mostrate in caratteri neri
• Alcune voci di menu potrebbero non essere valide
per alcuni formati di segnale applicati al proiettore.
Le opzioni del menu che non possono essere
regolate o usate sono mostrate in caratteri neri, e
non possono essere selezionate.
Impostazione delle voci di
menu
• La linea del prompt inferiore è diversa per ogni
menu, a seconda dell’opzione di menu
selezionata:
• Quando si modificano le impostazioni, viene
visualizzato il prompt “
CAMBIA”.
• Per un grafico a barre separato viene
visualizzato il prompt “
REGOLA”.
Ripristino delle
impostazioni predefinite in
fabbrica
Il tasto di impostazione predefinita (DEFAULT)
serve a ripristinare tutti i valori di regolazione del
proiettore ai livelli predefiniti impostati al momento
della sua spedizione dalla fabbrica.
IMMAGINE
MODO IMMAGINE
CONTRASTO
LUMINOSITÀ
COLORE
TINTA
TEMP.COLORE
GAIN BIANCO
SYSTEM DAYLIGHT VIEW
DETTAGLIO
NR
AI
SEL.SISTEMA
SCELTA MENU
REGOLA
STANDARD
0
0
0
0
DEFAULT
+6
OFF
+6
1
ON
AUTO
D4000E_It_0608 07.6.8 11:20 ページ 27
Regolazione dell’immagine
• Segnali RGB
CONTRASTO
GRAFICO
0
0
DEFAULT
+10
OFF
+6
1
ON
AUTO
SCELTA MENU
CAMBIA
GRAFICO
0
0
DEFAULT
+10
OFF
+6
1
ON
SCELTA MENU
CAMBIA
• Segnali S-Video/Video/YPBPR
IMMAGINE
MODO IMMAGINE
CONTRASTO
LUMINOSITÀ
COLORE
TINTA
TEMP.COLORE
GAIN BIANCO
SYSTEM DAYLIGHT VIEW
DETTAGLIO
NR
AI
SEL.SISTEMA
LUMINOSITÀ
L’opzione “LUMINOSITÀ” viene usata per regolare
il livello del nero.
: Aumenta la luminosità dell’immagine.
: Diminuisce la luminosità dell’immagine.
COLORE
• Segnali DVI
IMMAGINE
MODO IMMAGINE
CONTRASTO
LUMINOSITÀ
TEMP.COLORE
GAIN BIANCO
SYSTEM DAYLIGHT VIEW
DETTAGLIO
NR
AI
L’opzione “CONTRASTO” viene usata per regolare
la percentuale di contrasto.
: Aumenta la percentuale di contrasto.
: Diminuisce la percentuale di contrasto.
STANDARD
0
0
0
0
DEFAULT
+6
OFF
+6
1
ON
AUTO
(Segnali S-Video/Video/YPBPR soltanto)
: Scurisce i colori.
: Schiarisce i colori.
TINTA
(Segnali S-Video/Video/YPBPR soltanto)
L’opzione “TINTA” viene usata per regolare il colore
della pelle umana.
: Regola la tonalità della pelle verso un
colore verdastro.
: Regola la tonalità della pelle verso un
colore rossastro-viola.
TEMP.COLORE
La temperatura di colore va regolata quando le
aree bianche delle immagini hanno una tonalità
rossastra o bluastra.
DEFAULT : Questa è l’impostazione standard.
UTENTE : I valori RGB del bilanciamento del bianco
vengono regolati separatamente.
Premere il tasto ENTER, selezionare
“BIL BLANCO ALTA” o “BIL
BLANCO BASSA” e procedere con
le operazioni dettagliate.
: I colori dell’opzione selezionata
si scuriscono.
SCELTA MENU
CAMBIA
MODO IMMAGINE
MEDIA
A seconda delle condizioni di visualizzazione e
della sorgente del segnale video in uso, è possibile
selezionare la modalità immagine da quanto segue:
DINAMICO : La luminosità dell’immagine/la
percentuale di contrasto vengono
aumentate per adattarsi ad
ambienti di visualizzazione più
luminosi.
GRAFICO : Questa modalità è più adatta a
immagini provenienti da un
personal computer.
STANDARD : In generale, questa modalità è più
adatta alle immagini in movimento.
CINEMA
: Questa modalità è più adatta ai
film.
NATURALE : Le immagini diventano adatte
all’uso in una stanza buia.
ALTA
: I colori dell’opzione selezionata
si schiariscono.
: Le aree bianche acquistano una
tonalità leggermente più rossastra.
: Le aree bianche acquistano una
tonalità più bianca-bluastra.
GAIN BIANCO
La luminosità delle parti bianche dell’immagine può
essere regolata.
: L’intensità del colore bianco aumenta.
: Torna all’immagine naturale.
ITALIANO
IMMAGINE
MODO IMMAGINE
CONTRASTO
LUMINOSITÀ
TEMP.COLORE
GAIN BIANCO
SYSTEM DAYLIGHT VIEW
DETTAGLIO
NR
AI
SEL.SISTEMA
SYSTEM DAYLIGHT VIEW
Questa opzione regola l’intensità delle immagini
proiettate quando il proiettore viene utilizzato in
ambienti luminosi.
OFF : L’opzione “SYSTEM DAYLIGHT VIEW” è disattivata.
1
: Bassa
2
: Media
3
: Alta
27
D4000E_It_0608 07.6.8 11:20 ページ 28
Regolazione della posizione
Regolazione dell’immagine
DETTAGLIO
L’opzione “DETTAGLIO” viene usata per regolare
la nitidezza dell’immagine.
: Sottolinea il bordo dell’immagine.
: Alleggerisce il bordo dell’immagine.
POSIZIONE
SPOSTAMENTO
ASPETTO
ZOOM
PHASE CLOCK
TRAPEZIO
4:3
+16
NR
In questa modalità, il rumore video viene ridotto.
OFF : Nessuna correzione
1
: Bassa
2
: Media
3
: Alta
AI
Il controllo della scala dei grigi viene esercitato in
modo adatto alle immagini, e vengono proiettate le
immagini ottimali con un chiaro contrasto.
ON : La compensazione AI è abilitata.
OFF : La compensazione AI è disabilitata.
SEL.SISTEMA
Impostare secondo il sistema di segnale collegato.
(Segnale di ingresso terminale S-Video/Video)
AUTO : Questa è l'impostazione standard. Il
sistema di segnale ricevuto viene
identificato automaticamente.
AUTO
NTSC
NTSC4.43
PAL
PAL60
SECAM
PAL-N
PAL-M
Nota
• Se il deterioramento del segnale o altri
fattori impediscono la visualizzazione
corretta dell'immagine con l'impostazione
“AUTO”, cambiare l'impostazione secondo
il sistema di segnale collegato.
(Segnali di ingresso terminale RGB1/RGB2)
AUTO : Questa è l'impostazione standard. Il
sistema di segnale ricevuto viene
identificato automaticamente.
Con l'ingresso dei segnali VGA60/480p
AUTO
VGA60
YCBCR
480pRGB
Con l'ingresso di segnali diversi da VGA60/480p
AUTO
RGB
YPBPR (YCBCR)
Per i segnali supportati, riferirsi alla pagina 58.
SCELTA MENU
SOTTOMENU
SPOSTAMENTO
La posizione in cui le immagini vengono
visualizzate può essere spostata qui.
: La posizione viene spostata orizzontalmente.
: La posizione viene spostata verticalmente.
ASPETTO
AUTO : (Solo per segnale S-Video/Video)
Con questa impostazione, le immagini
vengono visualizzate dopo essere state
convertite automaticamente nel rapporto
di aspetto 16:9 se i segnali video S1*1
vengono identificati come alimentati al
connettore S-Video o i segnali video ID
come alimentati al connettore video.
16:9 : Con questa impostazione, le immagini
vengono convertite e visualizzate nel
rapporto di aspetto 16:9 se vengono
alimentati segnali standard*2. Se
vengono alimentati segnali widescren*3,
le immagini vengono visualizzate con il
loro rapporto di aspetto inerente intatto.
4:3
: Con questa impostazione, le immagini vengono
visualizzate con il loro rapporto di aspetto
inerente intatto se vengono alimentati segnali
standard*2. Quando vengono alimentati i segnali
widescreen*3, le immagini sono convertite e
visualizzate nel rapporto di aspetto 4:3.
S4:3 : Selezionare questa impostazione se si
usa uno schermo 16:9.
H FIT : Le immagini vengono visualizzate utilizzando
tutti i pixel del pannello in direzione
orizzontale. Se un segnale ha un rapporto di
aspetto più alto di quello dei pixel del
pannello*4, l’immagine viene visualizzata con
le parti superiore e inferiore tagliate via.
V FIT : Le immagini vengono visualizzate utilizzando
tutti i pixel del pannello in direzione verticale.
Se un segnale ha un rapporto di aspetto più
ampio di quello dei pixel del pannello*4,
l’immagine viene visualizzata con i lati destro
e sinistro tagliati via.
HV FIT : L’immagine viene visualizzata su tutti i pixel
del pannello*4. Se il rapporto di aspetto del
segnale di ingresso è diverso da quello dei
pixel del pannello*4, il segnale viene
trasformato nel rapporto di aspetto dei pixel
del pannello*4 e poi l’immagine visualizzata.
*1 I segnali video S1 sono segnali video 16:9 ai quali viene
aggiunta l’uscita del segnale di rilevamento dalla piastra
video, o altra unità che supporta il formato widescreen.
*2 Qui, segnali standard significa segnali d’ingresso 4:3 o 5:4.
*3 Qui, segnali widescreen significa segnali d’ingresso 16:9, 15:9 o 15:10.
*4 Il rapporto di aspetto dei pixel del pannello è 4:3.
28
D4000E_It_0608 07.6.8 11:20 ページ 29
Attenzione • Se si sceglie un rapporto tra larghezza e altezza
immagine che non corrisponde con quello del video
sorgente, verrà visualizzata un’immagine con un
rapporto tra larghezza e altezza immagine diverso
da quello dell’immagine originale. Scegliere il
rapporto tra larghezza e altezza immagine
appropriato, in modo che corrisponda
completamente a quello dell’immagine originale.
Nota
• Se, quando il proiettore viene utilizzato per scopi
commerciali o in presenza di pubblico (ad esempio, in
un ristorante o in un hotel, ecc.), il formato
dell’immagine viene compresso o ingrandito utilizzando
il rapporto tra larghezza e altezza immagine di 16:9, ci
potrebbe rappresentare una violazione dei diritti del
proprietario del copyright delle immagini originali.
• Se si proietta un’immagine con il rapporto standard tra
larghezza e altezza immagine di 4:3 usando un
rapporto tra larghezza e altezza immagine per
schermo largo, parti dell’immagine potrebbero
scomparire oltre i bordi dello schermo oppure l’insieme
dell’immagine potrebbe risultare distorto. Per
visualizzare l’immagine con il rapporto originale tra
larghezza e altezza immagine, scegliere il rapporto
standard tra altezza e larghezza immagine di 4:3.
ZOOM
Permette di cambiare il rapporto d’ingrandimento, e
l’immagine ingrandita risultante viene visualizzata.
: Viene cambiato il rapporto di
ingrandimento in direzione orizzontale.
: Viene cambiato il rapporto di
ingrandimento in direzione verticale.
PHASE CLOCK
(Solo per segnali RGB/YPBPR)
La regolazione della fase di sincronizzazione consente all’utente
di minimizzare il disturbo visibile tramite il tasto
o il tasto
.
Nota • Quando si proiettano segnali con un frequenza di clock
a punti di 150 MHz o più alta, il disturbo potrebbe non
scomparire anche se si regola la fase di clock.
• La regolazione della fase di sincronizzazione
non è disponibile per i segnali.
TRAPEZIO
TRAPEZIO : La distorsione trapezoidale può essere corretta solo
lungo uno dei due margini orizzontali dell’immagine.
Tasto
:
Tasto
:
• È possibile correggere la distorsione trapezoidale a
±30° dell’angolo di inclinazione del proiettore.
Tuttavia, maggiore è la quantità di correzione, più la
qualità dell’immagine risulta deteriorata e più
difficile diventa ottenere un buon livello di messa a
fuoco. Per ottenere la qualità di immagine ottimale,
impostare il proiettore e lo schermo in modo tale
che la quantità di correzione necessaria della
distorsione trapezoidale sia minore possibile.
• Quando si esegue la correzione della distorsione
trapezoidale cambia anche la dimensione dell’immagine.
LINEARITÀ : Dopo aver terminato la regolazione della distorsione
trapezoidale, regolare la linearità verticale con il tasto
o con il tasto
.
La linearità non è regolabile se non è stata effettuata
alcuna correzione della distorsione trapezoidale.
Come usare la funzione
MENU AVANZATO
MENU AVANZATO
DIGITAL CINEMA REALITY
CANCELLA
IMMETTI RISO.
POSIZIONE ARRESTO
POSIZIONE RASTER
MODO XGA
MODO SXGA
AUTO
1
XGA
SXGA
SCELTA MENU
CAMBIA
DIGITAL CINEMA REALITY
Aumentare la risoluzione verticale quando viene
applicato l’ingresso del segnale S-Video, Video,
480i, 576i, 1080/60i, 1080/50i.
AUTO: Esegue il rilevamento automatico e
l’elaborazio-ne cinema (impostazione
default del fabbricante).
OFF : Elaborazione cinema non forzata
25p FISSO:
Elaborazione cinema forzata (griffa 2:2)
esegui-ta all’invio di un segnale PAL,
SECAM, 576i, 1080/50i.
30p FISSO:
Elaborazione cinema forzata (griffa 2:2) eseguita all’invio di un segnale NTSC, 480i, 1080/60i.
Nota • Nel modo DIGITAL CINEMA REALITY,
la qualità immagine sarà deteriorata se
viene selezionato “30p FISSO” oppure
“25p FISSO” quando il segnale non è un
segnale griffa 2:2. (La risoluzione
verticale si deteriora.)
CANCELLA
Si può eseguire la regolazione fine per la cancellazione
se alle estremità dello schermo appare del rumore, o se
le immagini sporgono dallo schermo durante la
proiezione quando si usa un deck video, ecc.
: Seleziona la regolazione della parte
superiore, parte inferiore, sinistra e destra.
: Regola la larghezza di cancellazione.
Regolazione parte superiore
Regolazione parte inferiore
Regolazione sinistra
Regolazione destra
ITALIANO
Nota
29
D4000E_It_0608 07.6.8 11:20 ページ 30
Come usare la funzione MENU AVANZATO
IMMETTI RISO.
POSIZIONE RASTER
La regolazione della risoluzione di ingresso
consente di ottenere le immagini migliori quando
sullo schermo c’è uno sfarfallio oppure intorno ai
contorni dell’immagine si vede un alone.
: Selezionano le opzioni elencate sotto.
: Seleziona il valore.
Se non viene usata l’intera area in cui le immagini
in ingresso possono essere visualizzate, le
immagini possono essere spostate su qualsiasi
posizione all’interno dell’area di visualizzazione.
: Regolano il valore nella direzione orizzontale.
“TOTALE PUNTI”, “PUNTI DISPLAY”, “TOTALE
RIGHE” e “RIGHE DISPLAY”
Ogni voce visualizza automaticamente un valore in
risposta al tipo di segnale in ingresso. Se sullo
schermo compaiono delle strisce verticali o se
l’immagine è parzialmente assente, per ottenere il
valore ottimale, aumentare o diminuire il valore
visualizzato mentre si osserva lo schermo.
Nota
• Le strisce verticali citate sopra non
vengono visualizzate sullo schermo
con tutti i segnali immessi.
• Durante l’operazione di regolazione,
l’immagine potrebbe risultare distorta,
ma non si tratta di un guasto.
• La risoluzione d’ingresso può essere
regolata soltanto quando il segnale
d’ingresso RGB viene applicato con
RGB1 e RGB2 IN.
• La regolazione automatica non è
possibile se vengono alimentati
segnali d’ingresso di filmati o segnali
con una frequenza di clock a punti di
oltre 150 MHz.
POSIZIONE ARRESTO
(Segnali RGB/YPBPR soltanto)
Utilizzare la regolazione della posizione di blocco
per ottenere il valore ottimale quando le zone scure
dell’immagine vengono compresse o visualizzate in
verde.
Eseguire la regolazione con i tasti
.
Il valore può variare da 0 a 255.
Valori ottimali per la regolazione della posizione di
blocco
• Se le zone scure sono compresse:
Il valore ottimale è il punto in cui le zone scure
vengono visualizzate nel modo migliore.
• Se le zone scure sono visualizzate in verde:
Il valore ottimale è il punto in cui la zona
verde diventa scura e nitida.
Nota
30
• La posizione del fermo può essere
regolata soltanto quando il segnale
d’ingresso RGB viene applicato con
RGB1 e RGB2 IN.
: Regolano il valore nella direzione verticale.
MODO XGA
Questa modalità ha effetto quando vengono
alimentati i segnali XGA (RGB).
XGA : Questa è l'impostazione standard.
WXGA : Selezionare questa modalità se
vengono alimentati segnali WXGA.
MODO SXGA
Questa modalità ha effetto quando vengono
alimentati i segnali SXGA (RGB).
SXGA : Questa è l'impostazione standard.
SXGA+: Selezionare questa modalità se lo
schermo viene escluso.
Modifica della lingua del display
VISUALIZZA LINGUA(LANGUAGE)
ENGLISH
DEUTSCH
FRANÇAIS
ESPAÑOL
ITALIANO
日本語
中文
SELEZIONA
IMPOSTA
I menu, le voci di impostazione, le schermate di
regolazione e i nomi dei tasti di controllo verranno
visualizzati nella lingua scelta dall’utente.
Le lingue disponibili sono:
ENGLISH, DEUTSCH, FRANÇAIS, ESPAÑOL,
ITALIANO,
,
,
,
.
Nota
• Per impostazione predefinita, il display
a schermo del proiettore è impostato
sulla lingua inglese.
D4000E_It_0608 07.6.8 11:20 ページ 31
Impostazioni OPZIONE1
UTENTE
NOMALE
OFF
BLU
NONE
EDID2:PC
0-255:PC
1
ON
Si possono impostare i colori dello schermo quando
non viene alimentato il segnale al proiettore.
BLU : Imposta il blu come colore dello
schermo.
NERO : Imposta il nero come colore dello
schermo.
LOGO1 : L’immagine memorizzata dall’utente
sarà proiettata nell’area di proiezione.
LOGO2 : Viene proiettato il logo Panasonic.
STARTUP LOGO
SCELTA MENU
CAMBIA
CORREZIONE COLORE
OFF
: Questa è l'impostazione standard.
UTENTE : I sei colori rosso, verde, blu, ciano,
magenta e giallo possono essere
regolati e registrati per ciascuno dei
quattro sistemi del segnale: Video, SVideo, RGB e YPBPR.
Premere il tasto ENTER per le
regolazioni dettagliate.
CORREZIONE COLORE
RGB
0
0
0
0
0
0
R
G
B
Cy
Mg
Ye
COLORE SFONDO
SCELTA MENU
REGOLA
Viene visualizzato il sistema attuale del segnale.
MODO CONTRASTO
Per la regolazione dell’ambiente operativo ci sono
due metodi.
NORMALE : La luminosità è impostata al
massimo.
ALTA
: Il contrasto è impostato al massimo.
SEGNALE AUTO.
La posizione dove viene visualizzato lo schermo
può essere regolata automaticamente senza
premere il tasto AUTO SETUP del telecomando
ogni volta che vengono alimentati i segnali quando
essi vengono alimentati frequentemente, come
quando il proiettore viene usato nelle conferenze.
ON : L’impostazione automatica viene eseguita
automaticamente quando i segnali video
delle immagini proiettate sono cambiati.
OFF : La funzione d’impostazione automatica
dell’ingresso viene disattivata.
Imposta il logo iniziale proiettato all’accensione
dell’alimentazione.
LOGO2 : Questa è l'impostazione standard.
Viene proiettato il logo Panasonic.
NONE : “STARTUP LOGO” è disabilitato.
LOGO1 : Verrà proiettata l’immagine
memorizzata dall’utente.
Nota • Per creare immagini da utilizzare
come “LOGO1” è richiesto un software
separato. Rivolgersi al proprio
rivenditore.
LISTA SOTTOMEMORIA
Si possono registrare multipli gruppi di dati di
regolazione delle immagini (valori di impostazione
IMMAGINE, POSIZIONE, MENU AVANZATO) per
lo stesso tipo di segnale.
LISTA SOTTOMEMORIA
- : RGB1-XGA60
1: RGB1-XGA60
2: VIDEO-NTSC
3:
4:
5:
6:
7:
8:
SELEZIONA
SALVA
RETOUR
Regolazione nella sottomemoria
Selezionare il numero della sottomemoria da
registrare usando il tasto
.
Premere il tasto ENTER.
Nota • Le sottomemorie vanno da 1 a 8.
Modo di selezionare una sottomemoria
Selezionare il numero della sottomemoria (da 1
a 8) usando i tasti
. Selezionare “-” se
non si desidera usare la sottomemoria.
Premere il tasto ENTER.
• Non si può selezionare la sottomemoria
di un sistema diverso del segnale.
Modo di cancellare una sottomemoria
Nota
Selezionare il numero della sottomemoria (da 1 a
8) corrispondente alla sottomemoria da cancellare
usando i tasti
.
Premere il tasto DEFAULT.
Leggere il messaggio di conferma e selezionare.
31
ITALIANO
OPZIONE1
CORREZIONE COLORE
MODO CONTRASTO
SEGNALE AUTO.
COLORE SFONDO
STARTUP LOGO
LISTA SOTTOMEMORIA
DVI EDID
LIVELLO SEGNALE DVI
FUNC1
POSIZIONE OSD
MEMORIA OSD
D4000E_It_0608 07.6.8 11:20 ページ 32
Impostazioni OPZIONE1
DVI EDID
FUNC1
Se il proiettore e il componente esterno sono
collegati con una connessione DVI ma non si può
ottenere una immagine corretta, cambiare questa
impostazione.
EDID1
Selezionare questa impostazione
principalmente se al terminale DVI è collegato
un componente esterno (lettore DVD, ecc.)
con uscita dei segnali video dei film.
EDID2:PC
Selezionare questa impostazione
principalmente se al terminale DVI è collegato
un componente esterno (personal computer,
ecc.) con uscita dei segnali video di immagini
fisse.
L’utente può impostare la funzione del tasto FUNC1
del telecomando.
SEL.SISTEMA:
Il tasto funziona allo stesso modo di “SEL.
SISTEMA” di “IMMAGINE”.
SYSTEM DAYLIGHT VIEW:
Il tasto funziona allo stesso modo di “SYSTEM
DAYLIGHT VIEW” di “IMMAGINE”.
LISTA SOTTOMEMORIA:
Il tasto funziona allo stesso modo di “LISTA
SOTTOMEMORIA” di “OPZIONE1”.
Modalità
EDID1
EDID2:PC
Nota
Dati EDID
480p, 576p, 1080/60i, 1080/50i,
720/60p, 720/50p, 1080/60p,
1080/50p
VGA60, SVGA60, XGA50, XGA60,
XGA70, XGA75, XGA85, SXGA60
• L’impostazione ottimale differisce
secondo il componente esterno
collegato. Controllare le istruzioni per
l’uso del componente esterno, ecc.
• A seconda dell’impostazione, alcuni
componenti potrebbero non fornire
immagini oppure non funzionare
correttamente.
LIVELLO SEGNALE DVI
Se il proiettore e il componente esterno sono
collegati con una connessione DVI ma non si può
ottenere una immagine corretta, cambiare questa
impostazione.
0-255:PC
Selezionare questa impostazione
principalmente per il collegamento del
componente esterno (personal computer, ecc.)
usando l’uscita del terminale DVI.
16-235
Selezionare questa impostazione
principalmente per il collegamento del
componente esterno (lettore DVD, ecc.)
usando l’uscita del terminale HDMI con un
cavo di conversione, ecc.
Nota
32
• L’impostazione ottimale differisce
secondo il componente esterno
collegato. Controllare le istruzioni per
l’uso del componente esterno, ecc.
• A seconda dell’impostazione, alcuni
componenti potrebbero non fornire
immagini oppure non funzionare
correttamente.
POSIZIONE OSD
L’utente ha la possibilità di specificare la posizione
delle indicazioni su schermo.
1 (in alto a sinistra dello schermo)
2 (posiz. centro-sini-stra dello schermo)
3 (in basso a sinistra dello schermo)
9 (in basso a destra dello schermo)
4 (in alto al centro dello schermo)
8 (posiz. centro-destra dello schermo)
5 (al centro dello schermo)
7 (in alto a destra dello schermo)
6 (in basso al centro dello schermo)
MEMORIA OSD
Consente di salvare la posizione del cursore nei
menu su schermo.
ON : La posizione del cursore viene salvata.
OFF : La posizione del cursore non viene
salvata.
Nota
• Anche se questa impostazione è “ON”,
la posizione del cursore non viene
salvata se si spegne il proiettore.
D4000E_It_0608 07.6.8 11:20 ページ 33
Impostazioni OPZIONE2
OPZIONE2
IDENT.PROIET
IMPOSTAZIONI
VELOCITA’ VENTOLE
ORIENTAMENTO
SCELTA LAMPADA
LAMP RELAY
RS-232C
INFORMAZIONI SISTEMA
SPEG.AUTOM.
DATA E ORA
PASSWORD
TUTTI
FRONTE-BANCO
MAX VELOCITA’
ORIZZONTALE
DUAL
OFF
DISABILITA
SCELTA MENU
CAMBIA
IDENT.PROIET
Il proiettore è dotato di una funzione di impostazione
del numero ID che aiuta l’utente a controllare due o
più proiettori, simultaneamente o separatamente, con
un singolo telecomando. Per impostazione
predefinita, il numero ID è impostato su “TUTTI”.
Quindi, non è necessario impostare il numero ID
quando si usa un solo proiettore.
1 - 64: Il numero ID viene impostato in questa
gamma.
Nota
• È possibile impostare il numero ID su
“TUTTI” oppure su valori selezionati
da “1” a “64”.
• Quando si sono assegnati i numeri ID
ai proiettori, è necessario assegnare
gli stessi numeri ID, rispettivamente, ai
relativi telecomandi.
• Se si imposta il numero ID del proiettore
su “TUTTI”, è possibile controllarlo con
un telecomando o con Se si utilizzano
più proiettori e alcuni di essi hanno il
numero ID impostato su “TUTTI”, non è
possibile controllarli separatamente dai
proiettori con altri numeri ID.
Per ulteriori dettagli sull’impostazione
del numero ID, vedere pagina 15.
IMPOSTAZIONI
VELOCITA’ VENTOLE
La ventola può essere controllata secondo le
condizioni operative.
MAX VELOCITA’ : Questa è l’impostazione
standard.
MIN VELOCITA’ : Va selezionato quando si
usa il proiettore ad una
altitudine di oltre 1 400 metri.
ORIENTAMENTO
La ventola può essere controllata secondo la
direzione in cui vengono proiettate le immagini.
ORIZZONTALE: Questa è l'impostazione
standard.
VERTICALE
: Va selezionato quando le
immagini di proiezione sono a
un angolo significativo verso la
verticale (oltre 30 gradi
dall’orizzontale).
V
O
30°
30°
30°
30°
O
V
O: ORIZZONTALE
V: VERTICALE
Attenzione • Selezionare l’impostazione
“ORIENTAMENTO” corretta secondo la
direzione di proiezione delle immagini.
Usando il proiettore con l’impostazione
“ORIENTAMENTO” sbagliata, si riduce
la vita di servizio delle lampade.
Cambiare questa impostazione secondo il metodo
di installazione del proiettore.
FRONTE-BANCO
ITALIANO
FRONTE-SOFF
RETRO-BANCO
RETRO-SOFF
33
D4000E_It_0608 07.6.8 11:20 ページ 34
Impostazioni OPZIONE2
SCELTA LAMPADA
LAMP RELAY
L’opzione “SCELTA LAMPADA” viene usata per
scegliere tra la modalità Lampada singola e la
modalità Lampada doppia a seconda delle
necessità dell’utente o delle condizioni di
visualizzazione.
In modalità Lampada singola, il proiettore può
scegliere automaticamente una delle due lampade,
oppure è possibile specificare una lampada
precisa.
DUAL
: Vengono usate simultaneamente
due lampade.
SINGOLO : Viene usata una delle due lampade
(viene selezionata
automaticamente lampada con le
ore di funzionamento più corte)
LAMPADA1: Viene sempre usata l’unità
lampada 1.
LAMPADA2: Viene sempre usata l’unità
lampada 2.
Quando si seleziona una delle impostazioni sopra,
essa ha effetto dopo che si è premuto il tasto
ENTER.
Se si utilizza il proiettore per più di 24 ore senza
interruzioni, questa impostazione consente di
commutare automaticamente le lampade accese al
fine di ridurre il deterioramento della lampada
causato da un uso continuativo.
OFF : Questa è l'impostazione standard. “LAMP
RELAY” viene disabilitato.
00:00 - 23:00
: Si possono impostare intervalli di un’ora
da 00:00 a 23:00.
Nota
34
• Se nella modalità “SINGOLO”,
“LAMPADA1” o “LAMPADA2” una
lampada rimane spenta o la lampada
correntemente attiva supera le 3 000
ore di tempo di funzionamento
cumulativo, si accende l’altra lampada.
Se nella modalità “DUAL” una
lampada rimane spenta o la lampada
correntemente attiva supera le 3 000
ore di tempo di funzionamento
cumulativo, si accende soltanto l’altra
lampada.
Se però entrambe le lampade
rimangono spente o viene superato il
tempo di funzionamento cumulativo di
3 000 ore, il proiettore si dispone in
modalità standby.
• I colori delle voci indicano lo stato.
Verde
Impostazione attuale
Giallo
Impostazione attuale
(quando una lampada si
guasta o non si accende)
Rosso
La lampada non si è
accesa
Bianco Qualsiasi altro stato
• Se si usa ripetutamente il proiettore
per brevi periodi di tempo, le lampade
devono essere sostituite più
frequentemente.
Nota
• La funzione “LAMP RELAY” è attiva
soltanto quando in “SCELTA
LAMPADA” si seleziona “DUAL” o
“SINGOLO”. Se si seleziona
“LAMPADA1” o “LAMPADA2”, la
funzione “LAMP RELAY” non è
disponibile.
• Se in “SCELTA LAMPADA” si
seleziona “DUAL”, dopo il tempo
impostato si accende una sola
lampada per un periodo di 4 ore.
• Se in “SCELTA LAMPADA” si
seleziona “SINGOLO”, la lampada che
era spenta all’ora impostata si
accende, dopo di che la lampada che
era accesa fino al tempo impostato si
spegne.
• L’ora utilizzata per il funzionamento
corrisponderà all’ora locale (pagina 35).
RS-232C
Regola i parametri di comunicazione delle porte seriali.
Per i dettagli sulle porte seriali, riferirsi a “Uso dei
terminali seriali” (pagina 48).
(IN.) VELOCITÀ IN BAUD
: Viene selezionato 9600, 19200
o 38400.
(IN.) PARITÀ : Viene selezionato NESSUNO,
NUM.PARI o NUM.DISPARI.
(US.) VELOCITÀ IN BAUD
: Viene selezionato 9600, 19200
o 38400.
(US.) PARITÀ : Viene selezionato NESSUNO,
NUM.PARI o NUM.DISPARI.
SISTEMA VPS : Viene selezionato MASTER o
SLAVE.
GRUPPO
: Viene selezionato da A a Z.
Viene anche selezionato
MASTER o SLAVE.
D4000E_It_0608 07.6.8 11:20 ページ 35
INFORMAZIONI SISTEMA
Si possono guardare le informazioni del sistema del
proiettore.
INFORMAZIONI SISTEMA
VERS. PRINCIPALE
VERSIONE RETE
ORE PROIETTORE
LAMPADA1
LAMPADA2
NUM.ACCEN.L.1
NUM.ACCEN.L.2
1.00.00
1.00
300h
100h
100h
20
20
RETOUR
SPEG.AUTOM.
Il proiettore può essere disposto automaticamente
in modalità standby se non vengono alimentati i
segnali per la durata di tempo regolata.
DISABILITA:
Questa è l'impostazione standard. Questa
funzione viene disabilitata.
45MIN. - 90MIN.:
La durata può essere regolata da 45 a 90
minuti in incrementi di 15 minuti.
DATA E ORA
Consente di impostare fuso orario, data ed ora
dell’orologio interno del proiettore.
TIME ZONE
: Per regolare il fuso orario locale.
AGGIUSTA OROLOGIO
: Per regolare la data e l’ora attuali.
DATA LOCALE/ORA LOCALE
: Vengono visualizzate la data e l’ora
impostate sopra.
Visualizzazione della
forma interna di test
Il proiettore è dotato di otto tipi di modelli di test interni,
per il controllo della condizione dell’apparecchio.
Per visualizzare gli schemi di test, seguire i passi
indicati qui sotto.
Premere il tasto TEST PATTERN sul
telecomando.
Selezionare oppure “SCHERMATA DI TEST”
sul MENU PRINCIPALE e cercare i vari tipi
di schermate di test usando i tasti
.
Nota
• I risultati della regolazione dell’immagine,
della qualità dell’immagine, della posizione,
delle dimensioni e di altri fattori non si riflette
sugli schemi di test. Prima di eseguire i vari
tipi di impostazioni, accertarsi di visualizzare
il segnale in ingresso.
Ciclo degli schemi di test
interni visualizzati
Schermata MENU
+
schermata d’ingresso
Tutto bianco
Messa a fuoco
Tutto nero
Barre dei colori
Flag
PASSWORD
Finestra
(inversione)
Quadro 16:9
ITALIANO
Questa funzione viene utilizzata dal personale di
assistenza tecnica.
Immettere le password con i tasti numerici (da 0 a
9) del telecomando e premere il tasto ENTER per
confermare l’immissione.
Nero su
fondo bianco
Finestra
Bianco su
fondo nero
35
D4000E_It_0608 07.6.8 11:20 ページ 36
Impostazione della rete
Per poter usare le funzioni del browser web (pagina
37) che il PC utilizza per controllare il proiettore,
bisogna stabilire le impostazioni necessarie per la rete.
RETE
NOME HOST
DHCP
INDIRIZZO IP
SUBNET MASK
GATEWAY
CONFIG. LAN ATTUALE
SALVA
PROJECTOR
OFF
192.168. 0. 8
255.255.255. 0
192.168. 0. 1
SCELTA MENU
REGOLA
: Quando si utilizza un server DHCP,
eseguire modifiche, se necessario.
Il numero di caratteri validi è da 1 a
12 (non sono ammessi gli spazi).
DHCP
: Se si desidera acquisire
automaticamente un indirizzo IP
utilizzando il server DHCP,
impostare la voce DHCP su ON.
Se non si utilizza il server DHCP,
impostare la voce su OFF.
INDIRIZZO IP
: Se non si utilizza il server DHCP,
immettere manualmente l’indirizzo IP.
SUBNET MASK : Impostare la maschera sottorete
se non si usa il server DHCP.
GATEWAY
: Se non si utilizza il server
DHCP, immettere manualmente
l’indirizzo del gateway.
CONFIG. LAN ATTUALE : Visualizza lo stato di rete dell’unità,
come DHCP o INDIRIZZO IP.
SALVA
: Le impostazioni vengono memorizzate.
NOME HOST
Collegamento a un PC
Requisiti del sistema
Per poter utilizzare le funzioni di rete, sono richieste
le seguenti caratteristiche tecniche.
• PC
SO: Windows XP/2000/Me (Millennium
Edition)/98SE (Seconda edizione)
CPU: Pentium
o processore più veloce
RAM: minimo 64 MB (minimo 128 MB per
Windows XP/2000)
Browser web: Internet Explorer 6.0 o successivo,
Netscape Communicator 7.0 o
successivo
• Cavo LAN
Tipo: cavo diritto compatibile Categoria 5
Lunghezza: massimo 100 metri
Attenzione • Se si desidera utilizzare la funzione e-
mail, assicurarsi che il sistema possa
gestire le e-mail.
Il funzionamento non è garantito per tutti
i computer, anche qualora soddisfino le
condizioni precedenti.
Esempio di collegamento
Proiettore
Attenzione • Prima di utilizzare il server DHCP,
accertarsi che tale server sia già in
funzione.
• Per ulteriori dettagli sull’indirizzo IP,
sulla maschera di rete e sul gateway,
chiedere all’amministratore di rete.
Personal
computer
R/PR
VIDEO IN
Ripristino dell’impostazione della
funzione di rete alle impostazioni
default del fabbricante
L’utente ha la possibilità di ripristinare tutte le
impostazioni della funzione di rete, quali ad
esempio impostazioni indirizzo IP, password ed email alle impostazioni default del fabbricante.
Premere
per selezionare “SALVA”.
Tenere premuto il tasto DEFAULT per 3
secondi.
Verrà visualizzata una schermata di conferma.
Per annullare, premere il tasto MENU. Verrà
visualizzata la schermata “RETE”.
Premere il tasto ENTER.
36
S-VIDEO IN
REMOTE 1
IN
G/Y
B/PB
RGB 1 IN
REMOTE 2 IN
SYNC/HD
VD
IN
SERIAL
RGB 2 IN
OUT
DVI-D IN
LAN
OUT
10BASE-T o 100BASE-TX
Cavo LAN (diritto)
Cavo LAN (diritto)
Hub
•
Se
si
tocca
la porta LAN con la mano
Attenzione
o il corpo carichi di elettricità statica, si
potrebbe danneggiare l’apparecchio a
causa della scarica di elettricità
statica. Pertanto, fare attenzione a non
toccare la porta LAN o le parti in
metallo del cavo LAN.
• Collegare il cavo LAN ai dispositivi
interni.
D4000E_It_0608 07.6.8 11:20 ページ 37
Uso del controllo mediante browser web
Questo proiettore è dotato di funzioni di rete che ne consentono il controllo attraverso un browser web su un PC.
Le funzioni controllabili sono:
• Impostazioni e regolazione del proiettore
• Visualizzazione dello stato del proiettore
• Trasmissione di un messaggio e-mail quando il proiettore ha un problema
Accesso dal browser Web
Avviare il browser web sul PC, quindi
immettere l’indirizzo IP che è stato
impostato nel proiettore.
Immettere “user1” nel campo del nome
utente, quindi immettere la password
nel campo della password.
L’impostazione predefinita è “panasonic” (tutto in
minuscolo). Se si è modificata la password,
immettere qui la nuova password.
Il nome host impostato nel proiettore è visualizzato
nel campo “Realm”.
Fare clic su [OK].
Viene visualizzata la pagina di controllo di base.
Nota
• Per eseguire impostazioni o azioni di
controllo, evitare di avviare
simultaneamente due o più browser Web.
• Prima di tutto, modificare la password.
Pagina della modifica della password
Fare clic su [Change password].
ITALIANO
Campo di immissione della
vecchia password
Campo di immissione della
nuova password
Campo di immissione della
nuova password
(reimmetterla per conferma)
Tasto per cancellaretutti i caratteri immess
Tasto per eseguire la modifica della password
37
D4000E_It_0608 07.6.8 11:20 ページ 38
Uso del controllo mediante browser web
Pagina di controllo di base
Questa pagina è la prima visualizzata quando si accede al proiettore attraverso un browser web.
Per accedervi da un’altra pagina, fare clic su [Projector control], quindi su [Basic control].
Pulsante di aggiornamento
Questo tasto non può essere usato
con questa unità.
Pulsante di impostazione della
posta elettronica
Fare clic su questo pulsante per
visualizzare la pagina di impostazione
della posta elettronica.
Pulsante delle informazioni di
controllo
Fare clic su questo pulsante per
visualizzare lo stato del proiettore.
Tasto delle impostazioni di rete
Fare clic su questo tasto per visualizzare la pagina di
impostazione dell’indirizzo IP e di altri elementi.
Pulsante di cambiamento password
Controllo di accensione/spegnimento
dell’apparecchio (On/Off)
Controllo dell’otturatore
Visualizzazione/non
visualizzazione OSD
(On-Screen Display)
Cambiamento del sistema del
segnale
Usare questi pulsanti per
selezionare i segnali di ingresso.
38
D4000E_It_0608 07.6.8 11:20 ページ 39
Pagina dei controlli dettagliati
Per visualizzare la pagina dei controlli dettagliati, fare clic su [Projector control], quindi su [Detail control].
Sullo schermo viene visualizzato lo stato,
anche se le indicazioni a schermo del
proiettore sono disabilitate.
Questo pulsante aggiorna la descrizione
a schermo, a destra della pagina di
controllo, con le informazioni più recenti.
Al termine del controllo, con la pressione di questi pulsanti si controlla il
proiettore e si aggiorna la descrizione a schermo a destra della pagina di
controllo.
Pagina informazioni di monitoraggio
Per visualizzare la pagina informazioni di monitoraggio, fare clic su [Projector control], quindi su [Status
information].
Questa pagina visualizza gli stati del proiettore stabiliti per le opzioni mostrate sotto.
Visualizza lo stato di cambiamento
dell’ingresso.
Visualizza la temperatura dell’aria in
ingresso nel proiettore.
Visualizza la temperatura all’interno del
proiettore.
Visualizza la temperatura intorno alla
lampada.
ITALIANO
Visualizza la durata residua della
lampada1.
Visualizza la durata residua della
lampada2.
Visualizza il tipo di proiettore.
Visualizza le ore d’uso del proiettore.
Visualizza le informazioni di autodiagnosi.
Visualizza la versione del firmware dell’unità principale del proiettore.
39
D4000E_It_0608 07.6.8 11:20 ページ 40
Uso del controllo mediante browser web
Pagina delle informazioni sugli errori
Quando viene visualizzato
visualizzare i dettagli dell’errore.
nella schermata delle informazioni sullo stato, farvi clic per
OK: Funzionamento normale
FAILED: Guasto
Nota
• A seconda della natura dell’errore, il proiettore potrebbe disporsi in modalità standby per la propria protezione.
Quando viene visualizzato [FAILED] (GUASTO) per una voce
Parametro
MAIN CPU BUS
FAN
OPTICS MODULE
TEMPERATURE
INPUT AIR TEMPERATURE
AROUND LAMP
TEMPERATURE
LAMP REMAIN TIME
LAMP STATUS
SHUTTER
AIR FILTER
OPTICS MODULE TEMP.SENSOR
INPUT AIR TEMP.SENSOR
AROUND LAMP TEMP.
SENSOR
BATTERY
AIRFLOW SENSOR
COLOR WHEEL
COVER OPEN
40
Descrizione
Si è verificato un problema nel circuito del microprocessore. Rivolgersi al rivenditore.
Si è verificato un problema nella ventola o nel relativo circuito di controllo.
Rivolgersi al rivenditore.
La temperatura all’interno del proiettore è alta.
È possibile che il proiettore sia utilizzato in ubicazioni in cui la temperatura
ambiente è troppo elevata, ad esempio accanto a un termosifone.
La temperatura dell’aria in ingresso è troppo elevata.
È possibile che il proiettore sia utilizzato in ubicazioni in cui la temperatura
ambiente è troppo elevata, ad esempio accanto a un termosifone.
La temperatura vicino alla lampada potrebbe essere molto salita.
Ci potrebbe essere qualcosa che blocca i fori di ventilazione.
Le ore di lavoro della lampada hanno superato il valore cumulativo previsto
per il suo funzionamento, ed è necessario sostituire la lampada.
La lampada non si è accesa.
Aspettare che la lampada si raffreddi, e stabilire poi la corrente.
Si è verificato un problema nel circuito dell’otturatore. Rivolgersi al rivenditore.
Sul filtro dell’aria si accumula troppa polvere.
Spegnere l’interruttore MAIN POWER tramite la procedura descritta a
pagina 22 e pulire il filtro dell’aria (vedere pagina 51).
Si è verificato un problema del sensore di rilevamento temperatura
all’interno del proiettore. Rivolgersi al rivenditore.
Si è verificato un problema nel sensore utilizzato per rilevare la temperatura
dell’aria in ingresso. Rivolgersi al rivenditore.
Si è verificato un problema del sensore di rilevamento temperatura intorno
alle lampade. Rivolgersi al rivenditore.
La batteria tampone si è esaurita. Rivolgersi al rivenditore.
Si è verificato un problema del sensore di volume aria. Rivolgersi al
rivenditore.
Si è verificato un problema del disco colori o del circuito pilota disco colori.
Rivolgersi al rivenditore.
Il coperchio dell’unità lampada non è posizionato correttamente. Controllare
se il coperchio dell’unità lampada è correttamente in posizione. (pagina 53)
D4000E_It_0608 07.6.8 11:20 ページ 41
Pagina di impostazione dell’e-mail
Con questo proiettore, se si verifica un problema o se le ore di lavoro della lampada raggiungono un valore
preimpostato, è possibile inviare un messaggio e-mail a uno o più indirizzi di posta elettronica preimpostati (massimo due
indirizzi). Per visualizzare la pagina di impostazione dell’e-mail, fare clic su [Projector control], quindi su [E-mail set up].
Per utilizzare la funzione di posta
elettronica, selezionare "Enable".
Immettere l’indirizzo IP o il nome del
server di posta elettronica (SMTP). Se si
immette il nome del server, bisogna
impostare il server DNS.
Immettere l’indirizzo di posta elettronica
del proiettore. (massimo di 63 caratteri)
L’utente può immettere, ad esempio, la
posizione del proiettore installata, in modo
che il destinatario possa facilmente
identificare il mittente del messaggio di
posta elettronica. (massimo di 63 caratteri)
Immettere l’indirizzo e-mail del
destinatario desiderato.
Selezionare le condizioni per l’invio del
messaggio di posta elettronica.
ERROR:
l’autodiagnostica ha rilevato un errore.
LAMP RUNTIME:
il tempo di servizio restante della lampada
ha raggiunto il valore impostato nel campo.
INPUT AIR TEMPERATURE:
la temperatura dell’aria di ingresso ha
raggiunto il valore impostato nel campo.
ITALIANO
L’utente può modificare la soglia di temperatura da raggiungere
per inviare il messaggio di avviso per la temperatura. Se la
temperatura supera il valore impostato, il controllo invia un
messaggio di avviso per la temperatura.
L’utente può modificare l’intervallo minimo di
tempo per l’invio di un messaggio di posta
elettronica con un avviso riguardante la
temperatura del proiettore. Il valore predefinito
è 60 minuti. In questo caso, l’utente non può
inviare un altro messaggio di posta elettronica
prima che siano trascorsi 60 minuti dall’invio
del messaggio con l’avviso per la temperatura
del proiettore, anche se viene raggiunta di
nuovo la temperatura massima impostata.
Impostazione dell’intervallo di
avvertimento periodico (l’e-mail viene
inviata nei giorni della settimana o negli
orari selezionati)
(Continua alla pagina seguente)
41
D4000E_It_0608 07.6.8 11:21 ページ 42
Uso del controllo mediante browser web
Pagina di impostazione dell’e-mail (seguito)
Immettere l’indirizzo di posta
elettronica a cui inviare la posta se si
usano due indirizzi di posta elettronica.
Essi non vanno immessi se non si usa
il secondo indirizzo di posta elettronica.
Spuntare queste caselle se la posta
elettronica deve essere inviata
periodicamente a due indirizzi di posta
elettronica. La posta elettronica viene
allora inviata alle ore e nei giorni spuntati.
Tasto per aggiornare le impostazioni
Selezionare le condizioni per l’invio del messaggio di posta elettronica.
ERROR: viene rilevato un errore dall’autodiagnosi.
LAMP RUNTIME: il tempo di servizio restante della lampada ha raggiunto il valore impostato nel campo.
INPUT AIR TEMPERATURE: la temperatura dell’aria di ingresso ha raggiunto il valore impostato nel campo.
Nota
• Per impostare un indirizzo e-mail sono disponibili soltanto i caratteri alfanumerici “.”, “_”, “-”, o
“@”.
Pagina di impostazione del server di autenticazione
Il server di autenticazione va impostato su questa pagina se per le trasmissioni e-mail è necessaria
l’autenticazione POP o SMTP.
Per visualizzare la pagina di impostazione del server di autenticazione, fare clic su [Network set up], e poi su
[Authentication set up].
Modificare il metodo di autenticazione
desiderato.
Per l’autenticazione SMTP, modificare il
metodo di autenticazione da utilizzare in
base alle proprie preferenze.
Immettere il nome del server POP.
Caratteri che è possibile immettere:
caratteri alfanumerici (A - Z, a - z, 0 - 9),
trattino (-), punto (.)
Immettere il nome utente per il server
SMTP o POP.
Immettere la password per il server
SMTP o POP.
Immettere il numero della porta del
server SMTP.
Immettere il numero della porta del
server POP.
Tasto per aggiornare le impostazioni
42
D4000E_It_0608 07.6.8 11:21 ページ 43
Pagina di impostazione del server DNS
Per visualizzare la pagina di impostazione del server DNS, fare clic su [Network set up], quindi su [DNS server
set up].
Indirizzo server DNS primario
Caratteri che è possibile immettere:
numeri (0 - 9), punto (.)
(ad es. 192.168.0.253)
Indirizzo server DNS secondario
Caratteri che è possibile immettere:
numeri (0 - 9), punto (.)
(ad es. 192.168.0.254)
Tasto per aggiornare le
impostazioni
Pagine di test ping
Questa pagina permette di controllare se la rete è collegata al server e-mail, server di autenticazione, server DNS, ecc.;
fare clic su [Network set up], quindi su [Ping test].
Immettere l’indirizzo IP del server da
testare.
ITALIANO
Pulsante per l’esecuzione del test
Display che appare quando
la connessione è riuscita.
Display che appare quando la
connessione non è riuscita.
43
D4000E_It_0608 07.6.8 11:21 ページ 44
Uso del controllo mediante browser web
Contenuto della posta inviata
• La posta con il contenuto mostrato sotto viene inviata quando
sono state stabilite le impostazioni di posta elettronica.
• Quando si verifica un errore, viene inviata la
posta con il contenuto mostrato sotto.
=== Panasonic projector report(CONFIGURE) ===
Projector Type
: D4000
=== Panasonic projector report(ERROR) ===
Projector Type
: D4000
----- E-mail setup data ----TEMPERATURE WARNING SETUP
MINIMUM TIME
at [ 60] minutes interval
INPUT AIR TEMPERATURE Over [ 45C / 113F ]
––––– check system –––––
MAIN CPU BUS
[ OK ]
FAN
[ OK ]
OPTICS MODULE TEMPERATURE [ OK ]
INPUT AIR TEMPERATURE
[ OK ]
AROUND LAMP TEMPERATURE
[ OK ]
LAMP2 REMAIN TIME
[ OK ]
LAMP1 REMAIN TIME
[ OK ]
LAMP2 STATUS
[ OK ]
LAMP1 STATUS
[ OK ]
SHUTTER
[ FAILED ]
AIR FILTER
[ OK ]
OPTICS MODULE TEMP.SENSOR [ OK ]
INPUT AIR TEMP.SENSOR
[ OK ]
AROUND LAMP TEMP.SENSOR
[ OK ]
BATTERY
[ OK ]
AIRFLOW SENSOR
[ OK ]
COLOR WHEEL
[ OK ]
COVER OPEN
[ OK ]
(Error code 00 10 00 00 00 00 00 00)
Input air temperature
: 30 degC / 86 degF
Optics module temperature : 30 degC / 86 degF
Around lamp temperature : 37 degC / 98 degF
SET RUNTIME
30 H
POWER ON
33 times
LAMP1 ON
34 times
LAMP1 HIGH
5H
LAMP2 ON
24 times
LAMP2 HIGH
4H
LAMP1 REMAIN
1476 H
LAMP2 REMAIN
1484 H
ERROR
LAMP1 RUNTIME
LAMP1 RUNTIME
LAMP2 RUNTIME
LAMP2 RUNTIME
INPUT AIR TEMPERATURE
[ ON ]
[ ON ]
[ ON ]
[ ON ]
[ ON ]
[ OFF ]
at REMAIN [ 100] H
at REMAIN [ 200] H
at REMAIN [ 300] H
at REMAIN [ 400] H
PERIODIC REPORT
Sunday [ ON ] Monday [ OFF ] Tuesday [ ON ] Wednesday [ OFF ]
Thursday [ ON ] Friday [ OFF ] Saturday [ ON ]
00:00
04:00
08:00
12:00
16:00
20:00
[ ON ]
[ OFF ]
[ ON ]
[ OFF ]
[ ON ]
[ OFF ]
01:00
05:00
09:00
13:00
17:00
21:00
[ OFF ]
[ ON ]
[ OFF ]
[ ON ]
[ OFF ]
[ ON ]
02:00
06:00
10:00
14:00
18:00
22:00
----- check system ----MAIN CPU BUS
FAN
OPTICS MODULE TEMPERATURE
INPUT AIR TEMPERATURE
AROUND LAMP TEMPERATURE
LAMP2 REMAIN TIME
LAMP1 REMAIN TIME
•
•
•
[ ON ]
[ OFF ]
[ ON ]
[ OFF ]
[ ON ]
[ OFF ]
[
[
[
[
[
[
[
OK
OK
OK
OK
OK
OK
OK
03:00
07:00
11:00
15:00
19:00
23:00
[ OFF ]
[ ON ]
[ OFF ]
[ ON ]
[ OFF ]
[ ON ]
]
]
]
]
]
]
]
----- Network configuration ----IP address 192.168.0.8
MAC address 00:00:00:00:00:00
Thu Mar 02 14:11:02 2006
----- Memo -----
Pagina di regolazione dell’orologio
Per visualizzare la pagina di regolazione dell’orologio, fare clic su [Network set up], quindi su [Adjust clock].
Selezione del fuso orario
Tasto per aggiornare l’impostazione del
fuso orario
Campo della nuova data
Tasto per aggiornare le impostazioni
di ora e data
Campo della nuova ora
Nota
44
• Se l’ora diventa errata subito dopo aver impostato l’ora corretta, è necessario cambiare la
batteria. Contattare il rivenditore dove si è acquistato il proiettore per far cambiare la batteria.
D4000E_It_0608 07.6.8 11:21 ページ 45
Pagina di impostazione della rete
Fare clic su [Network set up], quindi su [Network config] per visualizzare la pagina di configurazione rete.
Impostare questa opzione a ON per
abilitare la funzione cliente DHCP.
Immettere l'indirizzo IP se non viene
utilizzato il server DHCP.
Immettere la maschera della rete se non
si utilizza il server DHCP.
Immettere l'indirizzo gateway se il server
DHCP non viene utilizzato.
Immettere qui il nome del proiettore. Immettere qui il nome
host se è necessario quando, per esempio, si utilizza il
server DHCP.
Pagina dello stato della rete
Per visualizzare la pagina dello stato della rete, fare clic su [Network set up], quindi su [Network status].
Visualizzazione della versione del
software di rete
Imposta la visualizzazione dell’indirizzo
IP
Imposta la visualizzazione della
maschera di sottorete
Visualizzazione dell’indirizzo MAC
ITALIANO
Visualizzazione dello stato della rete
45
D4000E_It_0608 07.6.8 11:21 ページ 46
Uso del protocollo PJLink™
Le funzioni della rete del proiettore sono compatibili con la Classe 1 PJLink™. Le operazioni descritte sotto
possono essere eseguite da un personal computer usando il protocollo PJLink™.
• Impostazioni del proiettore
• Interrogazione di stato proiettore
Comandi supportati
La tabella seguente elenca i comandi per il controllo del proiettore usando il protocollo PJLink™.
Comando
POWR
Descrizione del controllo
Controllo di alimentazione
POWR ?
Interrogazione di stato
alimentazione
INPT
Selezione dell’ingresso
INPT ?
Interrogazione di
selezione ingresso
AVMT
Controllo dell’otturatore
AVMT ?
Interrogazione di stato otturatore
ERST ?
Interrogazione di stato errore
LAMP ?
Interrogazione di stato lampada
Interrogazione di elenco
INST ?
Selezione ingresso
NAME ?
INF1 ?
INF2 ?
INFO ?
CLSS ?
Interrogazione di nome proiettore
Interrogazione di nome produttore
Interrogazione di nome modello
Interrogazione di altre informazioni
Interrogazione di informazione classe
Osservazioni
Parametro
0 = Standby
1 = Alimentazione “ON”
Parametro
0 = Standby
1 = Alimentazione “ON”
2 = Raffreddamento
3 = Durante il riscaldamento
Parametro
11 = RGB1
12 = RGB2
21 = VIDEO
22 = S-VIDEO
31 = DVI-D
Parametro
30 = Disattivazione della modalità otturatore
(ripristino del silenziamento video)
31 = Attivazione della modalità otturatore
(silenziamento video)
Parametro
1° byte: Si riferisce a un errore della ventola; uno da 0 a 2
2° byte: Si riferisce a un errore della lampada; uno da 0 a 2
3° byte: Si riferisce un errore di temperatura; uno da 0 a 2
4° byte: Si riferisce all’errore di apertura coperchio; uno da 0 a 2
5° byte: Vedere l’avvertimento riguardo al filtro ; uno da 0 a 2
6° byte: Si riferisce a un qualche altro errore; uno da 0 a 2
Il significato di “da 0 a 2” è il seguente:
0 = Errore non rilevato 1 = Avvertimento 2 = Errore
Parametro
Primo numero (cifra da 1 a 5): Tempo cumulativo lampada1
Secondo numero: 0 = Lampada1 spenta; 1 = Lampada1 accesa
Terzo numero (cifra da 0 a 5): Tempo cumulativo lampada2
Quarto numero: 0 = Lampada2 spenta; 1 = Lampada2 accesa
Il parametro risponde con i valori seguenti:
“11 12 21 22 31”
Risponde con il nome impostato in “NOME HOST” di “RETE”
Risponde con “Panasonic”
Risponde con “D4000”
Risponde con il numero della versione, ecc.
Risponde con “1”
Autenticazione della sicurezza PJLink™
La password utilizzata per PJLink™ è identica a quella impostata per il controllo con il browser web.
Quando si intende utilizzare questi comandi senza autenticazione, non specificare la password per il controllo con il browser web.
46
• PJLink™ è un marchio in attesa di brevetto in Giappone, negli Stati Uniti e in altre nazioni o aree geografiche.
Per i dettagli sulle specifiche PJLink™, consultare il sito web della Japan Business Machine and Information
System Industries Association. L’URL è http://pjlink.jbmia.or.jp/english/
D4000E_It_0608 07.6.8 11:21 ページ 47
Regolazione della sicurezza
PASSWORD
INGRESSO
IMPOSTA
(Usando il proiettore per la prima volta)
Premere i tasti
,
,
,
,
,
,
e
in
quest’ordine, e premere il tasto ENTER.
(Se la password è stata cambiata)
Immettere la nuova password, e premere il tasto ENTER.
CHANGEMENT DE TEXTE
Il testo da visualizzare quando “TESTO” è stato
selezionato come impostazione di “REG.
SCHERMO” può essere cambiato. Premere il tasto
ENTER.
Selezionare il testo usando i tasti
,
,
,
,
e premere il tasto ENTER. (Si possono immettere in
successione fino a 22 caratteri alfanumerici.)
Selezionare “ESEGUI” usando i tasti
,
,
,
, e premere il tasto ENTER.
• Per cancellare in qualsiasi momento il
cambiamento, selezionare ESCI.
PASSWORD
CONFIG. DISP CONTROLLO
Si può visualizzare la schermata di immissione della
password ogni volta che si accende il proiettore. Se
si usa questa opzione, non è possibile alcuna
operazione, eccettuata quella del tasto POWER,
senza immettere la password corretta.
ON : L’immissione della password viene abilitata.
OFF : L’immissione della password viene disabilitata.
Si può limitare il funzionamento dal telecomando e
dai controlli dell'unità principale.
CAMBIA PASSWORD
La password può essere cambiata. Premere il tasto
ENTER.
Impostare la password usando i tasti
,
,
,
, (si possono impostare fino a 8 tasti).
Premere il tasto ENTER.
Confermare la password impostandola di nuovo.
Premere il tasto ENTER.
(Ciò completa le regolazioni.)
Nota
• Quando si imposta la password, sullo
schermo appaiono asterischi ( ) al
posto della password reale.
• Se la password non viene immessa
correttamente, il display torna a
“NUOVO”. Impostare la password
corretta.
REG. SCHERMO
L’immagine può essere visualizzata sulla base delle
impostazioni sotto.
OFF
: Viene visualizzata l’immagine normale.
TESTO : Il testo programmato viene
costantemente visualizzato sotto
l’immagine proiettata.
LOGO1 : L’immagine memorizzata dall’utente
sarà proiettata nell’area di proiezione.
LOGO2 : Viene proiettato il logo Panasonic.
PANNELLO DI CONTROLLO :
Il funzionamento dai controlli dell’unità
principale può essere limitato.
ABILITA : Il funzionamento dai controlli
dell'unità principale è abilitato.
DISABILITA: Il funzionamento dai controlli
dell'unità principale è disabilitato.
TELECOMANDO :
Il funzionamento dal telecomando può essere
limitato.
ABILITA : Il funzionamento dal telecomando è
abilitato.
DISABILITA: Il funzionamento dal telecomando è
disabilitato.
Nota
• I cambiamenti di impostazione
vengono riflessi soltanto se si
seleziona “ESEGUI” sulla schermata
di conferma visualizzata dopo la
pressione del tasto ENTER sul menu
“ABILITA/DISABILITA”. Se sono stati
riflessi, il menu sullo schermo
scompare.
Per continuare ed eseguire altre
operazioni, premere il tasto MENU per
visualizzare il MENU PRINCIPALE.
• Se si cerca di usare i controlli
(telecomando o unità principale)
impostati “DISABILITA”, viene
visualizzata la schermata di
immissione della password. Per
cambiare l'impostazione, immettere la
password di sicurezza e cambiare
l'impostazione del funzionamento. La
schermata di immissione della
password scompare quando si preme
il tasto MENU o se non si esegue
alcuna operazione per 10 secondi.
47
ITALIANO
La funzione di sicurezza del proiettore permette di
visualizzare la schermata di immissione della
password o di impostare e visualizzare l’indirizzo URL
della ditta sotto le immagini proiettate.
D4000E_It_0608 07.6.8 11:21 ページ 48
Uso dei terminali seriali
L’unità principale è dotata di terminali SERIALI situati nella sezione dei terminali sul lato, e questi terminali sono conformi
allo standard RS-232C. Inoltre viene fornito anche un terminale seriale di uscita per abilitare il controllo di più proiettori.
Esempi di collegamento
Proiettore singolo
Più proiettori
<Sezione dei terminali del proiettore 1> <Sezione dei terminali del proiettore 2>
<Sezione dei terminali sul lato del proiettore>
D-sub 9 pin (femmina)
D-sub 9 pin (maschio)
D-sub 9 pin
(femmina)
PC
D-sub 9 pin
(femmina)
D-sub 9 pin
(maschio)
D-sub 9 pin
(maschio)
PC
Cavo di comunicazione
D-sub 9 pin
(maschio)
D-sub 9 pin
(femmina)
D-sub 9 pin
(maschio)
Cavo di comunicazione
Cavo di comunicazione
Assegnazioni dei pin e nomi dei segnali
Aspetto esterno del
connettore D-sub a
9 pin (femmina)
N. pin Nome segnale
TXD
RXD
GND
CTS
RTS
Terminale
SERIAL IN
Descrizione
NC
Invio dati
Ricezione dati
Collegato internamente
Ground
NC
Aspetto esterno del
connettore D-sub a
9 pin (maschio)
Descrizione
NC
Ricezione dati
Invio dati
NC
Ground
NC
N. pin Nome segnale
RXD
TXD
GND
RTS
CTS
Collegato internamente
Terminale
SERIAL OUT
NC
Collegato internamente
NC
Condizioni di comunicazione (Impostazioni di fabbrica)
Livello segnale
Metodo di sincronizzazione
Velocità di trasmissione
Parità
Lunghezza carattere
Bit di stop
Parametro X
Parametro S
Conforme allo standard RS-232C
Avvio-interruzione sincronizzazione
9 600 bps
Nessuno
8 bit
1 bit
Nessuno
Nessuno
Formato di base
La trasmissione dal computer inizia con il codice STX e poi vengono inviati nell’ordine l’ID, il comando, il
parametro e il codice ETX. Aggiungere parametri in base ai dettagli del controllo.
STX
A D
I1
I2
;
C1
C2
C3
:
P1
P2
…
Pn
ETX
(2 byte)
Avvio
(1 byte)
2 caratteri
Fine
Due punti
ID (2 byte) Punto e virgola
(1 byte)
(1 byte)
(1 byte)
ZZ, da 1 a 64 e da 0A a 0Z
Comando a 3
Parametro
caratteri (3 byte)
(lunghezza indefinita)
Designazione ID
Attenzione • Se si invia un comando entro 60 secondi dopo l’accensione della lampada, la risposta potrebbe
Nota
48
ritardare o il comando potrebbe non essere eseguito. Provare a inviare e ricevere comandi dopo che
sono passati 60 secondi.
• Quando si inviano più comandi, aspettare più di 0,5 secondi dopo aver ricevuto la risposta dal
proiettore, e inviare poi il comando successivo. Quando si inviano comandi senza parametri, non sono
necessari i due punti (:).
• Se un comando non può essere eseguito, il proiettore invia al computer una risposta “ER401”.
• Se viene ricevuto un comando invalido, il proiettore invia al computer una risposta “ER402”.
• I numeri ID del proiettore supportati sull’interfaccia RS-232C sono ZZ (ALL) e un gruppo da 1 a 64 e da
0A a 0Z.
• Se si invia un comando con specificato il codice ID di un proiettore, il proiettore risponde solo nei casi
seguenti:
se il codice ID coincide con quello del proiettore,
se l’impostazione ID è ALL e il master è VPS-SYSTEM o
se l’impostazione ID è gruppo e il master è Gruppo.
• Nel formato esadecimale, STX ha il codice di carattere 02 e ETX il codice di carattere 03.
;;
;
D4000E_It_0608 07.6.8 11:21 ページ 49
Uso del terminale REMOTE 2
Quando si controlla il proiettore con un computer,
sono disponibili i comandi seguenti:
Comando Funzione del
comando
PON
Osservazioni
Per la conferma dell’accensione,
usare il comando “Interrogazione
Attesa
di alimentazione”.
Parametro
Interrogazione di
000 = Attesa
alimentazione
001 = Accensione
Parametro
Cambio di
VID = VIDEO SVD = S-VIDEO
modalità
RG1 = RGB1 RG2 = RGB2
di ingresso
DVI = DVI-D
Ricerca della Parametro
* La modalità “SINGOLO”
modalità della 0 = DUAL
fa uso della lampada
lampada
1 = SINGOLO (LAMPADA 1 o
attiva
2 = LAMPADA1 LAMPADA 2) con meno
ore di attività.
3 = LAMPADA2
Parametro
Modalità della 0 = DUAL
lampada
1 = SINGOLO
attiva
2 = Nur LAMPADA1 ist eingeschaltet
3 = Nur LAMPADA2 ist eingeschaltet
Usando il terminale remoto REMOTE2 IN, sul lato
dell’unità principale, è possibile azionare il proiettore
da un pannello dei comandi, ecc. situato in un luogo
distante, dove non è possibile ricevere nessun segnale
a infrarossi del telecomando.
Esempio di layout di un pannello dei comandi
POF
QPW
IIS
QSL
LPM
Nota
• Se si desidera una lista dettagliata dei
comandi, rivolgersi al rivenditore.
Dati tecnici del cavo
<Collegamento a un computer>
Computer
(Dati tecnici DTE)
Proiettore
1
NC
NC
1
2
2
3
3
4
NC
NC
5
6
4
5
NC
NC
6
7
7
8
8
9
NC
NC
9
Attenzione • Per collegare il computer al terminale
SERIAL, preparare un cavo di
comunicazione adeguato, adatto al
proprio personal computer.
Controllo
esterno
Terminale
remoto
Accensione
Terminale remoto
/Controllo esterno
ACCENSIONE
ATTESA
LAMPADA
Proiettore installato in
una sala da riunioni
RGB1
VIDEO
RGB2
S-VIDEO
DVI
Pannello dei comandi
situato in una
stanza diversa
Assegnazione dei pin e
comandi
Quando si esegue il controllo, mettere
in corto circuito i pin
e
.
Aspetto esterno del
connettore D-sub a
9 pin (femmina)
Nomi dei
terminali
GND
POWER
RGB1
RGB2
VIDEO
S-VIDEO
DVI
SHUTTER
RST / SET
Nota
Aperto (H)
Corto (L)
GND
OFF
ON
Altro
RGB1
Altro
RGB2
Altro
VIDEO
Altro
S-VIDEO
Altro
DVI
OFF
ON
Controllato dal Controllato da un
telecomando
contatto esterno
• I tasti seguenti del telecomando e
l’area operativa del proiettore non
possono più essere usati se i pin
e
sono cortocircuitati:
tasto POWER e tasto SHUTTER.
Non è inoltre possibile usare i comandi
RS-232C o le funzioni della rete
corrispondenti a queste funzioni.
• Se si cortocircuita il pin
e il pin
,
e si cortocircuita anche uno dei pin da
a
e il pin
, non si possono
più usare i seguenti tasti sull’area
operativa del proiettore e il
telecomando:
tasto POWER, tasto RGB1, tasto
RGB2, tasto DVI-D, tasto VIDEO,
tasto S-VIDEO e tasto SHUTTER.
Non è inoltre possibile usare i comandi
RS-232C o le funzioni della rete
corrispondenti a queste funzioni.
49
ITALIANO
Comandi di controllo
D4000E_It_0608 07.6.8 11:21 ページ 50
Indicazioni sul controllo della lampada
Il proiettore è dotato di 3 indicatori che servono per mostrare quando deve essere sostituita la lampada o quando si
riscontra una temperatura interna anomala. Queste spie lampeggiano o si accendono per indicare l’esistenza di un
problema. Spegnere l’unità e seguire i passi sotto.
(Spia dell’indicatore di accensione)
Controllo lampada 2 (LAMP 2)
Controllo lampada 1 (LAMP 1)
Indicatore controllo temperatura (TEMP)
Nome della spia di
controllo
Controllo
temperatura
TEMP
Indicazione della
lampada
Informazioni
Accensione Stato di
riscaldamento
in rosso
(unità
lampada
ACCESA) Alta temperatura
all’interno
(ATTENZIONE)
Lampeggiamento
in rosso
Il filtro è intasato.
(1 volta)
Lampeggiamento Alta temperatura
in rosso
all’interno
(2 volte)
(stato di standby)
Lampeggiamento La ventola di
in rosso
raffreddamento è
(3 volte)
stata arrestata.
Accensione Indica il tempo di
con luce
sostituzione
rossa
dell’unità lampada.
Controllo lampada
LAMP1
LAMP2
Punto di controllo
Rimedio
• Aspettare circa cinque minuti
• Si è accesa l’unità
nello stato attuale.
con la temperatura • Installare l’unità in un luogo con
ambiente troppo
una temperatura ambiente entro
bassa (0 °C circa)? 0 °C e 45 °C.
• Rimuovere l’oggetto che blocca
• Controllare se la
la porta di ventilazione.
porta di ventilazione • Spostare il proiettore in un luogo
è bloccata.
con una temperatura da 0 °C a
• La temperatura
45 °C e un’umidità dal 20 % all’
della stanza è
80 % (senza condensa).
troppo elevata?
• Spegnere l’interruttore MAIN
• Il filtro dell’aria è
POWER tramite la procedura
intasato di polvere?
descritta a pagina 22 e pulire il
filtro dell’aria (vedere pagina 51).
• Nella procedura illustrata a pagina 22,
spegnere l’interruttore
dell’alimentazione principale (MAIN
POWER) e consultare il rivenditore.
• Quando si è acceso
il proiettore si è
notato il messaggio
• Questo controllo lampada si
“SOSTITUIRE
accende quando le ore di uso
LAMPADA” sullo
della lampada sono arrivate a
schermo?
2 800.
• Le unità lampade
sono installate
correttamente?
• Si è riacceso il
• Aspettare finché la lampada si è
proiettore
raffreddata, e accendere poi il
immediatamente
proiettore.
dopo averlo spento?
È stato rilevato un
Lampeggiamento errore nella
• Si è verificato un
in rosso
lampada o
errore nel circuito
• Spegnere l’interruttore MAIN
(3 volte)
alimentazione della della lampada.
POWER tramite la procedura
• Controllare le
lampada.
descritta a pagina 22 e
fluttuazioni (o il
calo) della tensione consultare il rivenditore.
nella sorgente.
Attenzione • Per risolvere qualsiasi problema indicato dalle spie TEMP e dal controllo LAMP, prima di tutto
50
spegnere l’alimentazione eseguendo i passaggi riportati a pagine 21, 22.
• Se la spia di alimentazione lampeggia rossa (3 volte), vuol dire che si è verificato un
malfunzionamento del proiettore.
Rivolgersi al rivenditore.
• Se la spia di accensione lampeggia rossa (una volta), il coperchio dell’unità lampada non è
correttamente in posizione. Controllare se il coperchio dell’unità lampada è correttamente in posizione.
D4000E_It_0608 07.6.8 11:21 ページ 51
Pulizia e sostituzione del filtro dell’aria
Se nel filtro dell’aria si accumula troppa polvere, sulla parte inferiore sinistra dello schermo appare [PULIRE IL
FILTRO!]* e la spia di controllo della temperatura (TEMP) lampeggia una volta. Se si lascia che la polvere si
accumuli maggiormente, la temperatura all’interno dell’unità principale sale, la spia di controllo della temperatura
(TEMP) lampeggia due volte e l’unità si spegne.
Pulire la sezione del filtro dell’aria una volta ogni 100 ore circa, come linea guida, a seconda del luogo in cui si
utilizza il proiettore.
* Appare soltanto per 30 secondi entro 3 minuti dall’accensione. Scompare se si preme uno qualsiasi dei tasti sulla
parte posteriore dell’unità principale o del telecomando.
Procedura della pulizia
Spegnere l’alimentazione principale e rimuovere la spina di alimentazione dalla
presa.
Interrompere immediatamente la corrente osservando la procedura (Spegnimento del proiettore) a pagina
22, e staccare poi la spina dalla presa di corrente.
Smontare il filtro dell’aria.
Ci sono due filtri dell’aria, uno a sinistra e uno a destra.
Usare il dito per tirare l’appendice del filtro dell’aria verso di sé, e rimuoverlo dall’unità principale.
Pulire il filtro dell’aria.
Aspirare con un aspirapolvere la polvere depositatasi.
Filtro dell’aria
Attenzione • Non aspirare lo stesso filtro dell’aria.
• Non risciacquare il filtro dell’aria con acqua. Ciò deteriora la capacità di protezione dalla
polvere del filtro.
Inserire il filtro dell’aria e montarlo nell’ordine inverso del passo
ITALIANO
Montare il filtro dell’aria.
.
Attenzione • Montare in posizione i filtri dell’aria con il materiale dei filtri rivolto verso la parte posteriore.
(I filtri destro e sinistro hanno la stessa forma.)
• Quando si utilizza il proiettore, il filtro dell’aria deve essere al suo posto.
Usando il proiettore senza filtro dell’aria montato all’interno, sporco e polvere vengono aspirati
all’interno del proiettore, causando guasti.
Nota
• Se con la pulizia non si riesce a rimuovere completamente la polvere, è necessario sostituire il filtro
dell’aria. Consultare il rivenditore. Inoltre, quando si sostituisce l’unità lampada, sostituire anche il
filtro dell’aria.
• Si deve esclusivamente usare il filtro dell’aria progettato appositamente per l’uso con questo proiettore.
51
D4000E_It_0608 07.6.8 11:21 ページ 52
Sostituzione dell’unità lampada
Attenzione!
Quando si sostituisce la lampada, lasciarla raffreddare per almeno un’ora prima di maneggiarla.
• Il coprilampada raggiunge temperature elevate, ogni contatto con lo stesso può provocare ustioni.
Accertarsi che siano sempre installate due unità lampade.
Precauzioni per la sostituzione dell’unità lampada
Staccare la spina del cavo di alimentazione dalla presa di corrente, e accertarsi che i dintorni dell’unità
lampada si sono raffreddati.
Quando si maneggia una lampada sorgente di luce occorre fare molta attenzione. Se la lampada viene colpita
da oggetti solidi o se cade per terra potrebbe esplodere a causa dell’elevata pressione presente all’interno
della lampadina.
Se viene maneggiata con violenza, un’unità lampada usata può esplodere.
Per lo smaltimento delle lampade usate, chiedere a una ditta specializzata nello smaltimento di rifiuti industriali.
Se si continua ad utilizzare una lampadina anche dopo aver raggiunto e superato il tempo previsto per la
sostituzione, la lampadina può bruciare.
Per la sostituzione dell’unità lampada è necessario un cacciavite con punta a croce.
Quando si usa il cacciavite, fare attenzione affinché la mano non scivoli.
Nota
• L’accensione non è possibile se non sono state installate due unità lampade.
• L’unità lampada è un componente opzionale. Contattare il rivenditore.
No. del modello Unità lampada di sostituzione: ET-LAD40 (lampadina singola), ET-LAD40W
(lampadina doppia)
• Non è possibile utilizzare lampade diverse da quelle specificate. Accertarsi di utilizzare la lampada
specificata.
Tempo di sostituzione delle unità lampade
Le unità lampade sono parti consumabili. La luminosità delle lampade si riduce gradualmente con l’aumento del
tempo cumulativo di funzionamento, per cui è necessaria la sostituzione periodica. In linea generale, il tempo di
sostituzione è dopo 3 000 ore, anche se le lampade potrebbero essere morte (non accendersi) prima di 3 000
ore a seconda delle caratteristiche delle lampade individuali e altri fattori quali le condizioni operative e
l’ambiente di installazione. Si consiglia perciò di avere sempre una unità lampada di riserva.
Il rischio che la lampada si spacchi aumenta dopo 3 000 ore di funzionamento, per cui l'unità lampada si spegne
automaticamente.
Indicazione sullo schermo
SOSTITUIRE LAMPADA
Dopo
2 800 ore
Dopo
3 000 ore
52
L’indicazione appare per 30
secondi o finché si preme uno dei
tasti di controllo.
L’indicazione non scompare se
non si preme un tasto di controllo.
Monitor lampada
LAMPADA
Il monitor lampada si accende
rosso anche in modalità standby.
D4000E_It_0608 07.6.8 11:21 ページ 53
Fasi della sostituzione dell’unità lampada
Spegnere l’alimentazione eseguendo i passaggi riportati a pagina 22, rimuovere la
spina dalla presa e controllare il raffreddamento di tutto ciò che sta intorno alla
lampada.
Controllare se la ventola ha smesso di girare.
Tenere pronto un cacciavite a croce.
Togliere la vite che fissa il coperchio
unità lampada, spingere leggermente il
coperchio a sinistra e rimuoverlo.
Togliere le due viti che fissano l’unità
ventola.
Coperchio dell’unità lampada
Nota
• Le unità lampade sono costruite in
modo che le viti al passo
non
cadano completamente.
Unità lampada 2
Viti di fissaggio
dell’unità lampada
Aprire l’unità ventola come mostrato
nella illustrazione.
Togliere le viti che fissano le unità
lampade (due per ciascuna unità) e
rimuovere le unità lampade
prendendole per le impugnature.
Attenzione
Se è stata appena usata, l’unità
lampada sarà calda.
Se la si tocca mentre è ancora calda, si rischi di
ustionarsi.
Installare la nuova unità lampada.
Usare un cacciavite con punta a croce
per stringere saldamente le viti di
fissaggio delle 2 unità lampada (due per
ciascuna unità).
Stringere saldamente le due viti che
fissano l’unità ventola.
Spingere leggermente il coperchio a
destra e fissarlo stringendo saldamente
le viti che fissano il coperchio unità
lampada.
Attenzione • Installare saldamente l’unità lampada
e lo sportello dell’unità lampada. Se
non sono installate saldamente, viene
attivato un circuito di protezione e
l’apparecchio non può essere acceso.
53
ITALIANO
Maniglia Unità lampada 1
D4000E_It_0608 07.6.8 11:21 ページ 54
Protezioni per il Supporto al Soffitto
Con gli altri accessori sono inclusi quelli seguenti.
Cavo metallico (x 1)
[TTRA0146]
Vite M6 di fissaggio cavo (x 1)
[XYN6+F10FJ]
Il proiettore e il supporto al soffitto sono progettati con sufficiente sicurezza; tuttavia, per la massima sicurezza,
accertarsi che il cavo di sicurezza in dotazione con il proiettore venga installato e fissato nella parte inferiore del
proiettore quando lo si monta al soffitto.
Il lavoro di installazione della staffa di montaggio sul soffitto deve essere eseguito soltanto da un tecnico qualificato
con la procedura seguente.
• Anche durante il periodo della garanzia, il produttore non si assume alcuna responsabilità per eventuali pericoli o
danni provocati dall'utilizzo di un supporto al soffitto che non sia stato acquistato da un distributore autorizzato, o
a causa di condizioni ambientali.
• Assicurarsi di utilizzare un cacciavite dinamometrico e di non utilizzare un cacciavite elettrico o un cacciavite a impatto.
• Una staffa di montaggio sul soffitto non usata deve essere rimossa prontamente da un tecnico qualificato.
;
;;
<Procedura di installazione>
Installare il supporto al soffitto
seguendo le istruzioni di installazione.
1 m max.
(consigliato)
1 m max.
(consigliato)
Dadi di ancoraggio
o tappi a spirale (M8)
Cavo metallico
Rondella piatta
Attaccare in posizione (illustrazione a
sinistra) i dadi di ancoraggio o tappi a
spirale (M8), disponibili in commercio a
una forte superficie del soffitto in modo
che non ci siano allentamenti del cavo
metallico fornito con il proiettore.
Far passare l’anello del cavo metallico
attraverso l’area di ancoraggio, e
stringere i bulloni a testa esagonale.
Rondella
elastica
Bullone con testa esagonale (M8)
Attaccare le guarnizioni metalliche alle
estremità del cavo ai fori di bloccaggio
nell'unità principale del proiettore
usando le viti di fissaggio cavo M6
fornite, e stringere saldamente le viti
per fissare il proiettore.
Profondità effettiva
vite 10 mm
Esterno mobile
Vite di fissaggio
(M6)
54
Guarnizione metallica
fine cavo
* Se per un qualsiasi motivo la vite inclusa va smarrita,
usare quella seguente.
Diametro vite: M6, Lunghezza: 10 mm (La profondità
effettiva della filettatura sul lato di ricezione è di 10 mm.)
* Parimenti, se le viti per attaccare la staffa
personalizzata di montaggio sul soffitto vengono
smarrite, usare quelle seguenti.
Diametro vite: M6, Lunghezza: 10 mm (La profondità
effettiva della filettatura sul lato di ricezione è di 10 mm.)
Coppia di carico: 4±0,5 Nm (vite 6 mm)
D4000E_It_0608 07.6.8 11:21 ページ 55
Prima di richiedere assistenza --- controllare i punti seguenti.
Controlli
L’alimentazione non
si accende
• La spina del cavo di alimentazione è inserita correttamente nella presa?
• L’interruttore MAIN POWER è acceso?
• Arriva corrente alla presa di rete?
• L’indicatore di controllo della temperatura (TEMP), situato nella parte anteriore
dell’unità, lampeggia o è acceso? (Vedere pagina 50)
• L’indicatore di controllo della lampada (LAMP), situato nella parte anteriore
dell’unità, lampeggia o è acceso? (Vedere pagina 50)
• Lo sportello dell’unità lampada è installato correttamente?
• Si è impostato un numero ID errato. (Vedere pagine 15, 33)
Nessuna immagine
• Si è lasciato il copriobiettivo sull’obiettivo?
• L’ingresso immagine è collegato correttamente?
• La modalità di ingresso è impostata correttamente? (Vedere pagina 21)
• La regolazione del livello del nero è impostata al livello minimo? (Vedere pagina 27)
• L’apparecchio collegato al proiettore funziona correttamente?
• La funzione otturatore è attivata? (Vedere pagina 24)
L’immagine è
sfocata
• L’obiettivo è messo a fuoco correttamente? (Vedere pagina 23)
• La distanza di proiezione è corretta? (Vedere pagina 17)
• L’obiettivo è sporco?
• Il proiettore è posizionato direttamente di fronte allo schermo? (Vedere pagina 16)
Tonalità di colore
chiara/errata
• L’impostazione della densità del colore e della tonalità del colore è corretta? (Vedere pagina 27)
• L’apparecchio collegato al proiettore è regolato correttamente?
Il telecomando non
funziona
• Le batterie sono scariche?
• Le polarità delle batterie sono impostate correttamente? (Vedere pagina 14)
• Esiste qualche ostacolo tra il telecomando e il sensore del telecomando?
(Vedere pagina 14)
• Si sta tentando di usare il telecomando oltre il suo raggio di azione? (Vedere pagina 14)
• Si sta controllando il proiettore da un apparecchio esterno usando il terminale
REMOTE2 IN? (Vedere pagina 49)
• Qualche luce esterna interferisce con il funzionamento del telecomando?
• Si è impostato un numero ID errato. (Vedere pagine 15, 33)
• La funzione di visualizzazione sullo schermo è “OFF”? (Vedere pagina 9)
Immagine anomala
• La modalità di ingresso è impostata correttamente? (Vedere pagina 21)
• Si è selezionato il sistema di segnale (SEL.SISTEMA) corretto? (Vedere pagina 28)
• Si riscontrano malfunzionamenti da parte della sorgente, come ad esempio videocassette guaste?
• Si sta immettendo un segnale non compatibile con questo proiettore? (Vedere pagina 58)
Impossibile
visualizzare
immagini dal PC
• Il cavo è troppo lungo?
• L’impostazione del segnale d’uscita video del computer è corretta?
(Leggere il manuale di istruzioni per l’uso del PC.)
ITALIANO
Sintomi
55
D4000E_It_0608 07.6.8 11:21 ページ 56
Dati tecnici
Modello numero
Alimentazione
Consumo di energia
Amp
Pannello DLPTM
Dimensioni del pannello
Sistema di visualizzazione
Numero di pixels
Obiettivo
Zoom motorizzato
Controllo di messa a fuoco motorizzato
Lampada di proiezione
Uscita ottica
Frequenza di scansione
applicabile
Per il segnale Video (compreso S-Video)
Per il segnale RGB
Per il segnale DVI-D
Per il segnale YPBPR
Sistema di colore
Risoluzione dello schermo
Rapporto tra altezza e larghezza dello schermo
PT-D4000E
220 V–240 V, 50 Hz/60 Hz
520 W (circa 15 W in standby senza che la ventola sia in funzione)
2,7 A
Tipo 0,7 (rapporto tra altezza e larghezza 4:3)
Chip DLPTM x 1, tipo DLPTM
786 432 pixels (1 024 x 768 punti)
Da 1 a 1,32
F=Da 1,7 a 2,0 f=Da 25,6 mm a 33,8 mm
2 lampadine x lampada UHM 210 W
4 000 lm
In orizzontale 15,73 kHz/15,63 kHz, in verticale 59,94 Hz/50 Hz
In orizzontale 15 kHz – 91 kHz, in verticale 50 Hz – 85 Hz,
sistema Panasonic Intelligent Auto Scanning (PIAS)
Frequenza di sincronizzazione dei punti 150 MHz o meno
Conforme a HDCP*1
480p, 576p, 1080/60i, 1080/50i, 720/60p, 720/50p, 1080/60p, 1080/50p
VGA60, SVGA60, XGA50, XGA60, XGA70, XGA75, XGA85,
XGA89, SXGA60
[480i], in orizzontale 15,73 kHz, in verticale 59,94 Hz
[480p], in orizzontale 31,5 kHz, in verticale 59,94 Hz
[576i], in orizzontale 15,63 kHz, in verticale 50 Hz
[576p], in orizzontale 31,25 kHz, in verticale 50 Hz
[720/60p], in orizzontale 45 kHz, in verticale 60 Hz
[720/50p], in orizzontale 37,5 kHz, in verticale 50 Hz
[1080/60p], in orizzontale 67.5 kHz, in verticale 60 Hz
[1080/50p], in orizzontale 56.25 kHz, in verticale 50 Hz
[1035/60i], in orizzontale 33,75 kHz, in verticale 60 Hz
[1080/60i], in orizzontale 33,75 kHz, in verticale 60 Hz
[1080/50i], in orizzontale 28,13 kHz, in verticale 50 Hz
• I terminali HD/SYNC, VD non sono compatibili con la SYNC composita a 3 valori.
7 standard (NTSC/NTSC4.43/PAL/PAL-N/PAL-M/SECAM/PAL60)
Tipo 50 – tipo 600*2
4:3
Schema di proiezione
Selezionabile da menu, da installazione anteriore/posteriore/alsoffitto o sul terreno
Rapporto del contrasto
1 600:1 (quando è selezionato “ALTA” per la regolazione “MODO CONTRASTO”)
Porte di interfaccia
Terminale di ingresso RGB1
1 set, BNC x 5
[per ingresso YPBPR]
Y: 1,0 V[p-p] incluso segnale di sincronizzazione, PBPR: 0,7 V[p-p] 75 Ω
[per ingresso RGB] 0,7 V[p-p] 75 Ω
Per G-SYNC: 1,0 V[p-p] 75 Ω
HD/SYNC: TTL, ad alta impedenza, polarità positiva e negativa regolate
automaticamente
VD: TTL, ad alta impedenza, polarità positiva e negativa regolate automaticamente
• I terminali HD/SYNC, VD non sono compatibili con la SYNC composita a 3 valori.
*1 HDCP (High-bandwidth Digital Content Protection)
HDCP e un sistema di cifratura del segnale video digitale sviluppato con lo scopo di proteggere il contenuto
digitale.
*2 Usando l’obiettivo ET-DLE050, le dimensioni massime dello schermo sono di 200 pollici.
56
D4000E_It_0608 07.6.8 11:21 ページ 57
PT-D4000E
Modello numero
Interface ports
Terminale di ingresso RGB2
Terminale di ingresso Video
Terminale di ingresso S-Video
Terminale seriale di ingresso/uscita
Terminale remoto1 di ingresso/uscita
Terminale remoto2 di ingresso via cavo
Terminale di ingresso DVI-D
Terminale LAN
1 serie ad alta densità D-sub 15 pin (femmina)
[per ingresso YPBPR]
Y: 1,0 V[p-p] incluso segnale di sincronizzazione, PBPR: 0,7 V[p-p] 75 Ω
[per ingresso RGB] 0,7 V[p-p] 75 Ω Per G-SYNC: 1,0 V[p-p] 75 Ω
HD/SYNC: TTL, ad alta impedenza, polarità positiva e negativa regolate
automaticamente
VD: TTL, ad alta impedenza, polarità positiva e negativa regolate automaticamente
• I terminali HD/SYNC, VD non sono compatibili con la SYNC composita a 3 valori.
1 set BNC
1,0 V[p-p] 75 Ω
1 set Mini DIN 4 pin
Y 1,0 V[p-p] C 0,286 V[p-p] 75 Ω; Conforme ai segnali S1.
1 set per D-sub 9 pin (maschio/femmina), conforme allo standard RS-232C
Utilizzato per il controllo tramite un personal computer
1 set per minispine stereo M3
Telecomando via cavo, utilizzato per il controllo del collegamento
1 set D-sub 9 pin (femmina)
Utilizzato per il controllo esterno
1 set DVI-D 24 pin Connessione singola compatibile con il sistema HDCP.
1 set RJ-45 Conforme a PJLink™
Lunghezza del cavo di alimentazione
3,0 m
Armadietto
Dimensioni esterne
Resina fusa
Larghezza: 530 mm; Altezza: 167 mm; Profondità: 425 mm
Peso
13,7 k
Condizioni dell’ambiente
operativo
Temperatura ambiente* : Da 0 °C a 45 °C
Umidità ambiente
: Dal 20 % all’80 % (senza condensa)
Telecomando
Sorgente di alimentazione
Raggio di azione
Peso
Dimensioni esterne
3 V in c.c. (due elementi di pila AA a secco)
circa 30 m (di fronte al ricevitore del raggio)
134 (comprese le pile a secco)
Larghezza: 51 mm, Spessore: 23 mm; Profondità: 176 mm
Opzioni
Accessorio per il montaggio al
soffitto (per soffitti alti)
Accessorio per il montaggio al
soffitto (per soffitti bassi)
Obiettivo di proiezione
Unità di sostituzione lampada
3
ET-PKD56H
ET-PKD55S
ET-DLE100, ET-DLE200, ET-DLE300, ET-DLE400, ET-DLE050
ET-LAD40 (lampadina singola), ET-LAD40W (lampadina doppia)
ITALIANO
• Le dimensioni esterne non includono l’obiettivo ed altre parti sporgenti. Per ulteriori dettagli, vedere a pagina 59.
*3 Usando il proiettore alle grandi altitudini (dai 1 400 ai 2 700 m), il limite massimo della temperatura ambiente
scende di 5 °C.
57
D4000E_It_0608 07.6.8 11:21 ページ 58
Elenco dei segnali compatibili
Modalità di visualizzazione
NTSC/NTSC4,43/
PAL-M/PAL60
PAL/PAL-N/SECAM
480i
576i
480p
576p
1080/60p
1080/50p
1080/60i
1080/50i
720/60p
720/50p
VGA400
VGA480
Risoluzione
(come numero
di punti)*1
720 x 480i
1
1
1
1
1
1
*3
SVGA
*3
MAC16
XGA
*3
*3
MXGA
WXGA
*3
*3
*3
*3
MAC21
MSXGA
SXGA
*3
*3
UXGA
*3
*3
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
720 x
720 x
720 x
720 x
720 x
920 x
920 x
920 x
920 x
280 x
280 x
640 x
640 x
640 x
640 x
640 x
640 x
640 x
800 x
800 x
800 x
800 x
800 x
832 x
024 x
024 x
024 x
024 x
024 x
024 x
152 x
152 x
152 x
280 x
280 x
280 x
280 x
152 x
280 x
280 x
280 x
280 x
400 x
600 x
576i
480i
576i
483
576
1 080
1 080
1 080i
1 080i
720
720
400
400
480
480
480
480
480
600
600
600
600
600
624
768
768
768
768
768
768i
864
864
864
800
800
768
768
870
960
1 024
1 024
1 024
1 050
1 200
Frequenza di scansione Frequenza
*2
Qualità
Orizzontale Verticale di clock punti
immagini
(MHz)
(kHz)
(Hz)
15,7
59,9
15,6
15,7
15,6
31,5
31,3
67,5
56,3
33,8
28,1
45,0
37,5
31,5
37,9
31,5
35,0
37,9
37,5
43,3
35,2
37,9
48,1
46,9
53,7
49,7
39,6
48,4
56,5
60,0
68,7
35,5
64,0
67,5
76,7
41,3
49,7
39,6
47,7
68,7
60,0
64,0
80,0
91,1
64,0
75,0
50,0
59,9
50,0
59,9
50,0
60,0
50,0
60,0
50,0
60,0
50,0
70,1
85,1
59,9
66,7
72,8
75,0
85,0
56,3
60,3
72,1
75,0
85,1
74,6
50,0
60,0
70,1
75,0
85,0
87,0
71,2
74,9
85,0
50,0
59,8
50,0
60,0
75,1
60,0
60,0
75,0
85,0
60,0
60,0
13,5
13,5
27,0
27,0
148,5
148,5
74,3
74,3
74,3
74,3
25,2
31,5
25,2
30,2
31,5
31,5
36,0
36,0
40,0
50,0
49,5
56,3
57,3
51,9
65,0
75,0
78,8
94,5
44,9
94,2
108,0
121,5
68,6
83,5
65,2
80,1
100,0
108,0
108,0
135,0
157,5
108,0
162,0
Formato
A
VIDEO/S-VIDEO
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
AA
AA
AA
AA
AA
AA
A
A
A
A
A
A
A
A
A
A
A
B
A
B
VIDEO/S-VIDEO
YPBPR/RGB
YPBPR/RGB
YPBPR/RGB/DVI
YPBPR/RGB/DVI
YPBPR/RGB/DVI
YPBPR/RGB/DVI
YPBPR/RGB/DVI
YPBPR/RGB/DVI
YPBPR/RGB/DVI
YPBPR/RGB/DVI
RGB
RGB
RGB/DVI
RGB
RGB
RGB
RGB
RGB
RGB/DVI
RGB
RGB
RGB
RGB
RGB/DVI
RGB/DVI
RGB/DVI
RGB/DVI
RGB/DVI
RGB
RGB
RGB
RGB
RGB
RGB
RGB/DVI
RGB/DVI
RGB
RGB
RGB/DVI
RGB
RGB
RGB/DVI
RGB
* Il carattere “i” che segue il numero dei punti visualizzati sta per segnale interlacciato.
*2 I simboli usati per denotare la qualità della immagini hanno i significati seguenti:
AA = le immagini vengono proiettate con la qualità più alta; A = le immagini vengono convertite dal circuito di
elaborazione delle immagini e proiettate; B = la quantità dei dati viene ridotta e vengono proiettate immagini
semplificate.
*3 Questi segnali supportano la funzione di blocco di quadro.
1
Nota
58
• Il numero di punti dello schermo è 1 024 x 768. I segnali in cui il numero di punti dello schermo non è
1 024 x 768 nei dati sopra, vengono convertiti in 1 024 x 768 per la visualizzazione.
D4000E_It_0608 07.6.8 11:21 ページ 59
Dimensioni
Unità : mm
478,5
R3
441
4
12
368
425
0
S-VIDEO IN
REMOTE 1
IN
G/Y
B/PB
RGB 1 IN
REMOTE 2 IN
SYNC/HD
VD
IN
SERIAL
RGB 2 IN
OUT
DVI-D IN
LAN
157
167
R/PR
VIDEO IN
OUT
TBMU448
86,5
>PC<
436
;;
;
530
Diagramma dimensioni di installazione
Scarico
minimo 30 cm
Scarico minimo 50 cm
minimo 30 cm
(Figura 2 :
Dimensioni applicabili quando si usano due unità)
minimo 50 cm
minimo 50 cm
minimo 50 cm
Scarico
minimo 10 cm
ITALIANO
(Figura 1 :
Dimensioni applicabili quando si usa una unità)
Attenzione • Lasciare uno spazio di almeno 50 cm, in modo da non bloccare l’apertura di ventilazione sul pannello posteriore.
• Fare attenzione a non bloccare l’aria di scarico sulla parte posteriore dell’unità principale. Fare anche in modo
che l’aria calda soffiata fuori dall’uscita di scarico dell’aria non venga aspirata dalla presa d’ingresso dell’aria.
• Installare lasciando spazi di almeno 30 cm per i pannelli laterali, in modo da permettere la
rimozione e la reinstallazione del filtro dell’aria.
• Se si usa il proiettore dentro un mobile, accertarsi che la temperatura dell’aria circostante dentro il mobile rimanga
entro la gamma da 0 °C a 40 °C durante il funzionamento del proiettore. Accertarsi anche che le aperture di
aspirazione e scarico non siano ostruite. Anche se la temperatura dell’aria circostante viene mantenuta sotto i 40 °C,
l’attivazione del circuito di protezione potrebbe causare un arresto dovuto all’aria calda di scarico bloccata all’interno
del proiettore. Progettando il mobile, tenere in considerazione l’ambiente termico intorno al proiettore (Figura 2).
59
D4000E_It_0608 07.6.8 11:21 ページ 60
Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche
obsolete (per i nuclei familiari privati)
Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento significa che i prodotti
elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici.
Per un corretto trattamento, recupero e riciclaggio, portare questi prodotti ai punti di raccolta
designati, dove verranno accettati gratuitamente. In alternativa, in alcune nazioni potrebbe essere
possibile restituire i prodotti al rivenditore locale, al momento dell’acquisto di un nuovo prodotto
equivalente.
Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose risorse ed
evitare potenziali effetti negativi sulla salute umana e sull’ambiente, che potrebbero derivare,
altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di
raccolta designato più vicino.
In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate delle penali, in base alle
leggi nazionali.
Per gli utenti aziendali nell’Unione Europea
Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per
ulteriori informazioni.
Informazioni sullo smaltimento in nazioni al di fuori dell’Unione Europea
Questo simbolo è valido solo nell’Unione Europea.
Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul
metodo corretto di smaltimento.
Nota:
L’acquisto di questo apparecchio include il diritto d’uso di questo software (il microcomputer incorporato e le
informazioni registrate nelle memorie di sola lettura) ma non attribuisce nessun diritto d’autore. Non
decompilare, cambiare o modificare il software.
In caso vengano compiute azioni del genere, la garanzia perderà il suo valore.
Marchi di fabbrica
• VGA e XGA sono marchi registrati di International Business Machines Corporation.
• S-VGA è un marchio registrato della Video Electronics Standards Association.
• “Microsoft Windows” è un marchio registrato di Microsoft Corporation (U.S.A.) negli Stati Uniti e nelle altre
nazioni.
• “Netscape” e “Netscape Navigator” sono marchi registrati di Netscape Communications Corporation negli Stati
Uniti e nelle altre nazioni.
• Digital Light Processing, DLP e DLP™ CHIP sono marchi registrati di Texas Instruments.
• PJLink™ è il marchio di fabbrica o marchio di fabbrica registrato in corso di concessione per il Giappone, USA
e altri Paesi e aree geografiche.
• HDMI e High-Definition Multimedia Interface sono marchi di fabbrica o marchi di fabbrica registrati di HDMI
Licensing LLC.
Tutti gli altri marchi di fabbrica sono proprietà dei rispettivi detentori.
Matsushita Electric Industrial Co., Ltd
Sito web : http://panasonic.net
© 2007 Matsushita Electric Industrial Co., Ltd. All Rights Reserved.
