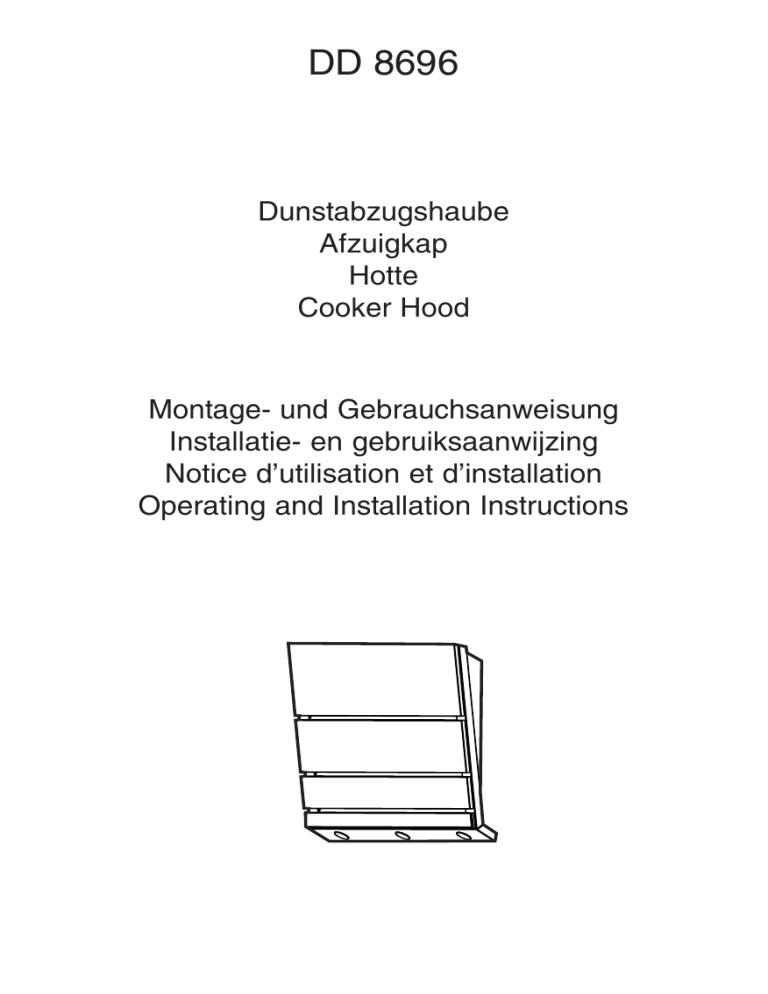

DD 8696

Dunstabzugshaube

Afzuigkap

Hotte

Cooker Hood

Montage- und Gebrauchsanweisung

Installatie- en gebruiksaanwijzing

Notice d’utilisation et d’installation

Operating and Installation Instructions

2

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Benutzerinformation sorgfältig durch.

Beachten Sie vor allem den Abschnitt „Sicherheit“ auf den ersten

Seiten. Bewahren Sie bitte diese Benutzerinformation zum späteren

Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des

Gerätes weiter.

AEG DIRECT

INFO SERVICES 0180 - 555 45

Wir sind für Sie da: montags bis freitags

8.00 bis 20.00 Uhr samstags

10.00 bis 14.00 Uhr.

Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den

Einsatz Ihres Gerätes betrifft. Natürlich nehmen wir auch gern

Wünsche, Anregungen und Kritik entgegen. Unser Ziel ist es, zum

Nutzen unserer Kunden unsere Produkte und Dienstleistungen weiter zu verbessern.

• Bei technischen Problemen steht Ihnen unser

WERKSKUNDENDIENST in Ihrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern finden Sie im Abschnitt „Kundendienststellen“).

Beachten Sie dazu auch den Abschnitt „Service“.

Entsorgung

Verpackungsmaterial entsorgen

• Alle Verpackungsteile sind recyclebar, Folien und Hartschaumteile entsprechend gekennzeichnet. Verpackungsmaterial und eventuelles Altgerät bitte ordnungsgemäß entsorgen.

Die nationalen und regionalen Vorschriften und die

Materialkennzeichnung (Materialtrennung, Abfallsammlung,

Wertstoffhöfe) beachten.

Entsorgungshinweise

• Das Gerät darf nicht mit dem Hausmüll entsorgt werden.

• Auskunft über Abholtermine oder Sammelplätze sind bei der

örtlichen Stadtreinigung oder der Gemeindeverwaltung erhältlich.

• Warnung! Ausgediente Altgeräte vor der Entsorgung unbrauchbar machen. Netzkabel abtrennen (nachdem der Netzstecker gezogen bzw. bei Festanschluß der Anschluß durch einen Fachmann demontiert wurde).

Gedruckt auf umweltschonend hergestelltem Papier wer ökologisch denkt, handelt auch so...

Inhalt

Sicherheitshinweise ......................................................................... 4

für den Benutzer ................................................................................. 4 für den Küchenmöbel-Monteur ........................................................... 5

Allgemeines ...................................................................................... 7

Abluftbetrieb ....................................................................................... 7

Umluftbetrieb ...................................................................................... 7

Bedienung der Dunstabzugshaube ................................................. 8

Wartung und Pflege ........................................................................ 10

Metallfettfilter .................................................................................... 10

Frontabdeckungen entfernen ............................................................ 10

Öffnen der Metallfettfilter .................................................................. 11

Aktivkohlefilter .................................................................................. 12

Austausch der Lampe(n) .................................................................. 13

Reinigung ........................................................................................ 13

Sonderzubehör ............................................................................... 13

Kundendienst ................................................................................. 14

Technische Daten ........................................................................... 15

Zubehör/Montagematerial ................................................................. 15

Elektroanschluß ............................................................................. 15

Montage ........................................................................................... 16

3

4

Sicherheitshinweise

für den Benutzer

• Es muß darauf geachtet werden, daß Kochstellen bei Betrieb stets abgedeckt sind, damit nicht durch zu starke Hitzeentwicklung das

Gerät beschädigt wird. Unbedingt zu vermeiden sind offene

Feuerstellen bei Öl-, Gas- und Kohleherden.

• Außerdem ist beim Fritieren über Herd/Mulde das zum Fritieren verwendete Gerät während des Betriebes zu beaufsichtigen.

• Das im Fritiergerät enthaltene Öl kann sich durch Überhitzung selbst entzünden- akute Brandgefahr!

• Bei Verwendung von verschmutztem Öl kann noch leichter

Selbstentzündung entstehen.

Flambieren ist unter der Dunstabzugshaube nicht erlaubt.

Bei allen Arbeiten an der Dunstabzugshaube,

auch beim

Lampenwechsel

, ist das Gerät vom Stromnetz zu trennen.

(Schraubsicherungen aus der Fassung herausnehmen bzw.

Sicherungsautomaten abschalten oder Netzstecker ziehen).

• Es ist wichtig, die Filterwechsel bzw. Reinigungsintervalle einzuhalten.

Bei Nichtbeachtung besteht infolge von Fettablagerung

Feuergefahr.

In Übereinstimmung mit den Anforderungen der Europäischen

Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die

Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten

Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative

Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet.

Es weist darauf hin, dass eine Entsorgung im normalen

Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im

Recyclinghof mit einer getrennten Sammlung für Elektro- und

Elektronikgeräte.

Die Entsorgung muss gemäß den örtlichen Bestimmungen zur

Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer

Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und

Wiederverwendung dieses Produkts zu erhalten.

für den Küchenmöbel-Monteur

• Das Abluftrohr muß bei Abluftbetrieb vorzugsweise den

Orignaldurchmesser des Gerätes haben.

Falls schon ein kleineres Abluftrohr in Wand oder Dach mit

Durchmesser 125 mm besteht, kann der mitgelieferte

Reduzierstutzen 150/125 mm verwendet werden.

Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop-

Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst erfragen.

Bei der Installation sind die folgenden Mindestabstände von

Kochfeldern zu beachten: elektrische Kochfelder 450 mm

Hinweis! Die Haube darf nicht über Gaskochfeldern installiert werden.

• Bei gleichzeitigem Betrieb einer Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der

Unterdruck nicht größer als 4Pa (4x10

-5

bar) sein.

• Die Abluft darf nicht in einen Rauch- oder Abgasschornstein eingeleitet werden. Das Einleiten der Abluft in einen Schacht, der der Entlüftung von Aufstellungsräumen von Feuerstätten dient, ist nicht zulässig.

• Für die Abluftführung sind grundsätzlich die behördlichen

Vorschriften einzuhalten.

• Bei Betrieb als Abluftgerät ist für eine ausreichende

Zuluftöffnung in etwa der Größe der Abluftöffnung zu sorgen.

• Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame

Betrieb von Dunstabzugshauben und kamingebundenen

Feuerungsstätten, wie Kohle- oder Ölöfen und Gas-Thermen im selben Raum, bestimmten Einschränkungen.

• Der gemeinsame, gefahrlose Betrieb von kamingebundenen

Geräten und Dunstabzugshauben ist nur gewährleistet, wenn Raum und/oder Wohnung (Raum-Luftverbund) durch eine geeignete

Zuluftöffnung von ca. 500-600 cm

2

von außen belüftet sind und dadurch bei laufender Dunstabzugshaube Unterdruck vermieden wird.

• Im Zweifelsfalle Rat und Zustimmung des zuständigen Bezirks-

Schornsteinfegermeisters oder der örtlichen Baubehörde einholen.

• Da in Räumen ohne Feuerungsstätte die Regel gilt: “Zuluftöffnung so groß wie Abluftöffnung”, kann durch eine größere Öffnung als

500-600 cm

2

der Wirkungsgrad der Ablufteinrichtung beeinträchtigt werden.

5

6

• Der Betrieb der Dunstabzugshaube als Umlufthaube ist unter den genannten Umständen gefahrlos und unterliegt nicht den obengenannten Vorschriften.

• Die Funktion der Dunstabzugshaube bei Abluftbetrieb ist nur dann optimal, wenn folgendes beachtet wird:

kurze, gerade Abluftstrecken

möglichst wenige Rohrbögen

Verlegung der Rohre nicht in spitzen Winkeln, sondern in flachen

Bögen

möglichst große Rohrdurchmesser (vorzugsweise

Originalauslass-Durchmesser beibehalten).

• Bei Nichtbeachtung dieser Grundsätze muß mit drastischen

Leistungsverlusten und erhöhten Betriebsgeräuschen gerechnet werden.

Allgemeines

• Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als

Umluftgerät verwendet werden.

• Bei einigen Modellen wird der Kohlefilter mitgeliefert, d.h. die Haube kann sofort in Umluftbetrieb verwendet werden. Um die Haube in

Abluftbetrieb zu benutzen, wird empfohlen, den Kohlefilter zu entfernen.

Abluftbetrieb

Reduzierstutzen

• Die Luft wird mit Hilfe eines an den Abluftstutzen anzubringenden Rohres ins

Freie geleitet.

Bild 1

.

• Das Abluftrohr muß bei

Abluftbetrieb denselben

Durchmesser wie der

Gebläseaustrittstutzen haben, um die spezifizierten

Leistungswerte zu erreichen.

Falls schon ein kleineres

Abluftstutzen

Bild 1

Abluftrohr in Wand oder

Dach mit Durchmesser 125 mm besteht, kann der mitgelieferte

Reduzierstutzen 150/125 mm verwendet werden.

Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop-

Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst erfragen.

Umluftbetrieb

• Die Luft wird gefiltert und in den

Raum zurückgeführt.

Für den Umluftbetrieb wird der

Original-Aktivkohlefilter aus dem Sonderzubehör benötigt.

• Die Umluftweiche mit zwei

Schrauben Ø 3,5x9,5 mm befestigen.

Bild 2

.

Bild 2

Umluftweiche

7

Bedienung der Dunstabzugshaube

• Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des

Kochens einzuschalten und sie ungefähr 15 Minuten nach dem

Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden.

• Die Haube kann auch mithilfe des Bedienfeldes oder der

Fernbedienung gesteuert werden (die Fernbedienung ist ein

Sonderzubehör und muß separat bestellt werden - siehe

Sonderzubehör).

Das Bedienfeld befindet sich unten links (Licht und Reset Filter) und rechts (Saugstärkeneinstellung).

Bild 3

8

1 2 3 4 5 a b

6 7 8

1

- Ausschalter/Einschalter Taste: Weniger als 1,5 Sek. lang drücken: Die Haube schaltet in Standby-Modus (der Punkt

b

leuchtet).

Länger als 1,5 Sek. lang drücken: Die Haube schaltet sich ab,

ALLE Funktionen (außer Lichtschalter) werden gesperrt (Display ist vollständig ausgeschaltet). Nochmals länger als 1,5 Sek. lang drücken, um die Haube wieder in Standby zu versetzen.

2

- Taste für Licht Kochfeld: AUS – gedämpftes Licht – volles Licht –

AUS -.....

3

- Taste Reset der Filtersättigungsanzeigen

4

- Taste Oberlicht: AUS – volles Licht – AUS -.....

5

- Einschalten und Wahl der Lüfterstufe 1-2-3

6

- Display

7

- Einschalter Intensivstufe: Nach 5 Minuten schaltet die

Intensivstufe in die vorher eingestellte Stufe zurück bzw. geht aus, wenn keine Stufe eingestellt ist. Um die Intensivstufe vor

Ablauf von 5 Minuten zu beenden, drücken Sie Knopf

1

oder

7

.

Auf dem Display erscheint der Buchstabe

P

sowie die verbleibende Zeit (der Punkt

a

blinkt), am Ende ertönt ein

Tonsignal.

8

- Timer: Bei allen Lüfterstufen lässt sich eine bestimmte Zeit einstellen (der Punkt

b

blinkt), nach deren Ablauf sich die Haube abschaltet:

Die Zeitschaltung ist wie folgt eingeteilt:

1.

Leistungsstufe 20 Minuten

2.

Leistungsstufe 15 Minuten

3.

Leistungsstufe 10 Minuten

P. Leistungsstufe 5 Minuten

Auf dem Display erscheint die verbleibende Betriebszeit, am

Ende ertönt ein Tonsignal.

Man kann durch erneutes Betätigen der Taste die Funktion ausschalten.

Falls die Dunstabzugshaube oder die Bedienungselemente nicht funktionieren: für mindestens 5 Sekunden die Stromversorgung der

Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten.

Anschließend 15 Sekunden abwarten und dann den ordnungsgemäßen Betrieb der Haube prüfen.

Kontrollvorrichtung für Fett- und Aktivkohlefilter

Diese Dunstabzugshaube verfügt über eine Vorrichtung, die anzeigt, wenn der Fettfilter beziehungsweise der Aktivkohlefilter zu reinigen ist

(bei Umluftbetrieb mit Aktivkohlefilter).

Diese Haube wird vom Werk aus ohne Aktivkohlefilter geliefert, deshalb ist ihre Sättigungsanzeige ausgeschaltet.

Wird die Haube jedoch mit Aktivkohlefilter in Betrieb genommen, so ist diese Sättigungsanzeige wie folgt einzuschalten:

Die Haube muss auf „AUS“ eingestellt sein.

Die Taste

1

und

3

gleichzeitig für 3 Sekunden gedrückt halten. Zu

Beginn leuchtet nur die LED-Anzeige Fettfilter

F

auf, sobald auch die

LED-Anzeige Aktivkohlefilter

C

aufleuchtet ist die Sättigungsanzeige eingeschaltet.

Um sie auszuschalten: die Tasten

1

und

3

erneut für 3 Sekunden gedrückt halten bis die LED-Anzeige Aktivkohlefilter

C

erlischt.

LED-Anzeige Fettfilter (F)

Die LED-Anzeige

F

blinkt, wenn der Fettfilter gereinigt werden muss.

Dies ist nach ca. 40 Betriebsstunden der Fall. Die Wartungsvorschriften der Fettfilter sind zu beachten.

LED-Anzeige Aktivkohlefilter (C)

Die LED-Anzeige

C

Aktivkohlefilter blinkt, wenn der Aktivkohlefilter regeneriert werden muss. Dies ist nach ca. 160 Betriebsstunden der

Fall.

Zurückstellen der Sättigungsanzeige

Nach Reinigung oder Austausch des Filters, die Taste

3

für 3

Sekunden gedrückt halten bis die LED-Anzeige Fettfilter

F

oder die

LED-Anzeige Aktivkohlefilter

C

nicht mehr blinkt.

9

10

Wartung und Pflege

Bevor irgendwelche Wartungsarbeiten ausgeführt werden, muss die Dunstabzugshaube vom Stromnetz getrennt werden.

Metallfettfilter

• Metallfettfilter haben die Aufgabe, Fettpartikel, die beim Kochen entstehen, aufzusaugen. Sie werden in jedem Fall, d.h. sowohl bei

Abluft- als auch bei Umluftbetrieb, verwendet.

Metallfettfilter sollen alle 4 Wochen im Geschirrspüler bzw. von

Hand gereinigt werden.

Auch die Frontabdeckungen müssen alle 4 Wochen mit einem normalen Flüssigreiniger per Hand abgewaschen werden. Keine aggressiven Reinigungsmittel verwenden.

• Für den Zugriff auf den Fettfilter zuerst die Frontabdeckungen, die ihn verdecken, abnehmen.

Frontabdeckungen entfernen:

Abdeckung unten hochheben, nach oben schwenken und aushängen.

Den Arbeitsschritt bei allen Abdeckungen wiederholen.

Bild 4.

Aushängen

Hochheben

Bild 4

Öffnen der Metallfettfilter

Die Verriegelung des Fettfilters zuerst nach unten drücken und dann nach außen ziehen.

Bild 5

.

Verriegelung

Bild 5

Handreinigung

Metallfettfilterkassette ca. 1 Stunde in heißem Wasser mit fettlösendem Reinigungsmittel einweichen und danach mit heißem

Wasser abbrausen. Vorgang evtl. wiederholen. Abgetrocknete

Kassette wieder einbauen.

Geschirrspüler

Metallfettfilterkassette in Geschirrspüler stellen. Reinigung bei stärkstem Reinigungsprogramm und höchster Temperatur, mind.

65° C. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder einbauen.

Beim Reinigen der Metallfettfilter im Geschirrspüler kann es zu leichten Farbveränderungen kommen, die jedoch keinen

Einfluß auf die Funktion haben.

• Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!

11

12

Aktivkohlefilter

• Der Aktivkohlefilter muß dann verwendet werden, wenn man die

Dunstabzugshaube als Umluftgerät einsetzen möchte.

• Dazu wird der Original-Aktivkohlefilter (siehe Sonderzubehör) benötigt.

Reinigung/Austausch des Aktivkohlefilters

Im Unterschied zu anderen Aktivkohlefiltern kann der LONG LIFE

Aktivkohlefilter gereinigt und reaktiviert werden. Bei normaler

Nutzung der Abzugshaube sollte der Filter jeden zweiten Monat

(wenn man eine tägliche Benützung von ca. 2,5 Std. betrachtet), am besten in der Geschirrspülmaschine, gereinigt werden. Normalen

Reiniger verwenden und die höchste Temperatur wählen (65°c). Der

Filter sollte separat gespült werden, damit sich keine Speisereste am Filter festsetzen und später schlechte Gerüche verursachen können. Um die Kohle wieder zu aktivieren, muß der Filter im

Backofen getrocknet werden. Ober- und Unterhitze sowie eine

Temperatur von maximal 100 °C wählen und den Filter 10 Minuten lang trocknen.

Nach etwa 3 Jahren muß der Filter ausgetauscht werden, da dann seine Dunstaufnahmefähigkeit um ca. 50 % reduziert ist.

Montage

Aktivkohlefilter

Einen Aktivkohlefilter an der

Rückseite der Fettfilter

Drähte

anbringen und mit den beiden

Drähten fixieren.

Bild 6

.

Hinweis!

Die Drähten sind in der Packung des Kohlefilters und nicht in der Haube enthalten.

Zum Ausbau

in umgekehrter

Reihenfolge vorgehen.

• Innengehäuse nur mit warmer

Spülmittellauge reinigen. Keine scharfe Reinigungsmittel,

Bürste oder Scheuersand verwenden!

• Bei Bestellung eines

Bild 6 Fettfilter

Ersatzfilters die Modellbezeichnung und die E-Nr. angeben. Diese

Daten sind auf dem Typenschild an der Innenseite des Gerätes zu finden.

• Aktivkohlefilter beim- Kundendienst bestellen.

Achtung

• Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

• Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße

Wartung oder Nichteinhaltung der oben angeführten

Sicherheitsvorschriften zurückzuführen sind.

Austausch der Lampe(n)

• Dunstabzugshaube vom Stromnetz trennen.

• Lampen anheben.

Bild. 7

.

• Defekte Lampe herausnehmen und durch neue eines gleichwertigen Typs ersetzen.

• Bevor der Kundendienst gerufen wird, weil eine Lampe nicht brennt, erst prüfen, ob sie fest eingesteckt ist.

Bild 7

Reinigung

Achtung: Zum Reinigen der Dunstabzugshaube Gerät vom

Stromnetz trennen.

Nicht mit spitzen Gegenständen in das Schutzgitter des Motors eindringen.

Äußere Teile mit milder Spüllauge reinigen. Scharfe

Reinigungsmittel, Bürste oder Scheuersand vermeiden.

Die Schalterblende und das Fettfiltergitter nur mit feuchtem Tuch und milden Spülmitteln reinigen.

Es ist wichtig, die Filterwechsel sowie die Reinigungsintervalle einzuhalten. Bei Nichtbeachtung besteht infolge von

Fettablagerungen Feuergefahr!

Sonderzubehör

Aktivkohlefilter Type 31

Fernbedienung RM 8700 E-Nr. 942 122 083

Edelstahl-Teleskopkamine ( nur für Abluftbetrieb ) 942 122 011

Alu-Teleskopkamine ( nur für Abluftbetrieb ) 942 122 027

Mauerkasten

Abluftrohr

Beim Kundendienst erfragen

Beim Kundendienst erfragen

13

Kundendienst

Bei eventuellen Rückfragen und Störungen Kundendienst anrufen

(siehe Kundendienst-Stellenverzeichnis).

Folgende Daten beim Anruf angeben:

1. Modellbezeichnung

2. E-Nr.

3. F-Nr.

Diese Daten befinden sich auf dem Typenschild auf der

Innenseite des Gerätes hinter den Fettfiltern.

Konstruktions- und Farbänderungen im Rahmen der technischen

Entwicklung bleiben vorbehalten.

SERVICE

Handelt es sich um eine technische Störung?

Dann wenden Sie sich an Ihre Kundendienststelle. (Adressen und

Telefonnummern befinden sich im Abschnitt „Kundendienststellen“.)

Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die

Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist:

Halten Sie möglichst genau fest:

• Wie äußert sich die Störung?

• Unter welchen Umständen tritt die Störung auf?

Notieren Sie für das Gespräch unbedingt folgende Kennziffern Ihres

Gerätes auf dem Typenschild:

• E-Nr. (9 Stellen),

• F-Nr. (8 Stellen).

Das Typenschild ist nach Ausbau der Metallfettfilter auf der Innenseite des Gerätes zugänglich.

Wir empfehlen, die Kennziffern hier einzutragen, damit Sie sie stets zur Hand haben:

E-Nr . . . . . . . . . F-Nr . . . . . . . . .

Wann entstehen Ihnen auch während der Garantiezeit Kosten?

• wenn Sie die Störung mit Hilfe dieser Gebrauchsanweisung selbst hätten beseitigen können,

• wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich sind, weil er vor seinem Besuch nicht alle wichtigen Informationen erhalten hat und daher z.B. Ersatzteile holen muß. Diese

Mehrfahrten können Sie vermeiden, wenn Sie Ihren Telefonanruf in der oben beschriebenen Weise gut vorbereiten.

14

Technische Daten

Maße (in cm.):

Höhe

Breite

Tiefe

65

89,8

30,4

Gesamtanschlußwerte: 275 W

Lüftermotor:

Beleuchtung:

175 W

5 x 20W (60° Ø50 12V GU5.3)

Länge des Netzkabels: 150 cm

Elektroanschluß: 220-240 V

Zubehör/Montagematerial

1 Reduzierstutzen Ø 150-125 mm

2 Abluftstutzen Ø 150 mm (hoch und flach)

1 Tüte mit der Dokumentation und dem Material zur Befestigung

Elektroanschluß

Sicherheitshinweise für den Elektro-Installateur

Vor dem Anschluß des Gerätes darauf achten, daß die auf dem

Typenschild verzeichnete Spannung der tatsächlichen Netzspannung entspricht.Falls das Gerät mit Stecker ausgerüstet ist, kann es an jede vorschriftsmäßig installierte und gut zugängliche Steckdose angeschlossen werden.

Bei erforderlichem Festanschluß darf die Dunstabzugshaube nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden.

Installationsseitig ist eine allpolige Trennvorrichtung mit mind. 3mm

Kontaktöffnungsweite vorzusehen.

Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen auftreten, wird nicht gehaftet.

15

16

Montage - Bild 8-9-10

Die Haube ist mit Halogenlampen ausgestattet, oben und unten. Auf einen ausreichenden Abstand zwischen der Haube und den

Küchenmöbeln achten, um eine Überhitzung der Lampen und der

Schrankwände zu vermeiden.

Außerdem ist ausreichend Platz zu lassen, um das Öffnen und

Abnehmen der Frontabdeckungen zu gestatten.

• An der Rückseite der Haube drei Gummistreifen anbringen.

Wenn nötig, die beiden mitgelieferten Distanzscheiben in den

Löchern zur endgültigen Befestigung anbringen.

Die Distanzscheiben sind erforderlich, wenn die Wand, an der die

Haube befestigt wird, nicht vollkommen senkrecht oder plan ist

(zum Beispiel wenn sie teilweise mit Fliesen verkleidet ist).

Gummistreifen endgültige

Befestigung

Bild 8

Gummistreifen

Gummistreifen endgültige

Befestigung

Distanzscheiben

• Mittellinie an der Wand kennzeichnen, um das Montageverfahren zu erleichtern

(1)

; dann die Montageschablone so positionieren, dass ihre Mittellinie mit der zuvor an der Wand gekennzeichneten

Linie sowie die Schablonenunterkante 300 mm über dem Kochfeld liegt

(2)

.

• Zwei Löcher Ø 8 mm bohren und die Montageschiene mit

Mauerdübeln und zwei Schrauben fixieren

(3)

.

• Die Frontabdeckungen entfernen (siehe Abschnitt

“Frontabdeckungen entfernen”).

• Die Dunstabzugshaube aufhängen

(4)

, ausrichten

(5-6)

und vom

Haubeninneren her 2 Punkte zum Fixieren des Gerätes

(7)

kennzeichnen. Die Haube abnehmen und 2 Löcher Ø 8 mm bohren

(8)

; dann 2 Mauerdübel einfügen und die Haube endgültig mit 2

Schrauben fixieren

(9)

. Die Löcher für die Schrauben mit den beiden mitgelieferten Blindkappen abdecken.

4

4

(5x18)

6

5

(5x18)

6

5

3

7

8

8

2

1

9

Bild 9

17

18

• Den Elektroanschluss vorbereiten (

10

), die Haube jedoch noch nicht ans Netz anschließen.

• Wenn die Haube im Abluftbetrieb verwendet werden soll, an der

Abluftöffnung einen der beiden mitgelieferten Flansche anbringen

(

11

- Abluftbetrieb).

Hinweis! Der hohe Flansch wird verwendet, wenn ein

Teleskopkamin angebracht werden soll (zu bestellen - siehe

Sonderzubehör), in allen anderen Fällen wird der niedrige Flansch verwendet.

• Den Fettfilter und die Frontabdeckungen wieder einbauen (

12a-bc

).

10

11

Abluftbetrieb

12a

12b

12c

Bild 10

11

Umluftbetrieb

Geachte klant,

Lees deze informatie aandachtig door.

Lees vooral het hoofdstuk “Veiligheid” op de eerste pagina’s. Bewaar dit boekje goed, zodat u nog eens iets kunt nalezen. Geef het door aan een eventuele volgende eigenaar van het apparaat.

• Bij technische problemen kunt u altijd contact opnemen met de

AEG service-afdeling, zie hoofdstuk “Klantenservice”.

Afvalverwerking

Verpakkingsmateriaal verwijderen

• Alle verpakkingsdelen zijn recyclebaar, folies en piepschuim onderdelen zijn overeenkomstig gecodeerd. Verpakkingsmateriaal en eventuele oude apparaten moeten op de juiste manier worden weggegooid.

• Houd u aan de landelijke en plaatselijke voorschriften en let op de materiaalaanduiding (materiaalscheiding, afvalverzameling, inzamelpunten).

Aanwijzingen voor het weggooien

• Waarschuwing! Afgedankte apparaten moeten voor het weggooien onbruikbaar worden gemaakt. Aansluitsnoer verwijderen (eerst de stekker uit het stopcontact trekken resp. bij vaste aansluiting de aansluiting door een vakman laten demonteren).

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten.

Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking.

Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

19

20

Inhoud

Veiligheidsaanwijzingen ................................................................ 21

voor de gebruiker ............................................................................. 21 voor de keukenmeubel-monteur ....................................................... 22

Algemeen ........................................................................................ 24

Gebruik als afzuigkap ....................................................................... 24

Gebruik als recirculatiekap ............................................................... 24

Bediening van de afzuigkap .......................................................... 25

Onderhoud ...................................................................................... 26

Metalen vetfilters .............................................................................. 26

Verwijderen van de frontplaten ......................................................... 26

Demonteren van de metalen vetfilters .............................................. 28

Koolfilter ........................................................................................... 29

Vervangen van de lamp(en) .............................................................. 30

Reiniging ......................................................................................... 30

Extra leverbare accessoires .......................................................... 30

Klantenservice ................................................................................ 31

Technische gegevens .................................................................... 32

Toebehoren/Montagemateriaal ......................................................... 32

Elektrische aansluiting .................................................................. 32

Montage ........................................................................................... 33

Veiligheidsaanwijzingen

voor de gebruiker

• U dient erop te letten dat op ingeschakelde kookzones en gasbranders altijd een pan staat, opdat het apparaat niet door te sterke hitte-ontwikkeling wordt beschadigd. Bij olie-, gas- en kolenfornuizen dient open vuur beslist te worden vermeden.

• Bovendien moet bij het frituren op een fornuis of kookplaat de frituurpan tijdens het gebruik altijd in het oog worden gehouden.

• De olie in de frituurpan kan door oververhitting vlam vatten.

• Bij gebruik van verontreinigde olie kan nog makkelijker zelfontbranding ontstaan.

• Wij wijzen u erop dat door oververhitting brand kan ontstaan.

• Flamberen onder de afzuigkap is niet toegestaan.

• Bij alle werkzaamheden aan de afzuigkap, ook bij het vervangen van de lamp, moet het apparaat spanningloos worden gemaakt

(zekering in de huisinstallatie uitschakelen).

• Het is belangrijk dat u tijdig de filters vervangt resp. reinigt.

Anders bestaat ten gevolge van vetafzetting brandgevaar.

21

22

voor de keukenmeubel-monteur

• De afvoerbuis moet bij gebruik als afzuigkap de originele diameter van het apparaat hebben.

Als een kleinere afvoerbuis in wand of dak met een diameter van

125 mm al aanwezig is, kan het meegeleverde verlooopstuk 150/

125 mm worden gebruikt.

• Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoop-muurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.

• Bij de montage van de afzuigkap moet een minimale afstand van

450 mm van de bovenkant van de kookzones tot de onderkant van de afzuigkap worden aangehouden.

Attentie!

De afzuigkap mag niet boven gaskookplaten geïnstalleerd worden.

• Bij gelijktijdig gebruik van het apparaat als afzuigkap en stookplaatsen mag in de ruimte waar de stookplaats zich bevindt de onderdruk niet groter dan 4PA (4x10

-5

bar) zijn.

• De afgewerkte lucht mag niet in een kanaal dat bestemd is voor de afvoer van rook-/verbrandingsgassen of een schacht die dient voor de ontluchting van ruimten met stookplaatsen geleid worden.

• Voor het afvoeren van de afgewerkte lucht moeten de plaatselijke voorschriften in acht genomen worden.

• Bij gebruik als afzuigkap moet gezorgd worden voor een voldoende grote toevoeropening, die ongeveer even groot als de afvoeropening moet zijn.

• Op grond van landelijke bouwvoorschriften gelden voor het gemeenschappelijk gebruik van afzuigkappen en toestellen die zijn aangesloten op een verbrandingsgaskanaal/schoorsteen, zoals kolen - of oliekachels en gasovens in dezelfde ruimte, bepaalde beperkingen.

• Het gemeenschappelijke, ongevaarlijke gebruik van schoorsteengebonden toestellen en afzuigkappen is alleen gewaarborgd, als ruimte en/of woning door een geschikte toevoeropening van ca. 500-600 cm

2

van buiten geventileerd zijn, waardoor bij lopende afzuigkap een onderdruk vermeden wordt.

• Omdat in ruimten zonder rookkanaalafvoer de regel geldt

“toevoeropening even groot als afvoeropening” kan door de grotere opening van 500-600 cm

2

de werking van de afvoerinrichting nadelig beïnvloed worden.

• Het gebruik van het apparaat als recirculatiekap is onder de genoemde omstandigheden zonder gevaar en valt niet onder bovengenoemde voorschriften.

• Het apparaat functioneert als afzuigkap alleen optimaal als u het volgende in acht neemt:

- korte, rechte afvoerverbindingen

- zo min mogelijk bochten in de buis

- buizen niet met scherpe hoeken maar met flauwe bochten laten verlopen

- zo groot mogelijke buisdiameter (bij voorkeur dezelfde diameter als de afvoeropening).

• Als u deze basisregels niet in acht neemt, moet u rekening houden met aanzienlijk vermogensverlies en verhoogd bedrijfsgeluid.

23

Algemeen

• Het apparaat wordt als afzuigkap geleverd en kan in combinatie met een koolfilter (extra leverbaar accessoire) als recirculatiekap worden gebruikt.

• Bij sommige modellen wordt het koolfilter meegeleverd, d.w.z. dat de kap direct als recirculatiekap kan worden gebruikt. Als u de kap als afzuigkap gaat gebruiken, raden we u aan het koolfilter te verwijderen.

Gebruik als afzuigkap

verloopstuk

• De lucht wordt met behulp van een op de afvoeropening aan te brengen buis naar buiten afgevoerd

afb. 1

.

• Voor de beste afzuigprestaties moet de afvoerbuis dezelfde

afvoeropening

diameter hebben als de afvoeropening.

Als een afvoerbuis in wand of dak met een diameter

afb. 1

van 125 mm al aanwezig is, kan het meegeleverde verloopstuk, 150/125 mm, worden gebruikt.

Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoop-muurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.

24

Gebruik als recirculatiekap

• De lucht wordt door koolfilters gefilterd en weer de keuken in geleid.

• Voor gebruik als recirculatiekap is een origineel koolfilter (extra leverbaar accessoire) nodig.

• De luchtgeleider met 2 schroeven Ø 3,5x9,5 mm bevestigen.

Afb. 2

.

afb. 2 luchtgeleider

Bediening van de afzuigkap

• De afzuigkap is voorzien van een motor met regelbaar toerental.

Het verdient aanbeveling de afzuigkap enkele minuten voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 minuten aan te laten staan.

• De afzuigkap kan met het bedieningspaneel of met de afstandsbediening worden bediend (extra leverbaar accessoire, moet apart besteld worden).

Het bedieningspaneel bevindt zich links onder (verlichting en reset filter) en rechts onder (instellen van de afzuigstand).

afb. 3

1 2 3 4 5 a b

6 7 8

1

- In-/uitschakelen

Korter dan 1,5 seconde indrukken: de kap schakelt op stand-by

(punt

b

brandt)

.

Langer dan 1,5 seconde indrukken: de kap wordt uitgeschakeld,

ALLE functies (m.u.v. de lichtschakelaar) worden afgesloten

(display is volledig uitgeschakeld).

Nogmaals langer dan 1,5 seconde indrukken om de kap weer op stand-by te schakelen.

2

- Verlichting kookplaat: UIT – gedempt licht – vol licht – UIT - …..

3

- Reset verzadigingsindicatie filters

4

- Verlichting bovenkant: UIT –vol licht –UIT - …..

5

- Inschakelen en stand 1 – 2 – 3 kiezen

6

- Display

7

- Inschakelen intensief-stand:

Na 5 minuten intensief-stand schakelt de kap op de eerder ingestelde stand terug resp. uit, als geen stand is ingesteld. Om de intensief-stand eerder te beëindigen, toets

1

of

7

indrukken.

Op de display verschijnt de letter

P

en de resterende tijd (punt

a

knippert), aan het einde klinkt een signaal.

25

26

8

- Timer: bij alle standen kan een bepaalde tijd worden ingesteld

(punt

b

knippert), na afloop waarvan de kap wordt uitgeschakeld:

De tijdschakeling is als volgt ingedeeld: stand 1: 20 minuten stand 2: 15 minuten stand 3: 10 minuten stand P: 5 minuten

Op de display verschijnt de resterende werkingstijd, aan het einde klinkt een signaal.

Deze functie kan uitgeschakeld worden door weer op de toets te drukken.

Als het apparaat of de bedieningselementen niet functioneren: minstens 5 seconden de stroomverzorging naar de kap onderbreken en dan opnieuw inschakelen. Dan 15 seconden wachten en controleren of de kap goed functioneert.

Controle-inrichting voor vet- en koolfilters

Deze afzuigkap beschikt over een inrichting die aangeeft wanneer de vetfilters gereinigd resp. het koolfilter vervangen moet worden (bij gebruik als recirculatiekap met koolfilter).

Deze kap wordt door de fabriek zonder koolfilter geleverd, daarom is de verzadigingsindicatie voor het koolfiter uitgeschakeld.

Als de kap echter met koolfilter in gebruik wordt genomen, dan moet deze verzadigingsindicatie als volgt worden ingeschakeld:

De wasemkap moet op “UIT” ingesteld zijn.

Toets

1

en

3

tegelijk 3 seconden ingedrukt houden. Eerst gaat alleen de LED-indicatie vetfilter

F

branden. Zodra ook de LED-indicatie koolfilter

C

gaat branden is de verzadigingsindicatie ingeschakeld.

Om de indicatie uit te schakelen: toets

1

en

3

tegelijk 3 seconden ingedrukt houden tot de LED-indicatie koolfiter

C

uitgaat.

LED-indicatie vetfilters (F)

De LED-indicatie

F

knippert als de vetfilters moeten worden gereinigd.

Dat is na ca. 40 gebruiksuren het geval. Zie hoofdstuk “Onderhoud -

Metalen vetfilters”.

LED-indicatie koolfilter (C)

De LED-indicatie

C

knippert als het koolfilter moet worden vervangen.

Dat is na ca. 160 gebruiksuren het geval. Zie hoofdstuk “Onderhoud -

Koolfilter”.

Reset verzadigingsindicatie

Na reinigen van de vetfilters resp. vervangen van het koolfilter toets

3

3 seconden ingedrukt houden tot de LED-indicatie vetfilter

F

of koolfilter

C

niet meer knippert.

Onderhoud

Voordat u werkzaamheden aan het apparaat gaat uitvoeren, eerst de stekker uit het stopcontact trekken.

Metalen vetfilters

• De metalen vetfilters hebben de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en worden altijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt.

De metalen vetfilters moeten elke 4 weken worden gedemonteerd en in de afwasautomaat of met de hand worden schoongemaakt.

Ook de frontplaten moeten, om de 4 maanden, handmatig met een neutraal sopje gereinigd worden. Gebruik geen agressieve reinigingsmiddelen.

• Om het vetfilter te bereiken eerst de frontplaten die het bedekken verwijderen.

Verwijderen van de frontplaten

• De frontplaat optillen, naar boven draaien en losmaken.

Deze handeling herhalen voor alle platen.

Afb. 4

.

losmaken optillen afb. 4

27

28

Demonteren van de metalen vetfilters

• Schuif de vergrendeling van de metalen vetfilters eerst naar beneden en trek de cassette dan naar buiten.

Afb. 5

.

vergrendeling afb. 5

Reinigen met de hand

Metaalfiltercassette ca. 1 uur in heet water met een vetoplossend schoonmaakmiddel weken en daarna met heet water afspoelen.

Proces evt. herhalen. Cassette afdrogen en weer inzetten.

Afwasautomaat

Metaalfiltercassette in de afwasautomaat zetten. Sterkste programma en hoogste temperatuur (min. 65°C) kiezen. Proces evt.

herhalen. Cassette afdrogen en weer inzetten.

Machinaal reinigen van de metalen vetfilters kan tot lichte verkleuringen leiden, die echter geen invloed op de werking hebben.

• De binnenkant van de kap alleen met een warm sopje reinigen.

Geen scherpe reinigingsmiddelen, borstels of schuurmiddelen gebruiken!

Na het weer aanbrengen van het vetfilter de frontplaten weer inzetten, daarbij in omgekeerde volgorde te werk gaan. De smalste frontplaat wordt op de hoogste stand ingebouwd.

Koolfilter

• Het koolfilter moet worden gebruikt, als het apparaat als recirculatiekap wordt gebruikt.

• Daarvoor is een origineel koolfilter nodig (zie “Extra leverbare accessoires”).

Reinigen/vervangen van het koolfilter

In tegenstelling tot andere koolfilters kan het LONG LIFE koolfilter gereinigd en gereactiveerd worden. Bij normaal gebruik van de kap moet het filter eens per twee maanden worden gereinigd (voor een gemiddeld gebruik van de kap van 2,5 uur per dag).

Dat kunt u het beste in de afwasautomaat doen. Normaal reinigingsmiddel gebruiken en de hoogste temperatuur kiezen

(65°C). Het filter moet apart worden afgewassen, opdat zich geen etensresten op het filter vastzetten die later nare luchtjes kunnen veroorzaken. Om de kool weer te activeren, moet het filter in de oven worden gedroogd. Boven- en onderwarmte en een temperatuur van maximaal 100°C kiezen en het filter 10 minuten lang drogen.

Na ca. 3 jaar moet het filter worden vervangen, omdat dan het vermogen om wasem op te nemen ca. 50% minder is geworden.

Montage koolfilter draden

Een koolfilter aan de achterkant van de vetfilters aanbrengen en met de beide draden vastzetten.

Afb. 6.

Attentie!

de draden bevinden zich in de verpakking van het koolfilter en niet op de kap.

• Om het filter

los te nemen

in omgekeerde volgorde te werk gaan.

• Bij bestelling van een nieuw filter modelnaam en

afb. 6 vetfilter

E-nr. opgeven. Deze gegevens vindt u op het typeplaatje aan de binnenzijde van het apparaat.

• Het koolfilter kunt u bestellen bij de service-afdeling van AEG.

29

30

Attentie

• Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

• De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Vervangen van de lamp(en)

• Stekker uit het stopcontact trekken.

• Lamp m.b.v. een schroevendraaier optillen.

Afb. 7

.

• Defecte lamp door een gelijkwaardige lamp vervangen.

• Voordat u contact opneemt met onze service-afdeling, omdat de gloeilamp niet brandt, eerst controleren of de lamp stevig vast zit.

afb. 7

Reiniging

• Attentie: eerst de stekker uit het stopcontact trekken.

Geen spitse voorwerpen in het beschermrooster van de motor steken.

• De buitenkant van het apparaat met een mild sopje reinigen.

Gebruik geen scherpe reinigingsmiddelen, borstels of schuurmiddel.

• Het bedieningspaneel en het vetfilterrooster alleen met een vochtige doek en mild afwasmiddel reinigen.

• Het is belangrijk om op tijd de filters te vervangen resp. te reinigen.

Als u deze aanwijzingen niet opvolgt, kan t.g.v. vetafzetting brandgevaar ontstaan.

Extra leverbare accessoires

afstandsbediening RM 8700 telescoopschouwen

(staal - alleen voor afzuigkap) telescoopschouwen

(aluminium - alleen voor afzuigkap) koolfilter Type 31 muurkast

E-Nr. 942 122 083

942 122 011

942 122 027 afvoerbuis

Neem contact op met onze service-afdeling

Neem contact op met onze service-afdeling

Klantenservice

Geef in geval van storing onze service-afdeling onderstaande gegevens door:

1. modelaanduiding

2. E-nummer

3. F-nummer

Deze gegevens vindt u op het typeplaatje op de binnenzijde van de afzuigkap, achter de vetfilters.

Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehouden.

Klantenservice

Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op geeft, kunt u de volgende afdelingen raadplegen:

Service-informatielijn (0172) 468 300

(voor bezoek servicetechnicus en onderdelen)

Consumentenbelangen (0172) 468 172

(voor algemene, product- of gebruiksinformatie)

Belangrijk!

Houd bij het opgeven van een storing altijd het E-nr. en F-nr. van uw apparaat bij de hand. Deze nummers vindt u op de binnenzijde van de afzuigkap, nadat u de vetfilters hebt losgenomen en kunt u het beste hieronder noteren.

E-nr. ......

F-nr. ......

Bereid het gesprek altijd goed voor. Zo vergemakkelijkt u de diagnose en de beslissing of bezoek van een servicetechnicus nodig is.

Geef zo nauwkeurig mogelijk op:

- Hoe doet de storing zich voor?

- Onder welke omstandigheden treedt de storing op?

Aan de hand van deze informatie kan onze service-afdeling de juiste voorbereidingen treffen, zodat het apparaat bij het eerste bezoek van de servicetechnicus weer hersteld kan worden. Op deze manier hoeft u slechts één maal thuis te blijven.

31

32

Technische gegevens

Afmetingen (in cm):

Hoogte

Breedte

Diepte

Totale aansluitwaarde:

Ventilatormotor:

Verlichting:

Lengte van het aansluitsnoer:

Elektrische aansluiting:

65

89,8

30,4

275 W

175 W

5 x 20W (60° Ø50 12V GU5.3)

150 cm

220-240 V

Toebehoren/Montagemateriaal

1 verloopstuk Ø 150-125 mm

2 afvoerstukken Ø 150 mm

1 zakje met de documentatie en het bevestigingsmateriaal

Elektrische aansluiting

Veiligheidsaanwijzingen voor de elektroinstallateur

Controleer vóór het in gebruik nemen of de spanning op het typeplaatje overeenkomt met de netspanning. Als het apparaat is voorzien van een stekker, kan het aan elk volgens de voorschriften geïnstalleerd en goed bereikbaar stopcontact worden aangesloten. Als vaste aansluiting noodzakelijk is, mag het apparaat alleen door een erkend elektro-installateur worden aangesloten. In de elektrische installatie moet een inrichting zijn aangebracht die het mogelijk maakt om met een contactopening van min. 3 mm alle polen van het net te scheiden.

Voor storingen die het gevolg zijn van niet opvolgen van bovengenoemde aanwijzingen is de fabrikant niet aansprakelijk.

Vaste aansluiting alleen door een erkend elektro-installateur!

Montage - afb. 8-9-10

De kap is voorzien van halogeenlampen; laat aan de bovenkant en aan de onderkant, tussen de kap en de keukenmeubels, voldoende ruimte over om oververhitting van de lampen en van de meubelvlakken te voorkomen.

Laat tevens voldoende ruimte over om de frontplaten te openen en te verwijderen.

• Aan de achterkant van de kap drie rubber strips aanbrengen. Indien nodig de twee meegeleverde afstandstukken op de gaten voor de definitieve bevestiging aanbrengen.

De afstandstukken zijn nodig als de wand niet helemaal verticaal loopt (bijvoorbeeld als deze gedeeltelijk met tegels bedekt is).

rubber strip rubber strip definitieve bevestiging rubber strip definitieve bevestiging

afb. 8

afstandstukken

33

34

• De middellijn op de wand aangeven

(1)

. Dan het montagesjabloon zo plaatsen dat de middellijn op het sjabloon overeenkomt met die op de wand resp. dat de onderkant van het sjabloon 300 mm boven de kookplaat ligt

(2)

.

• Twee gaten Ø 8 mm boren en de montagebeugel met pluggen en twee schroeven vastzetten

(3)

.

• De frontplaten verwijderen (zie “Verwijderen van de frontplaten”).

• De kap ophangen

(4)

, richten

(5-6)

en vanuit het binnenste van de kap twee punten aangeven voor de definitieve bevestiging

(7).

De kap losnemen en twee gaten Ø 8 mm boren

(8)

. Dan twee pluggen aanbrengen en de kap definitief met twee schroeven vastzetten

(9)

.

De doorgangsopeningen voor de schroeven met de twee meegeleverde doppen bedekken.

4

(5x18)

6

5

5

(5x18)

6

4

3

7

8

8

2

1

9 afb. 9

• De elektrische aansluiting voorbereiden

(10)

, de kap echter nog niet aan het stroomnet aansluiten.

• Als de kap als afzuigkap wordt gebruikt, aan de afvoeropening een van beide meegeleverde flenzen aanbrengen (

11

- afzuigkap).

Attentie! De hoge flens wordt gebruikt als een telescoopschouw moet worden aangebracht (zie “Extra leverbare accessoires”), in alle andere gevallen wordt de lage flens gebruikt.

• Het vetfilter en de frontplaten weer aanbrengen

(12-a-b-c)

.

10

11 afzuigkap

12a

12b

12c afb. 10

11 recirculatiekap

35

36

Pour les appareils commercialises par la France

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l’environnement, vous devez d’abord lire impérativement les préconisations suivantes avant toute utilisation de votre appareil.

Pour éviter tout risque de détérioration de l’appareil, transportez-le dans sa position d’utilisation muni de ses cales de transport (selon modèle).

Au déballage de celui-ci, et pour empêcher des risques d’asphyxie et corporel, tenez les matériaux d’emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l’installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectues par un professionnel qualifie.

Votre appareil a été conçu pour être utilise par des adultes. II est destine a un usage domestique normal. Ne l’utilisez pas a des fins commerciales ou industrielles ou pour d’autres buts que ceux pour lesquels il a

été conçu. Vous éviterez ainsi des risques matériel et corporel.

Débranchez votre appareil avant toute opération de nettoyage manuel.

N’utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d’eau ou de vapeur est proscrite pour écarter le risque d’électrocution.

Si votre appareil est équipé d’un éclairage, débranchez l’appareil avant de procéder au changement de l’ampoule (ou du néon, etc.) pour éviter de s’électrocuter.

Afin d’empêcher des risques d’explosion et d’incendie, ne placez pas de produits inflammables ou d’éléments imbibes de produits inflammables a l’intérieur, a proximité ou sur l’appareil.

Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d’usage ce qui pourrait présenter un danger : coupez le câble d’alimentation au ras de l’appareil.

Informez-vous auprès des services de votre commune des endroits autorises pour la mise au rebut de l’appareil.

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

Chère cliente, cher client,

Veuillez lire attentivement cette notice d’utilisation et notamment le chapitre « Sécurité » que vous trouverez dans les premières pages.

Conservez cette notice d’utilisation pour pouvoir la consulter ultérieurement. Transmettez-la à l'éventuel prochain propriétaire de l’appareil.

Mise au rebut

Mettre au rebut les matériaux d'emballage

• Tous les emballages sont recyclables, les films et les mousses sont marqués en conséquence. Veuillez mettre au rebut les matériaux d’emballage et éventuellement l’appareil usagé selon les règles en vigueur.

• Respectez les prescriptions nationales et régionales et le marquage des matériaux (tri des matériaux, ramassage des déchets, déchetteries).

Consignes de mise au rebut

• L'appareil ne doit pas être jeté avec les ordures ménagères.

• Renseignez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l’appareil.

• Attention! Rendez inutilisable l’appareil usagé avant de le mettre au rebut. Coupez le câble d’alimentation au ras de l’appareil.

37

38

Sommaire

Consignes de sécurité .................................................................... 39

pour l’utilisateur ................................................................................. 39 pour l’installateur ............................................................................... 40

Généralités ...................................................................................... 42

Version évacuation extérieure ............................................................ 42

Version recyclage ............................................................................. 42

Utilisation de la hotte ..................................................................... 43

Entretien .......................................................................................... 45

Filtre à graisse métallique ................................................................. 45

Enlever les cloisons frontale .............................................................. 45

Ouverture du filtre à graisse métallique .............................................. 46

Filtre à charbon ................................................................................. 47

Remplacement de l´ampoule d’éclairage ........................................... 48

Nettoyage ........................................................................................ 48

Accessoires (en option) .................................................................. 48

Service Après-vente ....................................................................... 49

Caractéristiques techniques .......................................................... 50

Accessoires/Matériel de montage ..................................................... 50

Branchement électrique ................................................................ 51

Montage ............................................................................................ 52

Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

Consignes de sécurité

pour l’utilisateur

• Il est recommandé de ne jamais laisser les foyers de cuisson sans récipient dessus. En cas de cuisinières à gaz, à mazout ou à charbon il faut absolument éviter toute flamme libre.

• Par ailleurs, en cas de friture il faut faire attention à la friteuse placée sur le plan de cuisson. En effet l’huile pourrait prendre feu à cause d’une surchauffe.

Le risque augmente si l’on utilise de l’huile usagée.

• Il est rappelé que toute surchauffe peut provoquer un incendie.

• L’utilisation d’huile usagée peut entraîner plus facilement une autoinflammation.

Flamber est strictement interdit sous la hotte.

Pour toute intervention sur la hotte,

y compris pour le remplacement d’une ampoule électrique,

mettez l’appareil hors tension

(retirez les fusibles ou ouvrez les disjoncteurs).

• Respectez les intervalles de remplacement du filtre et de nettoyage.

Le non respect des consignes d’entretien et de nettoyage peut entraîner un risque d’incendie suite à l’accumulation de graisse dans le filtre.

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n’y touchent pas et ne l’utilisent pas comme un jouet.

• Votre appareil est destiné à l’usage domestique normal. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que celui pour lequel il a été conçu.

• Ne modifiez pas ou n’essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.

• Débranchez toujours la hotte avant de procéder à son nettoyage et son entretien.

• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d’autres appareils alimentés par une source d’énergie différente de l’énergie électrique. Ceci afin que la hotte n’aspire pas le gaz de combustion.

39

Cet appareil porte le symbole du recyclage conformément à la Directive

Européenne 2002/96/CE concernant les Déchets d’Équipements

Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l’environnement et la santé de l’homme.

40

Le symbole présent sur l’appareil ou sur la documentation qui l’accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements

électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l’élimination des déchets en vigueur dans le pays d’installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

pour l’installateur

• Le tuyau d’évacuation doit présenter un diamètre de 150 mm en version évacuation.

Dans le cas où il existe déjà un tuyau d’évacuation de l’air d’un diamètre de 125 mm dans le mur ou sur le toit, on pourra utiliser le manchon de réduction 150/125 mm. Le bruit de fonctionnement sera un peu plus élevé.

• Pendant l’installation, respecter les distances minimums suivantes des tables de cuisson: tables de cuisson électriques 450 mm

Attention! La hotte ne peut pas être installée au-dessus des tables à gaz.

• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.

• L'installation de votre appareil doit être réalisée par un technicien qualifié.

• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique sur la hotte.

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un

électricien qualifié.

• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans

les combles.

• Dans le cas où l'appareil est relié directement à l'installation

électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

• La dépression de l’air dans la pièce où se trouvent des systèmes de chauffage ne doit pas être supérieure à 4Pa (4x10 -5 bar) lors du fonctionnement simultané de la hotte aspirante en version évacuation et des systèmes de chauffage.

• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion

(chaudière, cheminée, etc.) ou à une VMC (ventilation mécanique contrôlée).

L’évacuation de l’air aspiré doit se faire selon les prescriptions locales en vigueur.

• Lors du fonctionnement en Version évacuation, il faudra veiller à réaliser une ouverture d’entrée d’air suffisante, environ de la taille de l’ouverture d’évacuation.

• Selon les prescriptions de construction locales, des restrictions sont imposées à l’utilisation simultanée dans une même pièce de hottes aspirantes et de systèmes de chauffage reliés à une cheminée tels que des poêles à charbon, à mazout ou à gaz.

• Le fonctionnement simultané et sans danger d’appareils reliés à une cheminée et de hottes aspirantes n’est assuré que si le local et/ou l’appartement (pièces communicantes) possède une entrée d’air adaptée d’env. 500 à 600 cm 2 , empêchant ainsi une dépression lorsque la hotte est en service.

• Comme dans les pièces sans systèmes de chauffage la règle suivante est de mise : «Ouverture d’entrée d’air aussi importante que l’ouverture d’évacuation», le rendement de l’installation d’évacuation peut être réduit si l’entrée d’air est supérieure à 500 à 600 cm 2 .

• Le fonctionnement de la hotte en recyclage ne présente aucun danger dans des conditions connues et n’est donc pas soumis aux prescriptions mentionnées ci-dessus.

• Le fonctionnement de la hotte en version évacuation n’est optimal que si les conditions suivantes sont respectées :

— parcours d’évacuation court et direct

— nombre de coudes minimal sur les tuyaux

— pose des tuyaux avec des courbes plutôt que des angles nets

— diamètres des tuyaux les plus grands possibles (de préférence le même diamètre que celui de l’ouverture d’évacuation).

• Le non respect de ces règles de base entraînera des pertes de puissance significatives et une augmentation du niveau sonore.

41

42

Généralités

• La hotte est livrée en version évacuation mais peut, grâce à l’emploi d’un filtre à charbon actif (en option), être utilisée en version recyclage.

• Pour certains modèles, le filtre est fourni avec le matériel et par conséquent la hotte peut être immédiatement utilisée en version filtrante ; pour utiliser la hotte en version aspirante, il est conseillé d’enlever le filtre au charbon.

Version évacuation extérieure

manchon de réduction bride

• L’air est rejeté à l’air libre par un conduit raccordé sur le tuyau d’évacuation.

Fig. 1

.

• Pour obtenir des performances optimales lors de l’aspiration, le tuyau d’évacuation doit avoir un diamètre équivalent à celui de l’ouverture d’évacuation.

Dans le cas où il existe déjà un tuyau d’évacuation de l’air

Fig. 1

d’un diamètre de 125 mm dans le mur ou sur le toit, on pourra utiliser le manchon de réduction 150/

125 mm. Le bruit de fonctionnement sera un peu plus élevé.

Version recyclage

• L’air est filtré par un filtre à charbon (en option) et renvoyé dans la pièce.

• En version recyclage utilisez le filtre à charbon actif d’origine

(voir Accessoires) que vous pourrez vous procurer en option auprès de votre magasin vendeur.

• Fixer le déflecteur d’air au moyen des 2 vis Ø 3,5x9,5 mm.

Fig. 2

.

Fig. 2

Déflecteur

Utilisation de la hotte

• La hotte est équipée de vitesse réglable. Il est conseillé de mettre en marche la hotte quelques minutes avant le début de la cuisson et de la laisser fonctionner env. une quinzaine de minutes après la cuisson afin d’éliminer toutes les odeurs.

• La hotte peut être également commandée avec le bandeau de commande ou le télécommande (le télécommande est un accessoire spécial qui doit être commandé séparément).

Le bandeau de commande se trouve en bas à gauche (Lumières et reset filtres) et à droite (contrôle vitesse et puissance d’aspiration).

Fig. 3

1 2 3 4 5 a b

6 7 8

1

- Interrupteur ON/OFF de la hotte

Appuyer moins de 1,5”: la hotte se met en Stand by (petit point

b

” allumé).

Appuyer plus de 1,5”: la hotte s’éteint, TOUTES les commandes

(à l’exception de la touche éclairage) sont désactivées (l’afficheur est complètement éteint).

Appuyer ancore plus de 1,5” pour repositionner la hotte en Stand by.

2

- Touche éclairages table de cuisson: OFF – lumière voilée-lumière pleine-OFF-.....

3

- Touche reset indicateurs de saturation filtres

4

- Touche eclairages supérieures: OFF-lumière pleine-OFF-....

5

- Interrupteur de marche et sélection des vitesses 1-2-3

6

- Display

7

- Interrupteur de vitesse intensive :

En vitesse intensive,la hotte fonctionne pendant 5 minutes.

A l’issue de cette durée, la hotte fonctionne à la vitesse initialement sélectionnée ou s ’arr ê te si aucune vitesse n ’est réglée. Pour arrêter la hotte en vitesse intensive avant l ’é coulement des 5 minutes,appuyer sur la touche

1

ou

7

.

La lettre

P

apparaît sur l’afficheur et aussi le temps qui reste (le petit point “

a

” clignote), à la fin le système émet un signal sonore.

43

44

8

- Temporisateur: temporise toutes les vitesses (le petit point “b” clignote), et ensuite la hotte s’éteint:

La temporisation se divise comme suit:

1^ vitesse 20 minutes

2^ vitesse 15 minutes

3^ vitesse 10 minutes

P

vitesse 5 minutes

Sur l’afficheur apparaît le temps de fonctionnement qui reste et à la fin le système émet un signal sonore.

On peut sortir de la fonction en appuyant de nouveau sur la touche.

Couper l’alimentation de la hotte pendant au moins 5 secondes puis remettez la hotte en fonctionnement. Attendre 15 secondes environ avant de contrôler le fonctionnement correct de la hotte.

Dispositif de contrôle de saturation des filtres

Cette hotte est équipée d’un dispositif qui signale lorsque le filtre à graisse et éventuellement le filtre à charbon actif doivent être nettoyés.

La hotte est fournie sans filtre à charbon actif; c’est pourquoi le dispositif signalant la saturation du filtre à charbon actif est déconnecté.

Si l’on désire installer un filtre à charbon actif: La hotte doit être mise en “OFF” Activer le dispositif en appuyant simultanément sur les touches

1

et

3

pendant 3 secondes : au début il n’y a que LE VOYANT

DE SATURATION FILTRE À GRAISSE

F

qui clignote, puis au bout de 3 secondes LE VOYANT DE SATURATION FILTRE À CHARBON

C

commence également à clignoter indiquant ainsi que le dispositif de contrôle de saturation du filtre à charbon est à présent actif. Pour l’exclure, appuyez à nouveau sur les deux touches: au bout de 3 secondes; LE VOYANT DE SATURATION FILTRE À CHARBON

C

arrêtera de clignoter.

Voyant de saturation du filtre à graisse (F)

Ce voyant clignote lorsque le filtre à graisse doit être nettoyé.

Ceci se produit après 40 heures environ d’utilisation.

Lisez attentivement les conseils pour l’entretien du filtre à graisse.

Voyant de saturation du filtre à charbon (C)

Ce voyant clignote lorsque le filtre à charbon doit être remplacé.

Ceci se produit après 160 heures environ d’utilisation.

Lisez attentivement les conseils sur le remplacement du filtre à charbon actif.

Rétablissement de la signalisation de saturation des filtres

Après avoir nettoyé le filtre à graisse ou remplacé le filtre à charbon, appuyez sur la touche

3

pendant 3 secondes environ jusqu’à ce que le voyant de saturation du filtre à graisse

F

ou le voyant de saturation du filtre à charbon

C

arrête de clignoter.

Entretien

Débranchez la hotte avant tout entretien.

Filtre à graisse métallique

• Le filtre à graisse métallique a pour but de piéger les particules de graisse produites durant la cuisson des aliments et est utilisé aussi bien durant le fonctionnement en version évacuation qu’en version recyclage.

Le filtre à graisse métallique doit être extrait toutes les 4 semaines et lavé soit à la main, soit dans un lave-vaisselle.

Les panneaux frontaux aussi doivent être lavés à la main toutes les 4 semaines en utilisant un détergent liquide neutre. Ne pas utiliser des détergents agressifs.

• Pour accéder au filtre à graisse, enlever d’abord les petites cloisons frontales qui le cachent.

Enlever les cloisons frontale

Extraire la cloison, tourner vers le haut et décrocher.

Répéter l’opération pour toutes les cloisons.

Fig. 4.

Décrocher

Enlever

Fig. 4

45

Ouverture du filtre à graisse métallique

• Poussez vers le bas le dispositif d’arrêt du filtre à graisse métallique puis retirez-le.

Fig. 5

.

dispositif d’arrêt

Fig. 5

46

Nettoyage à la main

• Laissez tremper la cassette du filtre à graisse métallique durant env.

1 heure dans de l’eau chaude avec un détergent doux puis rincez à l’eau chaude. Remettez en place la cassette soigneusement séchée.

Lave-vaisselle

• Placez la cassette du filtre à graisse métallique dans le lavevaisselle.

Vérifiez que la rotation du bras de lavage du lave vaisselle ne puisse pas être gêné par le filtre à graisse.

Lavez avec un programme pour vaisselles très sales et une température d’au moins 65°C. Recommencez éventuellement l’opération. Remettez en place la cassette après séchage.

• Il se peut qu’il y ait quelques modifications de la teinte de la cassette du filtre à graisse métallique lors du passage dans le lavevaisselle, modifications qui n’ont aucune influence sur le fonctionnement de la cassette.

• Nettoyez l’intérieur du logement de la cassette avec de l’eau chaude contenant du détergent (n’employez jamais de détergents corrosifs ou de brosses à récurer!).

Après avoir réinstaller le filtre à graisse, remonter les cloisons frontales dans le sens inverse au montage.

La cloison frontale plus étroite doit être montée sur la position la plus haute.

Filtre à charbon

• Le filtre à charbon est utilisé lorsque la hotte est utilisée en version recyclage.

• Pour cela, il faudra utiliser le filtre à charbon actif d’origine (voir

Accessoires).

Nettoyage/remplacement du filtre à charbon

A la différence d’autres filtres de même type, le filtre à charbon

LONG LIFE peut être nettoyé et réutilisé. Le filtre doit être nettoyé tous les deux mois en utilisation normale (en considérant une utilisation moyenne de 2,5 heures par jour). Il est recommandé de nettoyer le filtre dans un lave-vaisselle, à la température maximum.

Utiliser un détergent normal. Aucun ustensile ménager ne doit être présent dans le lave-vaisselle lors du nettoyage du filtre, afin d’éviter tout dépôt de particules d’aliments qui risqueraient de causer ultérieurement de mauvaises odeurs. Pour réactiver le charbon, il suffit de mettre le filtre à sécher au four. Régler le four sur chaleur normale, à une température de 100°C, et y laisser le filtre pendant 10 minutes.

Le filtre doit être changé au bout de trois ans environ, car il a alors perdu une bonne partie de sa capacité de rétention des odeurs.

Montage filtre à charbon fils métalliques

Installez le filtre à charbon sur l’arrière du filtre à graisse et fixez-le au moyen de deux fils métalliques.

Fig. 6

.

Attention !

Les fils métalliques sont inclus dans la confection du filtre

à charbon et non sur la hotte

Pour le démontage,

procédez dans l’ordre inverse.

• Lors de la commande d’un filtre de rechange, veuillez

Fig. 6 filtre à graisse

préciser la désignation du modèle et la référence du produit. Ces données sont indiquées sur la plaque signalétique à l’intérieur de l’appareil.

• Vous pouvez commander le filtre à charbon auprès de votre magasin vendeur.

47

48

Attention

• Il y a risque d’incendie si vous ne respectez pas les instructions concernant le nettoyage de l’appareil et le remplacement ou le nettoyage du filtre.

• La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d’un endommagement du moteur ou d’incendie liés à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées.

Remplacement de l´ampoule d’éclairage

• Mettez la hotte hors tension.

• Débloquez l’ampoule.

Fig. 7

.

• Remplacez l'ampoule défectueuse par une ampoule du même type.

• Si l'ampoule ne s'allume pas, vérifiez qu'elle est correctement installée avant d'appeler le

Service Après-Vente.

Fig. 7

Nettoyage

• Attention: Débranchez l’appareil avant le nettoyage.

N’introduisez pas d’objets pointus dans la grille de protection du moteur.

• Nettoyez les parties extérieures avec un détergent doux.

N’utilisez jamais de produits abrasifs ou caustiques, de détergents corrosifs, de brosses ou de sablons à récurer.

• Nettoyez le bandeau des commandes et la grille du filtre à graisse avec un chiffon légèrement imbibé d’un détergent doux.

• Il est très important de respecter les intervalles de remplacement du filtre et de nettoyage. Le non respect peut entraîner un risque d’incendie suite à l’accumulation de graisse dans le filtre.

Accessoires (en option)

Télécommande RM 8700

Cheminée telescopique en acier inoxidable

E-Nr. 942 122 083

942 122 011 (seulement version évacuation extérieure)

Cheminée telescopique en aluminium

(seulement version évacuation extérieure)

Filtre à charbon Type 31

942 122 027

Service Après-vente

Dans le cas de demandes de renseignement ou de pannes, veuillez appeler notre service après-vente (voir la liste de nos différents points de service après-vente).

Lors de l’appel, préciser :

1. La désignation du modèle

2. La référence

3. Le numéro de l’appareil

Ces données sont indiquées sur la plaque signalétique située à l’intérieur de l’appareil et visible après ouverture de la grille du filtre à graisse.

Sous réserve de modifications de construction et de coloris dans le cadre du développement technique.

Service Après-vente

Pour les appareils commercialisés en France

Si une intervention s’avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l’achat,…) veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l’adresse d’un service après vente.

Signalez au service après vente le numéro PNC et le S-No (numéro de série), que vous trouverez sur la plaque signalétique située sur votre appareil.

Afin de répondre rapidement, nous vous recommandons de l’inscrire à cet endroit.

PNC :

S-No :

49

50

Caractéristiques techniques

Dimensions (en cm):

Hauteur:

Largeur:

Profondeur:

Puissance nominale totale:

Puissance moteur :

Eclairage:

Longueur du câble d’alimentation:

Branchement électrique:

65

89,8

30,4

275 W

175 W

5 x 20W (60° Ø50 12V GU5.3)

150 cm

220-240 V

Accessoires/Matériel de montage

1 manchon de réduction Ø 150-125 mm

2 brides Ø 150 mm

1 enveloppe contenant la documentation et le matériel pour la fixation.

Branchement électrique

Consignes de sécurité pour l’électricien

Avant de brancher l’appareil, vérifier que la tension indiquée sur la plaque signalétique correspond à celle du secteur. Si l’appareil est muni d’une fiche de courant, il pourra être branché sur n’importe quelle prise de courant installée conformément aux normes et facile d’accès.

Si un branchement permanent est nécessaire, la hotte devra être branchée par un électricien travaillant pour une entreprise d’électricité agréée. Côté installation, il faudra prévoir un dispositif de protection sur tous les pôles avec une course d’ouverture de contact d’au moins 3 mm.

Notre responsabilité ne peut être engagée pour les défauts résultants du non respect des instructions précédemment mentionnées.

Branchement permanent uniquement par un électricien agréé!

Pour les appareils commercialisés par la

France

Branchement électrique

Votre appareil ne peut être branché qu’en 230 V monophasé.

Vérifiez que la puissance de l’installation est suffisante et que les lignes sont en bon état et peuvent supporter l’intensité absorbée par l’appareil, compte tenu des autres appareils branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230 V.

Important

L’installation doit être réalisée conformément aux règles de l’art, aux prescriptions de la norme NF.C 15.100 et aux prescriptions de l’E.D.F.

Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF.C.15.100 et aux prescriptions de l’E.D.F. ; cette prise de courant doit impérativement être accessible.

Dans le cas où l’appareil est relié aux canalisations électriques fixes, un dispositif de séparation bipolaire ayant une distance d’ouverture des contacts d’au moins 3 mm doit être prévu dans l’installation fixe.

Le cordon secteur est à 3 conducteurs.

Si le câble d’alimentation est endommagé, il doit être remplacé par un câble d’alimentation certifié. Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant.

L’appareil ne doit pas être raccordé à l’aide d’un prolongateur ou d’une prise multiple ou d’un raccordement multiple (risque d’incendie).

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par un raccordement électrique non conforme ou par une mise à la terre inexistante ou défectueuse.

51

52

Montage - Fig. 8-9-10

La hotte est fournie avec des lampes halogènes, en haut et en bas; prévoir un espace suffisant entre la hotte et les meubles de la cuisine afin d’éviter un réchauffement des lampes et des panneaux des meubles.

Laisser également un espace suffisant pour permettre l’ouverture et le décrochage des panneaux frontaux.

• Appliquer trois bandes anti-froid sur le derrière de la hotte.

Si nécessaire, monter les deux distanciers fournis avec l’équipement sur les trous de fixage définitif.

Les distanciers sont utiles lorsque la paroi où doit être fixée la hotte n’est pas parfaitement verticale (par exemple, lorsque la paroi est partiellement recouverte de briques).

Bandes caoutchoutées

Bandes caoutchoutées fixage définitif

Bandes caoutchoutées fixage définitif

Fig. 8

distanciers

• Marquer l’axe central sur la paroi, afin de faciliter la procédure de montage

(1)

, puis positionner le gabarit de façon à ce que sa ligne centrale corresponde à l’axe précédemment marqué sur la paroi et que le côté inférieur du gabarit corresponde au côté inférieur de la hotte montée

(2)

.

• Percer deux trous Ø 8 mm. et fixer l’étrier de support au moyen de deux vis et de goujons pour parois

(3)

.

• Enlever les cloisons frontales (voir paragraphe“Enlever les cloisons frontale”).

• Suspendre la hotte

(4)

en réglant sa position

(5-6)

, puis depuis l’intérieur de la hotte marquer deux points pour la fixation définitive de la hotte

(7)

. Retirer la hotte et percer deux trous Ø 8 mm.

(8)

, puis insérer deux goujons pour parois, suspendre à nouveau la hotte et fixer définitivement cette dernière au moyen de deux vis

(9)

. Couvrir les orifices de passage des vis avec deux bouchons fournis avec le matériel.

4

4

(5x18)

6

5

(5x18)

6

5

3

7

8

8

2

1

Fig. 9

9

53

54

• Préparer les connexions électriques

(10)

, sans brancher la hotte à l’installation électrique générale du logement.

• Dans le cas où l’on a choisit la hotte en version aspirante, appliquer

à l’ouverture d’évacuation une des deux brides fournies avec le matériel (

11

-Aspirante). Attention! La bride haute doit être utilisée lorsque l’on veut appliquer une cheminée téléscopique (à commander

– voir accessoires spéciaux), la bride basse doit être utilisée dans tous les autres cas.

• Remonter le filtre à graisse et les cloisons frontales (

12 a-b-c

).

12a

12b

12c

Fig. 10

10

11

évacuation extérieure

11 recyclage

Contents

Safety warnings .............................................................................. 56

For the user ...................................................................................... 56

For the installer ................................................................................. 57

Description of the Appliance ......................................................... 59

Extraction mode ................................................................................ 59

Recirculation mode ........................................................................... 59

Control Panel .................................................................................. 60

Maintenance and Care ................................................................... 62

Cleaning the hood ............................................................................. 62

Metal grease filter ............................................................................. 62

Removing the front panels ................................................................. 62

Removing the metal grease filter ........................................................ 63

Charcoal filter .................................................................................... 64

Changing the light bulb ...................................................................... 65

Technical assistance service ........................................................ 66

Technical Specifications ................................................................ 67

Mounting accessories included ......................................................... 67

What to do if ................................................................................... 68

Special accessories ........................................................................ 69

Electrical connection ..................................................................... 69

Wall mounting ................................................................................... 70

55

Safety warnings

For the user

• The cooker hood is designed to extract unpleasant odours from the kitchen, it will not extract steam.

• Always cover lighted elements, to prevent excess heat from damaging the appliance. In the case of oil, gas and coal fired cookers it is essential to avoid open flames.

• Also, when frying, keep the deep frying pan on the cooker top/cooker under careful control.

• The hot oil in the frying pan might ignite due to overheating.

• The risk of self-ignition increases when the oil being used is dirty.

• It is extremely important to note that overheating can cause a fire.

Never carry out any flambé cooking under the hood.

Always disconnect the unit from the power supply before carrying out any work on the hood, including replacing the light bulb

(take the cartridge fuse out of the fuse holder or switch off the automatic circuit breaker).

It is very important to clean the hood and replace the filter at the recommended intervals. Failure to do so could cause grease deposits to build up, resulting in a fire hazard.

• The appliance is not intended for use by young children or infirm persons without supervision.

• Older children must be supervised if using the appliance.

• Young children should be supervised to ensure that they do not play with the appliance.

• WARNING -

Ensure that the appliance is switched off before replacing the lamp to avoid the possibility of electric shock.

This appliance is marked according to the European directive 2002/96/

EC on Waste Electrical and Electronic Equipment (WEEE).

By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product.

56

The symbol on the product, or on the documents accompanying the product, indicates that this appliance may not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment.

Disposal must be carried out in accordance with local environmental regulations for waste disposal.

For more detailed information about treatment, recovery and recycling of this product, please contact your local city office, your household waste disposal service or the shop where you purchased the product.

For the installer

• When used as an extractor unit, the hood must be fitted with a

150mm diameter hose.

• Should there already be a pipe of diameter 125 or 120 mm that ducts to the outside through the walls, it is possible to use the 150/125-

120 mm reduction flange provided.

In this case the hood will be slightly noisier.

• When installing the hood observe the following minimum distances from the cooking top:

Electric cooking tops 450mm

Attention! The hood must not be installed over gas hob.

• The national Standard on fuel-burning systems specifies a maximum depression of 0.04 mbar in such rooms.

• The air outlet must not be connected to chimney flues or combustion gas ducts. The air outlet must under no circumstances be connected to ventilation ducts for rooms in which fuel-burning appliances are installed.

• The air outlet installation must comply with the regulations laid down by the relevant local authorities.

• When the unit is used in extraction mode, a sufficiently large ventilation hole must be provided, with dimensions that are approximately the same as the outlet hole.

• National and regional building regulations impose a number of restrictions on using hoods and fuel-burning appliances connected to a chimney, such as coal or oil room-heaters and gas fires, in the same room.

• Hoods can only be used safely with appliances connected to a chimney if the room and/or flat (air/environment combination) is ventilated from outside using a suitable ventilation hole approximately

500-600 cm

2

large to avoid the possibility of a depression being created during operation of the hood.

• If you have any doubts, contact the relevant controlling authority or building inspector’s office.

• Since the rule for rooms with fuel burning appliances is “outlet hole of the same size as the ventilation hole”, a hole of 500-600 cm 2 , which is to say a larger hole, could reduce the performance of the extractor hood.

• If the hood is used in its recirculation mode, it will operate simply and safely in the above conditions without the need for any of the aforementioned measures.

• When the hood is used in its extraction mode, the following rules must be followed to obtain optimal operation:

— short and straight outlet hose

57

58

— keep bends in outlet hose to a minimum

— never install the hoses with an acute angle, they must always follow a gentle curve.

— keep the hose as large as possible (preferably the same diameter as the outlet hole).

— the length should be no more than:

3 metres with one 90° bend

2 metres with two 90° bends

Bends of more than 90° will reduce the efficiency of the hood and reduce the airflow.

• Failure to observe these basic instructions will drastically reduce the performance and increase the noise levels of the extractor hood.

Description of the Appliance

The cooker hood is designed to extract unpleasant odours from the kitchen, it will not extract steam.

• The hood is supplied as an extractor unit and can also be used with a recirculation mode by fitting a charcoal filter.

• In some models the charcoal filter is supplied. The hood, therefore, can be used immediately in the recirculation mode. We advise removing the charcoal filter to use the hood in the extraction mode.

reduction flange

Extraction mode

coupling ring

• In this mode fumes are extracted to the outside via a

hose

connected to the

coupling ring

.

Fig. 1

.

• In order to obtain the best performance the hose should have a diameter equal to the outlet hole.

• Should there already be a pipe of diameter 125 or 120

Fig. 1

mm that ducts to the outside through the walls, it is possible to use the 150/125-120 mm reduction flange provided.

In this case the hood will be slightly noisier.

Recirculation mode

• The air is filtered through a

charcoal filter

and returned to the kitchen.

• You will need an original charcoal filter for the recirculation mode. (See

Special Accessories).

• Fix the deflector using 2 screws

Ø 3.5x9.5 mm.

Fig. 2

.

Fig. 2

Deflector

59

Control Panel

• Best results are obtained by using a low speed for normal conditions and a high speed when odours are more concentrated.

Turn the hood on a few minutes before you start cooking.

The hood should be left on after cooking for about 15 minutes or until all the odours have disappeared.

• The hood can also be commanded from the control panel or the remote control.

(the remote control is a special accessory and is ordered separately).

The control panel is low on the left (lights and reset filters) and right

(speed control – suction power).

Fig. 3

60

1 2 3 4 5 a b

6 7 8

1

- Mains switch, ON/OFF

Press for less than 1 1/2 seconds and the cooker hood goes into the "stand by" position (point "b" is illuminated).

Press for more than 1 1/2 seconds and the cooker hood turns off,

ALL the controls (except the light push button) are disabled (the display is off).

Press again for more than 1 1/2 seconds to reset the cooker hood to "stand by".

2

- Cooking top lights OFF key: -suffused – full light-OFF- ….

3

- Reset indicators of filters saturation key

4

- Upper lights key: OFF – full light-OFF- …

5

- Start and choice of motor speed 1-2-3-1-2.........

6

- Display

7

- Intensive speed on/off. The Intensive speed runs for 5 minutes:

If the hood is on when the Intensive speed is activated, the hood will revert to previous speed after 5 minutes.

If the hood is off when the Intensive speed is activated, the hood will automatically turn off after 5 minutes.

To interrupt the Intensive speed, press button

1

or

7

.

The letter

P

appears on the display and the remaining time (the point “

a

” is flashing), if interrupted an acoustic signal is heard.

8

- Self-Timer: times all the speed levels (the point “

b

” is flashing), and then the cooker hood switches off:

The self-timer is set as follows: 1 st

speed level 20 minutes

2 nd speed level 15 minutes

3 rd

speed level 10 minutes

P speed level 5 minutes

The display shows the remaining operation time, at the end of the time an acoustic signal is heard. Depressing the push-button again exits the function.

Should the hood or the controls fail to operate: disconnect the power supply for at least 5 seconds. After reconnecting the power supply wait

15 seconds and then check that the cooker hood is now operating correctly.

Grease and charcoal filter maintenance indicator

This hood is fitted with a device that indicates when it is necessary to clean the grease filter or the charcoal filter (if the hood is used in the recirculation version with a charcoal filter).

On delivery, the hood is not supplied with a charcoal filter, so the saturation indicator will be disabled.

If the hood is to be used with a charcoal filter, the saturation indicator light must be enabled as follows:

Set the hood in “OFF”.

Press buttons

1

and

3

simultaneously and hold them for 3 seconds. At first only the grease filter LED

F

will light up, but when the charcoal filter LED

C

lights up the saturation indicator will be enabled.

To disable it: Press buttons

1

and

3

again simultaneously and hold them for 3 seconds, until the charcoal filter LED goes out.

Grease filter LED (F)

LED

F

will start to flash when it is time to clean the grease filter.

Cleaning will be necessary after 40 working hours. Always comply with the maintenance instructions for the grease filter.

Charcoal filter LED (C)

The charcoal filter LED

C

will start to flash when the charcoal filter needs to be replaced.

This operation is necessary after approximately 160 working hours.

Resetting the saturation indicator

After cleaning or replacing the filters, press button

3

for 3 seconds until the grease filter LED

F

or the charcoal filter LED

C

stops flashing.

61

62

Maintenance and Care

The hood must always be disconnected from the electricity supply before beginning any maintenance work.

Cleaning the hood

• Clean the outside of the hood using a damp cloth and a solution of water and mild washing up liquid.

• Never use corrosive, abrasive or flammable cleaning products or products containing bleach. .

• Never insert pointed objects in the motor’s protective grid.

• Only ever clean the switch panel and filter grill using a damp cloth and mild washing up liquid.

• It is extremely important to clean the unit and change the filters at the recommended intervals. Failure to do so will cause grease deposits to build up that could constitute a fire hazard.

Metal grease filter

• The purpose of the grease filters is to absorb grease particles which form during cooking and it

must

always be used, either in the external extraction or internal re-circulation function.

Attention: the metal grease filters must be removed and washed, either by hand or in the dishwasher, every four weeks.

The front panels should also be washed by hand every 4 weeks using a neutral liquid detergent. Do not use aggressive detergents.

• To access the grease filter, first remove the front panels which conceal the grease filter.

Extract

Removing the front panels:

Extract the small panel, rotate upwards and unhook.

Repeat the operation for all the small panels.

Fig. 4.

Unhook

Fig. 4

Removing the metal grease filter

Pull the handle downards, then extract the filter.

Fig. 5

.

Handle

Fig. 5

Hand washing

Soak grease filters for about one hour in hot water with a greaseloosening cleaner, then rinse off thoroughly with hot water. Repeat the process if necessary. Refit the grease filters when they are dry.

Dishwasher

Place grease filters in the dishwasher. Select most powerful washing programme and highest temperature, at least 65°C. Repeat the process. Refit the grease filters when they are dry.

When washing the metal grease filter in the dishwasher a slight discolouration of the filter can occur, this does not have any impact on its performance.

• Clean the inner housing using a hand hot solution only(never use caustic detergents, abrasive powders or brushes).

After having re-installed the grease filter, remount the front panels following the instructions for removal in reverse.

The narrower front panel is to be mounted at the highest position.

63

64

Charcoal filter

• The charcoal filter should only be used if you want to use the hood in recirculation mode.

• To do this you will need an original charcoal filter (available from your local Service Force Centre).

Cleaning/replacing the charcoal filter

Unlike other charcoal filters, the LONGLIFE charcoal filter can be cleaned and reactivated. With normal use the filter should be cleaned every second month (when using the hood 2,5 hours per day,on avarage). The best way to clean the filter is in the dishwasher. Use normal detergent and choose the highest temperature (65º C). Wash the filter separately so that no food parts gets stuck on the filter and later causes bad odours. To reactivate the charcoal, the filter should be dried in an oven for 10 minutes with a maximum temperature of

100º C.

After approximately three years of use, the charcoal filter should be replaced with a new, as the odour reduction capacity will be reduced.

Fitting

Fit the charcoal filter on the rear side of the grease filter, fix it with two metal wires.

Fig. 6

.

Attention!

The metal wires are included in the carbon filter packing and not on the

charcoal filter metal wires

hood

To remove

proceed in the reverse order.

• Always specify the hood model code number and serial number when ordering replacement filters.

This information is shown on the rating plate located on the inside of the unit.

• The charcoal filter can be ordered from your local

Service Force Centre.

Fig. 6 grease filter

Warning

• Failure to observe the instructions on cleaning the unit and changing the filters will cause a fire hazard. You are therefore strongly recommended to follow these instructions.

• The manufacturer declines all responsibility for any damage to the motor or any fire damage linked to inappropriate maintenance or failure to observe the above safety recommendations.

Changing the light bulb

Disconnect the cooker hood from the mains supply.

• Remove the lamp, use a screw driver as a lever.

Fig. 7

.

• Replace the old bulb with a new one of the same type.

• If the light does not come on, make sure the bulb has been inserted in correctly before contacting your local Service Force

Centre.

Fig. 7

65

66

Technical assistance service (not for UK)

You are welcome to telephone our technical assistance service (see list of technical assistance centres) whenever you need information or in the unlikely event of a fault.

For service in Australia call 1300 650 020.

When calling, please be ready to specify:

1.

The model code number

2.

The serial number (E-Nr.)

3.

The manufacturing number (F-Nr.)

This information is shown on the registration plate inside the unit behind the grease filter.

We reserve the right to change specifications and colours as a result of our policy of continuing technological development.

Service and Spare Parts

In the event of your appliance requiring service, or if you wish to purchase spare parts, contact your local Service Force Centre by telephoning: 08705 929 929

Your call will be automatically routed to the Service Centre covering your post code area. For the address of your local Service Force Centre and further information about

Service Force, please visit the website at www.serviceforce.co.uk

Please ensure that you have read the section „What to do if....“ as the engineer will make a charge if the fault is not a mechanical or electrical breakdown even the appliance is under warranty. Please note that proof of purchase is required for in-guarantee

service calls.

Help us to help you

Please determine your type of enquiry before writing or telephoning.

When you contact us we need to know:

• Your name • Clear and concise details of the fault

• Address and post code

• Telephone number

• Name and model of the appliance*

• E number*

• Serial number*

* This information can be found on the rating plate, which can be seen when the grease filters are removed.

If you require Customer Service in the Republic of Ireland please contact us at the address below:

AEG

Electrolux Group (Ire) Ltd

Long Mile Road

Dublin 12

Republic of Ireland

Tel: + 353 (0) 1 4090751

Email: [email protected]

CUSTOMER CARE DEPARTMENT

For general enquiries concerning your AEG appliance or for further information on AEG products, please contact our Customer Care Department by letter or telephone at the address below or visit our website at www.aeg.co.uk

Customer Services Department

Major Appliances

AEGElectrolux

Addington Way

Luton

Bedfordshire

LU4 9QQ

08705 350 350 (*)

* calls to this number may be recorded for training purposes.

Technical Specifications

Dimensions (in cm):

Height

Width

Depth

Maximum absorbed power:

Motor absorption:

Lighting:

Length of the cable:

Electrical connection:

Fuse rating:

65

89,8

30,4

275 W

175 W

5 x 20W (60° Ø50 12V GU5.3)

150 cm

220-240 V

5A 250V

Mounting accessories included

1 reduction flange Ø 150-125 mm (DD 8794 and DD 8795 only)

2 flanges Ø 150 mm

1 container with the documentation and the material for fixing.

67

68

What to do if

If your appliance fails to work properly please carry out the following checks.

Symptom Solution

The cooker hood will not start...

The cooker hood is not working

Check that: The hood is connected to

the electricity supply.

Check that a fan speed has been selected

Check that: The fan speed is set high enough for the task.

The grease filters are clean.

The kitchen is adequately vented to allow the entry of fresh air.

If set up for recirculation, check that the charcoal filter is still effective.

If set up for extraction, check that the ducting and outlets are not blocked.

The cooker hood has switched off during operation...

The safety cut-out device has been tripped.

Turn off the hob and then wait for the device to reset.

If the hood has been installed below the heights indicated in the installation instructions the motor will cut-out frequently which will damage the hood.

If after all these checks, the problem persists, contact your local

Service Force Centre, quoting the model and serial number.

Please note that it will be necessary to provide proof of purchase for any in-guarantee service calls.

In-guarantee customers should ensure that the above checks have been made as the engineer will make a charge if the fault is not a mechanical or electrical breakdown.

Special accessories

Charcoal Filter Type 31

Remote control RM 8700

Inox Telescopic chimney

(for extraction mode only)

Aluminium Telescopic chimney

(for extraction mode only)

942 122 083

942 122 011

942 122 027

Electrical connection (not for UK)

Safety warnings for the electrician

Before connecting the appliance to the power supply, check that the voltage indicated on the rating plate corresponds to the mains power supply available. Appliances fitted with a plug can be connected to any standard power socket within easy access.

Should it be necessary to provide a fixed connection, the hood must only be installed by an electrician authorised by the local electricity board. When installing, an omnipolar disconnector with a distance of at least 3 mm between contacts must be provided.

Fixed connection of the appliance must only be carried out by an authorised electrician.

Electrical connection for UK only

Safety warnings for the electrician

Connect the hood to the mains supply via a double pole switch which has 3 mm minimum separation between the contacts.

The switch must be accessible at all times.

The following is valid in the United Kingdom only:

- the wire which is coloured green and yellow must be connected to the terminal which is marked with the letter E or by the earth symbol

( ), or coloured green or green and yellow;

- the wire which is coloured blue must be connected to the terminal which is marked with the letter N or coloured black, -

- the wire which is coloured brown must be connected to the terminal which is marked with the letter L or coloured red.

69

70

Wall mounting - Fig. 8-9-10

The hood is supplied with halogen bulbs, above and below. Foresee sufficient space between the hood and the kitchen furniture in order to avoid the bulbs and the furniture panels overheating.

Also leave sufficient space to allow opening and removing the front panels.

• Place the three rubber strips on the back of the cooker hood.

Where necessary mount the two spacers provided on the drill holes for definitive fixing.

The spacers are useful when the wall which is to house the cooker hood is not perfectly vertical (for example: where it is partially covered with wall tiles).

rubber strips rubber strips definitive fixing rubber strips definitive fixing

Fig. 8

spacers

• Mark the wall with a centre line, this will aid mounting procedure

(1)

, position the template so that the mid line printed on the template matches with the centre line previously marked, the lower side of the template corresponds to the lower side of the hood once mounted

(2)

.

• Drill two holes Ø 8mm and fix the support bracket with two wall plugs and screws

(3)

.

• Remove the front panels (see paragraph “Removing the front panels”).

• Hang the hood

(4)

adjust its position

(5-6)

and from the inside of the hood sign two points for definitive fixing

(7)

, remove the hood and drill two holes Ø 8mm

(8)

, fit two wall plugs, hang the hood again and fix it securely with two screws

(9)

. Cover the drill holes for screws with the two screw caps provided.

4

5

(5x18)

6

5

(5x18)

6

4

3

8

7

8

2

1

9

Fig. 9

71

72

• Make electrical connection

(10)

, but leave the hood disconnected from the home mains circuit.

• In the case that it is decided to use the cooker hood in the mains circuit, then place one of the two flanges provided in the exit hole (

11

– Extraction). Attention! The tall flange should be used when a telescopic chimney is required to be mounted (this item should be ordered – see special accessories), the short flange is to be used in all other cases.

• Remount the grease filter and the front panels (

12a-b-c

).

10

11

Extraction mode

12a

12b

12c

Fig. 10

11

Recirculation mode

73

74

75

From the Electrolux Group.

The world´s No.1 choice.

The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux Group products (such as refrigerators, cookers, washing machines,vacuum cleaners, chain saws and lawn mowers) are sold each year to a value of approx. USD 14 billion in more than 150 countries around the world.

AEGElectrolux

Addington Way

Luton

Bedfordshire

LU4 9QQ http://www.aeg.co.uk

AEG Hausgeräte GmbH

Postfach 1036

D-90327 Nürnberg http://www.aeg.hausgeraete.de

© Copyright by AEG

LI2JPE Ed. 11/06

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
