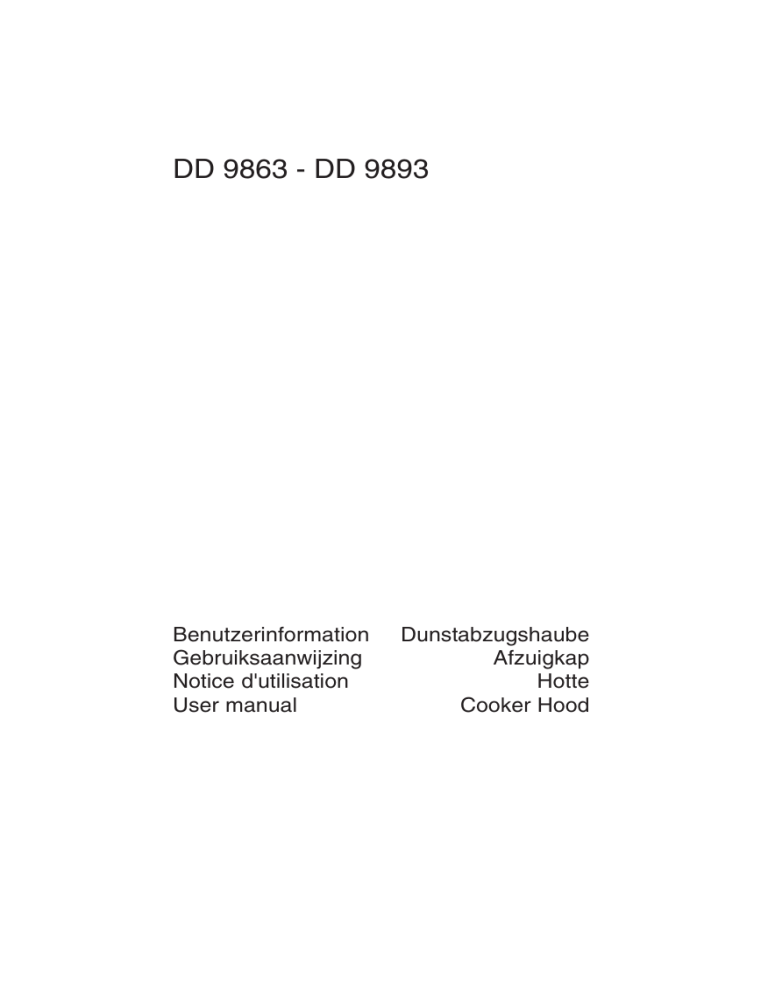

DD 9863 - DD 9893
Benutzerinformation
Gebruiksaanwijzing
Notice d'utilisation
User manual
Dunstabzugshaube
Afzuigkap
Hotte
Cooker Hood
Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Benutzerinformation sorgfältig durch.
Beachten Sie vor allem den Abschnitt „Sicherheit“ auf den ersten
Seiten. Bewahren Sie bitte diese Benutzerinformation zum späteren
Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des
Gerätes weiter.
Wir sind für Sie da:
montags bis freitags
8.00 bis 20.00 Uhr
•
AEG DIRECT
samstags
INFO SERVICES 0180 - 555 45
10.00 bis 14.00 Uhr.
Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den
Einsatz Ihres Gerätes betrifft. Natürlich nehmen wir auch gern
Wünsche, Anregungen und Kritik entgegen. Unser Ziel ist es, zum
Nutzen unserer Kunden unsere Produkte und Dienstleistungen weiter
zu verbessern.
• Bei technischen Problemen steht Ihnen unser Werkskundendienst
in Ihrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern
finden Sie im Abschnitt „Kundendienststellen“).
Beachten Sie dazu auch den Abschnitt „Service“.
Entsorgung
Verpackungsmaterial entsorgen
• Alle Verpackungsteile sind recyclebar, Folien und Hartschaumteile
entsprechend gekennzeichnet. Verpackungsmaterial und
eventuelles Altgerät bitte ordnungsgemäß entsorgen.
• Die nationalen und regionalen Vorschriften und die
Materialkennzeichnung (Materialtrennung, Abfallsammlung,
Wertstoffhöfe) beachten.
Entsorgungshinweise
• Das Gerät darf nicht mit dem Hausmüll entsorgt werden.
• Auskunft über Abholtermine oder Sammelplätze sind bei der
örtlichen Stadtreinigung oder der Gemeindeverwaltung erhältlich.
• Warnung! Ausgediente Altgeräte vor der Entsorgung unbrauchbar
machen. Netzkabel abtrennen (nachdem der Netzstecker gezogen
bzw. bei Festanschluß der Anschluß durch einen Fachmann
demontiert wurde).
2
Inhalt
Sicherheitshinweise ......................................................................... 4
Allgemeines ...................................................................................... 6
Abluftbetrieb ........................................................................................ 6
Umluftbetrieb ....................................................................................... 6
Bedienung der Dunstabzugshaube ................................................. 7
Kontrollvorrichtung für Fett- und Aktivkohlefilter .................................... 9
Wartung und Pflege ....................................................................... 10
Randabsaugungsplatten .................................................................... 10
Interne Querstrebe ............................................................................. 11
Metallfettfilter .................................................................................... 12
Aktivkohlefilter ................................................................................... 13
Achtung ............................................................................................ 14
Austausch der Lampe(n) ................................................................... 14
Reinigung ........................................................................................ 15
Sonderzubehör .................................................................................. 15
Kundendienst .................................................................................. 16
Installation ......................................................................................
Technische Daten .............................................................................
Zubehör/Montagematerial ..................................................................
Elektroanschluß ................................................................................
Bevor Sie mit der Montage beginnen: ................................................
Montage ............................................................................................
17
17
17
18
18
20
3
Sicherheitshinweise
• Das Abluftrohr muss bei Abluftbetrieb vorzugsweise den
Orignaldurchmesser des Gerätes haben.
Falls ein Abluftrohr in Wand oder Dach mit einen Durchmesser von
125 mm schon besteht, kann der mitgelieferte Reduzierstutzen, 150/
125 mm, verwendet werden.
Achtung! Das Abluftrohr und die Befestigungsmanschetten sind
nicht im Lieferumfang inbegriffen und müssen gesondert erworben
werden.
• Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der
Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen
Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden
nicht unterschreiten.
Wenn die Installationsanweisungen des Gaskochgeräts einen
größeren Abstand vorgeben, ist dieser zu berücksichtigen.
• Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das
Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters
der Wohnung vom Stromnetz getrennt werden.
• Das Gerät ist nicht zur Verwendung durch Kinder oder Personen mit
eingeschränkten körperlichen, geistigen oder
Wahrnehmungsfähigkeiten und mit mangelnder Erfahrung oder
Kenntnis geeignet, es sei denn unter Aufsicht oder Anleitung zum
Gebrauch durch eine für ihre Sicherheit verantwortliche Person.
• Kinder müssen beaufsichtigt werden, dass sie nicht mit dem Gerät
spielen.
• Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in
Betrieb setzen!
• Die Dunstabzugshaube darf niemals als Abstellfläche verwendet
werden, sofern dies nicht ausdrücklich angegeben wird.
• Der Raum muss über eine hinreichende Belüftung verfügen, wenn die
Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen
Geräten gleichzeitig verwendet wird.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb
und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck
nicht größer als 4 Pa (4 x 10-5 bar) sein.
• Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die
Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten
genutzt werden.
• Es ist strengstens verboten, unter der Haube mit offener Flamme zu
kochen.
4
• Eine offene Flamme beschädigt die Filter und kann Brände
verursachen, daher ist dies in jedem Fall zu vermeiden.
• Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass
das überhitzte Öl Feuer fängt.
• In Bezug auf technische und Sicherheitsmaßnahmen für die
Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen
Behörden strengstens einzuhalten.
• Die Haube muss regelmäßig innen und außen gereinigt werden
(MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem
Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses
Handbuchs zu beachten).
• Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie
zur Auswechselung und Reinigung der Filter führt zu Brandgefahr.
• Die Dunstabzugshaube nie benutzen oder sie ohne die nicht
richtigen montierten Lampen lassen um einen Risiko von einem
Stromschlag zu vermeiden.
• Es wird keinerlei Haftung übernommen für Fehler, Schäden oder
Brände des Gerätes, die durch Nichteinhaltung der in diesem
Handbuch aufgeführten Anweisungen verschuldet wurden.
In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie
2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist
vorliegendes Gerät mit einer Markierung versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die
Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten
Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein
solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen
nach sich ziehen.
Auf dem Produkt oder der beiliegenden Produktdokumentation ist
einer durchgestrichenen Abfalltonne abgebildet. Es
folgendes Symbol
weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht
zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer
getrennten Sammlung für Elektro- und Elektronikgeräte.
Die Entsorgung muss gemäß den örtlichen Bestimmungen zur
Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden Ihrer
Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder
an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere
Informationen über Behandlung, Verwertung und Wiederverwendung dieses
Produkts zu erhalten.
5
Allgemeines
• Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann
durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als
Umluftgerät verwendet werden.
• Für den Umluftbetrieb wird der Original-Aktivkohlefilter aus dem
Sonderzubehör benötigt.
Abluftbetrieb
• Die Luft wird mit Hilfe eines an den Abluftstutzen anzubringenden
Rohres ins Freie geleitet. Bild 1.
• Das Abluftrohr muss bei Abluftbetrieb den selben Durchmesser wie
der Gebläseaustrittstutzen haben, um die spezifizierten
Leistungswerte zu erreichen.
Falls ein Abluftrohr in Wand oder Dach mit einen Durchmesser von
125 mm schon besteht, kann der mitgelieferte Reduzierstutzen, 150/
125 mm, verwendet werden.
Oberen Seite
Untere Seite
Verbindungsring
Oberen
Seite
Untere
Seite
Bild 1
Umluftbetrieb
• Die Luft wird gefiltert und in den Raum
zurückgeführt. Bild. 2
• Für den Umluftbetrieb wird der OriginalAktivkohlefilter aus dem Sonderzubehör
benötigt.
Bild 2
6
Bedienung der Dunstabzugshaube
• Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es
ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des
Kochens einzuschalten und sie ungefähr 15 Minuten nach dem
Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt
werden.
• Die Haube kann auch mithilfe des Bedienfeldes oder der
Fernbedienung gesteuert werden (die Fernbedienung ist ein
Sonderzubehör und muss separat bestellt werden - siehe
Sonderzubehör).
• Korrekte Belüftung: Im Umluftbetrieb Türen und Fenster
geschlossen halten. Im Abluftbetrieb für ausreichende Zuluft sorgen.
• Auf der Vorderseite des Gerätes befinden sich die Schalter.
• Die Dunstabzugshaube ist mit einem Sensor ausgestattet, der im
Falle starker Temperaturschwankungen ein automatisches
Einschalten des Gerätes bewirkt, bis die Temperatur im Umfeld der
Dunstabzugshaube nicht merklich sinkt.
7
b
1
2
3
7
a
4
5
6
1. Ausschalter/Einschalter Beleuchtung
2. Ausschalter/Einschalter Taste kürzer als 1,5 Sek. lang drücken: Die
Haube schaltet in Standby-Modus (der Punkt “a” leuchtet).
Länger als 1,5 Sek. lang drücken:
Die Haube schaltet sich ab, ALLE Funktionen (außer Lichtschalter)
werden gesperrt (Display ist vollständig ausgeschaltet). Nochmals
länger als 1,5 Sek. lang drücken, um die Haube wieder in Standby zu
versetzen.
3. Resettaste Filtersättigung: entsprechenden Text auf den folgenden
Seite beachten .
4. Einschalten und Wahl der Lüfterstufe 1-2-3-1-2...
5. Ausschalter/Einschalter Intensivstufe: Nach 5 Minuten schaltet die
Intensivstufe in die vorher eingestellte Stufe zurück bzw. geht aus, wenn
keine Stufe eingestellt ist.
Auf dem Display erscheint der Buchstabe P sowie die verbleibende Zeit
(der Punkt “b” blinkt).
6. Ausschalter/Einschalter Timer : Bei allen Lüfterstufen lässt sich ein
Lüfternachlauf aktivieren (der Punkt “a” blinkt), der die Haube nach
Ablauf einer bestimmten Zeit selbstständig abschaltet.
Die Zeitschaltung ist wie folgt eingeteilt:
1. Leistungsstufe 20 Minuten
2. Leistungsstufe 15 Minuten
3. Leistungsstufe 10 Minuten
Auf dem Display erscheint die verbleibende Betriebszeit, am Ende
ertönt ein Tonsignal.
Man kann durch erneutes Betätigen der Taste die Funktion
ausschalten.
7. Display
Falls die Dunstabzugshaube oder die Bedienungselemente nicht
funktionieren: für mindestens 5 Sekunden die Stromversorgung der
Dunstabzugshaube unterbrechen und dann die Haube erneut
einschalten.
Anschließend 15 Sekunden abwarten und dann den
ordnungsgemäßen Betrieb der Haube prüfen.
8
Kontrollvorrichtung für Fett- und
Aktivkohlefilter
Diese Dunstabzugshaube verfügt über eine Vorrichtung, die anzeigt,
wann der Fettfilter beziehungsweise der Aktivkohlefilter zu reinigen ist
(bei Umluftbetrieb mit Aktivkohlefilter).
Diese Haube wird vom Werk aus ohne Aktivkohlefilter geliefert, deshalb
ist ihre Sättigungsanzeige ausgeschaltet.
Wird die Haube jedoch mit Aktivkohlefilter in Betrieb genommen, so ist
diese Sättigungsanzeige wie folgt einzuschalten:
Die Haube muss auf „AUS“ eingestellt sein.
Die Taste 3 und 4 gleichzeitig für 3 Sekunden gedrückt halten. Zu
Beginn leuchtet nur die LED-Anzeige Fettfilter F auf, sobald auch die
LED-Anzeige Aktivkohlefilter C aufleuchtet ist die Sättigungsanzeige
eingeschaltet.
Um sie auszuschalten: die Tasten 3 und 4 erneut für 3 Sekunden
gedrückt halten bis die LED-Anzeige Aktivkohlefilter C erlischt.
LED-Anzeige Fettfilter (F)
Die LED-Anzeige F blinkt, wenn der Fettfilter gereinigt werden muss.
Dies ist spätestens nach ca. 40 Betriebsstunden der Fall. Die Wartungsvorschriften der Fettfilter sind zu beachten.
LED-Anzeige Aktivkohlefilter (C)
Die LED-Anzeige C Aktivkohlefilter blinkt, wenn der Aktivkohlefilter
regeneriert werden muss. Dies ist nach ca. 160 Betriebsstunden der
Fall.
Zurückstellen der Sättigungsanzeige
Nach Reinigung oder Austausch des Filters, die Taste 3 für 3
Sekunden gedrückt halten bis die LED-Anzeige Fettfilter F oder die
LED-Anzeige Aktivkohlefilter C nicht mehr blinkt.
9
Wartung und Pflege
• Vor sämtlichen Wartungsarbeiten muss die Stromzufuhr der
Dunstabzugshaube unterbrochen werden.
Randabsaugungsplatten
Um an die Fettfilter gelangen zu können, müssen zuerst die
Randabsaugungsplatten abgenommen werden.
• DD 9893
Diese sind mittels eines Aufhängungsbolzen- und -federnsystems
an der Dunstabzugshaube befestigt. Ziehen Sie die Platten fest nach
außen und haken Sie sie aus dem Haltedraht aus. Bild 3
Bei Wiederanbringung der Randabsaugungsplatten müssen stets
auch die Haltedrähte wieder eingehängt werden.
Bitte sicherstellen, dass die Platten optimal in die
Dunstabzugshaube eingehängt wurden. (Einhaken durch Drücken).
x2
Bild 3
10
• DD 9863
Das Paneel fest nach unten ziehen (UNTERE SEITE), den
Sicherheitsknopf loesen und ihn von dem hintern Scharnier
loesen.Bild. 3a
Gehen Sie für die Montage in umgekehrter Reihenfolge vor.
Bild 3a
Die Absaugungsplatten sind in denselben Zeitabständen der Fettfilter
zu reinigen (hinsichtlich der Reinigungsmaßnahmen verweisen wir auf
den auf den nachfolgenden Seiten befindlichen Abschnitt „Reinigung“).
Interne Querstrebe - DD 9893
Die interne Querstrebe muss entfernt werden, um Zugang zu den
Fettfiltern und zum Innenbereich der Abzugshaube zu bekommen
(z.B.: Wartung der Kohlefilter).
Zur Demontage, je nach Modell, gehen Sie wie folgt vor, Bild 4:
Achtung! Halten Sie die Querstrebe beim Aus-/Einbau fest, damit sie
beim Herunterfallen keinen Schaden anrichten kann.
Die Strebe ist mittels eines Federhakens befestigt.
Für den Einbau gehen Sie in umgekehrter Reihenfolge vor.
Achtung! Prüfen Sie, dass die Strebe gut an der Abzugshaube
befestigt ist.
Bild 4
11
Metallfettfilter
• Metallfettfilter haben die Aufgabe, Fettpartikel, die beim Kochen
entstehen, aufzusaugen. Sie werden in jedem Fall, d.h. sowohl bei
Abluft- als auch bei Umluftbetrieb, verwendet.
Metallfettfilter sollen alle 4 Wochen im Geschirrspüler bzw. von Hand
gereinigt werden.
Öffnen der Metallfettfilter
• Schieben Sie den Metallfettfilter zuerst zur Rückseite des Gerätes
hin und ziehen Sie ihn dann nach unten heraus.Bild 5
Handreinigung
Metallfettfilterkassette ca. 1 Stunde in heißem Wasser mit
fettlösendem Reinigungsmittel einweichen und danach mit heißem
Wasser abbrausen. Vorgang evtl. wiederholen. Abgetrocknete
Kassette wieder einbauen.
Geschirrspüler
Metallfettfilterkassette in Geschirrspüler stellen. Reinigung bei
stärkstem Reinigungsprogramm und höchster Temperatur, mind.
65°C. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder
einbauen.
Beim Reinigen der Metallfettfilter im Geschirrspüler kann es
zu leichten Farbveränderungen kommen, die jedoch keinen
Einfluß auf die Funktion haben.
• Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine
scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!
Bild 5
12
Aktivkohlefilter
• Der Aktivkohlefilter muss dann verwendet werden, wenn man die
Dunstabzugshaube als Umluftgerät einsetzen möchte.
• Dazu wird der Original Aktivkohlefilter (siehe Sonderzubehör)
benötigt.
• Reinigung/Austausch des Aktivkohlefilters
Im Unterschied zu anderen Aktivkohlefiltern kann der LONG LIFE
Aktivkohlefilter gereinigt und reaktiviert werden.
Bei normaler Nutzung der Abzugshaube sollte der Filter jeden
zweiten Monat (wenn man eine tägliche Benützung von ca. 2,5 Std.
betrachtet), am besten in der Geschirrspülmaschine, gereinigt
werden. Normalen Reiniger verwenden und die höchste Temperatur
wählen (65°C). Der Filter sollte separat gespült werden, damit sich
keine Speisereste am Filter festsetzen und später schlechte
Gerüche verursachen können. Um die Kohle wieder zu aktivieren,
muss der Filter im Backofen getrocknet werden. Ober- und
Unterhitze sowie eine Temperatur von maximal 100 °C wählen und
den Filter 10 Minuten lang trocknen.
Nach etwa 3 Jahren muss der Filter ausgetauscht werden, da dann
seine Dunstaufnahmefähigkeit um ca. 50 % reduziert ist.
• Montage
Nehmen Sie die Randabsaugungsplatten ab.
Entfernen Sie die interne Querstrebe. Entfernen Sie die Fettfilter.
Aktivkohlefilter im Haubenkörper so positionieren , dass das
Motorschutzgitter komplett abgedeckt ist.
Filter mit den 2 seitlichen Klips befestigen. Bild 6
Setzen Sie die neuen Fettfilter, die interne Querstrebe und die
Randabsaugungsplatten wieder ein.
• Zum Ausbau in umgekehrter Reihenfolge vorgehen.
• Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfe
Reinigungsmittel, verwenden! Anschließend Metallpflegemittel
(Sonderzubehör) benutzen.
• Bei Bestellung eines Ersatzfilters die Modellbezeichnung und die ENr. angeben. Diese Daten sind auf dem Typenschild an der
Innenseite des Gerätes zu finden.
• Aktivkohlefilter beim Kundendienst bestellen.
Bild 6
13
Achtung
• Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und
zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen.
Diese Anweisungen sind unbedingt zu beachten!
• Der Hersteller übernimmt keine Haftung für irgendwelche Schäden
am Motor oder aus Feuergründen, die auf eine unsachgemäße
Wartung oder Nichteinhaltung der oben angeführten
Sicherheitsvorschriften zurückzuführen sind.
Austausch der Lampe(n)
• Dunstabzugshaube vom Stromnetz
trennen.
• Die Lämpchen erst berühren, wenn sie
kalt sind.
• Lampenabdeckung mit einem
Schraubenzieher entnehmen und entfernen.
Bild 7.
• Defekte Lampe herausnehmen und durch
neue eines gleichwertigen Typs ersetzen.
• Lampenabdeckung wieder montieren.
• Bevor der Kundendienst gerufen wird, weil eine
Lampe nicht brennt, erst prüfen, ob sie fest
eingesteckt ist.
14
Bild 7
Reinigung
• Zum Reinigen der Dunstabzugshaube Gerät vom Stromnetz trennen.
Nicht mit spitzen Gegenständen in das Schutzgitter des Motors
eindringen.
• Äußere Teile mit milder Spüllauge reinigen und mit einem weichen
Tuch nachtrocknen. Scharfe Reinigungsmittel, Bürste oder
Scheuersand vermeiden. Anschließend Metallpflegemittel
(Sonderzubehör) benutzen.
• Die Schalterblende und das Fettfiltergitter nur mit feuchtem Tuch und
milden Spülmitteln reinigen.
• Alle Plastikteile werden mit einem weichen und feuchten Tuch
gereinigt.
• Es ist wichtig, die Filterwechsel sowie die Reinigungsintervalle
einzuhalten. Bei Nichtbeachtung besteht infolge von
Fettablagerungen Feuergefahr!
Sonderzubehör
Aktivkohlefilter TYPE 967
Fernbedienung RM 6940
Metallpflegemittel Beim Kundendienst erfragen und im Handel
erhältlich.
15
Kundendienst
Bei eventuellen Rückfragen und Störungen Kundendienst anrufen (siehe
Kundendienst-Stellenverzeichnis).
Folgende Daten beim Anruf angeben:
1. Modellbezeichnung
2. E-Nr.
3. F-Nr.
Diese Daten befinden sich auf dem Typenschild auf der
Innenseite des Gerätes hinter den Fettfiltern.
Konstruktions- und Farbänderungen im Rahmen der technischen
Entwicklung bleiben vorbehalten.
SERVICE
Handelt es sich um eine technische Störung?
Dann wenden Sie sich an Ihre Kundendienststelle. (Adressen und
Telefonnummern befinden sich im Abschnitt „Kundendienststellen“.)
Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die
Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist:
Halten Sie möglichst genau fest:
• Wie äußert sich die Störung?
• Unter welchen Umständen tritt die Störung auf?
Notieren Sie für das Gespräch unbedingt folgende Kennziffern Ihres
Gerätes auf dem Typenschild:
• E-Nr. (9 Stellen),
• F-Nr. (8 Stellen).
Das Typenschild ist nach Ausbau der Metallfettfilter auf der Innenseite
des Gerätes zugänglich.
Wir empfehlen, die Kennziffern hier einzutragen, damit Sie sie stets zur
Hand haben:
E-Nr . . . . . . . . .
F-Nr . . . . . . . . .
Wann entstehen Ihnen auch während der Garantiezeit Kosten?
• wenn Sie die Störung mit Hilfe dieser Gebrauchsanweisung selbst
hätten beseitigen können,
• wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich
sind, weil er vor seinem Besuch nicht alle wichtigen Informationen
erhalten hat und daher z.B. Ersatzteile holen muss. Diese
Mehrfahrten können Sie vermeiden, wenn Sie Ihren Telefonanruf in
der oben beschriebenen Weise gut vorbereiten.
16
Installation
Technische Daten
Maße (in cm):
Höhe (Abluft)
Höhe (Umluft)
Breite
Tiefe
Gesamtanschlußwerte:
Lüftermotor:
Beleuchtung:
Länge des Netzkabels:
Elektroanschluß:
DD 9863
DD 9893
85,5-129,5
96-140
59,8
39
290 W
250 W
2 x 20 W
150 cm
220-240 V
85,5-129,5
96-140
89,8
39
290 W
250 W
2 x 20 W
150 cm
220 - 240 V
Zubehör/Montagematerial
1
1
1
1
1
6
6
2
8
4
2
2
Reduzierstutzen
Schraubenschlüssel für Torx-Schrauben
Befestigungsbügel für die Motorgruppe
Haltebügel Kamine (3 zusammensetzbare Teile)
Luftleitblech (mit Verlängerungen)
Schrauben 5 x 45 mm
Dübel Ø 8 mm
Schrauben 2,9 x 6,5
Schrauben 3,5 x 6,5
Schrauben 4 x 8
Deckel, groß
Deckel, klein
17
Elektroanschluß
Sicherheitshinweise für den Elektro-Installateur
Die Netzspannung muss der Spannung entsprechen, die auf dem
Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die
Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine
den geltenden Vorschriften entsprechende Steckdose anzuschließen.
Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der
Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter
anzubringen, der unter Umständen der Überspannung Kategorie III
entsprechend den Installationsregeln ein vollständiges Trennen vom
Netz garantiert.
Hinweis!: Bevor man den Stromkreis der Dunstabzugshaube an die
Netzversorgung verbindet und den richtigen Betrieb zu ueberpruefen,
bitte immer kontrollieren dass die Netzversorgung immer richtig
montiert worden wird.
Bevor Sie mit der Montage beginnen:
• Achtung! Vor Beginn der Installation sicherstellen, dass das
Gerät nicht an das Stromnetz angeschlossen ist.
18
Einleitende Maßnahmen für
die Installation
B
180°
Festlegen, ob Abluft- oder Umluftbetrieb
gewünscht.
Bei Abluftversion kann das obere Kaminteil
umgedreht werden, so dass die
Auslassschlitze im unteren Kaminteil
eintauchen und nicht mehr sichtbar sind.
Für Umluftbetrieb müssen die Schlitze nach
oben gerichtet werden (sh. Abfolge A-C).
A
C - OK!
Die Kaminhalterung
zusammenbauen (3 Teile):
Die drei Teile müssen mit 4 Schrauben
aneinander befestigt werden, die Größe
der Halterung ist regulierbar und muss der
Innenbreite des Teleskopkamins
entsprechen.
4 x Ø 4x8
G
=
X
=
X
=
Das Umlenkstück
zusammenbauen (3 Teile nur für Umluftbetrieb):
Die drei Teile müssen mit 2 Schrauben
aneinander befestigt werden, die Größe
des Umlenkstücks ist regulierbar und
muss der Breite der Kaminhalterung
entsprechen, an der es dann befestigt wird.
X
=
F
6x
Ø 3,5 x 6,5
F
G
19
Montage - Bild 8-9
Nehmen Sie die Randabsaugungsplatten, die interne Querstrebe und
die Fettfilter ab.
• Zeichnen Sie zur Vereinfachung der Montage eine mittige Linie an
der Wand an (1). Legen Sie die Bohrschablone so auf, dass die
darauf gedruckte Mittellinie mit der zuvor aufgezeichneten mittigen
Linie übereinstimmt. Beachten Sie, dass der untere Teil der
Schablone mit dem unteren Teil der Dunstabzugshaube, nachdem
diese montiert wurde, übereinstimmt (2).
• Bohren Sie 4 Löcher Ø 8 mm (2 oben und 2 unten), setzen Sie 4
Wanddübel in die Bohrlöcher ein (3).
• Befestigen Sie den Haltebügel des Motorblocks mit 2 Schrauben (4).
• Bohren Sie in Nähe der Decke 2 Löcher Ø 8 mm zur Befestigung des
Kaminschacht-Haltebügels G (verwenden Sie den Bügel als
Schablone – legen Sie ihn an der Wand an, und zwar so, dass er an
der Decke anliegt), setzen Sie 2 Dübel ein (5). (Montieren Sie das
Umlenkstück F mit 4 Schrauben unter dem Bügel, wenn die
Dunstabzugshaube in der Umluftausführung eingesetzt wird) und
befestigen Sie den Bügel mit 2 Schrauben (6).
• Hängen Sie die Dunstabzugshaube ein (7) und richten Sie sie
ordnungsgemäß aus (8-9).
• Befestigen Sie nun die Dunstabzugshaube definitiv (10).
Anmerkung: Verwenden Sie 2 Schrauben mit Unterlegscheiben und
schließen Sie die Löcher mit 2 großen Deckeln.
• Installieren Sie ein Abluftrohr (11), um die Abluftöffnung B der
Dunstabzugshaube mit der ins Freie führenden Öffnung zu verbinden
(bei Abluftbetrieb) oder das Umlenkstück F (bei Umluftbetrieb).
• Stellen Sie den elektrischen Anschluss her (12).
20
4 x Ø 3,5x6,5
G
F
5
G
2 x Ø 5x45
2xØ8
6
12
1
$93 cm
11
2
7
2xØ8
3
4
B
2x
Ø 5x45
3
8
9
3
2xØ8
10
2 x Ø 5x45
H ($65cm)
H ($50cm)
Bild 8
21
• Befestigen Sie den unteren Kamin innen an der Abzugshaube mit 2
Schrauben, schließen Sie die Löcher mit den zwei kleinen Deckeln
(13).
• Ziehen Sie den oberen Kaminschacht heraus und befestigen Sie
diesen mit 2 Schrauben am Bügel G (14).
Setzen Sie die neuen Fettfilter, die interne Querstrebe und die
Randabsaugungsplatten wieder ein.
Die Dunstabzugshaube an das Stromnetz anschließen (ungefähr 15
Sekunden warten - so lange dauert die Kalibrierung der Elektronik,
welche die Funktionstüchtigkeit der Haube überprüft).
Anschließend die Leistungsfunktion der Haube überprüfen.
G
2 x Ø 2,9x6,5
14
14
13
13
Bild 9
22
2 x Ø 3,5x6,5
13
Geachte klant,
Lees deze informatie aandachtig door.
Lees vooral het hoofdstuk “Veiligheid” op de eerste pagina’s. Bewaar
dit boekje goed, zodat u nog eens iets kunt nalezen. Geef het door
aan een eventuele volgende eigenaar van het apparaat.
• Bij technische problemen kunt u altijd contact opnemen met de
AEG service-afdeling, zie hoofdstuk “Klantenservice”.
Afvalverwerking
Verpakkingsmateriaal verwijderen
• Alle verpakkingsdelen zijn recyclebaar, folies en piepschuim
onderdelen zijn overeenkomstig gecodeerd. Verpakkingsmateriaal
en eventuele oude apparaten moeten op de juiste manier worden
weggegooid.
• Houd u aan de landelijke en plaatselijke voorschriften en let op de
materiaalaanduiding (materiaalscheiding, afvalverzameling,
inzamelpunten).
Aanwijzingen voor het weggooien
• Waarschuwing! Afgedankte apparaten moeten voor het weggooien
onbruikbaar worden gemaakt. Aansluitsnoer verwijderen (eerst de
stekker uit het stopcontact trekken resp. bij vaste aansluiting de
aansluiting door een vakman laten demonteren).
23
Inhoud
Veiligheidsaanwijzingen ............................................................... 25
Algemeen ........................................................................................ 27
Gebruik als afzuigkap ........................................................................ 27
Gebruik als recirculatiekap ................................................................ 27
Bediening van de afzuigkap ......................................................... 28
Controle-inrichting voor vet- en koolfilters ........................................... 30
Onderhoud ......................................................................................
Afzuigpanelen ...................................................................................
Interne dwarsbalk ..............................................................................
Metalen vetfilters ...............................................................................
Koolfilter ............................................................................................
Attentie .............................................................................................
Vervangen van de lamp(en) ................................................................
31
31
32
33
34
35
35
Reiniging ......................................................................................... 35
Extra leverbare accessoires .......................................................... 35
Klantenservice ................................................................................ 36
Installatie ........................................................................................
Technische gegevens ........................................................................
Toebehoren/Montagemateriaal ...........................................................
Elektrische aansluiting ......................................................................
Voor de installatie .............................................................................
Installatie ..........................................................................................
24
37
37
37
38
38
40
Veiligheidsaanwijzingen
• De afvoerbuis moet bij gebruik als afzuigkap de originele diameter
van het apparaat hebben.
Als een afvoerbuis in wand of dak met een diameter van 125 mm al
aanwezig is, kan het meegeleverde verloopstuk, 150/125 mm,
worden gebruikt.
Let op! De afvoerbuis en de bevestigingsringen worden niet
bijgeleverd en moeten apart worden aangeschaft.
• Indien nodig zijn op bestelling buizen in verschillende vormen en
diameters en afvoersystemen naar buiten (telescoop-muurkast)
verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.
• De minimum afstand tussen het kookvlak van het fornuis en het
laagste deel van de afzuigkap mag niet onder de 50cm liggen, in
geval van een elektrisch fornuis en 65cm, in geval van een gas- of
gemengd fornuis.
Indien in de installatie-aanwijzing van het gaskooktoestel een grotere
afstand wordt aangegeven moet hiermee rekening worden gehouden.
• Koppel, voor ieder onderhoud, eerst de wasemkap van het
elektriciteitsnet af door de stekker weg te trekken of door de
hoofdschakelaar van de woning uit te schakelen.
• Dit apparaat mag niet worden gebruikt door kinderen of door
personen met beperkte sensorische of geestelijke capaciteiten of
met weinig ervaring en onvoldoende kennis, tenzij dit niet geschiedt
onder het toezicht of volgens de gebruiksaanwijzingen van een
persoon die verantwoordelijk is voor hun veiligheid.
• De kinderen moeten altijd gecontroleerd worden zodat zij niet met
het apparaat spelen.
• De wasemkap nooit gebruiken als het rooster niet goed gemonteerd
is!
• De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet
uitdrukkelijk is aangegeven.
• Altijd voor een goede ventilatie van de ruimte zorgen als de
wasemkap tegelijkertijd wordt gebruikt met andere apparaten die gas
en andere brandstoffen toepassen.
• De gezogen lucht mag niet afgevoerd worden in een leiding die
gebruikt wordt voor de afvoer van rook van apparaten die gas of
andere brandstoffen toepassen.
• Het is streng verboden met open vlammen onder de wasemkap te
koken.
• Het gebruik van open vlammen is schadelijk voor de filters en kan
brand veroorzaken, daarom moet het absoluut vermeden worden.
25
• Het frituren moet geschieden onder voortdurend toezicht om te
voorkomen dat verhit vet in brand raakt.
• Wat betreft technische- en veiligheidsmaatregelen voor de rookafvoer
zich strikt houden aan de regelingen voorzien door de plaatselijke
bevoegde autoriteiten.
• De wasemkap moet regelmatig schoongemaakt worden, zowel
binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in
ieder geval hetgeen in deze handleiding is aangegeven in acht).
• Het niet in acht nemen van de reinigingsnormen van de wasemkap
en van de vervanging en reiniging van de filters kan brandgevaar
veroorzaken.
• Zorg altijd dat de lampjes in de kap aanwezig en goed gemonteerd
zijn om het gevaar voor elektrische schokken te voorkomen.
• Iedere aansprakelijkheid voor eventuele schade aan het apparaat of
brand veroorzaakt door het niet in acht nemen van de aanwijzingen
uit deze handleiding wordt afgewezen.
Dit apparaat is voorzien van het merkteken volgens de Europese
richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische
apparaten (AEEA).
Door ervoor te zorgen dat dit product op de juiste manier als afval wordt
verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en
de menselijke gezondheid te voorkomen die anders zouden kunnen
worden veroorzaakt door onjuiste verwerking van dit product als afval.
op het product of op de bijbehorende documentatie
Het symbool
geeft aan dat dit product niet als huishoudelijk afval mag worden
behandeld. In plaats daarvan moet het worden afgegeven bij een
verzamelpunt voor recycling van elektrische en elektronische apparaten.
Afdanking moet worden uitgevoerd in overeenstemming met de
plaatselijke milieuvoorschriften voor afvalverwerking.
Voor nadere informatie over de behandeling, terugwinning en recycling
van dit product wordt u verzocht contact op te nemen met het
stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel
waar u het product heeft aangeschaft.
26
Algemeen
• Het apparaat wordt als afzuigkap geleverd en kan in combinatie met
een koolfilter (extra leverbaar accessoire) als recirculatiekap worden
gebruikt.
• Daarvoor is een origineel koolfilter nodig (zie “Extra leverbare
accessoires”).
Gebruik als afzuigkap
• De lucht wordt met behulp van een op de afvoeropening aan te
brengen buis naar buiten afgevoerd. Afb. 1.
Voor de beste afzuigprestaties moet de afvoerbuis dezelfde diameter
hebben als de afvoeropening.
Als een afvoerbuis in wand of dak met een diameter van 125 mm al
aanwezig is, kan het meegeleverde verloopstuk, 150/125 mm,
worden gebruikt.
Bovenkant
Achterkant
Bovenkant
Achterkant
Verbindings ring
afb. 1
afb. 1
Gebruik als recirculatiekap
• De lucht wordt door koolfilters gefilterd en weer
de keuken in geleid. Afb. 2.
• Voor gebruik als recirculatiekap is een origineel
koolfilter (extra leverbaar accessoire) nodig.
afb. 2
27
Bediening van de afzuigkap
• De afzuigkap is voorzien van een motor met regelbaar toerental. Het
verdient aanbeveling de afzuigkap enkele minuten voor u met koken
begint aan te zetten en hem na het koken nog ongeveer 15 minuten
aan te laten staan.
• De afzuigkap kan met het bedieningspaneel of met de
afstandsbediening worden bediend (extra leverbaar accessoire, moet
apart besteld worden).
• Ventilatie: Voor een goede werking van de kap moeten ramen in de
keuken tijdens het koken gesloten zijn.
Bij gebruik als afzuigkap moet echter een raam in een andere kamer
geopend zijn, opdat luchtuitwisseling kan plaatsvinden.
• De schakelaars bevinden zich aan de voorkant van de kap.
• De kap beschikt over een sensor die, in het geval van aanzienlijke
temperatuursschommelingen, de kap automatisch inschakelt totdat
de temperatuur rondom de kap is gedaald.
28
b
1
2
3
7
a
4
5
6
1. in-/uitschakelen verlichting
2. In-/uitschakelen
Korter dan 1,5 seconde indrukken: de kap schakelt op "stand-by" (punt
“a” brandt).
Langer dan 1,5 seconde indrukken: de kap wordt uitgeschakeld (UIT) ,
ALLE functies (m.u.v. de lichtschakelaar) worden afgesloten (display is
volledig uitgeschakeld).
Nogmaals langer dan 1,5 seconde indrukken om de kap weer op standby te schakelen.
3. Reset knop filters verzadiging indicatie: zie betreffende tekst op de
volgende pagina’s.
4. Inschakelen en stand 1-2-3-1-2... kiezen
5. in-/uitschakelen intensief-stand: Na 5 minuten intensief-stand
schakelt de kap op de eerder ingestelde stand terug resp. uit, als geen
stand is ingesteld.
Op de display verschijnt de letter P en de resterende tijd (punt “b”
knippert), aan het einde klinkt een signaal.
6. in-/uitschakelen Timer: bij alle standen kan een bepaalde tijd worden
ingesteld (punt “a”knippert), na afloop waarvan de kap wordt
uitgeschakeld:
De tijdschakeling is als volgt ingedeeld:
stand 1: 20 minuten
stand 2: 15 minuten
stand 3: 10 minuten
Op de display verschijnt de resterende werkingstijd, aan het einde
klinkt een signaal.
Deze functie kan uitgeschakeld worden door weer op de toets te
drukken.
7. Display
Als het apparaat of de bedieningselementen niet functioneren: minstens
5 seconden de stroomverzorging naar de kap onderbreken en dan
opnieuw inschakelen. Dan 15 seconden wachten en controleren of de
kap goed functioneert.
29
Controle-inrichting voor vet- en koolfilters
Deze afzuigkap beschikt over een inrichting die aangeeft wanneer de
vetfilters gereinigd resp. het koolfilter vervangen moet worden (bij
gebruik als recirculatiekap met koolfilter).
Deze kap wordt door de fabriek zonder koolfilter geleverd, daarom is de
verzadigingsindicatie voor het koolfiter uitgeschakeld.
Als de kap echter met koolfilter in gebruik wordt genomen, dan moet
deze verzadigingsindicatie als volgt worden ingeschakeld:
De wasemkap moet op “stand-by” ingesteld zijn.
Toets 3 en 4 tegelijk 3 seconden ingedrukt houden. Eerst gaat alleen
de LED-indicatie vetfilter F branden. Zodra ook de LED-indicatie
koolfilter C gaat branden is de verzadigingsindicatie ingeschakeld.
Om de indicatie uit te schakelen: toets 3 en 4 tegelijk 3 seconden
ingedrukt houden tot de LED-indicatie koolfiter C uitgaat.
LED-indicatie vetfilters (F)
De LED-indicatie F knippert als de vetfilters moeten worden gereinigd.
Dat is na ca. 40 gebruiksuren het geval. Zie hoofdstuk “Onderhoud Metalen vetfilters”.
LED-indicatie koolfilter (C)
De LED-indicatie C knippert als het koolfilter moet worden vervangen.
Dat is na ca. 160 gebruiksuren het geval. Zie hoofdstuk “Onderhoud Koolfilter”.
Reset verzadigingsindicatie
Na reinigen van de vetfilters resp. vervangen van het koolfilter toets 3 3
seconden ingedrukt houden tot de LED-indicatie vetfilter F of koolfilter C
niet meer knippert.
30
Onderhoud
• Koppel voor ieder onderhoud eerst de afzuigkap af van het
elektriciteitsnet.
Afzuigpanelen
Om bij de vetfilters te kunnen komen, moet men eerst de externe
afzuigpanelen eraf halen.
• DD 9893
De externe afzuigpanelen zijn met een systeem van pennen en
haakveren op de kap gemonteerd, trek ze vastberaden eraf en haak
ze los van het bevestigingskabeltje. Afb. 3
Bij het weer monteren van de externe afzuigpanelen moeten de
bevestigingskabeltjes ALTIJD weer worden vastgehaakt.
Controleer dat de panelen goed op de kap zijn vastgehaakt
(klemhaken).
x2
afb. 3
31
• DD 9863
Trek het paneel (VOORZIJDE) met kracht omlaag, draai de
veiligheidsknop los en maak het los uit de achterscharnieren.
Afb. 3a
Voor de montage voert u bovenstaande handelingen in omgekeerde
volgorde uit.
Afb. 3a
De afzuigpanelen moeten even vaak worden schoongemaakt als de
vetfilters (voor de schoonmaak wordt verwezen naar de paragraaf
“Reiniging” op de volgende pagina’s).
Interne dwarsbalk - DD 9893
De interne dwarsbalk moet worden verwijderd alvorens toegang te
krijgen tot de vetfilters en tot de binnenkant van de afzuigkap (bijv.:
onderhoud koolstoffilters).
Aan de hand van het model in uw bezit voert u voor het demonteren de
volgende handelingen uit, zie afb. 4:
Belangrijk! Houd de dwarsbalk vast tijdens het monteren/demonteren,
om te voorkomen dat hij schade zou aanrichten bij het vallen.
Verwijder hem door het loskoppelen van de veer.
Doe de dwarsbalken weer op hun plaats door deze handelingen in
omgekeerde volgorde uit te voeren.
Belangrijk! Controleer of de dwarsbalk goed aan de kap is
vastgehaakt.
afb. 4
32
Metalen vetfilters
• De metalen vetfilters hebben de taak om de vetdeeltjes die bij het
koken ontstaan, op te zuigen en worden altijd, d.w.z. zowel bij
gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt.
De metalen vetfilters moeten elke 4 weken worden gedemonteerd en
in de afwasautomaat of met de hand worden schoongemaakt.
Demonteren van de metalen vetfilters
• Handel op de veerbelaste ontgrendelingshandgreep en verwijder het
filter door hem omlaag te trekken. Afb. 5
Reinigen met de hand
Metaalfiltercassette ca. 1 uur in heet water met een vetoplossend
schoonmaakmiddel weken en daarna met heet water afspoelen.
Proces evt. herhalen. Cassette afdrogen en weer inzetten.
Afwasautomaat
Metaalfiltercassette in de afwasautomaat zetten. Sterkste programma en hoogste temperatuur (min. 65°C) kiezen. Proces evt.
herhalen. Cassette afdrogen en weer inzetten.
Machinaal reinigen van de metalen vetfilters kan tot lichte
verkleuringen leiden, die echter geen invloed op de werking
hebben.
• De binnenkant van de kap alleen met een warm sopje reinigen. Geen
scherpe reinigingsmiddelen, borstels of schuurmiddelen gebruiken!
afb. 5
33
Koolfilter
• Het koolfilter moet worden gebruikt, als het apparaat als
recirculatiekap wordt gebruikt.
• Daarvoor is een origineel koolfilter nodig (zie “Extra leverbare
accessoires”).
• Reinigen/vervangen van het koolfilter
In tegenstelling tot andere koolfilters kan het LONG LIFE koolfilter
gereinigd en gereactiveerd worden. Bij normaal gebruik van de kap
moet het filter eens per twee maanden worden gereinigd (voor een
gemiddeld gebruik van de kap van 2,5 uur per dag).
Dat kunt u het beste in de afwasautomaat doen. Normaal
reinigingsmiddel gebruiken en de hoogste temperatuur kiezen (65°C).
Het filter moet apart worden afgewassen, opdat zich geen
etensresten op het filter vastzetten die later nare luchtjes kunnen
veroorzaken. Om de kool weer te activeren, moet het filter in de oven
worden gedroogd. Boven- en onderwarmte en een temperatuur van
maximaal 100°C kiezen en het filter 10 minuten lang drogen.
Na ca. 3 jaar moet het filter worden vervangen, omdat dan het
vermogen om wasem op te nemen ca. 50% minder is geworden.
• Montage
Verwijder de afzuigpanelen van de omtrek.
Verwijder de interne dwarsbalk.
Verwijder de vetfilters.
Plaats het koolstoffilter binnen de kap ter afdekking van het rooster
van de motorbescherming. Maak het filter met de 2 zijknoppen vast.
Afb. 6
Doe de vetfilters, de interne dwarsbalk en de afzuigpanelen van de
omtrek weer op hun plaats.
• Om het filter los te nemen in omgekeerde volgorde te werk gaan.
• Bij bestelling van een nieuw filter modelnaam en E-nr. opgeven. Deze
gegevens vindt u op het typeplaatje aan de binnenzijde van het
apparaat.
• Het koolfilter kunt u bestellen bij de service-afdeling.
afb. 6
34
Attentie
• Als u deze aanwijzingen m.b.t. reiniging van het apparaat en
vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand
leiden. Deze aanwijzingen beslist opvolgen!
• De fabrikant is niet aansprakelijk voor schade aan de motor of
schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of
niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Vervangen van de lamp(en)
• Stekker uit het stopcontact trekken.
• De lampjes pas aanraken als ze
afgekoeld zijn.
• Afdekkapje van de lamp m.b.v. een
schroevendraaier losmaken en
verwijderen, afb. 7.
• Defecte lamp door een gelijkwaardige
lamp vervangen.
• Afdekkapje weer monteren.
• Voordat u contact opneemt met onze
service-afdeling, omdat de gloeilamp niet
brandt, eerst controleren of de lamp stevig
vast zit.
afb. 7
Reiniging
• Attentie: eerst de stekker uit het stopcontact trekken.
Geen spitse voorwerpen in het beschermrooster van de motor
steken.
• De buitenkant van het apparaat met een mild sopje reinigen. Gebruik
geen scherpe reinigingsmiddelen, borstels of schuurmiddel.
• Het bedieningspaneel en het vetfilterrooster alleen met een vochtige
doek en mild afwasmiddel reinigen.
• Alle kunststof onderdelen schoonmaken met een zachte doek met
warm water en een neutraal reinigingsmiddel.
• Het is belangrijk om op tijd de filters te vervangen resp. te reinigen.
Als u deze aanwijzingen niet opvolgt, kan t.g.v. vetafzetting
brandgevaar ontstaan.
Extra leverbare accessoires
koolfilter Type 967
Afstandsbediening RM 6940
muurkast Neem contact op met onze service-afdeling
afvoerbuis Neem contact op met onze service-afdeling
35
Klantenservice
Geef in geval van storing onze service-afdeling onderstaande gegevens
door:
1. modelaanduiding
2. E-nummer
3. F-nummer
Deze gegevens vindt u op het typeplaatje op de binnenzijde
van de afzuigkap, achter de vetfilters.
Constructie- en kleurwijzigingen in het kader van de technische
ontwikkeling voorbehouden.
Klantenservice
Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op
geeft, kunt u de volgende afdelingen raadplegen:
Service-informatielijn
(voor bezoek servicetechnicus
(0172) 468 300
(Nederland)
en onderdelen)
02/363.04.44
(België)
Consumentenbelangen
(voor algemene, product- of
gebruiksinformatie)
(0172) 468 172
02/363.04.44
(Nederland)
(België)
Belangrijk!
Houd bij het opgeven van een storing altijd het E-nr. en F-nr. van uw
apparaat bij de hand. Deze nummers vindt u op de binnenzijde van de
afzuigkap, nadat u de vetfilters hebt losgenomen en kunt u het beste
hieronder noteren.
E-nr. ......
F-nr. ......
Bereid het gesprek altijd goed voor. Zo vergemakkelijkt u de diagnose
en de beslissing of bezoek van een servicetechnicus nodig is.
Geef zo nauwkeurig mogelijk op:
- Hoe doet de storing zich voor?
- Onder welke omstandigheden treedt de storing op?
Aan de hand van deze informatie kan onze service-afdeling de juiste
voorbereidingen treffen, zodat het apparaat bij het eerste bezoek van
de servicetechnicus weer hersteld kan worden.
Op deze manier hoeft u slechts één maal thuis te blijven.
36
Installatie
Technische gegevens
Afmetingen (in cm):
Hoogte (afzuigkap):
Hoogte (recirculatiekap):
Breedte:
Diepte:
Totale aansluitwaarde:
Vent.motor:
Verlichting:
Lengte van het aansluitsnoer:
Elektrische aansluiting:
DD 9863
DD 9893
85,5-129,5
96-140
59,8
39
290 W
250 W
2 x 20 W
150 cm
220-240 V
85,5-129,5
96-140
89,8
39
290 W
250 W
2 x 20 W
150 cm
220 - 240 V
Toebehoren/Montagemateriaal
1 verloopstuk
1 luchtgeleider (met verlengstukken)
1 sleutel voor Torx schroeven
1 hechtbeugel voor de motorgroep
1 montagesteun voor de schouwen (3 te monteren stukken)
6 schroeven 5 x 45 mm
6 pluggen Ø 8 mm
2 schroeven 2,9 x 6,5
8 schroeven 3,5 x 6,5
4 schroeven 4 x 8
2 grote doppen
2 kleine doppen
37
Elektrische aansluiting
Veiligheidsaanwijzingen voor de elektro-installateur
De netspanning moet corresponderen met de spanning die vermeld
wordt op het etiket met eigenschappen, aan de binnenkant van de
wasemkap. Als de wasemkap een stekker heeft, moet deze in een
stopcontact worden gestoken dat voldoet aan de geldende
voorschriften. Heeft de kap geen stekker (rechtstreekse verbinding met
het net) of is deze niet goed te bereiken, dan moet er een tweepolige
schakelaar worden geplaatst die de volledige ontkoppeling van het net
garandeert in het geval van een overspanning van klasse III, in
overeenstemming met de installatie normen.
Attentie: alvorens de wasemkap weer aan het voedingsnet aan te
sluiten controleer of deze goed functioneert, controleer altijd of de
voedingskabel goed gemonteerd is.
Voor de installatie
• Controleer tevens of er in de buurt van de installatie ruimte (op een,
ook met gemonteerde kap, goed bereikbare plaats) een stopcontact
aanwezig is en of er de mogelijkheid bestaat voor de verbinding aan
een rookafvoer naar buiten (alleen voor het afzuigende apparaat).
• Attentie! Het apparaat niet aan het stroomnet aansluiten
voordat de installatie voltooid is.
38
Voorbereidende
maatregelen voor de
installatie
B
180°
Bepalen of de kap als afzuig- of
recirculatiekap gaat worden gebruikt.
Bij gebruik als afzuigkap kan het bovenste
deel van de schouw worden omgedraaid,
zodat de uitstroomopeningen in het
onderste deel terechtkomen en niet meer
zichtbaar zijn.
Bij gebruik als recirculatiekap moeten de
openingen naar boven worden gericht (AB-C).
Montagesteun monteren
(3 delen):
A
4 x Ø 4x8
De drie delen moeten met 2 schroeven
aan elkaar bevestigd worden, de maat van
de luchtgeleider is regelbaar en moet
overeenkomen met de breedte van de
montagesteun waaraan hij wordt
bevestigd.
G
=
X
De drie delen moeten met 4 schroeven
aan elkaar bevestigd worden, de maat van
de steun is regelbaar en moet
overeenkomen met de binnenbreedte van
de telescoopschouw.
Luchtgeleider monteren
(3 delen - alleen bij gebruik
als recirculatiekap)
C - OK!
=
X
=
X
=
F
6x
Ø 3,5 x 6,5
F
G
39
Installatie - afb. 8-9
Verwijder de afzuigpanelen van de omtrek, de interne dwarsbalk en de
vetfilters.
• Trek op de wand een centrale streep om de montage te
vereenvoudigen (1), plaats het gatenpatroon zodanig dat de centrale
lijn die erop gedrukt staat overeenkomt met de centrale lijn die u
daarvoor op de wand heeft getrokken. De onderzijde van het
gatenpatroon moet gelijklopen met de onderzijde van de kap, zodra
deze gemonteerd is (2).
• Maak 4 gaten Ø 8 mm (2 boven en 2 onder) en steek er 4 pluggen in
(3),
• Bevestig de steunbeugel van de motoreenheid met 2 schroeven (4).
• Maak twee gaten Ø 8 mm vlakbij het plafond, voor de bevestiging van
de steunbeugel van het rookkanaal G (gebruik de beugel als mal plaats hem op de wand vlakbij het plafond), steek 2 pluggen in de
openingen (5). (Instaleer de deflector F onder de beugel met behulp
van 4 schroeven als u de kap in de filterversie wilt gebruiken) en
bevestig de beugel met 2 schroeven (6).
• Haak de kap vast (7) en regel zijn stand (8-9).
• Bevestig de kap op definitieve wijze (10).
N.B.: Gebruik 2 schroeven met sluitringen en sluit de openingen af
met de 2 grote doppen.
• Installeer een afvoerbuis (11) om de afvoeropening B van de kap te
verbinden met buiten (Afzuigversie) of de deflector F (Filterversie).
• Voer de elektrische verbinding uit (12).
40
4 x Ø 3,5x6,5
G
F
5
G
2 x Ø 5x45
2xØ8
6
12
1
$93 cm
11
2
7
2xØ8
3
4
B
2x
Ø 5x45
3
8
9
3
2xØ8
10
2 x Ø 5x45
H ($65cm)
H ($50cm)
afb. 8
41
• Bevestig het onderste rookkanaal vanuit de binnenkant van de kap
met 2 schroeven, sluit de openingen af met de kleine doppen (13).
• Trek het bovenste rookkanaal naar buiten en bevestig het aan de
bovenzijde met 2 schroeven aan de beugel G (14).
Doe de vetfilters, de interne dwarsbalk en de afzuigpanelen van de
omtrek weer op hun plaats.
Verbind de wasemkap aan het elektriciteitsnet ( wacht ongeveer 15
seconden voor de kalibratie van het elektronische systeem die de
werking van de kap bestuurt) controleer vervolgens of deze goed
functioneert.
G
2 x Ø 2,9x6,5
14
14
13
13
afb. 9
42
2 x Ø 3,5x6,5
13
Chère cliente, cher client,
Veuillez lire attentivement cette notice d’utilisation et notamment le
chapitre « Sécurité » que vous trouverez dans les premières pages.
Conservez cette notice d’utilisation pour pouvoir la consulter
ultérieurement. Transmettez-la à l'éventuel prochain propriétaire de
l’appareil.
Mise au rebut
Mettre au rebut les matériaux d'emballage
• Tous les emballages sont recyclables, les films et les mousses sont
marqués en conséquence. Veuillez mettre au rebut les matériaux
d’emballage et éventuellement l’appareil usagé selon les règles en
vigueur.
• Respectez les prescriptions nationales et régionales et le marquage
des matériaux (tri des matériaux, ramassage des déchets,
déchetteries).
Consignes de mise au rebut
• L'appareil ne doit pas être jeté avec les ordures ménagères.
• Renseignez-vous auprès des services de votre commune des
endroits autorisés pour la mise au rebut de l’appareil.
• Attention! Rendez inutilisable l’appareil usagé avant de le mettre au
rebut. Coupez le câble d’alimentation au ras de l’appareil.
43
Sommaire
Consignes de sécurité .................................................................... 45
Généralités ...................................................................................... 47
Version évacuation extérieure ............................................................ 47
Version recyclage ............................................................................. 47
Utilisation de la hotte ..................................................................... 48
Dispositif de contrôle de saturation des filtres ................................... 50
Entretien ..........................................................................................
Panneaux d’aspiration .......................................................................
Traverse intérieure .............................................................................
Filtre à graisse ..................................................................................
Filtre à charbon .................................................................................
Attention ...........................................................................................
Remplacement de l´ampoule d’éclairage ...........................................
51
51
52
53
54
55
55
Nettoyage ........................................................................................ 55
Accessoires (en option) .................................................................. 55
Service Après-vente ....................................................................... 56
Installation ......................................................................................
Caractéristiques techniques ..............................................................
Accessoires/Matériel de montage .....................................................
Branchement électrique ....................................................................
Avant de commencer l’installation .....................................................
Installation de la hotte .......................................................................
44
57
57
57
58
58
60
Cet appareil doit être installé par une personne qualifiée et selon les
normes en vigueur.
Consignes de sécurité
• Le tuyau d’évacuation doit présenter le même diamètre que celui de
l’ouverture d’évacuation.
Dans le cas où il existe déjà un tuyau d’évacuation de l’air d’un
diamètre de 125 mm dans le mur ou sur le toit, on pourra utiliser le
manchon de réduction 150/125 mm. Le bruit de fonctionnement sera
un peu plus élevé.
Attention ! Le tuyau d’évacuation et les colliers de fixation ne
sont pas fournis et doivent être achetés à part.
• La distance minimum entre la superficie de support des récipients
sur le dispositif de cuisson et la partie la plus basse de la hotte de
cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières
électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes.
Si les instructions d’installation du dispositif de cuisson au gaz
spécifient une plus grande distance, il faut en tenir compte.
• Avant toute opération de nettoyage ou d’entretien, débrancher la
hotte du circuit électrique en retirant la prise ou en coupant
l’interrupteur général de l’habitation.
• L’appareil n’est pas destiné à une utilisation par des enfants ou des
personnes à capacités physiques, sensorielles ou mentales réduites
et sans expérience et connaissance à moins qu’ils ne soient sous la
supervision ou formés sur l’utilisation de l’appareil par une personne
responsable de leur sécurité.
• Les enfants doivent être surveillés afin qu’ils ne jouent pas avec
l’appareil.
• Ne jamais utiliser la hotte sans que la grille ne soit montée
correctement!
• La hotte ne doit JAMAIS être utilisée comme plan pour déposer
quelque chose sauf si cela est expressément indiqué.
• Quand la hotte est utilisée en même temps que d’autres appareils à
combustion de gaz ou d’autres combustibles, le local doit disposer
d’une ventilation suffisante.
• L’air aspiré ne doit jamais être envoyé dans un conduit utilisé pour
l’évacuation des fumées produites par des appareils à combustion de
gaz ou d’autres combustibles.
• Il est formellement interdit de faire flamber les aliments sous la hotte.
• L’utilisation de flammes libres peut entraîner des dégâts aux filtres et
peut donner lieu à des incendies, il faut donc les éviter à tout prix.
45
• La friture d’aliments doit être réalisée sous contrôle pour éviter que
l’huile surchauffée ne prenne feu.
• En ce qui concerne les mesures techniques et de sécurité à adopter
pour l’évacuation des fumées, s’en tenir strictement à ce qui est
prévu dans les règlements des autorités locales compétentes.
• La hotte doit être régulièrement nettoyée, aussi bien à l’intérieur qu’à
l’extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins
les instructions relatives à l’entretien fournies dans ce manuel).
• La non observation de ces normes de nettoyage de la hotte et du
changement et nettoyage des filtres comporte des risques
d’incendie.
• Ne pas utiliser ou laisser la hotte sans que les ampoules soient
correctement placées pour éviter tout risque de choc électrique.
• La société décline toute responsabilité pour d’éventuels
inconvénients, dégâts ou incendies provoqués par l’appareil et
dérivés de la non observation des instructions reprises dans ce
manuel.
Cet appareil porte le symbole du recyclage conformément à la Directive
Européenne 2002/96/CE concernant les Déchets d’Équipements
Électriques et Électroniques (DEEE ou WEEE).
En procédant correctement à la mise au rebut de cet appareil, vous
contribuerez à empêcher toute conséquence nuisible pour
l’environnement et la santé de l’homme.
présent sur l’appareil ou sur la documentation qui
Le symbole
l’accompagne indique que ce produit ne peut en aucun cas être traité
comme déchet ménager. Il doit par conséquent être remis à un centre
de collecte des déchets chargé du recyclage des équipements
électriques et électroniques.
Pour la mise au rebut, respectez les normes relatives à l’élimination
des déchets en vigueur dans le pays d’installation.
Pour obtenir de plus amples détails au sujet du traitement, de la
récupération et du recyclage de cet appareil, veuillez vous adresser au
bureau compétent de votre commune, à la société de collecte des
déchets ou directement à votre revendeur.
46
Généralités
• La hotte est livrée en version évacuation mais peut, grâce à l’emploi
d’un filtre à charbon actif (en option), être utilisée en version
recyclage.
• Pour cela, il faudra vous procurer le filtre à charbon actif d’origine
(voir Accessoires).
Version évacuation extérieure
• L’air est rejeté à l’air libre par un conduit raccordé sur le tuyau
d’évacuation. Fig. 1.
• Pour obtenir des performances optimales lors de l’aspiration, le
tuyau d’évacuation doit avoir un diamètre équivalent à celui de
l’ouverture d’évacuation.
Dans le cas où il existe déjà un tuyau d’évacuation de l’air d’un
diamètre de 125 mm dans le mur ou sur le toit, on pourra utiliser le
manchon de réduction 150/125 mm. Le bruit de fonctionnement sera
un peu plus élevé.
Dessus
Arrière
Dessus
Anneau de
raccord
Arrière
Fig. 1
Version recyclage
• L’air est filtré par un filtre à charbon (en
option) et renvoyé dans la pièce. Fig. 2
• En version recyclage utilisez le filtre à
charbon actif d’origine (voir Accessoires)
que vous pourrez vous procurer en option
auprès de votre magasin vendeur.
Fig. 2
47
Utilisation de la hotte
• La hotte est équipée de vitesse réglable. Il est conseillé de mettre en
marche la hotte quelques minutes avant le début de la cuisson et de
la laisser fonctionner env. une quinzaine de minutes après la cuisson
afin d’éliminer toutes les odeurs.
• Pour une ventilation optimale: Pour assurer le bon fonctionnement de la hotte, fermez la fenêtre de la cuisine. En revanche, vous
pouvez ouvrir une fenêtre d’une pièce contiguë.
• Le bandeau de commandes de la hotte se trouve sur l’avant de
l’appareil.
• La hotte est équipée d’un capteur qui, en cas de fortes variations de
température, met automatiquement la hotte en marche jusqu’à ce
que la température autour de la hotte diminue sensiblement.
48
b
1
2
3
7
a
4
5
6
1. Interrupteur MARCHE/ARRET éclairage.
2. Interrupteur MARCHE/ARRET de la hotte
Appuyez moins de 1,5”: la hotte se met en veille (petit point "a"
allumé).
Appuyez plus de 1,5”: la hotte se met à l'arrêt (ARRET), TOUTES les
commandes (à l’exception de la touche éclairage) sont désactivées
(l’afficheur est complètement éteint).
Appuyez encore plus de 1,5” pour repositionner la hotte en veille.
3. Touche de réinitialisation saturation des filtres: voir texte relatif aux
pages suivantes.
4. Interrupteur de mise en fonctionnement et sélection des vitesses
1-2-3-1-2...
5. Interrupteur MARCHE/ARRET de vitesse intensive :
En vitesse intensive,la hotte fonctionne pendant 5 minutes.
A l’issue de cette durée, la hotte fonctionne à la vitesse initialement
sélectionnée ou s’arrête si aucune vitesse n’est réglée.
La lettre P apparaît sur l’afficheur ainsi que le temps restant (le petit
point "b" clignote), à la fin, le système émet un signal sonore.
6. Minuteur MARCHE/ARRET: temporise toutes les vitesses (le petit
point "a" clignote), et ensuite la hotte se met à l'arrêt:
La temporisation se divise comme suit:
1^ vitesse 20 minutes
2^ vitesse 15 minutes
3^ vitesse 10 minutes
Sur l’afficheur apparaît le temps de fonctionnement restant et à la fin le
système émet un signal sonore.
On peut sortir de la fonction en appuyant de nouveau sur la touche.
7. Afficheur
Si la hotte ne fonctionne pas :
Coupez l’alimentation de la hotte pendant au moins 5 secondes puis
remettez la hotte en fonctionnement. Attendez 15 secondes environ
avant de contrôler le fonctionnement correct de la hotte.
49
Dispositif de contrôle de saturation des filtres
Cette hotte est équipée d’un dispositif qui signale lorsque le filtre à
graisse et éventuellement le filtre à charbon actif doivent être nettoyés.
La hotte est fournie sans filtre à charbon actif; c’est pourquoi le dispositif signalant la saturation du filtre à charbon actif est désactivé.
Si l’on désire installer un filtre à charbon actif: La hotte doit être mise à
l’arrêt (ARRET).
Activez le dispositif en appuyant simultanément sur les touches 3 et 4
pendant 3 secondes : au début il n’y a que LE VOYANT DE SATURATION FILTRE À GRAISSE F qui clignote, puis au bout de 3 secondes
LE VOYANT DE SATURATION FILTRE À CHARBON C commence
également à clignoter indiquant ainsi que le dispositif de contrôle de
saturation du filtre à charbon est à présent actif. Pour le désactiver,
appuyez à nouveau sur les deux touches: au bout de 3 secondes; LE
VOYANT DE SATURATION FILTRE À CHARBON C cessera de clignoter.
Voyant de saturation du filtre à graisse (F)
Ce voyant clignote lorsque le filtre à graisse doit être nettoyé.
Ceci se produit après 40 heures environ d’utilisation.
Lisez attentivement les conseils pour l’entretien du filtre à
graisse.
Voyant de saturation du filtre à charbon (C)
Ce voyant clignote lorsque le filtre à charbon doit être remplacé.
Ceci se produit après 160 heures environ d’utilisation.
Lisez attentivement les conseils sur le remplacement du filtre à
charbon actif.
Rétablissement de la signalisation de saturation des filtres
Après avoir nettoyé le filtre à graisse ou remplacé le filtre à charbon,
appuyez sur la touche 3 pendant 3 secondes environ jusqu’à ce que le
voyant de saturation du filtre à graisse F ou le voyant de saturation du
filtre à charbon C cesse de clignoter.
50
Entretien
Attention! Veillez a débrancher la hotte du réseau electrique avant
toute intervention sur celle- ci.
Panneaux d’aspiration
Retirez les panneaux d’aspiration périphériques pour pouvoir accéder
aux filtres à graisse.
• DD 9893
Les panneaux d’aspiration périphériques sont accrochés à la hotte
par des chevilles et des ressorts d’accrochage, tirez-les
énergiquement vers l’extérieur et décrochez-les du câble de fixation.
Fig. 3
Lorsque vous replacez les panneaux d’aspiration périphériques,
attention à TOUJOURS raccrocher les câbles de fixation.
Assurez-vous que les panneaux sont bien fixés à la hotte (fixation
par pression).
x2
Fig. 3
51
• DD 9863
Tirer le panneau (COTE ANTERIEUR) d’un coup vers le bas, dévisser
le pommeau de sécurité et le décrocher des charnières postérieures.
Fig. 3a
Pour son montage, procéder en sens inverse.
Fig. 3a
Il faut nettoyer les panneaux d’aspiration aussi souvent que les filtres à
graisse (pour les conseils d’entretien consultez le paragraphe
“Entretien” dans les pages qui suivent).
Traverse intérieure - DD 9893
Il faut retirer la traverse intérieure pour pouvoir accéder aux filtres à
graisse ainsi qu’à la partie intérieure de la hotte (pour procéder, par ex.,
à l’entretien des filtres à charbon).
Pour la retirer, selon le modèle, procédez comme suit (voir fig.4) :
Attention! Tenez fermement la traverse pendant les opérations de
démontage/montage pour éviter qu’elle puisse tomber et causer des
dégâts.
Retirez-la de son logement à l’aide du dispositif de décrochage à
ressort.
Remontez la traverse en procédant en sens inverse.
Attention! Assurez-vous que la traverse est bien accrochée à la hotte.
Fig. 4
52
Filtre à graisse
• Le filtre à graisse métallique a pour but de piéger les particules de
graisse produites durant la cuisson des aliments et est utilisé aussi
bien durant le fonctionnement en version évacuation qu’en version
recyclage.
Le filtre à graisse métallique doit être extrait toutes les 4 semaines
et lavé soit à la main, soit dans un lave-vaisselle.
Ouverture du filtre à graisse métallique
• Poussez en arrière le dispositif d’arrêt du filtre à graisse métallique
puis sortez le filtre vers le bas. Fig. 5
Nettoyage à la main
• Laissez tremper la cassette du filtre à graisse métallique durant env.
1 heure dans de l’eau chaude avec un détergent doux puis rincez à
l’eau chaude. Remettez en place la cassette soigneusement
séchée.
Lave-vaisselle
• Placez la cassette du filtre à graisse métallique dans le lavevaisselle.
Vérifiez que la rotation du bras de lavage du lave vaisselle ne puisse
pas être gêné par le filtre à graisse.
Lavez avec un programme pour vaisselles très sales et une
température d’au moins 65°C. Recommencez éventuellement
l’opération. Remettez en place la cassette après séchage.
• Il se peut qu’il y ait quelques modifications de la teinte de la cassette du filtre à graisse métallique lors du passage dans le lavevaisselle, modifications qui n’ont aucune influence sur le
fonctionnement de la cassette.
• Nettoyez l’intérieur du logement de la cassette avec de l’eau chaude
contenant du détergent (n’employez jamais de détergents corrosifs
ou de brosses à récurer!).
Fig. 5
53
Filtre à charbon
• Le filtre à charbon doit être mis en place lorsque la hotte est utilisée
en version recyclage.
• Pour cela, il faudra utiliser le filtre à charbon actif d’origine (voir
Accessoires).
• Nettoyage/remplacement du filtre à charbon
A la différence d’autres filtres de même type, le filtre à charbon
LONG LIFE peut être nettoyé et réutilisé. Le filtre doit être nettoyé
tous les deux mois en utilisation normale (en considérant une
utilisation moyenne de 2,5 heures par jour). Il est recommandé de
nettoyer le filtre dans un lave-vaisselle, à la température maximum.
Utiliser un détergent normal. Aucun ustensile ménager ne doit être
présent dans le lave-vaisselle lors du nettoyage du filtre, afin d’éviter
tout dépôt de particules d’aliments qui risqueraient de causer
ultérieurement de mauvaises odeurs. Pour réactiver le charbon, il
suffit de mettre le filtre à sécher au four. Régler le four sur chaleur
normale, à une température de 100°C, et y laisser le filtre pendant 10
minutes.
Le filtre doit être changé au bout de trois ans environ, car il a alors
perdu une bonne partie de sa capacité de rétention des odeurs.
• Montage - Fig. 6
Retirez les panneaux d’aspiration périphériques.
Retirez la traverse intérieure.
Retirez les filtres à graisse.
Placez le filtre au charbon à l’intérieur de la hotte en couvrant la grille
de protection du moteur.
Fixez le filtre à l’aide des 2 pommeaux latéraux.
Replacez les filtres à graisse, la traverse intérieure et les panneaux
d’aspiration périphériques.
• Pour le démontage, procédez dans l’ordre inverse.
• Lors de la commande d’un filtre de rechange, veuillez préciser la
désignation du modèle et la référence du produit. Ces données sont
indiquées sur la plaque signalétique à l’intérieur de l’appareil.
• Vous pouvez commander le filtre à charbon auprès de votre magasin
vendeur.
Fig. 6
54
Attention
• Il y a risque d’incendie si vous ne respectez pas les instructions
concernant le nettoyage de l’appareil et le remplacement ou le
nettoyage du filtre.
• La responsabilité du constructeur ne peut en aucun cas être
engagée dans le cas d’un endommagement du moteur ou d’incendie
liés à un entretien négligé ou au non respect des consignes de
sécurité précédemment mentionnées.
Remplacement de l´ampoule
d’éclairage
• Mettez la hotte hors tension.
• Avant de toucher les ampoules, assurez-vous qu’elles soient complètement
refroidies.
• Retirez la protection de l'ampoule
avec un tournevis. Fig. 7
• Remplacez l'ampoule défectueuse par une
ampoule du même type.
• Remontez la protection de l'ampoule.
• Si l'ampoule ne s'allume pas, vérifiez
qu'elle est correctement installée avant
d'appeler le Service Après-Vente.
Fig. 7
Nettoyage
• Attention: Débranchez l’appareil avant le nettoyage.
N’introduisez pas d’objets pointus dans la grille de protection du
moteur.
• Nettoyez les parties extérieures avec un détergent doux.
N’utilisez jamais de produits abrasifs ou caustiques, de détergents
corrosifs, de brosses ou de sablons à récurer.
• Nettoyez le bandeau de commandes et la grille du filtre à graisse
avec un chiffon légèrement imbibé d’un détergent doux.
• Nettoyer toutes les parties en plastique avec un chiffon doux
humidifié avec de l’eau tiède et détergent doux.
• Il est très important de respecter les intervalles de remplacement
du(des) filtre(s) et de nettoyage. Le non respect peut entraîner un
risque d’incendie suite à l’accumulation de graisse dans le filtre.
Accessoires (en option)
Filtre au charbon actif TYPE 967
Télécommande RM 6940 (accessoire non disponible
pour les appareils commercialisés par la France et installés sur le
territoire Français).
55
Service Après-vente
Dans le cas de demandes de renseignement ou de pannes, veuillez
appeler notre service après-vente (voir la liste de nos différents points
de service après-vente).
Lors de l’appel, préciser :
1. La désignation du modèle
2. La référence
3. Le numéro de l’appareil
Ces données sont indiquées sur la plaque signalétique située à
l’intérieur de l’appareil et visible après ouverture de la grille du
filtre à graisse.
Sous réserve de modifications de construction et de coloris dans le
cadre du développement technique.
Service Après-vente
Pour les appareils commercialisés en France
Si une intervention s’avère nécessaire, le vendeur de votre appareil est
le premier habilité à intervenir. A défaut (déménagement de votre part,
fermeture du magasin où vous avez effectué l’achat,…) veuillez
consulter le Centre Contact Consommateurs qui vous communiquera
alors l’adresse d’un service après vente.
Signalez au service après vente le numéro PNC et le S-No (numéro de
série), que vous trouverez sur la plaque signalétique située sur votre
appareil.
Afin de répondre rapidement, nous vous recommandons de l’inscrire à
cet endroit.
PNC :
S-No :
56
Installation
Caractéristiques techniques
Dimensions (en cm):
Hauteur (évac. extérieure):
Hauteur (recyclage):
Largeur:
Profondeur:
Puissance nominale totale:
Moteur:
Eclairage:
Longueur du câble:
Branchement électrique:
DD 9863
DD 9893
85,5-129,5
96-140
59,8
39
290 W
250 W
2 x 20 W
150 cm
220-240 V
85,5-129,5
96-140
89,8
39
290 W
250 W
2 x 20 W
150 cm
220 - 240 V
Accessoires/Matériel de montage
1 manchon de réduction
1 déflecteur (avec rallonge)
1 clé à chenillette pour vis torx
1 support de fixation pour le groupe moteur
1 support de fixation cheminées (3 pièces à assembler)
6 vis 5 x 45 mm
6 chevilles Ø 8 mm
2 vis 2,9 x 6,5
8 vis 3,5 x 6,5
4 vis 4 x 8
2 bouchons grand modèle
2 bouchons petit modèle
57
Branchement électrique
Consignes de sécurité pour l’électricien
La tension électrique doit correspondre à la tension reportée sur la
plaque signalétique située à l’intérieur de la hotte. Si une prise est
présente, branchez la hotte dans une prise murale conforme aux
normes en vigueur et placée dans une zone accessible. Si aucune
prise n’est présente (raccordement direct au circuit électrique), ou si la
prise ne se trouve pas dans une zone accessible, appliquez un
disjoncteur normalisé pour assurer de débrancher complètement la
hotte du circuit électrique en conditions de catégorie surtension III,
conformément aux règlementations de montage.
Attention! Avant de rebrancher le circuit de la hotte à l’alimentation
électrique et d’en vérifier le fonctionnement correct, contrôlez toujours
que le câble d’alimentation soit monté correctement.
Avant de commencer l’installation
• Vérifiez en outre qu’à proximité de la zone d’installation de la hotte
(dans une zone également accessible avec la hotte déjà montée), il
y a une prise électrique et qu’il est possible de se raccorder à un
dispositif d’évacuation de fumées vers l’extérieur (uniquement
Version aspirante).
• Attention! Ne mettez pas l’appareil sous tension tant que son
installation n’est pas complètement terminée.
58
Il faut avant tout établir quel
est le type de fonctionnement
souhaité
B
180°
Si l’on souhaite utiliser la hotte en version
évacuation extérieure, nous conseillons de
placer la partie supérieure de la cheminée
de façon à ce que les ouvertures d’évacuation ne soient pas visibles lorsque l’installation est achevée. Par contre, si l’on souhaite utiliser la hotte en version recyclage, il
est préférable de S’ASSURER que le
côté avec les ouvertures soit orienté vers
le haut (voir également séquence A-B-C).
Assembler le support
cheminée (3 parties)
A
C - OK!
4 x Ø 4x8
G
=
X
Les trois parties doivent être fixées entre
elles avec 4 vis, l’extension du support
est réglagle et doit correspondre à la
largeur interne de la cheminée
téléscopique.
=
X
=
Assembler le déflecteur
(3 parties – seulement en
version recyclage)
Les trois parties doivent être fixées entre
elles avec 2 vis, l’extension du déflecteur
est réglable et doit correspondre à la
largeur du support cheminée auquel il
sera ensuite fixé.
X
=
F
6x
Ø 3,5 x 6,5
F
G
59
Installation de la hotte - Fig. 8-9
Retirez les panneaux d’aspiration périphérique, la traverse intérieure et
les filtres à graisse.
• Tracez sur le mur une ligne verticale centrale pour simplifier le
montage (1), positionnez le gabarit de perçage de manière à ce que
la ligne médiane qui y est tracée soit bien superposée à la ligne
tracée précédemment et de sorte qu’une fois l’installation terminée,
le bord inférieur du gabarit corresponde bien au bas de la hotte (2).
• Percez 4 trous Ø 8mm (2 en haut et 2 en bas) et introduisez 3
chevilles murales (3),
• Fixez la patte de fixation du groupe moteur à l’aide de 2 vis (4).
• Percez deux trous Ø 8mm près du plafond pour y fixer la patte de
fixation de la cheminée G (utilisez la patte de fixation comme gabarit
– posez-la contre le mur et contre le plafond), introduisez 2 chevilles
(5) (Installez le déflecteur F sous la patte à l’aide de 4 vis pour
utilisation de la hotte en version recyclage) et fixez la patte à l’aide
de 2 vis (6).
• Accrochez la hotte (7) et ajustez sa position (8-9).
• Fixez définitivement la hotte (10).
Remarque : Utilisez 2 vis avec rondelles et bouchez les trous à
l’aide de 2 bouchons grand modèles.
• Installez un tuyau d’évacuation (11) pour raccorder le trou
d’évacuation B de la hotte à l’extérieur (version à évacuation
extérieure) ou le déflecteur F (version recyclage).
• Procédez à la connexion électrique (12).
60
4 x Ø 3,5x6,5
G
F
5
G
2 x Ø 5x45
2xØ8
6
12
1
$93 cm
11
2
7
2xØ8
3
4
B
2x
Ø 5x45
3
8
9
3
2xØ8
10
2 x Ø 5x45
H ($65cm)
H ($50cm)
Fig. 8
61
• Fixez la cheminée inférieure, par l’intérieur de la hotte, à l’aide de 2
vis, bouchez les trous à l’aide des bouchons plus petits (13).
• Sortez la cheminée supérieure et fixez-la en haut à la patte de
fixation G à l’aide de 2 vis (14).
Montez les filtres à graisse, la traverse intérieure et les panneaux
d’aspiration périphérique.
Raccorder la hotte à l’installation électrique, (attendre 15 secondes
environ, temps nécessaire pour la calibration de toute l’électronique qui
contrôle les fonctions de la hotte), vérifier le bon fonctionnement de la
hotte.
G
2 x Ø 2,9x6,5
14
14
13
13
Fig. 9
62
2 x Ø 3,5x6,5
13
Contents
Safety warnings .............................................................................. 64
Description of the Appliance ......................................................... 66
Extraction mode ............................................................................... 66
Recirculation mode ........................................................................... 66
Control Panel .................................................................................. 67
Grease and charcoal filter maintenance indicator ............................. 69
Maintenance and Care ................................................................... 70
Air suction panels ............................................................................. 70
Inner crosspiece ............................................................................... 71
Metal grease filter ............................................................................. 72
Charcoal filter ................................................................................... 73
Warning ............................................................................................ 74
Changing the light bulbs ................................................................... 74
Cleaning the hood ............................................................................ 74
Special accessories ........................................................................ 74
Something Not Working ................................................................. 75
Technical assistance service ......................................................... 76
Installation ...................................................................................... 78
Technical Details .............................................................................. 78
Mounting accessories included ......................................................... 78
Electrical connection ......................................................................... 79
Before beginning installation ............................................................. 79
Installation ........................................................................................ 81
63
Safety warnings
• When used as an extractor unit, the hood must be fitted with a hose
having preferably the same diameter as the outlet hole.
Should there already be a pipe of diameter 125 mm that ducts to
the outside through the walls or roof, it is possible to use the 150/
125 mm reduction flange provided. In this case the hood will be
slightly noisier.
Attention: The hose is not supplied and must be purchased
separately.
• The minimum distance between the supporting surface for the
cooking vessels on the hob and the lowest part of the range hood
must be not less than 50cm from electric cookers and 65cm from
gas or mixed cookers.
If the instructions for installation for the gas hob specify a greater
distance, this must be adhered to.
• Before any cleaning or maintenance operation, disconnect the hood
from the mains by removing the plug or disconnecting the home
mains switch.
• The appliance is not intended for use by children or persons with
impaired physical, sensorial or mental faculties, or if lacking in
experience or know-how, unless they are under supervision or have
been trained in the use of the appliance by a person responsible for
their safety.
• Children should be monitored to ensure that they do not play with
the appliance.
• Never use the hood without effectively mounted grating.!
• The hood must NEVER be used as a support surface unless
specifically indicated.
• The premises must be sufficiently ventilated, when the kitchen hood
is used together with other gas combustion devices or other fuels.
• The suctioned air must not be conveyed into a conduit used for the
disposal of the fumes generated by appliances that combust gases
or other fuels.
• The flaming of foods beneath the hood itself is severely prohibited.
• The use of exposed flames is detrimental to the filters and may
cause a fire risk, and must therefore be avoided in all
circumstances.
• Any frying must be done with care in order to make sure that the oil
does not overheat and burst into flames.
• As regards the technical and safety measures to be adopted for
fume discharging it is important to closely follow the relations
provided by the competent authorities.
64
• The hood must be regularly cleaned on both the inside and outside
(AT LEAST ONCE A MONTH, it is in any event necessary to
proceed in accordance with the maintenance instructions provided
in this manual)..
• Failure to follow the instructions as concerns hood and filter
cleaning will lead to the risk of fires.
• Do not use or leave the hood without the lamp correctly mounted
because of the possible risk of electric shocks.
• We decline any responsibility for any problems, damage or fires
caused to the appliance as the result of the non-observance of the
instructions included in this manual.
This appliance is marked according to the European directive 2002/96/
EC on Waste Electrical and Electronic Equipment (WEEE).
By ensuring this product is disposed of correctly, you will help prevent
potential negative consequences for the environment and human
health, which could otherwise be caused by inappropriate waste
handling of this product.
on the product, or on the documents accompanying
The symbol
the product, indicates that this appliance may not be treated as
household waste. Instead it shall be handed over to the applicable
collection point for the recycling of electrical and electronic equipment.
Disposal must be carried out in accordance with local environmental
regulations for waste disposal.
For more detailed information about treatment, recovery and recycling
of this product, please contact your local city office, your household
waste disposal service or the shop where you purchased the product.
65
Description of the Appliance
• The cooker hood is designed to extract unpleasant odours from the
kitchen, it will not extract steam.
• The hood is supplied as an extractor unit and can also be used
with a recirculation mode by fitting a charcoal filter.
Extraction mode
• In this mode fumes are extracted to the outside via a hose
connected to the coupling ring. Fig. 1
• In order to obtain the best performance the hose should have a
diameter equal to the outlet hole.
Should there already be a pipe of diameter 125 mm that ducts to
the outside through the walls or roof, it is possible to use the 150/
125 mm reduction flange provided. In this case the hood will be
slightly noisier.
Top
Rear
Rear
Top
Coupling ring
Fig. 1
Recirculation mode
• The air is filtered through a charcoal filter and
returned to the kitchen. Fig. 2
• You will need an original charcoal filter for the
recirculation mode. (See Special Accessories).
Fig. 2
66
Control Panel
• Best results are obtained by using a low speed for normal
conditions and a high speed when odours are more concentrated.
Turn the hood on a few minutes before you start cooking.
The hood should be left on after cooking for about 15 minutes or
until all the odours have disappeared.
• The hood can also be commanded from the control panel or the
remote control. (the remote control is a special accessory and is
ordered separately).
• Correct ventilation: If the cooker hood is to work correctly there
must be an under pressure in the kitchen. It is important to keep the
kitchen windows closed and have a window in an adjacent room
open.
• The control switches are located on the hood’s front panel
• The cooker hood is fitted with a sensor which, in the event of
extreme variations in temperature, switches the appliance on
automatically until the temperature of the environment surrounding
the hood has been significantly reduced.
67
b
1
2
3
7
a
4
5
6
1. Light switch, ON/OFF
2. Mains switch, ON/OFF
Press for less than 1 1/2 seconds and the cooker hood goes into the
"stand by" position (dot “a” on display is illuminated).
Press for more than 1 1/2 seconds and the cooker hood turns OFF,
ALL the controls (except the light push button) are disabled (the
display is off).
Press again for more than 1 1/2 seconds to reset the cooker hood to
"stand by".
3. Filters saturation reset key: see the relative text on the following
pages.
4. Start and choice of motor speed 1-2-3-1-2...
5. Intensive speed ON/OFF: The Intensive speed runs for 5 minutes:
If the hood is on when the Intensive speed is activated, the hood will
revert to previous speed after 5 minutes. If the hood is off when the
Intensive speed is activated, the hood will automatically turn off after 5
minutes.
The letter P appears on the display and the remaining time (the dot
“b” on display is flashing), if interrupted an acoustic signal is heard.
6. Self-Timer ON/OFF: times all the speed levels (the dot “a” on display
is flashing), and then the cooker hood switches off:
The self-timer is set as follows:
1st speed level 20 minutes
2nd speed level 15 minutes
3rd speed level 10 minutes
The display shows the remaining operation time, at the end of the time
an acoustic signal is heard. Depressing the push-button again exits
the function.
7. Display
Should the hood or the controls fail to operate: disconnect the power
supply for at least 5 seconds. After reconnecting the power supply wait
15 seconds and then check that the cooker hood is now operating
correctly.
68
Grease and charcoal filter maintenance
indicator
This hood is fitted with a device that indicates when it is necessary to
clean the grease filter or the charcoal filter (if the hood is used in the
recirculation version with a charcoal filter).
On delivery, the hood is not supplied with a charcoal filter, so the
saturation indicator will be disabled.
If the hood is to be used with a charcoal filter, the saturation
indicator light must be enabled as follows:
Set in "OFF" the hood.
Press buttons 3 and 4 simultaneously and hold them for 3 seconds. At
first only the grease filter LED F will light up, but when the charcoal
filter LED C lights up the saturation indicator will be enabled.
To disable it: Press buttons 3 and 4 again simultaneously and hold
them for 3 seconds, until the charcoal filter LED goes out.
Grease filter LED (F)
LED F will start to flash when it is time to clean the grease filter.
Cleaning will be necessary after 40 working hours. Always comply
with the maintenance instructions for the grease filter.
Charcoal filter LED (C)
The charcoal filter LED C will start to flash when the charcoal filter
needs to be replaced.
This operation is necessary after approximately 160 working hours.
Resetting the saturation indicator
After cleaning or replacing the filters, press button 3 for 3 seconds until
the grease filter LED F or the charcoal filter LED C stops flashing.
69
Maintenance and Care
Warning! Before performing any maintenance operation, isolate the
hood from the electrical supply by switching off at the connector and
removing the connector fuse.
Or if the appliance has been connected through a plug and socket,
then the plug must be removed from the socket.
Air suction panels
Remove the perimeter air suction panels to access the grease filters.
• DD 9893
The perimeter air suction panels are attached to the cooker hood by
a series of pins and coupling springs; pull them outwards and
detach them from the fastening cable. Fig. 3
When refitting the perimeter air suction panels, ALWAYS reattach
the fastening cables.
Make sure the panels are attached to the cooker hood properly
(snap-fastened).
x2
Fig. 3
70
• DD 9863
Pull the panel (FRONT SIDE) downward with decision, unscrew
safety knob and unhook it from the rear hinge. Fig. 3a
Proceed in the reverse order when refitting it.
Fig. 3a
Clean the perimeter air suction panels as often as the grease filters
(for more information about gentle cleaning methods, read the
paragraph “Cleaning” in the pages that follow).
Inner crosspiece - DD 9893
The inner crosspiece should be removed in order to access the
grease filters and the inside of the cooker hood (for example: when
performing maintenance work on the carbon filters).
To remove it (depending on the model), proceed as follows,Fig. 4:
Warning! Keep the crosspiece supported during removal/fitting
procedures, in order to prevent it from falling and damaging other
objects.
Remove it from its position using the spring release system.
Re-fit the crosspieces by carrying out the above steps in reverse.
Warning! Make sure the crosspiece is fixed to the cooker hood
properly.
Fig. 4
71
Metal grease filter
• The purpose of the grease filters is to absorb grease particles which
form during cooking and it must always be used, either in the
external extraction or internal re-circulation function.
Attention: the metal grease filters must be removed and washed,
either by hand or in the dishwasher, every four weeks.
Removing the metal grease filters
• Push it towards the back of the unit and then pull it down and out.
Fig. 5
Hand washing
Soak grease filters for about one hour in hot water with a greaseloosening cleaner, then rinse off thoroughly with hot water. Repeat
the process if necessary. Refit the grease filters when they are dry.
Dishwasher
Place grease filters in the dishwasher. Select most powerful
washing programme and highest temperature, at least 65°C.
Repeat the process. Refit the grease filters when they are dry.
When washing the metal grease filter in the dishwasher a slight
discolouration of the filter can occur, this does not have any impact
on its performance.
• Clean the inner housing using a hand hot solution only(never use
caustic detergents, abrasive powders or brushes).
Fig. 5
72
Charcoal filter
• The charcoal filter should only be used if you want to use the hood
in recirculation mode.
• Cleaning/replacing the carbon filter
Unlike other carbon filters, the LONGLIFE carbon filter can be
cleaned and reactivated. At normal use the filter should be cleaned
every second month (when using the hood 2,5 hours per day, in
avarage). The best way to clean the filter is in the dishwasher. Use
normal detergent and choose the highest temperature (65º C).
Wash the filter separately so that no food parts gets stuck on the
filter and later causes bad odours. To reactivate the carbon, the filter
should be dried in an oven for 10 minutes with a temperature of
maximum 100º C.
After approximately three years of use, the carbon filter should be
replaced with a new one, as the odour reduction capacity will be
reduced.
• Fitting
Remove the perimeter air suction panels.
Remove the inner crosspiece.
Remove the grease filters.
Position the carbon filter inside the hood to cover the protection grill
of the motor. Fix the filter with 2 lateral knobs. Fig. 5
Reattach the grease filters, the inner crosspiece and the perimeter
air suction panels.
• To remove proceed in the reverse order.
• Always specify the hood model code number and serial number
when ordering replacement filters. This information is shown on the
rating plate located on the inside of the unit.
• The charcoal filter can be ordered from your local Service Force
Centre.
Fig. 5
73
Warning
• Failure to observe the instructions on cleaning the unit and changing
the filters will cause a fire hazard. You are therefore strongly
recommended to follow these instructions.
• The manufacturer declines all responsibility for any damage to the
motor or any fire damage linked to inappropriate maintenance or
failure to observe the above safety recommendations.
Changing the light bulbs
• Disconnect the cooker hood from the
mains supply.
• Prior to touching the light bulbs
ensure they are cooled down.
• Extract the lamp cover by using a small
flat screwdriver or similar tool as a lever.
• Replace the old bulb with a new one of
the same type. Fig. 7
• Refit the lamp cover.
• If the light does not come on, make sure
the bulb has been inserted in correctly
before contacting your local Service
Force Centre.
Fig. 7
Cleaning the hood
• Clean the outside of the hood using a damp cloth and a solution of
water and mild washing up liquid.
• Never use corrosive, abrasive or flammable cleaning products or
products containing bleach.
• Never insert pointed objects in the motor’s protective grid.
• Only ever clean the switch panel and filter grill using a damp cloth
and mild washing up liquid.
• Clean all the plastic parts with a soft cloth soaked in warm water
and neutral soap.
• It is extremely important to clean the unit and change the filters at
the recommended intervals. Failure to do so will cause grease
deposits to build up that could constitute a fire hazard.
Special accessories
Charcoal filter Type 967
Remote control RM 6940
74
Something Not Working
If your appliance fails to work properly please carry out the following
checks.
Symptom
Solution
The cooker hood
will not start...
Check that: The hood is connected to
the electricity supply.
Check that a fan speed has been
selected
The cooker hood
is not working
Check that: The fan speed is set
high enough for the task.
The grease filters are clean.
The kitchen is adequately vented to
allow the entry of fresh air.
If set up for recirculation, check that
the charcoal filter is still effective.
If set up for extraction, check that the
ducting and outlets are not blocked.
The cooker hood has
switched off
during operation...
The safety cut-out device has been
tripped.
Turn off the hob and then wait for
the device to reset.
If the hood has been installed below
the heights indicated in the
installation instructions the motor
will cut-out frequently which will
damage the hood.
If after all these checks, the problem persists, contact your local
Service Centre, quoting the model and serial number.
Please note that it will be necessary to provide proof of purchase for
any in-guarantee service calls.
In-guarantee customers should ensure that the above checks have
been made as the engineer will make a charge if the fault is not a
mechanical or electrical breakdown.
75
Technical assistance service (not for UK)
You are welcome to telephone our technical assistance service (see list of technical
assistance centres) whenever you need information or in the unlikely event of a fault.
For service in Australia call 1300 650 020.
When calling, please be ready to specify:
1. The model code number
2. The serial number (E-Nr.)
3. The manufacturing number (F-Nr.)
This information is shown on the registration plate inside the unit behind the
grease filter.
We reserve the right to change specifications and colours as a result of our policy of
continuing technological development.
Service and Spare Parts
In the event of your appliance requiring service, or if you wish to purchase spare
parts, contact your local Service Force Centre by telephoning: 08705 929 929
Your call will be automatically routed to the Service Centre covering your post code
area. For the address of your local Service Force Centre and further information
about Service Force, please visit the website at www.serviceforce.co.uk
Please ensure that you have read the section “What to do if...” as the engineer will
make a charge if the fault is not a mechanical or electrical breakdown even the
appliance is under warranty. Please note that proof of purchase is required for inguarantee service calls.
Help us to help you
Please determine your type of enquiry before writing or telephoning.
When you contact us we need to know:
• Your name
• Clear and concise details of the fault
• Address and post code • Name and model of the appliance*
• Telephone number
• E number*
• Serial number*
* This information can be found on the rating plate, which can be seen when the
grease filters are removed.
If you require Customer Service in the Republic of Ireland please contact us at
the address below:
AEG
Electrolux Group (Ire) Ltd
Long Mile Road
Dublin 12
Republic of Ireland
Tel: + 353 (0) 1 4090751
Email: [email protected]
76
CUSTOMER CARE DEPARTMENT
For general enquiries concerning your AEG appliance or for further information on
AEG products, please contact our Customer Care Department by letter or telephone
at the address below or visit our website at www.aeg.co.uk
Customer Services Department
Major Appliances
AEGElectrolux
Addington Way
Luton
Bedfordshire
LU4 9QQ
08705 350 350 (*)
* calls to this number may be recorded for training purposes
77
Installation
Technical Details
Dimensions (in cm):
Height (Extract. mode):
Height (Recirc. mode):
Width:
Depth:
Max. absorb. power:
Motor:
Lighting:
Length of the cable:
Electrical connection:
Fuse rating:
DD 9863
DD 9893
85,5-129,5
96-140
59,8
39
290 W
250 W
2 x 20 W
150 cm
220-240 V
5At
85,5-129,5
96-140
89,8
39
290 W
250 W
2 x 20 W
150 cm
220 - 240 V
5At
Mounting accessories included
1 reduction flange
1 deflector (with extensions)
1 Allan wrench for torx screws
1 fixing bracket for motor unit
1 support bracket for flues (3 pieces to assemble)
6 screws 5 x 45 mm
6 dowels Ø 8 mm
2 screws 2.9 x 6.5
8 screws 3.5 x 6.5
4 screws 4 x 8
2 large plug caps
2 small plug caps
78
Electrical connection
Safety warnings for the electrician
The mains power supply must correspond to the rating indicated on
the plate situated inside the hood. If provided with a plug connect the
hood to a socket in compliance with current regulations and positioned
in an accessible area. If it not fitted with a plug (direct mains
connection) or if the plug is not located in an accessible area apply a
bi-polar switch in accordance with standards which assures the
complete disconnection of the mains under conditions relating to overcurrent category III, in accordance with installation instructions.
IMPORTANT: Before re-connecting the hood circuit to the mains
supply and checking the efficient function, always check that the
mains cable is correctly assembled.
Before beginning installation
• In addition check whether near the installation area of the hood (in
the area accessible also with the hood mounted) an electric
connection to the mains is available and if it is possible to connect a
fumes discharge device to the outside (Extraction mode only).
• Warning! Do not connect the appliance to the mains until the
installation is fully complete.
79
First decide which functioning
version is better for you
B
180°
If you decide to use the hood in exhausting
version we suggest you position the upper
section of the chimney so that the oulet
slots are not visible once installation has
ended, on the contrary if it is decided to
use the hood in recycling version BE SURE
that the side with the slots is upright (see
also A-B-C sequence).
Assembling the chimney flue
support/bracket (3 parts)
A
C - OK!
4 x Ø 4x8
G
=
The three parts should be fixed with 4
screws, the support extension is
adjustable and should correspond to the
internal width of the telescopic chimney
flue.
X
=
X
=
Assembling the deflector
(3 parts – only for filter
version):
The three parts should be fixed with 2
screws, the deflector extension is
adjustable and should correspond to the
width of the chimney flue support, to
which it is then fixed.
80
X
=
F
6x
Ø 3,5 x 6,5
F
G
Installation - Fig. 8-9
Remove the perimeter air suction panels, the inner crosspiece and the
grease filters.
• Mark a central line on the wall to facilitate the installation procedure
(1). Position the drilling template so that the median line printed on it
corresponds to the central line marked previously, and so that the
lower side of the template corresponds to the lower part of the
cooker hood once it has been fitted (2).
• Make 4 holes with Ø 8 mm (2 on top and 2 underneath) and fit 4
rawl plugs into them (3).
• Fix the motor assembly support bracket in place using 2 screws (4).
• Make two holes with Ø 8 mm near the ceiling and use them to fix
the support bracket of flue G in place (use the bracket as a
template – rest it against the wall which joins onto the ceiling). Insert
2 rawl plugs into the holes (5) (install deflector F underneath the
bracket using 4 screws if you wish to use the cooker hood as a filter
version) and fix the bracket in place using 2 screws (6).
• Fit the cooker hood (7) and adjust its position (8-9).
• Fix the cooker hood in place (10).
Note: Use 2 screws with washers and close off the holes using 2
large plug caps.
• Install the exhaust tube (11) leading from cooker hood exhaust
outlet B to the outside environment (ducted version) or deflector F
(filter version).
• Perform all necessary electrical connections (12).
81
4 x Ø 3,5x6,5
G
F
5
G
2 x Ø 5x45
2xØ8
6
12
1
$93 cm
11
2
7
2xØ8
3
4
B
2x
Ø 5x45
3
8
9
3
2xØ8
10
2 x Ø 5x45
H ($65cm)
H ($50cm)
Fig. 8
82
• Fix the lower duct in place using two screws, working from inside
the cooker hood, then close off the holes using the small plug caps
(13).
• Pull out the upper flue and, at the top, fix it to bracket G using 2
screws (14).
Fit the grease filters, the inner crosspiece and the perimeter air suction
panels.
Connect the hood to the mains electricity (wait about 15 seconds, the
time needed to calibrate the electronic device that controls the
functioning of the hood), and check, finally, that it is functioning well.
G
2 x Ø 2,9x6,5
14
14
13
13
Fig. 9
2 x Ø 3,5x6,5
13
83
LI3AAB
Ed. 01/08
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
