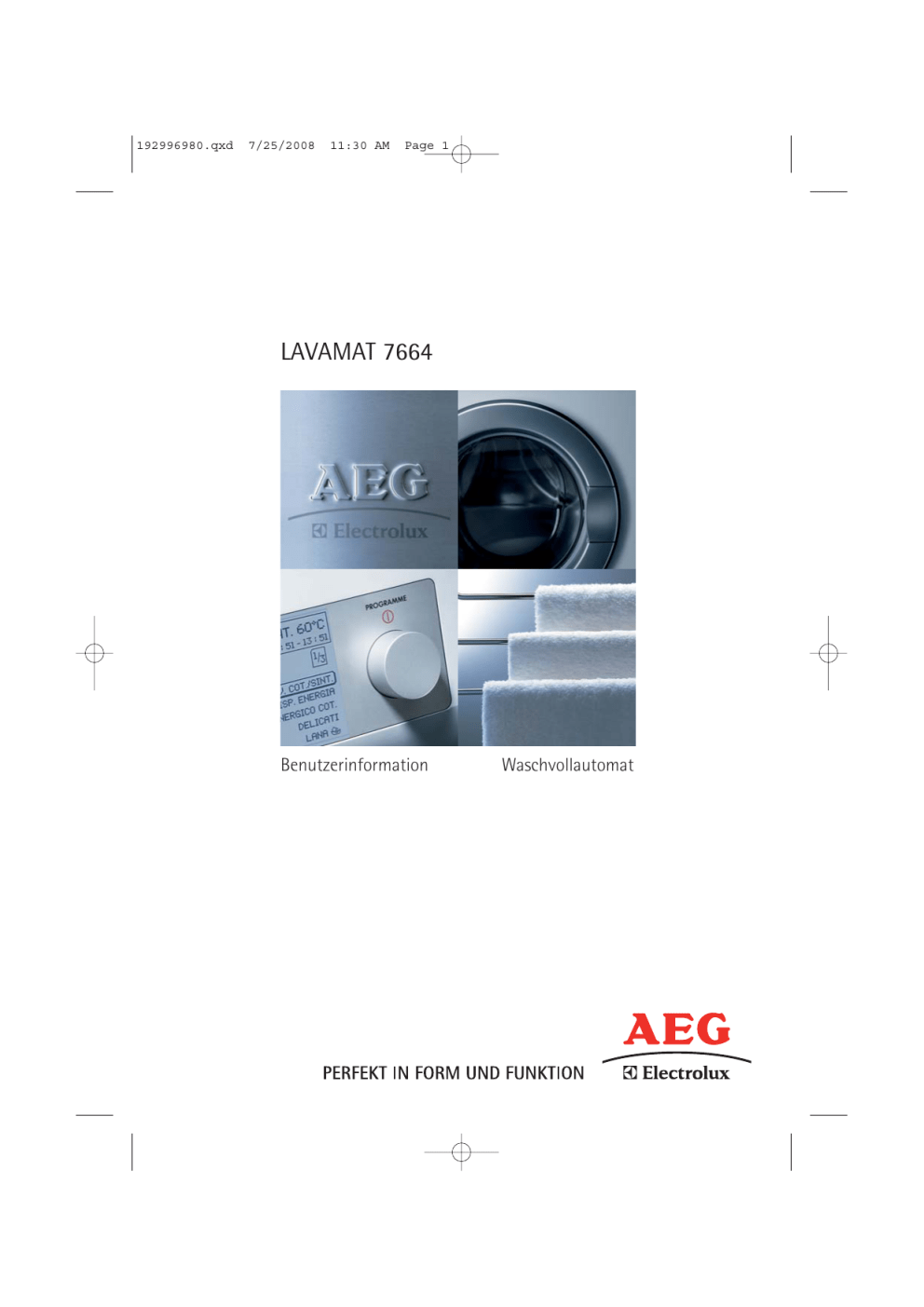

LAVAMAT 7664
Benutzerinformation
Waschvollautomat
192996980.qxd
7/25/2008
11:30 AM
Page 2
2
Verehrter Kunde!
Vielen Dank, dass Sie sich für eines unserer Qualitätsprodukte entschieden haben.
Dieses Gerät bietet Ihnen eine perfekte Synthese aus funktionellem Design und
wegweisender Spitzentechnologie.
Überzeugen Sie sich selbst von dem Entwicklungsvorsprung unserer Produkte, die
bei Leistungsfähigkeit und Bedienung eine absolute Spitzenposition einnehmen.
Besonderer Wert wurde zudem auf so wichtige Aspekte wie
Umweltfreundlichkeit und Energieeinsparung gelegt, die integraler Bestandteil
aller unserer Produkte sind.
Lesen Sie diese Benutzerinformation aufmerksam durch, um Ihr Gerät optimal
und über lange Zeit zuverlässig nutzen und alle Bedienvorgänge korrekt und Zeit
sparend ausführen zu können.
Bewahren Sie die Benutzerinformation an einem sicheren Ort auf und händigen
Sie diese beim Weiterverkauf des Geräts dem zukünftigen Besitzer aus.
Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.
In den vorliegenden Benutzerinformation werden folgende Symbole verwendet:
Achtung! Unbedingt lesen! Wichtige Hinweise zur Sicherheit von Personen und
Informationen zur Vermeidung von Geräteschäden
Allgemeine Hinweise und Ratschläge
Hinweise zum Umweltschutz
192996980.qxd
7/25/2008
11:30 AM
Page 3
Inhaltsverzeichnis
3
Inhaltsverzeichnis
Gebrauchsanweisung
6
Sicherheitshinweise
6
Gerätebeschreibung
9
Waschmittelschublade
9
Bedienblende
Anzeige
Kontrolllampen
10
11
12
Vor der ersten Inbetriebnahme
13
Einstellmöglichkeiten
13
Signaltöne
Kindersicherung
13
13
Täglicher Gebrauch
Beladen der Maschine
Abmessen von Waschmittel und Weichspüler
Auswahl des gewünschten Programms mit dem Programmwahlschalter
Auswahl der Schleuderdrehzahl oder der SPÜLSTOPP-Funktion
Taste Zusatzfunktionen
Auswahl der VORWÄSCHE -Option
Auswahl der FLECKEN-Option
Auswahl der SENSITIV-Option
Auswahl der KURZPROGRAMM-Option
Auswahl der START/PAUSE
Auswahl der STARTZEITVORWAHL
Auswahl eines zusätzlichen Spülgangs
Ändern einer Option oder eines laufenden Programms
Unterbrechen eines Programms
Löschen eines Programms
14
14
14
15
15
16
16
16
16
16
17
17
18
18
18
18
192996980.qxd
4
7/25/2008
11:30 AM
Page 4
Inhaltsverzeichnis
Öffnen der Tür nach Programmstart
Am Programmende
19
19
Waschprogramme
20
Programminformationen
22
Vorbereitungen für das Waschen
23
Sortieren der Wäsche
Temperatur
Vor dem Einfüllen der Wäsche
Maximale Beladung
Wäschegewicht
Fleckentfernung
Waschmittel und Zusätze
Waschmitteldosierung
Wasserhärtegrade
23
23
23
24
24
25
25
26
26
Reinigung und Pflege
Entkalken
Nach jedem Waschgang
Waschgang zur Pflege der Maschine
Reinigung der Außenseiten
Waschmittelschublade
Wäschetrommel
Türdichtung
Laugenpumpe
Wasserzulauffilter
Notentleerung
Frostschutzmaßnahmen
27
27
27
27
27
27
28
28
29
30
30
31
Was tun, wenn
32
Technische Daten
35
Verbrauchswert
36
192996980.qxd
7/25/2008
11:30 AM
Page 5
Inhaltsverzeichnis
Installation
5
37
Auspacken
Aufstellen und Ausrichten
Wasserzulauf
Wasserablauf
Elektrischer Anschluss
Festanschluss
37
39
39
40
41
41
Hinweise zum Umweltschutz
42
Verpackungsmaterial
Altgerät
Ökologische Hinweise
42
42
42
192996980.qxd
6
7/25/2008
11:30 AM
Page 6
Sicherheitshinweise
Benutzerhinweise
Sicherheitshinweise
Vor der ersten Benutzung
●
●
●
●
●
Die Sicherheit von AEG/ELECTROLUX-Geräten entspricht den
Industriestandards und den gesetzlichen Vorschriften zur Gerätesicherheit.
Dennoch sehen wir uns als Hersteller verpflichtet, Sie mit den folgenden
Sicherheitshinweisen vertraut zu machen. Sie MÜSSEN sie vor der
Installation oder der Benutzung des Geräts gründlich lesen.
Bewahren Sie die Benutzerinformation zum Nachschlagen immer in der Nähe
des Gerätes auf. Heben Sie die Benutzerinformation gut auf und übergeben
Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder
während der gesamten Lebensdauer der Maschine über den Gebrauch und die
Sicherheitseinrichtungen informiert ist.
Sie MÜSSEN sie vor der Installation oder der Benutzung des Geräts gründlich
lesen.
Überprüfen Sie die Maschine vor der Inbetriebnahme auf Transportschäden.
Schließen Sie niemals eine beschädigte Maschine an. Sind Teile beschädigt,
kontaktieren Sie Ihren Lieferanten.
Wird das Gerät während der Wintermonate bei Minustemperaturen
ausgeliefert: Stellen Sie die Waschmaschine zunächst für 24 Stunden bei
Raumtemperatur auf, bevor Sie sie das erste Mal benutzen.
Allgemeine Sicherheitshinweise
●
●
●
●
●
●
Änderungen der Spezifikationen am Gerät sind gefährlich.
Während des Waschens mit hohen Temperaturen kann das Glas der Tür heiß
werden. Berühren Sie es daher nicht!
Stellen Sie sicher, dass keine Haustiere in die Trommel klettern. Kontrollieren
Sie daher vor dem Gebrauch die Trommel.
Alle harten und scharfen Gegenstände wie Münzen, Sicherheitsnadeln, Nägel,
Schrauben usw. können das Gerät schwer beschädigen und gehören nicht in
die Maschine.
Verwenden Sie nur die empfohlenen Waschmittel und Weichspüler. Zu viel
Waschmittel kann die Textilien schädigen. Beachten Sie die vom Hersteller
empfohlenen Mengenangaben.
Kleine Gegenstände wie z.B. Socken, Schnürsenkel oder Gürtel können
zwischen Wanne und Innentrommel rutschen. Stecken Sie daher solche
kleinen Gegenstände vor dem Waschen in ein Wäschenetz oder einen
Kopfkissenbezug.
192996980.qxd
7/25/2008
11:30 AM
Page 7
Sicherheitshinweise
●
●
●
7
Benutzen Sie Ihre Waschmaschine nicht zum Waschen von Gegenständen mit
Fischbein, Materialien ohne Saum oder zerrissenen Stoffen.
Nach dem Waschen und zum Reinigen und Warten der Maschine immer den
Netzstecker ziehen und den Wasserhahn zudrehen.
Versuchen Sie unter keinen Umständen, die Maschine selbst zu reparieren.
Reparaturen durch unerfahrene Personen können zu Verletzungen und
schweren Funktionsstörungen führen. Wenden Sie sich an Ihren
Kundendienst. Bestehen Sie immer auf Original-Ersatzteilen.
Aufstellen der Maschine
●
●
●
●
●
●
●
●
Überprüfen Sie beim Auspacken, dass das Gerät nicht beschädigt ist. In Zweifelsfällen
benutzen Sie es nicht, sondern wenden Sie sich an den Kundendienst.
Vor dem Gebrauch müssen alle Verpackungsmaterialien und
Transportsicherungen entfernt werden. Bei Missachtung dieser Anweisung
können ernsthafte Schäden am Produkt und in der Wohnung entstehen. Siehe
den entsprechenden Abschnitt in der Benutzerinformation.
Vergewissern Sie sich nach dem Aufstellen, dass das Gerät nicht auf dem
Netzkabel oder dem Ablauf- oder Einlassschlauch steht.
Wird die Maschine auf einem Teppichboden aufgestellt, stellen Sie mit den
Füßen die Höhe so ein, dass ausreichende Luftzirkulation gewährleistet ist
Überprüfen Sie nach dem Aufstellen der Maschine sämtliche Schläuche und
Schlauchverbindungen auf Dichtheit.
Wenn das Gerät an einer frostgefährdeten Stelle aufgestellt wird, lesen Sie bitte
das Kapitel «Frostschutzmaßnahmen».
Sollten für den Anschluss des Geräts Installationsarbeiten erforderlich werden,
lassen Sie diese von einem qualifizierten Installateuer oder von einem
Fachmann ausführen.
Sollten für den Anschluss des Geräts Elektroinstallationsarbeiten erforderlich
werden, lassen Sie diese von einem qualifizierten Elektroinstallateur oder eine
Fachmann ausführen.
Anwendung
●
●
●
●
Dieses Gerät ist zur Verwendung im Haushalt bestimmt. Es darf nicht für andere
Zwecke benutzt werden.
Waschen Sie nur Textilien, die für Maschinenwäsche geeignet sind. Beachten
Sie die Pflegesymbole auf den Textiletiketten.
Die Waschmaschine nicht überladen. Siehe den betreffenden Abschnitt in den
Benutzerinformation.
Kontrollieren Sie vor dem Waschen, dass alle Taschen leer sind und dass alle
Knöpfe und Reißverschlüsse geschlossen sind. Waschen Sie keine ausgefransten
oder zerrissenen Textilien und behandeln Sie Farb-, Tinten-, Rost- und
Grasflecken vor dem Waschen separat. Bügel-BHs dürfen nicht in der Maschine
gewaschen werden.
192996980.qxd
8
7/25/2008
11:30 AM
Page 8
Sicherheitshinweise
●
●
●
Kleidungsstücke, die mit flüchtigen Erdölerzeugnissen in Kontakt gekommen
sind, dürfen nicht in der Maschine gewaschen werden. Wenn flüchtige
Reinigungsflüssigkeiten verwendet wurden, müssen diese Flüssigkeiten entfernt
werden, bevor das Kleidungsstück in das Gerät gegeben wird.
Ziehen Sie niemals am Netzkabel, um den Stecker aus der Dose zu ziehen;
sondern immer am Stecker.
Benutzen Sie die Waschmaschine niemals, wenn das Netzkabel beschädigt ist,
oder die Bedienblende, die Arbeitsplatte oder der Sockel so beschädigt sind, dass
das Innere der Waschmaschine frei liegt.
Sicherheit von Kindern
●
●
●
●
●
Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen
oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in
der Lage sind, das Gerät sicher zu benutzen, dürfen dieses Gerät nicht ohne
Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
Kinder sollten sorgsam beaufsichtigt werden, so dass sie nicht mit dem Gerät
spielen können.
Verpackungen (z.B. Folien, Polystyrol) können eine Gefahr für Kinder darstellen Erstickungsgefahr! Halten Sie solche Materialien von Kindern fern.
Bewahren Sie sämtliche Waschmittel außerhalb der Reichweite von Kindern an
einem sicheren Ort auf.
Stellen Sie sicher, dass Kinder oder
Haustiere nicht in die Trommel klettern.
Diese Waschmaschine verfügt über eine
spezielle Kindersicherung. Um diese
Funktion zu aktivieren, drehen Sie den
Knopf in der Tür (ohne Druck) im
Uhrzeigersinn, bis die Kerbe in
horizontaler Position ist. Falls nötig,
benutzen Sie hierzu eine Münze. Um
diese Funktion auszuschalten und die
Tür wieder schließen zu können, drehen Sie den Knopf entgegen dem
Uhrzeigersinn, bis die Kerbe wieder in vertikaler Position ist.
192996980.qxd
7/25/2008
11:31 AM
Page 9
Kapitel Wiederholung
9
Gerätebeschreibung
Ihr neues Gerät erfüllt alle Anforderungen moderner Wäschepflege, mit großen
Einsparungen von Wasser, Waschmittel und Energie.
Die Öko-Klappe ermöglicht die volle Ausnutzung des Waschmittels und reduziert
den Wasserverbrauch mit folglicher Energie-Ersparung.
1
2
3
Waschmittelschublade
Bedienblende
Türgriff
4
5
6
Typenschild
Laugenpumpe
Drei Schraubfüße
(höhenverstellbar); hinten links:
automatischer Verstellfuß
Waschmittelschublade
Fach für Waschmittel für Vorwäsche. Das Vorwaschmittel wird zu Beginn des
Waschprogramms hinzugefügt.
Fach für Pulver- oder Flüssigwaschmittel für den Hauptwaschgang.
Fach für Flüssigzusätze (Weichspüler, Stärke).
Fach für Fleckentferner für den Hauptwaschgang mit FLECKEN-Option.
192996980.qxd
10
7/25/2008
11:31 AM
Page 10
Bedienblende
Bedienblende
Der Programmwahlschalter, die Tasten und die Anzeige werden mit den in dieser
Tabelle genannten Zahlen angezeigt.
1
2
3
1
Programmwähler
2
SCHLEUDERDREHZAHL-Taste
VORWÄSCHE-Taste
FLECKEN-Taste
SENSITIV-Taste
ZEITSPAREN-Taste
Anzeige
START-/PAUSE-Taste
ZEITVORWAHL-Taste
Kontrolllampen
3
4
5
6
7
8
9
10
4
5
6 7
8
9 10
192996980.qxd
7/25/2008
11:31 AM
Page 11
Bedienblende
11
Anzeige (7)
7.1
7.2
7.3
7.5
7.4
7.1 Symbol der Kindersicherung
7.2 Dauer des ausgewählten Programms
Nach dem Auswählen eines Programms wird dessen Dauer in Stunden und
Minuten angezeigt (z.B. 2.05). Die Dauer wird automatisch auf der Grundlage der
maximal empfohlenen Beladung für den jeweiligen Gewebetyp berechnet. Nach
dem Programmstart wird die verbleibende Zeit im Minutentakt aktualisiert.
Alarmcodes
Bei einer Funktionsstörung kann die Maschine verschiedene Alarmcodes
ausgeben, zum Beispiel E20 (Siehe Kapitel «Was tun, wenn»).
Programmende
Nach dem Programmende wird eine blinkende Null 0 angezeigt, das Symbol 7.5
auf dem Display wird ausgeblendet, die LED 8 erlischt und die Tür kann jetzt
geöffnet werden.
Unzulässige Auswahl von Zusatzfunktionen
Falls eine Zusatzfunktion nicht mit dem ausgewählten Waschprogramm
kombinierbar ist, wird ca. 2 Sekunden lang die Meldung Fehler angezeigt, und die
gelbe Kontrolllampe von Taste 8 beginnt zu blinken.
Startzeitvorwahl
Der mit der entsprechenden Taste eingestellte Startaufschub (max. 20 Stunden)
wird ca. 3 Sekunden lang angezeigt, dann wird die Dauer des vorher gewählten
Programms angezeigt.
The Symbol 7.3 erscheint auf dem Display. Die Anzeige der Zeit bis zum
Programmstart reduziert sich stundenweise. In der letzten Stunde wird die
Restzeit minutengenau angezeigt.
7.3 Symbol der Startzeitvorwahl
192996980.qxd
12
7/25/2008
11:31 AM
Page 12
Bedienblende
7.4 Programmablauf-Anzeige
Das Display zeigt die Waschphasen des gewählten Programms.
Nach dem Start wird auf dem Display das Symbol der laufenden Waschphase
eingeblendet:
. WASCHEN,
. SPÜLEN,
. ABPUMPEN,
. SCHLEUDERN
Türsymbol
7.5 Das Symbol zeigt an, dass die Tür geöffnet werden kann:
● Symbol Ein: die Tür kann nicht geöffnet werden. Das Gerät läuft.
● Lampe blinkt: Die Tür kann geöffnet werden. Das Gerät wurde auf Pause
gestellt.
● Symbol Aus: die Tür kann geöffnet werden. Das Waschprogramm ist beendet.
Kontrolllampen (10)
Wenn die Kontrolllampe ÜBERDOSIERUNG 10.1 am
Programmende aufleuchtet, weist dies darauf hin, dass zu viel
Waschmittel verwendet wurde.
10.1
10.2
Wenn das Gerät zusätzliche Spülgänge durchführt, leuchtet die LED EXTRA SPÜLEN
10.2 auf. Näheres zum Hinzufügen weiterer Spülgänge siehe Kapitel «Auswahl
eines zusätzlichen Spülgangs».
Wird Ihre Wäsche nicht innerhalb von 10 Minuten nach Programmende
entnommen, schaltet sich das Display ab und das Energiesparsystem wird aktiviert.
Nur die Kontrolllampe der Taste 7 blinkt und weist darauf hin, dass das Gerät nicht
abgeschaltet ist.
Drücken Sie eine beliebige Taste, um den Energiesparmodus zu verlassen und ein
anderes Waschprogramm zu wählen oder das Gerät abzuschalten.
192996980.qxd
7/25/2008
11:31 AM
Page 13
Anwendung
13
Vor der ersten Inbetriebnahme
Achten Sie darauf, dass der elektrische Anschluss und der Wasseranschluss der
Installationsanweisung entsprechen.
Entfernen Sie den Polystyrolblock und alles andere Material aus der Trommel.
Gießen Sie 2 Liter Wasser in das Fach für den Hauptwaschgang
der
Waschmittelschublade, um das ÖKO-Ventil zu aktivieren. Starten Sie dann ein
Programm für “Koch-/Buntwäsche” mit 90° oder 95°C ohne Wäsche, um alle
Herstellungsreste aus der Trommel und den Leitungen zu entfernen. Füllen Sie die
halbe Menge Waschmittel in die Waschmittelschublade und starten Sie das Gerät.
Einstellmöglichkeiten
Akustische Signale
Die Maschine gibt in folgenden Fällen ein akustisches Signal aus:
● durch Drehen des Programmwählers
● durch Drücken der Tasten
● bei falscher Auswahl
● am Ende des Programms
● im Fall einer Betriebsstörung
Drücken Sie gleichzeitig die Tasten 3 und 4 etwa 6 Sekunden lang; das
akustische Signal ist deaktiviert (mit Ausnahme von Betriebsstörungen). Das
akustische Signal wird wieder aktiviert, wenn Sie die beiden Tasten erneut
drücken.
Kindersicherung (7.1)
Ihr Gerät ist mit einer Kindersicherung versehen, die Ihnen gestattet, das Gerät
mit geschlossener Tür unbeaufsichtigt zu lassen, ohne Gefahr zu laufen, dass sich
die Kinder verletzen oder die Waschmaschine beschädigen können.
Die Funktion bleibt auch nach Abschalten der Waschmaschine aktiv.
Diese Option lässt sich auf zwei verschiedene Arten einstellen:
● vor dem Drücken der Taste 8: es ist nicht möglich, das Gerät zu starten.
● nach dem Drücken der Taste 8: es ist nicht mehr möglich, ein Programm oder
eine Option zu ändern.
192996980.qxd
14
7/25/2008
11:31 AM
Page 14
Anwendung
Drücken Sie zum Ein- bzw. Ausschalten dieser
Option gleichzeitig für etwa 6 Sekunden die
Tasten 4 und 5, bis das Symbol 7.1 auf dem
Display ein-/ausgeblendet wird.
Täglicher Gebrauch
Beladen der Waschmaschine
1. Öffnen Sie die Tür, indem Sie den Türgriff sanft
nach außen ziehen. Legen Sie die Wäsche Stück für Stück lose in die Trommel.
2. Drücken Sie die Tür fest zu. Das Schloss muss hörbar einrasten.
Wichtig! Achten Sie darauf, dass die
Wäsche nicht zwischen Tür und
Gummidichtung eingeklemmt wird.
Abmessen von Waschmittel und
Weichspüler
Ihr neues Gerät wurde speziell für die
Einsparung von Wasser, Energie und
Waschmittel konstruiert.
1. Ziehen Sie die Waschmittelschublade bis
zum Anschlag heraus. Messen Sie die
benötigte Waschmittelmenge ab und
schütten Sie das Waschmittel in das Fach
für den Hauptwaschgang . Falls Sie den
Vorwaschgang wählen, geben Sie das
Waschmittel in das markierte Fach .
Wenn Sie die die Flecken-Option
durchführen möchten, geben Sie den
Fleckentferner in das mit dem blauen Pfeil
markierte Fach .
2. Füllen Sie bei Bedarf Weichspüler in die Kammer mit der Markierung
eingefüllte Menge darf die Markierung MAX in der Schublade nicht
überschreiten). Schließen Sie die Waschmittelschublade vorsichtig.
(die
192996980.qxd
7/25/2008
11:31 AM
Page 15
Anwendung
15
Wählen Sie das gewünschte Programm mit dem Programmwähler (1)
Sie können das richtige Programm für jede Art von Wäsche anhand der
Beschreibungen in den Waschprogrammtabellen auswählen (siehe
«Waschprogramme»).
Drehen Sie den Programmwähler auf das gewünschte Programm. Mit dem
Programmwähler legen Sie je nach Wäsche die Art des Waschgangs (z. B.
Wasserstand, Trommelbewegung, Anzahl der Spülgänge) und die Temperatur beim
Waschen fest.
Die Kontrolllampe 8 beginnt zu blinken und auf der Anzeige wird die Dauer des
ausgewählten Programms angezeigt.
Der Programmwähler lässt sich im oder gegen den Uhrzeigersinn drehen. Drehen Sie
den Schalter auf O, um ein Programm abzubrechen bzw. die Maschine
auszuschalten.
Nach Ablauf des Programms muss der Programmwähler zum Ausschalten der
Maschine wieder auf O gedreht werden.
Näheres zur Beschreibung jedes Waschprogramms, das Sie mit dem
Programmwähler einstellen können, entnehmen Sie bitte dem Kapitel
«Waschprogramme».
Wichtig!
Wenn Sie den Programmwahlschalter während des Gerätebetriebs auf ein anderes
Programm drehen, blinkt die die gelbe Kontrolllampe der Taste 8 3 Mal und zeigt
mit der Meldung Fehler die falsche Auswahl an. Die Maschine führt das neu
gewählte Programm nicht aus.
Wählen Sie die SCHLEUDERDREHZAHL oder die Option SPÜLSTOPP
(Taste 2)
Wurde das gewünschte Programm gewählt, dann schlägt Ihr Gerät automatisch die
maximale Schleuderdrehzahl für dieses Programm vor.
Drücken Sie wiederholt die Taste 2, um die Schleuderdrehzahl zu ändern, wenn Sie
mit einer anderen Schleuderdrehzahl als der vorgeschlagenen schleudern möchten.
Die entsprechende LED leuchtet auf.
SPÜLSTOPP: Bei dieser Zusatzfunktion wird das Wasser des letzten Spülgangs nicht
abgepumpt, so dass die Wäschestücke möglichst wenig knittern.
Wenn das Programm beendet ist, blinkt die Anzeige 0, das Symbol 7.5 erscheint
auf dem Display, die LED der Taste 8 erlischt, die Tür ist verriegelt und zeigt damit
an, dass das Wasser abgepumpt werden muss.
Zum Abpumpen des Wassers lesen Sie bitte das Kapitel «Am
Programmende».
192996980.qxd
16
7/25/2008
11:31 AM
Page 16
Anwendung
Taste Zusatzfunktionen
Je nach Programm lassen sich mehrere Zusatzfunktionen kombinieren. Sie
müssen nach der Wahl des gewünschten Programms und vor dem Drücken von
Taste 8 gewählt werden.
Wenn diese Tasten gedrückt werden, leuchten die entsprechenden LEDs auf.
Wenn die Tasten erneut gedrückt werden, erlöschen die LEDs.
Bei Auswahl einer unzulässigen Zusatzfunktion blinkt die gelbe LED der Taste 8
3 Mal und die Meldung Fehler wird einige Sekunden lang angezeigt.
Für die Kombinierbarkeit der Waschprogramme mit den Zusatzfunktionen siehe
Kapitel «Waschprogramme».
Wählen Sie VORWÄSCHE (Taste 3)
Wählen Sie diese Option, wenn Sie Ihre Wäsche bei 30°C vor dem
Hauptwaschgang vorgewaschen möchten. Die Vorwäsche endet bei
Programmeinstellung Koch-/Buntwäsche und Pflegeleicht mit einem kurzen
Schleudergang, bei Feinwäsche nur mit Abpumpen des Wassers.
Die entsprechende LED leuchtet auf.
Wählen Sie die Option FLECKEN (Taste 4)
Wählen Sie diese Option zur Behandlung stark verschmutzter oder stark fleckiger
Wäsche mit Fleckentferner (erweiterter Hauptwaschgang mit einer
zeitoptimierten Fleckenbehandlungsphase). Die entsprechende LED leuchtet auf.
Diese Option ist nicht verfügbar bei einer Temperatur unter 40°C.
Wichtig! Geben Sie für die Durchführung eines Programms mit der Option
“Flecken” Fleckentferner in das Fach .
Wählen Sie die Option SENSITIV (Taste 5)
Durch Drücken dieser Taste wird die Intensität des Waschvorgangs verringert. Das
Gerät führt einen zusätzlichen Spülgang in den Programmen KOCH/BUNTWÄSCHE und PFLEGELEICHT aus.
Diese Option wird für Buntwäsche und für Wäsche empfohlen, die häufig
gewaschen wird.
Wählen Sie ZEITSPAREN (Taste 6)
Mit dieser Funktion können Sie die Dauer des Waschprogramms, die Ihnen
automatisch vom Gerät vorgeschlagen wird, ändern.
KURZ: Für gering verschmutzte Wäsche. Drücken Sie die Taste einmal: Die
entsprechende LED leuchtet und die Programmdauer wird reduziert.
EXTRA KURZ: Für kaum verschmutzte Wäsche oder Wäsche, die nur kurze Zeit
getragen wurde: Drücken Sie die Taste zweimal: Die entsprechende Kontrolllampe
192996980.qxd
7/25/2008
11:31 AM
Page 17
Anwendung
17
leuchtet und die Programmdauer wird weiter reduziert. Die reduzierte Waschdauer
wird auf der Anzeige angezeigt.
Wählen Sie START/PAUSE (Taste 8)
Um das ausgewählte Programm zu starten, drücken Sie Taste 8, die entsprechende
rote LED hört auf zu blinken.
7.4 zeigt den Gerätestart an.
Das Symbol WASCHEN
Das Symbol 7.5 zeigt an, dass die Tür verriegelt ist.
Drücken Sie diese Taste zur Unterbrechung eines laufenden Programms 8: die
entsprechende rote Kontrolllampe beginnt zu blinken.
Um das Programm an der Stelle fortzusetzen, an der es unterbrochen wurde,
drücken Sie die Taste 8 erneut. Haben Sie mit der Taste 9 eine Zeitvorwahl
getroffen, beginnt die Maschine mit der Zählung des Ablaufs der vorgewählten
Startzeit. Wenn eine unzulässige Option ausgewählt wurde, blinkt die gelbe LED
der Taste 8 3 Mal und die Meldung Fehler wird für ca. 2 Sekunden angezeigt.
Wählen Sie STARTZEITVORWAHL (Taste 9)
Drücken Sie vor dem Start des Programms, wenn Sie den Waschgang später
starten möchten, wiederholt die Taste zur Auswahl der gewünschten Verzögerung.
Die mit der entsprechenden Taste gewählte Zeitvorwahl (max. 20 Stunden) wird
auf dem Display für 3 Sekunden eingeblendet, dann wird wieder die Dauer des
zuvor gewählten Programms angezeigt.
Wählen Sie zuerst das Programm, dann diese Option und drücken Sie die Taste 8.
Der Start des Waschprogramms kann mit dieser Taste um 30 Min - 60 Min - 90
Min, 2 Stunden und dann in Schritten von je 1 Stunde bis max. 20 Stunden
verzögert werden.
Wenn Sie während des Ablaufs des Startaufschubs noch weitere Wäsche in die
Maschine füllen möchten, drücken Sie die Taste 8, um die Maschine in den
Pausenmodus zu schalten. Nachdem Sie die Wäsche eingefüllt haben, schließen
Sie die Tür und drücken Sie die Taste 8 erneut.
Gehen Sie zum Auswählen des Startaufschubs wie folgt vor.
● Wählen Sie das Programm und die gewünschten Optionen.
● Wählen Sie die Startzeitvorwahl.
● Drücken Sie Taste 8: die Maschine beginnt mit dem Herunterzählen der
eingestellten Zeit. Nach Ablauf des eingestellten Startaufschubs startet das
Waschprogramm.
Abbrechen des Startaufschubs
● Stellen Sie den Waschautomat auf PAUSE; drücken Sie dazu Taste 8;
● drücken Sie Taste 9 ein Mal, bis das Symbol 0’ angezeigt wird;
192996980.qxd
18
7/25/2008
11:31 AM
Page 18
Anwendung
Drücken Sie die Taste 8 erneut, um das Programm zu starten.
Wichtig!
● Die eingestellte Zeitvorwahl kann nur nach erneutem Einstellen des
entsprechenden Waschprogramms geändert werden.
● Die Tür wird durch die Startzeitvorwahl verriegelt. Wenn Sie die Tür öffnen
müssen, schalten Sie die Maschine zunächst auf PAUSE; drücken Sie dazu Taste
8. Drücken Sie nach dem Schließen der Tür die Taste 8 erneut.
Die Taste 9 kann beim Programm ABPUMPEN nicht gewählt werden.
●
Wählen Sie einen zusätzlichen Spülgang
Dieses Gerät ist so konstruiert, dass es nur wenig Wasser verbraucht. Allerdings
kann es für Menschen mit besonders empfindlicher Haut (Waschmittelallergie)
erforderlich sein, die Wäsche extra zu spülen (Extraspülen).
Drücken Sie gleichzeitig die Tasten 2 und 3 für einige Sekunden; die LED 10.2
leuchtet auf.
Diese Funktion bleibt permanent eingeschaltet. Zum Löschen drücken Sie diese
Tasten erneut, bis die Kontrolllampe 10.2 erlischt.
Ändern einer Zusatzfunktion oder eines laufenden Programms
Solange sie noch nicht vom Programm ausgeführt wird, kann jede
Zusatzfunktion noch geändert werden. Bevor Sie Änderungen vornehmen
können, müssen Sie den Waschgang unterbrechen. Drücken Sie hierzu die Taste
8. Ein laufendes Programm kann nur durch Neueinstellung geändert werdent.
Drehen Sie den Programmwähler auf O und anschließend auf das neue
Programm. Starten Sie das neue Programm durch erneutes Drücken der Taste 8.
Das Wasser in der Trommel wird dabei nicht abgepumpt.
Programm-Unterbrechung
Drücken Sie die Taste 8, um ein laufendes Programm zu unterbrechen. Die
entsprechende LED blinkt. Um das Programm fortzusetzen, drücken Sie die Taste
erneut.
Programm löschen
Drehen Sie den Programmwähler auf O, um ein laufendes Programm
abzubrechen. Anschließend können Sie ein neues Programm wählen.
192996980.qxd
7/25/2008
11:31 AM
Page 19
Anwendung
19
Öffnen der Tür nach dem Programmstart
Schalten Sie die Maschine auf Pause; drücken Sie dazu die Taste 8.
Nach einigen Minuten kann die Tür geöffnet werden.
Bleibt die TÜR verriegelt, bedeutet dies, dass die Maschine bereits aufheizt, und
dass der Wasserstand bereits über den Türrand reicht. In diesem Fall lässt sich die
Tür nicht öffnen. Wenn Sie die Tür trotzdem öffnen möchten, müssen Sie die
Maschine ausschalten, indem Sie den Programmwähler auf O drehen. Nach
einigen Minuten kann die Tür geöffnet werden (Achten Sie auf Wasserstand und
Temperatur!).
Wählen Sie nach dem Schließen der Tür erneut das Programm und die Optionen
und drücken Sie zum Start die Taste 8.
Am Programmende
Das Gerät schaltet automatisch ab. Die LED der Taste 8 und das Symbol 7.5
erlöschen und eine 0 blinkt auf dem Display.
Endet ein Programm oder eine Option damit, dass noch Wasser in der Trommel
steht, dann leuchtet das Symbol 7.5 weiter, eine blinkende 0 wird angezeigt, die
LEDder Taste 8 erlischt und die Tür bleibt verriegelt, um anzuzeigen, dass zuerst
das Wasser abgepumpt werden muss.
Zum Abpumpen des Wassers gehen Sie bitte wie folgt vor:
● Bringen Sie den Programmwähler in die Stellung O
● Wählen Sie das Programm ABPUMPEN oder SCHLEUDERN
● Verringern Sie bei Bedarf durch Drücken der entsprechenden Taste die
Schleuderdrehzahl
● Drücken Sie die Taste 8
● bei Programmende zeigt die Anzeige eine blinkende 0. Das Symbol 7.5 wird
ausgeblendet und die Tür kann geöffnet werden.
Drehen Sie den Programmwähler auf O ,um die Maschine auszuschalten.
Entnehmen Sie die Wäsche und prüfen Sie sorgfältig, dass die Trommel leer ist.
Wenn Sie keinen weiteren Waschgang starten möchten, schalten Sie das Gerät
ab. Lassen Sie die Tür offen, damit sich kein Schimmel und keine unangenehmen
Gerüche bilden.
192996980.qxd
20
7/25/2008
11:31 AM
Page 20
Waschprogramme
Waschprogramme
Programm/
Temperatur
KOCH/BUNTWÄSCHE
95°-30°
40-60 MIX
40°
PFLEGELEICHT
60°-30°
LEICHTBÜGELN
PLUS
40°
FEINWÄSCHE
40°-30°
WOLLE PLUS
HANDWÄSCHE
SEIDE
30°- KALT
Wäscheart
Optionen
SCHLEUDERN,
SPÜLSTOPP,
Weiße und bunte
VORWÄSCHE,
Baumwolle (normal
FLECKEN*, SENSITIV,
verschmutzt)
ZEITSPAREN**, EXTRA
SPÜLEN
Buntwäsche Baumwolle:
SCHLEUDERN,
Arbeitskleidung,
SPÜLSTOPP,
Bettlaken,
VORWÄSCHE,
Haushaltswäsche,
FLECKEN, SENSITIV,
Unterwäsche,
Handtücher
EXTRA SPÜLEN
Programmbeschreibung
Hauptwaschgang
Spülgänge
Langer Schleudergang
Max. Beladung kg 6
** Red. Beladung kg 3
Hauptwaschgang
Spülgänge
Langer Schleudergang
Max. Beladung kg 6
SCHLEUDERN,
SPÜLSTOPP,
VORWÄSCHE,
FLECKEN*, SENSITIV,
ZEITSPAREN**, EXTRA
SPÜLEN
Hauptwaschgang
Spülgänge
Kurzer Schleudergang
Max. Beladung kg 3
** Red. Beladung kg 1,5
Pflegeleichte Wäsche, die
vorsichtig gewaschen
und geschleudert werden
muss
SCHLEUDERN,
SPÜLSTOPP,
VORWÄSCHE, EXTRA
SPÜLEN
Hauptwaschgang
Spülgänge
Kurzer Schleudergang
Max. Beladung kg 1,5
Zarte Gewebe: z.B.
Gardinen
SCHLEUDERN,
SPÜLSTOPP,
VORWÄSCHE,
FLECKEN*,
ZEITSPAREN**, EXTRA
SPÜLEN
Hauptwaschgang
Spülgänge
Kurzer Schleudergang
Max. Beladung kg 3
** Red. Beladung kg 1,5
SCHLEUDERN,
SPÜLSTOPP
Hauptwaschgang
Spülgänge
Kurzer Schleudergang
Max. Beladung kg 2
Seide: Max. Beladung kg
1
Synthetik- oder
Mischgewebe:
Unterwäsche, farbige
Textilien, bügelfreie
Hemden, Blusen
Sonderprogramm für
handwaschbare Textilien
und Sonderprogramm für
Wolltextilien mit
Pflegekennzeichen “Reine
Schurwolle, nicht
einlaufend,
waschmaschinenfest”
* Die Option Flecken kann nur bei Temperaturen von 40°C oder höher angewählt werden.
** Wenn Sie die Option EXTRA KURZ mit der Zeitsparen-Taste wählen, empfehlen wir Ihnen die
Reduzierung der maximalen Beladung wie angezeigt. (Red. Beladung= reduzierte Beladung). Die
volle Beladung ist mit leicht geminderten Reinigungsergebnissen dennoch möglich.
192996980.qxd
7/25/2008
11:31 AM
Page 21
Waschprogramme
21
Waschprogramme
Programm/
Temperatur
Wäscheart
Optionen
SCHLEUDERN,
SPÜLSTOPP, EXTRA
SPÜLEN
Programmbeschreibung
Spülgänge
Kurzer Schleudergang
Max. Beladung kg 6
FEINSPÜLEN
Separater Spülgang für
Handwäsche
PUMPEN
Zum Abpumpen des
letzten Spülwassers bei
Programmen mit der
Option Spülstopp
Abpumpen des Wassers
Max. Beladung kg 6
SCHLEUDERN
Separater Schleudergang
für Baumwolle
SCHLEUDERN
Abpumpen und langer
Schleudergang
Max. Beladung kg 6
JEANS
40°
Sonderprogramm für
Jeans, Jeanshemden
SCHLEUDERN,
SPÜLSTOPP,
VORWÄSCHE
Hauptspülgang
Spülgänge
Langer Schleudergang
Max. Beladung Kg 3
20 MIN - 3 KG
30°
Geeignet für leicht
verschmutzte Wäsche,
außer Wolle
SCHLEUDERN
Hauptwaschgang
Spülgänge
Kurzer Schleudergang
Max. Beladung kg 3
SCHNELL
INTENSIV
60°
Geeignet für Baumwolle
oder Mischgewebe, leicht
verschmutzte Wäsche, die
nur kurze Zeit verwendet
bzw. getragen wurde
SCHLEUDERN,
SPÜLSTOPP, EXTRA
SPÜLEN
Hauptwaschgang
Spülgänge
Kurzer Schleudergang
Max. Beladung Kg 5
Weiße und bunte
ENERGIESPAREN Baumwollwäsche, leicht
verschmutzte Wäsche,
60°
Hemden, Unterwäsche
SCHLEUDERN,
SPÜLSTOPP,
VORWÄSCHE,
FLECKEN, SENSITIV,
EXTRA SPÜLEN
Hauptwaschgang
Spülgänge
Langer Schleudergang
Max. Beladung kg 6
O/AUS
Zum Abbrechen des laufenden Waschprogramms
und zum Ausschalten der
Maschine
192996980.qxd
22
7/25/2008
11:31 AM
Page 22
Programminformationen
Programminformationen
LEICHTBÜGELN PLUS
WOLLE PLUS
HANDWÄSCHE
40-60 MIX
JEANS
FEINSPÜLEN
PUMPEN
SCHLEUDERN
SCHNELL INTENSIV
20 MIN - 3 KG
ENERGIESPAREN
O/AUS
Durch Auswahl dieses Programms wird die Wäsche zum
Vermeiden von Knittern vorsichtig gewaschen und geschleudert.
Somit wird das Bügeln einfacher. Die Waschmaschine führt
darüber hinaus zusätzliche Spülgänge aus.
Waschprogramm für maschinenwaschbare Wäsche aus Wolle
sowie für Wäschestücke aus Wolle und Feinwäsche mit
dem Pflegezeichen “Handwäsche”
.
Sonderprogramm für weiße und bunte Baumwollwäsche, die
bei verschiedenen Waschtemperaturen gewaschen werden
kann. Dieses Programm kann für Wäsche verwendet werden,
die bei 40°C oder 60°C separat gewaschen werden sollte. Damit
können Sie die maximale Füllmenge der Trommel nutzen und
sparen damit Energie und Wasser.
Mit diesem Programm kann Freizeitkleidung wie z. B.
Jeanshosen, -hemden oder -jacken sowie Jerseys aus
modernen Geweben gewaschen werden. (Die Option EXTRA
SPÜLEN wird automatisch aktiviert).
Mit diesem Programm lassen sich Wäschestücke spülen und
schleudern, die mit der Hand gewaschen wurden.
Die Maschine führt 3 Spülgänge durch, anschließend erfolgt
ein Schleudergang Reduzierung der Schleuderdrehzahl durch
Drücken der Taste 2.
Zum Abpumpen des letzten Spülwassers bei Programmen mit der
SPÜLSTOPP-Option.
Drehen Sie zunächst den Programmwähler auf O, wählen Sie
dann das Programm ABPUMPEN und drücken Sie die Taste 8.
Separater Schleudergang für handgewaschene Wäsche und
nach Programmen mit der Option SPÜLSTOPP. Bevor Sie
dieses Programm wählen können, muss der Programmwähler
zunächst auf O gedreht werden. Sie können die Drehzahl mit
der entsprechenden Taste passend zur zu schleudernden
Wäsche einstellen.
Schnellwaschprogramm für leicht verschmutzte
weiße/bunte Baumwollwäsche und Mischgewebe.
Spezialprogramm ca. 20 Min. zum kurzen
Durchwaschenleicht verschmutzter oder neuer Wäsche.
Energie- und wassersparendes Programm für Koch/Buntwäsche aus Baumwolle und Leinen bei 60°C. Diese
Funktion reduziert die Wassertemperatur und verlängert die
Waschzeit. Dies ermöglicht ein wirtschaftliches Waschen.
Drehen Sie den Programmwahlschalter zum Zurückstellen
eines Programms und zum Ausschalten der Maschine auf O.
Anschließend können Sie ein neues Programm wählen.
192996980.qxd
7/25/2008
11:31 AM
Page 23
Vorbereitungen für das Waschen
23
Vorbereitungen für das Waschen
Sortieren der Wäsche
Beachten Sie die Textilpflegesymbole auf jedem Kleidungsetikett und die
Waschhinweise des Herstellers. Sortieren Sie die Wäsche nach: Weiße Wäsche,
Buntwäsche, Pflegeleicht, Feinwäsche, Wolle.
Temperaturen
90° oder 95°
für normal verschmutzte weiße Baumwolle und Leinen (z.B.
Geschirrtücher, Handtücher, Tischtücher, Betttücher...).
60°/50°
für normal verschmutzte, farbechte Kleidungsstücke (z.B.
Hemden, Nachthemden, Schlafanzüge....) aus Leinen,
Baumwolle oder Synthetikfasern und für leicht verschmutzte
weiße Baumwolle (z.B. Unterwäsche).
40°-30°- Kalt
für Feinwäsche (z.B. Gardinen), Mischwäsche mit Synthetik
und Wolle mit dem Etikett «reine Schurwolle,
Maschinenwäsche, nicht einlaufend».
Vor dem Beladen der Waschmaschine
Waschen Sie niemals weiße und Buntwäsche gemeinsam. Die weiße Wäsche
könnte hierbei ihr «strahlendes Weiß» einbüßen.
Neue gefärbte Wäschestücke können beim ersten Waschen färben; daher sollten
sie das erste Mal getrennt gewaschen werden.
Kontrollieren Sie, dass sich keine metallenen Gegenstände (z.B. Haarklemmen,
Sicherheitsnadeln, Nadeln) in der Wäsche befinden.
Knöpfen Sie Kopfkissen zu und schließen Sie Reißverschlüsse, Haken und
Druckknöpfe. Binden Sie Gürtel und lange Bänder zusammen.
Entfernen Sie hartnäckige Flecken vor dem Waschen.
Reinigen Sie besonders verschmutzte Stellen mit einem speziellen Waschmittel
oder Waschmittelpaste vor.
Behandeln Sie Gardinen besonders sorgsam. Entfernen Sie Haken oder binden Sie
sie in einem Beutel oder Netz zusammen.
192996980.qxd
24
7/25/2008
11:31 AM
Page 24
Vorbereitungen für das Waschen
Maximale Wäschemengen
Die empfohlenen Wäschemengen finden Sie in der Tabelle “Waschprogramme”.
Allgemeine Regeln:
Koch-/Buntwäsche (Baumwolle), Leinen: Trommel voll, aber nicht zu dicht
gepackt;
Bügelleicht: Trommel nur halbvoll;
Feinwäsche und Wolle: Trommel nur zu einem Drittel füllen.
Je voller die Trommel ist, desto effizienter werden Wasser und Energie genutzt.
Füllen Sie bei stark verschmutzter Wäsche weniger Wäsche in die Trommel.
Wäschegewichte
Die folgenden Gewichtsangaben sind lediglich Richtwerte:
Bademantel
Windeln
Bettbezug
Bettlaken
Kopfkissenbezug
Tischtuch
Frottierhandtuch
Geschirrtuch
Nachthemd
Damenslip
Arbeitshemd
Herrenhemden
Schlafanzug
Bluse
Herrenunterhose
1.200 g
100 g
700 g
500 g
200 g
250 g
200 g
100 g
200 g
100 g
600 g
200 g
500 g
100 g
100 g
192996980.qxd
7/25/2008
11:31 AM
Page 25
Vorbereitungen für das Waschen
25
Entfernen von Flecken
Hartnäckige Flecken lassen sich möglicherweise nicht allein mit Wasser und
Waschmittel entfernen. Sie sollten daher vor dem Waschen vorbehandelt werden.
Blut: Behanden Sie frische Flecken mit kaltem Wasser. Bereits getrocknete Flecken
lassen Sie über Nacht in Wasser mit einem Spezialwaschmittel einweichen.
Farben auf Ölbasis: Befeuchten Sie die Flecken mit Benzin-Fleckentferner, legen
Sie das Kleidungsstück auf ein weiches Tuch und tupfen Sie den Fleck ab;
wiederholen Sie diesen Vorgang mehrere Male.
Getrocknetes Schmierfett: Feuchten Sie den Fleck mit Terpentin an, legen Sie das
Kleidungsstück auf eine weiche Oberfläche und tupfen Sie den Fleck mit einem
Baumwolltuch ab.
Rost: Verwenden Sie in heißem Wasser gelöste Oxalsäure oder einen
Rostentferner im kalten Zustand. Bei älteren Rostflecken wurde wahrscheinlich
bereits die Gewebestruktur beschädigt.
Schimmelflecken: Behandeln Sie Schimmelflecken mit Bleichmittel und spülen
Sie das Gewebe gründlich aus (nur Kochwäsche und farbechte Buntwäsche).
Gras: Behandeln Sie Grasflecken leicht mit Seife und Bleichmittel (nur
Kochwäsche und farbechte Buntwäsche).
Kugelschreiber und Klebstoff: Feuchten Sie den Fleck mit Aceton an (*), legen Sie
das Kleidungsstück auf ein weiches Tuch und tupfen Sie den Fleck ab.
Lippenstift: Befeuchten Sie den Fleck mit Aceton, dann behandeln Sie ihn mit
Brennspiritus. Rückstände mit Bleichmittel behandeln.
Rotwein: In Wasser und Waschmittel einweichen, spülen und mit Essig- oder
Zitronensäure behandeln, dann erneut spülen. Rückstände mit Bleichmittel
behandeln.
Tinte: Je nach Tintensorte das Gewebe zunächst mit Aceton (*), dann mit
Essigsäure anfeuchten; Rückstände in weißer Wäsche mit Bleichmittel behandeln
und anschließend gründlich ausspülen.
Teerflecken: Behandlen Sie die Flecken zunächst mit Fleckentferner, Brennspiritus
oder Benzin, dann mit Waschmittelpaste wegreiben.
(*) Verwenden Sie Aceton nicht für Kunstseide.
Wasch- und Zusatzmittel
Gute Waschergebnisse sind auch von der Wahl des Waschmittels und der
richtigen Mengen abhängig. Dies trägt auch zur Vermeidung von Abfall und zum
Umweltschutz bei.
Obwohl Waschmittel biologisch abbaubar sind, enthalten sie Substanzen, die in
größeren Mengen das empfindliche Gleichgewicht der Natur stören können.
Die Wahl des Waschmittels hängt von der Gewebeart (Feinwäsche, Wolle, Koch/Buntwäsche, usw.), der Farbe, der Waschtemperatur und dem
Verschmutzungsgrad ab.
In diesem Gerät können alle gebräuchlichen Waschmaschinen-Waschmittel
verwendet werden:
● Pulverwaschmittel für alle Gewebearten,
192996980.qxd
26
7/25/2008
11:31 AM
Page 26
Vorbereitungen für das Waschen
Pulverwaschmittel für empfindliches Gewebe (Feinwäsche) (max. 60°C ) und
Wolle,
● Flüssigwaschmittel, vorzugsweise für Programme mit niedrigen Temperaturen
(max. 60°C) für alle Gewebearten oder nur speziell für Wolle.
Waschmittel und Pflegemittel müssen vor dem Start des Waschprogramms in die
entsprechenden Fächer der Waschmittelschublade eingefüllt werden.
Bei der Verwendung von Waschmittelkonzentraten oder Flüssigwaschmitteln
muss ein Programm ohne Vorwäsche ausgewählt werden.
Gießen Sie das Flüssigwaschmittel in die Kammer der Waschmittelschublade mit
der Markierung
kurz vor dem Starten des Programms.
Füllen Sie Weichspüler oder Stärkezusätze in die Kammer , bevor Sie das
Waschprogramm starten.
Befolgen Sie die Mengenempfehlungen des Waschmittelherstellers und and
überschreiten Sie nicht die «MAX»-Markierung in der Waschmittelschublade.
●
Zu verwendende Waschmittelmenge
Art und Menge des Waschmittels sind abhängig von der Gewebeart, der
Füllmenge, dem Verschmutzungsgrad und der Härte des verwendeten Wassers.
Beachten Sie die Anweisungen der Waschmittelhersteller bezüglich der
Waschmittelmengen.
Verwenden Sie weniger Waschmittel, wenn:
• Sie nur eine kleine Menge Wäsche waschen,
• die Wäsche nur leicht verschmutzt ist,
• sich während des Waschvorgangs große Mengen Schaum bilden.
Wasserhärte
Die Wasserhärte ist in sogenannte «Härtebereiche» eingeteilt. Informationen zur
Wasserhärte an Ihrem Wohnort erhalten Sie beim Wasserwerk oder bei Ihrer
Gemeindeverwaltung.
Hinweis: Ein Wasserenthärter muss hinzugefügt werden, wenn das Wasser einen
mittleren bis hohen Härtegrad aufweist (ab Wasserhärte II). Befolgen Sie die
Anweisungen des Herstellers. Das Waschmittel kann dann immer für den
Härtegrad I (= weich) dosiert werden.
Grad
Wäsche
1
2
3
4
weich
mittel
hart
sehr hart
Wasserhärte
deutsch
französisch
°dH
°f.H.
0-7
0-15
8-14
16-25
15-21
26-37
> 21
> 37
192996980.qxd
7/25/2008
11:31 AM
Page 27
Reinigung und Pflege
27
Reinigung und Pflege
TRENNEN SIE vor dem Reinigen oder vor Wartungsarbeiten das Gerät immer vom
Netz.
Entkalken
Unser normales Leitungswasser enthält Kalk. Daher sollte in regelmäßigen
Abständen ein Wasserenthärter benutzt werden. Lassen Sie den Wasserenthärter
in einem separaten Waschgang ohne Wäsche wirken und befolgen Sie die
Anweisungen des Herstellers des Wasserenthärters.
Dies hilft, Kalkablagerungen zu verhindern.
Nach jedem Waschgang
Lassen Sie die Tür eine Weile offen stehen. Dies trägt dazu bei, Schimmelbildung
und muffigen Geruch im Geräteinneren zu vermeiden. Außerdem wird so die
Türdichtung geschont.
Waschgang zur Pflege der Maschine
Wenn Sie beim Waschen überwiegend niedrige Temperaturen benutzen, können
sich Rückstände in der Trommel ansammeln.
Wir empfehlen daher die regelmäßige Durchführung eines Waschgangs zum
Reinigen der Maschine.
Hierzu gehen Sie wie folgt vor:
• Die Trommel darf keine Wäsche enthalten.
• Wählen Sie das heißeste Waschprogramm für Koch- und Buntwäsche.
• Verwenden Sie eine normale Dosis Waschmittel mit Bleichmittel.
Reinigung der Außenseiten
Reinigen Sie die Außenseiten des Geräts nur mit Seifenlauge und trocknen Sie sie
anschließend gründlich.
Wichtig: Verwenden Sie zum Reinigen des Gehäuses keinen Brennspiritus, keine
Lösungsmittel oder ähnliche Produkte.
Waschmittelschublade
Die Waschmittelschublade muss
regelmäßig gereinigt werden.
1. Entnehmen Sie die
Waschmittelschublade, indem Sie sie
kräftig herausziehen.
192996980.qxd
28
7/25/2008
11:31 AM
Page 28
Reinigung und Pflege
2.
3.
4.
5.
Entfernen Sie den Einsatz für Zusatzmittel aus dem mittleren Fach.
Reinigen Sie alle Teile mit Wasser.
Den Einsatz für Zusatzmittel so weit wie möglich einschieben, bis er einrastet.
Den gesamten Einspülbereich der
Waschmaschine, insbesondere die
Düsen oben in der Waschmittelkammer,
mit einer Bürste reinigen.
6. Waschmittelschublade in die
Führungsschienen einsetzen und
einschieben.
Wäschetrommel
Rostablagerungen in der Trommel können durch Fremdkörper in der
Waschmaschine oder durch eisenhaltiges Wasser entstehen.
Wichtig! Benutzen Sie keine Reinigungsmittel auf Säurebasis, keine chlorierten
Scheuermittel und keine Metallschwämmchen oder Stahlwolle zum Reinigen der
Trommel.
1. Entfernen Sie Rostrückstände auf der Innenfläche der Trommel mit einem
Edelstahl-Reinigungsmittel.
2. Zum Entfernen von Reinigungsmittelrückständen lassen Sie einen Waschgang
ohne Wäsche durchlaufen. Programm: KOCH/BUNTWÄSCHE 90° oder 95°C, drücken Sie Taste 6,
geben Sie ca. 1/4 Messbecher Waschmittel dazu.
Türdichtung
Kontrollieren Sie regelmäßig die Türdichtung und entfernen Sie eventuelle Fremdkörper aus den Falten.
192996980.qxd
7/25/2008
11:31 AM
Page 29
Reinigung und Pflege
Laugenpumpe
Die Pumpe sollte regelmäßig überprüft werden, und insbesondere, wenn
• die Maschine nicht abpumpt und/oder schleudert
• die Maschine beim Abpumpen ungewöhnliche Geräusche macht, weil
Sicherheitsnadeln, Münzen o.ä. die Pumpe blockieren.
Gehen Sie hierzu folgendermaßen vor:
1. Ziehen Sie den Netzstecker.
2. Falls nötig, warten Sie, bis das Wasser
abgekühlt ist.
3. Öffnen Sie die Pumpenklappe.
4. Stellen Sie einen geeigneten Behälter
neben der Pumpe bereit, um das
Restwasser aus der Pumpe
aufzufangen.
5. Ziehen Sie den Notentleerungsschlauch
heraus, halten Sie das Ende in den
Behälter und ziehen Sie den
Verschlussstopfen heraus.
6. Wenn kein Wasser mehr abläuft,
schrauben Sie den Pumpendeckel
heraus und nehmen ihn ab. Halten Sie
stets einen Lappen bereit, um
austretendes Wasser aufzuwischen.
7. Drehen Sie den Pumpenflügel und
entfernen Sie dabei vorhandene
Fremdkörper.
29
192996980.qxd
30
7/25/2008
11:31 AM
Page 30
Reinigung und Pflege
8. Befestigen Sie den Verschlussstopfen
am Notentleerungsschlauch und
schieben Sie den Schlauch wieder in
die Maschine.
9. Schrauben Sie den Pumpendeckel
wieder fest an.
10. Schließen Sie die Pumpenklappe.
Achtung!
Wenn das Gerät in Betrieb ist, kann sich je
nach gewähltem Programm heißes Wasser
in der Pumpe befinden. Entfernen Sie den
Pumpendeckel niemals während eines
Waschgangs. Warten Sie immer, bis die
Maschine den Waschgang beendet hat und
leer ist. Achten Sie beim Aufsetzen des Pumpendeckels auf festen Sitz, um zu
verhindern, dass Wasser austritt oder dass Kinder den Deckel entfernen können.
Wasserzulauffilter
Wenn Sie den Eindruck haben, dass das
Füllen der Maschine länger als üblich
dauert, überprüfen Sie, ob der Filter im
Wasserzulaufschlauch verstopft ist.
1. Schließen Sie den Wasserhahn.
2. Schrauben Sie den Schlauch vom Hahn
ab.
3. Reinigen Sie den Filter im Schlauch mit
einer harten Bürste.
4. Schrauben Sie den Schlauch wieder an
den Hahn an.
Notentleerung
Wenn das Wasser nicht abgepumpt wird, lassen Sie es wie folgt aus der Maschine ab:
1. Ziehen Sie den Netzstecker aus der Netzsteckdose;
2. Schließen Sie den Wasserhahn;
3. Falls nötig, warten Sie, bis das Wasser abgekühlt ist;
4. Öffnen Sie die Pumpenklappe.
5. Stellen Sie einen Behälter auf den Fußboden und halten Sie das Ende des
Notentleerungsschlauchs in den Behälter. Entfernen Sie den Verschlussstopfen
vom Schlauch. Das Wasser fließt durch die Schwerkraft in den Behälter. Wenn
der Behälter voll ist, stecken Sie den Verschlussstopfen wieder auf den
Schlauch. Entleeren Sie den Behälter. Wiederholen Sie den Vorgang, bis kein
Wasser mehr herausfließt;
6. Falls nötig, reinigen Sie die Pumpe wie vorab beschrieben;
192996980.qxd
7/25/2008
11:31 AM
Page 31
Reinigung und Pflege
31
7. Verschließen Sie den Notentleerungsschlauch und schieben Sie ihn in die
Maschine zurück;
8. Schrauben Sie den Pumpendeckel wieder fest und schließen Sie die Klappe.
Frostschutzmaßnahmen
Wenn die Waschmaschine in einem Raum aufgestellt ist, in dem die Temperatur
unter 0°C abfallen kann, ergreifen Sie folgende Vorsichtsmaßnahmen:
1. Schließen Sie den Wasserhahn und schrauben Sie den Wasserzulaufschlauch
vom Hahn ab.
2. Stellen Sie einen flachen Behälter auf den Fußboden und lassen Sie das
Wasser über den Notentleerungsschlauch in den Behälter laufen.
3. Schrauben Sie den Wasserzulaufschlauch wieder fest und schieben Sie den
Notentleerungsschlauch nach Aufstecken der Verschlusskappe wieder in die
Maschine zurück.
Damit haben Sie alles Wasser aus der Waschmaschine ablaufen lassen, das
gefrieren und dadurch Schäden am Gerät verursachen könnte.
Verwenden Sie die Maschine erst wieder bei einer Raumtemperatur von über 0°C.
Wichtig! Jedes Mal, wenn Sie das Wasser mit dem Notablaufschlauch ablassen,
müssen Sie vor der Wiederinbetriebnahme 2 Liter Wasser in das Fach für die
Hauptwäsche der Waschmittelschublade gießen und dann das Abpumpprogramm
ausführen. Dadurch wird das Öko-Ventil aktiviert und vermieden, dass beim
nächsten Waschgang ein Teil der Waschmittel unbenutzt zurückbleibt.
192996980.qxd
32
7/25/2008
11:31 AM
Page 32
Was tun, wenn...
Was tun, wenn...
Einige Probleme lassen sich auf Wartungsfehler oder Versehen zurückführen und können
leicht gelöst werden, ohne den Kundendienst zu rufen. Bevor Sie den Kundendienst
rufen, sollten Sie die nachstehenden Punkte überprüfen.
Während des Gerätebetriebs kann die gelbe Kontrolllampe der Taste 8 blinken, einer der
folgenden Alarmcodes angezeigt und gleichzeitig alle 20 Sekunden ein akustisches Signal
ausgegeben werden, um anzuzeigen, dass das Gerät nicht ordnungsgemäß funktioniert:
• E10: Störung bei der Wasserversorgung
• E20: Problem mit dem Abpumpen des Wassers
• E40: Tür geöffnet.
• EF0 : Das Aqua-Stopp System wurde aktiviert
Beheben Sie die Ursache und drücken Sie die Taste 8 für den Neustart des Programms.
Wenn nach allen Kontrollen die Störung weiter besteht, kontaktieren Sie bitte Ihren
lokalen Kundendienst.
Störung
Mögliche Abhilfe / Lösung
Die Waschmaschine startet nicht:
Die Tür ist nicht richtig verschlossen. E40
• Drücken Sie die Tür fest zu.
Der Stecker ist nicht richtig in die Steckdose
eingesteckt.
• Stecken Sie den Stecker in die Steckdose.
Die Steckdose wird nicht mit Strom versorgt.
• Überprüfen Sie bitte die Elektroinstallation in Ihrem
Haus.
Die Hauptsicherung ist durchgebrannt.
• Ersetzen Sie die Sicherung.
Der Programmwähler ist nicht richtig eingestellt, und
Taste 8 wurde nicht gedrückt.
• Drehen Sie den Programmwählschalter und drücken
Sie erneut die Taste 8.
Die Startzeitvorwahl wurde gewählt.
• Falls der Waschgang sofort gestartet werden soll,
brechen Sie die Startzeitvorwahl ab.
Die KINDERSICHERUNG wurde aktiviert.
• Kindersicherung deaktivieren.
Die Waschmaschine füllt kein
Wasser auf:
Der Wasserhahn ist zugedreht. E10
• Drehen Sie den Wasserhahn auf.
Der Zulaufschlauch ist gequetscht oder geknickt. E10
• Überprüfen Sie den Anschluss des Zulaufschlauchs.
Der Filter im Zulaufschlauch ist verstopft. E10
• Reinigen Sie den Filter im Wasserzulaufschlauch.
Die Tür ist nicht richtig geschlossen. E40
• Drücken Sie die Tür fest zu.
192996980.qxd
7/25/2008
11:31 AM
Page 33
Was tun, wenn...
Störung
Die Maschine füllt Wasser auf und
pumpt dann sofort ab:
33
Mögliche Abhilfe / Lösung
Das Ende des Ablaufschlauchs ist zu weit unten.
• Siehe hierzu den entsprechenden Absatz in
Abschnitt «Wasser abpumpen».
Der Ablaufschlauch ist gequetscht oder geknickt. E20
• Überprüfen Sie den Anschluss des Ablaufschlauchs.
Der Ablauffilter ist verstopft. E20
• Reinigen Sie den Ablauffilter.
Ein Programm oder eine Option wurde gewählt, die
Die Maschine pumpt nicht ab und/oder
damit endet, dass noch Wasser in der Trommel steht.
schleudert nicht:
• Schalten Sie diese Option aus.
• Wählen Sie ein Abpump- oder Schleuderprogramm.
Die Wäsche ist nicht gleichmäßig in der Trommel
verteilt.
• Verteilen Sie die Wäsche neu.
Auf dem Fußboden steht Wasser:
Sie haben zu viel Waschmittel oder ein ungeeignetes
Waschmittel verwendet (zu starke Schaumbildung).
• Reduzieren Sie die Waschmittelmenge oder
benutzen Sie ein anderes Waschmittel.
Die Anschlüsse des Zulaufschlauchs auf Dichtheit
überprüfen. Undichtigkeiten sind nicht immer leicht
zu erkennen, da das Wasser den Schlauch hinabläuft;
überprüfen Sie, ob der Schlauch feucht ist.
• Überprüfen Sie den Anschluss des Zulaufschlauchs.
Der Ablaufschlauch ist beschädigt.
• Tauschen Sie den Schlauch gegen einen neuen aus.
Die Kappe des Notentleerungsschlauchs wurde nach
der Pumpenreinigung nicht wieder aufgesteckt oder
der Filter wurde nach dem Reinigen nicht wieder
korrekt eingeschraubt.
• Setzen Sie die Kappe wieder auf den Schlauch oder
schrauben Sie den Filter korrekt ein.
Nicht zufriedenstellende
Waschergebnisse:
Sie haben zu wenig Waschmittel oder ein
ungeeignetes Waschmittel benutzt.
• Erhöhen Sie die Waschmittelmenge oder benutzen
Sie ein anderes Waschmittel.
Hartnäckige Flecken wurden nicht vorbehandelt.
• Verwenden Sie zur Behandlung hartnäckiger
Flecken handelsübliche Produkte.
Falsche Temperatur ausgewählt.
• Überprüfen Sie, ob Sie die korrekte Temperatur
gewählt haben.
Die Waschmaschine ist überladen.
• Füllen Sie weniger Wäsche in die Trommel.
192996980.qxd
34
7/25/2008
11:31 AM
Page 34
Was tun, wenn...
Störung
Die Tür lässt sich nicht öffnen:
Die Maschine vibriert oder läuft
sehr laut:
Das Schleudern beginnt erst spät
oder gar nicht:
Mögliche Abhilfe / Lösung
Das Programm läuft noch.
• Warten Sie das Ende des Waschzyklus ab.
Die Tür wurde noch nicht entriegelt.
• Warten, bis das TÜR-Symbol 7.5 erlischt.
Es befindet sich Wasser in der Trommel.
• Wählen Sie das Programm Abpumpen oder
Schleudern, um das Wasser abzupumpen.
Transportsicherungen und Verpackungsteile wurden nicht
entfernt.
• Überprüfen Sie, dass das Gerät richtig aufgestellt ist.
Die Schraubfüße wurden nicht ausgerichtet
• Überprüfen Sie, dass das Gerät waagerecht steht.
Die Wäsche ist nicht gleichmäßig in der Trommel verteilt.
• Verteilen Sie die Wäsche neu.
Möglicherweise befindet sich nur sehr wenig Wäsche in der
Trommel.
• Füllen Sie mehr Wäsche ein.
Die elektronische Unwuchterkennung hat
eingegriffen, weil die Wäsche nicht gleichmäßig in der
Trommel verteilt ist. Die Wäsche wird neu verteilt,
indem die Trommel in die entgegengesetzte Richtung
gedreht wird. Dieser Vorgang kann sich einige Male
wiederholen, bevor die Unwucht verschwunden ist
und das Schleudern fortgesetzt werden kann. Falls die
Wäsche nach einigen Minuten immer noch nicht
gleichmäßig in der Trommel verteilt ist, schleudert die
Maschine nicht.
• Verteilen Sie die Wäsche neu.
In der Trommel ist kein Wasser zu
sehen:
Moderne Maschinen arbeiten sehr ökonomisch und
verbrauchen sehr wenig Wasser, ohne dabei ein
schlechteres Waschergebnis zu erzielen.
In der Anzeige wird der Alarmcode
angezeigt.
EF0:
Das Aqua-Stopp System wurde aktiviert.
• Trennen Sie das Gerät vom Netz und kontaktieren
Sie das Kundendienstcenter.
192996980.qxd
7/25/2008
11:31 AM
Page 35
Was tun, wenn...
35
Wenn Sie das Problem nicht genau bestimmen oder
lösen können, wenden Sie sich an unseren
Kundendienst. Beim Anruf sollten Sie Angaben zum
Modell, die Seriennummer, die Produktnummer und
das Kaufdatum Ihrer Maschine zur Hand haben: Der
Kundendienst benötigt diese Informationen.
Technische Daten
Abmessungen
Breite
Höhe
Tiefe
(einschließlich Tür)
Elektrischer Anschluss
Stromversorgung
Spannung/Frequenz
Gesamtstromaufnahme
Erforderliche Absicherung
Wasserdruck (Zulauf)
Min
Max
Maximale Wäschemenge
Koch-/Buntwäsche
Schleuderdrehzahl
Max
60 cm
85 cm
63 cm
230 V/50 Hz
2200 W
10 A
0,05 MPa
0,80 MPa
6 kg
1600 U/min
192996980.qxd
36
7/25/2008
11:31 AM
Page 36
Verbrauchswerte
Wasserverbrauch
(Liter)
Energieverbrauch
(KWh)
Programmdauer
(Minuten)
Baumwolle 95°
61
2,0
Baumwolle 60°
58
1,3
(*) Koch-/Buntwäsche ENE. 60°
45
1,02
Baumwolle40°
58
0,7
Pflegeleicht 60°
54
1,0
Feinwäsche 40°
60
0,55
Wolle/Handwäsche 30°
53
0,25
Die Dauer der einzelnen
Programme entnehmen
Sie bitte der Anzeige in
der Bedienblende.
Verbrauchswerte
Programm
Die Verbrauchswerte weichen je nach Wasserdruck, -härte, -einlauftemperatur,
Raumtemperatur, Wäscheart und -menge, verwendetem Waschmittel,
Schwankungen in der Netzspannung und gewählten Zusatzfunktionen von den
angegebenen Werten ab.
(*) Koch-/Buntwäsche Energiesparen» bei 60°C mit einer Beladung von 6 kg ist in
Übereinstimmung mit EEC 92/75 das Referenzprogramm für die im Energielabel
eingetragenen Werte.
192996980.qxd
7/25/2008
11:31 AM
Page 37
Aufstellen der Maschine
37
Aufstellen der Maschine
Auspacken
Bevor das Gerät verwendet werden kann, müssen alle Transportsicherungen und
Verpackungsmaterialien entfernt werden.
Es empfiehlt sich, alle Transportsicherungen für eventuelle zukünftige Transporte des
Gerätes aufzubewahren.
1. Legen Sie die Maschine nach Entfernen der
Verpackung vorsichtig auf die Rückseite, um
die Polystyrolplatte unter der Maschine zu
entfernen.
2. Entnehmen Sie das Stromkabel und den Ablaufschlauch
aus den Schlauchhalterungen auf der Geräterückseite.
3. Lösen Sie mit dem mitgelieferten
Schraubenschlüssel die mittlere Schraube A.
192996980.qxd
38
7/25/2008
11:31 AM
Page 38
Aufstellen der Maschine
4. Lösen und entfernen Sie die beiden großen
Schrauben B und die sechs kleineren Schrauben C.
C
HEC0003
C
5. Entfernen Sie die Halterung D und schrauben
Sie die sechs kleineren Schrauben wieder fest
C. Ziehen Sie das Kunststoff-Distanzstück E
heraus E.
B
D B
E
C
HEC0023
C
6. Öffnen Sie die Tür und entnehmen Sie den
Zulaufschlauch von der Trommel sowie den
Polystyrolblock, der mit Klebeband an der Türdichtung
befestigt ist.
HEC0010
7. Verschließen Sie das kleinere obere Loch und die beiden
größeren Löcher mit den entsprechenden
Kunststoffkappen, die sich im Beutel mit der
Benutzerinformation befindet.
8. Schließen Sie den Wasserzulaufschlauch wie in Abschnitt
«Wasserzulauf» beschrieben an.
Die unterschiedlichen Kappen werden mit dem Gerät in einem
Plastikbeutel mitgeliefert, in dem sich auch die
Benutzerinformation befinden.
HEC0005
192996980.qxd
7/25/2008
11:32 AM
Page 39
Aufstellen der Maschine
39
Aufstellen und Ausrichten
Stellen Sie das Gerät auf einen ebenen, festen Boden.
Achten Sie darauf, dass die Luftzirkulation um das Gerät nicht durch
Teppichböden, Teppiche usw. behindert wird.
Wenn Sie das Gerät auf kleinformatigen Fliesen aufstellen, legen Sie eine
Gummimatte unter.
Stellen Sie niemals Pappe, Holz oder ähnliches
Material unter das Gerät, um Unebenheiten des
Bodens auszugleichen.
Sollte es sich nicht vermeiden lassen, die Maschine
neben einem Gasherd oder Kohleofen installieren zu
müssen, dann muss eine Isolierwand mit
Aluminiumfolie auf der Seite, die zum Herd oder
Ofen zeigt, zwischen beiden Geräten eingesetzt
werden.
Die Maschine darf nicht in Räumen aufgestellt
werden, in denen die Temperatur unter Null Grad fallen kann.
Der Wasserzu- und der Ablaufschlauch dürfen nicht geknickt oder eingeklemmt
werden.
Achten Sie beim Installieren des Geräts darauf, dass es im Fall einer Störung für
den Techniker gut zugänglich ist.
Richten Sie das Gerät genau waagerecht aus, indem Sie die Schraubfüße weiter
heraus oder hinein schrauben. Legen Sie zum Ausgleichen von
Bodenunebenheiten auf keinen Fall Karton, Holzstücke oder ähnliche Materialien
unter das Gerät.
Wasserzulauf
Ein Zulaufschlauch wird mitgeliefert und befindet sich im Inneren der Trommel.
Benutzen Sie keine Anschlussschläuche von Altgeräten für den Wasseranschluss.
Dieses Gerät muss an eine Kaltwasserleitung
angeschlossen werden.
1. Öffnen Sie die Tür und ziehen Sie den
Zulaufschlauch heraus.
2. Schließen Sie den Schlauch mit dem
Winkelverbindungsstück an die Maschine an.
Richten Sie den Zulaufschlauch nicht nach unten.
Drehen Sie den Winkel für den Schlauch nach links
oder rechts, je nach der Position des Wasserhahns.
192996980.qxd
40
7/25/2008
11:32 AM
Page 40
Aufstellen der Maschine
3. Stellen Sie den Schlauch durch Lockern der Ringmutter richtig ein. Ziehen Sie
die Ringmutter nach dem Positionieren des Zulaufschlauchs wieder fest, um
Wasseraustritt zu vermeiden.
4. Schließen Sie den Schlauch an einen Wasserhahn
mit einer 3/4” Schlauchverschraubung an.
Verwenden Sie stets den mit dem Gerät
mitgelieferten Schlauch.
Die Installation muss gemäß den geltenden
Vorschriften des lokalen Wasseramts und der
Gebäuderegulierung durchgeführt werden. Prüfen
Sie den für einen sicheren Betrieb des Geräts den in
Kapitel “Technische Daten” vorgeschriebenen
Mindestwasserdruck.
Falls es nicht möglich ist, die Maschine direkt an den
Hauptwasserhahn (kalt) anzuschließen, kann das Gerät auch über ein
Kaltwasserspeichersystem betrieben werden. In diesem Fall sollte es zwischen dem
Gerätezulauf und dem Boden des Wassertanks einen Mindestabstand geben.
Aqua-Stopp
Der Wasserzulaufschlauch ist mit einer WasserstoppVorrichtung als Schutz gegen Wasserschäden
ausgestattet, die durch das natürliche Altern des
Schlauchs auftreten können. Dieser Fehler wird durch
einen roten Sektor im Fenster “A” angezeigt. Sollte sich
diese Störung einstellen, drehen Sie den Wasserhahn zu
und lassen Sie vom Kundendienst den Schlauch ersetzen.
Wasserablauf
A
352
Das Ende des Ablaufschlauchs kann auf drei Weisen wie folgt angeschlossen werden:
Es muss über den Rand eines Wasch- oder
Spülbeckens ausreichender Größe mit dem
Plastikkrümmer eingehängt werden, der mit der
Maschine mitgeliefert wurde.
Achten Sie in diesem Fall darauf, dass das
Schlauchende während des Abpumpens nicht
abrutschen kann.
Sie können den Schlauch zum Beispiel sichern, indem Sie ihn
mit einem Stück Schnur am Wasserhahn befestigen oder an
der Wand anbringen.
Sie können den Schlauch an den Wasserablauf eines
Waschbeckens anschließen. Das Verzweigungsstück muss sich oberhalb des
Siphons befinden. Der Anschluss muss einen Abstand von mindestens 60 cm vom
Fußboden haben.
Der Schlauch wird in einer Höhe zwischen 60 und 90 cm direkt an ein Ablaufrohr
angeschlossen.
Das Ende des Ablaufschlauchs muss immer belüftet werden, d.h. der
Innendurchmesser des Ablaufrohres muss größer sein als der Außendurchmesser
des Ablaufschlauchs.
Der Ablaufschlauch darf nicht geknickt verlaufen.
192996980.qxd
7/25/2008
11:32 AM
Page 41
Aufstellen der Maschine
41
Wichtig!
Der Ablaufschlauch darf auf max. 4 Meter verlängert werden. Einen
Verlängerungsschlauch und ein Verbindungsstück erhalten Sie bei unserem
Kundendienst.
Elektrischer Anschluss
Die Daten der elektrischen Anschlusswerte finden sich auf dem Typenschild an
der Innenkante der Gerätetür sowie in Kapitel “Technische Daten”.
Vergewissern Sie sich, dass die Stromversorgung in Ihrem Haus für die
erforderliche Maximallast geeignet ist. Berücksichtigen Sie dabei auch die
anderen Elektrogeräte, die Sie verwenden.
Die Maschine an eine geerdete Steckdose anschließen.
Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die
durch Missachtung der Sicherheitshinweise entstehen sollten.
Nach der Installation des Geräts muss das Netzkabel leicht zugänglich sein.
Falls das Netzkabel des Geräts ersetzt werden muss, muss dies durch unseren
Kundendienst durchgeführt werden.
Festanschluss
Im Fall eines Festanschlusses müssen Sie einen doppelpoligen Schalter zwischen
dem Gerät und der Netzsteckdose installieren, und zwar mit einem
Mindestabstand von 3 mm zwischen den Schalterkontakten und von einem Typ,
der in Übereinstimmung mit den aktuell geltenden Vorschriften hinsichtlich der
Stromversorgung für die erforderliche Belastung geeignet ist.
Der Schalter darf das gelbe und grüne Massekabel an keiner Stelle unterbrechen.
Diese Installation muss von einem qualifizierten Elektriker ausgeführt werden.
192996980.qxd
42
7/25/2008
11:32 AM
Page 42
Hinweise zum Umweltschutz
Hinweise zum Umweltschutz
Verpackungsmaterial
Materialien, die durch das Symbol
gekennzeichnet sind, sind
wiederverwertbar.
>PE<=Polyethylen
>PS<=Polystyrol
>PP<=Polypropylen
Solche Materialien können der Wiederverwertung zugeführt werden, indem sie
ordnungsgemäß in den entsprechenden Sammelbehältern entsorgt werden.
Altgerät
Bringen Sie Ihr Altgerät zur Entsorgung zu einer offiziellen Sammelstelle. Dies ist ein
wichtiger Beitrag zum Umweltschutz!
Das Symbol
auf dem Produkt oder seiner Verpackung weist darauf hin, dass
dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist. Übergeben Sie
daher das Altgerät den zuständigen Sammelstellen für die Wiederverwertung von
elektrischen und elektronischen Geräten. Durch Ihren Beitrag zum korrekten
Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer
Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.
Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem
Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft
haben.
Hinweise zum Umweltschutz
Um Wasser und Energie zu sparen und die Umwelt nicht unnötig zu belasten,
beachten Sie bitte folgende Tipps:
• Waschprogramme ohne Vorwäsche reichen für normal verschmutzte Wäsche
üblicherweise aus. Dies spart nicht nur Waschmittel, Wasser und Zeit, sondern
schont auch die Umwelt.
• Die Maschine arbeitet wirtschaftlicher, wenn sie voll beladen ist.
• Mit einer angemessenen Vorbehandlung lassen sich Flecken und ein
bestimmtes Maß an Verschmutzung entfernen; danach kann die Wäsche bei
niedrigerer Temperatur gewaschen werden.
• Dosieren Sie das Waschmittel entsprechend der Wasserhärte, dem
Verschmutzungsgrad und der Wäschemenge.
192996980.qxd
7/25/2008
11:32 AM
Page 43
Notizen
43
192996980.qxd
7/25/2008
11:32 AM
Page 44
www.electrolux.com
192 996 980 -00-192008
Änderung kann ohne Vorankündigung erfolgen
Benötigen Sie Zubehör, Verbrauchsmaterial und Ersatzteile?
Dann besuchen Sie bitte unseren Onlineshop unter:
www.aeg-electrolux.de

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
