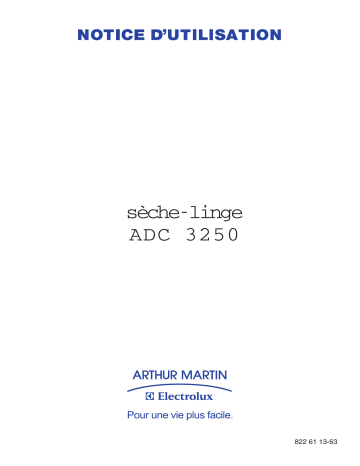

sèche-linge
ADC 3250
822 61 13-63
Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation
sur le territoire français.
Pour la sécurité des biens et des personnes ainsi que pour le respect de l’environnement, vous devez
d’abord lire impérativement les préconisations suivantes avant toute utilisation de votre appareil.
Pour éviter tout risque de détérioration de l’appareil, transportez-le dans sa position d’utilisation muni de
ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d’asphyxie et corporel, tenez les matériaux
d’emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,…), l’installation, les raccordements (eau, gaz, électricité,
évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par
un professionnel qualifié.
Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal.
Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que ceux pour lesquels il a
été conçu. Vous éviterez ainsi des risques matériel et corporel.
Débranchez votre appareil avant toute opération de nettoyage manuel. N’utilisez que des produits du
commerce non corrosifs ou non inflammables. Toute projection d’eau ou de vapeur est proscrite pour
écarter le risque d’électrocution.
Si votre appareil est équipé d’un éclairage, débranchez l’appareil avant de procéder au changement de
l’ampoule (ou du néon, etc.) pour éviter de s’électrocuter.
Afin d’empêcher des risques d’explosion et d’incendie, ne placez pas de produits inflammables ou
d’éléments imbibés de produits inflammables à l’intérieur, à proximité ou sur l’appareil.
Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d’usage ce qui
pourrait présenter un danger : coupez le câble d’alimentation au ras de l’appareil. Informez-vous auprès
des services de votre commune des endroits autorisés pour la mise au rebut de l’appareil.
Pendant le cycle de séchage, n’utilisez que des produits de nettoyage (voile, lingette, ...) adaptés à cet
appareil pour exclure tout risque d’incendie.
Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.
-2-
Sommaire
A l’attention de l’utilisateur
A l’attention de l’installateur
Avertissements importants
Caractéristiques techniques
4-5
- Utilisation
- Installation
- Stockage
18
Installation
Description de l’appareil
- Emplacement
- Raccordement électrique
- Raccordement du tuyau de vidange
- Fixation murale
6
- Votre appareil
Utilisation de votre sèche-linge
19-21
7-8
- Le bandeau de commande
- Les voyants
Comment faire un séchage
9
Tableau des programmes
10
- Séchage électronique
- Séchage chronométrique
Guide de séchage
11-12
Entretien et nettoyage
13-15
- Nettoyage extérieur
- Nettoyage du condenseur d’air
- Vidange du bac d’eau de condensation
En cas d’anomalie de
fonctionnement
16
Garantie
17
Service après vente
17
Comment lire votre notice d’utilisation
Les symboles suivants vous guideront tout au long de la
lecture de votre notice d’utilisation.
Instructions de sécurité
Description d’opérations étape par étape
Conseils et recommandations
Informations liées à la protection de l’environnement
-3-
822 61 13-63
Avertissements importants
Conservez cette notice d’utilisation avec l’appareil. Si l’appareil devait être vendu ou cédé à
une autre personne, assurez-vous que la notice d’utilisation l’accompagne. Le nouvel
utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements
s’y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d’autrui.
Utilisation
●
●
●
●
●
●
●
Cet appareil a été conçu pour être utilisé
par des adultes. Veillez donc à ce que les
enfants n’y touchent pas ou qu’ils ne l’utilisent
pas comme un jouet.
●
Contrôlez qu’un briquet n’est pas resté
dans une poche.
●
Laissez la porte entrouverte lorsque le
sèche-linge n’est pas utilisé pour préserver
le joint de porte, mais veillez à ce que les
enfants ne s’enferment pas dans l’appareil.
●
Nettoyez le filtre après chaque utilisation.
●
N’utilisez jamais l’appareil avec un filtre
endommagé ou sans filtre. Cela pourrait
provoquer un incendie.
●
Les enfants en bas âge et les petits animaux
domestiques peuvent se glisser dans le
tambour du sèche-linge. Contrôlez le
tambour avant de mettre l’appareil en
fonctionnement.
●
Les pieds réglables ne peuvent être retirés.
●
Ne surchargez pas le sèche-linge.
●
Tout le linge à sécher doit être essoré avant
d’être introduit dans le tambour. Plus la
vitesse d’essorage sera importante, plus
courte sera la durée du séchage d’où
économie d’énergie.
Nettoyez le condenseur régulièrement. La
propreté du condenseur garantit l’efficacité
du séchage et en réduit la durée.
●
Ne séchez pas d’articles ayant été traités
avec des produits chimiques, tels que les
produits utilisés pour le nettoyage à sec,
car ils pourraient provoquer une explosion.
N’essayez jamais de réparer l’appareil
vous-même. Les réparations effectuées
par du personnel non qualifié peuvent
provoquer des dommages importants.
●
Assurez-vous que l’orifice de ventilation
en bas de la porte ne soit pas obstruée.
A la réception de l’appareil, déballez-le ou
faites-le déballer immédiatement. Vérifiez
son aspect général. Faites les éventuelles
réserves par écrit sur le bon de livraison
dont vous garderez un exemplaire.
Votre appareil est destiné à un usage
domestique normal. Ne l’utilisez pas à
des fins commerciales ou industrielles ou
pour d’autres buts que celui pour lequel il
a été conçu.
Ne modifiez pas ou n’essayez pas de
modifier les caractéristiques de cet appareil.
Cela représenterait un danger pour vous.
Débranchez toujours l’appareil après son
utilisation.
-4-
Avertissements importants
Installation
●
Si l’installation électrique de votre
habitation nécessite une modification
pour le branchement de votre appareil,
faites appel à un électricien qualifié.
●
Avant de procéder au branchement de
votre appareil, lisez attentivement les
instructions figurant au chapitre
«Raccordement électrique».
●
Cet appareil est lourd. Faites attention
lors de son déplacement.
●
Ne confiez les travaux hydrauliques
nécessaires à l’installation de l’appareil
qu’à un plombier qualifié.
●
Ne confiez les travaux électriques
nécessaires à l’installation de l’appareil
qu’à un électricien qualifié.
●
Assurez-vous, après avoir installé l’appareil
que celui-ci ne repose pas sur le câble
d’alimentation.
notre sécurité, s’assurant ainsi que les déchets
seront traités dans des conditions optimum.
Pour obtenir plus de détails sur le recyclage
de ce produit, veuillez prendre contact avec
les services de votre commune ou le magasin
où vous avez effectué l’achat.
En cas d’anomalie de fonctionnement, reportezvous à la rubrique « En cas d’anomalie de
fonctionnement ». Si malgré toutes les vérifications, une intervention s’avère nécessaire, le
vendeur de votre appareil est le premier habilité
à intervenir.
A défaut (déménagement de votre part, fermeture
du magasin où vous avez effectué l’achat,…),
consultez le Centre Contact Consommateurs
qui vous communiquera alors l’adresse d’un
service après vente.
Veuillez lire attentivement ces remarques
avant d’installer et d’utiliser votre appareil.
Nous vous remercions de votre attention.
Stockage
- emballage:
Tous les matériaux marqués par le symbole
sont recyclables. Déposez-les dans une déchetterie
prévue à cet effet (renseignez-vous auprès des
services de votre commune) pour qu’ils puissent
être récupérés ou recyclés.
●
●
PE désigne le polyéthylène, qui est utilisé
pour le sachet enveloppant l’appareil et le
sachet renfermant les présentes instructions.
PS désigne le polystyrène (moulé), utilisé
pour les éléments d’emballage destinés à
protéger l’appareil contre les chocs.
- appareils usagés:
Le symbole
sur le produit ou son emballage
indique que ce produit ne peut être traité comme
déchet ménager. Il doit être remis au point de
collecte dédié à cet effet (collecte et recyclage du
matériel électrique et électronique). En procédant
à la mise au rebut de l’appareil, dans les règles
de l’art nous préservons l’environnement et
-5-
Description de l’appareil
Votre appareil
1.
Verrouillage de la porte
Poussez le curseur vers la droite pour ouvrir.
Evitez d’ouvrir la porte pendant le déroulement d’un programme.
2.
Emplacement du bandeau de commande
Sélectionnez la langue de votre choix et fixez
l’étiquette adhésive à l’emplacement prévu
sur l’appareil.
3.
Bandeau de commande
4.
Ventilation
5.
Gaines de ventilation d’air - elles ne
doivent pas être obstruées.
6.
Pieds réglables
Ces pieds doivent être réglés de manière
à ce que le sèche-linge soit parfaitement
d’aplomb et de niveau.
7.
Filtres
8.
Condenseur d’air
9.
Bac de condensation d’eau
2
1
3
4
13
10. Tambour
11. Plaque signalétique
12. Câble d’alimentation
13. Etriers pour dispositif anti-basculement ou fixation murale
12
5
8
10
11
7
9
2
6
-6-
Utilisation de votre sèche-linge
Le bandeau de commande
Minuterie complémentaire (Séchage
chronométrique)
A. Voyant de séchage
Ce voyant s’allume pendant la phase de
séchage.
Un minuteur gradué jusqu'à 100 minutes vous
permet de parfaire le séchage si nécessaire ou
d’utiliser votre sèche-linge indépendamment
du système de contrôle électronique pour de
petites charges.
B. Voyant «phase de refroidissement»
Ce voyant s’allume pendant la phase de
refroidissement.
En sélectionnant un temps de séchage court
tenez compte du fait que pendant les 9 dernières
minutes du cycle, une phase de refroidissement
est prévue pour éviter le froissage du linge.
C. Voyants «phase anti-froissage»
Ces voyants clignotent pendant la phase
anti-froissage.
D. Voyant du bac de condensation d’eau
Ce voyant clignote lorsque le bac de condensation d’eau est plein.
Si le linge n’est pas retiré en fin de cycle, le
sèche-linge effectue la phase anti-froissage
(durée : 30 minutes maximum).
E. Touche MARCHE / ARRET
Appuyez sur cette touche pour mettre le
sèche-linge en fonctionnement après avoir
sélectionné le programme. Maintenez-la
enfoncée jusqu'à ce que le voyant de
séchage s’allume.
H. Annulation de programme
Si vous placez le programmateur / minuteur sur
cette position, le programme en cours est annulé.
Si la porte est ouverte en cours de programme, cette touche doit être enclenchée
de nouveau après fermeture de la porte
pour que le programme démarre là où il a
été interrompu.
3
F. Touche séchage délicat
L’enclenchement de cette touche permet
d’effectuer un séchage à une température
inférieure pour du linge délicat.
Cette touche n’est à utiliser que lors du
séchage chronométrique des synthétiques.
E
F
B
C
A
D
G. Programmateur / Minuteur
Il vous permet de sélectionner un séchage
électronique (graduations en lettres) ou
chronométrique (graduations en minutes).
H
Le séchage à contrôle électronique
(automatique)
L’appareil fonctionne avec ces programmes à
l’aide de sondes qui testent le degré d’humidité
du linge. Il vous suffit d’afficher le programme
(A à D) en fonction de la catégorie de linge et
du degré de séchage désiré.
G
-7-
Utilisation de votre sèche-linge
Les voyants
Les voyants sur le bandeau de commande peuvent s’allumer ou clignoter de façons différentes.
Le tableau ci-dessous vous explique la signification des différents voyants qui peuvent s’allumer
seuls ou simultanément.
Voyant allumé en continu
Séchage en cours.
Rhase de refroidissement en cours.
•
Voyant clignotant lentement
Porte ouverte pendant la phase de séchage.
Porte ouverte pendant la phase de refroidissement.
•
•
•
La phase anti-froissage s’exécute pendant 30 minutes.
Les voyants clignotent jusqu’à ce que l’on ouvre la
porte.
Voyant clignotant rapidement
(*) La porte a été ouverte pendant la phase de
séchage et refermée ensuite.
(*) La porte a été ouverte pendant la phase de
refroidissement et refermée ensuite.
Le bac de condensation a été vidé.
(*) La porte a été ouverte puis refermée.
(•)
Alarme: le programmateur/minuteur se trouve
entre deux programmes. Si ce n’est pas le cas,
faites appel au service après vente.
•
alternativement
(•)
Bac de condensation plein (avec signal sonore).
Bac de condensation plein et porte ouverte.
•
•
•
•
•
•
en séquence
•
•
(•)
(•)
(•) Si le sèche-linge se trouvait en phase de séchage ou de refroidissement lorsque la porte a été
ouverte, et que le bac de condensation était plein ou vide.
(*) Pour la sécurité des enfants, le sèche-linge ne redémarre pas automatiquement si la porte a
été ouverte et refermée (le voyant correspondant clignote).
Assurez-vous que le tambour ne contient seulement que la charge de linge initiale avant de le
remettre en marche en appuyant sur la touche MARCHE / ARRET.
-8-
Comment faire un séchage
Tous les programmes de séchage se terminent
par une phase de refroidissement de 9 minutes
(le voyant correspondant s’allume).
Avant la première utilisation de votre
sèche-linge, faites-le fonctionner pendant
20 minutes environ, en chargeant le tambour
de quelques chiffons humides (essorés), ceci
afin d’éliminer d’éventuelles traces de poussières
ou de graisses.
Si le linge n’est pas retiré en fin de cycle, le
sèche-linge effectue la phase anti-froissage
(durée : 30 minutes maximum).
Pour sécher votre linge
Nous vous recommandons de ne pas
interrompre un programme de séchage
car à la reprise du cycle, l’air froid
introduit peut créer une pression
pouvant chasser des gouttelettes
d’eau par la grille avant du circuit de
condensation.
1. Branchez l’appareil.
2. Ouvrez la porte en déplaçant le curseur
(A) vers la droite.
3. Assurez-vous que les filtres (B) et (C)
sont propres et correctement placés.
4. Assurez-vous que le bac de condensation
d’eau (D) est vide et en position.
Après chaque utilisation
5. Dépliez les pièces de linge une à une et
introduisez-les dans le tambour.
6. Fermez la porte.
7. Sélectionnez le temps ou le programme
de séchage (E).
●
Tournez le programmateur sur « 0 ».
●
Débranchez l’appareil.
●
Videz le bac de condensation d’eau et
nettoyez les filtres.
8. Appuyez sur la touche MARCHE /
ARRET (F).
C
A
B
F
E
D
-9-
Tableau des programmes
Capacité maximum (Linge sec)
Coton
max. 3,4 kg
Synthétique
max. 1,5 kg
Séchage électronique
Programme
Poids de la
charge (kg)
Temps approximatif requis
articles préalablement
essorés à environ
800 tr/min.
Très sec
A
3,4
2,0
1,0
105 - 120
80 - 90
55 - 65
Prêt à
ranger (*)
B
3,4
2,0
1,0
95 - 110
70 - 80
50 - 60
Prêt à
repasser
C
3,4
2,0
1,0
80 - 95
55 - 75
45 - 55
Prêt à ranger
D
1,5
0,7
45 - 55
38 - 48
Type de linge
Coton
Synthétiques
Degré de
séchage
(*) Selon norme EN 61121
Séchage Chronométrique
Degré de séchage
Type de linge
Coton (3,4 kg max.)
En fonction de temps programmé
Synthétique (1,5 kg max.)
Touche séchage délicat enclenchée.
En fonction du temps programmé
Programme
Phase de refroidissement
(9 minutes).
La durée du séchage est variable selon :
■
■
■
■
la nature du linge,
l’importance de la charge,
l’intensité de l’essorage,
le degré de séchage souhaité.
Cet appareil est conforme aux Directives Communautaires suivantes :
■
73/23/CEE 19/02/73 (Basse tension) et modifications successives ;
■
89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications
successives ;
■
92/31 CEE
- 10 -
20 - 90
20 - 90
Guide de séchage
Charge
●
Il est souvent difficile d’estimer le poids des
articles à sécher. C’est pourquoi nous vous
conseillons de remplir le tambour :
●
●
Séchage en tambour à haute température
en totalité mais sans pression excessive,
pour le linge en coton, lin et métis,
Séchage en tambour à température
modérée
à moitié de son volume pour les cotons
traités et les fibres synthétiques,
●
au tiers environ de son volume pour les
articles très fragiles.
●
Ne surchargez pas le tambour de votre
sèche-linge (3,4 kg de linge de coton sec
ou 1,5 kg de linge synthétique sec max.).
Pour les articles particulièrement fragiles,
il est recommandé de réduire encore la
charge. Une surcharge du tambour
prolongerait anormalement le temps de
séchage et pourrait être la cause du
froissement du linge.
Séchage en tambour interdit
Nous vous donnons à titre indicatif les poids
moyens des pièces les plus communes:
Sortie de bain :
1200 g
Drap de lit :
500 g
Blouse :
100 g
Serviette (éponge)
200 g
Chemise :
200 g
Robe de nuit :
200 g
Pyjama :
200 g
Caleçon :
100 g
Caleçon (long) :
300 g
Taie d’oreiller :
200 g
Chaussettes :
100 g
●
Fermez les boutons pression et les
fermetures à glissière et recousez les
boutons si nécessaire.
●
Veillez à nouer les ceintures et les rubans
des vêtements avant de les introduire dans
le tambour.
●
Vous obtiendrez un séchage homogène si
vous prenez la précaution de trier chaque
catégorie de linge selon son épaisseur, par
exemple séchez séparément les tissuséponges.
●
Séchez un par un les articles tels que
housses de couette, draps, draps housse
afin d’éviter qu’ils ne s’enroulent et forment
des noeuds.
●
Retournez sur l’envers les articles molletonnés et pelucheux, ainsi que les poches
de pantalon afin d’éviter les épaisseurs
longues à sécher.
●
Tout le linge à sécher doit être essoré
avant de procéder au séchage.
●
Evitez de sécher le linge trop longtemps:
vous économiserez de l’énergie et éviterez
également la formation de faux plis dans
le linge.
●
L’adjonction d’assouplissant au dernier
rinçage (en lave linge) permet de réduire
l’électricité statique sur le linge.
●
Choisissez, pour les tissus en coton épais,
un temps de séchage qui rend le linge prêt
au repassage (c’est à dire imprégné de
l’humidité que requiert un repassage
immédiat). Si le repassage ne peut pas se
faire immédiatement, enroulez le linge pour
obtenir un degré d’humidité uniforme.
Important :
●
Ne faites jamais sécher en machine :
■
les lainages, les soieries et les voilages, les
articles en chlorofibres (thermolactyl, etc.),
■
les matières caoutchoutées, les tissus
plastifiés et les articles ouatinés (anoraks,
couettes, etc.),
■
les articles ayant été précédemment
nettoyés avec des produits inflammables,
■
les tissus ayant tendance à s’effilocher,
■
les oreillers, les coussins, les duvets.
Conformez-vous scrupuleusement aux
étiquettes d’entretien de votre linge et
assurez-vous que l’article peut être
séché en machine.
- 11 -
Guide de séchage
●
Les articles tissés ont tendance à rétrécir.
Un séchage excessif renforce cet effet.
Il faut, par conséquent, sélectionner une
durée de séchage très courte pour ces
textiles. Nous vous recommandons de
tenir compte des possibilités de rétrécissement de ces textiles lors de nouvelles
acquisitions.
●
Si le linge devait être encore humide à la
fin du séchage, affichez un temps supplémentaire d’au moins 20 minutes.
●
Nous vous déconseillons d’ouvrir la porte
en cours de séchage pour contrôler le degré
d’humidité de votre linge. En effet, les
articles sont chauds et donnent au contact
une impression d’humidité, même si le linge
est sec. Il est préférable d’attendre la fin
du cycle de séchage et le refroidissement
du linge avant d’ouvrir la porte. Prolongez
alors l’opération de séchage si nécessaire.
- 12 -
Entretien et nettoyage
Débranchez l’appareil avant toute
opération d’entretien.
Nettoyage extérieur
Utilisez de l’eau savonneuse. Rincez et séchez
soigneusement.
Important : N’utilisez jamais de produits
abrasifs ou caustiques.
A
Nettoyage du filtre
Le filtre doit être nettoyé après chaque
utilisation.
1. Ouvrez la porte.
2. Ouvrez le couvercle (Fig. A).
3. Nettoyez au moyen d’une brosse (Fig. B)
le filtre qui se trouve sous le couvercle.
Retirez régulièrement ce filtre pour le
nettoyer des deux côtés. Remettez-le
correctement en place après nettoyage,
avant de refermer le couvercle.
N’utilisez jamais votre sèche-linge
sans que le filtre soit propre et
correctement mis en place ou si le
filtre est endommagé.
La quantité de peluches recueillies sur le filtre
ne doit pas vous inquiéter, elle est due à une
usure normale du linge et non à un mauvais
fonctionnement de l’appareil.
Un frottement des fibres et du tissu se produit
pendant l’utilisation et le lavage du linge
provoquant une formation de peluches. Si le
séchage du linge est effectué sur un séchoir
ou un fil ces peluches s’envolent, tandis qu’à
l’intérieur du sèche-linge elles s’accumulent et
se gonflent fortement sous l’action du séchage.
- 13 -
B
Entretien et nettoyage
Nettoyage du condenseur d’air
Comme dans tous les sèche linge, l’air qui
circule dans le tambour entraîne des peluches.
En conséquence, une certaine quantité de
peluches est entraînée dans le condenseur, de
sorte que celui-ci doit être nettoyé régulièrement.
1. Ouvrez la porte et relevez le couvercle.
C
D
2. Retirez le filtre et refermez le couvercle.
3. Placez les doigts dans les encoches au
sommet du condenseur et appuyez
fortement avec les pouces contre la
porte (Fig. C et D).
Le condenseur se dégage, ce qui permet
de le retirer en le soulevant. Veillez à ne
pas endommager la partie en aluminium.
4. Nettoyez le condenseur à l’aide d’un
aspirateur. Otez le bouchon de vidange
rouge situé en bas du condenseur (Fig. E).
Couchez le condenseur et remplissez-le
d’eau par l’orifice du filtre. Laissez tremper
environ cinq minutes, puis rincez à l’eau
chaude (par exemple au moyen d’une
douchette à main), des deux côtés (Fig. F).
E
F
5. Séchez-le soigneusement. N’omettez
pas de remettre en place le bouchon de
vidange rouge (Fig. G).
6. Replacez le condenseur d’air dans le
sèche-linge. Assurez-vous que sa partie
inférieure est alignée sur des rainures
en bas de la porte de l’appareil. Appuyez
sur le haut du condenseur jusqu'à
enclenchement sur la porte. Réinstallez
le filtre et refermez le couvercle.
G
Ne faites pas fonctionner l’appareil
sans condenseur d’air.
- 14 -
Entretien et nettoyage
Vidange du bac d’eau de condensation
Un voyant s’allume sur le bandeau de commande lorsque le bac d’eau doit être vidé.
Videz le bac de condensation d’eau de manière
à obtenir un séchage correct du linge au cours
du séchage suivant (l’eau extraite du linge
pendant le séchage se condense à l’intérieur
du sèche-linge et est récupérée dans de bac
de condensation d’eau).
Si la vidange du bac de condensation d’eau
n’est pas régulièrement faite, le voyant correspondant s’allume en cours de programme et
un signal sonore retentit. Le programme
s’interrompt automatiquement tant que le bac
n’a pas été vidé.
A
Si le bac n’est pas vidé dans les 5 minutes qui
suivent, le programme ne redémarre pas. Il est
alors nécessaire d’annuler le programme initial
et d’en sélectionner un à nouveau.
Il est recommandé de prendre l’habitude de
vider le bac avant (ou après) chaque cycle afin
d’éviter tout interruption en cours de séchage.
Pour vidanger le bac :
1. Ouvrez la porte.
2. Sortez le bac (Fig. A).
3. Ouvrez le bouchon et videz le bac (Fig. B).
B
4. Refermez le bouchon puis replacez le
bac en prenant soin de l’engager
correctement au fond de son logement.
Si vous raccordé directement votre sèchelinge à un tuyau d’évacuation, la vidange
du bac de condensation d’eau n’est pas
nécessaire.
Toutefois, le voyant correspondant au bac de
condensation d’eau clignote par intermittence
pendant la phase anti froissage. Il est alors
nécessaire de nettoyer le filtre.
- 15 -
En cas d’anomalie de fonctionnement
Nous vous recommandons vivement de faire les vérifications suivantes sur votre appareil avant
d’appeler votre service après vente. Il se peut que le problème soit simple et que vous puissiez
y remédier vous-même. Si après avoir vérifié ces différents points l’anomalie persiste, contactez
votre service après vente.
Symptômes
Le sèche-linge ne démarre pas
Solutions
Vérifiez que :
●
la porte est correctement fermée,
●
l’appareil est effectivement branché,
les fusibles sont en bon état et n’ont
pas disjoncté,
● il n’y a pas de coupure de courant,
●
le bac de condensation d’eau n’est
pas plein et correctement positionné,
● le temps ou le programme de séchage
ont été affichés,
● la touche MARCHE / ARRET est
effectivement enfoncée,
● la porte n’a pas été ouverte pendant
un programme. Dans ce cas, appuyez
sur la touche MARCHE / ARRET.
●
Le résultat de séchage n’est pas
satisfaisant
Vérifiez que :
●
●
●
●
●
●
●
Les voyant clignotent les uns après
les autres
le temps ou le programme sélectionné
est approprié,
le tambour du sèche-linge n’est pas
surchargé,
le filtre et/ou le condenseur d’air sont
correctement nettoyés,
la charge de linge a été suffisamment
essorée en lave linge,
la porte n’a pas été ouverte en cours
de programme,
le bac de condensation d’eau n’est
pas plein et correctement positionné,
la touche séchage délicat n’a pas été
enfoncée dans un programme de
séchage électronique.
Vérifiez que :
●
- 16 -
le sélecteur de programme ne se
trouve pas entre deux positions.
Service après-vente
En cas d’anomalie de fonctionnement, reportez-vous à
la partie « En cas d’anomalie de fonctionnement ». Si
malgré toutes les vérifications une intervention s’avère
nécessaire, le vendeur de votre appareil est le premier
habilité à intervenir. A défaut (déménagement de votre
part, fermeture du magasin où vous avez effectué
l’achat ...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l’adresse d’un
Service Après Vente.
Plaque signaletique
En appelant un Service Après Vente, indiquez-lui le
modèle, le numéro de produit et le numéro de série
de l’appareil. Ces indications figurent sur la plaque
signalétique située sur votre appareil.
En cas d’intervention sur votre appareil, exigez
du Service Après Vente les Pièces de Rechange
certifiées Constructeur.
Garantie
Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l’acte d’achat de votre appareil, de vous
communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.
Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l’achat de
votre appareil et les garanties qui y sont attachées. N’hésitez pas à le contacter.
A l’attention de l’installateur
Caractéristiques techniques
Dimensions
Hauteur
Largeur
Profondeur (porte fermée)
Profondeur (porte ouverte
à 90°)
Puissance de branchement
Puissance nominale
Moteur
Fusible
686 mm
595 mm
420 mm
900 mm
230 V / 50 Hz
2170 W
170 W
10 A
Capacité de séchage
Coton
Synthétiques
3,4 kg
1,5 kg
Accessoires fournis avec
l’appareil
•
Cornière pour fixation
murale
Accessoires en option (auprès
de votre magasin vendeur)
•
Kit de montage pour
installation sur lave linge
150 62 99-00
•
Tuyau de vidange
5647 12 28-10
Consommation selon la norme Europa EN 61121
Energie 2,47 kWh/3,4 kg de coton
L’information du consommateur relative à la déclaration de consommation d’énergie est conforme
à la directive CE 92/75 et fait référence au programme 90 minutes, séchage chronométrique.
Installation
Emplacement
Raccordement électrique
●
L’installation de votre appareil nécessite
un local convenablement aéré.
Ce sèche-linge ne peut être branché qu’en
230 V / 50 Hz, 10A.
●
Pour que l’appareil fonctionne dans les
meilleures conditions, il est indispensable
de le mettre de niveau (emploi d’un niveau
à bulles par exemple).
●
Pendant le fonctionnement du sèche-linge,
la température ambiante ne doit pas dépasser
35°C. Si la température ambiante est trop
élevée, ouvrez une porte ou une fenêtre.
Utilisez un socle de prise de courant comportant une borne de mise à la terre qui doit
être obligatoirement raccordée conformément
aux normes en vigueur (norme NFC 15100 et
prescriptions de l’E.D.F.).
●
Vérifiez que le compteur et les fusibles peuvent
supporter l’intensité absorbée par l’appareil, en
tenant compte des autres appareils électriques
branchés.
Un fonctionnement correct exige une arrivée
d’air exempte de poussière.
●
La chaleur dégagée par le sèche-linge peut
atteindre jusqu'à 60°C. Tenez compte de ce
facteur lors de l’installation de l’appareil sur
des revêtements sensibles.
●
Les pieds réglables ne doivent pas être
retirés afin d’assurer une ventilation correcte
sous l’appareil.
●
Veillez à ce que la ventilation à l’avant ne
soit pas obstruée.
●
Réservez également un espace minimum
de 200 mm entre le dessus du sèche-linge
et le plafond (ou meuble supérieur), de
manière à assurer une ventilation correcte
par le haut.
●
Notre responsabilité ne saurait être
engagée en cas d’incident ou
d’accident provoqué par une mise à
la terre inexistante ou défectueuse.
Raccordement du tuyau de vidange
Si le lieu d’emplacement de l’appareil est
pourvu d’un dispositif d’évacuation, l’eau
condensée peut directement être évacuée par
un tuyau de vidange disponible en option
auprès de votre magasin vendeur.
1. Otez le clip et le bouchon de fermeture.
2. Fixez le tuyau de vidange.
Si un meuble, une paroi ou une étagère
situé (e) côté charnière de l’appareil a une
profondeur supérieure à 370 mm, veillez à
ménager un espace de 30 mm minimum
sur ce côté de l’appareil afin de permettre
une ouverture complète de la porte lors du
retrait du bac de condensation d’eau.
L’installation de l’appareil doit être effectuée
selon les normes en vigueur (norme NFC
15100 et prescriptions de l’E.D.F.).
- 18 -
Installation
Fixation murale
Le choix des ferrures de fixation dépend du
maténau dans lequel elles doivent être utilisées.
Choisissez des ferrures adaptées au matériau
de votre mur. Pour le montage de cornière de
fixation, utilisez au moins 3 ferrures de fixation.
Avant de procéder à la fixation murale de votre
appareil, assurez-vous que le câble d’alimentation
puisse atteindre la prise de courant.
3
- 19 -
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
