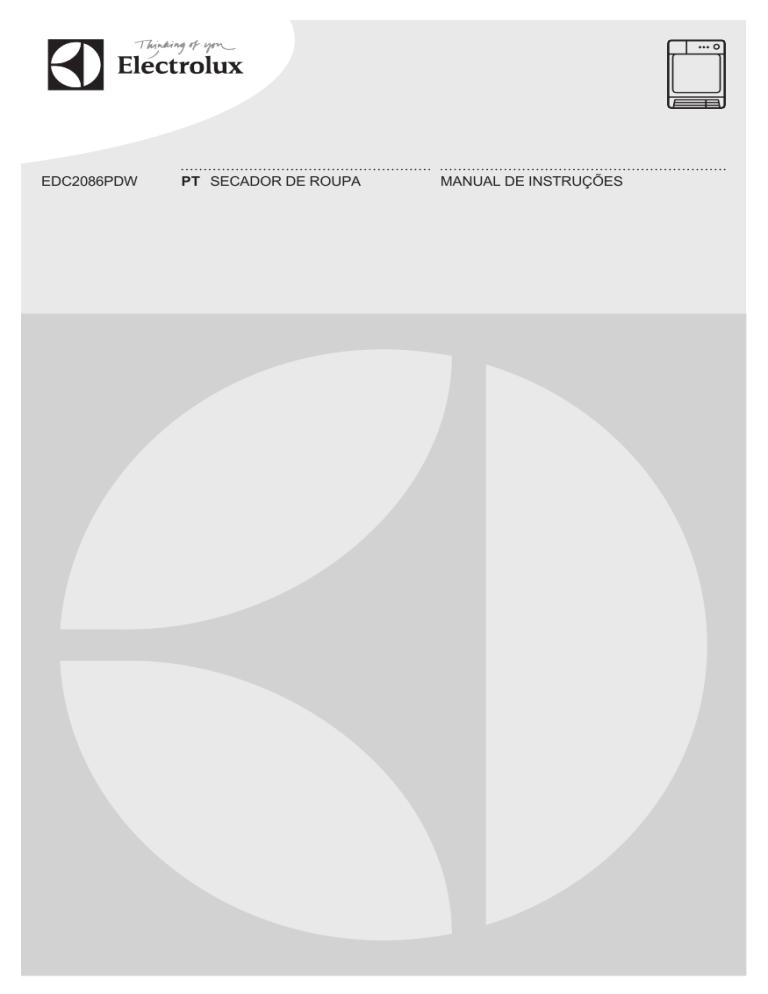

EDC2086PDW
PT SECADOR DE ROUPA
MANUAL DE INSTRUÇÕES
2
www.electrolux.com
ÍNDICE
1. INFORMAÇÕES DE SEGURANÇA............................................................................ 3
2. INSTRUÇÕES DE SEGURANÇA............................................................................... 5
3. DESCRIÇÃO DO PRODUTO..................................................................................... 7
4. PAINEL DE COMANDOS...........................................................................................7
5. TABELA DE PROGRAMAS........................................................................................8
6. OPÇÕES................................................................................................................. 10
7. DEFINIÇÕES........................................................................................................... 12
8. ANTES DA PRIMEIRA UTILIZAÇÃO.........................................................................12
9. UTILIZAÇÃO DIÁRIA................................................................................................13
10. SUGESTÕES E DICAS.......................................................................................... 13
11. MANUTENÇÃO E LIMPEZA.................................................................................. 14
12. RESOLUÇÃO DE PROBLEMAS............................................................................ 17
13. DADOS TÉCNICOS............................................................................................... 18
ESTAMOS A PENSAR EM SI
Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz com
ele décadas de experiência profissional e inovação. Engenhoso e elegante, foi
concebido a pensar em si. Assim, quando o utilizar, terá a tranquilidade de saber que
terá sempre óptimos resultados.
Bem-vindo(a) à Electrolux.
Visite o nosso website para:
Resolver problemas e obter conselhos de utilização, catálogos e informações sobre
serviços:
www.electrolux.com
Registar o seu produto para beneficiar de um serviço melhor:
www.registerelectrolux.com
Adquirir acessórios, consumíveis e peças de substituição originais para o seu
aparelho:
www.electrolux.com/shop
APOIO AO CLIENTE E ASSISTÊNCIA
Utilize sempre peças de substituição originais.
Quando contactar o nosso Centro de Assistência Autorizado, certifique-se de que tem
os seguintes dados disponíveis: Modelo, PNC, Número de Série.
A informação encontra-se na placa de características.
Aviso / Cuidado - Informações de segurança
Informações gerais e sugestões
Informações ambientais
Sujeito a alterações sem aviso prévio.
PORTUGUÊS
1.
3
INFORMAÇÕES DE SEGURANÇA
Leia atentamente as instruções fornecidas antes de
instalar e utilizar o aparelho. O fabricante não é
responsável por lesões ou danos resultantes de
instalação e utilização incorrectas. Guarde sempre as
instruções junto do aparelho para futura referência.
1.1 Segurança para crianças e pessoas vulneráveis
ADVERTÊNCIA!
Risco de asfixia, ferimentos ou incapacidade
permanente.
•
•
•
•
•
•
•
•
Este aparelho pode ser utilizado por crianças com 8
anos ou mais e por pessoas com capacidades físicas,
sensoriais ou mentais reduzidas ou com pouca
experiência e conhecimento se tiverem recebido
supervisão ou instruções relativas à utilização do
aparelho de forma segura e compreenderem os perigos
envolvidos.
Não permita que as crianças brinquem com o aparelho.
É necessário manter as crianças com menos de 3 anos
afastadas ou constantemente vigiadas.
Mantenha todos os materiais de embalagem fora do
alcance das crianças.
Mantenha todos os detergentes fora do alcance das
crianças.
Mantenha as crianças e os animais domésticos
afastados da porta do aparelho quando esta estiver
aberta.
Se o aparelho tiver um dispositivo de segurança para
crianças, recomendamos que o active.
A limpeza e a manutenção básica não devem ser
efectuadas por crianças sem supervisão.
1.2 Segurança geral
•
Não altere as especificações deste aparelho.
4
www.electrolux.com
•
•
•
•
•
•
•
•
•
•
•
Se instalar o secador de roupa por cima de uma
máquina de lavar roupa, utilize o kit de empilhamento.
O kit de empilhamento está disponível nos
concessionários autorizados e pode ser utilizado
apenas nos aparelhos especificados nas instruções
fornecidas com o acessório. Leia-as atentamente antes
da instalação (consulte o folheto de instalação).
O aparelho pode ser instalado num espaço livre ou
debaixo de um balcão de cozinha que tenha o espaço
correcto (consulte o folheto de instalação).
Não instale o aparelho atrás de uma porta trancável, de
uma porta de correr ou de uma porta com dobradiças
para o lado oposto, que impeça a abertura total da
porta do aparelho.
As aberturas de ventilação existentes na base (se
aplicável) não devem ficar obstruídas por tapetes ou
carpetes.
Ligue a ficha à tomada eléctrica apenas no final da
instalação. Certifique-se de que a ficha fica acessível
após a instalação.
Certifique-se de que o local de instalação tem uma boa
ventilação para evitar o refluxo de gases para o local,
provenientes de aparelhos que estejam a queimar
outros combustíveis.
O ar que sai do aparelho não pode ser encaminhado
para uma chaminé de exaustão de fumos de aparelhos
a gás ou outros combustíveis. (se aplicável)
Se o cabo de alimentação estiver danificado, deve ser
substituído pelo fabricante, por um agente de
assistência autorizado ou por uma pessoa igualmente
qualificada, para evitar perigos.
Respeite o volume de carga máximo de 8 kg (consulte
o capítulo “Tabela de programas”).
Não utilize o aparelho se este tiver sido limpo com
produtos químicos industriais.
Remova o cotão que se tenha acumulado em torno do
aparelho.
PORTUGUÊS
•
•
•
•
•
•
•
•
•
Não utilize o aparelho sem o filtro. Limpe o filtro de
cotão antes ou após cada utilização.
Não utilize o secador de roupa para secar peças não
lavadas.
Todas as peças que estejam contaminadas com
substâncias como óleo alimentar, acetona, álcool,
gasolina, querosene, tira-nódoas, aguarrás, ceras e
removedores de cera devem ser lavadas em água
quente com uma quantidade extra de detergente antes
de serem secadas no secador de roupa.
Todas as peças com espuma de borracha (espuma de
látex), toucas de banho, tecidos impermeáveis, artigos
e roupas com o avesso em borracha ou almofadas
cheias com espuma de borracha não podem ser
secadas no secador de roupa.
Os amaciadores ou produtos semelhantes devem ser
usados de acordo com as instruções do fabricante do
amaciador.
Certifique-se de que não deixa isqueiros ou fósforos
dos bolsos.
Nunca pare o secador de roupa antes do fim do ciclo
de secagem, excepto se remover rapidamente e
estender todas as peças para dissipar o calor.
A parte final do ciclo do secador de roupa é feita sem
calor (ciclo de arrefecimento) para assegurar que as
peças ficam a uma temperatura que não cause danos.
Antes de qualquer acção de manutenção, desactive o
aparelho e desligue a ficha da tomada eléctrica.
2. INSTRUÇÕES DE SEGURANÇA
2.1 Instalação
• Remova toda a embalagem.
• Não instale nem utilize o aparelho se
ele estiver danificado.
• Cumpra as instruções de instalação
fornecidas com o aparelho.
• Tenha sempre cuidado quando
deslocar o aparelho porque o aparelho
é pesado. Use sempre luvas de
protecção.
• Não instale nem utilize o aparelho em
locais onde a temperatura seja inferior
a 5 °C ou superior a 35°C.
• Certifique-se de que o piso onde
instala o aparelho é plano, estável,
resistente ao calor e limpo.
• Certifique-se de que existe circulação
de ar entre o aparelho e o piso.
• Desloque o aparelho sempre na
vertical.
5
6
www.electrolux.com
• A superfície posterior do aparelho deve
ficar encostada à parede.
• Quando o aparelho estiver colocado na
sua posição definitiva, verifique se está
bem nivelado, com a ajuda de um nível
de bolha. Se não estiver, regule os pés
de apoio até ficar nivelado.
2.2 Ligação eléctrica
ADVERTÊNCIA!
Risco de incêndio e choque
eléctrico.
• O aparelho tem de ficar ligado à terra.
• Certifique-se de que a informação
sobre a ligação eléctrica existente na
placa de características está em
conformidade com a alimentação
eléctrica. Se não estiver, contacte um
electricista.
• Utilize sempre uma tomada bem
instalada e à prova de choques
eléctricos.
• Não utilize adaptadores de tomadas
duplas ou triplas, nem cabos de
extensão.
• Não puxe o cabo de alimentação para
desligar o aparelho. Puxe sempre a
ficha de alimentação.
• Não toque no cabo de alimentação ou
na ficha com as mãos molhadas.
• Apenas para o Reino Unido e para a
Irlanda. O aparelho possui uma ficha
com classificação de 13 A. Caso tenha
de mudar o fusível da ficha eléctrica,
utilize um fusível de 13 A ASTA (BS
1362).
• Este aparelho está em conformidade
com as Directivas da C.E.E.
2.3 Utilização
ADVERTÊNCIA!
Risco de ferimentos, choque
eléctrico, incêndio,
queimaduras ou danos no
aparelho.
• Utilize este aparelho apenas em
ambiente doméstico.
• Não seque peças descosidas que
contenham forros ou enchimentos.
• Seque apenas os tecidos que possam
ser secados no secador de roupa. Siga
as instruções de cada etiqueta de
tecido.
• Se tiver lavado a roupa com um
removedor de nódoas, efectue um
ciclo de enxaguamento extra antes de
iniciar o secador.
• Não beba a água condensada/
destilada, nem prepare alimentos com
ela. Pode causar problemas de saúde
a pessoas e animais de estimação.
• Não se sente nem se apoie na porta
quando esta estiver aberta.
• Não seque peças muito molhadas no
secador de roupa.
2.4 Manutenção e limpeza
ADVERTÊNCIA!
Risco de ferimentos ou
danos no aparelho.
• Não utilize jactos de água ou vapor
para limpar o aparelho.
• Limpe o aparelho com um pano macio
e húmido. Utilize apenas detergentes
neutros. Não utilize produtos
abrasivos, esfregões, solventes ou
objectos metálicos.
2.5 Eliminação
ADVERTÊNCIA!
Risco de ferimentos ou
asfixia.
• Desligue o aparelho da alimentação
eléctrica.
• Corte o cabo de alimentação eléctrica
e elimine-o.
• Remova o trinco da porta para evitar
que crianças ou animais de estimação
possam ficar aprisionados no interior
do aparelho.
7
PORTUGUÊS
3. DESCRIÇÃO DO PRODUTO
1
2
3
4
11
5
10
6
9
7
1
2
3
4
5
6
7
8
9
10
11
Depósito de água
Painel de comandos
Porta do aparelho
Filtro principal
Botão da porta do condensador
Ranhuras de circulação de ar
Pés reguláveis
Porta do condensador
Tampa do condensador
Trincos da tampa do condensador
Placa de características
8
A porta pode ser instalada no
lado oposto pelo utilizador.
Pode ajudar a colocar e
retirar a roupa com mais
facilidade ou ser útil se existir
alguma limitação na
instalação do aparelho
(consulte o panfleto
separado).
4. PAINEL DE COMANDOS
1
2
3
4
5
6
8
1 Selector de programas
2 Visor
3
Botão táctil Tiempo/Tempo
4
Botão táctil Inicio Diferido
7
5
Botão táctil Delicados
6
Botão táctil Cara de Lana/Lãs
7
Botão táctil Inicio/Pausa
8 Botão On/Off (ligar/desligar)
8
www.electrolux.com
Toque com um dedo nas
áreas tácteis com o símbolo
ou o nome da opção. Não
utilize luvas quando tocar no
painel de comandos.
Certifique-se de que o painel
de comandos está sempre
limpo e seco.
4.1 Indicadores
Indicadores
Descrição
Fase de secagem
Fase de arrefecimento
Fase de protecção anti-rugas
Condensador
Depósito de água
Filtro
Início diferido
Bloqueio para crianças
Sinais sonoros
Duração do programa
-
Duração da secagem por tempo
-
Duração do início diferido
5. TABELA DE PROGRAMAS
Programas
Tipo de carga
Carga (máx.)1) /
Etiqueta do tecido
Algodão
Extra Seco
Nível de secagem: extra seco.
8 kg/
Seco Intenso
Nível de secagem: secagem forte.
8 kg/
Seco Armario2) 3) Nível de secagem: seco para guardar.
8 kg/
PORTUGUÊS
Programas
Seco Plancha/
Engomar 2)
Tipo de carga
Nível de secagem: aplicável para engomar.
Carga (máx.)1) /
Etiqueta do tecido
8 kg/
Sintéticos
Extra Seco
Nível de secagem: extra seco.
3,5 kg/
Seco Armario 2)
Nível de secagem: seco para guardar.
3,5 kg/
Nível de secagem: aplicável para engomar.
3,5 kg/
Seco Plancha/
Engomar
Fácil
Tecidos delicados que requerem uma
passagem a ferro mínima. Os resultados
da secagem podem variar consoante os
diferentes tipos de tecido. Deve sacudir a
roupa antes de a colocar no aparelho.
Quando o programa terminar, remova imediatamente as peças e coloque-as num
cabide.
1 kg (ou 5 camisas)/
Edredón
Para secar um ou dois edredões e almofadas (com penas, penugem ou enchimentos sintéticos).
3 kg/
Delicados
Tecidos delicados.
2 kg/
Tecidos de lã. Lãs delicadas laváveis e secáveis em máquina. Remova imediatamente as peças quando o programa terminar.
1 kg
Lana/Lãs4)
Para secar calçado desportivo apenas
com a Prateleira de Secagem (consulte o
manual do utilizador separado fornecido
com a Prateleira de Secagem).
1 par de sapatos
de desporto
Refrescar
Refrescar tecidos que tenham estado
guardados.
1 kg
Tiempo/Tempo
Com este programa, pode utilizar a opção
Tiempo/Tempo e definir a duração do
8 kg/
programa.
9
10
www.electrolux.com
Programas
Rápido
Tipo de carga
Carga (máx.)1) /
Etiqueta do tecido
Para secar tecidos de algodão e sintéticos
2 kg/
a baixa temperatura.
1) O peso máximo refere-se a peças secas.
2) Apenas para testes: Os programas standard para testes estão especificados no documento EN 61121.
3) O programa
Algodão Seco Armario é o “Programa standard para algodão” e é adequado para secar roupa de algodão normal molhada e é o programa mais eficiente em consumo de energia para secar roupa de algodão molhada.
4) O ciclo de secagem de lã desta máquina foi aprovado pela The Woolmark Company para
a secagem à máquina de produtos de lã laváveis em máquina, desde que as peças sejam lavadas e secadas de acordo com as instruções indicadas na etiqueta do vestuário e as instruções publicadas pelo fabricante deste aparelho. M1221. No Reino Unido, na República da Irlanda, em Hong Kong e na Índia, o símbolo Woolmark é uma marca comercial de certificação.
6. OPÇÕES
de 30 minutos e um máximo de 4
horas. A definição da duração deve ser
proporcional à quantidade de roupa
que colocar no aparelho.
6.1 Tiempo/Tempo
Esta opção aplica-se ao programa
Tiempo/Tempo e ao programa Lana/Lãs
(apenas com a Prateleira de Secagem).
6.2 Cara de Lana/Lãs
Recomendamos que defina
uma duração curta quando
secar pequenas quantidades
de roupa ou apenas uma
peça.
Esta opção aplica-se apenas ao programa
Lã. Para deixar a roupa mais seca, prima
• Programa Tiempo/Tempo : Permite
definir a duração do programa entre
um mínimo de 10 minutos e um
máximo de 2 horas. A definição da
duração deve ser proporcional à
quantidade de roupa que colocar no
aparelho.
• Programa Lana/Lãs : Permite definir a
duração do programa entre um mínimo
o botão táctil Cara de Lana/Lãs
repetidamente para aumentar a duração
do programa.
6.3 Delicados
Com esta opção, pode conseguir um
programa de secagem suave com
temperatura baixa. Utilize esta opção com
na
tecidos que tenham o símbolo
etiqueta (por exemplo, acrílico ou viscose).
6.4 Tabela de opções
Programas1)
Algodão
Extra Seco
■
PORTUGUÊS
11
Programas1)
■
Seco Intenso
■
Seco Armario
Seco Plancha/
Engomar
■
Sintéticos
Extra Seco
■
Seco Armario
■
Seco Plancha/
Engomar
■
Fácil
■
Edredón
■
Delicados
■
Lana/Lãs
■ 2)
■
■
Refrescar
Tiempo/Tempo
■
■
Rápido
1) Pode seleccionar 1 ou mais opções juntamente com o programa. Para activar ou desactivar
as opções, prima o respectivo botão táctil.
2) Apenas com a Prateleira de Secagem (acessório fornecido ou opcional, dependendo do
modelo).
12
www.electrolux.com
7. DEFINIÇÕES
É possível desactivar a opção
de bloqueio para crianças
durante o funcionamento de
um programa. Mantenha os
mesmos botões tácteis
premidos em simultâneo até
que o indicador do bloqueio
para crianças se apague.
A
B
C
D
E
A) Tiempo/Tempo Botão táctil
B) Inicio Diferido Botão táctil
7.2 Ligar/desligar o alarme
sonoro
E) Inicio/Pausa Botão táctil
Para desactivar ou activar os sinais
sonoros, mantenha os botões tácteis (B) e
(C) premidos em simultâneo durante 2
segundos.
7.1 Função de bloqueio para
crianças
7.3 Ajuste do nível de humidade
restante na roupa
Esta função impede que as crianças
brinquem com o aparelho durante o
funcionamento de um programa. O
selector de programas e os botões tácteis
ficam bloqueados.
Para alterar o nível predefinido de
humidade restante na roupa:
C) Delicados Botão táctil
D) Cara de Lana/Lãs Botão táctil
Apenas o botão On/Off (ligar/desligar)
continua operacional.
Activar a opção de bloqueio
para crianças:
1. Prima o botão On/Off (ligar/desligar)
para activar o aparelho.
2. Aguarde aproximadamente 8
segundos.
3. Mantenha os botões tácteis (A) e (D)
premidos em simultâneo. O indicador
do bloqueio para crianças acende.
O indicador do bloqueio para crianças
acende.
1. Prima o botão On/Off (ligar/desligar)
para activar o aparelho.
2. Aguarde aproximadamente 8
segundos.
3. Mantenha os botões (A) e (B)
premidos em simultâneo.
Um destes indicadores acende:
•
•
roupa
secagem máxima da
secagem forte da roupa
secagem normal da roupa
•
4. Prima o botão (E) repetidamente até
acender o indicador do nível correcto.
5. Para confirmar o ajuste, mantenha os
botões (A) e (B) premidos em
simultâneo durante 2 segundos.
8. ANTES DA PRIMEIRA UTILIZAÇÃO
Execute as seguintes operações antes de
utilizar o aparelho pela primeira vez:
• Limpe o tambor do secador de roupa
com um pano húmido.
• Inicie um programa curto (por exemplo,
30 minutos) com roupa húmida.
PORTUGUÊS
13
9. UTILIZAÇÃO DIÁRIA
9.1 Iniciar um programa sem
início diferido
9.4 No fim do programa
1. Prepare a roupa e carregue o
aparelho.
• É emitido um sinal sonoro.
CUIDADO!
Certifique-se de que não
fica roupa entalada entre
o aparelho e o vedante
de borracha quando
fechar a porta.
2. Prima o botão On/Off (ligar/desligar)
para activar o aparelho.
3. Seleccione o programa correcto e as
opções para o tipo de carga.
O visor apresenta a duração do programa.
4. Prima o botão táctil Inicio/Pausa.
O programa inicia.
• O indicador
pisca.
• O indicador Inicio/Pausa está aceso.
O aparelho continua com a fase de
protecção anti-rugas durante
aproximadamente 30 minutos.
9.2 Iniciar um programa com
início diferido
Quando a fase de protecção anti-rugas
estiver concluída:
1. Seleccione o programa correcto e as
opções para o tipo de carga.
2. Prima o botão de início diferido
repetidamente até que o visor
apresente o tempo de atraso
pretendido.
Pode atrasar o início de
um programa entre um
mínimo de 30 minutos e
um máximo de 20 horas.
3. Prima o botão táctil Inicio/Pausa.
O visor apresenta a contagem
decrescente do início diferido.
Quando a contagem decrescente
terminar, o programa inicia.
9.3 Alterar um programa
1. Prima o botão On/Off (ligar/desligar)
para desactivar o aparelho
2. Prima o botão On/Off (ligar/desligar)
para activar o aparelho.
3. Seleccione o programa.
Quando o programa estiver concluído:
• O indicador
pisca.
A fase de protecção anti-rugas remove os
vincos da roupa.
Pode retirar a roupa antes do fim da fase
de protecção anti-rugas. Para obter os
melhores resultados, recomendamos que
retire a roupa apenas quanto a fase
estiver concluída ou quase concluída.
• O indicador
fica aceso, sem piscar.
• O indicador
fica aceso, sem piscar.
• O indicador Inicio/Pausa apaga-se.
1. Prima o botão On/Off (ligar/desligar)
para desactivar o aparelho.
2. Abra a porta do aparelho.
3. Retire a roupa.
4. Feche a porta do aparelho.
Limpe o filtro e esvazie o
reservatório de água sempre
que um programa termine.
9.5 Função de standby
Para diminuir o consumo de energia, esta
função desactiva automaticamente o
aparelho:
• Após 5 minutos se não iniciar o
programa.
• 5 minutos após o fim do programa.
10. SUGESTÕES E DICAS
10.1 Preparar a roupa
• Feche os fechos de correr.
• Feche as capas de edredão.
• Não deixe faixas ou atilhos soltos (por
ex., faixas de avental). Ate-os antes de
iniciar um programa.
• Retire todos os objectos dos bolsos.
14
www.electrolux.com
• Se alguma peça tiver uma camada
interior de algodão, vire-a do avesso.
Certifique-se de que a camada de
algodão fica sempre para fora.
• Recomendamos que seleccione o
programa correcto para os tipos de
tecidos que colocar no aparelho.
• Não coloque tecidos de cores vivas em
conjunto com tecidos de cores
esbatidas. As cores vivas podem
desbotar.
Etiqueta de tecido
• Utilize um programa aplicável para
malhas de algodão para evitar que as
peças encolham.
• Certifique-se de que o peso da roupa
não excede o peso máximo indicado
na tabela de programas.
• Seque apenas a roupa que possa ser
secada no secador de roupa. Respeite
as etiquetas das peças de roupa.
Descrição
Roupa que pode ser secada no secador de roupa.
Roupa que pode ser secada no secador de roupa. Seleccione o
programa com a temperatura normal.
Roupa que pode ser secada no secador de roupa. Seleccione o
programa com temperatura baixa.
Roupa que não pode ser secada no secador de roupa.
11. MANUTENÇÃO E LIMPEZA
11.1 Limpar o filtro
1.
2.
2
1
3.
4.
PORTUGUÊS
6.
5.1)
1
2
1) Se necessário, limpe o filtro com água quente.
11.2 Esvaziar o depósito de água
1.
2.
3.
4.
Pode utilizar a água do
reservatório de água como
alternativa à água destilada
(por ex.: para engomar a
vapor). Antes de utilizar a
água, remova os resíduos de
sujidade com um filtro.
11.3 Limpar o condensador
1.
2.
15
16
www.electrolux.com
3.
4.
2
1
1
2
11
2
1
5.
6.
7.
8.
12
3
11.4 Limpar o tambor
ADVERTÊNCIA!
Desligue o aparelho antes de
o limpar.
Utilize um detergente normal neutro para
limpar a superfície interior do tambor e as
nervuras do tambor. Seque as superfícies
limpas com um pano macio.
CUIDADO!
Não utilize materiais
abrasivos ou palha-de-aço
para limpar o tambor.
11.5 Limpar o painel de
comandos e a estrutura exterior
Utilize um detergente normal neutro para
limpar o painel de comandos e a estrutura
exterior.
Utilize um pano macio para limpar. Seque
as superfícies limpas com um pano
macio.
CUIDADO!
Não limpe o aparelho com
produtos de limpeza de
móveis ou outros que
possam provocar corrosão.
11.6 Limpar as ranhuras de
ventilação
Utilize um aspirador para remover o cotão
das ranhuras de ventilação.
PORTUGUÊS
17
12. RESOLUÇÃO DE PROBLEMAS
Problema
Solução possível
Não consegue activar o aparelho.
Certifique-se de que a ficha está ligada na
tomada eléctrica.
Verifique o disjuntor no quadro eléctrico
(instalação doméstica).
O programa não inicia.
Prima Inicio/Pausa.
Certifique-se de que a porta do aparelho
está fechada.
A porta do aparelho não fecha.
Certifique-se de que os filtros estão bem
instalados.
Certifique-se de que não há roupa entalada entre a porta do aparelho e o vedante
de borracha.
O aparelho pára durante o funcionamento. Certifique-se de que o depósito de água
está vazio. Prima Inicio/Pausa para iniciar
o programa novamente.
O visor apresenta uma duração de progra- Certifique-se de que o peso da roupa está
correcto para a duração do programa.
ma muito longa. 1)
Certifique-se de que o filtro está limpo.
A roupa está demasiado molhada. Centrifugue a roupa novamente na máquina de
lavar.
Certifique-se de que a temperatura ambiente não é excessiva.
O visor apresenta uma duração de progra- Seleccione o programa Tiempo/Tempo ou
ma muito curta.
Extra Seco.
O visor apresenta Err.
Se desejar seleccionar um novo programa,
desactive e active o aparelho.
Certifique-se de que as opções são aplicáveis ao programa.
O visor apresenta E51, por exemplo.
Desactive e active o aparelho. Inicie outro
programa. Se o problema voltar a ocorrer,
contacte a Assistência Técnica.
1) Após um máximo de 5 horas, o programa termina automaticamente
Se os resultados de secagem não
forem satisfatórios
• O programa seleccionado não era o
correcto.
• O filtro está obstruído.
• O condensador está obstruído.
• Havia demasiada roupa no aparelho.
• O tambor está sujo.
• Regulação incorrecta do sensor de
condutividade.
• As ranhuras de ventilação estão
obstruídas.
18
www.electrolux.com
13. DADOS TÉCNICOS
Altura x Largura x Profundidade
850 x 600 x 600 mm (máximo de 640 mm)
Profundidade máxima com a porta do
aparelho aberta
1090 mm
Largura máxima com a porta do aparelho
aberta
950 mm
Altura regulável
850 mm (+ 15 mm - regulação dos pés)
Volume do tambor
118 l
Volume máximo da carga
8 kg
Voltagem
230 V
Frequência
50 Hz
Fusível necessário
16 A
Potência total
2800 W
Classe de eficiência energética
B
Consumo de energia1)
4,79 kWh
Consumo anual de energia2)
560 kWh
Consumo de potência no modo On (ligado)
0,55 W
Consumo de potência no modo Off (desligado)
0,55 W
Tipo de utilização
Doméstica
Temperatura ambiente permitida
+5 °C a +35 °C
IPX4
Nível de protecção contra a entrada de
partículas sólidas e humidade garantido
pela tampa de protecção, excepto onde o
equipamento de baixa voltagem não tenha
protecção contra humidade
1) Em conformidade com a normal EN 61121. 8 kg de algodão, centrifugado a 1000 rpm.
2) Consumo de energia por ano em kWh, baseado em 160 ciclos de secagem com o programa standard para algodão, com carga completa ou parcial, e no consumo dos modos de
poupança de energia. O consumo de energia real por ciclo depende da forma como o aparelho é utilizado (REGULAMENTAÇÃO (UE) N.º 392/2012).
13.1 Dados de consumo
Programa
Centrifugada a / Humidade residual
Algodão 8 kg
Tempo de
secagem
Consumo
de energia
PORTUGUÊS
Programa
Seco Armario
Centrifugada a / Humidade residual
Tempo de
secagem
19
Consumo
de energia
1400 rpm / 50%
118 min.
4,20 kWh
1000 rpm / 60%
134 min.
4,79 kWh
Seco Plancha/Engo1400 rpm / 50%
mar
105 min.
3,45 kWh
1000 rpm / 60%
115 min.
3,93 kWh
1200 rpm / 40%
47 min.
1,45 kWh
800 rpm / 50%
54 min.
1,65 kWh
Sintéticos 3,5 kg
Seco Armario
14. PREOCUPAÇÕES AMBIENTAIS
Recicle os materiais que apresentem o
elimine os aparelhos que tenham o
símbolo . Coloque a embalagem nos
contentores indicados para reciclagem.
Ajude a proteger o ambiente e a saúde
pública através da reciclagem dos
aparelhos eléctricos e electrónicos. Não
símbolo juntamente com os resíduos
domésticos. Coloque o produto num
ponto de recolha para reciclagem local ou
contacte as suas autoridades municipais.
*
136926882-A-272014
www.electrolux.com/shop
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
