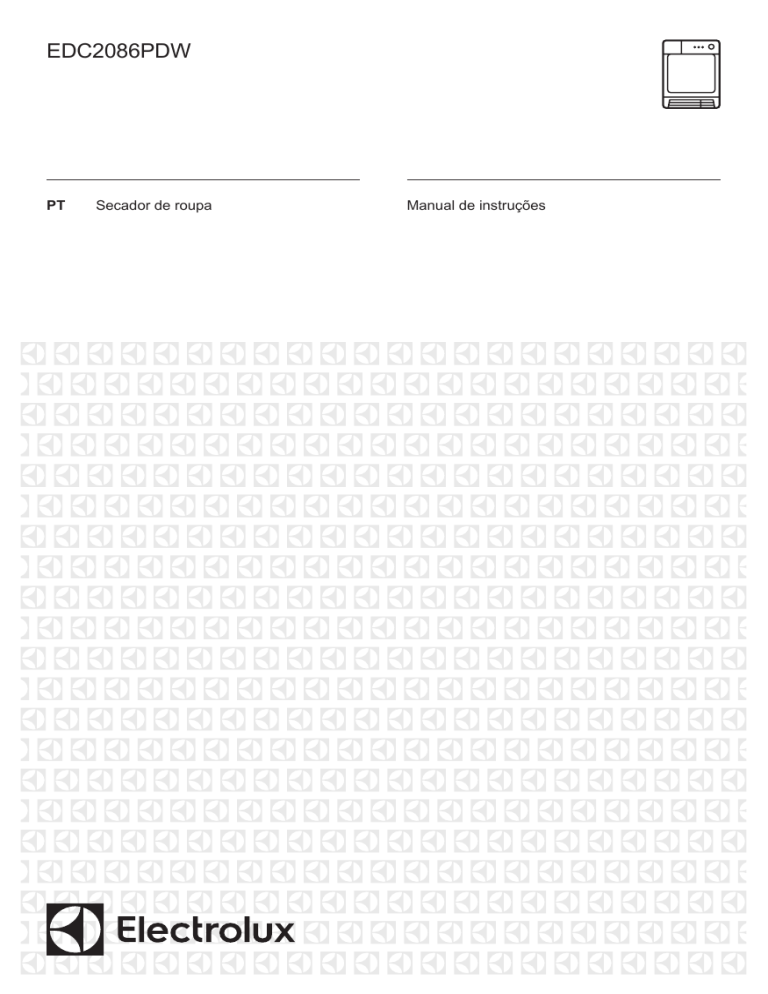

EDC2086PDW
PT
Secador de roupa
Manual de instruções
2
www.electrolux.com
ÍNDICE
1. INFORMAÇÕES DE SEGURANÇA................................................................... 3
2. INSTRUÇÕES DE SEGURANÇA...................................................................... 5
3. DESCRIÇÃO DO PRODUTO............................................................................. 7
4. PAINEL DE COMANDOS...................................................................................7
5. TABELA DE PROGRAMAS................................................................................8
6. OPÇÕES.......................................................................................................... 10
7. DEFINIÇÕES....................................................................................................11
8. ANTES DA PRIMEIRA UTILIZAÇÃO............................................................... 12
9. UTILIZAÇÃO DIÁRIA........................................................................................12
10. SUGESTÕES E DICAS.................................................................................. 13
11. MANUTENÇÃO E LIMPEZA.......................................................................... 14
12. RESOLUÇÃO DE PROBLEMAS....................................................................17
13. DADOS TÉCNICOS....................................................................................... 18
ESTAMOS A PENSAR EM SI
Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz
com ele décadas de experiência profissional e inovação. Engenhoso e elegante,
foi concebido a pensar em si. Assim, quando o utilizar, terá a tranquilidade de
saber que obterá sempre óptimos resultados.
Bem-vindo(a) à Electrolux.
Visite o nosso website para:
Resolver problemas e obter conselhos de utilização, catálogos e informações
sobre serviços:
www.electrolux.com/webselfservice
Registar o seu produto para beneficiar de um serviço melhor:
www.registerelectrolux.com
Adquirir acessórios, consumíveis e peças de substituição originais para o seu
aparelho:
www.electrolux.com/shop
APOIO AO CLIENTE E ASSISTÊNCIA
Utilize sempre peças de substituição originais.
Quando contactar o nosso Centro de Assistência Técnica Autorizado, certifiquese de que tem os seguintes dados disponíveis: Modelo, PNC, Número de Série.
A informação encontra-se na placa de características.
Aviso / Cuidado - Informações de segurança
Informações gerais e sugestões
Informações ambientais
Sujeito a alterações sem aviso prévio.
PORTUGUÊS
1.
3
INFORMAÇÕES DE SEGURANÇA
Leia atentamente as instruções fornecidas antes de
instalar e utilizar este aparelho. O fabricante não é
responsável por ferimentos ou danos resultantes de
instalação ou utilização incorrectas. Guarde sempre as
instruções num sítio seguro e acessível para consultar
no futuro.
1.1 Segurança para crianças e pessoas vulneráveis
ADVERTÊNCIA!
Risco de asfixia, ferimentos ou incapacidade
permanente.
•
•
•
•
•
•
•
•
Este aparelho pode ser utilizado por crianças com 8
anos ou mais e por pessoas portadoras de alguma
deficiência, desde que recebam instruções e/ou
supervisão relativamente à utilização do aparelho de
forma segura e compreendam os perigos envolvidos.
Não permita que as crianças brinquem com o
aparelho.
É necessário manter sempre as crianças de 3 anos de
idade ou menos afastadas deste aparelho quando ele
estiver a funcionar.
Mantenha todos os materiais de embalagem fora do
alcance das crianças e elimine-os de forma
apropriada.
Mantenha os detergentes fora do alcance das
crianças.
Mantenha as crianças e os animais domésticos
afastados da porta do aparelho quando esta estiver
aberta.
Se o aparelho tiver um dispositivo de segurança para
crianças, recomendamos que o active.
A limpeza e a manutenção básica do aparelho não
devem ser efectuadas por crianças sem supervisão.
4
www.electrolux.com
1.2 Segurança geral
•
•
•
•
•
•
•
•
•
•
•
Não altere as especificações deste aparelho.
Se instalar o secador de roupa por cima de uma
máquina de lavar roupa, utilize o kit de empilhamento.
O kit de empilhamento está disponível nos
concessionários autorizados e pode ser utilizado
apenas nos aparelhos especificados nas instruções
fornecidas com o acessório. Leia-as atentamente
antes da instalação (consulte o folheto de instalação).
O aparelho pode ser instalado num espaço livre ou
debaixo de um balcão de cozinha que tenha o espaço
correcto (consulte o folheto de instalação).
Não instale o aparelho atrás de uma porta trancável,
de uma porta de correr ou de uma porta com
dobradiças para o lado oposto, que impeça a abertura
total da porta do aparelho.
A abertura de ventilação na base (se aplicável) não
deve ficar obstruída por carpete, tapete ou qualquer
outro revestimento do piso.
Ligue a ficha na tomada eléctrica apenas no final do
processo de instalação. Certifique-se de que a ficha
eléctrica está acessível após a instalação.
Certifique-se de que o local de instalação tem uma
boa ventilação para evitar o refluxo de gases para o
local, provenientes de aparelhos queime gás ou
outros combustíveis, incluindo chama desprotegida.
O ar que sai do aparelho não pode ser encaminhado
para uma chaminé de exaustão de fumos de
aparelhos que queimem gás ou outros combustíveis.
Se o cabo de alimentação eléctrica estiver danificado,
deve ser substituído pelo fabricante, por um Centro de
Assistência Técnica Autorizado ou por uma pessoa
igualmente qualificada, para evitar perigos.
Não exceda a carga máxima de 8 kg (consulte o
capítulo “Tabela de programas”).
Não utilize o aparelho com artigos que estejam
contaminados com produtos químicos industriais.
PORTUGUÊS
•
•
•
•
•
•
•
•
•
•
5
Remova o cotão e os resíduos da embalagem que se
tenham acumulado em torno do aparelho.
Não utilize o aparelho sem o filtro. Limpe o filtro de
cotão antes ou após cada utilização.
Não utilize o secador de roupa para secar peças não
lavadas.
Todas as peças que estejam contaminadas com
substâncias como óleo alimentar, acetona, álcool,
gasolina, querosene, tira-nódoas, aguarrás, ceras e
removedores de cera devem ser lavadas em água
quente com uma quantidade extra de detergente
antes de serem secadas no secador de roupa.
Todas as peças com espuma de borracha (espuma
de látex), toucas de banho, tecidos impermeáveis,
artigos e roupas com o avesso em borracha ou
almofadas cheias com espuma de borracha não
podem ser secadas no secador de roupa.
Os amaciadores e os produtos semelhantes devem
ser utilizados de acordo com as instruções do
fabricante do produto.
Retire todos os objectos do vestuário que possam
causar ignição, como isqueiros ou fósforos.
Nunca pare o secador de roupa antes do fim do ciclo
de secagem, excepto se remover rapidamente e
estender todas as peças para dissipar o calor.
A parte final do ciclo do secador de roupa é feita sem
calor (ciclo de arrefecimento) para assegurar que as
peças ficam a uma temperatura que não cause danos.
Antes de qualquer operação de manutenção,
desactive o aparelho e desligue a ficha da tomada
eléctrica.
2. INSTRUÇÕES DE SEGURANÇA
2.1 Instalação
•
•
•
Retire todos os materiais de
embalagem e os parafusos de
transporte.
•
Não instale nem utilize o aparelho se
ele estiver danificado.
Siga as instruções de instalação
fornecidas com o aparelho.
Tenha sempre cuidado quando
deslocar o aparelho porque ele é
6
www.electrolux.com
•
•
•
•
•
•
pesado. Utilize sempre luvas e
calçado de protecção.
Não instale nem utilize o aparelho em
locais onde a temperatura possa ser
inferior a 5 °C ou superior a 35°C.
Certifique-se de que o piso onde
instala o aparelho é plano, estável,
resistente ao calor e limpo.
Certifique-se de que existe circulação
de ar entre o aparelho e o piso.
Mantenha o aparelho sempre na
posição vertical quando o transportar.
A superfície posterior do aparelho
deve ficar encostada à parede.
Quando o aparelho estiver colocado
na sua posição definitiva, verifique se
está bem nivelado, com a ajuda de
um nível de bolha. Se não estiver,
regule os pés até ficar nivelado.
2.2 Ligação eléctrica
ADVERTÊNCIA!
Risco de incêndio e choque
eléctrico.
•
•
•
•
•
•
•
O aparelho tem de ficar ligado à terra.
Certifique-se de que a informação
sobre a ligação eléctrica existente na
placa de características está em
conformidade com a alimentação
eléctrica. Se não estiver, contacte um
electricista.
Utilize sempre uma tomada bem
instalada e à prova de choques
eléctricos.
Não utilize adaptadores de tomadas
duplas ou triplas, nem cabos de
extensão.
Não puxe o cabo de alimentação para
desligar o aparelho. Puxe sempre a
ficha de alimentação.
Não toque no cabo de alimentação ou
na ficha com as mãos molhadas.
Este aparelho está em conformidade
com as Directivas da C.E.E.
2.3 Utilização
ADVERTÊNCIA!
Risco de ferimentos, choque
eléctrico, incêndio,
queimaduras ou danos no
aparelho.
•
•
•
•
•
•
•
Este aparelho destina-se apenas a
uso doméstico.
Não seque peças danificadas
(descosidas ou resgadas) que
contenham forros ou enchimentos.
Seque apenas os tecidos que possam
ser secados no secador de roupa.
Siga as instruções de cada etiqueta
de tecido.
Se tiver lavado a roupa com um
removedor de nódoas, efectue um
ciclo de enxaguamento extra antes de
iniciar o secador.
Não beba a água condensada/
destilada, nem prepare alimentos com
ela. Pode causar problemas de saúde
a pessoas e animais de estimação.
Não se sente nem se apoie na porta
quando esta estiver aberta.
Não seque peças muito molhadas no
secador de roupa.
2.4 Manutenção e limpeza
ADVERTÊNCIA!
Risco de ferimentos ou
danos no aparelho.
•
•
Não utilize jactos de água ou vapor
para limpar o aparelho.
Limpe o aparelho com um pano
macio e húmido. Utilize apenas
detergentes neutros. Não utilize
produtos abrasivos, esfregões,
solventes ou objectos metálicos.
2.5 Eliminação
ADVERTÊNCIA!
Risco de ferimentos ou
asfixia.
•
•
•
•
Desligue o aparelho da alimentação
eléctrica e do fornecimento de água.
Corte o cabo de alimentação eléctrica
do aparelho e elimine-o.
Remova o trinco da porta para evitar
que crianças ou animais de
estimação fiquem presos no tambor.
Elimine o equipamento em
conformidade com os requisitos locais
de eliminação de Resíduos de
Equipamentos Eléctricos e
Electrónicos (REEE).
PORTUGUÊS
7
3. DESCRIÇÃO DO PRODUTO
1
2
3
4
11
5
10
6
9
7
1
2
3
4
5
6
7
8
9
10
11
Depósito de água
Painel de comandos
Porta do aparelho
Filtro principal
Botão da porta do condensador
Ranhuras de circulação de ar
Pés reguláveis
Porta do condensador
Tampa do condensador
Trincos da tampa do condensador
Placa de características
8
Para facilitar o carregamento
da roupa ou a instalação, o
sentido de abertura da porta
pode ser invertido. (consulte
o folheto separado.)
4. PAINEL DE COMANDOS
1
2
3
4
5
6
8
1 Selector de programas
2 Visor
3
Botão táctil Tiempo/Tempo
4
Botão táctil Inicio Diferido
5
Botão táctil Delicados
6
Botão táctil Cara de Lana/Lãs
7
7
Botão táctil Inicio/Pausa
8 Botão On/Off
8
www.electrolux.com
Toque com um dedo nas
áreas tácteis com o símbolo
ou o nome da opção. Não
utilize luvas quando tocar no
painel de comandos.
Certifique-se de que o painel
de comandos está sempre
limpo e seco.
4.1 Indicadores
Indicadores
Descrição
Fase de secagem
Fase de arrefecimento
Fase de protecção anti-rugas
Condensador
Depósito de água
Filtro
Início diferido
Bloqueio p/ Crianças
Sinais sonoros
Duração do programa
-
Duração da secagem por tempo
-
Duração do início diferido
5. TABELA DE PROGRAMAS
Programas
Tipo de carga
Carga (máx.)1) /
Etiqueta do teci‐
do
Algod.
Extra Seco
Nível de secagem: extra seco.
8 kg/
Seco Armario +
Nível de secagem: secagem forte.
8 kg/
Seco Armario2) 3)Nível de secagem: seco para guardar.
8 kg/
PORTUGUÊS
Programas
Seco Plancha/
Engomar 2)
Tipo de carga
Carga (máx.)1) /
Etiqueta do teci‐
do
Nível de secagem: adequado para engo‐
8 kg/
mar.
Sintét.
Extra Seco
Nível de secagem: extra seco.
3,5 kg/
Seco Armario 2)
Nível de secagem: seco para guardar.
3,5 kg/
Seco Plancha/
Engomar
Fácil
Nível de secagem: adequado para engo‐
3,5 kg/
mar.
Tecidos delicados que requerem uma
passagem a ferro mínima. Os resultados
da secagem podem variar consoante os
1 kg (ou 5 cami‐
diferentes tipos de tecido. Deve sacudir
a roupa antes de a colocar no aparelho. sas)/
Quando o programa terminar, remova
imediatamente as peças e coloque-as
num cabide.
Edred.
Para secar edredões simples ou duplos
e almofadas (com penas, penugem ou
enchimentos sintéticos).
3 kg/
Delicados
Tecidos delicados.
2 kg/
Tecidos de lã. Lãs delicadas laváveis e
secáveis em máquina. Remova imediata‐
mente as peças quando o programa ter‐
minar.
1 kg
Lana/Lãs4)
Para secar calçado desportivo apenas
com a Prateleira de Secagem (consulte
o manual do utilizador separado forneci‐
do com a Prateleira de Secagem).
1 par de sapatos
de desporto
Refrescar
Refrescar tecidos que tenham estado
guardados.
1 kg
Tiempo/Tempo
Com este programa, pode utilizar a op‐
ção Tiempo/Tempo e definir a duração
do programa.
8 kg/
9
10
www.electrolux.com
Programas
Rápido
Tipo de carga
Para secar algodão e tecidos sintéticos.
Carga (máx.)1) /
Etiqueta do teci‐
do
2 kg/
1) O peso máximo refere-se a peças secas.
2) Apenas para testes: Os programas standard para testes estão especificados no docu‐
mento EN 61121.
3) O programa
Algod. Seco Armario é o “Programa standard para algodão”. É ade‐
quado para secar roupa de algodão normal molhada e é o programa mais eficiente em con‐
sumo de energia para secar roupa de algodão molhada.
4) O ciclo de secagem de lã desta máquina foi aprovado pela The Woolmark Company
para a secagem à máquina de produtos de lã laváveis em máquina, desde que as peças
sejam lavadas e secadas de acordo com as instruções indicadas na etiqueta do vestuário e
as instruções publicadas pelo fabricante deste aparelho. M1221. No Reino Unido, na Re‐
pública da Irlanda, em Hong Kong e na Índia, o símbolo Woolmark é uma marca comercial
de certificação.
6. OPÇÕES
minutos e um máximo de 4 horas. A
definição da duração deve ser
proporcional à quantidade de roupa
que colocar no aparelho.
6.1 Tiempo/Tempo
Esta opção aplica-se ao programa
Tiempo/Tempo e ao programa Lana/Lãs
(apenas com a Prateleira de Secagem).
Recomendamos que defina
uma duração curta quando
secar pequenas quantidades
de roupa ou apenas uma
peça.
•
•
Programa Tiempo/TempoPrograma:
Permite definir a duração do
programa entre um mínimo de 10
minutos e um máximo de 2 horas. A
definição da duração deve ser
proporcional à quantidade de roupa
que colocar no aparelho.
Programa Lana/LãsPrograma:
Permite definir a duração do
programa entre um mínimo de 30
6.2 Cara de Lana/Lãs
Esta opção aplica-se apenas ao
programa Lã. Para deixar a roupa mais
seca, prima o botão táctil Cara de
Lana/Lãs
repetidamente para
aumentar a duração do programa.
6.3 Delicados
Com esta opção, pode conseguir um
programa de secagem suave com
temperatura baixa. Utilize esta opção
com tecidos que tenham o símbolo
na etiqueta (por exemplo, acrílico ou
viscose).
6.4 Tabela de opções
Programas1)
Algod.
Extra Seco
■
PORTUGUÊS
11
Programas1)
Seco Armario +
■
Seco Armario
■
Seco Plancha/
Engomar
■
Sintét.
Extra Seco
■
Seco Armario
■
Seco Plancha/
Engomar
■
Fácil
■
Edred.
■
Delicados
■
Lana/Lãs
■ 2)
■
■
Refrescar
Tiempo/Tempo
■
■
Rápido
1) Pode seleccionar 1 ou mais opções juntamente com o programa. Para activar ou desac‐
tivar as opções, prima o respectivo botão táctil.
2) Apenas com a Prateleira de Secagem (acessório fornecido ou opcional, dependendo do
modelo).
7. DEFINIÇÕES
A
B
C
D
E
A. Tiempo/Tempo Botão táctil
B. Inicio Diferido Botão táctil
C. Delicados Botão táctil
D. Cara de Lana/Lãs Botão táctil
E. Inicio/Pausa Botão táctil
7.1 Função de bloqueio para
crianças
Esta função impede que as crianças
brinquem com o aparelho durante o
funcionamento de um programa. O
12
www.electrolux.com
selector de programas e os botões
tácteis ficam bloqueados.
e (C) premidos em simultâneo durante 2
segundos.
Apenas o botão On/Off (ligar/desligar)
continua operacional.
7.3 Ajuste do nível de
humidade restante na roupa
Activar a opção de bloqueio
para crianças:
Para alterar o nível predefinido de
humidade restante na roupa:
1. Prima o botão On/Off (ligar/desligar)
para activar o aparelho.
2. Aguarde aproximadamente 8
segundos.
3. Mantenha os botões tácteis (A) e (D)
premidos em simultâneo. O indicador
do bloqueio para crianças acende.
O indicador do bloqueio para crianças
acende.
É possível desactivar a
opção de bloqueio para
crianças durante o
funcionamento de um
programa. Mantenha os
mesmos botões tácteis
premidos em simultâneo até
que o indicador do bloqueio
para crianças se apague.
1. Prima o botão On/Off (ligar/desligar)
para activar o aparelho.
2. Aguarde aproximadamente 8
segundos.
3. Mantenha os botões (A) e (B)
premidos em simultâneo.
Um destes indicadores acende:
•
roupa
•
secagem máxima da
secagem forte da roupa
•
secagem normal da
roupa
4. Prima o botão (E) repetidamente até
acender o indicador do nível
correcto.
5. Para confirmar o ajuste, mantenha
os botões (A) e (B) premidos em
simultâneo durante 2 segundos.
7.2 Ligar/desligar o alarme
sonoro
Para desactivar ou activar os sinais
sonoros, mantenha os botões tácteis (B)
8. ANTES DA PRIMEIRA UTILIZAÇÃO
Antes de utilizar o aparelho pela primeira
vez:
•
Limpe o tambor do secador de roupa
com um pano húmido.
•
Inicie um programa curto (por
exemplo, 30 minutos) com roupa
húmida.
9. UTILIZAÇÃO DIÁRIA
9.1 Iniciar um programa sem
início diferido
1. Prepare a roupa e carregue o
aparelho.
CUIDADO!
Certifique-se de que não
fica roupa entalada entre
o aparelho e o vedante
de borracha quando
fechar a porta.
2. Prima o botão On/Off (ligar/desligar)
para activar o aparelho.
3. Seleccione o programa correcto e as
opções para o tipo de carga.
PORTUGUÊS
13
O visor apresenta a duração do
programa.
•
O tempo de secagem
apresentado refere-se a
uma carga de 5 kg para
programas de algodão e
jeans. No que respeita a
outros programas, o tempo
de secagem refere-se às
cargas recomendadas. O
tempo de secagem dos
programas para algodão e
jeans com uma carga
superior a 5 kg é mais
demorado.
4. Prima o botão táctil Inicio/Pausa.
O programa inicia.
•
O indicador
•
•
O indicador
pisca.
O indicador Inicio/Pausa está aceso.
9.2 Iniciar um programa com
início diferido
1. Seleccione o programa correcto e as
opções para o tipo de carga.
2. Prima o botão de início diferido
repetidamente até que o visor
apresente o tempo de atraso
pretendido.
Pode atrasar o início de
um programa entre um
mínimo de 30 minutos e
um máximo de 20 horas.
3. Prima o botão táctil Inicio/Pausa.
O visor apresenta a contagem
decrescente do início diferido.
Quando a contagem decrescente
terminar, o programa inicia.
9.3 Alterar um programa
1. Prima o botão On/Off (ligar/desligar)
para desactivar o aparelho
2. Prima o botão On/Off (ligar/desligar)
para activar o aparelho.
3. Seleccione o programa.
É emitido um sinal sonoro.
pisca.
O aparelho continua com a fase de
protecção anti-rugas durante
aproximadamente 30 minutos.
A fase de protecção anti-rugas evita
vincos da roupa.
Pode retirar a roupa antes do fim da fase
de protecção anti-rugas. Para obter os
melhores resultados, recomendamos
que retire a roupa apenas quanto a fase
estiver quase concluída.
Quando a fase de protecção anti-rugas
estiver concluída:
fica aceso, sem
•
O indicador
piscar.
•
O indicador
fica aceso, sem
piscar.
O indicador Inicio/Pausa apaga-se.
•
1. Prima o botão On/Off (ligar/desligar)
para desactivar o aparelho.
2. Abra a porta do aparelho.
3. Retire a roupa.
4. Feche a porta do aparelho.
Limpe o filtro e esvazie o
reservatório de água sempre
que um programa termine.
9.5 Função de standby
Para diminuir o consumo de energia,
esta função desactiva automaticamente
o aparelho:
•
•
Após 5 minutos se não iniciar o
programa.
5 minutos após o fim do programa.
•
Feche as capas de edredão.
9.4 No fim do programa
Quando o programa terminar:
10. SUGESTÕES E DICAS
10.1 Preparar a roupa
•
Feche os fechos de correr.
14
www.electrolux.com
•
•
•
•
•
•
Não seque faixas ou atilhos soltos
(por ex., faixas de avental). Ate-os
antes de iniciar um programa.
Retire todos os objectos dos bolsos.
Se alguma peça tiver uma camada
interior de algodão, vire-a do avesso.
Certifique-se de que a camada de
algodão fica sempre virada para fora.
Recomendamos que seleccione o
programa correcto para os tipos de
tecidos que colocar no aparelho.
Não seque peças de cores escuras
juntamente com peças de cores
claras. As cores escuras podem
desbotar.
Utilize um programa adequado para
algodão e malhas para evitar que as
peças encolham.
Etiqueta de te‐
cido
•
•
•
Certifique-se de que a carga não
excede o peso máximo indicado na
tabela de programas.
Seque apenas a roupa que possa ser
secada no secador de roupa.
Respeite as etiquetas das peças de
roupa.
Não seque peças pequenas em
conjunto com peças grandes. As
peças pequenas podem ficar
envolvidas pelas peças grandes e
continuar molhadas.
Descrição
Roupa adequada para secagem em secador.
Roupa adequada para secagem em secador a temperaturas mais
elevadas.
Roupa adequada para secagem em secador apenas a temperatu‐
ras baixas.
Roupa não adequada para secagem em secador.
11. MANUTENÇÃO E LIMPEZA
11.1 Limpar o filtro
1.
2.
2
1
3.
4.
PORTUGUÊS
6.
5.1)
1
2
1) se necessário, limpe o filtro com água quente.
11.2 Esvaziar o reservatório de água
1.
2.
3.
4.
Pode utilizar a água do
reservatório de água como
alternativa à água destilada
(por ex.: para engomar a
vapor). Antes de utilizar a
água, remova os resíduos
de sujidade com um filtro.
11.3 Limpar o condensador
1.
2.
15
16
www.electrolux.com
3.
4.
2
1
1
2
11
2
1
5.
6.
7.
8.
12
3
11.4 Limpar o tambor
ADVERTÊNCIA!
Desligue o aparelho antes
de o limpar.
Utilize um detergente normal neutro para
limpar a superfície interior do tambor e
as nervuras do tambor. Seque as
superfícies limpas com um pano macio.
CUIDADO!
Não utilize materiais
abrasivos ou palha-de-aço
para limpar o tambor.
11.5 Limpar o painel de
comandos e a estrutura exterior
Utilize um detergente normal neutro para
limpar o painel de comandos e a
estrutura exterior.
Utilize um pano macio para limpar.
Seque as superfícies limpas com um
pano macio.
CUIDADO!
Não limpe o aparelho com
produtos de limpeza de
móveis ou outros que
possam provocar corrosão.
11.6 Limpar as ranhuras de
ventilação
Utilize um aspirador para remover o
cotão das ranhuras de ventilação.
PORTUGUÊS
17
12. RESOLUÇÃO DE PROBLEMAS
Problema
Solução possível
Não consegue activar o aparelho.
Certifique-se de que a ficha está ligada
na tomada eléctrica.
Verifique o disjuntor no quadro eléctrico
(instalação doméstica).
O programa não inicia.
Prima Inicio/Pausa.
Certifique-se de que a porta do aparelho
está fechada.
A porta do aparelho não fecha.
Certifique-se de que os filtros estão bem
instalados.
Certifique-se de que não há roupa enta‐
lada entre a porta do aparelho e o ve‐
dante de borracha.
O aparelho pára durante o funcionamen‐
to.
Certifique-se de que o depósito de água
está vazio. Prima Inicio/Pausa para ini‐
ciar o programa novamente.
O tempo do ciclo é demasiado longo ou a Certifique-se de que o peso da roupa es‐
tá correcto para a duração do programa.
secagem é insuficiente.1)
Certifique-se de que o filtro está limpo.
A roupa está demasiado molhada. Cen‐
trifugue a roupa novamente na máquina
de lavar.
Certifique-se de que a temperatura ambi‐
ente é superior a +5 °C e inferior a +35
°C. A temperatura ambiente ideal vai de
19 °C a 24 °C.
Seleccione o programa Tiempo/Tempo
ou Extra Seco.2)
O visor apresenta Err.
Se desejar seleccionar um novo progra‐
ma, desactive e active o aparelho.
Certifique-se de que as opções são apli‐
cáveis ao programa.
O visor apresenta (E51, por exemplo).
Desactive e active o aparelho. Inicie out‐
ro programa. Se o problema voltar a
ocorrer, contacte a Assistência Técnica.
1) Após um máximo de 5 horas, o programa termina automaticamente.
2) É possível que uma parte de uma peça grande fique com alguma humidade (por exem‐
plo, lençóis).
Se os resultados de secagem não
forem satisfatórios
•
O programa seleccionado não era o
correcto.
18
www.electrolux.com
•
•
•
•
•
O filtro está obstruído.
O condensador está obstruído.
Havia demasiada roupa no aparelho.
O tambor está sujo.
Configuração incorrecta do sensor de
condutividade (consulte o capítulo
“Definições - Ajuste do nível de
humidade restante na roupa” para
obter os melhores resultados).
•
•
As ranhuras de ventilação estão
obstruídas.
A temperatura ambiente é demasiado
elevada ou demasiado baixa (a
temperatura ambiente ideal vai de 19
°C a 24 °C)
13. DADOS TÉCNICOS
Altura x Largura x Profundidade
850 x 600 x 600 mm (máximo de 640
mm)
Profundidade máxima com a porta do
aparelho aberta
1090 mm
Largura máxima com a porta do aparelho 950 mm
aberta
Altura regulável
850 mm (+ 15 mm - regulação dos pés)
Volume do tambor
118 l
Volume máximo da carga
8 kg
Voltagem
230 V
Frequência
50 Hz
Fusível necessário
16 A
Potência total
2800 W
Classe de eficiência energética
B
Consumo de energia1)
4,79 kWh
Consumo anual de energia2)
560 kWh
Consumo de potência no modo On (liga‐
do)
0,50 W
Consumo de potência no modo Off (de‐
sligado)
0,50 W
Tipo de utilização
Doméstica
Temperatura ambiente permitida
+5 °C a +35 °C
PORTUGUÊS
19
Nível de protecção contra a entrada de
IPX4
partículas sólidas e humidade garantido
pela tampa de protecção, excepto onde o
equipamento de baixa voltagem não te‐
nha protecção contra humidade
1) Em conformidade com a normal EN 61121. 8 kg de algodão, centrifugado a 1000 rpm.
2) Consumo de energia por ano em kWh, baseado em 160 ciclos de secagem com o pro‐
grama standard para algodão, com carga completa ou parcial, e no consumo dos modos de
poupança de energia. O consumo de energia real por ciclo depende da forma como o apar‐
elho é utilizado (REGULAMENTAÇÃO (UE) N.º 392/2012).
13.1 Dados de consumo
Programa
Centrifugada a / Humidade re‐
sidual
Tempo de
secagem
Consumo
de ener‐
gia
Algod. 8 kg
Seco Armario
1400 rpm / 50%
118 min.
4,20 kWh
1000 rpm / 60%
134 min.
4,79 kWh
Seco Plancha/Engo‐
1400 rpm / 50%
mar
105 min.
3,45 kWh
1000 rpm / 60%
115 min.
3,93 kWh
1200 rpm / 40%
47 min.
1,45 kWh
800 rpm / 50%
54 min.
1,65 kWh
Sintét. 3,5 kg
Seco Armario
14. PREOCUPAÇÕES AMBIENTAIS
Recicle os materiais que apresentem o
símbolo . Coloque a embalagem nos
contentores indicados para reciclagem.
Ajude a proteger o ambiente e a saúde
pública através da reciclagem dos
aparelhos eléctricos e electrónicos. Não
elimine os aparelhos que tenham o
*
símbolo juntamente com os resíduos
domésticos. Coloque o produto num
ponto de recolha para reciclagem local
ou contacte as suas autoridades
municipais.
136926883-A-512015
www.electrolux.com/shop
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
