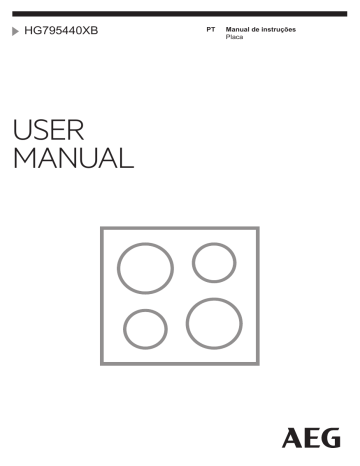

HG795440XB
USER
MANUAL
PT
Manual de instruções
Placa
www.aeg.com
2
ÍNDICE
1. INFORMAÇÃO DE SEGURANÇA............................................................................2
2. INSTRUÇÕES DE SEGURANÇA.............................................................................. 5
3. DESCRIÇÃO DO PRODUTO....................................................................................8
4. UTILIZAÇÃO DIÁRIA.................................................................................................8
5. SUGESTÕES E DICAS...............................................................................................9
6. MANUTENÇÃO E LIMPEZA...................................................................................10
7. RESOLUÇÃO DE PROBLEMAS..............................................................................11
8. INSTALAÇÃO.......................................................................................................... 13
9. DADOS TÉCNICOS................................................................................................ 17
10. EFICIÊNCIA ENERGÉTICA...................................................................................18
PARA RESULTADOS PERFEITOS
Obrigado por escolher este produto AEG. Criámo-lo para lhe oferecer um
desempenho impecável durante muitos anos, com tecnologias inovadoras que
tornam a sua vida mais fácil – funcionalidades que poderá não encontrar em
aparelhos comuns. Continue a ler durante alguns minutos para tirar o máximo
partido do produto.
Visite o nosso website para:
Resolver problemas e obter conselhos de utilização, catálogos e informações
sobre assistência:
www.aeg.com/webselfservice
Registar o seu produto para beneficiar de um serviço melhor:
www.registeraeg.com
Adquirir acessórios, consumíveis e peças de substituição originais para o seu
aparelho:
www.aeg.com/shop
APOIO AO CLIENTE E ASSISTÊNCIA
Utilize sempre peças de substituição originais.
Quando contactar o nosso Centro de Assistência Técnica Autorizado, certifiquese de que tem os seguintes dados disponíveis: Modelo, PNC, Número de Série.
A informação encontra-se na placa de características.
Aviso / Cuidado - Informações de segurança
Informações gerais e sugestões
Informações ambientais
Sujeito a alterações sem aviso prévio.
1.
INFORMAÇÃO DE SEGURANÇA
Leia atentamente as instruções fornecidas antes de
instalar e utilizar o aparelho. O fabricante não é
responsável por ferimentos ou danos resultantes de
instalação ou utilização incorrectas. Guarde sempre as
PORTUGUÊS
3
instruções num sítio seguro e acessível para consultar
no futuro.
1.1 Segurança para crianças e pessoas vulneráveis
•
•
•
•
•
•
•
Este aparelho pode ser utilizado por crianças com 8
anos ou mais e por pessoas portadoras de alguma
deficiência, desde que recebam instruções e/ou
supervisão relativamente à utilização do aparelho de
forma segura e compreendam os perigos envolvidos.
Não permita que as crianças brinquem com o
aparelho.
Mantenha todos os materiais de embalagem fora do
alcance das crianças e elimine-os de forma
apropriada.
Mantenha as crianças e os animais domésticos
afastados do aparelho quando este estiver a funcionar
ou a arrefecer. As partes acessíveis ficam quentes.
Se o aparelho tiver um dispositivo de segurança para
crianças, recomendamos que o active.
A limpeza e a manutenção básica do aparelho não
devem ser efectuadas por crianças sem supervisão.
É necessário manter sempre as crianças de 3 anos de
idade ou menos afastadas deste aparelho quando ele
estiver a funcionar.
1.2 Segurança geral
•
•
•
•
AVISO: O aparelho e as partes acessíveis ficam
quentes durante a utilização. Deve ter cuidado para
evitar tocar nas resistências de aquecimento. É
necessário manter as crianças com menos de 8 anos
de idade afastadas ou constantemente vigiadas.
Não utilize o aparelho com um temporizador externo
ou um sistema de controlo remoto separado.
AVISO: Deixar cozinhados com gorduras ou óleos na
placa sem vigilância pode ser perigoso e resultar em
incêndio.
NUNCA tente extinguir um incêndio com água. Em
vez disso, desligue o aparelho e cubra as chamas, por
4
www.aeg.com
•
•
•
•
•
•
•
•
•
exemplo, com uma tampa de tacho ou uma manta de
incêndio.
ATENÇÃO: O processo de cozedura tem de ser
supervisionado. Um processo de cozedura de curta
duração tem de ser supervisionado continuamente.
AVISO: Perigo de incêndio: Não coloque objectos
sobre as zonas de cozedura.
Os objectos metálicos como facas, garfos, colheres e
tampas de tacho não devem ser colocados na
superfície da placa porque podem ficar quentes.
Não utilize uma máquina de limpar a vapor para
limpar o aparelho.
Se a superfície de vitrocerâmica/vidro apresentar
alguma fenda, desligue o aparelho para evitar a
possibilidade de choque eléctrico.
Em caso de quebra do vidro da placa:
– desligue imediatamente todos os queimadores e
todas as resistências eléctricas e desligue o
aparelho da alimentação eléctrica;
– não toque na superfície do aparelho;
– não utilize o aparelho.
Se o cabo de alimentação estiver danificado, deve ser
substituído pelo fabricante, por um agente de
assistência autorizado ou por uma pessoa igualmente
qualificada, para evitar perigos.
Se o aparelho ficar ligado directamente à alimentação
eléctrica, é necessário instalar um interruptor que
corte o contacto em todos os pólos. É necessário
garantir o corte em conformidade com as condições
especificadas para sobrevoltagem de categoria III.
Esta condição não se aplica ao cabo da ligação à
terra.
Certifique-se de que nenhuma parte do cabo de
alimentação fica em contacto directo (pode utilizar
mangas de isolamento) com partes de aparelhos que
possam atingir temperaturas 50 °C acima da
temperatura ambiente.
PORTUGUÊS
•
5
AVISO: Utilize apenas protecções de placa que
tenham sido concebidas pelo fabricante do aparelho
de cozinhar ou recomendadas pelo fabricante do
aparelho nas instruções de utilização, bem como as
protecções de placa já incorporadas no aparelho caso
existam. A utilização de protecções impróprias pode
causar acidentes.
2. INSTRUÇÕES DE SEGURANÇA
Este aparelho é adequado para os
seguintes mercados: PT
2.1 Instalação
AVISO!
A instalação deste aparelho
tem de ser efectuada por
uma pessoa qualificada.
• Remova toda a embalagem.
• Não instale nem utilize o aparelho se
ele estiver danificado.
• Siga as instruções de instalação
fornecidas com o aparelho.
• Respeite as distâncias mínimas
relativamente a outros aparelhos e
móveis de cozinha.
• Tenha sempre cuidado quando
deslocar o aparelho porque ele é
pesado. Utilize sempre luvas e
calçado de protecção.
• Vede as superfícies cortadas com um
vedante para impedir que a
humidade cause dilatações.
• Proteja a parte inferior do aparelho
contra o vapor e a humidade.
• Não instale o aparelho ao lado de
uma porta ou debaixo de uma janela.
Isso evita que a abertura de portas ou
janelas faça cair algum tacho quente
do aparelho.
• Se o aparelho for instalado por cima
de gavetas, certifique-se de que o
espaço entre o fundo do aparelho e a
gaveta superior é suficiente para
permitir a circulação de ar.
• A parte inferior do aparelho pode
ficar quente. É necessário instalar um
painel de separação não combustível
debaixo do aparelho para evitar o
acesso à parte inferior.
2.2 Ligação eléctrica
AVISO!
Risco de incêndio e choque
eléctrico.
• Todas as ligações eléctricas devem
ser efectuadas por um electricista
qualificado.
• O aparelho tem de ficar ligado à
terra.
• Antes de efectuar qualquer operação
de manutenção, certifique-se de que
o aparelho está desligado da corrente
eléctrica.
• Certifique-se de que a informação
sobre a ligação eléctrica existente na
placa de características está em
conformidade com a alimentação
eléctrica. Se não estiver, contacte um
electricista.
• Certifique-se de que o aparelho é
instalado correctamente. Ligações de
cabo de alimentação e ficha (se
aplicável) soltas ou incorrectas podem
provocar o sobreaquecimento dos
terminais.
• Utilize um cabo de alimentação
eléctrica adequado.
• Não permita que o cabo de
alimentação fique enredado.
• Certifique-se de que a protecção
contra choque é instalada.
• Utilize a braçadeira de fixação para
libertar tensão do cabo.
• Não permita que o cabo e a ficha de
alimentação (se aplicável) entrem em
contacto com partes quentes do
aparelho ou com algum tacho quente
quando ligar o aparelho a uma
tomada próxima.
6
www.aeg.com
• Não utilize adaptadores de tomadas
duplas ou triplas, nem cabos de
extensão.
• Certifique-se de que não causa danos
na ficha (se aplicável) e no cabo de
alimentação. Contacte um Centro de
Assistência Técnica Autorizado ou um
electricista para substituir o cabo de
alimentação se estiver danificado.
• As protecções contra choques
eléctricos das peças isoladas e não
isoladas devem estar fixas de modo a
não poderem ser retiradas sem
ferramentas.
• Ligue a ficha à tomada eléctrica
apenas no final da instalação.
Certifique-se de que a ficha fica
acessível após a instalação.
• Se a tomada eléctrica estiver solta,
não ligue a ficha.
• Não puxe o cabo de alimentação
para desligar o aparelho. Puxe
sempre a ficha de alimentação.
• Utilize apenas dispositivos de
isolamento correctos: disjuntores de
protecção, fusíveis (os fusíveis de
rosca devem ser retirados do
suporte), diferenciais e contactores.
• A instalação eléctrica deve possuir um
dispositivo de isolamento que lhe
permita desligar o aparelho da
corrente eléctrica em todos os pólos.
O dispositivo de isolamento deve ter
uma abertura de contacto com uma
largura mínima de 3 mm.
2.3 Ligação do gás
• Todas as ligações de gás devem ser
efectuadas por uma pessoa
qualificada.
• Antes da instalação, certifique-se de
que as condições de fornecimento
locais (tipo de gás e pressão do gás) e
o ajuste do aparelho são compatíveis.
• Certifique-se de que existe circulação
de ar em torno do aparelho.
• A informação relativa ao fornecimento
de gás encontra-se na placa de
características.
• Este aparelho não está ligado a um
dispositivo de evacuação de produtos
de combustão. Certifique-se de que o
aparelho é ligado em conformidade
com os regulamentos de instalação
em vigor. Tenha em atenção os
requisitos para uma ventilação
adequada.
2.4 Utilização
AVISO!
Risco de ferimentos,
queimaduras e choque
eléctrico.
• Retire todo o material de embalagem,
etiquetas e película protectora (se
aplicável) antes da primeira utilização.
• Utilize este aparelho apenas em
ambiente doméstico.
• Não altere as especificações deste
aparelho.
• Certifique-se de que as aberturas de
ventilação não ficam obstruídas.
• Não deixe o aparelho a funcionar sem
vigilância.
• Desligue (“off”) as zonas de cozedura
após cada utilização.
• Não coloque talheres ou tampas de
panelas sobre as zonas de cozedura.
Podem ficar quentes.
• Não utilize o aparelho com as mãos
húmidas ou se ele estiver em
contacto com água.
• Não utilize o aparelho como
superfície de trabalho ou
armazenamento.
• Quando coloca alimentos em óleo
quente, o óleo pode salpicar.
AVISO!
Risco de incêndio e
explosão.
• As gorduras e os óleos podem
libertar vapores inflamáveis quando
aquecidos. Mantenha as chamas e os
objectos quentes afastados das
gorduras e dos óleos quando
cozinhar com este tipo de produtos.
• Os vapores libertados pelo óleo
muito quente podem causar
combustão espontânea.
• O óleo usado, que pode conter restos
de alimentos, pode inflamar a uma
temperatura inferior à de um óleo em
primeira utilização.
• Não coloque produtos inflamáveis, ou
objectos molhados com produtos
inflamáveis, no interior, perto ou em
cima do aparelho.
PORTUGUÊS
AVISO!
Risco de danos no aparelho.
• Não coloque nenhum tacho quente
sobre o painel de comandos.
• Não deixe que nenhum tacho ferva
até ficar sem água.
• Tenha cuidado e não permita que
algum objecto ou tacho caia sobre o
aparelho. A superfície pode ficar
danificada.
• Não active zonas de cozedura com
um tacho vazio ou sem tacho.
• Não coloque folha de alumínio no
aparelho.
• Os tachos de ferro fundido ou
alumínio ou que tenham a base
danificada podem riscar o vidro ou a
vitrocerâmica. Levante sempre estes
objectos quando precisar de os
deslocar sobre a placa.
• Utilize apenas tachos e panelas
estáveis, com forma correcta e
diâmetro superior às dimensões dos
queimadores.
• Certifique-se de que o tacho fica
centrado sobre o queimador.
• Certifique-se de que a chama não se
apaga quando roda rapidamente o
botão da posição do máximo para a
posição do mínimo.
• Utilize apenas os acessórios
fornecidos com o aparelho.
• Não instale um difusor de chama
sobre um queimador.
• A utilização de um aparelho de
cozedura a gás resulta na produção
de calor e humidade. Providencie boa
ventilação na cozinha onde o
aparelho ficar instalado.
• Uma utilização intensiva e prolongada
do aparelho pode exigir ventilação
adicional, como abrir uma janela, ou
uma ventilação mais eficaz, como
aumentar a potência da ventilação
mecânica existente.
• Este aparelho serve apenas para
cozinhar. Não pode ser usado para
outras funções como, por exemplo,
aquecimento de divisões.
7
• Não permita que líquidos ácidos,
como vinagre, sumo de limão ou
agente anticalcário, entrem em
contacto com a placa. Isso provoca
manchas baças.
• A eventual descoloração do esmalte
não afecta o desempenho do
aparelho.
2.5 Manutenção e limpeza
• Limpe o aparelho com regularidade
para evitar que o material da
superfície se deteriore.
• Desligue o aparelho e deixe-o
arrefecer antes de o limpar.
• Desligue o aparelho da tomada
eléctrica antes de qualquer
manutenção.
• Não utilize jactos de água ou vapor
para limpar o aparelho.
• Limpe o aparelho com um pano
macio e húmido. Utilize apenas
detergentes neutros. Não utilize
produtos abrasivos, esfregões,
solventes ou objectos metálicos.
• Não lave os queimadores na máquina
de lavar loiça.
2.6 Eliminação
AVISO!
Risco de ferimentos ou
asfixia.
• Contacte a sua autoridade municipal
para saber como eliminar o aparelho
correctamente.
• Desligue o aparelho da alimentação
eléctrica.
• Corte o cabo de alimentação eléctrica
do aparelho e elimine-o.
• Achate os tubos de gás externos.
2.7 Assistência Técnica
• Contacte um Centro de Assistência
Técnica Autorizado se for necessário
reparar o aparelho.
• Utilize apenas peças de substituição
originais.
8
www.aeg.com
3. DESCRIÇÃO DO PRODUTO
3.1 Disposição da placa
1
2
1
2
3
4
Queimador semi-rápido
Queimador de coroa tripla
Queimador auxiliar
Botões de comando
3
4
3.2 Botão de comando
Símbolo
Símbolo
Descrição
Descrição
fornecimento de gás mínimo
sem fornecimento de gás/
posição de desligado
posição de ignição/fornecimento de gás máximo
4. UTILIZAÇÃO DIÁRIA
A. Tampa e coroa do queimador
B. Termopar
C. Vela de ignição
AVISO!
Consulte os capítulos
relativos à segurança.
4.1 Visão geral dos
queimadores
A
B
A
C
D
B
C
A.
B.
C.
D.
Tampa do queimador
Coroa do queimador
Vela de ignição
Termopar
PORTUGUÊS
4.2 Ignição do queimador
Acenda sempre o
queimador antes de colocar
o tacho.
AVISO!
Tenha muito cuidado
quando utilizar uma chama
aberta no ambiente da
cozinha. O fabricante
declina qualquer
responsabilidade em caso
de utilização incorrecta da
chama.
1. Pressione o botão de comando e
rode-o para a esquerda até à
posição do fornecimento de gás
máximo ( ).
2. Mantenha o botão de comando
pressionado durante 10 segundos ou
menos. Isso permitirá que o
termopar aqueça. Caso contrário, o
fornecimento de gás será
interrompido.
3. Regule a chama quando estiver
homogénea.
Se o queimador não
acender após algumas
tentativas, verifique se a
coroa e a respectiva tampa
estão nas posições
correctas.
AVISO!
Não mantenha o botão de
comando pressionado por
mais de 15 segundos. Se o
queimador não acender
após 15 segundos, solte o
botão de comando, rode-o
para a posição OFF
(desligado) e aguarde no
mínimo 1 minuto antes de
tentar acender novamente o
queimador.
5. SUGESTÕES E DICAS
AVISO!
Consulte os capítulos
relativos à segurança.
9
CUIDADO!
Na ausência de
electricidade, é possível
acender o queimador sem o
dispositivo eléctrico; neste
caso, aproxime uma chama
do queimador, rode o
respectivo botão no sentido
anti-horário até à posição de
fornecimento de gás
máximo e pressione-o.
Mantenha o botão de
comando pressionado
durante 10 segundos ou
menos para permitir o
aquecimento do termopar.
Se o queimador se apagar
acidentalmente, rode o
botão de comando para a
posição OFF (desligado) e
aguarde no mínimo 1
minuto antes de tentar
acender o queimador
novamente.
A ignição pode ocorrer
automaticamente ao ligar a
corrente eléctrica, após a
instalação ou após um corte
de energia. Isso é normal.
Cada botão de comando
tem uma luz piloto. Esta luz
acende quando o botão de
comando é rodado.
4.3 Desligar o queimador
Para apagar a chama, rode o botão para
a posição de desligado (Off)
.
AVISO!
Reduza sempre a chama ou
apague-a antes de remover
o tacho do queimador.
10
www.aeg.com
5.1 Tachos e panelas
CUIDADO!
Certifique-se de que os
tachos e panelas ficam
centrados no queimador,
para maximizar a
estabilidade e minimizar o
consumo de gás.
CUIDADO!
Não utilize panelas de ferro
fundido, panelas de pedra,
panelas de barro ou placas
de grelhador ou tostador.
AVISO!
Não coloque a mesma
panela sobre dois
queimadores.
AVISO!
Não coloque tachos
instáveis ou danificados
sobre um queimador, para
evitar derrames de líquidos
e ferimentos.
CUIDADO!
Certifique-se de que os
fundos dos tachos e panelas
não ficam por cima do botão
de comando; se ficarem, a
chama aquece o botão de
comando.
CUIDADO!
Certifique-se de que as
pegas dos tachos e panelas
não ficam por cima da
extremidade dianteira do
fogão.
CUIDADO!
O derrame de líquidos
durante a cozedura pode
originar a quebra do vidro.
5.2 Diâmetros de tacho
Utilize tachos com diâmetro
adequado às dimensões dos
queimadores.
Queimador
Diâmetro do
tacho (mm)
Coroa tripla
180 - 260
Semi-rápido (traseiro
esquerdo)
120 - 240
Semi-rápido (traseiro di- 120 - 240
reito)
Semi-rápido (dianteiro
esquerdo)
120 - 220
Auxiliar
80 - 180
6. MANUTENÇÃO E LIMPEZA
AVISO!
Consulte os capítulos
relativos à segurança.
6.1 Informações gerais
• Limpe a placa após cada utilização.
• Utilize sempre a placa com a base
limpa.
• Riscos ou manchas escuras na
superfície não afectam o
funcionamento da placa.
• Utilize um produto de limpeza
especial adequado para a superfície
da placa.
AVISO!
Não utilize facas, raspadores
ou outros instrumentos
semelhantes para limpar a
superfície do vidro ou entre
os rebordos dos
queimadores e a estrutura
(se aplicável).
• Limpe as peças de aço inoxidável
com água e seque com um pano
macio.
PORTUGUÊS
6.2 Suportes para panelas
Os suportes para panelas
não podem ser lavados na
máquina de lavar loiça. É
necessário lavá-los à mão.
1. Retire os suportes para panelas para
facilitar a limpeza da placa.
Tenha muito cuidado
quando voltar a colocar
os suportes para
panelas, para evitar
danos na superfície da
placa.
2. Quando lavar os suportes para
panelas à mão, tenha cuidado
quando os secar porque o
revestimento de esmalte pode ter
extremidades pouco polidas. Se
necessário, remova as manchas
difíceis com um produto de limpeza
em pasta.
3. Após a limpeza dos suportes para
panelas, certifique-se de que ficam
bem posicionados.
4. Para que o queimador funcione
correctamente, certifique-se de que
os braços dos suportes para panelas
estão alinhados com o centro do
queimador.
6.3 Limpeza da placa
e alimentos com açúcar. Caso
contrário, a sujidade pode provocar
danos na placa. Tenha cuidado para
evitar queimaduras.
• Remover quando a placa tiver
arrefecido o suficiente: manchas de
calcário, água ou gordura e
descolorações nas partes metálicas
brilhantes. Limpe a placa com um
pano húmido e um detergente não
abrasivo. Após a limpeza, seque a
placa com um pano macio.
• Para limpar as partes esmaltadas, a
tampa e a coroa, lave-as com água e
detergente e seque-as bem antes de
voltar a colocá-las.
6.4 Limpar a vela de ignição
Esta funcionalidade é obtida através de
uma vela de ignição de cerâmica com
um eléctrodo de metal. Mantenha estes
componentes bem limpos para evitar
dificuldades ao ligar e verifique se os
orifícios da coroa do queimador não
estão obstruídos.
6.5 Manutenção periódica
Contacte periodicamente um Centro de
Assistência Técnica local para verificar as
condições do tubo de fornecimento de
gás e do regulador de pressão, se
instalado.
• Remover imediatamente: plástico
derretido, película de plástico, açúcar
7. RESOLUÇÃO DE PROBLEMAS
AVISO!
Consulte os capítulos
relativos à segurança.
7.1 O que fazer se...
Problema
Causa possível
11
Solução
Não existe faísca quando ac- A placa não está ligada à
Verifique se a placa está liciona o gerador de faísca.
corrente eléctrica ou não es- gada correctamente à cortá ligada correctamente.
rente eléctrica.
12
www.aeg.com
Problema
Causa possível
Solução
O disjuntor está desligado.
Certifique-se de que o disjuntor é a causa da anomalia. Se o disjuntor disparar
diversas vezes, contacte um
electricista qualificado.
A tampa e a coroa do queimador não estão bem colocadas.
Coloque a tampa e a coroa
do queimador nas posições
correctas.
A chama apaga-se imediata- O termopar não está sufimente após a ignição.
cientemente quente.
Após acender a chama,
mantenha o botão pressionado durante 10 segundos
ou menos.
O anel da chama é irregular. A coroa do queimador está
bloqueada com resíduos de
alimentos.
Verifique se o injector não
está obstruído e se a coroa
do queimador está limpa.
7.2 Se não conseguir encontrar
uma solução...
Se não conseguir encontrar uma solução
para o problema, contacte o seu
fornecedor ou um Centro de Assistência
Técnica Autorizado. Indique os dados da
placa de características. Certifique-se de
que utilizou a placa correctamente. Caso
contrário, a manutenção efectuada pelo
Técnico do Serviço de Assistência ou
pelo fornecedor não será gratuita,
mesmo durante o período de garantia.
As instruções relativas ao Centro de
Assistência Técnica e as condições da
garantia encontram-se no folheto da
garantia.
PORTUGUÊS
13
7.3 Etiquetas fornecidas no
saco de acessórios
Cole as etiquetas adesivas como
indicado em baixo:
A
B
MOD.
MOD.
PROD.NO.
PROD.NO.
SER.NO
SER.NO
DATA
DATA
C
MOD.
PROD.NO.
SER.NO.
0049
TYPE
IP20
03 IT
MADE IN ITALY
A. Cole no Cartão de Garantia e envie
esta parte (se aplicável).
B. Cole no Cartão de Garantia e guarde
esta parte (se aplicável).
C. Cole no manual de instruções.
8. INSTALAÇÃO
AVISO!
Consulte os capítulos
relativos à segurança.
8.1 Antes da instalação
Antes de instalar a placa, anote aqui as
seguintes informações que pode
consultar na placa de características. A
placa de características encontra-se na
parte de baixo da placa.
Modelo .......................................
PNC .........................................
Número de
série ...........................
8.2 Ligação do gás
AVISO!
As seguintes instruções de
instalação, ligação e
manutenção devem ser
executadas por pessoal
qualificado, em
conformidade com as
normas e os regulamentos
locais em vigor.
Escolha ligações fixas ou utilize um tubo
flexível de aço inoxidável em
conformidade com as normas em vigor.
Caso utilize tubos metálicos flexíveis,
tome as medidas necessárias para que
estes não entrem em contacto com
partes móveis nem sejam esmagados.
Tenha cuidado também quando a placa
for instalada em conjunto com um forno.
14
www.aeg.com
Certifique-se de que a
pressão do fornecimento de
gás ao aparelho cumpre os
valores recomendados. A
ligação ajustável é fixada no
suporte global através de
uma porca roscada G 1/2".
Aparafuse as peças sem
força excessiva, ajuste a
ligação na direcção
necessária e aperte tudo.
• o prazo de validade não foi
ultrapassado.
Caso detecte alguma anomalia, não
repare o tubo e substitua-o.
AVISO!
Quando a instalação estiver
concluída, certifique-se de
que a vedação de cada tubo
foi realizada correctamente.
Utilize uma solução de
sabão e não qualquer
produto inflamável!
8.3 Substituição dos injectores
A
B C
A. Extremidade do veio com porca
B. Anilha
C. Cotovelo (se necessário)
Gás liquefeito
Utilize o suporte de tubo em borracha
para gás liquefeito. Encaixe sempre a
junta. De seguida, prossiga com a
ligação do gás.
O tubo flexível está pronto para
aplicação quando:
• não ultrapassa a temperatura
ambiente, ou seja, não ultrapassa os
30 °C;
• não ultrapassa 1500 mm de
comprimento;
• não apresenta estrangulamentos;
• não está sujeito a tracção ou torção;
• não entra em contacto com
extremidades ou cantos cortantes;
• pode ser facilmente examinado para
verificação do seu estado.
O controlo e a preservação do tubo
flexível consistem em verificar se:
• não apresenta fendas, cortes ou
marcas de queimaduras nas duas
extremidades, nem em toda a sua
extensão;
• o material não apresenta sinais de
endurecimento, mas sim a sua
correcta elasticidade;
• os grampos de fixação não estão
enferrujados;
1. Retire os suportes para panelas.
2. Retire as tampas e as coroas dos
queimadores.
3. Com uma chave de porcas de 7 mm,
remova os injectores e substitua-os
pelos necessários para o tipo de gás
que vai utilizar (consulte a tabela no
capítulo “Informação Técnica”).
4. Monte as peças seguindo o mesmo
procedimento na ordem inversa.
5. Substitua a placa de características
(perto do tubo de fornecimento de
gás) pela correspondente ao novo
tipo de fornecimento de gás. Pode
encontrar esta placa na embalagem
fornecida com o aparelho.
Se a pressão de fornecimento de gás for
inconstante ou diferente da pressão
necessária, deve instalar um regulador
de pressão adequado no tubo de
fornecimento de gás.
8.4 Regulação do nível mínimo
Para regular o nível mínimo dos
queimadores:
1. Acenda o queimador.
2. Rode o botão para a posição do
nível mínimo.
3. Remova o botão.
4. Com uma chave de fendas fina,
regule a posição do parafuso de
bypass (A).
PORTUGUÊS
15
• Não permita que alguma parte do
cabo de alimentação atinja uma
temperatura superior a 90 °C.
A
5. Se fizer uma alteração:
• de gás natural G20 20 mbar para
gás liquefeito, aperte totalmente
o parafuso de bypass.
• de gás liquefeito para gás natural
G20 20 mbar, desaperte o
parafuso de bypass cerca de 1/4
de volta (1/2 volta no caso do
queimador de coroa tripla).
AVISO!
Certifique-se de que a
chama não se apaga quando
roda rapidamente o botão
da posição do nível máximo
para a posição do nível
mínimo.
8.5 Ligação eléctrica
• Certifique-se de que a voltagem
nominal e o tipo de alimentação
apresentados na placa de
características estão em
conformidade com a voltagem e a
potência da corrente eléctrica local.
• Este aparelho é fornecido com um
cabo de alimentação. Este tem de ser
fornecido com uma ficha adequada e
capaz de suportar a carga assinalada
na placa de características. Certifiquese de que instala a ficha numa
tomada compatível.
• Utilize sempre uma tomada bem
instalada e à prova de choques
eléctricos.
• Certifique-se de que a ficha fica
acessível após a instalação.
• Não puxe o cabo de alimentação
para desligar o aparelho. Puxe
sempre a ficha de alimentação.
• Existe o risco de incêndio se o
aparelho for ligado com uma
extensão eléctrica, um adaptador ou
uma tomada múltipla. Certifique-se
de que a ligação à terra cumpre as
normas e os regulamentos aplicáveis.
Certifique-se de que liga o
cabo azul do neutro no
terminal identificado com a
letra “N”. Ligue o cabo
castanho (ou preto) da fase
no terminal identificado com
a letra “L”. Mantenha o
cabo de fase sempre ligado.
8.6 Cabo de ligação
Para substituir o cabo de ligação, utilize
apenas o cabo especial ou um
equivalente. O tipo de cabo a utilizar é o
seguinte: H05V2V2-FT90.
Certifique-se de que a secção do cabo é
adequada à voltagem e à temperatura
de funcionamento. O cabo de terra
amarelo/verde tem de ser
aproximadamente 2 cm mais comprido
do que o cabo de fase castanho (ou
preto).
8.7 Montagem
1.
2.
16
www.aeg.com
7.
3.
min. 450 mm
min. 650 mm
min. 45 mm
40 mm
490+20 mm
680+20mm
4.
CUIDADO!
Instale o aparelho apenas
numa bancada que tenha a
superfície plana.
400 mm
50 mm
8.8 Possibilidades para
encastrar
O painel instalado por baixo da placa
tem de ser fácil de remover e permitir
um acesso fácil no caso de ser necessária
a intervenção da assistência técnica.
Se existir um móvel de
cozinha a uma distância
de 400 mm acima da
placa, é necessário que
exista uma distância de
segurança mínima de 50
mm à esquerda ou à
direita da extremidade
da placa.
Móvel de cozinha com porta
5.
min 6 mm
a
6.
b
min 30 mm
min 5 mm
(max 150 mm)
60 mm
A
A) suporte fornecido
A. Painel amovível
B. Espaço para ligações
Móvel de cozinha com forno
As ligações eléctricas da placa e do
forno devem ser efectuadas
separadamente por razões de segurança
e para permitir a fácil remoção do forno
do móvel.
PORTUGUÊS
17
9. DADOS TÉCNICOS
9.1 Dimensões da placa
Largura
696 mm
Profundidade
516 mm
9.2 Diâmetros do bypass
QUEIMADOR
Ø BYPASS 1/100 mm
Coroa tripla
56
Semi-rápido
32
Auxiliar
28
9.3 Outros dados técnicos
Gás original:
G20 (2H) 20 mbar = 10,5 kW
POTÊNCIA TOTAL:
Gás alternativo:
G30 (3+) 28-30 mbar = 763 g/h
G31 (3+) 37 mbar = 750 g/h
Alimentação eléctrica:
220-240 V ~ 50/60 Hz
Categoria do aparelho:
II2H3+
Ligação do gás:
G 1/2"
Classe do aparelho:
3
9.4 Queimadores de gás para GÁS NATURAL G20 20 mbar
QUEIMADOR
POTÊNCIA NORMAL
kW
POTÊNCIA MÍNIMA
kW
DIÂMETRO DOS
INJECTORES 1/100
mm
Coroa tripla
3,8
1,4
146
Semi-rápido
1,9
0,45
96
Auxiliar
1,0
0,33
70
9.5 Queimadores de gás para GPL G30/G31 28-30/37 mbar
QUEIMADOR
Coroa tripla
POTÊNCIA
NORMAL
kW
POTÊNCIA
MÍNIMA
kW
DIÂMETRO
DOS INJECTORES
1/100 mm
FLUXO NOMINAL DE GÁS
g/h
G30 28-30
mbar
G31 37 mbar
3,8
1,4
98
276
271
18
www.aeg.com
QUEIMADOR
POTÊNCIA
NORMAL
kW
POTÊNCIA
MÍNIMA
kW
DIÂMETRO
DOS INJECTORES
1/100 mm
FLUXO NOMINAL DE GÁS
g/h
G30 28-30
mbar
G31 37 mbar
Semi-rápido
1,9
0,45
71
138
136
Auxiliar
1,0
0,33
50
73
71
10. EFICIÊNCIA ENERGÉTICA
10.1 Informação de produto de acordo com a norma UE 66/2014
Identificação do modelo
HG795440XB
Tipo de placa
Placa encastrada
N.º de queimadores a gás
5
Centro - Coroa tripla
55,1%
Traseiro esquerdo - Semi-rápido 61,6%
Eficiência energética de cada queiTraseiro direito - Semi-rápido
61,6%
mador de gás
(EE gas burner)
Dianteiro direito - Auxiliar
não aplicável
Dianteiro esquerdo - Semi-rápido
Eficiência energética da placa a
gás
(EE gas hob)
57,1%
58.8%
EN 30-2-1: Aparelho domésticos para cozinhar com gás - Parte 2-1: Utilização racional
da energia - Geral
10.2 Poupança de energia
• Antes de utilizar, certifique-se de que os queimadores e os suportes para panelas
estão bem instalados.
• Utilize tachos com diâmetro adequado às dimensões dos queimadores.
• Centre o tacho no queimador.
• Quando aquecer água, utilize apenas a quantidade necessária.
• Sempre que possível, coloque as tampas nos tachos.
• Quando o líquido começar a ferver, reduza a chama para cozinhar em lume
brando.
• Se possível, utilize uma panela de pressão. Consulte o respectivo manual do
utilizador.
11. PREOCUPAÇÕES AMBIENTAIS
Recicle os materiais que apresentem o
símbolo
. Coloque a embalagem nos
contentores indicados para reciclagem.
Ajude a proteger o ambiente e a saúde
pública através da reciclagem dos
PORTUGUÊS
aparelhos eléctricos e electrónicos. Não
elimine os aparelhos que tenham o
símbolo juntamente com os resíduos
domésticos. Coloque o produto num
*
ponto de recolha para reciclagem local
ou contacte as suas autoridades
municipais.
19
