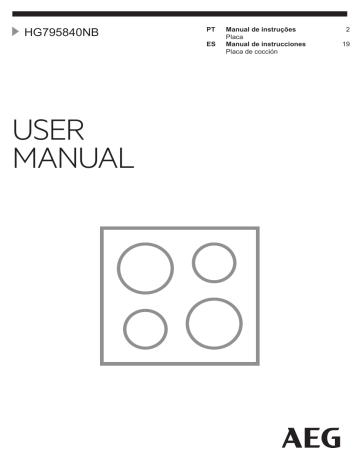

HG795840NB

USER

MANUAL

PT

Manual de instruções

Placa

ES

Manual de instrucciones

Placa de cocción

2

19

2 www.aeg.com

ÍNDICE

1. INFORMAÇÃO DE SEGURANÇA.............................................................................. 2

2. INSTRUÇÕES DE SEGURANÇA.................................................................................5

3. INSTALAÇÃO...............................................................................................................8

4. DESCRIÇÃO DO PRODUTO.................................................................................... 11

5. UTILIZAÇÃO DIÁRIA................................................................................................. 11

6. SUGESTÕES E DICAS............................................................................................... 13

7. MANUTENÇÃO E LIMPEZA..................................................................................... 13

8. RESOLUÇÃO DE PROBLEMAS................................................................................ 15

9. DADOS TÉCNICOS...................................................................................................17

10. EFICIÊNCIA ENERGÉTICA..................................................................................... 17

PARA RESULTADOS PERFEITOS

Obrigado por escolher este produto AEG. Criámo-lo para lhe oferecer um desempenho impecável durante muitos anos, com tecnologias inovadoras que tornam a sua vida mais fácil – funcionalidades que poderá não encontrar em aparelhos comuns. Continue a ler durante alguns minutos para tirar o máximo partido do produto.

Visite o nosso website para:

Resolver problemas e obter conselhos de utilização, catálogos e informações sobre assistência: www.aeg.com/webselfservice

Registar o seu produto para beneficiar de um serviço melhor: www.registeraeg.com

Adquirir acessórios, consumíveis e peças de substituição originais para o seu aparelho: www.aeg.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA

Utilize sempre peças de substituição originais.

Quando contactar o nosso Centro de Assistência Técnica Autorizado, certifiquese de que tem os seguintes dados disponíveis: Modelo, PNC, Número de Série.

A informação encontra-se na placa de características.

Aviso / Cuidado - Informações de segurança

Informações gerais e sugestões

Informações ambientais

Sujeito a alterações sem aviso prévio.

1.

INFORMAÇÃO DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por ferimentos ou danos resultantes de instalação ou utilização incorrectas. Guarde sempre as

PORTUGUÊS instruções num sítio seguro e acessível para consultar no futuro.

1.1

Segurança para crianças e pessoas vulneráveis

Este aparelho pode ser utilizado por crianças com 8 anos ou mais e por pessoas portadoras de alguma deficiência, desde que recebam instruções e/ou supervisão relativamente à utilização do aparelho de forma segura e compreendam os perigos envolvidos.

Não permita que as crianças brinquem com o aparelho.

Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.

Mantenha as crianças e os animais domésticos afastados do aparelho quando este estiver a funcionar ou a arrefecer. As partes acessíveis ficam quentes.

Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o active.

A limpeza e a manutenção básica do aparelho não devem ser efectuadas por crianças sem supervisão.

É necessário manter sempre as crianças de 3 anos de idade ou menos afastadas deste aparelho quando ele estiver a funcionar.

1.2

Segurança geral

AVISO: O aparelho e as partes acessíveis ficam quentes durante a utilização. Deve ter cuidado para evitar tocar nas resistências de aquecimento. É necessário manter as crianças com menos de 8 anos de idade afastadas ou constantemente vigiadas.

Não utilize o aparelho com um temporizador externo ou um sistema de controlo remoto separado.

AVISO: Deixar cozinhados com gorduras ou óleos na placa sem vigilância pode ser perigoso e resultar em incêndio.

NUNCA tente extinguir um incêndio com água. Em vez disso, desligue o aparelho e cubra as chamas, por

3

4 www.aeg.com

• exemplo, com uma tampa de tacho ou uma manta de incêndio.

ATENÇÃO: O processo de cozedura tem de ser supervisionado. Um processo de cozedura de curta duração tem de ser supervisionado continuamente.

AVISO: Perigo de incêndio: Não coloque objectos sobre as zonas de cozedura.

Os objectos metálicos como facas, garfos, colheres e tampas de tacho não devem ser colocados na superfície da placa porque podem ficar quentes.

Não utilize uma máquina de limpar a vapor para limpar o aparelho.

Se a superfície de vitrocerâmica/vidro apresentar alguma fenda, desligue o aparelho para evitar a possibilidade de choque eléctrico.

Em caso de quebra do vidro da placa:

– desligue imediatamente todos os queimadores e todas as resistências eléctricas e desligue o aparelho da alimentação eléctrica; não toque na superfície do aparelho;

– não utilize o aparelho.

Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um agente de assistência autorizado ou por uma pessoa igualmente qualificada, para evitar perigos.

Se o aparelho ficar ligado directamente à alimentação eléctrica, é necessário instalar um interruptor que corte o contacto em todos os pólos. É necessário garantir o corte em conformidade com as condições especificadas para sobrevoltagem de categoria III.

Esta condição não se aplica ao cabo da ligação à terra.

Certifique-se de que nenhuma parte do cabo de alimentação fica em contacto directo (pode utilizar mangas de isolamento) com partes de aparelhos que possam atingir temperaturas 50 °C acima da temperatura ambiente.

PORTUGUÊS

AVISO: Utilize apenas protecções de placa que tenham sido concebidas pelo fabricante do aparelho de cozinhar ou recomendadas pelo fabricante do aparelho nas instruções de utilização, bem como as protecções de placa já incorporadas no aparelho caso existam. A utilização de protecções impróprias pode causar acidentes.

2.

INSTRUÇÕES DE SEGURANÇA

Este aparelho é adequado para os seguintes mercados: PT ES

2.1

Instalação

AVISO!

A instalação deste aparelho tem de ser efectuada por uma pessoa qualificada.

Antes de proceder à instalação, certifique-se de que as condições de fornecimento locais (tipo de gás e pressão) e a regulação do aparelho são compatíveis.

• Remova toda a embalagem.

• Não instale nem utilize o aparelho se ele estiver danificado.

• Siga as instruções de instalação fornecidas com o aparelho.

• Respeite as distâncias mínimas relativamente a outros aparelhos e móveis de cozinha.

• Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Utilize sempre luvas e calçado de protecção.

• Vede as superfícies cortadas com um vedante para impedir que a humidade cause dilatações.

• Proteja a parte inferior do aparelho contra o vapor e a humidade.

• Não instale o aparelho ao lado de uma porta ou debaixo de uma janela.

Isso evita que a abertura de portas ou janelas faça cair algum tacho quente do aparelho.

• Se o aparelho for instalado por cima de gavetas, certifique-se de que o espaço entre o fundo do aparelho e a gaveta superior é suficiente para permitir a circulação de ar.

• A parte inferior do aparelho pode ficar quente. É necessário instalar um painel de separação não combustível debaixo do aparelho para evitar o acesso à parte inferior.

2.2 Ligação eléctrica

AVISO!

Risco de incêndio e choque eléctrico.

• Todas as ligações eléctricas devem ser efectuadas por um electricista qualificado.

• O aparelho tem de ficar ligado à terra.

• Antes de efectuar qualquer operação de manutenção, certifique-se de que o aparelho está desligado da corrente eléctrica.

• Certifique-se de que a informação sobre a ligação eléctrica existente na placa de características está em conformidade com a alimentação eléctrica. Se não estiver, contacte um electricista.

• Certifique-se de que o aparelho é instalado correctamente. Ligações de cabo de alimentação e ficha (se aplicável) soltas ou incorrectas podem provocar o sobreaquecimento dos terminais.

• Utilize um cabo de alimentação eléctrica adequado.

• Não permita que o cabo de alimentação fique enredado.

• Certifique-se de que a protecção contra choque é instalada.

• Utilize a braçadeira de fixação para libertar tensão do cabo.

5

6 www.aeg.com

• Não permita que o cabo e a ficha de alimentação (se aplicável) entrem em contacto com partes quentes do aparelho ou com algum tacho quente quando ligar o aparelho a uma tomada próxima.

• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.

• Certifique-se de que não causa danos na ficha (se aplicável) e no cabo de alimentação. Contacte um Centro de

Assistência Técnica Autorizado ou um electricista para substituir o cabo de alimentação se estiver danificado.

• As protecções contra choques eléctricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.

• Ligue a ficha à tomada eléctrica apenas no final da instalação.

Certifique-se de que a ficha fica acessível após a instalação.

• Se a tomada eléctrica estiver solta, não ligue a ficha.

• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha de alimentação.

• Utilize apenas dispositivos de isolamento correctos: disjuntores de protecção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contactores.

• A instalação eléctrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente eléctrica em todos os pólos.

O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.

2.3 Ligação do gás

• Todas as ligações de gás devem ser efectuadas por uma pessoa qualificada.

• Antes da instalação, certifique-se de que as condições de fornecimento locais (tipo de gás e pressão do gás) e o ajuste do aparelho são compatíveis.

• Certifique-se de que existe circulação de ar em torno do aparelho.

• A informação relativa ao fornecimento de gás encontra-se na placa de características.

• Este aparelho não está ligado a um dispositivo de evacuação de produtos de combustão. Certifique-se de que o aparelho é ligado em conformidade com os regulamentos de instalação em vigor. Tenha em atenção os requisitos para uma ventilação adequada.

2.4

Utilização

AVISO!

Risco de ferimentos, queimaduras e choque eléctrico.

A utilização de protecções de placa impróprias pode causar acidentes.

• Retire todo o material de embalagem, etiquetas e película protectora (se aplicável) antes da primeira utilização.

• Utilize este aparelho apenas em ambiente doméstico.

• Não altere as especificações deste aparelho.

• Certifique-se de que as aberturas de ventilação não ficam obstruídas.

• Não deixe o aparelho a funcionar sem vigilância.

• Desligue (“off”) as zonas de cozedura após cada utilização.

• Não coloque talheres ou tampas de panelas sobre as zonas de cozedura.

Podem ficar quentes.

• Não utilize o aparelho com as mãos húmidas ou se ele estiver em contacto com água.

• Não utilize o aparelho como superfície de trabalho ou armazenamento.

• Quando coloca alimentos em óleo quente, o óleo pode salpicar.

AVISO!

Risco de incêndio e explosão.

• As gorduras e os óleos podem libertar vapores inflamáveis quando aquecidos. Mantenha as chamas e os objectos quentes afastados das gorduras e dos óleos quando cozinhar com este tipo de produtos.

• Os vapores libertados pelo óleo muito quente podem causar combustão espontânea.

• O óleo usado, que pode conter restos de alimentos, pode inflamar a uma temperatura inferior à de um óleo em primeira utilização.

• Não coloque produtos inflamáveis, ou objectos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.

AVISO!

Risco de danos no aparelho.

• Não coloque nenhum tacho quente sobre o painel de comandos.

• Não deixe que nenhum tacho ferva até ficar sem água.

• Tenha cuidado e não permita que algum objecto ou tacho caia sobre o aparelho. A superfície pode ficar danificada.

• Não active zonas de cozedura com um tacho vazio ou sem tacho.

• Não coloque folha de alumínio no aparelho.

• Os tachos de ferro fundido ou alumínio ou que tenham a base danificada podem riscar o vidro ou a vitrocerâmica. Levante sempre estes objectos quando precisar de os deslocar sobre a placa.

• Utilize apenas tachos e panelas estáveis, com forma correcta e diâmetro superior às dimensões dos queimadores.

• Certifique-se de que o tacho fica centrado sobre o queimador.

• Certifique-se de que a chama não se apaga quando roda rapidamente o botão da posição do máximo para a posição do mínimo.

• Utilize apenas os acessórios fornecidos com o aparelho.

• Não instale um difusor de chama sobre um queimador.

• A utilização de um aparelho de cozedura a gás resulta na produção de calor e humidade. Providencie boa ventilação na cozinha onde o aparelho ficar instalado.

• Uma utilização intensiva e prolongada do aparelho pode exigir ventilação adicional, como abrir uma janela, ou uma ventilação mais eficaz, como aumentar a potência da ventilação mecânica existente.

PORTUGUÊS

• Este aparelho serve apenas para cozinhar. Não pode ser usado para outras funções como, por exemplo, aquecimento de divisões.

• Não permita que líquidos ácidos, como vinagre, sumo de limão ou agente anticalcário, entrem em contacto com a placa. Isso provoca manchas baças.

• A eventual descoloração do esmalte não afecta o desempenho do aparelho.

2.5

Manutenção e limpeza

• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.

• Desligue o aparelho e deixe-o arrefecer antes de o limpar.

• Desligue o aparelho da tomada eléctrica antes de qualquer manutenção.

• Não utilize jactos de água ou vapor para limpar o aparelho.

• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões, solventes ou objectos metálicos.

2.6

Eliminação

AVISO!

Risco de ferimentos ou asfixia.

• Contacte a sua autoridade municipal para saber como eliminar o aparelho correctamente.

• Desligue o aparelho da alimentação eléctrica.

• Corte o cabo de alimentação eléctrica do aparelho e elimine-o.

• Achate os tubos de gás externos.

2.7 Assistência Técnica

• Contacte um Centro de Assistência

Técnica Autorizado se for necessário reparar o aparelho.

• Utilize apenas peças de substituição originais.

7

8 www.aeg.com

3.

INSTALAÇÃO

AVISO!

Consulte os capítulos relativos à segurança.

3.1 Antes da instalação

Antes de instalar a placa, anote aqui as seguintes informações que pode consultar na placa de características. A placa de características encontra-se na parte de baixo da placa.

Modelo .......................................

PNC .........................................

Número de série ...........................

3.2

Ligação do gás

AVISO!

As seguintes instruções de instalação, ligação e manutenção devem ser executadas por pessoal qualificado, em conformidade com as normas e os regulamentos locais em vigor.

Escolha ligações fixas ou utilize um tubo flexível de aço inoxidável em conformidade com as normas em vigor.

Caso utilize tubos metálicos flexíveis, tome as medidas necessárias para que estes não entrem em contacto com partes móveis nem sejam esmagados.

Tenha cuidado também quando a placa for instalada em conjunto com um forno.

Certifique-se de que a pressão do fornecimento de gás ao aparelho cumpre os valores recomendados. A ligação ajustável é fixada no suporte global através de uma porca roscada G 1/2".

Aparafuse as peças sem força excessiva, ajuste a ligação na direcção necessária e aperte tudo.

A B C

A.

Extremidade do veio com porca

B.

Anilha

C.

Cotovelo (se necessário)

AVISO!

Quando a instalação estiver concluída, certifique-se de que a vedação de cada tubo foi realizada correctamente.

Utilize uma solução de sabão e não qualquer produto inflamável!

3.3 Ligação eléctrica

• Certifique-se de que a voltagem nominal e o tipo de alimentação apresentados na placa de características estão em conformidade com a voltagem e a potência da corrente eléctrica local.

• Este aparelho é fornecido com um cabo de alimentação. Este tem de ser fornecido com uma ficha adequada e capaz de suportar a carga assinalada na placa de características. Certifiquese de que instala a ficha numa tomada compatível.

• Utilize sempre uma tomada bem instalada e à prova de choques eléctricos.

• Certifique-se de que a ficha fica acessível após a instalação.

• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha de alimentação.

• Existe o risco de incêndio se o aparelho for ligado com uma extensão eléctrica, um adaptador ou uma tomada múltipla. Certifique-se de que a ligação à terra cumpre as normas e os regulamentos aplicáveis.

PORTUGUÊS 9

• Não permita que alguma parte do cabo de alimentação atinja uma temperatura superior a 90 °C.

Certifique-se de que liga o cabo azul do neutro no terminal identificado com a letra “N”. Ligue o cabo castanho (ou preto) da fase no terminal identificado com a letra “L”. Mantenha o cabo de fase sempre ligado.

3.4

Cabo de ligação

Para substituir o cabo de ligação, utilize apenas o cabo especial ou um equivalente. O tipo de cabo a utilizar é o seguinte: H05SS-FT180.

Certifique-se de que a secção do cabo é adequada à voltagem e à temperatura de funcionamento. O cabo de terra amarelo/verde tem de ser aproximadamente 2 cm mais comprido do que o cabo de fase castanho (ou preto).

3.5 Montagem

1.

3.

5.

min.

150 mm min.

55 mm

490 mm

30 mm

4.

min.

650 mm

560 mm

6.

A

2.

B

A) vedante fornecido

B) suporte montado

10 www.aeg.com

7.

A.

Painel amovível

B.

Espaço para ligações

Móvel de cozinha com gaveta

30 mm

A

min 20 mm

(max 150 mm)

CUIDADO!

Instale o aparelho apenas numa bancada que tenha a superfície plana.

3.6 Possibilidades para encastrar

O painel instalado por baixo da placa tem de ser fácil de remover e permitir um acesso fácil no caso de ser necessária a intervenção da assistência técnica.

A chama do queimador pode ser extinguida por uma corrente de ar se o painel amovível não estiver instalado. A simples abertura de uma porta ou gaveta de um armário pode provocar uma corrente de ar.

Móvel de cozinha com porta

30 mm

60 mm

B

C

A.

Painel amovível

B.

Espaço para ligações

C.

Gaveta

Móvel de cozinha com forno

As ligações eléctricas da placa e do forno devem ser efectuadas separadamente por razões de segurança e para permitir a fácil remoção do forno do móvel.

A

60 mm

B

min 20 mm

(max 150 mm)

PORTUGUÊS 11

4.

DESCRIÇÃO DO PRODUTO

4.1 Disposição da placa

1

1

Queimador semi-rápido

2

Queimador rápido

3

Queimador auxiliar

4

Botões de comando

2

3

4

4.2 Botão de comando

Símbolo Descrição sem fornecimento de gás/ posição de desligado posição de ignição/fornecimento de gás máximo

5.

UTILIZAÇÃO DIÁRIA

AVISO!

Consulte os capítulos relativos à segurança.

Símbolo Descrição fornecimento de gás mínimo

5.1 Visão geral dos queimadores

A

B

C

A.

Espalhador de chama

B.

Vela de ignição

C.

Termopar

12 www.aeg.com

5.2 Ignição do queimador

Acenda sempre o queimador antes de colocar o tacho.

AVISO!

Não acenda o queimador com o espalhador de chama removido.

AVISO!

Tenha muito cuidado quando utilizar uma chama aberta no ambiente da cozinha. O fabricante declina qualquer responsabilidade em caso de utilização incorrecta da chama.

1.

Pressione o botão de comando e rode-o para a esquerda até à posição do fornecimento de gás máximo ( ).

2.

Mantenha o botão de comando pressionado durante 10 segundos ou menos. Isso permitirá que o termopar aqueça. Caso contrário, o fornecimento de gás será interrompido.

3.

Regule a chama quando estiver homogénea.

Se o queimador não acender após algumas tentativas, verifique se o espalhador de chama está na posição correcta.

AVISO!

Não mantenha o botão de comando pressionado por mais de 15 segundos. Se o queimador não acender após 15 segundos, solte o botão de comando, rode-o para a posição OFF

(desligado) e aguarde no mínimo 1 minuto antes de tentar acender novamente o queimador.

CUIDADO!

Na ausência de electricidade, é possível acender o queimador sem o dispositivo eléctrico; neste caso, aproxime uma chama do queimador, rode o respectivo botão no sentido anti-horário até à posição de fornecimento de gás máximo e pressione-o.

Mantenha o botão de comando pressionado durante 10 segundos ou menos para permitir o aquecimento do termopar.

Se o queimador se apagar acidentalmente, rode o botão de comando para a posição OFF (desligado) e aguarde no mínimo 1 minuto antes de tentar acender o queimador novamente.

A ignição pode ocorrer automaticamente ao ligar a corrente eléctrica, após a instalação ou após um corte de energia. Isso é normal.

A placa é fornecida com válvulas progressivas.

Tornam a regulação da chama mais precisa.

5.3

Desligar o queimador

Para apagar a chama, rode o botão para a posição de desligado (Off) .

AVISO!

Reduza sempre a chama ou apague-a antes de remover o tacho do queimador.

PORTUGUÊS 13

6.

SUGESTÕES E DICAS

AVISO!

Consulte os capítulos relativos à segurança.

6.1 Tachos e panelas

CUIDADO!

Não utilize panelas de ferro fundido, panelas de pedra, panelas de barro ou placas de grelhador ou tostador.

AVISO!

Não coloque a mesma panela sobre dois queimadores.

AVISO!

Não coloque tachos instáveis ou danificados sobre um queimador, para evitar derrames de líquidos e ferimentos.

CUIDADO!

Certifique-se de que os fundos dos tachos e panelas não ficam por cima do botão de comando; se ficarem, a chama aquece o botão de comando.

CUIDADO!

Certifique-se de que as pegas dos tachos e panelas não ficam por cima da extremidade dianteira do fogão.

7.

MANUTENÇÃO E LIMPEZA

CUIDADO!

Certifique-se de que os tachos e panelas ficam centrados no queimador, para maximizar a estabilidade e minimizar o consumo de gás.

CUIDADO!

O derrame de líquidos durante a cozedura pode originar a quebra do vidro.

6.2 Diâmetros de tacho

Utilize tachos com diâmetro adequado às dimensões dos queimadores.

Queimador

Rápido

Semi-rápido

Auxiliar

Diâmetro do tacho (mm)

180 - 260

140 - 220

100 - 160

AVISO!

Consulte os capítulos relativos à segurança.

7.1 Informações gerais

• Limpe a placa após cada utilização.

• Utilize sempre a placa com a base limpa.

• Riscos ou manchas escuras na superfície não afectam o funcionamento da placa.

• Utilize um produto de limpeza especial adequado para a superfície da placa.

14 www.aeg.com

AVISO!

Não utilize facas, raspadores ou outros instrumentos semelhantes para limpar a superfície do vidro ou entre os rebordos dos queimadores e a estrutura

(se aplicável).

• Limpe as peças de aço inoxidável com água e seque com um pano macio.

7.2 Suportes para panelas

Os suportes para panelas não podem ser lavados na máquina de lavar loiça. É necessário lavá-los à mão.

1.

Retire os suportes para panelas para facilitar a limpeza da placa.

Tenha muito cuidado quando voltar a colocar os suportes para panelas, para evitar danos na superfície da placa.

2.

Quando lavar os suportes para panelas à mão, tenha cuidado quando os secar porque o revestimento de esmalte pode ter extremidades pouco polidas. Se necessário, remova as manchas difíceis com um produto de limpeza em pasta.

3.

Após a limpeza dos suportes para panelas, certifique-se de que ficam bem posicionados.

4.

Para que o queimador funcione correctamente, certifique-se de que os braços dos suportes para panelas estão alinhados com o centro do queimador.

7.3 Retirar os suportes para panelas

Após limpar a placa, certifique-se de que os suportes para panelas ficam bem posicionados. Para posicionar correctamente os suportes para panelas, certifique-se de que um braço do suporte para panelas fica alinhado com os fixadores da base do queimador, como ilustrado na imagem. Desta forma, o suporte para panelas ficará estável e fixo.

7.4

Limpeza da placa

• Remover imediatamente: plástico derretido, película de plástico, açúcar e alimentos com açúcar. Caso contrário, a sujidade pode provocar danos na placa. Tenha cuidado para evitar queimaduras.

• Remover quando a placa tiver arrefecido o suficiente:

manchas de calcário, água ou gordura e descolorações nas partes metálicas brilhantes. Limpe a placa com um pano húmido e um detergente não abrasivo. Após a limpeza, seque a placa com um pano macio.

PORTUGUÊS 15

7.5 Limpar o espalhador da chama

Pode lavar os espalhadores de chama na máquina de lavar loiça

AVISO!

Deixe os espalhadores de chama arrefecerem antes de os lavar.

Manchas fáceis:

Lave o espalhador de chama com água quente e detergente e seque-o com um pano macio.

Manchas médias:

Utilize a máquina de lavar loiça. Coloque o espalhador de chama no cesto inferior, na horizontal, com a parte superior virada para cima.

Manchas difíceis:

Lave o espalhador de chama com água quente e detergente e depois lave-o novamente na máquina de lavar loiça. Se a mancha persistir após as lavagens, lave a parte superior do espalhador de chama com um produto de limpeza de grelhadores e depois novamente na máquina de lavar loiça.

Utilize um palito para limpar os orifícios do espalhador de chama.

7.6 Limpar a vela de ignição

Esta funcionalidade é obtida através de uma vela de ignição de cerâmica com um eléctrodo de metal. Mantenha estes componentes bem limpos para evitar dificuldades ao ligar e verifique se os orifícios da coroa do queimador não estão obstruídos.

7.7 Manutenção periódica

Contacte periodicamente um Centro de

Assistência Técnica local para verificar as condições do tubo de fornecimento de gás e do regulador de pressão, se instalado.

8.

RESOLUÇÃO DE PROBLEMAS

AVISO!

Consulte os capítulos relativos à segurança.

8.1 O que fazer se...

Problema Causa possível

O espalhador da chama não está colocado correctamente.

Solução

Não existe faísca quando acciona o gerador de faísca.

A placa não está ligada à corrente eléctrica ou não está ligada correctamente.

Verifique se a placa está ligada correctamente à corrente eléctrica.

O disjuntor está desligado.

Certifique-se de que o disjuntor é a causa da anomalia. Se o disjuntor disparar diversas vezes, contacte um electricista qualificado.

Coloque o espalhador da chama na posição correcta.

16 www.aeg.com

Problema

A chama apaga-se imediatamente após a ignição.

Causa possível

O termopar não está suficientemente quente.

Solução

Após acender a chama, mantenha o botão pressionado durante 10 segundos ou menos.

Certifique-se de que o espalhador de chama está limpo.

O anel da chama é irregular. Os orifícios do espalhador de chama estão obstruídos com resíduos de alimentos.

8.2

Se não conseguir encontrar uma solução...

Se não conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou um Centro de Assistência

Técnica Autorizado. Indique os dados da placa de características. Certifique-se de que utilizou a placa correctamente. Caso contrário, a manutenção efectuada pelo

Técnico do Serviço de Assistência ou pelo fornecedor não será gratuita, mesmo durante o período de garantia.

As instruções relativas ao Centro de

Assistência Técnica e as condições da garantia encontram-se no folheto da garantia.

8.3

Etiquetas fornecidas no saco de acessórios

Cole as etiquetas adesivas como indicado em baixo:

C A

MOD.

PROD.NO.

SER.NO

DATA

B

MOD.

PROD.NO.

SER.NO

DATA

0049

03 IT

MADE IN ITALY

MOD.

PROD.NO.

SER.NO.

TYPE

IP20

A.

Cole no Cartão de Garantia e envie esta parte (se aplicável).

B.

Cole no Cartão de Garantia e guarde esta parte (se aplicável).

C.

Cole no manual de instruções.

PORTUGUÊS 17

9.

DADOS TÉCNICOS

9.1 Dimensões da placa

Largura

Profundidade

9.2

Diâmetros do bypass

QUEIMADOR

Rápido

Semi-rápido

Auxiliar

9.3 Outros dados técnicos

740 mm

510 mm

Ø BYPASS 1/100 mm

52

35

32

POTÊNCIA TOTAL:

Alimentação eléctrica:

Classe do aparelho:

Gás original:

220-240 V ~ 50/60 Hz

Categoria do aparelho: I2H

Ligação do gás: G 1/2"

3

G20 (2H) 20 mbar = 8,9 kW

9.4

Queimadores de gás para GÁS NATURAL G20 20 mbar

QUEIMADOR

Rápido

Semi-rápido

Auxiliar

POTÊNCIA NORMAL kW

POTÊNCIA MÍNIMA kW

2,9

2,0

1,0

1,2

0,75

0,5

DIÂMETRO DOS

INJECTORES 1/100 mm

120B

102

73F

10.

EFICIÊNCIA ENERGÉTICA

10.1 Informação de produto de acordo com a norma UE 66/2014

Identificação do modelo

Tipo de placa

N.º de queimadores a gás

HG795840NB

Placa encastrada

5

18 www.aeg.com

Central do meio - Rápido 56,9%

Traseiro esquerdo - Semi-rápido 61,2%

Eficiência energética de cada queimador de gás

(EE gas burner)

Traseiro direito - Semi-rápido

Dianteiro esquerdo - Auxiliar

Dianteiro direito - Auxiliar

61,2% não aplicável não aplicável

Eficiência energética da placa a gás

(EE gas hob)

59.7%

EN 30-2-1: Aparelho domésticos para cozinhar com gás - Parte 2-1: Utilização racional da energia - Geral

10.2

Poupança de energia

• Antes de utilizar, certifique-se de que os queimadores e os suportes para panelas estão bem instalados.

• Utilize tachos com diâmetro adequado às dimensões dos queimadores.

• Centre o tacho no queimador.

• Quando aquecer água, utilize apenas a quantidade necessária.

• Sempre que possível, coloque as tampas nos tachos.

• Quando o líquido começar a ferver, reduza a chama para cozinhar em lume brando.

• Se possível, utilize uma panela de pressão. Consulte o respectivo manual do utilizador.

11.

PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentem o símbolo . Coloque a embalagem nos contentores indicados para reciclagem.

Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos eléctricos e electrónicos. Não elimine os aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

ESPAÑOL 19

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD..................................................................... 19

2. INSTRUCCIONES DE SEGURIDAD..........................................................................22

3. INSTALACIÓN........................................................................................................... 25

4. DESCRIPCIÓN DEL PRODUCTO.............................................................................28

5. USO DIARIO...............................................................................................................28

6. CONSEJOS................................................................................................................ 29

7. MANTENIMIENTO Y LIMPIEZA............................................................................... 30

8. SOLUCIÓN DE PROBLEMAS................................................................................... 32

9. DATOS TÉCNICOS................................................................................................... 33

10. EFICACIA ENERGÉTICA.........................................................................................34

PARA OBTENER RESULTADOS PERFECTOS

Gracias por escoger este producto AEG. Este artículo ha sido creado para ofrecer un rendimiento impecable durante muchos años, con innovadoras tecnologías que facilitarán su vida y prestaciones que probablemente no encuentre en electrodomésticos corrientes. Por favor, dedique algunos minutos a la lectura para disfrutar de todas sus ventajas.

Consulte en nuestro sitio web:

Obtener consejos, folletos, soluciones a problemas e información de servicio: www.aeg.com/webselfservice

Registrar su producto para recibir un mejor servicio: www.registeraeg.com

Adquirir accesorios, artículos de consumo y recambios originales para su aparato: www.aeg.com/shop

ATENCIÓN Y SERVICIO AL CLIENTE

Le recomendamos que utilice recambios originales.

Al contactar con nuestro centro autorizado de servicio técnico, cerciórese de tener la siguiente información a mano: Modelo, PNC, Número de serie.

La información se puede encontrar en la placa de características.

Advertencia / Precaución-Información sobre seguridad

Información general y consejos

Información sobre el medio ambiente

Salvo modificaciones.

1.

INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos:

20 www.aeg.com

Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1

Seguridad de niños y personas vulnerables

Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades estén disminuidas siempre que cuenten con las instrucciones y/o la supervisión sobre uso del aparato de forma segura y comprendan los riesgos.

No deje que los niños jueguen con el aparato.

Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.

Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando o se esté enfriando. Las piezas accesibles están calientes.

Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.

La limpieza y mantenimiento de usuario del aparato no podrán ser realizados por niños sin supervisión.

Los niños de 3 años o menos deben mantenerse alejados de este aparato en todo momento mientras funciona.

1.2

Seguridad general

ADVERTENCIA: El aparato y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias. Es necesario mantener alejados a los niños de menos de

8 años salvo que estén bajo supervisión continua.

No accione el aparato con un temporizador externo ni con un sistema de mando a distancia independiente.

ADVERTENCIA: Cocinar con grasa o aceite sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio.

NUNCA intente apagar un fuego con agua; apague el aparato y cubra la llama con una tapa o una manta ignífuga.

ESPAÑOL 21

ATENCIÓN: El proceso de cocción debe ser supervisado. Un proceso de cocción breve debe estar permanentemente supervisado.

ADVERTENCIA: Peligro de incendio: No utilice las superficies de cocción para almacenar alimentos.

No deje objetos metálicos, como cuchillos, tenedores, cucharas o tapas sobre la superficie de cocción para evitar que se calienten.

No utilice un limpiador a vapor para limpiar el aparato.

Si la superficie de vitrocerámica/cristal está agrietada, apague el aparato para evitar el riesgo de descarga eléctrica.

En caso de rotura del cristal de la encimera:

– apague inmediatamente todos los quemadores y cualquier resistencia y aísle el aparato de la

– alimentación eléctrica, no toque la superficie del aparato,

– no utilice el aparato.

Si el cable eléctrico sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.

Donde el aparato esté directamente conectado a la fuente de alimentación, se precisa un interruptor aislador omnipolar con abertura entre contactos. Ha de garantizarse una desconexión completa según las condiciones especificadas en la categoría III de sobretensión. El cable de tierra queda excluido de esto.

Cuando tienda el cable de corriente, asegúrese (por ejemplo mediante conductos aislantes) de que no entra en contacto directo con piezas que puedan superar la temperatura ambiente en más de 50°C.

ADVERTENCIA: Utilice exclusivamente protecciones para la placa de cocción diseñadas por el fabricante del aparato o indicadas en sus instrucciones de uso como apropiadas, o bien las protecciones incluidas

22 www.aeg.com

con el aparato. El uso de protectores inadecuados puede provocar accidentes.

2.

INSTRUCCIONES DE SEGURIDAD

Este aparato es adecuado para los siguientes mercados: PT ES

2.1

Instalación

ADVERTENCIA!

Solo un electricista cualificado puede instalar este aparato.

Antes de realizar la instalación, asegúrese de que las condiciones de distribución locales (tipo y presión del gas) son compatibles con los requisitos del aparato.

• Retire todo el embalaje.

• No instale ni utilice un aparato dañado.

• Siga las instrucciones de instalación suministradas con el aparato.

• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.

• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.

• Proteja las superficies cortadas con un material sellante para evitar que la humedad las hinche.

• Proteja la parte inferior del aparato del vapor y la humedad.

• No instale el aparato junto a una puerta ni debajo de una ventana. De esta forma se evita que los utensilios de cocina calientes caigan del aparato cuando la puerta o la ventana estén abiertas.

• Cuando instale el aparato encima de cajones, asegúrese de que hay suficiente espacio entre la parte inferior del aparato y el cajón superior para que circule el aire.

• La base del aparato se puede calentar. Asegúrese de colocar un panel de separación incombustible bajo el aparato para evitar acceder a la base.

2.2 Conexión eléctrica

ADVERTENCIA!

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.

• El aparato debe conectarse a tierra.

• Antes de efectuar cualquier tipo de operación, compruebe que el aparato esté desenchufado de la corriente eléctrica.

• Asegúrese de que las especificaciones eléctricas de la placa coincidan con las del suministro eléctrico de su hogar. En caso contrario, póngase en contacto con un electricista.

• Asegúrese de que el aparato está instalado correctamente. Un cable de red o enchufe (en su caso) flojo o inadecuado puede provocar que el terminal se caliente en exceso.

• Utilice el cable de red eléctrica adecuado.

• Coloque los cables eléctricos de forma que no se puedan enredar.

• Asegúrese de que hay instalada una protección contra descargas eléctricas.

• Establezca la descarga de tracción del cable.

• Asegúrese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios de cocina calientes cuando conecte el aparato a las tomas cercanas.

• No utilice adaptadores de enchufes múltiples ni cables prolongadores.

• Asegúrese de no provocar daños en el enchufe (en su caso) ni en el cable de red. Póngase en contacto con un electricista o con nuestro servicio técnico para cambiar un cable dañado.

• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.

• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.

• Si la toma de corriente está floja, no conecte el enchufe.

• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.

• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

2.3 Conexión del gas

• Todas las conexiones de gas deben realizarse por personal cualificado.

• Antes de realizar la instalación, asegúrese de que las condiciones de distribución locales (tipo y presión del gas) son compatibles con los requisitos del aparato.

• Compruebe que el aire circula libremente alrededor del aparato.

• La placa de características contiene información sobre el suministro de gas.

• Este aparato no está conectado a un dispositivo que evacua los productos de combustión. Asegúrese de conectar el aparato según la normativa de instalación vigente.

Preste atención a los requisitos sobre ventilación adecuada.

ESPAÑOL 23

2.4 Uso del aparato

ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas.

El uso de protectores de placas de cocción inadecuados puede provocar accidentes.

• Retire todo el embalaje, las etiquetas y la película protectora (en su caso) antes del primer uso.

• Utilice este aparato en entornos domésticos.

• No cambie las especificaciones de este aparato.

• Cerciórese de que los orificios de ventilación no están obstruidos.

• No deje nunca el aparato desatendido mientras está en funcionamiento.

• Apague las zonas de cocción después de cada uso.

• No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden alcanzar temperaturas elevadas.

• No utilice el aparato con las manos mojadas ni cuando entre en contacto con el agua.

• No utilice el aparato como superficie de trabajo ni de almacenamiento.

• Cuando se coloca comida en aceite caliente, éste puede saltar.

ADVERTENCIA!

Riesgo de incendio y explosiones

• Las grasas o aceites calientes pueden generar vapores inflamables.

Mantenga las llamas u objetos calientes alejados de grasas y aceites cuando cocine con ellos.

• Los vapores que liberan los aceites muy calientes pueden provocar combustiones imprevistas.

• El aceite usado, que puede contener restos de alimentos, puede provocar incendios a temperaturas más bajas que el aceite que se utiliza por primera vez.

• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.

24 www.aeg.com

ADVERTENCIA!

Podría dañar el aparato.

• No coloque ningún utensilio de cocina caliente en el panel de control.

• No deje que el contenido de los utensilios de cocina hierva hasta evaporarse.

• Evite la caída de objetos o utensilios de cocina en el aparato. La superficie puede dañarse.

• No encienda las zonas de cocción sin utensilios de cocina o con éstos vacíos.

• No coloque papel de aluminio sobre el aparato.

• Los utensilios de cocina de hierro o aluminio fundido, o que tengan la base dañada, pueden arañar el cristal o la vitrocerámica. Levante siempre estos objetos cuando tenga que moverlos sobre la superficie de cocción.

• Utilice únicamente utensilios de cocina estables con forma adecuada y diámetro superior al tamaño de los quemadores.

• Asegúrese de que los utensilios de cocina están bien centrados sobre los quemadores.

• Asegúrese de que la llama no se apaga cuando gire rápidamente el mando de la posición máxima a la mínima.

• Utilice únicamente los accesorios suministrados con el aparato.

• No instale en el quemador un difusor de llamas.

• El uso de un aparato de cocina de gas genera calor y humedad. Disponga de buena ventilación en la sala donde instale el aparato.

• El uso intensivo y prolongado del aparato puede exigir mayor ventilación; por ejemplo, la apertura de una ventana o una ventilación más eficaz, por ejemplo, el aumento del nivel de ventilación mecánica, si se dispone de ella.

• Este aparato está diseñado exclusivamente para cocinar. No debe utilizarse para otros fines, por ejemplo, como calefacción.

• No permita que líquidos ácidos, como por ejemplo vinagre, zumo de limón o desincrustantes de cal toquen la placa de cocción. De lo contrario, podrían aparecer manchas opacas.

• La pérdida de color del esmalte no afecta al rendimiento del aparato.

2.5 Mantenimiento y limpieza

• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.

• Apague el aparato y déjelo enfriar antes de limpiarlo.

• Desconecte el aparato de la red eléctrica antes de realizar el mantenimiento.

• No utilice pulverizadores ni vapor de agua para limpiar el aparato.

• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos metálicos.

2.6 Eliminación

ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Póngase en contacto con las autoridades locales para saber cómo desechar correctamente el aparato.

• Desconecte el aparato de la red.

• Corte el cable eléctrico cerca del aparato y deséchelo.

• Aplaste los tubos de gas externos.

2.7 Asistencia

• Para reparar el aparato, póngase en contacto con un centro de servicio autorizado.

• Utilice solamente piezas de recambio originales.

ESPAÑOL 25

3.

INSTALACIÓN

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

3.1 Antes de la instalación

Antes de instalar la placa de cocción, anote la información siguiente de la placa de características. La placa de características está situada en la parte inferior de la placa de cocción.

Modelo .......................................

PNC .........................................

Número de serie ...........................

3.2

Conexión de gas

ADVERTENCIA!

Las siguientes instrucciones de montaje, conexión y mantenimiento las debe llevar a cabo personal cualificado de acuerdo con la legislación y la normativa vigentes.

Elija conexiones fijas o utilice un tubo flexible de acero inoxidable que cumpla la normativa vigente. Si utiliza tubos metálicos flexibles, tenga cuidado de que no entren en contacto con las partes móviles ni estén retorcidos. Preste también atención cuando la placa se instale junto con un horno.

Asegúrese de que la presión del suministro de gas del aparato cumple los valores recomendados. La conexión ajustable se fija a la rampa por medio de una tuerca roscada G 1/2". Atornille las piezas sin fuerza, ajuste la conexión en la dirección adecuada y apriete todo.

A B C

A.

Extremo del eje con tuerca

B.

Arandela

C.

Codo (en su caso)

ADVERTENCIA!

Cuando la instalación esté terminada, asegúrese de que el sello de cada racor del tubo es correcto. Utilice una solución jabonosa, nunca una llama.

3.3 Conexión eléctrica

• Asegúrese de que el voltaje nominal y el tipo de suministro que indica la placa de datos técnicos coinciden con los del lugar donde se va a instalar el aparato.

• Este aparato se suministra con un cable de alimentación. Debe estar equipado con un enchufe adecuado capaz de soportar la carga indicada en la placa de características.

Asegúrese de instalar el enchufe en una toma correcta.

• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.

• Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.

• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

• Hay riesgo de incendio si se conecta el aparato con un cable de prolongación, adaptador o conexión múltiple. Asegúrese de que la conexión a tierra cumple los reglamentos y las normas vigentes.

• No deje que el cable de alimentación se caliente a más de 90° C.

26 www.aeg.com

Asegúrese de conectar el cable neutro azul al borne que tiene la letra "N".

Conecte el cable de fase de color marrón (o negro) al borne con la letra "L".

Mantenga el cable de fase conectado en todo momento.

3.4 Cable de conexión

Si desea cambiar el cable de conexión, utilice únicamente el cable especial o su equivalente. El tipo de cable es: H05SS-

FT180.

Asegúrese de que la sección de cable sea adecuada para la tensión y la temperatura de funcionamiento. El cable de puesta a tierra de color amarillo/ verde debe ser unos 2 cm más largo que el cable de fase marrón (o negro).

3.5 Montaje

1.

3.

min.

55 mm

4.

5.

490 mm min.

150 mm

30 mm min.

650 mm

560 mm

6.

A

2.

B

A) capa impermeabilizante

B) abrazaderas montadas

7.

PRECAUCIÓN!

Coloque el aparato

únicamente sobre encimeras de superficie plana.

3.6 Posibilidades de inserción

El panel instalado debajo de la placa debe poder retirarse fácilmente y permitir el acceso en caso de que sea necesario realizar una intervención de asistencia técnica.

La llama del quemador se puede apagar por una corriente de aire si no está instalado el panel extraíble.

La corriente de aire puede producirse cuando se abre o cierra el cajón o la puerta del armario.

Unidad de cocina con puerta

30 mm

A

60 mm

B

min 20 mm

(max 150 mm)

ESPAÑOL 27

A.

Panel extraíble

B.

Espacio para las conexiones

Unidad de cocina con cajón

30 mm

A

min 20 mm

(max 150 mm)

60 mm

B

C

A.

Panel extraíble

B.

Espacio para las conexiones

C.

Compartimento

Unidad de cocina con horno

La conexión eléctrica de la encimera y el horno debe instalarse por separado para garantizar la seguridad y poder retirar fácilmente el horno de la unidad.

28 www.aeg.com

4.

DESCRIPCIÓN DEL PRODUCTO

4.1 Disposición de las zonas de cocción

1

1

Quemador semi rápido

2

Quemador rápido

3

Quemador auxiliar

4

Mandos de control

2

4.2 Mando de control

Símbolo Description

Sin suministro de gas / posición de apagado

3

4

5.

USO DIARIO

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

5.1 Descripción general del quemador

A

B

C

Símbolo Description

Posición de encendido / suministro de gas máximo suministro mínimo de gas

B.

Bujía de encendido

C.

Termopar

5.2 Encendido del quemador

Encienda siempre el quemador antes de colocar los utensilios de cocina.

ADVERTENCIA!

No encienda el quemador cuando se haya quitado el difusor de llama.

ADVERTENCIA!

Tenga mucho cuidado cuando utilice el fuego destapado en el entorno de la cocina. El fabricante declina toda responsabilidad en caso de uso indebido de la llama.

A.

Difusor de llama

ESPAÑOL 29

1.

Presione el mando y gírelo hacia la izquierda hasta la posición máxima de suministro de gas ( ).

2.

Mantenga pulsado el mando durante unos 10 segundos como máximo. De esta forma se calienta el termopar.

De lo contrario, el suministro de gas se interrumpe.

3.

Ajuste la llama después de que se normalice.

Si el quemador no se enciende tras varios intentos, compruebe que el difusor de llama está bien colocado.

ADVERTENCIA!

No mantenga pulsado el mando durante más de 15 segundos. Si el quemador no se enciende al cabo de

15 segundos, suelte el mando de control, gírelo hasta la posición de apagado y espere al menos

1 minuto antes de volver a intentar encender el quemador.

PRECAUCIÓN!

Si no hay suministro eléctrico podrá encender el quemador sin necesidad del dispositivo eléctrico; en este caso arrime una llama al quemador, gire el mando de control pertinente hacia la izquierda hasta la posición de máxima salida de gas y empújelo hacia abajo.

Manténgalo presionado durante unos 10 segundos como máximo; de esta forma el termopar se calentará.

6.

CONSEJOS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

Si el quemador se apaga accidentalmente, gire el mando de control hasta la posición de apagado y espere al menos 1 minuto antes de volver a intentar encenderlo.

Cuando se enciende la corriente, tras la instalación o después de un corte en el suministro eléctrico, suele ser normal que el generador de las chispas se active automáticamente. Esto es correcto.

La placa se suministra con las válvulas progresivas.

Hacen más precisa la regulación de la llama.

5.3

Apagado del quemador

Para apagar la llama, gire el mando hasta la posición de apagado .

ADVERTENCIA!

Recuerde que debe bajar o apagar la llama antes de retirar los recipientes del quemador.

30 www.aeg.com

6.1 Recipientes

PRECAUCIÓN!

No utilice sartenes de hierro fundido, fuentes de barro cocido o de cerámica ni placas de grill o de tostadora.

ADVERTENCIA!

No coloque un mismo recipiente en dos quemadores.

ADVERTENCIA!

No coloque recipientes inestables o deformados en los quemadores para evitar salpicaduras y lesiones.

PRECAUCIÓN!

Asegúrese de que las bases de los recipientes no cubran los mandos de control, de lo contrario la llama calentaría los mandos.

PRECAUCIÓN!

Asegúrese de que las asas de los utensilios no sobresalgan del borde delantero de la placa de cocción.

Quemador

Rápido

Semi rápido

Auxiliar

7.

MANTENIMIENTO Y LIMPIEZA

PRECAUCIÓN!

Asegúrese de que los recipientes estén centrados sobre los quemadores para obtener la máxima estabilidad y reducir el consumo de gas.

PRECAUCIÓN!

Los líquidos derramados durante la cocción pueden hacer que se rompa el cristal.

6.2 Diámetro de los utensilios de cocina

Utilice utensilios de cocina con diámetros adecuados para el tamaño de los quemadores.

Diámetro de los recipientes

(mm)

180 - 260

140 - 220

100 - 160

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

7.1 Información general

• Limpie la placa después de cada uso.

• Utilice siempre recipientes cuya base esté limpia.

• Los arañazos o las marcas oscuras en la superficie no afectan al funcionamiento normal de la placa.

• Utilice un limpiador especial para la superficie de la placa.

ADVERTENCIA!

De No utilice cuchillos, rascadores o instrumentos similares para limpiar la superficie del cristal o entre los anillos de los quemadores y el marco (en su caso).

• Lave las partes de acero inoxidable con agua y séquelas a fondo con un paño suave.

ESPAÑOL 31

7.2 Soportes para sartenes

Los soportes para sartenes no son resistentes al lavado en lavavajillas. Deben lavarse a mano.

1.

Retire los soportes para sartenes para facilitar la limpieza de la placa de cocción.

Tenga mucho cuidado cuando cambie los soportes para sartenes para evitar dañar la parte superior de la placa de cocción.

2.

El revestimiento de esmalte puede tener los bordes rugosos; tenga cuidado al lavar y secar a mano los soportes para sartenes. Si fuera necesario, elimine las manchas difíciles con un limpiador en pasta.

3.

Después de limpiar los soportes para sartenes, asegúrese de colocarlos en la posición correcta.

4.

A fin de que los quemadores funcionen correctamente, asegúrese de que los brazos de los soportes para sartenes estén alineados con el centro del quemador.

7.3

Extracción de los soportes para sartenes

Después de limpiar las placas, asegúrese de que los soportes están en la posición correcta. A la hora de colocar correctamente las rejillas, cerciórese de que el brazo del soporte coincide con las asas situadas en la base del quemador, como se muestra en la imagen. Así la rejilla quedará estable y firme.

7.4

Limpieza de la placa

• Elimine de inmediato: restos fundidos de plástico, recubrimientos de plástico, azúcar y alimentos que contengan azúcar. De lo contrario la suciedad dañará la placa de cocción.

Tenga cuidado para evitar quemaduras.

• Elimine cuando el aparato se haya enfriado: restos de cal, marcas de agua, manchas de grasa y decoloraciones metálicas. Limpie la placa de cocción con un paño suave humedecido con agua y detergente no abrasivo. Después de limpiar, seque la placa de cocción con un paño suave.

32 www.aeg.com

7.5 Limpieza del difusor de llama

Puede lavar los difusores de llama en el lavavajillas.

ADVERTENCIA!

Deje que los difusores de llama se enfríen antes de limpiarlos.

Manchas leves:

Lave el difusor de llama con agua templada y jabón y seque con un paño suave.

Manchas medias:

Use el lavavajillas. Coloque el difusor de llama en el soporte inferior en posición plana, con la parte superior hacia arriba.

Manchas intensas:

Limpie el difusor de llama con agua caliente y jabón, y después lávelo en el

8.

SOLUCIÓN DE PROBLEMAS

lavavajillas. Si las manchas siguen presentes, lave la parte superior del difusor de llama con un limpiador de grill y de nuevo en el lavavajillas.

Use un palillo para limpiar los orificios del difusor de llama.

7.6 Limpieza de la bujía de encendido

Esta función se obtiene a través de una bujía de encendido cerámica con un electrodo metálico. Mantenga siempre limpios estos componentes para evitar problemas de encendido y asegúrese de que los orificios de la corona del quemador no estén obstruidos.

7.7 Mantenimiento periódico

Haga revisar la instalación de gas y el ajustador de presión, si lo hubiera, regularmente y por el Centro de servicio autorizado.

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

8.1

Qué hacer si...

Problema Posible causa Solución

No hay chispa cuando se intenta activar el generador de chispas.

La placa no está conectada a un suministro eléctrico o está mal conectada.

Compruebe si la placa se ha conectado correctamente a la red eléctrica.

Ha saltado el fusible.

La llama se apaga justo después de encenderse.

El difusor de llama está mal colocado.

El termopar no está lo suficientemente caliente.

Compruebe si el fusible es la causa del fallo de funcionamiento. Si el fusible se funde repetidamente, consulte a un electricista cualificado.

Coloque correctamente el difusor de llama.

Después de encender la llama, mantenga pulsado el mando durante unos 10 segundos como máximo.

ESPAÑOL 33

Problema

El anillo de llama no es uniforme.

Posible causa

Los orificios del difusor de llama están bloqueados con restos de alimentos.

Solución

Asegúrese de que el difusor de llama está limpio.

8.2 Si no encuentra una solución...

Si no logra subsanar el problema, póngase en contacto con su distribuidor o el centro de servicio técnico. Facilite la información de la placa de características. Asegúrese de que maneja la placa de cocción adecuadamente. De lo contrario, el personal del servicio técnico o del distribuidor facturará la reparación efectuada, incluso en el caso de que el aparato se encuentre en periodo de garantía. Las instrucciones sobre servicio técnico y condiciones de garantía se encuentran en el folleto de garantía que se suministra con el aparato.

8.3

Etiquetas incluidas en la bolsa de accesorios

Pegue las etiquetas adhesivas como se muestra a continuación:

C A

MOD.

PROD.NO.

SER.NO

DATA

B

MOD.

PROD.NO.

SER.NO

DATA

0049

03 IT

MADE IN ITALY

MOD.

PROD.NO.

SER.NO.

TYPE

IP20

A.

Péguela en la etiqueta de garantía y envíe esta parte (en su caso).

B.

Péguela en la etiqueta de garantía y guarde esta parte (en su caso).

C.

Péguela en el manual de instrucciones.

9.

DATOS TÉCNICOS

9.1 Dimensiones de la placa de cocción

Ancho

Fondo

740 mm

510 mm

34 www.aeg.com

9.2 Diámetros de derivación

QUEMADOR

Rapid (Rápido)

Semi rápido

Auxiliar

9.3 Otros datos técnicos

Ø DERIVACIÓN 1/100 mm

52

35

32

POTENCIA TOTAL:

Suministro eléctrico:

Categoría de aparato:

Conexión de gas:

Clase de aparato:

Gas original:

220-240 V ~ 50/60 Hz

I2H

G 1/2"

3

G20 (2H) 20 mbares = 8,9 kW

9.4 Quemadores de gas para GAS NATURAL G20 a 20 mbares

QUEMADOR

Rapid (Rápido)

Semi rápido

Auxiliar

POTENCIA NORMAL kW

2,9

2,0

1,0

POTENCIA MÍNIMA kW

1,2

0,75

0,5

10.

EFICACIA ENERGÉTICA

10.1 Información de producto según EU 66/2014

MARCA DE INYEC-

TOR 1/100 mm

120B

102

73F

Identificación del modelo

Tipo de placa de cocción

Número de quemadores de gas

Eficiencia energética por quemador de gas

(EE gas burner)

Parte media central: rápido

Parte trasera izquierda: semi rápido

HG795840NB

Placa empotrada

5

56.9%

61.2%

Parte trasera derecha: semi rápido

61.2%

Parte delantera izquierda: auxiliar no corresponde

Parte delantera derecha: auxiliar no corresponde

ESPAÑOL 35

Eficiencia energética de la encimera de gas

(EE gas hob)

59.7%

EN 30-2-1: Aparatos domésticos de cocción que utilizan combustibles gaseosos -

Parte 2-1: Uso racional de la energía - General

10.2

Bajo consumo energético

• Antes de su uso, asegúrese de que los quemadores y los soportes están correctamente montados.

• Utilice utensilios de cocina con diámetros adecuados para el tamaño de los quemadores.

• Centre la olla en el quemador.

• Cuando caliente agua, utilice solo la cantidad que necesite.

• En la medida de lo posible, cocine siempre con los utensilios de cocina tapados.

• Cuando el líquido comience a hervir, reduzca la llama de tal forma que el líquido siga cociendo.

• Si es posible, utilice una olla a presión. Consulte el manual del usuario.

11.

ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo .

Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

*

www.aeg.com/shop

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
