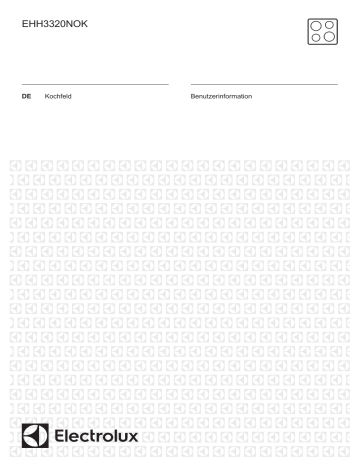

EHH3320NOK
DE
Kochfeld
Benutzerinformation
2
www.electrolux.com
INHALTSVERZEICHNIS
1. SICHERHEITSINFORMATIONEN..................................................................... 2
2. SICHERHEITSANWEISUNGEN........................................................................ 4
3. GERÄTEBESCHREIBUNG................................................................................ 7
4. TÄGLICHER GEBRAUCH..................................................................................9
5. TIPPS UND HINWEISE....................................................................................11
6. REINIGUNG UND PFLEGE............................................................................. 13
7. FEHLERSUCHE............................................................................................... 14
8. MONTAGE........................................................................................................17
9. TECHNISCHE DATEN..................................................................................... 20
10. ENERGIEEFFIZIENZ..................................................................................... 20
WIR DENKEN AN SIE
Vielen Dank, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie
haben ein Produkt gewählt, hinter dem jahrzehntelange professionelle Erfahrung
und Innovation stehen. Bei der Entwicklung dieses großartigen und eleganten
Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die
Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden.
Willkommen bei Electrolux.
Besuchen Sie uns auf unserer Website, um:
Anwendungshinweise, Prospekte, Fehlerbehebungs- und ServiceInformationen zu erhalten:
www.electrolux.com
Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu
gewährleisten:
www.registerelectrolux.com
Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu
erwerben:
www.electrolux.com/shop
REPARATUR- UND KUNDENDIENST
Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.
Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden
Modell, Produktnummer (PNC), Seriennummer.
Diese Informationen finden Sie auf dem Typenschild.
Warnungs-/ Sicherheitshinweise
Allgemeine Informationen und Empfehlungen
Informationen zum Umweltschutz
Änderungen vorbehalten.
1.
SICHERHEITSINFORMATIONEN
Lesen Sie vor der Montage und dem Gebrauch des
Geräts zuerst die Gebrauchsanleitung. Der Hersteller
DEUTSCH
übernimmt keine Verantwortung für Verletzungen und
Beschädigungen durch unsachgemäße Montage.
Bewahren Sie die Gebrauchsanleitung griffbereit auf.
1.1 Sicherheit von Kindern und schutzbedürftigen
Personen
•
•
•
•
•
•
•
Das Gerät kann von Kindern ab 8 Jahren und
Personen mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder mit
mangelnder Erfahrung und/oder mangelndem Wissen
nur dann verwendet werden, wenn sie durch eine für
ihre Sicherheit zuständige Person beaufsichtigt
werden oder in die sichere Verwendung des Geräts
eingewiesen wurden und die mit dem Gerät
verbundenen Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen.
Alle Verpackungsmaterialien von Kindern fernhalten.
Halten Sie Kinder und Haustiere während des
Betriebs oder der Abkühlphase vom Gerät fern.
Zugängliche Teile sind heiß.
Falls Ihr Gerät mit einer Kindersicherung ausgestattet
ist, empfehlen wir, diese einzuschalten.
Wartung oder Reinigung des Geräts dürfen nicht von
Kindern ohne Aufsicht erfolgen.
Halten Sie Kinder unter 3 Jahren vom Gerät fern,
wenn sie nicht ständig beaufsichtigt werden.
1.2 Allgemeine Sicherheit
•
•
•
Das Gerät und die zugänglichen Geräteteile werden
während des Betriebs heiß. Berühren Sie nicht die
Heizelemente.
Schalten Sie das Gerät nicht über eine externe
Zeitschaltuhr oder eine separate Fernsteuerung ein.
Kochen mit Fett oder Öl auf einem unbeaufsichtigten
Kochfeld ist gefährlich und kann zu einem Brand
führen.
3
4
www.electrolux.com
•
•
•
•
•
•
•
Versuchen Sie nicht einen Brand mit Wasser zu
löschen, sondern schalten Sie das Gerät aus und
bedecken Sie die Flamme mit einem Deckel oder
einer Feuerlöschdecke.
Legen Sie keine Gegenstände auf dem Kochfeld ab.
Legen Sie keine Metallgegenstände wie Messer,
Gabeln, Löffel oder Topfdeckel auf die Oberfläche des
Kochfelds, da diese heiß werden können.
Benutzen Sie zum Reinigen des Geräts keinen
Dampfreiniger.
Schalten Sie die Kochzone nach dem Gebrauch ab
und verlassen Sie sich nicht auf die Topferkennung.
Schalten Sie das Gerät sofort ab, wenn Sie Risse auf
der Glaskeramik-/Glasfläche feststellen.
Stromschlaggefahr!
Wenn das Netzkabel beschädigt ist, muss es vom
Hersteller, seinem autorisierten Kundenservice oder
einer gleichermaßen qualifizierten Person
ausgetauscht werden, um Gefahrenquellen zu
vermeiden.
2. SICHERHEITSANWEISUNGEN
2.1 Montage
WARNUNG!
Nur eine qualifizierte
Fachkraft darf den
elektrischen Anschluss des
Geräts vornehmen.
•
•
•
•
•
•
Entfernen Sie das
Verpackungsmaterial.
Stellen Sie ein beschädigtes Gerät
nicht auf und benutzen Sie es nicht.
Halten Sie sich an die mitgelieferte
Montageanleitung.
Die Mindestabstände zu anderen
Geräten und Küchenmöbeln sind
einzuhalten.
Seien Sie beim Umsetzen des Geräts
vorsichtig, denn es ist schwer. Tragen
Sie stets Sicherheitshandschuhe.
Dichten Sie die Ausschnittskanten mit
einem Dichtungsmittel ab, um ein
•
•
•
•
•
Aufquellen durch Feuchtigkeit zu
verhindern.
Schützen Sie die Geräteunterseite vor
Dampf und Feuchtigkeit.
Installieren Sie das Gerät nicht direkt
neben einer Tür oder unter einem
Fenster. So kann heißes
Kochgeschirr nicht herunterfallen,
wenn die Tür oder das Fenster
geöffnet wird.
Wird das Gerät über Schubladen
eingebaut, achten Sie darauf, dass
zwischen dem Geräteboden und der
oberen Schublade ein ausreichender
Abstand für die Luftzirkulation
vorhanden ist.
Der Boden des Geräts kann heiß
werden. Achten Sie darauf eine
feuerfeste Trennplatte unter dem
Gerät anzubringen, damit der Boden
nicht zugänglich ist.
Achten Sie darauf, dass zwischen der
Arbeitsplatte und dem Gerät darunter
DEUTSCH
ein Abstand von 2 mm zur Belüftung
frei gelassen wird. Schäden, die durch
das Fehlen eines Belüftungsabstands
entstehen, sind von der Garantie
ausgenommen.
2.2 Elektrischer Anschluss
WARNUNG!
Brand- und
Stromschlaggefahr.
•
•
•
•
•
•
•
•
•
•
•
•
Alle elektrischen Anschlüsse sind von
einem geprüften Elektriker
vorzunehmen.
Das Gerät muss geerdet sein.
Vor der Durchführung jeglicher
Arbeiten muss das Gerät von der
elektrischen Stromversorgung
getrennt werden.
Stellen Sie sicher, dass die
elektrischen Daten auf dem
Typenschild den Daten Ihrer
Stromversorgung entsprechen.
Wenden Sie sich andernfalls an eine
Elektrofachkraft.
Achten Sie darauf, dass das Gerät
ordnungsgemäß montiert wird. Wenn
freiliegende oder ungeeignete
Netzkabel oder Netzstecker (fall
vorhanden) verwendet werden, kann
der Anschluss überhitzen.
Stellen Sie sicher, dass Sie das
richtige Kabel für den elektrischen
Netzanschluss verwenden.
Achten Sie darauf, dass das
Netzkabel nicht lose hängt oder sich
verheddert.
Sorgen Sie dafür, dass ein
Berührungsschutz installiert wird.
Verwenden Sie die Zugentlastung für
das Kabel.
Stellen Sie beim elektrischen
Anschluss des Gerätes sicher, dass
das Netzkabel oder ggf. der
Netzstecker nicht mit dem heißen
Gerät oder heißem Kochgeschirr in
Berührung kommt.
Verwenden Sie keine
Mehrfachsteckdosen oder
Verlängerungskabel.
Achten Sie darauf, Netzstecker (falls
vorhanden) und Netzkabel nicht zu
beschädigen. Wenden Sie sich zum
Austausch des beschädigten
Netzkabels an unseren autorisierten
•
•
•
•
•
•
2.3 Gebrauch
WARNUNG!
Verletzungs-, Verbrennungsund Stromschlaggefahr.
•
•
•
•
•
•
•
5
Kundendienst oder eine
Elektrofachkraft.
Alle Teile, die gegen direktes
Berühren schützen sowie die
isolierten Teile müssen so befestigt
werden, dass sie nicht ohne
Werkzeug entfernt werden können.
Stecken Sie den Netzstecker erst
nach Abschluss der Montage in die
Steckdose. Stellen Sie sicher, dass
der Netzstecker nach der Montage
noch zugänglich ist.
Falls die Steckdose lose ist, schließen
Sie den Netzstecker nicht an.
Ziehen Sie nicht am Netzkabel, wenn
Sie das Gerät von der
Stromversorgung trennen möchten.
Ziehen Sie stets am Netzstecker.
Verwenden Sie nur geeignete
Trennvorrichtungen: Überlastschalter,
Sicherungen (Schraubsicherungen
müssen aus dem Halter entfernt
werden können),
Fehlerstromschutzschalter und
Schütze.
Die elektrische Installation muss eine
Trenneinrichtung aufweisen, mit der
Sie das Gerät allpolig von der
Stromversorgung trennen können. Die
Trenneinrichtung muss mit einer
Kontaktöffnungsbreite von
mindestens 3 mm ausgeführt sein.
Entfernen Sie vor dem ersten
Gebrauch das gesamte
Verpackungsmaterial, die Aufkleber
und Schutzfolie (falls vorhanden).
Das Gerät ist für die Verwendung im
Haushalt vorgesehen.
Nehmen Sie keine technischen
Änderungen am Gerät vor.
Die Lüftungsöffnungen dürfen nicht
abgedeckt werden.
Lassen Sie das Gerät bei Betrieb
nicht unbeaufsichtigt.
Schalten Sie die Kochzonen nach
jedem Gebrauch aus.
Verlassen Sie sich nicht auf die
Topferkennung.
6
www.electrolux.com
•
•
•
•
•
•
Legen Sie kein Besteck und keine
Topfdeckel auf die Kochzonen. Sie
werden heiß.
Bedienen Sie das Gerät nicht mit
feuchten oder nassen Händen oder
wenn es mit Wasser in Kontakt
gekommen ist.
Benutzen Sie das Gerät nicht als
Arbeits- oder Abstellfläche.
Hat die Geräteoberfläche einen
Sprung, trennen Sie das Gerät
umgehend von der
Spannungsversorgung. Dies dient zur
Vermeidung eines Stromschlags.
Benutzer mit einem
Herzschrittmacher müssen einen
Mindestabstand von 30 cm zu den
Induktionskochzonen einhalten, wenn
das Gerät in Betrieb ist.
Wenn Sie Nahrungsmittel in heißes Öl
geben, kann dieses spritzen.
WARNUNG!
Brand- und
Explosionsgefahr!
•
•
•
•
Erhitzte Öle und Fette können
brennbare Dämpfe freisetzen. Halten
Sie Flammen und erhitzte
Gegenstände beim Kochen mit Fetten
und Ölen von diesen fern.
Die von sehr heißem Öl freigesetzten
Dämpfe können eine Selbstzündung
verursachen.
Bereits verwendetes Öl kann
Lebensmittelreste enthalten und
schon bei niedrigeren Temperaturen
eher einen Brand verursachen als
frisches Öl.
Platzieren Sie keine entflammbaren
Produkte oder Gegenstände, die mit
entflammbaren Produkten benetzt
sind, im Gerät, auf dem Gerät oder in
der Nähe des Geräts.
WARNUNG!
Das Gerät könnte
beschädigt werden.
•
•
•
Stellen Sie kein heißes Kochgeschirr
auf das Bedienfeld.
Lassen Sie das Kochgeschirr nicht
leerkochen.
Lassen Sie keine Gegenstände oder
Kochgeschirr auf das Gerät fallen. Die
Oberfläche könnte beschädigt
werden.
•
•
•
•
Schalten Sie die Kochzonen niemals
ein, wenn sich kein Kochgeschirr
darauf befindet, oder wenn das
Kochgeschirr leer ist.
Legen Sie keine Alufolie auf das
Gerät.
Kochgeschirr aus Gusseisen oder
Aluminiumguss oder mit beschädigten
Böden kann die Glas-/
Glaskeramikoberfläche verkratzen.
Heben Sie das Kochgeschirr stets an,
wenn Sie es auf der Kochfläche
umsetzen möchten.
Dieses Gerät ist nur zum Kochen
bestimmt. Jeder andere Gebrauch ist
als bestimmungsfremd anzusehen,
zum Beispiel das Beheizen eines
Raums.
2.4 Reinigung und Pflege
•
•
•
•
•
Reinigen Sie das Gerät regelmäßig,
um eine Abnutzung des
Oberflächenmaterials zu verhindern.
Schalten Sie das Gerät vor dem
Reinigen aus und lassen Sie es
abkühlen.
Trennen Sie das Gerät vor
Wartungsarbeiten von der
Spannungsversorgung.
Reinigen Sie das Gerät nicht mit
einem Wasser- oder Dampfstrahl.
Reinigen Sie das Gerät mit einem
weichen, feuchten Tuch. Verwenden
Sie ausschließlich Neutralreiniger
Benutzen Sie keine Scheuermittel,
scheuernde
Reinigungsschwämmchen,
Lösungsmittel oder
Metallgegenstände.
2.5 Entsorgung
WARNUNG!
Verletzungs- und
Erstickungsgefahr.
•
•
•
Für Informationen zur
ordnungsgemäßen Entsorgung des
Geräts wenden Sie sich an die
zuständige kommunale Behörde vor
Ort.
Trennen Sie das Gerät von der
Stromversorgung.
Schneiden Sie das Netzkabel ab, und
entsorgen Sie es.
DEUTSCH
2.6 Service
•
•
Wenden Sie sich zur Reparatur des
Geräts an einen autorisierten
Kundendienst.
Verwenden Sie ausschließlich
Originalersatzteile.
3. GERÄTEBESCHREIBUNG
3.1 Kochfeldanordnung
1 Induktionskochzone
2 Bedienfeld
180 mm
1
180 mm
1
2
3.2 Bedienfeldanordnung
1
2 3
4
10
9
5
8
6
7
Bedienen Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrolllampen und
akustischen Signale informieren Sie über die aktiven Funktionen.
Sen‐
sor‐
feld
Funktion
Anmerkung
1
EIN/AUS
Ein- und Ausschalten des Kochfeldes.
2
Tastensperre / Kindersi‐
cherung
Verriegeln/Entriegeln des Bedienfelds.
3
STOP+GO
Ein- und Ausschalten der Funktion.
Kochstufenanzeige
Zeigt die Kochstufe an.
4
-
7
8
www.electrolux.com
5
6
Sen‐
sor‐
feld
Funktion
-
Kochzonen-Anzeigen des Zeigen an, für welche Kochzone die Zeit
Timers
eingestellt wurde.
-
Timer-Anzeige
Zeigt die Zeit in Minuten an.
-
Auswählen der Kochzone.
/
-
Erhöhen oder Verringern der Zeit.
/
-
Einstellen der Kochstufe.
Power-Funktion
Ein- und Ausschalten der Funktion.
7
8
9
10
Anmerkung
3.3 Anzeigen der Kochstufen
Display
Beschreibung
Die Kochzone ist ausgeschaltet.
-
/
-
Die Kochzone ist eingeschaltet.
Die Funktion STOP+GO ist in Betrieb.
Power-Funktion ist eingeschaltet.
+ Zahl
Eine Störung ist aufgetreten.
Eine Kochzone ist noch heiß (Restwärme).
Die Funktion Tastensperre /Kindersicherung ist in Betrieb.
Das Kochgeschirr ist ungeeignet oder zu klein bzw. es befindet
sich kein Kochgeschirr auf der Kochzone.
Die Funktion Abschaltautomatik ist in Betrieb.
3.4 Restwärmeanzeige
WARNUNG!
Es besteht
Verbrennungsgefahr durch
Restwärme.
Die Induktionskochzonen erzeugen die
erforderliche Hitze zum Kochen direkt im
Boden des Kochgeschirrs. Die
Glaskeramik wird nur durch die Wärme
des Kochgeschirrs erhitzt.
DEUTSCH
9
4. TÄGLICHER GEBRAUCH
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
Kochstufe
Das Kochfeld
wird ausgeschal‐
tet nach
4.1 Ein- und Ausschalten
5
4 Stunden
Berühren Sie
1 Sekunde lang , um
das Kochfeld ein- oder auszuschalten.
6-9
1,5 Stunden
4.2 Abschaltautomatik
Mit dieser Funktion wird das Kochfeld
in folgenden Fällen automatisch
ausgeschaltet:
•
•
•
•
•
•
Alle Kochzonen sind ausgeschaltet.
Nach dem Einschalten des Kochfelds
wird keine Kochstufe gewählt.
Das Bedienfeld ist mehr als 10
Sekunden mit verschütteten
Lebensmitteln oder einem
Gegenstand bedeckt (Topf, Tuch
usw.). Ein akustisches Signal ertönt
und das Kochfeld schaltet ab.
Entfernen Sie den Gegenstand oder
reinigen Sie das Bedienfeld.
Das Kochfeld wird zu heiß (wenn
beispielsweise ein Topf leerkocht).
Lassen Sie die Kochzone abkühlen,
bevor Sie das Kochfeld wieder
verwenden.
Sie verwenden ungeeignetes
Kochgeschirr. Das Symbol
leuchtet und die Kochzone wird
automatisch nach 2 Minuten
ausgeschaltet.
Eine Kochzone wurde nicht
ausgeschaltet bzw. die Kochstufe
wurde nicht geändert. Nach einer
auf und das
Weile leuchtet
Kochfeld schaltet sich aus.
Verhältnis zwischen der Kochstufe
und der Zeit, nach der das Kochfeld
ausgeschaltet wird:
Kochstufe
,1-2
3-4
Das Kochfeld
wird ausgeschal‐
tet nach
4.3 Einstellen der Kochstufe
Berühren Sie , um die
Kochstufeneinstellung zu erhöhen.
Berühren Sie , um die
Kochstufeneinstellung zu verringern.
Berühren Sie zum Ausschalten der
Kochzone
und
gleichzeitig.
4.4 Power-Funktion
Diese Funktion stellt den
Induktionskochzonen zusätzliche
Leistung zur Verfügung. Für die
Induktionskochzone kann diese Funktion
nur für einen begrenzten Zeitraum
eingeschaltet werden. Danach schaltet
die Induktionskochzone automatisch
wieder auf die höchste Kochstufe um.
Siehe Kapitel „Technische
Daten“.
Einschalten der Funktion für eine
Kochzone: Berühren Sie
leuchtet auf.
.
Zum Ausschalten der Funktion:
Berühren Sie
oder
.
4.5 Timer
Kurzzeitmesser
Mit dieser Funktion stellen Sie ein, wie
lange eine Kochzone für einen einzelnen
Kochvorgang eingeschaltet bleiben soll.
Stellen Sie zuerst die Kochzone und
dann die Funktion ein. Sie können die
Kochstufe einstellen, bevor Sie die
Funktion einstellen oder danach.
6 Stunden
Auswählen der Kochzone: Berühren
5 Stunden
Sie
so oft, bis die Kontrolllampe der
gewünschten Kochzone aufleuchtet.
10
www.electrolux.com
Einschalten der Funktion oder Ändern
der Zeit: Berühren Sie
oder , um
die Dauer für den Timer einzustellen (00
- 99 Minuten). Wenn die Kontrolllampe
der Kochzone langsam blinkt, wird die
Zeit heruntergezählt.
So wird die Restzeit angezeigt:
Wählen Sie die Kochzone mit
aus.
Die Kontrolllampe der Kochzone blinkt
schneller. Das Display zeigt die Restzeit
an.
Ausschalten der Funktion: Wählen Sie
die Kochzone mit
und berühren Sie
. Die Restzeit wird auf 00
heruntergezählt. Die Kontrolllampe der
Kochzone erlischt.
Wenn die eingestellte Zeit
abgelaufen ist, ertönt ein
Signalton und 00 blinkt. Die
Kochzone wird
ausgeschaltet.
Die Funktion unterbricht nicht die
Uhrfunktionen.
Einschalten der Funktion: Berühren
Sie
.
Sie . Die vorherige Kochstufe wird
angezeigt.
4.7 Tastensperre
Sie können das Bedienfeld sperren,
wenn Kochzonen eingeschaltet sind. So
wird verhindert, dass die Kochstufe
versehentlich geändert wird.
Stellen Sie zuerst die Kochstufe ein.
Einschalten der Funktion:Berühren Sie
.
leuchtet 4 Sekunden.Der Timer
bleibt eingeschaltet.
Ausschalten der Funktion: Berühren
Sie . Die vorherige Kochstufe wird
angezeigt.
Ausschalten des Signaltons: Berühren
Sie
Diese Funktion wird auch
ausgeschaltet, sobald das
Kochfeld ausgeschaltet wird.
.
Kurzzeitwecker
Sie können diese Funktion als KurzzeitWecker benutzen, wenn das Gerät
eingeschaltet ist und die Kochzonen
nicht in Betrieb sind (die
Kochstufenanzeige
anzeigt).
leuchtet.
Ausschalten der Funktion: Berühren
4.8 Kindersicherung
Diese Funktion verhindert ein
versehentliches Einschalten des
Kochfelds.
Einschalten der Funktion: Berühren
Zum Einschalten der Funktion:
Sie . Berühren Sie
oder
des
Timers, um die Zeit einzustellen. Wenn
die eingestellte Zeit abgelaufen ist, ertönt
ein Signalton und 00 blinkt.
ein.
Schalten Sie das Kochfeld mit
Stellen Sie keine Kochstufe ein.
Ausschalten des Signaltons: Berühren
Sie
.
Berühren Sie
vier Sekunden.
leuchtet. Schalten Sie das Kochfeld mit
aus.
Zum Ausschalten der Funktion:
Die Funktion hat keine
Auswirkung auf den
Kochzonenbetrieb.
4.6 STOP+GO
Mit dieser Funktion werden alle
eingeschalteten Kochzonen auf die
niedrigste Kochstufe geschaltet.
Ist die Funktion eingeschaltet, lässt sich
die Kochstufe nicht ändern.
Schalten Sie das Kochfeld mit
ein.
Stellen Sie keine Kochstufe ein.
vier Sekunden.
Berühren Sie
leuchtet. Schalten Sie das Kochfeld mit
aus.
Vorübergehendes Ausschalten der
Funktion für einen einzelnen
Kochvorgang: Schalten Sie das
Kochfeld mit
ein. Die Kontrolllampe
leuchtet. Berühren Sie 4 Sekunden
DEUTSCH
lang . Stellen Sie die Kochstufe
innerhalb von 10 Sekunden ein. Das
Kochfeld kann jetzt benutzt werden.
Wenn Sie das Kochfeld mit
ausschalten, wird diese Funktion wieder
eingeschaltet.
4.9 OffSound Control (Ein- und
Ausschalten des Signaltons)
4.10 Funktion PowerManagement
•
•
•
•
Werkseitig sind die
Signaltöne eingeschaltet.
•
Schalten Sie das Kochfeld aus. Berühren
•
Sie 3 Sekunden lang . Das Display
wird ein- und ausgeschaltet. Berühren
Sie 3 Sekunden lang
. Es wird
Alle Kochzonen sind an eine Phase
angeschlossen. Siehe Abbildung.
Die Phase darf bis maximal 3700 W
belastet werden.
Die Funktion verteilt die Leistung
zwischen den Kochzonen.
Die Funktion wird eingeschaltet, wenn
die Belastung der Kochzonen 3700 W
überschreitet.
Mit dieser Funktion wird die Leistung
aller anderen Kochzonen reduziert.
Die Anzeige der reduzierten
Kochzone wechselt zwischen zwei
Kochstufen.
oder
angezeigt. Berühren Sie
der
vorderen linken Zone zum Auswählen
von:
•
– der Signalton ist ausgeschaltet
•
– der Signalton ist eingeschaltet
Ihre Einstellungen werden automatisch
übernommen, sobald das Kochfeld
automatisch ausgeschaltet wird.
Haben Sie die Funktion auf
eingestellt, ertönt der Signalton nur in
folgenden Fällen:
•
•
•
•
Bei der Berührung von
Nach Ablauf der für Kurzzeitwecker
eingestellten Zeit
Nach Ablauf der für Kurzzeitmesser
eingestellten Zeit
Wenn das Bedienfeld bedeckt ist.
Wird das Kochfeld im Falle
eines Problems mit der
Spannungsversorgung
ausgeschaltet, werden die
zuvor vorgenommenen
Einstellungen nicht
gespeichert.
5. TIPPS UND HINWEISE
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
11
5.1 Kochgeschirr
Das Kochgeschirr wird bei
Induktionskochzonen durch
ein starkes Magnetfeld sehr
schnell erhitzt.
12
www.electrolux.com
Benutzen Sie für die
Induktionskochzonen
geeignetes Kochgeschirr.
Kochgeschirrmaterial
•
Geeignet: Gusseisen, Stahl,
emaillierter Stahl, Edelstahl, ein
mehrlagiger Topfboden (wenn vom
Hersteller als geeignet markiert).
• Nicht geeignet: Aluminium, Kupfer,
Messing, Glas, Keramik, Porzellan.
Kochgeschirr eignet sich für
Induktions-Kochfelder, wenn:
•
•
Eine geringe Wassermenge auf einer
Kochzone, die auf die höchste Stufe
geschaltet ist, sehr schnell aufkocht.
Ein Magnet vom Geschirrboden
angezogen wird.
Der Boden des
Kochgeschirrs sollte so dick
und flach wie möglich sein.
Abmessungen des Kochgeschirrs
Induktionskochzonen passen sich der
Größe des Geschirrbodens bis zu einer
bestimmten Grenze automatisch an.
Die Kochzoneneffizienz hängt vom
Durchmesser des Kochgeschirrs ab. An
Kochgeschirr mit einem kleineren
Durchmesser als der
Mindestdurchmesser gelangt nur ein Teil
der von der Kochzone erzeugten Hitze.
•
Knacken: Das Kochgeschirr besteht
aus unterschiedlichen Materialien
(Sandwichkonstruktion).
• Pfeifen: Sie haben die Kochzone auf
eine hohe Stufe geschaltet und das
Kochgeschirr besteht aus
unterschiedlichen Materialien
(Sandwichkonstruktion).
• Summen: Sie haben die Kochzone
auf eine hohe Stufe geschaltet.
• Klicken: Bei elektronischen
Schaltvorgängen.
• Zischen, Surren: Der Ventilator läuft.
Die Geräusche sind normal und
weisen nicht auf eine Störung des
Kochfelds hin.
5.3 Anwendungsbeispiele zum
Kochen
Das Verhältnis zwischen der Kochstufe
und dem Energieverbrauch der
Kochzone ist nicht linear. Bei einer
höheren Kochstufe steigt der
Energieverbrauch der Kochzone nicht
proportional an. Das bedeutet, dass die
Kochzone, die auf eine mittlere
Kochstufe eingestellt ist, weniger als die
Hälfte ihrer maximalen Leistung
verbraucht.
Bei den Angaben in der
folgenden Tabelle handelt es
sich um Richtwerte.
Siehe Kapitel „Technische
Daten“.
5.2 Betriebsgeräusche
Es gibt verschiedene
Betriebsgeräusche:
Kochstufe
-1
1 - 2.
Verwendung:
Dauer
(Min.)
Hinweise
Warmhalten von gegarten
Speisen.
Nach
Bedarf
Legen Sie einen Deckel auf
das Kochgeschirr.
Sauce Hollandaise, Schmel‐ 5 - 25
zen von: Butter, Schokolade,
Gelatine.
Gelegentlich umrühren.
DEUTSCH
13
Kochstufe
Verwendung:
Dauer
(Min.)
Hinweise
1 - 2.
Stocken: Lockere Omeletts,
gebackene Eier.
10 - 40
Mit Deckel garen.
2. - 3.
Köcheln von Reis und Milch‐
gerichten, Erhitzen von Fer‐
tiggerichten.
25 - 50
Mindestens doppelte Menge
Flüssigkeit zum Reis geben,
Milchgerichte zwischendurch
umrühren.
3. - 4.
Dünsten von Gemüse, Fisch, 20 - 45
Fleisch.
Einige Esslöffel Flüssigkeit
hinzugeben.
4. - 5.
Dampfgaren von Kartoffeln.
Max. ¼ l Wasser für 750 g
Kartoffeln verwenden.
4. - 5.
Kochen größerer Speise‐
60 mengen, Eintopfgerichte und 150
Suppen.
Bis zu 3 l Flüssigkeit plus
Zutaten.
5. - 7
Bei geringer Hitze anbraten: Nach
Schnitzel, Cordon bleu, Kote‐ Bedarf
lett, Frikadellen, Bratwürste,
Leber, Mehlschwitze, Eier,
Pfannkuchen, Donuts.
Nach der Hälfte der Zeit
wenden.
7-8
Braten bei starker Hitze:
5 - 15
Rösti, Lendenstücke, Steaks.
Nach der Hälfte der Zeit
wenden.
9
Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gu‐
lasch, Schmorbraten), Frittieren von Pommes frites.
20 - 60
Aufkochen großer Mengen Wasser. Die Power-Funktion wird einge‐
schaltet.
6. REINIGUNG UND PFLEGE
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
6.1 Allgemeine Informationen
•
•
•
•
Reinigen Sie das Kochfeld nach
jedem Gebrauch.
Achten Sie immer darauf, dass der
Boden des Kochgeschirrs sauber ist.
Kratzer oder dunkle Flecken auf der
Oberfläche beeinträchtigen die
Funktionsfähigkeit des Kochfelds
nicht.
Verwenden Sie einen Spezialreiniger
zur Reinigung der
Kochfeldoberfläche.
•
Verwenden Sie einen speziellen
Reinigungsschaber für Glas.
6.2 Reinigen des Kochfelds
•
•
Folgendes muss sofort entfernt
werden: geschmolzener Kunststoff,
Plastikfolie, zuckerhaltige
Lebensmittel. Andernfalls können die
Verschmutzungen das Kochfeld
beschädigen. Den speziellen
Reinigungsschaber schräg zur
Glasfläche ansetzen und über die
Oberfläche bewegen.
Folgendes kann nach
ausreichender Abkühlung des
Kochfelds entfernt werden: Kalkund Wasserränder, Fettspritzer und
metallisch schimmernde
14
www.electrolux.com
Verfärbungen. Reinigen Sie das
Kochfeld mit einem feuchten Tuch
und etwas Spülmittel. Wischen Sie
das Kochfeld nach der Reinigung mit
einem weichen Tuch trocken.
7. FEHLERSUCHE
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
7.1 Was tun, wenn ...
Problem
Mögliche Ursache
Abhilfe
Das Kochfeld kann nicht
eingeschaltet oder bedient
werden.
Das Kochfeld ist nicht oder
nicht ordnungsgemäß an
die Spannungsversorgung
angeschlossen.
Prüfen Sie, ob das Koch‐
feld ordnungsgemäß an
die Spannungsversorgung
angeschlossen ist. Neh‐
men Sie dazu den Ans‐
chlussplan zu Hilfe.
Die Sicherung hat ausge‐
löst.
Vergewissern Sie sich,
dass die Sicherung der
Grund für die Störung ist.
Löst die Sicherung wieder‐
holt aus, wenden Sie sich
an eine zugelassene Elek‐
trofachkraft.
Schalten Sie das Kochfeld
erneut ein und stellen Sie
innerhalb von 10 Sekun‐
den die Kochstufe ein.
Zwei oder mehr Sensor‐
felder wurden gleichzeitig
berührt.
Berühren Sie nur ein Sen‐
sorfeld.
Die Funktion STOP+GO ist Siehe Kapitel „Täglicher
in Betrieb.
Gebrauch“.
Wasser- oder Fettspritzer
befinden sich auf dem Be‐
dienfeld.
Wischen Sie das Bedien‐
feld ab.
Ein akustisches Signal er‐ Mindestens ein Sensorfeld
tönt und das Kochfeld
wurde bedeckt.
schaltet ab.
Wenn das Kochfeld ausge‐
schaltet wird, ertönt ein
akustisches Signal.
Entfernen Sie den Gegen‐
stand von den Sensorfel‐
dern.
Das Kochfeld wird ausge‐
schaltet.
Entfernen Sie den Gegen‐
stand vom Sensorfeld.
Sie haben etwas auf das
Sensorfeld
gestellt.
DEUTSCH
Problem
Mögliche Ursache
Abhilfe
Restwärmeanzeige leuch‐
tet nicht.
Die Kochzone ist nicht
heiß, da sie nur kurze Zeit
in Betrieb war.
War die Kochzone lange
genug eingeschaltet, um
heiß zu sein, wenden Sie
sich an den autorisierten
Kundendienst.
15
Die Kochstufe schaltet zwi‐ Die Funktion Power-Man‐
schen zwei Kochstufen hin agement ist in Betrieb.
und her.
Siehe Kapitel „Täglicher
Gebrauch“.
Die Sensorfelder werden
heiß.
Das Kochgeschirr ist zu
groß, oder Sie haben es zu
nahe an die Bedienele‐
mente gestellt.
Stellen Sie großes Koch‐
geschirr nach Möglichkeit
auf die hinteren Kochzo‐
nen.
Es ertönt kein Signalton,
wenn Sie die Sensorfelder
des Bedienfelds berühren.
Der Signalton ist ausge‐
schaltet.
Schalten Sie den Signalton
ein.
Siehe Kapitel „Täglicher
Gebrauch“.
leuchtet.
Abschaltautomatik ist ein‐
geschaltet.
Schalten Sie das Kochfeld
aus und wieder ein.
leuchtet.
Die Funktion Kindersicher‐
ung oder Tastensperre ist
in Betrieb.
Siehe Kapitel „Täglicher
Gebrauch“.
leuchtet.
Es wurde kein Kochge‐
schirr auf die Kochzone
gestellt.
Stellen Sie Kochgeschirr
auf die Kochzone.
Sie verwenden un‐
geeignetes Kochgeschirr.
Benutzen Sie geeignetes
Kochgeschirr.
Siehe Kapitel „Tipps und
Hinweise“.
Der Durchmesser des
Kochgeschirrbodens ist zu
klein für die Kochzone.
Verwenden Sie Kochge‐
schirr mit den richtigen Ab‐
messungen.
Siehe Kapitel „Technische
Daten“.
Es ist ein Fehler im Koch‐
feld aufgetreten.
Trennen Sie das Kochfeld
eine Zeit lang vom Strom‐
netz. Schalten Sie die Si‐
cherung im Sicherungskas‐
ten der Hausinstallation
aus. Schalten Sie die Si‐
cherung wieder ein. Wenn
und eine Zahl werden
angezeigt.
erneut aufleuchtet,
wenden Sie sich an den
autorisierten Kunden‐
dienst.
16
www.electrolux.com
Problem
leuchtet.
Mögliche Ursache
Abhilfe
Ein Fehler ist aufgetreten,
weil ein Kochgeschirr leer
gekocht ist. Abschaltauto‐
matik und der Überhit‐
zungsschutz für die Koch‐
zone ist eingeschaltet.
Schalten Sie das Kochfeld
aus. Entfernen Sie das
heiße Kochgeschirr. Schal‐
ten Sie die Kochzone nach
etwa 30 Sekunden wieder
ein. Wenn das Kochge‐
schirr das Problem verur‐
sacht hat, erlischt die Feh‐
lermeldung. Restwärmean‐
zeige kann eingeschaltet
bleiben. Lassen Sie das
Kochgeschirr lange genug
abkühlen. Prüfen Sie, ob
das Kochgeschirr mit dem
Kochfeld kompatibel ist.
Siehe Kapitel „Tipps und
Hinweise“.
7.2 Wenn Sie das Problem
nicht lösen können...
Wenn Sie das Problem nicht selbst lösen
können, wenden Sie sich an den Händler
oder einen autorisierten Kundendienst.
Geben Sie die Daten, die Sie auf dem
Typenschild finden, an. Geben Sie dabei
den dreistelligen Buchstaben-Code für
die Glaskeramik (befindet sich in der
Ecke der Glasfläche) und die angezeigte
Fehlermeldung an. Vergewissern Sie
sich, dass Sie das Kochfeld korrekt
bedient haben. Wenn Sie das Gerät
falsch bedient haben, fällt auch während
der Garantiezeit für die Reparatur durch
einen Techniker oder Händler eine
Gebühr an. Die Informationen zum
Kundendienst und die
Garantiebedingungen finden Sie im
Garantieheft.
DEUTSCH
17
7.3 Im Zubehörbeutel
mitgelieferte Aufkleber
Bringen Sie die Aufkleber, wie unten
gezeigt, an:
A
B
MOD.
MOD.
PROD.NO.
PROD.NO.
SER.NO
SER.NO
DATA
DATA
C
MOD.
PROD.NO.
SER.NO.
0049
TYPE
IP20
03 IT
MADE IN ITALY
A) Kleben Sie ihn auf die Garantiekarte
und verschicken Sie diesen Teil (falls
vorhanden).
B) Kleben Sie ihn auf die Garantiekarte
und behalten Sie diesen Teil (falls
vorhanden).
C) Kleben Sie ihn auf die
Gebrauchsanleitung.
8. MONTAGE
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
8.1 Vor der Montage
Notieren Sie vor der Montage des
Kochfelds folgende Daten, die Sie auf
dem Typenschild finden. Das
Typenschild ist auf dem Boden des
Kochfelds angebracht.
Modell ...........................
Produktnummer
(PNC) ........................................
Seriennummer ............
8.2 Einbau-Kochfelder
Einbau-Kochfelder dürfen nur nach dem
Einbau in bzw. unter normgerechte,
passende Einbauschränke und
Arbeitsplatten betrieben werden.
8.3 Anschlusskabel
•
•
Das Kochfeld wird mit Anschlusskabel
geliefert.
Ersetzen Sie ein defektes Netzkabel
durch ein Netzkabel des folgenden
oder eines höheren Typs: H05BB-F
Tmax 90°C. Wenden Sie sich an den
Kundendienst.
18
www.electrolux.com
8.4 Anbringen der Dichtung
1. Reinigen Sie die Arbeitsplatte um
den Ausschnittbereich.
2. Bringen Sie das mitgelieferte
Dichtungsband umlaufend auf der
Unterseite des Kochfelds entlang des
äußeren Randes der
Glaskeramikscheibe an. Dehnen Sie
es nicht. Stellen Sie sicher, dass sich
die Enden des Dichtungsbands in der
Mitte auf einer der Seiten des
Kochfeld befinden.
3. Geben Sie einige mm hinzu, wenn
Sie die Länge des Dichtungsbands
zuschneiden.
4. Drücken Sie die beiden Enden des
Dichtungsbands zusammen.
8.5 Montage
min.
500mm
min.
50mm
min.
2mm
min. 2 mm
A
min. 2 mm
B
< 20 mm
B
57 mm
41 mm
31 mm
B
> 20 mm
min. 500 mm
A
12 mm
28 mm
38 mm
A
min
30 mm
min. 500 mm
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
DEUTSCH
19
min.
38 mm
min.
2 mm
R 5mm
min.
55mm
490+1mm
270+1mm
min.
12 mm
min.
2 mm
8.6 Montage von mehr als
einem Kochfeld
min. 650 mm
40-50 mm
490 mm
55 mm
30 mm
270 mm
Verwenden Sie den Montage-Bausatz,
der einen seitlichen Stützträger und
zusätzliche Dichtungen enthält, wenn
mehrere 30-cm-Kochfelder
nebeneinander in dieselbe Aussparung
eingebaut werden. Der Bausatz ist beim
autorisierten Kundendienst erhältlich. Die
Montageanleitung wird mit dem Bausatz
geliefert.
20
www.electrolux.com
9. TECHNISCHE DATEN
9.1 Technische Daten der Kochzonen
Kochzone
Nennleistung
(höchste
Kochstufe)
[W]
Power-Funk‐
tion [W]
Power-Funk‐
tion maximale
Einschaltda‐
uer [Min.]
Durchmesser
des Kochge‐
schirrs [mm]
Vorne Mitte
1800
2500
10
145 - 180
Hinten Mitte
1800
2500
10
145 - 180
Die Leistung der Kochzonen kann
geringfügig von den Daten in der Tabelle
abweichen. Sie ändert sich je nach
Material und Abmessungen des
Kochgeschirrs.
Verwenden Sie für optimale
Kochergebnisse kein Kochgeschirr,
dessen Durchmesser größer als der in
der Tabelle angegebene Wert ist.
10. ENERGIEEFFIZIENZ
10.1 Produktinformationen gemäß EU 66/2014
Modellidentifikation
EHH3320NOK
Kochfeldtyp
Einbau-Koch‐
feld
Anzahl der Kochzonen
2
Heiztechnologie
Induktion
Durchmesser der kreis‐
förmigen Kochzonen (Ø)
Vorne Mitte
Hinten Mitte
18,0 cm
18,0 cm
Energieverbrauch pro
Kochzone (EC electric
cooking)
Vorne Mitte
Hinten Mitte
169,7 Wh/kg
169,7 Wh/kg
Energieverbrauch des
Kochfelds (EC electric
hob)
EN 60350-2 - Elektrische Kochgeräte für
den Hausgebrauch - Teil 2: Kochfelder Verfahren zur Messung der
Gebrauchseigenschaften
10.2 Energie sparen
Beachten Sie folgende Tipps, um beim
täglichen Kochen Energie zu sparen.
•
Wenn Sie Wasser erwärmen,
verwenden Sie nur die benötigte
Menge.
169,7 Wh/kg
•
•
•
•
•
Decken Sie Kochgeschirr, wenn
möglich, mit einem Deckel ab.
Stellen Sie Kochgeschirr auf die
Kochzone, bevor Sie sie einschalten.
Stellen Sie kleineres Kochgeschirr auf
die kleineren Kochzonen.
Stellen Sie das Kochgeschirr mittig
auf die Kochzone.
Nutzen Sie die Restwärme, um die
Speisen warm zu halten oder zu
schmelzen.
DEUTSCH
21
11. UMWELTTIPPS
Recyceln Sie Materialien mit dem
Entsorgen Sie Geräte mit diesem Symbol
Symbol . Entsorgen Sie die
Verpackung in den entsprechenden
Recyclingbehältern. Recyceln Sie zum
Umwelt- und Gesundheitsschutz
elektrische und elektronische Geräte.
nicht mit dem Hausmüll. Bringen Sie
das Gerät zu Ihrer örtlichen
Sammelstelle oder wenden Sie sich an
Ihr Gemeindeamt.
*
22
www.electrolux.com
DEUTSCH
23
867312064-B-062015
www.electrolux.com/shop
Download PDF

advertising
